ASSEMBLY & INSTRUCTION MANUAL
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
DE
INb1a018_DE
846-102V91
(Abbildung pro 4 Brenner+1 Seitenbrenner)
SICHERHEITSHINWEISE
1
1.Lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch
und bewahren Sie sie zum späteren Nachschlagen auf. Die Nichtbeach-
tung der Anweisungen kann zu Verletzungen, Sachschäden oder Tod
führen.
2.Nur für den Gebrauch im Freien. Nicht in Innenräumen verwenden.
3.Nicht unterhalb des Bodens verwenden.
4.Die zugänglichen Teile können sehr heiß werden. Halten Sie Kinder
und Haustiere von dem Gasgrill fern. Ein Grillhandschuh wird empfohlen.
5.Bewegen Sie das Gerät nicht, wenn es brennt.
6.Stellen Sie die Gaszufuhr an der Gasflasche ab, wenn der Grill aus-
geschaltet ist.
7.Jegliche Veränderung am Produkt, Missbrauch oder Nichtbeachtung
der Anweisungen kann gefährlich sein und führt zum Erlöschen der
Garantie.
8.Überprüfen Sie Ihren Gasgrill auf Lecks. Prüfen Sie bei jedem erneu-
ten Anschließen der Gasflasche, ob die Schlauchverbindungen dicht
sind, und testen Sie sie auf Lecks.
9.Verwenden Sie den Gasgrill nicht innerhalb eines Meters von brenn-
baren Materialien oder Oberflächen.
10.Flüssiggasflaschen sollten nicht direkt unter den Grill gestellt werden.
11.Öffnen Sie vor dem Anzünden den Haken des Grills.
12.Lassen Sie den Grill nicht unbeaufsichtigt, wenn er angezündet ist.
13.Achten Sie beim Öffnen des Hakens auf den heißen Dampf.
14.Decken Sie den Grill nicht ab, bevor er vollständig abgekühlt ist.
15.Verwenden Sie keine Spraydosen in der Nähe des Grills.
16.Lagern oder verwenden Sie kein Benzin, keine brennbaren Dämpfe
oder Flüssigkeiten in der Nähe dieses Gasgrills.
17.Wenn Sie Gas riechen, stellen Sie die Gaszufuhr an der Gasflasche
ab, löschen Sie alle offenen Flammen, öffnen Sie die Haube und stellen
Sie den Betrieb ein.
2
STÜCKLISTE
Nr
Nr
Bild. Bild.
Anzahl Anzahl
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
A
B
G
H
J
C
D
E
F
1
1
2
4
1
1
1
1
1
2
2
2
2
2
2
2
2
1
1
2
24
9
1
1
2
1
1
1
1
1
1
1
M4 x 8 Schraube
M5*12 Schraube
Stift der oberen Tür
M4 x Mutter
Unterer Türstift
M3 x 10 Schraube
M3 x 10 Blechschraube
+2(spare)
+2(spare)
M3 x Mutter
M3 x 10 Schraube x 2
Mutter M3 x 2
Schraube M3 x 10 x2
22
22
3
Montage
Hinweis: Ziehen Sie die Schrauben und Muttern erst an, wenn
alle Montageschritte abgeschlossen sind.
1.Befestigen Sie den linken und rechten Rahmen (5 & 6) mit vier
M5-Schrauben (B) an der unteren Ablage (7).
9
B
B
Montage
4
2.Befestigen Sie die hintere Ablage (9) mit vier M5-Schrauben (B)
an den Rahmen.
8
B
B
Montage
3.Befestigen Sie den vorderen Träger (8) an der Vorderseite der
Rahmen mit vier M5-Schrauben (B).
5
4.Befestigen Sie die vier Räder (10 & 11) an der Unterseite der
Rahmenbeine.
Hinweis: Die beiden Räder mit Bremsen (10) befinden sich immer
auf der gleichen Seite.
Montage
6
7
5.Setzen Sie den Körper (1) mit acht M5-Schrauben in den
Rahmen ein (siehe Abbildung oben). Ziehen Sie die Schrauben
fest, nachdem der Körper in Position ist. HINWEIS: Vergewissern
Sie sich, dass die acht Schrauben locker sind, bevor Sie es in die
Position schieben.
Montage
8

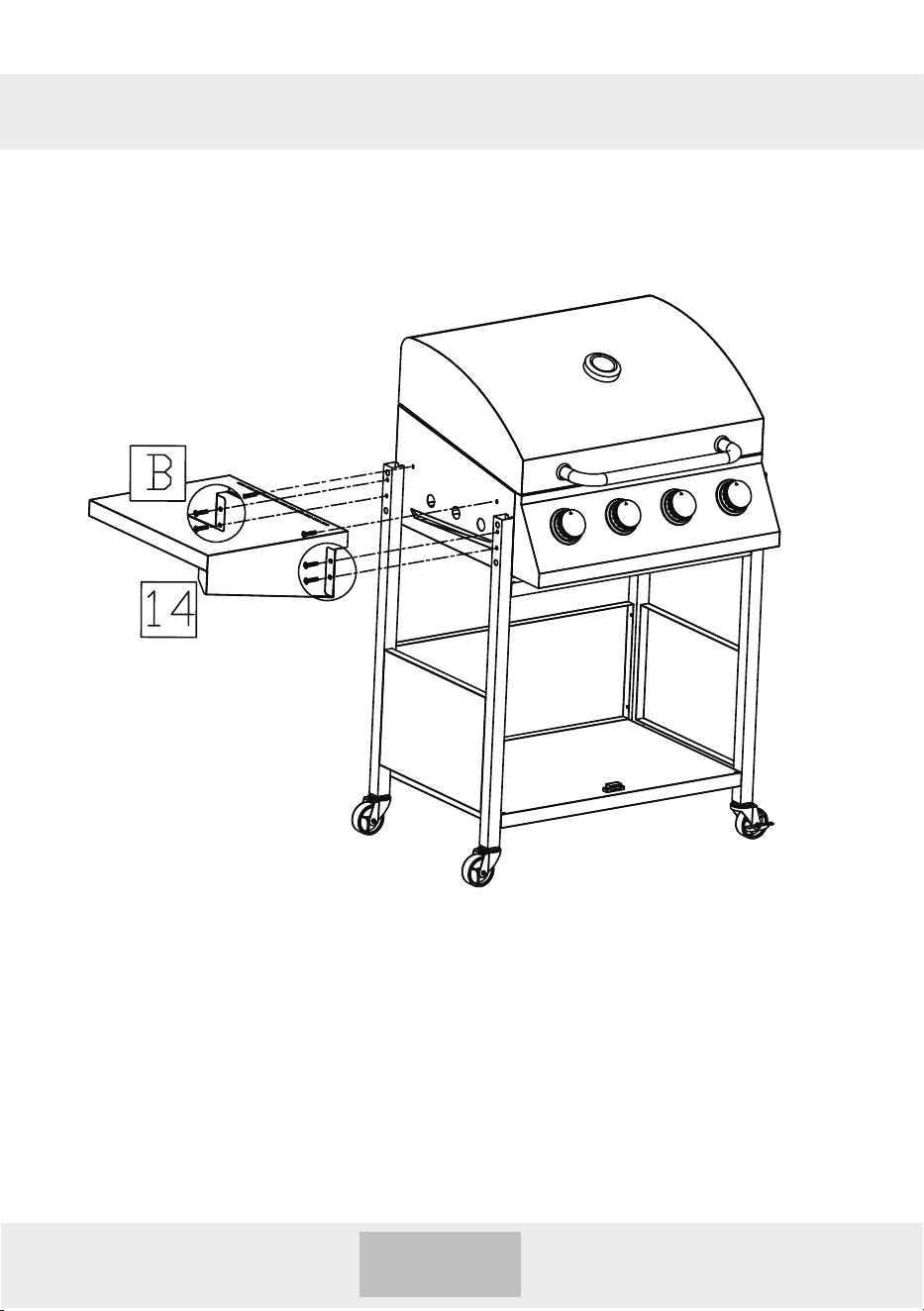

6.Befestigen Sie die linke Seitenablage (14) mit sechs
M5-Schrauben (B) am Körper.
Montage
Montage
9
7.Befestigen Sie die rechte Seitenablage (14) mit sechs
M5-Schrauben (B) am Körper.
Hinweis: Die rechte Seitenablage ist für die Serie A. Die rechte
Seitenablage des Brenners ist für die Serie B.
Hier ist die Anleitung für die Installation der Serie B.
Montage

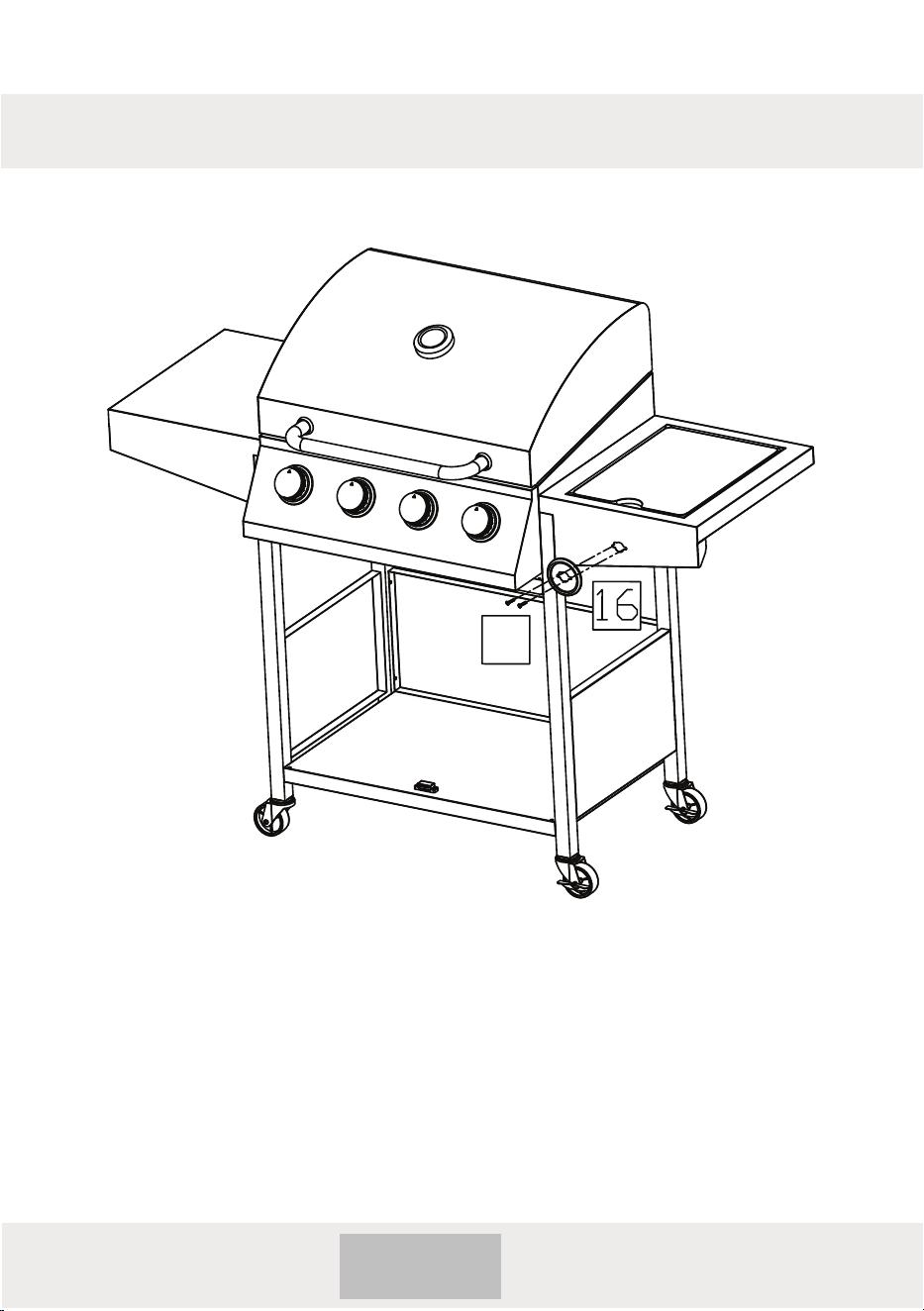

8.Die Basis des Seitenbrenner-Drehschalters (16), die Frontplatte
des Seitenbrenners und das Seitenbrennerventil (in der Front-
platte der Ablage) werden mit zwei M4-Senkkopfschrauben (A)
montiert.
Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
10
A
11
A
18
9-1. Der Seitenbrenner (18) wird mit zwei M4-Schrauben (A) an
der Seitenbrennerablage befestigt. Führen Sie den Schlauch in
den Ventilanschluss ein.
Hinweis: Dieser Schritt ist für die Serie A nicht erforderlich.
Montage
9-2. Ein Ende der Zündung (19) wird mit einer M4-Schraube (A)
und einer M4-Mutter (D) an der seitlichen Brennerablage befes-
tigt. Befestigen Sie das andere Ende am Ventilanschluss.
Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
12
Montage
A
Um den Seitenbrenner anzuzünden, stellen Sie sicher, dass der
Zündnadelkopf auf eines der Gaslöcher gerichtet ist.
Montage
13
HINWEIS
Montage
14
10.Bringen Sie den Zierknopf (17) an der Frontplatte des Seiten-
brenners an.
Setzen Sie den Rost (20) auf die Ablage des Seitenbrenners,
wobei die drei längeren Schenkel in die Löcher gesteckt werden
müssen.
Hinweis: Dieser Schritt ist bei der Serie A nicht erforderlich.
15
A

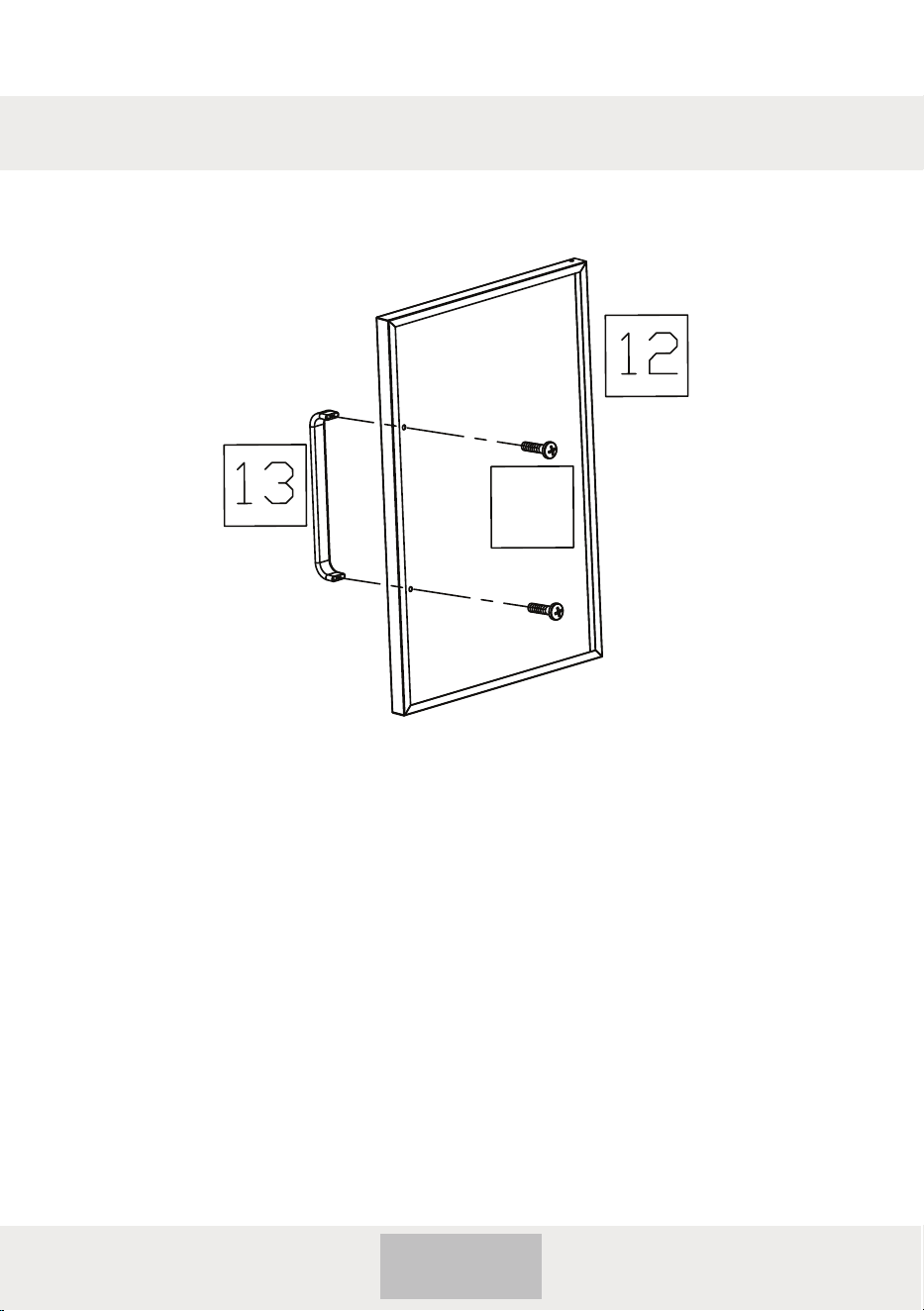

11.Befestigen Sie die Griffe (13) mit vier M4-Schrauben (A) an
den Fronttüren (12).
Montage
E
16
C
12.Befestigen Sie die Tür mit den oberen und unteren Stiften (C
& E) an den vorderen Beinen des Rahmens.
Montage
17
13.Warmhalterost (2), Kochroste (3) und Wärmezelte (4) werden
in den Körper eingesetzt.
Montage
18

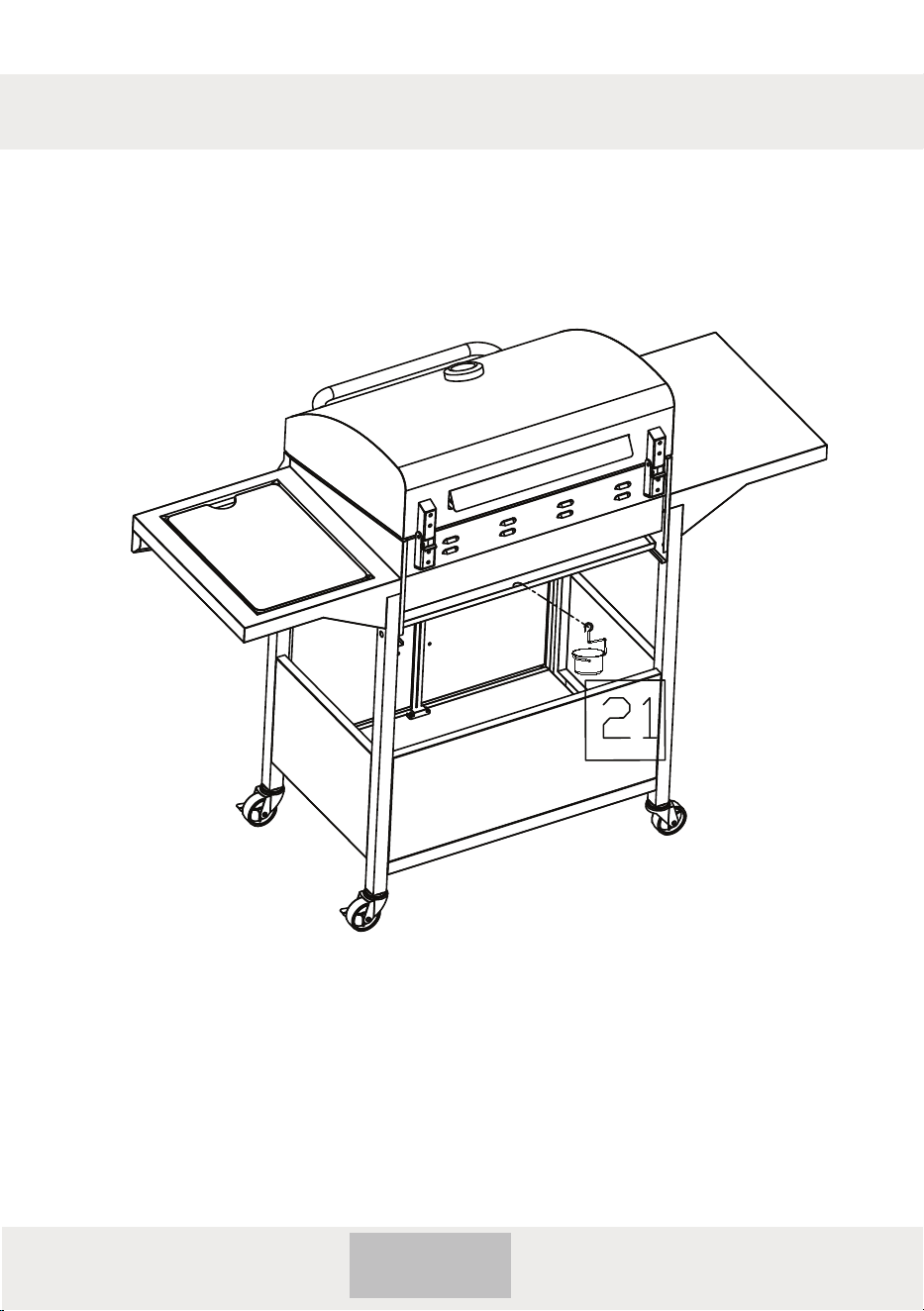

14.Befestigen Sie die Ölauffangschale (21) an der Pfanne.
Montage
Ziehen Sie alle Schrauben vor dem Gebrauch fest.
Montage abgeschlossen
19
Assemblage
J
ASSEMBLY & INSTRUCTION MANUAL
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
EN
INb1a018_DE
846-102V91
(Pic. per 4 burners+1 side burner)
SAFETY INSTRUCTIONS
1
1. Read the instruction manual carefully before use and keep it for
future reference. Failure to comply with the instructions can result
in death, serious injury or property damage.
2. For outdoor use ONLY! Do not use indoors.
3. Do not use below ground level.
4. The accesible parts can get very hot. Keep small children, elderly
people and animals away from the gas grill. Grill glove is adviced.
5. Do not move the product while it is alight.
6. Turn off the gas supply at the gas cylinder when the grill is not in
use or after use.
7. Any modification of the product, misuse or failure to follow the
instructions may be dangerous and will void the warrenty.
8. Check your gas grill anually for leaks. Check whether the hose
connections are tight and leak test them each time you reconnect
the gas cylinder.
9. Do not use the gas grill within 1 meter of combustible materials
or surfaces.
10. LP gas cylinders should not be placed directly underneath the grill.
11. Open the hook of the grill before lighting.
12. Do not leave the grill unateended when it is lit.
13. Be careful when opening the hook, as the hot steam inside is
released upon opening.
14. Do not cover the grill untill it has completely cooled down.
15. Do not use aerosols near the grill.
16. Do not store or use petrol or other flammable vapours or liquids in
the vicinity of this gas grill or any other appliance.
17. If you smell gas, turn off the gas supply at the gas cylinder;
extinguish any open flame; open the hood. If still have it, stop use.
2

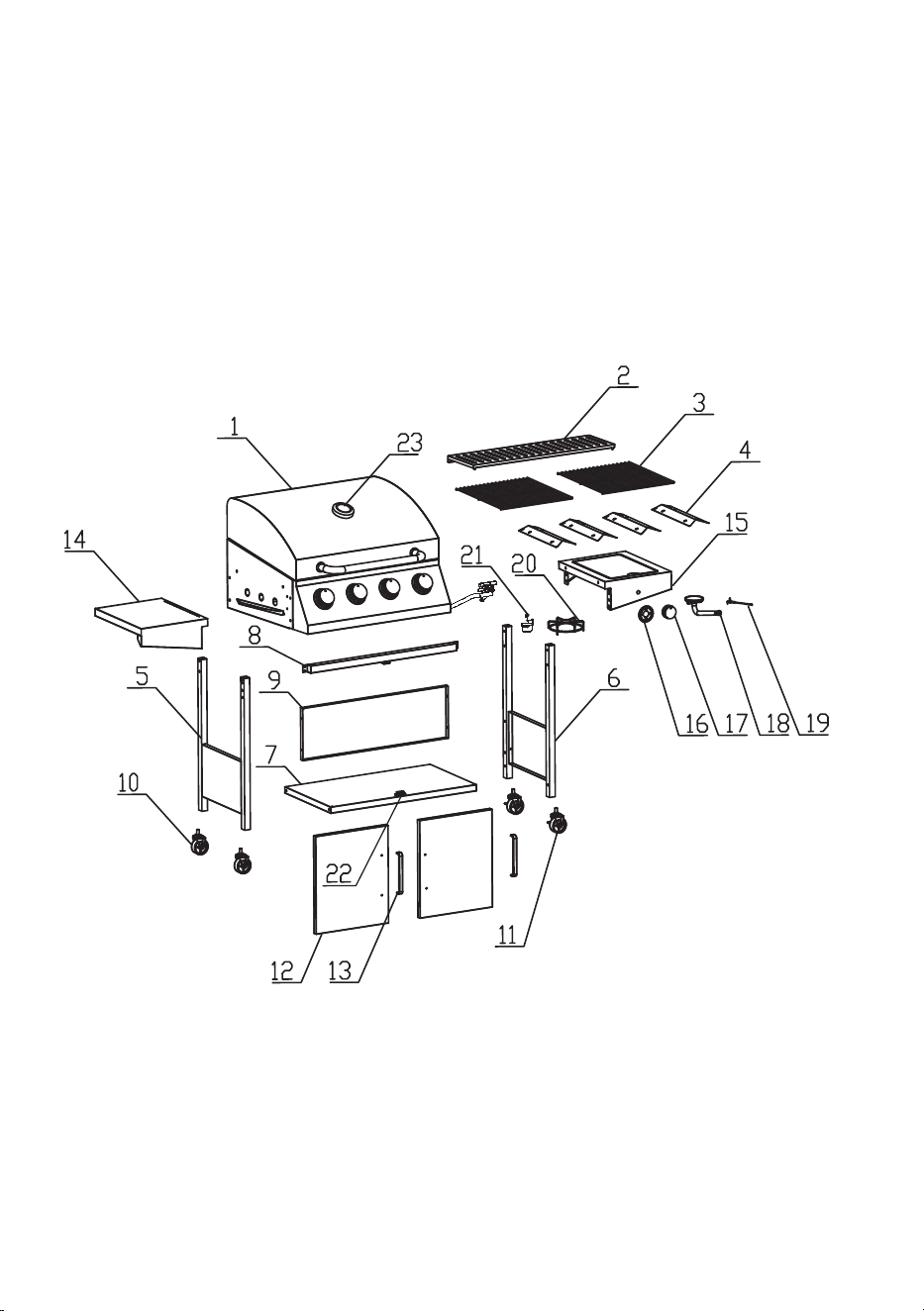

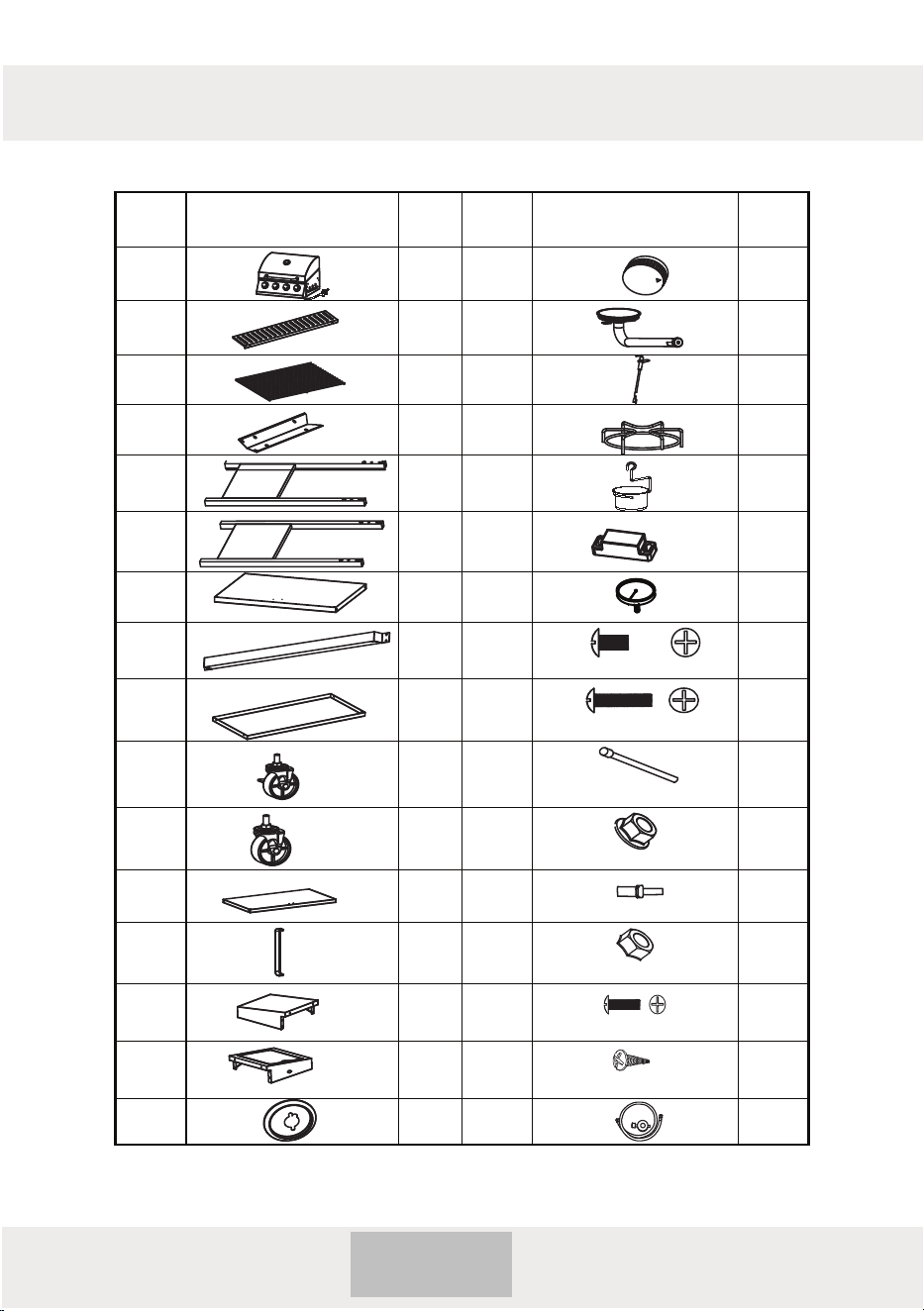

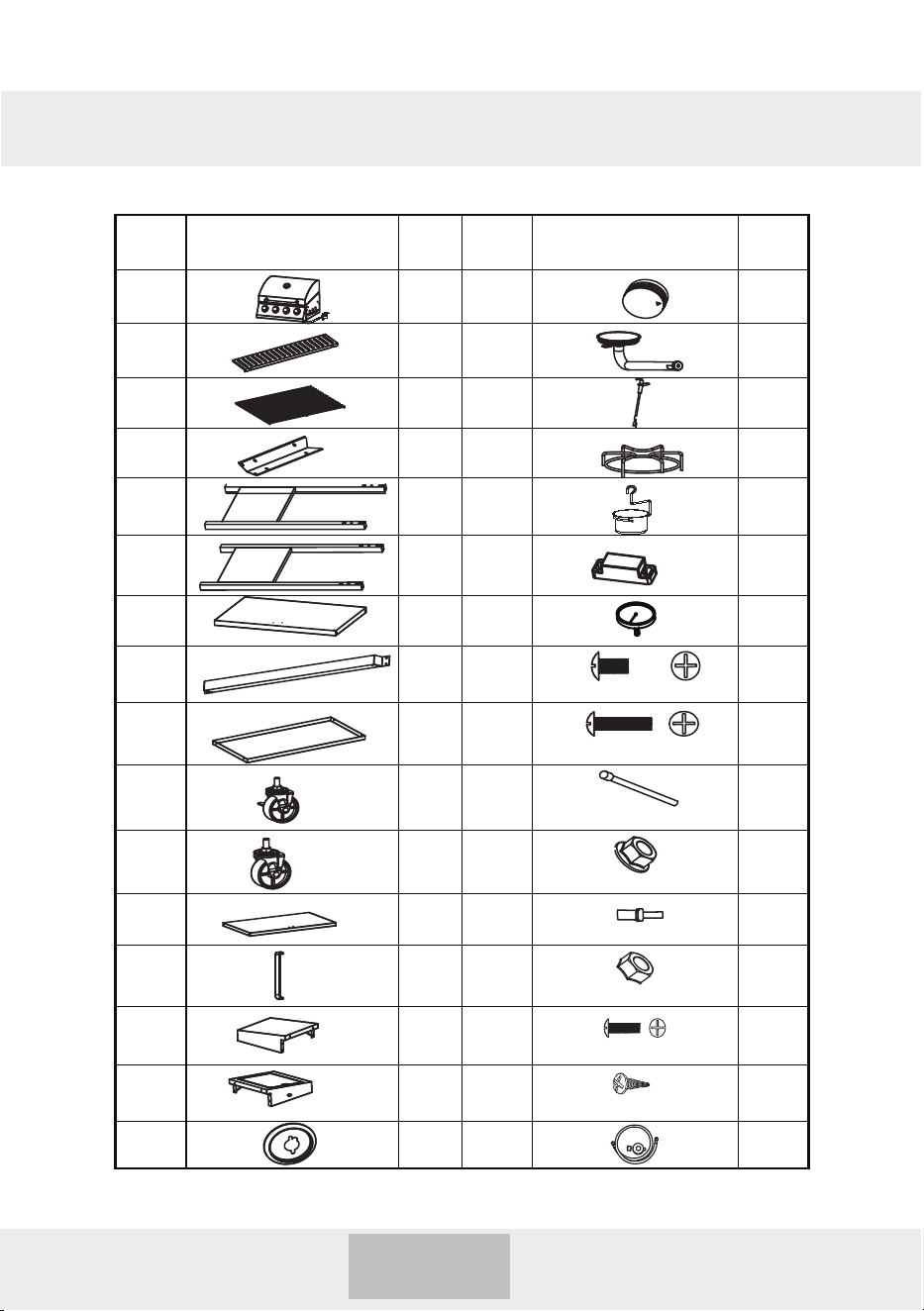

PART LIST
No.
No.
Pic. Pic.
Qty Qty
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
A
B
G
H
J
C
D
E
F
1
1
2
4
1
1
1
1
1
2
2
2
2
2
2
2
2
1
1
2
24
9
1
1
2
1
1
1
1
1
1
1
M4 *8 screw
M5*12 screw
Top door pin
M4*nut
Bottom door pin
M3*nut
M3*10 screw
M3*10 self-tap screw
+2(spare)
+2(spare)
3
Note: Please do not tight the screws and nuts till all assembly steps completed.
Assembly

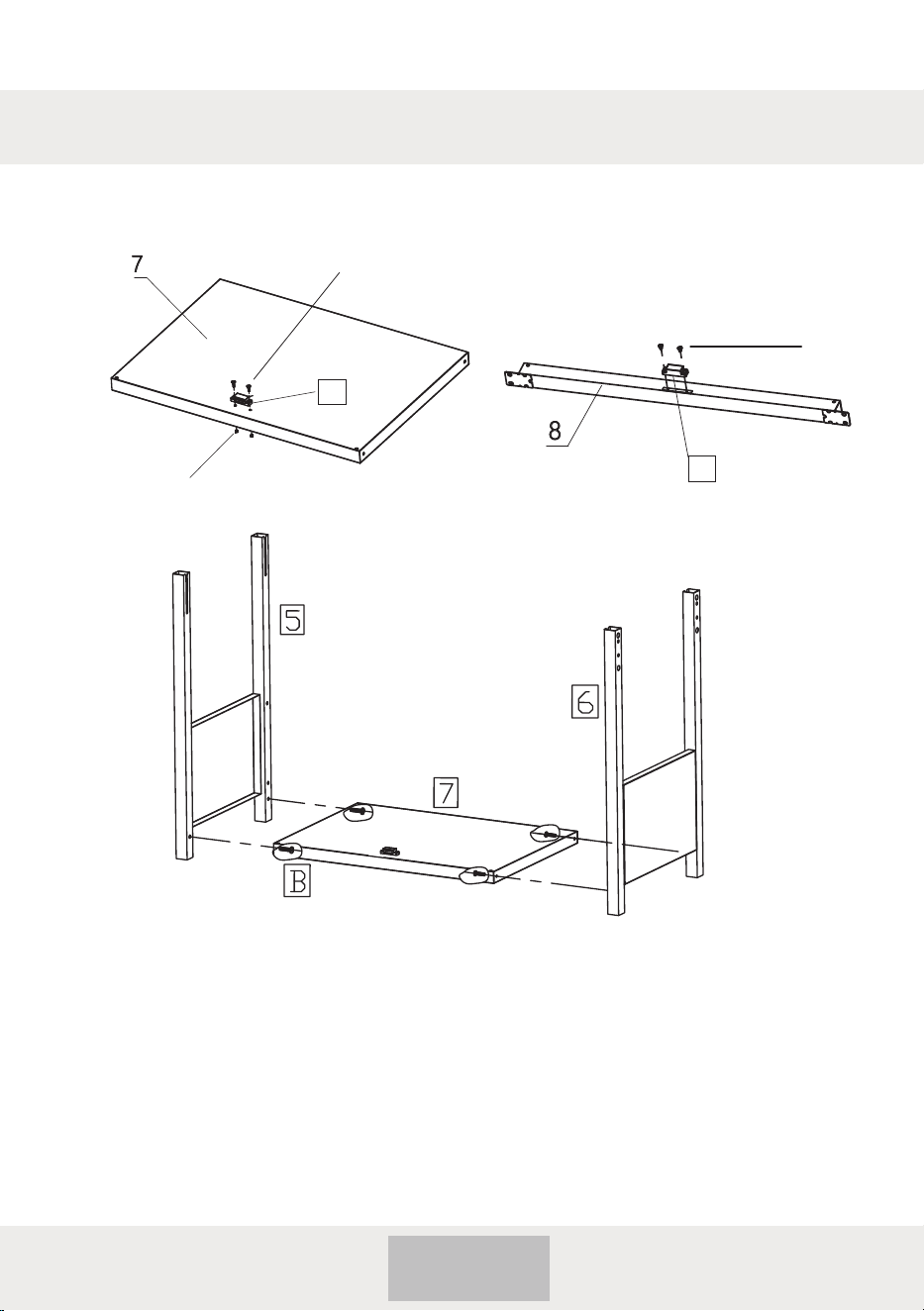

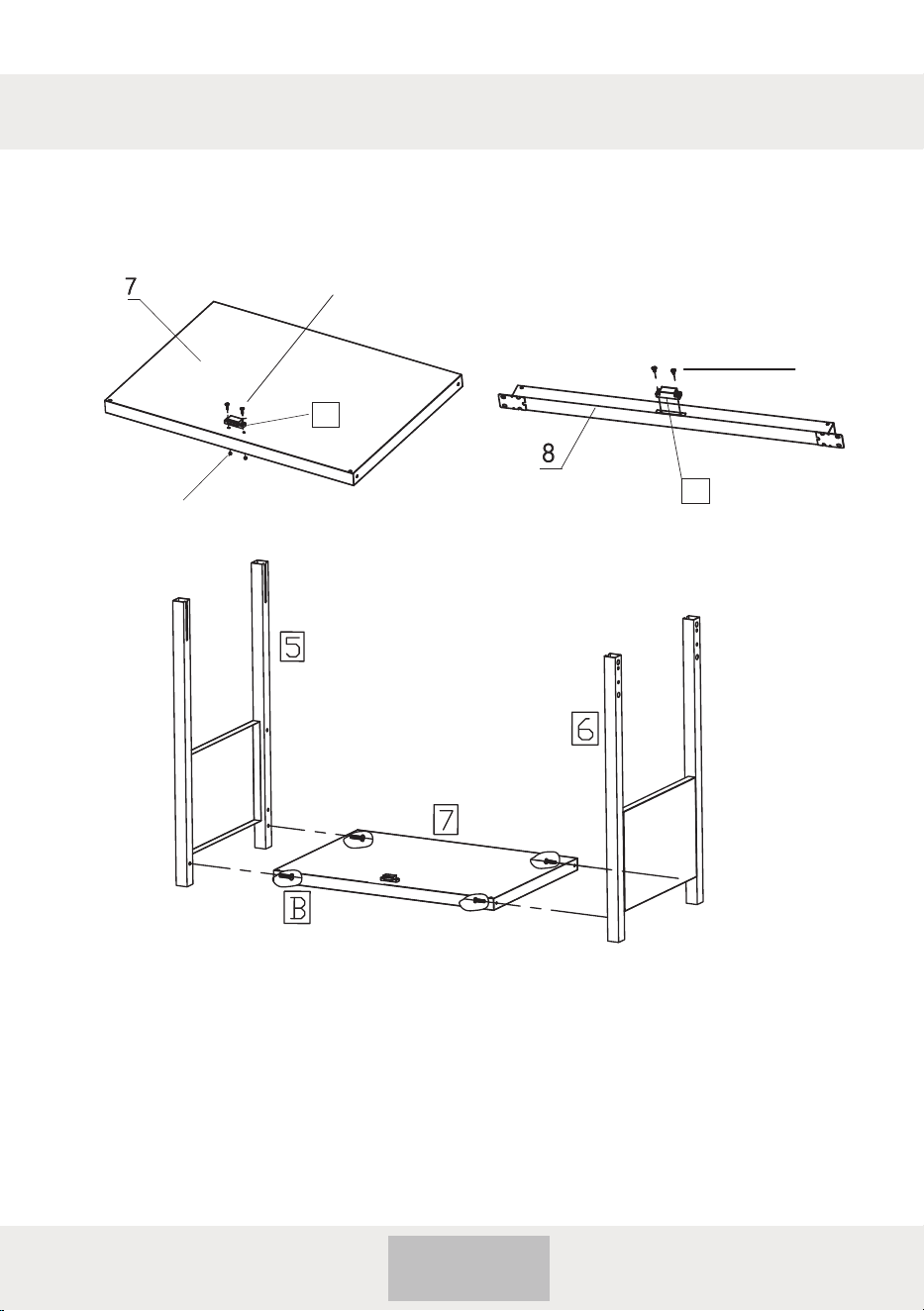

1. Assemble the LH and RH frame (5&6) to bottom shelf (7)
with 4pcs M5 screws (B).
M3*10 st x 2
M3 nut x 2
M3 * 10 screw x 2
22
22
4
Assembly

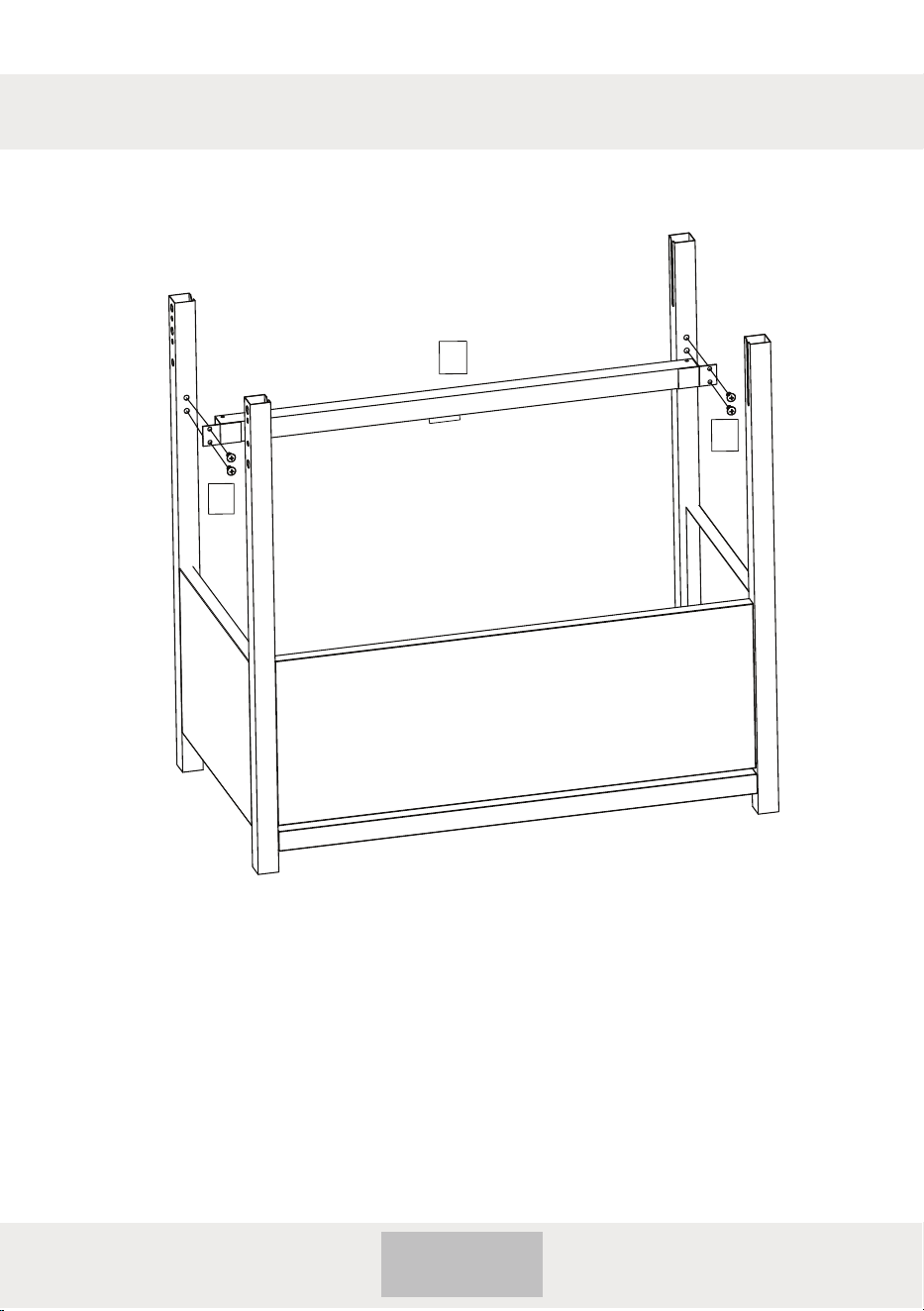

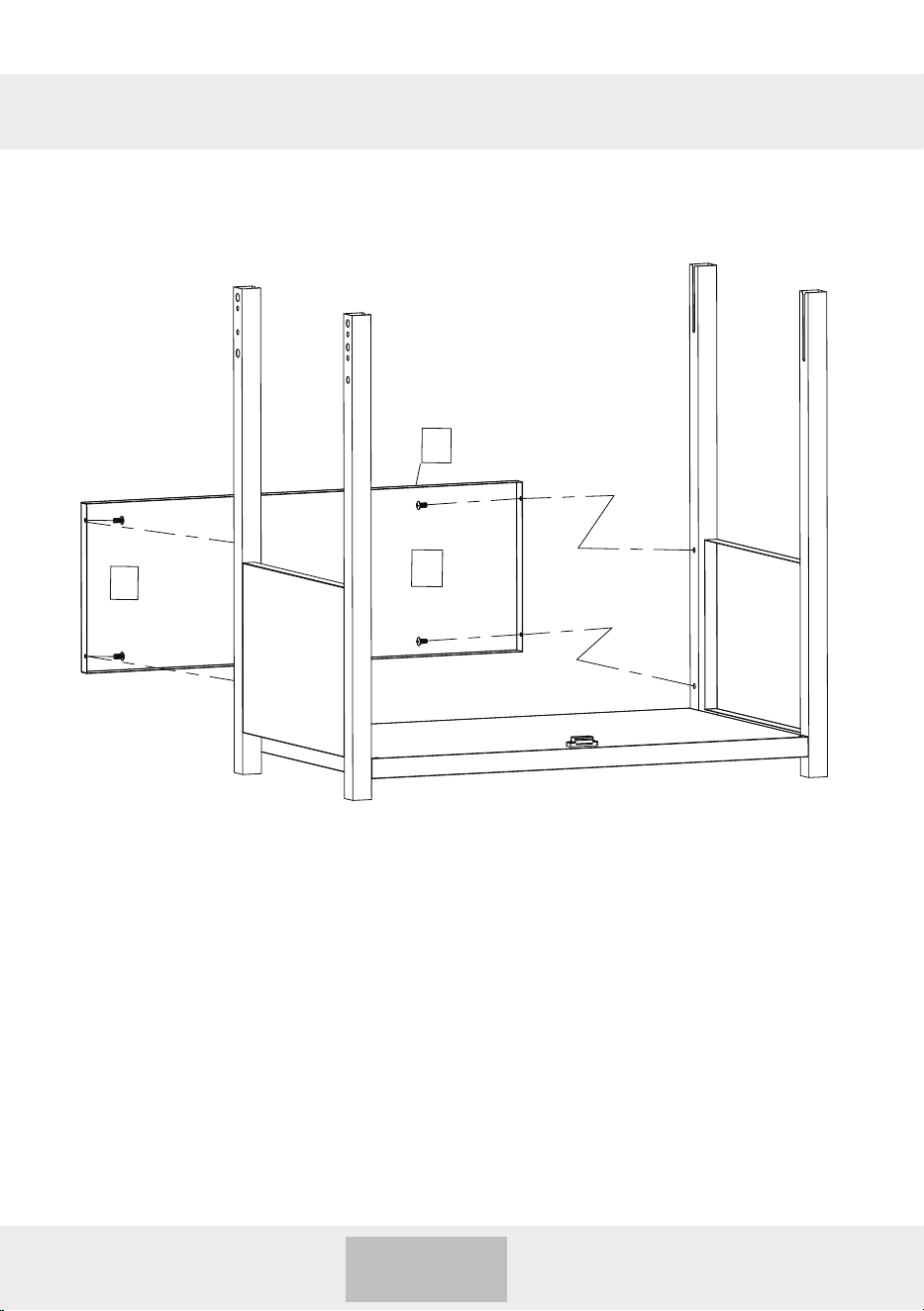

2. Assemble the back shelf (9) to the frames with 4 pcs M5
screws (B).
9
B
B
5
Assembly
8
B
B
3. Assemble the front beam (8) to the front of frames with 4pcs
M5 screws (B).
6
Assembly

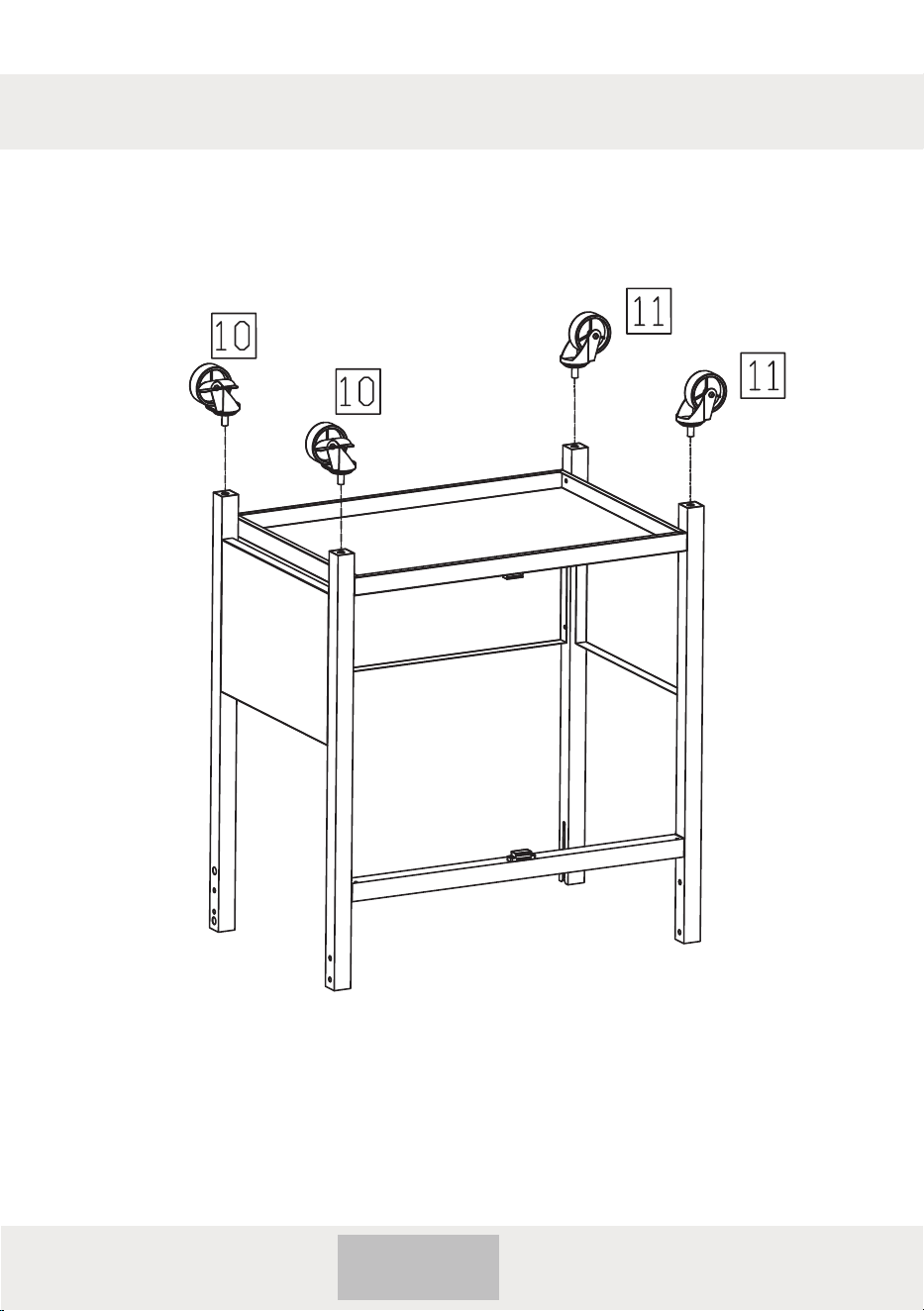

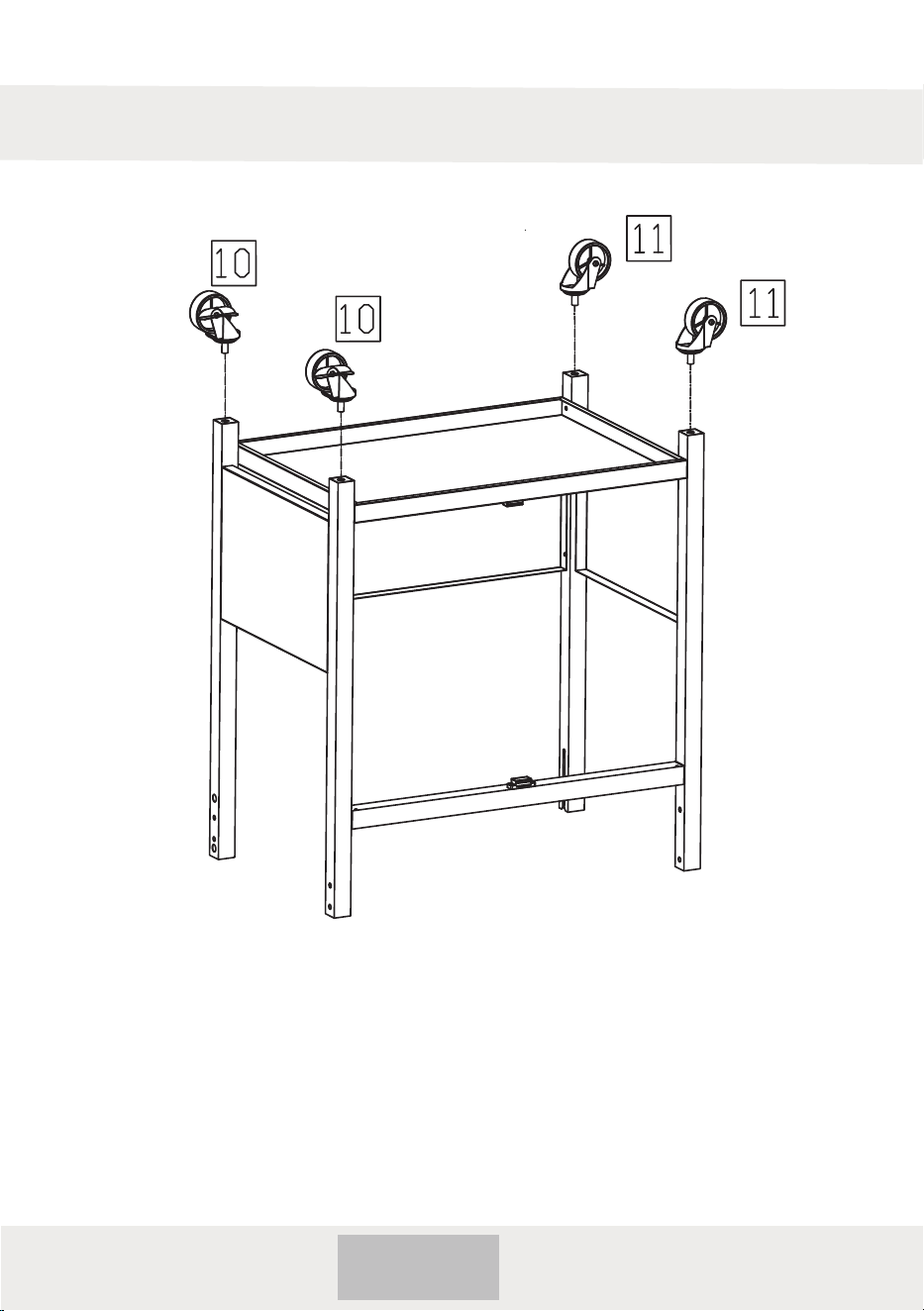

4. Assemble the 4pcs wheels (10&11) to the end of frame legs.
Note: the 2pcs wheels with break (10) are always in the same
side.
7
Assembly

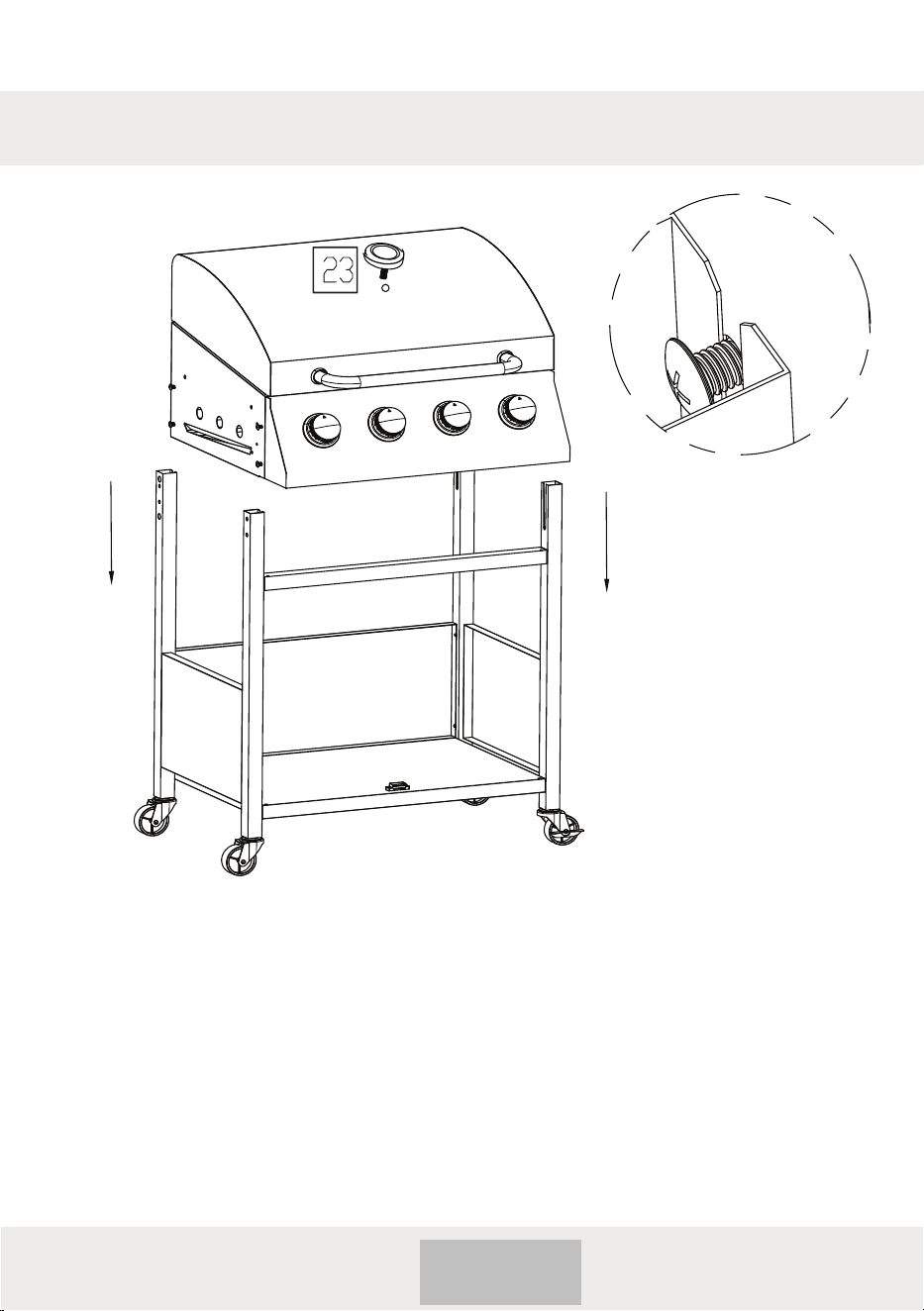

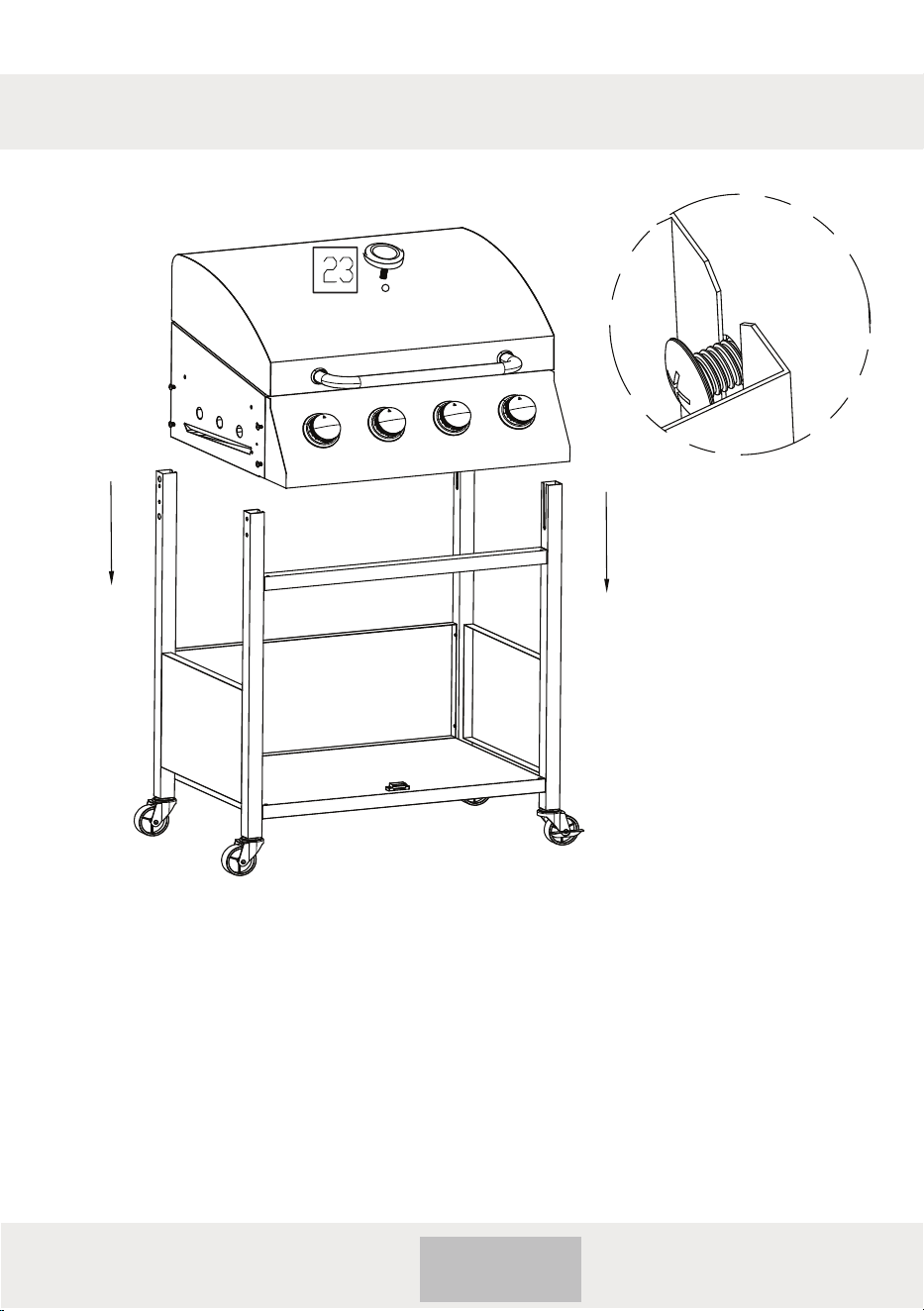

5. The body (1) is slided into the frame legs with 8 pcs pre-assembled
M5 screws (See detailed pic.). Tight screws after body slided into
position.
Note: make sure the 8pcs screws are pre-assembled before sliding.
Thermometer (23) is fixed to the lid by its own screw.
8
Assembly

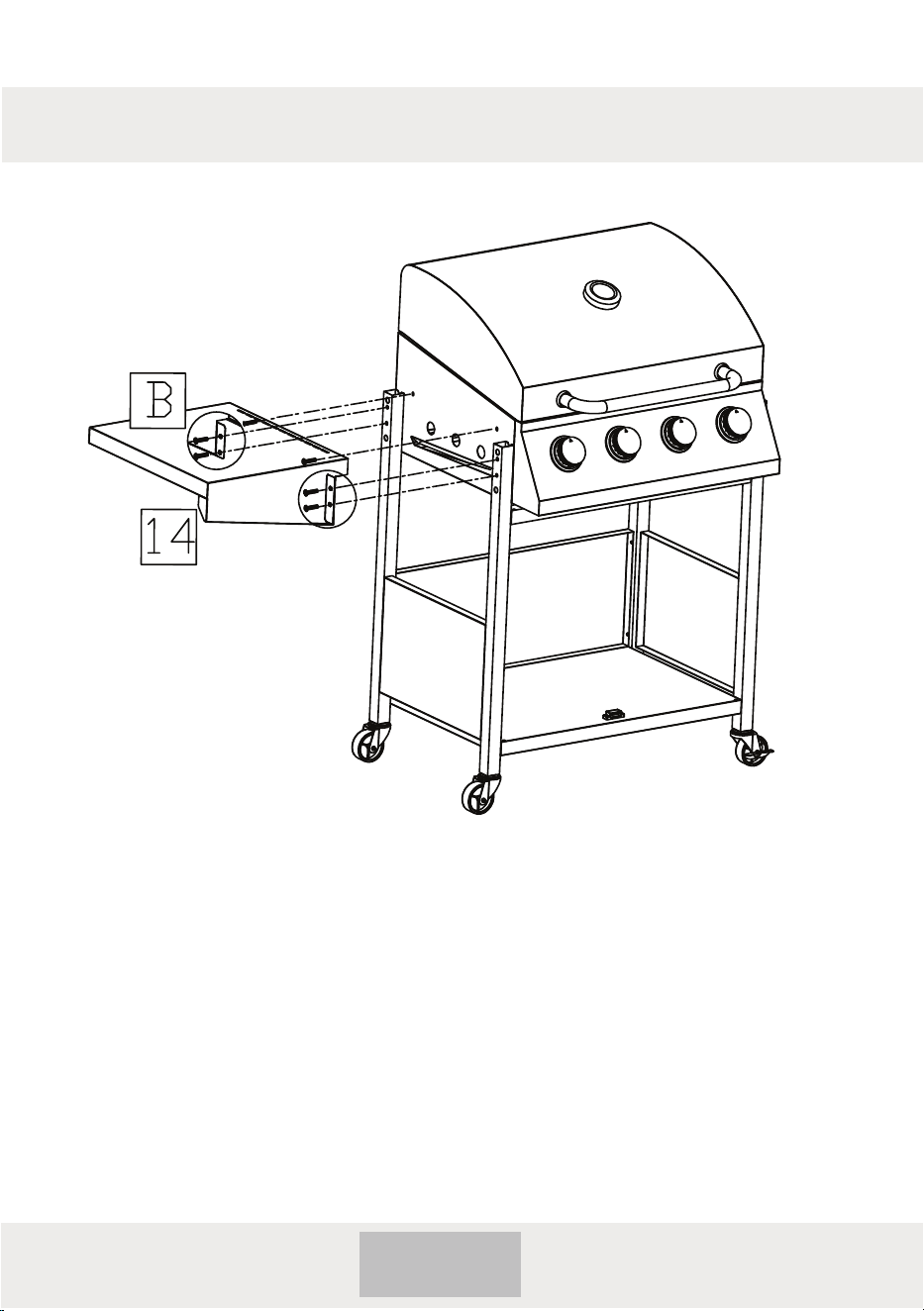

6. LH side shelf (14) is asssembled to the body with 6 pcs M5
screws (B).
9
Assembly

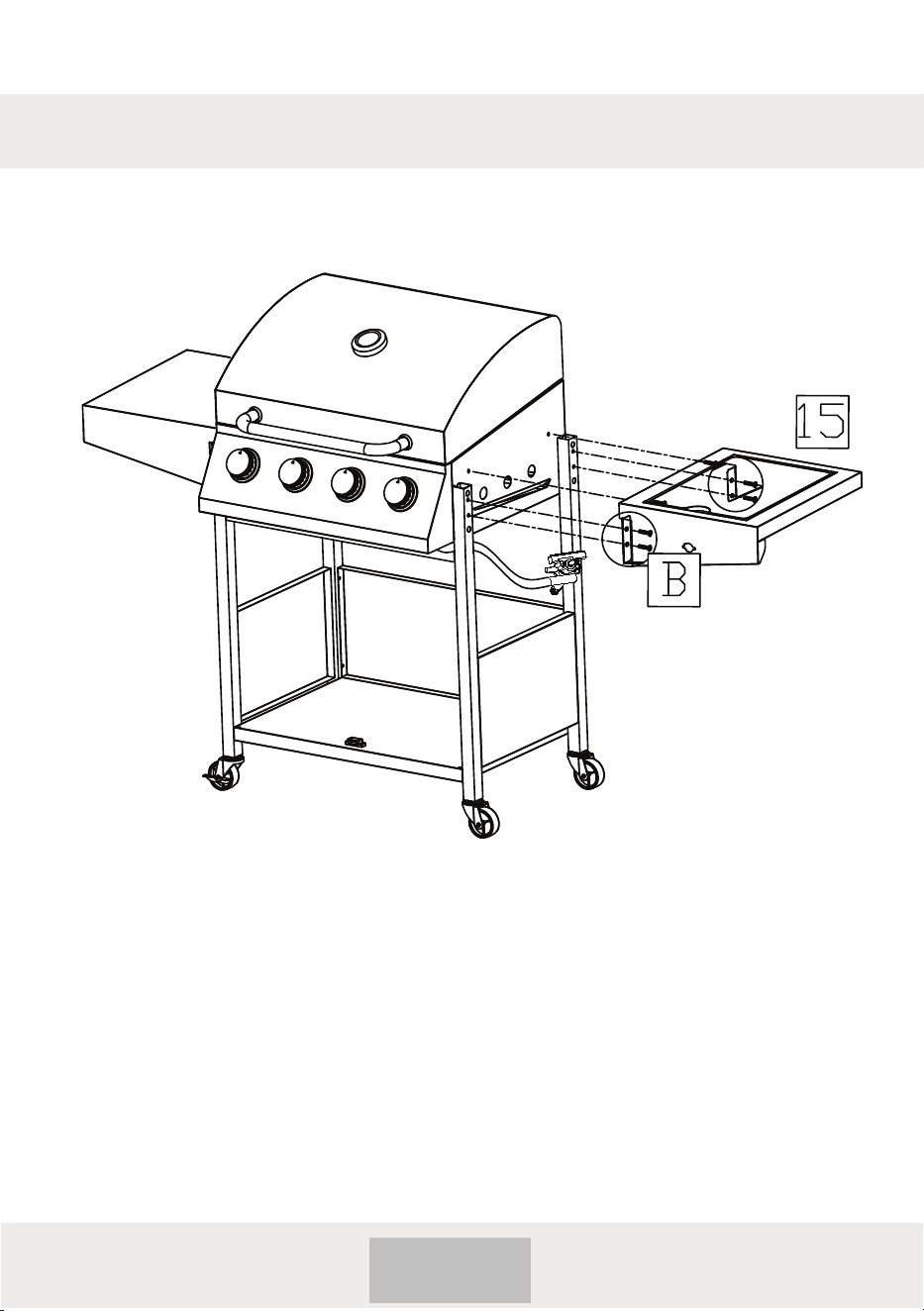

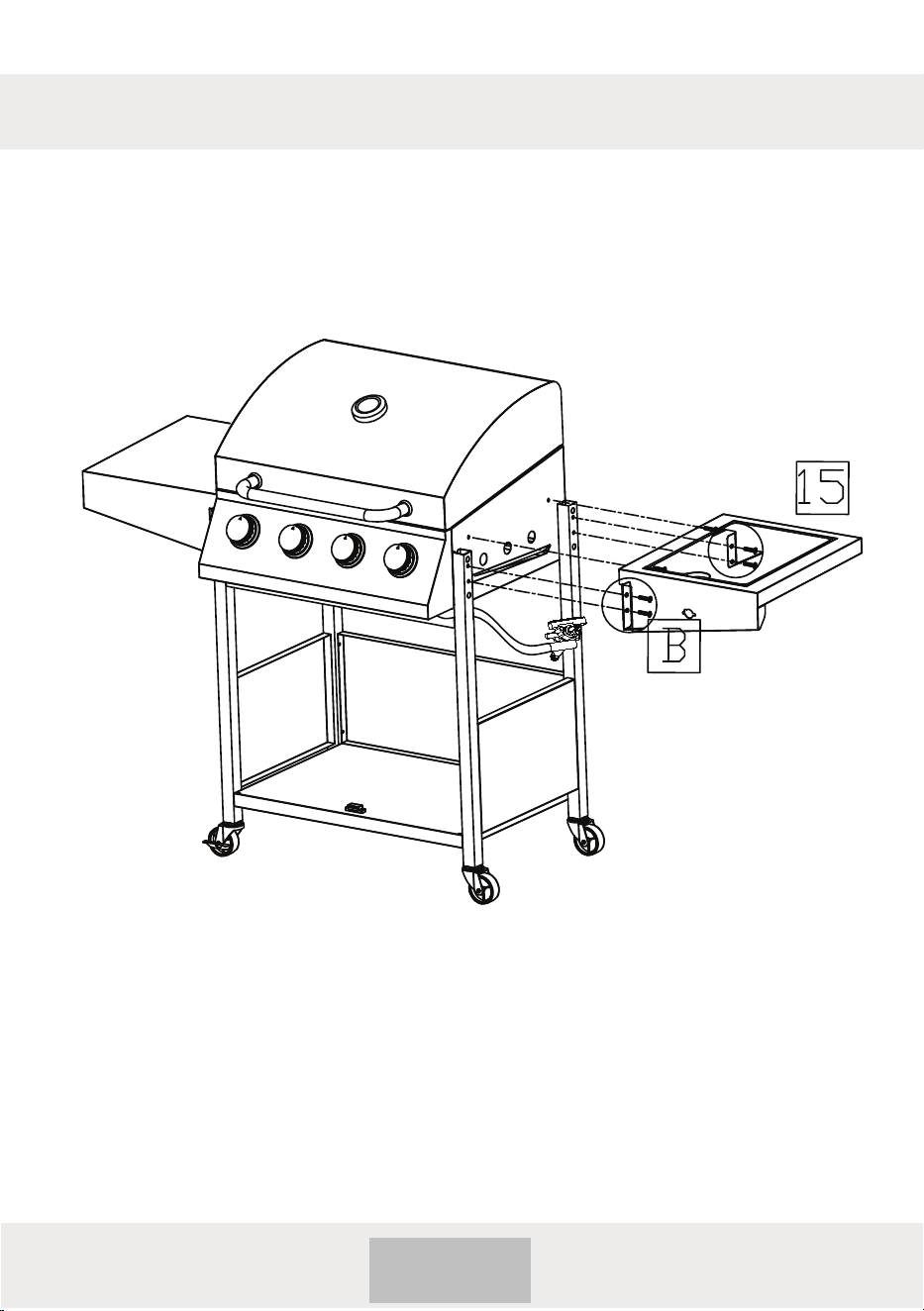

7. RH side shelf (14) is asssembled to the body with 6 pcs M5
screws (B).
Note: RH side shelf for A serial. RH side burner shelf for B serial.
Here takes B serial for install instruction explain.
10
Assembly

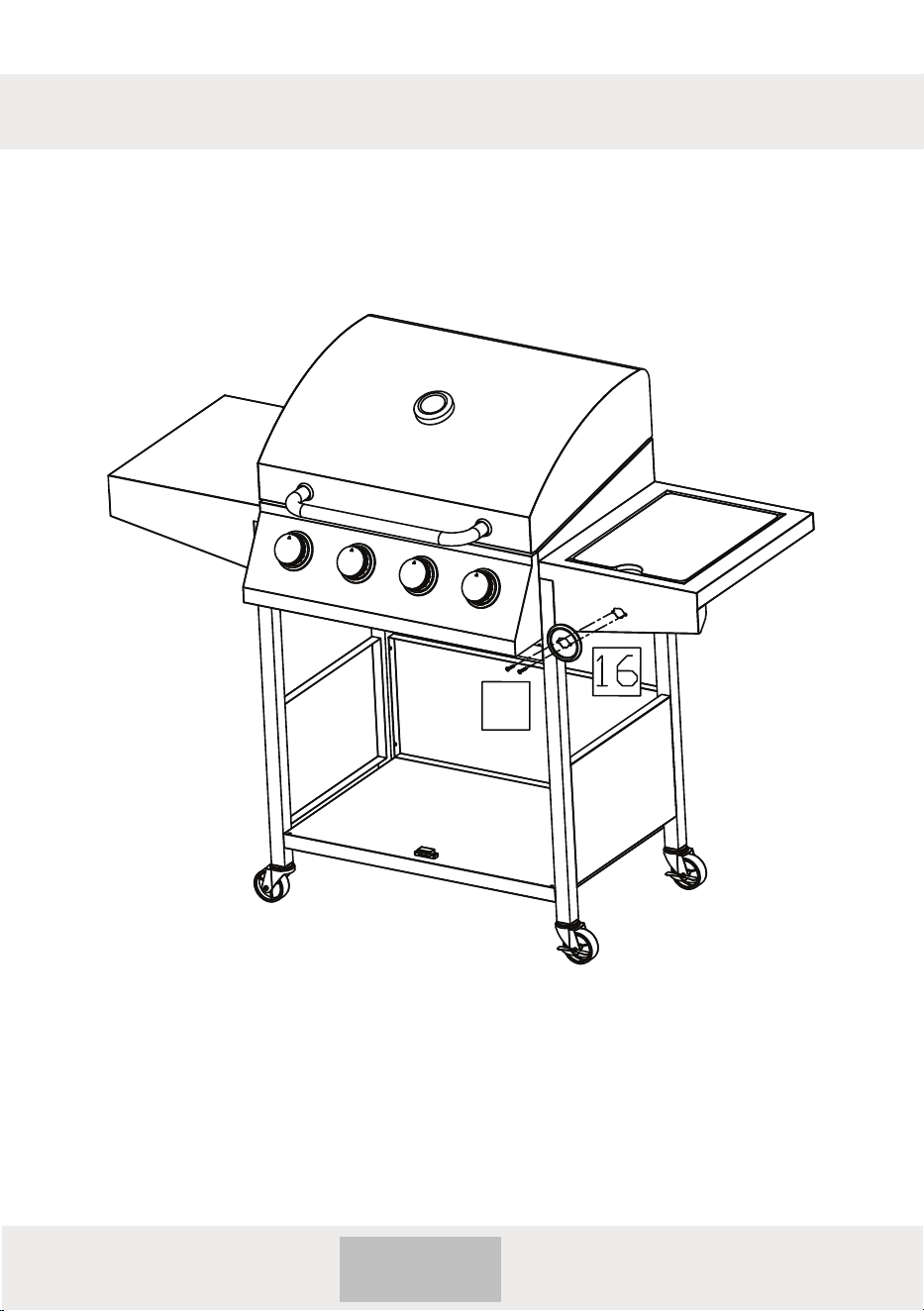

8. Side burner rotary switch base (16),side burner front plate and
side burner valve (inside shelf front plate) are assembled together
with 2pcs M4 countersunk screws (A).
Note: No need for this step for A serial.
A
11
Assembly

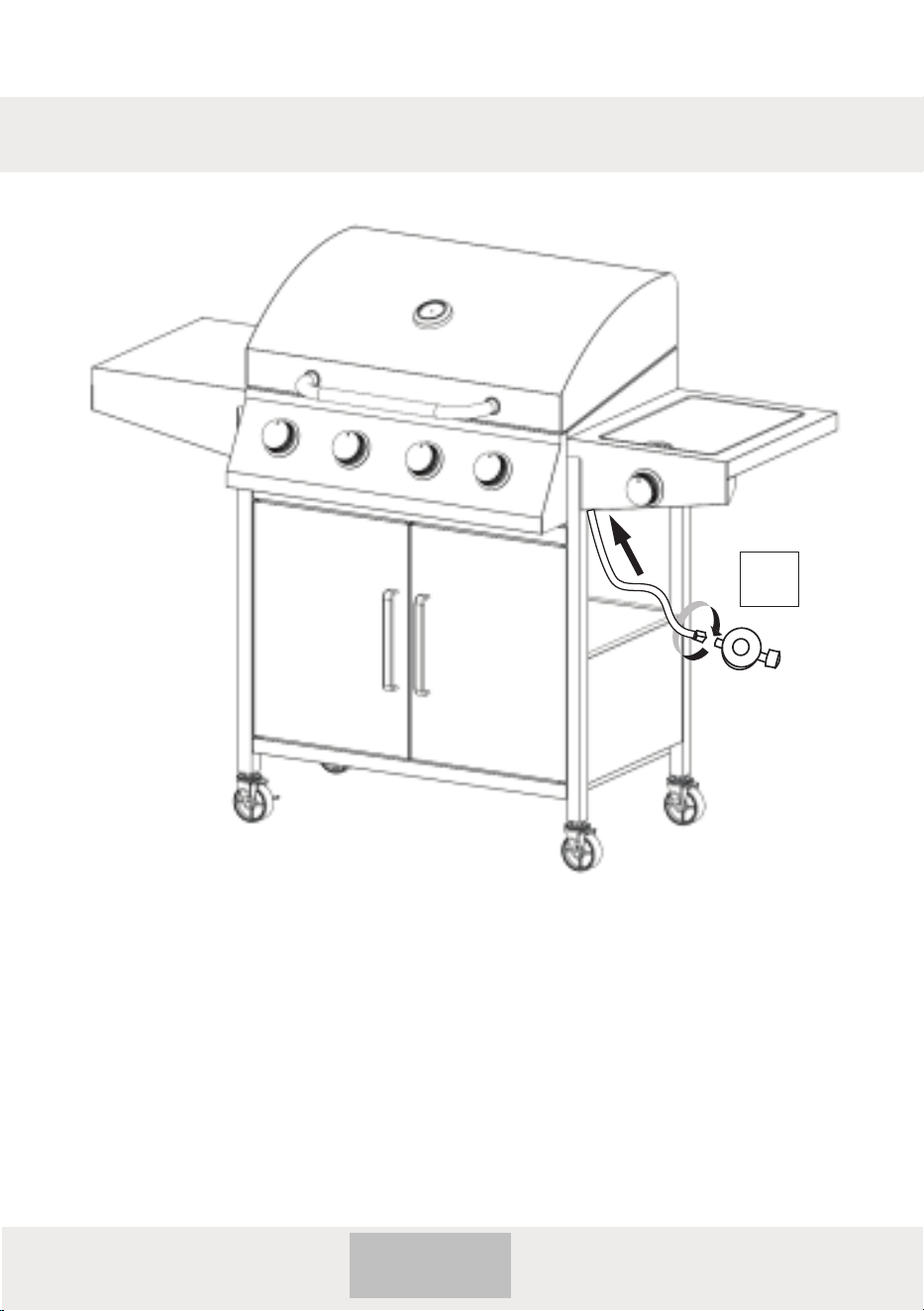

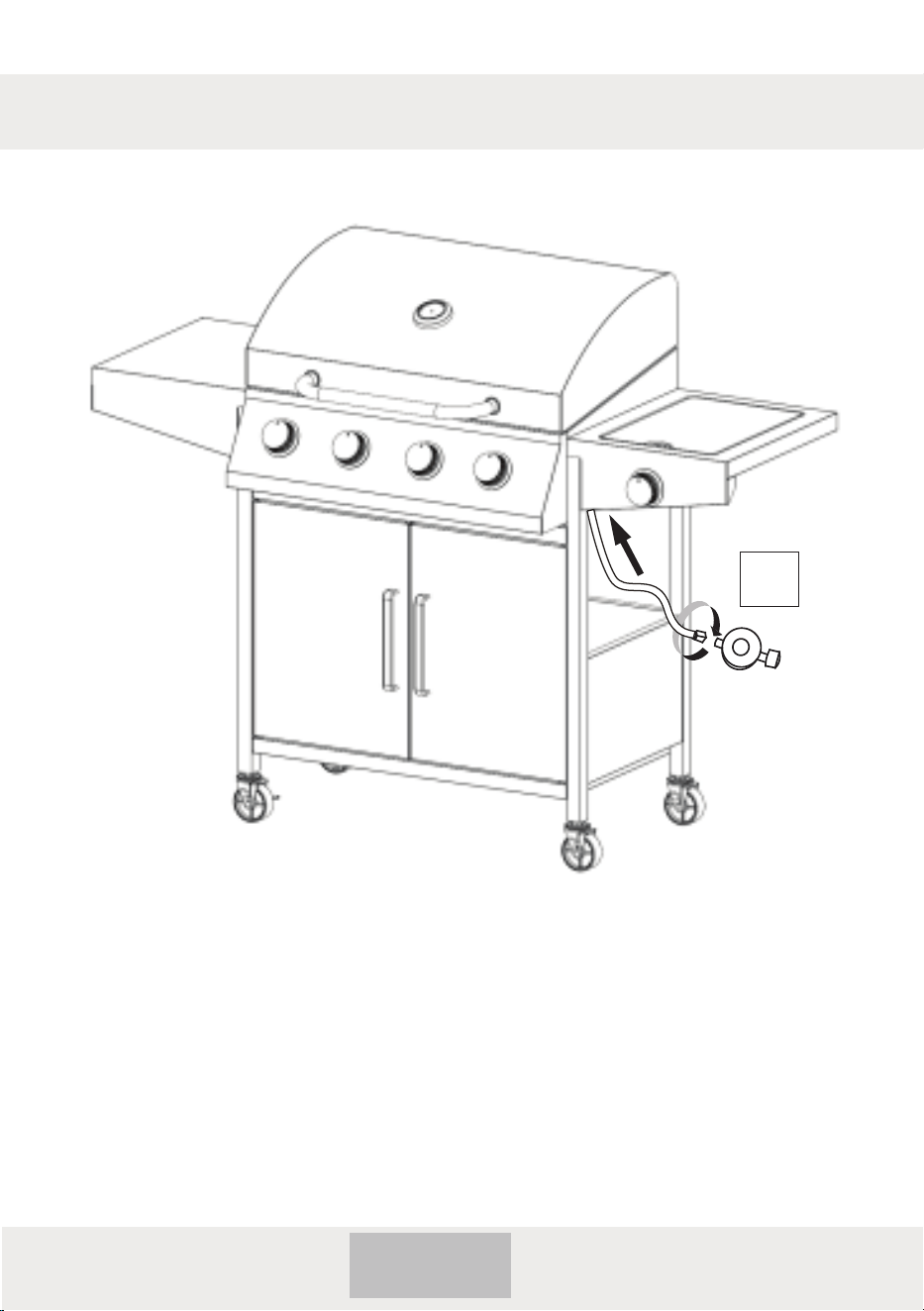

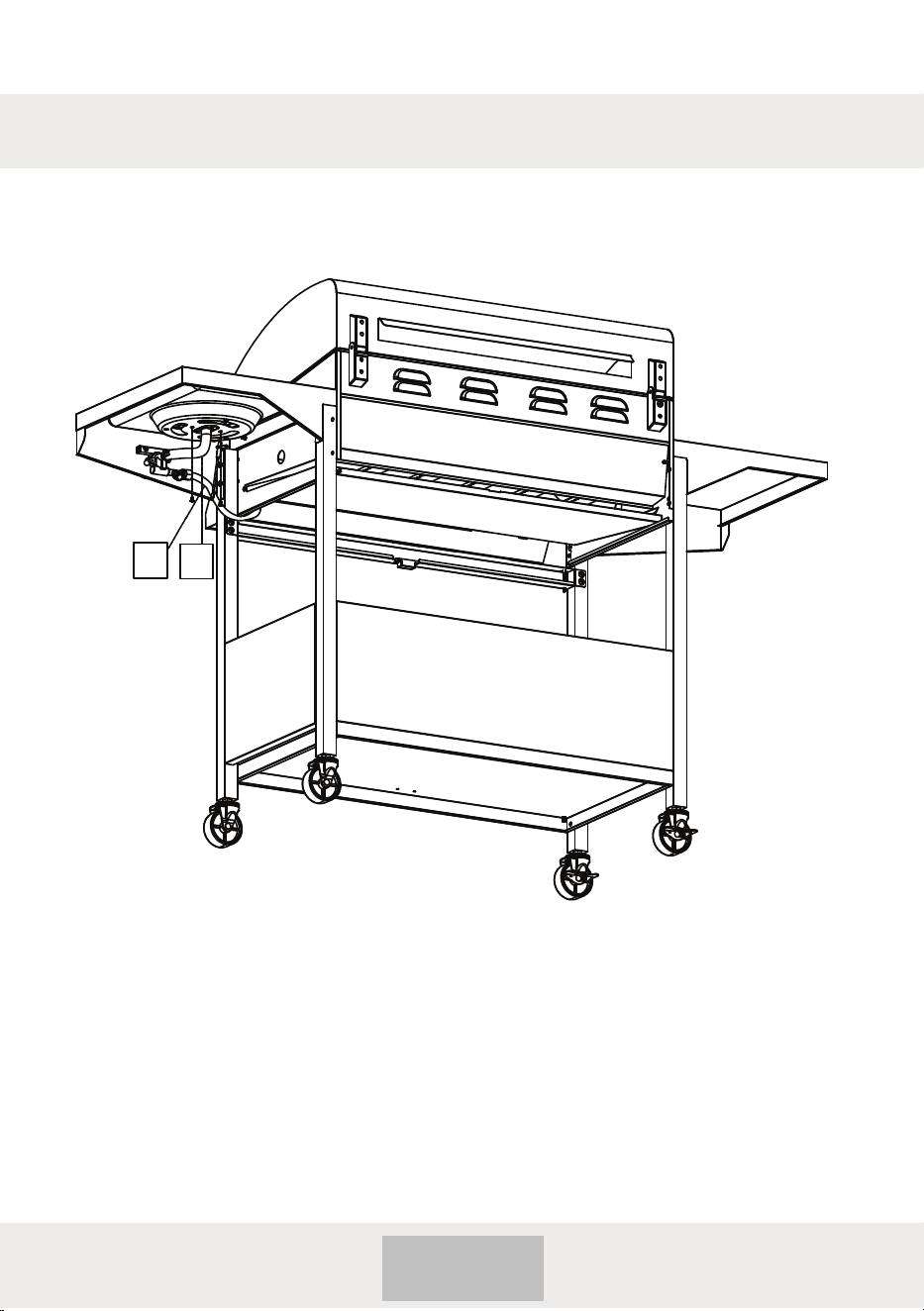

9-1. Side burner (18) is assembled into the side burner shelf
with 2 pcs M4 screws (A). Insert the tube
to valve connector.
Note: No need this step for A serial.
A
18
12
Assembly

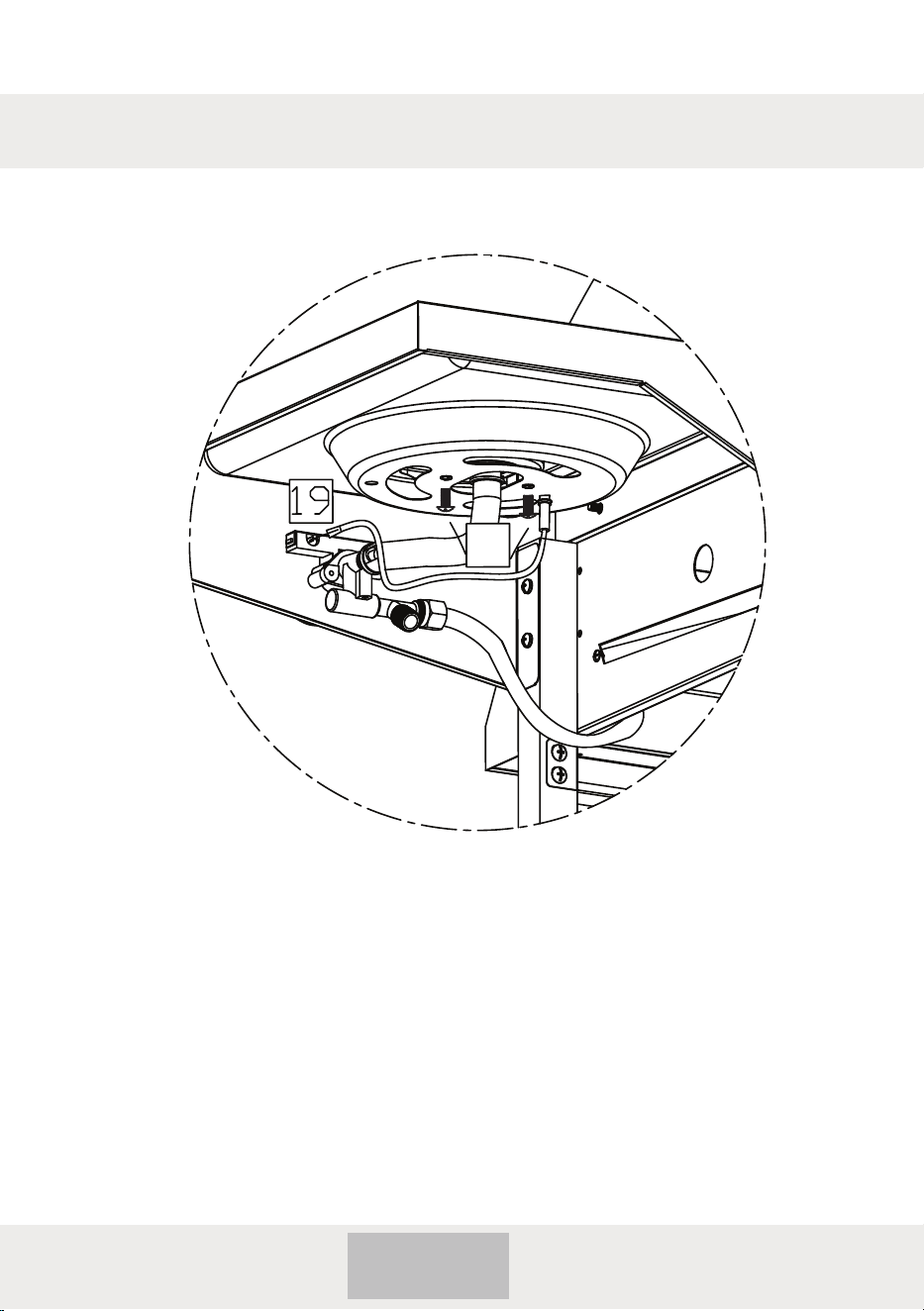

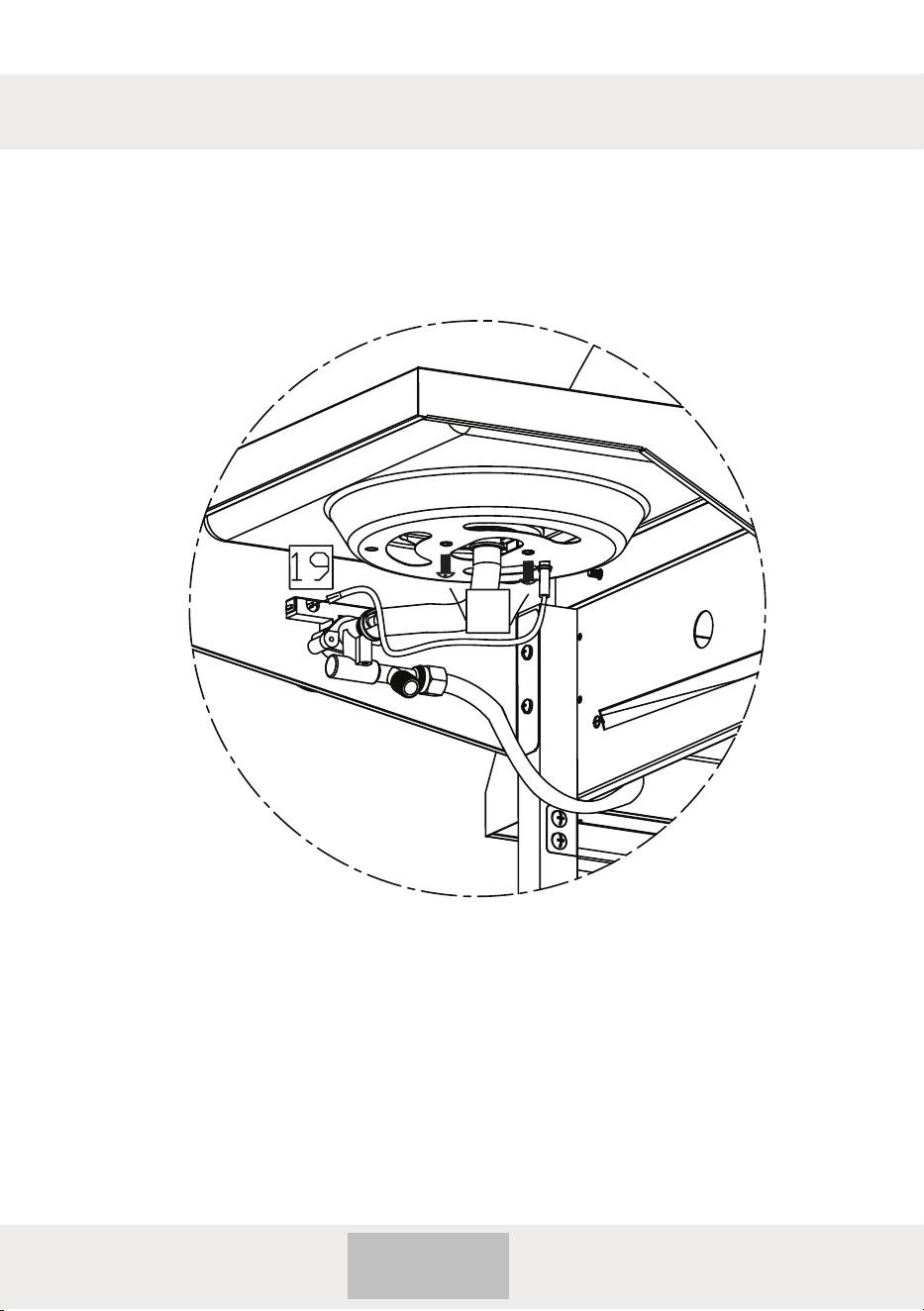

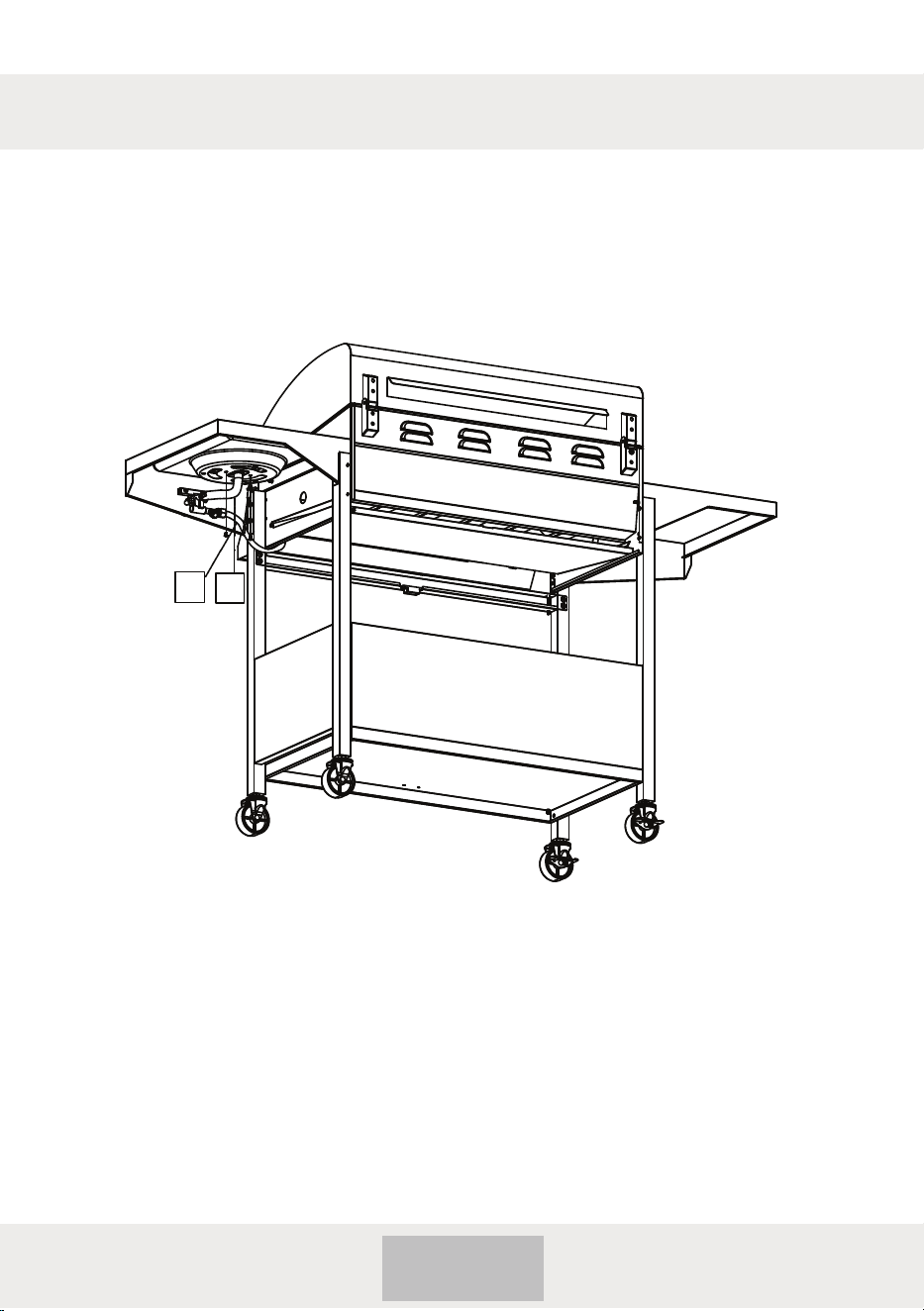

9-2. One end of ignition (19) is assembled to the side bunrer shelf
with 1 pc M4 screw (A) and 1pc M4 nut (D). The other end is
assembled to the valve connector.
Note: No need this step for A serial.
A
13
Assembly

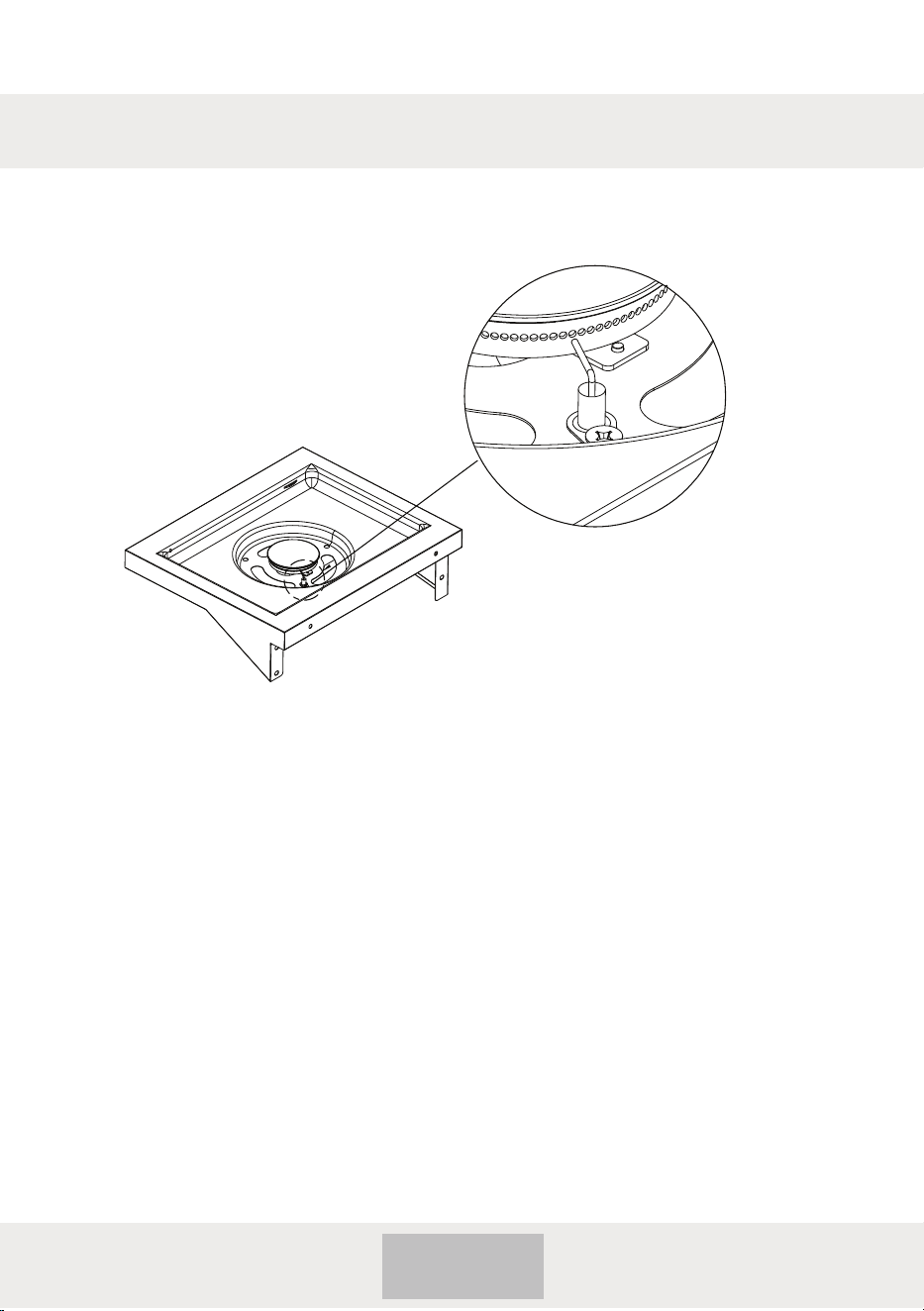

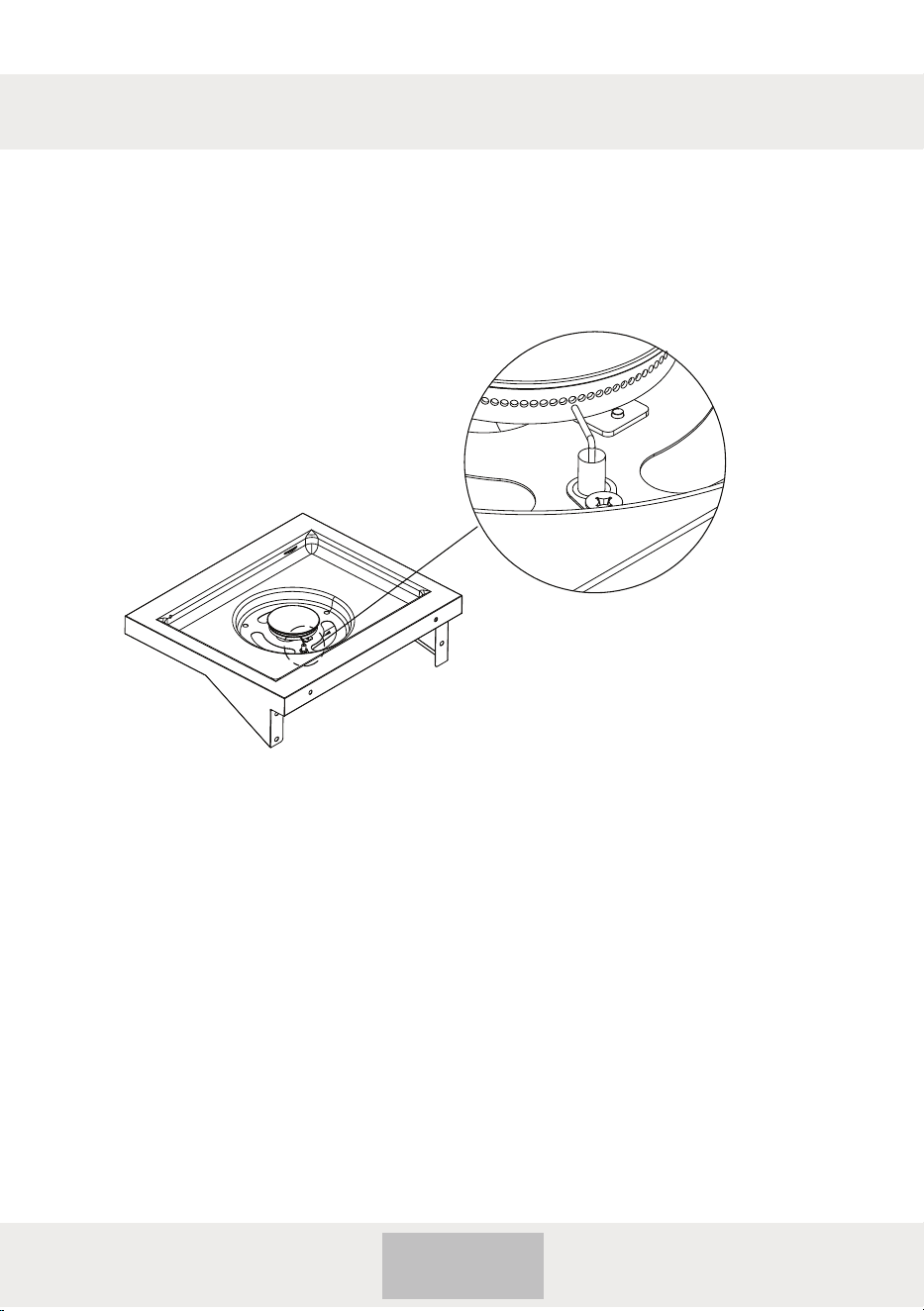

In order to succeed in lighting the side burner,
make sure the ignition needle's head is directed
at one of side burner's gas hole.
NOTICE
14
Assembly

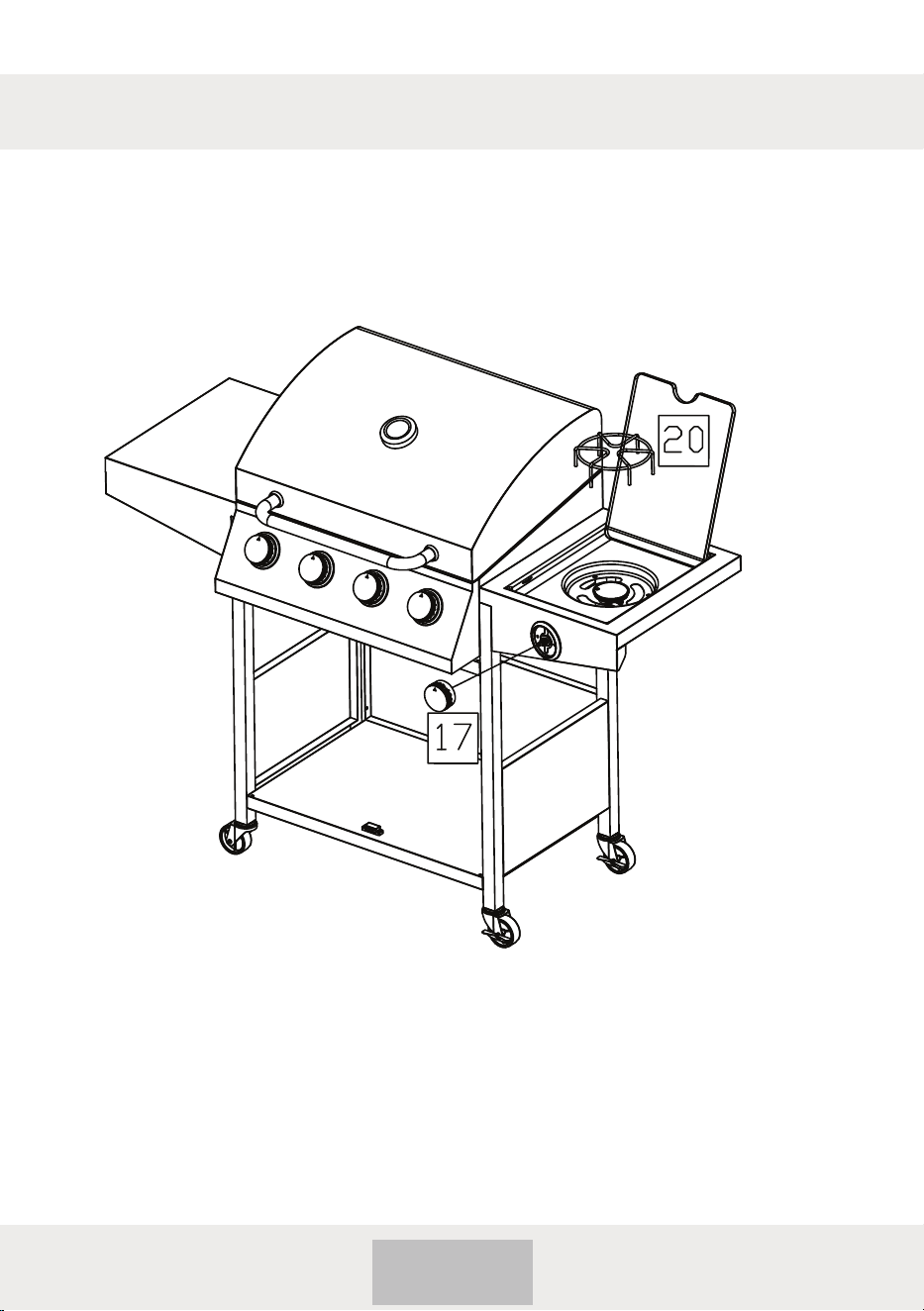

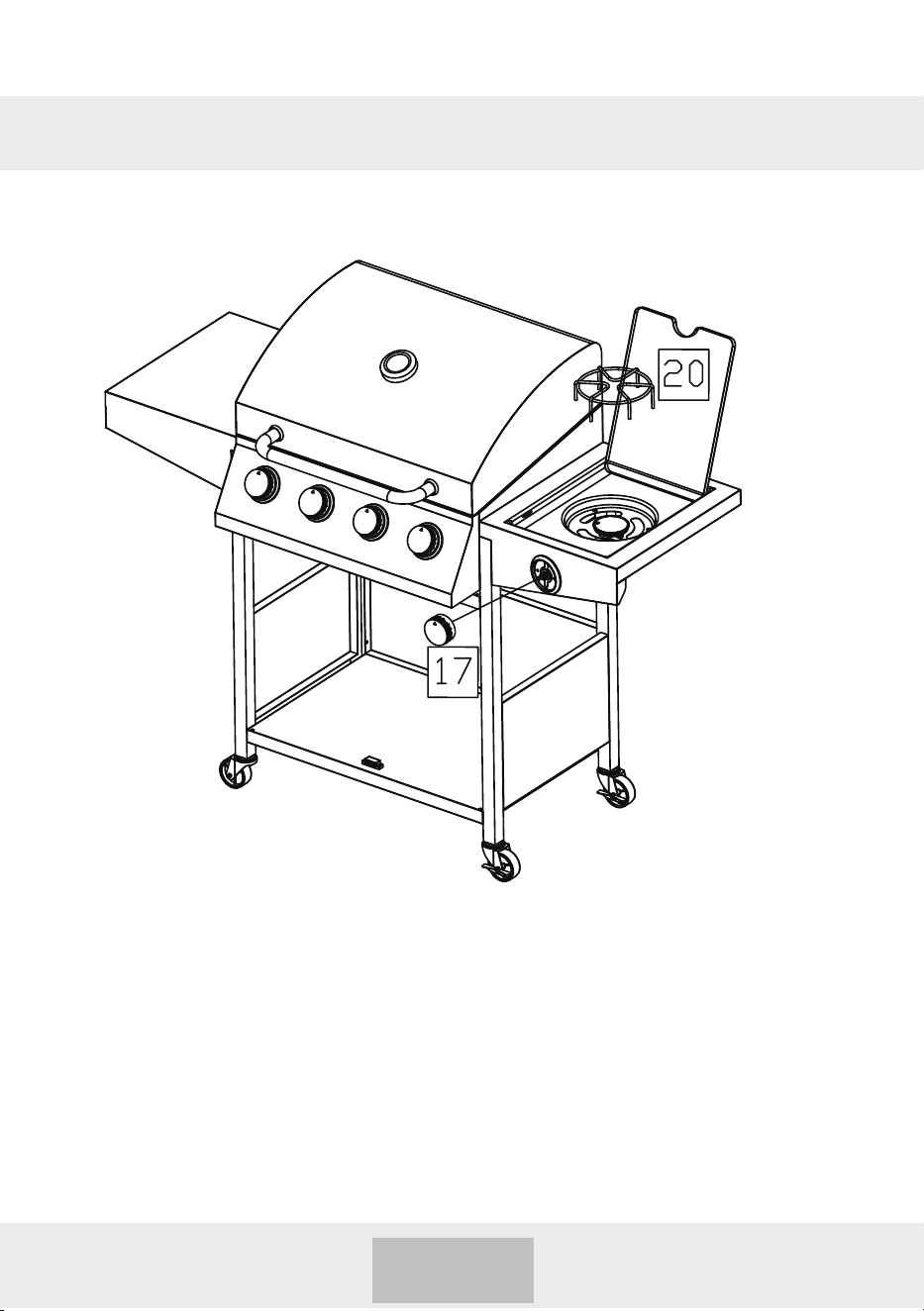

10. Decorated knob (17) is assembled to side burner’s front plate.
Grate (20) is putted on side burner shelf, with 3 longer legs into
the holes.
Note: No need this step for A serial.
15
Assembly

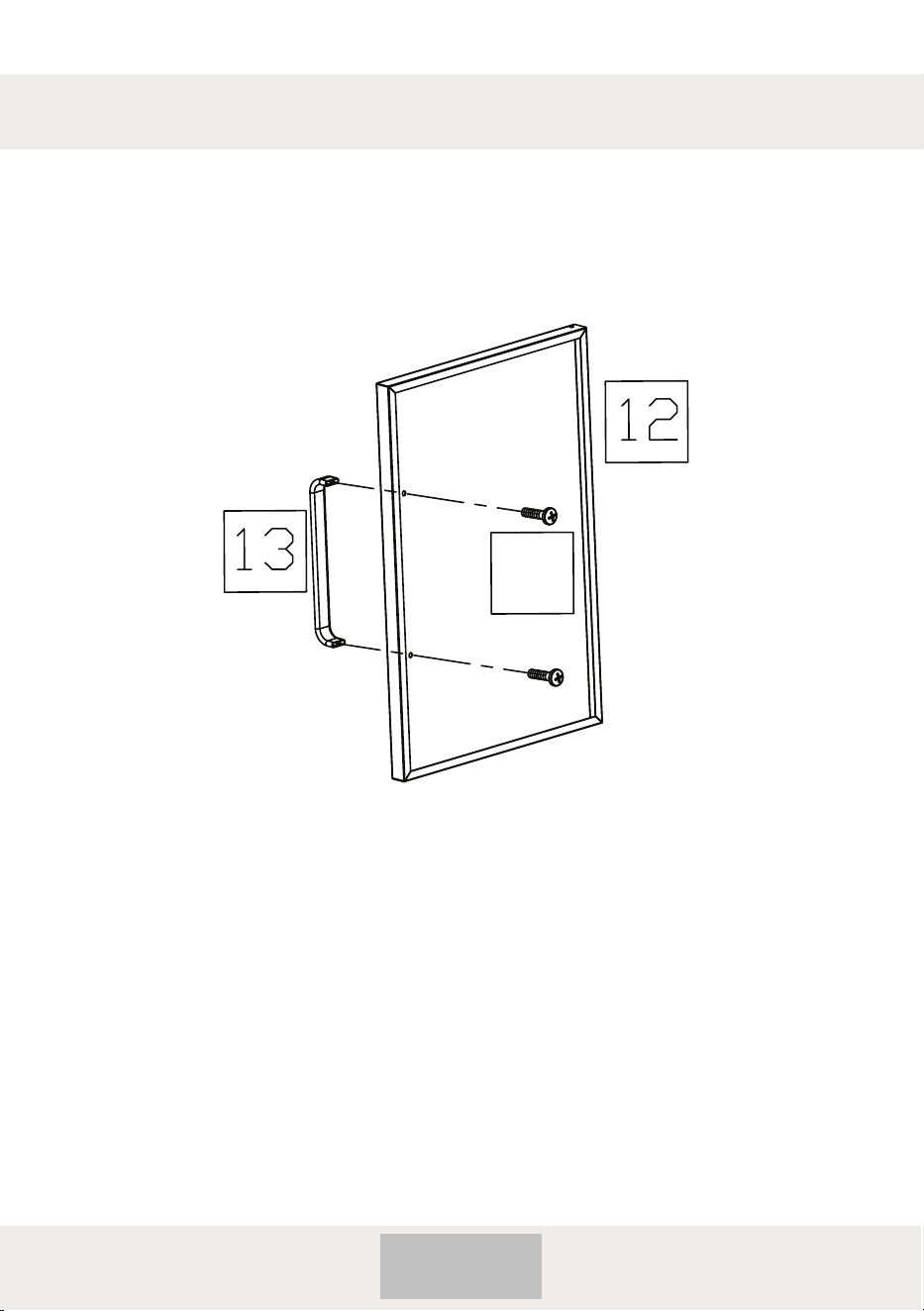

11. Handles (13) are assembled to front doors (12) with 4pcs
M4 screws (A). Totally 2 pcs doors.
A
E
16
Assembly
C

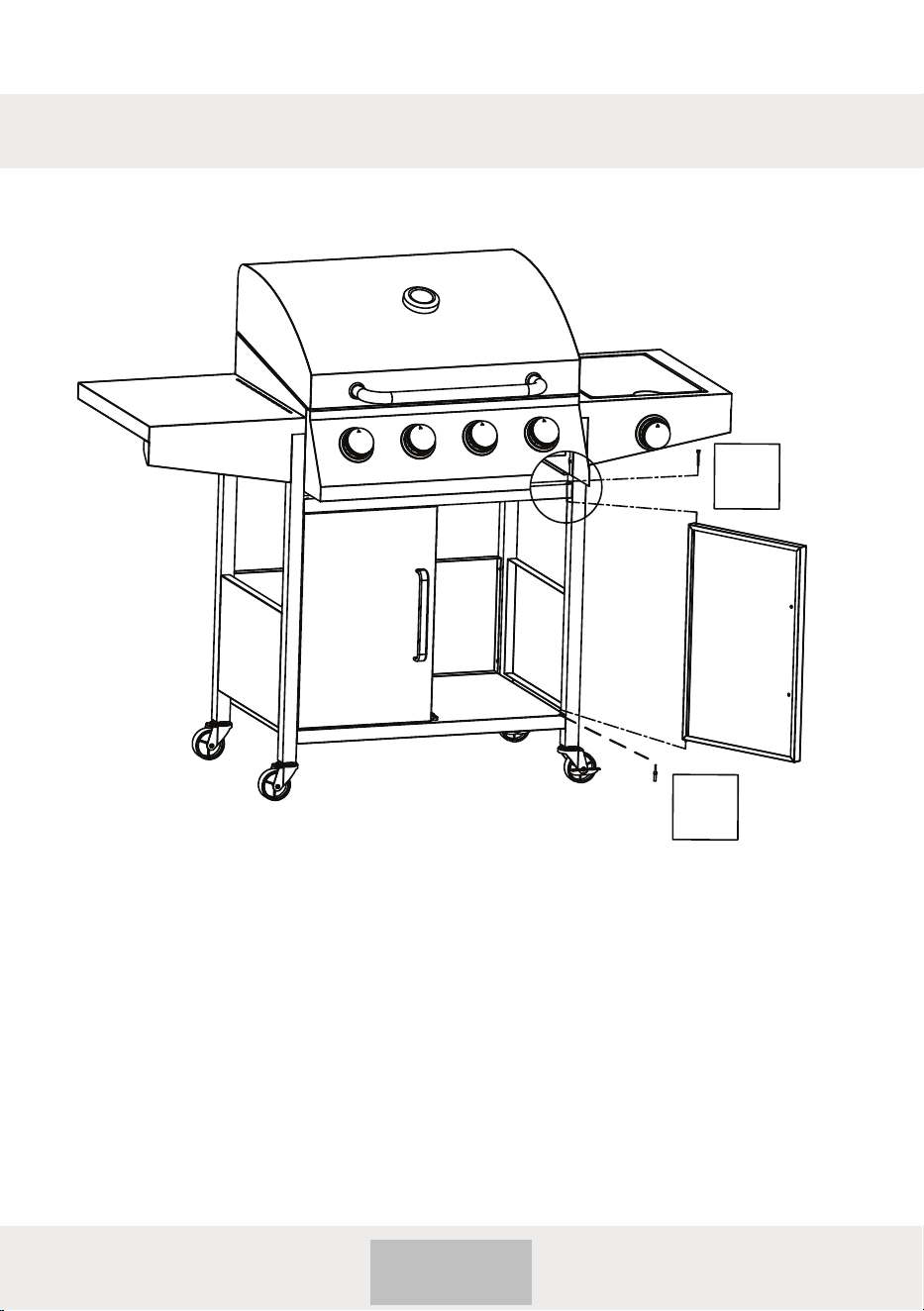

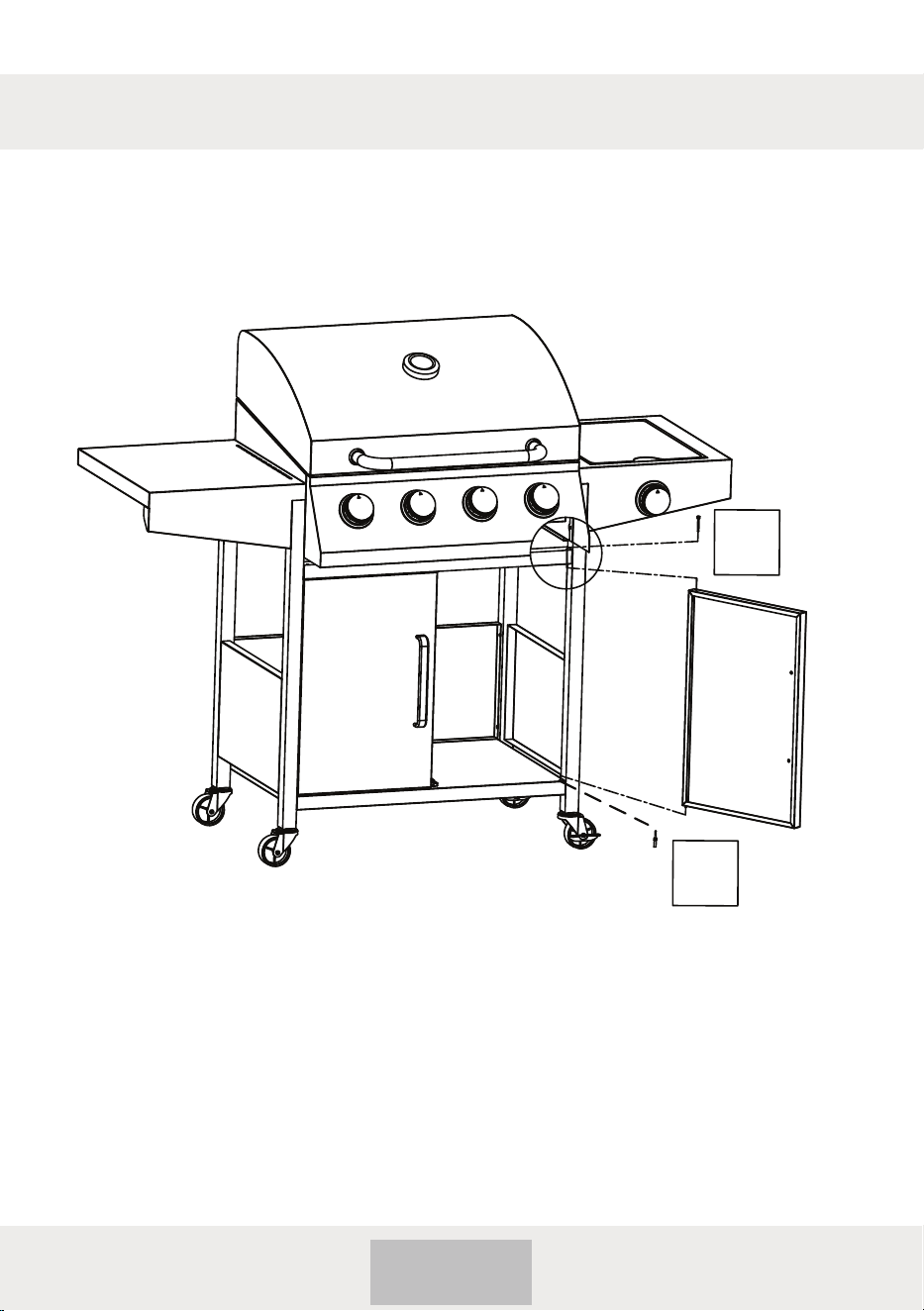

12. Doors are assembled to frames’ front legs with top and bottom
pins (C&E).
17
Assembly

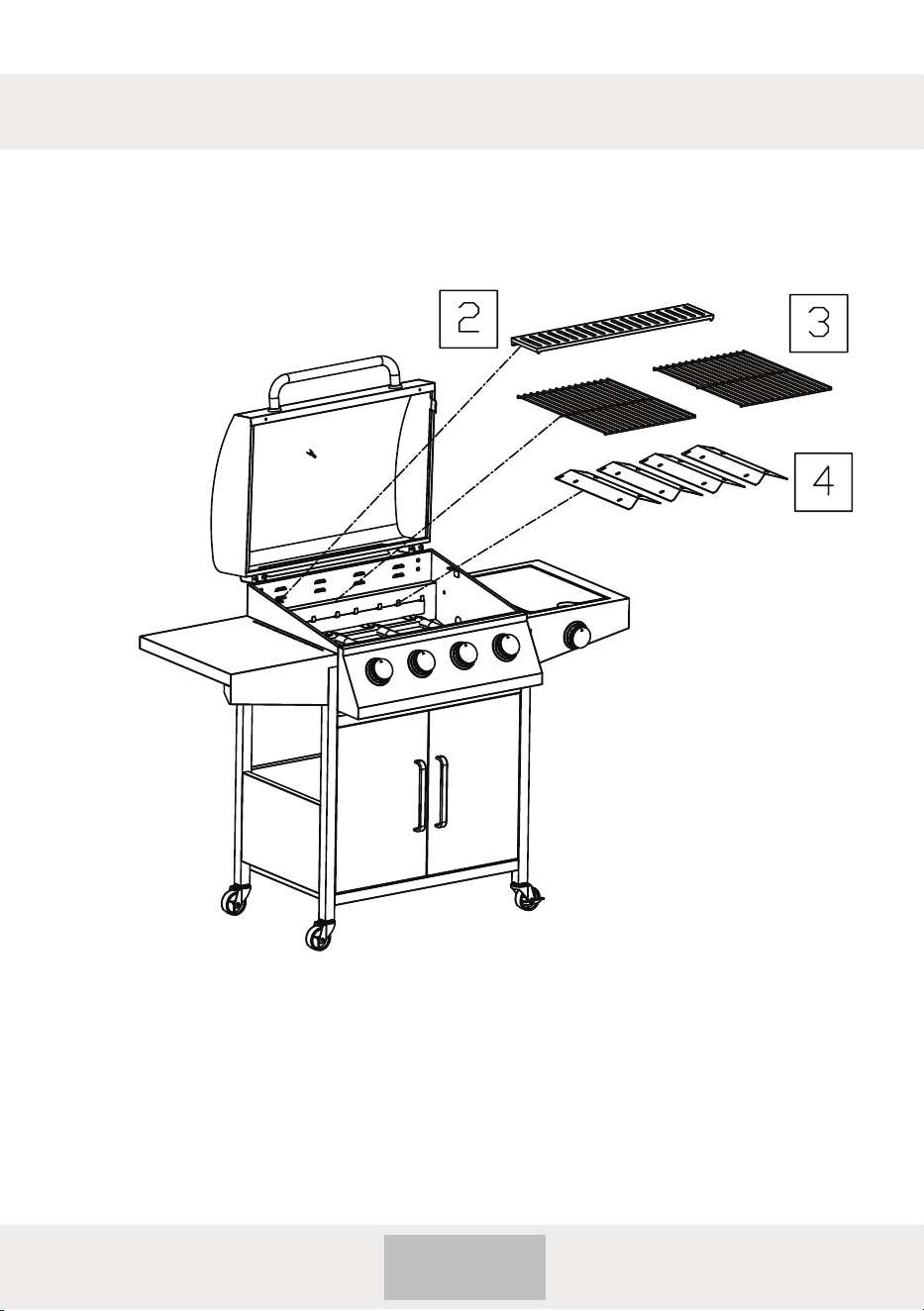

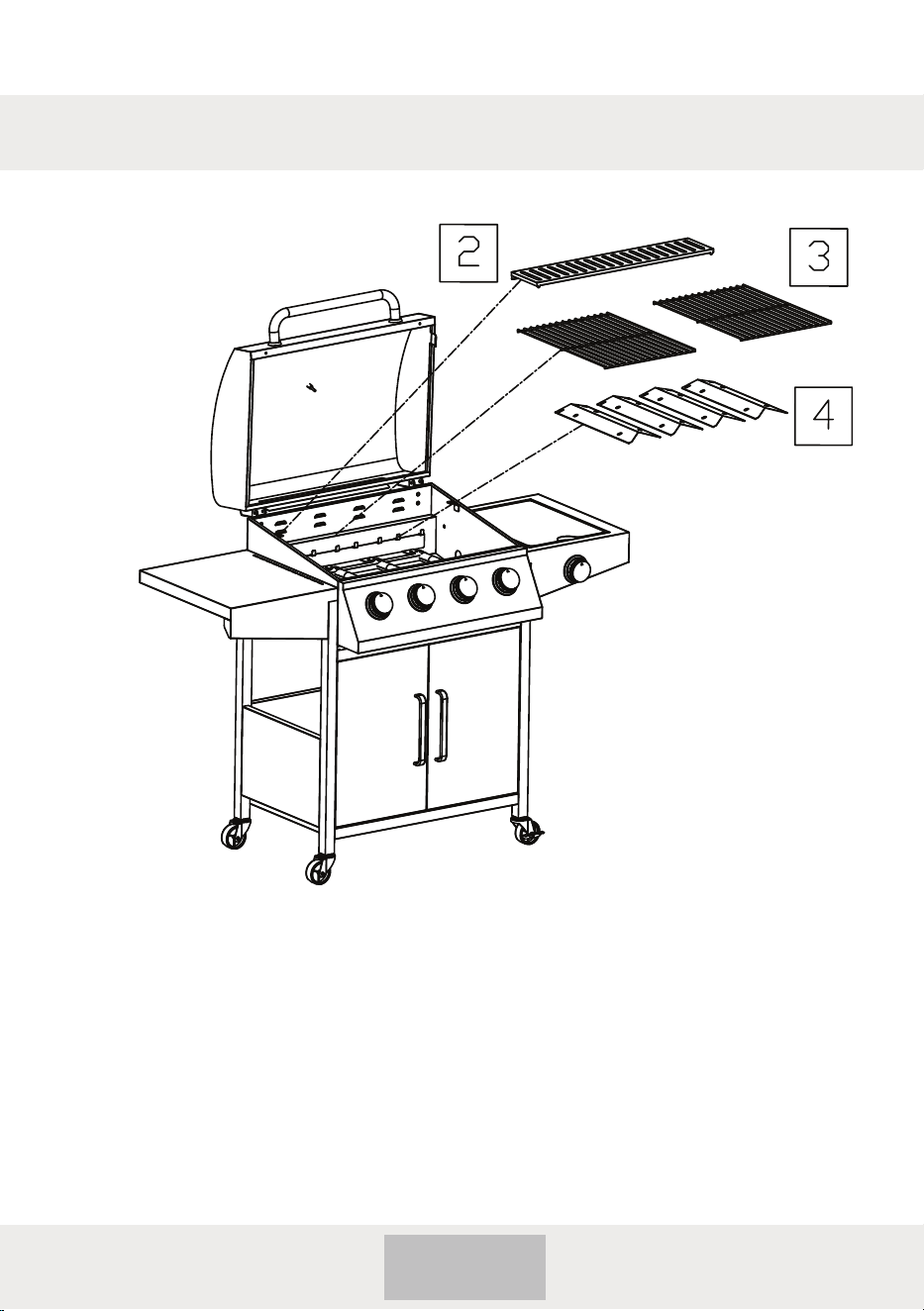

13. Warming grid (2), cooking grids (3) and heat tents (4) are fixed
into the body.
18
Assembly

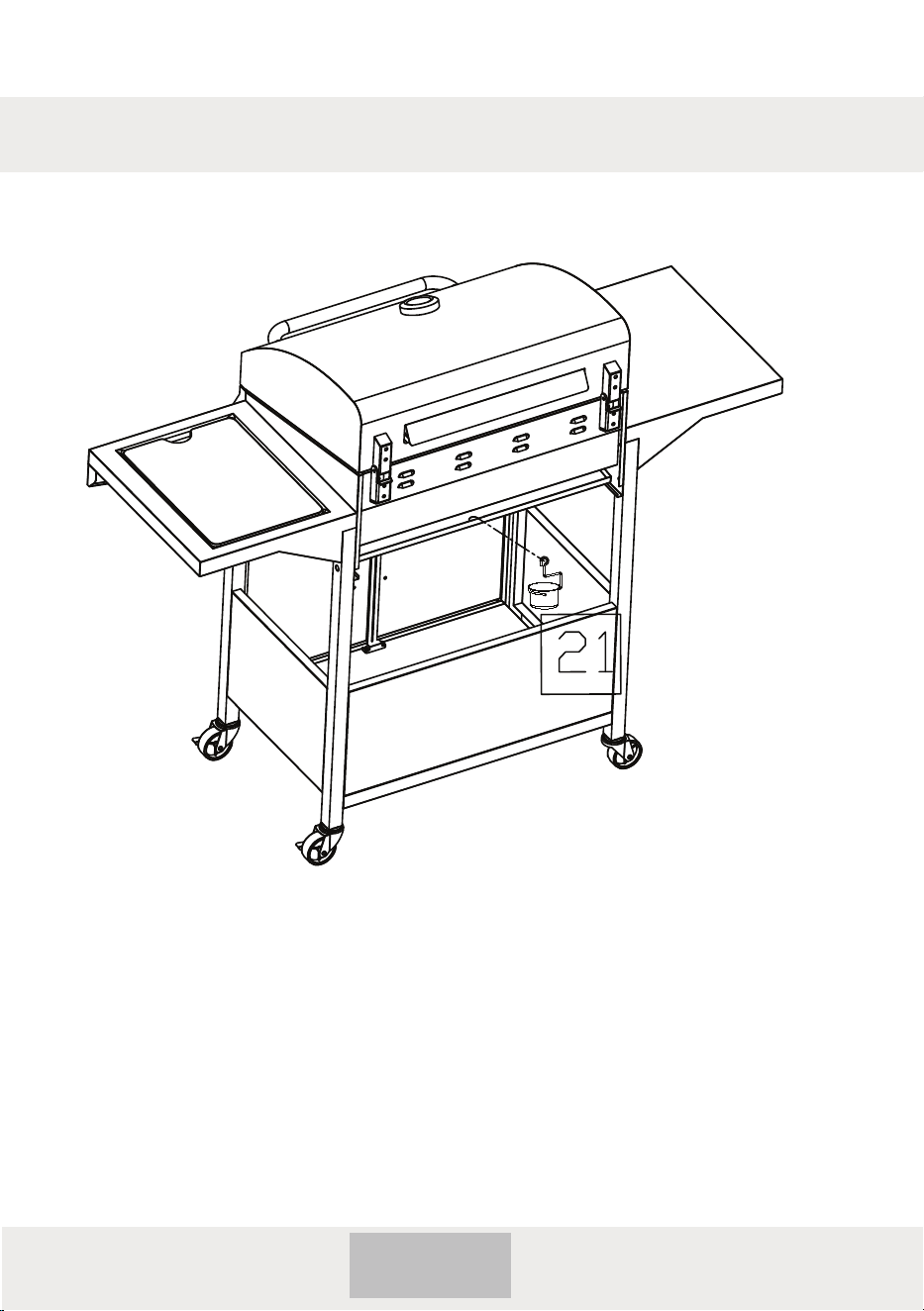

14. Oil cup (21) is assembled to the oil pan.
Tight all screws before use
Assembly completed
19
Assembly
J
