VERSION 1.0 MIN. HW 1.0D22x
Page 33-49
Manuel d´installation
Interphone vidéo IP
Série D22x
Página 50-65
Manual de Instalación
Videoportero IP
Serie D22x
Page 2-17
Installation Manual
IP Video Door Station
D22x Series
Seite 18-32
Installationsanleitung
IP Video Türstation
D22x Serie
Pagina 66-80
Istruzioni per l’installazione
Videocitofono IP
Serie D22x
2
INSTALLATION MANUAL
Read these instructions carefully before starting to
use any components. Keep the manual so you can
refer to it at a later date if required. If you hand over
the device to other persons for use, please hand over
the operating manual as well.
You can always find the most up-to-date version
of the installation manual on www.doorbird.com/
support
To make things easier we use the term “device” for
the product “IP Video Door Station” and “mobile
device” for a smartphone or tablet.
Liability
Every care has been taken in the preparation of this
document. Please inform Bird Home Automation
GmbH of any inaccuracies or omissions. Bird Home
Automation GmbH cannot be held responsible for any
technical or typographical errors and reserves the right
to make changes to the product and manuals without
prior notice. Bird Home Automation GmbH makes
no warranty of any kind with regard to the content
of this document, including, but not limited to, the
implied warranties of merchantability and fitness for
a particular purpose. Bird Home Automation GmbH
shall neither be liable nor responsible for incidental
or consequential damages in connection with the
furnishing, performance or use of this material. This
product is only to be used for its intended purpose.
Equipment Modifications
This equipment must be installed and used in strict
accordance with the instructions given in the user
documentation. This equipment contains no compo-
nents that require service by the user. Unauthorized
equipment changes or modifications will invalidate
all applicable regulatory certifications and approvals.

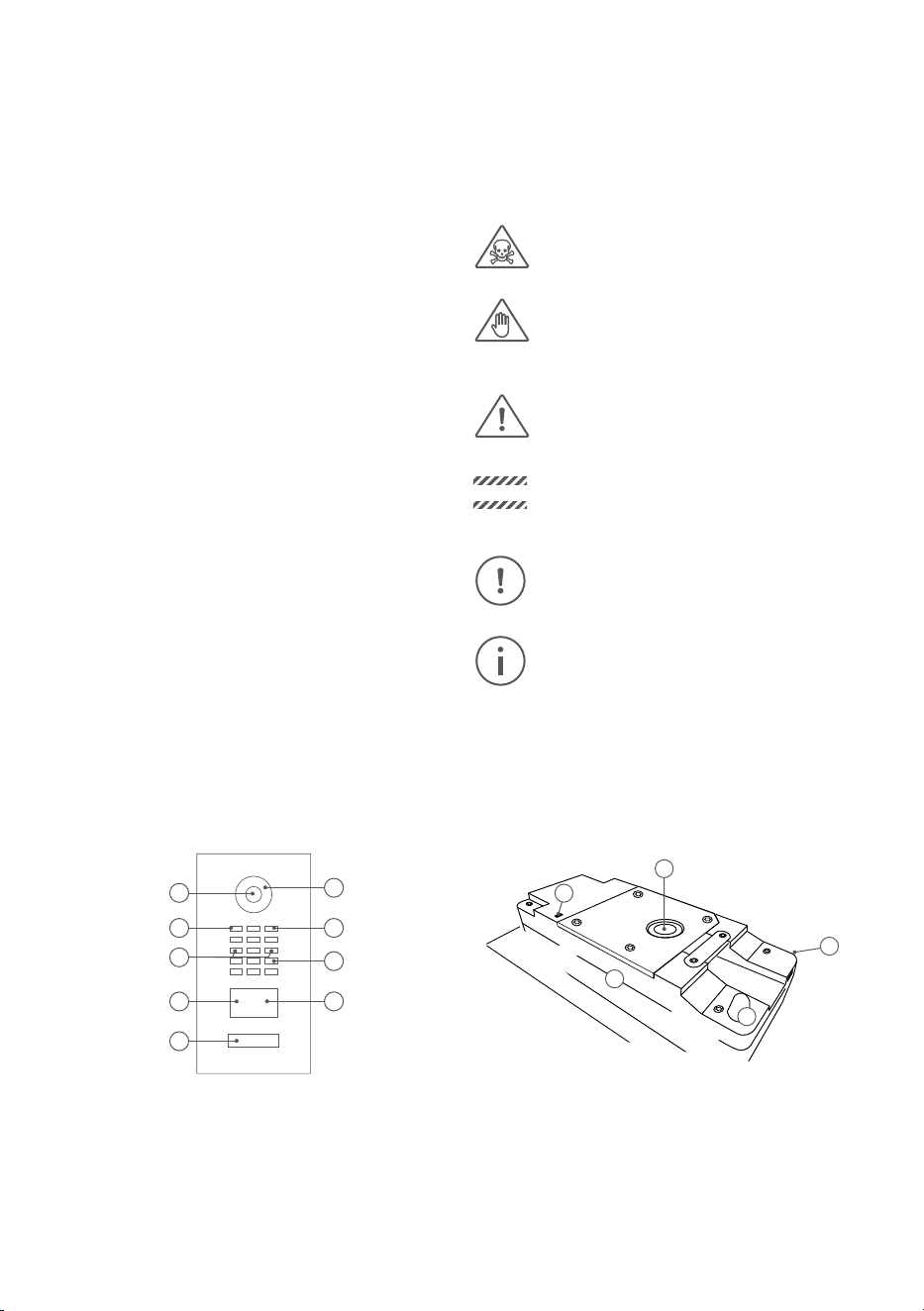

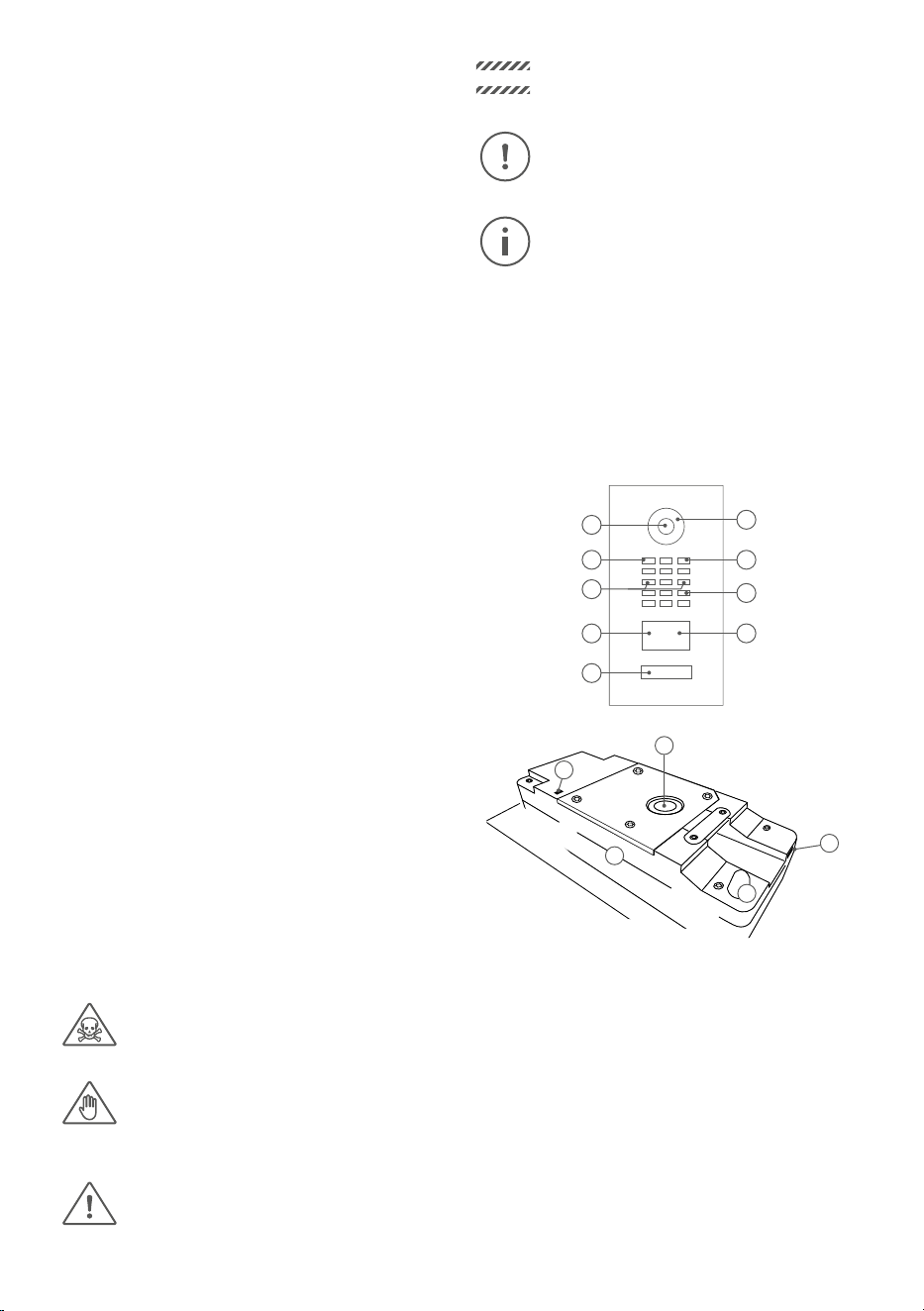

Symbols used
Caution: Indicates a hazardous situation
which, if not avoided, could result in minor
or moderate injury.
Warning: Indicates a hazardous situation
which, if not avoided, could result in death
or serious injury.
Notice: Indicates a situation which, if not
avoided, could result in damage to property.
Note: Indicates useful information which
helps in getting the most out of the product.
NOTICE
Important: Indicates significant information
which is essential for the product to function
correctly.
FCC Statement
This equipment has been tested and found to
comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits are
designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment
off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a
circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
Caution: Any changes or modifications to this device
not explicitly approved by manufacturer could void
your authority to operate this equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference,
and (2) this device must accept any interference
received, including interference that may cause
undesired operation.
RF Exposure Information
This equipment complies with FCC radiation exposure
limits set forth for an uncontrolled environment. This
equipment should be installed and operated with
minimum distance 20cm between the radiator and
your body.
ISED Statement
English: This device contains licence-exempt
transmitter(s)/receiver(s) that comply with Innovation,
Science and Economic Development Canada’s licence-
exempt RSS(s). Operation is subject to the following
two conditions:
(1) This device may not cause interference.
(2) This device must accept any interference, including
interference that may cause undesired operation of
the device.
The digital apparatus complies with Canadian CAN
ICES-3 (B)/NMB-3(B).
French: Cet appareil contient des émetteurs/
récepteurs exempts de licence qui sont conformes
aux RSS exemptés de licence d‘Innovation, Sciences et
Note: Indicates useful information which
helps in getting the most out of the product.
ENGLISH
3
Développement économique Canada.
L‘exploitation est soumise aux deux conditions
suivantes :
(1) Cet appareil ne doit pas provoquer d‘interférences.
(2) Cet appareil doit accepter toute interférence, y
compris les interférences susceptibles de provoquer un
fonctionnement indésirable de l‘appareil.
l‘appareil numérique du ciem conforme canadien peut
- 3 (b) / nmb - 3 (b).
This device meets the exemption from the routine
evaluation limits in section 2.5 of RSS 102 and
compliance with RSS 102 RF exposure, users can
obtain Canadian information on RF exposure and
compliance.
cet appareil est conforme à l‘exemption des limites
d‘évaluation courante dans la section 2.5 du cnr - 102
et conformité avec rss 102 de l‘exposition aux rf, les
utilisateurs peuvent obtenir des données canadiennes
sur l‘exposition aux champs rf et la conformité.
This equipment complies with Canada radiation
exposure limits set forth for an uncontrolled
environment.
Cet équipement est conforme aux limites d‘exposition
aux rayonnements du Canada établies pour un
environnement non contrôlé.
This equipment should be installed and operated with
minimum distance 20 cm between the radiator & your
body.
Cet équipement doit être installé et utilisé à une
distance minimale de 20 cm entre le radiateur et votre
corps.
Please observe the warnings and safety instructions in
our accompanying booklet:
https://www.doorbird.com/downloads/warnings.pdf

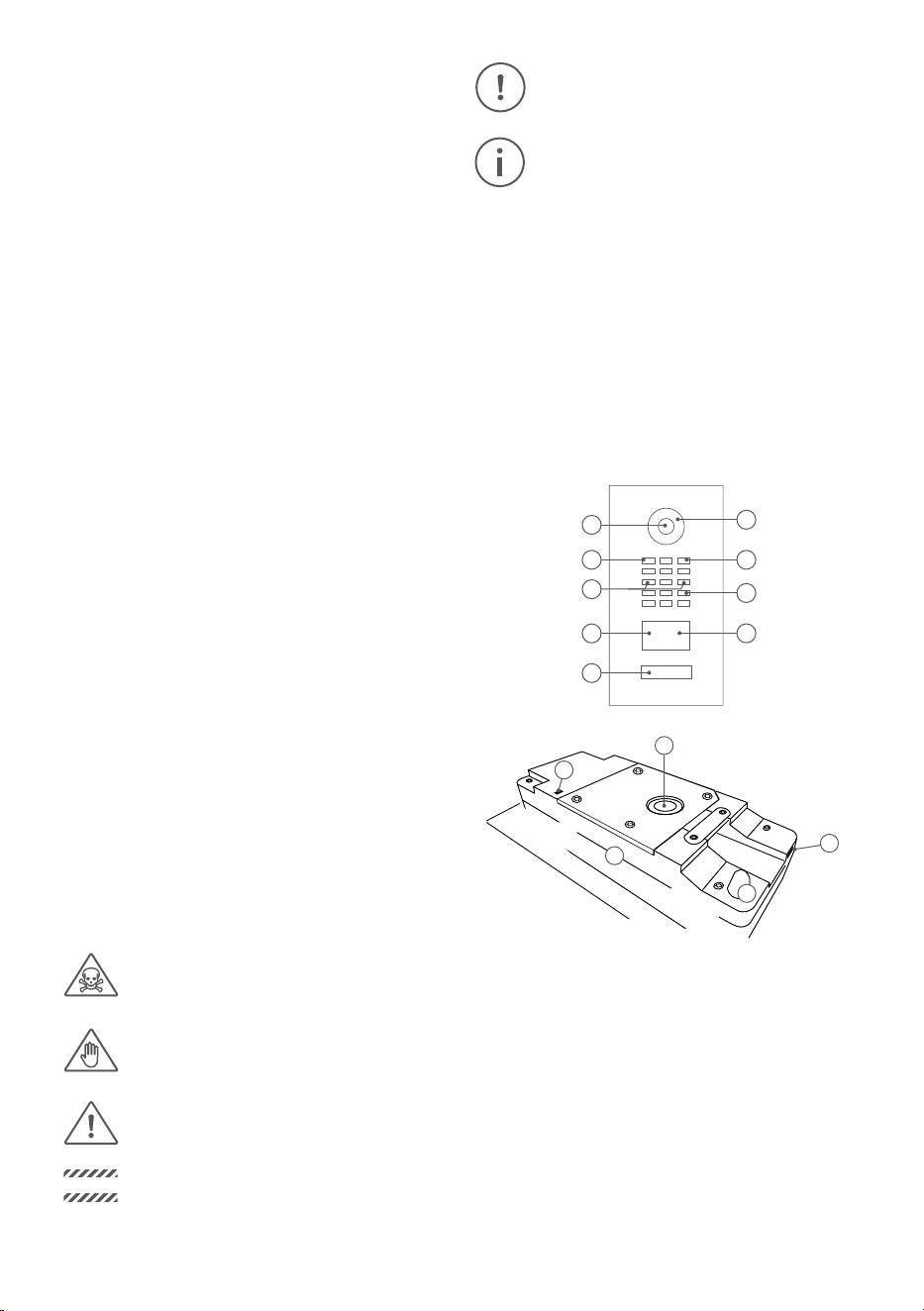

DEVICE EXAMPLE WITH 1 CALL BUTTON
1) 5 MP Video
2) Light Sensor
For night vision mode
3) Security screws
4) Motion Sensor
5) Illuminated call button
with nameplate
Front
1
2
3
4
5
6
7
8
9
6) Night Vision LEDs
7) Microphone
8) Loudspeaker
9) RFID Reader
10) Main Electrical Unit
11) Diagnostic LED
Inside
12) Cable entry (optional)
13) USB Type-C jack for authorized modules of
Bird Home Automation
14) Sabotage contact
10
13
14
11
12
4

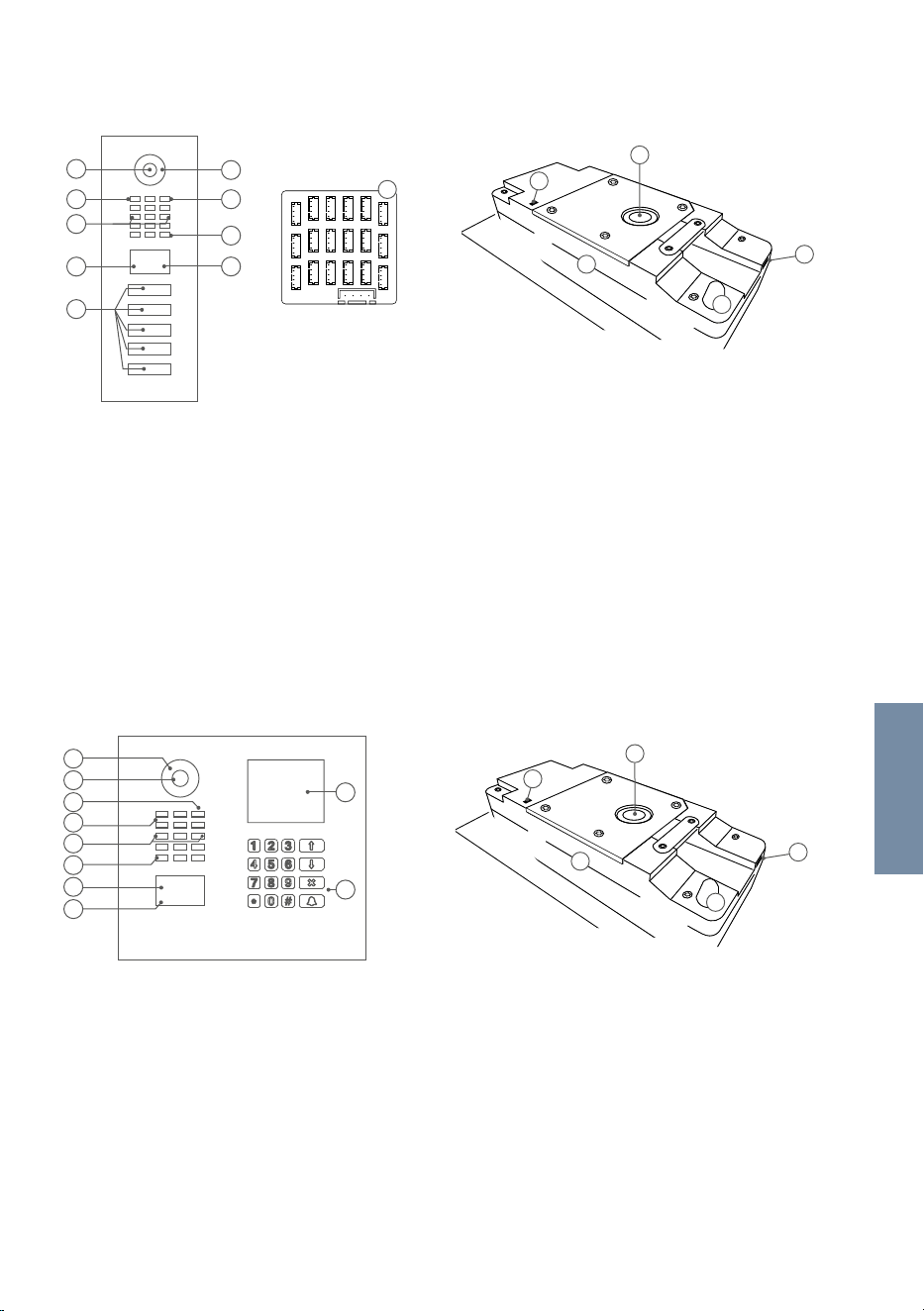

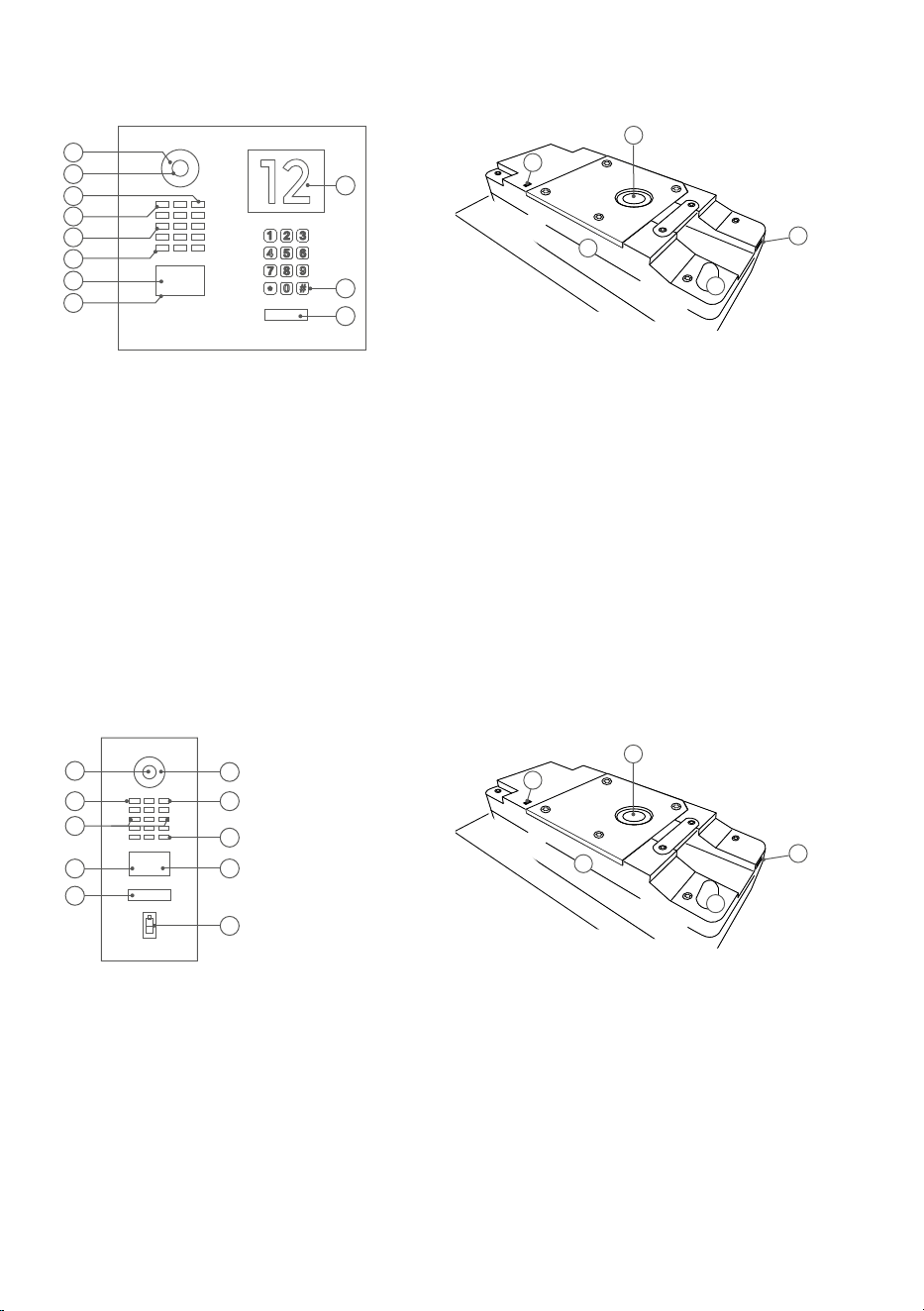

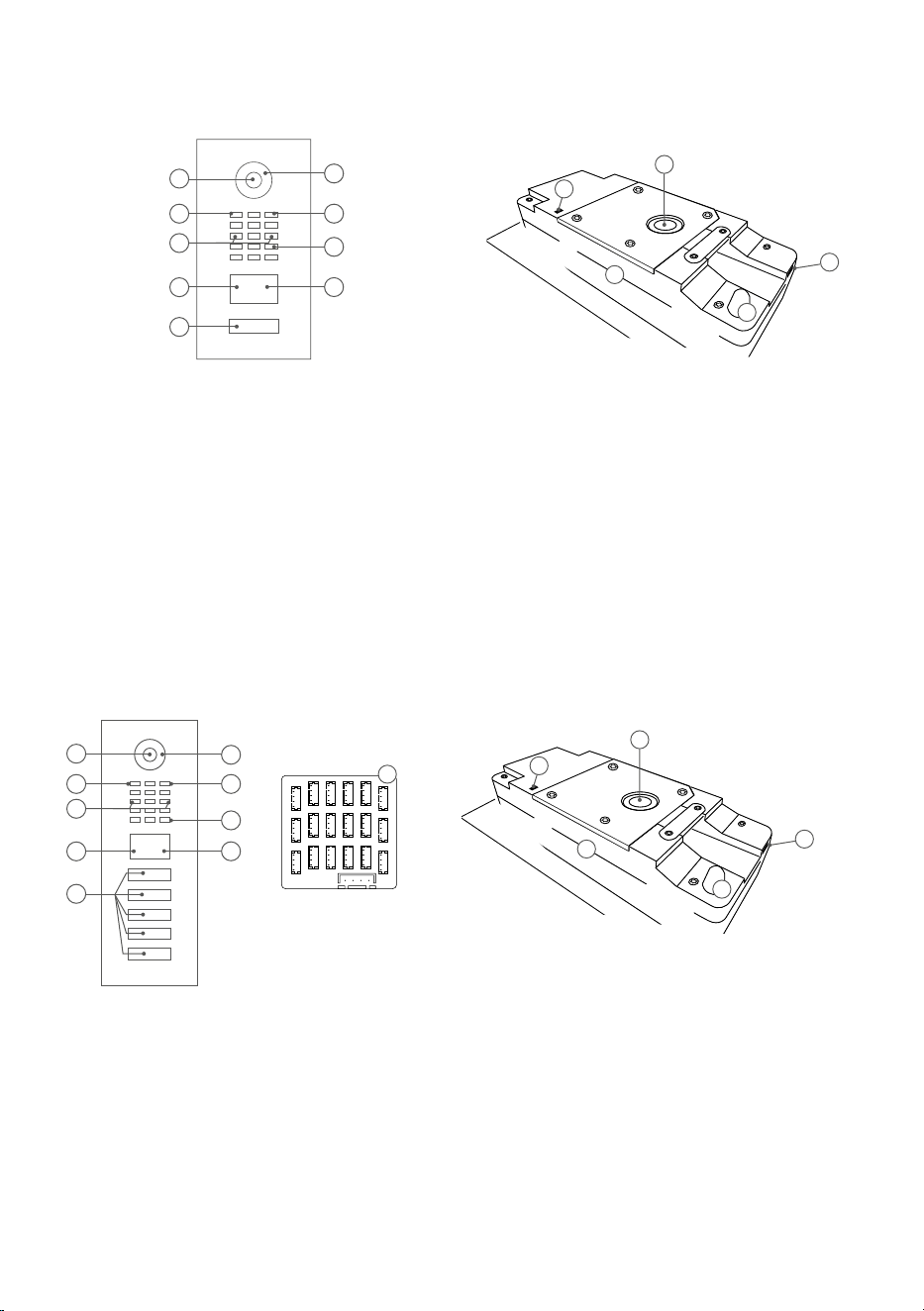

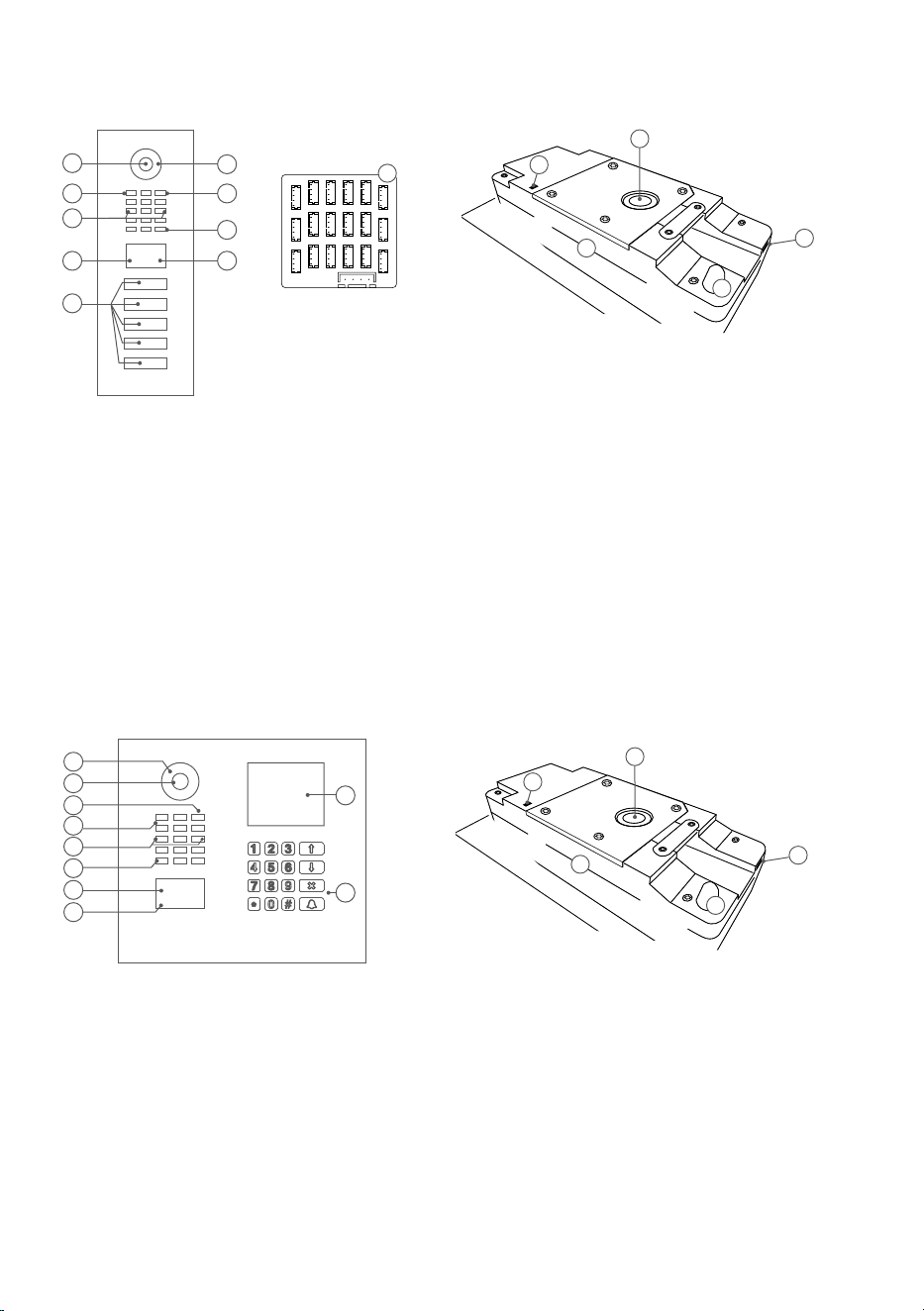

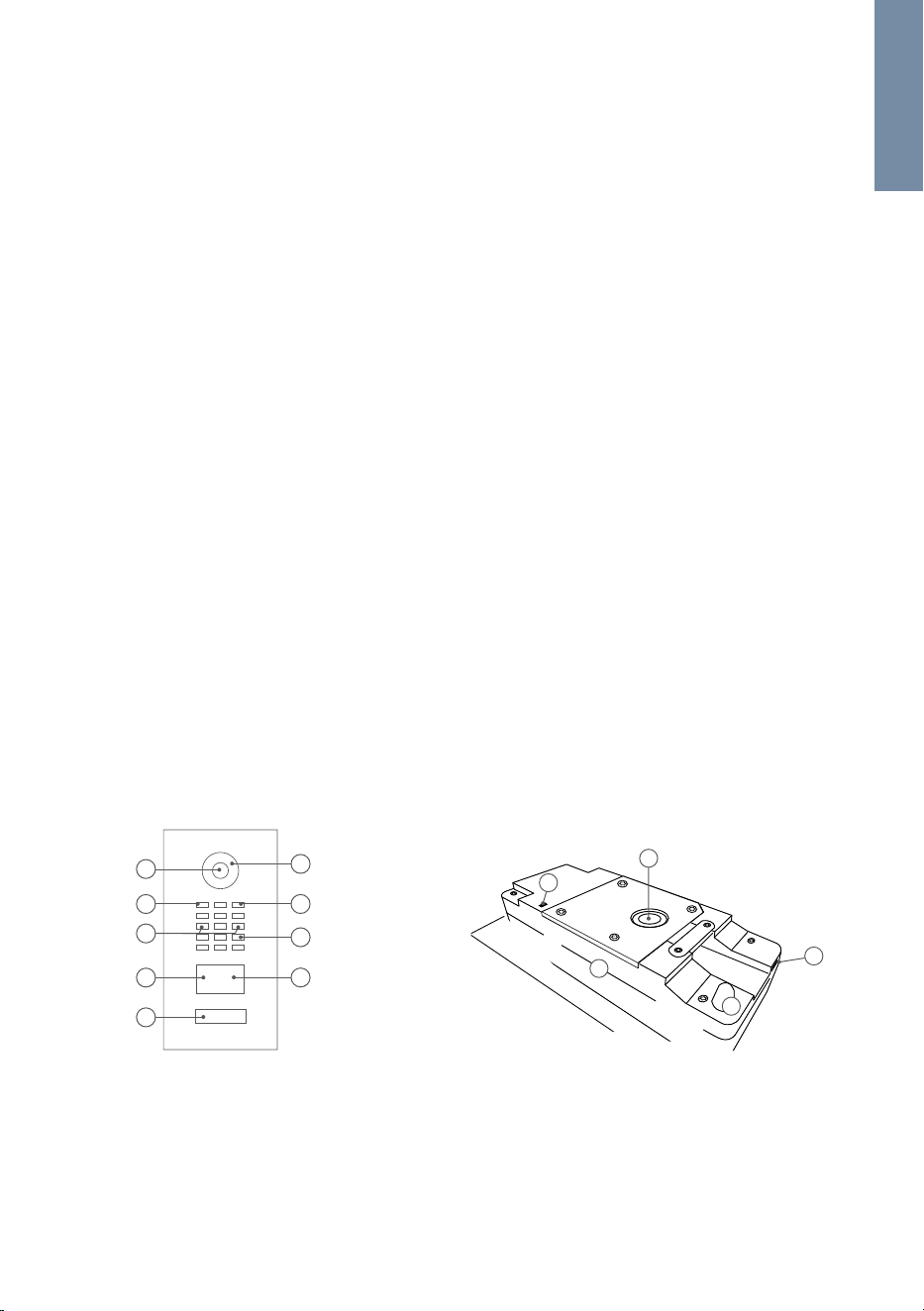

DEVICE EXAMPLE WITH DISPLAY MODULE AND KEYPAD MODULE
1) Night Vision LEDs
2) 5 MP Video
3) Microphone
4) Light Sensor
For night-vision mode
5) Security screws
6) Loudspeaker
7) RFID Reader
8) Motion Sensor
Front
1
2
3
4
5
6
7
8
9
10

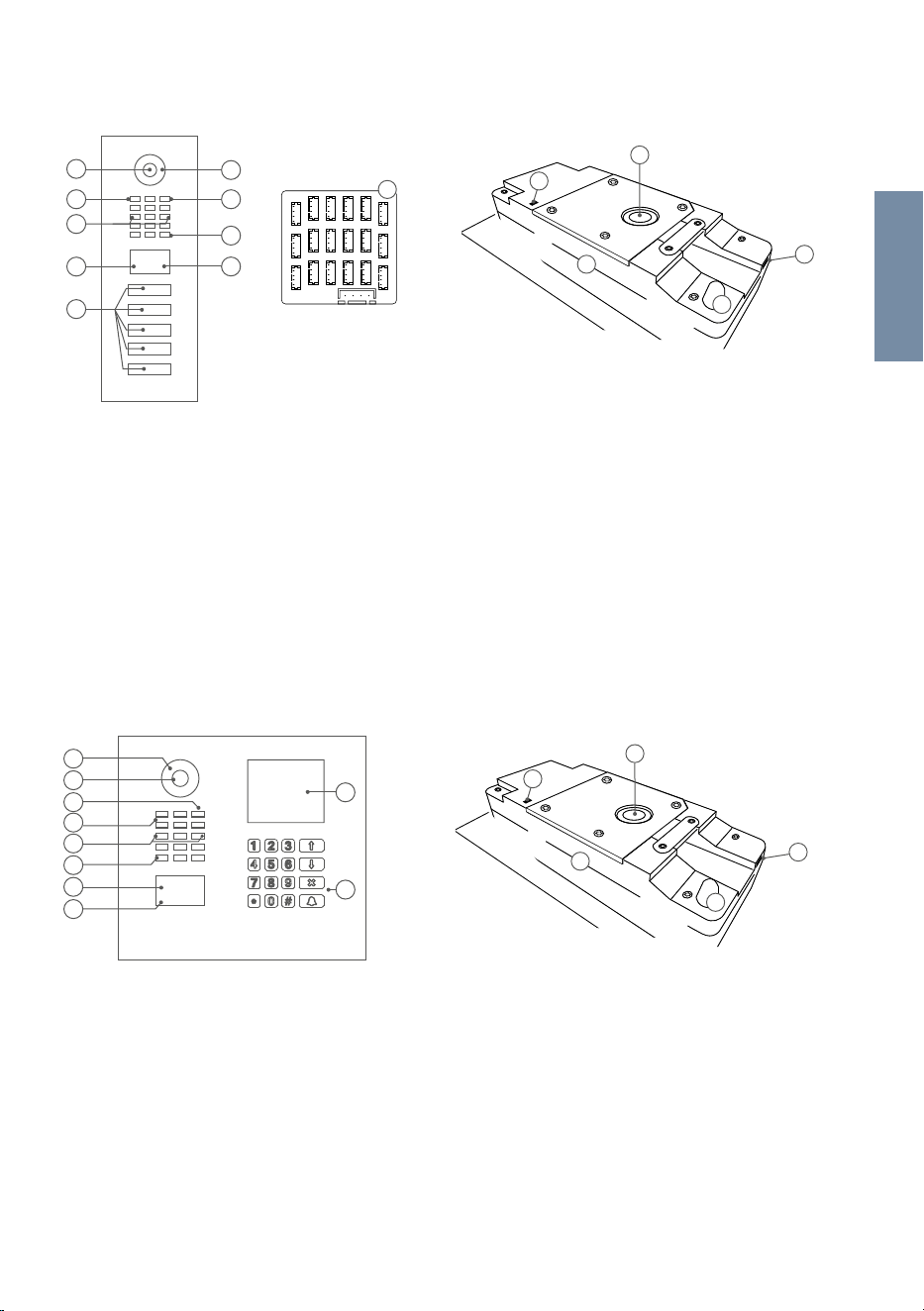

DEVICE EXAMPLE WITH 5 AND MORE CALL BUTTONS
Front
1) 5 MP Video
2) Light Sensor
For night vision mode
3) Security screws
4) Motion Sensor
5) Illuminated call buttons with nameplate
6) Night Vision LEDs
7) Microphone
8) Loudspeaker
9) RFID Reader
9) Display Module
10) Keypad Module
11) Main Electrical Unit
12) Diagnostic LED
13) Cable entry (optional)
14) USB Type-C jack for authorized modules of Bird
Home Automation
15) Sabotage contact
Inside
11
14
15
12
Inside
11
14
15
12
10
10) DoorBird Multi
Tenant Module
MTM18A
11) Main Electrical Unit
12) Diagnostic LED
13) Cable entry (optional)
14) USB Type-C jack for authorized modules of
Bird Home Automation
15) Sabotage contact
13
13
5
1
2
3
4
6
7
8
9
ENGLISH
5
1) Night Vision LEDs
2) 5 MP Video
3) Microphone
4) Light Sensor
For night-vision mode
5) Security screws
6) Loudspeaker
7) RFID Reader
8) Motion Sensor
9) Info Module
10) Keypad Module
11) Illuminated call
button with
nameplate

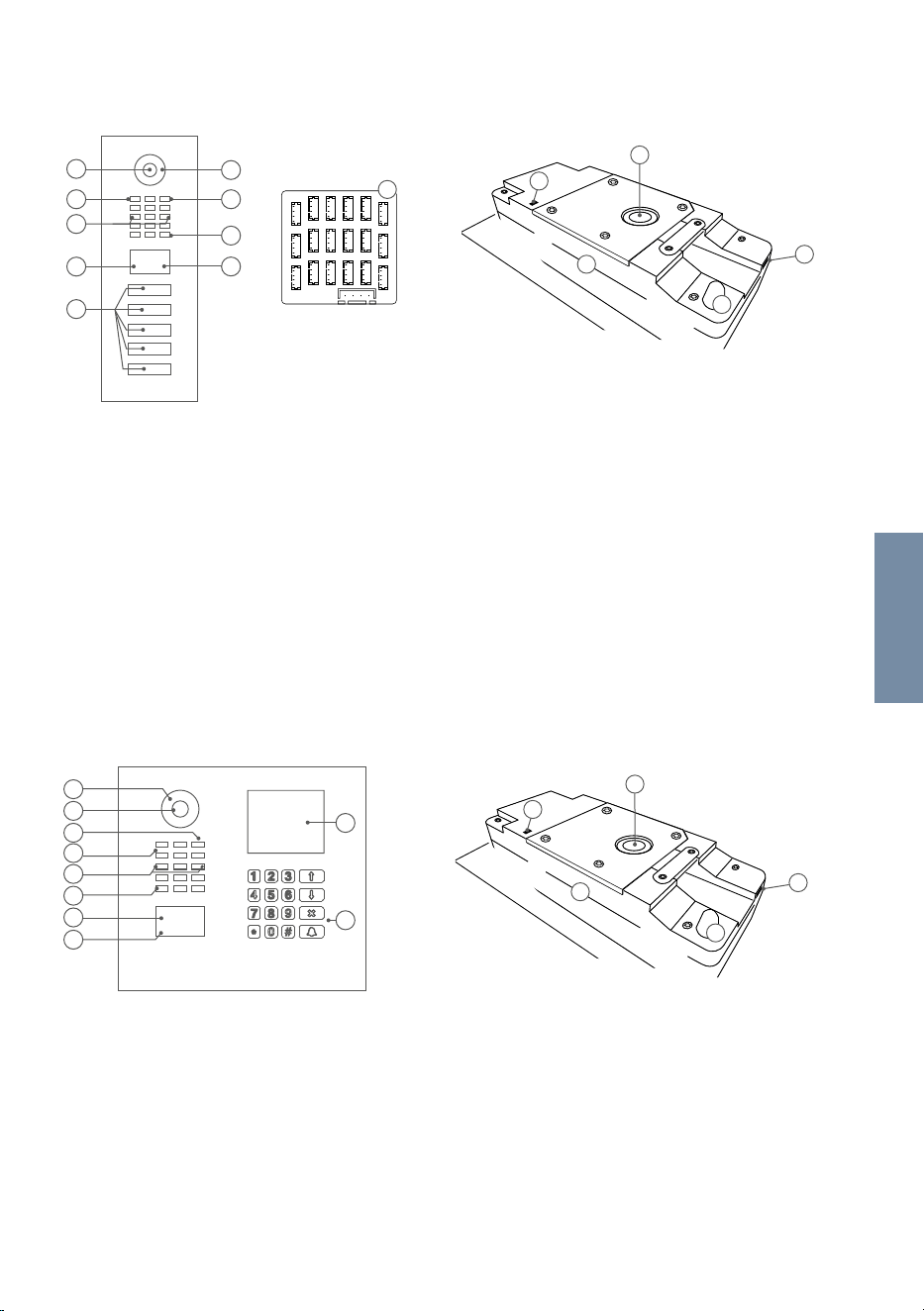

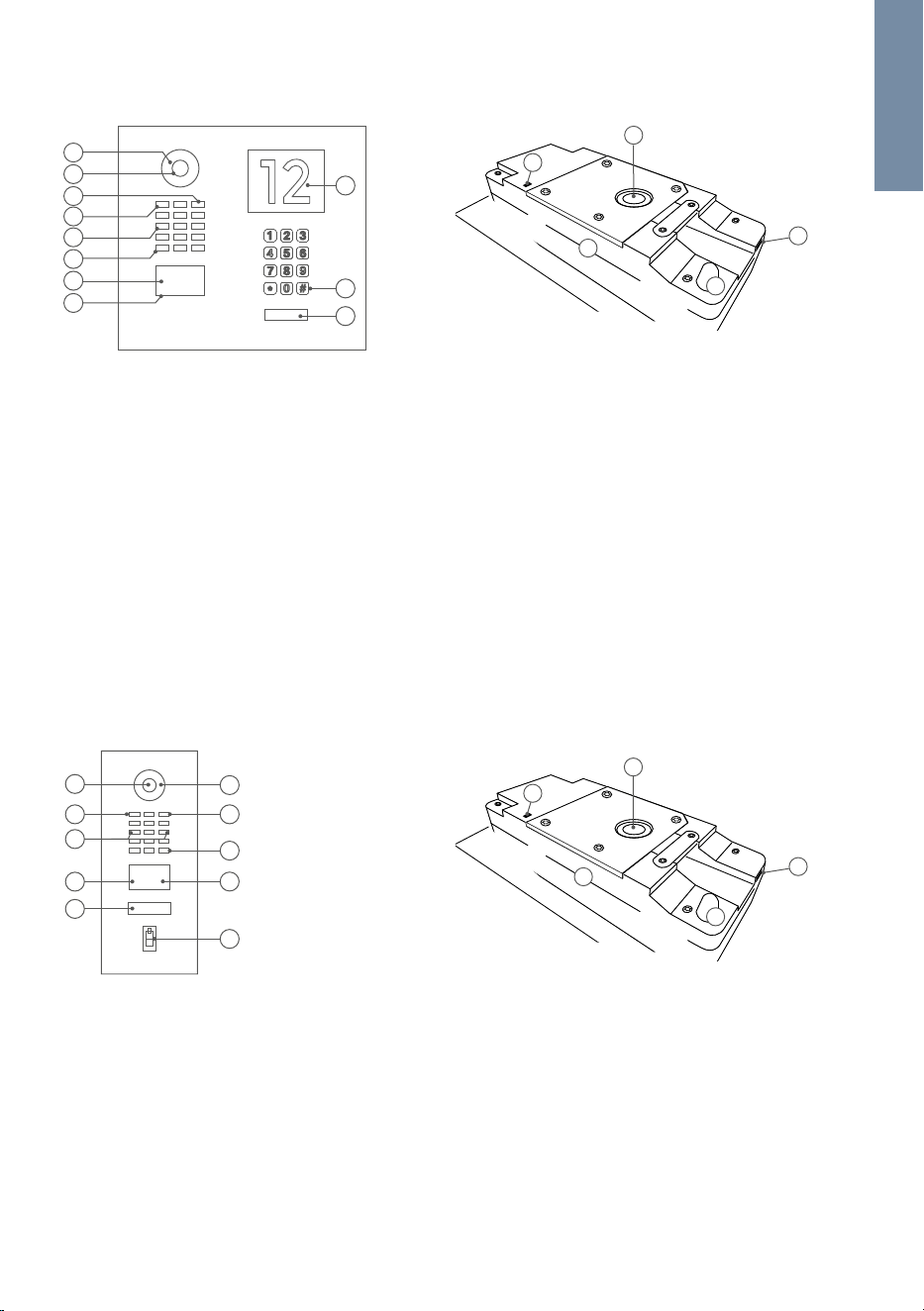

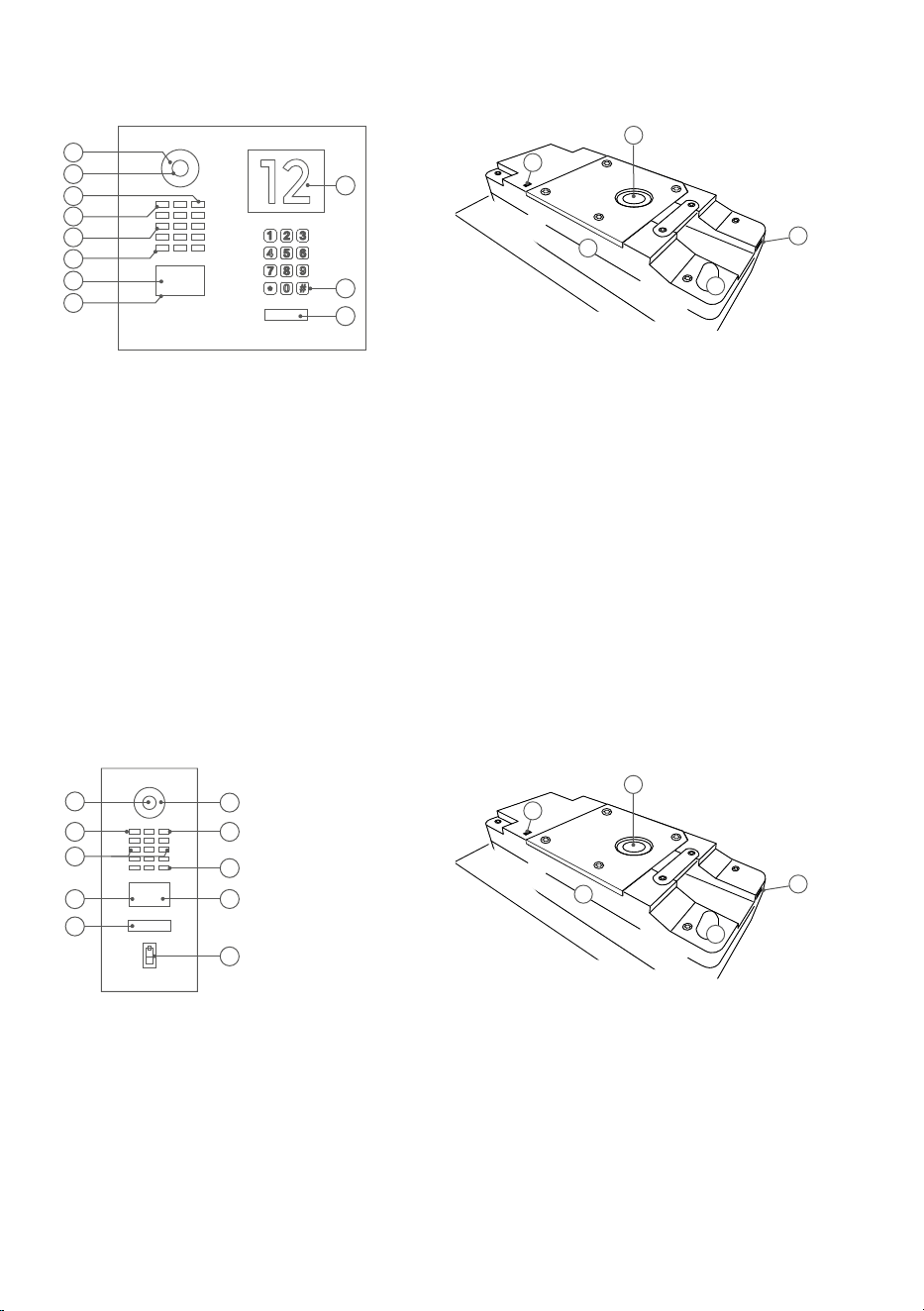

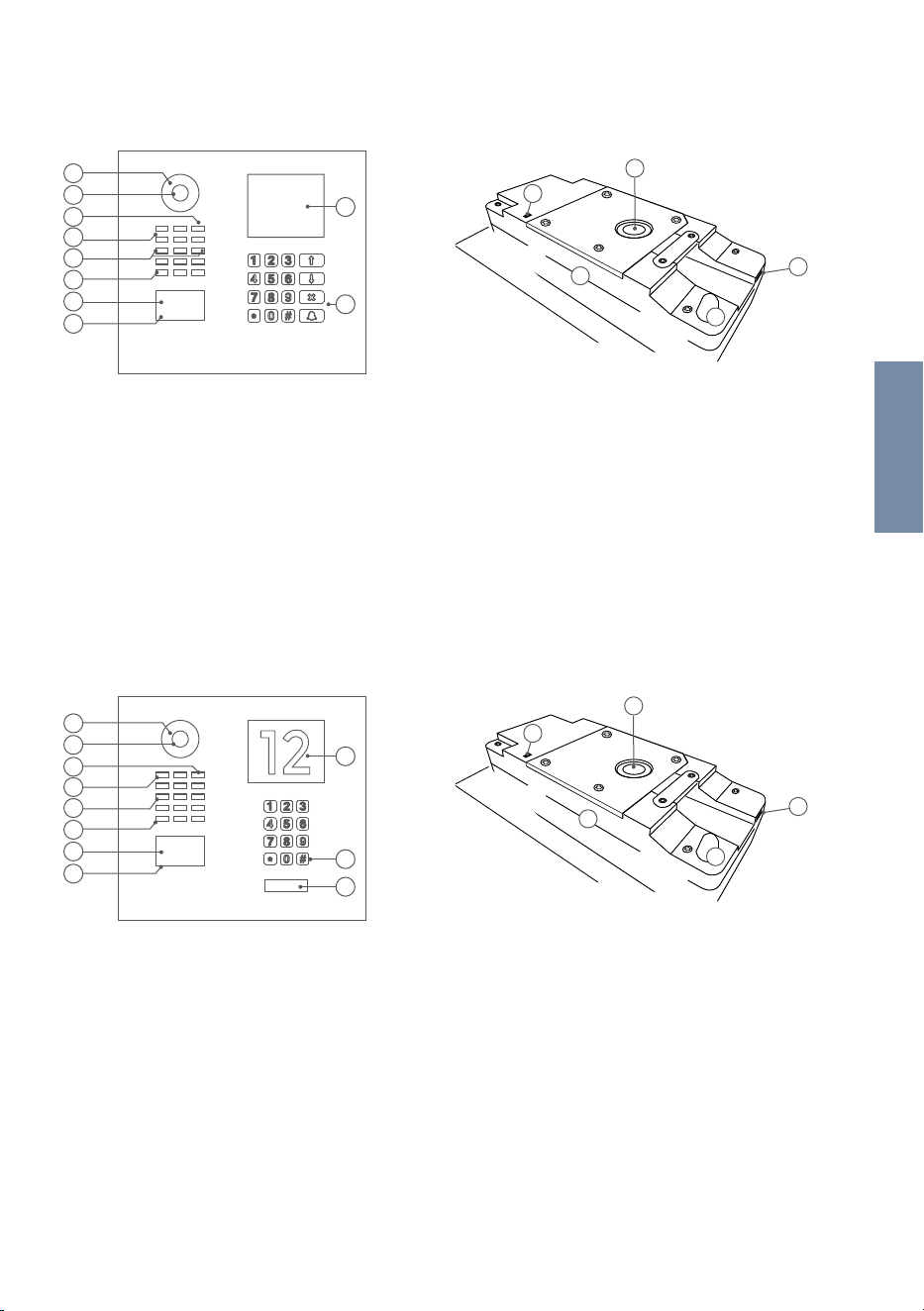

DEVICE EXAMPLE WITH INFO MODULE AND KEYPAD MODULE
Front
1
2
3
4
5
6
7
8
9
10
11
1
2
3
4
5
6
7
8
9
10
1) 5 MP Video
2) Light Sensor
For night vision mode
3) Security screws
4) Motion Sensor
5) Illuminated call
buttons with
nameplate
6) Night Vision LEDs
7) Microphone
8) Loudspeaker
9) RFID Reader
10) Fingerprint Reader
11) Main Electrical Unit
12) Diagnostic LED
DEVICE EXAMPLE WITH FINGERPRINT READER MODULE
Front Inside
13) Cable entry (optional)
14) USB Type-C jack for authorized modules of Bird
Home Automation
15) Sabotage contact
Inside
12) Main Electrical Unit
13) Diagnostic LED
14) Cable entry (optional)
15) USB Type-C jack for authorized modules of Bird
Home Automation
16) Sabotage contact
14
12
15
16
13
11
14
15
12
13
6
1
2
3
4
5
6
7
8
9
10
1) 5 MP Video
2) Light Sensor
For night vision mode
3) Security screws
4) Motion Sensor
5) Illuminated call button with nameplate
6) Night Vision LEDs
7) Microphone
8) Loudspeaker

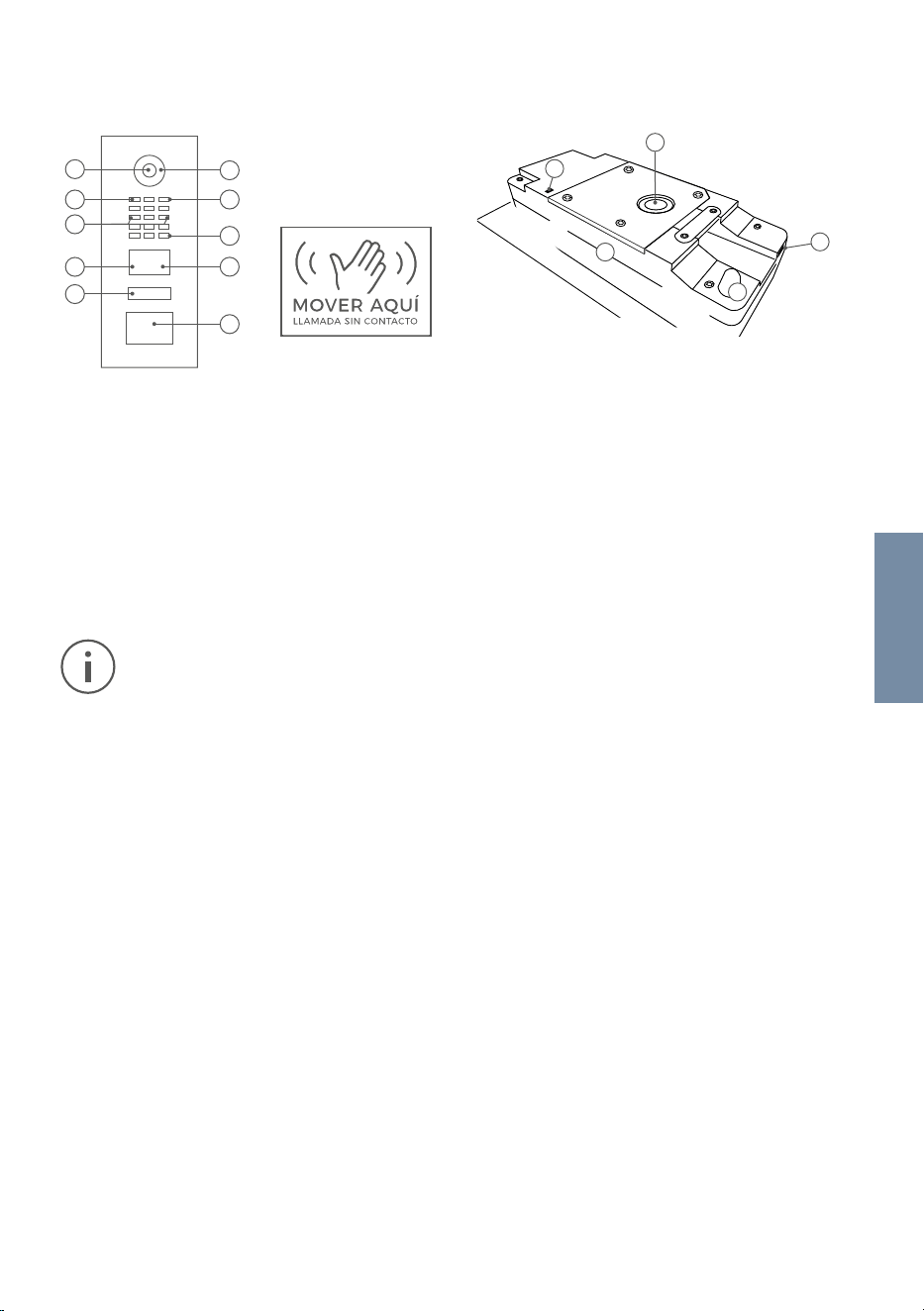

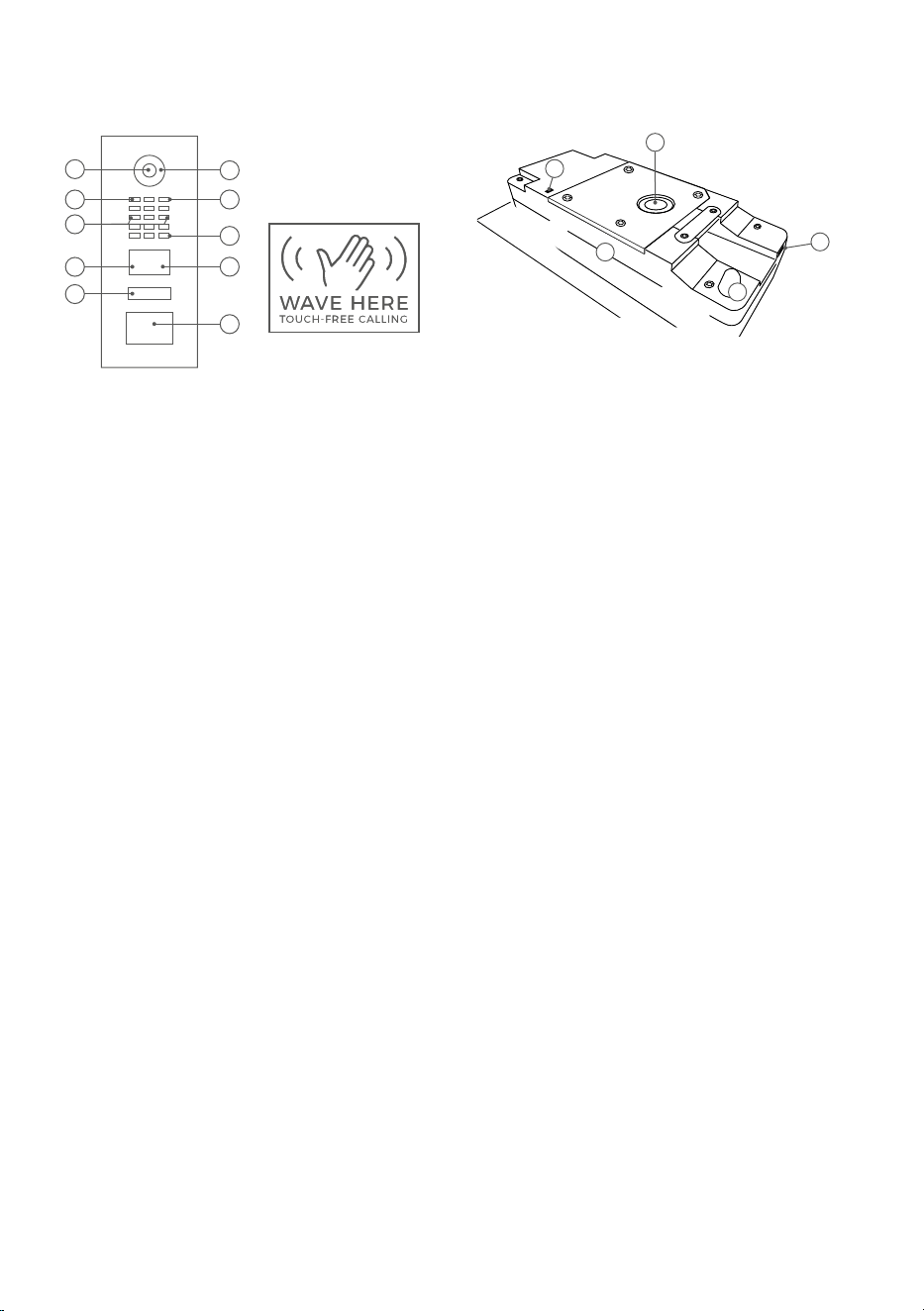

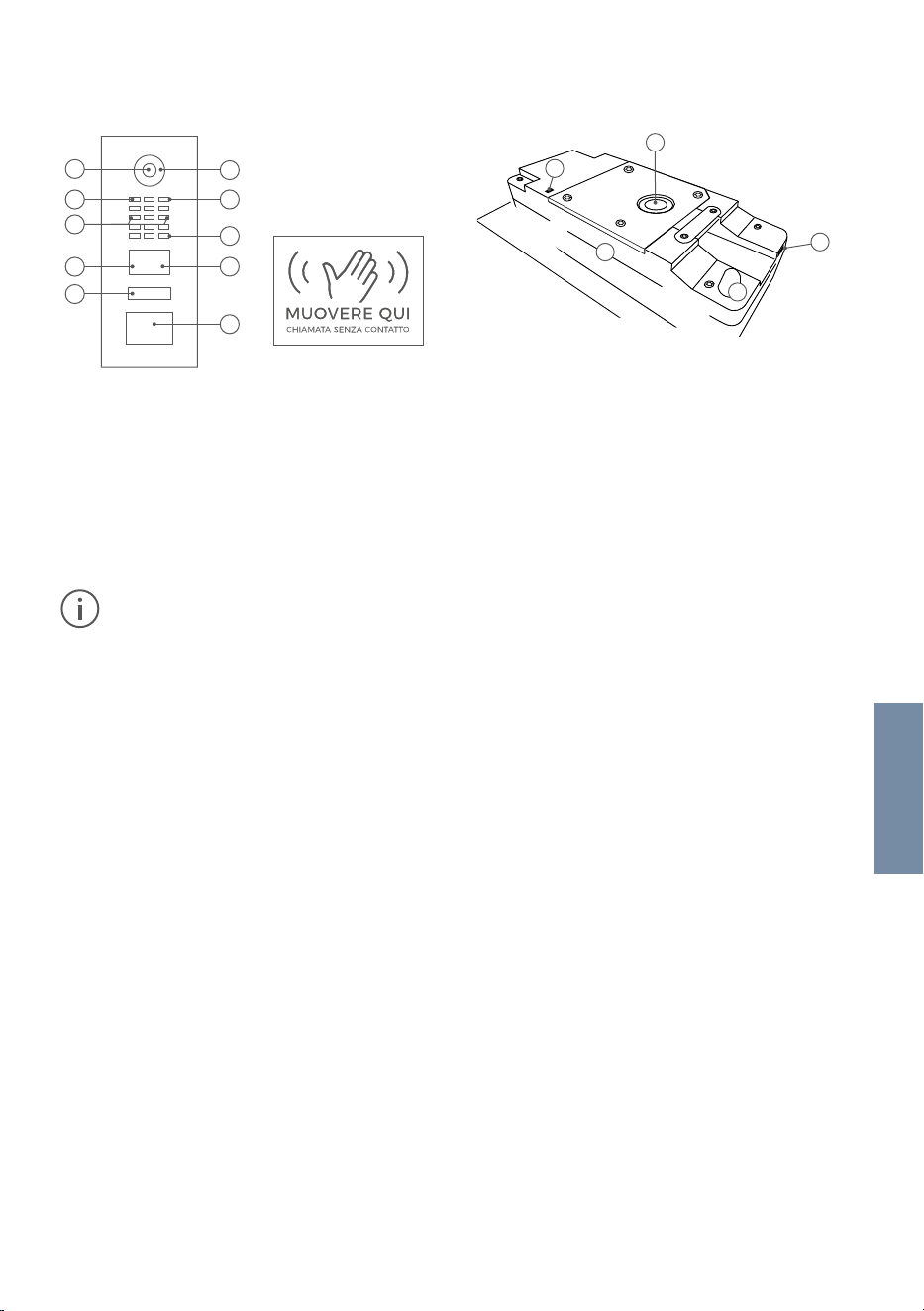

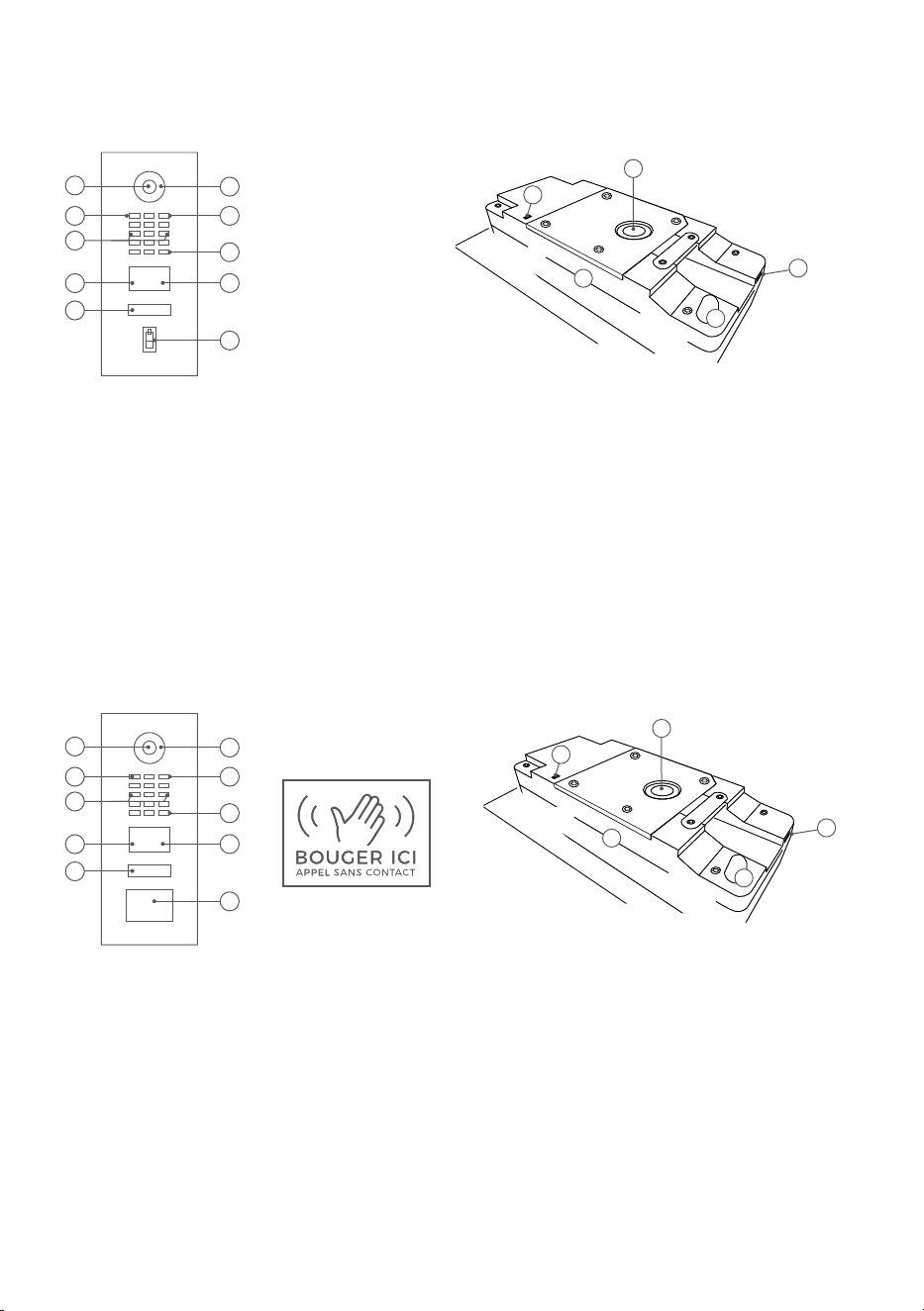

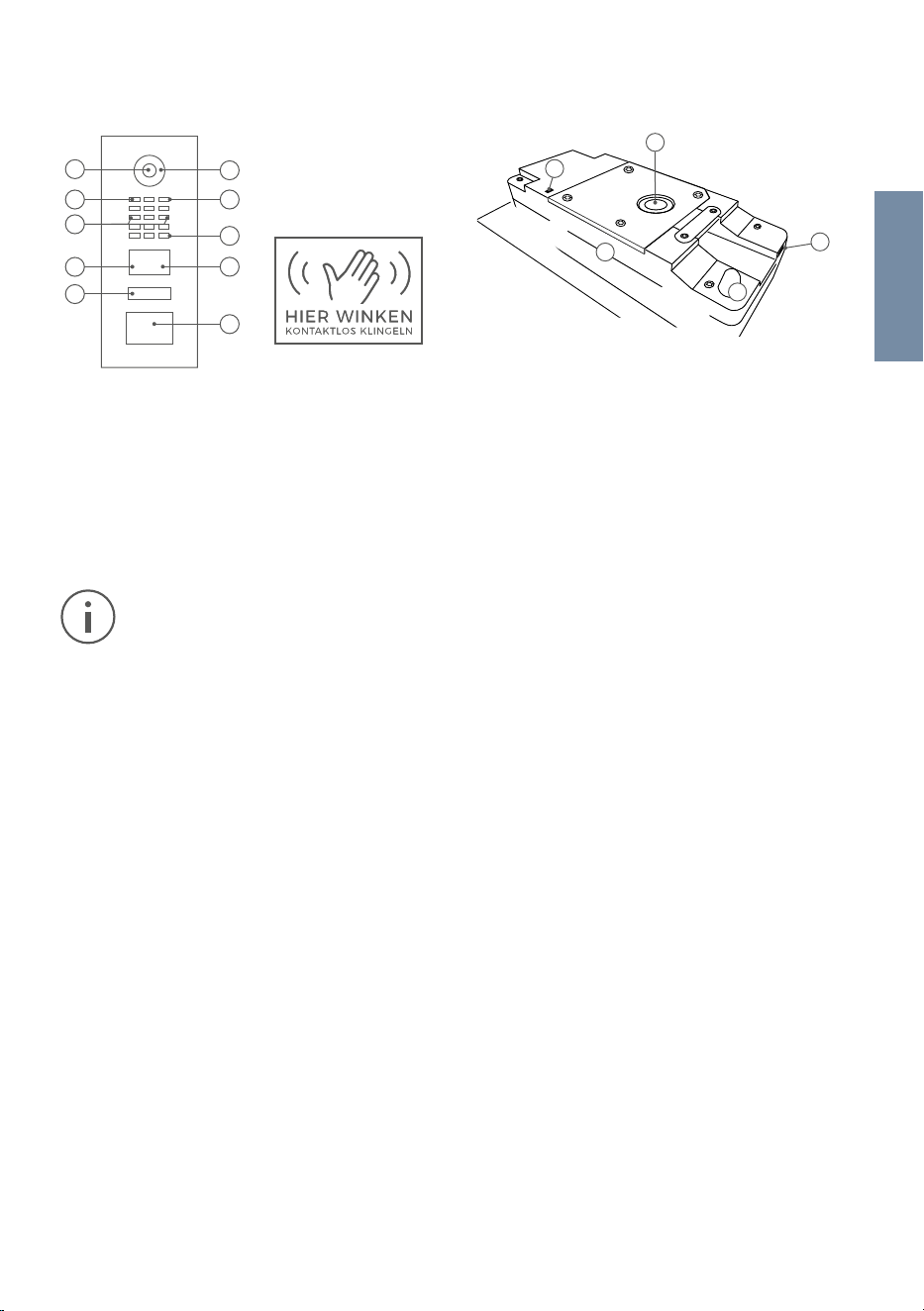

DEVICE EXAMPLE WITH TOUCH FREE CALL BUTTON MODULE
Front
VIDEOS
Need help with the installation? Be sure to watch our installation videos which can be found on
www.doorbird.com/support
Each individual step of the installation is clearly documented in the videos.
INSTALLATION
All the steps below should be carried out carefully
by a competent adult, taking into consideration any applicable safety regulations. Please contact us directly or
seek the advice of a competent specialist.
Please ensure that all wires used for the installation are undamaged along their entire length and approved for
this type of use.
Network speed and network components
Please ensure that the upload speed of your Internet connection is at least 0.5 Mbps. You can also carry out
a speed test at any time via the DoorBird App. The user experience is only as good as your network speed,
network stability and quality of your network components, such as your Internet Router and WiFi access points
or WiFi repeaters. Please also make sure that your network components are no older than two years, have been
manufactured by a well-known manufacturer, and have the latest firmware installed.
Should these requirements not be fulfilled, it may occur, for example that the performance of audio and video is
poor or push notifications are delayed or do not arrive on your smartphone or tablet at all.
Requirements:
High-speed Internet (via landline): DSL, cable or optical fibre
Network: Ethernet, with DHCP
Some door stations of the D22x series have an optional additional Accessibility Module including status display
with three pictograms [calling, speaking, door opening], door opening acoustics and hearing loop. The module
complies with DIN 18040 (Construction of accessible buildings) when installed properly.
Inside
11
14
15
12
13
9) RFID Reader
10) Touch Free Call Button module to initiate door
calls without contact
11) Main Electrical Unit
12) Diagnostic LED
13) Cable entry (optional)
14) USB Type-C jack for authorized modules of Bird
Home Automation
15) Sabotage contact
ENGLISH
7
1
SWITCHING OFF POWER
Switch off the power to all wires leading to the assembly
location, i.e. the door chime, electric door opener, power supply
unit for the video door station etc.
2
DISMANTLING THE EXISTING DOORBELL
Should there already be a doorbell or door station on the exterior
wall of the house, please dismantle it.
3
DETERMINING THE ASSEMBLY LOCATION
The device uses an ultra wide-angle hemispheric lens so that even when
the person is a minimum distance of 50 cm (19.68 in) away from the
device, a low installation height is sufficient. The lens is therefore not
mechanically adjustable. The camera lens should be located at an altitude
of at least 145 cm (57 in). You may check this prior to the final mounting.
When choosing the assembly location, consider the lighting conditions.
Avoid direct sunlight, direct backlight and reflective surfaces.
The network cable between the device and the PoE+ Switch/PoE+
Injector/Internet Router can have a maximum length of 80 meters/262
feet (IEEE 802.3).

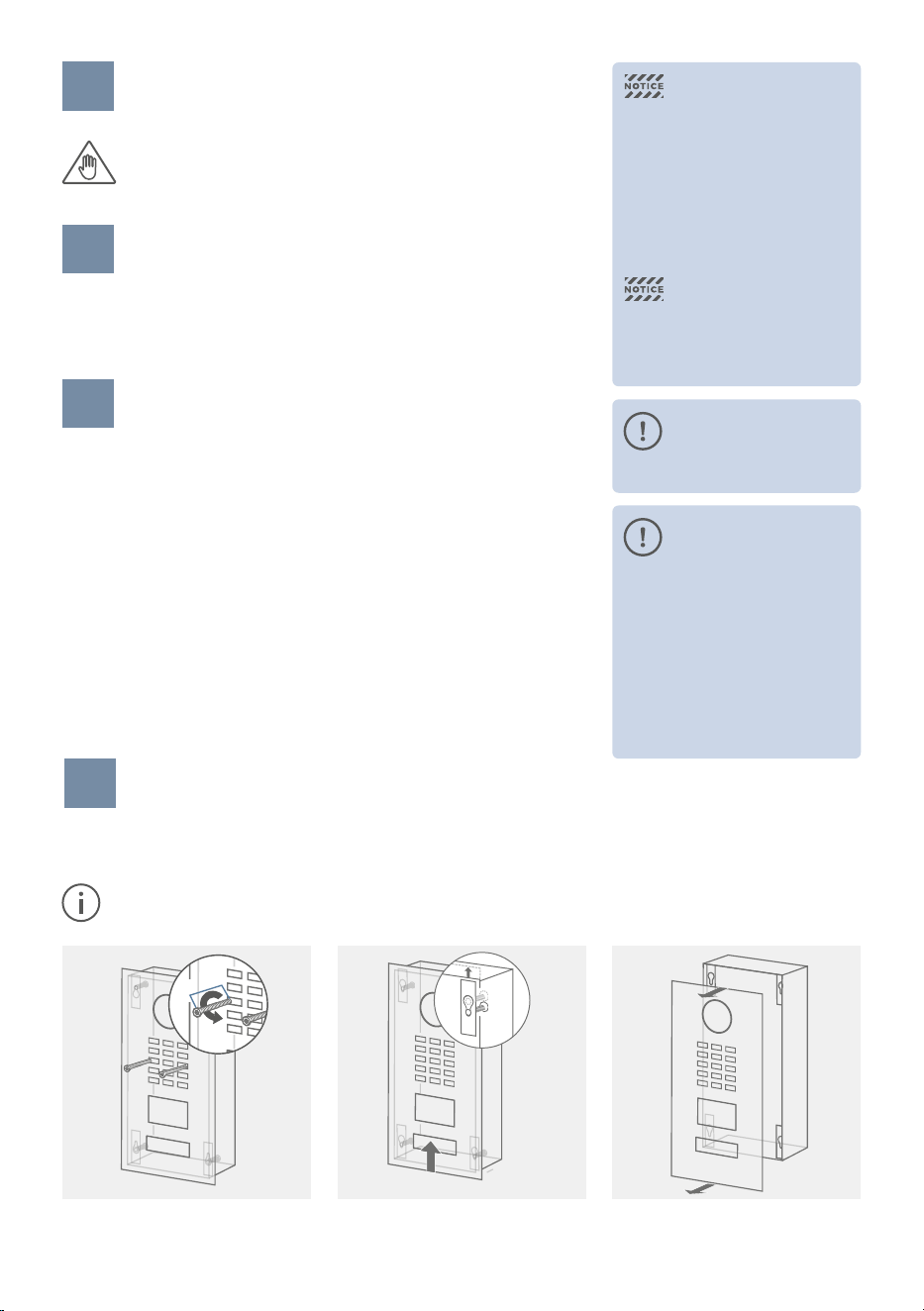

4

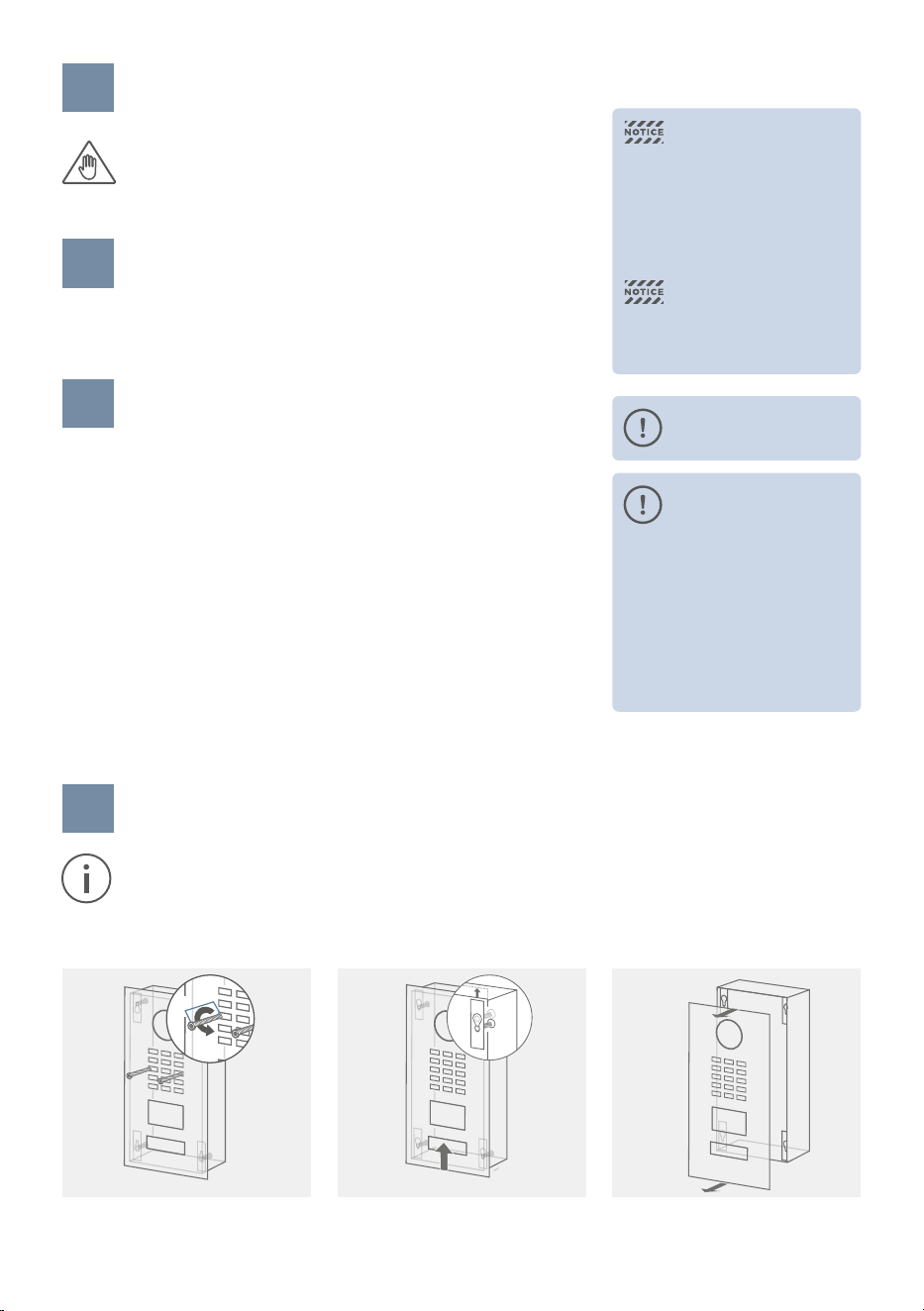

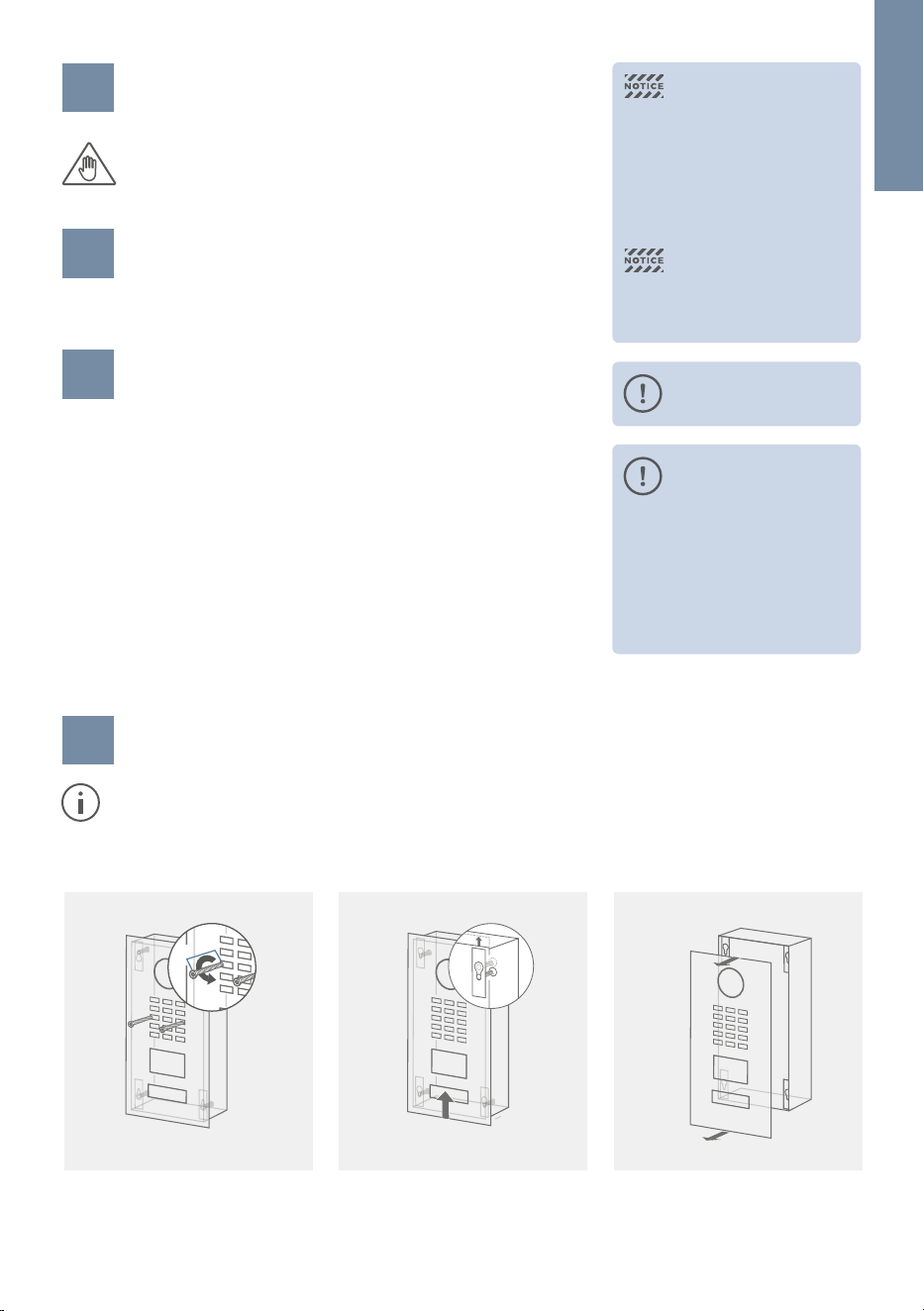

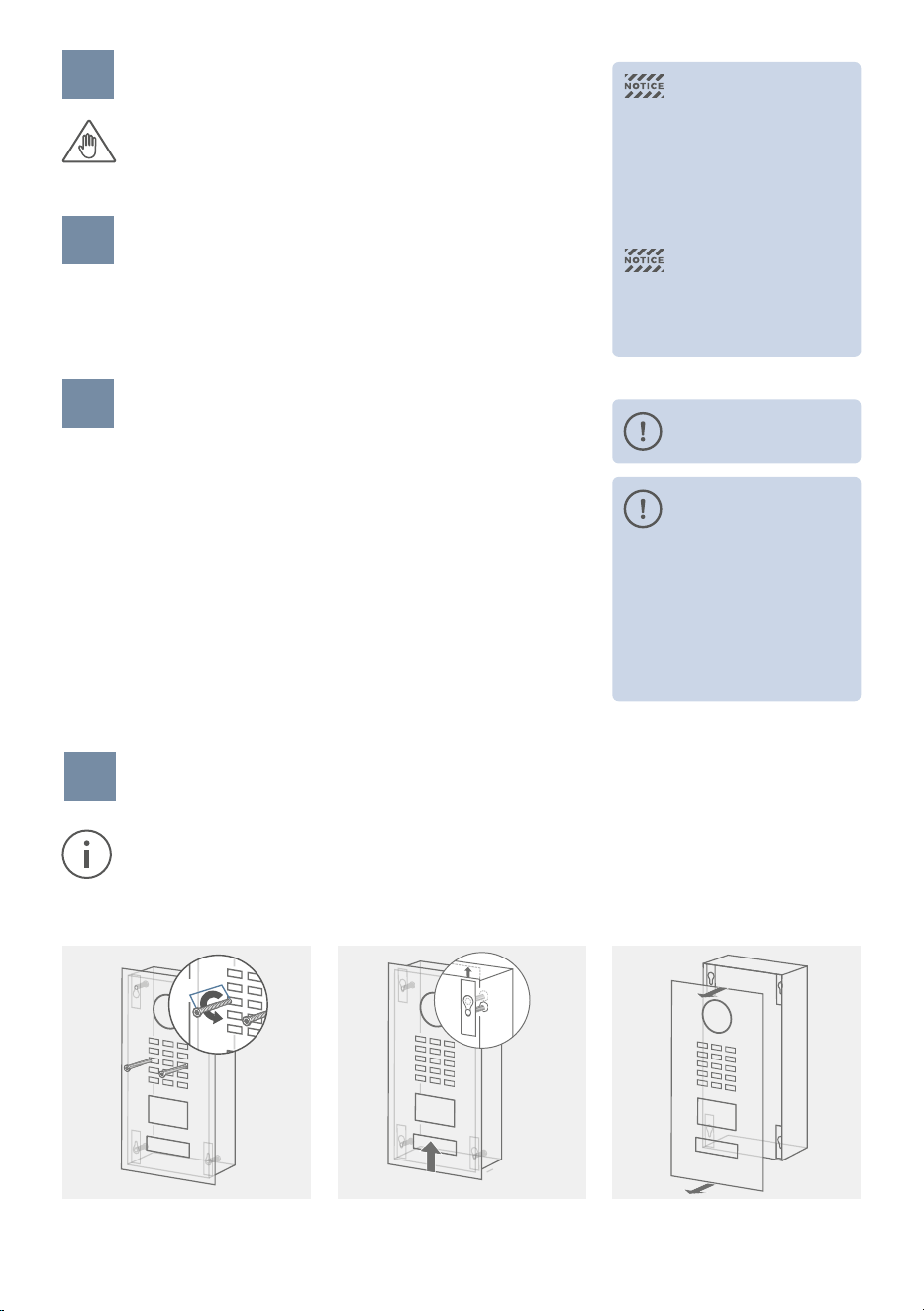

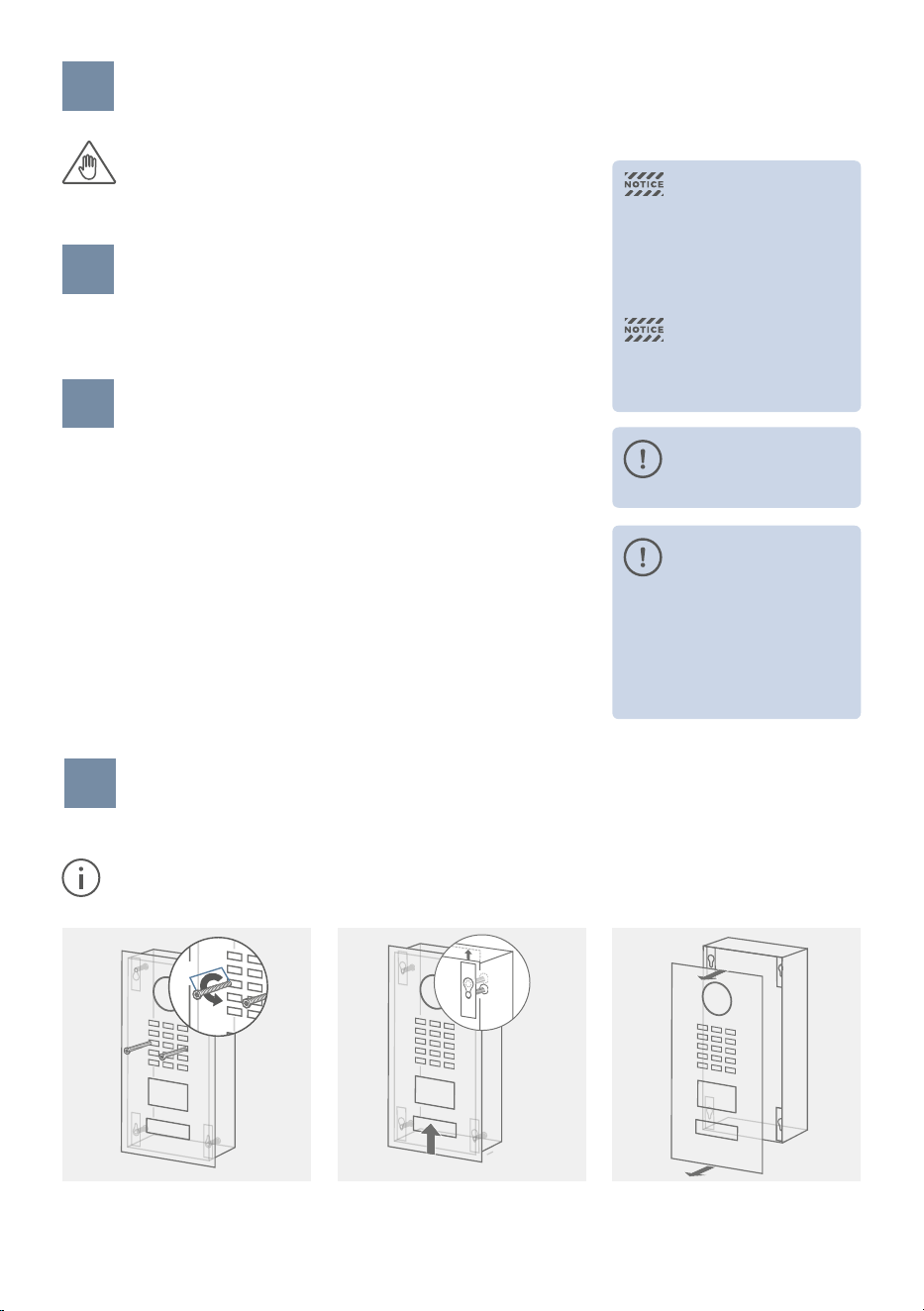

REMOVING THE CASING (ONLY FOR ORDERS PLACED IN THE DOORBIRD
CONFIGURATOR)
If the back casing is included separately and not mounted to the front cover, please skip this step.
Use the supplied screwdriver to carefully remove the front cover including the main unit from the
mounting back casing.
Unscrew the 1 cm safety screws. Slide the front cover upwards. Pull the front cover in your
direction.
1 cm
Do not expose the device to
direct sunlight.
The housing temperature can exceed
the maximum allowed temperature
limit. This can result in damage of
electric and mechanic
components of the device and
injuries especially when touching
exterior parts of the device. White
and bright silver-colored front plates
absorb less sunlight than dark ones.
An image sensor must not be
exposed to direct sunlight for
an extended period of time. Direct
sunlight will “blind” the camera and
may permanently bleach the small
color filters on the image sensor chip.
Any defects caused by direct
sunlight are not covered by
warranty.
If you have only two wires
available at the assembly
location, you may use of the
“2-wire Ethernet PoE+ Converter
A1072”, sold separately. It allows you
to transfer network data (Ethernet)
and power (PoE) with a simple
two-wire cable over long distances.
For example; existing buildings with
a simple two-wire bell wire can be
equipped with network technology
without having to retrofit any
network cables.
8
5
ASSEMBLING THE MOUNTING HOUSING
Remove the front panel carefully using the screw driver provided with the
device from the mounting
housing (backbox). You can find detailed drawings and measurements of
the device in the corresponding datasheet.
6
POWER SUPPLY
The device is powered via PoE+ IEEE 802.3at (Power over Ethernet) using a network cable because the network
connection of the device is exclusively via LAN.
POWER SUPPLY AND NETWORK CONNECTION USING POE
(POWER OVER ETHERNET)
To power the device via a PoE+ Switch or PoE+ Injector (e.g. DoorBird Gigabit High-PoE Injector A1093) in
accordance with the PoE standard IEEE 802.3at Mode A/B, the four wires bearing the numbers 1, 2, 3 and 6
of a Cat.5 cable or better are to be used. Make sure to use a high-quality Cat.5 network cable or better and
with proper shielding (Screened Foiled Twisted Pair (S/FTP or SFTP)) whereby the shield is connected to the
outer metal shield of the RJ45 plug (8P8C). If you use PoE as a source of power the four wires for PoE then
simultaneously form the data link.
The device won’t start if your PoE+ Switch/PoE+ Injector does not support the PoE Standard IEEE 802.3at Mode
A/B (see Diagnostic-LED and Diagnostic-Sounds).
If you must drill holes in a
wall, insert screws into a wall
or lever up a wall, ensure that no
cables or mains (gas, water, etc.) are
to be found in the wall.
Important note for cavity mounting
(e.g. in pedestals and mailboxes):
To protect the electronic
units, please ensure that the
technical components are protected
against dripping and running water
caused by condensate or entering
the mounting space through
openings.
To protect the electronic units,
ensure that the mounting space
inside is not accumulating water.
Sufficient air circulation must
be ensured, as well as
unobstructed drainage of water at
the base of the installation.
Failure to do so will result in warranty
being declined.

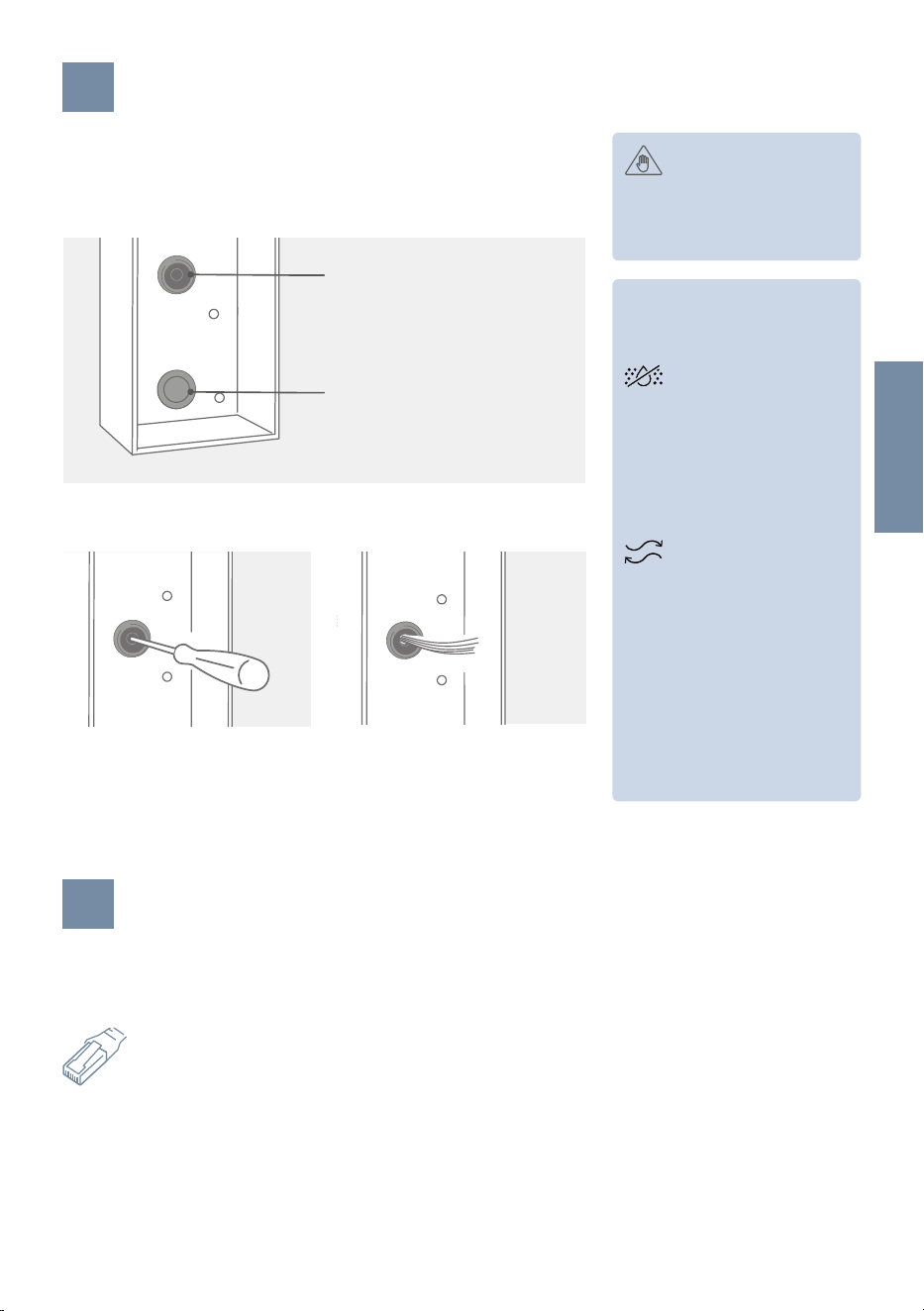

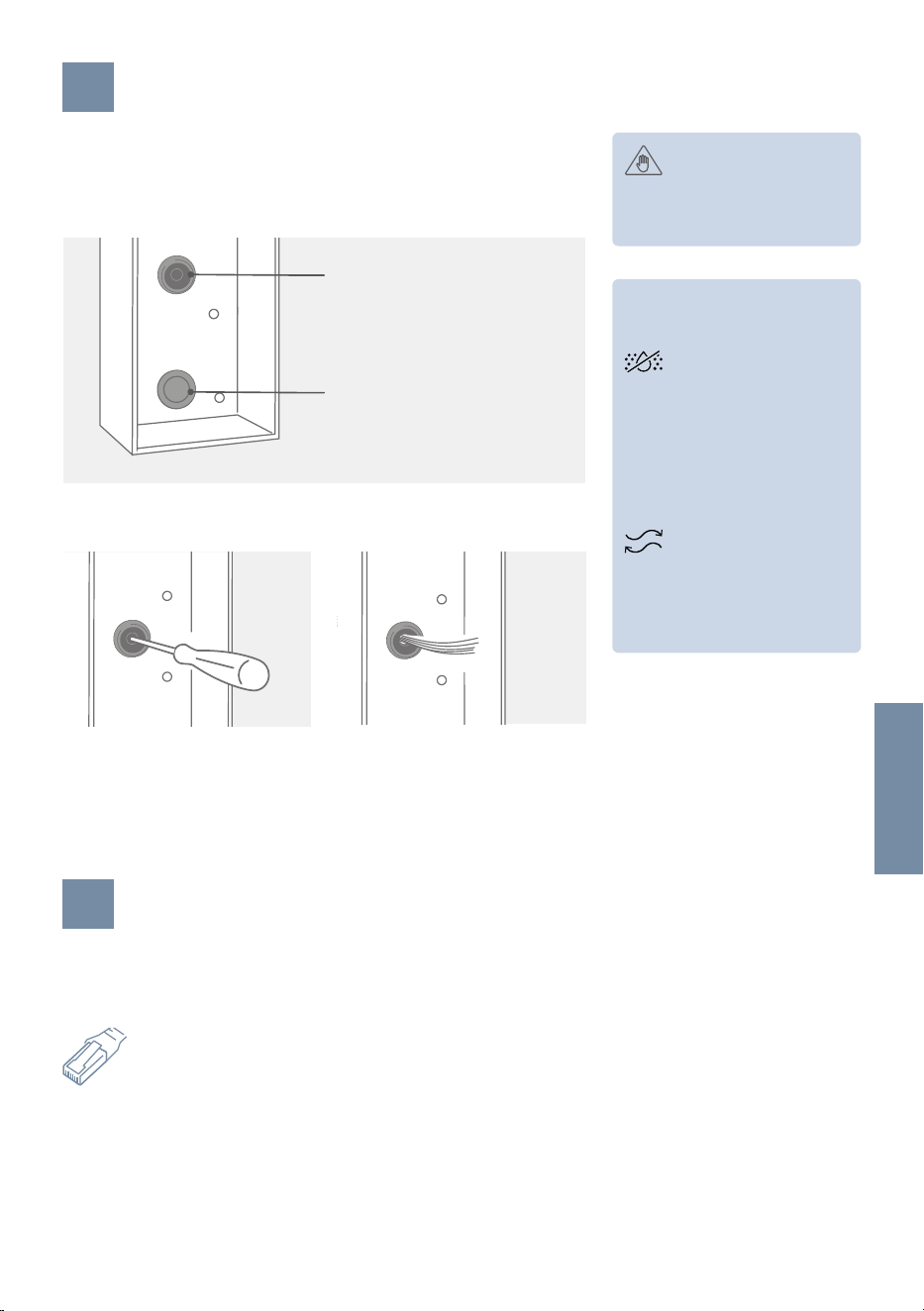

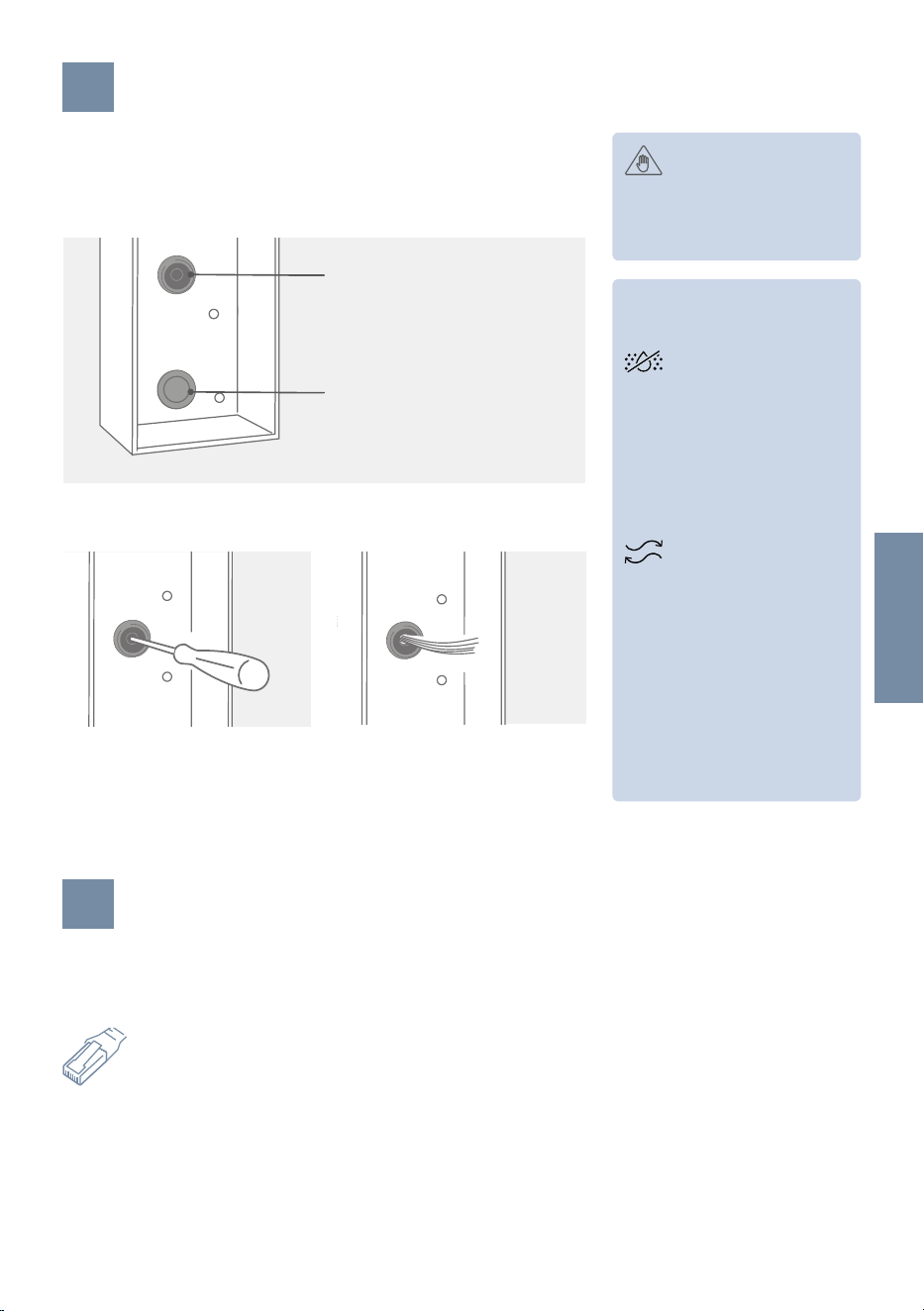

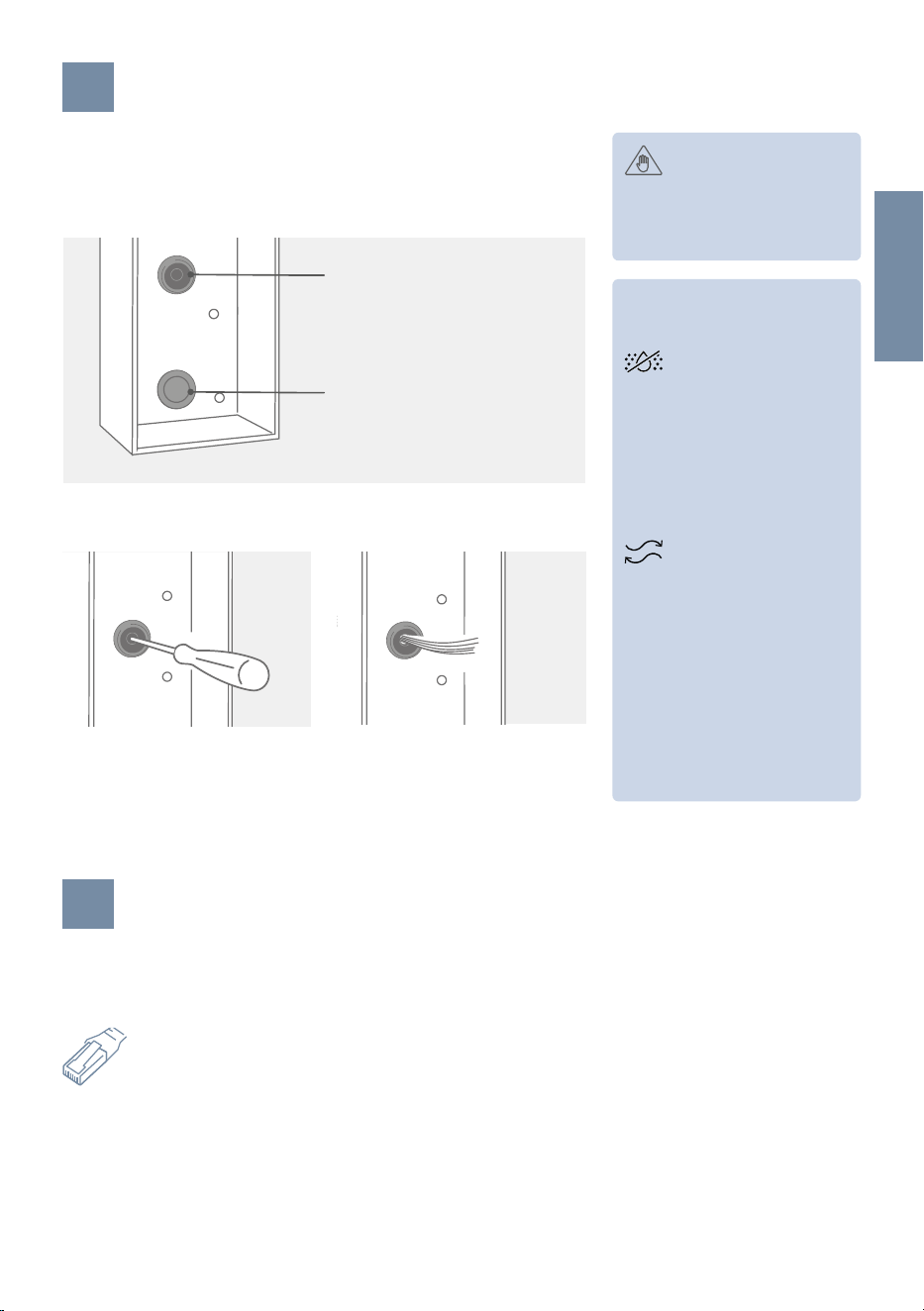

Mounting the surface-mounted housing
Place the rubber seal for the cable entry on the
mounting opening.
Pierce through the
middle of the rubber
seal using a screwdriver.
Feed all cables and wires that you
want to connect to the device
through the rubber seal.
Rubber seal for cable entry
Cover for unused
openings
ENGLISH
9
7

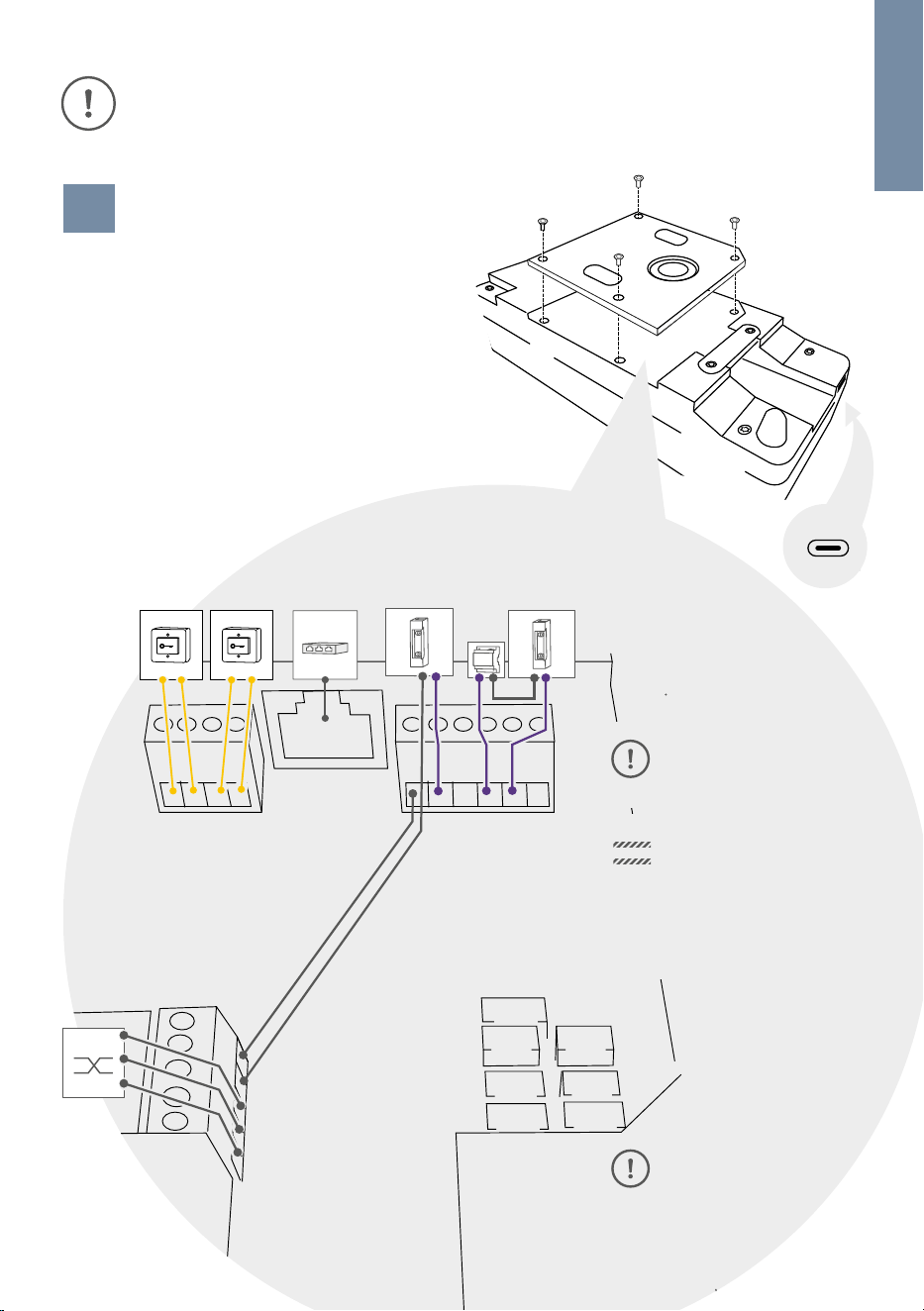

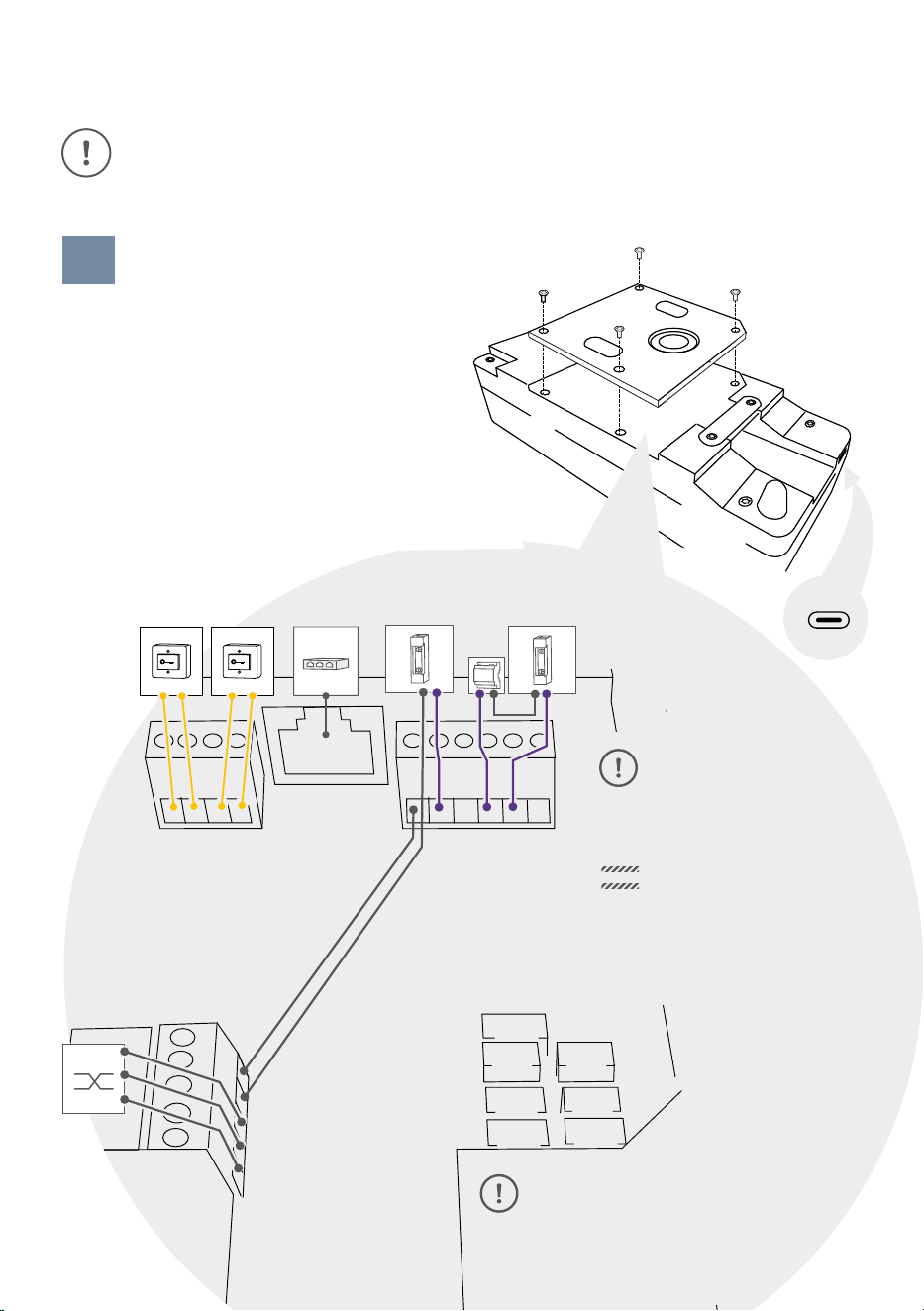

CONNECTING THE DEVICE
To connect the cables to the device, you must first
remove the cover of the connection socket using the
enclosed screwdriver.
It is possible to connect the cables and wires to the device
conveniently and safely via labelled connection ports.
You can connect all necessary cables and wires to the
device now. Please remove any cables and wires from the
connection ports of the device that you do not need. Remove
about 5 mm of insulation material at the end of the wires
that you would like to connect to the green screw connection
terminal of the device.
EXT1 | EXT 2 LAN (POE+)
+12V/0.48A (out)
COM3
COM1
CB1
CB3
CB2
CB4
COM2
GND
GND
B/D1
A/D0
OSDP
485
Wiegand
Relay1 | Relay2
EXT
COM
EXT
NO
NO
GND
NC
GND
COM
NC
NOTICE
Please take care when
connecting the cables and wires.
Connecting the cables and wires the
wrong way may damage the device.
Wires without insolation material must
not protrude out of the green screw
connection terminal, it may lead to
electrical short and damage the device.
Handle the front panel with care.
The surface of the front panel
could be scratched or otherwise
damaged if handled without care.
Screw the protective cover back on
after connecting the cables to
protect the device from moisture.
LAN / PoE+
PWR LED
Max 24V 1A
R1 R1 R2 R2 GND D1 D0 E1 E1 -VDC+
Wiegand 0V 0A 48-57
CB1 CB2
COM1
Display
Micro SIM
USB-C
Cell
Antenna
1. Disconnect the PoE-Switch or PoE-Injector from the power grid.
2. Run the network cable to the installation location of the device.
Further information on PoE can be found here: http://www.doorbird.com/poe
10

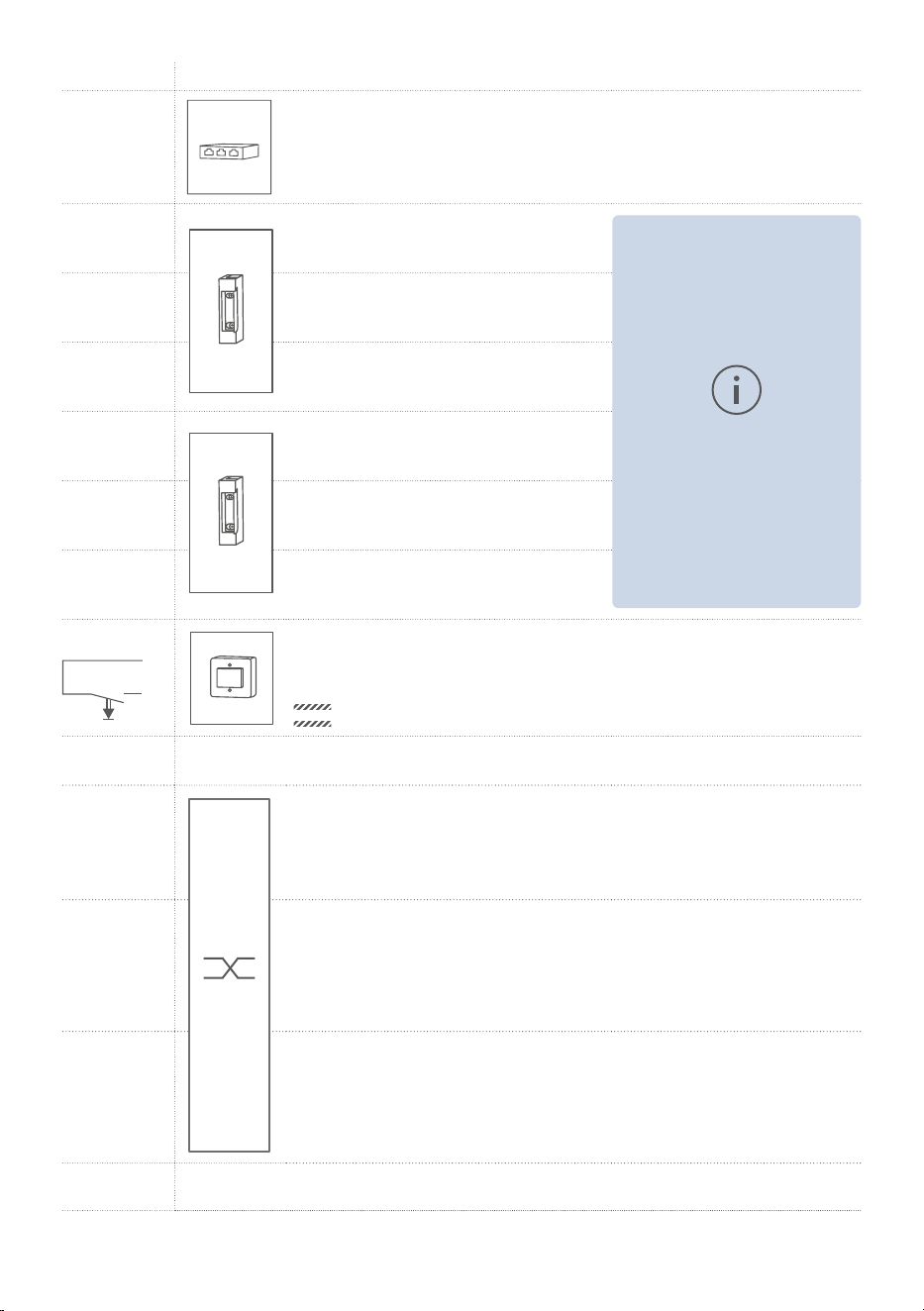

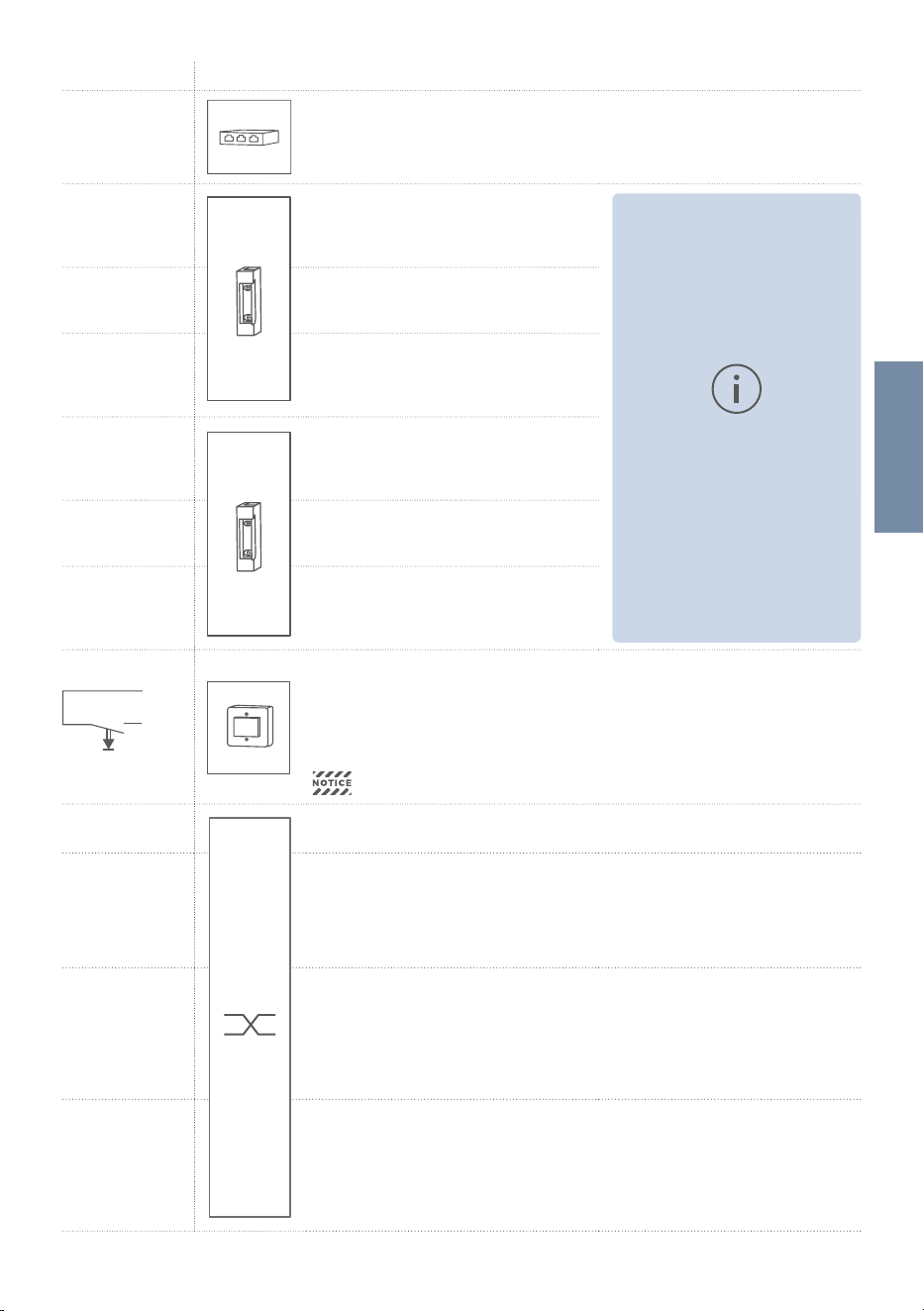

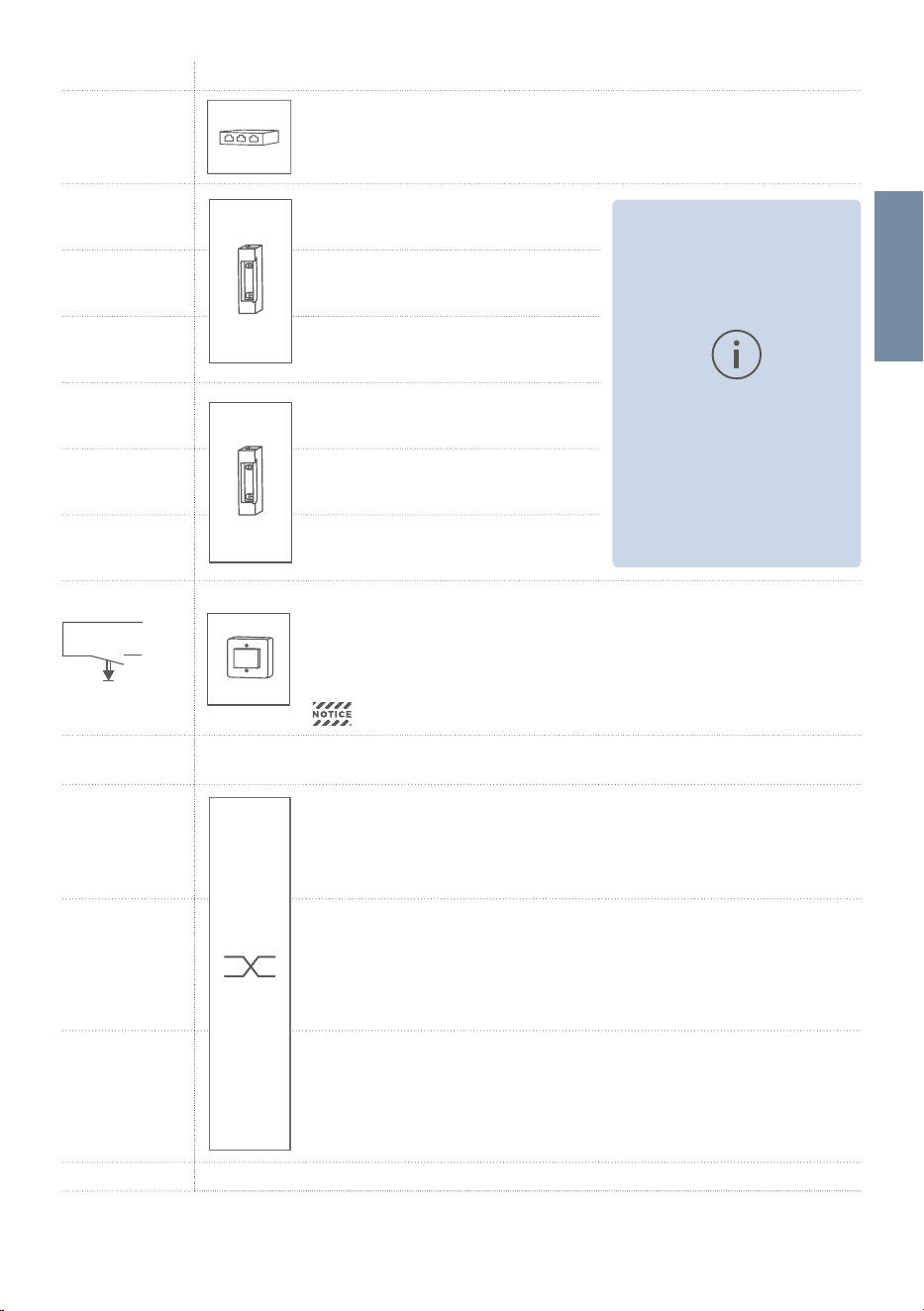

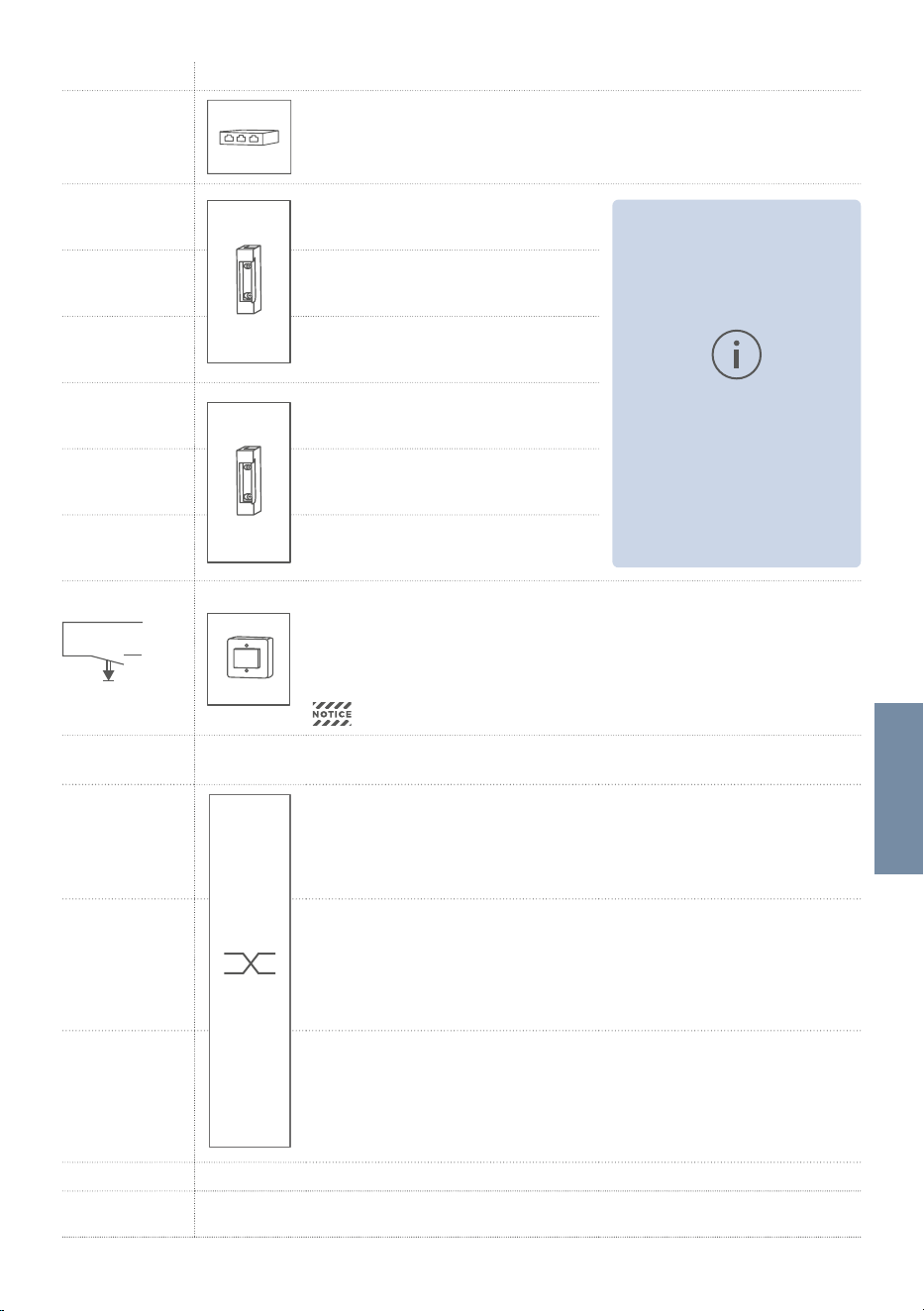

PORT DESCRIPTION
LAN/POE+
RJ45 jack to connect the Network coming from the PoE+ Switch/PoE+
Injector.
R1
NO
Relay #1, max. 24 V AC/DC, 1 A, e.g. for
door opener, contact for “Normally open”
state. Closes when triggering.
R1
COM
Relay #1, max. 24 V AC/DC, 1 A, e.g.
for door opener, contact for “Common
terminal”.
R1
NC
Relay #1, max. 24 V AC/DC, 1 A, e.g. for
door opener, contact for “Normally closed”
state. Opens when triggering.
R2
NO
Relay #2, max. 24 V AC/DC, 1 A, e.g. for
door opener, contact for “Normally open”
state. Closes when triggering.
R2
COM
Relay #2, max. 24 V AC/DC, 1 A, e.g.
for door opener, contact for “Common
terminal”.
R2
NC
Relay #2, max. 24 V AC/DC, 1 A, e.g. for
door opener, contact for “Normally closed”
state. Opens when triggering.
EXT1, EXT2
EXT
EXT
Digital input (0 V, 0 A (NO)), for door opener button, max. 0 V DC/AC, 0 A.
These ports can be used to connect e.g. a door opener button inside the
home. Relay can be configured in the DoorBird App or Webadmin.
NOTICE
Please make sure to add no voltage on these ports. Extra voltage may destroy the
device immediately.
+12 V / 0.45 A
(out)
12 V DC output, 0.45 A, e.g. for door opener
GND, GND Ground. For Wiegand output (RFID reader, Keypad). Wiegand can be turned
on/off and configured via the DoorBird App or Webadmin.
The Small parts bag provided contains a cable with three individual wires
(black, green, white) and plug. Please use this cable to connect your Wiegand
device (GND: Black wire).
D1 Data High. For Wiegand output (RFID reader, Keypad). Max. 5 mA per output
(data line). Wiegand can be turned on/off and configured via the DoorBird
App or Webadmin.
The Small parts bag provided contains a cable with tree individual wires
(black, green, white) and plug. Please use this cable to connect your Wiegand
device (D1: white wire).
D0 Data Low. For Wiegand output (RFID reader, Keypad). Max. 5 mA per output
(data line). Wiegand can be turned on/off and configured via the DoorBird
App or Webadmin.
The Small parts bag provided contains a cable with tree individual wires
(black, green, white) and plug. Please use this cable to connect your Wiegand
device (D0: Green wire).
COM1, COM2 Jack for authorized modules of Bird Home Automation e.g.
info panel
Trigger time can be configured in the
DoorBird App or Webadmin
ENGLISH
11
COM3 Jack for authorized modules of Bird Home Automation e.g.
keypad, fingerprint reader, MTM
CB1, CB2,
CB3, CB4
Jack for first (CB1), second (CB2), third (CB3) and fourth
(CB4) call button
USB Type-C
Jack for authorized peripherals of Bird Home Automation
e.g. touch display, 3.5" display.
8

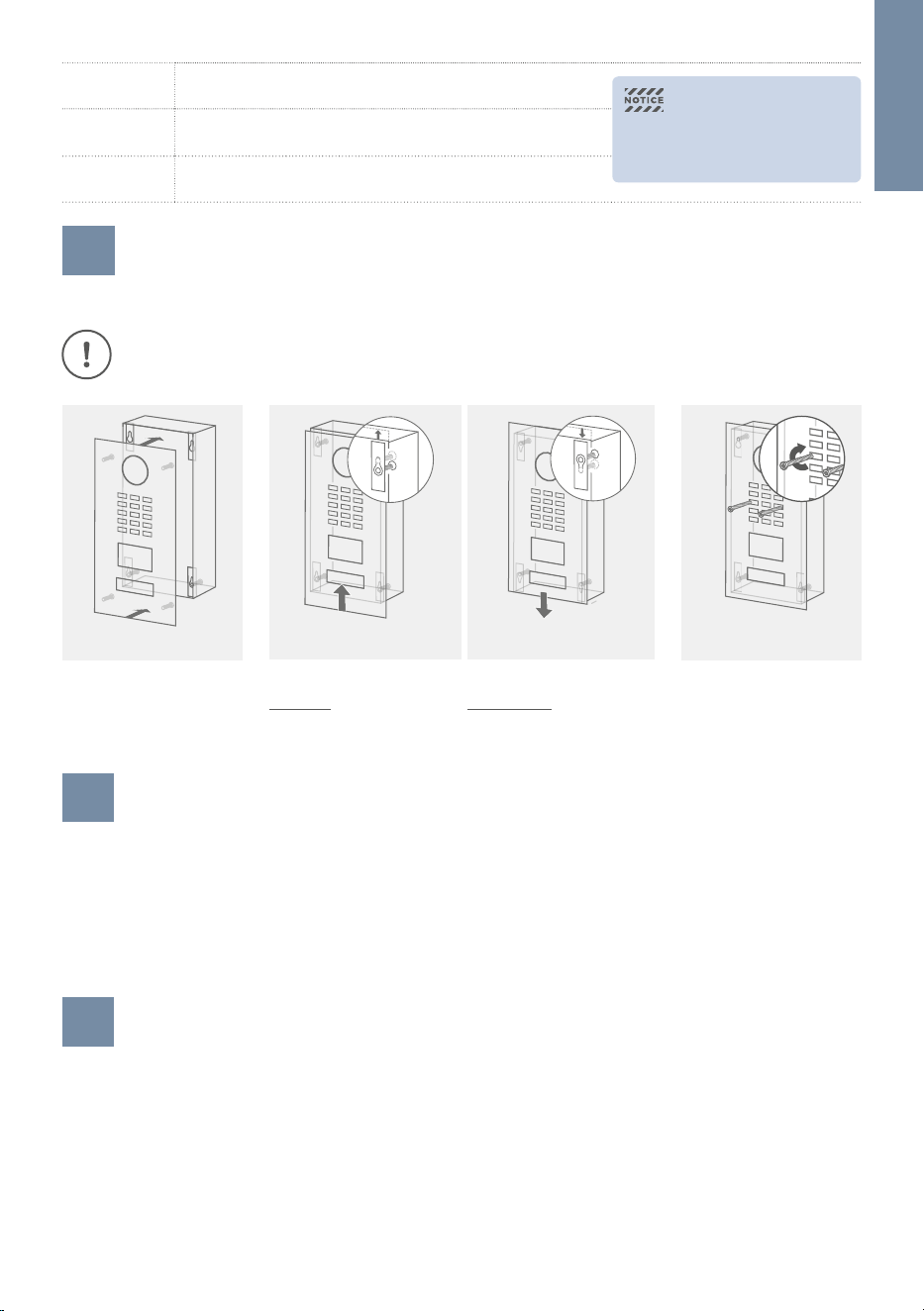

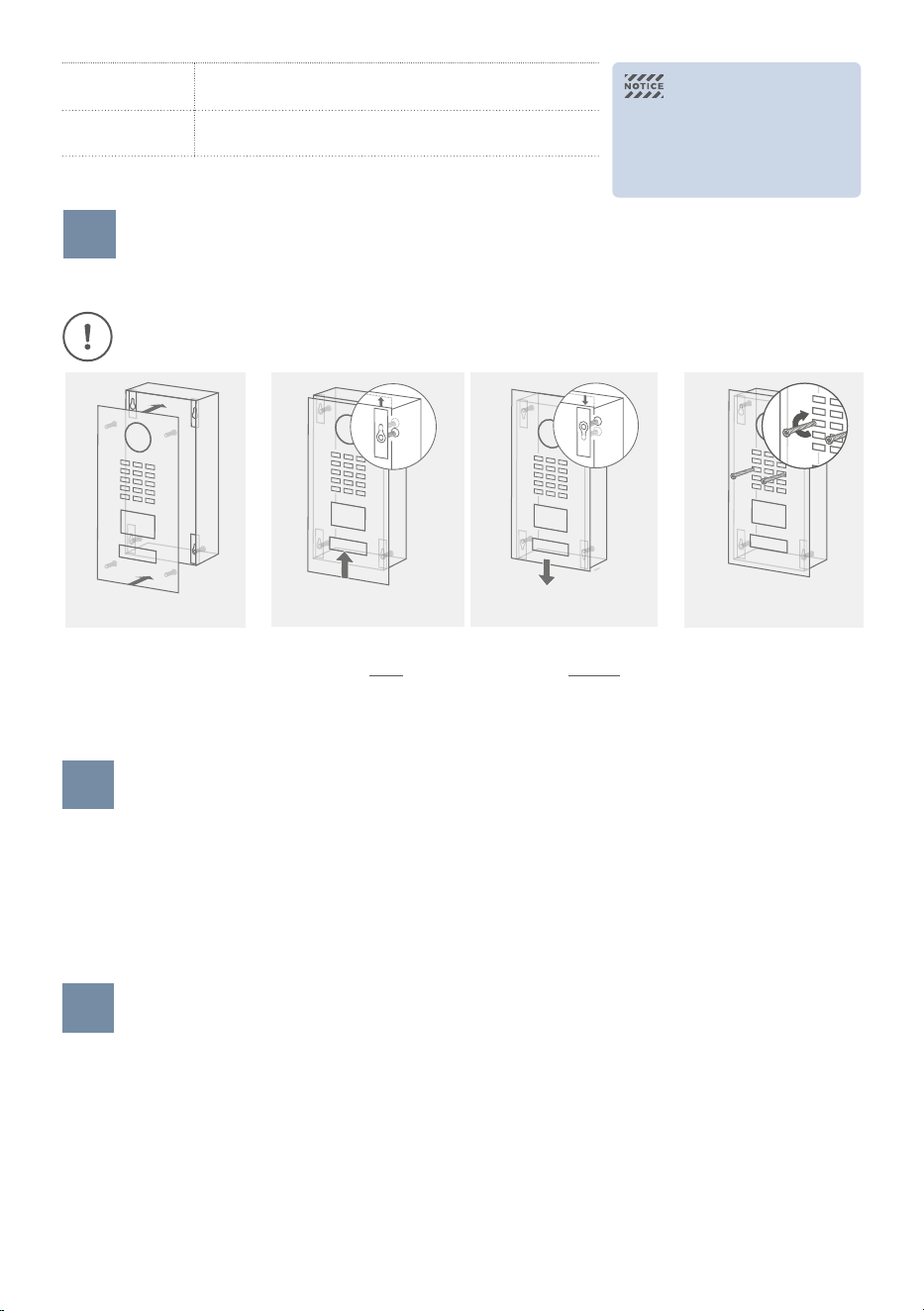

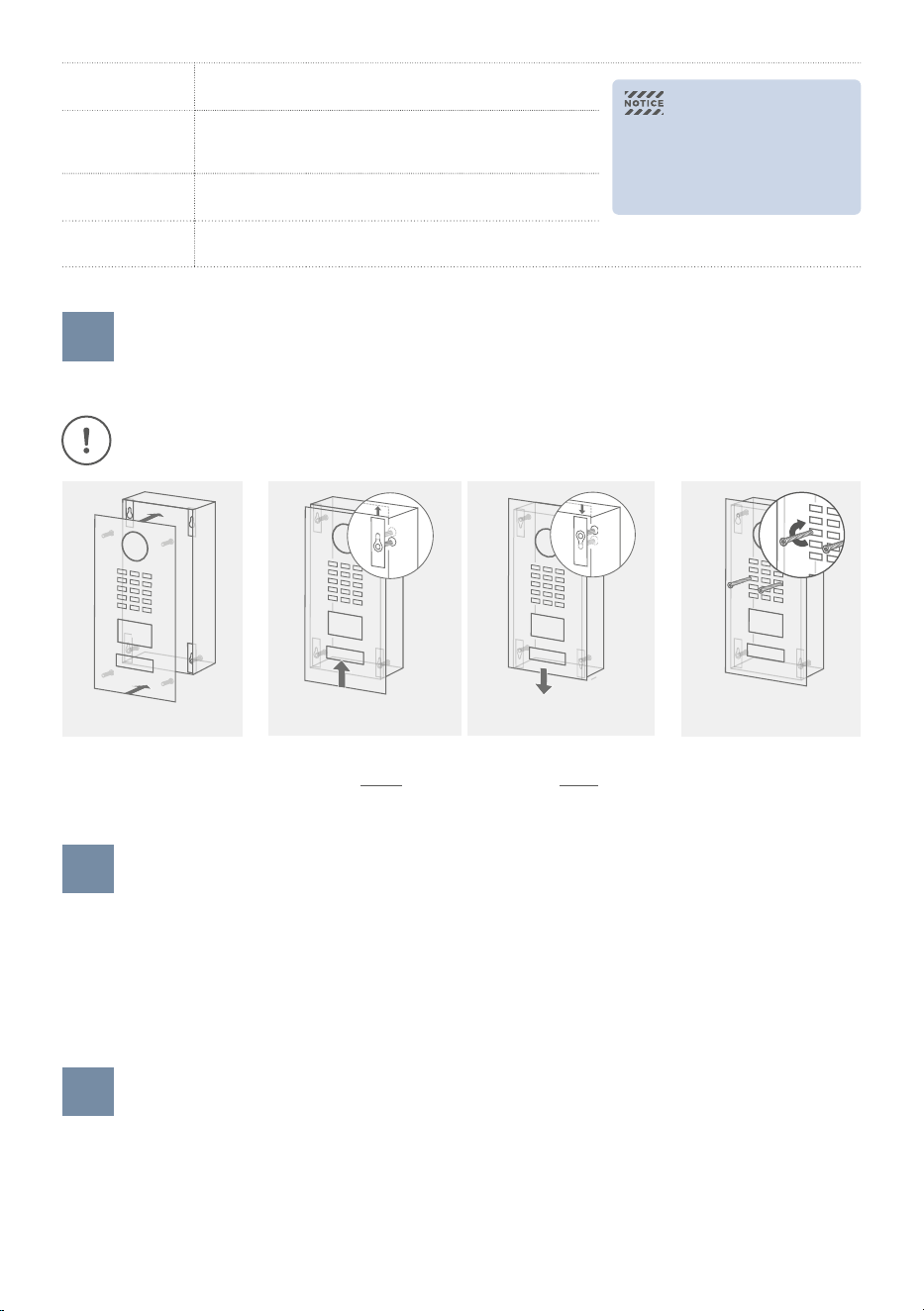

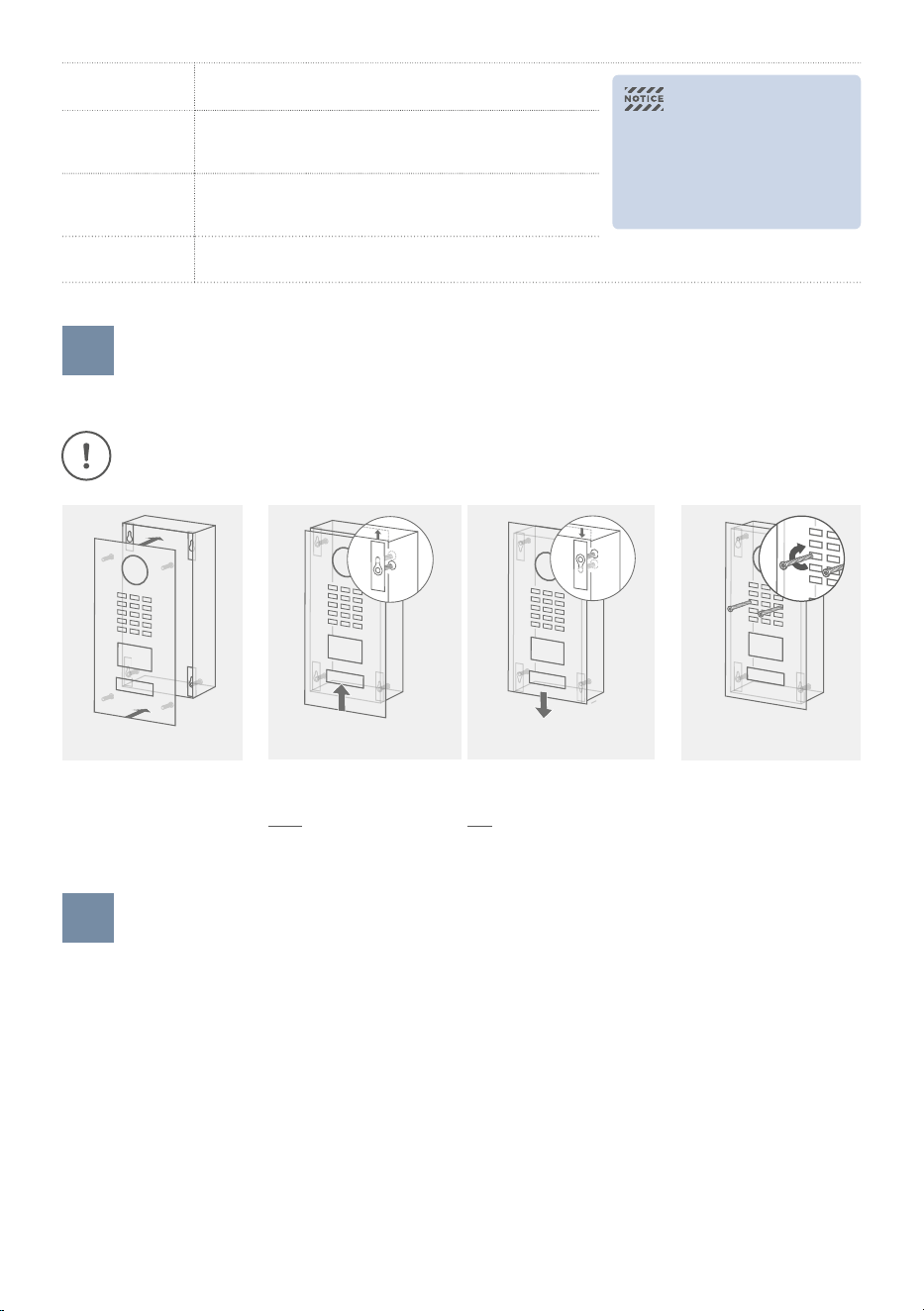

MOUNTING THE FRONT COVER
Mount the front cover including the main unit to the mounting back casing.
The mounting of the front cover varies depending on the series models and the models ordered via
the DoorBird Configurator (“DBI” is part of the device name).
9
ACTIVATING THE DEVICE
Switch on the power leading to the assembly location again. Turn on the PoE+ switch/PoE+ injector that is
connected to the device.
You can see if the device is powered by checking the Diagnostic-LED, which lights up after about 30 to 60
seconds after the power is connected. The device is ready for operation (booting up process, any software
updates, etc.) once it has emitted a short diagnosis sound from the integrated loudspeaker. This may last for up
to 5 minutes. If the Diagnostic LED does not light up, please check the power supply.
Press the front cover
into the mounting back
casing.
Slide the front cover
upwards.
Slide the front cover
downwards.
Insert and tighten the
safety screws.
D22x series model Configurator model
10
DOWNLOADING AND INSTALLING THE APP
Download the “DoorBird” App by Bird Home Automation onto your mobile device from the Apple App Store or
Google Play Store. You can always find the most up-to-date version of the App manual on
www.doorbird.com/support
Go to DoorBird App “Settings > Add device” and click on the QR code icon in the “User” field. Scan the user QR
code found on the “Passaporto digitale” provided with the device.
If you have problems adding the device to the App, please check if the device is online (www.doorbird.com/
checkonline). If the device is not online, please check the network connection and the power supply of the
device.
The jacks “CB1”, “CB2”,”CB3”,
“CB4” and “COM1”, “COM2”,
“COM3” on the rear side of the Main
Electrical Unit must only be used to
connect components certified by
Bird Home Automation.

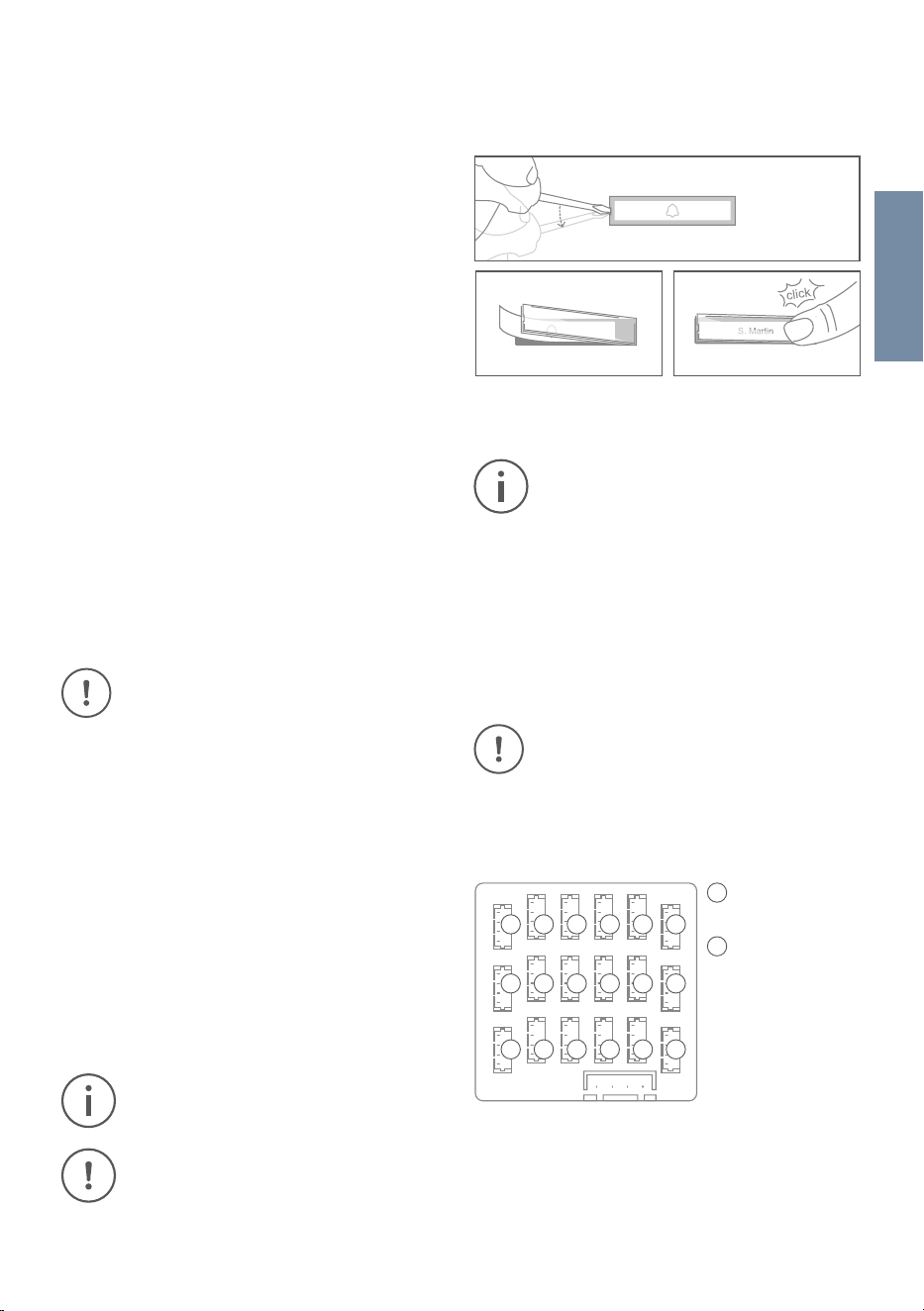

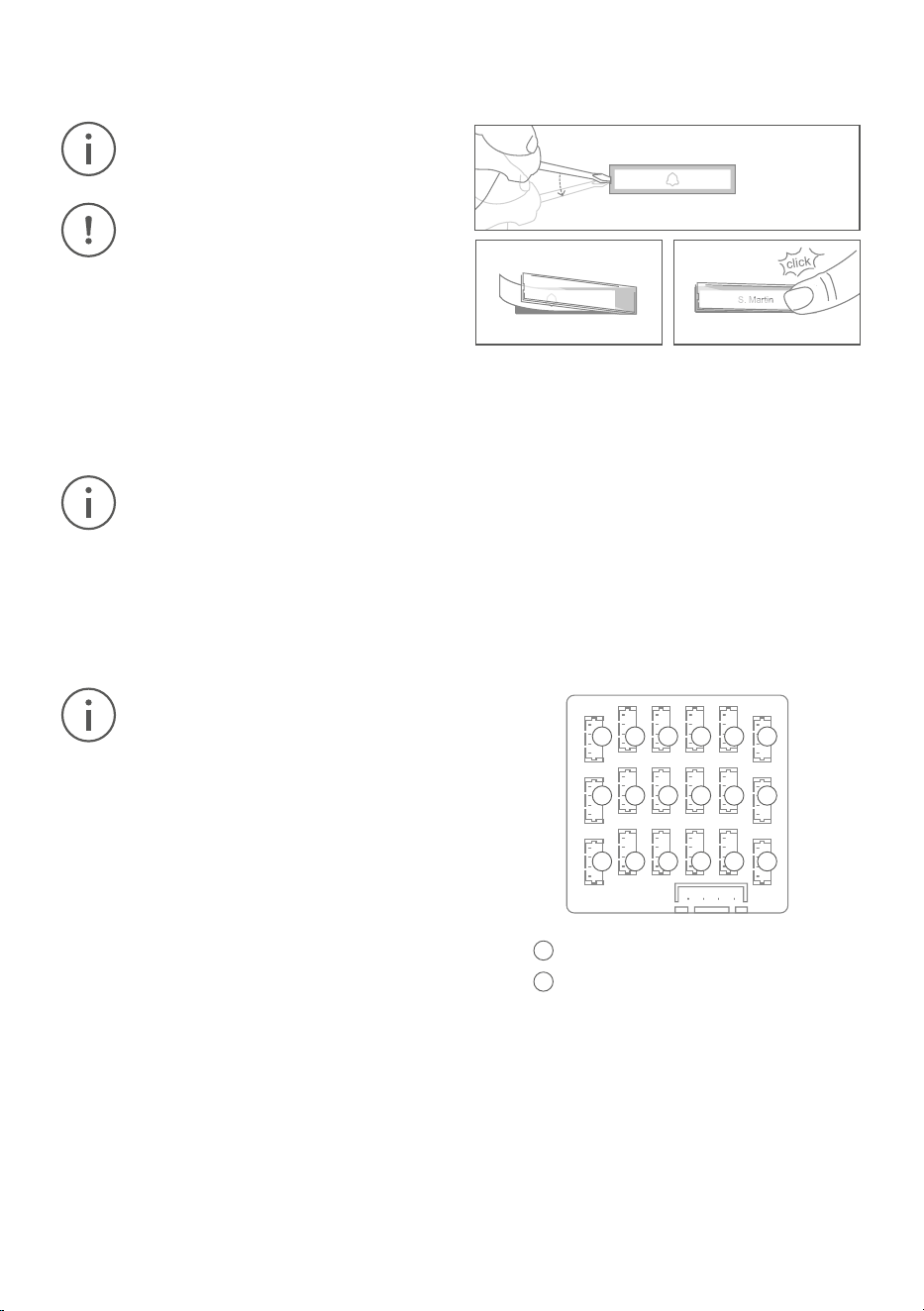

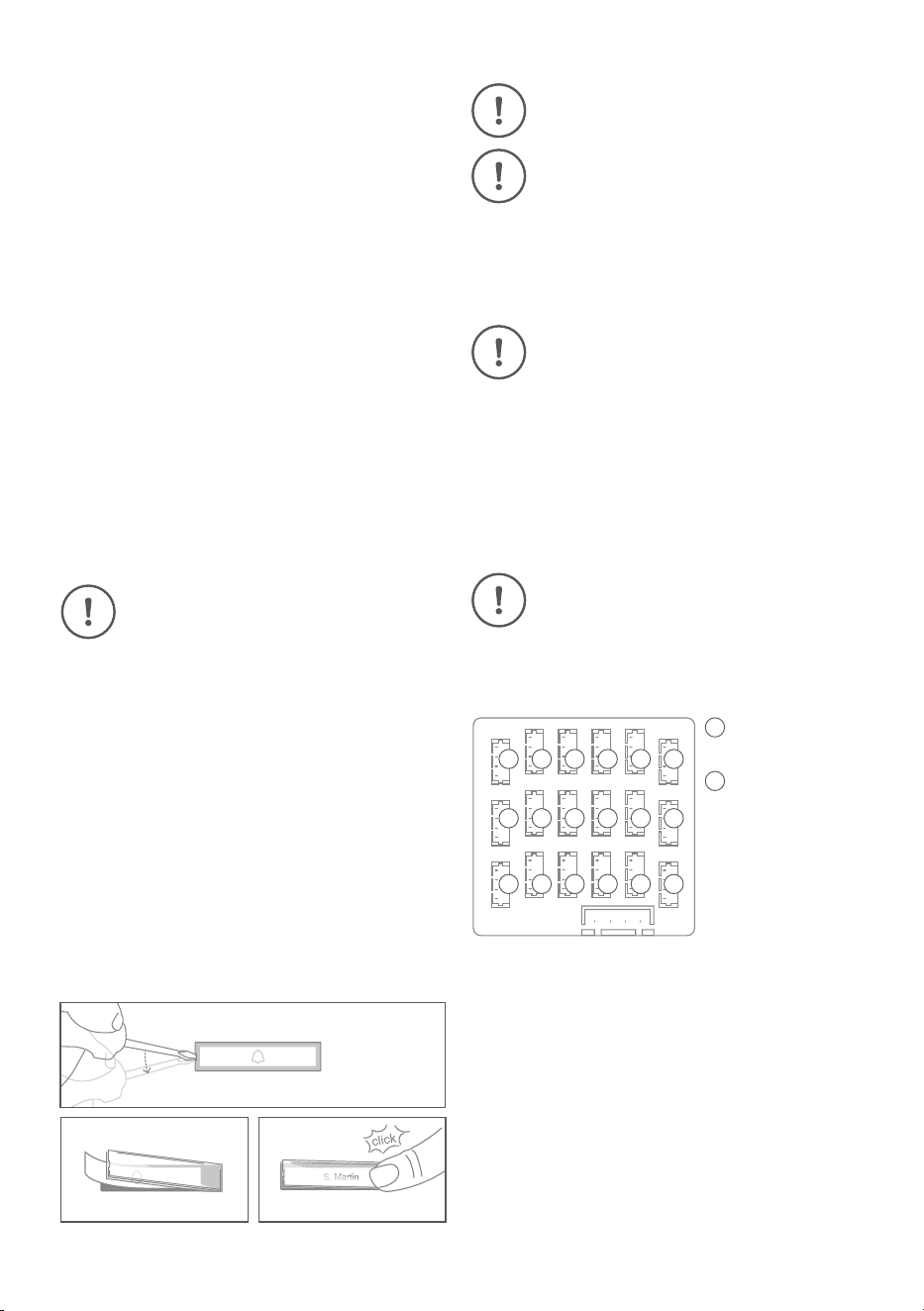

12

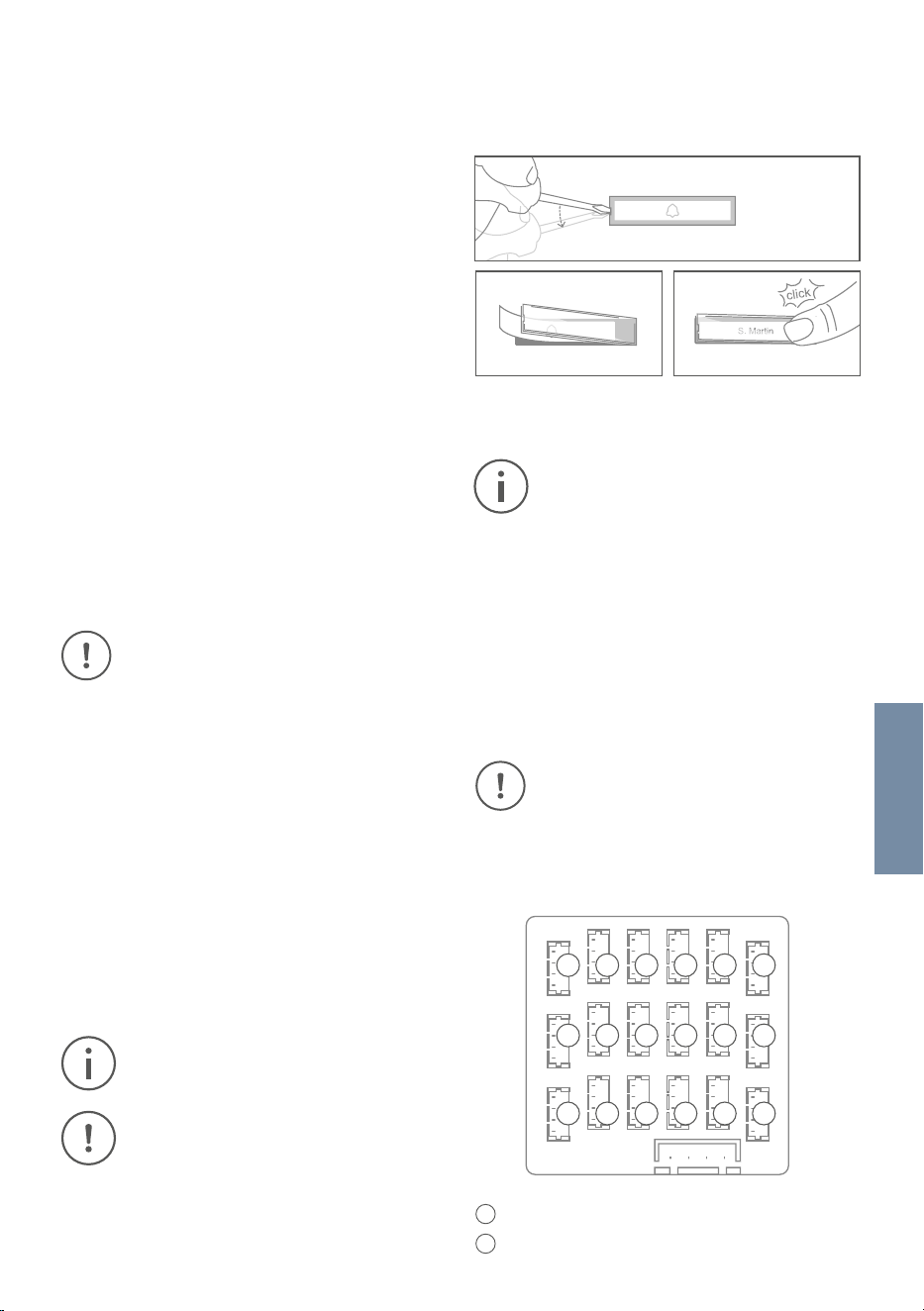

1
= 1. call
button jack
18
= 18. call
button jack
18
12
6
17
11
5
16
10
4
15
9
3
14
8
2
13
7
1
DIAGNOSTIC-LED
You can see if the device is powered by checking the
Diagnostic-LED, which lights up after about 30 to 60
seconds after the power is connected.
DIAGNOSTIC-SOUNDS
After around one to five minutes, the device emits
brief diagnostic sounds after it has been connected
to the power grid.
MOTION SENSOR
The device has a built-in Motion Sensor with 4D
Technology. You can use it for numerous applications,
e. g. to send an alarm to a mobile device or to switch
a relay to turn on an outdoor light.
RFID READER
The built-in RFID reader can be used for many
applications, e.g. to open/lock doors or arming/
disarming your alarm system. For security reasons,
the RFID reader has a very short range (0 - 3 cm,
0 - 1.18 in), so you must place the compatible RFID
tag (key fob) very close to the RFID reader. You can
configure the RFID reader using the DoorBird App or
Webadmin.
The RFID reader works only on short
distance, for security reasons.
API
The device features a well documented API for
third-party integration. For information, terms and
conditions see www.doorbird.com/api
INTEGRATIONS
The device features many options to integrate it into
third-party applications. For information, terms and
conditions see www.doorbird.com/integrations
CHANGING THE LABEL OF A CALL BUTTON
NAMEPLATE
Applies only to devices with 1 and more illuminated
call buttons with nameplate.
CHANGING THE LABEL OF THE INFO
MODULE
Applies only to devices with Info Module.
Please follow STEP 1 to switch off power and STEP 2
to open the device. You can then change the labeling
of the Info Module in the inside. We recommend to
use white paper for the label which does not absorb
moisture.
CONNECTING CALL BUTTONS TO THE
MULTI TENANT MODULE
Applies only to devices with 5 and more
illuminated call buttons with nameplate.
Connect only call buttons to the Multi Tenant Module
(e.g. Multi Tenant Module MTM18A) certified by Bird
Home Automation.
Engraving Service
Engraving service for a modern and clean
appearance: www.doorbird.com/engraving
Please follow STEP 1 to switch off power.
We recommend to use a thin slot screwdriver
to remove the cover of the nameplate. We
recommend to use white paper for the label
which does not absorb moisture.
ENGLISH
13
MAINTENANCE FOR DOORBIRD PRODUCTS
Cleaning and maintenance instructions
All DoorBird door stations are made of high-quality
materials and are designed for a durable lifetime.
Since door stations are usually installed in unprotected
outdoor areas, they are exposed to adverse weather
conditions and aggressive substances, especially close
to frequently used roads, in coastal and industrial
areas. Therefore please consider the following care
instructions. Unfortunately, we cannot accept any
liability for damage if these instructions are not being
observed.
Aggressive dirt such as bird droppings should be
removed as quickly as possible.
NOTICE
Never use abrasive detergents such as steel
wool or scouring milk!
Warm water is usually sucient, if necessary with
a little detergent, a soft cloth or brush. Plastic parts
(camera or name tags) must not be treated with metal
care products. Remove all residues of cleaning agents
or lubricants to avoid stains or discolouration after the
maintenance.
Stainless Steel
Only high-quality German stainless steel is used for all
available DoorBird door stations. However, high-quality
stainless steel can also rust, as approx. 70 % of stainless
steel is made of iron. Rust resistance is only achieved
by a protective layer (also called passive layer), which
covers the iron like a skin. This protective layer consists
essentially of chromium and other precious metals.
Iron particles, grinding dust and chips deposited on
stainless steel can lead to corrosion (rust film). These
iron particles can be found everywhere, but especially
in coastal and industrial areas and close to frequently
used roads. Please remove ferrous deposits immediately,
as they will attack your door station and lead to real
rust if not removed. To remove rust, simply wipe off the
dust; in addition, a care product is recommended, e.g.
WD 40, available e.g. at Amazon for less than € 5.00.
Simply apply in a thin layer and rub in. The same applies
if rust appears on the engravings on the stainless steel
surface.
Cement or lime splashes should be carefully removed
as soon as possible with a wooden spatula before
hardening.
The following cleaning detergents are not to be used
as they reduce corrosion resistance:
• products containing chloride and hydrochloric
acid
• Bleach (in case of accidental use, rinse thoroughly
with water)
• Silver polish
After the cleaning with clear water wipe with damp
cloth and rub dry to avoid lime traces. Lime residues
can be avoided by using demineralised water.
Stainless steel PVD coated
PVD coated, chrome-plated or gold-plated surfaces are
recommended to be cleaned with a grease-
dissolving detergent and clear water or with a clean
and dust-free microfibre cloth. For high-gloss surfaces,
use a scratch-free cloth (e.g. cleaning cloth for glasses,
furniture polishing cloth, etc.).
Lacquered surfaces
Clean painted surfaces and lettering with a soft,
scratch-free cloth moistened with a mild soap solution
(e.g. cleaning cloth for glasses, furniture polishing cloth,
etc.). To prevent stains or discolouration, the detergents
should be wiped off without leaving any residue.
Be particularly careful with lettering in order not to
damage the film or the print.
Real burnished brass and architectural bronze
The surface finish „real burnished brass“ and
„architectural bronze“ is a cold burnished finish, which
is sealed with a boat wax. As the surface is open to
diffusion, it is advisable to apply a subsequent layer of
wax at intervals (approx. 6-18 months) using a soft cloth
(flow cloth), allow it to soak in for a while and then rub
it evenly dry with a dry cloth. We recommend a wax
such as Teroson WX 990 by Henkel.
Chemical cleaning agents of any kind mustNOTbe
used.
Avoid touching the surface with your fingers during
installation. Wearing powder-free latex gloves is
recommended.
Depending on the weather conditions, the processed
surface may change, forming its characteristic,
individual appearance.
14
GENERAL
Power supply Power over Ethernet (PoE 802.3at Mode A/B)
Info Module 3.5″, illuminated
Display Module
3.5″ LCD (no touch function), illuminated, for the display of a 2-line free text and the name
directory (max. 500 entries)
Touch Display Module
7″ LCD, illuminated, for the display of a 2-line free text and the name directory (max. 3000
entries)
Keypad Module with 16
keys
• 16 keys, illuminated, configurable via App, e.g.,
• Individual PIN codes
• Individual events (e.g., switch a relay, push notification, SIP call [audio/video], HTTP(s)
request)
• Individual schedules
• Up to 3000 PIN codes manageable
Keypad Module with 12
keys
• 12 keys, illuminated, configurable via App, e.g.,
• Individual PIN codes
• Individual events (e.g., switch a relay, push notification, SIP call [audio/video], HTTP(s)
request)
• Individual schedules
• Up to 3000 PIN codes manageable
Fingerprint Reader Module
50
• Configurable via App
• Individual events (e.g., switch a relay, HTTP(s) request)
• Individual schedules
• Up to 50 fingerprints manageable
• Event history
Contactless call button
Module
High-end radar motion sensor for reliable detection at close range
Two-colour backlight (colour changes to green when motion detected)
Individual events (e.g., open door, push notification, SIP etc.)
Interchangeable text fields in 5 languages (DE, EN, ES, FR, IT) included
Accessibility module
Status display with three pictograms [calling, speaking, door opening], door opening
acoustics and hearing loop
Approval according to DIN 18040
Connectors
• RJ45, for LAN/PoE
• Bistable self-holding switching relay #1 (NO/COM/NC), max. 24 V DC / AC, 1 ampere, e.g., for
electric door openers
• Bistable self-holding switching relay #2 (NO/COM/NC), max. 24 V DC / AC, 1 ampere, e.g., for
electric door openers
• External Input #1
• External Input #2
• Relays can be expanded or relocated using the DoorBird I/O Door Controller.
• 1x USB Type-C module connector (touch display)
• 12 V DC @ 0.48 A output, e.g., for an electric door opener
• RS485, Wiegand, OSDP
Protection Class IP65, IK08
Approvals CE, FCC, IC, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Operating conditions
-25 to +55°C /-13 to 131°F
Humidity 10 to 85 % RH
(non-condensing)
Scope of delivery
1x Main Electrical Unit
1x Front panel*
1x RFID key fob
1x Screwdriver
1x Quickstart Guide with Digital Passport
1x Installation manual
1x Small parts
Warranty See www.doorbird.com/warranty
TECHNICAL SPECIFICATIONS
ENGLISH
15
CURRENT SYSTEM REQUIREMENTS
System requirements
Mobile device: Newest iOS on iPhone/iPad, newest Android on Smartphone/Tablet
Internet: High-Speed Landline Broadband Internet connection, DSL, cable or fiber optic, no
socks or proxy server
Network: Ethernet Network, with DHCP
Recommended installation
height
Camera lens should be at a min. height of 145 cm (57 in). Before the installation please
determine your optimal installation height.
VIDEO
Camera HDTV, 5 Megapixel, dynamic (VGA – HDTV)
Lens
High-end ultra-wide-angle hemispheric lens 180° (D), 140° (H), 100° (V), straightened, IR-
capable
Night vision Yes, light sensor, automatic IR-cut filter, 2 infrared LEDs (850 nm)
Video Video
AUDIO
Audio components Speaker and microphone, noise reduction and echo cancellation (ANR, AEC)
Audio streaming Two-way, full duplex
Audio Audio
NETWORK
Ethernet RJ45 jack, PoE 802.3at Mode A/B, 10/100 Base-T
Supported protocols
HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF
(RTP [RFC-2833], SIP INFO [RFC-2976]), STM, WebRTC
MOTION SENSOR
Type Active
Detection angle 54° (H), 70° (V)
Range 1 - 10 m (3.3 - 32.9 ft), depends on environment, configurable in 1 m (3.3 ft) steps.
Technology 4D. Based on multiple integrated sensors and algorithms, e.g., Radio Frequency Energy (RFE)
Configuration
• Via App, e.g.,
• Range (1 - 10 m /3.3 - 32.9 ft)
• Movement direction (coming, leaving, both)
• Individual events (e.g., switch a relay, push notification, SIP call [audio/video], HTTP(s)
notification)
• Individual schedules
VANDALISM PROTECTION
Vandalism sensor
Integrated sensor for real-time detection of mechanical manipulation (e.g., removal of the
device).
125 KHZ RFID READER
Type Active Reader Passive Tag (ARPT) System
Standard ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102
Frequency 125 kHz
Range 0 - 3 cm (0.118 in), depends on environment
Antenna Internal
Compatible Transponder
RFID key fobs, sold separately,
see www.doorbird.com/buy
Up to 3000 tags can be managed.
Configuration
Via App, for example
• Tag (add/delete)
• Custom events (e.g., triggering a relay, SIP call [audio/video], HTTP(s) notification)
• Individual schedules
16
125 KHz RFID reader 125 KHz RFID reader
13.56 MHZ RFID READER
Type Active Reader Passive Tag (ARPT) System
Standard
UID (CSN) from: MIFARE Classic®, MIFARE DESFire® EV1 and EV2, ISO14443A, ISO14443B,
ISO15693, NFC® (HCE support required)
Frequency 13.56 MHz
Range 0 - 3 cm (0.118 in), depends on environment
Antenna Internal
Compatible Transponder
RFID key fobs, sold separately,
see www.doorbird.com/buy
Up to 3000 tags manageable
Encryption Requires a DoorBird Cloud Pro or DoorBird Cloud Enterprise license.
Configuration
Via App, for example
• Tag (add/delete)
• Custom events (e.g., triggering a relay, SIP call [audio/video], HTTP(s) notification)
• Individual schedules
OSDP
OSDP Hardware ready, enabled later on with software update
RS485
RS485 Hardware ready, enabled later on with software update
WIEGAND
Direction Input, output: Hardware ready, enabled later on with software update
Supported protocols 26, 30, 31, 34, and 44 bits
Supported data
transmission
125 kHz RFID transponders, 13.56 MHz RFID transponders, keypad PIN codes
Maximum cable length Max. 150 m (492 ft)
Voltage
When no data is being transmitted, both DATA0 and DATA1 are pulled up to the „high“
voltage level, +5 V DC. The interface is electrically isolated.
Configuration Via App, e.g., log and interface on/off
INTEGRATED WIRELESS MODULES
RFID 125 KHz, 13.56 MHz, can be disabled
Sensor 24 GHz, can be disabled
Bluetooth Bluetooth Low Energy (BLE), compatible with DoorBird Bluetooth Keyfob Remote A8007
THIRD-PARTY INTEGRATION (DOORBIRD CONNECT)
Partnerintegrations See www.doorbird.com/integrations
API See www.doorbird.com/api
Simultaneous video
streams
One, for event-based and continuous recording
OPTIONAL ACCESSORIES
Sold separately See www.doorbird.com/buy
* Only contained in certain models or configurations
ENGLISH
17
LEGAL NOTES
General remarks
1. DoorBird is a registered trademark of Bird Home Automation
GmbH.
2. Apple, the Apple logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch,
iOS, iPhone and iPod touch are trademarks of Apple Inc.
3. Google, Android and Google Play are trademarks of Google, Inc.
4. The Bluetooth® word mark and logos are registered trademarks
of Bluetooth SIG, Inc.
5. QR Code is a registered trademark of Denso Wave Incorporated in
Japan and other countries.
6. All other company and product names may be trademarks of the
respective companies with which they are associated.
7. We reserve the right to make changes to our products in the
interests of technical advancement. The products shown may
also look different from the products supplied based on ongoing
enhancement.
8. Reproducing or using texts, illustrations and photos from this
instruction manual in any media – even if only in the form of
excerpts – shall only be permitted with our express written
consent.
9. The design of this manual is subject to copyright protection. We
do not accept any liability for any errors or any erroneous content
or printing errors (even in the case of technical specifications or
within graphics and technical sketches).
10. Our products are in compliance with all technical guidelines,
electrical and telecommunications regulations applicable in
Germany, the EU and the USA.
11. Our products and also the components contained therein
(ICs, software, etc.) may only be used for civilian non-military
purposes.
Data privacy and data security
1. For maximum security, the device uses the same encryption
technologies as are used in online banking. For your security, no
port forwarding or DynDNS is used either.
2. The data centre location for remote access over the Internet by
means of an App is obligatory in the EU if the determined Internet
IP-Address location of the device is within the EU. The data centre
is operated in line with the most stringent security standards.
3. Video, audio and any other surveillance methods can be regulated
by laws that vary from country to country. Check the laws in your
local region before installing and using this device for surveillance
purposes.
If the device is a door-, indoor station or camera:
• In many countries video and voice signal may only be transmitted
once a visitor has rung the bell (data privacy, configurable in the
App).
• Please carry out the mounting in such a way that the detection
range of the camera limits the device exclusively to the immediate
entrance area.
• The device may come with a visitor history and motion sensor. You
can activate/deactivate this function if required.
If necessary, indicate the presence of the device in a suitable place
and in a suitable form.
Please observe any relevant country-specific statutory regulations
concerning the use of surveillance components and surveillance
cameras applicable at the installation site.
Check with the property owner and your house community if you are
allowed to install and use this product. Bird Home Automation GmbH
cannot be held responsible for any miss-use or miss-configuration of
this product, including the unauthorized opening of a door.
Bird Home Automation cannot be held responsible for damages
caused by improper existing installations or improper installation.
Software and operating system’s updates (so-called “firmware
updates”) are generally automatically installed on the products of
Bird Home Automation GmbH via Internet, if technically possible.
Automatic firmware updates keep the products‘ software up to date
so that they always work reliably, safely and efficiently. Through
further development, features can be added, extended or slightly
changed. Major changes or limitations to existing features will
generally occur if Bird Home Automation GmbH deems it necessary
(e.g. for data protection, data security or stability reasons, or to keep
them up to date). When a firmware update is available, Bird Home
Automation GmbH‘s servers generally automatically distribute it to
all compatible products connected to the Internet or Bird Home
Automation GmbH‘s servers. This process is gradual and can take
several weeks. As soon as a product receives a firmware update, the
system will be installed and will restart by itself. Installed firmware
updates cannot be undone. Since the products and software of
Bird Home Automation GmbH are not explicitly customer-specific
products, a customer cannot deny an automatic update if the
product is connected to the Internet or to the Bird Home Automation
GmbH’s server.
Publisher
Bird Home Automation GmbH
Uhlandstraße 165
10719 Berlin
Germany
Web: www.doorbird.com
Email: [email protected]
It is possible that these manual still contains typographical errors
or printing errors. The information in this manual will be checked
regularly and corrections will be made in the next version. We accept
no liability for errors of a technical or printing nature and their
consequences.
18
INSTALLATIONSANLEITUNG
Lesen Sie diese Anleitung sorgfältig, bevor Sie die
Komponenten in Betrieb nehmen. Bewahren Sie die
Anleitung zum späteren Nachschlagen auf!
Wenn Sie das Gerät anderen Personen zur Nutzung
überlassen, übergeben Sie auch diese Bedienungs-
anleitung.
Die stets aktuelle Version der Installationsanleitung
finden Sie unter
www.doorbird.com/de/support
Zur Vereinfachung der Begriffe verwenden wir „Gerät“
für das Produkt „IP Video Türstation“ sowie „mobiles
Endgerät“ für ein Smartphone/Tablet.
Haftung
Die Erstellung dieses Dokuments wurde sorgfältig
vorbereitet. Bitte infor mieren Sie Bird Home
Automation GmbH über etwaige Ungenauigkeiten
oder Unterlassungen. Bird Home Automation GmbH
kann nicht für tech nische oder typografische Fehler
verantwortlich gemacht werden und behält sich das
Recht vor, Änderungen an dem Produkt und den
Handbüchern ohne vorherige Ankündigung vorzu-
nehmen. Bird Home Automation GmbH übernimmt
keinerlei Garantie in Bezug auf das in diesem Doku-
ment enthaltene Material, einschließlich, aber nicht
beschränkt auf die implizierten Garantien der
Marktgängigkeit und Eignung für einen bestimmten
Zweck. Bird Home Automation GmbH haftet nicht
für Neben- oder Folgeschäden im Zusammenhang mit
der Bereitstellung, Durchführung oder Verwendung
dieses Materials. Das Gerät darf nur für den vorgesehe-
nen Zweck verwendet werden.
Gerätemodifikationen
Dieses Gerät muss in Übereinstimmung mit den
Anweisungen in der Installationsanleitung installiert
und verwendet werden. Dieses Gerät enthält keine
vom Benutzer zu wartenden Komponenten. Durch
unbefugte Gerätemodifikationen oder Änderungen
erlöschen alle anwendbaren Zertifizierungen und
Zulassungen.
Verwendete Symbole
Achtung: Weist auf eine gefährliche Situ-
ation hin, die, falls nicht verhindert, zum
Tod oder schweren Verletzungen führt.
Warnung: Weist auf eine gefährliche
Situation hin, welche, falls nicht verhindert,
zum Tod oder schweren Verletzungen
führen kann.
Bitte beachten: Weist auf eine gefährliche
Situation hin, welche, falls nicht verhindert,
zu Sachschäden führen kann.
Hinweis: Weist auf nützliche Informationen
hin, die die optimale Verwendung des
Geräts unterstützen.
NOTICE
Wichtig: Weist auf wichtige Informationen
hin, die den richtigen Betrieb des Produkts
gewährleisten.
Vorsicht: Weist auf eine gefährliche Situ-
ation hin, welche, falls nicht verhindert,
zu geringfügiger oder mäßiger Verletzung
führen kann.
Bitte beachten Sie die Warn- und Sicherheitshinweise
in unserem Begleitheft oder online:
https://www.doorbird.com/downloads/warnings.pdf
GERÄT MIT EINER RUFTASTE
1) 5 MP Video
2) Lichtsensor
Für den Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste mit Namensschild
6) Nachtsicht-LEDs
7) Mikrofon
8) Lautsprecher
9) RFID-Leser
10) Elektrische Haupteinheit
11) Diagnose-LED
12) Kabeleinführung (optional)
13) USB-Typ-C-Anschluss für zertifizierte Module von
Bird Home Automation
14) Sabotage-Kontakt
Vorderseite
1
2
3
4
5
6
7
8
9
Innen
10
13
14
11
12
19
DEUTSCH
GERÄT MIT DISPLAY-MODUL UND KEYPAD-MODUL
1) Nachtsicht-LEDs
2) 5 MP Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
Vorderseite
1
2
3
4
5
6
7
8
9
10
6) Lautsprecher
7) RFID-Leser
8) Bewegungssensor
9) Display-Modul
10) Keypad-Modul
11) Elektrische
Haupteinheit
12) Diagnose-LED
13) Kabeleinführung (optional)
14) USB-Typ-C-Anschluss für zertifizierte Module von
Bird Home Automation
15) Sabotage-Kontakt
Innen
11
14
15
12
13
GERÄT MIT 5 ODER MEHR RUFTASTEN
Vorderseite
1) 5 MP Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
5
1
2
3
4
6
7
8
9
6) Nachtsicht-LEDs
7) Mikrofon
8) Lautsprecher
9) RFID-Leser
10) Mehrteilnehmer-
Modul MTM18A
11) Elektrische
Haupteinheit
Innen
11
14
15
12
10
12) Diagnose-LED
13) Kabeleinführung (optional)
14) USB-Typ-C-Anschluss für zertifizierte Module von
Bird Home Automation
15) Sabotage-Kontakt
13
20
1) Nachtsicht-LEDs
2) 5 MP Video
3) Mikrofon
4) Lichtsensor
Für den
Nachtsichtmodus
5) Sicherheitsschrauben
6) Lautsprecher
7) RFID-Leser
8) Bewegungssensor
9) Info-Modul
10) Keypad-Modul
11) Beleuchtete Ruftaste
mit Namensschild
12) Elektrische
Haupteinheit
GERÄT MIT INFO-MODUL UND KEYPAD-MODUL
Vorderseite
1
2
3
4
5
6
7
8
9
10
11
Innen
13) Diagnose-LED
14) Kabeleinführung (optional)
15) USB-Typ-C-Anschluss für zertifizierte Module
von Bird Home Automation
16) Sabotage-Kontakt
14
12
15
16
13
GERÄT MIT FINGERABDRUCKLESER-MODUL
1
2
3
4
5
6
7
8
9
10
1) 5 MP Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchtete Ruftaste
mit Namensschild
6) Nachtsicht-LEDs
7) Mikrofon
8) Lautsprecher
9) RFID-Leser
10) Fingerabdruckleser
11) Elektrische Haupteinheit
12) Diagnose-LED
13) Kabeleinführung (optional)
14) USB-Typ-C-Anschluss für zertifizierte Module von
Bird Home Automation
15) Sabotage-Kontakt
Vorderseite Innen
11
14
15
12
13
21
DEUTSCH
1
2
3
4
5
6
7
8
9
10
1) 5 MP Video
2) Lichtsensor
Für den
Nachtsichtmodus
3) Sicherheitsschrauben
4) Bewegungssensor
5) Beleuchteter
Ruftaster mit
Namensschild
6) Nachtsicht-LEDs
7) Mikrofon
8) Lautsprecher
9) RFID-Leser
10) Berührungsloses
Ruftastenmodul für
das kontaktlose
klingeln
GERÄT MIT BERÜHRUNGSLOSEN RUFTASTENMODUL
Vorderseite
VIDEOS
Sie können sich durch die Installation mit unseren Installationsvideos auf www.doorbird.com/support begleiten
lassen. In den Videos wird jeder Installationsschritt einzeln und gut dokumentiert dargestellt.
INSTALLATION
Alle folgenden Schritte sollten von einem fachkundigen Erwachsenen sorgsam und unter Berücksichtigung
sämtlicher geltender Schutzvorschriften durchgeführt werden. Sollten Sie Fragen haben, wenden Sie sich bitte
direkt an uns oder einen kompetenten Fachmann. Achten Sie darauf, dass alle Drähte, die Sie für die Installation
verwenden, über die gesamte Länge unbeschädigt und für die Verwendungsart zugelassen sind.
Netzwerkgeschwindigkeit und Netzwerkkomponenten
Stellen Sie sicher, dass Ihre Internetverbindung über mindestens 0,5 Mbit/s Uploadgeschwindigkeit verfügt. Sie kön-
nen über die DoorBird App jederzeit auch einen Geschwindigkeitstest durchführen. Das Nutzererlebnis ist nur so
gut wie die Netzwerkgeschwindigkeit, Netzwerkstabilität und Qualität Ihrer Netzwerkkomponenten, wie z.B. Ihr
Internet Router und WLAN Access Points oder WLAN Repeater. Stellen Sie sicher, dass Ihre Netzwerkkomponenten
nicht älter als zwei Jahre sind, von einem namhaften Hersteller gefertigt wurden und über die neuste Firmware
verfügen. Sind diese Voraussetzungen nicht erfüllt, kann es z.B. dazu kommen, dass Audio- und Videoverbindungen
schlecht sind oder Push-Nachrichten verzögert oder gar nicht auf Ihrem Smartphone oder Tablet ankommen.
Anforderungen:
High Speed Internet (Festnetz): DSL, Kabel oder Glasfaser
Netzwerk: Ethernet Netzwerk, mit DHCP
Einige Türstationen der D22x Serie verfügen je nach Ausstattung über ein optionales Zusatzmodul für
Barrierefreiheit inkl. Zustandsanzeige mit drei Piktogrammen [Rufen, Gespräch, Türöffnung],
Türöffnungsakustik und Hörschleife. Das Modul erfüllt bei korrekter Installation DIN 18040 (Barrierefreies
Bauen). Die Stromversorgung für die Hörschleife muss aufgrund der hohen Leistungsaufnahme mit
separatem Netzteil erfolgen (15 – 48 VDC, 1 A).
11) Elektrische Haupteinheit
12) Diagnose-LED
13) Kabeleinführung (optional)
14) USB-Typ-C-Anschluss für zertifizierte Module von
Bird Home Automation
15) Sabotage-Kontakt
Innen
11
14
15
12
13
22
1
STROM ABSCHALTEN
Schalten Sie den Strom sämtlicher zum Montageort führenden
Leitungen ab, d.h. z.B. den Strom für die Türstation, den Türgong,
elektrischen Türöffner, PoE-Switch/PoE-Injektor etc.
2
DEMONTAGE DER
BESTEHENDEN TÜRKLINGEL
Demontieren Sie, falls an der Hauswand bereits vorhanden, die
bestehende Türklingel bzw. Türstation.
3
MONTAGEORT FESTLEGEN
Das Gerät verwendet eine hemisphärische Ultraweitwinkel Linse, so dass
selbst bei einem minimalen Abstand der Person von 50 cm (19.68 in)
zum Gerät eine geringe Montagehöhe ausreicht. Daher ist das Objektiv
auch mechanisch nicht verstellbar. Die Kameralinse sollte sich auf einer
Höhe von mindestens 145 cm (57 in) befinden. Sie sollten die korrekte
Höhe vor der endgültigen Montage testen.
Achten Sie bei der Wahl des Montageortes auf die Lichtverhältnisse.
Vermeiden Sie direktes Sonnenlicht, direktes Gegenlicht und
reflektierende Oberflächen.
Das Netzwerkkabel zwischen dem Gerät und dem PoE-Switch/PoE-
Injektor/Internet-Router darf eine maximale Länge von 80 Metern haben
(IEEE 802.3).
Setzen Sie das Gerät keinem
direktem Sonnenlicht aus.
Die Gehäusetemperatur kann die
maximal zulässige Temperatur grenze
überschreiten. Dies kann zu
Beschädigungen elektrischer und
mecha nischer Komponenten des
Geräts und zu Verletzungen führen,
insbesondere bei der Berührung von
Außenteilen des Geräts. Weiße und
helle silberfarbene Frontblenden
absorbieren weniger Sonnenlicht als
dunkle.
Ein Bildsensor darf keiner
direkten Sonneneinstrahlung
über längere Zeit ausgesetzt werden.
Direkte Sonnenein strahlung lässt die
Kamera „erblinden“ und kann die
kleinen Farbfilter auf dem Bildsensor-
chip dauerhaft beschädigen.
Ein durch direkte
Sonneneinstrahlung
hervorgerufener Defekt ist
nicht von der Gewährleistung
abgedeckt.
Wenn Sie nur zwei Drähte am
Montageort zur Verfügung
haben, können Sie den
„2-Draht Ethernet PoE+ Konverter
A1072“ verwenden, der separat
erhältlich ist. Er ermöglicht es Ihnen,
Netzwerkdaten (Ethernet) und Strom
(PoE) über eine einfache
Zweidrahtleitung über weite
Strecken hinweg zu übertragen. So
können Sie Bestandsgebäude, die
z.B. nur über einen einfachen
zweiadrigen Klingeldraht verfügen,
mit Netzwerktechnologie ausstatten,
ohne hierfür nachträglich ein
Netzwerkkabel verlegen zu müssen.
4
ENTFERNEN DES GEHÄUSES
(NUR BEI BESTELLUNGEN ÜBER DEN DOORBIRD 3D-KONFIGURATOR)
Sicherheits schrau ben 1 cm
herausdrehen.
Frontblende nach oben schieben. Frontblende zu sich heranziehen.
1 cm
Verwenden Sie den mitgelieferten Schraubendreher, um die Frontblende einschließlich des Haupteiheit
vorsichtig vom Rückgehäuse zu entfernen.
Wenn das Rückgehäuse separat mitgeliefert wird und nicht an der Frontblende montiert ist, überspringen
Sie bitte diesen Schritt.
23
DEUTSCH
6
STROMVERSORGUNG
Das Gerät wird über PoE+ IEEE 802.3at (Power over Ethernet) mit Strom versorgt. Die Verbindung zum
Netzwerk erfolgt ausschließlich über LAN, weshalb die Stromversorgung über ein Netzwerkkabel hergestellt
wird.
STROMVERSORGUNG UND NETZWERKVERBINDUNG ÜBER POE
(POWER OVER ETHERNET)
Um das Gerät über einen PoE+ Switch oder PoE+ Injector (z.B. DoorBird Gigabit High-PoE Injektor A1093) nach
PoE Standard IEEE 802.3at Mode A/B zu versorgen werden die vier Drähte mit den Nummern 1, 2, 3 und 6 eines
Cat.5 Netzwerkkabels oder besser benutzt. Achten Sie darauf, dass Sie ein hochwertiges Cat.5-Netzwerkkabel
oder besser und mit ordnungsgemäßer Abschirmung (einzeln abgeschirmte Adernpaare (S/FTP oder SFTP) und
geschirmtem-Kabelmantel) verwenden, wobei die Abschirmung mit der äußeren Metallabschirmung des RJ45-
Steckers (8P8C) verbunden ist.
5
MONTAGERÜCKGEHÄUSE MONTIEREN
Montieren Sie das Montagerückgehäuse an der Wand. Sie finden detail-
lierte Zeichnungen und Abmessungen im Datenblatt des entsprechenden
Geräts.
Montage des Aufputzgehäuses
Setzen Sie das Dichtungsgummi für die Kabeldurchführung an die ge-
wünschte Montageöffnung.
Stechen Sie mit einem Schrau-
benzieher durch die Mitte des
Dichtungsgummis.
Führen Sie alle Kabel und
Leitungen, die Sie an das Gerät
anschließen möchten, durch das
Dichtungsgummi.
Dichtungsgummi für die Kabel-
durchführung
Abdeckung für nicht
genutzte Öffnungen
Wenn Sie Löcher in die
Wand bohren, Schrauben in
die Wand drehen oder die Wand
aufstemmen müssen: Stellen Sie
sicher, dass sich keine Leitungen (z.B.
Strom-, Gas- oder Wasserführende) in
der Hauswand befinden.
Wichtiger Hinweis zur
Hohlraummontage (z.B. in Stelen
und Briefkästen):
Zum Schutz der
elektronischen Einheiten
sorgen Sie bitte für die Absicherung
der technischen Komponenten vor
Tropf- und Laufwasser, das durch
Kondensat entsteht oder durch
Öffnungen in den Montageraum
eindringt. Weiter ist berücksichtigen,
dass es zum Schutz der
elektronischen Einheiten innerhalb
des Montageraums nicht zu einer
Staunässe kommen darf.
Es ist für ausreichende
Luftzirkulation zu sorgen und
den ungehinderten Abfluss von
Wasser am Fuß der Installation.
Bei Nichtberücksichtigung wird eine
Gewährleistung abgelehnt.
24
Wenn Sie PoE als Stromversorgung nutzen, sind vier Drähte für PoE dann gleichzeitig die Datenleitung. Sollte Ihr
PoE-Switch oder PoE-Injektor keinen PoE Standard IEEE 802.3at Mode A/B unterstützen, wird das Gerät nicht
starten (siehe Diagnose-LED und Diagnose-Töne).
1. Trennen Sie den vorgesehenen PoE-Switch oder PoE-Injektor vom Stromnetz.
2. Führen Sie das Netzwerkkabel zum Montageort des Geräts.
Weiterführende Informationen zu PoE finden Sie hier: http://www.doorbird.com/poe
7
ANSCHLUSS DES GERÄTS
Um die Kabel an das Gerät anzuschließen, müssen Sie
zunächst die Abdeckung der Anschlussbuchse mit dem
beiliegenden Schraubendreher entfernen.
Über die beschrifteten Anschlüsse lassen sich Kabel und
Leitungen bequem und sicher an das Gerät anschließen.
Sie können nun alle erforderlichen Kabel und Leitungen
an das Gerät anschließen. Entfernen Sie bitte alle Kabel
und Leitungen von den Anschlüssen des Geräts, die Sie nicht
benötigen. Entfernen Sie am Ende der Leitungen, die Sie an
die grüne Schraubklemme des Geräts anschließen möchten,
etwa 5 mm der Isolierung.
LAN / PoE+
PWR LED
Max 24V 1A
R1 R1 R2 R2 GND D1 D0 E1 E1 -VDC+
Wiegand 0V 0A 48-57
CB1 CB2
COM1
Display
Micro SIM
USB-C
Cell
Antenna
EXT1 | EXT 2 LAN (POE+)
+12V/0.48A (out)
COM3
COM1
CB1
CB3
CB2
CB4
COM2
GND
GND
B/D1
A/D0
OSDP
485
Wiegand
Relay1 | Relay2
EXT
COM
EXT
NO
NO
GND
NC
GND
COM
NC
NOTICE
Bitte gehen Sie beim Anschließen
der Kabel und Drähte vorsichtig
vor. Ein falscher Anschluss der Kabel und
Drähte kann zu Schäden am Gerät
führen. Drähte ohne Isolierung dürfen
nicht aus der Schraubklemme
herausragen, da dies zu einem
Kurzschluss führen und das Gerät
beschädigen kann.
Behandeln Sie die Frontblende
mit Sorgfalt. Bei unsachgemäßer
Handhabung kann die
Oberfläche der Frontblende zerkratzt
oder anderweitig beschädigt werden.
Schrauben Sie die Schutzabdeck-
ung nach dem Anschließen der
Kabel wieder fest, um das Gerät vor
Feuchtigkeit zu schützen.
25
DEUTSCH
ANSCHLÜSSE BESCHREIBUNG
LAN/POE+
RJ45-Buchse zum Anschluss des Netzwerks, das vom PoE+ Switch/PoE+
Injektor kommt.
R1
NO
Relais#1, max. 24 V AC/DC, 1 A, z. B. für
Türöffner, Kontakt für „Normally Open“
(NO). Schließt beim Auslösen.
R1
COM
Relais#1, max. 24 V AC/DC, 1 A, z. B.
für Türöffner, Kontakt für „Common“
(COM).
R1
NC
Relais#1, max. 24 V AC/DC, 1 A, z. B. für
Türöffner, Kontakt für „Normally Closed“
(NC). Öffnet beim Auslösen.
R2
NO
Relais#2, max. 24 V AC/DC, 1 A, z. B. für
Türöffner, Kontakt für „Normally Open“
(NO). Schließt beim Auslösen.
R2
COM
Relais#2, max. 24 V AC/DC, 1 A, z. B.
für Türöffner, Kontakt für „Common“
(COM).
R2
NC
Relais#2, max. 24 V AC/DC, 1 A, z. B. für
Türöffner, Kontakt für „Normally Closed“
(NC). Öffnet beim Auslösen.
EXT1, EXT2
EXT
EXT
Digitaler Eingang (0 V, 0 A (NO)), für einen Türöffnertaster, max. 0 V DC/
AC, 0 A. Diese Anschlüsse können beispielsweise zum Anschluss eines
Türöffnertasters im Innenbereich verwendet werden.
Die Relais können in der DoorBird App oder im DoorBird Webadmin
konfiguriert werden.
Achten Sie bitte darauf, dass an diesen Anschlüssen keine Spannung anliegt. Eine
zu hohe Spannung kann das Gerät sofort zerstören.
+12 V / 0.45 A
(out)
12 V DC Ausgang, 0,45 A, z. B. für einen Türöffner
GND, GND Ground. Für Wiegand-Ausgabe (RFID-Leser, Keypad) Wiegand kann über
die DoorBird App ein-/ausgeschaltet und konfiguriert werden.
Die mitgelieferte Kleinteilebeutel enthält ein Kabel mit drei einzelnen
Adern (schwarz, grün, weiß) und Stecker. Bitte verwenden Sie dieses Kabel,
um Ihr Wiegand-Gerät anzuschließen (GND: Schwarze Ader).
D1 Data High. Für Wiegand-Ausgabe (RFID-Leser, Keypad). Max. 5 mA pro
Ausgang (Datenleitung). Wiegand kann über die DoorBird App ein-/
ausgeschaltet und konfiguriert werden.
Die mitgelieferte Kleinteilebeutel enthält ein Kabel mit drei einzelnen
Adern (schwarz, grün, weiß) und Stecker. Bitte verwenden Sie dieses Kabel,
um Ihr Wiegand-Gerät anzuschließen (D1: Weiße Ader).
D0 Data Low. Für Wiegand-Ausgabe (RFID-Leser, Keypad). Max. 5 mA pro
Ausgang (Datenleitung). Wiegand kann über die DoorBird App ein-/
ausgeschaltet und konfiguriert werden.
Die mitgelieferte Kleinteilebeutel enthält ein Kabel mit drei einzelnen
Adern (schwarz, grün, weiß) und Stecker. Bitte verwenden Sie dieses Kabel,
um Ihr Wiegand-Gerät anzuschließen (D0: Grüne Ader).
COM1, COM2 Anschluss für zertifizierte Module von Bird Home Automation, z. B. das Info-Modul
Die Auslösezeit kann in der DoorBird-
App oder im Webadmin konfiguriert
werden
26
9
INBETRIEBNAHME
Schalten Sie den Strom der zum Montageort führenden Leitungen an. Schalten Sie den PoE-Switch/PoE-In-
jektor ein, der mit dem Gerät verbunden ist. Ob das Gerät mit Strom versorgt ist, sehen Sie anhand der Di-
agnose-LED. Diese leuchtet nach etwa 30 bis 60 Sekunden, nachdem man die Stromversorgung angeschlos-
sen hat. Das Gerät ist betriebsbereit (Bootvorgang, etwaige Software updates etc.), sobald dieses einen kurzen
Diagnose-Ton aus dem integrierten Lautsprecher ausgegeben hat. Dies kann bis zu 5 Minuten dauern. Sollte die
Diagnose-LED nicht leuchten, prüfen Sie bitte die Stromversorgung.
10
DOWNLOAD UND INSTALLATION DER APP
Laden Sie sich die App “DoorBird“ von Bird Home Automation aus dem Apple App Store bzw. Google Play
Store auf Ihr mobiles Endgerät. Die stets aktuelle Version der App Bedienungsanleitung finden Sie unter
www.doorbird.com/de/support
Gehen Sie in der DoorBird App auf „Einstellungen > Gerät hinzufügen“ und klicken Sie auf das QR-Code Symbol
im Feld „Benutzer“. Scannen Sie den Benutzer QR-Code auf dem beiliegenden „Digital Passport“.
Falls Sie Probleme beim Hinzufügen des Geräts zur App haben, prüfen Sie bitte, ob das Gerät online ist
(www.doorbird.com/checkonline). Sollte das Gerät nicht online sein, prüfen Sie bitte die Netzwerkver bindung
und Stromversorgung des Geräts.
8
FRONTBLENDE MONTIEREN
Montieren Sie die Frontblende inklusive Haupteinheit an das Montagerückgehäuse.
Die Montage der Frontblende unterscheidet sich zwischen Serienmodellen und den Modellen, die über
den DoorBird Konfigurator bestellt worden sind („DBI-“ im Gerätenamen enthalten).
Frontblende in das
Montagerückgehäuse
drücken.
Frontblende nach
oben schieben.
Frontblende nach
unten schieben.
Sicherheitsschrauben
hereindrehen.
D22x Serienmodell Konfiguratormodell
COM3 Anschluss für zertifizierte Module von Bird Home
Automation, z. B. Keypad, Fingerabdruckleser, MTM
CB1, CB2,
CB3, CB4
Anschluss für die erste (CB1), zweite (CB2), dritte
(CB3) und vierte (CB4) Ruftaste
USB Type-C
Anschluss für zugelassene Module von Bird Home
Automation, z. B. Touchscreen, 3,5-Zoll-Display.
Die Anschlüsse „CB1“, „CB2“,
„CB3“, „CB4“ sowie „COM1“,
„COM2“ und „COM3“ auf der Rück-
seite der Elektrische Haupteinheit
dürfen ausschließlich zum Anschluss
von Komponenten verwendet
werden, die von Bird Home Automa-
tion zertifiziert sind.
27
DEUTSCH
1
= 1. Anruf
Knopfleiste
18
= 18. Anruf
Knopfleiste
18
12
6
17
11
5
16
10
4
15
9
3
14
8
2
13
7
1
DIAGNOSE-LED
Ob das Gerät mit Strom versorgt ist, sehen Sie anhand
der Diagnose-LED. Diese leuchtet nach etwa 30 bis
60 Sekunden, nachdem man die Stromversorgung
angeschlossen hat.
DIAGNOSTISCHE TÖNE
Nach etwa einer bis fünf Minuten gibt das Gerät Töne
zur Diagnose aus, nachdem es an das Stromnetz
angeschlossen wurde.
BEWEGUNGSSENSOR
Das Gerät verfügt über einen integrierten Bewegungs-
sensor mit 4D Technologie. Sie können diesen für
zahlreiche Anwendungen nutzen, z. B. um einen
Alarm an ein mobiles Endgerät zu senden oder um
ein Relais zu schalten, das ein Außenlicht ein-
schaltet.
RFID-LESER
Der eingebaute RFID-Leser kann für verschiedene
Anwendungen verwendet werden, z. B. zum Öffnen/
Verriegeln von Türen oder Scharf-/Unscharfstellen
Ihrer Alarmanlage. Der RFID-Leser hat aus Sicher-
heitsgründen eine sehr geringe Reichweite (0 - 3 cm,
0 - 1,18 in), Sie müssen den kompatiblen RFID Tag
(Key fob) daher sehr nah an den RFID-Leser halten.
Sie können den RFID-Leser mit der DoorBird App
konfigurieren.
Aus Sicherheitsgründen arbeitet der
RFID-Leser nur auf kurzer Distanz.
API
Das Gerät verfügt über eine gut dokumentierte API
für die Integration von Drittanbietersystemen. Infor-
mationen sowie die Allgemeinen Geschäftsbedingun-
gen finden Sie unter www.doorbird.com/api
INTEGRATIONEN
Das Gerät verfügt über viele Möglichkeiten, es in
Drittanbieteranwendungen zu integrieren. Weitere
Informationen finden Sie unter www.doorbird.com/
integrations
BESCHRIFTUNG EINES NAMENSSCHILDS
WECHSELN
Nur relevant für Geräte mit einem
oder mehr Ruftasten mit beleuchtetem
Namensschild.
Gravurservice für ein modernes und
sauberes Erscheinungsbild:
www.doorbird.com/engraving
Bitte befolgen Sie SCHRITT 1, um den Strom abzuschal-
BESCHRIFTUNG DES INFO MODULS
WECHSELN
Nur relevant für Geräte mit Info Modul.
Bitte befolgen Sie SCHRITT 1, um den Strom abzu-
schalten und SCHRITT 2, um die Frontblende des Ge-
räts zu entfernen. Sie können dann im innenliegen-
den Info Modul die Beschriftung wechseln.
Wir empfehlen die Verwendung von Papier, das keine
Feuchtigkeit zieht.
RUFTASTEN AN DAS MEHRPARTEIEN
MODUL ANSCHLIESSEN
Nur relevant für Geräte mit 5 und mehr
Ruftasten.
Schließen Sie nur Ruftasten an das Mehrparteien
Modul (z.B. Multi Tenant Module MTM18A) an, die von
Bird Home Automation zertifiziert sind.
ten. Verwenden Sie einen flachen Schlitzschrauben-
dreher, um die durchsichtige Abdeckung der Ruftaste
zu entfernen. Wir empfehlen die Verwendung von
Papier, das keine Feuchtigkeit zieht.
28
WARTUNG DER FRONTBLENDE
Pflege und Reinigung
Alle DoorBird Frontblenden werden aus hochwertigen
Materialien gefertigt und sind für eine lange
Lebensdauer ausgelegt. Da dieses Gerät meistens im
ungeschützten Außenbereich montiert wird, ist es
widrigen Witterungsbedingungen und aggressiven
Substanzen ausgesetzt, insbesondere an Straßen, in
Küstennähe und in Industriegebieten. Bitte beachten
Sie daher folgende Hinweise zur Pflege. Wir können
leider für Schäden keine Haftung übernehmen, wenn
diese Hinweise nicht beachtet werden.
NOTICE
Aggressive Verschmutzungen wie z.B.
Vogelkot sollten schnellstens entfernt
werden.
NOTICE
Bitte benutzen Sie niemals scheuernde oder
schleifende Reinigungsmittel wie Stahlwolle
oder Scheuermilch!
Meistens genügt schon warmes Wasser, gegeben-
enfalls mit etwas Spülmittel, ein weiches Tuch oder
Bürste. Kunststoffteile dürfen nicht mit einem Metall-
pflegemittel behandelt werden. Entfernen Sie nach
der Pflege alle Reste und Rückstände von Reinigungs-
oder Schmiermitteln, um Flecken oder Verfärbungen
zu vermeiden.
Edelstahl
Für DoorBird Produkte werden ausschließlich hoch-
wertige Edelstahle verwendet. Aber auch hochwer-
tiger Edelstahl kann rosten, denn Edelstahl besteht
zu ca. 70 % aus Eisen. Die Rost beständigkeit wird
lediglich durch eine Schutzschicht (auch Passivschicht
genannt) erzeugt, die sich wie eine Haut über das
Eisen legt. Diese Schutzschicht besteht im Wesentli-
chen aus Chrom und anderen Edelmetallen.
Eisenpartikel, Schleifstaub und Späne, die sich auf
Edelstahl ablagern, können zu Korrosion führen
(Flugrost). Diese Eisenteile in der Luft sind überall
zu finden, aber besonders in Industriegebieten, in
Küstennähe und an stark befahrenen Straßen. Bitte
entfernen Sie eisenhaltige Ablagerungen umgehend,
da sie bei Nichtentfernen Ihr Gerät angreifen und zu
echtem Rost führen. Zur Rostbeseitigung genügt ein
einfaches Abwischen des Staubes, darüber hinaus ist
ein Pflegemittel zu empfehlen, wie z.B. WD 40, erhält-
lich u.a. bei Amazon für unter € 5,00. Einfach dünn
auftragen und verreiben. Gleiches gilt, wenn sich an
den Gravuren in der Edelstahloberfläche Rost bildet.
Zement- oder Kalkspritzer sollte man so schnell wie
möglich vor ihrer Aushärtung vorsichtig mit einem
Holzspatel abtragen.
Folgende Reinigungsmittel dürfen nicht verwendet
werden, da sie die Korrosionsbeständigkeit verringern:
• Chloridhaltige und salzsäurehaltige Produkte
• Bleichmittel (bei versehentlichem Gebrauch
gründlich mit Wasser abspülen)
• Silberputzmittel
Nach jeder Reinigung mit klarem Wasser nebelfeucht
nachwischen und trockenreiben, um die Bildung
von Kalkspuren zu verhindern. Durch Nutzung von
entmineralisiertem Wasser lassen sich Kalkrückstände
vermeiden.
Edelstahl PVD beschichtet
PVD beschichtete, verchromte oder vergoldete
Oberflächen empfehlen wir mit fettlösendem Spül-
mittel und klarem Wasser oder mit einem sauberen
und staubfreien Mikrofasertuch zu reinigen.
Bei Hoch glanz oberflächen ist ein kratzfreies Tuch (z. B.
Brillenputztuch, Möbelpoliertuch o. ä.) zu verwenden.
Lackierte Oberflächen
Reinigen Sie Lackoberflächen und Beschriftungen mit
einem mit milder Seifenlösung angefeuchteten, we-
ichen, kratzfreiem Tuch (z. B. Brillenputztuch, Möbel-
poliertuch o. ä.). Damit keine Flecken oder Verfärbun-
gen entstehen, sollte das Pflegemittel rückstandslos
abgewischt werden. Gehen Sie bei Beschriftungen
besonders behutsam vor, um die Folie oder den Auf-
druck nicht zu beschädigen.
Echtes Messing brüniert und echte Baubronze
Bei der Oberflächenveredelung „Echtes Messing
brüniert“ und „Echte Baubronze“ handelt es sich um
eine Kaltbrünierung, die anschließend mit einem
Bootswachs versiegelt wird. Da es sich um eine
diffusionsoffene Oberfläche handelt, ist es ratsam
in zeitlichen Abständen (ca. 6-18 Monaten) eine
nachträgliche Wachsschicht mit einem weichen
Lappen (Fließtuch) aufzutragen, etwas einwirken zu
lassen und mit einem trockenen Tuch gleichmäßig
trocken zu reiben. Wir empfehlen ein Wachs wie bspw.
Teroson WX 990 von der Firma Henkel.
Chemische Putzmittel jeglicher Art dürfen NICHT
angewendet werden.
Es sollte vermieden werden, die Oberfläche bei
der Montage mit den Fingern zu berühren. Empfe-
hlenswert ist das Tragen von pulverfreien Latexhand-
schuhen.
Je nach Witterungseinflüssen kann sich die bear-
beitete Oberfläche verändern und bildet damit ihre
charakteristische, individuelle Optik.
ENGLISH
29
ALLGEMEIN
Stromversorgung Power over Ethernet (PoE 802.3at Mode A/B)
Info Modul 3.5″, beleuchtet
Display-Modul
3.5″ LCD (keine Touchfunktion), beleuchtet, für die Anzeige eines 2-zeiligen Freitexts und des
Namensverzeichnisses (max. 500 Einträge)
Touch-Display-Modul
7″ LCD, beleuchtet, für die Anzeige eines 2-zeiligen Freitexts und des Namensverzeichnisses
(max. 3000 Einträge)
Keypad-Modul mit 16
Tasten
• 16 Tasten, beleuchtet, konfigurierbar
• per App, z. B.
• Individuelle PIN-Codes
• Individuelle Events (z. B. ein Relais schalten, Push-Nachricht, SIP-Anruf [Audio/Video],
HTTP(s)-Aufruf)
• Individuelle Zeitpläne
• Es können bis zu 3000 PIN-Codes verwaltet werden.
Keypad-Modul mit 12
Tasten
• 12 Tasten, beleuchtet, konfigurierbar per App, z. B.
• Individuelle PIN-Codes
• Individuelle Events (z. B. ein Relais schalten, Push-Nachricht, SIP-Anruf [Audio/Video],
HTTP(s)-Aufruf)
• Individuelle Zeitpläne
• Es können bis zu 3000 PIN-Codes verwaltet werden.
Fingerabdruckleser-Modul
50
• Konfigurierbar per App
• Individuelle Events (z. B. ein Relais schalten, HTTP(s)-Aufruf)
• Individuelle Zeitpläne
• Es können bis zu 50 Fingerabdrücke verwaltet werden
• Ereignishistorie
Berührungsloses
Ruftastenmodul
High-End-Radar-Bewegungssensor zur zuverlässigen Erkennung im Nahbereich
Zweifarbige Hintergrundbeleuchtung (wechselt bei erkannter Bewegung zu Grün)
Individuelle Events (z. B. Tür öffnen, Push-Nachricht, SIP usw.)
Austauschbare Textfelder in 5 Sprachen (DE, EN, ES, FR, IT) enthalten
Modul für Barrierefreiheit
Statusanzeige mit drei Piktogrammen [Rufen, Sprechen, Türöffnung], Türöffnungsakustik
und Hörschleife
Zulassung gemäß DIN 18040
Anschlüsse
• RJ45, für LAN/PoE
• Bistabiles selbsthaltendes Schaltrelais #1 (NO/COM/NC), max. 24 V DC /AC, 1 Ampere, z. B.
für elektrische Türöffner
• Bistabiles selbsthaltendes Schaltrelais #2 (NO/COM/NC), max. 24 V DC /AC, 1 Ampere, z. B.
für elektrische Türöffner
• Externer Eingang #1
• Externer Eingang #2
• Relais können mit dem DoorBird I/O Door Controller erweitert/abgesetzt werden.
• 1x USB-Type-C-Modulanschluss (Touch-Display)
• 12 V DC @ 0,48 A Output, z. B. für einen elektrischen Türöffner
• RS485, Wiegand, OSDP
Schutzart IP65, IK08
Zulassungen CE, FCC, IC, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Betriebsbedingungen
-25 bis +55°C /-13 bis 131°F
Relative Luftfeuchtigkeit 10 bis 85 %
(nicht kondensierend)
Lieferumfang
1x Elektrische Haupteinheit
1x Frontblende*
1x RFID Key fob
1x Schraubendreher
1x Quickstartanleitung mit Digital Passport
1x Installationsanleitung
1x Kleinteile
Garantie Siehe www.doorbird.com/warranty
DERZEITIGE SYSTEMANFORDERUNGEN
TECHNICAL SPECIFICATIONS
30
Derzeitige
Systemanforderungen
Mobiles Endgerät: Neuestes iOS auf iPhone/iPad, neuestes Android auf Smartphone/Tablet
Internet: High-Speed Festnetz-Breitband-Internetanschluss, DSL, Kabel oder Glasfaser, kein
Socks- oder Proxyserver
Netzwerk: Ethernet-Netzwerk, mit DHCP
Empfohlene Montagehöhe
Kameralinse sollte sich auf mindestens 145 cm (57 in) befinden. Bitte prüfen Sie vor der
Montage die für Sie optimale Installationshöhe.
VIDEO
Kamera HDTV, 5 Megapixel, dynamisch (VGA – HDTV)
Linse Highend Ultraweitwinkel hemisphärische Linse 180° (D), 140° (H), 100° (V), entzerrt, IR-fähig
Nachtsicht Ja, Lichtsensor, automatischer IR-Cut Filter, 2 IR-LEDs (850 nm)
Video Video
AUDIO
Audiokomponenten Lautsprecher und Mikrofon, Echo- und Geräuschunterdrückung (AEC, ANR)
Audio Streaming Zwei-Wege, Vollduplex
Audio Audio
NETZWERK
Ethernet RJ45 Buchse, PoE 802.3at Mode A/B, 10/100 Base-T
Unterstützte Protokolle
HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF
(RTP [RFC-2833], SIP INFO [RFC-2976]), STM, WebRTC
BEWEGUNGSSENSOR
Typ Aktiv
Erfassungswinkel 54° (H), 70° (V)
Reichweite 1 - 10 m (3.3 - 32.9 ft), je nach Umgebung, konfigurierbar in 1 m (3.3 ft) Schritten.
Technologie
4D. Basiert auf mehreren integrierten Sensoren und Algorithmen, z. B. Funkfrequenzenergie
(RFE)
Konfiguration
• Per App, z. B.
• Reichweite (1 - 10 m /3.3 - 32.9 ft)
• Laufrichtung (kommend, gehend, beides)
• Individuelle Events (z. B. ein Relais schalten, Push-Nachricht, SIP-Anruf [Audio/Video],
HTTP(s) Notification)
• Individuelle Zeitpläne
VANDALISMUSSCHUTZ
Vandalismussensor
Integrierter Sensor zur Echtzeit-Erkennung mechanischer Manipulation (z. B. Ausbau des
Geräts)
125 KHZ RFID-LESER
Typ Active Reader Passive Tag (ARPT)-System
Standard ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102
Frequenz 125 KHz
Reichweite 0 - 3 cm (0.118 in), je nach Umgebung
Antenne Intern
Kompatible Transponder
RFID Key fobs, separat erhältlich,
siehe www.doorbird.com/buy
Es können bis zu 3000 Tags verwaltet werden.
Konfiguration
• Per App, z. B.
• Tag (hinzufügen/löschen)
• Individuelle Events (z. B. ein Relais schalten, SIP-Anruf [Audio/Video], HTTP(s) Notification)
• Individuelle Zeitpläne
125 KHz RFID-Leser 125 KHz RFID reader
ENGLISH
31
13,56 MHZ RFID-LESER
Typ Active Reader Passive Tag (ARPT)-System
Standard
UID (CSN) von: MIFARE Classic®, MIFARE DESFire® EV1 und EV2, ISO14443A, ISO14443B,
ISO15693, NFC® (HCE-Unterstützung erforderlich)
Frequenz 13,56 MHz
Reichweite 0 - 3 cm (0.118 in), je nach Umgebung
Antenne Intern
Kompatible Transponder
RFID Key fobs, separat erhältlich,
siehe www.doorbird.com/buy
Es können bis zu 3000 Tags verwaltet werden.
Verschlüsselung Erfordert eine DoorBird Cloud Pro- oder DoorBird Cloud Enterprise-Lizenz.
Konfiguration
• Per App, z. B.
• Tag (hinzufügen/löschen)
• Individuelle Events (z. B. ein Relais schalten, SIP-Anruf [Audio/Video], HTTP(s) Notification)
• Individuelle Zeitpläne
OSDP
OSDP Hardware vorhanden, Freischaltung durch späteres Software-Update
RS485
RS485 Hardware vorhanden, Freischaltung durch späteres Software-Update
WIEGAND
Richtung Ein- und Ausgänge: Hardware vorhanden, Freischaltung durch späteres Software-Update
Unterstützte Protokolle 26, 30, 31, 34 und 44 Bit
Unterstützte
Datenübertragung
125 KHz RFID-Transponder, 13,56 MHz RFID-Transponder, Tastenfeld-PIN-Codes
Maximale Kabellänge Max. 150 m (492 ft)
Spannung
Wenn keine Daten übertragen werden, werden DATA0 und DATA1 beide auf das „High“-
Spannungsniveau von +5 V DC gezogen. Die Schnittstelle ist galvanisch getrennt.
Konfiguration Per App, z. B. Protokoll und Schnittstelle ein/aus
INTEGRIERTE FUNKMODULE
RFID 125 KHz, 13,56 MHz, kann deaktiviert werden
Sensor 24 GHz, kann deaktiviert werden
Bluetooth
Bluetooth Low Energy (BLE), kompatibel mit DoorBird Bluetooth Keyfob Fernbedienung
A8007
THIRD-PARTY INTEGRATION (DOORBIRD CONNECT)
Partnerintegration Siehe www.doorbird.com/integrations
API Siehe www.doorbird.com/api
Gleichzeitige Video-
Streams
Einer, für event-basierte und kontinuierliche Aufzeichnung
OPTIONALES ZUBEHÖR
Separat erhältlich siehe www.doorbird.com/buy
* Nur bei bestimmten Modellen bzw. Konfigurationen beinhaltet
32
RECHTLICHE HINWEISE
Allgemeines
1. DoorBird ist ein registriertes Warenzeichen der Bird Home
Automation GmbH.
2. Apple, das Apple Logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch,
iOS, iPhone und iPod touch sind Warenzeichen von Apple Inc.
3. Google, Android und Google Play sind Warenzeichen von Google,
Inc.
4. Die Bluetooth® Wortmarke und Logos sind Warenzeichen von
Bluetooth SIG, Inc.
5. QR Code ist in Japan und anderen Ländern eine eingetragene
Marke von Denso Wave Incorporated.
6. Alle anderen Firmen- und Produktnamen können Warenzeichen
der jeweiligen Firmen sein, mit denen sie in Verbindung gebracht
werden.
7. Änderungen an unseren Produkten, die dem technischen
Fortschritt dienen, behalten wir uns vor. Die abgebildeten
Produkte können im Zuge der ständigen Weiterentwicklung auch
optisch von den ausgelieferten Produkten abweichen.
8. Abdrucke oder Übernahme von Texten, Abbildungen und Fotos
in beliebigen Medien aus dieser Anleitung – auch auszugsweise –
sind nur mit unserer ausdrücklichen schriftlichen Genehmigung
gestattet.
9. Die Gestaltung dieser Anleitung unterliegt dem Urheberschutz.
Für eventuelle Irrtümer, sowie inhaltliche- bzw. Druckfehler
(auch bei technischen Daten oder innerhalb von Grafiken und
technischen Skizzen) übernehmen wir keine Haftung.
10. Unsere Produkte entsprechen den in Deutschland, der EU
und USA geltenden technischen Richtlinien, elektrischen
Bestimmungen und Telekommunikationsbestimmungen.
11. Unsere Produkte und auch die darin enthaltenen Komponenten
(ICs, Software etc.) dürfen ausschließlich für zivile nicht-
militärische Zwecke eingesetzt werden.
Datenschutz und Datensicherheit
1. Für maximale Sicherheit verwendet das Gerät dieselben
Verschlüsselungstechnologien wie beim Onlinebanking. Zu Ihrer
Sicherheit sind auch keine Portweiterleitungen oder DynDNS im
Einsatz.
2. Der Standort des Rechenzentrums für den Fernzugriff per App
über das Internet ist verbindlich in der EU, wenn der festgestellte
Internet IP-Adressen Standort des Geräts in der EU ist. Das
Rechenzentrum wird nach strengsten Sicherheitsstandards
betrieben.
3. Video-, Audio- und jede andere Überwachungsmethode können
durch Gesetze geregelt werden, die von Land zu Land variieren.
Überprüfen Sie die Gesetze in Ihrer Region vor der Installation und
Verwendung dieses Gerätes für Überwachungszwecke.
Wenn es sich bei dem Gerät um eine Tür-, Innenstation oder Kamera
handelt:
• In vielen Ländern darf Videobild und Sprache erst dann übertragen
werden, wenn ein Besucher geklingelt hat (Datenschutz,
konfigurierbar in der App)
• Führen Sie die Montage so durch, dass sich der Erfassungsbereich
der Kamera ausschließlich auf den unmittelbaren Eingangsbereich
beschränkt.
• Das Gerät verfügt ggf. über eine integrierte Besucherhistorie und
Bewegungssensor. Sie können diese Funktionen, wenn erforderlich,
aktivieren/deaktivieren.
Erkundigen Sie sich beim Eigentümer und Ihrer Hausgemeinschaft,
ob Sie dieses Produkt installieren und verwenden dürfen. Bird
Home Automation GmbH übernimmt keine Verantwortung für den
Missbrauch oder die Fehlkonfiguration dieses Produkts, auch nicht
durch unerwünschtes Öffnen einer Tür.
Bird Home Automation kann nicht für Schäden haftbar gemacht
werden, die durch unsachgemäße bestehende Installationen oder
unsachgemäße Installation entstehen.
Weisen Sie bei Erfordernis an geeigneter Stelle und in geeigneter
Form auf das Vorhandensein des Geräts hin.
Beachten Sie alle am Installationsort geltenden relevanten
landespezifischen gesetzlichen Regelungen für den Einsatz von
Überwachungskomponenten und Überwachungskameras.
Software Updates bzw. Aktualisierungen des Betriebssystems (so
genannte „Firmware-Updates“) werden im Normalfall automatisch
in die Produkte der Bird Home Automation GmbH über das
Internet eingespielt, sofern technisch möglich. Mit automatischen
Firmware-Updates wird die Software der Produkte auf dem neuesten
verfügbaren Stand gehalten, damit sie stets zuverlässig, sicher
und leistungsstark arbeiten. Durch Weiterentwicklung können
Funktionen im Zeitverlauf hinzugefügt, erweitert oder geringfügig
geändert werden. Größere Änderungen bzw. Einschränkungen
bereits vorhandener Funktionen erfolgen im Normalfall nur, sofern
Bird Home Automation GmbH dies für erforderlich hält (z.B. aus
Datenschutz-, Datensicherheits- oder Stabilitätsgründen oder um sie
auf dem Stand der Technik zu halten). Wenn ein Firmware-Update
verfügbar ist, verteilen es die Server der Bird Home Automation
GmbH im Normalfall automatisch an alle kompatiblen Produkte,
die mit dem Internet bzw. Server der Bird Home Automation
GmbH verbunden sind. Dieser Prozess erfolgt schrittweise und kann
mehrere Wochen dauern. Wenn ein Produkt ein Firmware-Update
erhält, installiert es dieses und startet im Normalfall neu. Installierte
Firmware-Updates können nicht rückgängig gemacht werden. Da es
sich bei den Produkten und der Software der Bird Home Automation
GmbH nicht um explizit kundenspezifisch entwickelte Produkte
handelt, kann ein Kunde ein automatisches Update nicht verwehren,
sofern das Produkt mit dem Internet bzw. Server der Bird Home
Automation GmbH verbunden ist.
Herausgeber
Bird Home Automation GmbH
Uhlandstraße 165
10719 Berlin
Deutschland
Web: www.doorbird.com
Email: [email protected]
Es ist möglich, dass die vorliegende Anleitung noch drucktechnische
Mängel oder Druckfehler aufweist. Die Angaben in dieser Anleitung
werden jedoch regelmäßig überprüft und Korrekturen in der
nächsten Ausgabe vorgenommen. Für Fehler technischer oder
drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.
33
FRANÇAIS
MANUEL D‘INSTALLATION
Lisez soigneusement ce manuel avant de mettre en
marche les divers éléments. Conservez ce manuel
pour une éventuelle consultation ultérieure !
Si vous transmettez cet appareil à d’autres personnes
dans le futur, transmettez-leur également ce manuel.
Vous trouverez la toute dernière version du manuel
d’installation à l’adresse www.doorbird.com/support.
Pour simplifier les termes, nous utiliserons le mot
« appareil » pour parler du produit « Interphone vidéo
IP » et le mot « appareil mobile » pour parler d’un
smartphone ou d’une tablette.
Responsabilité
Ce document a été rédigé minutieusement afin
de permettre à nos utilisateurs de bien utiliser notre
appareil. Nous vous remercions d’informer Bird Home
Automation GmbH d’éventuelles inexactitudes ou
omissions. Bird Home Automation GmbH décline
toute responsabilité en cas d’inexactitudes techniques
ou d’erreurs typographiques, et se réserve le droit
de procéder sans préavis à des modifications de ses
produits et de ses manuels d’installation. Bird Home
Automation GmbH ne donne aucune garantie quant
au contenu de ce document, y compris, mais sans s’y
limiter, en ce qui concerne les garanties implicites
de qualité marchande et d’adéquation à un usage
particulier. Bird Home Automation GmbH ne peut
être tenue responsable des dommages accessoires et
consécutifs en lien avec la mise à disposition, la mise
en œuvre ou l’utilisation de ce matériel. L’appareil ne
peut être utilisé que pour l’usage auquel il est destiné.
Modifications apportées à l’appareil
Cet appareil doit être installé et utilisé conformément
aux instructions figurant dans le manuel d’installation.
Ce dispositif ne contient aucun composant nécessitant
un entretien par l’utilisateur. Les modifications ou
changements non autorisés invalideront toutes les
certifications et approbations réglementaires
applicables
Symboles utilisés
Danger : indique une situation dangereuse
qui, si rien n’est fait pour l’éviter, entraîne la
mort ou des blessures graves.
Mise en garde : indique une situation
dangereuse qui, si rien n’est fait pour l’éviter,
peut entraîner la mort ou des blessures graves.
Prudence : indique une situation dangereuse
qui, si rien n’est fait pour l’éviter, peut
entraîner des lésions légères.
NOTICE
Remarque : indique une situation dangereuse
qui, si rien n’est fait pour l’éviter,
peut entraîner des dommages matériels.
Important : indique la présence
d’informations importantes garantissant le
fonctionnement correct du produit.
Indication : indique la présence
d’informations utiles en vue de l’utilisation
optimale de l’appareil.
Veuillez prendre connaissance des avertissements
et des consignes de sécurité dans notre livret
d‘accompagnement ou en ligne :
https://www.doorbird.com/downloads/warnings.pdf
ISED Statement
Cet appareil contient des émetteurs/récepteurs
exempts de licence qui sont conformes aux RSS
exemptés de licence d‘Innovation, Sciences et
Développement économique Canada.
L‘exploitation est soumise aux deux conditions
suivantes :
(1) Cet appareil ne doit pas provoquer d‘interférences.
(2) Cet appareil doit accepter toute interférence, y
compris les interférences susceptibles de provoquer
un fonctionnement indésirable de l‘appareil.
l‘appareil numérique du ciem conforme canadien
peut - 3 (b) / nmb - 3 (b).
This device meets the exemption from the routine
evaluation limits in section 2.5 of RSS 102 and
compliance with RSS 102 RF exposure, users can
obtain Canadian information on RF exposure and
compliance.
cet appareil est conforme à l‘exemption des limites
d‘évaluation courante dans la section 2.5 du cnr - 102
et conformité avec rss 102 de l‘exposition aux rf, les
utilisateurs peuvent obtenir des données canadiennes
sur l‘exposition aux champs rf et la conformité.
This equipment complies with Canada radiation
exposure limits set forth for an uncontrolled
environment.
Cet équipement est conforme aux limites d‘exposition
aux rayonnements du Canada établies pour un
environnement non contrôlé.
Cet équipement doit être installé et utilisé à une
distance minimale de 20 cm entre le radiateur et votre
corps.
34
APPAREIL AVEC 1 BOUTON D’APPEL
1) Vidéo 5 MP
2) Capteur de luminosité
pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d’appel éclairé avec plaque
nominative
6) LED de vision nocturne
7) Microphone
Face avant
1
2
3
4
5
6
7
8
9
Intérieur
10
13
14
11
12
8) Haut-parleur
9) Lecteur RFID
10) Unité électrique principale
11) LED de diagnostic
12) Entrée de câble (en option)
13) Port USB Type-C pour modules certifiés de Bird
Home Automation
14) Contact anti-sabotage
APPAREIL AVEC 5 BOUTONS D'APPEL OU PLUS
Face avant
1) Vidéo 5 MP
2) Capteur de luminosité
pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d’appel éclairé avec plaque nominative
6) LED de vision nocturne
7) Microphone
8) Haut-parleur
5
1
2
3
4
6
7
8
9
Intérieur
11
14
15
12
10
9) Lecteur RFID
10) Module multi-locataires MTM18A
11) Unité électrique principale
12) LED de diagnostic
13) Entrée de câble (en option)
14) Port USB Type-C pour les modules certifiés Bird
Home Automation
15) Contact anti-sabotage
13
35
FRANÇAIS
APPAREIL AVEC MODULE ÉCRAN (DISPLAY)
ET MODULE CLAVIER (KEYPAD)
1) LED de vision nocturne
2) Vidéo 5 MP
3) Microphone
4) Capteur de luminosité
pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
Face avant
1
2
3
4
5
6
7
8
9
10
9) Écran d’achage (display)
10) Module clavier
11) Unité électrique principale
12) LED de diagnostic
13) Entrée de câble (en option)
14) Port USB Type-C pour les modules certifiés Bird
Home Automation
15) Contact anti-sabotage
Intérieur
11
14
15
12
13
1) LED de vision nocturne
2) Vidéo 5 MP
3) Microphone
4) Capteur de luminosité
pour le mode vision nocturne
5) Vis de sécurité
6) Haut-parleur
7) Lecteur RFID
8) Capteur de mouvement
APPAREIL AVEC MODULE INFO ET MODULE CLAVIER (KEYPAD)
Face avant
1
2
3
4
5
6
7
8
9
10
11
Intérieur
9) Module info
10) Module clavier
11) Bouton d’appel éclairé avec plaque nominative
12) Unité électrique principale
13) LED de diagnostic
14) Entrée de câble (en option)
15) Port USB Type-C pour les modules certifiés Bird
Home Automation
16) Contact anti-sabotage
14
12
15
16
13
36
APPAREIL AVEC MODULE DE LECTURE D'EMPREINTES DIGITALES
1
2
3
4
5
6
7
8
9
10
1) Vidéo 5 MP
2) Capteur de luminosité
pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d’appel éclairé avec plaque nominative
6) LED de vision nocturne
7) Microphone
8) Haut-parleur
9) Lecteur RFID
10) Lecteur d'empreintes digitales
11) Unité électrique principale
12) LED de diagnostic
13) Entrée de câble (en option)
14) Port USB Type-C pour les modules certifiés Bird
Home Automation
15) Contact anti-sabotage
Face avant Intérieur
11
14
15
12
13
1
2
3
4
5
6
7
8
9
10
1) Vidéo 5 MP
2) Capteur de lumière
Pour le mode vision nocturne
3) Vis de sécurité
4) Capteur de mouvement
5) Bouton d’appel éclairé avec plaque nominative
6) LED de vision nocturne
7) Microphone
8) Haut-parleur
APPAREIL AVEC MODULE DE BOUTON D’APPEL SANS CONTACT
Face avant
9) Lecteur RFID
10) Module de bouton d’appel sans contact pour appel
sans contact
11) Unité électrique principale
12) LED de diagnostic
13) Entrée de câble (en option)
14) Port USB Type-C pour les modules certifiés Bird
Home Automation
15) Contact anti-sabotage
Intérieur
11
14
15
12
13
37
FRANÇAIS
VIDÉOS
Avez - vous besoin d’aide pour l’installation ? Consultez nos vidéos d’installation sur
www.doorbird.com/fr/support
Ces vidéos présentent chaque étape de montage de façon très détaillée.
INSTALLATION
Toutes les étapes décrites ci-dessous devraient être scrupuleusement suivies par une personne adulte et
responsable, en tenant compte de toutes les mesures de précaution en vigueur. Si vous avez des questions,
veuillez s’il vous plaît nous les adresser directement, ou vous adresser à un spécialiste agréé. Veillez à ce que
tous les fils que vous utilisez pour l’installation soient bien intacts sur toute leur longueur et appropriés pour
l’utilisation souhaitée.
Vitesse du réseau et composants du réseau
Veuillez vous assurer que la vitesse de téléchargement de votre connexion Internet est d‘au moins 0,5 Mbps.
La qualité de l‘expérience utilisateur dépend de la vitesse du réseau, de sa stabilité et de la qualité de ses
composants, tels que le routeur Internet, les points d‘accès WiFi ou les répéteurs WiFi. Veuillez également vous
assurer que les composants de votre réseau n‘ont pas plus de deux ans, qu‘ils ont été fabriqués par un fabricant
renommé et qu‘ils sont équipés du dernier firmware.
Si ces conditions ne sont pas remplies, il peut arriver, p. ex., que les performances audio et vidéo soient médiocres
ou que les notifications automatiques soient retardées ou n‘arrivent pas du tout sur votre smartphone ou tablette.
Conditions requises:
Internet à haut débit (réseau fixe) : DSL, câble ou réseau fibre optique.
Réseau : réseau Ethernet, avec DHCP.
Certaines stations de porte de la série D22x disposent, selon leur équipement, d'un module optionnel
d'accessibilité comprenant un indicateur d'état avec trois pictogrammes [appel, conversation, ouverture
de porte], un signal sonore d'ouverture de porte et une boucle magnétique. Lorsqu'il est correctement
installé, ce module est conforme à la norme DIN 18040 (construction sans barrières). En raison de sa
forte consommation électrique, l'alimentation de la boucle magnétique doit être assurée par un bloc
d'alimentation séparé (15 – 48 VCC, 1 A).
38
1
COUPER LE COURANT
Coupez l'alimentation électrique de tous les câbles menant au
lieu d'installation, c'est-à-dire, par exemple, celle de la platine de
rue, de la sonnerie, de l'ouvre-porte électrique, du commutateur
PoE/injecteur PoE, etc.
2
DÉMONTAGE DE LA SONNETTE DE PORTE
EXISTANTE
Démontez la sonnette de porte ou l’interphone vidéo éventuellement déjà
monté/e sur le mur du bâtiment.
3
DÉTERMINER LE LIEU D'INSTALLATION
L’appareil utilise une lentille hémisphérique à ultra grand angle. Ainsi,
même si une personne se trouve à la distance minime de l’appareil de
50cm (19,68pouces), une faible hauteur de montage sera susante.
C’est pourquoi l’objectif n’est pas non plus réglable mécaniquement. La
lentille de la caméra devrait se trouver à une hauteur d’au moins 145cm
(57pouces). Nous vous conseillons de tester la hauteur avant de procéder
au montage définitif.
Lors du choix de l’emplacement de montage, tenez compte de la
luminosité. Évitez la lumière directe du soleil, le contrejour direct et les
surfaces réfléchissantes.
Le câble réseau reliant l'appareil au commutateur PoE, à l'injecteur PoE
ou au routeur Internet ne doit pas dépasser une longueur maximale de
80 mètres (IEEE 802.3).
N’exposez pas l’appareil à la
lumière directe du soleil. La
température du boîtier pourrait
dépasser la limite autorisée et
endommager les composants, voire
provoquer des blessures. Les
panneaux clairs absorbent moins le
rayonnement solaire que les
panneaux foncés.
Ne pas exposer le capteur
d’image au soleil direct de
manière prolongée. Le rayonnement
solaire peut rendre la caméra aveugle
et endommager durablement les
filtres couleur du capteur.
Tout défaut dû à un
rayonnement direct du soleil
ne sera pas couver par la
garantie.
Si seuls deux fils sont
disponibles sur le site
d’installation, le « Convertis-
seur 2 fils PoE+ Ethernet + A1072 »
(vendu séparément) permet de
transmettre données Ethernet et
alimentation PoE sur une simple
liaison bifilaire, même sur de
longues distances. Il offre ainsi une
solution simple pour équiper un
bâtiment existant sans ajouter de
câble réseau.
4
RETRAIT DU BOÎTIER (UNIQUEMENT POUR LES COMMANDES RÉALISÉES DANS LE
CONFIGURATEUR DOORBIRD)
Dévisser les vis de sécurité sur
1cm.
Faire coulisser le panneau avant
vers le haut.
Tirer le panneau avant vers soi.
1 cm
À l'aide du tournevis fourni, retirez délicatement le panneau avant, y compris l'unité principale, du boîtier arrière.
Si le boîtier arrière est fourni séparément et n'est pas monté sur la façade, veuillez ignorer cette étape.
39
FRANÇAIS
6
ALIMENTATION ÉLECTRIQUE
L'appareil est alimenté via PoE+ IEEE 802.3at (Power over Ethernet). La connexion au réseau s'effectue
exclusivement via LAN, c'est pourquoi l'alimentation électrique est assurée par un câble réseau.
ALIMENTATION ÉLECTRIQUE ET CONNEXION RÉSEAU VIA POE
(ALIMENTATION PAR ETHERNET)
Pour alimenter l'appareil via un commutateur PoE+ ou un injecteur PoE+ (par exemple, l'injecteur DoorBird
Gigabit High-PoE A1093) conformément à la norme PoE IEEE 802.3at Mode A/B, utilisez les quatre fils numérotés
1, 2, 3 et 6 d'un câble réseau Cat.5 ou d'une qualité supérieure. Veillez à utiliser un câble réseau Cat.5 de haute
qualité ou supérieur, doté d'un blindage adéquat (paires de fils blindées individuellement (S/FTP ou SFTP) et
gaine blindée), le blindage étant relié au blindage métallique extérieur de la fiche RJ45 (8P8C).
Si vous utilisez le PoE comme source d'alimentation, les quatre fils du PoE servent également de ligne de
5
FIXATION DU BOÎTIER DE MONTAGE ARRIÈRE
Fixez le boîtier de montage arrière au mur. Vous trouverez les schémas
détaillés et les mesures adéquates dans la fiche technique de l’appareil
correspondant.
Montage du boîtier apparent
Placer le joint d’étanchéité pour la traversée de câbles dans le trou de
montage que vous désirez.
Avec un tournevis, piquer un trou
au milieu du joint d‘étanchéité en
caoutchouc.
Passez tous les câbles et fils que
vous voulez connecter à l‘appareil
à travers le joint en
caoutchouc.
Joint d’étanchéité pour la traver-
sée de câbles
Couvercle pour les
ouvertures inutilisées
Si vous devez percer des
trous dans le mur, y visser
des vis ou le démolir : assurez-vous
qu'il n'y a pas de conduites (par
exemple, d'électricité, de gaz ou d'eau
) dans le mur de la maison.
Remarque importante pour le
montage dans une cavité
(par exemple dans des caissons et
des boîtes aux lettres) :
Pour protéger les unités
électroniques, assurez-vous
que les composants techniques sont
protégés contre les gouttes et l‘eau
courante causée par la condensation
ou pénétrant dans l‘espace de
montage par des ouvertures. Pour
protéger les unités électroniques,
assurez-vous que l‘espace de
montage à l‘intérieur n‘accumule pas
d‘eau.
Une circulation d‘air suffisante
doit être assurée, ainsi qu‘une
évacuation sans obstacle de l‘eau à la
base de l‘installation.
En cas de non-respect de cette
consigne, la garantie sera refusée.
40
données. Si votre commutateur PoE ou votre injecteur PoE ne prend pas en charge la norme PoE IEEE 802.3at
Mode A/B, l'appareil ne démarrera pas (voir les voyants de diagnostic et les signaux sonores de diagnostic).
1. Débranchez le commutateur PoE ou l'injecteur PoE prévu à cet effet du secteur.
2. Faites passer le câble réseau jusqu'à l'emplacement de montage de l'appareil.
Vous trouverez ici de plus amples informations sur le PoE : http://www.doorbird.com/poe
7
RACCORDER L’APPAREIL
EXT1 | EXT 2 LAN (POE+)
+12V/0.48A (out)
COM3
COM1
CB1
CB3
CB2
CB4
COM2
GND
GND
B/D1
A/D0
OSDP
485
Wiegand
Relay1 | Relay2
EXT
COM
EXT
NO
NO
GND
NC
GND
COM
NC
Pour raccorder les câbles à l’appareil, vous devez
d’abord retirer le cache des ports de connexion à
l’aide du tournevis fourni.
Les bornes identifiées permettent de raccorder
facilement et en toute sécurité les câbles et les fils à
l'appareil. Vous pouvez désormais raccorder tous les
câbles et fils nécessaires à l'appareil. Veuillez retirer tous les
câbles et fils des bornes de l'appareil dont vous n'avez pas
besoin. Dénudez d'environ 5 mm l'extrémité des fils que vous
souhaitez raccorder à la borne à vis verte de l'appareil.
LAN / PoE+
PWR LED
Max 24V 1A
R1 R1 R2 R2 GND D1 D0 E1 E1 -VDC+
Wiegand 0V 0A 48-57
CB1 CB2
COM1
Display
Micro SIM
USB-C
Cell
Antenna
Veuillez faire preuve de prudence
lors du raccordement des câbles
et des fils. Un mauvais raccordement des
câbles et des fils peut endommager
l'appareil. Les fils non isolés ne doivent
pas dépasser de la borne à vis, car cela
pourrait provoquer un court-circuit et
endommager l'appareil.
Manipulez le panneau avant avec
précaution. Une manipulation
incorrecte peut rayer ou
endommager la surface du panneau
avant.
Une fois les câbles raccordés,
revissez le capot de protection afin
de protéger l'appareil de l'humidité.
41
FRANÇAIS
CONNEXIONS DESCRIPTIF
LAN/PoE+
Prise RJ45 pour le raccordement au réseau provenant du commutateur
PoE+ ou de l'injecteur PoE+.
R1
NON
Relais n° 1, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact
«Normally Open » (NO). Se ferme lors
du déclenchement.
R1
COM
Relais n° 1, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact
«Common » (COM).
R1
NC
Relais n° 1, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact «
Normally Closed » (NC). S’ouvre lors du
déclenchement.
R2
NON
Relais n° 2, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact
«Normally Open » (NO). Se ferme lors
du déclenchement.
R2
COM
Relais n° 2, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact
«Common » (COM).
R2
NC
Relais n° 2, max. 24 V CA/CC, 1 A, p. ex.
pour un gâche électrique, contact
«Normally Closed » (NC). S'ouvre lors
du déclenchement.
EXT1, EXT2
EXT
EXT
Entrée numérique (0 V, 0 A (NO)), pour un bouton d'ouverture de porte,
max. 0 V CC/CA, 0 A. Ces connexions peuvent par exemple être utilisées
pour raccorder un bouton d'ouverture de porte à l'intérieur. Les relais
peuvent être configurés dans l'application DoorBird ou dans DoorBird
Webadmin.
Veillez à ce qu'aucune tension ne soit présente au niveau de ces connexions. Une
tension trop élevée peut endommager l'appareil de manière irréversible.
+12 V / 0.45 A
(out)
Sortie 12 V CC, 0,45 A, par exemple pour un ouvre-porte
GND, GND Masse. Pour la sortie Wiegand (lecteur RFID, clavier), la fonction Wiegand
peut être activée/désactivée et configurée via l'application DoorBird.
Le sachet de petites pièces fourni contient un câble à trois fils (noir, vert,
blanc) et une fiche. Veuillez utiliser ce câble pour raccorder votre appareil
Wiegand (GND : fil noir).
D1 Data High. Pour sortie Wiegand (lecteur RFID, clavier). 5 mA max. par sortie
(ligne de données). La sortie Wiegand peut être activée, désactivée et
configurée via l'application DoorBird.
Le sachet de petites pièces fourni contient un câble à trois fils (noir, vert,
blanc) et une fiche. Veuillez utiliser ce câble pour raccorder votre appareil
Wiegand (D1 : fil blanc).
D0 Data Low. Pour la sortie Wiegand (lecteur RFID, clavier). 5 mA max. par
sortie (ligne de données). La fonction Wiegand peut être activée, désactivée
et configurée via l'application DoorBird.
Le sachet de petites pièces fourni contient un câble à trois fils (noir, vert,
blanc) et une fiche. Veuillez utiliser ce câble pour raccorder votre appareil
Wiegand (D0 : fil vert).
Le délai de déclenchement peut être
configuré dans l'application DoorBird
ou dans Webadmin
42
9
ACTIVATION DE L’APPAREIL
Mettez sous tension les câbles menant à l’emplacement de montage. Activez le commutateur PoE+/l’injecteur
PoE qui est relié à l’appareil.
La LED de diagnostic vous indique si l’appareil est alimenté en électricité. Celle-ci s’allume au bout d’environ 30
à 60secondes après la mise sous tension. L’appareil est opérationnel (processus de démarrage, éventuelles mises
à jour logicielles, etc.) dès qu’il a émis une brève alarme sonore de diagnostic depuis le haut-parleur intégré. Ceci
peut durer jusqu’à 5minutes. Si la LED de diagnostic ne s’allume pas, veuillez vérifier l’alimentation électrique. Si
vous utilisez un bloc d’alimentation enfichable et non un PoE, vérifiez en particulier que vous avez correctement
connecté les bornes positive et négative sur l’appareil.
8
MONTAGE DU FACE AVANT
Montez le panneau avant, y compris l’unité principale, sur le boîtier arrière de montage.
Le montage du panneau avant est différent suivant qu’il s’agit d’un modèle de série ou d’un modèle
commandé via le configurateur DoorBird («DBI» figure dans le nom de l’appareil).
COM1, COM2 Connexion pour les modules certifiés de Bird Home
Automation, par exemple le module Info
COM3 Connexion pour les modules certifiés Bird
Home Automation, par exemple : clavier, lecteur
d'empreintes digitales, MTM
CB1, CB2,
CB3, CB4
Connexion pour le premier (CB1), le deuxième (CB2),
le troisième (CB3) et le quatrième (CB4) bouton
d'appel
USB Type-C
Connexion pour les modules certifiés de Bird Home Automation, par exemple un écran
tactile ouun écran de 3.5 pouces.
Les connecteurs « CB1 »,
«CB2», « CB3 », « CB4 » ainsi
que « COM1 », « COM2 » et « COM3 »
situés à l'arrière du bloc d'alimenta-
tion principal doivent être utilisés
exclusivement pour raccorder des
composants certifiés par Bird Home
Automation.
Pousser le panneau
avant dans le boîtier
arrière de montage.
Faire coulisser le pan-
neau avant vers le
haut.
Faire coulisser le panneau
avant vers le
bas.
Serrer les vis de sécurité.
Modèle de série D22x Modèle du configurateur
43
FRANÇAIS
LED DE DIAGNOSTIC
Vous pouvez vérifier si l'appareil est sous tension grâce à la LED de diagnostic. Celle-ci s'allume environ 30 à 60
secondes après avoir branché l'alimentation électrique .
SONS DE DIAGNOSTIC
Une fois branché sur le secteur, l'appareil émet des signaux sonores de diagnostic au bout d'environ une à cinq
minutes.
CAPTEUR DE MOUVEMENT
L'appareil est équipé d'uncapteur de mouvement intégrédoté de la technologie 4D. Vous pouvez l'utiliser pour
de nombreuses applications, par exemple pour envoyerune alerte sur un appareil mobile ou pour actionner un
relais qui allume un éclairage extérieur.
LECTEUR RFID
Le lecteur RFID intégré peut être utilisé pour diverses Il peut être utilisé dans diverses applications, par exemple
pour ouvrir ou verrouiller des portes, ou pour activer ou désactiver votre système d'alarme. Pour des raisons de
sécurité, le lecteur RFID aune portée très réduite (0 à 3 cm, 0 à 1,18 pouces) ; vous devez donc maintenir le
badge RFID compatible (porte-clés) très près du lecteur RFID. Vous pouvez configurer le lecteur RFID à l'aide de
l'application DoorBird.
Pour des raisons de sécurité, le lecteur RFID ne fonctionne qu'à courte distance.
API
L'appareil dispose d'une API bien documentée permettant l'intégration de systèmes tiers. Vous trouverez de
plus amples informations ainsi que les conditions générales sur www.doorbird.com/api
INTÉGRATIONS
Cet appareil offre de nombreuses possibilités d'intégration dans des applications tierces. Pour plus d'informa-
tions , rendez-vous sur www.doorbird.com/integrations
10
TÉLÉCHARGEMENT ET INSTALLATION DE L’APPLICATION
Téléchargez l’application «DoorBird» de Bird Home Automation sur votre appareil mobile, depuis la boutique
Apple App Store ou Google Play Store. Vous trouverez la version la plus récente du mode d’emploi de l’applica-
tion sur www.doorbird.com/support.
Dans l’application DoorBird, accédez à «Paramètres > Ajouter appareil», puis cliquez sur le symbole de code
QR dans le champ «Utilisateur». Scannez le code QR utilisateur figurant sur le «passeport numérique» fourni.
Si vous avez des dicultés pour ajouter l’appareil dans l’application, veuillez vérifier que l’appareil est bien en
ligne (www.doorbird.com/fr/checkonline). Si l’appareil n’est pas en ligne, veuillez contrôler la connexion réseau
et l’alimentation électrique de l’appareil.
44
MODIFIER LE LIBELLÉ DU MODULE D’INFORMATION
Concerne seulement les appareils dotés du module info.
Veuillez s’il vous plaît suivre l’ÉTAPE 1 pour couper l’alimentation électrique et l’ÉTAPE 2 pour enlever la face
avant de l’appareil. Dans le module info qui se trouve à l’intérieur, vous pouvez maintenant modifier le libellé.
Pour l’étiquette, nous vous recommandons d’utiliser du papier blanc qui n’absorbe pas l’humidité.
CONNECTER LES BOUTONS D’APPEL AU MODULE MULTI-RÉSIDENTIEL
MODIFIER L'INSCRIPTION D'UNE PLAQUE NOMINATIVE
Valable uniquement pour les appareils
équipés d'un ou plusieurs boutons d'appel
avec plaque nominative éclairée.
Service de gravure pour un style moderne et
une apparence soignée :
www.doorbird.com/engraving
Veuillez suivre l'ÉTAPE 1 pour couper l'alimentation.
Utilisez un tournevis plat à fente pour retirer le cache
transparent du bouton d'appel. Nous vous recom-
mandons d'utiliser du papier qui n'absorbe pas
l'humidité.
1
= 1er connecteur de bouton d’appel
18
= 18ème connecteur de bouton d’appel
18
12
6
17
11
5
16
10
4
15
9
3
14
8
2
13
7
1
Ceci ne concerne que les appareils dotés de 2 boutons
d’appel éclairés avec plaque nominative ou plus.
Ne connectez au module multi-résidentiel (p. ex. module multi-
résidentiel MTM18A) que des boutons d’appel qui ont été certifiés
par Bird Home Automation.
45
FRANÇAIS
ENTRETIEN DE LA FACE AVANT
Nettoyage et entretien
Toutes nos faces avant sont fabriquées avec des
matériaux de haute qualité et sont conçues pour durer
toute une vie. Comme les appareils sont généralement
installés dans des zones extérieures non protégées, ils
sont exposés à des conditions climatiques diciles
et à des substances agressives, en particulier à
proximité des routes fréquemment utilisées, dans
les zones côtières et industrielles. Veuillez donc tenir
compte des instructions d‘entretien suivantes. Nous
déclinons toute responsabilité en cas de dommages
si ces instructions ne sont pas respectées. Les saletés
corrosives telles que les fientes d‘oiseaux doivent être
éliminées le plus rapidement possible.
NOTICE
N‘utilisez jamais de détergents abrasifs tels
que la laine d‘acier ou le lait à récurer !
De l‘eau chaude est généralement susante, si
nécessaire avec un peu de détergent, un chiffon doux
ou une brosse. Les pièces en plastique (caméra ou
plaques nominatives) ne doivent pas être traitées avec
des produits d‘entretien pour métaux. Enlevez tous
les résidus de produits de nettoyage ou de lubrifiants
pour éviter les taches ou la décoloration après
l‘entretien.
Acier inoxydable
Nous n‘utilisons que de l‘acier inoxydable de haute
qualité pour tous les appareils DoorBird. Cependant,
l‘acier inoxydable de haute qualité peut également
rouiller, car environ 70 % de l‘acier inoxydable
est constitué de fer. La résistance à la rouille est
uniquement obtenue par une couche de protection
(appelée aussi couche passive), qui recouvre le fer
comme une peau. Cette couche protectrice est
essentiellement constituée de chrome et d‘autres
métaux précieux.
Les particules de fer, la poussière de meulage et
les copeaux déposés sur l‘acier inoxydable peuvent
entraîner une corrosion (film de rouille). Ces
particules de fer peuvent se retrouver partout, mais
surtout dans les zones côtières et industrielles et
à proximité des routes fort fréquentées. Veuillez
éliminer immédiatement les dépôts ferreux, car
ils attaqueront votre appareil et entraîneront une
véritable rouille s‘ils ne sont pas éliminés. Pour
enlever la rouille, il sut d‘essuyer la poussière. En
outre, un produit d‘entretien est recommandé, p.
ex. le WD 40, disponible sur Amazon pour moins de
5,00 €. Il sut d‘appliquer une fine couche et de
frotter. Il en va de même si de la rouille apparaît sur
les gravures à la surface de l‘acier inoxydable.
Les éclaboussures de ciment ou de chaux doivent être
soigneusement enlevées dès que possible et avant de
durcir, à l‘aide d‘une spatule en bois.
Les détergents de nettoyage suivants ne doivent
pas être utilisés car ils réduisent la résistance à la
corrosion :
• les produits contenant du chlorure et de l‘acide
chlorhydrique
• Eau de Javel (en cas d‘utilisation accidentelle, rincer
abondamment à l‘eau)
• Pâte à polir pour l‘argenterie
Après le nettoyage à l‘eau claire, essuyez avec un
chiffon humide et séchez en frottant pour éviter les
traces de calcaire. Les résidus de calcaire peuvent
être évités en utilisant de l‘eau déminéralisée.
Acier inoxydable avec revêtement PVD
Il est recommandé de nettoyer les surfaces avec
revêtement PVD, chromées ou dorées avec un
détergent dissolvant les graisses et de l‘eau claire
ou avec un chiffon en microfibres propre et sans
poussière. Pour les surfaces très brillantes, utilisez
un chiffon sans rayures (par exemple, un chiffon de
nettoyage pour les verres, un chiffon de polissage pour
les meubles, etc.).
Surfaces vernies
Nettoyez les surfaces peintes et le texte avec un chiffon
doux et sans rayures, humidifié avec une solution de
savon doux (p. ex., un chiffon de nettoyage pour les
lunettes, un chiffon à polir les meubles, etc.). Pour éviter
les taches ou la décoloration, les détergents doivent
être essuyés sans laisser de résidus.
Faites particulièrement attention au texte afin de ne
pas endommager le film ou la peinture.
Laiton bruni et bronze architectural
La finition de surface „ Laiton véritable bruni „ et „
Bronze véritable de construction „ est un brunissage
à froid qui est ensuite vitrifié avec une cire pour
bateaux. Comme il s‘agit d‘une surface ouverte à la
diffusion, il est conseillé d‘appliquer une couche de
cire ultérieure à intervalles réguliers (environ 6 à 18
mois) à l‘aide d‘un chiffon doux, de laisser agir un peu
et de sécher uniformément avec un chiffon sec. Nous
recommandons une cire telle que Teroson WX 990 de
la société Henkel.
Les produits de nettoyage chimiques de toute sorte
ne doivent PAS être utilisés.
Il faut éviter de toucher la surface avec les doigts lors
du montage. Il est recommandé de porter des gants en
latex sans poudre.
Selon les conditions météorologiques, la surface
traitée peut se modifier et former ainsi son aspect
caractéristique et individuel.
46
GÉNÉRALITÉS
Alimentation Power over Ethernet (PoE 802.3at Mode A/B)
Module d’information 3.5″, éclairé
Écran d‘achage
LCD 3.5″ (sans fonction tactile), éclairé, pour l’achage d’un texte libre sur 2 lignes et du
répertoire des noms (max. 500 entrées)
Écran tactile
LCD 7″, éclairé, pour l’achage d’un texte libre sur 2 lignes et du répertoire des noms (max.
3000 entrées)
Clavier à 16 touches
• 16 touches, éclairé, configurable
• via app, p. ex.
• Codes PIN individuels
• Actions individuelles (p. ex. commutation d’un relais, notification push, appel SIP [Audio/
Vidéo], notification HTTP (s))
• Plages horaires individuelles
• Possibilité de gérer jusqu‘à 3000 codes PIN
Clavier à 12 touches
• 12 touches, éclairé, configurable via app, p. ex.
• Codes PIN individuels
• Actions individuelles (p. ex. commutation d’un relais, notification push, appel SIP [Audio/
Vidéo], notification HTTP (s))
• Plages horaires individuelles
• Possibilité de gérer jusqu‘à 3000 codes PIN
Lecteur d’empreintes
digitales 50
• Configurable via app
• Actions individuelles (p. ex. commutation d’un relais, notification HTTP (s))
• Plages horaires individuelles
• Possibilité de gérer jusqu’à 50 empreintes digitales
• Historique des événements
Bouton d’appel sans
contact
Capteur radar de mouvement haut de gamme pour une détection fiable à courte distance
Rétroéclairage bicolore (la couleur passe au vert lorsque le mouvement est détecté)
Actions individuelles (p. ex. ouverture de porte, notification push, SIP, etc.)
Champs de texte interchangeables en 5 langues (DE, EN, ES, FR, IT) inclus
Module d’accessibilité
Achage d’état avec trois pictogrammes [appel, conversation, ouverture de porte], signal
acoustique d’ouverture de porte et boucle auditive
Conformité selon DIN 18040
Connecteurs
• RJ45, pour LAN/PoE
• Relais de verrouillage bistable #1, max. 24 V CC /AC, 1 Ampère, p. ex. pour ouvre-porte
électrique
• Relais de verrouillage bistable #2, max. 24 V CC /AC, 1 Ampère, p. ex. pour ouvre-porte
électrique
• Entrée externe #1
• Entrée externe #2
• Des relais supplémentaires peuvent être ajoutés et contrôlés grâce à la commande de porte
IP E/S DoorBird.
• 1x Connecteur de module USB Type-C (écran tactile)
• Sortie 12 V CC @ 0,48 A, p. ex. pour un ouvre-porte électrique
• RS485, Wiegand, OSDP
Classe de protection IP65, IK08
Homologations CE, FCC, IC, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Conditions de
fonctionnement
-25 °C à +55 °C /-13 °F à 131 °F
Humidité relative de l’air 10 à 85 %
(sans condensation)
Contenu de la livraison
1x Unité électrique principale
1x Face avant*
1x Badge RFID
1x Tournevis
1x Guide de démarrage rapide avec passeport numérique
1x Manuel d’installation
1x Petites pièces
Garantie Voir www.doorbird.com/warranty
CONFIGURATION REQUISE ACTUELLE
TECHNICAL SPECIFICATIONS
47
FRANÇAIS
Configuration système
Appareil mobile : Dernière version iOS pour iPhone/iPad, dernière version Android pour
Smartphone/Tablette
Internet : connexion Internet haut débit fixe haute vitesse à large bande, DSL, câble ou fibre,
pas de socks ou de serveur proxy
Réseau : réseau Ethernet avec DHCP
Hauteur d’installation
recommandée
L’objectif de la caméra doit être placé à au moins 145 cm (57 in). Veuillez vérifier la hauteur
optimale pour votre site avant de commencer l’installation.
VIDÉO
Caméra HDTV, 5 mégapixels, dynamique (VGA – HDTV)
Objectif
Lentille hémisphérique de pointe, ultra grand-angle 180° (D), 140° (H), 100° (V), redressé,
mode vision infrarouge
Vision nocturne Oui, capteur de luminosité, filtre IR-Cut automatique, 2 LED infrarouges (850 nm)
Vidéo Video
AUDIO
Composants audio Haut-parleur et microphone, réduction de bruit et d’écho (AEC, ANR)
Streaming audio Bidirectionnel, duplex intégral
Audio Audio
RÉSEAU
Ethernet Prise RJ45, PoE 802.3at Mode A/B, 10/100 Base-T
Protocoles pris en charge
HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF
(RTP [RFC-2833], SIP INFO [RFC-2976]), STM, WebRTC
CAPTEUR DE MOUVEMENT
Type Actif
Angle de détection 54° (H), 70° (V)
Portée 1 - 10 m (3.3 - 32.9 ft), selon l’environnement, configurable par tranche de 1 m (3.3 ft)
Technologie
4D. Basée sur de multiples capteurs et algorithmes intégrés, p. ex. l’énergie radiofréquence
(RFE)
Configuration
• Via l’application, par ex.
• Range (1 - 10 m /3.3 - 32.9 ft)
• Direction (en s’approchant, en s’éloignant, les deux directions en même temps)
• Actions individuelles (p. ex. commutation d’un relais, notification push, appel SIP [Audio/
Vidéo], notification HTTP (s))
• Plages horaires individuelles
PROTECTION CONTRE LE VANDALISME
Capteur de vandalisme
Capteur intégré pour la détection en temps réel des manipulations mécaniques (p. ex. retrait
de l’appareil).
LECTEUR RFID 125 KHZ
Type Système d’étiquette passive d’identification par radiofréquence (ARPT)
Norme ISO/IEC 18000-2:2009 Partie 2, EM4100, EM4102
Fréquence 125 KHz
Portée 0 - 3 cm (0.118 in), selon l’environnement
Antenne Interne
Transpondeur compatible
Badges RFID, disponibles séparément,
voir www.doorbird.com/buy
Possibilité de gérer jusqu’à 3000 badges.
48
Configuration
• Via l’application, par ex.
• Badge (ajouter/supprimer)
• Actions individuelles (p. ex. commutation d’un relais, appel SIP [Audio/Vidéo], notification
HTTP (s))
• Plages horaires individuelles
Lecteur RFID 125 KHz 125 KHz RFID reader
LECTEUR RFID 13,56 MHZ
Type Système d’étiquette passive d’identification par radiofréquence (ARPT)
Norme
UID (CSN) de : MIFARE Classic®, MIFARE DESFire® EV1 et EV2, ISO14443A, ISO14443B,
ISO15693, NFC® (prise en charge HCE requise)
Fréquence 13,56 MHz
Portée 0 - 3 cm (0.118 in), selon l’environnement
Antenne Interne
Transpondeur compatible
Badges RFID, disponibles séparément,
voir www.doorbird.com/buy
Possibilité de gérer jusqu’à 3000 badges.
Chiffrement Nécessite une licence DoorBird Cloud Pro ou DoorBird Cloud Enterprise.
Configuration
• Via l’application, par ex.
• Badge (ajouter/supprimer)
• Actions individuelles (p. ex. commutation d’un relais, appel SIP [Audio/Vidéo], notification
HTTP (s))
• Plages horaires individuelles
OSDP
OSDP Matériel prêt, activé ultérieurement via une mise à jour logicielle
RS485
RS485 Matériel prêt, activé ultérieurement via une mise à jour logicielle
WIEGAND
Direction Entrées et sorties: matériel disponible, activation via une future mise à jour logicielle
Protocoles pris en charge 26, 30, 31, 34 et 44 bits
Transmission de données
prise en charge
Transpondeurs RFID 125 KHz, transpondeurs RFID 13,56 MHz, codes PIN du clavier
Longueur de câble
maximale
Max. 150 m (492 ft)
Tension
Lorsqu’aucune donnée n’est transmise, DATA0 et DATA1 sont tous deux tirés vers le niveau de
tension « élevé » de +5 V CC. L’interface est électriquement isolée.
Configuration Via l’application, p. ex. journal et interface activés/désactivés
MODULES SANS FIL INTÉGRÉS
RFID 125 KHz, 13,56 MHz, peut être désactivé
Capteur 24 GHz, peut être désactivé
Bluetooth
Bluetooth Low Energy (BLE), compatible avec la télécommande porte-clés Bluetooth
DoorBird A8007
INTÉGRATION DE PRESTATAIRES TIERS (DOORBIRD CONNECT)
Intégrations partenaires Voir www.doorbird.com/integrations
API Voir www.doorbird.com/api
Flux vidéo simultanés Un, pour l’enregistrement continu et basé sur l’événement
ACCESORIOS ADICIONALES
Vendu séparément Voir www.doorbird.com/buy
*seulement sur certains modéls ou configuration
49
FRANÇAIS
MENTIONS LÉGALES
Généralités
1. DoorBird est une marque déposée de Bird Home Automation
GmbH.
2. Apple, le logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch,
iOS, iPhone et iPod touch sont des marques déposées d'Apple Inc.
3. Google, Android et Google Play sont des marques déposées de
Google, Inc.
4. La marque verbale et les logos Bluetooth® sont des marques
déposées de Bluetooth SIG, Inc.
5. « QR Code » est une marque déposée de Denso Wave Incorporated
au Japon et dans d'autres pays.
6. Tous les autres noms de sociétés et de produits peuvent être des
marques déposées des sociétés auxquelles ils se rapportent.
7. Nous nous réservons le droit d'apporter à nos produits des
modifications visant à améliorer leurs performances techniques.
Dans le cadre de notre processus de développement continu,
l'aspect des produits présentés peut également différer de celui
des produits livrés.
8. La reproduction ou la reprise de textes, d'illustrations et de photos
tirés du présent manuel, dans quelque support que ce soit –
même sous forme d'extraits –, n'est autorisée qu'avec notre accord
écrit explicite.
9. La présentation de ce manuel est protégée par le droit d'auteur.
Nous déclinons toute responsabilité en cas d'erreurs éventuelles,
qu'il s'agisse d'erreurs de contenu ou d'erreurs d'impression (y
compris dans les données techniques ou au sein des graphiques
et des schémas techniques).
10. Nos produits sont conformes aux directives techniques, aux
réglementations électriques et aux réglementations en matière
de télécommunications en vigueur en Allemagne, dans l'Union
européenne et aux États-Unis.
11. Nos produits, ainsi que les composants qu'ils contiennent (circuits
intégrés, logiciels, etc.), ne doivent être utilisés qu'à des fins civiles
et non militaires.
Protection et sécurité des données
1. Pour une sécurité maximale, l'appareil utilise les mêmes
technologies de cryptage que celles utilisées pour les services
bancaires en ligne. Pour votre sécurité, aucune redirection de port
ni aucun service DynDNS n'est utilisé.
2. L'emplacement du centre de données pour l'accès à distance
via une application sur Internet est considéré comme situé dans
l'UE si l'adresse IP de l'appareil détectée se trouve dans l'UE. Le
centre de données est exploité selon les normes de sécurité les
plus strictes.
3. La vidéosurveillance, la surveillance audio et toute autre méthode
de surveillance peuvent être régies par des lois qui varient d'un
pays à l'autre. Vérifiez la législation en vigueur dans votre région
avant d'installer et d'utiliser cet appareil à des fins de surveillance.
Si l'appareil est un interphone, une station intérieure ou une caméra :
• Dans de nombreux pays, l'image vidéo et le son ne peuvent être
transmis qu'après qu'un visiteur a sonné (protection des données,
paramétrable dans l'application)
• Effectuez l'installation de manière à ce que la zone de couverture de
la caméra se limite exclusivement à l'entrée immédiate.
• L'appareil dispose éventuellement d'un historique des visiteurs
intégré et d'un détecteur de mouvement. Vous pouvez activer ou
désactiver ces fonctions si nécessaire.
Vérifiez auprès du propriétaire et de vos voisins si vous êtes autorisé
à installer et à utiliser ce produit. Bird Home Automation GmbH
décline toute responsabilité en cas d'utilisation abusive ou de
mauvaise configuration de ce produit, y compris en cas d'ouverture
involontaire d'une porte.
Bird Home Automation ne peut être tenue responsable des
dommages résultant d'installations existantes non conformes ou
d'une installation incorrecte.
Si nécessaire, signalez la présence de l'appareil à l'endroit approprié
et de la manière appropriée.
Veuillez respecter toutes les dispositions légales nationales
applicables sur le lieu d'installation concernant l'utilisation de
composants de surveillance et de caméras de surveillance.
Les mises à jour logicielles ou les mises à jour du système
d'exploitation (appelées « mises à jour du micrologiciel ») sont
généralement installées automatiquement sur les produits de
Bird Home Automation GmbH via Internet, dans la mesure où cela
est techniquement possible. Les mises à jour automatiques du
micrologiciel permettent de maintenir le logiciel des produits à la
dernière version disponible, afin qu'ils fonctionnent en permanence
de manière fiable, sûre et performante. Au fil du temps, des
fonctionnalités peuvent être ajoutées, étendues ou légèrement
modifiées dans le cadre du développement continu. Les modifications
importantes ou les restrictions des fonctionnalités existantes
n’interviennent généralement que si Bird Home Automation GmbH
le juge nécessaire (par exemple pour des raisons de protection des
données, de sécurité des données ou de stabilité, ou pour maintenir
les produits à la pointe de la technologie). Lorsqu'une mise à jour du
micrologiciel est disponible, les serveurs de Bird Home Automation
GmbH la distribuent généralement automatiquement à tous les
produits compatibles connectés à Internet ou aux serveurs de Bird
Home Automation GmbH. Ce processus se déroule par étapes et peut
prendre plusieurs semaines. Lorsqu'un produit reçoit une mise à jour
du micrologiciel, il l'installe et redémarre généralement. Les mises à
jour du micrologiciel installées ne peuvent pas être annulées. Étant
donné que les produits et les logiciels de Bird Home Automation
GmbH ne sont pas des produits développés spécifiquement pour un
client, un client ne peut pas refuser une mise à jour automatique tant
que le produit est connecté à Internet ou aux serveurs de Bird Home
Automation GmbH.
Éditeur
Bird Home Automation S.A.S.
165, rue Uhland
10719 Berlin
Allemagne
Site web : www.doorbird.com
E-mail : [email protected]
Il est possible que la présente notice contienne des erreurs
typographiques ou des erreurs d‘impression. Les informations
contenues dans cette notice sont contrôlées régulièrement et les
corrections sont publiées dans la prochaine édition. Nous déclinons
toute responsabilité en cas d‘erreurs techniques ou d‘impression et
par rapport à leurs conséquences.
50
MANUAL DE INSTALACIÓN
Lea atentamente estas instrucciones antes de
comenzar a utilizar cualquier producto.
Guarde el manual para que pueda consultarlo más
adelante si es necesario. Si entrega el producto a otras
personas para su uso, por favor, entregue también el
manual de instalación para su correcto funcionamiento.
Encontrará siempre la versión más actualizada del
manual de instalación en www.doorbird.com/support
Para hacer las cosas más fáciles usamos el término
„dispositivo“ para el producto „Videoportero IP“ y
„dispositivo móvil „para un smartphone o tablet.
Responsabilidad
En la preparación de este documento se ha puesto
el máximo cuidado. Por favor informe a Bird Home
Automation GmbH de cualquier inexactitud u omisión.
Bird Home Automation GmbH no se hace responsable
de cualquier problema técnico o errores tipográficos y
se reserva el derecho de hacer cambios en el producto
y manuales sin previo aviso. Bird Home Automation
GmbH no da ninguna garantía de cualquier tipo con
respecto al contenido de este documento, incluyendo
pero no limitado a, las garantías implícitas de
comerciabilidad y adecuación para un propósito en
particular. Bird Home Automation GmbH tampoco
será responsable, ni se responsabiliza de los
daños incidentales o consecuentes en relación con el
mobiliario, funcionamiento o uso de este material.
Este dispositivo debe utilizarse exclusivamente para
el uso previsto.
Modificaciones de equipos
Este equipo debe instalarse y utilizarse de
acuerdo con las instrucciones que figuran en la
documentación del usuario. Este equipo no contiene
componentes que requieren servicio por parte del
usuario. Los cambios o modificaciones no autorizados
en el equipo invalidarán todas las certificaciones y
aprobaciones reglamentarias aplicables.
DISPOSITIVO CON UN BOTÓN DE LLAMADA
1) Vídeo de 5 MP
2) Sensor de luz
para el modo de visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada con placa de identificación
iluminada
6) LEDs de visión nocturna
7) Micrófono
8) Altavoz
9) Lector RFID
10) Unidad eléctrica principal
11) LED de diagnóstico
12) Entrada de cables (opcional)
13) Puerto USB tipo C para módulos certificados de
Bird Home Automation
14) Contacto antisabotaje
Frontal
1
2
3
4
5
6
7
8
9
Por dentro
10
13
14
11
12
Nota: Indica información útil que ayuda a
sacar el máximo provecho del producto.
Importante: Indica información impor-
tante y esencial para que el producto
funcione correctamente.
Tenga en cuenta las advertencias e instrucciones
de seguridad de nuestro folleto adjunto o en línea:
https://www.doorbird.com/downloads/warnings.pdf
Precaución: Indica una situación peligrosa
que, si no se evita, puede resultar en lesiones
leves o moderadas.
Peligro: Indica una situación peligrosa
que, si no se evita, causará la muerte o
lesiones graves.
Advertencia: Indica una situación peligrosa
que, si no se evita, podría causar la muerte
o lesiones graves.
Aviso: Indica una situación que, si no se evita,
podría resultar en daños a la propiedad.
NOTICE
Símbolos utilizados
ESPAÑOL
51
DISPOSITIVO CON MÓDULO DE PANTALLA Y MÓDULO DE TECLADO
1) LEDs de visión nocturna
2) Vídeo de 5 MP
3) Micrófono
4) Sensor de luz
para el modo de visión nocturna
5) Tornillos de seguridad
6) Altavoz
7) Lector RFID
8) Sensor de movimiento
Frontal
1
2
3
4
5
6
7
8
9
10
9) Módulo de pantalla
10) Módulo de teclado
11) Unidad eléctrica principal
12) LED de diagnóstico
13) Entrada de cables (opcional)
14) Puerto USB tipo C para módulos certificados de
Bird Home Automation
15) Contacto antisabotaje
11
14
15
12
13
DISPOSITIVO CON 5 O MÁS BOTONES DE LLAMADA
Frontal
1) Vídeo de 5 MP
2) Sensor de luz
para el modo de visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada con placa de identificación
iluminada
6) LEDs de visión nocturna
7) Micrófono
5
1
2
3
4
6
7
8
9
Por dentro
Por dentro
11
14
15
12
10
8) Altavoz
9) Lector RFID
10) Módulo multifamiliar MTM18A
11) Unidad eléctrica principal
12) LED de diagnóstico
13) Entrada de cables (opcional)
14) Puerto USB tipo C para módulos certificados de
Bird Home Automation
15) Contacto antisabotaje
13
52
Por dentro
Por dentro
1) LEDs de visión nocturna
2) Vídeo de 5 MP
3) Micrófono
4) Sensor de luz
para el modo de visión nocturna
5) Tornillos de seguridad
6) Altavoz
7) Lector RFID
8) Sensor de movimiento
9) Módulo de información
DISPOSITIVO CON MÓDULO DE INFORMACIÓN Y MÓDULO DE TECLADO
Frontal
1
2
3
4
5
6
7
8
9
10
11
10) Módulo de teclado
11) Botón de llamada con placa de identificación
iluminada
12) Unidad eléctrica principal
13) LED de diagnóstico
14) Entrada de cables (opcional)
15) Puerto USB tipo C para módulos certificados de
Bird Home Automation
16) Contacto antisabotaje
14
12
15
16
13
DISPOSITIVO CON MÓDULO DE LECTOR DE HUELLAS DACTILARES
1
2
3
4
5
6
7
8
9
10
1) Vídeo de 5 MP
2) Sensor de luz
para el modo de visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada con placa de identificación
iluminada
6) LEDs de visión nocturna
7) Micrófono
8) Altavoz
9) Lector RFID
10) Lector de huellas dactilares
11) Unidad eléctrica principal
12) LED de diagnóstico
13) Entrada de cables (opcional)
14) Puerto USB tipo C para módulos certificados de
Bird Home Automation
15) Contacto antisabotaje
Frontal
11
14
15
12
13
ESPAÑOL
53
1
2
3
4
5
6
7
8
9
10
1) Vídeo de 5 MP
2) Sensor de luz
para el modo de visión nocturna
3) Tornillos de seguridad
4) Sensor de movimiento
5) Botón de llamada iluminado con placa
identificativa
6) LEDs de visión nocturna
7) Micrófono
8) Altavoz
9) Lector RFID
DISPOSITIVO CON MÓDULO DE LLAMADA SIN CONTACTO
Frontal
VIDEOS
¿Necesita ayuda con la instalación? Vea nuestros videos de instalación que se puede encontrar en
http://www.doorbird.com/support
Cada paso de la instalación está claramente documentado en los videos.
INSTALACIÓN
Todos los pasos que se indican a continuación deben ser llevados a cabo cuidadosamente por un adulto
competente, teniendo en cuenta las normas de seguridad aplicables. Si tiene alguna pregunta, póngase en
contacto directamente con nosotros o con un especialista competente.
Asegúrese de que todos los cables utilizados para la instalación estén intactos a lo largo de toda su longitud y
aprobados para este tipo de uso.
Velocidad de red y componentes de red
Asegúrese de que la velocidad de subida de su conexión a Internet sea de al menos 0,5 Mbps. También puede
realizar una prueba de velocidad en cualquier momento a través de la aplicación DoorBird. La experiencia de usuario
sólo es tan buena como la velocidad de red, la estabilidad de red y la calidad de los componentes de red,
como el enrutador de Internet y los puntos de acceso WiFi o los repetidores WiFi. Asegúrese también de que
sus componentes de red no tengan más de dos años de antigüedad, hayan sido fabricados por un fabricante
conocido y tengan instalado el firmware más reciente. Si no se cumplen estos requisitos, puede ocurrir, por
ejemplo, que el rendimiento de audio y vídeo sea deficiente o que las notificaciones push se retrasen o no
lleguen a su smartphone o tablet.
Requisitos:
Internet de alta velocidad (a través de línea fija): DSL, cable o fibra óptica Red: Ethernet, con DHCP
Algunos intercomunicadores de la serie D22x disponen, según el equipamiento, de un módulo adicional
opcional para la accesibilidad que incluye un indicador de estado con tres pictogramas [Llamada,
Conversación, Apertura de puerta], señal acústica de apertura de puerta y bucle de inducción. Si se
instala correctamente, el módulo cumple con la norma DIN 18040 (Edificación sin barreras). Debido al
elevado consumo de energía, la alimentación eléctrica del bucle de inducción debe realizarse mediante
una fuente de alimentación independiente (15-48 VCC, 1 A).
10) Módulo de llamada
sin contacto para
iniciar llamadas sin
contacto
11) Unidad eléctrica principal
12) LED de diagnóstico
13) Entrada de cables (opcional)
14) Puerto USB tipo C para módulos certificados de
Bird Home Automation
15) Contacto antisabotaje
Por dentro
11
14
15
12
13
54
3
ELECCIÓN DEL LUGAR DE MONTAJE
El aparato emplea una lente ultragran angular hemisférica, de modo que
basta con una altura de montaje baja, incluso con una distancia mínima
de la persona respecto al aparato de 50cm (19,68in). Por eso, el objetivo
no se puede ajustar mecánicamente. La lente de la cámara se debe en-
contrar a una altura de 145cm (57in) como mínimo. Antes del montaje
definitivo hay que comprobar si la altura es correcta.
A la hora de elegir el lugar de montaje, fíjate en las condiciones de luz.
Evita la luz solar directa, la contraluz directa y las superficies reflectantes.
El cable de red entre el aparato y el switch/inyector PoE o el rúter no
debe medir más de 80m de longitud (IEEE802.3).
El aparato no se debe
exponer a la luz solar directa,
ya que la temperatura de la carcasa
podría exceder el límite admisible.
Esto podría dañar los componentes
eléctricos y mecánicos del aparato, y
provocar lesiones, especialmente al
tocar las piezas exteriores del
aparato. Los paneles frontales
blancos y plateados claros absorben
menos luz solar que los oscuros.
El sensor de imagen no se
debe exponer a la luz solar
directa durante periodos
prolongados. La luz solar directa
ciega la cámara y puede dañar
permanentemente los pequeños
filtros de color del chip del sensor.
Los defectos causados por la
luz solar directa no están
cubiertos por la garantía.
Si solo dispones de dos hilos
en el lugar de montaje,
puedes utilizar el convertidor
Ethernet PoE A1072 de 2cables de
DoorBird, que se vende por separado.
Este convertidor permite transmitir
datos de red (Ethernet) y corriente
(PoE) a largas distancias a través de
un simple cable bifilar. Así pues, se
pueden equipar edificios que, p.ej.,
solo disponen de un cable de timbre
bifilar simple con tecnología de red
sin tener que tender un cable de red
a posteriori.
4
EXTRACCIÓN DE LA CARCASA (SOLO CON PEDIDOS EN EL CONFIGURADOR DE
DOORBIRD)
1 cm
Si la carcasa trasera está separada y no se encuentra montada en el panel frontal, sáltate este paso.
Con cuidado, retira el panel frontal, incluida la unidad principal, de la carcasa trasera de montaje utilizando
el destornillador incluido.
1
DESCONEXIÓN DE LA CORRIENTE
Desconecta la corriente de todos los cables que vayan hasta el
lugar de montaje, p.ej., del videoportero, del timbre, del portero
automático eléctrico, del switch/inyector PoE, etc.
2
DESMONTAJE DEL TIMBRE EXISTENTE
Si hay un timbre o un videoportero instalados en la pared de casa,
desmóntalos.
Desatornilla los tornillos de
seguridad 1cm.
Desplaza el panel frontal hacia
arriba.
Tira del panel frontal hacia ti.
ESPAÑOL
55
7
ALIMENTACIÓN
El dispositivo se alimenta mediante PoE+ IEEE 802.3at (Power over Ethernet). La conexión a la red se realiza
exclusivamente a través de LAN, por lo que la alimentación eléctrica se suministra a través de un cable de
red.
ALIMENTACIÓN ELÉCTRICA Y CONEXIÓN DE RED A TRAVÉS DE POE
(ALIMENTACIÓN A TRAVÉS DE ETHERNET)
Para alimentar el dispositivo a través de un conmutador PoE+ o un inyector PoE+ (por ejemplo, el inyector
DoorBird Gigabit High-PoE A1093) según el estándar PoE IEEE 802.3at, Mode A/B, se deben utilizar los cuatro
hilos numerados 1, 2, 3 y 6 de un cable de red Cat.5 o superior. Asegúrese de utilizar un cable de red Cat.5 de alta
calidad o superior y con el blindaje adecuado (pares de hilos blindados individualmente (S/FTP o SFTP) y cubierta
del cable blindada), de modo que el blindaje esté conectado al blindaje metálico exterior del conector RJ45
(8P8C).
5
ENSAMBLAJE DE LA CARCASA DE MONTAJE
Monte la carcasa de montaje (backbox) en la pared. Encontrará los planos
detallados y las medidas del aparato en la hoja de datos correspondiente
al dispositivo.
Montaje de la carcasa de montaje en superficie
Coloque la goma de sellado para el paso de cables en la abertura de
montaje deseada.
Inserte un destornillador a través
del centro de la goma de sellado.
Pase todos los cables y alambres
que desee conectar al dispositivo
a través de la goma de sellado.
Goma de sellado para el paso
de cables
Tapa para aperturas no utili-
zadas
Tiene que taladrar agujeros
en una pared, inserte tornillos
en la pared o levante una pared,
asegúrese de que no se encuentren
cables o tuberías eléctricas (gas,
agua, etc.) en la pared.
Nota importante para el montaje
en cavidades (por ejemplo, en
pedestales y buzones):
Para proteger las unidades
electrónicas, asegúrese de
que los componentes técnicos estén
protegidos contra el goteo y el agua
corriente causados por la
condensación o que entren en el
espacio de montaje a través de las
aberturas. Para proteger las unidades
electrónicas, asegúrese de que el
espacio de montaje interior no
acumule agua.
Debe garantizarse una
circulación de aire suficiente,
así como un drenaje sin obstáculos
del agua en la base de la instalación.
En caso contrario, se denegará la
garantía.
56
Para conectar los cables al aparato, primero debe
retirar la tapa del conector con el destornillador que se
incluye.
Los conectores etiquetados permiten conectar cables y
conductos al aparato de forma cómoda y segura. Ahora
puede conectar todos los cables y conductos necesarios
al aparato. Retire todos los cables y conductos de los
conectores del aparato que no vaya a utilizar. Retire unos
5 mm de aislamiento del extremo de los cables que desee
conectar al terminal de tornillo verde del dispositivo.
EXT1 | EXT 2 LAN (POE+)
+12V/0.48A (out)
COM3
COM1
CB1
CB3
CB2
CB4
COM2
GND
GND
B/D1
A/D0
OSDP
485
Wiegand
Relay1 | Relay2
EXT
COM
EXT
NO
NO
GND
NC
GND
COM
NC
Si utiliza PoE como fuente de alimentación, los cuatro cables de PoE servirán al mismo tiempo como línea de
datos. Si su conmutador PoE o su inyector PoE no es compatible con el estándar PoE IEEE 802.3at Mode A/B, el
dispositivo no se iniciará (véanse los LED de diagnóstico y los tonos de diagnóstico).
1. Desconecte el conmutador PoE o el inyector PoE correspondiente de la red eléctrica.
2. Lleve el cable de red hasta el lugar de instalación del dispositivo.
Para obtener más información sobre PoE, consulte: http://www.doorbird.com/poe
7
CONEXIÓN DEL DISPOSITIVO
LAN / PoE+
PWR LED
Max 24V 1A
R1 R1 R2 R2 GND D1 D0 E1 E1 -VDC+
Wiegand 0V 0A 48-57
CB1 CB2
COM1
Display
Micro SIM
USB-C
Cell
Antenna
AVISO
Tenga mucho cuidado al conectar
los cables y los hilos. Una
conexión incorrecta de los cables y los
hilos puede provocar daños en el aparato.
Los hilos sin aislamiento no deben
sobresalir del borne de tornillo, ya que
esto podría provocar un cortocircuito y
dañar el aparato.
Manipule el panel frontal con
cuidado. Si no se maneja
correctamente, la superficie del
panel frontal podría rayarse o sufrir otros
daños.
Una vez conectados los cables,
vuelva a atornillar la tapa
protectora para proteger el aparato
de la humedad.
ESPAÑOL
57
CONEXIONES DESCRIPCIÓN
LAN/POE+
Toma RJ45 para conectar la red procedente del conmutador PoE+ o del
inyector PoE+.
R1
NO
Relé n.º 1, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Normally
Open» (NO). Se cierra al activarse.
R1
COM
Relé n.º 1, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Common»
(COM).
R1
NC
Relé n.º 1, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Normally
Closed» (NC). Se abre al activarse.
R2
NO
Relé n.º 2, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Normally
Open» (NO). Se cierra al activarse.
R2
COM
Relé n.º 2, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Common»
(COM).
R2
NC
Relé n.º 2, máx. 24 V CA/CC, 1 A, p. ej.,
para abrepuertas, contacto «Normally
Closed» (NC). Se abre al activarse.
EXT1, EXT2
EXT
EXT
Entrada digital (0 V, 0 A (NO)), para un botón de apertura de puerta, máx.
0 V CC/CA, 0 A. Estas conexiones pueden utilizarse, p. ej., para conectar un
botón de apertura de puerta en interiores. Los relés se pueden configurar
en la aplicación DoorBird o en DoorBird Webadmin.
Asegúrese de que no haya tensión en estas conexiones. Una tensión excesiva puede
dañar irremediablemente el aparato.
+12 V / 0,45 A
(salida)
Salida de 12 V CC, 0,45 A, p. ej., para un abridor de puertas
GND, GND Ground. Para salida Wiegand (lector RFID, teclado numérico), la función
Wiegand se puede activar, desactivar y configurar a través de la aplicación
DoorBird.
La bolsa de accesorios incluida contiene un cable de tres hilos (negro, verde
y blanco) y un conector. Utilice este cable para conectar su dispositivo
Wiegand (GND: hilo negro).
D1 Data High. Para salida Wiegand (lector RFID, teclado). Máx. 5 mA por salida
(línea de datos). La salida Wiegand se puede activar, desactivar y configurar
a través de la aplicación DoorBird.
La bolsa de accesorios incluida contiene un cable de tres hilos (negro, verde
y blanco) y un conector. Utilice este cable para conectar su dispositivo
Wiegand (D1: hilo blanco).
D0 Dato bajo. Para salida Wiegand (lector RFID, teclado). Máx. 5 mA por salida
(línea de datos). La salida Wiegand se puede activar, desactivar y configurar
a través de la aplicación DoorBird.
La bolsa de accesorios incluida contiene un cable de tres hilos (negro, verde
y blanco) y un conector. Utilice este cable para conectar su dispositivo
Wiegand (D0: hilo verde).
El tiempo de activación se puede
configurar en la aplicación DoorBird o
en Webadmin
58
COM1, COM2 Conexión para módulos certificados de Bird Home
Automation, por ejemplo, el módulo Info
COM3 Conexión para módulos certificados de Bird Home
Automation, por ejemplo, teclado, lector de huellas
dactilares, MTM
CB1, CB2,
CB3, CB4
Conexión para el primer (CB1), segundo (CB2), tercer
(CB3) y cuarto (CB4) botón de llamada
USB tipo C
Conexión para módulos compatibles de Bird Home Automation, por ejemplo, pantalla
táctil,pantalla de 3.5 pulgadas.
Las conexiones «CB1», «CB2»,
«CB3», «CB4», así como
«COM1», «COM2» y «COM3» situadas
en la parte posterior de la unidad de
alimentación principal solo deben
utilizarse para conectar componentes
certificados por Bird Home
Automation.
9
PUESTA EN MARCHA
Conecte la alimentación de los cables que van al lugar de instalación. Encienda el conmutador PoE o el
inyector PoE conectado al dispositivo. Podrá comprobar si el dispositivo recibe alimentación mediante el LED
de diagnóstico. Este se ilumina entre 30 y 60 segundos después de conectar la alimentación. El dispositivo
estará listo para funcionar (proceso de arranque, posibles actualizaciones de software , etc.) tan pronto como
emita un breve pitido de diagnóstico desde el altavoz integrado. Esto puede tardar hasta 5 minutos. Si el LED de
diagnóstico no se enciende, compruebe la fuente de alimentación.
10
DESCARGA E INSTALACIÓN DE LA APLICACIÓN
Descargue la aplicación «DoorBird» de Bird Home Automation en su dispositivo móvil desde la App Store
de Apple o Google Play Store. Encontrará la versión más reciente del manual de instrucciones de la aplicación
en www.doorbird.com/de/support
En la aplicación DoorBird, vaya a «Ajustes > Añadir dispositivo» y haga clic en el icono del código QR en el cam-
po «Usuario». Escanee el código QR de usuario que aparece en el «Digital Passport» adjunto.
8
MONTAJE DEL PANEL FRONTAL
Monta el panel frontal, incluida la unidad principal, en la carcasa trasera de montaje.
El montaje de los paneles frontales varía entre los modelos de serie y los pedidos realizados a través del
configurador de DoorBird («DBI» presente en el nombre del aparato).
Presiona el panel frontal
en la carcasa trasera de
montaje.
Desplaza el panel
frontal hacia arriba.
Desplaza el panel
frontal hacia abajo.
Atornilla los tornillos de
seguridad.
Modelo de serie D22x Modelo de configurador
ESPAÑOL
59
LED DE DIAGNÓSTICO
Podrá saber si el aparato recibe alimentación eléctrica gracias al LED de diagnóstico. Este se enciende entre 30 y
60 segundos después de conectar la alimentación eléctrica .
TONOS DIAGNÓSTICOS
Entre uno y cinco minutos después de conectarse a la red eléctrica, el dispositivo emite unos pitidos de
diagnóstico.
SENSOR DE MOVIMIENTO
El dispositivo cuenta con un sensor de movimiento integradocon tecnología 4D. Puede utilizarlo para
numerosas aplicaciones, por ejemplo, para enviar una alarma a un dispositivo móvil o para activar un relé que
encienda una luz exterior.
LECTOR RFID
El lector RFID integrado se puede utilizar para diversas aplicaciones, como abrir o cerrar puertas, o activar o
desactivar su sistema de alarma. Por motivos de seguridad, el lector RFID tiene un alcance muy corto (0-3 cm,
0-1,18 pulgadas), por lo que deberá mantener la etiqueta RFID compatible (llavero) muy cerca del lector. Puede
configurar el lector RFID con la aplicación DoorBird.
Por motivos de seguridad, el lector RFID solo funciona a corta distancia.
API
El dispositivo cuenta con una API bien documentada para la integración de sistemas de terceros. Encontrará
más información, así como los términos y condiciones generales, en www.doorbird.com/api
INTEGRACIONES
El dispositivo ofrece numerosas opciones para integrarlo en aplicaciones de terceros. Para obtener más
información, visite www.doorbird.com/integrations
CAMBIAR EL TEXTO DE UNA PLACA IDENTIFICATIVA
Si tiene problemas para añadir el dispositivo a la aplicación , compruebe si el dispositivo está conectado a
Internet (www.doorbird.com/checkonline). Si el dispositivo no está conectado, compruebe la conexión a la red y
el suministro eléctrico del dispositivo.
Solo es relevante para dispositivos con un o
más botones de llamada con placa
identificativa iluminada.
Servicio de grabado para un estilo moderno y
aspecto impecable: www.doorbird.com/
engraving
Siga el PASO 1 para desconectar la corriente. Utilice un
destornillador plano de ranura para retirar la cubierta
transparente del botón de llamada. Recomendamos
utilizar papel que no absorba la humedad.
60
1
= 1.ª llamada
tira de botones
18
= 18.ª llamada
tira de botones
18
12
6
17
11
5
16
10
4
15
9
3
14
8
2
13
7
1
CAMBIAR EL TITULO DEL MÓDULO DE INFORMACIÓN
Solo es relevante para dispositivos con módulo de información.
Siga el PASO 1 para desconectar la alimentación eléctrica y el PASO 2 para retirar el panel frontal del dispositi-
vo. A continuación, podrá cambiar el texto en el módulo de información situado en el interior .
Recomendamos utilizar papel que no absorba la humedad.
TECLAS DE LLAMADA AL SISTEMA MULTIPARTITO CONECTAR EL MÓDULO
Solo es relevante para dispositivos con 5 o más
Botones de llamada.
Conecte al módulo multipartito (por ejemplo, el mó-
dulo MTM18A) únicamente botones de llamada que
estén certificados por Bird Home Automation.
ESPAÑOL
61
MANTENIMIENTO DE LA PLACA FRONTAL
Limpieza y mantenimiento
Todos los paneles frontales DoorBird están fabricados
con materiales de excelente calidad y diseñados para
una larga vida útil. Dado que los dispositivos suelen
montarse en zonas exteriores no resguardadas, están
expuestos a condiciones climáticas desfavorables y
sustancias agresivas, especialmente en calles, cerca de
la costa y zonas industriales. Por eso, tenga en cuenta
las indicaciones de mantenimiento siguientes. No nos
haremos responsables de los daños que se produzcan
por no seguir estas indicaciones.
NOTICE
Eliminar la suciedad agresiva, como los
excrementos de pájaro, lo antes posible.
NOTICE
No utilizar nunca productos de limpieza
abrasivos, como lana de acero o líquidos
abrasivos.
En general, basta con usar agua caliente, si es
necesario con un poco de líquido lavavajillas, y un
paño o cepillo suaves. Las piezas de plástico (cámara o
placas con nombre) no se deben tratar con productos
de limpieza para metales. Después de la limpieza,
elimine todos los restos de productos de limpieza y
lubricación para prevenir manchas o decoloraciones.
Acero inoxidable
Para los dispositivos DoorBird solo se utilizan aceros
inoxidables de excelente calidad. No obstante, incluso
el acero inoxidable se puede oxidar, ya que está
compuesto por aprox. un 70% de hierro. La resistencia
a la oxidación se consigue con una capa de protección
(llamada también capa pasiva), que funciona como
una piel sobre el hierro. Básicamente, esta capa
protectora está compuesta por cromo y otros metales
nobles.
Las partículas de hierro, el polvo de lijado y las virutas
que se depositan sobre el acero inoxidable pueden
provocar corrosión (óxido ligero). Estas partículas de
hierro se encuentran en el aire en todas partes, pero
sobre todo en zonas industriales, cerca de la costa y
calles muy transitadas. Retire los depósitos ferrosos
de inmediato, ya que, de lo contrario, dañarán el
dispositivo y provocarán auténtica oxidación. Para
eliminar la corrosión basta con limpiar el polvo con un
paño. También es recomendable utilizar productos de
cuidado, como WD 40, que se puede encontrar, entre
otros, en Amazon por menos de 5,00€. Solo hay que
aplicar una capa fina y pasar un paño. Se puede hacer
lo mismo cuando se forma corrosión en los grabados
de la superficie de acero inoxidable.
Las salpicaduras de cemento o cal se deben eliminar
con cuidado lo antes posible, antes de que se
endurezcan, con una espátula de madera.
Los productos de limpieza siguientes no se deben
utilizar, ya que reducen la resistencia a la corrosión:
• Productos con cloruros y ácido clorhídrico
• Agentes blanqueadores (en caso de aplicación
accidental, aclarar abundantemente con agua)
• Productos para limpiar plata
Después de cada limpieza, pasar un paño ligeramente
humedecido con agua limpia y secar con un trapo
para prevenir la formación de marcas de cal. El agua
desmineralizada previene la formación de residuos
de cal.
Acero inoxidable con recubrimiento de PVD
Para las superficies con recubrimiento de PVD,
cromadas o doradas recomendamos utilizar un
detergente lavavajillas desengrasante y agua limpia
o limpiarlas con un paño de microfibra limpio y sin
pelusas. Para las superficies de alto brillo se debe
utilizar un paño que no arañe (p.ej., paños limpiagafas,
para pulido de muebles o similares).
Superficies barnizadas
Limpie las superficies e inscripciones barnizadas con
un paño suave que no arañe (p.ej., paños limpiagafas,
para pulido de muebles o similares) humedecido
con una solución jabonosa suave. Para que no se
formen manchas ni decoloraciones, elimine los restos
de producto sin dejar residuos. Proceda con mucho
cuidado con las inscripciones para no dañar la lámina
ni la impresión.
Latón bruñido y Bronce arquitectónico
El acabado de la superficie „auténtico latón bruñido“
y „auténtico bronce arquitectónico“ es un acabado
bruñido en frío que luego se sella con una cera para
barcos. Como se trata de una superficie transpirable,
es aconsejable aplicar una capa posterior de cera
a intervalos regulares (aprox. 6-18 meses) con un
paño suave, dejar que actúe un rato y luego frotarla
uniformemente con un paño seco. Recomendamos
una cera como Teroson WX 990 de Henkel.
NO deben utilizarse productos químicos de limpieza
de ningún tipo.
Evitar tocar la superficie con los dedos durante el
montaje. Se recomienda usar guantes de látex sin
polvo.
En función de las influencias climáticas, la superficie
tratada puede cambiar y adquirir así su aspecto
característico e individual.
62
INFORMACIÓN GENERAL
Alimentación Power over Ethernet (PoE 802.3at Mode A/B)
Módulo de información 3.5″, iluminado
Pantalla de visualización
LCD de 3.5″ (sin función táctil), iluminado, para mostrar un texto libre de 2 líneas y el
directorio de nombres (máx. 500 entradas)
Pantalla táctil
LCD de 7″, iluminado, para mostrar un texto libre de 2 líneas y el directorio de nombres (máx.
3000 entradas)
Teclado con 16 teclas
• 16 teclas, iluminadas, configurables
• vía app, p. ej.
• Códigos PIN individuales
• Eventos individuales (p. ej. conmutación de un relé, notificación automática, llamada SIP
[audio/video], notificación HTTP(s))
• Horarios individuales
• Hasta 3000 códigos PIN configurables
Teclado con 12 teclas
• 12 teclas, iluminadas, configurables vía app, p. ej.
• Códigos PIN individuales
• Eventos individuales (p. ej. conmutación de un relé, notificación automática, llamada SIP
[audio/video], notificación HTTP(s))
• Horarios individuales
• Hasta 3000 códigos PIN configurables
Lector de huellas dactilares
50
• Configurable vía app
• Eventos individuales (por ejemplo cambiar un relé, notificación HTTP (s))
• Horarios individuales
• Hasta 50 huellas dactilares configurables
• Historial de eventos
Botón de llamada sin
contacto
Sensor de movimiento por radar de alta gama para una detección fiable a corta distancia
Retroiluminación de dos colores (cambia a verde cuando se detecta movimiento)
Eventos individuales (p. ej. apertura de puerta, notificación automática, SIP, etc.)
Campos de texto intercambiables en 5 idiomas (DE, EN, ES, FR, IT) incluidos
Módulo de accesibilidad
Indicador de estado con tres pictogramas [llamada, conversación, apertura de puerta], señal
acústica de apertura y bucle de inducción
Homologación según DIN 18040
Conectores
• RJ45, para LAN/PoE
• Relé de enclavamiento biestable #1, máx. 24 V CC /AC, 1 amperio, p. ej. para abrepuertas
eléctricos
• Relé de enclavamiento biestable #2, máx. 24 V CC /AC, 1 amperio, p. ej. para abrepuertas
eléctricos
• Entrada externa #1
• Entrada externa #2
• Los relés se pueden ampliar o asegurar con el DoorBird IP Controlador I/O A1081.
• 1x Conector de módulo USB Type-C (pantalla táctil)
• Salida 12 V CC @ 0,48 A, p. ej. para un abrepuertas eléctrico
• RS485, Wiegand, OSDP
Clase de protección IP65, IK08
Homologaciones CE, FCC, IC, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Condiciones de
funcionamiento
-25 a +55°C /-13 a 131°F
Humedad relativa del aire de 10 % a 85 %
(no se condensa)
Contenido del envío
1x Unidad eléctrica principal
1x Placa frontal*
1x Llavero Transponder
1x Atornillador
1x Guía rápida con pasaporte digital
1x Manual de instalación
1x Piezas pequeñas
Garantía Ver www.doorbird.com/warranty
REQUISITOS DEL SISTEMA ACTUALES
TECHNICAL SPECIFICATIONS
ESPAÑOL
63
Requisitos del sistema
Dispositivo móvil: versión iOS más reciente en iPhone/iPad, versión Android más reciente en
smartphone/tablet
Internet: conexión a internet por red telefónica fija de banda ancha de alta velocidad, DSL,
cable o fibra óptica, sin Socks ni servidores Proxy
Red: Red Ethernet, con protocolo de configuración dinámica de host (DHCP)
Altura de instalación
recomendada
El objetivo de la cámara deberá encontrarse a una altura mínima de 145 cm (57 in). Por favor,
compruebe la altura óptima de montaje para su sitio antes de iniciar la instalación.
VÍDEO
Cámara HDTV, 5 megapíxeles, dinámica (VGA – HDTV)
Lente
Lente gran angular hemisférica 180° (D), 140° (H), 100° (V), rectificada, modo de visión por
infrarrojos
Visión nocturna Sí, sensor de luz, filtro de infrarrojos automático, 2 LED infrarrojos (850 nm)
Vídeo Video
AUDIO
Componentes de audio Altavoz y micrófono, disminución de ruido y eco (AEC, ANR)
Transmisión de audio Bidireccional, dúplex completo
Audio Audio
RED
Ethernet Conector RJ45, PoE 802.3at Mode A/B, 10/100 Base-T
Protocolos compatibles
HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF
(RTP [RFC-2833], SIP INFO [RFC-2976]), STM, WebRTC
SENSOR DE MOVIMIENTO
Tipo Activo
Ángulo de detección 54° (H), 70° (V)
Alcance 1 - 10 m (3.3 - 32.9 ft), según entorno, configurable en tramos de 1 m (3.3 ft).
Tecnología
4D. Basado en varios sensores y algoritmos integrados, p. ej. la energía de radiofrecuencia
(ERF)
Configuración
• A través de app, p. ej.
• Range (1 - 10 m /3.3 - 32.9 ft)
• Dirección (acercándose, alejándose, en ambas direcciones al mismo tiempo)
• Eventos individuales (p. ej. conmutación de un relé, notificación automática, llamada SIP
[audio/video], notificación HTTP(s))
• Horarios individuales
PROTECCIÓN CONTRA EL VANDALISMO
Sensor de vandalismo
Sensor integrado para la detección en tiempo real de manipulaciones mecánicas (p. ej.
retirada del dispositivo).
LECTOR RFID 125 KHZ
Tipo Sistema “Lector activo de etiquetas pasivas (ARPT: “Active Reader Passive Tag” en inglés)
Estándar ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102
Frecuencia 125 KHz
Alcance 0 - 3 cm (0.118 in), según entorno
Antena Interna
Transpondedor compatible
Llaveros RFID vendidos por separado,
ver www.doorbird.com/buy
Hasta 3000 llaveros RFID configurables.
Configuración
• A través de app, p. ej.
• Llavero (agregar, borrar)
• Eventos individuales (p. ej. conmutación de un relé, llamada SIP [audio/video], notificación
HTTP(s))
• Horarios individuales
64
Lector RFID 125 KHz 125 KHz RFID reader
LECTOR RFID 13,56 MHZ
Tipo Sistema “Lector activo de etiquetas pasivas (ARPT: “Active Reader Passive Tag” en inglés)
Estándar
UID (CSN) de: MIFARE Classic®, MIFARE DESFire® EV1 y EV2, ISO14443A, ISO14443B,
ISO15693, NFC® (se requiere compatibilidad HCE)
Frecuencia 13,56 MHz
Alcance 0 - 3 cm (0.118 in), según entorno
Antena Interna
Transpondedor compatible
Llaveros RFID vendidos por separado,
ver www.doorbird.com/buy
Hasta 3000 llaveros RFID configurables
Encriptación Requiere una licencia DoorBird Cloud Pro o DoorBird Cloud Enterprise.
Configuración
• A través de app, p. ej.
• Llavero (agregar, borrar)
• Eventos individuales (p. ej. conmutación de un relé, llamada SIP [audio/video], notificación
HTTP(s))
• Horarios individuales
OSDP
OSDP Hardware preparado, activación posterior mediante actualización de software
RS485
RS485 Hardware preparado, activación posterior mediante actualización de software
WIEGAND
Dirección
Entradas y salidas: hardware preparado, activación posterior mediante actualización de
software
Protocolos compatibles 26, 30, 31, 34 y 44 bits
Transmisión de datos
compatible
Transpondedores RFID de 125 KHz, transpondedores RFID de 13,56 MHz, códigos PIN del
teclado
Longitud máxima del
cable
Máx. 150 m (492 ft)
Tensión
Cuando no se transmiten datos, tanto DATA0 como DATA1 son llevados al nivel de tensión
“alto” de +5 V CC. La interfaz está aislada eléctricamente.
Configuración A través de la app, p. ej. registro e interfaz activados/desactivados
MÓDULOS INALÁMBRICOS INTEGRADOS
RFID 125 KHz, 13,56 MHz, se puede desactivar
Sensor 24 GHz, se puede desactivar
Bluetooth
Bluetooth Low Energy (BLE), compatible con DoorBird Mando a distancia Llavero Bluetooth
A8007
INTEGRACIÓN DE OTROS PROVEEDORES (DOORBIRD CONNECT)
Integraciones de socios Ver www.doorbird.com/integrations
API Ver www.doorbird.com/api
Flujos de vídeo
simultáneos
Una, para los streams de grabación basados en eventos y continuos
ACCESORIOS ADICIONALES
Se vende por separado ver www.doorbird.com/buy
*Sólo disponible en ciertos modelos o configuraciónes.
ESPAÑOL
65
NOTAS LEGALES
Observaciones generales
1. DoorBird es una marca registrada de Bird Home Automation
GmbH.
2. Apple, the Apple logo, Mac, Mac OS, Macintosh, iPad, Multi-Touch,
iOS, iPhone and iPod touch son marcas registradas de Apple Inc.
3. Google, Android y Google Play son marcas comerciales de Google,
Inc.
4. La marca denominativa y los logotipos Bluetooth® son marcas
registradas de Bluetooth SIG, Inc.
5. QR Code es una marca registrada de Denso Wave Incorporated en
Japón y otros países.
6. Todos los demás nombres de empresas y productos pueden ser
marcas comerciales de las respectivas empresas con que están
asociados.
7. Nos reservamos el derecho de hacer cambios en nuestros
productos en interés del avance técnico. Los productos mostrados
también pueden tener un aspecto diferente a los productos
suministrados en base a mejoras continuas.
8. La reproducción o el uso de textos, ilustraciones y fotos de este
manual de instrucciones en cualquier medio - aunque sólo sea en
forma de extractos - sólo se permite con nuestro consentimiento
expreso y por escrito.
9. El diseño de este manual está sujeto a la protección del
copyright. No asumimos ninguna responsabilidad por errores o
contenidos erróneos o errores de impresión (incluso en el caso de
especificaciones técnicas o en gráficos y bocetos técnicos).
10. Nuestros productos cumplen con todas las directrices técnicas,
normativas eléctricas y de telecomunicaciones aplicables en
Alemania, la UE y los Estados Unidos..
11. Nuestros productos y también los componentes que contienen
(circuitos integrados, software, etc.) sólo pueden utilizarse para
fines civiles y no militares.
Privacidad y seguridad de los datos
1. Para máxima seguridad, el dispositivo utiliza las mismas
tecnologías de cifrado que se utilizan en línea. banca. Para
su seguridad, tampoco se utiliza ningún reenvío de puertos o
DynDNS.
2. La ubicación del centro de datos para el acceso remoto a través
de Internet por medio de una aplicación es obligatoria en la
UE si la dirección IP de Internet determinada del dispositivo se
encuentra en la UE. El centro de datos funciona de acuerdo con
las normas de seguridad más estrictas.
3. El vídeo, el audio y cualquier otro método de vigilancia pueden ser
regulados por leyes que varían de un país a otro. Compruebe las
leyes de su región local antes de instalar y utilizar este dispositivo
con fines de vigilancia. Si el dispositivo es una puerta, estación
interior o cámara fotográfica:
• En muchos países la señal de vídeo sólo puede ser transmitida una
vez que el visitante ha tocado la campana (privacidad de los datos,
configurable en la aplicación)·
• Realice el montaje de tal manera que el alcance de detección de la
cámara limite el alcance de la cámara exclusivamente a la zona de
entrada inmediata.
• El dispositivo puede venir con un historial de visitas y sensor de
movimiento. Puede activar/desactivar esta función si es necesario.
En caso necesario, indíquese la presencia del dispositivo en un lugar
adecuado y de forma adecuada.
Observe las disposiciones legales específicas de cada país sobre el
uso de componentes de vigilancia y cámaras de vigilancia aplicables
en el lugar de instalación.
Por favor, verifique que el propietario y la comunida de viviendas
estén de acuerdo de instalar y usar este producto. Bird Home
Automation GmbH no se hace responsable por cualquier uso
inapropiado a este producto, incluyendo la apertura no autorizada
de una puerta.
Las actualizaciones del software o del sistema operativo (las
llamadas „actualizaciones de firmware“) normalmente se instalan
automáticamente en los productos de Bird Home Automation GmbH
a través de Internet, si es técnicamente posible. Las actualizaciones
automáticas de firmware mantienen actualizado el software de
los productos para que siempre funcionen de forma fiable, segura
y eficiente. Mediante un desarrollo continuo, las funciones pueden
añadirse, ampliarse o modificarse ligeramente. Normalmente, sólo
se producirán cambios o limitaciones importantes en las funciones
existentes si Bird Home Automation GmbH lo considera necesario (por
ejemplo, por razones de protección de datos, seguridad, estabilidad
de datos o para mantenerlos actualizados). Cuando se dispone
de una actualización del firmware, los servidores de Bird Home
Automation GmbH normalmente lo distribuyen automáticamente
a todos los productos compatibles conectados a Internet o a los
servidores de Bird Home Automation GmbH. Este proceso es gradual
y puede durar varias semanas. Tan pronto como un producto recibe
una actualización de firmware, se instala y se reinicia el sistema. Las
actualizaciones del firmware instalado no se pueden desinstalar.
Dado que los productos y el software de Bird Home Automation
GmbH no son explícitamente productos específicos del cliente, un
cliente no puede negar una actualización automática si el producto
está conectado a Internet o al servidor de Bird Home Automation
GmbH.
Editoriales
Bird Home Automation GmbH
Uhlandstraße 165
10719 Berlin
Alemania
Web: www.doorbird.com
Email: [email protected]
Es posible que estas instrucciones contengan errores tipográficos
o problemas de impresión. No obstante, el contenido de estas
instrucciones se comprueba de manera periódica y las correcciones
se implementan en la siguiente edición. No asumimos ninguna
responsabilidad por fallos de carácter técnico o tipográfico y sus
consecuencias.
66
DISPOSITIVO CON PULSANTE DI CHIAMATA
1) Video da 5 MP
2) Sensore di luce
Per la modalità visione notturna
3) Viti di sicurezza
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta
identificativa
6) LED per la visione notturna
7) Microfono
Fronte
1
2
3
4
5
6
7
8
9
Interno
10
13
14
11
12
ISTRUZIONI PER L’INSTALLAZIONE
Prima di mettere in funzione i componenti leggere
attentamente le presenti istruzioni. Conservare le
istruzioni per eventuali consultazioni future.
Nel caso in cui il dispositivo venga ceduto ad altri è
necessario fornire anche queste istruzioni a corredo.
La versione più aggiornata delle istruzioni per
l’installazione è disponibile alla pagina
www.doorbird.com/support
Al fine di semplificare, il termine “dispositivo” indica
il prodotto “Videocitofono IP”, mentre “dispositivo
mobile” è riferito a uno smartphone o tablet.
Responsabilità
Il presente documento è stato predisposto con la
massima cura. In caso di imprecisioni o omissioni
invitiamo a informare Bird Home
Automation GmbH.Bird Home Automation GmbH non
risponde di eventuali errori tipografici e si riserva
di apportare modifiche al prodotto o ai manuali
senza preavviso. Bird Home Automation GmbH
declina qualsiasi garanzia circa i materiali contenuti
nel presente documento, comprese, a titolo
esemplificativo ma non esaustivo, le garanzie implicite
di commerciabilità e idoneità per un determinato
impiego. Bird Home Automation GmbH non risponde
di eventuali danni secondari o conseguenti verificatisi
nel contesto della messa a disposizione, esecuzione
o dell’uso dei presenti materiali. Il dispositivo deve
essere utilizzato esclusivamente per la destinazione
d’uso prevista.
Modifiche del dispositivo
L’installazione e l’utilizzo devono avvenire nel pieno
Avviso: Segnala una situazione di pericolo
che, se non evitata, potrebbe comportare
lesioni di lieve o media entità.
Nota: Segnala informazioni utili volte a un
impiego ottimale del dispositivo.
Importante: Segnala importanti
informazioni che garantiscono il corretto
funzionamento del prodotto.
Attenzione: Segnala una situazione di
pericolo che, se non evitata, comporta il
decesso o comunque lesioni gravi.
Avvertenza: Segnala una situazione
di pericolo che, se non evitata, può
comportare il decesso o comunque lesioni
gravi.
Attenzione: Indica una situazione
potenzialmente pericolosa che, se non
evitata, può causare lesioni lievi o di media
entità.
NOTICE
rispetto delle istruzioni contenute nel presente
manuale. Questo dispositivo non include componenti
la cui manutenzione è a cura dell’utilizzatore. Qualsiasi
modifica o intervento sul dispositivo comporta il
venire meno di tutte le certificazioni e omologazioni
applicabili.
Simboli utilizzati
Osservare le avvertenze e le istruzioni di sicurezza
riportate nell'opuscolo allegato o online:
https://www.doorbird.com/downloads/warnings.pdf
8) Altoparlante
9) Lettore RFID
10) Unità elettrica principale
11) LED di diagnostica
12) Passacavo (opzionale)
13) Porta USB Type-C per moduli certificati di
Bird Home Automation
14) Contatto per sabotaggio
ITALIANO
67
DISPOSITIVO CON MODULO DISPLAY E MODULO TASTIERA
1) LED per la visione notturna
2) Video da 5 MP
3) Microfono
4) Sensore di luce
Per la modalità visione notturna
5) Viti di sicurezza
6) Altoparlante
7) Lettore RFID
8) Sensore di movimento
Fronte
1
2
3
4
5
6
7
8
9
10
9) Modulo display
10) Modulo tastiera
11) Unità elettrica principale
12) LED di diagnostica
13) Passacavo (opzionale)
14) Porta USB Type-C per moduli certificati Bird Home
Automation
15) Contatto per sabotaggio
Interno
11
14
15
12
13
DISPOSITIVO CON 5 O PIÙ PULSANTI DI CHIAMATA
Fronte
1) Video da 5 MP
2) Sensore di luce
Per la modalità visione notturna
3) Viti di sicurezza
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta
identificativa
6) LED per la visione notturna
7) Microfono
5
1
2
3
4
6
7
8
9
Interno
11
14
15
12
10
8) Altoparlante
9) Lettore RFID
10) Modulo plurifamiliari MTM18A
11) Unità elettrica principale
12) LED di diagnostica
13) Passacavo (opzionale)
14) Porta USB Type-C per moduli certificati di
Bird Home Automation
15) Contatto per sabotaggio
13
68
1) LED per la visione notturna
2) Video da 5 MP
3) Microfono
4) Sensore di luce
Per la modalità visione notturna
5) Viti di sicurezza
6) Altoparlante
7) Lettore RFID
8) Sensore di movimento
9) Modulo info
DISPOSITIVO CON MODULO INFO E MODULO TASTIERA
Fronte
1
2
3
4
5
6
7
8
9
10
11
Interno
10) Modulo tastiera
11) Pulsante di chiamata illuminato con targhetta
identificativa
12) Unità elettrica principale
13) LED di diagnostica
14) Passacavo (opzionale)
15) Porta USB Type-C per moduli certificati Bird
Home Automation
16) Contatto per sabotaggio
14
12
15
16
13
DISPOSITIVO CON MODULO LETTORE DI IMPRONTE DIGITALI
1
2
3
4
5
6
7
8
9
10
1) Video da 5 MP
2) Sensore di luce
Per la modalità visione notturna
3) Viti di sicurezza
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta
identificativa
6) LED per la visione notturna
7) Microfono
8) Altoparlante
9) Lettore RFID
10) lettore di impronte digitali
11) Unità elettrica principale
12) LED di diagnostica
13) Passacavo (opzionale)
14) Porta USB Type-C per moduli certificati di
Bird Home Automation
15) Contatto per sabotaggio
Fronte Interno
11
14
15
12
13
ITALIANO
69
1
2
3
4
5
6
7
8
9
10
1) Video da 5 MP
2) Sensore di luce
Per la modalità visione notturna
3) Viti di sicurezza
4) Sensore di movimento
5) Pulsante di chiamata illuminato con targhetta
identificativa
6) LED per la visione notturna
7) Microfono
8) Altoparlante
DISPOSITIVO CON PULSANTE DI CHIAMATA CONTACLESS
Fronte
VIDEO
Per l’installazione è possibile seguire gli appositi video tutorial su www.doorbird.com/support. I video descrivono
in dettaglio i singoli step di installazione.
INSTALLAZIONE
Tutti i passaggi di seguito riportati vanno effettuati a cura di un adulto esperto e nel rispetto di tutte le norme di
sicurezza vigenti. Per qualsiasi chiarimento invitiamo a contattare l’azienda o un tecnico esperto. Accertarsi che
tutti i cavi utilizzati per l’installazione siano integri sull’intera lunghezza e siano omologati per l’uso previsto.
Velocità di rete e componenti di rete
Assicurati che la tua connessione Internet abbia una velocità di upload di almeno 0,5 Mbit/s. Puoi anche eseguire
un test di velocitàin qualsiasi momento tramite l'app DoorBird . L'esperienza utente dipende dalla velocità
della rete, dalla sua stabilità e dalla qualità dei tuoi componenti di rete, come ad esempio il router Internet, gli
access point WiFi o i ripetitori WiFi. Assicurati che i tuoi componenti di rete non abbiano più di due anni, siano stati
prodotti da un produttore rinomato e dispongano del firmware più recente. Se questi requisiti non sono soddisfatti,
può accadere, ad esempio, che le connessioni audio e video siano scadenti o che i messaggi push arrivino in ritardo
o non arrivino affatto sul tuo smartphone o tablet.
Requisiti:
Internet ad alta velocità (rete fissa): DSL, cavo o fibra ottica
Rete: rete Ethernet, con DHCP
Alcuni citofoni della serie D22x, a seconda della dotazione, dispongono di un modulo opzionale per
l'accessibilità che include un indicatore di stato con tre pittogrammi [Chiamata, Conversazione, Apertura
porta], un segnale acustico di apertura porta e un anello a induzione. Se installato correttamente, il modulo
è conforme alla norma DIN 18040 (Edilizia senza barriere architettoniche). A causa dell'elevato
assorbimento di potenza, l'alimentazione del circuito di ascolto deve avvenire tramite un alimentatore
separato (15 – 48 VDC, 1 A).
9) Lettore RFID
10) Pulsante di chiamata senza contatto per la suoneria
contactless squillo
11) Unità elettrica principale
12) LED di diagnostica
13) Passacavo (opzionale)
14) Porta USB Type-C per moduli certificati di
Bird Home Automation
15) Contatto per sabotaggio
Interno
11
14
15
12
13
70
1
STACCARE LA CORRENTE
Interrompere l'alimentazione di tutti i cavi che conducono al
luogo di installazione, ovvero, ad esempio, l'alimentazione del
posto esterno, del cicalino, dell'apriporta elettrico, dello switch
PoE/iniettore PoE ecc.
2
SMONTAGGIO DEL CAMPANELLO PREESISTENTE
Se sulla parete dell'abitazione è già presente, smontare il campanello o il
posto esterno esistente.
3
DEFINIRE IL LUOGO DI MONTAGGIO
Il dispositivo utilizza un obiettivo emisferico ultragrandangolare, per cui
è suciente un'altezza di installazione ridotta anche con una distanza
minima della persona di 50 cm (19,68 pollici) dal dispositivo. Per questo
motivo l'obiettivo non è regolabile meccanicamente. L’obiettivo della
telecamera deve essere installato a un’altezza minima di 145 cm (57 in)..
Si consiglia di verificare l'altezza corretta prima del montaggio definitivo.
Nella scelta del luogo di installazione, prestare attenzione alle condizioni
di illuminazione. Evitare la luce solare diretta, il controluce diretto e le
superfici riflettenti.
Il cavo di rete tra il dispositivo e lo switch PoE/l'iniettore PoE/il router
Internet non deve superare i 80 metri di lunghezza (IEEE 802.3).
Evitare di esporre il
dispositivo alla luce diretta
del sole. La temperatura del corpo
esterno non deve superare la soglia
massima prevista, poiché i
componenti elettrici e meccanici
potrebbero rimanere danneggiati e
causare lesioni, in particolare
toccando le parti esterne del
citofono.
Evitare di esporre il
dispositivo alla luce diretta
del sole. Le coperture frontali bianche
o color argento chiaro assorbono la
luce del sole in minor misura rispetto
alle coperture di colore scuro.
La garanzia non copre gli
eventuali causati dall’azione
diretta dei raggi solari.
Se in corrispondenza del
punto di installazione sono
disponibili due fili, è possibile
utilizzare il “Convertitore Ethernet
PoE+ a 2 fili A1072”, ordinabile a
parte, che consente di trasmettere
dati di rete (Ethernet) e corrente
(PoE) sulla lunga distanza, attraverso
un semplice cavo a due fili. In questo
modo è possibile dotare di
tecnologie di rete edifici meno
recenti che presentino ad es. un
semplice cavo da campanello a due
fili senza dover posare un cavo di rete
a posteriori.
4
RIMUOVERE L’ALLOGGIAMENTO (SOLO PER ORDINI VIA CONFIGURATORE
DOORBIRD)
Saltare questo passaggio nel caso l’alloggiamento posteriore venga fornito separato e non sia montato
sul pannello frontale.
Staccare con cautela il pannello frontale con l’unità principale dall’alloggiamento posteriore utilizzando il
cacciavite fornito a corredo.
1 cm
Estrarre le viti di sicurezza
di 1 cm.
Spingere il pannello frontale verso
l’alto.
Tirare il pannello frontale verso
di sé.
ITALIANO
71
6
ALIMENTAZIONE ELETTRICA
Il dispositivo è alimentato tramite PoE+ IEEE 802.3at (Power over Ethernet). Il collegamento alla rete avviene
esclusivamente tramite LAN, pertanto l'alimentazione viene fornita tramite un cavo di rete.
ALIMENTAZIONE ELETTRICA E CONNESSIONE DI RETE TRAMITE POE
(POWER OVER ETHERNET)
Per alimentare il dispositivo tramite uno switch PoE+ o un iniettore PoE+ (ad es. DoorBird Gigabit High-PoE
Injector A1093) secondo lo standard PoE IEEE 802.3at Mode A/B, utilizzare i quattro fili contrassegnati con i
numeri 1, 2, 3 e 6 di un cavo di rete Cat.5 o superiore. Assicurarsi di utilizzare un cavo di rete Cat.5 di alta qualità
o superiore e con una schermatura adeguata (coppie di fili schermate singolarmente (S/FTP o SFTP) e guaina del
cavo schermata), in cui la schermatura è collegata alla schermatura metallica esterna del connettore RJ45 (8P8C).
5
MONTAGGIO DELL’ALLOGGIAMENTO POSTERIORE
Montare a parete l’alloggiamento posteriore. I disegni e gli ingombri sono
riportati in dettaglio nella scheda dati del rispettivo modello di citofono.
Montaggio del corpo sopra intonaco
Posizionare la guarnizione per il passacavi sul foro di montaggio deside-
rato.
Forare il centro della guarnizione
con un cacciavite.
Far passare tutti i fili e cavi da
collegare al dispositivo attraverso
la guarnizione.
Guarnizione per il passacavi
Coperchio per i
fori non utilizzati
In caso sia necessario forare il
muro con il trapano, inserire
viti nel muro o realizzare scanalature:
accertarsi che all’interno del muro
non corrano cavi (dell’utenza
elettrica, del gas o dell’acqua).
Nota importante per il montaggio
in cavità (ad esempio in piedistalli e
cassette postali):
Per proteggere le unità
elettroniche, assicurarsi che i
componenti tecnici siano protetti
contro il gocciolamento e l‘acqua
corrente causati dalla condensa o
che entrano nello spazio di
montaggio attraverso le aperture. Per
proteggere le unità elettroniche,
assicurarsi che lo spazio di
montaggio interno non accumuli
acqua.
Deve essere garantita una
sufficiente circolazione
dell‘aria e un drenaggio senza
ostacoli dell‘acqua alla base
dell‘installazione.
In caso contrario, la garanzia non
sarà valida.
72
EXT1 | EXT 2 LAN (POE+)
+12V/0.48A (out)
COM3
COM1
CB1
CB3
CB2
CB4
COM2
GND
GND
B/D1
A/D0
OSDP
485
Wiegand
Relay1 | Relay2
EXT
COM
EXT
NO
NO
GND
NC
GND
COM
NC
Se si utilizza il PoE come alimentazione, i quattro cavi PoE fungono contemporaneamente da linea dati. Se lo
switch PoE o l'iniettore PoE non supportano lo standard PoE IEEE 802.3at Mode A/B, il dispositivo non si avvierà
(vedere LED di diagnostica e segnali acustici di diagnostica).
1. Scollegare lo switch PoE o l'iniettore PoE previsto dalla rete elettrica.
2. Posare il cavo di rete fino al punto di installazione dell'apparecchio.
Per ulteriori informazioni sul PoE, consultare il seguente link: www.doorbird.com/poe
7
COLLEGAMENTO DELL'APPARECCHIO
Per collegare i cavi all'apparecchio, è necessario
innanzitutto rimuovere il coperchio della presa
utilizzando il cacciavite in dotazione.
Grazie ai terminali contrassegnati, è possibile collegare
cavi e fili all'apparecchio in modo comodo e sicuro. Ora
potete collegare all'apparecchio tutti i cavi e i fili necessari.
Vi preghiamo di rimuovere tutti i cavi e i fili dai terminali
dell'apparecchio che non vi servono. Rimuovere circa 5 mm
di isolante dall'estremità dei cavi che si desidera collegare al
morsetto a vite verde dell'apparecchio.
LAN / PoE+
PWR LED
Max 24V 1A
R1 R1 R2 R2 GND D1 D0 E1 E1 -VDC+
Wiegand 0V 0A 48-57
CB1 CB2
COM1
Display
Micro SIM
USB-C
Cell
Antenna
AVVISO
Si prega di prestare attenzione
durante il collegamento dei cavi e
dei fili. Un collegamento errato dei cavi e
dei fili può causare danni all'apparecchio.
I fili privi di isolamento non devono
sporgere dal morsetto a vite, poiché ciò
potrebbe causare un cortocircuito e
danneggiare l'apparecchio.
Maneggiare il pannello frontale
con cura. Una manipolazione
impropria può graffiare o
danneggiare in altro modo la superficie
del pannello frontale.
Dopo aver collegato i cavi, riavvitare
il coperchio di protezione per
proteggere l'apparecchio
dall'umidità.
ITALIANO
73
CONNESSIONI DESCRIZIONE
LAN/POE+
Presa RJ45 per il collegamento alla rete proveniente dallo switch PoE+ o
dall'iniettore PoE+.
R1
NO
Relè n. 1, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto «Normalmente
aperto» (NO). Si chiude all’attivazione.
R1
COM
Relè n. 1, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto per «Common»
(COM).
R1
NC
Relè n. 1, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto «normalmente
chiuso» (NC). Si apre all’attivazione.
R2
NO
Relè n. 2, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto «Normalmente
aperto» (NO). Si chiude all’attivazione.
R2
COM
Relè n. 2, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto per «Common»
(COM).
R2
NC
Relè n. 2, max. 24 V CA/CC, 1 A, ad es.
per apriporta, contatto «normalmente
chiuso» (NC). Si apre all’attivazione.
EXT1, EXT2
EXT
EXT
Ingresso digitale (0 V, 0 A (NO)), per un pulsante di apertura porte, max. 0 V
CC/CA, 0 A. Questi collegamenti possono essere utilizzati, ad esempio, per il
collegamento di un pulsante di apertura porte in ambienti interni.
I relè possono essere configurati nell'app DoorBird o nel DoorBird
Webadmin.
Assicurarsi che su questi collegamenti non sia presente tensione. Una tensione
troppo elevata può danneggiare irreparabilmente l'apparecchio.
+12 V / 0.45 A
(out)
Uscita da 12 V CC, 0,45 A, ad esempio per un apriporta
GND, GND Ground. Per l'uscita Wiegand (lettore RFID, tastiera) Wiegand può essere
attivata/disattivata e configurata tramite l'app DoorBird.
La bustina di accessori in dotazione contiene un cavo con tre fili separati
(nero, verde, bianco) e un connettore. Si prega di utilizzare questo cavo per
collegare il dispositivo Wiegand (GND: filo nero).
D1 Data High. Per uscita Wiegand (lettore RFID, tastiera). Max. 5 mA per
uscita (linea dati). Il protocollo Wiegand può essere attivato, disattivato e
configurato tramite l'app DoorBird.
La bustina di accessori in dotazione contiene un cavo con tre fili separati
(nero, verde, bianco) e un connettore. Si prega di utilizzare questo cavo per
collegare il dispositivo Wiegand (D1: filo bianco).
D0 Data Low. Per uscita Wiegand (lettore RFID, tastiera). Max. 5 mA per
uscita (linea dati). Il protocollo Wiegand può essere attivato/disattivato e
configurato tramite l'app DoorBird.
La bustina di accessori in dotazione contiene un cavo con tre fili separati
(nero, verde, bianco) e un connettore. Si prega di utilizzare questo cavo per
collegare il dispositivo Wiegand (D0: filo verde).
COM1, COM2 Presa per moduli certificati Bird Home Automation, ad esempio il modulo Info
COM3 Collegamento per moduli certificati Bird Home Automation, ad esempio tastiera, lettore di
impronte digitali, MTM
Il tempo di attivazione può essere
configurato nell'app DoorBird o nel
pannello di amministrazione web
74
9
MESSA IN FUNZIONE
Attivare l'alimentazione dei cavi che conducono al luogo di installazione. Accendere lo switch PoE/l'inietto-
re PoE collegato all'apparecchio. È possibile verificare se l'apparecchio è alimentato controllando il LED di
diagnostica, che si accende circa 30-60 secondi dopo aver collegato l'alimentazione. L'apparecchio è pronto
all'uso (procedura di avvio, eventuali aggiornamenti software ecc.) non appena emette un breve segnale acustico
di diagnostica dall'altoparlante integrato. Ciò può richiedere fino a 5 minuti. Se il LED di diagnostica non si accen-
de, si prega di controllare l'alimentazione.
10
DOWNLOAD E INSTALLAZIONE DELL’APP
Scaricare sul proprio dispositivo mobile l’app “DoorBird” di Bird Home Automation dall’App Store Apple o da
Google Play Store. La versione più aggiornata dell’app contenente le istruzioni per l’installazione è disponibile alla
pagina www.doorbird.com/support
Aprire l’app DoorBird, andare su Impostazioni > Aggiungi dispositivo e cliccare sul simbolo del codice QR nel
campo “Utente”. Scansionare il codice QR utente sul “Digital Passport” fornito.
Nel caso non sia possibile aggiungere il dispositivo all’app accertarsi che il dispositivo sia online (www.doorbird.
com/checkonline). Se il dispositivo non è online, controllare la connessione di rete e l’alimentazione del
dispositivo.
CB1, CB2,
CB3, CB4
Presa per il primo (CB1), il secondo (CB2), il terzo
(CB3) e il quarto (CB4) pulsante di chiamata
USB Type-C
Presa per moduli certificati Bird Home Automation, ad
esempio touchscreen,display da 3.5 pollici.
I connettori «CB1», «CB2»,
«CB3», «CB4», «COM1»,
«COM2» e «COM3» situati sul retro
dell'unità elettrica principale devono
essere utilizzati esclusivamente per il
collegamento di componenti
certificati da Bird Home Automation.
8
MONTAGGIO DEL PANNELLO FRONTALE
Montare il pannello frontale con l’unità principale sull’alloggiamento posteriore.
Il montaggio del pannello frontale per i modelli di serie è diverso dal montaggio dei modelli ordinati via
configuratore DoorBird (il nome del dispositivo riporta in tal caso la sigla DBI).
Inserire il pannello frontale
nell’alloggiamento
posteriore.
Spingere il pannello
frontale verso l’alto.
Spingere il pannello
frontale verso il basso.
Inserire e serrare le viti di
sicurezza.
Modello di serie D22x Modello da configuratore
ITALIANO
75
LED DIAGNOSTICO
È possibile verificare se l'apparecchio è alimentato
controllando il LED di diagnostica. Questo si accende
circa 30-60 secondi dopo aver collegato l'alimentazi-
one .
SEGNALI ACUSTICI DIAGNOSTICI
Dopo circa uno-cinque minuti, una volta collegato
alla rete elettrica, l'apparecchio emette dei segnali
acustici a scopo diagnostico.
SENSORE DI MOVIMENTO
Il dispositivo è dotato di un sensore di movimento
integratocon tecnologia 4D. È possibile utilizzarlo
per numerose applicazioni, ad esempio per inviareun
allarme a un dispositivo mobile o per attivare un relè
che accende una luce esterna.
LETTORE RFID
Il lettore RFID integrato può essere utilizzato per
diverse applicazioni, ad esempio per aprire/chiudere
a chiave le porte o per attivare/disattivare il sistema
di allarme. Per motivi di sicurezza, il lettore RFID ha
una portata molto ridotta (0 - 3 cm, 0 - 1,18 pollici); è
quindi necessario avvicinare il tag RFID compatibile
(portachiavi) molto vicino al lettore RFID. È possibile
configurare il lettore RFID tramite l’app DoorBird.
Per motivi di sicurezza, il lettore RFID funziona
solo a breve distanza.
API
Il dispositivo dispone di un'API ben documentata per
l'integrazione con sistemi di terze parti. Per ulteriori
informazioni e per consultare le condizioni generali di
contratto, visitare il sito www.doorbird.com/api
INTEGRAZIONI
Il dispositivo offre numerose possibilità di
integrazione con applicazioni di terze parti. Per
ulteriori informazioni, visitare il sito www.doorbird.
com/integrations
MODIFICARE LA SCRITTA SU UNA TARGA
NOMINALE
Rilevante solo per dispositivi dotati di un
oppure più pulsanti di chiamata con targ-
hetta illuminata.
Servizio di incisione per un look moderno e
aspetto pulito:
www.doorbird.com/engraving
Seguire il PASSO 1 per scollegare l'alimentazione. Utiliz-
zare un cacciavite a lama piatta per rimuovere il coper-
chio trasparente del pulsante di chiamata. Si consiglia
MODIFICA LA DIDASCALIA DEL MODULO
INFORMATIVO
Riguarda solo i dispositivi dotati di modulo
Info.
Seguire il PASSO 1 per scollegare l'alimentazione e il
PASSO 2 per rimuovere il pannello frontale dell'ap-
parecchio. A questo punto è possibile modificare la
scritta all'interno del modulo Info .
Si consiglia di utilizzare carta che non assorba l'um-
idità.
di utilizzare carta che non assorba l'umidità.
Solo per i dispositivi con 2 o più
pulsanti di chiamata.
Collegare al modulo plurifamiliare (ad es. Modulo
plurifamiliare MTM18A) solo pulsanti di chiamata
certificati da Bird Home Automation.
COLLEGAMENTO DEI PULSANTI DI
CHIAMATA AL MODULO PLURIFAMILIARE
= 1. Bussola pulsante di chiamata
= 18. Bussola pulsante di chiamata
18
1
18
12
6
17
11
5
16
10
4
15
9
3
14
8
2
13
7
1
76
CURA E PULIZIA DEI PRODOTTI DOORBIRD
Cura e pulizia
I citofoni DoorBird sono realizzati a partire da materiali
pregiati e progettati per durare a lungo. Poiché
solitamente si installano all’esterno, in luoghi non
protetti, i citofoni sono esposti alle intemperie e a
sostanze aggressive, in particolare se posizionati lungo
strade, vicino alla costa o in zone industriali. Invitiamo
pertanto a osservare le seguenti indicazioni per la cura
e pulizia. L’azienda declina ogni responsabilità per
eventuali dovuti al mancato rispetto delle istruzioni
qui riportate.
Lo sporco corrosivo, come ad esempio il guano o in
generale gli escrementi di uccelli, deve essere rimosso
immediatamente.
Evitare tassativamente i detergenti troppo
aggressivi, tra cui le creme abrasive per bagni
o pagliette/lana d’acciaio.
Solitamente è suciente pulire il citofono con acqua
calda nella quale diluire qualche goccia di detersivo
piatti e un panno o una spazzola morbida. Le parti
in plastica (videocamera e targhette in plastica) non
possono essere trattate con un detergente per metalli.
Dopo la pulizia rimuovere tutti i resti o residui di
detergente o lubrificante per evitare la formazione di
macchie o la decolorazione.
Acciaio inox
I citofoni DoorBird sono realizzati esclusivamente a
partire da acciai inossidabili pregiati di produzione
tedesca. Tuttavia anche l’acciaio inox può arrugginirsi,
in quanto composto al 70% da ferro. La resistenza
alla ruggine è data unicamente da uno strato
protettivo (detto anche passivo) che copre il ferro
come una pellicola. Tale strato protettivo è composto
sostanzialmente da cromo e altri metalli nobili.
Le particelle di ferro, la polvere da fresatura e i
trucioli che si depositano sull’acciaio inox possono
causarne la corrosione (formazione di ruggine).
Dette particelle di ferro, sempre presenti nell’aria, si
trovano specialmente nelle aree industriali, in località
costiere e lungo strade molto tracate. È necessario
rimuovere immediatamente eventuali depositi di
ferro, che in caso contrario corroderebbero il citofono
facendolo arrugginire. Per rimuovere la ruggine è
suciente spolverare la superficie e a seguire utilizzare
un prodotto specifico. Consigliamo ad es. il WD 40,
acquistabile su Amazon al prezzo di € 5,00. Basta
applicarlo e sfregarlo sull’intera superficie. Procedere
in modo analogo nel caso si formi ruggine in
corrispondenza della superficie in acciaio incisa.
Gli spruzzi di calce o di cemento andrebbero rimossi al
più presto utilizzando una spatola di legno applicata
con delicatezza, prima che il materiale indurisca.
Non è consentito utilizzare i seguenti detergenti, che
riducono la resistenza alla corrosione:
• Prodotti contenente cloruro e acido cloridrico;
• Candeggianti (in caso di uso accidentale
sciacquare a fondo con acqua);
• Detergenti per argento.
Dopo la pulizia passare con un panno leggermente
inumidito e asciugare strofinando per evitare
la formazione di calcare. L’uso di acqua mineralizzata
previene i depositi di calcare.
Acciaio inox rivestito in PVD
Per superfici rivestite in OVD; cromate o dorate
consigliamo di utilizzare un detersivo piatti sgrassante
e acqua pulita o un panno in microfibra non
impolverato. Per le superfici lucidate utilizzare un
panno antigrao (ad es. un panno per occhiali, per
lucidare mobili o simili).
Superfici verniciate
Per le superfici verniciate e le scritte utilizzare un
panno morbido antigrao, inumidito con una
soluzione di acqua e sapone neutro (ad es. un panno
per occhiali, per lucidare mobili o simili). Per evitare la
formazione di macchie o aloni è necessario rimuovere
con cura i residui di detergente. Prestare particolare
attenzione alle scritte, per evitare di danneggiare la
pellicola o la stampa.
Ottone brunito bronzo e architettonico
Il trattamento della superficie “vero ottone brunito”
e “vero bronzo per edilizia” è una brunitura a freddo
che poi viene sigillata con una cera per imbarcazioni.
Poiché si tratta di una superficie permeabile, è
consigliabile applicare a determinati intervalli di
tempo (ca. 6-18 mesi) uno strato di cera successivo
con un panno morbido (panno in microfibra),
lasciare agire il prodotto per qualche minuto e poi
strofinare uniformemente con un panno asciutto.
Raccomandiamo di utilizzare una cera, come, ad es.
Teroson WX 990 della ditta Henkel.
NON usare detergenti chimici di qualsiasi tipo.
Evitare di toccare la superficie con le dita durante il
montaggio. Si consiglia di indossare guanti in lattice
senza polvere.
A seconda delle condizioni atmosferiche, la superficie
trattata può cambiare e assumere il suo aspetto
individuale caratteristico.
ITALIANO
77
GENERALE
Alimentazione Power over Ethernet (PoE 802.3at Mode A/B)
Modulo informativo 3.5″, illuminato
Display
LCD da 3.5″ (senza funzione touch), illuminato, per la visualizzazione di un testo libero su 2
righe e della rubrica nomi (max. 500 voci)
Display touch
LCD da 7″, illuminato, per la visualizzazione di un testo libero su 2 righe e della rubrica nomi
(max. 3000 voci)
Tastiera con 16 tasti
• 16 tasti, illuminati, configurabili
• tramite app, ad es.
• Codici PIN individuali
• Eventi individuali (ad es. attivazione di un relè, notifica push, chiamata SIP [audio/video],
richiesta HTTP(s))
• Programmazioni individuali
• Possibilità di gestire fino a 3000 codici PIN
Tastiera con 12 tasti
• 12 tasti, illuminati, configurabili tramite app, ad es.
• Codici PIN individuali
• Eventi individuali (ad es. attivazione di un relè, notifica push, chiamata SIP [audio/video],
richiesta HTTP(s))
• Programmazioni individuali
• Possibilità di gestire fino a 3000 codici PIN
Lettore di impronte digitali
50
• Configurabile tramite app
• Eventi individuali (ad es. attivazione di un relè, richiesta HTTP(s))
• Programmazioni individuali
• Fino a 50 impronte digitali gestibili
• Cronologia eventi
Pulsante di chiamata
senza contatto
Sensore radar di movimento high-end per un rilevamento adabile a breve distanza
Retroilluminazione bicolore (diventa verde quando viene rilevato un movimento)
Eventi individuali (ad es. apertura porta, notifica push, SIP ecc.)
Campi di testo intercambiabili in 5 lingue (DE, EN, ES, FR, IT) inclusi
Modulo di accessibilità
Indicatore di stato con tre pittogrammi [chiamata, conversazione, apertura porta],
segnalazione acustica di apertura porta e loop acustico
Conformità secondo DIN 18040
Connettori
• RJ45, per LAN/PoE
• Relè bistabile a ritenuta #1, max. 24 V CC /AC, 1 Ampere, ad es. per apriporta elettrico
• Relè bistabile a ritenuta #2, max. 24 V CC /AC, 1 Ampere, ad es. per apriporta elettrico
• Ingresso esterno #1
• Ingresso esterno #2
• I relè possono essere ampliati o spostati con il DoorBird I/O Door Controller.
• 1x Connettore modulo USB Type-C (touch display)
• Uscita 12 V CC @ 0,48 A, ad es. per un apriporta elettrico
• RS485, Wiegand, OSDP
Classe di protezione IP65, IK08
Omologazioni CE, FCC, IC, RoHS, REACH, WEEE, IEC/EN 62368, IEC/EN 62471
Condizioni operative
-25 a +55°C /-13 a 131°F
Umidità 10 a 85 % RH
(senza condensa)
Contenuto della
confezione
1x Unità elettrica principale
1x Frontalino*
1x Portachiavi RFID
1x Cacciavite
1x Guida rapida con Digital Passport
1x Manuale di installazione
1x Piccole parti
Garanzia Vedere www.doorbird.com/warranty
ATTUALI REQUISITI DIE SISTEMA
TECHNICAL SPECIFICATIONS
78
requisiti di sistema
Dispositivo mobile: iOS più recente su iPhone/iPad, Android più recente su smartphone/
tablet
Internet: connessione Internet a banda larga ad alta velocità, DSL, cavo o fibra ottica, nessun
server socks o proxy
Rete: rete Ethernet, con DHCP
Altezza di installazione
consigliata
L’obiettivo della telecamera deve trovarsi a un’altezza minima di 145 cm (57 in). Prima
dell’installazione, determinare l’altezza di montaggio ottimale.
VIDEO
Telecamera HDTV, 5 megapixel, dinamica (VGA – HDTV)
Obiettivo Lente emisferica grandangolare high-end 180° (D), 140° (H), 100° (V), corretta, compatibile IR
Visione notturna Sì, sensore di luce, filtro IR-cut automatico, 2 LED a infrarossi (850 nm)
Video Video
AUDIO
Componenti audio Altoparlante e microfono, riduzione del rumore e cancellazione dell’eco (ANR, AEC)
Streaming audio Bidirezionale, full duplex
Audio Audio
RETE
Ethernet Presa RJ45, PoE 802.3at Mode A/B, 10/100 Base-T
Protocolli supportati
HTTP, HTTPS, SSL/TLS, Bonjour, DNS, RTSP, RTP, TCP, UDP, RTCP, ICMP, DHCP, ARP, SIP, DTMF
(RTP [RFC-2833], SIP INFO [RFC-2976]), STM, WebRTC
SENSORE DI MOVIMENTO
Tipo Attivo
Angolo di rilevamento 54° (H), 70° (V)
Portata 1 - 10 m (3.3 - 32.9 ft), in base all’ambiente, configurabile a passi di 1 m (3.3 ft).
Tecnologia 4D. Basato su più sensori e algoritmi integrati, ad es. energia a radiofrequenza (RFE)
Configurazione
• Tramite app, ad es.
• Range (1 - 10 m /3.3 - 32.9 ft)
• Direzione di movimento (avvicinamento, allontanamento, entrambe)
• Eventi individuali (ad es. attivazione di un relè, notifica push, chiamata SIP [audio/video],
notifica HTTP(s))
• Programmazioni individuali
PROTEZIONE CONTRO GLI ATTI VANDALICI
Sensore di vandalismo
Sensore integrato per il rilevamento in tempo reale di manomissioni meccaniche (ad es.
rimozione del dispositivo).
LETTORE RFID 125 KHZ
Tipo Sistema Active Reader Passive Tag (ARPT)
Standard ISO/IEC 18000-2:2009 Part 2, EM4100, EM4102
Frequenza 125 KHz
Portata 0 - 3 cm (0.118 in), in base all’ambiente
Antenna Interna
Transponder compatibile
Portachiavi RFID, venduti separatamente,
vedere www.doorbird.com/buy
Fino a 3000 tag gestibili.
Configurazione
• Tramite app, ad es.
• Tag (aggiungi/elimina)
• Eventi individuali (ad es. attivazione di un relè, chiamata SIP [audio/video], notifica HTTP(s))
• Programmazioni individuali
Lettore RFID 125 KHz 125 KHz RFID reader
ITALIANO
79
* Disponibile solo su alcuni modelli o configurazioni
LETTORE RFID 13,56 MHZ
Tipo Sistema Active Reader Passive Tag (ARPT)
Standard
UID (CSN) da: MIFARE Classic®, MIFARE DESFire® EV1 ed EV2, ISO14443A, ISO14443B,
ISO15693, NFC® (supporto HCE richiesto)
Frequenza 13,56 MHz
Portata 0 - 3 cm (0.118 in), in base all’ambiente
Antenna Interna
Transponder compatibile
Portachiavi RFID, venduti separatamente,
vedere www.doorbird.com/buy
Fino a 3000 tag gestibili.
Crittografia Richiede una licenza DoorBird Cloud Pro o DoorBird Cloud Enterprise.
Configurazione
• Tramite app, ad es.
• Tag (aggiungi/elimina)
• Eventi individuali (ad es. attivazione di un relè, chiamata SIP [audio/video], notifica HTTP(s))
• Programmazioni individuali
OSDP
OSDP Hardware pronto, attivazione successiva tramite aggiornamento software
RS485
RS485 Hardware pronto, attivazione successiva tramite aggiornamento software
WIEGAND
Direzione Ingressi e uscite: hardware pronto, attivazione successiva tramite aggiornamento software
Protocolli supportati 26, 30, 31, 34 e 44 bit
Trasmissione dati
supportata
Transponder RFID 125 KHz, transponder RFID 13,56 MHz, codici PIN tastiera
Lunghezza massima del
cavo
Max. 150 m (492 ft)
Tensione
Quando non vengono trasmessi dati, sia DATA0 sia DATA1 sono portati al livello di tensione
“alto” di +5 V CC. L’interfaccia è isolata elettricamente.
Configurazione Tramite app, ad es. log e interfaccia on/off
MODULI WIRELESS INTEGRATI
RFID 125 KHz, 13,56 MHz, disattivabile
Sensore 24 GHz, disattivabile
Bluetooth
Bluetooth Low Energy (BLE), compatibile con DoorBird Telecomando Portachiavi Bluetooth
A8007
INTEGRAZIONE DI DISPOSITIVI DI FORNITORI TERZI
Integrazioni partner Vedere www.doorbird.com/integrations
API Vedere www.doorbird.com/api
Flussi video simultanei Uno, per registrazione continua e basata su eventi
ACCESSORI IN OPZIONE
Venduto separatamente Vedere www.doorbird.com/buy
80
NOTE LEGALI
Informazioni generali
1. DoorBird è un marchio registrato di Bird Home Automation
GmbH.
2. Apple, il logo Apple, Mac, Mac OS, Macintosh, iPad, Multi-Touch,
iOS, iPhone e iPod touch sono marchi registrati di Apple Inc.
3. Google, Android e Google Play sono marchi registrati di Google,
Inc.
4. Il marchio denominativo e i loghi Bluetooth® sono marchi
registrati di Bluetooth SIG, Inc.
5. Il codice QR è un marchio registrato di Denso Wave Incorporated
in Giappone e in altri paesi.
6. Tutti gli altri nomi di aziende e prodotti possono essere marchi
registrati delle rispettive aziende a cui sono associati.
7. Ci riserviamo il diritto di apportare modifiche ai nostri prodotti
nell'ottica del progresso tecnico. A causa del continuo sviluppo,
l'aspetto dei prodotti raffigurati può differire da quello dei
prodotti effettivamente forniti.
8. La riproduzione o il riutilizzo di testi, illustrazioni e fotografie
contenuti nel presente manuale – anche parzialmente – su
qualsiasi supporto è consentito solo previa nostra espressa
autorizzazione scritta.
9. La struttura del presente manuale è protetta dal diritto d'autore.
Non ci assumiamo alcuna responsabilità per eventuali errori, né
per refusi o imprecisioni nei contenuti (compresi i dati tecnici o
quelli presenti nei grafici e negli schemi tecnici).
10. I nostri prodotti sono conformi alle direttive tecniche, alle norme
elettriche e alle normative in materia di telecomunicazioni vigenti
in Germania, nell'Unione Europea e negli Stati Uniti.
11. I nostri prodotti, così come i componenti in essi contenuti (circuiti
integrati, software ecc.), possono essere utilizzati esclusivamente
per scopi civili e non militari.
Protezione e sicurezza dei dati
1. Per garantire la massima sicurezza, il dispositivo utilizza le stesse
tecnologie di crittografia impiegate nell'online banking. Inoltre,
per la vostra sicurezza, non vengono utilizzati né reindirizzamenti
di porta né DynDNS.
2. L'ubicazione del centro dati per l'accesso remoto tramite app su
Internet è considerata all'interno dell'UE se l'indirizzo IP rilevato
del dispositivo indica che si trova nell'UE. Il centro dati è gestito
secondo i più rigorosi standard di sicurezza.
3. I sistemi di videosorveglianza, di registrazione audio e qualsiasi
altro metodo di sorveglianza possono essere soggetti a normative
che variano da paese a paese. Verificate la normativa vigente nella
vostra zona prima di installare e utilizzare questo dispositivo a fini
di sorveglianza.
Se il dispositivo è una porta, una postazione interna o una telecamera:
• In molti paesi, l'immagine video e l'audio possono essere trasmessi
solo dopo che un visitatore ha suonato il campanello (per motivi di
privacy; configurabile nell'app)
• Eseguire l'installazione in modo tale che l'area di copertura della
telecamera sia limitata esclusivamente alla zona immediatamente
antistante l'ingresso.
• Il dispositivo può essere dotato di un registro visitatori integrato e
di un sensore di movimento. Se necessario, è possibile attivare o
disattivare queste funzioni.
Verificate con il proprietario e i vostri vicini se è consentito installare
e utilizzare questo prodotto. Bird Home Automation GmbH non si
assume alcuna responsabilità per l'uso improprio o la configurazione
errata di questo prodotto, nemmeno in caso di apertura indesiderata
di una porta.
Bird Home Automation non può essere ritenuta responsabile
per danni causati da installazioni esistenti non conformi o da
un'installazione non corretta.
Se necessario, segnalare la presenza dell'apparecchio nel punto e
nella forma opportuni.
Si prega di rispettare tutte le normative nazionali vigenti nel luogo
di installazione relative all'uso di componenti di sorveglianza e
telecamere di sorveglianza.
Gli aggiornamenti software o del sistema operativo (i cosiddetti
«aggiornamenti del firmware») vengono normalmente installati
automaticamente nei prodotti di Bird Home Automation GmbH
tramite Internet, purché ciò sia tecnicamente possibile. Grazie agli
aggiornamenti automatici del firmware, il software dei prodotti
viene mantenuto all’ultima versione disponibile, affinché funzionino
sempre in modo affidabile, sicuro ed efficiente. Grazie all'ulteriore
sviluppo, nel corso del tempo è possibile aggiungere, ampliare
o modificare leggermente le funzioni. Modifiche o limitazioni di
maggiore entità alle funzioni già esistenti vengono normalmente
apportate solo se Bird Home Automation GmbH lo ritiene necessario
(ad es. per motivi di protezione dei dati, sicurezza dei dati o stabilità,
oppure per mantenerle allo stato dell'arte). Quando è disponibile un
aggiornamento del firmware, i server di Bird Home Automation GmbH
lo distribuiscono normalmente in modo automatico a tutti i prodotti
compatibili collegati a Internet o ai server di Bird Home Automation
GmbH. Questo processo avviene gradualmente e può richiedere
diverse settimane. Quando un prodotto riceve un aggiornamento
del firmware, lo installa e, di norma, si riavvia. Gli aggiornamenti del
firmware installati non possono essere annullati. Poiché i prodotti
e il software di Bird Home Automation GmbH non sono prodotti
sviluppati esplicitamente su misura per il cliente, un cliente non può
impedire un aggiornamento automatico, a condizione che il prodotto
sia connesso a Internet o al server di Bird Home Automation GmbH.
Editore
Bird Home Automation S.r.l.
Via Uhland 165
10719 Berlino
Germania
Sito web: www.doorbird.com
E-mail: [email protected]
Queste istruzioni potrebbero presentare difetti di stampa o refusi. È
nostra cura verificare periodicamente le informazioni qui contenute e
provvedere alle correzioni del caso in vista della ristampa successiva.
Si declina qualsiasi responsabilità per errori di natura tecnica o di
stampa ed eventuali conseguenze.
www.doorbird.comPart of ASSA ABLOY
Cet appareil
se recycle
À DÉPOSER
EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
