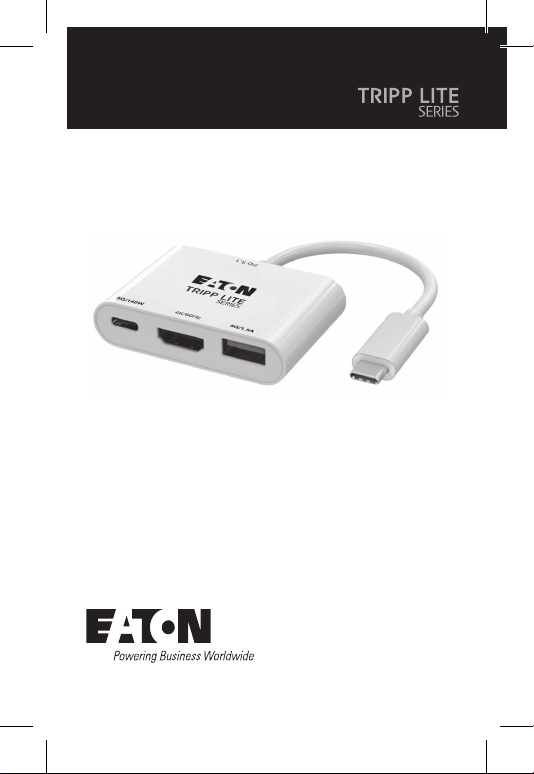

1
Owner’s Manual
Purchased product may
differ from image.
Model:
U444-06N-H4U-C3
USB-C Multiport Adapter,
4K/60 Hz HDMI, 5G USB Hub,
140W PD Charging
Español 8
Français 14
Deutsch 20
Italiano 26
2
Product Features
Package Includes
• Extend a desktop to a 4K HDMI display, connect a USB
5G peripheral device and charge the host with up to
140W PD Charging—all from a single USB-C or
Thunderbolt port on a laptop or tablet.
• HDMI port supports video resolutions up to 3840 x
2160 (4K x 2K) @ 60 Hz resolution when connected to a
host port that supports DisplayPort Alt Mode.
• USB-A hub port connects external storage or thumb
drive, or a mouse or keyboard.
• USB-C port supports either 5 Gbps peripheral or
charges the host device at up to 140W PD charging.
• Slim design ideal for carrying in a laptop bag or purse
for travel or hybrid workspaces.
• Plug-and-play, no drivers or external software needed.
• U444-06N-H4U-C3 Multiport Adapter
• User Documentation
3
Installation
Specifications
1. Connect the adapter’s USB-C connector to the USB-C or
Thunderbolt 3 port on a laptop or tablet.
2. Connect a USB-A or USB-C peripheral device, such as a
thumb drive or external storage, mouse or keyboard.
OR
3. Connect a USB-C power adapter and charging cable to
the USB-C port on the adapter. Then, plug it into a wall
outlet or other power source.
Note: To charge at up to 140W, the user-supplied power
adapter and Type-C cable must also support at least
140W charging.
Host Connector USB-C (Male)
Adapter Ports 1x HDMI (Female); 1x USB-A
(Female); 1x USB-C (Female)
Video Resolution 3840 x 2160 (4K x 2K) @ 60 Hz
Video Specications Supports HDR, color formats
including RGB; YCbCr 4:4:4;
YCbCr 4:2:2; YCbCr 4:2:0;
Supports 8/10/12 bit color
depth and HDCP 2.3/1.4
USB Specications USB-A: USB 5 Gbps and 1.5A
Downstream Charging; USB-C:
USB 5 Gbps
4
Specifications
PD Charging USB-C PD 3.1 charging up
to 140W (8W is dedicated to
charging the adapter with
the remaining 132W charging
the host)
Device Protection Supports short-circuit and
over-current protections
Product Dimensions
(L x W x H)
2.32 x 1.57 x 0.55 in. /
59 x 40 x 14 mm
Product Weight 0.071 lb. / 32 g
Operating
Temperature Range
32°F to 113°F / 0°C to 45°C
Storage Temperature
Range
14°F to 158°F / -10°C to 70°C
Operating Humidity
Range
10% to 85% RH
(No condensation)
Storage Humidity
Range
5% to 90% RH
(No condensation)
5
Warranty
3-YEAR LIMITED WARRANTY
We warrant our products to be free from defects in
materials and workmanship for a period of three (3) years
from the date of initial purchase. Our obligation under this
warranty is limited to repairing or replacing (at its sole
option) any such defective products. Visit Tripplite.Eaton.
com/support/product-returns before sending any
equipment back for repair. This warranty does not apply to
equipment which has been damaged by accident,
negligence or misapplication or has been altered or
modified in any way.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES,
EXPRESS OR IMPLIED, INCLUDING WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR
PURPOSE. Some states do not permit limitation or
exclusion of implied warranties; therefore, the aforesaid
limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE
LIABLE FOR DIRECT, INDIRECT, SPECIAL, INCIDENTAL OR
CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF
THIS PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF
SUCH DAMAGE. Specifically, we are not liable for any costs,
such as lost profits or revenue, loss of equipment, loss of
use of equipment, loss of software, loss of data, costs of
substitutes, claims by third parties, or otherwise.
6
Regulatory Compliance
FCC Notice, Class B
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions: (1) This
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
Note: This equipment has been tested and found to comply
with the limits for a Class B digital device, pursuant to part
15 of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses and
can radiate radio frequency energy and, if not installed and
used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment off and on, the user
is encouraged to try to correct the interference by one or
more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and
receiver.
• Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV
technician for help.
Any changes or modifications to this equipment not
expressly approved by Eaton could void the user’s authority
to operate this equipment.
7
Regulatory Compliance
WEEE Compliance Information for Customers and
Recyclers (European Union)
Under the Waste Electrical and Electronic
Equipment (WEEE) Directive and implementing
regulations, when customers buy new electrical
and electronic equipment from Eaton they are
entitled to:
• Send old equipment for recycling on a one-for-
one, like-for-like basis (this varies depending on
the country)
• Send the new equipment back for recycling
when this ultimately becomes waste
Eaton has a policy of continuous improvement.
Specifications are subject to change without notice.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No.
24-03-119 /
93-4A7E_RevA
May 2024
Eaton is a registered
trademark.
All trademarks are
property of their
respective owners.
8

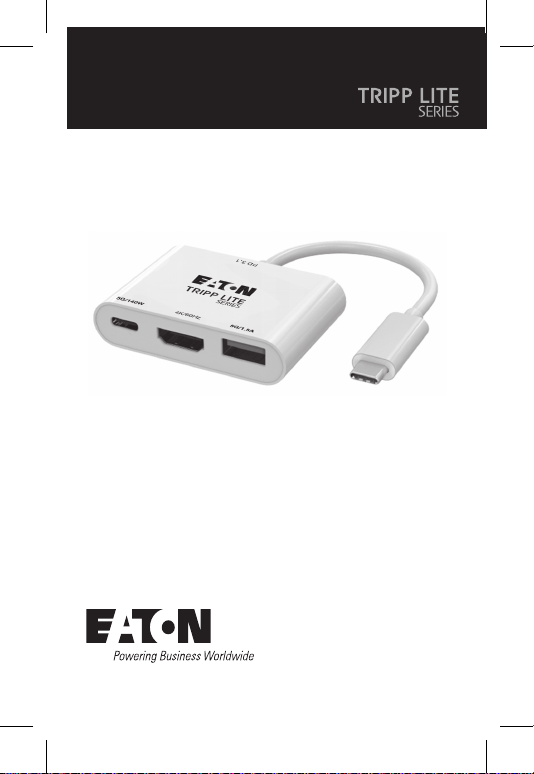

Manual del Propietario
El producto comprado puede
ser diferente al de la imagen.
Modelo:
U444-06N-H4U-C3
Adaptador multipuerto USB-C,
HDMI 4K/60 Hz, Hub USB 5G,
carga PD de 140 W
English 1
Français 14
Deutsch 20
Italiano 26
9
Modelo:
U444-06N-H4U-C3
Características del Producto
El Paquete Incluye
• Extienda una computadora a una pantalla HDMI de 4K,
conecte un dispositivo periférico USB 5G y cargue el
host con una carga PD de hasta 140 W, todo ello desde
un único puerto USB-C o Thunderbolt en una laptop o
tablet.
• El puerto HDMI admite resoluciones de video de hasta
3840 x 2160 (4K x 2K) a una resolución de 60 Hz
cuando se conecta a un puerto host compatible con el
modo alterno DisplayPort.
• El puerto hub USB-A conecta un almacenamiento
externo o una unidad de memoria USB, un mouse o
teclado.
• El puerto USB-C admite periféricos de 5 Gbps o carga el
dispositivo host a una velocidad de carga PD de hasta
140 W.
• Diseño delgado ideal para llevar en una cartera de
laptop o bolso de viaje, o para espacios de trabajo
híbridos.
• Conectar y usar, no necesita controladores ni software
externo.
• Adaptador multipuerto U444-06N-H4U-C3
• Documentación para el usuario
10
Instalación
Especificaciones
1. Enchufe el conector USB-C del adaptador al puerto
USB-C o Thunderbolt 3 de una laptop o tablet.
2. Conecte un dispositivo periférico USB-A o USB-C, como
una unidad de memoria USB o de almacenamiento
externo, un mouse o un teclado.
O
3. Conecte un adaptador de corriente USB-C y un cable de
carga al puerto USB-C del adaptador. A continuación,
conéctelo a una toma en la pared u otra fuente de
alimentación.
Nota: Para cargar a una velocidad de hasta 140 W, el
adaptador de corriente y el cable Type-C suministrados
por el usuario también deben admitir al menos la carga
de 140 W.
Conector host USB-C (Macho)
Puertos adaptadores 1 HDMI (hembra); 1 USB-A
(hembra); 1 USB-C (hembra)
Resolución de Video 3840 x 2160 (4K x 2K) a 60 Hz
Especicaciones de
video
Admite HDR, formatos de
color que incluyen RGB; YCbCr
4:4:4; YCbCr 4:2:2; YCbCr
4:2:0; admite profundidad
de color de 8/10/12 bits y
HDCP [High Denition Copy
Protocol] 2.3/1.4
11
Especificaciones
Especicaciones de
USB
USB-A: USB 5 Gbps y carga
descendente de 1.5 A; USB-C:
USB 5 Gbps
Carga PD Carga USB-C PD 3.1 de hasta
140 W (8 W se destina a cargar
el adaptador y los 132W
restantes cargan el host)
Protección de
dispositivos
Admite protecciones contra
cortocircuitos y sobrecorriente
Dimensiones del
producto
(L x A x A)
2.32" x 1.57" x 0.55"
59 x 40 x 14 mm
Peso del producto 0.071 lb / 32 g
Rango de Temperatura
de Operación
32 °F a 113 °F [0 °C a 45 °C]
Rango de Temperatura
de Almacenamiento
14 °F a 158 °F [-10 °C a 70 °C]
Rango de Humedad de
Operación
De 10 % a 85 % de HR
(Sin Condensación)
Rango de Humedad de
Almacenamiento
De 5 % a 90 % de HR
(Sin Condensación)
12
Garantía
GARANTÍA LIMITADA DE 3 AÑOS
Garantizamos por tres (3) años a partir de la fecha de
compra inicial que nuestros productos no presentan
defectos de materiales ni de mano de obra. Nuestra
obligación bajo esta garantía está limitada a la reparación o
reemplazo (a su entera discreción) de cualquier producto
defectuoso. Antes de devolver cualquier equipo para
reparación, visite Tripplite.Eaton.com/support/product-
returns. Esta garantía no se aplica a equipos que hayan
sido dañados por accidente, negligencia o mal uso, o hayan
sido alterados o modificados de alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS
GARANTÍAS EXPRESAS O IMPLÍCITAS, INCLUIDAS
GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA
UN PROPÓSITO PARTICULAR. Algunos estados no permiten
la limitación o exclusión de garantías implícitas; por lo
tanto, las limitaciones o exclusiones antes mencionadas
pueden no aplicarse al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN
NINGÚN CASO SEREMOS RESPONSABLES POR DAÑOS
DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O
CONSECUENTES QUE SURJAN DEL USO DE ESTE
PRODUCTO, INCLUSO SI SE ADVIERTE SOBRE LA
POSIBILIDAD DE TAL DAÑO. Específicamente, no somos
responsables por ningún costo, como pérdidas de
ganancias o ingresos, pérdidas de equipos, pérdidas en el
uso de equipos, pérdidas de software, pérdidas de datos,
costos de sustituciones, reclamos de terceros o cualquier
otro.
13
Cumplimiento de las normas
Información de Cumplimiento de WEEE para Clientes
y Recicladores (Unión Europea)
Conforme a la Directiva de Residuos de Equipos
Eléctricos y Electrónicos (WEEE) y regulaciones
aplicables, al adquirir un equipo eléctrico y
electrónico nuevo de Eaton, los clientes están
obligados a:
• Enviar los equipos viejos para su reciclaje en
razón de uno por uno, igual por igual (esto varía
según el país).
• Devolver el equipo nuevo para fines de
reciclado una vez que finalmente se convierta
en residuo
Eaton tiene una política de mejora continua. Las
especificaciones están sujetas a cambio sin previo aviso.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Estados Unidos
Eaton.com
© 2024 Eaton
Todos los derechos
reservados
Publicación No.
24-03-119 /
93-4A7E_RevA
Mayo de 2024
Eaton es una marca
registrada.
Todas las marcas
registradas
pertenecen a
sus respectivos
propietarios.
14
Manuel d'utilisation
Le produit acheté peut
différer de l'image.
Modèle:
U444-06N-H4U-C3
Adaptateur multiport USB-C,
HDMI 4K/60 Hz, Hub USB 5G,
charge PD 140 W
English 1
Español 8
Deutsch 20
Italiano 26
15
Modèle:
U444-06N-H4U-C3
Caractéristiques du produit
Contenu de l'emballage
• Étendez un ordinateur de bureau sur un écran HDMI
4K, connectez un périphérique USB 5G et chargez l'hôte
avec une charge PD jusqu'à 140W, le tout à partir d'un
seul port USB-C ou Thunderbolt sur un ordinateur
portable ou une tablette.
• Le port HDMI prend en charge des résolutions vidéo
jusqu'à 3840 x 2160 (4K x 2K) à une résolution de 60Hz
lorsqu'il est connecté à un port hôte prenant en charge
le mode DisplayPort Alt.
• Le port Hub USB-A permet de connecter une unité de
stockage externe, une clé USB, une souris ou un clavier.
• Le port USB-C prend en charge un périphérique de
5Gbit/s ou charge le périphérique hôte jusqu'à 140W
de charge PD.
• Design fin idéal pour transporter dans un sac
d'ordinateur portable ou un sac à main pour les voyages
ou les espaces de travail hybrides.
• Plug-and-play, aucun pilote ou logiciel externe
nécessaire.
• Adaptateur multiport U444-06N-H4U-C3
• Documentation pour l'utilisateur
16
Installation
Spécifications
1. Connectez le connecteur USB-C de l'adaptateur au port
USB-C ou Thunderbolt 3 d'un ordinateur portable ou
d'une tablette.
2. Connectez un périphérique USB-A ou USB-C, tel qu'une
clé USB ou un périphérique de stockage externe, une
souris ou un clavier.
OU
3. Connectez un adaptateur secteur USB-C et un câble de
chargement au port USB-C de l'adaptateur. Ensuite,
branchez-le sur une prise murale ou une autre source
d'alimentation.
Remarque : pour charger jusqu'à 140W, l'adaptateur
secteur fourni par l'utilisateur et le câble de type C doivent
également prendre en une charge d'au moins 140W.
Connecteur hôte USB-C (mâle)
Ports de l'adaptateur 1x HDMI (femelle) ; 1x USB-A
(femelle) ; 1x USB-C (femelle)
Résolution vidéo 3840 x 2160 (4K x 2K) à 60Hz
Spécications vidéo Prend en charge le HDR, les
formats de couleurs dont RVB;
YCbCr 4:4:4 ; YCbCr 4:2:2;
YCbCr4:2:0 ; Prend en charge
la profondeur de couleur
8/10/12 bits et HDCP 2.3/1.4
17
Spécifications
Spécications USB USB-A : USB 5 Gbit/s et
chargement en aval de 1,5A ;
USB-C : USB 5 Gbit/s
Charge PD (Power
Delivery)
USB-C PD 3.1 chargeant
jusqu'à 140W (8W sont dédiés
au chargement de l'adaptateur
et les 132W restants chargent
l'hôte)
Protection des
appareils
Prise en charge des
protections contre les courts-
circuits et les surintensités
Dimensions du produit
(L x L x H)
59 x 40 x 14 mm /
2,32 x 1,57 x 0,55 po.
Poids du produit 32 g / 0,071lb
Plage de température
de fonctionnement
0°C à 45°C / 32°F à 113°F
Plage de température
de stockage
-10°C à 70°C / 14°F à 158°F
Plage d'humidité de
fonctionnement
10% à 85% HR
(Pas de condensation)
Plage d'humidité de
stockage
5% jusqu'à 90% RH
(Pas de condensation)
18
Garantie
GARANTIE LIMITÉE DE 3 ANS
Nous garantissons que nos produits sont exempts de
défauts de matériaux et de fabrication pendant une
période de trois (3) ans à compter de la date d'achat
initiale. Notre obligation au titre de cette garantie est
limitée à la réparation ou au remplacement (à notre seule
discrétion) de tout produit défectueux. Veuillez consulter le
site Tripplite.Eaton.com/support/product-returns avant
d'envoyer un produit pour le faire réparer. Cette garantie
ne s'applique pas aux équipements qui ont été
endommagés par accident, négligence ou par une
mauvaise utilisation, ni à ceux qui ont été altérés ou
modifiés d'une façon quelconque.
SAUF MENTION CONTRAIRE DANS LE PRÉSENT
DOCUMENT, NOUS NE FOURNISSONS AUCUNE GARANTIE,
EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE
QUALITÉ MARCHANDE ET DE VOCATION À UN BUT
PARTICULIER. Certains États ne permettent ni la limitation
ni l'exclusion de garanties implicites; ainsi, la/les
limitation(s) ou exclusion(s) mentionnée(s) ci-dessus peut/
peuvent ne pas s'appliquer à l'acquéreur.
SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS
EN AUCUN CAS RESPONSABLES DES DOMMAGES DIRECTS,
INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS
RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI
NOUS AVONS ÉTÉ INFORMÉS DE LA POSSIBILITÉ DE TELS
DOMMAGES. Plus précisément, nous ne sommes pas
responsables des coûts, tels qu'une perte de profit ou de
revenus, la perte d'équipement, la perte de l'usage d'un
équipement, la perte de logiciel, la perte de données, des
coûts de remplacement, les réclamations de tiers ou autre.
19
Conformité aux normes
Informations de conformité DEEE pour les clients et
les recycleurs (Union européenne)
Dans le cadre de la directive sur les Déchets
d'équipements électriques et électroniques (DEEE)
et des réglementations d'application, lorsqu'un
consommateur achète un équipement électrique ou
électronique neuf auprès d'Eaton, il est habilité à:
• Envoyer l'équipement usagé pour recyclage sur
la base d'un équipement équivalent en nombre
et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage
lorsqu'il devient un déchet en fin de vie
Eaton mène une politique d'amélioration continue. Les
caractéristiques peuvent être modifiées sans préavis.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
États-Unis
Eaton.com
© 2024 Eaton
Tous droits réservés
Numéro de
publication
24-03-119 /
93-4A7E_RevA
Mai 2024
Eaton est une marque
déposée.
Toutes les marques
commerciales
appartiennent à
leurs propriétaires
respectifs.
20
Betriebsanleitung
Das gekaufte Produkt kann von
der Abbildung abweichen.
Modell:
U444-06N-H4U-C3l
USB-C Multiport Adapter,
4 K/60 Hz HDMI, 5 G USB Hub,
140 W PD-Aufladung
English 1
Español8
Français14
Italiano 26
21
Modell:
U444-06N-H4U-C3l
Produktmerkmale
Im Paket enthalten
• Erweitern Sie einen Desktop auf einen 4K-HDMI-
Bildschirm, schließen Sie ein USB-5G-Peripheriegerät an
und laden Sie den Host mit bis zu 140 W PD Charging
auf – alles über einen einzigen USB-C- oder
Thunderbolt-Anschluss an einem Laptop oder Tablet.
• Der HDMI-Anschluss unterstützt Videoauflösungen bis
zu 3840 x 2160 (4 K x 2 K) bei 60 Hz, wenn er an einen
Host-Anschluss angeschlossen ist, der den DisplayPort
Alt Mode unterstützt.
• Der USB-A-Hub-Anschluss ermöglicht den Anschluss
eines externen Speichermediums, eines USB-Sticks,
einer Maus oder einer Tastatur.
• USB-C-Anschluss unterstützt entweder 5 Gbps
Peripheriegeräte oder lädt das Host-Gerät mit bis zu
140 W PD-Aufladungauf.
• Schlankes Design, ideal für den Transport in einer
Laptop-Tasche oder Handtasche auf Reisen oder in
hybriden Arbeitsumgebungen.
• Plug-and-Play, keine Treiber oder externe Software
erforderlich.
• U444-06N-H4U-C3 Multiport Adapter
• Benutzerdokumentation
22
Installation
Technische Daten
1. Verbinden Sie den USB-C-Anschluss des Adapters mit
dem USB-C- oder Thunderbolt-3-Anschluss eines
Laptops oder Tablets.
2. Schließen Sie ein USB-A- oder USB-C-Peripheriegerät an,
z. B. einen USB-Stick oder ein externes
Speichermedium, eine Maus oder eine Tastatur.
ODER
3. Schließen Sie ein USB-C-Netzteil und ein Ladekabel an den
USB-C-Anschluss des Adapters an. Schließen Sie es dann
an eine Steckdose oder eine andere Stromquelle an.
Hinweis: Um mit bis zu 140 W zu laden, müssen das vom
Benutzer bereitgestellte Netzteil und das Typ-C-Kabel
ebenfalls mindestens 140 W unterstützen.
Host-Anschluss USB-C (Stecker)
Adapteranschlüsse 1x HDMI (Buchse); 1x USB-A
(Buchse); 1x USB-C (Buchse)
Videoauösung 3840 x 2160 (4 K x 2 K) bei
60 Hz
Videospezikationen Unterstützt HDR, Farbformate
einschließlich RGB; YCbCr
4:4:4; YCbCr 4:2:2; YCbCr
4:2:0; Unterstützt 08.10.2012
Bit Farbtiefe und HDCP 2.3/1.4
23
Technische Daten
USB-Spezikationen USB-A: USB 5 Gbps und 1,5 A
Downstream-Laden; USB-C:
USB 5 Gbps
PD-Auadung USB-C PD 3.1-Ladung mit
bis zu 140 W (8 W sind zum
Laden des Adapters bestimmt,
die restlichen 132 W zum
Laden des Hosts)
Geräteschutz Unterstützt Kurzschluss- und
Überstromschutz
Produktabmessungen
(L x B x H)
2,32 x 1,57 x 0,55 in. /
59 x 40 x 14 mm
Produktgewicht 0,071 lb. / 32 g
Betriebstemperatur-
bereich
32 °F bis 113 °F /
0 °C bis 45 °C
Lagertemperatur-
bereich
14 °F bis 158 °F /
-10 °C bis 70 °C
Luftfeuchtigkeit bei
Betrieb
10 % bis 85 % RH
(keine Kondensation)
Feuchtebereich für die
Lagerung
5 % bis 90 % RH
(keine Kondensation)
24
Garantie
3JAHRE EINGESCHRÄNKTE GARANTIE
Wir garantieren, dass unsere Produkte frei von Material-
und Verarbeitungsfehlern sind, und zwar für einen
Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs.
Unsere Verpflichtung im Rahmen dieser Garantie
beschränkt sich auf die Reparatur oder den Ersatz (nach
eigenem Ermessen) der fehlerhaften Produkte. Besuchen
Sie Tripplite.Eaton.com/support/product-returns, bevor Sie
Geräte zur Reparatur zurücksenden. Diese Garantie gilt
nicht für Geräte, die durch Unfall, Fahrlässigkeit oder
falsche Anwendung beschädigt wurden oder in irgendeiner
Weise geändert oder modifiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN
BESTIMMUNGEN GEBEN WIR KEINE GARANTIEN, WEDER
AUSDRÜCKLICH NOCH STILLSCHWEIGEND,
EINSCHLIESSLICH GARANTIEN DER MARKTGÄNGIGKEIT
UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige
Staaten gestatten keine Beschränkung oder keinen
Ausschluss stillschweigender Gewährleistungen; daher kann
es sein, dass die oben genannten Beschränkungen oder
Ausschlüsse auf den Käufer nicht zutreffen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND
WIRUNTER KEINEN UMSTÄNDEN HAFTBAR FÜR DIREKTE,
INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN,
DIE SICH AUS DER VERWENDUNG DIESES PRODUKTES
ERGEBEN, SELBST WENN AUF DIE MÖGLICHKEIT SOLCHER
SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir
nicht für Kosten, wie entgangene Gewinne oder Einnahmen,
Verlust von Geräten, Verlust der Nutzung von Geräten,
Verlust von Software, Datenverlust, Kosten für
Ersatzprodukte, Ansprüche Dritter oder anderes.
25
Einhaltung gesetzlicher Vorschriften
WEEE-Compliance-Informationen für Kunden und
Recycler (Europäische Union)
Die WEEE-Richtlinie und deren
Ausführungsbestimmungen besagen, dass Kunden,
die neue Elektro- oder Elektronikgeräte von Eaton
kaufen, ein Anrecht auf Folgendes haben:
• Einsendung alter Geräte zum Recycling auf
einer Eins-zu-Eins-Basis (dies variiert je nach
Land)
• Rücksendung neuer Geräte zum Recyling, wenn
diese auslaufen und letztendlich zu Abfall
werden
Eaton verfolgt eine Politik der kontinuierlichen
Verbesserung. Spezifikationen können ohne Ankündigung
geändert werden.
Eaton
1000Eaton Boulevard
Cleveland, OH44122
Vereinigte Staaten
Eaton.com
© 2024 Eaton
Alle Rechte
vorbehalten.
Veröffentlichung Nr.
24-03-119 /
93-4A7E_RevA
Mai 2024
Eaton ist eine
eingetragene
Handelsmarke.
Alle Marken sind
Eigentum der
jeweiligen Inhaber.
26
Manuale d'uso
Il prodotto acquistato può
differire dall'immagine.
Modello:
U444-06N-H4U-C3
Adattatore multiporta USB-C,
HDMI 4K/60 Hz, hub USB 5G,
Ricarica PD a 140 W
English 1
Español 8
Français 14
Deutsch 20
27
Modello:
U444-06N-H4U-C3
Caratteristiche del prodotto
La confezione include
• Consente di estendere un desktop a un display HDMI
4K, collegare un dispositivo periferico USB 5G e caricare
l'host con una ricarica PD fino a 140 W, il tutto da una
singola porta USB-C o Thunderbolt su laptop o tablet.
• La porta HDMI supporta risoluzioni video fino a 3840 x
2160 (4K x 2K) a 60 Hz, se collegata a una porta host
che supporta la modalità DisplayPort Alt.
• La porta hub USB-A consente di collegare un'unità di
archiviazione esterna o un pen drive, oppure un mouse
o una tastiera.
• La porta USB-C supporta periferiche da 5 Gbps o carica
il dispositivo host con una ricarica PD fino a 140 W.
• Design sottile ideale per il trasporto in una borsa per
laptop o in una borsa da viaggio oppure in spazi di
lavoro ibridi.
• Pug and play, non sono necessari driver o software
esterni.
• Adattatore multiporta U444-06N-H4U-C3
• Documentazione utente
28
Installazione
Specifiche
1. Collegare il connettore USB-C dell'adattatore alla porta
USB-C o Thunderbolt 3 di un computer portatile o
tablet.
2. Collegare una periferica USB-A o USB-C, come pen
drive, dispositivo di archiviazione esterno, mouse o
tastiera.
O
3. Collegare un adattatore di alimentazione USB-C e un
cavo di ricarica alla porta USB-C dell'adattatore. Quindi,
collegarlo a una presa a muro o a un'altra fonte di
alimentazione.
Nota: per caricare fino a 140 W, l'adattatore di
alimentazione e il cavo Type-C forniti dall'utente devono
supportare almeno 140 W.
Connettore host USB-C (maschio)
Porte dell'adattatore 1x HDMI (femmina); 1x
USB-A (femmina); 1x USB-C
(femmina)
Risoluzione video 3840 x 2160 (4K x 2K) a 60 Hz
Speciche video Supporta HDR, formati colore
incluso RGB; YCbCr 4:4:4;
YCbCr 4:2:2; YCbCr 4:2:0;
supporta profondità colore
8/10/12 bit e HDCP 2.3/1.4
29
Specifiche
Speciche USB USB-A: ricarica downstream
USB da 5 Gbps e 1,5 A; USB-C:
USB 5 Gbps
Ricarica PD USB-C PD 3.1 che ricarica no
a 140 W (8 W sono dedicati
alla ricarica dell'adattatore
mentre i restanti 132 W
caricano l'host)
Protezione del
dispositivo
Supporta le protezioni da
cortocircuito e sovracorrente
Dimensioni del
prodotto
(L x L x A)
2,32 x 1,57 x 0,55 pollici /
59 x 40 x 14 mm
Peso del prodotto 0,071 lb. / 32 g
Intervallo di
temperatura di
funzionamento
da 32°F a 113°F
(da 0°C a 45°C)
Intervallo di
temperatura di
stoccaggio
da 14°F a 158°F
(da -10°C a 70°C)
Intervallo di umidità di
funzionamento
da 10% a 85% UR
(senza condensa)
Intervallo di umidità di
conservazione
da 5% a 90% UR
(senza condensa)
30
Garanzia
GARANZIA LIMITATA DI 3 ANNI
Garantiamo che i nostri prodotti sono privi di difetti dei
materiali e di fabbricazione per un periodo di tre (3) anni
dalla data dell'acquisto iniziale. I nostri obblighi ai sensi
della presente garanzia sono limitati alla riparazione o
sostituzione (a nostra esclusiva discrezione) di eventuali
prodotti che presentino tali difetti. Visitare Tripplite.Eaton.
com/support/product-returns prima di rispedire qualsiasi
apparecchiatura per la riparazione. La presente garanzia
non si applica alle apparecchiature che sono state
danneggiate da incidenti, negligenza o applicazione errata o
che sono state alterate o modificate in qualsiasi modo.
AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE
DOCUMENTO, NON FORNIAMO ALCUNA GARANZIA,
ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI
COMMERCIABILITÀ E DI IDONEITÀ PER UNO SCOPO
PARTICOLARE. Alcuni stati non consentono la limitazione o
l'esclusione delle garanzie implicite; pertanto, le suddette
limitazioni o esclusioni potrebbero non essere applicabili
all'acquirente.
AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN
CASO SAREMO RESPONSABILI PER DANNI DIRETTI,
INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI
DERIVANTI DALL'USO DI QUESTO PRODOTTO, ANCHE SE
AVVISATI DELLA POSSIBILITÀ DI TALI DANNI. In particolare,
non siamo responsabili di alcun costo associato alla perdita
di profitti o ricavi, perdita di attrezzature, perdita della
facoltà di utilizzo di attrezzature, perdita di software,
perdita di dati, costi di sostituzione, reclami di terzi o altro.
31
Conformità normativa
Informazioni sulla conformità RAEE per i clienti e per
gli impianti di riciclaggio e trattamento dei rifiuti
(Unione europea)
In base alla Direttiva europea RAEE sullo
smaltimento dei rifiuti elettrici ed elettronici e in
base ai regolamenti sulla relativa attuazione, i
clienti che acquistano apparecchiature elettriche
ed elettroniche nuove da Eaton hanno il diritto di:
• Restituire i dispositivi usati per consentirne il
riciclaggio e la sostituzione con prodotti
equivalenti (a seconda delle prassi adottate da
ogni singolo paese)
• Restituire i dispositivi al termine del loro ciclo di
vita affinché vengano riciclati
Eaton ha una politica di miglioramento continuo. Le
specifiche sono soggette a modifiche senza preavviso.
32
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Stati Uniti
Eaton.com
© 2024 Eaton
Tutti i diritti riservati
Edizione
24-03-119 /
93-4A7E_RevA
Maggio 2024
Eaton è un marchio
commerciale
registrato.
Tutti i marchi sono di
proprietà dei rispettivi
titolari.
