Operator's manual
Manual de usuario
Manuel d'utilisation
EPOS
™
RS5
Read the operator's manual carefully and make sure that you
understand the instructions before you use the product.
Lea detenidamente el manual de usuario y asegúrese de
entender su contenido antes de utilizar el producto.
Lisez attentivement le manuel d'utilisation et assurez-vous que
vous en comprenez le contenu avant d’utiliser la machine.
Contents
1 Safety............................................................... 2
2 Operator's manual............................................ 3
3 Installation........................................................ 5
4 Maintenance.....................................................9
5 Troubleshooting..............................................10
6 Storage and disposal......................................10
7 Technical data................................................ 10
8 Applicable to US/CA market...........................11
1 Safety
1.1 Safety definitions
Warnings, cautions and notes are used to point out
specially important parts of the manual.
WARNING: Used if there is a risk of
injury or death for the operator or bystanders
if the instructions in the manual are not
obeyed.
CAUTION: Used if there is a risk of
damage to the product, other materials or
the adjacent area if the instructions in the
manual are not obeyed.
Note: Used to give more information that is necessary
in a given situation.
1.2 General safety instructions
WARNING: Read the warning
instructions that follow before you use the
product.
• Obey national regulations about electrical safety.
• The product is only to be used with the power
supply unit supplied by Husqvarna.
• The product may only be used with the equipment
recommended by the manufacturer. All other
types of use are incorrect. The manufacturer’s
instructions with regard to operation/maintenance
must be followed precisely.
• The product may only be operated, maintained and
repaired by persons that are fully conversant with
its special characteristics and safety regulations.
Please read the Operator’s Manual carefully and
make sure you understand the instructions before
using the product.
• Husqvarna does not guarantee full compatibility
between the product and other types of
wireless systems such as remote controls, radio
transmitters, hearing loops, underground electric
animal fencing or similar.
• It is not permitted to modify the original design
of the product. All modifications are made at your
own risk.
• Examine the product for damage before you start
the product. Do not use the product if it is
damaged.
• The operating temperature is -20°C to 45°C / -4°F
to 113°F. The storage temperature is -20°C to
70°C / -4°F to 158°F.
1.3 Safety instructions for installation
WARNING: Read the warning
instructions that follow before you use the
product.
• Do not put the power supply at a position where
there is a risk that it can become wet. Do not put
the power supply on the ground.
• Do not encapsulate the power supply. Condensed
water can harm the power supply and increase the
risk of electrical shock.
• Risk of Electric Shock. Install only to an residual-
current device (RCD) when connecting the power
supply to the wall socket. Applicable to USA/
Canada. If power supply is installed outdoors: Risk
of Electric Shock. Install only to a covered Class
A GFCI receptacle (RCD) that has an enclosure
that is weatherproof with the attachment plug cap
inserted or removed.
• Make sure that the plugs of the low-voltage cable
and the power supply unit are clean and dry before
you connect them.
• There is a risk of falling objects during the
installation of the reference station. This can result
in injury.
• The power supply cable and extension cable must
be outside the work area to prevent damage to the
cables.
• There is a risk of falling when you install the
reference station in a high position. Make sure that
you have a stable position when you install the
reference station.
2
- Safety 1512 - 005 - 24.10.2023
1.4 Safety instructions for maintenance
WARNING: Read the warning
instructions that follow before you use the
product.
• Disconnect the product from the power supply
before you clean or do maintenance on the
product.
1.5 In the event of a thunderstorm
To decrease the risk of damage to electrical
components in the reference station, we recommend
that the power supply to the reference station is
disconnected if there is a risk of a thunderstorm.
Connect the power supply again when there is no a risk
of thunderstorm.
2 Operator's manual
2.1 Introduction
Serial number:
The serial number is on the product rating plate and on the product carton. Use the serial number to register your
product on www.husqvarna.com.
2.1.1 Support
For support about the product, speak to your Husqvarna
servicing dealer.
2.1.2 Product description
Note: Husqvarna regularly updates the appearance
and function of the products. Refer to
Support on page
3
.
The product is a reference station that receives satellite
signals and sends correction data to the mower. One
reference station can be used for several robotic lawn
mowers.
The reference station can operate as a repeater to
make a network of reference stations. You can use
the repeaters on larger areas, for example golf courses
to prevent a weak reference station signal. One main
reference station receives the satellite signals and the
other reference stations operates as repeaters.
2.1.3 System description
The EPOS
™
system contains a robotic lawn mower,
a charging station and a reference station. The
robotic lawn mower and the reference station receives
satellite signals for positioning. The reference station is
stationary and sends correction data to the robotic lawn
mower to get an accurate position for the mower. The
work area is made virtually in an app by operating the
product and adding waypoints to make a map in an app.
1512 - 005 - 24.10.2023 Operator's manual - 3

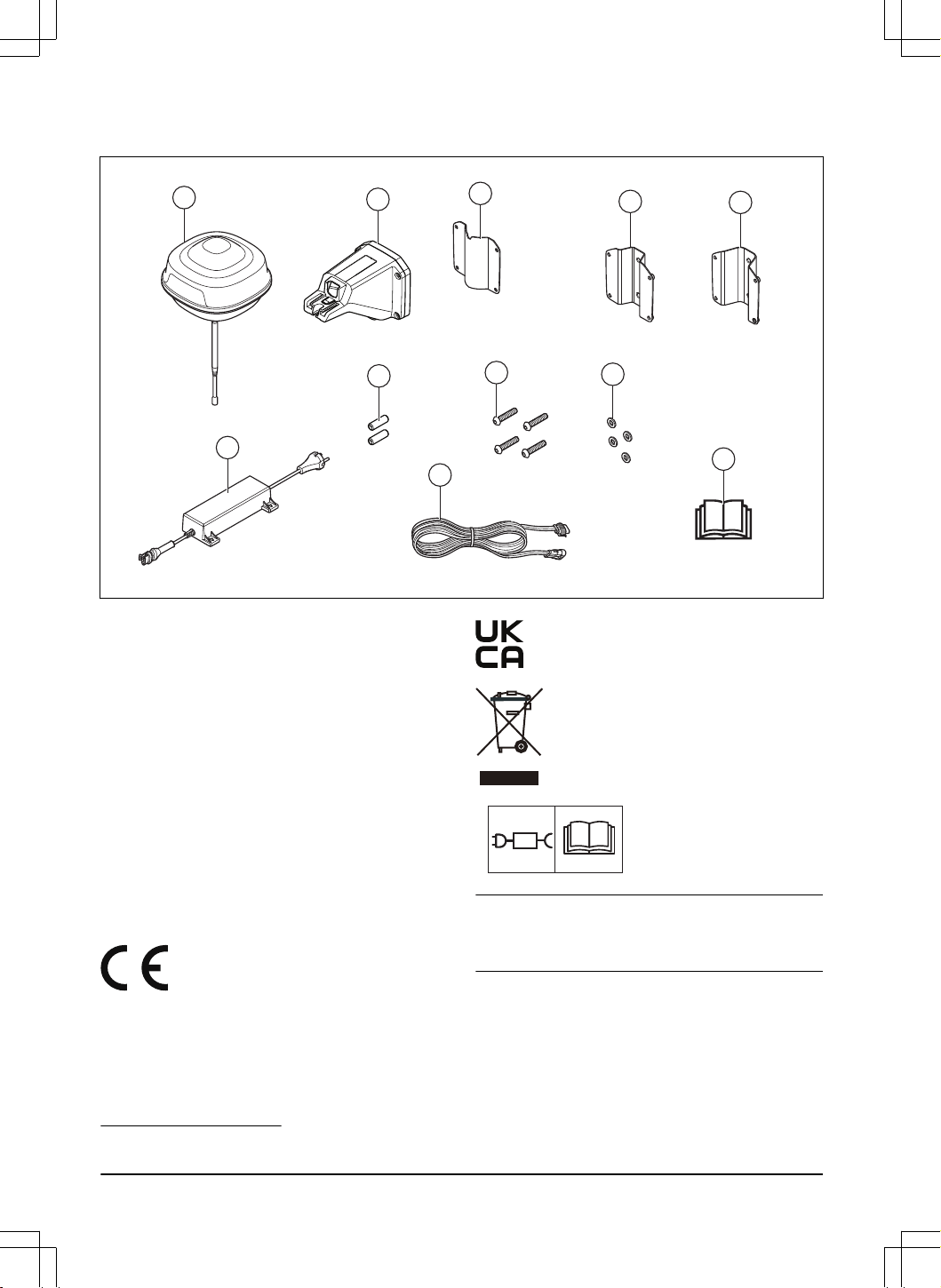

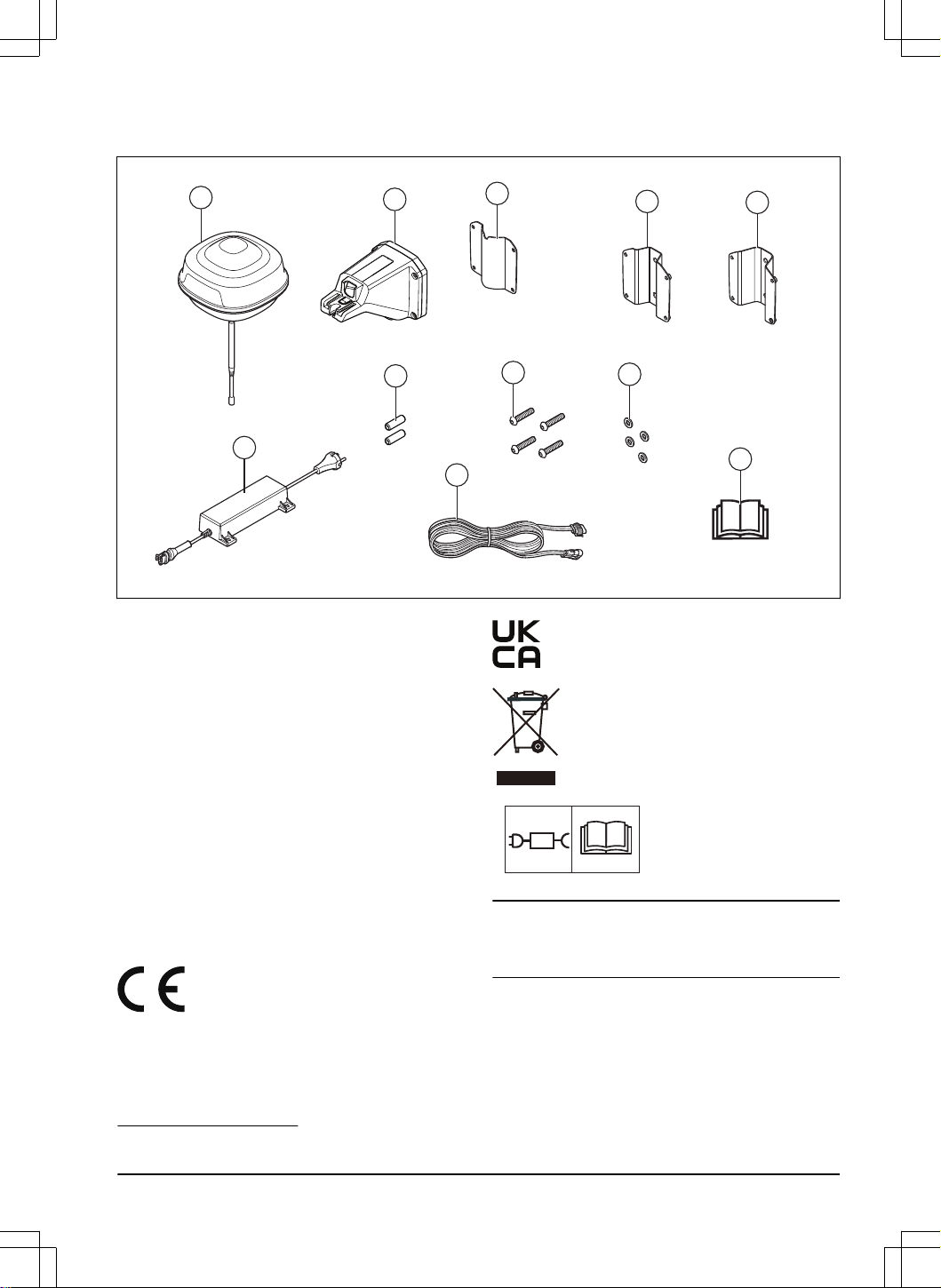

2.1.4 Product overview
1
2
3
9
6
7
8
10
11
4
5
1. Reference station
2. Arm
3. Support bracket
4. Post bracket small, for post dimensions 32-44 mm/
1.26-1.73 in.
5. Post bracket large, for post dimensions 44-55 mm/
1.73-2.16 in.
6. Screws
7. Screws
8. Washers
9. Power supply
1
10. Low-voltage cable
11. Operator's manual
2.1.5 Symbols on the product
These symbols can be found on the product. Make sure
that you understand them.
This product complies with the applicable
EU Directives.
This product complies with the applicable
UK Directives.
It is not permitted to dispose the product
as usual domestic waste. Obey national
regulations and use the local recycling
system.
Use a detachable power sup-
ply as specified on the rating
plate adjacent to the symbol.
Note: Other symbols/decals on the product refer to
certification requirements for some markets.
1
The appearance may differ depending on market
4 - Operator's manual 1512 - 005 - 24.10.2023
3 Installation
3.1 Introduction - Installation
WARNING: Read and understand the
safety chapter before you install the product.
CAUTION: Use original spare parts and
installation material.
Note: Refer to www.husqvarna.com for more
information about installation.
3.2 To examine where to put the
reference station
CAUTION: If there is a lightning rod in
the area, do not install the reference station
higher than the lightning rod.
CAUTION: Do not install the reference
station on a flagpole. Movements of the
reference station will affect the correction
data sent to the product with the accurate
position.
• Install the reference station on a fixed object that
cannot move or rotate.
• Install the reference station on a post or a wall. The
post must be 32-55 mm / 1.26-2.16 in. in diameter
to fit the attachments on the reference station.
Note:
If the reference station is installed on a
wall the top of the reference station must be above
the wall. There must be no metal in the wall.
• Make sure that the reference station has full view
of the sky. Make sure that the sky is visible without
obscuration in all directions above 10° elevation
angle.
160°
10°10°
• Install the reference station at a high position for
increased radio signal range. Install the reference
station at minimum 2.5 m / 8 ft. height.
• Make sure that the maximum distance between
the reference station and the product is 500 m /
1640 ft. when free line of view. Objects between
the reference station and product decreases the
distance.
• Make sure that the distance between the reference
station and the product is less than 500 m / 1640
ft.
• Install the reference station where the radio signal
reaches all parts of the work area. Large objects
can block the radio signals.
• You can install more than one reference station
to operate as a repeater in a large area. Speak
to your local Husqvarna representative for more
information.
Note:
Special settings are necessary if the site has
more than one reference station. Speak to your local
Husqvarna representative for more information.
3.3 To examine where to put the power
supply
WARNING: Do not cut the low-voltage
cable. There is a risk of electrical shock.
CAUTION: Make sure that the blades
on the robotic lawn mower do not cut the
power cables.
• Put the power supply in an area with a roof and
protection from the sun and rain.
• Put the power supply in an area with good airflow.
• Use a residual-current device (RCD) when you
connect the power supply to the power outlet.
1512 - 005 - 24.10.2023
Installation - 5
• Extend the low-voltage cable if necessary. The
low-voltage cable can be extended up to 100 m /
328 ft.
3.4 Installation of the product
Read and understand the instructions about the
reference station. Refer to
To examine where to put the
reference station on page 5
.
Read the Operator's manual for the robotic lawn mower
to be used together with the reference station.

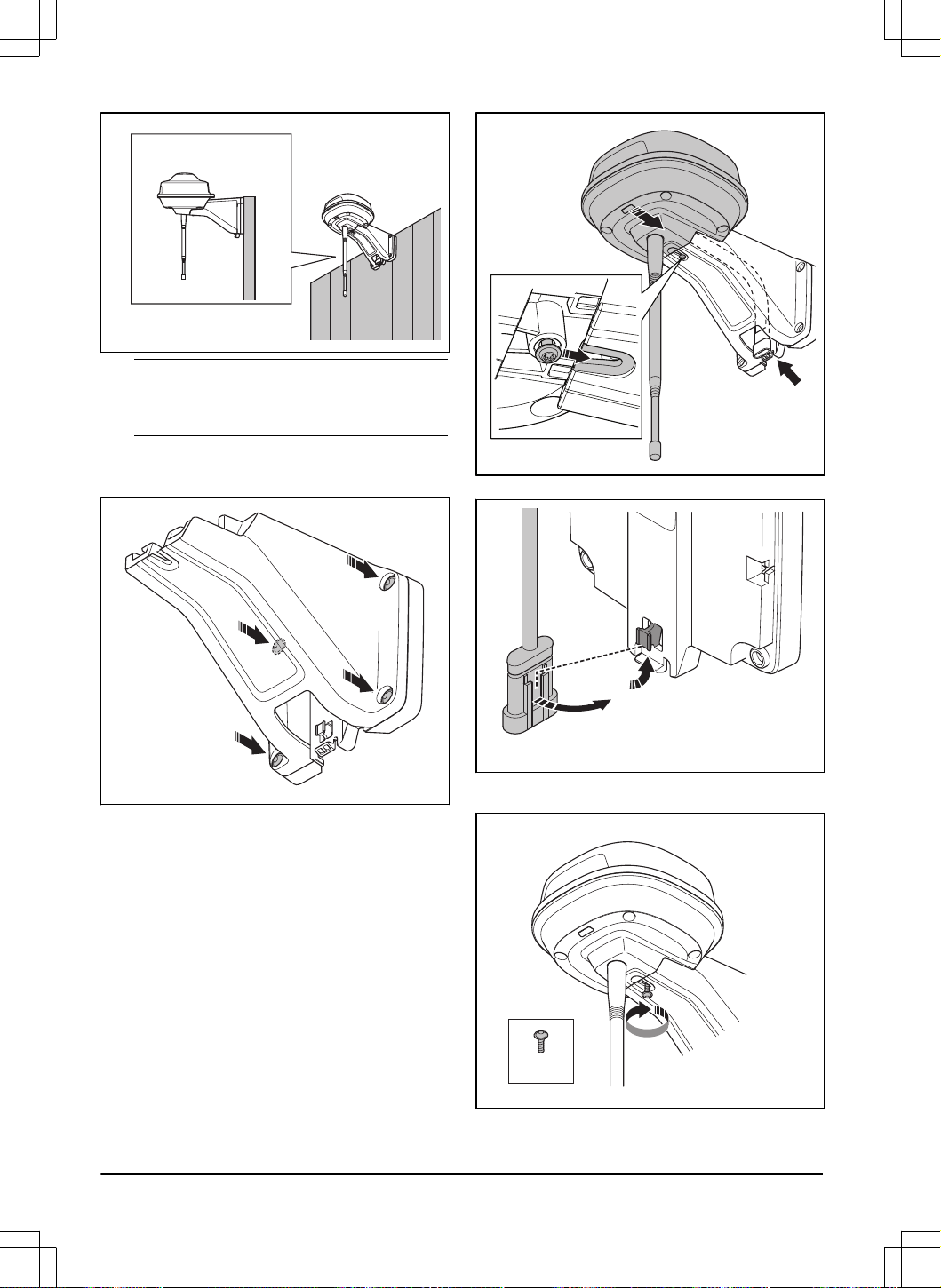

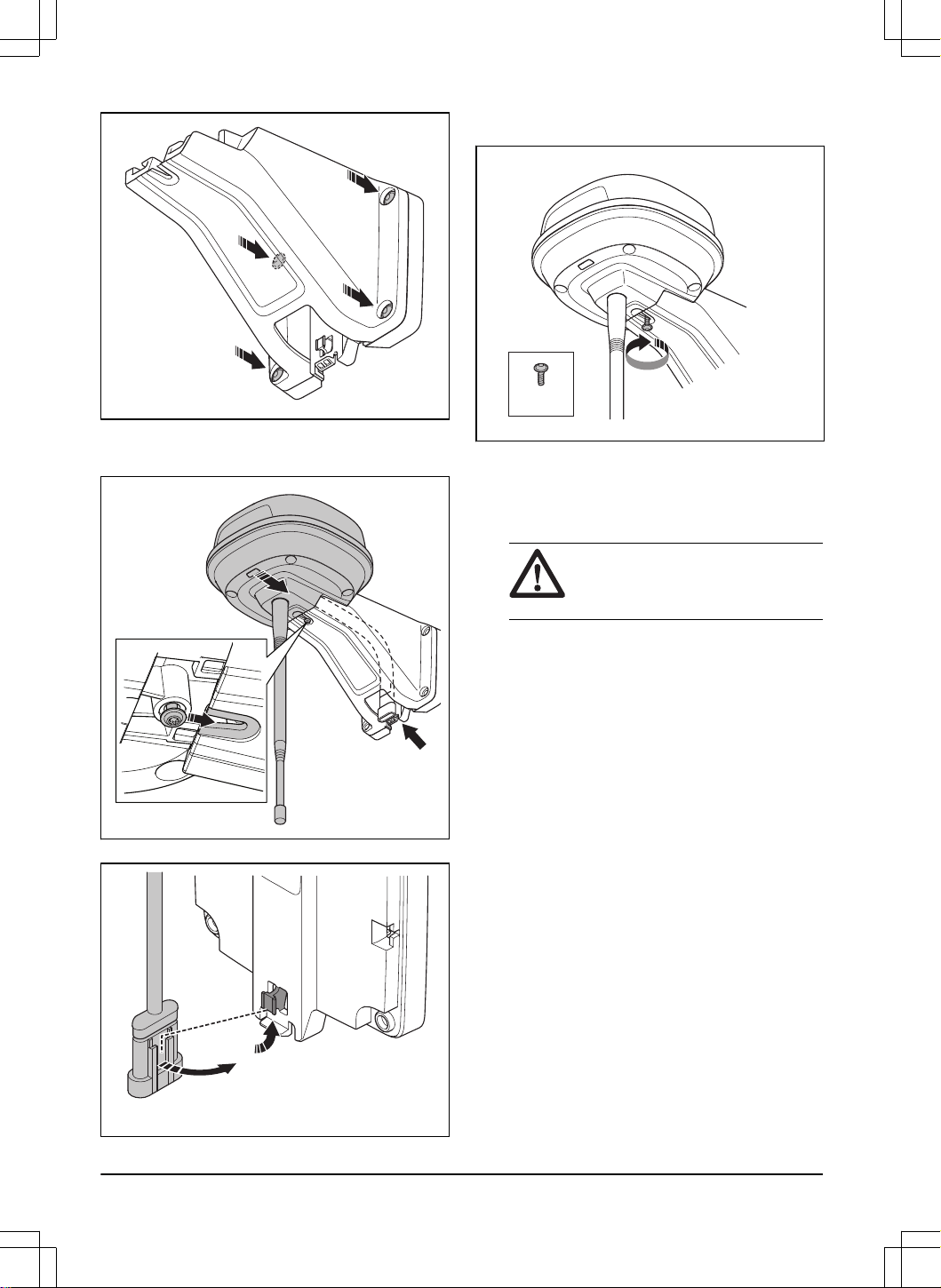

You can install the reference station on a post or a wall.
CAUTION: Movements of the reference
station will affect the correction data sent to
the product with the accurate position. The
reference station must be installed tightly on
the post or wall.
CAUTION: The items on the map will
change position if you move the reference
station. Adjust the items on the map or do
the installation again in the Automower
®
Connect app.
3.4.1 Installation tools
• Screwdriver, Torx 20.
• Hex key, 4 mm. Included in the carton.

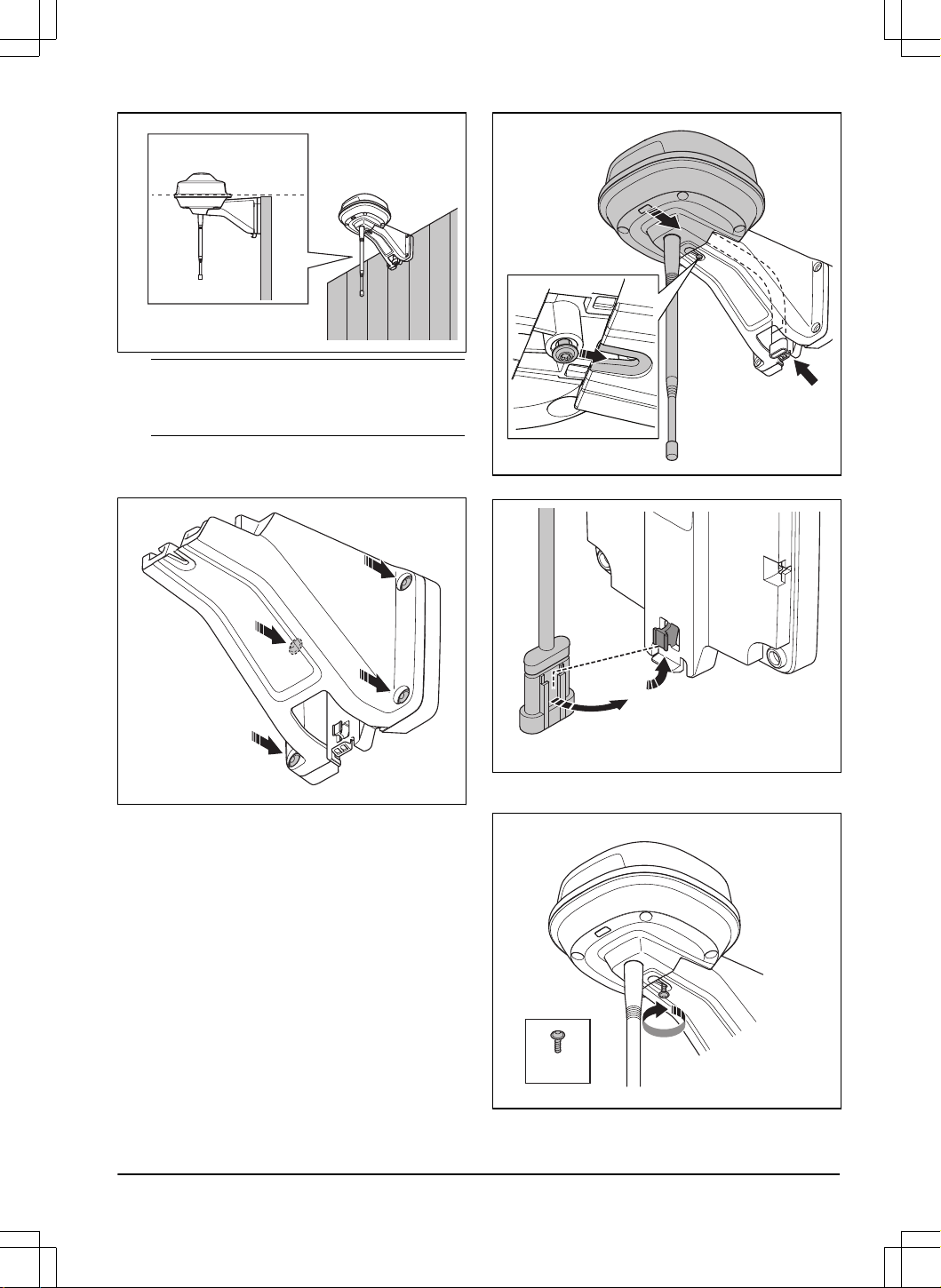

3.4.2 To install the reference station on a
post
1. Attach the post tightly to a wall, roof top or the
ground. Make sure that the post cannot move or
be accidentally moved.

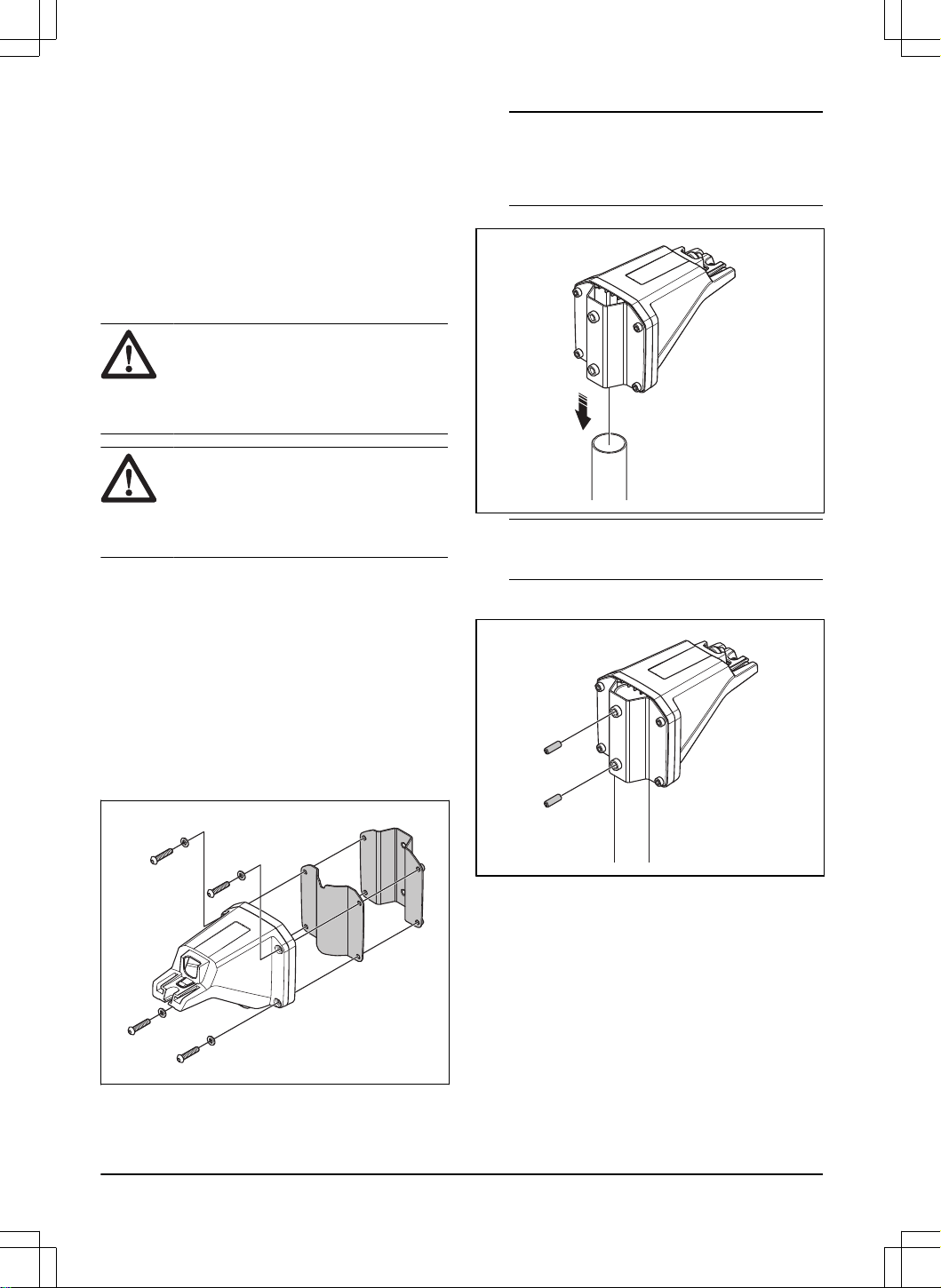

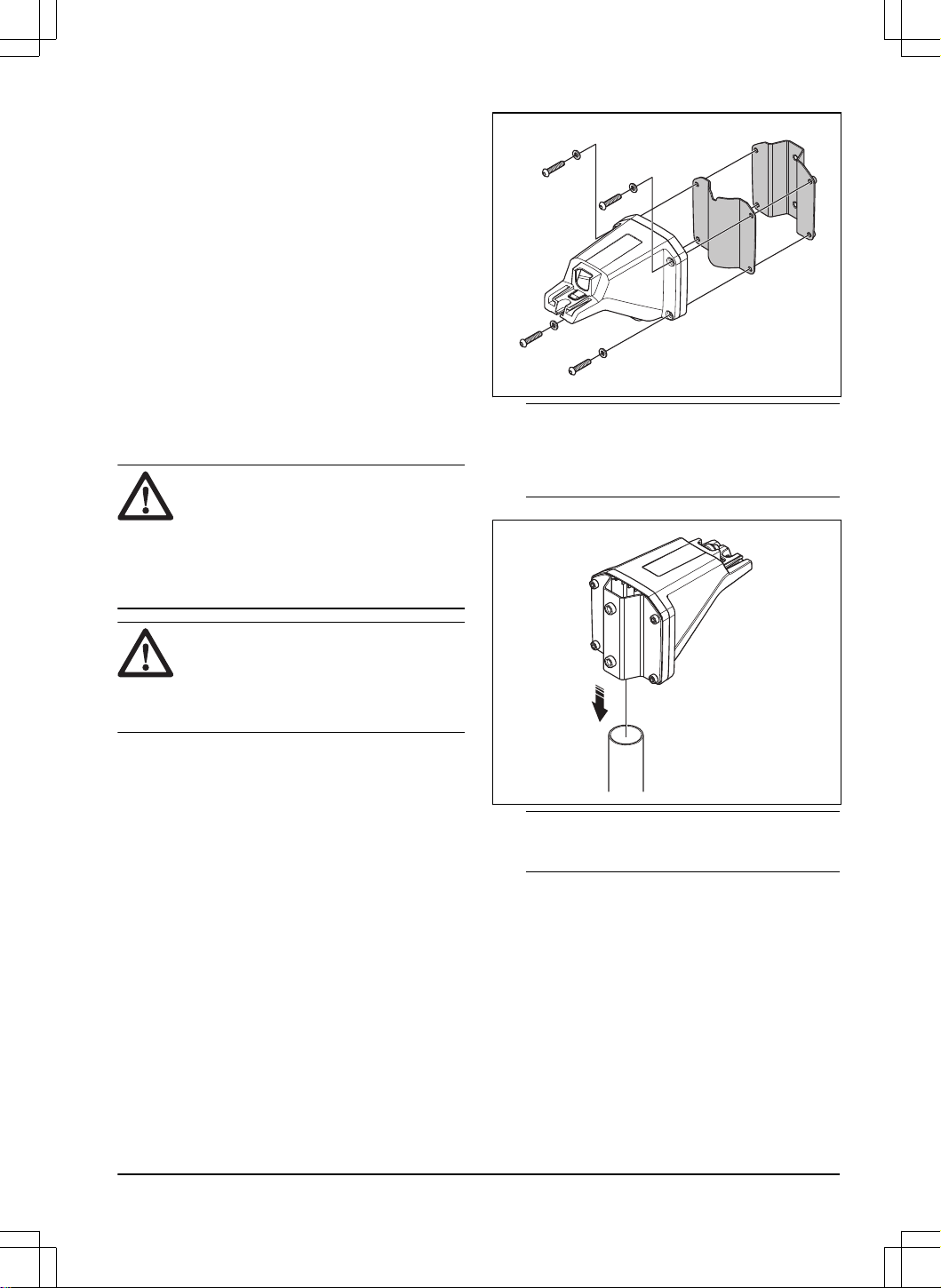

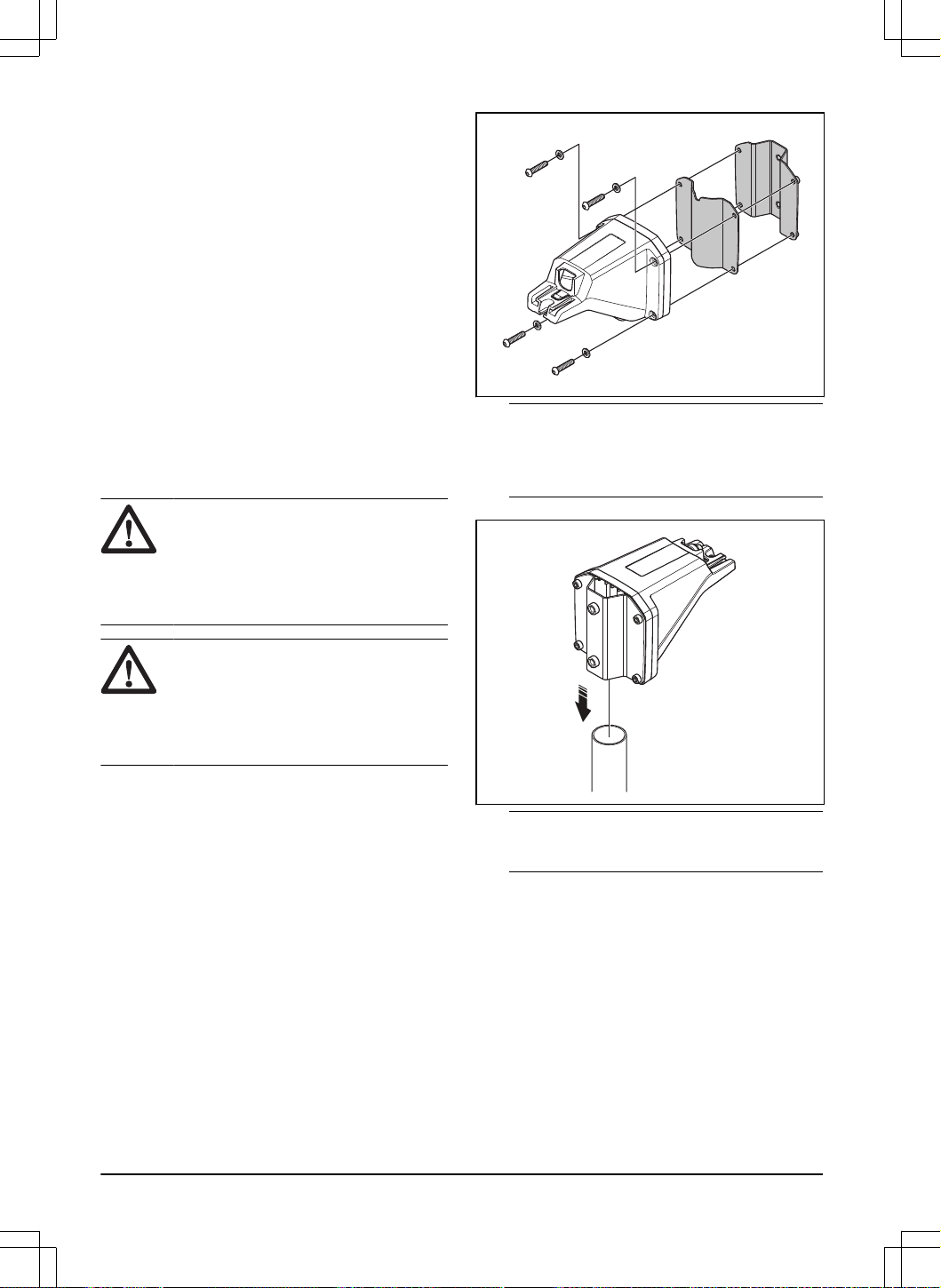

2. Attach the support bracket and one of the post
brackets to the arm with the 4 screws (4 mm hex
key).
Note:
The post brackets are available in 2
dimensions to fit different dimensions of the
post. Select the applicable post bracket for your
installation.

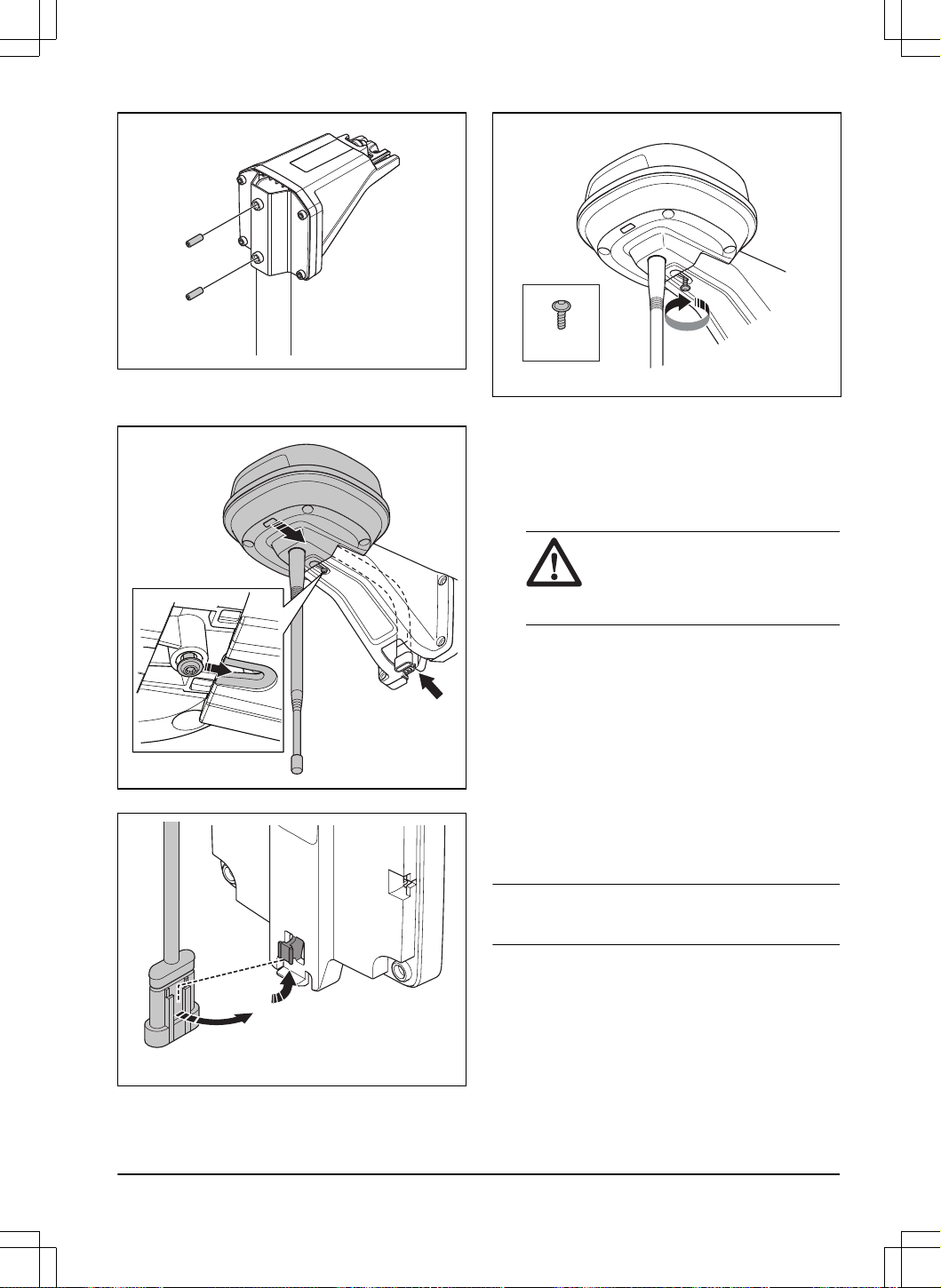

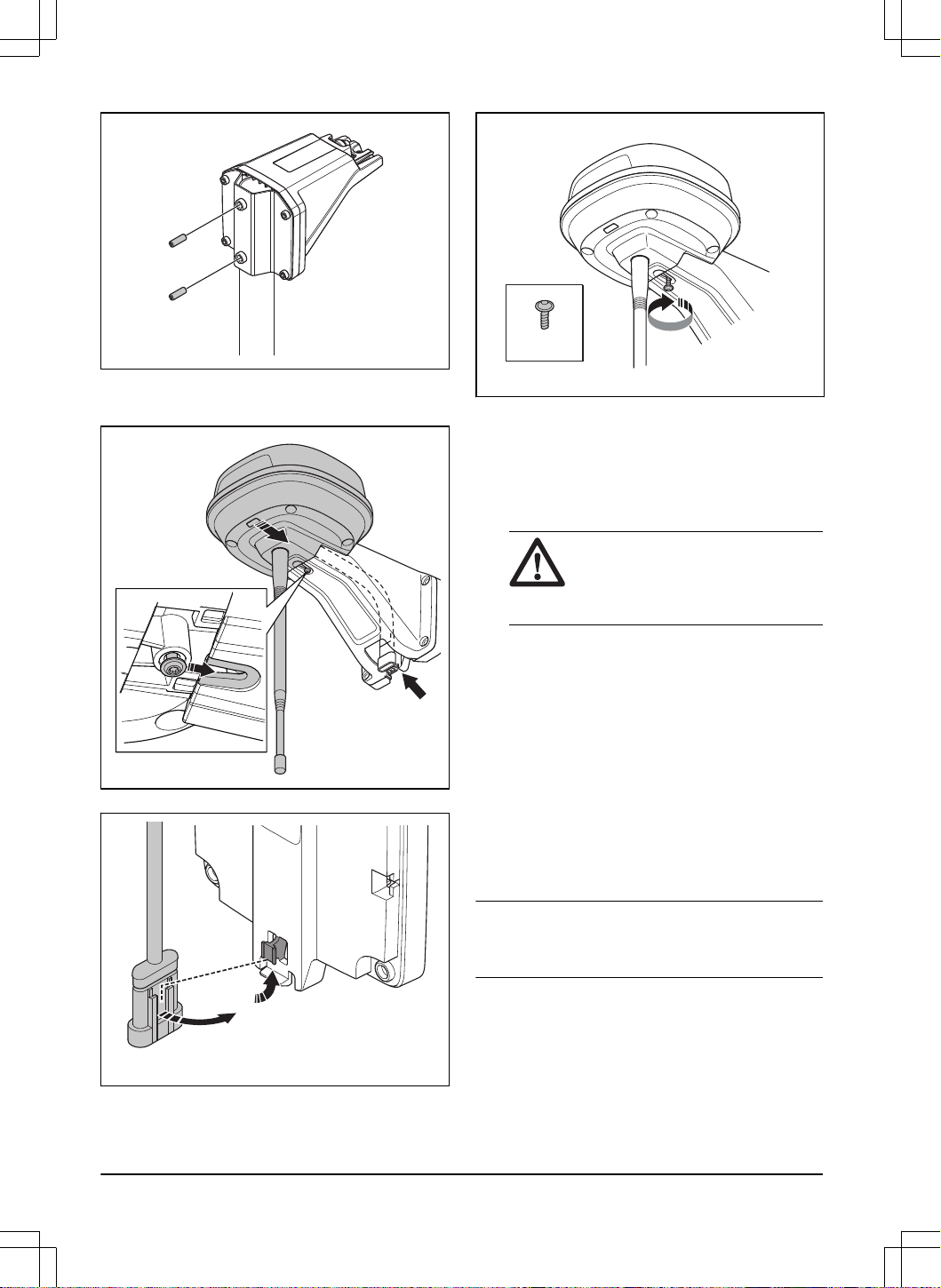

3. Put the arm on top of the post.
Note: The reference station must be installed at
the top of the post.

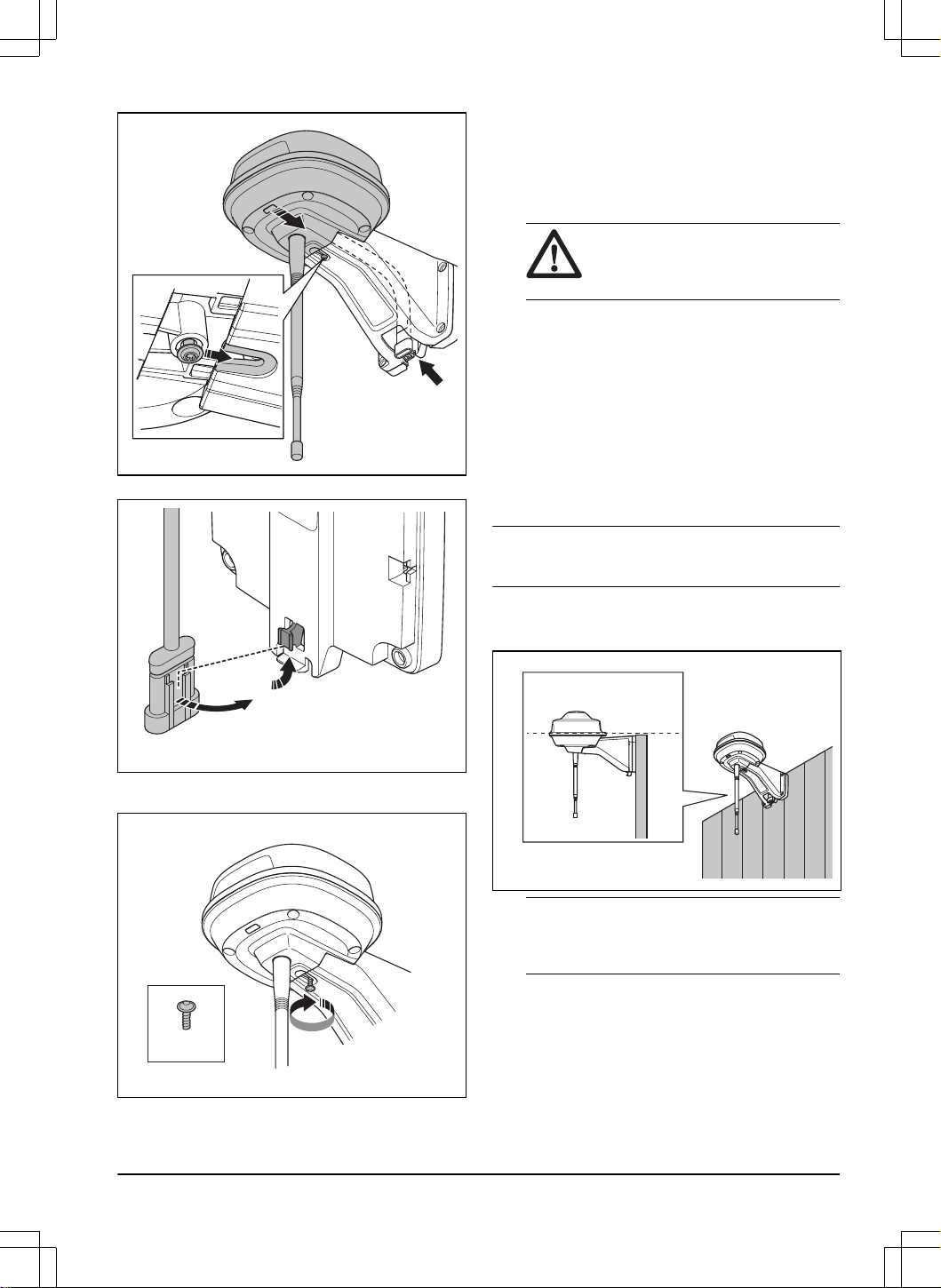

4. Attach the reference station to the post with the 2
screws (4mm hex key).
5. Pull the cable on the reference station through the
slot in the arm and install the reference station on
the arm.
6
- Installation 1512 - 005 - 24.10.2023
6. Attach the connector to the clips on the arm.
7. Tighten the screw (Torx 20) on the arm of the
reference station.
T20
8. Connect the low-voltage cable to the reference
station and the power supply. Refer to
To examine
where to put the power supply on page 5
.
9. Attach the low-voltage cable to the post from the
reference station to the power supply with cable
ties.
CAUTION: If the low-voltage
cable is not attached tightly with cable
ties it can be damaged in hard wind.
10. Put the power supply 30-200 cm / 1-6.5 ft. above
the ground. Refer to
To examine where to put the
power supply on page 5
.
11. Connect the power supply cable to a 100-240V
power outlet.
12. Wait until the LED status indicator is solid green.
First the LED status indicator is flashing green for
some minutes. Refer to
LED indicator lamp on the
reference station on page 10
.
3.4.3 To install the reference station on a
wall
Note: As wall materials vary, screws for fixing to the
wall are not included.
1. Hold the arm for the reference station on the wall
where you will attach it. Make 4 marks on the wall
where you will attach 4 screws.
Note:
If the reference station is installed on a
wall the top of the reference station must be above
the wall.
2. Drill 4 holes in the wall for the 4 screws.
3. Install the reference station on the wall with 4
screws.
1512 - 005 - 24.10.2023
Installation - 7
4. Put the cable of the reference station through the
slot in the arm and install the reference station on
the arm.
5. Attach the connector to the clips on the arm.
6. Tighten the screw (Torx 20) on the arm of the
reference station.
T20
7. Connect the low-voltage cable to the reference
station and the power supply.
8. Attach the low-voltage cable to the wall from the
reference station to the power supply with cable
ties.
CAUTION: If the low-voltage
cable is not attached tightly with cable
ties it can be damaged in hard wind.
9. Put the power supply 30-200 cm / 1-6.5 ft. above
the ground. Refer to
To examine where to put the
power supply on page 5
.
10. Connect the power supply cable to a 100-240V
power outlet.
11. Wait until the LED status indicator is solid green.
First the LED status indicator flashes green for
some minutes. Refer to
LED indicator lamp on the
reference station on page 10
.
8
- Installation 1512 - 005 - 24.10.2023
4 Maintenance
4.1 Introduction - maintenance
For better operation and lifetime of the product, make
sure to clean the product regularly and replace worn
parts.
4.2 Maintenance schedule
The maintenance schedule shows how to do
servicing and maintenance on the product. Follow the
maintenance schedule for a better operation and to
increase the lifetime of the product.
X = The instructions are given in this operator's manual.
O = The instructions are not given in this operator's
manual. Speak to your approved servicing dealer.
To prepare Every year Every third
year
Clean the product. Refer to
Clean the product on page 9
. X
Examine the product for damage and wear. X
Do an update of the firmware. O
Do a check of the servicing messages for recommended upgrades. O
Servicing
Do a check of the tightening torque of the screws. Refer to
Tightening torques on page
9
.
X
Replace the airflow filter. O
Open the product and replace all sealing strips. O
4.3 Clean the product
WARNING: Disconnect the product
from the power supply before any
maintenance or cleaning.
CAUTION: Do not use a high-pressure
washer to clean the product. Do not use
solvents for cleaning.
If necessary, clean the product with a moist cloth.
4.4 Tightening torques
Screw Tool Tightening torque (Nm)
Upper to lower chassis Torx 20 1.8
Reference station to arm Torx 20 1.8
Arm to post Hex key, 4 mm 5-6
Arm, support bracket and post bracket Hex key, 4 mm 5-6
1512 - 005 - 24.10.2023 Maintenance - 9
5 Troubleshooting
5.1 LED indicator lamp on the reference station
Light Status
Green flashing light Startup of the reference station. Wait some minutes.
Green constant light In operation.
Red flashing light The reference station does not operate because of an error. Disconnect the power
cord and connect it again to restart the product. If the problem stays, speak to your
approved servicing dealer.
White flashing light Firmware update is necessary. Speak to your local Husqvarna representative.
Yellow flashing light Only for reference station in repeater mode: The reference station in repeater mode
has no connection to the main reference station. The reference station is in startup
mode or has no connection to the main reference station. If there is no connection,
examine the main reference station or the nearest repeater.
6 Storage and disposal
6.1 Storage
If you store the reference station indoors, keep the arm
installed at the post or wall to be able to install the
reference station on its original position again.
If you keep the reference station outdoors during the
winter, we recommend you to keep the power supply
connected.
6.2 Disposal
Obey the local recycling requirements and applicable
regulations.
7 Technical data
7.1 Technical data
Dimensions
Length, max length including plate for post installation cm / in. 36 / 13.8
Width, cm / in. 19 / 7.5
Height, cm / in. 36 / 13.8
Weight, reference station kg / lb 0.88 / 1.9
Weight, arm kg / lb 0.33 / 0.73
10 - Troubleshooting 1512 - 005 - 24.10.2023
Product data
Type of Power Supply Unit ADP-40KR, ADP-40FW XX
Power supply input, V AC 100-240
Power supply output, V DC 28
Power supply output, A 1.3
Low-voltage cable, length m/ft 20 / 66
IP-code reference station IPX5
IP-code power supply unit IP44
Power consumption, W 2
Frequency Band Support
Bluetooth
®
Frequency range (for service) 2400.0-2483.5 MHz
SRD868 (Europe) 863-870 MHz
SRD915 (North America) 902-928 MHz
SRD915 (Australia) 915-928 MHz
SRD915 (New Zealand) 915-928 MHz
Power Class
Bluetooth
®
Output power (for service) 8 dBm
SRD868 (Europe) 13 dBm
SRD915 (North America) 13 dBm
SRD915 (Australia) 13 dBm
SRD915 (New Zealand) 13 dBm
Full compatibility cannot be guaranteed between the product and other types of wireless systems such as remote
controls and radio transmitters.
7.2 Registered trademarks
The
Bluetooth
®
word mark and logos are registered trademarks owned by
Bluetooth SIG, inc.
and any use of such
marks by Husqvarna is under license.
8 Applicable to US/CA market
8.1 Supplier's Declaration of
Conformity
Responsible party: Husqvarna Consumer Outdoor
Products N.A., Inc, 8825 Statesville Road, Charlotte, NC
28269, Tel: +1 704 597 5000, www.husqvarna.com/us/
support/e-mail/.
8.2 Compliance requirements
FCC ID: MCQ-XBSX (Reference station).
FCC ID ZASHQ-BLE-1D (Bluetooth
®
module).
The Bluetooth module and radio module are located
inside the reference station. They must only be
accessed by an authorized service technician.
WARNING: To comply with RF
exposure requirements, please maintain a
separation distance of at least 20 cm/7
inches from any part of the product.
1512 - 005 - 24.10.2023 Applicable to US/CA market - 11
Note: Changes or modifications made to this
equipment not expressly approved by Husqvarna may
void the FCC authorization to operate this equipment.
Note: This device complies with Part 15 of
the FCC Rules [and with Industry Canada licence-
exempt RSS standard(s)]. Operation is subject to the
following two conditions: this device may not cause
harmful interference, and this device must accept any
interference received, including interference that may
cause undesired operation.
Note: This equipment has been tested and found
to comply with the limits for a Class B digital device,
pursuant to part 15 of the FCC Rules. These limits
are designed to provide reasonable protection against
harmful interference in a residential installation. This
equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in
accordance with the instructions, may cause harmful
interference to radio communications. However, there
is no guarantee that interference will not occur in a
particular installation. If this equipment does cause
harmful interference to radio or television reception,
which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment
and receiver.
• Connect the equipment into an outlet on a
circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV
technician for help.
WARNING: Cancer and Reproductive
Harm - www.P65Warnings.ca.gov.
12 - Applicable to US/CA market 1512 - 005 - 24.10.2023
Contenido
9 Seguridad....................................................... 13
10 Manual de usuario........................................14
11 Instalación.................................................... 16
12 Mantenimiento..............................................20
13 Resolución de problemas.............................21
14 Almacenamiento y desecho......................... 21
15 Datos técnicos..............................................22
16 Aplicable al mercado de EE.UU./CA........... 23
9 Seguridad
9.1 Definiciones de seguridad
Las advertencias, precauciones y notas se utilizan
para destacar información especialmente importante del
manual.
ADVERTENCIA: Indica un riesgo de
lesiones o incluso de muerte del usuario o
de las personas cercanas si no se respetan
las instrucciones del manual.
PRECAUCIÓN: Indica un riesgo de
daños en el producto, otros materiales o
el área adyacente si no se respetan las
instrucciones del manual.
Nota: Se usa para proporcionar más información
necesaria en una situación determinada.
9.2 Instrucciones generales de
seguridad
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Cumpla con las normas de su país relativas a la
seguridad eléctrica.
• El producto solo se puede utilizar con una unidad
de alimentación suministrada por Husqvarna.
• El producto solo se puede utilizar con el equipo
recomendado por el fabricante. Todos los demás
usos son inadecuados. Se deben seguir con
precisión las instrucciones del fabricante en lo que
respecta al funcionamiento y el mantenimiento.
• Este producto solamente lo podrán manejar,
mantener y reparar aquellas personas que
conozcan perfectamente sus reglas de seguridad
y características especiales. Lea detenidamente el
manual de usuario y asegúrese de entender su
contenido antes de utilizar el producto.
• Husqvarna no garantiza la total compatibilidad
entre el producto y otro tipo de sistemas
inalámbricos, como mandos a distancia,
radiotransmisores, bucles magnéticos, vallas
eléctricas enterradas para animales o similares.
• No está permitido modificar el diseño original del
producto. Todas las modificaciones se harán por
su cuenta y riesgo.
• Examine el producto en busca de daños antes de
ponerlo en marcha. No utilice el producto si está
dañado.
• La temperatura de funcionamiento oscila entre –
20°C y 45°C (–4°F y 113°F). La temperatura de
almacenamiento oscila entre –20°C y 70°C (–4°F
y 158°F).
9.3 Instrucciones de seguridad para la
instalación
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• No coloque la fuente de alimentación en un lugar
donde se pueda mojar. No coloque la fuente de
alimentación en el suelo.
• No encapsule la fuente de alimentación. El
agua condensada puede dañar la fuente de
alimentación y aumentar el riesgo de descarga
eléctrica.
• Riesgo de descarga eléctrica. Instale siempre un
interruptor diferencial (RCD) antes de conectar la
fuente de alimentación a la toma de corriente.
Aplicable a EE.UU./Canadá. Si la fuente de
alimentación se instala en el exterior: Riesgo de
descarga eléctrica. Conecte el dispositivo siempre
a una toma de Clase A GFCI (RCD) con tapa cuya
carcasa sea estanca tanto con la clavija enchufada
o no.
• Asegúrese de que los enchufes del cable de
baja tensión y de la fuente de alimentación están
limpios y secos antes de conectarlos.
• Existe riesgo de caída de objetos durante la
instalación de la estación de referencia. Esta
situación podría ocasionar lesiones.
1512 - 005 - 24.10.2023
Seguridad - 13
• El cable de alimentación y el cable alargador
deben estar fuera del área de trabajo para evitar
daños en los cables.
• Si instala la estación de referencia en un punto
elevado, existe el riesgo de caídas. Sitúese de tal
manera que no pueda perder el equilibrio cuando
instale la estación de referencia.
9.4 Instrucciones de seguridad para el
mantenimiento
ADVERTENCIA: Lea las siguientes
instrucciones de advertencia antes de
utilizar el producto.
• Desconecte el producto de la toma de corriente
antes de limpiarlo o de someterlo a operaciones
de mantenimiento.
9.5 En caso de tormenta eléctrica
Para reducir el riesgo de daños en los componentes
eléctricos de la estación de referencia, recomendamos
desconectar la fuente de alimentación de la estación
de referencia si existe riesgo de tormenta eléctrica.
Vuelva a conectar la fuente de alimentación cuando
desaparezca el riesgo de tormenta eléctrica.
10 Manual de usuario
10.1 Introducción
Nº de serie:
El número de serie se encuentra en la placa de características y en el embalaje del producto. Utilice el número de
serie para registrar su producto en www.husqvarna.com.
10.1.1 Asistencia
Para obtener asistencia sobre el producto, póngase en
contacto con su distribuidor Husqvarna.
10.1.2 Descripción del producto
Nota: Husqvarna actualiza periódicamente el aspecto
y el funcionamiento de los productos. Consulte
Asistencia en la página 14
.
El producto es una estación de referencia que recibe
señales por satélite y envía datos de corrección al robot
cortacésped. Es posible utilizar la misma estación de
referencia con varios robots cortacésped.
La estación de referencia puede funcionar como
repetidor para crear una red de estaciones de
referencia. Puede utilizar repetidores en áreas más
grandes, por ejemplo, campos de golf, para evitar que
la señal de la estación de referencia sea débil. Una
estación de referencia principal recibe las señales de
satélite y las demás funcionan como repetidores.
10.1.3 Descripción del sistema
El sistema EPOS
™
incluye un robot cortacésped, una
estación de carga y una estación de referencia. El
robot cortacésped y la estación de referencia reciben
señales de posicionamiento por satélite. La estación de
referencia es estática y envía datos de corrección al
robot cortacésped para obtener una posición precisa
de este último. El área de trabajo se crea virtualmente
mediante una aplicación; para ello, se hace funcionar
el producto y se añaden puntos de referencia a fin de
trazar un mapa en la aplicación.
14 - Manual de usuario 1512 - 005 - 24.10.2023
10.1.4 Descripción del producto
1
2
3
9
6
7
8
10
11
4
5
1. Estación de referencia
2. Brazo
3. Abrazadera de soporte
4. Abrazadera para poste pequeño, 32-44mm
(1,26-1,73 pulg.)
5. Abrazadera para poste grande, 44-55mm
(1,73-2,16 pulg.)
6. Tornillos
7. Tornillos
8. Arandelas
9. Fuente de alimentación
2
10. Cable de baja tensión
11. Manual de usuario
10.1.5 Símbolos que aparecen en el
producto
Puede encontrar estos símbolos en el producto.
Asegúrese de comprender su significado.
Este producto cumple con las directivas
vigentes de la UE.
Este producto cumple con las directivas
vigentes del Reino Unido.
No está permitido desechar el producto
como residuo doméstico normal. Respete
las normativas nacionales y utilice el
sistema de reciclaje local.
Utilice una fuente de alimen-
tación extraíble conforme a lo
especificado en la placa de
características técnicas, junto
al símbolo.
Nota: Los demás símbolos y etiquetas que
aparecen en el producto corresponden a requisitos de
homologación específicos en algunos mercados.
2
La apariencia puede variar en función del mercado
1512 - 005 - 24.10.2023 Manual de usuario - 15
11 Instalación
11.1 Introducción sobre la instalación
ADVERTENCIA: Asegúrese de leer
y comprender el capítulo sobre seguridad
antes de instalar el producto.
PRECAUCIÓN: Utilice material para
la instalación y piezas de repuesto
originales.
Nota: Consulte www.husqvarna.com para obtener
más información acerca de la instalación.
11.2 Elección del lugar donde colocar
la estación de referencia
PRECAUCIÓN: Si hay un pararrayos
cerca, no instale la estación de referencia a
una altura superior a la del pararrayos.
PRECAUCIÓN: No instale la estación
de referencia en un mástil. Cualquier
movimiento que se produzca en la estación
de referencia influirá en los datos de
corrección que se enviarán al producto con
la posición exacta.
• Instale la estación de referencia en un objeto fijo
que no se mueva ni gire.
• Instale la estación de referencia en un poste o
en una pared. El poste debe tener un diámetro
de 32-55mm (1.26-2.16 pulg.) para poder usar
los accesorios de montaje de la estación de
referencia.
Nota:
Si la estación de referencia se monta
en una pared, deberá situarse por encima de la
pared. No debe haber metal en la pared.
• Asegúrese de que la estación de referencia tiene
una vista completa del cielo. Asegúrese de que se
ve el cielo sin obstáculos en todas las direcciones
por encima de un ángulo de elevación de 10°.
160°
10°10°
• Instale la estación de referencia en una posición
alta para aumentar el alcance de la señal de
radio. Instale la estación de referencia a una altura
mínima de 2.5m (8pies).
• Asegúrese de que la distancia máxima entre
la estación de referencia y el producto es de
500m (1640pies) siempre que no exista ningún
obstáculo entre ambos. Si hay algún obstáculo
entre ambos, la distancia disminuye.
• Asegúrese de que la distancia entre la estación
de referencia y el producto sea inferior a 500m
(1640pies).
• Instale la estación de referencia en un lugar desde
donde la señal de radio pueda alcanzar toda
el área de trabajo. Los objetos grandes pueden
obstaculizar las señales de radio.
• En una área amplia, puede instalar más de
una estación de referencia para que funcionen
como repetidores. Póngase en contacto con su
representante local de Husqvarna para obtener
más información.
Nota:
Si hay más de una estación de referencia en
el recinto, será necesario realizar ajustes especiales.
Póngase en contacto con su representante local de
Husqvarna para obtener más información.
11.3 Determinar el lugar donde se
colocará la fuente de alimentación
ADVERTENCIA:
No corte el cable
de baja tensión. Puede sufrir una descarga
eléctrica.
PRECAUCIÓN: Tome todas las
precauciones para que las cuchillas del
robot cortacésped no puedan cortar los
cables de alimentación.
16 - Instalación 1512 - 005 - 24.10.2023
• Coloque la fuente de alimentación en una zona a
cubierto y protegida del sol y la lluvia.
• Coloque la fuente de alimentación en una zona
bien ventilada.
• Utilice un dispositivo de corriente residual (RCD)
cuando conecte la fuente de alimentación a la
toma de corriente.
• Extienda el cable de baja tensión si es necesario.
El cable de baja tensión se puede extender hasta
100m (328ft).
11.4 Instalación del producto
Lea detenidamente las instrucciones sobre la estación
de referencia. Consulte la sección
Elección del lugar
donde colocar la estación de referencia en la página 16
.
Lea el manual de usuario del robot cortacésped que va
a utilizar con la estación de referencia.
Puede instalar la estación de referencia en un poste o
en una pared.
PRECAUCIÓN: Cualquier
movimiento que se produzca en la estación
de referencia influirá en los datos de
corrección que se enviarán al producto con
la posición exacta. La estación de referencia
debe instalarse firmemente en el poste o la
pared.
PRECAUCIÓN: Si mueve la estación
de referencia, los elementos del mapa
cambiarán de posición. Ajuste los elementos
del mapa o vuelva a realizar la instalación
en la aplicación Automower
®
Connect.
11.4.1 Herramientas de instalación
• Destornillador Torx20.
• Llave hexagonal de 4mm. Incluida en la caja.
11.4.2 Instalación de la estación de
referencia en un poste
1. Fije el poste firmemente a la pared, al tejado o
al suelo. Cerciórese de que el poste no se pueda
mover, ni siquiera de manera accidental.
2. Fije el soporte y uno de los soportes para poste
al brazo con los 4tornillos (llave hexagonal de
4mm).
Nota:
Los soportes para poste están disponibles
en 2tamaños, cada uno para un tamaño de
poste diferente. Seleccione el soporte para poste
adecuado para su instalación.
3. Coloque el brazo en la parte superior del poste.
Nota: La estación de referencia debe instalarse
en la parte superior del poste.
4. Fije la estación de referencia al poste con los
2tornillos (llave hexagonal de 4mm).
1512 - 005 - 24.10.2023
Instalación - 17
5. Pase el cable de la estación de referencia a través
de la ranura del brazo e instale la estación de
referencia en el brazo.
6. Fije el conector a las abrazaderas del brazo.
7. Apriete el tornillo (Torx20) del brazo de la estación
de referencia.
T20
8. Conecte el cable de baja tensión a la estación de
referencia y a la fuente de alimentación. consulte
Determinar el lugar donde se colocará la fuente de
alimentación en la página 16
.
9. Fije el cable de baja tensión al poste desde
la estación de referencia hasta la fuente de
alimentación mediante bridas.
PRECAUCIÓN: Si el cable de
baja tensión no está bien sujeto con
bridas, puede resultar dañado en caso
de soplar viento fuerte.
10. Coloque la fuente de alimentación a 30-200
cm (1-6.5pies). por encima del suelo. consulte
Determinar el lugar donde se colocará la fuente de
alimentación en la página 16
.
11. Conecte el cable de la fuente de alimentación a
una toma de corriente de 100-240V.
12. Espere hasta que el indicador LED de estado
se ilumine en verde de forma permanente. En
primer lugar, el indicador LED de estado parpadea
en verde durante unos minutos. consulte
Luz
indicadora LED de la estación de referencia en la
página 21
.
11.4.3 Instalación de la estación de
referencia en una pared
Nota:
Puesto que las paredes pueden estar
construidas con diversos materiales, no se incluyen los
tornillos para fijar el producto a la pared.
1. Sostenga el brazo de la estación de referencia
sobre la pared en el punto donde lo vaya a montar.
Haga 4marcas en la pared para señalar los
puntos donde se colocarán los 4tornillos.
18
- Instalación 1512 - 005 - 24.10.2023
Nota: Si la estación de referencia se monta
en una pared, deberá situarse por encima de la
pared.
2. Taladre 4orificios en la pared para los 4tornillos.
3. Instale la estación de referencia en la pared con
4tornillos.
4. Pase el cable de la estación de referencia a través
de la ranura del brazo e instale la estación de
referencia en el brazo.
5. Fije el conector a las abrazaderas del brazo.
6. Apriete el tornillo (Torx20) del brazo de la estación
de referencia.
T20
1512 - 005 - 24.10.2023
Instalación - 19
7. Conecte el cable de baja tensión a la estación de
referencia y a la fuente de alimentación.
8. Sujete el cable de baja tensión a la pared desde
la estación de referencia hasta la fuente de
alimentación con bridas.
PRECAUCIÓN: Si el cable de
baja tensión no está bien sujeto con
bridas, puede resultar dañado en caso
de soplar viento fuerte.
9. Coloque la fuente de alimentación a 30-200
cm (1-6.5pies). por encima del suelo. consulte
Determinar el lugar donde se colocará la fuente de
alimentación en la página 16
.
10. Conecte el cable de la fuente de alimentación a
una toma de corriente de 100-240V.
11. Espere hasta que el indicador LED de estado
se ilumine en verde de forma permanente. En
primer lugar, el indicador LED de estado parpadea
en verde durante unos minutos. consulte
Luz
indicadora LED de la estación de referencia en la
página 21
.
12 Mantenimiento
12.1 Introducción - Mantenimiento
Para mejorar el funcionamiento y garantizar una
vida útil más larga, compruebe y limpie el producto
periódicamente y sustituya las piezas desgastadas.
12.2 Programa de mantenimiento
En el programa de mantenimiento se indica cómo
llevar a cabo las tareas de mantenimiento del producto.
Siga el programa de mantenimiento para mejorar el
funcionamiento del producto y prolongar su vida útil.
X = Estas instrucciones se indican en este manual de
usuario.
O = Estas instrucciones no se indican en este manual
de usuario. Póngase en contacto con un centro de
servicio autorizado.
Preparación Cada año Cada tres
años
Limpie el producto. consulte
Limpie el producto en la página 20
. X
Examine el producto para verificar si presenta daños o si está desgastado. X
Actualice el firmware. O
Consulte los mensajes de mantenimiento para determinar si hay alguna actualización
recomendada.
O
Mantenimiento
Compruebe el par de apriete de los tornillos. consulte
Pares de apriete en la página 21
. X
Cambie el filtro de aire. O
Abra el producto y sustituya todas las tiras de sellado. O
12.3 Limpie el producto
ADVERTENCIA: Desconecte el
producto de la fuente de alimentación
antes de proceder con las labores de
mantenimiento o limpieza.
PRECAUCIÓN: No utilice un equipo
de limpieza de alta presión para limpiar el
producto. No utilice productos disolventes
para la limpieza.
Si es necesario, limpie el producto con un paño
húmedo.
20 - Mantenimiento 1512 - 005 - 24.10.2023
12.4 Pares de apriete
Tornillo Herramienta Par de apriete de (Nm)
Entre las partes superior e inferior del chasis Torx 20 1,8
Entre la estación de referencia y el brazo Torx 20 1,8
Entre el brazo y el poste Llave Allen, 4mm 5-6
Brazo, abrazadera de soporte y abrazadera pa-
ra poste
Llave Allen, 4mm 5-6
13 Resolución de problemas
13.1 Luz indicadora LED de la estación de referencia
Luz
Estado
Luz verde intermitente Puesta en marcha de la estación de referencia. Espere unos minutos.
Luz verde fija En funcionamiento.
Luz roja intermitente La estación de referencia no funciona debido a un error. Desenchufe el cable de
alimentación y vuelva a conectarlo para reiniciar el producto. Si el problema persiste,
póngase en contacto con un taller de servicio autorizado.
Luz blanca intermitente Hay que actualizar el firmware. Hable con su representante local de Husqvarna.
Luz amarilla intermitente Solo para estación de referencia en modo repetidor: La estación de referencia en
modo repetidor no tiene conexión con la estación de referencia principal. La estación
de referencia está en modo de inicio o no tiene conexión con la estación de referencia
principal. Si no hay conexión, examine la estación de referencia principal o el repeti-
dor más cercano.
14 Almacenamiento y desecho
14.1 Almacenamiento
Si guarda la estación de referencia en un espacio
cerrado, deje el brazo instalado en el poste o en
la pared para poder montarla en el mismo sitio más
adelante.
Si deja fuera la estación de referencia durante el
invierno, le aconsejamos que deje la fuente de
alimentación conectada.
14.2 Eliminación
Respete los requisitos de reciclaje locales y las normas
aplicables.
1512 - 005 - 24.10.2023 Resolución de problemas - 21
15 Datos técnicos
15.1 Datos técnicos
Dimensiones
Longitud, longitud máxima incluida la placa para la instalación en el
poste, cm/pulg.
36/13,8
Anchura, cm/pulg. 19/7,5
Altura, cm/pulg. 36/13,8
Peso, estación de referencia, kg/lb 0,88/1,9
Peso, brazo, kg/lb 0,33/0,73
Datos del producto
Tipo de adaptador de corriente ADP-40KR, ADP-40FW XX
Entrada de fuente de alimentación, VCA 100-240
Salida de fuente de alimentación, VCC 28
Salida de fuente de alimentación, A 1,3
Cable de baja tensión, longitud, m/pies 20/66
Estación de referencia con código IP IPX5
Fuente de alimentación con código IP IP44
Consumo de energía, W 2
Banda de frecuencias compatible
Rango de frecuencias Bluetooth
®
(para servicio) 2400,0-2483,5MHz
SRD868 (Europa) 863-870 MHz
SRD915 (Norteamérica) 902-928 MHz
SRD915 (Australia) 915-928 MHz
SRD915 (Nueva Zelanda) 915-928 MHz
Intensidad de señal
Potencia de salida Bluetooth
®
(para servicio) 8dBm
SRD868 (Europa) 13dBm
SRD915 (Norteamérica) 13dBm
SRD915 (Australia) 13dBm
SRD915 (Nueva Zelanda) 13dBm
No se puede garantizar la compatibilidad total entre el producto y otros tipos de sistemas inalámbricos, como mandos
a distancia y transmisores de radio.
22
- Datos técnicos 1512 - 005 - 24.10.2023
15.2 Marcas comerciales registradas
Los logotipos y las denominaciones
Bluetooth
®
son marcas comerciales registradas propiedad de
Bluetooth SIG, inc.
y su uso por parte de Husqvarna está sujeto a una licencia.
16 Aplicable al mercado de EE.UU./CA
16.1 Declaración de conformidad del
proveedor
Responsable: Husqvarna Consumer Outdoor Products
N.A., Inc, 8825 Statesville Road, Charlotte, NC
28269, Tel: +1 704 597 5000, www.husqvarna.com/us/
support/e-mail/.
16.2 Requisitos de cumplimiento
Id. FCC: MCQ-XBSX (estación de referencia).
FCC ID ZASHQ-BLE-1D (módulo Bluetooth
®
).
El módulo Bluetooth y el módulo de radio se encuentran
dentro de la estación de referencia. Solo puede acceder
a ellos un técnico de servicio autorizado.
ADVERTENCIA: Para cumplir
con los requisitos de exposición a
radiofrecuencias, mantenga una distancia
de al menos 20cm/7pulg. de cualquier
parte del producto.
Nota: Los cambios o modificaciones realizados en
este equipo no expresamente aprobados por Husqvarna
pueden anular la autorización de la FCC para utilizar
este equipo.
Nota: Este dispositivo cumple con la parte 15 de las
normas FCC (y con los estándares RSS exentos de
licencia de industria en Canadá). El funcionamiento está
sujeto a las siguientes dos condiciones: este dispositivo
no causará una interferencia dañina, y este dispositivo
debe aceptar cualquier interferencia que reciba, incluida
una interferencia que pueda causar un funcionamiento
no deseada.
Nota: Este equipo ha sido probado y se ha
determinado que cumple con los límites para un
dispositivo digital de Clase B, de acuerdo con la
parte 15 de las normas FCC. Estos límites están
diseñados para proporcionar una protección razonable
contra interferencias perjudiciales en una instalación
residencial. Este equipo genera, utiliza y puede irradiar
energía de radiofrecuencia y, si no se instala y
utiliza de acuerdo con las instrucciones, puede causar
interferencias perjudiciales para las comunicaciones
de radio. Sin embargo, no hay garantía de que
no se produzcan interferencias en una instalación
en particular. Si este equipo causa interferencias
perjudiciales para la recepción de radio o televisión, lo
que se puede determinar encendiendo y apagando el
equipo, se recomienda al usuario que intente corregir
la interferencia mediante una o más de las siguientes
medidas:
• Reoriente o mueva la antena receptora.
• Aumente la distancia de separación entre el
equipo y el receptor.
• Conecte el equipo a una toma de un circuito
diferente de aquel al que se encuentra conectado
el receptor.
• Consulte al distribuidor o a un técnico experto en
radio/TV para obtener ayuda.
ADVERTENCIA: Cáncer y daños
reproductivos: www.P65Warnings.ca.gov.
1512 - 005 - 24.10.2023 Aplicable al mercado de
EE.UU./CA - 23
Sommaire
17 Sécurité........................................................ 24
18 Manuel d'utilisation....................................... 25
19 Installation.................................................... 27
20 Entretien....................................................... 31
21 Dépannage...................................................32
22 Remisage et mise au rebut...........................32
23 Caractéristiques techniques......................... 33
24 Applicable aux marchés US/CA................... 34
17 Sécurité
17.1 Définitions de sécurité
Des avertissements, des recommandations et des
remarques sont utilisés pour souligner des parties
spécialement importantes du manuel.
AVERTISSEMENT: Symbole utilisé
en cas de risque de blessures ou de
mort pour l'opérateur ou les personnes à
proximité si les instructions du manuel ne
sont pas respectées.
REMARQUE: Symbole utilisé en cas
de risque de dommages pour le produit,
d'autres matériaux ou les environs si
les instructions du manuel ne sont pas
respectées.
Remarque: Symbole utilisé pour donner des
informations supplémentaires pour une situation
donnée.
17.2 Instructions générales de sécurité
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• respectez les réglementations nationales
applicables à la sécurité électrique.
• le produit doit être utilisé uniquement avec l'unité
d'alimentation électrique fournie par Husqvarna.
• Le produit ne doit être utilisé qu'avec les
équipements recommandés par le fabricant. Toute
autre utilisation est incorrecte. Les instructions
du fabricant concernant l'utilisation et l'entretien
doivent être rigoureusement suivies.
• Le produit ne peut être utilisé, entretenu et réparé
que par des personnes parfaitement familiarisées
avec ses caractéristiques spéciales et connaissant
les consignes de sécurité. Lisez attentivement et
assimilez le manuel d'utilisation avant d'utiliser le
produit.
• Husqvarna ne garantit en aucun cas la
compatibilité totale entre le produit et d'autres
types de dispositif sans fil comme des
télécommandes, des transmetteurs radio, des
boucles d'écoute, des clôtures électrifiées
enterrées pour animaux ou autres.
• Vous n'êtes pas autorisé à modifier la conception
originale du produit. Toutes les modifications
effectuées sont à vos risques et périls.
• Examinez le produit pour vérifier qu'il n'est pas
endommagé avant de le démarrer. N'utilisez pas
le produit si celui-ci est endommagé.
• La température de fonctionnement est comprise
entre -20°C et 45°C / -4°F et 113°F. La
température de remisage est comprise entre
-20°C et 70°C / -4°F et 158°F.
17.3 Consignes de sécurité pour
l'installation
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• N'installez pas le bloc d'alimentation à une position
impliquant un risque d'exposition à l'humidité.
n'installez pas l'alimentation électrique sur le sol.
• n'enfermez pas l'alimentation électrique. De l'eau
de condensation peut endommager l'alimentation
électrique et augmenter le risque de choc
électrique.
• risque de choc électrique. Installez uniquement
un disjoncteur différentiel de fuite à la terre
(DDFT) pour connecter l'alimentation électrique à
la prise murale. Applicable aux États-Unis et au
Canada. Si l'alimentation électrique est installée en
extérieur: risque de choc électrique. Installez-le
uniquement dans un réceptacle GFCI de classeA
(RCD) couvert, doté d'un boîtier résistant aux
intempéries avec le capuchon de la fiche de
fixation inséré ou retiré.
• assurez-vous que les fiches du câble basse
tension et de l'unité d'alimentation électrique sont
propres et sèches avant de les brancher.
24
- Sécurité 1512 - 005 - 24.10.2023
• Il existe un risque de chute d'objets pendant
l'installation de la station de référence. Cela peut
entraîner des blessures.
• Le câble d'alimentation électrique et le câble de
rallonge doivent se trouver hors de la zone de
travail pour éviter d'endommager les câbles.
• Il y a un risque de chute lors de l'installation de
la station de référence en position haute. Assurez-
vous que la position est stable lors de l'installation
de la station de référence.
17.4 Instructions de sécurité pour
l'entretien
AVERTISSEMENT: Lisez les
instructions qui suivent avant d'utiliser le
produit.
• Avant de nettoyer ou d'entretenir le produit,
débranchez-le de l'alimentation électrique.
17.5 En cas d'orage
Pour réduire le risque d'endommagement des
composants électriques de la station de référence,
nous recommandons de déconnecter l'alimentation de
la station de référence en cas de risque d'orage.
Raccordez de nouveau l'alimentation électrique lorsqu'il
n'y a aucun risque d'orage.
18 Manuel d'utilisation
18.1 Introduction
Numéro de série:
Le numéro de série se trouve sur la plaque signalétique et sur le carton du produit. Utilisez le numéro de série pour
enregistrer votre produit sur www.husqvarna.com.
18.1.1 Assistance
Pour obtenir de l'aide concernant le produit, contactez
votre atelier d'entretien Husqvarna.
18.1.2 Description du produit
Remarque: Husqvarna met régulièrement à jour
l'apparence et la fonctionnalité de ses produits.
Reportez-vous à
Assistance à la page 25
.
Le produit est une station de référence qui reçoit des
signaux satellites et envoie des données de correction
au robot tondeuse. Une station de référence peut être
utilisée pour plusieurs robots tondeuses.
La station de référence peut fonctionner comme un
répétiteur pour créer un réseau de stations de référence.
Vous pouvez utiliser les répétiteurs sur des zones plus
étendues, telles que des terrains de golf, afin d'éviter
que le signal de la station de référence ne soit trop
faible. Une station de référence principale reçoit les
signaux satellites, tandis que les autres stations de
référence fonctionnent comme des répétiteurs.
18.1.3 Description du système
Le système EPOS
™
contient un robot tondeuse, une
station de charge et une station de référence. Le
robot tondeuse et la station de référence reçoivent des
signaux satellites pour le positionnement. La station de
référence est fixe et envoie des données de correction
au robot tondeuse pour obtenir une position précise
du robot tondeuse. La zone de travail est créée
virtuellement dans une application en utilisant le produit
et en ajoutant des points de repère pour créer une carte
dans une application.
1512 - 005 - 24.10.2023 Manuel d'utilisation - 25
18.1.4 Aperçu du produit
1
2
3
9
6
7
8
10
11
4
5
1. Station de référence
2. Bras
3. Support de fixation
4. Petit support de poteau, pour poteaux de
32-44mm/1,26-1,73po
5. Grand support de poteau, pour poteaux de
44-55mm/1,73-2,16po
6. Vis
7. Vis
8. Rondelles
9. Alimentation électrique
3
10. Câble basse tension
11. Manuel d'utilisation
18.1.5 Symboles concernant le produit
Ces symboles se trouvent sur le produit. Assurez-vous
de bien les comprendre.
Ce produit est conforme aux directivesCE
en vigueur.
Ce produit est conforme aux directives en
vigueur au Royaume-Uni.
Ce produit ne doit pas être jeté avec
les ordures ménagères. Respectez les
réglementations nationales et utilisez le
système de recyclage local.
Utilisez une alimentation
électrique amovible, telle que
spécifiée sur la plaque signa-
létique à côté du symbole.
Remarque: Les autres symboles/autocollants
présents sur le produit concernent des exigences de
certification spécifiques à certains marchés.
3
L'aspect peut varier en fonction du marché
26 - Manuel d'utilisation 1512 - 005 - 24.10.2023
19 Installation
19.1 Introduction – Installation
AVERTISSEMENT: assurez-vous
de lire et de comprendre le chapitre dédié
à la sécurité avant d'installer le produit.
REMARQUE: Utilisez des pièces
de rechange et du matériel d'installation
d'origine.
Remarque: reportez-vous à la section
www.husqvarna.com pour obtenir plus d'informations
sur l'installation.
19.2 Détermination de l'emplacement
de la station de référence
REMARQUE: si un paratonnerre se
trouve dans la zone, n'installez pas la station
de référence plus haut que le paratonnerre.
REMARQUE: N'installez pas la
station de référence sur un mât de
drapeau. Les mouvements de la station
de référence affectent les données de
correction envoyées au produit avec la
position exacte.
• Installez la station de référence sur un objet fixe
qui ne peut pas bouger ou pivoter.
• Installez la station de référence sur un montant
ou un mur. Le montant doit mesurer 32-55cm /
1.26-2.16 po de diamètre pour pouvoir installer les
accessoires sur la station de référence.
Remarque:
si la station de référence est
installée sur un mur, sa partie supérieure doit se
trouver au-dessus du mur. Il ne doit pas y avoir de
métal dans le mur.
• Assurez-vous que la station de référence a une
vue dégagée du ciel. Assurez-vous que le ciel est
visible sans obstruction dans toutes les directions
à partir d'un angle d'élévation de 10°.
160°
10°10°
• Installez la station de référence dans une position
surélevée pour augmenter la portée du signal
radio. Installez la station de référence à une
hauteur minimale de 2.5m/ 8pi.
• Assurez-vous que la distance maximale entre la
station de référence et le produit est de 500m/
1640pi lorsque la visibilité est dégagée. Les objets
entre la station de référence et le produit réduisent
la distance.
• Assurez-vous que la distance entre la station de
référence et le produit est inférieure à 500m/
1640pi.
• Installez la station de référence à l'endroit où le
signal radio atteint toutes les parties de la zone
de travail. Les grands objets peuvent bloquer les
signaux radio.
• Il est possible d'installer plusieurs stations de
référence et de les faire fonctionner en tant que
répétiteurs dans les zones étendues. Pour plus
d'informations, contactez votre représentant local
Husqvarna.
Remarque:
des réglages spéciaux sont
nécessaires si le site dispose de plusieurs stations
de référence. Pour plus d'informations, contactez votre
représentant local Husqvarna.
19.3 Détermination de l'emplacement
du bloc d'alimentation
AVERTISSEMENT:
Ne coupez pas
le câble basse tension. Il y a un risque de
choc électrique.
REMARQUE: Assurez-vous que les
lames du robot tondeuse ne coupent pas les
câbles d'alimentation.
1512 - 005 - 24.10.2023 Installation - 27
• Placez le bloc d'alimentation dans une zone
protégée par un toit et à l'abri du soleil et de la
pluie.
• Placez le bloc d'alimentation dans une zone bien
ventilée.
• Utilisez un disjoncteur différentiel (RCD) pour
brancher le bloc d'alimentation à la prise de
courant.
• Si nécessaire, prolongez le câble basse tension.
Le câble basse tension peut être prolongé jusqu'à
100m / 328pi.
19.4 Installation du produit
Assurez-vous de lire et de comprendre les instructions
relatives à la station de référence. Reportez-vous à la
section
Détermination de l'emplacement de la station de
référence à la page 27
.
Lisez le manuel d'utilisation du robot tondeuse à utiliser
avec la station de référence.
Vous pouvez installer la station de référence sur un
montant ou un mur.
REMARQUE: Les mouvements de la
station de référence affectent les données
de correction envoyées au produit avec la
position exacte. La station de référence doit
être correctement installée sur le montant ou
le mur.
REMARQUE: Les éléments de la
carte changent de position si vous déplacez
la station de référence. Ajustez les éléments
sur la carte ou effectuez à nouveau
l'installation dans l'application Automower
®
Connect.
19.4.1 Outils d'installation
• Tournevis, Torx20.
• Clé hexagonale, 4 mm. Incluse dans le carton.
19.4.2 Pour installer la station de référence
sur un montant
1. Fixez fermement le montant à un mur, à un toit ou
au sol. Assurez-vous que le montant ne peut pas
bouger ou être déplacé accidentellement.
2. Fixez le support et l'un des supports de montant au
bras à l'aide des 4vis (clé à six pans de 4mm).
Remarque:
les supports existent en
2dimensions pour s'adapter aux différentes
dimensions du montant. Sélectionnez le support
de montant correspondant à votre installation.
3. Placez le bras sur le montant.
Remarque: la station de référence doit être
installée en haut du montant.
4. Fixez la station de référence au montant à l'aide
des 2vis (clé à six pans de 4mm).
28
- Installation 1512 - 005 - 24.10.2023
5. Placez le câble de la station de référence dans la
fente du bras et installez la station de référence sur
le bras.
6. Fixez le connecteur aux attaches du bras.
7. Serrez la vis (Torx20) sur le bras de la station de
référence.
T20
8. Raccordez le câble basse tension à la station de
référence et à l'alimentation électrique. Reportez-
vous à
Détermination de l'emplacement du bloc
d'alimentation à la page 27
.
9. Fixez le câble basse tension au montant entre la
station de référence et l'alimentation électrique à
l'aide de serre-câbles.
REMARQUE: Si le câble basse
tension n'est pas correctement fixé
à l'aide de serre-câbles, il peut être
endommagé par le vent.
10. Placez l'alimentation électrique à 30-200cm/
1-6.5pi au-dessus du sol. Reportez-vous
à
Détermination de l'emplacement du bloc
d'alimentation à la page 27
.
11. Branchez le câble d'alimentation électrique sur une
prise murale de 100-240V.
12. Patientez jusqu'à ce que l'indicateur d'état LED soit
vert fixe. L'indicateur d'état LED clignote d'abord
en vert pendant quelques minutes. Reportez-vous
à
Témoin LED sur la station de référence à la page
32
.
19.4.3 Pour installer la station de référence
sur un mur
Remarque:
comme les matériaux muraux varient,
les vis de fixation au mur ne sont pas incluses.
1. Tenez le bras de la station de référence sur le mur
à l'endroit où vous le fixez. Faites 4repères sur le
mur à l'endroit où vous voulez fixer les 4vis.
1512 - 005 - 24.10.2023
Installation - 29
Remarque: Si la station de référence est
installée sur un mur, sa partie supérieure doit se
trouver au-dessus du mur.
2. Percez 4trous dans le mur pour les 4vis.
3. Installez la station de référence sur le mur à l'aide
de 4vis.
4. Placez le câble de la station de référence dans la
fente du bras et installez la station de référence sur
le bras.
5. Fixez le connecteur aux attaches du bras.
6. Serrez la vis (Torx20) sur le bras de la station de
référence.
T20
30
- Installation 1512 - 005 - 24.10.2023
7. Raccordez le câble basse tension à la station de
référence et à l'alimentation électrique.
8. Fixez le câble basse tension au mur entre la
station de référence et l'alimentation électrique à
l'aide de serre-câbles.
REMARQUE: Si le câble basse
tension n'est pas correctement fixé
à l'aide de serre-câbles, il peut être
endommagé par le vent.
9. Placez l'alimentation électrique à 30-200cm/
1-6.5pi au-dessus du sol. Reportez-vous
à
Détermination de l'emplacement du bloc
d'alimentation à la page 27
.
10. Branchez le câble d'alimentation électrique sur une
prise murale de 100-240V.
11. Patientez jusqu'à ce que l'indicateur d'état LED soit
vert fixe. L'indicateur d'état LED clignote d'abord
en vert pendant quelques minutes. Reportez-vous
à
Témoin LED sur la station de référence à la page
32
.
20 Entretien
20.1 Introduction - entretien
Pour un meilleur fonctionnement et une plus
grande longévité, nettoyez régulièrement le produit et
remplacez les pièces usées.
20.2 Calendrier d'entretien
Le calendrier d'entretien indique comment effectuer
l'entretien et la révision du produit. Suivez le calendrier
d'entretien pour un meilleur fonctionnement et pour
augmenter la durée de vie du produit.
X = Les instructions sont mentionnées dans ce manuel
d'utilisation.
O = Les instructions ne sont pas mentionnées dans ce
manuel d'utilisation. Contactez votre atelier d'entretien
agréé.
Pour se préparer Tous les
ans
Tous les
trois ans
Nettoyez le produit. Reportez-vous à
Nettoyez le produit à la page 31
. X
Examinez le produit pour vérifier l'absence de dommages ou d'usure. X
Faites une mise à jour du firmware. O
Vérifiez les messages de service pour connaître les mises à niveau recommandées. O
Entretien
Procédez à la vérification du couple de serrage des vis. Reportez-vous à
Couples de
serrage à la page 32
.
X
Remplacez le filtre à air. O
Ouvrez le produit et remplacez toutes les bandes d'étanchéité. O
20.3 Nettoyez le produit
AVERTISSEMENT: Débranchez le
produit de l'alimentation électrique avant
toute opération de maintenance ou de
nettoyage.
REMARQUE: N'utilisez pas de
nettoyeur haute pression pour nettoyer le
produit. N'utilisez pas de solvants pour le
nettoyage.
Si nécessaire, nettoyez le produit avec un chiffon
humide.
1512 - 005 - 24.10.2023 Entretien - 31
20.4 Couples de serrage
Vis Outil Couple de serrage (Nm)
Châssis supérieur au châssis inférieur Torx 20 1,8
Station de référence au bras Torx 20 1,8
Bras au montant Clé hexagonale, 4mm 5-6
Bras, support de fixation et support de montant Clé hexagonale, 4mm 5-6
21 Dépannage
21.1 Témoin LED sur la station de référence
Voyant
Statut
Lumière verte clignotante Démarrage de la station de référence. Patientez quelques minutes.
Lumière verte allumée en
continu
En cours de fonctionnement.
Lumière rouge clignotante La station de référence ne fonctionne pas en raison d'une erreur. Débranchez le
cordon d'alimentation et rebranchez-le pour redémarrer le produit. Si le problème
persiste, contactez votre revendeur agréé.
Lumière blanche clignotan-
te
Une mise à jour du firmware est nécessaire. Contactez votre représentant Husqvarna
local.
Voyant jaune clignotant Concerne uniquement la station de référence en mode répétiteur: la station de réfé-
rence en mode répétiteur n'est pas connectée à la station de référence principale.
La station de référence est en mode démarrage ou n'est pas connectée à la station
de référence principale. Si aucune connexion n'est établie, examinez la station de
référence principale ou le répétiteur le plus proche.
22 Remisage et mise au rebut
22.1 Remisage
Si vous remisez la station de référence à l'intérieur,
maintenez le bras installé sur le montant ou au mur
pour pouvoir réinstaller la station de référence dans sa
position d'origine.
Si vous gardez la station de référence à l'extérieur
pendant l'hiver, nous vous recommandons de maintenir
l'alimentation électrique connectée.
22.2 Mise au rebut
Respectez les consignes locales de recyclage et la
réglementation en vigueur.
32 - Dépannage 1512 - 005 - 24.10.2023
23 Caractéristiques techniques
23.1 Caractéristiques techniques
Dimensions
Longueur, longueur max. avec plaque pour post-installation cm / po 36/ 13,8
Largeur, cm/ po. 19/ 7,5
Hauteur, cm/ po. 36/ 13,8
Poids, station de référence kg / lb 0,88/ 1,9
Poids, bras kg / lb 0,33/ 0,73
Données relatives au produit
Type d'unité d'alimentation électrique ADP-40KR, ADP-40FWXX
Entrée d'alimentation, VCA 100-240
Sortie d'alimentation, VCC 28
Sortie d'alimentation, A 1,3
Câble basse tension, longueur m/pi 20/ 66
Code IP de la station de référence IPX5
Code IP de l'unité d'alimentation électrique IP44
Consommation électrique, W 2
Bandes de fréquence prises en charge
Bluetooth
®
Plage de fréquences (pour l'entretien) 2400,0 à 2483,5MHz
SRD868 (Europe) 863-870MHz
SRD915 (Amérique du Nord) 902-928MHz
SRD915 (Australie) 915-928MHz
SRD915 (Nouvelle-Zélande) 915-928MHz
Classe de puissance
Bluetooth
®
Puissance de sortie (pour l'entretien) 8dBm
SRD868 (Europe) 13dBm
SRD915 (Amérique du Nord) 13dBm
SRD915 (Australie) 13dBm
SRD915 (Nouvelle-Zélande) 13dBm
La compatibilité totale entre le produit et d'autres types de systèmes sans fil tels que les télécommandes et les
émetteurs radio ne peut pas être garantie.
1512 - 005 - 24.10.2023
Caractéristiques techniques - 33
23.2 Marques déposées
La marque et les logos
Bluetooth
®
sont des marques déposées appartenant à
Bluetooth SIG, inc.
, et toute utilisation
de ces marques par Husqvarna est régie par une licence.
24 Applicable aux marchés US/CA
24.1 Déclaration de conformité du
fournisseur
Partie responsable: Husqvarna Consumer Outdoor
Products N.A., Inc, 8825 Statesville Road, Charlotte, NC
28269, Tel: +1 704 597 5000, www.husqvarna.com/us/
support/e-mail/.
24.2 Exigences de conformité
ID FCC: MCQ-XBSX (station de référence).
FCC ID ZASHQ-BLE-1D (Bluetooth
®
).
Le module Bluetooth et le module radio sont situés à
l'intérieur de la station de référence. Seul un technicien
de maintenance agréé peut y accéder.
AVERTISSEMENT: Afin de
satisfaire aux exigences en matière
d'exposition aux radiofréquences, veuillez
conserver une distance d'au moins
20cm/7pouces avec toute partie du produit.
Remarque: tout changement ou modification
apporté à cet équipement non expressément approuvé
par Husqvarna peut annuler l'autorisation de la FCC
d'utiliser cet équipement.
Remarque: cet appareil est conforme à la partie15
de la réglementation FCC [et avec les normes
RSS d'exonération de licence Industry Canada]. Son
utilisation est soumise aux deux conditions suivantes:
cet appareil ne doit pas entraîner d'interférences
dangereuses et doit accepter toute interférence reçue,
y compris des interférences qui peuvent provoquer un
fonctionnement non souhaité.
Remarque: cet équipement a été testé et
jugé conforme aux limites imposées aux appareils
numériques de classeB, conformément à la
partie15 de la réglementationFCC. Ces limites
sont conçues pour fournir une protection raisonnable
contre les interférences nuisibles dans les installations
résidentielles. Cet équipement génère, utilise et
peut émettre une énergie de fréquence radio,
et, s'il n'est pas installé et utilisé conformément
aux instructions, peut provoquer des interférences
nuisibles aux communications radio. Cependant, rien ne
garantit l'absence d'interférences dans une installation
particulière. Si cet appareil provoque des interférences
nuisibles à la réception radiophonique ou télévisuelle,
ce qui peut être déterminé en allumant et en
éteignant l'appareil, l'utilisateur est encouragé à essayer
de corriger ces interférences en appliquant une ou
plusieurs des mesures suivantes:
• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le
récepteur.
• Raccordez l'équipement à une prise sur un circuit
différent de celui sur lequel est raccordé le
récepteur.
• Consultez le revendeur ou un technicien radio/TV
expérimenté pour obtenir de l'aide.
AVERTISSEMENT: Cancer
et problèmes reproductifs -
www.P65Warnings.ca.gov.
34 - Applicable aux marchés US/CA 1512 - 005 - 24.10.2023
1512 - 005 - 24.10.2023 Applicable aux marchés US/CA - 35
www.husqvarna.com
AUTOMOWER
®
is a trademark owned by Husqvarna AB.
Copyright
©
2023 HUSQVARNA. All rights reserved.
Original instructions
Instrucciones originales
Instructions d’origine
1143658-38
2023-10-30
Points de collecte sur www.quefairedemesdechets.fr
Privilégiez la répara!on ou le don de votre appareil !
À DÉPOSER
EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
FR
Cet appareil,
ses cordons,
et ba#erie
se recyclent
