DRAPER 27917 DXPULSE 12V Brushless Drill Driver Kit, 2 x User Manual

27781, 27917

12V BRUSHLESS

DRILL DRIVER

DE BOHRSCHRAUBER 12 V BÜRSTENLOS

Originalanleitung Version 1 – 09/2025

ES TALADRO SIN ESCOBILLAS 12V

Instrucciones originales versión 1 – 09/2025

FR PERCEUSE-VISSEUSE 12V SANS BALAIS

Instructions originales Version 1 – 09/2025

NL PERCEUSE-VISSEUSE 12V SANS BALAIS

Originele instructies Versie 1 – 09/2025

Original Instructions

Version 1 – 09/2025

EN Contents

DE Inhalt

ES Contenido

FR Sommaire

NL Inhoud

EN Identication and Unpacking 3

DE Identizierung und Auspacken 3

ES Identicación y desembalaje 3

FR Identication et déballage 3

NL Identicatie en uitpakken 3

EN Battery Charging and Usage 4

Auaden des Akkus und Verwendung 4

ES Carga y uso de la batería 4

FR Recharger et utiliser la batterie 4

NL Accu laden en gebruik 4

EN 1. Intended Use 7

EN 2. Specication 7

EN 3. Health and Safety Information 8

EN 4. Product Overview 12

EN 5. Preparation 12

EN 6. Operation 12

EN 7. Maintenance, Storage and Disposal

EN 8. Warranty 13

EN 9. Symbols 13

DE 1. Bestimmungsgemäße Verwendung 14

DE 2. Technische Daten 14

DE 3. Hinweise zu Gesundheit und Sicherheit 15

DE 4. Produktübersicht

DE 5. Vorbereitung 20

DE 6. Betrieb 20

DE 7. Wartung, Lagerung und Entsorgung

DE 8. Garantie 21

DE 9. Symbole 22

ES 1. Uso previsto 22

ES 2. Especicaciones 22

ES 3. Información sobre salud y seguridad 24

ES 4. Descripción general del producto

ES 5. Preparación 28

ES 6. Funcionamiento 28

ES 7. Mantenimiento,

almacenamiento y eliminación

ES 8. Garantía 29

ES 9. Símbolos 30

FR 1. Utilisation prévue 31

FR 2. Caractéristiques techniques 31

FR 3. Informations sur la santé et la sécurité 32

FR 4. Présentation du produit

FR 5. Préparation 36

FR 6. Fonctionnement 36

FR 7. Entretien, stockage et mise au rebut 37

FR 8. Garantie 38

FR 9. Symboles 38

NL 1. Voorgenomen gebruik 39

NL 2. Specicatie 39

NL 3. Gezondheids- en veiligheidsinformatie 40

NL 4. Productoverzicht 44

NL 5. Voorbereiding 44

NL 6. Bediening 44

NL 7. Onderhoud, opslag en verwijdering

NL 8. Garantie 46

NL 9. Symbolen 46

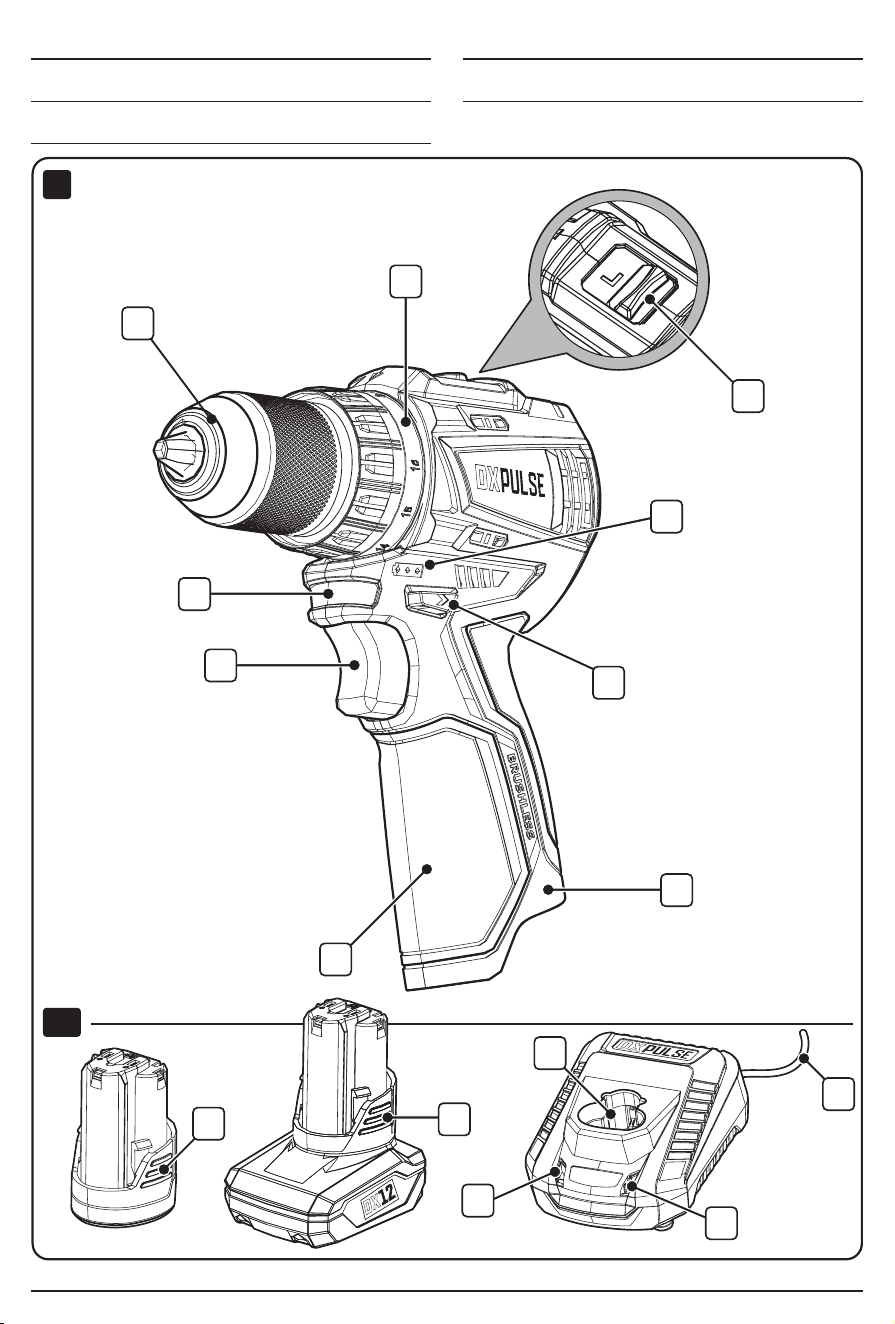

EN Identication and Unpacking

DE Identizierung und Auspacken

ES Identicación y desembalaje

FR Identication et déballage

NL Identicatie en uitpakken

27370

2Ah

70311/27878

4Ah/5Ah

70326

2Ah

27376 (UK)

27377 (EU)

4Ah

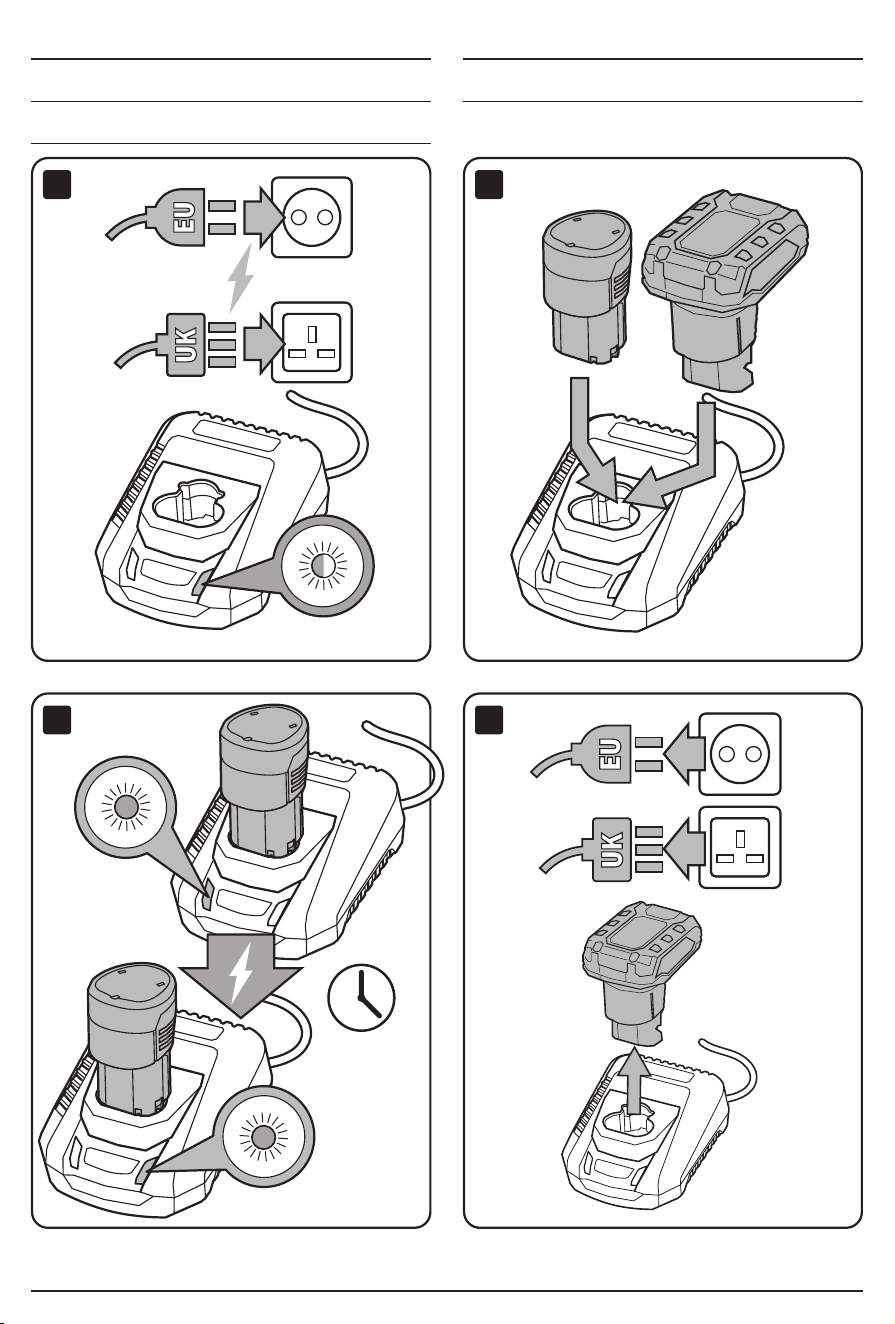

EN Battery Charging and Usage

Auaden des Akkus und Verwendung

ES Carga y uso de la batería

FR Recharger et utiliser la batterie

NL Accu laden en gebruik

35m – 130m

K1 K2

<30%

O P

EN 1. Intended Use

This product is designed for drilling and screwdriving

into wood, plastic, metal and similar materials.

Any other application beyond the conditions established

for use will be considered misuse. Draper Tools accepts

no responsibility for improper use of this product.

Read this manual in full before using this product and

EN 2. Specication

2.1 ProductSpecication

retain it for future use. Always use the latest version of

the manual. Please visit drapertools.com/manuals for

the latest version.

Stock No. 27781 27917

Kit Content: 27781 27781 + 70326 + 2 × 27370

6 × 25mm Screw bits

6 × HSS Drill bits

1 × Bit holder

Rated Voltage: 12V

Chuck Type: 10mm Keyless

Drilling Capacities:

Wood 35mm

Mild Steel 10mm

Torque Settings: 18 + Drill

Maximum Torque: 40Nm

Speed (no load):

Low (1) 0 – 500rpm

High (2) 0 – 1700 rpm

Noise level:

Sound Pressure

Level (LpA):

68.5 dB(A)

Sound Power Level Under working conditions may exceed 80dB.

Vibration level: 1.43m/s

Net Weight:

Tool Only (approx.): 760g

Tool & Battery (approx.): 936g (2A), 1170g (4A)

2.2 DX12 Battery Pack (available separately)

Stock No. 27370 70311 27878

Part No. 122AH CB12VDL14.0 125AH

Type Li-ion Li-ion Li-ion

Rating 2Ah 4Ah 5Ah

Rated Voltage 12V 12V 12V

Electrical Safety

• Power tool plugs must match the outlet. NEVER

modify the plug in any way. DO NOT use any

adapter plugs with earthed (grounded) power tools.

‒ Unmodied plugs and matching outlets will

reduce risk of electric shock.

• Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators.

‒ There is an increased risk of electric shock if your

body is earthed or grounded.

• DO NOT expose power tools to rain or wet

conditions.

‒ Water entering a power tool will increase the risk

of electric shock.

• DO NOT abuse the cord. NEVER use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

‒ Damaged or entangled cords increase the risk of

electric shock.

• When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

‒ Use of a cord suitable for outdoor use reduces the

risk of electric shock.

2.3 DX12 Charger (available separately)

Stock No. 70326 27376 (UK) 27377 (EU)

Part No. C12VDLI V12FBC4UK V12FBC4EU

Rated Voltage 230V/50Hz 230V/50Hz 230V/50Hz

Rated DC Output

Voltage 12V 12V 12V

Current 2A 4A 4A

Protective Device Rated Current 3.15A 3.15A 3.15A

Construction Class II Class II Class II

Charging Temperature 0 - 45°C 0 - 45°C 0 - 45°C

Charging Time (approx.)

2A Battery 70mins 35mins 35mins

4A Battery 130mins 70mins 70mins

5A Battery 160mins 85mins 85mins

Important: The declared vibration total values and noise emissions values have been measured in accordance with a

standard test method and may be used for comparing one tool with another. These values may also be used in a

preliminary assessment of exposure.

 WARNING!Thevibrationandnoiseemissionsduringactualuseoftheproductcandierfromthedeclared

values depending on the type of work and the area upon which it is used. Before each use, estimate the

likely exposure resulting from the actual conditions of use. Take into account all parts of the operation

cycle in order to identify any safety measures required to protect the operator.

EN 3. Health and Safety Information

3.1 General Power Tool Safety Warnings

WARNING! Read all safety warnings,

instructions,illustrationsandspecications

provided with this power tool. Failure to follow

all instructions listed below may result in

electricshock,reand/orseriousinjury.

Save all warnings and instructions for future reference.

The term ‘power tool’ in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work Area Safety

• Keep work area clean and well lit.

‒ Cluttered or dark areas invite accidents.

• DO NOT operate power tools in explosive

atmospheres,suchasinthepresenceofammable

liquids, gases or dust.

‒ Power tools create sparks which may ignite the

dust or fumes.

• Keep children and bystanders away while operating

a power tool.

‒ Distractions can cause you to lose control.

• If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply.

‒ Use of an RCD reduces the risk of electric shock.

Personal Safety

• Stay alert, watch what you are doing and use

common sense when operating a power tool. DO

NOT use a power tool while you are tired or under

theinuenceofdrugs,alcoholormedication.

‒ A moment of inattention while operating power

tools may result in serious personal injury.

• Use personal protective equipment. Always wear

eye protection.

‒ Protective equipment such as a dust mask,

non-skid safety shoes, hard hat or hearing

protection used for appropriate conditions will

reduce personal injuries.

• Prevent unintentional starting. Ensure the switch is

in the ‘OFF’ position before connecting to power

source, picking up or carrying the tool.

‒ Carrying power tools with your nger on the

switch or energising power tools that have the

switch on invites accidents.

• Removeanyadjustingkeyorwrenchbeforeturning

the power tool on.

‒ A wrench or a key left attached to a rotating part

of the power tool may result in personal injury.

• DO NOT overreach. Keep proper footing and

balance at all times.

‒ This enables better control of the power tool in

unexpected situations.

• Dress properly. DO NOT wear loose clothing or

jewellery.Keepyourhair,clothingandglovesaway

from moving parts.

‒ Loose clothes, jewellery or long hair can be

caught in moving parts.

• If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used.

‒ Use of dust collection can reduce dust-related

hazards.

• DO NOT let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles.

‒ A careless action can cause severe injury within a

fraction of a second.

Power Tool Use and Care

• DO NOT force the power tool. Use the correct

power tool for your application.

‒ The correct power tool will do the job better and

safer at the rate for which it was designed.

• DO NOT use the power tool if the switch does not

turnitonando.

‒ Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

• Disconnect the plug from the power source and/or

remove the battery pack, if detachable, from the

powertool,beforemakinganyadjustments,

changing accessories or storing power tools.

‒ Such preventive safety measures reduce the risk

of starting the power tool accidentally.

• Store idle power tools out of the reach of children

and DO NOT allow persons unfamiliar with the

power tool or these instructions to operate the

power tool.

‒ Power tools are dangerous in the hands of

untrained users.

• Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage

ofpartsandanyotherconditionthatmayaect

the power tool’s operation. If damaged, have the

power tool repaired before use.

‒ Many accidents are caused by poorly maintained

power tools.

• Keep cutting tools sharp and clean.

‒ Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are easier

to control.

• Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into

account the working conditions and the work to be

performed.

‒ Use of the power tool for operations dierent from

those intended could result in a hazardous

situation.

• Keep handles and grasping surfaces dry, clean and

free from oil and grease.

‒ Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool in

unexpected situations.

Service

• Haveyourpowertoolservicedbyaqualiedrepair

person using only identical replacement parts.

‒ This will ensure that the safety of the power tool is

maintained.

• NEVER service damaged battery packs.

‒ Service of battery packs should only be

performed by the manufacturer or authorised

service providers.

Battery Tool Use and Care

• Rechargeonlywiththechargerspeciedbythe

manufacturer.

‒ A charger that is suitable for one type of battery

pack may create a risk of re when used with

another battery pack.

• Usepowertoolsonlywithspecicallydesignated

battery packs.

‒ Use of any other battery packs may create a risk of

injury and re.

• When battery pack is not in use, keep it away from

othermetalobjects,likepaperclips,coins,keys,

nails,screwsorothersmallmetalobjects,thatcan

make a connection from one terminal to another.

‒ Shorting the battery terminals together may

cause burns or a re.

• Always switch o the tool and remove the battery

before changing accessories or adjusting the tool.

• DO NOT use a battery pack or tool that is damaged

ormodied.

‒ Damaged or modied batteries may exhibit

unpredictable behaviour resulting in re,

explosion or risk of injury.

• DONOTexposeabatterypackortooltoreor

excessive temperature.

‒ Exposure to re or temperature above 130 °C may

cause explosion.

• Follow all charging instructions and do not charge

the battery pack or tool outside the temperature

rangespeciedintheinstructions.

‒ Charging improperly or at temperatures outside

the specied range may damage the battery and

increase the risk of re.

• If the tool is operated continuously until the battery

pack has discharged, allow the tool to rest for 15

minutes before continuing with a fresh battery.

CAUTION! DO NOT look directly into the

work light.

3.2 Additional Safety Warnings for Driver Drills

Safety instructions for all operations

• Wear ear protectors when drilling.

‒ Exposure to noise can cause hearing loss.

• Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord.

‒ Cutting accessory contacting a “live” wire may

make exposed metal parts of the power tool ‘live’

and could give the operator an electric shock.

• Always be sure you have a rm footing. Be sure no

one is below when using the tool in high locations.

• Hold the tool rmly.

• Keep hands away from rotating parts.

• DO NOT leave the tool running. Operate the tool only

when hand-held.

• DO NOT touch the drill bit or the workpiece

immediately after operation; they may be extremely

hot and could burn your skin.

• Some material contains chemicals which may be

toxic. Take caution to prevent dust inhalation and

skin contact. Follow material supplier safety data.

CAUTION!

• Pressing excessively on the tool will not speed up the

drilling.

‒ Excessive pressure may damage the tip of your

drill bit, decrease the tool performance and

shorten the service life of the tool.

• Holdthetoolrmlyandexertcarewhenthedrillbit

begins to break through the workpiece.

‒ There is a tremendous force exerted on the tool/

drill bit at the time of hole break through.

• A stuck drill bit can be removed by setting the

reversing switch to reverse rotation. Hold the tool

rmly in case it backs out abruptly.

• Secure workpieces in a vice or similar device.

Safety Instructions when using Long Drill Bits

• NEVER operate at higher speed than the maximum

speed rating of the drill bit.

‒ At higher speeds, the bit is likely to bend if

allowed to rotate freely without contacting the

workpiece, resulting in personal injury.

• ALWAYS start drilling at low speed and with the bit

tip in contact with the workpiece.

‒ At higher speeds, the bit is likely to bend if

allowed to rotate freely without contacting the

workpiece, resulting in personal injury.

• Apply pressure only in direct line with the bit and

DO NOT apply excessive pressure.

‒ Bits can bend causing breakage or loss of control,

resulting in personal injury.

3.3 Safety instructions for Mains Powered

Chargers & Battery Packs

• Before using the battery pack or charger, read all

instructions and cautionary markings on the battery,

charger and the tool using the battery.

Chargers

• The charger is for indoor use only. DO NOT expose to

rain.

• Prior to plugging the charger in to the supply, check

that the plug, cord and charger casing are in good

condition. If any are damaged, have the defective

part(s) replaced immediately by a suitably qualied

person.

• Only use a correctly rated mains outlet to provide

power, DO NOT plug into site generators, attach to

engine generators or D.C. sources. DO NOT use a

mains socket outlet that is not switched.

• Use the correct Draper charger in conjunction with its

corresponding battery pack (Visit drapertools.com

for more information).

• The charger must be disconnected from the power

supply before removing the battery.

• DO NOT charge any other batteries with Draper

chargers. Any other application is considered misuse.

• DO NOT attempt to charge non-rechargeable

batteries.

• DO NOT attempt to charge battery packs that are too

hot (over 45°C) or too cold (under 5°C), if these

conditions apply set the battery pack aside to

‘normalise’ before proceeding with the charging

operation.

•

Set up the charger and cord in a safe place where they

will not be knocked, tripped over, stepped on, etc. and

where it is well ventilated. Ensure the ventilation slots

in the charger case are not obstructed.

• Switch the charger on and check that the correct

indicators illuminate, allow the battery pack to

charge. Once charging is complete, switch the

charger o, disconnect from power supply, remove

the battery pack and store.

Battery Packs

• Only use Draper recommended battery packs with

this tool.

• Inspect the battery pack for damage, if it is

undamaged, plug it into the charger, ensuring the

correct orientation.

• DO NOT short the battery pack:

‒ DO NOT touch the terminals with any conductive

material.

‒ Avoid storing battery pack in a container with

other metal objects such as nails, coins, etc.

‒ DO NOT expose battery cartridge to water or rain.

• The battery must be removed from the tool before it is

recycled.

• The battery is to be disposed of in-line with local

authority procedures.

• Do not crush, open or burn the battery. Exposure to

potentially harmful materials may occur.

• In case of re use CO2 or dry chemical extinguisher.

• DO NOT expose to high temperatures >50°C. The

battery may degrade at high temperatures.

• Charge battery in conditions between 5°C to 45°C

with the designated charger for the battery.

• DO NOT use battery if it has been stored at 5°C or

less. Allow it to ‘normalise’ at room temperature

before usage/charging.

WARNING! – Leaking battery packs

• The electrolyte in battery packs is corrosive. Avoid

contact with the skin.

• If contact is made, ush the area with clean water, pat

dry and seek medical attention at the earliest

opportunity.

• Inform medical personnel that the contaminant is a

‘high alkaline, corrosive liquid’.

• If electrolyte comes into contact with the eyes, ush

with plenty of water only. Seek immediate medical

attention, relaying the information above.

3.4 Connection to the Power Supply (Charger)

CAUTION! Risk of electric shock.

DO NOT open.

This appliance is supplied with an approved plug and

cord for your safety.

This appliance is Class II and is designed for connection

to a power supply matching that detailed on the rating

label and compatible with the plug tted.

If the power supply cord is damaged, it must be replaced

by Draper Tools, an authorised service agent or similarly

qualied personnel in order to avoid a hazard.

The damaged or incomplete plug, when cut from the

cord, shall be disabled to prevent connection to a live

electrical outlet.

The value of the fuse tted is marked on the pin face of

the plug. Should the fuse need replacing, use a small

plain-slot screwdriver to remove the fuse cover. Ensure

the substitute is of the correct rating, approved to BS

1362 and ASTA or BS Kite marked. This should only be

performed by suitably qualied personnel.

ASTA

BSI

Important: If an extension lead is required, use an

approved and compatible lead rated for this appliance.

Unwind the entire cable and follow all the instructions

supplied with the extension lead.

†

Double insulated

: This product requires no earth

connection as supplementary insulation is applied to the

basic insulation to protect against electric shock in the

event of failure of the basic insulation.

3.5 Residual Risk

The safety instructions in this manual cannot account for

all possible conditions and situations that may occur.

Exercise common sense and caution when using this

product and protect against any additional conceivable

risks.

EN 4. Product Overview

Keyless chuck

Torque adjusting collar

High/Low speed selector

Battery charge indicators

Forward/Reverse selector

Battery compartment

Soft grip handle

ON/OFF speed trigger

Worklight

Optional Accessories (Available separately)

DX12 Battery

2× Battery release tab

DX12 Charger

Power supply

Green charging indicator light

Red charging indicator light

Battery charging port

Please visit drapertools.com for our full range of DX12

batteries, chargers, accessories and consumables.

EN 5. Preparation

5.1 Charging the Battery

–

• Fully charge before rst use.

• Ensure the battery is fully insert correctly into the

charger.

• Always unplug the charger after use.

Status

Lights

Green Red

Charger

plugged in

Flashing OFF

Battery

charging

OFF ON

Battery fully

charged

ON OFF

Battery too hot/

Battery not

inserted

correctly

Flashing Flashing

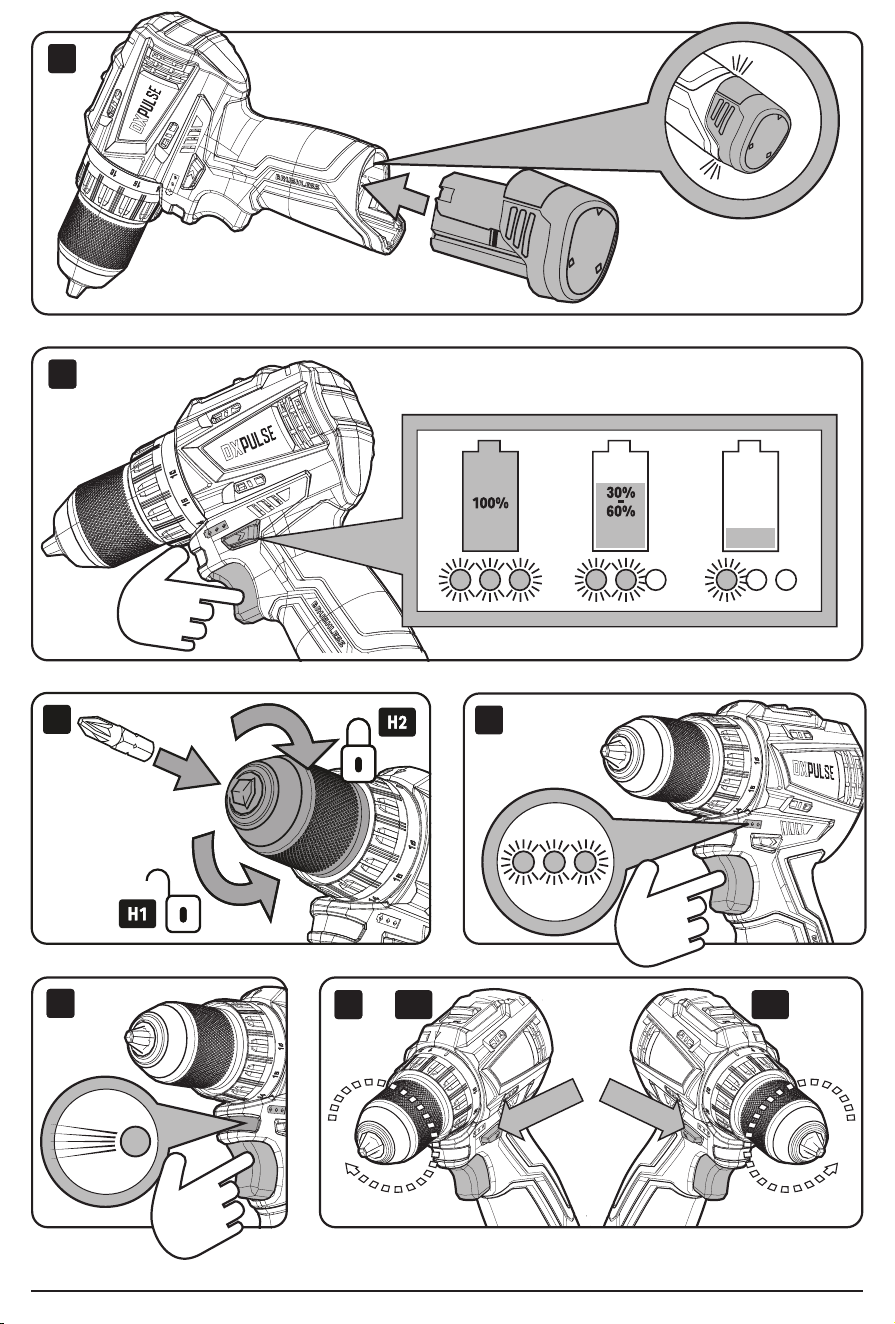

5.2 Fitting Battery to Tool

5.3 Battery Charge Indicators

• Push the trigger

and the battery indicator lights

will show the remaining battery life.

5.4 Inserting & Removing Drill Bit

• Turn the chuck

when inserting and removing the

drill bit:

•

– Anticlockwise to open the chuck jaws/remove

drill bit.

•

– Clockwise to tighten/lock drill bit in place.

EN 6. Operation

6.1 Trigger Action

6.2 Worklight Operation

6.3 Reverse/Forward Selection

•

– Push lever to the right side for forward/

clockwise

•

– Push lever to the left side for reverse/

anticlockwise

‒ ONLY change the direction of rotation when the

tool is not in operation.

‒ ALWAYS set the selector

to the middle

position when not in operation to lock the trigger.

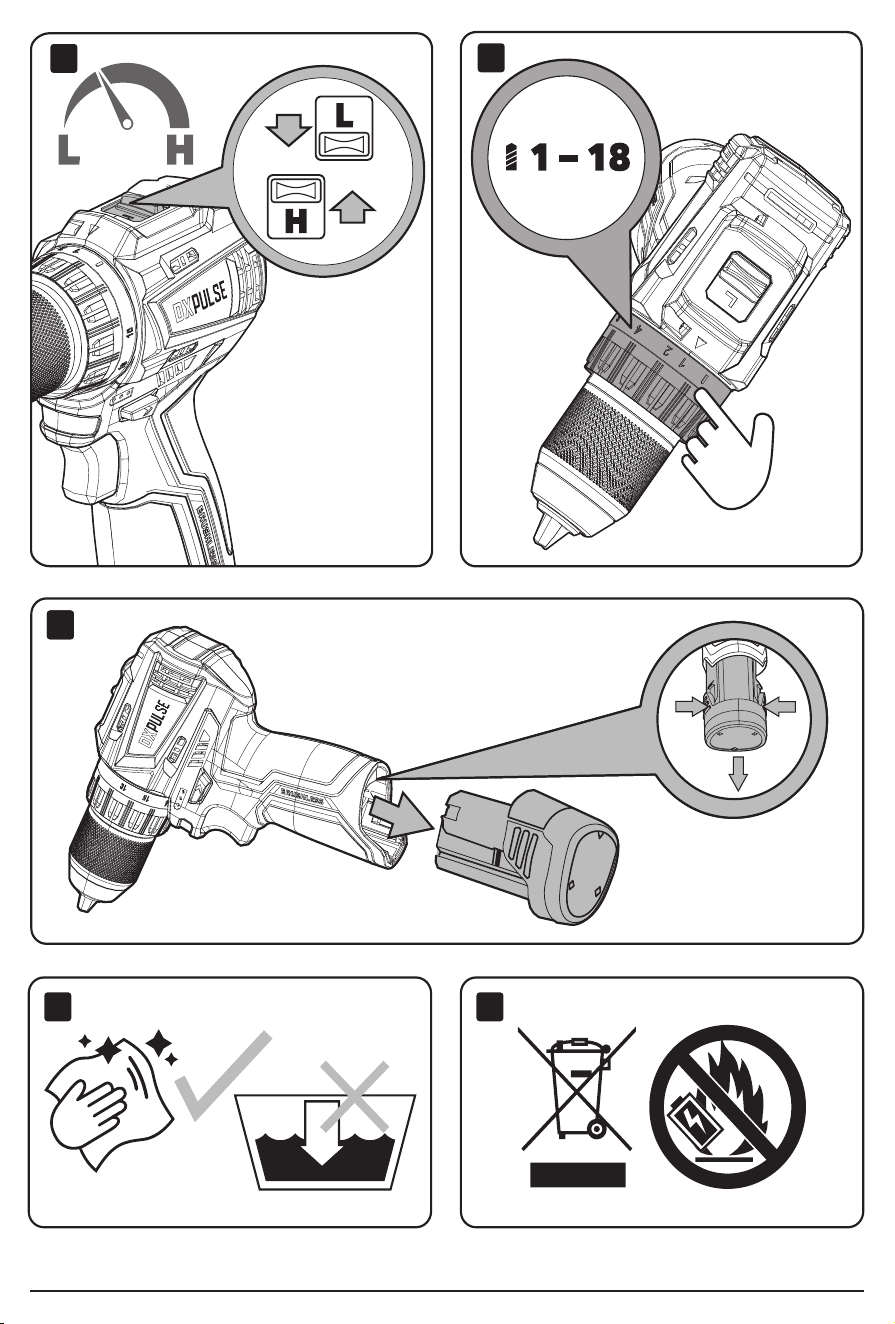

6.4 Changing Speed

Position Speed Torque Operation

L Low High Heavy load

H High Low Light load

6.5 Torque Selection Adjustment

Note: the clutch does not operate when the ‘Drill’

position is selected.

6.6 Basic Operation

• Ensure the battery pack if fully tted before operating

the tool.

• Hold the tool grip rmly with one hand and place the

other hand on the battery compartment to control

the twisting action.

• Always check the direction of rotation before

operating the tool.

Mode Operation

Drill

• Wood – use wood drills equipped with a guide screw.

• Metal – mark the point to be drilled with a centre punch to help with accurate location.

• Use a cutting lubricant when drilling metal except for iron and brass.

Screwdriving • Select torque level 1 - 18

• Install Screw - Press selector

forward

• Remove Screw – Press selector

in reverse

• To avoid damage to the screw bit ensure the bit is inserted straight into the screw head.

• Place the point of the bit in the screw head and apply pressure to the tool. Start the tool

slowly and then increase the speed gradually. Release the switch trigger as soon as the

clutch cuts in.

• When screwdriving wood screws, pre-drill a pilot hole 2/3 the diameter of the screw to

prevent the workpiece splitting.

6.7 Removing Battery for Charging

6.8 Tool/Battery Protection System

• The tool is equipped with a tool/battery protection

system which automatically cuts o power to the

motor to extend the tool and battery life.

• The tool/battery will automatically stop under one of

the following conditions:

‒ Overload protection – an abnormally high

current is drawn. Turn o the tool and stop the

application that caused the tool to overload. Then

turn the tool on to restart.

‒ Overheat protection – tool stops due to

overheating. Allow the tool/battery to cool before

turning the tool on again.

‒ Over discharge protection – battery capacity is

insucient. Remove the battery from the tool and

charge the battery.

EN 7. Maintenance, Storage

and Disposal

–

Important: Always ensure the trigger is in the locked

position and the battery pack is removed from the tool

before carrying out any cleaning, servicing or

maintenance.

• DO NOT use solvents or abrasives to clean the tool.

• Keep the ventilation slots clean free from debris.

• Store the tool in a safe dry area, out of the reach of

children

• At the end of its working life, dispose of the product

responsibly and in line with local regulations. Recycle

where possible.

• DO NOT dispose of this product with

domestic waste; most local authorities provide

appropriate recycling facilities.

• DO NOT incinerate.

• DO NOT burn or mutilate batteries; this may release

toxic or corrosive substances.

• DO NOT short circuit cells, may cause burns.

• The battery pack must be removed from the tool

before it is scrapped and disposed of safely.

• Do not dispose of batteries in a charged condition.

• Expired batteries must be recycled/disposed of in

accordance with the appropriate regulation or

legislation. They should be returned to your local

warranty agent/stockist.

EN 8. Warranty

12 months from date of purchase –

Visit drapertools.com/warranty for more information.

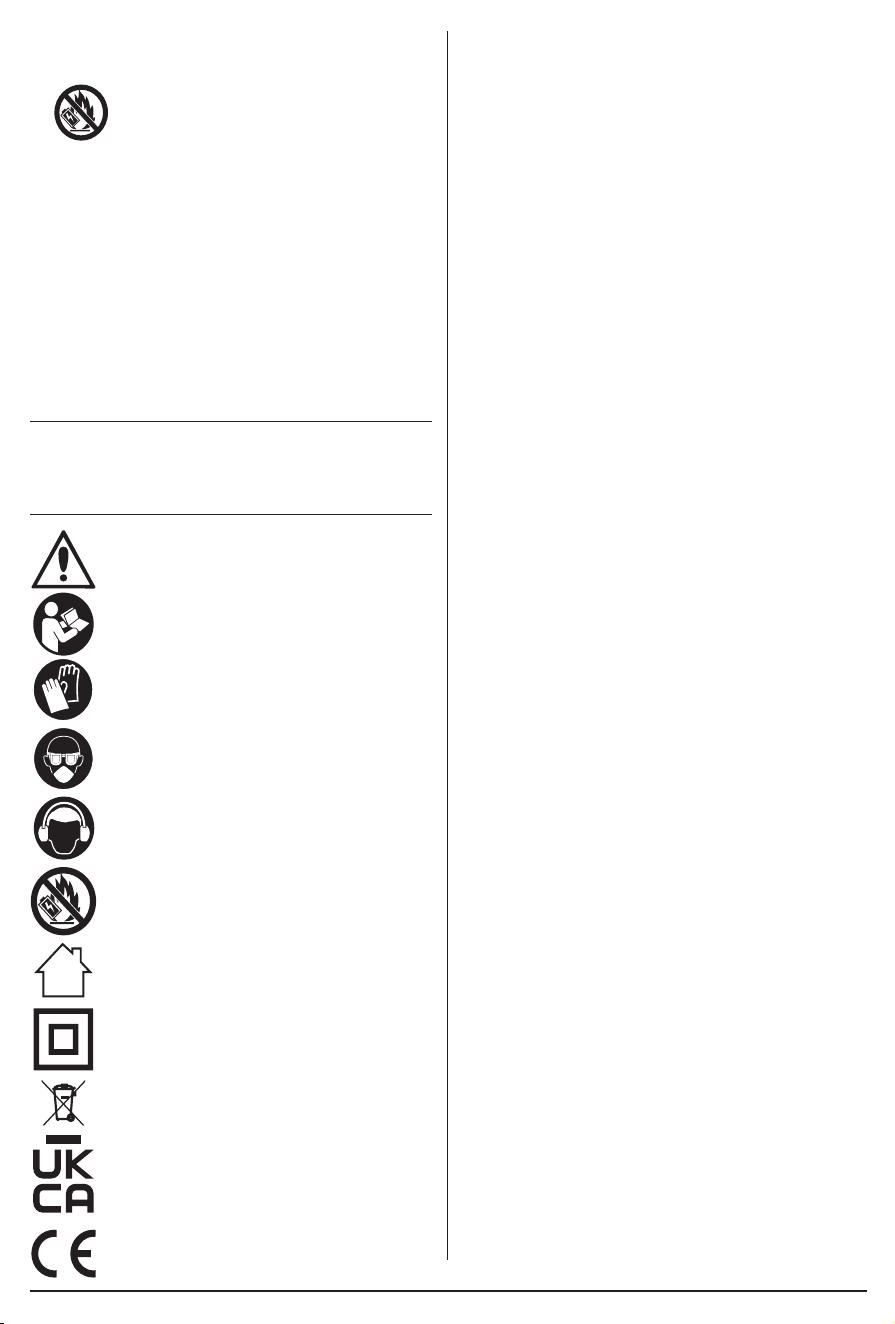

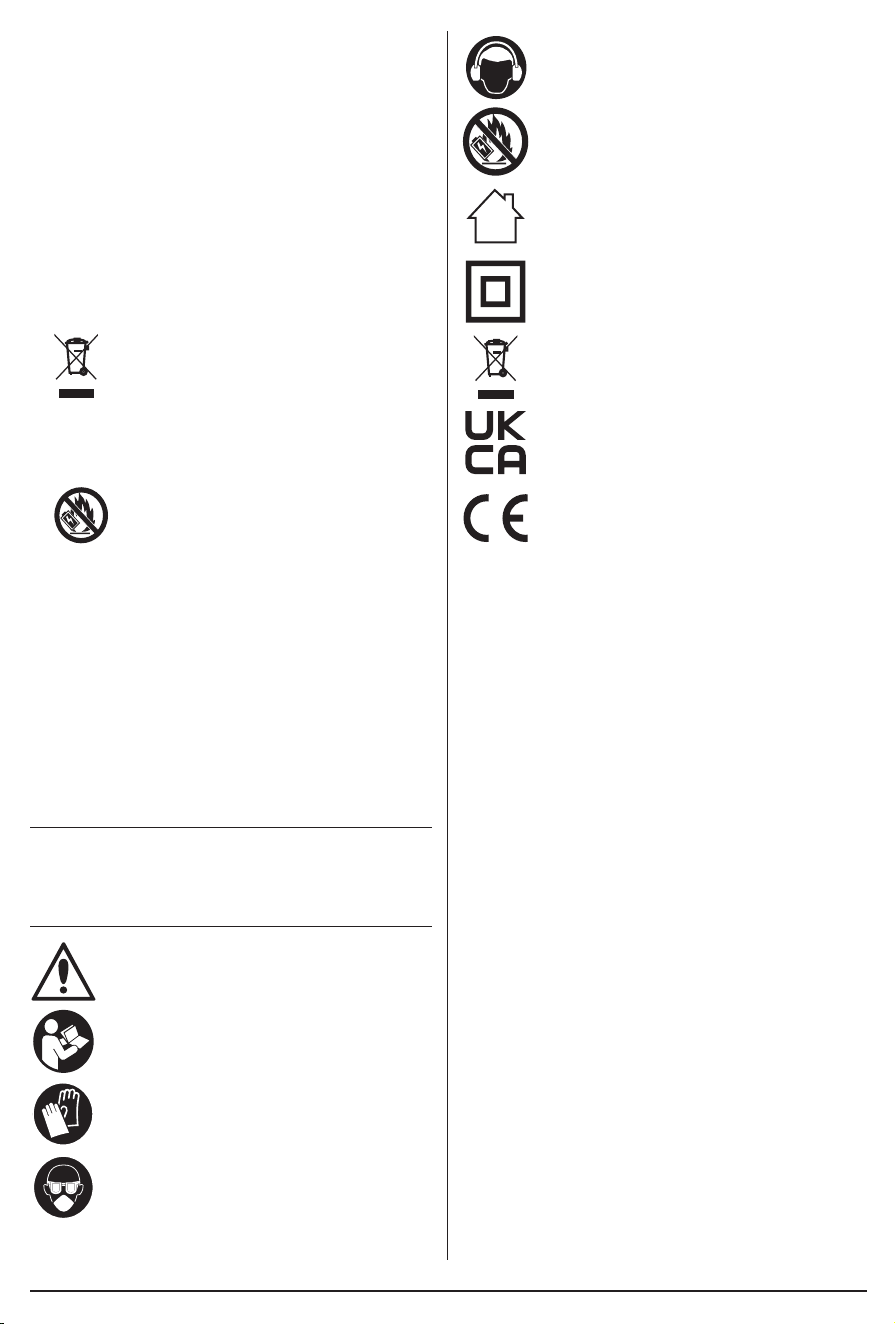

EN 9. Symbols

Warning!

Read the instruction manual

Wear protective gloves

Wear suitable eye protection and

breathing apparatus

Wear ear defenders

Do not incinerate or throw onto re

For indoor use only. Do not expose to rain

Class II construction (double insulated)

WEEE – Waste Electrical & Electronic Equipment

Do not dispose of Waste Electrical & Electronic Equipment

in with domestic rubbish

UK Conformity Assessed

European Conformity

DE 1. Bestimmungsgemäße Verwendung

Dieses Produkt ist zum Bohren und Schrauben in Holz,

Kunststo, Metall und ähnliche Materialien bestimmt.

Jede andere Anwendung außerhalb der festgelegten

Einsatzbedingungen gilt als unsachgemäße Verwendung.

Draper Tools übernimmt keine Haftung für eine

unsachgemäße Nutzung dieses Produkts.

DE 2. Technische Daten

2.1Produktspezikationen

Lesen Sie diese Anleitung vollständig, bevor Sie das

Produkt verwenden, und bewahren Sie sie für eine

spätere Nutzung auf. Verwenden Sie stets die aktuellste

Version der Anleitung. Die aktuellste Version nden Sie

unter drapertools.com/manuals.

Best.-Nr.. 27781

Nennspannung: 12 V

Bohrfuttertyp: 10 mm schlüssellos

Bohrleistung:

Holz 35 mm

Weichstahl 10 mm

Drehmomentstufen: 18 + Bohrfunktion

Maximales Drehmoment: 40 Nm

Drehzahl (Leerlauf):

Niedrig (1) 0 – 500 U/Min

Hoch (2) 0 – 1700 U/Min

Geräuschpegel:

Schalldruckpegel (LpA): 68,5 dB(A)

Schallleistungspegel Kann unter Arbeitsbedingungen 80 dB überschreiten.

Vibrationspegel: 1,43 m/s

Gewicht (netto):

Nur Werkzeug (ca.): 760 g

Werkzeug mit Akku (ca.): 936 g (2 Ah), 1170 g (4 Ah)

Sicherheit im Arbeitsbereich

• Halten Sie den Arbeitsbereich stets sauber und gut

beleuchtet.

‒ Unordnung oder schlecht beleuchtete Bereiche

erhöhen das Risiko von Unfällen.

• Betreiben Sie Elektrowerkzeuge NIEMALS in

explosionsgefährdeter Umgebung, z. B. in der Nähe

von brennbaren Flüssigkeiten, Gasen oder Stäuben.

‒ Elektrowerkzeuge erzeugen Funken, die Staub

oder Dämpfe entzünden können.

• Halten Sie Kinder und unbeteiligte Personen

während des Betriebs des Elektrowerkzeugs fern.

‒ Ablenkungen können dazu führen, dass Sie die

Kontrolle über das Gerät verlieren.

2.2 DX12-Akkupack (separat erhältlich)

Lager-Nr. 27370 70311 27878

Teilenr. 122AH CB12VDL14.0 125AH

Typ Li-ion Li-ion Li-ion

Kapazität 2 Ah 4 Ah 5 Ah

Nennspannunge 12 V 12 V 12 V

2.3 2.3 DX12-Ladegerät (separat erhältlich)

Lager-Nr.. 70326 27376 (UK) 27377 (EU)

Teilenr. C12VDLI V12FBC4UK V12FBC4EU

Nennspannung 230 V/50 Hz 230 V/50 Hz 230 V/50 Hz

Nenn-DC-Ausgang

Spannung 12 V 12 V 12 V

Strom 2 A 4 A 4 A

Nennstrom des Schutzgeräts 3.15 A 3.15 A 3.15 A

Bauart Schutzklasse II Schutzklasse II Schutzklasse II

Ladetemperatur 0 - 45°C 0 - 45°C 0 - 45°C

Ladezeit (ca.)

2-Ah-Akku 70 min 35 min 35 min

4-Ah-Akku 130 min 70 min 70 min

5-Ah-Akku 160 min 85 min 85 min

Wichtig: Die angegebenen Gesamtschwingungswerte und Geräuschemissionswerte wurden gemäß einem genormten

Prüfverfahren gemessen und können zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Diese

Werte können außerdem für eine vorläuge Beurteilung der Belastung herangezogen werden.

WARNUNG! Die während des tatsächlichen Gebrauchs entstehenden Schwingungs- und

Geräuschemissionen können von den angegebenen Werten abweichen, abhängig von der Art der Arbeit

undderBeschaenheitdesWerkstücks.SchätzenSievorjedemEinsatzdievoraussichtlicheBelastung

unter den tatsächlichen Einsatzbedingungen ein. Berücksichtigen Sie dabei alle Teile des Arbeitszyklus,

um gegebenenfalls erforderliche Sicherheitsmaßnahmen zum Schutz des Bedieners zu ermitteln.

DE 3. Hinweise zu Gesundheit und

Sicherheit

3.1 Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise

und Anweisungen sorgfältig durch. Das

Nichtbefolgen der Sicherheitshinweise und

Anweisungen kann zu Stromschlag, Brand und/

oder schweren Verletzungen führen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der Begri „Elektrowerkzeug“ in diesen

Sicherheitshinweisen bezieht sich sowohl auf

netzbetriebene (mit Kabel) als auch auf akkubetriebene

(kabellose) Elektrowerkzeuge.

Elektrische Sicherheit

• Der Stecker des Elektrowerkzeugs muss zur

Steckdose passen. Verändern Sie den Stecker

NIEMALS in irgendeiner Form. Verwenden Sie

KEINE Adapterstecker bei geerdeten

Elektrowerkzeugen.

‒ Unveränderte Stecker und passende Steckdosen

verringern die Stromschlaggefahr.

• Vermeiden Sie Körperkontakt mit geerdeten oder

massivenMetallächen,wiez.B.Rohren,

Heizkörpern, Herden oder Kühlschränken.

‒ Wenn Ihr Körper geerdet ist, besteht erhöhte

Stromschlaggefahr.

• Setzen Sie Elektrowerkzeuge NIEMALS Regen oder

Feuchtigkeit aus.

‒ Das Eindringen von Wasser in ein

Elektrowerkzeug erhöht die Stromschlaggefahr.

• Gehen Sie sorgsam mit dem Netzkabel um.

Verwenden Sie das Kabel NIEMALS zum Tragen,

Ziehen oder Abziehen des Elektrowerkzeugs vom

Netz. Halten Sie das Kabel von Hitze, Öl, scharfen

Kanten und sich bewegenden Teilen fern.

‒ Beschädigte oder verhedderte Kabel erhöhen die

Stromschlaggefahr.

• Verwenden Sie bei Arbeiten im Freien

ausschließlich ein für den Außeneinsatz geeignetes

Verlängerungskabel.

‒ Die Verwendung eines geeigneten

Verlängerungskabels verringert die

Stromschlaggefahr.

• Wenn der Einsatz eines Elektrowerkzeugs an einem

feuchten Ort unvermeidbar ist, verwenden Sie eine

Stromversorgung mit Fehlerstrom-Schutzschalter

(RCD/FI-Schutzschalter).

‒ Die Verwendung eines FI-Schutzschalters

verringert die Stromschlaggefahr.

Persönliche Sicherheit

• Seien Sie aufmerksam, achten Sie auf Ihre Tätigkeit

und gehen Sie beim Arbeiten mit dem

Elektrowerkzeug mit gesundem Menschenverstand

vor. Verwenden Sie das Elektrowerkzeug nicht,

wennSiemüdesindoderunterdemEinussvon

Drogen, Alkohol oder Medikamenten stehen.

‒ Ein Moment der Unaufmerksamkeit beim Arbeiten

mit Elektrowerkzeugen kann zu schweren

Verletzungen führen.

• Verwenden Sie persönliche Schutzausrüstung.

Tragen Sie immer eine Schutzbrille.

‒ Das Tragen von Schutzausrüstung wie

Staubmaske, rutschfesten Sicherheitsschuhen,

Schutzhelm oder Gehörschutz – je nach

Einsatzbedingungen – verringert das

Verletzungsrisiko.

• Verhindern Sie ein unbeabsichtigtes Starten.

Vergewissern Sie sich, dass sich der Schalter in der

AUS-Stellungbendet,bevorSiedas

Elektrowerkzeug an die Stromversorgung

anschließen, aufheben oder tragen.

‒ Das Tragen von Elektrowerkzeugen mit dem

Finger am Schalter oder das Anschließen von

Werkzeugen, deren Schalter bereits betätigt ist,

kann zu Unfällen führen.

• Entfernen Sie vor dem Einschalten des

Elektrowerkzeugs stets alle Einstellschlüssel.

‒ Ein am rotierenden Teil des Elektrowerkzeugs

verbliebener Schlüssel kann zu Verletzungen

führen.

• Lehnen Sie sich NIE zu weit hinaus. Achten Sie stets

auf sicheren Stand und ein ausgewogenes

Gleichgewicht.

‒ Dies ermöglicht eine bessere Kontrolle des

Elektrowerkzeugs in unerwarteten Situationen.

• Tragen Sie geeignete Kleidung. Tragen Sie KEINE

weite Kleidung oder Schmuck. Halten Sie Haare,

Kleidung und Handschuhe von beweglichen Teilen

fern.

‒ Lose Kleidung, Schmuck oder lange Haare

können sich in beweglichen Teilen verfangen.

• Falls Einrichtungen zum Anschluss von

Entstaubungsanlagen vorhanden sind, stellen Sie

sicher, dass diese angeschlossen und

ordnungsgemäß verwendet werden.

‒ Die Verwendung einer Entstaubungsanlage kann

staubbedingte Gefahren verringern.

• Lassen Sie NICHT zu, dass die Vertrautheit durch

häugenGebrauchdesWerkzeugsdazuführt,dass

Sie unachtsam werden und die

Sicherheitsgrundsätze außer Acht lassen.

‒ Eine unbedachte Handlung kann innerhalb eines

Sekundenbruchteils zu schweren Verletzungen

führen.

GebrauchundPegevonElektrowerkzeugen

• Wenden Sie KEINE übermäßige Kraft an.

Verwenden Sie das richtige Elektrowerkzeug für

Ihre Anwendung.

‒ Das geeignete Elektrowerkzeug erledigt die Arbeit

besser und sicherer mit der vorgesehenen

Leistung.

• Verwenden Sie das Elektrowerkzeug NICHT, wenn

sich der Schalter nicht ein- und ausschalten lässt.

‒ Ein Elektrowerkzeug, das nicht über den Schalter

kontrolliert werden kann, ist gefährlich und muss

repariert werden.

• Ziehen Sie den Netzstecker und/oder entnehmen

Sie den Akku (sofern nicht fest verbaut), bevor Sie

Einstellungen vornehmen, Zubehör auswechseln

oder das Elektrowerkzeug einlagern.

‒ Solche vorbeugenden Sicherheitsmaßnahmen

verringern das Risiko eines unbeabsichtigten

Starts.

• Bewahren Sie Elektrowerkzeuge bei Nichtgebrauch

außerhalb der Reichweite von Kindern auf, und

lassen Sie Personen, die mit dem Elektrowerkzeug

oder diesen Anweisungen nicht vertraut sind, das

Werkzeug nicht benutzen.

‒ Elektrowerkzeuge sind in den Händen von

ungeschulten Personen gefährlich.

• Halten Sie Elektrowerkzeuge und Zubehör in gutem

Zustand. Überprüfen Sie, ob sich bewegliche Teile

verstellt oder verklemmt haben, ob Teile

beschädigt oder gebrochen sind oder ob andere

Zustände vorliegen, die den Betrieb des

Elektrowerkzeugs beeinträchtigen können. Lassen

Sie ein beschädigtes Elektrowerkzeug vor der

Benutzung reparieren.

‒ Viele Unfälle werden durch schlecht gewartete

Elektrowerkzeuge verursacht.

• Halten Sie Schneidwerkzeuge scharf und sauber.

‒ Gut gewartete Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich seltener und

lassen sich leichter führen.

• Verwenden Sie das Elektrowerkzeug, das Zubehör

und die Einsatzwerkzeuge gemäß diesen

Anweisungen und unter Berücksichtigung der

Arbeitsbedingungen und der auszuführenden

Arbeiten.

‒ Der Einsatz des Elektrowerkzeugs für andere als

die vorgesehenen Arbeiten kann zu gefährlichen

Situationen führen.

• HaltenSieGrieundGribereichetrocken,sauber

und frei von Öl und Fett.

‒ Rutschige Grie und Gribereiche erschweren

eine sichere Handhabung und Kontrolle des

Werkzeugs in unerwarteten Situationen.

Reparatur

• Lassen Sie Ihr Elektrowerkzeug nur von

qualiziertemFachpersonalunterVerwendungvon

identischen Ersatzteilen reparieren.

‒ Nur so bleibt die Sicherheit des Elektrowerkzeugs

gewährleistet.

• Nehmen Sie keine Reparaturen an beschädigten

Akkus vor.

‒ Die Reparatur von Akkus darf ausschließlich

vom Hersteller oder von autorisierten

Kundendienststellen durchgeführt werden.

GebrauchundPegevonAkkuwerkzeugen

• Laden Sie den Akku nur mit dem vom Hersteller

angegebenen Ladegerät auf.

‒ Ein für einen bestimmten Akkutyp geeignetes

Ladegerät, kann bei Verwendung mit einem

anderen Akku eine Brandgefahr darstellen.

• Verwenden Sie Elektrowerkzeuge nur mit dafür

vorgesehenen Akkus.

‒ Die Verwendung anderer Akkus kann zu

Verletzungs- und Brandgefahr führen.

• Bewahren Sie den Akku bei Nichtgebrauch fern von

anderen Metallgegenständen wie Büroklammern,

Münzen, Schlüsseln, Nägeln, Schrauben oder

anderen kleinen Metallteilen auf, die eine

Verbindung zwischen den beiden Polen herstellen

könnten.

‒ Ein Kurzschluss zwischen den Akkuanschlüssen

kann zu Verbrennungen oder Brand führen.

• Schalten Sie das Elektrowerkzeug immer aus und

entnehmen Sie den Akku, bevor Sie Zubehör

wechseln oder das Werkzeug einstellen.

• Verwenden Sie keinen beschädigten oder

veränderten Akku und kein beschädigtes oder

verändertes Elektrowerkzeug.

‒ Beschädigte oder veränderte Akkus können ein

unvorhersehbares Verhalten zeigen und Brand-,

Explosions- oder Verletzungsgefahr verursachen.

• Setzen Sie den Akku oder das Elektrowerkzeug

niemals Feuer oder übermäßiger Hitze aus.

‒ Eine Einwirkung von Feuer oder Temperaturen

über 130 °C kann zu einer Explosion führen.

• Befolgen Sie alle Ladeanweisungen und laden Sie

den Akku oder das Elektrowerkzeug nur innerhalb

des in der Anleitung angegebenen

Temperaturbereichs.

‒ Falsches Laden oder Laden außerhalb des

vorgegebenen Temperaturbereichs kann den

Akku beschädigen und das Brandrisiko erhöhen.

• Wird das Elektrowerkzeug im Dauerbetrieb

verwendet, bis der Akku entladen ist, lassen Sie das

Werkzeug vor der weiteren Verwendung mit einem

frischen Akku 15 Minuten ruhen.

VORSICHT! Schauen Sie NIEMALS direkt in das

Arbeitslicht.

3.2 Zusätzliche Sicherheitshinweise für

Bohrschrauber

Sicherheitshinweise für alle Arbeiten

• Tragen Sie beim Bohren stets Gehörschutz.

‒ Längere Lärmbelastung kann zu Gehörschäden

führen.

• Halten Sie das Elektrowerkzeug an den isolierten

Gribereichenfest,wenndasSchneidwerkzeug

mit verborgenen Leitungen oder dem eigenen

Kabel in Berührung kommen könnte.

‒ Wenn das Schneidwerkzeug eine stromführende

Leitung berührt, kann Strom durch freiliegende

Metallteile des Elektrowerkzeugs ießen und der

Bediener einen Stromschlag erleiden.

• Achten Sie stets auf einen sicheren Stand. Stellen Sie

sicher, dass sich niemand unter Ihnen aufhält, wenn

Sie das Werkzeug in erhöhter Position verwenden.

• Halten Sie das Werkzeug stets fest.

• Halten Sie Hände von rotierenden Teilen fern.

• Lassen Sie das Werkzeug NIEMALS laufen. Betreiben

Sie das Werkzeug nur, wenn Sie es in der Hand

halten.

• Berühren Sie den Bohrer oder das Werkstück

unmittelbar nach dem Betrieb NICHT. Beides kann

extrem heiß sein und Verbrennungen verursachen.

• Manche Materialien enthalten

gesundheitsschädliche Chemikalien. Achten Sie

darauf, Staub nicht einzuatmen und Hautkontakt zu

vermeiden. Befolgen Sie die Sicherheitsdaten des

Materialherstellers.

VORSICHT!

• Übermäßiger Druck auf das Werkzeug beschleunigt

den Bohrvorgang nicht.

‒ Zu hoher Druck kann die Spitze des Bohrers

beschädigen, die Leistung des Werkzeugs

verringern und seine Lebensdauer verkürzen.

• Halten Sie das Werkzeug fest und arbeiten Sie

besonders vorsichtig, wenn der Bohrer kurz davor

ist, das Werkstück zu durchdringen.

‒ Beim Durchbrechen des Bohrlochs wirkt eine

hohe Kraft auf das Werkzeug bzw. den Bohrer.

• Ein festsitzender Bohrer durch Umschalten auf

Rückwärtslauf gelöst werden. Halten Sie das

Werkzeug dabei fest, da es sich abrupt lösen kann.

• Spannen Sie Werkstücke in einen Schraubstock oder

ein ähnliches Spannmittel ein.

Sicherheitshinweise bei Verwendung langer Bohrer

• Betreiben Sie das Elektrowerkzeug NIEMALS mit

einer höheren Drehzahl als der zulässigen

Höchstdrehzahl des Bohrers.

‒ Bei höheren Drehzahlen kann sich der Bohrer im

Leerlauf ohne Kontakt zum Werkstück verbiegen

und Verletzungen verursachen.

• Beginnen Sie den Bohrvorgang stets mit niedriger

Drehzahl und mit der Bohrerspitze in Kontakt mit

dem Werkstück.

‒ Bei höheren Drehzahlen kann sich der Bohrer im

Leerlauf ohne Kontakt zum Werkstück verbiegen

und Verletzungen verursachen.

• Üben Sie den Druck nur in direkter Linie mit dem

Bohrer aus und vermeiden Sie übermäßigen Druck.

‒ Bohrer können sich verbiegen, was zu Bruch oder

Kontrollverlust und damit zu Verletzungen führen

kann.

3.3 Sicherheitsanweisungen für

netzbetriebene Ladegeräte und Akku

• Lesen Sie vor der Verwendung des Akku oder

Ladegeräts alle Anweisungen und Warnhinweise auf

dem Akku, dem Ladegerät und dem Werkzeug, das

mit dem Akku betrieben wird.

Ladegeräte

• Das Ladegerät ist nur für den Gebrauch in

Innenräumen bestimmt. Setzen Sie es niemals Regen

oder Feuchtigkeit aus.

• Überprüfen Sie vor dem Einstecken des Ladegeräts in

die Steckdose, ob Stecker, Kabel und Gehäuse des

Ladegeräts in einwandfreiem Zustand sind. Falls

Beschädigungen vorliegen, lassen Sie die defekten

Teile umgehend von einer entsprechend

qualizierten Person ersetzen.

• Verwenden Sie ausschließlich eine korrekt

ausgelegte Netzsteckdose, um das Ladegerät mit

Strom zu versorgen. Schließen Sie das Ladegerät

nicht an Baustellengeneratoren, Motorgeneratoren

oder Gleichstromquellen an. Verwenden Sie keine

nicht schaltbare Netzsteckdose.

• Verwenden Sie nur das passende Draper-Ladegerät

in Verbindung mit dem entsprechenden Akku.

Weitere Informationen nden Sie auf drapertools.

com.

• Das Ladegerät muss von der Stromversorgung

getrennt werden, bevor der Akku entnommen wird.

• Laden Sie mit Draper-Ladegeräten keine anderen

Akkus. Jede andere Anwendung gilt als

unsachgemäße Verwendung.

• Versuchen Sie nicht, nicht wiederauadbare

Batterien zu laden.

• Versuchen Sie nicht, Akkus zu laden, die zu heiß (über

45 °C) oder zu kalt (unter 5 °C) sind. Lassen Sie den

Akku zunächst auf Normaltemperatur kommen, bevor

Sie den Ladevorgang starten.

•

Stellen Sie Ladegerät und Kabel an einem sicheren,

gut belüfteten Ort auf, an dem sie nicht umgestoßen,

darüber gestolpert oder darauf getreten werden

können. Achten Sie darauf, dass die Lüftungsschlitze

im Ladegerätgehäuse nicht blockiert werden.

• Schalten Sie das Ladegerät ein und prüfen Sie, ob die

richtigen Anzeigen leuchten. Lassen Sie den Akku

vollständig laden. Schalten Sie nach Abschluss des

Ladevorgangs das Ladegerät aus, trennen Sie es von

der Stromversorgung, entnehmen Sie den Akkupack

und lagern Sie ihn ordnungsgemäß.

Akkus

• Verwenden Sie dieses Elektrowerkzeug nur mit den

von Draper empfohlenen Akkus.

• Überprüfen Sie den Akku auf Beschädigungen.Wenn

er unbeschädigt ist, setzen Sie ihn in das Ladegerät

ein und achten Sie dabei auf die richtige Ausrichtung.

• Vermeiden Sie einen Kurzschluss des Akkus:

‒ Berühren Sie die Kontakte nicht mit leitfähigen

Materialien.

‒ Lagern Sie den Akku nicht in einem Behälter mit

anderen Metallgegenständen wie Nägeln,

Münzen usw.

‒ Setzen Sie den Akku weder Wasser noch Regen

aus.

• Der Akku muss aus dem Elektrowerkzeug entnommen

werden, bevor er recycelt wird.

• Entsorgen Sie den Akku gemäß den Vorschriften der

örtlichen Behörden.

• Zerdrücken, önen oder verbrennen Sie den Akku

nicht. Es besteht Gefahr des Kontakts mit potenziell

schädlichen Stoen.

• Im Brandfall einen CO₂- oder Trockenlöschpulver-

Feuerlöscher verwenden.

• Setzen Sie den Akku KEINEN hohen Temperaturen

über 50 °C aus. Der Akku kann sich bei hohen

Temperaturen zersetzen.

• Laden Sie den Akku nur unter Bedingungen zwischen

5 °C und 45 °C mit dem dafür vorgesehenen

Ladegerät

• Verwenden Sie keinen Akku, der bei unter 5 °C

gelagertwurde.LassenSieihnvordemAuaden

oder Gebrauch zunächst Raumtemperatur

annehmen.

WARNUNG! – Auslaufende Akkus

• Der Elektrolyt in Akkus ist ätzend. Vermeiden Sie

jeden Kontakt mit der Haut.

• Falls Kontakt erfolgt, spülen Sie die betroene Stelle

mit sauberem Wasser ab, tupfen Sie sie trocken und

suchen Sie so bald wie möglich ärztliche Hilfe auf.

• Informieren Sie das medizinische Personal, dass es

sich bei dem Sto um eine „hochalkalische, ätzende

Flüssigkeit“ handelt.

• Gelangen Elektrolyte in die Augen, spülen Sie sofort

und ausschließlich mit viel Wasser aus. Suchen Sie

umgehend ärztliche Hilfe auf und geben Sie die

obigen Informationen weiter.

3.4 Anschluss an die Stromversorgung

(Ladegerät)

 VORSICHT!–StromschlaggefahrÖnenSiedas

Gerät nicht.

Dieses Gerät wird zu Ihrer Sicherheit mit einem

zugelassenen Stecker und Kabel geliefert.

Es handelt sich um ein Gerät der Schutzklasse II und ist

für den Anschluss an eine Stromversorgung vorgesehen,

die den Angaben auf dem Typenschild entspricht und mit

dem montierten Stecker kompatibel ist.

Ist das Netzkabel beschädigt, muss es von Draper Tools,

einem autorisierten Kundendienst oder einer

entsprechend qualizierten Fachkraft ersetzt werden,

um Gefahren zu vermeiden.

3.5 Restrisiko

Die Sicherheitshinweise in dieser Anleitung können nicht

alle möglichen Bedingungen und Situationen abdecken,

die auftreten können. Gehen Sie beim Gebrauch dieses

Produkts stets mit gesundem Menschenverstand und

Vorsicht vor und schützen Sie sich vor allen weiteren

denkbaren Risiken.

DE 4. Produktübersicht

Schnellspannbohrfutter

Drehmomenteinstellring

Drehzahlwahlschalter (hoch/niedrig)

Akkustandanzeige

Rechts-/Linkslauf-Umschalter

Akkufach

Softgrip-Gri

EIN/AUS-Drehzahlschalter (Auslöser)

Arbeitsleuchte

Optionales Zubehör (separat erhältlich)

DX12-Akku

2× Akkuentriegelungstaste

DX12 Charger

Stromversorgung

Grüne Ladeanzeige

Rote Ladeanzeige

Akku-Ladeanschluss

Besuchen Sie drapertools.com, um unser vollständiges

Sortiment an DX12-Akkus, Ladegeräten, Zubehör und

Verbrauchsmaterialien zu sehen.

Betriebsart Betrieb

Bohren

• Holz – Verwenden Sie Holzbohrer mit Führungsgewinde

• Metall – Markieren Sie die Bohrstelle mit einem Körner, um eine präzise Positionierung zu

gewährleisten.

• Verwenden Sie beim Bohren in Metall ein Schneidöl, ausgenommen bei Eisen und Messing.

DE 5. Vorbereitung

5.1 Akku laden

–

• Laden Sie den Akku vor der ersten Verwendung

vollständig auf.

• Stellen Sie sicher, dass der Akku korrekt und

vollständig in das Ladegerät eingesetzt ist.

• Ziehen Sie nach dem Ladevorgang stets den

Netzstecker des Ladegeräts.

Status

Lights

Grün Rot

Ladegerät

eingestecktn

Blinkend AUS

Akku wird

geladen

AUS EIN

Akku vollständig

geladen

EIN AUS

Akku zu heiß /

Akku nicht

korrekt

eingesetzt

Blinkend Blinkend

5.2 Akku am Gerät anbringen

5.3 Akkustandanzeige

•

Drücken Sie den Abzug

die Akkustandleuchten

zeigen den verbleibenden Ladezustand des Akkus an.

5.4 Einsetzen und Entfernen des Bohrers

• Drehen Sie das Bohrfutter

beim Einsetzen oder

Entfernen des Bohrers:

•

– Gegen den Uhrzeigersinn, um die Backen des

Bohrfutters zu önen bzw. den Bohrer zu

entfernen.

•

– Im Uhrzeigersinn, um den Bohrer zu spannen

und zu arretieren

DE 6. Betrieb

6.1 Betätigung des Abzugs

6.2 Betrieb der Arbeitsleuchte

6.3 Auswahl Rechtslauf/Linkslauf

•

– Drücken Sie den Umschalter nach rechts für

Rechtslauf / im Uhrzeigersinn.

•

– Drücken Sie den Umschalter nach links für

Linkslauf / gegen den Uhrzeigersinn

‒ Ändern Sie die Drehrichtung NUR, wenn das

Elektrowerkzeug nicht in Betrieb ist.

‒ Stellen Sie den Umschalter

bei Nichtgebrauch

STETS in die mittlere Position, um den Abzug zu

verriegeln.

6.4 Drehzahl ändern

Position Drehzahl

Drehmoment

Einsatzbereich

L Niedrig Hoch Hohe

Belastung

H Hoch Niedrig Geringe

Belastung

6.5 Einstellung des Drehmoments

Die Rutschkupplung ist nicht aktiv, wenn die Position

„Bohren“ gewählt ist.

6.6 Grundbetrieb

• Vergewissern Sie sich vor Gebrauch des Geräts, dass

der Akku komplett eingesetzt ist.

• Halten Sie den Werkzeuggri mit einer Hand fest und

legen Sie die andere Hand auf das Akkufach, um die

Drehbewegung zu steuern.

• Überprüfen Sie vor dem Start stets die Drehrichtung des

Werkzeugs.

• Entsorgen Sie dieses Produkt NICHT über

den Hausmüll. Die meisten Kommunen stellen

geeignete Recyclingmöglichkeiten zur Verfügung.

• Verbrennen Sie das Produkt NICHT.

• Verbrennen oder beschädigen Sie Akkus nicht, da

diesgiftigeoderätzendeStoefreisetzenkann.

• Schließen Sie die Zellen NICHT kurz – es besteht

Verbrennungsgefahr.

• Der Akku muss aus dem Werkzeug entnommen

werden, bevor er verschrottet und sicher entsorgt

wird.

• Entsorgen Sie Akkus NICHT im geladenen Zustand.

• Abgelaufene Akkus müssen gemäß den geltenden

Vorschriften recycelt oder entsorgt werden.Geben Sie

diese an Ihren örtlichen Garantiepartner oder

Händler zurück..

DE 8. Garantie

12 Monate ab Kaufdatum –

Besuchen Sie drapertools.com/warranty für weitere

Informationen.

6.7 Akku zum Laden entnehmen

6.8 Werkzeug-/Akku-Schutzsystem

• Das Gerät ist mit einem Schutzsystem ausgestattet,

das die Stromzufuhr zum Motor automatisch

unterbricht, um die Lebensdauer von Werkzeug und

Akku zu verlängern.

• Das Gerät bzw. der Akku schaltet sich unter einer der

folgenden Bedingungen automatisch ab:

‒ Überlastschutz – Es wird ein ungewöhnlich hoher

Strom gezogen. Schalten Sie das Gerät aus und

beenden Sie die Anwendung, die die Überlastung

verursacht hat. Schalten Sie das Werkzeug dann

wieder ein, um es neu zu starten.

‒ Überhitzungsschutz – Das Gerät schaltet sich

wegen Überhitzung ab. Gerät/ Akku abkühlen

lassen, bevor Sie es erneut einschalten.

‒ Tiefentladeschutz – Der Akkustand ist

unzureichend. Entnehmen Sie den Akku aus dem

Gerät und laden Sie ihn auf.

DE 7. Wartung, Lagerung

und Entsorgung

–

VORSICHT! Stellen Sie stets sicher, dass der Abzug

verriegelt ist und der Akku aus dem Werkzeug

entnommen wurde, bevor Sie Reinigungs-, Reparatur-

oder Wartungsarbeiten durchführen.

• Verwenden Sie keine Lösungsmittel oder

Schleifmittel zur Reinigung des Werkzeugs.

• Halten Sie die Lüftungsschlitze sauber und frei von

Verschmutzungen.

• Lagern Sie das Werkzeug an einem sicheren,

trockenen Ort außerhalb der Reichweite von Kindern

• Entsorgen Sie das Produkt am Ende seiner

Lebensdauer verantwortungsvoll und gemäß den

örtlichen Vorschriften. Führen Sie es nach

Möglichkeit der Wiederverwertung zu.

Betriebsart Betrieb

Schrauben • Wählen Sie ein Drehmonent von 1 bis 18.

• Schraube eindrehen - Umschalter

auf Rechtslauf

stellen.

• Schraube herausdrehen – Umschalter

auf Linkslauf

stellen.

• Setzen Sie den Schraubbit gerade in den Schraubkopf ein, um eine Beschädigung des Bits zu

vermeiden.

• Setzen Sie die Bitspitze in den Schraubkopf ein, und üben Sie Druck auf das Elektrowerkzeug aus.

Starten Sie das Werkzeug langsam und erhöhen Sie die Drehzahl schrittweise. Lassen Sie den Abzug

sofort los, sobald die Rutschkupplung auslöst.

• Bohren Sie bei Holzschrauben ein Führungsloch mit 2/3 des Schraubendurchmessers vor, um ein

Aufspalten des Werkstücks zu verhindern.

N.º de referencia 27917

Contenido del kit 27781

Tensión nominal: 12 V

Tipo de portabrocas: Sin llave de 10 mm

Capacidades de perforación:

Madera 35 mm

Acero dulce 10 mm

Ajustesdepar: 18 + perforación

Par máximo: 40 Nm

Velocidad (en vacío):

Baja (1) 0 – 500 rpm

Alta (2) 0 – 1700 rpm

ES 1. Uso previsto

Este producto está diseñado para taladrar y atornillar en

madera, plástico, metal y materiales similares.

Cualquier otra aplicación fuera de las condiciones

establecidas para su uso se considerará un uso indebido.

Draper Tools no acepta ninguna responsabilidad por el

uso inadecuado de este producto.

ES 2. Especicaciones

2.1 Especicacionesdelproducto

Lea este manual en su totalidad antes de utilizar este

producto y consérvelo para referencia futura. Utilice

siempre la versión más reciente del manual. Visite

drapertools.com/manuals para obtener la última

versión.

DE 9. Symbole

Warnung!

Betriebsanleitung lesen

Schutzhandschuhe tragen

Geeigneten Augenschutz und Atemschutz

tragen

Gehörschutz tragen

Nicht verbrennen oder ins Feuer werfen

Nur für den Innenbereich. Nicht Regen

aussetzen

Schutzklasse II (doppelt isoliert)

WEEE – Elektro- und Elektronik-Altgeräte

Elektro- und Elektronik-Altgeräte nicht mit dem Hausmüll

entsorgen

UK Conformity Assessed

Europäische Konformität

Nivel de ruido:

Nivel de presión sonora (LpA) 68,5 dB(A)

Nivel de potencia sonora En condiciones de trabajo puede superar los 80 dB.

Nivel de vibración: 1,43m/s

Peso neto:

Solo herramienta (aprox.): 760g

Herramienta + batería (aprox.): 936 g (2 A), 1170 g (4 A)

2.2 Paquete de batería DX12 (disponible por separado)

N.º de referencia. 27370 70311 27878

N.º de pieza. 122AH CB12VDL14.0 125AH

Tipo Li-ion Li-ion Li-ion

Capacidad nominal 2 Ah 4 Ah 5 Ah

Tensión nominal 12 V 12 V 12 V

2.3 Cargador DX12 (disponible por separado)

N.º de referencia. 70326 27376 (UK) 27377 (EU)

N.º de pieza. C12VDLI V12FBC4UK V12FBC4EU

Tensión nominal 230V/50Hz 230V/50Hz 230V/50Hz

Salida nominal de CC

Tensión 12 V 12 V 12 V

Corriente 2 A 4 A 4 A

Dispositivo de protección –

Corriente nominal

3,15 A 3,15 A 3,15 A

Construcción Clase II Clase II Clase II

Temperatura de carga 0 - 45°C 0 - 45°C 0 - 45°C

Tiempo de carga (aprox.)

2 A Batería 70 min 35 min 35 min

4 A Batería 130 min 70 min 70 min

5 A Batería 160 min 85 min 85 min

Importante: Los valores declarados de vibración total y emisiones de ruido se han medido de acuerdo con un método

de ensayo normalizado y pueden utilizarse para comparar una herramienta con otra. Estos valores también pueden

emplearse en una evaluación preliminar de la exposición

¡ADVERTENCIA! Las emisiones de vibración y ruido durante el uso real del producto pueden diferir de los

valoresdeclarados,dependiendodeltipodetrabajoydelasuperciesobrelaqueseutilice.Antesdecada

uso, estime la probable exposición resultante de las condiciones reales de uso. Tenga en cuenta todas

lasfasesdelciclodeoperaciónparaidenticarcualquiermedidadeseguridadnecesariaqueprotejaal

operador.

‒ Los cables dañados o enredados aumentan el

riesgo de descarga eléctrica.

• Cuando utilice una herramienta eléctrica en

exteriores, emplee un cable de extensión apto para

uso en exteriores.

‒ El uso de un cable adecuado para exteriores

reduce el riesgo de descarga eléctrica.

• Si resulta inevitable utilizar una herramienta

eléctrica en un lugar húmedo, utilice una fuente de

alimentación protegida con un dispositivo de

corriente residual (RCD).

‒ El uso de un RCD reduce el riesgo de descarga

eléctrica.

Seguridad personal

• Manténgase alerta, preste atención a lo que está

haciendoyutiliceelsentidocomúnalmanejaruna

herramienta eléctrica. NO utilice una herramienta

eléctricasiestácansadoobajolainuenciade

drogas, alcohol o medicamentos.

‒ Un momento de distracción mientras se opera

una herramienta eléctrica puede provocar

lesiones personales graves.

• Utilice equipo de protección personal. Use siempre

protección ocular.

‒ El equipo de protección, como mascarilla

antipolvo, calzado de seguridad antideslizante,

casco o protección auditiva, utilizado en las

condiciones adecuadas, reducirá el riesgo de

lesiones personales.

• Evite el arranque involuntario. Asegúrese de que el

interruptor esté en la posición “APAGADO” antes

de conectar a la fuente de alimentación, levantar o

transportar la herramienta.

‒ Transportar herramientas eléctricas con el dedo

en el interruptor o conectar herramientas con el

interruptor activado puede provocar accidentes.

• Retirecualquierllavedeajusteollavejaantesde

encender la herramienta eléctrica..

‒ Una llave dejada en una parte giratoria de la

herramienta puede causar lesiones personales.

• NO se estire demasiado. Mantenga siempre una

posturarmeyelequilibrioadecuado.

‒ Esto permite un mejor control de la herramienta

eléctrica en situaciones imprevistas.

• Vístase de forma adecuada. NO use ropa suelta ni

joyas.Mantengaelcabello,laropaylosguantes

alejadosdelaspartesmóviles.

‒ La ropa suelta, las joyas o el cabello largo pueden

quedar atrapados en las partes móviles.

• Si la herramienta dispone de dispositivos para la

conexión de sistemas de extracción y recogida de

polvo, asegúrese de que estén conectados y se

utilicen correctamente.

ES 3. Información sobre salud y seguridad

3.1 Advertencias generales de seguridad para

herramientas eléctricas

¡ADVERTENCIA! Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especicacionesproporcionadasconesta

herramienta eléctrica. No seguir todas las

instrucciones indicadas a continuación puede

provocar descarga eléctrica, incendio y/o

lesiones graves.

Guarde todas las advertencias e instrucciones para

futuras consultas.El término “herramienta eléctrica” en

estas advertencias se reere tanto a herramientas

eléctricas con cable como a herramientas eléctricas a

batería (inalámbricas).

Seguridadeneláreadetrabajo

• Mantengaeláreadetrabajolimpiaybien

iluminada.

‒ Las áreas desordenadas u oscuras favorecen los

accidentes.

• NO utilice herramientas eléctricas en atmósferas

explosivas, como en presencia de líquidos

inamables,gasesopolvo.

‒ Las herramientas eléctricas generan chispas que

pueden encender el polvo o los vapores..

• Mantengaalejadosalosniñosyalosespectadores

mientras opere una herramienta eléctrica.

‒ Las distracciones pueden hacerle perder el

control.

Seguridad eléctrica

• Lasclavijasdelaherramientaeléctricadeben

coincidir con la toma de corriente. NUNCA

modiquelaclavijadeningunamanera.NOutilice

adaptadores con herramientas eléctricas con toma

de tierra (puesta a tierra).

‒ Las clavijas sin modicar y las tomas de corriente

compatibles reducen el riesgo de descarga

eléctrica.

• Eviteelcontactodelcuerpoconsupercies

conectadas a tierra, como tuberías, radiadores,

cocinas y refrigeradores.

‒ Existe un mayor riesgo de descarga eléctrica si su

cuerpo está conectado a tierra.

• NO exponga las herramientas eléctricas a la lluvia

ni a condiciones húmedas.

‒ La entrada de agua en una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

• NO maltrate el cable. NUNCA utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica.Mantengaelcablealejadodelcalor,

aceite,bordesaladosopartesmóviles.

‒ El uso de la recogida de polvo puede reducir los

riesgos relacionados con el polvo..

• NO permita que la familiaridad adquirida por el uso

frecuente de herramientas le lleve a la

complacencia y a ignorar los principios de

seguridad

‒ Una acción descuidada puede provocar una

lesión grave en una fracción de segundo.

Uso y cuidado de la herramienta eléctrica

• NO fuerce la herramienta eléctrica. Utilice la

herramienta correcta para su aplicación.

‒ La herramienta adecuada realizará el trabajo de

forma más eciente y segura, a la velocidad para

la que fue diseñada.

• NO utilice la herramienta eléctrica si el interruptor

no la enciende o apaga.

‒ Cualquier herramienta que no pueda controlarse

mediante el interruptor es peligrosa y debe

repararse.

• Desconectelaclavijadelafuentedealimentación

y/o retire el paquete de baterías, si es desmontable,

antesderealizarajustes,cambiaraccesorioso

guardar la herramienta.

‒ Estas medidas preventivas de seguridad reducen

el riesgo de que la herramienta se ponga en

marcha accidentalmente.

• Guarde las herramientas eléctricas inactivas fuera

delalcancedelosniñosyNOpermitaquepersonas

no familiarizadas con la herramienta o estas

instrucciones la utilicen.

‒ Las herramientas eléctricas son peligrosas en

manos de usuarios sin formación.

• Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay desalineación o

atasco de piezas móviles, rotura de piezas o

cualquier otra condición que pueda afectar al

funcionamientodelaherramienta.Siestádañada,

repárela antes de utilizarla.

‒ Muchos accidentes se deben a herramientas

eléctricas mal mantenidas.

• Mantengalasherramientasdecortealadasy

limpias.

‒ Las herramientas de corte correctamente

mantenidas, con bordes alados, tienen menos

probabilidades de atascarse y son más fáciles de

controlar.

• Utilice la herramienta eléctrica, los accesorios y las

brocas, etc., de acuerdo con estas instrucciones,

teniendoencuentalascondicionesdetrabajoyel

trabajoquesevaarealizar.

‒ El uso de la herramienta para operaciones

distintas de las previstas podría provocar una

situación peligrosa.

• Mantengalasempuñadurasysuperciesdeagarre

secas, limpias y libres de aceite y grasa.

‒ Las empuñaduras y supercies resbaladizas no

permiten un manejo y control seguros de la

herramienta en situaciones imprevistas.

Servicio

• Haga que su herramienta eléctrica sea reparada por

unapersonacualicada,utilizandoúnicamente

piezas de repuesto idénticas.

‒ Esto garantizará que se mantenga la seguridad de

la herramienta

• NUNCAreparepaquetesdebateríasdañados.

‒ El servicio de los paquetes de baterías solo debe

ser realizado por el fabricante o por proveedores

de servicio autorizados.

Uso y cuidado de herramientas a batería

• Recargueúnicamenteconelcargadorespecicado

por el fabricante.

‒ Un cargador adecuado para un tipo de batería

puede crear riesgo de incendio si se utiliza con

otro tipo de batería..

• Utilice herramientas eléctricas únicamente con

paquetesdebateríasespecícamentedesignados.

‒ El uso de cualquier otro paquete de baterías

puede provocar riesgo de lesiones e incendio..

• Cuando el paquete de baterías no esté en uso,

manténgaloalejadodeotrosobjetosmetálicos

como clips, monedas, llaves, clavos, tornillos u

otrosobjetospequeñosquepuedanestableceruna

conexión entre los terminales.

‒ Cortocircuitar los terminales de la batería puede

provocar quemaduras o un incendio..

• Apague siempre la herramienta y retire la batería

antes de cambiar accesorios o ajustar la

herramienta..

• NO utilice un paquete de baterías o herramienta

queestédañadoomodicado.

‒ Las baterías dañadas o modicadas pueden

mostrar un comportamiento impredecible que

provoque incendio, explosión o riesgo de lesiones.

• NO exponga un paquete de baterías o herramienta

al fuego ni a temperaturas excesivas.

‒ La exposición al fuego o a temperaturas

superiores a 130 °C puede causar una explosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de baterías o la herramienta fuera del

rangodetemperaturaespecicadoenlas

instrucciones.

‒ Cargar incorrectamente o a temperaturas fuera

del rango indicado puede dañar la batería y

aumentar el riesgo de incendio.

• Si la herramienta se utiliza de forma continua hasta

que la batería se haya descargado por completo, deje

reposar la herramienta durante 15 minutos antes de

continuar con una batería nueva.

¡PRECAUCIÓN! NO mire directamente a la

luzdetrabajo.

3.2 Advertencias de seguridad adicionales para

taladros atornilladores adicionales

Instrucciones de seguridad para todas las operaciones

• Use protectores auditivos al taladrar.

‒ La exposición al ruido puede causar pérdida de

audición.

• Sujetelaherramientaeléctricaporlassupercies

de agarre aisladas cuando realice una operación en

la que el accesorio de corte pueda entrar en

contacto con cableado oculto o con su propio

cable.

‒ Si el accesorio de corte entra en contacto con un

cable “activo”, las partes metálicas expuestas de

la herramienta podrían volverse conductoras y

provocar una descarga eléctrica al operador.

• Asegúrese siempre de mantener una postura rme.

Compruebe que no haya nadie debajo cuando utilice

la herramienta en lugares elevados.

• Sujete la herramienta con rmeza.

• Mantenga las manos alejadas de las partes giratorias.

• NO deje la herramienta en funcionamiento sin

supervisión. Opérela únicamente cuando la sujete

con la mano.

• NO toque la broca ni la pieza de trabajo

inmediatamente después de la operación; pueden

estar extremadamente calientes y causar

quemaduras.

• Algunos materiales contienen productos químicos

que pueden ser tóxicos. Tenga cuidado para evitar la

inhalación de polvo y el contacto con la piel. Siga las

indicaciones de seguridad del proveedor del material.

¡PRECAUCIÓN!

• Presionar excesivamente la herramienta no acelerará

el taladrado.

‒ Lapresiónexcesivapuededañarlapuntadela

broca, reducir el rendimiento de la herramienta

y acortar su vida útil.

• Sujetelaherramientaconrmezayactúecon

cuidado cuando la broca comience a atravesar la

piezadetrabajo.

‒ En el momento en que la broca perfora por

completo, se ejerce una gran fuerza sobre la

herramienta y la broca.

• Una broca atascada puede retirarse colocando el

interruptor de inversión en rotación inversa. Sujete la

herramienta con rmeza en caso de que se libere

bruscamente.

• Fije las piezas de trabajo en un tornillo de banco o

dispositivo similar.

Instrucciones de seguridad al utilizar brocas largas

• NUNCA opere a una velocidad superior a la

velocidad máxima indicada para la broca.

‒ A velocidades más altas, la broca puede doblarse

si se deja girar libremente sin contactar con la

pieza de trabajo, lo que puede provocar lesiones

personales.

• Comiencesiempreataladrarabajavelocidadycon

la punta de la broca en contacto con la pieza de

trabajo.

‒ A velocidades más altas, la broca puede doblarse

si se deja girar libremente sin contactar con la

pieza de trabajo, lo que puede provocar lesiones

personales.

• Aplique presión únicamente en línea directa con la

broca y NO aplique presión excesiva.

‒ Las brocas pueden doblarse, lo que podría causar

rotura o pérdida de control, provocando lesiones

personales.

3.3 Instrucciones de seguridad para cargadores

y baterías alimentados por red

• Antes de utilizar el paquete de baterías o el cargador,

lea todas las instrucciones y advertencias indicadas

en la batería, el cargador y la herramienta que utilice

la batería.

Cargadores

• El cargador es solo para uso en interiores. NO lo

exponga a la lluvia.

• Antes de enchufar el cargador a la red de suministro,

compruebe que la clavija, el cable y la carcasa del

cargador estén en buen estado. Si alguno está

dañado, haga que la pieza defectuosa sea

reemplazada de inmediato por una persona

debidamente cualicada.

• Utilice únicamente una toma de corriente con la

tensión nominal correcta para alimentar el cargador.

NO lo conecte a generadores de obra, a generadores

acoplados a motores ni a fuentes de corriente

continua. NO utilice una toma de corriente que no

disponga de interruptor.

• Utilice el cargador Draper correcto junto con su

correspondiente paquete de baterías (Visite

drapertools.com para más información).

• El cargador debe desconectarse de la fuente de

alimentación antes de retirar la batería.

• NO cargue ninguna otra batería con cargadores

Draper. Cualquier otra aplicación se considera un uso

indebido.

• NO intente cargar baterías no recargables.

• NO intente cargar paquetes de baterías que estén

demasiado calientes (más de 45 °C) o demasiado fríos

(menos de 5 °C); si se dan estas condiciones, deje

reposar la batería hasta que se “normalice” antes de

proceder a la operación de carga.

•

Coloque el cargador y el cable en un lugar seguro

donde no puedan ser golpeados, provocar tropiezos,

ser pisados, etc., y donde haya una buena ventilación.

Asegúrese de que las ranuras de ventilación de la

carcasa del cargador no estén obstruidas.

• Encienda el cargador y compruebe que se encienden

los indicadores correctos, deje que el paquete de

baterías se cargue. Una vez nalizada la carga,

apague el cargador, desconéctelo de la fuente de

alimentación, retire la batería y guárdela.

Paquetes de baterías

• Utilice únicamente paquetes de baterías

recomendados por Draper con esta herramienta.

• Inspeccione el paquete de baterías para comprobar si

está dañado; si no presenta daños, conéctelo al

cargador asegurando la orientación correcta.

• NO cortocircuite el paquete de baterías:

‒ NO toque los terminales con ningún material

conductor.

‒ Evite guardar el paquete de baterías en un

recipiente con otros objetos metálicos como

clavos, monedas, etc.

‒ NO exponga el cartucho de la batería al agua o la

lluvia.

• La batería debe retirarse de la herramienta antes de

ser reciclada.

• La batería debe eliminarse de acuerdo con los

procedimientos de la autoridad local.

• NO aplaste, abra ni queme la batería. Podría

producirse exposición a materiales potencialmente

peligrosos.

• En caso de incendio, utilice un extintor de CO₂ o

polvo químico seco.

• NO exponga la batería a temperaturas superiores a

50 °C. La batería puede deteriorarse a altas

temperaturas.

• Cargue la batería en condiciones de temperatura

entre 5 °C y 45 °C utilizando el cargador designado

para la batería.

• NO utilice la batería si ha estado almacenada a 5 °C o

menos. Deje que se “normalice” a temperatura

ambiente antes de usarla o cargarla.

¡ADVERTENCIA! – Paquetes de baterías con

fugas

• El electrolito de los paquetes de baterías es corrosivo.

Evite el contacto con la piel.

• Si se produce contacto, enjuague la zona con agua

limpia, séquela y busque atención médica lo antes

posible.

• Informe al personal médico de que el contaminante

es un “líquido cáustico y altamente alcalino”.

• Si el electrolito entra en contacto con los ojos,

enjuáguelos únicamente con abundante agua.

Busque atención médica inmediata, transmitiendo la

información anterior.

3.4 Conexión a la fuente de alimentación

(cargador)

¡PRECAUCIÓN! Riesgo de descarga eléctrica.

NO abra el cargador.

Este aparato se suministra con una clavija y un cable

homologados para su seguridad

Este aparato es de Clase II y está diseñado para

conectarse a una fuente de alimentación que coincida

con la indicada en la placa de características y que sea

compatible con la clavija incorporada.

Si el cable de alimentación está dañado, debe ser

reemplazado por Draper Tools, un agente de servicio

autorizado o personal debidamente cualicado, a n de

evitar un peligro.

3.5 Riesgo residual

Las instrucciones de seguridad de este manual no

pueden contemplar todas las condiciones y situaciones

posibles que puedan producirse. Utilice el sentido

común y la precaución al usar este producto y protéjase

contra cualquier riesgo adicional previsible.

ES 4. Descripción general del producto

Portabrocas sin llave

Collar de ajuste de par

Selector de velocidad alta/baja

Indicadores de carga de la batería

Selector de giro hacia adelante/atrás

Compartimento de la batería

Empuñadura de agarre suave

Gatillo de encendido/apagado con control de

velocidad

Luz de trabajo

Accesorios opcionales (disponibles por

separado)

Batería DX12

2 × Pestaña de liberación de batería

Cargador DX12

Fuente de alimentacióny

Luz indicadora verde de carga

Luz indicadora roja de carga

Puerto de carga de la batería

Visite drapertools.com para conocer nuestra gama

completa de baterías, cargadores, accesorios y

consumibles DX12.

ES 5. Preparación

5.1 Cargar la batería

–

• Cargue completamente antes del primer uso.

• Asegúrese de que la batería esté correctamente

insertada en el cargador.

• Desenchufe siempre el cargador después de usarlo.

Estado

Luces indicadoras

Verde Rojo

Cargador

enchufado

Parpadea Apagado

Batería

cargando

Apagado Encendido

Batería

completamente

cargada

Encendido Apagado

Batería

demasiado

caliente /

Batería mal

insertada

Parpadea Parpadea

5.2 Colocación de la batería en la herramienta

5.3 Indicadores de carga de la batería

• Presione el gatillo

y las luces indicadoras de la

batería

mostrarán la carga restante de la batería.

5.4 Colocación y extracción de la broca

• Gire el portabrocas

al insertar o extraer la broca:

•

– En sentido antihorario para abrir las

mordazas del portabrocas o retirar la broca.

•

– En sentido horario para apretar o bloquear la

broca en su lugar.

ES 6. Funcionamiento

6.1 Acción del gatillo

6.2 Funcionamiento de la luz de trabajo

6.3 Selección de giro inverso/adelante

•

– Empuje la palanca hacia la derecha para el

giro hacia adelante/en sentido horario.

•

– Empuje la palanca hacia la izquierda para el

giro inverso/en sentido antihorario.

‒ Cambie la dirección de rotación únicamente

cuando la herramienta no esté en funcionamiento.

‒ Coloque siempre el selector

en la posición

central cuando no esté en uso para bloquear el

gatillo.

6.4 Cambio de velocidad

Posición Velocidad Par Operación

L Baja Alto Carga

pesada

H Alta Bajo Carga

ligera

6.5 Ajuste de la selección de par

Nota: El embrague no funciona cuando se selecciona la

posición “Taladro”.

6.6 Operación básica

• Asegúrese de que el paquete de baterías esté

completamente colocado antes de operar la

herramienta.

• Sujete rmemente la empuñadura de la herramienta

con una mano y coloque la otra mano sobre el

compartimento de la batería para controlar la acción

de torsión.

• Compruebe siempre la dirección de rotación antes de

poner en funcionamiento la herramienta.

Modo Operación

Taladrado

• Madera – utilice brocas para

madera equipadas con tornillo

guía.

• Metal – marque el punto a

perforar con un punzón de

marcar para facilitar una

ubicación precisa.

• Utilice un lubricante de corte

al taladrar metal, excepto en

hierro y latón.

Modo Operación

Atornillado • Seleccione un nivel de par de

1 a 18.

• Instalar tornillo - Presione el

selector

hacia adelante

• Retirar tornillo – Presione el

selector

hacia atrás

• Para evitar daños en la punta

del destornillador, asegúrese

de que la punta esté insertada

recta en la cabeza del tornillo.

• Coloque la punta en la cabeza

del tornillo y aplique presión a

la herramienta. Arranque la

herramienta lentamente y

aumente la velocidad

gradualmente. Suelte el gatillo

en cuanto actúe el embrague.

• Al atornillar tornillos para

madera, taladre previamente

un agujero guía de 2/3 del

diámetro del tornillo para

evitar que la pieza de trabajo

se agriete.

6.7 Extracción de la batería para cargarla

6.8 Sistema de protección de la herramienta/

batería

• La herramienta está equipada con un sistema de

protección de la herramienta y la batería que corta

automáticamente la alimentación al motor para

prolongar la vida útil de ambos.

• La herramienta/batería se detendrá automáticamente

en una de las siguientes condiciones:

‒ Protección contra sobrecarga – se detecta un

consumo de corriente anormalmente alto.

Apague la herramienta y detenga la aplicación

que provocó la sobrecarga. Luego, encienda la

herramienta para reiniciar.

‒ Protección contra sobrecalentamiento – la

herramienta se detiene debido a un exceso de

temperatura. Deje que la herramienta/batería se

enfríe antes de volver a encenderla.

‒ Protección contra descarga excesiva – la

capacidad de la batería es insuciente. Retire la

batería de la herramienta y cárguela.

ES 7. Mantenimiento,

almacenamiento y eliminación

–

PRECAUCIÓN! SIEMPRE apague y retire la batería de

la herramienta antes de realizar cualquier limpieza,

servicio o mantenimiento.

NO utilice disolventes ni abrasivos para limpiar la

herramienta.

Mantenga las ranuras de ventilación limpias y libres de

residuos.

Guarde la herramienta en un lugar seguro y seco, fuera

del alcance de los niños.

Al nal de su vida útil, deseche el producto de forma

responsable y de acuerdo con la normativa local. Recicle

siempre que sea posible.

• NO deseche este producto con los residuos

domésticos; la mayoría de las autoridades locales

ofrecen instalaciones de reciclaje adecuadas.

• NO incinere.

• NO queme ni mutile las baterías; esto puede liberar

sustancias tóxicas o corrosivas.

• NO cortocircuite las celdas; podría provocar

quemaduras.

• El paquete de baterías debe retirarse de la

herramienta antes de desecharla y eliminarse de

forma segura.

• NO deseche las baterías con carga.

• Las baterías agotadas deben reciclarse o eliminarse

de acuerdo con la normativa o legislación aplicable.

Deben entregarse a su agente de garantía o

distribuidor loca

ES 8. Garantía

12 meses a partir de la fecha de compra – Visite

drapertools.com/warranty para más información.

ES 9. Símbolos

¡Advertencia!

Lea el manual de instrucciones

Use guantes de protección

Use protección ocular adecuada y aparato

respiratorio

Use protectores auditivos

No incinerar ni arrojar al fuego

Solo para uso en interiores. No exponer a

la lluvia

Construcción Clase II (doble aislamiento)

RAEE – Residuos de aparatos eléctricos y

electrónicos

No desechar los residuos de aparatos eléctricos y electrónicos

con la basura doméstica

Conformidad evaluada en el Reino Unido

Conformidad Europea

FR 1. Utilisation prévue

Ce produit est conçu pour le perçage et le vissage dans le

bois, le plastique, le métal et des matériaux similaires.

Toute autre utilisation en dehors des conditions établies

sera considérée comme une utilisation inappropriée.

Draper Tools décline toute responsabilité en cas

d’utilisation incorrecte de ce produit.

FR 2. Caractéristiques techniques

2.1 Caractéristiques du produit

Lisez intégralement le présent manuel avant d’utiliser ce

produit et conservez-le pour toute consultation

ultérieure. Utilisez toujours la version la plus récente du

manuel. Pour la version la plus récente, veuillez consulter

le site : drapertools.com/manuals.

Réf. stock 27781

Tension nominale: 12 V

Type de mandrin: Mandrin autoserrant 10 mm

Capacités de perçage:

Bois 35 mm

Acier doux 10 mm

Réglages de couple: 18 + Perçage

Couple maximal: 40 Nm

Vitesse (à vide):

Basse (1) 0 – 500 tr/min

Élevée (2) 0 – 1700 tr/min

Niveau sonore:

Niveau de pression

acoustique

68,5 dB(A)

Niveau de puissance acoustique en conditions de travail, peut dépasser 80 dB.

Niveau de vibration : 1,43m/s

Poids net:

Outil seul (env.): 760 g

Outil + batterie (env.): 936 g (2 A), 1170 g (4 A)

2.2 Bloc-batterie DX12 (disponible séparément)

Réf. stock 27370 70311 27878

Réf. pièce 122AH CB12VDL14.0 125AH

Type Li-ion Li-ion Li-ion

Capacité nominale 2 Ah 4 Ah 5 Ah

Tension nominale 12 V 12 V 12 V

2.3 Chargeur DX12 (disponible séparément)

Réf. stock 70326 27376 (UK) 27377 (EU)

Réf. pièce C12VDLI V12FBC4UK V12FBC4EU

Tension nominale 230V/50Hz 230V/50Hz 230V/50Hz

FRENCH

• Tenez les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil

électroportatif.

‒ Les distractions peuvent vous faire perdre le

contrôle de l’outil.

Sécurité électrique

• Leschesdesoutilsélectroportatifsdoivent

correspondre à la prise secteur. NE JAMAIS

modierlachedequelquemanièrequecesoit.

NE PAS utiliser d’adaptateurs avec les outils

électroportatifs comportant une mise à la terre.

‒ Les ches non modiées et les prises

correspondantes réduisent le risque

d’électrocution.

• Évitez tout contact corporel avec des surfaces

reliées à la terre, telles que des tuyaux, radiateurs,

cuisinières ou réfrigérateurs.

‒ Le risque d’électrocution est accru si votre corps

est relié à la terre.

• NE PAS exposer les outils électroportatifs à la pluie

ou à des conditions humides.

‒ L’inltration d’eau dans un outil électroportatif

augmente le risque d’électrocution.

• NE PAS maltraiter le cordon. NE JAMAIS utiliser le

cordon pour transporter, tirer ou débrancher l’outil

électroportatif. Tenez le cordon à l’écart de la

chaleur, de l’huile, des arêtes vives ou des pièces en

mouvement.

‒ Les cordons endommagés ou emmêlés

augmentent le risque d’électrocution.

Sortie CC nominale

Tension 12 V 12 V 12 V

Courant 2 A 4 A 4 A

Courant nominal du dispositif de

protection

3,15A 3,15A 3,15A

Classe de construction Classe II Classe II Classe II

Température de charge 0 - 45°C 0 - 45°C 0 - 45°C

Temps de charge (approx.)

Batterie 2 A 70 min 35 min 35 min

Batterie 4 A 130 min 70 min 70 min

Batterie 5 A 160 min 85 min 85 min

Important : Les valeurs totales déclarées de vibration et d’émissions sonores ont été mesurées conformément à une

méthode d’essai normalisée et peuvent être utilisées pour comparer un outil à un autre. Ces valeurs peuvent également

servir à une évaluation préliminaire de l’exposition.

AVERTISSEMENT ! Les émissions de vibration et de bruit pendant l’utilisation réelle du produit peuvent

diérerdesvaleursdéclarées,enfonctiondutypedetravailetdelazonesurlaquellel’outilestutilisé.

Avant chaque utilisation, évaluez l’exposition probable résultant des conditions réelles d’utilisation.

Prenezencomptetouteslesétapesducycledefonctionnementand’identierlesmesuresdesécurité

nécessaires pour protéger l’opérateur.

FR 3. Informations sur la santé

et la sécurité

3.1 Avertissements généraux de sécurité pour

les outils électroportatifs

AVERTISSEMENT ! Lisez attentivement tous

les avertissements de sécurité, instructions,

illustrationsetspécicationsfournisaveccet

outil électroportatif. Le non-respect de toutes

les instructions énumérées ci-dessous peut

entraîner une électrocution, un incendie et/ou

des blessures graves.

Conservez tous les avertissements et instructions pour

référence ultérieure.

Le terme « outil électroportatif » utilisé dans les

avertissements se réfère à votre outil électrique laire

(alimenté sur secteur) ou à votre outil électrique sans l

(alimenté par batterie).

Sécurité de la zone de travail

• Maintenez la zone de travail propre et bien éclairée.

‒ Les zones encombrées ou mal éclairées favorisent

les accidents.

• NE PAS utiliser d’outils électroportatifs dans des

atmosphères explosives, telles qu’en présence de

liquides,gazoupoussièresinammables.

‒ Les outils électroportatifs produisent des

étincelles qui peuvent enammer la poussière ou

les vapeurs.

• Lors de l’utilisation d’un outil électroportatif à

l’extérieur, utilisez une rallonge adaptée à un usage

extérieur.

‒ L’utilisation d’une rallonge conçue pour l’extérieur

réduit le risque d’électrocution.

• Si l’utilisation d’un outil électroportatif dans un

environnement humide est inévitable, branchez-le

sur une alimentation protégée par un dispositif à

courant résiduel (DDR/RCD).

‒ L’utilisation d’un DDR réduit le risque

d’électrocution.

Sécurité personnelle

• Restez attentif, surveillez ce que vous faites et

faites preuve de bon sens lors de l’utilisation d’un

outil électroportatif. NE PAS utiliser un outil

électroportatif lorsque vous êtes fatigué ou sous

l’inuencededrogues,d’alcooloude

médicaments..

‒ Un moment d’inattention lors de l’utilisation

d’outils électroportatifs peut entraîner des

blessures graves.

• Utilisez des équipements de protection

individuelle.Porteztoujoursuneprotection

oculaire.

‒ Des équipements de protection tels qu’un masque

anti-poussière, des chaussures de sécurité

antidérapantes, un casque ou une protection

auditive, adaptés aux conditions, réduisent les

risques de blessures.

• Prévenez tout démarrage involontaire. Assurez-

vous que l’interrupteur est en position « OFF »

avant de brancher l’outil à la source d’alimentation,

de le saisir ou de le transporter.

‒ Transporter des outils électroportatifs avec le

doigt sur l’interrupteur ou brancher un outil dont

l’interrupteur est en position de marche favorise

les accidents.

• Retirez toute clé de réglage ou clé plate avant de

mettre l’outil en marche.

‒ Une clé laissée xée sur une pièce en rotation de

l’outil électroportatif peut provoquer des

blessures.

• NEPASsepencherexcessivement.Gardeztoujours

une position stable et un bon équilibre.

‒ Cela permet de mieux contrôler l’outil

électroportatif dans des situations inattendues.

• Portez une tenue appropriée. NE PAS porter de

vêtementsamplesnidebijoux.Gardezlescheveux,

les vêtements et les gants éloignés des pièces en

mouvement.

‒ Les vêtements amples, les bijoux ou les cheveux

longs peuvent se prendre dans les pièces en

mouvement.

• Si des dispositifs sont prévus pour le raccordement

d’installations d’extraction et de collecte de

poussière, assurez-vous qu’ils sont correctement

connectés et utilisés.

‒ L’utilisation d’un système de collecte de poussière

peut réduire les dangers liés aux poussières.

• NE PAS laisser la familiarité acquise par l’usage

fréquent des outils vous rendre complaisant et vous

faire ignorer les principes de sécurité.

‒ Un geste imprudent peut provoquer une blessure

grave en une fraction de seconde.

Utilisation et entretien des outils électroportatifs

• NE PAS forcer l’outil électroportatif. Utilisez l’outil

adapté à votre application.

‒ L’outil approprié eectuera le travail plus

ecacement et plus sûrement, au rythme pour

lequel il a été conçu.

• NE PAS utiliser l’outil si l’interrupteur ne permet

pas de le mettre en marche ou de l’arrêter.

‒ Tout outil électroportatif ne pouvant pas être

commandé par son interrupteur est dangereux et

doit être réparé.

• Débranchezlachedelasourced’alimentationet/

ou retirez le bloc-batterie, si celui-ci est amovible,

avantd’eectuertoutréglage,dechanger

d’accessoire ou de ranger l’outil.

‒ Ces mesures préventives réduisent le risque de

démarrage accidentel.

• Rangez les outils électroportatifs inutilisés hors de

portée des enfants et NE PAS permettre à des

personnes non familiarisées avec l’outil ou ces

instructions de l’utiliser.

‒ Les outils électroportatifs sont dangereux entre

les mains d’utilisateurs non formés.

• Entretenez les outils électroportatifs et leurs

accessoires.Vériezl’alignementouleblocagedes

pièces mobiles, la casse des pièces et tout autre

élément pouvant nuire au bon fonctionnement de

l’outil. En cas de dommage, faites réparer l’outil

avant utilisation.

‒ De nombreux accidents sont causés par un

entretien insusant.

• Gardezlesoutilsdecoupepropresetbienaûtés.

‒ Des outils de coupe correctement entretenus et

aûtés sont moins susceptibles de se bloquer et

sont plus faciles à contrôler.

• Utilisez l’outil électroportatif, ses accessoires et ses

forets conformément à ces instructions, en tenant

compte des conditions de travail et du travail à

réaliser.

‒ L’utilisation de l’outil pour des opérations autres

que celles prévues peut entraîner des situations

dangereuses.

• Gardez les poignées et surfaces de préhension

sèches, propres et exemptes d’huile ou de graisse.

‒ Des poignées glissantes ne permettent pas de

manipuler et de contrôler l’outil en toute sécurité

dans des situations inattendues.

Entretien

• Faites entretenir votre outil électroportatif par un

réparateurqualié,enutilisantuniquementdes

pièces de rechange identiques.

‒ Cela garantira le maintien de la sécurité de l’outil.

• NE JAMAIS réparer des blocs-batteries

endommagés.

‒ L’entretien des blocs-batteries doit uniquement

êtreeectuéparlefabricantoupardes

prestataires de service agréés.

Utilisation et entretien des outils à batterie

• Rechargezuniquementaveclechargeurspécié

par le fabricant.

‒ Un chargeur adapté à un type de bloc-batterie

peut présenter un risque d’incendie s’il est utilisé

avec un autre type de bloc-batterie.

• Utilisez les outils électroportatifs uniquement avec

lesblocs-batteriesspéciquementdésignés.

‒ L’utilisation de tout autre bloc-batterie peut

entraîner un risque de blessure et d’incendie

• Lorsque le bloc-batterie n’est pas utilisé, tenez-le à

l’écartdetoutobjetmétalliquetelquetrombones,

pièces de monnaie, clés, clous, vis ou autres petits

objetsmétalliquespouvantétabliruneconnexion

entre les bornes.

‒ Un court-circuit entre les bornes de la batterie

peut provoquer des brûlures ou un incendie.

• Éteignez toujours l’outil et retirez la batterie avant de

changer d’accessoire ou d’eectuer un réglage

• NE PAS utiliser un bloc-batterie ou un outil

endommagéoumodié.

‒ Les batteries endommagées ou modiées peuvent

présenter un comportement imprévisible

entraînant un incendie, une explosion ou un

risque de blessure.

• NE PAS exposer un bloc-batterie ou un outil au feu

ou à une température excessive.

‒ Une exposition au feu ou à une température

supérieure à 130 °C peut provoquer une

explosion.

• Respectez toutes les instructions de charge et ne

rechargez pas le bloc-batterie ou l’outil en dehors

delaplagedetempératuresspéciéedansles

instructions.

‒ Une recharge incorrecte ou eectuée en dehors

de la plage de températures spéciée peut

endommager la batterie et augmenter le risque

d’incendie.

• Si l’outil est utilisé en continu jusqu’à ce que le

bloc-batterie soit déchargé, laissez l’outil reposer

pendant 15 minutes avant de poursuivre avec une

batterie chargée.

ATTENTION ! Ne regardez pas directement la

lampe de travail.

3.2 Avertissements de sécurité

supplémentaires pour perceuses-visseuses

Consignes de sécurité pour toutes les opérations

• Portez une protection auditivependant le perçage.

‒ L’exposition au bruit peut entraîner une perte

auditive.

• Tenez l’outil électroportatif par ses surfaces de

préhension isolées lors d’une opération où

l’accessoire de coupe peut entrer en contact avec

un câblage dissimulé ou avec son propre cordon.

‒ Le contact de l’accessoire de coupe avec un l «

sous tension » peut rendre les parties métalliques

exposées de l’outil électroportatif conductrices et

provoquer l’électrisation de l’opérateur.

• Assurez-vous toujours d’avoir une position stable.

Vériez que personne ne se trouve en dessous au

moment d’utiliser l’outil en hauteur.

• Tenez l’outil fermement.

• Éloignez les mains des pièces en mouvement.

• NE PAS laisser l’outil en marche sans surveillance.

Utilisez l’outil uniquement lorsqu’il est tenu à la main.

• NE PAS toucher la mèche ou la pièce aussitôt après

l’opération ; ils peuvent être très chauds et risquent de

brûler votre peau.

• Certains matériaux contiennent des produits

chimiques pouvant être toxiques. Veillez à éviter

l’inhalation de poussières et le contact cutané.

Respectez les consignes de sécurité fournies par le

fabricant du matériau.

ATTENTION !

• Appuyer excessivement sur l’outil n’accélère pas le

perçage.

‒ Une pression excessive peut endommager la

pointe du foret, réduire les performances de

l’outil et raccourcir sa durée de vie.

• Tenez l’outil fermement et redoublez de prudence

lorsque le foret commence à traverser la pièce.

‒ Une force importante est exercée sur l’outil/foret

au moment de la percée nale.

• Un foret bloqué peut être retiré en positionnant

l’interrupteur de rotation sur la marche arrière. Tenez

l’outil fermement au cas où il reculerait brusquement.

• Fixez les pièces à travailler dans un étau ou un

dispositif similaire.

Consignes de sécurité lors de l’utilisation de forets

longs

• NE JAMAIS utiliser une vitesse supérieure à la

vitesse maximale indiquée pour le foret.

‒ À des vitesses élevées, le foret risque de se plier

s’il est autorisé à tourner librement sans être en

contact avec la pièce, ce qui peut entraîner des

blessures.

• TOUJOURS commencer le perçage à basse vitesse,

avec la pointe du foret en contact avec la pièce à

travailler.

‒ À des vitesses élevées, le foret risque de se tordre

s’il tourne librement sans entrer en contact avec la

pièce travaillée, ce qui peut entraîner des

blessures.

• Appliquez la pression uniquement dans l’axe du

foret et NE PAS exercer de pression excessive.

‒ Les forets peuvent se plier, provoquant leur

rupture ou une perte de contrôle, pouvant

entraîner des blessures.

3.3 Consignes de sécurité pour les chargeurs et

blocs-batteries alimentés sur secteur

• Avant d’utiliser le bloc-batterie ou le chargeur, lisez

toutes les instructions et les avertissements gurant

sur la batterie, le chargeur et l’outil utilisant la

batterie.

Chargeurs

• Le chargeur est destiné à un usage intérieur

uniquement. NE PAS exposer à la pluie.

• Avant de brancher le chargeur à l’alimentation,

vériez que la che, le cordon et le boîtier du

chargeur sont en bon état. En cas de dommage, faites

immédiatement remplacer la ou les pièces

défectueuses par une personne dûment qualiée.

• Utilisez uniquement une prise secteur correctement

calibrée pour fournir l’alimentation. NE PAS brancher

sur des générateurs de chantier, raccorder à des

générateurs à moteur ou à des sources de courant

continu. NE PAS utiliser de prise secteur dépourvue

d’interrupteur.

• Utilisez le chargeur Draper approprié en association

avec le bloc-batterie correspondant (consultez

drapertools.com pour plus d’informations).

• Le chargeur doit être déconnecté de l’alimentation

avant de retirer la batterie.

• NE PAS recharger d’autres batteries avec les

chargeurs Draper. Toute autre application est

considérée comme un usage inapproprié.

• NE PAS tenter de recharger des batteries non

rechargeables.

• NE PAS tenter de recharger des blocs-batteries trop

chauds (plus de 45 °C) ou trop froids (moins de 5 °C).

Dans ces conditions, laissez le bloc-batterie revenir à

température ambiante avant de procéder à la

recharge.

•

Installez le chargeur et le cordon dans un endroit sûr,

à l’abri des chocs, des risques de trébuchement, de

piétinement, etc., et bien ventilé. Assurez-vous que les

fentes de ventilation du boîtier du chargeur ne sont

pas obstruées.

• Mettez le chargeur sous tension et vériez que les

témoins appropriés s’allument, puis laissez le

bloc-batterie se charger. Une fois la charge terminée,

éteignez le chargeur, débranchez-le de l’alimentation,

retirez le bloc-batterie et rangez-le.

Blocs-batteries

• Utilisez uniquement les blocs-batteries recommandés

par Draper avec cet outil.

• Inspectez le bloc-batterie an de détecter tout

dommage. S’il est intact, insérez-le dans le chargeur

en veillant à respecter l’orientation correcte.

• NE PAS court-circuiter le bloc-batterie :

‒ NE PAS toucher les bornes avec un matériau

conducteur.

‒ Évitez de stocker le bloc-batterie dans un

contenant avec d’autres objets métalliques tels

que clous, pièces de monnaie, etc.

‒ NE PAS exposer la cartouche de batterie à l’eau

ou à la pluie.

• La batterie doit être retirée de l’outil avant d’être

recyclée.

• La batterie doit être éliminée conformément aux

procédures de l’autorité locale compétente.

• NE PAS écraser, ouvrir ou brûler la batterie. Une

exposition à des substances potentiellement nocives

peut se produire.

• En cas d’incendie, utiliser un extincteur au CO₂ ou à

poudre sèche.

• NE PAS exposer à des températures élevées

supérieures à 50 °C. La batterie peut se détériorer à

haute température.

• Rechargez la batterie dans des conditions comprises

entre 5 °C et 45 °C avec le chargeur désigné pour ce

modèle de batterie.

• NE PAS utiliser la batterie si elle a été stockée à une

température égale ou inférieure à 5 °C. Laissez-la

revenir à température ambiante avant utilisation ou

recharge.

AVERTISSEMENT ! – Blocs-batteries présentant

des fuites

• L’électrolyte contenu dans les blocs-batteries est

corrosif. Évitez tout contact avec la peau.

• En cas de contact, rincez immédiatement la zone à

l’eau claire, séchez en tamponnant et consultez un

médecin dès que possible.

• Informez le personnel médical que le contaminant est

un liquide fortement alcalin et corrosif.

• Si l’électrolyte entre en contact avec les yeux, rincez

abondamment uniquement à l’eau. Consultez

immédiatement un médecin en lui transmettant les

informations ci-dessus.

3.4 Raccordement à l’alimentation électrique

(chargeur)

ATTENTION ! Risque d’électrocution.

NE PAS ouvrir.

Cet appareil est fourni avec une che et un cordon

approuvés pour votre sécurité.

Cet appareil est de Classe II et est conçu pour être

raccordé à une alimentation électrique correspondant

aux indications gurant sur la plaque signalétique et

compatible avec la che fournie.

Si le cordon d’alimentation est endommagé, il doit être

remplacé par Draper Tools, un centre de service agréé ou

par un personnel dûment qualié, an d’éviter tout

danger.

3.5 Risque résiduel

Les consignes de sécurité de ce manuel ne peuvent pas

couvrir toutes les conditions et situations possibles

pouvant survenir. Faites preuve de bon sens et de

prudence lors de l’utilisation de ce produit et protégez-

vous contre tout risque supplémentaire prévisible.

FR 4. Présentation du produit

Mandrin autoserrant

Bague de réglage du couple

Sélecteur de vitesse haute/basse

Indicateurs de charge de la batterie

Sélecteur de rotation avant/arrière

Compartiment de batterie

Poignée à revêtement souple (soft grip)

Gâchette de mise en marche/arrêt avec réglage de

la vitesse

Lampe de travail

Accessoires optionnels (disponibles

séparément)

Batterie DX12

2× Languette de déverrouillage de la batterie

Chargeur DX12

Alimentation électrique

Témoin lumineux vert de charge

Témoin lumineux rouge de charge

Port de recharge de la batterie

Pour consulter notre gamme complète de batteries DX12,

chargeurs, accessoires et consommables, visitez

drapertools.com.

FR 5. Préparation

5.1 Charge de la batterie

–

• Eectuez une charge complète avant la première

utilisation.

• Assurez-vous que la batterie est correctement insérée

dans le chargeur.

• Débranchez toujours le chargeur après utilisation.

État

Voyants

Vert Rouge

Chargeur branché Clignotant Éteint

Batterie en charge Éteint Allumé

Batterie entièrement

chargée

Allumé Éteint

Batterie trop

chaude/Batterie mal

insérée

Clignotant Clignotant

5.2 Installation de la batterie sur l’outil

5.3 Indicateurs de charge de la batterie

• Appuyez sur la gâchette

et les voyants

d’indication de charge de la batteries

acheront

l’autonomie restante.

5.4 Insertion et retrait du foret

• Tournez le mandrin

lors de l’insertion ou du

retrait du foret:

•

– Sens antihoraire pour ouvrir les mâchoires du

mandrin / retirer le foret.

•

– Sens horaire pour serrer / verrouiller le foret

en place.

FR 6. Fonctionnement

6.1 Action de la gâchette

6.2 Fonctionnement de la lampe de travail

6.3 Sélection marche arrière / marche avant

•

– Poussez le levier vers la droite pour une

rotation avant / horaire.

•

– Poussez le levier vers la gauche pour une

rotation arrière / antihoraire

‒ IMPORTANT : Ne changez la direction de rotation

que lorsque l’outil n’est pas en fonctionnement

‒ TOUJOURS placer le sélecteurr

en position

centrale lorsque l’outil n’est pas utilisé an de

verrouiller la gâchette.

6.4 Changement de vitesse

Position Vitesse Couple Utilisation

L Basse Élevé Charge

lourde

H Haute Faible Charge

légère

6.5 Réglage de la sélection du couple

Remarque : l’embrayage ne fonctionne pas lorsque la

position « Perçage » est sélectionnée.

6.6 Utilisation de base

• Assurez-vous que le bloc-batterie est correctement

installé avant d’utiliser l’outil.

• Tenez fermement la poignée de l’outil avec une main

et placez l’autre main sur le compartiment de la

batterie pour contrôler le mouvement de rotation.

• Vériez toujours le sens de rotation avant de mettre

l’outil en marche.

Mode Utilisation

Perçage

• Bois – Utilisez des forets à bois

équipés d’une vis de guidage.

• Métal – Marquez le point à

percer avec un pointeau pour

faciliter un positionnement

précis.

• Utilisez un lubriant de coupe

lors du perçage du métal, sauf

pour le fer et le laiton.

Vissage • Sélectionnez un niveau de

couple de 1 à 18

• Installer une vis - Appuyez sur

le sélecteur

en position

avant

• Retirer une vis – Appuyez sur

le sélecteur

en position

arrière

• Pour éviter d’endommager

l’embout, assurez-vous qu’il

est inséré bien droit dans la

tête de vis.

• Placez la pointe de l’embout

dans la tête de vis et appliquez

une pression sur l’outil.

Démarrez l’outil lentement

puis augmentez

progressivement la vitesse.

Relâchez la gâchette dès que

l’embrayage se déclenche.

• Lors du vissage de vis à bois,

percez au préalable un trou

pilote d’un diamètre égal aux

2/3 de celui de la vis an

d’éviter que la pièce ne se

fende.

6.7 Retrait de la batterie pour la recharge

6.8 Système de protection outil/batterie

• L’outil est équipé d’un système de protection outil/

batterie qui coupe automatiquement l’alimentation

du moteur an de prolonger la durée de vie de l’outil

et de la batterie.

• L’outil/la batterie s’arrêtera automatiquement dans

l’un des cas suivants :

‒ Protection contre les surcharges – Un courant

anormalement élevé est détecté. Éteignez l’outil et

arrêtez l’application ayant provoqué la surcharge.

Puis rallumez l’outil pour redémarrer.

‒ Protectioncontrelasurchaue – L’outil s’arrête

en raison d’une surchaue. Laissez refroidir l’outil/

la batterie avant de rallumer l’outil.

‒ Protection contre la décharge excessive – La

capacité de la batterie est insusante. Retirez la

batterie de l’outil et rechargez-la.

FR 7. Entretien, stockage

et mise au rebut

–

IMPORTANT ! : Il faut TOUJOURS éteindre l’appareil et

retirer le bloc batterie de l’outil avant toute opération

de nettoyage, d’entretien ou de maintenance

DUTCH

Porter une protection auditive

Ne pas incinérer ni jeter au feu

Pour usage intérieur uniquement. Ne pas

exposer à la pluie

Construction de classe II (double isolation)

DEEE – Déchets d’Équipements Électriques et

Électroniques

Ne pas éliminer les DEEE avec les ordures ménagères

Conformité Royaume-Uni

Conformité européenne

• NE PAS utiliser de solvants ni d’abrasifs pour nettoyer

l’outil.

• Veillez à ce que les fentes d’aération soient propres et

ne contiennent pas de débris.

• Rangez l’outil dans un endroit sûr, sec et hors de

portée des enfants.

• En n de vie, éliminez le produit de manière

responsable et conformément aux réglementations

locales. Recyclez lorsque cela est possible.

• NE PAS jeter ce produit avec les déchets

ménagers ; la plupart des autorités locales

mettent à disposition des installations de

recyclage adaptées.

• NE PAS incinérer.

• NE PAS brûler ni endommager les batteries ; cela

peut libérer des substances toxiques ou corrosives.

• NE PAS court-circuiter les cellules ; cela peut

provoquer des brûlures.

• Il faut retirer le bloc-batterie de l’outil avant de le jeter

et de l’éliminer en toute sécurité.

• NE PAS jeter les batteries lorsqu’elles sont encore

chargées.

• Les batteries en n de vie doivent être recyclées/

éliminées conformément à la réglementation ou à la

législation en vigueur. Elles doivent être retournées à

votre agent de garantie ou revendeur loca

FR 8. Garantie

12 mois à compter de la date d’achat – Consultez

drapertools.com/warranty pour plus d’informations.

FR 9. Symboles

Avertissement !

Lire le manuel d’instructions

Porter des gants de protection

Porter une protection oculaire et un

appareil respiratoire appropriés

NL 1. Voorgenomen gebruik

Dit product is ontworpen voor boren en schroeven in

hout, kunststof, metaal en vergelijkbare materialen.

Elke andere toepassing buiten de vastgestelde

gebruiksvoorwaarden wordt beschouwd als

onoordeelkundig gebruik. Draper Tools aanvaardt geen

enkele aansprakelijkheid voor onjuist gebruik van dit

product.

NL 2. Specicatie

2.1 Productspecicatie

Lees deze handleiding volledig door voordat u dit

product gebruikt en bewaar deze voor toekomstig

gebruik. Gebruik altijd de meest recente versie van de

handleiding. Ga naar drapertools.com/manuals voor de

laatste versie.

Artikelnummer 27781

Nominale spanning: 12 V

Type boorkop: 10 mm snelspan

Boorcapaciteit:

Hout 35 mm

Zacht staal 10 mm

Koppelinstellingen: 18 + boren

Maximale koppel: 40 Nm

Onbelast toerental:

Laag (1) 0 – 500 t/min

Hoog (2) 0 – 1700 t/min

Geluidsniveau:

Geluidsdrukniveau

(LpA):

68,5 dB(A)

Geluidsvermogensniveau Kan onder werkbelasting 80 dB overschrijden.

Trillingsniveau: 1,43 m/s

Netto gewicht:

Alleen machine (ca.): 760 g

Machine + accu (ca.): 936 g (2A), 1170 g (4A)

2.2 DX12 Accupack (apart verkrijgbaar)

Artikelnummer 27370 70311 27878

Onderdeelnummer 122AH CB12VDL14.0 125AH

Type Li-ion Li-ion Li-ion

Capaciteit 2 Ah 4 Ah 5 Ah

Nominale spanning 12 V 12 V 12 V

2.3 DX12 Acculader (apart verkrijgbaar)

Artikelnummer 70326 27376 (UK) 27377 (EU)

Onderdeelnummer C12VDLI V12FBC4UK V12FBC4EU

Nominale spanning 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz

DUTCH

Elektrische veiligheid

• Stekkers van elektrisch gereedschap moeten

passen in het stopcontact. WIJZIG NOOIT de

stekker op welke manier dan ook. GEBRUIK GEEN

verloopstekkersbijgeaardeelektrische

gereedschappen.

‒ Ongewijzigde stekkers en passende

stopcontacten verkleinen het risico op elektrische

schokken.

• Vermijdlichamelijkcontactmetgeaarde

oppervlakken, zoals leidingen, radiatoren,

fornuizen en koelkasten.

‒ Er is een verhoogd risico op elektrische schokken

als uw lichaam geaard is.

• STEL ELEKTRISCH GEREEDSCHAP NIET bloot aan

regen of vochtige omstandigheden.

‒ Water dat in een elektrisch gereedschap

binnendringt, verhoogt het risico op elektrische

schokken.

• MISBRUIK DE KABEL NIET. Gebruik de kabel nooit

om het gereedschap te dragen, te trekken of los te

koppelen van het stopcontact. Houd de kabel uit de

buurt van warmte, olie, scherpe randen of

bewegende onderdelen.

‒ Beschadigde of verwarde kabels vergroten het

risico op elektrische schokken.

• Gebruikbijwerkzaamhedenbuitenshuiseen

verlengsnoer dat geschikt is voor buitengebruik.

‒ Gebruik van een geschikt snoer voor buiten

vermindert het risico op elektrische schokken.

Nominale DC-uitgang

Spanning 12 V 12 V 12 V

Stroom 2 A 4 A 4 A

Nominale stroom van beveiligingsinrichting 3,15A 3,15A 3,15A

Constructieklasse Klasse II Klasse II Klasse II

Oplaadtemperatuur 0 - 45°C 0 - 45°C 0 - 45°C

Oplaadtijd(ca.)

2 A accu 70 min 35 min 35 min

4 A accu 130 min 70 min 70 min

5 A accu 160 min 85 min 85 min

Belangrijk:De opgegeven totale trillingswaarden en geluidsniveaus zijn gemeten volgens een gestandaardiseerde

testmethode en kunnen worden gebruikt om één machine met een andere te vergelijken. Deze waarden kunnen ook

worden gebruikt voor een eerste inschatting van de blootstelling.

 WAARSCHUWING!Detrillings-engeluidsniveaustijdenshetdaadwerkelijkegebruikvanhetproduct

kunnenafwijkenvandeopgegevenwaarden,afhankelijkvanhettypewerkenhetoppervlakwaarophet

wordtgebruikt.Maakvóórelkgebruikeeninschattingvandewaarschijnlijkeblootstellingopbasisvande

werkelijkegebruiksomstandigheden.Houdrekeningmetalleonderdelenvandewerkcyclusomtebepalen

welkeveiligheidsmaatregelennodigzijnomdegebruikertebeschermen.

NL 3. Gezondheids- en

veiligheidsinformatie

3.1 Algemene veiligheidswaarschuwingen voor

elektrisch gereedschap

WAARSCHUWING! Lees alle

veiligheidswaarschuwingen, instructies,

afbeeldingenenspecicatiesdiebijdit

elektrischegereedschapzijngeleverd.Hetniet

opvolgen van alle onderstaande instructies kan

leiden tot elektrische schokken, brand en/of

ernstig letsel.

Bewaar alle waarschuwingen en instructies voor

toekomstig gebruik.

De term ‘elektrisch gereedschap’ in de waarschuwingen

verwijst naar zowel uw netgevoede (met snoer) als uw

accu-aangedreven (draadloze) gereedschap.

Veiligheid op de werkplek

• Houd de werkplek schoon en goed verlicht.

‒ Rommelige of donkere werkplekken vergroten de

kans op ongelukken.

• VOER GEEN werkzaamheden uit in een explosieve

omgeving,zoalsindenabijheidvanbrandbare

vloeistoen,gassenofstof.

‒ Elektrisch gereedschap veroorzaakt vonken die

stof of dampen kunnen doen ontbranden.

• Houdkinderenenomstandersuitdebuurttijdens

het gebruik van elektrisch gereedschap.

‒ Aeiding kan ertoe leiden dat u de controle

verliest.

• Als het gebruik van elektrisch gereedschap op een

vochtigelocatieonvermijdelijkis,gebruikdaneen

stroomvoorziening met een aardlekschakelaar

(RCD).

‒ Gebruik van een RCD vermindert het risico op

elektrische schokken.

Persoonlijkeveiligheid

• Wees alert, let op wat u doet en gebruik uw gezond

verstandbijhetbedienenvanelektrisch

gereedschap. GEBRUIK GEEN elektrisch

gereedschap wanneer u moe bent of onder invloed

vandrugs,alcoholofmedicijnenverkeert

‒ Een moment van onoplettendheid tijdens het

gebruik kan leiden tot ernstig letsel.

• Gebruikpersoonlijkebeschermingsmiddelen.

Draagaltijdoogbescherming.

‒ Beschermingsmiddelen zoals een stofmasker,

antislipschoenen, een veiligheidshelm of

gehoorbescherming, gebruikt onder de juiste

omstandigheden, verkleinen het risico op letsel.

• Voorkom onbedoeld starten. Zorg ervoor dat de

schakelaar in de stand ‘UIT’ staat voordat u het

gereedschap aansluit op een stroombron, oppakt of

verplaatst

‒ Het dragen van elektrisch gereedschap met uw

vinger op de schakelaar of het aansluiten van een

gereedschap waarvan de schakelaar al aanstaat,

kan ongelukken veroorzaken.

• Verwijderallestel-ensteeksleutelsvoordatuhet

gereedschap inschakelt.

‒ Een sleutel die op een draaiend onderdeel

achterblijft, kan letsel veroorzaken.

• REIKNIETTEVER.Zorgaltijdvooreenstevige

stand en goed evenwicht.

‒ Dit zorgt voor betere controle over het

gereedschap in onverwachte situaties.

• Kleed u passend. DRAAG GEEN losse kleding of

sieraden. Houd haar, kleding en handschoenen uit

de buurt van bewegende onderdelen.

‒ Losse kleding, sieraden of lang haar kunnen

verstrikt raken in bewegende delen.

• Alservoorzieningenzijnvoorhetaansluitenvan

stofafzuiging of stofopvang, zorg er dan voor dat

dezecorrectzijnaangeslotenengebruikt.

‒ Gebruik van stofafzuiging kan stofgerelateerde

gevaren verminderen.

• Laat vertrouwdheid door veelvuldig gebruik u niet

nalatig maken in het naleven van

veiligheidsprincipes.

‒ Een onvoorzichtige handeling kan binnen een

fractie van een seconde ernstig letsel

veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• FORCEER HET ELEKTRISCH GEREEDSCHAP NIET.

Gebruikhetjuistegereedschapvooruwtoepassing.

‒ Het juiste gereedschap voert de taak beter en

veiliger uit, op het tempo waarvoor het is

ontworpen.

• GEBRUIK HET GEREEDSCHAP NIET als de

schakelaar het niet kan in- of uitschakelen.

‒ Elk gereedschap dat niet met de schakelaar kan

worden bediend, is gevaarlijk en moet worden

gerepareerd.

• Koppel de stekker los van de stroombron en/of

verwijderdeaccu,indienafneembaar,voordatu

aanpassingen uitvoert, accessoires vervangt of het

gereedschap opbergt.

‒ Dergelijke preventieve veiligheidsmaatregelen

verkleinen het risico dat het gereedschap per

ongeluk start.

• Berg ongebruikt gereedschap buiten het bereik van

kinderen op en STA NIET TOE dat personen die niet

bekendzijnmethetgereedschapofdeze

instructies het bedienen.

‒ Gereedschap is gevaarlijk in handen van

ongetrainde gebruikers.

• Onderhoud het gereedschap en de accessoires.

Controleeropverkeerdeuitlijningofvastlopenvan

bewegende delen, breuken van onderdelen en

andere omstandigheden die de werking kunnen

beïnvloeden. Laat het gereedschap repareren

voordat u het gebruikt als er schade wordt

vastgesteld.

‒ Veel ongelukken worden veroorzaakt door slecht

onderhouden gereedschap.

• Houdsnijgereedschapscherpenschoon.

‒ Goed onderhouden snijgereedschap met scherpe

snijkanten loopt minder snel vast en is makkelijker

te bedienen.

• Gebruik het gereedschap, de accessoires en de

boren enz. volgens deze instructies, rekening

houdend met de werkomstandigheden en het uit te

voeren werk.

‒ Gebruik van het gereedschap voor andere

werkzaamheden dan waarvoor het bedoeld is, kan

leiden tot gevaarlijke situaties.

• Houd handgrepen en gripvlakken droog, schoon en

vrijvanolieenvet.

‒ Gladde handgrepen en gripvlakken maken veilig

vasthouden en bedienen van het gereedschap in

onverwachte situaties onmogelijk.

Service

• Laat uw elektrisch gereedschap onderhouden door

eengekwaliceerdereparateurengebruikdaarbij

uitsluitend identieke vervangende onderdelen.

‒ Dit zorgt ervoor dat de veiligheid van het

gereedschap behouden blijft.

• VOER NOOIT zelf reparaties uit aan beschadigde

accupacks.

‒ Onderhoud van accupacks mag uitsluitend

worden uitgevoerd door de fabrikant of erkende

serviceverleners.

Gebruik en onderhoud van accu-aangedreven

gereedschap

• Laad alleen op met de oplader die door de fabrikant

is opgegeven.

‒ Een oplader die geschikt is voor het ene type

accupack kan brandgevaar opleveren bij gebruik

met een ander type accupack.

• Gebruik elektrisch gereedschap uitsluitend met

speciekaangewezenaccupacks.

‒ Gebruik van andere accupacks kan leiden tot

brandgevaar of letsel.

• Houd het accupack, wanneer het niet in gebruik is,

uit de buurt van metalen voorwerpen zoals

paperclips,munten,sleutels,spijkers,schroevenof

andere kleine metalen voorwerpen die een

verbinding kunnen maken tussen de polen.

‒ Kortsluiting van de accupolen kan brand of

brandwonden veroorzaken.

• Schakel het gereedschap altijd uit en verwijder de

accu voordat u accessoires vervangt of het

gereedschap afstelt.

• GEBRUIK GEEN accupack of gereedschap dat

beschadigdofgemodiceerdis.

‒ Beschadigde of aangepaste accu’s kunnen

onvoorspelbaar gedrag vertonen, wat kan leiden

tot brand, explosie of letsel.

• STEL GEEN accupack of gereedschap bloot aan

vuur of extreme temperaturen.

‒ Blootstelling aan vuur of temperaturen boven 130

°C kan een explosie veroorzaken.

• Volg alle laadvoorschriften op en laad de accu of

het gereedschap niet buiten het in de instructies

opgegeven temperatuurbereik op.

‒ Onjuist opladen of opladen bij temperaturen

buiten het gespeciceerde bereik kan de accu

beschadigen en het risico op brand vergroten.

• Als het gereedschap continu wordt gebruikt totdat de

accu leeg is, laat het gereedschap dan 15 minuten

rusten voordat u doorgaat met een volle accu..

 LETOP!Kijknooitrechtstreeksinhet

werklampje.

3.2 Aanvullende veiligheidswaarschuwingen

voor boorschroefmachines

Veiligheidsinstructies voor alle werkzaamheden

• Draaggehoorbeschermingtijdenshetboren.

‒ Blootstelling aan lawaai kan gehoorverlies

veroorzaken.

• Houd het elektrische gereedschap vast aan de

geïsoleerdehandgrepenbijwerkzaamheden

waarbijhetsnijgereedschapincontactkankomen

met verborgen bedrading of met het eigen snoer.

‒ Als het snijgereedschap in aanraking komt met

een onder spanning staande draad, kunnen

blootliggende metalen delen van het gereedschap

onder spanning komen te staan en een elektrische

schok veroorzaken.

• Zorger altijd voor dat u stevig staat. Zorg ervoor dat er

niemand onder u staat wanneer u op hoogte werkt.

• Houd het gereedschap stevig vast.

• Houd handen uit de buurt van draaiende delen.

• Laat het gereedschap niet onbewaakt draaien.

Gebruik het gereedschap alleen wanneer het met de

hand wordt vastgehouden.

• Raak de boor of het werkstuk niet direct na gebruik

aan; deze kunnen zeer heet zijn en brandwonden

veroorzaken.

• Sommige materialen bevatten chemicaliën die giftig

kunnen zijn. Voorkom inademing van stof en contact

met de huid. Raadpleeg de

veiligheidsinformatiebladen van de

materiaalleverancier.

LET OP!

• Teveel druk op het gereedschap uitoefenen versnelt

het boorproces niet.

‒ Overmatige druk kan de punt van de boor

beschadigen, de prestaties van het gereedschap

verminderen en de levensduur verkorten.

• Houd het gereedschap stevig vast en wees

voorzichtig wanneer de boor door het werkstuk

heen breekt.

‒ Op het moment dat het gat wordt doorbroken,

wordt er een grote kracht op het gereedschap/de

boor uitgeoefend.

• Een vastgelopen boor kan worden verwijderd door de

draairichting om te schakelen naar achteruit. Houd

het gereedschap stevig vast voor het geval het

plotseling loskomt.

• Zet werkstukken vast in een bankschroef of een

vergelijkbare klem.

Veiligheidsinstructiesbijgebruikvanlangeboren

• GEBRUIK NOOIT een hogere snelheid dan de

maximalesnelheidsclassicatievandeboor.

‒ Bij hogere snelheden kan de boor gaan buigen als

deze vrij draait zonder contact met het werkstuk,

wat kan leiden tot letsel.

• BEGIN ALTIJD met boren op lage snelheid en met

de boorpunt in contact met het werkstuk.

‒ Bij hogere snelheden kan de boor gaan buigen als

deze vrij draait zonder contact met het werkstuk,

wat kan leiden tot letsel.

• Oefenalleendrukuitineenrechtelijnmetdeboor

en GEBRUIK GEEN overmatige druk.

‒ Boren kunnen buigen, waardoor ze breken of u de

controle kunt verliezen, wat kan leiden tot letsel.

3.3 Veiligheidsinstructies voor

netvoedingsladers en accupacks

• Lees vóór gebruik van het accupack of de oplader alle

instructies en waarschuwingen op de accu, de

oplader en het gereedschap waarin de accu wordt

gebruikt.

Laders

• De oplader is uitsluitend bedoeld voor gebruik

binnenshuis. STEL NIET bloot aan regen

• Controleer vóór het aansluiten van de oplader op het

lichtnet of de stekker, de kabel en de behuizing van

de oplader in goede staat zijn. Laat beschadigde

onderdelen onmiddellijk vervangen door een daartoe

gekwaliceerd persoon.

• Gebruik uitsluitend een correct geclassiceerd

netstopcontact om stroom te leveren. SLUIT NIET

aan op bouwplaatsgeneratoren, motor aangedreven

generatoren of gelijkstroombronnen. GEBRUIK

GEEN stopcontact zonder schakelaar.

• Gebruik de juiste Draper-oplader in combinatie met

het bijbehorende accupack (zie drapertools.com

voor meer informatie).

• De oplader moet worden losgekoppeld van de

stroomvoorziening voordat de accu wordt verwijderd.

• LAAD GEEN andere accu’s op met Draper-opladers.

Elk ander gebruik wordt beschouwd als

onoordeelkundig gebruik.

• PROBEER NIET niet-oplaadbare batterijen op te

laden.

• PROBEER NIET accupacks op te laden die te heet

(boven 45 °C) of te koud (onder 5 °C) zijn. Laat de

accu eerst op kamertemperatuur komen voordat u

gaat opladen.

•

Plaats de oplader en het snoer op een veilige plaats

waar ze niet omgestoten, over gestruikeld of op

getrapt kunnen worden, en waar voldoende ventilatie

is. Zorg ervoor dat de ventilatiesleuven in de

opladerbehuizing niet worden geblokkeerd.

• Zet de oplader aan en controleer of de juiste

indicatielampjes branden. Laat het accupack

opladen. Zodra het opladen is voltooid, zet u de

oplader uit, koppelt u deze los van de

stroomvoorziening, verwijdert u het accupack en

bergt u het op.

Accupacks

• Gebruik uitsluitend door Draper aanbevolen

accupacks met dit gereedschap.

• Controleer het accupack op beschadigingen. Als het

onbeschadigd is, sluit het dan aan op de oplader en

let op de juiste positie.

• MAAK GEEN kortsluiting met het accupack:

‒ RAAK DE POLEN NIET AAN met enig geleidend

materiaal.

‒ Berg het accupack niet op in een bak of doos met

andere metalen voorwerpen zoals spijkers,

munten, enz.

‒ STEL HET ACCUPACK NIET BLOOT aan water of

regen.

• De accu moet uit het gereedschap worden verwijderd

voordat deze wordt gerecycled

• De accu moet worden afgevoerd in overeenstemming

met de procedures van de plaatselijke autoriteiten..

• VERNIETIG, OPEN OF VERBRAND DE ACCU NIET.

Blootstelling aan mogelijk schadelijke stoen kan

optreden.

• In geval van brand: gebruik een CO₂- of

droogpoederblusser.

• STEL NIET BLOOT aan temperaturen boven 50 °C. De

accu kan bij hoge temperaturen worden aangetast.

• Laad de accu op bij temperaturen tussen 5 °C en 45 °C

met de daarvoor bestemde oplader.

• GEBRUIK GEEN accu die is opgeslagen bij 5 °C of

lager. Laat de accu eerst op kamertemperatuur

komen voordat u hem gebruikt of oplaadt.

WAARSCHUWING! – Lekken van accupacks

• De elektrolyt in accupacks is bijtend. Vermijd contact

met de huid.

• Bij contact: spoel het gebied af met schoon water,

dep droog en zoek zo snel mogelijk medische hulp.

• Informeer medisch personeel dat de verontreiniging

een sterk alkalische, bijtende vloeistof betreft.

• Als elektrolyt in contact komt met de ogen: spoel

alleen met veel schoon water. Zoek onmiddellijk

medische hulp en geef bovenstaande informatie

door.

3.4 Aansluiting op de stroomvoorziening

(oplader)

LET OP! Risico op elektrische schok.

NIET OPENEN.

Dit apparaat is uitgerust met een goedgekeurde stekker

en kabel voor uw veiligheid.

Dit apparaat behoort tot Klasse II en is ontworpen voor

aansluiting op een stroomvoorziening die overeenkomt

met de gegevens op het typeplaatje en compatibel is met

de gemonteerde stekker.

Als het netsnoer beschadigd is, moet het worden

vervangen door Draper Tools, een erkend servicepunt of

een vergelijkbaar gekwaliceerde technicus om gevaar

te voorkomen.

3.5 Restgevaar

De veiligheidsinstructies in deze handleiding kunnen

niet alle mogelijke omstandigheden en situaties

voorzien.

Wees altijd voorzichtig en gebruik uw gezond

verstand bij het gebruik van dit product, en

bescherm uzelf tegen alle andere denkbare risico’s.

NL 4. Productoverzicht

Snelspanboorkop

Koppelinstelring

Hoog-/laagsnelheidschakelaar

Acculading-indicatoren

Links-/rechtsomschakelaar

Accuvak

Softgrip-handgreep

Aan/uit-snelheidsschakelaar

Werklampje

Optionele accessoires (apart verkrijgbaar)

DX12 Accu

2× accuvrijgaveknop

DX12 Oplader

Stroomvoorziening

Groene laadindicatort

Rode laadindicator

Accu-oplaadpoort

Bezoek drapertools.com voor het volledige assortiment

DX12-accu’s, laders, accessoires en verbruiksartikelen.

NL 5. Voorbereiding

5.1 Opladen van de accu

–

• Laad de accu volledig op vóór het eerste gebruik.

• Zorg ervoor dat de accu correct en volledig in de

oplader is geplaatst.

• Haal de stekker van de oplader altijd uit het

stopcontact na gebruik.

Status

Lampjes

Groen Rood

Oplader

aangesloten

Knipperend Uit

Accu wordt

opgeladen

Uit Aan

Accu volledig

opgeladen

Aan Uit

Accu te heet /

Accu niet

correct

geplaatst

Knipperend Knipperend

5.2 Plaatsen van de accu in het gereedschap

5.3 Acculading-indicatoren

• Druk op de trekker

en de acculampjes

geven de resterende acculading weer.

5.4 Boren plaatsen en verwijderen

• Draai de boorkop

bij het plaatsen en verwijderen

van de boor:

•

– Tegen de klok in om de boorkop te

openen / boor te verwijderen

•

– Met de klok mee om de boor vast te zetten / te

vergrendelen.

NL 6. Bediening

6.1 Trekkerbediening

6.2 Werklampbediening

6.3 Links-/rechtsomschakeling

•

– Duw de hendel naar rechts voor rechtsom /

met de klok mee draaien

•

– Duw de hendel naar links voor linksom / tegen

de klok in draaien

‒ Verander de draairichting ALLEEN wanneer het

gereedschap niet in gebruik is.

‒ Zet de schakelaar

ALTIJD in de middelste

stand wanneer het gereedschap niet in gebruik is,

om de trekker te vergrendelen.

6.4 Snelheid wijzigen

Stand Snelheid Koppel Toepassing

L Laag Hoog Zware

belasting

H Hoog Laag Lichte

belasting

6.5 Koppelinstelling aanpassen

Let op: de slipkoppeling werkt niet wanneer de ‘Drill’

(boren)-stand is geselecteerd.

6.6 Basisbediening

• Zorg ervoor dat het accupack volledig is geplaatst

voordat u het gereedschap gebruikt.

• Houd de handgreep stevig vast met één hand en

plaats de andere hand op het accuvak om de

draaibeweging te beheersen.

• Controleer altijd de draairichting voordat u het

gereedschap gebruikt.

6.7 Verwijderen van de accu voor het opladen

6.8 Gereedschap-/accubeschermingssystee m

Modus Toepassing

Boren

• Hout – gebruik houtboren met een geleideschroef.

• Metaal – markeer het te boren punt met een priem voor nauwkeurige plaatsbepaling.

• Gebruik een snijolie bij het boren in metaal, behalve bij ijzer en messing.

Schroeven • Stel het koppel in op niveau 1–18.

• Schroef plaatsen- Druk de schakelaar

naar voren

• Schroefverwijderen – Druk de schakelaar

naar achteren

• Om beschadiging van de schroefbit te voorkomen, zorg dat de bit recht in de schroefkop

wordt geplaatst.

• Plaats de punt van de bit in de schroefkop en oefen druk uit op het gereedschap. Start

langzaam en verhoog geleidelijk de snelheid. Laat de schakelaar los zodra de slipkoppeling

in werking treedt.

• Boor bij het indraaien van houtschroeven eerst een voorboorgat met een diameter van 2/3

van de schroef om splijten van het werkstuk te voorkomen.

• Het gereedschap is uitgerust met een

beschermingssysteem voor gereedschap en accu,

dat de stroomtoevoer naar de motor automatisch

onderbreekt om de levensduur van zowel het

gereedschap als de accu te verlengen.

• Het gereedschap/de accu stopt automatisch in een

van de volgende gevallen:

‒ Overbelastingsbeveiliging – er wordt een

abnormaal hoge stroom afgenomen. Zet het

gereedschap uit en stop de toepassing die de

overbelasting heeft veroorzaakt. Zet daarna het

gereedschap weer aan om verder te werken.

‒ Oververhittingsbeveiliging – het gereedschap

stopt vanwege oververhitting. Laat het

gereedschap/de accu afkoelen voordat u het

gereedschap weer inschakelt.

‒ Beveiliging tegen te diepe ontlading – de

accucapaciteit is onvoldoende. Verwijder de accu

uit het gereedschap en laad deze op.

NL 7. Onderhoud, opslag en

verwijdering

–

Belangrijk:Zorgeraltijdvoordatdetrekker

vergrendeld is en het accupack uit het gereedschap is

verwijderdvoordatuschoonmaak-,service-of

onderhoudswerkzaamheden uitvoert.

• GEBRUIK GEEN oplosmiddelen of schuurmiddelen

om het gereedschap schoon te maken.

• Houd de ventilatiesleuven schoon en vrij van vuil.

• Bewaar het gereedschap op een veilige, droge plaats,

buiten het bereik van kinderen.

• Aan het einde van de levensduur van het product:

voer het op verantwoorde wijze af, in

overeenstemming met de plaatselijke voorschriften,

en recycle waar mogelijk.

• GOOI DIT PRODUCT NIET weg met het huishoudelijk

afval; de meeste gemeenten bieden geschikte

recyclingfaciliteiten aan.

• NIET verbranden.

• VERBRAND OF BESCHADIG GEEN accu’s; dit kan

giftige of bijtende stoen vrijgeven.

• MAAK GEEN kortsluiting in de cellen; dit kan

brandwonden veroorzaken.

• Het accupack moet uit het gereedschap worden

verwijderd voordat het wordt gesloopt en veilig wordt

afgevoerd.

• Voer accu’s niet af in geladen toestand.

• Versleten accu’s moeten worden gerecycled/verwerkt

in overeenstemming met de geldende voorschriften

of wetgeving. Ze moeten worden ingeleverd bij uw

plaatselijke garantiepunt of leverancier.

NL 8. Garantie

12 maanden vanaf de aankoopdatum –

Bezoek drapertools.com/warranty voor meer informatie.

NL 9. Symbolen

Waarschuwing!

Lees de gebruiksaanwijzing

Draag beschermende handschoenen

Draag geschikte oogbescherming en

ademhalingsbescherming

Draag gehoorbescherming

Niet verbranden of in het vuur werpen

Alleen voor gebruik binnenshuis. Niet

blootstellen aan regen

Klasse II constructie (dubbel geïsoleerd)

AEEA – Afgedankte elektrische en elektronische

apparatuur

Niet met het huishoudelijk afval weggooien

Conformiteitsmarkering Verenigd

Koninkrijk

Europese conformiteitsmarkering

EN Notes

DE Notizen

ES Notas

FR Remarques

NL Opmerkingen

Contact Details

Draper Tools

Hursley Road

Chandler’s Ford

Eastleigh

Hampshire

SO53 1YF

Website: drapertools.com

Email: [email protected]

Product Helpline: +44 (0) 23 8049 4344

Telephone Sales Desk: +44 (0) 23 8049 4333

General Enquiries: +44 (0) 23 8026 6355

Please contact the Helpline for repair and servicing enquiries.

Draper Tools Europe B.V

Oude Graaf 8

6002 NL

Weert

Netherlands

DRAPER 27917 DXPULSE 12V Brushless Drill Driver Kit, 2 x 2.0Ah Batteries, 1 x Charger

Product's Documents

Other

Specifications

DRAPER 27917 Questions and Answers
