We appreciate the trust and confidence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We
strive to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for
your home improvement needs. Thank you for choosing Home Decorators Collection!
THANK YOU
USE AND CARE GUIDE
Visual instruction of how to install this fan:
Visit www.homedepot.com and enter either the Item or Model number to find
this fan and click the link of visual instruction in the product overview section.
Item #1008 779 152
Model #AK393-CH
56 IN. SERENO
INDOOR CEILING FAN
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday
Table of Contents ..................................
Safety Information .................................
Warranty .........................................
Pre-installation ....................................
Installation .......................................
Assembly ........................................
Operation ........................................
Care and Cleaning .................................
Troubleshooting ...................................
2
Table of Contents
2
2
3
3
6
7
13
17
17
READ AND SAVE THESE INSTRUCTIONS
Safety Information
To reduce the risk of electric shock, ensure electricity has been
turned off at the circuit breaker or fuse box before beginning.
All wiring must be in accordance with the National Electrical
Code “ANSI/NFPA 70” and local electrical codes. Electrical
installation should be performed by a qualified licensed
electrician.
The outlet box and support structure must be securely mounted
and capable of reliably supporting a minimum of 35 lb (15.9 kg)
or less. Use only UL Listed outlet boxes marked “FOR FAN
SUPPORT.”
The fan must be mounted with a minimum of 7 ft (2.1 m)
clearance from the trailing edge of the blades to the floor.
Avoid placing objects in the path of the blades.
To avoid personal injury or damage to the fan and other items,
be cautious when working around or cleaning the fan.
Do not use water or detergents when cleaning the fan or fan
blades. A dry dust cloth or lightly dampened cloth will be
suitable for most cleaning.
After making electrical connections, spliced conductors should
be turned upward and pushed carefully up into the outlet box.
The wires should be spread apart with the grounded conductor
and the equipment-grounding conductor on one side of the
outlet box and ungrounded conductor on the other side of the
outlet box.
All set screws must be checked and retightened where necessary
before installation.
Suitable for use with solid-state speed control (RH797NRZBG300
only).
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
The following responsible party designated in FCC §2.909 is
responsible for this declaration:
Model Number: AK393-CH
Company Name: TAL INTERNATIONAL CORPORATION
Company Address: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Telephone Number: (909) 923-2888 Fax: (909) 923-8337
WARNING: To reduce the risk of personal injury, do not bend
the blade arms (also referred to as flanges), when installing
the brackets, balancing the blades or cleaning the fan.
WARNING: Do not insert foreign objects between rotating
fan blades.
WARNING: To reduce the risk of fire, electric shock or
personal injury, mount the fan to an outlet box marked
acceptable for fan support with the screws provided with the
outlet box.
CAUTION: To reduce the risk of personal injury, use only
the screws provided with the outlet box.
WARNING: To reduce the risk of electric shock, this fan
must be installed with an isolating wall control/switch.
Pre-Installation

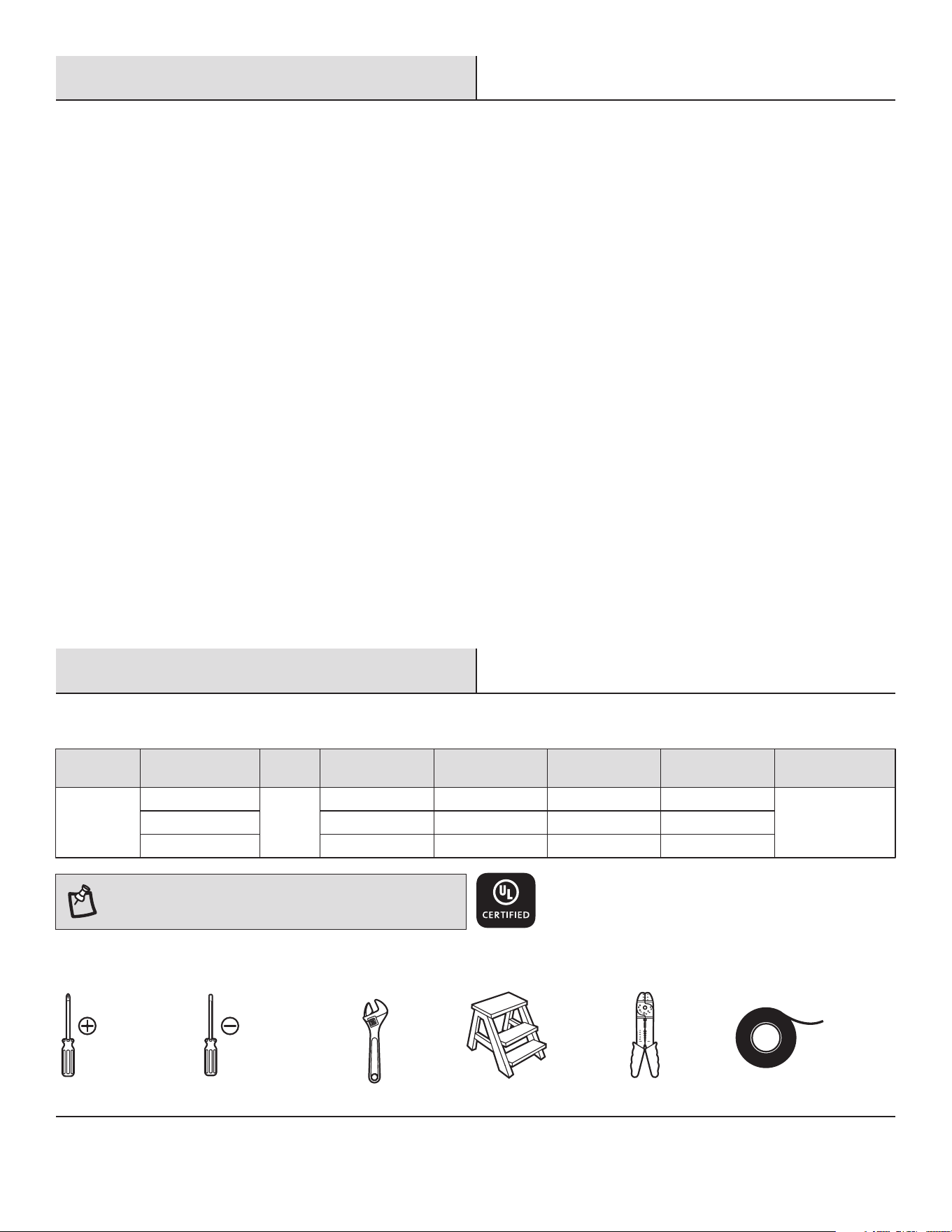

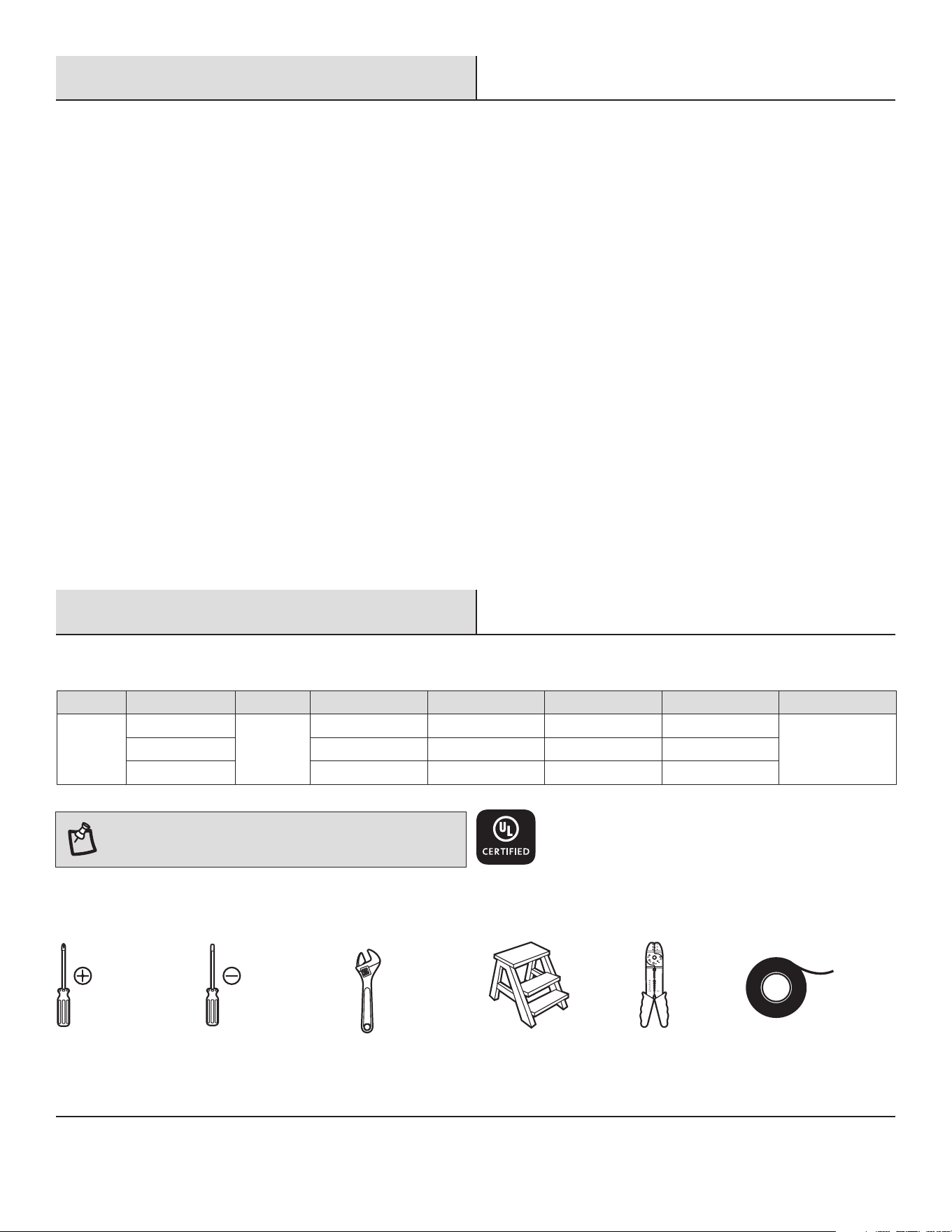

SPECIFICATIONS
TOOLS REQUIRED
Warranty
Phillips
screwdriver
Flat blade
screwdriver
Step
ladder
Wire
stripper
Electrical
tape
Adjustable
wrench
NOTE: These are approximate measures. They do not
include amps and wattage used by the light kit.
3
Please contact 1-877-592-5233 for further assistance.
HOMEDEPOT.COM/HUBSPACE
The manufacturer warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the
factory for a period of lifetime after the date of purchase by the original purchaser. The manufacturer warrants the light kit (excluding any
glass), to be free from defects in workmanship and material present at time of shipment from the factory for a period of five years after
the date of purchase by the original purchaser. The manufacturer also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the
date of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or
superior model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All
costs of removing and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper
installation or by affixing any accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not
cover any changes in brass finish, including rusting, pitting, corroding, tarnishing or peeling. Brass finishes of this type give the longest
useful life when protected from varying weather conditions. A certain amount of “wobble” is normal and should not be considered a
defect. Servicing performed by unauthorized persons shall render the warranty invalid. There is no other express warranty. We hereby
disclaim any and all warranties, including but not limited to those of merchantability and fitness for a particular purpose to the extent
permitted by law. The duration of any implied warranty which cannot be disclaimed is limited to the time period as specified in the
express warranty. Some states do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to
you. The retailer shall not be liable for incidental, consequential, or special damages arising out of or in connection with product use or
performance except as may otherwise be accorded by law. Some states do not allow the exclusion of incidental or consequential
damages, so the above exclusion or limitation may not apply to you. This warranty gives specific legal rights, and you may also have other
rights which vary from state to state. This warranty supersedes all prior warranties. Shipping costs for any return of product as part of a
claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HOMEDEPOT.COM/HOMEDECORATORS
56 in.
Low
(Speed 1)
Medium (Speed 4)
High (Speed 6)
120
Fan size Watts RPM CFMSpeed Volts Amps N.W.
0.038
0.20
0.65
2.25
13.75
45.95
40
114
165
1302
4080
6050
7.9 kg
(17.38 lb)
4

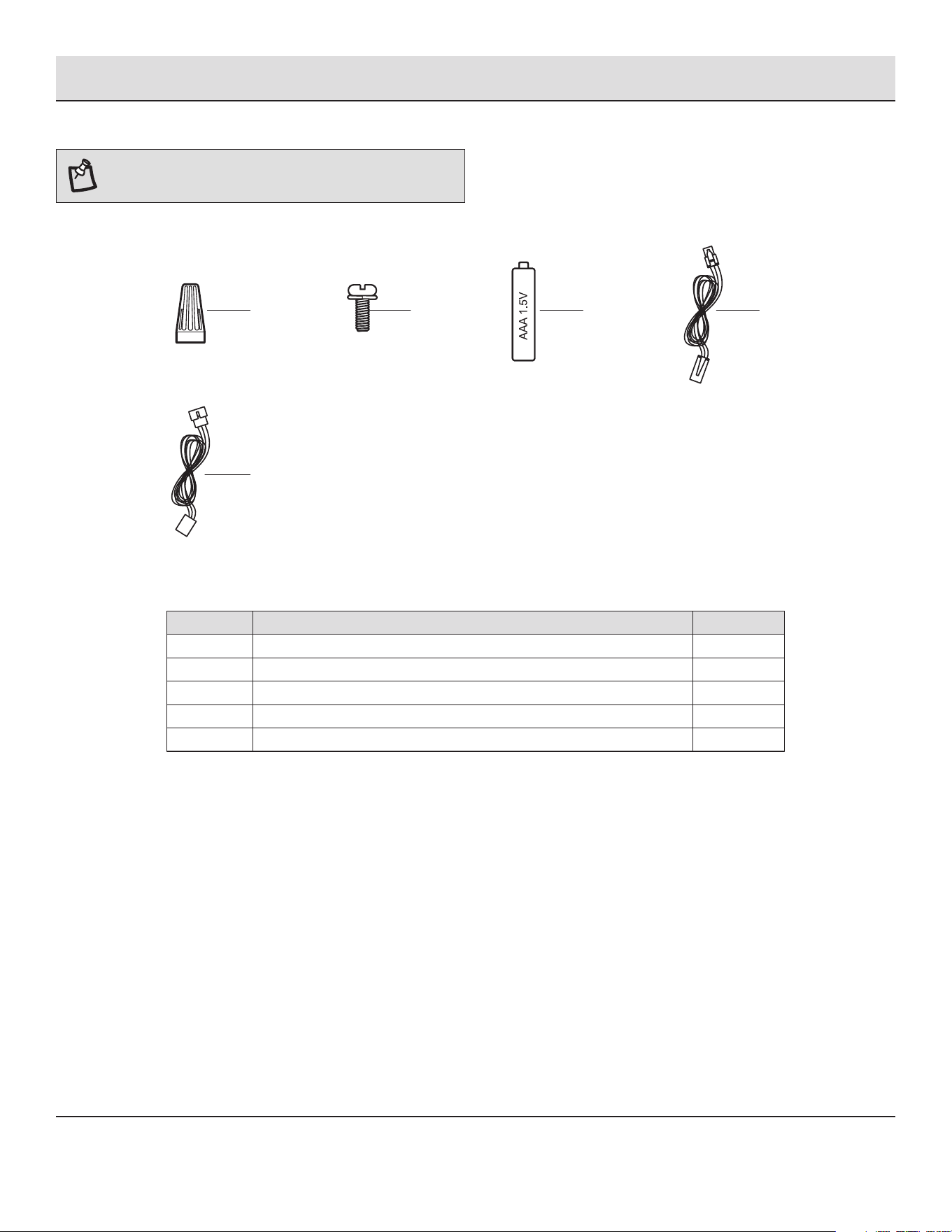

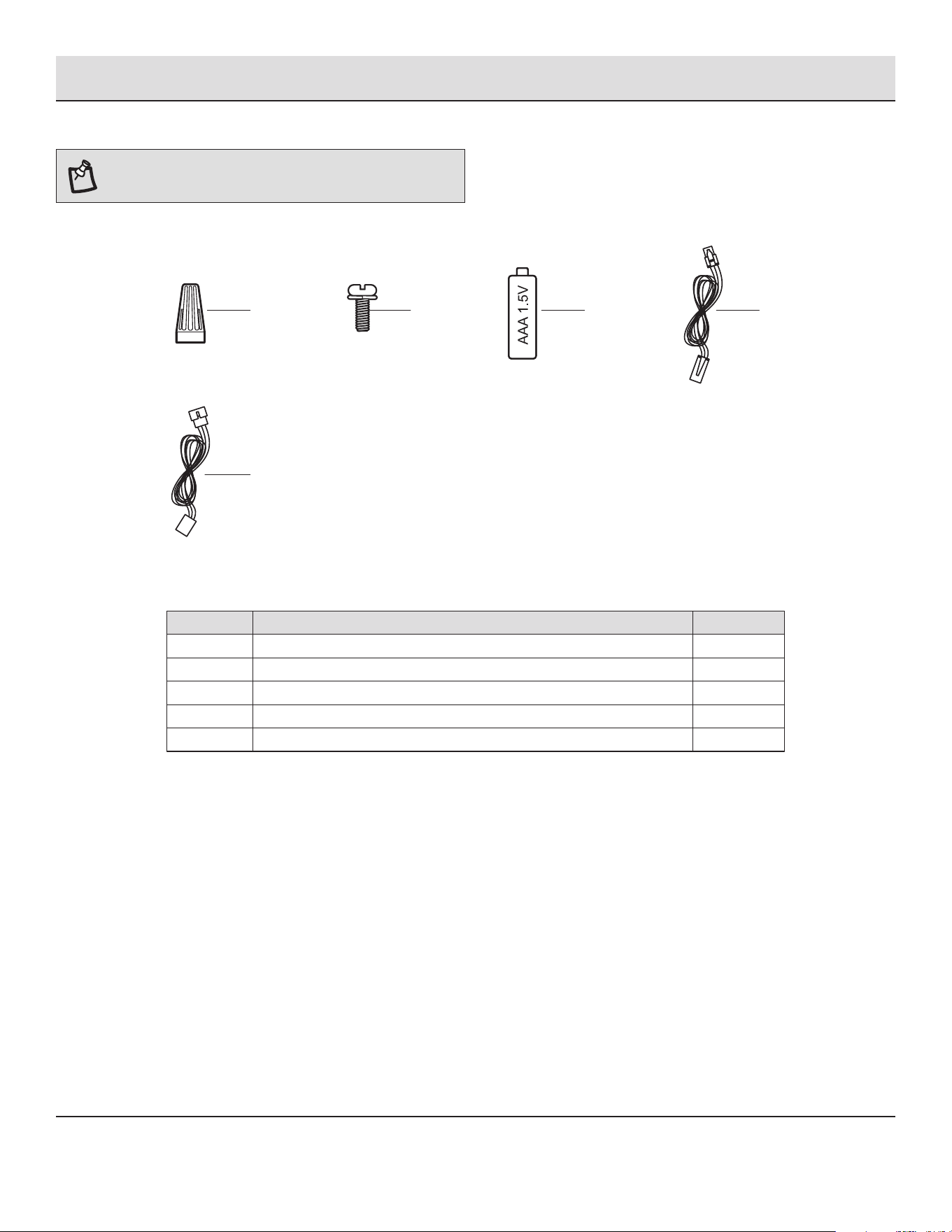

NOTE: Hardware not shown to actual size.
AA
BB
CC
DD
EE
Plastic wire nut
Blade attachment screw with lock washer (additional)
1.5V AAA battery
4-pin extension cord
3-pin extension cord
Part Description
3
1
2
1
1
Quantity
HARDWARE INCLUDED
Pre-Installation (continued)
EE
DDCCAA BB
5
Part
G
I
J
K
Description
Blade
Blade support plate with screw and
lock washer
20 watt LED light kit assembly
Receiver
Remote control
Quantity
5
1
1
1
Part
A
B
C
D
E
F
Quantity
1
1
1
1
1
1
Description
Mounting bracket (preassembled)
Canopy
Canopy bottom cover (preassembled)
Hanger ball/downrod assembly
Coupling cover
Fan motor assembly

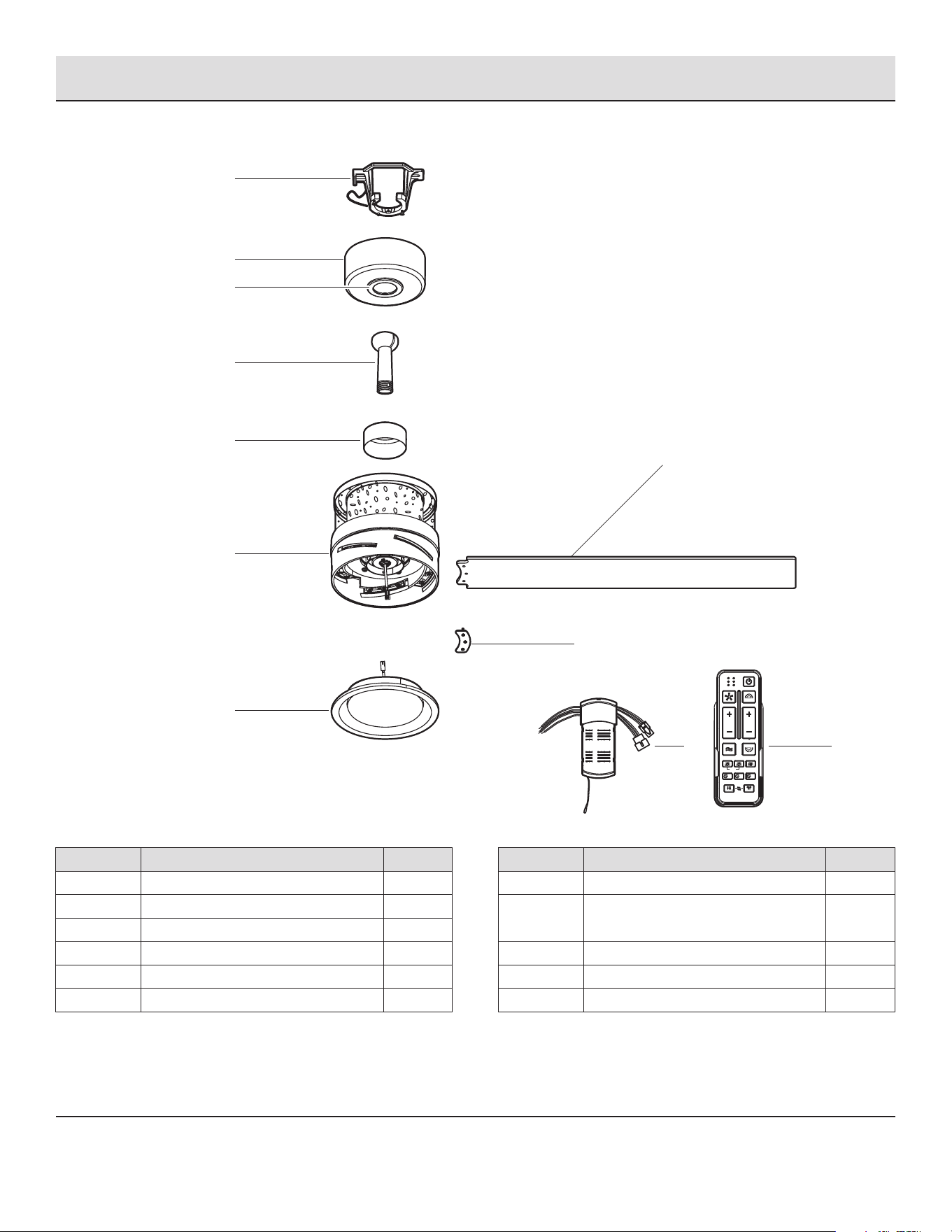

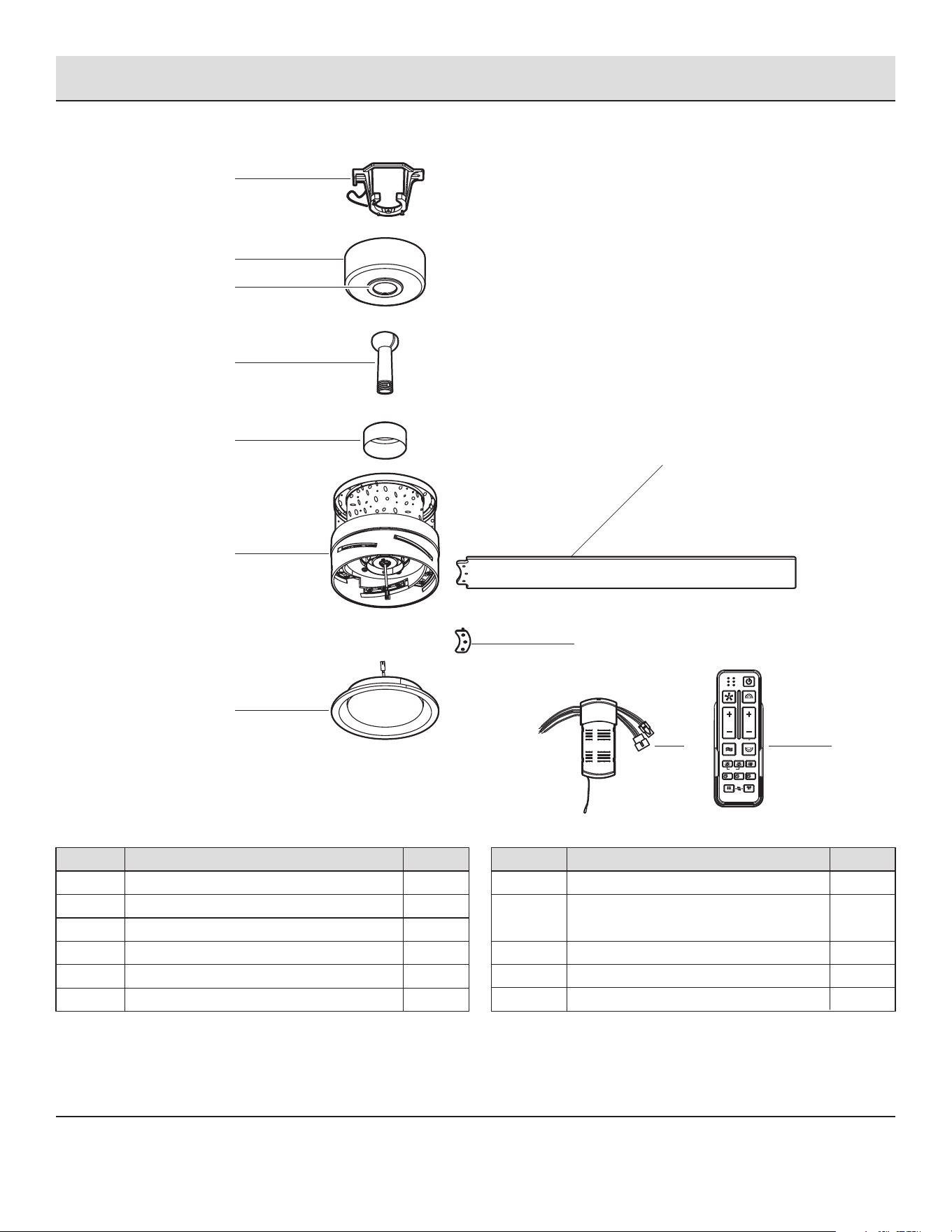

PACKAGE CONTENTS
Pre-Installation (continued)
G
H
J
K
A
B
D
E
F
I
C
H 5

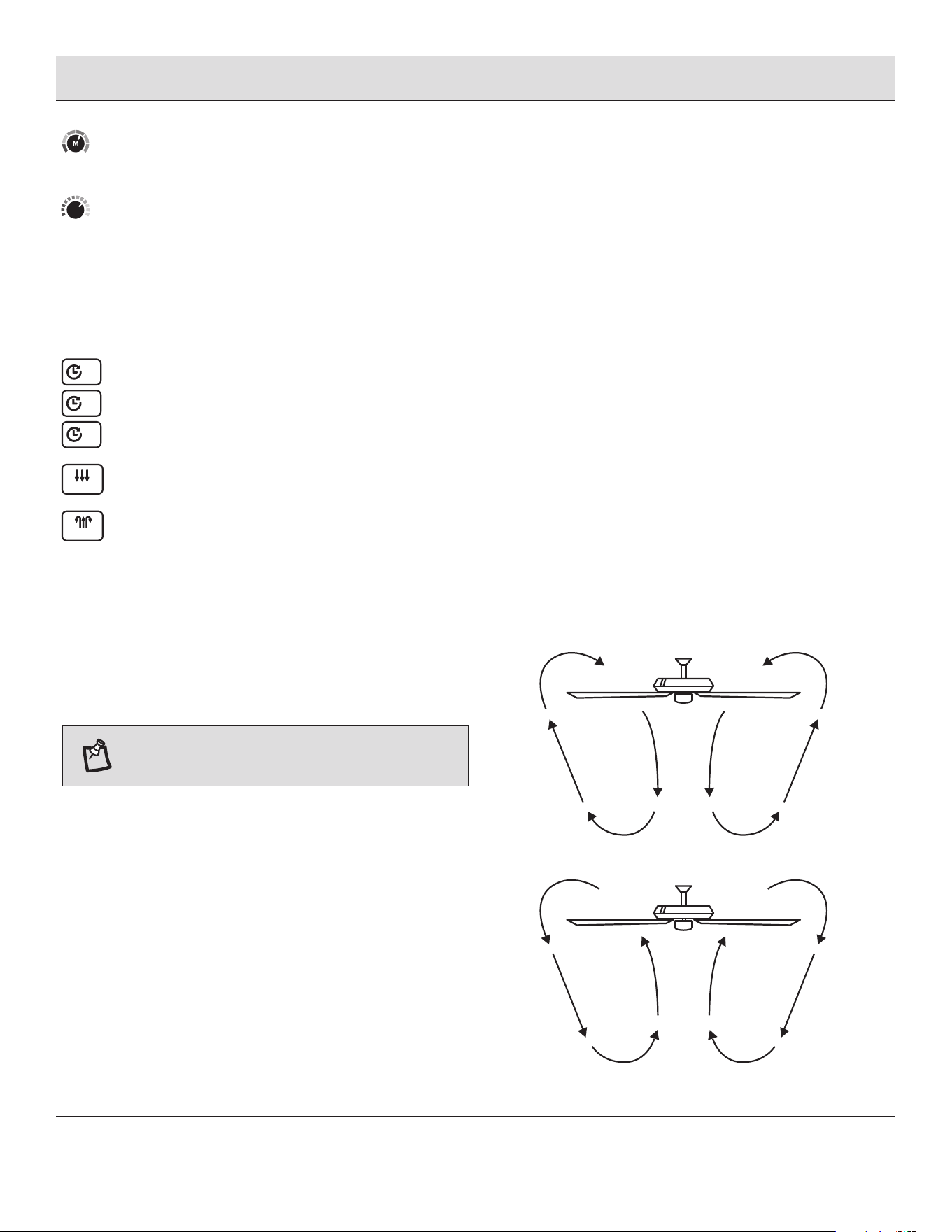

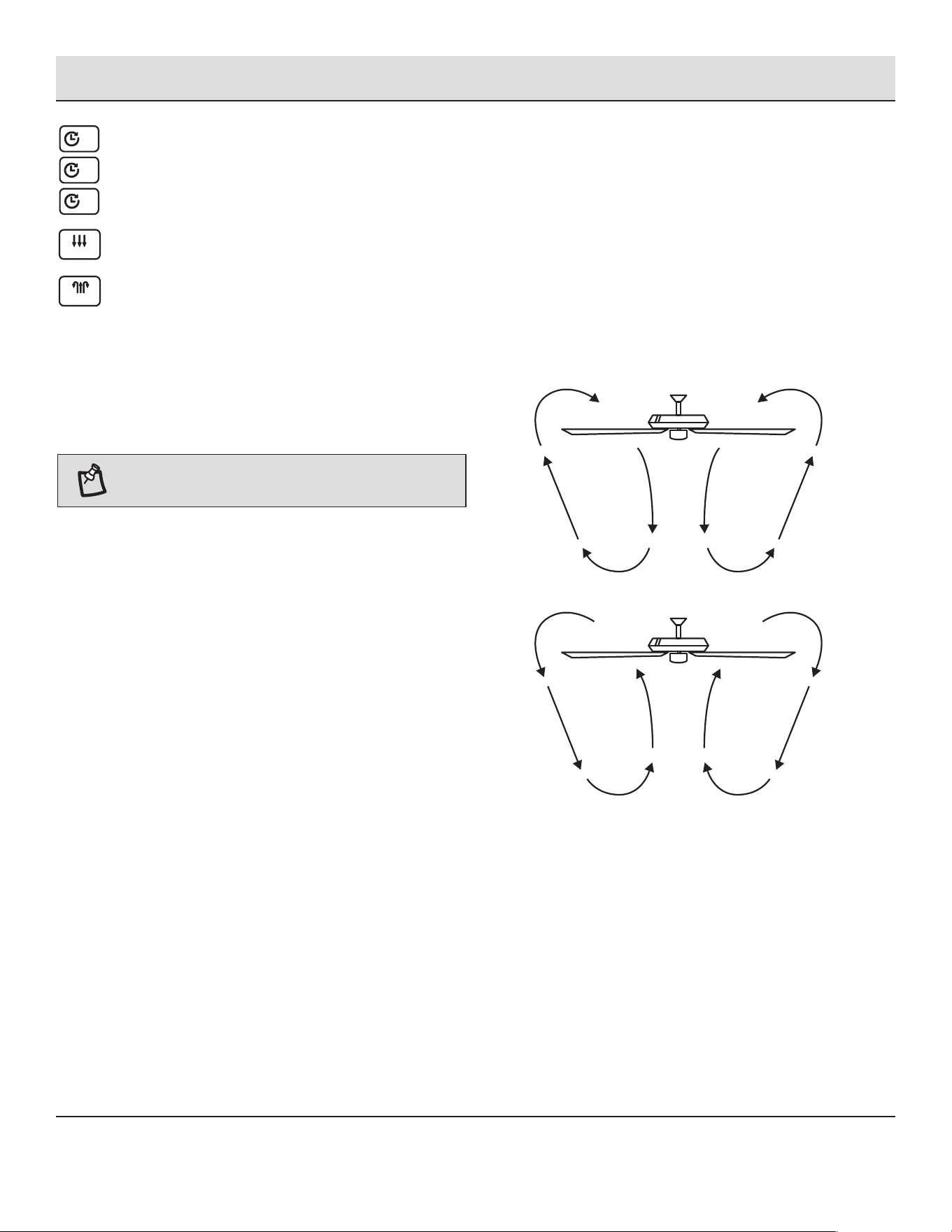

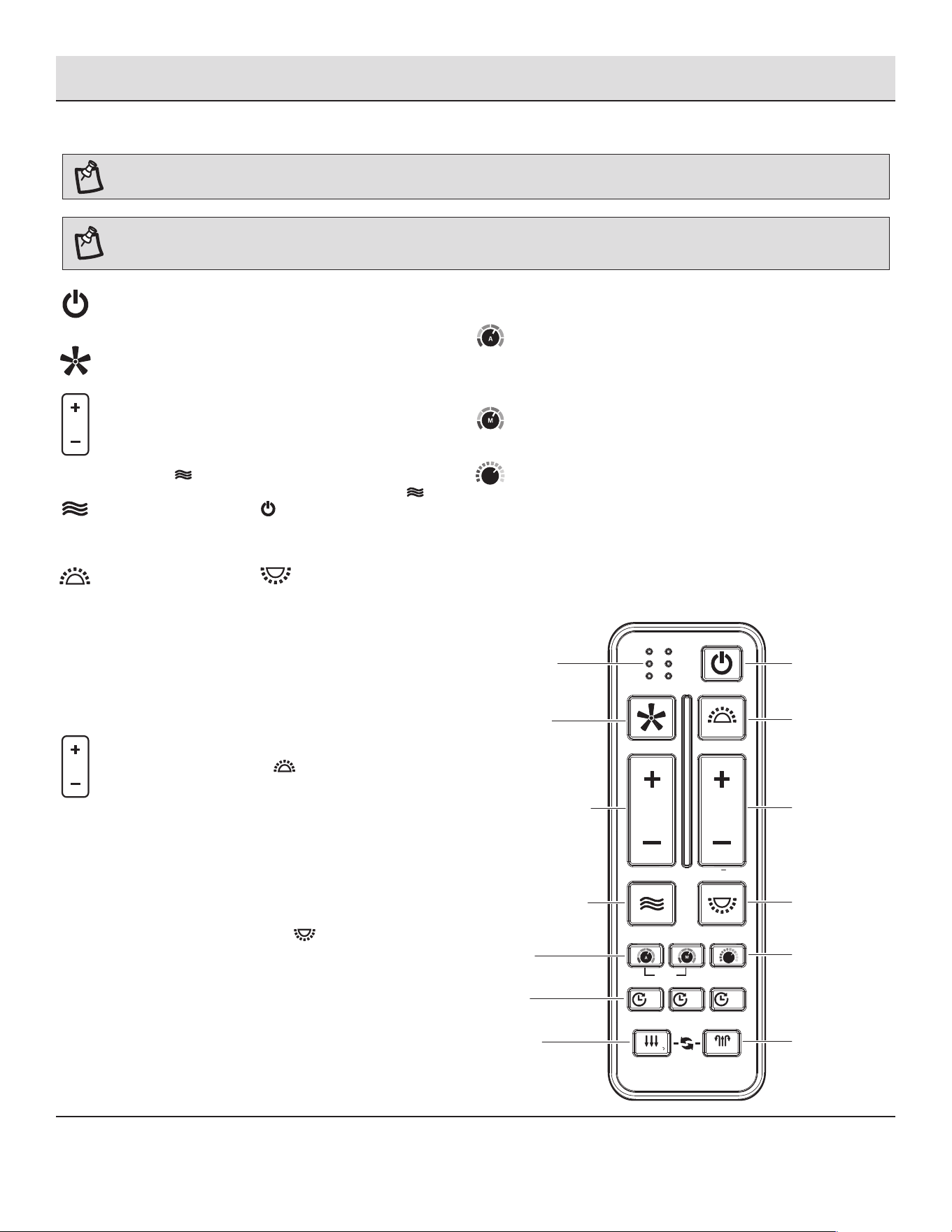

TIMER
WINTER
SUMMER
FAN DIRECTION
HOLD 3 SEC.
2HR 8HR4HR
ON / OFF
ON / OFF
ON / OFFBREEZE
RGB
6 SPEED
BRIGHTNESS
COLOR TEMP.
ALL
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
6

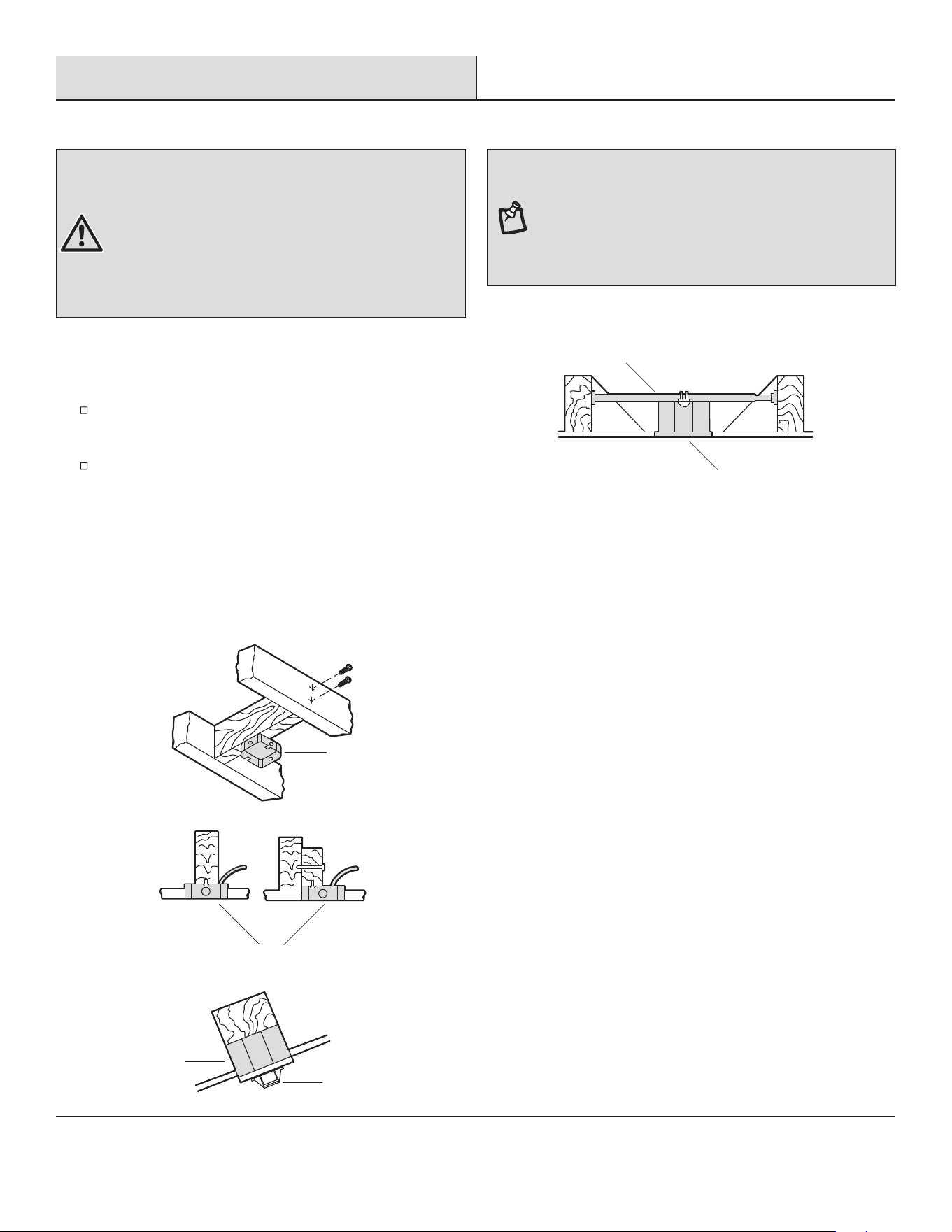

If your ceiling fan does not have an existing UL Listed mounting
box, then install one using the following instructions:
Disconnect the power by removing the fuses or turning off
the circuit breakers.
Secure the outlet box (not included) directly to the building
structure. Use appropriate fasteners and materials (not
included). The outlet box and its bracing must be able to fully
support the weight of the moving fan (at least 35 lb). Do not
use a plastic outlet box.
The illustrations below show three different ways to mount the
outlet box (not included).
To hang your fan where there is an existing fixture but no ceiling
joist, you may need an installation hanger bar (not included) as
shown above.
Outlet Box
Outlet Box
Hanger Bar
Outlet Box
Recessed
Outlet
Box
A
WARNING: To reduce the risk of fire, electric shock, or
personal injury, mount the fan to an outlet box marked
acceptable for fan support using the screws provided with the
outlet box. An outlet box commonly used for the support of
lighting fixtures may not be acceptable for fan support and
may need to be replaced. If in doubt, consult a qualified
electrician.
MOUNTING OPTIONS
Installation
NOTE: You may need a longer downrod to maintain proper
blade clearance when installing on a steep, sloped ceiling.
The maximum angle allowable is 18° away from horizontal. If
the canopy (B) touches the hanger ball/downrod assembly (D),
remove the decorative canopy bottom cover (C) and turn the
canopy (B) 180° before attaching the canopy (B) to the
mounting bracket (A).
7

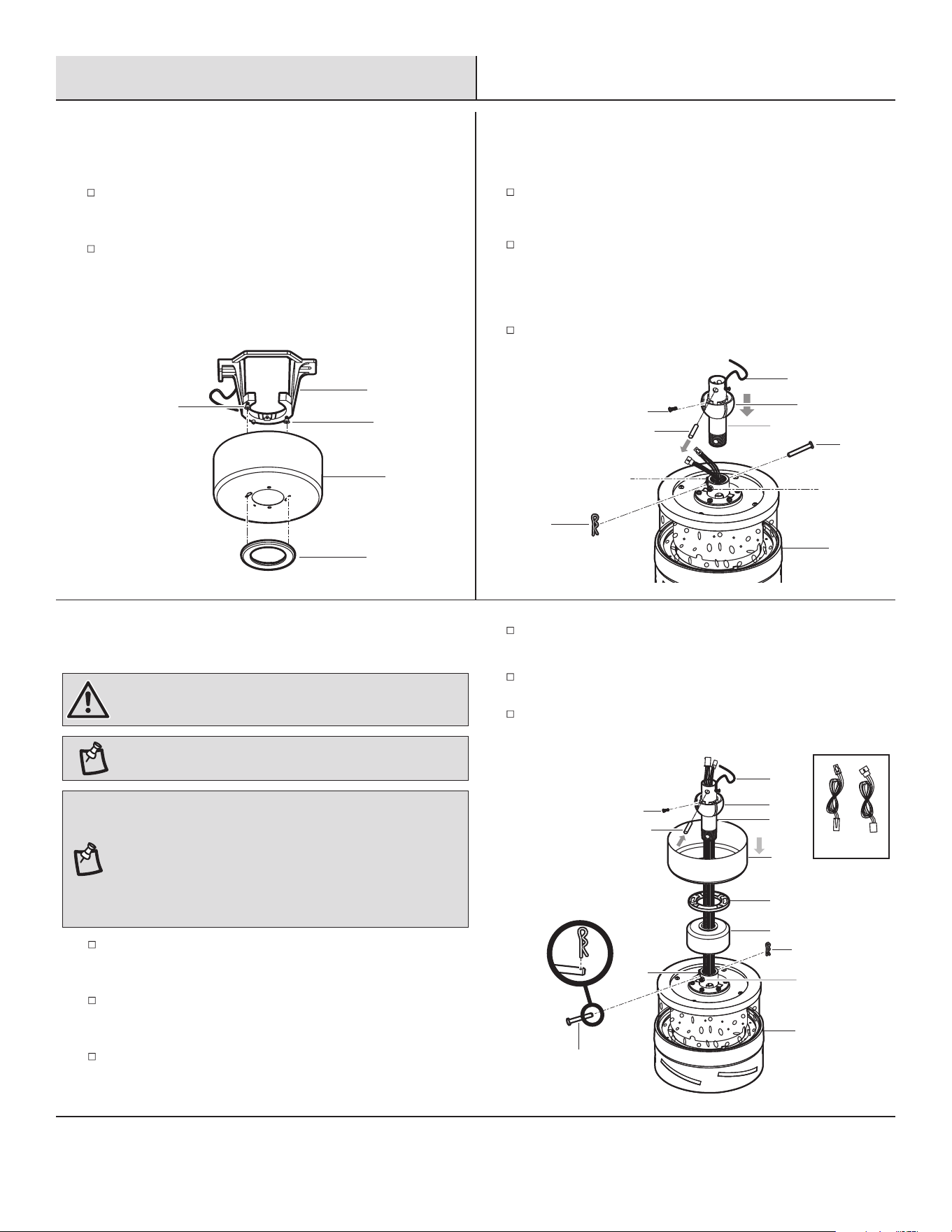

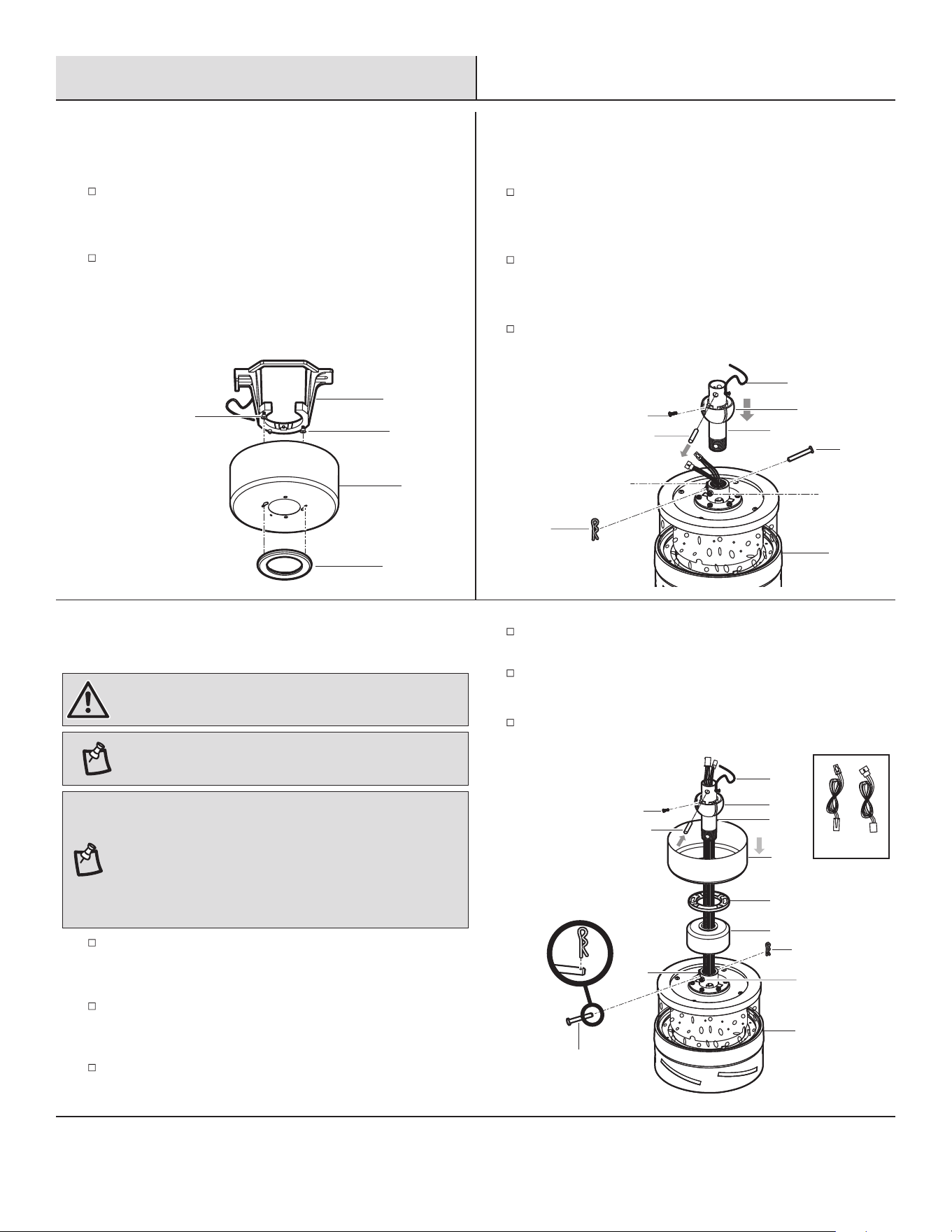

Assembly
1
Preparing the canopy
3
Assembling the fan
WARNING: Failure to properly install the cotter pin (GG) could
result in the fan loosening and possibly falling.
NOTE: If a longer downrod (not included) is needed, take out
the screw located in the hanger ball (KK), lower the hanger ball
(KK) and remove the pin (LL). Remove all three pieces from the
downrod and assemble them onto the new longer downrod before
proceeding to the downrod installation. Be sure to snap together
the 4-pin and 3-pin connectors, the two male plugs from the
fan and female plugs from the extension cord (DD and EE).
Preparing the motor
2
Carefully feed the motor wires up through the downrod (NN).
Thread the downrod (NN) into the collar.
Align the holes and replace the clevis pin (HH) and cotter pin
(GG). Tighten the two collar set screws (II).
Slip the coupling cover (E), the canopy bottom cover (C), and
the canopy (B) onto the downrod (NN).

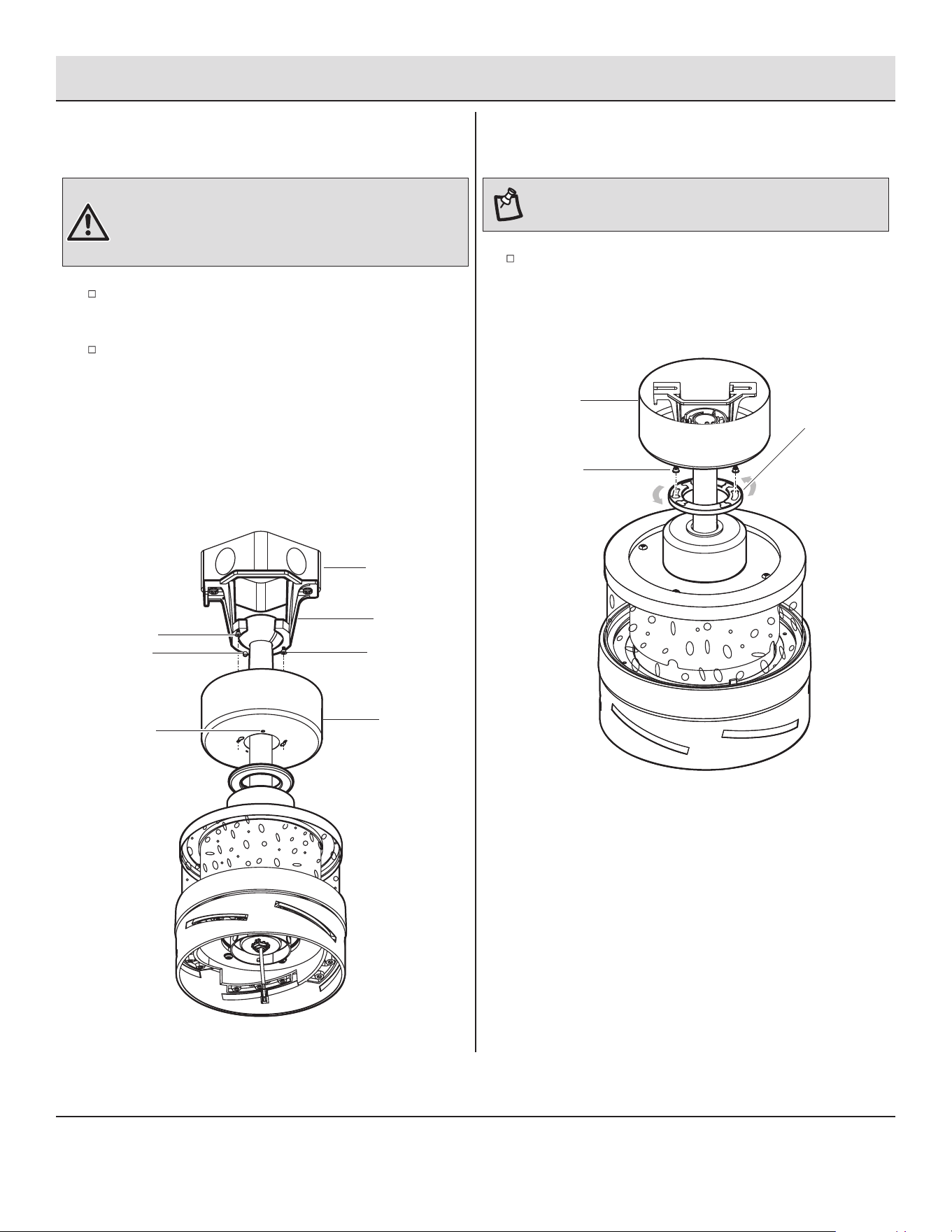

Remove the canopy bottom cover (C) from the canopy (B) by
turning the canopy bottom cover (C) counterclockwise.
Remove the mounting bracket (A) from the canopy (B) by
loosening canopy mounting screws (FF) a half turn from the
screw head. Next, turn the canopy (B) counterclockwise to
remove the mounting bracket (A) from the canopy (B).
FF
A
B
C
FF
Remove the cotter pin (GG) and clevis pin (HH), and loosen
the two collar set screws (II) from the motor collar.
Take out the set screw (JJ) located in the hanger ball (KK),
lower the hanger ball (KK) and remove the cross pin (LL).
Remove the hanger ball (KK) from the hanger ball/downrod
assembly (D).
Remove the ground lead (MM) from the downrod assembly (D).
Carefully reinstall the hanger ball (KK) and the ground lead
(MM) onto the downrod (NN).
Replace the cross pin (LL) and make sure it is in the correct
position.
Tighten the set screw (JJ) and make sure wires are not twisted.
GG
HH
II
II
JJ
D
LL
KK
MM
F
NOTE:
DO NOT install extensions cords (DD and EE) when
using included downrod.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
F
HH
GG
B
E
C
II
II
EE
DD
JJ
LL
KK
NN
MM
8

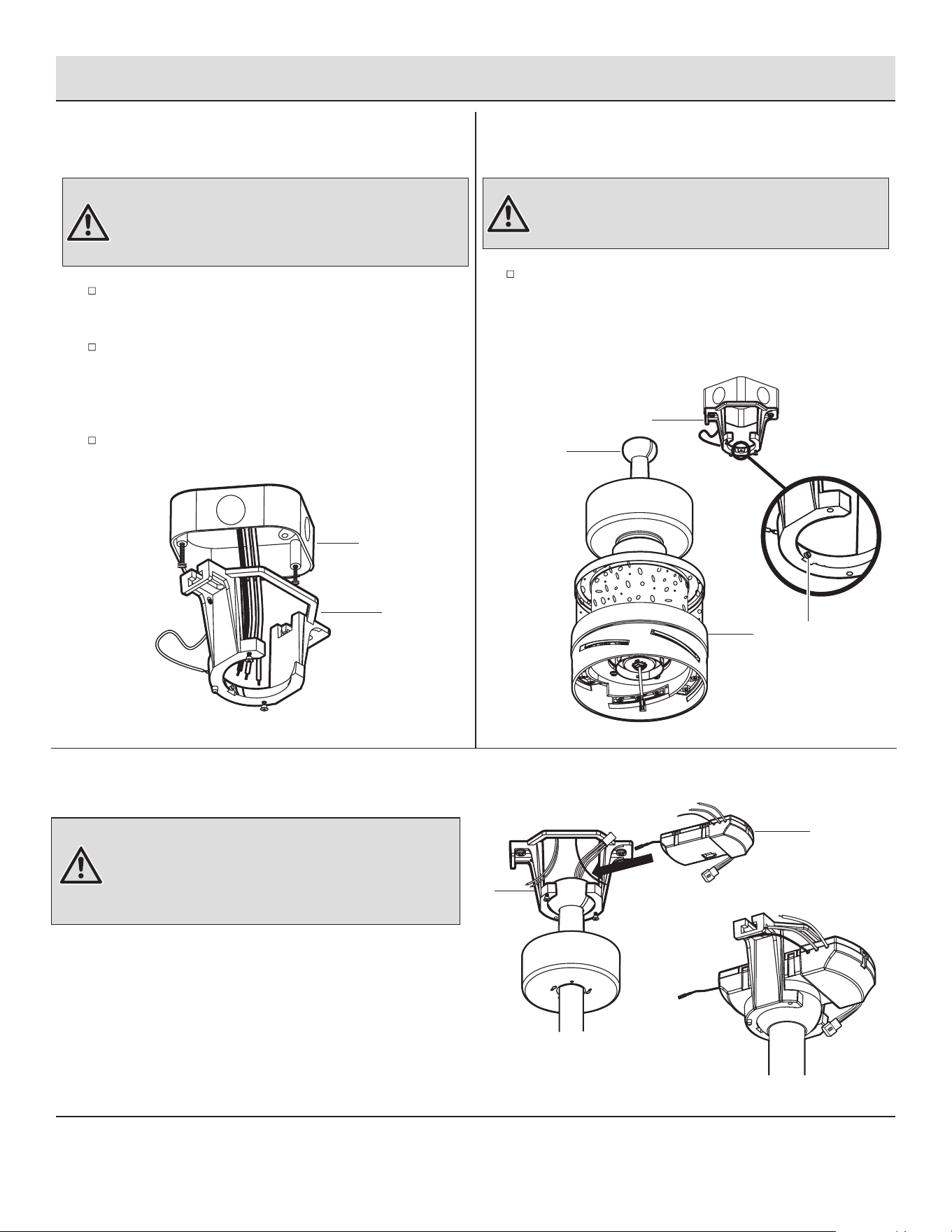

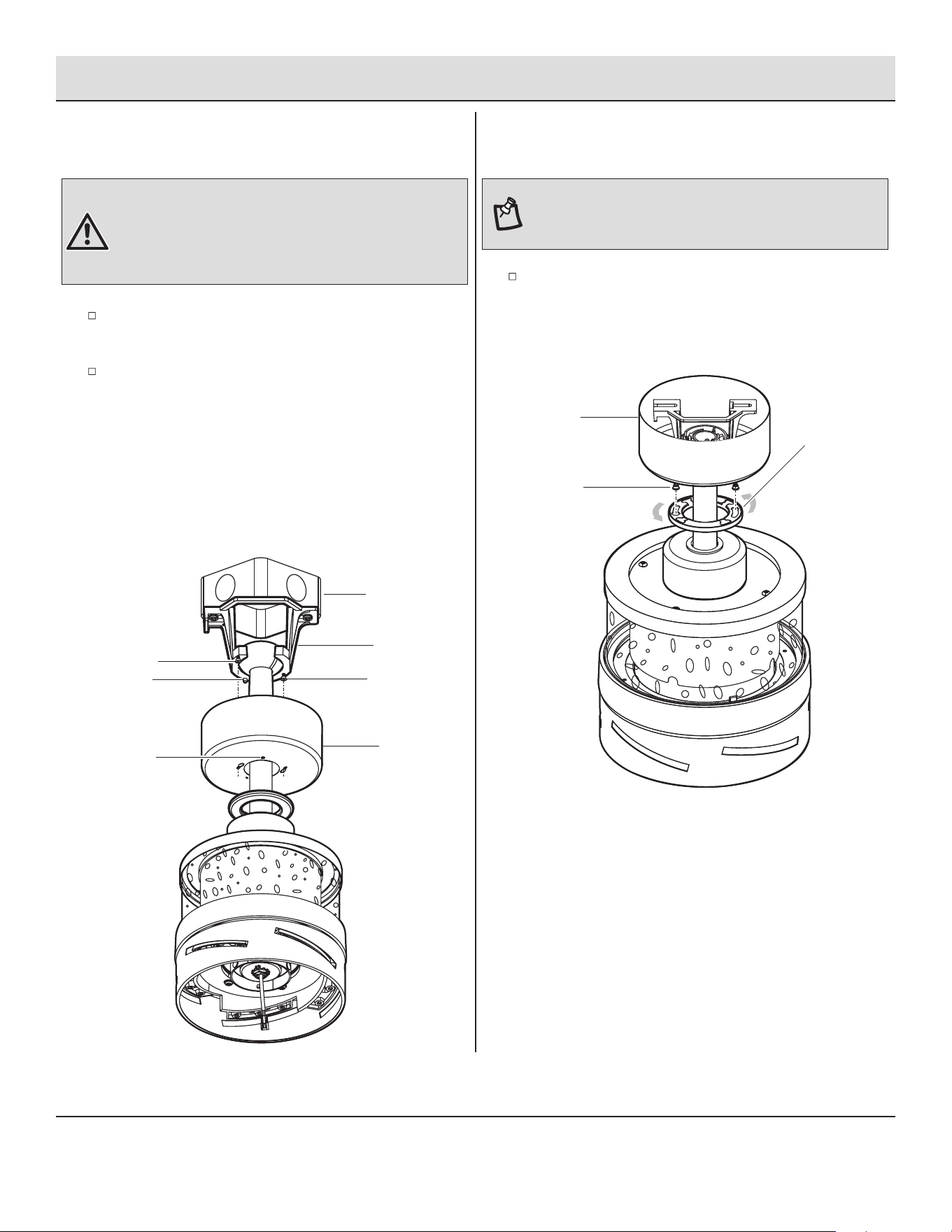

Assembly — Hanging the Fan
4
Attaching the mounting bracket to the
electrical box
Hanging the fan on the mounting
bracket
5
Pass the 120-volt supply wires through the center hole in
the mounting bracket (A).
Attach the mounting bracket (A) on the outlet box by sliding
the mounting bracket (A) over the screws provided with the
outlet box. Note that the flat side of the mounting bracket
(A) is toward the outlet box.
Securely tighten the two mounting screws.
Carefully lift the fan motor assembly (F) up to the mounting
bracket (A) and seat the hanger ball/downrod assembly (D)
in the mounting bracket (A) socket. Make sure the tab on the
mounting bracket (A) socket is properly seated in the groove
in the hanger ball/downrod assembly (D). This will help to
balance the ceiling fan.
WARNING: To reduce the risk of fire, electric shock or other
personal injury, mount the fan only to an outlet box or supporting
system marked acceptable for fan support and use the mounting
screws provided with the outlet box.
WARNING: The tab in the ring must rest in the groove of
the hanger ball/downrod assembly (D). Failure to properly
seat the tab in the groove could cause damage to the wiring.
A
D
F
Outlet Box
A
6
Installing the receiver
□ Position the house supply black wire to one side of
the mounting bracket (A), and position the house
supply white and green wires to the opposite side.
□ Push the yellow antenna wire through the mounting
bracket (A) and insert the narrow end of the receiver
(J) (as shown, flat side towards the ceiling) into the
slide-on mounting bracket (A) until it rests on top of
the ball/downrod assembly.
WARNING:
To reduce the risk of fire or electric shock,
remember to disconnect power. The electrical wiring must meet
all local and national electrical code requirements. The electrical
source and fan must be 120 volt, 60Hz. Do not use this product in
conjunction with any variable wall control. Incorrect wire
connection can damage this receiver.
View after installation
A
J
Tab
9
Assembly — Hanging the Fan (continued)
AA
4-pin and 3-pin
connectors
J
Black
Red
Green
White
Black
Ground
White
conductor
Green
Outlet Box
D
A
6a

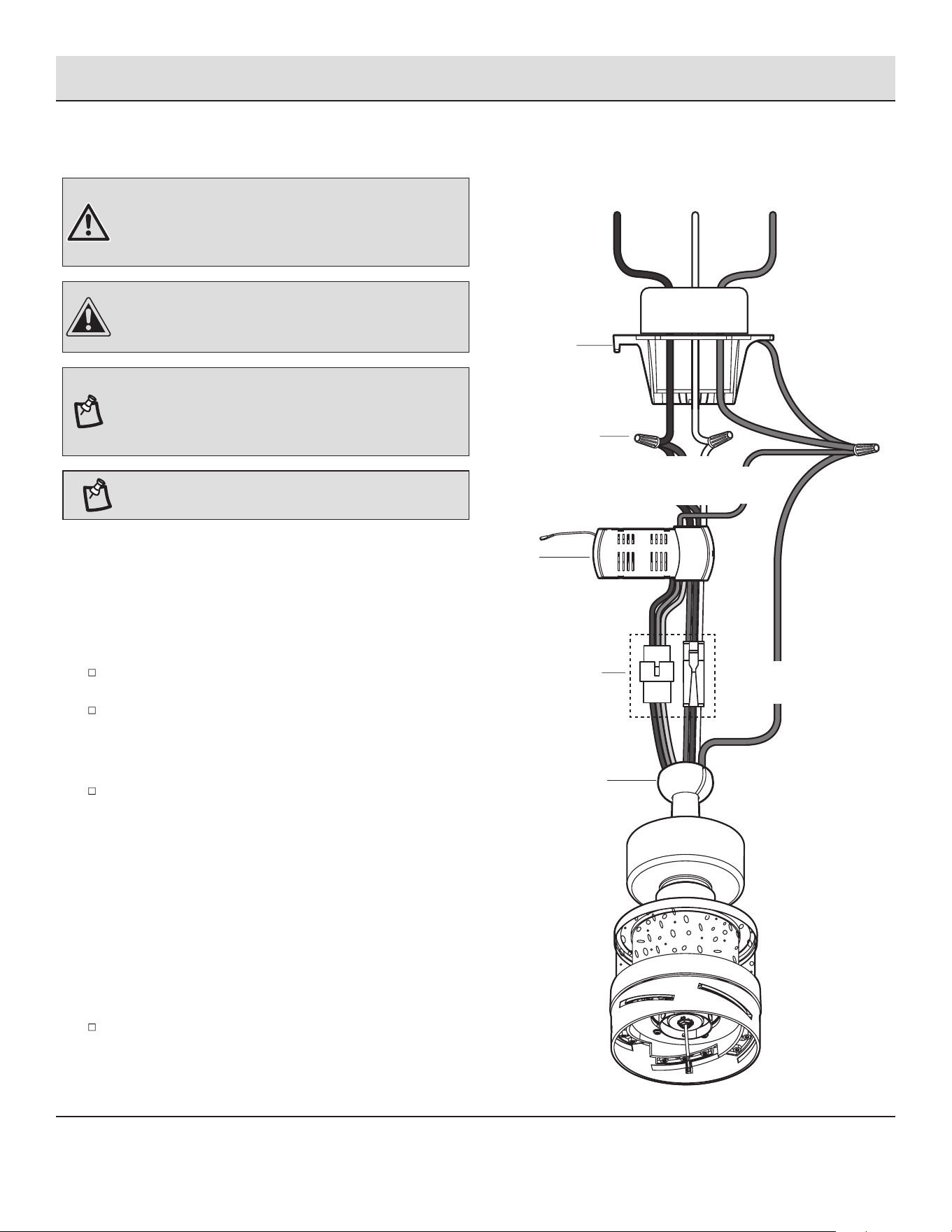

Making the electrical connections
NOTE: The fan must be installed at a maximum distance of
20 ft. from the remote control for proper signal transmission
between the remote control and the fan's receiving unit.
WARNING: Check to see that all connections are tight,
including ground, and that no bare wire is visible at the wire
nuts (except for the ground wire).
If you feel you do not have enough electrical wiring knowledge
or experience, have your fan installed by a licensed electrician.
Follow the steps below to connect the fan to your household
wiring. Use the plastic wire nuts (AA) with your fan. Secure the
plastic wire nuts (AA) with electrical tape. Make sure there are
no loose strands or connections.
Insert the receiver (J) into the mounting bracket (A) with the
flat side of the receiver (J) facing the ceiling.
Make wire connections from the fan to the receiver (J).
From fan To receiver
4-pin connector--------------- 4-pin connector
3-pin connector--------------- 3-pin connector
Make wire connections from the receiver (J) and fan to the
outlet box as follows, using the wire nuts (AA).
From receiver To outlet box
Black wire “AC IN FAN” +
Red wire “AC IN LIGHT” ------ Black wire (Hot)
White wire "AC in N" --------- White wire (Neutral)
From fan and receiver To outlet box
Green wires* ----------------- Green or bare wire (Ground)
* There are three green grounding leads: one from the mounting
bracket (A), one from the hanger ball/downrod assembly (D) and
one from the receiver (J).
Turn the wire nut connections upward, spreading them apart
so the green (ground) and white wires will be on one side of
the outlet box and the black wire will be on the other side.
Carefully tuck the connections up into the outlet box.
CAUTION: To reduce the risk of electric shock, this fan must
be installed with an isolating wall control/switch.
NOTE: Leave the antenna inside the canopy and make sure
it is not obstructed or damaged.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
10

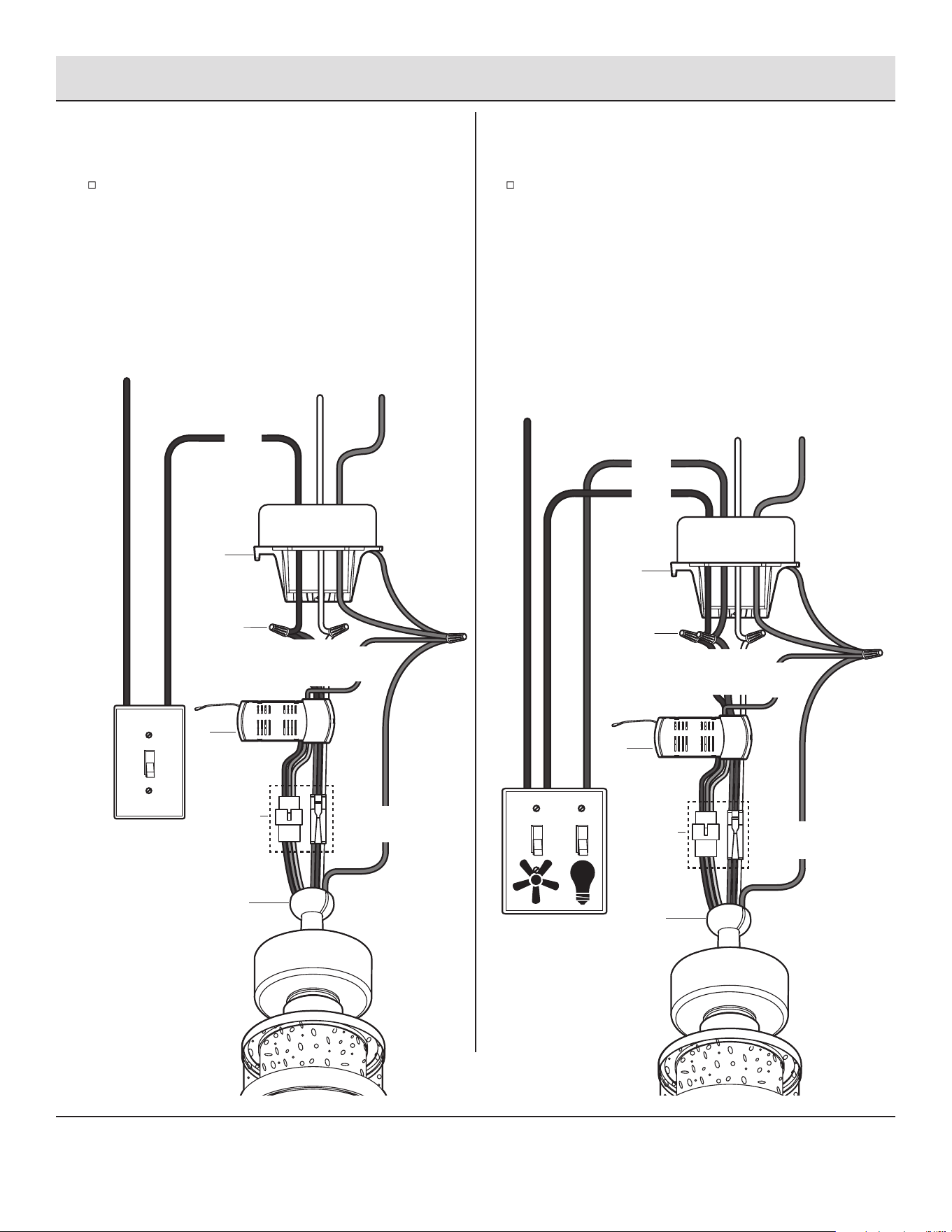

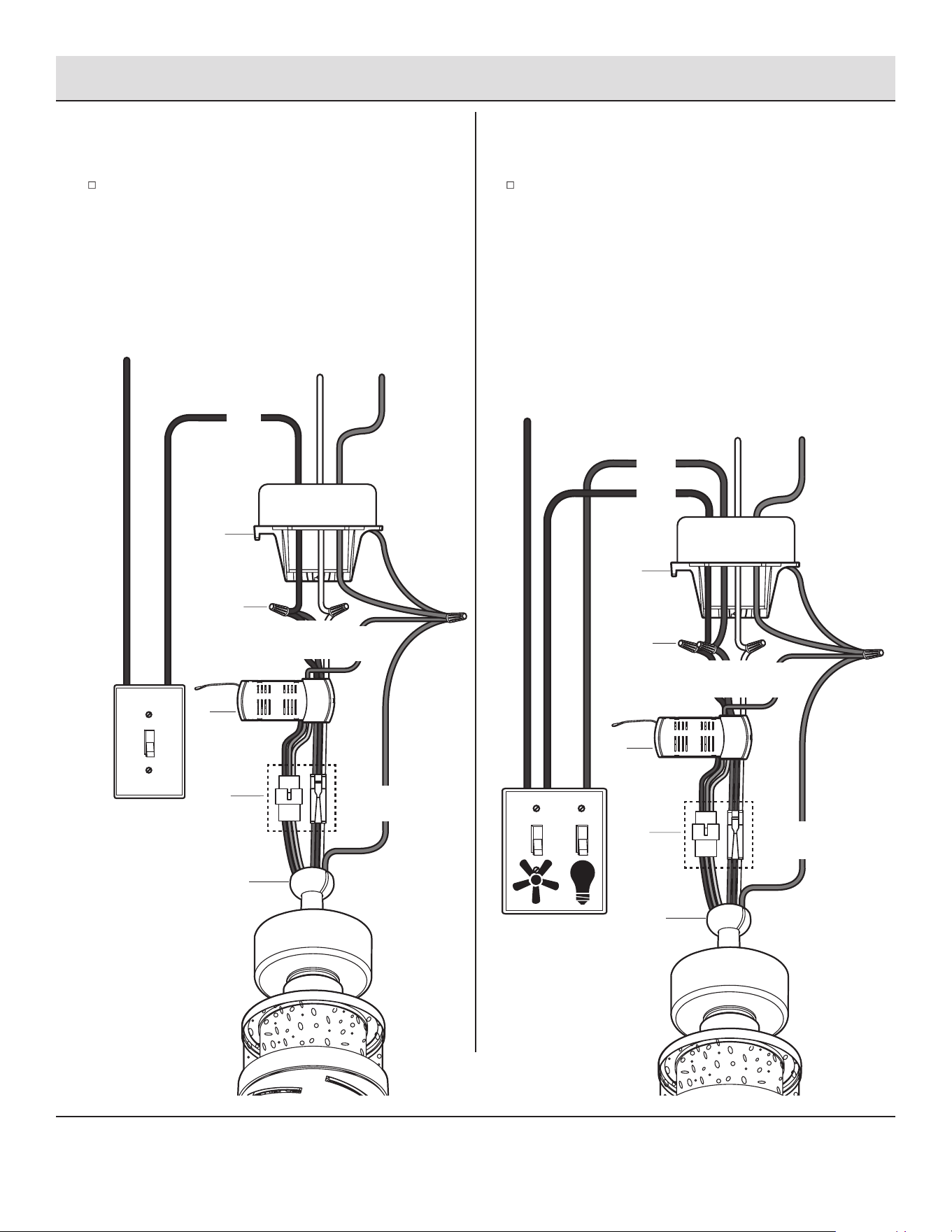

Assembly — Hanging the Fan (optional)
Single Switch Connections
6b
Dual Switch Connections
6c
On a single switch the fan and light can be turned on or off
together. Make wire connections as follows, using the wire
nuts (AA). Wall switch not included.
From Fan To Outlet Box
Red + Black Wires ---------- Black Wire (Hot)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
On a dual switch the fan and light can be turned on or off
separately. Make wire connections as follows, using the
wire nuts (AA). Wall switch not included.
From Fan To Outlet Box
Black Wire (for Fan) --------- Black Wire (Hot #1)
Red Wire (for Light) --------- Red Wire (Hot #2 but may
be in a color other than black,
white or green)
White Wire ------------------- White Wire (Neutral)
Green Wires* ---------------- Green or Bare Wire (Ground)
AC IN
Black
Ground
conductorWhite
Outlet Box
SINGLE SWITCH
AA
4-pin
and 3-pin
connectors
J
White
Green
Black
Green
D
A
Red
Red
AC IN
Ground
conductor
White
DUAL SWITCH
Black
AA
4-pin
and 3-pin
connectors
Green
D
A
Green
Outlet Box
J
White
Red
Black
11
Assembly — Hanging the Fan (continued)
7
Installing the canopy
Attaching the canopy bottom cover
8
WARNING: Make sure the tab on the mounting bracket (A)
properly sits in the groove in the hanger ball (KK) before
attaching the canopy (B) to the mounting bracket (A) by
turning the canopy housing until it drops into place.
Make sure connections are neatly tucked into the ceiling
outlet box.
Slide the canopy (B) up to the mounting bracket (A) and
place the key holes on the canopy (B) over the loose canopy
mounting screws (FF) on the mounting bracket (A). Turn the
canopy (B) clockwise until it locks in place at the narrow
section of the key holes. Make sure the positioning pin (OO)
on the mounting bracket falls into one of two holes (PP) on
the canopy, and then tighten the two canopy mounting
screws (FF).
Outlet Box
FF
A
B
FF
NOTE: Adjust the canopy mounting screws (FF) as necessary
until the canopy (B) and canopy bottom cover (C) are snug.
Attach the canopy bottom cover (C) to the canopy (B) by
inserting the screw heads into the key slots in the canopy
bottom cover (C) and rotating it clockwise.
B
C
FF
OO
PP
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
12

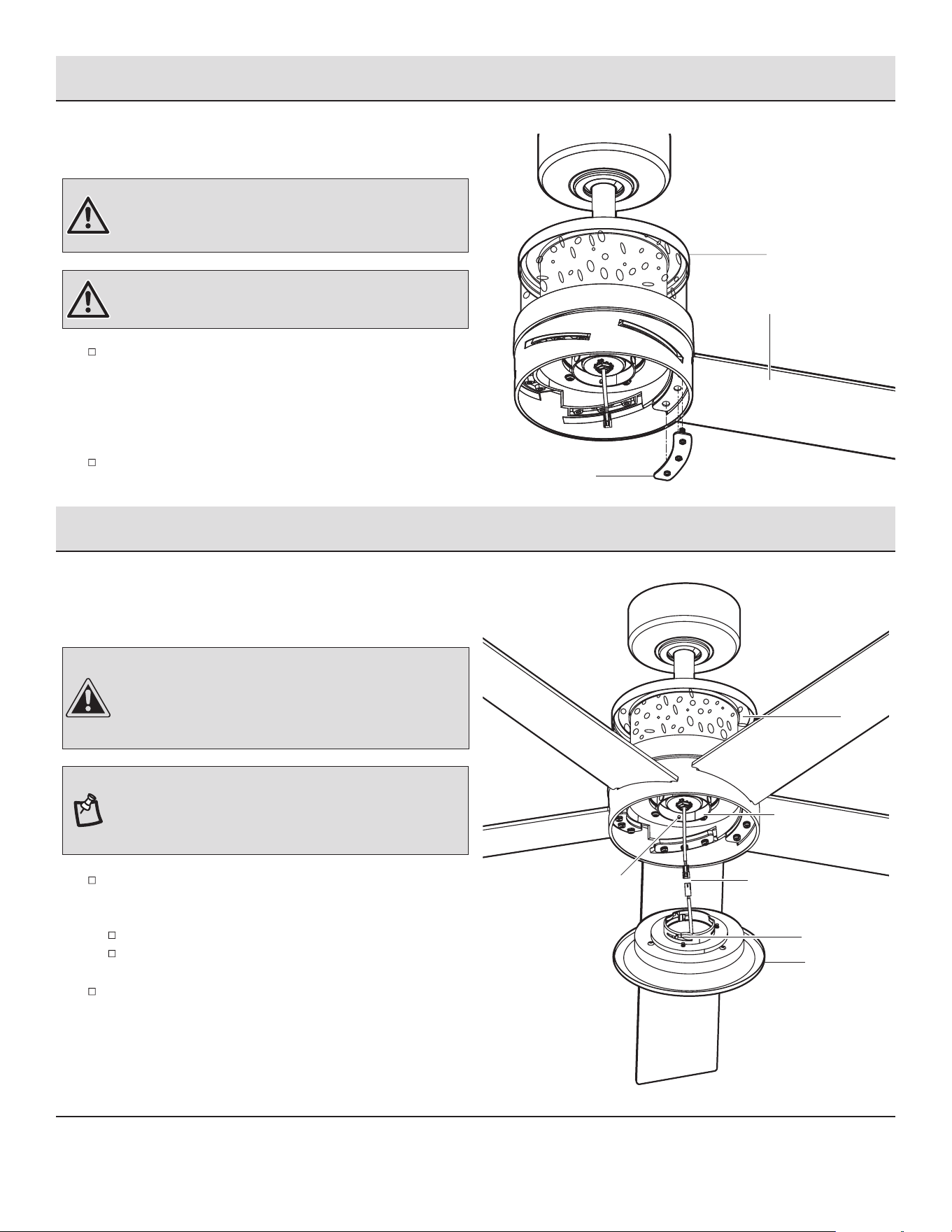

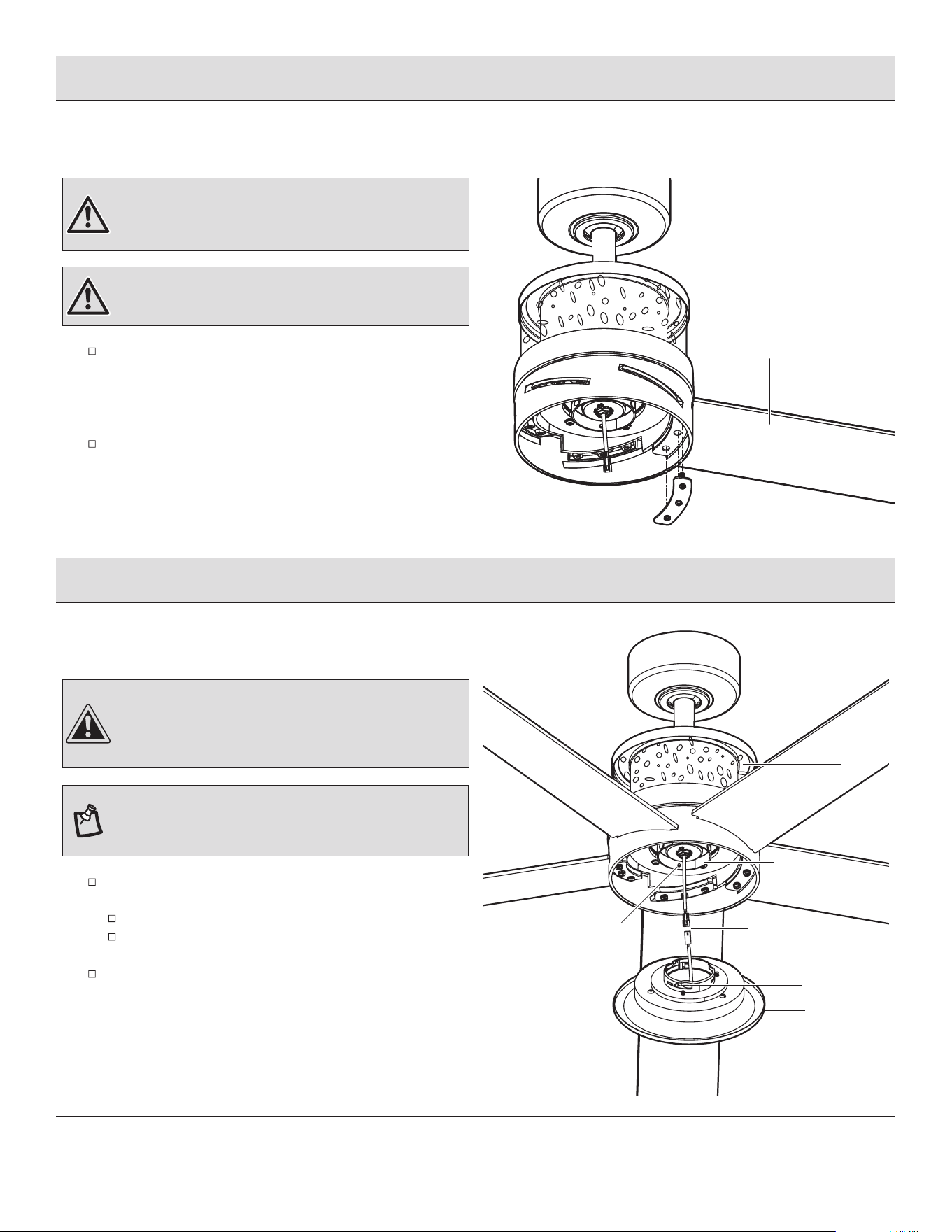

Assembly — Attaching the Fan Blades
Insert the blade (G) through the slot in the housing. Align the
holes from the blade (G) to the holes from the fan motor
assembly (F), and secure the blade in place with blade
support plate with screws and lock washers (H) provided.
Repeat this procedure with the remaining blades (G).
9
or cleaning the fan.
WARNING: To reduce the risk of personal injury, do not
bend the blades (G) while installing, balancing the blades (G)
or cleaning the fan.
Attaching the fan blades
WARNING: Do not insert foreign objects between rotating
fan blades (G).
10
Attaching the light kit assembly to
the light kit mounting plate
CAUTION: Before starting installation, disconnect the power
by turning off the circuit breaker or removing the fuse at the
fuse box. Turning power off using the fan switch is not sufficient
to prevent electric shock.
I
QQ
RR
SS
F
TT
Assembly — Installing the Light Kit
H
F
G
While holding the 20W LED light kit (I) under the fan motor
assembly (F), snap together the wire connection plugs (QQ):
White to white
Black to black
Position the notches (RR) in the inner edge of the 20W light
kit assembly (I) so they line up with the tabs (SS) on the outer
of the rim of the light kit mounting plate (TT). Secure it to the
fan by turning the 20W light kit assembly (I) clockwise until
snug.
NOTE: If the light kit could be wobbled by hand, it means the
light kit is not twisted completely till the right position. Keep
twisting the light kit till it could not be wobbled by hand.
13
LEARN
1
+
0
LEARN
1
+
0

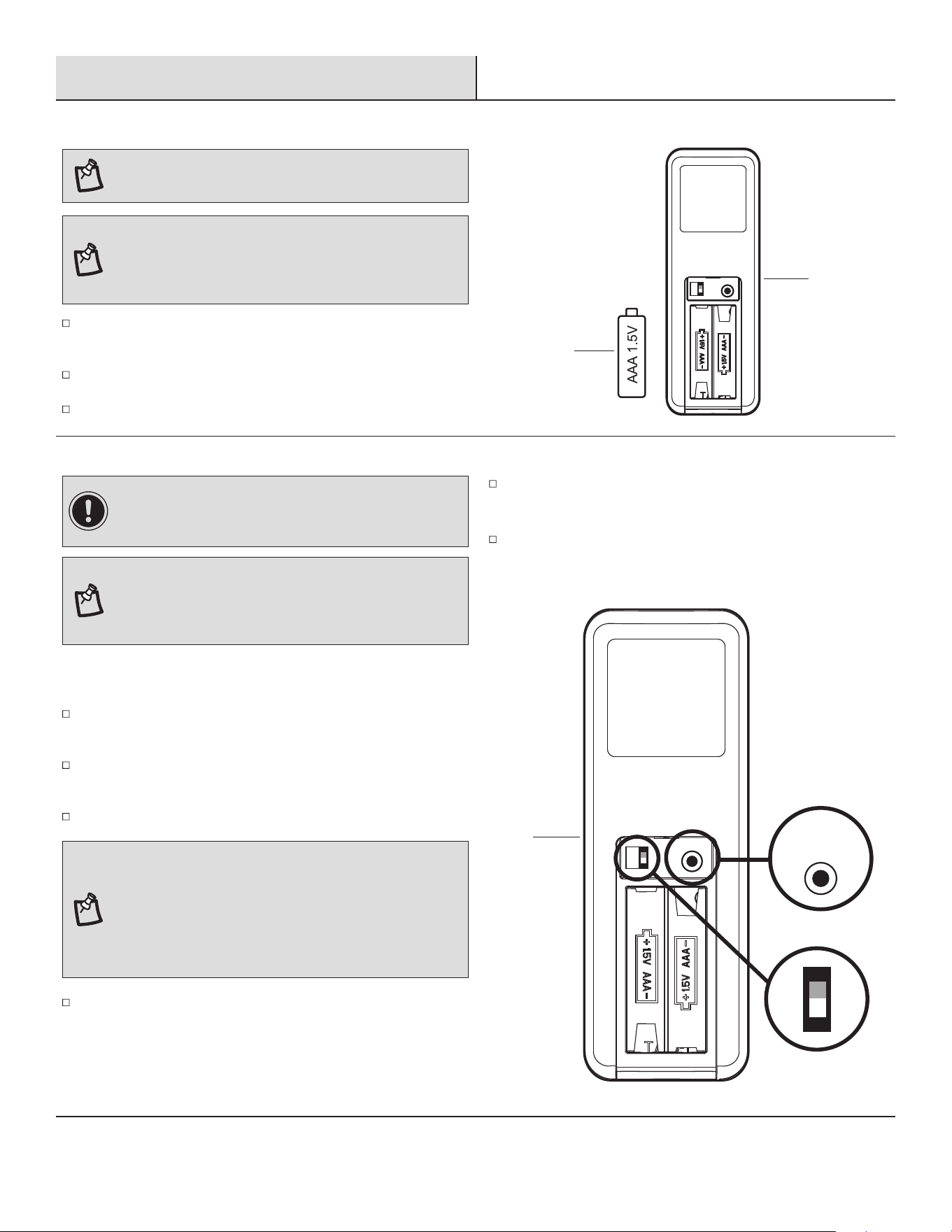

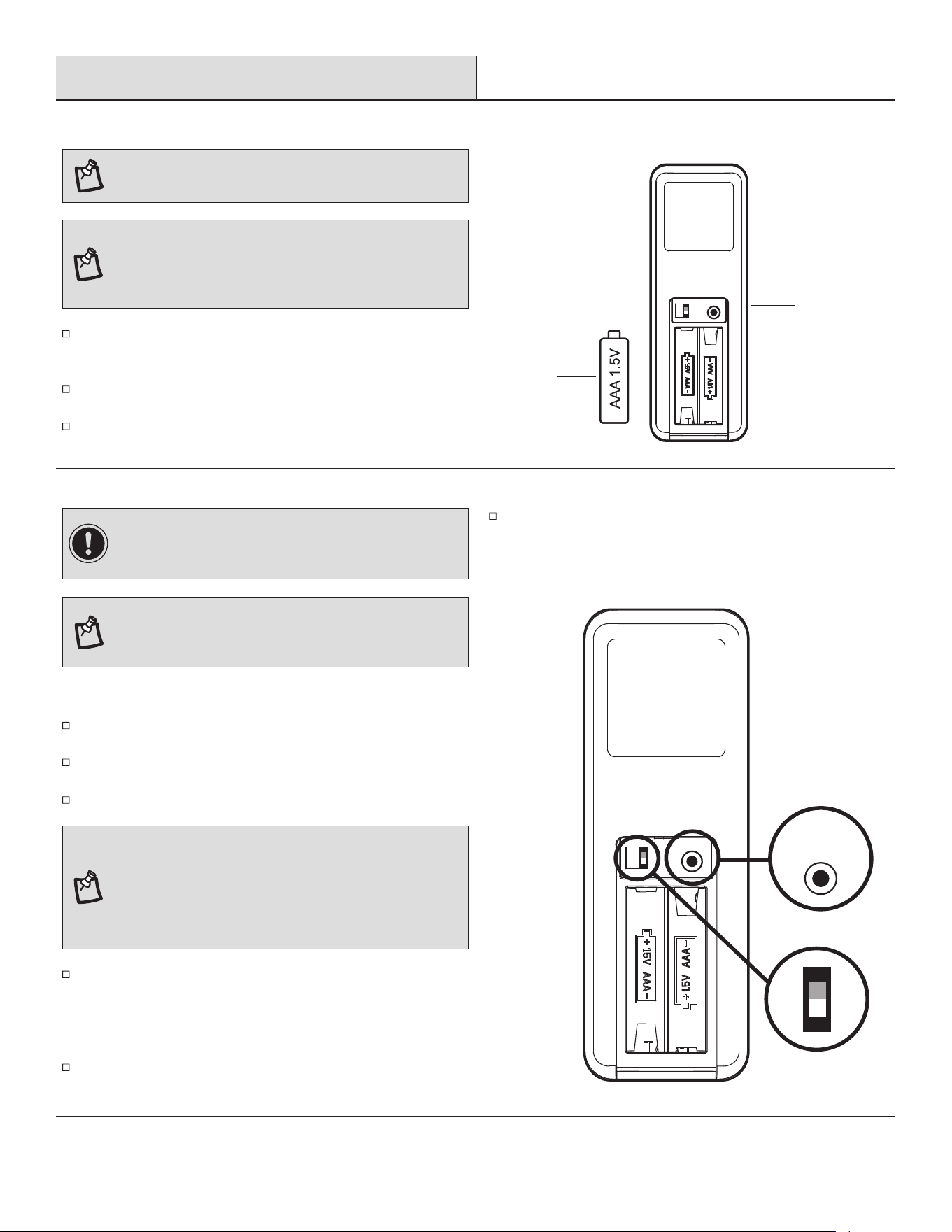

SETTING UP THE TRANSMITTER
Operation
NOTE: Batteries will weaken with age and should be replaced
before leaking takes place as this will damage the remote
control. Dispose of used batteries properly and keep them out
of the reach of children.
LEARNING PROCESS
Remove the battery cover by pressing firmly on the arrow and
sliding the cover off.
Install two 1.5V AAA batteries (CC) (included).
Replace the battery cover on the remote control (K).
NOTE: If installing multiple fans on separate remotes, only
the fan being programmed should have AC power turned ON.
All other fans, even if they have already been programmed,
should have AC power OFF so they do not memorize other
remotes during the learning process. Separate the fan power
switches by approximately 2 meters.
Within 30 seconds of turning AC power on, press and release
the "LEARN" button located in the remote's battery compartment
to enter the learning function. The down light of your fan, if
applicable, will blink, and the fan blades will start to spin.
The fan will now accept commands from the added remote.
Ensure AC power to the fan is OFF to begin the learning process.
Slide the dip switch in the battery compartment to the "1" position.
Turn the fan’s AC power ON.
To add a remote to your fan’s memory, use the steps below:
CC
K
K
LEARN
1
+
0
NOTE: The remote has been pre-paired in the factory for your
convenience.
IMPORTANT: If you have two or more fans, please follow
steps below to control each fan independently. Also follow
steps below to re-pair the remote and the receiver when needed.
NOTE: The dip switch in the battery compartment has been
set on “0” position for your convenience. If you want to
re-pair the remote, please set the dip switch on “1” position.
If you would like to set the dip switch back to the "0" position
after a learning, please re-pair the remote by following the
learning process again.
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
14
Operation (continued)
OPERATING YOUR FAN AND REMOTE CONTROL
NOTE: The fan will store the last used speed setting for the next time it is turned on.
Fan ON/OFF button: Press and release this button to turn the
fan on or off.
Power ALL button: Press and release the power button to turn
the fan and light on or off when the fan and light are both off
or on.
BRIGHTNESS button:
When the uplight is on, press button to activate the signal,
and within 3 seconds:
□ Short press the “+” or the “-” button to select the preset
uplight intensity level (6 modes in 100%, 80%, 60%, 40%,
20% and 10%).
□ Long press the “+” button or the “-” button to the desired
uplight intensity (100% - 10%).
When the downlight is on, press button to activate the
signal, and within 3 seconds:
□ Short press the “+” or the “-” button to select the preset
downlight intensity level (6 modes in 100%, 80%, 60%,
40%, 20% and 10%).
□ Long press the “+” button or the “-” button to the desired
downlight intensity (100% - 10%).
Fan 6 SPEED button: Press and release the “+” button to
increases the fan speed. Press and release the “-” button to
decreases the fan speed.
TIMER
WINTER
SUMMER
FAN DIRECTION
HOLD 3 SEC.
2HR 8HR4HR
ON / OFF
ON / OFF
ON / OFFBREEZE
RGB
6 SPEED
BRIGHTNESS
COLOR TEMP.
ALL
Fan on/off
Fan on/Increases/
decreases fan
speed
Comfort Breeze
TM
Timer
Signal light
Power on/off
Uplight
on/off
Downlight on/
light dimming
Downlight
on/off
Downlight
color
temperature
Reverse
Forward
Uplight
RGB set
Option 4: 4000K (Bright White).
Option 5: 5000K (Daylight).
Push and release the button to cycle through the five color temperature
options.
Option 1: 2700K (Warm White)
Option 2: 3000K (Soft White).
Option 3: 3500K (Neutral White)
Uplight RGB button: Press and release the button to start the
automatic uplight color change mode. Press and hold the
button for 1.1 seconds to set the automatic uplight color
change cycle with three different speed manner selections.
The brightness will not be able to adjust in this mode. Press
again will stop the mode.
Uplight RGB button: Press the button to select the desired
uplight color (6 colors for selection)
Downlight color temperature selection.
Press and release the button to select from the five color
temperature options.
NOTE: On each start up of your ceiling fan, the fan blades will oscillate back and forth. This is a NORMAL OPERATION for DC motor ceiling
fans as they go through a calibration cycle. The fan is NOT DEFECTIVE.
□ Select the light to be controlled by pressing either button.
Turn the desired light on or off by pressing the button
again within 3 seconds.
□ Press both buttons within 3 seconds of each other to
select both up and down lights, then press either button
again within 3 additional seconds to turn both on or off.
Pressing the button will activate the Comfort Breeze
TM
mode.
If you are using Comfort Breeze
TM
mode, pressing the button
for 3 seconds, pressing the button or the fan speed
buttons will cancel Comfort Breeze
TM
mode and resume
normal fan operation.
Uplight ON/OFF button
Downlight ON/OFF button
15
Operation (continued)
Press the timer button and the fan will turn off
automatically after 2, 4, or 8 hours. To cancel the setting,
press and hold the button three seconds and the signal
light will flash.
2HR
4HR
8HR
Forward
, press and hold the button three seconds and the
signal light will flash.
SUMMER
Reverse
, press and hold the button three seconds and the
signal light will flash.
WINTER
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
Speed settings for warm or cool weather depend on factors such
as the room size, ceiling height, numbers of fans.
Warm weather - (Counterclockwise Direction) A downward air
flow creates a cooling effect. This allows you to set your air
conditioner on a warmer setting without affecting your comfort.
Cool weather - (Clockwise Direction) An upward air flow moves
warm air off the ceiling. This allows you to set your heating unit
on a cooler setting without affecting your comfort.
NOTE: The fan reverse button must be pressed while the fan
is running.
WARM/COOL WEATHER OPERATING
INSTRUCTIONS
16
Remove the two screws from the toggle switch face plate.
Place the toggle switch spacer over the toggle switch face plate
and align the two large holes of the toggle switch spacer with
the holes in the face plate. Secure the toggle switch spacer to
the face plate using the two included machine screws (UU).
Attach the remote wall cradle (VV) to the toggle switch spacer
using the included two short tapered screws (WW). Screw a
short tapered screw (WW) into the top hole and bottom hole of
the wall cradle and into the toggle switch spacer until tight.

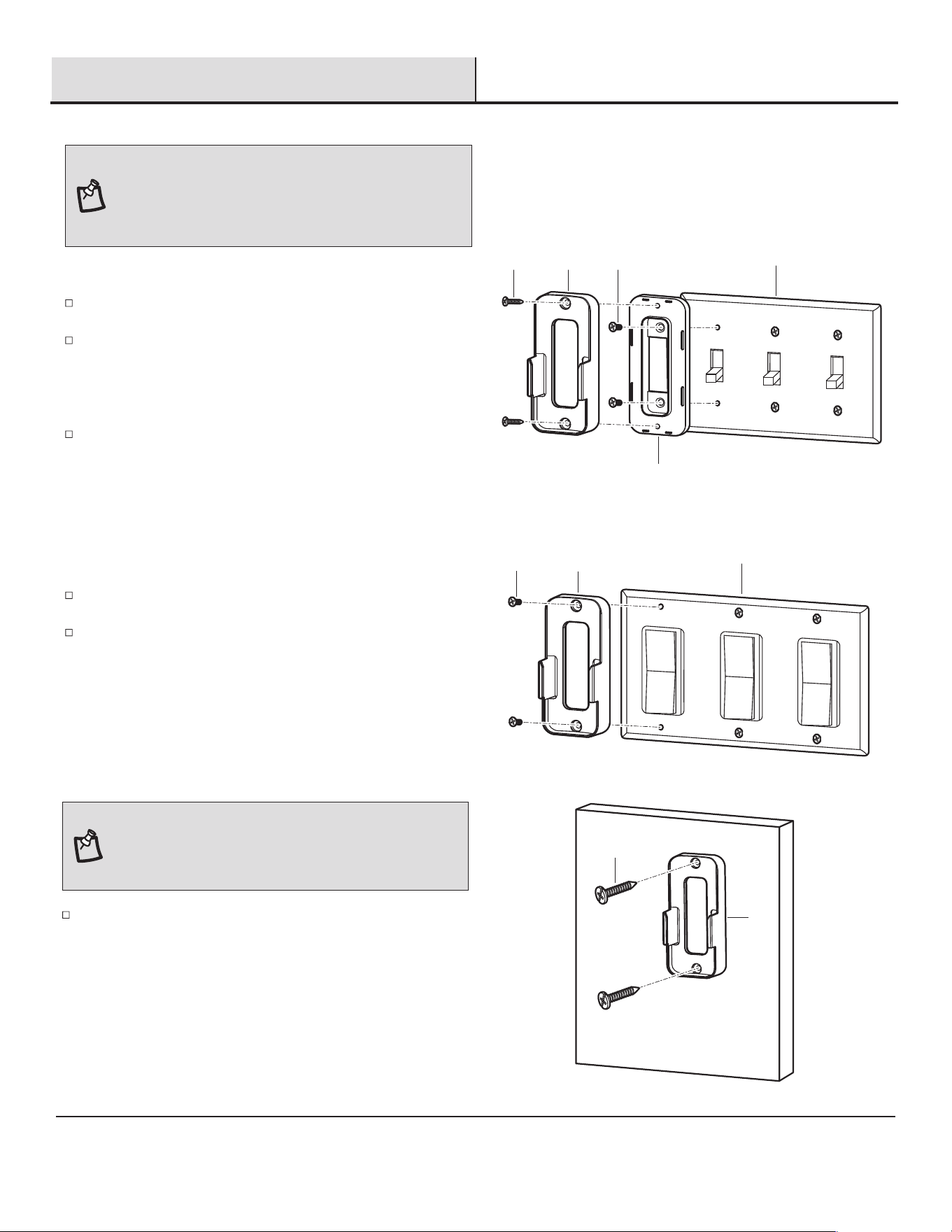

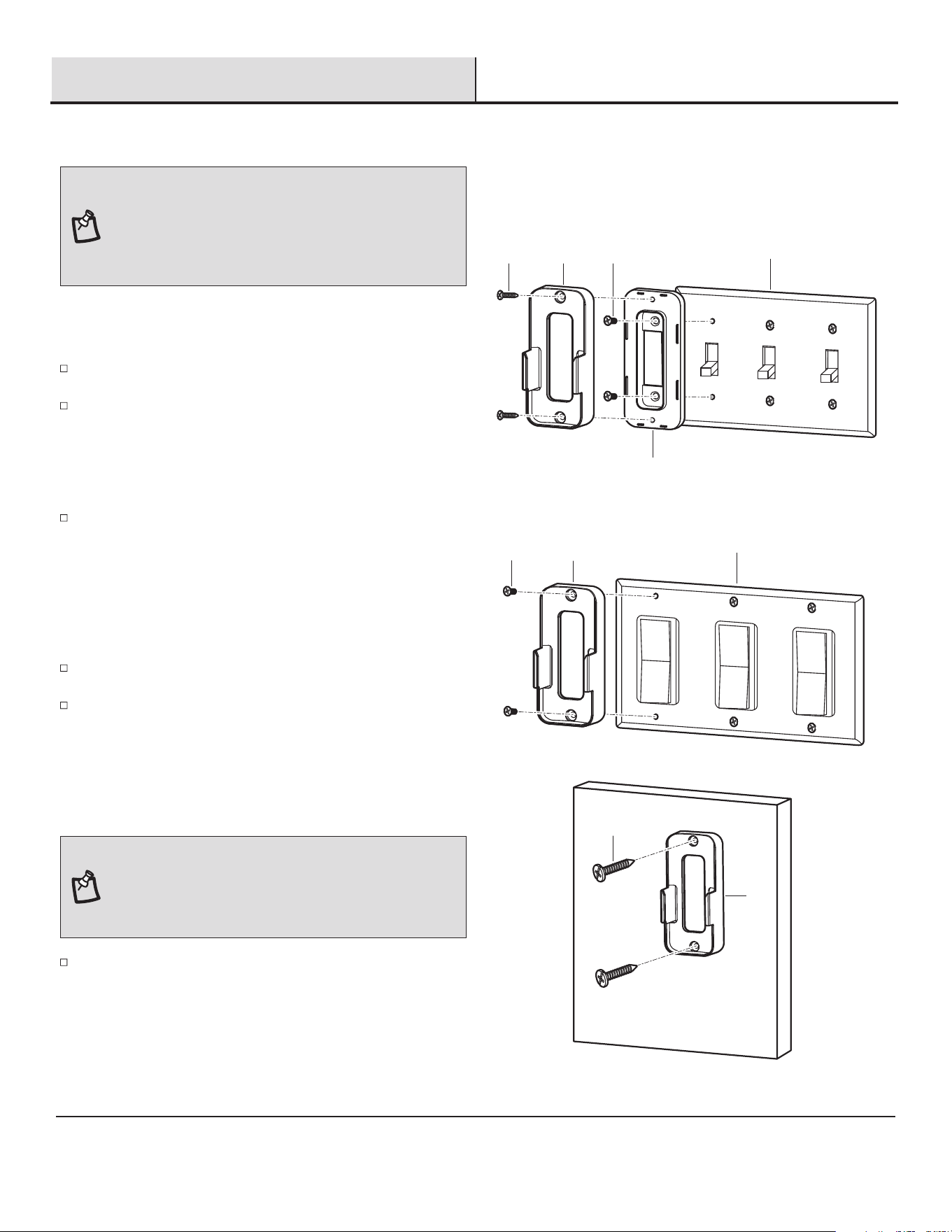

INSTALLING THE REMOTE CONTROL HOLDER
1a. Attaching over a standard toggle switch
Remove the two screws from the paddle switch face plate.
Place the remote wall cradle (VV) over the paddle switch and
align the two holes of the remote wall cradle (VV) with the holes
in the face plate. Secure the remote wall cradle (VV) to the face
plate using the two included machine screws (UU).
1b. Attaching over a paddle switch
VVUU
Toggle switch face plate
Paddle switch face plate
Toggle switch spacer
NOTE: The remote wall cradle is designed to allow you to
access an existing switch. The remote wall cradle can be
mounted on the wall or to the face plate of a standard toggle
switch or a paddle switch. Follow the instructions below for
the option that best suits your needs.
UUWW VV
Operation (continued)
Position the remote wall cradle (VV) in the desired position and
attach to the wall using the included two long tapered screws
(XX).
1c. Attaching to the wall
VV
XX
NOTE: Screw wall anchors are included for extra support.
The included screws are designed to screw easily into the wall.
If you would like a more permanent or secure hold, install the
wall anchors prior to attaching the wall cradle to the wall.
17
Verify that all blades and blade bracket screws are secure (most fan wobble problems are caused by
loose parts). Once the fan is properly installed, run the ceiling fan for 10 minutes to let the fan self-adjust.
If wobble occurs after running the fan for 10 minutes, verify blade level using the following process:
Select a point on the ceiling above the tip of one of the blades, then select any fan blade and measure
from the center of the selected blade to the point on the ceiling. Rotate the fan until the next blade is
positioned and repeat the measurement using the same point from the ceiling for every blade.
Measurement deviations should be within 1/8 in.
If all deviations are less than 1/8 in. and the fan continues to wobble, please call Customer Service
(1-800-986-3460) to order a complimentary blade balancing kit.
If deviation is greater than 1/8 in., please call Customer Service (1-800-986-3460) to order
complimentary replacements of your brackets.
Troubleshooting
Problem Solution
The fan will not start.
Check the main and branch circuit fuses or breakers.
Check the line wire connections to the fan and switch wire connections in the switch housing.
Check to make sure the frequency switches from the remote control and receiver are set to the same
frequency.
Turn the AC power off, and turn the AC power on after 10 seconds.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan sounds noisy.
Make sure all motor housing screws are snug.
Make sure the screws that attach the fan blade to the motor hub are tight.
Make sure the wire nut connections are not rattling against each other or the interior wall of the switch
housing.
Allow a 24-hour "breaking-in" period. Most noises associated with a new fan disappear during this time.
If using the ceiling light kit, make sure the glassware is secured tightly.
Make sure there is a short distance from the ceiling to the canopy. It should not touch the ceiling.
Make sure your ceiling box is secure and that rubber isolator pads are used between the mounting
bracket and outlet box.
The remote control is
not working.
Do not connect the fan with wall mounted variable speed control(s).
Make sure the frequency switches are set correctly.
Reset the transmitter by going through the transmitter “LEARNING PROCESS”.
The fan wobbles.
Fan moves backwards and
forwards when turned on.
This is normal start-up procedure for DC motor fans. The partial movement during start-up is the result
of the DC motor aligning the internal magnetic poles for proper motor operation. This design saves
electricity and allows the fan to operate much quieter than standard AC motor fans.
Check the support connections, brackets, and blade attachments twice a year. Make sure they are secure. Because of the fan’s
natural movement, some connections may become loose over time. It is not necessary to remove the fan from the ceiling.
Clean your fan periodically. Use only a soft brush or lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to
minimize discoloration or tarnishing.
(Optional) Apply a light coat of furniture polish to the wood blades.
(Optional) Cover small scratches with a light application of shoe polish.
Do
Care and Cleaning
Use water when cleaning. Water could damage the motor, or the wood, or possibly cause an electrical shock.
Apply oil to your fan or motor. The motor has permanently-lubricated sealed ball bearings.
Do not
Please contact 1-800-986-3460 for further assistance.
HOMEDEPOT.COM/HOMEDECORATORS
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause
harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
WARNING: Changes or modifications to this unit not expressly approved by the party responsible for compliance could void the user's
authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates,
uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference
to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference
to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
- Reorient or relocate the receiving antenna.
- Increase the separation between the equipment and receiver.
- Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
- Consult the dealer or an experienced radio/TV technician for help.
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m.- 6 p.m., EST, Saturday
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
Artículo Núm.1008 779 152
Modelo Núm.AK393-CH
GUÍA DE USO Y MANTENIMIENTO
Apreciamos la confianza que has depositado en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos para
continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por Internet para ver nuestra línea completa
de productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir Home Decorators Collection!
GRACIAS POR TU COMPRA
Instrucciones visuales sobre cómo instalar este ventilador:
Visite www.homedepot.com y escriba el número de artículo o modelo
para buscar este ventilador, luego haga clic en el enlace de instrucciones
visuales en la sección de descripción general del producto.
1.42 m SERENO
VENTILADOR DE TECHO PARA INTERIORES
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
2
Índice
Índice . .........................................
Información de Seguridad ...........................
Garantía ..........................................
Pre-Instalación ....................................
Instalación .......................................
Ensamblado ......................................
Funcionamiento ...................................
Mantenimiento y Limpieza ...........................
Solución de Problemas ..............................
2
2
3
3
6
7
13
17
17
LEA Y MANTENER ESTAS INSTRUCCIONES
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
Información de Seguridad
Para disminuir el riesgo de descarga eléctrica, asegúrate de
que la electricidad ha sido apagada en el cortacircuitos o la
caja de fusibles antes de comenzar la instalación.
Todo el cableado debe cumplir con el Código Nacional de
Electricidad "ANSI/NFPA 70" y con los códigos locales de
electricidad. La instalación eléctrica debe ser hecha por un
electricista certificado y calificado.
La caja eléctrica y estructura de soporte deben montarse de
forma segura y tener capacidad para sostener de manera
confiable un mínimo de 35 libras (15,9 kg). Usa solamente
cajas eléctricas aprobadas por UL marcadas como “PARA
SOPORTE DE VENTILADOR”.
El ventilador debe ir montado con un mínimo de 7 pies (2,1 m)
de separación entre el borde trasero de las aspas y el piso.
Evita colocar objetos en la trayectoria de las aspas.
Para evitar lesiones físicas o daños al ventilador y otros
artículos, ten cuidado al limpiar o trabajar cerca del ventilador.
No usar agua o detergentes al limpiar el ventilador o las aspas.
Para la limpieza, será adecuado un paño seco para quitar el
polvo o ligeramente humedecido.
Después de concluir con las conexiones eléctricas, debes
voltear los conductores empalmados hacia arriba y empujarlos
con cuidado hacia dentro de la caja eléctrica. Los cables deben
estar separados, con el cable a tierra y el conductor a tierra del
equipo hacia uno de los lados de la caja eléctrica y el conductor
sin conexión a tierra hacia el lado opuesto.
Todos los tornillos colocados se deben verificar y ajustar donde
sea necesario antes de la instalación.
Adecuado para uso con control de velocidad de estado sólido
(RH797NRZBG300 solamente).
La siguiente parte responsable designada en FCC §2.909 es
responsable de esta declaración:
Modelo Número: AK393-CH
Nombre de empresa: TAL INTERNATIONAL CORPORATION
Dirección de la empresa: 2919 E. Philadelphia St., Ontario, CA 91761, U.S.A.
Número de teléfono: (909) 923-2888 Fax: (909) 923-8337
PRECAUCIÓN: Para reducir el riesgo de lesiones físicas,
usa sólo los tornillos incluidos con la caja eléctrica.
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre la caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma.
ADVERTENCIA: No insertes objetos extraños entre las
aspas en funcionamiento.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no dobles los brazos de las aspas (también
llamados “rebordes”) durante la instalación de los soportes,
compensación de las aspas o limpieza del ventilador.
ADVERTENCIA: Para reducir el riesgo de incendio o
descarga eléctrica, este ventilador debe instalarse con un
control/ interruptor de pared de aislamiento.
Pre-Instalación
ESPECIFICACIONES
NOTA: Estas medidas son aproximadas. No incluyen ni el
amperaje ni el vataje consumido por el kit de luces.
Garantía
HERRAMIENTAS NECESARIAS
Destornillador
Phillips
Destornillador de
aspa plana
Escalera de
tijera
Pelacables
Cinta de
electricista
Llave
ajustable
3
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
El fabricante garantiza de por vida, a partir de la fecha en que el comprador original lo adquiere, que el motor del ventilador no presenta
defectos de fabricación ni de material al momento en que es enviado desde la fábrica. El fabricante garantiza, por un período de cinco
años a partir de la fecha de compra por el comprador original, el kit de luces, sin incluir ningun de vidrio, no presentarán ningún defecto
de fabricación o de material desde el momento de su salida de la fábrica. El fabricante también garantiza, por un período de dos años a
partir de la fecha de compra por el comprador original, que todas las demás piezas del ventilador, sin incluir ningún aspa de vidrio o
acrílico, no presentarán ningún defecto de fabricación o de material desde el momento de su salida de la fábrica. Acordamos reparar
todos los defectos del tipo antes mencionado, sin cargo alguno o, a nuestra discreción, reemplazar el producto por un modelo de igual
calidad o superior si el producto es devuelto. Para obtener un servicio de garantía, debe presentar una copia del recibo como
comprobante de compra. Todos los costos de retiro y reinstalación del producto son su responsabilidad. Los daños a cualquiera de las
piezas como resultado de accidentes, uso inadecuado, instalación inadecuada, o debidos a la instalación de cualquier accesorio, no están
cubiertos bajo esta garantía. Debido a que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio en el acabado
en bronce, incluyendo óxido, perforación, corrosión, manchas o descascaramiento. Los acabados en bronce de este tipo tienen una vida
útil más prolongada cuando se protegen de las condiciones climáticas cambiantes. Es normal cierta “oscilación” y no se considerará una
falla. Cualquier servicio técnico realizado por personas no autorizadas invalidará la garantía. No hay ninguna otra garantía expresa.
Mediante la presente, nos eximimos de cualquier garantía, incluyendo pero sin limitarnos a aquellas de comercialización e idoneidad para
un finparticular, de acuerdo a lo contemplado por la ley. La duración de cualquier garantía implícita de la cual no se pueda eximir está
limitada al período de tiempo especificado en la garantía explícita. Algunos estados no permiten limitaciones a la duración de la
garantía,por consiguiente la limitación anterior puede no aplicarse a su caso. El minorista no será responsable por daños directos,
indirectos o especiales que resulten o deriven del uso o rendimiento del producto excepto en casos en que lo estipule la ley. Algunos
estados no permiten la exclusión o limitación de daños directos o indirectos, por lo que la limitación o exclusión anterior podría no
aplicarse a su caso. Esta garantía le otorga derechos legales específicos y es posible que también tenga otros derechos que varían de un
estado a otro. Eta garantía sustituye todas las garantías anteriores. Los costos de envío de cualquier devolución de productos hecha como
parte de una reclamación de garantía están a cargo del cliente.
Comuníquese con el Equipo de Servicio al Cliente al 1-800-986-3460 o visite www.HOMEDEPOT.COM/HOMEDECORATORS
56”
(142 cm)
Baja
(Velocidad 1)
Media (Velocidad 4)
Alta (Velocidad 6)
120
Tamaño del
ventilador
Vatios RPMVelocidad Voltios Amperios
7.9 kg
(17.38 lb)
PESO NETO
PIES
3
/ MIN.
0.038
0.20
0.65
2.25
13.75
45.95
40
114
165
1302
4080
6050
4
NOTA: El hardware no se muestra en tamaño real.
AA
BB
CC
DD
EE
Tuerca de conexión de cables de plástico
Tornillo de fijación de aspas y arandela de seguridad (adicional)
Batería AAA de 1.5V
Cable de extensión de 4-pine
Cable de extensión de 3-pine
Pieza Descripción
3
1
2
1
1
Cantidad
Pre-Instalación (continuación)
HERRAJES INCLUIDOS
CCAA BB
EE
DD
5
CONTENIDO DEL PAQUETE
Pre-Instalación (continuación)
K
TIMER
WINTER
SUMMER
FAN DIRECTION
HOLD 3 SEC.
2HR 8HR4HR
ON / OFF
ON / OFF
ON / OFFBREEZE
RGB
6 SPEED
BRIGHTNESS
COLOR TEMP.
ALL
J
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
G
H
A
B
D
E
F
I
C
Pieza
A
B
C
D
E
F
Cantidad
1
1
1
1
1
1
Descripción
Soporte de montaje (preensamblado)
Cubierta
Tapa del fondo de la cubierta (preensamblado)
Ensamblado de tubo bajante/bola de soporte
Cubierta del acoplamiento
Ensamblaje del motor del ventilador
Pieza
G
I
J
K
Cantidad
5
1
1
1
Descripción
Aspa
Placa de soporte para las aspa con
tornillo y arandela de seguridad
Ensamblado de kit de luces LED de 20W
Receptor
Control remoto
H 5
6
Si tu ventilador de techo no posee una caja de montaje aprobada
por UL, instala una siguiendo las instrucciones a continuación:
Desconecta la energía retirando los fusibles o apagando los
cortacircuitos.
Fija la caja eléctrica (no provistas) directamente a la estructura
del edificio. Usa sujetadores y materiales (no provistas)
apropiados. La caja eléctrica y su soporte deben sostener
completamente el peso en movimiento del ventilador (al
menos 35 libras). No uses una caja eléctrica de plástico.
Las ilustraciones a continuación muestran tres formas diferentes
de montar la caja eléctrica (no provistas).
Para colgar el ventilador donde ya haya una lámpara pero
ninguna viga de techo, tal vez necesites una barra de instalación
colgante (no provistas) como se muestra arriba.
Caja Eléctrica
Caja Eléctrica
Barra Para Colgar
Caja Eléctrica
Caja Eléctrica
Empotrada
A
ADVERTENCIA: Para disminuir el riesgo de incendio,
descarga eléctrica o lesiones personales, monta el ventilador
sobre una caja eléctrica marcada como “aprobada como
soporte de ventilador” y usa los tornillos de montaje que
vienen con la misma. Las cajas eléctricas utilizadas
comúnmente para el soporte de artículos de iluminación
pueden no servir como soporte de ventilador, y tal vez deban
reemplazarse. En caso de duda, consulta a un electricista
calificado.
OPCIONES DE MONTAJE
Instalación
NOTA: Tal vez necesites un tubo bajante más largo para
mantener la altura mínima adecuada de las aspas al instalar
el ventilador en un techo inclinado. El ángulo máximo permitido
es de 18º de la posición horizontal. Si la cubierta (B) toca el
ensamblado de tubo bajante/bola de soporte (D), retira la tapa
inferior decorativa de la cubierta (C) y gira la cubierta (B) 180º
antes de fijarla (B) al soporte de montaje (A).
7
Ensamblado
1
Cómo preparar la cubierta
3
Cómo ensamblar el ventilador
ADVERTENCIA: Si no instalas correctamente el pasador de
chaveta (GG) es posible que el ventilador se afloje y caiga.
NOTA: Si necesita una bajante más larga (no incluida), retire
el tornillo de bola de sorporte (KK), bájelo y retire el pasador
(LL). Retire las tres piezas de la bajante y únalas en una nueva
bajada más larga antes de continuar con la instalación de la
bajada. Asegúrese de unir los conectores de 4-pine y 3-pine,
los dos enchufes macho del ventilador y el enchufes hembra
del cables de extensión (DD y EE).
Con cuidado, introduce los cables del motor hacia arriba a
través del tubo bajante (NN). Enrosca el tubo bajante (NN)
en el collarín.
A continuación, alinea los orificios y reemplaza el pasador
tipo horquilla (HH) y el pasador de chaveta (GG). Ajusta los
dos tornillos de fijación del collarín (II).
Desliza la cubierta del acoplamiento (E), el base de la cubierta
(C) y la cubierta (B) hacia el tubo bajante (NN).
Cómo preparar el motor
2
Retira el pasador de chaveta (GG) y pasador tipo horquilla (HH),
y afloja los dos tornillos de ajuste de collarín (II) del collarín
del motor.
Retira el tornillo de fijación (JJ) de la bola de soporte (KK), bájala
y retira el pasador transversal (LL). Quita la bola de soporte
(KK) del ensamblaje del tubo bajante/bola de soporte (D).
Retira la cable de tierra (MM) del ensamblaje del tubo de
soporte (D).
Retira la tapa del fondo de la cubierta (C) de la cubierta (B),
girando la cubierta del fondo de la cubierta (C) hacia la
izquierda.
Retire el soporte de montaje (A) de la cubierta (B) aflojando
los tornillos de montaje de la cubierta (FF) media vuelta
desde la cabeza del tornillo. Luego, gira la cubierta (B) hacia
la izquierda para retirar el soporte de montaje (A) de la
cubierta (B).
Con cuidado, vuelve a colocar la bola de soporte (KK) y la
cable de tierra (MM) sobre el tubo bajante (NN).
Reemplaza el pasador transversal (LL) y asegúrate de que esté
en la posición correcta.
Ajusta el tornillo de fijación (JJ) y asegúrate los cables no
estén torcidos.
GG
HH
II
II
JJ
D
LL
KK
MM
F
NOTA: NO instale cables de extensión (DD y EE) cuando utilice
el bajante incluido.
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
F
HH
GG
B
E
C
II
II
EE
DD
JJ
LL
KK
NN
MM
FF
A
B
C
FF
8
Ensamblado — Cómo Colgar el Ventilador
4
Cómo instalar el soporte de montaje
en la caja eléctrica
Cómo colgar el ventilador al soporte
de montaje
5
Pasa los cables de suministro de 120 voltios a través del
orificio central en el soporte de montaje (A).
Monta el soporte de montaje (A) sobre la caja eléctrica
deslizando el soporte de montaje (A) sobre los tornillos
suministrados con la caja eléctrica. Fíjate que el lado plano
del soporte de montaje (A) esté hacia la caja eléctrica.
Ajusta firmemente los dos tornillos de montaje.
Levante con cuidado el ensamblaje del motor (F) hacia el soporte
de montaje (A) y encaja la ensamblado de tubo bajante/bola
de soporte (D) en el socket del soporte de montaje (A). Asegúrate
de que la pestaña sobre el socket de soporte de montaje (A)
encaje bien dentro de la ranura del ensamblado de tubo
bajante/bola de soporte (D). Esto ayudará a compensar el
ventilador de techo.
ADVERTENCIA: La pestaña en el anillo debe encajar en la
ranura de la ensamblado de tubo bajante/bola de soporte (D).
Si la pestaña no se asienta correctamente en la ranura, se
puede dañar el cableado.
ADVERTENCIA: Para disminuir los riesgos de incendio,
descarga eléctrica o lesiones personales. Monta el ventilador
sólo sobre una caja eléctrica o sistema de soporte marcado
como “aprobada como soporte de ventilador” y usa los tornillos
de montaje que vienen con la caja eléctrica.
A
D
F
Caja Eléctrica
A
Ver después de la instalación
6
Instalación del receptor
□ Coloque el cable negro del suministro doméstico en un
lado del soporte de montaje (A) y coloque los cables
blanco y verde del suministro doméstico en el lado
opuesto.
□ Empuje el cable amarillo de la antena a través del
soporte de montaje (A) e inserte el extremo angosto
del receptor (J) (como se muestra, con el lado plano
hacia el techo) en el soporte de montaje deslizante (A)
hasta que descanse sobre el conjunto de bola/varilla.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga
eléctrica, recuerde desconectar la alimentación. El cableado
eléctrico debe cumplir con todos los requisitos de los códigos
eléctricos locales y nacionales. La fuente eléctrica y el ventilador
deben ser de 120 voltios, 60Hz. No utilice este producto junto con
ningún control de pared variable. Una conexión de cables
incorrecta puede dañar este receptor.
A
J
Pestaña
9
Ensamblado — Cómo Colgar el Ventilador (continuación)
Conectores de
4-pine y 3-pine
Negro
Conductor
a tierraBlanco
6a
Cómo hacer las conexiones eléctricas
NOTA: El ventilador debe instalarse a una distancia máxima
de 6,1 m de la unidad transmisora para obtener una señal de
transmisión apropiada entre la unidad transmisora y la unidad
receptora del ventilador.
ADVERTENCIA: Verifica que todas las conexiones estén
bien ajustadas, incluida la conexión a tierra, y que no haya
ningún cable pelado visible en las tuercas para cable (excepto
el de tierra).
Si crees que no tienes suficiente experiencia o conocimientos
en cableado eléctrico, contrata a un electricista con licencia para
que instale el ventilador.
Sigue estos pasos para conectar tu ventilador a tu circuito
doméstico. Usa las tuercas de plástico para cable (AA) con tu
ventilador. Asegura las tuercas de cables (AA) con cinta de
electricista. Asegúrate de que no haya conexiones o cables sueltos.
Inserta el receptor (J) dentro del soporte de montaje (A) con
el lado plano del receptor (J) mirando hacia el techo.
Haga las conexiones de cables desde el ventilador al receptor (J).
Del ventilador Al receptor
Conector de 4-pine --------------- Conector de 4-pine
Conector de 3-pine --------------- Conector de 3-pine
Haga las conexiones de cables desde el receptor (J) y el
ventilador a la caja de eléctrica de la siguiente manera,
utilizando las tuercas para cables (AA).
Del receptor A la caja de eléctrica
Cable negro “CA en VENTILADOR”
+ cable rojo “CA en LUZ” -------- Cable negro (caliente)
Cable blanco "CA en N" ---------- Cable blanco (neutro)
Del ventilador y receptor A la caja de eléctrica
Cables verdes* ------------------ Cable verde o desnudo
(tierra)
* Hay tres cables de conexion a tierra verdes: uno del soporte de
montaje (A), otro del conjunto de bola de suspension/varilla (D) y
uno del receptor (J).
Gire las conexiones de la tuerca del cable hacia arriba,
separándolas de modo que el cable verde (tierra) y el cable
blanco estén en un lado de la caja de eléctrica y el cable
negro en el otro lado. Introduzca con cuidado las conexiones
en la caja eléctrica.
PRECAUCIÓN: Para reducir el riesgo de incendio o descarga
eléctrica, este ventilador debe instalarse con un control/interruptor
de pared de aislamiento.
AA
J
Negro
Rojo
D
A
Caja Eléctrica
Blanco
Verde
Verde
NOTA: Deje la antena dentro de la cubierta y asegúrese de
que no esté obstruida ni dañada.
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
10
Ensamblado — Cómo Colgar el Ventilador (continuación)
6b 6c
Conexiones de un solo interruptor Conexiones de interruptor doble
Con un solo interruptor, el ventilador y la luz se pueden
encender o apagar juntos. Realice las conexiones de cables
de la siguiente manera, utilizando las tuercas para cables (AA).
Interruptor de pared no incluido.
Del Ventilador A la Caja de Eléctrica
Cables rojo + negro --------- Negro alambre (caliente)
Cable blanco ----------------- Cable blanco (neutro)
Cables verdes* -------------- Cable verde o desnudo (tierra)
En un interruptor doble, el ventilador y la luz se pueden
encender o apagar por separado. Realice las conexiones de
cables de la siguiente manera, utilizando las tuercas para
cables (AA). Interruptor de pared no incluido.
Del Ventilador A la Caja de Eléctrica
Cable negro (para ventilador)--- Negro alambre (caliente #1)
Cable rojo (para luz) ----------- Roja alambre (caliente #2 pero
tal vez sea de otro color que
no sea negro, blanco o verde)
Cable blanco ------------------ Cable blanco (neutro)
Cables verdes * --------------- Cable verde o desnudo (tierra)
INTERRUPTOR
SENCILLO
Conductor
a tierra
Blanco
Conectores
de 4-pine y
3-pine
INTERRUPTORE
DOBLE
AC IN
AA
J
D
A
Conectores
de 4-pine y
3-pine
Negro
Blanco
Caja Eléctrica
Verde
Verde
Negro
Rojo
AC IN
AA
D
A
J
Verde
Conductor
a tierra
Blanco
Negro
Roja
Caja Eléctrica
Verde
Blanco
Negro
Rojo
11
Ensamblado — Cómo Colgar el Ventilador (continuación)
7
Cómo instalar la cubierta
ADVERTENCIA: Asegúrate de que la pestaña sobre el
soporte de montaje (A) encaje bien dentro de la ranura de la
bola de soporte (KK) antes de sujetar la cubierta (B) al soporte
de montaje (A), girando la carcasa de la cubierta hasta que
encaje en su lugar.
Sujeta la tapa inferior de la cubierta (C) a la cubierta (B)
insertando las cabezas de tornillos en las ranuras en forma
de cerradura en la tapa inferior de la cubierta (C) y rotándola
hacia la derecha.
NOTA: Ajusta los tornillos de montaje de la cubierta (FF)
según sea necesario hasta que la cubierta (B) y la tapa inferior
de la cubierta (C) estén ajustadas.
Coloca todas las conexiones apropiadamente en la caja
eléctrica del techo.
Desliza la cubierta (B) hacia el soporte de montaje (A) y
coloca el orificio tipo ojo de la cerradura en la cubierta (B)
sobre el tornillos de montaje de la cubierta (FF) suelto en el
soporte de montaje (A). Gira la cubierta (B) hacia la derecha
hasta que caiga en su lugar en la parte estrecha de los
orificios tipo ojo de la cerradura. Asegúrese de que el
pasador de posicionamiento (OO) del soporte de montaje
cae en uno de los dos agujeros (PP) de la cubierta, y luego
apriete los dos tornillos de montaje de la cubierta (FF).
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Cómo sujetar la tapa del fondo de la
cubierta
8
B
C
FF
Caja Eléctrica
FF
A
B
FF
OO
PP
12
9
Cómo montar las aspas del
ventilador
Cómo instalar las ensamblado de
kit de luz a la placa de montaje del
kit de luces
10
Introduzca las aspas (G) a través de las ranuras de la banda
de centre. Alinee los agujeros de la aspa (G) en los orificios
del motor del ventilador (F), y asegurar la aspa en su lugar
con la placa de soporte para la aspa y tornillos de fijación de
la aspa y arandelas de seguridad (H) proveídos.
Repite este procedimiento con las aspas (G) restantes.
Ensamblado — Cómo Montar las Aspas del Ventilador
Ensamblado — Cómo Instalar el Kit de Luces
PRECAUCIÓN: Antes de empezar la instalación, corta el
suministro de electricidad, apagando el cortacircuitos o
retirando el fusible en la caja de fusibles. Cortar el suministro
de electricidad con el interruptor del ventilador no es suficiente
para evitar una descarga eléctrica.
ADVERTENCIA: Para reducir el riesgo de lesiones
personales, no doblar los aspas (G) durante la instalación,
compensación de los aspas (G) o limpieza del ventilador.
ADVERTENCIA: No insertes objetos extraños entre las
aspas (G) en funcionamiento.
I
QQ
RR
SS
F
TT
Mientras sostienes el kit de luces de 20W (I) debajo del
ensamblaje del motor del ventilador (F), monte el enchufe
de conexión de los alambres (QQ):
Blanco con blanco
Negro con negro
Coloque las muescas (RR) del borde interior de la ensamblado
de kit de luces LED de 20W (I) de manera que queden alineadas
con las pestañas (SS) en el interno del borde en la placa de
montaje del kit de luces (TT) y fíjelo al ventilador girando la
ensamblado de kit de luces LED de 20W (I) en el sentido de
las agujas del reloj hasta que quede ajustado.
NOTA: Si el kit de luces se tambalea con la mano, significa
que el kit de luces no se ha girado completamente hasta la
posición correcta. Siga girando el kit de luces hasta que no se
pueda mover con la mano.
H
F
G
13
CONFIGURAR EL TRANSMISOR
Funcionamiento
NOTA: Las pilas se debilitarán con el tiempo y deben
reemplazarse antes de que se produzca una fuga, ya que esto
dañará el mando a distancia. Deseche las pilas usadas
adecuadamente y manténgalas fuera del alcance de los niños.
PROCESO DE RECONOCIMIENTO
Quita la cubierta de la batería presionando con firmeza en la
flecha y deslizando la cubierta hasta soltarla.
Instala 2 baterías AAA de 1.5 V (CC) (incluidas).
Coloca de nuevo la cubierta en el control remoto (K).
NOTA: Si se instalan varios ventiladores con mandos a distancia
separados, sólo el ventilador que se está programando debe
tener la alimentación de CA encendida. El resto de ventiladores,
incluso si ya han sido programados, deben tener la alimentación
de CA apagada para que no memoricen otros mandos durante
el proceso de reconocimiento. Separe los interruptores de
alimentación de los ventiladores aproximadamente 2 metros.
Asegúrese de que la alimentación de CA del ventilador esté
desactivada para comenzar el proceso de reconocimiento.
Deslice el interruptor DIP del compartimento de la batería a la
posición "1".
Encienda la alimentación de CA del ventilador.
Para agregar un mando a la memoria de su ventilador, siga estos
pasos:
LEARN
1
+
0
CC
K
NOTA: El control remotal se ha emparejado previamente en la
fábrica para su comodidad.
IMPORTANTE: También siga los pasos siguientes para
volver a emparejado el control remoto y el receptor cuando
sea necesario.
NOTA: El interruptor DIP en el compartimiento de la batería
se ha configurado en la posición "0" para su comodidad. Si
desea volver a emparejar el control remoto, configure el
interruptor DIP en la posición "1".
En 30 segundos después de encender la alimentación de CA,
presione y suelte el botón "LEARN" (Aprender) ubicado en el
compartimento de la batería del control remoto para entrar en la
función de aprendizaje. Una vez que el ventilador ha detectado
la frecuencia del mando a distancia, la luz de su ventilador, si
tiene, parpadeará y las palas del ventilador comenzarán a girar.
El ventilador ahora aceptará los comentarios del control remoto
añadido.
Si desea volver a configurar el interruptor DIP en la posición
"0" después de un aprendizaje, vuelva a emparejar el control
remoto siguiendo el proceso de aprendizaje nuevamente.
LEARN
1
+
0
K
LEARN
1
+
0
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
14
Funcionamiento (continuación)
CÓMO USAR TU VENTILADOR Y EL CONTROL REMOTO
NOTA: El ventilador almacenará el último ajuste de velocidad utilizado para la próxima vez que se encienda.
TIMER
WINTER
SUMMER
FAN DIRECTION
HOLD 3 SEC.
2HR 8HR4HR
ON / OFF
ON / OFF
ON / OFFBREEZE
RGB
6 SPEED
BRIGHTNESS
COLOR TEMP.
ALL
Encendido/
apagado el
ventilador
Encendido/
Aumenta/
disminuye
la velocidad
del ventilador
Comfort Breeze
TM
Temporizador
Luz de señal
Encendido/
apagado
Luz superior
encendido/
apagado
Luz inferior
encendido/
atenuación de
la luz
Luz inferior
encendido/
apagado
Luz inferior
temperatura
de color
Reversa
Hacia adelante
Conjunto RGB
de luz superior
NOTA: En cada puesta en marcha el ventilador de techo que las aspas oscilarán de ida y vuelta. Esta es una operación normal de los
ventiladores de techo para motor de corriente continua a medida que avanzan a través de un ciclo de calibración. El ventilador no está
defectuoso.
Botón RGB de luz superior: Presione y suelte el botón para
iniciar el modo automático de cambio de color de la luz
superior. Mantenga pulsado el botón durante 1,1 segundos
para ajustar el ciclo de cambio automático de color de la luz
ascendente con tres selecciones diferentes de modo de
velocidad. El brillo no se podrá ajustar en este modo. Pulse de
nuevo para detener el modo.
Botón de ON/OFF del ventilador: Presione y suelte este botón
para encender o apagar el ventilador.
Botón de encendido ALL: presione y suelte el botón de
encendido para encender o apagar el ventilador y la luz
cuando el ventilador y la luz están apagados o encendidos.
Botón 6 SPEED del ventilador: presione y suelte el botón “+”
para aumentar la velocidad del ventilador. Presione y suelte
el botón “-” para disminuir la velocidad del ventilador.
□ Seleccione la luz que desea controlar pulsando cualquiera
de los botones. Enciende o apaga la luz deseada pulsando
de nuevo el botón antes de que transcurran 3 segundos.
□ Pulse ambos botones con una diferencia de 3 segundos para
seleccionar las luces superior e inferior y, a continuación,
pulse de nuevo cualquiera de los botones con una diferencia
de otros 3 segundos para encender o apagar ambas.
Al presionar el botón , se activará el modo Comfort
Breeze
TM
. Si está utilizando el modo Comfort Breeze
TM
, al
presionar el botón durante 3 segundos, al presionar el
botón o los botones de velocidad del ventilador se
cancelará el modo Comfort Breeze
TM
y se reanudará el
funcionamiento normal del ventilador.
Botón de BRIGHTNESS:
Cuando la luz superior esté encendida, presione el botón
para activar la señal y dentro de 3 segundos:
□ Presione brevemente el botón "+" o "-" para seleccionar
el nivel de intensidad de la luz ascendente preajustado (6
modos en 100%, 80%, 60%, 40%, 20% y 10%).
□ Presione prolongadamente el botón "+" o el botón "-"
hasta alcanzar la intensidad de luz ascendente deseada
(100% - 10%).
Cuando el luz descendente esté encendido, presione el botón
para activar la señal y dentro de 3 segundos:
□ Presione brevemente el botón "+" o "-" para seleccionar
el nivel la intensidad de la luz descendente preajustada (6
modos en 100%, 80%, 60%, 40%, 20% y 10%).
□ Presione prolongadamente el botón "+" o el botón "-"
hasta alcanzar la intensidad de luz descendente deseada
(100% - 10%).
Botón de Encendido/apagado de la luz superior
Botón de Encendido/apagado de la luz descendente
15
Funcionamiento (continuación)
Al presionar el botón del temporizador, el ventilador se
apagarán automáticamente después de 2, 4 u 8 horas.
Para cancelar la configuración, mantenga presionado el
botón durante tres segundos y la luz de señal parpadeará.
2HR
4HR
8HR
Hacia adelante, mantenga presionado el botón tres
segundos y la luz de señal parpadeará.
SUMMER
Reversa, mantenga presionado el botón tres segundos y
la luz de señal parpadeará.
WINTER
Presione y suelte el botón para recorrer los cinco colores opciones
de temperatura.
Opción 1: 2700K (blanco cálido)
Opción 2: 3000K (blanco suave).
Opción 3: 3500K (blanca neutral)
Opción 4: 4000K (blanco brillante).
Opción 5: 5000K (luz blanca).
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Botón RGB de luz superior: Presione el botón para seleccionar
el color de luz superior (6 colores para seleccionar).
Selección de la temperatura de color del luz descendente.
Presione y suelte el botón para seleccionar entre las cinco
opciones de temperatura de color.
NOTA: El botón de inversión del ventilador deben ser
presionados mientras el ventilador está funcionando.
Clima cálido - (Hacia la izquierda) Un flujo de aire hacia abajo crea
un efecto refrescante. Esto te permite fijar tu aire acondicionado
en una configuración más alta sin afectar tu comodidad.
Clima frío - (Hacia la derecha) Un flujo de aire hacia arriba mueve
el aire cálido lejos del techo. Esto te permite fijar tu unidad de
calefacción en una configuración más baja sin afectar tu
comodidad.
Los ajustes de velocidad para clima cálido o frío dependen de
factores como el tamaño de la habitación, la altura del techo, la
cantidad de ventiladores.
INSTRUCCIONES DE OPERACIÓN DE TIEMPO
CÁLIDO/FRÍO
16
Funcionamiento (continuación)
Coloca el soporte de pared remoto (VV) en la posición deseada y
fíjalo a la pared con los dos tornillos cónicos largos (XX) incluidos.
1c. Montaje en la pared
NOTA: Se incluyen anclajes de pared con tornillos para soporte
adicional. Los tornillos incluidos están diseñados para atornillarse
fácilmente en la pared. Si deseas una sujeción más permanente
o segura, instala los anclajes de pared antes de fijar el soporte
de pared a la pared.
VV
XX
CÓMO INSTALAR EL SOPORTE DEL CONTROL
REMOTO
VVUU
La placa frontal del
interruptor de palanca
La placa frontal del
interruptor de paleta
Separador del interruptor
de palanca
Retira los dos tornillos de la placa frontal del interruptor de palanca.
Coloca el separador del interruptor de palanca sobre el interruptor
de palanca y alinea los dos agujeros grandes del separador del
interruptor de palanca con los agujeros de la placa frontal. Fi ja
el espaciador del interruptor de palanca a la placa frontal con
los dos tornillos maquinados incluidos (UU).
Fija el soporte de pared remoto (VV) al espaciador del
interruptor de palanca utilizando los dos tornillos cónicos cortos
(WW) incluidos. Atornilla un tornillo cónico corto (WW) en el
orificio superior y en el inferior del soporte de pared y en el
espaciador del interruptor de palanca hasta que quede
apretado.
1a. Conexión sobre un interruptor de palanca
estándar
Retira los dos tornillos de la placa frontal del interruptor de paleta.
Coloca el soporte de pared remoto (VV) sobre el interruptor de
paleta y alinea los dos orificios del soporte de pared remoto (VV)
con los orificios de la placa frontal. Fija el soporte de pared
remoto (VV) a la placa frontal con los dos tor nillos maquinados
incluidos (UU).
1b. Conexión sobre un interruptor de pala
NOTA: El soporte de pared remoto está diseñado para
permitirte acceder a un interruptor existente. El soporte de
pared remoto puede montarse en la pared o en la placa frontal
de un interruptor de palanca estándar o de un interruptor de
paleta. Sigue las siguientes instrucciones para la opción que
mejor se adapte a tus necesidades.
UU
WW
VV
17
Revisa las conexiones de soporte, soportes y accesorios de aspas dos veces al año. Verifica que estén seguros. Debido al movimiento
natural del ventilador, algunas conexiones pueden aflojarse con el tiempo. No es necesario desmontar el ventilador del techo.
Limpia tu ventilador con frecuencia. Usa solamente un cepillo suave o un paño sin pelusas para evitar arañar el acabado. El revestimiento
está sellado con laca para minimizar la decoloración u opacidad.
(Opcional) Aplica una fina capa de pulimento para muebles a la madera de las aspas.
(Opcional) Cubre los arañazos pequeños con una leve aplicación de lustrador para calzado.
Hacer
Mantenimiento y Limpieza
Uses agua al limpiarlo. El agua puede dañar el motor o la madera, o causar descargas eléctricas.
Apliques lubricador al ventilador o al motor. El motor tiene cojinetes de bola sellados permanentemente lubricados.
No hacer
Solución de Problemas
Problema Solución
El ventilador no enciende.
Verifica fusibles o disyuntores principales y secundarios.
Verifica conexiones de cables en línea al ventilador y conexiones de cables del interruptor en la caja del
interruptor.
Revisa para asegurarte de que los interruptores de frecuencia del control remoto y del receptor estén
configurados en la misma frecuencia.
Apague la alimentación de CA, y encienda la alimentación de CA después 10 segundos.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
Asegúrate de que los tornillos de la carcasa del motor estén ajustados.
Asegúrate de que los tornillos que unen el brazo del aspa del ventilador al cuerpo del motor están bien
ajustados.
Asegúrate de que las conexiones de tuerca de cable no choquen unas con otras o con la pared interior de
la caja del interruptor.
Permite un período de 24 horas de “adaptación”. La mayoría de los ruidos asociados con un nuevo ventilador
desaparecen en ese período.
Si usas el kit de luces de techo, asegúrate de que los tornillos sujetadores estén bien ajustados. Verifica
que la bombilla también esté bien asegurada.
Asegúrate de que la cubierta esté a corta distancia del techo. No debería tocar el techo.
Asegúrate de que tu caja del techo esté bien segura y las almohadillas aislantes de goma se hayan instalado
entre el soporte de montaje y la caja eléctrica.
El ventilador hace ruido.
No conecte el ventilador con un control en la pared de velocidad variable(s).
Asegúrate de que los interruptores de frecuencia estén configurados correctamente.
Restablezca el transmisor pasando por el “PROCESO DE RECONOCIMIENTO” del transmisor.
El control remoto no
funciona.
Verifica que todas las aspas y los tornillos de los soportes de aspas estén seguros (la mayoría de los
problemas de oscilación del ventilador se deben a piezas sueltas). Una vez que el ventilador ha sido instalado
correctamente, enciéndelo durante 10 minutos para que se autoajuste.
Si luego de 10 minutos de estar encendido el ventilador aún oscilara, verifica el nivel de las aspas utilizando
el siguiente procedimiento:
Ubica un punto en el techo sobre la punta de una de las aspas, luego elige cualquier aspa del ventilador
y mide desde el centro del aspa seleccionada hasta el punto en el techo. Rota el ventilador hasta que
la siguiente aspa esté posicionada y repite la medición utilizando el mismo punto en el techo para cada
aspa. Las desviaciones de la medición deben estar dentro de 3.2 mm.
Si todas las desviaciones son menores a 3.2 mm y el ventilador continúa oscilando, llama al servicio
al cliente al (1-800-986-3460) para ordenar sin costo alguno un kit de compensación de aspas.
Si la desviación es mayor a 3.2 mm, llama al servicio al cliente al (1-800-986-3460) para ordenar sin
costo alguno los reemplazos de los soportes.
El ventilador oscila.
Este es el procedimiento de arranque normal para los ventiladores de motor de CC. El movimiento parcial
durante el arranque es el resultado del motor de CC alineando los polos magnéticos internos para el
funcionamiento correcto del motor. Este diseño ahorra electricidad y permite que el ventilador funcione
mucho más silencioso que los ventiladores del motor de CA standard.
El ventilador mueve hacia
atrás y adelante cuando se
enciende.
Para obtener asistencia, llama al 1-800-986-3460.
HOMEDEPOT.COM/HOMEDECORATORS
Este equipo cumple con lo establecido en la parte 15 de la Normativa FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:
(1) Este equipo no causará interferencias perjudiciales y (2) este equipo tolerará cualquier interferencia recibida, incluidas las interferencias
que puedan provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones en esta unidad no aprobados expresamente por la parte responsable del cumplimiento
podrían anular la autoridad del usuario para utilizar el equipo.
NOTA: Este equipo ha sido probado y cumple con los límites establecidos para dispositivos digitales de clase B, según el apartado 15 de
las Normas de la FCC. Dichos límites han sido definidos para proporcionar una protección razonable frente a interferencias perjudiciales en
una instalación residencial. Este equipo genera, utiliza y puede desprender energía de radiofrecuencia y, si no se instala y se utiliza según
las instrucciones, puede causar interferencias dañinas a la radiocomunicación.
Sin embargo, no es posible garantizar que el equipo no provoque interferencias en una instalación particular. Si este equipo provoca
interferencias perjudiciales a la recepción de radio o televisión, lo que puede determinarse encendiéndolo y apagándolo, es recomendable
intentar corregir dichas interferencias mediante una o varias de las siguientes medidas:
- Vuelva a orientar o cambie de lugar la antena receptora.
- Aumente la separación entre el equipo y el receptor.
- Conecte el equipo en una toma de corriente en un circuito diferente al que el receptor está conectado.
- Consulte con el distribuidor o con un técnico especialista en radio/televisión para más ayuda.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserva este manual para referencias futuras.
¿Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama al
Servicio al Cliente de Home Decorators Collection
De lunes a viernes, entre 8:00 a.m. y 7:00 p.m. (Hora Estándar del Este),
y los sábados de 9:00 a.m. a 6:00 p.m. (Hora Estándar del Este).
