Operating/Safety Instructions
Consignes de sécurité/d’utilisation
Instrucciones de funcionamiento y
seguridad
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant d'utiliser Leer antes de usar
Call Toll Free for Consumer Information & Service Locations
Pour obtenir des informations et les adresses de nos centres de service après-
vente, appelez ce numéro gratuit
Llame gratis para obtener información para el consumidor y ubicaciones de
servicio
GFM1000-15
1619PC7116 GFM1000-15 20251212.indd 11619PC7116 GFM1000-15 20251212.indd 1 12/12/2025 11:24:08 AM12/12/2025 11:24:08 AM
2
Safety Symbols
The denitions below describe the level of severity for
each signal word. Please read the manual and pay at-
tention to these symbols.
This is the safety alert symbol. It
is used to alert you to potential
personal injury hazards. Obey all
safety messages that follow this
symbol to avoid possible injury or
death.
DANGER indicates a hazardous
situation which, if not avoided,
will result in death or serious
injury.
WARNING indicates a hazardous
situation which, if not avoided,
could result in death or serious
injury.
CAUTION indicates a hazardous
situation which, if not avoided,
could result in minor or moderate
injury.
Table of Contents
General Safety Rules .........................4
Safety Rules for NCV Measuring Function.......7
Safety Rules for All Functions (Excluding NCV) ...8
Disposal ................................8
FCC Caution ..............................10
ISED Canada ..............................11
Intended Use ..............................11
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 21619PC7116 GFM1000-15 20251212.indd 2 12/12/2025 11:24:10 AM12/12/2025 11:24:10 AM
3
Technical Data .............................12
Symbols..................................17
Getting to Know Your GFM1000-15 Fork Meter.....20
Measuring Functions on Rotary Dial ..........23
Preparation ...............................24
Power Supply ...........................24
Operation ................................33
Initial Operation .........................33
Switching On and Off .....................33
Select Button ...........................34
Work Light .............................34
Hold Button ............................35
Signal Tone.............................35
Overload Indicator .......................35
Using the Magnetic Hanger Attachment........36
Making Measurements with Test Leads ........36
Using Test Lead Shields ...................38
Making Measurements with Fork Jaws ........39
Detecting Non-Contact Voltage (NCV).........41
Measuring DC Voltage ....................43
Measuring AC Voltage ....................45
Measuring Frequency of Alternating Voltage ....47
Measuring Resistance .....................49
Testing Continuity........................51
Measuring AC Voltage with Low Input
Impedance (LoZ)......................53
Measuring DC Voltage with Low Input
Impedance (LoZ)......................55
Measuring AC Current.....................57
Maintenance and Service .....................58
Accessories/Attachments .....................59
Troubleshooting............................60
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 31619PC7116 GFM1000-15 20251212.indd 3 12/12/2025 11:24:10 AM12/12/2025 11:24:10 AM
4
Read all safety warnings, instruc-
tions, illustrations and specica-
tions provided with this measuring tool. Failure to fol-
low all instructions listed below may result in electric
shock, re and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR
FUTURE REFERENCE.
Comply with local and national safety codes. Always
use personal protective equipment (approved rubber
gloves, face protection, and ame-resistant clothes)
to reduce the risk of injury from shock and arc blast
where hazardous live conductors are exposed.
Take extra care when working with voltages over 30 V
AC or 60 V DC! Even at these voltages, contact with live
parts can cause life threatening electric shocks.
Do not apply more than the rated voltage, as marked
on the measuring tool, between terminals or between
any terminal and earth ground.
Only use test leads that have the same voltage, cate-
gory, and amperage ratings as the measuring tool or
higher.
Do not use the measuring tool in explosive atmo-
spheres which contain ammable liquids, gases, or
dust. Sparks may be produced inside the measuring tool,
which can ignite dust or fumes.
Verify the function of the measuring tool by measuring
a known voltage before each use. If in doubt, have the
measuring tool serviced.
Keep ngers behind test lead nger guards and away
from test lead tips during measurements.
Never attempt to use the measuring tool if its surface
or your hand is wet.
General Safety Rules
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 41619PC7116 GFM1000-15 20251212.indd 4 12/12/2025 11:24:10 AM12/12/2025 11:24:10 AM
5
Do not exceed the maximum allowable input of any
measuring range.
Only use measuring tool on live circuits when abso-
lutely necessary.
Assume circuits are live until they can be proven
de-energized.
Do not use a current measurement as an indication
that a circuit is safe to touch. A voltage measurement
is necessary to know if a circuit is live.
Do not work alone when using measuring tool on live
circuit.
Disconnect and remove test leads from the measuring
tool before opening battery cover.
Connect the common test lead before the live test lead
and remove the live test lead before the common test
lead.
Do not use the HOLD function to measure voltage.
When HOLD is turned on, the display voltage does not
change even when a different voltage potential is mea-
sured. This will lead to injury due to electric shock.
Disconnect and remove test leads from measuring tool
for NCV function and current measuring function.
Use the measuring tool only as specied in this man-
ual. Failure to use the measuring tool as specied may
cause the protection provided by the measuring tool to
be impaired.
Use the measuring tool or the test leads only if they
do not appear damaged. Damaged insulation of the test
leads can lead to an electric shock.
Have the measuring tool repaired only by a qualied
specialist using only original replacement parts. This
will ensure that the safety of the measuring tool is main-
tained.
Do not modify or open the battery. There is a risk of
short-circuiting.
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 51619PC7116 GFM1000-15 20251212.indd 5 12/12/2025 11:24:10 AM12/12/2025 11:24:10 AM
6
In case of damage and improper use of the battery,
vapors may be emitted. The battery can set alight or ex-
plode. Ensure the area is well ventilated and seek medi-
cal attention should you experience any adverse effects.
The vapors may irritate the respiratory system.
If used incorrectly or if the battery is damaged, am-
mable liquid may be ejected from the battery. Contact
with this liquid should be avoided. If contact accidental-
ly occurs, rinse off with water. If the liquid comes into
contact with your eyes, seek additional medical atten-
tion. Liquid ejected from the battery may cause irritation
or burns.
The battery can be damaged by pointed objects such
as nails or screwdrivers or by force applied externally.
An internal short circuit may occur, causing the battery
to burn, smoke, explode or overheat.
When the battery is not in use, keep it away from pa-
per clips, coins, keys, nails, screws, or other small
metal objects that could make a connection from one
terminal to another. A short circuit between the battery
terminals may cause burns or a re.
Only use the battery with products from the manufac-
turer. This is the only way in which you can protect the
battery against dangerous overload.
Only charge the batteries using chargers recommend-
ed by the manufacturer. A charger that is suitable for
one type of battery may pose a re risk when used with
a different battery.
Protect the measuring tool against heat, e.g. includ-
ing prolonged sun exposure, re, water, and moisture.
Danger of explosion.
Protect the battery against heat, e.g. against contin-
uous intense sunlight, re, dirt, water, and moisture.
There is a risk of explosion and short-circuiting.
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 61619PC7116 GFM1000-15 20251212.indd 6 12/12/2025 11:24:10 AM12/12/2025 11:24:10 AM
7
Only use and charge the battery with compatible
products from the manufacturer. This is the only way
in which you can protect the battery against dangerous
overload.
Keep the magnetic accessories away from im-
plants or other medical devices such as pace-
maker or insulin pumps. The magnets generate a
eld that can impair the function of implants or medical
devices, which may lead to serious personal injury.
Keep the tool, positioning device, and laser target
plate away from magnetic data medium and magnet-
ically-sensitive equipment. The effect of the magnets
of the tool and laser target plate can lead to irreversible
data loss.
Safety Rules for NCV Measuring Function
Do not perform any measurements on electric circuits
with voltages exceeding 600 V.
Remove the test leads from the input terminals and the
measuring tool before you take a measurement. There
is a risk of an electric shock.
Test the NCV Tester on a known live circuit within the
600 V voltage range of the Tester before using.
Do not rely on the Tester to detect the presence or
absence of voltage on a circuit. Verify with a suitable
voltage measurement device before beginning work on
a circuit.
Lack of voltage indication on the NCV Indicator does
not mean there is no voltage on a circuit. It may be due
to several factors including, but not limited to below:
• DC voltage
• Shielded wire/cables or cable is very wet
• The wire is partially buried or in a grounded metal
conduit
• Thickness and type of insulation
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 71619PC7116 GFM1000-15 20251212.indd 7 12/12/2025 11:24:11 AM12/12/2025 11:24:11 AM
8
• Distance from the voltage source
• Receptacles in recessed sockets/differences in
socket design
• User is not grounded (e.g., wearing insulating foot-
wear or standing on a ladder or on PVC oor)
• User not holding the Tester
• User is insulated from the Tester (e.g., wearing
glove or other insulating materials)
• Condition of the Tester and Batteries
Safety Rules for All Functions (Excluding
NCV)
Do not perform any measurements on electric circuits
with voltages exceeding 1000 V.
Remove the test leads from the input terminals and
the measuring tool before you take a measurement of
current. There is a risk of an electric shock.
Do not use measuring tool’s LoZ function to measure
voltage in circuit that may be damaged by LoZ func-
tion’s low input impedance of approximately 3KΩ.
Never use measuring tool to measure resistance and
continuity on a live circuit. Make sure capacitor is ful-
ly discharged before touching or attempting to make a
measurement.
Do not ground yourself while measuring. Avoid body
contact with earthed or grounded surfaces such as
pipes, radiators, ranges and refrigerators.
Disposal
This section is part of Robert Bosch Tool Corporation’s
commitment to preserving our environment and conserv-
ing our natural resources.
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 81619PC7116 GFM1000-15 20251212.indd 8 12/12/2025 11:24:11 AM12/12/2025 11:24:11 AM
9
Tool Disposal
Do not dispose of power tools and batteries/recharge-
able batteries into household waste!
Battery Disposal
Do not attempt to disassemble the battery or remove
any components projecting from the battery terminals.
Fire or injury may result. Prior to disposal, protect ex-
posed terminals with heavy insulating tape to prevent
shorting.
Lithium-Ion Batteries
If equipped with a lithium-ion battery, the battery must
be collected, recycled, or disposed of in an environmen-
tally sound manner.
The EPA certied RBRC Battery Recycling
Seal on the lithium-ion (Li-ion) battery in-
dicates Robert Bosch Tool Corporation is
voluntarily participating in an industry
program to collect and recycle these bat-
teries at the end of their useful life, when
taken out of service in the United States or Canada. The
RBRC program provides a convenient alternative to plac-
ing used Li-ion batteries into the trash or the municipal
waste stream, which may be illegal in your area.
Please call 1-800-8-BATTERY for information on Li-ion
battery recycling and disposal bans/ restrictions in your
area or return your batteries to a Bosch/Dremel Service
Center for recycling.
Robert Bosch Tool Corporation’s involvement in this pro-
gram is part of our commitment to preserving our envi-
ronment and conserving our natural resources.
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 91619PC7116 GFM1000-15 20251212.indd 9 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
10
FCC Caution
NOTE: This equipment has been tested and found to
comply with the limits for a Class B digital device, pur-
suant to part 15 of the FCC Rules. These limits are de-
signed to provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to ra-
dio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the
following measures:
— Reorient or relocate the receiving antenna.
— Increase the separation between the equipment and
receiver.
— Connect the equipment into an outlet on a circuit
different from that to which the receiver is connect-
ed.
— Consult the dealer or an experienced radio/TV tech-
nician for help.
NOTE: Any changes or modications not expressly ap-
proved by the party responsible for compliance could
void the user’s authority to operate the equipment.
SAVE THESE INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 101619PC7116 GFM1000-15 20251212.indd 10 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
11
SAVE THESE INSTRUCTIONS
ISED Canada
This class B digital device complies with ICES-003
CAN ICES-003(B) / NMB-003 (B)
Intended Use
The fork meter is intended for measuring voltage, fre-
quency, resistance, and alternating current, and for con-
tinuity testing. The jaws of the fork meter allow alternat-
ing current measurements (45 Hz to 60 Hz) to be taken
without breaking the circuit for cables with a maximum
diameter of 0.63 in (16 mm). The fork meter can also
be used to measure voltage with low input impedance
(LoZ).
The fork meter can also be used for non-contact voltage
testing of CAT IV AC voltages between 40 and 600 V with
frequency of 50/60 Hz.
The fork meter may only be used in circuits with CAT III
voltages less than or equal to 1000 V DC/AC or 200 A AC
or CAT IV voltages less than or equal to 600 V DC/AC.
The fork meter is suitable for indoor use only.
1619PC7116 GFM1000-15 20251212.indd 111619PC7116 GFM1000-15 20251212.indd 11 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
12
Technical Data
Model number GFM1000-15
Article number 3601K77410
Maximum voltage between any
terminal and earth ground
1000 V AC/DC
Measuring range for non-contact
voltage
40 to 600 V AC
50/60 Hz
Measuring range for AC or DC
voltage
1000 V AC/DC
Measuring range for AC or DC
voltage with low input impedance
(LoZ)
1000 V AC/DC
Measuring range for AC current 200 A AC
Measuring range for frequency of
AC voltage
10 Hz to 50 kHz
Measuring range for resistance 60 MΩ
Jaw opening approx. 5/8”
(16 mm)
Operating temperature +14°F to +122°F
(-10°C to +50°C)
Permitted charging temperature
range
+50°F to +95°F
(+10°C to +35°C)
Storage temperature
1
-40°F to +158°F
(-40°C to +70°C)
Temperature coefcient 0.1 x (specied
accuracy)/°C
(<64.4°F (18°C)
or >82.4°F
(28°C))
1619PC7116 GFM1000-15 20251212.indd 121619PC7116 GFM1000-15 20251212.indd 12 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
13
Model number GFM1000-15
Relative air humidity max. 90%
Max. altitude 6562 ft (2,000
meters)
Pollution degree according to IEC
61010-1
2
2
Automatic switch-off after approx. 20 min
Weight
3
0.65 lb (0.30 kg)
Dimensions 2.7 x 2.0 x 8.9
in (69.1 x 49.6 x
226.3 mm)
Degree of protection IP 54
Safety class CAT III 1000 V
5
CAT IV 600 V
6
Power supply
• Battery pack (lithium-ion)
• Batteries (alkali-manganese)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06
(AA)
Test leads
Article number 1600A03TC8
Safety class with test lead
shields
CAT III 1000 V
5
,
10 A
CAT IV 600 V
6
,
10 A
Safety class without test lead
shields
CAT II 1000 V
4
,
10 A
Lithium-ion battery pack (sold separately)
Type BA 3.7V 1.0Ah A
(GBA37V10)
1619PC7116 GFM1000-15 20251212.indd 131619PC7116 GFM1000-15 20251212.indd 13 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
14
Model number GFM1000-15
Article number 1607A350N9
USB port USB Type-C®
Recommended USB Type-C®
cable
2610067499,
6082942Z0Z
Rated voltage 3.7 V
Capacity 1.0 Ah
Number of battery cells 1
Alkaline-manganese batteries
Type LR6 (AA)
Number 2
Power adapter (optional)
Recommended USB power adapt-
er/power supply
Output rated 5V
DC, 500 mA
1. Except batteries and/or rechargeable batteries
2. Only non-conductive deposits occur, whereby occa-
sional temporary conductivity caused by condensa-
tion is expected.
3. Weight without batteries
4. Measurement category II is applicable for test and
measuring circuits connected directly to utilization
points (socket outlets and similar points) of the
low-voltage mains installation.
5. Measurement category III is applicable to test and
measuring circuits connected to the distribution part
of the building’s low voltage mains installation.
6. Measurement category IV is applicable for test and
measurement circuits connected to the source of the
low-voltage grid installation of the building.
1619PC7116 GFM1000-15 20251212.indd 141619PC7116 GFM1000-15 20251212.indd 14 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
15
Accuracy Specications
Accuracy is guaranteed for a period of one year from cal-
ibration at operating temperatures of +14°F to +122°F
(-10°C to +50°C) and a relative humidity of 0% to 90%.
The specications apply for an ambient temperature of
between +64.4°F (+18°C) and +82.4°F (+28°C) and a rel-
ative humidity of ≤ 75%. If the temperature is outside
the previously specied range, an additional temperature
error factor of 0.1 x the specied accuracy must be taken
into account for every 1°C.
Rotary Dial
Position
Range Resolution Accuracy
(% of the
measured
value +
count value)
DC voltage
(direct
voltage)
600.0 V
1000 V
0.1 V
1 V
± (1.0% + 2)
AC voltage
(alternating
voltage)
600.0 V
1000 V
0.1 V
1 V
± (1.5% + 5)
(45 Hz to
500 Hz)
AC or DC
voltage
with low
input
impedance
(LoZ)
600.00 V
1000 V
0.1 V
1 V
± (2.0% + 3)
(AC V: 45 Hz
to 500 Hz)
AC current
(alternating
current)
200.0 A 0.01 A ± (3% + 3)
(45 Hz to
60 Hz)
1619PC7116 GFM1000-15 20251212.indd 151619PC7116 GFM1000-15 20251212.indd 15 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
16
Rotary Dial
Position
Range Resolution Accuracy
(% of the
measured
value +
count value)
Frequency
of AC volt-
age (AC V)
Pulse width
> 10 μs
99.99 Hz
999.9 Hz
0.01 Hz
0.1 Hz
± (0.1% + 2)
(10 V to
1000 V)
9.999 kHz 0.001 kHz (10 V to
800 V)
50.00 kHz 0.01 kHz (10 V to
100 V)
Resistance 600.0 Ω 0.1 Ω ± (1.0% + 5)
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 2)
60.00 MΩ 0.01 MΩ ± (2.0% + 5)
Continuity 600.0 Ω 0.1 Ω ± (1.0% + 5)
≤ 30 Ω:
Sound signal
≥ 50 Ω: No
sound signal
Non-con-
tact voltage
(NCV)
(AC V)
40 V to
600 V
- ≤ 20 V:
No sound
signal, no
ashing
≥ 40 V:
Sound signal
and ashing
1619PC7116 GFM1000-15 20251212.indd 161619PC7116 GFM1000-15 20251212.indd 16 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
17
Symbols
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
V Volts (voltage)
A Amperes (current)
Ah
Amp hour (measurement of battery
capacity)
Hz Hertz (frequency, cycles per second)
W Watt (power)
Ω Ohms (resistance)
lbs Pounds (weight)
kg Kilograms (weight)
in Inch (dimension)
ft Feet (dimension)
mm Millimeters (dimension)
m Meters (dimension)
min Minutes (time)
s Seconds (time)
ºF Fahrenheit (temperature)
ºC Celsius (temperature)
1619PC7116 GFM1000-15 20251212.indd 171619PC7116 GFM1000-15 20251212.indd 17 12/12/2025 11:24:12 AM12/12/2025 11:24:12 AM
18
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
Alternating current (type or characteris-
tic of current)
Direct current (type or a characteristic
of current)
Alternating or direct current (type or
characteristic of current)
Hazardous voltage
Continuity
CAT II
Measurement category II is applicable
for test and measuring circuits connect-
ed directly to utilization points (sock-
et outlets and similar points) of the
low-voltage mains installation.
CAT III
Measurement category III is applica-
ble for test and measuring circuits
connected to the distribution part
of the building’s low voltage mains
installation.
CAT IV
Measuring category IV is applicable for
test and measurement circuits connect-
ed to the source of the low-voltage grid
installation of the building.
Earthing terminal (grounding terminal)
Class II construction (designates dou-
ble insulated construction tools)
1619PC7116 GFM1000-15 20251212.indd 181619PC7116 GFM1000-15 20251212.indd 18 12/12/2025 11:24:13 AM12/12/2025 11:24:13 AM
19
Important: Some of the following symbols may be
used on your tool. Please study them and learn their
meaning. Proper interpretation of these symbols will
allow you to operate the tool better and safer.
Symbol Designation/Explanation
Arrow (action in the direction of
arrow)
Use in the vicinity of uninsulated haz-
ardous live conductors permitted
This symbol indicates magnetic eld
in place.
This is a safety alert symbol. It is used
to alert you to the possibility of elec-
tric shock.
Alerts user to read manual.
This symbol designates that this tool is
listed by the Canadian Standards Asso-
ciation, to United States and Canadian
Standards.
Designates Li-ion battery recycling
program.
Conforms to European Union direc-
tives.
Do not dispose of the tool or battery
packs/batteries with household waste.
1619PC7116 GFM1000-15 20251212.indd 191619PC7116 GFM1000-15 20251212.indd 19 12/12/2025 11:24:17 AM12/12/2025 11:24:17 AM
20

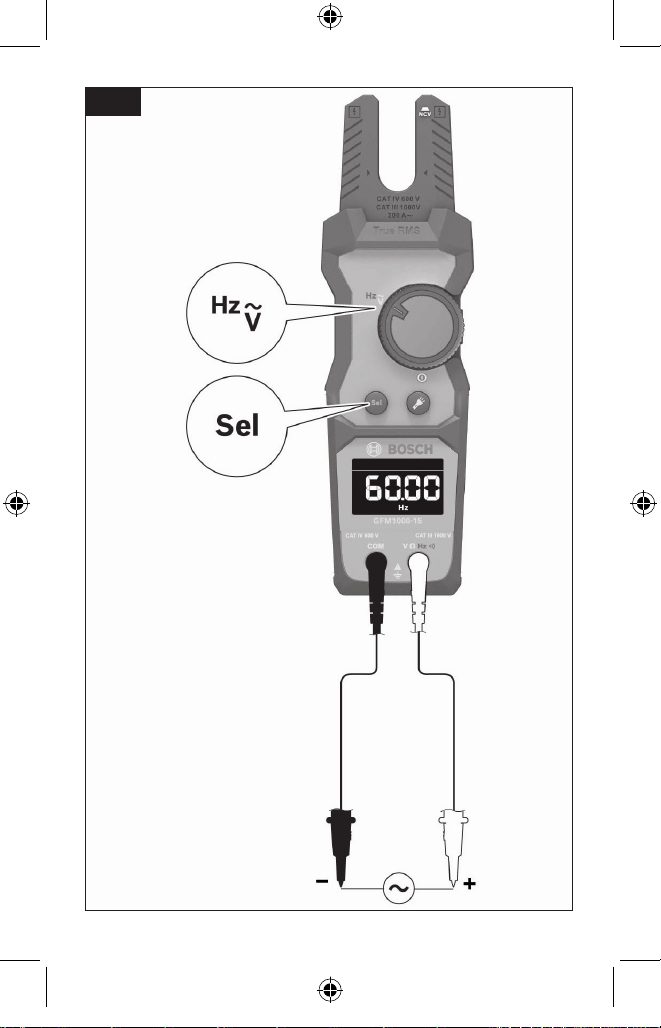

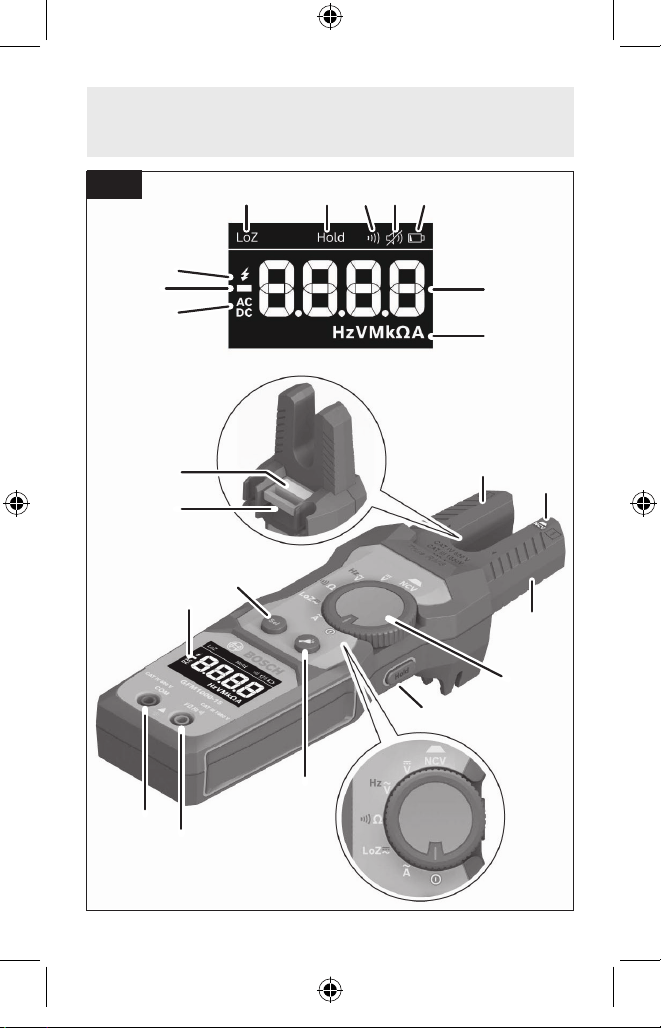

Getting to Know Your GFM1000-15
Fork Meter
20 21 22 23 24
25
26
27
28
29
15
14
3
11
3
2
6
5
10
9
1
4
Fig. 1
1619PC7116 GFM1000-15 20251212.indd 201619PC7116 GFM1000-15 20251212.indd 20 12/12/2025 11:24:17 AM12/12/2025 11:24:17 AM
21
8
7
13
12

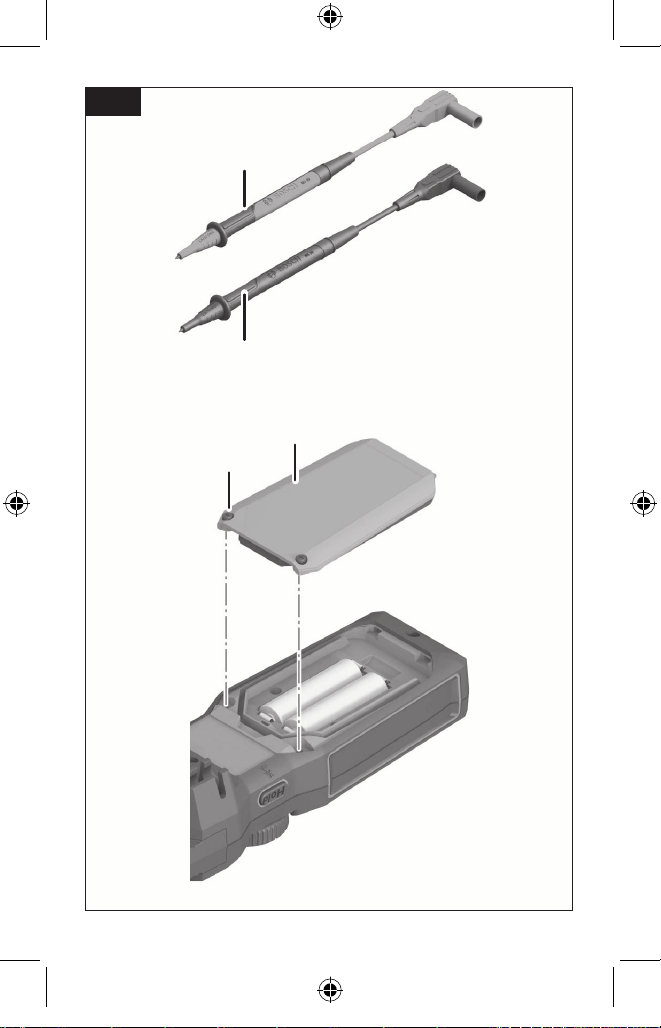

Fig. 2
1619PC7116 GFM1000-15 20251212.indd 211619PC7116 GFM1000-15 20251212.indd 21 12/12/2025 11:24:18 AM12/12/2025 11:24:18 AM
22
1 Display
2 Rotary Dial
3 Fork Jaws
4 Select Button
5 Work Light On/Off-
Button
6 Hold Button (Sound
Button)
7 Black Test Lead
8 Red Test Lead
9 COM Input Terminal
10 V Input Terminal
11 NCV Sensing Antenna
12 Battery Compartment
Cover Screws
13 Battery Compartment
Cover
14 Magnetic Hanger
Attachment Point
15 Work Light

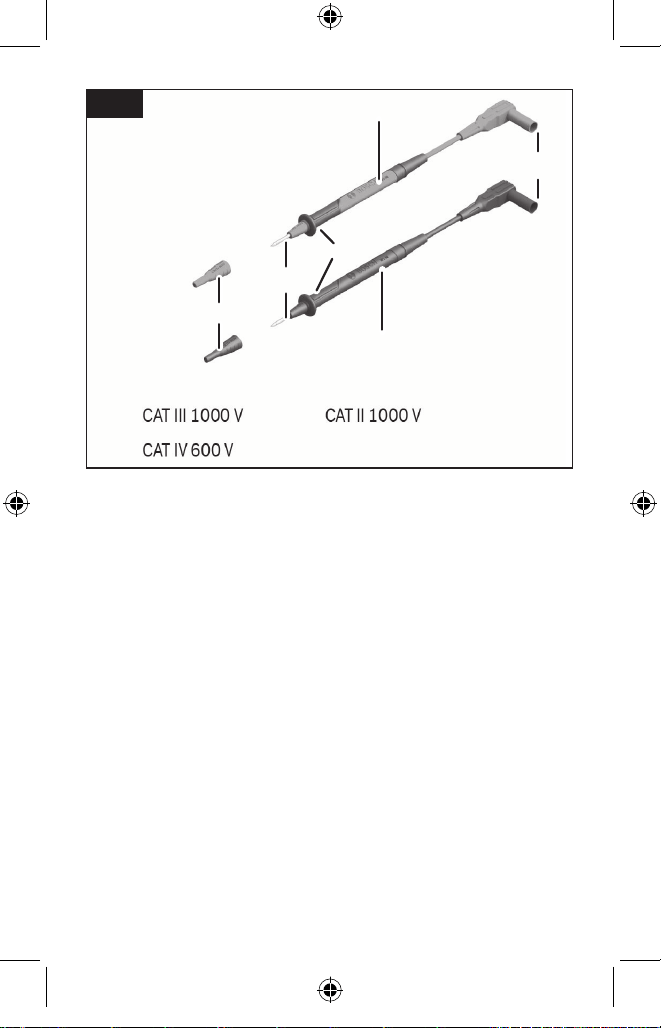

16 Test Lead Shields
17 Test Lead Tips
18 Test Lead Finger
Guards
19 Test Lead Connectors
8
7
19
18
17
16

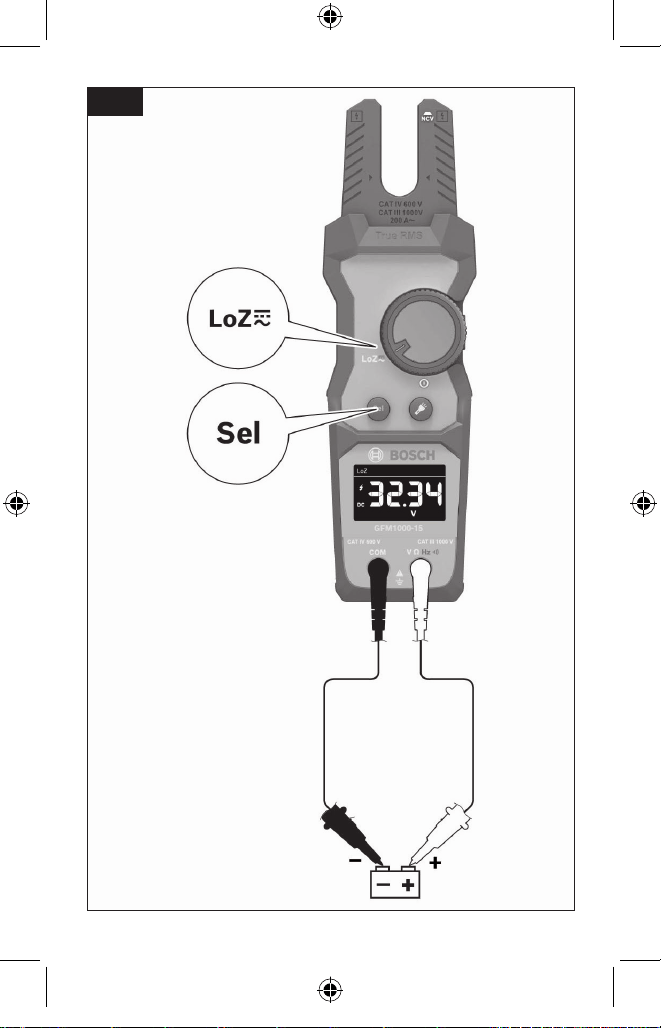

Fig. 3
1619PC7116 GFM1000-15 20251212.indd 221619PC7116 GFM1000-15 20251212.indd 22 12/12/2025 11:24:18 AM12/12/2025 11:24:18 AM
23
Measuring Functions on Rotary Dial
Rotary Dial
Position
Measuring Function
NCV Non-contact voltage
DC Voltage
Frequency of AC voltage
AC voltage
Continuity test
Resistance
AC or DC voltage with low input
impedance (approx. 3 kΩ) to sup-
press reactive voltages (inductive/
capacitive)
AC current
Off
Note: Use the Select Button 4 to select the secondary
measuring function of a given position on the Rotary Dial
2. The default function is printed in white on the tool.
Display Elements
20 Low Input Impedance
Indicator
21 Hold Mode Indicator
22 Continuity Test
23 Sound Off
24 Battery Warning
25 Measured Value
26 Unit of Measurement
27 AC/DC Indicator
28 Polarity Indicator
29 Hazardous Voltage
(Warning indicator if
voltage > 30 V)
1619PC7116 GFM1000-15 20251212.indd 231619PC7116 GFM1000-15 20251212.indd 23 12/12/2025 11:24:23 AM12/12/2025 11:24:23 AM
24
Preparation
Power Supply
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
The tool can either be operated with the Bosch recharge-
able Lithium-Ion Battery Pack 32 outlined in the “Tech-
nical Data” on page 13 or commercially available AA
(LR6) alkaline manganese batteries (sold separately).
Operation with AA (LR6) Batteries
(Fig. 2, Fig. 4, Fig. 5)
It is recommended that you use alkaline manganese bat-
teries to operate the fork meter.
To insert the AA alkaline batteries:
1. Remove the Test Leads 7 and 8 from the digital fork
meter and ensure the Rotary Dial 2 is in the OFF
position.
2. Loosen the 2 Battery Compartment Cover Screws 12
and remove the Battery Compartment Cover 13. The
screws will loosen but cannot be removed.
3. Insert the AA alkaline batteries into the tool.
When inserting, pay attention to the correct polarity
according to the representation on the inside of the
battery compartment.
4. Reinsert the Battery Compartment Cover 13, press-
ing it rmly into place, and attach the cover with the
2 Battery Compartment Cover Screws 12.
The digital fork meter can only be switched ON if the Bat-
tery Compartment Cover 13 is screwed down correctly.
1619PC7116 GFM1000-15 20251212.indd 241619PC7116 GFM1000-15 20251212.indd 24 12/12/2025 11:24:23 AM12/12/2025 11:24:23 AM
25
Always replace all the batteries at the same time. Only
use batteries from the same manufacturer and which
have the same capacity.
Remove the batteries from the fork meter when not us-
ing it for extended periods. When storing for extended
periods, the batteries can corrode and discharge them-
selves.
Never store the digital fork meter without an inserted
Battery Compartment Cover 13, particularly in dusty or
humid environments.
Operation with AA batteries requires the Battery Com-
partment Cover Inlay 30. The inlay can be removed for
operation with the Bosch rechargeable Lithium-ion Bat-
tery Pack 32.
To insert the Battery Compartment Cover Inlay 30:
1. Remove the Test Leads 7 and 8 from the digital fork
meter and ensure the Rotary Dial 2 is in the OFF
position.
2. Loosen the 2 Battery Compartment Cover Screws 12
and remove the Battery Compartment Cover 13. The
screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 31 by
approximately half a revolution.
4. Remove the Lithium-Ion Battery Pack 32 if neces-
sary.
5. Insert the Battery Compartment Cover Inlay 30 into
position on the Battery Compartment Cover 13.
6. Rotate the Battery Inlay Locking Mechanism 31
approximately half a revolution to return it to the
locked position.
To remove the Battery Compartment Cover Inlay 30:
1. Remove the Test Leads 7 and 8 from the digital fork
meter and ensure the Rotary Dial 2 is in the OFF
position.
1619PC7116 GFM1000-15 20251212.indd 251619PC7116 GFM1000-15 20251212.indd 25 12/12/2025 11:24:23 AM12/12/2025 11:24:23 AM
26
2. Loosen the 2 Battery Compartment Cover Screws 12
and remove the Battery Compartment Cover 13. The
screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 31 by
approximately half a revolution.
4. Remove the Battery Compartment Cover Inlay 30
from the Battery Compartment Cover 13.

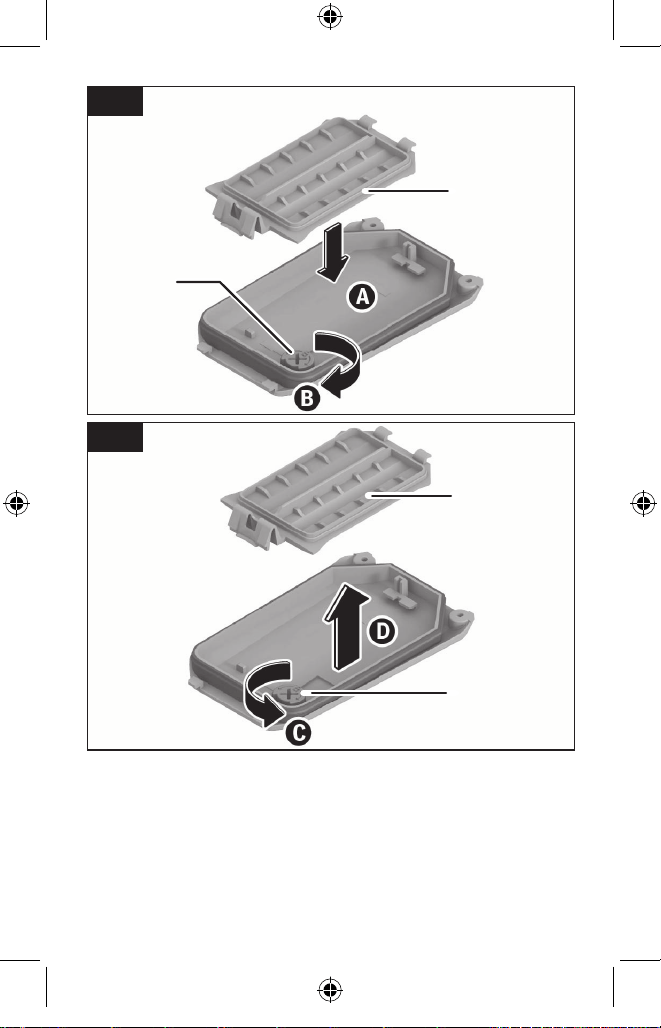

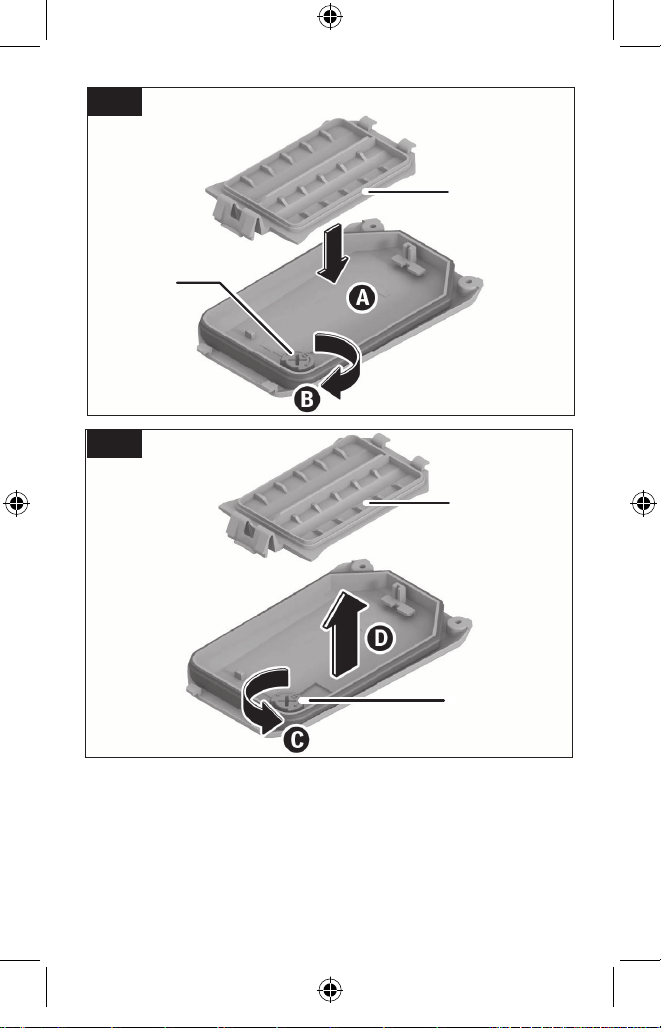

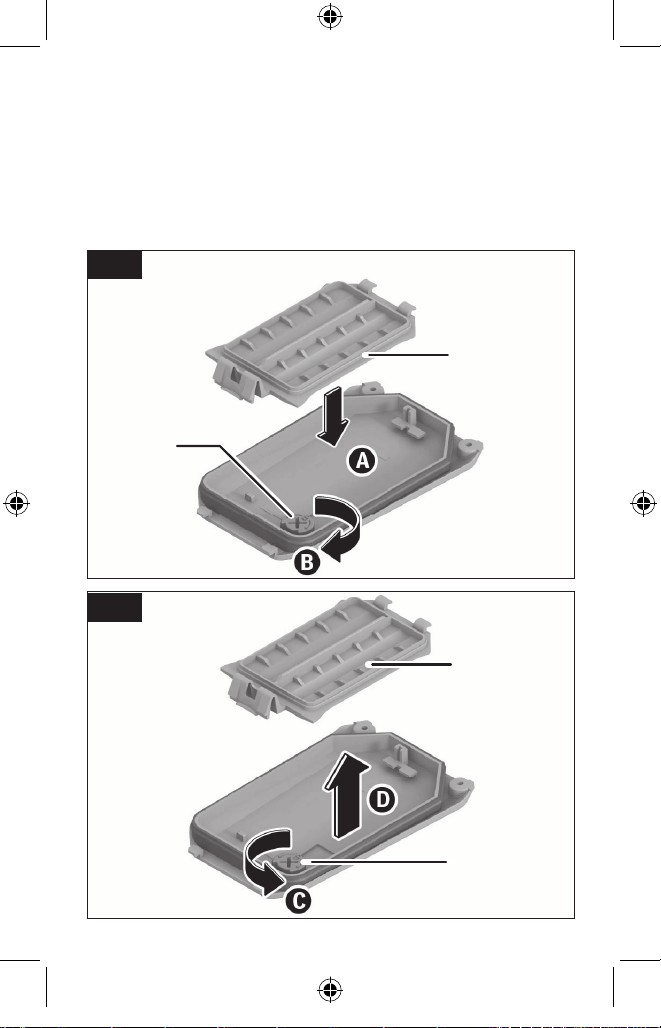

30
31

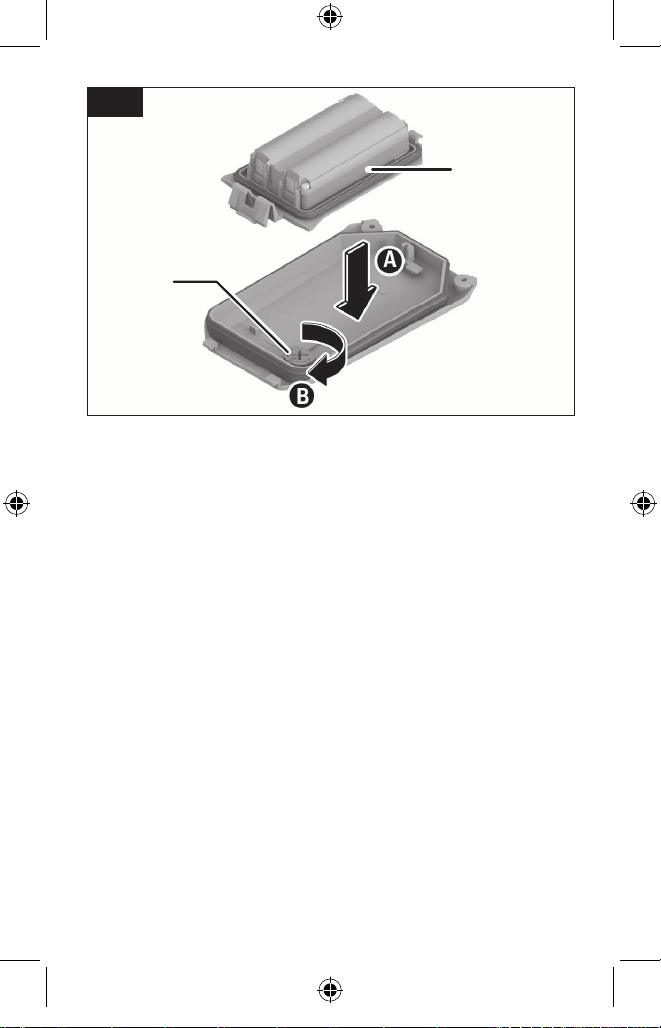

Fig. 5
30
31
Fig. 4
1619PC7116 GFM1000-15 20251212.indd 261619PC7116 GFM1000-15 20251212.indd 26 12/12/2025 11:24:25 AM12/12/2025 11:24:25 AM
27
5. Rotate the Battery Inlay Locking Mechanism 31
approximately half a revolution to return it to the
locked position.
Operation with Bosch Rechargeable
Lithium-Ion Battery Packs (Sold separately)
(Fig. 2, Fig. 6)
Follow all warnings and all instruc-
tions in the Bosch rechargeable lithi-
um-ion battery pack manual before using the battery
pack. Improper usage and recharge of battery pack may
increase the risk of re, personal injury and property
damage.
Use only Bosch rechargeable lithi-
um-ion battery packs listed in the
technical data section of this manual. Use of other bat-
tery packs may increase the risk of re, personal injury
and property damage.
Remove the batteries from the tool
when not using it for extended peri-
ods. When storing for extended periods, the batteries
can corrode and self-discharge.
Use only Bosch USB-C cable listed in
the technical data section of this
manual. Use of other USB-C cables may increase the risk
of re, personal injury and property damage.
Note: The Lithium-Ion Battery Pack 32 is supplied par-
tially charged. To ensure full capacity of the battery pack,
completely charge the battery pack with the USB pow-
er adapter (recommended) listed in “Technical Data” on
page 14 before using it for the rst time. See Bosch
rechargeable Lithium-Ion Battery Pack 32 manual for de-
tails.
The Lithium-Ion Battery Pack 32 is protected against
deep discharge by the Electronic Cell Protection (ECP).
1619PC7116 GFM1000-15 20251212.indd 271619PC7116 GFM1000-15 20251212.indd 27 12/12/2025 11:24:25 AM12/12/2025 11:24:25 AM
28
A protective circuit switches the digital fork meter off
when the battery is drained.
Following the automatic shut off of the tool due to Elec-
tronic Cell Protection, do not rotate the Rotary Dial 2 to
OFF and ON again. The battery can be damaged.
To insert the lithium-ion battery 32:
1. Remove the Test Leads 7 and 8 from the digital fork
meter and ensure the Rotary Dial 2 is in the OFF
position.
2. Loosen the 2 Battery Compartment Cover Screws 12
and remove the Battery Compartment Cover 13. The
screws will loosen but cannot be removed.
3. Rotate the Battery Inlay Locking Mechanism 31 by
approximately half a revolution and remove the inlay
as outlined in “To Remove the Battery Compartment
Cover Inlay 30”.
4. Insert the Lithium-Ion Battery Pack 32 (sold sepa-
rately) into position on the Battery Compartment
Cover 13.
31
32

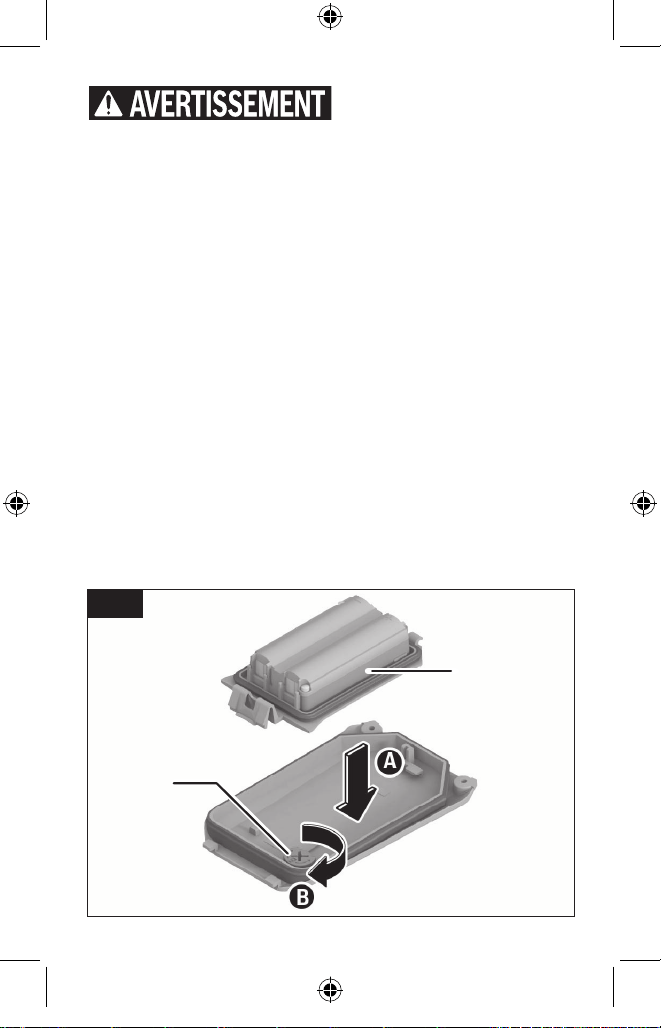

Fig. 6
1619PC7116 GFM1000-15 20251212.indd 281619PC7116 GFM1000-15 20251212.indd 28 12/12/2025 11:24:26 AM12/12/2025 11:24:26 AM
29
5. Rotate the Battery Inlay Locking Mechanism 31 by
approximately half a revolution to secure the Lithi-
um-Ion Battery Pack 32.
6. With the two attached to each other, reinsert the
Battery Compartment Cover 13 and Lithium-Ion
Battery Pack 32, pressing them rmly into place, and
attach the cover with the 2 Battery Compartment
Cover Screws 12.
The digital fork meter can only be switched ON if the Bat-
tery Compartment Cover 13 is screwed down correctly.
To remove the lithium-ion battery 32:
1. Remove the Test Leads 7 and 8 from the digital fork
meter and ensure the Rotary Dial 2 is in the OFF
position.
2. Loosen the 2 Battery Compartment Cover Screws 12
and remove the Battery Compartment Cover 13 and
the attached Lithium-Ion Battery Pack 32.
3. Rotate the Battery Inlay Locking Mechanism 31 by
approximately half a revolution and remove the Lithi-
um-Ion Battery Pack 32.
4. Insert the Battery Compartment Cover Inlay 30 if
desired. Rotate the Battery Inlay Locking Mechanism
31 approximately half a revolution to return it to the
locked position.
5. Reinsert the Battery Compartment Cover 13, press-
ing it rmly into place, and attach the cover with the
2 Battery Compartment Cover Screws 12.
Note: Always reattach the Battery Compartment Cover
13 after inserting or removing the power supply. The dig-
ital fork meter can only be switched ON if the Battery
Compartment Cover 13 is screwed down correctly.
1619PC7116 GFM1000-15 20251212.indd 291619PC7116 GFM1000-15 20251212.indd 29 12/12/2025 11:24:26 AM12/12/2025 11:24:26 AM
30
Charging the Lithium-Ion Battery Pack (Sold
separately)
• For charging, use a USB power supply unit whose
output voltage and output current comply with the re-
quirements in “Technical Data” on page 14.
• Pay attention to the mains voltage. The voltage of the
power source must match the voltage specied on the
type plate of the USB power supply.
• Only use the USB connection to charge the battery at
an ambient temperature of between +50°F and +95°F
(+10°C and +35°C). Charging outside of this tempera-
ture range can damage the battery and increase the
risk of re.
The Lithium-Ion Battery Pack 32 can be charged at any
time without reducing its service life. Interrupting the
charging procedure does not damage the battery pack.
The Lithium-Ion Battery Pack 32 must be removed from
the Battery Compartment Cover 13 of the digital measur-
ing tool to charge it.
To charge the battery 32:
The USB-C® port for connecting the USB cable and the
charging indicator light can be found under the ap for
the USB port on the Lithium-Ion Battery Pack 32 (sold
separately).
1. Remove the Lithium-Ion Battery Pack 32 from the
tool.
2. Open the ap for the USB Type-C® port.
3. Connect the USB-C® port to a USB power supply
unit using the USB Type-C® cable.
4. Connect the USB power supply unit to the mains
supply.
1619PC7116 GFM1000-15 20251212.indd 301619PC7116 GFM1000-15 20251212.indd 30 12/12/2025 11:24:26 AM12/12/2025 11:24:26 AM
31
During the charging process, the battery indicator may
differ from the actual state of charge of the Lithium-Ion
Battery Pack 32 (sold separately).
During charging, the charging indicator light will light up
yellow.
When the Lithium-Ion Battery Pack 32 (sold separately)
is fully charged, the charging indicator light will light up
green.
A red charging indicator light indicates that the charging
voltage or charging current is unsuitable.
Remove the USB Type-C® cable after completing the
charging process. Close the ap for the USB Type-C®
port to protect it from dust and splashes.
Battery LED Indicator
The LED light is located under the USB-C® port cover.
The battery LED indicator shows the charging state of
the battery pack.
LED Status
Off Charger not connected
Green Full charge
Red Charger input is wrong
Yellow Charging
After charging battery, ensure the
USB-C cover is completely closed.
Moisture entering the battery may cause re, serious per-
sonal injury and/or property damage.
1619PC7116 GFM1000-15 20251212.indd 311619PC7116 GFM1000-15 20251212.indd 31 12/12/2025 11:24:26 AM12/12/2025 11:24:26 AM
32
Battery Status Indicator
When the Battery Warning 24 symbol rst appears
on the Display 1 and an audio signal sounds, only a few
measurements will still be possible. When the non-re-
chargeable batteries are completely discharged, the
Battery Warning 24 symbol ashes ve times and the
digital fork meter switches off.
Replace the battery immediately when the Battery Warn-
ing 24 symbol appears on the fork meter. A low battery
can cause inaccurate measurements.
1619PC7116 GFM1000-15 20251212.indd 321619PC7116 GFM1000-15 20251212.indd 32 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
33
Operation
Remove test leads before opening
battery cover. Not removing test
leads may increase risk of electric shock.
Initial Operation
• Never leave the digital fork meter unattended when
switched on, and ensure the digital fork meter is
switched off after use.
• Protect the tool against moisture and direct sun
light.
• Do not subject the tool to extreme temperatures or
variations in temperature. As an example, do not
leave it in vehicles for longer periods. In case of
large variations in temperature, allow the tool to
adjust to the ambient temperature before putting it
into operation. In case of extreme temperatures or
variations in temperature, the accuracy of the tool
can be impaired.
• Avoid heavy impacts or dropping of the tool.
Switching On and Off
To turn the tool ON, rotate the Rotary Dial 2 to the re-
quired measuring function.
To turn the tool OFF, rotate the Rotary Dial 2 to the OFF
position.
If no button is pressed and the Rotary Dial 2 is not ad-
justed for approx. 20 min, the digital fork meter will au-
tomatically switch itself OFF to preserve battery life.
Turn the digital fork meter back ON by adjusting the Ro-
tary Dial 2 or pressing any button.
1619PC7116 GFM1000-15 20251212.indd 331619PC7116 GFM1000-15 20251212.indd 33 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
34
To disable the automatic switch OFF functionality of the
fork meter:
1. Press and hold the Hold Button 6 while rotating the
Rotary Dial 2 from OFF to any other position.
2. “d.APO” will briey appear on the Display 1.
Note: Always reattach the Battery Compartment Cover
13 after inserting or removing the power supply. The dig-
ital fork meter can only be switched ON if the Battery
Compartment Cover 13 is screwed down correctly.
Select Button
Briey press the Select Button 4 to switch between two
measuring functions that have the same position on the
Rotary Dial 2. The selected measuring function is shown
on the Display 1.
For doubly assigned positions on the Rotary Dial 2, the
default function is printed on the tool in white. Press the
Select Button 4 to access the secondary function.
If the position on the Rotary Dial 2 is not doubly as-
signed, an audio signal sounds when the Select Button
4 is pressed.
Work Light
Press the Work Light On/Off Button 5 to switch the Work
Light 15 on or off.
The Work Light 15 can only be activated when the tool
is ON.
1619PC7116 GFM1000-15 20251212.indd 341619PC7116 GFM1000-15 20251212.indd 34 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
35
Hold Button
Do not use the Hold button when de-
termining the voltage. The voltage
displayed does not change and there is a risk of injury
due to electric shock.
Briey press the Hold Button 6 to “freeze” the measured
value on the Display 1. “Hold” is shown on the Display 1
and an audio signal is output.
Briey press the Hold Button 6 again to re-enable the
Display 1.
Note: Always exit hold mode after completing the de-
sired measurement. New measurements do not appear
on the Display 1 in hold mode, potentially causing elec-
tric shock or other dangerous situations.
The tool automatically exits hold mode when it is turned
OFF or the Rotary Dial 2 is rotated.
Signal Tone
Press and hold the Hold Button 6 to switch the signal
tone of the digital fork meter off.
The Sound Off 23 icon will appear on the Display 1.
Press and hold the Hold Button 6 again to switch the
signal tone of the digital fork meter back on.
The tool automatically exits Sound Off 23 mode when
the Rotary Dial 2 is rotated to the OFF position.
Overload Indicator
“OL” or “-OL” appears on the Display 1 when the input
exceeds the fork meter’s measuring range.
1619PC7116 GFM1000-15 20251212.indd 351619PC7116 GFM1000-15 20251212.indd 35 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
36
Using the Magnetic Hanger Attachment
(Fig. 1)
Make sure that this device and the
tool are securely mounted before op-
eration.
Your measuring tool can be used with an optional mag-
netic hanger attachment (sold separately).
1. Open the magnetic hanger attachment, remove the
strap from its clasp, and insert the end of the strap
through the Magnetic Hanger Attachment Point 14 of
your tool.
2. Reinsert the strap of the hanger attachment through
its clasp and close the strap to create a loop.
3. Attach the magnet of the magnetic hanger attach-
ment to a stable ferrous material.
4. Conrm the tool is securely mounted.
Making Measurements with Test Leads
(Fig. 1, Fig. 2, Fig. 3)
To avoid electric shocks, injuries, or
damage to the digital fork meter be-
fore performing resistance or continuity tests, ensure
that the mains power connection is disconnected, and
all high-voltage capacitors are discharged.
Always use the proper input terminals, Rotary Dial 2 po-
sition, and measuring range.
Check the Test Leads 7 and 8 for continuity before use.
Do not use if the readings are high or noisy.
Keep your ngers behind the Test Lead Finger Guards 18
and away from the Test Lead Tips 17 while using the Test
Leads 7 and 8.
Only use Bosch Test Leads 7 and 8 on the Bosch fork
meter. Always inspect the Test Leads 7 and 8 before use.
1619PC7116 GFM1000-15 20251212.indd 361619PC7116 GFM1000-15 20251212.indd 36 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
37
To make a measurement:
1. Conrm the Battery Compartment Cover 13 is in
place.
2. Turn the Rotary Dial 2 to the desired position.
3. Conrm the hold function is not active.
4. Press the Select Button 4 when required.
5. Conrm the desired measuring function appears on
the Display 1.
6. Firmly insert the Test Leads 7 and 8 into the tool.
Ensure the Test Lead Connectors 19 are fully insert-
ed into the terminals.
Always connect the Black Test Lead 7 to the COM Input
Terminal 9 rst, and then connect the Red Test Lead 8 to
the V Input Terminal 10.
The COM Input Terminal 9 is the earth connection (re-
turn conductor) for all measuring functions.
7. Connect the Test Lead Tips 17 with the circuit.
8. The measured value is shown on the Display 1.
9. After completing a measurement, disconnect the
Test Leads 7 and 8 in the reverse order.
Take care not to accidentally touch the Test Lead Tips 17
during measurement.
1619PC7116 GFM1000-15 20251212.indd 371619PC7116 GFM1000-15 20251212.indd 37 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
38
Using Test Lead Shields
(Fig. 3)
Always keep the test lead shields in
place when making CAT III and CAT
IV measurements. Failure to use the shield increases the
risk of arc ashes.
Your fork meter can take measurements in CAT II loca-
tions. The Test Lead Shields 16 can be removed ONLY in
CAT II measurement locations.
The additional Test Lead Tip 17 length with the shields
removed allows for testing on standard wall receptacles
and other recessed conductors that are CAT II locations.
Store the Test Lead Shields 16 in a safe place when they
are not on the Test Leads 7 and 8. Replace the Test Lead
Shields 16 immediately after performing a CAT II mea-
surement.
1619PC7116 GFM1000-15 20251212.indd 381619PC7116 GFM1000-15 20251212.indd 38 12/12/2025 11:24:27 AM12/12/2025 11:24:27 AM
39
Fig. 7
33
35
35

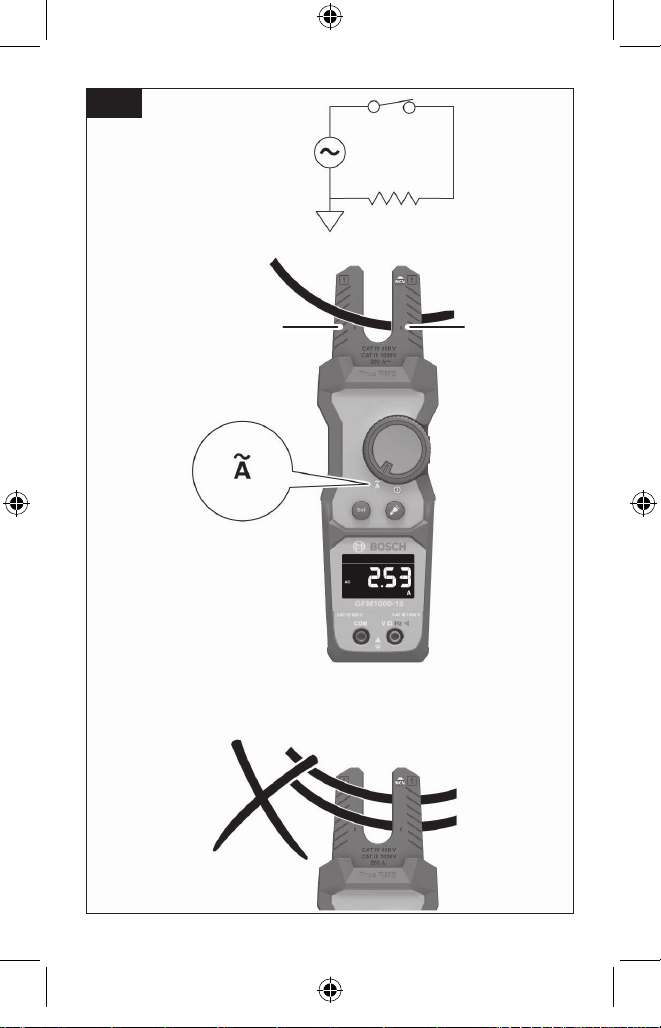

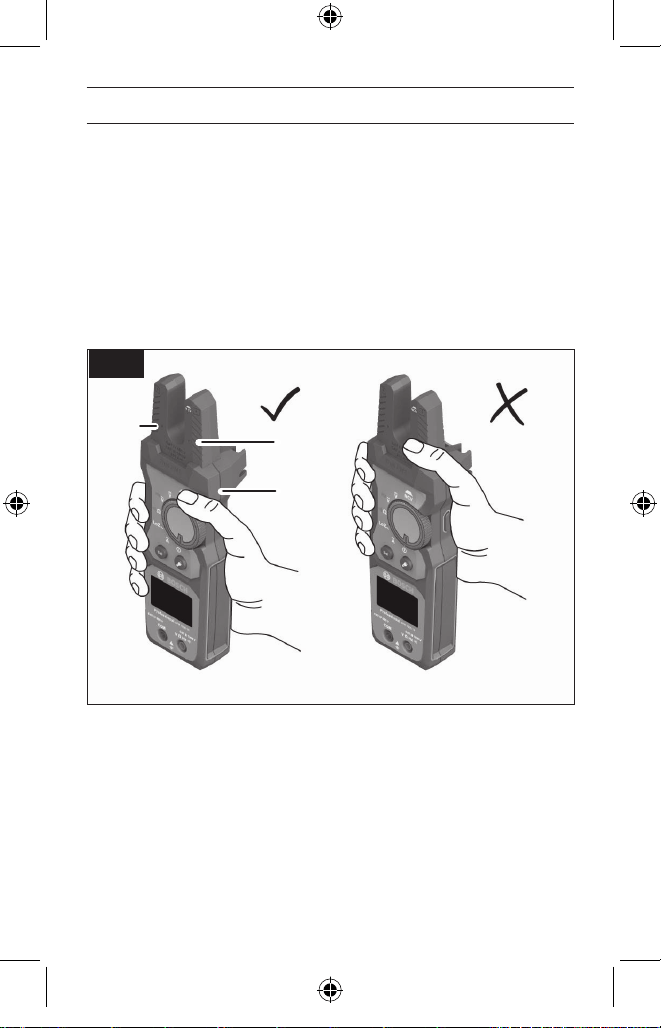

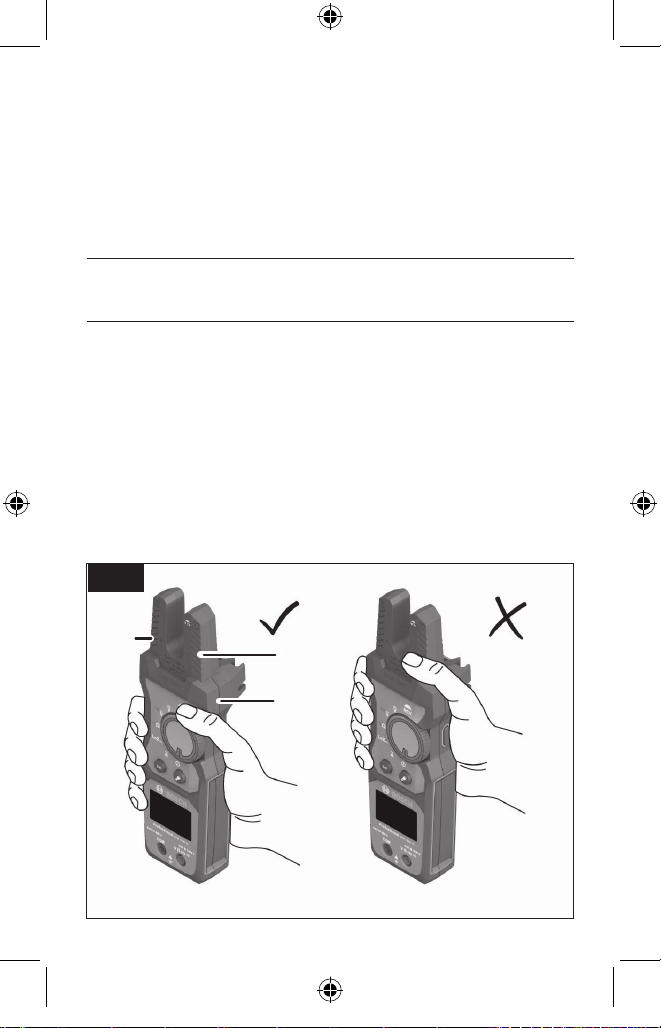

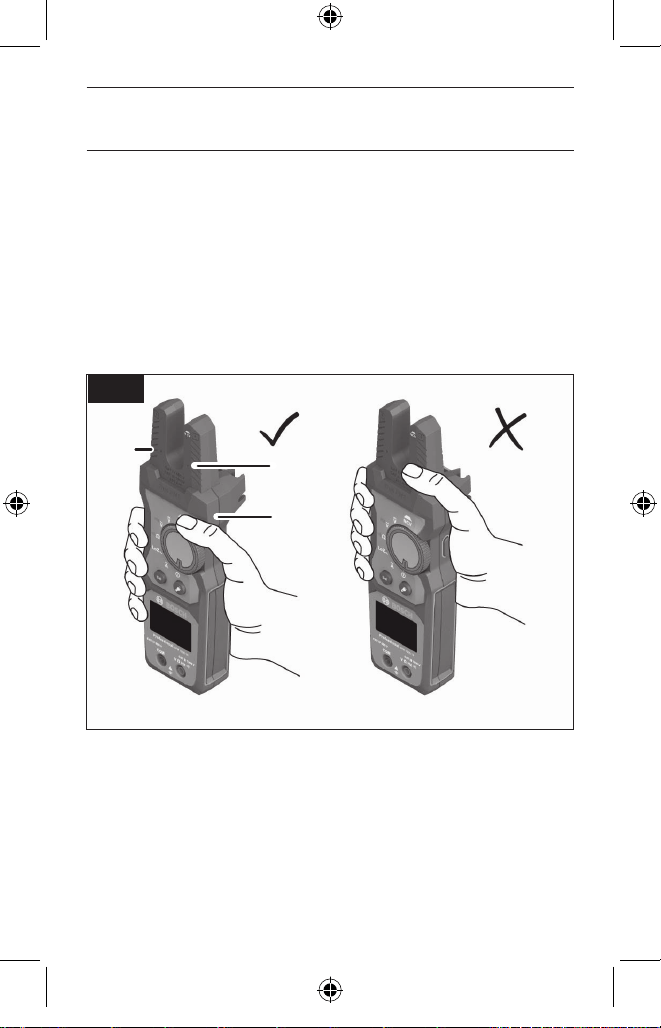

Making Measurements with Fork Jaws
(Fig. 1, Fig. 7)
Keep your ngers behind the Fork Meter Finger Guard 33
while using the Fork Jaws 3.
The Fork Jaws 3 can only be used to detect live conduc-
tors.
The Fork Jaws 3 can only be used to measure AC current.
See “Measuring AC current” on page 57 for detailed
steps.
1619PC7116 GFM1000-15 20251212.indd 391619PC7116 GFM1000-15 20251212.indd 39 12/12/2025 11:24:28 AM12/12/2025 11:24:28 AM
40
Fig. 8
34
11
1619PC7116 GFM1000-15 20251212.indd 401619PC7116 GFM1000-15 20251212.indd 40 12/12/2025 11:24:28 AM12/12/2025 11:24:28 AM
41

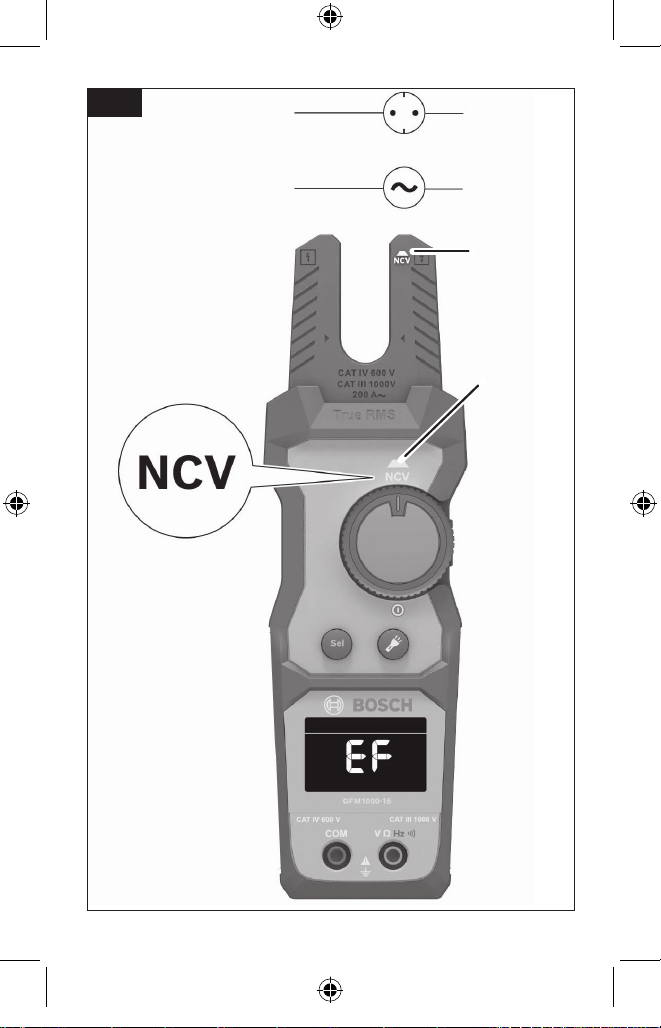

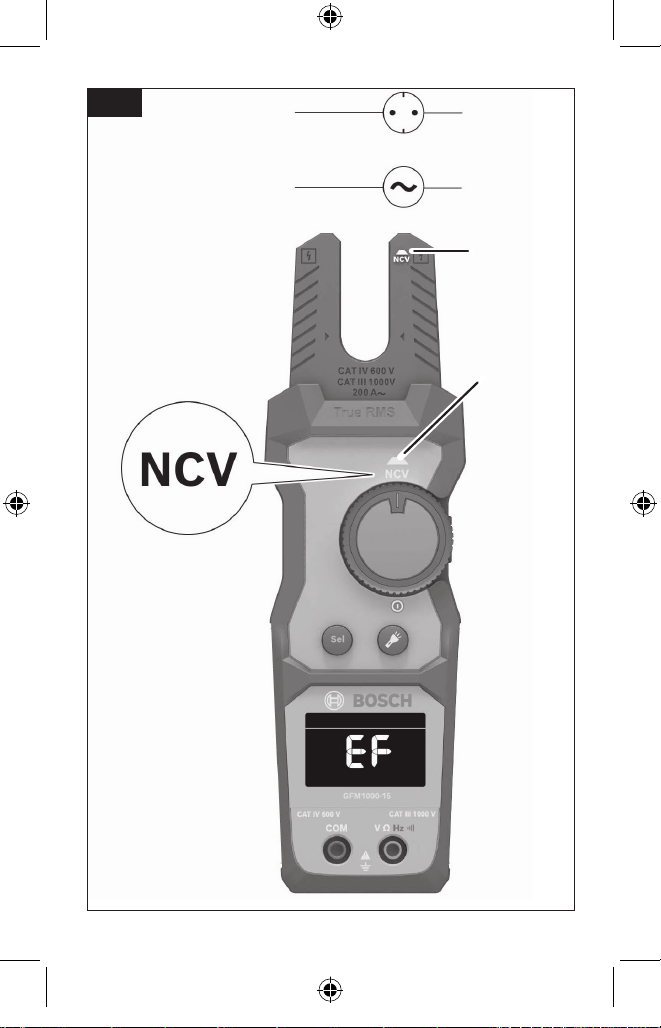

Detecting Non-Contact Voltage (NCV)
(Fig. 8)
Test on known live circuit before
each use. If NCV indicator does not
illuminate, do not use tool for NCV testing.
Do not perform any measurements
on electric circuits with voltages ex-
ceeding 600 V.
Keep your ngers behind the Fork Meter Finger Guards
33 during NCV testing.
The NCV Sensing Antenna 11 allows the fork meter to be
used as a non-contact voltage tester.
1. Conrm the Battery Compartment Cover 13 is in
place.
2. Conrm the Test Leads 7 and 8 are disconnected
and removed from the fork meter.
3. Turn the Rotary Dial 2 to the NCV icon.
4. “EF” is shown on the Display 1.
5. Hold the NCV Sensing Antenna 11 near the test
object or the plug socket with AC voltage.
6. If AC voltage is detected, the NCV Indicator 34 will
illuminate and an audio signal will sound.
Lack of voltage indication does not mean there is no volt-
age on a circuit. A false negative may occur due to sever-
al factors, including the presence of DC voltage. Follow
the instructions outlined in “Measuring AC Voltage” on
page 45 and “Measuring DC Voltage” on page 43 to
verify the presence of voltage.
1619PC7116 GFM1000-15 20251212.indd 411619PC7116 GFM1000-15 20251212.indd 41 12/12/2025 11:24:28 AM12/12/2025 11:24:28 AM
42
Fig. 9
1619PC7116 GFM1000-15 20251212.indd 421619PC7116 GFM1000-15 20251212.indd 42 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
43

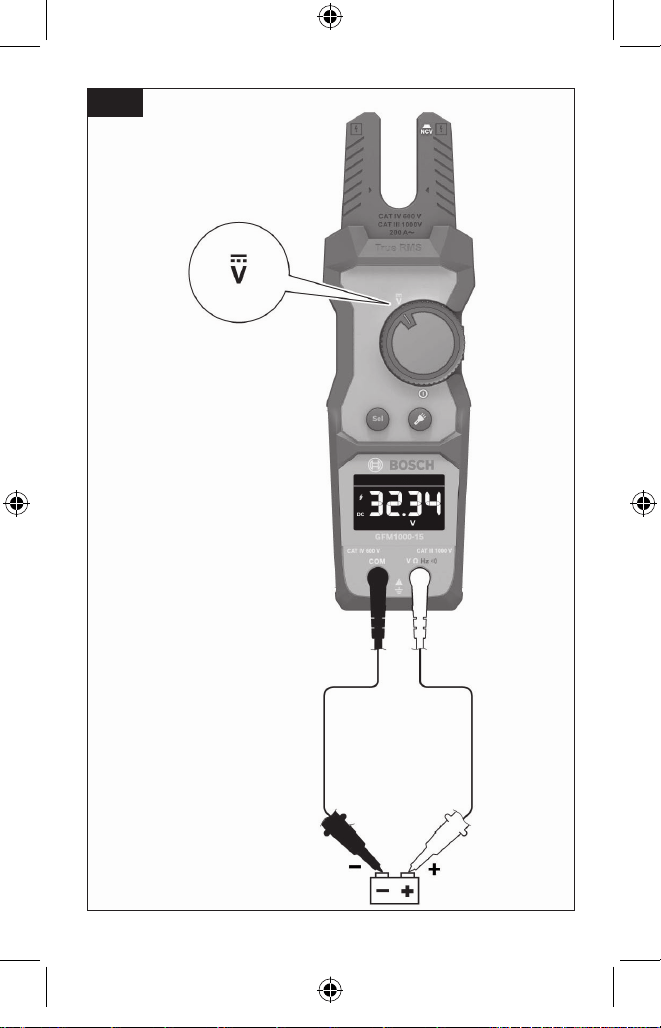

Measuring DC Voltage
(Fig. 9)
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
Do not touch the Test Lead Tips 17 during operation.
1. Turn the Rotary Dial 2 to the DC Voltage icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
If the measurement is negative, the connection is re-
versed. Switch the Test Leads 7 and 8 and repeat steps
3 and 4.
The Hazardous Voltage 29 warning will appear if the fork
meter detects a voltage greater than 30 V.
1619PC7116 GFM1000-15 20251212.indd 431619PC7116 GFM1000-15 20251212.indd 43 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
44
Fig. 10
1619PC7116 GFM1000-15 20251212.indd 441619PC7116 GFM1000-15 20251212.indd 44 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
45
Measuring AC Voltage
(Fig. 10)
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
Do not touch the Test Lead Tips 17 during operation.
1. Turn the Rotary Dial 2 to the AC Voltage icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
The Hazardous Voltage 29 warning will appear if the fork
meter detects a voltage greater than 30 V.
1619PC7116 GFM1000-15 20251212.indd 451619PC7116 GFM1000-15 20251212.indd 45 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
46

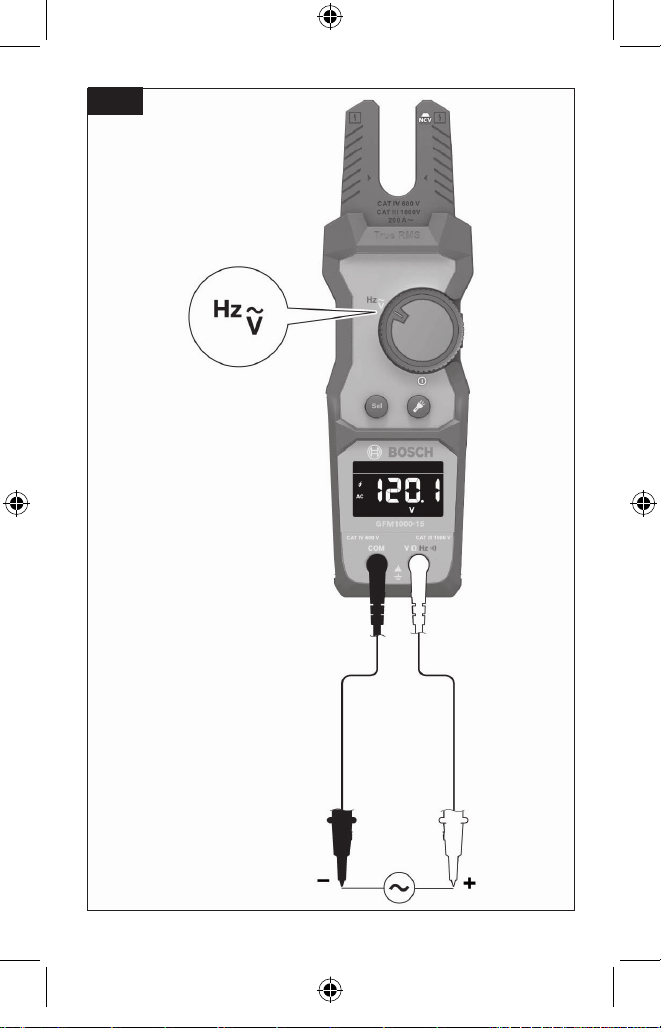

Fig. 11
1619PC7116 GFM1000-15 20251212.indd 461619PC7116 GFM1000-15 20251212.indd 46 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
47
Measuring Frequency of Alternating
Voltage
(Fig. 11)
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
Do not touch the Test Lead Tips 17 during operation.
This frequency measurement is only carried out with al-
ternating voltage.
1. Turn the Rotary Dial 2 to the Frequency of AC Volt-
age icon.
2. Press the Select Button 4.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. Connect the Test Leads 7 and 8 with the circuit.
5. The measured value is shown on the Display 1.
1619PC7116 GFM1000-15 20251212.indd 471619PC7116 GFM1000-15 20251212.indd 47 12/12/2025 11:24:29 AM12/12/2025 11:24:29 AM
48

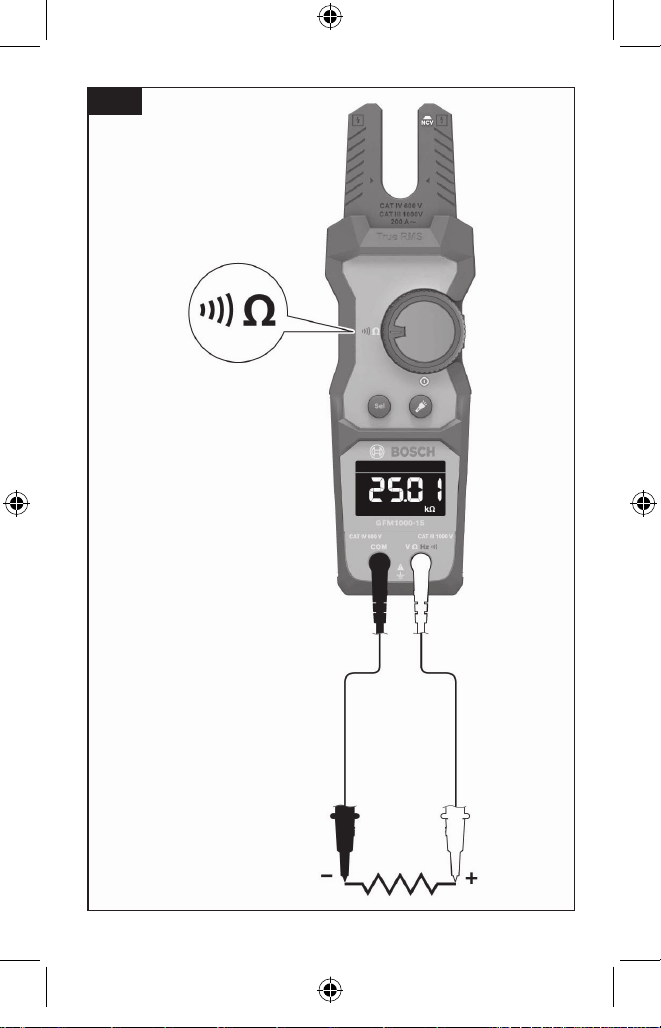

Fig. 12
1619PC7116 GFM1000-15 20251212.indd 481619PC7116 GFM1000-15 20251212.indd 48 12/12/2025 11:24:30 AM12/12/2025 11:24:30 AM
49
Measuring Resistance
(Fig. 12)
Never use measuring tool to measure
resistance and continuity on a live
circuit.
1. Conrm the circuit is NOT live. Ensure the capacitor
is fully discharged before measuring resistance.
2. Turn the Rotary Dial 2 to the Resistance icon.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. The Display 1 will indicate “OL”.
5. Connect the Test Leads 7 and 8 with the circuit.
6. The measured value is shown on the Display 1.
1619PC7116 GFM1000-15 20251212.indd 491619PC7116 GFM1000-15 20251212.indd 49 12/12/2025 11:24:30 AM12/12/2025 11:24:30 AM
50

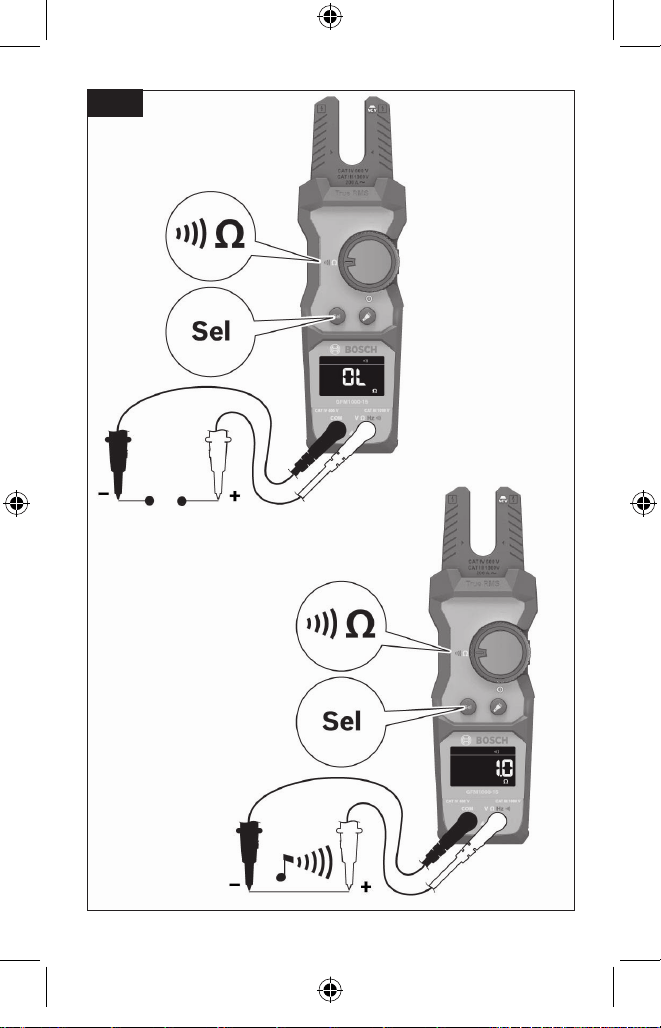

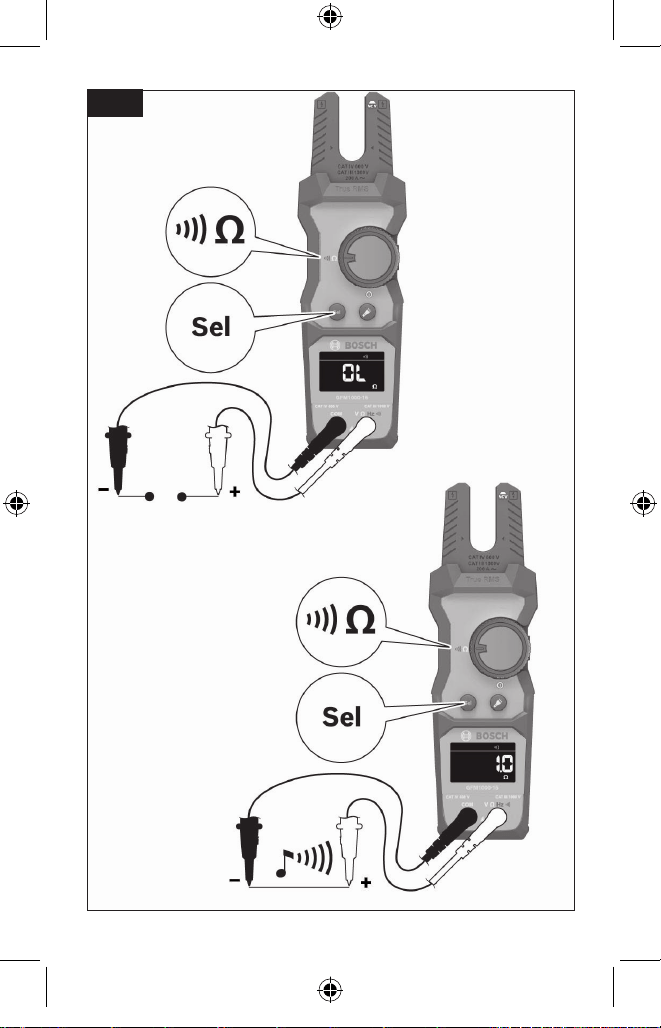

Fig. 13
1619PC7116 GFM1000-15 20251212.indd 501619PC7116 GFM1000-15 20251212.indd 50 12/12/2025 11:24:30 AM12/12/2025 11:24:30 AM
51
Testing Continuity
(Fig. 13)
Never use measuring tool to measure
resistance and continuity on a live
circuit.
Measuring continuity can quickly detect opens and
shorts. Continuity measurements are not recommended
for accurate resistance measurements. To accurately de-
termine resistance, follow the steps in “Measuring Resis-
tance” on page 49.
1. Conrm the circuit is NOT live. Ensure the capacitor
is fully discharged before measuring continuity.
2. Turn the Rotary Dial 2 to the Continuity Test icon.
3. Press the Select Button 4.
4. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
5. Connect the Test Leads 7 and 8 with the circuit.
If the measured resistance is less than or equal to 30 Ω,
a continuous tone is output.
If the circuit is open, the Display 1 will read “OL.”
1619PC7116 GFM1000-15 20251212.indd 511619PC7116 GFM1000-15 20251212.indd 51 12/12/2025 11:24:31 AM12/12/2025 11:24:31 AM
52

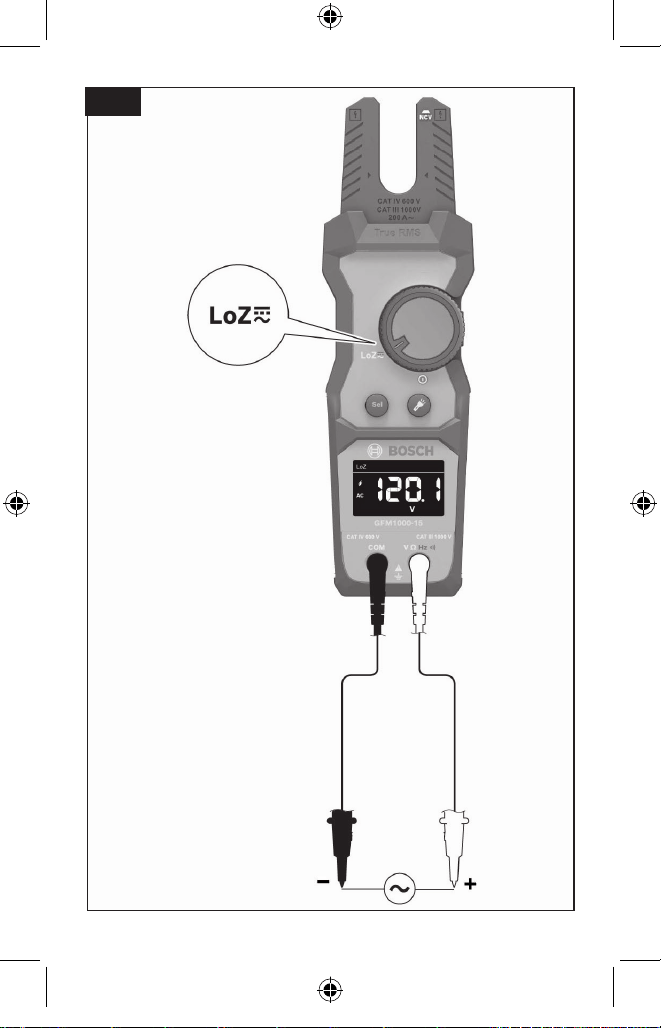

Fig. 14
1619PC7116 GFM1000-15 20251212.indd 521619PC7116 GFM1000-15 20251212.indd 52 12/12/2025 11:24:31 AM12/12/2025 11:24:31 AM
53
Measuring AC Voltage with Low Input
Impedance (LoZ)
(Fig. 14)
Do not use measuring tool’s LoZ
function to measure voltage in cir-
cuit that may be damaged by LoZ function’s low input
impedance of approximately 3KΩ.
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
The fork meter’s low impedance function can be used to
detect ghost and stray voltages.
1. Turn the Rotary Dial 2 to the AC Voltage with Low
Input Impedance icon.
2. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
3. Connect the Test Leads 7 and 8 with the circuit.
4. The measured value is shown on the Display 1.
1619PC7116 GFM1000-15 20251212.indd 531619PC7116 GFM1000-15 20251212.indd 53 12/12/2025 11:24:31 AM12/12/2025 11:24:31 AM
54
Fig. 15
1619PC7116 GFM1000-15 20251212.indd 541619PC7116 GFM1000-15 20251212.indd 54 12/12/2025 11:24:32 AM12/12/2025 11:24:32 AM
55
Measuring DC Voltage with Low Input
Impedance (LoZ)
(Fig. 15)
Do not use measuring tool’s LoZ
function to measure voltage in cir-
cuit that may be damaged by LoZ function’s low input
impedance of approximately 3KΩ.
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
1. Turn the Rotary Dial 2 to the DC Voltage with Low
Input Impedance icon.
2. Press the Select Button 4.
3. Connect the Black Test Lead 7 to the COM Input
Terminal 9 and the Red Test Lead 8 to the V Input
Terminal 10.
4. Connect the Test Leads 7 and 8 with the circuit.
5. The measured value is shown on the Display 1.
If the measurement is negative, the connection is re-
versed. Switch the Test Leads 7 and 8 and repeat steps
4 and 5.
1619PC7116 GFM1000-15 20251212.indd 551619PC7116 GFM1000-15 20251212.indd 55 12/12/2025 11:24:32 AM12/12/2025 11:24:32 AM
56
Fig. 16
35 35
1619PC7116 GFM1000-15 20251212.indd 561619PC7116 GFM1000-15 20251212.indd 56 12/12/2025 11:24:32 AM12/12/2025 11:24:32 AM
57
Measuring AC Current
(Fig. 16)
Keep your ngers behind the Fork Meter Finger Guard 33
while using the Fork Jaws 3.
Never use the fork meter to measure a circuit with volt-
age over 1000 V.
The Fork Jaws 3 can only be used to detect live conduc-
tors.
1. Conrm the Battery Compartment Cover 13 is in
place.
2. Conrm the Test Leads 7 and 8 are disconnected
and removed from the fork meter.
3. Turn the Rotary Dial 2 to the AC Current icon.
4. Conrm the hold function is not active.
5. Place the conductor under test between the Fork
Jaws 3.
6. Conrm the conductor under test is between the
Arrows 35 on the Fork Jaws 3.
Incorrectly placed conductors can lead to irregular
readings.
7. The measured value is shown on the Display 1.
Note: Do not place two or more wires between the
Fork Jaws 3, as this can lead to irregular readings.
1619PC7116 GFM1000-15 20251212.indd 571619PC7116 GFM1000-15 20251212.indd 57 12/12/2025 11:24:32 AM12/12/2025 11:24:32 AM
58
Maintenance and Service
To avoid accidents, always discon-
nect the battery pack from tool be-
fore servicing or cleaning.
Keep the tool clean at all times.
Do not immerse the tool into water or other uids.
Wipe off debris using a moist and soft cloth. Do not use
any cleaning agents or solvents.
Have your tool serviced by a qualied repair person using
only identical replacement parts. This will ensure that
the safety of the tool is maintained.
In all correspondence and spare parts orders, please al-
ways include the 10-digit article number given on the
type plate of the tool.
Environment Protection
Recycle raw materials & batteries instead of
disposing of waste. The unit, accessories,
packaging & used batteries should be sorted
for environmentally friendly recycling in ac-
cordance with the latest regulations.
1619PC7116 GFM1000-15 20251212.indd 581619PC7116 GFM1000-15 20251212.indd 58 12/12/2025 11:24:33 AM12/12/2025 11:24:33 AM
59

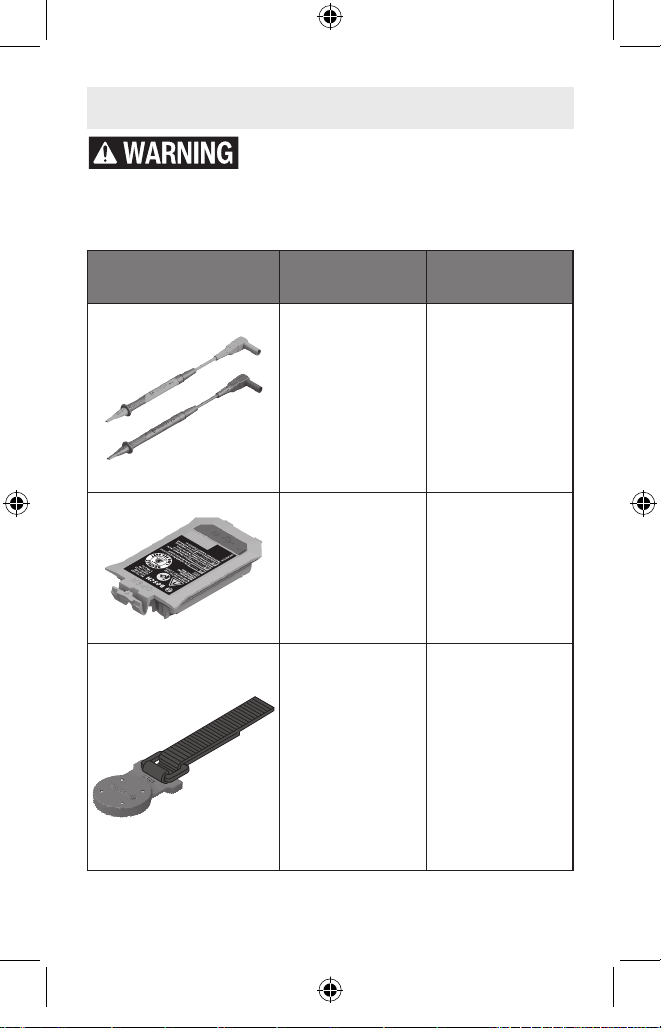

Accessories/Attachments
Do not use attachments/accessories
other than those specied by Bosch.
Use of attachments/accessories not specied for use
with the tool described in this manual may result in dam-
age to tool, property damage, and/or personal injury.
Accessory Description Bosch
Number
Test Leads* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Magnetic
Hanger**
1600A03TC9
* Included ** Sold separately
1619PC7116 GFM1000-15 20251212.indd 591619PC7116 GFM1000-15 20251212.indd 59 12/12/2025 11:24:34 AM12/12/2025 11:24:34 AM
60
Troubleshooting
Problem Cause Corrective
Action
The symbol for
Battery Warning
24 ashes
three times and
an audio signal
sounds.
Battery voltage
is dropping
(measurement
is still possi-
ble).
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The symbol for
Battery Warning
24 ashes
ve times and
the digital fork
meter switches
OFF.
The batteries
are drained.
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The digital
fork meter
cannot be
switched ON.
The batteries
are drained.
Change the
non-rechargeable
batteries; remove
and charge the
lithium-ion
battery.
The Battery
Compartment
Cover 13 is not
in place.
Insert the
Battery Com-
partment Cover
13, pressing it
rmly into place,
and attach the
cover with the 2
Battery Com-
partment Cover
Screws 12.
1619PC7116 GFM1000-15 20251212.indd 601619PC7116 GFM1000-15 20251212.indd 60 12/12/2025 11:24:35 AM12/12/2025 11:24:35 AM
61
Symboles relatifs à la sécurité
Les définitions ci-dessous décrivent le niveau de gravité pour chaque
terme signalant un danger. Veuillez lire le mode d’emploi et lire la
signification de ces symboles.
C’est le symbole d’alerte relatif à
la sécurité. Il est utilisé pour vous
avertir de l’existence possible
d’un danger de lésion corporelle.
Obéissez à tous les messages
relatifs à la sécurité qui suivent ce
symbole pour éviter tout risque de
blessure ou même de mort.
DANGER indique une situation
dangereuse qui, si elle n’est pas
évitée, causera la mort d’une
personne ou une blessure grave.
AVERTISSEMENT indique une
situation dangereuse qui, si elle
n’est pas évitée, pourrait causer
la mort d’une personne ou une
blessure grave.
MISE EN GARDE indique une
situation dangereuse qui, si
elle n’est pas évitée, pourrait
causer une blessure légère ou
modérée.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 611619PC7116 GFM1000-15 20251212.indd 61 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
62
Table des matières
CONSERVEZ CES INSTRUCTIONS
Consignes générales de sécurité ...............................64
Règles de sécurité pour la fonction de mesure de la TSC ........67
Règles de sécurité pour toutes les fonctions (à l’exception
de la TSC)..........................................68
Mise au rebut ...........................................68
Mise en garde de la FCC ......................................70
ISDE Canada ...............................................70
Utilisation prévue ...........................................71
Données techniques.........................................71
Symboles..................................................76
Familiarisez-vous avec votre appareil de mesure à fourche
GFM1000-15...........................................79
Fonctions de mesure sur la molette .........................82
Préparation ................................................83
Alimentation électrique...................................83
Fonctionnement ............................................92
Utilisation initiale........................................92
Mise en Marche/Arrêt ....................................92
Bouton Select (Sélection).................................93
Lampe de travail ........................................93
Bouton Hold (rétention des données) .......................94
Tonalité du signal sonore..................................94
Indicateur de surcharge ..................................94
Utilisation de l’attachement de suspension magnétique.........95
Eectuez des mesures à l’aide des ls de test.................95
Utilisation des embouts de protection des ls d’essai ..........96
1619PC7116 GFM1000-15 20251212.indd 621619PC7116 GFM1000-15 20251212.indd 62 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
63
CONSERVEZ CES INSTRUCTIONS
Réalisation de mesures avec les mâchoires de l’appareil de
mesure à fourche ....................................97
Détection de la tension sans contact (TSC)...................98
Mesure de la tension c.c. ................................100
Mesure de la tension c.a. ................................102
Mesure de la fréquence d’une tension alternative.............104
Mesure de la résistance..................................106
Test de la continuité.....................................108
Mesure de la tension c.a. avec une faible impedance d’entrée...110
Mesure de la tension c.c. avec une faible impedance d’entrée...112
Mesure du courant alternatif..............................114
Entretien et service.........................................116
Attachements et accessoires .................................117
Recherche de la cause des problèmes..........................118
1619PC7116 GFM1000-15 20251212.indd 631619PC7116 GFM1000-15 20251212.indd 63 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
64
Lisez tous les avertissements
relatifs à la sécurité, ainsi que
toutes les instructions, les illustrations et les spécications fournies
avec ce produit. Le non-respect de toutes les instructions gurant ci-
après pourrait causer un choc électrique, un incendie et/ou des blessures
graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES
INSTRUCTIONS POUR RÉFÉRENCE FUTURE.
Respectez les codes locaux et nationaux en matière de sécurité.
Utilisez un équipement de protection individuelle (gants en
caoutchouc, dispositif de protection du visage et vêtements résistant
aux ammes homologués) pour réduire le risque de blessures
résultant de chocs et d’explosions d’arcs électriques lorsque des
conducteurs sous tension dangereux sont exposés.
Faites particulièrement preuve de vigilance lorsque vous travaillez
avec des tensions supérieures à 30 V c.a. ou 60 V c.c. ! Même à ces
tensions, un contact avec des pièces sous tension peut provoquer des
chocs électriques très dangereux.
N’appliquez pas une tension supérieure à la tension nominale, telle
qu’elle est indiquée sur l’outil de mesure, entre les bornes ou entre
toute borne et la terre.
N’utilisez que des ls d’essai dont la tension, la catégorie et l’intensité
sont identiques ou supérieures à celles de l’outil de mesure.
N’utilisez pas l’outil de mesure dans des atmosphères explosives qui
contiennent des liquides, des gaz ou des poussières inammables.
Des étincelles peuvent être produites à l’intérieur de l’outil de mesure, ce
qui peut enammer la poussière ou les fumées.
Vériez le fonctionnement de l’outil de mesure en mesurant une
tension connue avant chaque utilisation. Faites réparer l’outil de
mesure en cas de doute.
Pendant les mesures, gardez les doigts derrière les protège-doigts
des ls d’essai et à l’écart des pointes des ls d’essai.
CONSERVEZ CES INSTRUCTIONS
Consignes générales de sécurité
1619PC7116 GFM1000-15 20251212.indd 641619PC7116 GFM1000-15 20251212.indd 64 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
65
N’essayez jamais d’utiliser l’outil de mesure si sa surface ou votre
main est mouillée.
Ne dépassez pas l’entrée maximale autorisée pour toute gamme de
mesure.
N’utilisez l’outil de mesure sur des circuits sous tension qu’en cas
d’absolue nécessité.
Supposez que les circuits sont sous tension jusqu’à ce qu’il soit
prouvé qu’ils sont hors tension.
Ne vous ez pas à une mesure de courant pour savoir si un circuit peut
être touché sans danger. Une mesure de la tension est nécessaire
pour savoir si un circuit est sous tension ou non.
Ne travaillez pas seul(e) lorsque vous utilisez un outil de mesure sur
un circuit sous tension.
Débranchez et retirez les ls d’essai de l’outil de mesure avant
d’ouvrir le couvercle du compartiment des piles.
Connectez le l de test commun avant le l d’essai sous tension, et
retirez le l d’essai sous tension avant le l d’essai commun.
N’utilisez pas la fonction HOLD pour mesurer la tension. Lorsque la
fonction HOLD est activée, la tension achée ne change pas, même si un
potentiel de tension diérent est mesuré. Ceci entraînera des blessures
dues à un choc électrique.
Débranchez et retirez les ls d’essai de l’outil de mesure pour la
fonction de mesure de la TSC et la fonction de mesure du courant.
Utilisez l’outil de mesure uniquement comme cela est spécié dans
ce mode d’emploi. Si l’outil de mesure n’est pas utilisé conformément
aux spécications, la protection oerte par l’outil de mesure risque d’être
compromise.
N’utilisez l’outil de mesure ou les ls d’essai que s’ils ne semblent pas
endommagés. Une isolation endommagée des ls d’essai pourrait causer
un choc électrique.
Ne faites réparer l’outil de mesure que par un spécialiste qualié
utilisant uniquement des pièces de rechange d’origine. Ceci permet
de garantir la sécurité de l’outil électrique.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 651619PC7116 GFM1000-15 20251212.indd 65 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
66
Ne modiez pas la pile, et ne l’ouvrez pas. Il existe un risque de court-
circuit.
En cas d’endommagement et d’emploi inapproprié de la pile, des
vapeurs pourront être émises. La pile peut s’enammer ou exploser.
Veillez à ce que la zone soit bien ventilée, et consultez un médecin en cas
d’eets indésirables. Les vapeurs peuvent irriter l’appareil respiratoire.
En cas d’utilisation incorrecte ou si la pile est endommagée, un liquide
inammable peut être éjecté de la pile. Tout contact avec ce liquide doit
être évité. En cas de contact accidentel, rincez avec de l’eau. Si le liquide
entre en contact avec vos yeux, consultez également un médecin. Tout
liquide éjecté de la pile peut causer de l’irritation ou des brûlures.
Une pile peut être endommagée par des objets pointus tels que des
clous ou des tournevis, ou par une force appliquée depuis l’extérieur.
Un court-circuit interne peut se produire, et la pile peut alors brûler,
fumer, exploser ou surchauer.
Lorsque le bloc-piles n’est pas utilisé, tenez-le à l’écart d’autres objets
métalliques, comme des trombones, des pièces de monnaie, des clés,
des clous, des vis ou d’autres petits objets métalliques qui pourraient
établir une connexion d’une borne à l’autre. Un court-circuit entre les
bornes de la pile peut provoquer des brûlures ou un incendie.
N’utilisez la pile qu’avec des produits du fabricant. C’est la seule façon
de protéger la pile contre une surcharge dangereuse.
Ne chargez les piles qu’à l’aide des chargeurs recommandés par le
fabricant. Un chargeur qui est approprié pour un type de pile pourrait
créer un risque d’incendie quand il est utilisé avec une autre pile.
Protégez l’outil de mesure contre la chaleur, par exemple une
exposition prolongée au soleil, au feu, à l’eau et à l’humidité. Risque
d’explosion.
Protégez la pile contre la chaleur, par exemple contre la lumière
intense et continue du soleil, le feu, les saletés, l’eau et l’humidité. Il
existe un risque d’explosion et de court-circuit.
N’utilisez et ne chargez la pile qu’avec des produits compatibles du
fabricant. C’est la seule façon de protéger la pile contre une surcharge
dangereuse.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 661619PC7116 GFM1000-15 20251212.indd 66 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
67
Tenez les accessoires magnétiques éloignés des implants ou
autres dispositifs médicaux, par exemple les stimulateurs
cardiaques ou les pompes à insuline. Les aimants produisent
un champ qui peut nuire au fonctionnement des implants ou des
dispositifs médicaux, ce qui pourrait avoir des conséquences médicales
graves.
Maintenez l’outil, le dispositif de positionnement et la plaque de
cible du laser éloignés des supports de données magnétiques et des
équipements sensibles aux forces magnétiques. L’eet des aimants
de l’outil et de la plaque de cible du laser peut entraîner une perte de
données irréversible.
Règles de sécurité pour la fonction de mesure de la
TSC
Ne faites pas de mesures sur des circuits électriques dont la tension
est supérieure à 600 V.
Retirez les ls d’essai des bornes d’entrée et de l’outil de mesure
avant d’eectuer une mesure. Il existe un risque de choc électrique.
Testez le testeur de TSC sur un circuit sous tension connu dans la
plage de tension de 600 V du testeur avant de l’utiliser.
Ne vous ez pas au testeur pour détecter la présence ou l’absence
de tension sur un circuit. Vériez à l’aide d’un appareil de mesure de
tension approprié avant de commencer à travailler sur un circuit.
L’absence d’indication de tension sur l’indicateur de mesure de TSC
ne signie pas qu’il n’y a pas de tension sur un circuit. Elle peut être
due à plusieurs facteurs, notamment, mais pas exclusivement, les
facteurs suivants :
• Tension c.c.
• Fils/câbles blindés ou câble très humide(s)
• Le l est partiellement enterré ou est dans un conduit en métal
mis à la terre.
• Épaisseur et type d’isolation
• Distance par rapport à la source de tension
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 671619PC7116 GFM1000-15 20251212.indd 67 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
68
• Réceptacles dans des prises encastrées/diérences dans la
conception des prises
• L’utilisateur n’est pas mis à la terre (par exemple, port de
chaussures isolantes ou se tenant sur une échelle ou sur un sol
en PVC).
• L’utilisateur ne tient pas le testeur.
• L’utilisateur est isolé du testeur (p. ex., port de gants ou d’autres
matériaux isolants).
• État du testeur et des piles
Règles de sécurité pour toutes les fonctions (à
l’exception de la TSC)
Ne faites pas de mesures sur des circuits électriques dont la tension
est supérieure à 1 000 V.
Retirez les ls d’essai des bornes d’entrée et de l’outil de mesure
avant d’eectuer une mesure du courant. Il existe un risque de choc
électrique.
N’utilisez pas la fonction LoZ de l’outil de mesure pour mesurer la
tension dans un circuit qui pourrait être endommagé par la faible
impédance d’entrée de la fonction LoZ d’environ 3 KΩ.
N’utilisez jamais d’outil de mesure pour mesurer la resistance
et la continuité sur un circuit sous tension. Assurez-vous que le
condensateur est complètement déchargé avant de le toucher ou
d’essayer d’eectuer une mesure.
Ne vous mettez pas à la terre pendant la mesure. Évitez tout contact
de votre corps avec des surfaces mises à la terre telles que des
surfaces de tuyaux, de radiateurs, de cuisinières et de réfrigérateurs.
Mise au rebut
Cette section fait partie de l’engagement de Robert Bosch Tool Corporation
à préserver notre environnement et à conserver nos ressources naturelles.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 681619PC7116 GFM1000-15 20251212.indd 68 12/12/2025 11:24:36 AM12/12/2025 11:24:36 AM
69
Mise au rebut de outil
Ne jetez pas les outils électriques et les piles/batteries rechargeables avec
les ordures ménagères !
Mise au rebut des piles
Ne tentez pas de désassembler le bloc-piles ou d’enlever tout
composant faisant saillie des bornes de piles, ce qui peut provoquer
un incendie ou des blessures. Avant la mise au rebut, protégez les
bornes exposées à l’aide d’un ruban isolant épais pour prévenir le court-
circuitage.
Piles lithium-ion
Si le produit est équipé d’une pile lithium-ion, la pile doit être ramassée,
recyclée ou mise au rebut d’une manière qui ne soit pas nocive pour
l’environnement.
Le sceau RBRC de recyclage des piles, homologué par
l’EPA (Agence pour la protection de l’environnement
des États-Unis), qui se trouve sur les piles au lithium-
ion (Liion) indique que Robert Bosch Tool Corporation
participe volontairement à un programme industriel de
ramassage et de recyclage de ces piles au terme de
leur vie utile, pourvu qu’elles soient mises hors service
aux États-Unis ou au Canada. Le programme du RBRC ore une alternative
pratique à la mise des piles au Li-ion usées au rebut ou au ramassage
d’ordures municipal, ce qui pourrait être interdit dans votre région.
Veuillez appeler le 1-800-8-BATTERY pour obtenir de plus amples
renseignements sur le recyclage des piles au Li-ion et sur les restrictions ou
interdictions de mise au rebut qui s’appliquent à votre région ou renvoyez
vos piles à un Centre de Service Bosch/Dremel pour recyclage. La
participation de Robert Bosch Tool Corporation à ce programme s’insère
dans le contexte de notre engagement à préserver notre environnement et
à conserver nos ressources naturelles.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 691619PC7116 GFM1000-15 20251212.indd 69 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
70
ISDE Canada
Cet appareil numérique de classe B est conforme à la norme ICES-003
CAN ICES-003(B) / NMB-003 (B)
Mise en garde de la FCC
REMARQUE : Ce matériel a été testé et il a été démontré qu’il respecte les
limites xées pour un appareil numérique de Classe B, conformément à
la Partie 15 des Règles de la FCC. Ces limites sont conçues de manière
à assurer une protection raisonnable contre les perturbations nuisibles
dans une installation résidentielle. Ce matériel produit, utilise et peut
rayonner de l’énergie de fréquence radioélectrique et, s’il n’est pas
installé et utilisé conformément aux instructions, il risque. de causer des
perturbations nuisibles aux communications radio. Cependant, il n’est pas
possible de garantir qu’aucune perturbation ne résultera d’une installation
particulière. Si ce matériel cause des perturbations radioélectriques
nuisibles aectant la réception de la radio ou de la télévision – ce qui
peut être déterminé en mettant ce matériel sous tension et hors tension
– l’utilisateur devrait essayer de remédier à de telles perturbations en
prenant une ou plusieurs des mesures suivantes :
— Changer l’orientation de l’antenne de réception ou la placer à un autre
endroit.
— Augmenter la distance entre le matériel et le récepteur.
— Brancher le matériel dans une prise de- courant faisant partie d’un
circuit diérent de celui auquel le récepteur est connecté.
— Consulter le revendeur ou un technicien radio/télévision expérimenté
pour obtenir de l’aide.
REMARQUE : Toute modication ou tout changement non approuvé
expressément par la partie responsable de la conformité pourrait annuler
l’autorisation de l’utilisateur à utiliser l’équipement.
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 701619PC7116 GFM1000-15 20251212.indd 70 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
71
Utilisation prévue
L’appareil de mesure à fourche est conçu pour mesurer la tension, la
fréquence, la résistance et le courant alternatif, ainsi qu’à eectuer des
tests de continuité. Les mâchoires de l’appareil de mesure à fourche
permettent d’eectuer des mesures en courant alternatif (45 Hz à 60
Hz) sans couper le circuit pour des câbles d’un diamètre maximum de
16 mm / 0,63 po. L’appareil de mesure à fourche peut également être
utilisé pour mesurer la tension avec une faible impédance d’entrée (LoZ).
L’appareil de mesure à fourche peut également être utilisé pour des tests
de tension sans contact pour des tensions c.a. CAT IV entre 40 et 600 V
avec une fréquence de 50/60 Hz.
L’appareil de mesure à fourche ne peut être utilisé que dans des circuits
ayant des tensions CAT III inférieures ou égales à 1 000 V c.c./c.a. ou 200
A c.a., ou des tensions CAT IV inférieures ou égales à 600 V c.c./c.a.
L’appareil de mesure à fourche ne peut être utilisé qu’à l’intérieur.
Données techniques
Numéro de modèle GFM1000-15
Numéro de l’article 3601K77410
Tension maximale entre n’importe quelle
borne et la terre
1 000 V ca/cc
Plage de mesure pour la tension sans contact 40 à 600 V ca
50/60 Hz
Plage de mesure de la tension c.a. ou c.c.
1 000 V ca/cc
Plage de mesure de la tension c.a. ou c.c.
avec une faible impédance d’entrée (LoZ)
1 000 V ca/cc
Plage de mesure pour le courant alternatif
200 A ca
Plage de mesure pour la fréquence de la
tension alternative
10 Hz à 50 kHz
CONSERVEZ CES INSTRUCTIONS
1619PC7116 GFM1000-15 20251212.indd 711619PC7116 GFM1000-15 20251212.indd 71 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
72
Numéro de modèle GFM1000-15
Plage de mesure de la résistance
60 MΩ
Ouverture des mâchoires
Approx. 5/8 po (16
mm)
Température de service +14 °F à +122 °F
(-10 °C à +50 °C)
Plage de température de charge autorisée
+50 °F à +95 °F
(+10 °C à +35 °C)
Température de stockage
1
-40 °F à +158 °F
(-40 °C à +70 °C)
Coecient de température 0.1 x (précision
spéciée)/°C (<64.4
°F (18 °C) ou >82.4
°F (28 °C))
Humidité relative de l’air max. 90%
Altitude max. 6 562 pi (2 000 m)
Degré de pollution selon la norme CEI
61010
2
2
Mise hors tension automatique après approx. 20 min
Poids
3
0.65 lb (0.30 kg)
Dimensions 2.7 x 2.0 x 8.9 po
(69.1 x 49.6 x 226.3
mm)
Type de protection IP 54
Classe de sécurité
CAT III 1000 V
5
CAT IV 600 V
6
Alimentation électrique
• Bloc-piles (lithium-ion)
• Piles (alcali-manganèse)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
1619PC7116 GFM1000-15 20251212.indd 721619PC7116 GFM1000-15 20251212.indd 72 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
73
Numéro de modèle GFM1000-15
Fils d’essai
Numéro de l’article
1600A03TC8
Classe de sécurité avec les embouts de
protection des ls d’essai
CAT III 1 000 V
5
, 10 A
CAT IV 600 V
6
, 10 A
Classe de sécurité sans les embouts de
protection des ls d’essai
CAT II 1 000 V
6
, 10 A
Bloc-piles au lithium-ion (Vendu séparément)
Type BA 3.7V 1.0Ah A
(GBA37V10)
Numéro de l’article 1607A350N9
Port USB USB Type-C®
Câble USB de Type- C® recommandé 2610067499,
6082942Z0Z
Tension nominale 3.7 V
Capacité 1.0 Ah
Nombre d’éléments des piles 1
Piles alcalines-manganèse
Type
LR6 (AA)
Nombre
2
Adaptateur de courant (en option)
Adaptateur de courant/ bloc d’alimentation
USB recommandé
Sortie nominale 5V
cc, 500 mA
1. Sauf piles et/ou piles rechargeables
2. Seuls des dépôts non conducteurs surviennent, mais l’on peut
s’attendre à une conductivité temporaire occasionnelle causée par la
condensation.
3. Poids sans piles.
1619PC7116 GFM1000-15 20251212.indd 731619PC7116 GFM1000-15 20251212.indd 73 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
74
4. La catégorie de mesure II s’applique aux circuits d’essai et de mesure
raccordés directement aux points d’utilisation (prises de courant et
points similaires) de l’installation de réseau d’alimentation électrique
à basse tension.
5. La catégorie de mesure III s’applique aux circuits d’essai et de
mesure connectés à la partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du bâtiment.
6. La catégorie de mesure IV s’applique aux circuits d’essai et de mesure
connectés à la source de l’installation de réseau à basse tension du
bâtiment.
Spécications de précision
La précision est garantie pour une période d’un an à partir de l’étalonnage
à des températures de fonctionnement de -10 °C à +50 °C / +14 °F à +122
°F et une humidité relative comprise entre 0 % et 90 %.
Les spécications s’appliquent à une température ambiante comprise
entre +18 °C / +64,4 °F et +28 °C / +82,4 °F, et à une humidité relative
de ≤ 75 %. Si la température est en dehors de la plage spéciée
précédemment, un facteur d’erreur de température supplémentaire de
0,1 x la précision spéciée doit être pris en compte pour chaque degré
Celsius.
Position de la
molette
Plage Résolution Précision (% de la
valeur mesurée +
valeur comptée)
Tension en
c.c. (tension
continue)
600.0 V
1000 V
0.1 V
1 V
± (1.0% + 2)
Tension en
c.a. (tension
alternative)
600.0 V
1000 V
0.1 V
1 V
± (1.5% + 5)
(45 Hz à 500 Hz)
Tension en
c.a. ou en c.c.
avec une faible
impédance
d’entrée (LoZ)
600.00 V
1000 V
0.1 V
1 V
± (2.0% + 3)
(V ca : 45 Hz à
500 Hz)
1619PC7116 GFM1000-15 20251212.indd 741619PC7116 GFM1000-15 20251212.indd 74 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
75
Position de la
molette
Plage Résolution Précision (% de la
valeur mesurée +
valeur comptée)
c.a. (courant
alternatif)
200.0 A
0.01 A ± (3% + 3)
(45 Hz à 60 Hz)
Fréquence
de la tension
alternative (V
c.a.)
Largeur
d’impulsion >
10 μs
99.99 Hz
999.9 Hz
0.01 Hz
0.1 Hz
± (0.1% + 2)
(10 V à 1 000 V)
9.999 kHz 0.001 kHz (10 V à 800 V)
50.00 kHz 0.01 kHz (10 V à 100 V)
Résistance
600.0 Ω
0.1 Ω ± (1.0% + 5)
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 2)
60.00 MΩ
0.01 MΩ ± (2.0% + 5)
Continuité
600.0 Ω
0.1 Ω ± (1.0% + 5)
≤ 30 Ω: Signal
sonore
≥ 50 Ω: Pas de
signal sonore
Tension sans
contact (TSC)
(V ca)
40 V à 600 V
- ≤ 20 V: Pas de
signal sonore,
absence de
clignotement
≥ 40 V: Signal
sonore et
clignotement
1619PC7116 GFM1000-15 20251212.indd 751619PC7116 GFM1000-15 20251212.indd 75 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
76
Symboles
Important : Certains des symboles suivants peuvent être utilisés sur
votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
V
Volts (tension)
A
Ampéres (courant)
Ah
A/h (mesure de capacité des piles)
Hz
Hertz (fréquence, cycles par seconde)
W
Watt (puissance)
Ω
Ohms (résistance)
lbs Livres (poids)
kg
Kilogrammes (poids)
po
Pouces (dimension)
pi
Pieds (dimension)
mm
Millimètre (dimension)
m
Mètres (dimension)
min
Minutes (temps)
s
Secondes (temps)
ºF
Fahrenheit (température)
ºC
Celsius (température)
Courant alternatif (type ou caractéristique du
courant)
1619PC7116 GFM1000-15 20251212.indd 761619PC7116 GFM1000-15 20251212.indd 76 12/12/2025 11:24:37 AM12/12/2025 11:24:37 AM
77
Important : Certains des symboles suivants peuvent être utilisés sur
votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
Courant continu (type ou caractéristique du
courant)
Courant alternatif ou continu (type ou
caractéristique du courant)
Tension dangereuse
Continuité
CAT II
La catégorie de mesure II s’applique aux circuits
d’essai et de mesure raccordés directement aux
points d’utilisation (prises de courant et points
similaires) de l’installation de réseau d’alimentation
électrique à basse tension.
CAT III
La catégorie de mesure III s’applique aux
circuits d’essai et de mesure connectés à la
partie distribution de l’installation de réseau
d’alimentation électrique à basse tension du
bâtiment.
CAT IV
La catégorie de mesure IV s’applique aux circuits
d’essai et de mesure connectés à la source de
l’installation de réseau à basse tension du bâtiment.
Borne de terre (borne de mise à la terre)
Construction classe II (désigne des outils construits
avec double isolation)
1619PC7116 GFM1000-15 20251212.indd 771619PC7116 GFM1000-15 20251212.indd 77 12/12/2025 11:24:38 AM12/12/2025 11:24:38 AM
78
Important : Certains des symboles suivants peuvent être utilisés sur
votre outil. Veuillez les étudier et apprendre leur signication. Une
interprétation appropriée de ces symboles vous permettra d’utiliser
l’outil de façon plus ecace et plus sûre.
Symbole Désignation/Explication
Flèche (action dans la direction de la èche)
Utilisation à proximité de conducteurs sous tension
dangereux non isolés autorisée
Ce symbole indique la présence d’un champ
magnétique.
Il s’agit du symbole d’alerte concernant la sécurité.
Il est utilisé pour vous avertir du risque de choc
électrique.
Alerte l’utilisateur pour lire le mode d’emploi.
Ce symbole indique que cet outil est répertorié
par la Canadian Standards Association, et qu’il est
conforme aux normes des États-Unis et du Canada.
Désigne un programme de recyclage des piles
Li-ion.
Conforme aux directives de l’Union européenne.
Ne jetez pas l’outil ou les blocs-piles/piles avec les
ordures ménagères.
1619PC7116 GFM1000-15 20251212.indd 781619PC7116 GFM1000-15 20251212.indd 78 12/12/2025 11:24:41 AM12/12/2025 11:24:41 AM
79
Familiarisez-vous avec votre appareil de
mesure à fourche GFM1000-15.
20 21 22 23 24
25
26
27
28
29
15
14
3
11
3
2
6
5
10
9
1
4
Fig. 1
1619PC7116 GFM1000-15 20251212.indd 791619PC7116 GFM1000-15 20251212.indd 79 12/12/2025 11:24:41 AM12/12/2025 11:24:41 AM
80
8
7
13
12
Fig. 2
1619PC7116 GFM1000-15 20251212.indd 801619PC7116 GFM1000-15 20251212.indd 80 12/12/2025 11:24:42 AM12/12/2025 11:24:42 AM
81
1 Achage
2 Molette
3 Mâchoires de l’appareil de
mesure à fourche
4 Bouton Select
(Sélectionner)
5 Bouton d’allumage/
d’extinction de la lampe
de travail
6 Bouton Hold (bouton Son)
7 Fil d’essai noir
8 Fil d’essai rouge
9 Borne d’entrée COM
10 Borne d’entrée V
11 Antenne de détection de
la TSC
12 Vis du cache du
compartiment des piles
13 Cache du compartiment
des piles
14 Point d’attache du support
de suspension
15 Lampe de travail
16 Embouts de protection
des ls d’essai
17 Pointes des ls d’essai
18 Protège-doigts pour les
ls d’essai
19 Connecteurs des ls
d’essai
8
7
19
18
17
16
Fig. 3
1619PC7116 GFM1000-15 20251212.indd 811619PC7116 GFM1000-15 20251212.indd 81 12/12/2025 11:24:42 AM12/12/2025 11:24:42 AM
82
Fonctions de mesure sur la molette
Position de la
molette
Fonction de mesure
NCV
Tension sans contact
Tension continue
Fréquence de la tension alternative
Tension alternative
Test de continuité
Résistance
Tension alternative ou continue avec une
faible impédance d’entrée (environ 3 kΩ) pour
supprimer les tensions réactives (inductives /
capacitives)
Courant alternatif
Éléments de l’achage
20 Indicateur de faible
impédance d’entrée
21 Indicateur du mode de
mémoire
22 Test de continuité
23 Son désactivé
24 Avertissement relatif aux
piles
25 Valeur mesurée
26 Unité de mesure
27 Indicateur c.a./c.c.
28 Indicateur de polarité
29 Tension dangereuse
(indicateur
d’avertissement si la
tension est > 30 V)
1619PC7116 GFM1000-15 20251212.indd 821619PC7116 GFM1000-15 20251212.indd 82 12/12/2025 11:24:43 AM12/12/2025 11:24:43 AM
83
Préparation
Alimentation électrique
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
L’outil peut être utilisé soit avec le bloc-piles au lithium-ion rechargeable
Bosch 32 décrit dans «Données techniques» à la page 72, soit avec
des piles alcalines au manganèse AA (LR6) disponibles dans le commerce
(vendu séparément).
Fonctionnement avec des piles AA (LR6)
(Fig. 2, Fig. 4, Fig. 5)
Il est recommandé d’utiliser des piles alcalines au manganèse pour faire
fonctionner l’appareil de mesure à fourche.
Pour insérer les piles alcalines AA :
1. Retirez les ls d’essai 7 et 8 de l’appareil de mesure à fourche
numérique et assurez-vous que la molette rotative 2 est en position
désactivée.
2. Desserrez les 2 vis du cache du compartiment des piles 12 et retirez
le cache du compartiment des piles 13. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Insérez les piles alcalines AA dans l’outil.
Position de la
molette
Fonction de mesure
Arrêt
Remarque : Utilisez le bouton de sélection 4 pour sélectionner la fonction
de mesure secondaire d’une position donnée sur la molette 2. La fonction
par défaut est imprimée en blanc sur l’outil.
1619PC7116 GFM1000-15 20251212.indd 831619PC7116 GFM1000-15 20251212.indd 83 12/12/2025 11:24:44 AM12/12/2025 11:24:44 AM
84
Au moment de l’insertion, faites attention d’installer les piles avec la
polarité correcte en vous aidant de la représentation à l’intérieur du
compartiment des piles.
4. Réinsérez le cache du compartiment des piles 13, en le pressant
fermement en place, et sécurisez le cache avec les deux vis du cache
du compartiment des piles 12.
L’appareil de mesure à fourche numérique ne peut être mis sous tension
que si le couvercle du compartiment des piles 13 est correctement vissé
en place.
Remplacez toujours toutes les piles en même temps. N’utilisez que des
piles de la même marque avec une capacité identique.
Retirez les piles de l’appareil de mesure à fourche lorsque vous avez
l’intention de ne plus vous en servir pendant une période prolongée.
Si vous laissez l’outil de mesure pendant des périodes prolongées avec
les piles à l’intérieur, les piles risquent de se corroder et de se décharger
toutes seules.
Ne rangez jamais l’appareil de mesure à fourche numérique sans le
couvercle du compartiment des piles 13 en place, en particulier dans des
environnements poussiéreux ou humides.
Le fonctionnement avec des piles AA nécessite l’incrustation du cache du
compartiment des piles 30. L’incrustation peut être retirée pour permettre
une utilisation avec la pile rechargeable au Lithium-ion de Bosch 32.
Pour insérer l’incrustation du cache du compartiment des piles 30 :
1. Retirez les ls d’essai 7 et 8 de l’appareil de mesure à fourche
numérique et assurez-vous que la molette rotative 2 est en position
désactivée.
2. Desserrez les 2 vis du cache du compartiment des piles 12 et retirez
le cache du compartiment des piles 13. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour.
4. Retirez le bloc-piles au Lithium-Ion 32 si nécessaire.
1619PC7116 GFM1000-15 20251212.indd 841619PC7116 GFM1000-15 20251212.indd 84 12/12/2025 11:24:44 AM12/12/2025 11:24:44 AM
85
5. Insérez l’incrustation du cache du compartiment des piles 30 en
position sur le cache du compartiment des piles 13.
6. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour pour le remettre en position verrouillée.
30
31
Fig. 4
Fig. 5
30
31
1619PC7116 GFM1000-15 20251212.indd 851619PC7116 GFM1000-15 20251212.indd 85 12/12/2025 11:24:44 AM12/12/2025 11:24:44 AM
86
Pour retirer l’incrustation du cache du compartiment des piles 30:
1. Retirez les ls d’essai 7 et 8 de l’appareil de mesure à fourche
numérique et assurez-vous que la molette rotative 2 est en position
désactivée.
2. Desserrez les 2 vis du cache du compartiment des piles 12 et retirez
le cache du compartiment des piles 13. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour.
4. Retirez l’incrustation du cache du compartiment des piles 30 du
cache du compartiment des piles 13.
5. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour pour le remettre en position verrouillée.
Fonctionnement avec les blocs-piles au lithium-ion
rechargeable Bosch (Vendu séparément)
(Fig. 2, Fig. 6)
Suivez tous les avertissements et
toutes les instructions du mode
d’emploi du bloc-piles au lithium-ion rechargeable Bosch avant
d’utiliser le bloc-piles. Une utilisation ou une recharge inappropriée du
bloc-piles peut augmenter le risque d’incendie, de blessures et de
dommages matériels.
N’utilisez que des blocs-piles au
lithium-ion rechargeables Bosch
recommandés dans la section de ce mode d’emploi contenant les
données techniques. L’utilisation de tout autre bloc-piles peut augmenter
le risque d’incendie, de blessure et de dommages matériels.
Retirez les piles de l’outil lorsque
vous avez l’intention de ne pas
vous en servir pendant une période prolongée. Quand elles sont
laissées inutilisées pendant des périodes prolongées, les piles risquent de
se corroder et de se décharger.
1619PC7116 GFM1000-15 20251212.indd 861619PC7116 GFM1000-15 20251212.indd 86 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
87
Utilisez uniquement le câble
USB-C Bosch répertorié dans la
section des données techniques de ce mode d’emploi. L’utilisation de
tout autre câble USB-C peut augmenter le risque d’incendie, de blessures
et de dommages matériels.
Remarque : Le bloc-piles au lithium-ion 32 est livré partiellement chargé.
Pour garantir la pleine capacité du bloc-piles, chargez-le complètement
avec l’adaptateur de courant USB (recommandé) indiqué dans «Données
techniques» à la page 73 avant de l’utiliser pour la première fois. Voir le
mode d’emploi du bloc-piles au lithium-ion 32 rechargeable Bosch pour
plus de détails.
Le bloc-piles au lithium-ion 32 est protégée contre les décharges
profondes par le système de protection électronique des cellules (ECP /
Electronic Cell Protection). Un circuit de protection désactive l’appareil
de mesure à fourche numérique lorsque les piles sont déchargées.
Après l’arrêt automatique de l’outil en raison de l’activation de la
protection électronique des cellules, ne tournez pas la molette 2 sur la
position de désactivation OFF et la position d’activation ON à nouveau.
Ceci pourrait endommager la pile.
31
32
Fig. 6
1619PC7116 GFM1000-15 20251212.indd 871619PC7116 GFM1000-15 20251212.indd 87 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
88
Pour insérer la pile au lithium-ion 32 :
1. Retirez les ls d’essai 7 et 8 de l’appareil de mesure à fourche
numérique et assurez-vous que la molette rotative 2 est en position
désactivée.
2. Desserrez les 2 vis du cache du compartiment des piles 12 et retirez
le cache du compartiment des piles 13. Les vis se desserrent, mais
elles ne peuvent pas être retirées.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles
31 d’environ un demi-tour, et retirez l’incrustation comme indiqué
dans la section intitulée « Retrait de l’incrustation du cache du
compartiment des piles 30 ».
4. Insérez le bloc-piles au Lithium-ion 32 (vendu séparément) en
position sur le cache du compartiment des piles 13.
5. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour pour sécuriser le bloc-piles au Lithium-ion 32.
6. Une fois les deux éléments xés l’un à l’autre, réinsérez le cache du
compartiment des piles 13 et le bloc-piles au lithium-ion 32 en les
pressant fermement en place, et sécurisez le cache à l’aide des deux
vis du cache du compartiment des piles 12.
L’appareil de mesure à fourche numérique ne peut être mis sous tension
que si le couvercle du compartiment des piles 13 est correctement vissé
en place.
Pour retirer la pile au lithium-ion 32 :
1. Retirez les ls d’essai 7 et 8 de l’appareil de mesure à fourche
numérique et assurez-vous que la molette rotative 2 est en position
désactivée.
2. Desserrez les deux vis du cache du compartiment des piles 12 et
retirez le cache du compartiment des piles 13 et le bloc-piles au
lithium-ion 32 qui y est attaché.
3. Tournez le mécanisme de verrouillage de l’incrustation des piles 31
d’environ un demi-tour et retirez le bloc-piles au lithium-ion 32.
4. Insérez l’incrustation du cache du compartiment des piles 30 si vous
le souhaitez. Tournez le mécanisme de verrouillage de l’incrustation
1619PC7116 GFM1000-15 20251212.indd 881619PC7116 GFM1000-15 20251212.indd 88 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
89
des piles 31 d’environ un demi-tour pour le remettre en position
verrouillée.
5. Réinsérez le cache du compartiment des piles 13, en le pressant
fermement en place, et sécurisez le cache avec les deux vis du cache
du compartiment des piles 12.
Remarque : Remettez toujours en place le cache du compartiment des
piles 13 après avoir inséré ou retiré le bloc d’alimentation. L’appareil
de mesure à fourche numérique ne peut être mis sous tension que si le
couvercle du compartiment des piles 13 est correctement vissé en place.
Charge du bloc-piles au lithium-ion (Vendu
séparément)
• Pour la charge, utilisez un bloc d’alimentation USB dont la tension
de sortie et le courant de sortie sont conformes aux exigences de
«Données techniques» à la page 73.
• Faites attention à la tension du secteur. La tension de la source
d’alimentation doit correspondre à la tension gurant sur la plaque
signalétique de l’outil électrique USB.
• Utilisez seulement la connexion USB pour charger la pile à une
température ambiante comprise entre +10 °C et +35 °C / entre +50 °F
et +95 °F. Une charge en dehors de la plage de température spéciée
pourrait endommager les piles et augmenter le risque d’incendie.
Le bloc-piles au lithium-ion 32 peut être chargé à n’importe quel moment
sans que cela ne risque de réduire sa durée de vie utile. L’interruption de
la procédure de charge n’endommage pas le bloc-piles.
Le bloc-piles au lithium-ion 32 doit être retiré du cache du compartiment
des piles 13 de l’outil de mesure numérique pour être rechargé.
Pour charger la pile 32 :
Le port USB-C® pour connecter le câble USB et le témoin de l’indicateur
de charge se trouvent sous le rabat du port USB du bloc-piles au lithium-
ion 32 (vendu séparément).
1. Détachez le bloc-piles au lithium-ion 32 de l’outil.
2. Ouvrez le rabat de l’orice USB Type-C®.
1619PC7116 GFM1000-15 20251212.indd 891619PC7116 GFM1000-15 20251212.indd 89 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
90
3. Connectez l’orice USB Type-C® à un bloc d’alimentation USB à l’aide
du cable USB Type-C®.
4. Branchez le bloc d’alimentation USB dans une prise secteur.
Pendant le processus de charge, l’indicateur de charge des piles peut
diérer de l’état de charge réel du bloc-piles au lithium-ion 32 (vendu
séparément).
Pendant la charge, le témoin d’indicateur de charge s’allume en jaune.
Lorsque le bloc-piles au lithium-ion 32 (vendu séparément) est
complètement chargé, le témoin d’indicateur de charge s’allume en vert.
Un voyant d’indicateur de charge rouge indique que la tension ou le
courant de charge n’est pas adapté.
Retirez le câble USB Type C® une fois que le processus de charge est
terminé. Fermez le rabat de l’orice USB Type-C® pour le protéger de la
poussière et des éclaboussures.
Indicateur de charge des piles à DEL
La lampe à DEL est située sous le cache du port USB-C®. L’indicateur de
charge des piles à DEL montre l’état de charge du bloc-piles.
DEL État de charge
Éteint Chargeur non connecté
Vert Chargement terminé
Rouge Entrée chargeur erronée
Jaune En cours de charge
Après avoir chargé la pile,
assurez-vous que le cache USB C
est complètement fermé. La pénétration d’humidité dans la pile peut
causer un incendie, une blessure grave et/ou des dommages matériels.
1619PC7116 GFM1000-15 20251212.indd 901619PC7116 GFM1000-15 20251212.indd 90 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
91
Indicateur d’état de charge des piles
Lorsque le symbole d’avertissement pour les piles 24 apparaît
pour la première fois sur l’écran 1 et quand un signal sonore retentit,
seules quelques mesures sont encore possibles. Lorsque les piles
non rechargeables sont complètement déchargées, le symbole
d’avertissement relatif aux piles 24 clignote cinq fois, et l’appareil de
mesure à fourche numérique s’éteint.
Remplacez les piles immédiatement lorsque le symbole d’avertissement
relatifs aux piles 24 apparaît sur l’appareil de mesure à fourche. Une pile
faible peut entraîner des mesures inexactes.
1619PC7116 GFM1000-15 20251212.indd 911619PC7116 GFM1000-15 20251212.indd 91 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
92
Fonctionnement
Retirez les ls d’essai avant
d’ouvrir le cache du
compartiment des piles. Le fait de ne pas retirer les ls d’essai peut
augmenter le risque de choc électrique.
Utilisation initiale
• Ne laissez jamais l’appareil de mesure à fourche numérique sans
surveillance lorsqu’il est sous tension, et assurez-vous que l’appareil
de mesure à fourche numérique est hors tension après la n de son
utilisation.
• Protégez l’outil de contre l’humidité et une exposition à la lumière
directe du soleil.
• N’exposez pas l’outil à des températures extrêmes ou à des variations
considérables de la température. Par exemple, ne le laissez pas
à l’intérieur d’un véhicule pendant une période prolongée. En cas
de variations importantes de la température, attendez que l’outil
s’ajuste à la température ambiante avant de le mettre en marche. En
cas de températures extrêmes ou de variations de la température, la
précision de l’outil de mesure pourrait être aectée.
• Évitez les grands chocs et faites attention de ne pas laisser tomber
l’outil.
Mise en Marche/Arrêt
Pour mettre l’outil en marche, tournez la molette 2 sur la fonction de
mesure souhaitée.
Pour mettre l’outil hors tension, mettez la molette 2 dans la position
désactivée OFF.
Si aucune touche n’est actionnée et si la molette rotative 2 n’est pas
déplacée pendant environ 20 minutes, l’appareil de mesure à fourche
numérique s’éteint automatiquement pour préserver la durée de vie des
piles.
1619PC7116 GFM1000-15 20251212.indd 921619PC7116 GFM1000-15 20251212.indd 92 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
93
Remettez l’appareil de mesure à fourche numérique sous tension en
déplaçant la molette rotative 2 ou en appuyant sur n’importe quel bouton.
Pour désactiver la fonction d’arrêt automatique de l’appareil de mesure
à fourche :
1. Appuyez sur le bouton de maintien 6 et maintenez-le enfoncé tout
en tournant la molette 2 de la position de désactivation (OFF) à
n’importe quelle autre position.
2. Le message « d.APO » s’ache alors brièvement sur l’écran 1.
Remarque : Remettez toujours en place le cache du compartiment des
piles 13 après avoir inséré ou retiré le bloc d’alimentation. L’appareil
de mesure à fourche numérique ne peut être mis sous tension que si le
couvercle du compartiment des piles 13 est correctement vissé en place.
Bouton Select (Sélection)
Appuyez brièvement sur le bouton de sélection 4 pour basculer entre
deux fonctions de mesure ayant la même position sur la molette 2. La
fonction de mesure sélectionnée sera alors achée sur l’écran 1.
Pour les positions doublement attribuées sur la molette 2, la fonction
par défaut est imprimée en blanc sur l’outil. Appuyez sur le bouton de
sélection 4 pour accéder à la fonction secondaire.
Si la position sur la molette 2 n’est pas doublement attribuée, un signal
sonore retentit lorsque l’on appuie sur le bouton de sélection 4.
Lampe de travail
Appuyez sur le bouton d’allumage/d’extinction de la lampe de travail 5
pour allumer ou éteindre la lampe de travail 15.
La lampe de travail 15 ne peut être allumée que lorsque l’outil est sous
tension.
1619PC7116 GFM1000-15 20251212.indd 931619PC7116 GFM1000-15 20251212.indd 93 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
94
Bouton Hold (rétention des données)
N’utilisez pas le bouton Hold pour
déterminer la tension. La tension
achée ne change pas, et il existe un risque de blessure pouvant être
causée par un choc électrique.
Appuyez brièvement sur le bouton Hold 6 pour « geler » la valeur mesurée
sur l’écran 1. Le message « Hold » s’ache sur l’écran 1, et un signal
sonore est émis.
Appuyez brièvement sur le bouton Hold 6 pour réactiver l’achage 1.
Remarque : Quittez toujours le mode Hold après avoir eectué la mesure
souhaitée. Les nouvelles mesures ne s’achent pas sur l’écran 1 en mode
Hold, ce qui peut provoquer des chocs électriques ou d’autres situations
dangereuses.
L’outil quitte automatiquement le mode Hold lorsqu’il est éteint ou lorsque
la molette 2 est tournée.
Tonalité du signal sonore
Appuyez sur le bouton de mise en attente 6 et maintenez-le enfoncé pour
éteindre le signal sonore de l’appareil de mesure à fourche numérique.
L’icône de désactivation du signal sonore 23 apparaîtra alors sur l’écran 1.
Appuyez à nouveau sur le bouton de mise en attente 6 et maintenez-le
enfoncé pour réactiver le signal sonore de l’appareil de mesure à fourche
numérique.
L’outil quitte automatiquement le mode de désactivation sonore 23
lorsque la molette rotative 2 est tournée en position désactivée.
Indicateur de surcharge
« OL » ou « -OL » apparaît sur l’écran d’achage 1 lorsque l’entrée dépasse
la plage de mesure de l’appareil à fourche.
1619PC7116 GFM1000-15 20251212.indd 941619PC7116 GFM1000-15 20251212.indd 94 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
95
Utilisation de l’attachement de suspension magnétique
(Fig. 1)
Assurez-vous que cet app areil et
l’outil sont solidement assujettis
avant de les utiliser.
Votre outil de mesure peut être utilisé avec un attachement de suspension
magnétique en option (vendu séparément).
1. Ouvrez l’attachement de suspension magnétique, retirez la sangle
de son fermoir et insérez l’extrémité de la sangle dans le point 14 de
l’attachement de suspension magnétique de votre outil.
2. Réinsérez la sangle de l’attachement de suspension dans son fermoir
et fermez la sangle de façon à créer une boucle.
3. Fixez l’aimant de l’attachement de suspension magnétique à un
matériau ferreux stable.
4. Vériez que l’outil est bien sécurisé.
Eectuez des mesures à l’aide des ls de test
(Fig. 1, Fig. 2, Fig. 3)
Pour éviter les chocs
électriques, les blessures ou
l’endommagement de l’appareil de mesure à fourche numérique,
avant d’eectuer des tests de résistance ou de continuité, assurez-
vous que la connexion au réseau électrique est déconnectée et que
tous les condensateurs à haute tension sont déchargés.
Utilisez toujours les bornes d’entrée, la position de la molette 2 et la plage
de mesure appropriées.
Vériez la continuité des ls d’essai 7 et 8 avant leur utilisation. N’utilisez
pas l’équipement si les lectures sont élevées ou bruyantes.
Gardez vos doigts derrière les protège-doigts des ls d’essai 18 et loin
des embouts des ls d’essai 17 lorsque vous utilisez les ls d’essai 7 et 8.
N’utilisez que les ls de test Bosch 7 et 8 sur l’appareil de mesure à fourche
Bosch. Inspectez toujours les ls d’essai 7 et 8 avant de les utiliser.
1619PC7116 GFM1000-15 20251212.indd 951619PC7116 GFM1000-15 20251212.indd 95 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
96
Pour eectuer une mesure :
1. Vériez que le cache du compartiment des piles 13 est en place.
2. Tournez la molette 2 jusqu’à la position souhaitée.
3. Conrmez que la fonction de mise en attente n’est pas active.
4. Appuyez sur le bouton de sélection 4 lorsque c’est nécessaire.
5. Conrmez que la fonction de mesure souhaitée apparaît sur l’écran 1.
6. Insérez fermement les ls d’essai 7 et 8 dans l’outil. Assurez-vous que
les connecteurs des ls d’essai 19 sont complètement insérés dans
les bornes.
Connectez toujours le l d’essai noir 7 à la borne d’entrée COM 9 en
premier, puis connectez le l d’essai rouge 8 à la borne d’entrée V 10.
La borne d’entrée COM 9 est la connexion à la terre (conducteur de retour)
pour toutes les fonctions de mesure.
7. Connectez les pointes des ls de test 17 au circuit.
8. La valeur mesurée sera alors achée sur l’écran 1.
9. Après avoir eectué une mesure, déconnectez les ls d’essai 7 et 8
dans l’ordre inverse.
Veillez à ne pas toucher accidentellement les pointes du l d’essai 17
pendant une mesure.
Utilisation des embouts de protection des ls d’essai
(Fig. 3)
Gardez toujours les embouts de
protection des ls d’essai en
place lorsque vous eectuez des mesures CAT III et CAT IV. Le fait de
ne pas utiliser l’embout de protec-tion augmente le risque d’éclairs d’arcs.
Votre appareil de mesure à fourche peut prendre des mesures dans des
emplacements CAT II. Les embouts de protection des ls d’essai 16
peuvent être retirés UNIQUEMENT dans les lieux de mesure CAT II.
1619PC7116 GFM1000-15 20251212.indd 961619PC7116 GFM1000-15 20251212.indd 96 12/12/2025 11:24:45 AM12/12/2025 11:24:45 AM
97
La longueur supplémentaire de la pointe du l d’essai 17 avec les embouts
de protection enlevés permet de tester les prises murales standard et
d’autres conducteurs encastrés qui sont des emplacements CAT II.
Conservez les embouts de protection des ls d’essai 16 dans un endroit
sûr lorsqu’ils ne sont pas placés sur les ls d’essai 7 et 8. Remplacez les
embouts de protection des ls d’essai 16 immédiatement après avoir
eectué une mesure CAT II.
Réalisation de mesures avec les mâchoires de
l’appareil de mesure à fourche
(Fig. 1, Fig. 7)
Gardez vos doigts derrière le protège-doigts 33 de l’appareil de mesure
à fourche lorsque vous utilisez les mâchoires de l’appareil de mesure à
fourche 3.
Les mâchoires de l’appareil de mesure à fourche 3 ne peuvent être
utilisées que pour détecter des conducteurs sous tension.
Les mâchoires de l’appareil de mesure à fourche 3 ne peuvent être
utilisées que pour mesurer le courant alternatif. Voir « Mesure du courant
alternatif » à la page 114 pour les étapes détaillées.
Fig. 7
33
35
35
1619PC7116 GFM1000-15 20251212.indd 971619PC7116 GFM1000-15 20251212.indd 97 12/12/2025 11:24:46 AM12/12/2025 11:24:46 AM
98
Détection de la tension sans contact (TSC)
(Fig. 8)
Testez sur un circuit que vous
savez être sous tension avant
chaque utilisation. Si l’indicateur de mesure de la TSC ne s’allume pas,
n’utilisez pas l’outil pour les tests de la TSC.
Ne faites pas de mesures sur des
circuits électriques dont la
tension est supérieure à 600 V.
Gardez vos doigts derrière les protège-doigts de l’appareil de mesure à
fourche 33 pendant le test de la TSC.
L’antenne de détection de la TSC 11 permet d’utiliser l’appareil de mesure
à fourche comme testeur de tension sans contact.
1. Vériez que le cache du compartiment des piles 13 est en place.
2. Vériez que les ls d’essai 7 et 8 sont déconnectés et retirés de
l’appareil de mesure à fourche.
3. Tournez la molette rotative 2 sur l’icône de TSC (NCV).
4. L’écran 1 achera alors « EF ».
5. Tenez l’antenne de détection de la TSC 11 près de l’objet à tester ou
de la prise de courant connectée au courant alternatif.
6. Si une tension de courant alternatif est détectée, l’indicateur de TSC
34 s’allumera et un signal sonore retentira.
L’absence d’indication de tension ne signie pas qu’il n’y a pas de tension
sur un circuit. Un faux négatif peut survenir en raison de divers facteurs,
notamment la présence d’une tension continue. Suivez les instructions
décrites dans les sections intitulées « Mesure de la tension c.a. » à la
page 102 et « Mesure de la tension c.c. » à la page 100 pour vérier la
présence de tension.
1619PC7116 GFM1000-15 20251212.indd 981619PC7116 GFM1000-15 20251212.indd 98 12/12/2025 11:24:46 AM12/12/2025 11:24:46 AM
99
Fig. 8
34
11
1619PC7116 GFM1000-15 20251212.indd 991619PC7116 GFM1000-15 20251212.indd 99 12/12/2025 11:24:46 AM12/12/2025 11:24:46 AM
100
Mesure de la tension c.c.
(Fig. 9)
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
Ne touchez pas les pointes des ls d’essai 17 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.c.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
Si la mesure est négative, c’est que la connexion est inversée.
Intervertissez alors les ls d’essai 7 et 8 et répétez les étapes 3 et 4.
L’avertissement de Tension dangereuse 29 s’achera si l’appareil de
mesure à fourche détecte une tension supérieure à 30 V.
1619PC7116 GFM1000-15 20251212.indd 1001619PC7116 GFM1000-15 20251212.indd 100 12/12/2025 11:24:47 AM12/12/2025 11:24:47 AM
101
Fig. 9
1619PC7116 GFM1000-15 20251212.indd 1011619PC7116 GFM1000-15 20251212.indd 101 12/12/2025 11:24:48 AM12/12/2025 11:24:48 AM
102
Mesure de la tension c.a.
(Fig. 10)
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
Ne touchez pas les pointes des ls d’essai 17 pendant le fonctionnement.
1. Tournez la molette 2 sur l’icône de tension c.a.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
L’avertissement de Tension dangereuse 29 s’achera si l’appareil de
mesure à fourche détecte une tension supérieure à 30 V.
1619PC7116 GFM1000-15 20251212.indd 1021619PC7116 GFM1000-15 20251212.indd 102 12/12/2025 11:24:48 AM12/12/2025 11:24:48 AM
103
Fig. 10
1619PC7116 GFM1000-15 20251212.indd 1031619PC7116 GFM1000-15 20251212.indd 103 12/12/2025 11:24:48 AM12/12/2025 11:24:48 AM
104
Mesure de la fréquence d’une tension alternative
(Fig. 11)
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
Ne touchez pas les pointes des ls d’essai 17 pendant le fonctionnement.
Cette mesure de fréquence n’est eectuée qu’avec une tension alternative.
1. Tournez la molette 2 sur l’icône de fréquence de la tension c.a.
2. Appuyez sur le bouton Select 4.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. Connectez les ls d’essai 7 et 8 au circuit.
5. La valeur mesurée sera alors achée sur l’écran 1.
1619PC7116 GFM1000-15 20251212.indd 1041619PC7116 GFM1000-15 20251212.indd 104 12/12/2025 11:24:48 AM12/12/2025 11:24:48 AM
105
Fig. 11
1619PC7116 GFM1000-15 20251212.indd 1051619PC7116 GFM1000-15 20251212.indd 105 12/12/2025 11:24:49 AM12/12/2025 11:24:49 AM
106
Mesure de la résistance
(Fig. 12)
N’utilisez jamais d’outil de
mesure pour mesurer la
resistance et la continuité sur un circuit sous tension.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
résistance.
2. Tournez la molette 2 sur l’icône de résistance.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. L’écran 1 indiquera « OL ».
5. Connectez les ls d’essai 7 et 8 au circuit.
6. La valeur mesurée sera alors achée sur l’écran 1.
1619PC7116 GFM1000-15 20251212.indd 1061619PC7116 GFM1000-15 20251212.indd 106 12/12/2025 11:24:49 AM12/12/2025 11:24:49 AM
107
Fig. 12
1619PC7116 GFM1000-15 20251212.indd 1071619PC7116 GFM1000-15 20251212.indd 107 12/12/2025 11:24:49 AM12/12/2025 11:24:49 AM
108
Test de la continuité
(Fig. 13)
N’utilisez jamais d’outil de
mesure pour mesurer la
resistance et la continuité sur un circuit sous tension.
La mesure de la continuité permet de détecter rapidement les ouvertures et
les courts-circuits. Les mesures de continuité ne sont pas recommandées
pour eectuer des mesures de résistance précises. Pour déterminer avec
précision la résistance, suivez les étapes de la section intitulée « Mesure
de la résistance » à la page 106.
1. Conrmez que le circuit n’est PAS sous tension. Assurez-vous que
le condensateur est complètement déchargé avant de mesurer la
continuité.
2. Tournez la molette 2 sur l’icône de test de continuité.
3. Appuyez sur le bouton Select 4.
4. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
5. Connectez les ls d’essai 7 et 8 au circuit.
Si la résistance mesurée est inférieure ou égale à 30 Ω, une tonalité
continue est émise.
Si le circuit est ouvert, l’écran 1 ache « OL ».
1619PC7116 GFM1000-15 20251212.indd 1081619PC7116 GFM1000-15 20251212.indd 108 12/12/2025 11:24:49 AM12/12/2025 11:24:49 AM
109
Fig. 13
1619PC7116 GFM1000-15 20251212.indd 1091619PC7116 GFM1000-15 20251212.indd 109 12/12/2025 11:24:50 AM12/12/2025 11:24:50 AM
110
Mesure de la tension c.a. avec une faible impedance
d’entrée
(Fig. 14)
N’utilisez pas la fonction LoZ de
l’outil de mesure pour mesurer la
tension dans un circuit qui pourrait être endommagé par la faible
impédance d’entrée de la fonction LoZ d’environ 3 KΩ.
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
La fonction de basse impédance de l’appareil de mesure à fourche peut
être utilisée pour détecter les tensions fantômes et parasites.
1. Tournez la molette 2 sur l’icône de tension c.a. avec faible impédance
d’entrée.
2. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
3. Connectez les ls d’essai 7 et 8 au circuit.
4. La valeur mesurée sera alors achée sur l’écran 1.
1619PC7116 GFM1000-15 20251212.indd 1101619PC7116 GFM1000-15 20251212.indd 110 12/12/2025 11:24:50 AM12/12/2025 11:24:50 AM
111
Fig. 14
1619PC7116 GFM1000-15 20251212.indd 1111619PC7116 GFM1000-15 20251212.indd 111 12/12/2025 11:24:50 AM12/12/2025 11:24:50 AM
112
Mesure de la tension c.c. avec une faible impedance
d’entrée
(Fig. 15)
N’utilisez pas la fonction LoZ de
l’outil de mesure pour mesurer la
tension dans un circuit qui pourrait être endommagé par la faible
impédance d’entrée de la fonction LoZ d’environ 3 KΩ.
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
1. Tournez la molette 2 sur l’icône de tension c.c. avec faible impédance
d’entrée.
2. Appuyez sur le bouton Select 4.
3. Connectez le l d’essai noir 7 à la borne d’entrée COM 9 et le l
d’essai rouge 8 à la borne d’entrée V 10.
4. Connectez les ls d’essai 7 et 8 au circuit.
5. La valeur mesurée sera alors achée sur l’écran 1.
Si la mesure est négative, c’est que la connexion est inversée.
Intervertissez alors les ls d’essai 7 et 8 et répétez les étapes 4 et 5.
1619PC7116 GFM1000-15 20251212.indd 1121619PC7116 GFM1000-15 20251212.indd 112 12/12/2025 11:24:50 AM12/12/2025 11:24:50 AM
113
Fig. 15
1619PC7116 GFM1000-15 20251212.indd 1131619PC7116 GFM1000-15 20251212.indd 113 12/12/2025 11:24:51 AM12/12/2025 11:24:51 AM
114
Mesure du courant alternatif
(Fig. 16)
Gardez vos doigts derrière le protège-doigts 33 de l’appareil de mesure
à fourche lorsque vous utilisez les mâchoires de l’appareil de mesure à
fourche 3.
N’utilisez jamais l’appareil de mesure à fourche pour mesurer un circuit
dont la tension est supérieure à 1 000 V.
Les mâchoires de l’appareil de mesure à fourche 3 ne peuvent être
utilisées que pour détecter des conducteurs sous tension.
1. Vériez que le cache du compartiment des piles 13 est en place.
2. Vériez que les ls d’essai 7 et 8 sont déconnectés et retirés de
l’appareil de mesure à fourche.
3. Tournez la molette 2 sur l’icône de courant alternatif.
4. Conrmez que la fonction de mise en attente n’est pas active.
5. Placez le conducteur testé entre les mâchoires de l’appareil de
mesure à fourche 3.
6. Conrmez que le conducteur testé se trouve entre les èches 35 sur
les mâchoires de l’appareil de mesure à fourche 3.
Des conducteurs mal placés peuvent entraîner des relevés
incorrects.
7. La valeur mesurée sera alors achée sur l’écran 1.
Remarque : Ne placez pas deux ls ou plus entre les mâchoires de
l’appareil de mesure à fourche 3, car cela peut entraîner des lectures
incorrectes.
1619PC7116 GFM1000-15 20251212.indd 1141619PC7116 GFM1000-15 20251212.indd 114 12/12/2025 11:24:51 AM12/12/2025 11:24:51 AM
115
Fig. 16
3535
1619PC7116 GFM1000-15 20251212.indd 1151619PC7116 GFM1000-15 20251212.indd 115 12/12/2025 11:24:51 AM12/12/2025 11:24:51 AM
116
Entretien et service
Pour éviter tout risque
d’accident, débranchez toujours
le bloc-piles de l’outil avant de le nettoyer ou de rechercher la cause
de problèmes.
Maintenir l’appareil de mesure propre.
Ne jamais plonger l’appareil de mesure dans l’eau ou dans d’autres
liquides.
Nettoyer l’appareil à l’aide d’un chion doux et humide. Ne pas utiliser de
détergents ou de solvants.
Faites entretenir votre outil électrique par un réparateur compétent
n’utilisant que des pièces de rechange identiques. Ceci assurera le
maintien de la sécurité de l’outil électrique.
Pour toute demande de renseignement ou commande de pièces de
rechange, nous préciser impérativement le numéro d’article à dix chires
de l’appareil de mesure indiqué sur la plaque signalétique.
Protection De L’environnement
Recyclez les matières premières et les piles au lieu de
les mettre au rebut. L’instrument, ses accessoires, son
conditionnement et les piles usées doivent être triés en
vue d’un recyclage écologique conforme aux lois les plus
récentes.
1619PC7116 GFM1000-15 20251212.indd 1161619PC7116 GFM1000-15 20251212.indd 116 12/12/2025 11:24:52 AM12/12/2025 11:24:52 AM
117

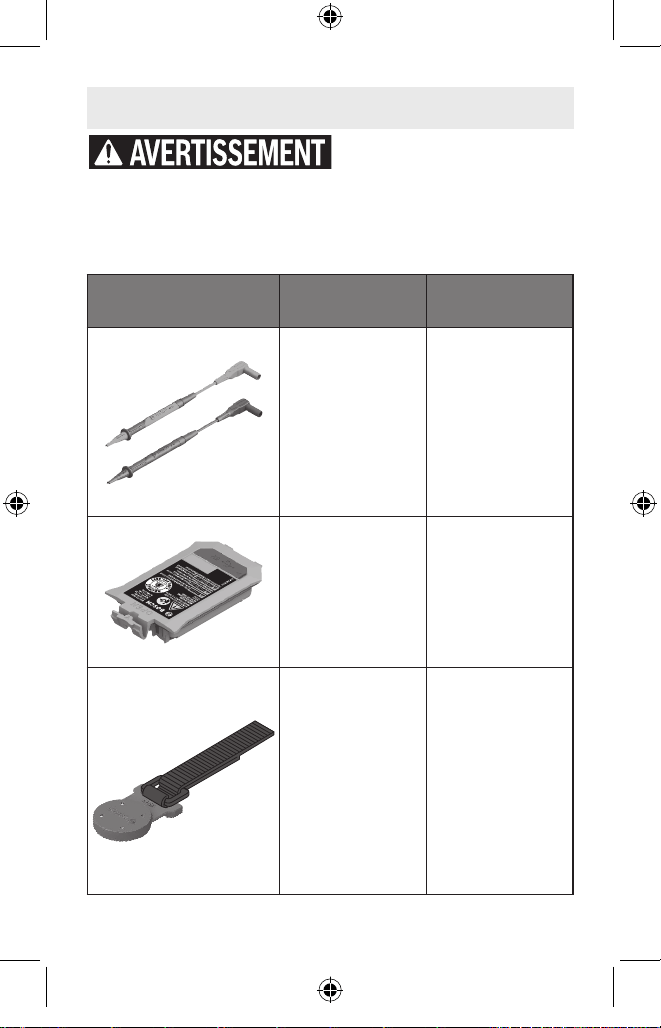

Attachements et accessoires
N’utilisez pas d’attachements/
d’accessoires autres que ceux
qui sont spéciés par Bosch. L’utilisation d’attachements/d’accessoires
non spéciés pour une utilisation avec l’outil décrit dans ce mode d’emploi
peut entraîner des dommages à l’outil, des dommages matériels ou des
blessures.
Accessoires
Description
Numéro de
catalogue
Fils d’essai* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Support de
suspension/
crochet
magnétique**
1600A03TC9
* Inclus ** Vendu séparément
1619PC7116 GFM1000-15 20251212.indd 1171619PC7116 GFM1000-15 20251212.indd 117 12/12/2025 11:24:53 AM12/12/2025 11:24:53 AM
118
Recherche de la cause des problèmes
Problème Cause Action corrective
Le symbole
d’avertissement
relatif aux piles 24
clignote trois fois
et un signal sonore
retentit.
Baisse de la tension
des piles (il est
toujours possible
d’eectuer des
mesures).
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le symbole
d’avertissement
relatif aux piles 24
clignote cinq
fois et l’appareil de
mesure à fourche
numérique se met
hors tension.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
L’appareil de mesure
à fourche numérique
ne peut pas être mis
sous tension.
Les piles sont
déchargées.
Remplacez les piles
non rechargeables ;
retirez et chargez la
pile au lithium-ion.
Le cache du
compartiment des
piles 13 n’est pas en
place.
Insérez le cache
du compartiment
des piles 13,
en le pressant
fermement en
place, et sécurisez
le cache avec les
deux vis du cache du
compartiment des
piles 12.
1619PC7116 GFM1000-15 20251212.indd 1181619PC7116 GFM1000-15 20251212.indd 118 12/12/2025 11:24:54 AM12/12/2025 11:24:54 AM
119
Símbolos de seguridad
Las definiciones que aparecen a continuación describen el nivel de
gravedad de cada palabra de señal de seguridad. Por favor, lea el
manual y preste atención a estos símbolos.
Éste es el símbolo de alerta de
seguridad. Se utiliza para alertarle a
usted de posibles peligros de lesiones
corporales. Obedezca todos los
mensajes de seguridad que sigan
a este símbolo para evitar posibles
lesiones o muerte.
PELIGRO indica una situación
peligrosa que, si no se evita,
causará la muerte o lesiones graves.
ADVERTENCIA indica una situación
peligrosa que, si no se evita, podría
causar la muerte o lesiones graves.
PRECAUCIÓN indica una situación
peligrosa que, si no se evita, podría
causar lesiones leves o moderadas.
Tabla de contenido
CONSERVE ESTAS INSTRUCCIONES
Advertencias generales de seguridad ..........................121
Reglas de seguridad para la función de medición de tensión
sin contacto (NCV)..................................124
Reglas de seguridad para todas las funciones (excluyendo
tensión sin contacto [NCV]) ..........................125
Eliminación ...........................................126
Aviso de precaución de la FCC................................128
ISED Canadá ..............................................128
Uso Previsto ..............................................129
Datos Técnicos ............................................129
1619PC7116 GFM1000-15 20251212.indd 1191619PC7116 GFM1000-15 20251212.indd 119 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
120
CONSERVE ESTAS INSTRUCCIONES
Símbolos .................................................134
Familiarización con su horquilla amperimétrica GFM1000-15 ......137
Funciones de medición del dial rotativo.....................140
Preparación...............................................141
Fuente de alimentación..................................141
Operación ................................................150
Utilización inicial .......................................150
Conexión/desconexión ..................................150
Botón de selección .....................................151
Luz de trabajo .........................................151
Botón de retención Hold .................................151
Tono de señal..........................................152
Indicador de sobrecarga.................................152
Utilización del aditamento colgador magnético...............152
Realización de mediciones con las puntas de prueba..........153
Utilización de los escudos de las puntas de prueba ...........154
Realización de mediciones con las mordazas de la horquilla ....155
Detección de tensión sin contacto (NCV) ...................156
Medición de tensión de CC ...............................158
Medición de tensión de CA ...............................160
Medición de frecuencia de tensión alterna ..................162
Medición de resistencia .................................164
Comprobación de continuidad............................166
Medición de tensión de CA con baja impedancia de entrada ....168
Medición de tensión de CC con baja impedancia de entrada....170
Medición de corriente alterna.............................172
Mantenimiento y servicio ....................................174
Aditamentos y accesorios....................................175
Resolución de problemas....................................176
1619PC7116 GFM1000-15 20251212.indd 1201619PC7116 GFM1000-15 20251212.indd 120 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
121
Lea todas las advertencias de
seguridad, instrucciones,
ilustraciones y especicaciones suministradas con este producto. Si
no se siguen todas las instrucciones que se indican continuación, es
posible que el resultado sea descargas eléctricas, incendio o lesiones
graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA
REFERENCIA FUTURA.
Cumpla con los códigos de seguridad locales y nacionales. Use
siempre equipo de protección personal (guantes de caucho,
protección facial y ropas resistentes a las llamas, todo ello aprobado)
para reducir el riesgo de lesiones por descargas eléctricas e intensas
corrientes de arco donde los conductores con tensión peligrosos
estén al descubierto.
¡Tenga cuidado adicional cuando trabaje con tensiones superiores a
30 V CA o 60 V CC! Incluso a estas tensiones, el contacto con partes con
tensión puede causar descargas eléctricas que pongan en peligro la vida.
No aplique una tensión superior a la tensión nominal, tal como está
marcada en la herramienta de medición, entre terminales o entre
cualquier terminal y la conexión a tierra.
Utilice solo puntas de prueba que tengan las mismas capacidades
nominales de tensión, categoría y amperaje que la herramienta de
medición o que tengan capacidades superiores.
No utilice la herramienta de medición en atmósferas explosivas que
contengan líquidos, gases o polvos inamables. Es posible que se
generen chispas dentro de la herramienta de medición, las cuales pueden
incendiar los polvos o los vapores.
Verique la función de la herramienta de medición midiendo una
tensión conocida antes de cada uso. En caso de duda, haga que la
herramienta de medición reciba servicio de ajustes y reparaciones.
Advertencias generales de seguridad
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1211619PC7116 GFM1000-15 20251212.indd 121 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
122
Mantenga los dedos detrás de los protectores de dedos ubicados
en las puntas de prueba y alejados de los extremos de las puntas de
prueba durante las mediciones.
No intente nunca utilizar la herramienta de medición si su supercie
está mojada o usted tiene la mano mojada.
No exceda la entrada máxima permisible de cualquier intervalo de
medición.
Utilice la herramienta de medición en circuitos con tensión solo
cuando sea absolutamente necesario.
Suponga que los circuitos tienen tensión hasta que se pueda
demostrar que están desenergizados.
No utilice una medición de corriente como indicación de que es
seguro tocar un circuito. Es necesario realizar una medición de
tensión para saber si un circuito tiene tensión.
No trabaje solo cuando utilice la herramienta de medición en un
circuito con tensión.
Desconecte y retire las puntas de prueba de la herramienta de
medición antes de abrir la cubierta de del compartimiento de las
baterías.
Conecte la punta de prueba común antes que la punta de prueba con
tensión y retire la punta de prueba con tensión antes que la punta de
prueba común.
No utilice la función de retención HOLD para medir tensión. Cuando
la función de retención HOLD esté encendida, la tensión de la pantalla no
cambiará incluso cuando se mida un potencial de tensión diferente. Esto
producirá lesiones debidas a descargas eléctricas.
Desconecte y retire las puntas de prueba de la herramienta de
medición para la función de medición sin contacto (NCV) y la función
de medición de corriente.
Utilice la herramienta de medición solo tal como se especica en
este manual. Si no se utiliza la herramienta de medición tal como se
especica, es posible que el resultado sea que la protección suministrada
por la herramienta de medición resulte afectada.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1221619PC7116 GFM1000-15 20251212.indd 122 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
123
Utilice la herramienta de medición o las puntas de prueba solo si no
parecen estar dañadas. El aislamiento dañado de las puntas de prueba
puede causar una descarga eléctrica.
Haga que la herramienta de medición sea reparada solo por un
especialista calicado que utilice únicamente piezas de repuesto
originales. Esto garantizará que se mantenga la seguridad de la
herramienta de medición.
No modique ni abra la batería. Hay un riesgo de cortocircuito.
En caso de daños y uso incorrecto de la batería, es posible que se
emitan vapores. La batería puede incendiarse o explotar. Asegúrese de
que el área esté bien ventilada y busque atención médica si experimenta
cualquier efecto adverso. Es posible que los vapores irriten el sistema
respiratorio.
Si se utiliza incorrectamente o si la batería está dañada, es posible
que se expulse líquido inamable de la batería. Se deberá evitar el
contacto con este líquido. Si se produce contacto accidentalmente,
enjuáguese con agua. Si el líquido entra en contacto con los ojos, busque
atención médica adicional. Es posible que el líquido expulsado de la
batería cause irritación o quemaduras.
La batería puede ser dañada por objetos puntiagudos, tales como
clavos o destornilladores, o por una fuerza aplicada externamente. Es
posible que se produzca un cortocircuito interno, que haga que la batería
arda, humee, explote o se sobrecaliente.
Cuando la batería no se esté utilizando, manténgala alejada de clips
sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos
metálicos pequeños que podrían hacer una conexión de un terminal
a otro. Es posible que un cortocircuito entre los terminales de la batería
cause quemaduras o incendio.
Utilice la batería solo con productos del fabricante. Esta es la única
manera en que usted puede proteger la batería contra sobrecargas
peligrosas.
Cargue las baterías utilizando solo cargadores recomendados por el
fabricante. Es posible que un cargador que sea adecuado para un tipo de
batería presente un riesgo de incendio cuando se utilice con una batería
diferente.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1231619PC7116 GFM1000-15 20251212.indd 123 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
124
Proteja la herramienta de medición contra el calor, p. ej., incluyendo
la exposición prolongada al sol, el fuego, el agua y la humedad. Peligro
de explosión.
Proteja la batería contra el calor, p. ej., contra la luz solar intensa
continua, el fuego, la suciedad, el agua y la humedad. Hay un riesgo
de explosión y cortocircuito.
Utilice y cargue la batería solo con productos compatibles del
fabricante. Esta es la única manera en que usted puede proteger la
batería contra sobrecargas peligrosas.
Mantenga los accesorios magnéticos alejados de los
implantes u otros dispositivos médicos, tales como
marcapasos o bombas de insulina. Los imanes generan un
campo que puede afectar al funcionamiento de los implantes o los
dispositivos médicos, lo cual es posible que cause lesiones corporales
graves.
Mantenga la herramienta, el dispositivo de posicionamiento y el la
placa objetivo para el láser alejados de los medios de almacenamiento
magnético de datos y los equipos magnéticamente sensibles. El
efecto de los imanes de la herramienta y la placa objetivo para el láser
puede causar una pérdida irreversible de datos.
Reglas de seguridad para la función de medición de
tensión sin contacto (NCV)
No realice ninguna medición en circuitos eléctricos con tensiones
que excedan 600 V.
Retire las puntas de prueba de los terminales de entrada y la
herramienta de medición antes de realizar una medición. Hay un
riesgo de descargas eléctricas.
Pruebe el comprobador de tensión sin corriente (NCV) en un circuito
con tensión conocido dentro del intervalo de tensión de 600 V del
comprobador antes de utilizarlo.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1241619PC7116 GFM1000-15 20251212.indd 124 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
125
No confíe en el comprobador para detectar la presencia o ausencia
de tensión en un circuito. Haga una vericación con un dispositivo
de medición de tensión adecuado antes de comenzar a trabajar en un
circuito.
La falta de indicación de tensión en el indicador de tensión sin
contacto (NCV) no signica que no haya tensión en un circuito. Es
posible que eso se deba a varios factores, incluyendo, pero sin estar
limitados a lo siguiente:
• Tensión de CC
• Alambres/cables blindados o el cable está muy mojado
• El cable está parcialmente enterrado o en un conducto metálico
conectado a tierra
• El grosor y el tipo de aislamiento
• La distancia desde la fuente de tensión
• Receptáculos en tomas embutidas/diferencias en el diseño de las
tomas
• El usuario no está conectado a tierra (p. ej., está usando calzado
aislante o está subido a una escalera de mano o se encuentra
sobre un piso de PVC)
• El usuario no está agarrando el comprobador
• El usuario está aislado del comprobador (p. ej., usando un guante
u otros materiales aislantes)
• Estado del comprobador y las batería
Reglas de seguridad para todas las funciones
(excluyendo tensión sin contacto [NCV])
No realice ninguna medición en circuitos eléctricos con tensiones que
excedan 1000 V.
Retire las puntas de prueba de los terminales de entrada y la
herramienta de medición antes de realizar una medición de corriente.
Hay un riesgo de descargas eléctricas.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1251619PC7116 GFM1000-15 20251212.indd 125 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
126
No utilice la función LoZ de la herramienta de medición para medir
tensión en un circuito que pueda ser dañado por la baja impedancia
de entrada de aproximadamente 3KΩ de la función LoZ.
No utilice nunca la herramienta de medición para medir Resistencia
y continuidad en un circuito con tensión. Asegúrese de que el
condensador esté completamente cargado antes de tocarlo o intentar
hacer una medición.
No se conecte usted a tierra mientras realiza mediciones. Evite el
contacto del cuerpo con supercies conectadas a tierra o puestas
a masa, tales como tuberías, radiadores, estufas de concina y
refrigeradores.
Eliminación
Esta sección es parte del compromiso de Robert Bosch Tool Corporation
de preservar nuestro medio ambiente y conservar nuestros recursos
naturales.
Eliminación de herramientas
¡No deseche las herramientas eléctricas y las baterías/baterías
recargables en la basura doméstica!
Eliminación de las baterías
No intente desarmar la batería ni quitar ninguno de los com ponentes
que sobresalen de los terminales de la batería. Se pueden producir
lesiones o un incendio. Antes de desecharla, proteja los terminales que
están al descubierto con cinta adhesiva aislante gruesa para prevenir
cortocircuitos.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1261619PC7116 GFM1000-15 20251212.indd 126 12/12/2025 11:24:56 AM12/12/2025 11:24:56 AM
127
Baterías de iones de litio
Si este producto está equipado con una batería de iones de litio, dicha
batería debe recogerse, reciclarse o eliminarse de manera segura para el
medio ambiente.
El sello de reciclaje de baterías RBRC certicado por la
EPA que se encuentra en la batería de iones de litio
(ion Li) indica que Robert Bosch Tool Corporation está
participando voluntariamente en un programa de la
industria para recoger y reciclar estas baterías al nal
de su vida útil, cuando se retiran de servicio en los
Estados Unidos y Canadá. El programa RBRC proporciona una alternativa
conveniente a tirar las baterías de ion Li usadas a la basura o a la corriente
municipal de aguas residuales, lo cual quizás sea ilegal en su área.
Tenga la amabilidad de llamar al 1-800-8-BATTERY para obtener
información acerca de las prohibiciones/restricciones sobre el reciclaje
y la eliminación de baterías de ion Li en su lugar o devuelva las baterías
a un Centro de servicio Bosch/Dremel para reciclarlas. La participación
de Robert Bosch Tool Corporation en este programa es parte de nuestro
compromiso hacia preservar nuestro medio ambiente y conservar
nuestros recursos naturales.
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1271619PC7116 GFM1000-15 20251212.indd 127 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
128
Aviso de precaución de la FCC
NOTA: Este equipo ha sido sometido a pruebas y se ha comprobado que
cumple con los límites para un dispositivo digital de Clase B, conforme a
la parte 15 de las Normas de la FCC. Estos límites están diseñados para
proporcionar protección razonable contra la interferencia perjudicial
en una instalación residencial. Este equipo genera, usa y puede irradiar
energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con
las instrucciones, puede causar interferencia perjudicial para las
radiocomunicaciones. Sin embargo, no hay garantía de que no vaya a
ocurrir interferencia en una instalación especíca. Si este equipo causa
interferencia perjudicial para la recepción de radio o televisión, lo cual
se puede determinar apagando y encendiendo el equipo, se recomienda
al usuario que intente corregir la interferencia tomando una o más de las
medidas siguientes:
— Reoriente o reubique la antena receptora.
— Aumente la separación entre el equipo y el receptor.
— Conecte el equipo a un tomacorriente que esté en un circuito distinto
al circuito al que el receptor esté conectado.
— Consulte al distribuidor o a un técnico experto en radio/TV para
obtener ayuda.
NOTA: Todos aquellos cambios o modicaciones no aprobados
expresamente por la parte responsable del cumplimiento de la normativa
podrían anular la autoridad del usuario para utilizar el equipo.
CONSERVE ESTAS INSTRUCCIONES
ISED Canadá
Este dispositivo digital de clase B cumple con ICES-003 ICES-003(B) /
NMB-003 (B) de CAN.
1619PC7116 GFM1000-15 20251212.indd 1281619PC7116 GFM1000-15 20251212.indd 128 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
129
Uso Previsto
La horquilla amperimétrica está diseñada para medir tensión, frecuencia,
resistencia y corriente alterna, y para realizar pruebas de continuidad. Las
mordazas de la horquilla amperimétrica permiten realizar mediciones de
corriente alterna (45 Hz a 60 Hz) sin romper el circuito para cables con un
diámetro máximo de 0,63 pulgadas (16 mm). La horquilla amperimétrica
también se puede utilizar para medir tensión con impedancia de entrada
baja (LoZ).
La horquilla amperimétrica también se puede utilizar para comprobar
tensión sin contacto de tensiones CAT IV CA entre 40 y 600 V con una
frecuencia de 50/60 Hz.
La horquilla amperimétrica solo se podrá utilizar en circuitos con
tensiones CAT III inferiores o iguales a 1000 V CC/CA o 200 A CA, o
tensiones CAT IV inferiores o iguales a to 600 V CC/CA.
La horquilla amperimétrica es adecuada solo para uso en interiores.
Datos Técnicos
Número de modelo GFM1000-15
Número de artículo 3601K77410
Tensión máxima entre cualquier terminal y la
conexión a tierra
1000 V CA/CC
Intervalo de medición de tensión sin contacto 40 a 600 V CA
50/60 Hz
Intervalo de medición de tensión de CA o
de CC
1000 V CA/CC
Intervalo de medición de tensión de CA o de
CC con baja impedancia de entrada (LoZ)
1000 V CA/CC
Intervalo de medición de corriente CA
200 A CA
Intervalo de medición de frecuencia de
tensión de CA
10 Hz a50 kHz
CONSERVE ESTAS INSTRUCCIONES
1619PC7116 GFM1000-15 20251212.indd 1291619PC7116 GFM1000-15 20251212.indd 129 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
130
Número de modelo GFM1000-15
Intervalo de medición de resistencia
60 MΩ
Abertura de las mordazas
Aprox. 5/8 pulgadas
(16 mm)
Temperatura de operación +14 °F a +122 °F
(-10 °C a +50 °C)
Intervalo de temperatura de carga permitida
+50 °F a +95 °F
(+10 °C a +35 °C)
Temperatura de almacenamiento
1
-40 °F a +158 °F
(-40 °C a +70 °C)
Coeciente de temperatura 0.1 x (precisión
especicada)/°C
(<64.4 °F (18 °C) o
>82.4 °F (28 °C))
Humedad relativa máx. 90%
Altitud máx. 6,562 pi (2000 m)
Grado de contaminación de acuerdo con IEC
61010-1
2
2
Apagado automático después de aprox. 20 min
Peso
3
0.65 lb (0.30 kg)
Dimensiones 2.7 x 2.0 x 8.9
pulgadas (69.1 x
49.6 x 226.3 mm)
Grado de protección IP 54
Clase de seguridad
CAT III 1000 V
5
CAT IV 600 V
6
Fuente de alimentación
•Paquete de batería (de ion litio)
• Baterías (alcalinas de manganeso)
BA 3.7V 1.0Ah A
(GBA37V10)
2 x 1.5 V LR06 (AA)
1619PC7116 GFM1000-15 20251212.indd 1301619PC7116 GFM1000-15 20251212.indd 130 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
131
Número de modelo GFM1000-15
Puntas de prueba
Número de artículo
1600A03TC8
Clase de seguridad con escudos ubicados en
las puntas de prueba
CAT III 1000 V
5
, 10 A
CAT IV 600 V
6
, 10 A
Clase de seguridad sin escudos ubicados en
las puntas de prueba
CAT II 1000 V
6
, 10 A
Bloc-piles au lithium-ion (Vendu séparément)
Tipo BA 3.7V 1.0Ah A
(GBA37V10)
Número de artículo 1607A350N9
Puerto USB USB Type-C®
Cable USB Tipo C® recomendado 2610067499,
6082942Z0Z
Tensión nominal 3.7 V
Capacidad 1.0 Ah
Número de celdas de la batería 1
Baterías alcalinas de manganeso
Tipo
LR6 (AA)
Número
2
Adaptador de alimentación (opcional)
Adaptador de alimentación/ fuente de
alimentación USB recomendado
Salida nominal 5V
CC, 500 mA
1. Excepto baterías y/o baterías recargables
2. Solo se producen depósitos no conductores, por lo que se espera
conductividad temporal ocasional causada por la condensación.
3. Peso sin baterías.
1619PC7116 GFM1000-15 20251212.indd 1311619PC7116 GFM1000-15 20251212.indd 131 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
132
4. La categoría de medición II es aplicable para probar y medir circuitos
conectados directamente a puntos de utilización (salidas de
tomacorriente y puntos similares) de la instalación de la red eléctrica
de baja tensión.
5. La categoría de medición III es aplicable para probar y medir circuitos
conectados a la parte de distribución de la instalación de la red
eléctrica de baja tensión del edicio.
6. La categoría de medición IV es aplicable para probar y medir circuitos
conectados a la fuente de la instalación de red de baja tensión del
edicio.
Especicaciones de precisión
La precisión se garantiza durante un período de un año a partir de la
calibración a temperaturas de funcionamiento de +14 °F a +122 °F (-10
°C a +50 °C) y una humedad relativa del 0% al 90%.
Las especicaciones se aplican para una temperatura ambiente de entre
+64,4 °F (+18 °C) y +82,4 °F (+28 °C) y una humedad relativa de ≤ 75%.
Si la temperatura está fuera del intervalo especicado previamente, se
debe tener en cuenta un factor de error de temperatura adicional de 0,1 x
la precisión especicada por cada 1 °C.
Posición del
dial rotativo
Intervalo Resolución Precisión (% del
valor medido +
valor de conteo)
Tensión de
CC (tensión
directa)
600.0 V
1000 V
0.1 V
1 V
± (1.0% + 2)
Tensión de
CA (tensión
alterna)
600.0 V
1000 V
0.1 V
1 V
± (1.5% + 5)
(45 Hz a 500 Hz)
Tensión de
CA o de CC
con baja
impedancia de
entrada (LoZ)
600.00 V
1000 V
0.1 V
1 V
± (2.0% + 3)
(AC V: 45 Hz a
500 Hz)
1619PC7116 GFM1000-15 20251212.indd 1321619PC7116 GFM1000-15 20251212.indd 132 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
133
Posición del
dial rotativo
Intervalo Resolución Precisión (% del
valor medido +
valor de conteo)
CA (corriente
alterna)
200.0 A 0.01 A
± (3% + 3)
(45 Hz a 60 Hz)
Frecuencia de
tensión de CA
(V CA)
Anchura de
pulso > 10 μs
99.99 Hz
999.9 Hz
0.01 Hz
0.1 Hz
± (0.1% + 2)
(10 V a 1000 V)
9.999 kHz 0.001 kHz (10 V a 800 V)
50.00 kHz 0.01 kHz (10 V a 100 V)
Resistencia
600.0 Ω 0.1 Ω ± (1.0% + 5)
6.000 kΩ
60.00 kΩ
600.0 kΩ
6.000 MΩ
0.001 kΩ
0.01 kΩ
0.1 kΩ
0.001 MΩ
± (1.0% + 2)
60.00 MΩ 0.01 MΩ ± (2.0% + 5)
Continuidad
600.0 Ω 0.1 Ω ± (1.0% + 5)
≤ 30 Ω: Señal
sonora
≥ 50 Ω: No ha
señal sonora
Tensión sin
contacto
(NCV) (V CA)
40 V à 600 V -
≤ 20 V: No ha
señal sonora, no
hay parpadeo
≥ 40 V: Señal
sonora y
parpadeo
1619PC7116 GFM1000-15 20251212.indd 1331619PC7116 GFM1000-15 20251212.indd 133 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
134
Símbolos
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
V
Voltios (voltaje)
A
Ampere (corriente)
Ah
Amperio hora (medida de la capacidad de la
batería)
Hz
Hertz (frecuencia, ciclos por segundo)
W
Watt (potencia)
Ω
Ohmios (resistencia)
lbs Libras (peso)
kg
Kilogramos (peso)
pulgadas
Pulgadas (dimensión)
pi
Pies (dimensión)
mm
Milímetros (dimensión)
m
Metros (dimensión)
min
Minutos (tiempo)
s
Segundos (tiempo)
ºF
Fahrenheit (temperatura)
ºC
Celsius (temperatura)
1619PC7116 GFM1000-15 20251212.indd 1341619PC7116 GFM1000-15 20251212.indd 134 12/12/2025 11:24:57 AM12/12/2025 11:24:57 AM
135
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
Corriente alterna (tipo o una característica de
corriente)
Corriente continua (tipo o una característica de
corriente)
Corriente alterna o continua (tipo o una
característica de corriente)
Tensión peligrosa
Continuidad
CAT II
La categoría de medición II es aplicable para probar
y medir circuitos conectados directamente a puntos
de utilización (salidas de tomacorriente y puntos
similares) de la instalación de la red eléctrica de baja
tensión.
CAT III
La categoría de medición III es aplicable para
probar y medir circuitos conectados a la parte de
distribución de la instalación de la red eléctrica de
baja tensión del edicio.
CAT IV
La categoría de medición IV es aplicable para
probar y medir circuitos conectados a la fuente de
la instalación de red de baja tensión del edicio.
Terminal de toma de tierra (terminal de conexión
a tierra)
1619PC7116 GFM1000-15 20251212.indd 1351619PC7116 GFM1000-15 20251212.indd 135 12/12/2025 11:24:58 AM12/12/2025 11:24:58 AM
136
Importante : Es posible que algunos de los símbolos siguientes
se usen en su herramienta. Por favor, estúdielos y aprenda su
signicado. La interpretación adecuada de estos símbolos le
permitirá utilizar la herramienta mejor y con más seguridad.
Símbolo Designación/explicación
Construcción de clase II (designa las herramientas
de construcción con aislamiento doble)
Flecha (Acción en la dirección de la echa)
Uso permitido en las proximidades de conductores
con tensión peligrosos sin aislamiento
Este símbolo indica que hay un campo magnético
establecido.
Este es un símbolo de alerta de seguridad. Se
utiliza para alertarle a usted de la posibilidad de
descargas eléctricas.
Alerta al usuario para que lea el manual.
Este símbolo indica que esta herramienta
está homologada por la Canadian Standards
Association, conforme a las normas
estadounidenses y canadienses.
Designa un programa de reciclaje de baterías de
ion Li.
Cumple con las directivas de la Unión Europea.
No deseche la herramienta ni los paquetes de
batería/las baterías con los residuos domésticos.
1619PC7116 GFM1000-15 20251212.indd 1361619PC7116 GFM1000-15 20251212.indd 136 12/12/2025 11:24:59 AM12/12/2025 11:24:59 AM
137
Familiarización con su horquilla
amperimétrica GFM1000-15
20 21 22 23 24
25
26
27
28
29
15
14
3
11
3
2
6
5
10
9
1
4
Fig. 1
1619PC7116 GFM1000-15 20251212.indd 1371619PC7116 GFM1000-15 20251212.indd 137 12/12/2025 11:25:00 AM12/12/2025 11:25:00 AM
138
8
7
13
12
Fig. 2
1619PC7116 GFM1000-15 20251212.indd 1381619PC7116 GFM1000-15 20251212.indd 138 12/12/2025 11:25:00 AM12/12/2025 11:25:00 AM
139
1 Pantalla
2 Dial rotativo
3 Mordazas de la horquilla
4 Botón de selección
5 Botón de encendido y
apagado de la luz de
trabajo
6 Botón de retención Hold
(botón de sonido)
7 Punta de prueba negra
8 Punta de prueba roja
9 Terminal de entrada COM
10 Terminal de entrada V
11 Antena sensora de tensión
sin contacto (NCV)
12 Tornillos de la cubierta
del compartimiento de las
baterías
13 Cubierta del
compartimiento de las
baterías
14 Punto de sujeción para el
colgador magnético
15 Luz de trabajo
16 Escudos de las puntas de
prueba
17 Extremos de las puntas de
prueba
18 Protectores de dedos
ubicados en las puntas de
prueba
8
7
19
18
17
16
Fig. 3
1619PC7116 GFM1000-15 20251212.indd 1391619PC7116 GFM1000-15 20251212.indd 139 12/12/2025 11:25:01 AM12/12/2025 11:25:01 AM
140
Funciones de medición del dial rotativo
Posición del dial
rotativo
Función de medición
NCV Tensión sin contacto
Tensión de CC
Frecuencia de tensión de CA
Tensión de CA
Comprobación de continuidad
Resistencia
Tensión de CA o de CC con baja impedancia de
entrada (aprox. 3 kΩ) para suprimir tensiones
reactivas (inductivas/capacitativas)
Corriente continua
19 Conectores de las puntas
de prueba
Elementos de la pantalla
20 Indicador de baja
impedancia de entrada
21 Indicador de modo de
retención
22 Prueba de continuidad
23 Sonido apagado
24 Advertencia de batería
25 Valor medido
26 Unidad de medición
27 Indicador de CA/CC
28 Indicador de polaridad
29 Tensión peligrosa
(indicador de advertencia
si la tensión > 30 V)
1619PC7116 GFM1000-15 20251212.indd 1401619PC7116 GFM1000-15 20251212.indd 140 12/12/2025 11:25:02 AM12/12/2025 11:25:02 AM
141
Preparación
Fuente de alimentación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías. Puede
que no retirar las puntas de prueba aumente el riesgo de descargas
eléctricas.
La herramienta se puede utilizar tanto con el paquete de batería de ion
litio recargable Bosch 32 indicado en “Datos Técnicos” en la página
130 como con baterías alcalinas de manganeso AA (LR6) disponibles
comercialmente (se vende por separado).
Utilización con baterías AA (LR6)
(Fig. 2, Fig. 4, Fig. 5)
Le recomendamos que use baterías alcalinas de manganeso para
alimentar la horquilla amperimétrica.
Para insertar las baterías alcalinas AA:
1. Retire las puntas de prueba 7 y 8 de la horquilla amperimétrica digital
y asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
12 y retire la cubierta del compartimiento de las baterías 13. Los
tornillos se aojarán, pero no se pueden retirar.
3. Inserte las baterías alcalinas AA en la herramienta.
Posición del dial
rotativo
Función de medición
Apagado
Nota: Utilice el botón de selección 4 para seleccionar la función de
medición secundaria de una posición dada en el dial rotativo 2. La función
preestablecida está impresa en blanco en la herramienta.
1619PC7116 GFM1000-15 20251212.indd 1411619PC7116 GFM1000-15 20251212.indd 141 12/12/2025 11:25:02 AM12/12/2025 11:25:02 AM
142
Cuando las inserte, preste atención a la polaridad correcta de
acuerdo con la representación que se encuentra en el interior del
compartimiento de las baterías.
4. Reinserte la cubierta del compartimiento de las baterías 13,
presionándola rmemente en la posición correcta, y je la cubierta
con los 2 tornillos de la cubierta del compartimiento de las baterías
12.
La horquilla amperimétrica digital solo se puede ENCENDER si la cubierta
del compartimiento de las baterías 13 está atornillada correctamente.
Reemplace siempre todas las baterías al mismo tiempo. Utilice
únicamente baterías de la misma marca y con una capacidad idéntica.
Retire las baterías de la horquilla amperimétrica cuando no vaya a
utilizar la herramienta durante períodos prolongados. Cuando se
almacenan durante períodos prolongados, las baterías se pueden corroer
y autodescargar.
No almacene nunca la horquilla amperimétrica digital sin tener insertada
la cubierta del compartimiento de las baterías 13, particularmente en
entornos polvorientos o húmedos.
La utilización con baterías AA requiere la incrustación de la cubierta del
compartimiento de las baterías 30. La incrustación se puede retirar para
utilizar la herramienta con el paquete de batería de ion Li recargable
Bosch 32.
Para insertar la incrustación de la cubierta del compartimiento de las
baterías 30:
1. Retire las puntas de prueba 7 y 8 de la horquilla amperimétrica digital
y asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
12 y retire la cubierta del compartimiento de las baterías 13. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución.
4. Retire el paquete de batería de ion litio 32, en caso de que sea
necesario.
1619PC7116 GFM1000-15 20251212.indd 1421619PC7116 GFM1000-15 20251212.indd 142 12/12/2025 11:25:02 AM12/12/2025 11:25:02 AM
143
5. Inserte la incrustación de la cubierta del compartimiento de
las baterías 30 en la posición correcta sobre la cubierta del
compartimiento de las baterías 13.
6. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución para devolverlo a la posición
bloqueada.
30
31
Fig. 4
30
Fig. 5
31
1619PC7116 GFM1000-15 20251212.indd 1431619PC7116 GFM1000-15 20251212.indd 143 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM
144
Para retirar la incrustación de la cubierta del compartimiento de las
baterías 30:
1. Retire las puntas de prueba 7 y 8 de la horquilla amperimétrica digital
y asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
12 y retire la cubierta del compartimiento de las baterías 13. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución.
4. Retire la incrustación de la cubierta del compartimiento de las
baterías 30 de la cubierta del compartimiento de las baterías 13.
5. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución para devolverlo a la posición
bloqueada.
Utilización con los paquetes de batería de ion litio
Bosch recargables (Se vende por separado)
(Fig. 2, Fig. 6)
Siga todas las advertencias y todas las
instrucciones incluidas en el manual
del paquete de batería de ion litio recargable Bosch antes de utilizar
el paquete de batería. Es posible que una utilización y una recarga
incorrectas del paquete de batería aumenten el riesgo de incendio,
lesiones corporales y daños materiales.
Utilice únicamente los paquetes de
batería de ion litio Bosch recargables
indicados en la sección de datos técnicos de este manual. Es posible
que el uso de otros paquetes de batería aumente el riesgo de incendio,
lesiones corporales y daños materiales.
Retire las baterías de la herramienta
cuando ésta no se vaya a utilizar
durante períodos prolongados. Cuando se almacenan durante períodos
prolongados, las baterías se pueden corroer y autodescargar.
1619PC7116 GFM1000-15 20251212.indd 1441619PC7116 GFM1000-15 20251212.indd 144 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM

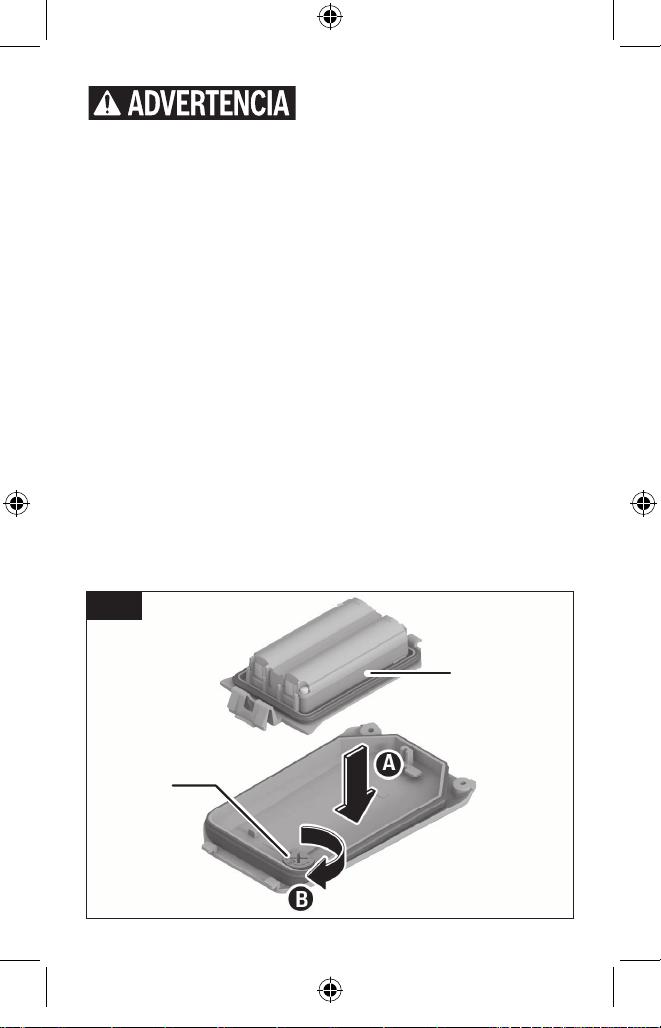

145
Utilice solo el cable Bosch USB-C
indicado en la sección de datos
técnicos de este manual. Es posible que la utilización de otros cables
USB-C aumente el riesgo de incendio, lesiones corporales y daños
materiales.
Nota: El paquete de batería de ion litio 32 se suministra parcialmente
cargado. Para asegurarse de utilizar la capacidad completa del paquete
de batería, cargue completamente el paquete de batería con el adaptador
de alimentación USB (recomendado) indicado en “Datos Técnicos” en la
página 131 antes de utilizar la herramienta por primera vez. Consulte
el manual del paquete de batería de ion litio recargable Bosch 32 para
obtener detalles.
El paquete de batería de ion litio 32 está protegido contra la descarga
profunda por la protección electrónica de celda (PEC). Un circuito
protector apaga la horquilla amperimétrica digital cuando la batería se
agota.
Después del apagado automático de la herramienta debido a la protección
electrónica de celda, no rote de nuevo el dial rotativo 2 a APAGADO y
ENCENDIDO. La batería puede dañarse.
31
32
Fig. 6
1619PC7116 GFM1000-15 20251212.indd 1451619PC7116 GFM1000-15 20251212.indd 145 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM
146
Para insertar la batería de ion litio 32:
1. Retire las puntas de prueba 7 y 8 de la horquilla amperimétrica digital
y asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
12 y retire la cubierta del compartimiento de las baterías 13. Los
tornillos se aojarán, pero no se pueden retirar.
3. Rote el mecanismo de jación de la incrustación de las baterías
31 aproximadamente media revolución y retire la incrustación tal
como se describe en “Para retirar la incrustación de la cubierta del
compartimiento de las baterías 30”.
4. Inserte el paquete de batería de ion litio 32 (vendido por separado)
en la posición correcta sobre la cubierta del compartimiento de las
baterías 13.
5. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución para jar el paquete de batería
de ion litio 32.
6. Con los dos sujetos el uno al otro, reinserte la cubierta del
compartimiento de las baterías 13 y el paquete de batería de ion
litio 32, presionándolos rmemente en la posición correcta, y je la
cubierta con los 2 tornillos de la cubierta del compartimiento de las
baterías 12.
La horquilla amperimétrica digital solo se puede ENCENDER si la cubierta
del compartimiento de las baterías 13 está atornillada correctamente.
Para desinsertar la batería de ion litio 32:
1. Retire las puntas de prueba 7 y 8 de la horquilla amperimétrica digital
y asegúrese de que el dial rotativo 2 esté en la posición de APAGADO.
2. Aoje los 2 tornillos de la cubierta del compartimiento de las baterías
12 y retire la cubierta del compartimiento de las baterías 13 y el
paquete de batería de ion litio 32 instalado.
3. Rote el mecanismo de jación de la incrustación de las baterías 31
aproximadamente media revolución y retire el paquete de batería de
ion litio 32.
1619PC7116 GFM1000-15 20251212.indd 1461619PC7116 GFM1000-15 20251212.indd 146 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM
147
4. Inserte la incrustación de la cubierta del compartimiento de las
baterías 30 si así lo desea. Rote el mecanismo de jación de la
incrustación de las baterías 31 aproximadamente media revolución
para devolverlo a la posición bloqueada.
5. Reinserte la cubierta del compartimiento de las baterías 13,
presionándola rmemente en la posición correcta, y je la cubierta
con los 2 tornillos de la cubierta del compartimiento de las baterías
12.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
13 después de insertar o desinsertar la fuente de alimentación. La
horquilla amperimétrica digital solo se puede ENCENDER si la cubierta
del compartimiento de las baterías 13 está atornillada correctamente.
Procedimiento de carga del paquete de batería de ion
litio (Se vende por separado)
• Para realizar la carga, utilice una unidad de fuente de alimentación
USB cuya tensión de salida y su corriente de salida cumplan con los
requisitos de “Datos Técnicos” en la página 131.
• Preste atención a la tensión de la red eléctrica. La tensión de la fuente
de alimentación debe coincidir con la tensión indicada en la placa de
especicaciones del suministro de energía eléctrica USB.
• Utilice la conexión USB solo para cargar la batería a una temperatura
ambiente de entre +50 °F y +95 °F (+10 °C y +35 °C). La realización
de la carga fuera de este intervalo de temperatura puede dañar la
batería y aumentar el riesgo de incendio.
El paquete de batería de ion litio 32 se puede cargar en cualquier
momento sin reducir su vida de servicio. La interrupción del proceso de
carga no daña el paquete de batería.
El paquete de batería de ion litio 32 debe ser retirado de la cubierta del
compartimiento de las baterías 13 de la herramienta de medición digital
para cargarlo.
1619PC7116 GFM1000-15 20251212.indd 1471619PC7116 GFM1000-15 20251212.indd 147 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM
148
Para cargar la batería 32:
El puerto USB-C® para conectar el cable USB y la luz del indicador de
carga se pueden encontrar debajo de la aleta para el puerto USB ubicada
en el paquete de batería de ion litio 32 (vendido por separado).
1. Retire el paquete de batería de ion litio 32 de la herramienta.
2. Abra la aleta del puerto USB Tipo C®.
3. Conecte el puerto USB Tipo C® a una unidad de fuente de alimentación
USB utilizando el cable USB Tipo C®.
4. Conecte la unidad de fuente de alimentación USB al suministro de la
red eléctrica.
Durante el proceso de carga, es posible que el indicador de batería diera
del estado de carga real del paquete de batería de ion litio 32 (vendido
por separado).
Durante el proceso de carga, la luz del indicador de carga se iluminará en
amarillo.
Cuando el paquete de batería de ion litio 32 (vendido por separado) esté
completamente cargado, la luz del indicador de carga se iluminará en
verde.
Una luz del indicador de carga roja indica que la tensión de carga o la
corriente de carga no es adecuada.
Retire el cable USB Tipo C® después de completar el proceso de carga.
Cierre la aleta del puerto USB Tipo C® para protegerlo contra el polvo y
las salpicaduras.
1619PC7116 GFM1000-15 20251212.indd 1481619PC7116 GFM1000-15 20251212.indd 148 12/12/2025 11:25:03 AM12/12/2025 11:25:03 AM
149
Indicador LED de la batería
La luz LED está ubicada debajo de la cubierta del puerto USB-C®. El
indicador LED de la batería muestra el estado de carga del paquete de
batería.
LED Estado
Apagado Cargador no conectado
Verde Carga completa
Rojo La entrada del cargador es
incorrecta
Amarillo Cargando
Después de cargar la batería,
asegúrese de que la cubierta del
puerto USB esté completamente cerrada. Es posible que la entrada de
humedad en la batería cause un incendio, lesiones corporales graves y/o
daños materiales.
Indicador de estado de la batería
Cuando el símbolo de advertencia de la batería 24 aparezca por
primera vez en la pantalla 1 y suene una señal de audio, solo seguirá
siendo posible hacer unas cuantas mediciones. Cuando las baterías no
recargables se descarguen completamente, el símbolo de advertencia de
la batería 24 parpadeará cinco veces y la horquilla amperimétrica digital
se apagará.
Reemplace inmediatamente la batería cuando el símbolo de advertencia
de la batería 24 aparezca en la horquilla amperimétrica. Una batería con
carga baja puede causar mediciones imprecisas.
1619PC7116 GFM1000-15 20251212.indd 1491619PC7116 GFM1000-15 20251212.indd 149 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
150
Operación
Retire las puntas de prueba antes de
abrir la cubierta de las baterías. Puede
que no retirar las puntas de prueba aumente el riesgo de descargas
eléctricas.
Utilización inicial
• No deje nunca desatendida la horquilla amperimétrica digital cuando
esté encendida y asegúrese de apagar la horquilla amperimétrica
digital después de utilizarla.
• Proteja la herramienta contra la humedad y la luz solar directa.
• No someta la herramienta a temperaturas extremas ni a variaciones
extremas de temperatura. Como ejemplo, no la deje en vehículos
durante períodos más prolongados. En caso de variaciones grandes
de temperatura, deje que la herramienta se ajuste a la temperatura
ambiente antes de ponerla en funcionamiento. En caso de
temperaturas extremas o variaciones extremas de temperatura, la
precisión de la herramienta puede resultar afectada.
• Evite los impactos fuertes o dejar caer la herramienta.
Conexión/desconexión
Para ENCENDER la herramienta, rote el dial rotativo 2 hasta la función de
medición requerida.
Para APAGAR la herramienta, rote el dial rotativo 2 hasta la posición de
APAGADO.
Si no se presiona ningún botón y el dial rotativo 2 no es ajustado durante
aproximadamente 20 min, la horquilla amperimétrica digital se APAGARÁ
a sí misma automáticamente para preservar la vida útil de las baterías.
ENCIENDA de nuevo la horquilla amperimétrica digital ajustando el dial
rotativo 2 o presionando cualquier botón.
1619PC7116 GFM1000-15 20251212.indd 1501619PC7116 GFM1000-15 20251212.indd 150 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
151
Para desactivar la funcionalidad de APAGADO automático de la horquilla
amperimétrica:
1. Presione y mantenga presionado el botón de retención 6 mientras
rota el dial rotativo 2 desde la posición de APAGADO hasta cualquier
otra posición.
2. “d.APO” aparecerá brevemente en la pantalla 1.
Nota: Reinstale siempre la cubierta del compartimiento de las baterías
13 después de insertar o desinsertar la fuente de alimentación. La
horquilla amperimétrica digital solo se puede ENCENDER si la cubierta
del compartimiento de las baterías 13 está atornillada correctamente.
Botón de selección
Presione brevemente el botón de selección 4 para cambiar entre dos
funciones de medición que tengan la misma posición en el dial rotativo 2.
La función de medición seleccionada se mostrará en la pantalla 1.
Para posiciones doblemente asignadas en el dial rotativo 2, la función
preestablecida está impresa en la herramienta en blanco. Presione el
botón de selección 4 para acceder a la función secundaria.
Si la posición en el dial rotativo 2 no está doblemente asignada, sonará
una señal de audio al presionar el botón de selección 4.
Luz de trabajo
Presione el botón de encendido y apagado de la luz de trabajo 5 para
encender o apagar la luz de trabajo 15.
La luz de trabajo 15 solo se puede activar cuando la herramienta está
ENCENDIDA.
Botón de retención Hold
No utilice el botón de retención Hold
cuando determine la tensión. La
tensión mostrada no cambia y hay un riesgo de lesiones debidas a
descargas eléctricas.
1619PC7116 GFM1000-15 20251212.indd 1511619PC7116 GFM1000-15 20251212.indd 151 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
152
Presione brevemente el botón de retención Hold 6 para “congelar” el valor
medido en la pantalla 1. Se mostrará “Hold” en la pantalla 1 y se emitirá
una señal de audio.
Presione de nuevo brevemente el botón de retención Hold 6 para reactivar
la pantalla 1.
Nota: Salga siempre del modo de retención después de completar la
medición deseada. Las mediciones nuevas no aparecen en la pantalla 1 en
el modo de retención, lo cual puede tener como resultado potencialmente
descargas eléctricas u otras situaciones peligrosas.
La herramienta sale automáticamente del modo de retención al
APAGARLA o al rotar el dial rotativo 2.
Tono de señal
Presione y mantenga presionado el botón de retención Hold 6 para apagar
el tono de señal de la horquilla amperimétrica digital.
El ícono de sonido apagado 23 aparecerá en la pantalla 1.
Presione y mantenga presionado de nuevo el botón de retención Hold 6
para encender de nuevo el tono de señal de la horquilla amperimétrica.
La herramienta sale automáticamente del modo de sonido apagado 23
cuando el dial rotativo 2 se rota hasta la posición de APAGADO.
Indicador de sobrecarga
“OL” o “-OL” aparece en la pantalla 1 cuando la entrada excede el intervalo
de medición de la horquilla amperimétrica.
Utilización del aditamento colgador magnético
(Fig. 1)
Asegúrese de que este dispositivo y la
herramienta estén montados de
manera segur a antes de su utilización.
Su herramienta de medición se puede utilizar con un aditamento colgador
magnético opcional (vendido por separado).
1619PC7116 GFM1000-15 20251212.indd 1521619PC7116 GFM1000-15 20251212.indd 152 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
153
1. Abra el aditamento colgador magnético, retire la correa de su presilla
e inserte el extremo de la correa a través del punto de sujeción para el
colgador magnético 14 de su herramienta.
2. Reinserte la correa del aditamento colgador a través de su presilla y
cierre la correa para crear un bucle.
3. Sujete el imán del aditamento colgador magnético a un material
ferroso estable.
4. Conrme que la herramienta está montada de manera segura.
Realización de mediciones con las puntas de prueba
(Fig. 1, Fig. 2, Fig. 3)
Para evitar descargas eléctricas,
lesiones o daños a la horquilla
amperimétrica digital antes de realizar pruebas de resistencia o
continuidad, asegúrese de que la conexión a la red eléctrica esté
desconectada y que los capacitores de alta tensión estén descargados.
Utilice siempre los terminales de entrada adecuados, la posición
apropiada del dial rotativo 2 y el intervalo de medición adecuado.
Compruebe las puntas de prueba 7 y 8 para determinar si hay continuidad
antes de utilizar la herramienta. No la utilice si las lecturas son altas o
ruidosas.
Mantenga los dedos detrás de los protectores de dedos 18 ubicados en
las puntas de prueba y alejados de los extremos de las puntas de prueba
17 mientras utiliza las puntas de prueba 7 y 8.
Utilice solo las puntas de prueba Bosch 7 y 8 en la horquilla amperimétrica
Bosch. Inspeccione siempre las puntas de prueba 7 y 8 antes de utilizarlas.
Para hacer una medición:
1. Conrme que la cubierta del compartimiento de las baterías 13 está
instalada en la posición correcta.
2. Gire el dial rotativo 2 hasta la posición deseada.
3. Conrme que la función de retención no está activa.
4. Presione el botón de selección 4 cuando se requiera.
1619PC7116 GFM1000-15 20251212.indd 1531619PC7116 GFM1000-15 20251212.indd 153 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
154
5. Conrme que la función de medición deseada aparece en la
pantalla 1.
6. Inserte rmemente las puntas de prueba 7 y 8 en la herramienta.
Asegúrese de que los conectores de las puntas de prueba 19 estén
completamente insertados en los terminales.
Conecte siempre primero la punta de prueba negra 7 al terminal de
entrada COM 9 y conecte luego la punta de prueba roja 8 al terminal de
entrada V 10.
El terminal de entrada COM 9 es la conexión a tierra (conductor de
retorno) para todas las funciones de medición.
7. Conecte los extremos de las puntas de prueba 17 con el circuito.
8. El valor medido se muestra en la pantalla 1.
9. Después de completar una medición, desconecte las puntas de
prueba 7 y 8 en orden inverso.
Tenga cuidado de no tocar accidentalmente los extremos de las puntas de
prueba 17 durante la medición.
Utilización de los escudos de las puntas de prueba
(Fig. 3)
Mantenga siempre los escudos de las
puntas de prueba colocados en la
posición correcta cuando haga mediciones CAT III y CAT IV. Si no se
utiliza el escudo, se aumenta el riesgo de descargas de arco eléctrico.
Esta horquilla amperimétrica puede realizar mediciones en ubicaciones
CAT II. Los escudos de las puntas de prueba 16 se pueden retirar SOLO en
ubicaciones de medición CAT II o cuando se esté comprobando el fusible.
La longitud del extremo de la punta de prueba 17 adicional con los
escudos retirados permite realizar pruebas en tomacorrientes de pared
estándar y otros conductores embutidos que estén en ubicaciones CAT II.
Almacene los escudos de las puntas de prueba 16 en un lugar seguro
cuando no estén en las puntas de prueba 7 y 8. Reinstale los escudos
de las puntas de prueba 16 inmediatamente después de realizar una
medición CAT II.
1619PC7116 GFM1000-15 20251212.indd 1541619PC7116 GFM1000-15 20251212.indd 154 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
155
Realización de mediciones con las mordazas de la
horquilla
(Fig. 1, Fig. 7)
Mantenga los dedos detrás de los protectores de dedos ubicados en la
horquilla amperimétrica 33 mientras utiliza las mordazas de la horquilla 3.
Las mordazas de la horquilla 3 solo se pueden utilizar para detectar
conductores con tensión.
Las mordazas de la horquilla 3 solo se pueden utilizar para medir corriente
alterna. Consulte “Medición de corriente alterna” en la página 172 para
obtener pasos detallados.
Fig. 7
33
35
35
1619PC7116 GFM1000-15 20251212.indd 1551619PC7116 GFM1000-15 20251212.indd 155 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
156
Detección de tensión sin contacto (NCV)
(Fig. 8)
Pruebe la unidad en un circuito con
tensión conocido antes de cada uso. Si
el indicador de tensión sin contacto (NCV) no se ilumina, no utilice la
herramienta para realizar una comprobación de tensión sin
contacto(NCV).
No realice ninguna medición en
circuitos eléctricos con tensiones que
excedan 600 V.
Mantenga los dedos detrás de los protectores de dedos ubicados en la
horquilla amperimétrica 33 durante la comprobación de tensión sin
contacto (NCV).
La antena sensora de tensión sin contacto (NCV) 11 permite utilizar la
horquilla amperimétrica como comprobador de tensión sin contacto.
1. Conrme que la cubierta del compartimiento de las baterías 13 está
instalada en la posición correcta.
2. Conrme que las puntas de prueba 7 y 8 están desconectadas y
retiradas de la horquilla amperimétrica.
3. Gire el dial rotativo 2 hasta el ícono de tensión sin contacto (NCV).
4. “EF” se muestra en la pantalla 1.
5. Sostenga la antena sensora de tensión sin contacto (NCV) 11 cerca
del objeto de prueba o la toma de enchufe con tensión de CA.
6. Si se detecta tensión de CA, el indicador de tensión sin contacto
(NCV) 34 se iluminará y sonará una señal de audio.
La falta de indicación de tensión no signica que no haya tensión en un
circuito. Es posible que se produzca un falso negativo debido a varios
factores, entre los que se incluyen la presencia de tensión de CC. Siga
las instrucciones descritas en “Medición de tensión de CA” en la página
160 y “Medición de tensión de CC” en la página 158 para vericar la
presencia de tensión.
1619PC7116 GFM1000-15 20251212.indd 1561619PC7116 GFM1000-15 20251212.indd 156 12/12/2025 11:25:04 AM12/12/2025 11:25:04 AM
157
Fig. 8
34
11
1619PC7116 GFM1000-15 20251212.indd 1571619PC7116 GFM1000-15 20251212.indd 157 12/12/2025 11:25:05 AM12/12/2025 11:25:05 AM
158
Medición de tensión de CC
(Fig. 9)
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
No toque los extremos de las puntas 17 de prueba durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CC.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
Si la medición es negativa, la conexión se invierte. Intercambie las puntas
de prueba 7 y 8 y repita los pasos 3 y 4.
La advertencia de tensión peligrosa 29 aparecerá si la horquilla
amperimétrica detecta una tensión superior a 30 V.
1619PC7116 GFM1000-15 20251212.indd 1581619PC7116 GFM1000-15 20251212.indd 158 12/12/2025 11:25:05 AM12/12/2025 11:25:05 AM
159
Fig. 9
1619PC7116 GFM1000-15 20251212.indd 1591619PC7116 GFM1000-15 20251212.indd 159 12/12/2025 11:25:05 AM12/12/2025 11:25:05 AM
160
Medición de tensión de CA
(Fig. 10)
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
No toque los extremos de las puntas de prueba 17 durante su utilización.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CA.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
La advertencia de tensión peligrosa 29 aparecerá si la horquilla
amperimétrica detecta una tensión superior a 30 V.
1619PC7116 GFM1000-15 20251212.indd 1601619PC7116 GFM1000-15 20251212.indd 160 12/12/2025 11:25:05 AM12/12/2025 11:25:05 AM
161
Fig. 10
1619PC7116 GFM1000-15 20251212.indd 1611619PC7116 GFM1000-15 20251212.indd 161 12/12/2025 11:25:06 AM12/12/2025 11:25:06 AM
162
Medición de frecuencia de tensión alterna
(Fig. 11)
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
No toque los extremos de las puntas de prueba 17 durante su utilización.
Esta medición de frecuencia se realiza solo con tensión alterna.
1. Gire el dial rotativo 2 hasta el ícono de frecuencia de tensión de CA.
2. Presione el botón de selección 4.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
4. Conecte las puntas de prueba 7 y 8 con el circuito.
5. El valor medido se muestra en la pantalla 1.
1619PC7116 GFM1000-15 20251212.indd 1621619PC7116 GFM1000-15 20251212.indd 162 12/12/2025 11:25:06 AM12/12/2025 11:25:06 AM
163
Fig. 11
1619PC7116 GFM1000-15 20251212.indd 1631619PC7116 GFM1000-15 20251212.indd 163 12/12/2025 11:25:06 AM12/12/2025 11:25:06 AM
164
Medición de resistencia
(Fig. 12)
No utilice nunca la herramienta de
medición para medir resistencia y
continuidad en un circuito con tensión.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
resistencia.
2. Gire el dial rotativo 2 hasta el Ícono de resistencia.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
4. La pantalla 1 indicará “OL”.
5. Conecte las puntas de prueba 7 y 8 con el circuito.
6. El valor medido se muestra en la pantalla 1.
1619PC7116 GFM1000-15 20251212.indd 1641619PC7116 GFM1000-15 20251212.indd 164 12/12/2025 11:25:06 AM12/12/2025 11:25:06 AM
165
Fig. 12
1619PC7116 GFM1000-15 20251212.indd 1651619PC7116 GFM1000-15 20251212.indd 165 12/12/2025 11:25:07 AM12/12/2025 11:25:07 AM
166
Comprobación de continuidad
(Fig. 13)
No utilice nunca la herramienta de
medición para medir resistencia y
continuidad en un circuito con tensión.
La medición de la continuidad puede detectar rápidamente circuitos
abiertos y cortocircuitos. Las mediciones de continuidad no se
recomiendan para hacer mediciones de resistencia precisas. Para
determinar resistencia con precisión, siga los pasos de “Medición de
resistencia” en la página 164.
1. Conrme que el circuito NO tiene tensión. Asegúrese de que el
condensador esté completamente descargado antes de medir
continuidad.
2. Gire el dial rotativo 2 hasta el ícono de comprobación de continuidad.
3. Presione el botón de selección 4.
4. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
5. Conecte las puntas de prueba 7 y 8 con el circuito.
Si la resistencia medida es inferior o igual a 30 Ω, se emitirá un tono
continuo.
Si el circuito está abierto, la pantalla 1 mostrará “OL”.
1619PC7116 GFM1000-15 20251212.indd 1661619PC7116 GFM1000-15 20251212.indd 166 12/12/2025 11:25:07 AM12/12/2025 11:25:07 AM
167
Fig. 13
1619PC7116 GFM1000-15 20251212.indd 1671619PC7116 GFM1000-15 20251212.indd 167 12/12/2025 11:25:07 AM12/12/2025 11:25:07 AM
168
Medición de tensión de CA con baja impedancia de
entrada
(Fig. 14)
No utilice la función LoZ de la
herramienta de medición para medir
tensión en un circuito que pueda ser dañado por la baja impedancia
de entrada de aproximadamente 3KΩ de la función LoZ.
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
La función de impedancia baja de la horquilla amperimétrica se puede
utilizar para detectar tensiones fantasma y de fuga.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CA con baja
impedancia de entrada.
2. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
3. Conecte las puntas de prueba 7 y 8 con el circuito.
4. El valor medido se muestra en la pantalla 1.
1619PC7116 GFM1000-15 20251212.indd 1681619PC7116 GFM1000-15 20251212.indd 168 12/12/2025 11:25:07 AM12/12/2025 11:25:07 AM
169
Fig. 14
1619PC7116 GFM1000-15 20251212.indd 1691619PC7116 GFM1000-15 20251212.indd 169 12/12/2025 11:25:08 AM12/12/2025 11:25:08 AM
170
Medición de tensión de CC con baja impedancia de
entrada
(Fig. 15)
No utilice la función LoZ de la
herramienta de medición para medir
tensión en un circuito que pueda ser dañado por la baja impedancia
de entrada de aproximadamente 3KΩ de la función LoZ.
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
1. Gire el dial rotativo 2 hasta el ícono de tensión de CC con baja
impedancia de entrada.
2. Presione el botón de selección 4.
3. Conecte la punta de prueba negra 7 al terminal de entrada COM 9 y la
punta de prueba roja 8 al terminal de entrada V 10.
4. Conecte las puntas de prueba 7 y 8 con el circuito.
5. El valor medido se muestra en la pantalla 1.
Si la medición es negativa, la conexión se invierte. Intercambie las puntas
de prueba 7 y 8 y repita los pasos 4 y 5.
1619PC7116 GFM1000-15 20251212.indd 1701619PC7116 GFM1000-15 20251212.indd 170 12/12/2025 11:25:08 AM12/12/2025 11:25:08 AM
171
Fig. 15
1619PC7116 GFM1000-15 20251212.indd 1711619PC7116 GFM1000-15 20251212.indd 171 12/12/2025 11:25:08 AM12/12/2025 11:25:08 AM
172
Medición de corriente alterna
(Fig. 16)
Mantenga los dedos detrás de los protectores de dedos ubicados en la
horquilla amperimétrica 33 mientras utiliza las mordazas de la horquilla 3.
No utilice nunca la horquilla amperimétrica para medir un circuito con una
tensión superior a 1000 V.
Las mordazas de la horquilla 3 solo se pueden utilizar para detectar
conductores con tensión.
1. Conrme que la cubierta del compartimiento de las baterías 13 está
instalada en la posición correcta.
2. Conrme que las puntas de prueba 7 y 8 están desconectadas y
retiradas de la horquilla amperimétrica.
3. Gire el dial rotativo 2 hasta el ícono de corriente alterna.
4. Conrme que la función de retención no está activa.
5. Coloque el conductor sometido a prueba entre las mordazas de la
horquilla 3.
6. Conrme que el conductor sometido a prueba está entre las echas
35 ubicadas en las mordazas de la horquilla 3.
Los conductores colocados incorrectamente pueden causar lecturas
irregulares.
7. El valor medido se muestra en la pantalla 1.
Nota: No coloque dos o más cables entre las mordazas de la horquilla 3,
ya que esto causará lecturas irregulares.
1619PC7116 GFM1000-15 20251212.indd 1721619PC7116 GFM1000-15 20251212.indd 172 12/12/2025 11:25:08 AM12/12/2025 11:25:08 AM
173
Fig. 16
3535
1619PC7116 GFM1000-15 20251212.indd 1731619PC7116 GFM1000-15 20251212.indd 173 12/12/2025 11:25:09 AM12/12/2025 11:25:09 AM
174
Mantenimiento y servicio
Para evitar accidentes, desconecte
siempre el paquete de batería de la
herramienta antes de hacer servicio de ajustes y reparaciones o
realizar limpieza.
Mantenga limpio siempre el aparato de medida.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni
disolventes.
Haga que su herramienta eléctrica reciba servicio de ajustes y reparaciones
por un técnico de reparaciones calicado que utilice únicamente piezas
de repuesto idénticas. Esto garantizará que se mantenga la seguridad de
la herramienta eléctrica.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible
indicar siempre el nº de artículo de 10 dígitos que gura en la placa de
características del aparato de medida.
Protección Ambiental
Recicle las materias primas y las baterías en lugar de
desecharlas como desperdicios. La unidad, los accesorios,
el empaquetamiento y las baterías usadas se deben
separar para reciclarlos de manera respetuosa con el
medio ambiente, de acuerdo con los reglamentos más
recientes.
1619PC7116 GFM1000-15 20251212.indd 1741619PC7116 GFM1000-15 20251212.indd 174 12/12/2025 11:25:09 AM12/12/2025 11:25:09 AM
175

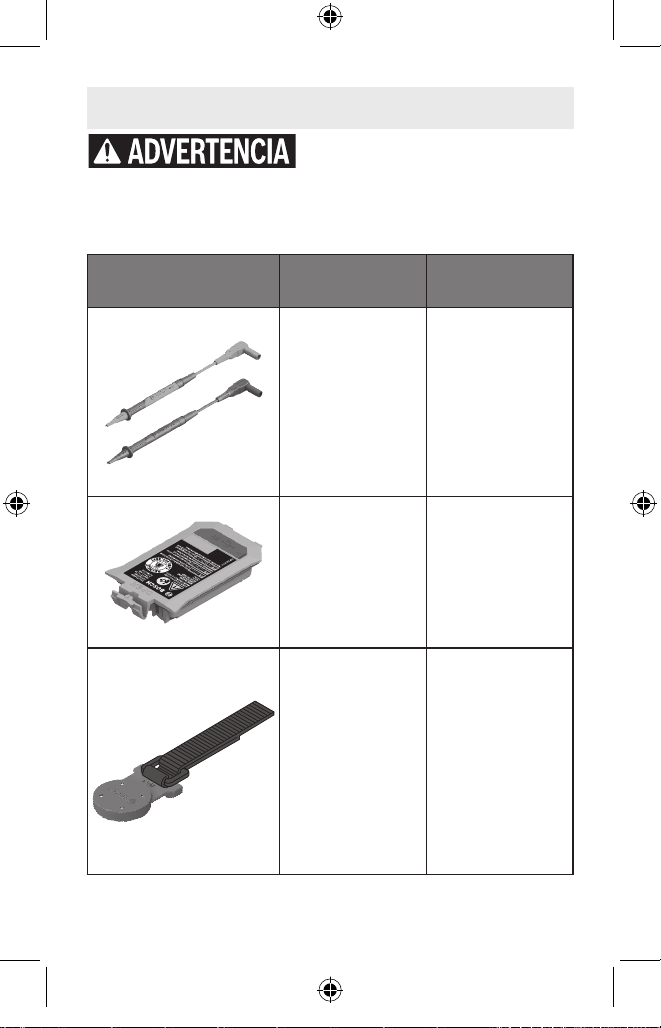

Aditamentos y accesorios
No utilice aditamentos/accesorios
que no sean los especicados por
Bosch. Es posible que el uso de aditamentos/accesorios no especicados
para utilizarse con la herramienta descrita en este manual cause daños a
la herramienta, daños materiales y/o lesiones corporales.
Accesorio
Descripción
Numero de
catalogo
Puntas de prueba* 1600A03TC8
BA 3.7V
1.0Ah A
(GBA37V10)**
1607A350N9
Colgador
magnético**
1600A03TC9
* Se incluye(n) ** Se vende por separado
1619PC7116 GFM1000-15 20251212.indd 1751619PC7116 GFM1000-15 20251212.indd 175 12/12/2025 11:25:10 AM12/12/2025 11:25:10 AM
176
Resolución de problemas
Problema Causa Medida correctiva
El símbolo de
advertencia de
la batería 24
parpadea tres veces
y suena una señal de
audio.
La tensión de
las baterías está
bajando (la medición
aún es posible).
Cambie las baterías
no recargables;
reitre y cargue la
batería de ion litio.
El símbolo de
advertencia de
la batería 24
parpadea cinco
veces y la horquilla
amperimétrica
digital se APAGA.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
La horquilla
amperimétrica
digital no se puede
ENCENDER.
Las baterías están
agotadas.
Cambie las baterías
no recargables;
retire y cargue la
batería de ion litio.
La cubierta del
compartimiento de
las baterías 13 no
está colocada en la
posición correcta.
Inserte la cubierta
del compartimiento
de las baterías
13, presionándola
rmemente en la
posición correcta,
y je la cubierta
con los 2 tornillos
de la cubierta del
compartimiento de
las baterías 12.
1619PC7116 GFM1000-15 20251212.indd 1761619PC7116 GFM1000-15 20251212.indd 176 12/12/2025 11:25:10 AM12/12/2025 11:25:10 AM
177
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1619PC7116 GFM1000-15 20251212.indd 1771619PC7116 GFM1000-15 20251212.indd 177 12/12/2025 11:25:10 AM12/12/2025 11:25:10 AM
178
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1619PC7116 GFM1000-15 20251212.indd 1781619PC7116 GFM1000-15 20251212.indd 178 12/12/2025 11:25:11 AM12/12/2025 11:25:11 AM
179
Notes / Remarques / Notas
This page was intentionally left blank.
Cette page a été laissée vierge intentionnellement.
Esta página se dejó intencionalmente en blanco.
1619PC7116 GFM1000-15 20251212.indd 1791619PC7116 GFM1000-15 20251212.indd 179 12/12/2025 11:25:11 AM12/12/2025 11:25:11 AM
Warranty / Garantie / Garantía
LIMITED WARRANTY
For details on the terms of the limited warranty for this
product, go to https://rb-pt.io/PowerToolWarranty or
call 1-877-BOSCH99.
GARANTIE LIMITÉE
Pour tous détails sur les conditions de la garantie limitée
pour ce produit, allez sur le site https://rb-pt.io/Power-
ToolWarranty ou téléphonez au 1-877-BOSCH99.
GARANTÍA LIMITADA
Para obtener detalles sobre los términos de la garantía
limitada de este producto, visite https://rb-pt.io/Power-
ToolWarranty o llame al 1-877-BOSCH99.
1619PC7116 12/2025
© Robert Bosch Tool Corporation
1800 W. Central Road
Mt. Prospect, IL 60056-2230
!1619PC7116!
1619PC7116 GFM1000-15 20251212.indd 1801619PC7116 GFM1000-15 20251212.indd 180 12/12/2025 11:25:11 AM12/12/2025 11:25:11 AM
