WARNING: If the information in this manual is not followed exactly, a fire or
explosion may result causing property damage, personal injury or loss of life.
· This heater has hot or arcing parts inside. Do not use it in areas where gasoline, paint or other
flammable liquids are used or stored.
· Service must be performed by a qualified service agency.
ELECTRIC FORCE AIR HEATER
2016
OPERATING INSTRUCTIONS AND OWNERÊS MANUAL
READ INSTRUCTIONS CAREFULLY: Read and follow all instructions. Place instructions in a safe
place for future reference. Do not allow anyone who has not read these instructions to assemble,
adjust or operate the heater.
Model #
www.mrheater.com • 800-251-0001
MH530FAET
MH530FAERT
Languages included
• English
• Spanish
• French
MH530FAERT
MH530FAET
2
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
WARNING: This heater is not intended for use in bathrooms,
laundry areas and similar indoor locations. Never locate heater
where it may fall into a bathtub or other water container.
WARNING: Do not insert or allow any foreign objects to
enter the unit via the intake or exhaust vents on the unit.
Failure to observe this warning may result in electric shock,
fire or damage to the unit.
WARNING: To prevent fire do not block either the air intake
or exhaust in any manner. Do not use on soft surfaces like a
bed, where openings may get blocked.
WARNING: Unit is equipped with internal active electri-
cal components that spark during use. Do not use in areas
where fumes from gasoline, paint or other flammable liquids
may be present.
WARNING: Extreme caution must be used when any heater
is used by or near children or invalids and whenever the
heater is left operating and unattended.
WARNING: Do not operate any heater with a damaged cord
or plug or after the heater malfunctions, has been dropped
or damaged in any manner. Discard heater, or return to au-
thorized service facility for examination and/or repair.
WARNING: Do not use outdoors.
WARNING: Use this heater only as described in this manual.
Any other use not recommended by the manufacturer may
cause fire, electric shock, or injury to persons.
SAVE THESE INSTRUCTIONS.
WARNING: DO NOT OPERATE THIS
HEATER UNTIL YOU READ AND
UNDERSTAND THIS INSTRUCTION
MANUAL FOR SAFETY, OPERATION,
AND MAINTENANCE INSTRUCTIONS.
CAUTION: Use of this heater in any means not described
in this manual may cause fire, electric shock, personal injury
and/or property damage.
CAUTION: This heater is hot when in use. To avoid burns,
do not let bare skin touch hot surfaces. Keep combustible
materials, such as furniture, pillows, bedding, papers,
clothes, and curtains at least 6 feet ( 1.8 m) from the front
of the heater and keep them at least 2 feet (.6 m) away
from the sides and rear
CAUTION: In order to avoid unintended cycling of the
heater, always turn off when not in use.
CAUTION: Do not cover the power supply wiring or run
the wiring under any carpet or rugs. Arrange cord and
connections away from traffic patterns so it is not a tripping
hazard.
CAUTION: Connect unit to only properly grounded outlets
and adequately sized and grounded electrical systems.
CAUTION: Do not use this unit with unapproved or under
sized electrical connections or wiring. They may overheat
and cause a risk of fire.
WARNING: Do not expose to wet conditions; unit is in-
tended for indoor use only.
Definitions: Safety Guidelines IMPORTANT INSTRUCTIONS.
The definitions below describe the level of severity for each signal word. Please read the manual and pay attention to these symbols.
Danger: Indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.
Warning: Indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.
Caution: Indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.
NOTICE: Indicates a practice not related to personal injury which, if not avoided, may result in property damage.
CONTENTS
WARNINGS ................................................................................. 2
ASSEMBLY .................................................................................. 3
OPERATING ................................................................................ 3
SPECIFICATIONS .......................................................................... 3
CLEARANCES .............................................................................. 3
MAINTENANCE .......................................................................... 4
TROUBLE SHOOTING .................................................................. 5

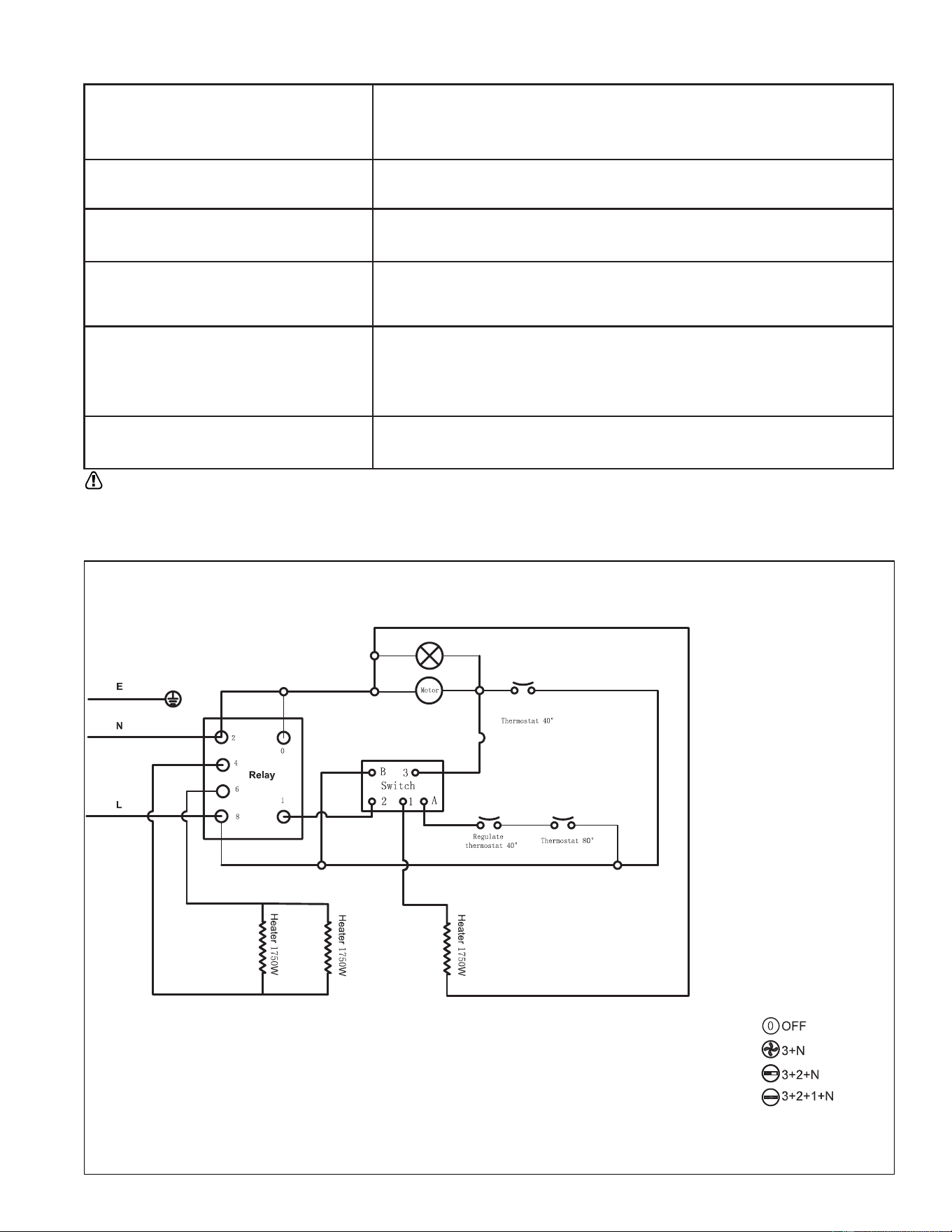

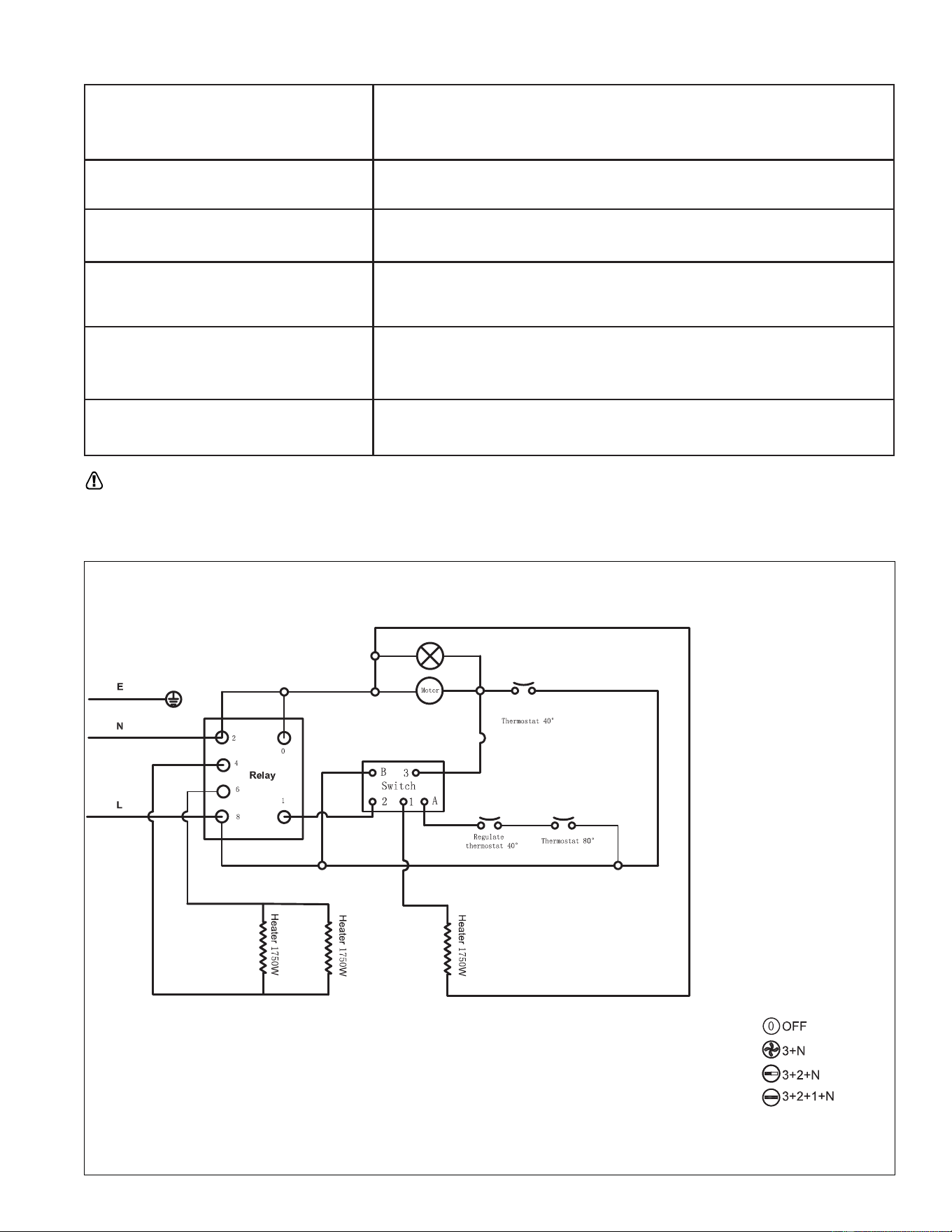

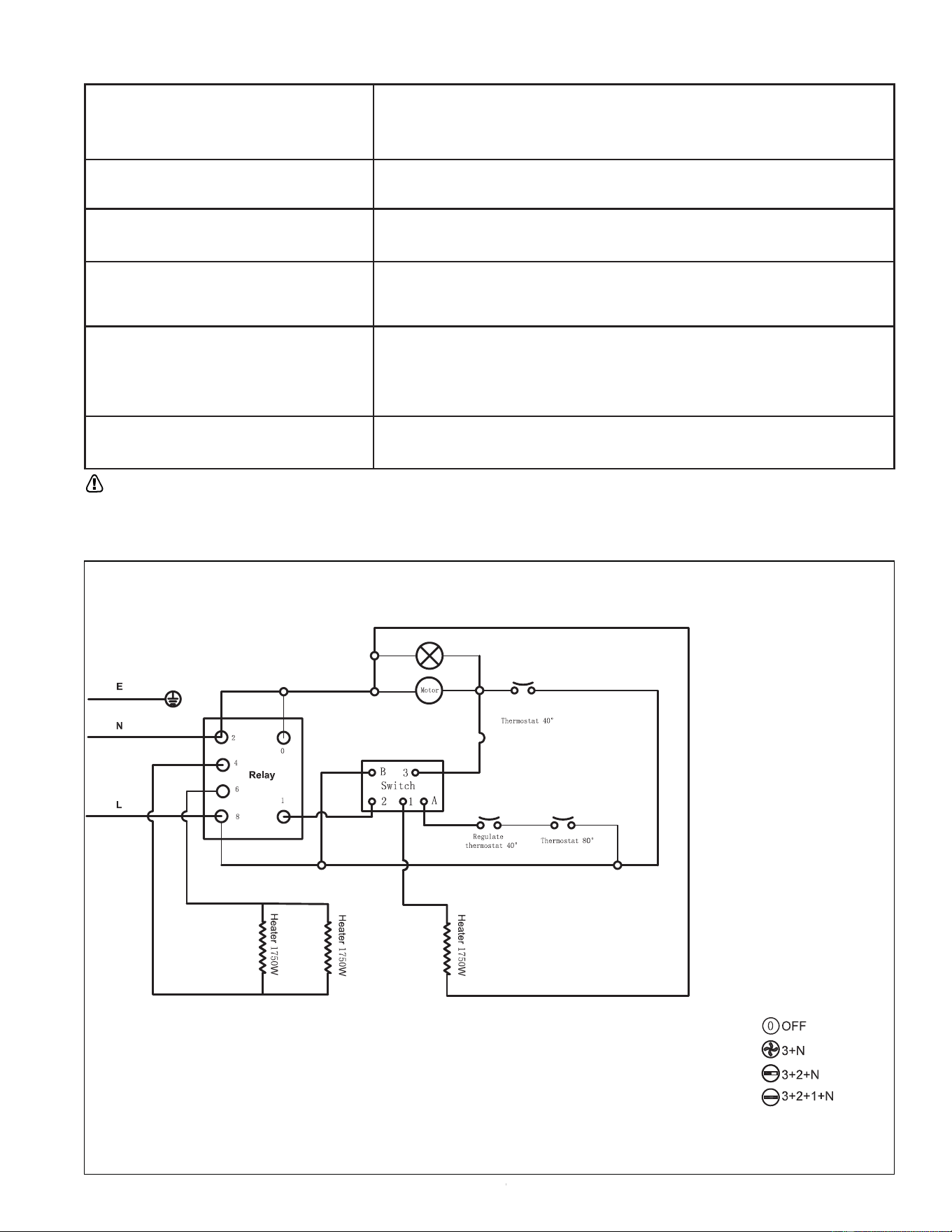

WIRING DIAGRAM ...................................................................... 5
PARTS LIST ............................................................................... 6-7
EXPLODED VIEW ...................................................................... 6-7
WARRANTY ................................................................................ 8
INSTRUCTIONS FOR ORDERING PARTS ........................................ 8
LANGUAGES
ENGLISH ............................................................................ 1-8
FRENCH .................................................................................. 1-8
SPANISH ................................................................................. 1-8
GENERAL INFORMATION
RETAIN THIS MANUAL FOR FUTURE REFERENCE. FOR QUESTIONS, PROB-
LEMS, MISSING PARTS BEFORE RETURNING TO RETAILER PLEASE CALL
WITH MODEL NUMBER AND SERIAL NUMBER OF HEATER: 1-800-321-0001
MONDAY-FRIDAY 8-5 PM EASTERN TIME
OR E-MAIL USING THE MR. HEATER WEBSITE:
WWW.MRHEATER.COM
In order to provide the best service possible
Mr. Heater is now giving you more ways to
get in touch with us:
FACEBOOK: Find us on Facebook
TWITTER: Find us on twitter
YouTube: There are now informational videos on YouTube.
WEBSITE: Mr. HeaterÊs full line of product are now at
WWW.MRHEATER.COM
Operating Instructions and OwnerÊs Manual
3
Mr. Heater Forced-Air Electric Construction Heater
clearance to combustibles outlined in the specifications table
on page 3 and should be located within 4 feet of your power
connection or the location of where you plan to mount the
junction box your heater will be supplied from.
Once a location has been selected, fasten the mounting bracket
and accompanying hanging kit with 4 appropriately sized lag
bolts/or wall anchors that can support the weight of the heater
(not included). The weight of your heater can be found in the
specifications table on page 3. The best option is to attach the
anchors directly into a solid surface like a joist or plywood. If
that is not available consult with your local hardware store for
other options. There are many different Drywall anchors or
masonry anchors that will work.
Once you have selected a location and mounted the hanging
brackets you can now hang the heater. It is recommend that
you have help for this step. While you or your helper is holding
the heater in place, Install the two large Phillips head bolts and
angle adjustment knobs. See figure 2. At this point the heater
should look like the photo on the front of this manual.
Wiring information:
The heaters covered in this manual are designed to be installed
and serviced by only licensed trained professionals. Heaters should
only be installed on a dedicated 240 volt circuit with a 30 amp
double pole breaker. Refer to NEC code ANSI/NFPA NO. 70-2011 for
specifics.
Remote Thermostat:
Units equipped with a remote thermostat will need to have the
cradle for the thermostat mounted in an appropriate location.
Using two wall anchors, (not included) mount the Thermostat
cradle to the wall. Select a location within 3.5 feet of the
heater. The cradle should be mounted in a location as to not be
affected by the air flow of the heater. If possible do not mount
on an un-insulated wall or in direct sunlight. That may cause the
heater to cycle unnecessarily.

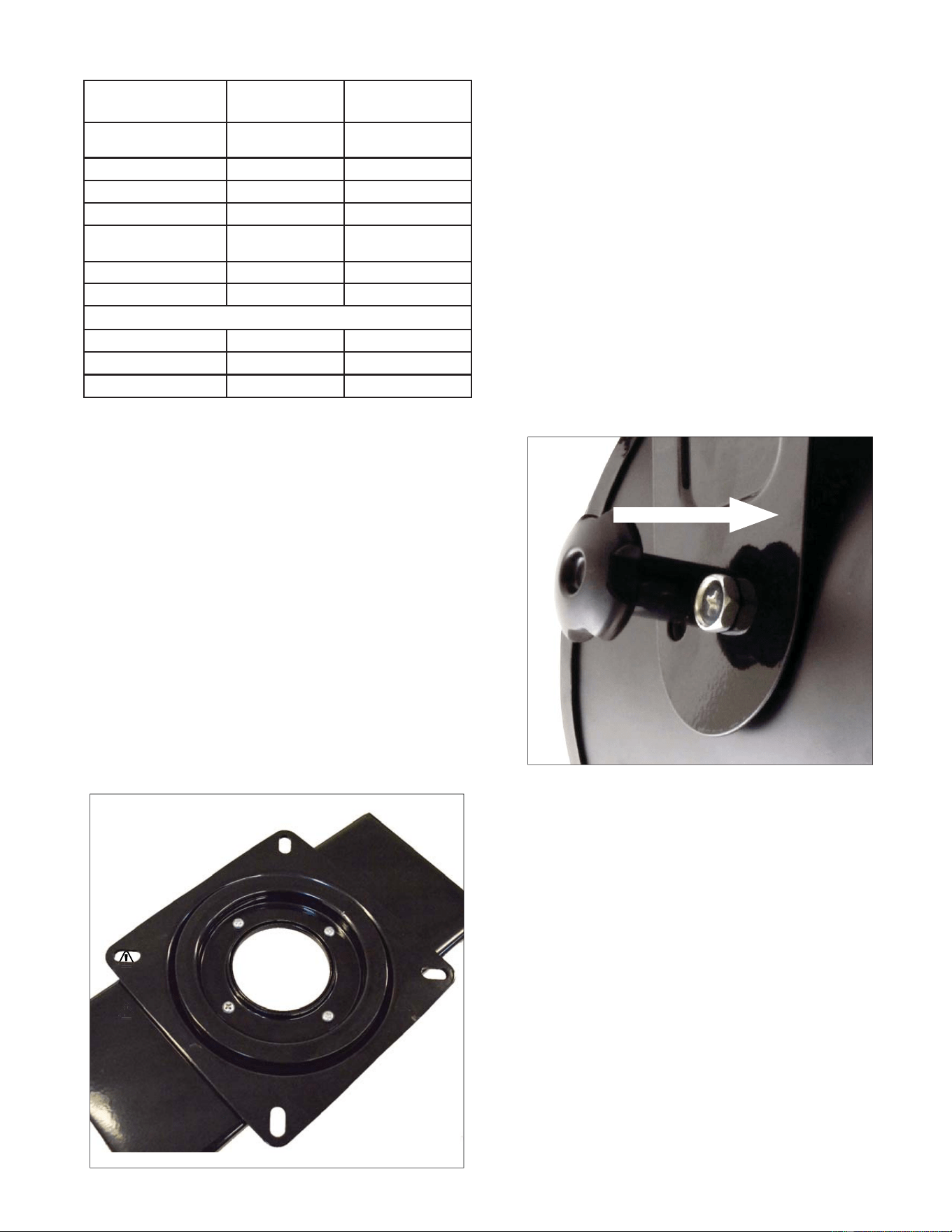

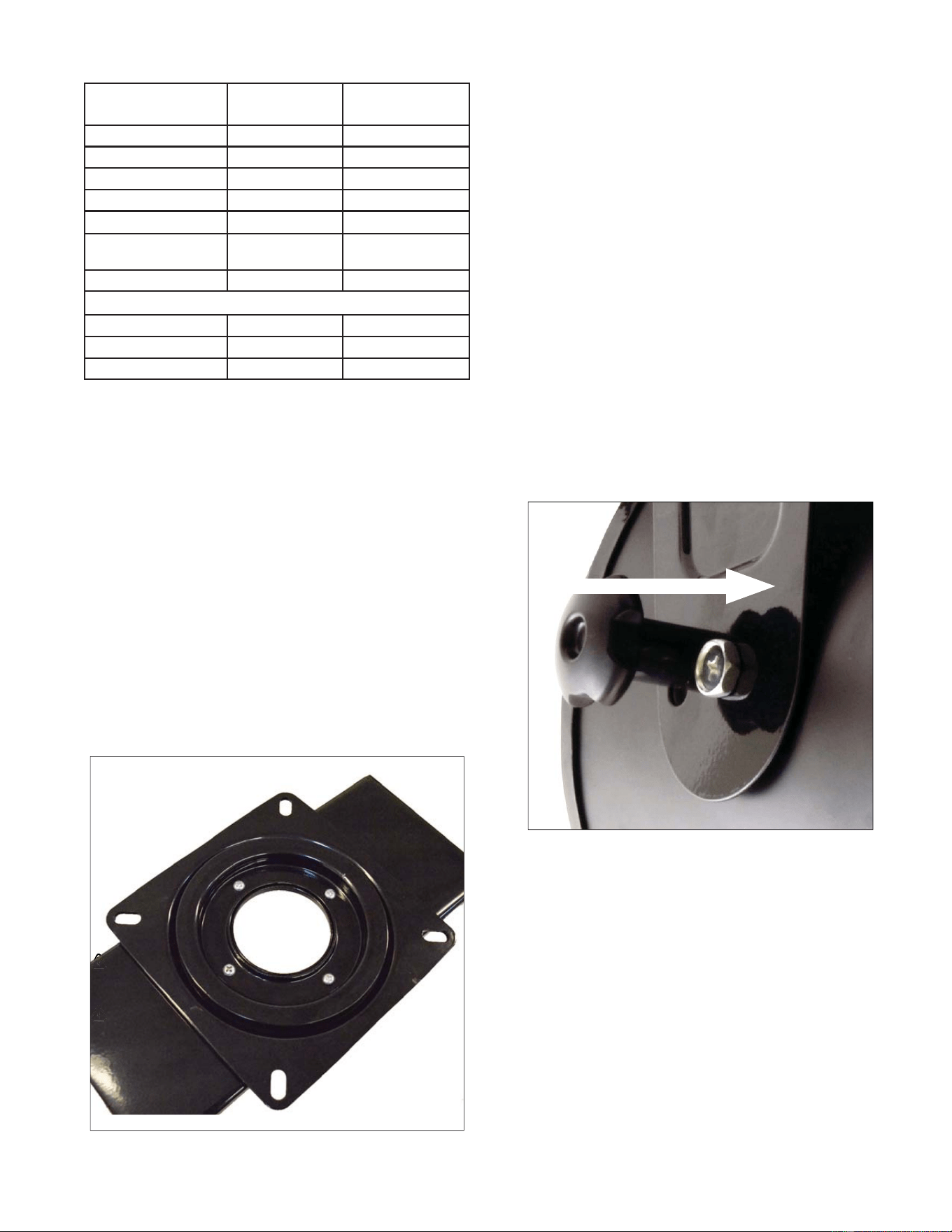

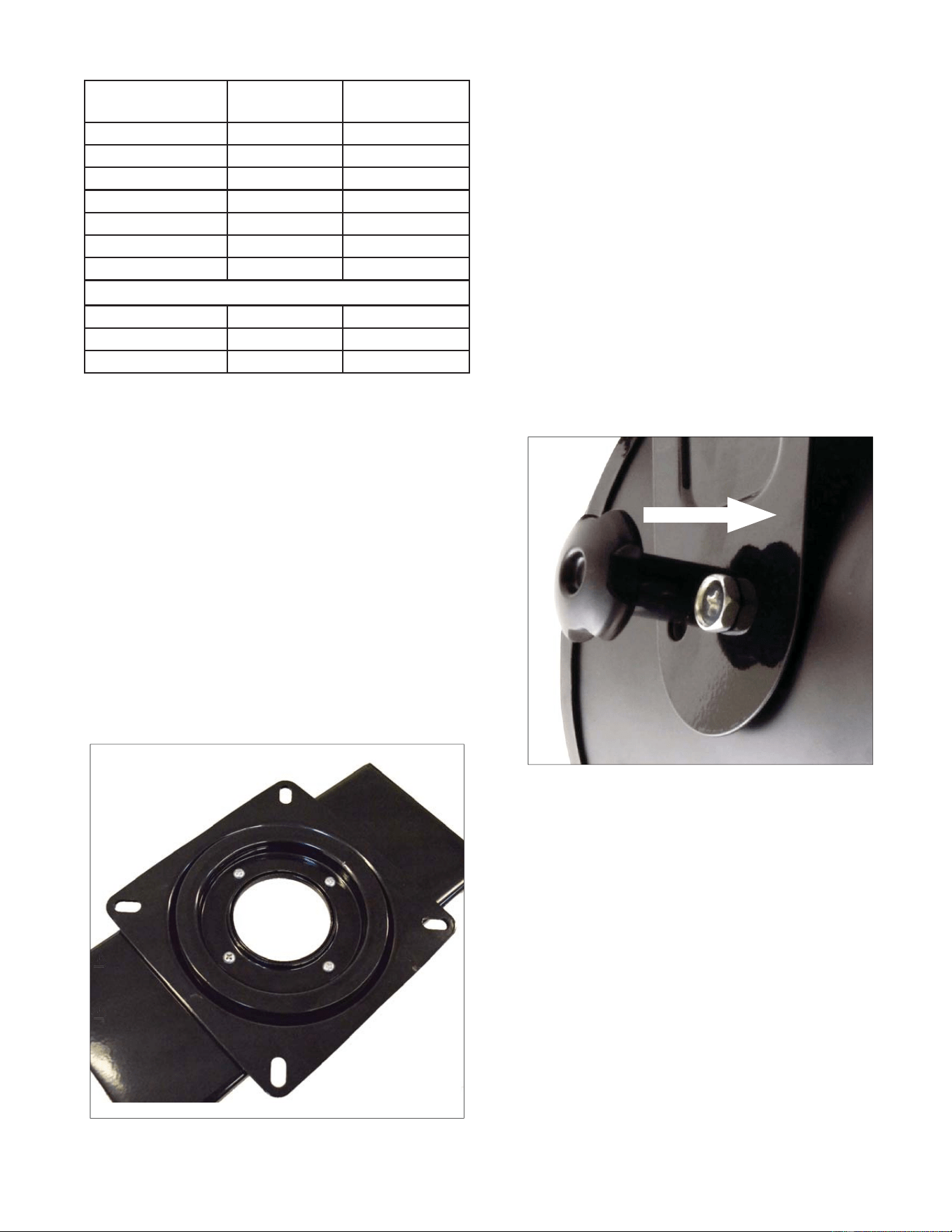

SPECIFICATIONS
Model: MH530FAET MH530FAERT
Heat Output BTU/WATTS 18084/5300
18084/5300
Airflow (CFM) 246 246
Electrical Supply 240Vac 240Vac
Thermostat 32°F - 185°F 32°F - 185°F
Power Cord
4Ê POWER CABLE INCLUDED 4Ê POWER CABLE INCLUDED
Dimensions: (L‰xW‰xH‰) 13.18‰x12.2‰x13.97‰ 14.37‰x13.77‰x16.14‰
Weight (lbs.) 16.7 LBS. 17.75 LBS.
Clearance to Combustibles
Outlet (M) 6Ê (1.8M) 6Ê (1.8M)
Rear (M) 2Ê (.6M) 2Ê (.6M)
Sides (M) 2Ê (.6M) 2Ê (.6M)
Assembly & Installation:
• Remove the heater and all of the packaging material from
the box.
• Check all of the packing material for loose parts and set
aside.
• Thoroughly inspect the heater for damage. If any is found
do not contact the place of purchase. Please call the
Manufacturer at 800-251-0001.
INCLUDED IN THE BOX:
• Heater
• Hanging bracket
• Mounting plate
• Swivel Plate
• Angle adjustment knobs
• Heater fastening bolts
• 4- 8 mm Nuts, Bolts and lock washers
To Assemble, use the 8 mm nuts, bolts and lock washers to the
attach the swivel plate and the Mounting Plate to the hanging
bracket See figure 1. The nut and lock washer should be on the
underside.
Next, Locate a space to hang the heater on the ceiling. The
selected space should leave enough room to maintain the
Figure 1.
Figure 2.
FRONT OF HEATER
4
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
To Stop Heating
1. Rotate the thermostat knob to the lowest position.
2. Rotate the power switch into the „off‰ position.
Maintenance
WARNING:
Never attempt to service the heater while the unit is hot
or In use. Only qualified service technicians should service
these units.
• Thoroughly inspect the unit prior to use.
• Keep heater clean and free of dust and debris.
• The use of an air compressor can be used to blow out the dust
from the heater case.
Be sure to only use moderate air pressure
as to not damage any internal components.
• A soft dry cloth should be used for cleaning of outer shell and
mounting brackets.
• The fan motor is sealed and does not need to be lubricated.
For service :
Please call Toll-Free 800-251-0001 www.mrheater.com
Our office hours are 8:00 AM – 5:00 PM, EST, Monday through
Friday. Please include the model number, date of purchase, and
description of problem in all communication.
Operational Information
Heat is created by electric current passing through coiled metal
elements bringing them up to very high temperatures. The
fan then passes room air over the hot elements exchanging
cold air for warm. The air moving over the coils keeps them
from reaching temperatures that are not safe for the normal
operation of the heater. Therefor it is important to keep all
combustible materials and any objects that may be sucked
into the fan blades at a safe distance (please refer to the
specification table for appropriate clearances). Make sure that
the fan blades remain unobstructed at all times. Keep unit clean
and dust free. Do not block unit intake or exhaust at any time.
If damage has occurred please refer to the parts listing in this
manual and contact the manufacturer for a replacement.
WARNING: The electrical circuit must be properly grounded,
failure to do so may result in electric shock or property
damage.
WARNING: Always plug or wire heaters directly into a wall
receptacle or appropriate junction box. Never use with an
extension cord or re-locatable power tap (outlet/power strip).
These Electric forced air heaters are specifically designed to
be permanently installed by hanging from ceiling or overhead
structure. Do not attempt to use them as a portable heater.
Starting Instructions

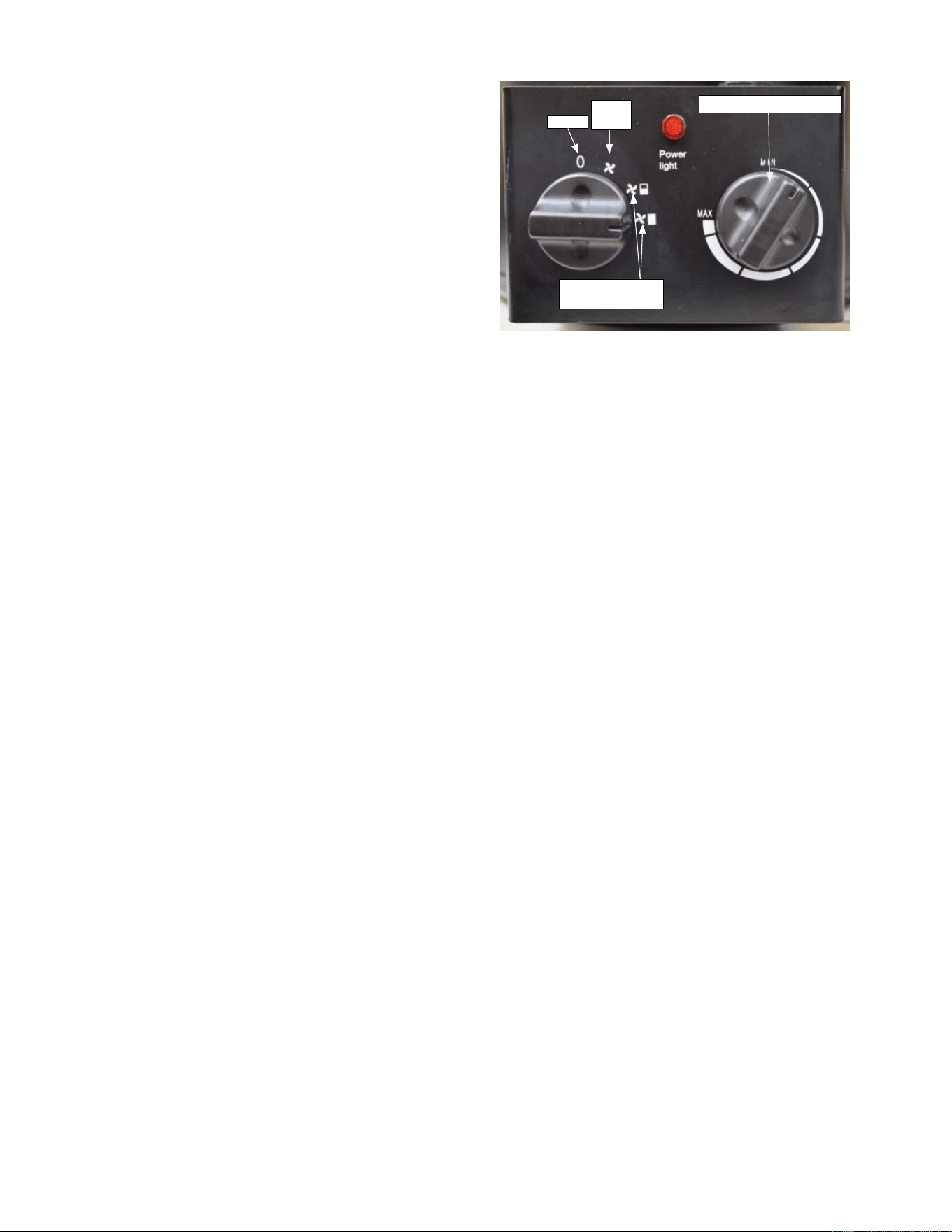

1. With the heater properly installed and the power supplied to the unit

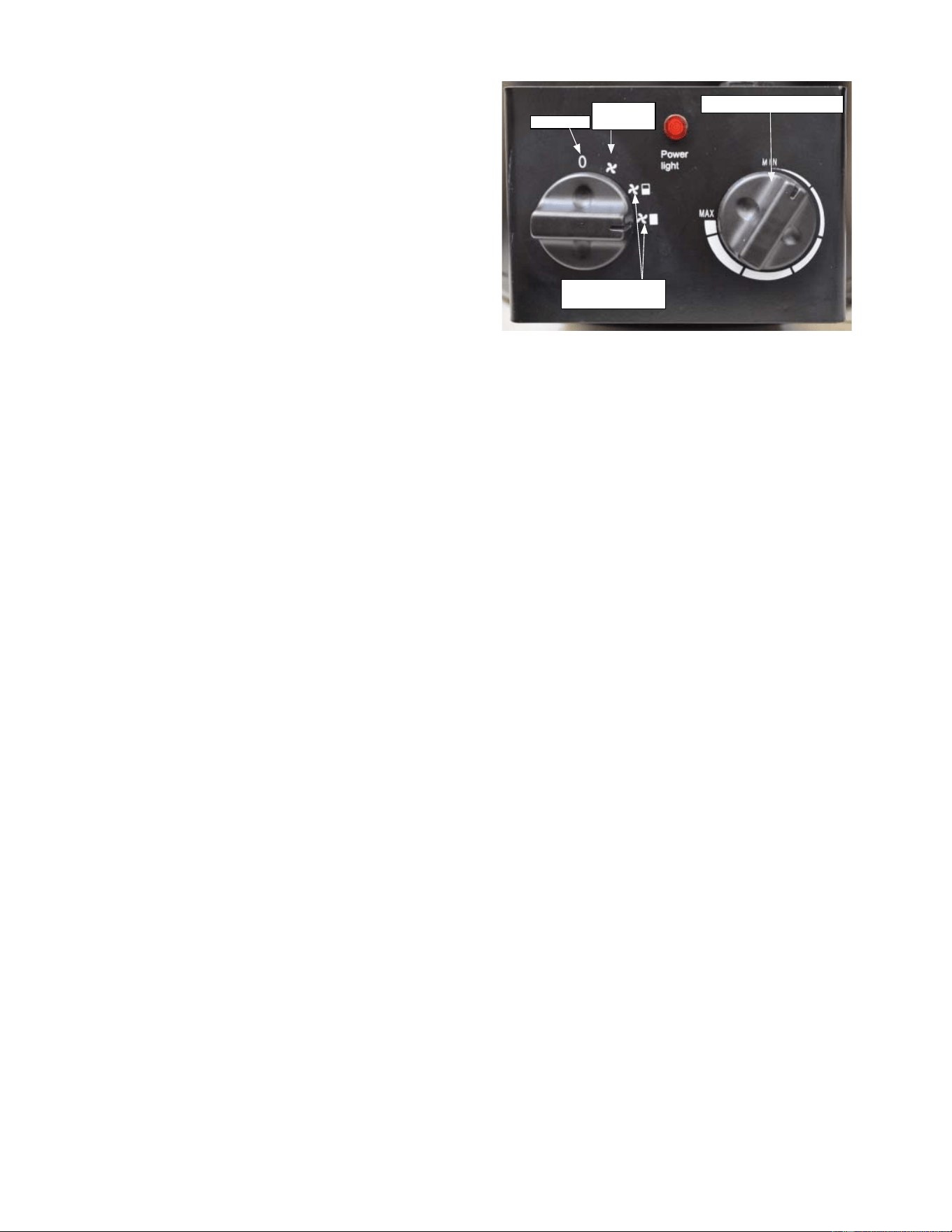

move the heat selection knob to the setting you want. There are both
high and low settings, along with a fan only option. Refer to Figure 3,
for information about each setting.
2. Turn thermostat to desired setting. Clockwise will increase the set
point, counter clockwise will reduce the setting. An audible click can
be heard when the current temperature in the space is matched on the
dial.
3. The Heating element and fan will remain on until the temperature
setting is reached. The unit will cycle on and off as needed.
CONTROL
OFF
FAN
ONLY
HEAT SETTINGS
LOW/HIGH
THERMOSTAT KNOB
Operating Instructions and OwnerÊs Manual
5
Mr. Heater Forced-Air Electric Construction Heater
WARNING: USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD CAUSE INJURY OR
DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE DIRECT FROM THE FACTORY AND MUST BE INSTALLED BY A QUALIFIED SER-
VICE AGENCY.
English
Troubleshooting
Unit does not work •Defective thermostat or wrong thermostat setting
•Open circuit breaker or fuse
•Thermal overload switch has been tripped
•Damaged or defective plug or outlet
Unit runs continuously •Defective thermostat or wrong thermostat setting
•Heat losses higher than unit capacity (unit undersized)
Elements are on but motor does not
rotate
•Defective Motor
•Blocked fan blades
Enclosure is extremely hot •Defective thermal protection
•Blocked air vents
•Defective motor
Desired room temperature cannot be reached • One or more elements are defective
• Defective thermostat or wrong thermostat setting
• Voltage lower than that written on Rate tag
• Heat losses higher than unit capacity (unit undersized)
Overheating • Defective thermostat or blocked inlet or outlet (HLS tripped)
• Defective Motor (slow motor operation)
WIRING DIAGRAM MH530FAERT/MH530FAET
MH530FAERT/MH530FAET CIRCUIT DIAGRAM
SWITCH DETAILS
OPERATING INSTRUCTIONS
AND OWNER’S MANUAL
Model #
Mr. Heater, Inc. reserves the right to make changes at any time, without notice or
obligation, in colors, specifications, accessories, materials and models.
WARNING:
USE ONLY MANUFACTURERÊS REPLACEMENT PARTS. USE OF ANY OTHER PARTS
COULD CAUSE INJURY OR DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE
DIRECT FROM THE FACTORY AND MUST BE INSTALLED BY A QUALIFIED SERVICE
AGENCY.
PARTS ORDERING INFORMATION:
PURCHASING: Accessories may be purchased at any Mr. Heater local dealer or
direct from the factory
FOR INFORMATION REGARDING SERVICE
Please call Toll-Free 800-251-0001
www.mrheater.com
Our office hours are 8:00 AM – 5:00 PM, EST, Monday through Friday.
Please include the model number, date of purchase, and description of problem in
all communication.
LIMITED WARRANTY
Mr. Heater, Inc. warrants its heaters and accessories to be free from defects in
material and workmanship for a period of 1 year from date of purchase. Mr.
Heater, Inc. will repair or replace this product free of charge if it has been proven
to be defective within the 1-year period, and is returned at customer expense with
proof of purchase to Mr. Heater, Inc. within the warranty period.
MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
Mr. Heater is a registered trademarks of Mr. Heater, Inc.
© 2016, Mr. Heater/Mr. Heater. All rights reserved
U.L. 2021 CSA C22.2#46
MH530FAET
MH530FAERT
ADVERTENCIA: Si no se siguen al pie de la letra las instrucciones de este manual,
podría producirse un incendio o una explosión que provocaría daños materiales,
lesiones o muertes.
· Este calefactor tiene partes calientes o que pueden producir chispas en su interior. No lo utilice
en áreas donde se utiliza o se guarda gasolina, pintura o líquidos inflamables.
· El mantenimiento debe realizarlo una agencia de servicios calificada.
CALEFACTOR ELÉCTRICO
A AIRE FORZADO
2016
INSTRUCCIONES DE USO Y MANUAL DEL USUARIO
LEA CUIDADOSAMENTE LAS INSTRUCCIONES: Lea y siga todas las instrucciones. Conserve estas
instrucciones en un lugar seguro para futura referencia. No permita que nadie que no haya leído
estas instrucciones arme, ajuste o use el calefactor.
Modelo #
www.mrheater.com • 800-251-0001
MH530FAET
MH530FAERT
Idiomas incluidos
• Inglés
• Español
• Francés
MH530FAERT
MH530FAET
2
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
ADVERTENCIA: No utilice el calefactor si la unidad, el toma o el
cable presentan síntomas visibles de avería o si la unidad ha sufrido
desperfectos. Contacte a un electricista acreditado antes de volver a
usar el equipo.
ADVERTENCIA: Este calefactor no está diseñado para ser utilizado
en baños, lavaderos y zonas similares de interiores. Nunca coloque
el calefactor donde pueda caerse dentro de una bañera u otro
recipiente con agua.
ADVERTENCIA: No inserte ni permita que ningún objeto extraño
se introduzca en la unidad a través de los conductos de entrada y
salida de ventilación. No respetar estas advertencias puede causar
descargas eléctricas, incendios, o dañar la unidad.
ADVERTENCIA: Para evitar incendios, mantenga desbloqueados los
conductos de entrada y salida de ventilación. No lo utilice sobre superficies
blandas, como una cama, donde se podrían obstruir las aberturas.
ADVERTENCIA: La unidad está equipada con componentes
eléctricos internos activos que chisporrotean cuando están
funcionando. No la emplee en áreas donde pueda haber vapores de
gasolina, pintura ni otros líquidos inflamables.
ADVERTENCIA: Debe ponerse mucho cuidado cuando el calefactor
sea utilizado por niños o inválidos o cerca de estos, y siempre que se
deje prendido y desatendido.
ADVERTENCIA: No utilice ningún calefactor si el cable o el enchufe
están dañados o si el calefactor tuvo una falla, sufrió una caída o recibió
cualquier tipo de daño. Deseche el calefactor o retórnelo a un local de
reparaciones autorizado para que sea examinado y/o reparado.
ADVERTENCIA: No lo utilice en el exterior.
ADVERTENCIA: Solo use este calefactor como se describe en este
manual. Cualquier uso distinto al recomendado por el fabricante puede
causar incendio, descarga eléctrica, o daños personales.
CONSERVE ESTAS INSTRUCCIONES.
ADVERTENCIA: NO USE ESTE CALEFACTOR
HASTA HABER LEÍDO Y COMPRENDIDO ESTE
MANUAL DE INSTRUCCIONES DE SEGURIDAD,
OPERACIÓN Y MANTENIMIENTO.
CUIDADO: Emplear este calefactor de cualquier forma que no sea
la descrita en este manual puede provocar incendios, descargas
eléctricas, lesiones y/o daños materiales.
CUIDADO:
Este calefactor se calienta al usarlo. Para evitar
quemaduras, no toque las superficies calientes con la piel. Mantenga
los materiales combustibles, como muebles, almohadones, sábanas,
papeles, ropa y cortinas por lo menos a 1,8 m del frente del calefactor
y al menos a 6 m de distancia de los costados y de la parte de atrás.
CUIDADO: Para evitar que el calefactor funcione cuando no lo
desee, siempre desenchúfelo de la fuente de alimentación cuando
no lo esté utilizando.
CUIDADO: No cubra los cables de alimentación ni los haga
pasar por debajo de alfombras ni tapetes. Coloque el cable y las
conexiones lejos de las áreas de circulación, de manera tal que no
se transformen en un riesgo de tropezones
CUIDADO: Conecte la unidad únicamente a tomacorrientes
correctamente conectados a tierra y a sistemas eléctricos del
tamaño adecuado y con la adecuada conexión a tierra..
CUIDADO: No utilice esta unidad con conexiones ni cables no
recomendados o de tamaño inadecuado. Pueden recalentarse y
provocar un riesgo de incendio.
ADVERTENCIA: No exponga la unidad a la humedad; está
diseñada únicamente para uso en interiores.
ADVERTENCIA: LA UNIDAD NO EST˘ DISEÑADA PARA USARSE
EN ˘REAS INTERIORES DONDE PUEDA ESTAR EXPUESTA AL AGUA.
EVITE USARLA EN BAÑOS, CUARTOS DE LAVADO Y EN CUALQUIER
OTRA ˘REA DONDE PUEDA ENTRAR EN CONTACTO CON EL AGUA.
Definitions: Safety Guidelines IMPORTANT INSTRUCTIONS.
Las siguientes definiciones describen el nivel de severidad para cada una de estas señales. Lea el manual y preste atención a estos símbolos.
Peligro: Indica una situación inminente de peligro, la que si no se evita, causaría lesiones graves o la muerte.
Advertencia: Indica una situación potencial de peligro, la que si no se evita, podría causar lesiones graves o la muerte.
Cuidado: Indica una situación potencial de peligro, la que si no se evita, podría resultar en lesiones menores o moderadas.
AVISO: Indica una práctica no relacionada con heridas personales que, si no se evita, podría causar daños materiales.
CONTENTS
ADVERTENCIAS ........................................................................... 2
ARMADO .................................................................................... 3
OPERACIŁN ............................................................................... 3
ESPECIFICACIONES...................................................................... 3
DISTANCIAS ................................................................................ 3
MANTENIMIENTO ...................................................................... 4
SOLUCIŁN DE PROBLEMAS ......................................................... 5
DIAGRAMA DE CABLEADO ......................................................... 5
LISTA DE PARTES ...................................................................... 6-7
PLANO DE DESPIECE ............................................................... 6-7
GARANT¸A .................................................................................. 8
INSTRUCCIONES PARA ORDENAR PARTES ................................... 8
IDIOMAS
INGLÉS .................................................................................... 1-8
ESPAÑOL ............................................................................. 1-8
FRANCÉS ................................................................................. 1-8
INFORMACIÓN GENERAL
GUARDE ESTE MANUAL PARA FUTURA REFERENCIA. POR PREGUNTAS,
PROBLEMAS O PARTES FALTANTES, ANTES DE RETORNAR EL PRODUCTO
A LA TIENDA LL˘MENOS CON EL NÐMERO DE MODELO Y EL NÐMERO
DE SERIE DEL CALEFACTOR: 1-800-321-0001
DE LUNES A VIERNES DE 8 A 5 PM HORA DEL ESTE.
O ENV¸ENOS UN MENSAJE A TRAVÉS DEL SITIO WEB DE MR. HEATER:
WWW.MRHEATER.COM
Para brindarle el mejor servicio posible Mr. Heater ahora le ofrece más
formas de ponerse en contacto con nosotros:
FACEBOOK: Búsquenos en Facebook
TWITTER: Búsquenos en twitter
YouTube: Ahora tenemos videos informativos en YouTube.
SITIO WEB: La línea completa de productos Mr. Heater está en
WWW.MRHEATER.COM
Instrucciones de uso y manual del usuario
Instrucciones de uso y manual del usuario
Operating Instructions and OwnerÊs Manual
3
Mr. Heater Forced-Air Electric Construction Heater
Luego, escoja un lugar para colgar el calefactor del techo.
El lugar elegido deberá contar con el espacio adecuado
para mantener las separaciones a materiales combustibles
indicadas en la taba de la página 3 y debe estar ubicado a no
más de 1,2 m de un tomacorriente o del lugar donde piensa
instalar la caja de conexiones para alimentar el calefactor.
Una vez que haya seleccionado la ubicación, fije el soporte
de montaje y el juego correspondiente para colgarlo usando
4 tirafondos del tamaño adecuado o anclajes para pared que
puedan soportar el peso del calefactor (no incluidos). Puede
encontrar el peso del calefactor en la tabla de especificaciones
de la página 3. Lo mejor es fijar los anclajes directamente en
una superficie sólida como una viga o contrachapado. Si esto
no es posible, consulte con su ferretería local acerca de otras
opciones. Existen muchos anclajes diferentes para paneles de
yeso o mampostería que podrían servirle.
Una vez que haya seleccionado la ubicación y que haya
montado los soportes de montaje, estará listo para montar
el calefactor. Le recomendamos que alguien le ayude durante
este paso. Mientras usted o su ayudante sostiene el calefactor
en su lugar, instale los dos pernos grandes con cabeza
Phillips y las perillas de ajuste del ángulo. Ver la figura 2. En
este momento el calefactor debería lucir como la foto del
frente de este manual.
Información acerca del cableado:
Los calefactores incluidos en este manual están diseñados
para ser instalados y reparados únicamente por profesionales
capacitados y con licencia. Los calefactores deben instalarse
únicamente en un circuito dedicado de 240 voltios y con una
llave térmica bipolar de 30 amperios. Consulte la norma NEC
ANSI/NFPA NO. 70-2011 por especificaciones.
Termostato remoto:
Las unidades equipadas con un termostato remoto deberán
tener la base para el termostato montada en un lugar
apropiado. Usando dos anclajes para pared (no incluidos),
monte la base del termostato en la pared. Escoja un lugar
a no más de 1 m del calefactor. La base debe montarse
en un lugar que no se vea afectado por el flujo de aire del
calefactor. Dentro de lo posible, no lo monte sobre una pared
no aislada o bajo la luz directa del sol. Podría hacer que el
termostato realice ciclos innecesarios.
ESPECIFICACIONES
Modelo: MH530FAET MH530FAERT
Salida de calor BTU/WATTS 18084/5300
18084/5300
Circulación de aire (CFM) 246 246
Alimentación 240Vac 240Vac
Termostato 0-85°C (32°F - 185°F) 0-85°C (32°F - 185°F)
Cable de alimentación
1.2 M
Cable
INCLUIDO
1.2 M
Cable
INCLUIDO
Dimensiones: (L‰xA‰xA‰) 33,5 x 31 x 35,5 cm
13.18‰x12.2‰x13.97‰
6,5 x 35 x 41 cm
14.37‰x13.77‰x16.14‰
Peso (lbs.) 16.7 LBS. 17.75 LBS.
Distancia a combustibles
Salida (M) 6Ê (1.8M) 6Ê (1.8M)
Atrás (M) 2Ê (.6M) 2Ê (.6M)
Lados (M) 2Ê (.6M) 2Ê (.6M)
Armado e instalación:
• Saque el calefactor y todos los materiales de embalaje de
la caja.
• Revise todo el material de embalaje para detectar si quedó
en él alguna parte suelta y luego póngalo a un lado.
• Revise bien que el calefactor no esté dañado. Si encuentra
algún daño, no se ponga en contacto con el lugar donde
lo compró. Llame al Fabricante al 800-251-0001.
CONTENIDO DE LA CAJA:
• Calefactor
• Soporte para colgar
• Placa de montaje
• Placa giratoria
• Perillas de ajuste del ángulo
• Pernos para ajustar el calefactor
• 4 pernos de 8 mm, tuercas y arandelas
Para armarlo, use los pernos de 8 mm, las tuercas y las
arandelas de seguridad para fijar la placa giratoria y la placa de
montaje al soporte para colgar. Ver la figura 1. La tuerca y la
arandela de seguridad deben estar del lado de abajo.
Figura 1.
Instrucciones de uso y manual del usuario
Instrucciones de uso y manual del usuario
Figura 2.
PARTE DELANTERA DEL CALEFACTOR
4
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
Para apagar el calefactor:
1. Gire el control del termostato hacia la posición mínima.
2. Gire la perilla de alimentación a la posición de „apagado‰.
Mantenimiento
ADVERTENCIA: :
Nunca intente reparar el calefactor cuando la unidad esté
caliente o en funcionamiento. Solamente los técnicos
calificados deben reparar estas unidades.
• Revise exhaustivamente la unidad antes de utilizarla.
• Mantenga el calefactor limpio y sin polvo ni basura.
• Se puede utilizar un compresor de aire para sacar el polvo de
la cubierta del calefactor. Asegúrese de emplear una presión de
aire moderada para no dañar ningún componente interno.
• Para limpiar la cubierta externa y los soportes de montaje debe
emplearse un paño suave y seco.
• El motor del ventilador está sellado y no necesita lubricación.
Para obtener servicio:
Llame sin cargo al 800-251-0001 • www.mrheater.com
Nuestro horario de trabajo es de 08:00 AM a 5:00 PM,
de lunes a viernes, hora del este. Por favor, incluya el
número de modelo, la fecha de compra y la descripción
del problema en todas sus comunicaciones.description of
problem in all communication.
Información operacional
El calor se genera mediante circulación de corriente eléctrica
a través de elementos metálicos enrollados, haciendo que
se calienten hasta temperaturas muy altas. A continuación,
el ventilador hace circular aire por las bobinas calientes
intercambiando aire frío por aire caliente. El aire que circula por
los elementos evita que alcancen temperaturas que no serían
seguras para el funcionamiento normal del calefactor. Por lo
tanto, es importante mantener a una distancia prudencial
todos los materiales combustibles y cualquier objeto que pueda
ser succionado por las aspas del ventilador (consulte la tabla
que aparece en la página siguiente para conocer las distancias
adecuadas). Asegúrese de que nada bloquee las aspas del
ventilador en ningún momento. Mantenga la unidad limpia y
desempolvada. No bloquee nunca los conductos de entrada y
salida de aire.
Si ha sufrido algún daño, consulte la lista de partes de este
manual y llame al fabricante para obtener un reemplazo.
ADVERTENCIA: El circuito eléctrico debe estar
correctamente conectado a tierra, de lo contrario podría
causar una descarga eléctrica o daños materiales.
ADVERTENCIA: Siempre enchufe o conecte los
calefactores directamente a un tomacorriente o a una caja
de conexiones adecuada.
Nunca lo use con un cable de extensión o enchufe múltiple.
Estos calefactores eléctricos de aire forzado están especialmente
diseñados para instalarlos permanentemente, colgándolos del
techo o desde una estructura elevada. No intente utilizarlos
como calefactores portátiles.
Instrucciones de encendido
1. Con el calefactor correctamente instalado y con su correspondiente
alimentación, mueva la perilla selectora de calor a la posición que
desee. Existen dos ajustes: alto y bajo, junto con la opción de
ventilador solamente. Consulte la figura 3 por información acerca de
cada ajuste.
2. Coloque el termostato en la posición deseada. Girarlo en sentido
horario aumentará el punto de ajuste y en sentido contra horario lo
disminuirá. Escuchará un leve clic cuando la perilla pase por el ajuste
de la temperatura actual del ambiente.
3. El elemento calefactor y el ventilador permanecerán encendidos
hasta que se alcance el ajuste de temperatura seleccionado. La unidad
se encenderá y apagará según sea necesario.
CONTROL
APAGADO
SOLAMENTE
VENTILADOR
AJUSTES DE CALOR
ALTO/BAJO
PERILLA DEL TERMOSTATO
Instrucciones de uso y manual del usuario
Instrucciones de uso y manual del usuario
Operating Instructions and OwnerÊs Manual
5
Mr. Heater Forced-Air Electric Construction Heater
DIAGRAMA DE CABLEADO DEL MH530FAERT/MH530FAET
MH530FAERT/MH530FAET CIRCUIT DIAGRAM
SWITCH DETAILS
ADVERTENCIA: USE SOLAMENTE PARTES DE REPUESTO DEL FABRICANTE. EL USO DE CUALQUIER OTRA PARTE PODRÍA CAUSAR
HERIDAS O LA MUERTE. LAS PARTES DE REPUESTO ESTÁN DISPONIBLES ÚNICAMENTE EN LA FÁBRICA Y DEBEN SER INSTALADAS
POR UNA AGENCIA DE SERVICIO CALIFICADA.
Solución de problemas
La unidad no funciona. • Termostato dañado o configuración incorrecta del termostato
• Fusible o llave térmica abierta
• Se ha disparado el interruptor de recarga térmica
• Toma o tomacorrientes dañados o defectuosos
La unidad funciona constantemente • Termostato dañado o configuración incorrecta del termostato
• Las pérdidas de calor superan la capacidad de la unidad (unidad insuficiente)
Los elementos están encendidos pero el motor
no gira
• Motor defectuoso
• Aspas del ventilador bloqueadas
El alojamiento está extremadamente caliente • Protección térmica defectuosa
• Conductos de aire bloqueados
• Motor defectuoso
No se puede alcanzar la temperatura deseada • Hay uno o más elementos defectuosos
• Termostato dañado o configuración incorrecta del termostato
• El voltaje es inferior al que aparece escrito en la etiqueta
• Las pérdidas de calor superan la capacidad de la unidad (unidad insuficiente)
Recalentamiento • Termostato defectuoso o entrada o salida de aire bloqueadas (se disparó el HLS)
• Motor defectuoso (funciona muy lento)
Instrucciones de uso y manual del usuario
Instrucciones de uso y manual del usuario
INFORMACIÓN DE
CONMUTADORES DE
DIAGRAMA DE CABLEADO
INSTRUCCIONES DE OPERACIÓN
Y MANUAL DEL USUARIO
Modelo #
Mr. Heater Inc. se reserva el derecho de hacer cambios en cualquier momento, sin
previo aviso, en los colores, especificaciones, accesorios, materiales y modelos.
ADVERTENCIA:
USE SOLAMENTE PARTES DE REPUESTO DEL FABRICANTE. EL USO DE CUALQUIER
OTRA PARTE PODR¸A CAUSAR HERIDAS O LA MUERTE. LAS PARTES DE REPUESTO
EST˘N DISPONIBLES ÐNICAMENTE EN LA F˘BRICA Y DEBEN SER INSTALADAS POR
UNA AGENCIA DE SERVICIO CALIFICADA.
INFORMACIÓN PARA ORDENAR PARTES:
COMPRAS: Puede comprar accesorios en cualquier distribuidor local de Mr. Heater
o directamente de la fábrica.
POR INFORMACIÓN ACERCA DE REPARACIONES
Llame sin cargo al 800-251-0001
www.mrheater.com
Nuestro horario de trabajo es de 08:00 a.m. AM a 5:00 PM, de lunes a viernes, hora del este.
Por favor, incluya el número de modelo, la fecha de compra y la descripción del
problema en todas sus comunicaciones.
GARANTÍA LIMITADA
Mr. Heater, Inc. garantiza la calidad del material y la fabricación de sus calefactores
y accesorios por un período de 1 año a partir de la fecha de compra. Mr. Heater,
Inc. reparará o reemplazará este producto sin cargo si presentara desperfectos
dentro del primer año tras realizada la compra, siempre y cuando el cliente costee
la devolución y presente el comprobante de compra a Mr. Heater Inc. dentro del
período de garantía.
MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
Mr. Heater is a registered trademarks of Mr. Heater, Inc.
© 2016, Mr. Heater/Mr. Heater. All rights reserved
U.L. 2021 CSA C22.2#46
MH530FAET
MH530FAERT
AVERTISSEMENT : Si l’information décrite dans ce manuel n’est pas respectée
exactement, un incendie ou une explosion peut en résulter et cela peut causer des
dommages à la propriété, une blessure personnelle ou un décès.
· Ce radiateur comporte des pièces chaudes ou qui produisent un arc électrique, à lÊintérieur. Ne
pas lÊutiliser dans des endroits où de lÊessence, de la peinture ou dÊautres liquides inflammables
sont utilisés ou entreposés.
· Tout service doit être effectué par une agence de service qualifiée.
RADIATEUR ÉLECTRIQUE À
VENTILATION FORCÉE
2016
MANUEL DE LÊUTILISATEUR ET INSTRUCTIONS DÊOPÉRATION
LIRE ATTENTIVEMENT CES INSTRUCTIONS : Lire et suivre toutes les instructions. Placer ces
instructions dans un endroit sûr pour référence future. Ne pas permettre à quiconque qui nÊaurait pas
lu ces instructions de procéder à un assemblage, un ajustement ni au fonctionnement de ce radiateur.
N
o
de modèle
www.mrheater.com • 800-251-0001
MH530FAET
MH530FAERT
Languages included
• English
• Spanish
• French
MH530FAERT
MH530FAET
2
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
AVERTISSEMENT : Ne pas utiliser ce radiateur si lÊappareil, la fiche ou le
cordon présente un dommage visible, ou si lÊappareil a subi une défaillance.
Communiquer avec un électricien qualifié avant de réutiliser lÊappareil.
AVERTISSEMENT : Ne pas exposer lÊappareil à des conditions
mouillées; lÊappareil est conçu pour usage à lÊintérieur seulement.
AVERTISSEMENT : Ce radiateur nÊest pas conçu pour utilisation dans une
salle de bain, une salle de lavage et tout emplacement intérieur similaire.
Ne jamais localiser le radiateur dans un endroit duquel il pourrait tomber
dans une baignoire ou dans un autre contenant dÊeau ou de liquide.
AVERTISSEMENT : Ne pas insérer ou permettre à des objets étrangers
dÊentrer dans lÊappareil via les évents dÊaspiration ou dÊévacuation sur
lÊappareil. Un manquement à respecter cet avertissement peut résulter
en un choc électrique, un incendie ou dommage à lÊappareil.
AVERTISSEMENT : Pour prévenir un incendie, ne pas bloquer
les évents dÊaspiration ou dÊévacuation de quelque manière. Ne
pas utiliser sur des surfaces molles comme sur un lit, et là où les
ouvertures pourraient se bloquer.
AVERTISSEMENT : Cet appareil est équipé avec des composantes
électriques internes actives, qui créent des étincelles lors de lÊutilisation.
Ne pas utiliser dans des endroits où des vapeurs dÊessence, de peinture
ou dÊautres liquides inflammables pourraient être présentes.
AVERTISSEMENT :
Il faut être très prudent lorsquÊun radiateur est
utilisé par des enfants, ou près des enfants ou de personne invalide,
et lorsque le radiateur fonctionne sans surveillance
.
AVERTISSEMENT : Ne pas faire fonctionner un radiateur si son cordon
ou sa fiche est endommagé, ou après une défaillance du radiateur,
après quÊil ait tombé ou quÊil ait été endommagé de quelque manière.
Dans ces cas, il ne faut pas utiliser le radiateur, et il faut le porter à une
installation qualifiée de service pour inspection et/ou réparation.
AVERTISSEMENT : Ne pas utiliser cet appareil à lÊextérieur.
AVERTISSEMENT : Utiliser seulement ce radiateur tel que décrit dans ce
manuel. Tout autre usage qui ne serait pas recommandé par le fabricant
peut causer un incendie, un choc électrique ou une blessure personnelle.
CONSERVER CES INSTRUCTIONS.
AVERTISSEMENT : NE PAS FAIRE FONCTIONNER CE
RADIATEUR TANT QUE VOUS N’AUREZ PAS BIEN
LU ET COMPRIS CE MANUEL D’INSTRUCTIONS,
DÉCRIVANT LES INSTRUCTIONS POUR LA SÉCURITÉ,
DE FONCTIONNEMENT ET D’ENTRETIEN.
PRUDENCE : LÊutilisation de ce radiateur de quelque manière
qui ne serait pas décrite dans ce manuel peut causer un
incendie, un choc électrique, une blessure personnelle et/ou
des dommages à la propriété.
PRUDENCE : Ce radiateur est chaud lorsquÊil est utilisé. Afin
dÊéviter des brûlures, ne jamais laisser la peau nue entrer
en contact avec les surfaces chaudes. Garder tout matériau
combustible, comme les meubles, oreillers, la literie, les papiers,
vêtements et les rideaux, à une distance dÊau moins 6 pieds (1,8
m) de lÊavant du radiateur, et les garder distancés dÊau moins 2
pieds (0,6 m) des côtés et de lÊarrière.
PRUDENCE : Afin dÊéviter un fonctionnement non-intentionnel
du radiateur, toujours débrancher lÊappareil de la source
dÊalimentation lorsquÊil nÊest pas utilisé.
PRUDENCE : Ne pas recouvrir le câble dÊalimentation ni faire
courir le câble sous un tapis ou une carpette. Placer le cordon
et les connexions éloignés des aires de trafic, afin dÊéviter quÊil
constitue un risque de chute.
PRUDENCE : Brancher lÊappareil uniquement dans des prises de
courant munies dÊune mise à la terre adéquate, et sur des systèmes
électriques de calibre et avec une mise à terre appropriés.
PRUDENCE : Ne pas utiliser cet appareil avec du filage ou des
connexions électriques de calibre insuffisant. Ils pourraient
surchauffer et causer un risque dÊincendie.
AVERTISSEMENT : CET APPAREIL NÊEST PAS CONÇU POUR UN
USAGE INTÉRIEUR ¤ UN ENDROIT OU LE RADIATEUR POURRAIT
¯TRE EXPOSÉ ¤ DE LÊEAU. ÉVITER DE LÊUTILISER DANS UNE SALLE
DE BAIN, UNE SALLE DE LAVAGE ET TOUTE AUTRE RÉGION OÞ
LÊAPPAREIL POURRAIT ENTRER EN CONTACT AVEC DE LÊEAU.
Définitions : Directives de sécurité et INSTRUCTIONS IMPORTANTES
Les définitions ci-dessous décrivent le niveau de sévérité pour chaque terme des mises en garde. Veuillez lire le manuel attentivement et porter
une grande attention à ces symboles.
Danger : Indique une situation de danger imminent qui, si elle nÊest pas évitée, résultera en décès ou blessure grave.
Avertissement : Indique situation potentiellement dangereuse qui, si elle nÊest pas évitée, pourrait résulter en un décès ou en blessure grave.
Prudence : Indique une situation potentiellement dangereuse qui, si elle nÊest pas évitée, peut résulter en blessure mineure ou modérée.
Avis : Indique une pratique sans relation avec une blessure personnelle qui, si elle nÊest pas évitée, peut résulter en des dommages à la propriété.
CONTENTS
AVERTISSEMENTS ....................................................................... 2
ASSEMBLAGE ............................................................................. 3
OPÉRATION .............................................................................. 3
SPÉCIFICATIONS.......................................................................... 3
DÉGAGEMENT ............................................................................ 3
ENTRETIEN ................................................................................ 4
DÉPANNAGE ............................................................................... 5
SCHÉMA DE C˜BLAGE ................................................................ 5
LISTE DES PI˚CES ..................................................................... 6-7
VUE ÉCLATÉE ........................................................................... 6-7
GARANTIE .................................................................................. 8
INSTRUCTIONS POUR LA COMMANDE DE PI˚CES ...................... 8
LANGUES
ANGLAIS ................................................................................. 1-8
ESPAGNOL .............................................................................. 1-8
FRANÇAIS .......................................................................... 1-8
INFORMATION GÉNÉRALE
CONSERVER CE MANUEL POUR RÉFÉRENCE FUTURE. POUR TOUTE QUES-
TION, PROBL˚ME OU PI˚CE MANQUANTE AVANT DE RETOURNER LÊAPPA-
REIL ¤ VOTRE DÉTAILLANT, VEUILLEZ APPELER AU NUMÉRO SUIVANT, EN
AYANT EN MAIN LE NUMÉRO DE MOD˚LE ET LE NUMÉRO DE SÉRIE DU
RADIATEUR : 1-800-321-0001 DU LUNDI AU VENDREDI DE 8H00 ¤ 17H00,
HEURE DE LÊEST, OU NOUS TRANSMETTRE UN COURRIEL VIA LE SITE WEB
DE MR. HEATER : WWW.MRHEATER.COM
Afin dÊoffrir le meilleur service possible, MR. HEATER vous offre dorénavant
plus de moyen pour nous contacter, notamment :
FACEBOOK: Trouvez-nous sur Facebook
TWITTER: Trouvez-nous sur Twitter
YouTube: Plusieurs vidéos informatives sont disponibles sur YouTube.
Site Web : La gamme complète des produits de MR. HEATER est disponible
à lÊadresse WWW.MRHEATER.COM
Operating Instructions and OwnerÊs Manual
3
Mr. Heater Forced-Air Electric Construction Heater
Mode dÊemploi et guide de lÊutilisateur
combustibles, tel quÊindiqué dans le tableau des spécifications à
la page 3. LÊappareil devrait être situé à 4 pieds de la connexion
électrique ou lÊendroit où vous prévoyez monter la boîte de
jonction par laquelle le radiateur sera alimentée.
Une fois lÊemplacement choisi, fixez le support de montage
et lÊensemble de suspension avec 4 tirefonds/ancres de taille
convenable qui peuvent supporter le poids de lÊappareil (pas
inclus). Le poids de le radiateur figure dans le tableau des
spécifications à la page 3. La meilleure option est de fixer les
ancres directement dans une surface solide tel quÊune poutre
ou du contreplaqué. En lÊabsence de ces derniers, consultez
votre quincaillerie pour dÊautres options comme des ancres de
placoplâtre ou de maçonnerie.
Une fois avoir fixé les supports de montage, vous pouvez
installer le radiateur. Nous vous recommandons de demander
de lÊaide pour cette tâche. Alors que vous (ou votre assistant)
tenez le radiateur en place, insérez deux grands boulons
cruciformes et les cadrans dÊajustement de lÊangle. Voir la Figure
2. ¤ ce stade, le radiateur devrait ressembler à la photo sur la
page couverture de ce guide.
Informations sur le câblage :
Les radiateurs dans ce guide sont conçues pour être nstallés
et entretenus par des professionnels qualifiés seulement. Les
radiateurs doivent être installées sur un circuit de 240 Volts dédié
avec un disjoncteur bipolaire de 30 ampères. Veuillez citer le code
NEC ANSI/NFPA NO. 70-2011 pour les détails spécifiques.
Thermostat à distance :
Pour les appareils équipés dÊun thermostat à distance, le
support de thermostat doit être monté dans un endroit
approprié. Montez le support de thermostat à lÊaide de deux
ancres (pas incluses). Choisissez un emplacement à 1,2 mètres
de le radiateur. Le support doit être monté dans un endroit
où il ne sera pas affecté par lÊair provenant de le radiateur.
Si possible, ne pas monter le support sur un mur non-isolé
ou dans la lumière du soleil directe. Ceci peut causer un
fonctionnement indésirable.
SPÉCIFICATIONS
Modèle : MH530FAET MH530FAERT
Puissance de chauffage
BTU/Watts
18084/5300
18084/5300
Débit dÊair (pi
3
/min)
246 246
Alimentation électrique
240Vac 240Vac
Thermostat
32°F - 185°F 32°F - 185°F
Cordon dÊalimentation
Fil dÊalimentation de
1,22 cm inclus
Fil dÊalimentation de
1,22 cm inclus
Dimensions:
(L po x L po x H po) 13,18 po x12,2 po x 13.,97 po 14,37 po x13,77 po x16,14 po
Livres
16,7 Livres. 17,75 Livres.
Dégagement des produits combustibles
Sortie (M)
6 pi (1.8M) 6 pi (1,8M)
Arrière (M)
2 pi (.6M) 2 pi (,6M)
Côtés (M)
2 pi (.6M) 2 pi (,6M)
Assemblage et installation :
• Retirez le radiateur et tous les matériaux dÊemballage de la
boîte.
• Vérifiez tous les matériaux dÊemballage pour des pièces et
mettez ces dernières de côté.
• Inspectez le radiateur pour des dommages. En cas de
dommage, ne contactez pas le point dÊachat. Veuillez
appeler le fabricant au 800-251-0001.
Contenus de lÊemballage :
• radiateur
• Support de montage
• Plaque de montage
• Plaque de pivotement
• Cadrans dÊajustement de lÊangle
• Boulons de fixation de le radiateur
• 4 écrous de 8 mm, boulons et rondelles de blocage
Pour assembler lÊappareil, utilisez les écrous de 8 mm, boulons
et rondelles de blocage pour fixer la plaque de pivotement et
la plaque de montage au support de montage. Voir la Figure 1.
LÊécrou et la rondelle de blocage devraient être en dessous de
lÊappareil. Ensuite, trouvez un endroit où suspendre le radiateur
du plafond. Il devrait avoir suffisamment dÊespace autour des
Figure 1.
Figure 2.
DEVANT DE LE RADIATEUR
Radiateur de construction à air forcé Mr. Heater
4
Mr. Heater Forced-Air Electric Construction Heater Operating Instructions and OwnerÊs Manual
Pour arrêter l’appareil
1. Tournez le cadran du thermostat au réglage le plus bas.
2. Mettez lÊinterrupteur dÊalimentation dans la position ARR¯T
ÿ OFF Ÿ.
Entretien
AVERTISSEMENT :
Ne jamais tenter de réparer lÊappareil alors quÊil est chaud
ou en marche. Seuls les techniciens qualifiés devraient
réparer ses appareils.
• Inspectez lÊappareil entier avant de lÊutiliser.
• Gardez lÊappareil propre et exempt de poussière et de débris.
• Utilisez un compresseur dÊair pour éliminer la poussière dans le
boîtier de le radiateur. Utilisez une pression dÊair modérée afin
de ne pas endommager les composantes à lÊintérieur.
• Utilisez un linge doux et sec pour nettoyer la surface extérieure
et les supports de montage.
• Le moteur du ventilateur est scellé et il ne doit pas être lubrifié.
Pour obtenir des services :
Veuillez nous appeler sans frais au 800-251-0001 www.mrheater.com
Nos bureaux sont ouverts du lundi au vendredi, de 8h00 à 17h00 HNE.
Veuillez inclure le numéro de modèle, la date dÊachat et une
description du problème dans toutes vos communications.
Informations sur le fonctionnement
La chaleur est produite par le courant électrique qui passe à
travers une série dÊéléments métalliques enroulés. Ces derniers
atteignent de très hautes températures. Le ventilateur achemine
de lÊair de la salle sur les éléments chauffants. LÊair refroidit
les éléments pour les empêcher dÊatteindre une température
dangereuse. Il est donc important dÊéloigner tous les matériaux
combustibles et les objets pouvant être aspirés dans le
ventilateur (veuillez consulter le tableau des spécifications pour
les dégagements). Assurez-vous que les pales du ventilateur
soient dégagées à tout moment, et que lÊappareil soit propre
et exempt de poussière. Ne pas bloquer lÊentrée ou la sortie de
lÊappareil. En cas de dommages, veuillez consulter la liste de
pièces dans ce guide et contacter le fabricant pour obtenir une
pièce de remplacement.
AVERTISSEMENT : Le circuit électrique doit être relié à la
terre. Le non-respect de ce conseil peut entraîner un choc
électrique ou des dommages matériaux.
AVERTISSEMENT : Toujours brancher ou câbler le radiateur
directement dans une prise murale ou un disjoncteur approprié.
Ne jamais utiliser avec une rallonge ou une barre dÊalimentation.
Les radiateur électriques à air forcé sont spécifiquement
conçus pour une installation permanente sur le plafond ou
une structure en surplomb. Ne pas tenter dÊutiliser cet appareil
comme le radiateur portable.
Directives de démarrage
1. Une fois le radiateur correctement installé et alimenté, tournez le
cadran de sélection au réglage de chaleur désiré. Il y a des réglages
haut et bas, en plus dÊune option de ventilateur seulement. Veuillez
consulter la Figure 3 pour des renseignements additionnels sur chaque
réglage.
2. Réglez le thermostat à la température désirée. Tournez dans le sens
horaire pour augmenter la température, et dans le sens antihoraire
pour la diminuer. Vous entendrez un clic lorsque le réglage correspond
à la température ambiante.
3. LÊélément de chauffage restera allumé jusquÊà ce que la température
désirée est atteinte. LÊappareil fonctionnera au besoin.
CONTRÔLE
ARRÊT
VENTILATEUR
SEULEMENT
RÉGLAGES DE CHALEUR
BAS/HAUT
CADRAN DU THERMOSTAT
Radiateur de construction à air forcé Mr. Heater
Mode dÊemploi et guide de lÊutilisateur
Operating Instructions and OwnerÊs Manual
5
Mr. Heater Forced-Air Electric Construction Heater
AVERTISSEMENT : UTILISER UNIQUEMENT DES PIÈCES DE RECHANGE D’ORIGINE DU FABRICANT. L’UTILISATION D’AUTRES PIÈCES
DE RECHANGE PEUT ENTRAÎNER DES BLESSURES OU UN DÉCÈS. LES PIÈCES DE RECHANGE SONT SEULEMENT DISPONIBLES DIREC-
TEMENT AUPRÈS DU FABRICANT ET ELLES DOIVENT ÊTRE INSTALLÉES PAR UNE AGENCE DE SERVICE QUALIFIÉE.
English
Dépannage
LÊappareil ne fonctionne pas • Thermostat défectueux ou mauvais réglage du thermostat
• Disjoncteur ouvert ou fusible brûlé
• Protection thermique enclenchée
• Fiche ou prise de courant endommagée ou défectueuse
L'appareil fonctionne continuellement • Thermostat défectueux ou mauvais réglage du thermostat
•
Pertes de chaleur plus grandes que la capacité de lÊappareil (capacité de lÊappareil insuffisante)
Les éléments chauffent mais le moteur ne
tourne pas
• Moteur défectueux
• Hélice du ventilateur bloquée
Le boîtier est extrêmement chaud • Protection thermique défectueuse
• Évents bloqués
• Moteur défectueux
Impossible dÊatteindre la température voulue
dans la pièce
• Un ou plusieurs éléments sont défectueux
• Thermostat défectueux ou mauvais réglage du thermostat
• Le voltage est inférieur à ce qui est indiqué sur lÊaffiche des spécifications
• Pertes de chaleur plus grandes que la capacité de lÊappareil (capacité de lÊappareil insuffisante)
Surchauffe • Thermostat défectueux, entrée dÊair bloquée ou problème avec la prise de courant
(déclenchement de la protection)
• Moteur défectueux (fonctionnement lent du moteur)
SCHÉMA DE CÂBLAGE DU MH530FAERT/MH530FAET
MH530FAERT/MH530FAET CIRCUIT DIAGRAM
SWITCH DETAILS
Radiateur de construction à air forcé Mr. Heater
Mode dÊemploi et guide de lÊutilisateur
SCHÉMA DE CÂBLAGE
MANUEL DE L’UTILISATEUR ET
INSTRUCTIONS D’OPÉRATION
N
o
de modèle
MR. HEATER, Inc., se réserve le droit de faire des changements en tout temps,
sans préavis ni obligation, dans les couleurs, les spécifications, les accessoires, les
matériaux et les modèles
AVERTISSEMENT :
UTILISER UNIQUEMENT LES PI˚CES DE RECHANGE DÊORIGINE DU FABRICANT.
LÊUTILISATION DÊAUTRES PI˚CES DE RECHANGE PEUT ENTRA˝NER DES BLESSURES
OU UN DÉC˚S. LES PI˚CES DE RECHANGE SONT SEULEMENT DISPONIBLES
DIRECTEMENT AUPR˚S DU FABRICANT ET ELLES DOIVENT ¯TRE INSTALLÉES PAR
UNE AGENCE DE SERVICE QUALIFIÉE.
INFORMATION POUR LA COMMANDE DE PIÈCES :
APPROVISIONNEMENT : Il est possible dÊacheter des accessoires auprès dÊun dé-
taillant local des produis MR. HEATER ou directement du fabricant.
POUR DE L’INFORMATION CONCERNANT LE SERVICE
Veuillez appeler sans frais au numéro 800-251-0001 ou visiter notre site Web à
lÊadresse www.mrheater.com
Nos heures dÊouverture de bureau sont de 8h00 à 17h00, HNE, du lundi au vendredi.
Veuillez inclure le numéro de modèle, la date dÊachat et une description du
problème dans toutes vos communications.
GARANTIE LIMITÉE
MR. HEATER, Inc., garantit ses radiateurs et accessoires pour être libres de tout
vice de matériau et de main-dÊfluvre pour une période dÊune (1) année de la date
dÊachat. MR. HEATER, Inc., va réparer ou remplacer ce produit sans frais sÊil a été
prouvé quÊil soit défectueux, pendant une période dÊune (1) année, et sÊil a été
retourné aux frais du client avec la preuve dÊachat à lÊattention de MR. HEATER, Inc.,
pendant la période de garantie.
MR. HEATER, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 800-251-0001
Mr. Heater is a registered trademarks of Mr. Heater, Inc.
© 2016, Mr. Heater/Mr. Heater. All rights reserved
U.L. 2021 CSA C22.2#46
MH530FAET
MH530FAERT
