POOL COVER REEL
USER MANUAL
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
background
1
MODEL: PCR04
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
POOL COVER REEL
background
2
SAFETY INSTRUCTIONS
WARNING:
Read this instructions carefully before using this product. Failure to do so
can result in serious injury.
Assembly precautions
1. Assemble only should be according to these instructions. Improper
assembly can result in hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves
during assembly.
3. Keep the assembly area clean and well-lit.
4. Keep bystanders out of the area during assembly.
5. Do not assemble when tired or when under the influence of alcohol,
drugs or medication.
6. The product capabilities apply to properly and completely assembled
products only.
7. Assemble on a flat, level, hard and smooth surface capable of safely
supporting the Pool Cover Reel.
8. For additional information regarding the parts listed in the following
pages, please refer to the Assembly Diagram of this manual. Unwrap and
separate all parts in a clean work area.
Use precautions
1. Do not exceed weight capacities.
2. Use only for above ground pools only
3. Use as intended only.
4. Inspect before every use; do not use if parts are loose or damaged.
Notice:
The initial curing time of the threadlocker is 20 minutes, and the full curing
time is 24 hours.Please wait until the thread glue is completely cured before
using the modified product, otherwise it may cause loosening of the thread.
SAVE THESE INSTRUCTIONS
background
3

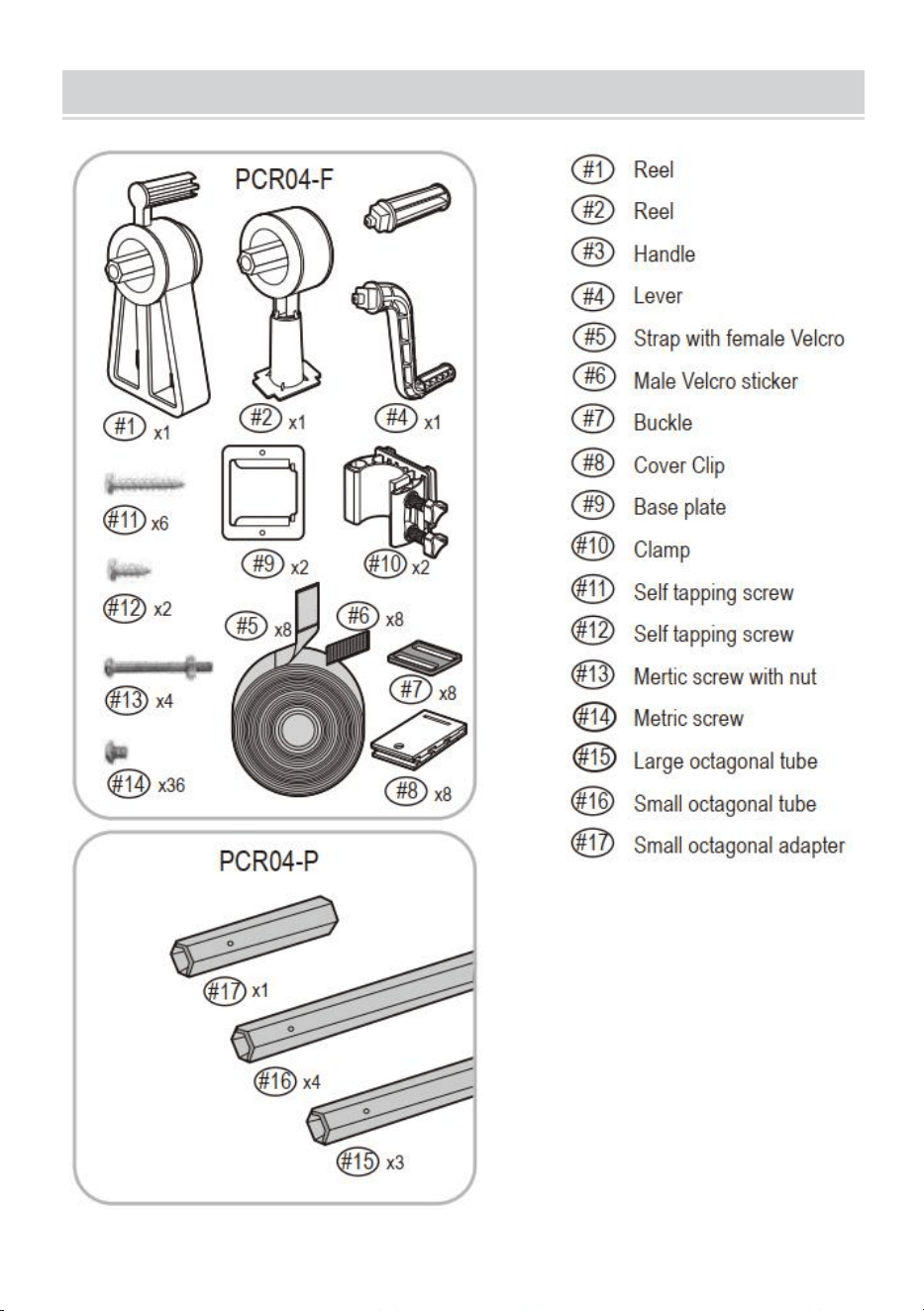

PARTS LIST
background
4
Notice before assembling:

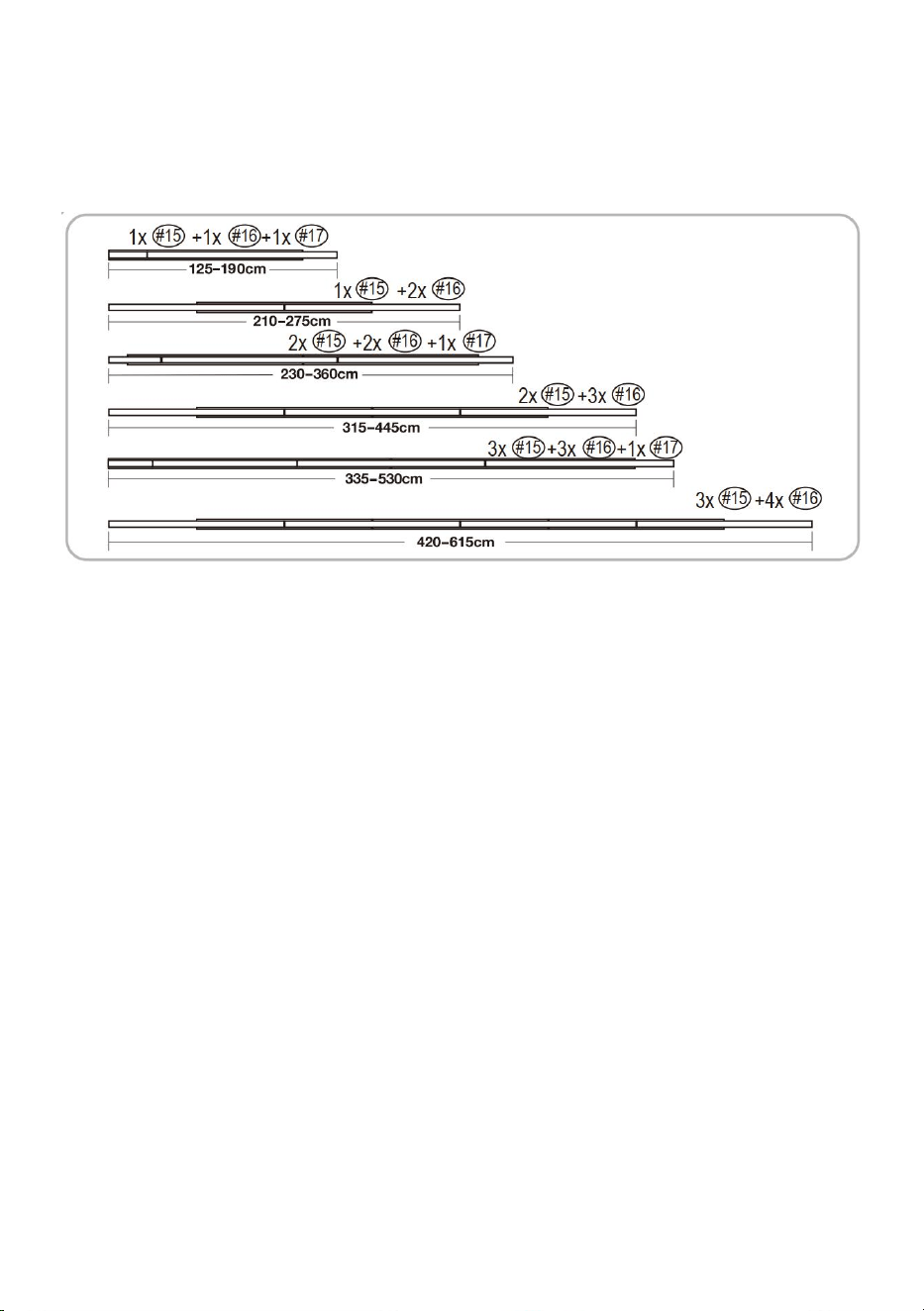

1. According to the width of the pool, select the appropriate serial number of
aluminum tubes for assembly, for details see the following figure.
Attention: Minimum overlapping of 20cm for each tube.(PCR04-P)
2. The initial curing time of the threadlocker is 20 minutes, and the full curing time
is 24 hours.Please wait until the thread glue is completely cured before using the
modified product, otherwise it may cause loosening of the thread.
background
5
ASSEMBLY STEP
STEP1

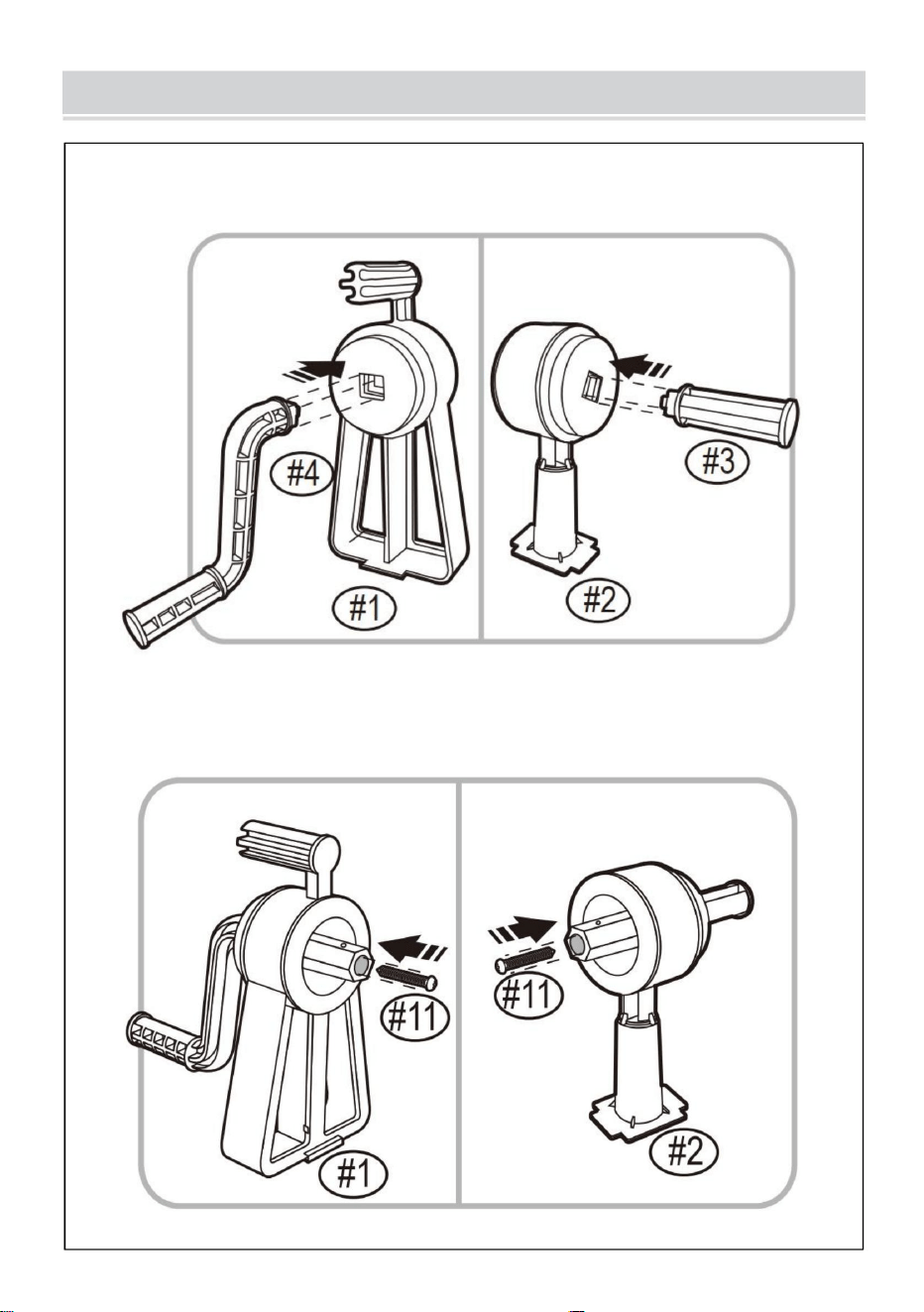

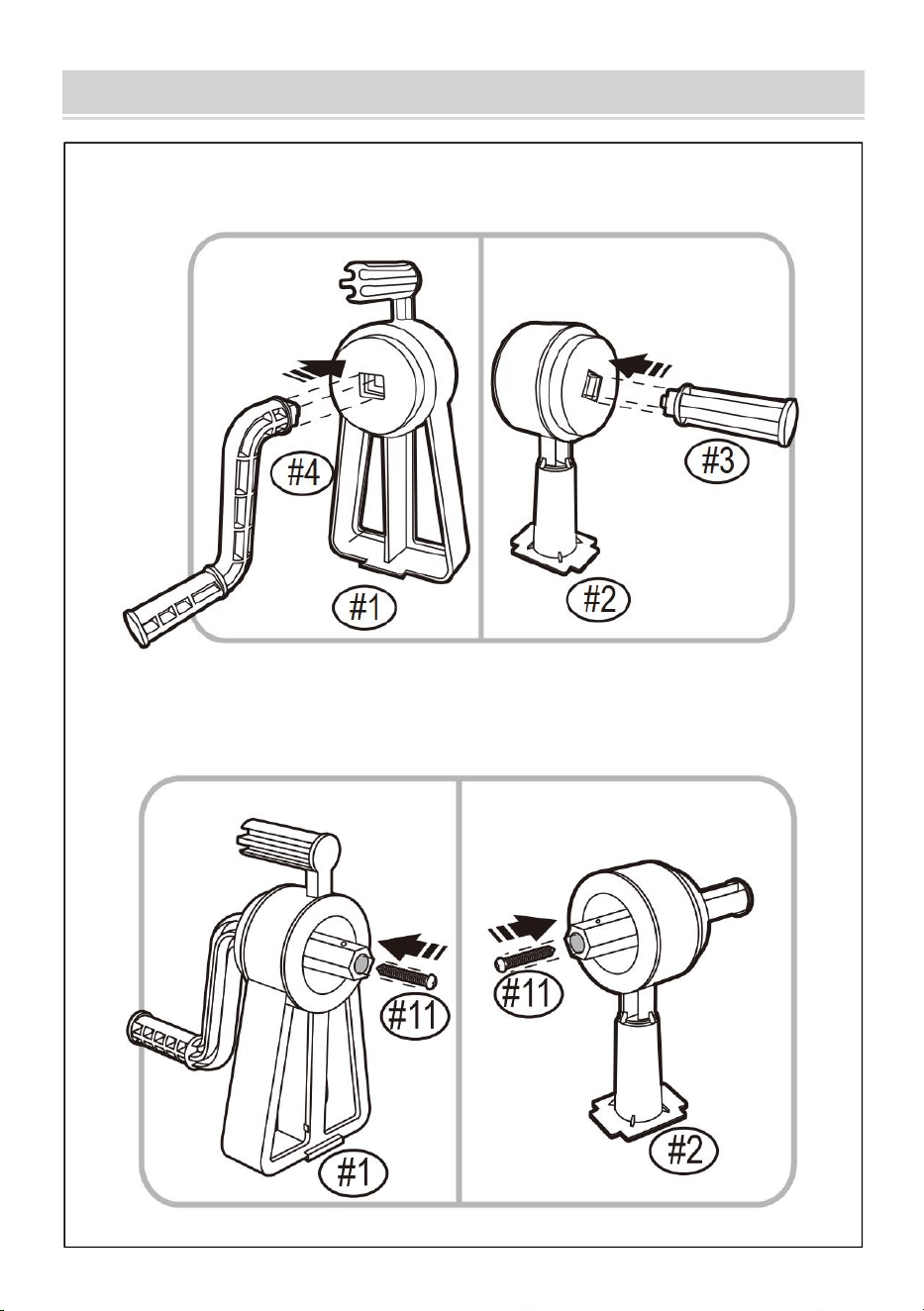

Insert (#4) into (#1),Insert (#3) into (#2)
STEP2
Insert (#11) into (#1) and tighten. Insert (#11) into (#2) and tighten.
background
6
STEP3

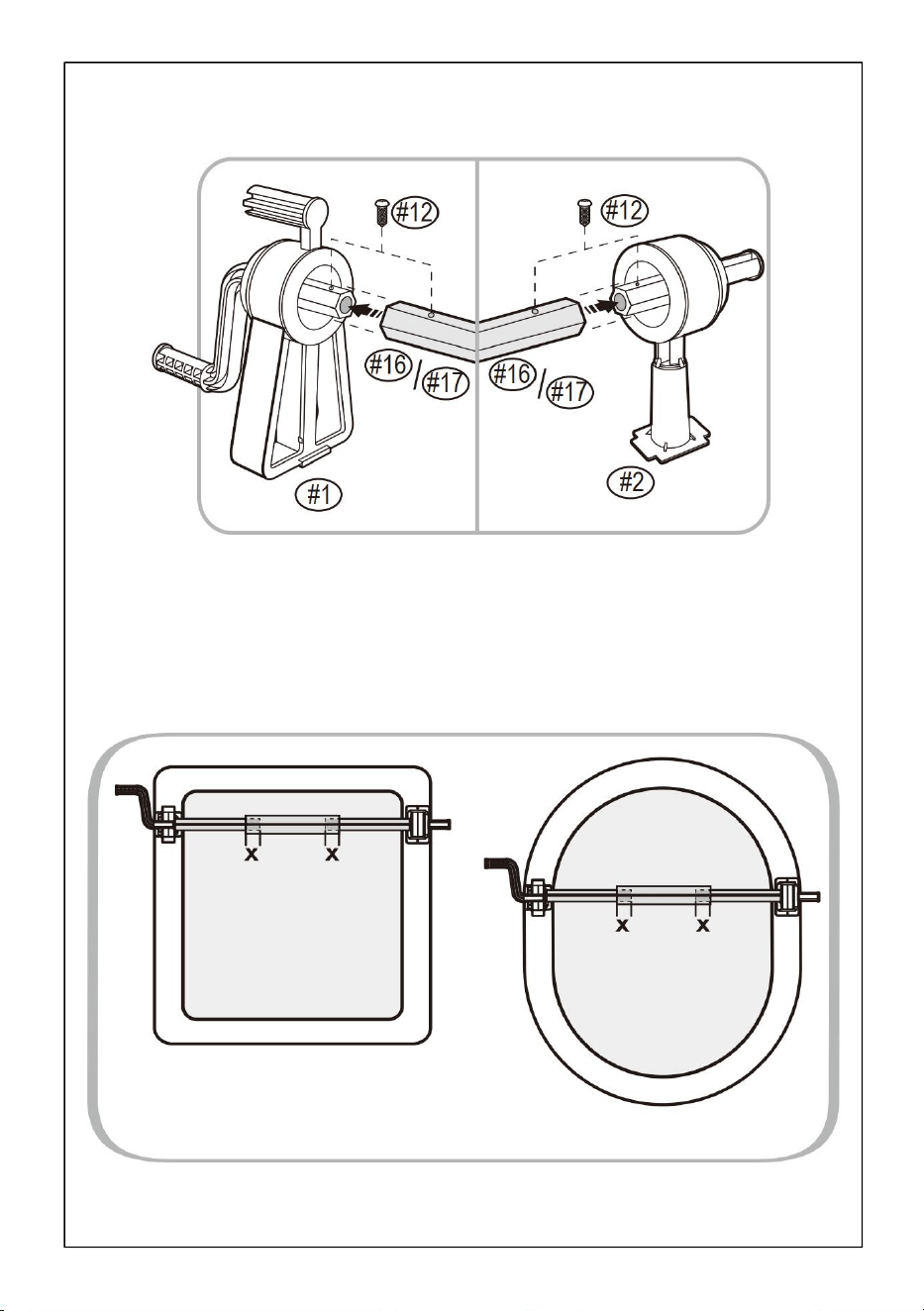

Attach (#16)/(#17) onto (#1 )and (#2) and tighten with (#12)
STEP4
Insert the smaller tubes into the larger tube. Ensure that the larger tube is
centered. so that on both sides X is equal. The over lapping X should be a
minimum of 20 cm.
background
7
STEP5

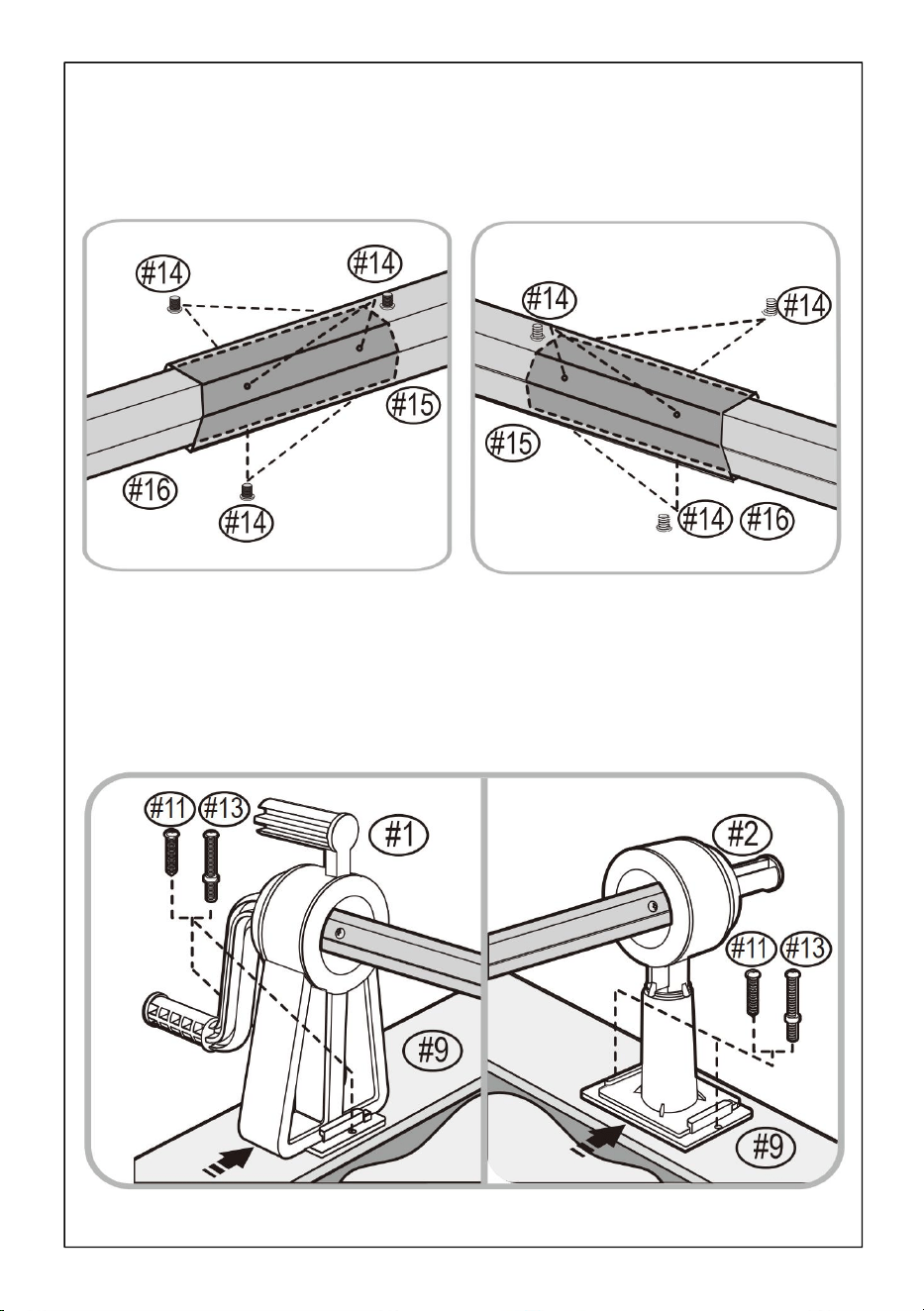

Insert (#14) into per-drilled holes of(#15) and tighten.
(for PCR04-Paminimum overlapping of 20 cm is required)
STEP6
For above ground pools with ledge Slide (#9) onto (#2) and (#1), position onto
the ledge and tighten. For wood or plastic ledge, use self taping screw (#11) .
For metal ledge, drill holes first and use metric screw and nut (#13)
background
8
STEP7

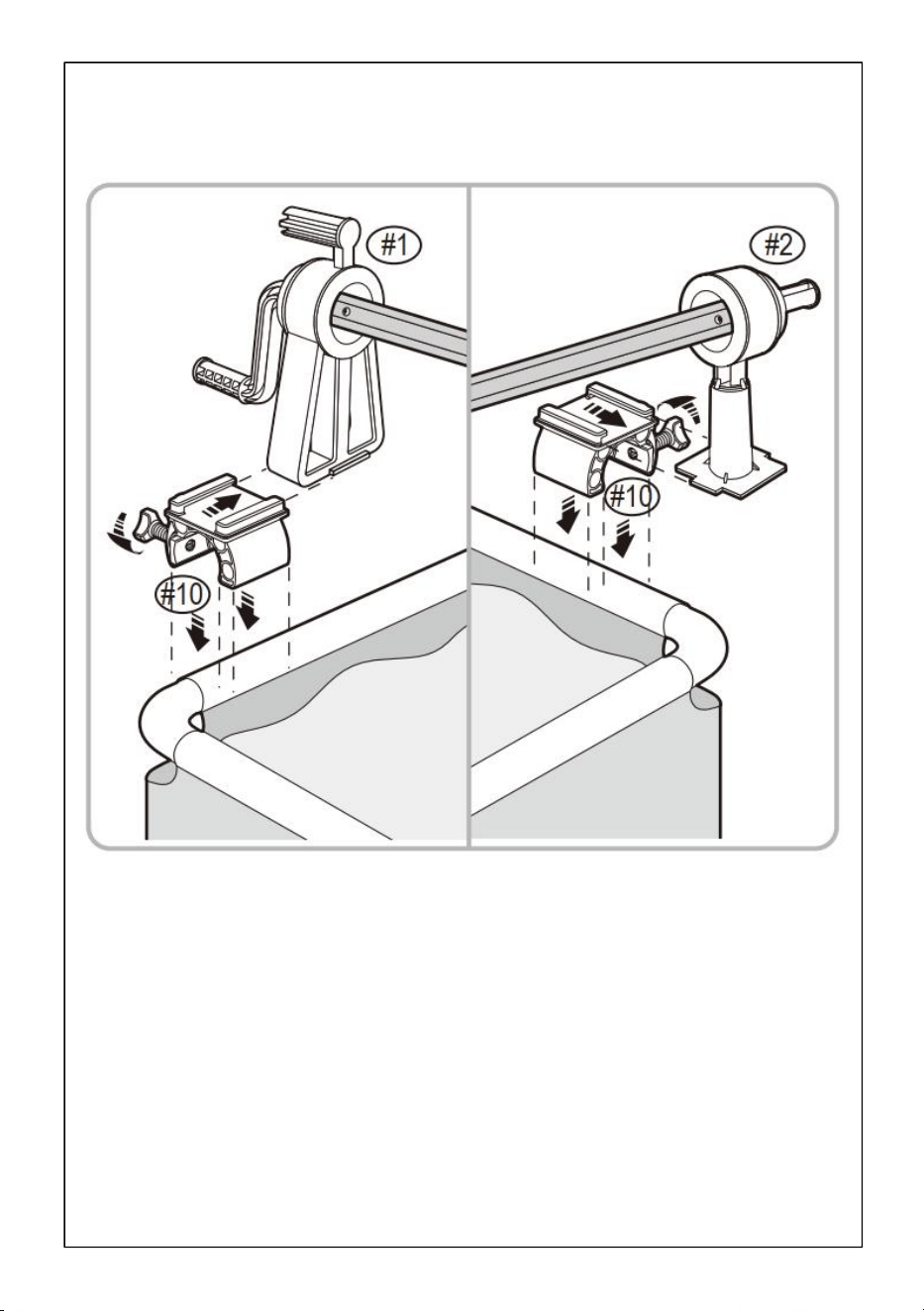

For above ground pools with frame, Slide (#10) onto (#1) and (#2),position onto
the frame and tighten the screws.
background
STEP8

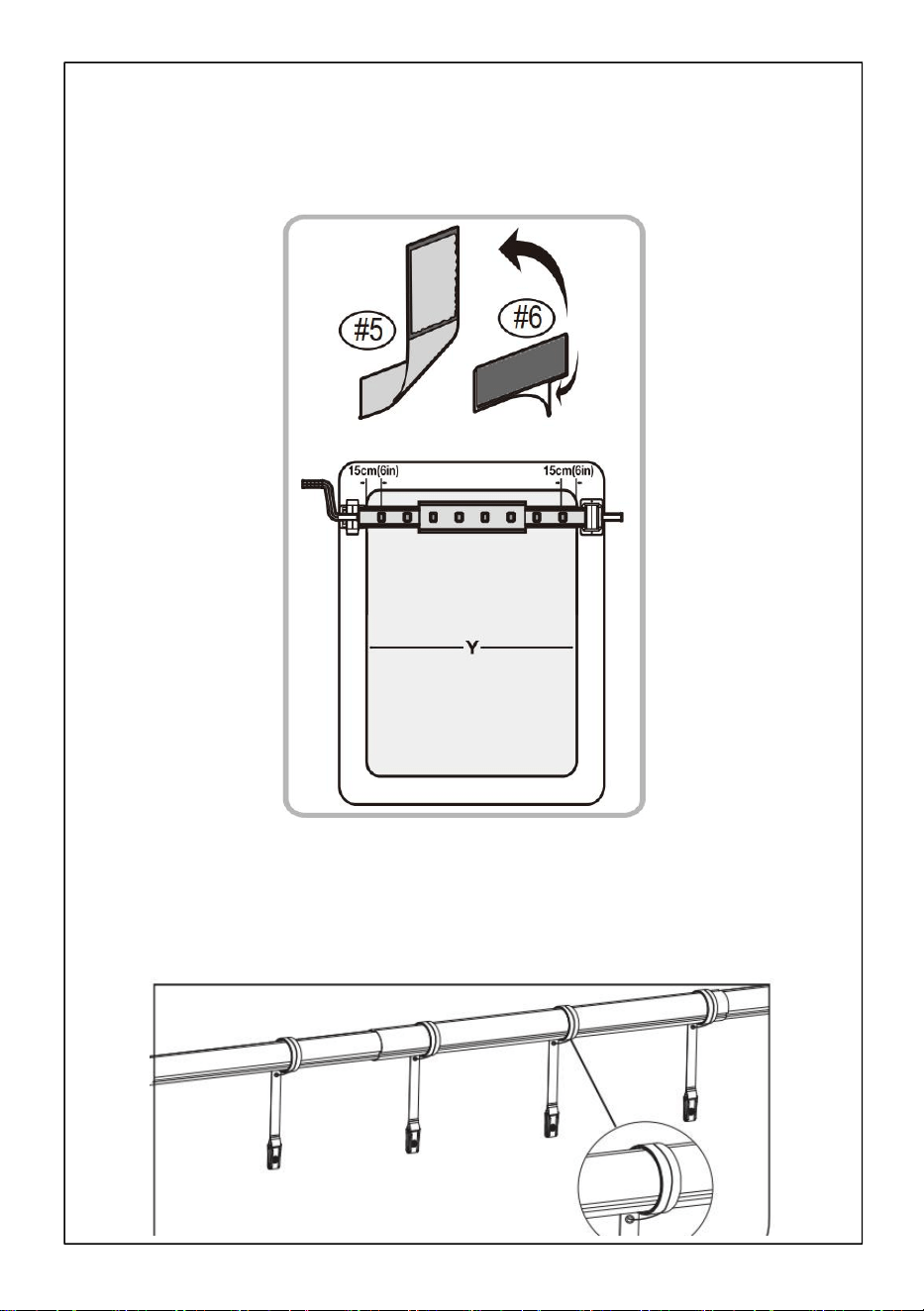

Detach the eight male Velcro stickers (#6) from (#5) and peel off the protective
layers. Glue them onto the tubes in a straight line at equal distance over the
length X.
After the strap is installed
（
13#
）
, wrap it around the aluminum tube to prevent
loosing.
background
STEP9

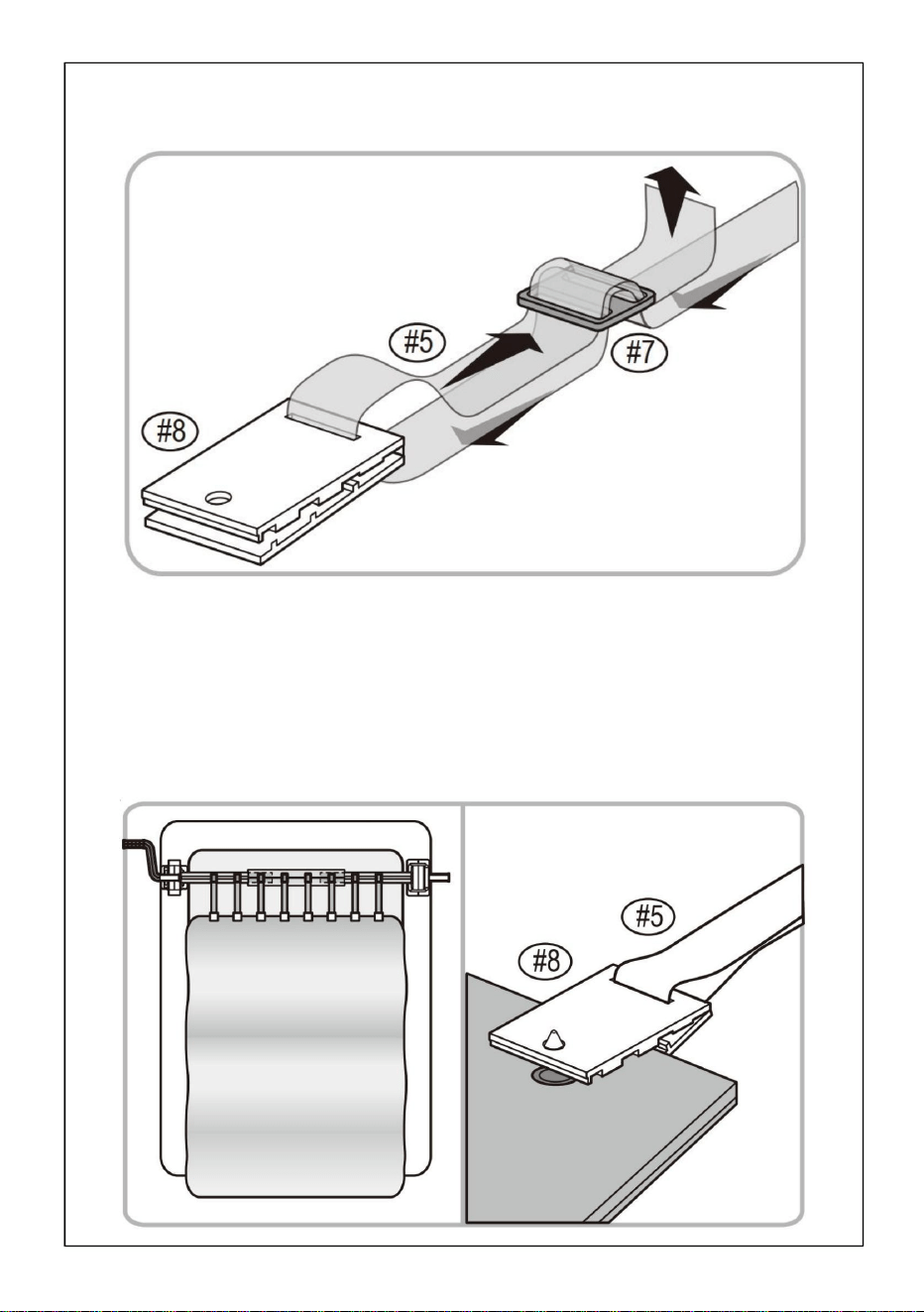

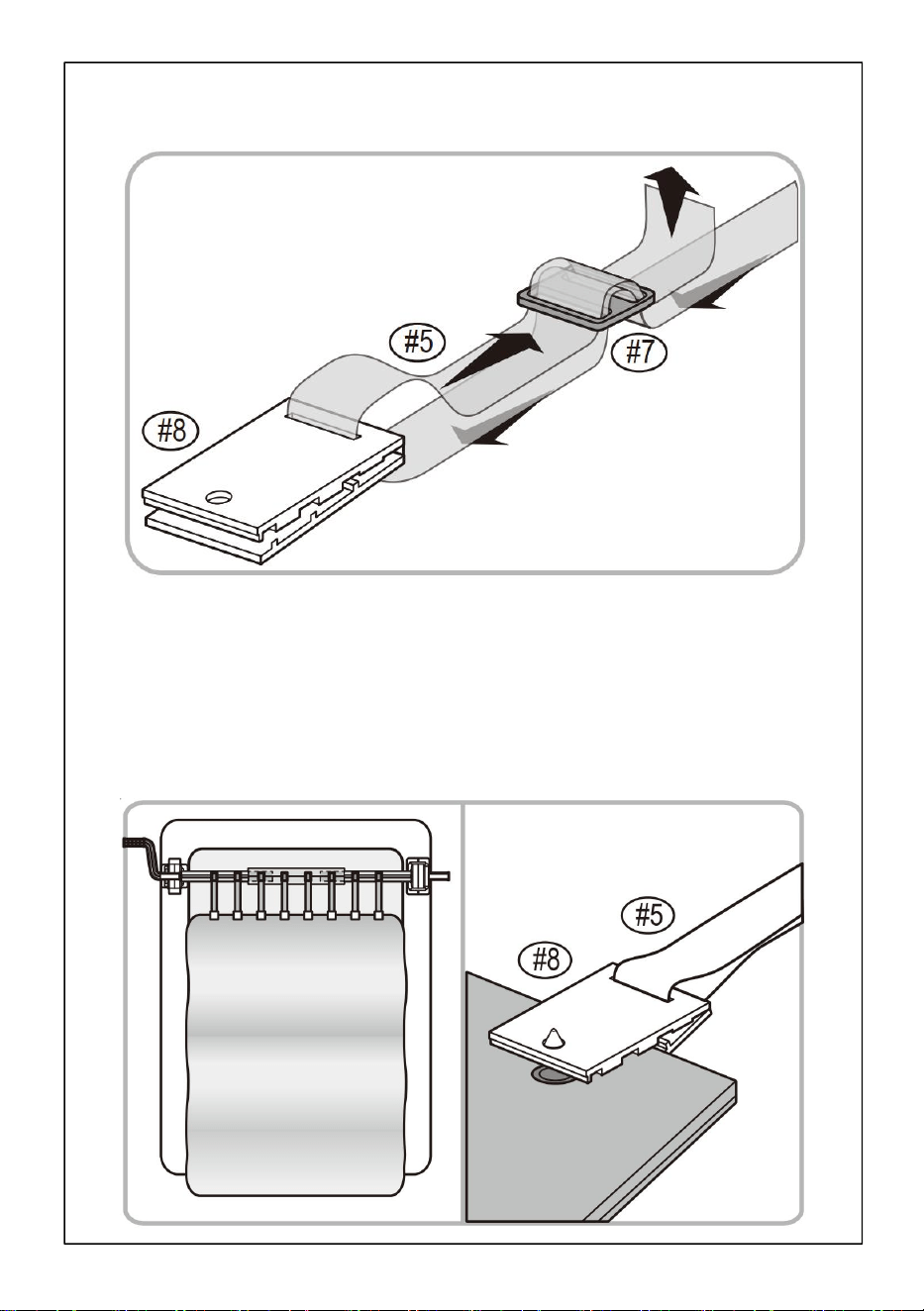

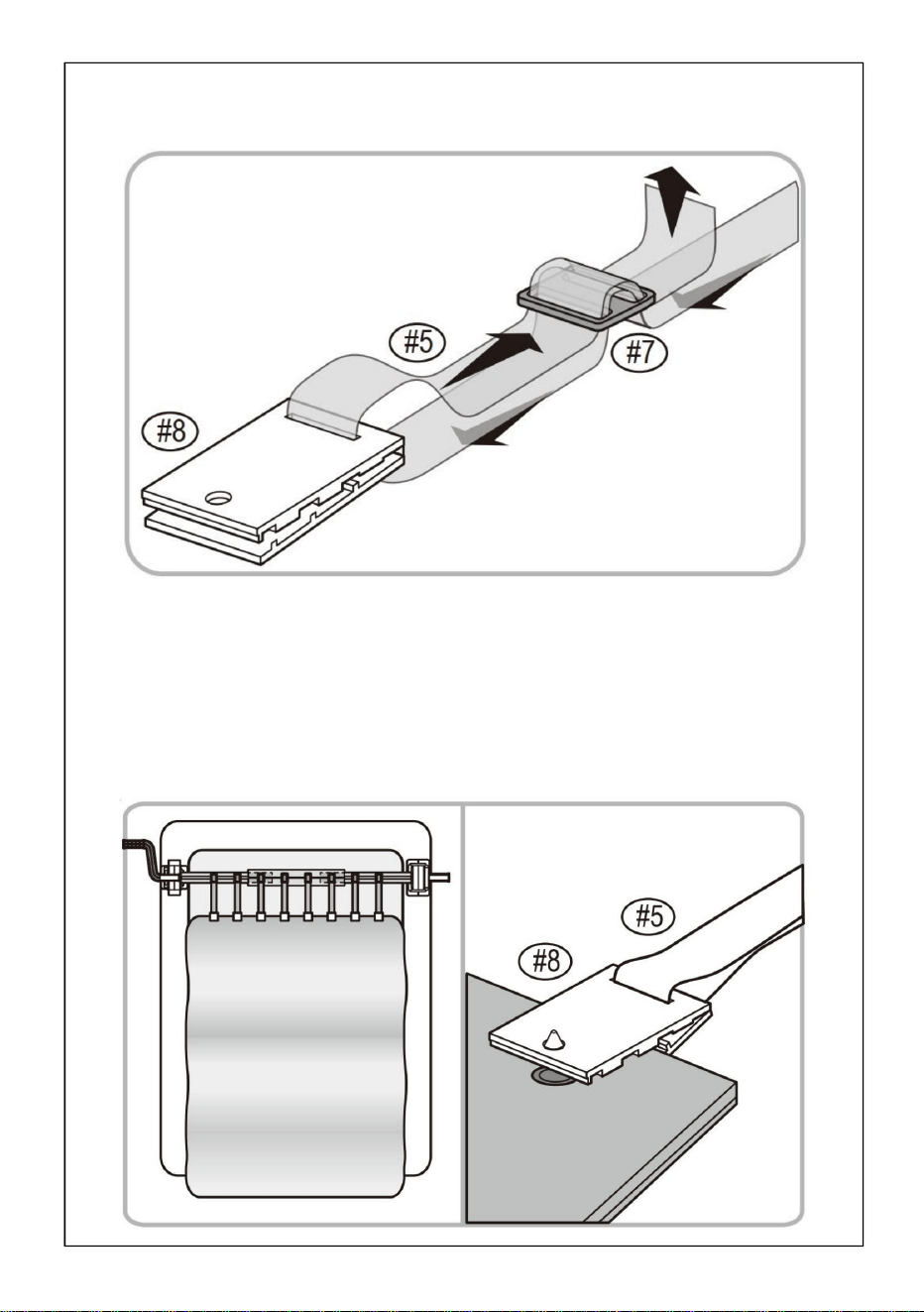

Assemble (#5) and (#7) and (#8) as shown in the picture.
STEP10
For rectangular-shaped above-ground pools,open the cover over the pool and
set into position. Attach (#8) on the cover, keeping the same regular intervals
as the male Velcro stickers on the tubes. Ensure that the length of the straps
allows the cover to lay flat on the pool, to prevent wind from getting under the
cover.
background
STEP11

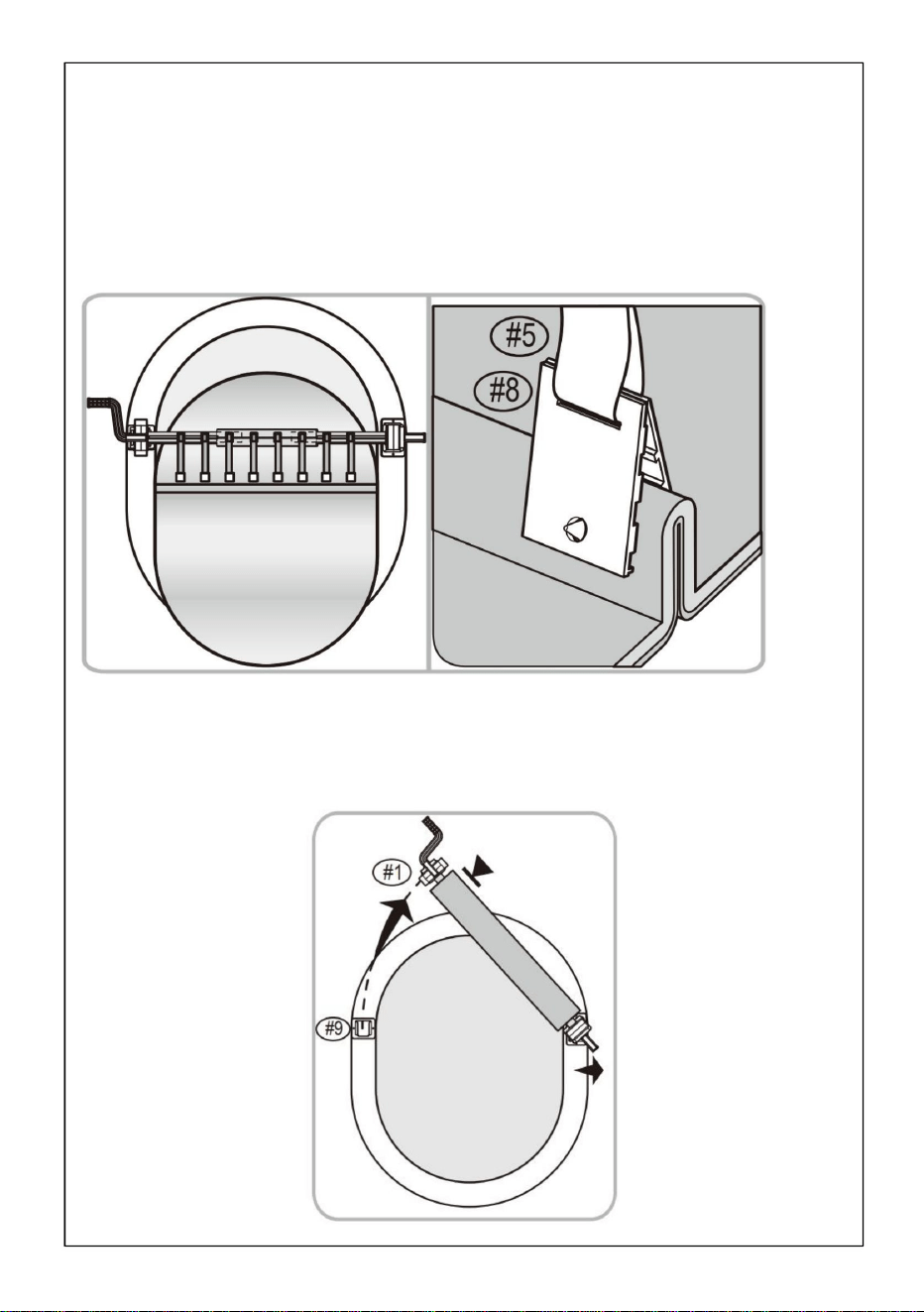

For round or oval-shaped above-ground pools Open the cover over the pool
and pinch it as shown in the picture. Attach ( #8 )on the cover keeping the
same regular intervals as the male Velcro stickers on the tubes. Ensure that
the length of the straps allows the cover to lay flat on the pool, to prevent wind
from getting under the cover.
STEP12

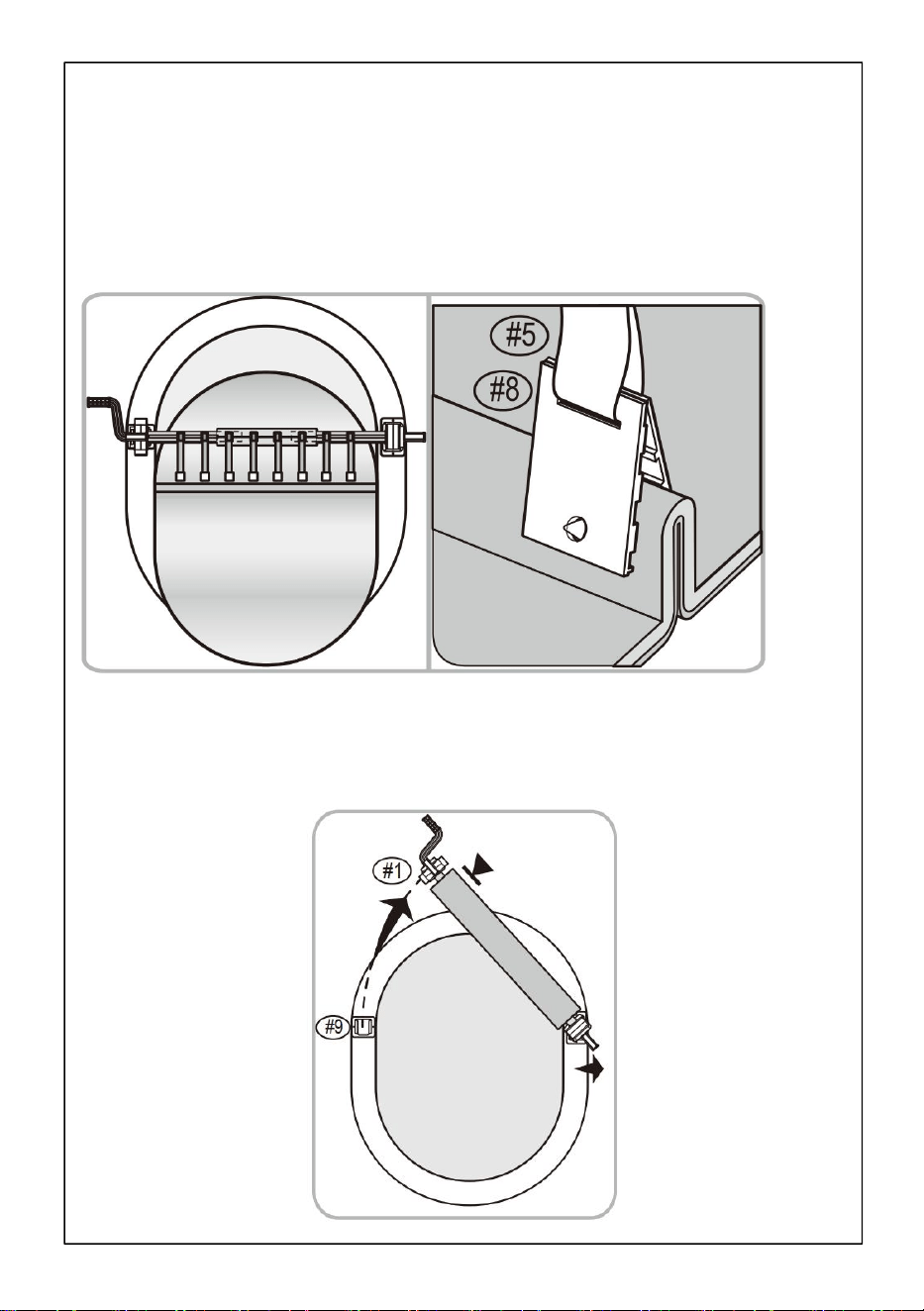

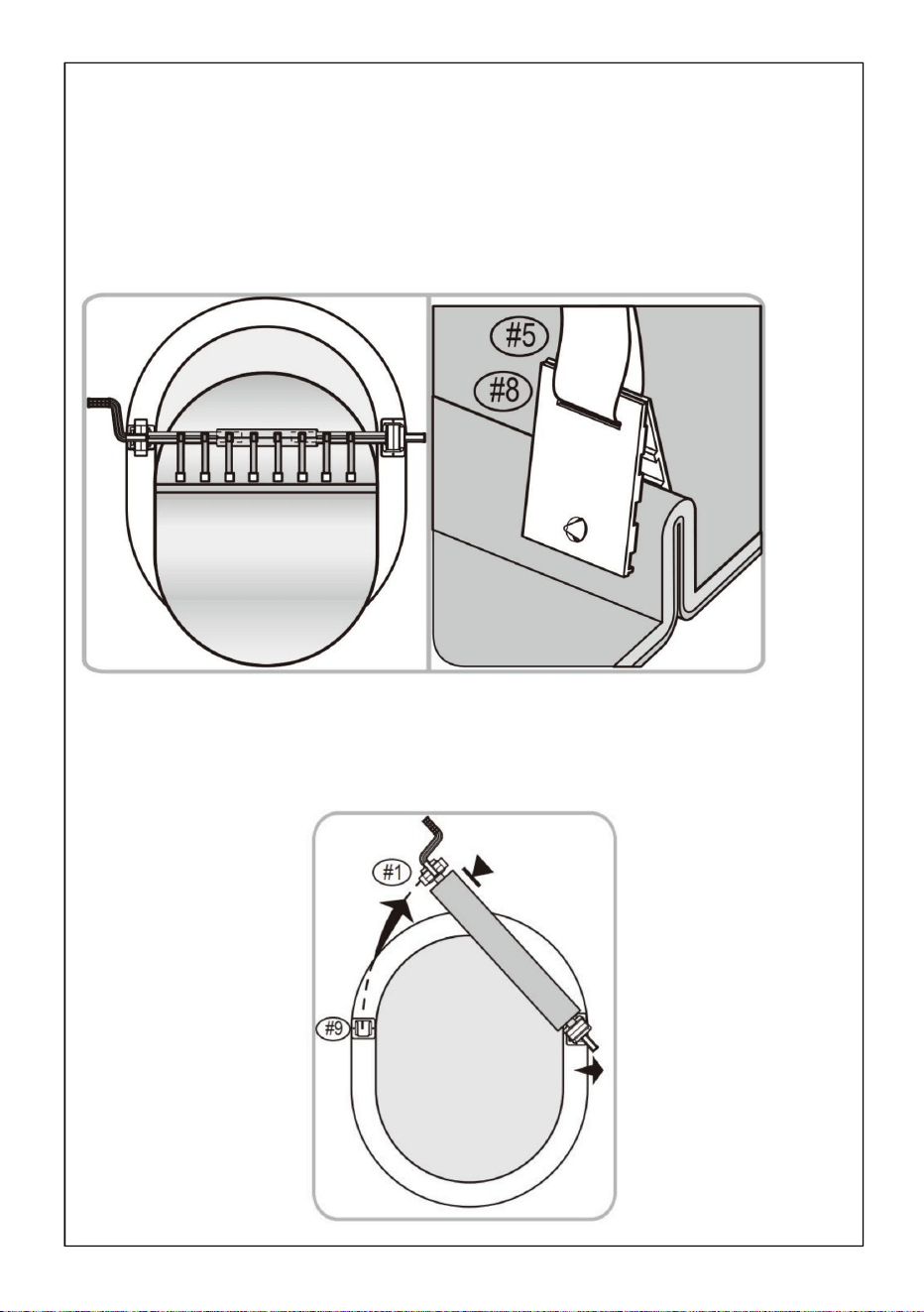

To remove solar reel system, slide (#1 from(#9 )and swivel the reel around the
pool. Make sure the reel rests on the ledge or remove it completely.
background
PRODUCT PARAMETER
PCR04
1065*185*200
6510*170*360
5.8
6.67
Black and Silver
20FT，For underground swimming pool
2.62~6.02
25
240
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
EC REP: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Frankfurt am Main.
UK REP: YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147, Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
Imported to AUS: SIHAO PTY LTD.
1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Imported to USA: Sanven Technology Ltd.
Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
