W11795970C
ELECTRIC STACKED LAUNDRY CENTER OWNER'S
MANUAL
GUIDE D’UTILISATION DE L’ENSEMBLE DE
BUANDERIE SUPERPOSÉ
Table of Contents/Table des matières
SÉCURITÉ DE L’ENSEMBLE DE BUANDERIE
ÉLECTRIQUE SUPERPOSÉ ............................................ 25
Guide de connexion Internet pour les appareils connectés
uniquement ................................................................ 27
CHOIX DU DÉTERGENT APPROPRIÉ ............................... 28
Ajout de produits de lessive............................................ 28
ENTRETIEN ET RÉPARATION DE L’ENSEMBLE DE
BUANDERIE SUPERPOSÉ.............................................. 29
Tuyaux d’arrivée d’eau de la laveuse................................ 29
Entretien de la laveuse.................................................. 29
Entretien de la sécheuse ............................................... 29
Nettoyage de l’emplacement de la sécheuse ..................... 29
Nettoyage de l’intérieur de la sécheuse............................. 29
Retrait de la charpie accumulée ...................................... 29
Nettoyage du filtre à charpie........................................... 30
Vérification d’une circulation d’air adéquate pour le système
d’évacuation ............................................................... 30
Non-utilisation et entretien en période de vacances ............. 31
Entretien pour entreposage hivernal................................. 31
Transport de votre appareil de buanderie superposé ........... 31
Réinstallation/réutilisation de l’ensemble de buanderie
superposé .................................................................. 31
INSTRUCTIONS D’INSTALLATION ................................... 31
SPÉCIFICATIONS .......................................................... 31
Outils et pièces............................................................ 31
Exigences d’emplacement ............................................. 33
Système de vidange ..................................................... 33
Exigences concernant l’évacuation pour une maison ........... 35
Planification des circuits de conduits ................................ 36
Installation du conduit d’évacuation.................................. 37
Spécifications électriques de la laveuse ............................ 38
Spécifications électriques de la sécheuse ......................... 38
Spécifications électriques – É.-U. .................................... 38
Spécifications électriques – Canada................................. 40
ELECTRIC ST ACKED LAUNDR Y CENTER SAFETY ..............2
Electric Stacked Laundry Center Safety ..............................2
Internet Connectivity Guide for Connected Appliances Only ....4
CHOOSING THE RIGHT DETERGENT................................. 5

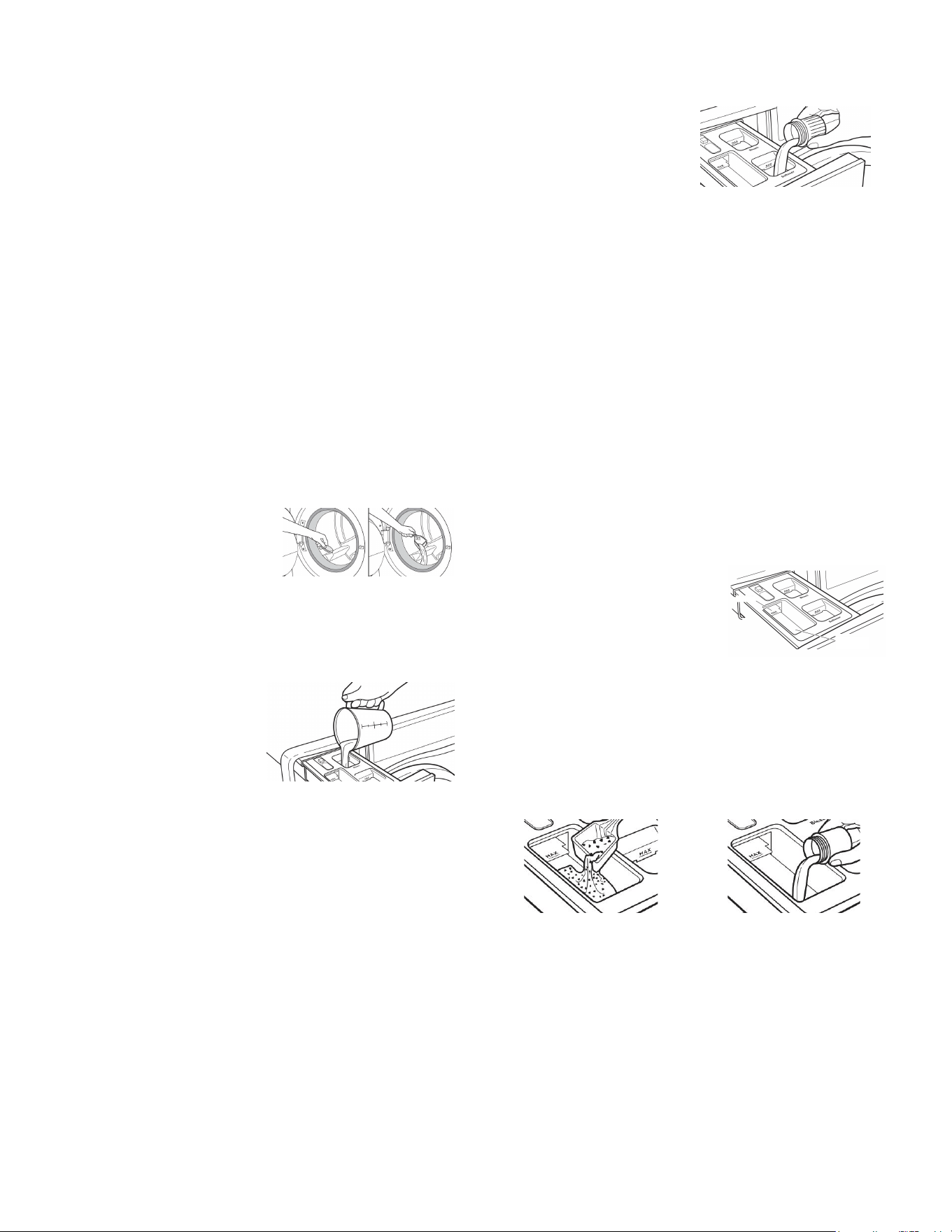

Adding Laundry Products ................................................5
ST
ACKED LAUNDR Y CENTER MAINTENANCE AND
CARE............................................................................. 5
W
asher W
ater inlet hoses ................................................5
W
asher Care.................................................................6
Dryer Care ...................................................................6
Cleaning the Dryer Location .............................................6
Cleaning the Dryer Interior ...............................................6
Removing
Accumulated Lint............................................. 6

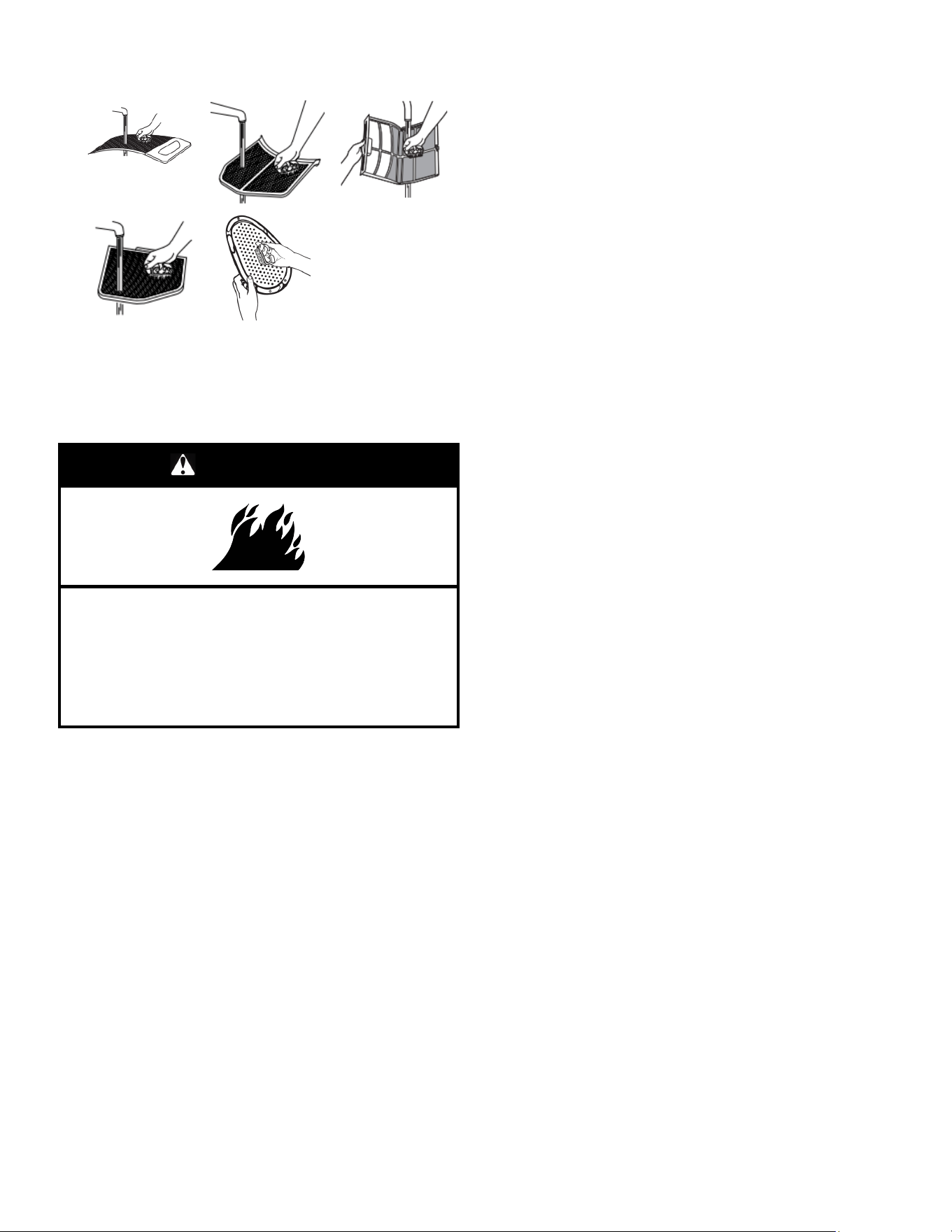

Cleaning
the Lint Screen ................................................. 6
Check Y
our V ent System for Good Airflow ...........................7
Non-Use and V acation Care .............................................7
Winter Storage Care.......................................................7
T
ransporting your Electric Stacked Laundry Center ...............7
Reinstalling/Using Electric Stacked Laundry Center Again ......7
INSTALLA
TION
INSTRUCTIONS ........................................ 8
REQUIREMENTS .............................................................8

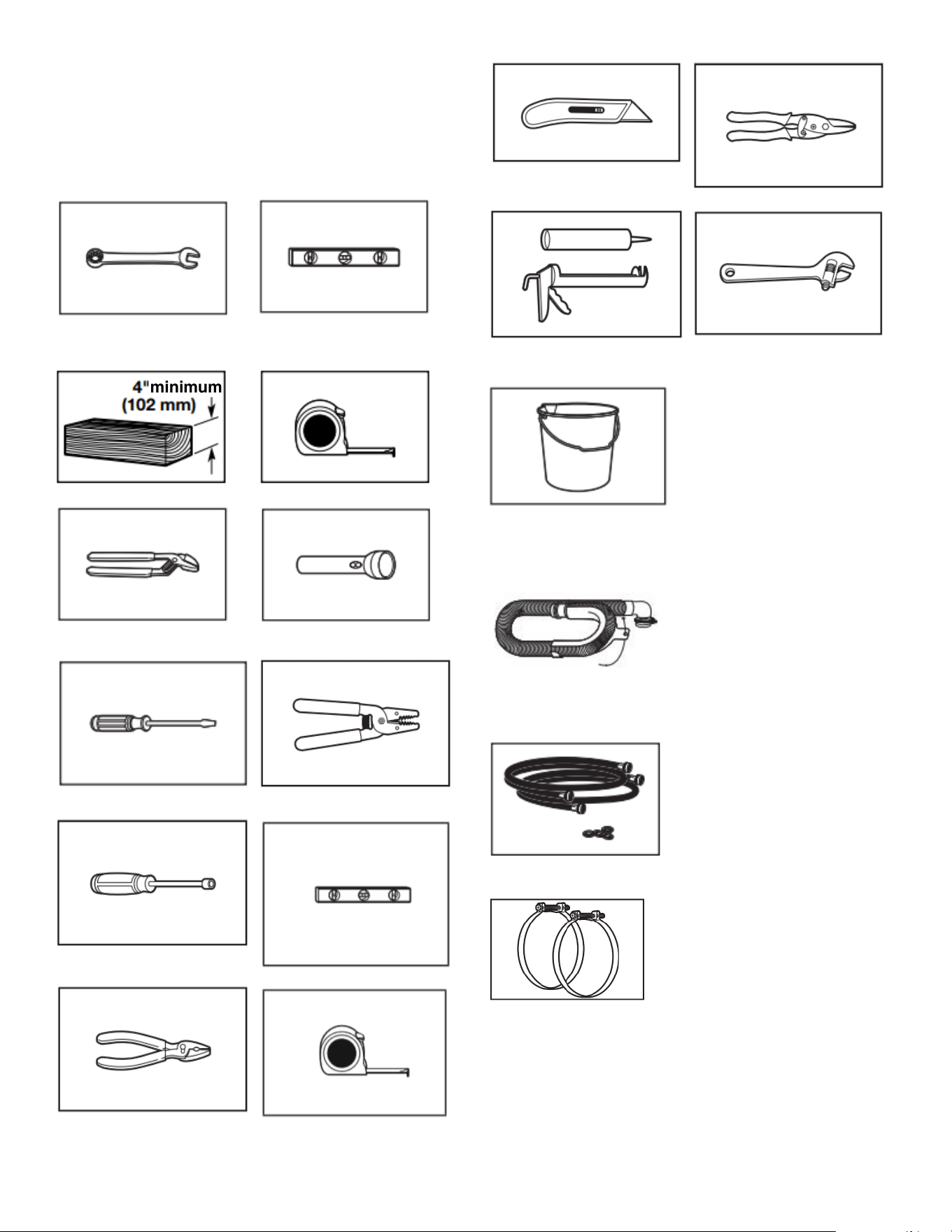

T
ools and Parts .............................................................8

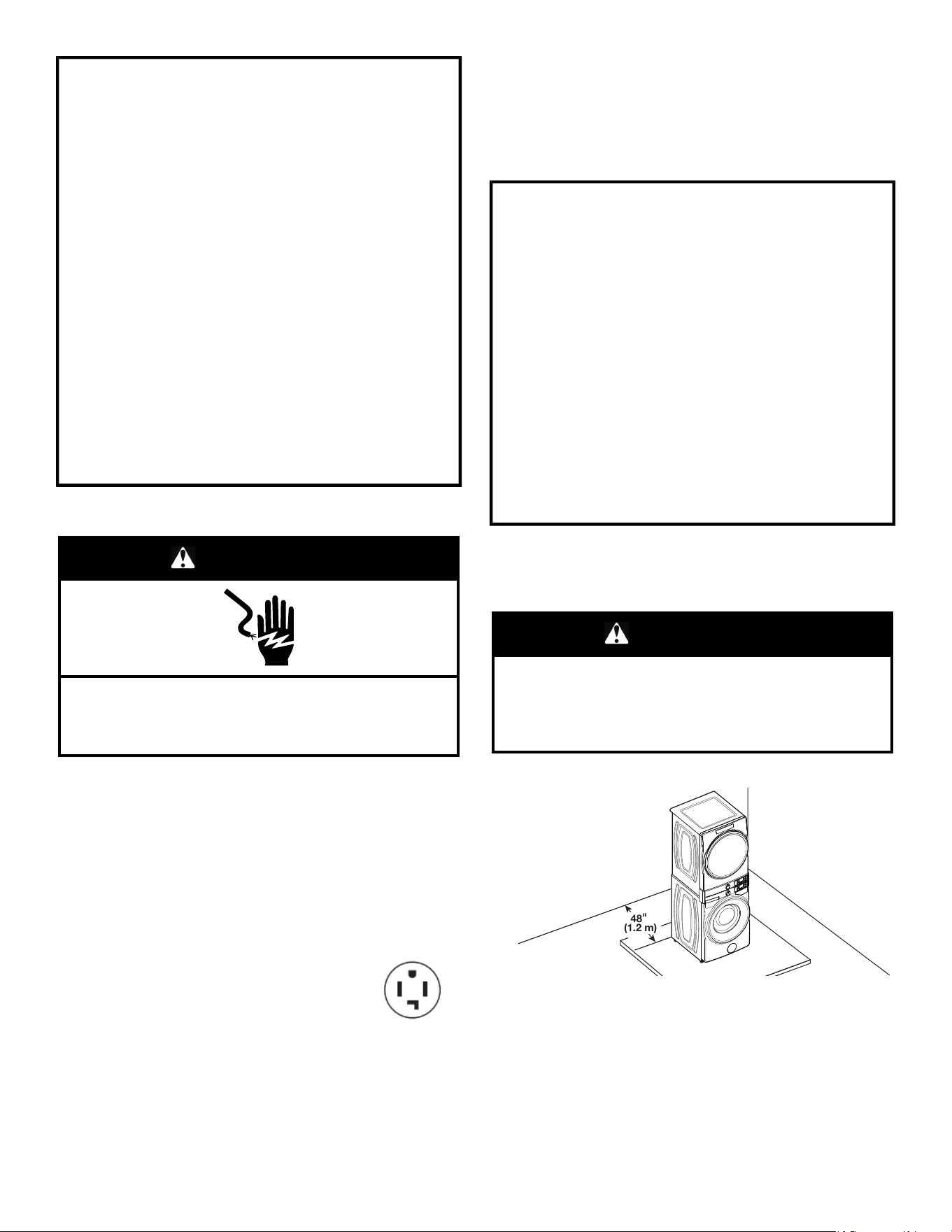

Location
Requirements ................................................... 9
Drain system...............................................................
10
Home V
enting Requirements .......................................... 11

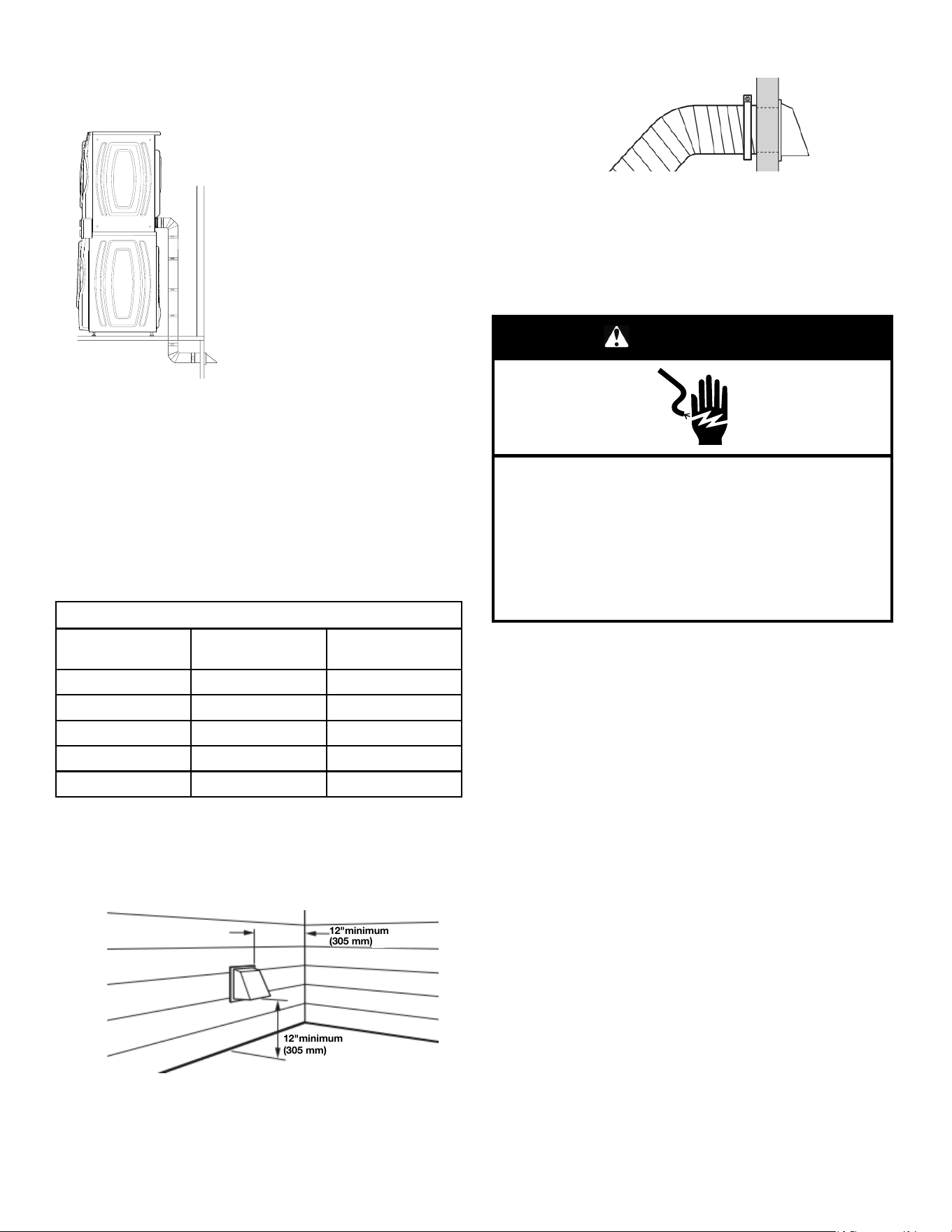

Plan V
ent System ........................................................ 12
Install V
ent System....................................................... 13
W
asher
Electrical Requirements ..................................... 13
Dryer
Electrical Requirements ........................................ 14
Electrical
Requirements – U.S.A...................................... 14
Electric
Requirements – Canada ..................................... 15
INSTALLA
TION .............................................................
15
Unpacking..................................................................
15

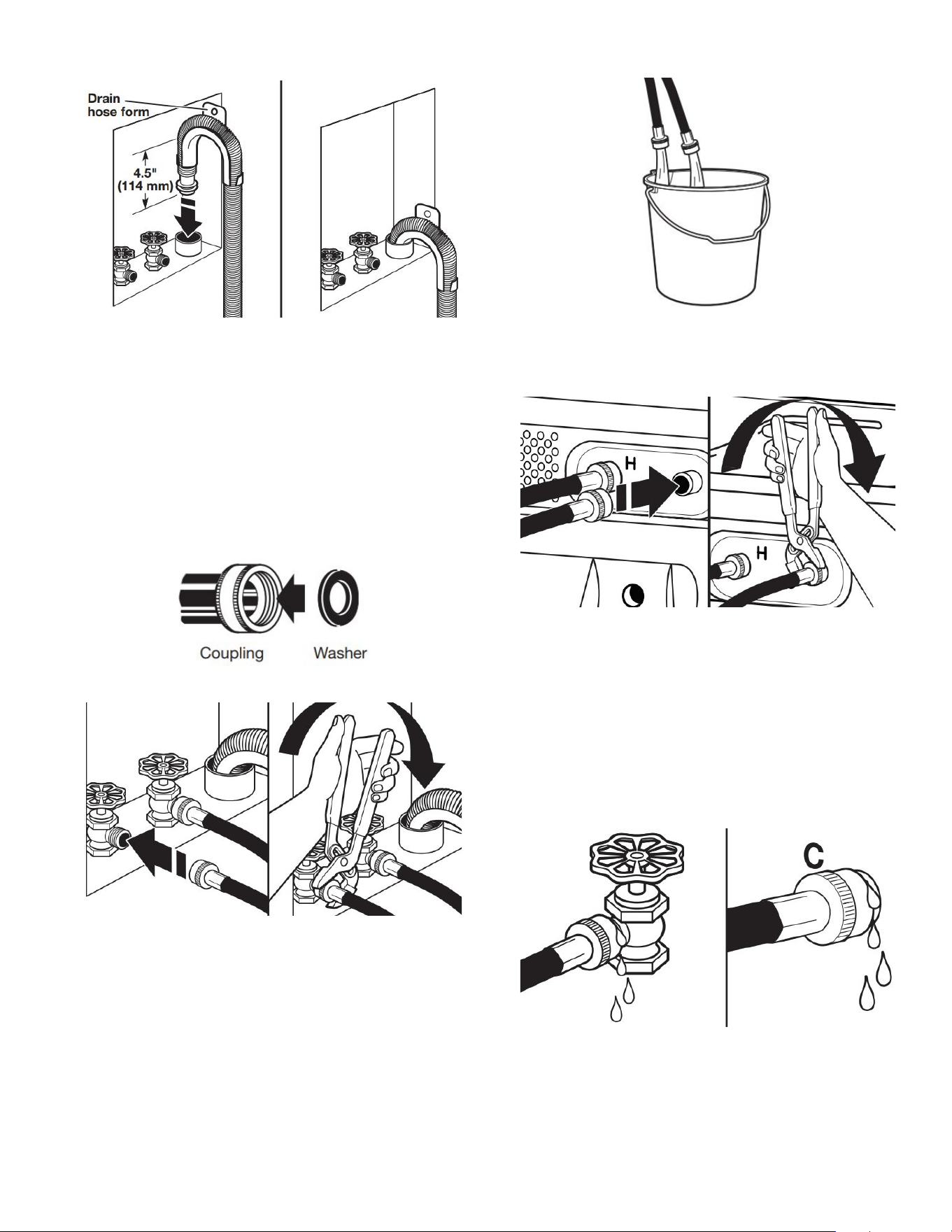

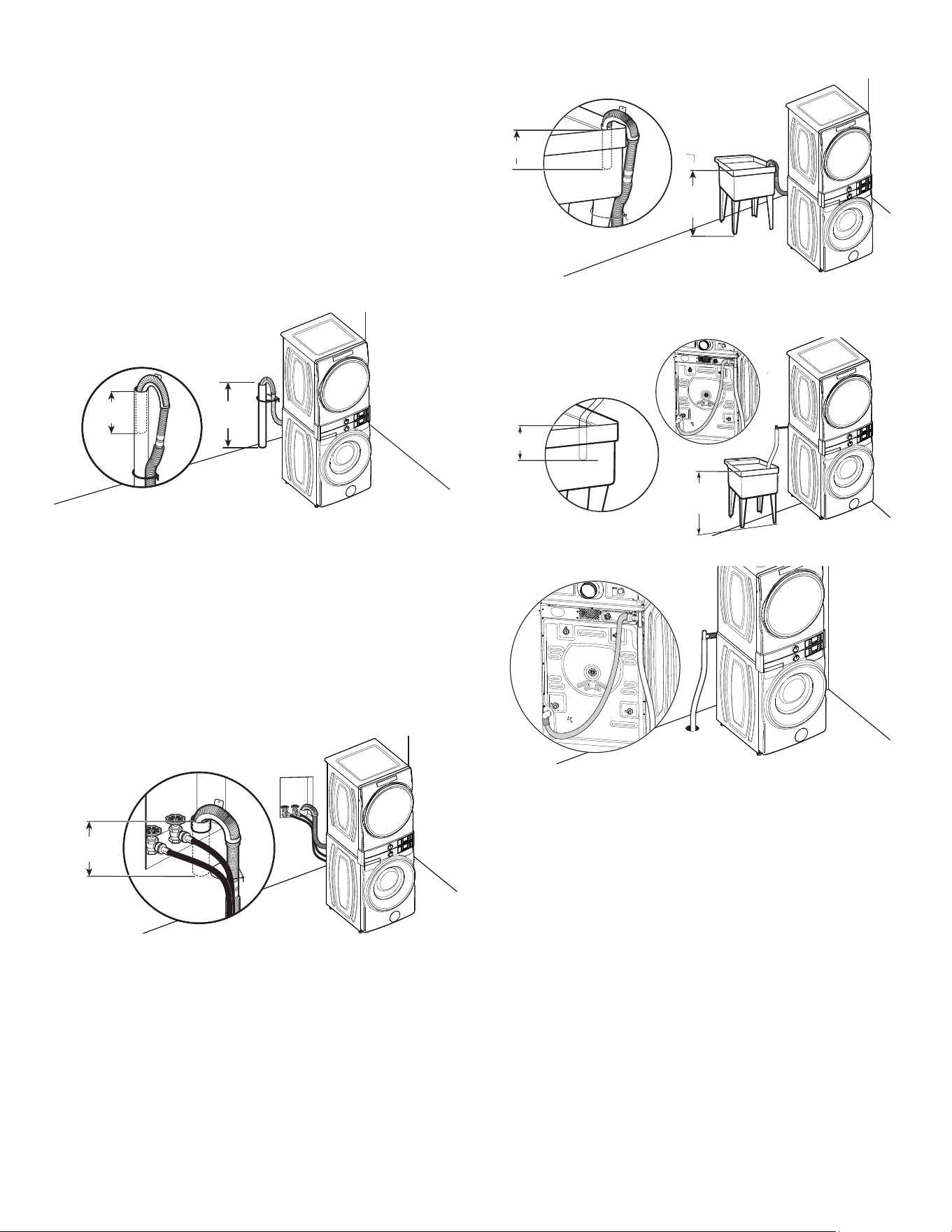

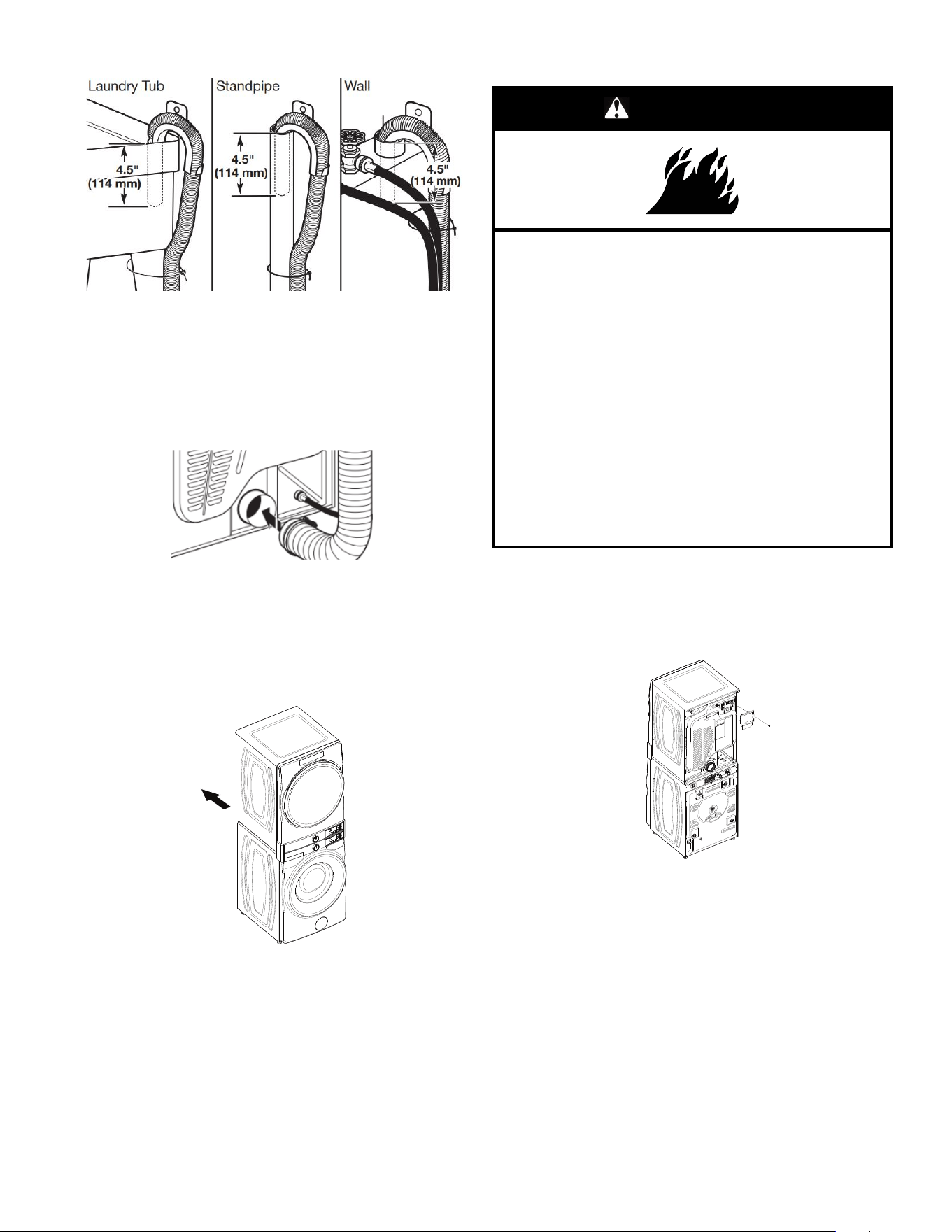

Connect
Drain Hose ..................................................... 16
Connect
Inlet Hoses ..................................................... 17
Connect V
ent .............................................................. 18

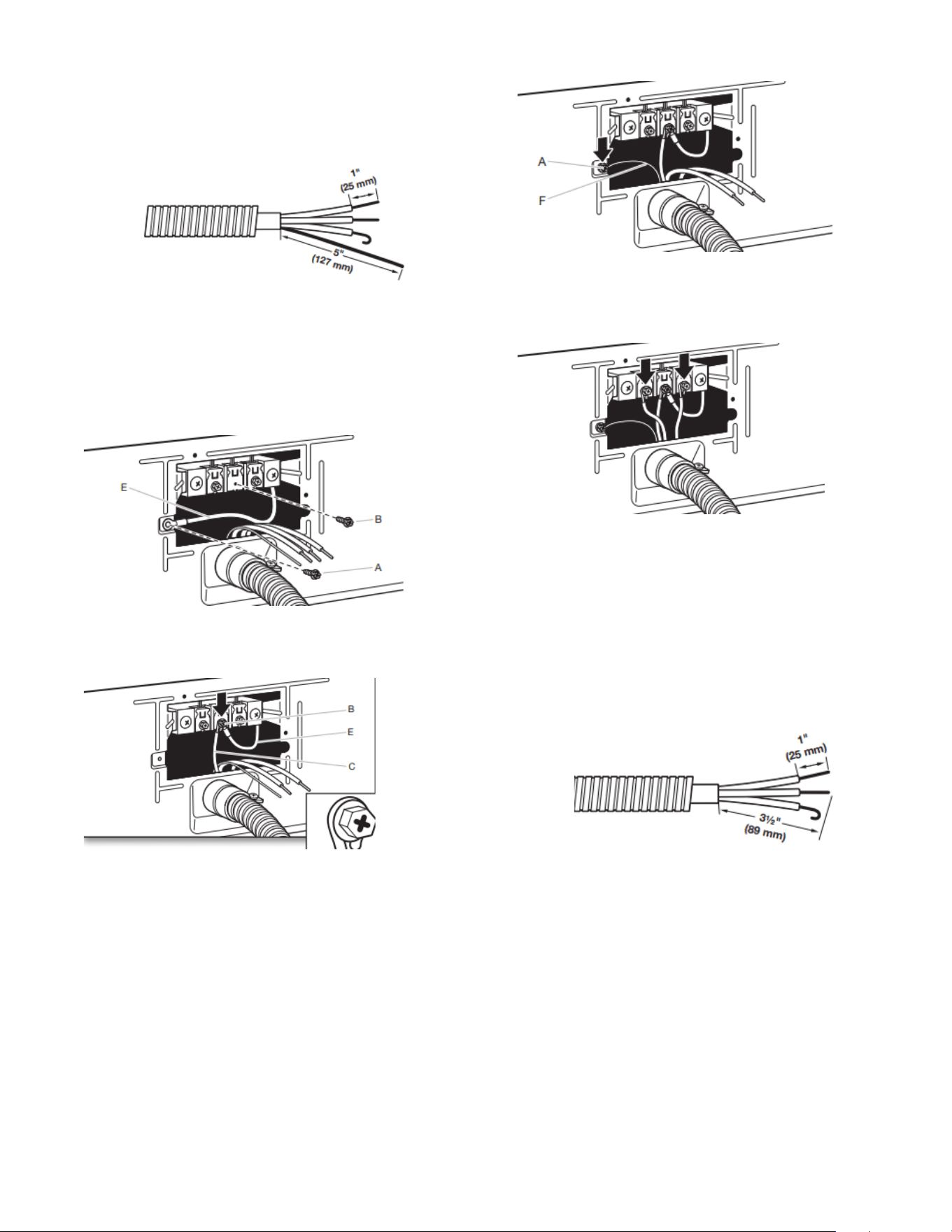

Dryer
Electrical Installation............................................. 18

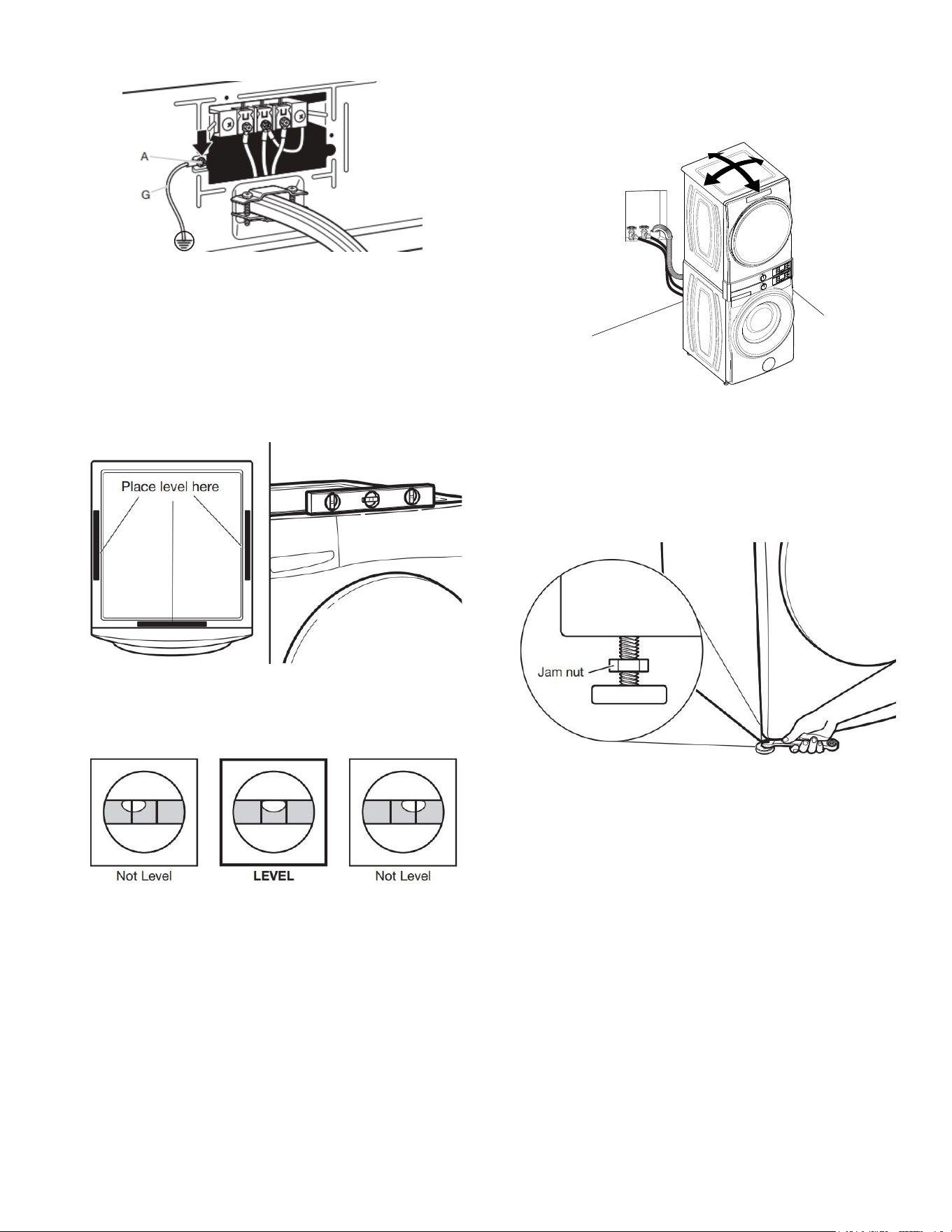

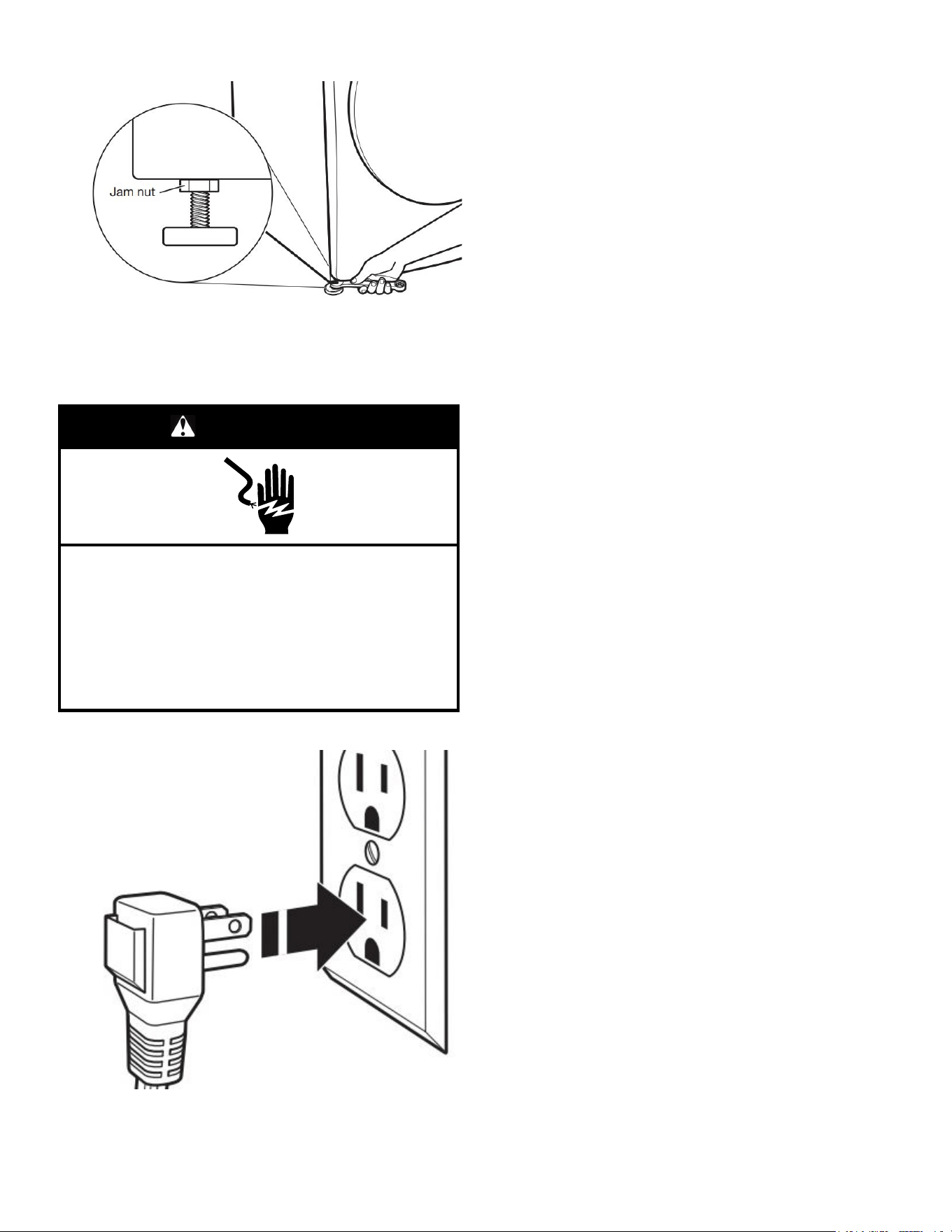

Level
the Stacked Laundry Center ................................... 23
Complete
Installation Checklist ....................................... 24
Sécurité de l’ensemble de buanderie électrique superposé .
..
25
INSTALLA TION ............................................................. 40

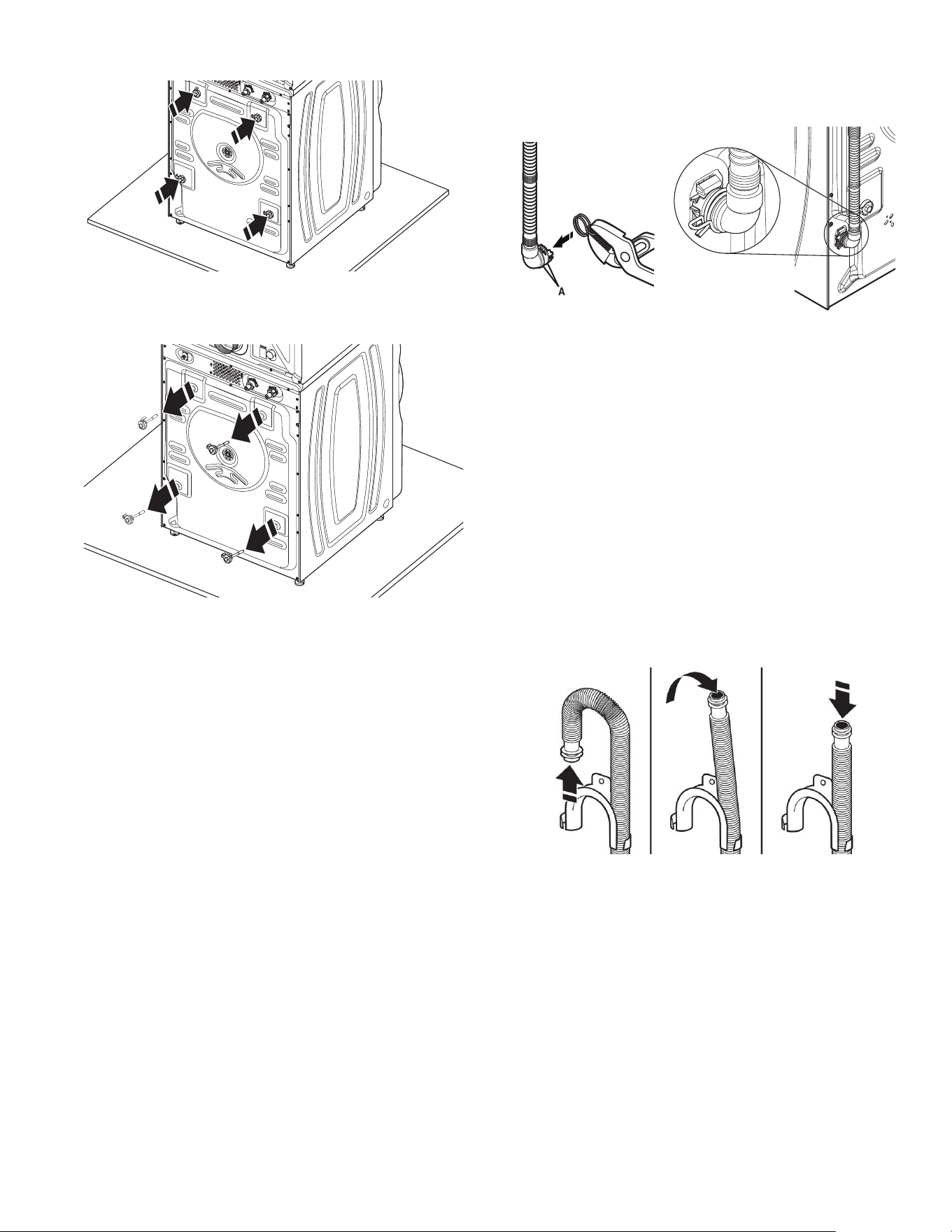

Déballage ..................................................................
40

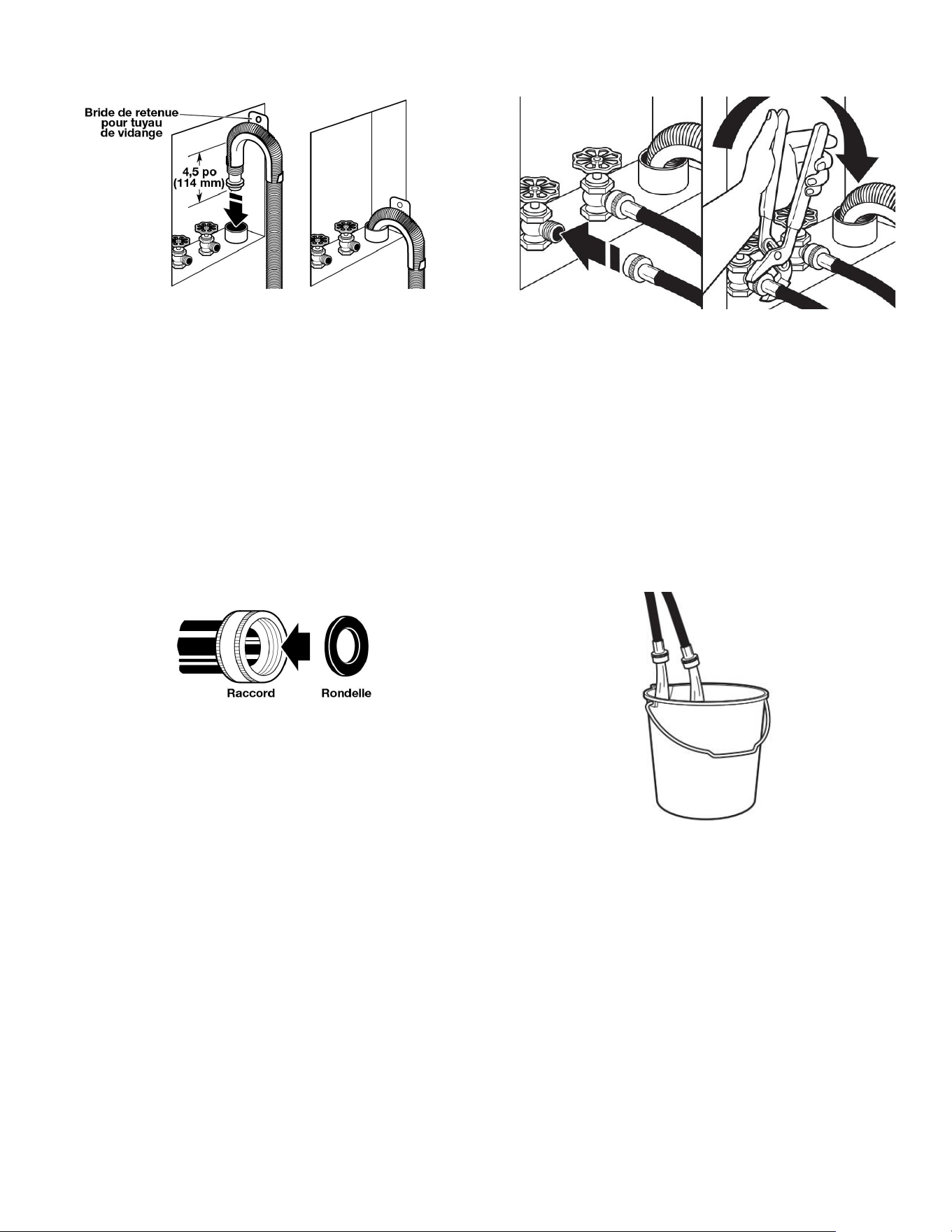

Raccordement
du tuyau de vidange ................................. 41
Raccordement
des tuyaux d’alimentation .......................... 42
Raccordement du conduit d’évacuation ............................ 43

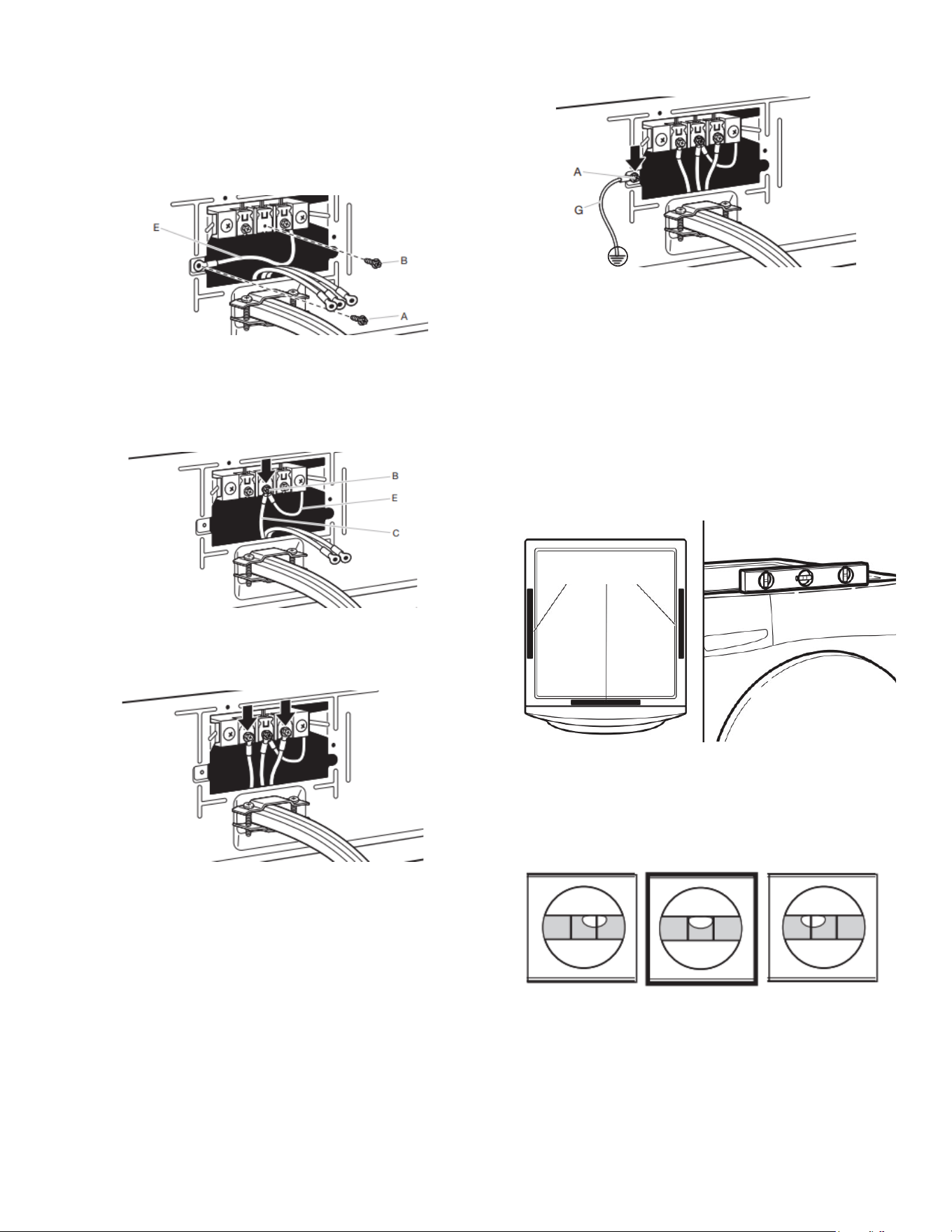

Sécheuse Installation électrique – É.-U
................................
44

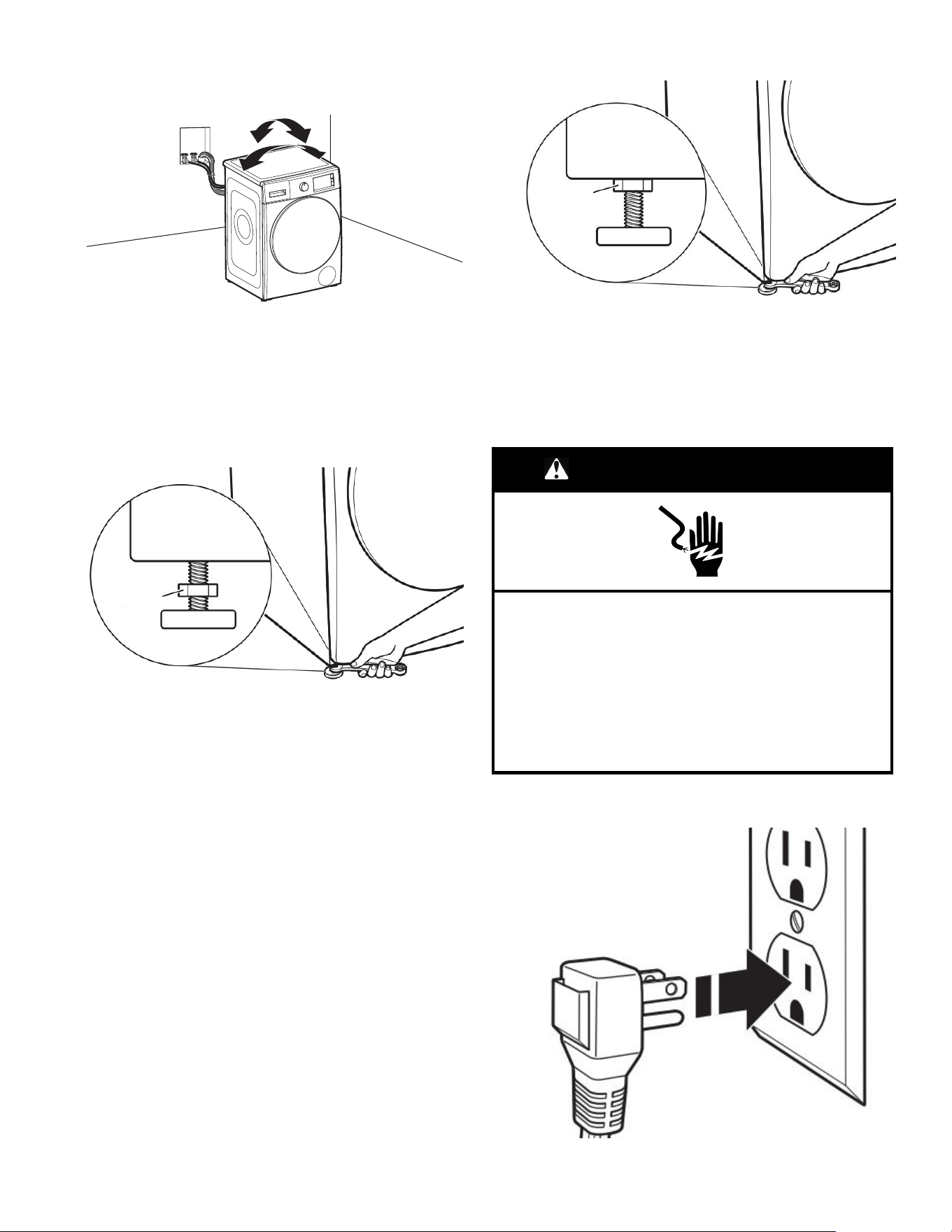

Mise
à niveau de l’ensemble de buanderie superposé.......... 49
Liste
de vérification pour l’installation terminée ................... 51
2
ELECTRIC STACKED LAUNDRY CENTER SAFETY
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These
words mean:
DANGER
You can be killed or seriously injured if you don't
immediately follow instructions.
WARNING
You can be killed or seriously injured if you don’t follow
instructions.
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
WARNING — “Risk of Fire”
− Clothes dryer installation must be performed by a qualified installer.
− Install the clothes dryer according to the manufacturer's instructions and local codes.
− Do not install a clothes dryer with flexible plastic venting materials or flexible metal (foil type) duct. If flexible metal duct
is installed, it must be of a specific type identified by the appliance manufacturer as suitable for use with clothes dryers.
Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will obstruct clothes
dryer airflow and increase the risk of fire.
− To reduce the risk of severe injury or death, follow all installation instructions.
− Save these instructions.
3
IMPORTANT SAFETY INSTRUCTIONS
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your appliance, follow basic precautions,
including the following:
� Read all instructions before using the appliance.
� Do not wash articles that have been previously cleaned in,
washed in, soaked in, or spotted with gasoline, dry-cleaning
solvents, or other flammable or explosive substances, as
they give off vapors that could ignite or explode.
� Do not add gasoline, dry-cleaning solvents, or other
flammable or explosive substances to the wash water.
These substances give off vapors that could ignite or
explode.
� Under certain conditions, hydrogen gas may be produced
in a hot-water system that has not been used for 2 weeks or
more. HYDROGEN GAS IS EXPLOSIVE. If the hot-water
system has not been used for such a period, before using a
washing machine, turn on all hot-water faucets and let the
water flow from each for several minutes. This will release
any accumulated hydrogen gas. As the gas is flammable,
do not smoke or use an open flame during this time.
� Do not allow children to play on or in the appliance. Close
supervision of children is necessary when the appliance is
used near children.
� Before the appliance is removed from service or discarded,
remove the door.
� Do not reach into the appliance if the tub or agitator is
moving.
� Do not install or store this appliance where it will be
exposed to the weather.
� Do not tamper with controls.
� Do not repair or replace any part of the appliance or attempt
any servicing unless specifically recommended in the user-
maintenance instructions or in published user-repair
instructions that you understand and have the skills to carry
out.
� Do not use replacement parts that have not been
recommended by the manufacturer (e.g. parts made at
home using a 3D printer).
� See the Installation Instructions for grounding requirements
and installation.
� This appliance uses an ultraviolet (UV) source and must be
used in compliance with its markings and instructions to
prevent the user's eye and bare skin from exposure to
harmful UV radiation.
� Do not dry articles that have been previously cleaned in,
washed in, soaked in, or spotted with gasoline, dry-cleaning
solvents, or other flammable or explosive substances, as
they give off vapors that could ignite or explode.
� Risk of Suffocation and Injury from Entrapment: Do not
allow children to play on or in the appliance. Close
supervision of children is necessary when the appliance is
used near children.
� Do not reach into the appliance if the drum is moving.
� Do not use fabric softeners or products to eliminate static
unless recommended by the manufacturer of the fabric
softener or product.
� Do not use heat to dry articles containing foam rubber or
similarly textured rubber-like materials.
� Clean lint screen before or after each load.
� Keep area around the exhaust opening and adjacent
surrounding areas free from the accumulation of lint, dust,
and dirt.
� The interior of the appliance and exhaust duct should be
cleaned periodically by qualified service personnel.
� Do not place items exposed to cooking oils in your dryer.
Items contaminated with cooking oils may contribute to a
chemical reaction that could cause a load to catch fire. To
reduce the risk of fire due to contaminated loads, the final
part of a tumble dryer cycle occurs without heat (cool down
period). Avoid stopping a tumble dryer before the end of the
drying cycle unless all items are quickly removed and
spread out so that the heat is dissipated.
� Do not install a booster fan in the exhaust duct.
NOTE: The booster fan warning does not apply to clothes
dryers intended to be installed in a multiple clothes dryer
system, with an engineered exhaust duct system that is
installed per the clothes dryer manufacturer's guidelines.
SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
WHEN DISCARDING OR STORING YOUR OLD CLOTHES DRYER, REMOVE THE DOOR.
SAVE THESE INSTRUCTIONS
This product conforms to the applicable provisions of the United States Code of Federal Regulations, Title 21, Chapter 1, Sub-
chapter J, Radiological Health.
WARNING
Certain internal parts are intentionally not grounded and may present a risk of electric shock only during servicing.
Service Personnel – Do not contact any component that is not an integral part of the frame or metal cabinet.
Internet Connectivity Guide for Connected Appliances Only
IMPORTANT : Proper installation of your appliance prior to use is your responsibility . Be sure to read and follow the installation
instructions that came with your appliance.
Connectivity
requires Wi-Fi and account creation. App features and functionality are subject to change. Data rates may apply . Once
installed, launch the app. Y ou will be guided through the steps to set up a user account and to connect your appliance.
Y
ou
Will Need:
Federal Communications Commission (FCC) Compliance Notice
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:
Changes
or modifications not expressly approved by the party responsible for compliance could void the user’ s authority to operate the
equipment.
Industry Canada (IC) Compliance Notice
This Device complies with Industry Canada License-exempt RSS standard(s). Operation is subject to the following two conditions:
Under
Industry Canada regulations, this radio transmitter may only operate using an antenna of a type and maximum (or lesser) gain
approved for the transmitter by Industry Canada. T o reduce potential radio interference to other users, the antenna type and its gain
should be so chosen that the equivalent isotropically radiated power (e.i.r .p.) is not more than that necessary for successful
communication.
T
o
comply with FCC and Industry Canada RF radiation exposure limits for general population, antenna(s) used for this transmitter must
be installed such that a minimum separation distance of 20 cm is maintained between the radiator (antenna) and all persons at all times
and must not be co-located or operating in conjunction with any other antenna or transmitter.
If
this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off
and on, the user is encouraged to try to correct the interference by one of the following measures:
4
A
home wireless router supporting Wi-Fi, 2.4 Ghz with WP A2 security . If you are unsure of your router ’s capabilities, refer to the router
manufacturer’
s instructions.
The
router to be on and have a live internet connection.
The
10–character SAID code for your appliance. The SAID code is either printed on a label on the appliance or found on the LCD
screen.
1.
This
device may not cause harmful interference, and
2.
This
device must accept any interference received, including interference that may cause undesired operation.
1.
This
device may not cause interference.
2.
This
device must accept any interference, including interference that may cause undesired operation of the device.
Reorient
or relocate the receiving antenna.
Increase
the separation between the equipment and receiver.
Connect
the equipment into an outlet on a circuit dif ferent from
that to which the receiver is connected.
Consult
the dealer or an experienced radio/TV technician for
help.
Keep out of the reach of children. Read the label and any operating manual before using.
PRECAUTIONS
WARNING - UV Radiation emitted from this Device. Unintended use of the device, or damage to the housing, may result in
exposure to ultraviolet radiation. Ultraviolet radiation may cause eye and skin irritation. Avoid exposing eyes and skin to
ultraviolet radiation.
DIRECTIONS FOR USE. Refer to Owner's Manual. UV lamp or other UV - emitting components shall only be serviced by a
qualified service technician. Call Whirlpool Service & support owner center 1-800-807-6777. The use of this device is a
supplement to and not a substitute for standard infection control practices to control transmission on infections; Users must
continue to follow all current infection control practices, including those practices related to cleaning and disinfection of
environmental surfaces.
CHOOSING THE RIGHT
DETERGENT
Use only High Efficiency detergents. The package will be marked
“HE” or “High Efficiency.” Low-water washing creates excessive
sudsing with a non-HE detergent. Using non-HE detergent will
likely result in longer cycle times and reduced rinsing
performance. It may also result in component failure and, over
time, buildup of mold or mildew. HE detergents should be low-
sudsing and quick-dispersing to produce the right amount of suds
for the best performance. They should hold soil in suspension so it
is not redeposited onto clean clothes. Not all detergents labeled
as High Efficiency are identical in formulation and their ability to
reduce suds. For example, natural, organic, or homemade HE
detergents may generate a high level of suds. If you use one of
these and see an “Sd” or “Sud” error code appear in the display,
consider using a different HE detergent. Always follow the
detergent manufacturer’s instructions to determine the amount of
detergent to use. Do not go over the Max line on the dispenser.

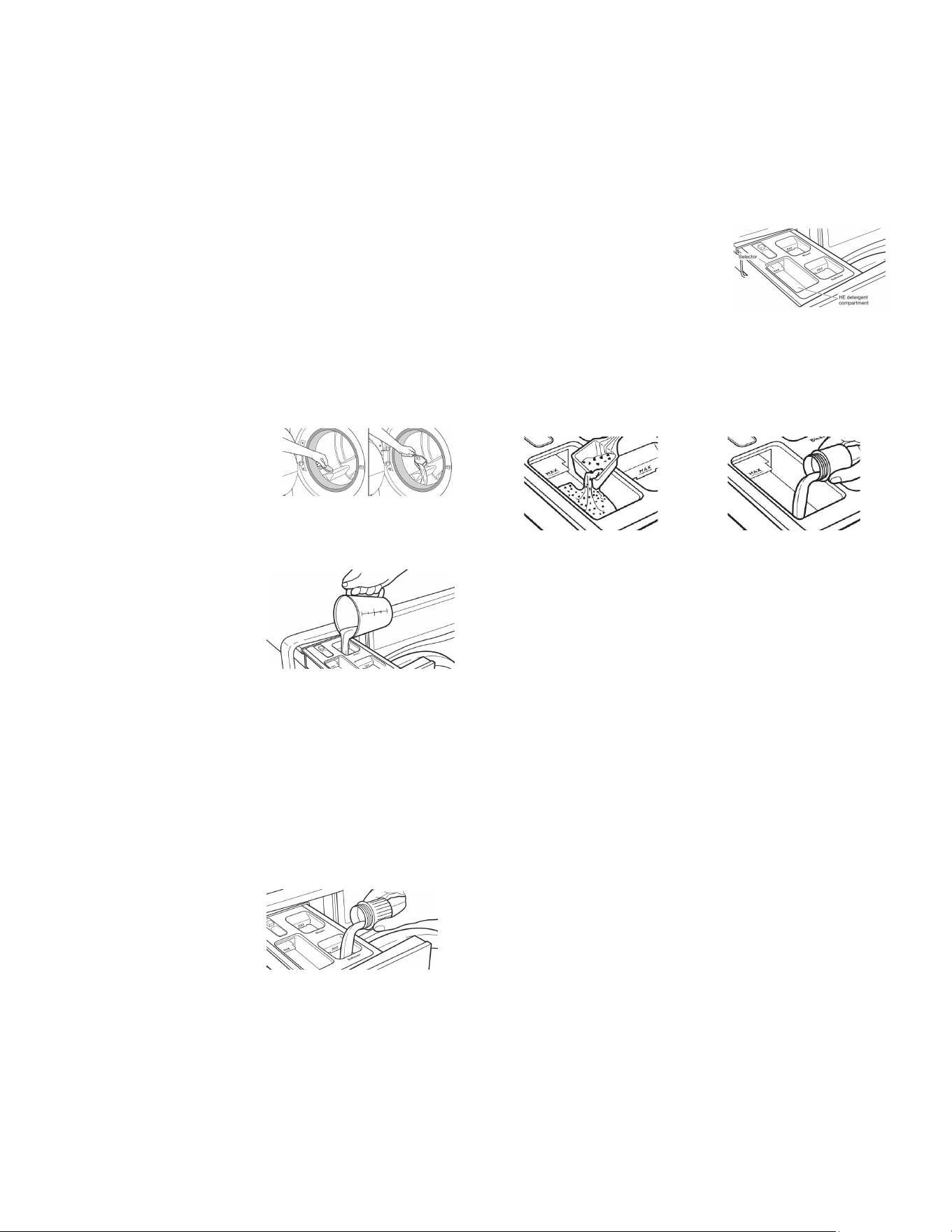

Adding Laundry Products
Adding HE detergent to basket:
Single-dose laundry packets,
Oxi-type boosters, color-safe
bleach, or scented crystals can be
added to the drum prior to adding
laundry.
NOTE: Follow the manufacturer’s instructions to determine the
amount of laundry products to use.
Adding liquid chlorine bleach to single-load dispenser:
Add liquid chlorine bleach to
the bleach compartment. Do
not overfill, dilute, or use more
than 2/3 cup (165 mL). Do not
use color-safe bleach or Oxi in
the same cycle with liquid
chlorine bleach.
IMPORTANT:
� Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess.
� Do not fill beyond the “MAX” line. Overfilling could cause
garment damage.
� Do not use thickened, easy-pour, or no-splash bleach when
running the Clean Washer with
✝
affresh
®
cycle, as excess suds
may occur.
� Slowly close dispenser drawers. Make sure the drawers are
closed completely.
Adding liquid fabric softener to single-load dispenser:
Pour a measured amount of
liquid fabric softener into liquid
fabric softener compartment.
Always follow manufacturer’s
directions for correct amount
of fabric softener, based on
your load size.
Fabric softener is always dispensed in the last rinse, even if
Extra Rinse is selected.
IMPORTANT: Do not overfill, dilute, or use more than the
manufacturer-recommended quantity of fabric softener. Do not fill
past the “MAX” line. Overfilling dispenser will cause fabric softener
to immediately dispense into washer.
� Do not spill or drip any fabric softener onto the clothes.
� Do not use liquid fabric softener dispenser balls in this washer.
They will not dispense correctly.
� Do not use fabric softener sheets, as they can stain the load.
Adding HE detergent to single-load dispenser:
Pour a measured amount of HE
detergent into detergent
compartment. For powdered
detergent, lift the selector to the high
position. For liquid detergent, push
down the selector to the low position.
Do not overfill; adding too much detergent may cause detergent
to be dispensed into the washer too early.
IMPORTANT:
� Do not add single-dose laundry packet to dispenser drawer.
Powdered detergent: Liquid detergent:
Lift the selector to the high
position. Add directly to the
compartment.
Push down the selector to the
low position. Add directly to
the compartment.
STACKED LAUNDRY CENTER
MAINTENANCE AND CARE
Washer Water Inlet Hoses
If you live in a hard water area, use of a water softener is
recommended to control the buildup of scale through the water
system in the washer. Over time, the buildup of lime scale may
clog different parts of the water system, which will reduce product
performance. Excessive scale buildup may lead to the need for
certain part replacement or repair.
Replace inlet hoses after 5 years of use to reduce the risk of hose
failure. Periodically inspect and replace inlet hoses if bulges,
kinks, cuts, wear, or leaks are found.
When replacing your inlet hoses:
� Mark the date of replacement on the label with a permanent
marker.
� Check that the old washers are not stuck on the washer inlet
valves.
� Use new washers in the new inlet hoses to ensure a proper
seal.
NOTE: Do not use old hoses. Property damage can result. This
appliance may not include inlet hoses.
✝affresh
®
is a registered trademark of Whirlpool, U.S.A.
5
Washer Care
Recommendations to Help Keep Your Washer Clean and
Performing at its Best:
1. Always use High Efficiency (HE) detergents and follow the HE
detergent manufacturer’s instructions regarding the amount of
HE detergent to use. Do not use more than the recommended
amount because that may increase the rate at which
detergent and soil residue accumulate inside your washer,
which in turn may result in undesirable odor.
2. Use warm and hot wash water settings sometimes (not
exclusively cold water washes), because they do a better job
of controlling the rate at which soils and detergent
accumulate.
3. Always leave the washer lid/door open between uses to help
dry out the washer and avoid the buildup of odor-causing
residue.
4. Periodically clean residue from all interior surfaces of the
window. For better care, wipe the entire inside of the door with
a damp cloth.
5. Always follow door seal maintenance instructions to clean the
door seal. Go online for complete instructions.

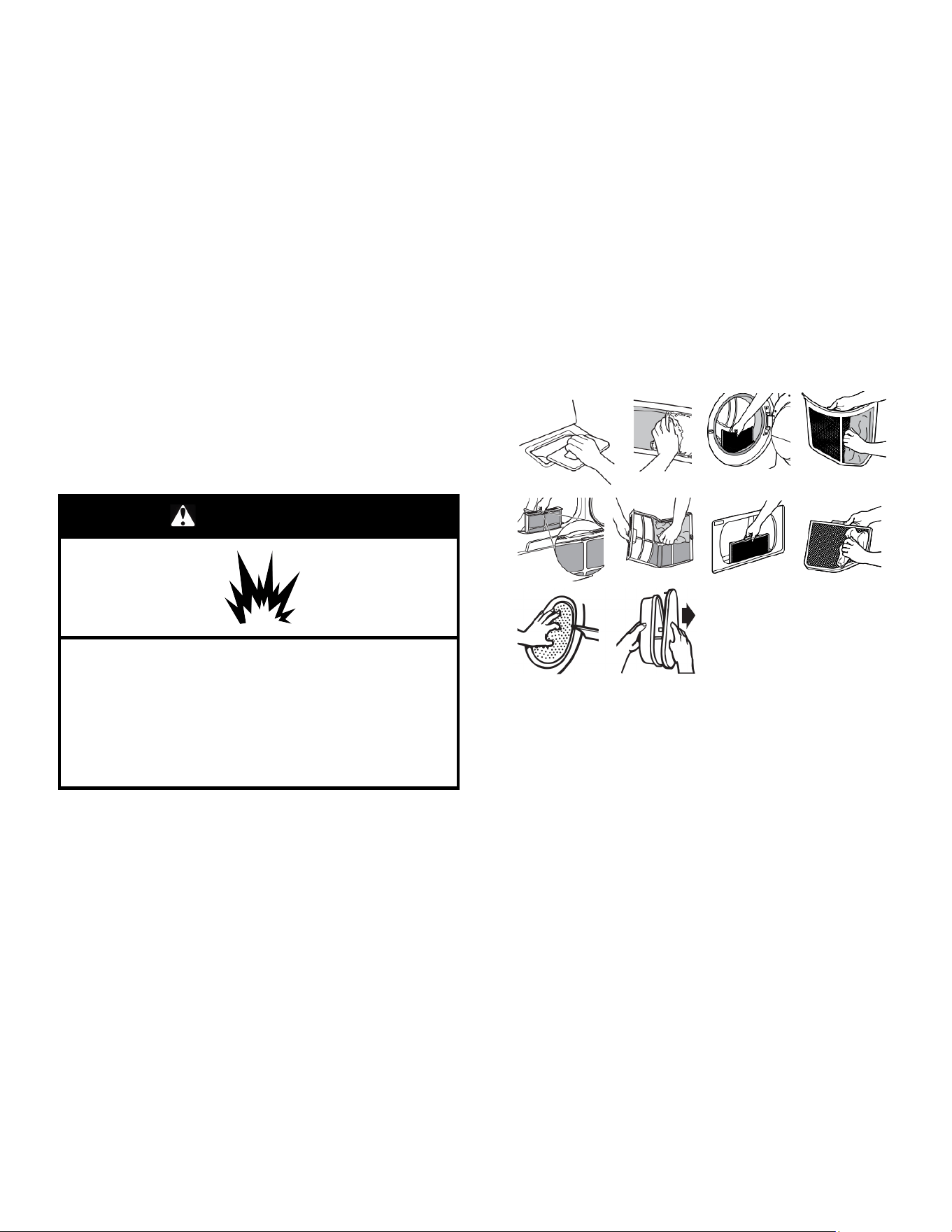

Dryer Care
Cleaning the Dryer Location
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in death,
explosion, or fire.
Keep dryer area clear and free from items that would block the
airflow for proper dryer operation. This includes clearing piles of
laundry in front of the dryer.
Cleaning the Dryer Interior
To clean dryer drum:
1. Use nonflammable cleaner or a mild hand dish detergent
mixed at a low concentration with very warm water, and rub
with a soft cloth.
� Rinse well with a wet sponge or towel.
� Tumble a load of clean clothes or towels to dry drum.
OR
2. Use a microfiber cloth and very warm water in a spray bottle to
clean the drum and a second microfiber towel to dry.
NOTE: Garments that contain unstable dyes, such as denim blue
jeans or brightly colored cotton items, may discolor the rear of the
dryer interior. These stains are not harmful to your dryer and will
not stain future loads of clothes. Dry unstable dye items inside out
to avoid transfer of dye.
Removing Accumulated Lint
From inside the dryer cabinet:
Lint should be removed every 2 years, or more often, depending
on dryer usage. Cleaning should be done by a qualified appliance
service or ventilation system cleaner.
From the exhaust vent:
Lint should be removed every 2 years, or more often, depending
on dryer usage.

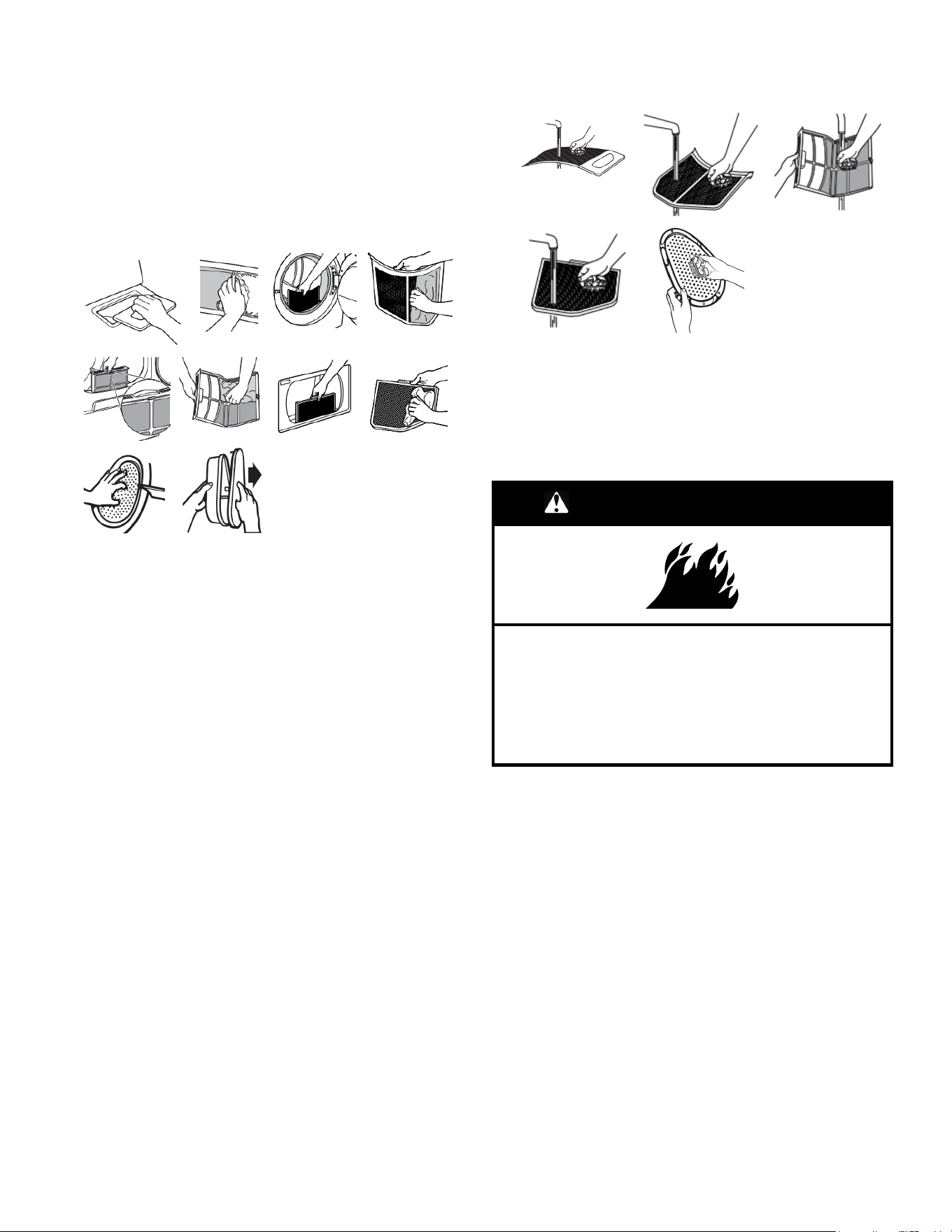

Cleaning the Lint Screen
Every load cleaning:
The lint screen may be located either in the door opening or the
top of the dryer depending on model. A screen blocked by lint can
increase drying time.
To clean:
1. Remove the lint screen. If necessary, press the tab to release
and open the lint screen. Roll lint off the screen with your
fingers. Do not rinse or wash screen to remove lint. Wet lint is
hard to remove.
2. Push the lint screen firmly back into place.
IMPORTANT:
� Do not run the dryer with the lint screen loose, damaged,
blocked, or missing. Doing so can cause overheating and
damage to both the dryer and fabrics.
� If lint falls off the screen into the dryer during removal, check
the exhaust hood and remove the lint. See “Venting
Requirements” in the Installation Instructions.
� Clean space where lint screen is located, as needed. Using a
vacuum, gently remove any lint that has accumulated outside
of the lint screen.
As-needed cleaning:
Laundry detergent and fabric softener residue can build up on the
lint screen. This buildup can cause longer drying times for your
clothes, or cause the dryer to stop before your load is completely
dry. The screen is probably clogged if lint falls off while the screen
is in the dryer. Clean the lint screen with a nylon brush every
6 months, or more frequently, if it becomes clogged due to a
residue buildup.
To wash:
1. Roll lint off the screen with your fingers.
2. Wet both sides of lint screen with hot water.
6
3. Wet a nylon brush with hot water and liquid detergent. Scrub
lint screen with the brush to remove residue buildup.
4. Rinse screen with hot water.
5. Thoroughly dry lint screen with a clean towel. Reinstall screen
in dryer.
Check Your Vent System for Good
Airflow
WARNING
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in death or
fire.
Good Airflow
Along with heat, dryers require good airflow to efficiently dry
laundry. Proper venting will reduce your drying times and improve
your energy savings. See Installation Instructions.
The venting system attached to the dryer plays a big role in good
airflow. Blocked or crushed vents as well as improper venting
installation will reduce air flow and dryer performance.
Service calls caused by improper venting are not covered by the
warranty and will be paid by the customer, regardless of who
installed the dryer. To clean or repair venting, contact a venting
specialist.
Non-Use and Vacation Care
Operate your stacked laundry center only when you are
home. If moving, or not using your stacked laundry center for
a period of time, follow these steps:
1. Unplug or disconnect power to the washer and dryer.
2. Turn off the water supply to the stacked laundry center, to
avoid flooding due to water pressure surge.
HELPFUL TIP: Attach a reminder note to the washer to turn
the water back on before washer’s next use.
3. Clean the Dispensers. Not all models are equipped with
dispensers. If your model has dispensers, refer to the
Cleaning Dispensers section located in the Product Guide
online.
4. Clean lint screen. See "Cleaning the Lint Screen."
Winter Storage Care
IMPORTANT: To avoid damage, install and store the stacked
laundry center where it will not freeze. Because some water may
stay in hoses, freezing can damage the washer. If storing or
moving during freezing weather, winterize your washer.
To winterize washer:
1. Shut off both water faucets; disconnect and drain water inlet
hoses.
HELPFUL TIP: Attach a reminder note to the washer to turn
the water back on before washer’s next use.
2. Put 1 quart (1 L) of R.V. type antifreeze in basket and run
washer on Drain/Spin cycle for about 30 seconds to mix
antifreeze and remaining water.
3. Unplug the washer and dryer.
Transporting Your Stacked Laundry
Center
1. Shut off both water faucets. Disconnect and drain water inlet
hoses.
2. If the stacked laundry center will be moved during freezing
weather, follow “Winter Storage Care” directions before
moving.
3. Disconnect drain hose from drain system and from back of
washer.
4. Unplug the power cords on washer and dryer.
5. Place inlet hoses and drain hose inside washer basket.
6. Bundle the power cords with a rubber band or cable tie to
keep them from hanging to the ground.
7. Make sure leveling legs are secure in washer base.
8. Use tape to secure doors.
IMPORTANT: Call for service to install new transport bolts. Do not
reuse transport bolts. The stacked laundry center must be
transported in the upright position. To avoid structural damage to
your stacked laundry center, it must be properly set up for
relocation by a certified technician.
Reinstalling/Using the Stacked
Laundry Center Again
To reinstall the stacked laundry center after non-use, vacation,
winter storage, or moving:
1. Follow the Installation Instructions to Install, level and connect
the stacked laundry center.
2. Before using again, run washer through the following
recommended procedure:
To use the stacked laundry center again:
1. Flush water pipes and hoses. Reconnect water inlet hoses.
Turn on both water faucets.
2. Plug in the washer and dryer.
3. Run the washer through a full cycle (Clean Washer cycle if
preferred, if equipped) to clean washer and remove antifreeze,
if used. Use only HE (High Efficiency) detergent. Use 1/2 the
manufacturer’s recommended amount for a medium-size
load.
7
INSTALLATION INSTRUCTIONS
REQUIREMENTS

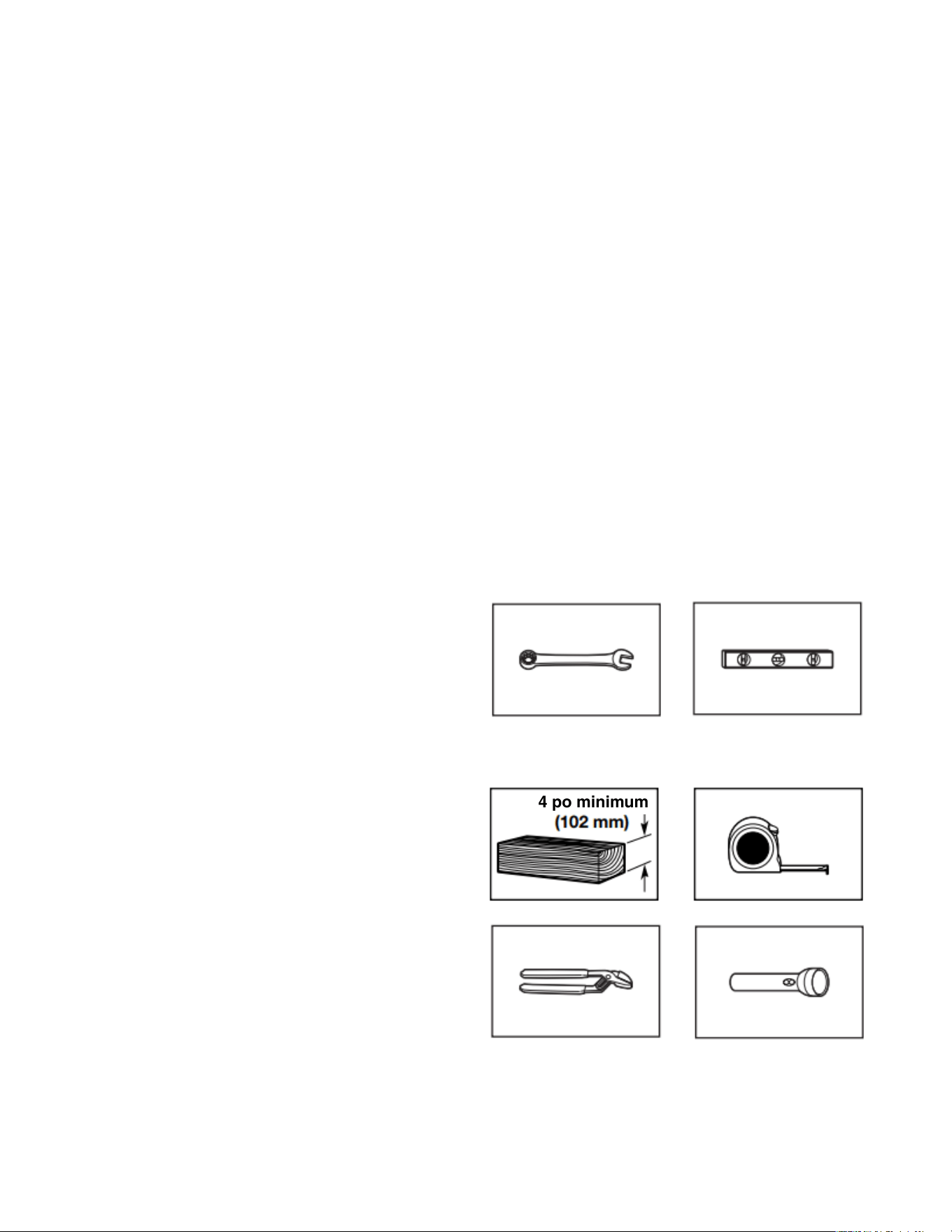

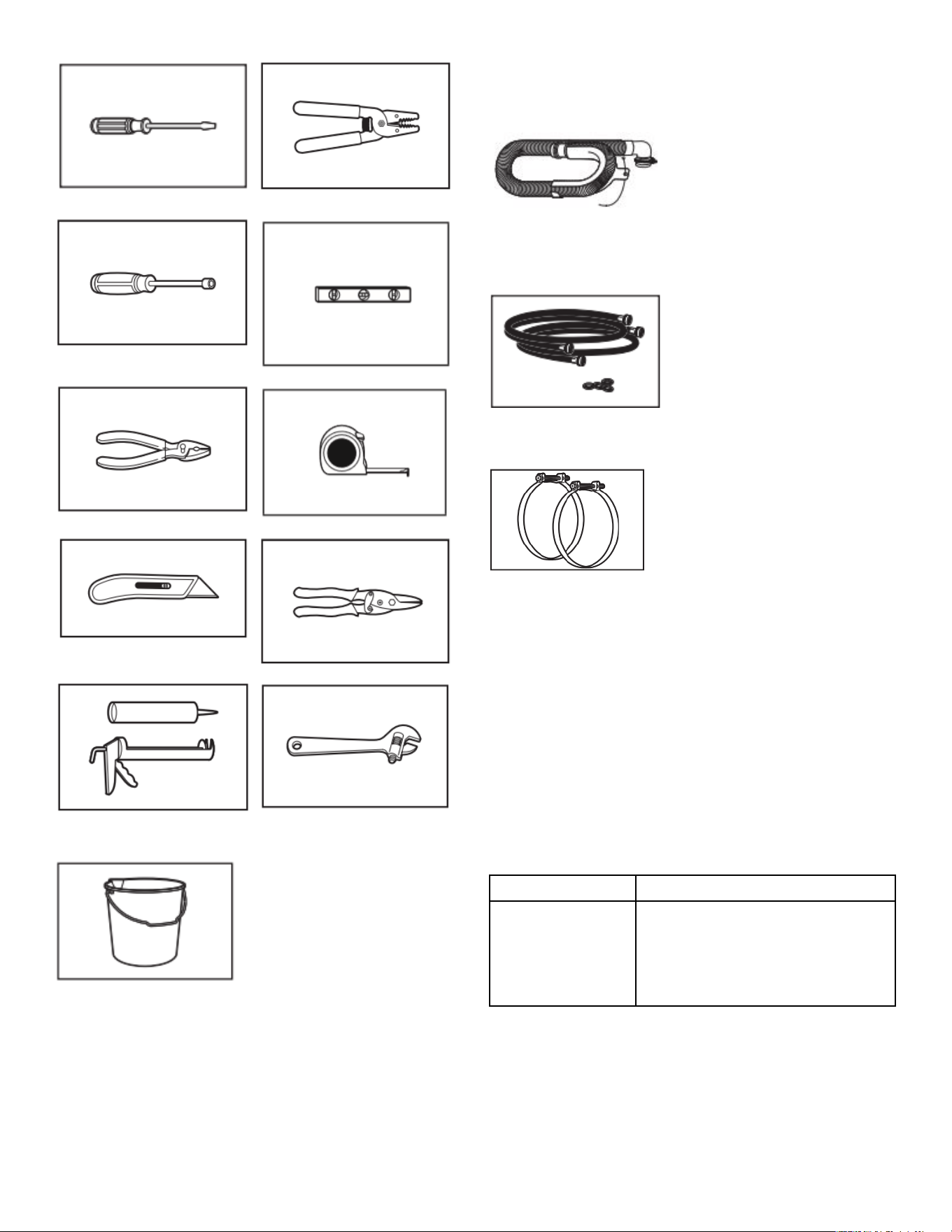

Tools and Parts
Gather required tools and parts before starting installation.
Tools Needed:
Adjustable or open end
wrenches 1/2" (13 mm), 5/8"
(16 mm), and 9/16" (14.3 mm)
Level
minimum
Wood block Ruler or measuring tape
Adjustable pliers that
open to 1
9
/
16
" (39.7 mm)
Flashlight
Flat-blade screwdriver
Wire stripper
1/4" Nut driver
Level
Pliers
Tape measure
Utility knife
Tin snips
Caulking gun and compound
Adjustable wrench that opens
to 1" (25 mm) or hex-head
socket wrench
Bucket
Parts Supplied:
NOTE: All parts supplied for installations are in the washer.
Drain hose with clamp, and if
supplied: U-form with cable tie
Parts Needed: (if not supplied)
Inlet hoses with flat washers
NOTE: Various inlet hose
options are available; check
your Quick Start Guide for
ordering information.
Vented Models:
Vent Clamps, elbows, and vent work
Additional parts may be required, depending on your installation.
Check local codes. Check existing electrical supply and venting.
See "Electrical Requirements" and "Venting Requirements" before
purchasing parts. Mobile home installations require metal exhaust
system hardware available for purchase from the dealer from
whom you purchased your Stacked Laundry Center. For further
information, please refer to the Quick Start Guide for service
contact information.
8
9
Available Accessories
Accessories and replacement parts are available for your model.
For ordering and contact information, please reference your Quick
Start Guide.

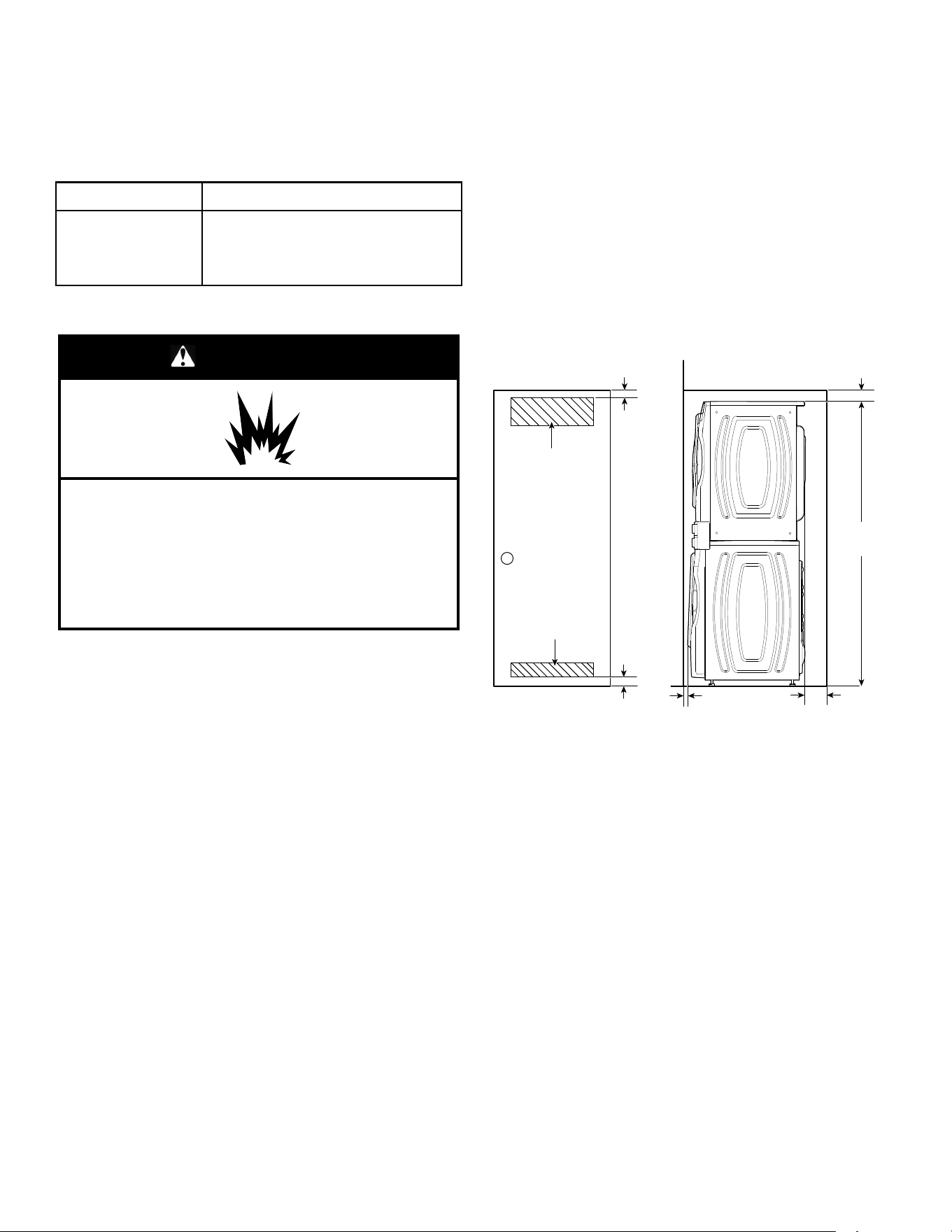

Alternate Parts (not supplied)
Your installation may require additional parts. To order, please
refer to contact information on your Quick Start Guide.
If you have: You will need:
Overhead sewer
Standard 20 gallons (76 L) 39"
(991 mm) tall drain tub or utility sink,
sump pump, and connectors (available
from local plumbing suppliers)
Location Requirements
WARNING
Explosion Hazard
Keep flammable materials and vapors, such as gasoline,
away from dryer.
Do not dry anything that has ever had anything
flammable on it (even after washing).
Failure to follow these instructions can result in death,
explosion, or fire.
Check code requirements. Some codes limit, or do not permit,
installing dryer in garages, closets, mobile homes, or sleeping
quarters. Contact your local building inspector.
IMPORTANT: Do not install, store or operate the stacked laundry
center where it will be exposed to weather or in temperatures
below 45°F (7°C). Lower temperatures may cause dryer not to
shut off at end of automatic sensor cycles, resulting in longer
drying times and water remaining in washer after use may cause
damage in low temperatures. See the "Stacked Laundry Center
Maintenance and Care” for winterizing information.
Select proper location for your stacked laundry center to improve
performance and minimize noise. Install your stacked laundry
center in a basement, laundry room, closet or recessed area.
Proper installation is your responsibility.
You will need
� A water heater set to 120°F (49°C).
� A grounded electrical outlet located within 2 feet (610 mm) of
power cord on back of the washer and dryer.
� Hot and cold water faucets located within 4 feet (1.2 m) of hot
and cold water fill valves on washer, and water pressure of
20-100 psi (137.9-689.6 kPa).
� A location allowing for proper exhaust installation. See
“Venting Requirements.”
� A separate 30 A circuit for electric dryers.
� A level floor with maximum slope of 1" (25 mm) under entire
stacked laundry center. Installing on carpet or surfaces with
foam backing is not recommended.
� If the slope is greater than 1" (25 mm), install Extended Feet
Kit. If not level, clothes may not wash or tumble properly and
automatic sensor cycles may not operate correctly.
� Floor must support the stacked laundry center's total weight
(with water and load) of 315 pounds (143 kg).
� For garage installation, place the stacked laundry center at
least 18" (460 mm) above the floor.
� The stacked laundry center must not be installed or stored in
an area where it will be exposed to water and/or weather.
IMPORTANT: Do not operate dryer at temperatures below 45°F
(7°C). Lower temperatures may cause dryer not to shut off at end
of automatic sensor cycles, resulting in longer drying times.
All dimensions show minimum spacing allowed. For each
arrangement, consider allowing more space for ease of
installation and servicing, and spacing for companion appliances
and clearances for walls, doors, and floor moldings. Space must
be large enough to allow door to fully open. Add spacing of
1" (25 mm) on all sides of the stacked laundry center to reduce
noise transfer. Doors must be louvered or equivalent and have at
least 24 in
2
(155 cm
2
) bottom and 48 in
2
(310 cm
2
) top open area.

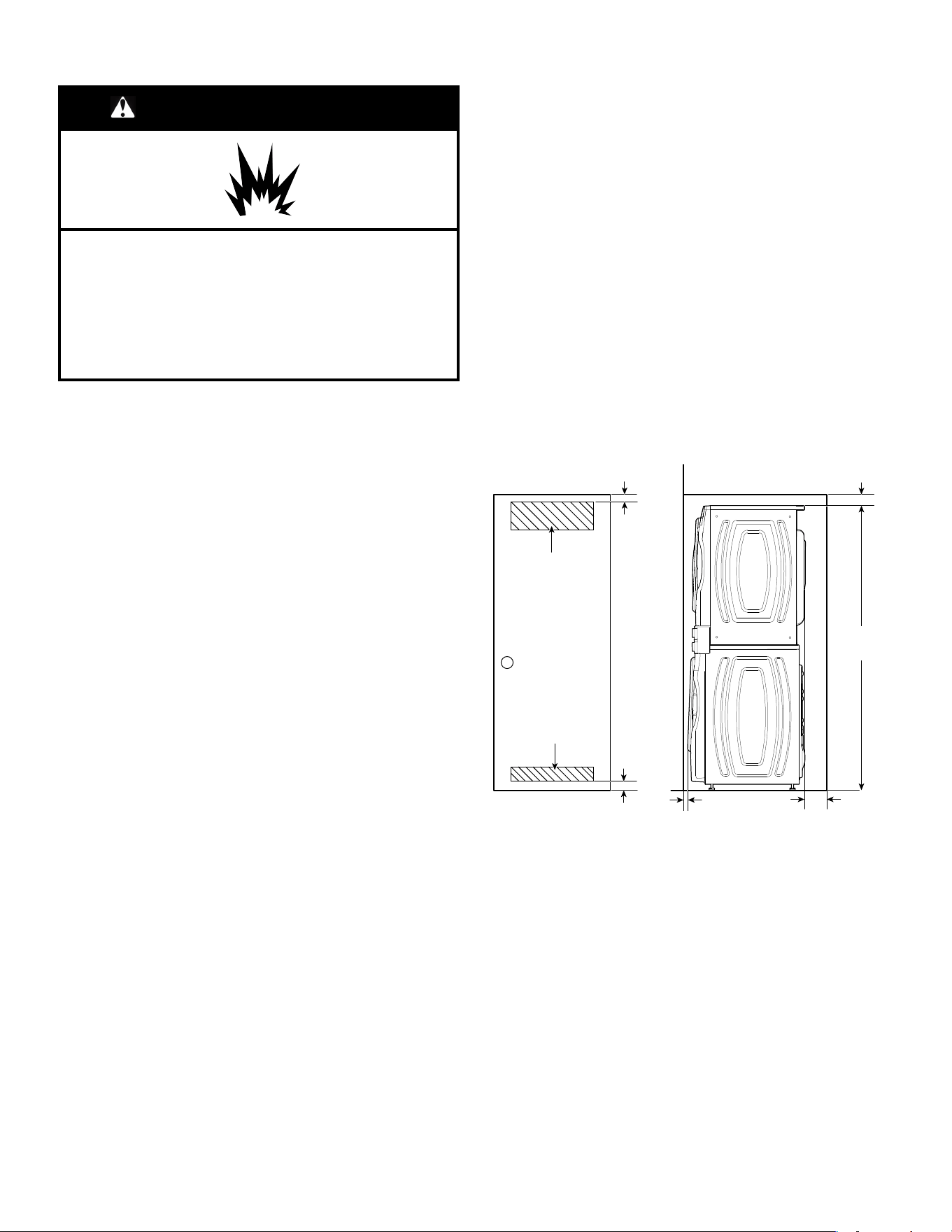

Recessed area or closet installation
Mobile Home – Additional installation
requirements
This dryer is suitable for mobile home installations. The
installation must conform to the Manufactured Home Construction
and Safety Standard, Title 24 CFR, Part 3280 (formerly the
Federal Standard for Mobile Home Construction and Safety, Title
24, HUD Part 280) or the Standard for Mobile Homes, CAN/CSA-
Z240 MH.
Mobile home installations require:
� Metal exhaust system hardware, which is available for
purchase from your dealer.
� Special provisions must be made in mobile homes to introduce
outside air into the dryer. The opening (such as a nearby
window) should be at least twice as large as the dryer exhaust
opening.
Drain System
It is the responsibility of the installer to install and secure the drain
hose in to the provided plumbing/drain in a manner that will avoid
the drain hose coming out of or leaking from the plumbing/drain.
Drain system can be installed using a floor drain, wall standpipe,
floor standpipe, or laundry tub. Select the method you need.
4848 in²
(310 cm²)
3"
(76 mm)
24 in²
(155 cm²)
3"
(76 mm)
0.25"
(5 mm)
5"
(127 mm)
6"
(152 mm)
77"
(1956 mm)
IMPORTANT: To avoid siphoning, only 4.5" (114 mm) of drain
hose should be inside standpipe. Always secure drain hose with
cable tie.

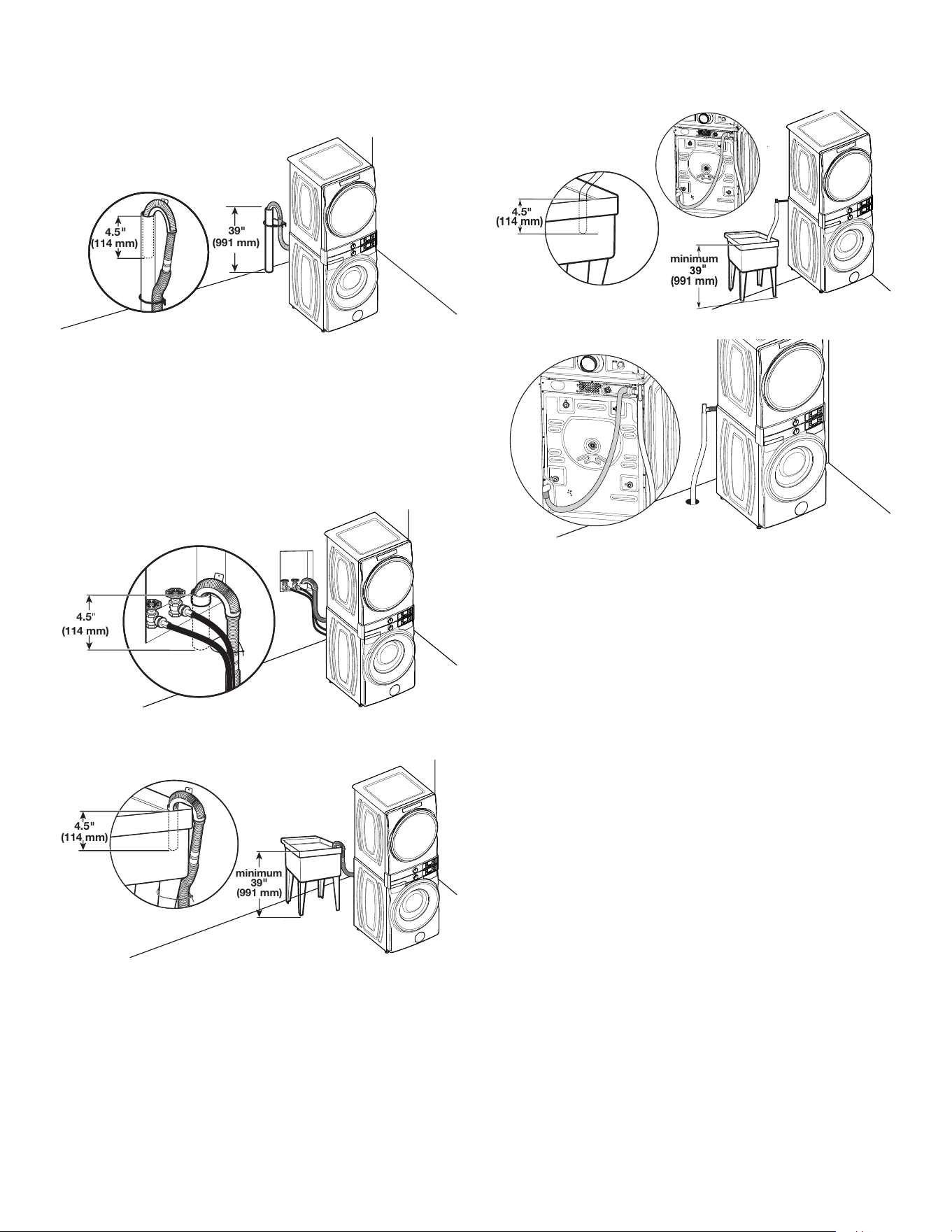

Floor standpipe drain system
4.5"
(114 mm)
39"
(991 mm)
Minimum diameter for a standpipe drain: 2" (51 mm). Minimum
carry-away capacity: 17 gallons (64 L) per minute. A 1/4" (6 mm)
diameter to 1" (25 mm) diameter Standpipe Adapter Kit is
available; refer to the Quick Start Guide for online ordering
information. Top of standpipe must be at least 39" (991 mm) high;
install no higher than 48" (1.2 m) from bottom of washer. If you
have an overhead sewer and need to pump higher than
48" (1.2 m), a sump pump and associated hardware are needed.
See “Alternate Parts.”
Wall standpipe drain system
4.5"
(114 mm)
See requirements in “Floor standpipe drain system.”
Laundry tub drain system
39"
(991 mm)
minimum
4.5"
(114 mm)
Minimum capacity: 20 gallons (76 L). Top of laundry tub must be
at least 39" (991 mm) from the floor; install no higher than
48" (1.2 m) from bottom of washer.
39
"
(991 mm)
minimum
4.5"
(114 mm)
Floor drain system
Floor drain system requires a Siphon Break Kit, 2 Connector Kits,
and an Extension Drain Hose that may be purchased separately;
refer to the Quick Start Guide for online ordering information.
Minimum siphon break height: 28" (710 mm) from bottom of
washer. (Additional hoses may be needed.)
10

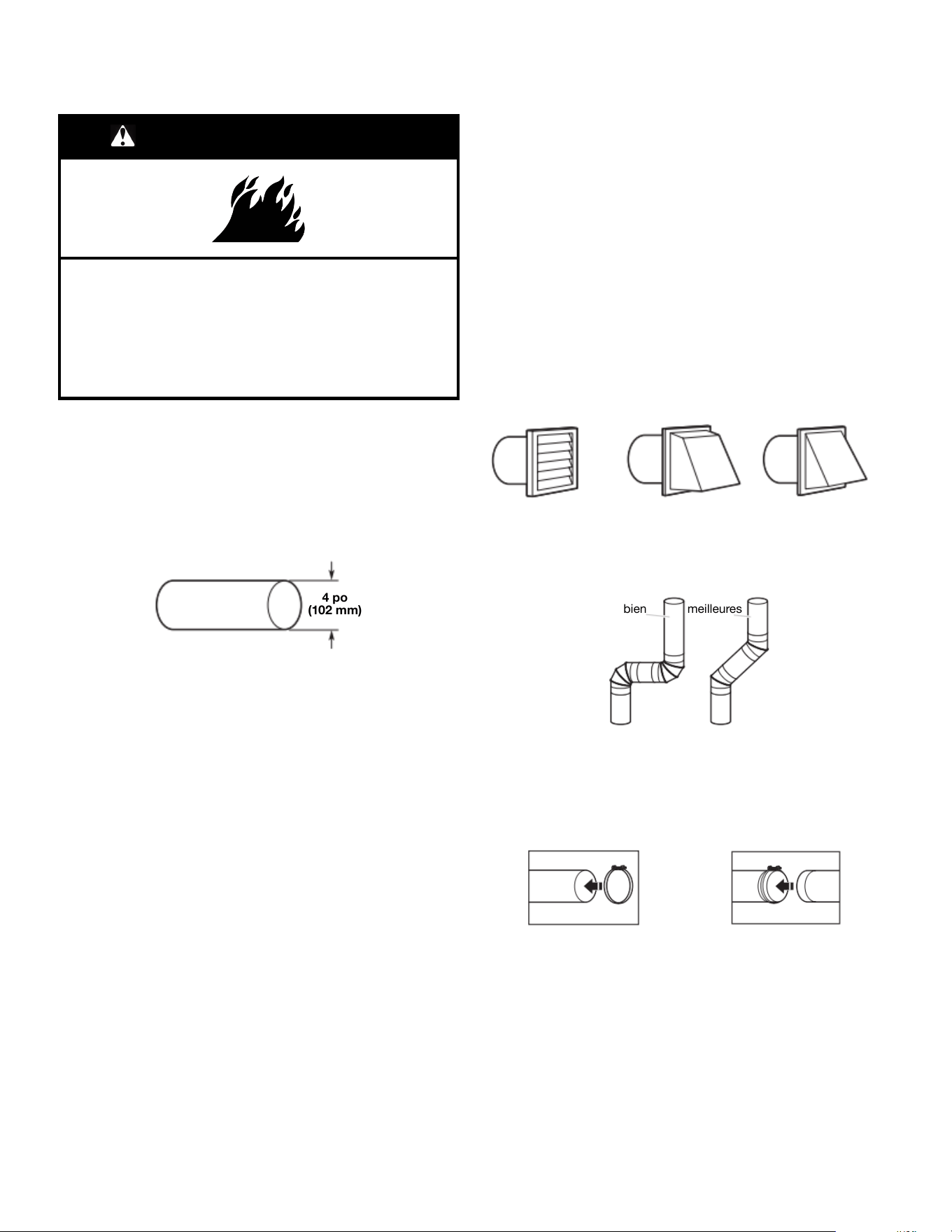

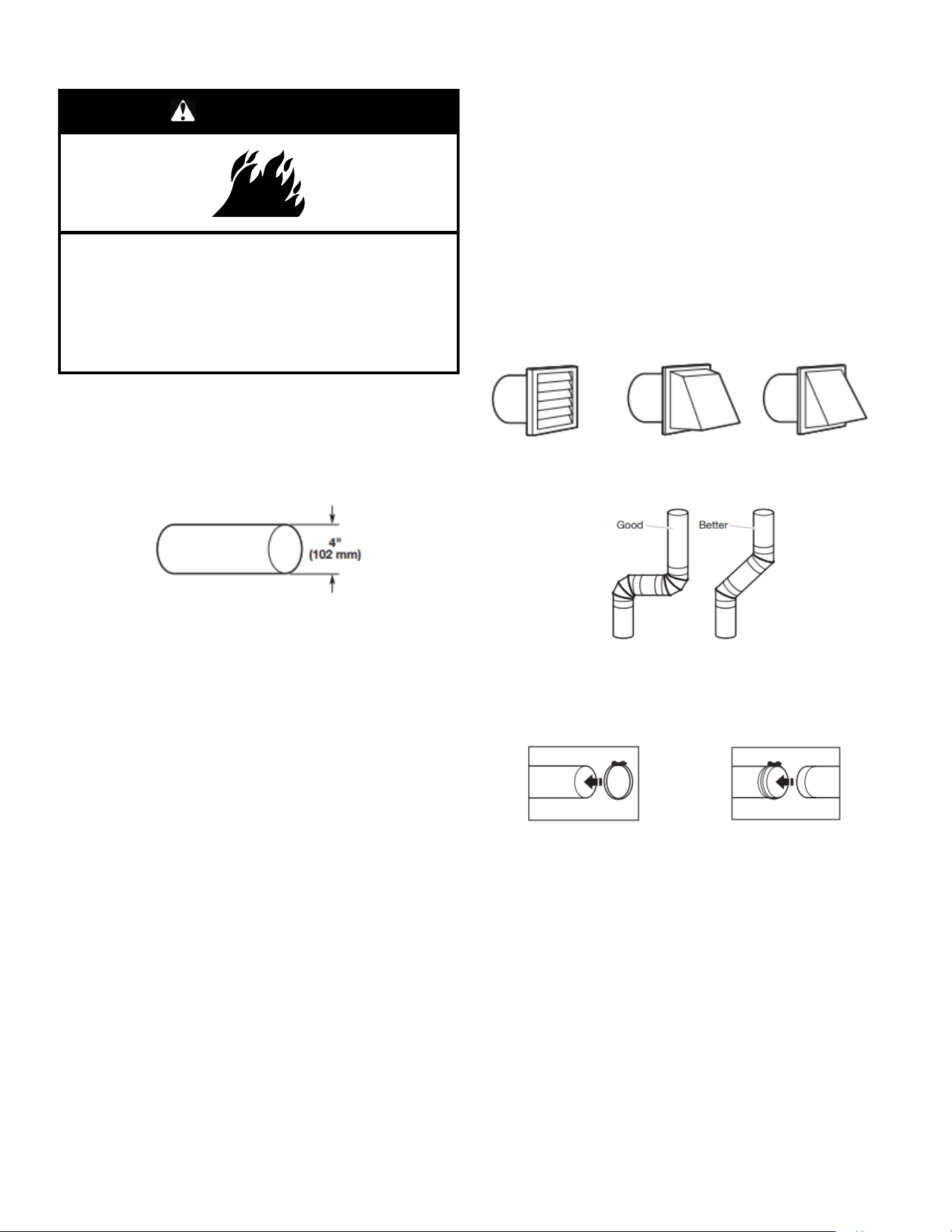

Home Venting Requirements
WARNING
Fire Hazard
Use a heavy metal vent.
Do not use a plastic vent.
Do not use a metal foil vent.
Failure to follow these instructions can result in death or
fire.
WARNING: To reduce the risk of fire, this dryer MUST BE
EXHAUSTED OUTDOORS.
IMPORTANT: Observe all governing codes and ordinances. Dryer
exhaust must not be connected into any gas vent, chimney, wall,
ceiling, attic, crawlspace, or a concealed space of a building. Only
rigid or flexible metal vent shall be used for exhausting. Do not
use plastic or metal foil vent.
� Only a 4" (102 mm) heavy metal exhaust vent and clamps may
be used.
� Do not use plastic or metal foil vent.
Rigid metal vent:
� Recommended for best drying performance and to avoid
crushing and kinking.
Flexible metal vent (acceptable only if accessible to clean):
� Must be fully extended and supported in final dryer location.
� Remove excess to avoid sagging and kinking that may result
in reduced airflow and poor performance.
� Do not install in enclosed walls, ceilings, or floors.
� The total length should not exceed 7
3
/
4
ft (2.4 m).
� The length of flexible metal vent used must be included in the
overall vent system design as shown in the “Vent System
Chart.”
Home Venting System:
� If using an existing home vent system, clean lint from the entire
length of the system before installing the dryer.
� Make sure external exhaust hoods outside of the home is not
plugged with lint or other outside debris.
� Replace plastic or metal foil vents with rigid metal or flexible
metal vents. Review “Vent System Chart” and, if necessary,
modify existing home vent system to achieve best drying
performance.
Exhaust hoods:
� An exhaust hood should cap the vent to keep rodents and
insects from entering the home.
� Must be at least 12" (305 mm) from ground or any object that
may obstruct exhaust (such as flowers, rocks, bushes, or
snow).
� Do not use an exhaust hood with a magnetic latch.
Recommended Styles: Acceptable Style:
Louvered Hood Box Hood Angled Hood
Elbows:
� 45° elbows provide better airflow than 90° elbows.
Clamps:
� Use clamps to seal all joints.
� Exhaust vent must not be connected or secured with screws or
other fastening devices that extend into interior of duct and
catch lint. Do not use duct tape.
Vent products can be purchased from your dealer. For contact and
ordering information, refer to your Quick Start Guide.
11

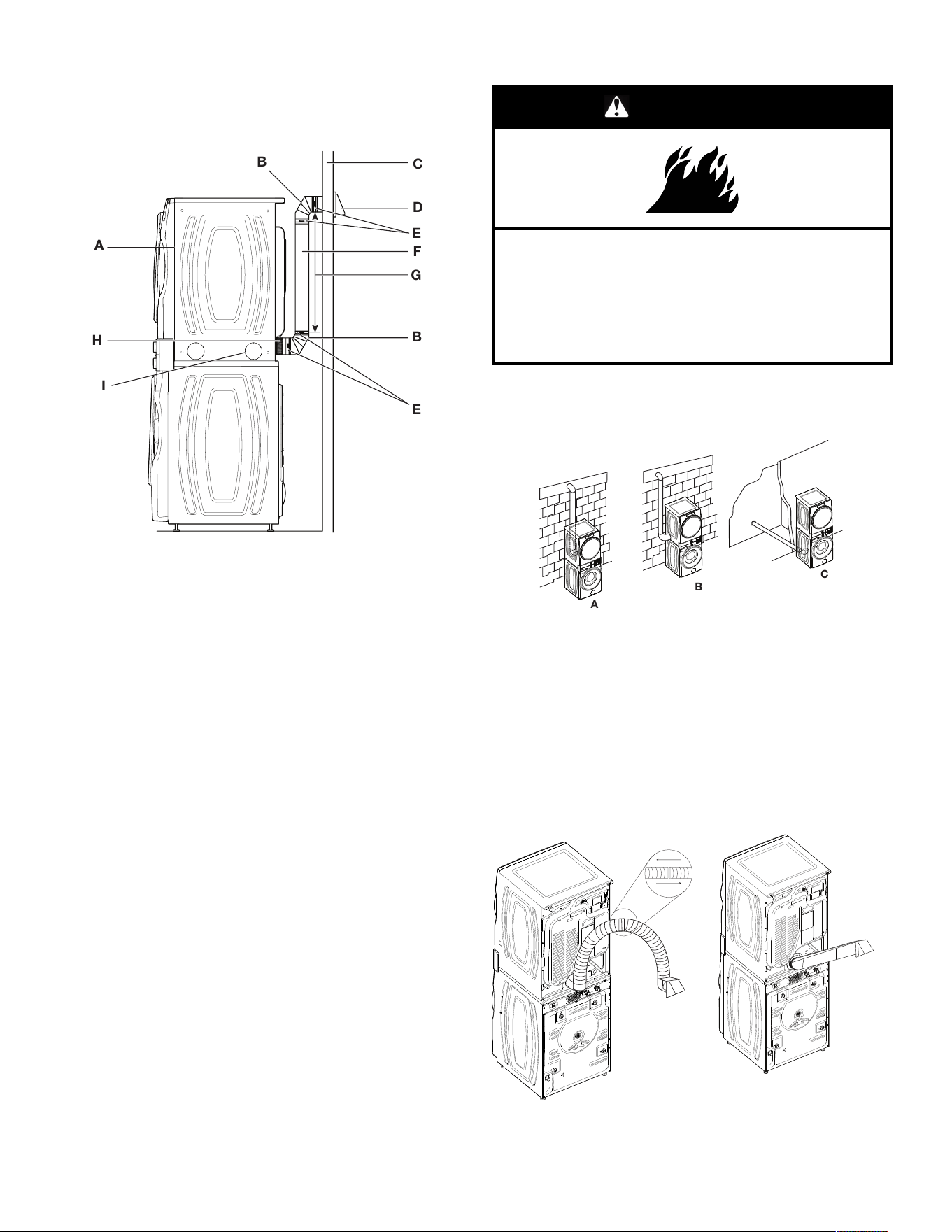

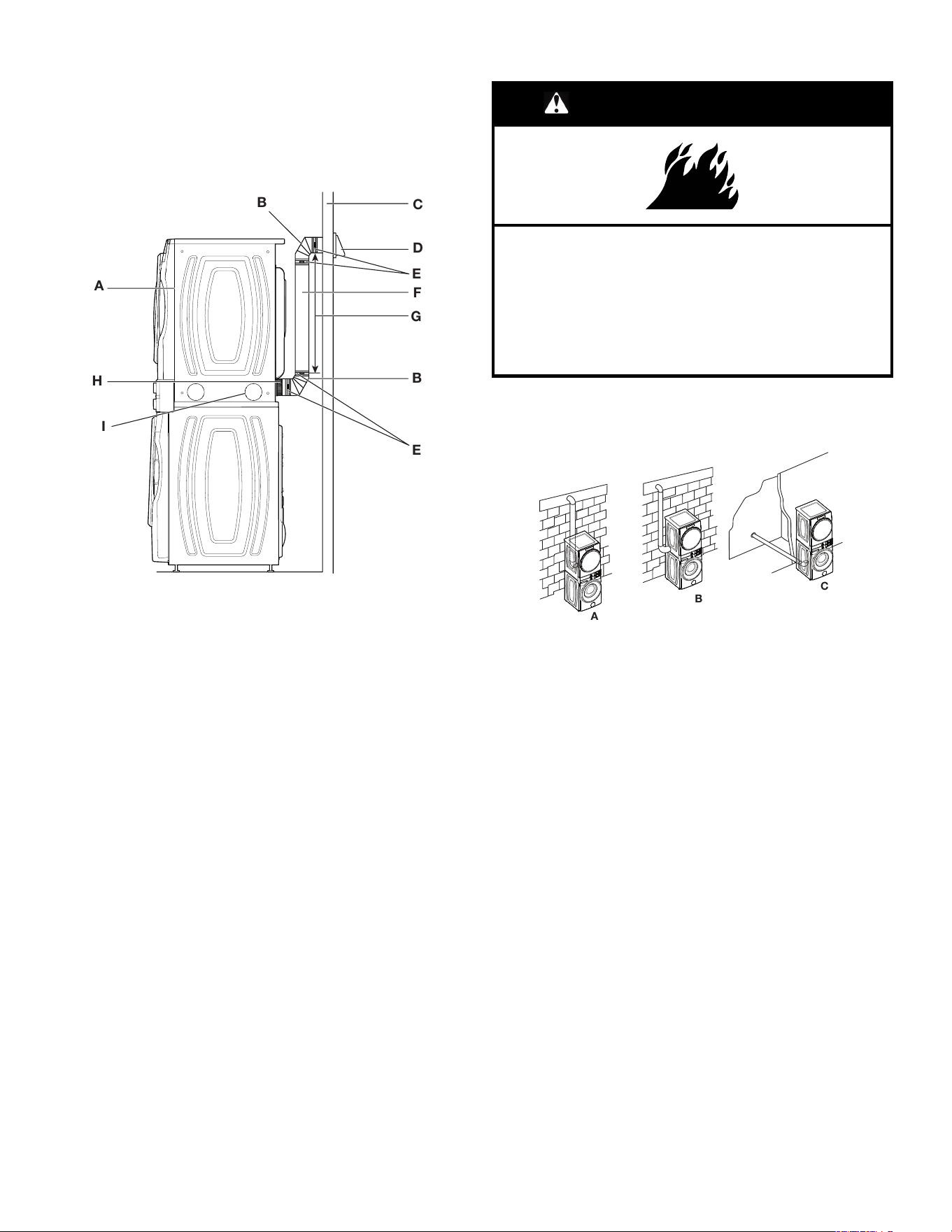

Plan Vent System
Recommended exhaust installations:
Typical installations vent the dryer from the rear of the dryer. Other
installations are possible.
A
B
C
D
E
F
G
B
E
I
H
A. Dryer
B. Elbow
C. Wall
D. Exhaust hood
E. Clamps
F. Rigid metal or flexible metal vent
G. Vent length necessary to connect
elbows
H. Exhaust outlet
I. Optional side exhaust outlet
Optional exhaust installations:
WARNING
Fire Hazard
Cover unused exhaust holes with a manufacturer’s
exhaust cover kit.
Contact your local dealer.
Failure to follow these instructions can result in death,
fire, electrical shock, or serious injury.
Some models can be converted to exhaust out the right side, left
side, or through the bottom. If you prefer, you may contact your
local dealer to have the dryer converted.
A
B
C
A. Standard rear offset exhaust installation
B. Left or right side exhaust installation (available only on
select 27" wide models).
C. Bottom exhaust installation (available only on select 27"
wide models).

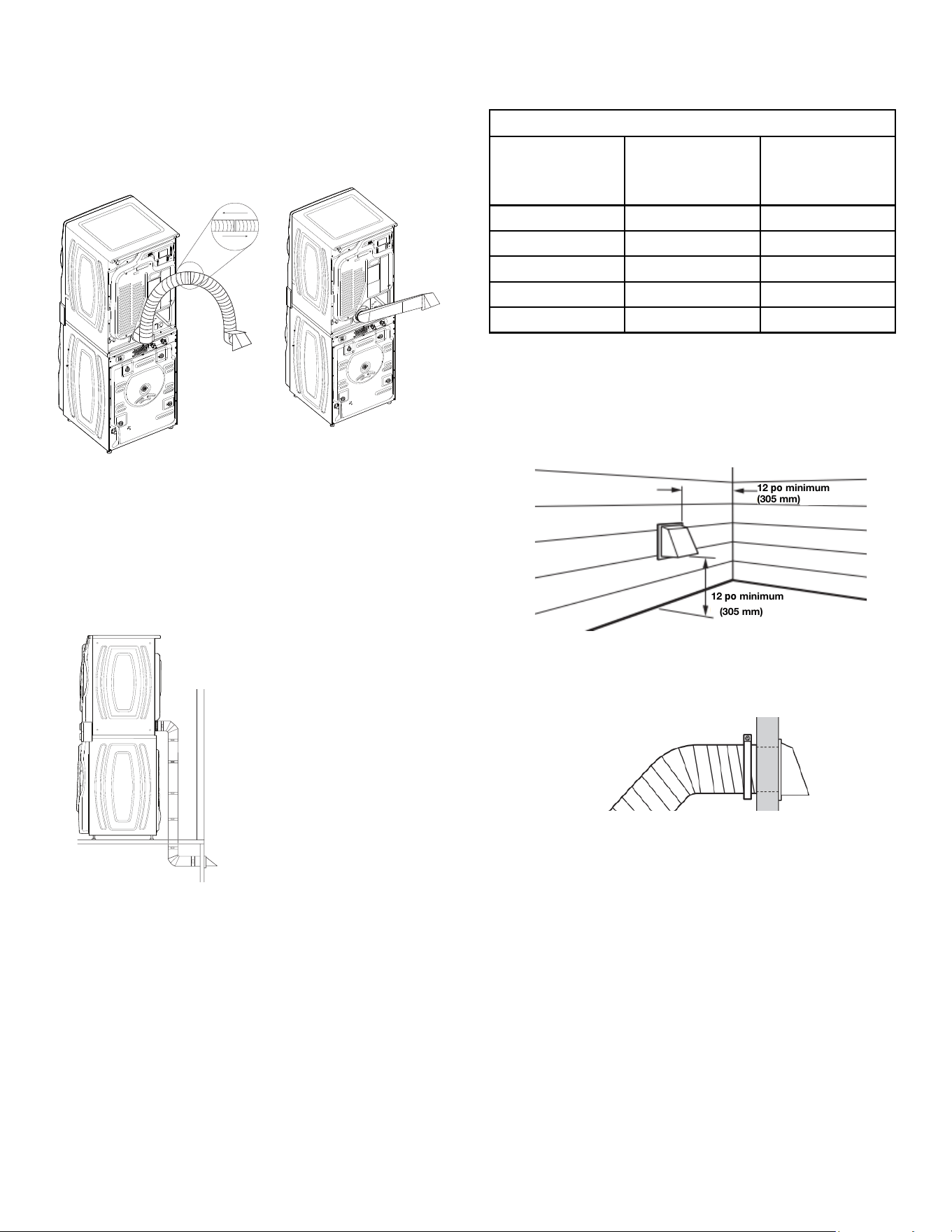

Alternate installations for close clearances
Venting systems come in many varieties. Select the type best for
your installation. Two close-clearance installations are shown.
NOTE: The following kits for close-clearance alternate
installations are available for purchase. Refer to Quick Start Guide
for contact information.
Over-The-Top installation (also
available with one offset elbow)
Periscope installation
12
13
Special provisions for mobile home installations:
Exhaust vent must be securely fastened to a noncombustible
portion of the mobile home and must not terminate beneath the
mobile home. Terminate exhaust vent outside.
Determine vent path:
� Select route that will provide
straightest and most direct path
outdoors.
� Plan installation to use fewest
number of elbows and turns.
� When using elbows or making
turns, allow as much room as
possible.
� Bend vent gradually to avoid
kinking.
� Use as few 90° turns as
possible.
Determine vent length and elbows needed for best
drying performance:
� Use following “Vent System Chart” to determine type of vent
material and hood combinations acceptable to use.
NOTE: Do not use vent runs longer than those specified in
“Vent System Chart.” Exhaust systems longer than those
specified will:
� Shorten life of dryer.
� Reduce performance, resulting in longer drying times and
increased energy usage.
The “Vent System Chart” provides venting requirements that will
help achieve best drying performance.
Vent System Chart
Number of 90°
turns or elbows
Type of vent
Box/louvered or
Angled hoods
0
Rigid metal 64 ft (20 m)
1
Rigid metal 54 ft (16.5 m)
2
Rigid metal 44 ft (13.4 m)
3
Rigid metal 35 ft (10.7 m)
4
Rigid metal 27 ft (8.2 m)
NOTE: Side and bottom exhaust installations have a 90º turn
inside the dryer. To determine maximum exhaust length, add one
90º turn to the chart.
Install Vent System
1. Install exhaust hood
12"minimum
(305 mm)
12"minimum
(305 mm)
Install exhaust hood and use caulking compound to seal
exterior wall opening around exhaust hood.
2. Connect vent to exhaust hood
Vent must fit over the exhaust hood. Secure vent to exhaust
hood with 4" (102 mm) clamp. Run vent to dryer location
using straightest path possible. Avoid 90° turns. Use clamps
to seal all joints. Do not use duct tape, screws, or other
fastening devices that extend into interior of vent to secure
vent, because they can catch lint.

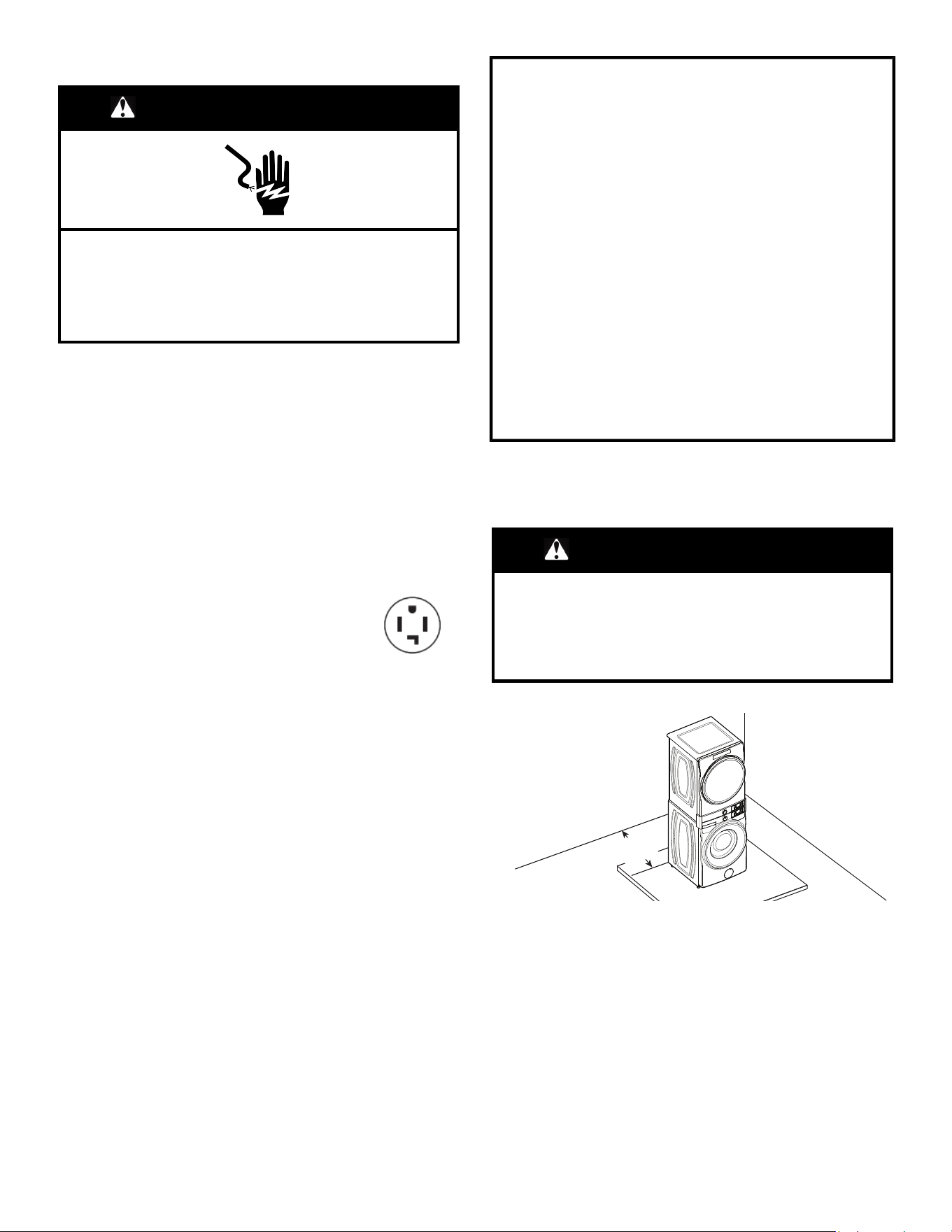

Washer Electrical Requirements
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
� A 120 V, 60 Hz AC only, 15 or 20 A, fused electrical supply is
required. A time-delay fuse or circuit breaker is recommended.
It is recommended that a separate circuit breaker serving only
this appliance be provided.
� This washer is equipped with a power supply cord having a
3-prong grounding plug.
� To minimize possible shock, the cord must be plugged into a
mating, 3-prong, grounding-type outlet, grounded in
accordance with local codes and ordinances. If a mating outlet
is not available, it is the personal responsibility and obligation
of the customer to have the properly grounded outlet installed
by a qualified electrician.
� If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
� Do not ground to a gas pipe.
� Check with a qualified electrician if you are not sure the
washer is properly grounded.
� Do not have a fuse in the neutral or ground circuit.
� This appliance is provided with two power-supply connections
to the power supply. Each appliance shall be connected to an
individual branch circuit. The washer and dryer must be on
individual circuits.
14
GROUNDING INSTRUCTIONS
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded. Do
not modify the plug provided with the appliance: If it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
SAVE THESE INSTRUCTIONS
Dryer Electrical Requirements -
U.S.A. & Dryer Electrical
Requirements - Canada
Electrical Requirements – U.S.A.
It is your responsibility:
� To contact a qualified electrical installer.
� To be sure that the electrical connection is adequate and in
conformance with the National Electrical Code, ANSI/NFPA 70
– latest edition and all local codes and ordinances. The
National Electrical Code requires a 4-wire power supply
connection for homes built after 1996, dryer circuits involved in
remodeling after 1996, and all mobile home installations. A
copy of the above code standards can be obtained from:
National Fire Protection Association, One Batterymarch Park,
Quincy, MA 02169–7471.
� To supply the required 3- or 4-wire, single-phase, 120/240 V,
60 Hz AC only electrical supply (or 3- or 4-wire, 120/208 V
electrical supply, if specified on the serial/rating plate) on a
separate 30 A circuit, fused on both sides of the line. Connect
to an individual branch circuit. Do not have a fuse in the neutral
or grounding circuit.
� Do not use an extension cord.
� If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.

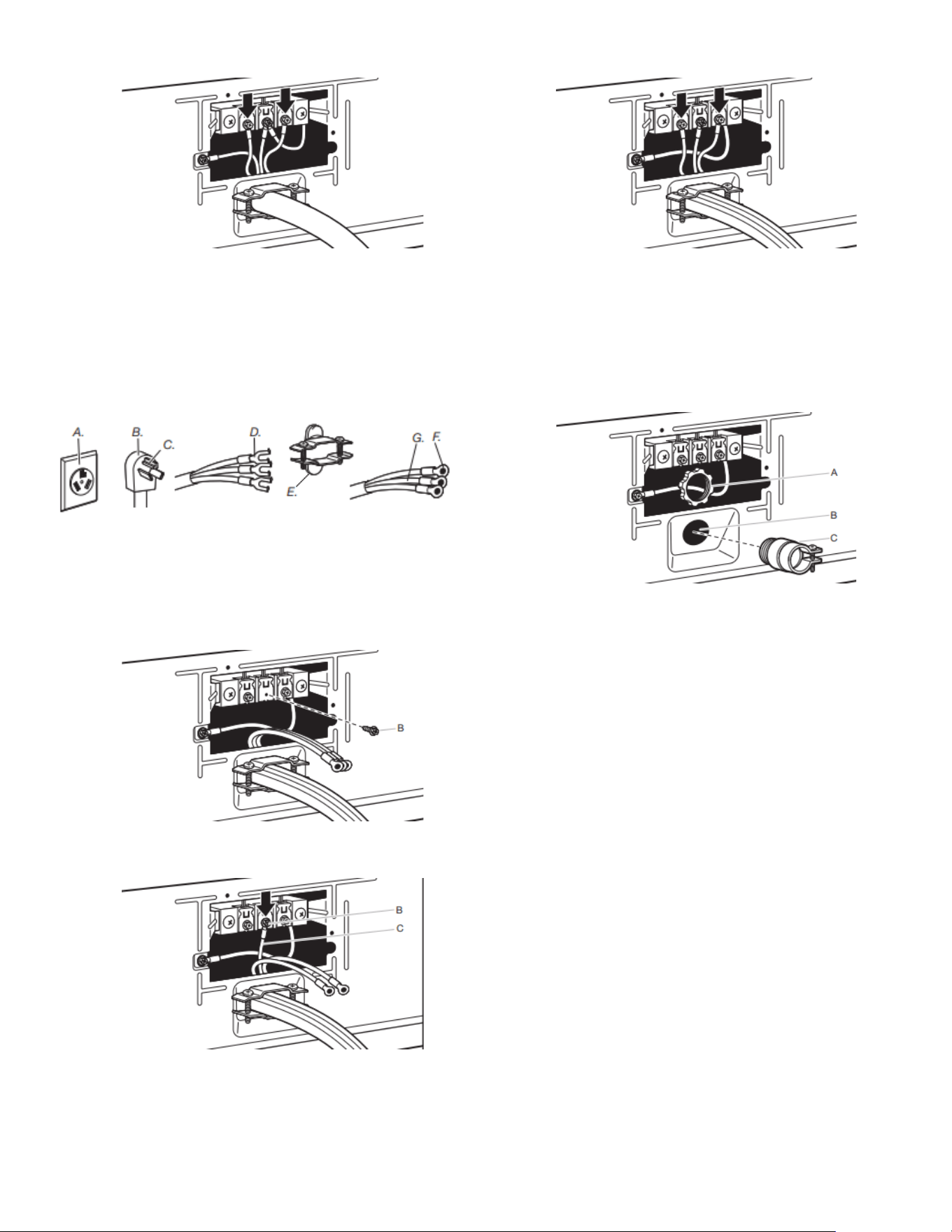

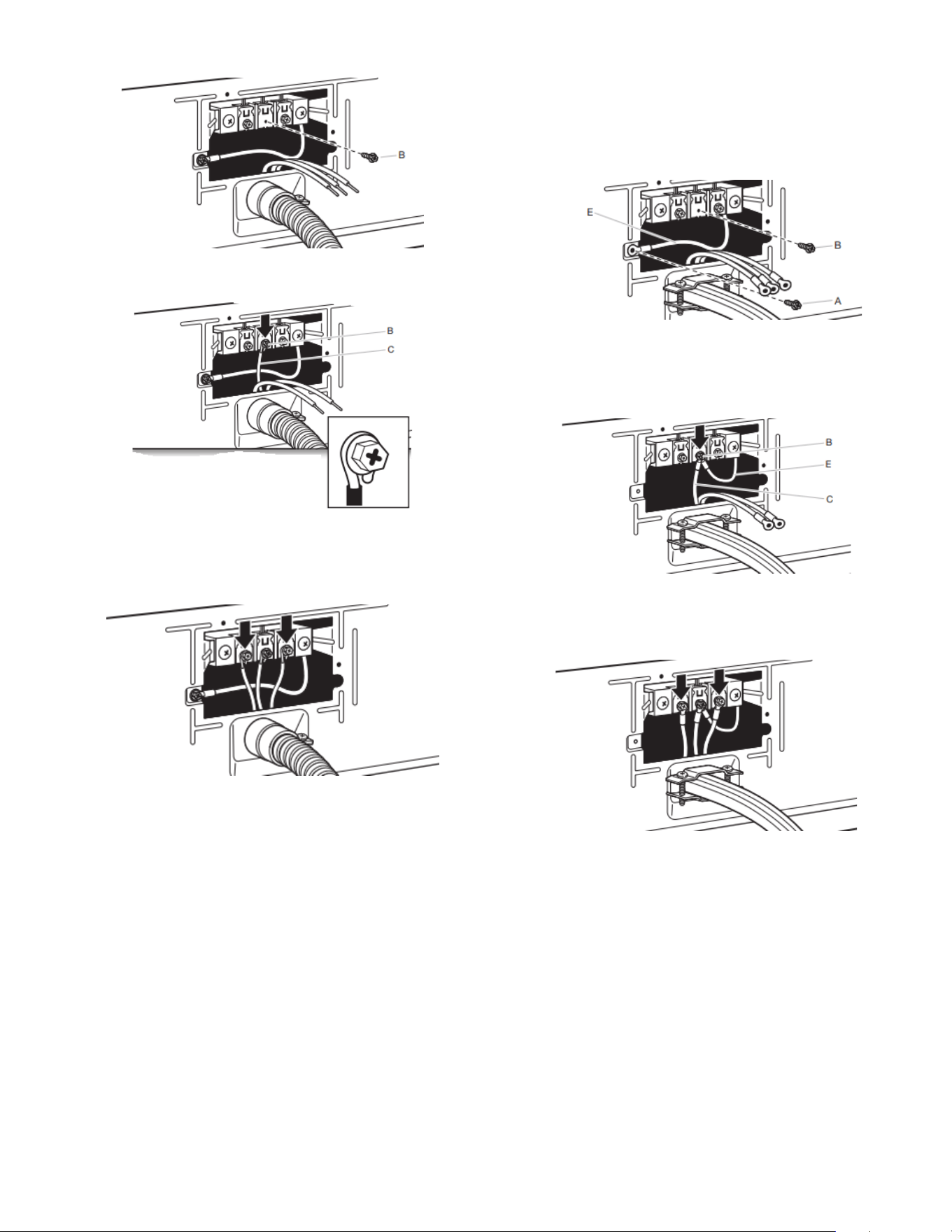

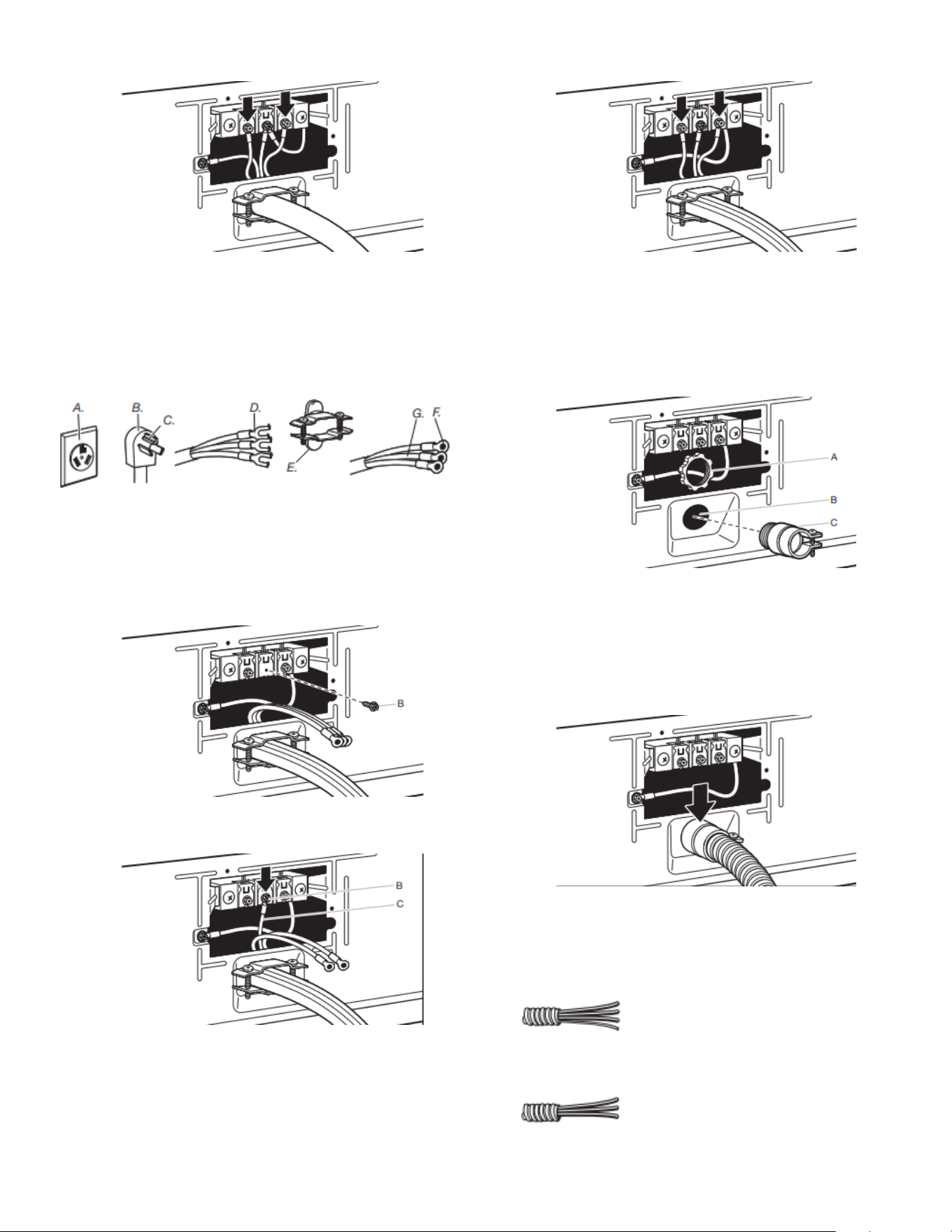

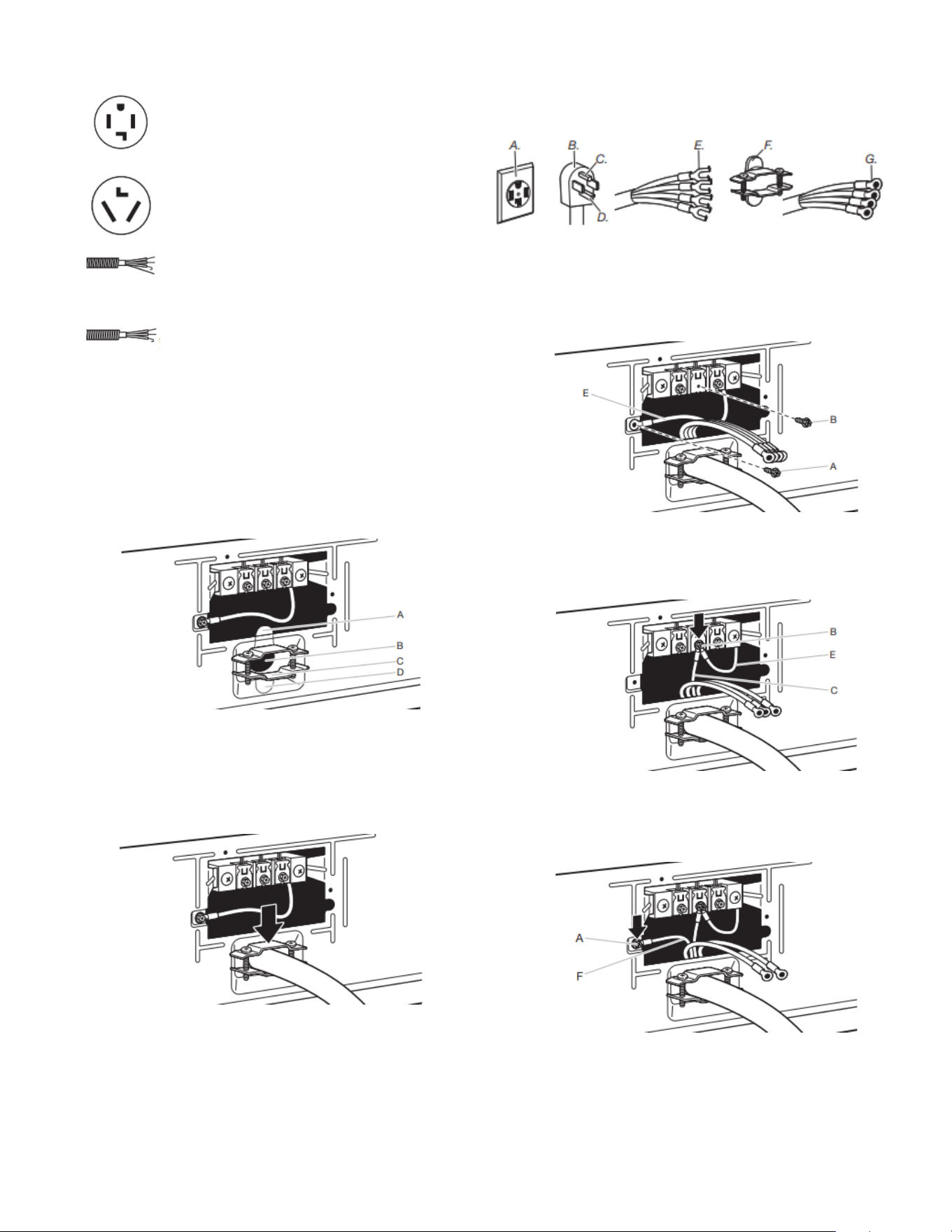

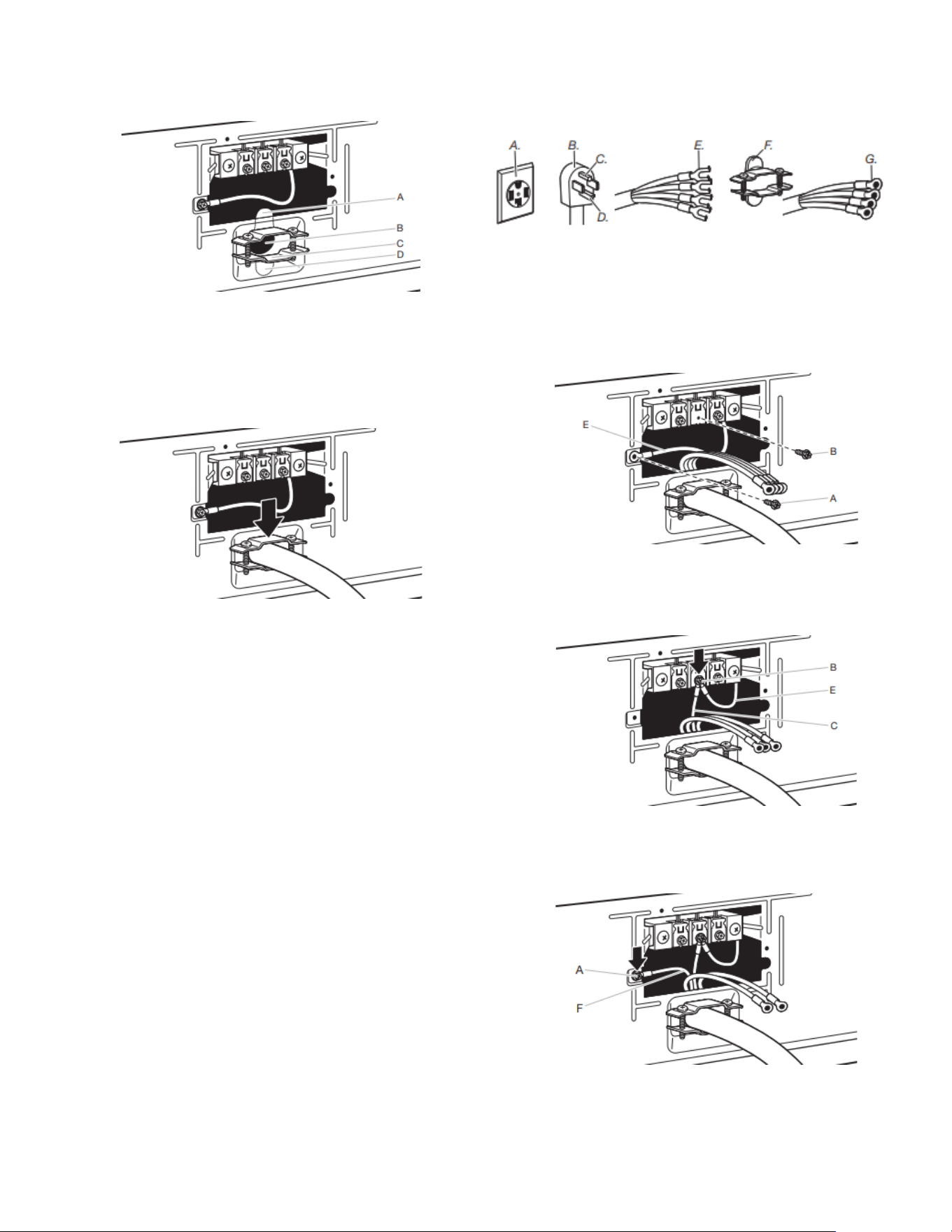

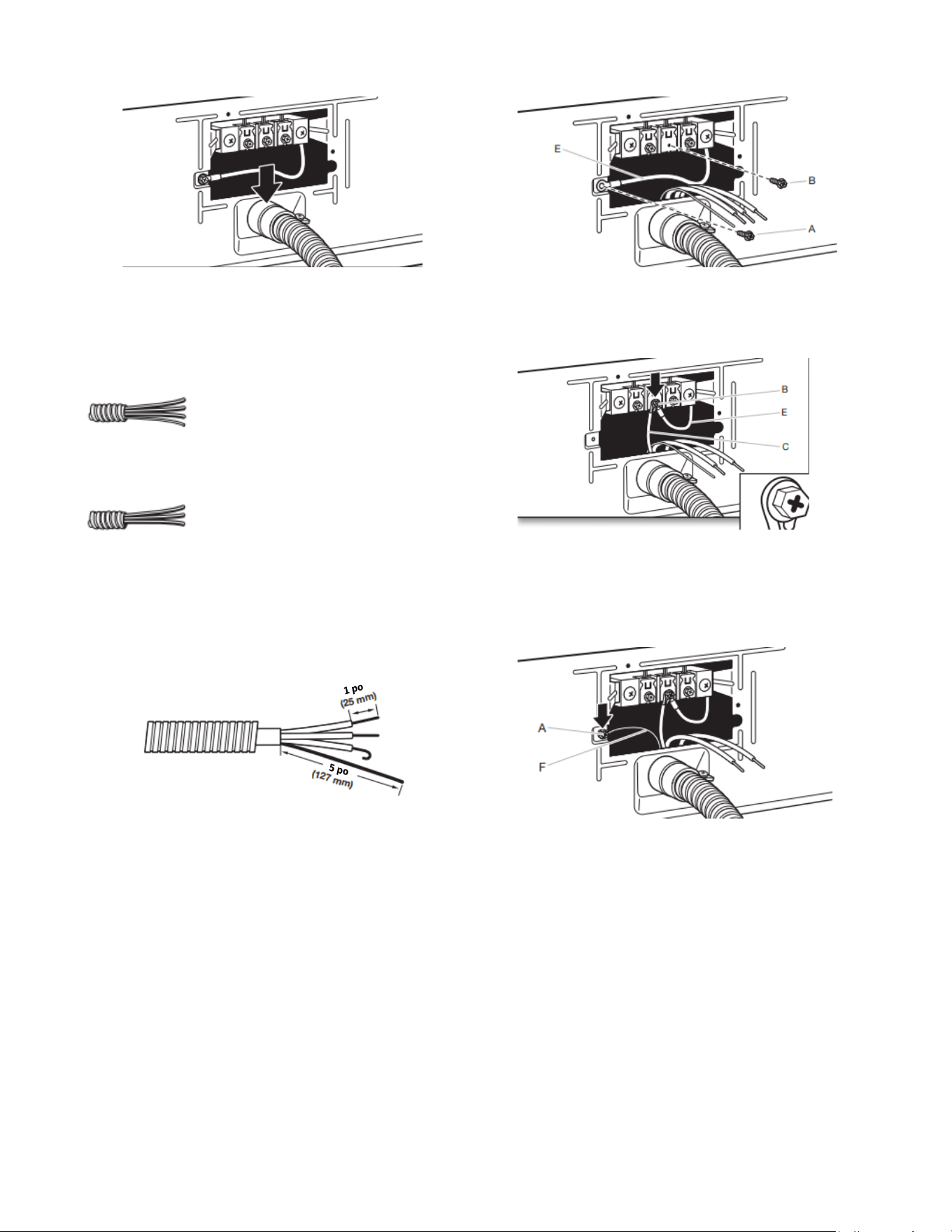

Electrical Connection
To properly install your dryer, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
� This dryer is manufactured ready to install with a 3-wire
electrical supply connection. The neutral bond conductor is
permanently connected to the neutral conductor (white wire)
within the dryer. If the local electrical codes require the use of a
ground-fault circuit interrupter, then a 4 wire electrical supply
connection is required. The neutral bond conductor must be
removed from the external ground connector (green screw),
and secured under the neutral terminal (center or white wire)
of the terminal block. When the neutral bond conductor is
secured under the neutral terminal (center or white wire) of the
terminal block, the dryer cabinet is isolated from the neutral
conductor. The green ground wire of the 4-wire power cord
must be secured to the dryer cabinet with the green ground
screw.
� If local codes do not permit the connection of a neutral bond
wire to the neutral wire, see “Optional 3-Wire Connection.”
� A 4-wire power supply connection must be used when the
appliance is installed in a location where grounding through
the neutral conductor is prohibited. Grounding through the
neutral conductor is prohibited for (1) new branch-circuit
installations after 1996, (2) mobile homes, (3) recreational
vehicles, and (4) areas where local codes prohibit grounding
through the neutral conductors.
If using a power supply cord:
Use a UL listed power supply cord kit marked for use with clothes
dryers. The kit should contain:
� A UL listed 30 A power supply cord, rated 120/240 V minimum.
The cord should be type SRD or SRDT and be at least 4 ft
(1.22 m) long. The wires that connect to the dryer must end in
ring terminals or spade terminals with upturned ends.
� A UL listed strain relief.
If your outlet looks like this:
4-wire receptacle
(14-30R)
Then choose a 4-wire power supply cord
with ring or spade terminals and UL listed
strain relief. The 4-wire power supply cord,
at least 4 ft (1.22 m) long, must have four
10-gauge copper wires and match a 4-wire
receptacle of NEMA Type 14-30 R. The
ground wire (ground conductor) may be
either green or bare. The neutral conductor
must be identified by a white cover.
If your outlet looks like this:
3-wire receptacle
(10-30R)
Then choose a 3-wire power supply cord
with ring or spade terminals and UL listed
strain relief. The 3-wire power supply cord,
at least 4 ft (1.22 m) long, must have three
10-gauge copper wires and match a 3-wire
receptacle of NEMA Type 10-30R.
If connecting by direct wire:
Power supply cable must match power supply (4-wire or 3-wire)
and be:
� Flexible armored cable or nonmetallic sheathed copper cable
(with ground wire), covered with flexible metallic conduit. All
current-carrying wires must be insulated.
� 10-gauge solid copper wire (do not use aluminum) at least 5 ft
(1.52 m) long.
15
GROUNDING INSTRUCTIONS
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded. Do
not modify the plug provided with the appliance: If it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
For a permanently connected appliance:
This appliance must be connected to a grounded metal,
permanent wiring system, or an equipment-grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the appliance.
SAVE THESE INSTRUCTIONS
Electric Requirements – Canada
WARNING
Electrical Shock Hazard
Plug into a grounded 4 prong outlet.
Failure to do so can result in death or electrical shock.
It is your responsibility:
� To contact a qualified electrical installer.
� To be sure that the electrical connection is adequate and in
conformance with Canadian Electrical Code, C22.1 – latest
edition and all local codes. A copy of above codes standard
may be obtained from: Canadian Standards Association, 178
Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.
� To supply the required 4-wire, single-phase, 120/240 V, 60 Hz
AC-only electrical supply on a separate 30 A circuit, fused on
both sides of the line. A time-delay fuse or circuit breaker is
recommended. Connect to an individual branch circuit.
� This dryer is equipped with a UL-listed
and/or CSA International Certified Power
Cord intended to be plugged into a
standard 14-30R wall receptacle. The cord
is 5 ft (1.52 m) long. Be sure wall
receptacle is within reach of dryer’s final
location.
4-wire receptacle
(14-30R)
� If codes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.
� Do not use an extension cord.
For further information, or to obtain a Power Supply Cord
Replacement, please reference the contact information listed
on your Quick Start Guide.
GROUNDING INSTRUCTIONS
For a grounded, cord-connected appliance:
This appliance must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. This appliance is equipped with a cord having
an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local
codes and ordinances.
WARNING: Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded. Do
not modify the plug provided with the appliance: if it will not fit
the outlet, have a proper outlet installed by a qualified
electrician.
SAVE THESE INSTRUCTIONS
INSTALLATION
Unpacking
WARNING
Excessive Weight Hazard
Use two or more people to move and install or uninstall
appliance.
Failure to do so can result in back or other injury.
1. Move the stacked laundry center
48
"
(1.2 m)
It is necessary to remove all shipping materials for proper
operation and to avoid excessive noise from the stacked
laundry center.
Move the stacked laundry center to within 4 feet (1.2 m) of its
final location. It must be in a fully upright position.
16

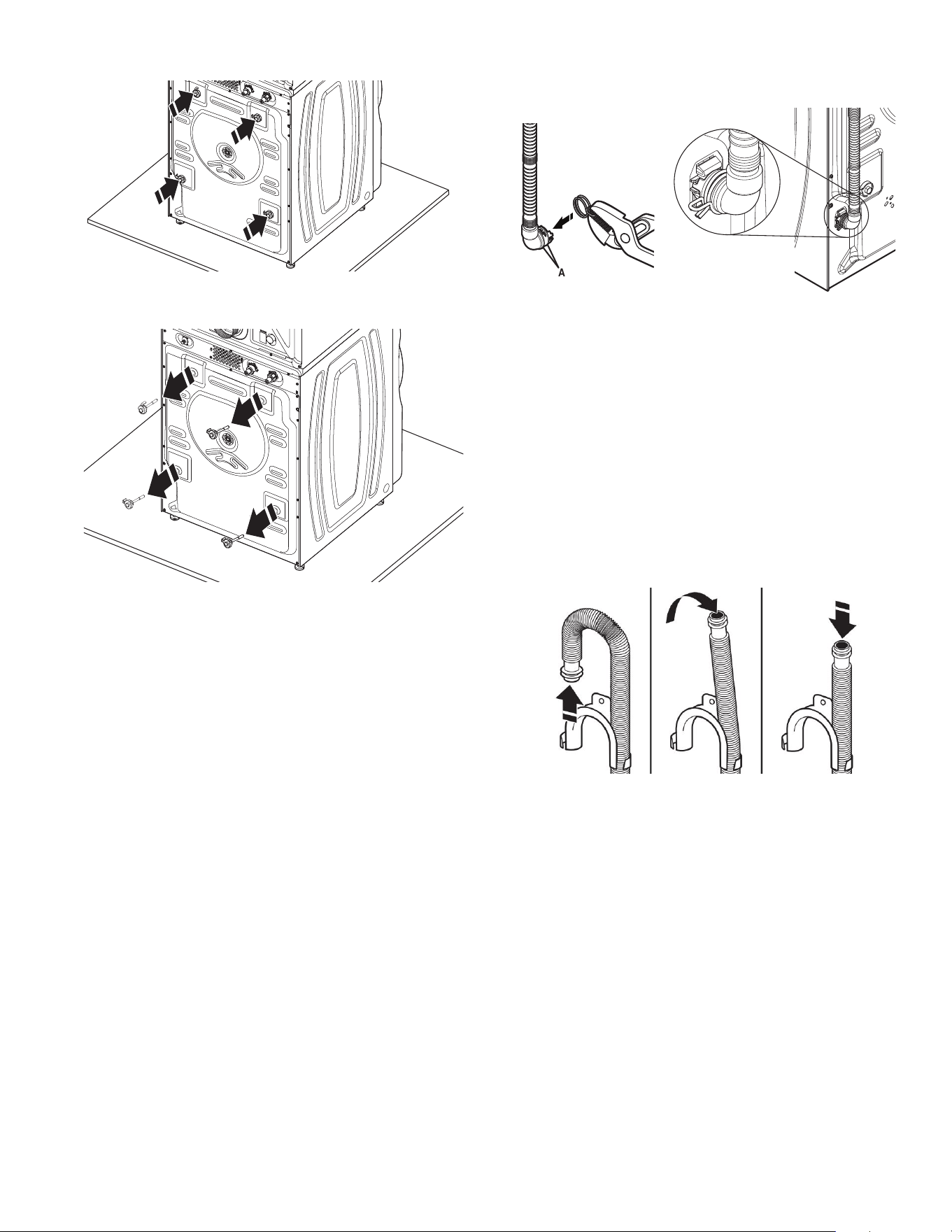

2. Locate transport bolts
Locate four transport bolts on rear of washer.
3. Remove transport bolts from washer
Loosen bolts with a 5/8" (16 mm) wrench. Slide each bolt and
spacer to center of hole. Pull bolts and plastic spacers from
back of washer. Discard bolts and spacers.
IMPORTANT: Do not plug washer in until installation has
been completed.
Connect Drain Hose
4. Attach drain hose to drain port
A
A - Ribs
If clamp is not already in place on elbow end of drain hose,
squeeze clamp with pliers and slide it over end of hose,
centering it between the ribs, as shown. Squeeze clamp with
pliers and slide elbow end of drain hose onto drain port and
secure with clamp.
For a laundry tub or standpipe drain, go to step 6.
For a floor drain, remove the preinstalled drain hose form as
shown in step 5. You may need additional parts with separate
directions. See “Alternate Parts.”
It is the responsibility of the installer to install and secure the
drain hose into the provided plumbing/drain in a manner that
will avoid the drain hose coming out of or leaking from the
plumbing/drain.
5. Remove drain hose form (floor drain
installations only)
For floor drain installations, you will need to remove the drain
hose form from the end of the drain hose. You may need
additional parts with separate directions; refer to the Quick
Start Guide.
17
6. Place drain hose in standpipe
Place hose into standpipe (shown in picture) or over side of
laundry tub.
IMPORTANT: 4.5" (114 mm) of drain hose should be inside
standpipe; do not force excess hose into standpipe or lay on
bottom of laundry tub. Drain hose form must be used.
Connect Inlet Hoses
IMPORTANT: To avoid leaks, check that your water inlet hoses
have flat washers at both ends. Washer must be connected to
water faucets with new inlet hoses with flat washers (not
provided). Do not use old hoses. Do not use hoses without
washers.
7. Insert new flat washers
8. Connect inlet hoses to water faucets
IMPORTANT: Do not overtighten or use tape or sealants on
valve when attaching to faucets or washer. Damage can
result.
Attach the hose labeled hot to hot water faucet. Screw on
coupling by hand until it is seated on washer. Use adjustable
pliers to tighten couplings an additional two-thirds turn.
Repeat this step with the hose labeled cold for the cold water
faucet. Both hoses must be connected for washer to work
properly.
HELPFUL TIP: Make note of which hose is connected to hot
water to help in attaching hoses to washer correctly. In most
standard configurations, hoses will cross over each other
when attached correctly.
9. Clear water lines
Run water for a few seconds through hoses into a laundry
tub, drainpipe, or bucket to avoid clogs. Water should run until
clear.
10. Connect inlet hoses to washer
IMPORTANT: To reduce risk of hose failure, replace the
hoses every 5 years. Record hose installation or replacement
dates for future reference.
� Do not overtighten hose or use tape or sealants on the
valve. Damage to the valves can result.
� Periodically inspect and replace hoses if bulges, kinks,
cuts, wear, or leaks are found.
Attach hot water hose to hot water inlet valve. Screw
coupling by hand until it is snug. Use adjustable pliers to
tighten couplings an additional two-thirds turn. Repeat with
cold water inlet valve.
11. Check for leaks
Slowly turn on water faucets to check for leaks. A small
amount of water may enter washer. It will drain later.
18
12. Secure drain hose
Secure drain hose to laundry tub leg, drain standpipe, or inlet
hoses for wall standpipe with cable tie or beaded tie strap.
It is the responsibility of the installer to install and secure the
drain hose in to the provided plumbing/drain in a manner that
will avoid the drain hose coming out of or leaking from the
plumbing/drain.
Connect Vent
1. Connect vent to exhaust outlet
Using a 4" (102 mm) clamp, connect vent to exhaust outlet in
dryer. If connecting to existing vent, make sure vent is clean.
Dryer vent must fit over dryer exhaust outlet and inside
exhaust hood. Check that vent is secured to exhaust hood
with a 4" (102 mm) clamp.
2. Move dryer to final location
Move dryer to final location. Avoid crushing or kinking the
vent. After dryer is in place, remove corner posts and
cardboard from under dryer.
Dryer Electrical Installation – U.S.A.
WARNING
Fire Hazard
For power supply cord, use a new UL listed 30 A power
supply cord.
For direct wire, use 10 gauge copper wire.
Use a UL listed strain relief.
Disconnect power before making electrical connections.
Connect neutral wire (white or center wire) to center
terminal (silver).
Connect ground wire (green or bare wire) to green
ground connector.
Connect remaining 2 supply wires to remaining 2
terminals (gold).
Securely tighten all electrical connections.
Failure to do so can result in death, fire, or electrical
shock.
1. Disconnect power
2. Remove terminal block cover
NOTE: Your terminal block cover may be in a different
location.
Remove hold-down screw and terminal block cover.
3. Choose electrical connection type
Power supply cord 4-wire receptacle
(NEMA Type 14-30R): Refer to “4-Wire Power
Supply Connection”. Then, go to “Venting
Requirements.”
Power supply cord 3-wire receptacle
(NEMA Type 10-30R): Refer to “3-Wire Power
Supply Connection”. Then, go to “Venting
Requirements.”
4-wire direct connection: Go to “Direct Wire
Strain Relief,” then “4-Wire Direct Wire
Connection,” then, go to “Venting
Requirements.”
3-wire direct connection: Go to “Direct Wire
Strain Relief”, then “3-Wire Direct Wire
Connection,” then, go to “Venting
Requirements.”
NOTE: If local codes do not permit connection of a cabinet-
ground conductor to neutral wire, go to “Optional 3-wire
Connection.” This connection may be used with either a
power supply cord or a direct wire connection.
Power Supply Cord Connection
Power Supply Cord Strain Relief
1. Attach power supply cord strain relief
Remove the screws from a 3/4" (19 mm) UL-listed strain relief
(UL marking on strain relief). Put the tabs of the two clamp
sections (C) into the hole below the terminal block opening (B)
so that one tab is pointing up (A) and the other is pointing
down (D), and hold in place. Tighten strain relief screws just
enough to hold the two clamp sections (C) together.
2.
Attach power supply cord to strain relief
Put power supply cord through the strain relief. Be sure that
the wire insulation on the power supply cord is inside the
strain relief. The strain relief should have a tight fit with the
dryer cabinet and be in a horizontal position. Tighten the strain
relief against the power supply cord. Do not overtighten the
strain relief screws.
4-Wire Power Supply Connection
IMPORTANT: A 4-wire connection is required for mobile homes
and where local codes do not permit the use of 3-wire
connections.
A. 4-wire receptacle
(NEMA type 14-30R)
B. 4-prong plug
C. Ground prong
D. Neutral prong
E. Spade terminals with
upturned ends
F. 3/4" (19 mm) UL-listed
strain relief
G. Ring terminals
3. Prepare ground wire appliance installation
Remove center terminal block screw (B). Remove neutral
bond wire (E) from green external ground conductor screw
(A).
4. Connect neutral bond wire and neutral wire
Connect neutral bond wire (E) and neutral wire (white or
center) (C) of power supply cord under center terminal block
screw (B). Tighten screw.
5. Connect ground wire
Connect ground wire (F) (green or bare) of power supply cord
under green external ground conductor screw (A). Tighten
screw.
19
6. Connect remaining wires
Connect remaining wires under outer terminal block screws.
Tighten screws. Insert tab of terminal block cover into slot of
dryer rear panel. Secure cover with hold-down screw. Now,
go to “Venting Requirements.”
3-Wire Power Supply Connection
IMPORTANT: Use where local codes permit connecting cabinet-
ground conductor to neutral wire.
A. 3-wire receptacle
(NEMA type 10-30R)
B. 3-wire plug
C. Neutral prong
D. Spade terminals with
upturned ends
E. 3/4" (19 mm) UL-listed
strain relief
F. Ring terminals
G. Neutral (white or center
wire)
3. Remove center screw
Remove center terminal block screw (B).
4. Connect neutral wire
Connect neutral wire (white or center) (C) of power supply
cord under center terminal block screw (B). Tighten screw.
5. Connect remaining wires
Connect remaining wires under outer terminal block screws.
Tighten screws. Insert tab of terminal block cover into slot of
dryer rear panel. Secure cover with hold-down screw. Now,
go to “Venting Requirements.”
Direct Wire Connection
Direct wire strain relief
1. Attach direct wire strain relief
Unscrew the removable conduit connector (A) and any
screws from a 3/4" (19 mm) UL-listed strain relief (UL marking
on strain relief). Put the threaded section of the strain relief
through the hole below the terminal block opening (B).
Reaching inside the terminal block opening, screw the
removable conduit connector (A) onto the strain relief threads
(C) and tighten securely.
2. Attach direct wire cable to strain relief
Put direct wire cable through the strain relief. The strain relief
should have a tight fit with the dryer cabinet and be in a
horizontal position. Tighten strain relief screw against the
direct wire cable.
For 4-wire Direct Wire Connection, continue to step 3.
4-wire direct wire connection: Go to
“4-Wire Direct Wire Connection.”
For 3-wire Direct Wire Connection, continue to step 3.
3-wire direct wire connection: Go to
“3-Wire Direct Wire Connection.”
20
4-Wire Direct Wire Connection
IMPORTANT: A 4-wire connection is required for mobile homes
and where local codes do not permit 3-wire connections.
3. Prepare your 4-wire cable for direct
connection
Direct wire cable must have 5 ft (1.52 m) of extra length so
dryer may be moved if needed.
Strip 5" (127 mm) of outer covering from end of cable, leaving
bare ground wire at 5" (127 mm). Cut 1
1
/
2
" (38 mm) from
remaining 3 wires. Strip insulation back 1" (25 mm). Shape
ends of wires into hooks.
4. Prepare to connect neutral bond wire and
neutral wire
Remove center terminal block screw (B). Remove neutral
bond wire (E) from green external bond conductor screw (A).
5. Connect neutral bond wire and neutral wire
Connect neutral bond wire (E) and place hooked end (hook
facing right) of neutral wire (white or center wire) (C) of direct
wire cable under center screw of terminal block (B). Squeeze
hooked ends together and tighten screw.
6. Connect ground wire
Connect ground wire (green or bare) (F) of direct wire cable
under green external ground conductor screw (A). Tighten
screw.
7. Connect remaining wires
Place hooked ends of remaining direct wire cable wires under
outer terminal block screws (hooks facing right). Squeeze
hooked ends together and tighten screws. Insert tab of
terminal block cover into slot of dryer rear panel. Secure
cover with hold-down screw. Now, go to “Venting
Requirements.”
3-Wire Direct Wire Connection
IMPORTANT: Use where local codes permit connecting cabinet-
ground conductor to neutral wire.
3. Prepare your 3-wire cable for direct
connection
Direct wire cable must have 5 ft (1.52 m) of extra length so
dryer may be moved if needed.
Strip 3
1
/
2
" (89 mm) of outer covering from end of cable. Strip
insulation back 1" (25 mm). If using 3-wire cable with ground
wire, cut bare wire even with outer covering. Shape wire ends
into hooks.
21
4. Remove center screw
Remove center terminal block screw (B).
5. Connect neutral wire
Place hooked end of neutral wire (white or center) (C) of
direct wire cable under center terminal block screw (B).
Squeeze hooked end together. Tighten screw.
6. Connect remaining wires
Place hooked ends of remaining direct wire cable wires under
outer terminal block screws (hooks facing right). Squeeze
hooked ends together and tighten screws. Insert tab of
terminal block cover into slot of dryer rear panel. Secure
cover with hold-down screw. Now, go to “Venting
Requirements.”
Optional 3-Wire Connection (Power Supply Cord
Shown)
IMPORTANT: You must verify with a qualified electrician that this
grounding method is acceptable before connecting.
1. Prepare to connect neutral bond wire and
neutral wire
Install the correct strain relief for your electrical connection
method. Remove center terminal block screw (B). Remove
neutral bond wire (E) from green external ground conductor
screw (A).
2. Connect neutral bond wire and neutral wire
Connect neutral bond wire (E) and neutral wire (white or
center wire) (C) of power supply cord or cable under center
terminal block screw (B). Tighten screw.
3. Connect remaining wires
Place remaining wires under outer terminal block screws.
Tighten screws.
22
4. Connect external ground wire
Connect a separate copper ground wire (G) from the green
external ground conductor screw (A) to an adequate ground.
Insert tab of terminal block cover into slot of dryer rear panel.
Secure cover with hold-down screw. Now, go to “Venting
Requirements.”
Level the Stacked Laundry Center
IMPORTANT: Leveling your stacked laundry center properly
reduces excess noise and vibration.
13. Check levelness of the stacked laundry center
Remove cardboard from beneath the stacked laundry center.
Place a level on top edges of the stacked laundry center,
checking each side and front. If not level, tip the stacked
laundry center and adjust feet up or down as shown in steps
15 and 16, repeating as necessary.
14. Rock the stacked laundry center to test foot
contact
Grip the stacked laundry center from top and rock back and
forth, making sure all four feet are firmly on floor. Repeat,
rocking the stacked laundry center from side to side. If the
stacked laundry center rocks, go to step 15 and adjust
leveling feet. If all four feet are in firm contact with floor, go to
step 16.
15. Adjust leveling feet
If the stacked laundry center is not level, use a 9/16"
(14.3 mm) open-end or adjustable wrench to turn jam nuts
clockwise on feet until they are about 1/2" (13 mm) from the
washer cabinet. Then turn the leveling foot clockwise to
lower the stacked laundry center or counterclockwise to raise
the stacked laundry center. Do not exceed 2" (50 mm) from
bottom of foot to bottom of cabinet. Recheck levelness of the
stacked laundry center and that all four feet are firmly in
contact with the floor. Repeat as needed.
HELPFUL TIP: You may want to prop up front of the stacked
laundry center about 4" (102 mm) with a wood block or
similar object that will support weight of the stacked laundry
center.
23
16. Tighten leveling feet
When the stacked laundry center is level and all four feet are
firmly in contact with the floor, use a 9/16" (14.3 mm) open-
end or adjustable wrench to turn jam nuts counterclockwise
on leveling feet tightly against washer cabinet.
HELPFUL TIP: You may want to prop the stacked laundry
center again with a wooden block.
WARNING
Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.
Do not use an extension cord.
Failure to follow these instructions can result in death,
fire, or electrical shock.
17. Plug into a grounded 3 prong outlet
Complete Installation
Checklist
� Check electrical requirements. Be sure you have correct
electrical supply and recommended grounding method.
� Check that all parts are now installed. If there is an extra part,
go back through steps to see what was skipped.
� Check that you have all of your tools.
� Check that shipping materials were completely removed from
washer.
� Check that the stacked laundry center is level.
� Check that water faucets are on.
� Check for leaks around faucets and inlet hoses.
� Check the stacked laundry center's final location. Be sure
dryer vent is not crushed or kinked.
� Remove protective film from consoles and any tape remaining
on the stacked laundry center.
� Check that the stacked laundry center is plugged into a
grounded 3-prong outlet.
� Dispose of/recycle all packaging materials.
� Read the “the stacked laundry center Maintenance and Care”
section.
� Wipe dryer drum interior thoroughly with a damp cloth to
remove any dust.
� To change the door swing from a right-side opening to a left-
side opening, see online Product Guide for details.
� To test and clean your washer, press Power and choose the
Quick cycle and run it without clothes. Use only HE detergent.
Use 1/2 the manufacturer’s recommended amount for a
medium-size load.
� To test the dryer, Set the heat cycle for 20 minutes, and start
dryer. Do not select Air Only temperature setting.
If the dryer will not start, check the following:
� Controls are set in a running or “On” position.
� Start button has been pushed firmly.
� Dryer is plugged into an outlet and/or electrical supply.
� Household fuse is intact and tight, or circuit breaker has not
tripped.
� Dryer door is closed.
� When the dryer has been running for 5 minutes, open the dryer
door and feel for heat. If you feel heat, cancel cycle and close
the door.
If you do not feel heat, turn off dryer, and check the
following:
� There may be 2 household fuses or circuit breakers for the
dryer. Check that both fuses are intact and tight, or that
both circuit breakers have not tripped. If there is still no
heat, contact a qualified technician.
NOTE: You may notice an odor when dryer is first heated. This
odor is common when heating element is first used. The odor
will go away.
If your Airflow screen reads “Check Vent,” your dryer vent may
be crushed or blocked.
24
25
SÉCURITÉ DE L’ENSEMBLE DE BUANDERIE ÉLECTRIQUE
SUPERPOSÉ
Votre sécurité et celle des autres sont très importantes.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil. Assurez-vous de toujours lire
tous les messages de sécurité et de vous y conformer.
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot « DANGER » ou
« AVERTISSEMENT ». Ces mots signifient :
DANGER
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
AVERTISSEMENT
Risque possible de décès ou de blessure grave si vous ne
suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel, comment réduire le risque de blessure et ce qui peut se
produire en cas de non-respect des instructions.
AVERTISSEMENT –« Risque d’incendie »
− L’installation de la sécheuse doit être effectuée par un installateur qualifié.
− Installer la sécheuse conformément aux instructions du fabricant et aux codes.
− Ne pas installer la sécheuse avec des matériaux d’évacuation en plastique flexible ou un conduit métallique flexible
(type aluminium). Si un conduit métallique souple est installé, celui-ci doit être d’un type spécifique identifié par le
fabricant de l’appareil et convenir à une utilisation avec les sécheuses à linge. Les matériaux d’évacuation souples sont
connus pour s’affaisser, être facilement écrasés et piéger la charpie. Ces situations obstrueront le débit d’air de la
sécheuse et augmenteront le risque d’incendie.
− Pour réduire le risque de blessure grave ou de décès, suivre toutes les instructions d’installation.
− Conserver ces instructions.
IMPORT ANTES INSTRUCTIONS DE SÉCURITÉ
A VERTISSEMENT : Afin de réduire le risque d’incendie, de décharge électrique ou de blessures lors de l’utilisation de l’appareil,
il convient d’observer certaines précautions fondamentales, notamment :
CONSER VER CES INSTRUCTIONS
INSTRUCTIONS IMPORT ANTES DE SÉCURITÉ
POUR METTRE L ’ANCIENNE SÉCHEUSE AUX REBUTS OU POUR LA REMISER, ENLEVER LA PORTE.
CONSER VER CES INSTRUCTIONS
Ce produit est conforme aux dispositions applicables du « Code of Federal Regulations » des États-Unis, titre 21, chapitre 1, sous-
chapitre J, Radiological Health.
26
Lire toutes les instructions avant d’utiliser l’appareil.
Ne
pas laver d’articles qui ont été précédemment nettoyés,
l
avés, trempés ou tachés avec de l’essence, des solvants
pour nettoyage à sec ou d’autres substances inflammables
ou explosives; ces substances dégagent des vapeurs qui
pourraient s’enflammer ou exploser.
Ne
pas ajouter d’essence, de solvants pour nettoyage à
sec ou d’autres substances inflammables ou explosives à
l
’eau de lavage. Ces substances dégagent des vapeurs qui
pourraient s’enflammer ou exploser.
Dans
certaines conditions, un système d’eau chaude qui
n’a pas été utilisé depuis 2 semaines ou plus peut produire
de l’hydrogène. L ’HYDROGÈNE EST UN GAZ EXPLOSIF .
Si le système d’eau chaude est resté inutilisé pendant une
telle période, ouvrir tous les robinets d’eau chaude et
l
aisser l’eau s’y écouler pendant plusieurs minutes avant
d’utiliser la laveuse. Ceci libérera toute accumulation
d’hydrogène. Le gaz est inflammable : ne pas fumer ou
utiliser une flamme nue durant cette période.
Ne
pas laisser des enfants jouer sur l’appareil ou à
l
’intérieur de celui-ci. Une surveillance étroite des enfants
est nécessaire lorsque l’appareil est utilisé à proximité
d’enfants.
Retirer
la porte de l’appareil avant de le retirer du service
ou de le mettre au rebut.
Ne
pas accéder à l’intérieur de l’appareil si le tambour ou
l
’agitateur sont en mouvement.
Ne
pas installer ou entreposer cet appareil dans un endroit
où il serait exposé aux intempéries.
Ne
pas effectuer d’intervention non autorisée sur les
commandes.
Ne
pas réparer ou remplacer une quelconque pièce de
l
’appareil ou effectuer un entretien qui ne serait pas
expressément recommandé dans les instructions
d’entretien de l’utilisateur ou dans les instructions de
réparation par l’utilisateur et s’assurer de bien comprendre
ces instructions et d’être capable de les exécuter.
Ne
pas utiliser de pièces de remplacement qui n’ont pas
été recommandées par le fabricant (c.-à-d., des pièces
fabriquées à la maison à l’aide d’une imprimante 3D).
V
oir
les instructions d’installation pour les exigences de
mise à la terre et l’installation.
Cet
appareil utilise une source ultraviolette (UV) et doit être
utilisé conformément à ses marquages et instructions afin
d’éviter que les yeux et la peau nue de l’utilisateur ne soient
exposés à un rayonnement UV nocif.
Ne
pas sécher d’articles qui ont été précédemment
nettoyés, lavés, trempés ou tachés avec de l’essence, des
solvants pour nettoyage à sec ou d’autres substances
inflammables ou explosives; ces substances dégagent des
vapeurs qui pourraient s’enflammer ou exploser.
Risque de suffocation et de blessure par coincement : Ne
pas laisser des enfants jouer sur l’appareil ou à l’intérieur
de celui-ci. Une surveillance étroite des enfants est
nécessaire lorsque l’appareil est utilisé à proximité
d’enfants.
Ne pas accéder à l’intérieur de l’appareil pendant le
fonctionnement du tambour.
Ne
pas utiliser d’assouplissant ou de produits pour éliminer
l
’électricité statique à moins que cela ne soit recommandé
par le fabricant de l’assouplissant ou du produit.
Ne
pas sécher à la chaleur des articles contenant du
caoutchouc mousse ou des matières similaires.
Nettoyer
le filtre à charpie avant ou après chaque charge.
La
zone située autour de l’ouverture d’évacuation et les
zones adjacentes doivent être propres, exemptes de
peluches et poussières.
L
’intérieur
de l’appareil et le conduit d’évacuation doivent
être nettoyés régulièrement par un personnel d’entretien
qualifié.
Ne
pas placer d’articles tâchés d’huile de cuisson dans la
sécheuse. Les articles couverts d’huile de cuisson peuvent
provoquer une réaction chimique et enflammer la charge
de vêtements. Pour réduire le risque d’incendie dû à des
charges contaminées, la partie finale du programme de
séchage par culbutage a lieu sans chaleur (période de
refroidissement). Éviter d’arrêter une sécheuse en phase
de culbutage avant la fin du programme de séchage, à
moins de retirer et d’étendre rapidement tous les articles
afin que la chaleur se dissipe.
Ne
pas installer de ventilateur secondaire dans le conduit
d’évacuation
REMARQUE
: L ’avertissement de ventilateur secondaire
ne s’applique pas aux sécheuses conçues pour être
installées dans un système où il y a plusieurs sécheuses,
avec un système de conduit d’évacuation conçu sur
mesure et installé selon les directives du fabricant de la
sécheuse.
27
AVERTISSEMENT
Certaines pièces internes sont intentionnellement non reliées à la terre et peuvent présenter un risque de décharge
électrique seulement lors d’une intervention de dépannage.
Personnel d’entretien – Ne pas toucher les composants qui ne font pas partie intégrante du châssis ou de la caisse
métallique.
Guide de connexion Internet pour les appareils connectés uniquement
IMPORT ANT : Il est de la responsabilité de l’utilisateur de bien installer l’appareil avant de l’utiliser . Bien lire et suivre le guide
d’installation qui accompagne l’appareil.
La connectabilité nécessite un réseau Wi-Fi et la création d’un compte. Les fonctions de l’application peuvent changer . Des frais de
transfert de données peuvent s’appliquer . Une fois installée, lancer l’application. Suivre les étapes de configuration du compte
d’utilisateur et de connexion de l’appareil.
Il faut :
Déclaration de conformité de la Commission fédérale des communications (FCC)
Cet appareil est conforme à la norme FCC, partie 15. Le bon fonctionnement de l’appareil est fonction de deux conditions :
T
ous
changements ou toutes modifications n’ayant pas été expressément approuvés par la partie responsable de la conformité
pourraient annuler l’autorité de l’utilisateur à utiliser l’appareil.
A vis de conformité d’Industrie Canada (IC)
Cet appareil satisfait aux prescriptions des documents CNR/RSS d’Industrie Canada (utilisation sans licence). Le bon fonctionnement de
l
’appareil est fonction de deux conditions :
En vertu des règlements d’Industrie Canada, cet émetteur radio ne peut fonctionner qu’à l’aide d’une antenne d’un type et de gain
maximum (ou moins) approuvé pour l’émetteur par Industrie Canada. Pour réduire les interférences radio potentielles pour les autres
utilisateurs, le type d’antenne et son gain doivent être choisis de sorte que la puissance isotrope rayonnée équivalente (PIRE) ne
dépasse pas ce qui est nécessaire pour une communication réussie.
Pour satisfaire aux exigences de la FCC et d’Industrie Canada sur les l’exposition aux radiations de radiodiffusion, les antennes utilisées
avec cet émetteur doivent être installées de telle sorte qu’il y ait une distance de 20 cm ou plus séparant la source de radiation (antenne)
et toute personne en tout temps et ne doit pas être co-utilisée ou fonctionner en même temps qu’une autre antenne ou qu’un émetteur.
Si cet appareil cause des interférences nuisibles à la réception radio ou télévision, pouvant être déterminées par le fait d’allumer et
d’éteindre l’appareil, l’utilisateur est encouragé à essayer de corriger les interférences en suivant l’un des conseils suivants :
Un routeur sans fil compatible Wi-Fi à 2,4 GHz avec sécurité WP A2. Pour vérifier les capacités du routeur , consulter le manuel
d’instructions du fabricant du routeur.
Le routeur devra être en marche et connecté à Internet.
Le numéro SAID à 10 caractères de votre appareil. Le numéro SAID est imprimé sur une étiquette collée sur l’appareil ou affic hé à
l
’écran ACL.
1.
Cet appareil ne doit pas produire de brouillage dommageable et
2.
Cet appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d’en compromettre le
fonctionnement.
1.
Cet
appareil ne doit pas produire de brouillage.
2.
Cet
appareil doit être compatible avec n’importe quelle interférence, y compris des interférences causées par l’utilisation involontaire
de l’appareil.
Réorienter
ou déplacer l’antenne de réception.
Augmenter
la distance séparant l’appareil du récepteur.
Brancher
l’appareil sur un circuit dif férent de celui où le
récepteur est branché.
Prendre contact avec un revendeur ou un technicien radio/
télévision qualifié pour obtenir de l’aide.
Tenir hors de la portée des enfants. Lire l'étiquette et, le cas échéant, le manuel d'utilisation avant l'usage.
MISE EN GARDE
AVERTISSEMENT - Le présent dispositif émet un rayonnement ultraviolet. L'usage non prévu du dispositif ou
l'endommagement de son boîtier peut entraîner une exposition au rayonnement ultraviolet. Le rayonnement ultraviolet peut
irriter les yeux et la peau. Éviter d'exposer les yeux et la peau au rayonnement ultraviolet.
MODE D'EMPLOI. Consultez le manuel d'utilisation. La lampe UV ou les autres composants émettant des rayons UV ne doivent
être entretiens que par un technicien de service qualifié. Appelez le centre de service et de soutien Whirlpool au 1-800-807-6777.
L'utilisation de ce dispositif est un complément et non un substitut aux pratiques normalisées de lutte contre les infections afin de
contrôler la transmission de celles-ci; les utilisateurs doivent continuer de suivre toutes les pratiques actuelles de lutte contre les
infections, y compris celles liées au nettoyage et à la désinfection des surfaces environnementales.
28
CHOIX DU DÉTERGENT
APPROPRIÉ
Utiliser uniquement des détergents haute efficacité. L’emballage
portera la mention « HE » ou « High Efficiency » (haute efficacité).
Un lavage avec faible consommation d’eau produit un excès de
mousse avec un détergent non HE. Il est probable que l’utilisation
d’un détergent autre que HE prolonge la durée des programmes
et réduise la performance de rinçage. Ceci peut aussi entraîner
des défaillances des composants et, avec le temps, une
accumulation de moisissure. Les détergents HE devraient
produire peu de mousse et se dissoudre rapidement et créer une
quantité de mousse idéale pour une performance optimale. Ils
devraient retenir les particules de saleté en suspension afin
qu’elles ne se déposent pas de nouveau sur les vêtements
propres. Les détergents identifiés HE ne sont pas tous identiques
et ne produisent pas tous la même quantité de mousse. Par
exemple, les détergents HE, naturels, organiques et faits maison
peuvent produire une plus grande quantité de mousse. Si l’un de
ces produits est utilisé et que le code d’erreur « Sd » ou « Sud »
s’affiche sur l’afficheur, l’utilisation d’un autre détergent HE est
conseillée. Toujours suivre les recommandations du fabricant de
détergent pour déterminer la quantité de détergent à utiliser. Ne
pas remplir au-delà de la ligne MAX sur le distributeur.
Ajout de produits de lessive
Ajouter du détergent HE au panier :
On peut ajouter des sachets de
lessive à dose unique, des
activateurs de lessive de type Oxi,
de javellisant non décolorant ou
des cristaux parfumés dans le
tambour avant d’ajouter le linge.
REMARQUE : Suivre les instructions du fabricant pour déterminer
la quantité de produits de lessive à utiliser.
Verser de l’eau de Javel dans le distributeur pour charge
unique :
Verser l’eau de Javel dans le
compartiment pour eau de
Javel. Ne pas remplir
excessivement le distributeur,
diluer le produit ou utiliser plus
de 2/3 tasse (165 ml). Ne pas
utiliser de javellisant non
décolorant ni de produit Oxi
avec un programme utilisant
de l’eau de Javel.
IMPORTANT :
� Toujours mesurer la quantité d’eau de Javel. Utiliser une tasse
à mesurer avec un bec verseur; ne pas utiliser une quantité
approximative.
� Ne pas remplir au-delà du niveau « MAX ». Un remplissage
excessif pourrait endommager les vêtements.
� Ne pas utiliser de l’eau de Javel épaisse, facile à verser ou
anti-éclaboussure lorsque le programme Clean Washer with
✝
affresh
®
(Nettoyage de la Laveuse avec affresh
®
) est en
cours, car cela peut entraîner une surproduction de mousse.
� Fermer lentement les tiroirs distributeurs. S’assurer que les
tiroirs sont fermés complètement.
Verser de l’assouplissant de tissu liquide dans le distributeur
pour charge unique :
Verser une mesure de
l’assouplissant de tissu liquide
dans le compartiment
d’assouplissant de tissu
liquide. Toujours suivre les
instructions du fabricant pour
connaître la quantité
d’assouplissant de tissu
adéquate en fonction de la
taille de la charge.
L’assouplissant de tissu est toujours distribué lors du rinçage
final, même si l’on a sélectionné Extra Rinse (Rinçage
supplémentaire).
IMPORTANT : Ne pas remplir excessivement le distributeur, diluer
le produit ou utiliser plus de la quantité d’assouplissant
recommandée par le fabricant. Ne pas remplir au-delà du niveau
« MAX ». Si l’on remplit excessivement le distributeur,
l’assouplissant de tissu sera distribué dans la laveuse
immédiatement.
� Ne pas renverser ou faire couler d’assouplissant de tissu sur
les vêtements.
� Ne pas utiliser de boules distributrices d’assouplissant de tissu
dans cette laveuse. Ces produits ne se dissoudront pas
correctement.
� Ne pas utiliser de feuilles d’assouplissant, car elles peuvent
tacher la charge.
Ajouter du détergent HE au distributeur pour charge unique :
Verser une mesure de détergent HE
dans le compartiment à détergent.
Pour du détergent en poudre,
soulever le sélecteur vers la position
supérieure. Pour le détergent liquide,
abaisser le sélecteur jusqu’en
position inférieure.
Ne pas faire remplir excessivement le distributeur — le fait
d’ajouter trop de détergent peut entraîner sa distribution
prématurée dans la laveuse.
IMPORTANT :
� Ne pas ajouter de sachet de lessive à dose unique dans le
tiroir distributeur.
Détergent en poudre : Détergent liquide :
Soulever le sélecteur en
position élevée. Ajouter
directement dans le
compartiment.
Appuyer sur le sélecteur pour
le placer en position basse.
Ajouter directement dans le
compartiment.
✝affresh
®
est une marque déposée de Whirlpool, É-U.
HE compartiment
à détergent
sélecteur
29
ENTRETIEN ET RÉPARATION DE
L’ENSEMBLE DE BUANDERIE
SUPERPOSÉ
Tuyaux d’arrivée d’eau de la laveuse
Si l’on réside dans une région où l’eau est dure, l’emploi d’un
adoucisseur d’eau est recommandé pour contrôler l’accumulation
de tartre dans le circuit d’eau de la laveuse. Avec le temps,
l’accumulation de tartre peut obstruer différentes parties du circuit
d’eau, ce qui réduira la performance du produit. Une accumulation
excessive de tartre peut entraîner la nécessité de remplacer ou de
réparer certains composants.
Remplacer les tuyaux d’arrivée d’eau après 5 ans d’utilisation
pour réduire le risque de défaillance intempestive. Inspecter
périodiquement les tuyaux; les remplacer en cas de renflement,
de déformation, de coupure et d’usure ou de fuite.
Lors du remplacement de vos tuyaux d’arrivée d’eau :
� Noter la date de remplacement au marqueur indélébile sur
l’étiquette.
� Vérifier que les vieilles rondelles ne sont pas coincées dans
les valves d’arrivée d’eau de la laveuse.
� Utiliser de nouvelles rondelles avec les nouveaux tuyaux
d’entrée pour assurer une bonne étanchéité.
REMARQUE : Ne pas utiliser de tuyaux usagés. La propriété
pourrait être endommagée. Cet appareil peut ne pas comprendre
de tuyaux d’arrivée d’eau.
Entretien de la laveuse
Recommandations pour une laveuse propre et pour un niveau de
performance optimal :
1. Utiliser toujours un détergent HE (haute efficacité) et employer
la quantité de détergent recommandée par le fabricant du
détergent HE. Ne pas utiliser plus que la quantité
recommandée de détergent, car ceci peut augmenter le taux
d’accumulation de résidus de détergent et de souillures à
l’intérieur de la laveuse, ce qui pourrait entraîner la formation
d’odeurs indésirables.
2. Exécuter périodiquement des lavages avec de l’eau tiède ou
chaude (et non pas exclusivement des lavages à l’eau froide),
car l’eau chaude permet de contrôler plus efficacement la
vitesse à laquelle les saletés et les résidus de détergent
s’accumulent.
3. Veiller à toujours laisser la porte/le couvercle de la laveuse
ouvert entre deux utilisations pour qu’elle puisse sécher, et
pour éviter l’accumulation de résidus générateurs d’odeurs.
4. Nettoyer périodiquement les résidus s’accumulant sur les
surfaces intérieures du hublot. Pour un meilleur entretien,
passer un linge humide sur toute la partie intérieure de la
porte.
5. Toujours suivre les instructions d’entretien du joint de porte
pour le nettoyer. Les instructions complètes sont accessibles
en ligne.
Entretien de la sécheuse
Nettoyage de l’emplacement de la
sécheuse
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de la sécheuse.
Ne pas faire sécher un article qui a déjà été touché par
un produit inflammable (même après un lavage).
Placer la sécheuse au moins 18 po (460 mm) au-dessus
du sol pour une installation dans un garage.
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Éviter de laisser autour de la sécheuse des éléments qui
pourraient obstruer la circulation de l’air et empêcher le bon
fonctionnement de la sécheuse. Ceci implique de dégager
également les éventuelles piles de vêtements placées devant la
sécheuse.
Nettoyage de l’intérieur de la
sécheuse
Nettoyage du tambour de la sécheuse :
1. Utiliser un produit de nettoyage ininflammable ou un détergent
à vaisselle doux mélangé à une faible concentration et de
l’eau très chaude et frotter avec un chiffon doux.
� Rincez soigneusement avec une éponge ou une serviette
mouillée.
� Faire culbuter une charge de vêtements ou de serviettes
propres pour sécher le tambour.
OU
2. Utiliser un chiffon en microfibre et de l’eau chaude dans un
flacon de vaporisation pour nettoyer le tambour et une
deuxième serviette en microfibre pour le séchage.
REMARQUE : Les vêtements contenant des teintures instables,
tels les jeans en denim bleu ou articles en coton de couleur vive,
peuvent décolorer l’intérieur de la sécheuse. Ces taches ne sont
pas nocives pour votre sécheuse et ne tacheront pas les
vêtements des charges futures. Faire sécher les articles à teinture
instable sur l’envers pour éviter le transfert de la teinture.
Retrait de la charpie accumulée
À l’intérieur de la caisse de la sécheuse :
Il faut retirer la charpie accumulée dans le conduit d’évacuation
tous les 2 ans ou plus souvent, selon l’utilisation de la sécheuse.
Le nettoyage doit être effectué par un réparateur qualifié ou un
nettoyeur de systèmes de ventilation.
À l’intérieur du conduit d’évacuation :
Il faut retirer la charpie accumulée dans le conduit d’évacuation
tous les 2 ans ou plus souvent, selon l’utilisation de la sécheuse.
30
Nettoyage du filtre à charpie
Nettoyage avant chaque charge :
Le filtre à charpie peut être situé dans l’ouverture de la porte ou
sur le dessus de la sécheuse selon le modèle. Un filtre obstrué de
charpie peut augmenter la durée de séchage.
Nettoyage :
1. Retirer le filtre à charpie. Au besoin, appuyer sur l’onglet pour
dégager et ouvrir le filtre à charpie. Retirer la charpie du filtre
en la roulant avec les doigts. Ne pas rincer ni laver le filtre
pour enlever la charpie. La charpie mouillée s’enlève
difficilement.
2. Bien remettre le filtre à charpie en place.
IMPORTANT :
� Ne pas faire fonctionner la sécheuse avec un filtre à charpie
déplacé, endommagé, bloqué ou manquant. Une telle action
peut causer une surchauffe et des dommages à la sécheuse
et aux tissus.
� Si de la charpie tombe dans la sécheuse au moment du retrait
du filtre, vérifier le conduit d’évacuation et retirer la charpie.
Voir la section « Exigences concernant l’évacuation » dans les
Instructions d’installation.
� Au besoin, nettoyer l’espace où se trouve la charpie. À l’aide
d’un aspirateur, enlever doucement toute charpie qui s’est
accumulée à l’extérieur du filtre à charpie.
Nettoyage au besoin :
Des résidus de détergent ou d’assouplisseur de tissu peuvent
s’accumuler sur le filtre à charpie. Cette accumulation peut
entraîner des temps de séchage plus longs, ou l’arrêt de la
sécheuse avant que la charge ne soit complètement sèche. Si de
la charpie tombe du filtre alors qu’il est dans la sécheuse, il est
probablement obstrué. Nettoyer le filtre à charpie avec une brosse
en nylon tous les 6 mois ou plus fréquemment s’il devient obstrué
par suite d’une accumulation de résidus.
Pour laver :
1. Retirer la charpie du filtre en la roulant avec les doigts.
2. Mouiller les deux côtés du filtre à charpie avec de l’eau
chaude.
3. Mouiller une brosse en nylon avec de l’eau chaude et du
détergent liquide. Frotter le filtre à charpie avec la brosse pour
enlever l’accumulation de résidus.
4. Rincer le filtre à l’eau chaude.
5. Bien sécher le filtre à charpie avec une serviette propre.
Réinstaller le filtre dans la sécheuse.
Vérification d’une circulation d’air
adéquate pour le système
d’évacuation
AVERTISSEMENT
Risque d’incendie
Utiliser un conduit d’évacuation en métal lourd.
Ne pas utiliser de conduit d’évacuation en plastique.
Ne pas utiliser de conduit d’évacuation en aluminium.
Le non-respect de ces instructions peut causer un
décès ou un incendie.
Bonne circulation d’air
Une sécheuse a besoin de chaleur et d’une circulation d’air
adéquate pour sécher efficacement les vêtements. Une ventilation
adéquate réduit les durées de séchage et accroît les économies
d’énergie. Voir les Instructions d’installation.
Le système d’évacuation fixé à la sécheuse joue un rôle important
dans la circulation de l’air. Des conduits d’évacuation bloqués ou
écrasés, ainsi qu’une installation inadéquate de l’évacuation,
diminuent la circulation d’air et les performances de la sécheuse.
Les interventions de dépannage causées par une ventilation
incorrecte ne sont pas couvertes par la garantie et seront à la
charge du client, quel que soit l’installateur de la sécheuse. Pour
nettoyer ou réparer l’évacuation d’air, contacter un technicien
qualifié dans l’évacuation d’air.
31
Non-utilisation et entretien en
période de vacances
Faire fonctionner l’ensemble de buanderie superpose
seulement lorsqu’on est présent. Lors d’un déménagement
ou lorsque l’ensemble de buanderie superposé n’est pas
utilisé pendant longtemps, suivre les étapes suivantes :
1. Débrancher ou déconnecter la source de courant électrique
de la laveuse et de la sécheuse.
2. Fermer l’alimentation en eau de l’ensemble de buanderie
superpose pour éviter toute inondation due à une surpression.
CONSEIL UTILE : Fixer une note de rappel à la laveuse
d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.
3. Nettoyer les distributeurs. Tous les modèles ne sont pas
équipés de distributeurs. Si votre modèle est équipé de
distributeurs, voir la section Nettoyage des distributeurs dans
le Guide du produit en ligne.
4. Nettoyer le filtre à charpie. Voir la section « Nettoyage du filtre
à charpie ».
Entretien pour entreposage hivernal
IMPORTANT : Pour éviter tout dommage, installer et remiser
l’ensemble de buanderie superposé à l’abri du gel. L’eau qui peut
rester dans les tuyaux risque d’abîmer la laveuse en temps de gel.
Si la laveuse doit faire l’objet d’un déménagement ou d’un
entreposage au cours d’une période de gel, hivériser la laveuse.
Hivérisation de la laveuse :
1. Fermer les deux robinets d’eau; déconnecter et vidanger les
tuyaux d’arrivée d’eau.
CONSEIL UTILE : Fixer une note de rappel à la laveuse
d’ouvrir le robinet d’eau avant de l’utiliser à nouveau.
2. Placer 1 pinte (1 L) d’antigel pour véhicule récréatif dans le
panier et faire fonctionner la laveuse sur le programme
Drain/Spin (vidange et essorage) pendant environ
30 secondes pour mélanger l’antigel et l’eau restante.
3. Débrancher la laveuse et la sécheuse.
Transport de votre appareil de
buanderie superposé
Réinstallation/réutilisation de
l’ensemble de buanderie superposé
Pour réinstaller l’ensemble de buanderie superposé après une
période de non-utilisation, de vacances, de remisage pour l’hiver
ou après un déménagement :
1. Suivre les instructions d’installation pour installer, mettre à
niveau et raccorder l’ensemble de buanderie superposé.
2. Avant de réutiliser la laveuse, exécuter la procédure
recommandée suivante :
Pour utiliser de nouveau l’ensemble de buanderie
superposé :
1. Vidanger les canalisations d’eau et les tuyaux. Reconnecter
les tuyaux d’arrivée d’eau. Ouvrir les deux robinets d’eau.
2. Brancher la laveuse et la sécheuse.
3. Faire fonctionner la laveuse pendant un programme complet
(le programme Clean Washer [Programme de nettoyage de la
laveuse] est recommandé, le cas échéant) pour nettoyer la
laveuse et éliminer l’antigel, si utilisé. Utiliser seulement du
détergent HE (haute efficacité). Utiliser la moitié de la quantité
recommandée par le fabricant pour une charge de taille
moyenne.
INSTRUCTIONS D’INSTALLATION
SPÉCIFICATIONS
Outils et pièces
Rassembler les outils et composants nécessaires avant
d’entreprendre le processus d’installation.
Outils requis :
Niveau
4 po minimum
Cale en bois Règle ou mètre ruban
Pince — ouverture
jusqu’à 1
9
/
16
po (39,7 mm)
Lampe de poche
Clés plates ou clés
à molette de 1/2 po (13 mm),
5/8 po (16 mm) et 9/16 po
(14,3 mm)
1. Fermer les deux robinets d’eau. Débrancher et vidanger les
tuyaux d’arrivée d’eau.
2. Pour déplacer l’ensemble de buanderie superposé pendant
une période de gel, suivre les instructions de la section
« Entretien pour entreposage hivernal » avant le déplacement.
3. Déconnecter le tuyau d’évacuation du système d’évacuation
et de l’arrière de la laveuse.
4. Débrancher les cordons d’alimentation électrique de la
laveuse et de la sécheuse.
5. Placer les tuyaux d’arrivée d’eau et le tuyau d’évacuation
dans le panier de la laveuse.
6. Enrouler le cordon d’alimentation et l’attacher avec un
élastique ou avec un attache-câbles pour l’empêcher de
traîner sur le plancher.
7. S’assurer que les pieds de nivellement sont solidement fixés à
la base de la laveuse.
8. Utiliser du ruban adhésif pour fixer les portes.
IMPORTANT : Demander une intervention de dépannage si l’on
doit installer de nouveaux boulons de transport. Ne pas réutiliser
les boulons de transport. L’ensemble de buanderie superposé doit
être transporté en position verticale. Afin d’éviter d’endommager
la structure de l’ensemble de buanderie superpose, celui-ci doit
être correctement installé pour pouvoir être déplacé par un
technicien autorisé.
32
Tournevis à tête plate
Pince à dénuder
Tourne-écrou de 1/4 po
Niveau
Pince
Ruban à mesurer
Couteau utilitaire
Cisaille de ferblantier
Pistolet à calfeutrer et
composé
Clé à molette avec ouverture
jusqu’à 1 po (25 mm) ou clé à
douille hexagonale
Seau
Pièces fournies :
REMARQUE : Toutes les pièces fournies pour l’installation se
trouvent dans la laveuse.
Tuyau d’évacuation avec bride,
et si compris : Bride en U avec
serre-câbles
Pièces nécessaires : (si non fourni)
Tuyaux d’arrivée d’eau avec
rondelles plates.
REMARQUE : Différentes
options de tuyau d’arrivée
d’eau sont offertes; consulter le
guide de démarrage rapide
pour les informations de
commande.
Modèles avec conduit d’évacuation :
Brides de conduit, coudes et matériel d’évacuation
Des pièces supplémentaires seront peut-être nécessaires, selon
l’installation. Consulter les codes locaux. Vérifier l’alimentation
électrique et le circuit d’évacuation existants. Voir « Installations
électriques » et « Critères d'évacuation » avant d’acheter les
pièces. Les installations pour maison mobile nécessitent un
système d’évacuation en métal disponible chez le marchand chez
qui l’ensemble de buanderie superposé a été acheté. Pour plus
d’informations, consulter le Guide de démarrage rapide pour se
renseigner des coordonnées du service.
Accessoires disponibles
Des accessoires et pièces de rechange sont disponibles pour ce
modèle. Pour commander ou se renseigner des informations de
contact, se reporter au Guide de démarrage rapide.
Pièces supplémentaires (non fournies)
Il se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les coordonnées dans le guide de
démarrage rapide.
Si vous avez : Il vous faudra :
Égout surélevé
Tuyau rigide d’évacuation standard de
20 gal (76 L) de 39 po (991 mm) de
haut ou évier de décharge, pompe de
puisard et connecteurs (offerts chez les
vendeurs de matériel de plomberie
locaux)
33
Exigences D’emplacement
AVERTISSEMENT
Risque d’explosion
Garder les matières et les vapeurs inflammables, telles
que l’essence, à l’écart de la sécheuse.
Ne pas faire sécher un article qui a déjà été touché par
un produit inflammable (même après un lavage).
Le non-respect de ces instructions peut causer un
décès, une explosion ou un incendie.
Vérifier les spécifications des codes. Certains Codes limitent ou
interdisent l’installation des sécheuses dans un garage, un
placard, une résidence mobile ou une chambre à coucher.
Contacter l’inspecteur en bâtiments local.
IMPORTANT : Ne pas installer, remiser ou faire fonctionner
l’ensemble de buanderie superposé à un emplacement où il sera
exposé aux intempéries ou à des températures inférieures à
45 °F (7 °C). À des températures inférieures, la sécheuse pourrait
ne pas s’arrêter à la fin des programmes de détection
automatique, ce qui entraînerait le prolongement de la durée de
séchage. De plus, l’eau qui reste dans la laveuse après
l’utilisation pourrait causer des dommages à basse température.
Voir la section « Entretien et nettoyage de l’ensemble de
buanderie superposé » pour obtenir des renseignements sur la
préparation pour l’hiver.
Le choix d’un emplacement approprié pour l’ensemble de
buanderie superposé en améliore le rendement et réduit au
minimum le bruit. L’ensemble de buanderie superposé peut être
installé dans un sous-sol, une salle de buanderie, un placard ou
être encastré.
C’est à l’utilisateur qu’incombe la responsabilité de réaliser une
installation correcte.
Il vous faudra
�
�
�
Un chauffe-eau réglé à 120 °F (49 °C).
Une prise électrique reliée à la terre et située à moins de 2 pi
(610 mm) du cordon d’alimentation à l’arrière de la laveuse et
de la sécheuse.
Des robinets d’eau chaude et d’eau froide situés à moins de
4 pi (1,2 m) des électrovannes de remplissage d’eau chaude
et d’eau froide sur la laveuse, et une pression d’eau de
20 à 100 lb/po² (137,9 à 689,6 kPa).
� Un plancher de niveau avec une pente maximale de
1 po (25 mm) , sous l’ensemble de buanderie superposé. Il
n’est pas recommandé de l’installer sur un tapis, de la
moquette ou des surfaces avec endos en mousse.
� Si la pente est supérieure à 1 po (25 mm), installer la trousse
de pieds longs. Si l’ensemble de buanderie n’est pas de
niveau, les vêtements peuvent ne pas se laver ou culbuter
convenablement et les programmes de détection
automatiques peuvent ne pas fonctionner correctement.
� Un plancher capable de supporter le poids total de 400 lb
(181,4 kg) de l’ensemble de buanderie superposé, de l’eau et
de la charge compris).
� Un emplacement permettant une évacuation appropriée. Voir
la section « Critères d'évacuation ».
� Un circuit distinct de 15 A ou 20 A pour les sécheuses au gaz.
� Pour une installation dans un garage, placer l’ensemble de
buanderie superposé au moins 18 po (460 mm) au-dessus du
plancher.
� L’ensemble de buanderie superposé doit être installé ou
remisé dans un endroit où il ne sera pas exposé à l’eau ou aux
intempéries.
IMPORTANT : Ne pas faire fonctionner l’ensemble de buanderie
superposé à des températures inférieures à 45 °F (7 °C). À des
températures inférieures, la sécheuse pourrait ne pas s’arrêter à
la fin des programmes de détection automatique, ce qui
entraînerait le prolongement du temps de séchage.
Les dimensions indiquées correspondent à l’espacement minimal
permis. Pour chaque type de configuration, prévoir davantage de
dégagement pour faciliter l’installation et l’entretien et laisser
suffisamment de dégagement pour les appareils ménagers
voisins et pour les murs, les portes et les plinthes. L’espacement
doit être assez grand pour permettre d’ouvrir complètement la
porte. Ajouter un espace supplémentaire de 1 po (25 mm) de tous
les côtés de l’ensemble de buanderie superposé et pour réduire le
transfert de bruit. Si l’on utilise une porte de placard, des
ouvertures d’aération au sommet de la porte sont nécessaires.
Les portes doivent être à persiennes ou l’équivalent, et avoir une
surface ouverte d’au moins 24 po
2
(155 cm
2
) en bas et
48 po
2
(310 cm
2
) en haut.
Installation dans un encastrement ou une armoire
48 po²
(310 cm²)
3 po
(76 mm)
24 po²
(155 cm²)
3 po
(76 mm)
0,25 po
(5 mm)
5 po
(127 mm)
6 po
(152 mm)
Installation dans une résidence mobile –
Exigences supplémentaires
Cette sécheuse peut être installée dans une maison mobile.
L’installation doit satisfaire les critères de la Manufactured Home
Construction and Safety Standard, Titre 24 CFR, partie 3280
(anciennement Federal Standard for Mobile Home Construction
and Safety, Titre 24 HUD, partie 280) ou de la Norme CAN/CSA-
Z240MH pour les maisons mobiles.
Critères à respecter pour une installation dans une maison
mobile :
� Un système d’évacuation en métal qui peut être acheté chez
votre marchand.
� Ensemble d’ancrage au sol pour installation en maison mobile.
� Il faut prendre des dispositions spéciales dans les maisons
mobiles pour l’apport d’air de l’extérieur dans la sécheuse.
L’ouverture (telle qu’une fenêtre à proximité) devrait être au
moins deux fois plus grande que l’ouverture de décharge de la
sécheuse.
77 po
(1956 mm)
34
Système de vidange
Il incombe à l’installateur d’installer et de fixer solidement le tuyau
de vidange à la canalisation d’évacuation de manière que le tuyau
de vidange ne puisse sortir et causer d’éventuelles fuites de la
canalisation d’évacuation.
Le système de vidange peut être installé à l’aide d’un conduit
d’évacuation au plancher, un tuyau rigide de rejet à l’égout mural,
un tuyau rigide de rejet à l’égout au plancher ou un évier de
buanderie. Sélectionner la méthode à utiliser.
IMPORTANT : Pour éviter un effet de siphon, pas plus de 4,5 po
(114 mm) de tuyau de vidange ne devrait être inséré à l’intérieur
de la canalisation d’évacuation.
Système de vidange avec tuyau de rejet à l’égout
au plancher
Diamètre minimum pour un tuyau de rejet à l’égout : 2 po (51 mm).
Capacité minimale d’acheminement : 17 gallons (64 L) par minute.
Un adaptateur de 1/4 po (6 mm) à 1 po (25 mm) de diamètre est
offert pour le tuyau de rejet à l’égout; consulter le guide de
démarrage rapide pour les renseignements de commande en
ligne. Le sommet du tuyau de rejet à l’égout doit avoir une hauteur
d’au moins 39 po (991 mm); ne pas l’installer à plus de 48 po
(1,2 m) du bas de la laveuse. Si la canalisation de vidange est
au dessus de la tête et que l’eau doit être pompée à plus de 48 po
(1,2 m), une pompe de puisard et sa quincaillerie seront
nécessaires. Voir la section « Pièces supplémentaires ».
Système de vidange avec tuyau de rejet à l’égout
mural
Voir les exigences pour le « Système de vidange avec tuyau de
rejet à l’égout au plancher ».
Système de vidange dans un évier de buanderie
Capacité minimale : 20 gallons (76 L). Le haut de l’évier de
buanderie doit être à au moins 39 po (991 mm) du sol, mais pas à
plus de 48 po (1,2 m) du bas de la laveuse.
Système de vidange au sol
Le système de vidange au plancher nécessite un ensemble
brise siphon, deux ensembles de raccordement et une rallonge de
tuyau de vidange qui peuvent être achetés séparément; consulter
le guide de démarrage rapide pour les renseignements de
commande en ligne. Hauteur minimale du brise-siphon : 28 po
(710 mm) à partir du fond de la laveuse. (Des tuyaux
supplémentaires peuvent être requis.)
4,5 po
(114 mm)
39 po
(991 mm)
39 po
(991 mm)
minimum
4,5 po
(114 mm)
39
po
(991 mm)
minimum
4,5 po
(114 mm)
4,5 po
(114 mm)
35
Exigences concernant l’évacuation
pour une maison
AVERTISSEMENT
Risque d’incendie
Utiliser un conduit d’évacuation en métal lourd.
Ne pas utiliser de conduit d’évacuation en plastique.
Ne pas utiliser de conduit d’évacuation en aluminium.
Le non-respect de ces instructions peut causer un
décès ou un incendie.
AVERTISSEMENT : Pour réduire le risque d’incendie, cette
sécheuse doit ÉVACUER L’AIR À L’EXTÉRIEUR.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Le conduit d’évacuation de la sécheuse ne
doit pas être raccordé à une évacuation de gaz, une cheminée, un
mur, un plafond, un grenier, un vide sanitaire ou un vide de
construction. Seul un conduit d’évacuation métallique rigide ou
flexible doit être utilisé pour le système d’évacuation. Ne pas
utiliser de conduit de plastique ou de métal très mince.
4 po
(102 mm)
� Utiliser uniquement un conduit d’évacuation en métal lourd de
4 po (102 mm) et des brides de serrage.
� Ne pas utiliser de conduit de plastique ou de métal très mince.
Conduit métallique rigide :
� Recommandé pour une performance de séchage idéale afin
d’éviter tout écrasement ou déformation.
Conduit métallique flexible (acceptable seulement dans la
mesure où il est accessible en vue du nettoyage) :
� Doit être entièrement déployé et soutenu à l’emplacement
d’installation final de la sécheuse.
� Enlever tout excès de conduit flexible pour éviter tout
affaissement et déformation susceptible de réduire la capacité
d’évacuation et le rendement.
� Ne pas installer le conduit métallique flexible dans des cavités
fermées de murs, plafonds ou planchers.
� La longueur totale ne doit pas dépasser 7
3
/
4
pi (2,4 m).
� La longueur du conduit métallique d’évacuation souple utilisé
doit être prise en compte lors de la conception de l’ensemble
du système d’évacuation, comme indiqué dans le « Tableau
des systèmes d’évacuation ».
Système d’évacuation domestique :
� Si l’on utilise un système d’évacuation domestique existant,
nettoyer les charpies sur toute la longueur du système avant
d’installer la sécheuse.
� S’assurer que les évents d’évacuation externes à l’extérieur de
la maison ne sont pas obstrués par des charpies ou d’autres
débris extérieurs.
� Remplacer tout conduit de plastique ou en aluminium par un
conduit métallique rigide ou souple. Consulter à nouveau le
« Tableau des systèmes d’évacuations » et modifier le système
d’évacuation domestique existant au besoin pour obtenir un
meilleur séchage.
Évents pour conduit d’évacuation :
� Terminer le conduit d’évacuation par un clapet de décharge
pour empêcher les rongeurs et les insectes d’entrer dans la
maison.
� Doit se trouver à au moins 12 po (305 mm) du plancher ou de
tout objet susceptible d’obstruer l’ouverture d’évacuation
(comme des fleurs, des pierres, des buissons ou de la neige).
� Ne pas utiliser un clapet d’évacuation à fermeture magnétique.
Styles recommandés : Style acceptable :
Clapet à persiennes Clapet de type boîte Hotte d’évacuation
inclinée
Coudes :
� Les coudes à 45° permettent une meilleure circulation de l’air
que les coudes à 90°.
bien meilleures
Brides de fixation :
� Utiliser des brides pour sceller tous les joints.
� Le conduit d’évacuation ne doit pas être raccordé ou fixé avec
des vis ou tout autre dispositif de serrage qui se prolongerait à
l’intérieur du conduit et retiendrait la charpie. Ne pas utiliser de
ruban adhésif pour conduit.
Le matériel d’évacuation peut être acheté auprès de votre
revendeur. Pour obtenir les coordonnées et les informations de
commande, consulter le guide de démarrage rapide.
36
Planification des circuits de
conduits
Installations d’évacuation recommandées :
Les installations typiques consistent à acheminer le conduit
d’évacuation à l’arrière de la sécheuse. D’autres installations sont
possibles.
A
B
C
D
E
F
G
B
E
I
H
A. Sécheuse
B. Coude
C. Mur
D. Évents pour
conduit
d’évacuation
E. Brides de
fixation
F. Conduit d’évacuation métallique
rigide ou flexible
G. Longueur de conduit d’évacuation
nécessaire pour le raccordement
des coudes
H. Bouche de décharge
I. Bouche d’évacuation latérale
facultative
Installations d’évacuation facultatives :
AVERTISSEMENT
Risque d’incendie
Couvrir les trous d’évacuation inutilisés en utilisant la
trousse d’obturation du fabricant.
Contacter votre marchand local.
Le non-respect de ces instructions peut causer un
décès, un incendie, une décharge électrique ou une
blessure grave.
Certains modèles peuvent être convertis pour évacuer par le côté
droit, le côté gauche ou par le bas. L’on peut, de préférence,
contacter le détaillant local pour convertir la sécheuse.
A
B
C
A. Installation avec acheminement standard du conduit
d’évacuation par l’arrière
B. Installation avec évacuation par la gauche ou par la
droite (offert seulement sur certains modèles de 27 po
de largeur).
C. Installation avec évacuation par le bas (offert seulement
sur certains modèles de 27 po de largeur).
37
Autres installations avec dégagement réduit
Il existe de nombreux systèmes d’évacuation. Choisir le système
qui convient le mieux à l’installation. Deux installations à
dégagement réduit sont illustrées.
REMARQUE : On peut acheter les trousses suivantes pour les
installations où le dégagement est réduit. Consulter le guide de
démarrage rapide pour les coordonnées.
Installation au-dessus de l’ensemble
(aussi disponible avec un coude
décalé)
Installation en périscope
Dispositions spéciales pour les installations dans
une maison mobile :
Le système d’évacuation doit être solidement fixé à une section
non combustible de la structure de la résidence mobile et ne doit
pas se terminer en dessous de la résidence mobile. Acheminer le
conduit d’évacuation vers l’extérieur.
Déterminer l’itinéraire
d’acheminement du conduit :
� Choisir l’itinéraire
d’acheminement vers l’extérieur
qui sera le plus direct et le plus
rectiligne.
� Planifier l’installation de façon à
introduire un nombre minimal de
coudes et de changements de
direction.
� Si des coudes ou changements
de direction sont utilisés, prévoir
autant d’espace que possible.
� Plier le conduit graduellement
pour éviter de le déformer.
� Utiliser le moins possible de
changements de direction à 90°.
Déterminer la longueur du conduit et les coudes
nécessaires pour la meilleure performance de
séchage :
� Utiliser le « Tableau des systèmes d’évacuation » suivant pour
déterminer le type de matériel d’évacuation et les
combinaisons de clapets acceptables.
REMARQUE : Ne pas utiliser de conduits de longueur
supérieure à la valeur spécifiée dans le « Tableau des
systèmes d’évacuation ». Si la longueur du circuit est
supérieure à la valeur spécifiée dans le tableau, on observera :
� Un cycle de vie réduit de la sécheuse.
� Une réduction du rendement, avec des durées de séchage
plus longues et une plus grande consommation d’énergie.
Le « Tableau des systèmes d’évacuation » indique les critères
d’évacuation qui vous aideront à obtenir une performance de
séchage idéale.
Tableau des systèmes d’évacuation
Nombre de
changements de
direction à 90° ou
coudes
Type de conduit
d’évacuation
Clapets de type
boîte, à
persiennes ou
inclinés
0
Métallique rigide 64 pi (20 m)
1
Métallique rigide 54 pi (16,5 m)
2
Métallique rigide 44 pi (13,4 m)
3
Métallique rigide 35 pi (10,7 m)
4
Métallique rigide 27 pi (8,2 m)
REMARQUE : Les installations d’évacuation du conduit par le
côté ou par le bas comportent un changement de direction à 90º à
l’intérieur de la sécheuse. Pour établir la longueur maximale du
conduit, ajouter un changement de direction à 90º au tableau.
Installation du conduit d’évacuation
1. Installer le clapet d’évacuation
12 po minimum
(305 mm)
12 po minimum
(305 mm)
Installer le clapet d’évacuation et utiliser un composé de
calfeutrage pour calfeutrer le côté extérieur de l’ouverture
murale autour du clapet d’évacuation.
2. Raccorder le conduit d’évacuation au clapet
Le conduit doit être placé par-dessus le clapet d’évacuation.
Fixer ensemble le conduit et le clapet avec une bride de 4 po
(102 mm). Acheminer le conduit jusqu’à l’emplacement de la
sécheuse en utilisant le chemin le plus rectiligne possible.
Éviter les changements de direction à 90°. Utiliser des brides
pour sceller tous les joints. Ne pas utiliser de ruban adhésif
pour conduit, de vis ou autres dispositifs de fixation qui se
prolongeraient à l’intérieur du conduit pour fixer le conduit
d’évacuation; ceux-ci pourraient retenir la charpie.
38
Spécifications électriques de la
laveuse
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
� Une source d’alimentation de 120 V CA à 60 Hz uniquement et
protégée par fusible de 15 ou 20 A est nécessaire. On
recommande d’utiliser un fusible ou un disjoncteur temporisé.
Il est recommandé de raccorder l’appareil sur un circuit distinct
exclusif à cet appareil.
� Cette laveuse comporte un cordon d’alimentation électrique à
trois broches pour liaison à la terre.
� Pour réduire le risque de décharge électrique, on doit brancher
le cordon sur une prise de courant de configuration
correspondante, à 3 alvéoles, reliée à la terre et installée
conformément aux codes et règlements locaux. Si une prise
de courant de configuration correspondante n’est pas
accessible, le client a la responsabilité et l’obligation de faire
installer par un électricien qualifié une prise de courant
correctement reliée à la terre.
� Si les codes le permettent et si on utilise un conducteur distinct
de mise à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la mise à la terre.
� Ne pas utiliser une tuyauterie de gaz pour le raccordement à la
terre.
� En cas de doute quant à la qualité de la mise à la terre de la
laveuse, consulter un électricien qualifié.
� Ne pas installer un fusible dans le conducteur neutre ou le
circuit de mise à la terre.
� Cet appareil possède deux raccordements pour l’alimentation
électrique. Chaque appareil doit être raccordé à un circuit
protégé de façon individuelle. La laveuse et la sécheuse
doivent être branchées sur des circuits individuels.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil : Si elle ne
correspond pas à la prise de sortie, faire installer une fiche
appropriée par un électricien qualifié.
CONSERVER CES INSTRUCTIONS
Spécifications électriques de la
sécheuse — É.-U. Spécifications
électriques de la sécheuse —
Canada
Spécifications électriques – É.-U.
C’est à l’utilisateur qu’incombe la responsabilité
de :
� Contacter un électricien qualifié.
� S’assurer que le raccordement électrique est adéquat et
conforme au code national de l’électricité, ANSI/NFPA 70 –
dernière édition, et à tous les codes et règlements locaux en
vigueur. Le National Electrical Code impose un raccordement à
4 fils de l’alimentation électrique pour les maisons construites
après 1996, les circuits de sécheuse modifiés après 1996 et
toutes les installations de maisons mobiles. Pour obtenir un
exemplaire des normes des codes ci-dessus, contacter :
National Fire Protection Association, One Batterymarch Park,
Quincy, MA 02169-7471.
� L’appareil doit être alimenté uniquement par un circuit
monophasé à 3 ou 4 fils de 120/240 V CA, 60 Hz (ou 3 ou
4 fils, 120/208 V, si précisé sur la plaque signalétique) sur un
circuit séparé et protégé par un fusible ou un disjoncteur de
30 A sur chacun des 2 câbles. On recommande également que
cet appareil soit alimenté par un circuit indépendant. Ne pas
installer un fusible dans le conducteur neutre ou le circuit de
mise à la terre.
� Ne pas utiliser de rallonge.
� Si les codes le permettent et si on utilise un conducteur distinct
de mise à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la mise à la terre.
39
Raccordement électrique
Pour installer la sécheuse de façon appropriée, il faut établir le
type de raccords électriques que l’on utilisera et suivre les
instructions de ce document.
� Cette sécheuse est prête à l’installation avec un raccordement
à l’alimentation électrique à 3 fils. Le fil neutre est
définitivement raccordé au conducteur neutre (fil blanc) à
l’intérieur de la sécheuse. Si les codes d’électricité locaux
demandent l’utilisation d’un disjoncteur différentiel de fuite à la
terre, l’appareil doit être installé avec un raccordement à 4 fils
à l’alimentation électrique. Le fil de terre neutre doit être retiré
de la vis du connecteur de terre externe (vis verte) et fixé sous
la borne du neutre (fil du centre ou blanc) du bornier. Lorsque
le fil neutre est fixé sous la borne du neutre (fil du centre ou
blanc) du bornier, la caisse de la sécheuse est isolée du
conducteur neutre. Le conducteur vert de mise à la terre du
cordon d’alimentation à 4 conducteurs doit être fixé à la caisse
de la sécheuse à l’aide de la vis verte de liaison à la terre
� Si les codes locaux n’autorisent pas le raccordement d’un
conducteur neutre au fil neutre, voir le point « Raccordement
optionnel à 3 fils ».
� Un raccordement à 4 fils de l’alimentation électrique doit être
utilisé lorsque l’appareil est installé dans un lieu où la mise à la
terre par le conducteur neutre est interdite. Il est interdit de
relier l’appareil à la terre par l’intermédiaire du conducteur
neutre dans les cas suivants : (1) nouvelle installation de
circuit secondaire effectuée après 1996, (2) maison mobile, (3)
véhicule de loisirs, et (4) juridictions dans lesquelles le code
local interdit la liaison à la terre par l’intermédiaire du
conducteur neutre.
En cas d’utilisation d’un cordon
d’alimentation :
Utiliser un ensemble de cordon d’alimentation électrique
homologué UL marqué pour utilisation avec les sécheuses à
vêtements. L’ensemble doit contenir :
� Un cordon d’alimentation électrique homologué UL de 30 A,
120/240 V minimum. Le câble doit être de type SRD ou SRDT
et mesurer au moins 4 pi (1,22 m) de long. Les fils raccordés à
la sécheuse doivent se terminer par des cosses rondes ou à
fourche à pointes relevées.
� Un serre-câbles (homologation UL).
Si la prise murale ressemble à ceci :
Prise murale à 4
fils (14-30R)
Choisir un câble d’alimentation à 4 fils avec
cosses rondes ou à fourche et un serre-
câbles homologué UL. Le câble
d’alimentation électrique à 4 fils, d’au moins
4 pi (1,22 m) de long, doit comporter 4 fils
en cuivre de calibre 10 et pouvoir se
brancher sur une prise à 4 fils de type
NEMA 14-30 R. Le fil de liaison à la terre (le
conducteur de liaison à la terre) peut être
vert ou nu. Le conducteur neutre doit être
identifié par une gaine blanche.
Si la prise murale ressemble à ceci :
Prise murale à 3
fils (10-30R)
Choisir un câble d’alimentation à 3 fils avec
cosses rondes ou à fourche et un serre-
câbles homologué UL. Le cordon
d’alimentation électrique à 3 fils, d’au moins
4 pi (1,22 m) de long, doit comporter trois
fils en cuivre torsadés de calibre no 10 et
une fiche à 3 fils correspondante de type
NEMA 10-30R.
Pour le raccordement direct :
Le câble d’alimentation doit correspondre à l’alimentation
électrique (4 fils ou 3 fils) et être :
� Un câble en cuivre à gaine non métallique ou blindé souple
(avec fil de mise à la terre), avec conduit métallique flexible.
Tous les fils sous tension doivent être isolés.
� Fil en cuivre plein de calibre 10 (ne pas utiliser d’aluminium)
d’au moins 5 pi (1,52 m) de long.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil : Si elle ne
correspond pas à la prise de sortie, faire installer une fiche
appropriée par un électricien qualifié.
Pour un appareil raccordé en permanence :
Cet appareil doit être raccordé à un système de câblage
permanent en métal relié à la terre, ou un conducteur de mise
à la terre d’équipement doit être en fonction avec les
conducteurs de circuit, et raccordé à la borne de mise à la
terre d’équipement ou la borne sur l’appareil ménager.
CONSERVER CES INSTRUCTIONS
40
Spécifications électriques – Canada
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 4 alvéoles reliée à la
terre.
Le non-respect de cette instruction peut causer un
décès ou une décharge électrique.
C’est à l’utilisateur qu’incombe la responsabilité de :
� Contacter un électricien qualifié.
� S’assurer que le raccordement électrique est adéquat et
conforme à la dernière édition du Canadian Electrical Code,
C22.1, et à tous les codes et règlements locaux en vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter : Canadian Standards Association, 178 Rexdale
Blvd., Toronto, ON M9W 1R3 CANADA.
�
�
L’appareil doit être alimenté uniquement par un circuit
monophasé de 120/240 V CA uniquement de 60 Hz à 4 fils,
sur un circuit séparé de 30 A, protégé par fusible aux deux
extrémités de la ligne. On recommande d’utiliser un fusible ou
un disjoncteur temporisé. On recommande également que cet
appareil soit alimenté par un circuit indépendant.
Cette sécheuse est munie d’un cordon
d’alimentation certifié UL ou CSA
International Certified conçu pour être
branché dans un réceptacle mural 14-30R
standard. Le cordon mesure 5 pi (1,52 m).
Veiller à ce que la prise murale se trouve à
Prise murale à
proximité de l’emplacement définitif de la
4 fils (14-30R)
sécheuse.
� Si les codes le permettent et si on utilise un conducteur distinct
de mise à la terre, il est recommandé qu’un électricien qualifié
vérifie la qualité de la mise à la terre.
� Ne pas utiliser de rallonge.
Pour obtenir plus d’informations ou un cordon d’alimentation
de rechange, utiliser les coordonnées indiquées sur votre
guide de démarrage rapide.
INSTRUCTIONS DE LIAISON À LA TERRE
Pour un appareil avec liaison à la terre et cordon
d’alimentation :
Cet appareil doit être relié à la terre. En cas d’anomalie de
fonctionnement ou de panne, la liaison à la terre réduira le
risque de décharge électrique en offrant au courant électrique
un itinéraire d’évacuation de moindre résistance. L’appareil
est doté d’un cordon électrique comportant un conducteur de
mise à la terre d’équipement et une fiche de branchement de
liaison à la terre. La fiche doit être branchée sur une prise de
courant appropriée qui soit bien installée et reliée à la terre
conformément à tous les codes et règlements locaux.
AVERTISSEMENT : Un raccordement inapproprié du
conducteur de mise à la terre de l’équipement peut causer un
risque de décharge électrique. En cas de doute quant à la
qualité de la mise à la terre de l’appareil, consulter un
électricien ou un technicien d’entretien qualifié. Ne pas
modifier la fiche fournie avec cet appareil; si elle ne
correspond pas à la prise de sortie, faire installer une prise
appropriée par un électricien qualifié.
CONSERVER CES INSTRUCTIONS
INSTALLATION
Déballage
AVERTISSEMENT
Risque de poids excessif
Utiliser deux personnes ou plus pour déplacer et installer
l’appareil.
Le non-respect de cette instruction peut causer une
blessure au dos ou d’autres blessures.
1. Déplacer l’ensemble de buanderie superposé
Il est nécessaire de retirer tout le matériel d’expédition pour
un bon fonctionnement et pour éviter que l’ensemble de
buanderie superposé et ne fasse trop de bruit.
Approcher l’ensemble de buanderie superposé jusqu’à
environ 4 pi (1,2 m) de son emplacement d’installation final. Il
doit être en position debout.
48
po
(1,2 m)
41
2. Localiser les boulons de transport
Repérer les quatre boulons de transport à l’arrière de la
laveuse.
3. Retirer les boulons de transport de la laveuse
Desserrer les boulons avec une clé à molette de 5/8 po
(16 mm). Glisser chaque boulon et cale au centre du trou.
Retirer les boulons et cales d’espacement en plastique de
l’arrière de la laveuse. Jeter les boulons et cales
d’espacement.
IMPORTANT : Ne pas brancher la laveuse avant la fin de
l’installation.
Raccordement du tuyau de vidange
4. Fixation du tuyau de vidange à l’orifice de
vidange
A
A — Côtes
Si la bride n’est pas déjà installée sur l’extrémité coudée du
tuyau de vidange, serrer la bride avec une pince et faire
glisser la bride sur l’extrémité du tuyau en la centrant entre
les rainures comme illustré. Serrer la bride avec une pince et
faire glisser l’extrémité coudée du tuyau de vidange sur
l’orifice de vidange de la laveuse, puis fixer avec la bride.
Pour un évier de buanderie ou un tuyau de rejet à l’égout
rigide, passer à l’étape 6.
Pour une vidange au plancher, retirer la bride retenue pour
tuyau de vidange préinstallée, comme indiqué à l’étape 5.
Des pièces supplémentaires avec des directives distinctes
seront peut-être nécessaires. Voir la section « Pièces
supplémentaires ».
Il incombe à l’installateur d’installer et de fixer solidement le
tuyau de vidange à la canalisation d’évacuation de manière
que le tuyau de vidange ne puisse sortir et causer
d’éventuelles fuites de la canalisation d’évacuation.
5. Retirer le tuyau de vidange (installation avec
vidange au plancher uniquement)
Pour les installations avec vidange au plancher, il faut retirer
la bride de retenue pour tuyau de vidange de l’extrémité du
tuyau de vidange. Des pièces supplémentaires avec des
directives distinctes seront peut-être nécessaires; consulter
le Guide de démarrage rapide.
42

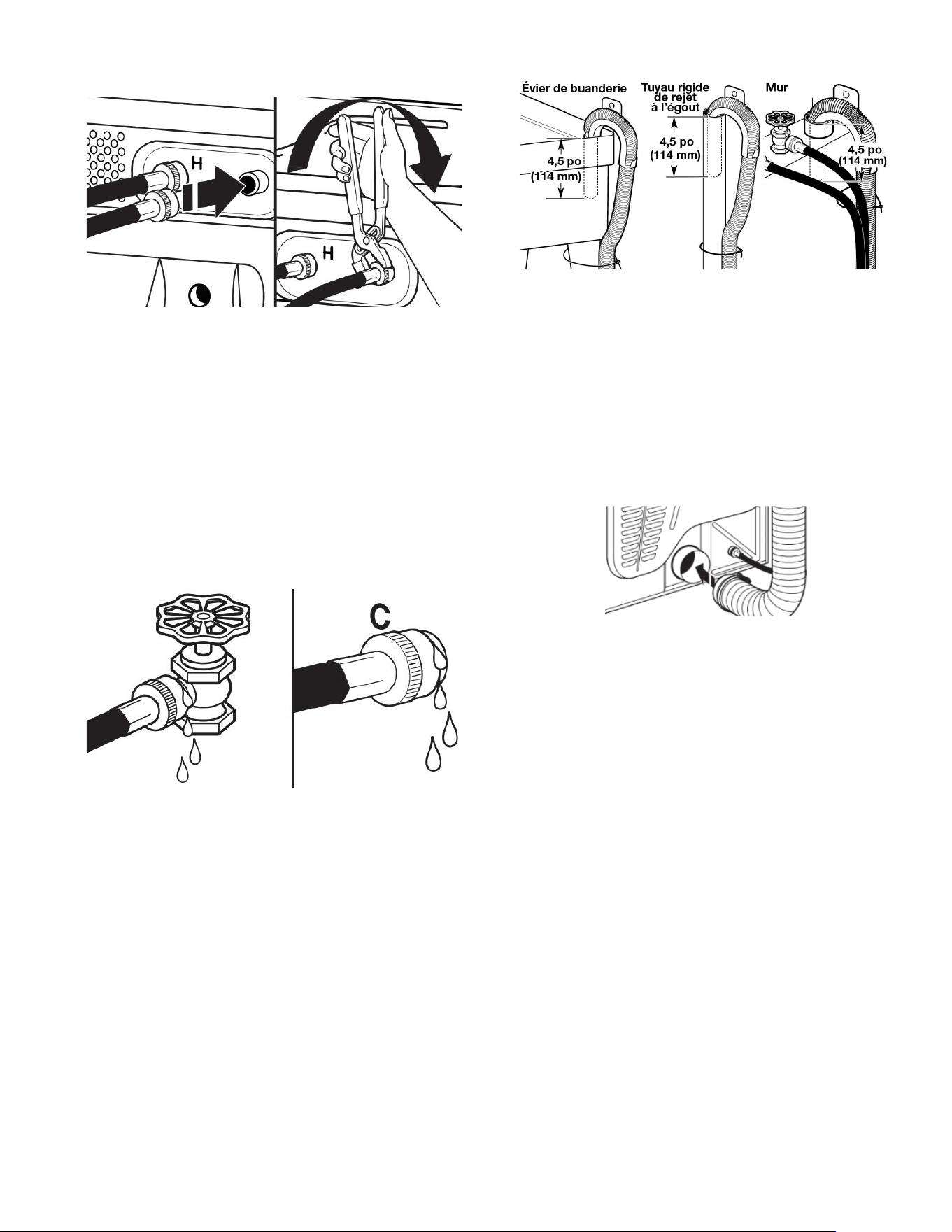

6. Placer le tuyau de vidange dans le tuyau de
rejet à l’égout
Placer le tuyau dans le tuyau de rejet à l’égout (illustré à
l’image) ou par-dessus le côté de l’évier de buanderie.
IMPORTANT : 4,5 po (114 mm) de tuyau de vidange soit se
trouver à l’intérieur du tuyau de rejet à l’égout; ne pas forcer
l’excédent du tuyau dans le tuyau de rejet à l’égout ni le
placer dans l’évier de buanderie. On doit utiliser la bride de
retenue pour tuyau de vidange.
Raccordement des tuyaux
d’alimentation
IMPORTANT : IMPORTANT : Afin d’éviter toute fuite, vérifier que
les tuyaux d’arrivée d’eau comportent des rondelles d’étanchéité
plates aux deux extrémités. La laveuse doit être raccordée aux
robinets d’eau à l’aide des tuyaux d’arrivée d’eau et des rondelles
neufs (non compris). Ne pas utiliser de tuyaux usagés. Ne pas
utiliser de tuyaux sans installer de rondelles d’étanchéité.
7. Insérer les rondelles plates neuves
8. Connecter les tuyaux d’arrivée d’eau aux
robinets
IMPORTANT : Ne pas serrer excessivement ni utiliser de
ruban adhésif ou de dispositifs d’étanchéité lors de la fixation
des robinets ou de la machine. Cela pourrait entraîner des
dommages.
Fixer le tuyau dont l’étiquette porte la mention « hot » (chaud)
au robinet d’eau chaude. Visser le raccord à la main pour qu’il
repose sur la rondelle. Serrer les raccords de deux tiers de
tour supplémentaires à l’aide d’une pince. Répéter cette
étape avec le tuyau portant la mention « cold » (froide) pour
le robinet d’eau froide. Les deux tuyaux doivent être
raccordés pour que la laveuse fonctionne correctement.
CONSEIL UTILE : Repérer quel tuyau est raccordé à l’eau
chaude pour permettre une fixation correcte des tuyaux à la
machine. Dans la plupart des configurations standard, les
tuyaux se croisent lorsque fixés correctement.
9. Purger les canalisations d’eau
Faire couler de l’eau dans les tuyaux de l’évier de buanderie,
le tuyau rigide de rejet à l’égout ou le seau pendant quelques
secondes pour éviter toute obstruction. On doit laisser couler
l’eau jusqu’à ce qu’elle soit limpide.
43
10. Connecter les tuyaux d’arrivée d’eau à la
laveuse
IMPORTANT : Pour réduire le risque de défaillance des
tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date
d’installation ou de remplacement des tuyaux pour référence
ultérieure.
� Ne pas serrer excessivement le tuyau ou utiliser du ruban
adhésif ou un calfeutrant sur le robinet. Les robinets
risquent d’être endommagés.
� Inspecter périodiquement les tuyaux et les remplacer en
cas de renflement, de déformation, de coupure, d’usure
ou de fuite.
Fixer le tuyau d’eau chaude au robinet d’arrivée d’eau
chaude. Visser le raccord à la main jusqu’à ce qu’il soit bien
serré. Serrer les raccords de deux tiers de tour
supplémentaires à l’aide d’une pince réglable. Répéter pour
le robinet d’eau froide.
11. Recherche de fuites
Ouvrir doucement les robinets d’eau pour vérifier qu’il n’y a
pas de fuites. Une petite quantité d’eau peut entrer dans la
laveuse. Elle s’évacuera plus tard.
12. Immobiliser le tuyau de vidange
Fixer le tuyau de vidange avec le serre-câbles ou la fixation
perlée au pied de l’évier de buanderie, au tuyau rigide de
rejet à l’égout ou aux tuyaux d’arrivée d’eau pour le tuyau de
rejet à l’égout mural rigide.
Il incombe à l’installateur d’installer et de fixer solidement le
tuyau de vidange à la canalisation d’évacuation de manière
que le tuyau de vidange ne puisse sortir et causer
d’éventuelles fuites de la canalisation d’évacuation.

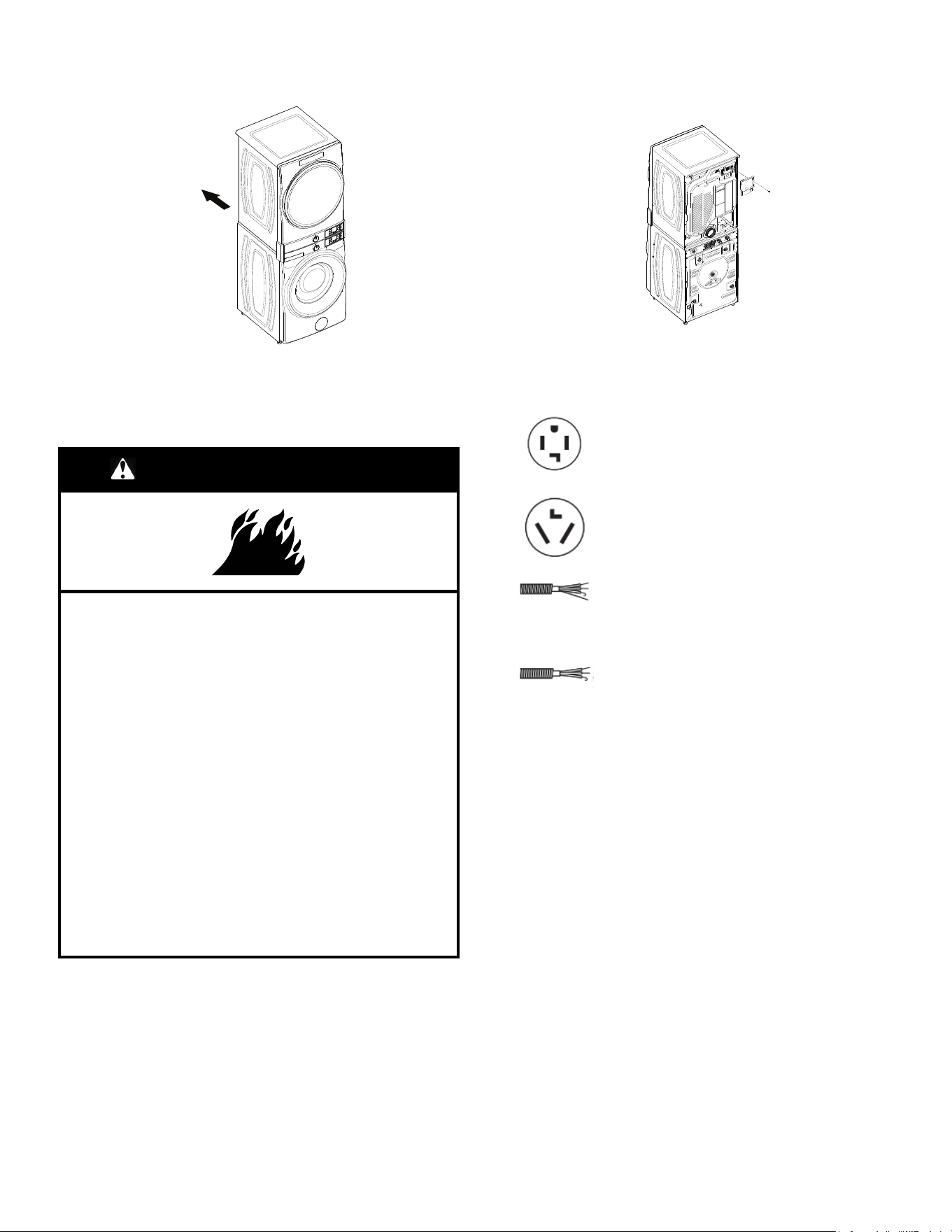

Raccordement du conduit
d’évacuation
1. Raccorder le conduit d’évacuation au clapet
d’évacuation
À l’aide d’une bride de fixation de 4 po (102 mm), relier le
conduit d’évacuation à la bouche d’évacuation de la
sécheuse. Si l’on réalise le raccordement au conduit
d’évacuation existant, s’assurer que celui-ci est propre. Le
conduit d’évacuation doit être fixé par-dessus la bouche
d’évacuation de la sécheuse et à l’intérieur du clapet
d’évacuation. S’assurer que le conduit d’évacuation est fixé
au clapet d’évacuation à l’aide d’une bride de fixation de 4 po
(102 mm).
44
2. Placer la sécheuse à son emplacement final
Placer la sécheuse à son emplacement final. Éviter d’écraser
ou de déformer le conduit d’évacuation. Une fois la sécheuse
en place, retirer les cornières et le carton sous la sécheuse.
Sécheuse Installation électrique — É.-U.
AVERTISSEMENT
Risque d’incendie
Pour une utilisation avec cordon d’alimentation, utiliser
un nouveau cordon d’alimentation de 30 A homologué
UL.
Pour un raccordement direct, utiliser un fil de cuivre de
calibre 10.
Utiliser un serre-câbles homologué UL.
Déconnecter la source de courant électrique avant de
réaliser les connexions électriques.
Connecter le conducteur neutre (blanc ou conducteur
central) à la borne centrale (argent).
Connecter le conducteur de liaison à la terre (vert ou nu)
au connecteur vert de liaison à la terre.
Connecter les 2 conducteurs d’alimentation restants aux
2 bornes (or) restantes.
Bien serrer toutes les connexions électriques.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
1. Déconnecter la source de courant électrique
2. Retirer le couvercle du bornier
REMARQUE : Le couvercle du bornier peut se trouver à un
autre endroit.
Retirer la vis de retenue et le couvercle du bornier.
3. Choisir le type de raccordement électrique
Prise de courant à 4 conducteurs
(NEMA type 14-30R) :Se référer à la section
« Raccordement du câble d’alimentation à
4 fils ». Ensuite, aller à la section « Critères
d'évacuation ».
Prise de courant à 3 conducteurs
(NEMA type 10-30R) :Se référer à la section
« Raccordement du câble d’alimentation à
3 fils ». Ensuite, aller à la section « Critères
d'évacuation ».
Raccordement direct à 4 fils :Passer à la
section « Serre-câbles pour raccordement
direct », puis « Raccordement direct à 4 fils »,
puis passer à la section « Critères
d'évacuation ».
Raccordement direct à 3 fils :Passer à la
section « Serre-câbles pour raccordement
direct », puis « Raccordement direct à 3 fils »,
puis passer à la section « Critères
d'évacuation ».
REMARQUE : Si les codes locaux n’autorisent pas le
raccordement d’un conducteur de masse de la caisse au fil
neutre, voir la section « Raccordement optionnel à 3 fils ».
Ce raccordement peut servir pour un cordon d’alimentation
ou une connexion directe des conducteurs.
45
Raccordement du cordon d’alimentation
Serre-câbles du cordon d’alimentation
1. Fixer le serre-câbles du câble d’alimentation
Retirer les vis d’un serre-câbles homologué UL de 3/4 po
(19 mm) UL (inscription UL sur le serre-câbles). Placer les
languettes des deux moitiés de pince (C) dans le trou sous
l’ouverture du bornier (B), de sorte qu’une d’entre elles pointe
vers le haut (A) et l’autre vers le bas (D). Maintenir en place.
Serrer les vis du serre-câbles juste assez pour maintenir
ensemble les deux moitiés de pince (C).
2.
Fixer le serre-câbles du câble d’alimentation
Passer le cordon d’alimentation à travers le serre-câbles.
Vérifier que la gaine d’isolement du cordon d’alimentation
rentre à l’intérieur du serre-câbles. Le serre-câbles doit être
bien relié à la caisse de la sécheuse et se trouver en position
horizontale. Serrer la vis du serre-câbles autour du cordon
d’alimentation. Ne pas serrer excessivement les vis du
serre-câbles.
Raccordement du câble d’alimentation à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire pour les
maisons mobiles et lorsque les codes locaux n’autorisent pas
l’utilisation de raccordements à 3 fils.
A. Prise murale à 4 fils
(type NEMA 14-30R)
B. Prise à 4 broches
C. Broche de liaison à la
terre
D. Broche pour neutre
E. Cosses en fourche à
pointes relevées
F. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
G. Cosses rondes
3. Préparer l’installation du fil de mise à la terre
de l’appareil
Retirer la vis de la borne centrale (B). Retirer le conducteur
neutre (E) de la vis du conducteur de terre externe verte (A).
4. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et le conducteur neutre
(blanc ou centre) (C) du câble d’alimentation sous la vis de la
borne centrale (B). Serrer la vis.
5. Connecter le conducteur de liaison à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble d’alimentation sous la vis du conducteur de liaison à
la terre externe (A). Serrer la vis.
46
6. Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Raccordement du câble d’alimentation à 3 fils
IMPORTANT : À utiliser lorsque les codes locaux autorisent la
connexion du conducteur de masse de la caisse au conducteur
neutre.
A. Prise murale à 3 fils
(type NEMA 10-30R)
B. Fiche à 3 broches
C. Broche pour neutre
D. Cosses en fourche à
pointes relevées
E. Serre-câbles (homologation
UL) de 3/4 po (19 mm)
F. Cosses rondes
G. Neutre (fil blanc ou central)
3. Retirer la vis centrale
Retirer la vis de la borne centrale (B).
4. Connecter le conducteur neutre
Connecter le conducteur neutre (blanc ou central) (C) du
câble d’alimentation sous la vis de la borne centrale (B).
Serrer la vis.
5. Connecter les conducteurs restants
Connecter les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Méthode de raccordement direct
Serre-câbles pour raccordement direct
1. Fixer le serre-câbles pour raccordement direct
Dévisser le raccord de conduit amovible (A) et les vis d’un
serre-câbles homologué UL (inscription UL sur le serre-
câbles) de 3/4 po (19 mm). Visser la partie filetée du serre-
câbles dans le trou sous l’ouverture du bornier (B). En
passant par l’ouverture du bornier, visser le connecteur de
conduit amovible (A) sur le filetage du serre-câbles (C) et
bien serrer.
47
2. Fixer le câble à raccordement direct au serre-
câbles
Passer le câble à raccordement direct à travers le serre-
câbles. Le serre-câbles doit être bien relié à la caisse de la
sécheuse et se trouver en position horizontale. Serrer la vis
du serre-câbles autour du câble à raccordement direct.
Pour le raccordement direct à 4 conducteurs, continuer à
l’étape 3.
Raccordement direct à 4 fils : Aller à
la section « Raccordement direct à
4 fils ».
Pour le raccordement direct à 3 conducteurs, continuer
à l’étape 3.
Raccordement direct à 3 fils : Aller à
la section « Raccordement direct à
3 fils ».
Raccordement direct à 4 fils
IMPORTANT : Un raccordement à 4 fils est obligatoire pour les
maisons mobiles et lorsque les codes locaux n’autorisent pas les
raccordements à 3 fils.
3. Préparer le câble à 4 fils pour un raccordement
direct
1 po
5 po
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la
sécheuse si nécessaire.
Dénuder une longueur de 5 po (127 mm) de gaine extérieure
à l’extrémité du câble, en laissant le conducteur de mise à la
terre nu à la longueur de 5 po (127 mm). Couper 1
1
/
2
po
(38 mm) des 3 conducteurs restants. Dénuder les
conducteurs sur une longueur de 1 po (25 mm). Former des
crochets aux extrémités des conducteurs.
4. Préparer la connexion du conducteur neutre
au conducteur neutre
Retirer la vis de la borne centrale (B). Retirer le conducteur
neutre (E) de la vis du conducteur externe verte (A).
5. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et placer le crochet
d’extrémité (crochet vers la droite) du conducteur neutre
(blanc ou central) (C) du câble à raccordement direct sous la
vis de la borne centrale (B). Rapprocher les extrémités du
crochet et serrer la vis.
6. Connecter le conducteur de liaison à la terre
Connecter le conducteur (vert ou nu) de liaison à la terre (F)
du câble pour raccordement direct sous la vis du conducteur
de liaison à la terre externe (A). Serrer la vis.
48

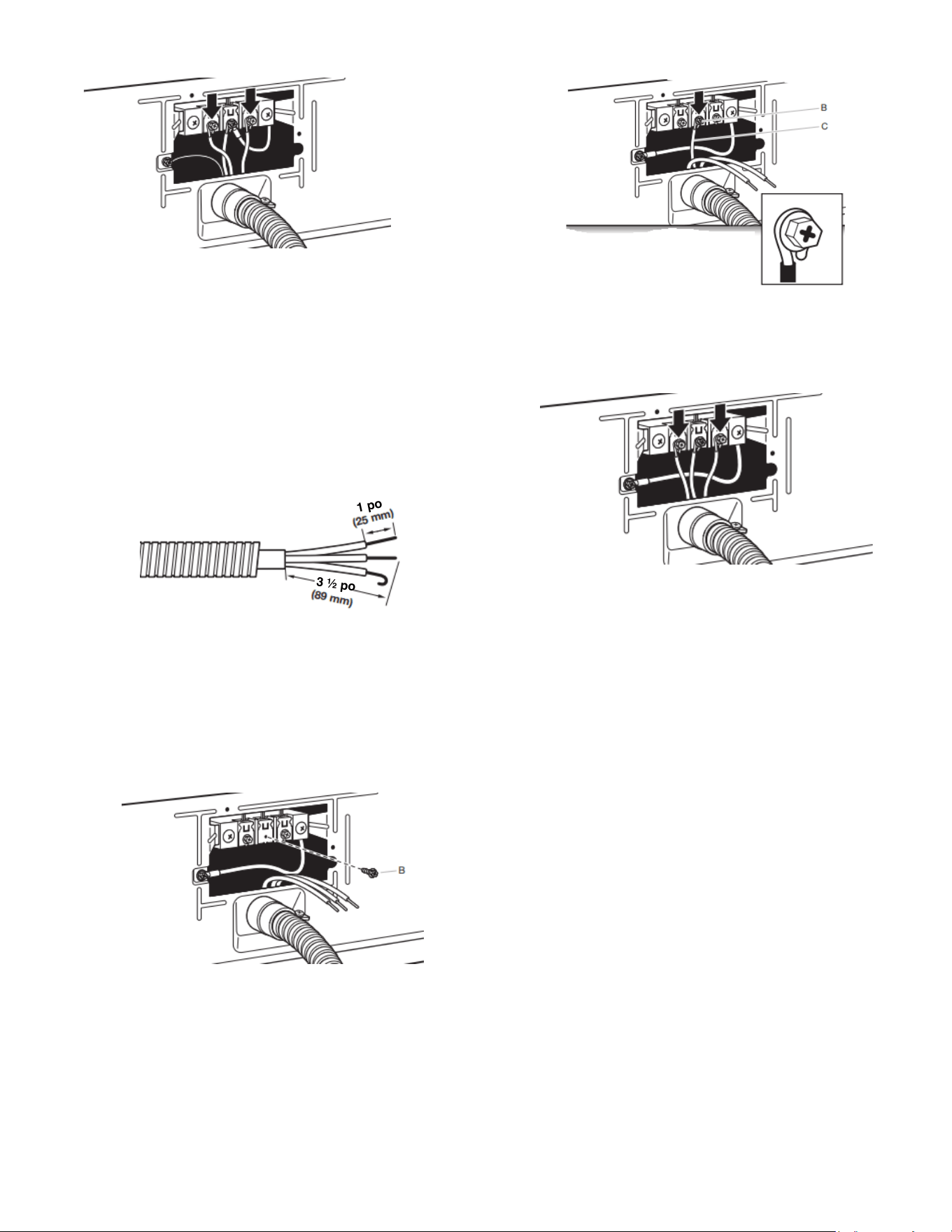

7. Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants du
câble pour raccordement direct sous les vis les plus à
l’extérieur du bornier (crochets vers la droite). Rapprocher les
extrémités du crochet et serrer la vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
Raccordement direct à 3 fils
IMPORTANT : À utiliser lorsque les codes locaux autorisent la
connexion du conducteur de masse de la caisse au conducteur
neutre.
3. Préparer le câble à 3 fils pour un raccordement
direct
1 po
3 ½ po
Le câble à raccordement direct doit avoir une longueur
supplémentaire de 5 pi (1,52 m) pour pouvoir déplacer la
sécheuse si nécessaire.
Dénuder une longueur de 3
1
/
2
po (89 mm) de gaine
extérieure à l’extrémité du câble. Dénuder les conducteurs
sur une longueur de 1 po (25 mm). En cas d’utilisation d’un
câble à 3 fils avec conducteur de mise à la terre, couper le fil
nu au même niveau que la gaine extérieure. Former des
crochets au bout des conducteurs.
4. Retirer la vis centrale
Retirer la vis de la borne centrale (B).
5. Connecter le conducteur neutre
Placer le crochet d’extrémité du conducteur neutre (blanc ou
central) (C) du câble pour raccordement direct sous la vis de
la borne centrale (B). Rapprocher les extrémités du crochet.
Serrer la vis.
6. Connecter les conducteurs restants
Placer les extrémités en crochet des conducteurs restants du
câble pour raccordement direct sous les vis les plus à
l’extérieur du bornier (crochets vers la droite). Rapprocher les
extrémités du crochet et serrer les vis. Placer la languette du
couvercle du bornier dans la fente du panneau arrière de la
sécheuse. Fixer le couvercle avec la vie de retenue. Ensuite,
aller à la section « Exigences concernant l’évacuation ».
49
Raccordement à 3 fils en option (cordon
d’alimentation illustré)
IMPORTANT : Il convient de vérifier auprès d’un électricien
qualifié que cette méthode de mise à la terre est acceptable avant
d’effectuer le raccordement.
1. Préparer la connexion du conducteur neutre
au conducteur neutre
Installer le bon serre-câbles pour votre raccordement
électrique. Retirer la vis de la borne centrale (B). Retirer le
conducteur neutre (E) de la vis du conducteur de terre
externe verte (A).
2. Connecter le conducteur neutre et le
conducteur neutre
Connecter le conducteur neutre (E) et le conducteur neutre
(blanc ou central) (C) du câble d’alimentation ou du câble
sous la vis de la borne centrale (B). Serrer la vis.
3. Connecter les conducteurs restants
Placer les conducteurs restants sous les vis les plus à
l’extérieur du bornier. Serrer les vis.
4. Connecter le conducteur de liaison à la terre
externe
Raccorder un autre conducteur de terre en cuivre (G) depuis
la vis verte du conducteur de terre externe (A) jusqu’à une
terre adéquate. Placer la languette du couvercle du bornier
dans la fente du panneau arrière de la sécheuse. Fixer le
couvercle avec la vis de retenue. Ensuite, aller à la section
« Critères d'évacuation ».
Mise à niveau de l’ensemble de
buanderie superposé
IMPORTANT : Le nivellement de l’ensemble de buanderie
superposé permet de réduire le bruit et les vibrations excessifs.
13. Vérifier l’aplomb de l’ensemble de buanderie
superposé
Enlever le carton placé sous l’ensemble de buanderie
superposé. Placer un niveau sur les bords supérieurs de
l’ensemble de buanderie superposé et vérifier chaque côté et
l’avant. S’il n’est pas d’aplomb, faire basculer l’ensemble de
buanderie superposé et ajuster les pieds vers le haut ou vers
le bas comme indiqué dans les étapes 15 et 16,
recommencer si nécessaire.
Pas d’aplomb
D’APLOMB
Pas d’aplomb
Placer le niveau à
cet endroit
50
14. Faire basculer l’ensemble de buanderie
superposé pour tester le contact des pieds
avec le sol
Saisir l’ensemble de buanderie superposé par le dessus et la
faire basculer d’avant en arrière tout en s’assurant que les
quatre pieds sont en contact ferme avec le sol. Faire de
nouveau basculer l’ensemble de buanderie d’un côté à
l’autre. Si l’ensemble de buanderie superposé bascule,
passer à l’étape 15 et ajuster les pieds de nivellement. Si les
quatre pieds sont en contact ferme avec le sol, passer à
l’étape 16.
15. Ajuster les pieds de nivellement
Si l’ensemble de buanderie superposé n’est pas d’aplomb,
utiliser une clé plate de 9/16 po (14,3 mm) ou une clé à
molette pour tourner les contre-écrous dans le sens horaire
sur les pieds jusqu’à ce qu’ils se trouvent à environ 1/2 po
(13 mm) de la caisse de la laveuse. Tourner ensuite le pied
de nivellement dans le sens horaire pour abaisser l’ensemble
de buanderie superposé ou antihoraire pour le soulever. Ne
pas dépasser 2 po (50 mm) du bas du pied au bas de
l’armoire. Contrôler à nouveau l’aplomb de l’ensemble de
buanderie superposé et vérifier que les quatre pieds sont en
contact ferme avec le sol. Répéter si nécessaire.
CONSEIL UTILE : Il serait judicieux de soulever l’avant de
l’ensemble de buanderie superposé d’environ 4 po (102 mm)
à l’aide d’une cale en bois ou d’un objet similaire qui
soutiendra le poids de l’ensemble de buanderie superposé.
16. Serrer les pieds de nivellement
Une fois l’ensemble de buanderie d’aplomb et les quatre
pieds en contact ferme avec le sol, tourner les contre-écrous
dans le sens antihoraire sur les pieds de nivellement à l’aide
d’une clé à fourche ou d’une clé à molette de 9/16 po
(14,3 mm) jusqu’à ce qu’ils soient bien serrés contre la
caisse de la laveuse.
CONSEIL UTILE : On devra peut-être de nouveau soulever
légèrement l’ensemble de buanderie superposé à l’aide
d’une cale de bois.
AVERTISSEMENT
Risque de décharge électrique
Brancher l’appareil sur une prise à 3 alvéoles reliée à la
terre.
Ne pas enlever la prise de liaison à la terre.
Ne pas utiliser d’adaptateur.
Ne pas utiliser de rallonge.
Le non-respect de ces instructions peut causer un
décès, un incendie ou une décharge électrique.
17. Brancher l’appareil dans une prise à 3
alvéoles reliée à la terre
Contre-écrou
Contre-écrou
Liste de vérification pour
l’installation terminée
� Consulter les spécifications électriques. S’assurer de disposer
d’une source d’électricité appropriée, et d’une liaison à la terre
conforme à la méthode recommandée.
� Vérifier que toutes les pièces sont maintenant installées. S’il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
� Vérifier la présence de tous les outils.
� Vérifier que tout le matériel d’expédition a été retiré de la
laveuse.
� Vérifier que l’ensemble de buanderie superposé est d’aplomb.
� Vérifier que les robinets d’eau sont ouverts.
� Vérifier qu’il n’y a pas de fuite autour des robinets et des
tuyaux d’arrivée d’eau.
� Vérifier l’emplacement final de l’ensemble de buanderie
superposé. S’assurer que le conduit d’évacuation de la
sécheuse n’est pas écrasé ou déformé.
� Ôter la pellicule protectrice des consoles et tout ruban adhésif
resté sur l’ensemble de buanderie superposé.
� Vérifier que l’ensemble de buanderie superposé est branché
sur une prise de courant à 3 alvéoles reliée à la terre.
� Éliminer/recycler tous les matériaux d’emballage.
� Lire la section « Entretien et réparation de l’ensemble de
buanderie superposé ».
� Essuyer soigneusement l’intérieur du tambour de la sécheuse
avec un chiffon humide pour éliminer toute trace de poussière.
� Pour changer le sens d’ouverture de la porte du côté droit au
côté gauche, voir le Guide du produit en ligne.
� Pour tester et nettoyer votre laveuse, appuyer sur Power (Mise
sous tension), et choisir le programme Quick (Rapide) et la
faire fonctionner sans vêtements. Utiliser uniquement du
détergent HE. Utiliser la moitié de la quantité recommandée
par le fabricant pour une charge de taille moyenne.
� Pour tester le fonctionnement de la sécheuse, utiliser un
programme avec chaleur de 20 minutes , puis mettre la
sécheuse en marche. Ne pas sélectionner le réglage de
température Air Only (Air seulement).
Si la sécheuse ne démarre pas, vérifier ce qui suit :
� Les commandes sont réglées à la position de marche ou
« On » (Activé).
� On a appuyé fermement sur le bouton Start (Mise en
marche).
� La sécheuse est branchée dans une prise reliée à la terre
et/ou l’alimentation électrique.
� Le fusible domestique est intact et bien visé ou le
disjoncteur n’est pas ouvert.
� La porte de la sécheuse est fermée.
� Après 5 minutes de fonctionnement, ouvrir la porte de la
sécheuse et voir s’il y a de la chaleur. Si de la chaleur est
détectée, annuler le programme et fermer la porte.
Si la sécheuse n’est pas chaude à l’intérieur, éteindre la
sécheuse et vérifier ce qui suit :
� Il peut y avoir 2 fusibles ou disjoncteurs domestiques pour
la sécheuse. Vérifier que les deux fusibles sont intacts et
bien en place ou que les deux disjoncteurs ne se sont pas
déclenchés. S’il n’y a toujours pas de chaleur, contacter un
technicien qualifié.
REMARQUE : Il est possible que la sécheuse dégage une
certaine odeur lorsqu’elle chauffe pour la première fois. Cette
odeur est normale lorsque l’élément chauffant est utilisé pour
la première fois. L’odeur disparaîtra.
Si l’écran de circulation d’air affiche « Check Vent » (vérifier le
conduit d’évacuation), il est possible que le conduit
d’évacuation de la sécheuse soit écrasé ou bloqué.
51
NOTES
NOTES
NOTES
NOTES
W11795970C
©2026 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada. 03/26
