Multi-Panels Mount
MODEL:SF-SS-SKU6; SF-SS-SKU7
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
1
MODEL: SF-SS-SKU6; SF-SS-SKU7
Note: This product only includes solar panel support, solar panels need to
be purchased by yourself.
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions carefully before
operating. VEVOR reserves a clear interpretation of our user manual. The
appearance of the product shall be subject to the product you received. Please
forgive us that we won't inform you again if there are any technology or software
updates on our product.
Thank you very much for choosing this product.
Please read all of the instructions before using it. The information will help you
achieve the best possible results.
Multi-Panels Mount
background
2
Operation safety
WARNING:
Please read all instructions before using this product
It is the Owner's responsibility to ensure that all users of this product are
fully aware of all warnings and precautions.
1. Assemble needs to follow these instructions. Incorrect assembly can be a
hazard.
2. Safety goggles and work gloves should be worn during assembly.
3. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
4. Weight capacity and other product capabilities apply to a properly and
completely assembled product only.
5. Keep the assembly area clean and well-lit.
6. Keep bystanders out of the area during assembly.
7. This product is not a toy. Do not allow children to play with or approach this item.
8. Do not exceed the listed weight capacity. Tighten all knobs securely before
applying load. Be aware of dynamic loading! The sudden load movement may
briefly create an excess load, causing product failure.
Disclaimer & conditions of Use
Users of this Product must use this product at their own risk, and in no event shall
the Seller, distributor or manufacturer be liable for indirect, incidental, derivative
loss or damage or injury arising directly or indirectly from the use of this Product.
For optimal safety and performance, all products must be properly installed and
properly used. We do not accept responsibility for any improper use, alteration or
installation.
background
3

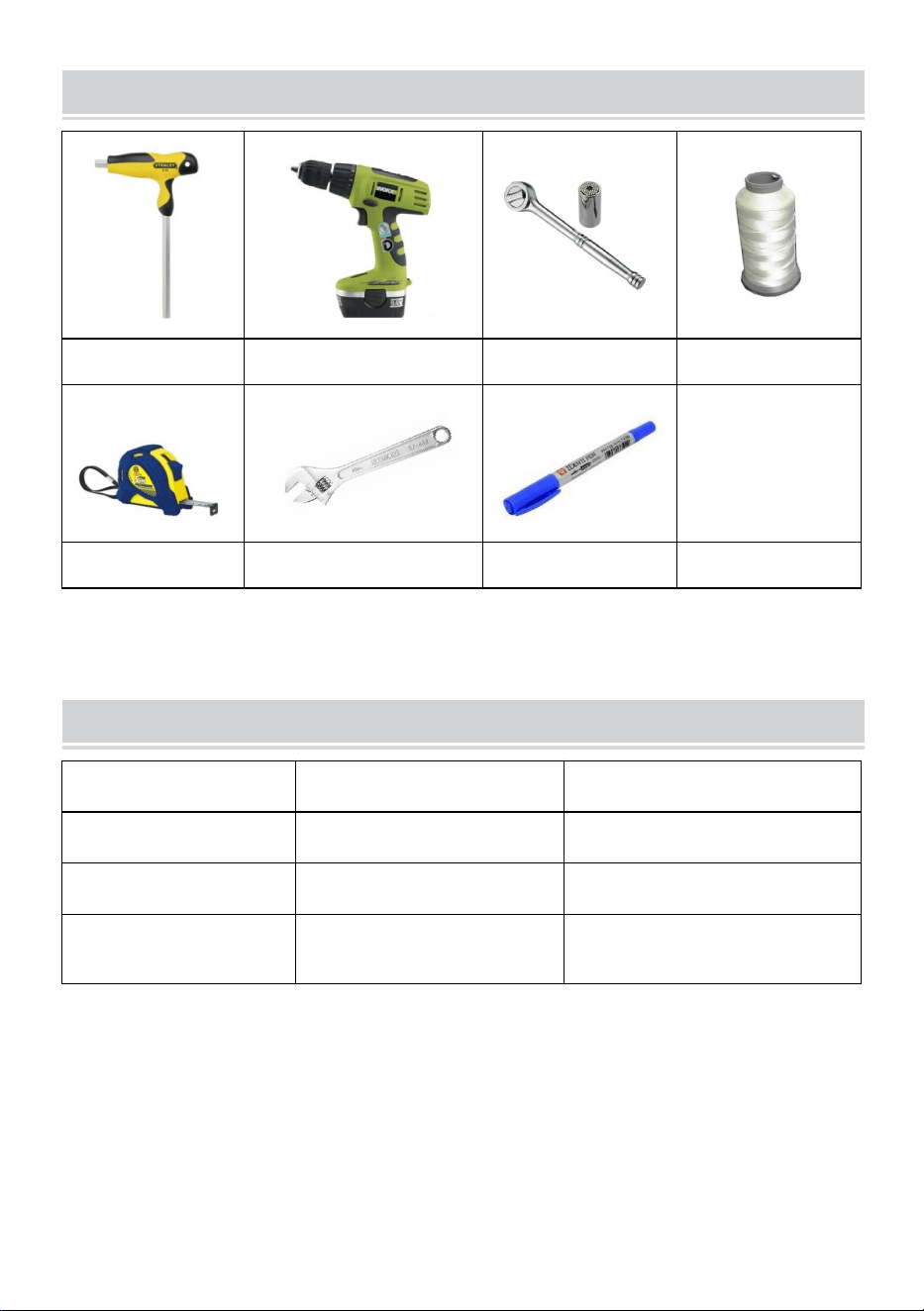

Tools Needed (not included)
6mm hex key
Power tool
Socket wrench
String
Tape measure
Adjustable wrench
Marker pen
Product introduction
SF-SS-SKU6
SF-SS-SKU7
Carbon steel
Carbon steel
3000x 1000x 800 mm
6000x 1000x 800 mm
330 lbs(150kg)
330 lbs(150kg)
NOTE: Please select the appropriate solar panel according to
the product size.

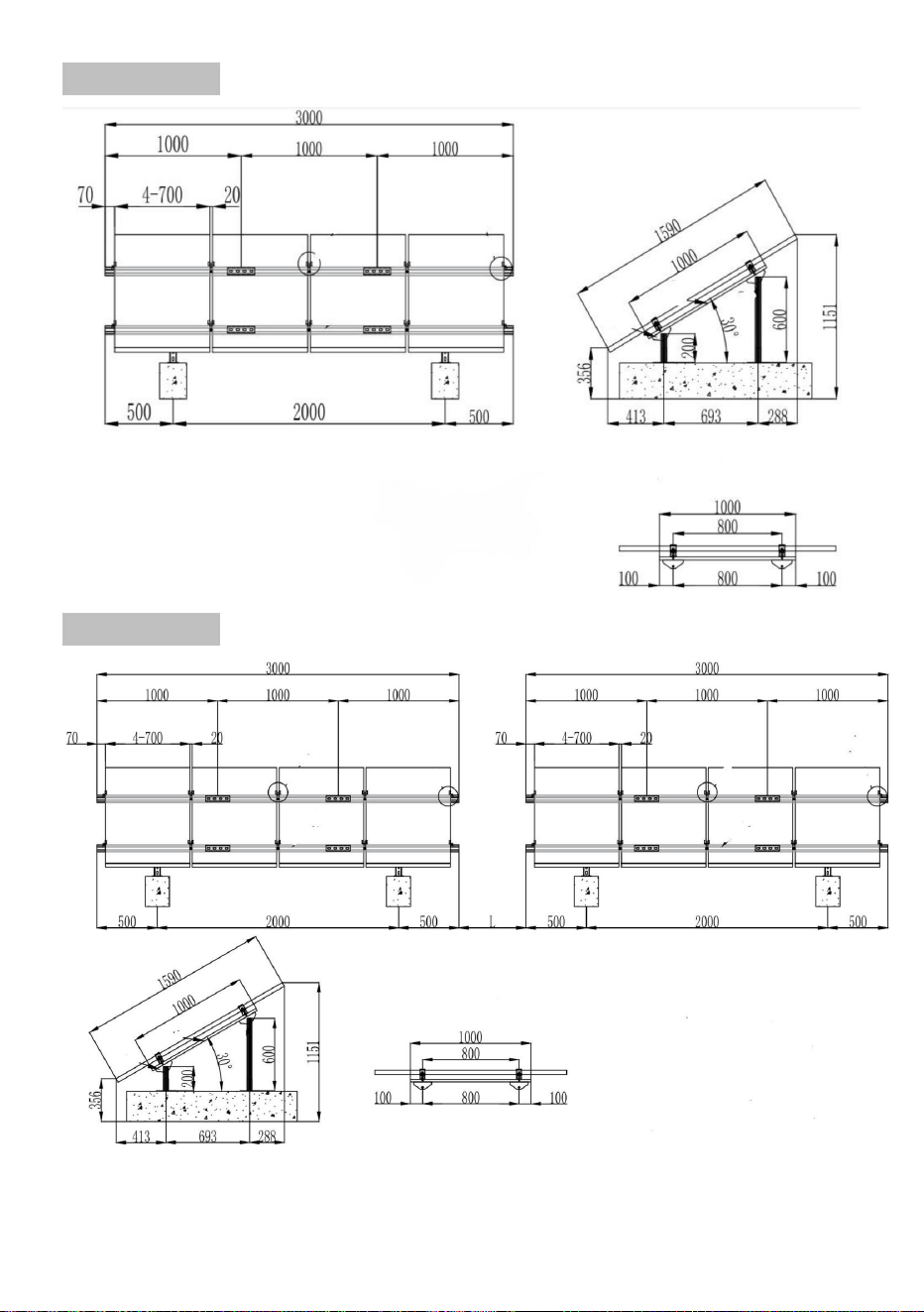

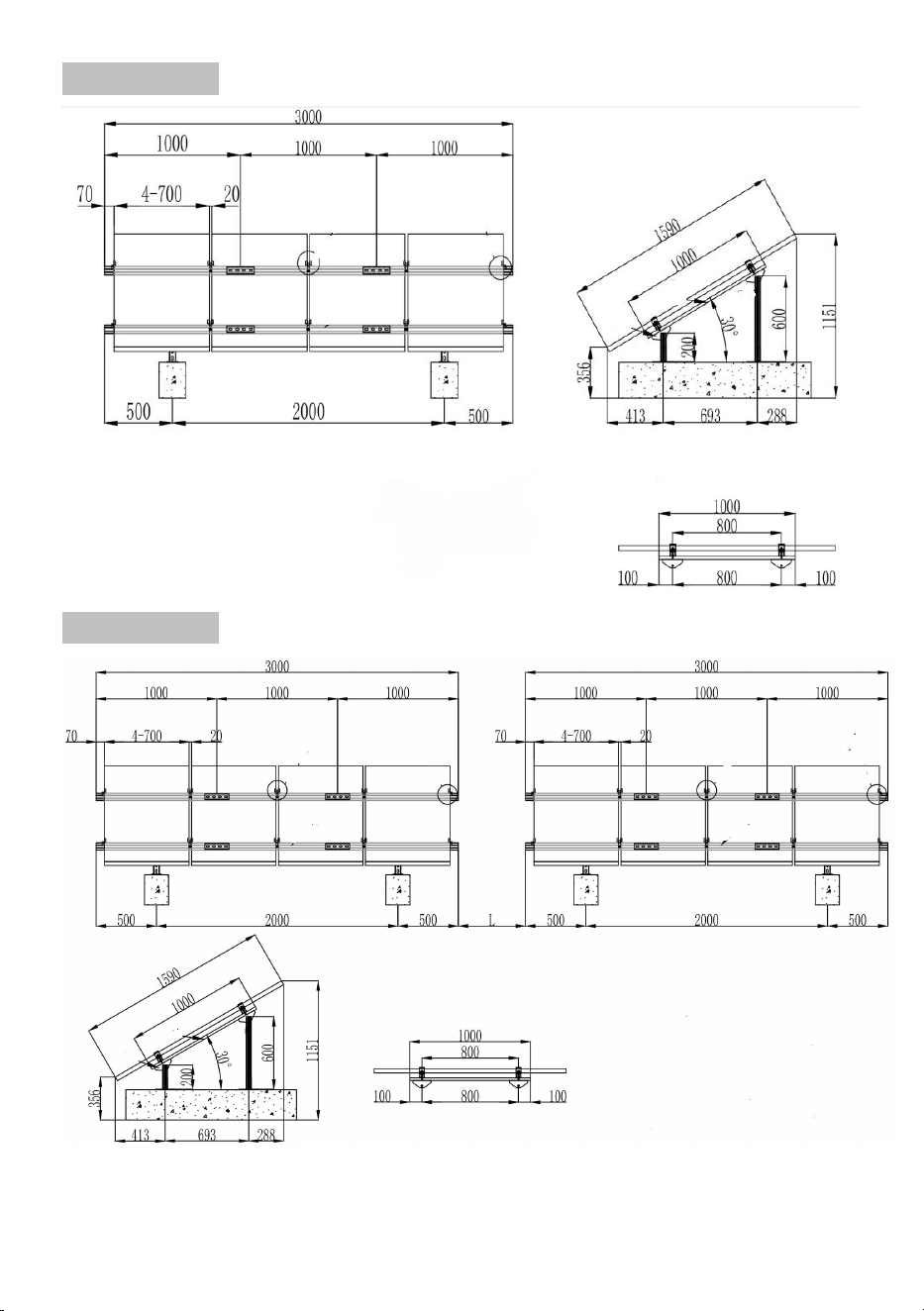

The following is the product size and assembly effect picture
(for reference only)
background
4
SF-SS-SKU6
SF-SS-SKU7
background
5

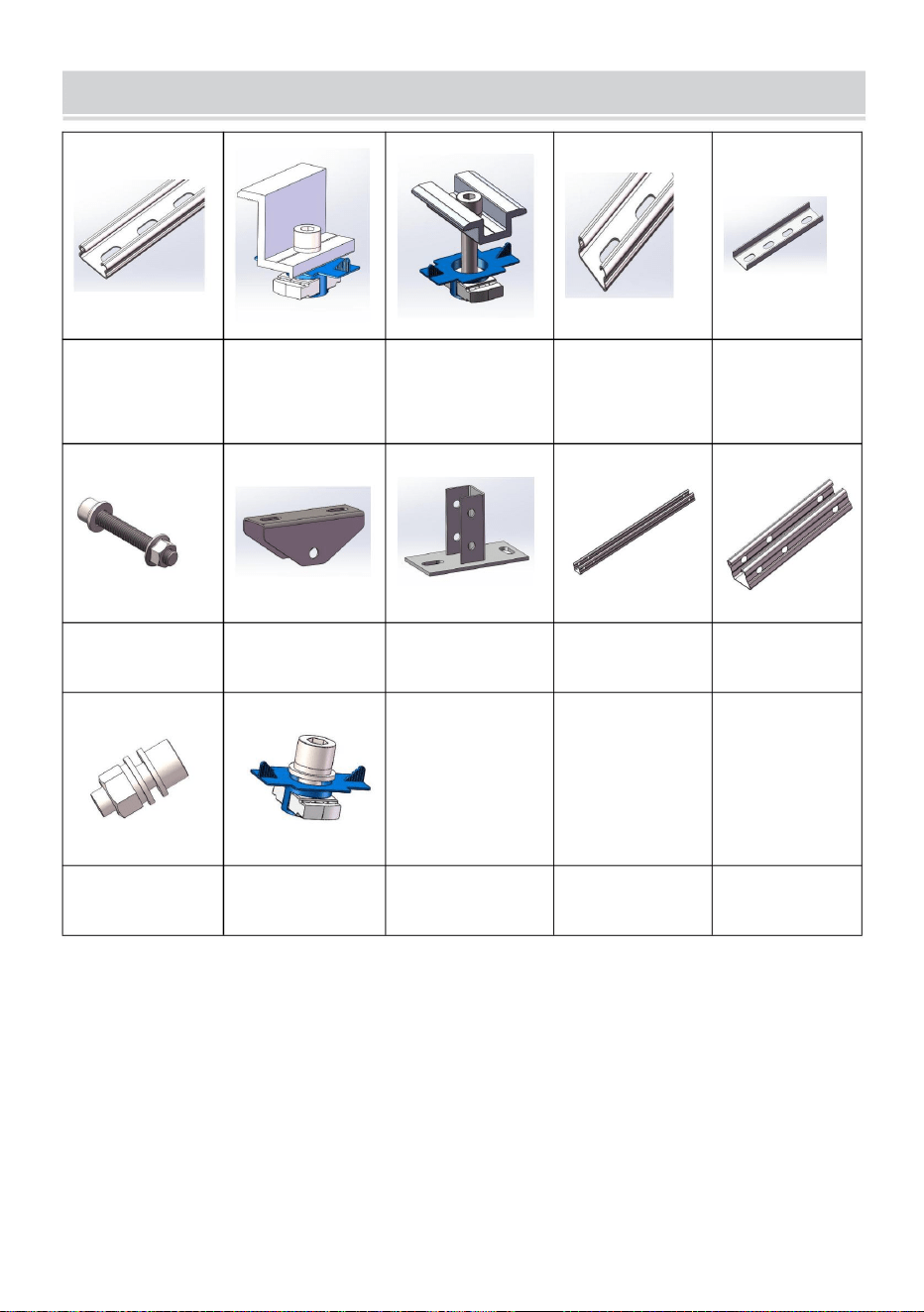

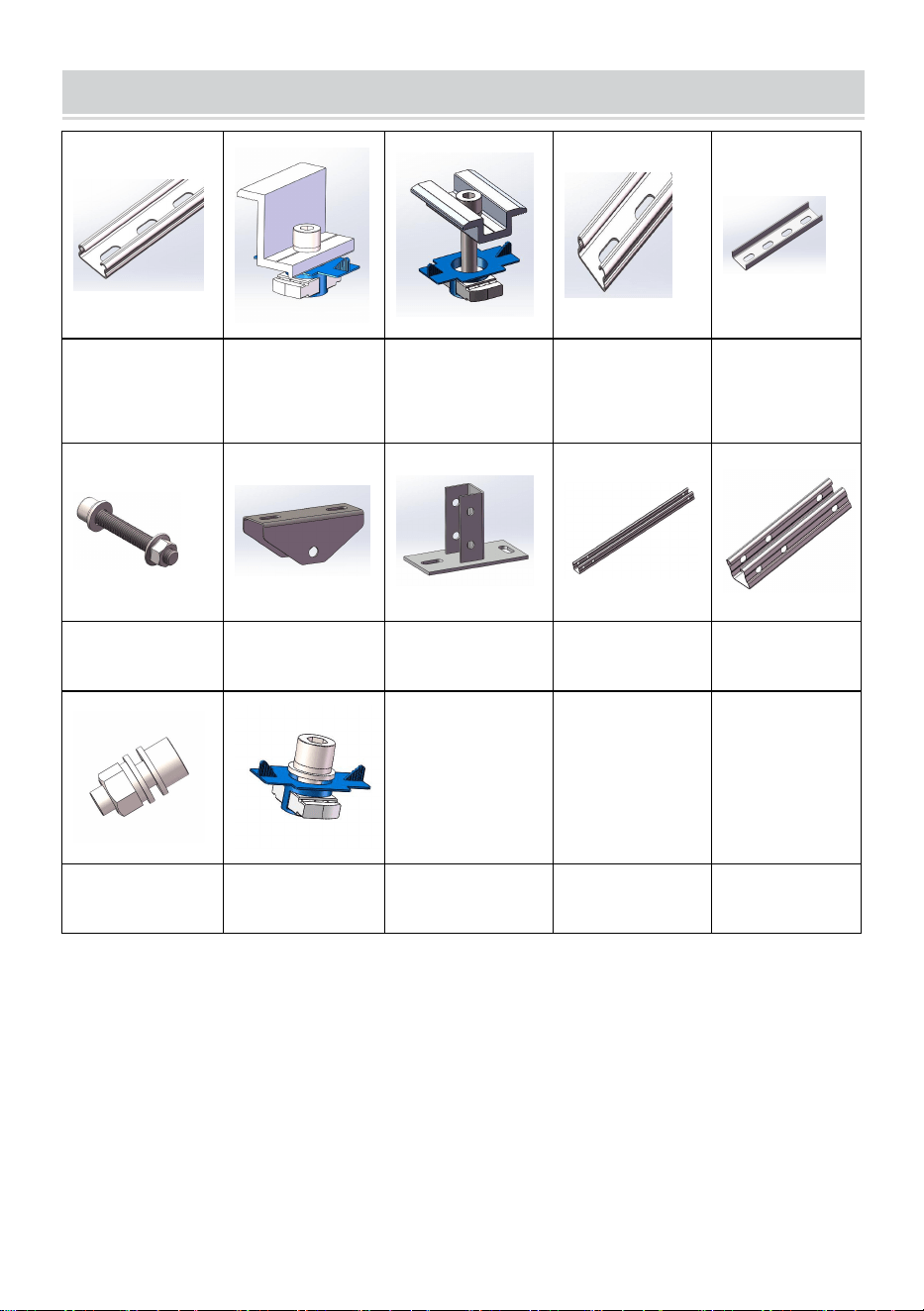

Part List
A (Solar
support track)
B (Side press
block
assembly)
C (Middle
pressure block
assembly)
D (Skew
beam)
E (Track
connector)
F (M10*70
bolt set)
G (Triangle
connector)
H (Base)
I (Rear pillar)
J (Front
pillar)
K（M10*25
bolt set）
L（M10*20
bolt set）
Note: Parts are constantly updated, please refer to the actual.
background
6

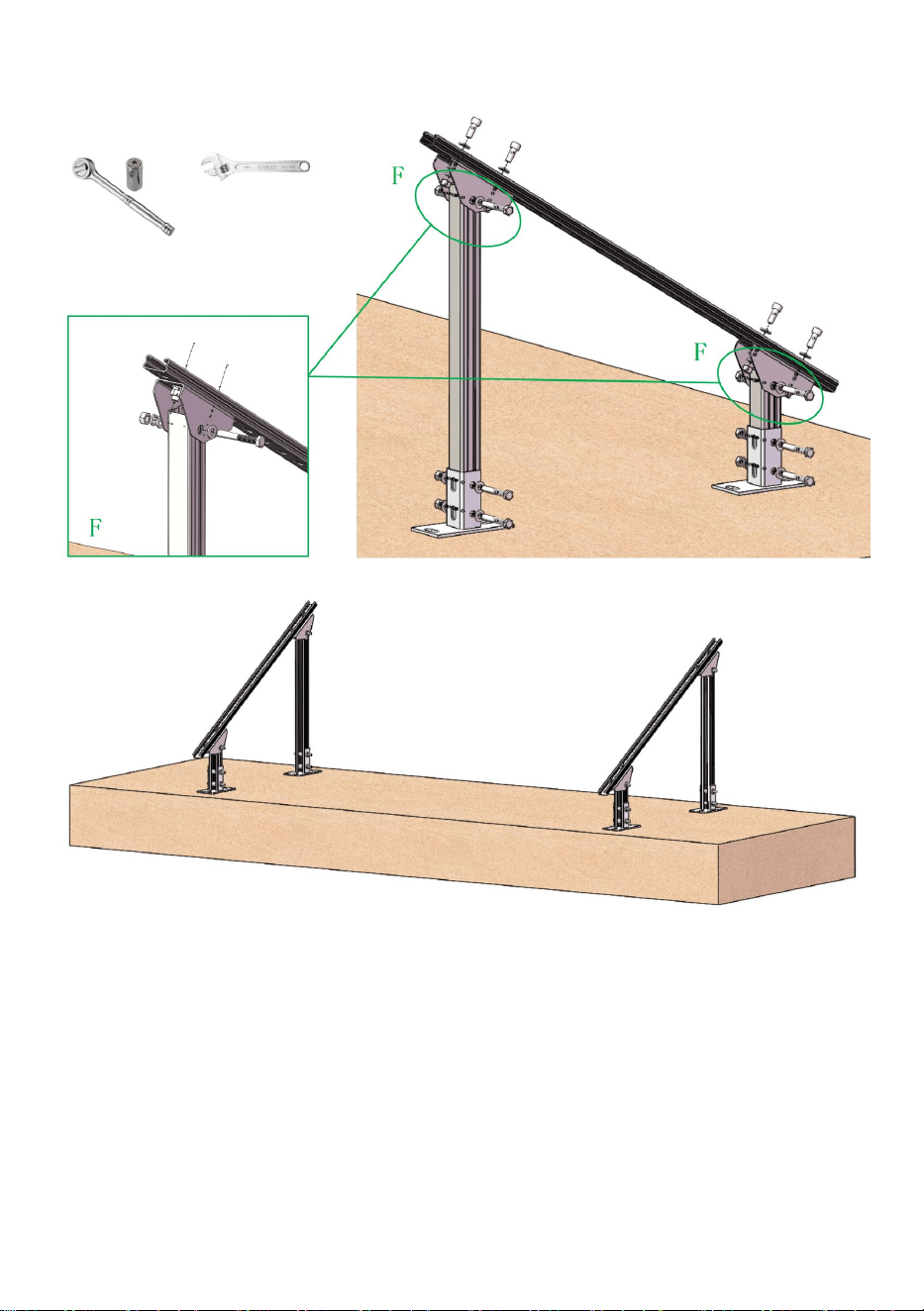

Assembly

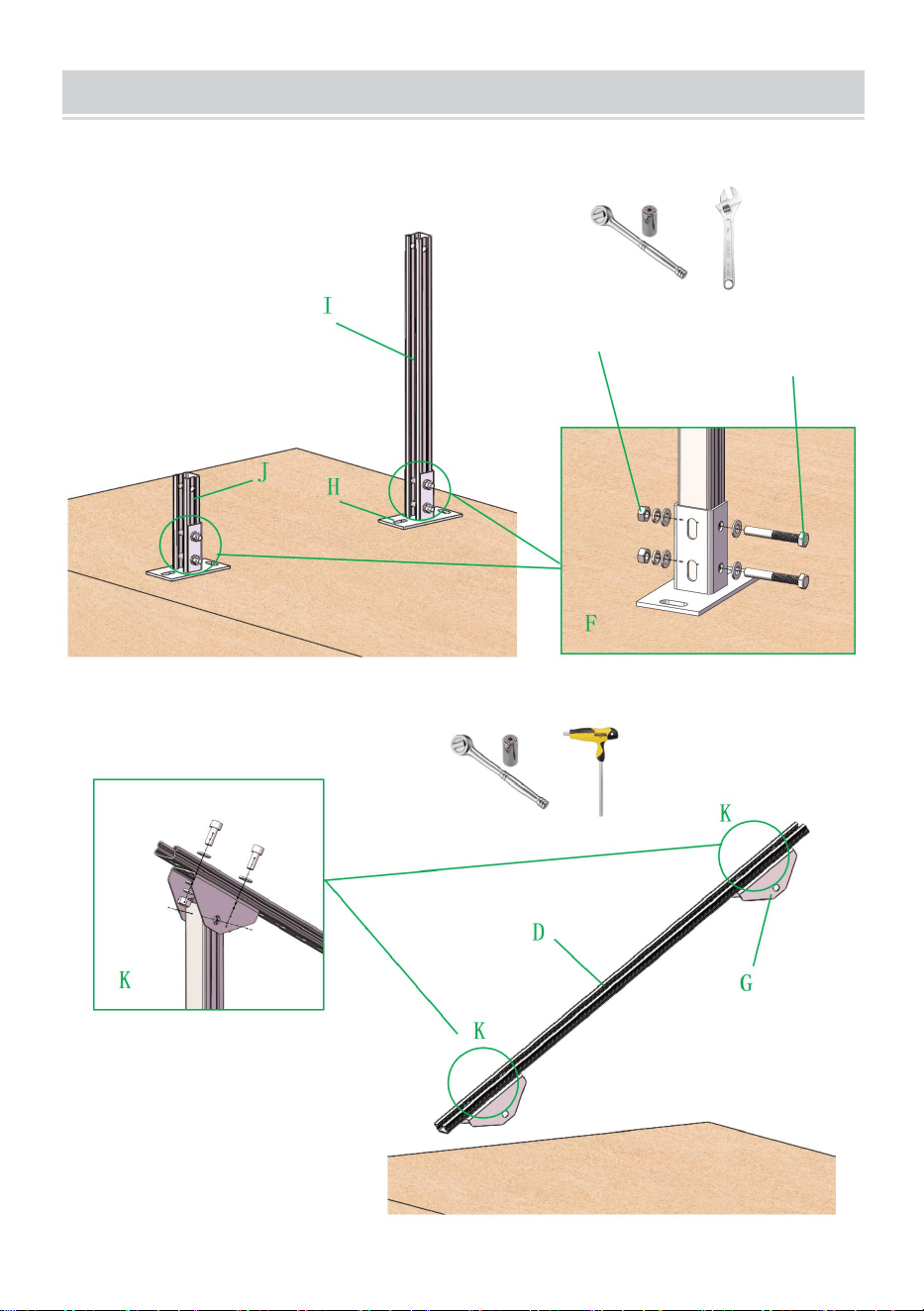

STEP 1 Install front column
STEP 2 Inclined beam preinstalled
background
7
STEP 3 Side frame assembly
background
8

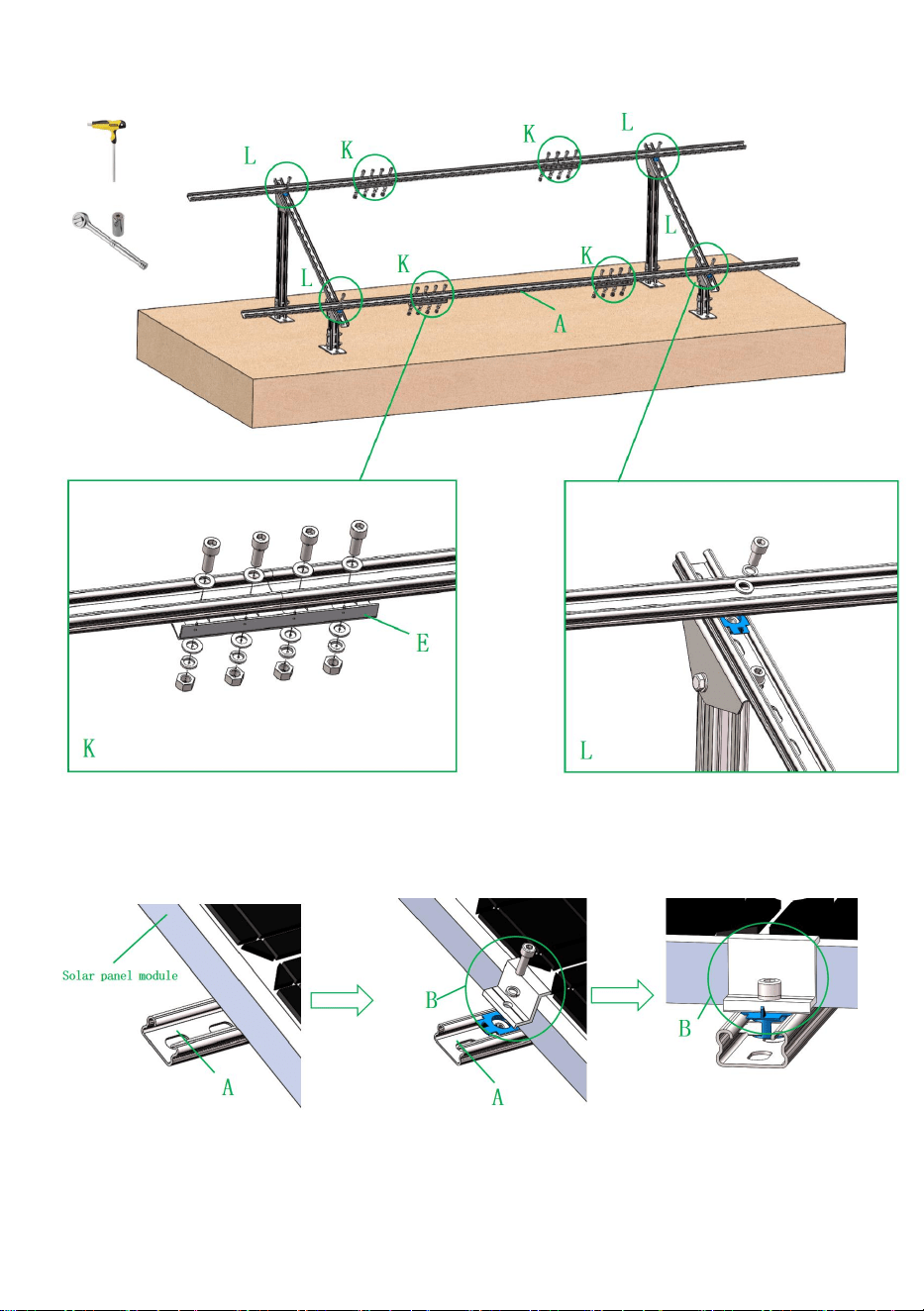

STEP 4 Track installation
STEP5 Side and middle presses are installed
background
9

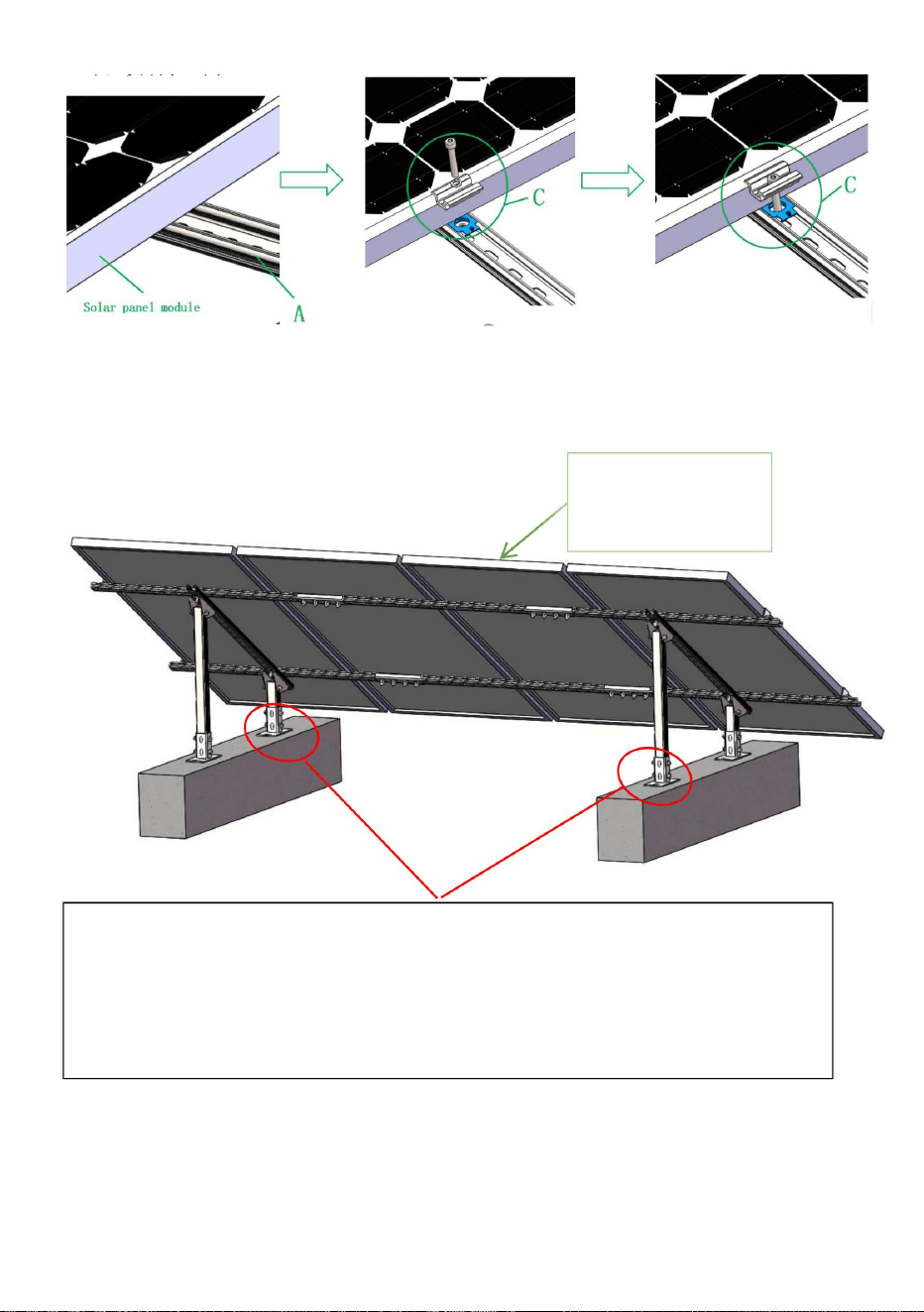

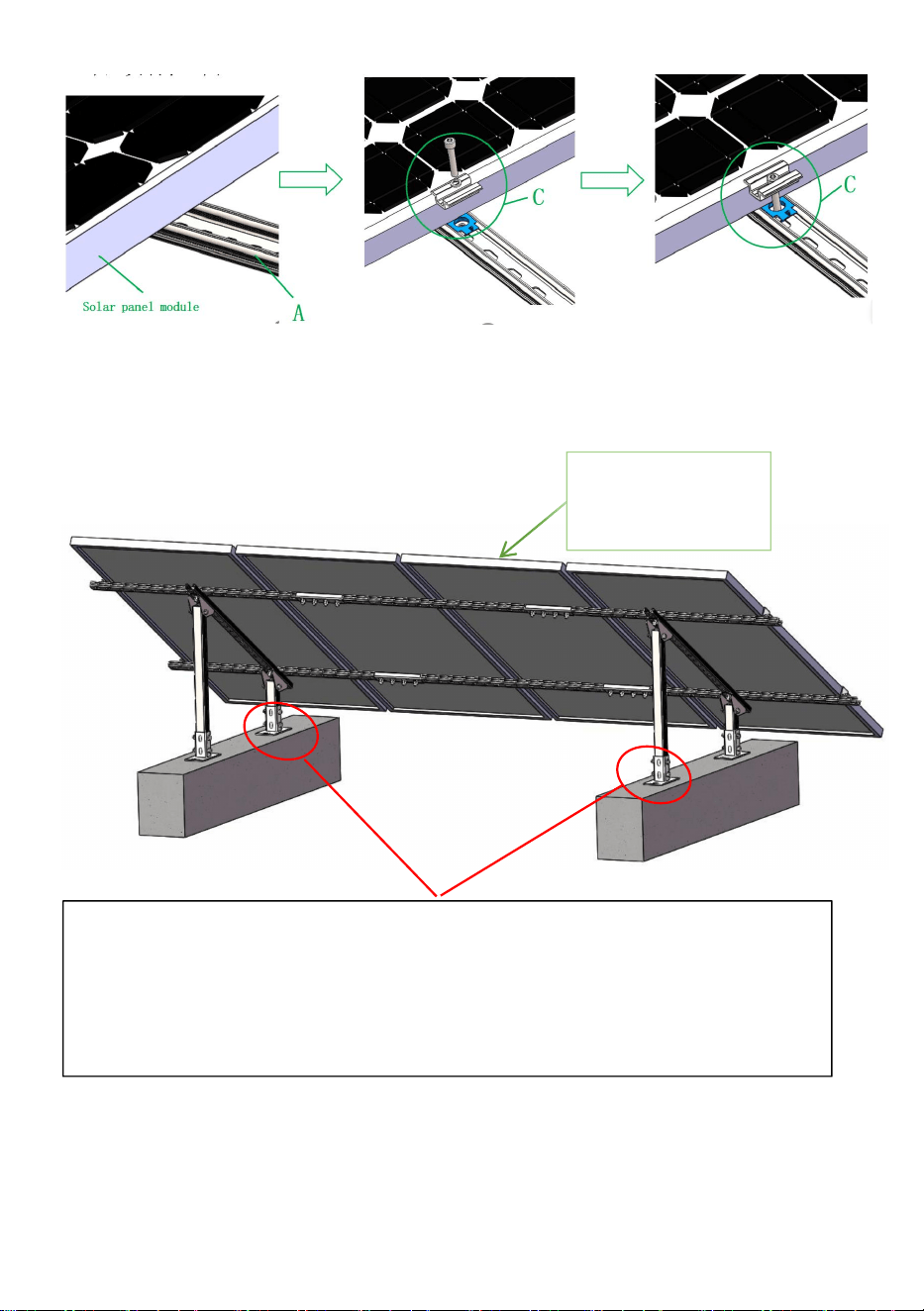

STEP 6
Installation complete
The pipeline is measured and drawn, concrete piers (wood beams)
are placed at the planned location and secured to the concrete piers
(wood beams) using pre-installed frame expansion bolts (self-tapping
nails). The effect after installation is shown in the figure above
Note: Before installation, understand the longitude, latitude and region
of the installation location, and adjust the required Angle and installation
direction
Install suitable
solar panels.
background
10
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
background
