HOT TUB COVER LIFT
MODEL:SCL-03
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:SCL-03
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HOT TUB
COVER LIFT
background
- 2 -
ASSEMBLYPRECAUTIONS
1. Assemble needs to follow these instructions. Incorrect assembly can be a
hazard.
2. Wear safety goggles and heavy-duty work gloves during assembly.
3. Do not assemble when tired or when under the influence of alcohol, drugs or
medication.
4. Weight and other product properties are only applicable to correctly and
completely assembled products.
5. Keep the assembly area clean and well-lit.
USE PRECAUTIONS
WARNING: TO PREVENT SERIOUS INJURY AND DEATH FROM
TIPPING:
1. This product is not a toy.Please keep the product away from children while
assembling.
2. Use as intended only. Do not let children play or jump on the product.Do not
stand on the item or use as a step ladder.
3. Inspect before every use. Do not use it if parts are loose or damaged.
4. Tighten the lower screws every three months to prevent loosening of
the legs.
5. Do not exceed the listed weight capacity. Tighten all knobs securely before
applying load. Be aware of dynamic loading! The sudden load movement may
briefly create an excess load, causing product failure.
SAVE THESE INSTRUCTION
background
- 3 -
PRODUCT PAREMETERS
Model
Suitable for Hot Tub
（Rectangular ）
Material
Color
Maximum Load

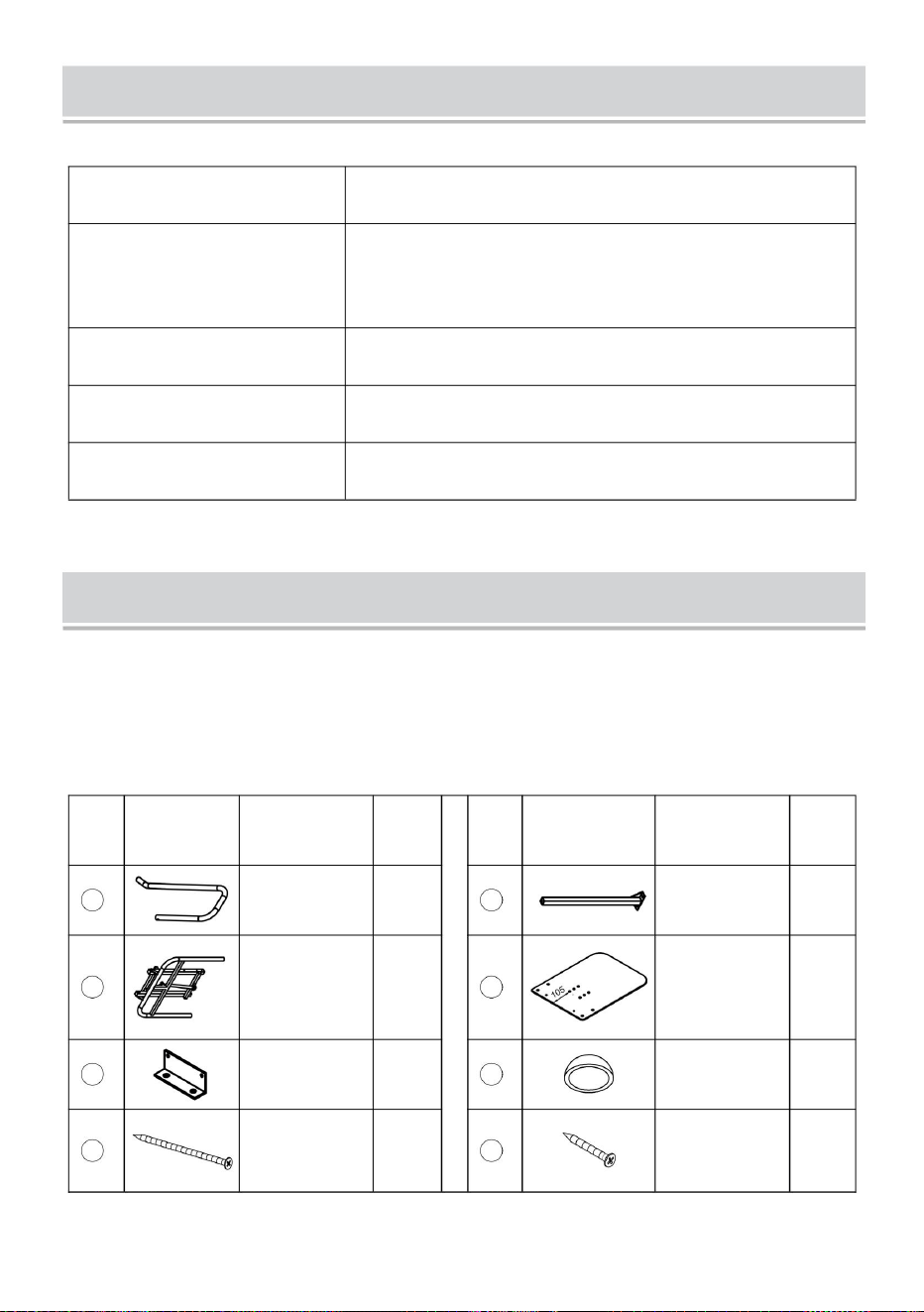

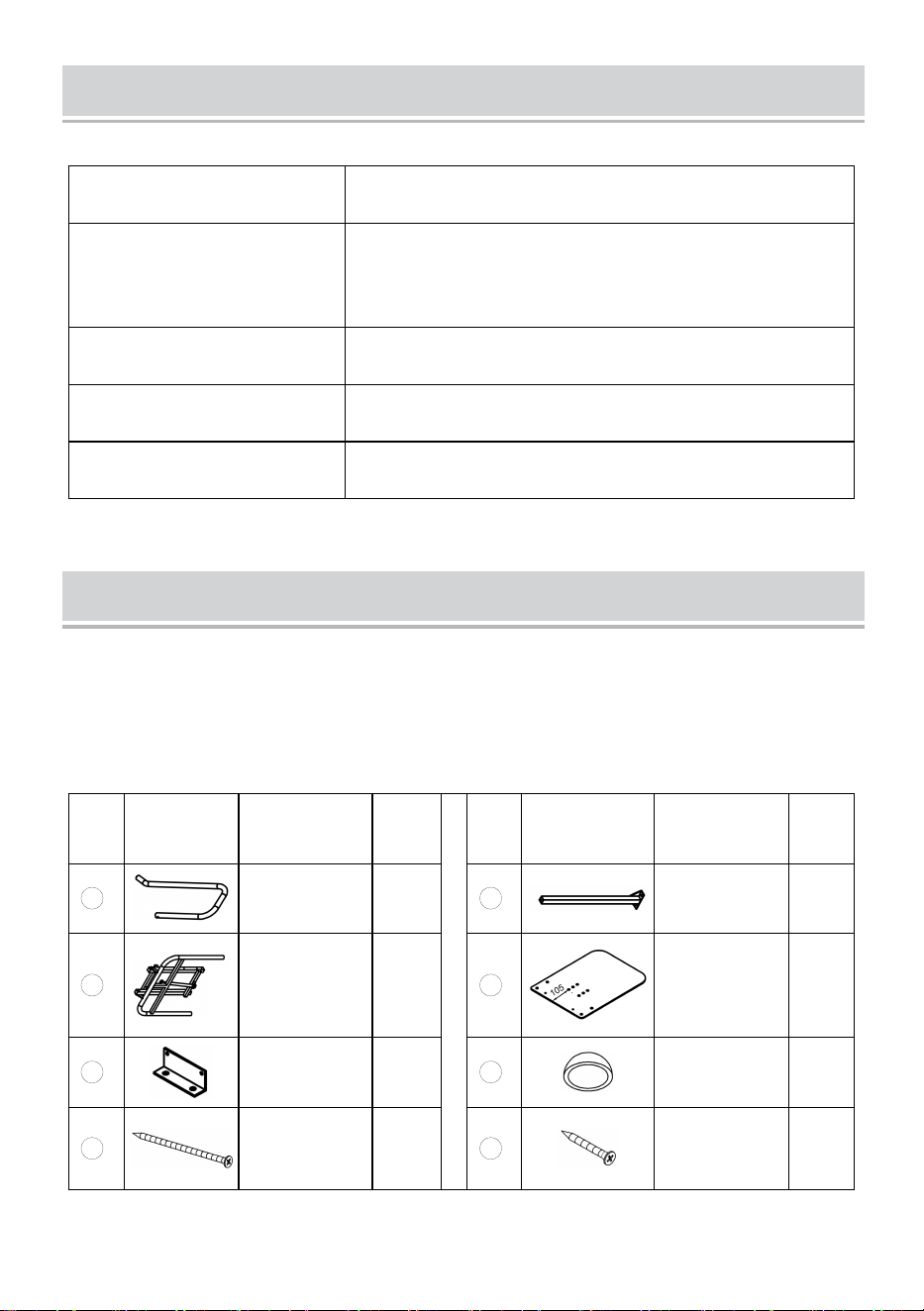

PART LIST
When unpacking this product, check to make sure the parts listed below
are included and carefully inspect for any damage that may have occurred
during transit. If any part is missing or damaged, do not attempt to
assemble or use the product.
NO
PART
NAME
QTY
NO
PART
NAME
QTY
1
φ27 Elbow
2
2
Square tube
2
3
Φ32 Body
Elbow Part
1
4
Base
1
5
Locators
1
6
Screw Cap
10+4
7
Mechanical
Wires 5X50
2
8
Mechanical
Wires 5X30
4+2
background
- 4 -
9
Mechanical
Wires 5X20
6+2
10
Mechanical
Wires
M8X16
6
11
Nuts M8
6
12
Gasket M8
6
13
Cross Mark
Head
1
14
Drill Bit φ
3.2
1
15
Hexagon
Wrench
1
Tip：“+” is extra spare parts .
INSTALLATION AND OPERATION INSTRUCTIONS

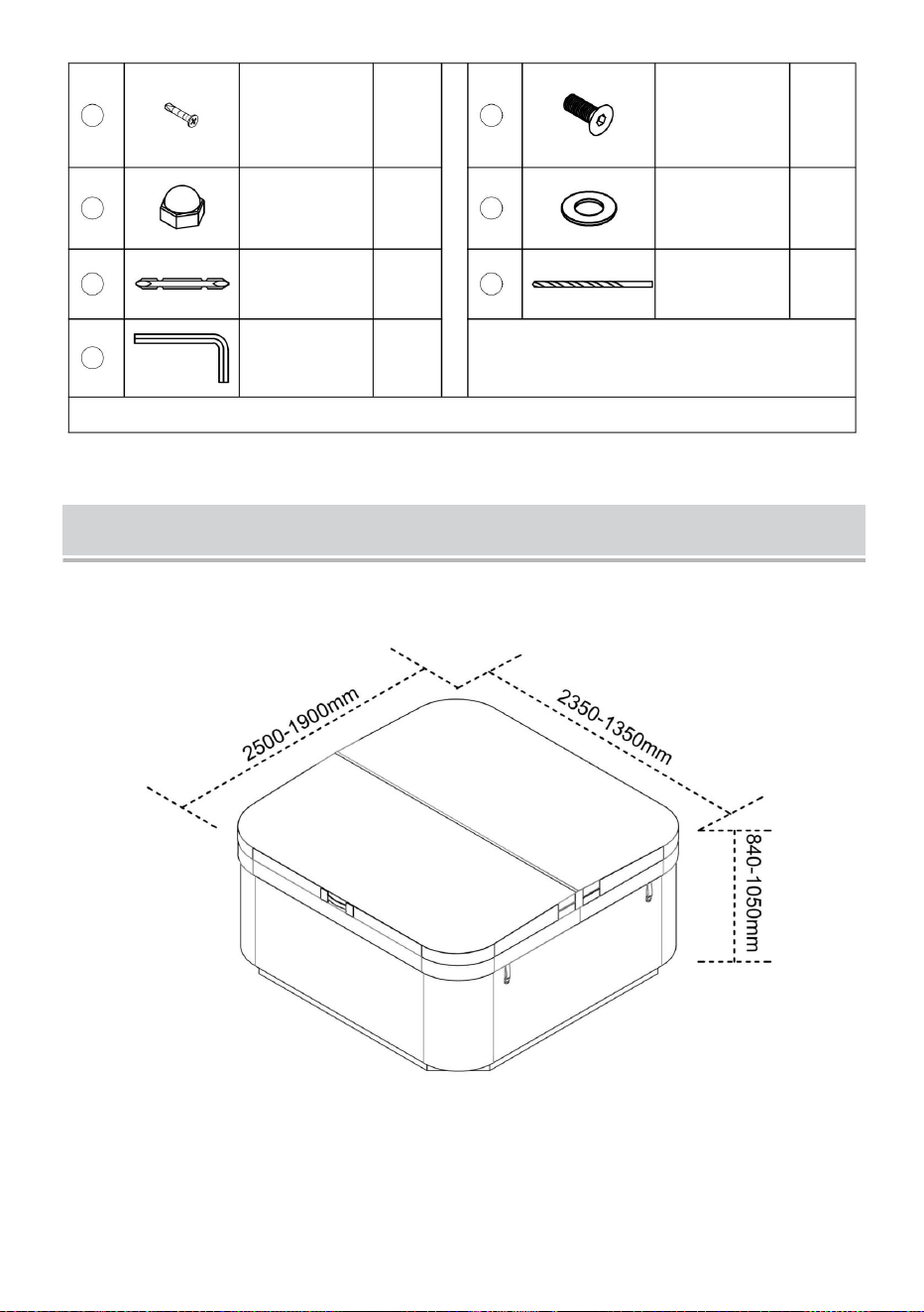

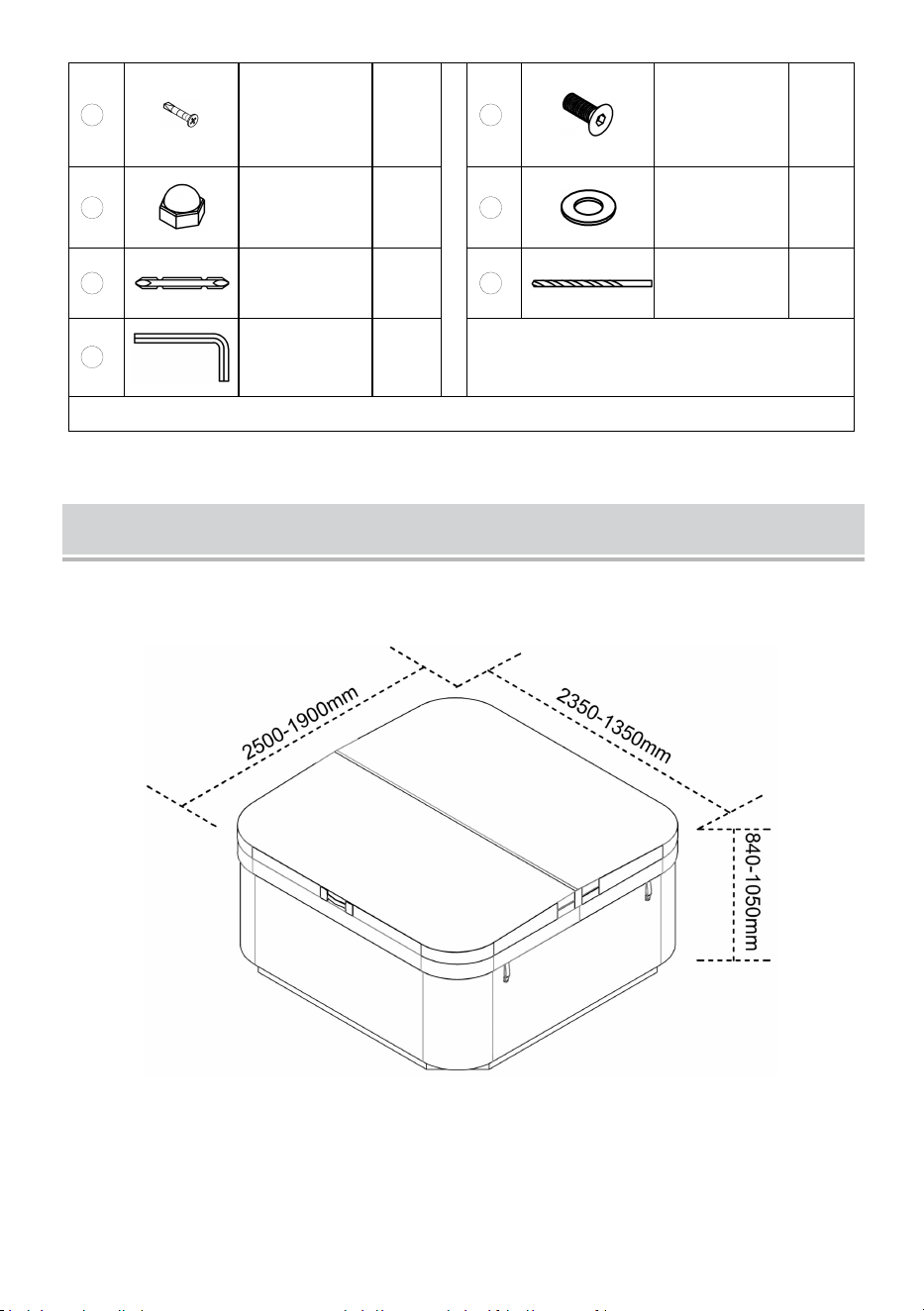

Available dimension：
background
- 5 -

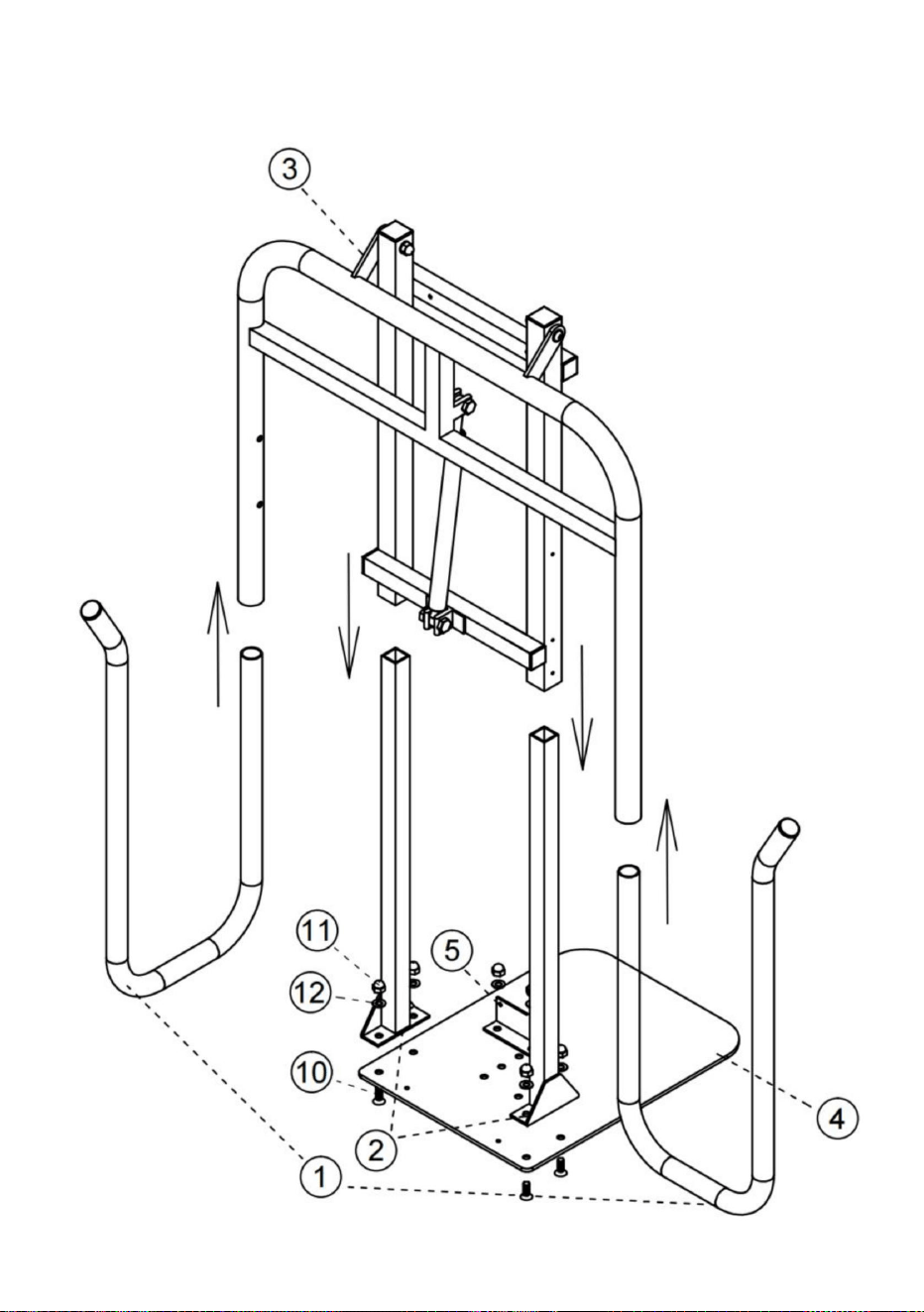

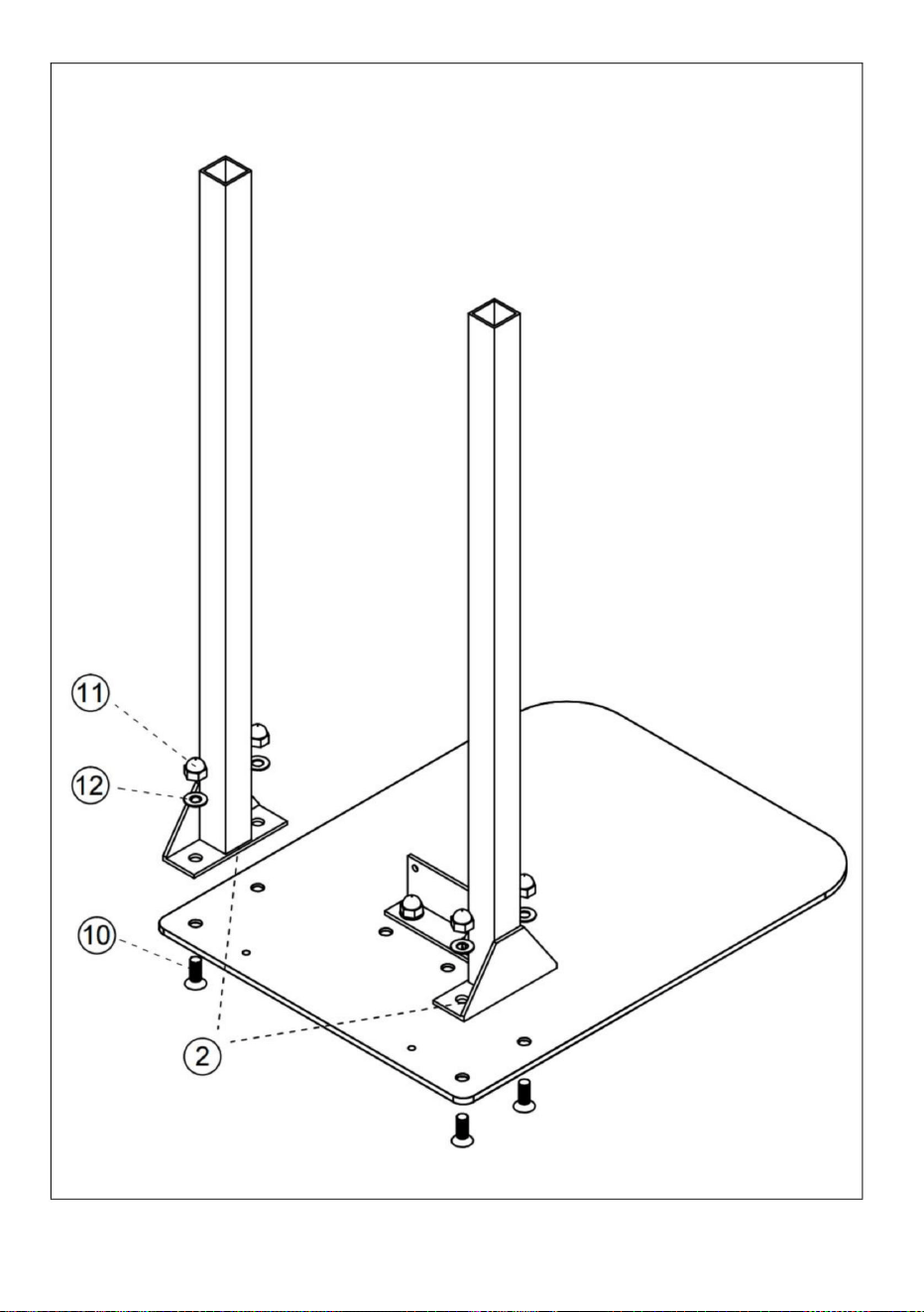

Assembly drawing:
background
- 6 -

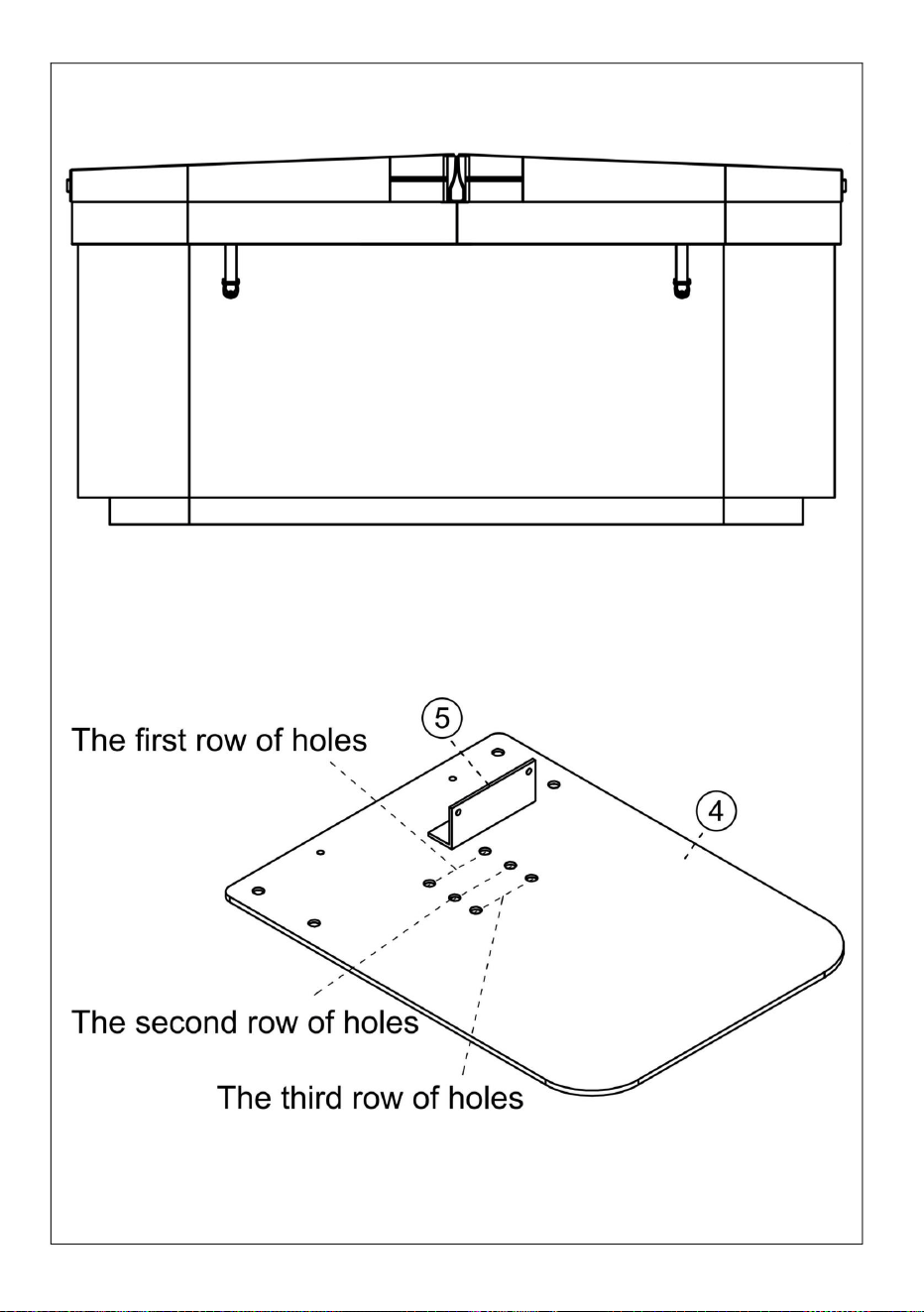

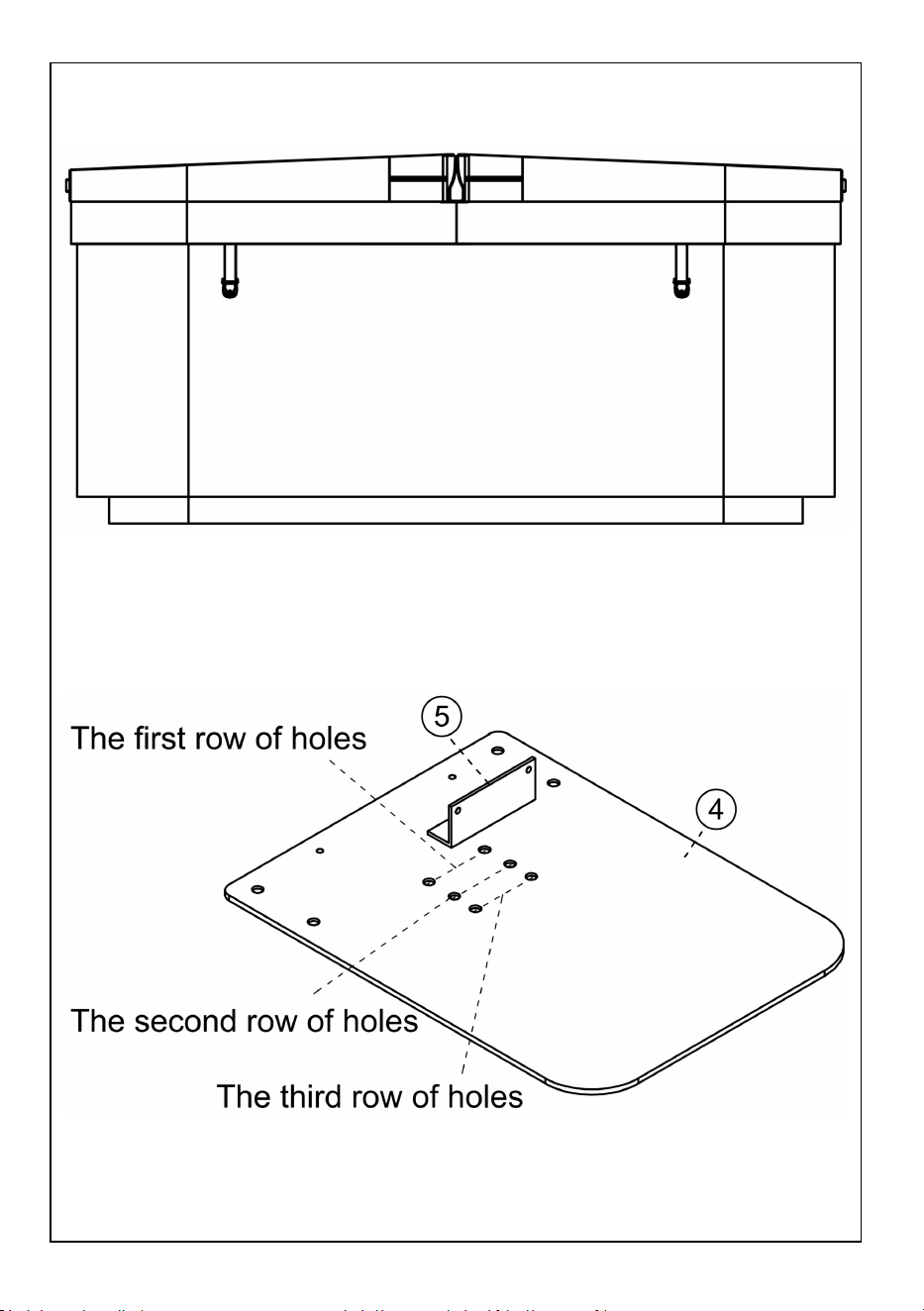

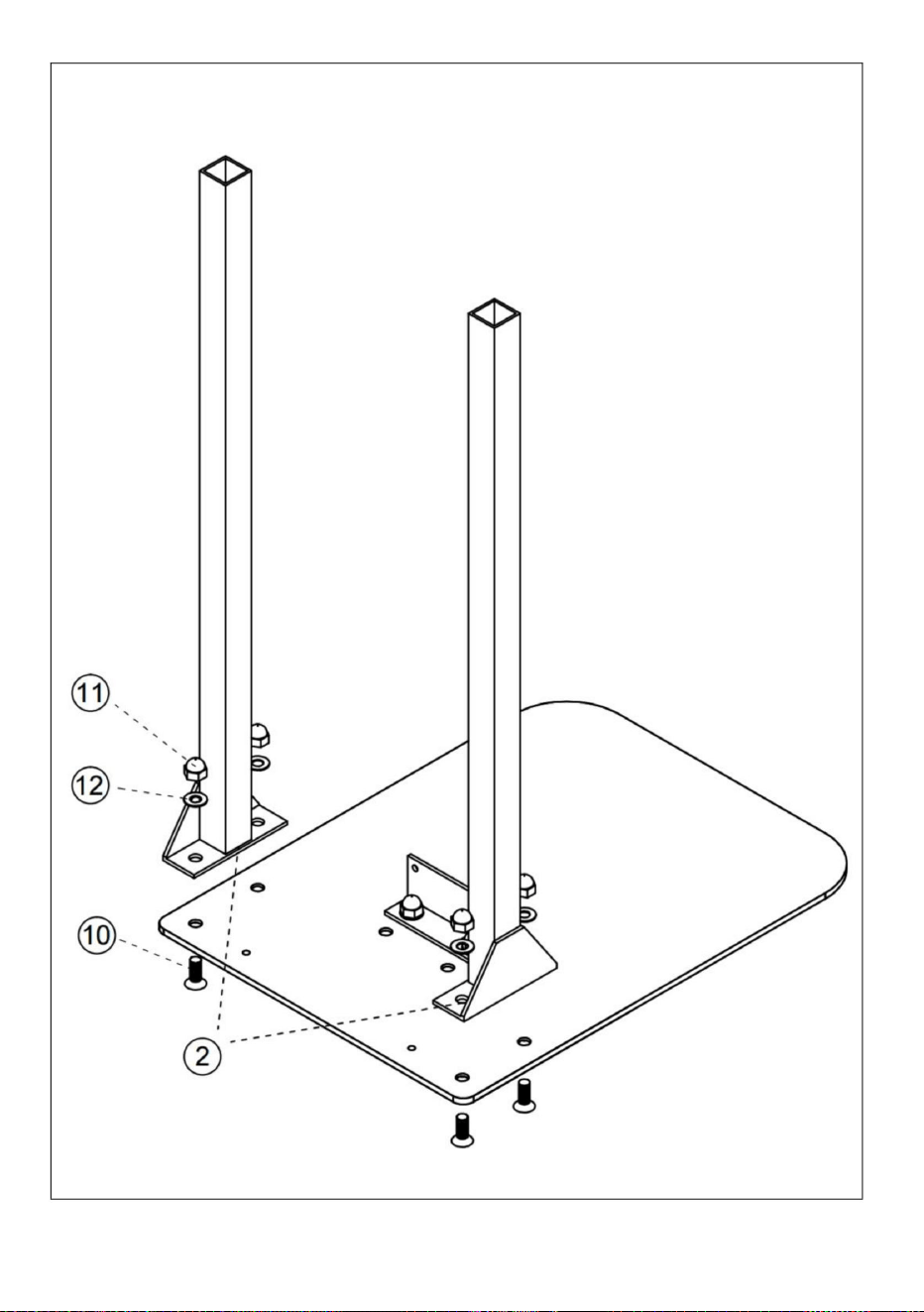

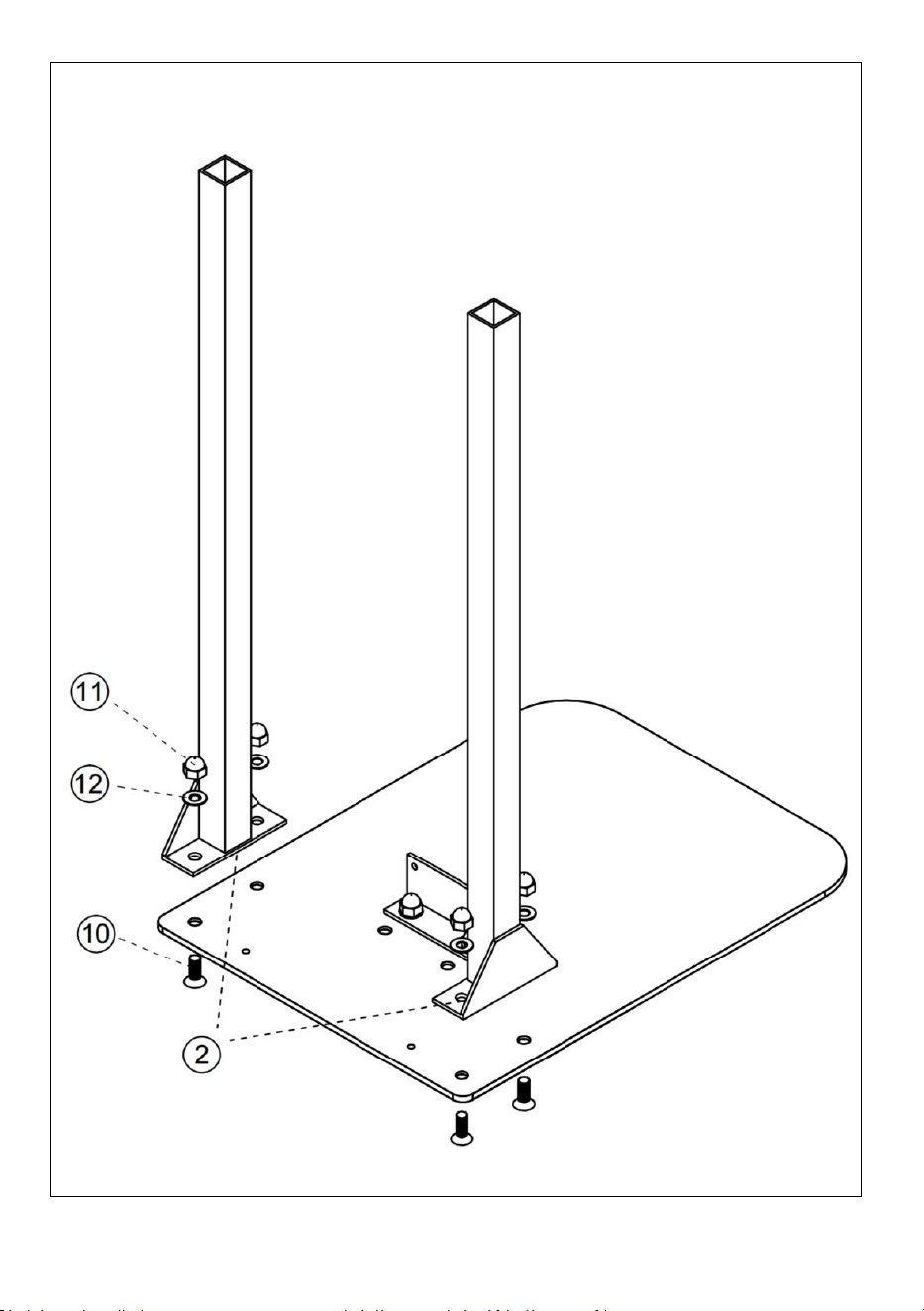

Installation steps 1::Install the bottom locating plate .
Measure the distance from the bottom of the spa to the outer skirt,
as the installation location reference values of the locating plate.
After installation, the distance from first row of holes to the skirt is
25mm, the second row of holes is 50mm, and the third one is
75mm. Choose the closest size of your spa to install.
background
- 7 -

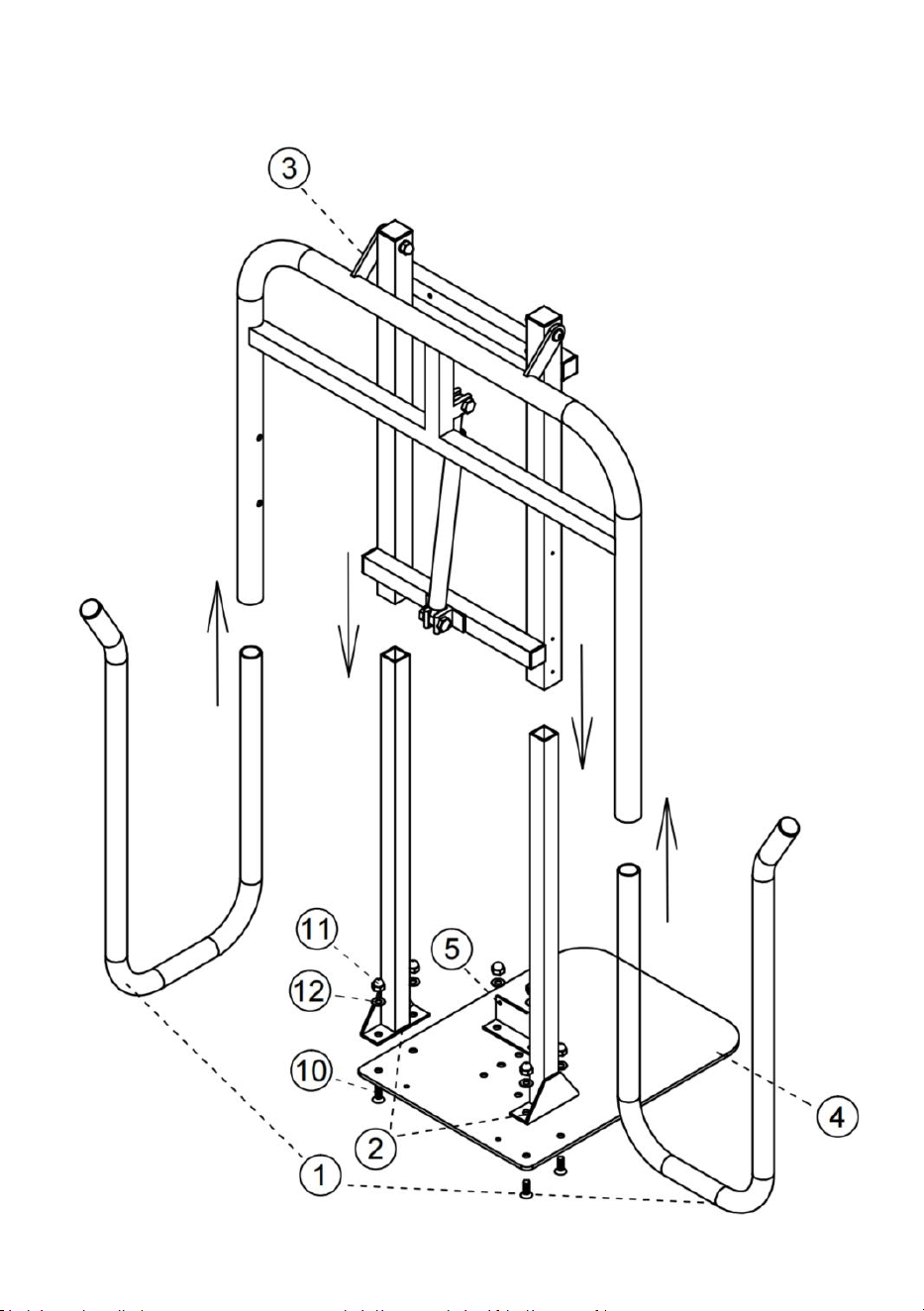

Installation steps 2: Install the stents on both sides respectively .
background
- 8 -

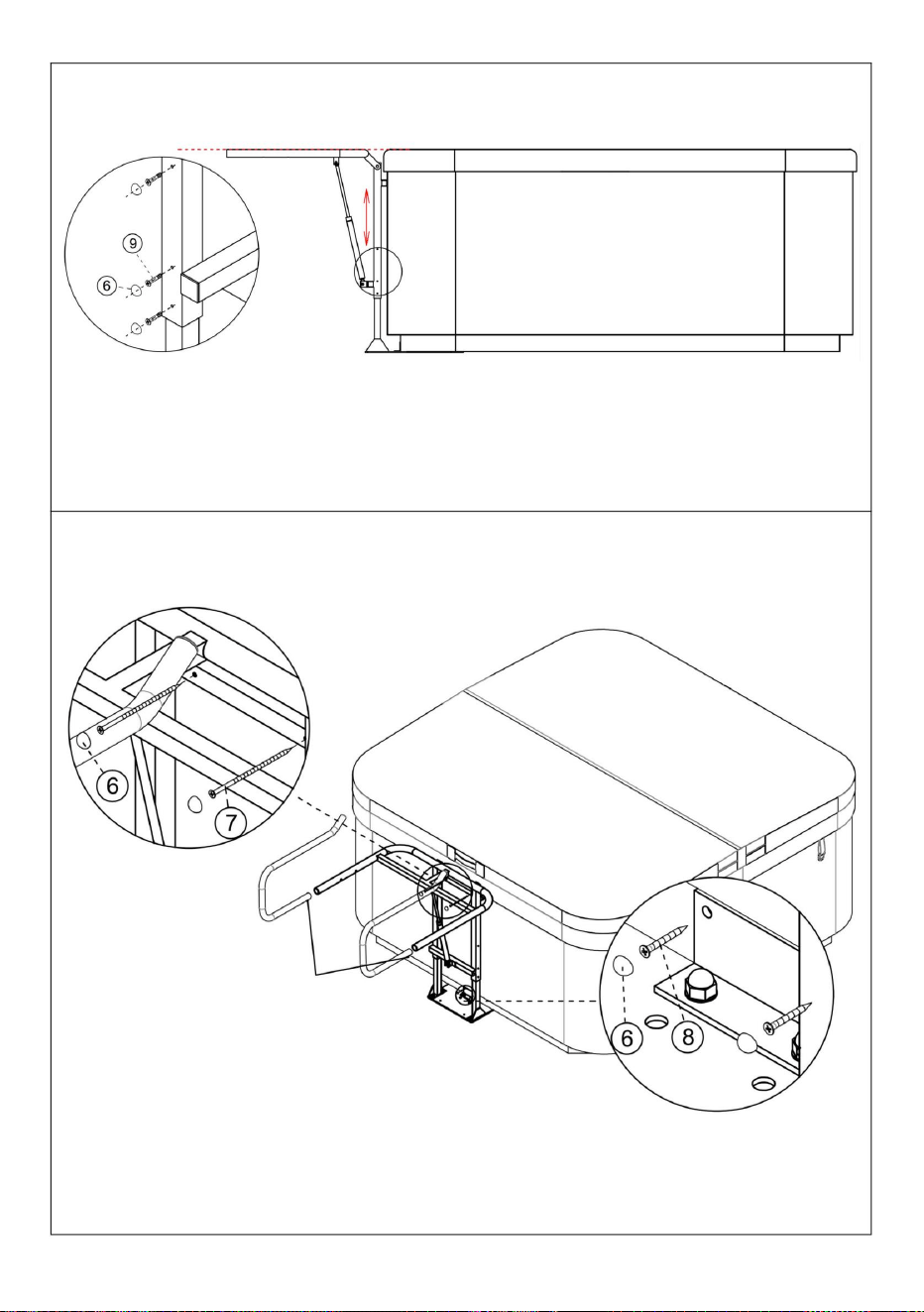

Installation steps 3: Install the tipping frame.
Inserted the product into the spa bottom, adjust the tipping frame up
and down to let the highest position to be unanimous with the one of
spa, and locking with the screws.

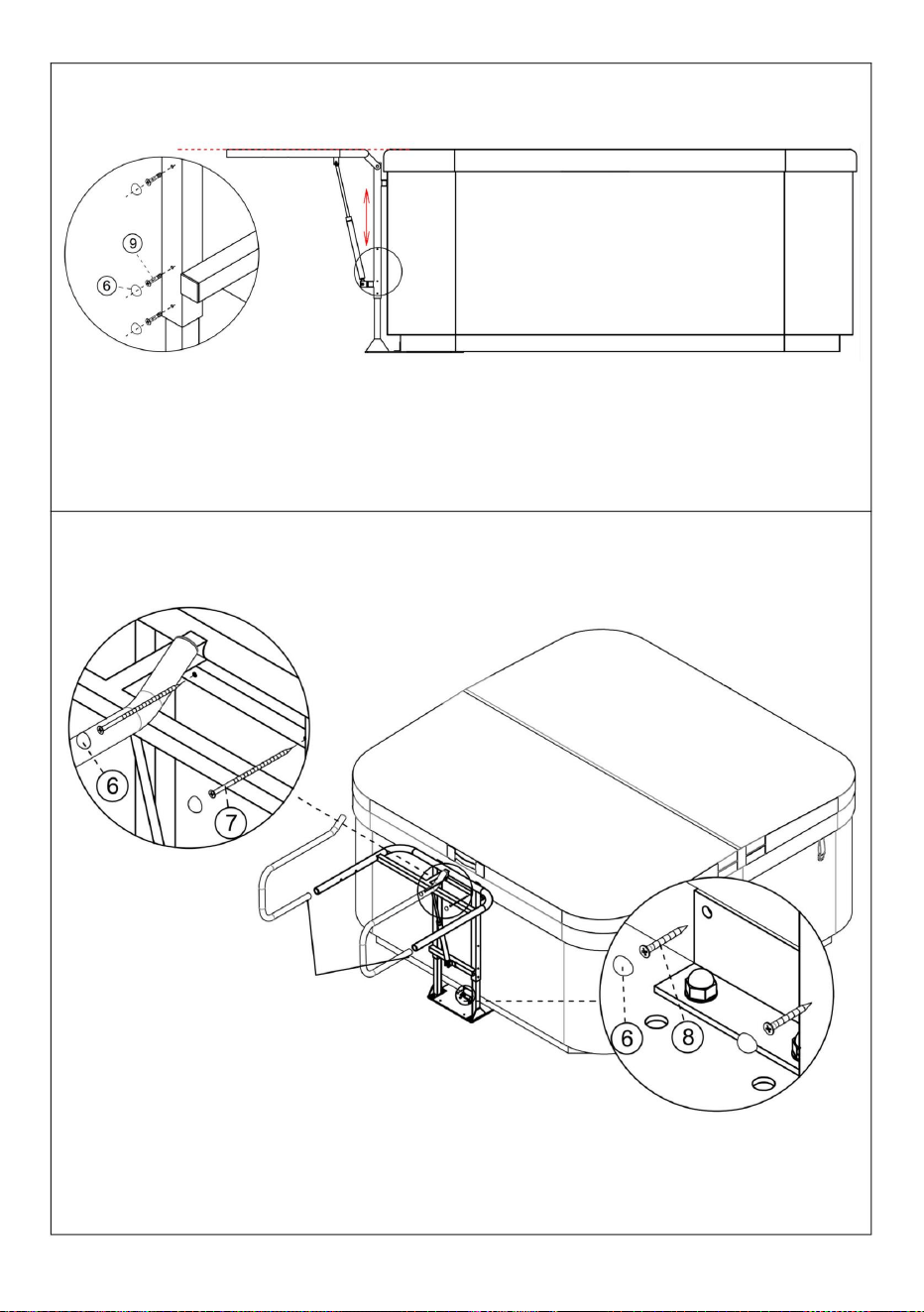

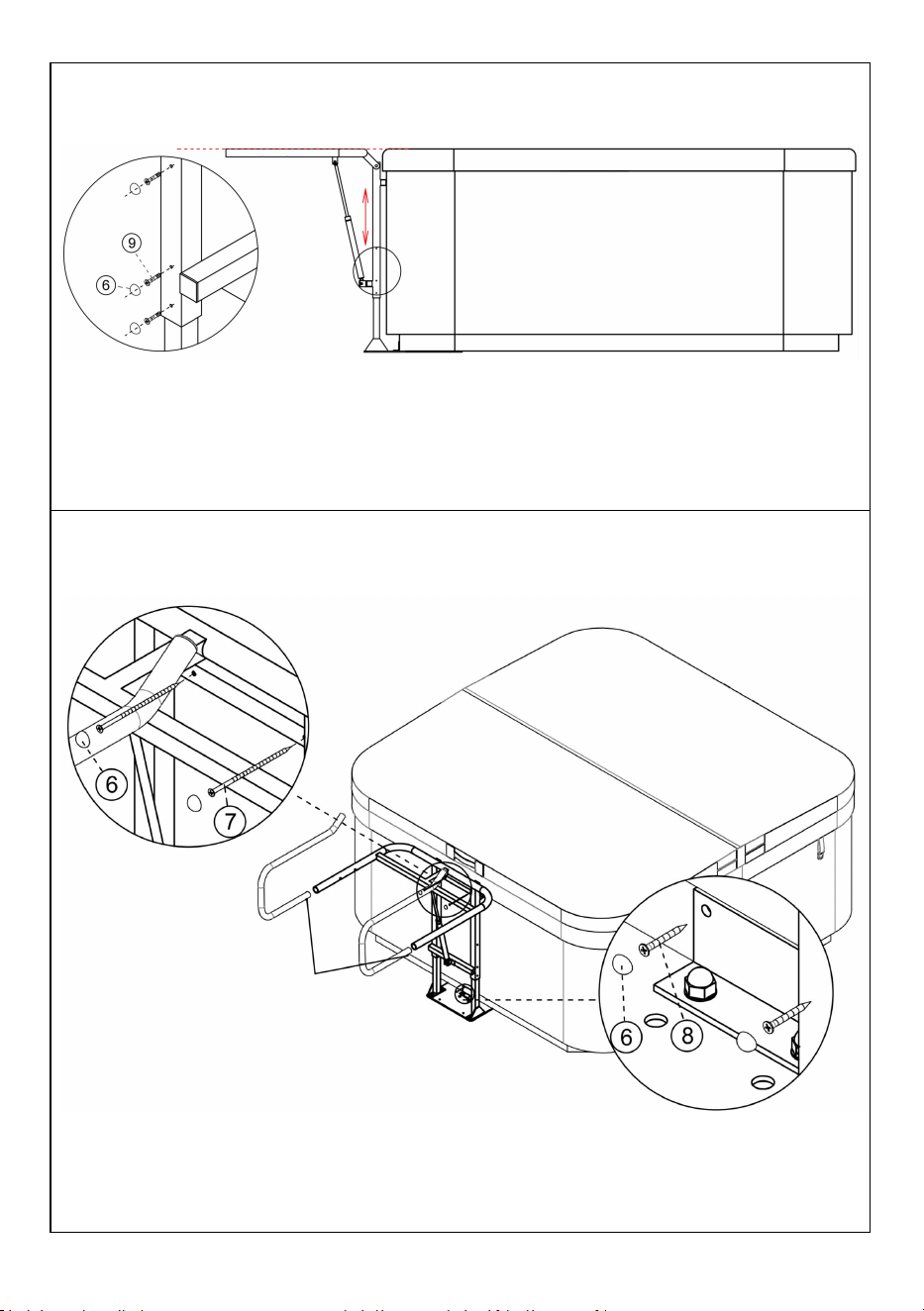

Installation steps 4: Locking the whole lifter onto the spa with
screws tightly, and install the U-tube.
Press the protruding dots below the U-tube, and push the U-tube
into the hole and spin, until the protruding dots in place and pop up.
background
- 9 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi
Shanghai
Imported to AUS:SIHAO PTY LTD.1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA:Sanven Technology Ltd. Suite 250,9166 Anaheim
Place,Rancho Cucamonga,CA91730
REP
UK
Pooledas Group Ltd
Unit 5 Albert Edward House,
The Pavilions Preston, United Kingdom
pooledas123@gmail.com
01772418127
REP
EC
SHUNSHUN GmbH
Römeräcker 9 Z2021,76351
Linkenheim-Hochstetten, Germany
euvertreter@gmail.com
+49 1727041930
Made In China
