Español p. 21
HARBOR BREEZE and logo design are
trademarks or registered trademarks of LF,
LLC. All rights reserved.
Purchase Date
Serial Number
Thank you for purchasing this HARBOR BREEZE product.
Questions, problems or missing parts?
Before returning, contact us on:
888-251-1003, 8 a.m. - 8 p.m., EST, Monday - Sunday or [email protected].
1
DUNWYNN INDOOR
CEILING FAN
MODEL #AR12C-52BN/AR12C-52MBK
ITEM #6307966/6307964
SG241141
TABLE OF CONTENTS
2
Package Contents ...............................................................................................................................
Hardware Contents .............................................................................................................................
Safety Information ...............................................................................................................................
Preparation ..........................................................................................................................................
Initial Installation ..................................................................................................................................
Fan Installation ....................................................................................................................................
Wiring ..................................................................................................................................................
Final Installation...................................................................................................................................
Operating Instructions..........................................................................................................................
Care and Maintenance .......................................................................................................................
Troubleshooting ...................................................................................................................................
Limited Lifetime Warranty ...................................................................................................................

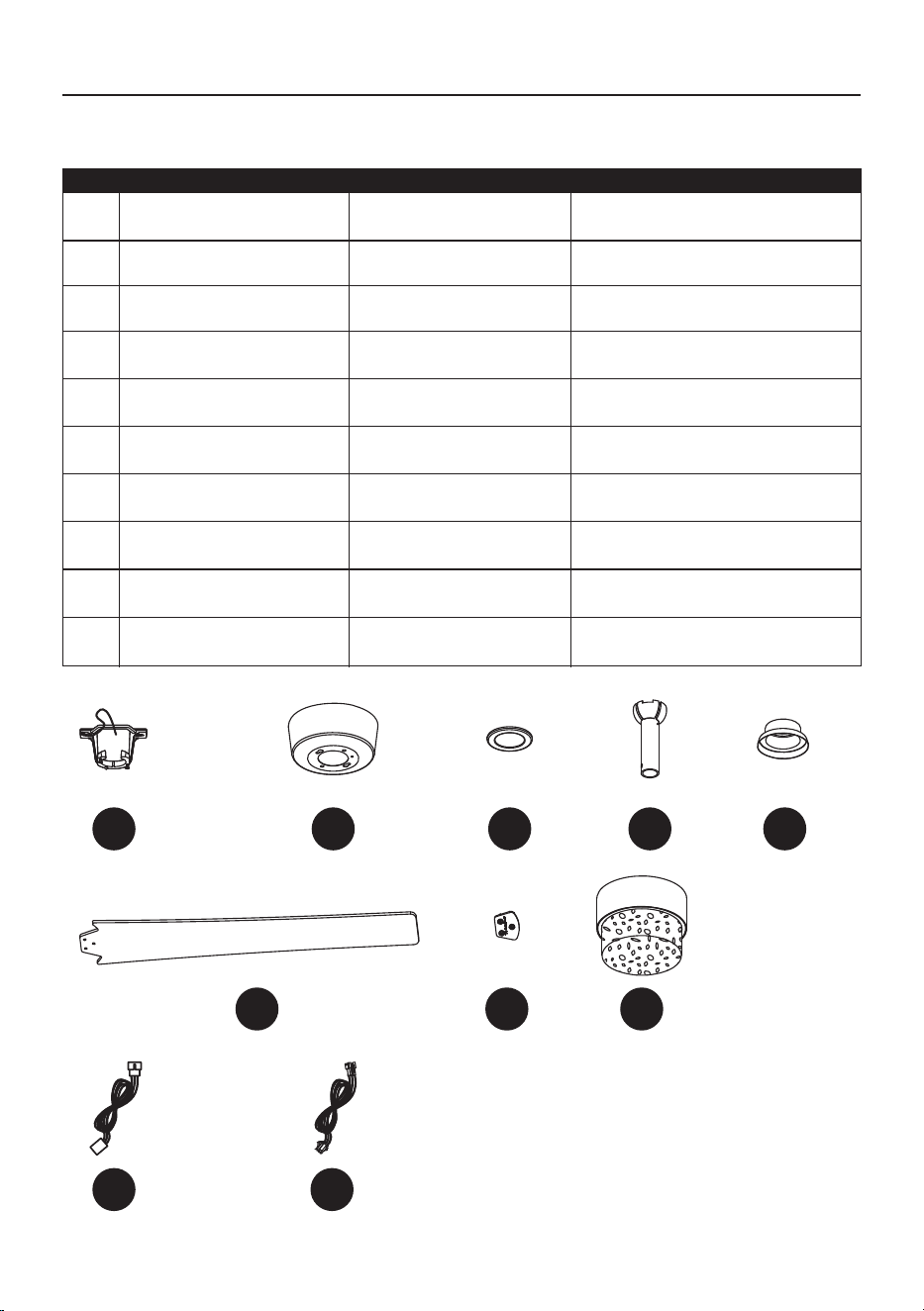

Replacement Parts List .......................................................................................................................
3
4
4
6
7
8
10
12
14
17
18
19
20
3

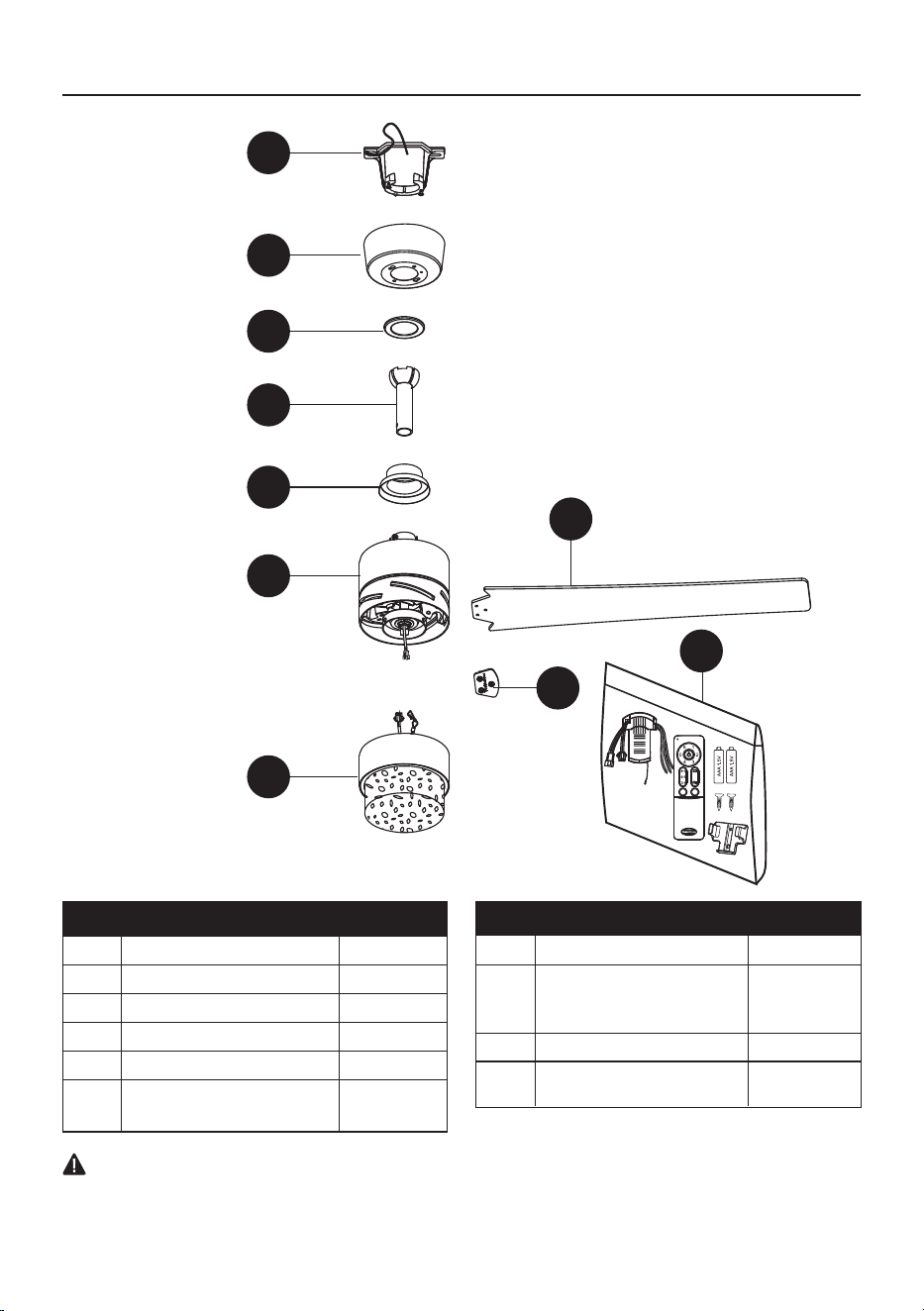

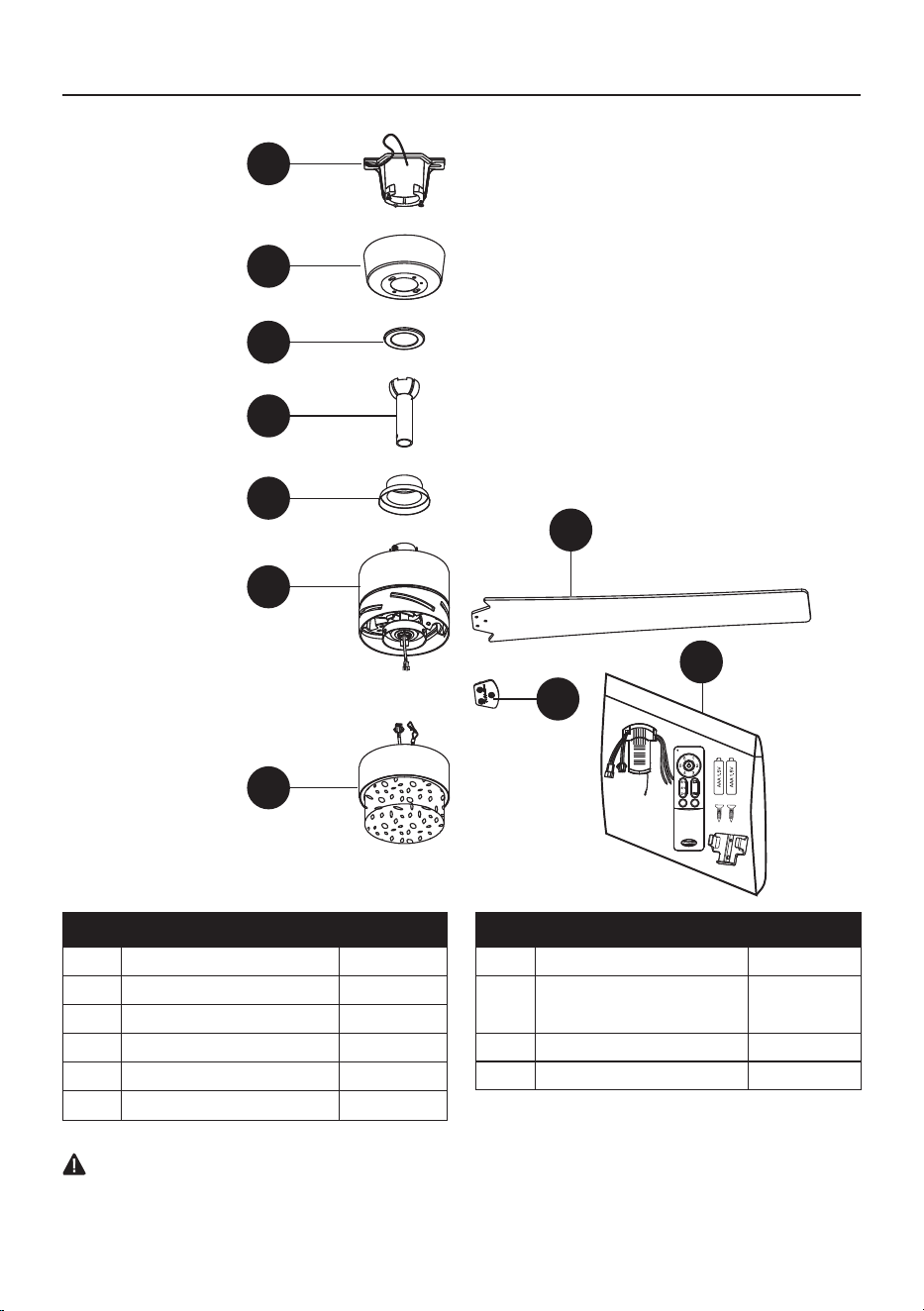

PACKAGE CONTENTS
A
B
C
D
E
H
G
J
F
I
IMPORTANT REMINDER: You must use
the parts provided with this fan for proper
installation and safety.
B Canopy
D Downrod
1
A Mounting Bracket 1
C Canopy Bottom Cover 1
E Coupling Cover
1
1
F Fan motor Assembly 1
G
Blade Support Plate (with
screws and lock washers)
5
DESCRIPTIONPART QUANTITY
5
H
Blade
J
I 16W LED Light Kit 1
Receiver + Remote Pack 1
DESCRIPTIONPART QUANTITY
4
HARDWARE CONTENTS
Wire Nut
Qty. 3
+ 1 extra
AA
BB
CC
Modifications not approved by the party responsible for compliance could void the user's authority to
operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no guarantee
that interference will not occur in a particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be determined by turning the equipment off and
on, the user is encouraged to try to correct the interference by one or more of the following measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and receiver.
Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
Consult the dealer or an experienced radio/TV technician for help.
The device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, (2) this device must accept any
interference received, including interference that may cause undesired operation.
CAUTION: Changes or modifications not expressly approved by the party responsible for compliance
could void the user's authority to operate the equipment.
NOTE: Dimmable to 10% with select dimmers. See lowes.com for more information.
SAFETY INFORMATION
Qty. 1
42 in. 3-Pin Extension Cord
(white connector)
(use longer downrod)
Qty. 1
42 in. 3-Pin Extension Cord
(black connector)
(use longer downrod)
5
READ AND SAVE THESE INSTRUCTIONS
Please read and understand this entire manual before attempting to assemble, install or operate the
product.
• Do not discard fan carton or foam inserts. Should this fan need to be returned to the factory for
repairs, it must be shipped in its original packaging to ensure proper protection against damage that
might exceed the initial cause for return.
• Make sure all electrical connections comply with local codes, ordinances, the National Electrical
Code and ANSI/NFPA 70. Hire a qualified electrician or consult a do-it-yourself wiring handbook if
you are unfamiliar with installing electrical wiring.
• Make sure the installation site you choose allows a minimum clearance of 7 ft. from the blades to the
floor and at least 30 in. from the end of the blades to any obstruction.
• After you install the fan, make sure all connections are secure to prevent the fan from falling.
• The net weight of this fan including the light kit is: 16.53 lbs.
WARNING
To reduce the risk of fire, electrical shock or personal injury, mount to an outlet box
UL-Listed acceptable for fan support of 35 lb. (15.9 kg) or less and use mounting
screws provided with the outlet box. Most outlet boxes commonly used for the support
of lighting fixtures are not acceptable for fan support and may need to be replaced.
Consult a qualified electrician if in doubt.
To reduce the risk of fire, electric shock or personal injury, mount the fan to the outlet box marked
acceptable for fan support with the screws provided with the outlet box.
NEED HELP? In the event you have broken glass or are missing parts, call 888-251-1003. Do
not return the ceiling fan to the place of purchase. Be sure to have available the owner's manual,
item or model number, finish, color, type of glass, etc.
Attention Statement needs to read this way.
ATTENTION: The use of a fan brace with all ceiling fans is recommended. Application style
vary. Braces are sold separately in the lighting or electrical department.
ATTENTION: Do not use an extension cord with this fan.
To reduce the risk of personal injury, use only parts provided with this fan. The use of parts
OTHER than those provided with this fan will void the warranty.
Before proceeding, be sure to shut off electricity at main switch or circuit breaker in order to
avoid electrical shock.
Risk of Fire and Electric Shock: Do not repair or service this light kit. The light source is designed
for this specific application and can overheat if serviced by untrained personnel. If any servicing
is required, call our customer service department (at 888-251-1003) for return authorization and
shipping instructions.
SAFETY INFORMATION
6
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble
the product.
Estimated Assembly Time: 120 minutes.
Tools Required for Assembly (not included): Electrical Tape, Phillips Screwdriver, Pliers, Safety
Glasses, Stepladder and Wire Strippers.
Helpful Tools (not included): AC Tester Light, Tape Measure, Do-It-Yourself Wiring Handbook and
Wire Cutters.
DANGER: When using an existing outlet box, make sure the outlet box is securely attached to the
building structure and can support the full weight of the fan. Failure to do this can result in serious
injury or death. The stability of the outlet box is essential in minimizing wobble and noise in the fan
after installation is complete.
CAUTION: Be sure outlet box is properly grounded and a ground wire (green or bare) is present.
After opening top of carton, remove mounting hardware package from foam inserts. Remove motor
from packing and place on carpet or on foam to avoid damage to finish.
CAUTION: Carefully check all screws, bolts and nuts on fan motor assembly to ensure they are
secured.
PREPARATION
SAFETY INFORMATION
CAUTION
To reduce the risk of personal injury, use only the screws provided with the outlet box.
Be sure outlet box is properly grounded and that a ground wire (green or bare) is present.
Before beginning installation, carefully check all screws, bolts and nuts on fan motor assembly to
ensure that they are secured.
7

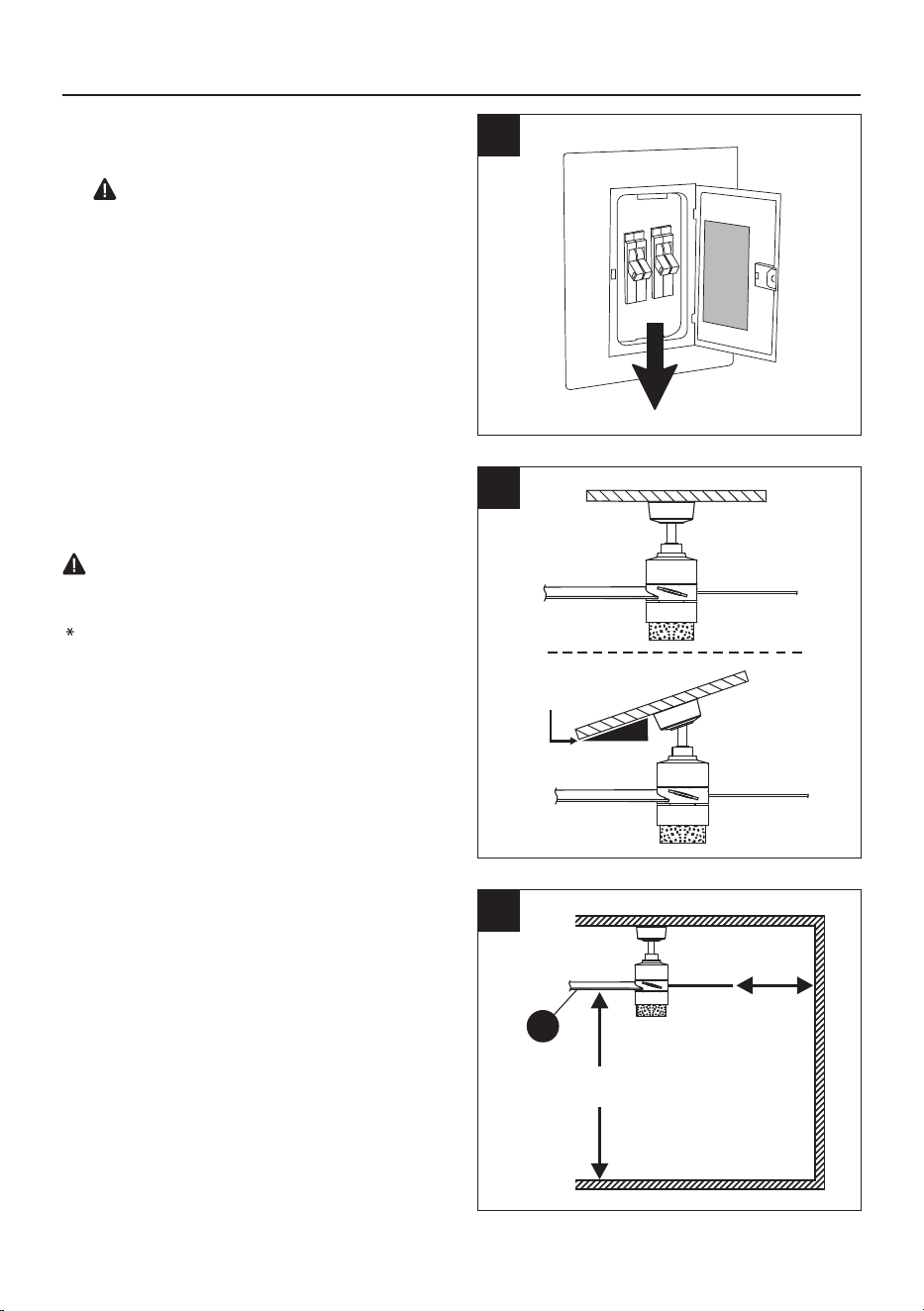

INITIAL INSTALLATION
1. Turn off circuit breakers and wall switch to the
fan supply line leads.
3. Check to make sure blades (G) will be at
least 30 in. from any obstruction and at least
7 ft. above the floor.
DANGER: Failure to disconnect power
supply prior to installation may result in
serious injury or death.
1
3
ON
OFF
ON
OFF
6
7 ft.
min.
30 in.
min.
G
2. Determine mounting method to use.
A. Standard mount
B. Angle mount
IMPORTANT: If using the angle mount, ensure
the ceiling angle is not steeper than 19°.
Helpful Hint: Standard mounting is best suited
for ceilings 7 ft. high or higher. For taller ceilings
you may want to use a longer downrod (not
included). Angle mounting is best suited for angled
or vaulted ceilings. A longer downrod is sometimes
necessary to ensure proper blade clearance.
2
19° max.
A
B
8

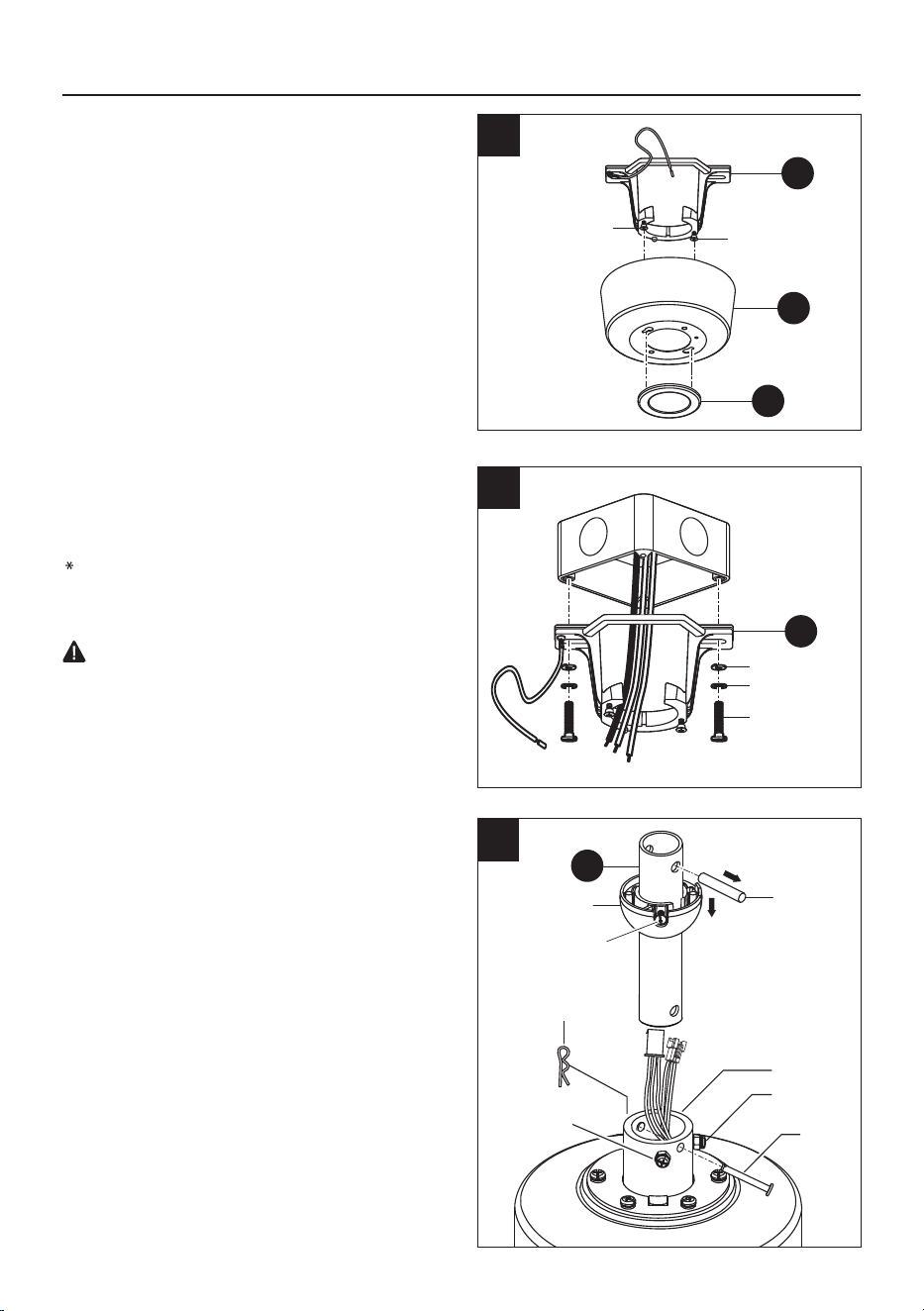

FAN INSTALLATION

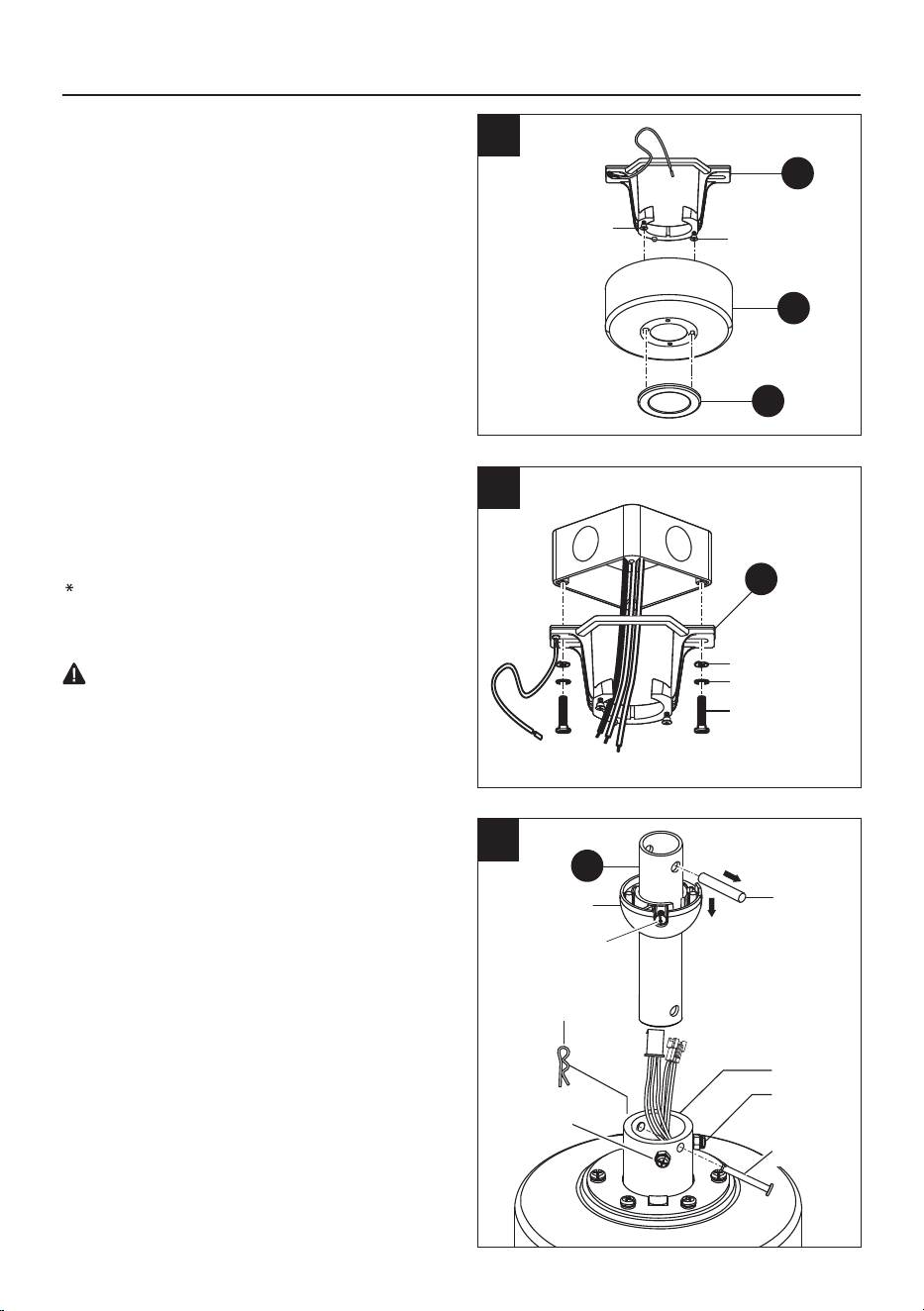

1. Remove the canopy bottom cover (C) from
the canopy (B) by turning the canopy bottom
cover (C) counterclockwise.
Remove the mounting bracket (A) from the
canopy (B) by loosening canopy mounting
screws a half turn from the screw head.
Next, turn the canopy (B) counterclockwise
to remove the mounting bracket (A) from the
canopy (B).
3. Remove the cotter pin and clevis pin, and
loosen the two collar set screws from the
motor collar.
Unscrew the set screw located in the hanger
ball, lower the hanger ball and remove the
cross pin. Remove the hanger ball from the
downrod (D).
1
3
2
Canopy Mounting
Screw
Canopy Mounting
Screw
A
A
B
Flat Washers
Outlet Box
Screws
Lock Washers
2. Secure mounting bracket (A) to outlet box
(not included) using screws, lock washers
and flat washers provided with the outlet box.
NOTE: It is very important you use the proper
hardware when installing the mounting bracket (A)
as this will support the fan.
IMPORTANT: If using the angle mount, make
sure open end of mounting bracket (A) is installed
facing the higher point of the ceiling.
Collar
Cotter Pin
Clevis
Pin
Set Screw
Set Screw
Cross Pin
Hanger Ball
Set Screw
D
C
9
FAN INSTALLATION
4
E
F
C
Cross Pin
Hanger Ball
Set Screw
D
B
5
5. Slip the coupling cover (E), the canopy
bottom cover (C), and the canopy (B) onto
the downrod (D).
Carefully reinstall the hanger ball onto the
downrod (D). Being sure that the pin is in the
correct position, the set screw is tightened
and wires are not twisted.
4. Slip downrod (D) into collar, align holes and
re-install clevis pin and cotter pin. Tighten
two set screws in collar.
NOTE: If a longer downrod (not included) is
needed, Be sure to snap together the two
3-pin connectors, the two male plugs from
the fan and female plugs from the 42 in.
3-pin extension cords (BB and CC).
WARNING: It is critical that the clevis pin
in the downrod support is properly installed
and the set screws and nuts are securely
tightened. Failure to do so could result in the
fan falling.
CC
BB
D
Cotter Pin
Clevis Pin
Set Screw
Collar
Set Screw
Motor Wires
8. Carefully lift the fan motor assembly (F) up to
the mounting bracket (A) and seat the
downrod (D) in the mounting bracket (A)
socket. Make sure the tab on the mounting
bracket (A) socket is properly seated in the
groove in the downrod (D). This will help to
balance the ceiling fan.
DANGER: Failure to align slot in ball
with tab may cause the fan to wobble or fall,
which could result in serious injury or death.
6
A
D
Tab
Groove
Hardware Used
x 1
BB
42 in. 3-Pin
Extension Cord
(white connector)
x 1
CC
42 in. 3-Pin
Extension Cord
(black connector)
10
Hot
Ground
conductorNeutral
Black
White
Receiver
Green
Black
White
Green
Outlet Box
AA
D
F
A
WIRING
SUPPLY WIRE
1
Green
WARNING: Check to see that all connections
are tight, including ground, and that no bare wire is
visible at the wire nuts, except for the ground wire.
CAUTION: Do not use with a wall dimmer
switch.
NOTE: The fan must be installed at a maximum
distance of 20 ft. from the remote control for
proper signal transmission between the remote
control and the fan's receiving unit.
If you feel you do not have enough electrical
wiring knowledge or experience, have your fan
installed by a licensed electrician.
Follow the steps below to connect the fan to your
household wiring. Use the plastic wire nuts (AA)
with your fan. Secure the plastic wire nuts with
electrical tape. Make sure there are no loose
1. Make wire connections from the fan motor
assembly (F) to the receiver.
From fan To receiver
3-Pin black connector---- 3-Pin black connector
3-Pin white connector---- 3-Pin white connector
1A. Make wire connections from the receiver to
the outlet box as follows, using the wire nuts
(AA).
From receiver To outlet box
Black wire "AC in L"----- Black wire (hot)
White wire "AC in N"---- White wire (neutral)
From fan and receiver To outlet box
Green wires* -------------- Green or bare wire
(Ground)
* There are three green grounding leads:
one from the mounting bracket (A), one from
thedownrod (D) and other one from the
receiver.
Hardware Used
Wire Nut x 3
AA
3-Pin
connectors
11
WIRING
Receiver
Antenna

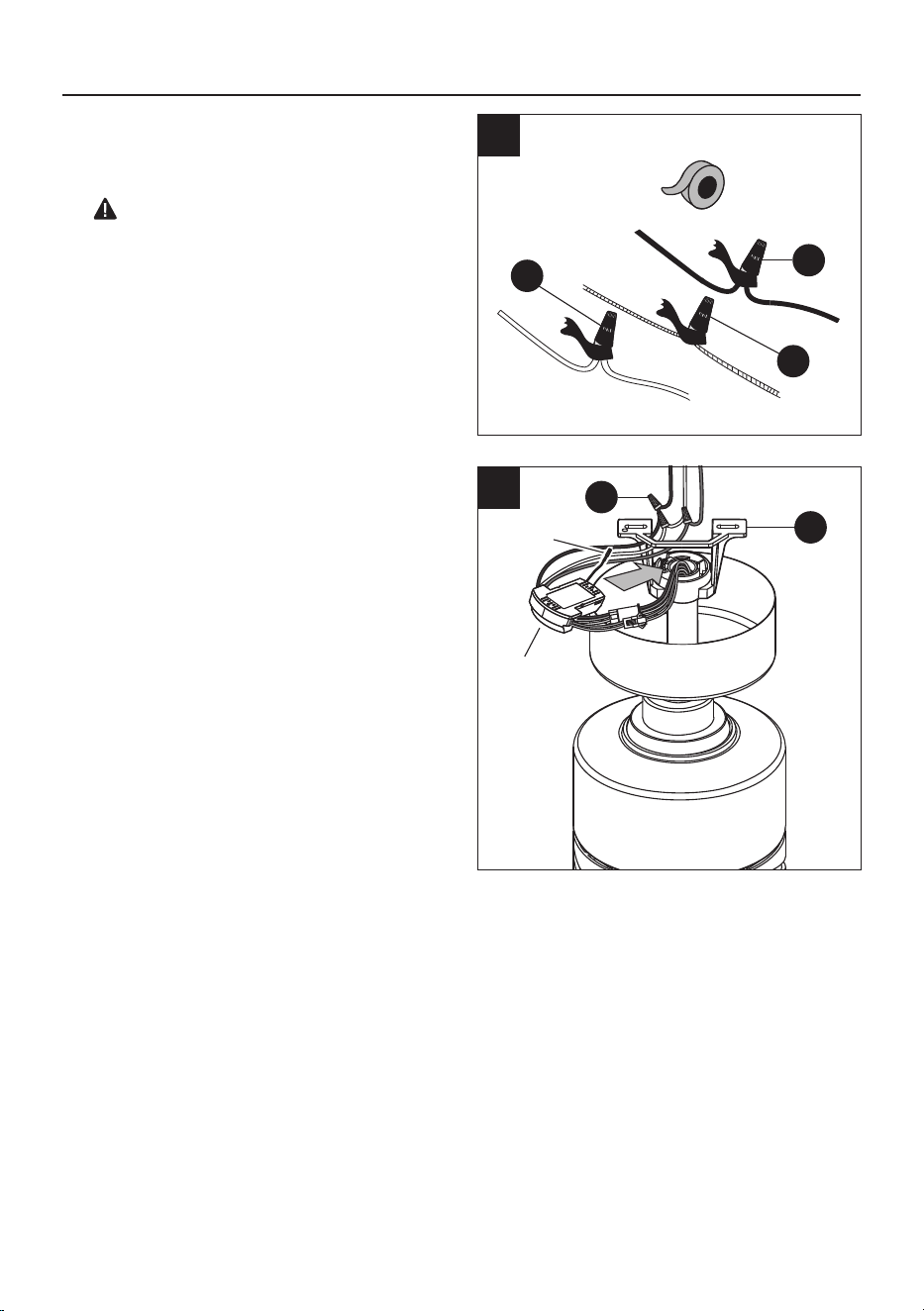

2. Wrap electrical tape (not included) around 2
each individual wire nuts (AA) down to the
wire.
WARNING: Make sure no bare wire or
wire strands are visible after making
connections. Place GREEN and WHITE
connections on opposite side of box from the
BLACK connections.
Turn spliced/taped wires upward and gently
push wires and wire nuts (AA) into outlet box.
3. Gently slide remote control receiver smooth
side up into mounting bracket (A). Turn
spliced/taped wires upward and gently push
wires and wire nuts (AA) into outlet box. Let
antenna from remote control receiver hang
to the side.
NOTE: The remote control included with this
fan meets the following requirements:
a. Not for use with solid state fans.
b. Electrical rating: 120V/60 Hz; motor
amps:1.5 MAX.
Should you choose to use a different remote
control with this fan, it must also meet these
same requirements.
2
3
AA
AA
AA
A
AA
12
Canopy Mounting
Screw
Positioning
Pin
FINAL INSTALLATION
1. Make sure connections are neatly tucked
into the ceiling outlet box.
Slide the canopy (B) up to the mounting
bracket (A) and place the key holes on the
canopy (B) over the loose canopy mounting
screws on the mounting bracket (A). Turn
the canopy (B) clockwise until it locks in
place at the narrow section of the key holes.
Make sure the positioning pin on the mounting
bracket falls into one of two holes on the
canopy (B), and then tighten the two canopy
mounting screws.
2. Attach the canopy bottom cover (C) to the
canopy (B) by inserting the screw heads into
the key slots in the canopy bottom cover (C)
and rotating it clockwise.
NOTE: Adjust the canopy mounting screws as
necessary until the canopy (B) and canopy
bottom cover (C) are snug.
1
2
A
B
B
C
Canopy
Mounting
Screw
Hole
H
G
F
Screws
3
3. WARNING: To reduce the risk of personal
injury, do not insert foreign objects between
rotating fan blades (G).
Slide the blade (G) into the slot on the motor
and align with the holes upneath. Place a
blade support plate (with screws and lock
washers (H) over the holes and tighten all
screws securely.
Repeat this procedure with the remaining
blades (G).
13
FINAL INSTALLATION

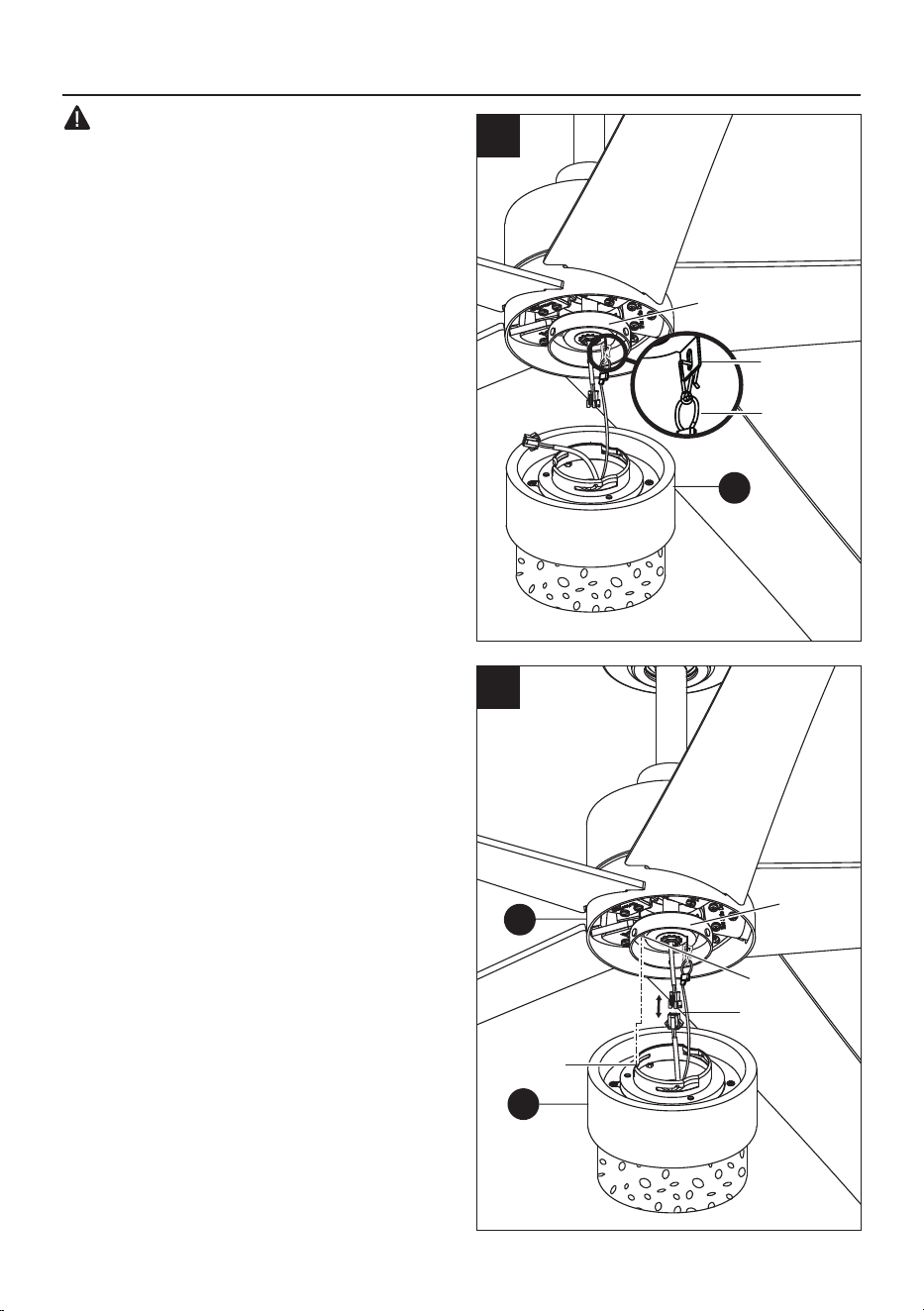

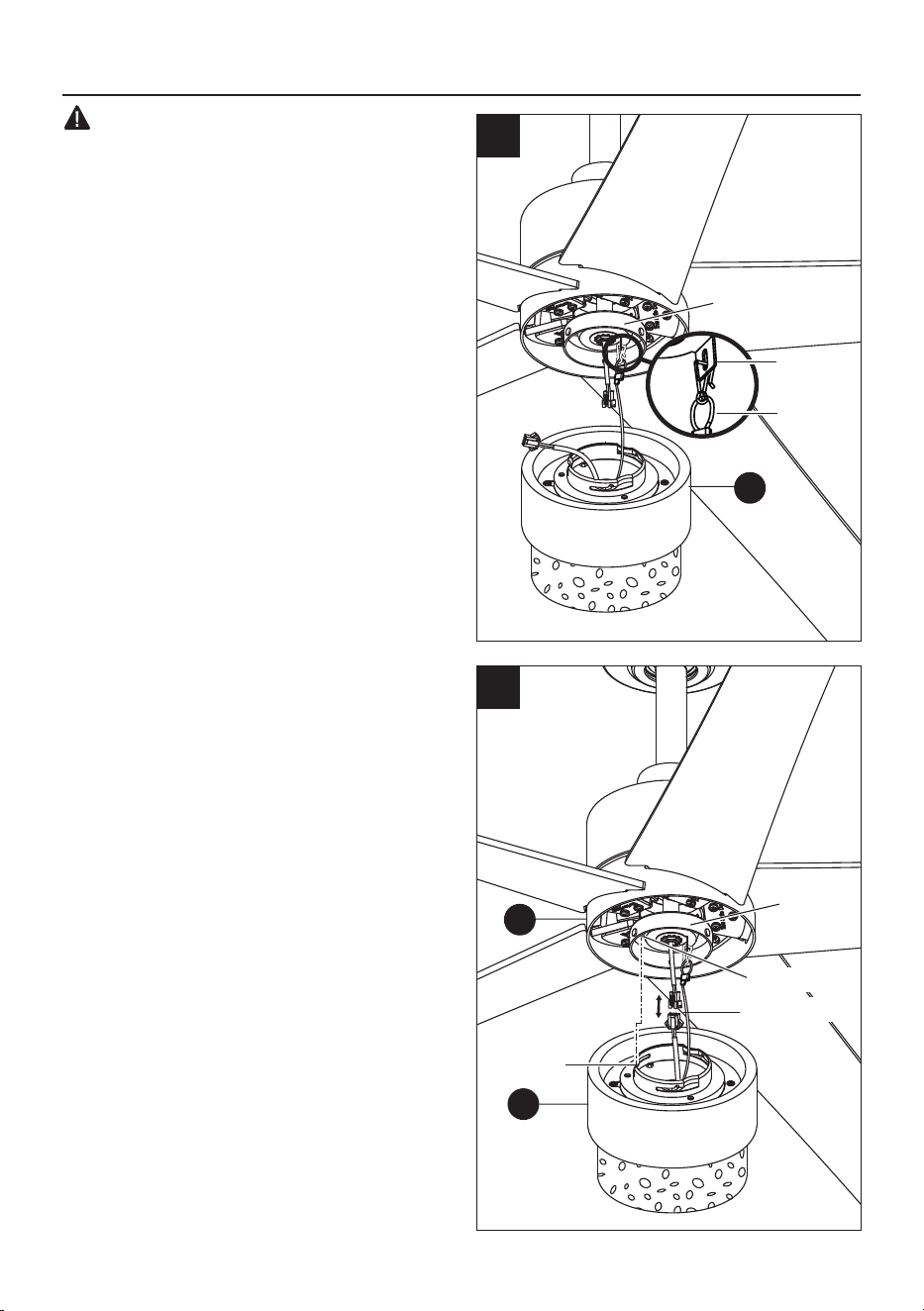

Lift the 16W LED light kit (I) into position and
hook up the secure safety cable onto the
hook ring on the light kit mounting plate.
While holding the 16W LED light kit (I) under
the fan motor assembly (F), snap together the
wire connection plugs.
Position the notches on the inner edge of the
16W LED light kit (I) so they match the tabs
on the outside of the rim on the light kit
mounting plate. Carefully lift the 16W LED
light kit (I) inside the light kit mounting plate
and secure it to the fan by turning the 16W
LED light kit (I) clockwise until snug.
NOTE: If the light kit can wobble by hand, it
means the 16W LED light kit (I) is not
secured properly. Keep twisting the light kit
till it cannot wobble by hand.
4.
5.
CAUTION: Before starting installation,
disconnect the power by turning off the circuit
breaker or removing the fuse at the fuse box.
Turning power off using the fan switch is not
sufficient to prevent electric shock.
4
I
Light Kit
Mounting
Plate
Hook Ring
Safety Cable
5
I
F
Light Kit
Mounting
Plate
Notches
Wire
Connection
Plugs
Tabs
14
OPERATING INSTRUCTIONS
NOTE: The remote has been pre-paired in the
factory for your convenience.
NOTE: Batteries will weaken with age and should
be replaced before leaking takes place as this
will damage the remote control. Dispose used
batteries properly and keep them out of the reach
of children. Do not ingest. Do not dispose
batteries in fire. Batteries may explode or leak.
Do not mix old and new batteries. Do not mix
alkaline, standard (carbon - zinc), or
rechargeable (nickel-cadmium) batteries.
Exhausted batteries are to be removed from the
product. Non-rechargeable batteries are not to
be recharged.
1. Remove the battery cover by pressing firmly
on the arrow and sliding the cover off.
2. Install two 1.5V AAA batteries (included).
Batteries are to be inserted with the correct
polarity.
3. Slide the battery cover on the remote control
till it click in place.
Remote
Control
Batteries
Battery Cover
1
15
OPERATING INSTRUCTIONS
LEARNING PROCESS
2
IMPORTANT: This fan has been pre-paired
at the factory and the fan can be used now. If you
have two or more fans, please follow steps below
to control each fan independently. Also follow steps
below to re-pair the remote and the receiver when
needed.
NOTE: The dip switch in the battery compartment
has been set on “0” position for your convenience.
If you want to re-pair the remote, please set the
dip switch on “1” position.
To add a remote to your fan’s memory, use the
steps below:
Ensure AC power to the fan is OFF to begin the
learning process.
Slide the dip switch in the battery compartment
to the "1" position.
Turn the fan’s AC power ON.
Within 30 seconds of turning AC power on, press
and release the "LEARN" button located in the
remote's battery compartment to enter the learning
function. The fan blades will start to spin.
The fan will now accept commands from the
added remote.
If you would like to set the dip switch back to the
"0" position after a learning, please re-pair the
remote by following the learning process again.
NOTE: If installing multiple fans on separate
remotes, only the fan being programmed should
have AC power turned ON. All other fans, even if
they have already been programmed, should have
AC power OFF so they do not memorize other
remotes during the learning process. Separate
the fan power switches by approximately 2 meters.
Remote
Control
LEARN
16

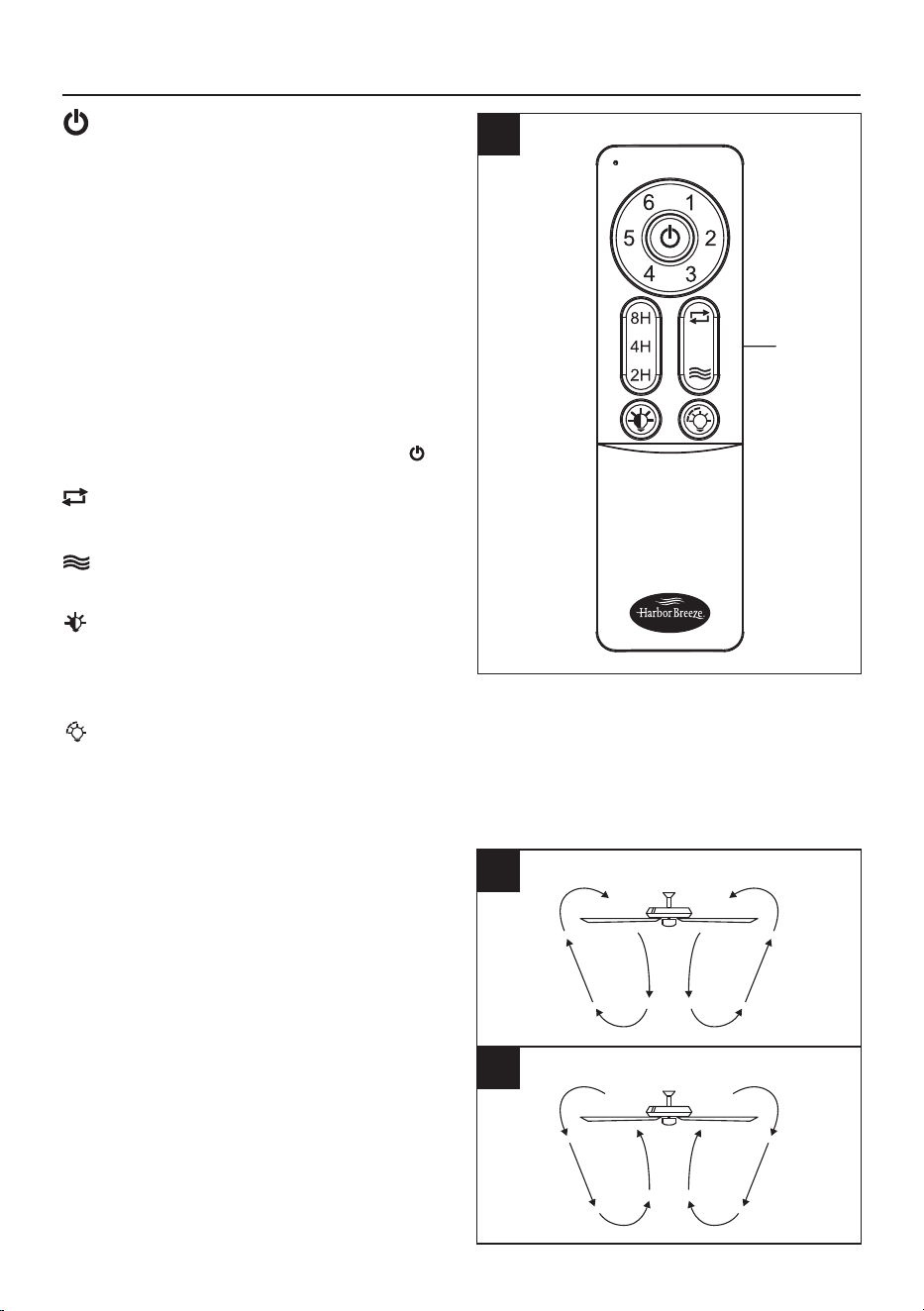

OPERATING INSTRUCTIONS
3
4A
4B
Remote
Control

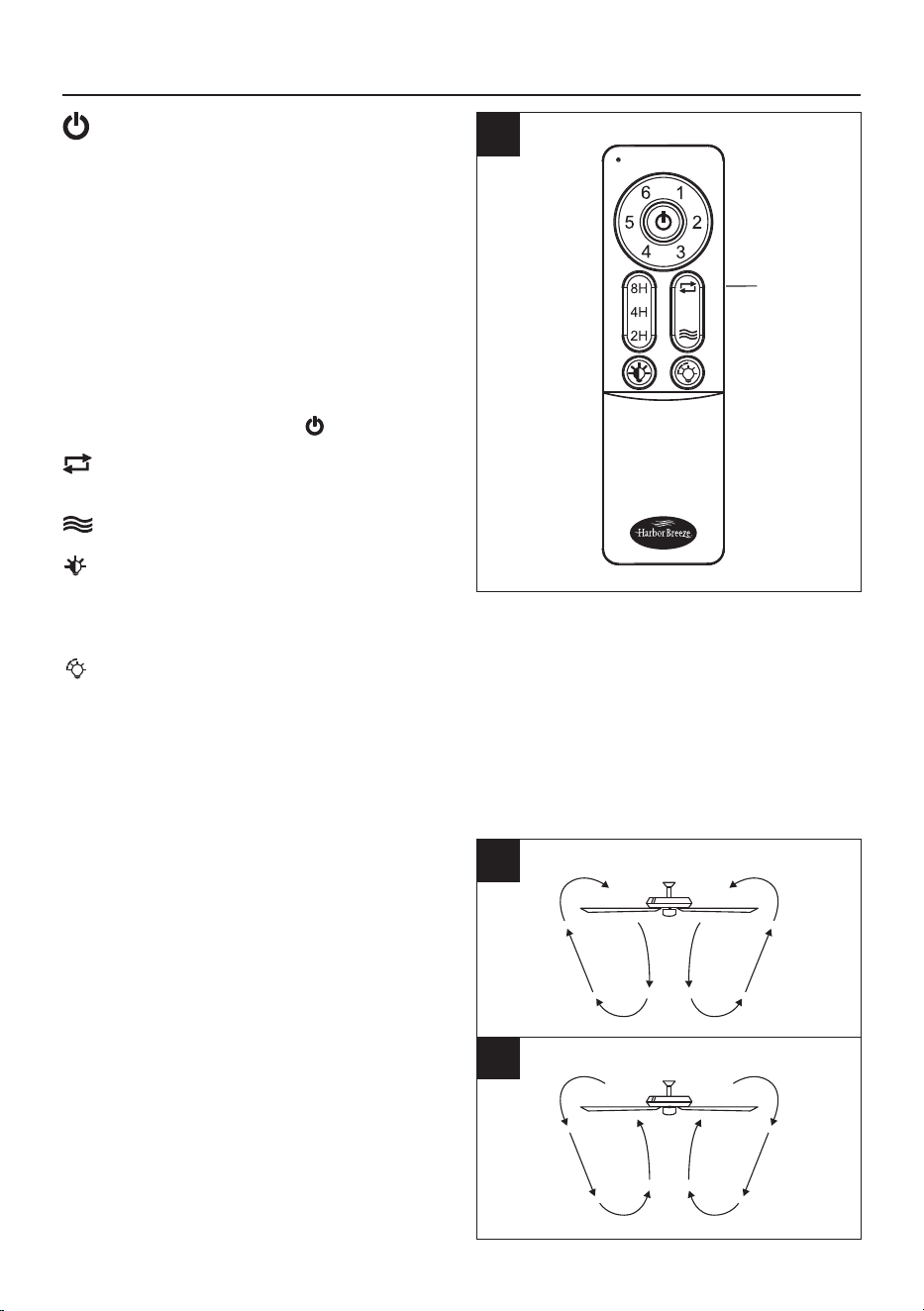

1, 2, 3, 4, 5, 6 Speed functions:
1 = for fan MINIMUM speed
2 = for fan LOWER speed
3 = for fan LOW speed
4 = for fan MEDIUM speed
5 = for fan HIGH speed
6 = for fan MAXIMUM speed
2H, 4H, 8H Timer:
Pressing the timer button will automatically turn
fan off after 2, 4, or 8 hours. To cancel the timer
settings, press and release the button.
Power OFF: Press and release the power
button to turn the fan off.
button: Controls rotation of the entire fan
direction.
button: Natural wind speed control.
4A. Warm weather - (Counter- clockwise
Direction) A downward air flow creates a
cooling effect. This allows you to set your air
conditioner on a warmer setting without
affecting your comfort.
4B. Cool weather - (Clockwise Direction) An
upward air flow moves warm air off the
ceiling. This allows you to set your heating
unit on a cooler setting without affecting your
comfort.
Light color temperature
Press and release the button to cycle
through the five color temperature options.
Option 1: 2700K (Soft White).
Option 2: 3000K (Warm White).
Option 3: 4000K (Cool White).
Option 4: 5000K (Daylight).
Option 5: 6500K (Cool Daylight).
Light ON/OFF and Dimming
Press and release the button to turn the
light on or off. Press and hold the button to
activate the dimmer function.
17
INSTALLING THE REMOTE CONTROL HOLDER
OPERATING INSTRUCTIONS
5
Remote
Control
Holder
Mounting Screws
5. Attach the remote control holder with the two
remote control holder mounting screws.
CARE AND MAINTENANCE
Check the support connections, brackets, and blade attachments twice a year. Make sure they are
secure. Because of the fan’s natural movement, some connections may become loose over time. It is
not necessary to remove the fan from the ceiling. Clean your fan periodically. Use only a soft brush or
lint-free cloth to avoid scratching the finish. The plating is sealed with a lacquer to minimize discoloration
or tarnishing.
IMPORTANT: Shut off main power supply before beginning any maintenance. Do not use water or
a damp cloth to clean the ceiling fan.
18
TROUBLESHOOTING
NOTE: A small amount of "wobble" is normal and should not be considered a defect.
WARNING: Before beginning work, shut off the power supply to avoid electrical shock.
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Fan does not move. 1. Reverse switch not engaged.
2. Power is off or fuse is blown.
3. Faulty wire connection.
4. Plugs not connected properly.
1. Push switch firmly either left or right.
2. Turn power on or check fuse.
3. Turn power off. Loosen canopy and
check all connections.
4. Check that wire nuts from fan and
receiver to the outlet box are
connected properly according to
instructions on page 10.
Noisy operation. 1. Blades are loose.
2. Cracked blade.
3. Full range dimmer switch.
4. Fan is new.
1. Blades are loose.
2. Blade arms incorrectly attached.
3. Unbalanced blades.
4. Fan not securely mounted.
5. Fan too close to vaulted ceiling.
6. Set screw(s) on motor housing
yoke is (are) not tightened properly.
7. Set screw on hanging ball is not
tightened properly.
1. Tighten all blade screws.
2. Replace blade.
3. Replace with an approved speed
control device.
4. Allow fan a “break in” period of a
few days, especially when running
the fan at Medium and High
speeds.
Excessive wobbling. 1. Tighten all blade screws.
2. Re-install blade arms.
3. Switch one blade with a blade
from the opposite side. Or balance
the fan using a blade balancing kit
(sold separately).
4. Turn power off. Carefully loosen
canopy and verify that mounting
bracket is secure.
5. Use a longer downrod or move
fan to another location.
6. Tighten yoke set screw(s)
securely.
7. Carefully loosen and lower canopy
and verify that set screw on
hanging ball is tightened securely.
Fan operates but
light fails.
1. Wires in canopy not wired properly.
2. Wall switch to fan is off.
3. Plugs not connected properly.
1. Check wires in canopy and, if
necessary, re-wire according to
instructions on page 10.
2. Make sure that wall switch to fan
is on.
3. Check that male and female plugs
in light kit are connected properly
according to instructions on page
13.
19
LIMITED LIFETIME WARRANTY
The distributor warrants this fan to be free from defects in workmanship and materials present at time
of shipment from the factory for Lifetime limited from the date of purchase. This warranty applies only
to the original purchaser. The distributor agrees to correct any defect at no charge or, at our option,
replace the ceiling fan with a comparable or superior model.
To obtain warranty service, present a copy of your sales receipt as proof of purchase. All cost of removal
and reinstallation are the express responsibility of the purchaser. Any damage to the ceiling fan by
accident, misuse or improper installation, or by using parts not produced by the manufacturer of this fan
or affixing accessories not produced by the manufacturer of this fan, are the purchaser's own responsibility.
The distributor assumes no responsibility whatsoever for fan installation during the limited lifetime warranty.
Any service performed by an unauthorized person will render the warranty invalid.
Due to varying climatic conditions, this warranty does not cover changes in brass finish, rusting, pitting,
tarnishing, corroding or peeling. Brass finish fans maintain their beauty when protected from varying
weather conditions. Any glass provided with this fan is not covered by the warranty.
Any replacement of defective parts for the ceiling fan must be reported within the first year from the date
of purchase. For the balance of the warranty, call our customer service department (at 888-251-1003)
for return authorization and shipping instructions so that we may repair or replace the ceiling fan. Any
fan or parts returned improperly packaged is/are the sole responsibility of the purchaser. There is no
further express warranty. The distributor disclaims any and all implied warranties. The duration of any
implied warranty which cannot be disclaimed is limited to the limited lifetime period as specified in our
warranty. The distributor shall not be liable for incidental, consequential or special damages arising at
or in connection with product use or performance except as may otherwise be accorded by law. This
warranty gives you specific legal rights and you may also have other rights which vary from state to
state. This warranty supersedes all prior warranties.
20

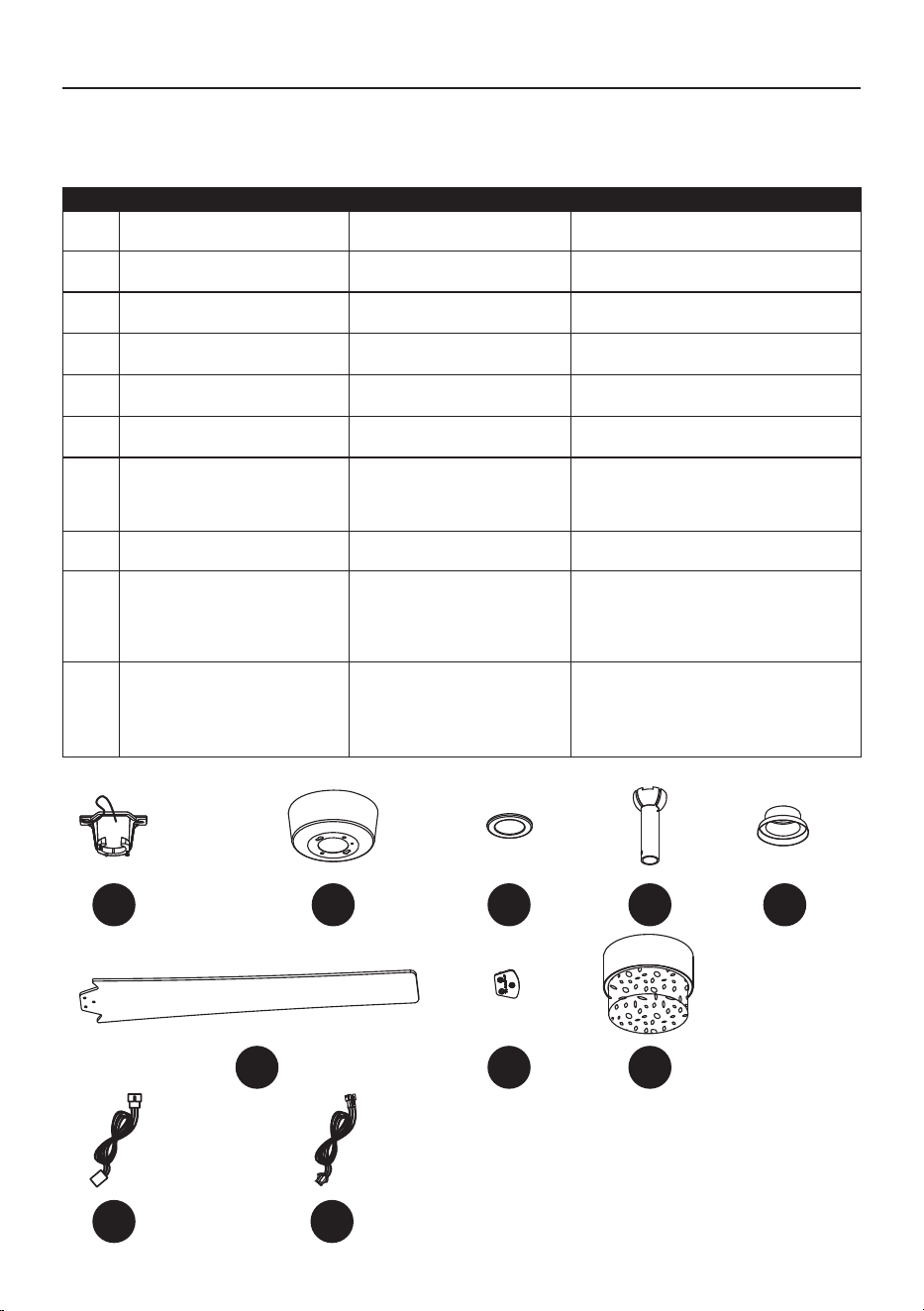

REPLACEMENT PARTS LIST
Printed in China
Blade Support Plate (with
screws and lock washers)
16 W LED Light Kit
For replacement parts, call our customer service department at
888-251-1003
, 8 a.m. - 8 p.m., EST,
Monday - Sunday. You could also contact us at [email protected].
PART DESCRIPTION PARTS #
Mounting BracketA
B
C
D
E
G
Canopy
Canopy Bottom Cover
Downrod
Coupling Cover
H
Blade
I
BB
CC
6307966-A 6307964-A
6307966-B 6307964-B
6307966-C 6307964-C
6307966-D 6307964-D
6307966-E 6307964-E
6307966-G 6307964-G
6307966-H 6307964-H
6307966-I 6307964-I
4512895-BB
4513205-BB
A
B
C
D
E
H
G
BB
CC
I
42 in. 3-Pin Extension Cord
(white connector)
42in. 3-Pin Extension Cord
(black connector)
COVERED UNDER WARRANTY
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
NO
YES/ONE YEAR
YES/ONE YEAR
YES/ONE YEAR
HARBOR BREEZE y el diseño del
logotipo son marcas comerciales o
marcas registradas de LF, LLC.
Todos los derechos reservados.
Fecha de compra
Número de serie
SG241141
Gracias por comprar este producto HARBOR BREEZE.
¿Tiene preguntas, problemas o piezas faltantes?
Antes de volver a la tienda, contáctenos: al número de teléfono
888-251-1003, de 8 a.m. a 8 p.m., hora estándar del Este, de lunes a
domingo, o al correo electrónico [email protected].
21
VENTILADOR DE TECHO
INTERIOR DUNWYNN
MODELO #AR12C-52BN/AR12C-52MBK
ARTÍCULO #6307966/6307964
ÍNDICE
Contenido del paquete ........................................................................................................................
Aditamentos .......................................................................................................................................
Información de seguridad ...................................................................................................................
Preparación .........................................................................................................................................
Instalación inicial .................................................................................................................................
Instalación del ventilador .....................................................................................................................
Cableado .............................................................................................................................................
Instalación final ...................................................................................................................................
Instrucciones de funcionamiento .........................................................................................................
Cuidado y mantenimiento ...................................................................................................................
Solución de problemas ...........................................................................................................................
Garantía limitada de por vida .............................................................................................................
Lista de piezas de repuesto ................................................................................................................
23
24
24
26
27
28
31
33
34
37
38
39
40
22
23
CONTENIDO DEL PAQUETE
RECORDATORIO IMPORTANTE: debe
utilizar las piezas que se incluyen con este
ventilador para la instalación adecuada y por
seguridad.
A
B
C
D
E
H
G
J
F
I
B Base
D Varilla
1
A Soporte de montaje 1
C Cubierta inferior de la base 1
E Cubierta del acoplador
1
1
F
Ensamble del motor del
ventilador
1
G
Placa de soporte del aspa
(con tornillos y arandelas
de seguridad)
5
DESCRIPCIÓNPIEZA CANTIDAD
5H
Aspa
J
I Kit de luces LED de 16 W 1
Recibidor + paquete del
control remoto
1
DESCRIPCIÓNPIEZA CANTIDAD
24
ADITAMENTOS
Las modificaciones que no estén aprobadas por la parte responsable del cumplimiento podrían anular
la autorización del usuario para utilizar el equipo.
NOTA: este equipo se probó y se verificó que cumple con los límites para un dispositivo digital de
clase B, conforme a la sección 15 de las reglas de la FCC. Estos límites están diseñados para
proporcionar una protección razonable contra interferencias perjudiciales en una instalación residencial.
Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se usa de
acuerdo con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones de
radio. Sin embargo, no se garantiza que no se producirán interferencias en una instalación en especial.
Si este equipo genera una interferencia perjudicial para la recepción de radio o televisión, que se
puede determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir la
interferencia con una o más de las siguientes medidas:
Reorientar o reubicar la antena de recepción.
Aumentar la separación entre el equipo y el receptor.
Conectar el equipo a un tomacorriente de un circuito distinto al que usa el receptor.
Solicitar ayuda al distribuidor o a un técnico con experiencia en radio/TV.
El dispositivo cumple con la sección 15 de las reglas de la FCC. Su funcionamiento está sujeto a las
siguientes condiciones: (1) este dispositivo no debe causar interferencias perjudiciales, (2) debe aceptar
cualquier interferencia recibida, incluida la interferencia que pudiese causar un funcionamiento no
deseado.
PRECAUCIÓN: Todo cambio o modificación que no esté expresamente aprobado por la parte
responsable del cumplimiento podría anular la autorización del usuario para utilizar el equipo.
NOTA: se puede regular al 10 % con reguladores seleccionados. Consulte lowes.com para obtener
más información.
INFORMACIÓN DE SEGURIDAD
Empalme
plástico
Cant. 3
+ 1 adicional
AA
BB
CC
Cant. 1
Extensión eléctrica
de 3 clavijas de 106.68 cm
(conector blanco)
(use una varilla más larga)
Cant. 1
Extensión eléctrica
de 3 clavijas de 106.68 cm
(conector negro)
(use una varilla más larga)
25
LEA Y GUARDE ESTAS INSTRUCCIONES.
Lea y comprenda completamente este manual antes de intentar ensamblar, instalar o usar el producto.
• No deseche la caja del ventilador ni los accesorios de espuma. En caso de que deba devolverse este
ventilador a la fábrica para realizarle reparaciones, debe enviarse en su empaque original para asegurar
una protección adecuada contra daños que puedan agravar la causa inicial de la devolución.
• Asegúrese de que todas las conexiones eléctricas cumplan con los códigos locales, las ordenanzas,
el Código Eléctrico Nacional y la ANSI/NFPA 70. Contrate a un electricista calificado o consulte un
manual de cableado para hacerlo usted mismo si no está familiarizado con la instalación de cableado
eléctrico.
• Asegúrese de que en el lugar de instalación que elija se pueda establecer una distancia mínima de
2.13 m desde las aspas hasta el piso y al menos 76.20 cm desde los extremos de las aspas hasta
cualquier obstáculo.
• Una vez instalado el ventilador, asegúrese de que todas las conexiones sean seguras a fin de evitar
que se caiga.
• El peso neto de este ventilador es: 7.5 kgs.
ADVERTENCIA
Para reducir el riesgo de incendio, descargas eléctricas o lesiones personales, monte
en una caja de salida de clasificación UL apta para sostener ventiladores de 15,90 kg
(35 lb), o menos, y use los tornillos de montaje provistos con la caja de salida. La
mayoría de las cajas de salida que se utilizan comúnmente para sostener las lámparas
no son aptas para sostener un ventilador y puede ser necesario reemplazarlas. Si tiene dudas,
consulte a un electricista calificado.
Para reducir los riesgos de incendios, descargas eléctricas o lesiones personales, utilice para el
montaje una caja de salida clasificada como aceptables para soportar de ventiladores y utilice
los tornillos incluidos en la caja de salida.
¿NECESITA AYUDA? En caso de que el vidrio esté roto o haya piezas faltantes, llame al
888-251-1003. No devuelva el ventilador de techo al lugar donde lo compró. Asegúrese de tener
a mano el manual del propietario, el número de artículo o de modelo, el acabado, el color, el tipo
de vidrio, etc.
La declaración de atención debe leerse de esta manera.
ATENCIÓN: se recomienda la utilización de un soporte de ventilador con todos los ventiladores
de techo. El estilo de aplicación varía. Los soportes se venden por separado en el Departamento
de Iluminación o de Electricidad.
ATENCIÓN: no utilice una extensión eléctrica con este ventilador.
Para reducir el riesgo de lesiones personales, use solo las piezas que se incluyen con este
ventilador. El uso de piezas DISTINTAS de aquellas que se proporcionan con este ventilador
anulará la garantía.
Antes de proceder, asegúrese de cortar la alimentación eléctrica de la caja principal de fusibles
o interruptor de circuito a fin de evitar descargas eléctricas.
Riesgo de incendio y descarga eléctrica: no repare ni realice mantenimiento a este kit de luces.
La fuente de luz está diseñada para esta aplicación específica y puede sobrecalentarse si
personal sin capacitación le realiza mantenimiento. Si requiere mantenimiento, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para enviarle una autorización de
devolución y las instrucciones de envío.
INFORMACIÓN DE SEGURIDAD
26
PRECAUCIÓN
Para reducir el riesgo de lesiones personales, use solo los tornillos que se incluyen con esta caja
de salida.
Asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya un conductor
(verde o desnudo) de puesta a tierra.
Antes de comenzar la instalación, revise cuidadosamente todos los tornillos, pernos y tuercas del
ensamble del motor del ventilador para comprobar que estén asegurados.
Antes de comenzar a ensamblar el producto, asegúrese de tener todas las piezas. Compare las piezas
con la lista del contenido del paquete y la lista de aditamentos. No intente ensamblar el producto si
falta alguna pieza o si alguna está dañada.
Tiempo estimado de ensamblaje: 120 minutos.
Herramientas necesarias para el ensamblaje (no se incluyen): cinta aislante, destornillador Phillips,
pinzas, gafas de seguridad, escalera de tijera y pelacables.
Herramientas útiles (no se incluyen): luz de prueba de CA, cinta métrica, manual de cableado Hágalo
usted mismo y pinzas de corte.
PELIGRO: si utiliza una caja de salida existente, asegúrese de que esté bien sujeta a la estructura
del edificio y que pueda sostener todo el peso del ventilador. El incumplimiento de dicho paso podría
provocar lesiones graves o la muerte. La estabilidad de la caja de salida es fundamental para minimizar
el balanceo y el ruido en el ventilador una vez que la instalación esté completa.
PRECAUCIÓN: asegúrese de que la caja de salida tenga la puesta a tierra correcta y de que haya
un conductor (verde o desnudo) de puesta a tierra.
Después de abrir la parte superior de la caja, retire el paquete de aditamentos de montaje de los
accesorios de espuma. Retire el motor del empaque y ubíquelo sobre una alfombra o espuma para
evitar daños en el acabado.
PRECAUCIÓN: revise cuidadosamente todos los tornillos, las tuercas y los pernos del ensamble
del motor del ventilador para comprobar que estén seguros.
PREPARACIÓN
INFORMACIÓN DE SEGURIDAD
27
INSTALACIÓN INICIAL
1. Interrumpa la línea de entrada del ventilador
al apagar los interruptores de circuito y el
interruptor de pared.
3. Compruebe que las aspas (H) estén al menos
a 76.20 cm de cualquier obstáculo y al menos
a 2.13 m sobre el piso.
PELIGRO: si no desconecta el suministro
de electricidad antes de realizar la instalación,
se pueden producir lesiones graves o la
muerte.
1
ON
OFF
ON
OFF
2. Determine el método de instalación que
utilizará.
A. Montaje estándar
B. Montaje en ángulo
IMPORTANTE: si realiza el montaje en ángulo,
verifique que el ángulo del techo no tenga una
inclinación superior a los 19°.
Consejo útil: el montaje estándar es mejor
para los techos de 2.13 m de alto o más. Para
los techos más altos, se recomienda utilizar una
varilla más larga (no incluida). El montaje en
ángulo es mejor para los techos en ángulo o de
bóveda. En ocasiones, es necesaria una varilla
más larga para asegurar una adecuada separación
de las aspas.
3
6
2,13 m
mín.
76.20 cm
mín.
H
2
19° máx.
A
B
28
INSTALACIÓN DEL VENTILADOR
1. Retire la cubierta inferior de la base (C) de la
base (B) girándola (C) en dirección contraria
a las manecillas del reloj.
Afloje media vuelta los tornillos de montaje
de la base, desde la cabeza del tornillo, para
retirar el soporte de montaje (A) de la base
(B). Después, gire la base (B) en dirección
contraria a las manecillas del reloj para retirar
el soporte de montaje (A) de la base (B).
3. Retire el pasador de chaveta y el pasador de
horquilla, y afloje los dos tornillos de fijación
del collar del motor.
Desatornille el tornillo de fijación ubicado en
la bola para colgar, baje la bola para colgar y
retire el pasador cruzado. Retire la bola para
colgar de la varilla (D).
1
2
Tornillo de
montaje de
la base
Tornillo de
montaje de
la base
A
B
C
Arandelas planas
Tornillos para la
caja de salida
Arandelas de
seguridad
A
2. Asegure el soporte de montaje (A) a la caja
de salida (no se incluye) con los tornillos, las
arandelas de seguridad y las arandelas
planas que incluye la caja de salida.
NOTA: es muy importante que use los
aditamentos adecuados para instalar el soporte
de montaje (A), ya que este soportará el ventilador.
IMPORTANTE: si realiza el montaje en
ángulo, asegúrese de que el extremo abierto del
soporte de montaje (A) esté instalado en dirección
hacia el punto más alto del techo.
3
Anillo
Pasador de
chaveta
Tornillo de
fijación
Pasador de
chaveta
Pasador
de horquilla
Pasador
de horquilla
Bola colgante
Tornillo de
fijación
D
29
INSTALACIÓN DEL VENTILADOR
4
E
F
C
Pasador
de horquilla
Bola colgante
Tornillo de
fijación
D
B
5

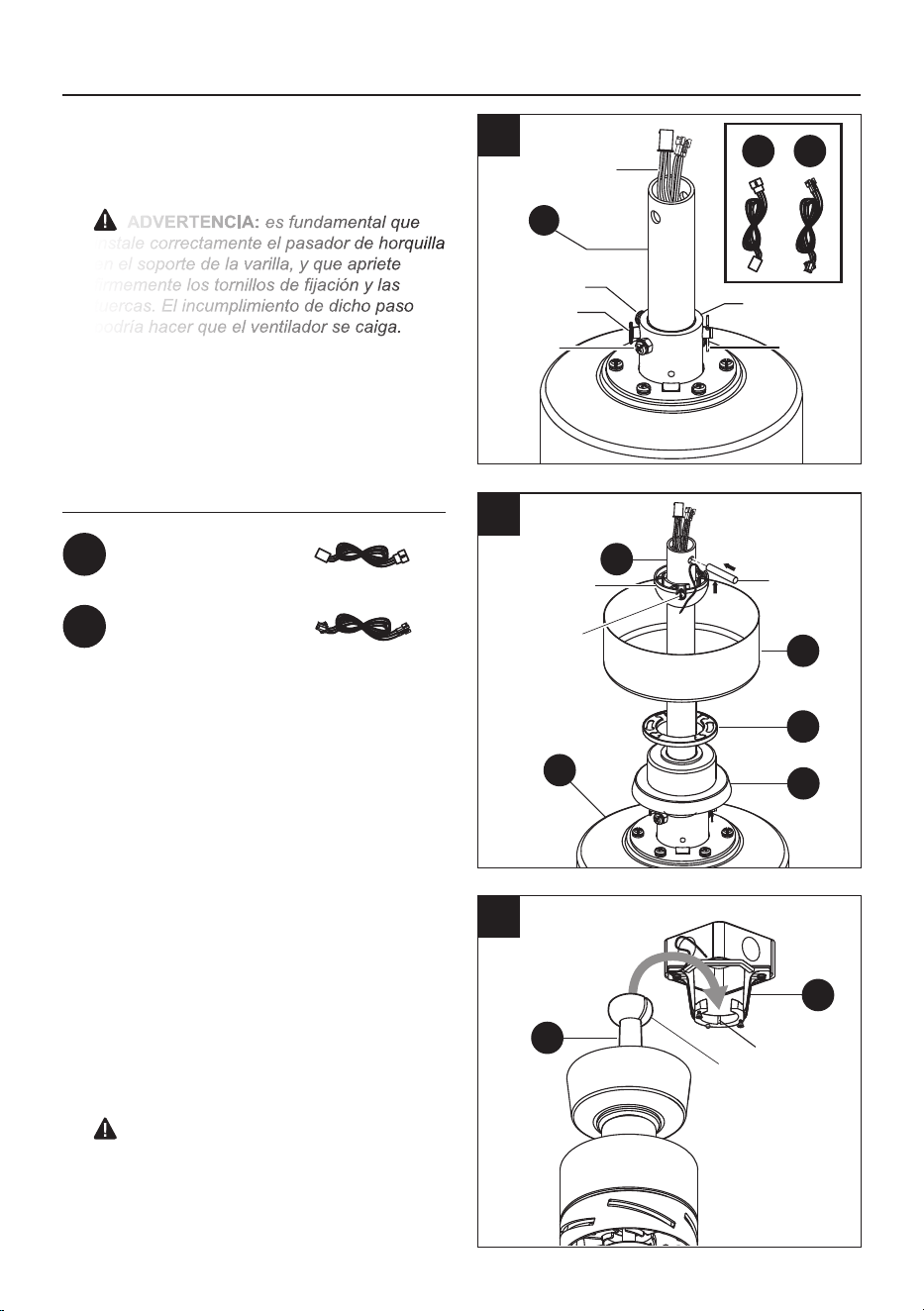

5. Deslice la cubierta del acoplador (E), la
cubierta de la base inferior (C) y la base (B)
en la varilla (D).
Vuelva a instalar con cuidado la bola para
colgar en la varilla (D). Asegúrese de que el
pasador esté en la posición correcta, que el
tornillo de fijación esté apretado y que los
conductores no estén torcidos.
4. Inserte la varilla (D) en el anillo, alinee los
orificios y vuelva a instalar el pasador de
horquilla y el pasador de chaveta. Apriete los
dos tornillos de fijación en el anillo.
NOTA: si se necesita una varilla más larga
(no incluida), asegúrese de encajar los dos
conectores de 3 clavijas, los dos conectores
macho del ventilador y los conectores
hembra de las extensiones eléctricas de 3
clavijas de 106.68 cm (BB y CC).
ADVERTENCIA: es fundamental que
instale correctamente el pasador de horquilla
en el soporte de la varilla, y que apriete
firmemente los tornillos de fijación y las
tuercas. El incumplimiento de dicho paso
podría hacer que el ventilador se caiga.
CC
BB
D
Tornillo de
fijación
Anillo
Pasador
de chaveta
Cables de
motor
8. Levante con cuidado el ensamble del motor
del ventilador (F) hasta el soporte de
montaje (A) y asiente la varilla (D) en el
portalámparas del soporte de montaje (A).
Asegúrese de que la lengüeta del
portalámparas del soporte de montaje (A)
esté bien asentada en la ranura de la varilla
(D). Esto ayudará a equilibrar el ventilador
de techo.
PELIGRO: la alineación incorrecta de la
ranura de la bola con la lengüeta puede
provocar que el ventilador se balancee o se
caiga, lo que podría causar lesiones graves
o la muerte.
6
A
D
Aditamentos utilizados
x 1
BB
Extensión eléctrica de 3
clavijas de 106.68 cm
(conector blanco)
Extensión eléctrica de 3
clavijas de 106.68 cm
(conector negro)
x 1
CC
Pasador de
horquilla
Ranura
Lengüeta
30
Con
corriente
Conductor
a tierra
Neutro
Negro
Blanco
Receptor
Verde
Negro
Blanco
Verde
Caja de
salida
AA
D
F
A
CONDUCTOR DEL
SUMINISTRO
1
Verde

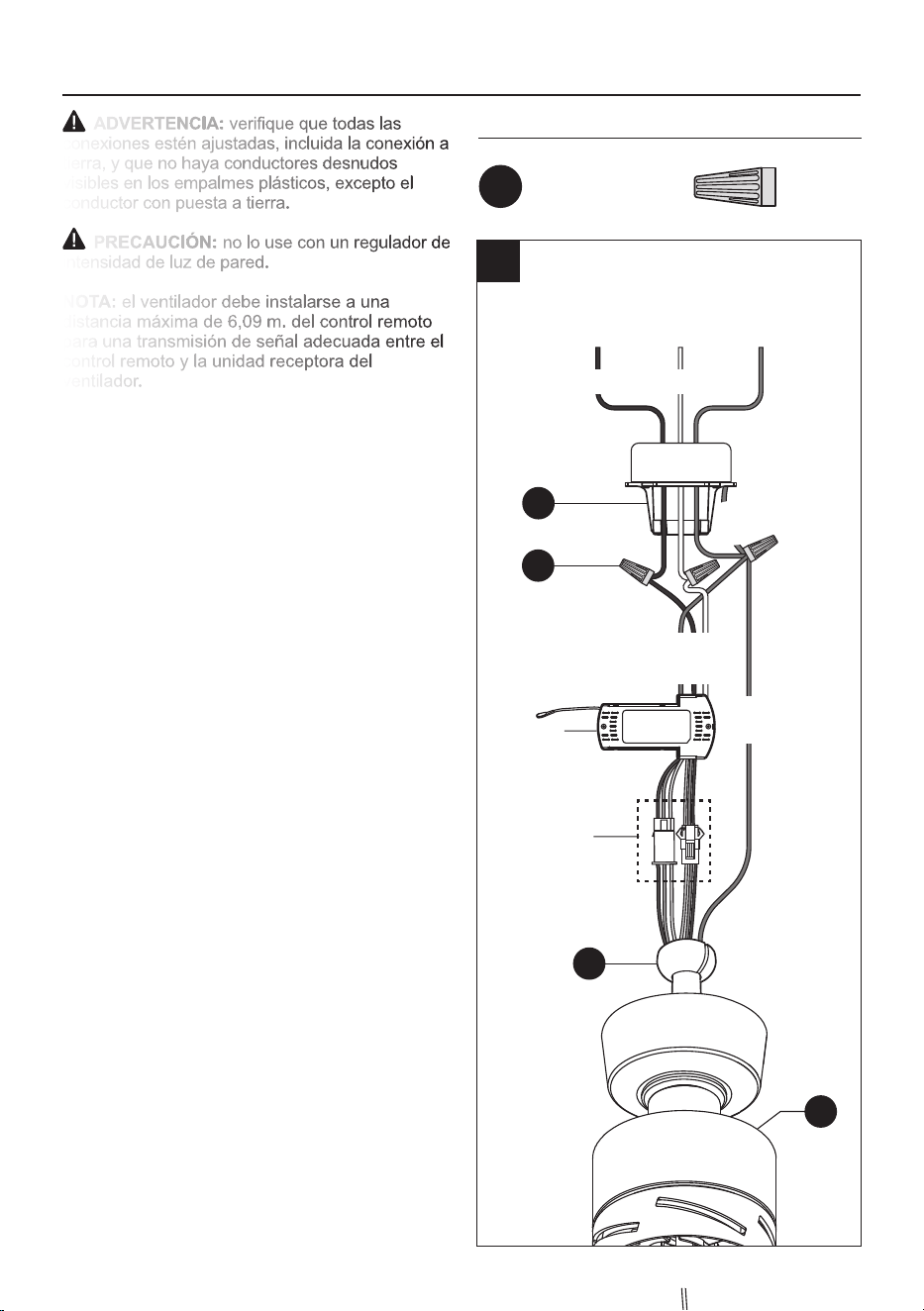

ADVERTENCIA: verifique que todas las
conexiones estén ajustadas, incluida la conexión a
tierra, y que no haya conductores desnudos
visibles en los empalmes plásticos, excepto el
conductor con puesta a tierra.
PRECAUCIÓN: no lo use con un regulador de
intensidad de luz de pared.
NOTA: el ventilador debe instalarse a una
distancia máxima de 6,09 m. del control remoto
para una transmisión de señal adecuada entre el
control remoto y la unidad receptora del
ventilador.
Si considera que no tiene suficiente conocimiento
o experiencia en cableados eléctricos, es
recomendable que un electricista autorizado
instale el ventilador.
Siga los pasos que se muestran a continuación
para conectar el ventilador al cableado
doméstico. Utilice los empalmes plásticos (AA)
con su ventilador. Asegure los empalmes
plásticos con cinta aislante. Asegúrese de que no
haya piezas sueltas.
1. Realice las conexiones de conductores
desde el ensamble del motor del ventilador
(F) al recibidor.
Desde el ventilador Al recibidor
Conector negro de 3 -----
clavijas
Conector blanco de 3 ----
clavijas
1A. Realice las conexiones de conductores
desde el recibidor hasta la caja de salida de
la siguiente manera, utilizando los empalmes
plásticos (AA).
Desde el recibidor A la caja de salida
Conductor negro ---------
"CA en L"
Conductor blanco --------
"CA en N"
Conector negro de 3
clavijas
Conector blanco de 3
clavijas
Conductor negro
(vivo)
Conductor blanco
(neutro)
Del ventilador y recibidor A la caja de salida
Conductores verdes* ------- Conductor verde
o desnudo (tierra)
* Hay tres conductores de puesta a tierra
verdes: uno desde el soporte de montaje (A),
uno desde la varilla (D) y otro desde el
recibidor.
Aditamentos utilizados
Empalme plástico x 3
AA
Conectores
de 3-pine
CABLEADO
31
CABLEADO
2. Cubra con cinta aislante (no se incluye) cada
empalme plástico (AA) individual hacia abajo
del cable.
ADVERTENCIA: asegúrese de que no
haya cables desnudos ni filamentos de cables
visibles después de hacer las conexiones.
Coloque las conexiones VERDES y BLANCAS
en el lado opuesto de la caja donde se ubican
las conexiones NEGRAS.
Gire los cables empalmados o cubiertos con
cinta hacia arriba y empuje suavemente los
cables y los empalmes plásticos (AA) hacia
dentro de la caja de salida.
3. Deslice cuidadosamente el receptor del control
remoto, con el lado liso hacia arriba, en el
soporte de montaje (A). Gire los conductores
empalmados o cubiertos con cinta hacia arriba
y empuje suavemente los conductores y los
conectores de cables (AA) hacia dentro de la
caja de salida. Deje que la antena del receptor
del control remoto cuelgue por el costado.
NOTA: el control remoto que se incluye con
este ventilador cumple los requisitos que se
detallan a continuación.
a. No es para el uso con ventiladores de
estado sólido.
b. Clasificación eléctrica: 120 V/60 Hz;
amperios del motor: 1.50 máx.
Si utilizara otro control remoto con este
ventilador, también debe cumplir estos mismos
requisitos.
2
AA
AA
AA
Receptor
Antena
3
AA
A
32

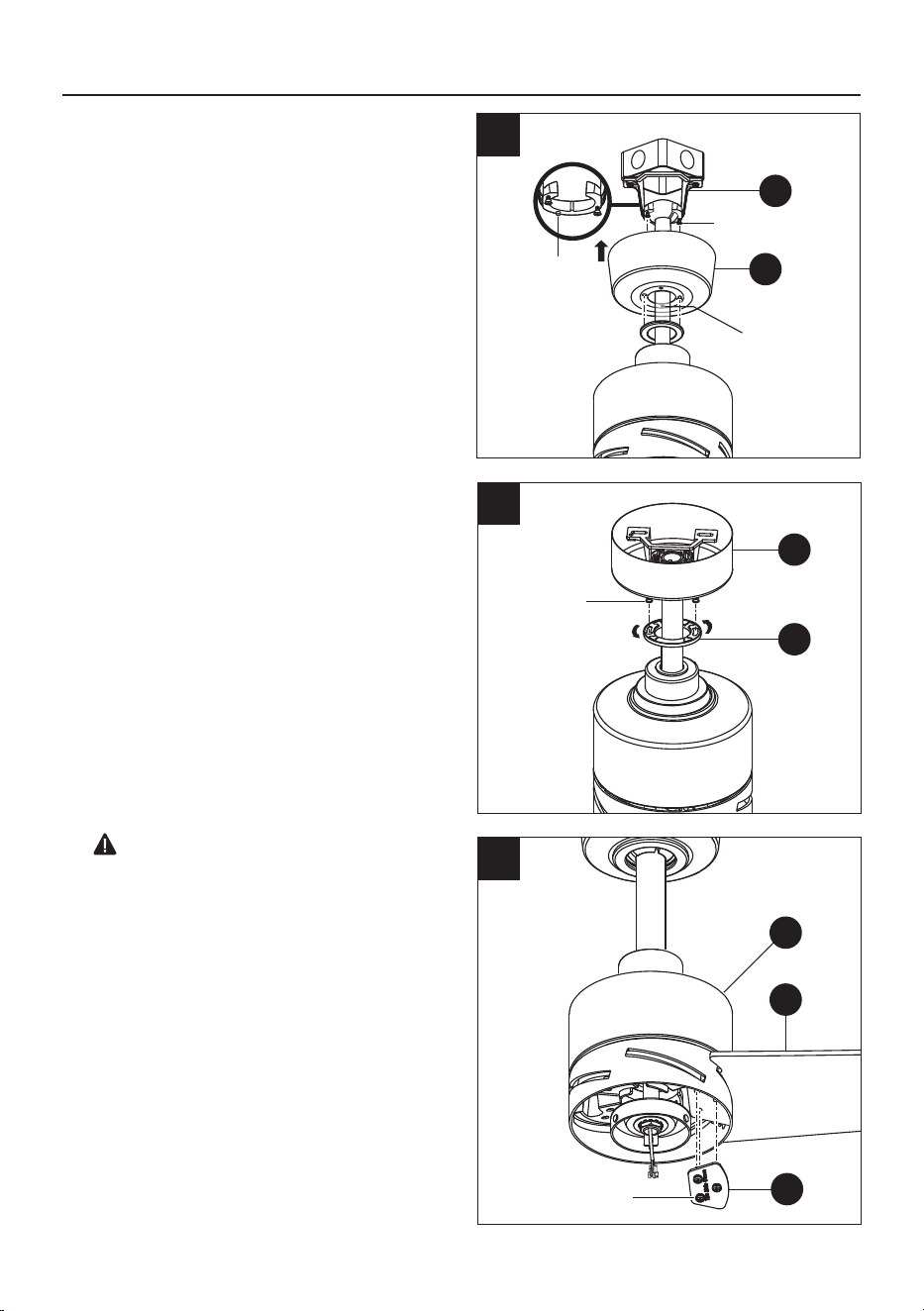

INSTALACIÓN FINAL
1. Asegúrese de que los cables estén bien
colocados en la caja de salida del techo.
Desplace la base (B) hasta el soporte de
montaje (A) y ubique los orificios principales
en la base (B) sobre los tornillos de montaje
de la base flojos en el soporte de montaje
(A). Gire la base (B) en dirección de las
manecillas del reloj hasta que esta se ubique
en su lugar en la sección estrecha de los
orificios principales. Asegúrese de que el
pasador de posicionamiento en el soporte de
montaje caiga en uno de los dos orificios de
la base (B) y luego apriete los dos tornillos
de montaje de la base.
2. Fije la cubierta inferior de la base (C) a la
base (B) insertando las cabezas de los
tornillos en las ranuras principales en la
cubierta inferior de la base (C) y girándola
en dirección de las manecillas del reloj.
NOTA: ajuste los tornillos de montaje de la
base como sea necesario hasta que la base
(B) y su cubierta de la parte inferior (C) estén
ajustadas.
Tornillo de montaje
de la base
Pasador de
posicionamiento
1
2
A
B
B
C
Tornillo de
montaje de
la base
Orificios
H
G
F
Tornillos
3
3. ADVERTENCIA: para reducir el riesgo de
lesiones personales, no introduzca objetos
extraños entre las aspas en movimiento del
ventilador (G).
Deslice la aspa (G) en la ranura del motor y
alinéela con los orificios que se encuentran
en la parte superior. Coloque una placa de
soporte de aspa (con tornillos y arandelas de
seguridad (H) sobre los orificios y ajuste
todos los tornillos de forma segura.
Repita este proceso para unir las otras
aspas (G).
33
INSTALACIÓN FINAL
Levante el kit de iluminación LED de 16 W (I)
a su posición y enganche el cable de
seguridad en el anillo de gancho en la placa
de montaje del kit de iluminación.
Mientras sostiene el kit de la luz LED de 16 W
(I) debajo del ensamblaje del motor del
ventilador (F), acople los enchufes de la
conexión de los cables.
Coloque las muescas en el borde interior del
kit de luces LED de 16 W (I) de modo que
coincidan con las lengüetas en el exterior del
borde de la placa de montaje del kit de luces.
Levante con cuidado el kit de luces LED de
16 W (I) dentro de la placa de montaje del kit
de luces y gírelo en dirección de las
manecillas del reloj para asegurarlo y que
quede ajustado.
NOTa: Si el kit de luces se tambalea con la
mano, significa que el kit de luces LED de 16 W
(I) no está bien fijado. Siga girando el kit de
luces hasta que no se tambalee con la mano.
4.
5.
PRECAUCIÓN: antes de comenzar la
instalación, desconecte la alimentación
colocando el interruptor de circuito en la posición
de apagado o retirando el fusible de la caja de
fusibles. No basta con colocar el interruptor del
ventilador en la posición de apagado para evitar
descargas eléctricas.
4
I
Placa de montaje
del kit
Anillo de
gancho
Cable de
seguridad
5
I
F
Placa de
montaje
del kit
Muescas
Lengüetas
Enchufes de la
conexión de
cables
34
INSTRUCCIONES DE FUNCIONAMIENTO
NOTA: el control remoto se ha emparejado
previamente en la fábrica para su comodidad.
NOTA: las baterías se debilitarán con el tiempo y
deben reemplazarse antes de que se produzcan
fugas, ya que esto dañará el control remoto.
Deseche las baterías usadas de forma correcta
y manténgalas fuera del alcance de los niños.
No ingiera. No incinere las baterías. Estas
podrían explotar o filtrarse. No mezcle baterías
antiguas con nuevas. No mezcle pilas alcalinas,
estándar (carbono-zinc), o recargables
(níquel-cadmio). No deben recargarse las
baterías que no estén creadas para tal fin.
1. Presione firmemente la flecha y deslice la
cubierta de las baterías para retirarla.
2. Coloque dos baterías AAA de 1,5 V (incluidas)
- Alcalinas. Las baterías se deben introducir
en la polaridad correcta.
3. Deslice la tapa de la batería en el control
remoto hasta que empalme en su lugar.
Control
remoto
2 baterías
(incluidas) -
Alcalinas
Cubierta de
la batería
1
35
INSTRUCCIONES DE FUNCIONAMIENTO
PROCESO DE APRENDIZAJE
2
IMPORTANTE: este ventilador se emparejó
previamente desde fábrica y se puede utilizar
ahora. Si tiene dos o más ventiladores, siga los
pasos que se presentan a continuación para
controlar cada unidad de forma independiente.
También siga los siguientes pasos para volver a
emparejar el control remoto y el recibidor cada
vez que sea necesario.
NOTA: el interruptor magnético en el compartimiento
de la batería se ha configurado en la posición "0"
para su comodidad. Si desea volver a emparejar
el control remoto, configure el interruptor magnético
en la posición "1".
Para agregar un control remoto a la memoria de
su ventilador, siga los pasos a continuación:
Asegúrese de que la alimentación de CA al
ventilador esté APAGADA para comenzar el
proceso de aprendizaje.
Deslice el interruptor magnético en el
compartimiento de la batería a la posición "1".
ENCIENDA la alimentación de CA del ventilador.
Dentro de los 30 segundos de encender la
alimentación de CA, presione y suelte el botón
"LEARN" ubicado en el compartimiento de la
batería del control remoto para ingresar a la
función de aprendizaje. Las aspas del ventilador
comenzarán a girar.
El ventilador ahora aceptará comandos del control
remoto agregado.
Si desea volver a configurar el interruptor magnético
en la posición "0" después de un aprendizaje,
vuelva a emparejar el control remoto siguiendo
el proceso de aprendizaje de nuevo.
NOTA: si instala varios ventiladores en controles
remotos separados, solo el ventilador que se
está programando debe tener la alimentación de
CA ENCENDIDA. Todos los demás ventiladores,
incluso si ya se han programado, deben tener la
alimentación de CA APAGADA para que no
memoricen otros controles remotos durante el
proceso de aprendizaje. Separe los interruptores
de alimentación de los ventiladores
aproximadamente 2 metros.
Control
remotol
LEARN
36
INSTRUCCIONES DE FUNCIONAMIENTO
Apagado: presione y suelte el botón de
encendido para apagar el ventilador.
1, 2, 3, 4, 5, 6 Funciones de velocidad:
1 = para la velocidad MÍNIMA del ventilador
2 = para la velocidad MÁS BAJA del ventilador
3 = para la velocidad BAJA del ventilador
4 = para la velocidad MEDIA del ventilador
5 = para la velocidad ALTA del ventilador
6 = para la velocidad MÁXIMA del ventilador
2H, 4H, 8H Temporizador:
Al presionar el botón del temporizador, el
ventilador se apagará automáticamente después
de 2, 4 u 8 horas. Para cancelar la configuración
del temporizador, presione y suelte el botón .
botón: controla la rotación de toda la dirección
del ventilador.
botón: control de la velocidad natural del
viento.
3
Control
remoto
4A
4B
4A. Clima cálido - (en dirección contraria a las
manecillas del reloj) Un flujo de aire
descendente crea un efecto de enfriamiento.
Esto permite establecer el aire acondicionado
en un ajuste más cálido sin afectar la
comodidad.
4B. Clima frío - (en dirección de las manecillas
del reloj) Un flujo de aire ascendente mueve
el aire cálido fuera del techo. Esto permite
establecer la unidad de calefacción en un
ajuste de temperatura más frío sin afectar la
comodidad.
Temperatura de color de la luz Presione y
suelte el botón para pasar por las cinco
opciones de temperatura de color.
Opción 1: 2700K (blanco suave)
Opción 2: 3000K (blanco Cálido)
Opción 3: 4000K (blanco frío)
Opción 4: 5000K (luz de dia)
Opción 5: 6500K (luz de dia fría)
Encendido, apagado y atenuación de la luz
Presione y suelte el botón para encender o
apagar la luz. Mantenga presionado el botón
para activar la función de atenuador.
37
INSTALACIÓN DEL SOPORTE DEL CONTROL REMOTO
INSTRUCCIONES DE FUNCIONAMIENTO
5
Soporte
del control
remoto
Tornillos de montaje
5. Fije el soporte del control remoto con los dos
tornillos de montaje del soporte del control
remoto.
CUIDADO Y MANTENIMIENTO
Compruebe las conexiones de soporte, los soportes y las fijaciones de las aspas dos veces al año.
Cerciórese de que estén aseguradas. Debido al movimiento natural del ventilador, algunas conexiones
pueden soltarse con el tiempo. No es necesario retirar el ventilador del techo. Limpie el ventilador
periódicamente. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado. El
enchapado está sellado con una laca que reduce al mínimo la decoloración o el deslustre.
IMPORTANTE: antes de realizar cualquier trabajo de mantenimiento, desconecte el suministro
principal de electricidad. No utilice agua ni un paño húmedo para limpiar el ventilador de techo.
38
SOLUCIÓN DE PROBLEMAS
ADVERTENCIA: antes de comenzar cualquier trabajo, desconecte el suministro de electricidad
para evitar descargas eléctricas.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador no se
mueve.
1. El interruptor de reversa no está
activado.
2. No hay alimentación eléctrica o hay
un fusible quemado.
3. La conexión de los conductores es
incorrecta.
4. Los enchufes no están conectados
adecuadamente.
1. Mueva firmemente el interruptor
hacia la izquierda o hacia la
derecha.
2. Conecte la alimentación eléctrica o
revise el fusible.
3. Desconecte la alimentación. Afloje la
base y revise todas las conexiones.
4. Verifique que los empalmes plásticos
del ventilador y el receptor a la caja
de salida estén conectados
correctamente de acuerdo con las
instrucciones en la página 11.
El funcionamiento
es ruidoso.
1. Las aspas están flojas.
2. Hay un aspa partida.
3. Se está utilizando un regulador de
intensidad de rango completo.
4. El ventilador es nuevo.
1. Las aspas están flojas.
2. Los brazos de las aspas no están
ajustados correctamente.
3. Las aspas no están equilibradas.
4. El ventilador no está colocado
firmemente.
5. El ventilador está demasiado
cerca del techo de bóveda.
6. Los tornillos de fijación en la horquilla
de la carcasa del motor no están
bien apretados.
7. El tornillo de fijación en la bola
para colgar no está bien apretado.
1. Apriete todos los tornillos de las
aspas.
2. Reemplace el aspa.
3. Reemplace por un dispositivo de
control de velocidad autorizado.
4. Permita que el ventilador tenga un
período de asentamiento de un
par de días, especialmente al
encender el ventilador a velocid-
ades media y alta.
Balanceo excesivo. 1. Apriete todos los tornillos de las
aspas.
2. Vuelva a instalar los brazos de las
aspas.
3. Intercambie un aspa con otra del
lado opuesto. O bien, equilibre el
ventilador mediante el kit de
equilibrio del aspa (se vende por
separado).
4. Desconecte la alimentación. Afloje
cuidadosamente la base y verifique
que el soporte de montaje esté
firme.
5. Utilice una varilla más larga o
mueva el ventilador a otra ubicación.
6. Apriete firmemente los tornillos de
fijación de la horquilla.
7. Afloje y baje cuidadosamente la
base y verifique que el tornillo de
fijación de la bola para colgar esté
bien apretado.
39
GARANTÍA LIMITADA DE POR VIDA
El distribuidor garantiza que este ventilador no presenta defectos en la mano de obra ni en los
materiales presentes al momento del envío desde la fábrica durante un período limitado de por vida a
partir de la fecha de compra. Esta garantía es válida solo para el comprador original. El distribuidor
acepta reparar cualquier defecto sin cargo o, según nuestro criterio, remplazar el ventilador de techo
por un modelo comparable o superior.
Para obtener el servicio de garantía, presente una copia del recibo de venta como comprobante de la
compra. Todos los costos de extracción y reinstalación son responsabilidad absoluta del comprador.
Cualquier daño al ventilador de techo producido por accidente, uso indebido o instalación incorrecta, o
por el uso de piezas no producidas por el fabricante de este ventilador o accesorios de fijación que no
son del fabricante de este ventilador, será responsabilidad del comprador. El distribuidor no asume
ningún tipo de responsabilidad por la instalación del ventilador durante la garantía limitada de por vida.
Cualquier servicio realizado por una persona no autorizada invalidará la garantía.
Debido a las condiciones climáticas cambiantes, esta garantía no cubre cambios en el acabado de
latón, el óxido, las picaduras, el deslustre, la corrosión o el descascarado. Los ventiladores con
acabado de latón mantienen su belleza cuando se los protege de las condiciones climáticas cambiantes.
La garantía no cubre los vidrios incluidos con este ventilador.
Cualquier reemplazo de piezas defectuosas para el ventilador de techo debe informarse dentro del
primer año a partir de la fecha de compra. Para conocer el saldo de la garantía, llame a nuestro
Departamento de Servicio al Cliente (al 888-251-1003) para obtener la autorización para la devolución
y las instrucciones de envío, de modo que podamos reparar o reemplazar el ventilador de techo. Un
ventilador o piezas devueltas con un embalaje incorrecto son de responsabilidad única del comprador.
No existe otro tipo de garantía explícita. El distribuidor rechaza cualquiera y todas las garantías
implícitas. La duración de cualquier garantía implícita que no pueda rechazarse se limita al período de
garantía limitada de por vida especificado en nuestra garantía. El distribuidor no se hará responsable
por daños accidentales, resultantes ni especiales que surjan en relación con el uso o el funcionamiento
del producto, excepto que la ley indique lo contrario. Esta garantía le otorga derechos legales específicos,
pero podría tener también otros derechos que varían según el estado. Esta garantía sustituye cualquier
garantía previa.
NOTA: cierto "balanceo" es normal y no se debe considerar como un defecto.
PROBLEMA CAUSA POSIBLE ACCIÓN CORRECTIVA
El ventilador funciona
pero la luz no.
1. Los conductores de la base no
están bien conectados.
2. El interruptor de pared del
ventilador está apagado.
3. Los enchufes no están conectados
apropiadamente.
1. Revise los cables de la base y, si es
necesario, vuelva a conectarlos de
acuerdo con las instrucciones de la
página 10.
2. Asegúrese de que el interruptor de
pared del ventilador esté en la
posición de encendido.
3. Verifique que los enchufes macho y
hembra en el del kit de la luz estén
bien conectados de acuerdo con las
instrucciones de la página 13.
SOLUCIÓN DE PROBLEMAS
40
Impreso en China
Para obtener piezas de repuesto, llame a nuestro Departamento de Servicio al Cliente al
888-251-1003
, de lunes a domingo, de 8 a.m. a 8 p.m., hora estándar del Este. También puede
ponerse en contacto con nosotros a través de [email protected].
LISTA DE PIEZAS DE REPUESTO
A
B
C
D
E
H
G
BB
CC
I
Kit de luces LED 16 W
PIEZA DESCRIPCIÓN PIEZAS #
Soporte de montaje
A
B
C
D
E
G
Base
Cubierta inferior de la base
Varilla
Cubierta del acoplador
H
Aspa
I
BB
CC
6307966-A 6307964-A
6307966-B 6307964-B
6307966-C 6307964-C
6307966-D 6307964-D
6307966-E 6307964-E
6307966-G 6307964-G
6307966-H 6307964-H
6307966-I 6307964-I
4512895-BB
4513205-BB
CUBIERTO POR LA GARANTÍA
Placa de soporte del aspa
(con tornillos y arandelas
de seguridad)
Extensión eléctrica de 3
clavijas de 106.68 cm
(conector blanco)
(use una varilla más larga)
Extensión eléctrica de 3
clavijas de 106.68 cm
(conector negro)
(use una varilla más larga)
SI/UN AÑO
SI/UN AÑO
SI/UN AÑO
SI/UN AÑO
SI/UN AÑO
SI/UN AÑO
SI/UN AÑO
NO
SI/UN AÑO
SI/UN AÑO
