Instruction Manual
Guide D’utilisation
Manual de instrucciones
DXCM55126
Heavy Duty 165 psi Max. 6 Gallon Air Compressor
Compresseur d' air à réservoir de 22,7 L (6 gallons) et un maximum de
1038 kPa (165 psi)
Compresor de aire de alto rendimiento de 165 psi de máximo, 6galones
final page size: 8.5 x 5.5 in

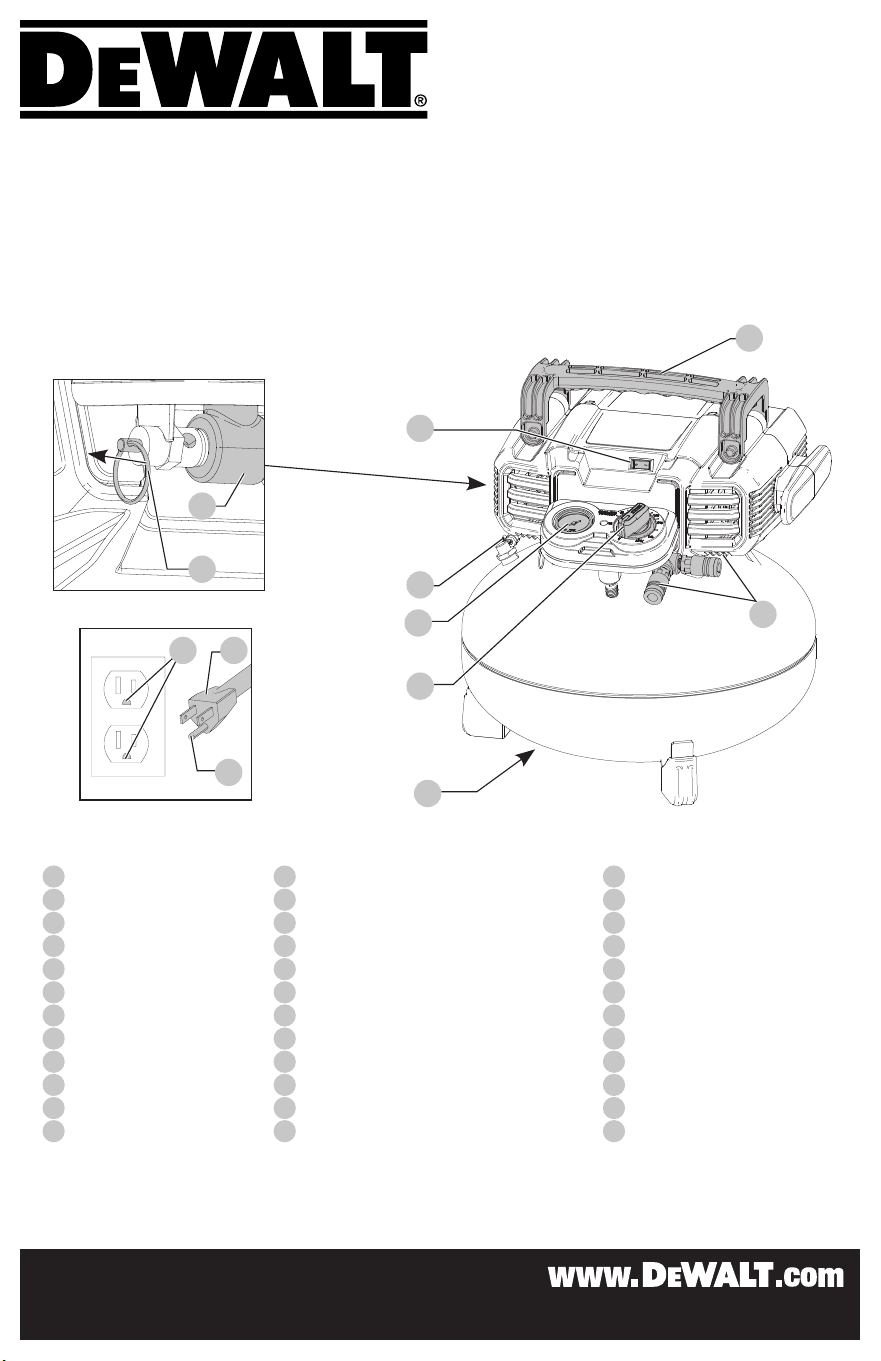

Fig. A
2
13
4
5
8
6
9
10
7
11
12
1
Plug
2
Grounding pin
3
Grounded outlet
4
On/Off switch
5
Tank pressure gauge
6
Quick connects
7
Safety valve
8
1-Turn Regulator
9
Drain valve (Fig. C)
10
Handle
11
Regulator manifold
12
Hose clamp
1
Bouchon
2
Broche de mise à la terre
3
Prise de mise à la terre
4
Bouton Marche/Arrêt
5
Manomètre du réservoir
6
Raccords rapides
7
Soupape de sûreté
8
Régulateur à un seul tour
9
Vanne de purge (Fig. C)
10
Poignée
11
Collecteur du régulateur
12
Pince du tuyau
1
Tapón
2
Pasador de conexión a tierra
3
Tomacorriente conectado a tierra
4
Interruptor On/Off (Encendido/Apagado)
5
Manómetro de tanque
6
Conexiones rápidas
7
Válvula de seguridad
8
Regulador de 1 vuelta
9
Válvula de drenaje (Fig. C)
10
Manija
11
Múltiple de regulador
12
Abrazadera de manguera
English (original instructions)
English (original instructions) 3
Français (traduction de la notice d’instructions originale) 10
Español (traducido de las instrucciones originales) 19
12
Fig. DFig. B
Fig. C
7
9
Définitions: symboles et termes
d'alarmes sécurité
Ces guides d'utilisation utilisent les
symboles et termes d'alarmes sécurité
suivants pour vous prévenir de
situations dangereuses et de risques de
dommages corporels ou matériels.
DANGER: indique une situation
dangereuse imminente qui, si elle n’est
pas évitée, entraînera la mort ou des
blessuresgraves.
AVERTISSEMENT: indique
une situation potentiellement
dangereuse qui, si elle n’est pas évitée,
pourrait entraîner la mort ou des
blessuresgraves.
ATTENTION: indique une situation
potentiellement dangereuse qui, si elle
n’est pas évitée, pourrait entraîner des
blessures légères oumodérées.
(Si utilisé sans aucun terme) Indique
un message propre à la sécurité.
AVIS : indique une pratique ne
posant aucun risque de dommages
corporels mais qui par contre, si rien
n’est fait pour l’éviter, pourrait poser
des risques de dommages matériels.
Definiciones: Símbolos y
Palabras de Alerta de Seguridad
Este manual de instrucciones utiliza
los siguientes símbolos y palabras de
alerta de seguridad para alertarle de
situaciones peligrosas y del riesgo de
lesiones corporales o daños materiales.
PELIGRO: Indica una situación
de peligro inminente que, si no
se evita, provocará la muerte o
lesionesgraves.
ADVERTENCIA: Indica una
situación de peligro potencial que, si no
se evita, podría provocar la muerte o
lesionesgraves.
ATENCIÓN: Indica una situación
de peligro potencial que, si no se evita,
posiblemente provocaría lesiones
leves omoderadas.
(Utilizado sin palabras) indica un
mensaje de seguridad relacionado.
AVISO: Se refiere a una práctica no
relacionada a lesiones corporales
que de no evitarse puede resultar en
daños a lapropiedad.
Definitions: Safety Alert Symbols
and Words
This instruction manual uses the
following safety alert symbols and
words to alert you to hazardous
situations and your risk of personal
injury or property damage.
DANGER: Indicates an imminently
hazardous situation which, if not
avoided, will result in death or
seriousinjury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
seriousinjury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderateinjury.
(Used without word) Indicates a
safety related message.
NOTICE: Indicates a practice
not related to personal injury
which, if not avoided, may result in
propertydamage.
AVERTISSEMENT: lire toutes
les consignes de sécurité,
instructions, illustrations et
caractéristiques fournies
dans le présent manuel. Le fait
de ne pas suivre les avertissements et les
instructions peut entraîner un choc
électrique, un incendie et/ou des
blessures graves.
ADVERTENCIA: Lea todas las
advertencias de seguridad,
instrucciones, ilustraciones y
especificaciones incluidas en
este manual. La falla en seguir
las advertencias e instrucciones puede
resultar en descarga eléctrica, incendio
y/o lesiones serias.
WARNING: Read all safety
warnings, instructions,
illustrations and specifications
provided in this manual. Failure
to follow the warnings and
instructions may result in electric shock,
fire and/or seriousinjury.
English
3
IMPORTANT SAFETY INSTRUCTIONS
SAVE ALL WARNINGS AND INSTRUCTIONS FOR
FUTURE REFERENCE
DANGER: RISK OF EXPLOSION OR FIRE
What can happen how to prevent it
It is normal for electrical
contacts within the motor and
pressure switch to spark.
Always operate the compressor
in a well ventilated area free of
combustible materials, gasoline, or
solvent vapors.
If electrical sparks from
compressor come into contact
with flammable vapors,
they may ignite, causing fire
or explosion.
If spraying flammable materials, locate
compressor at least 20 feet (6.1 m)
away from spray area. An additional
length of hose may be required.
Store flammable materials in a secure
location away from compressor.
Restricting any of the
compressor ventilation
openings will cause serious
overheating and could cause
a fire.
Never place objects against or on top
of compressor pump.
Operate compressor in an open area
at least 12" (30.5 cm) away from
any wall or obstruction that would
restrict the flow of fresh air to the
ventilation openings.
Operate compressor in a clean, dry
well ventilated area. Do not operate
unit indoors or in any confined area.
Unattended operation of this
product could result in personal
injury or property damage.
To reduce the risk of fire, do
not allow the compressor to
operate unattended.
Always remain in attendance with the
product when it is operating.
Always turn off and unplug unit when
not in use.
CAUTION: RISK FROM NOISE
What can happen how to prevent it
Under some conditions and
duration of use, noise from
this product may contribute to
hearing loss.
Always wear certified safety
equipment: ANSI S12.6 (S3.19)
hearing protection.
DANGER: RISK TO BREATHING (Asphyxiation)
What can happen how to prevent it
The compressed air directly from
your compressor is not safe for
breathing. The air stream may
contain carbon monoxide, toxic
vapors, or solid particles from
the air tank. Breathing these
contaminants can cause serious
injury or death.
Air obtained directly from the
compressor should never be
used to supply air for human
consumption. In order to use air
produced by this compressor for
breathing, suitable filters and
in-line safety equipment must be
properly installed.
In-line filters and safety equipment
used in conjunction with the
compressor must be capable of
treating air to all applicable local
and federal codes prior to human
consumption.
Exposure to chemicals in dust
created by power sanding,
sawing, grinding, drilling, and
other construction activities may
be harmful.
Work in an area with good
ventilation. Read and follow the
safety instructions provided on the
label or safety data sheets for the
materials you are spraying. Always
use certified safety equipment:
OSHA/MSHA/NIOSH respiratory
protection designed for use with
your specific application.
Sprayed materials such as paint,
paint solvents, paint remover,
insecticides, weed killers,
may contain harmful vapors
and poisons.
WARNING: RISK OF BURSTING
Air Tank: On February 26, 2002, the U.S. Consumer
Product Safety Commission published Release # 02-108
concerning air compressor tank safety:
Air compressor receiver tanks do not have an infinite
life. Tank life is dependent upon several factors, some of
which include operating conditions, ambient conditions,
proper installations, field modifications, and the level
of maintenance. The exact effect of these factors on air
receiver life is difficult topredict.
If proper maintenance procedures are not followed,
internal corrosion to the inner wall of the air receiver tank
can cause the air tank to unexpectedly rupture allowing
pressurized air to suddenly and forcefully escape, posing
risk of injury toconsumers.
Your compressor air tank must be removed from service
by the end of the year shown on your tank warninglabel.
The following conditions could lead to a weakening of the
air tank, and result in a violent air tank explosion:
WARNING: Some dust contains chemicals known
to the State of California to cause cancer, birth defects or
other reproductive harm such as asbestos and lead in lead
basedpaint.
What can happen
how to prevent it
Failure to properly drain
condensed water from air tank,
causing rust and thinning of the
steel air tank.
Drain air tank daily or after each use.
If air tank develops a leak, replace it
immediately with a new air tank or
replace the entire compressor.
Modifications or attempted
repairs to the air tank.
Never drill into, weld, or make any
modifications to the air tank or
its attachments. Never attempt to
repair a damaged or leaking air tank.
Replace with a new air tank.
Unauthorized modifications to
the safety valve or any other
components which control air
tank pressure.
The air tank is designed to withstand
specific operating pressures.
Never make adjustments or parts
substitutions to alter the factory set
operating pressures.
English (original instructions)
Intended Use
Your compressor is designed for use in a variety of air
system applications. Always match hoses, connectors,
air tools, and accessories to the capabilities of the air
compressor.
DO nOT use under wet conditions or in presence of
flammable liquids or gases.
Your compressor is a professional power tool.
DO nOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
this tool.
English
4
Attachments & Accessories:
Exceeding the pressure rating of
air tools, spray guns, air operated
accessories, tires, and other
inflatables can cause them to
explode or fly apart, and could
result in serious injury.
Follow the equipment
manufacturer's recommendation
and never exceed the maximum
allowable pressure rating of
attachments. Never use compressor
to inflate small low pressure objects
such as children’s toys, footballs,
basketballs, etc.
Tires:
Over inflation of tires could
result in serious injury and
property damage.
Use a tire pressure gauge to check
the tire's pressure before each use
and while inflating tires; see the tire
sidewall for the correct tire pressure.
NOTE: Air tanks, compressors and
similar equipment used to inflate
tires can fill small tires similar to
these very rapidly. Adjust pressure
regulator on air supply to no more
than the rating of the tire pressure.
Add air in small increments and
frequently use the tire gauge to
prevent over inflation.
WARNING: RISK OF ELECTRICAL SHOCK
What can happen how to prevent it
Your air compressor is powered
by electricity. Like any other
electrically powered device, if
it is not used properly it may
cause electric shock.
Never operate the compressor outdoors
when it is raining or in wet conditions.
Never operate compressor with
protective covers removed or damaged.
Repairs attempted by
unqualified personnel can
result in serious injury or death
by electrocution.
Any repairs required on this product
should be performed by authorized
service center personnel.
Electrical Grounding:
Failure to provide adequate
grounding to this product
could result in serious injury
or death from electrocution.
See Grounding Instructions
under Installation.
Make certain that the electrical circuit
to which the compressor is connected
provides proper electrical grounding,
correct voltage and adequate
fuse protection.
WARNING: RISK FROM FLYING OBJECTS
What can happen how to prevent it
The compressed air stream
can cause soft tissue damage
to exposed skin and can
propel dirt, chips, loose
particles, and small objects
at high speed, resulting
in property damage or
personal injury.
Always wear certified safety equipment:
ANSI Z87.1 eye protection (CAN/CSA
Z94.3) with side shields when using
the compressor.
Never point any nozzle or sprayer
toward any part of the body or at other
people or animals.
English (original instructions)
WARNING: RISK OF HOT SURFACES
What can happen how to prevent it
Touching exposed metal such as
the compressor head, engine head,
engine exhaust or outlet tubes, can
result in serious burns.
Never touch any exposed metal
parts on compressor during or
immediately after operation.
Compressor will remain hot for
several minutes after operation.
Do not reach around protective
shrouds or attempt maintenance
until unit has been allowed to cool.
WARNING: RISK OF INJURY FROM LIFTING
What can happen how to prevent it
Serious injury can result from
attempting to lift too heavy
an object.
The compressor is too heavy to
be lifted by one person. Obtain
assistance from others before lifting.
WARNING: RISK FROM MOVING PARTS
What can happen how to prevent it
Moving parts such as the pulley,
flywheel, and belt can cause
serious injury if they come into
contact with you or your clothing.
Never operate the compressor with
guards or covers which are damaged
or removed.
Keep your hair, clothing, and gloves
away from moving parts. Loose
clothes, jewelry, or long hair can be
caught in moving parts.
Air vents may cover moving parts
and should be avoided as well.
Attempting to operate compressor
with damaged or missing parts or
attempting to repair compressor
with protective shrouds removed
can expose you to moving parts
and can result in serious injury.
Any repairs required on this product
should be performed by authorized
service center personnel.
WARNING: RISK OF UNSAFE OPERATION
What can happen how to prevent it
Unsafe op er a tion of your air
compressor could lead to se ri ous
in ju ry or death to you or others.
Review and understand all
instructions and warnings in
this manual.
Be come fa mil iar with the op eration
and con trols of the air compressor.
Keep operating area clear of all
persons, pets, and obstacles.
Keep chil dren away from the air
compressor at all times.
Do not operate the product when
fatigued or under the influence
of alcohol or drugs. Stay alert at
all times.
Never defeat the safety fea tures of
this prod uct.
Equip area of operation with a
fire extinguisher.
Do not op er ate machine
with missing, broken, or
un authorized parts.
Never stand on the compressor.
English
5
WARNING: RISK OF FALLING
What can happen how to prevent it
A portable compressor can fall
from a table, workbench, or roof
causing damage to the compressor
and could result in serious injury or
death to the operator.
Always operate compressor in a
stable secure position to prevent
accidental movement of the unit.
Never operate compressor on a
roof or other elevated position.
Use additional air hose to reach
high locations.
Specifications
Model DXCM55126
Weight 30 lbs (13.6 kg)
Voltage/Hz-Single Phase 120V / 60 Hz
Minimum Branch Circuit Requirement 15 amps
Fuse Type Time delay
Air Tank Capacity 6 gallons (22.7 liters)
Approximate Cut-In Pressure 135 PSIG
Approximate Cut-Out Pressure 165 PSIG
SCFM @ 90 PSIG 2.6*
Regulated Pressure Rating (Approximate) 7–165 PSI
Quick Connect Type 1/4" (6.4 mm) Industrial
Noise Level
75.5 dBA
*Tested per ISO 1217
Refer to Glossary for abbreviations.
Glossary
Become familiar with these terms before operating theunit.
CFM: Cubic feet perminute.
sCFM: Standard cubic feet per minute; a unit of measure of
airdelivery.
Psig: Pounds per square inch gauge; a unit of measure
ofpressure.
Code Certification: Products that bear one or more of
the following marks: UL®, CUL, CULUS, ETL®, CETL, CETLUS,
have been evaluated by OSHA certified independent safety
laboratories and meet the applicable Standards forSafety.
Cut-in Pressure: While the motor is off, air tank pressure
drops as you continue to use your accessory. When the
tank pressure drops to a certain lower level the motor will
restart automatically. The low pressure at which the motor
automatically restarts is called “cut-in”pressure.
Cut-Out Pressure: When an air compressor is turned on
and begins to run, air pressure in the air tank begins to
build. It builds to a certain high pressure before the motor
automatically shuts off, protecting your air tank from
pressure higher than its capacity. The high pressure at which
the motor shuts off is called “cut-out”pressure.
Branch Circuit: Circuit carrying electricity from electrical
panel tooutlet.
Duty Cycle: For proper operation of your air compressor, it
is recommended that a 50% duty cycle be maintained; that
is, the air compressor should not run more than 5 minutes
in any 10 minuteperiod.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from power source
before making any adjustments or removing/installing
attachments or accessories. An accidental start-up can
causeinjury.
WARNING: Risk of unsafe operation. Unit cycles
automatically when power is on. When performing
maintenance, you may be exposed to voltage sources,
compressed air, or moving parts. Personal injuries can
occur. Before performing any maintenance or repair,
disconnect power source from the compressor and
bleed off all airpressure.
UNPACKING
Remove unit from carton and discard allpackaging.
INSTALLATION
How To Set Up Your Unit
Location of the Air Compressor
• Locate the air compressor in a clean, dry and well
ventilated area.
• The air compressor should be located at least 12"
(30.5 cm) away from the wall or other obstructions that will
interfere with the flow of air.
• The air compressor pump and shroud are designed to
allow for proper cooling. The ventilation openings on the
compressor are necessary to maintain proper operating
temperature. Do not place rags or other containers on or
near theseopenings.
Grounding Instructions (Fig. A)
WARNING: Risk of Electrical Shock. In the event of
a short circuit, grounding reduces the risk of shock by
providing an escape wire for the electric current. This air
compressor must be properlygrounded.
The portable air compressor is equipped with a cord having
a grounding wire with an appropriate grounding plug
1
.
1. The cord set and plug
1
with this unit contains a
grounding pin
2
. This plug MUST be used with a grounded
outlet
3
.
iMPORTAnT: The outlet being used must be installed and
grounded in accordance with all local codes
and ordinances.
2. Make sure the outlet being used has the same
configuration as the grounded plug. DO NOT USE AN
ADAPTER. Refer to Fig.A.
3. Inspect the plug and cord before each use. Do not use if
there are signs ofdamage.
4. If these grounding instructions are not completely
understood, or if in doubt as to whether the compressor
is properly grounded, have the installation checked by a
qualifiedelectrician.
DANGER: Risk of Electrical Shock. IMPROPER
GROUNDING CAN RESULT IN ELECTRICALSHOCK.
• Do not modify the plug provided. If it does not fit the
available outlet, a correct outlet should be installed by a
qualifiedelectrician.
• Repairs to the cord set or plug MUST be made by a
qualifiedelectrician.
Extension Cords
If an extension cord must be used, be sure it is:
• a 3-wire extension cord that has a 3-blade grounding
plug, and a 3-slot receptacle that will accept the plug on
theproduct.
• in goodcondition.
English (original instructions)
English
6
• no longer than 50' (15.2m).
• 14 gauge (AWG) or larger. (Wire size increases as gauge
number decreases. 12 AWG and 10 AWG may also be used.
DO NOT USE 16 OR 18 AWG.).
NOTICE: Risk of Property Damage. The use of an undersized
extension cord will cause voltage to drop resulting in power
loss to the motor and overheating. Instead of using an
extension cord, increase the working reach of the air hose by
attaching another length of hose to its end. Attach additional
lengths of hose asneeded.
Voltage and Circuit Protection
Refer to Specifications for the voltage and minimum
branch circuitrequirements.
WARNING: Risk of Overheating. Certain air compressors
can be operated on a 15 amp circuit if the following
conditions are met. Voltage supply to circuit must comply
with the National ElectricalCode.
• Circuit is not used to supply any other electricalneeds.
• Extension cords comply withspecifications.
• Circuit is equipped with a 15 amp circuit breaker or 15 amp
time delay fuse.
NOTE: If compressor is connected to a circuit protected by
fuses, use only time delay fuses. Time delay fuses should be
marked “D” in Canada and “T” in the US.
If any of the above conditions cannot be met, or if operation
of the compressor repeatedly causes interruption of the
power, it may be necessary to operate it from a 20 amp
circuit. It is not necessary to change the cordset.
OPERATION
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from power source
before making any adjustments or removing/installing
attachments or accessories. An accidental start-up can
cause injury.
WARNING: Risk of unsafe operation. Unit cycles
automatically when power is on. When performing
maintenance, you may be exposed to voltage sources,
compressed air, or moving parts. Personal injuries can
occur. Before performing any maintenance or repair,
disconnect power source from the compressor and
bleed off all airpressure.
Know Your Air Compressor
READ THIS OWNER’S MANUAL AND SAFETY RULES BEFORE
OPERATING YOUR UNIT. Compare the illustrations with
your unit to familiarize yourself with the location of
various controls and adjustments. Save this manual for
future reference.
Description of Operation (Fig. A)
Become familiar with these controls before operating
the unit.
On(i)/Off(O) switch: Place this switch
4
in the On(I)
position to provide automatic power to the pressure switch
and Off(O) to remove power at the end of eachuse.
Pressure switch (not shown): The pressure switch
automatically starts the motor when the air tank pressure
drops below the factory set “cut-in” pressure. It stops the
motor when the air tank pressure reaches the factory set
“cut-out” pressure.
safety Valve: If the pressure switch does not shut off the
air compressor at its “cut-out” pressure setting, the safety
valve
7
will protect against high pressure by “popping out”
at its factory set pressure (slightly higher than the pressure
switch “cut-out”setting).
Tank Pressure gauge: The tank pressure gauge
5
indicates the reserve air pressure in thetank.
Regulator: Controls the outgoing air pressure. Turn the
1-Turn Regulator knob
8
clockwise to increase pressure
and counterclockwise to decrease pressure.
Cooling system (not shown): This compressor contains
an advanced design cooling system. At the heart of this
cooling system is an engineered fan. It is perfectly normal
for this fan to blow air through the vent holes in large
amounts. You know that the cooling system is working
when air is beingexpelled.
Air Compressor Pump (not shown): Compresses air into
the air tank. Working air is not available until the compressor
has raised the air tank pressure above that required at the
air outlet.
Drain Valve: The drain valve
9
is located at the base of the
air tank and is used to drain condensation at the end of
each use.
Check Valve (not shown):
When the air compressor is
operating, the check valve is “open”, allowing compressed
air to enter the air tank. When the air compressor reaches
“cut-out” pressure, the check valve “closes”, allowing air
pressure to remain inside the airtank.
Motor Overload Protector (not shown): The motor has
a thermal overload protector. If the motor overheats for
any reason, the overload protector will shut off the motor.
The motor must be allowed to cool down before restarting.
To restart:
1. Set the On/Off switch to “Off” and unplugunit.
2. Allow the motor tocool.
3. Plug the power cord into the correct branch
circuit receptacle.
4. Set the On/Off switch to “On” position.
Quick Connects : The quick connects
6
accepts industrial
quick connect plugs. The two quick connect bodies allow
the use of two tools at the sametime.
How to Use Your Unit (Fig. A)
How to Stop
1. Set the On/Off switch
4
to “Off”.
2. Unplug unit when not inuse.
Before Starting
WARNING: Do not operate this unit until you read
this instruction manual for safety, operation and
maintenanceinstructions.
Before Each Start-Up
1. Set the On/Off switch
4
to “Off”.
2.
Plug the power cord into the correct branch circuit
receptacle.
(Refer to
Voltage and Circuit Protection
paragraph in the installation section of this manual.)
3. Turn the 1-Turn Regulator knob
8
counterclockwise
until fully closed. Ensure regulated pressure gauge reads 0
psi (0kPa).
4. Attach hose andaccessories.
5. Ensure all covers and labels are in place, legible (for
labels) and securely mounted. Do not use compressor until
all items have beenverified.
English (original instructions)
7
WARNING: Risk of unsafe operation. Firmly grasp
air hose in hand when installing or disconnecting to
prevent hosewhip.
WARNING: Risk of unsafe operation. Do not use
damaged or wornaccessories.
nOTE: This unit is equipped with quick connects
6
. The
hose or accessory being connected will require a quick
connect plug.
WARNING: Risk of Bursting. Too much air pressure
causes a hazardous risk of bursting. Check the
manufacturer’s maximum pressure rating for air tools
and accessories. The regulator outlet pressure must never
exceed the maximum pressurerating.
NOTICE: Risk of property damage. Compressed air from the
unit may contain wa
ter condensation and oil mist. Do not
spray un fil tered air at an item that could be damaged by
moisture. Some air tools and accessories may require filtered
air. Read the in struc tions for the air tools andaccessories.
How to Start
1. Set the On/Off switch
4
to “On” and allow tank pressure
to build. Motor will stop when tank pressure reaches “cut-
out” pressure.
2. Turn the 1-Turn Regulator knob
8
clockwise to increase
pressure and stop when set to desired pressure on the index.
WARNING: Risk of unsafe operation. If any unusual
noise or vibration is noticed, stop the compressor
immediately and have it checked by a trained
service technician.
The compressor is ready foruse.
MAINTENANCE
WARNING: To reduce the risk of serious personal
injury, turn unit off and disconnect it from power source
before making any adjustments or removing/installing
attachments or accessories. An accidental start-up can
cause injury.
WARNING: Risk of unsafe operation. Unit cycles
automatically when power is on. When performing
maintenance, you may be exposed to voltage sources,
compressed air, or moving parts. Personal injuries can
occur. Before performing any maintenance or repair,
disconnect power source from the compressor and
bleed off all airpressure.
Customer Responsibilities
Before each
use
Daily or after
each use
See tank
warning
label
Check Safety Valve X
Drain Tank X
Remove tank from
service
X
1
1– For more information, call 1–888–895-4595
nOTE: See Operation section for the location ofcontrols.
To Check Safety Valve (Fig. B)
WARNING: Risk of Bursting. If the safety valve does
not work properly, over-pressurization may occur,
causing air tank rupture or an explosion.
WARNING: Risk from Flying Objects. Always wear
certified safety equipment: ANSI Z87.1 eye protection
(CAN/CSA Z94.3) with sideshields.
English
Before starting compressor, pull the ring on the safety
valve
7
to make sure that the safety valve operates freely. If
the valve is stuck or does not operate smoothly, it must be
replaced with the same type ofvalve.
To Drain Tank (Fig.
A, C)
WARNING: Risk of Unsafe Operation. Air tanks
contain high pressure air. Keep face and other body
parts away from outlet of drain. Use ANSIZ87.1 eye
protection (CAN/CSA Z94.3) when draining as debris can
be kicked up into face.
WARNING: Risk from noise. Always wear proper
hearing protection during use. Under some conditions
and duration of use, noise from this product may
contribute to hearingloss.
nOTE: All compressed air systems generate condensate
that accumulates in any drain point (e.g., tanks, filter,
aftercoolers, dryers). This condensate contains lubricating
oil and/or substances which may be regulated and must be
disposed of in accordance with local, state, and federal laws
and regulations.
WARNING: Risk of Bursting. Water will condense
in the air tank. If not drained, water will corrode and
weaken the air tank causing a risk of air tank rupture.
NOTICE: Risk of Property Damage. Drain water from air tank
may contain oil and rust which can causestains.
1. Set the On/Off switch
4
to “Off”.
2. Turn the 1-Turn Regulator knob
8
counterclockwise to
set the outlet pressure tozero.
3. Remove the air tool oraccessory.
4. Place a suitable container under the drain valve to catch
discharge.
5. Pull ring on safety valve
7
allowing air to bleed from
the tank until tank pressure is approximately 20psi. Release
safety valvering.
6. Drain water from air tank by opening drain valve
9
on
bottom oftank.
7. After the water has been drained, close the drain valve.
The air compressor can now bestored.
nOTE: If drain valve is plugged, release all air pressure. The
valve can then be removed, cleaned, thereinstalled.
Cleaning
WARNING: Blow dirt and dust out of all air vents with
clean, dry air at least once a week. To minimize the risk of eye
injury, always wear ANSI Z87.1 approved eye protection when
performingthis.
WARNING: Never use solvents or other harsh chemicals
for cleaning the non-metallic parts of the tool. These
chemicals may weaken the plastic materials used in these
parts. Use a cloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any part
of the tool into aliquid.
Repairs
WARNING: To assure product SAFETY and RELIABILITY,
repairs, maintenance and adjustment (including brush
inspection and replacement, when applicable) should
be performed by a
DeWALT factory service center or a
DeWALT authorized service center. Always use identical
replacementparts.
English (original instructions)
English
8
One‑Year Limited Warranty
For warranty terms, go to https://www.dewalt.com/
support/warranty.
To request a written copy of the warranty terms, contact:
Customer Service at DEWALT Industrial Tool Co., MAT
Industries, LLC, 213 Industrial Dr, Jackson, TN 38301, call
1-888-895-4549.
lATin AMERiCA: This warranty does not apply to products
sold in Latin America. For products sold in Latin America,
see country-specific warranty information contained in the
packaging, call the local company or see website for
warranty information.
FREE WARning lABEl REPlACEMEnT: If your warning
labels become illegible or are missing, call 1-888-895-4549
for a freereplacement.
Storage
Before you store the air compressor, make sure you do
thefollowing:
1. Review the Maintenance section on the preceding
pages and perform scheduled maintenance asnecessary.
2. Drain water from air tank. See To Drain Tank
underMaintenance.
WARNING: Risk of Bursting. Water will condense
in the air tank. If not drained, water will corrode and
weaken the air tank causing a risk of air tankrupture.
3. Protect the electrical cord and air hose from damage
(such as being stepped on or run over). Wind air hose
loosely around the compressor handle. Wrap electrical cord
onto the cordwrap.
4. Store the air compressor in a clean and drylocation.
Accessories
WARNING: Since accessories, other than those offered by
DeWALT, have not been tested with this product, use of such
accessories with this tool could be hazardous. To reduce the
risk of injury, only
DeWALT recommended accessories should
be used with thisproduct.
Recommended accessories for use with your tool
are available at extra cost from your local dealer or
authorized service center. If you need assistance in
locating any accessory, please contact DEWALT Industrial
Tool Co., MAT Industries, LLC, 213 Industrial Dr, Jackson,
TN 38301, call 1-888-895-4549 or visit our website:
www.dewalt.com.
English (original instructions)
Register Online
Thank you for your purchase. Register your product nowfor:
• WARRAnTY sERViCE: Registering your product will help
you obtain more efficient warranty service in case there is a
problem with yourproduct.
• COnFiRMATiOn OF OWnERshiP: In case of an
insurance loss, such as fire, flood or theft, your registration of
ownership will serve as your proof ofpurchase.
• FOR YOUR sAFETY: Registering your product will allow
us to contact you in the unlikely event a safety notification is
required under the Federal Consumer SafetyAct.
• Register online at www.dewalt.com.
Service Information
Please have the following information available for all
service calls:
Model Number _______________________________
Serial Number ________________________________
Date and Place of Purchase _______________________
To Replace Regulator (Fig.A,D)
1. Release all air pressure from air tank. See To Drain Tank
in the Maintenancesection.
2. Unplug unit.
3. Remove the consolecover.
4. Using an adjustable wrench, remove the safety valve
7
from the regulator manifold
11
.
5. Remove the hose by removing the hose clamp
12
.
nOTE: The hose clamp is not reusable. You must purchase
a new hoseclamp.
6. Remove three pump mounting screws securingpump.
7. Carefully lift pump up away from brackets and out of the
way.
8. Using an adjustable wrench remove the regulator knob
8
.
9. Apply pipe sealant to new regulator manifold and
assemble, tighten withwrench.
10.Reapply pipe sealant to safety valve.
11.Reassemble all components in reverse order of removal.
Make sure to orient gauges to read correctly and use
wrenches to tighten allcomponents.
English
9
Troubleshooting Guide
This section provides a list of the more frequently encountered malfunctions, their causes and corrective actions. The
operator or maintenance personnel can perform some corrective actions, and others may require the assistance of a
qualified
DeWALT technician or yourdealer.
Code Possible Cause Possible solution
1
Pressure switch does not shut off
motor when compressor reaches
cut-out pressure.
Set the Auto On/Off switch to "Off" and unplug unit, if the unit does not shut off contact a DeWALT
factory service center or a DeWALT authorized service center.
2 Pressure switch cut-out too high. Contact a DeWALT factory service center or a DeWALT authorized service center.
3
Tube fittings are not tight enough. Tighten fittings where air can be heard escaping. Check fittings with soapy water solution. Do
Not Overtighten.
4
Defective air tank. Air tank must be replaced. Do not repair the leak.
WARNING: Risk of bursting. Do not drill into, weld or otherwise modify air tank or it will
weaken. The air tank can rupture or explode.
5 Leaking seals. Contact a DeWALT factory service center or a DeWALT authorized service center.
6 Defective safety valve. Operate safety valve manually by pulling on ring. If valve still leaks, it must be replaced.
7
Regulator is not adjusted correctly for
accessory being used.
It is normal for some pressure drop to occur when an accessory is used, adjust the regulator as
instructed in One-turn Regulator under Description of Operation
if pressure drop is excessive.
NOTE: Adjust the regulated pressure under flow conditions while accessory is being used.
8 Prolonged excessive use of air. Decrease amount of air usage.
9
Compressor is not large enough
for accessory.
Check the accessory air requirement. If it is higher than the CFM or pressure supplied by your air
compressor, a larger compressor is needed to operate accessory.
11 Check valve restricted. Contact a DeWALT factory service center or a DeWALT authorized service center.
12 Air leaks. Tighten fittings.
13 Regulator is damaged. Replace.
14
Motor overload protection switch
has tripped.
Refer to Motor Overload Protector under Description of Operation. If motor overload protection
trips frequently, contact a D
eWALT factory service center or a DeWALT authorized service center.
15
Tank pressure exceeds pressure switch
cut-in pressure.
Motor will start automatically when tank pressure drops below cut-in pressure of pressure switch.
16 Loose electrical connections. Contact a DeWALT factory service center or a DeWALT authorized service center.
17 Possible defective motor. Contact a DeWALT factory service center or a DeWALT authorized service center.
18
Paint spray on internal motor parts. Contact a DeWALT factory service center or a DeWALT authorized service center. Do not operate the
compressor in the paint spray area. Refer to DANGER: RISK OF EXPLOSION OR FIRE.
19
Pump does not run because tank
pressure is above cut-in pressure.
Drain tank to below cut-in pressure when pump turns on.
20 Pump does not run due to safety fault. Cycle On/Off Switch from "Off" to "On."
Troubleshooting Codes
Problem Code
Excessive air tank pressure-safety valve pops off 1, 2
Air leaks 3
Air leaks in air tank or at air tank welds 4
Air leaks between head and valve plate 5
Air leaks from safety valve 6
Compressor is not supplying enough air to operate accessories 7, 8, 9, 10, 11, 12
Regulator knob has continuous air leak 13
Regulator will not shut off air outlet 13
Motor will not run 6, 14, 15, 16, 17, 18, 19, 20
FRAnçAis
10
CONSIGNES DE SÉCURITÉ IMPORTANTES
CONSERVER TOUS LES AVERTISSEMENTS ET
TOUTES LES DIRECTIVES POUR UN USAGE
ULTÉRIEUR
DANGER : RISQUE D’EXPLOSION
OU D’INCENDIE
Ce qui peut se produire Comment l’Éviter
Il est normal que des contacts
électriques dans le moteur
et le manocontacteur fassent
une étincelle.
Faites toujours fonctionner le
compresseur dans une zone bien
aérée sans matière combustible,
essence ou vapeur de solvant.
Si une étincelle électrique
provenant du compresseur
entre en contact avec des
vapeurs inflammables, elle peut
s’enflammer et causer un incendie
ou une explosion.
Si vous aspergez des matériaux
inflammables, placez le
compresseur à au moins 6,1 m
(20 pieds) de la zone pulvérisée.
Il est possible que vous ayez
besoin d’une longueur de
tuyau additionnelle.
Entreposez les matières
inflammables dans un
endroit sécuritaire, éloigné
du compresseur.
Restreindre toute prise d’air de
ventilation entraînera une grave
surchauffe et pourrait causer
un incendie.
Ne jamais placer d'objets contre
la pompe du compresseur ou sur
celle-ci.
Faites fonctionner le compresseur
dans un endroit aéré à au moins
30,5 cm (12 po) du mur ou de
l’obstruction qui pourrait limiter le
débit d’air frais dans les ouvertures
d’aération.
Faites fonctionner le compresseur
dans un endroit propre, sec et bien
aéré. Ne pas utiliser l’appareil à
l’intérieur ou dans un endroit exigu.
Le fonctionnement de ce produit
sans surveillance pourrait se solder
par des blessures personnelles ou
des dommages à la propriété. Afin
de réduire le risque d’incendie,
ne pas laisser le compresseur
fonctionner sans surveillance.
Être toujours présent lorsque le
produit est en marche.
Toujours éteindre et débrancher
l'appareil si non utilisé.
ATTENTION : RISQUE ASSOCIÉ
AU BRUIT
Ce qui peut se produire Comment l’Éviter
Dans certaines conditions et selon
la durée d’utilisation, le bruit
provoqué par ce produit peut
contribuer à une perte auditive.
Toujours utiliser un équipement de
sécurité homologué : protection
auditive conforme à la norme ANSI
S12.6 (S3.19).
DANGER: RISQUE POUR LA RESPIRATION
(Asphyxie)
Ce qui peut se produire Comment l’Éviter
Il est dangereux de respirer l’air
comprimé sortant du compresseur.
Le flux d’air peut contenir du
monoxyde de carbone, des vapeurs
toxiques ou des particules solides
provenant du réservoir d’air.
L’inhalation de ces contaminants
peut provoquer de sérieuses
blessures, voire un décès.
L’air qui s’obtient directement du
compresseur ne devrait jamais être
utilisé pour alimenter l’air destiné
à la consommation humaine.
Pour utiliser l’air produit par le
compresseur pour la respiration,
installer correctement des filtres
convenables et un équipement
de sécurité en ligne. Les filtres en
ligne et l’équipement de sécurité
utilisés avec le compresseur
doivent être capables de traiter l’air
conformément à tous les codes
locaux et fédéraux en vigueur avant
toute consommation humaine.
Une exposition aux produits
chimiques présents dans la
poussière générée par les activités
de ponçage, sciage, meulage,
perçage et autres, peut être nocive.
Travaillez dans un endroit ayant une
bonne ventilation. Lisez et suivez
toutes les instructions de sécurité
fournies sur l’étiquette ou les fiches
signalétiques des matières que
vous vaporisez. Utilisez toujours un
équipement de sécurité certifié :
Protection respiratoire OSHA/
MSHA/NIOSH conçue pour votre
application particulière
Les matériaux vaporisés comme la
peinture, les solvants de peinture,
les décapants, les insecticides, les
herbicides, pourraient contenir des
vapeurs nocives et du poison.
AVERTISSEMENT : RISQUE D’ÉCLATEMENT
Réservoir d’air comprimé:
Le 26 février 2002, la U.S.
Consumer Product Safety Commission américaine a publié
la règle nº 02-108 portant sur la sécurité en matière de
réservoir d’air comprimé des compresseurs:
Les réservoirs d’air comprimé des compresseurs n’ont pas
une durée de vie illimitée. La durée de vie des réservoirs
dépend de plusieurs facteurs, qui comprennent entre
autres: les conditions d’utilisation, les conditions ambiantes,
une installation adéquate, les modifications sur site, et
le niveau de maintenance. L’effet exact que peut avoir
ces facteurs sur la durée de vie des réservoirs d’air est
difficilementprévisible.
Si les procédures adéquates de maintenance ne sont pas
suivies, la corrosion sur la paroi interne du réservoir d’air
comprimé peut faire que celui-ci éclate de façon inopinée
laissant soudainement l’air pressurisé s’échapper avec
force, posant ainsi des risques de dommages corporels à
l’utilisateur.
Le réservoir d’air de votre compresseur doit être mis hors
service à la fin de l’année mentionnée sur l’étiquette
d’avertissement apposée sur leréservoir.
Les conditions suivantes peuvent amener la dégradation du
réservoir d’air, et faire que ce dernier exploseviolemment:
Réservoir d’air comprimé:
Le 26 février 2002, la U.S.
Consumer Product Safety Commission américaine a publié
la règle nº 02-108 portant sur la sécurité en matière de
réservoir d’air comprimé des compresseurs:
Les réservoirs d’air comprimé des compresseurs n’ont pas
une durée de vie illimitée. La durée de vie des réservoirs
dépend de plusieurs facteurs, qui comprennent entre
autres: les conditions d’utilisation, les conditionsambiantes,
une installation adéquate, les modifications sur site, et le
Français (traduction de la notice d’instructions originale)
Usage Prévu
Votre compresseur est conçu pour être utilisé dans
une variété d'applications de système d'air. Faites
toujours correspondre les tuyaux, les connecteurs, les
outils pneumatiques et les accessoires aux capacités du
compresseur d'air.
nE PAs les utiliser en milieu ambiant humide ou en
présence de liquides ou de gaz inflammables.
Votre compresseur est un outil motorisé professionnel. NE
PAS le laisser à la portée des enfants. Une supervision est
nécessaire auprès de tout utilisateur non expérimenté.
FRAnçAis
11
niveau de maintenance. L’effet exact que peut avoir
ces facteurs sur la durée de vie des réservoirs d’air est
difficilementprévisible.
Si les procédures adéquates de maintenance ne sont
pas suivies, la corrosion sur la paroi interne du réservoir
d’air comprimé peut faire que celui-ci éclate de
façon inopinée laissant soudainement l’air pressurisé
s’échapper avec force, posant ainsi des risques de
dommages corporels à l’utilisateur.
Le réservoir d’air de votre compresseur doit être mis hors
service à la fin de l’année mentionnée sur l’étiquette
d’avertissement apposée sur leréservoir.
Les conditions suivantes peuvent amener la
dégradation du réservoir d’air, et faire que ce dernier
exploseviolemment:
AVERTISSEMENT: certaines poussières comme
l’amiante ou le plomb dans la peinture à base de plomb
contiennent des produits chimiques reconnus dans l’État
de la Californie pour causer le cancer et des anomalies
congénitales ou autres effets nuisibles sur lareproduction.
Ce qui peut se produire Comment l’Éviter
L’eau condensée n’est pas
correctement vidangée du réservoir
d’air provoquant ainsi la formation
de rouille et un amincissement du
réservoir d’air en acier.
Vidanger le réservoir d’air
quotidiennement ou après
chaque utilisation. Si le réservoir
présente une fuite, le remplacer
immédiatement par un nouveau
réservoir d’air ou par un
nouveau compresseur.
Modifications apportées au
réservoir d’air ou tentatives
de réparation.
Ne jamais percer un trou dans le
réservoir d’air ou ses accessoires, y
faire de la soudure ou y apporter
quelque modification que ce soit.
Ne jamais essayer de réparer un
réservoir d’air endommagé ou avec
des fuites. Le remplacer par un
nouveau réservoir d’air.
Des modifications non autorisées
de la soupape de sûreté ou de tous
autres composants qui régissent la
pression du réservoir d’air.
Le réservoir d’air a été conçu pour
supporter des pressions spécifiques
de fonctionnement. Ne faites
jamais effectuer de réglages ou
de substitutions de pièces en
vue de modifier les pressions de
fonctionnement réglées en usine.
Assemblage et Ajustements:
Lorsqu’on excède la pression
nominale des outils pneumatiques,
des pistolets pulvérisateurs,
des accessoires à commande
pneumatique, des pneus et
d’autres dispositifs pneumatiques,
on risque de les faire exploser ou
de les projeter et ainsi entraîner des
blessures graves.
Respecter les recommandations
du fabricant de l’équipement et
ne jamais dépasser la pression
nominale maximale permise des
accessoires. Ne jamais utiliser le
compresseur pour gonfler de petits
objets à basse pression comme
des jouets d’enfant, des ballons de
football et de basket-ball, etc.
Pneus :
Des pneus surgonflés pourraient
provoquer des blessures graves et
des dommages à la propriété.
Utiliser un manomètre pour vérifier
la pression des pneus avant chaque
utilisation et lors du gonflage;
consulter le flanc de pneu pour
obtenir la pression correcte.
REMARQUE : Des réservoirs d’air,
des compresseurs et d’autres
appareils similaires
utilisés pour gonfler les pneus
peuvent remplir de petits pneus
à ces pressions très rapidement.
Régler le régulateur de pression
d’air à une pression moindre que
celle indiquée sur le pneu. Ajouter
de l’air par petite quantité et
utiliser fréquemment le manomètre
pour empêcher un surgonflage.
AVERTISSEMENT : RISQUE DE CHOC
ÉLECTRIQUE
Ce qui peut se produire Comment l’Éviter
Votre compresseur d’air est
alimenté à l’électricité. Tout
comme n’importe quel autre
dispositif alimenté de façon
électrique, s’il n’est pas utilisé
correctement, il peut causer un
choc électrique.
Ne faites jamais fonctionner
le compresseur à l’extérieur
lorsqu’il pleut ou dans des
conditions humides.
Ne faites jamais fonctionner
le compresseur avec les
couvercles de protection enlevés
ou endommagés.
Les tentatives de réparation par
un personnel non qualifié peuvent
résulter en de graves blessures,
voire la mort par électrocution.
Tout câblage électrique ou toute
réparation nécessaire pour ce
produit doit être pris en charge
par un un centre de réparation
conformément aux codes
électriques nationaux et locaux.
Mise à la terre électrique :
le fait de ne pas faire une
mise à la terre adéquate de ce
produit pourrait résulter en des
blessures graves voire la mort
par électrocution. Consulter les
Directives relatives à la mise à
la terre
sous Installation.
Assurez-vous que le circuit
électrique auquel le compresseur
est branché fournit une mise à
la terre électrique adéquate, une
tension appropriée et une bonne
protection des fusibles.
AVERTISSEMENT : RISQUE PROVENANT DES
OBJETS PROJETÉS EN L’AIR
Ce qui peut se produire Comment l’Éviter
Le flux d’air comprimé peut
endommager les tissus mous de
la peau exposée et peut projeter
la poussière, des fragments, des
particules détachées et des petits
objets à haute vitesse, ce qui
entraînerait des dommages et des
blessures personnelles.
Toujours utiliser de l’équipement
de sécurité homologué : protection
oculaire conforme à la norme ANSI
Z87.1 (CAN/CSA Z94.3) munie
d’écrans latéraux lors de l’utilisation
du compresseur.
Ne jamais pointer une buse ou un
pulvérisateur vers une partie du
corps ou vers d’autres personnes ou
des animaux.
Toujours mettre le compresseur
hors tension et purger la pression
du tuyau à air et du réservoir d’air
avant d’effectuer l’entretien, de
fixer des outils ou des accessoires.
FRAnçAis
12
AVERTISSEMENT : ATTENTION SURFACES
CHAUDESEN
Ce qui peut se produire Comment l’Éviter
Toucher à du métal exposé
comme la tête du compresseur
ou du moteur, la tubulure des gaz
d’échappement ou de sortie, peut
se solder en de sérieuses brûlures.
Ne jamais toucher à des
pièces métalliques exposées
sur le compresseur pendant
ou immédiatement après son
utilisation.
Le compresseur reste chaud
pendant plusieurs minutes après
son utilisation.
Ne pas toucher ni effectuer
des réparations aux coiffes de
protection avant que l’appareil
n’ait refroidi.
AVERTISSEMENT : RISQUE DE BLESSURE
EN SOULEVANT LE PRODUI
Ce qui peut se produire Comment l’Éviter
Soulever un objet trop lourd peut
se solder par de graves blessures.
Le compresseur est trop lourd
pour être soulevé par une seule
personne. Demander de l’aide
avant de le soulever.
AVERTISSEMENT : RISQUE ASSOCIÉ
AUX PIÈCES MOBILES
Ce qui peut se produire Comment l’Éviter
Les pièces mobiles comme une
poulie, un volant ou une courroie
peuvent provoquer de graves
blessures si elles entrent en contact
avec vous ou vos vêtements.
Ne jamais utiliser le compresseur
si les protecteurs ou les couvercles
sont endommagés ou retirés.
Tenir les cheveux, les vêtements et
les gants hors de portée des pièces
en mouvement. Les vêtements
amples, bijoux ou cheveux longs
peuvent s’enchevêtrer dans les
pièces mobiles.
S’éloigner des évents car ces
derniers pourraient camoufler des
pièces mobiles.
Utiliser le compresseur avec
des pièces endommagées ou
manquantes ou le réparer sans
coiffes de protection risque
de vous exposer à des pièces
mobiles et peut se solder par de
graves blessures.
Toutes les réparations requises
pour ce produit devraient être
effectuées par un centre de
réparation autorisé.
AVERTISSEMENT : RISQUE ASSOCIÉ À
UTILISATION DANGEREUSE
Ce qui peut se produire Comment l’Éviter
Dégager la zone de travail de toutes
personnes, animaux et obstacles.
Tenir les enfants hors de portée du
compresseur d’air en tout temps.
Ne pas utiliser le produit en cas de
fatigue ou sous l’emprise d’alcool
ou de drogues. Rester vigilant en
tout temps.
Ne jamais rendre inopérant
les fonctionnalités de sécurité
du produit.
Installer un extincteur dans la zone
de travail.
Ne pas utiliser l’appareil lorsqu’il
manque des pièces ou que
des pièces sont brisées ou
non autorisées.
Ne jamais se tenir debout sur
le compresseur.
AVERTISSEMENT : RISQUE DE CHUTE
Ce qui peut se produire Comment l’Éviter
Un compresseur portatif peut
tomber d’une table, d’un établi ou
d’un toit et causer des dommages
au compresseur, ce qui pourrait
résulter en de graves blessures,
voire la mort de l’opérateur.
Toujours faire fonctionner le
compresseur alors qu’il est dans
uns position sécuritaire et stable
afin d’empêcher un mouvement
accidentel de l’appareil.
Ne jamais faire fonctionner le
compresseur sur un toit ou sur
toute autre position élevée.
Utiliser un tuyau d’air
supplémentaire pour atteindre les
emplacements en hauteur.
Spécifications
Modèle DXCM55126
Poids 30 lbs (13,6 kg)
Tension/Hz - Monophasé 120V / 60 Hz
Exigence minimum de circuit de dérivation 15 A
Type de fusible Temporisé
Capacité du réservoir d’air 6 gallons (22,7 litres)
Pression de réalimentation approximative 135 PSI
Pression de coupure approximative 165 PSI
Pi³/min standard @ 90 psi 2,6*
Capacité de pression régulée
(approximative)
7–165 PSI
Type de branchement rapide 1/4 po (6,4 mm) industriel
Niveau de bruit
75.5 dBA
*Testé par ISO 1217
Consultez le Glossaire pour les abréviations.
Lexique
Veuillez vous familiariser avec ces termes avant
d’utiliserl’appareil.
CFM : pieds cubes par minute (pi
3
/min).
Une utilisation dangereuse de
votre compresseur d’air pourrait
provoquer de graves blessures,
voire votre décès ou celle
d’autres personnes.
Revoir et comprendre toutes les
directives et les avertissements
contenus dans le présent mode
d’emploi.
Se familiariser avec le
fonctionnement et les commandes
du compresseur d’air.
13
sCFM : pieds cubes par minute (pi
3
/min) standard. Une
unité de mesure de débit d’air.
Psig: jauge indiquant le nombre de livres par pouce carré
(lb/po
2
). Une unité de mesure depression.
Codes de certification : les produits portant une ou
plusieurs des mentions suivantes (UL®, CUL, CULUS,
ETL®, CETL, CETLUS) ont été évalués par des laboratoires
indépendants de sécurité certifiés par l’OSHA et répondent
aux normes de sécuritéapplicables.
Pression d’amorçage : lorsque le moteur est arrêté, la
pression du réservoir d’air s’abaisse tandis qu’on continue
d’utiliser l’accessoire. Quand la pression du réservoir
tombe à un niveau bas réglé à l’usine, le moteur se remet
automatiquement en marche. La basse pression à laquelle
le moteur se remet automatiquement en marche s’appelle
la «pression d’amorçage».
Pression de rupture : lorsqu’on met un compresseur d’air
en marche et qu’il commence à fonctionner, la pression
d’air dans le réservoir commence à s’accumuler. La pression
monte et atteint un niveau élevé réglé à l’usine, avant que
le moteur ne s’arrête automatiquement, protégeant ainsi
le réservoir d’air d’un taux de pression qui excèderait sa
capacité. La haute pression à laquelle le moteur s’arrête
s’appelle la «pression de rupture».
Circuit de dérivation : le circuit acheminant l’électricité du
tableau électrique vers la prisemurale.
Cycle de service: pour un fonctionnement approprié de
votre compresseur d’air, il est recommandé que le facteur de
charge de 50% soit maintenu et que le compresseur ne soit
pas en marche durant plus de 5minutes pour toute période
de temps de 10minutes.
ASSEMBLAGE ET AJUSTEMENTS
AVERTISSEMENT: pour réduire le risque de blessures
graves, éteindre l’outil et retirer le débrancher avant
d’effectuer tout réglage et d’enlever ou d’installer
tout accessoire. Un démarrage accidentel peut provoquer
desblessures.
AVERTISSEMENT : risque d’une utilisation
dangereuse. L’unité est automatiquement en cycle
quand le courant est présent. Durant le service, vous
pourriez être exposé à des sources de tension, à l’air
comprimé ou à des pièces mobiles. Avant de faire
le service de l’unité, débranchez ou déconnectez
l’alimentation électrique au compresseur d’air, purgez
la pression du réservoir et laissez le compresseur d’air
se refroidir.
DÉBALLAGE
Retirez l’appareil de sa boîte et jetez tout l’emballage.
INSTALLATION
Montage de l’appareil
Emplacement du compresseur d’air
• Le compresseur d’air doit être situé dans un endroit
propre, sec et bien aéré.
• Le compresseur d’air devrait être situé à une distance d’au
moins 30,5cm (12 po.) de tout mur ou autre obstruction qui
pourrait bloquer le débit d’air.
• La pompe et la tôle de protection du compresseur sont
conçus pour permettre un refroidissement approprié. Les
ouvertures d’aération du compresseur sont nécessaires pour
maintenir la température de fonctionnement appropriée. Ne
FRAnçAis
placez pas de chiffons ou de contenants sur ou à proximité
de ces ouvertures.
Directives de mise à la terre (Fig. A)
AVERTISSEMENT: risque de choc électrique ! En cas
de court-circuit, la mise à la terre réduit le risque de choc
en fournissant un fil de fuite pour le courant électrique.
Ce compresseur d’air doit être adéquatement mis à
la terre.
Ce compresseur d’air portatif est doté d’un cordon muni
d’un fil de mise à la terre et d’une fiche appropriée de mise à
la terre
1
.
1. Le cordon fourni avec cet appareil comprend une
fiche
1
avec broche de mise à la terre
2
. La fiche DOIT être
insérée dans une prise de courant mise à la terre
3
.
iMPORTAnT: La prise de courant utilisée doit être installée
et mise à la terre conformément à tous les codes et
ordonnances électriqueslocaux.
2. Assurez-vous que la prise de courant utilisée a la même
configuration que la fiche de mise à la terre. NE PAS
UTILISER UN ADAPTATEUR. Voir FiguraA.
3. Inspectez la fiche et le cordon avant chaque utilisation.
Ne pas les utiliser s’il y a des signes de dommages.
4. Si vous ne comprenez pas tout à fait ces directives de
mise à la terre, ou s’il y a des doutes que le compresseur
soit mis à la terre de manière appropriée, faire vérifier
l’installation par un électricienqualifié.
DANGER : risque de choc électrique ! UNE MISE
À LA TERRE INAPPROPRIÉE PEUT ENTRAÎNER DES
CHOCSÉLECTRIQUES.
• Ne modifiez pas la fiche fournie. Si elle ne convient pas
à la prise de courant disponible, une prise appropriée
doit être installée par un électricienqualifié.
• Toute réparation du cordon ou de la fiche DOIT être
effectuée par un électricienqualifié.
Rallonges
Si une rallonge doit être utilisée, s’assurer :
• d’utiliser une rallonge à trois fils, munie d’une fiche à trois
lames avec mise à la terre et une prise de courant à trois
fentes qui accepte la fiche de la rallonge;
• qu’elle est en bon état;
• qu’elle n’excède pas 15,2 m (50 pi);
• que les fils sont d’un calibre minimum de 14 AWG. (La
grosseur du fil augmente comme le numéro de calibre
diminue. Les fils de calibre 12 AWG et 10 AWG peuvent
également être utilisés. NE PAS UTILISER UN FIL DE CALIBRE
16 OU 18 AWG.)
AVIS : risque de dommages à la propriété. L’utilisation d’une
rallonge produira une chute de tension qui entraînera une
perte de puissance au moteur ainsi qu’une surchauffe. Au lieu
d’utiliser une rallonge électrique, augmentez plutôt la longueur
du boyau d’air en connectant un autre boyau à l’extrémité.
Connectez des boyaux supplémentaires aubesoin.
Protection contre la surtension et protection
du circuit
Consulter le Spécifications pour connaître les exigences
minimums concernant la tension et le circuit dedérivation.
AVERTISSEMENT: risques de surchauffe. Certains
modèles de compresseur d’air peuvent fonctionner sur un
circuit de 15 ampères si les conditions suivantes sont satisfaites.
Le courant d’alimentation au circuit doit être conforme aux
exigences du code natianal del’électricité.
FRAnçAis
14
• Le circuit n’est pas utilisé pour alimenter d’autres
dispositifsélectriques.
• Les rallonges sont conformes aux spécifications;
• Le circuit est muni d’un coupe-circuit de 15 A ou d’un fusible
retardé de 15A.
REMARQUE :
Si un compresseur est relié à un circuit protégé par
des fusibles, n’utilisez que des fusibles à retardement. Les fusibles à
retardement portent un « D » au Canada et un « T » aux États-Unis.
Si une des conditions ci-dessus ne peut être satisfaite, ou si
l’utilisation du compresseur entraîne continuellement une
panne de courant, il sera peut être nécessaire de brancher
le compresseur sur un circuit de 20 ampères. Il n’est pas
nécessaire de remplacer le cordon dans un tel cas.
UTILISATION
AVERTISSEMENT: pour réduire le risque de blessures
graves, éteindre l’outil et retirer le débrancher avant
d’effectuer tout réglage et d’enlever ou d’installer
tout accessoire. Un démarrage accidentel peut provoquer
desblessures.
AVERTISSEMENT : risque d’une utilisation
d
angereuse. L’unité est automatiquement en cycle
quand le courant est présent. Durant le service, vous
pourriez être exposé à des sources de tension, à l’air
comprimé ou à des pièces mobiles. Avant de faire
le service de l’unité, débranchez ou déconnectez
l’alimentation électrique au compresseur d’air, purgez
la pression du réservoir et laissez le compresseur d’air
se refroidir.
Familiarisez‑vous avec votre
compresseur d’air
LISEZ CE GUIDE DE L’UTILISATEUR ET TOUTES LES MESURES
DE SÉCURITÉ AVANT D’UTILISER CET APPAREIL. Comparez
les illustrations à votre appareil pour vous familiariser avec
l’emplacement des commandes et boutons de réglage.
Conservez ce guide pour références ultérieures.
Description du fonctionnement (Fig. A)
Familiarisez-vous avec ces commandes avant
d’utiliserl’appareil.
interrupteur marche(i)/arrêt(O) [On(i) /Off(O)] : Placez cet
interrupteur
4
à la position de marche (I) pour alimenter
automatiquement le manostat et à la position d’arrêt (O)
pour couper l’alimentation après chaqueutilisation.
Manostat (non illustré) : Le manostat démarre
automatiquement le moteur lorsque la pression dans le
réservoir d’air tombe à une valeur inférieure à la « pression
d’amorçage » réglée à l’usine. Il arrête le moteur lorsque
la pression dans le réservoir d’air atteint la « pression de
rupture » réglée à l’usine.
soupape de sûreté : Si le manostat n’arrête pas le
compresseur d’air lorsque la « pression de rupture » est
atteinte, la soupape de sûreté
7
protège contre toute
surpression en « sautant » à la valeur de pression établie à
l’usine une pression (légèrement supérieure à la « pression
de rupture » établie pour le manostat).
Manomètre du réservoir : Le manomètre du réservoir
5
indique la pression d’air en réserve dans le réservoir.
Régulateur: contrôle la pression d’air sortante. Tournez
le bouton du régulateur à un seul tour
8
dans le sens des
aiguilles d’une montre pour augmenter la pression et dans
le sens contraire des aiguilles d’une montre pour réduire la pression.
système de refroidissement (non illustré) : Le
compresseur d’air est doté d’un système de refroidissement
d’avant garde. Le cœur de ce système est un ventilateur
à technologie avancée. Il est tout à fait normal que ce
ventilateur souffle de l’air au-dessus de la tête de la pompe,
le manchon du cylindre et le carter. Vous savez que le
système de refroidissement fonctionne bien lorsque de l’air
est expulsé.
Pompe du compresseur d’air (non illustrée) : la pompe
comprime l’air pour le forcer dans le réservoir d’air. L’air n’est
pas disponible pour travailler avant que le compresseur
n’ait élevé la pression du réservoir d’air au niveau requis à la
sortie d’air.
Robinet de vidange : le robinet de vidange
9
est situé
à la base du réservoir d’air et est utilisé pour vidanger la
condensation après chaqueutilisation.
soupape de retenue (non illustrée) : lorsque le
compresseur fonctionne, la soupape de retenue est «
ouverte », permettant à l’air comprimé d’entrer dans le
réservoir d’air. Quand le compresseur d’air atteint la «
pression de rupture », la soupape de retenue « se ferme »,
permettant à l’air pressurisé de demeurer à l’intérieur du
réservoir d’air.
Protecteur de surcharge du moteur (non illustrée): le
moteur dispose d’un protecteur de surcharge thermique. Si
le moteur surchauffe, peu importe la raison, le protecteur
de surcharge met le moteur hors tension. Il faut donner
au moteur le temps de refroidir avant de le redémarrer.
Redémarrage :
1. Mettre le levier On/Off en position « Off », puis
débrancher l’appareil.
2. Laisser le moteurrefroidir.
3. Brancher le cordon d’alimentation dans le bon réceptacle
de circuit dedérivation.
4. Mettre le levier On/Off en position de « On ».
Raccord à connexion rapide : Le raccord à connexion
rapide
6
accepte les industrielle styles de raccord à
connexion rapide. Les deux raccord à connexion rapide
permettent d’utiliser deux outils en mêmetemps.
Utilisation de l’appareil (Fig. A)
Arrêt de l’appareil
1. Réglez l’interrupteur On/Off
4
à la position "Off".
2. Débranchez l’appareil aprèsutilisation.
Avant le démarrage
AVERTISSEMENT: ne pas utiliser cet appareil
avant d’avoir lu et compris le mode d’emploi ainsi que
l’intégralité des directives de sécurité, d’utilisation
etd’entretien.
Avant chaque mise en marche
1. Réglez l’interrupteur On/Off
4
à la position « Off ».
2. Branchez le cordon d’alimentation dans la prise de
courant du circuit de dérivation approprié. (Consultez
le paragraphe sur Protection contre la surtension et la
p
rotection du circuit de la section sur installation de ce guide.)
3. Tournez le bouton du régulateur à un seul tour
8
dans le
sens contraire des aiguilles d’une montre jusqu’à ce qu’il soit
complètement fermé. S’assurer que le manomètre régulé
indique 0 kPa (0 psi).
4. Fixez le tuyau et lesaccessoires.
5. S’assurer que tous les couvercles et étiquettes sont
présents, lisibles (dans le cas des étiquettes) et bien fixés. Ne
pas utiliser le compresseur avant de vérifier tous cespoints.
AVERTISSEMENT: risque d’utilisation dangereuse.
Saisir fermement le tuyau en main lors du raccordement
FRAnçAis
15
ou de la déconnexion pour empêcher un à-coup
dutuyau.
AVERTISSEMENT: risque d’utilisation dangereuse.
N’utilisez pas les accessoires endommagés ouportés.
REMARQUE : Cet appareil est muni de raccords rapides
6
.
Le tuyau ou l’accessoire étant raccordé nécessitera une fiche
de raccordementrapide.
AVERTISSEMENT: risque d’éclatement. Une pression
d’air trop élevée conduit à un risque dangereux
d’éclatement. Vérifiez la pression nominale maximum
du fabricant pour tous les outils pneumatiques et
accessoires utilisés. La pression de sortie du régulateur
ne doit jamais excéder la pression nominalemaximum.
AVIS : risque de dommages à la propriété. L’air comprimé de
l’appareil pourrait contenir de l’eau condensée et des brumes
d’huile. Ne pas vaporiser de l’air non filtré sur un article que
l’humidité pourrait endommager. Certains outils ou dispositifs
pneumatiques pourraient requérir de l’air filtré. Lire les
directives pour l’outil ou le dispositifpneumatique.
Mise en marche
1. Réglez l’interrupteur On/Off
4
à la position de «On». Le
moteur s’arrêtera lorsque la pression dans le réservoir atteint
la « pression de rupture ».
2. Tournez le bouton du régulateur à un seul t
our
8
dans le
sens des aiguilles d’une montre pour augmenter la pression
et arrêtez lorsqu’il est réglé à la pression désirée sur l’index.
AVERTISSEMENT: risque d’une utilisation
dangereuse. Si n’importe quel bruit ou vibration
peu commun est noté, arrêtez le compresseur
immédiatement et faites-vérifier le par un technicien
qualifié deservice.
Le compresseur d’air est maintenant prêt pour l’utilisation.
MAINTENANCE
AVERTISSEMENT: pour réduire le risque de blessures
graves, éteindre l’outil et retirer le débrancher avant
d’effectuer tout réglage et d’enlever ou d’installer
tout accessoire. Un démarrage accidentel peut provoquer
desblessures.
AVERTISSEMENT : risque d’une utilisation
dangereuse. L’unité est automatiquement en cycle
quand le courant est présent. Durant le service, vous
pourriez être exposé à des sources de tension, à l’air
comprimé ou à des pièces mobiles. Avant de faire
le service de l’unité, débranchez ou déconnectez
l’alimentation électrique au compresseur d’air, purgez
la pression du réservoir et laissez le compresseur d’air
se refroidir.
Responsabilités du client
Avant
chaque
utilisation
À chaque
jour ou après
chaque
utilisation
Se reporter
à l’étiquette
d’avertissement
sur le réservoir
Vérifier la soupape
de sûreté
X
Vidanger le
réservoir
X
Mettre le réservoir
hors service
X
1
1 – Pour plus d’informations, veuillez appeler 1-888-
895-4595
REMARQUE : Consultez la section Utilisation pour
connaître l’emplacement des commandes.
Vérification de la soupape de sûreté (Fig.B)
AVERTISSEMENT : risque d’éclatement. Si la
soupape de sûreté ne fonctionne pas correctement, une
surpression pourrait avoir lieu et causer une rupture ou
une explosion du réservoir àair.
AVERTISSEMENT : risque provenant des objets
projet. És Toujours utiliser de l’équipement de sécurité
homologué : protection oculaire conforme à la norme
ANSI Z87.1 (CAN/CSA Z94.3) munie d’écrans latéraux
lors de l’utilisation ducompresseur.
Avant de mettre en marche le compresseur, tirez sur
l’anneau de la soupape de sûreté pour vous assurer que la
soupape fonctionne librement. Si
7
la soupape est coincée
ou qu’elle ne bouge pas librement, elle doit être remplacée
par une autre soupape du mêmetype.
Vidange du réservoir (Fig.A, C)
AVERTISSEMENT : risque d’utilisation dangereuse.
Les réservoirs d’air contiennent de l’air sous haute
pression. Éloigner le protection oculaire [ANSI
Z87.1(CAN/CSA Z94.3)] et toutes autres parties du corps
de l’orifice de vidange. Porter des lunettes de sécurité
lors de la vidange car il y a risque de projection de
débris au visage.
AVERTISSEMENT : risques auditifs. Porter
systématiquement une protection auditive appropriée
durant l’utilisation. Sous certaines conditions et suivant
la durée d’utilisation, le bruit émanant de ce produit
pourrait contribuer à une perte de l’acuitéauditive.
REMARQUE : Tous les systèmes de compression
d’air génèrent des condensats qui s’accumulent à un
point de vidange (par ex., réservoir, filtre, dispositifs de
postrefroidissement ou sécheur). Le condensat contient
de l’huile lubrifiante ou des substances contrôlées, ou
les deux, et doivent être éliminés conformément aux
lois et règlements municipaux, provinciaux, territoriaux
et fédéraux.
AVERTISSEMENT : risque d’éclatement. L’eau
dans le réservoir d’air peut condenser. Si l’eau n’est
pas vidangée, cela risque de corroder et d’affaiblir le
réservoir d’air, produisant ainsi un risque de rupture du
réservoir d’air.
AVIS : risque de dommages à la propriété. Évacuez l’eau le
réservoir d’air peut contenir l’huile et se rouiller qui peut causer
des taches.
1. Placez le levier On/Off
4
à la position « Off » et
débranchez l’unité.
2. Tournez le bouton du régulateur à un seul tour
8
dans le
sens contraire des aiguilles d’une montre pour régler la
pression de sortie à zéro.
3. Enlevez l’outil pneumatique ou l’accessoire.
4. Disposez un récipient adéquat sous le robinet de vidange
pour récupérer toutdrainage.
5. Tirez l’anneau de la soupape de sûreté
7
pour permettre
à l’air de purger du réservoir jusqu’à ce que la pression dans
le réservoir se situe à environ 20 lb/po
2
. Relâchez l’anneau
de la soupape desûreté.
6. Vidangez l’eau du réservoir en ouvrant le robinet de
vidange
9
.
7. Une fois la vidange de l’eau terminée, fermez le robinet
de vidange (tournez dans le sens des aiguilles d’une
montre). Le compresseur d’air peut maintenant êtrerangé.
FRAnçAis
16
REMARQUE : si la valve est bouchée, évacuer la totalité
de l’air comprimé du réservoir. La soupape peut alors être
enlevée, nettoyée puisréinstallée.
Nettoyage
AVERTISSEMENT : enlever les saletés et la poussière hors
des évents au moyen d’air comprimé propre et sec, au moins
une fois par semaine. Pour minimiser le risque de blessure aux
yeux, toujours porter une protection oculaire conforme à la
norme ANSI Z87.1 lors dunettoyage.
AVERTISSEMENT : ne jamais utiliser de solvants ni
d’autres produits chimiques puissants pour nettoyer les pièces
non métalliques de l’outil. Ces produits chimiques peuvent
affaiblir les matériaux de plastique utilisés dans ces pièces.
Utiliser un chiffon humecté uniquement d’eau et de savon
doux. Ne jamais laisser de liquide pénétrer dans l’outil et
n’immerger aucune partie de l’outil dans unliquide.
Réparations
AVERTISSEMENT : pour assurer la SÉCURITÉ et la
FIABILITÉ du produit, les réparations, l’entretien et les
réglages doivent être réalisés (cela comprend l’inspection et
le remplacement du balai, le cas échéant) par un centre de
réparation en usine
DeWALT ou un centre de réparation agréé
DeWALT. Toujours utiliser des pièces de rechangeidentiques.
Information sur les réparations
Veuillez recueillir les informations suivantes pour tous les
appels au Service à la clientèle :
Numéro du modèle ____________________________
Numéro de série _______________________________
Date et lieu de l’achat ___________________________
Pour remplacer le régulateu (Fig. A, D)
1. Déchargez tout l’air pressurisé du réservoir d’air. Voir la
partie intitulée Vidange du réservoir de la section sur Maintenance.
2. Débranchez l’appareil.
3. Retirez le couvercle de laconsole.
4. À l’aide d’une clé à molette, retirez la soupape de
sûreté
7
du collecteur du régulateur
11
.
5. Retirez le collier du boyau et ensuite le boyau
12
.
REMARQUE : Le collier du boyau ne peut pas être réutilisé.
Il faut se procurer un collier de boyauneuf.
6. Enlevez trois vis de montage de la pompe qui fixent
cette dernière.
7.
Soulever délicatement la pompe des supports pour lasortir.
8. À l’aide d’une clé à molette, retirez le collecteur du
régulateur
8
.
9. Appliquez un produit d’étanchéité pour tuyaux au
collecteur de régulateur neuf et montez-le. Serrez le
collecteur avec une clé.
10.Appliquez un produit d’étanchéité pour tuyaux aux
la soupape de sûreté.Assemblez tous les composants dans
l’ordre inverse du retrait. Assurez-vous d’orienter les
manomètres pour que les relevés soient corrects et utilisez
les clés pour bien serrer tous lescomposants.
• sERViCE DE gARAnTiE: l’enregistrement de votre produit
en ligne vous aide à obtenir un service de garantie efficace au
cas où vous auriez un problème avec votreproduit.
• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes liées
aux assurances telles qu’un incendie, une inondation ou un
vol, votre enregistrement de propriété servira de preuve de
votreachat.
• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre
produit nous permet de vous contacter dans le cas peu
probable d’une notification de sécurité requise selon le
Federal Consumer SafetyAct.
• Inscrivez‑vous en ligne sur
www.dewalt.com.
Rangement
Avant de ranger le compresseur d’air, effectuez les étapes suivantes :
1. Revoyez la rubrique Maintenance dans les pages
précédentes et effectuez tout entretien requisnécessaire.
2. Purgez l’eau du réservoir. Se reporter à la rubrique
Vidange du réservoir sousMaintenance.
AVERTISSEMENT : risque d’éclatement. L’eau dans
le réservoir d’air peut condenser. Si le réservoir n’est
pas vidangé, l’eau corrodera et affaiblira les parois du
réservoir d’air, causant ainsi un risque d’éclatement
duréservoir.
3. Protégez le cordon électrique et le boyau d’air contre
tout dommage (de façon à ce qu’ils ne soient pas coincés
ou écrasés). Enroulez le boyau d’air sans contrinte, autour
de la poignée du compresseur d’air. Enroulez le cordon
électrique sur le porte-cordon.
4. Rangez le compresseur d’air dans un endroit propre
etsec.
Accessoires
AVERTISSEMENT : puisque les accessoires autres que
ceux offerts par DeWALT n’ont pas été testés avec ce produit,
leur utilisation pourrait s’avérer dangereuse. Pour réduire
le risque de blessures, utiliser exclusivement les accessoires
DeWALT recommandés avec le présentproduit.
Les accessoires recommandés pour cet outil sont vendus
séparément au centre de service de votre région. Pour
obtenir de l’aide concernant l’achat d’un accessoire,
communiquer avec DEWALT Industrial Tool Co., MAT
Industries, LLC, 213 Industrial Dr, Jackson, TN 38301 aux
États-Unis; composer le 1-888-895-4595 ou visiter notre
site Web : www.dewalt.com.
Enregistrez‑vous en ligne
Nous vous remercions de votre achat. Enregistrez votre
produit maintenant pour:
Garantie limitée d’un an
Pour les conditions de la garantie, consultez le site
https://www.dewalt.com/support/warranty.
Pour demander une copie écrite des conditions de la
garantie, contactez: service a la clientele chez DEWALT
Industrial Tool Co., MAT Industries, LLC, 213 Industrial Dr,
Jackson, TN 38301, ou appelez le 1-888-895-4595.
AMÉRiQUE lATinE: la présente garantie ne s’applique pas
aux produits vendus en Amérique Latine. Pour les produits
vendus en Amérique Latine, consultez les renseignements
sur la garantie particulière au pays comprise dans
l’emballage, appelez l’entreprise locale ou consultez le site
Web pour les renseignements complets sur lagarantie.
REMPlACEMEnT DEs ÉTiQUETTEs D’AVERTissEMEnT
gRATUiT: si vos étiquettes d’avertissement deviennent
illisibles ou sont manquantes, appelez au 1-888-895-4549
pour un remplacementgratuit.
FRAnçAis
17
Code Causes possibles solutions possibles
1
Le pressostat n’éteint pas le moteur
lorsque le compresseur atteint la
pression de coupure.
Réglez le bouton Auto On/Off à « Off » et débranchez l’appareil. Si l’appareil ne s’éteint pas, contactez un
centre de service de l’usine D
eWALT ou un centre de service autorisé DeWALT.
2
Le pressostat de coupure est
trop élevé.
Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT.
3
Les raccords du flexible ne sont pas
assez serrées.
Serrez les raccords là où on entend l’air s’échapper. Vérifiez l’étanchéité des raccords avec de l’eau
savonneuse. Ne pas serrer outre-mesure.
4
Réservoir d’air défectueux. Le réservoir d’air doit être remplacé. Ne pas réparer la fuite.
AVERTISSEMENT : danger d’éclatement. Ne pas percer, souder ou modifier de quelque façon que ce
soit le réservoir d’air sinon il sera affaibli. Le réservoir d’air peut se rompre ou exploser.
5 Fuites de joints soudés. Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT.
6
Soupape de sûreté défectueuse. Opérez la soupape de sûreté manuellement en tirant temporairement sur l’anneau Si la soupape fuit
encore, elle devra être remplacée.
7
Le régulateur n’est pas ajusté
correctement pour l’accessoire utilisé.
Il est normal qu’une certaine chute de pression se produise lorsqu’un accessoire est utilisé, si la chute de
pression est excessive, ajustez le régulateur conformément aux instructions dans Régulateur à un seul
tour sous
Description du fonctionnement.
REMARQUE : Ajustez la pression du régulateur en condition de flux pendant qu’un accessoire est utilisé.
8
Utilisation d’air excessive ou de trop
longue durée.
Réduisez le volume d’air utilisé.
9
Le compresseur n’est pas assez
puissant pour l’accessoire.
Vérifiez l’exigence de débit d’air de l’accessoire. S’il est plus élevé que le pi
3
/min ou la pression fournie
par votre compresseur d’air, un compresseur plus puissant sera nécessaire pour utiliser l’accessoire.
11 Soupape anti-retour obstruée. Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT.
12 Fuites d’air. Serrez les raccords.
13
Le régulateur est endommagé. Remplacez.
14
La protection de surcharge du moteur
s’est déclenchée.
Référez-vous à Protection de surcharge du moteur sous Description du fonctionnement. Si la
protection de surcharge du moteur se déclenche souvent, contactez un centre de service de l’usine
D
eWALT ou un centre de service autorisé DeWALT.
15
La pression du réservoir excède la
pression seuil du pressostat.
Le moteur démarrera automatiquement lorsque la pression du réservoir descendra sous la pression de
seuil du pressostat.
16
Connexions électriques déserrées. Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT.
17
Moteur possiblement défectueux. Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT.
18
Peinture vaporisée sur les pièces
internes du moteur.
Contactez un centre de service de l’usine DeWALT ou un centre de service autorisé DeWALT. Ne
pas utiliser le compresseur dans un endroit où on vaporise de la peinture. Voir DANGER : RISQUE
D’EXPLOSION OU D’INCENDIE.
19
Le moteur du compresseur ne se met
pas en marche parce que la pression
du réservoir est plus grande que le
seuil de pression du pressostat.
Dépressurisez le réservoir jusqu’en dessous du seuil de pression du pressostat et le
compresseur démarrera.
20
Le compresseur est hors fonction pour
cause de déclenchement de sécurité.
Faites une séquence « Off » et « On » du commutateur de fonctionnement.
Codes de dépannage
Problème Code
Pression excessive dans le réservoir d’air - la soupape de sûreté claque 1, 2
Fuites d’air 3
Fuites d’air dans le réservoir d’air ou dans les soudures du réservoir d’air 4
Fuites d’air entre la tête et la plaque porte-soupapes 5
Fuites d’air à la soupape de sûreté 6
Le compresseur ne fournit pas la quantité d’air requise pour le fonctionnement d’accessoires 7, 8, 9, 10, 11, 12
Fuite d’air continuelle au bouton du régulateur 13
Le régulateur ne parvient pas à fermer la sortie d’air 13
Pompe refuse de fonctionner 6, 14, 15, 16, 17, 18, 19, 20
Guide de dépannage
Cette section énumère les défaillances les plus communes, leurs causes et les mesures correctives. L’opérateur ou le
personnel d’entretien peut exécuter certaines mesures correctives, d’autres exigent l’assistance d’un technicien
DeWALT
qualifié ou dudistributeur.
EsPAñOl
18
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
CONSERVE TODAS LAS ADVERTENCIAS E
INSTRUCCIONES PARA FUTURAS CONSULTAS
PELIGRO: RIESGO DE EXPLOSIÓN
O INCENDIO
¿Qué puede suceder? Cómo evitarlo
Es normal que los contactos
eléctricos dentro del motor
y el interruptor de presión
produzcan chispas.
Opere siempre el compresor en
un área bien ventilada libre de
materiales combustibles, gasolina o
vapores de solventes.
Si las chispas eléctricas del
compresor entran en contacto
con vapores inflamables, pueden
encenderse, provocando un
incendio o una explosión.
Si se pulverizan materiales
inflamables, ubique el compresor
al menos a 6,1 m (20 pies) del
área de pulverización. Se puede
necesitar manguera adicional.
Guarde los materiales
inflamables en lugar seguro lejos
del compresor.
Guarde los materiales
inflamables en lugar seguro lejos
del compresor.
Restringir cualquiera de las
aberturas de ventilación
del compresor causará
sobrecalentamiento serio y podría
causar un incendio.
Nunca coloque objetos contra o
sobre la bomba del compresor.
Opere el compresor en un lugar
abierto con una distancia de al
menos 30,5 cm (12") a cualquier
pared u obstrucción que pudiera
restringir el flujo de aire fresco a las
aberturas de ventilación.
Opere el compresor en un área
limpia, seca y bien ventilada. No
opere la unidad dentro de la casa o
en un área muy cerrada.
El funcionamiento sin atención
de este producto podría provocar
lesiones personales o daños a la
propiedad. Para disminuir el riesgo
de incendio, no permita que el
compresor funcione sin que alguien
lo controle.
Permanezca siempre controlando
el producto cuando está
en funcionamiento.
Siempre apague y desenchufe la
unidad cuando no esté en uso.
ATENCIÓN: RIESGO POR RUIDOS
¿Qué puede suceder? Cómo evitarlo
En determinadas condiciones y
según el período de uso, el ruido
provocado por este producto puede
originar pérdida de audición.
Utilice siempre equipo de
seguridad certificado: protección
auditiva ANSI S12.6 (S3.19).
PELIGRO: RIESGO RESPIRATORIO
(ASFIXIA)
¿Qué puede suceder? Cómo evitarlo
El aire comprimido que sale de
su compresor no es seguro para
respirarlo. El flujo de aire puede
contener monóxido de carbono,
vapores tóxicos o partículas sólidas
del tanque de aire. Respirar estos
contaminantes puede provocar
lesiones graves o la muerte.
El aire que se obtiene directamente
del compresor no se debe usar
nunca para consumo humano. Para
poder utilizar el aire producido por
este compresor para respirar, se
deben instalar correctamente filtros
y equipos en línea adecuados. Los
filtros y los equipos de seguridad
en línea que se usan junto con
el compresor deben ser capaces
de tratar el aire según todos los
códigos locales y federales antes
de que sea consumido por seres
humanos.
La exposición a productos químicos
en el polvo producido por las
herramientas eléctricas al lijar,
aserrar, esmerilar, taladrar y otras
actividades de la construcción
puede ser peligrosa.
Trabaje en un área con buena
ventilación. Lea y siga las
instrucciones de seguridad
provistas en la etiqueta o las hojas
de datos de seguridad para los
materiales que rocía. Siempre use
equipo de seguridad certificado:
Protección respiratoria OSHA/
MSHA/NIOSH diseñada para uso
con su aplicación específica.
Los materiales pulverizados como
pintura, solventes para pinturas,
removedor de pintura, insecticidas
y herbicidas pueden contener
vapores dañinos y venenos.
ADVERTENCIA: RIESGO DE EXPLOSIÓN
Tanque de aire:
El 26 de febrero de 2002, la Comisión
de Seguridad para Productos de Consumo delos Estados
Unidos publicó el Comunicado # 02-108 sobre la
seguridad en los tanques de compresores de aire:
Los tanques receptores de los compresores de aire
no tienen una vida útil infinita. La vida útil del tanque
depende de diversos factores, incluyendo las condiciones
de operación, las condiciones ambientales, la instalación
debida del mismo, modificaciones realizadas en el campo
y el nivel de mantenimiento que reciba. Es difícil prever
cuál será el efecto exacto de estos factores sobre la vida
útil del tanque receptor deaire.
Si no se siguen procedimientos de mantenimiento
debidos, la corrosión interna de la pared interior del
tanque receptor de aire puede causar una ruptura
imprevista en el tanque de aire, lo que hará que el
aire presurizado escape con fuerza y repentinamente,
pudiendo lesionar alusuario.
El tanque de su compresor de aire debe ser dado de baja
al final del año que aparece en la etiqueta de advertencia
de sutanque.
Las siguientes condiciones pueden llevar a debilitar
el tanque de aire y ocasionar la explosión violenta
delmismo:
ADVERTENCIA: Algunos polvos contienen químicos
conocidos por el Estado de California que causan cáncer, y
defectos de nacimiento u otros daños reproductivos tales
como asbesto y plomo en pintura a base deplomo.
Español (traducido de las instrucciones originales)
Uso Debido
Su compresor está diseñado para usarse en una variedad de
aplicaciones de sistemas de aire. Siempre haga coincidir las
mangueras, los conectores, las herramientas neumáticas y
los accesorios con las capacidades del compresor de aire.
nO utilice la herramienta en condiciones de humedad o en
presencia de líquidos o gases inflamables.
Su compresor es una herramienta eléctrica profesional.
nO permita que los niños toquen la herramienta. Si el
operador no tiene experiencia operando esta herramienta,
su uso deberá ser supervisado.se under wet conditions or in
presence of flammable liquids or gases.
EsPAñOl
19
¿Qué puede suceder? Cómo evitarlo
No drenar correctamente el agua
condensada del tanque de aire, que
provoca óxido y adelgazamiento
del tanque de aire de acero.
Drene el tanque diariamente o
luego de cada uso. Si un tanque
de aire presenta una pérdida,
reemplácelo inmediatamente con
un tanque nuevo o reemplace todo
el compresor.
Modificaciones o intento de
reparación del tanque de aire.
Nunca perfore, suelde o haga
ninguna modificación al tanque
de aire o a sus elementos. Nunca
intente reparar un tanque de
aire dañado o con pérdidas.
Reemplácelo con un tanque de
aire nuevo.
Las modificaciones no autorizadas
de la válvula de seguridad o
cualquier otro componente que
controle la presión del tanque.
El tanque está diseñado para
soportar determinadas presiones
de operación. Nunca realice ajustes
ni sustituya piezas para cambiar
las presiones de operación fijadas
en la fábrica.
Elementos y Accesorios:
Exceder las indicaciones de presión
para las herramientas neumáticas,
las pistolas pulverizadoras,
los accesorios neumáticos, los
neumáticos y otros artículos
inflables puede hacer que exploten
o revienten, y puede provocar
lesiones graves.
Siga la recomendación del
fabricante del equipo y nunca
exceda el nivel máximo de presión
aceptable para los elementos.
Nunca utilice el compresor para
inflar objetos pequeños de baja
presión, tales como juguetes
de niños, pelotas de fútbol o de
basquetbol, etc.
neumáticos:
El inflado excesivo de los
neumáticos podría causar lesiones
graves y daño a la propiedad.
Utilice un medidor de presión
de neumáticos para controlar la
presión de éstos antes de cada
uso y mientras los infla; observe el
flanco para ver la presión correcta
del neumático.
NOTA: Los tanques de aire, los
compresores y el equipo similar
que se usa para inflar neumáticos
pueden llenar neumáticos
pequeños como éstos con mucha
rapidez. Ajuste el regulador de
presión en el suministro de aire
a un valor que no supere el de la
presión del neumático. Agregue
aire en forma gradual y use con
frecuencia el medidor de presión de
neumáticos para evitar inflarlos.
ADVERTENCIA: RIESGO DE DESCARGA
ELÉCTRICA
¿Qué puede suceder? Cómo evitarlo
Su compresor de aire funciona
con electricidad. Como cualquier
otro mecanismo que funciona
con electricidad, si no se lo utiliza
correctamente puede provocar
descargas eléctricas.
Nunca haga funcionar el compresor
al aire libre cuando está lloviendo o
en condiciones de humedad.
Nunca haga funcionar el compresor
sin las cubiertas de protección o si
están dañadas.
Que personal no calificado intente
realizar reparaciones puede
provocar lesiones graves o muerte
por electrocución.
Cualquier cableado eléctrico o las
reparaciones requeridas para este
producto deben ser realizadas
por un centro de mantenimiento
autorizado con los códigos
eléctricos nacionales y locales.
Puesta a tierra: La no colocación
de la puesta a tierra adecuada
para este producto puede
provocar lesiones graves o muerte
por electrocución. Consulte las
Instrucciones de Conexión a
tierra
en Instalación.
Asegúrese de que el circuito
eléctrico al que se conecta
el compresor suministre la
conexión a tierra adecuada, el
voltaje adecuado y el fusible de
protección adecuado.
ADVERTENCIA: RIESGO DE OBJETOS
DESPEDIDOS
¿Qué puede suceder? Cómo evitarlo
La corriente de aire comprimido
puede provocar lesiones en los
tejidos blandos de la piel expuesta
y puede impulsar suciedad,
astillas, partículas sueltas y objetos
pequeños a gran velocidad, que
pueden producir daños en la
propiedad y lesiones personales.
Utilice siempre equipo de
seguridad certificado: anteojos de
seguridad ANSI Z87.1 (CAN/CSA
Z94.3) con protección lateral al
usar el compresor.
Nunca apunte ninguna boquilla
ni pulverizador a ninguna parte
del cuerpo o a otras personas
o animales.
Apague siempre el compresor y
drene la presión de la manguera
de aire y del tanque de aire antes
de intentar hacer mantenimiento,
conectar herramientas o accesorios.
ADVERTENCIA: RIESGO DE SUPERFICIES
CALIENTES
¿Qué puede suceder? Cómo evitarlo
Tocar metal expuesto como el
cabezal del compresor, el cabezal
del motor, el escape del motor, o
los tubos de salida puede provocar
quemaduras graves.
Nunca toque ninguna parte
metálica expuesta del compresor
durante o inmediatamente
después de su funcionamiento.
El compresor continuará caliente
durante varios minutos después de
su funcionamiento.
No toque las cubiertas protectoras
ni intente realizar mantenimiento
hasta que la unidad se
haya enfriado.
ADVERTENCIA: RIESGO DE LESIÓN POR
LEVANTAR MUCHO PESO
¿Qué puede suceder? Cómo evitarlo
El intento de levantar un objeto
muy pesado puede provocar
lesiones graves.
El compresor es demasiado pesado
como para que lo levante una sola
persona. Consiga ayuda de otras
personas para levantarlo.
EsPAñOl
20
ADVERTENCIA: RIESGO POR PIEZAS
MÓVILES
¿Qué puede suceder? Cómo evitarlo
Las piezas móviles como la polea,
el volante y la correa pueden
provocar lesiones graves si entran
en contacto con usted o con
sus ropas.
Nunca haga funcionar el compresor
sin los protectores o cubiertas o si
los mismos están dañados.
Mantenga el cabello, la ropa y los
guantes alejados de las piezas en
movimiento. Las ropas holgadas,
las joyas o el cabello largo
pueden quedar atrapados en las
piezas móviles.
Los orificios de ventilación pueden
cubrir piezas en movimiento, por lo
que también se deben evitar.
Intentar hacer funcionar el
compresor con partes dañadas
o faltantes, o intentar reparar
el compresor sin las cubiertas
protectoras puede exponerlo
a piezas móviles lo que puede
provocar lesiones graves.
Cualquier reparación requerida
por este producto debe ser
realizada por un centro de
servicio autorizado.
ADVERTENCIA: RIESGO DE OPERACIÓN
INSEGURA
¿Qué puede suceder? Cómo evitarlo
La operación insegura de su
compresor de aire podría producir
lesiones graves o la muerte, a usted
mismo o a otras personas.
Revise y comprenda todas las
instrucciones y advertencias de
este manual.
Familiarícese con la operación y los
controles del compresor de aire.
Mantenga el área de operaciones
libre de personas, mascotas
y obstáculos.
Mantenga a los niños alejados
del compresor de aire en
todo momento.
No opere el producto cuando esté
cansado o bajo la influencia de
alcohol o drogas. Manténgase
alerta en todo momento.
Nunca anule las características de
seguridad de este producto.
Equipe el área de operaciones con
un extintor de incendios.
No opere la máquina si faltan
piezas, si éstas están rotas o si no
son las autorizadas.
Nunca se pare sobre el compresor.
ADVERTENCIA: RIESGO DE CAÍDAS
¿Qué puede suceder? Cómo evitarlo
Un compresor portátil se puede
caer de una mesa, banco o techo,
provocando daños al compresor y
puede producir lesiones graves o la
muerte del operador.
Opere siempre el compresor en
una posición estable y segura para
evitar que la unidad se mueva
accidentalmente.
Nunca opere el compresor sobre un
techo u otra ubicación elevada.
Utilice una manguera de aire
adicional para alcanzar las
ubicaciones elevadas.
Especificaciones
Modelo DXCM55126
Peso 30 lbs (13,6 kg)
Voltaje/Hz-Fase sencilla 120V / 60 Hz
Requerimiento de circuito secundario
mínimo
15 amps
Tipo de fusible Demora de tiempo
Capacidad de tanque de aire 6 galones (22,7 litros)
Presión de activación aproximada 135 PSIG
Presión de desactivación aproximada 165 PSIG
SCFM @ 90 PSIG 2,6*
Clasificación de presión regulada
(aproximada)
7–165 PSI
Tipo de conexión rápida 1/4" (6,4 mm) Industrial
Nivel de ruido
75.5 dBA
*Probado conforme a ISO 1217
Consulte el Glosario respecto a las abreviaturas.
Glosario
Familiarícese con los siguientes términos, antes de operar
la unidad:
CFM: (cubic feet per minute) pies cúbicos porminuto.
sCFM: (stardard cubic feet per minute) pies cúbicos
estándar por minuto; una unidad de medida que permite
medir la cantidad de entrega deaire.
Psig: (pound per square inch) libras por pulgadacuadrada.
Código de certificación: Los productos que usan una
o más de las siguientes marcas: UL®, CUL, CULUS, ETL®,
CETL, CETLUS, han sido evaluados por OSHA, laboratorios
independientes certificados en seguridad, y reúnen los
estándares suscriptos por a la certificación de la seguridad.
Presión mínima de corte: Cuando el motor está apagado,
la presión del tanque de aire baja a medida que usted
continúa usando su accesorio. Cuando la presión del tanque
baja al valor fijado en fábrica como punto bajo, el motor
volverá a arrancar automáticamente. La presión baja a la
cual el motor arranca automáticamente, se llama presión
“mínima de corte”.
Presión máxima de corte: Cuando un compresor de aire
se enciende y comienza a funcionar, la presión de aire en
el tanque comienza a aumentar. Aumenta hasta un valor
de presión alto fijado en fábrica antes de que el motor
automáticamente se apague protegiendo a su tanque de
aire de presiones más altas que su capacidad. La presión alta
a la cual el motor se apaga se llama presión “máxima de corte”.
1. Si las instrucciones de conexión a tierra no fueran
completamente comprendidas, o si se estuviera ante la
EsPAñOl
21
Ramal: Circuito eléctrico que transporta electricidad desde
el panel de control hasta el tomacorriente.
Ciclo de servicio: Para la operación adecuada de su
compresor de aire, se recomienda que se mantenga un
ciclo de servicio de 50%; esto es, el compresor de aire no
debe operar por más de 5 minutos en cualquier periodo de
10minutos.
MONTAJE Y AJUSTES
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes de
realizar ajustes o de retirar/instalar dispositivos o
accesorios. Un arranque accidental podría causarlesiones.
ADVERTENCIA: La unidad arranca automáticamente
cuando está conectada. Al hacer el mantenimiento
puede quedar expuesto a fuentes de voltaje, de aire
comprimido o a piezas movibles que pueden causar
lesiones personales. Antes de intentar hacerle cualquier
mantenimiento, desconecte el compresor del suministro
eléctrico y drénele toda la presión deaire.
duda acerca de que el compresor estuviese adecuadamente
conectado a tierra, haga verificar la instalación por un
electricistacompetente.
PELIGRO: Riesgo de choque eléctrico. LA CONEXIÓN
INADECUADA A TIERRA PUEDE CAUSAR UNA
DESCARGAELÉCTRICA.
• No modifique el enchufe provisto. Si no penetrara en
el tomacorriente disponible, un electricista calificado
debe instalar unoapropiado.
• La reparación del cable o del enchufe DEBE hacerla un
electricistacalificado.
Cables de extensión eléctrica
Si - no obstante - debe utilizarse una extensión de cable,
asegúrese de que:
• La extensión eléctrica de 3 conductores, tenga un enchufe
de conexión a tierra de 3 hojas, y que exista un receptáculo
que acepte el enchufe delproducto.
• Esté en buenascondiciones.
• No más largo que 15,2 m (50 pies).
• Sea calibre 14 (AWG) o mayor. (La capacidad de los cables
se incrementa a medida que su número ordinal decrece.
También pueden usarse calibres 12 y 10 AWG. NO USE 16
NI 18AWG).
AVISO: Riesgo de daño a la propiedad. El uso de cables de
extensión eléctrica originará una caída de tensión, lo que
determinará una pérdida de potencia del motor así como su
recalentamiento. En lugar de utilizar un cable de extensión
eléctrica, incremente el alcance de la manguera de aire dentro
de la zona de trabajo, añadiéndole otro largo de manguera
a su extremo. Conecte los largos adicionales de manguera de
acuerdo a sunecesidad.
Protección del voltaje y del circuito
Acerca del voltaje y la mínima cantidad de circuitos
requeridos, refiérase al cuadro deEspecificaciones.
ADVERTENCIA: Existe riesgo de sobrecalentamiento.
Ciertos compresores de aire pueden operearse en un circuito
de 15 A, siempre que se cumplan las siguientescondiciones.
Que el voltaje suministrado al ramal cumpla con el código
eléctriconacional.
• Que el circuito no sea utilizado para alimentar ninguna otra
necesidadeléctrica.
• Que los cables de extensión cumplan con
lasespecificaciones.
• Que el circuito cuente con un disyuntor de 15amperios o un
fusible de acción retardada de 15amperios.
NOTA: Si el compresor está conectado a un circuito protegido
por fusibles, use sólo fusibles de acción retardada. Los fusibles
de acción retardada deben estar marcados con la letra “D” en
Canadá y “T” en EE.UU.
Si cualquiera de las condiciones enumeradas no pudiese
cumplirse, o si el funcionamiento del compresor causara
interrupciones reiteradas en el suministro eléctrico, podría
ser necesario operarlo en un circuito de 20 amperios. Para
ello no será necesario cambiar su cable delimentación.
OPERACIÓN
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes de
realizar ajustes o de retirar/instalar dispositivos o
accesorios. Un arranque accidental podría causarlesiones.
DESEMPAQUE
Extraiga la unidad de su caja y descarte todas las partes
deembalaje.
INSTALACIÓN
Cómo preparar la unidad
Ubicación del compresor de aire
• Ubicar el compresor de aire en un lugar limpio, seco y
bienventilado.
• El compresor de aire debe colocarse alejado por lo menos
30,5 cm (12") de las paredes o de cualquier otra obstrucción
que interfiera con el flujo deaire.
• La bomba del compresor de aire y su casco han sido
diseñados para permitir un enfriamiento adecuado. Las
aberturas de ventilación del compresor son necesarias
para el mantenimiento de una temperatura adecuada
de funcionamiento. No coloque trapos o contenedores,
encima, ni en las proximidades de dichas aberturas.
Instrucciones pa
ra conectar a tierra (Fig.A)
ADVERTENCIA: Riesgo de choque eléctrico. Ante
la eventualidad de un cortocircuito, la conexión a
tierra reduce el riesgo de electrocución proveyendo
un conductor de escape para la corriente eléctrica.
Este compresor de aire debe estar adecuadamente
conectado atierra.
El compresor portátil de aire está equipado con un cable
con un conductor y un enchufe adecuado para conexión a
tierra
1
.
1. El cable de esta unidad tiene un enchufe
1
de 3 espigas
para conexión a tierra
2
que DEBE enchufarse en un
tomacorriente conectado a tierra
3
.
iMPORTAnTE: El tomacorriente que que se use debe estar
conectado a tierra conforme a todos los códigos y
ordenanzas locales.
2. Asegúrese que el tomacorriente tenga la misma
configuración que el enchufe de conexión a tierra.
NO UTILICE UN ADAPTADOR. Vea la FiguraA.
3. Inspeccione el enchufe y su cordón antes de cada uso.
No lo use si existieran signos dedaños.
22
EsPAñOl
ADVERTENCIA: La unidad arranca automáticamente
cuando está conectada. Al hacer el mantenimiento
puede quedar expuesto a fuentes de voltaje, de aire
comprimido o a piezas movibles que pueden causar
lesiones personales. Antes de intentar hacerle cualquier
mantenimiento, desconecte el compresor del suministro
eléctrico y drénele toda la presión deaire.
Conozca su compresor de aire
LEA ESTE MANUAL DEL PROPIETARIO Y SUS NORMAS DE
SEGURIDAD ANTES DE OPERAR LA UNIDAD. Compare las
ilustraciones contra su unidad a fin de familiarizarse con la
ubicación de los distintos controles y regulaciones. Conserve
este manual para referencias futuras.
Descripción de operaciones (Fig.A)
Familiarícese con estos controles antes de operar launidad.
interruptor Encendido (i)/ Apagado (O) [On (i)/Off
(O)]: Para que el interruptor de presión
4
se energice
automáticamente, coloque el interruptor en (I) y en (O) para
desenergizarlo al final de cadauso.
interruptor de presión (no mostrado): El interruptor de
presión permite el arranque automático del motor cuando
la presión del tanque disminuye a la presión de arranque
regulada en fábrica. El motor se detendrá cuando la presión
del tanque alcance la “presión de corte” regulada enfábrica.
Válvula de seguridad: Si el interruptor de presión dejara
de cortar el suministro de presión del compresor conforme
a los valores prefijados para la “presión de corte”, la válvula
de seguridad
7
protegerá contra la presión elevada,
“abriéndose” a la presión prefijada (ligeramente superior a la
“presión de corte”).
Manómetro de la presión del tanque: El manómetro que
controla la presión del tanque
5
ndica la reserva de presión
del tanque de aire.
Regulador: Controla la presión de aire saliente. Gire
la perilla del regulador de 1 vuelta
8
en sentido de las
manecillas del reloj para incrementar la presión y en sentido
contrario para disminuir la presión.
sistema de enfriamiento (no mostrado): Este compresor
contiene un sistema de enfriamiento de avanzada. El núcleo
de este sistema de enfriamiento contiene un ventilador
diseñado especialmente. Es normal que este ventilador
sople grandes cantidades de aire por los orificios de
ventilación. Usted sabrá que el sistema de enfriamiento
funciona adecuadamente cuando perciba que saleaire.
Bomba de compresión del aire (no mostrada):
Comprime el aire dentro del tanque. El aire de trabajo
no se encuentra disponible hasta que el compresor haya
alcanzado a llenar el tanque hasta un nivel de presión por
encima del requerido para la salida delaire.
Válvula de drenaje: La válvula de drenaje
9
se encuentra
ubicada en la base del tanque de aire y se usa para drenar la
condensación al fin de cadauso.
Válvula de retención (no mostrada): Cuando el
compresor de aire se encuentra funcionando, la válvula
de retención está “abierta”, permitiendo la entrada del
aire comprimido al tanque de aire. Cuando el nivel de
presión del tanque alcanza la “presión de corte”, la válvula
de
retención “se cierra”, reteniendo la presión del aire dentro
del tanque.
Protector de sobrecalentamiento del motor (no
mostrado): El motor tiene un reposicionado automático
para la protección térmica. Si por cualquier razón el
motor se recalentara, el protector por sobrecalentamiento
lo detendrá. El motor deberá dejarse enfriar antes de
volver a ponerlo en marcha. El compresor arrancará
automáticamente luego que el motor se enfríe.
1. Coloque la palanca On/Off en la posición “Off” y
desenchufe launidad.
2. Espere que el motor seenfríe.
3. Enchufe el cable eléctrico en el receptáculo apropiado
del circuito dederivación.
4. Coloque la palanca On/Off en la posición “On”.
Conexión rápida: El conexión rápida
6
acepta los
Industrial estilos más enchufes de conexión rápid. Los
dos conectores rápidos permiten la utilización de dos
herramientas al mismotiempo.
Cómo utilizar su unidad (Fig.A)
Cómo detenerla
1. Coloque la posición de la llave interruptora On/Off
4
en
la posición “Off”.
2. Desenchufe la unidad de la toma de corriente cuando no
esté enuso.
Antes de poner en marcha
ADVERTENCIA: No opere esta unidad hasta que
haya leído y comprendido este manual de instrucciones
de seguridad, operación ymantenimiento.
Antes de cada puesta en marcha
1. Coloque la posición de la llave interruptora On/Off
4
en
la posición “Off”.
2. Enchufe el cable de alimentación en el tomacorriente del
ramal del circuito correcto. (Referirse al párrafo Protección
del voltaje y del circuito en la sección instalación de este
manual).
3. Gire la perilla del regulador de 1 vuelta
8
en sentido
contrario a las manecillas del reloj hasta que esté
completamente cerrado. Asegúrese de que el manómetro
regulado marque 0kPa (0psi).
4. Conecte la manguera y losaccesorios.
5. Asegúrese de que todos los cubiertas y etiquetas estén
en su lugar, sean legibles (en el caso de las etiquetas) y
estén montados en forma segura. No utilice el compresor
hasta que no haya verificado todos lospuntos.
ADVERTENCIA:
Riesgo de operación insegura.
Sostenga la manguera firmemente con las manos al
instalarla o desconectarla para evitar la desconexión
repentina de lamanguera.
ADVERTENCIA: Riesgo de operación insegura. No
utilice los accesorios dañados ousados.
nOTA: La unidad está equipada con conexiones rápidas
6
.
La manguera o accesorio que se conecta requerirá un tapón
de conexiónrápida.
ADVERTENCIA: Riesgo de Explosión. Demasiada
presión de aire podrá ser la causa de riesgo de
explosión. Verifique los valores de máxima presión
dados por el fabricante de las herramientas
neumáticas y los accesorios. La presión de salida del
regulador jamás debe exceder los valores de máxima
presión especificados.
AVISO: Riesgo de daño a la propiedad. El aire comprimido
de la unidad puede contener condensación de agua y
EsPAñOl
23
emanación de aceite. No pulverice aire no filtrado sobre
un artículo que podría dañarse con la humedad. Algunos
dispositivos o herramientas neumáticas pueden requerir
aire filtrado. Lea las instrucciones del dispositivo o la
herramientaneumática.
Cómo poner en marcha
1. Coloque la posición de la llave interruptora On/Off
4
2. en la posición “Off” y deje que se incremente la presión
del tanque. El motor se detendrá una vez alcanzado el valor
de “presión de corte” deltanque.
3. Gire la perilla del regulador de 1 vuelta
8
en sentido de
las manecillas del reloj para incrementar la presión y
deténgase cuando ajuste en la presión deseada en el índice.
ADVERTENCIA: Riesgo de operación insegura. Si
observa algún ruido o vibración inusuales, apague el
compresor y contacte a un técnico calificado enservicio.
Ahora el compresor está listo parausarse.
MANTENIMIENTO
ADVERTENCIA: Para reducir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes de
realizar ajustes o de retirar/instalar dispositivos o
accesorios. Un arranque accidental podría causarlesiones.
ADVERTENCIA: La unidad arranca automáticamente
cuando está conectada. Al hacer el mantenimiento
puede quedar expuesto a fuentes de voltaje, de aire
comprimido o a piezas movibles que pueden causar
lesiones personales. Antes de intentar hacerle cualquier
mantenimiento, desconecte el compresor del suministro
eléctrico y drénele toda la presión deaire.
Responsabilidades del cliente
Antes de
cada uso
Diariamente
o luego de
cada uso
Remítase a la
etiqueta de
advertencia
del tanque
Verifique la válvula de
seguridad
X
Drenaje del tanque X
El tanque debe ser
dado de baja
X
1
1– Para mayor información,
llame a nuestro
1-888-895-4595
nOTA: Vea en la sección Operación la ubicación de
los controles.
Cómo verificar la válvula de seguridad (Fig.B)
ADVERTENCIA: Riesgo de Explosión. Si la válvula
de seguridad no trabaja adecuadamente, ello podrá
determinar la sobrepresión del tanque, creando el
riesgo de su ruptura o explosión.
ADVERTENCIA: Riesgo de objetos despedidos.
Utilice siempre equipo de seguridad certificado:
anteojos de seguridad ANSI Z87.1(CAN/CSA Z94.3) con
protección lateral.
Antes de poner en marcha el motor, tire del anillo de
la válvula de seguridad
7
para confirmar que opera
libremente. Si la válvula quedase trabada o no trabajara
suavemente, debe reemplazarse por el mismo tipo de rdar
el compresor deaire.
Cómo drenar el tanque (Fig.A, C)
ADVERTENCIA: Riesgo de operación insegura.
Los tanques de aire contienen aire de alta presión.
Mantenga la cara y otras partes del cuerpo lejos de la
salida del drenaje. Utilice anteojos de seguridad [ANSI
Z87.1(CAN/CSA Z94.3)], ya que al drenar se pueden
desprender residuos hacia la cara.
ADVERTENCIA: Riesgo de ruido excesivo. Utilice
siempre protección auditiva apropiada al usar esta
herramienta. Bajo algunas condiciones y duraciones
de uso, el ruido producido por este producto puede
contribuir a la pérdidaauditiva.
nOTA: Todos los sistemas de aire comprimido generan
condensación que se acumula en cualquier punto de
drenaje (por ejemplo, tanques, filtro, posenfriadores,
secadores). Esta condensación contiene aceite lubricante
y/o sustancias que pueden estar reguladas y que se deben
desechar conforme a las leyes y reglamentaciones locales,
estatales yfederales.
ADVERTENCIA: Riesgo de Explosión. Dentro del
tanque se producirá condensación de agua. Si no drena,
el agua lo corroerá y debilitará causando un riesgo de
ruptura del tanque deaire.
AVISO: Riesgo de daño a la propiedad. Drene el agua del
tanque de aire puede contener aceite y óxido, lo que puede
provocarmanchas.
1. Coloque la posición de la llave interruptora On/Off
4
en
la posición “Off”.
2. Gire la perilla del regulador de 1 vuelta
8
en sentido
contrario a las manecillas del reloj para ajustar la presión de
salida a cero.
3. Remueva la herramienta neumática o elaccesorio.
4. Coloque un contenedor adecuado debajo de la válvula
de drenaje para contener ladescarga.
5. Tire del aro de la válvula de seguridad
7
dejando
purgar el aire del tanque hasta que este reduzca su presión
aproximadamente a 20 psi. Suelte el aro de la válvula
de seguridad.
6. Drene el agua contenida en el tanque de aire, abriendo
la válvula de drenaje
9
(sentido antihorario) ubicada en la
base deltanque.
7. Una vez drenada el agua, cierre la válvula de drenaje
(sentido horario). Ahora el compresor de aire podrá
serguardado.
nOTA: Si la válvula está obstruida, libere toda la presión de
aire del tanque. Así podrá quitar, limpiar y volver a instalar
la válvula.
Limpieza
ADVERTENCIA: Sople la suciedad y el polvo de todos
los conductos de ventilación con aire seco, al menos una vez
por semana. Para reducir el riesgo de lesiones, utilice siempre
protección para los ojos aprobada ANSI Z87.1 al realizar
estatarea.
ADVERTENCIA: Nunca utilice solventes ni otros
químicos abrasivos para limpiar las piezas no metálicas de la
herramienta. Estos productos químicos pueden debilitar los
materiales plásticos utilizados en estas piezas. Utilice un paño
humedecido sólo con agua y jabón neutro. Nunca permita
que penetre líquido dentro de la herramienta ni sumerja
ninguna de las piezas en unlíquido.
24
EsPAñOl
Reparaciones
ADVERTENCIA:
Para asegurar la SEGURIDAD y
la CONFIABILIDAD del producto, las reparaciones, el
mantenimiento y los ajustes (inclusive la inspección y
el cambio de las escobillas, cuando proceda) deben ser
realizados en un centro de mantenimiento en la fábrica
DeWALT u en un centro de mantenimiento autorizado
DeWALT. Utilice siempre piezas de repuestoidénticas.
Información del servicio técnico
Tenga a mano la siguiente información cuando llame al
mantenimiento:
Número del modelo _________________________
Número de serie ____________________________
Fecha y lugar de compra ______________________
Para reemplazar el regulador (Fig. A, D)
1. Drene la presión del tanque de aire. Vea las
instrucciones para el Drenaje del tanque de aire en la
sección Mantenimiento.
2. Desenchufe launidad.
3. Extraiga el cubierta de la consola.
4. Usando una llave de tuercas regulable, saque la válvula
de seguridad
7
del regulador del múltiple
11
.
5. Saque la manguera quitándole la abrazadera
12
.
nOTA: La abrazadera no es reutilizable; debe comprar otra nueva.
1. Quite los tres tornillos de montaje de la bomba que
sujetan labomba.
2. Levante la bomba cuidadosamente de los soportes y
retírela delcamino.
3. Usando una llave de tuercas regulable o una de saque el
múltiple del regulador
8
.
4. Aplique sellador para tuberías en el nuevo múltiple del
regulador y ensamble ajustando con lallave.
5. Vuelva a aplicar sellador para tuberías a la válvula
de seguridad.
6. Re-ensamble todos los componentes en orden inverso
al que se sacaron. Asegúrese de orientar los medidores
correctamente para que puedan leerse y ajuste todos los
componentes con lasllaves.
Almacenaje
Antes de guardar su compresor de aire, asegúrese de hacer
lo siguiente:
1. Revise la sección Mantenimiento de las páginas
precedentes y ejecute el mantenimiento programado de
acuerdo a la necesidad.
2. Drene el agua contenida en el tanque de aire.
Consulte el punto Cómo drenar el tanque en la
secciónMantenimiento.
ADVERTENCIA: Riesgo de Explosión. El agua se
condensa dentro del tanque de aire. Si no se drena,
lo corroerá debilitando la paredes del tanque de aire,
originando un riesgo de ruptura de susparedes.
3. Proteja el cable eléctrico y las mangueras de aire de
daños (tales como ser pisoteados o pasados por encima).
Enróllelos las mangueras de aire en forma florja, alrededor
de la manija del compresor. Enrolle el cable eléctrico
alrededor del enrollador decable.
4. Almacene el compresor de aire en un sitio limpio yseco.
Accesorios
ADVERTENCIA: Debido a que no se han probado con
este producto otros accesorios que no sean los que ofrece
DeWALT, el uso de dichos accesorios con esta herramienta
podría ser peligroso. Para reducir el riesgo de lesiones, con
este producto deben usarse sólo los accesorios recomendados
por DeWALT.
Los accesorios que se recomiendan para utilizar con la
herramienta están disponibles a un costo adicional en
su distribuidor local o en un centro de mantenimiento
autorizado. Si necesita ayuda para localizar algún accesorio,
póngase en contacto con DEWALT Industrial Tool Co., MAT
Industries, LLC, 213 Industrial Dr, Jackson, TN 38301, llame
al 1-888-895-4595 o visite nuestro sitio web:
www.dewalt.com.
EsPAñOl
25
Garantía Limitada
de Un Año
Para los términos de garantía, visite https://
www.dewalt.com/support/warranty.
Para solicitar una copa escrita de los términos de garantía,
póngase en contacto con: servicio al cliente en DEWALT
Industrial Tool Co., MAT Industries, LLC, 213 Industrial Dr,
Jackson, TN 38301 o llame al 1-888-895-4595
AMÉRiCA lATinA: Esta garantía no aplica a productos
vendidos en América Latina. Para productos vendidos en
América Latina, consulte la información de garantía
específica contenida en el empaque, llame a la compañía
local o consulte la página de Internet respecto a la
información degarantía.
REEMPlAZO gRATUiTO DE ETiQUETA DE ADVERTEnCiA:
Si sus etiquetas de advertencia se vuelven ilegibles o
faltan, llame al 1-888-895-4595 para reemplazo gratuito.
Guía de detección de problemas
Esta sección proporciona una lista de las fallas que se
presentan con mayor frecuencia, sus causas y las medidas
correctivas correspondientes. El operador o el personal
de mantenimiento pueden llevar a cabo algunas de estas
acciones correctivas, pero es posible que otras necesiten
la asistencia de un técnico
D
eWALT calificado o de
sudistribuidor.
Registro en Línea
Gracias por su compra. Registre su producto ahorapara:
• sERViCiO En gARAnTÍA: Si completa esta tarjeta, podrá
obtener un servicio en garantía más eficiente, en caso de
que exista un problema con suproducto.
• COnFiRMACiÓn DE PROPiEDAD: En caso de una
pérdida que cubra el seguro, como un incendio, una
inundacíon o un robo, el registro de propiedad servirá como
comprobante decompra.
• PARA sU sEgURiDAD: Si registra el producto, podremos
comunicarnos con usted en el caso improbable que se deba
enviar una notificación de seguridad conforme a la Federal
Consumer Safety Act (Ley Federal de Seguridad de Productos
para elConsumidor).
• Registro en línea en
www.dewalt.com.
EsPAñOl
26
Código Causa posible Posible solución
1
El interruptor de presión no apaga el
motor cuando el compresor alcanza la
presión de desactivación.
Coloque el interruptor Auto On/Off en «Off» (apagado) y desenchufe la unidad, si la unidad no se
apaga póngase en contacto con un centro de servicio de fábrica D
eWALT o un centro de servicio
autorizado DeWALT.
2
Desactivación de interruptor de presión
demasiado alta.
Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio
autorizado DeWALT.
3
Los accesorios de tubo no están
apretados lo suficiente.
Apriete los accesorios donde se puede escuchar que escapa el aire. Revise los accesorios con una
solución de agua jabonosa.
No apriete en exceso.
4
Tanque de aire defectuoso. Se debe reemplazar el tanque de aire. No repare la fuga.
ADVERTENCIA: Riesgo de explosión. No perfore, suelde o modifique de otra manera el tanque de
aire o se debilitará. El tanque de aire se puede romper y explotar.
5
Sellos con fuga. Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio
autorizado DeWALT.
6
Válvula de seguridad defectuosa. Opere la válvula de seguridad manualmente jalando el anillo. Si la válvula todavía tiene fuga, se
debe reemplazar.
7
El regulador no está ajustado
correctamente para el accesorio que
se usa.
Es normal que ocurra alguna caída de presión cuando se use un accesorio, ajuste el regulador como
se indica en Regulador de una vuelta bajo Descripción de operaciones si la caída de presión
es excesiva.
NOTA:
Ajuste la presión regulada bajo las condiciones de flujo mientras se usa el accesorio.
8 Uso excesivo prolongado de aire. Disminuya la cantidad de uso de aire.
9
El compresor no es lo suficiente grande
para el accesorio.
Revise el requerimiento de aire del accesorio. Si es mayor al CFM o la presión suministrada por su
compresor de aire, se necesita un compresor mayor para operar el accesorio.
11
Válvula de retención restringida. Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio
autorizado DeWALT.
12 Fugas de aire. Apriete los accesorios.
13
Regulador dañado. Reemplazar.
14
Se disparó el interruptor de protección
de sobrecarga del motor.
Consulte Protector de sobrecarga de motor bajo Descripción de operaciones. Si la protección de
sobrecarga del motor se dispara frecuentemente, póngase en contacto con un centro de servicio de
fábrica D
eWALT o un centro de servicio autorizado DeWALT.
15
La presión del tanque excede la presión
de activación del interruptor de presión.
El motor arrancará automáticamente cuando la presión del tanque caiga debajo de la presión de
activación del interruptor de presión.
16
Conexiones eléctricas sueltas. Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio
autorizado DeWALT.
17
Posible motor defectuoso. Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio
autorizado DeWALT.
18
Rocío de pintura sobre partes internas
del motor.
Póngase en contacto con un centro de servicio de fábrica DeWALT o un centro de servicio autorizado
DeWALT. No opere el compresor en el área de rocío de la pintura. Vea PELIGRO: RIESGO DE
EXPLOSIÓN O INCENDIO.
19
La bomba no opera debido a que la
presión del tanque está arriba de la
presión de activación.
Drene el tanque debajo de la presión de activación cuando se encienda la bomba.
20
La bomba no opera debido a una falla
de seguridad.
Cambie el interruptor On/Off de «Off» a «On.»
Códigos de detección de problemas
Problema Código
Presión excesiva en el tanque de aire: la válvula de seguridad salta 1, 2
Pérdidas de aire 3
Pérdidas de aire en el tanque de aire o en las soldaduras del tanque de aire 4
Pérdidas de aire entre el cabezal y la placa de la válvula 5
Pérdidas de aire de la válvula de seguridad 6
El compresor no suministra suficiente aire para operar los accesorios 7, 8, 9, 10, 11, 12
La perilla del regulador tiene una pérdida constante de aire 13
El regulador no cierra la salida de aire 13
El motor no funciona 6, 14, 15, 16, 17, 18, 19, 20
DeWALT Industrial Tool Co., MAT Industries, LLC, 213 Industrial Drive, Jackson, TN 38301
(FEB25) Part No. E118295 DXCM55126 Copyright © 2014, 2020, 2023, 2025 DeWALT
The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air
intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the
surface of thetool.
