CL1000
Solar Hand Crank Camping Lantern
OUTDOOR ACTIVITIES NO POWER OUTAGES CONCERNS
Version 1.1
Prolinx GmbH
Brehmstr.56,40239 Duesseldorf
Germany
EC
REP
Made in China
Http://www.yelaw.net
Manufaktur:
SHEN ZHEN SHI MEI SI KU FU SHI YOU XIAN GONG SI
Verkäufer:
SHEN ZHEN SHI YI LUO KE JI YOU XIAN GONG SI
service@yelaw.net
ROCAM
R
- 02 -- 01 -
Chapter 1 LOCATION OF CONTROLS
1. Flashlight ON/OFF Button 2. Handle
3. Solar Panel 4. USB Output Charging Port
5. Main Light 6. Micro USB Input Charging Port
7. Power Indicator 8. Crank Handle
9. Flashlight
8
9
1
2
3
4
5
6
7
Chapter 2 MAIN LIGHT CONTROL
When the 18650 rechargeable battery is fully charged, the main light can
be continuously illuminated for no less than 35 hours.
TURN ON LIGHT
TURN OFF LIGHT
PULL UP
PUSH DOWN
- 04 -- 03 -

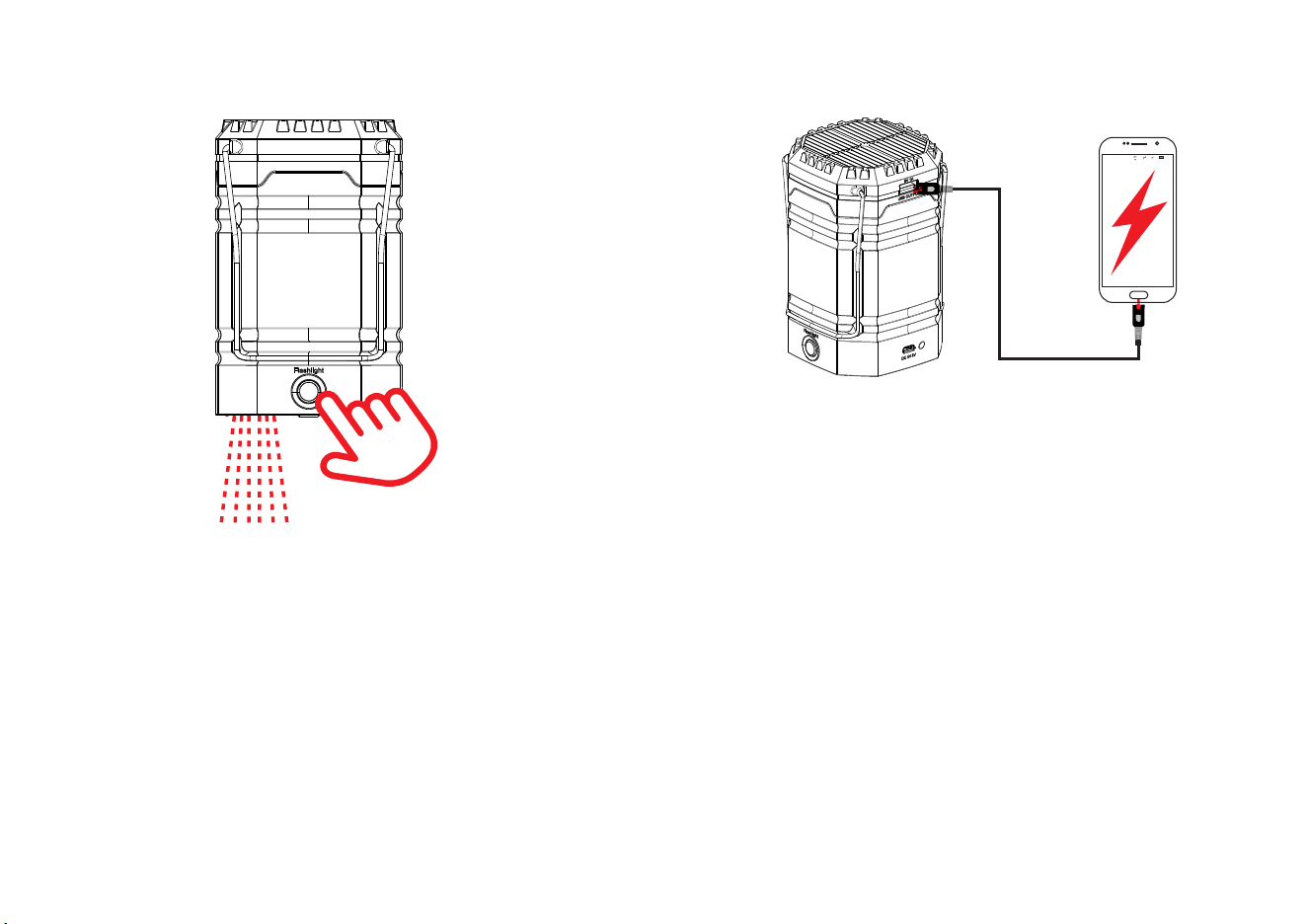

Chapter 3 FLASHLIGHT CONTROL
1. Click Flashlight ON/OFF Button to turn on flashlight.
2. Click Flashlight ON/OFF Button again to turn off flashlight.
When the 18650 rechargeable battery is fully charged, the flashlight can
be continuously illuminated for no less than 30 hours.
Chapter 4 USB OUTPUT CHARGING
Connect your phone charging cable with the USB output port on the top of
the Camping Light.
If the Camping Light has no power, you can rotate the crank handle for 8-
15 minutes (time depends on your speed of rotation). then your phone will
get enough power to start up.
The maximum charge current is 1 Ampere.
22:23
2
89%
E
E
1
- 06 -- 05 -
Chapter 5 POWER SUPPLY MODE
1. Hand Crank Power
(1) Unfold the crank handle from the backside and rotate it in
either direction.
(2) Rotate the crank handle for 3-5 minutes. It will generate
ample power and activate the build-in rechargeable
battery for initial use.
Note: Rotate the crank handle at the speed of 2 laps per second.
It will generate 300-350mA electricity.
2. Solar Power
(1) Expose the solar panel to sunlight, Don’t charge indoors.
(2) It will generate 40-60mA electricity to charging build-in
18650 rechargeable battery.
Main Light Wattage: 2.4W
Main Light Brightness: 200LM
Main Light Color Temperature: 6500-7000K
Flashlight Wattage: 3W
Flashlight Light Brightness: 350LM
Water Resistance: IPX4
Note: Solar panel will generate 45-60mA electricity when exposed to
sunlight. It is difficult to fully charge battery with solar panel, which is
mostly used for maintaining the rechargeable battery.
3. Micro USB Adapter Charging input
(1) Plug the adapter (optional) into the standard outlet, and
then connect to the “Micro USB interface” jack on the
broadside.
(2) It will also charge the built-in rechargeable battery in the
meantime.
(3) It is highly recommended to use 5V/2A adapter.
Note 5V2A adapter is not included.
Charging Duration
Charging Type
5V2A Adapter
2 Hours
> 35 Hours
> 30 Hours
Hand Crank
10 Min
20 - 30 Min
20 - 25 Min
Solar
30 Min
20 - 30 Min
20 - 25 Min
Main Light
Working time
Flashlight
Working time
- 08 -- 07 -
Kapitel 1 STANDORT DER KONTROLLEN
1. Taschenlampe EIN / AUS-Taste 2. Griff
3. Solarpanel 4. Ladeanschluss für USB-Ausgang
5. Hauptleuchte 6. Ladeanschluss für Micro-USB-Eingang
7. Indicatore di energia 8. Kurbelgriff
9. Taschenlampe
8
9
1
2
3
4
5
6
7
Kapitel 2 HAUPTLICHTSTEUERUNG
Wenn der Akku 18650 vollständig aufgeladen ist, kann das Hauptlicht
mindestens 35 Stunden lang kontinuierlich leuchten.
TURN ON LIGHT
TURN OFF LIGHT
PULL UP
PUSH DOWN
- 10 -- 09 -
Kapitel 3 Taschenlampensteuerung
1. Klicken Sie auf die Schaltfläche Taschenlampe EIN / AUS, um die
Taschenlampe einzuschalten.
2. Klicken Sie erneut auf die Schaltfläche Taschenlampe EIN / AUS, um die
Taschenlampe auszuschalten.
Wenn der Akku 18650 vollständig aufgeladen ist, kann die Taschenlampe
mindestens 30 Stunden lang kontinuierlich beleuchtet werden.
Kapitel 4 Aufladen des USB-Ausgangs
Schließen Sie das Ladekabel Ihres Telefons an den USB-Ausgang oben am
Camping Light an.
Wenn das Camping Light keinen Strom hat, können Sie die Kurbel 8-15
Minuten lang drehen (die Zeit hängt von Ihrer Drehzahl ab). Dann wird Ihr
Telefon genügend Strom zum Starten erhalten.
Der maximale Ladestrom beträgt 1 Ampere.
22:23
2
89%
E
E
1
- 12 -- 11 -
Kapitel 5 STROMVERSORGUNGSMODUS
1. Handkurbelkraft
(1) Klappen Sie die Kurbel von hinten nach hinten und drehen Sie sie in
beide Richtungen.
(2) Drehen Sie die Kurbel 3-5 Minuten lang. Es wird ausreichend Strom
erzeugen und den eingebauten Akku für den ersten Gebrauch
aktivieren.
Hinweis: Drehen Sie die Kurbel mit einer Geschwindigkeit von 2 Runden
pro Sekunde. Es wird 300-350mA Strom erzeugen.
2. Solarenergie
(1) Setzen Sie das Solarpanel dem Sonnenlicht aus. Laden Sie es nicht in
Innenräumen auf.
(2) Zum Laden des eingebauten 18650-Akkus werden 40-60 mA Strom
erzeugt.
Hauptlichtleistung: 2.4W
Hauptlichthelligkeit: 200LM
Hauptlicht-Farbtemperatur: 6500-7000K
Leistung der Taschenlampe: 3W
Helligkeit des Taschenlampenlichts: 350LM
Wasserbeständigkeit: IPX4
Hinweis: Solarmodule erzeugen bei Sonneneinstrahlung 45-60 mA Strom.
Es ist schwierig, den Akku mit einem Solarpanel vollständig aufzuladen,
das hauptsächlich zur Wartung des Akkus verwendet wird.
3. Micro-USB-Adapter Ladeeingang
(1) Stecken Sie den Adapter (optional) in die Standardsteckdose und
schließen Sie ihn an die Buchse „Micro USB Interface“ an der
Breitseite an.
(2) In der Zwischenzeit wird auch der eingebaute Akku aufgeladen.
(3) Es wird dringend empfohlen, einen 5V / 2A-Adapter zu verwenden.
Hinweis: Der 5V2A-Adapter ist nicht im Lieferumfang enthalten.
Ladedauer
Ladungsart
5V2A Adapter
2 Hours
> 35 Hours
> 30 Hours
Handkurbel
10 Min
20 - 30 Min
20 - 25 Min
Solar
30 Min
20 - 30 Min
20 - 25 Min
Hauptlicht
Arbeitszeit
Taschenlampe
Arbeitszeit
