REFRIGERATED SEASONING TABLE

MODEL:E40TW、E48TW、E55TW、E60TW

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and doses not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

Model: E40TW、E48TW、E55TW、E60TW

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

REFRIGERATED

SEASONING TABLE

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

This product is subject to the provision of European Directive

2012/19/EC. The symbol showing a wheelie bin crossed

through indicates that the product requires separate refuse

collection in the European Union. This applies to the product

and all accessories marked with this symbol. Products marked

as such may not be discarded with normal domestic waste, but

must be taken to a collection point for recycling electrical and

electronic devices

Content

Ⅰ

. Main Technical Parameters

Ⅱ

. Cautions

Ⅲ

. Precautions for use

Ⅳ

. Common faults and troubleshooting

Ⅴ

. Non-faults

Ⅵ

. Electrical Schematic Diagram

Ⅶ

. After-Sale Service

Ⅷ

. Appendix with Shipment

Preface

Dear users

：

1. Welcome to use Sushi FG showcase series manufactured by our

company. It is designed for sites like various food, cuisine stores and hotels

and mainly used for refrigeration and show of articles. The refrigeration

temperature is 2

℃

below.

2. The product is designed scientifically and properly in structure, energy &

electricity saving, clean and better fresh keeping with direct cooling

structure design, featuring fast cooling and uniform temperature inside.

- 3 -

The glass case is made of closely lapped hot-bent safety glass sheet,

thoroughly transparent.Product of this series features good-looking

appearance, practicality, proper design, fast refrigeration, low power

consumption, low noise, healthiness and uniform temperature.

3. All the materials, components and refrigeration units for the products are

from internationally professional famous brand manufacturer in order to

ensure their quality.

4. The product adopts direct cooling copper tube polyurethane integral

foam, safe, electricity saving, nice-looking, widely applied and making the

counter face temperature more uniform.

5. This product has humanized design and increases the display function

of the commodities. It is nice and decent so that it plays a certain

adornment effect in using occasions.

6. The executive components of refrigeration system and the controlling

components of electrical equipment are abroad brand-name products, so

as to ensure the operation of the product is stable and reliable. The

reasonable system design improves the heat exchanging efficiency. Thus

the cooling inside the cabinet is faster and the temperature is lower, and it

is more energy-efficient.

In order to use our product better and prolong the service life of it, please

carefully read the operation manual of this product before using.

Ⅰ. Main Technical Parameters

Model

Storage

tempera

ture

voltage/

frequency

Input

total

power

Refrigerant

Dimensions

(length×

width×

height mm)

Net

weight

（kg）

E40T

35-46℉

115V

60Hz

130W

R290

955*404*45

E48T

135W

1130*404*4

36.5

- 4 -

E55T

140W

1305*404*4

40.5

E60T

150W

1480*404*4

44.5

Ⅱ. Cautions

1. Must use separate single-phase triple-pole power socket with the socket

earth port (E) reliably earthed. Note: do not take running water or gas pipe

as the earthing terminal. Or once electric system has troubles, there will be

no earthing protection, which will threaten personal and property safety.

Remember that our company will not bear any responsibilities for accidents

and losses caused by electric damage due to non-compliance with the

abovementioned requirement when operating and using.

2. Do not directly put the power line on the passage. There should be a

trough plate with certain strength for shielding or groove with cover plate to

avoid damage from heavy load and sharp tools.

3. Never put hazards which are volatile, corrosive, radioactive, flammable,

explosive, poisonous and polluting the food in the cabinet.

4. Do remember to cut off the power before cleaning the product or

changing lamp. Do not rinse it in case of electrical appliance being affected

with damp, soaking or having other accidents.

5. Once the product has electric and refrigeration system troubles,

non-professional electricians and personnel without sufficient refrigeration

technology and rich experience shall not randomly fiddle with, disassemble

and repair it in case of causing more serious accidents and even danger,

which will lead to more losses.

Ⅲ. Precautions for use

1. Push and place gently when carrying with inclination not exceeding 45

degrees.

2. The product should be placed in the area which is ventilated, cool, dry,

- 5 -

kept away from heat and dust. Direct sun exposure should be avoided in

case of affecting refrigeration effect and the ground should be even and

firm. Distance of the cabinet’s periphery from walls and other objects

should be no less than 10 cm in order to ensure good radiating of

condenser. The showcase should be put in specified area in order to

prevent displacement due to external force

3. The showcase should be operating for a period of time to confirm the

refrigeration system in normal condition before use at each time. After the

temperature inside is reduced to normal one, food can be put into

refrigeration tray for refrigeration.

4. Do not put too much over hot food in the showcase’s surface in case of

generating over charge instantaneously.

5. For long-term discontinuation, take internal and external cleaning well

for the product. Then dry and place it in dry, cool ventilated place, and

frequently check to beware the rats. When restarting the equipment, strictly

check the electrical lines to see that whether be bit and damaged by the

rats. After strict inspection and making sure, the equipment can be

restarted to use.

6. Non-professionals shall not randomly open and replace members,

electrical elements in the freezer and refrigeration units.

7. Ask professional maintenance personnel to replace damaged power line

to avoid danger.

8. If you cannot repair the failure by yourself, please ask for professional

personnel to work out in a timely manner, or inform our technical personnel

to repair the failure.

Ⅳ. Common Faults and Troubleshooting

If you think the product has troubles, just check and do troubleshooting as

per following form. If still fails, please contact our company or sales

department. Non-professionals should not randomly dismantle and

maintain product structures, electrical elements and refrigeration system.

Check and troubleshooting must be done by professional technicians or

- 6 -

accident will be easily caused, leading to bigger losses. Once the product

is found to be electrified, please cut off power immediately and then ask

professionals for check and repair.

Common Troubleshooting

Faults

Fault Causes

Scope of

Examination

Troubleshooting

Compress

or not

working

Power off

Check by

multimeter

Switch on

Plug loose

Check

Plug in tightly

Starter relay socket

loose

Dismount

shroud for

check

Plug the pin

tightly

Over high

temperatur

e Inside

the

showcase

The storied goods

are too much inside

the showcase.

Reduce food

Ambient

temperature too high

Test by

thermometer

Change ambient

temperature

Too loud

noise

The showcase is not

placed stable.

Check

Placed stable

Fan and compressor

castors footing loose

Check

Fasten the

footing screws

Ⅴ. Non-faults

1.When the compressor operates, the surface will be hot. In normal

compressor operation, the surface temperature will be high. This is normal

phenomenon. Do not touch with hands.

2. There is moisture condensation on the glass surface. With high

environment temperature and humidity, it is easy for dewdrop to appear on

- 7 -

the external surface of the glass. Please wipe it dry timely using soft dry

cloth or start heating wire demisting function.

3. The room temperature is lower than the controlling temperature of the

temperature controller so that the compressor breaks down. Because the

room temperature is lower than the temperature of the temperature

controller, so the data collected by the temperature sensor is not enough to

start the compressor.

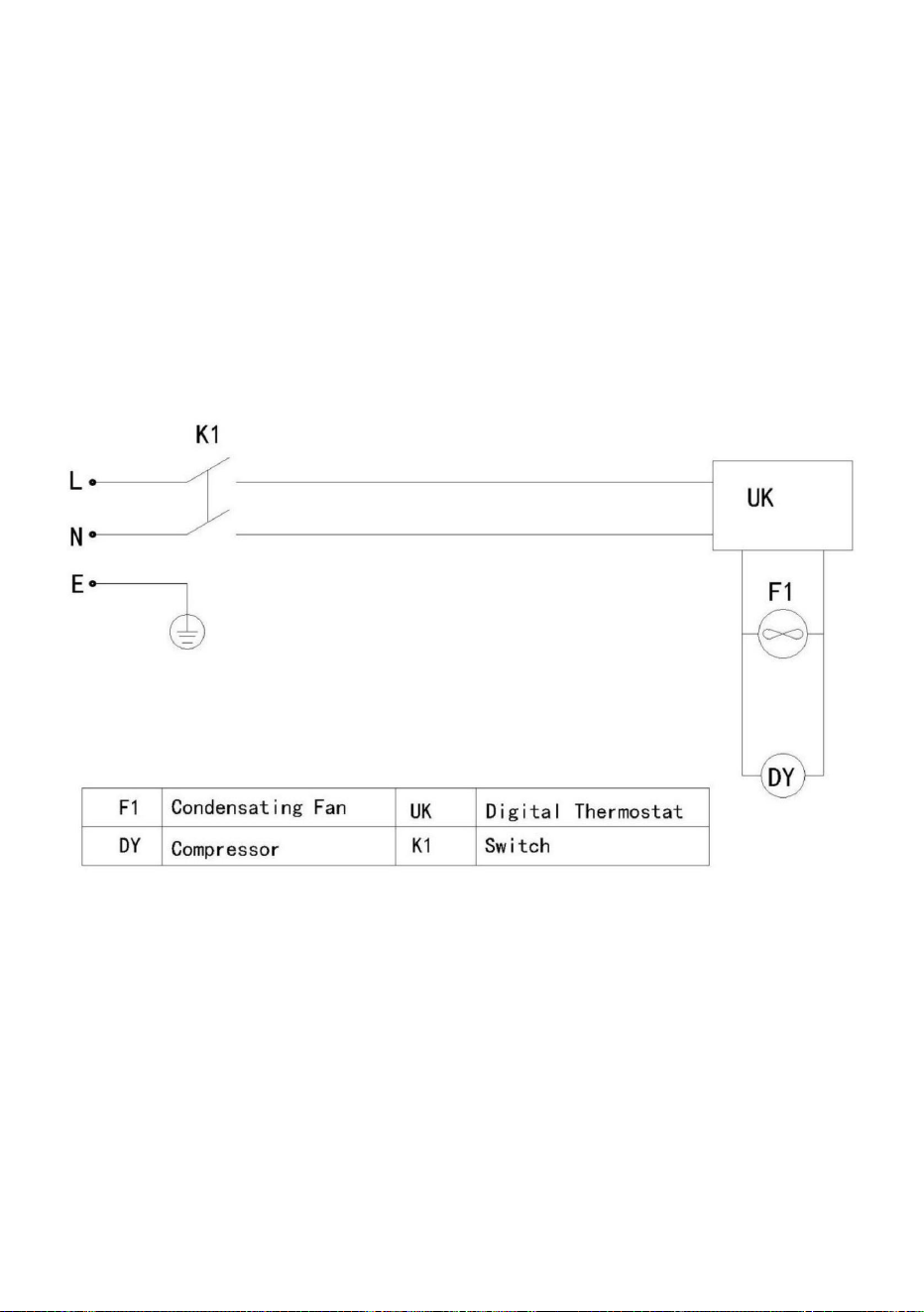

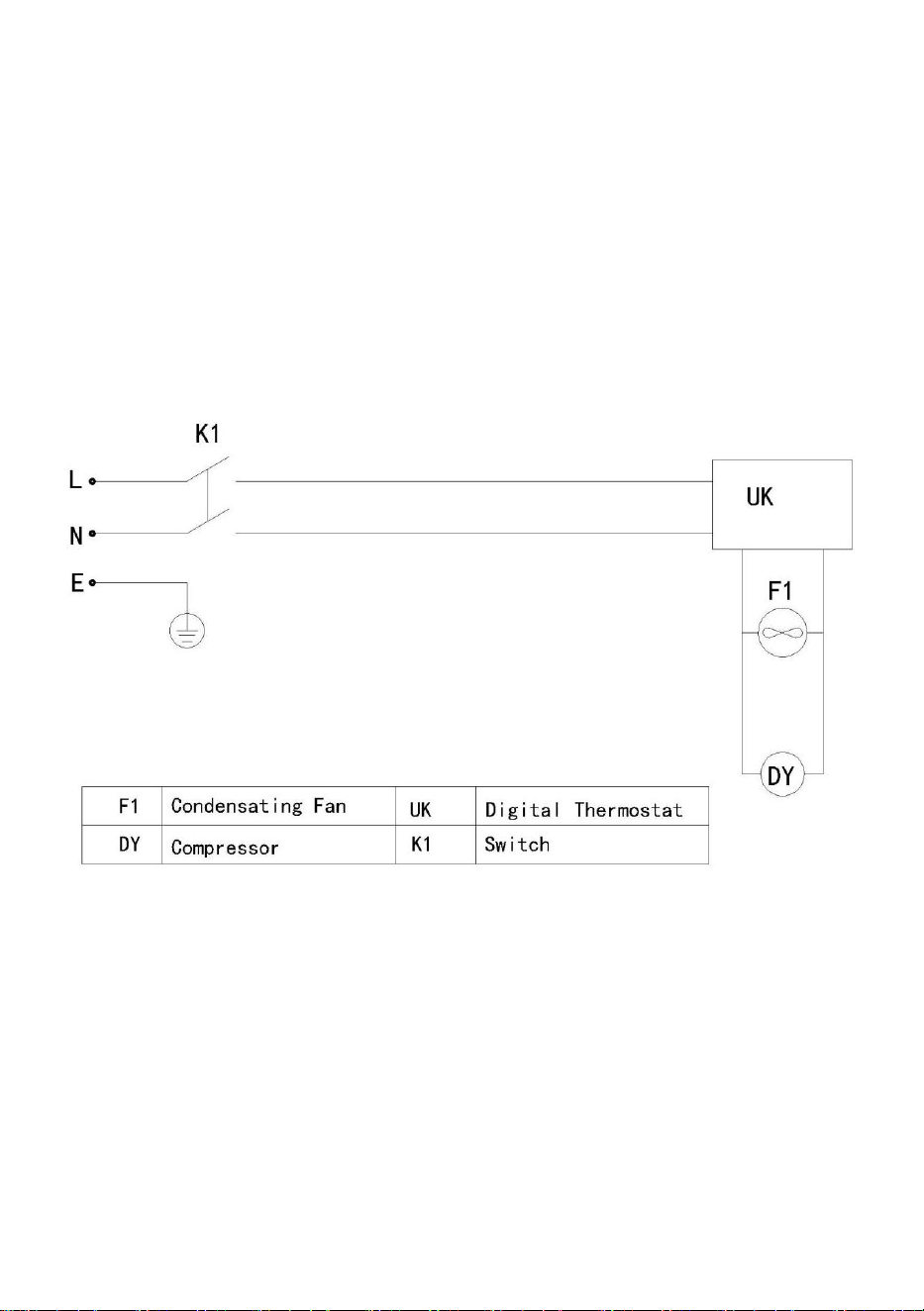

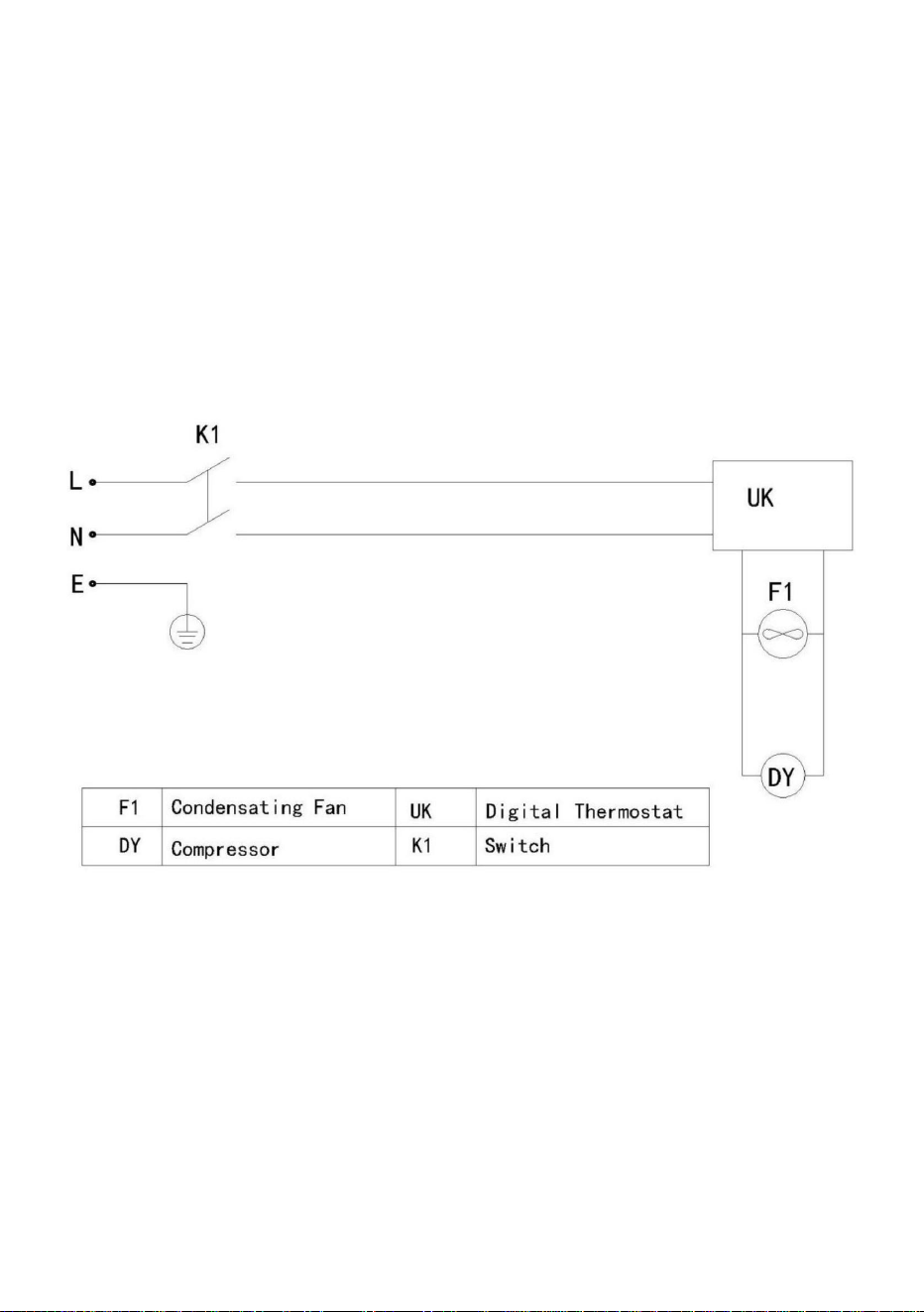

Ⅵ Electrical schematic diagrams

Ⅶ. After-Sale Service

On the condition that user follows the user manual, the product will have

one-year warranty since the delivery date and our company will be

responsible for replacement and repair of the damaged components

caused by poor quality during the period (glass damage excluded).

Proper fees will be charged after repairing damaged products caused

by following reasons:

1. Not follow user manual.

- 8 -

2. Randomly use unmatched components for replacement.

3. Voltage fluctuation value exceeds permissible scope or other natural

factors.

Ⅷ. Appendix with Shipment

1. 1 product instruction.

2. 1 quality certificate and warranty card.

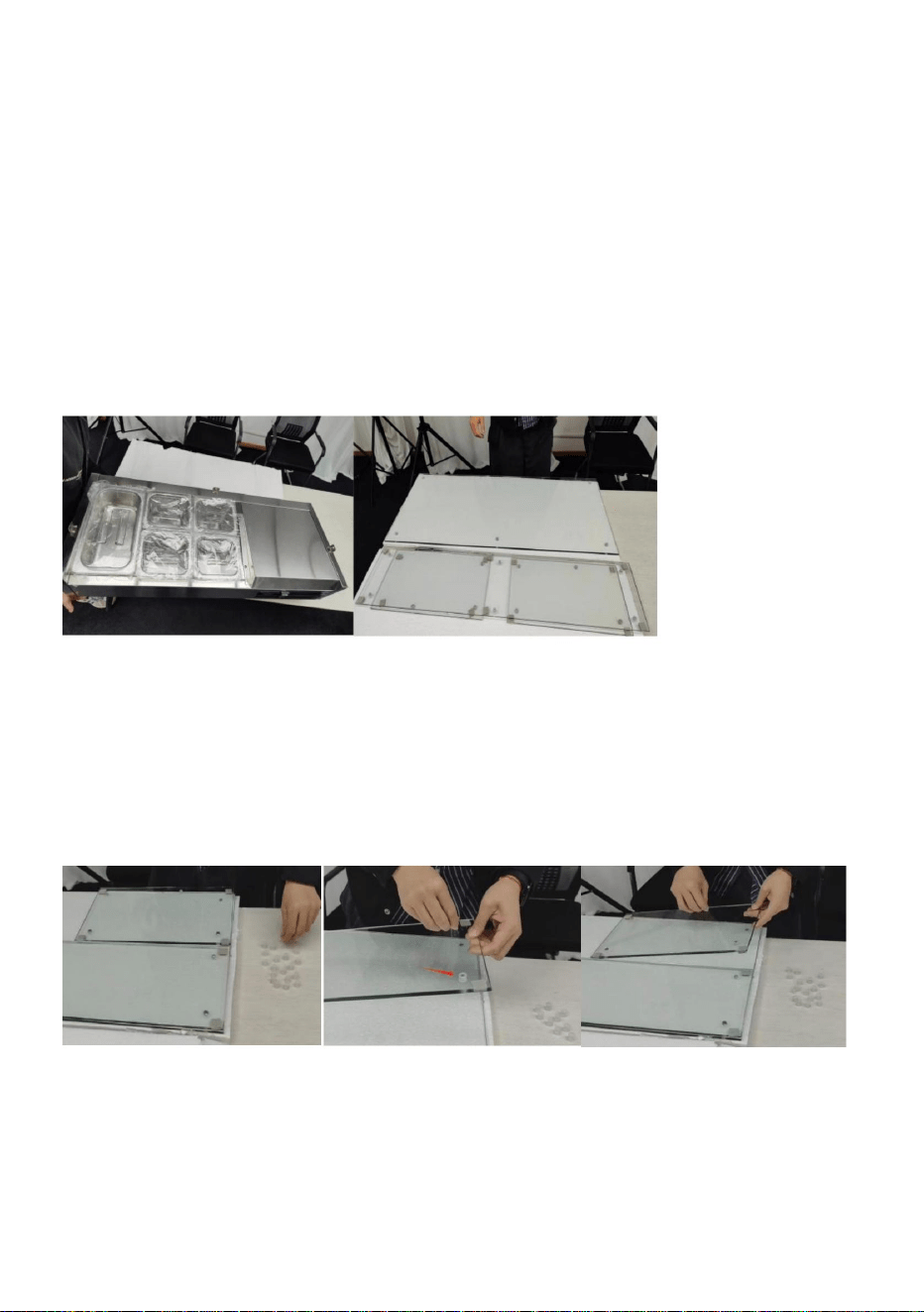

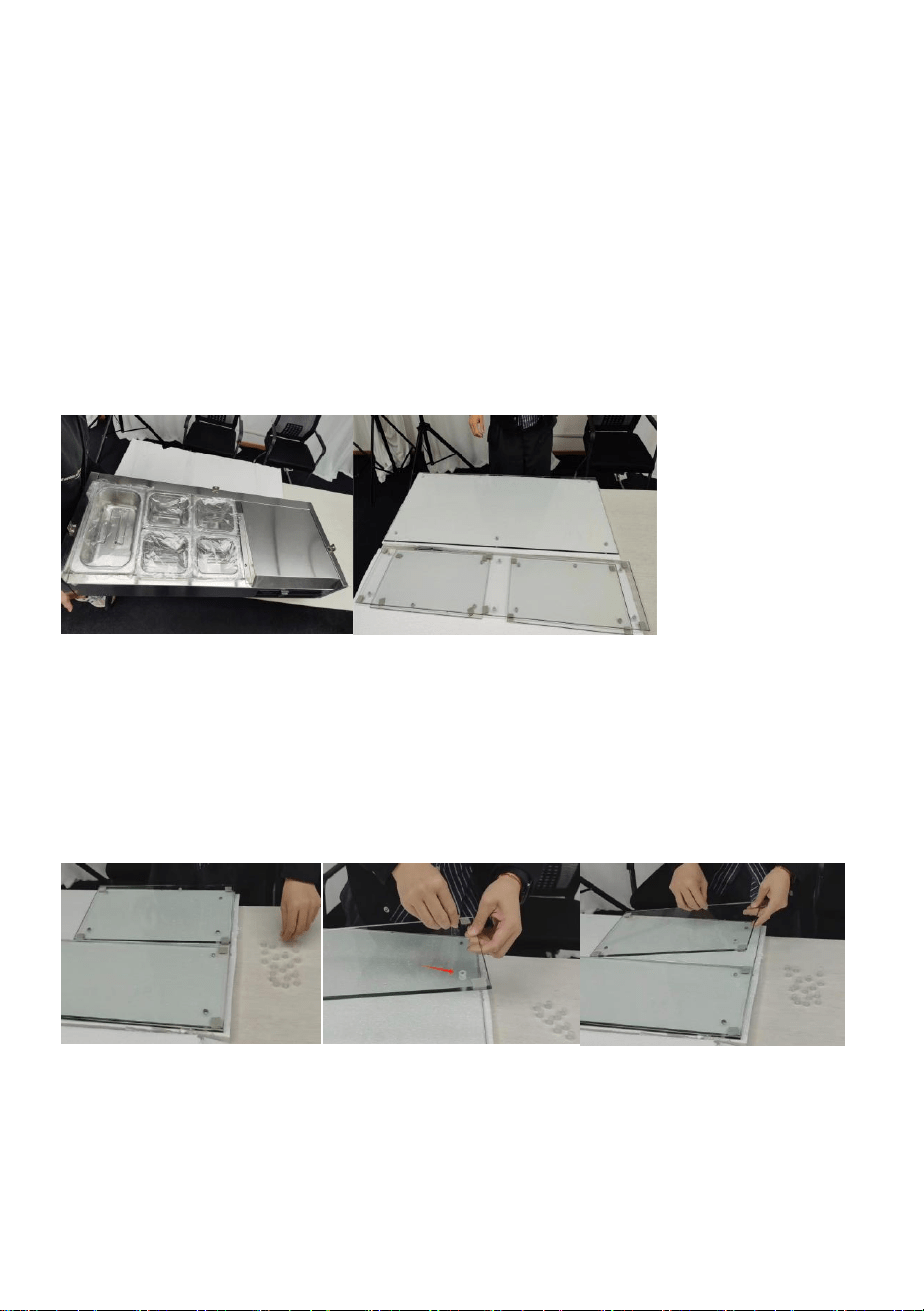

This is a brief tutorial on assembling glass products. The following is

a detailed explanation of each step:

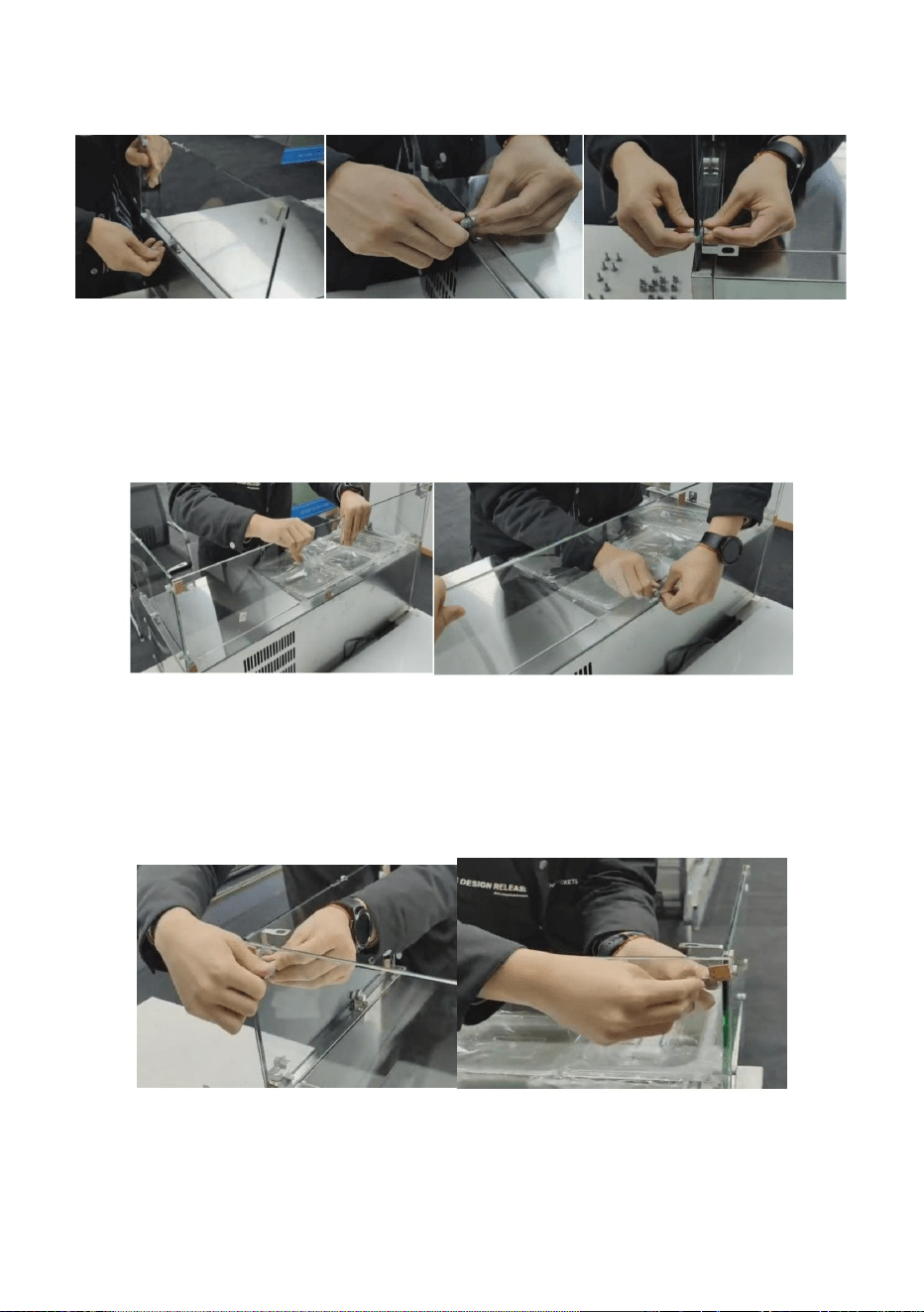

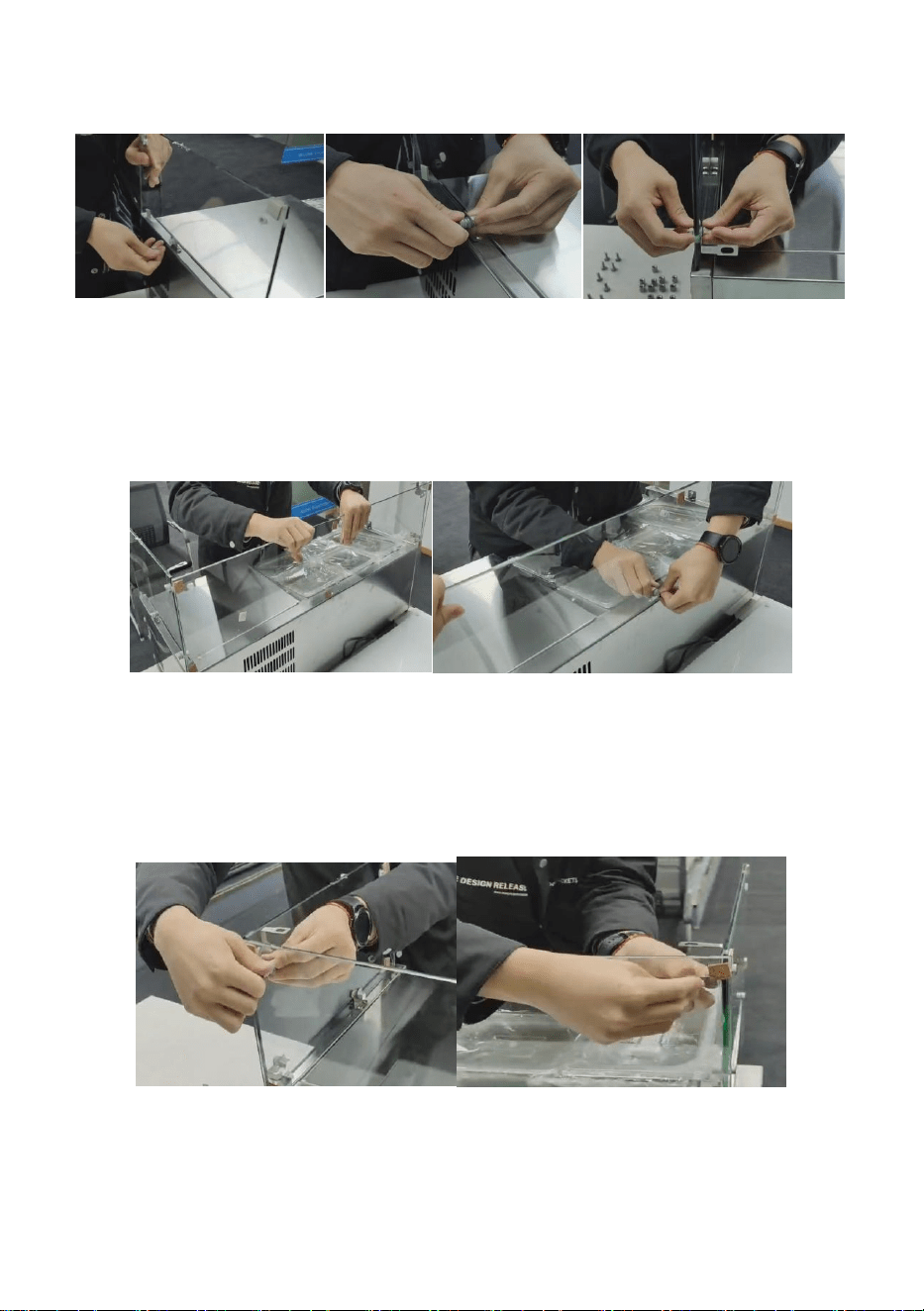

Step 1: Insert Screw Damping Rings

Ensure that the screw damping rings are inserted into the glass holes,

maintaining a flat surface with the glass to avoid any unnecessary

compression or damage. Ensure the quality and size of the screw damping

rings are suitable for the screws being used.

Step 2: Install Side Glasses

When installing the side glasses, make sure to use screws and nuts of

appropriate size and quality for a secure installation. Gradually apply

- 9 -

pressure when tightening the screws to avoid over-tightening and potential

glass breakage.

Step 3: Install Back Long Glass

Align the back long glass with the housing and the side glasses, ensuring a

complete alignment. When securing with screws, apply moderate pressure,

making sure not to cause any unnecessary pressure on the glass.

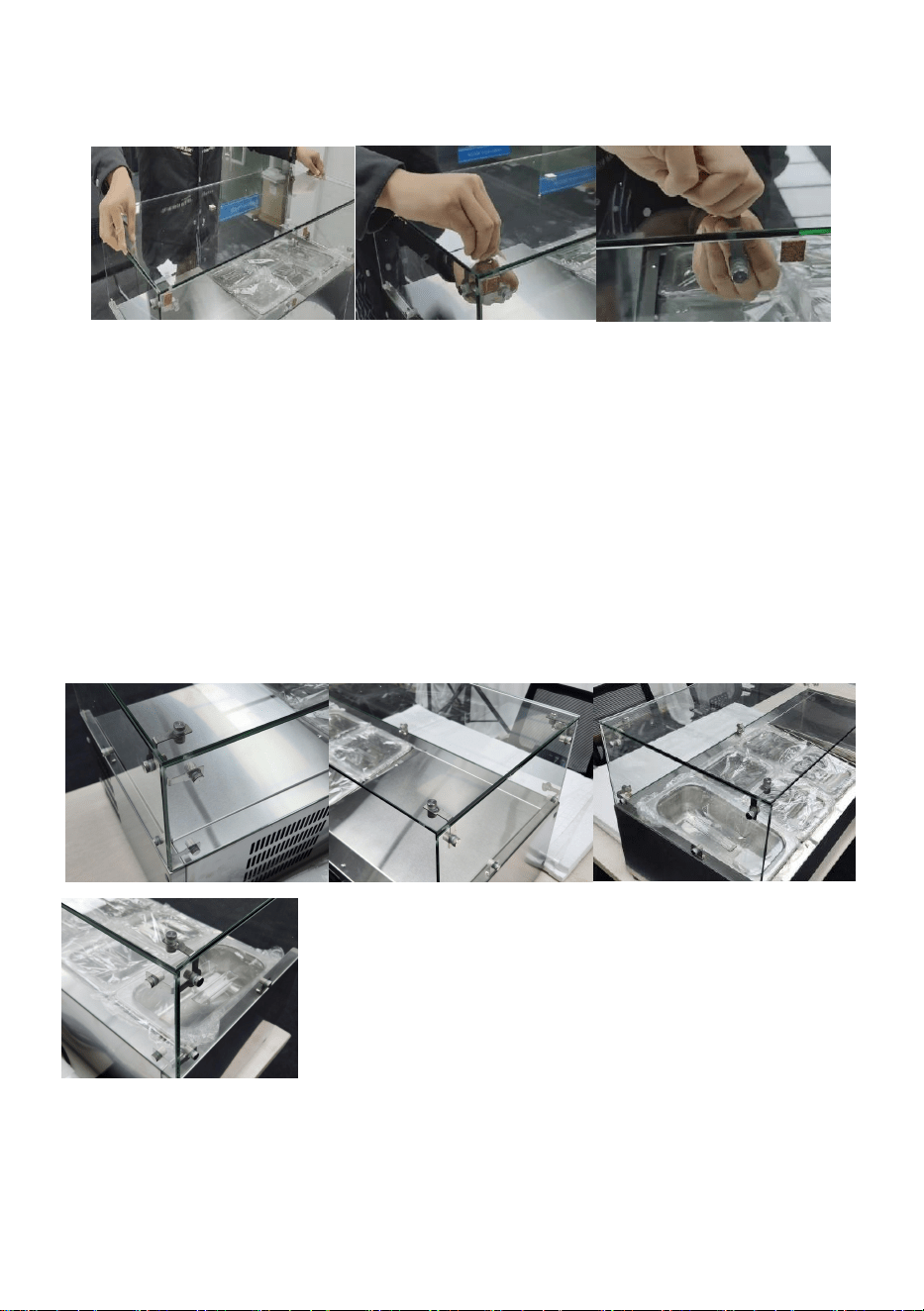

Step 4: Install Glass Fixing Clips

When installing the glass fixing clips, ensure they are securely fixed in their

respective positions. Check each fixing clip for stability to ensure effective

maintenance of the glass's stable connection.

Step 5: Install Top Glass

When installing the top glass, once again, ensure it aligns perfectly with the

- 10 -

back glass and side glasses. Gradually apply pressure using the provided

screws for the final fixation, ensuring a safe and stable attachment.

After completing the assembly, it is recommended to perform the

following checks:

Inspect the tightness of all screws to ensure they are secure.

Verify the alignment between all layers of glass to ensure a neat

appearance.

Clean the product surface to remove any dirt or fingerprints, maintaining a

flawless appearance.

Following these suggestions will help ensure the successful assembly of

the glass-paneled refrigerated seasoning station, providing a safe, stable,

and aesthetically pleasing product.

Made In China

Technical Support and E-Warranty Certificate

www.vevor.com/support

TABLED'ASSAISONNEMENTRÉFRIGÉRÉE

MODÈLE:E40TW,E48TW,E55TW,E60TW

Assistancetechniqueetcertificatdegarantieélectroniquewww.vevor.com/support

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznousparrapport

auxgrandesmarquesetlesdosesnesignifientpasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.

parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandecheznous

sivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Machine Translated by Google

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiques

oulogiciellessurnotreproduit.

Modèle:E40TW,E48TW,E55TW,E60TW

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?

N'hésitezpas

ànouscontacter:Supporttechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

1

TABLEAUD'ASSAISONNEMENT

BESOIND'AIDE?CONTACTEZNOUS!

RÉFRIGÉRÉ

Machine Translated by Google

Contenu

Préface

2

1.BienvenuedanslasériedevitrinesSushiFGfabriquéeparnotresociété.Ilestconçupourdes

sitestelsquediversmagasinsd'alimentation,magasinsdecuisineethôtelsetestprincipalementutilisépourla

réfrigérationetlaprésentationd'articles.Latempératurederéfrigérationestinférieurede2.

Chersutilisateurs:

.Précautionsd'emploi.Défauts

courantsetdépannage.Nonfautes.Schémaélectrique

.Serviceaprès

vente.Annexeavecexpédition

Ceproduitestsoumisauxdispositionsdeladirectiveeuropéenne2012/19/CE.Lesymbole

représentantunepoubellebarréeindiquequeleproduitnécessiteunecollecte

sélectivedesdéchetsdansl'Unioneuropéenne.Cecis'appliqueauproduitetàtousles

accessoiresmarquésdecesymbole.Lesproduitsmarquéscommetelsnepeuventpas

êtrejetésaveclesorduresménagèresnormales,maisdoiventêtredéposésdansunpointde

collectepourlerecyclagedesappareilsélectriquesetélectroniques.

.Précautions

Avertissement:Pourréduirelerisquedeblessure,l'utilisateurdoitlire

attentivementlemanueld'instructions.

2.Leproduitestconçuscientifiquementetcorrectemententermesdestructure,d'économied'énergieet

d'électricité,deconservationpropreetmeilleureavecuneconceptiondestructurederefroidissement

direct,avecunrefroidissementrapideetunetempératureuniformeàl'intérieur.

.Principauxparamètrestechniques

Machine Translated by Google

.Principauxparamètrestechniques

135W

largeur×

loi

115V

poids

(kg)

(longueur×

hauteurmm)

955*404*45

130W

36,5

tension/

fréquence

E40T

pouvoir

Température

destockage

Filet

3546

60Hz

Saisir

letotal

DANS

Réfrigérant

Dimensions

1130*404*4

Modèle

E48T

R290

6.Lescomposantsexécutifsdusystèmederéfrigérationetlescomposantsdecontrôle

deséquipementsélectriquessontdesproduitsdemarqueétrangère,afindegarantirque

lefonctionnementduproduiteststableetfiable.Laconceptionraisonnabledu

systèmeaméliorel’efficacitédel’échangethermique.Ainsi,lerefroidissementàl’intérieur

del’armoireestplusrapide,latempératureestplusbasseetestpluséconomeenénergie.

5.Ceproduitaundesignhumaniséetaugmentelafonctiond'affichagedesproduits.Ilest

agréableetdécentdesortequ'iljoueuncertaineffetdedécorationlorsdes

occasionsd'utilisation.

3.Touslesmatériaux,composantsetunitésderéfrigérationdesproduitsproviennentd'un

fabricantdemarquederenomméeinternationaleafindegarantirleurqualité.

Afindemieuxutilisernotreproduitetdeprolongersaduréedevie,veuillezlireattentivement

lemanueld'utilisationdeceproduitavantdel'utiliser.

4.Leproduitadopteunemousseintégraledepolyuréthaneàtubedecuivreà

refroidissementdirect,sûre,économeenélectricité,belle,largementappliquéeetrendant

latempératuredelafaceducomptoirplusuniforme.

Leboîtierenverreestconstituéd'unefeuilledeverredesécuritépliéeàchaudet

parfaitementtransparente.Leproduitdecettesérieprésenteunebelleapparence,

uncôtépratique,uneconceptionappropriée,uneréfrigérationrapide,unefaible

consommationd'énergie,unfaiblebruit,unebonnesantéetunetempératureuniforme.

3

Machine Translated by Google

.Précautions

.Précautionsd'emploi

avecl'humidité,letrempageoud'autresaccidents.

etlespertescauséespardesdommagesélectriquesdusaunonrespectdes

5.Unefoisqueleproduitprésentedesproblèmesdesystèmeélectriqueetde

réfrigération,desélectriciensnonprofessionnelsetdupersonnelsansréfrigérationsuffisante

pasdeprotectiondemiseàlaterre,cequimenaceraitlasécuritédespersonnesetdesbiens.

N'oubliezpasquenotreentreprisen'assumeraaucuneresponsabilitéencasd'accident

lampeàlanger.Nepaslerincerencasd'appareilélectriqueaffecté

etréparezleencasd'accidentsplusgravesetmêmededanger,cequientraîneradavantage

depertes.

2.Neplacezpasdirectementlaligneélectriquesurlepassage.Ildevraityavoirun

exigencementionnéecidessuslorsdufonctionnementetdel'utilisation.

latechnologieetl'expériencerichenedoiventpasjouerauhasard,démonter

1.Doitutiliseruneprisedecouranttripolairemonophaséeséparéeaveclaprise

évitezlesdommagescauséspardeschargeslourdesetdesoutilstranchants.

1.Poussezetplacezdoucementlorsdutransportavecuneinclinaisonnedépassantpas45

plaquecreuseavecunecertainerésistancepourleblindageourainureavecplaquederecouvrementpour

4.N'oubliezpasdecouperl'alimentationavantdenettoyerleproduitou

commebornedeterre.Ouunefoisquelesystèmeélectriqueauradesproblèmes,ilyaura

2.Leproduitdoitêtreplacédansunendroitaéré,frais,sec,

portdeterre(E)misàlaterredemanièrefiable.Remarque:neprenezpasd'eaucourantenidetuyaudegaz

3.Neplacezjamaisdeproduitsdangereuxvolatils,corrosifs,radioactifs,inflammables,explosifs,

toxiquesetpolluantlesalimentsdansl'armoire.

degrés.

E60T 1480*404*4

44,5

DANS

1305*404*4

150W

40,5

E55T

DANS

140W

4

Machine Translated by Google

7.Demandezaupersonneldemaintenanceprofessionnelderemplacerlaligneélectriqueendommagée

pourleproduit.Ensuite,séchezleetplacezledansunendroitsecetfraisetaéré,et

condenseur.Lavitrinedoitêtreplacéedansunezonespécifiéeafinde

4.N'enmettezpastropsurlesalimentschaudssurlasurfacedelavitrineencasde

personnelpourtravaillerentempsopportun,ouinformernotrepersonneltechnique

entretenirlesstructuresdesproduits,lesélémentsélectriquesetlesystèmederéfrigération.

3.Lavitrinedoitfonctionnerpendantuncertaintempspourconfirmerle

vérifiezleslignesélectriquespourvoirsiellessontmorduesetendommagéesparle

conservéàl'abridelachaleuretdelapoussière.L'expositiondirecteausoleildoitêtreévitée

plateauréfrigérantpourlaréfrigération.

6.Lesnonprofessionnelsnedoiventpasouvriretremplacerauhasardleséléments,éléments

électriquesdescongélateursetdesgroupesfrigorifiques.

lesrats.Aprèsuneinspectionstricteetuneassurance,l'équipementpeutêtre

Sivouspensezqueleproduitadesproblèmes,vérifiezsimplementeteffectuezledépannagecomme

département.Lesnonprofessionnelsnedoiventpasdémonteret

ferme.Distancedelapériphériedumeubleparrapportauxmursetautresobjets

Générantinstantanémentunesurcharge.

pouréviterledanger.

Lavérificationetledépannagedoiventêtreeffectuéspardestechniciensprofessionnelsou

doitêtred'aumoins10cmafind'assurerunbonrayonnementde

5.Pourunarrêtàlongterme,effectuezbienlenettoyageinterneetexterne

8.Sivousnepouvezpasréparerlapannevousmême,veuillezdemanderàunprofessionnel

systèmederéfrigérationdansdesconditionsnormalesavantutilisationàchaquefois.Aprèsle

empêcherledéplacementdûàuneforceexterne

vérifiezfréquemmentpourvousméfierdesrats.Lorsduredémarragedel'équipement,strictement

pourréparerlapanne.

selonleformulairesuivant.Sil'échecpersiste,veuillezcontacternotresociétéounotreservicecommercial

latempératureàl'intérieurestréduiteàlanormale,lesalimentspeuventêtremisdans

redémarrépourutiliser.

casd'effetderéfrigérationaffectéetlesoldoitêtreplatet

.Défautscourantsetdépannage

5

Machine Translated by Google

Lesbienslégendaires

sonttropnombreuxàl'intérieur

Vérifieravec

unmultimètre

Démonter

Réduirelanourriture

Testpar

thermomètre

Lesroulettesduventilateuretdu

compresseurnefonctionnentpas

1.Lorsquelecompresseurfonctionne,lasurfaceserachaude.Enfonctionnement

normalducompresseur,latempératuredesurfaceseraélevée.C'estunphénomènenormal.Ne

touchezpasaveclesmains.

Causesdespannes

vérifier

Placéstable

unaccidentserafacilementprovoqué,entraînantdespertesplusimportantes.Unefoisquele

produitestélectrifié,veuillezcouperimmédiatementl'alimentationélectrique,puisdemanderà

desprofessionnelsdelevérifieretdeleréparer.

Allumer

Prisedurelaisdedémarrage

desserrée

Branchezfermement

Ambiant

températuretropélevée

Tropfort

Champd'application

Branchezdesserré

Branchezfermement

labroche

Changerla

températureambiante

Fixezle

Vérifier

Examen

Vérifier

Température

excessiveà

l'intérieur

Lavitrinen'estpasplacée

demanièrestable.

2.Ilyadelacondensationd'humiditésurlasurfaceduverre.Avecunetempérature

etunehumiditéambiantesélevées,ilestfacilepourdesgouttesderoséed'apparaîtredessus.

Dépannage

Défauts

linceulpour

lavitrine.

Vérifier

vitrine

bruit

Éteindre

fonctionnement

visdepied

Compresser

oupas

.Nonfautes

Dépannagecourant

6

Machine Translated by Google

Desfraisappropriésserontfacturésaprèslaréparationdesproduitsendommagéscauséspar

lesraisonssuivantes:1.Ne

passuivrelemanueld'utilisation.

3.Latempératureambianteestinférieureàlatempératuredecontrôledurégulateurde

température,desortequelecompresseurtombeenpanne.Étantdonnéquelatempérature

ambianteestinférieureàlatempératuredurégulateurdetempérature,lesdonnées

collectéesparlecapteurdetempératurenesuffisentpaspourdémarrerlecompresseur.

Àconditionquel'utilisateursuivelemanueld'utilisation,leproduitbénéficierad'unegarantie

d'unanàcompterdeladatedelivraisonetnotresociétéseraresponsabledu

remplacementetdelaréparationdescomposantsendommagéscausésparune

mauvaisequalitépendantcettepériode(dommagesauverreexclus).

lasurfaceexterneduverre.Veuillezl'essuyeràtempsàl'aided'unchiffondouxetsecou

démarrerlafonctiondedésembuagedufilchauffant.

Schémasélectriques

.Serviceaprèsvente

7

Machine Translated by Google

1.1noticeduproduit.2.1

certificatdequalitéetcartedegarantie.

3.Lavaleurdefluctuationdetensiondépasselaportéeautoriséeoutouteautre

compressionoudommage.Assurerlaqualitéetlatailledel'amortissementdelavis

2.Utilisezauhasarddescomposantsinégaléspourleremplacement.

lesanneauxconviennentauxvisutilisées.

Lorsdel'installationdesvitreslatérales,veillezàutiliserdesvisetdesécrousde

Assurezvousquelesbaguesd'amortissementdesvissontinséréesdanslestrousduverre,en

maintenantunesurfaceplaneavecleverrepourévitertoutinutile

tailleetqualitéappropriéespouruneinstallationsécurisée.Appliquerprogressivement

facteurs.

uneexplicationdétailléedechaqueétape:

Étape1:Insérerlesanneauxd'amortissementdesvis

Étape2:Installerleslunetteslatérales

Ceciestunbreftutorielsurl'assemblagedeproduitsenverre.Cequisuitest

.Annexeavecexpédition

8

Machine Translated by Google

Lorsdel'installationdelavitresupérieure,encoreunefois,assurezvousqu'elles'aligneparfaitementavecle

Étape5:Installerlavitresupérieure

Étape3:installerlavitrelonguearrière

Alignezlavitrelonguearrièreavecleboîtieretlesvitreslatérales,enassurantunalignementcomplet.Lors

delafixationavecdesvis,appliquezunepressionmodérée,enveillantànepasexercerdepressioninutile

surleverre.

Étape4:Installerlesclipsdefixationduverre

Lorsdel'installationdesclipsdefixationduverre,assurezvousqu'ilssontsolidementfixésdansleurs

positionsrespectives.Vérifiezlastabilitédechaqueclipdefixationpourgarantirunmaintienefficacedela

connexionstableduverre.

pressionlorsduserragedesvispouréviterunserrageexcessifetunrisquedebrisdeverre.

9

Machine Translated by Google

Inspectezleserragedetouteslesvispourvousassurerqu’ellessontbienfixées.

vispourlafixationfinale,assurantunefixationsûreetstable.

Suivrecessuggestionscontribueraàgarantirlesuccèsdel’assemblagede

verrearrièreetverreslatéraux.Appliquezprogressivementunepressionàl'aidedu

vérificationssuivantes:

lastationd'assaisonnementréfrigéréeàpanneauxdeverre,offrantunproduitsûr,stableet

esthétique.

aspectimpeccable.

Aprèsavoirterminél'assemblage,ilestrecommandéd'effectuerle

apparence.

Nettoyezlasurfaceduproduitpouréliminertoutesaletéouempreintedigitale,enmaintenantun

FabriquéenChine

Vérifiezl'alignemententretouteslescouchesdeverrepourassurerune

dix

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen nur eine

Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den

großen Top-Marken erzielen könnten, und Dosierungen bedeuten nicht unbedingt, dass sie alle Kategorien der

angebotenen Werkzeuge abdecken von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im

Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

GEKÜHLTER GEWÜRZTISCH

MODELL: E40TW, E48TW, E55TW, E60TW

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Machine Translated by Google

GEKÜHLT

GEWÜRZTABELLE

BRAUCHEN SIE HILFE? KONTAKTIERE UNS!

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen

sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare

Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt

von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht

erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Modell: E40TW, E48TW, E55TW, E60TW

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Bitte

kontaktieren

Sie uns: Technischer Support und E-Garantiezertifikat

www.vevor.com/support

- 1 -

Machine Translated by Google

Liebe Benutzer:

ÿ. Haupttechnische Parameter

1. Willkommen bei der von unserem Unternehmen hergestellten Sushi FG-Vitrinenserie. Es

ist für Standorte wie verschiedene Lebensmittelgeschäfte, Küchengeschäfte und Hotels konzipiert und

wird hauptsächlich zur Kühlung und Präsentation von Artikeln verwendet. Die Kühltemperatur liegt

2ÿ darunter.

ÿ. Vorsichtsmaßnahmen

Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer

die Bedienungsanleitung sorgfältig lesen.

2. Das Produkt ist wissenschaftlich und ordnungsgemäß in der Struktur, Energie- und Stromeinsparung,

sauberer und besserer Frischhaltung mit direkter Kühlstruktur konzipiert und zeichnet sich

durch schnelle Abkühlung und gleichmäßige Temperatur im Inneren aus.

ÿ. Vorsichtsmaßnahmen für die

Verwendung ÿ. Häufige Fehler und Fehlerbehebung ÿ.

Fehlerfrei ÿ.

Elektrischer Schaltplan ÿ. Kundendienst ÿ.

Anhang mit Versand

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/

EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass

das Produkt in der Europäischen Union einer getrennten Müllsammlung bedarf.

Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet

sind. Als solche gekennzeichnete Produkte dürfen nicht über den normalen Hausmüll

entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von Elektro-

und Elektronikgeräten abgegeben werden

Inhalt

Vorwort

- 2 -

Machine Translated by Google

- 3 -

ÿ. Haupttechnische Parameter

Lagertemperatur

Leistung

60Hz

Spannung/

Frequenz

E40T

Gewicht

(kg)

130W

(Länge×

Höhe mm)

955*404*45

36,5

Breite×

Gesetz

Modell

E48T

115V

Kältemittel

R290

Maße

135W

Gesamtsumme

eingeben

1130*404*4

Netz

35-46ÿ

3. Alle Materialien, Komponenten und Kühleinheiten für die Produkte stammen von international

bekannten Markenherstellern, um deren Qualität sicherzustellen.

4. Das Produkt besteht aus direkt kühlendem Kupferrohr-Polyurethan-Integralschaum, ist

sicher, stromsparend, sieht gut aus, ist weit verbreitet und sorgt für eine gleichmäßigere

Temperatur der Arbeitsfläche.

6. Die ausführenden Komponenten des Kühlsystems und die steuernden Komponenten

elektrischer Geräte sind ausländische Markenprodukte, um einen stabilen und zuverlässigen

Betrieb des Produkts zu gewährleisten. Das vernünftige Systemdesign verbessert die

Wärmeaustauscheffizienz. Dadurch erfolgt die Abkühlung im Schrankinneren schneller, die

Temperatur ist niedriger und der Betrieb energieeffizienter.

Die Glasvitrine besteht aus dicht geläppter, heißgebogener Sicherheitsglasscheibe und ist

völlig transparent. Die Produkte dieser Serie zeichnen sich durch ein ansprechendes

Aussehen, praktische Anwendbarkeit, richtiges Design, schnelle Kühlung, geringen

Stromverbrauch, geringe Geräuschentwicklung, Gesundheit und gleichmäßige Temperatur aus.

5. Dieses Produkt verfügt über ein humanisiertes Design und erhöht die Anzeigefunktion der

Waren. Es ist schön und anständig, so dass es bei besonderen Anlässen einen

gewissen dekorativen Effekt hat.

Um unser Produkt besser zu nutzen und seine Lebensdauer zu verlängern, lesen Sie bitte vor

der Verwendung sorgfältig die Bedienungsanleitung dieses Produkts.

Machine Translated by Google

- 4 -

ÿ. Vorsichtsmaßnahmen für den Gebrauch

ÿ. Vorsichtsmaßnahmen

1. Drücken und platzieren Sie es vorsichtig, wenn Sie es mit einer Neigung von nicht mehr als 45 tragen

Beachten Sie beim Betrieb und bei der Verwendung die oben genannten Anforderungen.

Technologie und reiche Erfahrung dürfen nicht zufällig herumgefummelt, zerlegt werden

2. Legen Sie das Stromkabel nicht direkt auf den Durchgang. Es sollte eine geben

und reparieren Sie es, falls es zu schwerwiegenderen Unfällen und sogar Gefahren kommt, die zu

weiteren Verlusten führen.

Kein Erdungsschutz, der die Sicherheit von Personen und Eigentum gefährdet.

Lampe wechseln. Spülen Sie es nicht aus, wenn das Elektrogerät beschädigt wird

Denken Sie daran, dass unser Unternehmen keine Haftung für Unfälle übernimmt

mit Feuchtigkeit, Durchnässen oder anderen Unfällen.

und Verluste durch elektrische Schäden aufgrund der Nichtbeachtung der

5. Sobald das Produkt Probleme mit der Elektrik und dem Kühlsystem hat, können

Laienelektriker und Personal nicht über ausreichende Kühlung verfügen

Erdungsanschluss (E) zuverlässig geerdet. Hinweis: Nehmen Sie kein fließendes Wasser oder eine Gasleitung mit

3. Stellen Sie niemals flüchtige, ätzende, radioaktive, brennbare, explosive oder giftige Gefahrenstoffe in

den Schrank, die die Lebensmittel verunreinigen.

Grad.

als Erdungsklemme. Oder sobald das elektrische System Probleme hat, wird es welche geben

4. Denken Sie daran, den Strom abzuschalten, bevor Sie das Produkt reinigen oder

2. Das Produkt sollte an einem belüfteten, kühlen, trockenen Ort aufgestellt werden.

Trogblech mit bestimmter Stärke zur Abschirmung oder Nut mit Abdeckblech dazu

1. Zur Steckdose muss eine separate einphasige dreipolige Steckdose verwendet werden

Vermeiden Sie Schäden durch schwere Last und scharfe Werkzeuge.

44,5

E60T 1480*404*4

150W

40,5

E55T

1305*404*4

140W

Machine Translated by Google

- 5 -

3. Zur Bestätigung sollte die Vitrine eine Zeit lang in Betrieb sein

Überprüfen Sie die elektrischen Leitungen auf Beschädigungen

Personal, um rechtzeitig zu arbeiten, oder informieren Sie unser technisches Personal

Kondensator. Die Vitrine sollte an einem bestimmten Ort aufgestellt werden

für das Produkt. Anschließend trocknen und an einem trockenen, kühlen, belüfteten Ort aufbewahren

Firma. Abstand des Schrankrandes von Wänden und anderen Gegenständen

erzeugt sofort eine Überladung.

um Gefahren zu vermeiden.

Ratten. Nach strenger Prüfung und Sicherstellung kann die Ausrüstung verwendet werden

Wenn Sie der Meinung sind, dass das Produkt Probleme aufweist, überprüfen Sie es einfach und führen Sie die Fehlerbehebung durch

Die Überprüfung und Fehlerbehebung muss von professionellen Technikern oder durchgeführt werden

von Hitze und Staub fernhalten. Direkte Sonneneinstrahlung sollte vermieden werden

Kühltablett zur Kühlung.

Verhindern Sie eine Verschiebung aufgrund äußerer Krafteinwirkung

Schauen Sie regelmäßig vorbei, um sich vor Ratten in Acht zu nehmen. Beim Neustart des Geräts unbedingt

6. Laien dürfen Teile und elektrische Elemente in den Gefrier- und Kühleinheiten nicht willkürlich

öffnen und austauschen.

um den Fehler zu beheben.

Abteilung. Laien sollten nicht willkürlich demontieren und

Stellen Sie sicher, dass sich das Kühlsystem vor jedem Gebrauch in einem normalen Zustand befindet. Nach dem

5. Bei längerfristiger Absetzung die Innen- und Außenreinigung gut durchführen

Der Abstand sollte mindestens 10 cm betragen, um eine gute Abstrahlung zu gewährleisten

8. Wenn Sie den Fehler nicht selbst beheben können, wenden Sie sich bitte an einen Fachmann

Bei Beeinträchtigung der Kühlwirkung sollte der Boden eben und eben sein

4. Legen Sie nicht zu viel heiße Speisen auf die Oberfläche der Vitrine

7. Bitten Sie professionelles Wartungspersonal, die beschädigte Stromleitung auszutauschen

Wartung der Produktstrukturen, elektrischen Elemente und des Kühlsystems.

Die Innentemperatur ist auf Normaltemperatur abgesunken, Lebensmittel können hineingelegt werden

neu gestartet, um zu verwenden.

per folgendem Formular. Wenn das Problem weiterhin besteht, wenden Sie sich bitte an unser Unternehmen oder den Vertrieb

ÿ. Häufige Fehler und Fehlerbehebung

Machine Translated by Google

- 6 -

Vitrine

Lärm

Die

Fehlerursachen

überprüfen

Stabil aufgestellt

Lüfter- und Kompressorrollen

haben keinen festen Halt

Essen reduzieren

Abgang

Mit Multimeter

prüfen

1.Wenn der Kompressor läuft, ist die Oberfläche heiß. Im normalen Kompressorbetrieb ist

die Oberflächentemperatur hoch. Dies ist ein normales Phänomen. Nicht mit den Händen berühren.

Befestigen Sie die

Umgebungstemperatur

ändern

Stecker locker

Geltungsbereich

Stecken Sie den

Stift fest ein

Überprüfen

Zu laut

Fest einstecken

Umgebungs

Es kann leicht zu Unfällen kommen, die zu größeren Verlusten führen. Sobald festgestellt wird, dass

das Produkt unter Spannung steht, schalten Sie es bitte sofort aus und lassen Sie es dann von

einem Fachmann überprüfen und reparieren.

Einschalten

Anlasserrelaissockel locker

Temperatur zu hoch

2. Auf der Glasoberfläche bildet sich Feuchtigkeitskondensation. Bei hoher

Umgebungstemperatur und Luftfeuchtigkeit kann es leicht zur Bildung von Tautropfen kommen

Leichentuch für

Fehler

die Vitrine.

Fehlerbehebung

Überprüfen

Über hohe

Temperatur im

Inneren

Untersuchung

Überprüfen

Die Vitrine steht nicht stabil.

Die geschichteten Waren

sind zu viel drin

Komprimieren

oder nicht

Test mit

Thermometer

Fußschrauben

Ausschalten

Arbeiten

Allgemeine Fehlerbehebung

ÿ. Keine Fehler

Machine Translated by Google

3. Die Raumtemperatur ist niedriger als die Regeltemperatur des Temperaturreglers, so dass der

Kompressor ausfällt. Da die Raumtemperatur niedriger ist als die Temperatur des Temperaturreglers,

reichen die vom Temperatursensor erfassten Daten nicht aus, um den Kompressor zu starten.

Unter der Bedingung, dass der Benutzer die Bedienungsanleitung befolgt, gilt für das Produkt eine

einjährige Garantie ab dem Lieferdatum und unser Unternehmen ist für den Ersatz und die

Reparatur der beschädigten Komponenten verantwortlich, die während dieses Zeitraums durch

schlechte Qualität verursacht wurden (Glasschäden ausgenommen).

die äußere Oberfläche des Glases. Bitte wischen Sie es rechtzeitig mit einem weichen, trockenen Tuch

trocken oder starten Sie die Heizdraht-Entfeuchtungsfunktion.

Nach der Reparatur beschädigter Produkte, die aus folgenden Gründen verursacht wurden, werden

angemessene Gebühren

erhoben: 1. Nichtbeachtung der Bedienungsanleitung.

ÿ Elektrische Schaltpläne

ÿ. Service nach dem Verkauf

- 7 -

Machine Translated by Google

Schritt 1: Schraubendämpfungsringe einsetzen

Achten Sie beim Einbau der Seitenscheiben darauf, dass Sie Schrauben und Muttern verwenden

Stellen Sie sicher, dass die Schraubendämpfungsringe in die Glaslöcher eingeführt werden und dass

eine flache Oberfläche mit dem Glas erhalten bleibt, um unnötige Schäden zu vermeiden

1. 1 Produktanleitung. 2. 1

Qualitätszertifikat und Garantiekarte.

2. Verwenden Sie zum Austausch nach dem Zufallsprinzip nicht übereinstimmende Komponenten.

Kompression oder Beschädigung. Achten Sie auf Qualität und Größe der Schraubendämpfung

Dies ist eine kurze Anleitung zum Zusammenbau von Glasprodukten. Das Folgende ist

geeignete Größe und Qualität für eine sichere Installation. Nach und nach anwenden

3. Der Spannungsschwankungswert überschreitet den zulässigen Bereich oder andere natürliche Werte

Die Ringe sind für die verwendeten Schrauben geeignet.

eine detaillierte Erklärung jedes Schritts:

Faktoren.

Schritt 2: Seitengläser installieren

ÿ. Anhang mit Versand

- 8 -

Machine Translated by Google

- 9 -

Schritt 4: Glasbefestigungsklammern installieren

Stellen Sie beim Anbringen der Glasbefestigungsklammern sicher, dass sie sicher in ihren jeweiligen Positionen befestigt

sind. Überprüfen Sie jeden Befestigungsclip auf Stabilität, um eine wirksame Aufrechterhaltung der stabilen Verbindung

des Glases zu gewährleisten.

Schritt 3: Installieren des hinteren langen Glases

Richten Sie das hintere lange Glas am Gehäuse und an den Seitengläsern aus und achten Sie auf eine vollständige

Ausrichtung. Üben Sie beim Befestigen mit Schrauben mäßigen Druck aus und achten Sie darauf, keinen unnötigen Druck

auf das Glas auszuüben.

Achten Sie bei der Montage des oberen Glases erneut darauf, dass es perfekt mit dem Glas übereinstimmt

Achten Sie beim Anziehen der Schrauben auf Druck, um ein Überdrehen und einen möglichen Glasbruch zu vermeiden.

Schritt 5: Installieren Sie das obere Glas

Machine Translated by Google

- 10 -

Schrauben zur endgültigen Fixierung sorgen für eine sichere und stabile Befestigung.

Überprüfen Sie den festen Sitz aller Schrauben, um sicherzustellen, dass sie fest sitzen.

Das Befolgen dieser Vorschläge wird dazu beitragen, die erfolgreiche Montage sicherzustellen

Rückglas und Seitengläser. Üben Sie mit dem mitgelieferten Werkzeug nach und nach Druck aus

folgende Prüfungen:

Die gekühlte Gewürzstation mit Glasverkleidung sorgt für ein sicheres, stabiles und ästhetisch

ansprechendes Produkt.

makelloses Aussehen.

Nach Abschluss der Montage wird empfohlen, die durchzuführen

Aussehen.

Reinigen Sie die Produktoberfläche, um Schmutz und Fingerabdrücke zu entfernen

In China hergestellt

Überprüfen Sie die Ausrichtung aller Glasschichten, um ein sauberes Ergebnis zu gewährleisten

Machine Translated by Google

Technischer Support und E-Garantiezertifikat

www.vevor.com/support

Machine Translated by Google

TABELLA DI CONDIMENTO REFRIGERATA

MODELLO:E40TWÿE48TWÿE55TWÿE60TW

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto alle

principali marche e le dosi non significano necessariamente coprire tutte le categorie di strumenti offerti

da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se

stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Machine Translated by Google

TABELLA DI STAGIONATURA

HO BISOGNO DI AIUTO? CONTATTACI!

REFRIGERATO

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del

manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale

d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di

perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o

software sul nostro prodotto.

Modello: E40TWÿE48TWÿE55TWÿE60TW

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

- 1 -

Machine Translated by Google

Cari utenti:

ÿ. Precauzioni per l'uso ÿ.

Difetti comuni e risoluzione dei problemi ÿ. Non-

colpe ÿ. Schema

elettrico ÿ. Servizio post-vendita ÿ.

Appendice con spedizione

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/

CE. Il simbolo del bidone della spazzatura barrato indica che

nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti.

Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo

simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i

normali rifiuti domestici, ma devono essere portati in un punto di raccolta per

il riciclaggio di dispositivi elettrici ed elettronici

ÿ. Avvertenze

2. Il prodotto è progettato scientificamente e adeguatamente in termini di struttura, risparmio di energia

ed elettricità, pulizia e migliore conservazione della freschezza con un design della struttura

a raffreddamento diretto, caratterizzato da raffreddamento rapido e temperatura uniforme all'interno.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere

attentamente il manuale di istruzioni.

ÿ. Principali parametri tecnici

1. Benvenuti a utilizzare la serie di vetrine Sushi FG prodotta dalla nostra azienda.

È progettato per luoghi come vari negozi di alimentari, negozi di cucina e hotel e viene

utilizzato principalmente per la refrigerazione e l'esposizione di articoli. La temperatura

di refrigerazione è inferiore di 2 ÿ.

Contenuto

Prefazione

-2-

Machine Translated by Google

ÿ. Principali parametri tecnici

135 W

larghezza×

legge

36,5

Peso

(kg)

(lunghezza×

altezza mm)

955*404*45

130 W

115 V

60Hz

tensione/

frequenza

E40T

energia

Tempera di

conservazione

Netto

35-46 ÿ

1130*404*4

Totale

input

Refrigerante

Dimensioni

R290

Modello

E48T

6. I componenti esecutivi del sistema di refrigerazione e i componenti di controllo delle

apparecchiature elettriche sono prodotti di marca estera, in modo da garantire che il

funzionamento del prodotto sia stabile e affidabile. La progettazione ragionevole

del sistema migliora l'efficienza dello scambio di calore. Pertanto, il raffreddamento

all'interno dell'armadio è più rapido, la temperatura è più bassa e il risparmio energetico è

maggiore.

5. Questo prodotto ha un design umanizzato e aumenta la funzione di visualizzazione

delle materie prime. È bello e decente in modo da svolgere un certo effetto

decorativo nell'utilizzo delle occasioni.

3. Tutti i materiali, i componenti e le unità di refrigerazione dei prodotti provengono da

produttori di marchi famosi a livello internazionale per garantirne la qualità.

Per utilizzare meglio il nostro prodotto e prolungarne la durata, leggere attentamente il

manuale operativo di questo prodotto prima dell'uso.

4. Il prodotto adotta la schiuma integrale di poliuretano con tubo di rame a

raffreddamento diretto, sicura, a risparmio energetico, di bell'aspetto, ampiamente

applicata e che rende la temperatura del contatore più uniforme.

La teca di vetro è realizzata con una lastra di vetro di sicurezza piegata a caldo

strettamente sovrapposta, completamente trasparente. Il prodotto di questa serie

è caratterizzato da un bell'aspetto, praticità, design adeguato, refrigerazione rapida,

basso consumo energetico, bassa rumorosità, salubrità e temperatura uniforme.

- 3 -

Machine Translated by Google

ÿ. Avvertenze

ÿ. Precauzioni per l'uso

2. Il prodotto deve essere collocato in un'area ventilata, fresca, asciutta,

con umidità, ammollo o altri incidenti.

e perdite causate da danni elettrici dovuti al mancato rispetto delle norme

nessuna protezione di messa a terra, che minaccerebbe la sicurezza personale e patrimoniale.

Ricorda che la nostra azienda non si assumerà alcuna responsabilità per incidenti

lampada da cambiare. Non risciacquarlo in caso di danneggiamento dell'apparecchio elettrico

5. Se il prodotto presenta problemi al sistema elettrico e di refrigerazione, elettricisti e

personale non professionisti non dispongono di una refrigerazione sufficiente

la tecnologia e la ricca esperienza non devono armeggiare e smontare in modo casuale

2. Non posizionare direttamente la linea elettrica sul passaggio. Dovrebbe esserci un

e ripararlo in caso di incidenti più gravi e persino di pericolo, che porteranno a maggiori perdite.

requisito di cui sopra durante il funzionamento e l'utilizzo.

1. È necessario utilizzare una presa di alimentazione tripolare monofase separata con la presa

evitare danni dovuti a carichi pesanti e strumenti affilati.

1. Spingere e posizionare delicatamente durante il trasporto con un'inclinazione non superiore a 45

piastra concavo con una certa resistenza per la schermatura o scanalatura con piastra di copertura

4. Ricordarsi di interrompere l'alimentazione prima di pulire il prodotto o

come terminale di terra. Oppure, una volta che il sistema elettrico avrà dei problemi, ce ne saranno

gradi.

porta di terra (E) collegata a terra in modo affidabile. Nota: non prendere il tubo dell'acqua corrente o del gas

3. Non riporre mai cibi pericolosi, volatili, corrosivi, radioattivi, infiammabili, esplosivi, velenosi e

inquinanti nel mobiletto.

E55T

40,5

1305*404*4

140 W

44.5

1480*404*4E60T

150 W

-4-

Machine Translated by Google

Il controllo e la risoluzione dei problemi devono essere eseguiti da tecnici professionisti o

ditta. Distanza del perimetro del mobile dalle pareti e da altri oggetti

generando una carica eccessiva istantaneamente.

per evitare il pericolo.

ratti. Dopo un'ispezione e un'assicurazione rigorose, l'attrezzatura può essere

Se ritieni che il prodotto presenti problemi, controlla ed esegui la risoluzione dei problemi come

Dipartimento. I non professionisti non dovrebbero smantellare casualmente e

tenere lontano da fonti di calore e polvere. L'esposizione diretta al sole dovrebbe essere evitata

vassoio di refrigerazione per la refrigerazione.

6. I non professionisti non dovranno aprire e sostituire in modo casuale i componenti, gli

elementi elettrici del congelatore e delle unità di refrigerazione.

3. La vetrina dovrebbe essere operativa per un periodo di tempo per confermare il

controllare le linee elettriche per vedere se sono morsicate e danneggiate dal

condensatore. La vetrina dovrebbe essere posizionata nell'area specificata per farlo

per il prodotto. Quindi asciugarlo e riporlo in un luogo asciutto, fresco e ventilato

personale a lavorare in modo tempestivo, o informare il nostro personale tecnico

caso di influenza dell'effetto di refrigerazione e il terreno dovrebbe essere uniforme e

7. Chiedere al personale di manutenzione professionale di sostituire la linea elettrica danneggiata

mantenere le strutture del prodotto, gli elementi elettrici e il sistema di refrigerazione.

4. Non mettere troppo cibo caldo sulla superficie della vetrina in caso di

la temperatura interna viene ridotta a quella normale ed è possibile introdurre il cibo

secondo il seguente modulo. Se il problema persiste, contattare la nostra azienda o il reparto vendite

riavviato per l'uso.

evitare spostamenti dovuti a forze esterne

controlla spesso per fare attenzione ai topi. Al riavvio dell'apparecchiatura, rigorosamente

per riparare il guasto.

sistema di refrigerazione in condizioni normali prima dell'uso in ogni momento. Dopo il

5. Per l'interruzione a lungo termine, eseguire bene la pulizia interna ed esterna

non deve essere inferiore a 10 cm per garantire un buon irraggiamento

8. Se non è possibile riparare da soli il guasto, rivolgersi a un professionista

ÿ. Guasti comuni e risoluzione dei problemi

-5-

Machine Translated by Google

Modificare la

temperatura ambiente

Controllo

Ambito di applicazione

Spina allentata

Collegare

saldamente il perno

Collegare saldamente

Ambiente

temperatura troppo alta

Fissare il

l'incidente sarà facilmente causato, portando a perdite maggiori. Una volta riscontrato che il prodotto

è elettrificato, interrompere immediatamente l'alimentazione e rivolgersi a professionisti per il

controllo e la riparazione.

Accendere

Presa del relè di avviamento

allentata

Troppo forte

Posto stabile

Cause dei guasti

controllo

Le ruote del ventilatore e

del compressore sono allentate

1.Quando il compressore è in funzione, la superficie sarà calda. Durante il normale

funzionamento del compressore, la temperatura superficiale sarà elevata. Questo è un fenomeno

normale. Non toccare con le mani.

Smontare

Controllare

tramite multimetro

Ridurre il cibo

Comprimere

o no

I beni storici sono troppi

dentro

Prova

con il termometro

viti del basamento

Spegni

vetrina

lavorando

rumore

Difetti

sudario per

la vetrina.

2. Sulla superficie del vetro è presente della condensa. Con temperatura e umidità

ambientali elevate, è facile la comparsa di gocce di rugiada

Controllo

Risoluzione dei problemi

Visita medica

Controllo

Temperatura

eccessiva e

interna

La vetrina non è posta

stabile.

ÿ. Non-colpe

Risoluzione dei problemi comuni

-6-

Machine Translated by Google

Verranno addebitate tariffe adeguate dopo la riparazione di prodotti danneggiati

causati dai seguenti

motivi: 1. Non seguire il manuale dell'utente.

3. La temperatura ambiente è inferiore alla temperatura di controllo del

termoregolatore, pertanto il compressore si rompe. Poiché la temperatura ambiente è

inferiore alla temperatura del termoregolatore, i dati raccolti dal sensore di

temperatura non sono sufficienti per avviare il compressore.

A condizione che l'utente segua il manuale dell'utente, il prodotto avrà una garanzia

di un anno dalla data di consegna e la nostra azienda sarà responsabile della

sostituzione e riparazione dei componenti danneggiati causati dalla scarsa

qualità durante il periodo (danni al vetro esclusi).

la superficie esterna del vetro. Si prega di asciugarlo tempestivamente utilizzando un panno morbido e

asciutto o avviando la funzione di disappannamento del filo riscaldante.

ÿ Schemi elettrici

ÿ. Servizio post-vendita

-7-

Machine Translated by Google

Passaggio 1: inserire gli anelli di smorzamento delle viti

Quando si installano i vetri laterali, assicurarsi di utilizzare viti e dadi

Assicurarsi che gli anelli di smorzamento delle viti siano inseriti nei fori del vetro, mantenendo

una superficie piana con il vetro per evitare inutili movimenti

1. 1 istruzione del prodotto. 2.

1 certificato di qualità e scheda di garanzia.

2. Utilizzare in modo casuale componenti non corrispondenti per la sostituzione.

compressione o danneggiamento. Garantire la qualità e le dimensioni dello smorzamento della vite

Questo è un breve tutorial sull'assemblaggio di prodotti in vetro. Quello che segue è

dimensioni e qualità adeguate per un'installazione sicura. Applicare gradualmente

3. Il valore della fluttuazione della tensione supera l'ambito consentito o altri fattori naturali

gli anelli sono adatti alle viti utilizzate.

una spiegazione dettagliata di ogni passaggio:

fattori.

Passaggio 2: installare gli occhiali laterali

ÿ. Appendice con spedizione

-8-

Machine Translated by Google

Quando si installa il vetro superiore, ancora una volta, assicurarsi che sia perfettamente allineato con

Passaggio 5: installare il vetro superiore

Passaggio 3: installazione del vetro lungo

posteriore Allineare il vetro lungo posteriore con l'alloggiamento e i vetri laterali, garantendo un allineamento completo.

Quando si fissa con le viti, applicare una pressione moderata, facendo attenzione a non esercitare una pressione

eccessiva sul vetro.

Passaggio 4: installare le clip di fissaggio del vetro

Quando si installano le clip di fissaggio del vetro, assicurarsi che siano fissate saldamente nelle rispettive posizioni.

Controllare la stabilità di ciascuna clip di fissaggio per garantire un mantenimento efficace della connessione stabile

del vetro.

pressione durante il serraggio delle viti per evitare un serraggio eccessivo e la potenziale rottura del vetro.

-9-

Machine Translated by Google

seguenti controlli:

la stazione di stagionatura refrigerata con pannelli in vetro, che fornisce un prodotto

sicuro, stabile ed esteticamente gradevole.

aspetto impeccabile.

Made in China

Ispezionare il serraggio di tutte le viti per assicurarsi che siano sicure.

Seguire questi suggerimenti aiuterà a garantire il successo dell'assemblaggio di

vetro posteriore e vetri laterali. Applicare gradualmente la pressione utilizzando l'apposito dispositivo

Verificare l'allineamento tra tutti gli strati di vetro per garantirne l'ordine

viti per il fissaggio finale, garantendo un fissaggio sicuro e stabile.

Dopo aver completato il montaggio si consiglia di eseguire il

aspetto.

Pulire la superficie del prodotto per rimuovere eventuali tracce di sporco o impronte digitali, mantenendo a

- 10 -

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

MODELO:E40TWE48TWE55TWE60TW

Soportetécnicoycertificadodegarantíaelectrónicawww.vevor.com/support

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasprincipalesylasdosisnonecesariamentecubrentodaslascategoríasde

herramientasofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifique

cuidadosamentesirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

TABLADECONDIMENTOSREFRIGERADOS

Machine Translated by Google

Estassonlasinstruccionesoriginales;leaatentamentetodaslas

instruccionesdelmanualantesdeoperar.VEVORsereservaunainterpretación

claradenuestromanualdeusuario.Laaparienciadelproductoestarásujeta

alproductoquerecibió.Perdonequenoleinformaremosnuevamentesihay

actualizacionesdetecnologíaosoftwareennuestroproducto.

Modelo:E40TW,E48TW,E55TW,E60TW

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeen

contactarnos:

Soportetécnicoycertificadodegarantíaelectrónica

www.vevor.com/support

1

TABLADECONDIMENTOS

¿NECESITASAYUDA?¡CONTÁCTENOS!

REFRIGERADO

Machine Translated by Google

Contenido

Prefacio

2

.Precaucionesdeuso.

Falloscomunesysolucióndeproblemas.Nofaltas

.Diagrama

esquemáticoeléctrico.ServicioPostventa

.Apéndiceconenvío

2.Elproductoestádiseñadocientíficayadecuadamenteencuantoaestructura,ahorrodeenergía

yelectricidad,limpiezaymejormantenimientofrescocondiseñodeestructurade

enfriamientodirecto,quepresentaenfriamientorápidoytemperaturauniformeenelinterior.

EsteproductoestásujetoalasdisposicionesdelaDirectivaEuropea2012/19/CE.

Elsímboloquemuestrauncontenedorconruedastachadoindicaqueel

productorequiererecogidaselectivadebasuraenlaUniónEuropea.Estose

aplicaalproductoyatodoslosaccesoriosmarcadosconestesímbolo.Los

productosmarcadoscomotalesnopodrándesecharseconlabasuradoméstica

normal,sinoquedeberánllevarseaunpuntoderecogidaparaelreciclajede

aparatoseléctricosyelectrónicos.

Estimadosusuarios:

.Principalesparámetrostécnicos

1.BienvenidoautilizarlaseriedevitrinasSushiFGfabricadapornuestraempresa.Está

diseñadoparasitioscomotiendasdealimentos,cocinayhotelesyseutilizaprincipalmentepara

refrigeraciónyexhibicióndeartículos.Latemperaturaderefrigeraciónes2inferior.

.Precauciones

Advertencia:parareducirelriesgodelesiones,elusuariodebeleer

atentamenteelmanualdeinstrucciones.

Machine Translated by Google

.Principalesparámetrostécnicos

135W

ancho×

ley

36,5

peso

(kg)

(longitud×

alturamm)

955*404*45

130W

115V

60Hz

tensión/

frecuencia

E40T

fuerza

Temperaturade

almacenamiento

Neto

3546

1130*404*4

Totalde

entrada

Refrigerante

Dimensiones

R290

Modelo

E48T

6.Loscomponentesejecutivosdelsistemaderefrigeraciónyloscomponentesdecontroldel

equipoeléctricosonproductosdemarcaextranjera,afindegarantizarqueelfuncionamiento

delproductoseaestableyconfiable.Eldiseñorazonabledelsistemamejoralaeficiencia

delintercambiodecalor.Porlotanto,elenfriamientodentrodelgabineteesmásrápido,la

temperaturaesmásbajayesmáseficienteenergéticamente.

5.Esteproductotieneundiseñohumanizadoyaumentalafuncióndevisualizacióndelos

productos.Esbonitoydecente,porloquedesempeñaunciertoefectodeadornoen

lasocasionesdeuso.

3.Todoslosmateriales,componentesyunidadesderefrigeracióndelosproductosprovienende

fabricantesdemarcasfamosasyprofesionalesanivelinternacionalparagarantizarsucalidad.

Parautilizarmejornuestroproductoyprolongarsuvidaútil,leaatentamenteelmanualde

funcionamientodeesteproductoantesdeusarlo.

4.Elproductoadoptaespumaintegraldepoliuretanocontubodecobredeenfriamiento

directo,segura,queahorraelectricidad,esatractiva,seaplicaampliamenteyhacequela

temperaturadelasuperficiedelmostradorseamásuniforme.

Lavitrinaestáhechadeunaláminadevidriodeseguridaddobladaencalientey

superpuesta,completamentetransparente.Elproductodeestaseriepresentauna

aparienciaatractiva,practicidad,diseñoadecuado,refrigeraciónrápida,bajoconsumo

deenergía,bajonivelderuido,salubridadytemperaturauniforme.

3

Machine Translated by Google

2.Elproductodebecolocarseenunáreaventilada,fresca,seca,

conhumedad,remojooteniendootrosaccidentes.

ypérdidascausadaspordañoseléctricosporincumplimientodelas

sinproteccióndepuestaatierra,loqueamenazarálaseguridadpersonalydelapropiedad.

Recuerdequenuestraempresanoasumiráningunaresponsabilidadporaccidentes.

lámparadecambio.Noloenjuagueencasodequeelaparatoeléctricoseveaafectado.

5.Unavezqueelproductotengaproblemasconelsistemaeléctricoyderefrigeración,

electricistasnoprofesionalesypersonalsinsuficienterefrigeración

Latecnologíaylaricaexperiencianodebenmanipularnidesmontaralazar.

2.Nocoloquedirectamentelalíneaeléctricaenelpasaje.Deberíahaberun

yrepararloencasodeprovocaraccidentesmásgraveseinclusopeligros,quesupondrán

máspérdidas.

requisitoantesmencionadoaloperaryutilizar.

1.Debeutilizarunatomadecorrientetripolarmonofásicaindependienteconlatoma

Evitedañoscausadosporcargaspesadasyherramientasafiladas.

1.Empujeycoloquesuavementealtransportarconunainclinaciónquenoexcedalos45

Placadecanalconciertaresistenciaparablindajeoranuraconplacadecubiertapara

4.Recuerdecortarlaenergíaantesdelimpiarelproductoo

comoterminaldepuestaatierra.Ounavezqueelsistemaeléctricotengaproblemas,habrá

grados.

Puertodetierra(E)conectadoatierrademaneraconfiable.Nota:notomaraguacorrientenituberíadegas.

3.Nuncacoloquepeligrosqueseanvolátiles,corrosivos,radioactivos,inflamables,explosivos,

venenososyquecontaminenlosalimentosenelgabinete.

.Precauciones

.Precaucionesdeuso

1480*404*4

140W

40,5

E55T

1305*404*4

150W

44,5

E60T

4

Machine Translated by Google

5

Bandejaderefrigeraciónpararefrigeración.

mantenidoalejadodelcaloryelpolvo.Sedebeevitarlaexposicióndirectaalsolen

6.Losnoprofesionalesnodeberánabrirnireemplazaralazarmiembros,elementoseléctricos

enelcongeladoryunidadesderefrigeración.

ratas.Despuésdeunainspecciónestrictaydeasegurarse,elequipopuedeser

Sicreequeelproductotieneproblemas,simplementeverifiqueysolucionelosproblemascomo

departamento.Losnoprofesionalesnodebendesmantelary

firme.Distanciadelaperiferiadelgabinetealasparedesyotrosobjetos.

generandosobrecargainstantáneamente.

paraevitarelpeligro.

Laverificaciónylaresolucióndeproblemasdebenserrealizadasportécnicosprofesionaleso

condensador.Lavitrinadebecolocarseenunáreaespecíficaparapoder

paraelproducto.Luegoséqueloycolóqueloenunlugarseco,frescoyventilado,y

personalparatrabajardemaneraoportuna,oinformaranuestropersonaltécnico

3.Elescaparatedebeestarfuncionandoduranteunperíododetiempoparaconfirmarla

Verifiquelaslíneaseléctricasparaversiestánmordidasodañadasporel

porelsiguienteformulario.Siaúnfalla,comuníqueseconnuestraempresaoventas.

Latemperaturainteriorsereducealanormal,losalimentossepuedenponeren

reiniciadoparausar.

mantenerlasestructurasdelproducto,elementoseléctricosysistemaderefrigeración.

7.Solicitealpersonaldemantenimientoprofesionalquereemplacelalíneaeléctricadañada.

casodeafectarelefectoderefrigeraciónyelsuelodebeseruniformey

4.Nopongademasiadosobrelacomidacalienteenlasuperficiedelavitrinaencasode

nodebeserinferiora10cmparagarantizarunabuenaradiaciónde

5.Paralainterrupciónalargoplazo,realiceunabuenalimpiezainternayexterna.

8.Sinopuederepararlafallaustedmismo,soliciteasistenciaprofesional.

sistemaderefrigeraciónencondicionesnormalesantesdesuusoencadamomento.Despuésdela

Compruebeconfrecuenciaparatenercuidadoconlasratas.Alreiniciarelequipo,estrictamente

Evitareldesplazamientodebidoaunafuerzaexterna.

pararepararlafalla.

.Falloscomunesysolucióndeproblemas

Machine Translated by Google

6

Cambiarlatemperatura

ambiente

Sujeteel

Enchufeflojo

Ámbitodeaplicaciónde

Conecteelpasador

firmemente

Controlar

Conectefirmemente

Encender

Elaccidenteseproduciráfácilmenteyprovocarápérdidasmayores.Unavezqueseencuentrequeel

productoestáelectrificado,cortelaenergíainmediatamenteyluegosoliciteaprofesionalesquelo

revisenyreparen.

Zócalodelrelédearranque

flojo

Ambiente

temperaturademasiadoalta

Establocolocado

Demasiadoalto

Causasdefalla

controlar

Piedelasruedasdel

ventiladorydelcompresorflojos

1.Cuandoelcompresorfuncione,lasuperficieestarácaliente.Duranteelfuncionamiento

normaldelcompresor,latemperaturadelasuperficieseráalta.Esteesunfenómenonormal.Notocar

conlasmanos.

Comprobar

conmultímetro

Desmontar

Haydemasiadosbienes

históricosenelinterior.

Comprimiro

Reducirlacomida

Prueba

portermómetro

Apagado

laboral

ruido

tornillosdebase

escaparate

sudariopara

Fallos

Solucióndeproblemas

elescaparate.

Controlar

2.Haycondensacióndehumedadenlasuperficiedelvidrio.Contemperaturayhumedad

ambientealtas,esfácilqueaparezcangotasderocíoen

Temperatura

demasiadoalta

enelinterior

Examen

Controlar

Lavitrinanoestácolocada

deformaestable.

Solucióndeproblemascomunes

.Nofaltas

Machine Translated by Google

7

Secobraránlastarifasadecuadasdespuésderepararlosproductosdañadoscausados

porlossiguientesmotivos:

1.Noseguirelmanualdelusuario.

3.Latemperaturaambienteesinferioralatemperaturadecontroldelcontroladorde

temperatura,porloqueelcompresorseavería.Debidoaquelatemperaturaambiente

esmásbajaquelatemperaturadelcontroladordetemperatura,losdatos

recopiladosporelsensordetemperaturanosonsuficientesparaarrancarelcompresor.

Conlacondicióndequeelusuariosigaelmanualdeusuario,elproductotendráuna

garantíadeunañodesdelafechadeentregaynuestraempresaseráresponsable

delreemplazoyreparacióndeloscomponentesdañadoscausadosporlamala

calidadduranteelperíodo(excluidoslosdañosalvidrio).

lasuperficieexternadelvidrio.Séqueloatiempoconunpañosuaveysecooiniciela

funcióndedesempañamientodelcablecalefactor.

Diagramasesquemáticoseléctricos.

.Serviciopostventa

Machine Translated by Google

1.1instruccióndelproducto.2.1

certificadodecalidadytarjetadegarantía.

3.Elvalordefluctuacióndevoltajeexcedeelalcancepermitidouotrosfactoresnaturales.

compresiónodaño.Garantizarlacalidadyeltamañodelaamortiguacióndeltornillo.

2.Utilicealeatoriamentecomponentesnocompatiblesparareemplazarlos.

Losanillossonadecuadosparalostornillosqueseutilizan.

Alinstalarloscristaleslaterales,asegúresedeutilizartornillosytuercasde

Asegúresedequelosanillosamortiguadoresdelostornillosesténinsertadosenlosorificiosdel

vidrio,manteniendounasuperficieplanaconelvidrioparaevitardañosinnecesarios.

Tamañoycalidadadecuadosparaunainstalaciónsegura.aplicargradualmente

factores.

unaexplicacióndetalladadecadapaso:

Paso1:Insertelosanillosamortiguadoresdetornillos

Paso2:instalelosvidrioslaterales

Esteesunbrevetutorialsobreelmontajedeproductosdevidrio.Losiguientees

.Apéndiceconenvío

8

Machine Translated by Google

Alinstalarelvidriosuperior,unavezmás,asegúresedequesealineeperfectamenteconel

Paso5:instaleelvidriosuperior

Paso3:Instaleelvidriolargoposterior

Alineeelvidriolargoposteriorconlacarcasaylosvidrioslaterales,asegurandounaalineación

completa.Alfijarcontornillos,apliqueunapresiónmoderada,asegurándosedenoejercer

presióninnecesariasobreelvidrio.

Paso4:Instalelosclipsdefijaciónpara

vidrioAlinstalarlosclipsdefijaciónparavidrio,asegúresedequeesténbienfijadosensus

respectivasposiciones.Verifiquelaestabilidaddecadaclipdefijaciónparagarantizarun

mantenimientoefectivodelaconexiónestabledelvidrio.

presiónalapretarlostornillosparaevitarunajusteexcesivoyunaposibleroturadelvidrio.

9

Machine Translated by Google

Inspeccioneelajustedetodoslostornillosparaasegurarsedequeesténseguros.

Tornillosparalafijaciónfinal,asegurandounafijaciónsegurayestable.

Seguirestassugerenciasayudaráagarantizarelmontajeexitosode

Vidriotraseroyvidrioslaterales.Apliquepresióngradualmenteutilizandoel

siguientescontroles:

laestacióndecondimentorefrigeradaconpanelesdevidrio,queproporcionaunproductoseguro,

estableyestéticamenteagradable.

aparienciaimpecable.

Despuésdecompletarelmontaje,serecomiendarealizarel

apariencia.

Limpielasuperficiedelproductoparaeliminarlasuciedadolashuellasdactilares,manteniendoun

Hechoenchina

Verifiquelaalineaciónentretodaslascapasdevidrioparagarantizarunalimpiezaordenada.

10

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

CHŁODNIONY STOLIK DO PRZYPRAW

MODELE: E40TW, E48TW, E55TW, E60TW

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami, a dawki niekoniecznie obejmują wszystkie kategorie oferowanych narzędzi przez nas. Przypominamy, aby

podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z

czołowymi markami.

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

Machine Translated by Google

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

MROŻONY

TABELA PRZYPRAW

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o

dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną

interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który

otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa,

jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Modele: E40TW, E48TW, E55TW, E60TW

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o

kontakt:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/

support

- 1 -

Machine Translated by Google

Drodzy użytkownicy:

. Środki ostrożności dotyczące

stosowania . Typowe usterki i rozwiązywanie problemów

. Bez usterek .

Schemat elektryczny . Obsługa posprzedażna

. Załącznik z wysyłką

Ten produkt podlega przepisom Dyrektywy Europejskiej 2012/19/EC. Symbol

przekreślonego kosza na śmieci oznacza, że produkt wymaga selektywnej

zbiórki śmieci na terenie Unii Europejskiej. Dotyczy to produktu i wszystkich

akcesoriów oznaczonych tym symbolem. Produktów oznaczonych jako takie nie

można wyrzucać razem ze zwykłymi odpadami domowymi, lecz należy je oddać do

punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych

. Przestrogi

2. Produkt został zaprojektowany naukowo i prawidłowo pod względem struktury, oszczędzania energii

i elektryczności, utrzymania czystości i lepszej świeżości dzięki konstrukcji konstrukcji z

bezpośrednim chłodzeniem, charakteryzującej się szybkim chłodzeniem i jednolitą temperaturą wewnątrz.

Ostrzeżenie — aby zmniejszyć ryzyko obrażeń, użytkownik musi uważnie

przeczytać instrukcję obsługi.

. Główne parametry techniczne

1. Zapraszamy do korzystania z serii ekspozycyjnej Sushi FG produkowanej przez naszą firmę.

Jest przeznaczony dla witryn takich jak różne sklepy spożywcze, kuchenne i hotele i jest używany głównie

do chłodzenia i ekspozycji artykułów. Temperatura chłodzenia jest o 2 ℃ niższa.

Treść

Przedmowa

- 2 -

Machine Translated by Google

. Główne parametry techniczne

Internet

moc

Temperatura

przechowywania

35-46 ℉

napięcie/

częstotliwość

E40T

60 Hz

(długość×

waga

(kg)

wysokość

mm) 955*404*45

130 W

szerokość×

prawo

115 V

36,5

Model

E48T

Wymiary

Chłodziwo

1130*404*4

R290

Wprowadź

sumę

135 W

- 3 -

6. Elementy wykonawcze układu chłodniczego i elementy sterujące urządzeń elektrycznych są

produktami markowymi za granicą, aby zapewnić stabilną i niezawodną pracę produktu. Rozsądna

konstrukcja systemu poprawia efektywność wymiany ciepła. Dzięki temu chłodzenie

wewnątrz szafy jest szybsze, temperatura jest niższa i jest bardziej energooszczędne.

5. Ten produkt ma humanizowany design i zwiększa funkcję wyświetlania towarów. Jest ładny i

przyzwoity, dzięki czemu odgrywa pewien efekt dekoracyjny podczas korzystania z okazji.

3. Wszystkie materiały, komponenty i urządzenia chłodnicze do produktów pochodzą od profesjonalnego

producenta o międzynarodowej renomie, co gwarantuje ich jakość.

Aby lepiej korzystać z naszego produktu i przedłużyć jego żywotność, prosimy o uważne przeczytanie

instrukcji obsługi tego produktu przed użyciem.

4. W produkcie zastosowano zintegrowaną piankę poliuretanową z bezpośrednią rurką

miedzianą, bezpieczną, oszczędzającą energię elektryczną, ładnie wyglądającą, szeroko stosowaną i

zapewniającą bardziej jednolitą temperaturę powierzchni blatu.

Szklana witryna wykonana jest ze ściśle docieranej, giętej na gorąco tafli szkła bezpiecznego,

całkowicie przezroczystego. Produkty z tej serii charakteryzują się atrakcyjnym wyglądem,

praktycznością, odpowiednim designem, szybkim chłodzeniem, niskim zużyciem energii,

niskim poziomem hałasu, zdrowotnością i jednolitą temperaturą.

Machine Translated by Google

. Przestrogi

. Środki ostrożności dotyczące stosowania

1. Należy używać oddzielnego jednofazowego, trójbiegunowego gniazdka elektrycznego z gniazdem

powyższy wymóg podczas obsługi i użytkowania.

unikać uszkodzeń spowodowanych dużym obciążeniem i ostrymi narzędziami.

technologia i bogate doświadczenie nie powinny losowo bawić się, demontować

2. Nie kładź linii energetycznej bezpośrednio na przejściu. Powinno być

i naprawiaj go w przypadku spowodowania poważniejszych wypadków, a nawet niebezpieczeństwa,

co doprowadzi do większych strat.

Pamiętaj, że nasza firma nie ponosi żadnej odpowiedzialności za wypadki

brak zabezpieczeń uziemiających, które zagrażają bezpieczeństwu osób i mienia.

zmiana lampy. Nie płucz go w przypadku uszkodzenia urządzenia elektrycznego

oraz straty spowodowane uszkodzeniami elektrycznymi na skutek nieprzestrzegania

z wilgocią, przemoczeniem lub innymi wypadkami.

5. Gdy produkt ma problemy z układem elektrycznym i chłodniczym, nieprofesjonalni

elektrycy i personel nieposiadający wystarczającego chłodzenia

złącze uziemiające (E) niezawodnie uziemione. Uwaga: nie bierz bieżącej wody ani rury gazowej

3. Nigdy nie umieszczaj w szafce przedmiotów lotnych, żrących, radioaktywnych, łatwopalnych,

wybuchowych, trujących i zanieczyszczających żywność.

stopni.

jako zacisk uziemiający. Lub gdy układ elektryczny będzie miał problemy, wystąpią

4. Pamiętaj o odcięciu zasilania przed czyszczeniem produktu lub

płyta korytkowa o określonej wytrzymałości do osłony lub rowka z pokrywą do

2. Produkt należy umieścić w pomieszczeniu wentylowanym, chłodnym, suchym,

1. Delikatnie pchnij i umieść podczas noszenia z nachyleniem nieprzekraczającym 45

- 4 -

40,5

150 W

1480*404*4E60T

44,5

140 W

1305*404*4

E55T

Machine Translated by Google

. Typowe usterki i rozwiązywanie problemów

- 5 -

solidny. Odległość obwodu szafy od ścian i innych obiektów

generując natychmiastowe nadmierne obciążenie.

aby uniknąć niebezpieczeństwa.

szczury. Po dokładnej kontroli i upewnieniu się, że sprzęt może być

Jeśli uważasz, że produkt ma problemy, po prostu sprawdź i rozwiąż problemy zgodnie z instrukcją

Sprawdzanie i rozwiązywanie problemów muszą być wykonywane przez profesjonalnych techników lub

trzymać z dala od ciepła i kurzu. Należy unikać bezpośredniego nasłonecznienia

taca chłodnicza do chłodzenia.

6. Osoby nieprofesjonalne nie mogą losowo otwierać i wymieniać elementów, elementów

elektrycznych w zamrażarkach i urządzeniach chłodniczych.

dział. Osoby nieprofesjonalne nie powinny losowo demontować i

3. Witryna powinna działać przez pewien czas, aby potwierdzić

sprawdź linie elektryczne, aby zobaczyć, czy nie są ugryzione i uszkodzone przez

dla produktu. Następnie osusz i umieść w suchym, chłodnym i wentylowanym miejscu

skraplacz. W tym celu należy umieścić witrynę w określonym miejscu

personelu do terminowego opracowania lub poinformować nasz personel techniczny

przypadku wpływu na efekt chłodzenia, a podłoże powinno być równe i

4. Nie nakładać zbyt dużej ilości gorącego jedzenia na powierzchnię witryny w przypadku

7. Poproś profesjonalny personel konserwacyjny o wymianę uszkodzonej linii energetycznej

konserwacja konstrukcji produktów, elementów elektrycznych i układu chłodniczego.

temperatura wewnątrz zostaje obniżona do normalnej, można do niej wkładać żywność

ponownie uruchomiony, aby używać.

według poniższego formularza. Jeśli nadal się nie powiedzie, skontaktuj się z naszą firmą lub działem sprzedaży

zapobiec przemieszczeniu pod wpływem siły zewnętrznej

często sprawdzaj, żeby uważać na szczury. Podczas ponownego uruchamiania sprzętu, ściśle

naprawić awarię.

układ chłodniczy w normalnym stanie przed każdym użyciem. Po

powinna wynosić nie mniej niż 10 cm, aby zapewnić dobre promieniowanie

8. Jeśli nie jesteś w stanie samodzielnie naprawić awarii, zwróć się do specjalisty

5. W przypadku długotrwałego zaprzestania stosowania należy dokładnie oczyścić wnętrze i zewnętrze

Machine Translated by Google

Wspólne rozwiązywanie problemów

. Brak usterek

- 6 -

Sprawdzać

Zakres

Podłącz luźno

Dokładnie

zaciśnij szpilkę

Podłącz mocno

Otoczenia

Zmień temperaturę

otoczenia

Za głośno

Zamocuj

łatwo będzie spowodować wypadek, co doprowadzi do większych strat. Gdy okaże się, że produkt

jest pod napięciem, należy natychmiast odłączyć zasilanie, a następnie zwrócić się do specjalistów

o sprawdzenie i naprawę.

Włączać

Poluzowane gniazdo przekaźnika

rozrusznika

temperatura jest zbyt wysoka

Przyczyny usterek

sprawdzać

the

Umieszczone stabilnie

1.Gdy sprężarka działa, powierzchnia będzie gorąca. Podczas normalnej pracy sprężarki

temperatura powierzchni będzie wysoka. Jest to normalne zjawisko. Nie dotykaj rękami.

Sprawdź

multimetrem

Zdemontować

Ogranicz jedzenie

Luźne stopki kółek

wentylatora i sprężarki

Kompresuj

lub nie

W środku jest za dużo

piętrowych towarów

Sprawdź

termometrem

śruby podstawy

Wyłącz

pracujący

gablota

hałas

Usterki

całun dla

prezentacja.

Sprawdzać

2. Na szklanej powierzchni skrapla się wilgoć. Przy wysokiej temperaturze i wilgotności

otoczenia łatwo może pojawić się na nim kropla rosy

Rozwiązywanie problemów

Sprawdzać

Nadmierna

temperatura e

Wewnątrz

Badanie

Witryna nie jest ustawiona

stabilnie.

Machine Translated by Google

W przypadku naprawy uszkodzonych produktów z następujących powodów zostaną naliczone

odpowiednie opłaty: 1.

Niestosowanie się do instrukcji obsługi.

3. Temperatura w pomieszczeniu jest niższa niż temperatura kontrolna regulatora temperatury,

co powoduje awarię sprężarki. Ponieważ temperatura w pomieszczeniu jest niższa od temperatury

regulatora temperatury, zatem dane zebrane przez czujnik temperatury nie wystarczą do

uruchomienia sprężarki.

Pod warunkiem, że użytkownik będzie postępował zgodnie z instrukcją obsługi, produkt będzie

objęty roczną gwarancją od daty dostawy, a nasza firma będzie odpowiedzialna za

wymianę i naprawę uszkodzonych elementów spowodowanych złą jakością w tym okresie

(z wyłączeniem uszkodzeń szkła).

zewnętrzną powierzchnię szkła. Proszę wytrzeć go do sucha za pomocą miękkiej, suchej szmatki

lub włączyć funkcję usuwania zaparowania drutu grzejnego.

 Schematy elektryczne

. Obsługa posprzedażna

- 7 -

Machine Translated by Google

pierścienie są odpowiednie do używanych śrub.

Krok 2: Zainstaluj boczne okulary

Upewnij się, że pierścienie tłumiące śruby są włożone w szklane otwory, zachowując

płaską powierzchnię ze szkłem, aby uniknąć niepotrzebnego

Podczas montażu szyb bocznych należy pamiętać o użyciu śrub i nakrętek

1. 1 instrukcja produktu. 2. 1

certyfikat jakości i karta gwarancyjna.

odpowiedni rozmiar i jakość zapewniająca bezpieczną instalację. Stopniowo stosuj

kompresja lub uszkodzenie. Zapewnij jakość i wielkość tłumienia śruby

2. Losowo użyj niedopasowanych komponentów do wymiany.

Oto krótki poradnik dotyczący montażu produktów szklanych. Poniżej jest

3. Wartość wahań napięcia przekracza dopuszczalny zakres lub jest inna naturalna

czynniki.

szczegółowe wyjaśnienie każdego kroku:

Krok 1: Włóż pierścienie tłumiące śrubę

. Załącznik z wysyłką

- 8 -

Machine Translated by Google

Podczas montażu górnej szyby należy ponownie upewnić się, że jest ona idealnie dopasowana do

Krok 5: Zainstaluj górną szybę

Krok 3: Zainstaluj tylną długą szybę.

Wyrównaj tylną długą szybę z obudową i bocznymi szybami, zapewniając pełne dopasowanie.

Podczas mocowania śrubami należy wywierać umiarkowany nacisk, uważając, aby nie powodować

niepotrzebnego nacisku na szybę.

Krok 4: Zainstaluj zaciski mocujące do szkła

Podczas montażu zacisków mocujących do szkła upewnij się, że są one bezpiecznie zamocowane

w odpowiednich pozycjach. Sprawdź stabilność każdego zacisku mocującego, aby zapewnić

skuteczne utrzymanie stabilnego połączenia szyby.

naciskaj podczas dokręcania śrub, aby uniknąć nadmiernego dokręcenia i potencjalnego

pęknięcia szkła.

- 9 -

Machine Translated by Google

- 10 -

wygląd.

Po zakończeniu montażu zaleca się wykonanie

nieskazitelny wygląd.

Oczyść powierzchnię produktu, aby usunąć brud i odciski palców, utrzymując a

Sprawdź wyrównanie wszystkich warstw szkła, aby zapewnić schludność

Wyprodukowano w Chinach

śruby do ostatecznego mocowania, zapewniające bezpieczne i stabilne mocowanie.

przeszklona chłodnia stacja sezonowa, zapewniająca produkt bezpieczny, stabilny i estetyczny.

Sprawdź dokręcenie wszystkich śrub, aby upewnić się, że są dobrze zamocowane.

szyby tylne i boczne. Stopniowo wywieraj nacisk za pomocą dołączonego środka

Postępowanie zgodnie z tymi sugestiami pomoże zapewnić pomyślny montaż

następujące kontrole:

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

GEKOELDE KRUIDTAFEL

MODEL: E40TW, E48TW, E55TW, E60TW

"Bespaar de helft", "Halve prijs" of andere soortgelijke uitdrukkingen die door ons worden gebruikt

vertegenwoordigt slechts een schatting van de besparingen die u zou kunnen opleveren als u bepaalde tools bij ons

koopt, vergeleken met de grote topmerken, en doses betekenen niet noodzakelijkerwijs dat ze alle categorieën van

aangeboden tools dekken door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Machine Translated by Google

GEKOELD

KRUIDTAFEL

HULP NODIG? NEEM CONTACT MET ONS OP!

Model: E40TW, E48TW, E55TW, E60TW

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met

ons op:

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig

door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie

van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk

van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw

zullen informeren als er technologie- of software-updates zijn voor ons product.

- 1 -

Machine Translated by Google

Dit product valt onder de bepalingen van de Europese richtlijn 2012/19/EG. Het

symbool met een doorgestreepte afvalcontainer geeft aan dat het product in de

Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en

alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig

gemarkeerd zijn, mogen niet met het normale huisvuil worden weggegooid, maar moeten

naar een inzamelpunt voor recycling van elektrische en elektronische apparaten worden

gebracht

ÿ. Waarschuwingen

2. Het product is wetenschappelijk en correct ontworpen wat betreft structuur, energie- en

elektriciteitsbesparing, schoon en beter vers houden met direct koelstructuurontwerp, met

snelle koeling en uniforme temperatuur binnenin.

Waarschuwing-Om het risico op letsel te verminderen, moet de gebruiker

de handleiding zorgvuldig lezen.

ÿ. Belangrijkste technische parameters

1. Welkom bij het gebruik van de Sushi FG-showcaseserie vervaardigd door ons bedrijf. Het is

ontworpen voor locaties zoals diverse voedingswinkels, keukenwinkels en hotels en wordt voornamelijk

gebruikt voor koeling en presentatie van artikelen. De koeltemperatuur ligt 2ÿ lager.

Beste gebruikers:

ÿ. Voorzorgsmaatregelen bij

gebruik ÿ. Veelvoorkomende fouten en probleemoplossing

ÿ. Niet-fouten ÿ.

Elektrisch schema ÿ. After-sales service ÿ.

Bijlage bij verzending

Voorwoord

Inhoud

- 2 -

Machine Translated by Google

ÿ. Belangrijkste technische parameters

hoogte mm)

955*404*45

(lengte×

Gewicht

(kg)

130W

breedte×

wet

Bewaartemperatuur

stroom

115V

60 Hz

spanning/

frequentie

E40T

R290

1130*404*4

135W

Totaal

invoeren

36,5

Netto

35-46ÿ

Model

E48T

Dimensies

Koelmiddel

- 3 -

De glazen behuizing is gemaakt van nauw overlappende, warmgebogen veiligheidsglasplaat,

volledig transparant. Het product uit deze serie heeft een mooi uiterlijk, functionaliteit,

goed ontwerp, snelle koeling, laag energieverbruik, laag geluidsniveau, gezondheid en

uniforme temperatuur.

5. Dit product heeft een gehumaniseerd ontwerp en verhoogt de weergavefunctie van de

goederen. Het is mooi en fatsoenlijk, zodat het een bepaald versieringseffect heeft bij

gebruiksgelegenheden.

Om ons product beter te kunnen gebruiken en de levensduur ervan te verlengen, verzoeken wij

u de gebruikershandleiding van dit product zorgvuldig te lezen voordat u het gebruikt.

3. Alle materialen, componenten en koeleenheden voor de producten zijn van internationaal

professionele bekende merkfabrikanten om hun kwaliteit te garanderen.

4. Het product maakt gebruik van polyurethaan integraalschuim met directe koeling van

koperen buizen, veilig, elektriciteitsbesparend, ziet er mooi uit, wordt op grote schaal toegepast

en maakt de tegenoppervlaktetemperatuur uniformer.

6. De uitvoerende componenten van het koelsysteem en de controlerende componenten van

elektrische apparatuur zijn in het buitenland merkproducten, om ervoor te zorgen dat de werking

van het product stabiel en betrouwbaar is. Het redelijke systeemontwerp verbetert de

efficiëntie van de warmtewisseling. De koeling in de kast is dus sneller, de temperatuur lager en

energiezuiniger.

Machine Translated by Google

ÿ. Waarschuwingen

ÿ. Voorzorgsmaatregelen voor gebruik

4. Vergeet niet de stroom uit te schakelen voordat u het product schoonmaakt

Vergeet niet dat ons bedrijf geen enkele verantwoordelijkheid draagt voor ongevallen

geen aardingsbeveiliging, wat de veiligheid van personen en eigendommen in gevaar brengt.

veranderende lamp. Spoel het niet af als er sprake is van een elektrisch apparaat

2. Het product moet in een geventileerde, koele, droge,

en verliezen veroorzaakt door elektrische schade als gevolg van het niet naleven van de

met vocht, weken of andere ongelukken.

5. Zodra het product elektrische problemen en problemen met het koelsysteem heeft,

kunnen niet-professionele elektriciens en personeel zonder voldoende koeling

bovengenoemde vereiste bij bediening en gebruik.

technologie en rijke ervaring zullen niet willekeurig ermee spelen, demonteren

2. Leg de stroomkabel niet rechtstreeks op de doorgang. Er zou een moeten zijn

en repareer het in geval van ernstigere ongelukken en zelfs gevaar, wat tot meer verliezen zal

leiden.

trogplaat met bepaalde sterkte voor afscherming of groef met afdekplaat erop

1. Duw en plaats voorzichtig bij het dragen met een helling van maximaal 45

1. Er moet een apart enkelfasig driepolig stopcontact worden gebruikt voor het stopcontact

vermijd schade door zware belasting en scherp gereedschap.

aardpoort (E) betrouwbaar geaard. Let op: neem geen stromend water of gasleiding mee

3. Plaats nooit gevaren die vluchtig, bijtend, radioactief, ontvlambaar, explosief, giftig of

vervuilend zijn voor het voedsel in de kast.

graden.

als aardingsklem. Of zodra het elektrische systeem problemen ondervindt, zal dat er wel zijn

- 4 -

150W

1305*404*4

E55T

40,5

140W

1480*404*4E60T

44,5

Machine Translated by Google

ÿ. Veelvoorkomende fouten en probleemoplossing

- 5 -

ratten. Na een strenge inspectie en controle kan de apparatuur worden gebruikt

Als u denkt dat er problemen zijn met het product, controleer dan gewoon en voer de probleemoplossing uit zoals

uit de buurt van hitte en stof gehouden. Directe blootstelling aan de zon moet worden vermeden

koelbak voor koeling.

6. Niet-professionals mogen niet willekeurig leden, elektrische elementen in de vries- en koelunits

openen en vervangen.

afdeling. Niet-professionals mogen niet willekeurig ontmantelen en

onmiddellijk overbelasting genereren.

om gevaar te vermijden.

Controle en probleemoplossing moeten worden uitgevoerd door professionele technici of

stevig. Afstand van de omtrek van de kast tot muren en andere objecten

condensator. Om dit te kunnen doen, moet de vitrine in een specifiek gebied worden geplaatst

voor het product. Droog het vervolgens en plaats het op een droge, koele, geventileerde plaats, en

personeel om tijdig uit te werken, of informeer ons technisch personeel

Controleer de elektrische leidingen om te zien of deze beschadigd of beschadigd zijn

3. De vitrine moet enige tijd in werking zijn om de bevestiging te bevestigen

De temperatuur binnenin is teruggebracht tot normaal, er kan voedsel in worden gedaan

opnieuw opgestart om te gebruiken.

per volgend formulier. Als het nog steeds niet lukt, neem dan contact op met ons bedrijf of de verkoopafdeling

4. Plaats in geval van nood niet te veel heet voedsel op het oppervlak van de vitrine

geval van invloed op het koeleffect en de grond moet vlak zijn

7. Vraag professioneel onderhoudspersoneel om de beschadigde stroomkabel te vervangen

onderhoud productstructuren, elektrische elementen en koelsysteem.

8. Als u de storing niet zelf kunt verhelpen, vraag dan om een professional

moet minimaal 10 cm zijn om een goede uitstraling te garanderen

5. Bij langdurige stopzetting moet u de interne en externe reiniging goed uitvoeren

voorkomen verplaatsing als gevolg van externe kracht

Controleer regelmatig om op de ratten te letten. Wanneer u de apparatuur opnieuw opstart, dient u strikt te handelen

om de storing te herstellen.

koelsysteem altijd vóór gebruik in normale toestand brengen. Na de

Machine Translated by Google

ÿ. Niet-fouten

Algemene probleemoplossing

- 6 -

Reikwijdte van

Te hoge

temperatuur e

Binnen

Inspectie

Rekening

De vitrine is niet stabiel

geplaatst.

Rekening

2. Er is vochtcondensatie op het glasoppervlak. Bij een hoge omgevingstemperatuur

en luchtvochtigheid kunnen er gemakkelijk dauwdruppels op verschijnen

lijkwade voor

Storingen

de vitrine.

Probleemoplossen

Rekening

Uitschakelen

werken

vitrine

De legendarische

goederen zitten te veel binnen

Comprimeren

of niet

Testen

met een thermometer

lawaai

voet schroeven

Ventilator- en

compressorzwenkwielen staan los

Controleer

met een multimeter

Afstappen

Verminder voedsel

1. Wanneer de compressor in werking is, zal het oppervlak heet zijn. Bij normaal

compressorbedrijf zal de oppervlaktetemperatuur hoog zijn. Dit is een normaal verschijnsel. Niet

aanraken met de handen.

rekening

Foutoorzaken

Stabiel geplaatst

Te luid

Stevig aansluiten

Schakel in

Een ongeval zal gemakkelijk worden veroorzaakt en tot grotere verliezen leiden. Zodra blijkt dat

het product onder stroom staat, schakel dan onmiddellijk de stroom uit en vraag vervolgens een

professional om controle en reparatie.

Startrelaissokkel los

Omgeving

temperatuur te hoog

Maak de vast

Omgevingstemperatuur

wijzigen

Stekker los

Sluit de pin

stevig aan

Machine Translated by Google

het buitenoppervlak van het glas. Veeg het tijdig droog met een zachte, droge doek of start de

ontwasemingsfunctie van de verwarmingsdraad.

Na het repareren van beschadigde producten, veroorzaakt door de volgende redenen, worden

de juiste kosten in rekening

gebracht: 1. Volg de gebruikershandleiding niet.

3. De kamertemperatuur is lager dan de regeltemperatuur van de temperatuurregelaar, waardoor

de compressor kapot gaat. Omdat de kamertemperatuur lager is dan de temperatuur van de

temperatuurregelaar, zijn de gegevens verzameld door de temperatuursensor niet voldoende

om de compressor te starten.

Op voorwaarde dat de gebruiker de gebruikershandleiding volgt, heeft het product een jaar garantie

vanaf de leveringsdatum en is ons bedrijf verantwoordelijk voor de vervanging en reparatie

van de beschadigde onderdelen veroorzaakt door slechte kwaliteit tijdens de periode (exclusief

glasschade).

ÿ. Klantenservice

ÿ Elektrische schematische diagrammen

- 7 -

Machine Translated by Google

een gedetailleerde uitleg van elke stap:

factoren.

Zorg ervoor dat de schroefdempingsringen in de glasgaten worden gestoken, waarbij u een vlak

oppervlak met het glas behoudt om onnodige handelingen te voorkomen

Stap 1: Plaats de schroefdempingsringen

Dit is een korte tutorial over het assembleren van glasproducten. Het volgende is

Stap 2: Installeer de zijruiten

3. De spanningsfluctuatiewaarde overschrijdt het toegestane bereik of andere natuurlijke waarden

ringen zijn geschikt voor de gebruikte schroeven.

1. 1 productinstructie. 2. 1

kwaliteitscertificaat en garantiekaart.

2. Gebruik willekeurig ongeëvenaarde componenten ter vervanging.

compressie of schade. Zorg voor de kwaliteit en maat van de schroefdemping

juiste maat en kwaliteit voor een veilige installatie. Geleidelijk toepassen

Zorg ervoor dat u bij het installeren van de zijruiten schroeven en moeren gebruikt

ÿ. Bijlage bij verzending

- 8 -

Machine Translated by Google

- 9 -

druk uit bij het aandraaien van de schroeven om te strak aandraaien en mogelijke glasbreuk te voorkomen.

Stap 5: Installeer het bovenste glas

Stap 3: Installeer het lange achterglas Lijn

het lange achterglas uit met de behuizing en de zijruiten, zodat een volledige uitlijning verzekerd is. Oefen

bij het vastzetten met schroeven een matige druk uit en zorg ervoor dat er geen onnodige druk op het glas

wordt uitgeoefend.

Stap 4: Glasbevestigingsclips installeren Zorg

er bij het installeren van de glasbevestigingsclips voor dat deze stevig op hun respectievelijke posities zijn

bevestigd. Controleer elke bevestigingsclip op stabiliteit om een effectief behoud van de stabiele

verbinding van het glas te garanderen.

Wanneer u het bovenste glas installeert, zorg er dan opnieuw voor dat dit perfect uitgelijnd is met het glas

Machine Translated by Google

schroeven voor de definitieve bevestiging, waardoor een veilige en stabiele bevestiging wordt gegarandeerd.

Controleer of alle schroeven goed vastzitten om er zeker van te zijn dat ze goed vastzitten.

Als u deze suggesties opvolgt, kunt u een succesvolle montage garanderen

achterruit en zijruiten. Oefen geleidelijk druk uit met behulp van de meegeleverde

volgende controles:

het gekoelde kruidenstation met glazen panelen, dat een veilig, stabiel en esthetisch aantrekkelijk

product oplevert.

onberispelijke uitstraling.

Na voltooiing van de montage wordt aanbevolen om de volgende handelingen uit te voeren:

verschijning.

Reinig het oppervlak van het product om vuil of vingerafdrukken te verwijderen, waarbij u een

Gemaakt in China

Controleer de uitlijning tussen alle glaslagen om een nette afwerking te garanderen

- 10 -

Machine Translated by Google

Technische ondersteuning en e-

garantiecertificaat www.vevor.com/support

Machine Translated by Google

KYLD KRYDDBORD

MODELL: E40TW, E48TW, E55TW, E60TW

Teknisk support och e-garanticertifikat www.vevor.com/support

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

"Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara

en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora

toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av

oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du

faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Machine Translated by Google

BEHÖVS HJÄLP? KONTAKTA OSS!

KALLT

KRYDDBORD

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk

support

och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant

innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår

användarmanual. Utseendet på produkten är beroende av den produkt du

fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik

eller mjukvaruuppdateringar på vår produkt.

Modell: E40TW, E48TW, E55TW, E60TW

- 1 -

Machine Translated by Google

ÿ. Försiktighetsåtgärder vid

användning ÿ. Vanliga fel och felsökning ÿ. Icke-

fel ÿ. Elektriskt

schematiskt diagram ÿ. Service efter

försäljning ÿ. Bilaga med

försändelse

2. Produkten är designad vetenskapligt och korrekt i struktur, energi- och elbesparing, ren

och bättre fräsch hållning med direkt kylande strukturdesign, med snabb kylning

och enhetlig temperatur inuti.

Denna produkt omfattas av bestämmelserna i det europeiska direktivet

2012/19/EC. Symbolen som visar en soptunna korsad anger att

produkten kräver separat sophämtning i EU. Detta gäller för produkten

och alla tillbehör märkta med denna symbol. Produkter märkta som

sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste

lämnas till en insamlingsplats för återvinning av elektriska och elektroniska

apparater

Kära användare:

ÿ. Huvudsakliga tekniska parametrar

1. Välkommen att använda Sushi FG showcase-serien tillverkad av vårt företag.

Den är designad för webbplatser som olika livsmedel, matbutiker och hotell och används

främst för kylning och visning av artiklar. Kyltemperaturen är 2ÿ under.

ÿ. Varningar

Varning - För att minska risken för skada måste användaren

läsa instruktionerna noggrant.

Förord

Innehåll

- 2 -

Machine Translated by Google

ÿ. Huvudsakliga tekniska parametrar

höjd mm)

955*404*45

Kylmedel

Mått

Modell

E48T

130W

R290

Netto

35-46ÿ

135W

Ingång

totalt

36,5

1130*404*4

spänning/

frekvens

E40T

kraft

Förvaringstempera

60 Hz

bredd×

lag

115V

vikt

(kg)

(längd×

4. Produkten antar direktkylning av kopparrör polyuretan integralskum,

säker, elbesparande, snygg, allmänt applicerad och gör motytans temperatur

mer enhetlig.

Glaslådan är gjord av tätt överlappad, varmböjd säkerhetsglasskiva, helt

genomskinlig. Produkten i denna serie har ett snyggt utseende,

funktionalitet, korrekt design, snabb kylning, låg strömförbrukning, lågt

ljud, sundhet och jämn temperatur.

6. De verkställande komponenterna i kylsystemet och de styrande

komponenterna i elektrisk utrustning är utländska varumärkesprodukter, för att

säkerställa att produktens funktion är stabil och pålitlig. Den rimliga

systemdesignen förbättrar värmeväxlingseffektiviteten. Således är kylningen

inuti skåpet snabbare och temperaturen lägre, och det är mer energieffektivt.

För att kunna använda vår produkt bättre och förlänga dens livslängd, läs noga

igenom bruksanvisningen för denna produkt innan du använder den.

5. Denna produkt har humaniserad design och ökar varornas displayfunktion.

Den är snygg och anständig så att den spelar en viss utsmyckningseffekt

vid användning av tillfällen.

3. Alla material, komponenter och kylenheter för produkterna är från internationellt

professionella kända varumärkestillverkare för att säkerställa deras kvalitet.

- 3 -

Machine Translated by Google

ÿ. Varningar

ÿ. Försiktighetsåtgärder för användning

4. Kom ihåg att stänga av strömmen innan du rengör produkten eller

byta lampa. Skölj inte den om den elektriska apparaten är påverkad

som jordningsterminal. Eller när det elektriska systemet har problem, kommer det att finnas

2. Produkten ska placeras i ett ventilerat, svalt, torrt,

jordport (E) tillförlitligt jordad. Obs: ta inte rinnande vatten eller gasrör

3. Lägg aldrig faror som är flyktiga, frätande, radioaktiva, brandfarliga, explosiva,

giftiga och förorenande maten i skåpet.

grader.

1. Måste använda separat enfas trippelpoligt eluttag med uttaget

undvik skador från tung belastning och vassa verktyg.

1. Tryck och placera försiktigt när du bär med en lutning som inte överstiger 45

trågplåt med viss styrka för avskärmning eller spår med täckplåt till

och reparera den i händelse av att orsaka allvarligare olyckor och till och med fara,

vilket kommer att leda till fler förluster.

2. Placera inte kraftledningen direkt på passagen. Det borde finnas en

ovan nämnda krav vid drift och användning.

teknik och rik erfarenhet ska inte slumpmässigt pilla med, demonteras

med fukt, blötläggning eller med andra olyckor.

och förluster orsakade av elektriska skador på grund av bristande efterlevnad av

5. När produkten har problem med el och kylsystem, icke-professionella

elektriker och personal utan tillräcklig kylning

inget jordningsskydd, vilket kommer att hota person- och egendomssäkerheten.

Kom ihåg att vårt företag inte tar något ansvar för olyckor

E60T

140W

E55T

40,5

1305*404*4

150W

44,5

1480*404*4

- 4 -

Machine Translated by Google

4. Lägg inte för mycket över varm mat i monterns yta i händelse av

kondensor. Vitrinen bör placeras i angivet område för att

för produkten. Torka sedan och placera den på en torr, sval ventilerad plats, och

personal att träna i tid, eller informera vår tekniska personal

3. Showcasen bör vara igång under en viss tid för att bekräfta

kontrollera de elektriska ledningarna för att se om de är bitar och skadade av

avdelning. Icke-professionella bör inte slumpmässigt demontera och

kylbricka för kylning.

hålls borta från värme och damm. Direkt solexponering bör undvikas i

6. Icke-professionella personer får inte slumpmässigt öppna och byta ut delar,

elektriska element i frysen och kylenheter.

Om du tror att produkten har problem, kolla bara och gör felsökning som

råttor. Efter strikt inspektion och säkerställande kan utrustningen vara

genererar överladdning omedelbart.

fast. Avstånd från skåpets periferi från väggar och andra föremål

för att undvika fara.

Kontroll och felsökning måste göras av professionella tekniker eller

8. Om du inte kan reparera felet själv, vänligen fråga efter en professionell

bör vara minst 10 cm för att säkerställa god utstrålning av

5. För långtidsavbrott, ta inre och yttre rengöring väl

kylsystem i normalt skick före användning vid varje tidpunkt. Efter

kontrollera ofta för att akta dig för råttorna. När du startar om utrustningen, strikt

förhindra förskjutning på grund av yttre kraft

för att reparera felet.

per följande formulär. Om fortfarande misslyckas, kontakta vårt företag eller vår försäljning

startas om att använda.

temperaturen inuti sänks till normal, mat kan läggas i

underhålla produktstrukturer, elektriska element och kylsystem.

7. Be professionell underhållspersonal att byta ut skadad kraftledning

vid påverkan av kyleffekt och marken ska vara jämn och

ÿ. Vanliga fel och felsökning

- 5 -

Machine Translated by Google

Felorsaker

kolla upp

Ställd stabilt

Fläkt- och kompressorhjul

sitter löst

1.När kompressorn går blir ytan varm. Vid normal kompressordrift blir yttemperaturen

hög. Detta är ett normalt fenomen. Rör inte med händerna.

Kontrollera

med multimeter

Sitta av

Minska mat

Koppla loss

Sätt i stiftet

ordentligt

Ändra omgivande

temperatur

Omfattning av

Kolla upp

Fäst

olycka kommer lätt att orsakas, vilket leder till större förluster. När produkten har visat sig

vara elektrifierad, bryt strömmen omedelbart och be sedan proffs om kontroll och reparation.

för hög temperatur

Slå på

Startreläuttaget löst

Omgivande

Koppla in ordentligt

För högt

Felsökning

2. Det finns kondens på glasytan. Med hög omgivningstemperatur och luftfuktighet

är det lätt att daggdroppar dyker upp på

Fel

hölje för

montern.

Kolla upp

Över hög

temperatur e

Inuti

Vitrinen är inte placerad

stabilt.

Undersökning

Kolla upp

Komprimera

eller inte

De stora varorna är för

mycket inuti

Testa

med termometer

fotskruvar

monter

ljud

arbetssätt

Stäng av

Vanlig felsökning

ÿ. Icke-fel

- 6 -

Machine Translated by Google

Under förutsättning att användaren följer bruksanvisningen kommer produkten

att ha ett års garanti sedan leveransdatumet och vårt företag ansvarar

för utbyte och reparation av de skadade komponenterna orsakade av dålig

kvalitet under perioden (exklusive glasskador).

glasets yttre yta. Torka den torr i god tid med en mjuk torr trasa eller börja

värma trådavimningsfunktionen.

Lämpliga avgifter kommer att debiteras efter reparation av skadade produkter

orsakade av följande

skäl: 1. Följ inte användarmanualen.

3. Rumstemperaturen är lägre än temperaturregulatorns reglerande temperatur

så att kompressorn går sönder. Eftersom rumstemperaturen är lägre än

temperaturregulatorns temperatur räcker inte data som samlas in av

temperatursensorn för att starta kompressorn.

ÿ. Service efter försäljning

ÿ Elektriska schematiska diagram

- 7 -

Machine Translated by Google

faktorer.

en detaljerad förklaring av varje steg:

Steg 1: Sätt i skruvdämpningsringar

Steg 2: Installera sidoglasögon

Detta är en kort handledning om montering av glasprodukter. Följande är

3. Spänningsfluktuationsvärdet överstiger tillåten omfattning eller annat naturligt

1. 1 produktinstruktion. 2.

1 kvalitetscertifikat och garantikort.

ringar är lämpliga för skruvarna som används.

kompression eller skada. Säkerställ kvaliteten och storleken på skruvdämpningen

2. Använd slumpmässigt oöverträffade komponenter för utbyte.

Se till att använda skruvar och muttrar vid montering av sidoglasögonen

lämplig storlek och kvalitet för en säker installation. Ansök gradvis

Se till att skruvdämpningsringarna är insatta i glashålen och bibehåll en plan

yta med glaset för att undvika onödiga

ÿ. Bilaga med försändelse

- 8 -

Machine Translated by Google

Steg 4: Installera glasfästklämmor

När du installerar glasfästklämmorna, se till att de sitter säkert i sina respektive

positioner. Kontrollera varje fästklämma för stabilitet för att säkerställa effektivt

underhåll av glasets stabila anslutning.

tryck när du drar åt skruvarna för att undvika överdragning och potentiellt glasbrott.

När du installerar det övre glaset ska du återigen se till att det är i linje med glaset

Steg 5: Installera Top Glass

Steg 3: Installera långglaset på

baksidan Rikta in det långa bakglaset med höljet och sidoglasen, för att säkerställa

en fullständig inriktning. När du fäster med skruvar, applicera måttligt tryck, se till att

inte orsaka onödigt tryck på glaset.

- 9 -

Machine Translated by Google

Efter att ha slutfört monteringen rekommenderas att utföra

felfritt utseende.

följande kontroller:

bakglas och sidoglas. Anbringa gradvis tryck med hjälp av det medföljande

Att följa dessa förslag hjälper till att säkerställa en framgångsrik montering av

Kontrollera att alla skruvar är åtdragna för att säkerställa att de sitter fast.

skruvar för den slutliga fixeringen, vilket säkerställer en säker och stabil infästning.

den kylda kryddningsstationen med glaspaneler, som ger en säker, stabil och estetiskt

tilltalande produkt.

Verifiera inriktningen mellan alla lager av glas för att säkerställa en snygg

Tillverkad i Kina

Rengör produktytan för att ta bort smuts eller fingeravtryck, bibehåll en

utseende.

- 10 -

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor E48TW Refrigerated Condiment Prep Station with 2/3 and 4/6 Pans, 304 Stainless Steel Body, and Glass Guard

Product's Documents

User Manual

Specifications

Vevor E48TW Questions and Answers
