USE AND CARE GUIDE
Questions, problems, missing parts? Before returning to the store,
call Home Decorators Collection Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
THANK YOU
We appreciate the trust and condence you have placed in Home Decorators Collection through the purchase of this ceiling fan. We strive
to continually create quality products designed to enhance your home. Visit us online to see our full line of products available for your home
improvement needs. Thank you for choosing Home Decorators Collection!
Item #1004 773 033
Model #59204
UL Model #54-REIN
CHASEWOOD 54-INCH CEILING FAN
2
Table of Contents ................................................................ 2
Safety Information ...............................................................2
Warranty ............................................................................... 3
Pre-Installation ....................................................................3
Installation ............................................................................6
Assembly ..............................................................................7
Operation ...........................................................................13
Care and Cleaning ............................................................. 14
Troubleshooting .................................................................14
1. To reduce the risk of electric shock, ensure the electricity has been
turned off at the circuit breaker or fuse box before you begin.
2. All wiring must be in accordance with the National Electrical Code
ANSI/NFPA 70 and local electrical codes. Electrical installation
should be performed by a qualified licensed electrician.
3. The outlet box and support structure must be securely mounted
and capable of reliably supporting 35 lbs. (15.9 kg). Use only UL
Listed outlet boxes marked ”Acceptable for Fan Support of 35 lbs.
(15.9 kg) or less”.
4. The fan must be mounted with a minimum of 7 ft. (2.1 m) clearance
from the trailing edge of the blades to the oor.

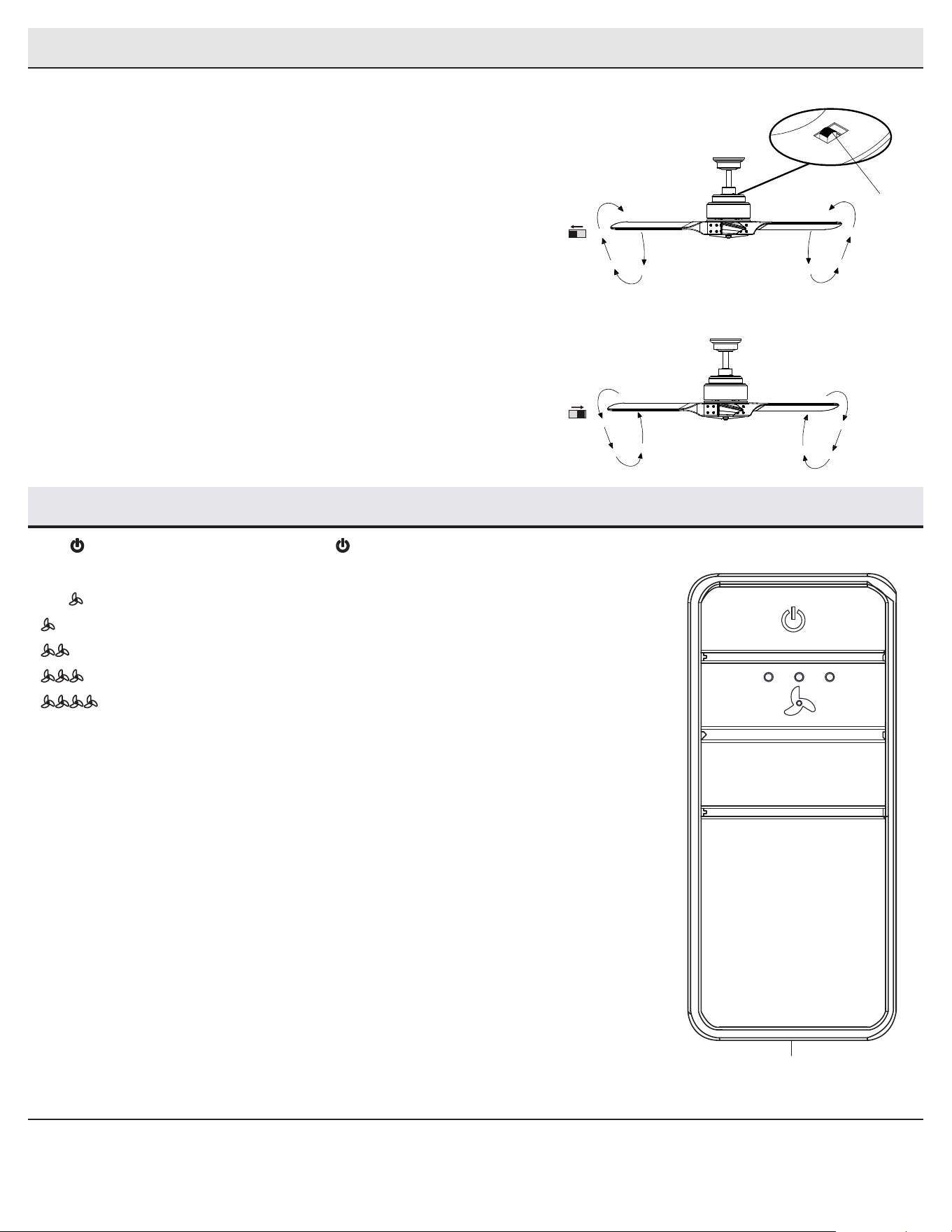

5. Do not operate the reversing switch while the fan blades are in
motion. You must turn the fan off and stop the blades before you
reverse the blade direction.
6. Do not place objects in the path of the blades.
7. To avoid personal injury or damage to the fan and other items, use
caution when working around or cleaning the fan.
8. Electrical diagrams are for reference only. Light kits that are not
packed with the fan must be UL-listed and marked suitable for use
with the model fan you are installing. Switches must be UL General
Use Switches. Refer to the instructions packaged with the light kits
and switches for proper assembly.
9. After making electrical connections, spliced conductors should be
turned upward and pushed carefully up into the outlet box. The
wires should be spread apart with the grounded conductor and the
equipment-grounding conductor on one side of the outlet box.
10. All setscrews must be checked and retightened where
necessary before installation.
WARNING: To reduce the risk of personal injury,
do not bend the blade brackets (also referred to as
anges) during assembly or after installation. Do not
insert objects in the path of the blades.
WARNING: Suitable for use with solid-state speed
controls.
WARNING: To avoid possible electrical shock, turn
the electricity off at the main fuse box before
wiring. If you feel you do not have enough electrical
wiring knowledge or experience, contact a licensed
electrician.
WARNING: Electrical diagrams are for reference
only. Optional use of any light kit shall be UL-listed
and marked suitable for use with this fan.
WARNING: To reduce the risk of re or electric
shock, “this fan should only be used with fan speed
control part no. AP-0RD manufactured by Dawnsun
Electronic Co., LTD.
Safety Information
Table of Contents
CAUTION: To reduce the risk of personal injury,
use only the screws provided with the outlet box.
READ AND SAVE THESE INSTRUCTIONS.
CAUTION: Changes or modications not expressly
approved by the party responsible for compliance
could void the user’s authority to operate the
equipment.
CAUTION: Do NOT use this fan with a dimmer switch
or wall control. Using a dimmer switch or wall control
will damage the fan.
WARNING: To reduce the risk of electric shock, this
fan must be installed with an isolating wall switch.
This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
--Reorient or relocate the receiving antenna.
--Increase the separation between the equipment and receiver.
--Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.
--Consult the dealer or an experienced radio/TV technician for help.
CAUTION:
Any changes or modications not expressly approved by the grantee of this device could void the user’s authority to operate the equipment.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must
accept any interference received, including interference that may cause undesired operation.
3
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Pre-Installation
Warranty
The supplier warrants the fan motor to be free from defects in workmanship and material present at time of shipment from the factory for a
lifetime after the date of purchase by the original purchaser. The supplier also warrants that all other fan parts, excluding any glass or acrylic
blades, to be free from defects in workmanship and material at the time of shipment from the factory for a period of two years after the date
of purchase by the original purchaser. We agree to correct such defects without charge or at our option replace with a comparable or superior
model if the product is returned. To obtain warranty service, you must present a copy of the receipt as proof of purchase. All costs of removing
and reinstalling the product are your responsibility. Damage to any part such as by accident, misuse, improper installation, or by afxing any
accessories, is not covered by this warranty. Because of varying climatic conditions this warranty does not cover any changes in brass nish,
including rusting, pitting, corroding, tarnishing, or peeling. Brass nishes of this type give their longest useful life when protected from varying
weather conditions. A certain amount of “wobble” is normal and should not be considered a defect. Servicing performed by unauthorized persons
shall render the warranty invalid. There is no other express warranty. Home Decorators Collection hereby disclaims any and all warranties,
including but not limited to those of merchantability and tness for a particular purpose to the extent permitted by law. The duration of any
implied warranty which cannot be disclaimed is limited to the time period as specied in the express warranty. Some states do not allow a
limitation on how long an implied warranty lasts, so the above limitation may not apply to you. The retailer shall not be liable for incidental,
consequential, or special damages arising out of or in connection with product use or performance except as may otherwise be accorded by
law. Some states do not allow the exclusion of incidental or consequential damages, so the above exclusion or limitation may not apply to you.
This warranty gives specic legal rights, and you may also have other rights which vary from state to state. This warranty supersedes all prior
warranties. Shipping costs for any return of product as part of a claim on the warranty must be paid by the customer.
Contact the Customer Service Team at 1-800-986-3460 or visit www.HomeDepot.com/homedecorators.

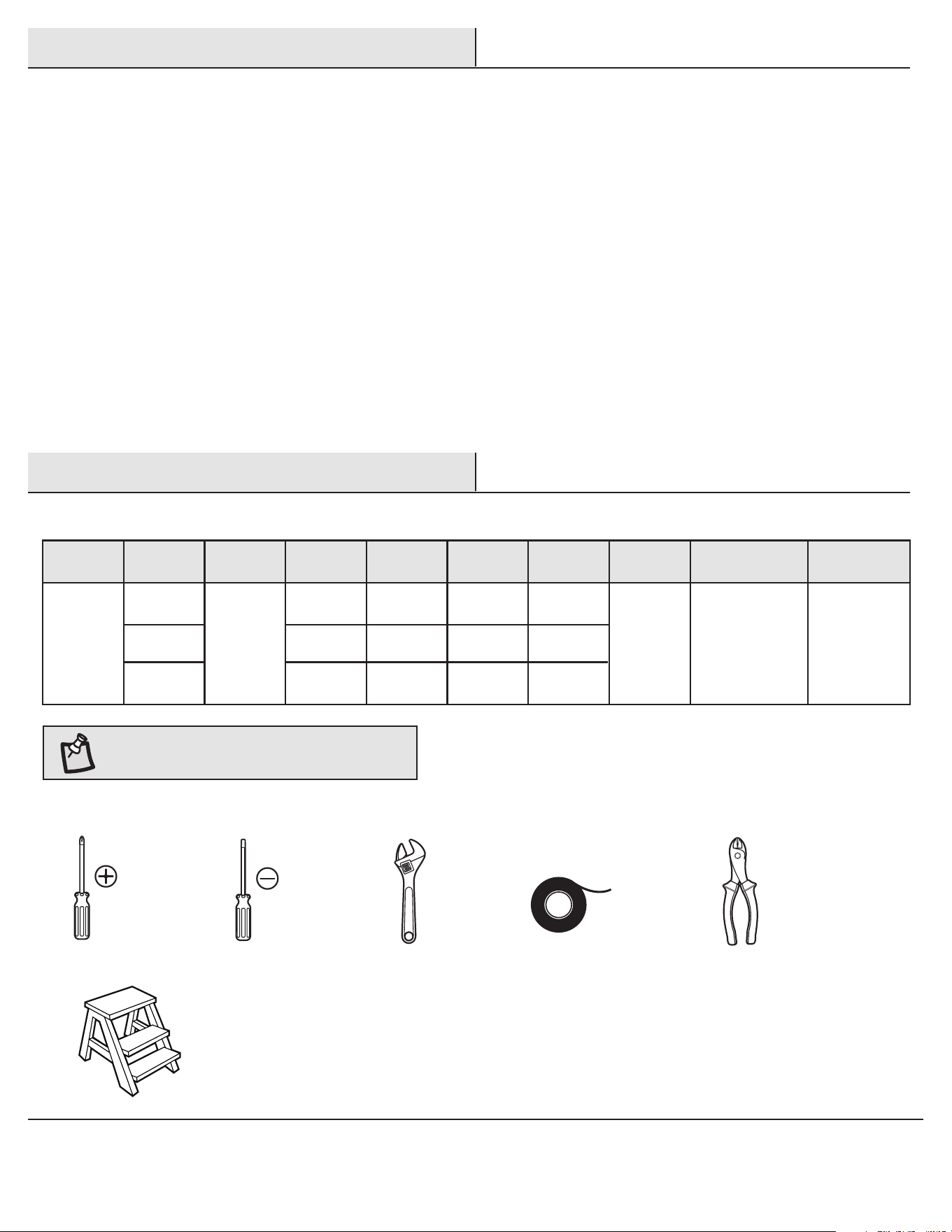

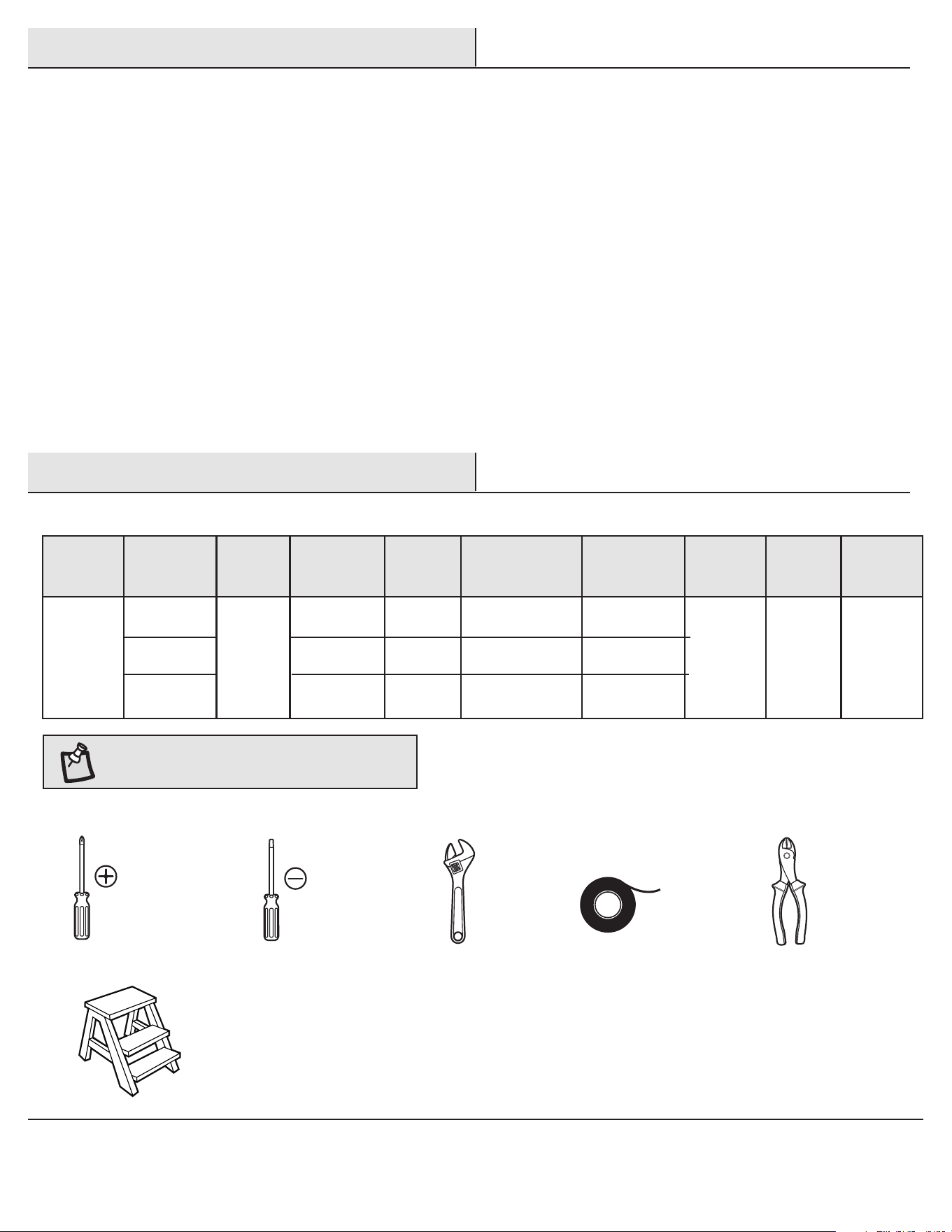

SPECIFICATIONS
TOOLS REQUIRED
NOTE: These are approximate measures. They do not
include the Amps and Wattage used by the light kit.
Phillips
screwdriver
Flat blade
screwdriver
Adjustable
wrench
Electrical
tape
Wire
cutter
Step ladder
Size Speed Volts Amps Watts RPM CFM
Net
Weight
Gross
Weight
Cube Feet
54 in.
Low
Medium
High
120
0.23
0.39
0.55
11
32
63
75
140
190
2147
3958
5659
15.87 lbs.
(7.2 kg)
20.28 lbs.
(9.2 kg)
2.495 cu. ft.
4
Part Description Quantity
AA Blade attachment screws 10
BB Plastic wire connector 3
Pre-Installation (continued)
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
AA
BB
5
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Part Description Quantity
A Slide-on mounting bracket
(inside canopy)
1
B Ball/downrod assembly 1
C Canopy 1
D Decorative motor collar cover 1
E Fan-motor assembly 1
F Blade 3
IMPORTANT: This product and/or components are
governed by one or more of the following U.S. Patents:
5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117
and other patents pending.
Pre-Installation (continued)

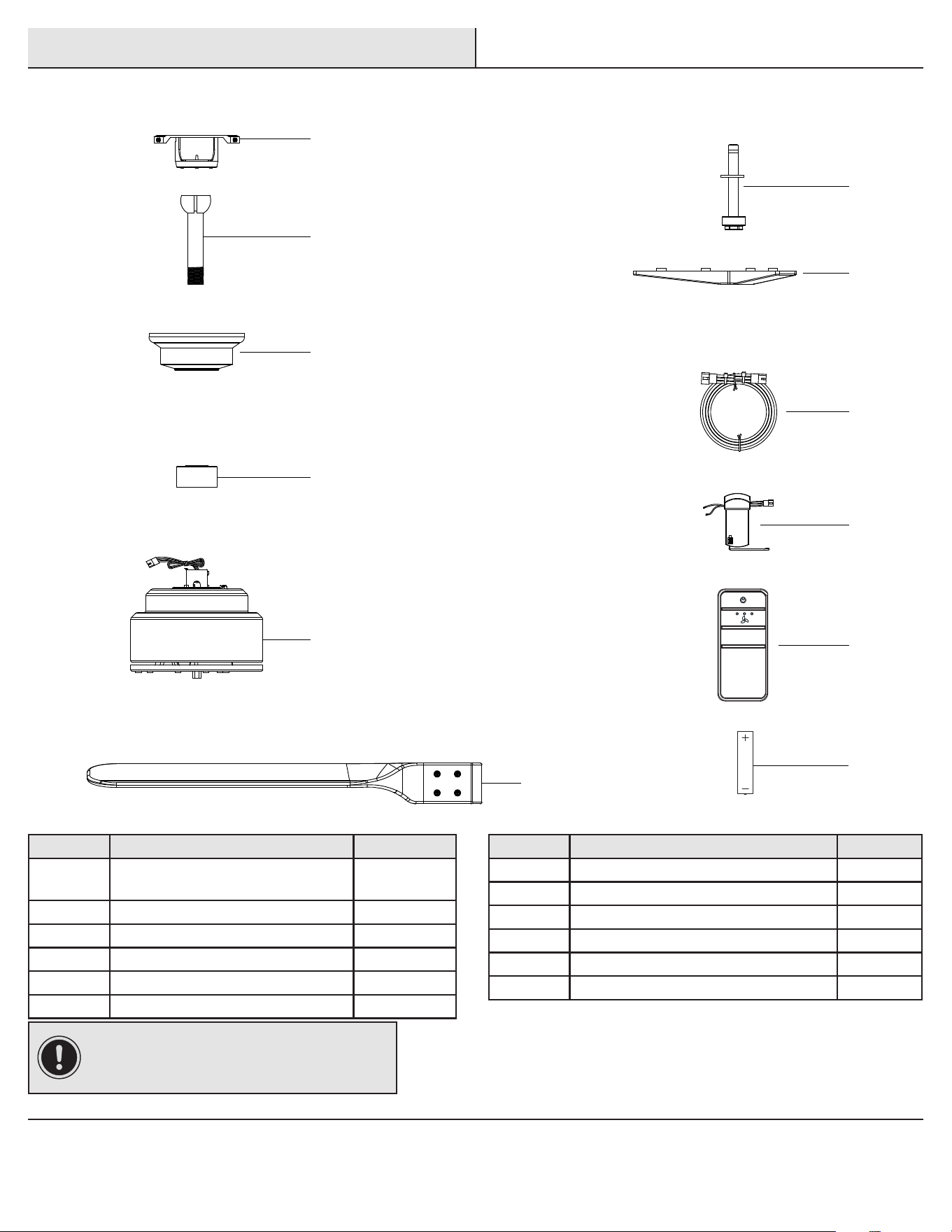

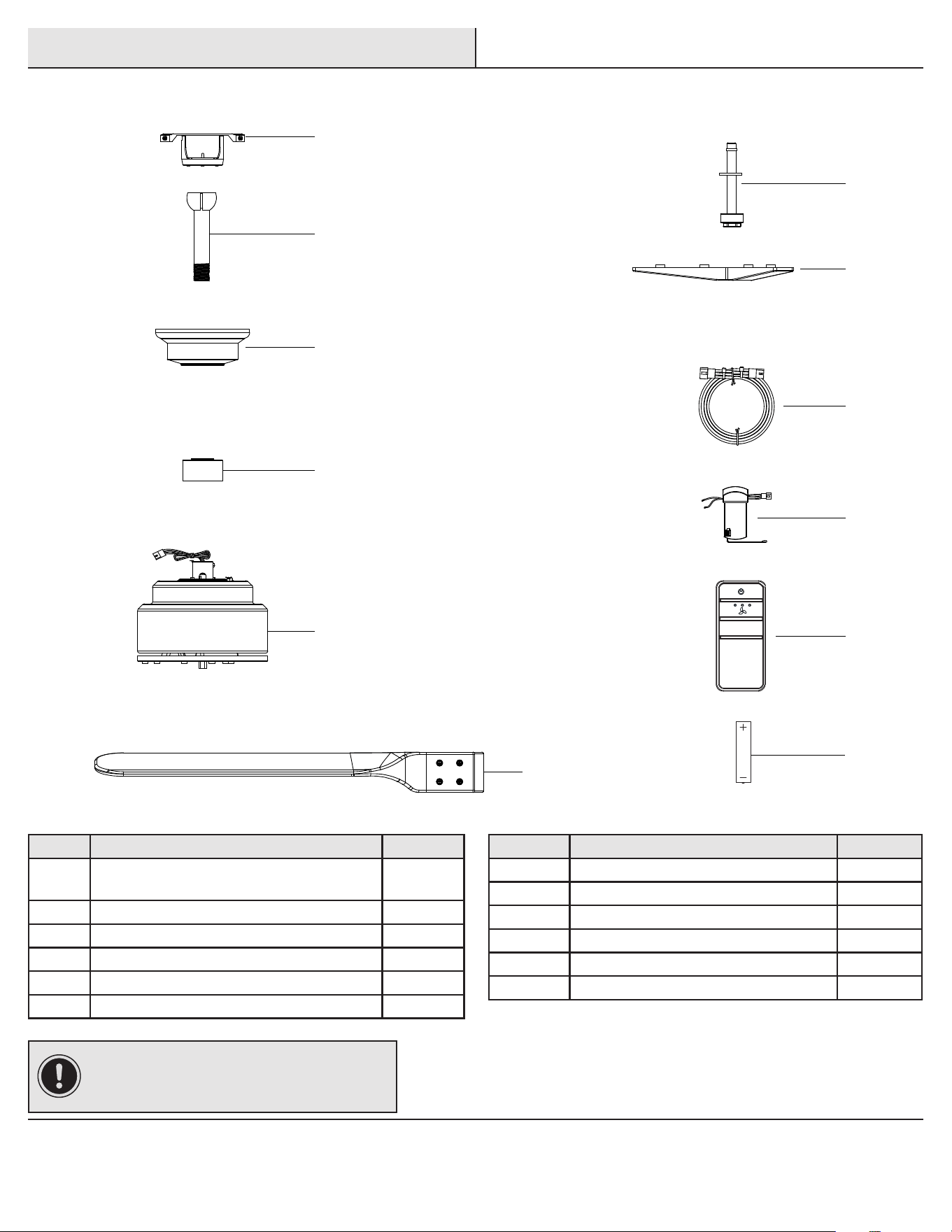

PACKAGE CONTENTS
C
H
I
J
K
L
A
B
D
E
F
G
Part Description Quantity
G Post with nial 1
H Decorative cap 1
I Extension lead wire 1
J Receiver 1
K Remote control 1
L Battery 1
6
Installation
MOUNTING OPTIONS
WARNING: To reduce the risk of re, electric shock,
or personal injury, mount the fan to an outlet box
marked “Acceptable for fan support of 35 lbs. (15.9
kg) or less” and use the screws provided with the
outlet box. An outlet box commonly used for the
support of lighting xtures may not be acceptable for
fan support and may need to be replaced. If in doubt,
consult a qualied electrician.
If your ceiling fan does not have an existing UL-listed mounting
box, then install one using the following instructions:
□ Disconnect the power by removing the fuses or turning off
the circuit breakers.
□ Secure the outlet box directly to the building structure.
Use the appropriate fasteners and materials. The outlet box
and its bracing must be able to fully support the weight
of the moving fan (at least 35 lbs.). Do not use a plastic
outlet box.
The illustrations below show three different ways to mount the
outlet box.
If the canopy (C) touches the ball/downrod assembly (B), then remove
the decorative canopy bottom cover and turn the canopy (C) 180°
before attaching the canopy (C) to the mounting plate.
To hang your fan where there is an existing xture but no ceiling joist,
you may need an installation hanger bar as shown above
(available at any Home Depot store).
NOTE: You may need a longer downrod to maintain
proper blade clearance when installing on a steep, sloped
ceiling. The maximum angle allowable is 30° away from
horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
7
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

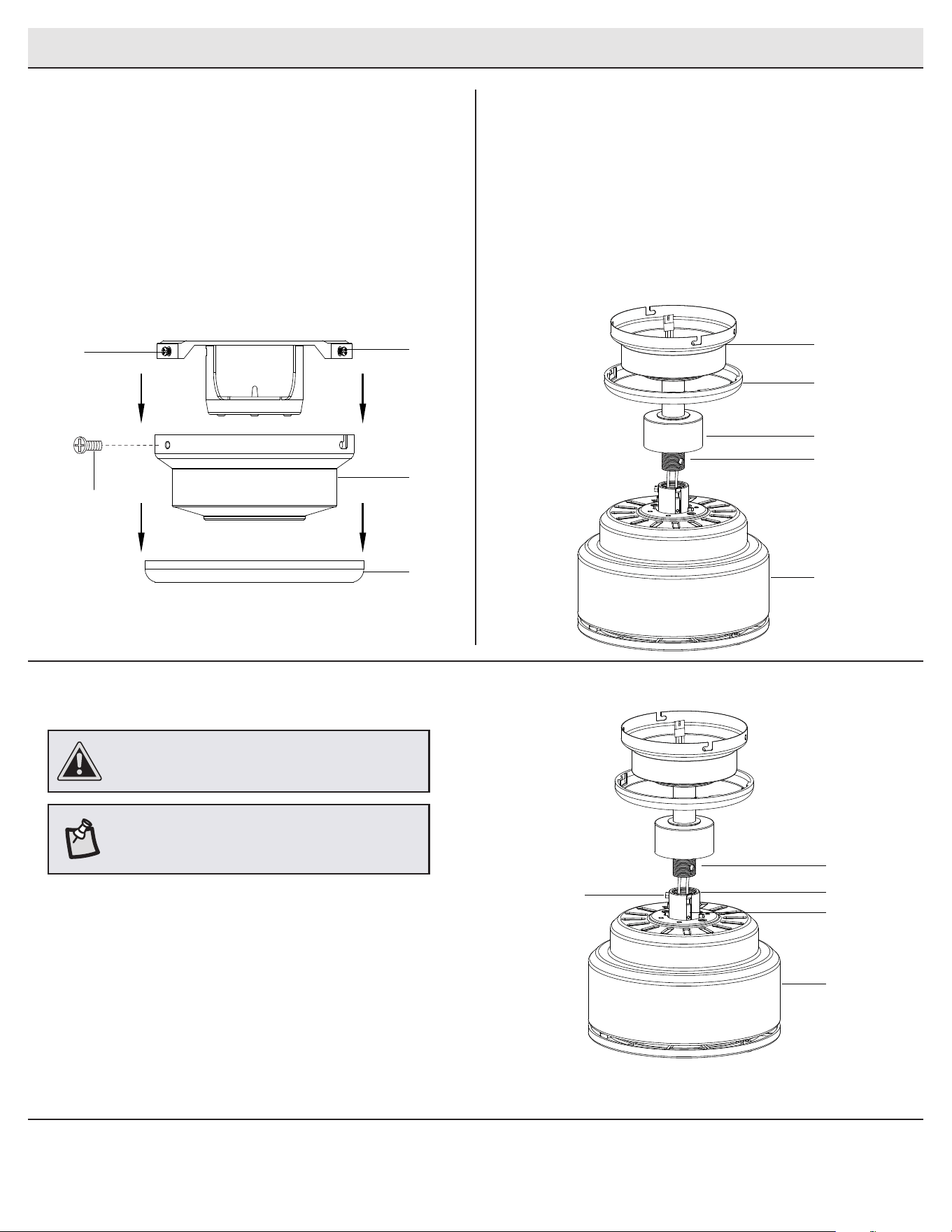

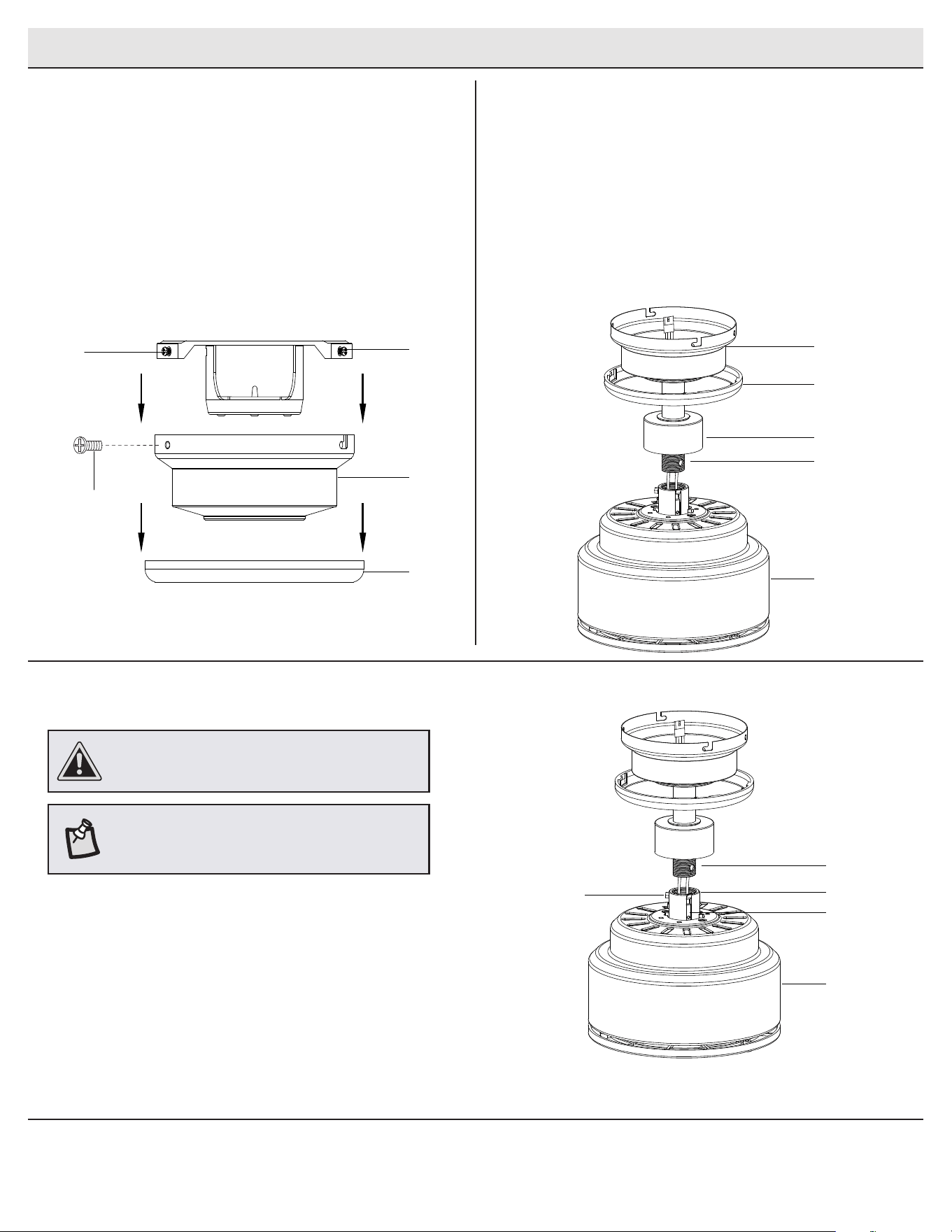

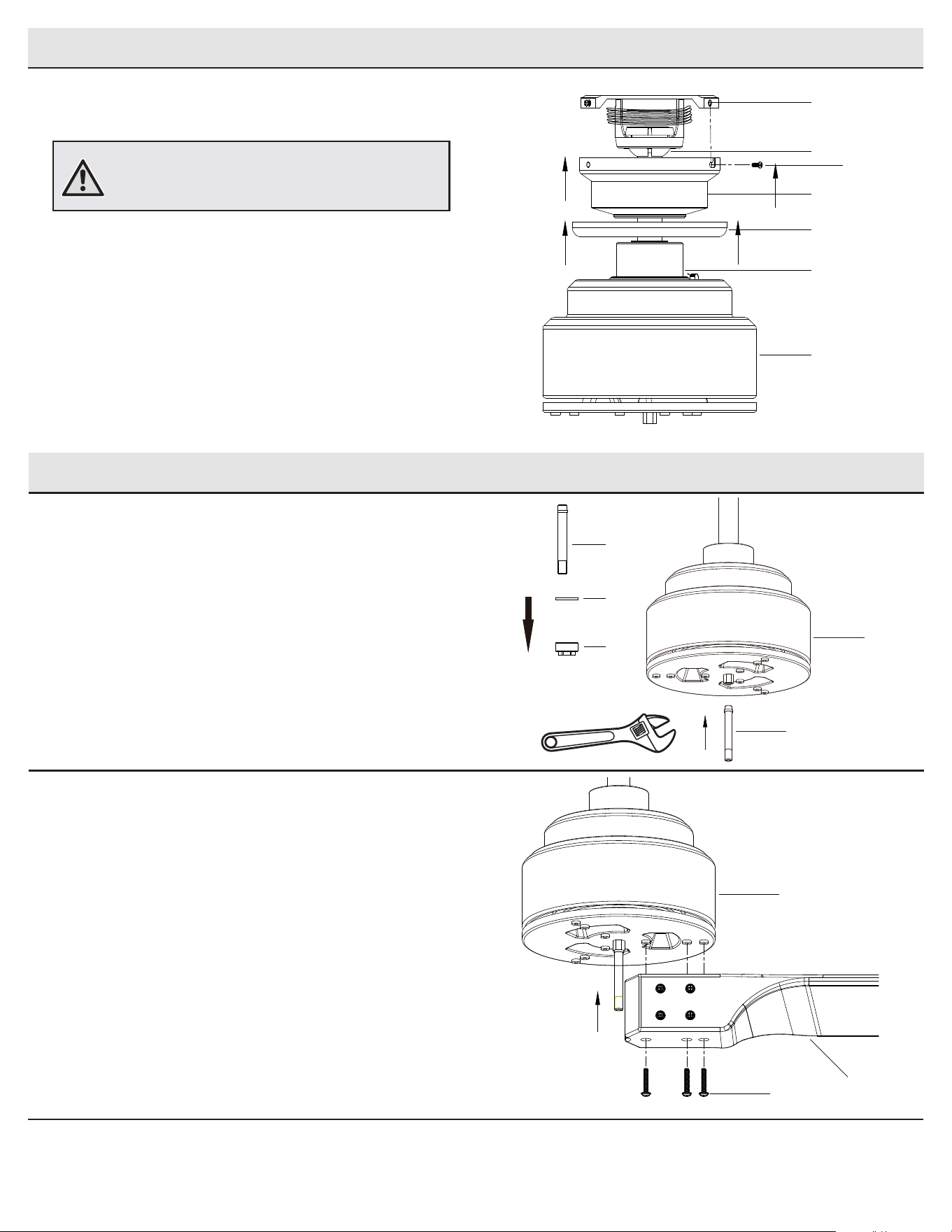

Assembly - Standard Ceiling Mount
Routing the wiresPreparing for standard mounting
□ Route the wires exiting the top of the fan motor assembly
(E) through the decorative motor collar cover (D) and then
the center of the canopy ring (FF).
□ Make sure the opening of canopy (C) is on top and insert
the ball/downrod (B) through the canopy (C).
□ Route the wires exiting the top of the fan motor assembly
(E) through the downrod as shown.
21
□ Remove the canopy ring (FF) by turning the ring
counterclockwise until it unlocks.
□ Remove the mounting bracket (A) from the canopy (C) by
loosening the two canopy screws (II) located in the “L shaped”
slots.
□ Remove and save the two canopy screws (HH) in the round
holes. This will enable you to remove the mounting bracket (A).
Assembling the fan
□ Loosen, but do not remove, the setscrew (GG) on the collar (CC)
on top of the fan-motor assembly (E).
□ Install the downrod (B) by inserting it into the motor collar (CC),
and turning it clockwise until it is tight.
□ Re-tighten the setscrew (GG) on the collar (CC) on top of the fan
motor assembly (E).
3
NOTE: This fan is equipped with a safety tab (DD).
Should the setscrew (GG) ever become loose while
the fan is running in reverse, the safety tab (DD) will
engage and stop the fan from falling.
CAUTION: To ensure wobble-free operation and to avoid
damage to the fan, the downrod (B) and the setscrew
(GG) must be completely tightened.
FF
A
C
HH
II
E
B
C
D
FF
G
G
CC
DD
E
B
8

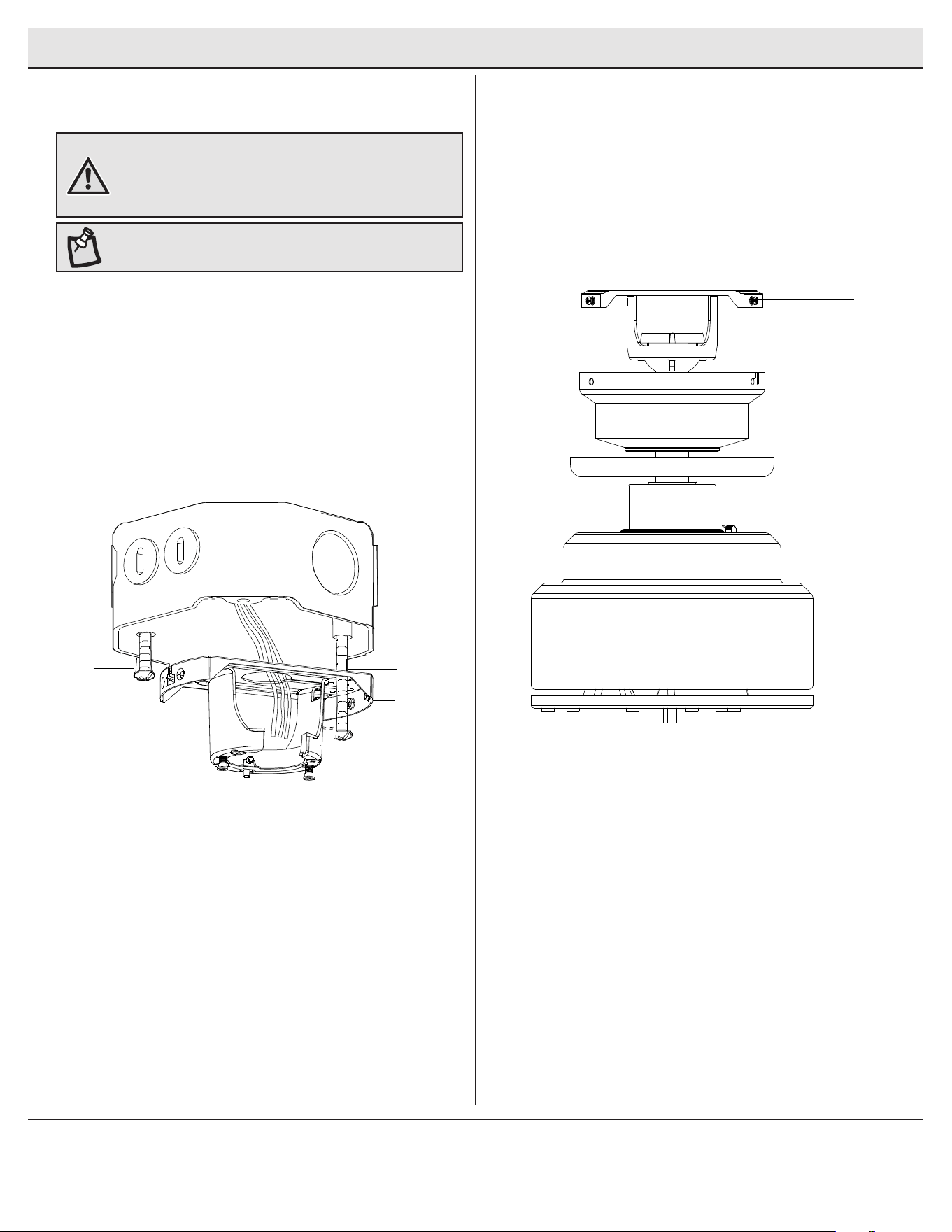

Assembly - Hanging the Fan
Attaching the fan to the electrical
box
Hanging the fan
□ Pass the 120-Volt supply wires through the center hole in the
slide-on mounting bracket (A).
□ Install the ceiling slide-on mounting bracket (A) on the outlet
box by sliding the slide-on mounting bracket (A) over the two
screws (JJ) provided with the outlet box. If necessary, use leveling
washers (not included) between the slide-on mounting bracket
(A) and the outlet box. Note that the at side of the slide-on
mounting bracket (A) is toward the outlet box.
□ Securely tighten the two mounting screws (JJ).
□ Carefully lift the fan-motor assembly (E) up to the slide-on
mounting bracket (A).
□ Seat the hanger ball portion of the ball/downrod assembly (B)
in the mounting bracket socket. Ensure that the tab on the
slide-on mounting bracket (A) socket is properly seated in the
groove in the hanger ball.
1 2
WARNING: To reduce the risk of re, electric shock, or other
personal injury, mount the fan to an outlet box or supporting
system marked “Acceptable for fan support of 35 lbs. (15.9
kg) or less” and use the mounting screws provided with the
outlet box.
NOTE: The mounting bracket (A) is designed to slide into place
on an outlet box with the outlet box screws (JJ).
A
JJ
JJ
C
A
B
FF
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Hanging the Fan (continued)
3
NOTE: The frequencies on your receiver and hand unit have
been preset at the factory. Before installing the receiver,
make sure the dip switches on the receiver and hand unit are
set to the same frequency. The dip switches on the hand unit
are located inside the battery compartment.

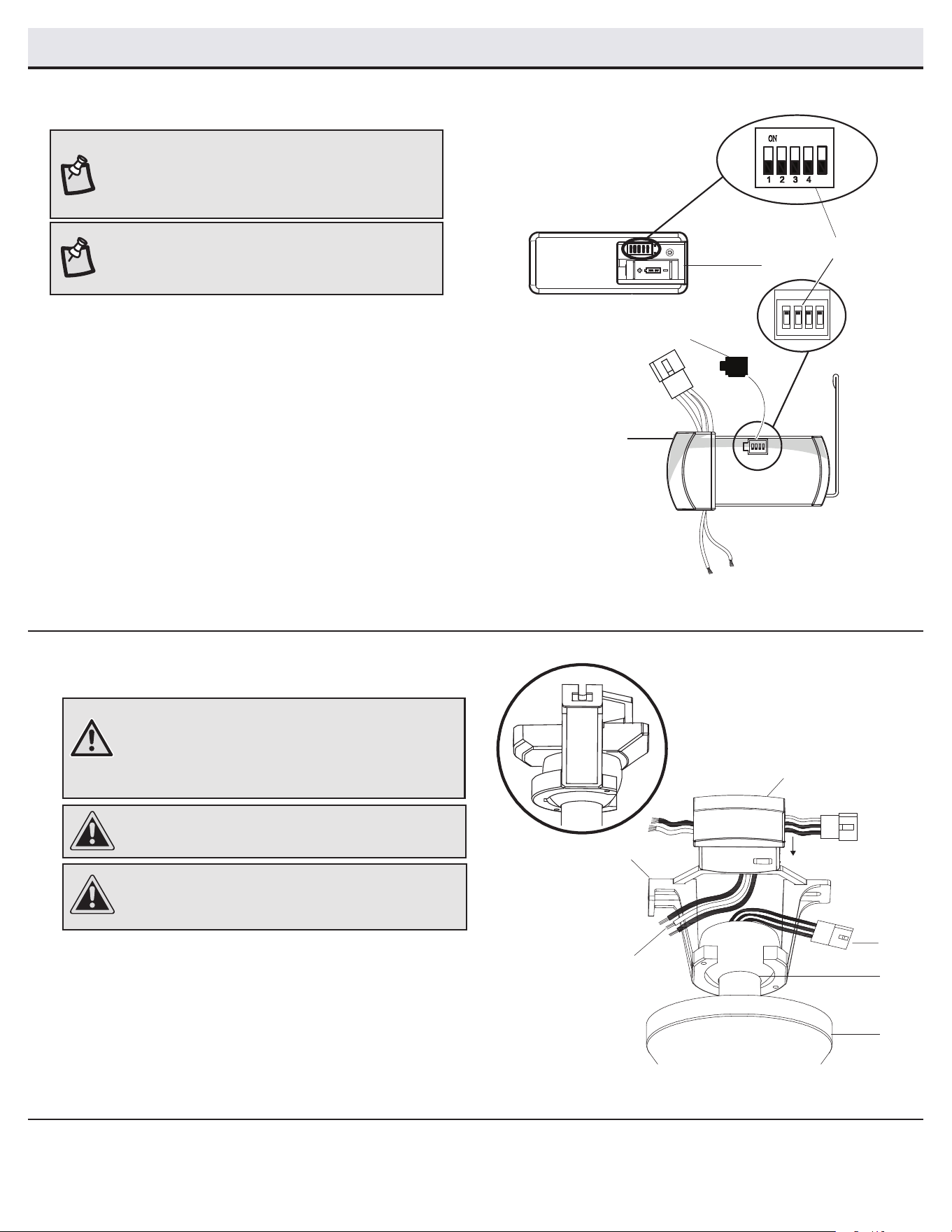

Setting the code on the remote
control and receiver
□ Remove the remote control (K) battery cover by pressing
rmly on the arrow and sliding the cover off.
□ Slide the dip switches (ZZ) to your choice of either up or
down. The factory setting is up.
□ Slide the dip switches (ZZ) on the receiver (J) to the same
position as set on the remote control (K).
□ Install the 23A 12V battery (L).
□ Replace the battery cover on the remote control (K).
□ Insert the silicone rubber stopper (OO) into the hole on the
receiver (J) to cover the dip switches.
NOTE: The battery will weaken with age and should be
replaced before leaking takes place as this will damage the
hand unit. Dispose of used battery properly and keep the
battery out of the reach of children.
4
Installing the receiver
□ Position the house supply wires (AAA) to one side of the
slide-on mounting bracket (A); position the fan wires (BBB)
to the opposite side.
□ Insert the narrow end of the receiver (as shown, at side
towards the ceiling) into the slide-on mounting bracket until
it rests on top of the ball/downrod assembly.
WARNING: To reduce the risk of re or electric shock,
remember to disconnect power. The electrical wiring must
meet all local and national electrical code requirements.
The electrical source and fan must be 110/120 volt, 60Hz.
Do not use this product in conjunction with any variable wall
control. Incorrect wire connection can damage this receiver.
CAUTION: If other fan wires are a different color, have this
unit installed by a licensed electrician.
CAUTION: Do not install the receiver in a damp location or
immerse in water (For indoor use only). Do not pull on or cut
the receiver leads shorter. Do not drop or bump the unit.
B
C
AAA
BBB
A
J
K
J
ZZ
1 2 3 4
ON
DIP
1 2 3 4
ON
OO
D
O
10
Assembly - Hanging the Fan (continued)
5

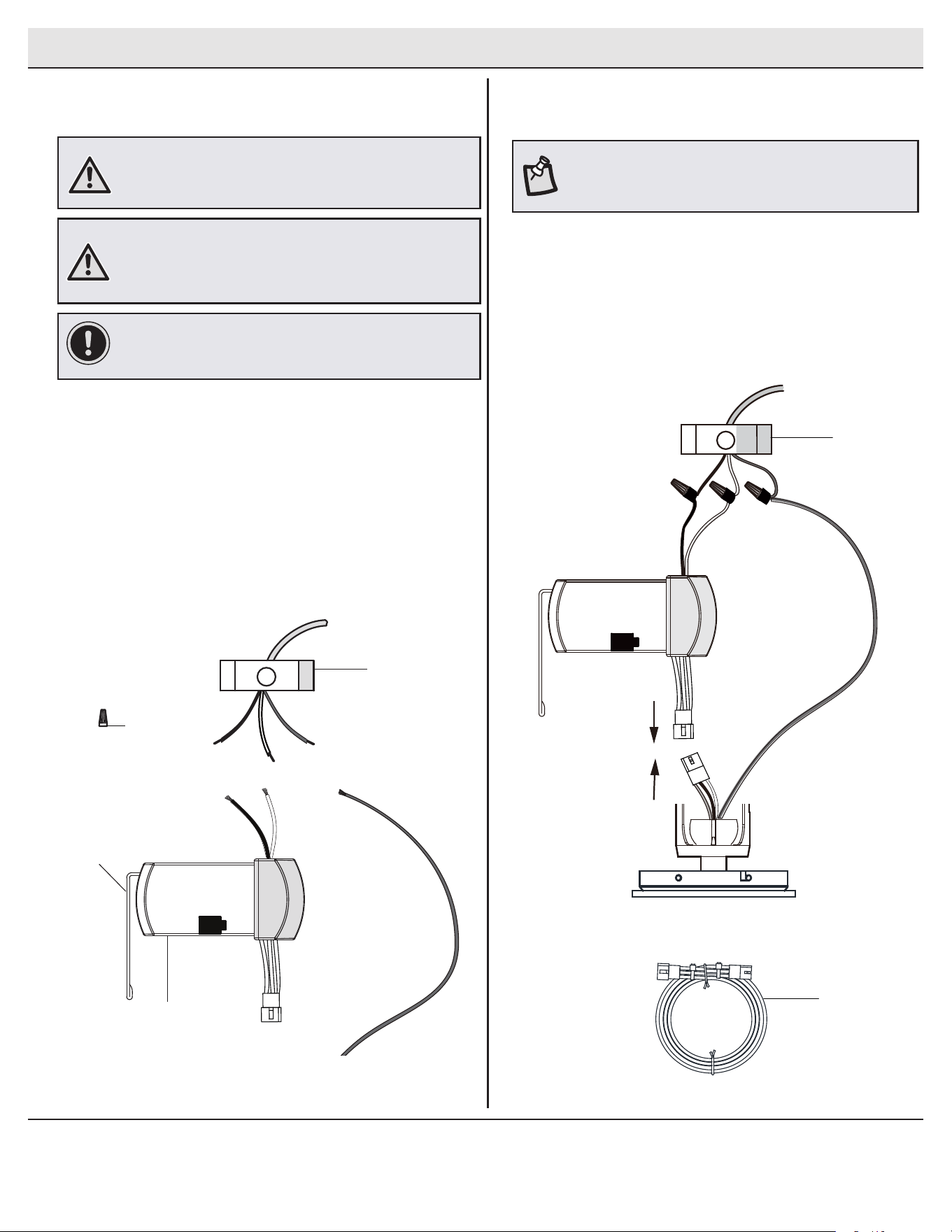

Wiring the receiver to the household
wiring
IMPORTANT: Use the wire connecting nuts (BB) supplied with
your fan. Secure the connectors with electrical tape and ensure
there are no loose strands or connections.
WARNING: Each wire nut supplied with this fan is designed to
accept up to one 12-gauge house wire and two wires from the
fan. If you have larger than 12-gauge house wiring or more
than one house wire to connect to the fan wiring, consult an
electrician for the proper size wire nuts to use.
□ Spread the wires apart so that the green and white wires
are on one side of the outlet box and the black wire is on the
other side.
□ Connect the green fan wires to the household ground wire
(this may be a green or bare wire) using a wire connecting
nut (BB).
□ Connect the receiver (J) black or red wire to the household
black (hot) wire using a wire connecting nut (BB).
□ Connect the receiver (J) white wire to the household white
wire (neutral) using a wire connecting nut (BB).
□ Secure each wire connecting nut using electrical tape.
WARNING: To avoid possible electrical shock, turn the
electricity off at the main fuse box before wiring. If you
feel you do not have enough electrical wiring knowledge or
experience, contact a licensed electrician.
Wiring the fan to the receiver
□ If using the 6 in. ball downrod assembly (B) provided, wire
the receiver to the fan wires by connecting the molded
adaptor plug from receiver (J) with molded adaptor of the
fan motor assembly (E) together.
□ If you wish to use longer downrod, you can use the
extension lead wire (42 in.) (I) provided by connecting the
molded adaptor together.
6
NOTE: The fan comes with 12 in. lead wires for use with the
provided 6 in. ball downrod assembly (B), if you wish to use
longer downrod, you can use the extension lead wire (42 in.) (I)
provided.
Black or Red
Black
Green (or Bare)
Green
Outlet Box
Receiver
Antenna
White
Receiver (J)
BB (x3)
1 2 3 4
ON
DIP
Outlet box
in the ceiling
(MM)
Green
1 2 3 4
ON
DIP
I
11
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.
Assembly - Attaching the Blades
Attaching the post
1
Assembly - Hanging the Fan (continued)
Mounting the fan-motor assembly
(standard mount)
7
WARNING: When using the standard ball/downrod mounting,
the tab in the ring at the bottom of the mounting bracket
must rest in the groove of the hanger ball. Failure to properly
seat the tab in the groove could cause damage to the wiring.
Attaching the blades
2
C
A
B
FF
D
E
II
E
F
AA
□ Align the locking slots of the canopy (C) with the two
screws (II) in the mounting bracket (A). Push up to engage
the slots and turn clockwise to lock in place.
□ Firmly tighten the two mounting screws (II).
□ Install the two canopy screws (HH) (saved from Assembly
Step 1 “Preparing for mounting”) into the holes in the
canopy (C) and tighten rmly.
□ Install the decorative canopy ring (FF) by aligning the
ring’s slots with the screws in the canopy (C). Rotate the
ring clockwise to lock in place.
□ Attach a blade (F) to the fan motor assembly (E) by aligning the
three screws holes in the blade with the holes in the center
ywheel and secure with screws (AA).
□ Make sure all the screws are rmly tightened.
□ Repeat these steps for the remaining blades.
□ Remove the nial (RR) and rubber pad (NN) from the post (G).
□ Attach the post (G) to the center hole of motor assembly (E)
by turning clockwise. Use an adjustable wrench to completely
tighten the post (G).
NN
RR
G
E
G
12
Assembly - Completing the Fan Assembly
Attaching the decorative cap
1
□ Place the decorative cap (H) and the pad (NN) on the post (G)
and slide up to the fan. Install the nial (RR) on the threaded
nipple of the post (G) and securely tighten the nial (RR) using
an adjustable wrench.
G
H
NN
RR
E
13
HOMEDEPOT.COM/HOMEDECORATORS
Please contact 1-800-986-3460 for further assistance.

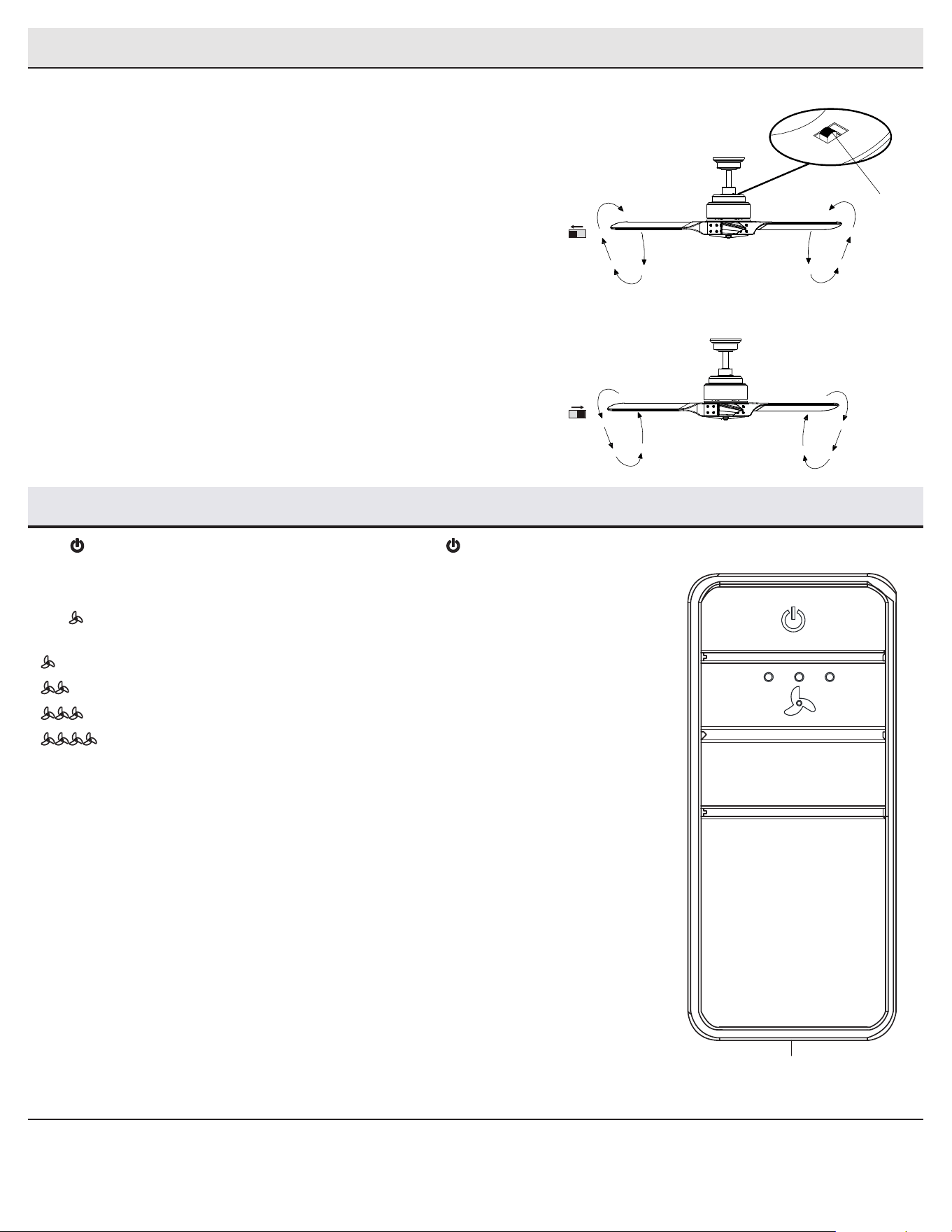

Operating Your Fan and Remote Control
Remote Control - Your fan is equipped with a remote control to operate
the speed and lights of your new ceiling fan.
Speed setting for warm or cool weather depends on factors such as
the room size, ceiling height, number of fans and so on.
The fan is shipped from the factory with the reversing switch (YY)
positioned to circulate air downward. If airow is desired in the
opposite direction, turn your fan off and wait for the blades to stop
turning, then slide the reversing switch (located on the top of the
motor housing) to the opposite position, and turn the fan on again. The
fan blades will turn in the opposite direction and reverse airow.
Warm weather - (Forward) A downward airow creates a cooling effect.
This allows you to set your air conditioner on a higher setting without
affecting your comfort.
Cool weather - (Reverse) An upward airow moves warm air off of the
ceiling. This allows you to set your heating unit on a lower setting
without affecting your comfort.
A. Warm weather
B. Cool weather
1. Power ON/OFF. - Press and release the button to turn the fan and light on or off.
2. Fan Speed - LEDs on the fan speed button will illuminate to the corresponding speed.
- Press and release 1 time - turns the fan on high speed.
- Press and release 2 times - turns the fan on medium speed.
- Press and release 3 times - turns the fan on low speed.
- Press and release 4 times - turns the fan off.
Operating Your Fan and Remote Control
YY
K
14
Troubleshooting
Problem Solution
The fan will not start. □ Check the main and branch circuit fuses or breakers.
□ Check to make sure the wall switch is in the on position if applicable.
□ Check the line wire connections to the fan and switch wire connections in the switch housing.
□ Check the battery in the transmitter.
□ Ensure you are in the normal range of 10-20 feet.
□ Ensure the dip switch settings are the same on the transmitter and receiver.
□ Remember to turn off the power supply before checking the dip switches settings.
The fan is noisy. □ Ensure all motor housing screws are snug.
□ Ensure the screws that attach the fan blade bracket to the motor hub are tight.
□ Ensure the wire nut connections are not rattling against each other or the interior wall of the switch housing.
□ Allow a 24-hour “breaking in” period. Most noises associated with a new fan disappear during this time.
□ If you are using the ceiling fan light kit, ensure the screws securing the glassware are tight. Check that the light
bulbs are also secure.
□ Ensure the canopy is a short distance from the ceiling. It should not touch the ceiling.
□ Ensure your outlet box is secure and rubber isolator pads were used between the mounting bracket and outlet box.
The fan wobbles. □ Check that all blade and blade arm screws are secure.
□ Most fan wobble problems are caused when blade levels are unequal. Check this level by selecting a point on the
ceiling above the tip of one of the blades. Measure from a point on the center of each blade to the point on the
ceiling. Rotate the fan until the next blade is positioned for measurement. Repeat for each blade. Any measurement
deviation should be within 1/8”. Run the fan for ten minutes. If the fan continues to wobble please contact Customer
Service and a balancing kit will be sent to you at no charge.
□ Because of the fan’s natural movement, some connections may become loose. Check the support connections, brackets, and blade
attachments twice a year. Make sure they are secure. It is not necessary to remove the fan from the ceiling.
□ Clean your fan periodically to help maintain its new appearance over the years. Do not use water when cleaning, as this could damage
the motor, or the wood, or possibly cause an electrical shock. Use only a soft brush or lint-free cloth to avoid scratching the nish. The
plating is sealed with a lacquer to minimize discoloration or tarnishing.
□ You can apply a light coat of furniture polish to the wood for additional protection and enhanced beauty. Cover small scratches with a
light application of shoe polish.
□ You do not need to oil your fan. The motor has permanently-lubricated sealed ball bearings.
WARNING: Make sure the power is off before cleaning
your fan.
Care and Cleaning
Questions, problems, missing parts? Before returning to the store,
call Home Depot Customer Service
8 a.m. - 7 p.m., EST, Monday-Friday, 9 a.m. - 6 p.m., EST, Saturday.
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Retain this manual for future use.
GUÍA DE USO Y CUIDADO
¿Preguntas, problemas, partes o piezas faltantes? Antes de devolver a la tienda,
llame a Servicio al cliente de Home Decorators Collection,
de lunes a viernes, entre 8:00 a. m. y 7:00 p. m. (EST), y los sábados de 9:00 a. m. a 6:00 p. m. (EST).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
GRACIAS
Apreciamos la plena conanza depositada en Home Decorators Collection al comprar este ventilador de techo. Nos esforzamos en crear
continuamente productos de calidad diseñados para mejoras del hogar. Visítenos en internet para ver nuestra línea completa de productos
disponibles para todas lasmejoras para su hogar necesita. ¡Gracias por elegir Home Decorators Collection!
Artículo # 1004 773 033
Modelo # 59204
Modelo aprobado por UL núm. 54-REIN
VENTILADOR DE TECHO CHASEWOOD, 54 PULGADAS
2
Tabla de contenido .............................................................. 2
Información de seguridad...................................................2
Garantía ................................................................................3
Preinstalación ......................................................................3
Instalación ............................................................................6
Ensamblaje ...........................................................................7
Funcionamiento .................................................................13
Mantenimiento y limpieza .................................................14
Solución de problemas .....................................................14
1. Para disminuir el riesgo de descarga eléctrica, asegure cortar la electricidad
en el cortacircuitos o en la caja de fusibles antes de comenzar.
2. Todo el cableado tiene que cumplir con el Código Nacional de Electricidad
ANSI/NFPA 70 y los códigos eléctricos locales. La instalación eléctrica debe
hacerse por un electricista calicado con licencia.
3. La caja eléctrica y estructura de soporte tienen que montarse de forma
segura para poder sostener con conanza 35 lb. (15.9 kg). Use solo cajas
eléctricas aprobadas por UL y marcadas como "apropiadas para sostener
ventiladores de 35 lb. (15.9 kg) o menos".
4. El ventilador debe ir montado con un mínimo de 7 pies (2.1 m) de
separación entre el borde trasero de las aspas y el piso.
5. No invierta la dirección de las aspas del ventilador mientras están en
movimiento. Tiene que apagar el ventilador y detener las aspas antes de
invertir su sentido de giro.
6. No coloque objetos en la trayectoria de las aspas.
7. Para evitar lesiones personales o daños al ventilador y otros artículos, tenga
cuidado al limpiarlo o al trabajar cerca de él.
8. Los diagramas eléctricos son sólo para referencia. Los kits de luces no
empaquetados con el ventilador tienen que estar aprobados por UL y
marcados como apropiados para usar con el modelo de ventilador que estás
instalando. Los interruptores tienen que estar clasicados de uso general
por UL. Para ensamblar bien, consulta las instrucciones adjuntas a los kits
de luces e interruptores.
9. Después de hacer las conexiones eléctricas, los conductores empalmados
deben voltearse hacia arriba y empujarse con cuidado hacia dentro de
la caja eléctrica. Los cables deben quedar separados, con el cable y el
conductor a tierra del equipo hacia uno de los lados de la caja eléctrica y el
conductor sin conexión a tierra hacia el lado opuesto.
10. Antes de instalar, todos los tornillos de jación tienen que comprobarse y
reajustarse donde sea necesario.
ADVERTENCIA: Para reducir el riesgo de lesiones personales, no
doble los soportes de las aspas (también llamados “bridas”) durante
la instalación ni después. No coloque objetos en la trayectoria de
las aspas.
ADVERTENCIA: Apto para usar con dispositivo de estado sólido para
control de velocidad.
ADVERTENCIA: Para evitar una posible descarga eléctrica,
desconecte la electricidad en la caja principal de fusibles antes de
cablear. En caso de no tener suciente conocimiento o experiencia
sobre cableado eléctrico, contacte a un electricista certicado.
ADVERTENCIA: Los diagramas eléctricos son solo para referencia.
Cualquier kit de luces opcional debe estar aprobado por UL y
marcado como adecuado para usar con este ventilador.
ADVERTENCIA: Para disminuir el riesgo de incendio o descarga
eléctrica, este ventilador sólo debe usarse con la pieza Núm. AP-0RD
de control de velocidad fabricada por Dawnsun Electronic Co., LTD.
Información de seguridad
Tabla de contenido
PRECAUCIÓN: Para reducir el riesgo de lesiones personales, use sólo
los tornillos incluidos con la caja eléctrica.
LEE Y GUARDA ESTAS INSTRUCCIONES.
PRECAUCIÓN: Los cambios o modicaciones sin previa aprobación
expresa de la parte responsable de su cumplimiento podrían anular
el derecho del usuario a operar el equipo.
PRECAUCIÓN: NO usar este ventilador con control de pared o
interruptor con regulador de intensidad. Usar un interruptor o control
de pared con regulador de intensidad dañará este ventilador.
ADVERTENCIA: A n de reducir el riesgo de descargas eléctricas,
este ventilador tiene que instalarse con un interruptor de pared con
aislamiento.
Este equipo ha sido probado y se determinó que cumple con los límites establecidos para un dispositivo digital Clase B, de acuerdo con la Parte 15 de las Normas de la FCC. Estos límites fueron
establecidos para dar protección razonable contra interferencia dañina en instalación residencial. Este equipo genera, consume y puede irradiar energía de radiofrecuencia; si no se instala y usa de
acuerdo con las instrucciones, puede causar interferencia dañina a comunicaciones radiales. Sin embargo, no hay garantía de que no ocurrirá interferencia en determinada instalación en particular. Si
este equipo causa interferencia nociva a la recepción de radio o televisión, lo cual puede determinarse encendiéndolo y apagándolo, se recomienda que el usuario trate de corregir la interferencia con
una o más de las siguientes medidas:
– Reorientar o reubicar la antena receptora.
– Incrementar la distancia entre los equipos y el receptor.
– Conectar el equipo a un tomacorriente de circuito distinto al que el receptor esté conectado.
– Consultar al concesionario o a un técnico de radio/TV con experiencia para ayuda.
PRECAUCIÓN:
Los cambios o modicaciones sin aprobación expresa del responsable de este dispositivo podrían anular el derecho del usuario a operar el equipo.
Este dispositivo cumple con la Parte 15 de las Normas FCC. Su operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencia dañina y (2) tiene que aceptar
cualquier interferencia que reciba, incluyendo aquella que pudiera afectar su funcionamiento.
3
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Preinstalación
Garantía
El proveedor garantiza de por vida, a partir de la fecha de adquisición por el comprador original, que el motor del ventilador no presenta defectos de fabricación
ni de materiales al momento del envío desde la fábrica. El proveedor también garantiza, por dos años a partir de la fecha de adquisición por el comprador
original, que todas las demás piezas del ventilador, excepto las aspas de vidrio o acrílicas, no presentarán ningún defecto de fabricación ni de material al
momento del envío desde la fábrica. Si el producto es devuelto, aceptamos reparar sus defectos sin cargo alguno o, a nuestra entera discreción, reemplazarlo
por modelo similar o superior. Para obtener servicio de garantía tiene que presentarse una copia del recibo como comprobante de compra. Todos los costos
de retiro y reinstalación del producto correrán por cuenta del cliente. Los daños a cualquier pieza por accidente, instalación o uso inadecuado, o por montar
cualquier accesorio, no están cubiertos por esta garantía. Puesto que las condiciones climáticas pueden variar, esta garantía no cubre ningún cambio del
acabado en latón, como óxido, perforación, corrosión, manchas o descascaramiento. Este tipo de acabados en latón alargan la vida útil al proteger contra las
condiciones climáticas cambiantes. Cierta "oscilación" es normal y no debe considerarse un defecto. Cualquier servicio prestado por personal no autorizado
invalidará la garantía. No hay ninguna otra garantía expresa. Por este medio Home Depot Decorators Collection se exime de cualquier garantía, incluyendo
pero sin limitarse a, aquellas de comercialización e idoneidad para determinado propósito en el alcance permitido por la ley. La duración de cualquier garantía
implícita que no pueda exonerarse se limita al plazo especicado en la garantía explícita. Algunos estados no permiten limitar la duración de la garantía, así que
la limitación anterior pudiera no aplicarse a su caso. El minorista no será responsable por daños directos, indirectos ni especiales que resulten o deriven del uso
o funcionamiento del producto, excepto en los casos que pudieran estar estipulados de otro modo por ley. Algunos estados no permiten excluir ni limitar daños
directos o indirectos, así que la limitación o exclusión anterior pudiera no aplicarse a su caso. Esta garantía le otorga derechos legales especícos y usted puede
también tener otros derechos, que varían según el estado. Esta garantía sustituye todas las garantías anteriores. Los costos de envío en cualquier devolución
de productos como parte de un reclamo de garantía corren por cuenta del cliente.
Comuníquese con el equipo de servicio al cliente (1-800-986-3460) o visite www.HomeDepot.com/homedecorators.
ESPECIFICACIONES
HERRAMIENTAS NECESARIAS
NOTA: Estas medidas son aproximadas. No incluyen ni el amperaje
ni el vataje consumido por el kit de luces.
Destornillador
Phillips
Destornillador
plano
Llave
ajustable
Cinta de
electricista
Cortacables
Escalera de tijera
Tamaño Velocidad Voltios Amperios Vatios
RPM
(revoluciones
por minuto)
CFM
(pies
3
por
minuto)
Peso
Neto
Peso
Bruto
Pies
3
54
pulgadas
Baja
Media
Alta
120
0.23
0.39
0.55
11
32
63
75
140
190
2147
3958
5659
15.87 lb
(7.2 kg)
20.28 lb
(9.2 kg)
2.495 pies
3
4
Pieza Descripción Cantidad
AA Tornillos para jar las aspas 10
BB Conector plástico para cables 3
Preinstalación (continuación)
HERRAJES INCLUIDOS
NOTA: Los herrajes no se muestran en su tamaño real.
AA
BB
5
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Pieza Descripción Cantidad
A Soporte de montaje deslizante
(dentro de la cubierta)
1
B Conjunto del tubo bajante / esfera 1
C Cubierta 1
D Cubierta decorativa del collarín del motor 1
E Conjunto motor-ventilador 1
F Aspa 3
IMPORTANTE: Este producto y/o sus componentes están protegidos
por una o más de las siguientes patentes de los EE. UU.: 5,947,436;
5,988,580; 6,010,110; 6,046,416, 6,210,117, así como otras patentes
pendientes.
Preinstalación (continuación)
CONTENIDO DEL PAQUETE
C
H
I
J
K
L
A
B
D
E
F
G
Pieza Descripción Cantidad
G Poste con remate 1
H Tapa decorativa 1
I Extensión de cable terminal 1
J Receptor 1
K Control remoto 1
L Batería 1
6
Instalación
OPCIONES DE MONTAJE
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica
o lesiones personales, instale sólo en una caja eléctrica clasicada
como "apropiada para sostener ventiladores de 35 lb (15,9 kg) o
menos" y use sólo tornillos incluidos con la caja eléctrica. Una caja
eléctrica que suele utilizarse para el soporte de lámparas pudiera no
servir como soporte del ventilador y tal vez deba reemplazarse. En
caso de duda, consulte a un electricista calicado.
Si su ventilador de techo no tiene una caja de montaje aprobada
por UL, instale una conforme a las instrucciones siguientes:
□ Desconecte la energía retirando los fusibles o apagando los
cortacircuitos.
□ Asegure la caja eléctrica directamente a la estructura de la
edicación. Use los sujetadores y materiales apropiados.
La caja eléctrica y su soporte tienen que ser aptos para
sostener completamente el peso en movimiento del
ventilador (al menos 35 lb). No use una caja eléctrica de
plástico.
Las ilustraciones más abajo muestran tres formas distintas de
montar la caja eléctrica.
Si la cubierta (C) toca el conjunto del tubo bajante/esfera (B), retire la
tapa inferior decorativa de la cubierta y gire esta última (C) 180º antes
de jarla a la placa de montaje.
Para colgar el ventilador donde haya una lámpara pero ninguna viga
de techo, tal vez necesite una barra de instalación colgante como se
muestra más arriba (disponible en cualquier tienda de The Home Depot).
NOTA: Tal vez necesite un tubo bajante más largo para mantener la
altura mínima adecuada de las aspas al instalar el ventilador en un
techo inclinado. El ángulo máximo permitido es 30º desde la horizontal.
Outlet Box
Outlet Box
Recessed
Outlet
Box
Provide Strong
Support
Ceiling
Mounting
Plate
Outlet Box
Hanger Bar
Placa
de montaje
en techo
Caja
eléctrica
empotrada
Provee
un soporte fuerte
Caja eléctrica
Caja eléctrica
Caja eléctrica
Barra para colgar
7
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje: montaje estándar en techo
Disposición de los cablesPreparación para montaje estándar
□ Pase los cables que salen por la parte superior del
conjunto motor-ventilador (E) a través de la cubierta
decorativa del collarín del motor (D) y enseguida a través
del centro de la tapa inferior de la cubierta (FF).
□ Asegúrese de que la abertura de la cubierta (C) esté arriba
e inserte el tubo bajante/esfera (B) a través de ella (C).
□ Pase los cables que salen por la parte superior del
conjunto motor-ventilador (E) a través del tubo bajante,
como se muestra.
21
Cómo ensamblar el ventilador
□ Aoje, sin quitarlo, el tornillo de jación (GG) del collarín (CC)
ubicado en la parte superior del conjunto motor-ventilador (E).
□ Instale el tubo bajante (B) insertándolo en el collarín del motor
(CC) y girándolo hacia la derecha hasta quedar jo.
□ Vuelva a apretar el tornillo de jación (GG) del collarín (CC) en la
parte superior del conjunto motor-ventilador (E).
3
NOTA: Este ventilador está equipado con una pestaña de seguridad (DD).
Si el tornillo de jación (GG) se aoja mientras el ventilador está
funcionando en reversa, la pestaña de seguridad (DD) se enganchará y
evitará que el ventilador caiga.
PRECAUCIÓN: Para asegurar que no haya oscilación y evitar daños al
ventilador, el tubo bajante (B) y el tornillo del jación (GG) tienen que
quedar completamente ajustados.
FF
A
C
HH
II
E
B
C
D
FF
G
G
CC
DD
E
B
□ Retira el aro de la cubierta (FF) girándolo hacia la izquierda hasta
liberarlo.
□ Retire el soporte de montaje (A) de la cubierta (C) aojando los
dos tornillos de la cubierta (II) ubicados en las ranuras en forma
de "L".
□ Quite y guarde los dos tornillos de la cubierta (HH) en los oricios
redondos. Esto le permitirá retirar el soporte de montaje (A).
8
Ensamblaje: cómo colgar el ventilador
Cómo jar el ventilador a la caja
eléctrica
Cómo colgar el ventilador
□ Pase los cables de suministro de 120 V a través del oricio
central en el soporte de montaje deslizante (A).
□ Instale el soporte de montaje de techo deslizante (A) sobre la
caja eléctrica deslizando el soporte (A) sobre los dos tornillos (JJ)
incluidos con la caja. Si es necesario, use arandelas niveladoras
(no incluidas) entre el soporte de montaje deslizante (A) y la caja
eléctrica. El lado plano del soporte de montaje deslizante (A)
deberá quedar apuntando hacia la caja eléctrica.
□ Ajuste rmemente los dos tornillos de montaje (JJ).
□ Con cuidado, levanta el conjunto motor-ventilador (E) hasta el
soporte de montaje deslizante (A).
□ Coloque la bola de soporte del conjunto del tubo bajante/
esfera (B) en el soporte de montaje. Asegure que la pestaña en
el casquillo del soporte de montaje deslizante (A) encaje bien
dentro de la ranura de la esfera de soporte.
1 2
ADVERTENCIA: Para reducir el riesgo de incendio, descarga eléctrica o
lesiones personales, instale sólo en una caja eléctrica o sistema de soporte
clasicado como "apropiado para sostener ventiladores de 35 lb (15,9kg)
o menos", y use únicamente los tornillos de montaje incluidos con la caja
eléctrica.
NOTA: El soporte de montaje (A) está diseñado para deslizarse en su lugar
sobre una caja eléctrica con los tornillos de esta (JJ).
A
JJ
JJ
C
A
B
FF
D
E
9
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje: cómo colgar el ventilador (continuación)
3
NOTA: Las frecuencias del receptor y de la unidad de mano han sido
preconguradas en la fábrica. Antes de instalar el receptor, asegúrese de
que los interruptores en línea del receptor y de la unidad de mano estén
congurados en la misma frecuencia. Los interruptores en línea en la
unidad de mano están ubicados dentro del compartimiento de la batería.
Cómo congurar el código del
control remoto y el receptor
□ Quita la tapa de la batería del control remoto (K) presionando
rmemente sobre la echa y deslizando la tapa hasta liberarla.
□ Deslice los interruptores en línea (ZZ) hacia arriba o abajo
según preera. La conguración de fábrica es hacia arriba.
□ Deslice los interruptores en línea (ZZ) del receptor (J) a la
misma posición jada para el control remoto (K).
□ Instale la batería de 23 A y 12 V (L).
□ Reemplace la tapa de la batería sobre el control remoto (K).
□ Inserte el tapón de goma de silicona (OO) en el oricio del
receptor (J) para cubrir los interruptores.
NOTA: La batería se debilitará con el tiempo y deberá ser reemplazada
antes de que se produzca alguna fuga, ya que esto dañará la unidad de
mano. Mantenga la batería fuera del alcance de los niños y deséchela
adecuadamente tras agotarse.
4
Cómo instalar el receptor
□ Ubique los cables de suministro doméstico (AAA) a un lado
del soporte de montaje deslizante (A) y coloque los cables del
ventilador (BBB) en el lado opuesto.
□ Inserte el extremo angosto del receptor (como se muestra, el
lado plano hacia el techo) en el soporte de montaje deslizante
hasta dejarlo apoyado en la parte superior del conjunto tubo
bajante/esfera.
ADVERTENCIA: Para reducir el riesgo de incendio o descarga eléctrica,
recuerde desconectar la electricidad. El cableado eléctrico debe cumplir
todos los requisitos de códigos eléctricos nacionales y locales. La fuente
de energía y el ventilador tienen que ser de 110/120 V y 60 Hz. No utilice
este producto con ningún control de pared variable. Conectar el cableado
de manera incorrecta dañará este receptor.
PRECAUCIÓN: Si otros cables del ventilador son de color diferente, un
electricista certicado deberá instalar esta unidad.
PRECAUCIÓN: No instale el receptor en lugares húmedos ni lo sumerja en
agua (sólo para usar en interiores). No jale ni recorte los cables terminales
del receptor. No deje caer ni golpee la unidad.
B
C
AAA
BBB
A
J
K
J
ZZ
1 2 3 4
ON
DIP
1 2 3 4
ON
OO
D
O
10
Ensamblaje: cómo colgar el ventilador (continuación)
5
Cómo cablear el receptor al
cableado del hogar
IMPORTANTE: Use las tuercas de conexión de cables (BB) que vienen con el
ventilador. Sujete los conectores con cinta de electricista y asegúrese de que no
haya conexiones ni cables sueltos.
ADVERTENCIA: Cada tuerca para cable suministrada con este ventilador está
diseñada para aceptar hasta un cable doméstico de calibre 12 y dos cables del
ventilador. Si el cableado de su casa tiene un calibre mayor a 12 o más de un
cable para conectar al cableado del ventilador, consulte a un electricista para
saber el tamaño adecuado de las tuercas a usar para los cables.
□ Separe los cables de manera que los cables verde y blanco queden
de un lado de la caja eléctrica y el cable negro quede del otro lado.
□ Conecte los cables verdes del ventilador al cable con conexión a
tierra de la casa (este puede ser verde o pelado) con una tuerca de
conexión de cables (BB).
□ Conecte el cable negro o rojo del receptor (J) al cable negro del
hogar (positivo), usando una tuerca de conexión de cables (BB).
□ Conecte el cable blanco del receptor (J) al cable blanco (neutro) del
hogar con una tuerca de conexión de cables (BB).
□ Asegure cada tuerca de conexión de cables usando cinta de
electricista.
ADVERTENCIA: Para evitar una posible descarga eléctrica, desconecte la
electricidad en la caja principal de fusibles antes de cablear. En caso de no tener
suciente conocimiento o experiencia sobre cableado eléctrico, contacte a un
electricista certicado.
Cómo cablear el ventilador
al receptor
□ Si usa el conjunto del tubo bajante/esfera (B) incluido,
conecte los cables del receptor a los cables del ventilador
uniendo el enchufe del adaptador moldeado del receptor (J)
con el adaptador moldeado del conjunto motor-ventilador (E).
□ Si desea un tubo bajante más largo, puede usar la extensión
de cable terminal (42 pulgadas) (I) incluida conectando el
adaptador moldeado.
6
NOTA: El ventilador viene con cable conductor de 12 pulgadas para usar con el
conjunto de tubo bajante/esfera de 6 pulgadas (B), si desea un tubo bajante más
largo, puede usar la extensión de cable conductor (42 pulgadas) (I) incluida.
Black or Red
Black
Green (or Bare)
Green
Outlet Box
Receiver
Antenna
White
Receiver (J)
BB (x3)
1 2 3 4
ON
DIP
Outlet box
in the ceiling
(MM)
Green
1 2 3 4
ON
DIP
I
Receptor (J)
Antena
receptora
Verde (o pelado)
Verde
Blanco
Negro
Negro o rojo
Caja eléctrica
Caja eléctrica
en el techo
(MM)
Verde
11
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Ensamblaje: cómo montar las aspas
Cómo montar el poste
1
Ensamblaje: cómo colgar el ventilador (continuación)
Cómo montar el conjunto motor-ventilador
(montaje estándar)
7
ADVERTENCIA: Cuando use el ensamblaje del tubo bajante/bola estándar, la
pestaña en el aro en la parte inferior del soporte de montaje debe encajar
en la ranura de la bola de soporte. Si la pestaña no asienta bien en la ranura,
se puede dañar el cableado.
Cómo jar las aspas
2
C
A
B
FF
D
E
II
E
F
AA
□ Alinee las ranuras de cierre de la cubierta de techo (C) con
los dos tornillos (II) del soporte de montaje (A). Levante para
enganchar las ranuras y gire de izquierda a derecha para
jarlas en su sitio.
□ Ajuste bien los dos tornillos de montaje (II).
□ Instale los dos tornillos de la cubierta (HH) (guardados en el
Paso 1 del Ensamblaje: "Cómo preparar la instalación") en sus
oricios correspondientes (C) y apriete rmemente.
□ Instala el aro de cubierta decorativo (FF) alineando sus ranuras
con los tornillos en la cubierta (C). Gira el aro hacia la derecha
para jarlo en su lugar.
□ Retira el remate (RR) y la almohadilla de goma (NN) del poste (G).
□ Sujeta el poste (G) al oricio central del conjunto del motor (E)
girándolo hacia la derecha. Usa una llave ajustable para ajustar
por completo el poste (G).
NN
RR
G
E
G
□ Fije un aspa (F) al conjunto motor-ventilador (E) alineando los
tres oricios de tornillo en el aspa con los oricios en el volante
central para asegurarlos con tornillos (AA).
□ Asegúrese de que todos los tornillos están rmemente apretados.
□ Repita estos pasos para ensamblar las aspas restantes.
12
Ensamblaje: cómo jar las aspas del ventilador
Cómo instalar la tapa decorativa
1
□ Coloca la tapa decorativa (H) y la almohadilla (NN) en el poste
(G) y desliza hacia arriba hacia el ventilador. Coloca el remate
(RR) en la boquilla roscada del poste (G) y ajusta el remate (RR)
con rmeza usando una llave ajustable.
G
H
NN
RR
E
13
HOMEDEPOT.COM/HOMEDECORATORS
Para asistencia adicional, llamar al 1-800-986-3460.
Cómo usar su ventilador y control remoto
Control Remoto: su ventilador está equipado con un control remoto que regula la
velocidad y las luces de su nuevo ventilador de techo.
Las conguraciones de velocidad para clima cálido o frío dependen de factores
tales como el tamaño de la habitación, la altura del techo, la cantidad de
ventiladores y otros.
Este ventilador se envía desde la fábrica con el interruptor de reversa (YY)
posicionado para hacer circular el aire hacia abajo. Si desea dirigir la corriente
de aire en sentido contrario, apague el ventilador y espere a que las aspas se
detengan. Enseguida deslice el interruptor de reversa (ubicado sobre la carcasa
del motor) en el sentido opuesto y vuelve a encender el ventilador. Las aspas del
ventilador girarán en sentido contrario e invertirán el ujo del aire.
Clima cálido: (Hacia adelante) Un ujo de aire descendente tiene un efecto
refrescante. Esto permite jar su aire acondicionado en conguración más alta
sin afectar su comodidad.
Clima frío: (Reversa) Un ujo de aire hacia arriba mueve el aire cálido del techo.
Esto le permite jar su unidad de calefacción en una conguración más baja sin
afectar su comodidad.
A. Clima cálido
B. Clima frío
1. Encendido y apagado (ON/OFF): Presione y suelte el botón para encender o apagar el
ventilador y la luz.
2. Velocidad del ventilador: Las luces LED en el botón de velocidad del ventilador indicarán la
velocidad correspondiente.
- Oprima y suelte 1 vez para encender el ventilador a velocidad alta.
- Oprima y suelte 2 veces para encender el ventilador a velocidad media.
- Oprima y suelte 3 veces para encender el ventilador a velocidad baja.
- Oprima y suelte 4 veces para apagar el ventilador.
Cómo usar su ventilador y control remoto
YY
K
14
Solución de problemas
Problema Solución
El ventilador no
enciende.
□ Verique los fusibles o cortacircuitos principales y secundarios.
□ Asegúrese de que el interruptor de pared esté en posición de encendido (ON), si corresponde.
□ Verique las conexiones de los cables al ventilador y las conexiones a la caja del interruptor.
□ Revise la batería del transmisor.
□ Asegúrese de que estén en el rango normal de 10 a 20 pies.
□ Asegúrese de que las conguraciones del interruptor en línea sean idénticas en el transmisor y en el receptor.
□ Recuerde desconectar la electricidad antes de vericar las conguraciones de los interruptores en línea.
El ventilador hace
ruido.
□ Asegúrese de que todos los tornillos de la carcasa del motor estén ajustados.
□ Asegúrese de que los tornillos que unen el soporte de aspa al motor estén bien apretados.
□ Asegúrese de que las conexiones de tuerca de cable no choquen unas con otras ni con la pared interior de la caja
del interruptor.
□ Deje pasar 24 horas como período de "adaptación". La mayoría de los ruidos asociados a un ventilador nuevo
desaparecen en ese lapso.
□ Si usa el kit de luces de ventilador de techo, asegure que los tornillos que sujetan el vidrio estén bien ajustados.
Verique que las bombillas estén bien apretadas.
□ Asegúrese de que el capuchón quede a corta distancia del techo. No debe tocar el techo.
□ Asegúrese de que su caja eléctrica esté bien segura y las almohadillas aislantes de goma se hayan instalado entre
el soporte de montaje y la caja eléctrica.
El ventilador oscila. □ Verique que todas las aspas y los tornillos de sus brazos estén bien ajustados.
□ La mayoría de los problemas de oscilación del ventilador son causados por aspas que no están al mismo nivel.
Verique este nivel seleccionando un punto en el techo sobre la punta de una de las aspas. Mida desde un punto
en el centro de cada aspa al punto en el techo. Gire el ventilador hasta que la siguiente aspa quede en posición
para medir. Repita el procedimiento para cada aspa. Las desviaciones de la medición no deben pasar de 1/8”. Deje
que el ventilador funcione durante diez minutos. Si continúa oscilando, comuníquese con Servicio al cliente y le
enviarán un kit de compensación de aspas sin costo alguno.
□ Debido al movimiento natural del ventilador, algunas conexiones pueden aojarse. Revise dos veces al año las conexiones de soporte, los
soportes y los accesorios de las aspas. Compruebe que estén seguros. No es necesario desmontar el ventilador del techo.
□ Limpie el ventilador con frecuencia, para que luzca como nuevo con el paso de los años. No use agua al limpiar; ya que esto puede dañar
el motor o la madera e incluso provocar descargas eléctricas. Use solo un cepillo suave o un paño sin pelusas para evitar rayar el acabado.
El revestimiento está sellado con laca para minimizar la decoloración u opacidad.
□ Puede aplicar a la madera una na capa de pulidor para muebles para dar mayor protección y belleza. Cubra pequeños rayones con una ligera
aplicación de lustrador para calzado.
□ Su ventilador no necesita lubricarse. El motor tiene rodamientos sellados y permanentemente lubricados.
ADVERTENCIA: Asegúrese de que la corriente esté
cortada antes de limpiar el ventilador.
Cuidado y limpieza
¿Preguntas, problemas, partes o piezas faltantes? Antes de devolverlo a la tienda,
llame a Servicio al cliente de Home Depot,
de lunes a viernes, entre 8:00 a. m. y 7:00 p. m. (EST),
y los sábados de 9:00 a. m. a 6:00 p. m. (EST).
1-800-986-3460
HOMEDEPOT.COM/HOMEDECORATORS
Conserve este manual para uso futuro.
