2
DISHWASHER SAFETY
SAVE THESE INSTRUCTIONS
IMPORTANT SAFETY INSTRUCTIONS
WARNING: When using the dishwasher, follow basic precautions, including the following:
Read all instructions before using the dishwasher.
Use the dishwasher only for its intended function.
Use only detergents or rinse agents recommended for use in a
dishwasher, and keep them out of the reach of children.
When loading items to be washed:
1) Locate sharp items so that they are not likely to damage the
door seal; and
2) Load sharp knives with the handles up to reduce the risk of
cut-type injuries.
Do not wash plastic items unless they are marked “dishwasher
safe” or the equivalent. For plastic items not so marked, check
the manufacturer's recommendations.
Do not touch the heating element during or immediately after use.
Do not operate the dishwasher unless all enclosure panels are
Do not leave the dishwasher open when not loading or unloading
dishes.
properly in place.
Do not tamper with controls.
Do not abuse, sit on, or stand on the door, lid, or dish racks of the
dishwasher.
Do not use replacement parts that have not been recommended
by the manufacturer (e.g. parts made at home using a 3D printer).
Under certain conditions, hydrogen gas may be produced in a
hot water system that has not been used for two weeks or
more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system
has not been used for such a period, before using the
dishwasher turn on all hot water faucets and let the water flow
from each for several minutes. This will release any
accumulated hydrogen gas. As the gas is flammable, do not
smoke or use an open flame during this time.
Remove the door or lid to the washing compartment
when removing an old dishwasher from service or
discarding it.
This product is intended for residential use only.
This product is not intended for use by persons (including
children) whose physical, sensory, or mental capacities are
different or reduced, or who lack experience or knowledge,
unless such persons are supervised or trained in the operation of
the apparatus by a person responsible for your safety.
To reduce the risk of injury, do not allow children to play in or
on the dishwasher.
GROUNDING INSTRUCTIONS
SAVE THESE INSTRUCTIONS
■
For a grounded, cord-connected dishwasher:
The dishwasher must be grounded. In the event of a
malfunction or breakdown, grounding will reduce the risk of
electric shock by providing a path of least resistance for
electric current. The dishwasher is equipped with a cord
having an equipment-grounding conductor and a grounding
plug. The plug must be plugged into an appropriate outlet
that is installed and grounded in accordance with all local
codes and ordinances.
WARNING:
Improper connection of the equipment-
grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or service representative if
you are in doubt whether the dishwasher is properly
grounded. Do not modify the plug provided with the
dishwasher; if it will not fit the outlet, have a proper outlet
installed by a qualified electrician.
■
For a permanently connected dishwasher:
The dishwasher must be connected to a grounded metal,
permanent wiring system, or an equipment-grounding
conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on
the dishwasher.
W11768402B.indd 2W11768402B.indd 2 3/11/2026 6:10:34 PM3/11/2026 6:10:34 PM
3
DISHWASHER MAINTENANCE
Detergents
High-quality premeasured tablets and packs are recommended
for improved performance.
Quality tablets and packs have been proven better than powder,
liquid, or gel detergents at reducing lming on dishes. Using
tablets and packs over time will start to reduce or eliminate white
lm. They are suitable for all water hardness and soil levels. Also,
by using a rinse aid, you can minimize repeat buildup of white
lm (not all packs and tablets contain rinse aid). Always place
premeasured detergents in main compartment and close lid.
The Pre-Wash indicator on the dispenser lid is for customers
who use powder or gel detergent and wish to add an amount of
detergent to the Pre-Wash cycle. The volume of detergent added
here is approximately 8 cc, if lled full and level. Any detergent
added here would be immediately added to the wash when the
cycle starts versus detergent inside the dispenser which is added
during the main wash cycle.
NOTE: Follow instructions on the package when using other
dishwasher detergent types.
■ Use automatic dishwasher detergent only. Add detergent just
before starting a cycle.
■ Fresh automatic dishwasher detergent results in better
cleaning. Store tightly closed detergent container in a cool, dry
place.
■ Extremely hard water mineral deposits (15 grains per U.S.
gallon or more) can cause damage to your dishwasher and
make it difcult to achieve good results. A water softener is
recommended to avoid damage and achieve good results.
■ For more details about powders, liquids, and gels and hard
water conditions consult the brand website.
Rinse aid
Using rinse aid will optimize your drying and wash performance.
This dishwasher is specically designed to be used with rinse aid
for improved drying performance and controlling buildup of hard
water deposits. Rinse aid needs to be added to the product every
1 to 3 months depending on usage.
Refer to the Quick Start Guide or brand website for information
about lling the rinse aid dispenser.
Cycle Selection and Energy
Efcient dishwashers run longer to save water and energy,
just as driving a car slower saves on gas. Typical cycle time is
approximately 2½ hr, but can take less or signicantly more time
depending on your selections and incoming water temperature
and amount of food soils on the dishes. For optimum
performance the dishwasher should be connected to a 120°F
(49°C) hot water supply.
If you rst press the Start button, the main sensor cycle with
heated drying will be automatically selected. This cycle senses
the soil amount, and toughness of soil, to adjust the cycle for
improved cleaning.
Sanitize or Sani
Sanitizes dishes and glassware in accordance with NSF
International NSF/ANSI Standard 184 for Residential
Dishwashers. Certied residential dishwashers are not intended
for licensed food establishments. Only sanitizing cycles have
been designed to meet the requirements of the NSF/ANSI
184 performance standard for soil removal and for sanitization
efcacy. There is no intention, either directly or indirectly, that
all cycles on a NSF/ANSI 184 certied dishwasher meet the
NSF/ANSI 184 performance standard for soil removal and for
sanitization efcacy. The Sani Rinse indicator glows at the end
of the cycle if the Sani Rinse option was successfully completed.
If the indicator does not activate, it is probably due to the cycle
being interrupted.
Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.
WARNING
W11768402B.indd 3W11768402B.indd 3 3/11/2026 6:10:34 PM3/11/2026 6:10:34 PM
4
USER MAINTENANCE INSTRUCTIONS

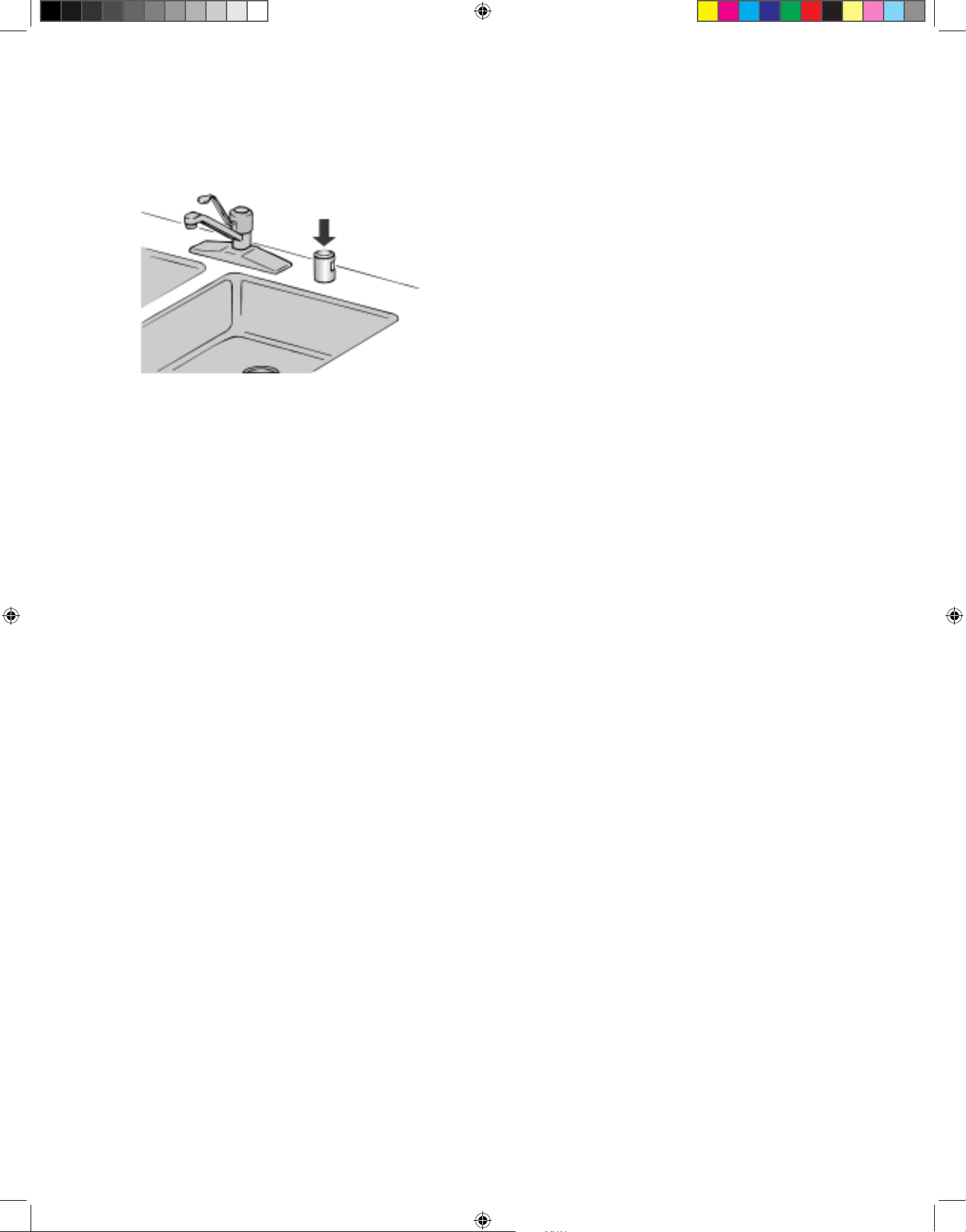

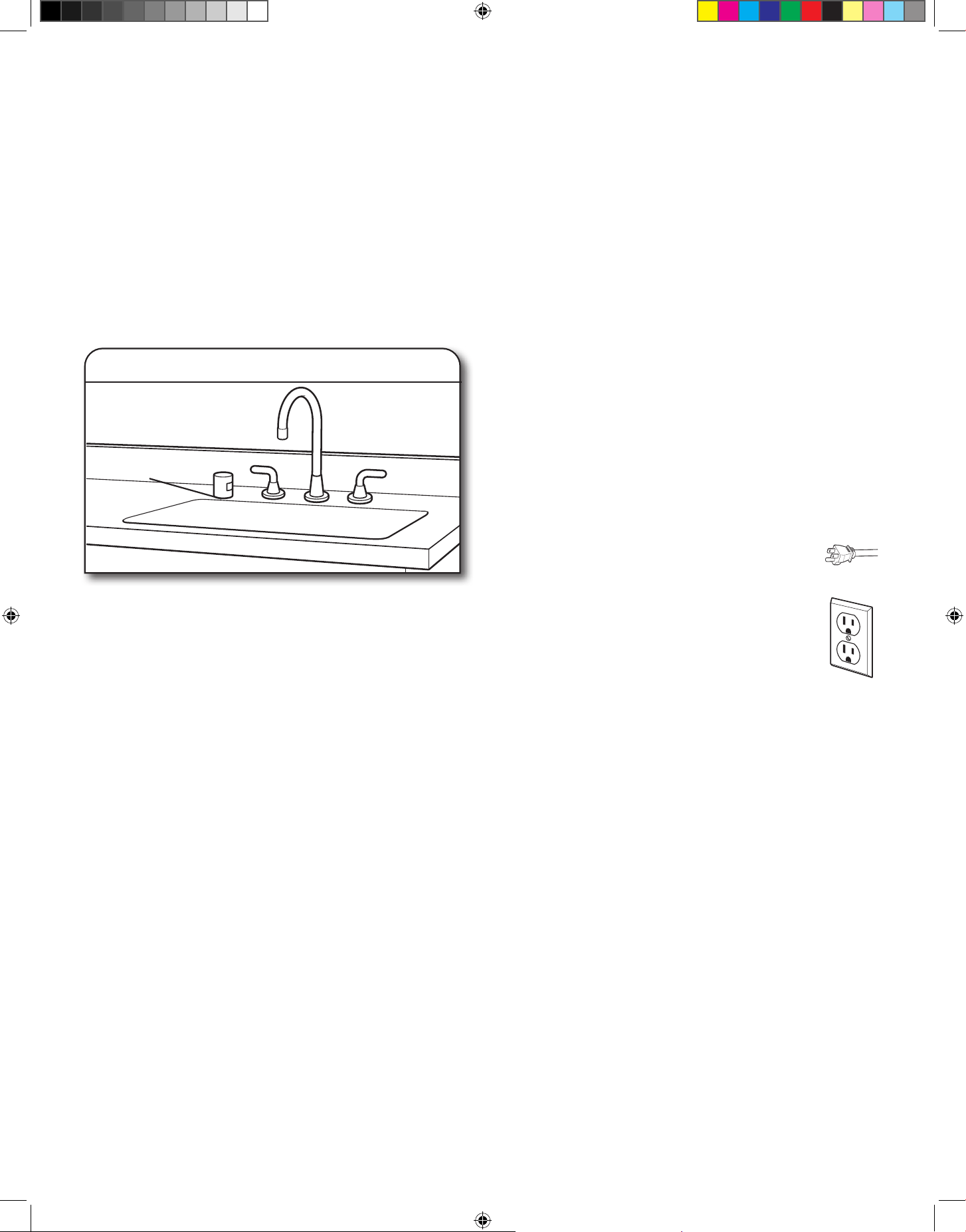

Countertop Air Gap
If you have a drain air gap, check and clean it if the dishwasher
isn't draining well.
Extended Time Without Use
To Reduce Risk of Property Damage During Vacation or
Extended Time Without Use.
■ When you will not be using the dishwasher during the summer
months, turn off the water and power supply to the dishwasher.
■ Make sure the water supply lines are protected against freezing
conditions. Ice formations in the supply lines can increase
water pressure and cause damage to your dishwasher or
home.
■ Damage from freezing is not covered by the warranty.
■ When storing your dishwasher in the winter, avoid water
damage by having your dishwasher winterized by authorized
service personnel.
Exterior Cleaning
Clean the exterior of dishwasher with a soft, damp cloth and mild
detergent. Avoid using abrasive cleaning products on the exterior
of the dishwasher. Abrasive cleaning products can damage the
nish.
Troubleshooting
The brand website listed on the Quick Start Guide has detailed
information to troubleshoot most problems customers encounter.
This information may save you the cost of a service call.
Foreign Object Cup
If the Foreign Object Cup is full the Quick Start Guide or the
brand website listed on the Quick Start Guide has detailed
information about how to empty it.
W11768402B.indd 4W11768402B.indd 4 3/11/2026 6:10:34 PM3/11/2026 6:10:34 PM
5
INSTALLATION REQUIREMENTS

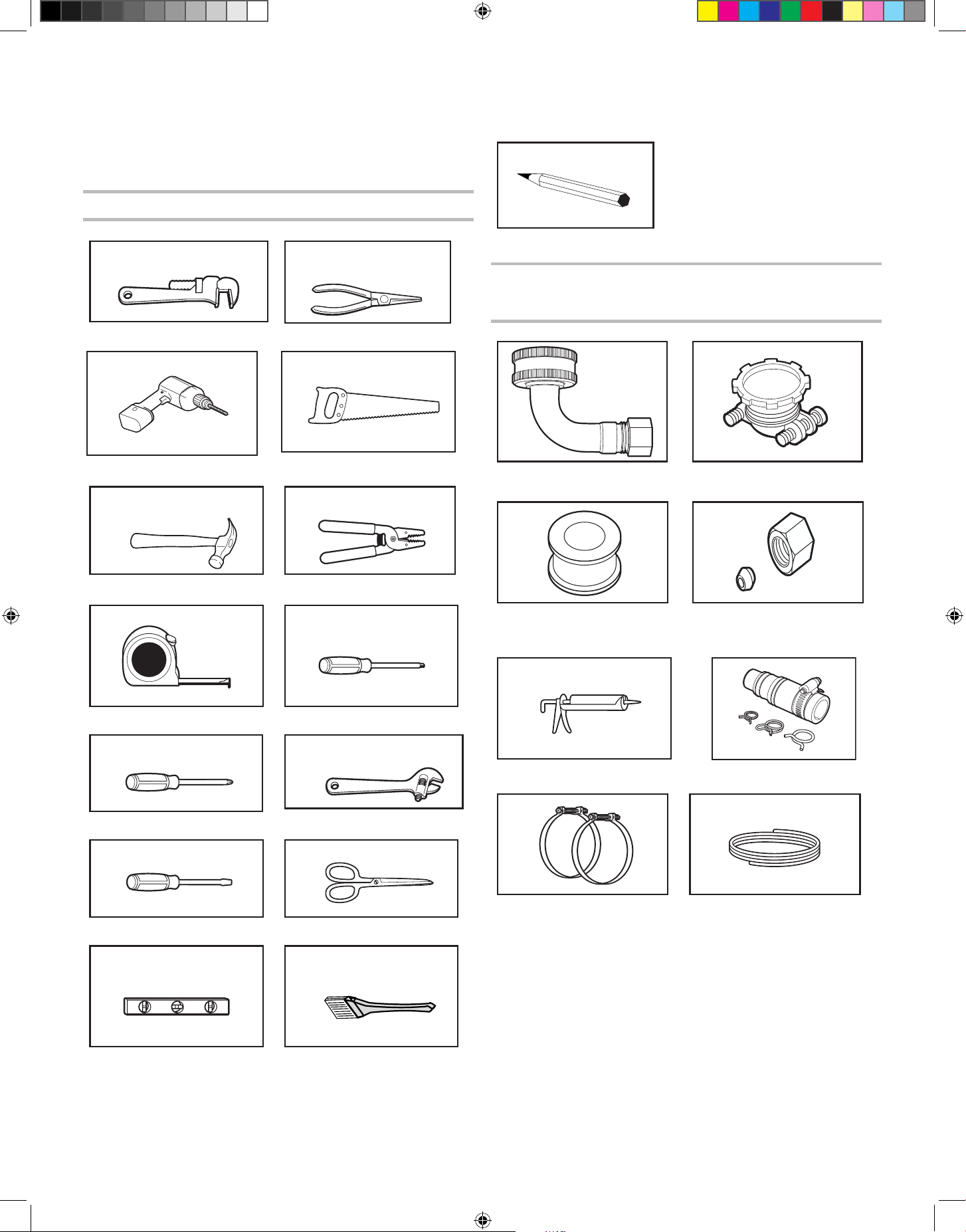

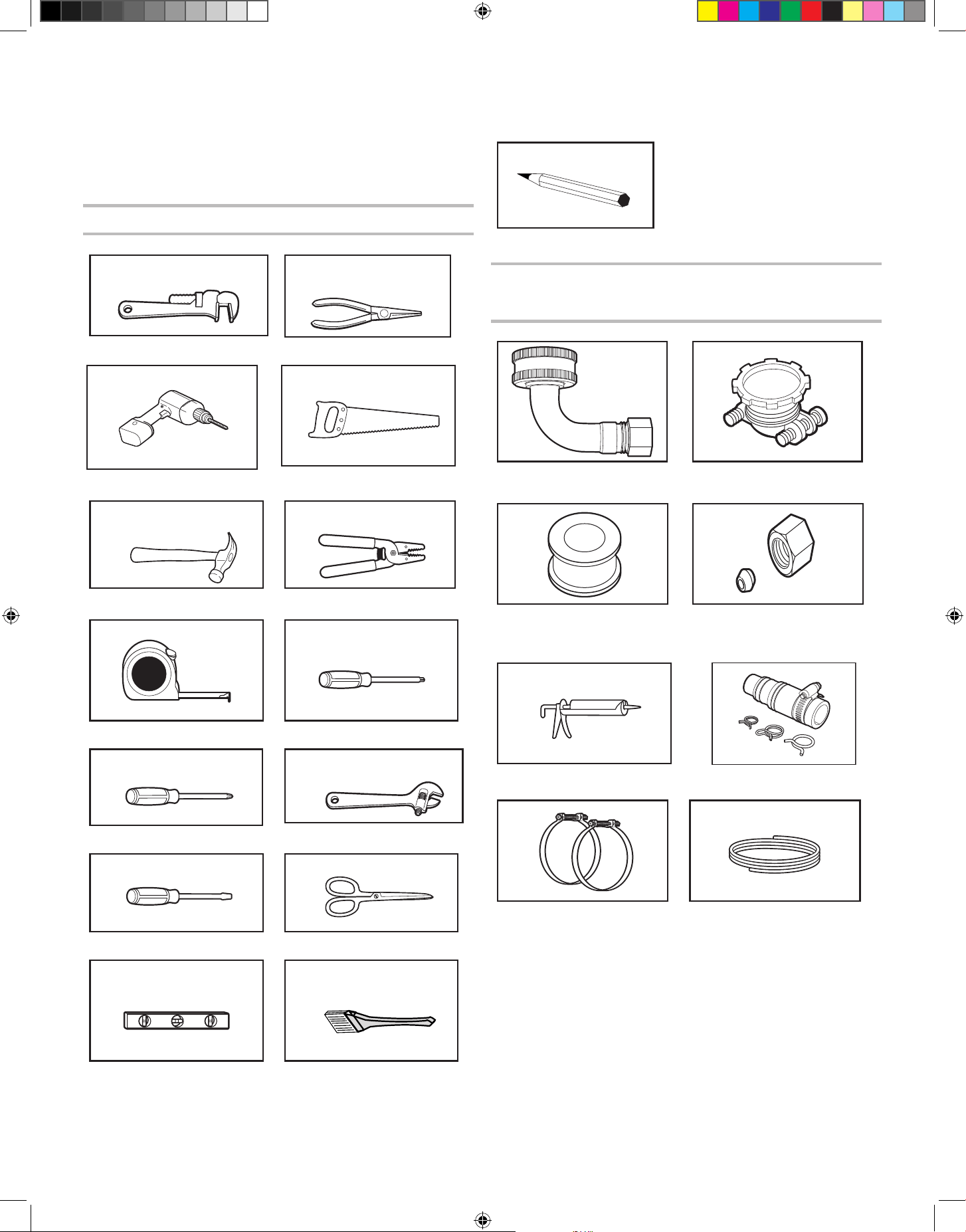

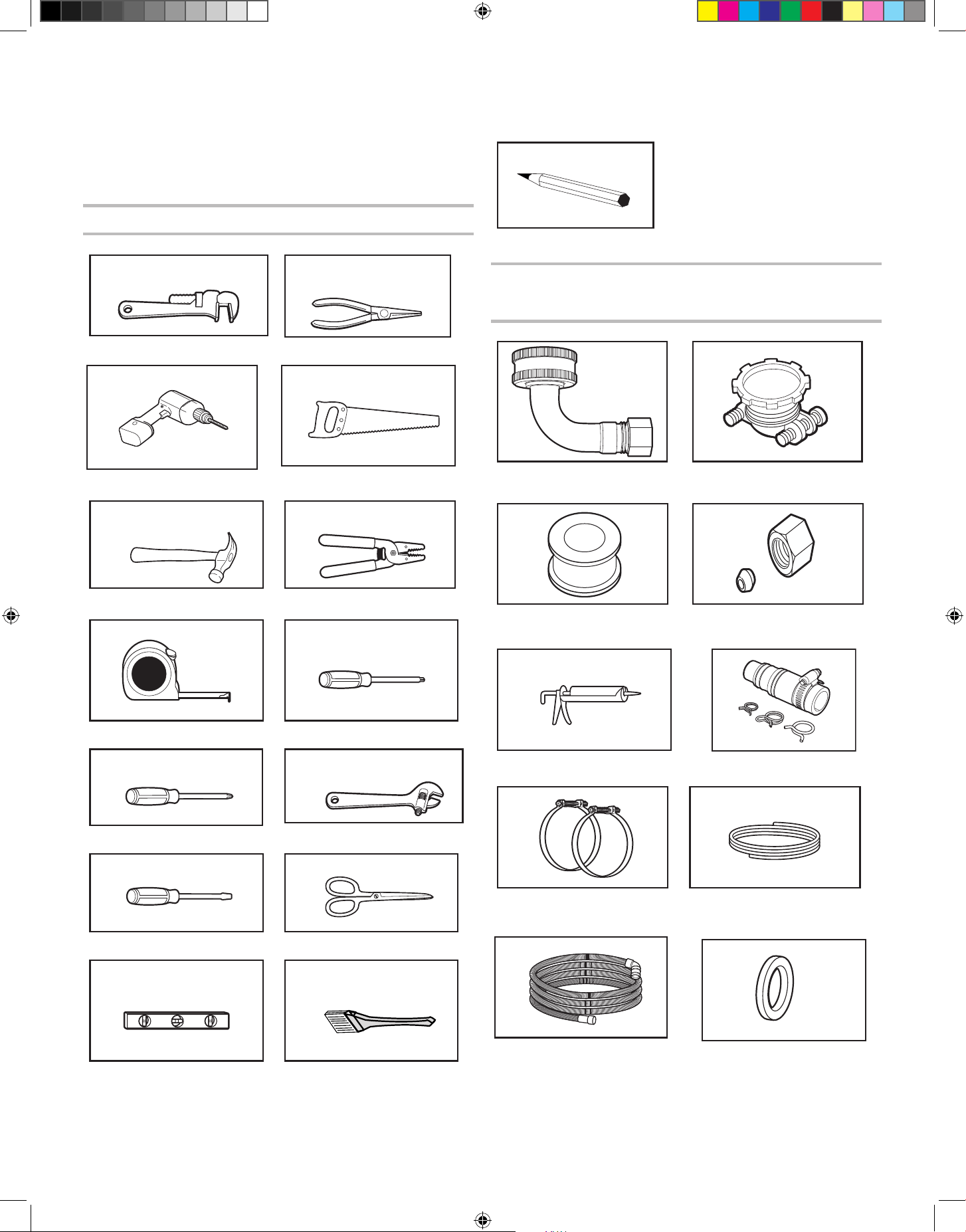

TOOLS AND PARTS
Gather the recommended tools and parts before starting
installation. Read and follow the instructions provided with
thetools listed here.
Tools Which May be Needed:
Pipe wrench Wire cutter
Drill Hole saw
Hammer Wire stripper
Tape measure Screwdriver
Philips screwdriver Adjustable wrench
Flat head screwdriver Scissors
Level Brush
Pencil

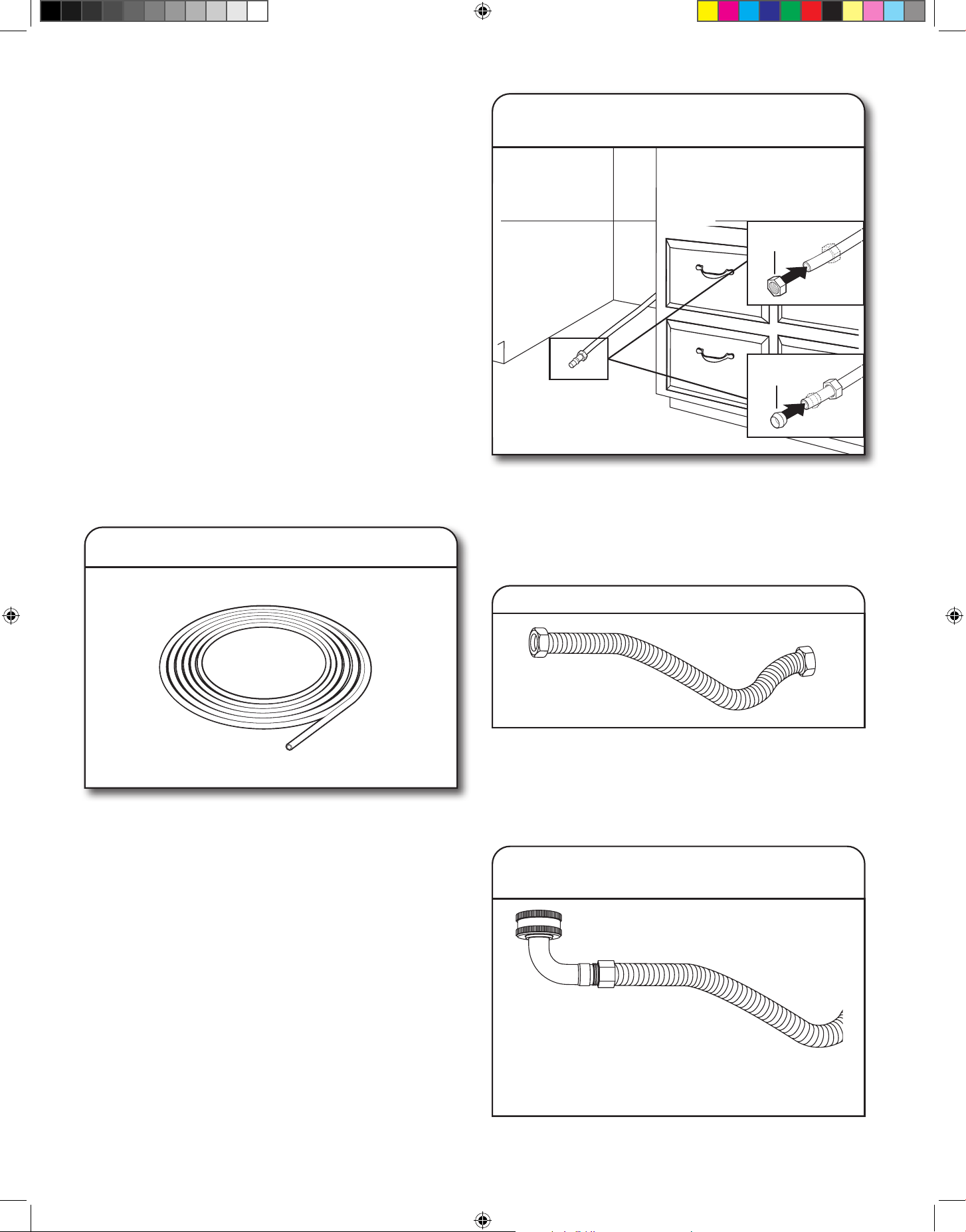

Materials Which May be Needed:
(Additional materials may be required to comply with
local codes)
3/4" FHT x 3/8" MHT
Connector.
UL Listed conduit or strain
relief.
Pipe thread compound tape
Tube ttings (appropriate for
hot water supply line)
Silicone Dishwasher discharge hose
adaptor
Screw-Type Clamps 1
1
/
2
"-2"
(38-50 mm)
Minimum 3/8" O.D. copper
tubing or metal braided
dishwasher supply line.
Optional-Longer Drain Hose
(Maximum length 12 ft (3.7 m)
NOTE: Must meet
AHAM/IAPMO test standards,
t 1" (25 mm) drain connection,
and be resistant to heat and
detergent.
Cabinet G
rommet
For 1
1
/
2
" (38 mm) hole in
cabinet.
NOTE: Required for metal
cabine
ts.
W11768402B.indd 5W11768402B.indd 5 3/11/2026 6:10:36 PM3/11/2026 6:10:36 PM
6

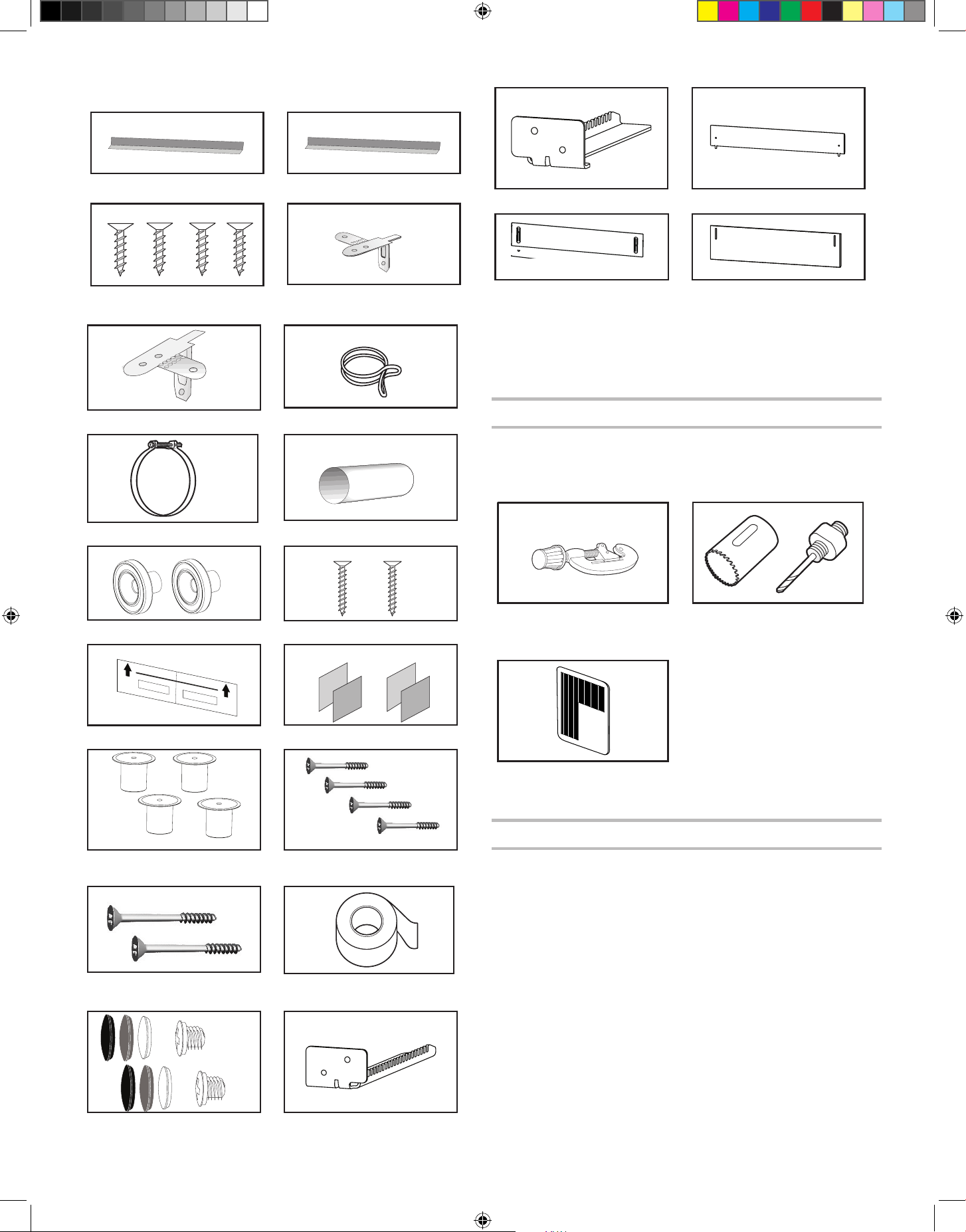

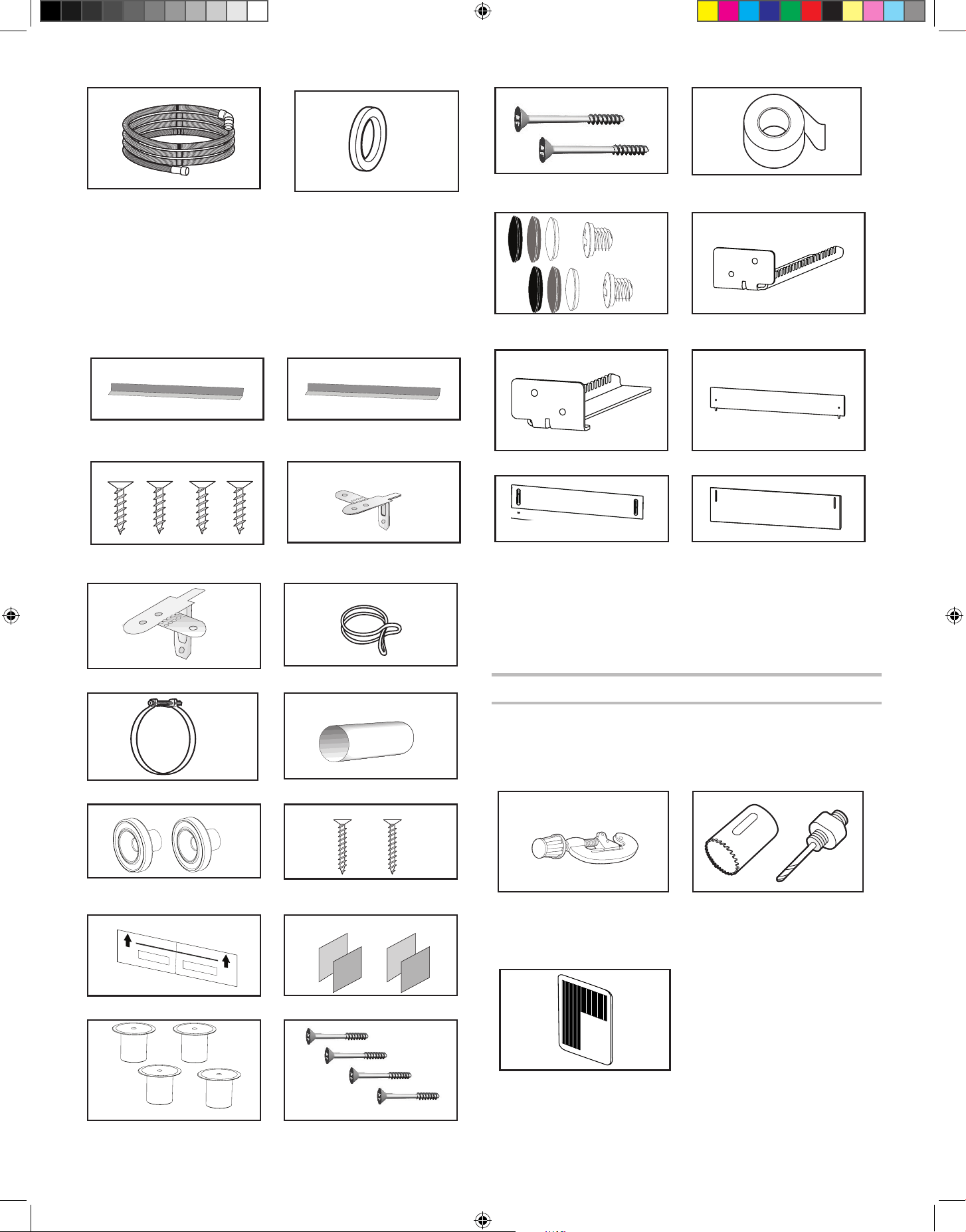

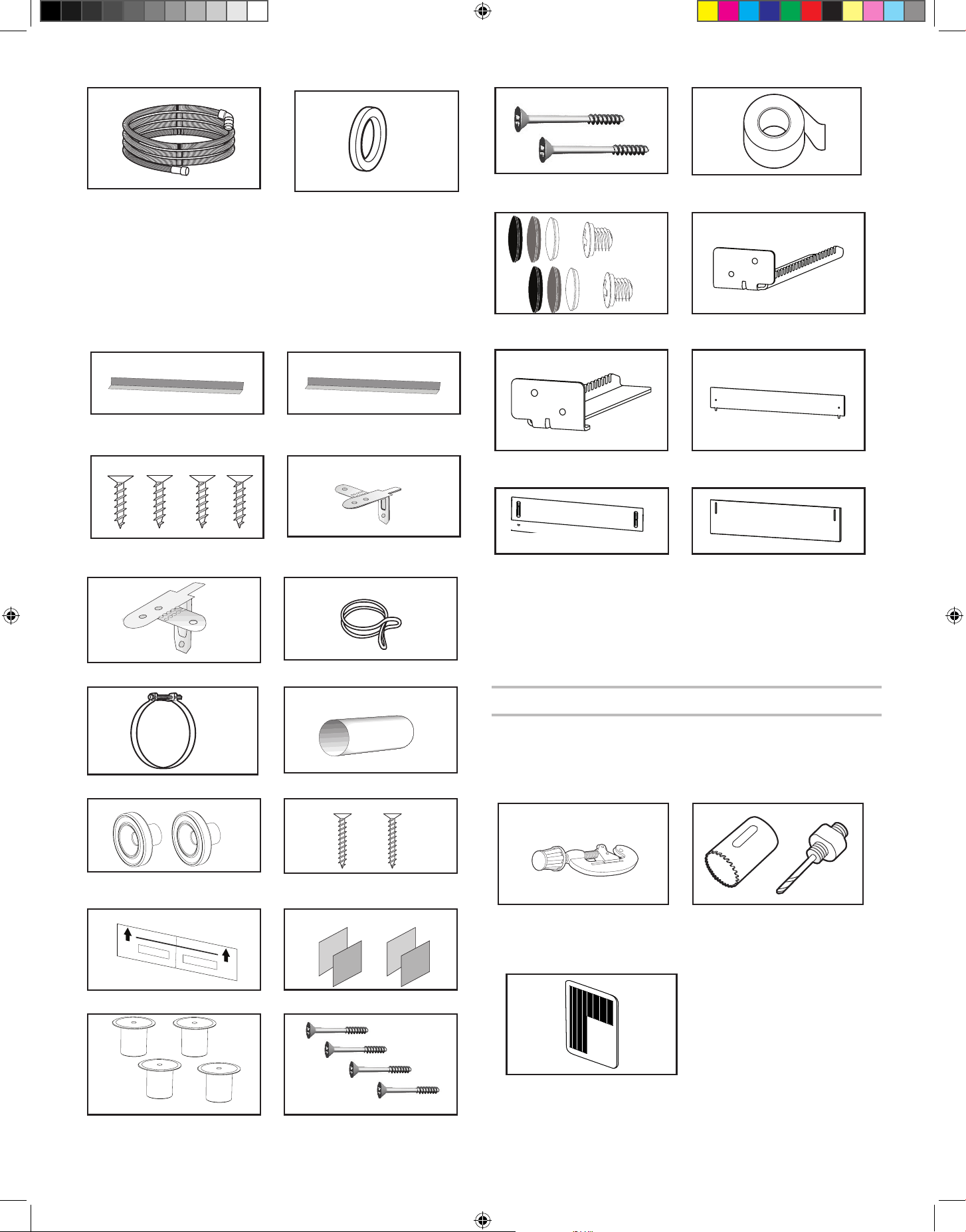

Parts Supplied:
a. Side Trim Strips (Left) b. Side Trim Strips (Right)
d. Screws Ø 3/16" x 1/2"
(Ø 4 mm x 13 mm) x 4
e. Mounting Bracket Left
f. Mounting Bracket Right g. Spring Clamp
h. Screw Clamp j. Rubber Connector
n. Custom Door Plug* x 2 o. Custom Door Screw* x 2
s. Drilling Template* t. Hook and loop fastener*
v. Side spacer y. Screws Ø 3/16" x 1
7
/
16
"
(Ø 4 mm x 36 mm) x 4
yy. Screws Ø 3/16" x 1
5
/
8
"
(Ø 4 mm x 42 mm)* x 2
z. Moisture Barrier Tape
i. Caps and screws Ø 5/32" x
1/4" (Ø 4 mm x 6 mm) x 2*
u. Kick Plate Bracket (Left)*
uu. Kick Plate Bracket (Right)* w. Toe Kick (32
1
/
4
" - 82 cm)*
r. Toe Kick (34
1
/
4
" - 87 cm)* m. Toe Kick (36
1
/
4
" - 92 cm)*
*Model Depending
NOTE: If using a exible braided hose, replace inlet hose after
5years to reduce the risk of hose failure. Record hoseinstallation
or replacement dates on the hose for futurereference.
First-Time Installations
Check local codes. Check existing electrical supply. See the
“Electrical Requirements” section. It is recommended that
electrical connections be made by a licensed electrical installer.
Additional Tools Needed:
Small tubing cutter 1/2" (12.7 mm), 3/4" (19 mm),
and 1½" (38 mm) hole saw
bits
Pinch Cover x 2
For Direct Wire Connection
Kit includes conversion junction box. (Whirlpool Part Number
W11798476.) For proper installation, refer to the installation
instructions provided with the kit.
NOTE: Be sure to purchase only Whirlpool factory-certied
parts and accessories for your appliance. Your installation may
require additional parts. To order, refer to the contact information
referenced in your Quick Start Guide.
W11768402B.indd 6W11768402B.indd 6 3/11/2026 6:10:38 PM3/11/2026 6:10:38 PM
7
LOCATION REQUIREMENTS
Dishwasher must be fully enclosed (top, sides, back, and oor)
upon installation. A side panel kit is available from your dealer for
installing your dishwasher at the end of your cabinetry.
An optional moisture barrier accessory is also available for
installing underneath a wooden countertop.
Check location where dishwasher will be installed. The location
must provide:

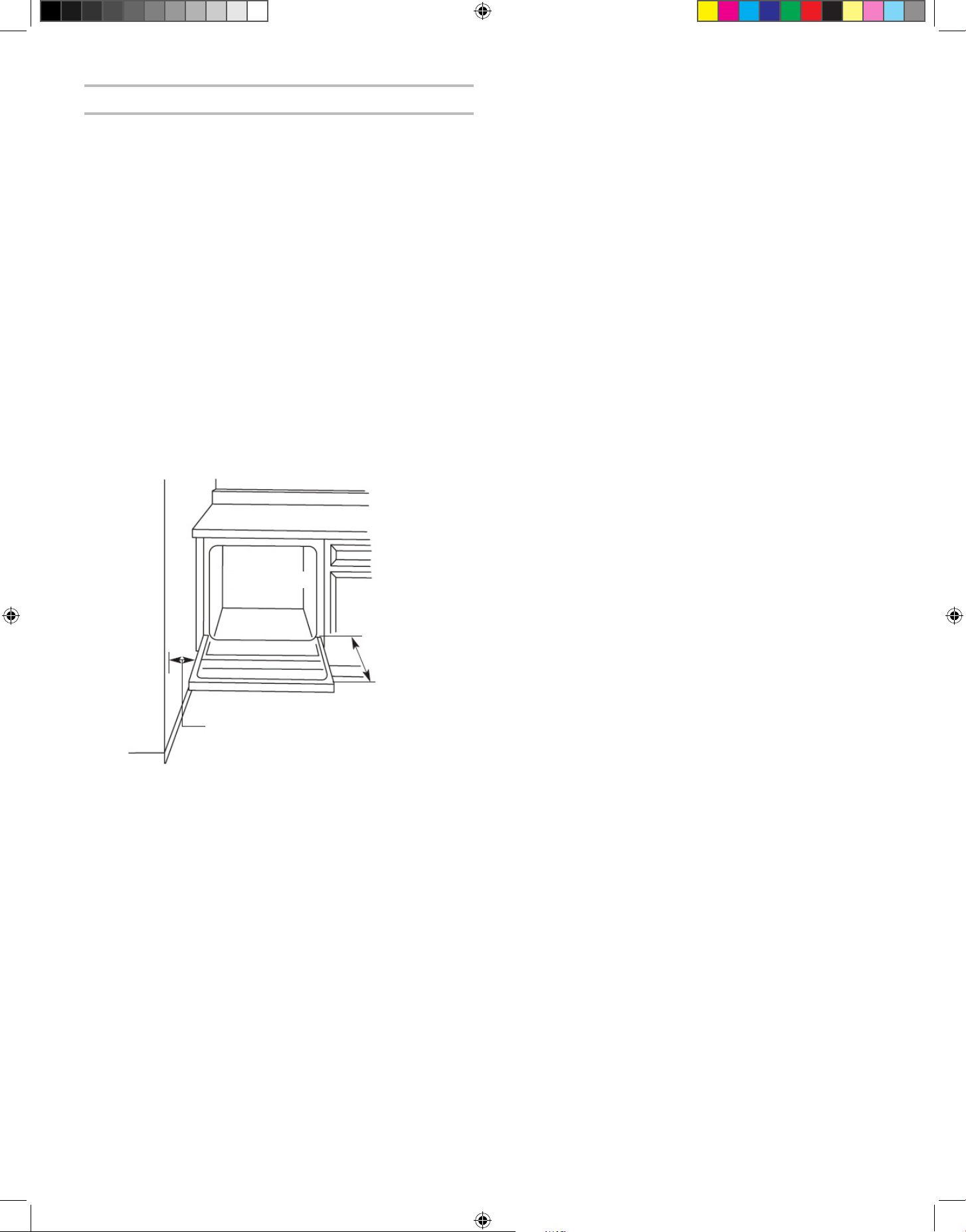

■ Convenient access for loading and unloading dishes. Corner
locations require a 2" (5.1 cm) minimum clearance between the
side of the dishwasher door and the wall or cabinet.

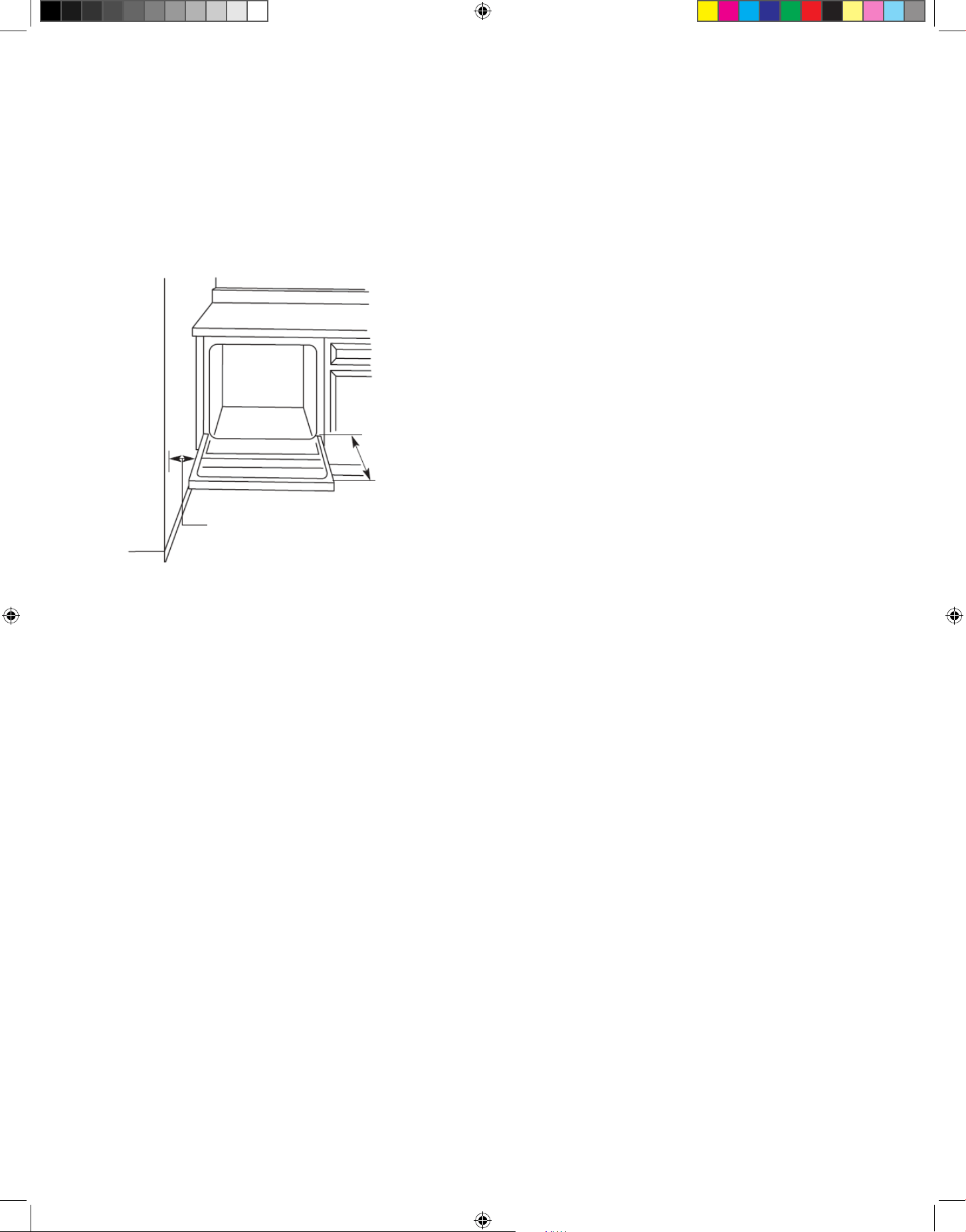

Countertop
Dishwasher
25
5
/
8
"
(65.1 cm)
2" (5.1 cm) min.
clearance for
door opening
■ Easy access to water, electricity, and drain:
■ Grounded electrical supply is required.
■ This dishwasher has a water heating feature and also
requires a connection to a hot water supply line.
■ Make sure pipes, wires and drain hose are within the
shaded area shown in the “Product and Cabinet Opening
Dimensions” section.
■ Do not run drain lines, water lines, or electrical wiring where
they can interfere with or contact dishwasher motor or legs.
■ Shelter dishwasher and water lines leading to dishwasher
against freezing. Damage from freezing is not covered by the
warranty.
NOTE: If dishwasher will be left unused for a period of time
or in a location where it may be subject to freezing, have it
winterized by authorized service personnel.
■ If installed in new construction, ush the water supply line of
debris before connecting it to the ll valve. If it is not ushed,
debris from the water supply could plug the ll valve screen.
■ A square opening for proper operation and appearance.
■ The cabinet front to be perpendicular to oor.
■ Level oor.
Helpful Tip: If oor at front of opening is not level with oor at
rear of opening, shims may be used to level dishwasher.
NOTE: To avoid shifting during dishwasher operation, shims
must be securely attached to the oor.
■ The location where the dishwasher will be installed must
provide clearance between motor and ooring. Motor should
not touch the oor.
■ Do not install dishwasher over carpeted ooring.
W11768402B.indd 7W11768402B.indd 7 3/11/2026 6:10:38 PM3/11/2026 6:10:38 PM
8

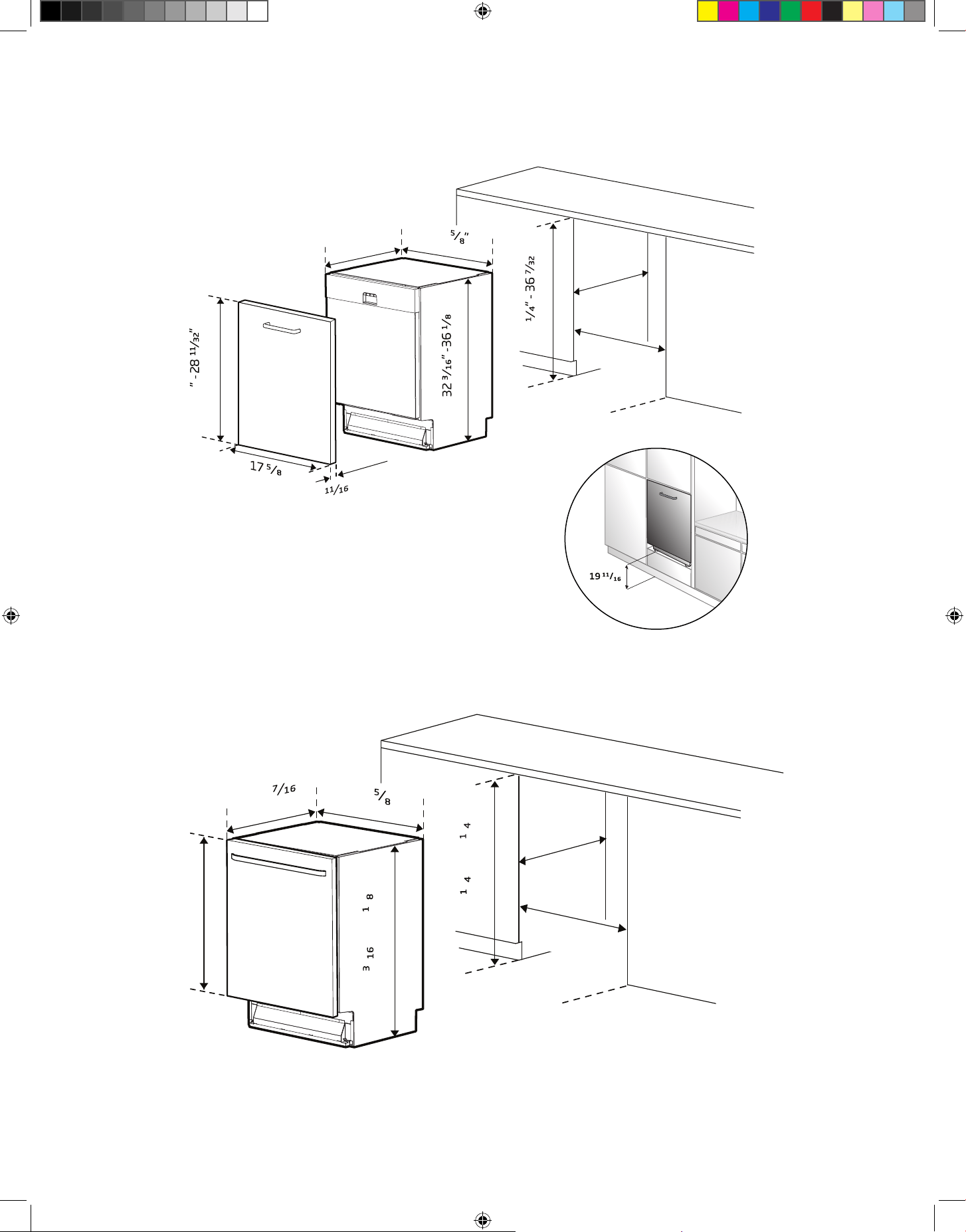

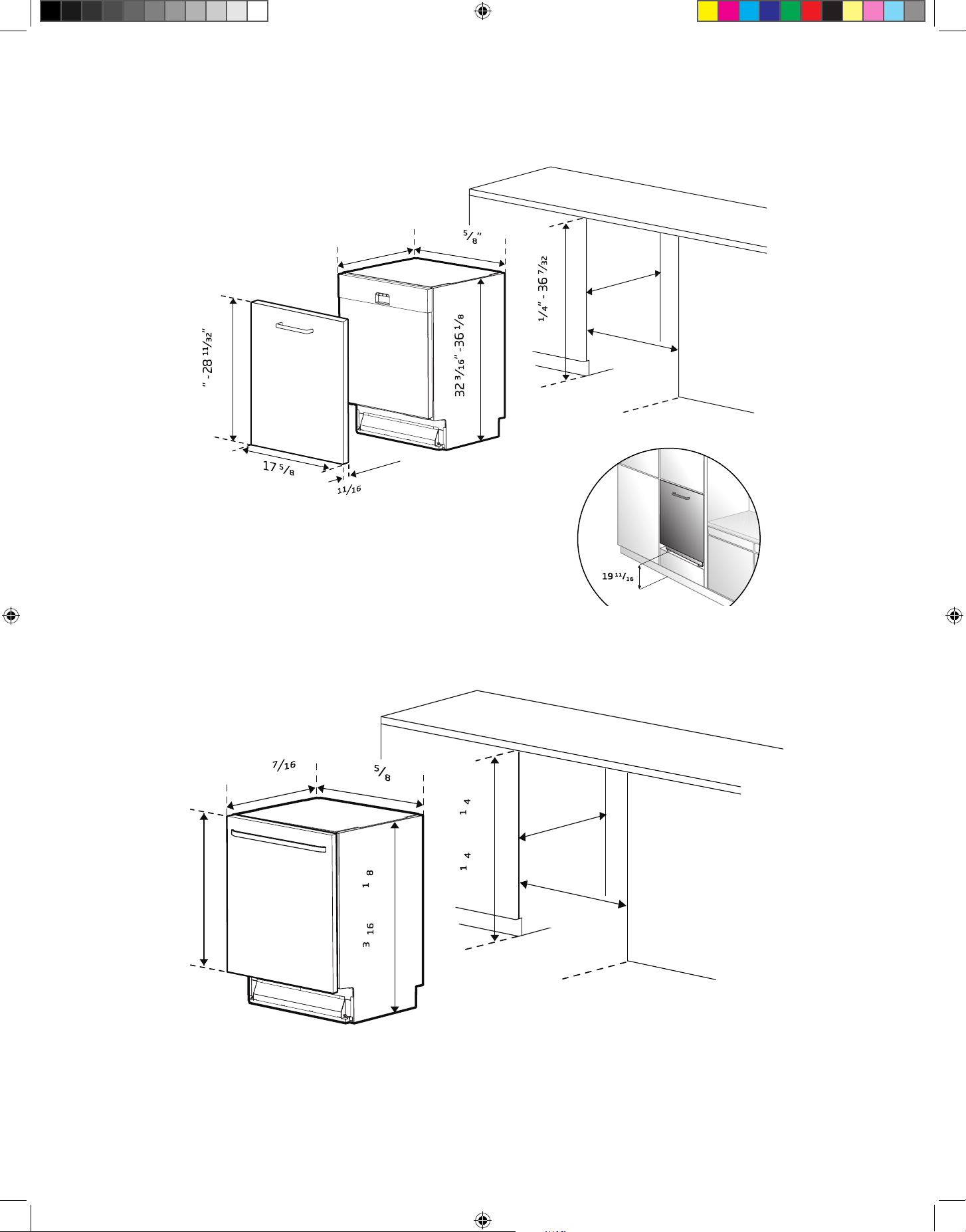

DISHWASHER SPECIFICATIONS
BUILT-IN
24”
(610 mm )
23
”
028( 029 - mm mm )
18“
(460 mm )
(550 mm )
21 ⅝”
(448 mm)
17
”
mm 819 - mm 818( )
(448 mm )
“
(660 mm 027 - mm )
26
Min. 5.5 lbs (2.5 kg)
Max. 12.1 lbs (5.5 kg)
” Min.
(18 mm)
(500 mm )
M ax.
”
BUILT-UNDER
24”
(610 mm)
18“
(460 mm)
23
⁄
63 - ”
⁄
”
)mm 029 - mm 028(
(570 mm)
22
”
(448 mm)
17
”
23
⁄
63- ”
⁄
”
)mm 819 - mm 818(
)mm 217(
28 ”
NOTE: Dishwasher can be placed under the counter with approximately 3/32" (2mm) of clearance.
W11768402B.indd 8W11768402B.indd 8 3/11/2026 6:10:38 PM3/11/2026 6:10:38 PM
9

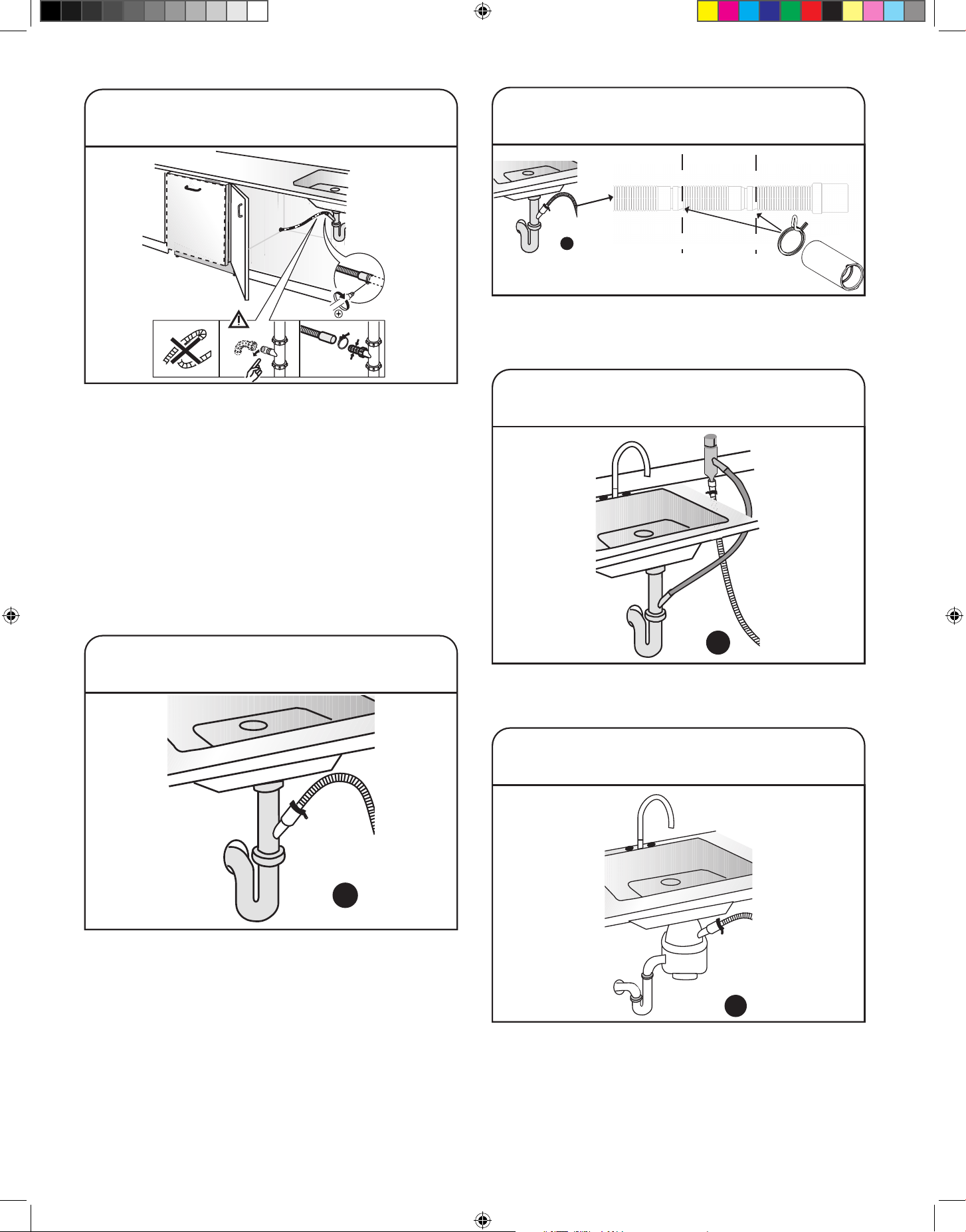

DRAIN REQUIREMENTS
■ A new drain hose is supplied with your dishwasher. If drain
hose is not long enough, use a new drain hose with a
maximum length of 12 ft (3.7 m) that meets all current
AHAM/IAPMO test standards, is resistant to heat and
detergent, and ts the 1" (2.5 cm) drain connector of the
dishwasher.
NOTE: Do not connect multiple drain hoses together.
■ Make sure to connect drain hose to waste tee or disposer
inlet above drain trap in house plumbing and 20" (50.8 cm)
minimum above the oor. It is recommended that the drain
hose either have a 28" (71.1 cm) loop off the cabinet oor and
securely fastened to cabinet or wall or be connected to an air
gap.
■ Make sure to use an air gap if the drain hose is connected to
house plumbing lower than 20" (50.8 cm) above suboor or
oor.

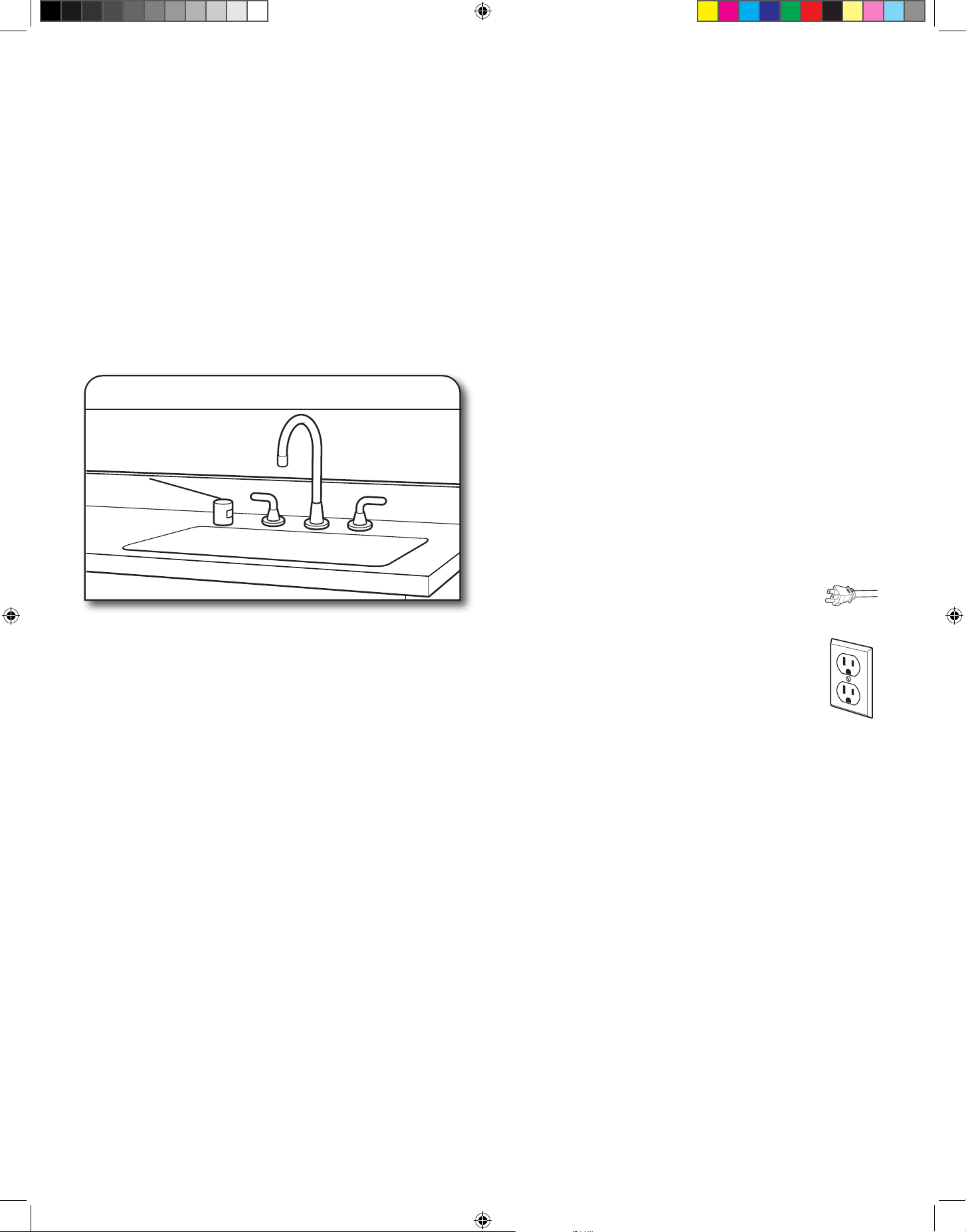

Use of air gap
■ If required, the air gap should be installed in accordance with
the air gap installation instructions. When you are connecting
the air gap, a rubber hose (not provided) will be needed to
connect to the waste tee or disposer inlet.
■ Use 1/2" (1.3 cm) minimum I.D. drain line ttings.
WATER SUPPLY REQUIREMENTS
■ This dishwasher has a water heating feature and also requires
a connection to a hot water supply line.
■ A hot water line with 4.35 psi to 145 psi (30 kPa to 1000 kPa)
water pressure can be veried by a licensed plumber.
■ 120°F (49°C) water at dishwasher.
■ 3/8" (0.9 cm) O.D. copper tubing with compression tting or
exible braided water supply line.
NOTE: 1/2" (1.3 cm) minimum plastic tubing is not
recommended.
■ A 90° elbow with 3/4" (1.9 cm) hose connection with rubber
washer.
■ Do not solder within 6" (15.2 cm) of the water inlet valve.
■ If installed in new construction, make sure the house water
supply lines have been ushed prior to connecting the
dishwasher to remove any debris that may exist in the supply
line.
NOTE: If replacing an existing dishwasher, it is recommended
to install a new water line and drain hose (supplied) with the
new dishwasher.
ELECTRICAL REQUIREMENTS
Be sure that the electrical connection and wire size are adequate
and in conformance with the National Electrical Code,
ANSI/NFPA 70 - latest edition, and all local codes and
ordinances.
A copy of the above code standards can be obtained from:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
You Must Have:
■ 120 V, 60 Hz, AC only, 15 A or 20 A, fused electrical supply
■ Copper wire only, minimum #16 AWG rated at 75°C or higher.
■ A maximum of 2 eld wiring supply conductors (12 AWG
largest size) plus 1 grounding conductor are permitted in the
terminal box.
We Recommend:
■ A time-delay fuse or circuit breaker.
Circuit Requirements:
■ The dishwasher may be installed on the same circuit as a
garbage disposal providing that the branch circuit cannot
exceed rated circuit load and must comply with all governing
codes and regulations such as but not limited to National
Electrical Code, ANSI/NFPA 70 - latest edition.
■ No electrical connections other than the dishwasher power
and ground connections can be made inside of the dishwasher
terminal box.
Connecting dishwasher with a power supply cord:
■ Use UL Listed power cord marked for use with
dishwasher.
■ Plug into a grounded 3 prong outlet. Outlet must
meet all local codes and ordinances.
■ Make sure the voltage and frequency listed on the
data plate correspond with the household electrical
supply. This data must correspond to prevent injury
and machine damage. Consult a qualied electrician if
in doubt.
■ Only connect the dishwasher to the mains when all
installation and plumbing work is complete.
■ Do not use any extension cord or portable outlet device to
connect the dishwasher to a power supply.
■ The power-supply receptacle for the appliance shall be
installed in a cabinet or on a wall adjacent to the undercounter
space in which the appliance is to be installed.
■ The access hole of the supply cord to the installation
compartment must be smooth and rounded and it must be
large enough for the attachment plug to pass through. The
largest dimension of the opening shall not be more than
1.5" (38 mm). If the partition is metal, it needs to be covered
with a cabinet grommet.
■ Care must be taken when the appliance is installed or removed,
to reduce the likelihood of damage to the power-supply cord.
Air gap
W11768402B.indd 9W11768402B.indd 9 3/11/2026 6:10:39 PM3/11/2026 6:10:39 PM
10

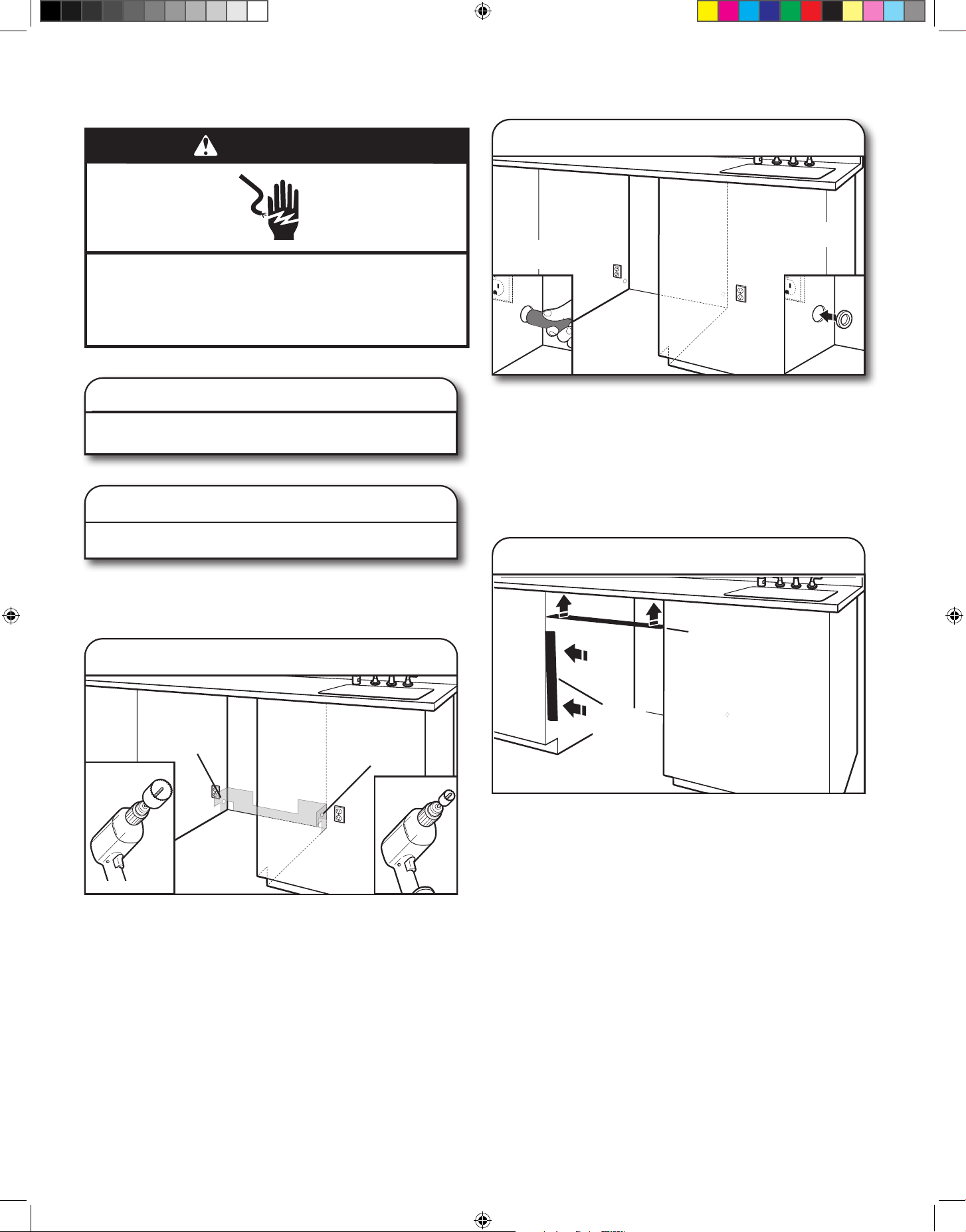

INSTALLATION INSTRUCTIONS

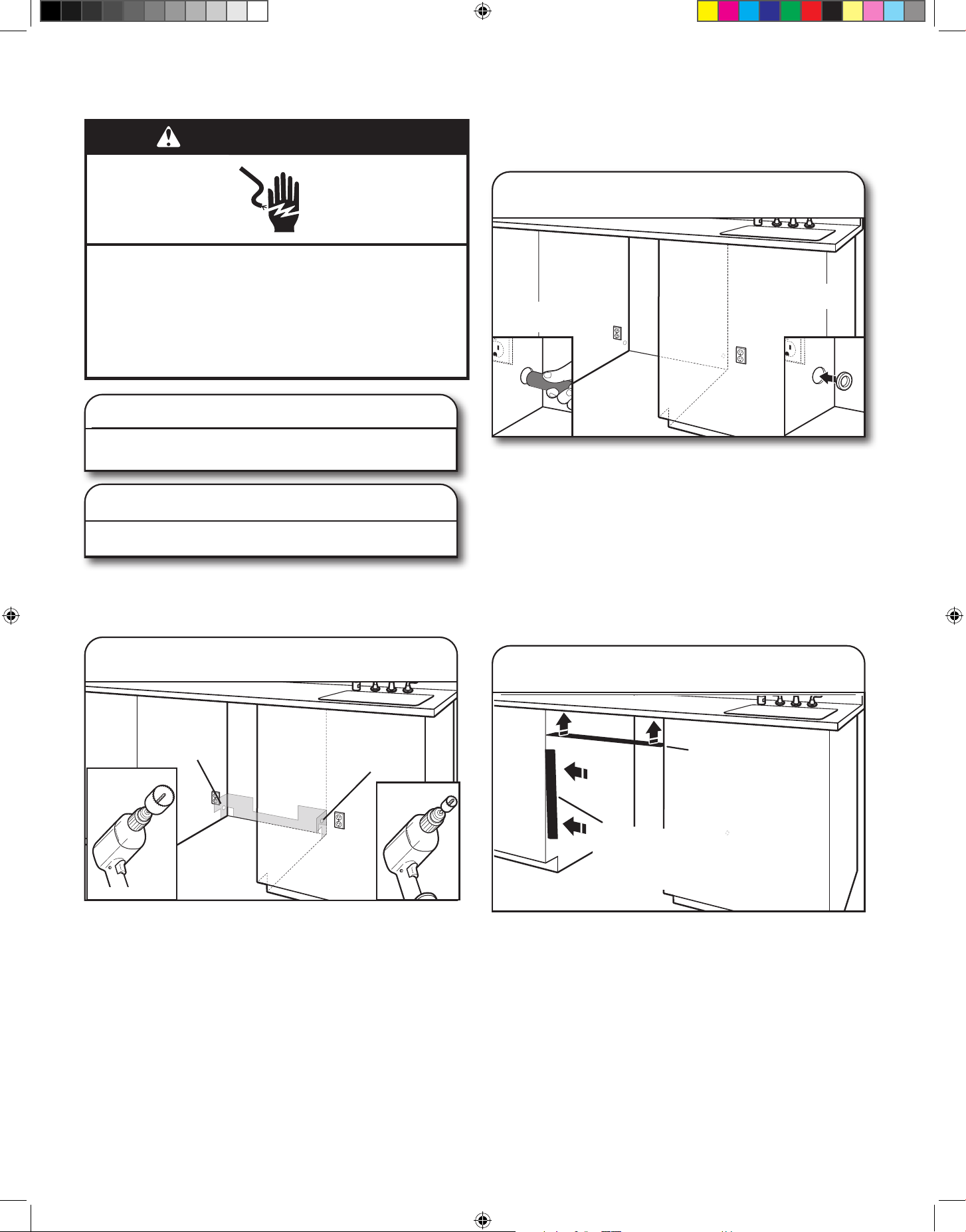

1. Disconnect power
Disconnect electrical power at the fuse box or circuit
breaker box before installing dishwasher.
2. Shut off water supply
Shut off the water supply to the dishwasher.
PREPARE CABINET OPENING—
NEW UTILITIES
3. Drill hole locations—new construction
Optional
location
Preferred
location
1½"
(3.8 cm)
1/2"
(1.27 cm)
The power-supply receptacle for the appliance shall be installed
in a cabinet or on a wall adjacent to the undercounter space in
which the appliance is to be installed.
NOTE: Refer to the “Product and Cabinet Opening Dimensions”
section for the correct hole placement and dimensions of the
shaded area.
Drill a 1½
"
(3.8 cm) drain hose hole in the side or rear of cabinet,
depending on location of drain hose routing and drain hose
connection location.
Drill a 1/2" (1.27 cm) water supply hose hole in the side or rear
of cabinet, depending on location of water supply routing and
connection location.
Drill a 1½" (3.8 cm) electrical conduit hole in the right-hand side
or rear of cabinet.
4. Sand holes smooth
Wood
Cabinet
Metal
Cabinet
Wood cabinet: Sand the hole until smooth.
Metal cabinet: Cover edges of hole with grommet included with
power cord kit. See the “Tools and Parts” section part details.
Helpful Tip: Wiring the dishwasher will be easier if you route the
cable into the cabinet opening from the right-hand side.
INSTALL OPTIONAL MOISTURE BARRIER -
RECOMMENDED FOR WOOD COUNTERTOPS
5. Moisture barrier/wood shims
Moisture
barrier
Install
wood
shims
Make sure the area under the cabinet is clean and dry for
installation of the moisture barrier. Remove the backing of the
moisture barrier, and apply to underside of the countertop along
the front edge of the counter. After pressing the tape to the
underside of the countertop, run your ngers along the moisture
barrier with rm, even pressure to ensure good adhesion.
NOTE: Moisture barrier tape is an optional, added level of
protection if installing a dishwasher under a wooden countertop.
If a moisture barrier is supplied with the unit, the moisture barrier
should be installed on the underside of any wooden, particle
board, or laminate countertops to prevent potential long term
damage. The moisture barrier is not required for countertops
made from materials such as granite, stone, and marble.
NOTE: Install wood shims if side anchoring and the gap between
the sides of the cabinet and sides of the dishwasher are greater
than 1/2" (1.27 cm) on each side or are greater than the length of
the side anchor screws.
WARNING
Disconnect electrical power at the fuse box or circuit
breaker box before installing dishwasher.
Failure to do so can result in death or electrical shock.
Electrical Shock Hazard
W11768402B.indd 10W11768402B.indd 10 3/11/2026 6:10:39 PM3/11/2026 6:10:39 PM
11

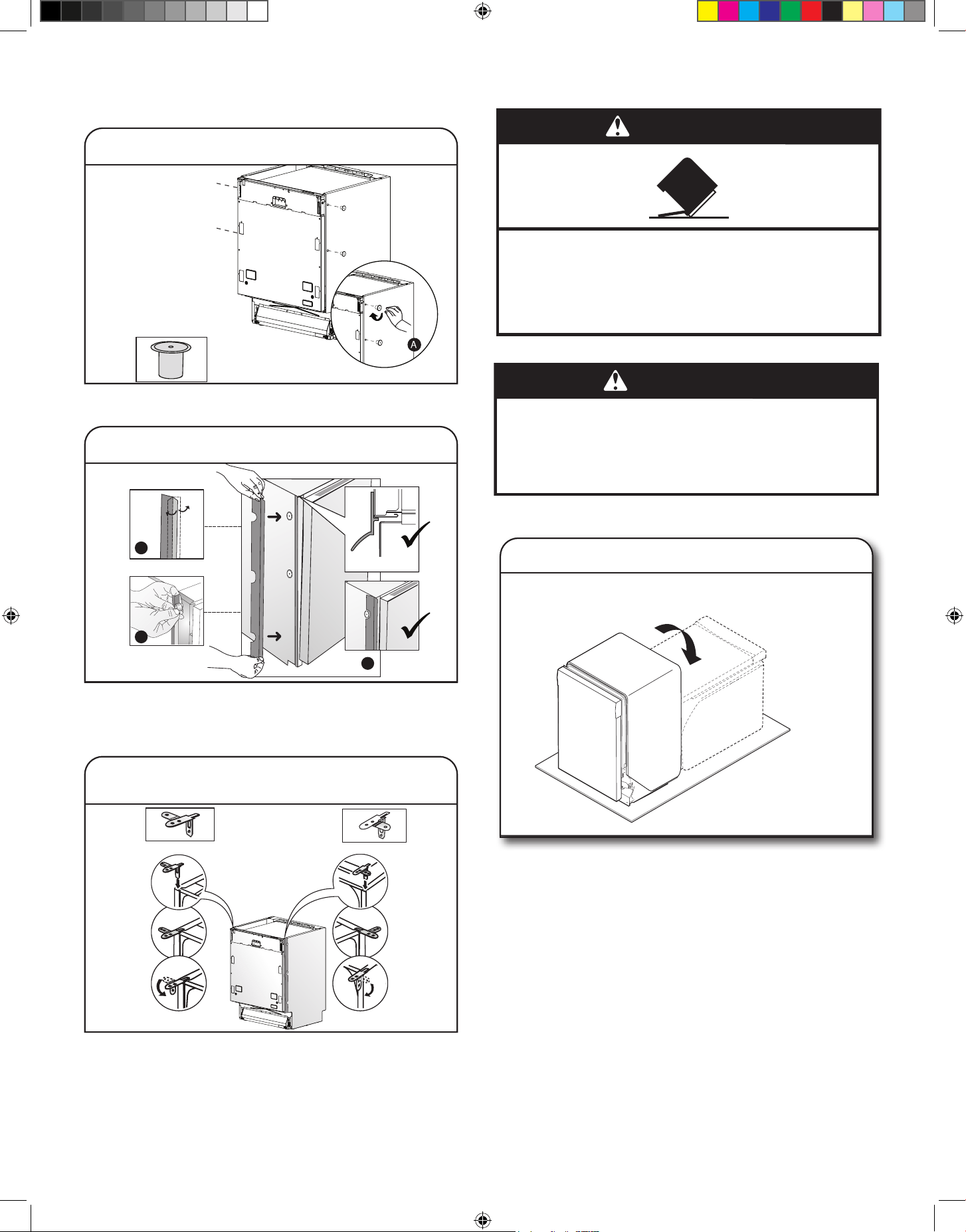

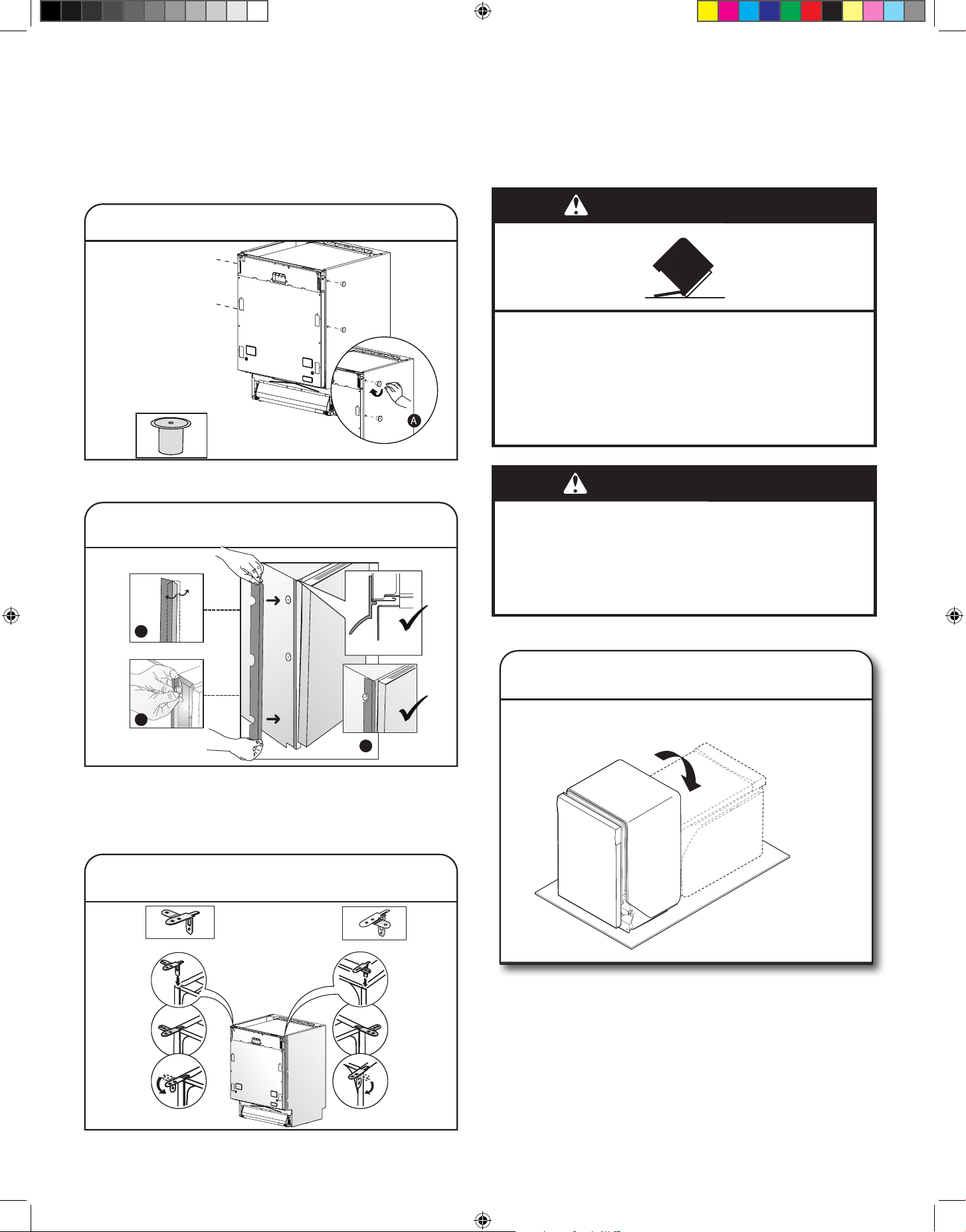

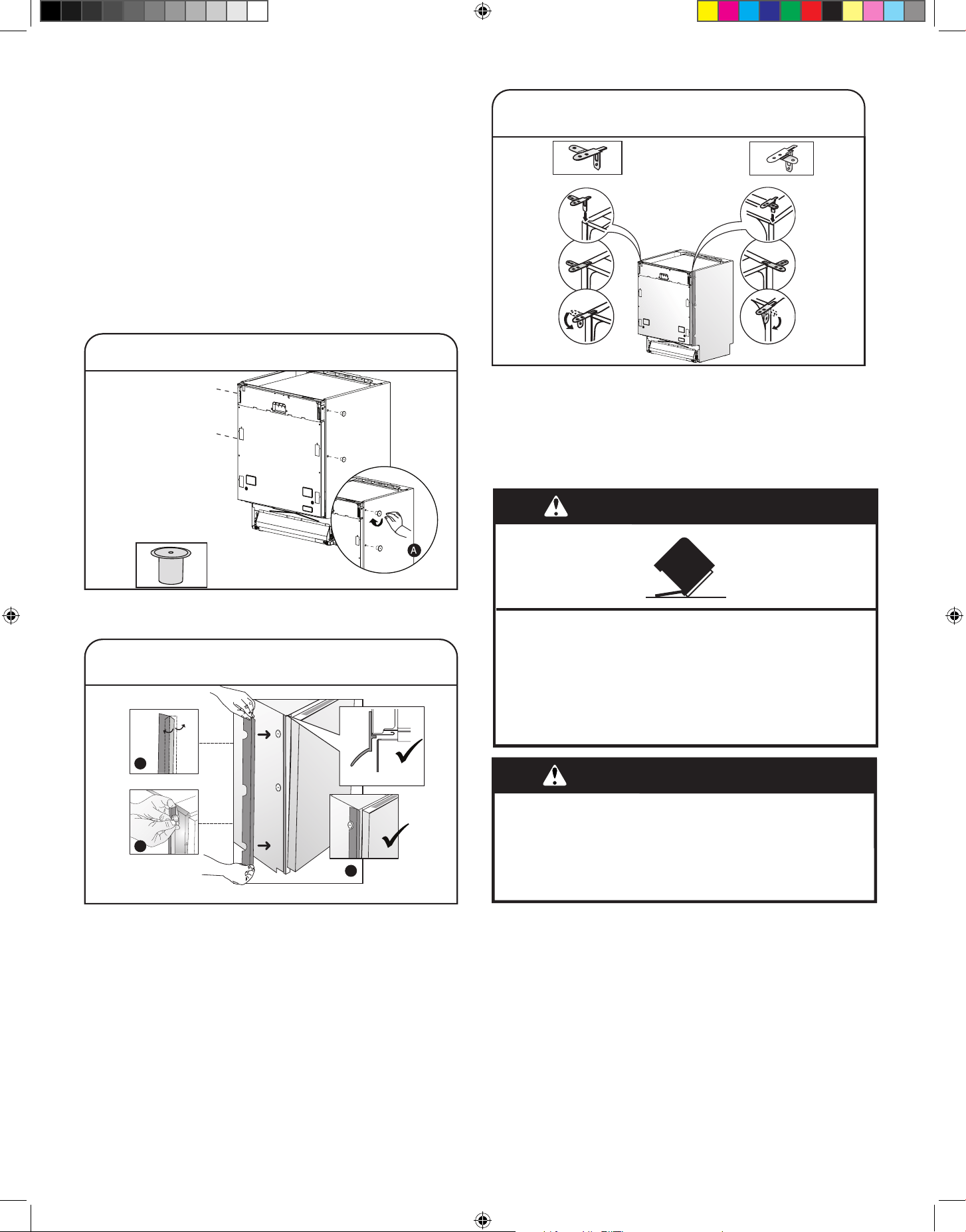

SIDE PLUGS, TRIM STRIPS, CORNER
BRACKETS
x4
v.
6. Install the side plugs
Install the plugs on both sides of your machine.
Tighten with hand, don’t use screwdriver (Figure A).
A
B
C
TOP VIEW
7. Install the side trim strips
The exible material should be facing forward (Figure A).
Remove the adhesive tape (Figure B).
Place the trim strips on the front edge of the side walls
(Figure C).
8. Preparation for installing mounting
brackets
x1
e.
x1
f.
Place the two mounting brackets into the top corners of the
dishwasher.
Bend sides of mounting brackets as shown in the gure.
PREPARE DISHWASHER
WARNING
Tip Over Hazard
Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
dishwasher.
Failure to do so can result in back or other injury.
9. Put the dishwasher on its back
Helpful Tip: Place cardboard under dishwasher until installed in
cabinet opening to avoid damaging oor covering.
Using two or more people, grasp sides of dishwasher door frame,
and place the dishwasher on its back.
Do not use the door panel as a worktable without rst covering it
with a towel to avoid scratching the door panel.
W11768402B.indd 11W11768402B.indd 11 3/11/2026 6:10:39 PM3/11/2026 6:10:39 PM
12

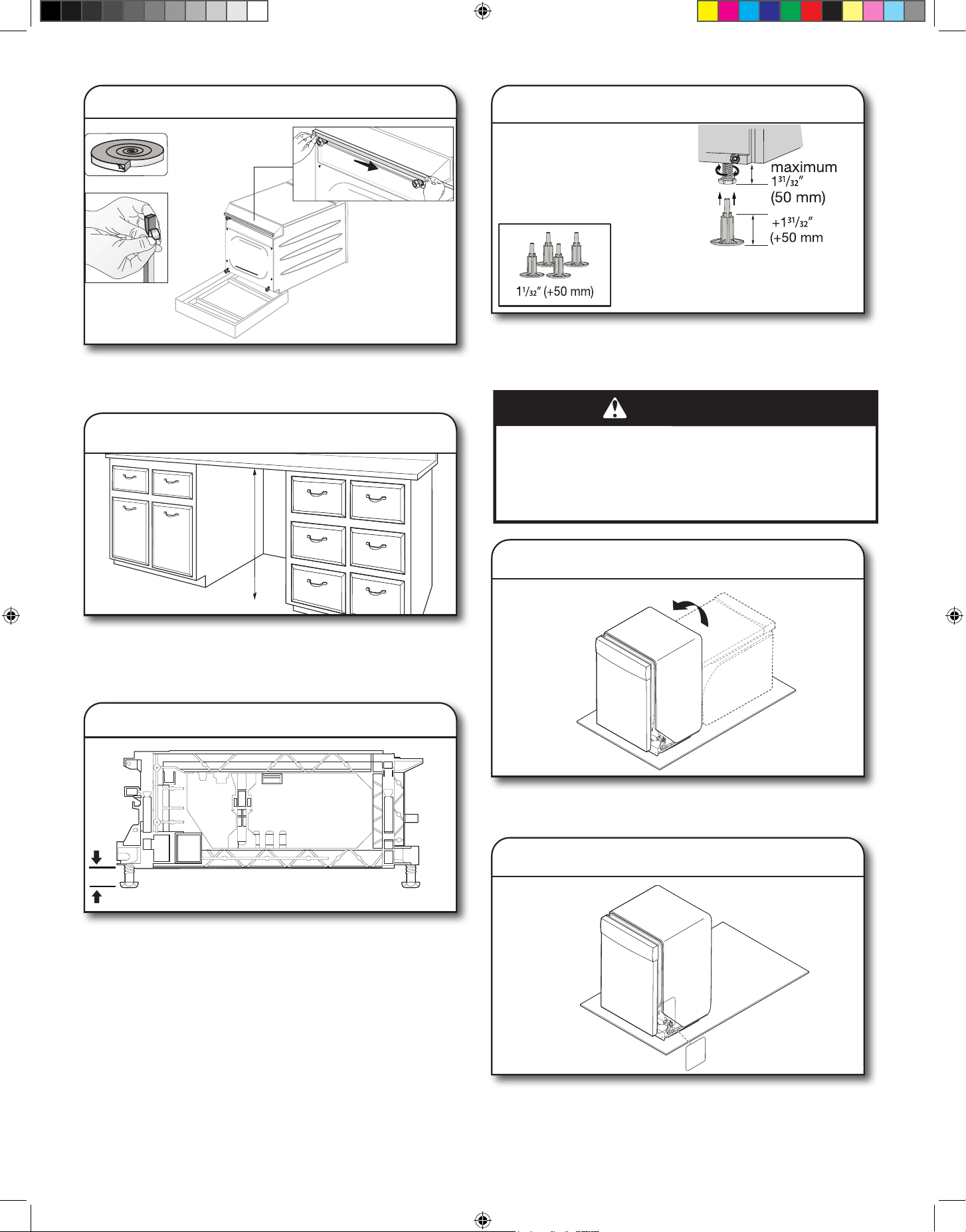

10. Install foam rubber
Open the foam insulation tape and follow the instructions in it.
NOTE: This step is not imperative, but it will help you improve
your soundproong.
11. Measure cabinet opening
Measure the height of cabinet opening from the underside of the
countertop to the oor where the dishwasher will be installed.
Be sure to measure the lowest point on the underside of the
countertop and the highest point on the oor.
12. Leveling leg adjustment
Use wrench to initially loosen leveling legs if needed.
Adjust all four leveling legs to the same height by rotating each
foot clockwise or counterclockwise as needed.
The unit comes with the legs set for a 33
5
/8" (85.4 cm) height
installation. If your opening height is 34½" (87.6 cm), you would
therefore need to raise all four legs by 7/8" (2.22 cm).
13. Adjust height
If the height of the enclosure is 33
7
/
8
" to 35
7
/
8
" (861 - 911 mm)
install the feet for both sides as shown in the gure.
WARNING
Excessive Weight Hazard
Use two or more people to move and install
dishwasher.
Failure to do so can result in back or other injury.
14. Stand dishwasher upright
Using two or more people, stand the dishwasher up.
NOTE: Do not install kick plate until instructed to do so.
15. Install Pinch Covers
Remove adhesive cover. Apply the cover to both sides of the
product.
W11768402B.indd 12W11768402B.indd 12 3/11/2026 6:10:40 PM3/11/2026 6:10:40 PM
13
CONNECT WATER LINE TO FILL VALVE
Install an easily accessible shut-off valve (not supplied) in the
water supply line. All solder connections must be made before
the water line is connected to the dishwasher’s water inlet valve.
Water can also be supplied to the dishwasher by using a exible
braided hose line.
Check with your plumbing supply sources for the proper hose
and elbow and necessary ttings for the water supply line. This
material is not supplied, and must be purchased separately.
■ Hot water supply line: Use minimum 3/8" O.D. copper tubing or
metal braided dishwasher supply line.
■ Temperatures required for soldering and sweating will damage
the dishwasher’s water inlet valve so if any such operation is
needed, keep the heat source minimum 7
7
/8" (200 mm) away
from the dishwasher’s water inlet valve.
■ There should not be any sharp bends in the water line that may
restrict the water ow.
■ Pipe thread compound must be used for sealing the
connection. Before connecting the copper water supply line
to the dishwasher, ush it with hot water to clear any foreign
material.
– For Copper line, begin with Step 16.
– For Flexible line, begin with Step 18.
16. Copper Water Line
If using copper tubing, measure overall length of copper tubing
required to reach the water supply, cut to length, and attach with
compression ttings.
Nut
Ferrule
17. Slide nut and ferrule onto tubing
(copper tubing only)
Copper tubing only: Put the tubing into the tting as far as it will
go. (The copper tubing bends and kinks easily.) Push the nut and
ferrule forward and tighten it, so that it sits right up against elbow
threads.
NOTE: To avoid vibration during operation, route the water
supply line so that it does not touch the dishwasher base, frame,
or motor. If using copper tubing, skip step 18 and go to 19.
18. Flexible line
Flexible braided line: Conrm the exible braided line is long
enough.
Get 3/4" FHT x 3/8" MHT connector hose tting with 90° elbow.
Connect the 3/8" (9.5 mm) compression tting of the 90° elbow
tting to the water supply line. Attach such that the 3/4" (19 mm)
connection is facing upward as shown below.
19. Add fitting to the water supply line
3/4" FHT x 3/8" MHT connector
20. Connect fill hose to fill valve
Fill Valve
Be sure rubber washer is properly seated in tting. Slide the
3/4" (19 mm) tting of the 90° elbow up to the valve and hand
tighten it to avoid cross-threading. Hand tighten it until the
coupling is tight.
Using pliers, check the tightness of the coupling. An additional
1/4 to 1/2 turn may be required to seal the rubber gasket. Route
ll hose out the rear left side of unit.
NOTE:
■ Do not use tape with compression ttings.
■ Do not overtighten. It can result in damage to the coupling.
■ Route water supply lineout rear of unit before setting unit up.
W11768402B.indd 13W11768402B.indd 13 3/11/2026 6:10:40 PM3/11/2026 6:10:40 PM
14
PLACE DISHWASHER IN CABINET
WARNING
Excessive Weight Hazard
Use two or more people to move and install
dishwasher.
Failure to do so can result in back or other injury.
21. Remove drain hose holder
Before placing the machine in the cabinet, remove the hose
holders from the back of the machine as shown in the gure.
Holders can be used to x drain to the cabinet or wall.

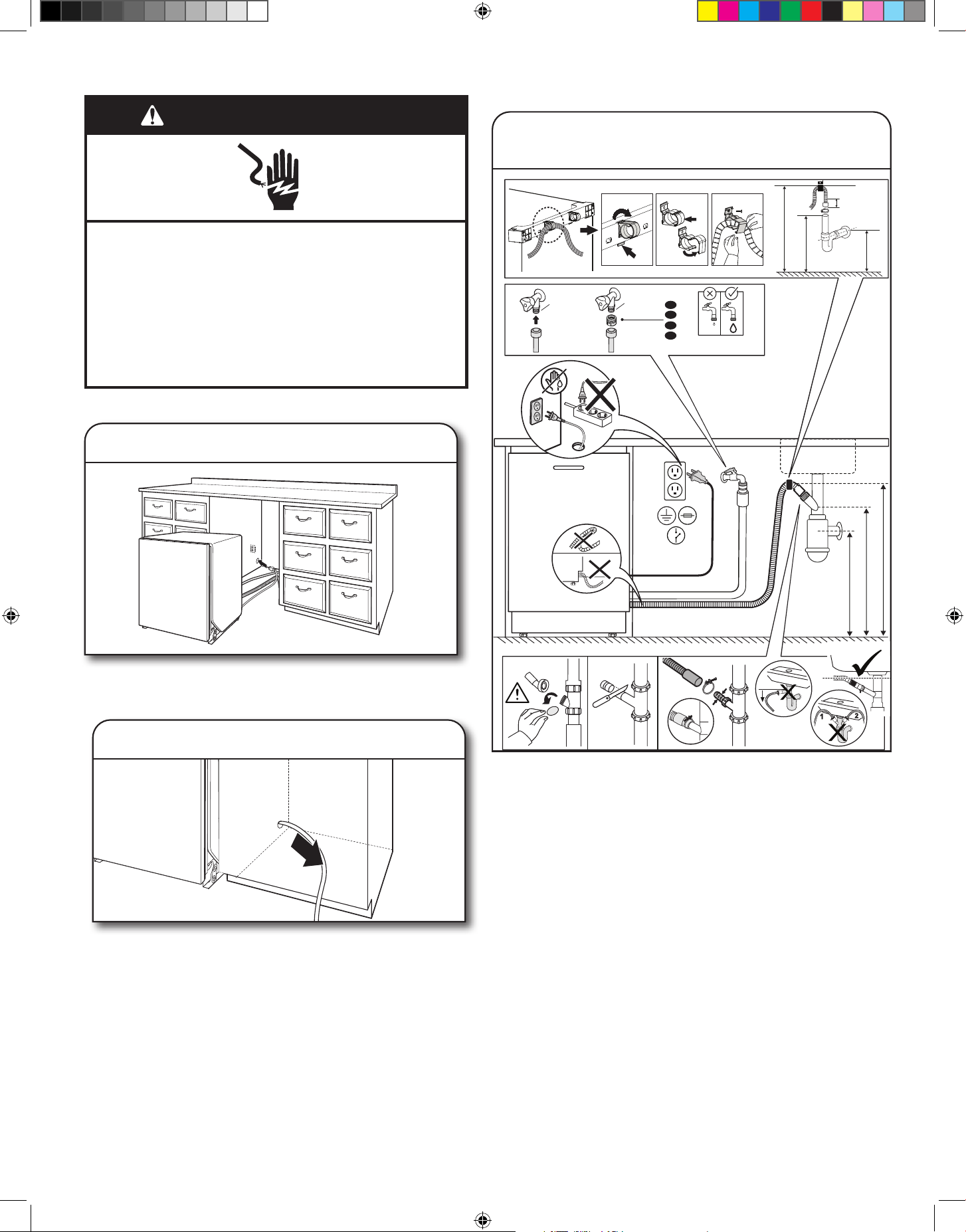

22. Move dishwasher close
to cabinet opening
Route the utilities through the holes in the cabinet, and pull the
slack out at the same time as the dishwasher is pushed into the
cabinet.
23. Route power cord
Route the power cord end through hole in cutout before sliding
dishwasher into the cabinet opening.
24. Pull slack from utilities
NOTE: Pull slack out of utilities at the same time the dishwasher
is pushed into the cabinet opening to avoid any kinks.
W11768402B.indd 14W11768402B.indd 14 3/11/2026 6:10:41 PM3/11/2026 6:10:41 PM
15

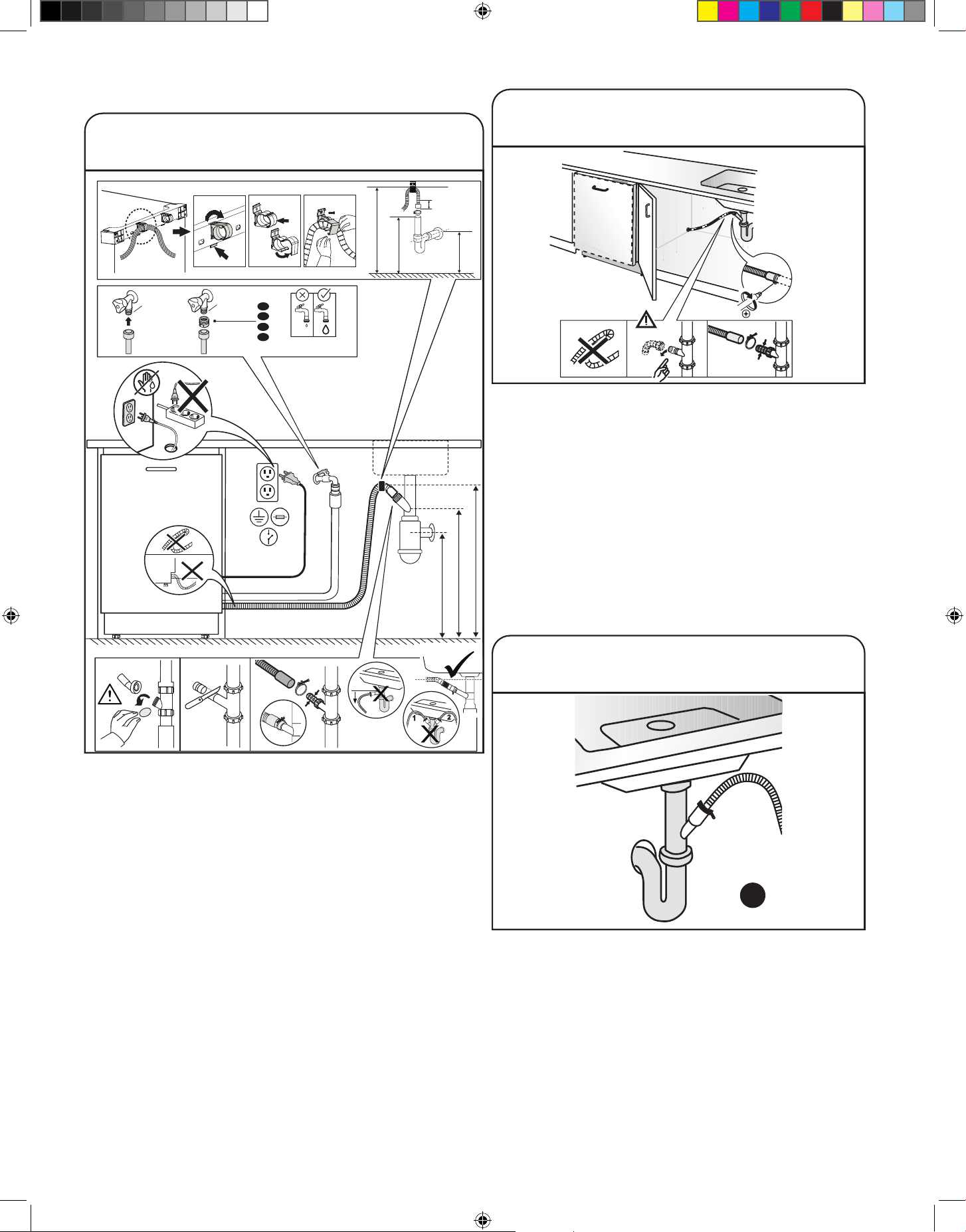

DRAIN HOSE CONNECTION
25. Connection Information
~1800 mm
~2000 mm
~1500 mm
~59 1/16
"
~70 7/16
"
~78 3/4
"
(300 mm)
min. 11 13/16
"
(500 mm)
min. 19 11/16
"
max. 39 3/8
"
(1000 mm)
h.
Ø min 1
"
(25 mm)
(min. 300 mm)
min. 11 13/16
"
(min. 120 mm)
min. 4 3/4
"
(max. 1000 mm)
max. 39 3/8
"
(min. 500 mm)
min. 19 11/16
"
min: 0.05 MPa/0.5 Bar
max: 1 MPa/10 Bar
3/4"
(19.1 mm)
3/4"
(19.1 mm)
FI
NO
SE
DK
1/2"
(12.7 mm)
3/4"
(19.1 mm)

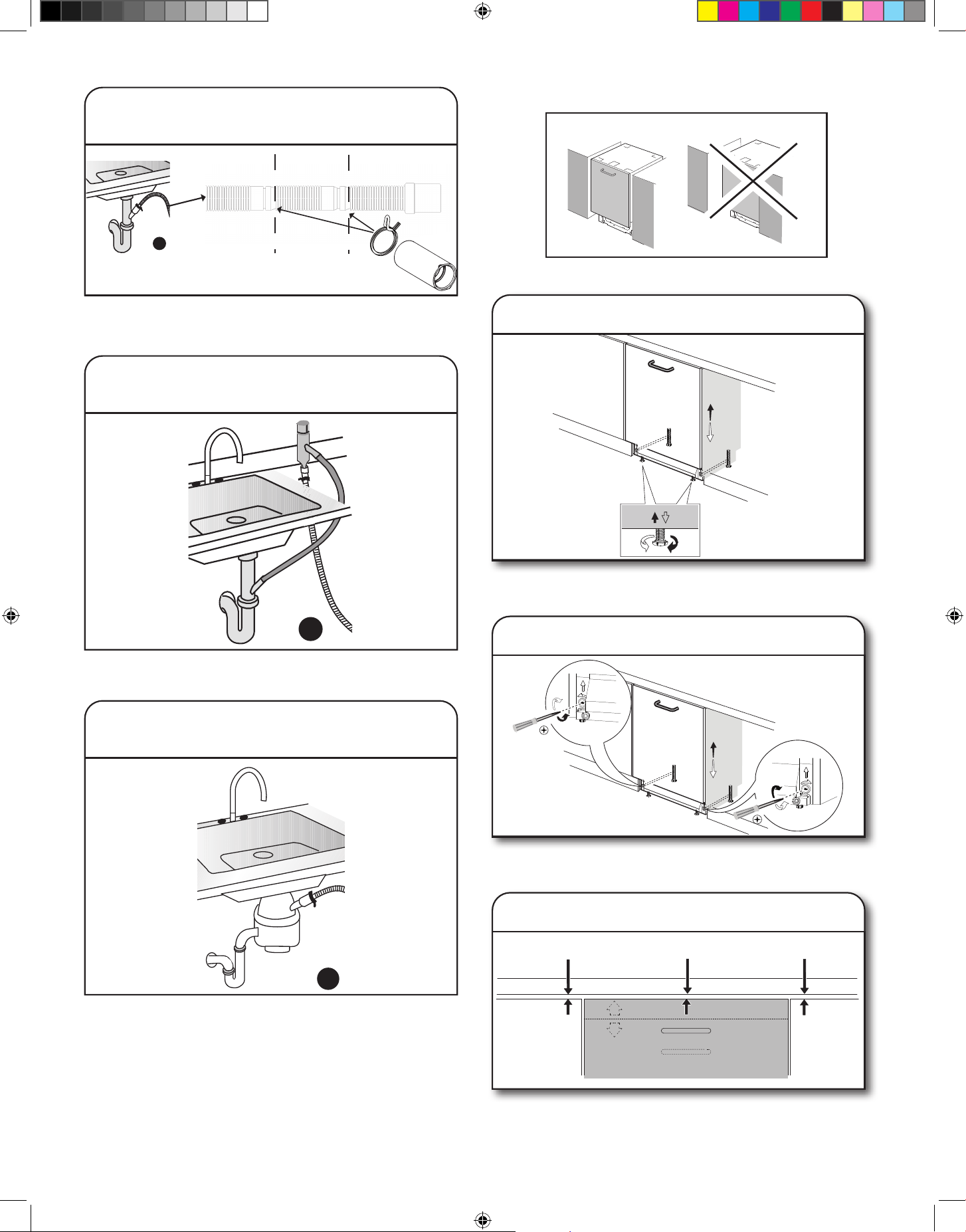

■ Use the supplied rubber connection hose and drain hose
clamps to connect the dishwasher drain hose to the plumbing
drain connection.
■ Use the spring clamp to secure the rubber connection hose to
the dishwasher drain hose. Use the screw clamp to secure the
rubber connection hose to the plumbing drain connection.
26. Drain hose connection
h.
Connect the drain hose to the drain plumbing.
DRAIN PREPARATION
NOTE: One of the drain connections shown in the illustrations
must be used or the dishwasher will not operate properly. A
hose that attaches to a sink spray can burst if it is installed on

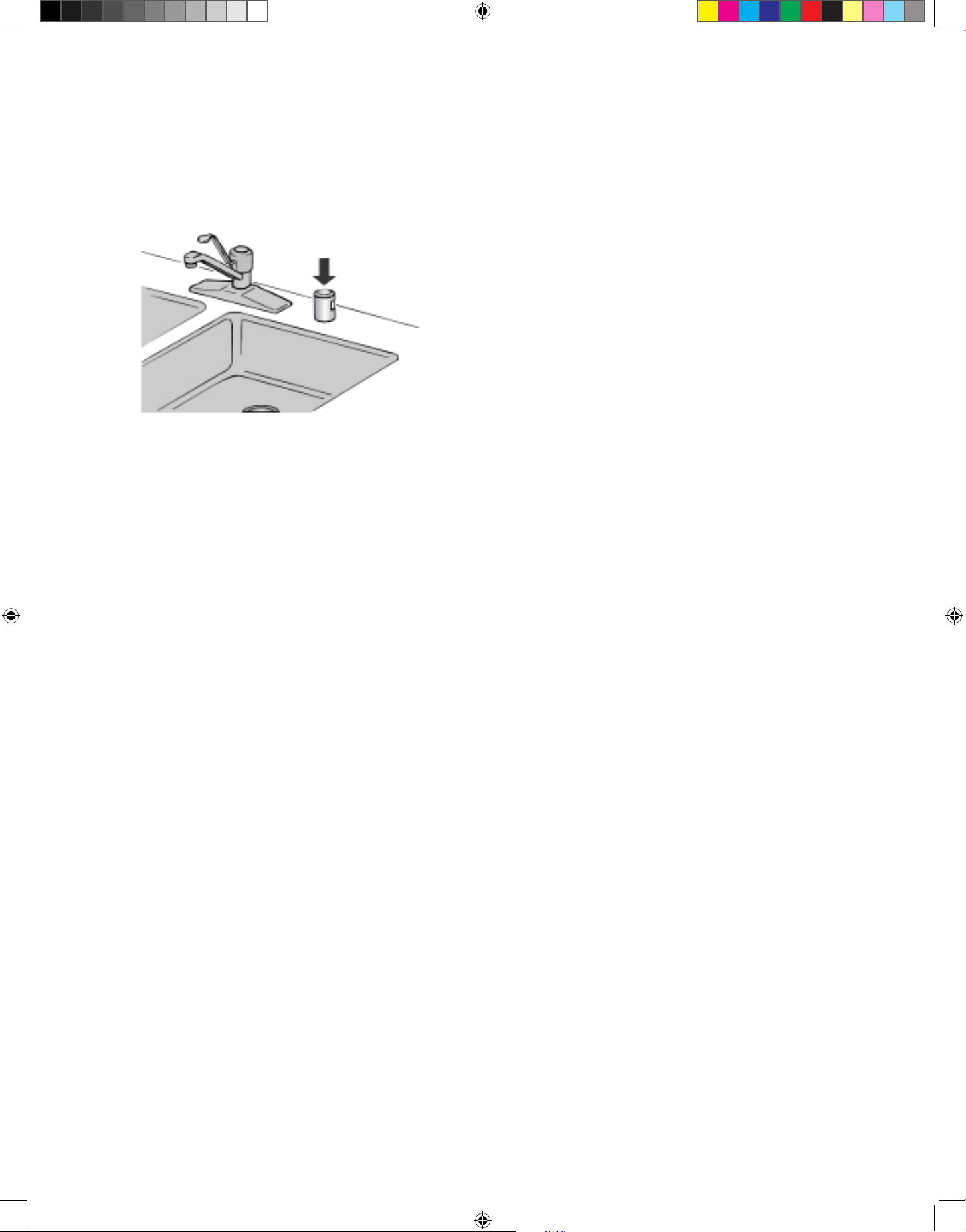

the same water line as the dishwasher. If your sink has one, it
is recommended that the hose be disconnected and the hole
plugged.

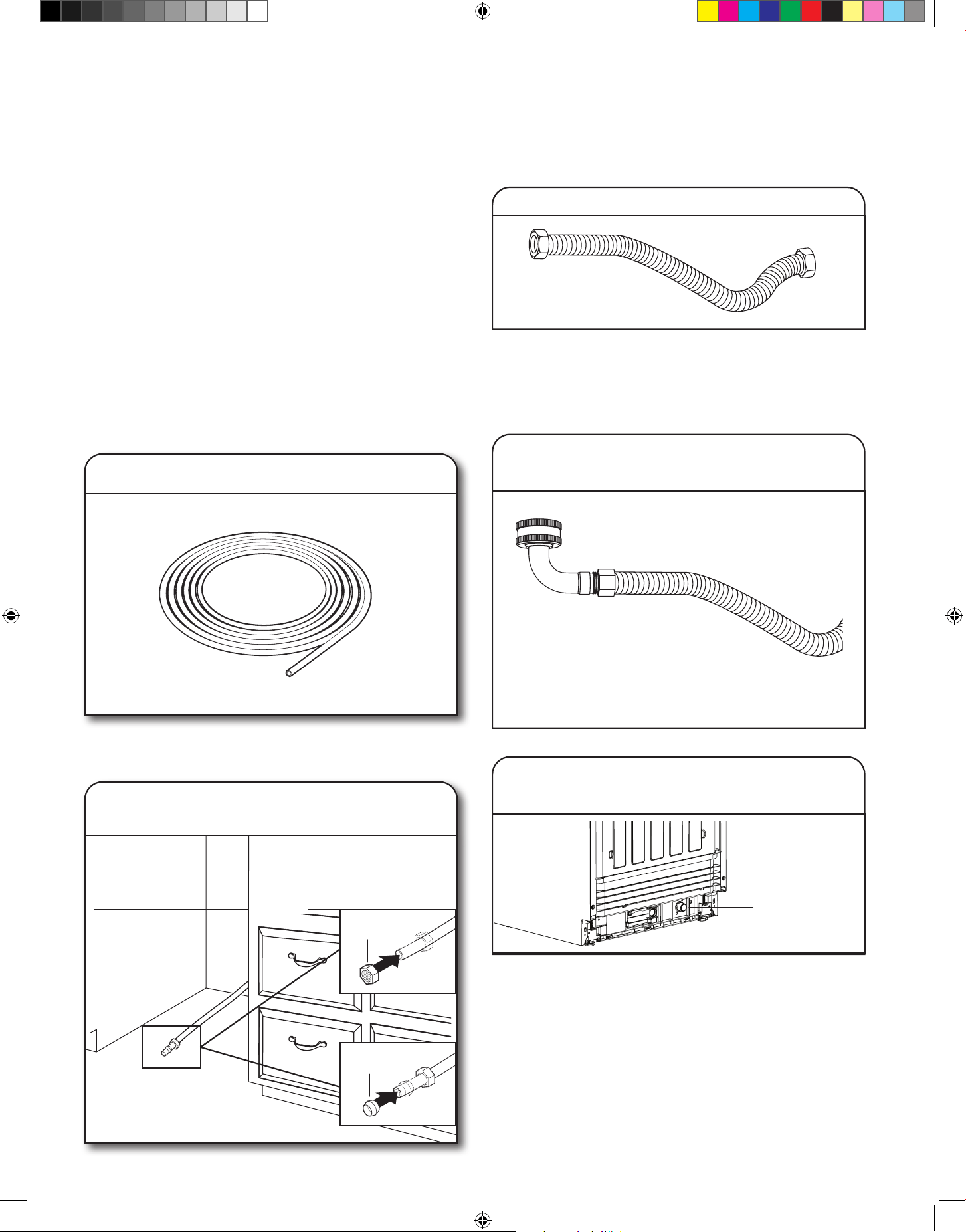

The total length of the drain hose is “approx. 7 ft (2134 mm)”. If a
hose extension is required, a drainage hose of equal quality must
be used.
The maximum length must not exceed “approx.
12 ft (3658 mm)”. Otherwise, the cleaning process is negatively
inuenced.

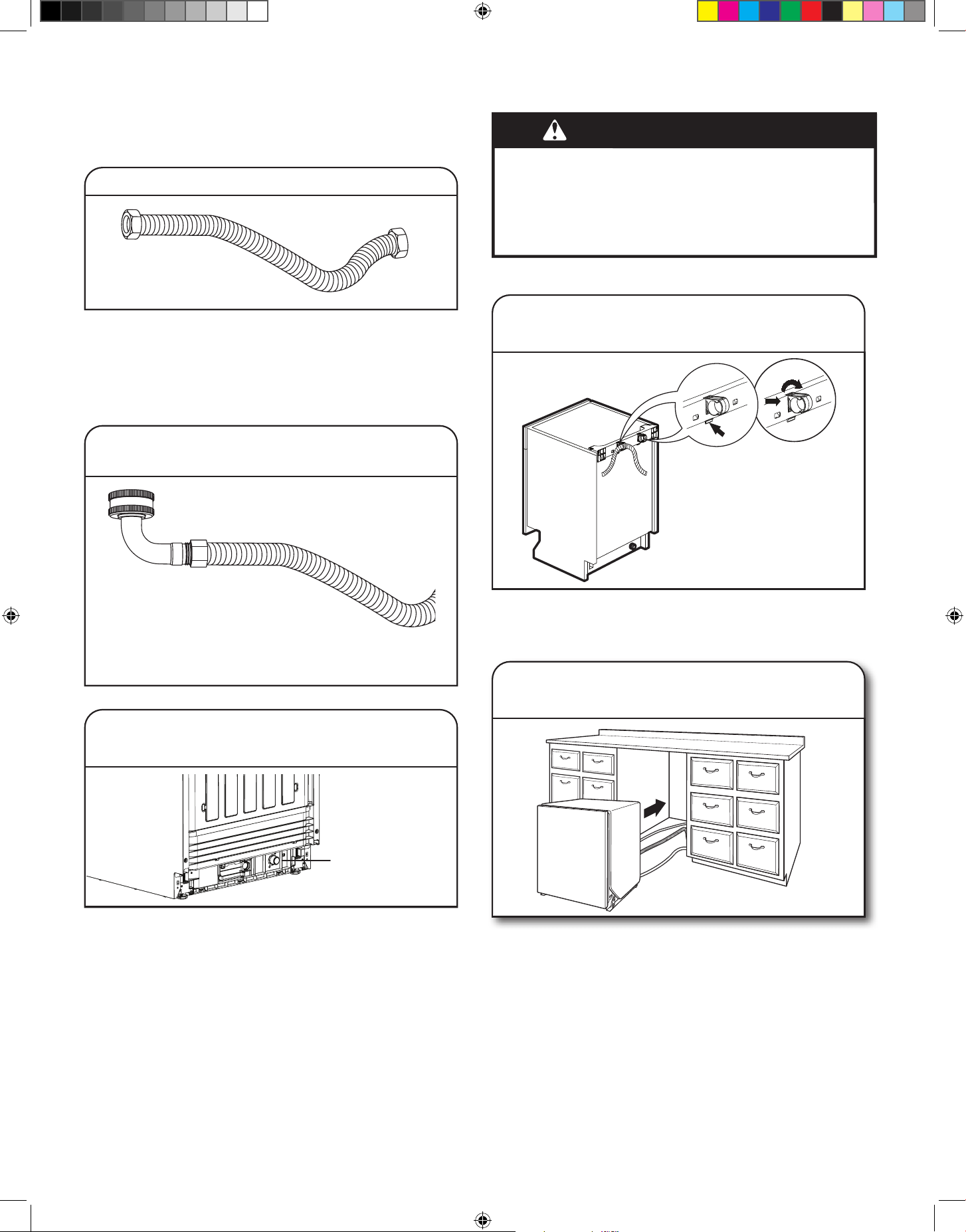

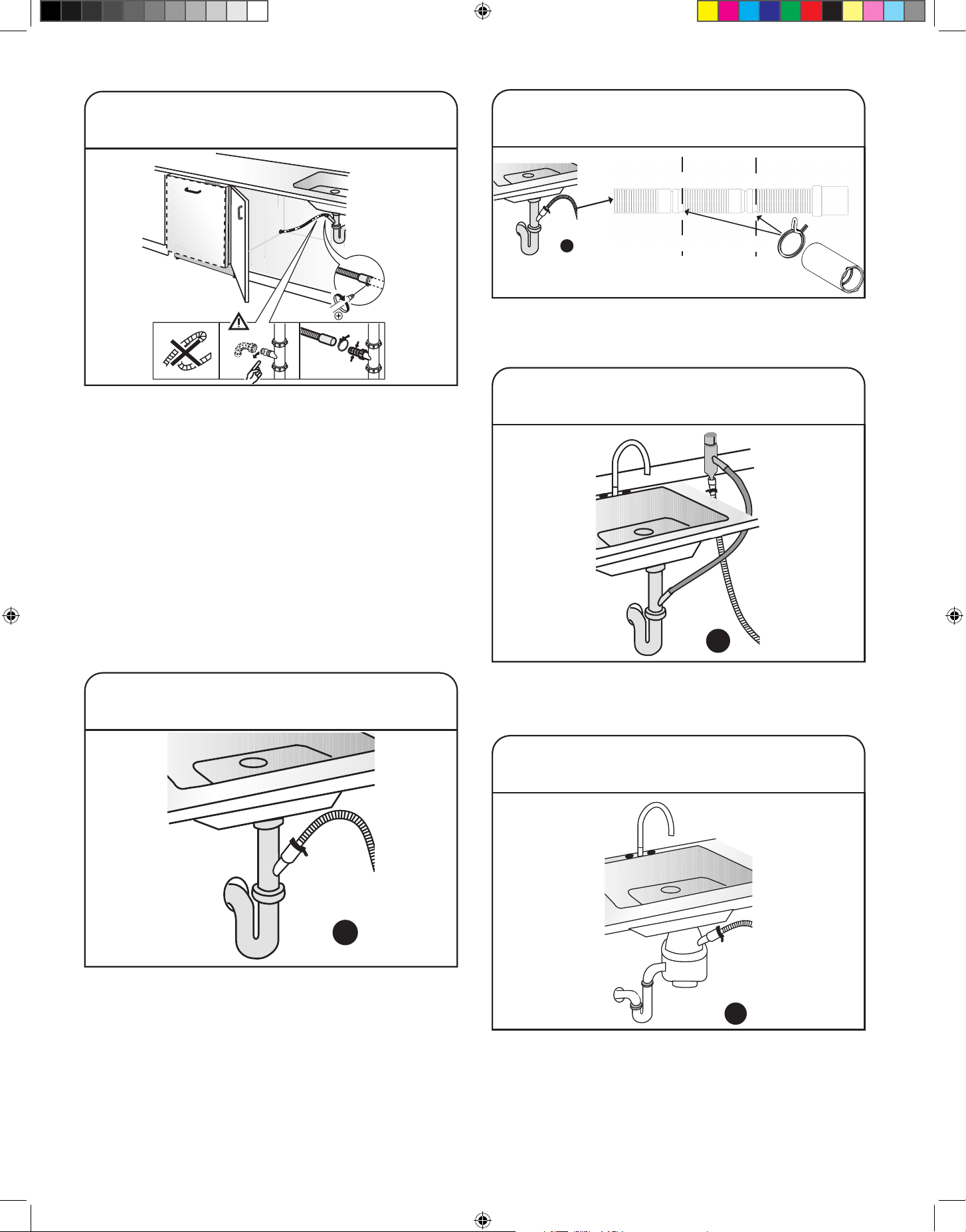

27. Under the sink drain
A
Install a tail pipe. (Figure A)
You must add a loop at least 28" (710mm) above the oor of
the cabinet and above the drain connection in the drain hose
to prevent waste water from not draining properly, and causing
either poor washing results or a bad odor.
W11768402B.indd 15W11768402B.indd 15 3/11/2026 6:10:42 PM3/11/2026 6:10:42 PM
16
Under the sink drain (alternative)
A
g.
j.
Since the connection diameter is different than standard
discharge hose connections, please use the connector piece
provided with the machine with instructions illustrated.
28. Install an air gap
B
Check with local ordinance for type of air gap required. If the
local ordinance requires an air gap (Figure B).
29. Disposal
C
Every disposal has a hook up for a dishwasher. Consult your
disposer manual for correct connection (Figure C).
SECURING THE CABINETRY
NOTE: Make sure the machine is level with the counter. The
machine should not be ahead or behind the counter.

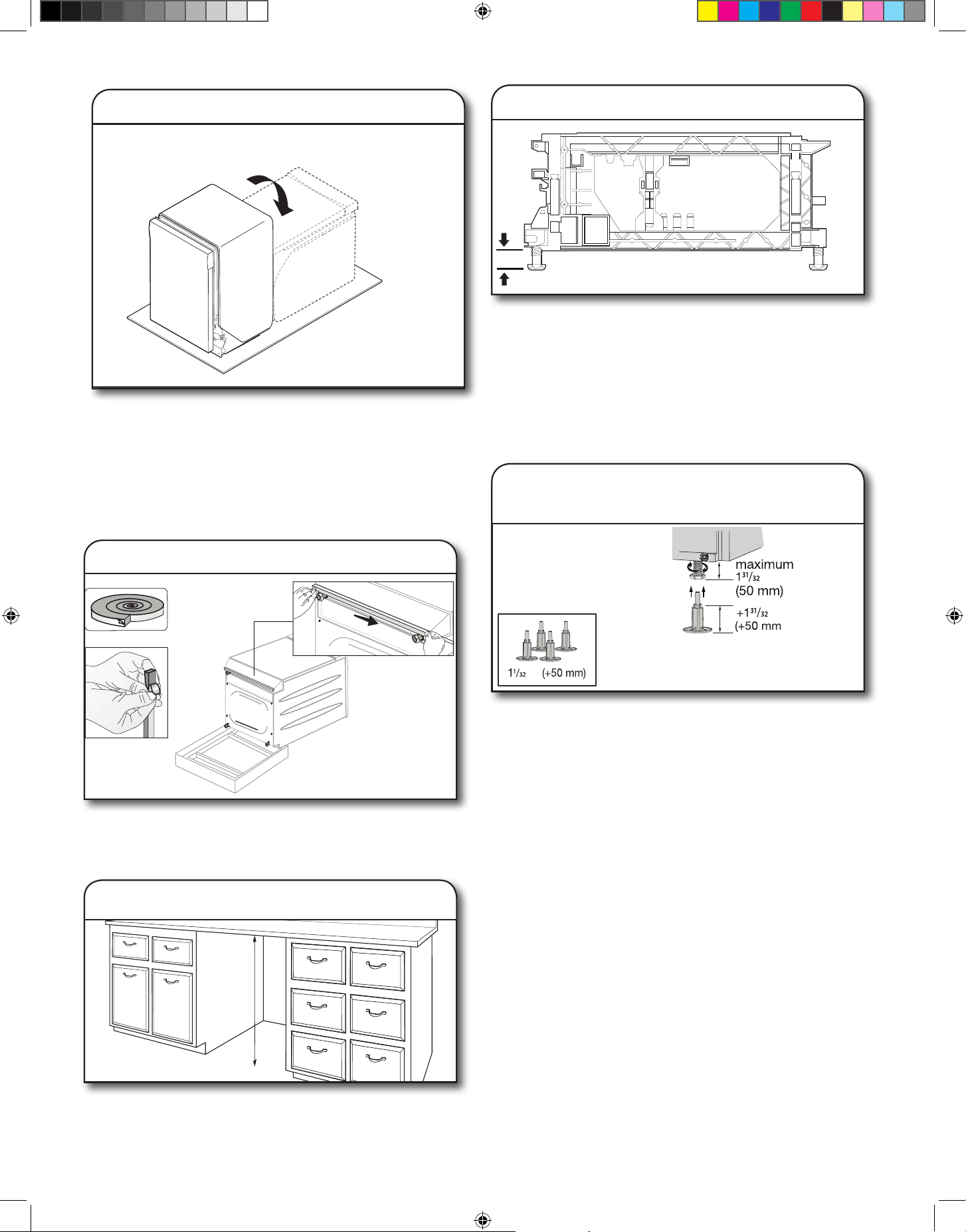

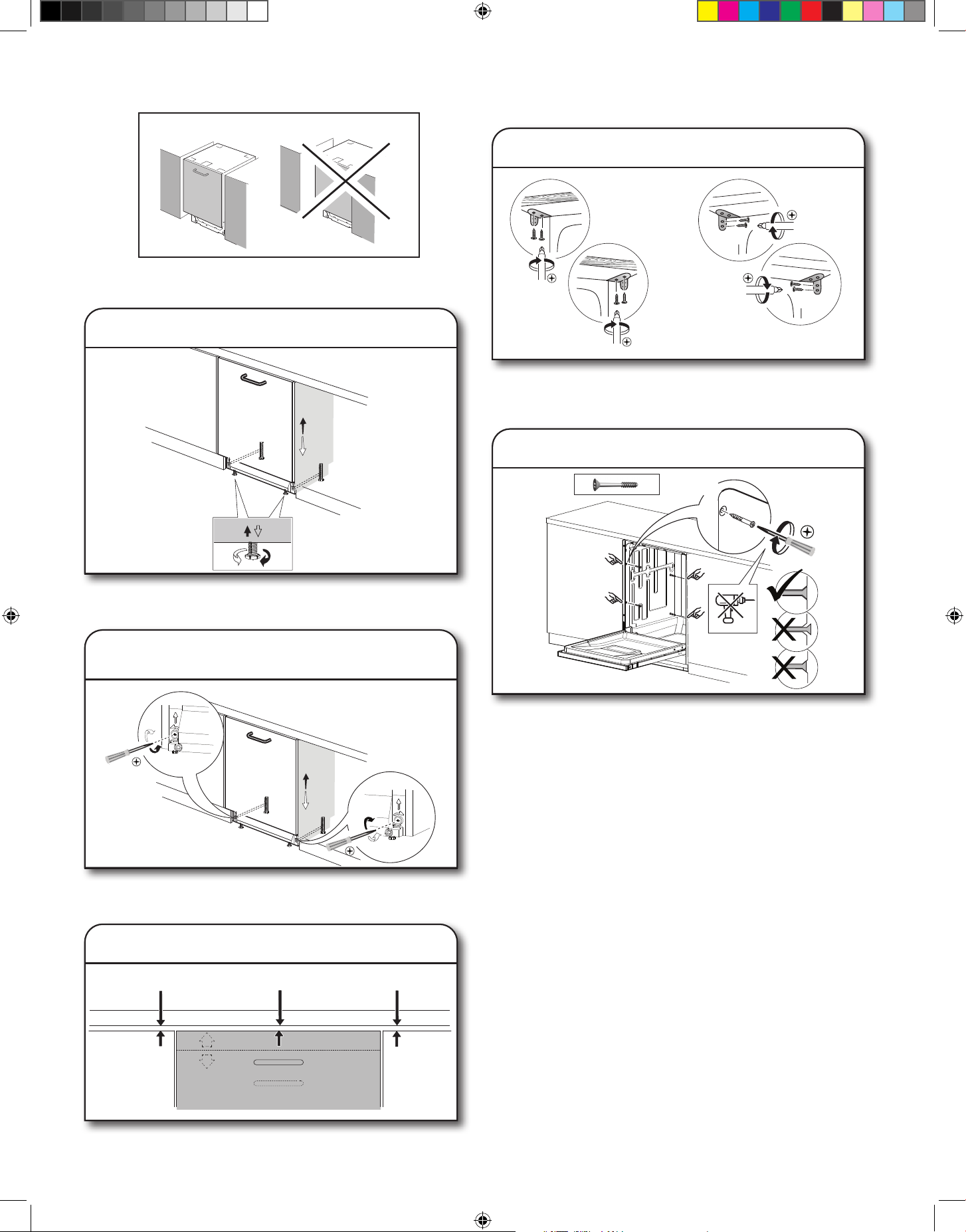

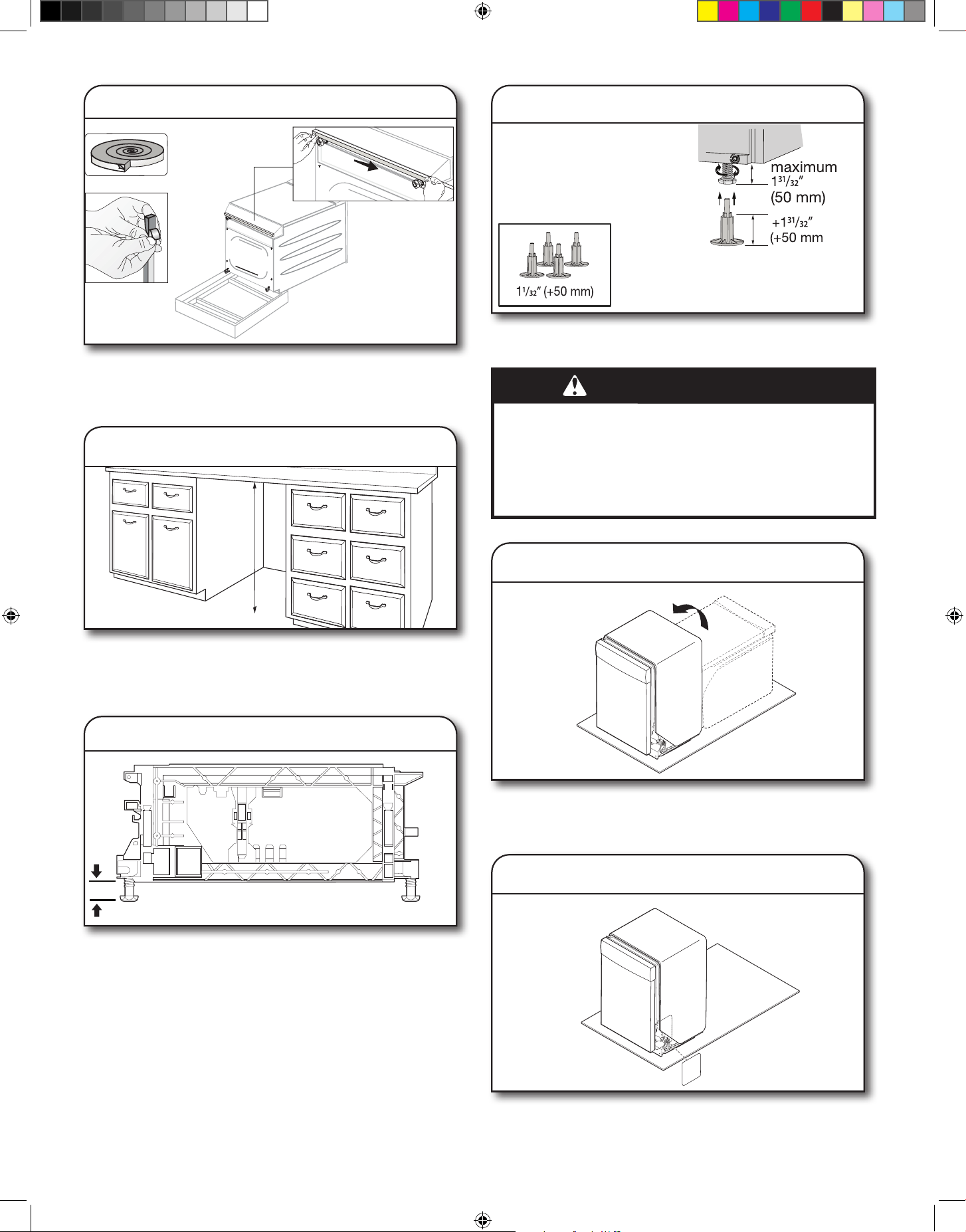

30. Adjusting the foot levels
Readjust the front foot levels with slotted screwdriver or hand
to balance the dishwasher and raise it up under the countertop,
make sure the unit is level.
+
-
+
-
31. Readjust rear foot levels
Readjust the rear foot levels with a screwdriver to balance the
dishwasher and raise it to the required height using the brackets
supplied.
= = =
32. Secure to counter
Attach the dishwasher underneath the counter with the four
screws (Ø 3/16" x 1/2" - Ø 4 mm x 13 mm) provided as shown in
the next step.
W11768402B.indd 16W11768402B.indd 16 3/11/2026 6:10:42 PM3/11/2026 6:10:42 PM
17

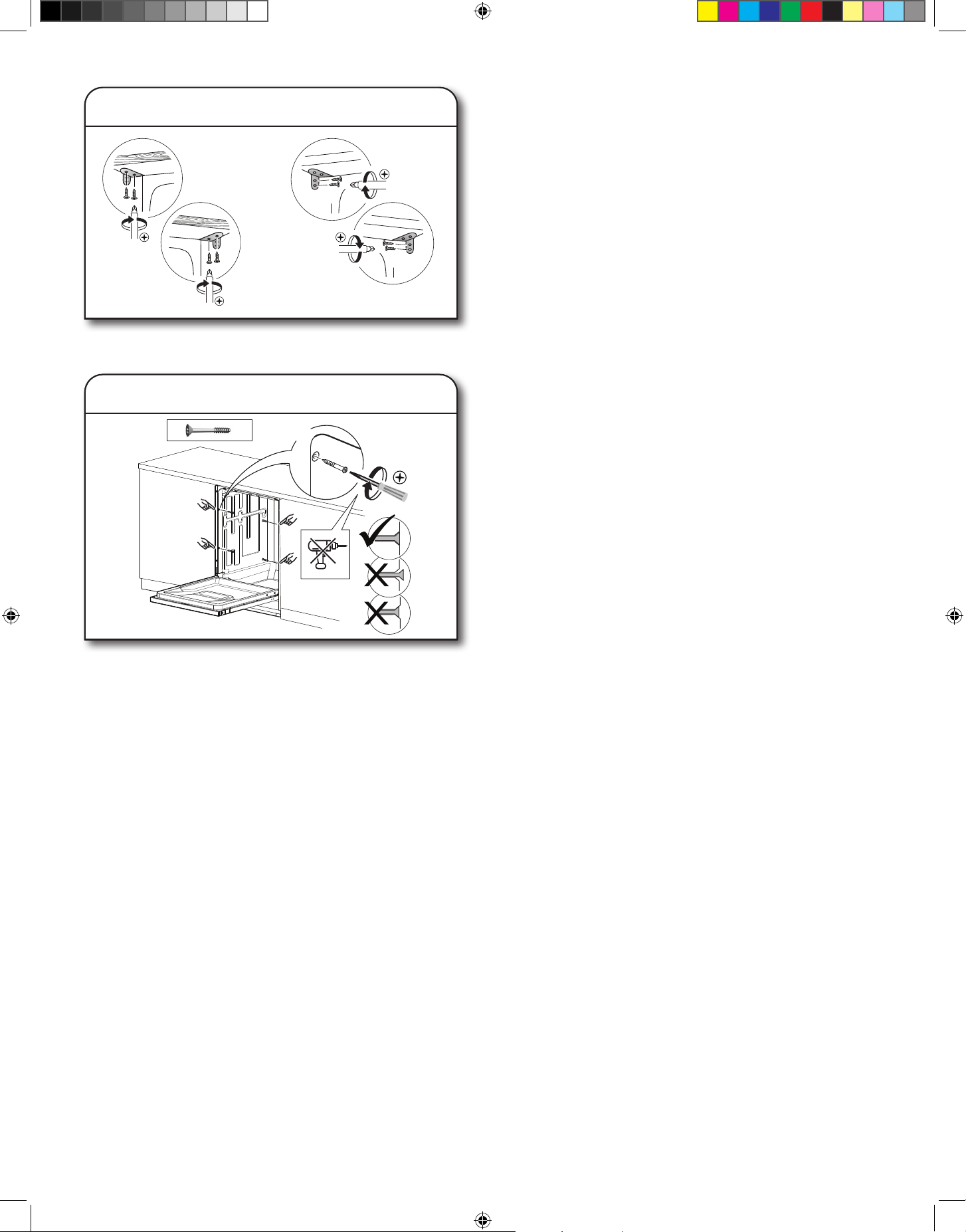

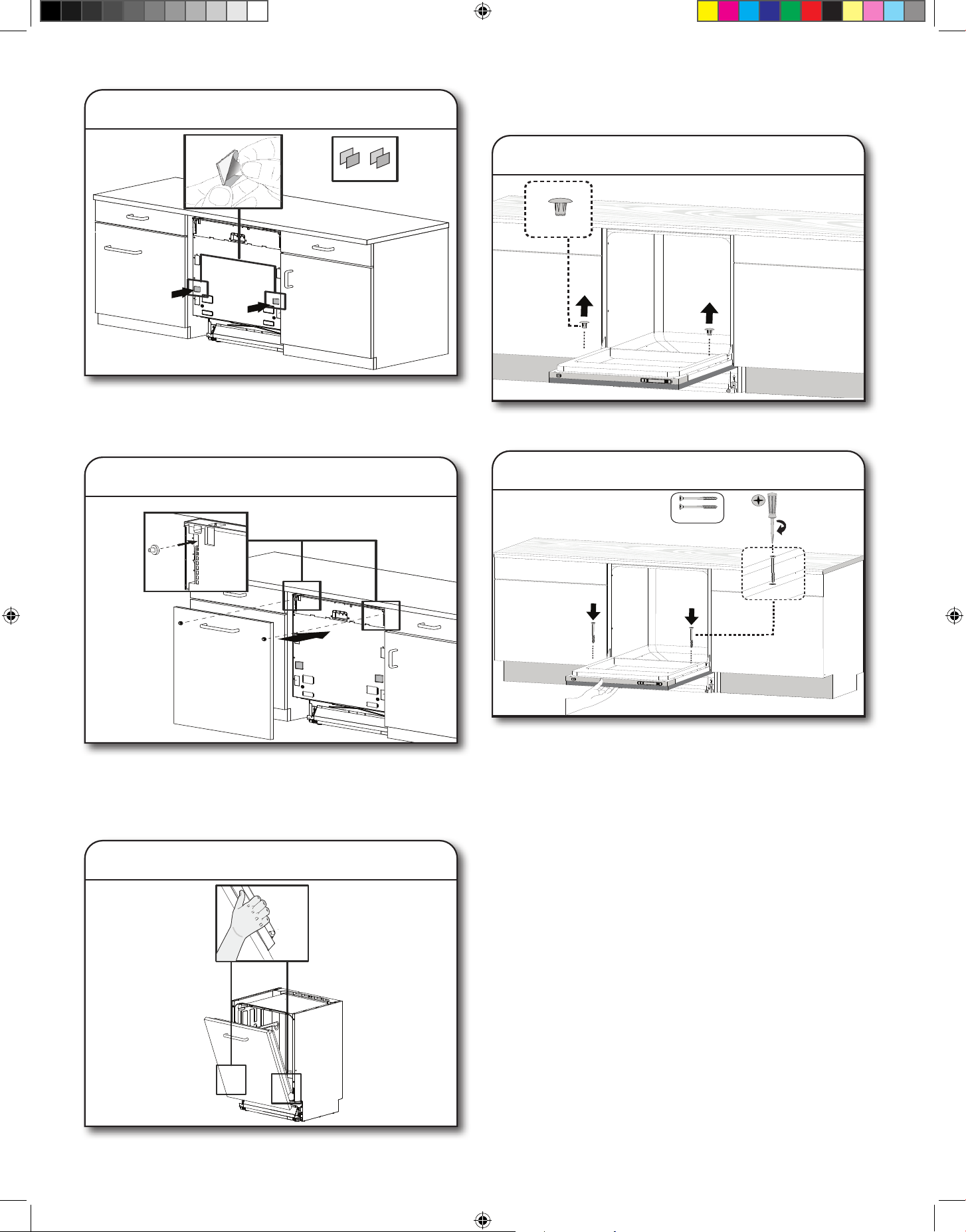

33. Attach the Corner Brackets
If your counter is wooden, secure the mounting brackets on the
right and left to the bottom of the counter. If your bench is not
wooden, secure the brackets to the adjacent cabinetry.
x4
y)
4x
34. Secure to Cabinet
Secure the machine from the inside of the cabinet at the four
points indicated with the screws provided.
NOTE: If not installing a custom panel and/or toe kick, please
proceed to step (45) Install the toe kick brackets.
W11768402B.indd 17W11768402B.indd 17 3/11/2026 6:10:43 PM3/11/2026 6:10:43 PM
18

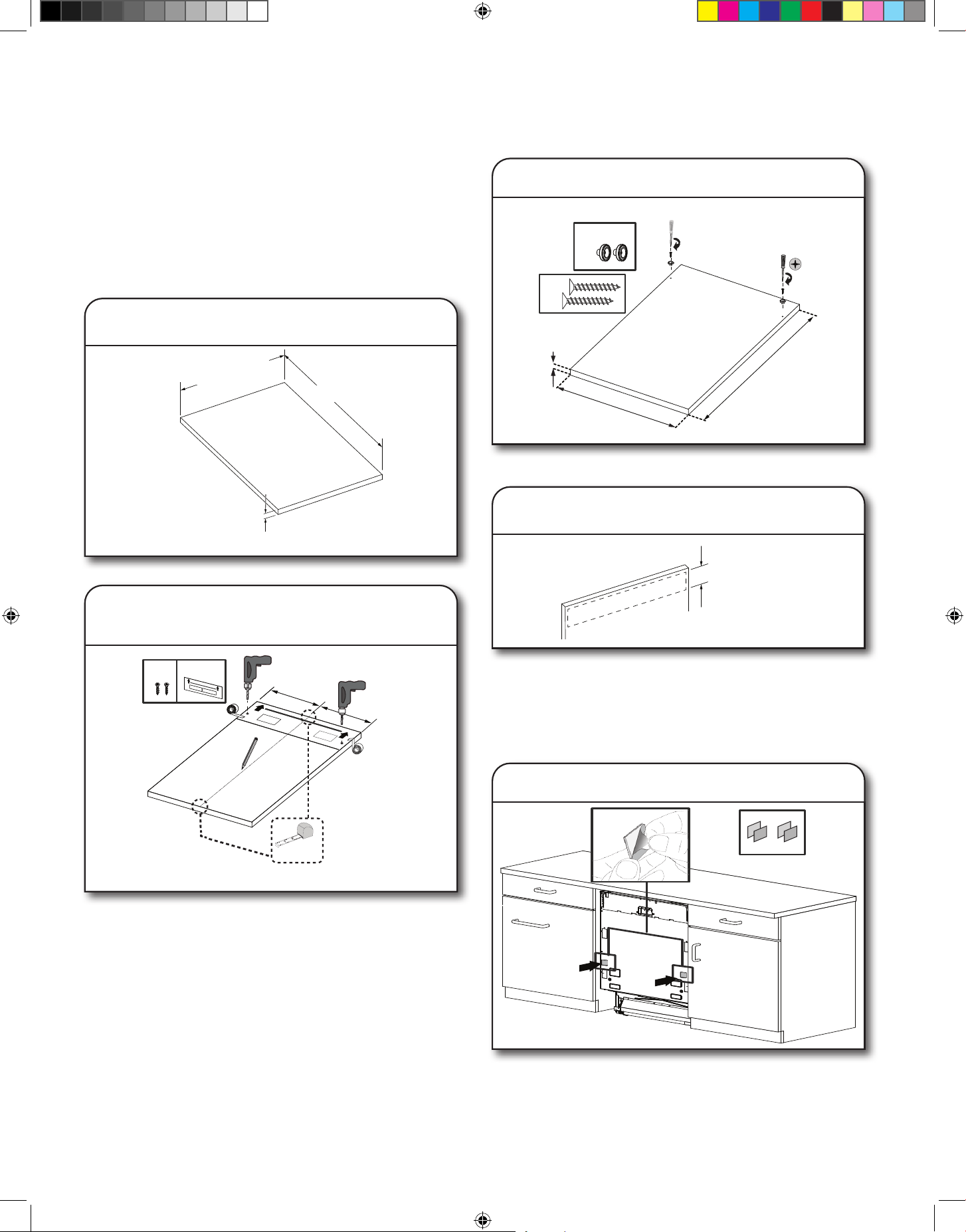

INSTALLATION INSTRUCTIONS FOR CUSTOM
PANEL
NOTE:
■ The handle for the custom panel is not included.
■ All mounting hardware supplied is for a 3/4" (19 mm) thick
wood panel. If a thinner wood panel or materials other than
wood are used, it is the customer’s responsibility to obtain the
proper length screws and adjust the pilot holes accordingly.
■ If re-using a custom panel from a previous dishwasher, rst
check to make sure the overall size of the panel will work for
the new application.

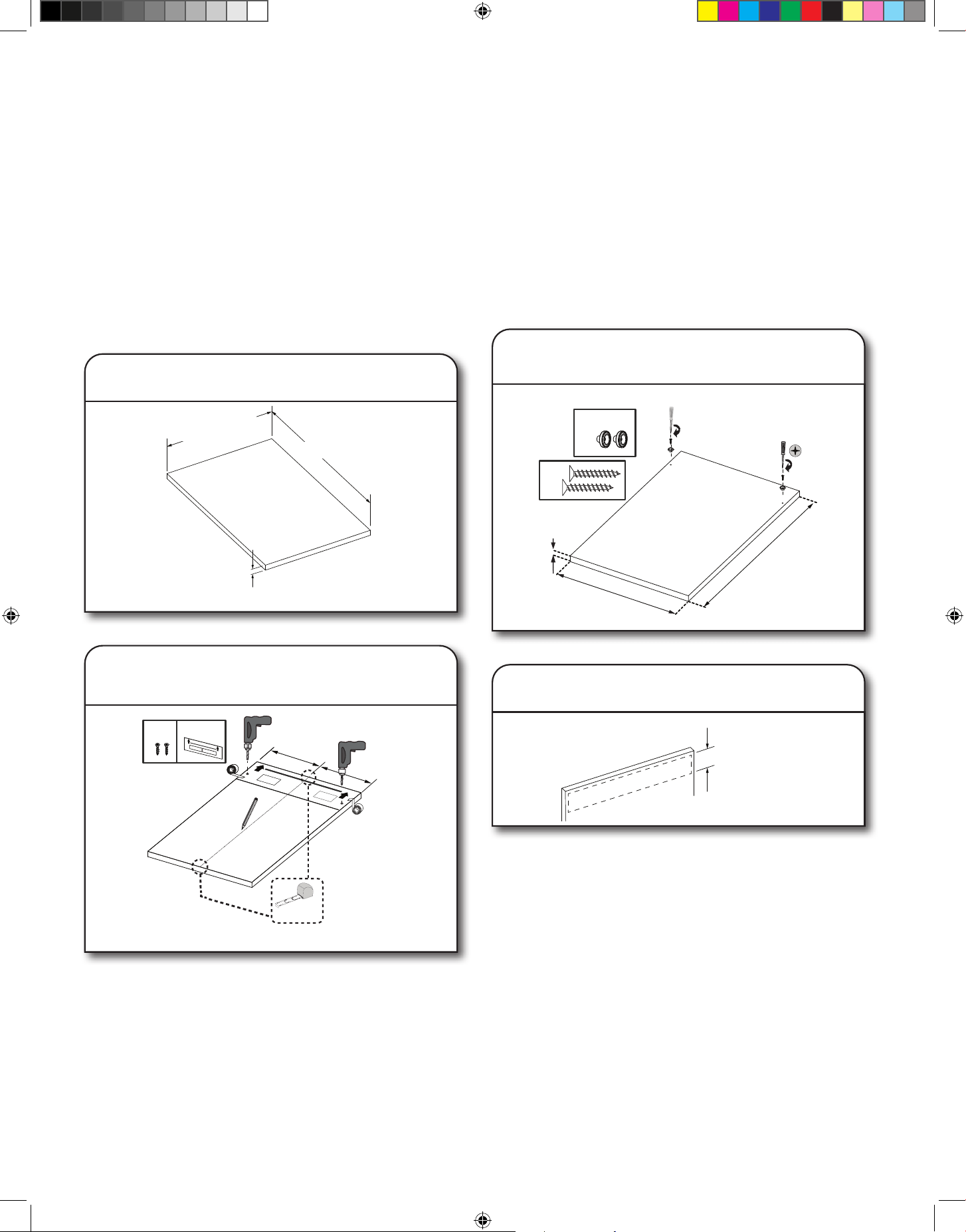

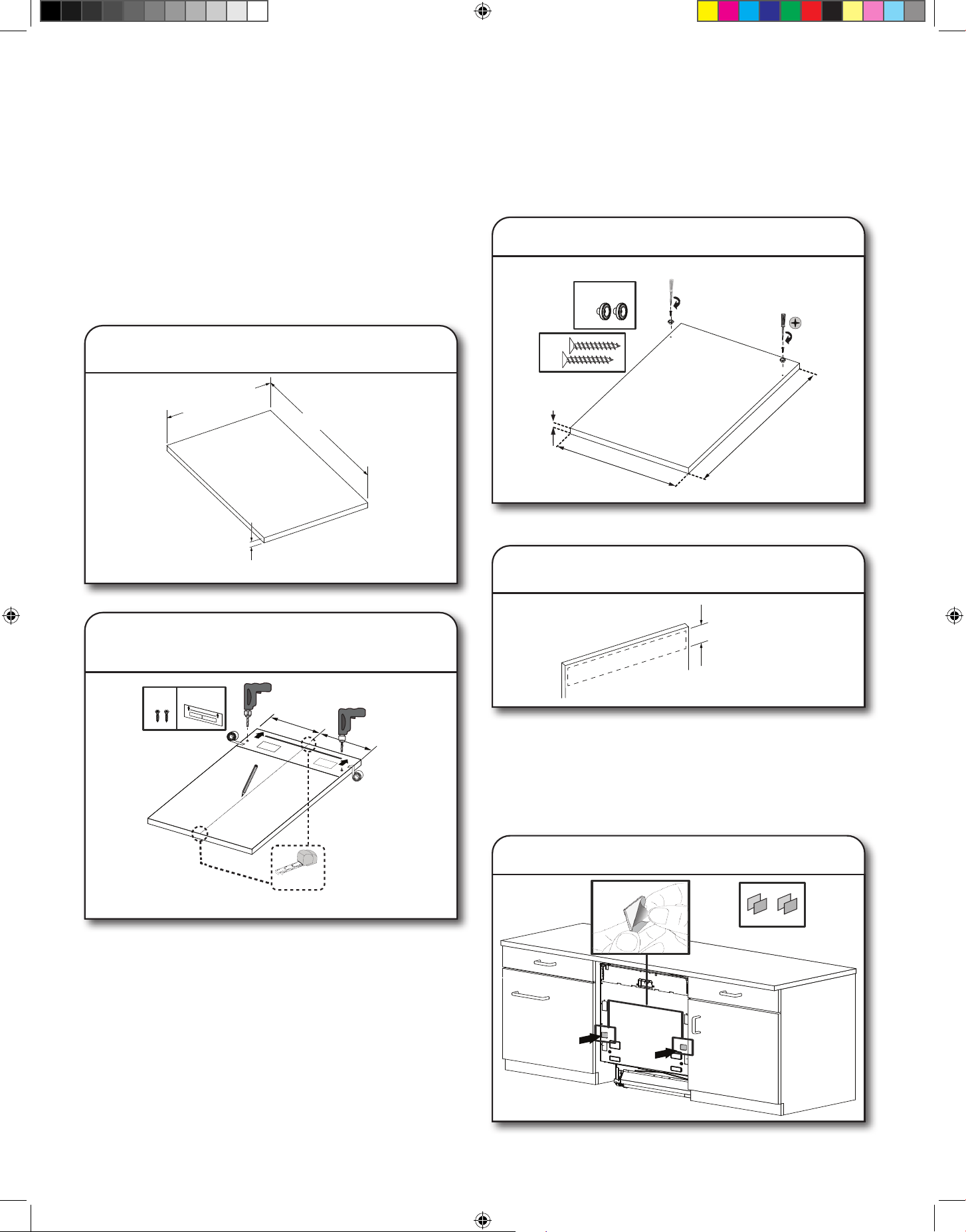

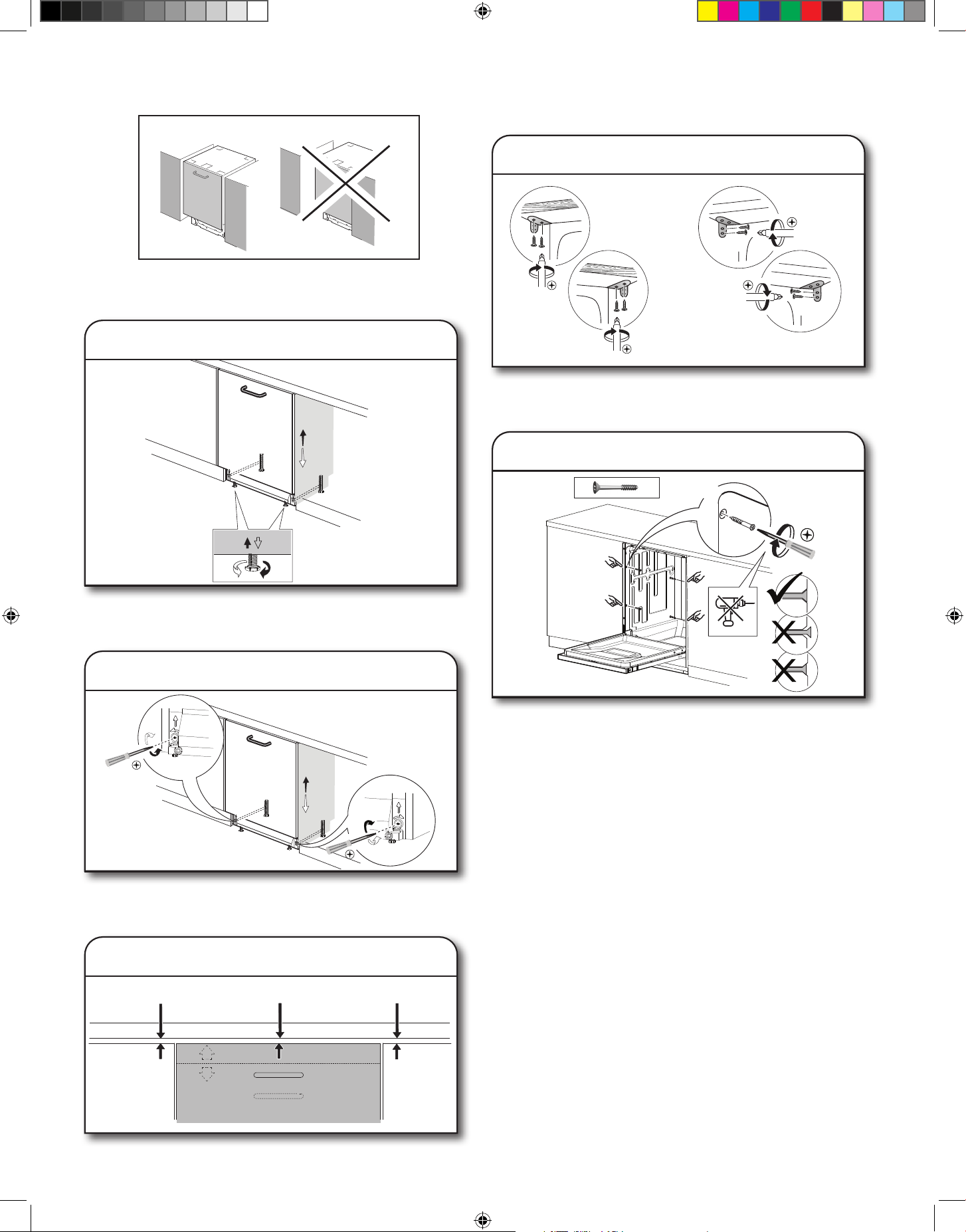

35. Custom panel dimensions
Weight (max) : 5.5 Kg (12.1 lbs)
17 ¹/2" to 17 ³/4"
(442 - 448 mm)
28" (711 mm)
³/4" (19 mm)
Measure and cut panel to the appropriate measurements.
36. Pre-drill panel holes using panel
template
=
=
Mid. Point
o) s)
Using the template provided, attach it to the backside of the
custom panel with tape. Make sure that the center of the
template is aligned with the center of the wooden panel and top
of the template is aligned to the top face of the wooden panel.
NOTE: Do not drill deeper than 5/8" (16 mm) to keep from drilling
through panel. Pilot hole depths given are for 3/4" (19 mm) thick
panel.
Mark 2 pilot holes on the wooden panel using the template
provided. Pre-drill 2 pilot holes using a 3/32" drill bit. Use
tape to mark the drill bit to gauge hole depth. Drill pilot holes
approximately 5/8" (16 mm) into the custom panel.
If re-using a custom panel from previous dishwasher, remove the
panel from the previous product. Lay the drilling template on the
new holes and ensure the holes are in the correct location. Drill
the holes per the template as needed.
37. Attach studs to custom panel
Weight (max)
5.5 Kg (12.1 lb)
n)
o)
t)
Attach the studs to the wooden panel using the 2 screws
provided.
38. Attach handle
6" (152.4 mm)
Install the custom hardware handle(s) on the front of the wooden
panel inside dotted line.
IMPORTANT: If the handle is attached from the back of the
custom panel, the screw holes should be countersunk for the
screw heads to be ush with the panel. If the handle is attached
to the front of the custom panel, the screw lengths cannot
exceed the panel thickness.
(T)
39. Preparing the product door
Peel the cover off one side of the adhesive strip and apply it to
the locations of the door as shown. Once applied, remove the
outer cover on both adhesive strips also.
W11768402B.indd 18W11768402B.indd 18 3/11/2026 6:10:44 PM3/11/2026 6:10:44 PM
19
40. Install custom panel
Align the studs on the custom wood panel to the keyhole slots on
the door assembly. Ensure the studs are engaged in the keyhole
slots. Slide wood panel down until top surface of the wood panel
is ush with the top of the oor.
41. Adhere panel to door
Hold door as shown and squeeze the bottom of the panel to the
door engaging the adhesive strips to secure the bottom of the
panel.
1
2
3
4
5
1
2
3
4
5
42. Remove plastic plugs
Remove the plastic plugs located in the fourth screw position
from the top on each side.
1
2
3
4
5
1
2
3
4
5
Ø 4 x 43mm
(
Y
)
43. Install screws to wooden panel
Secure the custom panel to the product through the hole 4 with
the 1
11
/16" supplied screws on each side.
NOTE: If the door hits the toe kick, cut the necessary section out
of the custom toe kick. Apply silicon, sealant, or paint to the cut
edge of the custom toe kick so it does not absorb moisture.
44.
Install custom toe kick
Toe kick height should not exceed measurement from door panel
to oor.
Toe kick width should not exceed custom panel width. Apply
silicon, sealant, or paint to the cut edge of toe kick so it does not
absorb moisture.
On the back side of the toe kick, identify where the screws will
be located per the measurements. Secure toe kick bracket to toe
kick panel. Place toe kick brackets into L-channel.
Adjust custom toe kick to align with adjacent toe kick.
W11768402B.indd 19W11768402B.indd 19 3/11/2026 6:10:45 PM3/11/2026 6:10:45 PM
20

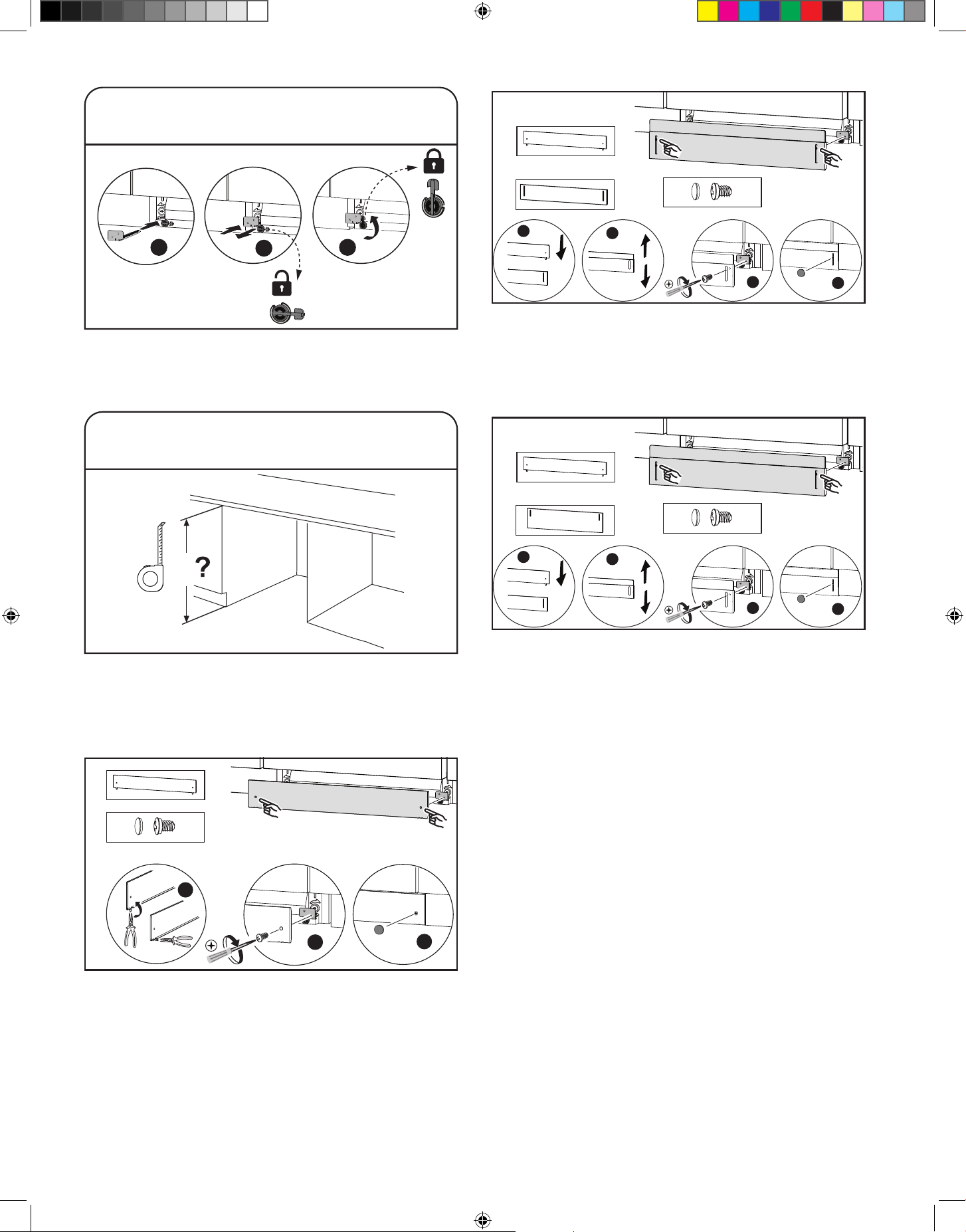

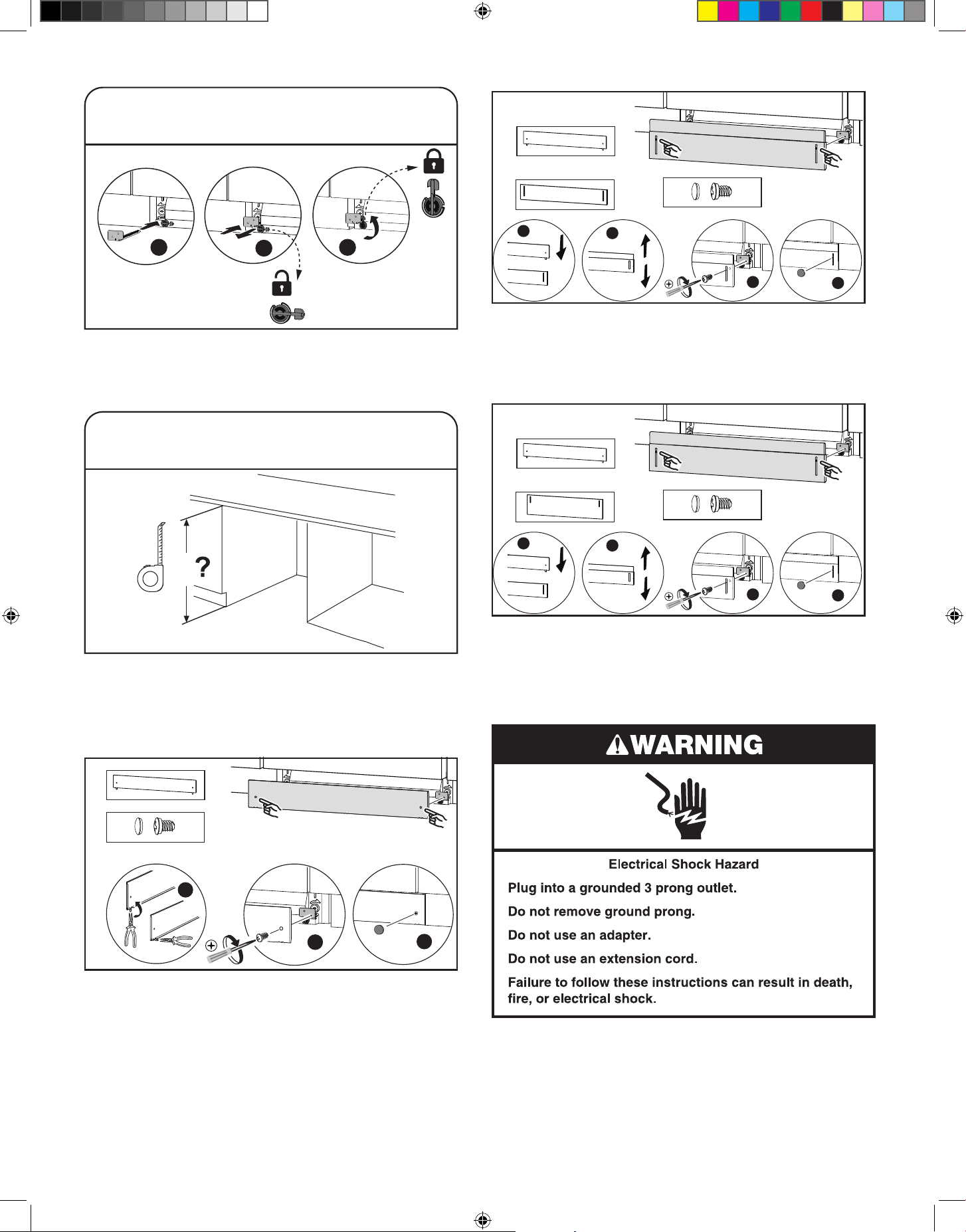

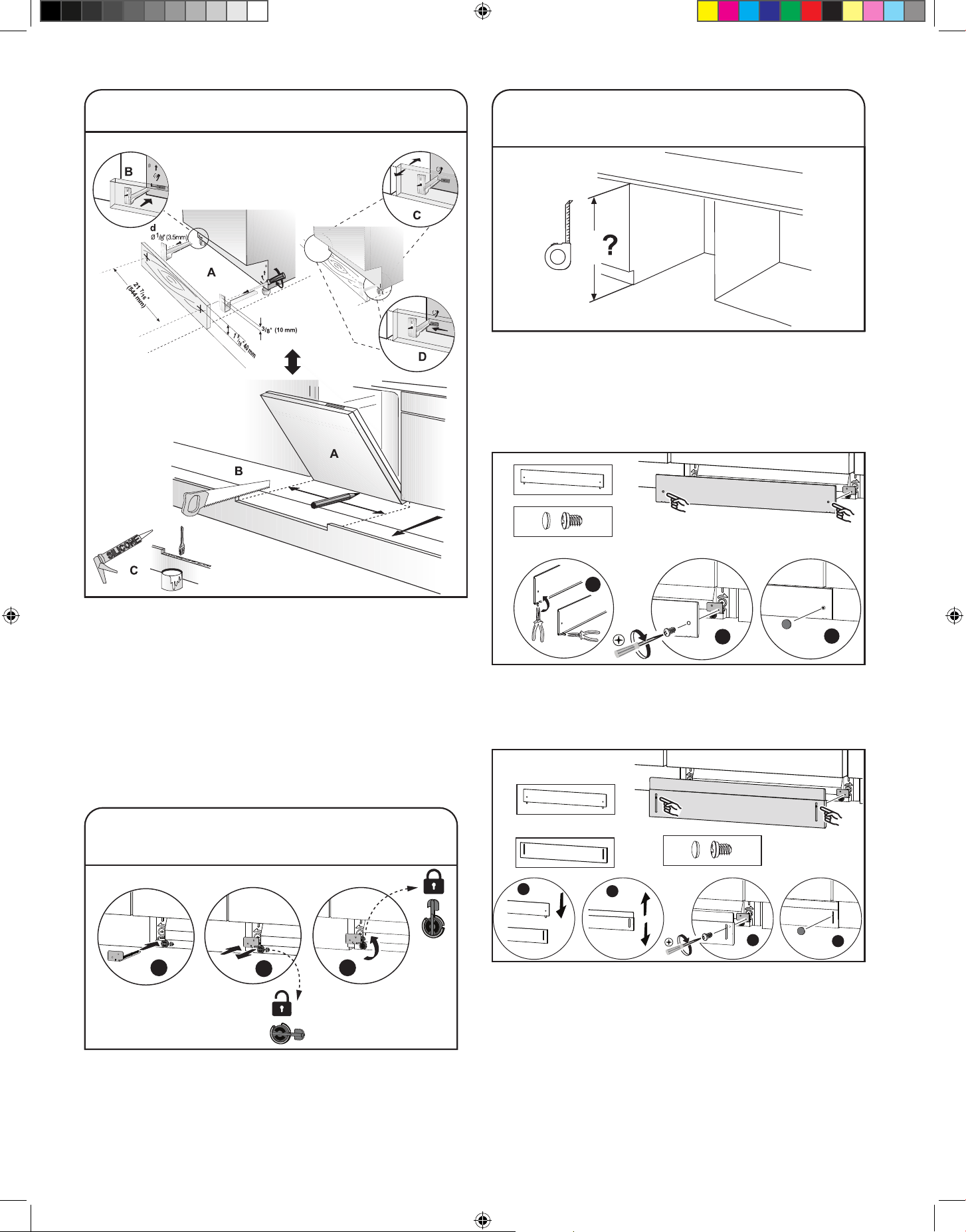

45. Install the toe kick brackets
A
B
C
Place parts labelled “u” (left) and “uu” (right) to the channel
shown in Figure A for both sides as shown in Figure B. Then x
them in the direction shown with the arrow in Figure C.Measure
the counter height and combine the pieces that t your
measurement.
46. Measure the counter height
h =
If your counter height is 32
1
/
4
" - 33
1
/
16
" (820 - 840 mm), use part
“w”.
If your counter height is 33
1
/
8
" - 34
1
/
4
" (841 - 870 mm), use parts
“w” and “r”.
If your counter height is 34
5
/
16
" - 36
1
/
4
" (871 - 920 mm), use parts
“w” and “m”.
x1
w.
x2
i.
A
B
A
B
C
Bend the claw inward with a pliers as shown in Figure A. Attach
the kick plate to the bracket with the provided screws as shown
in Figure B. Assemble the supplied screw cap as in Figure C.
D
A
B
C
B
C
x1
w.
x2
i.
x1
r .
Attach the “w” and “r” pieces together as shown in Figure A.
These parts can slide into each other. Adjust the height you need
by sliding it up and down as shown in Figure B.
Attach the kick plate to the bracket with the provided screws as
shown in Figure C. Assemble the supplied screw cap as in
Figure D.
D
A
B
C
B
C
x1
w.
x2
i.
x1
m.
Attach the “w” and “m” pieces together as shown in Figure A.
These parts can slide into each other. Adjust the height you need
by sliding it up and down as shown in Figure B.
Attach the kick plate to the bracket with the provided screws as
shown in Figure C. Assemble the supplied screw cap as in
Figure D.
W11768402B.indd 20W11768402B.indd 20 3/11/2026 6:10:46 PM3/11/2026 6:10:46 PM
21

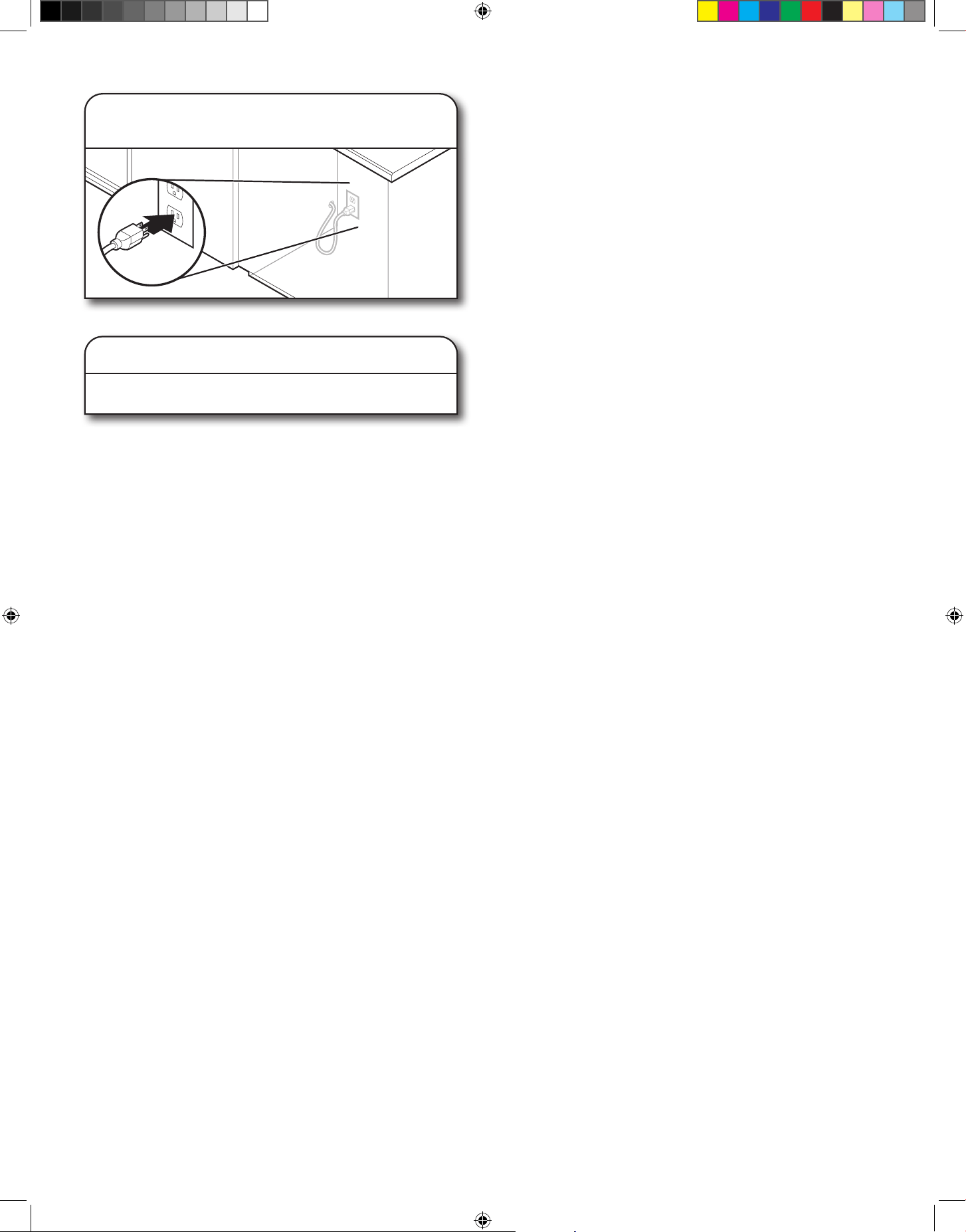

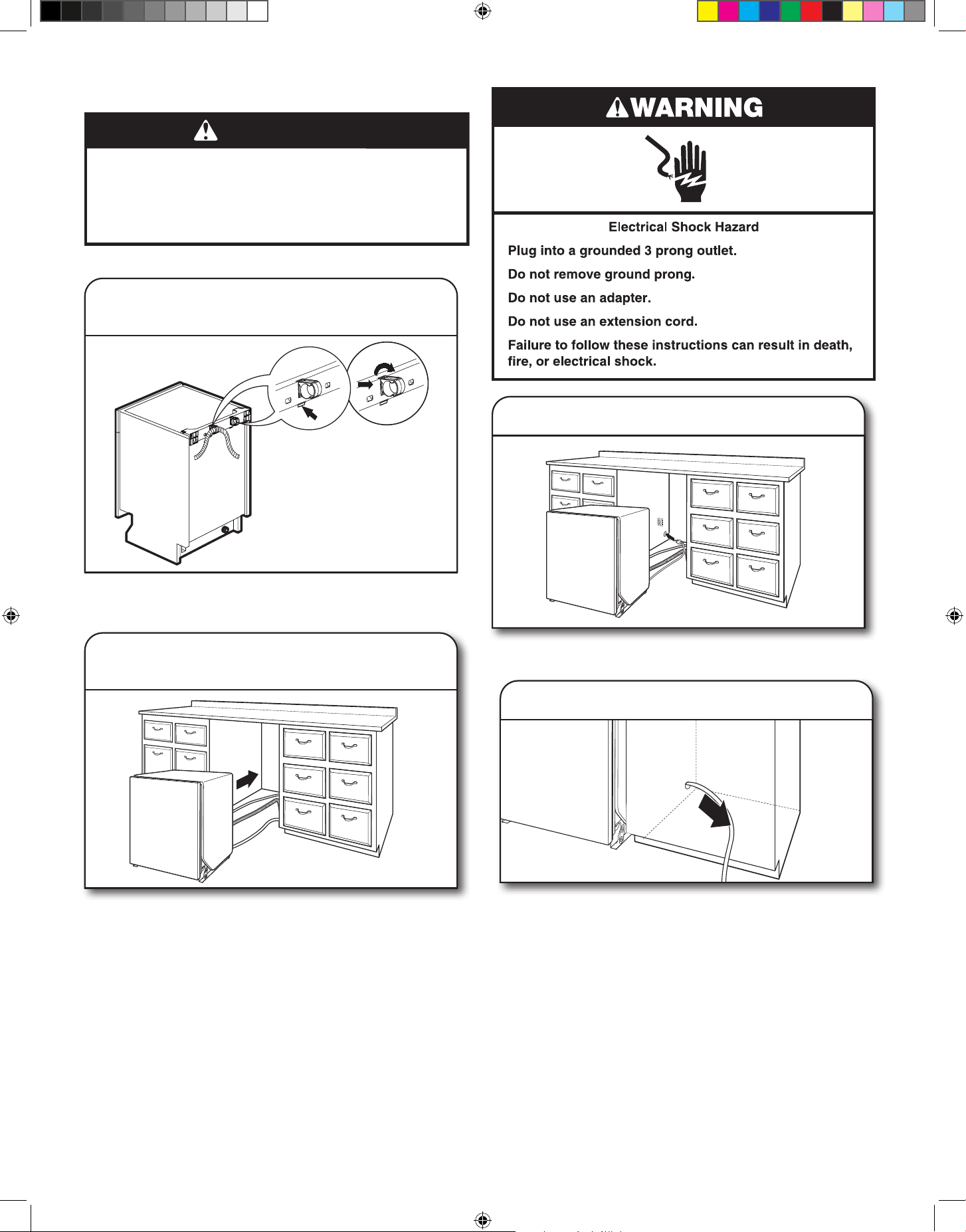

47. Power supply cord—Plug into a
grounded 3 prong outlet
Plug into a grounded 3 prong outlet.
48. Reconnect power
Reconnect electrical power at the fuse box or circuit
breaker box.
NOTE: With the access panel off, start the dishwasher and allow
it to complete the Rinse Only Cycle while checking unit for leaks.
See instructions on this manual under Check Operation section.
CHECK OPERATION
■ Read the dishwasher Quick Start Guide that came with your
dishwasher.
■ Check that all parts have been installed and no steps were
skipped. Check that you have all tools used.
■ Run the Rinse Only Cycle as follows (Note that it can be
benecial to run this with the access panel removed in order to
look for presence of water under the unit).
■ Select Rinse Only program and Rapid Clean function press
Start/Pause/Cancel key.
■ A tune is played and estimated time in program will be
displayed.
■ Press Start/Pause/Cancel key to open door during program for
standby mode. Close the door and press Start/Pause/Cancel
key to resume.
■ Press and hold Start/Pause/Cancel key for 3 seconds to cancel
program, which may take a few minutes to complete operation.
IF DISHWASHER DOES NOT OPERATE
First try the solutions suggested here to possibly avoid the cost
of a service call.
■ Has the circuit breaker tripped or the house fuse blown?
■ Is the door closed tightly and latched?
■ Has the cycle been set correctly to start the dishwasher?
■ Is the water turned on?
■ Has the water drained?
■ Is the drain hose kinked?
■ Was the disposal plug removed?
W11768402B.indd 21W11768402B.indd 21 3/11/2026 6:10:47 PM3/11/2026 6:10:47 PM
22

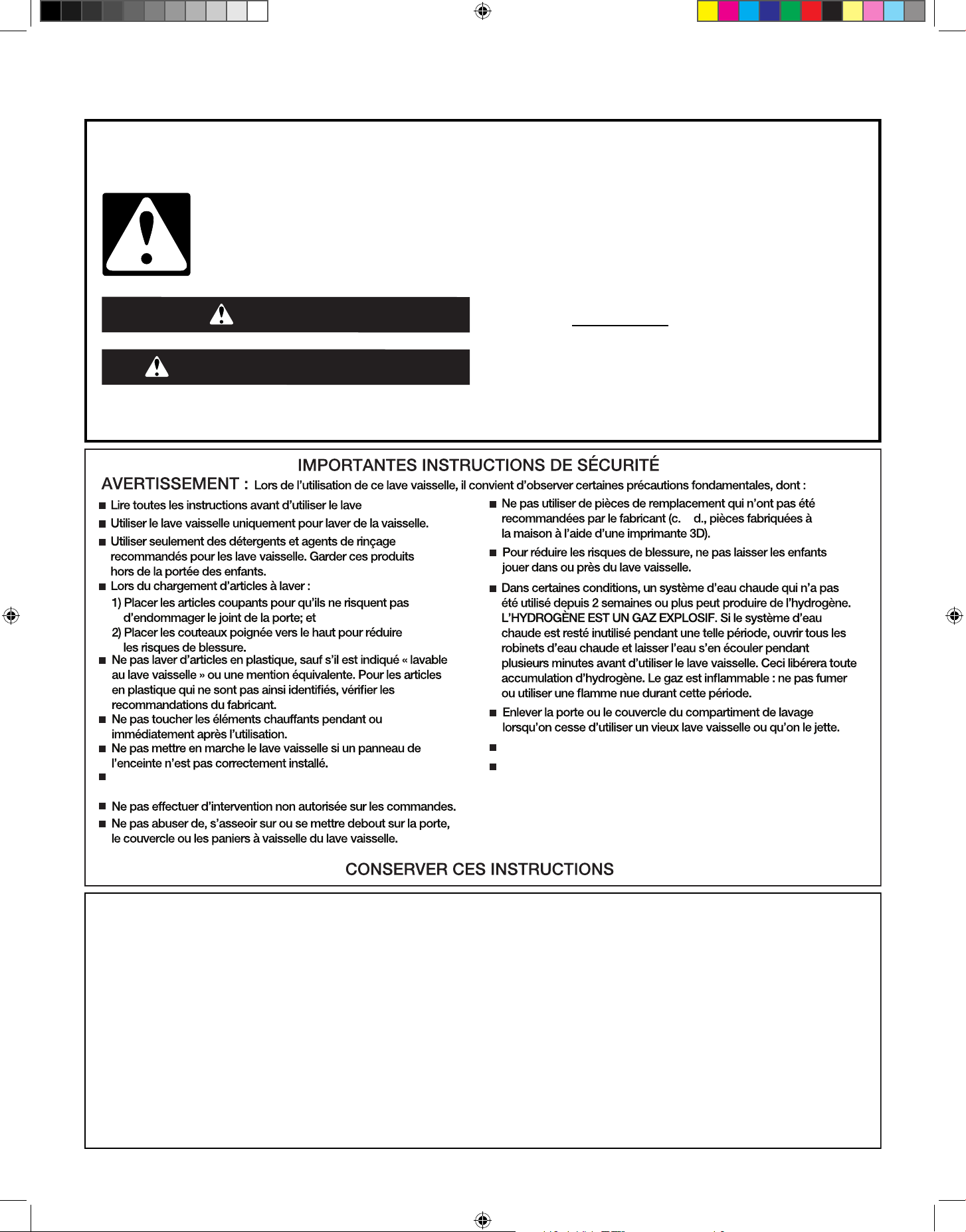

SÉCURITÉ DU LAVE-VAISSELLE
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
‐
‐vaisselle.
‐
‐
‐
‐
Ne pas laisser le lave-vaisselle ouvert si aucune vaisselle n’est
chargée ou déchargée.
‐
‐à‐
‐
‐
Ce produit est conçu uniquement pour un usage résidentiel.
Ce produit ne convient pas à une utilisation par des personnes (y
compris des enfants) dont les capacités physiques, sensorielles ou
mentales sont différentes ou réduites ou qui ne possèdent pas
l’expérience ou les connaissances, à moins d’être supervisées ou
d’avoir reçu des instructions concernant l’utilisation de l’appareil par
une personne responsable de leur sécurité.
‐
■
Pour un lave-vaisselle relié à la terre, branché
avec un cordon :
Le lave-vaisselle doit être relié à la terre. En cas d'un
mauvais fonctionnement ou d'une panne, la mise à
terre réduira le risque d'un choc électrique en
fournissant le moins de résistance pour le courant
électrique. Le lave-vaisselle est équipé d'un cordon
avec un conducteur pour relier les appareils à la
terre. La fiche doit être branchée sur une prise
appropriée, installée et reliée à la terre conformément
aux codes et règlements locaux.
AVERTISSEMENT :
La connexion incorrecte du conducteur
pour relier les appareils à la terre peut causer le risque de choc
électrique. Vérifier avec un électricien compétent ou un représentant
de service si vous avez des doutes si le lave-vaisselle est
correctement relié à la terre. Ne pas modifier la fiche fournie avec le
lave-vaisselle; si elle n'entre pas dans la prise, faire installer une prise
appropriée par un électricien compétent.
■
Pour un lave-vaisselle branché en permanence :
Le lave-vaisselle doit être branché à un système d'installation
électrique permanent en métal relié à la terre, ou un conducteur pour
relier les appareils à la terre doit être relié avec les conducteurs du
circuit et branché à une borne pour relier les appareils à la terre ou au
cordon d'alimentation électrique avec le lave-vaisselle.
INSTRUCTIONS DE MISE À LA TERRE
CONSERVEZ CES INSTRUCTIONS
W11768402B.indd 22W11768402B.indd 22 3/11/2026 6:10:47 PM3/11/2026 6:10:47 PM
23
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des blessures graves ou des coupures.
AVERTISSEMENT
ENTRETIEN DU LAVE-VAISSELLE
Détergents
Pour de meilleurs résultats, utiliser des pastilles et des sachets
prémesurés de qualité supérieure.
Il est prouvé que les pastilles ou sachets de qualité réduisent
plus efcacement la formation de pellicule sur la vaisselle que
les détergents liquides, en poudre ou en gel. Grâce à l’utilisation
régulière de pastilles et sachets, la pellicule blanche commencera
à diminuer ou à disparaître. Ces formats conviennent
parfaitement, peu importe la dureté de l’eau et le niveau de
saleté. L’utilisation d’un agent de rinçage peut aussi contribuer à
réduire la formation de pellicule blanche (les pastilles et sachets
ne contiennent pas tous un agent de rinçage). Toujours placer les
détergents prémesurés dans le compartiment principal et fermer
le couvercle.
Le témoin de prélavage situé sur le dessus du couvercle du
distributeur convient aux personnes qui utilisent un détergent
en poudre ou en gel et qui souhaitent ajouter une quantité de
détergent au programme de prélavage. La quantité de détergent
ajoutée ici est d’environ 8 cm³, si rempli au complet et de niveau.
Tout détergent ajouté ici sera immédiatement distribué pour le
lavage lorsque le programme commence, ce qui n’est pas le cas
du détergent se trouvant dans le distributeur, lequel est ajouté
pendant le programme de lavage principal.
REMARQUE: Lors de l’utilisation d’un autre type de détergent,
procéder conformément aux instructions indiquées sur
l’emballage.
■ Utiliser uniquement du détergent pour lave-vaisselle
automatique. Verser le détergent juste avant de démarrer un
programme.
■ Pour de meilleurs résultats de lavage, il est recommandé
d’utiliser un détergent à lave-vaisselle automatique frais.
Conserver le récipient du détergent bien fermé dans un lieu sec
et frais.
■ Les dépôts minéraux provenant d’une eau très dure (au moins
15 grains par gallon américain) peuvent endommager le lave-
vaisselle et rendre un bon nettoyage difcile. On recommande
l’emploi d’un adoucisseur d’eau pour éviter tout dommage et
obtenir de bons résultats.
■ Pour obtenir plus de renseignements sur les détergents en
poudre, liquides ou en gel et sur la présence d’eau dure,
consulter le site Web de la marque.
Agent de rinçage
Utiliser un agent de rinçage pour une performance de lavage et
de séchage optimale. An d’améliorer la performance de séchage
et de limiter l’accumulation de dépôts d’eau dure, ce lave-
vaisselle est spéciquement conçu pour être utilisé avec un agent
de rinçage. L’agent de rinçage doit être ajouté au produit tous les
1 à 3 mois, selon l’utilisation.
Consulter le guide de démarrage rapide ou le site Web de la
marque pour obtenir des renseignements au sujet du remplissage
du distributeur d’agent de rinçage.
Sélection du programme et de la consommation
d’énergie
Les lave-vaisselle éconergiques fonctionnent plus longtemps
pour économiser de l’eau et de l’énergie, tout comme une
vitesse de conduite réduite permet d’économiser du carburant.
La durée normale d’un programme est d’environ 2 ½ h, mais ce
temps peut varier en fonction des sélections effectuées, de la
température de l’eau à l’entrée et du niveau de saleté des plats.
Pour obtenir un rendement optimal, le lave-vaisselle devrait être
raccordé à une canalisation d’eau chaude à 120°F (49°C).
Si on appuie d’abord sur le bouton Start (Mise en marche) le
programme avec capteur principal et séchage avec chaleur sera
automatiquement sélectionné. Ce programme détecte la quantité
et la dureté de la saleté an de modier le programme pour
obtenir un nettoyage de qualité.
Sanitize ou Sani (Assainissement)
Assainit la vaisselle et la verrerie conformément à la norme
internationaleNSF/ANSI184 pour lave-vaisselle à usage
domestique. Les lave-vaisselle à usage domestique certiés ne
sont pas destinés aux établissements de restauration agréés.
Seuls les programmes d’assainissement ont été conçus pour
répondre aux exigences de la norme NSF/ANSI184 pour
l’élimination de la saleté et l’efcacité de l’assainissement.
Tous les programmes d’un lave-vaisselle homologué NSF/
ANSI184 n’ont pas été conçus dans l’objectif direct ou indirect
de répondre aux exigences de la norme NSF/ANSI184 pour
l’élimination de la saleté et l’efcacité de l’assainissement. À
la n du programme, le témoin indicateur Sani Rinse (Rinçage
avec assainissement) s’allume si l’option Sani Rinse (Rinçage
avec assainissement) a fonctionné correctement. Si le témoin ne
s’active pas, cela est probablement dû au fait que le programme
a été interrompu.
W11768402B.indd 23W11768402B.indd 23 3/11/2026 6:10:47 PM3/11/2026 6:10:47 PM
24
INSTRUCTIONS D’ENTRETIEN PAR
L’UTILISATEUR
Brise-siphon de comptoir
Inspecter et nettoyer le dispositif anti-refoulement, le cas
échéant, si le lave-vaisselle ne se vidange pas correctement.
Période d’inutilisation prolongée
Pour réduire le risque de dommages matériels durant les
vacances ou une période d’inutilisation prolongée.
■ Si l’on n’utilise pas le lave-vaisselle pendant l’été, couper
l’arrivée d’eau et l’alimentation électrique du lave-vaisselle.
■ S’assurer que les tuyaux d’alimentation en eau sont protégés
contre le gel. La formation de glace dans les canalisations
d’arrivée d’eau peut entraîner une élévation de la pression en
eau et endommager le lave-vaisselle ou le domicile.
■ La garantie de l’appareil ne couvre pas les dommages
imputables au gel.
■ Lors du remisage du lave-vaisselle pendant l’hiver, éviter tout
dommage lié à l’eau en faisant hivériser le lave-vaisselle par un
fournisseur de services agréé.
Nettoyage des surfaces externes
Nettoyer l’extérieur du lave-vaisselle avec un chiffon doux
et humide et un détergent doux. Ne pas utiliser de produits
nettoyants abrasifs sur la surface extérieure du lave-vaisselle. Les
produits de nettoyage abrasifs peuvent endommager le ni.
Dépannage
Le site Web de la marque indiqué dans le guide de démarrage
rapide propose des informations détaillées pour dépanner
la majorité des problèmes que rencontrent les clients. Ces
informations peuvent aider à économiser le coût d’une
intervention de dépannage.
Tasse à corps étrangers
Si la tasse à corps étrangers est pleine, le guide de démarrage
rapide ou le site Web de la marque mentionné dans le guide de
démarrage rapide donnent des renseignements détaillés sur la
façon de la vider.
W11768402B.indd 24W11768402B.indd 24 3/11/2026 6:10:48 PM3/11/2026 6:10:48 PM
25
EXIGENCES D’INSTALLATION
OUTILS ET PIÈCES
Rassembler les outils et composants nécessaires avant
d’entreprendre l’installation. Lire et observer les instructions
fournies avec les outils de la liste ci-dessous.
Outils pouvant être nécessaires:
Clé à tuyauterie Coupe-l
Perceuse Scie-cloche
Marteau Pince à dénuder
Ruban à mesurer Tournevis
Tournevis à tête cruciforme Clé à molette
Tournevis à tête plate Ciseaux
Niveau Brosse
Crayon
Matériaux pouvant être nécessaires:
(Des matériaux supplémentaires peuvent être
nécessaires pour se conformer aux codes locaux)
Connecteur MHT 3/4 poFHT x
3/8 po.
Conduit ou serre-câbles
homologués UL.
Ruban composite pour letage
de tuyau
Raccords de tube (appropriés
pour la conduite d’alimentation
en eau chaude)
Silicone Adaptateur de tuyau de décharge
du lave-vaisselle
Bride à vis de 1
1
/
2
po à 2po (38
à 50mm)
Tuyau de cuivre d’un minimum de
3/8 po de diamètre extérieur ou
conduite d’alimentation du lave-
vaisselle en métal tressé.
W11768402B.indd 25W11768402B.indd 25 3/11/2026 6:10:48 PM3/11/2026 6:10:48 PM
26
Plus long tuyau de vidange
optionnel d’une longueur
maximale de 12pi (3,7m)
REMARQUE: Doit être conforme
à toutes les normes de test
AHAM/IAPMO, convenir à des
raccordements de vidange de
1po (25mm) et être résistant à la
chaleur et aux détergents.
Passe-câble d’armoire
Pour trou de 1
1
/
2
po (38mm)
dans l’armoire.
REMARQUE: Requis pour les
armoires en métal.
Pièces fournies:
a. Bandes de nition latérales
(gauche)
b. Bandes de nition latérales
(droite)
d. Vis Ø 3/16 po x 1/2 po
(Ø 4 mm x 13 mm) x 4
e. Support de montage gauche
f. Support de montage droit g. Pince à ressort
h. Pince à vis j. Connecteur en caoutchouc
n. Fiche de porte personnalisée*
x 2
o. Vis de porte personnalisée*
x 2
s. Modèle de perçage* t. Attache autoagrippante*
v. Cale latérale y. Vis Ø 3/16 po x 1
7
/
16
po
(Ø 4 mm x 36 mm) x 4
yy. Vis Ø 3/16 po x 1
5
/
8
po
(Ø 4 mm x 42 mm)* x 2
z. Ruban de barrière anti-
humidité
i. Bouchons et vis Ø 5/32 po x
1/4 po (Ø 4 mm x 6 mm) x 2*
u. Support de la plinthe
(gauche)*
uu. Support de plinthe (droit)* w. Plinthe (32
1
/
4
po — 82 cm)*
r. Plinthe (34
1
/
4
po — 87 cm)* m. Plinthe (36
1
/
4
po — 92 cm)*
*Selon le modèle
REMARQUE: Si l’on utilise un tuyau exible tressé, remplacer
le tuyau d’alimentation après 5ans d’utilisation pour réduire le
risque de défaillance du tuyau. Inscrire la date d’installation ou de
remplacement du tuyau sur celui-ci, pour référence ultérieure.
Première installation
Consulter les codes locaux. Vérier l’alimentation électrique
existante. Voir la section «Spécications électriques». Il est
recommandé de faire réaliser tous les raccordements électriques
par un électricien qualié agréé.
Outillage supplémentaire nécessaire:
Petit coupe-tube Scie-cloche de 1/2po
(12,7mm), 3/4po (19mm) et 1
1/2po (38mm)
Couvercles de pincement x 2
W11768402B.indd 26W11768402B.indd 26 3/11/2026 6:10:48 PM3/11/2026 6:10:48 PM
27
Pour la méthode de raccordement directe
La trousse comprend une boîte de jonction de conversion. (No
de pièce Whirlpool W11798476.) Pour une bonne installation, se
reporter aux instructions d’installation fournies avec l’ensemble.
Remarque: S’assurer d’acheter uniquement des pièces et des
accessoires Whirlpool certiés par le fabricant de l’appareil. Il
se peut que l’installation nécessite des pièces supplémentaires.
Pour commander, consulter les coordonnées indiquées dans le
guide de démarrage rapide.
EXIGENCES D’EMPLACEMENT
L’appareil doit être entièrement encastré (sur le dessus, les côtés,
à l’arrière et au sol) dès l’installation. Un ensemble de panneaux
latéraux est disponible chez votre marchand pour l’installation du
lave-vaisselle à l’extrémité d’une rangée d’armoires.
Une barrière anti-humidité en option est également offerte pour
l’installation sous un plan de travail en bois.
Inspecter l’emplacement d’installation du lave-vaisselle.
L’emplacement doit comporter les caractéristiques suivantes:
■ Accès facile pour chargement et déchargement de la vaisselle.
Dans le cas de l’installation dans un angle, on doit pouvoir
établir un dégagement de 2po (5,1cm) ou plus entre le côté
de la porte du lave-vaisselle et le mur ou l’armoire.
Countertop
Dishwasher
25
5
/
8
"
(65.1 cm)
■ Facilité d’accès aux canalisations d’eau et d’évacuation et à la
source d’électricité:
■ Une source d’électricité avec liaison à la terre est nécessaire.
■ Ce lave-vaisselle est doté d’une fonction de chauffage de
l’eau et doit être raccordé à la canalisation d’alimentation en
eau chaude.
■ Veiller à ce que les canalisations d’eau et d’évacuation et
les câbles électriques se trouvent dans les limites de la zone
marquée en gris illustrée dans la section «Dimensions du
produit et de l’emplacement d’installation».
■ Ne pas placer de canalisation d’évacuation, canalisation
d’eau ou câblage électrique à un endroit où cela susciterait
interférence ou contact avec les pieds ou les moteurs du
lave-vaisselle.
■ Protéger du gel le lave-vaisselle et les canalisations d’eau
qui l’alimentent. La garantie de l’appareil ne couvre pas les
dommages imputables au gel.
REMARQUE: Si le lave-vaisselle ne doit pas être utilisé
pendant une période prolongée ou s’il est laissé à un endroit
qui pourrait être exposé au gel, veiller à faire exécuter les
opérations de préhivernage par un technicien compétent.
■ S’il est installé dans une nouvelle construction, enlever tout
débris de l’arrivée d’eau avant de la brancher à la valve de
distribution. Les débris qui ne sont pas enlevés de l’eau
pourraient obturer le ltre de la valve de distribution.
■ Une ouverture carrée offrant l’esthétique appropriée et
permettant un fonctionnement correct.
■ La façade des armoires perpendiculaire au plancher.
■ Plancher de niveau.
Conseil utile: S’il y a un écart de niveau sur le plancher entre
l’avant et l’arrière de l’emplacement d’installation, il pourrait
être nécessaire d’utiliser des cales pour établir l’aplomb de
l’appareil.
REMARQUE: Pour éviter tout déplacement des cales durant
le fonctionnement du lave-vaisselle, les cales doivent être
solidement xées au plancher.
■ À l’emplacement d’installation du lave-vaisselle, on doit
pouvoir établir le dégagement approprié entre le moteur et le
plancher. Les moteurs ne doivent pas toucher le plancher.
■ Ne pas installer le lave-vaisselle sur un tapis.
25 5/8 po
(65,1 cm)
2 po (5,1 cm) min.
dégagement pour
l’ouverture de la
porte
Lave-vaisselle
Comptoir
W11768402B.indd 27W11768402B.indd 27 3/11/2026 6:10:49 PM3/11/2026 6:10:49 PM
28
SPÉCIFICATIONS DU LAVE-VAISSELLE
ENCASTRÉ
24”
(610 mm )
23
”
028( 029 - mm mm )
18“
(460 mm )
(550 mm )
21 ⅝”
(448 mm)
17
”
mm 819 - mm 818( )
(448 mm )
“
(660 mm 027 - mm )
26
Min. 5.5 lbs (2.5 kg)
Max. 12.1 lbs (5.5 kg)
” Min.
(18 mm)
(500 mm )
M ax.
”
SOUS LE COMPTOIR
24”
(610 mm)
18“
(460 mm)
23
⁄
63 - ”
⁄
”
)mm 029 - mm 028(
(570 mm)
22
”
(448 mm)
17
”
23
⁄
63- ”
⁄
”
)mm 819 - mm 818(
)mm 217(
28 ”
REMARQUE: Le lave-vaisselle peut être placé sous le comptoir avec environ 3/32 po (2 mm) de dégagement.
W11768402B.indd 28W11768402B.indd 28 3/11/2026 6:10:49 PM3/11/2026 6:10:49 PM
29
EXIGENCES D’ÉVACUATION
■ Un tuyau d’évacuation neuf est fourni avec le lave-vaisselle.
Si le tuyau d’évacuation n’est pas sufsamment long, utiliser
un tuyau d’évacuation neuf d’une longueur maximale de 12pi
(3,7m) satisfaisant à toutes les normes de test AHAM/IAPMO
en vigueur, qui soit résistant à la chaleur et au détergent et qui
convienne au raccord d’évacuation de 1po (2,5cm) du lave-
vaisselle.
REMARQUE: Ne pas raccorder plusieurs tuyaux de vidange.
■ Veiller à raccorder le tuyau d’évacuation à la canalisation
d’égout en T ou au raccord de broyeur à déchets en amont
du siphon du circuit de plomberie du domicile, et à au moins
20po (50,8cm) au-dessus du sol. Il est recommandé que le
tuyau de vidange soit muni d’une boucle de 28 po (71,1 cm)
sur le plancher de l’armoire et solidement xé à l’armoire ou au
mur ou soit connecté à un brise-siphon.
■ Utiliser un dispositif de brise-siphon si le tuyau d’évacuation
est raccordé au circuit de plomberie du domicile à moins de
20po (50,8cm) au-dessus du sous-plancher ou du plancher.
Utiliser un brise-siphon
■ Si nécessaire, le dispositif de brise-siphon doit être installé
conformément aux instructions d’installation de ce dernier.
Lors du raccordement du dispositif de brise-siphon à la
canalisation d’égout en T ou au raccord de broyeur à déchets,
un tuyau en caoutchouc (non fourni) sera nécessaire.
■ Utiliser des raccords de canalisation d’évacuation de diamètre
intérieur de 1/2po (1,3cm) minimum.
SPÉCIFICATIONS DE L’ALIMENTATION EN
EAU
■ Ce lave-vaisselle est doté d’une fonction de chauffage de l’eau
et doit être raccordé à la canalisation d’alimentation en eau
chaude.
■ Une canalisation d’eau chaude, sous pression de 4,35 à
145lb/po
2
(30 à 1000kPa), peut être inspectée par un plombier
certié.
■ Température de 120°F (49°C) à l’entrée du lave-vaisselle.
■ Tube de cuivre de 3/8 po (0,9cm) de diamètre externe avec
raccord de compression ou canalisation d’alimentation en eau
exible à tresse d’acier.
REMARQUE: L’emploi d’un tuyau de plastique d’un minimum
de 1/2 po (1,3 cm) n’est pas recommandé.
■ Raccord coudé à 90° avec raccord de tuyau de 3/4 po (1,9cm)
et rondelle de caoutchouc.
■ Ne pas souder à moins de 6po (15,2cm) de l’électrovanne
d’admission d’eau.
■ S’il est installé dans une nouvelle construction, vous assurer
que l’entrée d’eau de la maison a été nettoyée avant
d’effectuer le branchement au lave-vaisselle pour en enlever
les débris possibles.
REMARQUE: S’il remplace un lave-vaisselle existant, il est
recommandé d’installer une nouvelle entrée d’eau et vider le
tuyau de vidange (fourni) avec le nouveau lave-vaisselle.
SPÉCIFICATIONS ÉLECTRIQUES
S’assurer que le raccordement électrique est adéquat et
conforme au code national de l’électricité, ANSI/NFPA 70 —
dernière édition, et à tous les codes et règlements locaux en
vigueur.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
Il vous faut:
■ Alimentation de 120 V CA à 60Hz et protégée par un fusible de
15 ou 20 A
■ Fil de cuivre uniquement, minimum no16 AWG évalué à 75°C
ou plus.
■ Un maximum de deux conducteurs d’alimentation (calibre
12AWG maximum) plus un conducteur de mise à la terre est
autorisé dans le boîtier de connexion.
Nous recommandons:
■ L’utilisation d’un fusible ou disjoncteur temporisé.
Spécifications du circuit:
■ Le lave-vaisselle peut être installé sur le même circuit que le
broyeur à déchets en s’assurant que ce circuit ne dépasse pas
la charge nominale et qu’il respecte les normes et codes dont,
mais ne se limitant pas, au code national de l’électricité, ANSI/
NFPA70 — dernière édition.
■ Aucun autre raccordement électrique que ceux des
conducteurs d’alimentation et de mise à la terre du lave-
vaisselle ne peuvent être effectués à l’intérieur du boîtier de
connexion du lave-vaisselle.
Pour raccordement du lave-vaisselle avec un cordon
d’alimentation électrique:
■ Utiliser un cordon d’alimentation (homologation UL)
conçu pour utilisation avec un lave-vaisselle.
■ Brancher sur une prise à 3 alvéoles reliée à la terre.
La prise doit être conforme à tous les codes et
règlements locaux.
■ S’assurer que la tension et la fréquence indiquées
sur la plaque signalétique correspondent à
l’alimentation électrique domestique. Ces données
doivent correspondre pour éviter les blessures et
les dommages à l’appareil. Consulter un électricien
qualié en cas de doute.
■ Brancher le lave-vaisselle sur le secteur et seulement lorsque
tous les travaux d’installation et de plomberie sont terminés.
■ Ne pas utiliser de rallonge ou de prise de courant portable pour
connecter le lave-vaisselle à une alimentation électrique.
■ La prise d’alimentation de l’appareil doit être installée dans une
armoire ou au mur adjacent, dans l’espace sous le comptoir où
l’appareil sera installé.
■ Le trou d’accès du cordon d’alimentation au compartiment
d’installation doit être lisse et arrondi et il doit être
sufsamment grand pour que la che de xation puisse y
passer. La plus grande dimension de l’ouverture ne doit pas
dépasser 1,5 po (38 mm). Si la cloison est métallique, elle doit
être recouverte d’un œillet pour armoire.
■ L’installation ou le retrait de l’appareil doit se faire avec
précaution an de réduire le risque d’endommagement du
cordon d’alimentation.
Brise-
siphon
W11768402B.indd 29W11768402B.indd 29 3/11/2026 6:10:49 PM3/11/2026 6:10:49 PM
30

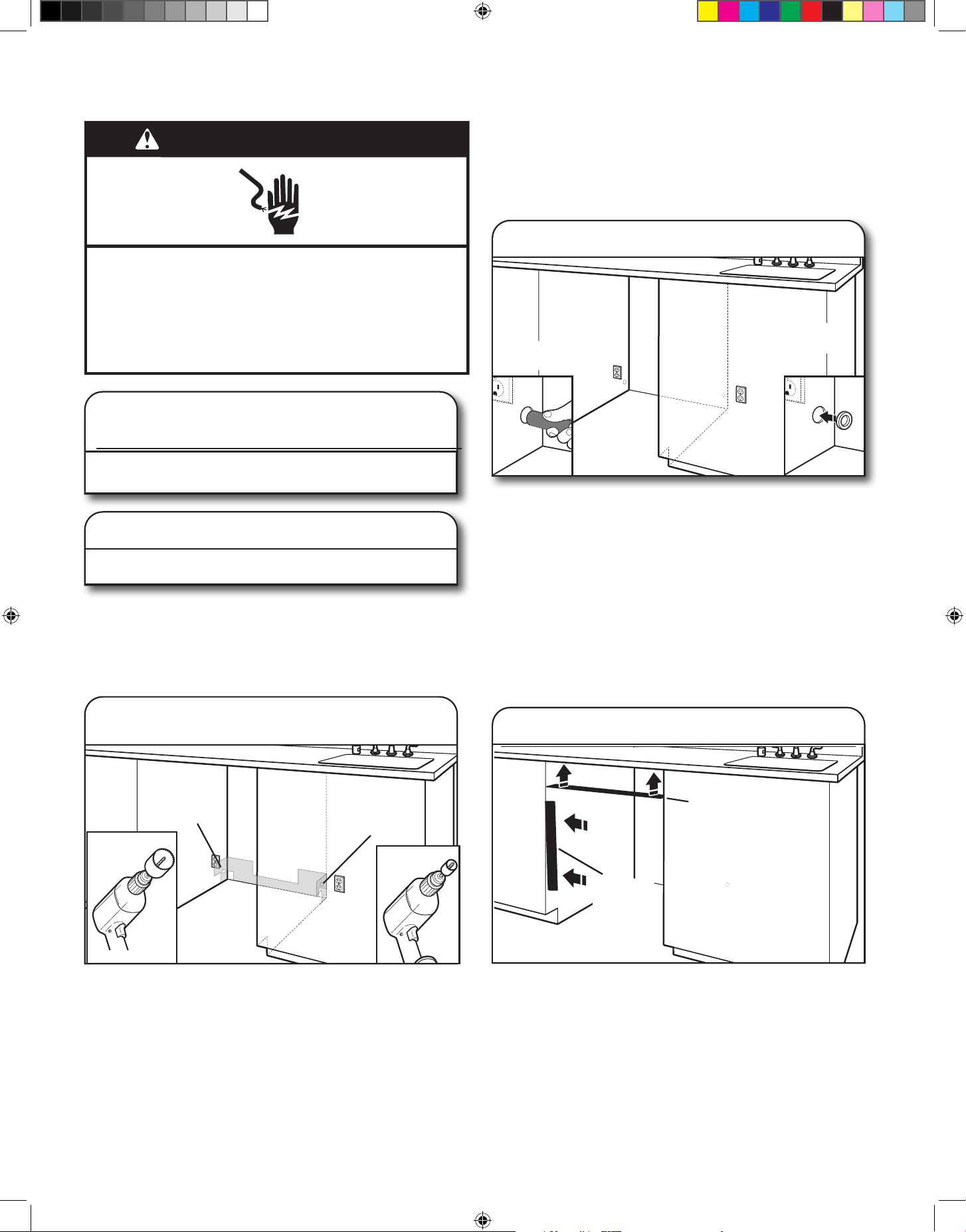

INSTRUCTIONS D’INSTALLATION
AVERTISSEMENT
Risque de choc électrique
Interrompre l'alimentation électrique avant d'installer
le lave-vaisselle (au niveau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un décès ou un choc électrique.
1. Déconnecter la source de courant
électrique
Interrompre l’alimentation électrique au tableau de distribution
(fusible ou disjoncteur) avant d’installer le lave-vaisselle.
2. Couper l’arrivée d’eau
Fermer l’approvisionnement en eau du lave-vaisselle.
PRÉPARATION DE L’OUVERTURE
D’ENCASTREMENT DE L’ARMOIRE —
NOUVEAUX RACCORDEMENTS DE SERVICE
3. Emplacement des trous à percer —
nouvelle construction
Emplacement
optionnel
Emplacement
souhaité
1 ½po
(3,8cm)
1/2po
(1,27cm)
La prise d’alimentation de l’appareil doit être installée dans une
armoire ou au mur adjacent, dans l’espace sous le comptoir où
l’appareil sera installé.
REMARQUE: Consulter la section «Dimensions du produit et
de l’emplacement d’installation» pour connaître l’emplacement
exact des trous et les dimensions des zones grises.
Percer un trou de 1½
po
(3,8cm) pour le tuyau de vidange sur le
côté ou l’arrière de l’armoire, en fonction de la position du tuyau
de vidange et de son emplacement de raccordement.
Percer un trou de 1/2po (1,27cm) pour le tuyau d’arrivée d’eau
sur le côté ou l’arrière de l’armoire, en fonction de la position du
tuyau d’arrivée d’eau et de son emplacement de connexion.
Percer un trou de 1 ½po (3,8cm) pour le câblage électrique sur
le côté droit ou à l’arrière de l’armoire.
4. Poncer pour obtenir des tours lisses
Armoire
de bois
Armoire
métallique
Armoire en bois: Poncer l’orice jusqu’à obtenir une surface
lisse.
Armoire métallique: Couvrir le contour du trou avec l’œillet
fourni avec l’ensemble du cordon d’alimentation. Voir la section
«Outils et pièces» pour les détails sur les pièces.
Conseil utile: Le raccordement au lave-vaisselle sera plus
facile si on achemine le câble par le côté droit de l’ouverture
d’encastrement de l’armoire.
INSTALLER LA BARRIÈRE ANTI-HUMIDITÉ
EN OPTION — RECOMMANDÉE POUR LES
COMPTOIRS EN BOIS
5. Barrière anti-humidité/cales en bois
Barrière anti-
humidité
Installation
des cales
en bois
Veiller à ce que la zone se trouvant sous l’armoire soit propre et
sèche avant d’installer la barrière anti-humidité. Ôter la protection
de la barrière anti-humidité et appliquer la barrière sur le dessous
du comptoir, le long de la rive avant du comptoir. Après avoir
appuyé le ruban sur le dessous du comptoir, il faut passer ses
doigts le long du ruban de barrière anti-humidité avec une
pression ferme et uniforme pour assurer une bonne adhérence.
W11768402B.indd 30W11768402B.indd 30 3/11/2026 6:10:49 PM3/11/2026 6:10:49 PM
31
REMARQUE: Le ruban de barrière anti-humidité ajoute une
protection facultative supplémentaire si le lave-vaisselle est
installé sous un plan de travail en bois. Si un ruban de barrière
anti-humidité est fourni avec l’appareil, le ruban de barrière anti-
humidité doit être installé sur la face inférieure de tout comptoir
en bois, en panneaux de particules ou en stratié pour éviter
d’éventuels dommages à long terme. Le ruban de barrière anti-
humidité n’est pas requis pour les comptoirs fabriqués à partir de
matériaux tels que le granit, la pierre et le marbre.
REMARQUE: Utiliser des cales en bois si la xation de côté et
l’espacement entre les côtés de l’armoire et du lave-vaisselle
sont supérieurs à 1/2 po (1,27cm) de chaque côté ou supérieurs
à la longueur des vis d’ancrage.
BOUCHONS LATÉRAUX, BANDES DE
FINITION, BRIDES DE COIN
x4
v.
6. Installer les bouchons latéraux
Installer les bouchons des deux côtés de l’appareil.
Serrer à la main, ne pas utiliser de tournevis (Illustration A).
A
B
C
Vue dedessus
7. Installer les bandes de finition
latérales
Le matériau exible doit être orienté vers l’avant (Illustration A).
Retirer le ruban adhésif (Illustration B).
Placer les bandes de nition sur le bord avant des parois latérales
(Illustration C).
8. Préparation pour l’installation des
supports de montage
x1
e.
x1
f.
Placer les deux supports de montage dans les coins supérieurs
du lave-vaisselle.
Plier les côtés des supports de montage comme indiqué sur la
gure.
PRÉPARATION DU LAVE-VAISSELLE
Risque de basculement
Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit
complètement installé.
Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer des
blessures graves ou des coupures.
AVERTISSEMENT
AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
W11768402B.indd 31W11768402B.indd 31 3/11/2026 6:10:50 PM3/11/2026 6:10:50 PM
32
9. Placer le lave-vaisselle sur son dos
Conseil utile: Placer une feuille de carton sous le lave-vaisselle
jusqu’à son installation dans l’ouverture d’encastrement de
l’armoire pour éviter d’endommager le revêtement de sol.
À l’aide d’au moins deux personnes, saisir les côtés de
l’encadrement de la porte du lave-vaisselle et placer le lave-
vaisselle sur le dos.
An d’éviter d’éraer le panneau de porte, ne pas se servir
du panneau de porte comme planche de travail sans l’avoir
recouvert d’une serviette au préalable.
10. Installer le caoutchouc mousse
Ouvrir le ruban isolant en mousse et suivre les instructions
incluses.
REMARQUE: Cette étape n’est pas obligatoire, mais elle aidera
à améliorer l’insonorisation.
11. Mesure de l’ouverture de l’armoire
Mesurer la hauteur libre de l’espace d’installation, sous le
comptoir où le lave-vaisselle sera installé. S’assurer de mesurer
le point le plus bas sous le comptoir et le point le plus sur le sol.
12. Réglage des pieds de nivellement
Utiliser une clé pour desserrer les pieds de nivellement (au
besoin).
Régler les quatre pieds de nivellement à la même hauteur en
faisant tourner chaque pied dans le sens horaire ou antihoraire
(au besoin).
L’appareil est accompagné d’un ensemble de pieds qui permet
une hauteur d’installation de 33
5
/8po (85,4cm). Si la hauteur de
l’ouverture est de 34½po (87,6cm), il faudra relever les quatre
pieds de 7/8po (2,22cm).
13. Ajuster la hauteur
po
po
po
Si la hauteur de l’encastrement est de 33
7
/
8
po à 35
7
/
8
po (861 à
911 mm), installer les pieds des deux côtés comme indiqué sur
l’illustration.
W11768402B.indd 32W11768402B.indd 32 3/11/2026 6:10:50 PM3/11/2026 6:10:50 PM
33

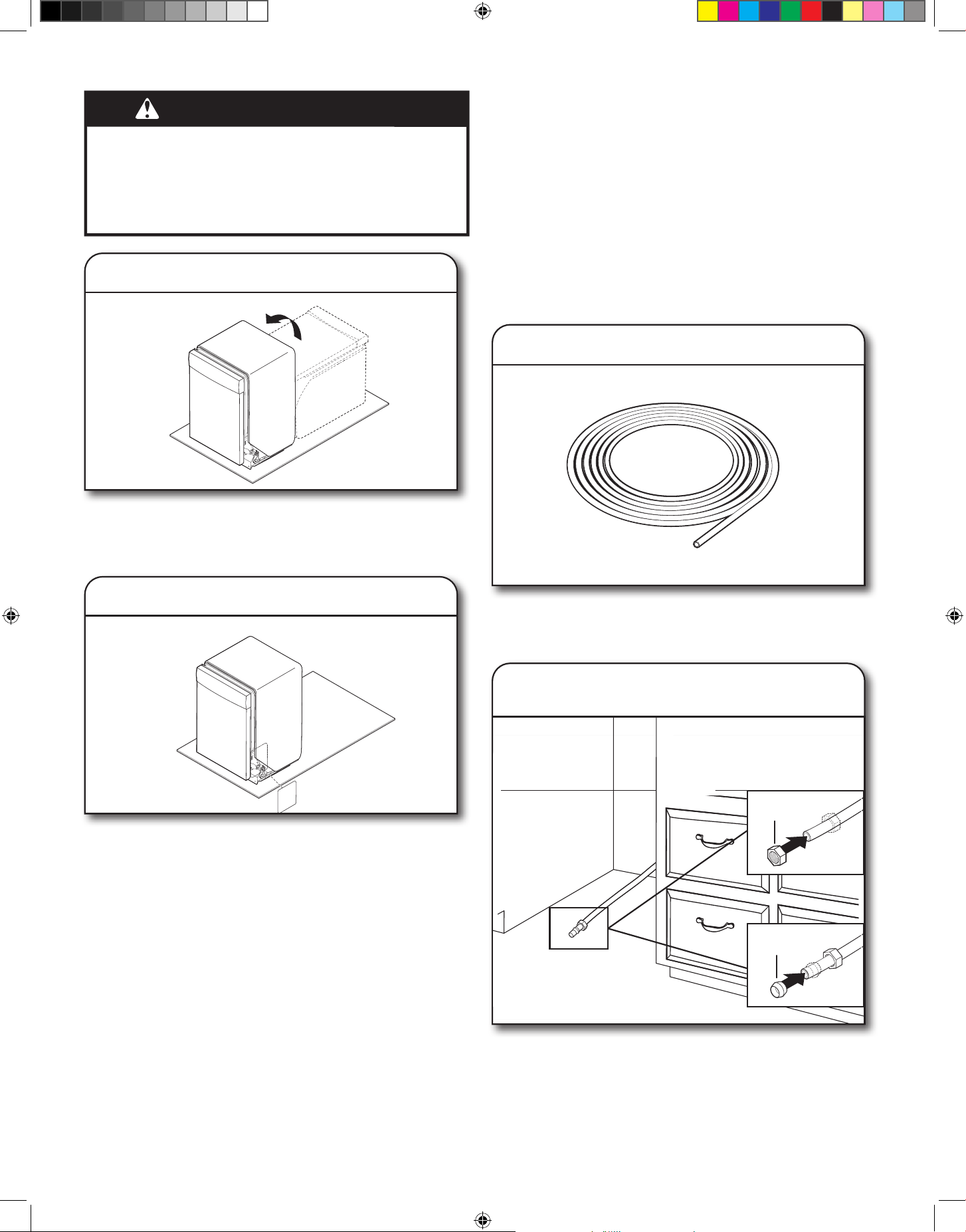

AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
14. Redresser le lave-vaisselle
À l’aide d’au moins deux personnes, mettre le lave-vaisselle en
position verticale.
REMARQUE: Ne pas installer le garde-pieds avant d’en avoir
reçu l’instruction.
15. Installer les couvercles de pincement
Retirer le couvercle adhésif. Appliquer le couvercle des deux
côtés du produit.
BRANCHEMENT DE L’ARRIVÉE D’EAU À LA
VALVE DE DISTRIBUTION
Installer une vanne d’arrêt facilement accessible (non fournie) sur
la conduite d’alimentation en eau. Toutes les soudures doivent
être effectuées avant que la conduite d’eau ne soit raccordée à
la vanne d’entrée d’eau du lave-vaisselle. L’eau peut aussi être
acheminée au lave-vaisselle à l’aide d’un tuyau exible tressé.
Vérier auprès d’une ressource en plomberie pour obtenir le
tuyau, les coudes et les raccords appropriés nécessaires pour la
conduite d’alimentation en eau. Ce matériel n’est pas fourni et
doit être acheté séparément.
■ Conduite d’alimentation en eau chaude: Utiliser un tuyau de
cuivre d’un minimum de 3/8 po de diamètre extérieur ou une
conduite d’alimentation de lave-vaisselle en métal tressé.
■ Les températures requises pour le soudage et l’exsudation
endommageront la vanne d’entrée d’eau du lave-vaisselle.
Si une telle opération est nécessaire, éloigner la source de
chaleur d’au moins 200 mm (7
7
/8 po) de la vanne d’entrée
d’eau du lave-vaisselle.
■ Il ne devrait pas y avoir de coudes serrés dans la ligne d’eau,
ces derniers peuvent restreindre le débit d’eau.
■ Le ruban composite pour letage de tuyau doit être utilisé pour
sceller la connexion. Avant de raccorder la conduite en cuivre
servant à l’alimentation en eau du lave-vaisselle, la rincer à
l’eau chaude pour éliminer tout corps étranger.
–Pour un tuyau en cuivre, commencer à l’étape16.
–Pour un tuyau flexible, commencer à l’étape18.
16. Conduite d’eau en cuivre
Si on utilise un tuyau en cuivre, mesurer la longueur de tuyau en
cuivre nécessaire pour atteindre l’alimentation en eau, couper à
cette longueur et xer les raccords de compression.
Écrou
Virole
17. Enfiler l’écrou et la virole sur le tube
(tube de cuivre uniquement)
Canalisation en cuivre uniquement: Insérer la canalisation
dans le raccord coudé de 90° aussi loin que possible. (La
canalisation en cuivre se plie et s’écrase facilement.) Glisser
l’écrou et la virole vers l’avant et serrer pour que l’ensemble
repose contre les lets du coude.
W11768402B.indd 33W11768402B.indd 33 3/11/2026 6:10:51 PM3/11/2026 6:10:51 PM
34
REMARQUE: Pour réduire les vibrations durant le
fonctionnement, acheminer la canalisation d’alimentation en eau
de telle manière qu’elle ne touche pas la base, le châssis ou le
moteur de l’appareil. Si une canalisation en cuivre est utilisée,
passer l’étape18 et poursuivre à l’étape19.
18. Tuyau flexible
Tuyau flexible à tresse d’acier: Vérier que le tuyau exible à
tresse d’acier est sufsamment long.
Prendre un raccord de tuyau MHT 3/4 po FHT x 3/8 po avec
un coude de 90°. Brancher le raccord de tuyau coudé à 90°
de 3/8po (9,5mm) à l’arrivée d’eau. Le xer de façon à ce que
le raccord de 3/4po (19mm) soit orienté vers le haut, comme
illustré ci-dessus.
19. Ajouter un raccord à la canalisation
d’alimentation en eau
Raccord MHT 3/4 poFHT x 3/8 po
20. Branchement du tuyau de
remplissage à la valve de distribution
Vanne de remplissage
S’assurer que la rondelle de caoutchouc est correctement
installée dans le raccord. Enler le raccord de3/4po (19mm) du
coude à 90° jusqu’au robinet et serrer à la main pour éviter de
visser de travers. Serrer à la main jusqu’à ce que le raccord soit
serré.
À l’aide d’une pince, vérier l’étanchéité du raccord. Un serrage
supplémentaire de 1/4 à 1/2 tour peut être nécessaire pour
sceller le joint d’étanchéité en caoutchouc. Passer le tuyau par le
côté arrière gauche de l’unité.
REMARQUE:
■ Ne pas utiliser de ruban avec les raccords de compression.
■ Ne pas serrer excessivement. Cela peut endommager le
raccord.
■ Passer la canalisation d’alimentation en eau par l’arrière de
l’appareil avant de régler l’appareil.
PLACER LE LAVE-VAISSELLE DANS L’ARMOIRE
AVERTISSEMENT
Risque du poids excessif
Utiliser deux personnes ou plus pour déplacer et
installer le lave-vaisselle.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
21. Retirer le support du tuyau de vidange
Avant de placer l’appareil dans l’armoire, retirer les supports de
tuyau de l’arrière de l’appareil comme indiqué dans l’illustration.
Les supports peuvent être utilisés pour xer le drain à l’armoire
ou au mur.
22. Déplacer le lave-vaisselle près de
l’ouverture d’encastrement
Passer les raccordements par les trous du cabinet et tirer
l’excédent en même temps que le lave-vaisselle est positionné
dans son espace.
W11768402B.indd 34W11768402B.indd 34 3/11/2026 6:10:51 PM3/11/2026 6:10:51 PM
35
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
23. Faire passer le cordon d’alimentation
Faire passer l’extrémité du cordon d’alimentation par le trou de la
découpe avant de faire glisser le lave-vaisselle dans l’ouverture
de l’armoire.
24. Tirer l’excédent des raccordements
REMARQUE: Tirer l’excédent en même temps que le lave-
vaisselle est poussé en place dans son ouverture pour éviter la
formation de coudes.
RACCORD DU TUYAU DE VIDANGE
25. Informations de raccordement
~1800 mm
~2000 mm
~1500 mm
~59 1/16
po
~70 7/16
po
~78 3/4
po
(300 mm)
min. 11 13/16
po
(500 mm)
min. 19 11/16
po
max. 39 3/8
po
(1000 mm)
h.
Ø min 1
po
(25 mm)
(min. 300 mm)
min.
11
13/16
po
(min. 120 mm)
min . 4 3/4
po
(max. 1000 mm)
max. 39 3/8
po
(min. 500 mm)
min. 19 11/16
po
min: 0,05 MPa/0,5 Bar
max: 1 MPa/10 Bar
3/4 po
(19,1 mm)
3/4 po
(19,1 mm)
FI
NO
SE
DK
1/2 po
(12,7 mm)
3/4 po
(19,1 mm)
■ Utiliser le tuyau de raccordement en caoutchouc fourni et
les brides de xation du tuyau de vidange pour raccorder le
tuyau de vidange du lave-vaisselle au raccord de vidange de la
plomberie.
■ Utiliser la pince à ressort pour xer le tuyau de raccordement
en caoutchouc au tuyau de vidange du lave-vaisselle. Utiliser la
pince à vis pour xer le tuyau de raccordement en caoutchouc
au raccord de vidange de plomberie.
W11768402B.indd 35W11768402B.indd 35 3/11/2026 6:10:52 PM3/11/2026 6:10:52 PM
36
26. Raccord du tuyau de vidange
h.
Raccorder le tuyau de vidange à la plomberie de vidange.
PRÉPARATION DU DRAIN
REMARQUE: L’un des raccords de vidange indiqués dans les
illustrations doit être utilisé ou le lave-vaisselle ne fonctionnera
pas correctement. Un tuyau xé à une douchette peut exploser
s’il est installé sur le même conduit d’alimentation en eau que le
lave-vaisselle. Si votre évier en est doté, il est recommandé de
déconnecter le tuyau et d’obturer le trou.
La longueur totale du tuyau de vidange est d ’«environ
7 pi (2 134 mm)». Si une extension de tuyau est nécessaire, un
tuyau de vidange de qualité égale doit être utilisé.
La longueur maximale ne doit pas dépasser «env.
12 pi (3658 mm)». Sinon, le processus de nettoyage est
négativement inuencé.
27. Sous le drain de l’évier
A
Installer un tuyau de vidange. (Illustration A)
Il faut ajouter une boucle d’au moins 28po (710 mm) au-dessus
du plancher de l’armoire et au-dessus du raccord de vidange
dans le tuyau de vidange pour éviter que les eaux usées ne
s’écoulent pas correctement et provoquent de mauvais résultats
de lavage ou une mauvaise odeur.
Sous le drain de l’évier (autre méthode)
A
g.
j.
Étant donné que le diamètre du raccord est différent des
raccords de tuyau de vidange standard, utiliser le raccord fourni
avec l’appareil et les instructions illustrées.
28. Installer un brise-siphon
B
Vérier auprès des autorités locales le type de brise-siphon
requis. Si les autorités locales exigent un brise-siphon (Illustration
B).
29. Broyeurs de déchets
C
Chaque drain a un raccord pour un lave-vaisselle. Consulter
le manuel de votre éliminateur pour un bon raccordement
(Illustration C).
W11768402B.indd 36W11768402B.indd 36 3/11/2026 6:10:52 PM3/11/2026 6:10:52 PM
37
FIXATION DES ARMOIRES
REMARQUE: S’assurer que l’appareil est de niveau avec
le comptoir. L’appareil ne doit pas être devant ou derrière le
comptoir.
30. Ajustement du niveau des pieds
Réajuster le niveau des pieds avant avec un tournevis à fente ou
à la main pour mettre le lave-vaisselle de niveau et le soulever
sous le comptoir, s’assurer que l’appareil est de niveau.
+
-
+
-
31. Réajuster le niveau des pieds arrière
Réajuster le niveau des pieds arrière à l’aide d’un tournevis pour
mettre le lave-vaisselle de niveau et le soulever à la hauteur
requise à l’aide des supports fournis.
= = =
32. Fixer au comptoir
Fixer le lave-vaisselle sous le comptoir avec les quatre vis (Ø
3/16 po x 1/2 po — Ø 4 mm x 13 mm) fournies comme indiqué à
l’étape suivante.
33. Fixer les brides de coin
Si le comptoir est en bois, xer les supports de montage à droite
et à gauche au bas du comptoir. Si le comptoir n’est pas en bois,
xer les supports aux armoires adjacentes.
x4
y)
4x
34. Fixer à l’armoire
Fixer l’appareil de l’intérieur de l’armoire aux quatre points
indiqués avec les vis fournies.
REMARQUE: Si aucun panneau personnalisé et/ou plinthe n’est
installé, passer à l’étape (45) Installer les supports de plinthe.
W11768402B.indd 37W11768402B.indd 37 3/11/2026 6:10:53 PM3/11/2026 6:10:53 PM
38
INSTRUCTIONS D’INSTALLATION POUR PANNEAU
SUR MESURE
REMARQUE:
■ La poignée destinée au panneau personnalisé n’est pas
comprise.
■ Tout le matériel de montage fourni convient à un panneau de
bois de 3/4po (19mm) d’épaisseur. Si l’on utilise un panneau
de bois plus mince ou d’autres matériaux que le bois, il
incombe au client d’obtenir des vis de longueur appropriée et
d’ajuster les avant-trous en fonction.
■ Si un panneau personnalisé d’un lave-vaisselle précédent
est réutilisé, vérier d’abord que la taille globale du panneau
fonctionnera pour la nouvelle application.
35. Dimensions du panneau personnalisé
Poids (max) : 5,5 Kg (12,1 lbs)
17 ¹/2" to 17 ³/4"
(442 - 448 mm)
28" (711 mm)
³/4" (19 mm)
Mesurer et découper le panneau aux mesures appropriées.
36. Prépercer les trous dans le panneau à
l’aide du gabarit
=
=
Point central
o) s)
À l’aide du gabarit fourni, le xer à l’arrière du panneau
personnalisé avec du ruban adhésif. S’assurer que le centre du
gabarit est aligné avec le centre du panneau en bois et que la
partie supérieure du gabarit est alignée avec la face supérieure
du panneau en bois.
REMARQUE: Ne pas percer plus profondément que
5/8po (16mm) pour ne pas percer à travers le panneau. Les
profondeurs des avant-trous indiquées sont pour des panneaux
de 3/4po (19mm) d’épaisseur.
Marquer 2 avant-trous sur le panneau de bois à l’aide du gabarit
fourni. Prépercer 2 avant-trous en utilisant le foret de 3/32 po
(4,8mm). Utiliser du ruban adhésif pour marquer le foret an de
mesurer la profondeur du trou. Percer des avants-trous d’environ
5/8po (16mm) dans le panneau personnalisé.
Si le panneau personnalisé du lave-vaisselle précédent est
réutilisé, retirer le panneau de l’appareil précédent. Poser le
gabarit de perçage sur les nouveaux trous et s’assurer que les
trous sont au bon endroit. Percer les trous selon le gabarit, le cas
échéant.
37. Fixer les goujons au panneau
personnalisé
Poids (max)
5,5 Kg (12,1 lb)
n)
o)
t)
Fixer les goujons au panneau de bois à l’aide des 2 vis fournies.
38. Fixer la poignée
6 po
(152,4 mm)
Installer la ou les poignées de quincaillerie personnalisées à
l’avant du panneau de bois à l’intérieur de la ligne pointillée.
IMPORTANT: Si la poignée est xée à l’arrière du panneau
personnalisé, les trous de vis doivent être fraisés de façon à ce
que les têtes de vis soient en afeurement avec le panneau. Si la
poignée est xée à l’avant du panneau personnalisé, la longueur
des vis ne doit pas excéder l’épaisseur du panneau.
W11768402B.indd 38W11768402B.indd 38 3/11/2026 6:10:53 PM3/11/2026 6:10:53 PM
39
(T)
39. Préparation de la porte de l’appareil
Détacher le couvercle d’un côté de la bande adhésive et
l’appliquer aux emplacements de la porte comme indiqué. Une
fois appliqué, retirer aussi le couvercle extérieur des deux bandes
adhésives.
40. Installation du panneau personnalisé
Aligner les goujons du panneau de bois personnalisé avec les
encoches en trou de serrure de la porte. Vérier que les goujons
sont bien engagés dans les encoches en trou de serrure. Glisser
le panneau de bois vers le bas jusqu’à ce que sa surface soit en
afeurement avec le sommet du plancher.
41. Coller le panneau à la porte
Tenir la porte comme indiqué et presser le bas du panneau contre
la porte en engageant les bandes adhésives pour xer le bas du
panneau.
1
2
3
4
5
1
2
3
4
5
42. Retirer les bouchons en plastique
Retirer les bouchons en plastique situés à la position de vis 4 par
le haut de chaque côté.
1
2
3
4
5
1
2
3
4
5
Ø 4 x 43mm
(
Y
)
43. Installer les vis sur le panneau en bois
Fixer le panneau personnalisé au produit par le trou 4 avec les vis
de 1
11
/16 po fournies de chaque côté.
REMARQUE: Si la porte frappe la plinthe, couper la section
nécessaire de la plinthe personnalisée. Appliquer de la
silicone, du scellant ou de la peinture sur le bord de la plinthe
personnalisée an qu’elle n’absorbe pas l’humidité.
W11768402B.indd 39W11768402B.indd 39 3/11/2026 6:10:55 PM3/11/2026 6:10:55 PM
40
44.
Installer une plinthe personnalisée
La hauteur de la plinthe ne doit pas dépasser la mesure du
panneau de porte au sol.
La largeur de la plinthe ne doit pas dépasser la largeur du
panneau personnalisé. Appliquer de la silicone, du scellant ou de
la peinture sur le bord coupé de la plinthe an qu’elle n’absorbe
pas l’humidité.
Sur le côté arrière de la plinthe, identier l’emplacement des vis
selon les mesures. Fixer le support de plinthe au panneau de la
plinthe. Placer les supports de plinthe dans le canal en L.
Ajuster la plinthe personnalisée pour l’aligner avec la plinthe
adjacente.
45. Installer les supports de la plinthe
A
B
C
Placer les pièces étiquetées «u» (gauche) et «uu» (droite) dans
le canal indiqué à l’illustration A pour les deux côtés, comme
indiqué à l’illustration B. Les xer ensuite dans la direction
indiquée par la èche de la gure C. Mesurer la hauteur du
comptoir et combiner les pièces qui correspondent à la mesure.
46. Mesurer la hauteur du comptoir
h =
Si la hauteur du comptoir est de 32
1
/
4
po à 33
1
/
16
po
(820 à 840 mm), utiliser la pièce «w».
Si la hauteur du comptoir est de 33
1
/
8
po à 34
1
/
4
po
(841 à 870 mm), utiliser les pièces «w» et «r».
Si la hauteur du comptoir est de 34
5
/
16
po à 36
1
/
4
po
(871 à 920 mm), utiliser les pièces «w» et «m».
x1
w.
x2
i.
A
B
A
B
C
Plier la griffe vers l’intérieur avec une pince comme le montre
l’illustration A. Fixer la plinthe au support avec les vis fournies
comme le montre l’illustration B. Assembler le bouchon à vis
fourni comme le montre l’illustration C.
D
A
B
C
B
C
x1
w.
x2
i.
x1
r .
Fixer les pièces «w» et «r» ensemble comme le montre
l’illustration A. Ces pièces peuvent glisser l’une dans l’autre.
Ajuster la hauteur requise en les faisant glisser de haut en bas
comme le montre l’illustration B.
Fixer la plinthe au support à l’aide des vis fournies, comme
indiqué à l’illustration C. Assembler le bouchon à vis fourni
comme indiqué à l’illustration D.
W11768402B.indd 40W11768402B.indd 40 3/11/2026 6:10:56 PM3/11/2026 6:10:56 PM
41

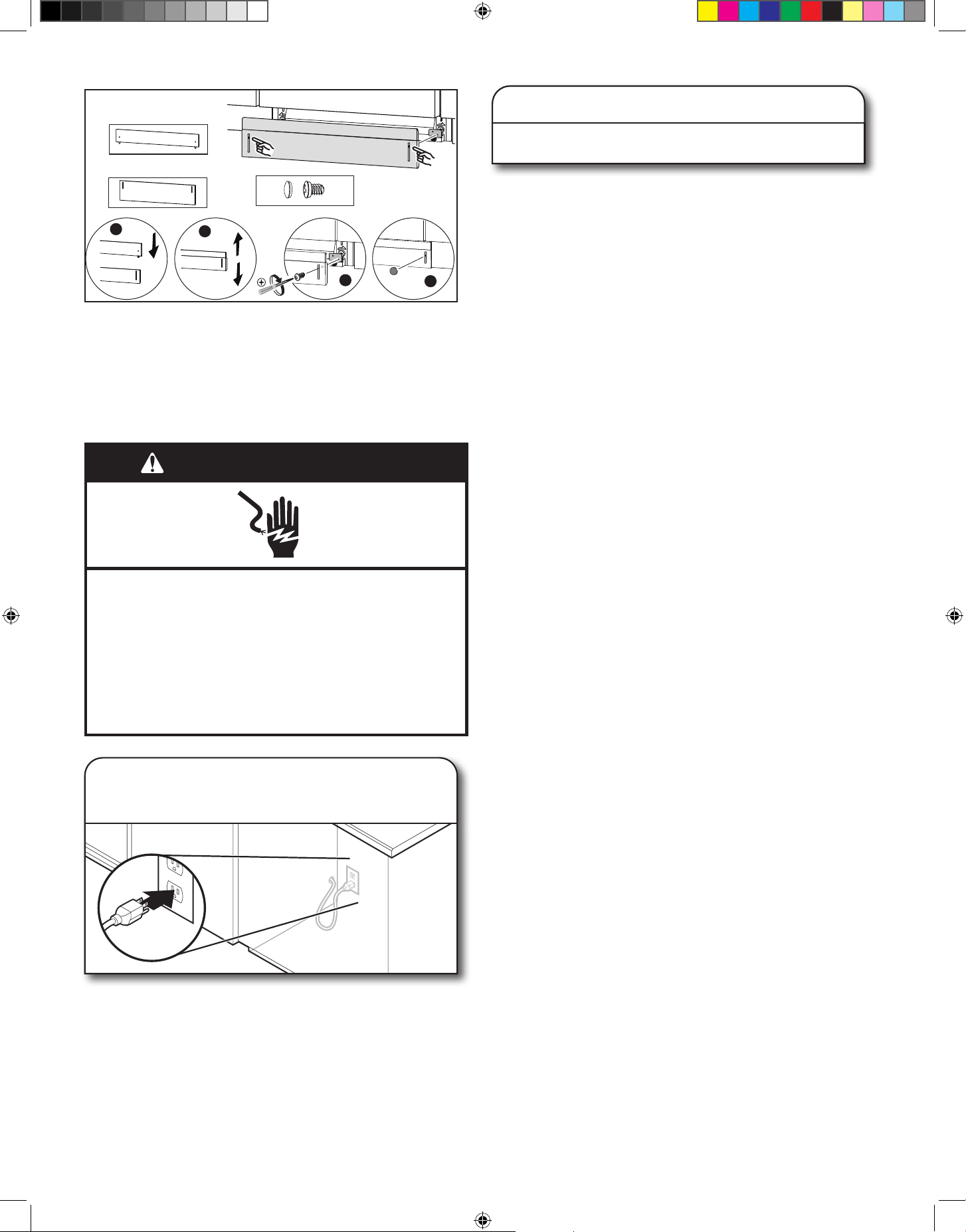

D
A
B
C
B
C
x1
w.
x2
i.
x1
m.
Fixer les pièces «w» et «m» ensemble comme indiqué à
l’illustration A. Ces pièces peuvent glisser l’une dans l’autre.
Ajuster la hauteur requise en les faisant glisser de haut en bas
comme le montre l’illustration B.
Fixer la plinthe au support à l’aide des vis fournies, comme
indiqué à l’illustration C. Assembler le bouchon à vis fourni
comme indiqué à l’illustration D.
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
47. Cordon d’alimentation électrique
— brancher dans une prise à trois
alvéoles reliée à la terre
Brancher sur une prise à 3 alvéoles reliée à la terre.
48. Rétablir l’alimentation électrique
Reconnecter l’alimentation électrique du tableau de
distribution (fusible ou disjoncteur).
REMARQUE: Avec le panneau d’accès fermé, mettre le lave-
vaisselle en marche et le laisser effectuer complètement le
programme de Rinse Only (Rinçage seulement), tout en vériant
qu’il n’y a pas de fuites. Consulter les instructions de ce manuel
dans la section «Vérier le fonctionnement».
VÉRIFICATION DU FONCTIONNEMENT
■ Lire le guide de démarrage rapide du lave-vaisselle compris
avec le lave-vaisselle.
■ Vérier que toutes les pièces ont été installées et qu’aucune
étape n’a été omise. Vérier la présence de tous les outils.
■ Lancer le programme Rinse Only (Rinçage seulement) comme
indiqué (il peut être avantageux de lancer ce programme
lorsque le panneau d’accès n’est pas installé pour vérier qu’il
n’y a pas d’eau sous l’appareil).
■ Sélectionner le programme Rinse Only (Rinçage seulement)
et la fonction Rapid Clean (Nettoyage rapide). Appuyer
sur la touche Start/Pause/Cancel (Mise en marche/Pause/
Annulation).
■ Une mélodie est jouée et la durée estimée dans le programme
sera afchée.
■ Appuyer sur la touche Start/Pause/Cancel (Mise en marche/
Pause/Annulation) pour ouvrir la porte pendant le programme
en mode veille. Fermer la porte et appuyer sur la touche
Start/Pause/Cancel (Mise en marche/Pause/Annulation) pour
reprendre.
■ Appuyer sur la touche Start/Pause/Cancel (Mise en marche/
Pause/Annulation) et la maintenir enfoncée pendant 3
secondes pour annuler le programme, cette opération peut
prendre quelques minutes pour se terminer.
SI LE LAVE-VAISSELLE NE FONCTIONNE PAS
Essayer d’abord les solutions suggérées ici pour éviter le coût
d’une intervention de dépannage.
■ Un disjoncteur est-il ouvert ou un fusible grillé?
■ La porte est-elle bien fermée et enclenchée?
■ Le programme a-t-il été correctement sélectionné pour que le
lave-vaisselle puisse se mettre en marche?
■ L’arrivée d’eau est-elle ouverte?
■ L’eau s’est-elle vidangée?
■ Le tuyau de vidange est-il plié?
■ Le bouchon de vidange a-t-il été retiré?
W11768402B.indd 41W11768402B.indd 41 3/11/2026 6:10:57 PM3/11/2026 6:10:57 PM
42

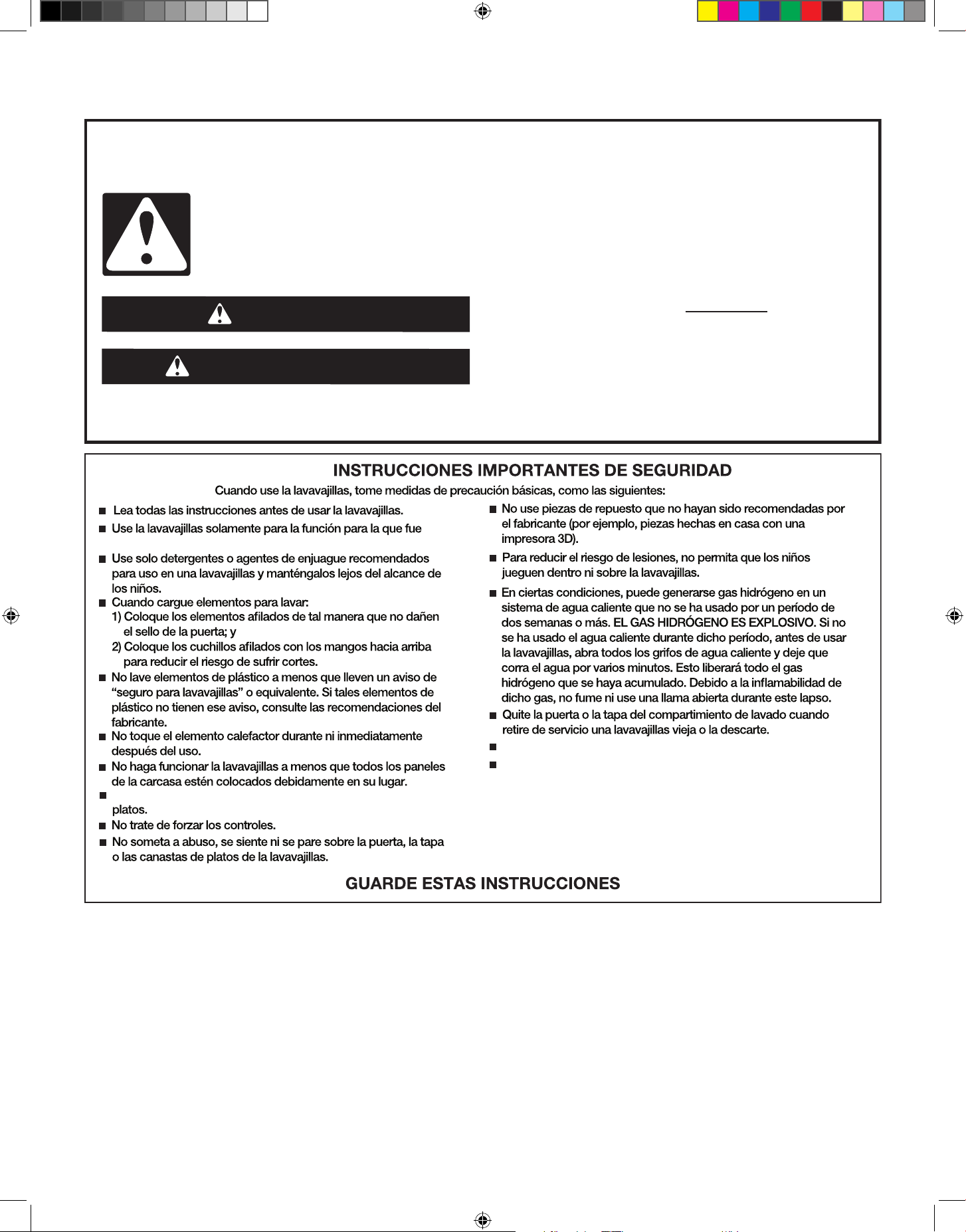

SEGURIDAD DEL LAVAVAJILLAS
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
ADVERTENCIA:
diseñada.
No deje el lavavajillas abierto cuando no esté cargando o descargando
Este producto ha sido desarrollado únicamente para uso residencial.
Este producto no ha sido desarrollado para ser usado por personas
(incluidos niños) con capacidad física, sensorial o mental diferente o
reducida, o con falta de experiencia o conocimiento, a menos que lo
hagan bajo supervisión o siguiendo las instrucciones relativas al uso
del aparato, a cargo de una persona responsable por su seguridad.
W11768402B.indd 42W11768402B.indd 42 3/11/2026 6:10:57 PM3/11/2026 6:10:57 PM
43
INSTRUCCIONES DE CONEXIÓN A TIERRA
GUARDE ESTAS INSTRUCCIONES
■
Para una lavavajillas con cable eléctrico y conexión a tierra:
La lavavajillas debe estar conectada a tierra. En caso de
funcionamiento defectuoso o avería, la conexión a tierra reduce
el riesgo de choque eléctrico al establecer una ruta de menor
resistencia para la corriente eléctrica. La lavavajillas viene
equipada con un cable eléctrico que tiene un conductor para
conexión a tierra y un enchufe con conexión a tierra. El enchufe
debe ser conectado a un contacto apropiado que esté instalado
y conectado a tierra de acuerdo con todos los códigos y
ordenanzas locales.
ADVERTENCIA: La conexión inadecuada del conductor
de conexión a tierra puede resultar en riesgo de choque eléctrico.
Pregunte a un electricista calificado o a un agente de servicio si
no está seguro si la lavavajillas está adecuadamente conectada
a tierra. No modifique el enchufe que viene con la lavavajillas.
Si no cabe en el contacto, pida que un electricista calificado
instale un contacto apropiado.
■
Para lavavajillas con conexión permanente:
Esta lavavajillas debe estar conectada a un sistema de
cableado de metal permanente, conectado a tierra, o se debe
tender un conducto para la conexión a tierra del equipo con los
conductores de circuito y conectado a la terminal de tierra del
equipo o al conductor de suministro de la lavavajillas.
Peligro de Vuelco
No use la lavavajillas antes de estar completamente instalada.
No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar heridas serias o cortaduras.
ADVERTENCIA
MANTENIMIENTO DEL LAVAVAJILLAS
Detergentes
Se recomienda usar pastillas y paquetes previamente medidos
de alta calidad para mejorar el rendimiento.
Está comprobado que las pastillas y los paquetes de alta calidad
son más ecaces que los detergentes en polvo, líquidos o en gel
para reducir las películas residuales en la vajilla. Al usar pastillas
y paquetes, las películas blancas comenzarán a reducirse o
a eliminarse con el tiempo. Son adecuados para todos los
niveles de dureza y de suciedad. Además, al usar un agente de
enjuague, se puede minimizar la acumulación repetida de película
blanca (no todos los paquetes y las pastillas contienen agente
de enjuague). Coloque siempre los detergentes previamente
medidos en el compartimiento principal y cierre la tapa.
El indicador de prelavado en la tapa del dispensador es para
clientes que usan detergente en polvo o gel y desean añadir
una cantidad de detergente al ciclo de prelavado. El volumen de
detergente que se añade aquí es de aproximadamente 8 cm³,
si se llena completamente. Cualquier detergente que se añada
aquí se agregará inmediatamente al lavado cuando inicio el ciclo
versus el detergente dentro del dispensador, el cual se añada
durante el ciclo principal de lavado.
NOTA: Siga las instrucciones del paquete cuando use otros tipos
de detergente para lavavajillas.
■ Use únicamente detergentes para lavavajillas automáticos.
Agregue el detergente justo antes de comenzar el ciclo.
■ El detergente para lavavajillas automáticos produce mejores
resultados cuando está fresco. Guarde el detergente bien
cerrado en un lugar fresco y seco.
■ Los residuos minerales del agua extremadamente dura
(15 granos por galón de EE.UU. o más) pueden dañar su
lavavajillas y hacer difícil que se obtengan buenos resultados.
Se recomienda usar un ablandador de agua para evitar daños
y obtener buenos resultados.
■ Para obtener más información acerca de los detergentes en
polvo, líquidos y en gel, y sobre las condiciones de agua dura,
consulte el sitio web de la marca.
Agente de enjuague
Al usar agente de enjuague, se optimizará el desempeño
de lavado y secado. Este lavavajillas ha sido diseñado
especícamente para usarse junto con agente de enjuague,
para obtener un mejor desempeño de secado y controlar la
acumulación de depósitos de agua dura. El agente de enjuague
se debe agregar al producto cada 1 a 3 meses dependiendo del
uso.
Consulte la Guía de inicio rápido o el sitio web de la marca para
obtener información sobre cómo llenar el depósito de agente de
enjuague.
Selección de ciclo y uso de energía
Los lavavajillas ecientes funcionan por más tiempo para ahorrar
agua y energía, de la misma manera que ahorra gasolina cuando
conduce un automóvil más despacio. El tiempo normal de un
ciclo es de aproximadamente 2½ horas, pero puede demorar
menos o bastante más según sus selecciones, la temperatura
del agua de entrada y la cantidad de suciedad de alimentos en
la vajilla. Para un desempeño óptimo, el lavavajillas debe estar
conectado a un suministro de agua caliente de 120°F (49 °C).
Si primero presiona el botón Start (Inicio), se seleccionará
automáticamente el ciclo principal con sensor que tiene función
de secado con calor. El ciclo detecta la cantidad de suciedad y
su resistencia para ajustar el ciclo para una mejor limpieza.
Sanitize o Sani (Higienizar)
Higieniza los platos y la cristalería según el estándar 184 de
NSF International NSF/ANSI para lavavajillas domésticos. Los
lavavajillas domésticos certicados no fueron diseñados para
establecimientos con licencia para alimentos. Solo los ciclos de
higienización fueron diseñados para cumplir los requisitos del
estándar de rendimiento NSF/ANSI 184 para eliminación de la
suciedad y ecacia de la higienización. No existe la intención,
de forma directa o indirecta, de que todos los ciclos de un
lavavajillas con certicación NSF/ANSI 184 cumplan el estándar
de rendimiento NSF/ANSI 184 para eliminación de la suciedad
y ecacia de la higienización. El indicador Sani Rinse (Enjuague
sanitario) se ilumina al nal del ciclo si la opción Sani Rinse
(Enjuague sanitario) se completó con éxito. Si no se activa el
indicador, posiblemente se deba a que se interrumpió el ciclo.
W11768402B.indd 43W11768402B.indd 43 3/11/2026 6:10:57 PM3/11/2026 6:10:57 PM
44
INSTRUCCIONES DE MANTENIMIENTO PARA EL
USUARIO
Purga de aire de mostrador
Si tiene una purga de aire de desagüe, revísela y límpiela si el
lavavajillas no está desaguando bien.
Periodo prolongado sin uso
Para reducir el riesgo de daños a la propiedad durante
vacaciones o tiempo prolongado sin uso.
■ Cuando no vaya a usar el lavavajillas durante los meses
de verano, cierre el suministro de agua y de electricidad al
lavavajillas.
■ Asegúrese de que las tuberías de suministro de agua estén
protegidas contra congelamiento. La formación de hielo en las
tuberías de suministro puede aumentar la presión del agua y
dañar el lavavajillas o la casa.
■ Los daños ocasionados por congelamiento no están cubiertos
por la garantía.
■ Cuando guarde el lavavajillas en el invierno, evite daños por el
agua y haga que personal de servicio autorizado acondicione
el lavavajillas para el invierno.
Limpieza del exterior
Limpie el exterior del lavavajillas con un paño suave y húmedo,
y un detergente suave. Evite el uso de limpiadores abrasivos en
el exterior del lavavajillas. Los productos de limpieza abrasivos
pueden dañar el acabado.
Localización de problemas
El sitio web de la marca que gura en la Guía de inicio rápido
contiene información detallada para solucionar la mayoría de
los problemas con que los clientes se pueden encontrar. Esta
información le podría ahorrar el costo de una llamada al servicio
técnico.
Taza para objetos extraños
Si la taza para objetos extraño está llena, puede encontrar
información detallada sobre cómo vaciarla en la Guía de inicio
rápido o en el sitio web de la marca listado en dicha Guía.
W11768402B.indd 44W11768402B.indd 44 3/11/2026 6:10:58 PM3/11/2026 6:10:58 PM
45
REQUISITOS DE INSTALACIÓN
HERRAMIENTAS Y PIEZAS
Reúna todas las herramientas y piezas recomendadas antes de
comenzar la instalación. Lea y siga las instrucciones provistas
con cualquiera de las herramientas detalladas aquí.
Herramientas que pueden ser necesarias:
Llave para tubería Tenaza
Taladro Sierra de perforación
Martillo Pelacables
Cinta métrica Destornillador
Destornillador Philips Llave ajustable
Destornillador de cabeza plana Tijeras
Nivel Cepillo
Lapicero
Materiales que pueden ser necesarios:
(Es posible que se necesiten materiales adicionales para
cumplir con los códigos locales)
Conector MHT 3/4"FHT x 3/8". Alivio de conductos o tensiones
con certicación UL.
Cinta compuesta para rosca de
tubería
Accesorios de tubo
(apropiados para la tubería de
suministro de agua caliente)
Silicona Adaptador de la manguera de
descarga del lavavajillas
Abrazaderas de tipo tornillo
de 1
1
/
2
"-2" (38-50 mm)
Tubería de cobre con un
diámetro externo mínimo de
3/8"o tubería de suministro de
lavavajillas trenzada de metal.
W11768402B.indd 45W11768402B.indd 45 3/11/2026 6:10:58 PM3/11/2026 6:10:58 PM
46
Opcional: Manguera de
desagüe más larga (Longitud
máxima 12 pies [3,7m])
NOTA: Debe cumplir con los
estándares de comprobación
AHAM/IAPMO, ser compatible
con una conexión de desagüe
de 1" (25mm) y ser resistente
al calor y al detergente.
Pasacables de
gabinete
Para oricio de 1
1
/
2
" (38 mm)
en el gabinete.
NOTA:
Requerido para
gabinetes de metal.
Piezas suministradas:
a. Tiras de moldura laterales
(izquierda)
b. Tiras de moldura laterales
(derecha)
d. Tornillos Ø 3/16" x 1/2"
(Ø 4 mm x 13 mm) x 4
e. Soporte de montaje izquierdo
f. Soporte de montaje derecho g. Abrazadera de resorte
h. Abrazadera de tornillo j. Conector de goma
n. Tapón de puerta
personalizado* x 2
o. Tornillo de puerta
personalizado* x 2
s. Plantilla de perforación * t. Cierre de gancho y bucle*
v. Separador lateral y. Tornillos Ø 3/16" x 1
7
/
16
"
(Ø 4 mm x 36 mm) x 4
yy. Tornillos Ø 3/16" x 1
5
/
8
"
(Ø 4 mm x 42 mm)* x 2
z. Cinta de barrera contra la
humedad
i. Tapas y tornillos Ø 5/32" x
1/4" (Ø 4 mm x 6 mm) x 2*
u. Soporte de la placa de
protección (izquierda)*
uu. Soporte de la placa de
protección (derecha)*
w. Zócalo (32
1
/
4
" - 82 cm)*
r. Zócalo (34
1
/
4
" - 87 cm)* m. Zócalo (36
1
/
4
" - 92 cm)*
*Depende del modelo
NOTA: Si se utiliza una manguera trenzada exible, sustituya la
manguera de entrada después de 5 años para reducir el riesgo
de fallas. Registre las fechas de instalación o sustitución en las
mangueras para consultarlas en el futuro.
Instalaciones nuevas
Verique los códigos locales. Compruebe el suministro eléctrico
existente. Consulte la sección “Requisitos eléctricos”. Es
recomendable que todas las conexiones eléctricas sean hechas
por un instalador eléctrico calicado autorizado.
Herramientas adicionales requeridas:
Cortador de tubos pequeño Sierras perforadoras de 1/2"
(12,7mm), 3/4" (19mm), y
1
1
/
2
" (38mm)
Cubiertas antipellizco x 2
W11768402B.indd 46W11768402B.indd 46 3/11/2026 6:10:58 PM3/11/2026 6:10:58 PM
47
Para conexión por cable directo
El kit incluye una caja de empalmes de conversión. (Número de
pieza Whirlpool W11798476.) Para la instalación adecuada, consulte
las instrucciones de instalación proporcionadas con el kit.
Nota: Asegúrese de comprar únicamente piezas y accesorios
Whirlpool certicados de fábrica para su electrodoméstico. Su
instalación puede requerir piezas adicionales. Para pedirlas,
consulte la información de contacto que gura en la Guía de
inicio rápido.
REQUISITOS DE UBICACIÓN
El lavavajillas debe estar totalmente enclaustrado (cara superior,
lateral, posterior e inferior) tras la instalación. Un kit de panel
lateral está disponible mediante el distribuidor para la instalación
del lavavajillas en un extremo del conjunto de gabinetes.
También está disponible un accesorio de barrera contra la
humedad opcional para la instalación bajo un mostrador de
madera.
Revise la ubicación donde se instalará el lavavajillas. La ubicación
debe tener:
■ Un acceso adecuado para cargar y descargar la vajilla. Las
ubicaciones en esquinas requieren de un espacio libre mínimo
de 2" (5,1cm) entre el lado de la puerta del lavavajillas y la
pared o el gabinete.

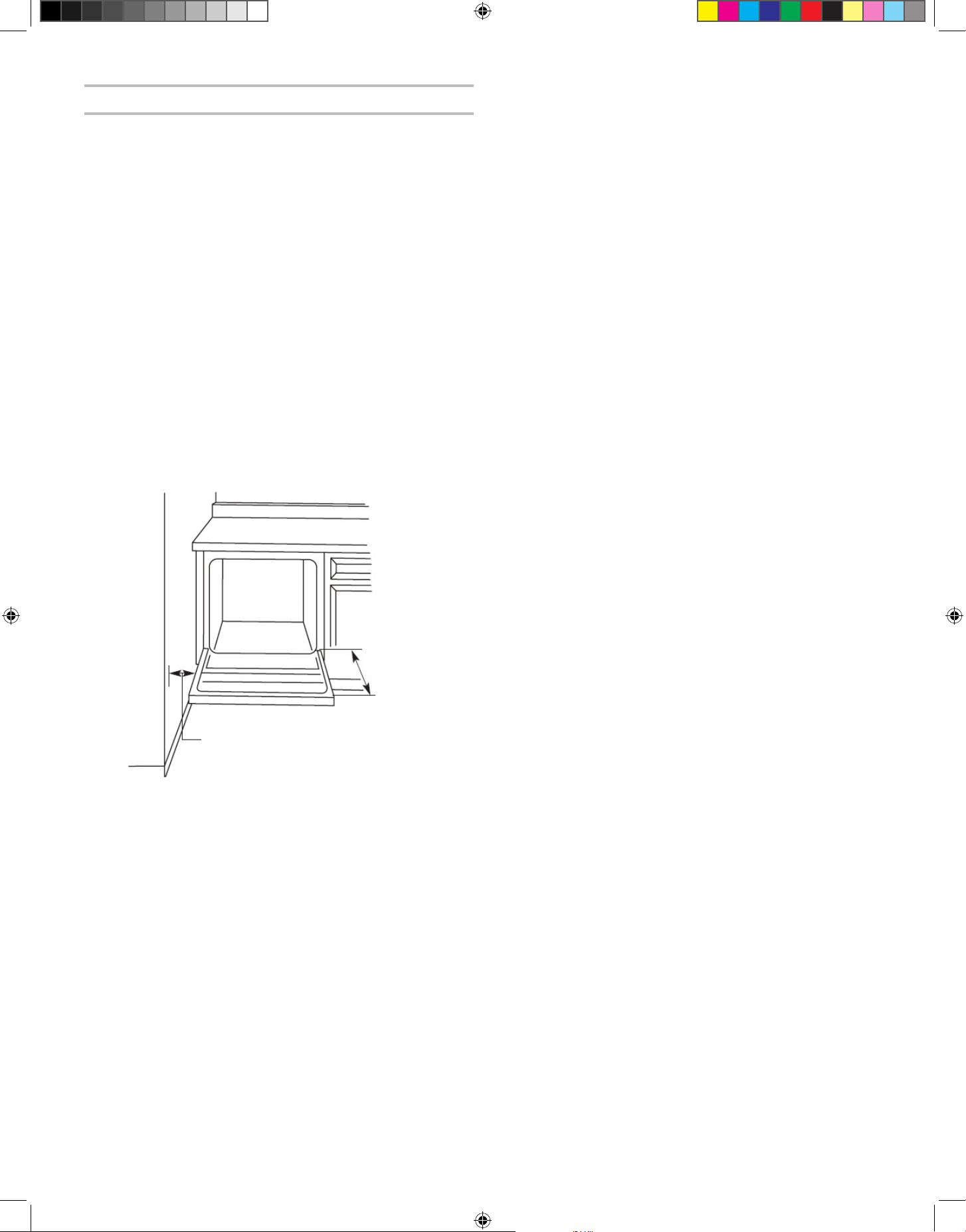

Countertop
Dishwasher
25
5
/
8
"
(65.1 cm)
2" (5.1 cm) min.
clearance for
door opening
■ Un acceso fácil a los sistemas de agua, electricidad y desagüe:
■ Se requiere un suministro eléctrico con conexión a tierra.
■ Este lavavajillas tiene una función de calentamiento de agua
y también requiere una conexión a una tubería de suministro
de agua caliente.
■ Compruebe que las tuberías, los cables y el desagüe estén
dentro de la zona sombreada que se muestra en la sección
“Dimensiones del producto y de la abertura del gabinete”.
■ No pase las tuberías de desagüe, de agua o el cableado
eléctrico por donde puedan interferir o hacer contacto con el
motor o las patas del lavavajillas.
■ Proteja el lavavajillas y las tuberías de agua que van al
lavavajillas contra el congelamiento. Los daños ocasionados
por congelamiento no están cubiertos por la garantía.
NOTA: Si no se va a utilizar el lavavajillas durante un tiempo
o si se encuentra en un punto donde pueda sufrir riesgo
congelación, solicite a personal de servicio autorizado que la
acondicione para el invierno.
■ Si se instala en una construcción nueva, enjuague la tubería
de suministro de agua para eliminar residuos antes de
conectarla a la válvula de llenado. Si no se enjuaga, los
residuos del suministro de agua pueden obstruir el ltro de la
válvula de llenado.
■ Una abertura cuadrada para tener un funcionamiento y una
apariencia adecuados.
■ La parte frontal del gabinete debe estar perpendicular respecto
al piso.
■ Piso nivelado.
Consejo útil: Si el piso frente a la abertura no está nivelado
con el piso detrás de la abertura, se pueden utilizar
suplementos para nivelar el lavavajillas.
NOTA: Para evitar que se muevan durante el funcionamiento
del lavavajillas, los suplementos deben estar sujetos
rmemente al piso.
■ La ubicación donde se instalará el lavavajillas debe proveer
espacios libres entre el motor y el piso. El motor no debe tocar
el piso.
■ No instale el lavavajillas sobre pisos alfombrados.
25 5/8"
(65,1 cm)
2" (5,1 cm) mín.
de holgura para
la abertura de la
puerta
Lavavajillas
Mostrador
W11768402B.indd 47W11768402B.indd 47 3/11/2026 6:10:59 PM3/11/2026 6:10:59 PM
48
DESPECIFICACIONES DEL LAVAVAJILLAS
INTEGRADO
24”
(610 mm )
23
”
028( 029 - mm mm )
18“
(460 mm )
(550 mm )
21 ⅝”
(448 mm)
17
”
mm 819 - mm 818( )
(448 mm )
“
(660 mm 027 - mm )
26
Min. 5.5 lbs (2.5 kg)
Max. 12.1 lbs (5.5 kg)
” Min.
(18 mm)
(500 mm )
M ax.
”
INTEGRADO INFERIOR
24”
(610 mm)
18“
(460 mm)
23
⁄
63 - ”
⁄
”
)mm 029 - mm 028(
(570 mm)
22
”
(448 mm)
17
”
23
⁄
63- ”
⁄
”
)mm 819 - mm 818(
)mm 217(
28 ”
NOTA: El lavavajillas se puede colocar debajo del mostrador con aproximadamente 3/32" (2 mm) de espacio libre.
W11768402B.indd 48W11768402B.indd 48 3/11/2026 6:10:59 PM3/11/2026 6:10:59 PM
49
REQUISITOS DE DESAGÜE
■ Se provee una manguera nueva de desagüe con su lavavajillas.
Si la manguera de desagüe no es lo sucientemente larga,
utilice una manguera de desagüe nueva con una longitud
máxima de 12 pies (3,7m) que cumpla con todos los
estándares de comprobación actuales de AHAM/IAPMO,
que sea resistente al calor y al detergente, y que encaje en el
conector de desagüe de 1" (2,5cm) del lavavajillas.
NOTA: No conecte múltiples mangueras de desagüe juntas.
■ Asegúrese de conectar la manguera de desagüe al conector de
residuos en “T” o a la entrada del colector de residuos sobre
el sifón de desagüe en la plomería de la casa, y a un mínimo
de 20" (50.8 cm) por encima del piso. Se recomienda que la
manguera de desagüe tenga un bucle de 28" (71,1 cm) del piso
del gabinete y que se je con rmeza al gabinete o a la pared,
o que se conecte a una purga de aire.
■ Asegúrese de utilizar una purga de aire si la manguera de
desagüe está conectada a la plomería de la casa a una altura
menor de 20" (50,8cm) sobre el contrapiso o el piso.
Uso de la purga de aire
■ Si se requiere, la purga de aire se debe instalar siguiendo las
instrucciones de instalación de la misma. Al conectar la purga
de aire, se requiere una manguera de goma (no proporcionada)
para conectarla al tubo de residuos en “T” o la entrada del
colector de residuos.
■ Use accesorios para tuberías de desagüe con un diámetro
interior de 1,3cm (1/2") mínimo.
REQUISITOS DEL SUMINISTRO DE AGUA
■ Este lavavajillas tiene una función de calentamiento de agua y
también requiere una conexión a una tubería de suministro de
agua caliente.
■ Una tubería de agua caliente con presión de agua de 4.35psi
a 145psi (de 30kPa a 1000kPa), que pueda ser vericada por
un plomero autorizado.
■ Agua a 120°F (49°C) en el lavavajillas.
■ Tubería de cobre con un diámetro externo de 3/8" (0,9cm) con
racor con conexión de compresión o tubería de suministro de
agua trenzada exible.
NOTA: No se recomienda usar tubería de plástico de 1/2"
(1,3cm) mínimo.
■ Un codo de 90° con una conexión de manguera de 3/4"
(1,9cm) con una arandela de goma.
■ No suelde a una distancia menor de 6" (15,2cm) de la válvula
de entrada del agua.
■ Si la instalación se realiza en una construcción nueva,
asegúrese de enjuagar las tuberías de suministro de agua
domésticas antes de conectar el lavavajillas para eliminar
cualquier residuo presente en la tubería de suministro.
NOTA: Si se va a reemplazar un lavavajillas existente, se
recomienda instalar una nueva tubería de agua y manguera de
desagüe (suministradas) con el nuevo lavavajillas.
REQUISITOS ELÉCTRICOS
Asegúrese de que la conexión eléctrica y el tamaño del cable
sean adecuados y cumplan con el Código nacional eléctrico,
ANSI/NFPA 70, su edición más reciente, y con todos los códigos
y las ordenanzas locales.
Puede obtener una copia de los códigos antes indicados en:
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
Debe tener:
■ Un suministro eléctrico de 120V, 60Hz, CA solamente, con
fusibles de 15 A o 20A.
■ Solamente cable de cobre, mínimo n.º 16 AWG clasicado a
75°C o más.
■ Se permite un máximo de 2 conductores de suministro de
cable en sitio (tamaño máximo: 12AWG) y 1 conductor de
conexión a tierra en la caja de terminales.
Se recomienda:
■ Un fusible retardador o un disyuntor.
Requisitos del circuito:
■ El lavavajillas se puede instalar en el mismo circuito que el
triturador de basura siempre y cuando el circuito derivado no
exceda la carga calculada del circuito y cumpla con todos los
códigos y regulaciones vigentes, como, por ejemplo, la edición
más reciente del Código nacional eléctrico, ANSI/NFPA 70.
■ No se puede realizar ninguna otra conexión eléctrica dentro
de la caja de terminales del lavavajillas más que la conexión a
tierra y la de suministro eléctrico de esta.
Si va a conectar el lavavajillas con un cable de suministro
eléctrico:
■ Use un cable de suministro de energía con
certicación UL para uso con lavavajillas.
■ Conecte a un tomacorriente con conexión a tierra de
3terminales. El tomacorriente debe cumplir con todos
los códigos y ordenanzas locales.
■ Asegúrese de que la tensión y la frecuencia que
guran en la placa de datos se correspondan con el
suministro eléctrico doméstico. Estos datos deben
corresponder a evitar lesiones y daños en la máquina.
En caso de duda, consulte a un electricista calicado.
■ Conecte el lavavajillas a la red eléctrica solo cuando se hayan
completado todos los trabajos de instalación y plomería.
■ No use ningún cable de extensión o dispositivo de salida
portátil para conectar el lavavajillas a una fuente de
alimentación.
■ El receptáculo del suministro de energía para el
electrodoméstico debe instalarse en un gabinete o pared
adyacente al espacio debajo del mostrador donde se instalará
el electrodoméstico.
■ El oricio de acceso del cable de alimentación al
compartimiento de instalación debe ser liso y redondeado y
debe ser lo sucientemente grande como para que pase el
enchufe de jación. La mayor dimensión de la abertura no
deberá ser superior a
1,5" (38 mm). Si la partición es de metal, debe cubrirse con
una arandela de gabinete.
■ Al instalar o desmontar el electrodoméstico, debe tenerse
cuidado de no dañar el cable de alimentación.
Purga de
aire
W11768402B.indd 49W11768402B.indd 49 3/11/2026 6:10:59 PM3/11/2026 6:10:59 PM
50
INSTRUCCIONES DE INSTALACIÓN
ADVERTENCIA
Peligro de Choque Eléctrico
Desconecte el suministro de energía en la caja de
fusibles o cortacircuitos antes de instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar la muerte o
choque eléctrico.
1. Desconecte el suministro eléctrico
Desconecte el suministro eléctrico en la caja de fusibles
o la caja de cortacircuitos antes de instalar el lavavajillas.
2. Cierre el suministro de agua
Cierre el suministro de agua al lavavajillas.
PREPARACIÓN DE LA ABERTURA DEL
GABINETE: INSTALACIONES NUEVAS
3. Perfore orificios en el lugar
de la nueva instalación
Ubicación
opcional
Ubicación
recomendada
1½"
(3,8cm)
1/2"
(1,27 cm)
El receptáculo del suministro de energía para el electrodoméstico
debe instalarse en un gabinete o pared adyacente al espacio
debajo del mostrador donde se instalará el electrodoméstico.
NOTA: Consulte la sección “Dimensiones del producto y de la
abertura del gabinete” para la ubicación correcta del oricio y las
medidas de la zona sombreada.
Taladre un oricio para la manguera de desagüe de 1½
"
(3,8cm)
en la parte trasera o lateral del gabinete, dependiendo de la
ubicación del paso de la manguera de desagüe y de la conexión
a la manguera de desagüe.
Taladre un oricio para la manguera de suministro de agua
de 1/2" (1,27cm) en la parte trasera o lateral del gabinete
dependiendo de la ubicación del paso de la manguera de
suministro de agua y de la ubicación de la conexión.
Taladre un oricio de 1½" (3,8cm) para el cable eléctrico en la
parte derecha o trasera del gabinete.
4. Lije los orificios hasta que queden
lisos
Gabinete de
madera
Gabinete
de metal
Gabinete de madera: Lije el oricio hasta que quede liso.
Gabinete de metal: Cubra los bordes del oricio con el
pasacables incluido en el kit del cable de alimentación. Consulte
la sección “Herramientas y piezas” para obtener detalles acerca
de las piezas.
Consejo útil: Será más fácil conectar el lavavajillas si dirige el
cable dentro de la abertura del gabinete desde el lado derecho.
INSTALACIÓN OPCIONAL DE LA BARRERA
CONTRA LA HUMEDAD - RECOMENDADO
PARA LOS MOSTRADORES DE MADERA
5. Suplementos para barrera contra la
humedad/madera
Barrera
contra
la
humedad
Instale los
suplementos
de madera
Compruebe que la zona bajo el gabinete está limpia y seca para
la instalación de la barrera contra la humedad. Retire la parte
trasera de la barrera contra la humedad y aplique a la parte
inferior del mostrador a lo largo del borde delantero. Después de
presionar la cinta contra la parte inferior del mostrador, pase los
dedos a lo largo de la barrera contra la humedad con una presión
rme y uniforme para garantizar una buena adherencia.
NOTA: La cinta de barrera contra la humedad es un nivel
de protección adicional y opcional para la instalación de un
lavavajillas bajo un mostrador de madera. Si se suministra una
barrera antihumedad con la unidad, debe instalarse en la parte
inferior de cualquier mostrador de madera, tablero de partículas
o laminado para evitar posibles daños a largo plazo. La barrera
contra la humedad no es necesaria para los mostradores de
materiales como el granito, la piedra y el mármol.
W11768402B.indd 50W11768402B.indd 50 3/11/2026 6:10:59 PM3/11/2026 6:10:59 PM
51
NOTA: Instale suplementos de madera si el anclaje lateral y
el espacio entre los lados del gabinete y del lavavajillas son
superiores a 1/2" (1,27cm) a cada lado, o si son superiores a la
longitud de los tornillos de anclaje laterales.
TAPONES LATERALES, TIRAS DE MOLDURA,
SOPORTES DE ESQUINA
x4
v.
6. Cómo instalar los tapones laterales
Instale los tapones a ambos lados de la máquina.
Apriete con la mano, no use destornillador (Figura A).
7. Cómo instalar las tiras de moldura
lateral
El material exible debe estar orientado hacia adelante (Figura A).
Retire la cinta adhesiva (Figura B).
Coloque las tiras de moldura en el borde delantero de las
paredes laterales
(Figura C).
8. Preparación para la instalación de
soportes de montaje
x1
e.
x1
f.
Coloque los dos soportes de montaje en las esquinas superiores
del lavavajillas.
Doble los lados de los soportes de montaje como se muestra en
la gura.
PREPARE EL LAVAVAJILLAS
Peligro de Vuelco
No use la lavavajillas antes de estar completamente
instalada.
No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar heridas
serias o cortaduras.
ADVERTENCIA
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
9. Ponga el lavavajillas sobre su parte
posterior
Consejo útil: Coloque un cartón debajo del lavavajillas y no
lo quite hasta que la misma quede instalada en la abertura del
gabinete, para evitar daños al revestimiento del piso.
Con la ayuda de dos o más personas, sujete los lados del marco
de la puerta del lavavajillas y apoye el lavavajillas sobre su parte
posterior.
No utilice el panel de la puerta como mesa de trabajo sin antes
cubrirlo con una toalla para no rayar el mismo.
A
B
C
Vista superior
W11768402B.indd 51W11768402B.indd 51 3/11/2026 6:11:00 PM3/11/2026 6:11:00 PM
52
10. Instalación de gomaespuma
Abra la cinta aislante de espuma y siga las instrucciones que
contiene.
NOTA: Este paso no es imprescindible, pero le ayudará a mejorar
la insonorización.
11. Mida la abertura del gabinete
Mida la altura de la abertura del gabinete desde la parte inferior
del mostrador hasta el piso donde se va a instalar el lavavajillas.
Asegúrese de medir desde el punto más bajo del lado inferior del
mostrador y desde el punto más elevado del piso.
12. Ajuste de pata niveladora
Use una llave para aojar las patas niveladoras al principio de ser
necesario.
Ajuste las cuatro patas niveladoras a la misma altura; gírelas
hacia la derecha o izquierda según lo necesite.
La unidad viene con las patas establecidas para una instalación
de una altura de 33
5
/8 " (85,4 cm). Si la altura de su abertura es
de 34½" (87,6cm), deberá bajar todas las patas 7/8" (2,22 cm).
13. Regule la altura
Si la altura del gabinete es de 33
7
/
8
" a 35
7
/
8
" (861 - 911 mm)
instale las patas para ambos lados como se muestra en la gura.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
14. Ponga el lavavajillas de pie
Con la ayuda de dos o más personas, ponga el lavavajillas en
posición vertical.
NOTA: No instale la placa de protección hasta que se le indique.
15. Instale las cubiertas antipellizco
Retire la cubierta adhesiva. Aplique la cubierta a ambos lados del
producto.
W11768402B.indd 52W11768402B.indd 52 3/11/2026 6:11:00 PM3/11/2026 6:11:00 PM
53
CONECTE LA TUBERÍA DE AGUA A LA
VÁLVULA DE LLENADO
Instale una válvula de cierre de fácil acceso (no suministrada)
en la tubería de suministro de agua. Todas las conexiones de
soldadura deben realizarse antes de conectar la línea de agua a
la válvula de entrada de agua del lavavajillas. También se puede
suministrar agua al lavavajillas utilizando una línea de manguera
trenzada exible.
Verique con sus fuentes de suministro de plomería la manguera
y el codo adecuados y los accesorios necesarios para la tubería
de suministro de agua. Este material no se suministra y debe
comprarse por separado.
■ Línea de suministro de agua caliente: Use tubería de cobre con
un diámetro externo mínimo de 3/8"o tubería de suministro de
lavavajillas trenzada de metal.
■ Las temperaturas requeridas para la soldadura y el sudor
dañarán la válvula de entrada de agua del lavavajillas, por lo
que si se necesita alguna operación de este tipo, mantenga la
fuente de calor a una distancia mínima de 7
7
/8" (200 mm) de la
válvula de entrada de agua del lavavajillas.
■ No debe haber curvas pronunciadas en la línea de agua que
puedan restringir el ujo de agua.
■ Se debe usar el compuesto de rosca de la tubería para sellar la
conexión. Antes de conectar la línea de suministro de agua de
cobre al lavavajillas, enjuáguela con agua caliente para eliminar
cualquier material extraño.
– Para una tubería de cobre, continúe con el paso 16.
– Para una tubería flexible, continúe con el paso 18.
16. Tubería de agua de cobre
Si se utiliza una tubería de cobre, determine la longitud total
de la tubería de cobre necesaria para llegar al suministro de
agua, corte a la longitud necesaria y conecte con racores de
compresión.
Tuerca
Férula
17. Deslice la tuerca y la férula sobre la
tubería (solamente tubería de cobre)
Solo tubería de cobre: Coloque la tubería en el racor hasta
donde sea posible. (La tubería de cobre se dobla y retuerce con
facilidad.) Empuje la tuerca y la férula hacia adelante y ajuste, de
modo que quede justo contra la rosca del codo.
NOTA: Para evitar vibraciones durante el funcionamiento,
disponga la tubería de suministro de agua de modo que no toque
la base, el bastidor o el motor. Si está usando una tubería de
cobre, saltee el paso 18 y vaya al paso 19.
18. Tubería flexible
Tubería trenzada flexible: Compruebe que la tubería trenzada
exible posea la longitud suciente.
Consiga un racor 3/4" FHT x 3/8" MHT con codo de 90°.
Conecte el racor de compresión de 3/8" (9,5mm) del racor
acodado de 90° a la tubería de suministro de agua. Fíjelo de
modo que la conexión de 3/4" (19mm)quede mirando hacia
arriba como se mostró anteriormente.
19. Añadir accesorio a la línea de
suministro de agua
Conector 3/4" FHT x 3/8" MHT
W11768402B.indd 53W11768402B.indd 53 3/11/2026 6:11:00 PM3/11/2026 6:11:00 PM
54

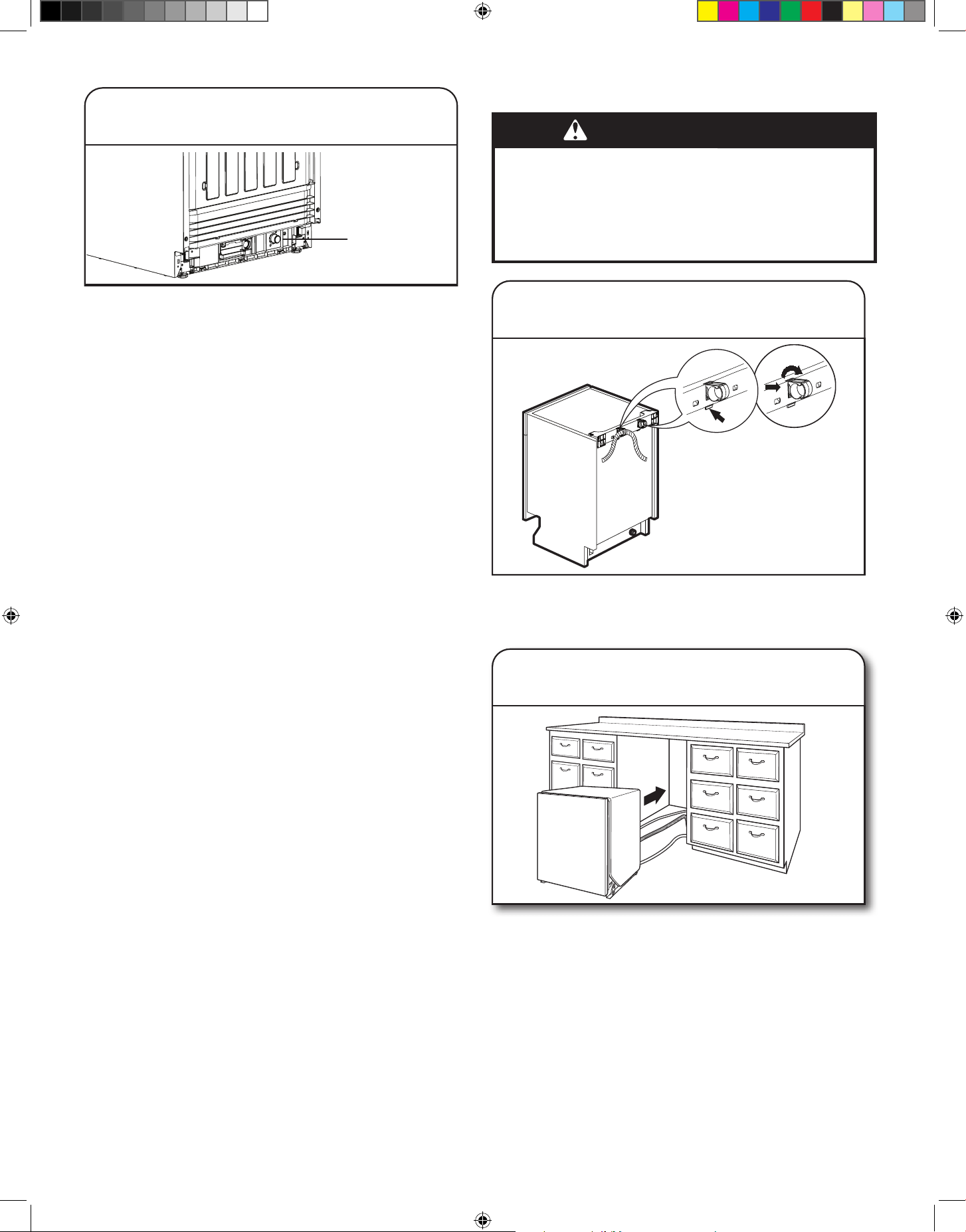

20. Conecte la manguera de llenado a la
válvula de llenado
Válvula de llenado
Compruebe que la arandela de goma está encajada debidamente
en el conector. Deslice el racor de 3/4" (19mm) del codo de 90°
hacia la válvula, y ajuste a mano para no dañar la rosca. Ajuste a
mano hasta que el acoplamiento quede jado.
Utilice alicates para comprobar que el acoplamiento está
apretado. Puede que sea necesario entre 1/4 y 1/2 giro adicional
para sellar la junta de goma. Pase la manguera de llenado por el
lado izquierdo de la parte trasera de la unidad.
NOTA:
■ No use cinta con los racores de compresión.
■ No ajuste demasiado. Puede ocasionar daños en el
acoplamiento.
■ Tienda la tubería de suministro de agua por la parte trasera de
la unidad antes de instalarla.
COLOQUE EL LAVAVAJILLAS EN EL GABINETE
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover e instalar
la lavavajillas.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
21. Retire el soporte de la manguera de
desagüe
Antes de colocar la máquina en el gabinete, retire los soportes
de la manguera de la parte posterior de la máquina como se
muestra en la gura. Los soportes se pueden usar para jar el
desagüe al gabinete o a la pared.
22. Mueva el lavavajillas cerca de la
abertura del gabinete
Pase los elementos a través de los oricios en el gabinete y tire
para tensarlos mientras se introduce el lavavajillas en el gabinete.
W11768402B.indd 54W11768402B.indd 54 3/11/2026 6:11:01 PM3/11/2026 6:11:01 PM
55

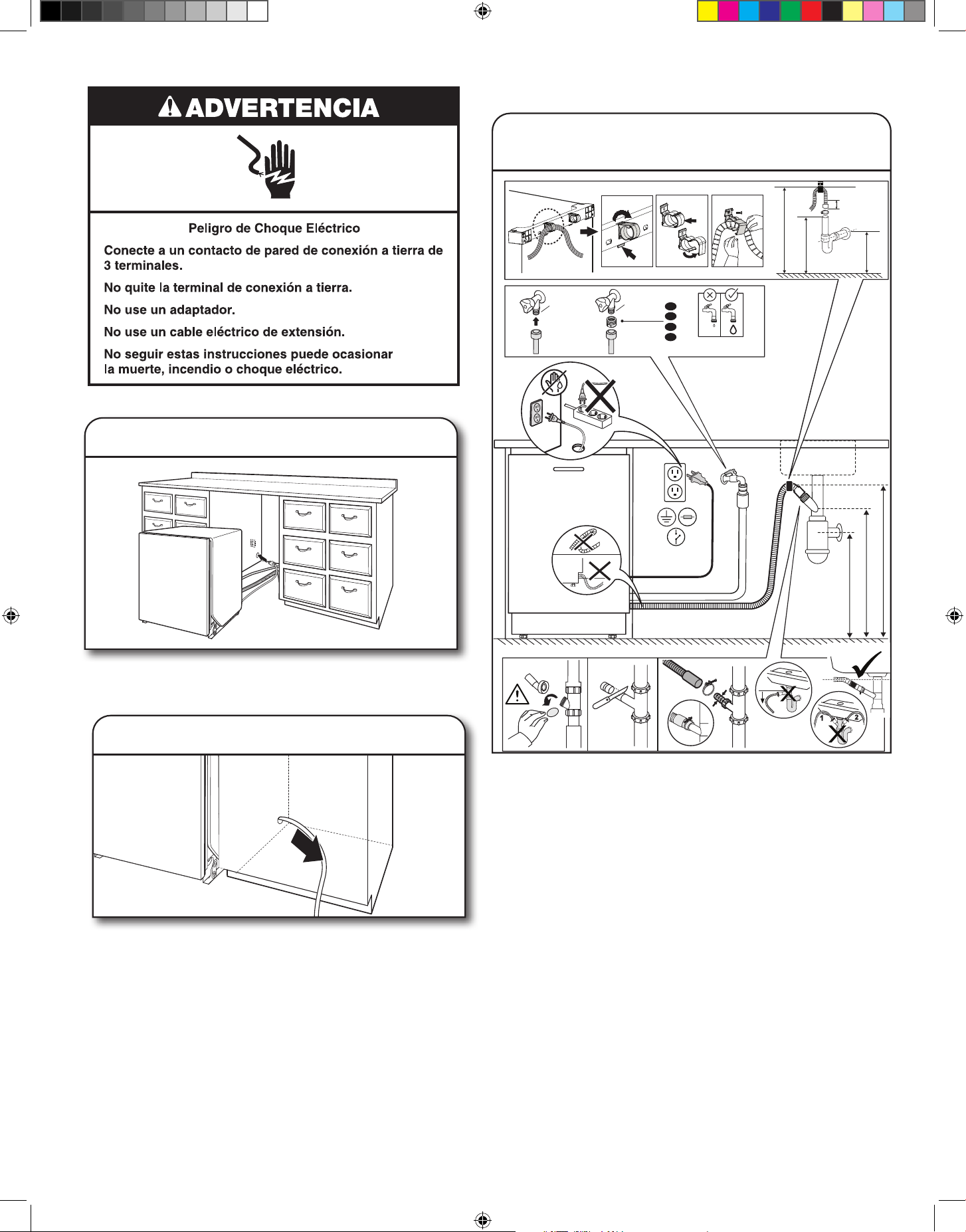

23. Pase el cable de alimentación
Pase el extremo del cable de alimentación por el oricio en la
parte recortada antes de deslizar el lavavajillas en la abertura del
gabinete.
24. Tire del cableado flojo de los servicios
NOTA: Tire de los elementos de suministro para tensarlos
mientras se introduce el lavavajillas en la abertura del gabinete
para evitar dobleces.
CONEXIÓN DE LA MANGUERA DE DESAGÜE
25. Información de conexión
~1800 mm
~2000 mm
~1500 mm
~59 1/16
"
~70 7/16
"
~78 3/4
"
(300 mm)
min. 11 13/16
"
(500 mm)
min. 19 11/16
"
max. 39 3/8
"
(1000 mm)
h.
Ø min 1
"
(25 mm)
(min. 300 mm)
min. 11 13/16
"
(min. 120 mm)
min. 4 3/4
"
(max. 1000 mm)
max. 39 3/8
"
(min. 500 mm)
min. 19 11/16
"
min: 0,05 MPa/0,5 Bar
max: 1 MPa/10 Bar
3/4"
(19,1 mm)
3/4"
(19,1 mm)
FI
NO
SE
DK
1/2"
(12,7 mm)
3/4"
(19,1 mm)
■ Use la manguera de conexión de goma suministrada y las
abrazaderas de la manguera de desagüe para conectar
la manguera de desagüe del lavavajillas a la conexión de
desagüe
■ Use la abrazadera de resorte para asegurar la manguera de
conexión de goma a la manguera de desagüe del lavavajillas.
Use la abrazadera de tornillo para asegurar la manguera de
conexión de goma a la conexión del desagüe de plomería.
W11768402B.indd 55W11768402B.indd 55 3/11/2026 6:11:02 PM3/11/2026 6:11:02 PM
56
26. Conexión de la manguera de desagüe
h.
Conecte la manguera de desagüe a la tubería de desagüe.
DRENAR – PREPARAR
NOTA: Se debe utilizar una de las conexiones de desagüe que
se muestran en las ilustraciones o el lavavajillas no funcionará
correctamente. Una manguera que se sujeta a un rociador de
fregadero puede reventarse si se instala en la misma línea de
agua que el lavavajillas. Si su fregadero tiene uno, se recomienda
desconectar la manguera y tapar el oricio.
La longitud total de la manguera de desagüe es de “aprox. 7 pies
(2,134 mm)”. Si se requiere una extensión de manguera, se debe
utilizar una manguera de drenaje de igual calidad.
La longitud máxima no debe exceder “aprox.
12 pies (3,658 mm)”. De lo contrario, el proceso de limpieza se
verá afectado negativamente.
27. Debajo del desagüe del fregadero
A
Instale un tubo trasero. (Figura A)
Debe agregar un bucle de al menos 28" (710 mm) por encima
del piso del gabinete y por encima de la conexión de desagüe en
la manguera de desagüe para evitar que el agua residual no se
drene correctamente y cause resultados de lavado decientes o
un mal olor.
Desagüe debajo del fregadero
(alternativa)
A
g.
j.
Dado que el diámetro de la conexión es diferente al de las
conexiones estándar de la manguera de descarga, utilice la
pieza de conexión provista con la máquina con las instrucciones
ilustradas.
28. Instale un espacio de aire
B
Verique con la ordenanza local el tipo de espacio de aire
requerido. Si la ordenanza local requiere un espacio de aire
(Figura B).
29. Recipiente de desechos
C
Cada instalador tiene una conexión para lavavajillas. Consulte el
manual de instalación para una conexión correcta (Figura C).
W11768402B.indd 56W11768402B.indd 56 3/11/2026 6:11:02 PM3/11/2026 6:11:02 PM
57
ASEGURAR LOS GABINETES
NOTA: Asegúrese de que la máquina esté nivelada con el
mostrador. La máquina no debe estar delante o detrás del
mostrador.
30. Ajustar los niveles de las patas
Reajuste los niveles de las patas delanteras con un destornillador
ranurado o con la mano para equilibrar el lavavajillas y levántelo
debajo del mostrador, asegúrese de que la unidad esté nivelada.
+
-
+
-
31. Reajuste los niveles de las patas
traseras
Reajuste los niveles de las patas traseras con un destornillador
para equilibrar el lavavajillas y elevarlo a la altura requerida
utilizando los soportes suministrados.
= = =
32. Fije al mostrador
Fije el lavavajillas debajo del mostrador con los cuatro tornillos
(Ø 3/16" x 1/2" - Ø 4 mm x 13 mm) proporcionados como se
muestra en el siguiente paso.
33. Instale los soportes de esquina
Si su mostrador es de madera, asegure los soportes de montaje
a la derecha y a la izquierda hasta la parte inferior del mostrador.
Si su mostrador no es de madera, asegure los soportes a los
gabinetes adyacentes.
x4
y)
4x
34. Fije al gabinete
Asegure la máquina desde el interior del gabinete en los cuatro
puntos indicados con los tornillos provistos.
NOTA: Si no está instalando un panel a medida y/o zócalo,
continúe en el paso (45) e instale los soportes de zócalo.
W11768402B.indd 57W11768402B.indd 57 3/11/2026 6:11:02 PM3/11/2026 6:11:02 PM
58
INSTRUCCIONES DE INSTALACIÓN PARA EL
PANEL A MEDIDA
NOTA:
■ No se incluye la manija para el panel a medida.
■ Todos los herrajes provistos para el montaje son para un
panel de madera de 3/4" (19 mm) de espesor. Si se utiliza
un panel de madera con menor espesor o materiales que no
sean madera, será responsabilidad del cliente obtener los
tornillos del largo adecuado y ajustar los oricios pilotos en
consecuencia.
■ Si reutiliza un panel a medida de un lavavajillas anterior,
primero revise si el tamaño general del panel sirve para la
nueva aplicación.
35. Dimensiones del panel a la medida
Peso (máx.) : 5,5 Kg (12,1 lbs)
17 ¹/2" to 17 ³/4"
(442 - 448 mm)
28" (711 mm)
³/4" (19 mm)
Mida y corte el panel a las medidas apropiadas.
36. Taladre previamente los orificios del
panel con la plantilla del panel
=
=
Punto central
o) s)
Fije la plantilla provista a la parte de atrás del panel a la medida
con cinta adhesiva. Asegúrese de que el centro de la plantilla
esté alineado con el centro del panel de madera y que la parte de
arriba de la plantilla esté alineada con la cara superior del panel
de madera.
NOTA: No taladre a una profundidad mayor de 5/8" (16mm)
para evitar taladrar a través del panel. Las profundidades de los
oricios piloto provistas son para un panel de 3/4" (19mm) de
grosor.
Marque 2 oricios piloto en el panel de madera utilizando la
plantilla provista. Taladre previamente 2 oricios piloto con una
broca de 3/32". Use cinta adhesiva para marcar la broca y así
medir la profundidad del oricio. Taladre oricios piloto de una
profundidad aproximada de 5/8" (16mm) en el panel a medida.
Si reutiliza un panel a medida de un lavavajillas anterior, retire el
panel del producto anterior. Coloque la plantilla sobre los oricios
nuevos y controle que estén en la ubicación correcta. Taladre los
oricios que necesite según la plantilla.
37. Fije los pernos al panel a la medida
Peso (máx.)
5,5 Kg (12,1 lb)
n)
o)
t)
Fije los vástagos en el panel de madera con los 2 tornillos que se
proveen.
38. Instale la manija
6" (152,4 mm)
Instale las manijas a la medida en la parte frontal del panel de
madera, dentro de la línea punteada.
IMPORTANTE: Si la manija se ja en la parte trasera del
panel a la medida, los oricios para los tornillos deberán estar
avellanados para que las cabezas de los tornillos queden
alineadas con el panel. Si la manija se ja en la parte frontal del
panel a la medida, el largo de los tornillos no puede exceder el
grosor del panel.
(T)
39. Preparación de la puerta del producto
W11768402B.indd 58W11768402B.indd 58 3/11/2026 6:11:03 PM3/11/2026 6:11:03 PM
59

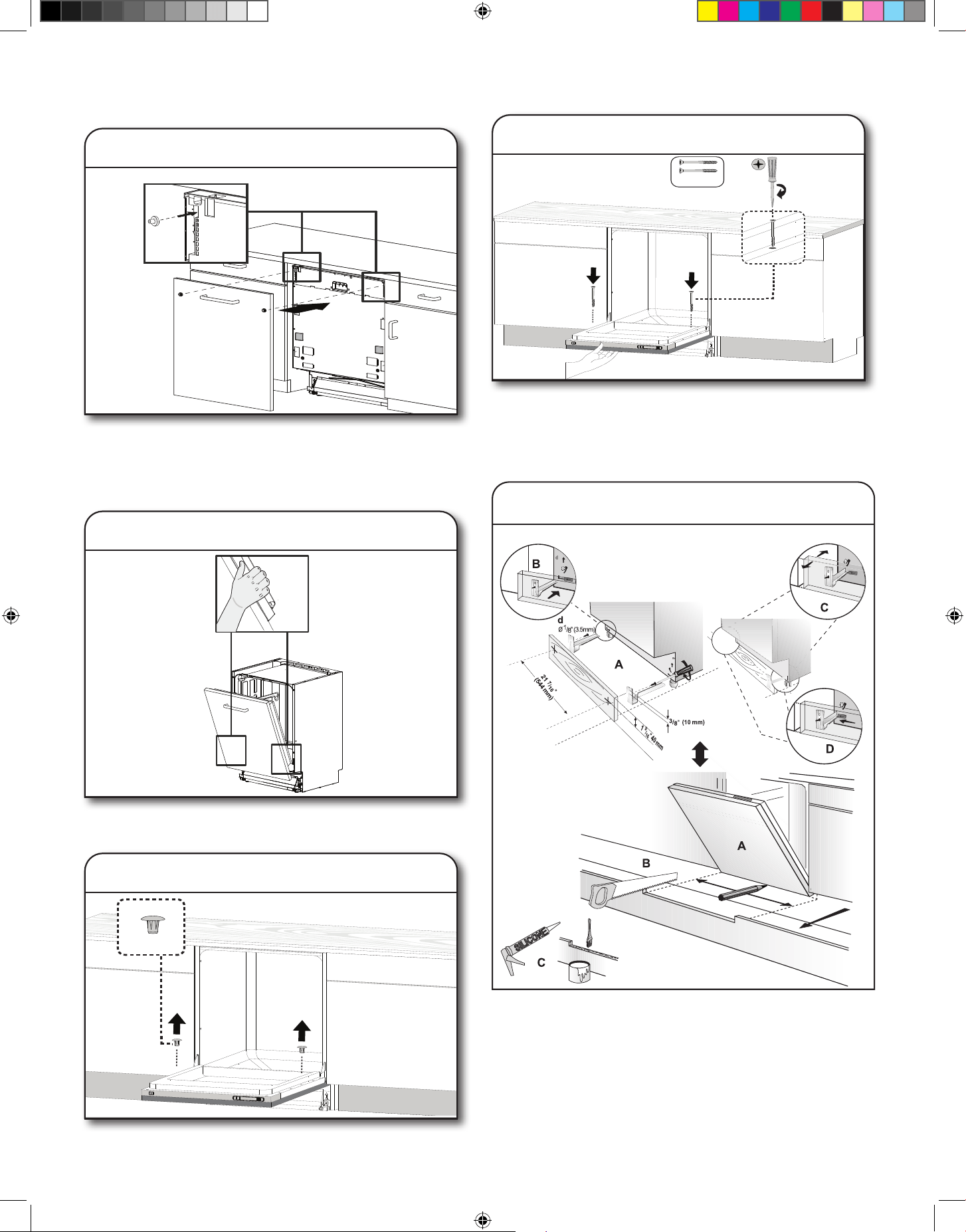

Despegue la cubierta de un lado de la tira adhesiva y aplíquela a
las ubicaciones de la puerta como se muestra. Una vez aplicado,
retire también la capa exterior de ambas tiras adhesivas.
40. Instalación del panel a la medida
Alinee los taquetes del panel a la medida con las ranuras en
forma de bocallave ubicadas en el ensamblaje de la puerta.
Asegúrese de que los espárragos encajan en las ranuras de
bocallave. Deslice el panel de madera hacia abajo hasta que la
supercie superior del panel de madera esté al ras con la parte
superior del piso.
41. Adhiera el panel a la puerta
Sujete la puerta como se muestra y apriete la parte inferior del
panel a la puerta enganchando las tiras adhesivas para asegurar
la parte inferior del panel.
1
2
3
4
5
1
2
3
4
5
42. Quite los tapones de plástico
Retire los tapones de plástico ubicados en la cuarta posición del
tornillo de la parte superior de cada lado.
1
2
3
4
5
1
2
3
4
5
Ø 4 x 43mm
(
Y
)
43. Instale tornillos en el panel de madera
Asegure el panel personalizado al producto a través del oricio 4
con los tornillos suministrados de 1
11
/16" en cada lado.
NOTA: Si la puerta golpea el zócalo, corte la sección necesaria
del zócalo a la medida. Aplique silicona, sellador o pintura al
borde cortado del zócalo a la medida para que no absorba la
humedad.
44.
Instale el zócalo a medida
La altura del zócalo no debe exceder la medida desde el panel
de la puerta hasta el piso.
El ancho del zócalo no debe exceder el ancho del panel a
medida. Aplique silicona, sellador o pintura en el borde cortado
del zócalo para que no absorba la humedad.
En la parte posterior del zócalo, identique dónde se ubicarán los
tornillos según las medidas. Asegure el soporte del zócalo al panel
del zócalo. Coloque los soportes de zócalo en el canal en L.
Ajuste el zócalo personalizado para alinearlo con el zócalo
adyacente.
W11768402B.indd 59W11768402B.indd 59 3/11/2026 6:11:04 PM3/11/2026 6:11:04 PM
60
45. Instale los soportes de zócalos
A
B
C
Coloque las piezas etiquetadas “u” (izquierda) y “uu” (derecha) en
el canal que se muestra en la Figura A para ambos lados como
se muestra en la Figura B. Luego fíjelas en la dirección que se
muestra con la echa en la Figura C. Mida la altura del mostrador
y combine las piezas que se ajusten a su medida.
46. Mida la altura del mostrador
h =
Si la altura del mostrador es de 32
1
/
4
"- 33
1
/
16
" (820 - 840 mm),
use la parte “w”.
Si la altura de su mostrador es de 33
1
/
8
" - 34
1
/
4
" (841 - 870 mm),
use las partes “w” y “r”.
Si la altura de su mostrador es de 34
5
/
16
" - 36
1
/
4
" (871 - 920 mm),
use las piezas “w” y “m”.
x1
w.
x2
i.
A
B
A
B
C
Doble la pinza hacia adentro con unas pinzas como se muestra
en la Figura A. Fije la placa de seguridad al soporte con los
tornillos proporcionados como se muestra en la Figura B. Monte
el tapón de rosca suministrado como en la Figura C.
D
A
B
C
B
C
x1
w.
x2
i.
x1
r .
Fije las piezas “w” y “r” juntas como se muestra en la Figura
A. Estas partes pueden deslizarse entre sí. Ajuste la altura que
necesita deslizándola hacia arriba y hacia abajo como se muestra
en la Figura B.
Fije la placa de seguridad al soporte con los tornillos
proporcionados como se muestra en la Figura C. Monte el tapón
de rosca suministrado como en la Figura D.
D
A
B
C
B
C
x1
w.
x2
i.
x1
m.
Fije las piezas “w” y “m” juntas como se muestra en la Figura
A. Estas partes pueden deslizarse entre sí. Ajuste la altura que
necesita deslizándola hacia arriba y hacia abajo como se muestra
en la Figura B.
Fije la placa de seguridad al soporte con los tornillos
proporcionados como se muestra en la Figura C. Monte el tapón
de rosca suministrado como en la Figura D.
W11768402B.indd 60W11768402B.indd 60 3/11/2026 6:11:05 PM3/11/2026 6:11:05 PM
W11768402B
03/26
©2026 All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Usado bajo licencia en Canadá.

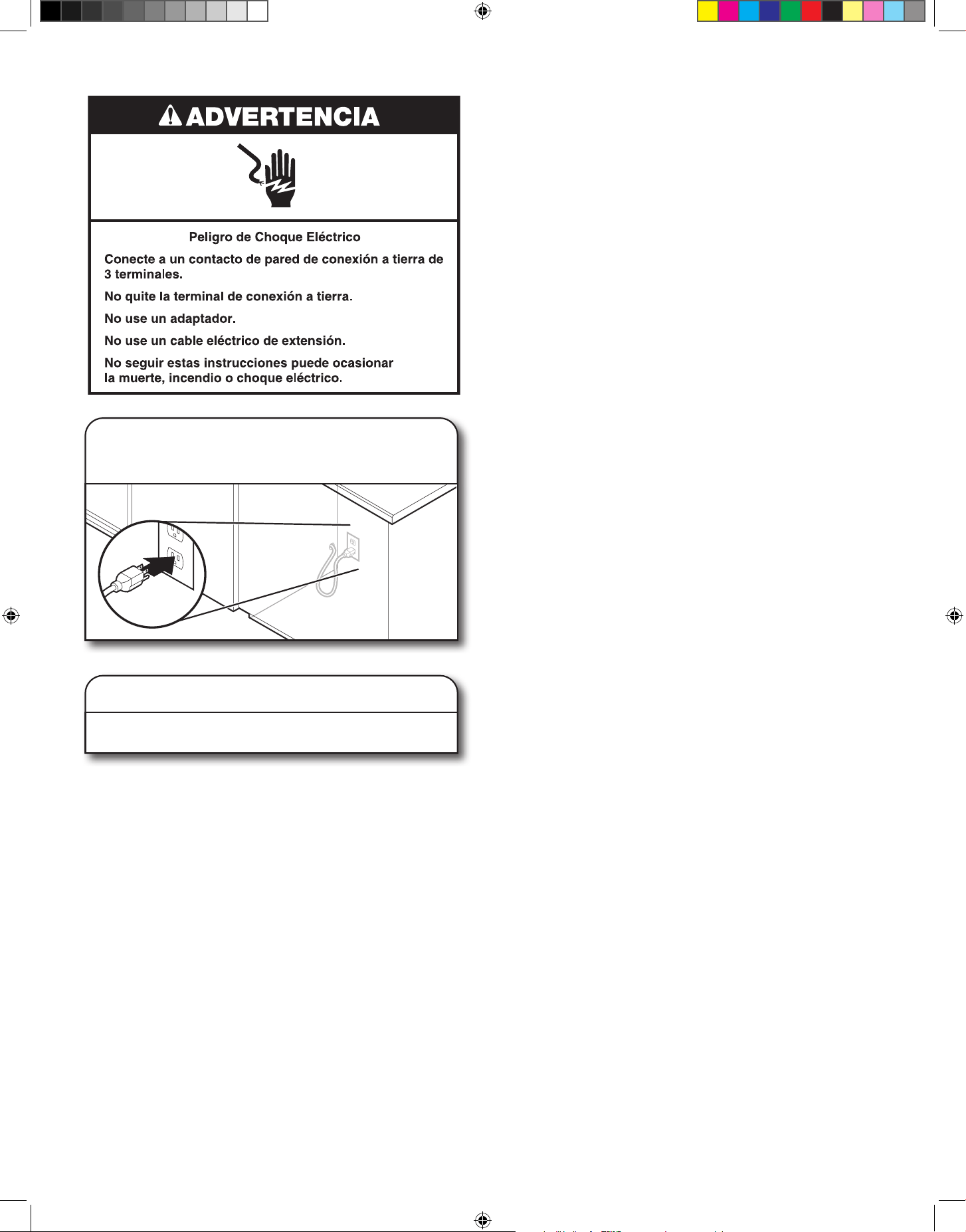

47. Cable de suministro eléctrico:
enchúfelo en un tomacorriente de 3
terminales con conexión a tierra.
Conecte a un tomacorriente con conexión a tierra de
3terminales.
48. Reconecte el suministro eléctrico.
Reconecte el suministro de energía en la caja de fusibles o
la caja de cortacircuitos.
NOTA: Con el panel de acceso retirado, ponga el lavavajillas en
marcha y deje que complete el ciclo Rinse Only (Solo enjuague)
mientras verica que no haya fugas en la unidad. Consulte
las instrucciones de este manual bajo la sección Verique el
funcionamiento.
VERIFIQUE EL FUNCIONAMIENTO
■ Consulte la Guía de inicio rápido del lavavajillas proporcionada
con el lavavajillas.
■ Compruebe que se hayan instalado todas las piezas y que no
se haya omitido ningún paso. Verique que tenga todas las
herramientas utilizadas.
■ Haga funcionar el ciclo Rinse Only (Solo enjuague) como se
indica a continuación (tenga en cuenta que puede ser mejor
hacerlo funcionar sin el panel de acceso colocado para poder
ver si aparece agua debajo de la unidad).
■ Seleccione el programa Rinse Only (Solo enjuague) y la función
Rapid Clean (Limpieza rápida) y presione el botón Start/Pause/
Cancel (Inicio/Pausa/Cancelar)
■ Se reproduce una melodía y se mostrará el tiempo estimado en
el programa.
■ Presione la tecla Start/Pause/Cancel (Inicio/Pausa/Cancelar)
para abrir la puerta durante el programa para el modo en
espera. Cierre la puerta y presione el botón Start/Pause/Cancel
(Inicio/Pausa/Cancelar) para reanudar.
■ Mantenga presionada el botón Start/Pause/Cancel (Inicio/
Pausa/Cancelar) durante 3 segundos para cancelar el
programa, lo que puede tardar unos minutos en completar la
operación.
SI EL LAVAVAJILLAS NO FUNCIONA
Pruebe primero las soluciones aquí sugeridas y posiblemente se
evite el costo de una visita de servicio técnico:
■ ¿Se ha disparado el cortacircuitos o se ha quemado el fusible
de la casa?
■ ¿Se ha cerrado y trabado bien la puerta?
■ ¿Se ha seleccionado correctamente el ciclo para poner en
marcha el lavavajillas?
■ ¿Está abierta la llave del agua?
■ ¿Ha drenado el agua?
■ ¿La manguera de desagüe está retorcida?
■ ¿Se quitó el tapón de desechos?
W11768402B.indd 61W11768402B.indd 61 3/11/2026 6:11:06 PM3/11/2026 6:11:06 PM
