Mr. Heater MH48PH 48,000 BTU Portable Propane Patio Heater User Manual

OPERATING INSTRUCTIONS

AND OWNER’S MANUAL

MODEL#

MH48PH

WARNING: Read and follow all instructions carefully. Place instructions in a safe place for future

reference. Do not allow anyone who has not read these instructions to assemble, light, adjust or

operate the heater.

Installer: Leave this manual with the appliance. Consumer: Retain this manual for future reference.

WARNING: Improper installation, adjustment, alteration, service or maintenance can cause

property damage, injury, or death. Read and understand the installation, operating, and

maintenance instructions thoroughly before installing or servicing this equipment.

-WHAT TO DO IF YOU SMELL GAS

Ǟ Shut off gas to the appliance.

Ǟ Extinguish any flame.

Ǟ If odor continues, keep away from the appliance and immediately call your gas supplier or

fire department.

- This heater must be installed and serviced by trained gas installation and authorized personnel

only. Inspect the heater annually. Failure to comply could result in personal injury, asphyxiation,

death, fire, and/or property damage.

WARNING: Storage of gasoline and other flammable vapors and liquids in the vicinity of this

or any other appliance may result in fire or explosion. Do not store or use gasoline or other

flammable vapors and liquids in the vicinity of this or any other appliance. A LP cylinder not

connected for use shall not be stored in the vicinity of this or any other appliance. Maintain all

clearances to combustibles at all times.

OUTDOOR PATIO HEATER

00141

www.mrheater.com • 800-251-0001

WARNING: For Outdoor Use Only.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

WARNING:

YOUR SAFETY IS IMPORTANT TO YOU AND TO OTHERS,

SO PLEASE READ THESE INSTRUCTIONS BEFORE YOU

OPERATE THIS HEATER.

WARNING:

FIRE OR EXPLOSION HAZARD

Failure to follow safety warnings exactly could result

in serious injury, death or property damage. Be sure to

read and understand the installation, operation, and

service in this manual. Improper installation, adjustment,

alteration, service or maintenance can cause serious

injury, death or property damage.

WARNING:

FIRE, BURN, INHALATION, AND EXPLOSION HAZARD.

KEEP SOLID COMBUSTIBLES, SUCH AS BUILDING

MATERIALS, PAPER, OR CARDBOARD, A SAFE DISTANCE

AWAY FROM THE HEATER. AS RECOMMENDED BY

THE INSTRUCTIONS NEVER USE THE HEATER IN SPACES

WHICH DO OR MAY CONTAIN VOLATILE OR AIRBORNE

COMBUSTIBLES, OR PRODUCTS SUCH AS GASOLINE,

SOLVENTS, PAINT THINNER, DUST PARTICLES OR

UNKNOWN CHEMICALS.

LANGUAGES

ENGLISH .......................................................... 1 - 16

SPANISH.............................................................17-32

FRENCH ......................................................... 33 - 48

CONTENTS

PRODUCT SPECIFICATIONS ........................................... 2

PACKAGE CONTENTS .................................................... 3

HARDWARE CONTENTS ................................................ 3

PREPARATION ............................................................... 4

SAFTETY INFORMATION ............................................... 4

ASSEMBLY INSTRUCTIONS ............................................ 5

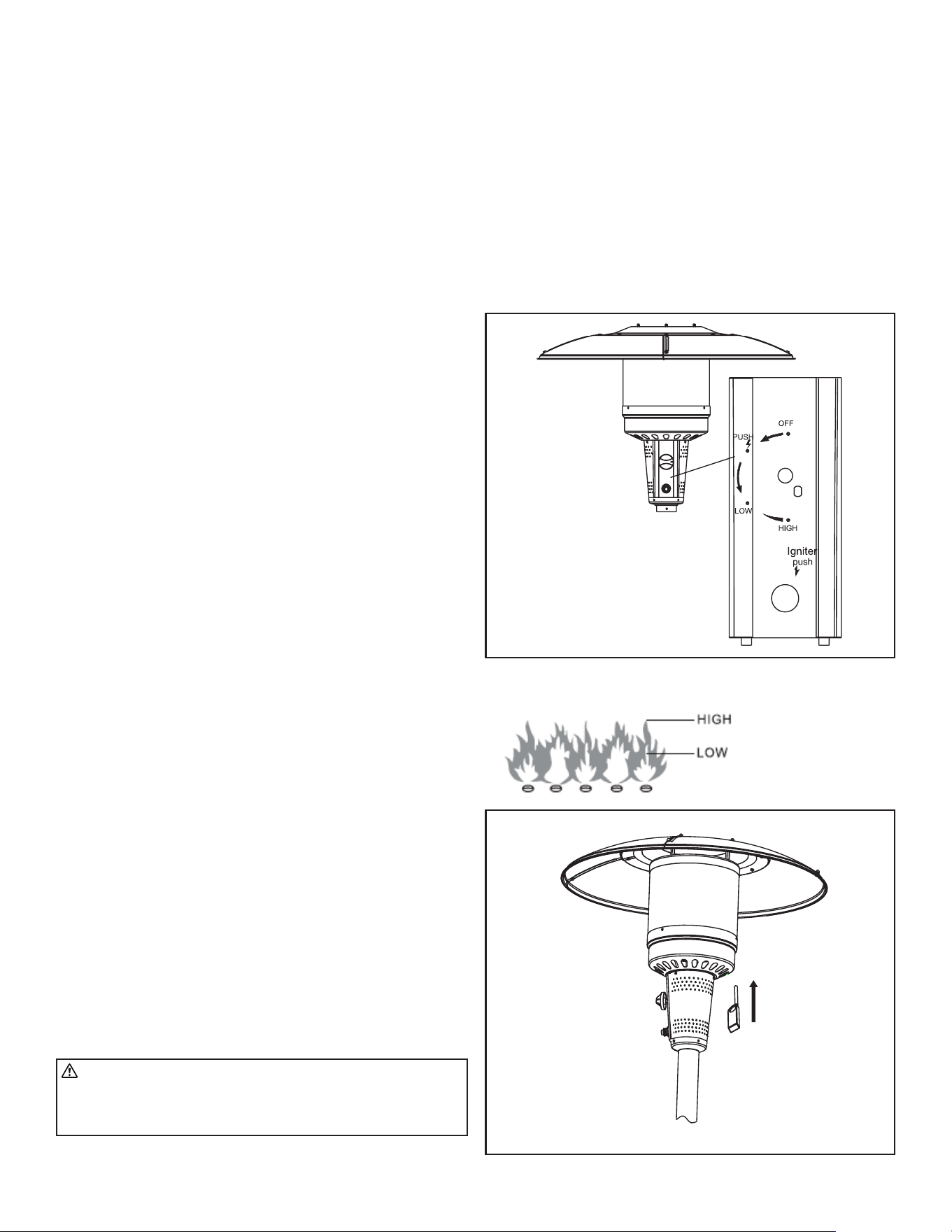

OPERATING INSTRUCTIONS ........................................ 10

CARE AND MAINTENANCE .......................................... 11

TROUBLESHOOTING.......................................................12

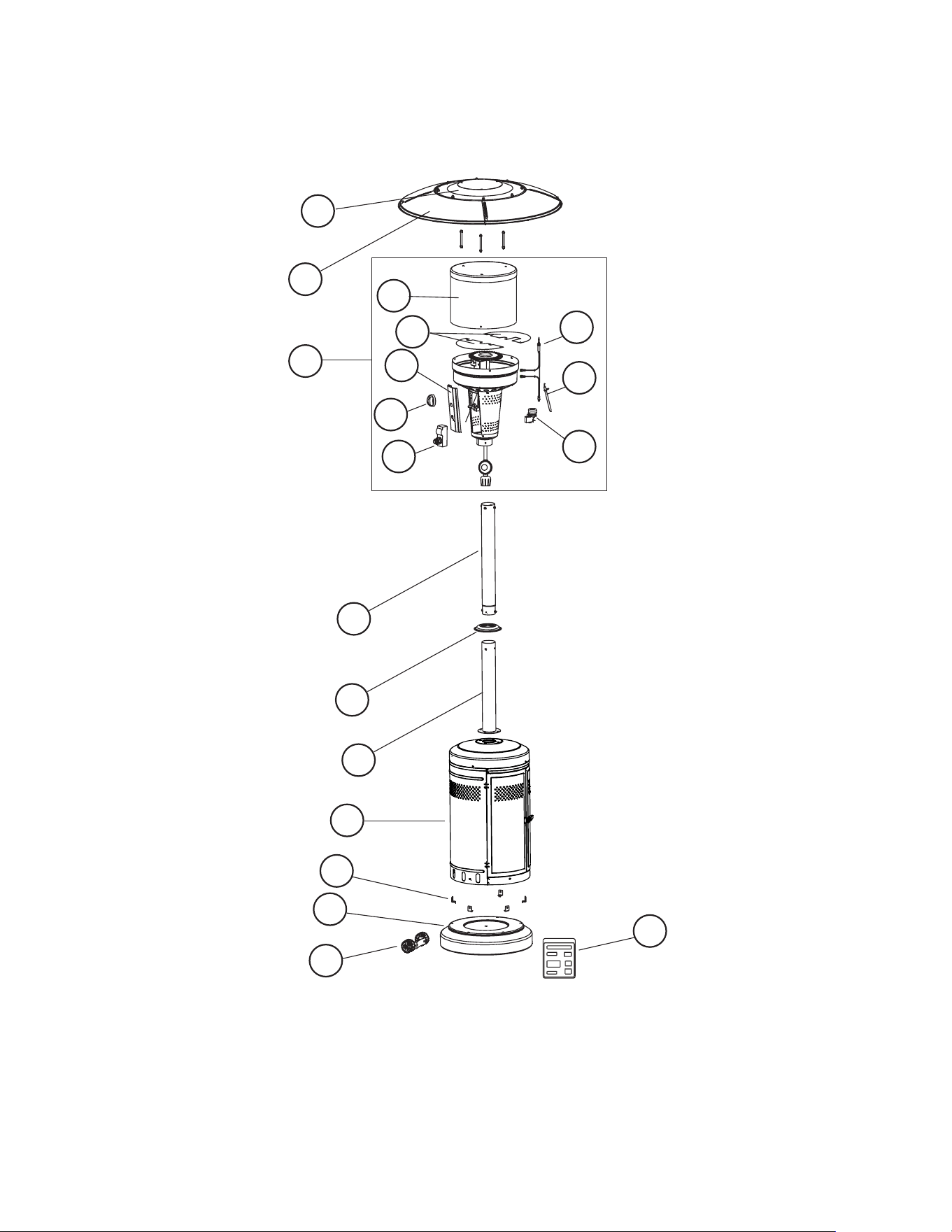

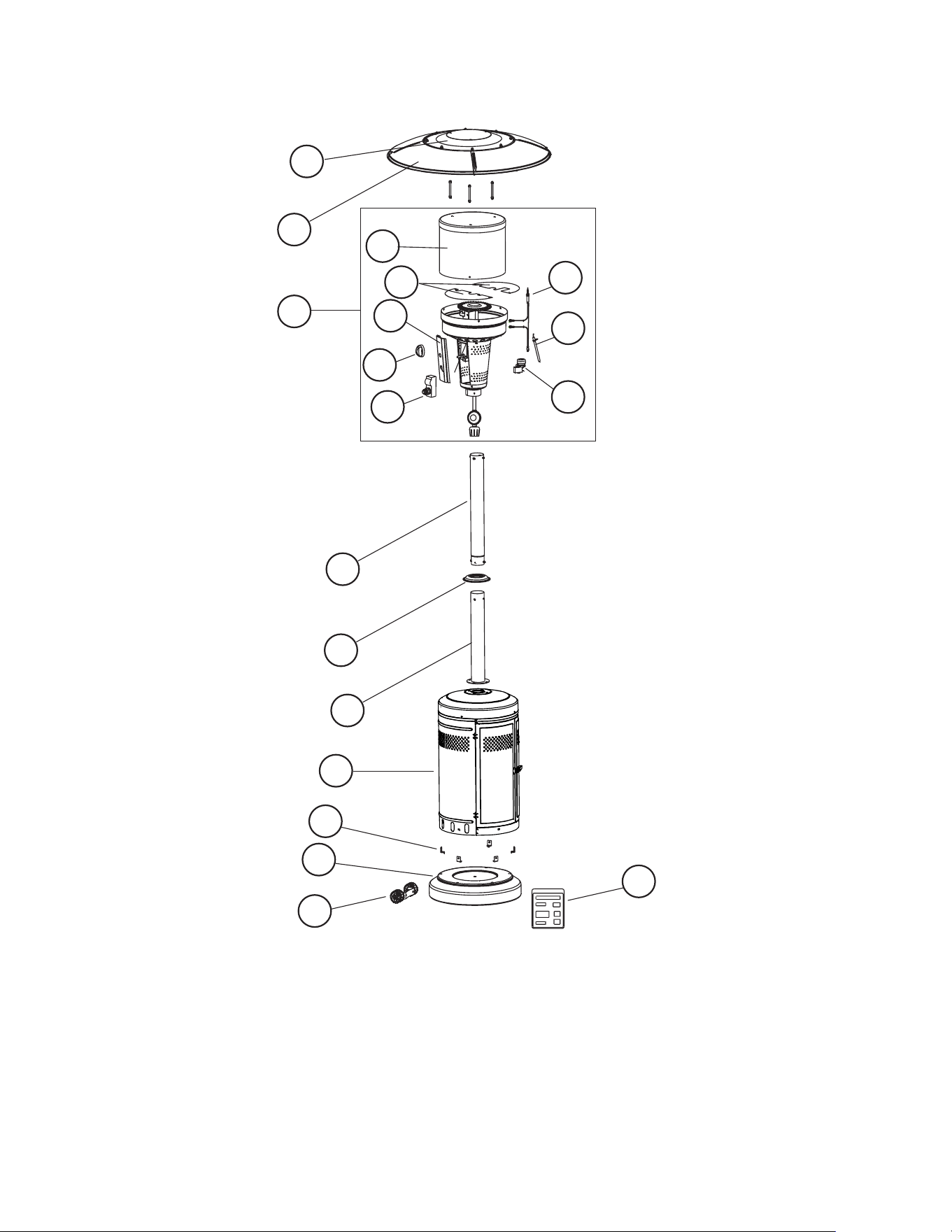

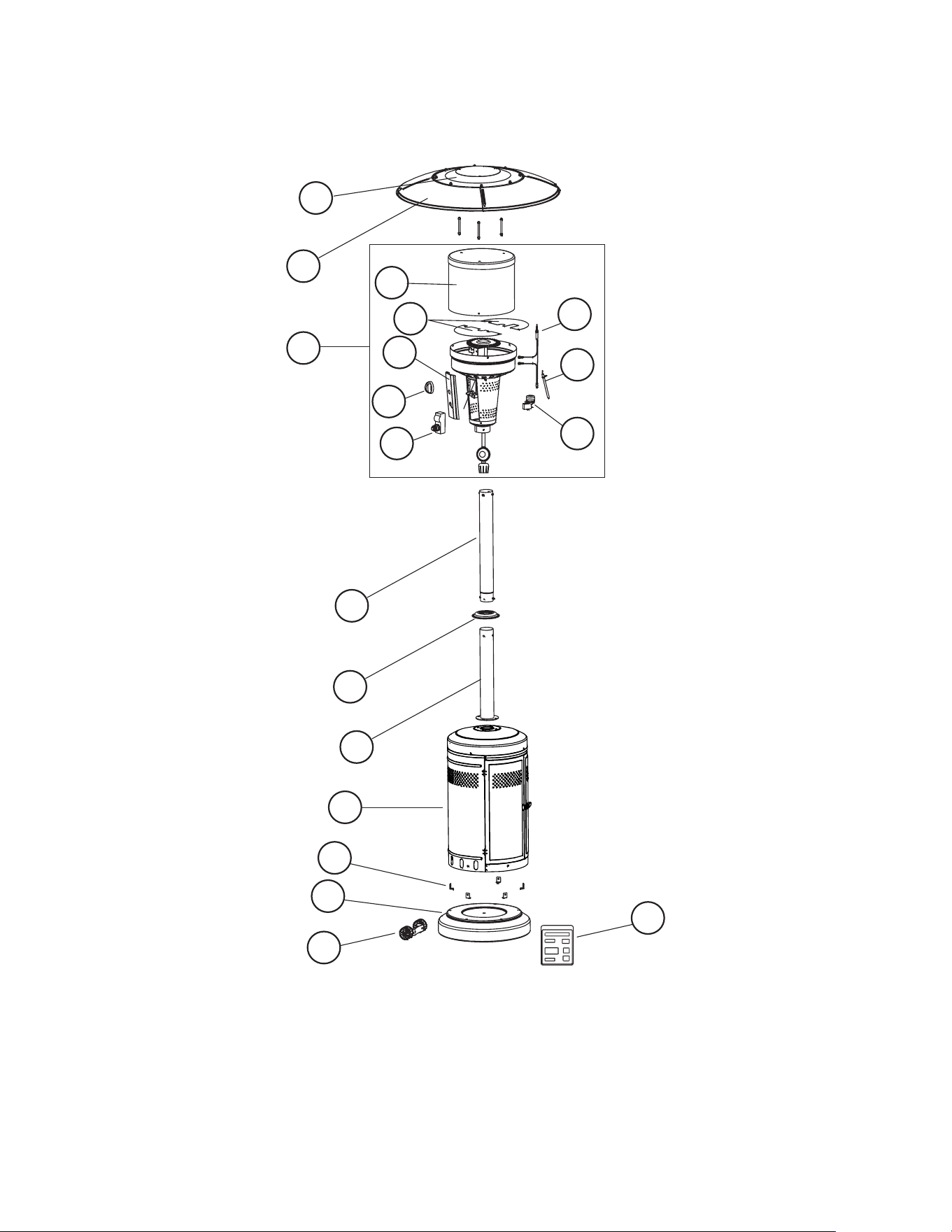

REPLACEMENT PARTS LIST .......................................... 14

WARRANTY ................................................................ 16

WARNING:THIS PRODUCT CAN EXPOSE

YOU TO CHEMICALS INCLUDING LEAD AND LEAD

COMPOUNDS, WHICH ARE KNOWN TO THE STATE OF

CALIFORNIA TO CAUSE CANCER AND BIRTH DEFECTS

OR OTHER REPRODUCTIVE HARM. WASH HANDS AFTER

HANDLING. VISIT WWW.P65WARNINGS.CA.GOV

WARNING: Fuels used in liquefied propane

gas appliances, and the products of combustion of such

fuel, can expose you to chemicals including benzene, which

is known to the state of California to cause cancer and

cause birth defects or other reproductive harm, for more

information go to www.P65Warnings.ca.gov

GENERAL INFORMATION

RETAIN THIS MANUAL FOR FUTURE REFERENCE.

FOR QUESTIONS, PROBLEMS, MISSING PARTS BEFORE

RETURNING TO RETAILER PLEASE CALL WITH MODEL NUMBER

AND SERIAL NUMBER OF HEATER:

1-800-251-0001

MONDAY-FRIDAY 8-5 EASTERN TIME

OR E-MAIL USING THE MR. HEATER WEBSITE:

WWW.MRHEATER.COM

In order to provide the best service possible Mr. Heater is

now giving you more ways to get in touch with us. Find

informational videos at:

Facebook: www.facebook.com/mrheaterproducts/

Twitter: https://twitter.com/MrHeater

WARNING: DO NOT STORE OR USE GASOLINE

OR OTHER FLAMMABLE VAPORS AND LIQUIDS IN THE

VICINITY OF THIS OR ANY OTHER APPLIANCE.

SAFETY

PRODUCT SPECIFICATIONS

MH48PH

Certification CSA

Height Overall 86.6 in.

Reflector Diameter 31.5 in.

Rated Heat Input 48,000 BTU/HR

Fuel Propane/LP

Gas Supply 20-lb. LP-Gas Cylinder

Manifold Pressure 11 in. W.C.

Injector Size (Diameter) 2.14 mm

Safety Features Thermocouple & Tilt Switch

Gas Supply Pressure Max. 150 PSI, Min. 5 PSI

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

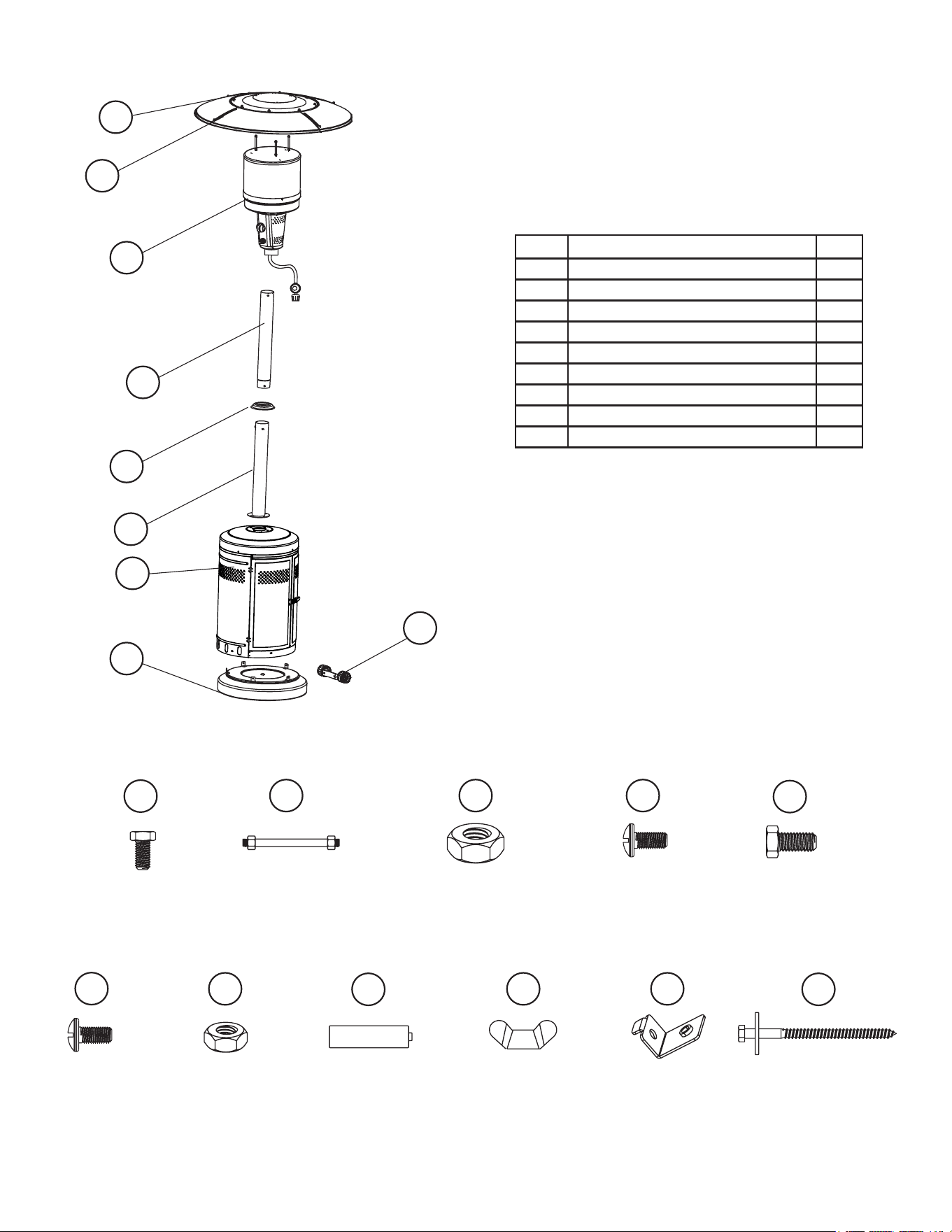

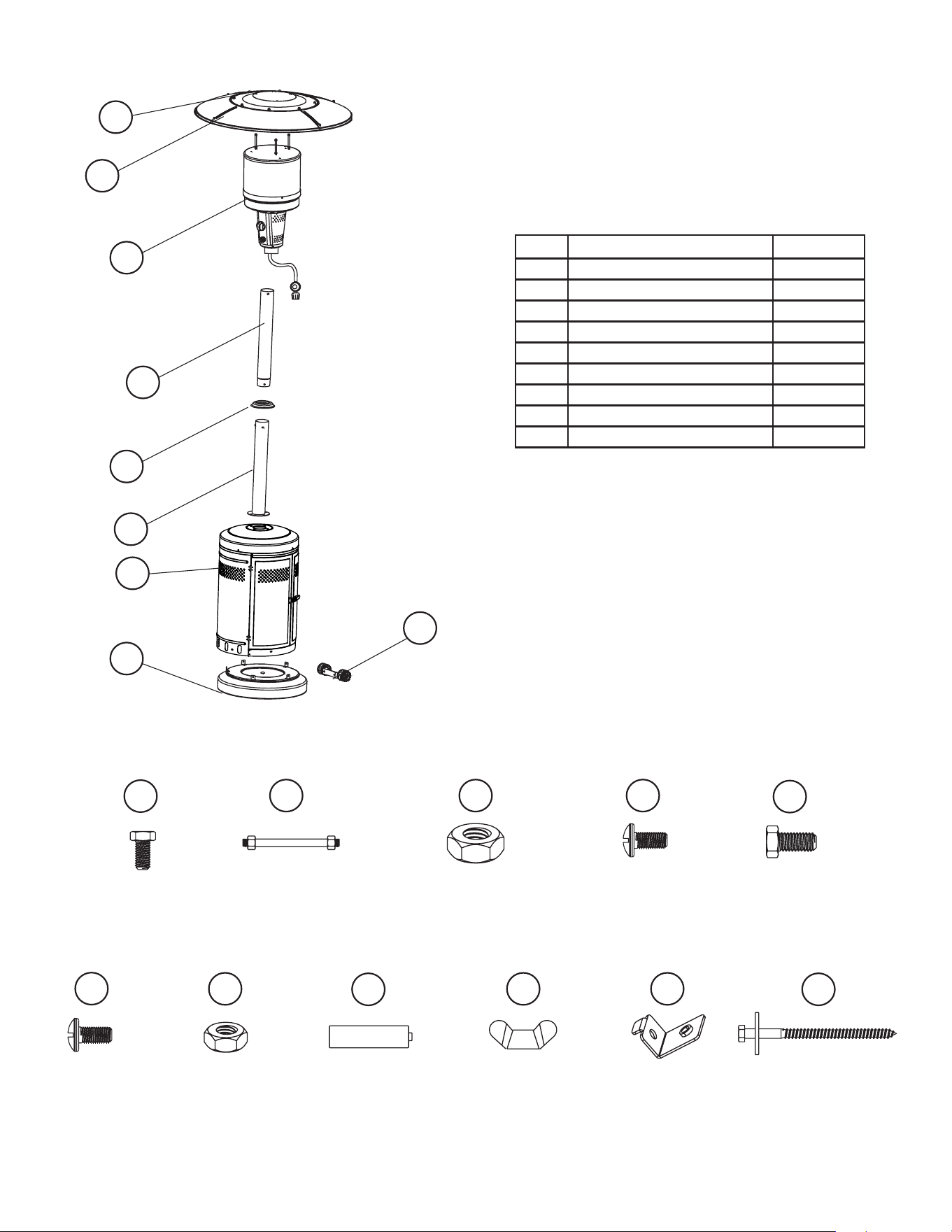

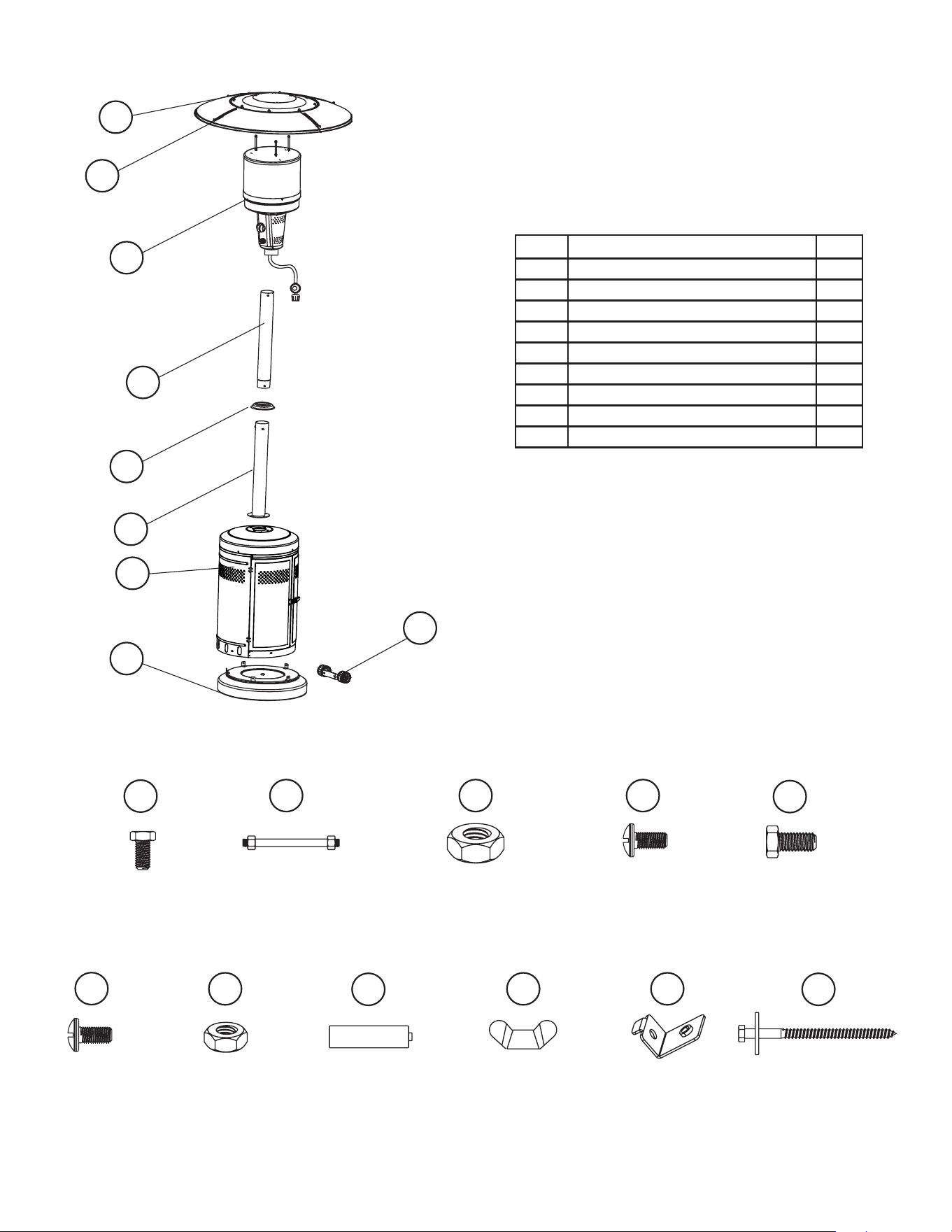

PACKAGE CONTENTS

Part Description QTY

A Top Dome 1

B KD Dome 4

C Burner Assembly 1

D Upper Pole 1

E Deck Ring 1

F Lower Pole 1

G Cylinder Assembly 1

H Base 1

I Wheel Assembly 1

HARDWARE CONTENTS

M8 x 15 mm

Bolt

Qty. 2

M5 x 8 mm

Silver Bolt

Qty. 12

AAA-Battery

Qty. 1

Wing Nut

Qty. 3

Shroud Fix

Bracket

Qty. 6

M5 Nut

Qty. 12

Reflector

Spacer

Qty. 3

M8 Nut

Qty. 2

M5 x 10 mm

Bolt

Qty. 18

M6 x 10 mm

Bolt

Qty. 4

M8 x 149 mm

Nail

Qty. 1

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

PREPARATION

Before beginning assembly of product, make sure all parts are

present. Compare parts with package contents list and hardware

contents list. If any part is missing or damaged, do not attempt

to assemble the product.

Estimated Assembly Time: 30 minutes

Tools Required for Assembly (not included): Phillips screwdriver

and adjustable open wrench.

SAFETY INFORMATION

Please read and understand this entire manual before

attempting to assemble, operate or install the product.

• The installation must conform with local codes or, in the

absence of local codes, with the National Fuel Gas Code,

ANSI Z223.1/NFPA 54, Natural Gas and Propane Installation

Code, CSA B149.1, or Propane Storage and Handling Code,

B149.2.

DANGER:

• Young children should be carefully supervised when they

are in the area of the item.

• Keep the ventilation opening(s) of the cylinder enclosure

free and clear from debris. Use this appliance in a well-

ventilated space only. Do not use it in a building, garage or

any other enclosed area.

• Use this appliance in outdoor areas described below:

a. With walls on all sides, but at least one permanent

opening at ground level and no overhead cover.

b. Within a partial enclosure that includes overhead

cover and no more than two walls. These walls may be

parallel or at right angles to each other.

c. Within a partial enclosure that includes overhead cover

and no more than two walls. The following shall apply:

i. One wall that is equivalent to at least 25% of the

total wall area is completely open.

ii. 30% or more in total of the remaining wall area is

open and unrestricted.

• Store the cylinder outdoors in a well-ventilated area (not in

a building, garage, or other enclosed area) out of the reach

of children.

• Do not store a spare LP-gas cylinder under or near this

appliance.

• Never fill the cylinder beyond 80 percent full.

CAUTION:

• Minimum clearance to the combustible materials is 44 in.

• If you don’t feel the heater is on a stable surface, use a

ground screw to fix the base of the heater on the surface

where the heater is installed. Fix the base on an incline no

wider than 15 degrees.

• This heater is equipped with a battery-operated ignition

device; please refer to the Assembly Instructions.

• Any guard or other protective device removed for servicing

the heater must be replaced prior to operating the heater.

• More frequent cleaning may be required as necessary. It

is imperative that the control compartment, burners and

circulating air passageways of the heater to kept clean.

• Keep the appliance area clear and free from combustible

materials, gasoline and other flammable vapors and liquids.

• Inspect the visible portion of the hose before each use of

the appliance. When portions of the hose are located within

the confines of the heater post, instructions to inspect

the entire hose assembly at least annually. If disassembly

is required, the instructions shall also include the proper

procedure for leak checking the connections upon re-

assembly.

• More frequent cleaning may be required as necessary.

It is imperative the control compartment, burners and

circulating air passageways of the heater are kept clean.

• Keep this manual for future reference and to educate new

users of this product.

WARNING:

• Perform a leak test with a soapy solution:

a. To check gas connections.

b. After connecting a new cylinder.

c. Upon re-assembly after disassembly.

Please refer to the leak test procedure indicated in

this instruction manual.

• Replace the hose assembly prior to the appliance being put

into operation if there is evidence of excessive abrasion or

wear, or if the hose is damaged. The pressure regulator and

hose assembly supplied with the appliance must be used.

The replacement hose assembly/regulator shall be that

specified by the manufacturer.

• Place the propane hose with regulator assembly out of

pathways where people may trip over it or in areas where

the hose will not be subjected to accidental damage.

• The cylinder used must include a collar to protect the

cylinder valve.

• Installation and repair should be done by a qualified service

person; the heater should be inspected before use and at

least annually by a qualified service person.

• Do not obstruct the flow of combustion and ventilation air.

• The LP-gas supply cylinder to be used must be:

a. Constructed and marked in accordance with the

Specifications for LP-gas cylinders of the U.S.

Department of Transportation of Dangerous Goods

and Commission, CAN/CSA-B339, as applicable;

b. Provided with a listed overfilling prevention device;

and

c. Provided with a cylinder connection device

compatible with the connection for the appliance.

• Disconnect the cylinder when the appliance is not in use.

• Storage of an appliance indoors is permissible only if the

cylinder is disconnected and removed from the appliance.

• Materials or items when stored under the heater will be

subjected to intense heat and could be seriously damaged.

• Clothing or other flammable materials should not be hung

on the heater, or placed on, under or near the heater.

• Children and adults should be alerted to the hazards of high

surface temperatures and should stay away from the item to

avoid burns or clothing ignition.

• Place the dust cap tightly on the cylinder valve outlet

whenever the cylinder is not in use. Install only the type

of dust cap on the cylinder valve that is provided with the

cylinder valve. Other types of caps or plugs may result in a

propane leak.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

Door

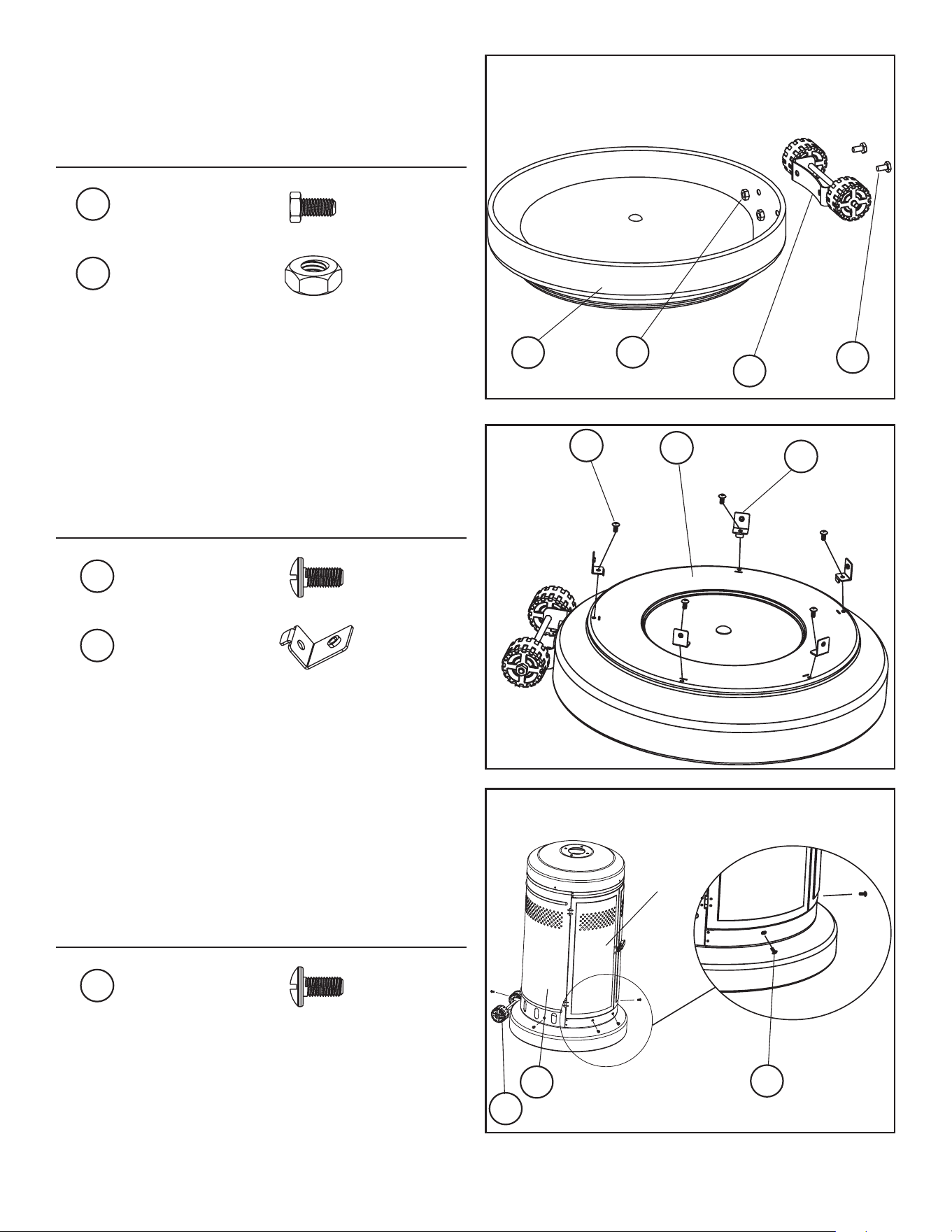

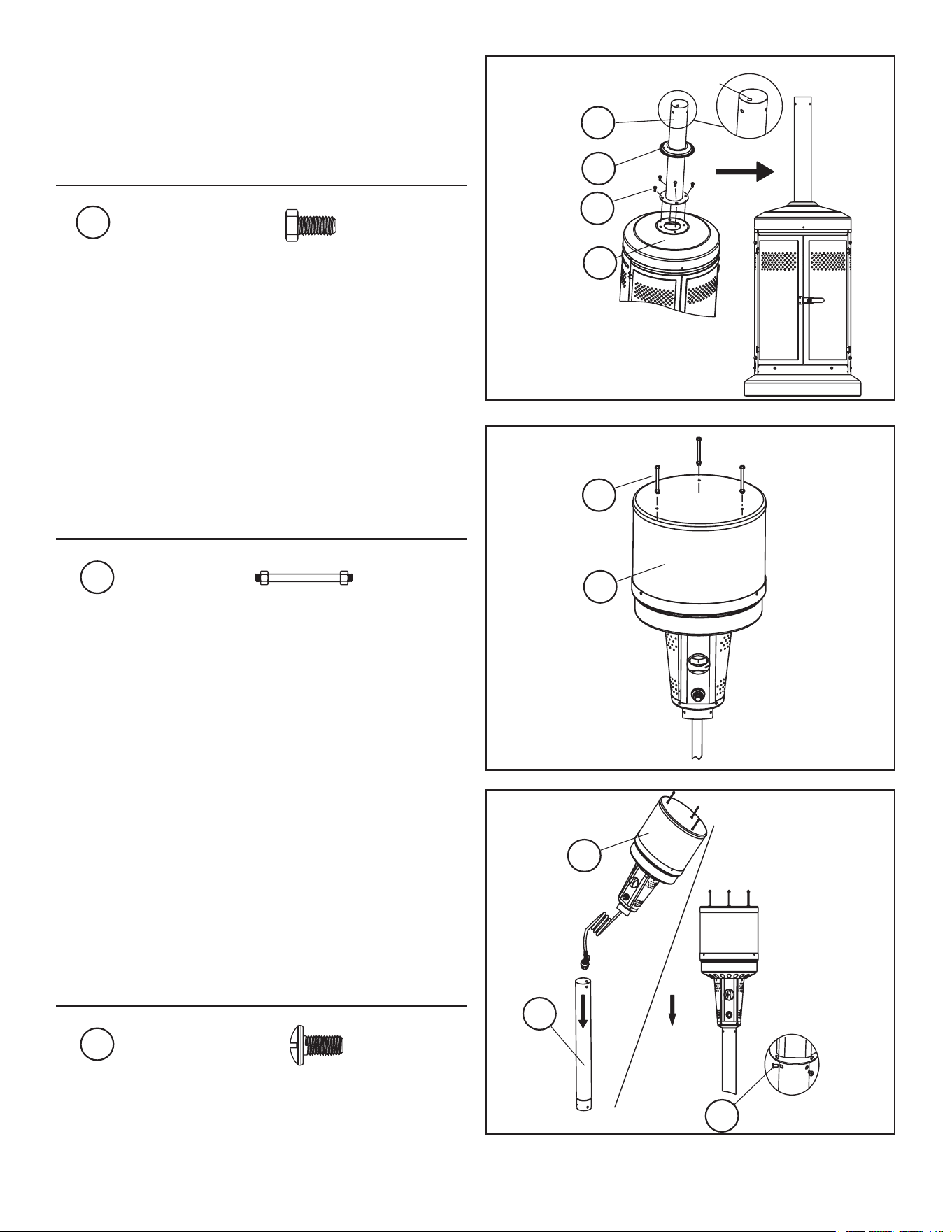

ASSEMBLY INSTRUCTIONS

1. With the base (H) upside down, attach wheel assembly (I)

using M8 x 15 mm bolts (AA) and M8 nuts (CC).

HARDWARE USED

M8 x 15 mm Bolt

M5 x 10 mm Bolt

M8 Nut

Shroud Fix Bracket

X 2

X 5

X 2

X 5

2. Turn the base (H) right-side up, then attach shroud fix

brackets (JJ) using M5 x 10 mm bolts (DD).

3. Attach cylinder assembly (G) using M5 x 10 mm bolts (DD)

through the Shroud Fix Brackets.

Note: The doors on the cylinder assembly (G) should be on

the opposite side of the Wheel Assembly (I).

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

Back

HARDWARE USED

M6 x 10 mm Bolt

Reflector Spacer

M5 x 10 mm Bolt

X 4

X 3

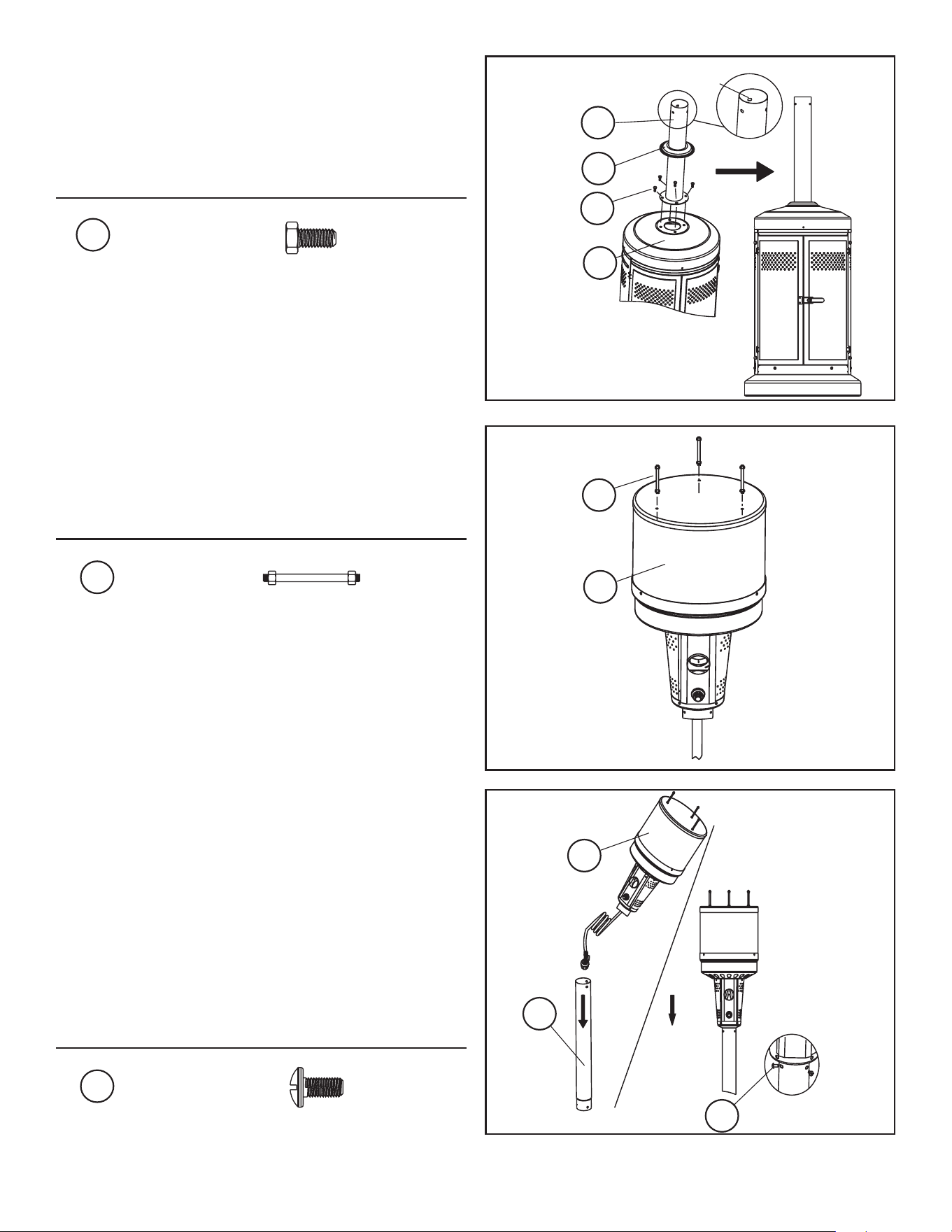

4. Attach lower pole (F) to cylinder assembly (G) using M6 x

10 mm bolts.

Note: Ensure the pole is straight. Then put the deck ring

(E) through the lower pole on top of cylinder assembly (G)

to cover connection.

5. Insert reflector spacers (BB) into the top of burner assembly

(C).

6. Thread the regulator & hose assembly preassembled to

burner assembly (C) through the upper pole (D).

6.1. Thread the regulator & hose assembly into and

through the upper pole (D).

6.2. Screw burner assembly (C) onto upper pole (D) until

the holes on bottom of burner assembly (C) are aligned to

the holes on top of upper pole (D). Secure them together

by using three M5 x 10 mm bolts (DD). Ensure they are

fully tightened.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

HARDWARE USED

M5 x 8 mm Silver Bolt

M5 Nut

M5 x 10 mm Bolt

Wing Nut

X 12

X 3

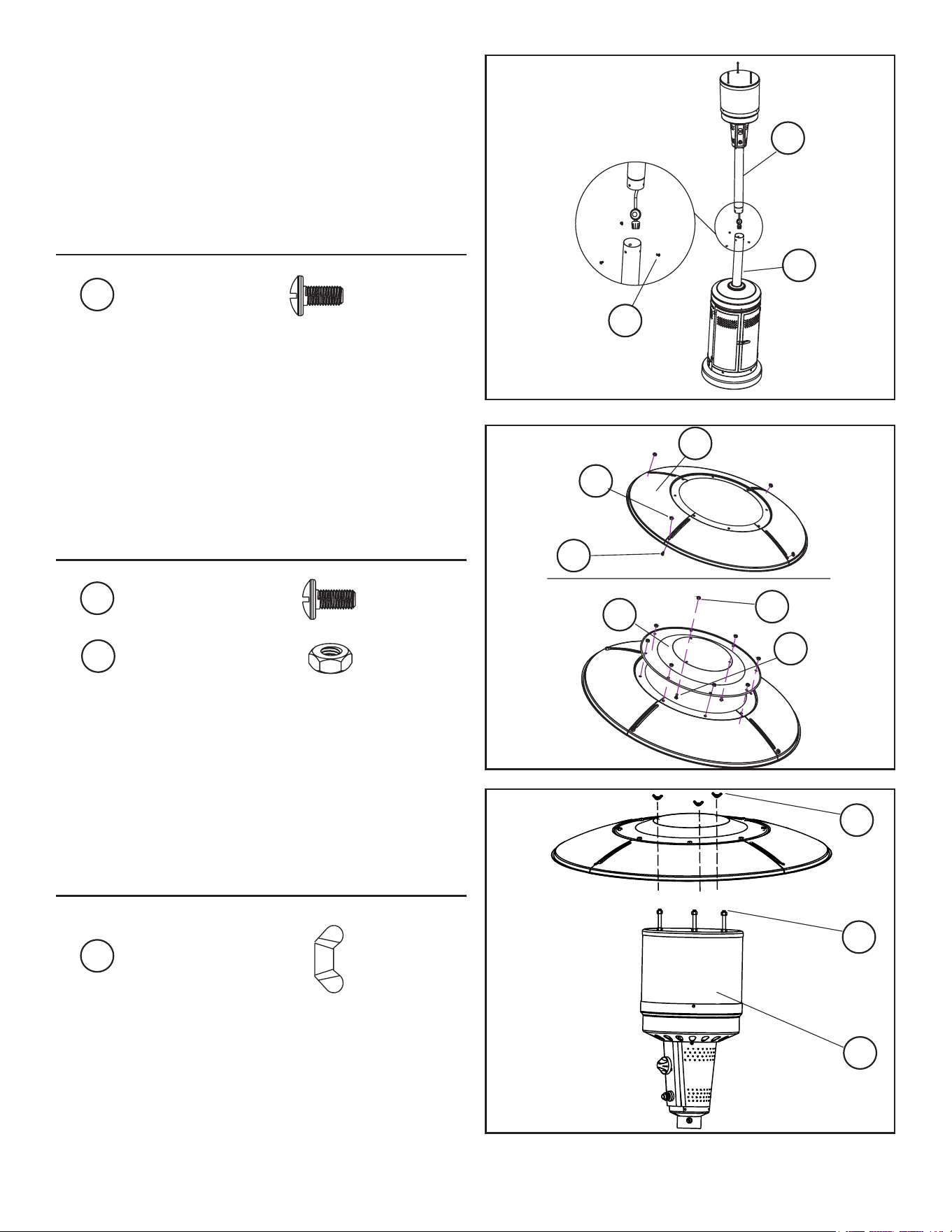

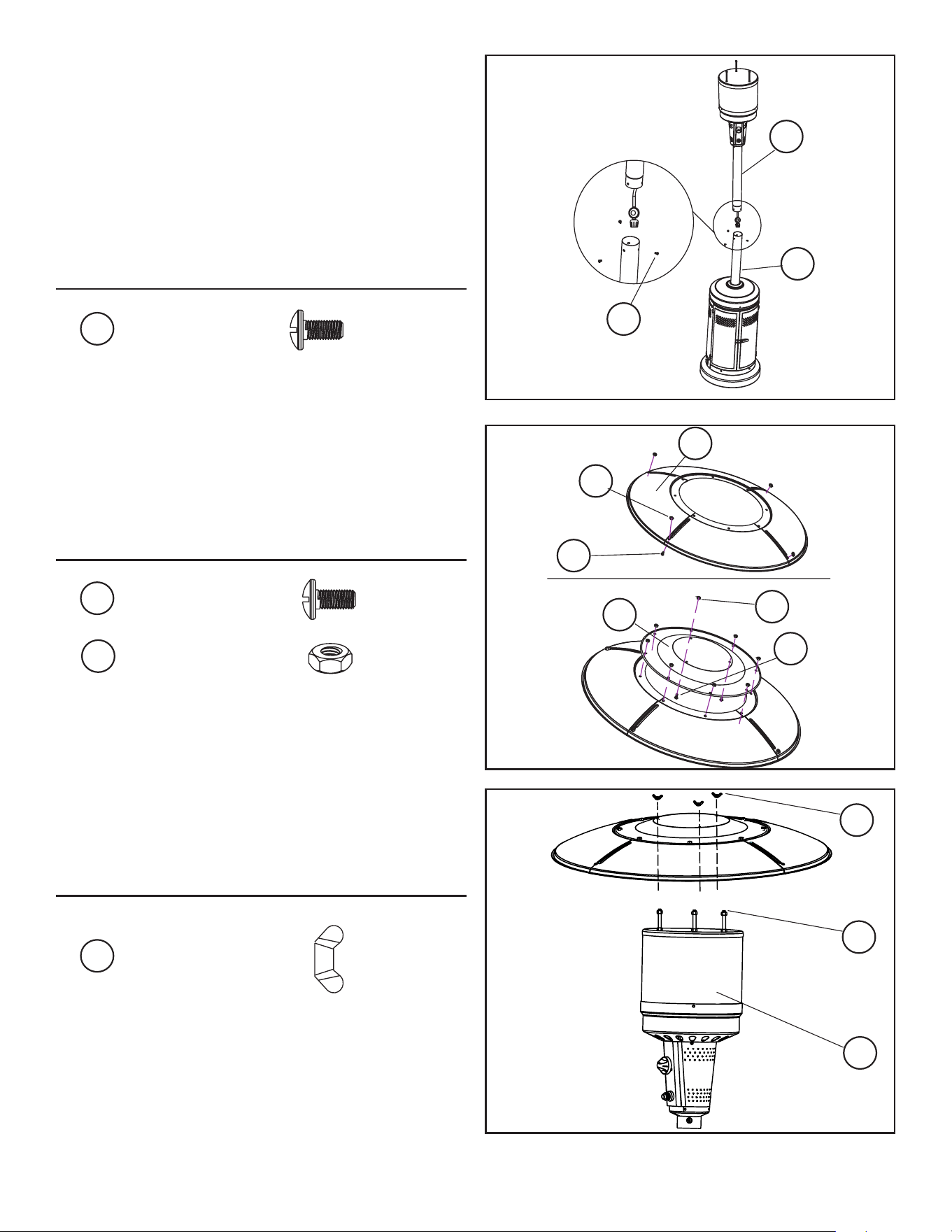

7. Feed the regulator & hose assembly and connect upper

pole (D) to the lower pole (F).

7.1. Feed the regulator & hose assembly into and through

the lower pole assembly.

7.2. Screw upper pole (D) onto lower pole (F) until the

holes on upper pole (D) are aligned to the holes on top of

lower pole (F). Secure them together by using three M5 x

10 mm bolts (DD). Ensure they are fully tightened.

8. Attach KD domes (B) to each other using M5 nuts (GG)

and M5 x 8 mm silver bolts (FF). Complete dome assembly

by attaching top dome (A) to KD domes (B) using M5 nuts

(GG) and M5 x 8 mm silver bolts (FF).

9. Attach dome assembly to burner assembly (C) by securing

wing nuts (II) to reflector spacers (BB).

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

HARDWARE USED

M8 x 149 mm Nail

X 1

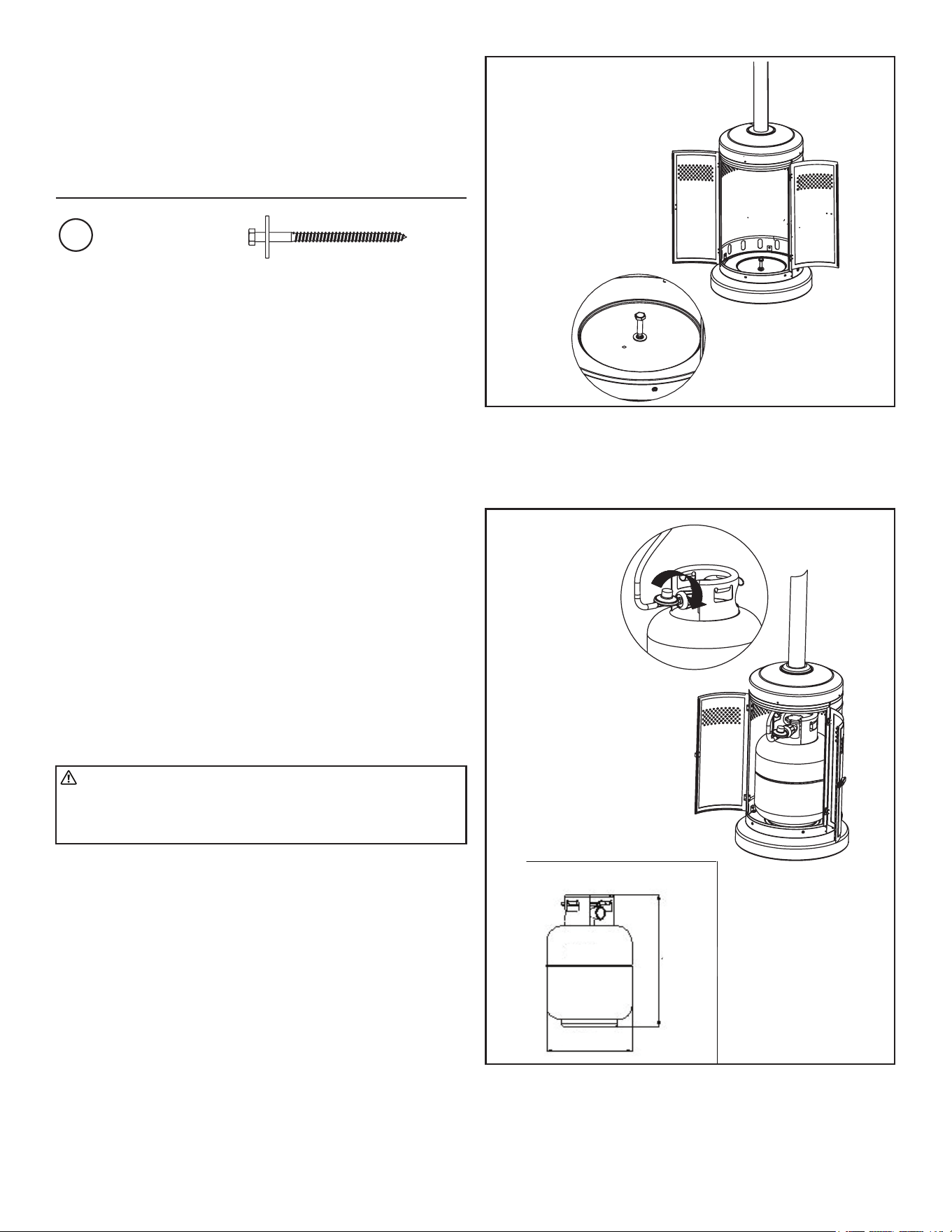

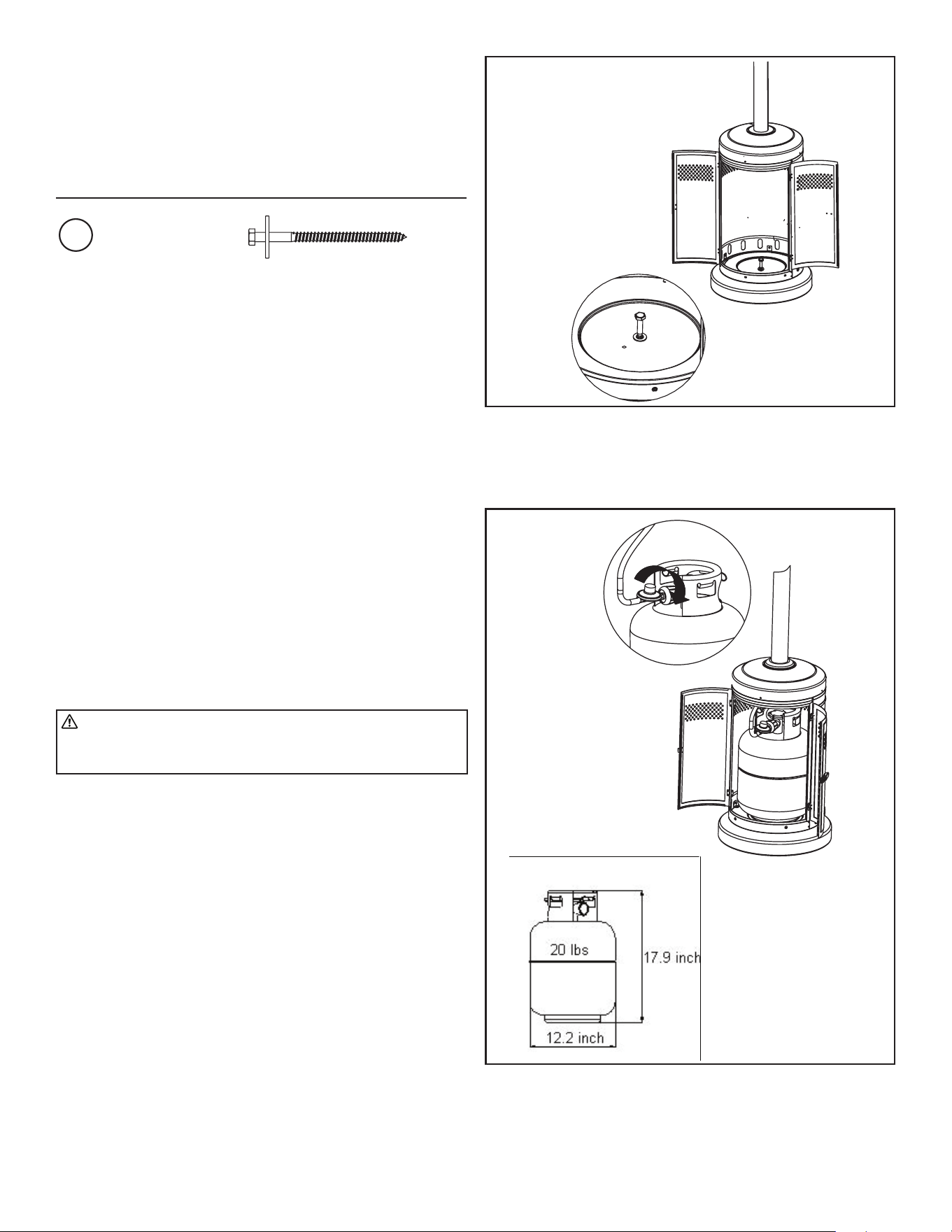

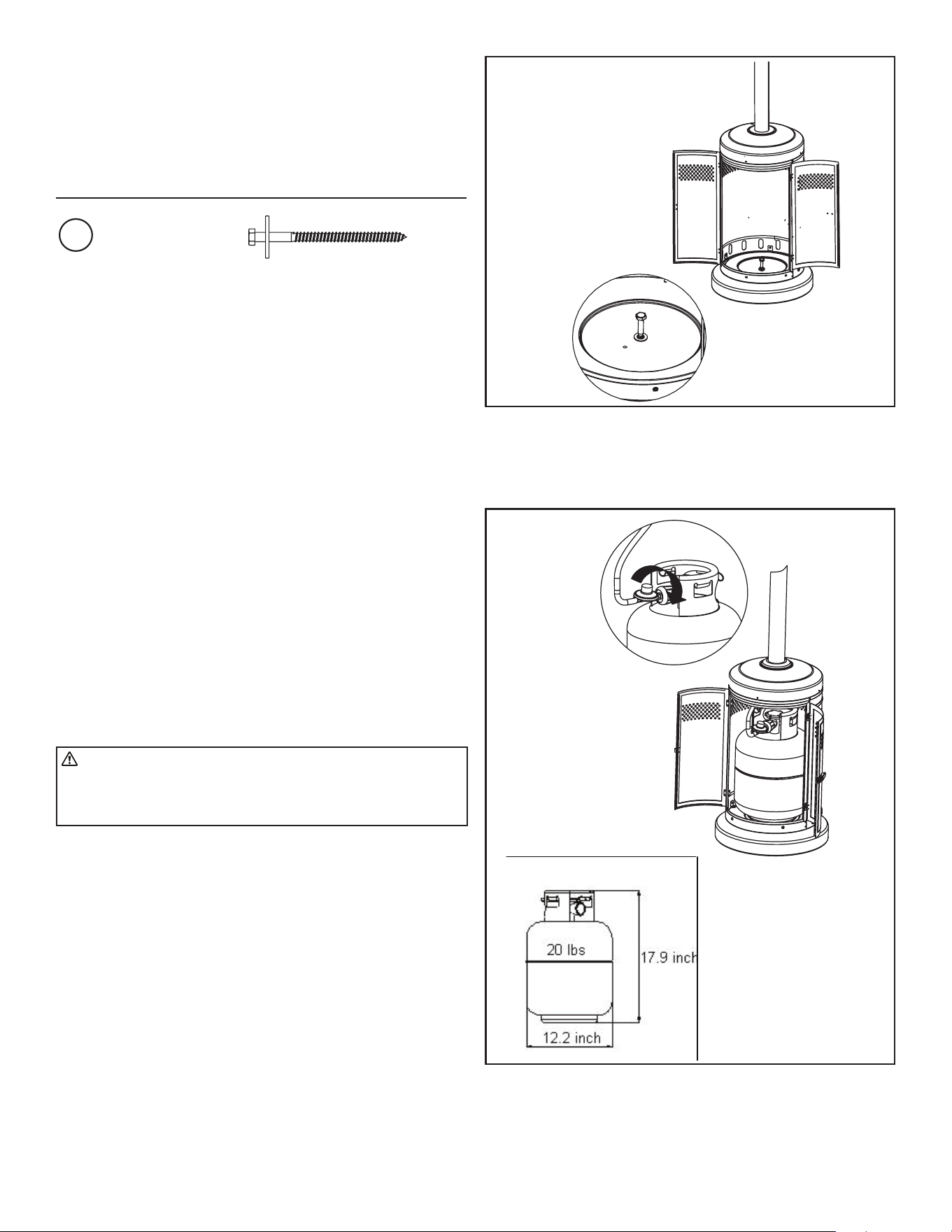

10. Insert nail (KK) into the hole of the base. Hammer it in

until the it stands straight, and tighten it into ground with

a wrench.

11. Connect the preassembled regulator assembly from burner

assembly (C) to a 20-lb. LP-gas cylinder (sold separately).

Line up threads on cylinder fitting with those on regulator

and rotate clockwise until tight.

HAND TIGHTEN ONLY. DO NOT USE ANY HAND TOOLS TO

MAKE THIS CONNECTION. Be careful not to cross threads

when screwing in fitting.

To disconnect the LP-gas cylinder, first make sure the

cylinder valve is in the “OFF” position. Then, turn the knob

on the regulator assembly counterclockwise until it is loose.

WARNING: Before connecting, be sure there is no debris

caught in the head of the LP-gas cylinder regulator valve or

in the head of the burner and burner ports.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

－

＋

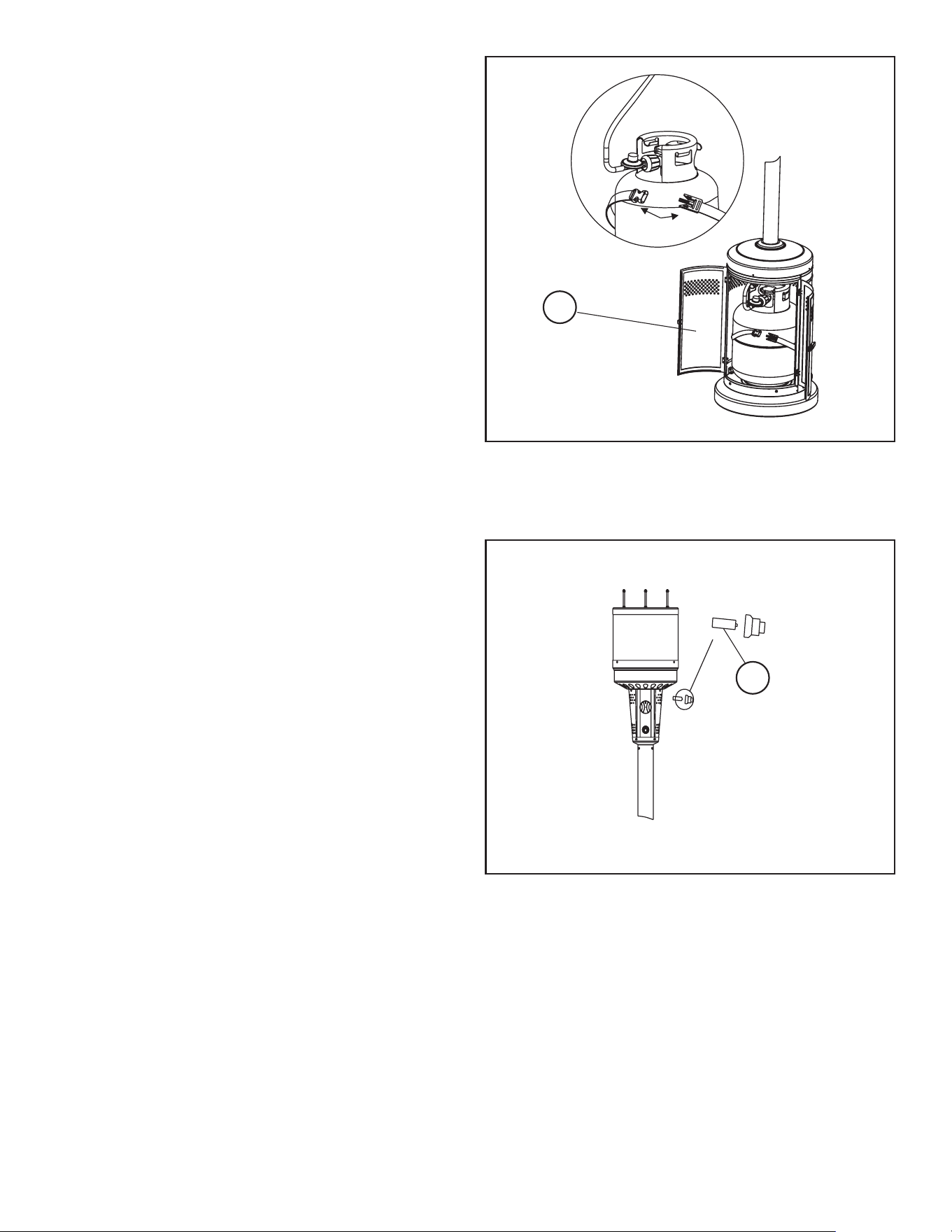

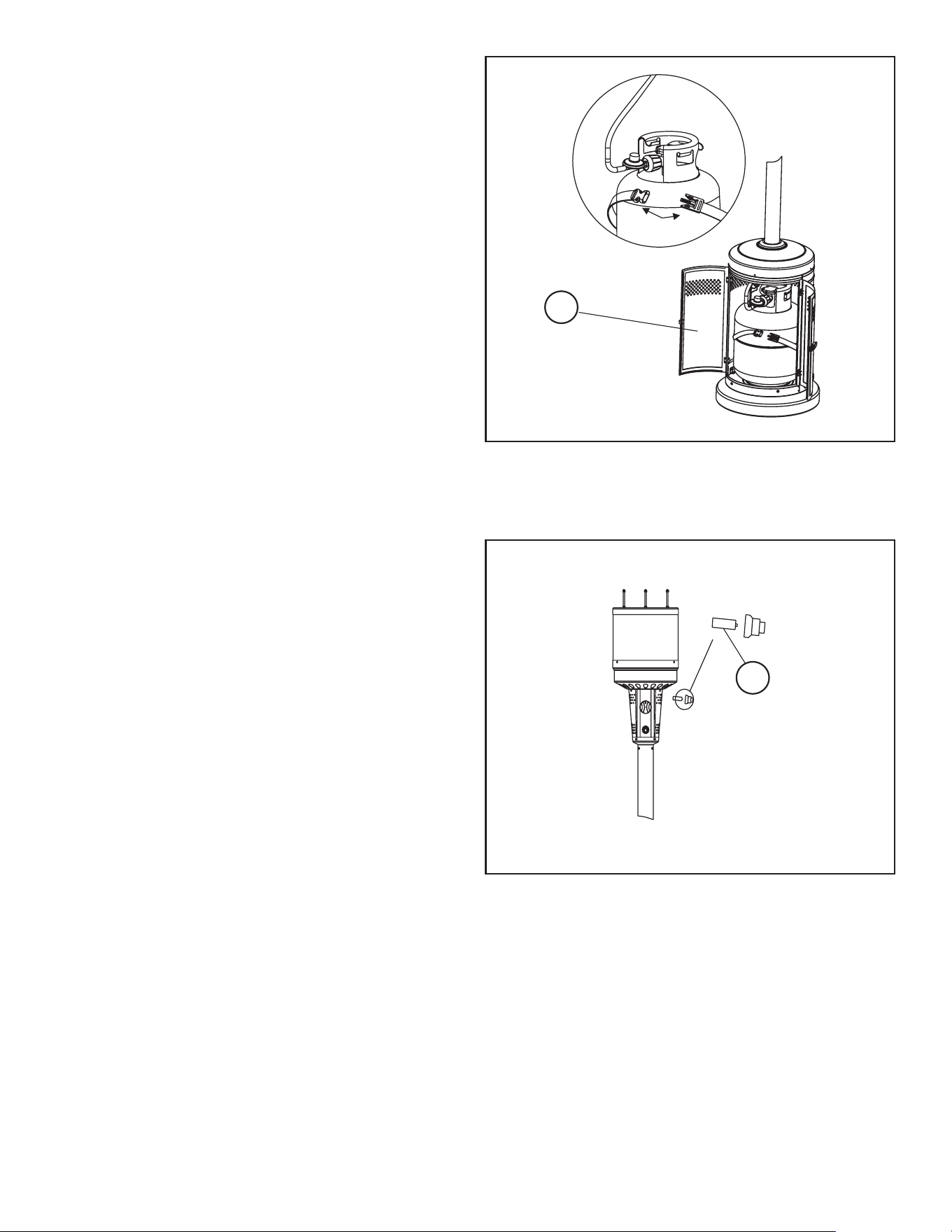

12. Attach strap inside of cylinder assembly (G) to secure

cylinder. Then, close doors on cylinder assembly (G) to

complete installation.

13. To install the battery (HH), unscrew the igniter cap

preassembled to burner assembly (C). Insert battery

(HH) into the igniter, ensuring the positive “+” end faces

outward, then replace the igniter cap.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

OPERATING INSTRUCTIONS

Checking For Leaks

1. Make leakage solution by mixing 1-part liquid dish soap

and 3-parts water.

2. Spoon or brush several drops (or use squirt bottle) of the

solution onto the gas hose/regulator and regulator/cylinder

and hose connections.

3. Turn on gas cylinder valve. Inspect the connections and

look for bubbles.

a. If no bubbles appear, the connection is safe.

b. If bubbles appear, there is leakage. Loosen and re-

tighten this connection. If it still leaks, please call

customer service.

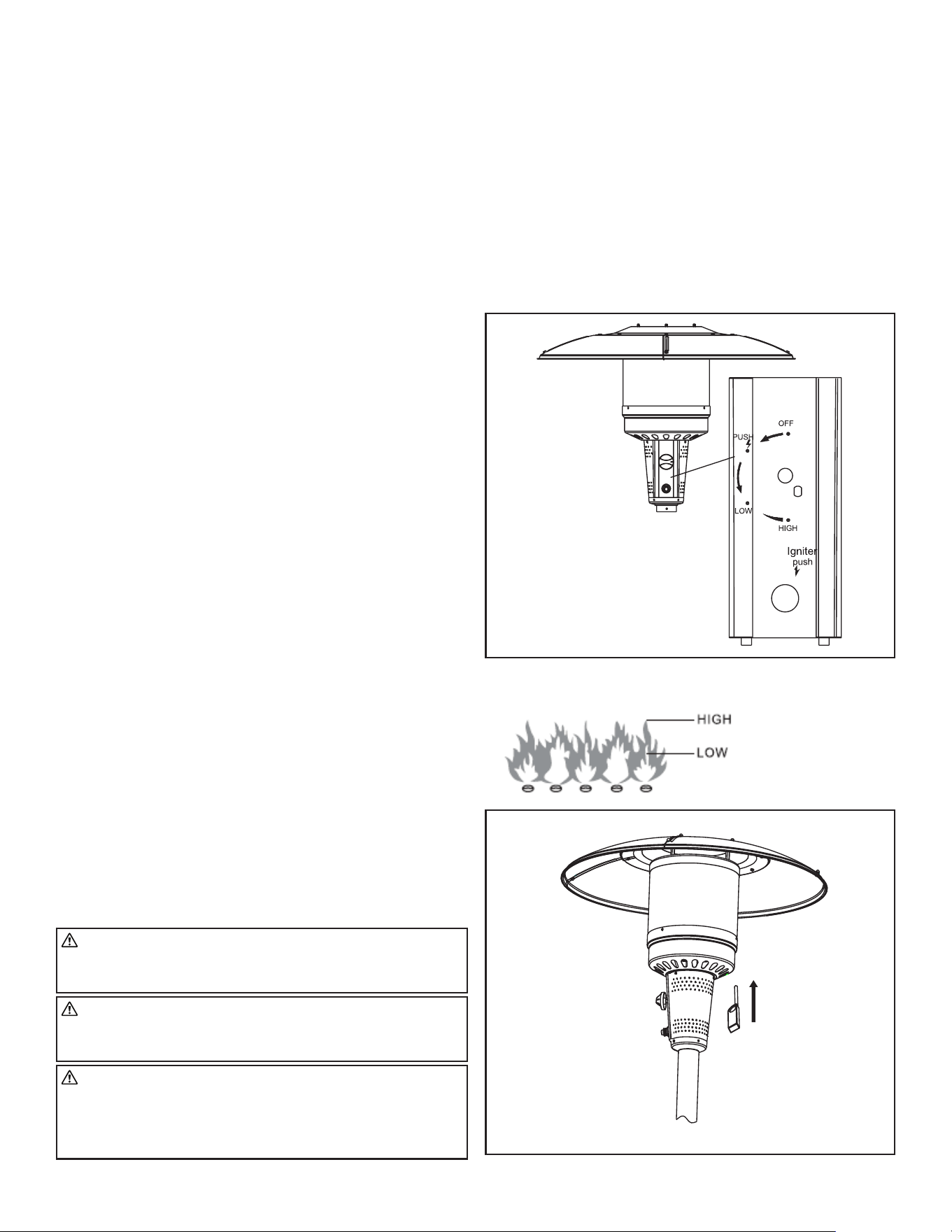

Lighting Instructions

1. Turn the LP gas cylinder valve OFF. Push the control knob

on the pole in, turn OFF, and wait 5 minutes for any gas to

clear.

2. Turn the tank valve ON. Push control knob in and rotate

to PUSH. Then push the igniter button and control knob

until the burner is ignited. If igniting the burner for 5

seconds continuously but the burner fails to remain lit or

is extinguished, repeat step 2 after 5 minutes. Complete

shutoff period before relighting.

3. Once the burner has lit, continue to hold the control knob

in for 30 seconds, and then release.

4. Turn the control knob from LOW to HIGH until the desired

heat setting is achieved.

5. Visually check the burner flame against the illustrations to

the right:

a. Flame should be blue with slight yellow tips.

b. You should see a smaller flame in LOW position than

seen on HIGH. Perform flame check prior to each use.

If only low flame is seen, refer to “Burner flame is low”

in the “TROUBLESHOOTING”.

For complete shutdown:

1. Please turn the knob to “PUSH” position first, then push

and turn to “OFF” position for complete shut off.

2. Turn the LP gas tank valve OFF before removing the LP gas

tank.

In any case of failure of normal ignition, please use a lighter

(sold separately) to reach the burner for ignition through the

hole on the bottom of burner diffuser. Or insert a match from

the back side of the burner assembly opposite to the control

panel.

WARNING: If at any time you are unable to light burner and

smell gas, wait 5 minutes to allow gas to dissipate before

attempting to light heater.

WARNING: DO NOT touch or move heater for at least 45

minutes after use. Allow emitter and dome to cool before

touching.

WARNING: Avoid inhaling fumes emitted from the heater’s

first use. Smoke and odor from the burning of oils used

in manufacturing will appear. Both smoke and odor will

dissipate after approximately 30 minutes. The heater should

NOT produce thick black smoke.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

CARE AND MAINTENANCE

• Abrasive cleaners will damage this product.

• Never use oven cleaner to clean any part of heater

• Do not clean any heater part in a self-cleaning oven. The

extreme heat will damage the finish.

• More frequent cleaning may be required as necessary.

It is imperative that control compartment, burners and

circulating air passageways of the heater be kept clean.

• Spiders and insects can create a dangerous condition that

may damage heater or make it unsafe. Keep burner area

clean of all spiders, webs or insects. Clean burner holes by

using a heavy-duty pipe cleaner. Compressed air may help

clear away smaller particles.

• Inspect heater before each use.

• Have heater inspected annually and repairs should be made

by a qualified service person.

• Check heater immediately if any of the following conditions

exist:

a. The smell of gas in conjunction with extreme yellow

tipping of burner flames.

b. Heater does not reach proper temperature.

c. Heater’s glow is excessively uneven.

d. Burner makes popping noises during use.

NOTE: A slight pop is normal when burner is

extinguished.

• Carbon deposits may create a fire hazard. Keep dome and

emitter clean at all times.

• Do not clean heater with combustible or corrosive cleaners.

Use warm, soapy water.

• Do not paint engine, engine access panel or dome.

• This heater should be thoroughly cleaned on a regular

basis.

• After a period of storage and/or non use, check for leaks,

burner obstructions and inspect for any abrasion, wear,

cuts to the hose.

Cleaning

• Wipe surfaces clean with mild dish detergent or baking

soda.

• For stubborn surfaces use a citrus citrus-based degreaser

and a nylon scrubbing brush.

• Rinse clean with water.

NOTE: While cleaning the unit, be sure to keep the area

around the burner and pilot assembly dry at all times. Do

not submerge the control valve assembly. If the gas control

is submerged in water, do NOT use it. It must be replaced.

TIP: Use high high-quality automobile wax to help maintain

the appearance of the heater. Apply to exterior surfaces

from the pole down. Do not apply to emitter screen or

domes.

Maintenance

• Keep exterior surfaces clean clean.

• Air flow must be unobstructed. Keep controls, burner

and circulating air passageways clean. Signs of possible

blockage include:

» Gas odor with extreme yellow tipping of flame.

» Heater does NOT reach the desired temperature.

» Heater glow is excessively uneven.

» Heater makes popping noises.

NOTE: In a salt salt-air environment (such as near an ocean)

ocean), corrosion occurs more quickly than normal. Frequently

check for corroded areas and repair them promptly.

• Battery replacement: Use a an alkaline AAA battery.

Storage

Between uses or during periods of extended inactivity:

• Turn Turn control knob to “OFF”.

• Disconnect LP cylinder and move to a secure, well well-

location outdoors.

• Store heater upright in an area sheltered from direct

contact with inclement weather (such as rain rain, sleet ,

hail, snow, dust and and debris).

NOTE: Never leave LP gas tank exposed to direct sunlight

or excessive heat.

• If desired, use cover (L) to protect the heater and help

prevent buildup in air passages.

CAUTION: Wait until heater is cool before covering.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

Symptom Possible Cause Corrective Action

Burner doesn’t light 1. Gas pressure is too low.

2. The orifice is blocked.

3. Control knob is not in “PUSH” position.

1. Turn the gas cylinder valve “OFF” and

replace the cylinder.

2. Clear blockage.

3. Turn control knob to “PUSH” position.

Burner flame is low. 1. Gas pressure is low.

2. Control knob is not positioned at “HIGH”.

3. The burner jet is partially blocked.

4. Outdoor temperature is less than 40˚F and tank is less

than 1/4 full.

5. Supply hose is bent or kinked.

1. Turn the gas cylinder valve “OFF” and

replace the cylinder.

2. Position the control knob at “HIGH”.

3. Clear blockage.

4. Use a full gas cylinder.

5. Straighten the hose.

Carbon buildup 1. Seasonal accumulation. 1. Wipe off before lighting.

Thick black smoke 1. Blockage in burner. 1. Remove blockage and clean burner inside

and outside.

TROUBLESHOOTING

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

THIS PAGE INTENTIONALLY LEFT BLANK

ESTA PÁGINA INTENCIONALMENTE SE DEJA EN BLANCO

CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

REPLACEMENT PARTS LIST FOR MODEL MH48PH

When ordering parts include the complete unit model number listed on the unit rating plate.

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

REF # Description Part#

TOP DOME 0 0122

KD DOME 0 0123

BURNER ASSEMBLY 0 0124

BURNER CHAMBER ASSEMBLY 0 0125

INSULATION PLATE 0 0126

CONTROL PANEL 0 0127

KNOB 0 0128

IGNITER 0 0129

THERMOCOUPLE 0013 0

IGNITION PIN 0 0131

TILT SWITCH 0 0132

UPPER POLE 0 0133

DECK RING 0 0134

LOWER POLE 0 0135

CYLINDER ASSEMBLY 0 0136

SHROUD FIX BRACKET 0 0137

17 BASE 0 0138

18 WHEEL ASSEMBLY 0 0139

19 HARDWARE PACK 00140

REPLACEMENT PARTS LIST FOR MODEL MH48PH

SEE BACK PAGE FOR PARTS ORDERING INFORMATION

Outdoor Patio Heater

Operating Instructions and Owner’s Manual

OPERATING INSTRUCTIONS

AND OWNER’S MANUAL

MODEL#

MH48PH

READ INSTRUCTIONS CAREFULLY: YOUR SAFETY IS IMPORTANT TO YOU AND TO OTHERS.

Read and follow all instructions. Place instructions in a safe place for future reference. Do not allow anyone

who has not read these instructions to assemble, light, adjust or operate the heater.

WARNING:

USE ONLY MANUFACTURER’S REPLACEMENT PARTS. USE OF ANY OTHER PARTS COULD

CAUSE INJURY OR DEATH. REPLACEMENT PARTS ARE ONLY AVAILABLE DIRECT FROM THE

FACTORY AND MUST BE INSTALLED BY A QUALIFIED SERVICE AGENCY.

PARTS ORDERING INFORMATION:

PURCHASING: ACCESSORIES MAY BE PURCHASED AT ANY MR. HEATER LOCAL DEALER OR

DIRECT FROM THE FACTORY

FOR INFORMATION REGARDING SERVICE:

Please call Toll-Free 800-251-0001 • WWW.MRHEATER.COM

Our office hours are 8:00 AM – 5:00 PM, EST, Monday through Friday.

Please include the model number, date of purchase, and description of problem in all communi-

cation.

LIMITED WARRANTY:

The company warrants this product to be free from imperfections in material or workmanship,

under normal and proper use in accordance with instructions of The Company, for a period of

one year from the date of delivery to the buyer. The Company, at its option, will repair or replace

products returned by the buyer to the factory, transportation prepaid within said one year period

and found by the Company to have imperfections in material or workmanship.

If a part is damaged or missing, call our Technical Support Department at 800-251-0001.

Address any Warranty Claims to the Service Department, Mr. Heater, Inc., 4560 W. 160TH ST.,

CLEVELAND, OHIO 44135. Include your name, address and telephone number and include de-

tails concerning the claim. Also, supply us with the purchase date and the name and address of

the dealer from whom you purchased our product.

The foregoing is the full extent of the responsibility of the Company. There are no other war-

ranties, express or implied. Specifically there is no warranty of fitness for a particular purpose

and there is no warranty of merchantability. In no event shall the Company be liable for delay

caused by imperfections, for consequential damages, or for any charges of the expense of any

nature incurred without its written consent. The cost of repair or replacement shall be the ex-

clusive remedy for any breach of warranty. There is no warranty against infringement of the like

and no implied warranty arising from course of dealing or usage of trade. This warranty will not

apply to any product which has been repaired or altered outside of the factory in any respect

which in our judgment affects its condition or operation.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so

the above limitation or exclusion may not apply to you. This Warranty gives you specific legal

rights, and you may have other rights which vary from state to state.

Mr. Heater, Inc. reserves the right to make changes at any time, without notice or obligation, in

colors, specifications, accessories, materials and models.

PRODUCT REGISTRATION: Thank you for your purchase.

Please log in to http://www.egiregistration.com to register your product.

ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 1-800-251-0001

Mr. Heater is a registered trademarks of Mr. Heater, Inc.

INSTRUCCIONES DE USO Y

MANUAL DEL USUARIO

MODELO#

MH48PH

ADVERTENCIA: Lea y siga cuidadosamente todas las instrucciones. Conserve estas instrucciones

en un lugar seguro para futura referencia. No permita que nadie que no haya leído estas

instrucciones arme, encienda, ajuste o use el calefactor.

CALEFACTOR DE EXTERIOR PARA PATIO

00141

www�mrheater�com • 800-251-0001

ADVERTENCIA: Solo para uso en exteriores.

Instalador: Deje este manual con el artefacto. Consumidor: Guarde este manual para futura referencia.

ADVERTENCIA:

La instalación, ajuste, alteración, reparación o mantenimiento inadecuados

puede causar daños materiales, lesiones o la muerte. Lea y comprenda completamente las

instrucciones de instalación, operación y mantenimiento antes de instalar o reparar este equipo.

- QUÉ HACER SI DETECTA OLOR A GAS

Ǟ Cierre el suministro de gas del artefacto.

Ǟ Apague todas las llamas.

Ǟ Si el olor persiste, manténgase alejado del artefacto y llame inmediatamente a su compañía

de gas o a los bomberos.

- Este calefactor debe ser instalado y reparado únicamente por personal autorizado y capacitado

en artefactos a gas. Inspeccione el calefactor una vez al año. El no hacerlo podría causar lesiones

personales, asfixia, muerte, incendio y/o daños materiales.

ADVERTENCIA: El almacenamiento de gasolina y otros vapores y líquidos inflamables cerca

de este o cualquier otro artefacto puede provocar un incendio o una explosión. No almacene

ni utilice gasolina ni ningún otro vapor ni líquido inflamable cerca de este ni de ningún otro

artefacto. Un cilindro de propano que no esté conectado al calefactor no debe almacenarse cerca

de éste ni de ningún otro artefacto. Mantenga todas las distancias a los combustibles en todo

momento.

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

ÍNDICE

ESPECIFICACIONES DEL PRODUCTO �� 2

CONTENIDO DEL PAQUETE �� 3

ADITAMENTOS �� 3

PREPARACIÓN �� 4

INFORMACIÓN DE SEGURIDAD �� 4

INSTRUCCIONES DE ENSAMBLAJE �� 6

INSTRUCCIONES DE OPERACIÓN �� 11

CUIDADO Y MANTENIMIENTO �� 12

DIAGNÓSTICO DE PROBLEMAS��13

LISTA DE PARTES DE REPUESTO �� 14

GARANTÍA �� 16

ESPECIFICACIONES DEL PRODUCTO

MH48PH

Certificación CSA

Altura general 220 cm

Diámetro del reflector 80 cm

Consumo de calor nominal 11�750 frigorías/h

Combustible Propano-PL

Suministro de gas Cilindro de gas propano de

20 libras

Presión del tubo colector 27,9 mm CA

Tamaño del inyector (diámet-

ro)

2�14 mm

Características de seguridad Termopar e interruptor de

nivelación

Presión de suministro de gas Max� 150 PSI, Min� 5 PSI

ADVERTENCIA:

SU SEGURIDAD ES IMPORTANTE PARA USTED Y

PARA LOS DEMÁS, ASÍ QUE POR FAVOR LEA ESTAS

INSTRUCCIONES ANTES DE UTILIZAR EL CALEFACTOR�

ADVERTENCIA:

PELIGRO DE INCENDIO Y EXPLOSIÓN

El no seguir exactamente las advertencias de seguridad

podría causar heridas graves, la muerte o daños

materiales� Asegúrese de leer y comprender las

instrucciones de instalación, operación y reparación de

este manual� La instalación, ajuste, alteración, reparación

o mantenimiento inadecuados pueden causar lesiones

graves, la muerte o daños materiales�

ADVERTENCIA:

PELIGRO DE INCENDIO, QUEMADURAS, INHALACIÓN Y

EXPLOSIÓN. MANTENGA LOS COMBUSTIBLES SÓLIDOS

COMO MATERIALES DE CONSTRUCCIÓN, PAPEL O

CARTÓN A UNA DISTANCIA SEGURA DEL CALEFACTOR.

TAL COMO LO RECOMIENDAN LAS INSTRUCCIONES,

NUNCA USE EL CALEFACTOR EN ESPACIOS QUE

CONTIENEN O PODRÍAN CONTENER COMBUSTIBLES

VOLÁTILES O PRODUCTOS COMO GASOLINA,

SOLVENTES, DILUYENTE DE PINTURA O PRODUCTOS

QUÍMICOS DESCONOCIDOS.

ADVERTENCIA: ESTE PRODUCTO PUEDE

EXPONERLO A PRODUCTOS QUÍMICOS, INCLUYENDO

PLOMO Y COMPUESTOS DE PLOMO, QUE DE ACUERDO

CON EL ESTADO DE CALIFORNIA PRODUCEN CÁNCER

Y DEFECTOS DE NACIMIENTO U OTROS DAÑOS

REPRODUCTIVOS. POR MAYOR INFORMACIÓN, VISITE

WWW.P65WARNINGS.CA.GOV

ADVERTENCIA: Los combustibles utilizados

en los artefactos a gas licuado de propano y los productos

de la combustión de dicho combustible pueden exponerlo

a sustancias químicas, incluido el benceno, que según

el estado de California puede provocar cáncer y causar

defectos de nacimiento u otros daños reproductivos. Visite

www�P65Warnings�ca�gov por mayor información�

ADVERTENCIA:

NO ALMACENE NI UTILICE

GASOLINA NI NINGÚN OTRO VAPOR NI LÍQUIDO INFLAMABLE

CERCA DE ESTE NI DE NINGÚN OTRO ARTEFACTO.

SEGURIDAD

INFORMACIÓN GENERAL

GUARDE ESTE MANUAL PARA FUTURA REFERENCIA.

POR PREGUNTAS, PROBLEMAS O PARTES FALTANTES, ANTES

DE RETORNAR EL PRODUCTO A LA TIENDA LLÁMENOS

CON EL NÚMERO DE MODELO Y EL NÚMERO DE SERIE DEL

CALEFACTOR:

1-800-251-0001

DE LUNES A VIERNES DE 8 A 5 PM HORA DEL ESTE.

O ENVÍENOS UN MENSAJE A TRAVÉS DEL SITIO WEB DE MR.

HEATER:

WWW.MRHEATER.COM

IDIOMAS

INGLÉS �� 1 - 16

ESPAÑOL �� 17 - 32

FRANCÉS �� 33 - 48

Para brindarle el mejor servicio posible, ahora Mr� Heater le

ofrece más formas de ponerse en contacto con nosotros�

Encuentre videos informativos en:

Facebook: www�facebook�com/mrheaterproducts/

Twitter: https://twitter�com/MrHeater

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

CONTENIDO DEL PAQUETE

Pieza Descripción Cantidad

A Domo superior 1

B Domo KD 4

C Conjunto del quemador 1

D Varilla superior 1

E Anillo de cubierta 1

F Varilla inferior 1

G Conjunto del cilindro 1

H Base 1

I Conjunto de las ruedas 1

ADITAMENTOS

Perno

M8 x 15 mm

Cant� 2

Perno plateado

M5 x 8 mm

Cant� 12

Batería

tamaño AAA

Cant� 1

Tuerca mariposa

Cant� 3

Soporte fijo

para cubierta

Cant� 6

Tuerca M5

Cant� 12

Espaciador para

el reflector

Cant� 3

Tuerca M8

Cant� 2

Perno negro

M5 x 10 mm

Cant� 18

Perno

M6 x 10 mm

Cant� 4

M8 x 149 mm

Uña

Cant� 1

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

PREPARACIÓN

Antes de comenzar a ensamblar el producto, asegúrese de

tener todas las piezas� Compare las piezas con la lista del

contenido del paquete y la lista de aditamentos� No intente

ensamblar el producto si falta alguna pieza o si estas están

dañadas�

Tiempo estimado de ensamblaje: 30 minutos.

Herramientas necesarias para el ensamblaje (no se incluyen):

destornillador Phillips y llave de tuercas ajustable�

INFORMACIÓN DE SEGURIDAD

Lea y comprenda complet amente este manual antes de intentar

ensamblar, usar o instalar el producto�

• La instalación debe cumplir con los códigos locales o, en su

defecto, con el Código nacional de gas combustible, ANSI

Z223�1 /NFPA 54 y con el Código nacional de instalación de

gas propano y gas natural C SA B149�2, o con el Código de

manejo y almacenamiento de propano, B149�2 B149�2�

PELIGRO:

• Se debe supervisar cuidadosamente a los niños pequeños

cuando se encuentren en el área del artículo.

• Mantenga despejadas y limpias las aberturas de ventilación

del compartim iento del cilindro. Use este aparato

solamente en espacios bien ventilados. No use en edificios,

garajes ni otras áreas cerradas.

• Utilice este aparato en las áreas exteriores que se describen

a continuación continuación:

a. Con paredes en todos los lados, pero con al menos una

abertura permanente a nivel del suelo y sin cubierta

superior.

b. Dentro de un área parcialmente cerrada que incluya

una cubierta superior y no más de dos paredes. Estas

paredes deben ser paralelas o en ángulos rectos con

respecto a la otra.

c. Dentro de un área parcialmente cerrada que incluya

una cubierta superior y no más de dos paredes. Se

aplica lo siguiente:

i. Una pared que equivale al 25% del área total de la

pared está completamente abierta.

ii. 30% o más en total del área de la pared restante

está abierta y sin restricciones restricciones.

• Almacene el cilindro en exteriores, en un área con buena

ventilación (no en un edificio, garaje ni cualquier otra área

cerrada), alejado del alcance de los niños.

• No almacene un tanque de gas PL de reserva debajo o cerca

de este aparato.

• Nunca llene el tanque más allá del 80% de su capacidad

capacidad.

ADVERTENCIA:

• Haga una prueba de detección de fugas con una solución

jabonosa:

a. Para revisar las conexiones de gas.

b. Después de conectar un cilindro de gas nuevo.

c. Al volver a ensamblar luego de desensamblar.

Consulte el procedimiento de detección de fugas

indicado en este manual de instrucciones.

• Reemplace el conjunto de la manguera antes de hacer

funcionar el aparato si hay prueba de abrasión o desg aste

excesivos o si la manguera está dañada. Se debe usar el

regulador de presión y el conjunto de la manguera que

se suministra con el aparato. El conjunto de la manguera/

regulador de repuesto debe ser el especificado por el

fabricante fabricante.

• Coloque la manguer a de propano con el conjunto del

regulador alejados de sendas en que las personas puedan

tropezarse o de áreas en las que la manguera pueda ser

sujeto de daños accidentales.

• El cilindro utilizado debe incluir un anillo para proteger su

válvula.

• Un técnico calificado debe instalar, reparar y hacer una

inspección del calentador antes del primer uso y al menos

una vez al año.

• No obstruya el flujo del aire de combustión ni d e

ventilación.

• El cilindro de suministro de gas PL que usará debe ser:

a. fabricado y marcado según las especificaciones para

cilindros de gas PL del Departamento de transporte

de mercancías peligrosas y la Comisión, CAN/CSA

CSA-B339, según corresponda;

b. equipado con un dispositivo de prevención de

sobrellenado homologado y

c. equipado con una conexión de cilindros compatible

con la conexión para el aparato.

• Desconecte el cilindro cuando el aparato no esté en uso.

• Puede almacenar la unidad en interiores so lo si desconecta

y retira el cilindro del aparato.

• Los materiales o artículos, cuando se almacenan bajo el

calentador, pueden verse sujetos al calor intenso y dañarse

seriamente.

• No se debe colgar ropa ni otros materiales inflamables del

calentador ni colo carse sobre este , debajo o cerca de él.

• Tanto niños como adultos deben estar informados sobre

los peligros de la alta temperatura de la superficie y deben

permanecer alejados del artículo para evitar quemaduras o

incendio de la ropa.

• Coloque la tapa para p olvo con firmeza en la salida de

la válvula del cilindro cada vez que este no esté en uso.

Instale en la válvula del cilindro solamente la tapa para

polvo que se incluye con esta. Otros tipos de tapas o

tapones pueden causar una fuga del propano.

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

PRECAUCIÓN:

• La distancia de separación mínima de los materiales

combustibles es de 111,76 cm.

• Si cree que el calentador no está en una superficie estable,

use un tornillo de puesta a tierra para fijar la base del

calentador a la superficie en la que está instalado. Fije la

base con una inclinación no mayor a los 15 grados.

• Este calentador está equipado con un dispositivo de

encendido a batería; consulte las instrucciones de conjunto

en la página 49.

• Cualquier protector u otro dispositivo de protección que

se haya ret irado para dar mantenimiento al calentador se

debe volver a colocar antes de hacerlo funcionar.

• Es posible que se requiera una limpieza más frecuente

según sea necesario. Es esencial que mantenga limpios el

compartimiento del control, los quemadores y los pasajes

de circulación de aire del calentador.

• Mantenga el área del aparato limpia y libre de materiales

combustibles, gasolina y otros vapores o líquidos

inflamables.

• Inspeccione la parte visible de la manguera antes de

cada uso del aparato. Cuando partes de la manguera se

encuentran dentro de los límites del puesto calentador,

instrucciones para inspeccionar todo el conjunto de

la manguera al menos anualmente. Si se requiere el

desmontaje, las instrucciones también incluirán el

procedimiento adecuado para la comprobación de fugas las

conexiones bajo el reensamblaje.

• Es posible que se requiera una limpieza más frecuente

según sea necesario. Es esencial que el compartimiento del

control, los quemadores y los pasajes de circulación de aire

del calentador calentadoresté n limpios.

• Guarde el manual para consultas futuras y para educar a

nuevos usuarios sobre el uso de este producto.

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

Puerta

INSTRUCCIONES DE ENSAMBLAJE

1� Con la base (H) al revés, fije el conjunto de la rueda (I) con

los pernos M8 x 15 mm (AA) y las tuercas M8 (CC)�

ADITAMENTOS UTILIZADOS

Perno M8 x 15 mm

Perno negro M5 x

10 mm

Perno negro M5 x

10 mm

Tuerca M8

Soporte fijo para

cubierta

X 2

X 5

X 2

X 5

2� Gire la base (H) con el lado correcto hacia arriba, fije los

soportes fijos para cubierta (JJ) con los negros M5 x 8 mm

(DD)�

3� Fije el conjunto de cilindro (G) con los pernos negros M5

x 10 mm (DD) a través de los soportes fijos para cubierta�

Nota: Las puertas del conjunto del cilindro (G) deben estar

en el lado opuesto del conjunto de la rueda (I)�

ADITAMENTOS UTILIZADOS

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

Atrás

Perno M6 x 10 mm

Espaciador para

el reflector

Perno negro M5 x

10 mm

X 4

X 3

4� Fije el poste inferior (F) al conjunto de cilindro (G) con los

pernos M6 x 10 mm�

Nota: asegúrese de que la varilla esté recta� Luego coloque

el anillo de cubierta (E) a través de la varilla inferior en la

parte superior del conjunto de cilindro (G) para cubrir la

conexión�

5� Fije los espaciadores para el reflector (BB) a la parte

superior del conjunto del quemador (C)�

6� Enrosque el conjunto de regulador y manguera

preensamblados al conjunto del quemador (C) a través de

la varilla superior (D)�

6�1� Enrosque el conjunto de regulador y manguera a través

de la varilla superior (D)�

6�2� Enrosque el conjunto de quemador (C) en la varilla

superior (D) hasta que los orificios en la parte inferior del

conjunto de quemador (C) estén alineados con los orificios

en la parte de arriba de la varilla superior (D)� Fíjelos juntos

usando los tres plateados M5 x 8 mm (DD)� Asegúrese de

que queden bien apretados�

ADITAMENTOS UTILIZADOS

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

Perno plateado M5 x

8 mm

Tuerca M5

Perno M5 x 10 mm

Tuerca mariposa

X 12

X 3

7� Pase el conjunto de regulador y manguera , y conecte la

varilla superior (D) a la varilla inferior (F)�

7�1� Pase el conjunto de regulador y manguera a través del

conjunto de varilla inferior�

7�2� Enrosque la varilla superior (D) en la varilla inferior

(F) hasta que los orificios en la varilla superior (D) estén

alineado con los orificios en la parte superior de la varilla

inferior (F)� Fíjelos juntos usando los tres pernos plateados

M5 x 10 mm (DD)� Asegúrese de que queden bien

apretados�

8� Fije los domos KD (B) entre sí con las tuercas M5 (GG) y los

pernos plateados M5 x 8 mm (FF)� Complete el conjunto

del domo al fijar el domo superior (A) a los domos KD (B)

con las tuercas M5 (GG), y los pernos plateados M5 x 8

mm (FF)�

9� Fije el conjunto del domo al conjunto del quemador (C) y

asegúrelo con las tuercas mariposa (II) a los espaciadores

del reflector (BB)�

ADITAMENTOS UTILIZADOS

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

Uña M8 x 149 mm

X 1

10� Inserte el clavo en el orificio de la base, martille hasta que

el clavo quede recto y fíjelo firmemente en el suelo con una

llave�

11� Conecte el conjunto de regulador preensamblado del

conjunto de quemador (C) a un cilindro de gas LP de

9,07 kg� (se vende por separado)� Alinee las roscas en el

conector del cilindro con las de regulador y gire hacia la

derecha hasta que quede firme� Apriete a mano solamente�

NO UTILICE HERRAMIENTAS MANUALES PARA HACER

ESTA CONEXIÓN. Tenga cuidado de no cruzar las roscas al

enroscar en el conector�

Para desconectar el cilindro de gas LP, primero asegúrese

de que la válvula del cilindro esté en la posición de

apagado� Luego, gire la perilla en el conjunto del regulador

hacia la izquierda hasta que se suelte�

ADVERTENCIA: Antes de conectar, asegúrese de que no hay

escombros atrapados en el cabezal de la válvula del

regulador del cilindro de gas LP o en el cabezal del

quemador y los puertos del quemador.

ADITAMENTOS UTILIZADOS

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

－

＋

12� Fije la correa dentro del conjunto del cilindro (G) para

asegurarlo� Luego, cierre la puerta en el conjunto del

cilindro (G) para completar la instalación.

13� Para instalar la batería (HH), desenrosque la tapa del

encendedor preensambla do al conjunto del quemador

(C)� Inserte la batería (HH) en el encendedor y asegúre se

de que el extremo positivo “+” quede hacia afuera, luego,

remplace la tapa del encendedor�

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

INSTRUCCIONES DE FUNCIONAMIENTO

Búsqueda de fugas

1� Haga una solución para búsqueda de fugas mezclando 1

parte de detergente líquido para platos y 3 partes de agua�

2� Esparza la solución o aplíquela con un pincel (o con una

botella rociadora) en las conexiones de la manguera con el

regulador y de la manguera con el regulador y el tanque�

3� Abra la válvula de gas del cilindro� Revise si se forman

burbujas en las conexiones�

a� Si no se forman burbujas, la conexión es segura�

b� Si se forman burbujas, hay una fuga� Suelte y vuelva

a apretar esta conexión� Si la fuga persiste, llame a

servicio al cliente�

Instrucciones de encendido

1� CIERRE la válvula del cilindro de gas PL� Presione la perilla

de control en el poste, APAGUE y espere 5 minutos para

que se despeje cualquier posible gas�

2� ABRA la válvula del tanque� Presione la perilla de control y

gírela hacia la posición PUSH (presionar)� Luego, presione

el botón de encendido y la perilla de control hasta que el

quemador se encienda� Si desea encender el quemador

durante 5 segundos continuos, pero el quemador no

permanece encendido o se apaga, repita el paso 2 después

de 5 minutos� Finalice el período de cierre antes de volver a

encender�

3� Una vez que el quemador se encienda, mantenga

presionada la perilla de control durante 30 segundos y

después suéltela�

4� Gire la perilla de control desde LOW (bajo) a HIGH (alto),

hasta lograr la configuración de calor deseada�

5� Fíjese en la llama del quemador y compárela con la de la

siguiente ilustración:

a� La llama debe ser azul y con la punta ligeramente

amarilla�

b� Deberá ver una llama más pequeña en la posición LOW

que en la posición HIGH. Realice una comprobación de

la llama antes de cada uso� Si solo se aprecia una llama

baja, consulte el apartado “La llama del quemador es

baja” de la “SOLUCIÓN DE PROBLEMAS”.

Para un corte completo:

1� Primero, gire la perilla a la posición “PUSH”, luego presione

y gire a la posición “Off” para el cierre completo.

2� Gire la válvula del tanque de gas PL a la posición OFF antes

de retirar el tanque de gas PL�

En caso de presentarse cualquier falla en el encendido normal,

use la barra de encendido con un encendedor (se vende por

separado) para alcanzar el quemador y encenderlo a trav

través del orificio en la parte inferior del difusor del quemador

quemador� Inserte el encendedor des de la parte posterior

del conjunto del quemador, que est está opuesto al panel de

control control�

ADVERTENCIA: Si en cualquier momento no puede encender

el quemador y siente olor a gas, espere 5 minutos para

permitir que el gas se disipe antes de intentar encender el

calentadorcalentador.

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

ADVERTENCIA: NO toque ni mueva el calentador durante al

menos 45 minutos después de usarlo. Deje que el domo y el

emisor se enfríen antes de tocarlos.

ADVERTENCIA: Evite inhalar los vapores que emite el

calentador la primera vez que lo utilice. Se producirá humo

y olor por causa de la combustión de los aceites usados en

la fabricación. Tanto el humo como el olor se dispersarán

después de aproximadamente 30 minutos. El calentador NO

debe producir humo espeso y negro.

CUIDADO Y MANTENIMIENTO

• Los limpiadores abrasivos dañarán este producto�

• Nunca use limpiador de hornos para limpiar las piezas de

este calentador�

• No limpie ninguna pieza del calentador en un horno de

autolimpieza� El calor extremo daña el acabado�

• Es posible que se requiera una limpieza más frecuente

según sea necesario� Es esencial que mantenga limpio el

compartimiento del control, los quemadores y los pasajes

de circulación de aire del calentador�

• Las arañas e insectos pueden crear condiciones peligrosas

que pueden dañar el calentador o volverlo inseguro�

Mantenga el área del quemador limpia de arañas, telas de

arañas o insectos�

• Limpie los orifici os del quemador con un limpiador de

tuberías para trabajo pesado� El aire comprimido puede

ayudar a limpiar las partículas más pequeñas�

• Inspeccione el calentador antes de cada uso�

• Haga que un técnico calificado repare e inspeccione el

calentador una ve z al año�

• Revise el calentador inmediatamente si ocurre cualquiera de

las siguientes condiciones:

a� Hay olor a gas en conjunto con puntas

extremadamente amarillas de las llamas del quemador�

b� El calentador no alcanza la temperatura adecuada�

c� El bril lo del calentador es excesivamente

desigualdesigual�

d� Los quemadores producen estallidos durante el uso�

NOTA: El quemador emitirá un ligero sonido como un

estallido cuando se extinga�

• Los depósitos de carbono pueden crear un riesgo de

incendio� Mantenga al domo y al emisor limpios en todo

momento�

• No limpie el calentador con combustibles o limpiadores

corrosivos� Use agua tibia jabonosa�

• No pinte el motor, el panel de acceso al motor o el domo�

• Este calentador se debe limpiar e inspeccionar

minuciosamente en forma periódica�

• Después de un tiempo sin haberlo usado o que haya

estado almacenado, revise si hay fugas de gas u

obstrucciones en los quemadores del fogón e inspeccione

en busca de abrasión, desgaste o cortes en la manguera

manguera�

Limpieza

• Limpie las superficies con detergente para platos suave o

bicarbonato de sodio�

• Para las superficies difíciles, use un desengrasante cítrico y

una escobilla de nailon�

• Enjuague con agua�

NOTA: Mientras limpia la unidad, asegúrese de mantener

el área alrededor del conjunto de quemador y piloto seca

en todo momento� No sumerja el conjunto de la válvula de

control� Si el control de gas se sumerge en el agua, NO lo

use� Debe reemplazarse�

CONSEJO: Usar una cera para automóviles de alta calidad

para ayudar a mantener la apariencia del calentador�

Aplique a las superficies exteriores desde el poste hacia

abajo� No aplique a la malla del emisor o a los domos�

Mantenimiento

• Mantenga limpias las supe rficies exteriores�

• El flujo de aire no debe tener obstrucciones� Mantenga

limpio el control, el quemador y las líneas de paso de aire�

Entre las señales de un posible bloqueo se encuentran:

» Olor a gas con llamas de punta extremadamente

amarilla�

» El calen tador NO llega a la temperatura deseada�

» El brillo del calentador es excesivamente desigual�

» El calentador produce sonidos de estallidos�

NOTA: En un entorno de aire salado (como cerca del océano),

la corrosión se produce más rápido de lo normal� Revise

frecuentemente si hay áreas corroídas y repárelas de inmediato

inmediato�

• Reemplazo de la batería: Use una batería alcalina AAA�

Almacenaje

Entre usos o durante períodos prolongados de inactividad o

cuando lo transporte:

• Gire la perilla de control a la posición “OFF”.

• Desconecte el cilindro de PL y muévalo a un lugar seguro y

bueno en el exterior�

• Almacene el calentador en posición vertical en un área

protegida del contacto directo con el clima inclemente

(como lluvia, aguanieve, granizo, nieve, polvo y suciedad)�

NOTA: Nunca deje un tanque de gas de PL expuesto a la

luz solar directa o al calor excesivo�

• Si lo desea, use la cubierta ( L) para proteger el calentador

y para ayudar a evitar que se acumule aire en los conductos

de aire�

PRECAUCIÓN: Espere a que el calentador se enfríe antes de

cubrirlo.

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

Problema Causa Posible Acción Correctiva

El quemador no

enciende

1� La presión de gas está baja�

2� El orificio está obstruido�

3� La perilla de control no está en la posición “PUSH ”

(presionarpresionar)�

1� CIERRE la válvula del cilindro de gas y

reemplácelo�

2� Despeje la obstrucción�

3� Gire la perilla de control a la posición “ PUSH ”

(presionar)�

La llama del

quemador es baja

1� La presión de gas está baja�

2� La perilla de control no está en la posición “High”.

3� La boquilla del quemador está parcialmente obstruida�

4� La temperatura exterior es inferior a 4,4˚°C y el

tanque tiene menos de 1/4 de carga�

5� La manguera de suministro está doblada o torcida�

1� CIERRE la válvula del cilindro de gas y

reemplácelo�

2� Gire la perilla de control a la posición “High”.

3� Despeje la obstrucción�

4� Usar un cilindro de gas lleno�

5� Enderece la manguera�

Hay acumulación de

carbono

1� Acumulación por temporada� 1� Limpie antes de usar�

Hay humo negro

espeso

1� Hay una obstrucción en el quemador� 1� Elimine la obstrucción y limpie el quemador por

dentro y por fuera�

SOLUCIÓN DE PROBLEMAS

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

LISTA DE PARTES DE REPUESTO PARA MODELO MH48PH

Al ordenar partes, incluya el número completo de modelo de la unidad que aparece en la placa de especificaciones�

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

REF #

Descripción Parte #

DOMO SUPERIOR 0 0122

DOMO KD 0 0123

CONJUNTO QUEMADEL DOR 0 0124

CONJUNTO DE LA CÁMARA DEL QUEMADOR 0 0125

PLACA DE AISLAMIENTO 0 0126

PANEL DE CONTROL 0 0127

PERILLA 0 0128

ENCENDEDOR 0 0129

TERMOPAR 0 0130

INTERRUPTOR DE NIVELACIÓN 0 0131

INTERRUPTOR BASCULANTE 0 0132

VARILL SUPERIORA 0 0133

ANILLO DE CUBIERTA 0 0134

VARILLA INFERIOR 0 0135

CONJUNTO DEL CILINDRO 0 0136

SOPORTE FIJO PARA CUBIERTA 0 0137

17 BASE 0 0138

18 SOPORTE DE RUEDA 0 0139

19 PAQUETE DE ADITAMENTOS 00140

LISTA DE PARTES DE REPUESTO PARA MODELO MH48PH

VER AL DORSO LA INFORMACIÓN PARA ORDENAR PARTES

Calefactor de exterior para patio

Instrucciones de uso y manual del usuario

INSTRUCCIONES DE USO

Y MANUAL DEL USUARIO

MODELO #

MH48PH

LEA CUIDADOSAMENTE LAS INSTRUCCIONES: SU SEGURIDAD ES IMPORTANTE PARA USTED Y PARA LOS

DEMÁS. Lea y siga todas las instrucciones. Conserve estas instrucciones en un lugar seguro para futura referencia.

No permita que nadie que no haya leído estas instrucciones arme, encienda, ajuste o use el calefactor�

ADVERTENCIA:

USE SOLAMENTE PARTES DE REPUESTO DEL FABRICANTE. EL USO DE CUALQUIER OTRA PARTE PODRÍA

CAUSAR HERIDAS O LA MUERTE. LAS PARTES DE REPUESTO ESTÁN DISPONIBLES ÚNICAMENTE EN LA

FÁBRICA Y DEBEN SER INSTALADAS POR UNA AGENCIA DE SERVICIO CALIFICADA.

INFORMACIÓN PARA ORDENAR PARTES:

COMPRAS: PUEDE COMPRAR ACCESORIOS EN CUALQUIER DISTRIBUIDOR LOCAL DE MR�

HEATER O DIRECTAMENTE DE LA FÁBRICA.

POR INFORMACIÓN ACERCA DE REPARACIONES:

Por favor llame sin cargo al 800-251-0001 • WWW.MRHEATER.COM

Nuestro horario de trabajo es de 08:00 AM a 5:00 PM, de lunes a viernes, hora del este�

Por favor, incluya el número de modelo, la fecha de compra y la descripción del problema en

todas sus comunicaciones�

GARANTÍA LIMITADA:

La compañía garantiza que este producto estará libre de imperfecciones materiales y de

fabricación, bajo condiciones de uso normales y adecuadas de acuerdo con las instrucciones

de la Compañía, por un período de un año a partir de la fecha de entrega al comprador� La

Compañía, según decida, reparará o reemplazará los productos que el comprador devuelva a la

fábrica, con los gastos de envío previamente pagados dentro del mencionado período de un año

y que la Compañía determine que presentan imperfecciones materiales o de fabricación�

Si alguna de las partes está dañada o si le falta alguna, llame a nuestro Departamento de

Asistencia Técnica al 800-251-0001�

Dirija todos los reclamos de garantía al Departamento de servicios, Mr� Heater, Inc�, 4560 W�

160TH ST., CLEVELAND, OHIO 44135. Incluya su nombre, dirección y número telefónico en su

comunicación e incluya los detalles relacionados con el reclamo� Además, infórmenos la fecha de

la compra y el nombre y dirección del proveedor de quien adquirió nuestro producto�

Lo anterior describe las responsabilidades de la Compañía en toda su extensión� No hay otras

garantías, ni explícitas ni implícitas� Específicamente, no hay garantías acerca de la adecuación

para un propósito particular y no hay garantías de comerciabilidad� En ningún caso la Compañía

será responsable por demoras causadas por imperfecciones, por daños consecuentes, ni por

ningún otro cargo de gastos de ninguna naturaleza realizado sin su consentimiento escrito� El

costo de reparación o reemplazo será la única compensación por cualquier incumplimiento de la

garantía� No hay garantía ni se derivará garantía implícita alguna del proceso de comercialización

ni de las prácticas comerciales comunes� Esta garantía no será válida para productos que hayan

sido reparados o alterados fuera de la fábrica en cualquier sentido que a nuestro criterio afecte

su estado o funcionamiento�

Algunos estados no permiten la exclusión o limitación de daños incidentales ni consecuentes, así

que la limitación o exclusión anterior puede no tener validez en su caso. Esta Garantía le otorga

derechos legales específicos, y usted puede tener otros derechos que varían de un estado a otro�

Mr� Heater, Inc� se reserva el derecho de hacer cambios en cualquier momento, sin previo aviso,

en los colores, especificaciones, accesorios, materiales y modelos�

REGISTRO DEL PRODUCTO: Gracias por su compra.

Ingrese a http://www�egiregistration�com para registrar su producto�

ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 1-800-251-0001

Mr� Heater es una marca registrada de Mr�Heater, Inc�

MODE D’EMPLOI ET GUIDE

DU PROPRIÉTAIRE

MODÈLE N

MH48PH

AVERTISSEMENT :

Lisez attentivement le mode d’emploi et observez toutes les instructions.

Conservez les instructions dans un endroit sûr pour pouvoir les consulter plus tard. Ne laissez personne

n’ayant pas lu ce mode d’emploi assembler, allumer, ajuster ou faire fonctionner cet appareil.

Installateur : Laissez ce manuel avec l’appareil. Consommateur : Conservez ce manuel pour pouvoir le consulter plus tard.

AVERTISSEMENT : L’installation, l’ajustement, la modification, le service ou l’entretien inadéquats

peuvent causer des dommages aux biens, des blessures ou la mort. Lisez et comprenez bien les instructions

d’installation, de fonctionnement et d’entretien avant d’installer ou d’entretenir cet équipement.

-SI VOUS SENTEZ DU GAZ

Ǟ Éteignez l’alimentation en gaz de l’appareil.

Ǟ Éteignez toute flamme.

Ǟ Si l’odeur persiste, éloignez-vous de l’appareil et appelez immédiatement votre fournisseur

de gaz ou le service de pompiers.

AVERTISSEMENT :

Le rangement d’essence ou d’autres vapeurs et liquides inflammables près de cet

appareil ou de tout autre appareil peut causer incendies ou explosions. Ne rangez ou n’utilisez pas

d’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre

appareil. Une bonbonne de propane liquide non raccordée à des fins d’utilisation ne doit jamais être

conservée à proximité de cet appareil ou de tout autre appareil. Conservez les dégagements requis

des matériaux combustibles en tout temps

CHAUFFE-TERRASSE POUR L’EXTÉRIEUR

00141

www.mrheater.com • 800-251-0001

AVERTISSEMENT : Pour usage à l’extérieur seulement.

– Ce chauffe-terrasse doit être installé et entretenu par du personnel autorisé et dûment formé

en installation d’appareils à gaz. Inspectez le chauffe-terrasse annuellement. Un manquement

de se conformer à ces consignes peut donner lieu à des blessures, l’asphyxie, la mort, l’incendie

ou les dommages aux biens.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

AVERTISSEMENT :

VOTRE SÉCURITÉ, ET CELLE DES AUTRES, EST

IMPORTANTE. VEUILLEZ DONC LIRE CES INSTRUCTIONS

AVANT DE FAIRE FONCTIONNER CET APPAREIL.

AVERTISSEMENT :

DANGER D’INCENDIE OU D’EXPLOSION

Un manquement de suivre précisément les consignes de

sécurité peut causer des blessures graves, la mort ou des

dommages aux biens. Vous devez lire et comprendre les

consignes d’installation, de fonctionnement et d’entretien

dans ce manuel. L’installation, l’ajustement, la modification, le

service ou l’entretien inadéquats peuvent causer des blessures

graves, la mort ou des dommages aux biens.

AVERTISSEMENT :

DANGER D’INCENDIE, DE BRÛLURE, D’INHALATION ET

D’EXPLOSION. CONSERVER LES COMBUSTIBLES SOLIDES, COMME

LES MATÉRIAUX DE CONSTRUCTION, LE PAPIER ET LE CARTON,

À DISTANCE SÛRE DE L’APPAREIL DE CHAUFFAGE. COMME LE

RECOMMANDE CE MODE D’EMPLOI, NE PAS UTILISER L’APPAREIL

DE CHAUFFAGE DANS DES ENDROITS CONTENANT OU POUVANT

CONTENIR DES SUBSTANCES COMBUSTIBLES VOLATILES OU

SUSPENDUES DANS L’AIR OU ENCORE DES PRODUITS COMME

L’ESSENCE, LES SOLVANTS, LE DILUANT À PEINTURE, LES PARTICULES

DE POUSSIÈRE OU LES PRODUITS CHIMIQUES INCONNUS.

LANGUES

ENGLISH .......................................................... 1 - 16

ESPAÑOL............................................................17-32

FRANÇAIS..... ................................................. 33 - 48

TABLE DES MATIÈRES

SPÉCIFICATIONS DU PRODUIT .................................... … 2

CONTENU DE L’EMBALLAGE… ...................................... 3

MATÉRIEL FOURNI… ..................................................... 3

PRÉPARATION… ............................................................ 4

CONSIGNES DE SÉCURITÉ .......................................... … 4

INSTRUCTIONS D’ASSEMBLAGE ................................. … 5

MODE D’EMPLOI… .............................................. ........ 10

SOIN ET ENTRETIEN ...................................................... 11

DÉPANNAGE.. ............................................................ .. 12

LISTE DES PIÈCES DE RECHANGE ............................... … 1 4

GARANTIE ................................................................. …16

AVERTISSEMENT :

CE PRODUIT PEUT

VOUS EXPOSER À DES PRODUITS CHIMIQUES, DONT LE PLOMB

ET LES COMPOSÉS DE PLOMB, CONNUS PAR L’ÉTAT DE LA

CALIFORNIE POUR CAUSER LE CANCER, DES MALFORMATIONS

CONGÉNITALES OU AUTRES ANOMALIES DE LA REPRODUCTION.

SE LAVER LES MAINS APRÈS MANIPULATION. VISITEZ WWW.

P65WARNINGS.CA.GOV

AVERTISSEMENT :

Les carburants utilisés

dans les appareils à gaz propane liquide, et les produits de

combustion de ces carburants, peuvent vous exposer à des

produits chimiques, dont le benzène, connus par l’État de

la Californie pour causer le cancer et des malformations

congénitales ou autres anomalies de la reproduction. Pour

plus d’information, consultez www.P65Warnings.ca.gov

RENSEIGNEMENTS GÉNÉRAUX

CONSERVEZ CE MANUEL POUR POUVOIR LE CONSULTER PLUS TARD.

AVANT DE RETOURNER L’APPAREIL AU DÉTAILLANT SI VOUS AVEZ

DES QUESTIONS, PROBLÈMES OU PIÈCES MANQUANTES, APPELEZ

LE NUMÉRO SUIVANTS EN DONNANT LE NUMÉRO DE MODÈLE ET LE

NUMÉRO DE SÉRIE DE L’APPAREIL :

1-800-251-0001

DU LUNDI AU VENDREDI, DE 8 h À 17 h, HEURE DE L’EST

OU ÉCRIVEZ-NOUS PAR L’ENTREMISE DU SITE WEB DE MR.

HEATER : WWW.MRHEATER.COM

Afin de vous offrir le meilleur service possible, Mr. Heater vous

donne maintenant encore plus de façons d’entrer en contact

avec nous. Trouvez des vidéos d’information à :

Facebook: www.facebook.com/mrheaterproducts/

Twitter: https://twitter.com/MrHeater

AVERTISSEMENT : NE RANGEZ OU N’UTILISEZ

PAS D’ESSENCE OU D’AUTRES VAPEURS OU LIQUIDES INFLAMMA-

BLES À PROXIMITÉ DE CET APPAREIL OU DE TOUT AUTRE APPAREIL.

SÉCURITÉ

SPÉCIFICATIONS DU PRODUIT :

MH48PH

Homologation CSA

Hauteur générale 220 cm (86,6 po)

Diamètre du réflecteur 80 cm (31,5 po)

Puissance thermique nominale

48 000 BTU/HR

Carburant Propane/propane liquide

Approvisionnement en gaz Bonbonne de propane liquide

de 9 kg (20 lb)

Pression au collecteur 5 cm (11 pouces ) W.C.

Taille de l’injecteur (diamètre) 2,14 mm

Caractéristiques de sécurité Thermocouple et interrupteur

à bascule

Pression d’alimentation en gaz

Max. 150 PSI, min. 5 PSI

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

CONTENU DE L’EMBALLAGE

Pièce Description QTÉ

A Dôme supérieur 1

B Dôme KD 4

C Assemblage du brûleur 1

D Tige supérieure 1

E Anneau 1

F Tige inférieure 1

G Assemblage de la bonbonne 1

H Base 1

I Assemblage des roulettes 1

MATÉRIEL FOURNI

M8 x 15 mm

Boulon

Qté 2

Boulon argenté

M5 x 8 mm

Qté 12

Pile AAA

Qté 1

Écrou

papillon

Qté 3

Support de

l’enveloppe

Qté 6

Écrou M5

Qté 12

Séparateur

de réflecteur

Qté 3

Écrou M8

Qté 2

Boulon

M5 x 10 mm

Qté 18

Boulon

M6 x 10 mm

Qté 4

Clou

M8 x 149 mm

Qté 1

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

PRÉPARATION

Avant de commencer l’assemblage du produit, assurez-vous que

toutes les pièces sont présentes. Comparez les pièces à la liste

de contenu de l’emballage et du matériel. Si toute pièce est

manquante ou endommagée, ne tentez pas d’assembler le produit.

Durée estimative de l’assemblage : 30 minutes

Outils requis pour l’assemblage (non inclus) : Tournevis

cruciforme (Phillips) et clé ouverte ajustable.

CONSIGNES DE SÉCURITÉ

Veuillez lire et comprendre l’intégralité de ce manuel avant de

tenter d’assembler, faire fonctionner ou installer le produit.

• L’installation doit se conformer aux codes locaux, ou, en

l’absence de codes locaux, au National Fuel Gas Code, ANSI

Z223.1/NFPA 54, au Code d’installation du gaz naturel et

du propane, CSA B149.1, ou au Code sur le stockage et la

manipulation du propane, B149.2.

DANGER:

• Les jeunes enfants doivent être surveillés lorsqu’ils se trouvent dans

l’aire de l’article.

• Assurez-vous que les ouvertures de ventilation de la bonbonne sont

libres de débris. N’utilisez cet appareil que dans un espace bien

aéré. Ne l’utilisez pas dans un bâtiment, un garage ou tout espace

fermé.

• Utilisez cet appareil à l’extérieur dans les endroits conformes à la

description qui suit :

a. Avec murs de tous les côtés, mais au moins une ouverture

permanente au niveau du sol et aucune couverture en hauteur.

b. Dans une enceinte partielle qui inclut une couverture en

hauteur et un maximum de deux murs. Ces murs peuvent être

parallèles ou à angle droit l’un de l’autre.

c. Dans une enceinte partielle qui inclut une couverture en

hauteur et un maximum de deux murs. Ce qui suit est

applicable :

i. Un mur qui est équivalent à au moins 25 % de l’aire totale du

mur est entièrement ouvert.

ii. 30 % ou plus du total de l’aire totale du mur est ouverte et libre.

• Rangez la bonbonne à l’extérieur dans un endroit bien aéré (et non

pas dans un bâtiment, garage ou autre espace fermé) et hors de la

portée des enfants.

• Ne rangez pas une bonbonne de propane de rechange sous cet

appareil ou à sa proximité.

• Ne remplissez jamais la bonbonne à plus de 80 pour cent de sa

capacité.

MISE EN GARDE :

• La distance de dégagement minimum des matières combustibles est

44 pouces.

• Si vous avez l’impression que le chauffe-terrasse n’est pas stable sur

sa surface, utilisez une vis de terre pour fixer la base du chauffe-

terrasse à la surface où il est installé. Fixez la base à une inclinaison

jamais supérieure à 15 degrés.

• Ce chauffe-terrasse est doté d’un dispositif d’allumage à piles;

consultez les instructions d’assemblage.

• Toute paroi de protection ou tout autre dispositif de protection

retirés pour l’entretien du chauffe-terrasse doit être remis en place

avant la remise en marche du chauffe-terrasse.

• Un nettoyage plus fréquent pourrait être requis au besoin. Il est

essentiel que le compartiment de commande, que les passages

d’air, et que le brûleur du chauffe-terrasse soient toujours propres.

• Gardez l’appareil à l’écart des matières combustibles, de l’essence et

autres vapeurs et liquides inflammables.

• Inspectez la partie visible du boyau avant chaque utilisation de

l’appareil. Lorsque des parties du boyau sont à l’intérieur de la tige,

suivez les instructions et inspectez tout l’assemblage du boyau au

moins une fois l’an. Si un démontage est requis, les instructions

vous expliqueront comme vérifier les raccords à l’affût de fuites au

moment du réassemblage.

• Un nettoyage plus fréquent pourrait être requis au besoin. Il est

essentiel que le compartiment de commande, que les passages

d’air, et que le brûleur du chauffe-terrasse soient toujours propres.

• Conservez ce manuel pour pouvoir le consulter plus tard et pour

renseigner les nouveaux utilisateurs du produit.

AVERTISSEMENT :

• Effectuez un test à l’affût de fuites avec une solution savonneuse :

a. Pour vérifier les raccords de gaz

b. Après avoir raccordé une nouvelle bonbonne.

c. À l’assemblage ou démontage. Référez-vous à la procédure

de test de fuites indiquée dans ce manuel.

• Remplacez l’assemblage du boyau avant que l’appareil soit mis en

marche si vous constatez tout signe d’abrasion ou d’usure excessive

du boyau, ou encore si le boyau est endommagé. Vous devez

employer le régulateur de pression et l’assemblage de boyau fournis

avec l’appareil.

• Placez l’assemblage du boyau de propane et du régulateur à l’écart

de tout endroit passant où les personnes pourraient y trébucher

ou de tout endroit où le boyau pourrait subir des dommages

accidentels.

• La bonbonne utilisée doit être dotée d’un collier pour protéger sa

soupape.

• L’installation et les réparations doivent être faites par un technicien

qualifié; l’appareil doit être inspecté avant l’utilisation et au moins

annuellement par un technicien qualifié.

• Ne nuisez aucunement à la circulation de l’air de combustion et de

ventilation.

• La bonbonne d’approvisionnement en propane liquide que vous

utilisez doit être :

a. Construite et marquée conformément aux exigences

pour les bonbonnes de propane de l’U.S. Department of

Transportation of Dangerous Goods and Commission, CAN/

CSA-B339, comme applicable;

b. Fournie avec un dispositif homologué de prévention du sur-

remplissage; et

c. Fournie avec un dispositif de raccord de la bonbonne

compatible avec le raccord de l’appareil.

• Débranchez la bonbonne pendant que vous n’utilisez pas l’appareil.

• Le rangement de la bonbonne à l’intérieur n’est permis que si la

bonbonne est déconnectée et retirée de l’appareil.

• Les matières et articles rangés sous l’appareil de chauffage subiront

une chaleur intense et pourraient être gravement endommagés.

• Les vêtements ou autres matériaux inflammables ne doivent pas être

suspendus du chauffe-terrasse, placés sur lui, sous lui ou près de lui.

• Les enfants et adultes devraient être renseignés au sujet des dangers

liés aux surfaces à haute température et devraient rester éloignés de

l’appareil pour éviter les brûlures et l’inflammation des vêtements.

• Placez le couvercle anti-poussière bien serré sur la soupape de la

bonbonne pendant que celle-ci n’est pas utilisée. N’installez sur la

soupape que le type de couvercle anti-poussière qui est fourni avec la

soupape. Les autres types de couvercles ou d’obturateurs pourraient

causer des fuites de propane.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

Porte

INSTRUCTIONS D’ASSEMBLAGE

1. Avec la base (H) sens dessus dessous, fixez l’assemblage

des roulettes (I) avec des boulons M8 x 15 mm (AA) et des

écrous M8 (CC).

MATÉRIEL UTILISÉ

Boulon M8 x 15 mm

Boulon M5 x 10 mm

Écrou M8

Support de

l’enveloppe

X 2

X 5

X 2

X 5

2. Remettez la base (H) dans le bon sens, puis mettez en

place les supports de l’enveloppe (JJ) à l’aide de boulons

3. Fixez l’assemblage de la bonbonne (G) à travers les

supports de l’enveloppe avec des boulons M5 x 10 mm

(DD).Remarque : Les portes de l’assemblage de la

bonbonne (G) doivent se trouver du côté opposé à celui de

l’assemblage des roulettes (I).

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

Arrière

MATÉRIEL UTILISÉ

Boulon M6 x 10 mm

Séparateur de

réflecteur

Boulon M5 x 10 mm

X 4

X 3

4. Fixez la tige inférieure (F) à l’assemblage de la bonbonne

(G) à l’aide de boulons M6 x 10 mm. Remarque : Assurez-

vous que la tige est bien droite. Ensuite, ajoutez l’anneau

(E) au travers la tige inférieure par-dessus l’assemblage de

la bonbonne (G) pour couvrir le raccord.

5. Insérez les séparateurs de réflecteur (BB) dans le haut de

l’assemblage du brûleur (C).

6. Vissez l’assemblage préassemblé du régulateur et du

boyau dans l’assemblage du brûleur (C) au travers la tige

supérieure (D).6.1. Vissez l’assemblage préassemblé du

régulateur et du boyau dans et à travers la tige supérieure

(D). 6.2. Vissez l’assemblage du brûleur (C) dans la

tige supérieure (D) jusqu’à ce que les trous au bas de

l’assemblage du brûleur (C) soient alignés avec les trous

dans le haut de la tige supérieure (D). Fixez-les ensemble

avec trois boulons M5 x 10 mm (DD). Assurez-vous que les

boulons sont bien resserrés.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

MATÉRIEL UTILISÉ

Boulon argenté

M5 x 8 mm

Écrou M5

Boulon M5 x 10 mm

Écrou papillon

X 12

X 3

7. Acheminez l’assemblage de régulateur et boyau et reliez

la tige supérieure (D) à la tige inférieure (F).7.1. Acheminez

l’assemblage du régulateur et du boyau dans et à travers

l’assemblage de la tige inférieure. 7.2. Vissez la tige

supérieure (D) dans la tige inférieure (F) jusqu’à ce que

les trous de la tige supérieure (D) soient alignés avec les

trous du haut de la tige inférieure (F). Fixez-les ensemble

avec trois boulons M5 x 10 mm (DD). Assurez-vous que les

boulons sont bien resserrés.

8. Fixez les dômes KD (B) l’un à l’autre avec les écrous M5

(GG) et les boulons argentés M5 x 8 mm (FF). Achevez

l’assemblage des dômes en fixant le dôme supérieur (A)

aux dômes KD (B) avec les écrous M5 (GG) et les boulons

argentés M5 x 8 mm (FF).

9. Fixez l’assemblage du dôme à l’assemblage du brûleur

réflecteur (BB).

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

MATÉRIEL UTILISÉ

Clou M8 x 149 mm

X 1

10. Insérez le clou (KK) dans les trous de la base. Enfoncez-

le avec le marteau jusqu’à ce qu’il soit bien droit, puis

resserrez-le dans le sol avec une clé.

11. Reliez l’assemblage préassemblé du régulateur de

l’assemblage du brûleur (C) à une bonbonne de propane

de 20 lb (vendue séparément). Alignez les filetages du

raccord de la bonbonne à celui du régulateur et vissez-le

dans le sens des aiguilles d’une montre jusqu’à ce qu’il

soit serré. SERREZ-LE À LA MAIN SEULEMENT. N’UTILISEZ

AUCUN OUTIL À MAIN POUR FAIRE CE RACCORD. Veillez

à ne pas fausser le filetage en vissant le raccord. Pour

débrancher la bonbonne de propane, assurez-vous d’abord

que la soupape de la bonbonne est en position d’arrêt.

Ensuite, faites tourner la manette de l’assemblage du

régulateur dans le sens contraire des aiguilles d’une montre

jusqu’à ce qu’il soit lâche.

AVERTISSEMENT : Avant de faire le raccord, assurez-vous

qu’il n’y a pas de débris dans la tête de la soupape de

régulation de la bonbonne de propane ou dans la tête du

brûleur et les ports du brûleur.

45,5 cm

(17,0 po)

31 cm (12,2 po)

9 Kg (20 lb)

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

－

＋

12. Fixez la sangle à l’intérieur de l’assemblage de la bonbonne

(G) pour fixer la bonbonne en place. Ensuite, fermez les

portes de l’assemblage de la bonbonne (G) pour terminer

l’installation.

13. Pour installer la pile (HH), dévissez le capuchon d’allumage

préassemblé sur l’assemblage du brûleur (C). Insérez la

pile (HH) dans l’allumage, en veillant à ce que l’extrémité

positive (« + ») soit orientée vers l’extérieur, puis remettez

le capuchon en place.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

MODE D’EMPLOI

Vérifiez à l’affût de fuites

1. Préparez une solution de recherche de fuites en mélangeant une

part de savon à vaisselle liquide et trois parts d’eau.

2. Déposez à la cuillère ou avec un pinceau plusieurs gouttes (ou

utilisez un flacon pulvérisateur) de la solution sur les raccords

boyau de gaz/régulateur et régulateur/bonbonne et boyau

3. Ouvrez la soupape de la bonbonne. Inspectez les raccords à

l’affût de bulles. Si vous ne voyez pas de bulles, c’est que le

raccord est sûr.

a. Si vous voyez des bulles, c’est qu’il y a des fuites. Desserrez

et resserrez ce raccord.

b. Si la fuite persiste, appelez le service à la clientèle.

Instructions pour l’allumage

1. Fermez la soupape de la bonbonne de propane. Appuyez sur

le bouton de commande sur la tige, tournez-le à « OFF »,

et attendez cinq minutes pendant que tout gaz présent se

dissipe.

2. Ouvrez la soupape de la bonbonne de propane. Pressez

le bouton de commande puis faites-le tourner à « PUSH».

Ensuite, pressez le bouton d’allumage et le bouton de

commande jusqu’à ce que le brûleur s’allume. Si vous tentez

d’allumer le brûleur continuellement pendant 5 secondes,

mais que le brûleur manque de rester allumer ou s’éteint,

répétez l’étape 2 après 5 minutes. Laissez s’achever la

période d’arrêt avant d’essayer l’allumage de nouveau.

3. Une fois que le brûleur est allumé, continuez de tenir le

bouton de commande enfoncé pendant 30 secondes, puis

relâchez-le.

4. Tournez le bouton de commande de « LOW » à « HIGH »

jusqu’à ce que le réglage de chaleur désiré soit réalisé.

5. Vérifiez visuellement la flamme du brûleur par rapport aux

illustrations à droite :

a. la flamme devrait être bleue avec des points légèrement

jaunes.

b. En position « LOW », la flemme devrait être plus petite

qu’en position « HIGH ». Vérifiez la flamme avant chaque

utilisation. Si vous ne voyez qu’une petite flamme, consultez

« La flamme du brûleur est basse » dans la section

DÉPANNAGE.

Pour un arrêt complet :

1. Tournez le bouton en position « PUSH » d’abord, puis

pressez-le et tournez-le en position « OFF » pour un arrêt

complet.

2. Fermez la soupape de la bonbonne de propane avant d’enlever la

bonbonne de propane.

Si l’allumage manque de se faire, utilisez un briquet (vendu

séparément) pour allumer le brûleur à travers le trou au bas du

diffuseur du brûleur. Vous pouvez aussi insérer une allumette à l’arrière

de l’assemblage du brûleur à l’opposé du panneau de commande.

AVERTISSEMENT : Si, en tout temps, vous êtes incapable d’allumer le

brûleur et que vous sentez une odeur de gaz, attendez 5 minutes pour

que le gaz se dissipe avant de tenter d’allumer le brûleur de nouveau.

AVERTISSEMENT : Ne touchez ou ne déplacez PAS le chauffe-terrasse

pendant au moins 45 minutes après l’utilisation. Laissez l’émetteur et

le dôme refroidir avant de les toucher.

AVERTISSEMENT : N’inhalez pas les vapeurs qu’émet le chauffe-

terrasse à la première utilisation. Vous constaterez la présence de

fumée et d’une odeur venues du brûlement de l’huile utilisée dans la

fabrication. La fumée et l’odeur se dissiperont en environ 30 minutes.

Le chauffe-terrasse ne devrait PAS produire de fumée noire épaisse.

HAUT

BAS

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

SOIN ET ENTRETIEN

• Les nettoyants abrasifs endommageront ce produit.

• N’utilisez jamais un nettoyant à four pour nettoyer toute

partie du chauffe-terrasse.

• Ne nettoyez aucune partie de chauffe-terrasse dans un four

autonettoyant. La chaleur extrême endommagerait le fini.

• Un nettoyage plus fréquent pourrait être requis au besoin.

Il est essentiel que le compartiment de commande, que les

passages d’air, et que le brûleur du chauffe-terrasse soient

toujours propres.

• Des araignées et insectes peuvent causer une condition

dangereuse qui risquerait d’endommager le chauffe-

terrasse ou le rendre dangereux. Éliminez les araignées,

toiles et insectes des environs du brûleur. Nettoyez les

orifices du brûleur avec un cure-pipe robuste. De l’air

comprimé pourrait vous aider à éliminer les plus petites

particules.

• Inspectez le chauffe-terrasse avant chaque usage.

• Faites inspecter le chauffe-terrasses chaque année; les

réparations doivent être faites par une personne qualifiée.

• Vérifiez l’appareil immédiatement si l’une quelconque des

conditions suivantes est présente :

a. Odeur de gaz et pointes de flamme extrêmement

jaunes au brûleur.

b. L’appareil n’atteint pas la température désirée.

c. La lueur du chauffe-terrasse est excessivement inégale.

d. Le brûleur émet des bruts de pétarade pendant le

fonctionnement.

REMARQUE : Un léger bruit sec est normal lorsque le

brûleur est éteint.

• Des dépôts de carbone peuvent causer un danger

d’incendie. Gardez le dôme et l’émetteur bien propres en

tout temps.

• Ne nettoyez jamais le chauffe-terrasse avec des nettoyants

combustibles ou corrosifs. Utilisez de l’eau chaude

savonneuse.

• Ne peinturez pas le moteur, le panneau d’accès ou le dôme.

• Ce chauffe-terrasse doit être nettoyé à fond régulièrement.

• Après une période d’entreposage ou de non-utilisation,

vérifiez à l’affût de fuites, d’obstructions dans le brûleur,

et inspectez le boyau à l’affût d’abrasion, d’usure ou de

coupures.

Nettoyage

• Essuyez les surfaces avec un détergent à vaisselle doux ou

du bicarbonate de soude.

• Pour les taches coriaces sur les surfaces, utilisez un

dégraisseur à base d’agrumes et une brosse de nettoyage

en nylon.

• Rincez le tout avec de l’eau.

REMARQUE : En nettoyant l’appareil, veillez à ce que les

environs de l’assemblage du brûleur et de la flamme pilote

demeurent secs en tout temps. N’immergez jamais l’assemblage

de la soupape de commande. Si la commande de gaz est

immergée dans l’eau, ne l’utilisez PAS. Elle doit être remplacée.

CONSEIL : Utilisez une cire automobile de haute qualité pour

aider à préserver le bel aspect du chauffe-terrasse. Appliquez la

cire sur les surfaces extérieures de la tige vers le bas. N’appliquez

rien sur l’écran de l’émetteur ou sur les dômes.

Entretien

• Gardez les surfaces extérieures propres.

• La circulation d’air ne doit être nullement obstruée. Gardez

les commandes, le brûleur et les passages d’air propres.

Quelques indices de blocage :

» Odeur de gaz et flamme aux pointes très jaunes.

» L’appareil n’atteint PAS la température désirée.

» La lueur du chauffe-terrasse est excessivement inégale.

» Le chauffe-terrasse produit des bruits de pétarade.

REMARQUE : Dans un environnement d’air salé (comme près

d’un océan), la corrosion survient plus vite qu’à la normale.

Vérifiez fréquemment l’appareil à l’affût de corrosion et réparez

les parties corrodées.

• Remplacement de la pile : utilisez une pile alcaline AAA.

Entreposage

Entre utilisations ou pendant les périodes d’inactivité prolongées :

• Tournez le bouton de commande à la position « OFF ».

• Débranchez la bonbonne de propane et placez-la dans un

endroit sûr et bien aéré à l’extérieur.

• Rangez le chauffe-terrasse en position debout dans un

endroit protégé contre le contact direct avec les intempéries

(pluie, grésil, grêle, neige, poussière et débris).

• REMARQUE : Ne laissez jamais la bonbonne de propane

exposée à l’ensoleillement direct ou à la chaleur excessive.

• Au besoin, utilisez le couvercle (L) pour protéger le brûleur

et aider à prévenir l’accumulation de débris dans les

passages d’air.

MISE EN GARDE : Attendez que le chauffe-terrasse se soit

refroidi avant de le couvrir.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

Symptôme Cause possible Mesure corrective

Le brûleur ne s’allume pas. 1. La pression du gaz est trop basse.

2. L’orifice est bloqué.

3. Le bouton de commande est en position « PUSH ».

1. Fermez la soupape de la bonbonne de

propane et remplacez la bonbonne.

2. Éliminez le blocage.

3. Tournez le bouton de commande en

position « PUSH ».

La flamme du brûleur est

basse.

1. La pression du gaz est basse.

2. Le bouton de commande n’est pas en position « HIGH.

3. Le jet du brûleur est partiellement bloqué.

4. La température à l’extérieur est de moins de 40 °F et la

bonbonne est remplie à moins d’un quart.

5. Le boyau d’approvisionnement est plié ou entortillé.

1. Fermez la soupape de la bonbonne de

propane et remplacez la bonbonne.

2. Placez le bouton de commande en position

« HIGH ».

3. Éliminez le blocage.

4. Utilisez une bonbonne de gaz pleine.

5. Redressez le boyau.

Accumulation de carbone 1. Accumulation saisonnière. 1. Essuyez avant l’allumage.

Fumée noire épaisse 1. Blocage dans le brûleur. 1. Retirez le blocage et nettoyez l’intérieur et

l’extérieur du brûleur.

DÉPANNAGE

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

THIS PAGE INTENTIONALLY LEFT BLANK

CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE VIERGE

ESTA PÁGINA INTENCIONALMENTE SE DEJA EN BLANCO

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

LISTE DES PIÈCES DE RECHANGE POUR LE MODÈLE MH48PH

En commandant ces pièces, indiquez le numéro de modèle complet inscrit sur la plaque signalétique de l’appareil.

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

réf.

Description N

pièce

1 DÔME SUPÉRIEUR 0 0122

2 DÔME KD 0 0123

3 ASSEMBLAGE DU BRÛLEUR 0 0124

ASSEMBLAGE DE LA CHAMBRE DU BRÛLEUR

0 0125

5 PLAQUE ISOLANTE 0 0126

6 TABLEAU DE COMMANDE 0 0127

7 BOUTON 0 0128

8 ALLUMEUR 0 0129

9 THERMOCOUPLE 0013 0

10 TIGE D’ALLUMAGE 0 0131

11 INTERRUPTEUR À BASCULE 0 0132

12 TIGE SUPÉRIEURE 0 0133

13 ANNEAU 0013 4

14 TIGE INFÉRIEURE 00135

15 ASSEMBLAGE DE LA BONBONNE 0 013 6

16 SUPPORT DE L’ENVELOPPE 0 0137

17 BASE 0 0138

18 ASSEMBLAGE DES ROULETTES 0 0139

19 PAQUET DE FERRURES 00140

LISTE DES PIÈCES DE RECHANGE POUR LE MODÈLE MH48PH

VOYEZ LA PAGE ARRIÈRE POUR PLUS D’INFORMATION SUR LA FAÇON DE COMMANDER LES PIÈCES

Chauffe-terrasse pour l’extérieur

Mode d’emploi et guide du propriétaire

MODE D’EMPLOI ET

GUIDE DU PROPRIÉTAIRE

MODÈLE N

MH48PH

LISEZ CES INSTRUCTIONS ATTENTIVEMENT :

VOTRE SÉCURITÉ, ET CELLE DES AUTRES, EST IMPORTANTE.

Lisez et observez toutes les instructions. Conservez les instructions dans un endroit sûr pour pouvoir les consulter plus tard. Ne laissez

personne n’ayant pas lu ce mode d’emploi assembler, allumer, ajuster ou faire fonctionner cet appareil.

AVERTISSEMENT :

N’UTILISEZ QUE LES PIÈCES DE RECHANGE DU FABRICANT. L’UTILISATION DE TOUTE AUTRE

PIÈCE POURRAIT CAUSER DES BLESSURES OU LA MORT. LES PIÈCES DE RECHANGE NE SONT

OFFERTES QUE PAR L’ENTREMISE DE L’USINE DIRECTEMENT ET DOIVENT ÊTRE INSTALLÉES PAR

UN TECHNICIEN QUALIFIÉ.

INFORMATION DE COMMANDE POUR LES PIÈCES :

ACHAT : LES ACCESSOIRES PEUVENT ÊTRE ACHETÉS CHEZ VOTRE DÉTAILLANT MR. HEATER

LOCAL OU DIRECTEMENT DE L’USINE

INFORMATION AU SUJET DU SERVICE :

Nos heures d’ouverture sont de 8 h à 17 h, HNE, du lundi au vendredi.

Dans toutes vos communications, veuillez mentionner votre numéro de modèle, date d’achat et

description du problème.

GARANTIE LIMITÉE :

L’entreprise garantit que ce produit sera libre d’imperfections matérielles ou de main-d’œuvre, dans le cadre

d’une utilisation normale et appropriée en conformité avec les instructions fournies par l’entreprise, pour

une période d’un an suivant la date de livraison à l’acheteur. L’entreprise, à son choix, réparera ou remplac-

era les produits retournés par l’acheteur à l’usine, frais de transport payés, au cours de cette période d’un

an, si l’entreprise constate que le produit présente des imperfections matérielles ou de main-d’œuvre.

Si une pièce est endommagée ou manquante, communiquez avec notre service du soutien technique au

800 251-0001.

Acheminez toute réclamation sous garantie à Service Department, Mr. Heater, Inc., 4 560 W. 160 TH ST.,

CLEVELAND, OHIO 44135. Incluez votre nom, votre adresse et votre numéro de téléphone, et précisez les

détails de votre réclamation. Également, fournissez-nous la date d’achat du produit et le nom et l’adresse

du détaillant chez qui vous avez acheté le produit.

Ce qui précède constitue l’intégrité de la responsabilité de l’entreprise. Il n’existe aucune autre garantie, ex-

presse ou implicite. Plus précisément, il n’existe aucune garantie d’adaptation à un usage particulier ou de

qualité marchande. L’entreprise ne sera en aucun cas responsable des retards causés par les imperfections,

des dommages consécutifs ou des frais de tout type encourus sans consentement par écrit. Le coût de la

réparation ou d’un remplacement sera l’unique recours pour toute violation de garantie. Il n’existe aucune

garantie contre ces violations et aucune garantie implicite découlant du commerce ou de l’usage commer-

cial. La garantie ne s’applique pas aux produits qui ont été réparés ou modifiés à l’extérieur de l’usine, de

quelque façon que ce soit, qui, selon notre avis, affecte sa condition ou son fonctionnement.

Certaines provinces ne permettent pas l’exclusion ou la limitation des dommages accessoires et consécutifs.

Ainsi, la limitation ou exclusion ci-dessus pourrait ne pas s’appliquer à vous. Cette garantie vous confère des

droits juridiques particuliers et vous pourriez aussi avoir d’autres droits qui peuvent varier d’un État à l’autre

ou d’une province à l’autre.

Mr. Heater, Inc. se réserve le droit d’apporter des changements, sans préavis ou obligation, aux

couleurs, spécifications, accessoires, matériaux ou modèles.

ENREGISTREMENT DU PRODUIT : Merci de votre achat.

Veuillez vous connecter à http://www.egiregistration.com pour enregistrer votre produit.

ENERCO GROUP, INC., 4560 W. 160TH ST., CLEVELAND, OHIO 44135 • 1-800-251-0001

Mr. Heater est une marque déposée de Mr. Heater, Inc.

Mr. Heater MH48PH 48,000 BTU Portable Propane Patio Heater

Product's Documents

User Manual

Specifications

Mr. Heater MH48PH Questions and Answers

Related Products

Mr. Heater MH60QFAV 60,000 BTU Portable Propane Forced Air Heater

Mr. Heater MH80CVX 80,000 BTU Portable Propane Convection Heater F270490

Mr. Heater F242100 15,000 BTU Portable Propane Single Tank Top Heater

Mr. Heater F242200 5,000 BTU Portable Convection Propane Heater

Mr. Heater F242105 15,000 BTU Portable Convection Propane Heater with Igniter

Mr. Heater F270700 35,000 BTU Portable Radiant Propane Heater
