Dewalt DCS590B 20-Volt MAX 7-1/4 in. Cordless Circular Saw User Manual

final page size: 8.5 x 5.5 in

If you have questions or comments, contactus.

Pour toute question ou tout commentaire, nouscontacter.

Si tiene dudas o comentarios,contáctenos.

1‑800‑4‑DeWALT

DCS590

7‑1/4" (184mm) 20V Max* Circular Saw

Scie circulaire 20V max* 184mm (7‑1/4 po)

Sierra Circular 20V Máx* de 184mm (7‑1/4")

Instruction Manual

Guide D’utilisation

Manual de instrucciones

English (original instructions) 5

Français (traduction de la notice d’instructions originale) 17

Español (traducido de las instrucciones originales) 31

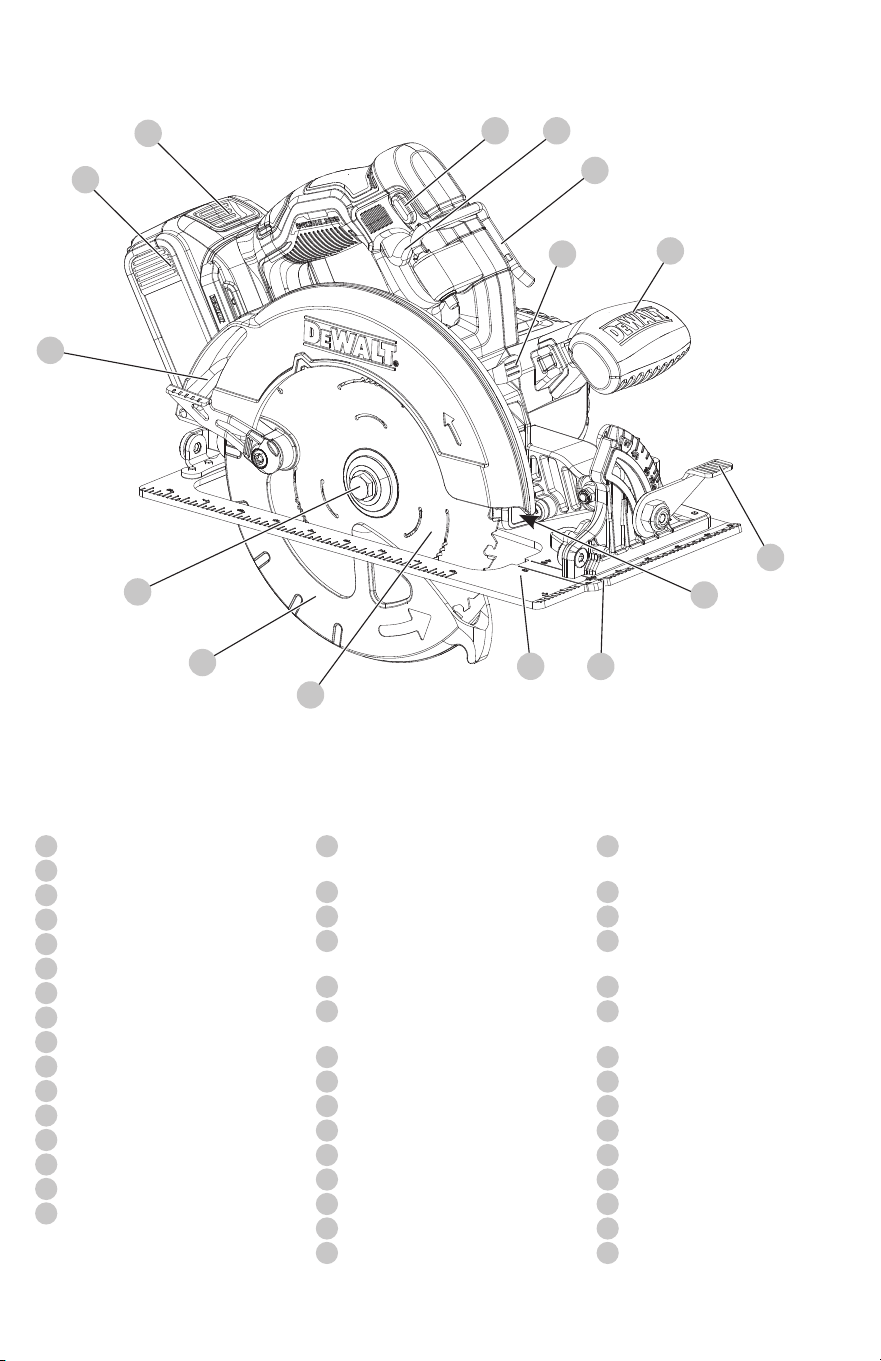

Fig. A

Components

Trigger switch lock‑off button

Trigger switch

Battery pack

Depth adjustment lever(Fig.G)

Shoe

Lower blade guard retracting lever

Lower blade guard

Blade clamping screw

Kerf indicator

Bevel adjustment lever

Blade lock button

Auxiliary handle

Battery release button

Hang hook

Worklight

Blade

Composants

Bouton de verrouillage de la

gâchette

Gâchette

Bloc‑piles

Levier d’ajustement de la

profondeur(Fig.G)

Patin

Levier de rétraction du

protecteurinférieur

Protecteur inférieur

Vis de serrage de la lame

Indicateur de trait de scie

Levier de réglage du biseau

Bouton de verrouillage de la lame

Poignée auxiliaire

Bouton de libération du bloc‑piles

Crochet de suspension

Lampe de travail

Componentes

Botón de bloqueo en apagado de

interruptor de gatillo

Interruptor de gatillo

Paquete de batería

Palanca de ajuste de

profundidad(Fig.G)

Zapata

Palanca retráctil de protección

de cuchilla inferior

Protección de cuchilla inferior

Tornillo de sujeción de cuchilla

Indicador de corte de sierra

Palanca de ajuste de bisel

Botón de bloqueo de cuchilla

Manija auxiliar

Botón de liberación de batería

Gancho para colgar

Luz de trabajo

1 2

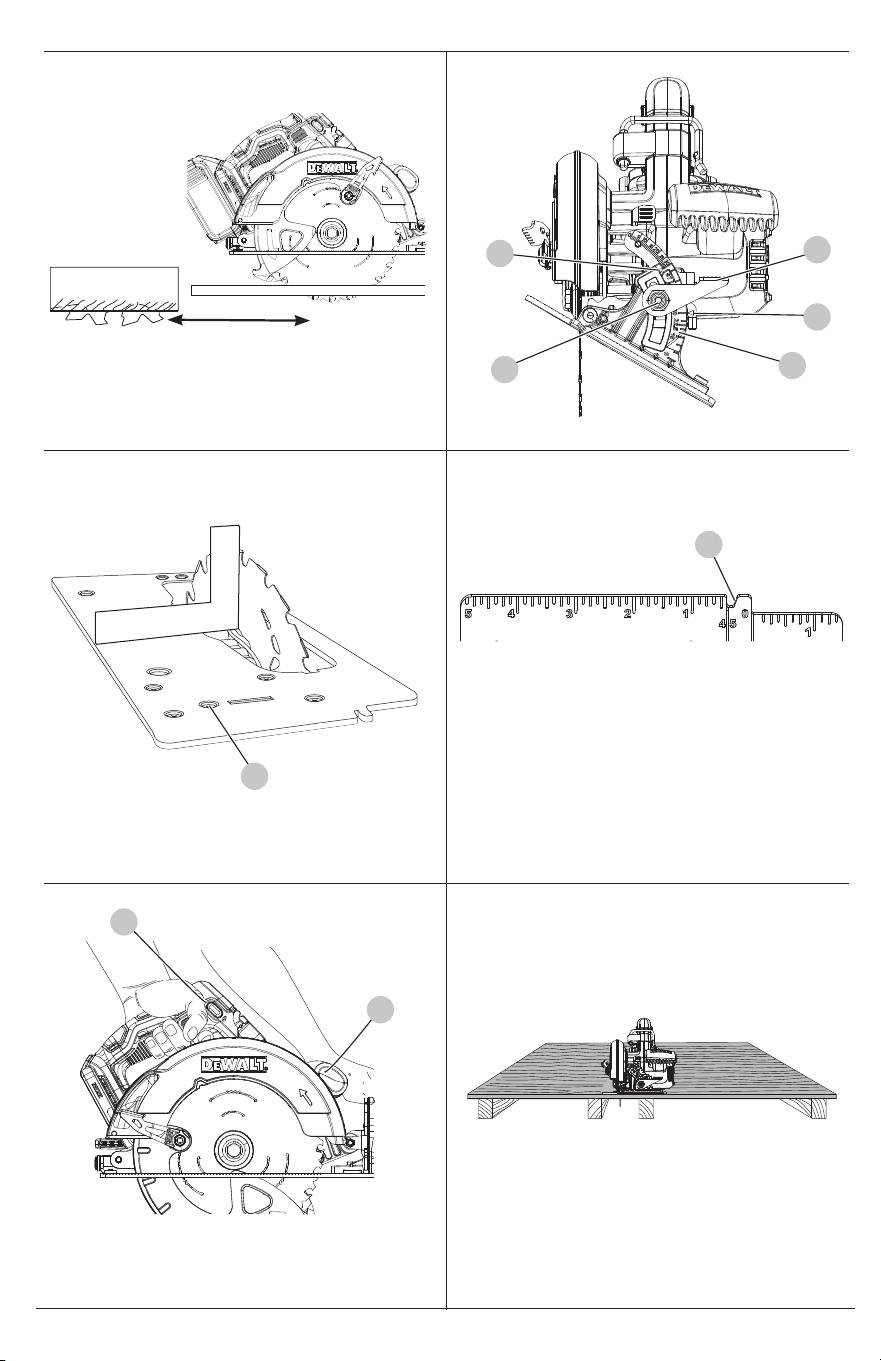

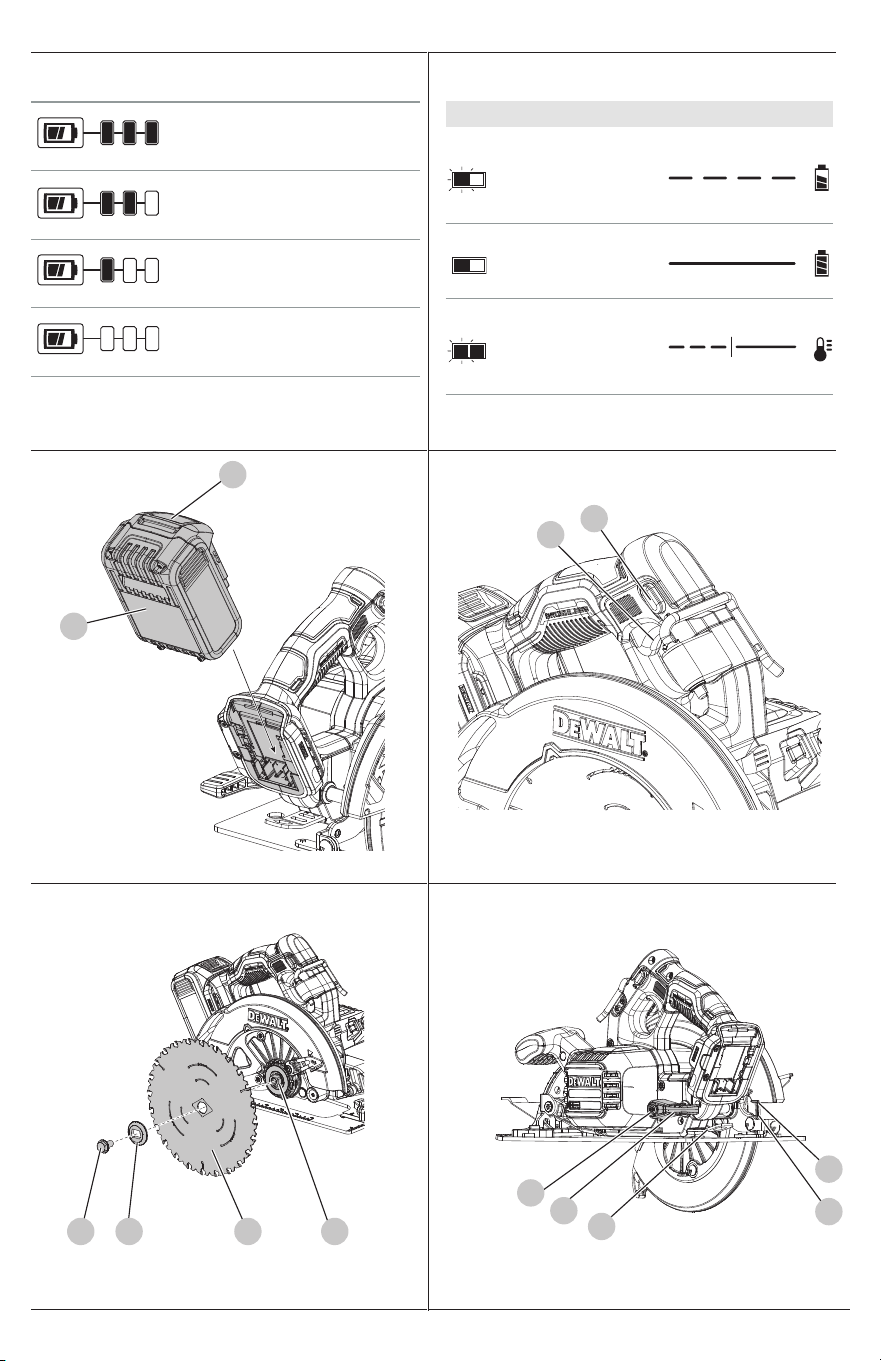

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

8 17 1816

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc‑piles doit être rechargé

La batería tiene que cargarse

Indicators/Témoin/Indicador

Charging

Bloc‑piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc‑piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

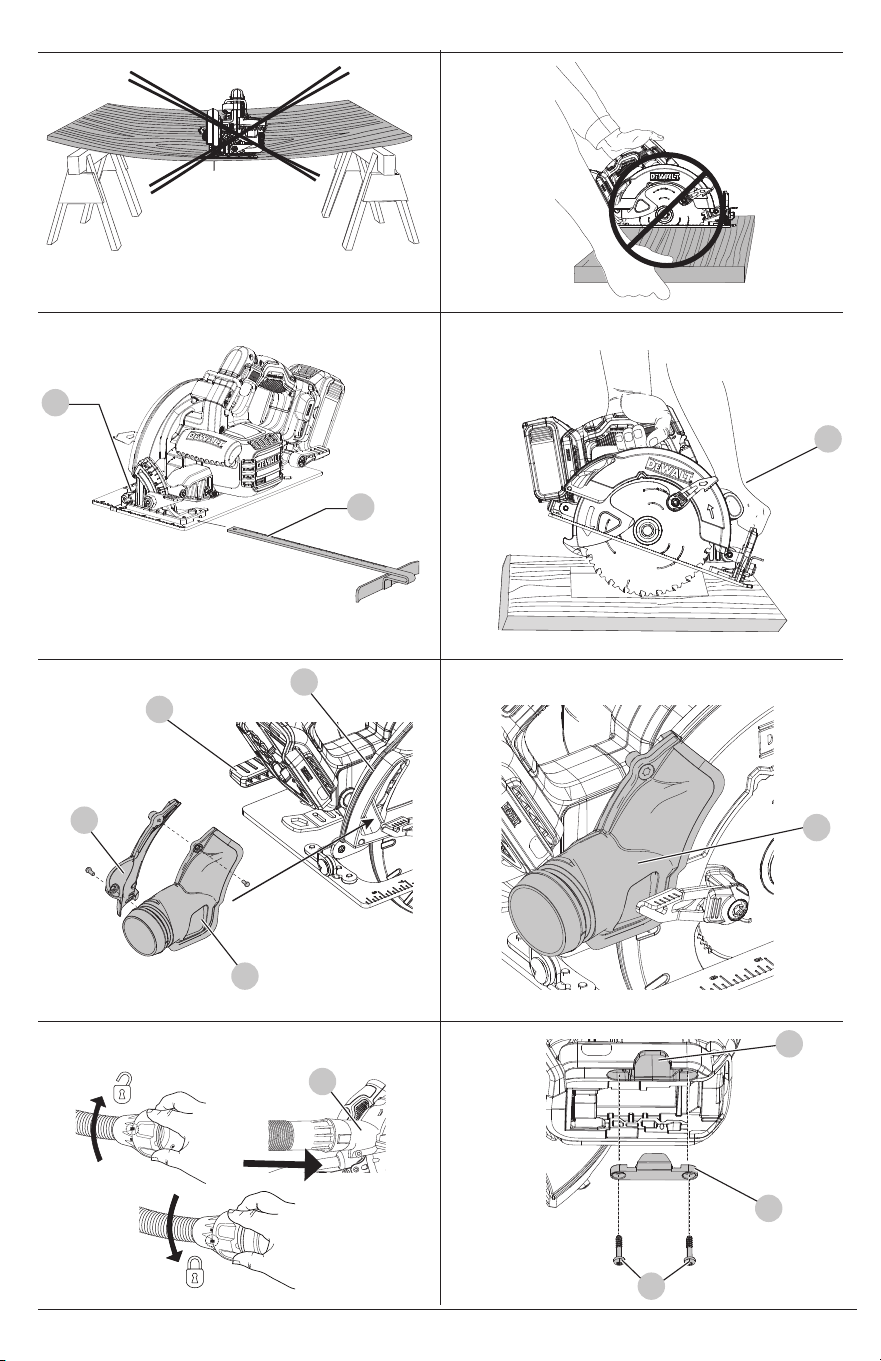

Fig.H Fig.I

Fig.J Fig.K

Fig.L Fig.M

Fig.N Fig.O

Fig.P Fig.Q

Fig.R Fig.S

Fig.T Fig.U

English

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long

hair can be caught in movingparts.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE REFERENCE.

The term "power tool" in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety

relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

These heavy‑duty circular saws are designed for professional

wood cutting applications.Do not cut metal, plastic,

concrete, masonry or fiber cement materials.DO nOT use

water feed attachments with this saw.DO nOT use abrasive

wheels or blades.DO nOT use under wet conditions or in

the presence of flammable liquids orgases.

These heavy‑duty saws are professional powertools.

DO nOT let children come into contact with the

tool.Supervision is required when inexperienced operators

use thistool.

English

Safety Instructions for All Saws

Cutting Procedures

a ) DANGER: Keep hands away from cutting

area and the blade. Keep your second hand on

auxiliary handle, or motor housing. If both hands

are holding the saw, they cannot be cut by theblade.

b ) Do not reach underneath the workpiece. The

guard cannot protect you from the blade below

theworkpiece.

c ) Adjust the cutting depth to the thickness of the

workpiece. Less than a full tooth of the blade teeth

should be visible below theworkpiece.

d ) Never hold the workpiece in your hands or across

your leg while cutting. Secure the workpiece to a

stable platform. It is important to support the work

properly to minimize body exposure, blade binding, or

loss ofcontrol.

e ) Hold the power tool by insulated gripping

surfaces, when performing an operation where

the cutting tool may contact hidden wiring.

Contact with a "live" wire will also make exposed

metal parts of the power tool "live" and could give the

operator an electricshock.

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

English

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

f ) Blade depth and bevel adjusting locking levers

must be tight and secure before making the cut.

If blade adjustment shifts while cutting, it may cause

binding andkickback.

g ) Use extra caution when sawing into existing walls

or other blind areas. The protruding blade may cut

objects that can cause kickback.

Lower Guard Function Safety

Instructions

a ) Check the lower guard for proper closing before

each use. Do not operate the saw if lower guard

does not move freely and close instantly. Never

clamp or tie the lower guard into the open

position. If saw is accidentally dropped, lower guard

may be bent. Raise the lower guard with the retracting

handle and make sure it moves freely and does not

touch the blade or any other part, in all angles and

depths ofcut.

b ) Check the operation of the lower guard spring.

If the guard and the spring are not operating

properly, they must be serviced before use. Lower

guard may operate sluggishly due to damaged parts,

gummy deposits, or a build‑up ofdebris.

c ) The lower guard may be retracted manually

only for special cuts such as “plunge cuts” and

“compound cuts.” Raise the lower guard by

the retracting handle and as soon as blade

enters the material, the lower guard must be

released. For all other sawing, the lower guard should

operateautomatically.

d ) Always observe that the lower guard is covering

the blade before placing saw down on bench or

floor. An unprotected, coasting blade will cause

the saw to walk backwards, cutting whatever is in

its path. Be aware of the time it takes for the blade to

stop after switch isreleased.

Further Safety Instructions for All Saws

Causes and Operator Prevention

of Kickback:

• Kickback is a sudden reaction to a pinched, jammed, or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator;

• When the blade is pinched or jammed tightly by the kerf

closing down, the blade stalls and the motor reaction

drives the unit rapidly back toward the operator;

• If the blade becomes twisted or misaligned in the cut, the

teeth at the back edge of the blade can dig into the top

surface of the wood causing the blade to climb out of the

kerf and jump back toward theoperator.

Kickback is the result of saw misuse and/or incorrect operating

procedures or conditions and can be avoided by taking proper

precautions as given below:

a ) Maintain a firm grip with both hands on the saw

and position your arms to resist kickback forces.

Position your body to either side of the blade,

but not in line with the blade. Kickback could cause

the saw to jump backwards, but kickback forces can

be controlled by the operator, if proper precautions

aretaken.

b ) When blade is binding, or when interrupting a

cut for any reason, release the trigger and hold

the saw motionless in the material until the

blade comes to a complete stop. Never attempt

to remove the saw from the work or pull the saw

backward while the blade is in motion or kickback

may occur. Investigate and take corrective actions to

eliminate the cause of bladebinding.

c ) When restarting a saw in the workpiece, center

the saw blade in the kerf so that the saw teeth are

not engaged into the material. If a saw blade binds,

it may walk up or kickback from the workpiece as the

saw isrestarted.

d ) Support large panels to minimize the risk of

blade pinching and kickback. Large panels tend to

sag under their own weight. Supports must be placed

under the panel on both sides, near the line of cut and

near the edge of thepanel.

e ) Do not use dull or damaged blades. Unsharpened

or improperly set blades produce narrow kerf causing

excessive friction, blade binding andkickback.

f ) When ripping, always use a rip fence or straight

edge guide. This improves the accuracy of cut and

reduces the chance of bladebinding.

g ) Always use blades with correct size and shape

(diamond versus round) of arbor holes. Blades that

do not match the mounting hardware of the saw will

run off‑center, causing loss ofcontrol.

h ) Never use damaged or incorrect blade washers

or bolt. The blade washers and bolt were specially

designed for your saw, for optimum performance and

safety ofoperation.

English

ALL BATTERY PACKS



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart at

the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in DeWALTchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is

severely damaged or is completely worn out. The

battery pack can explode in a fire. Toxic fumes and

materials are created when lithium‑ion battery packs

areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature

range specified in the instructions. Charging improperly

or at temperatures outside of the specified range may

damage the battery and increase the risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery

pack or charger that has received a sharp blow, been

dropped, run over or damaged in any way (e.g., pierced

READ ALL INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS FOR

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .......................... volts

Hz ........................hertz

min ...................... minutes

or DC ......direct current

....................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM ....................

oscillations per minute

RPM ....................

revolutions per minute

sfpm ...................

surface feet per minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or

direct current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI.......................

pounds per square inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation–

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... r

ead all documentation

.....................

do not expose to rain

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption

of harmfulchemicals. Direct particles away from face

andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

English

The RBRC® Seal

Please take your spent battery packs to

an authorized DeWALT service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org or call the toll‑free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

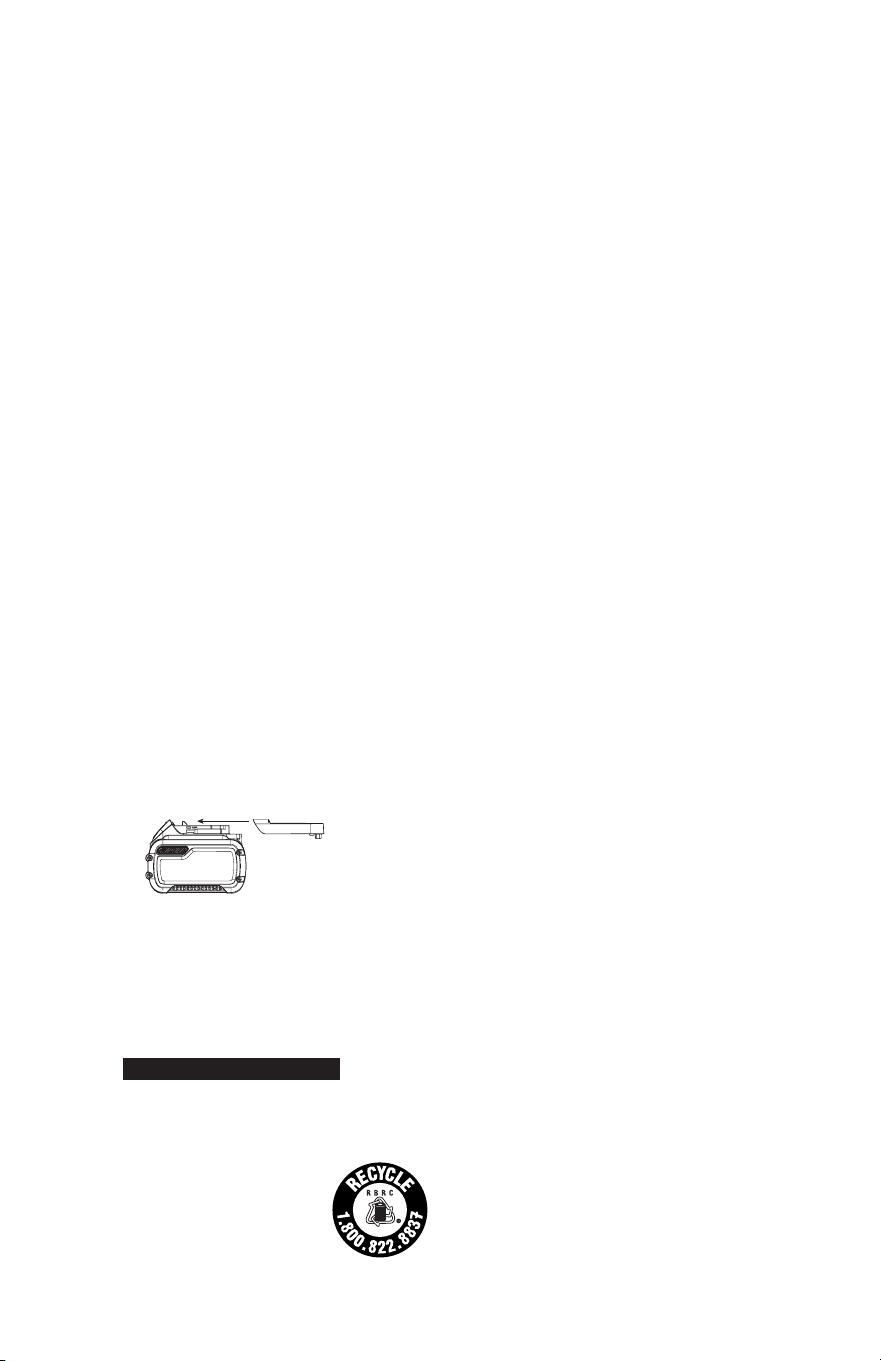

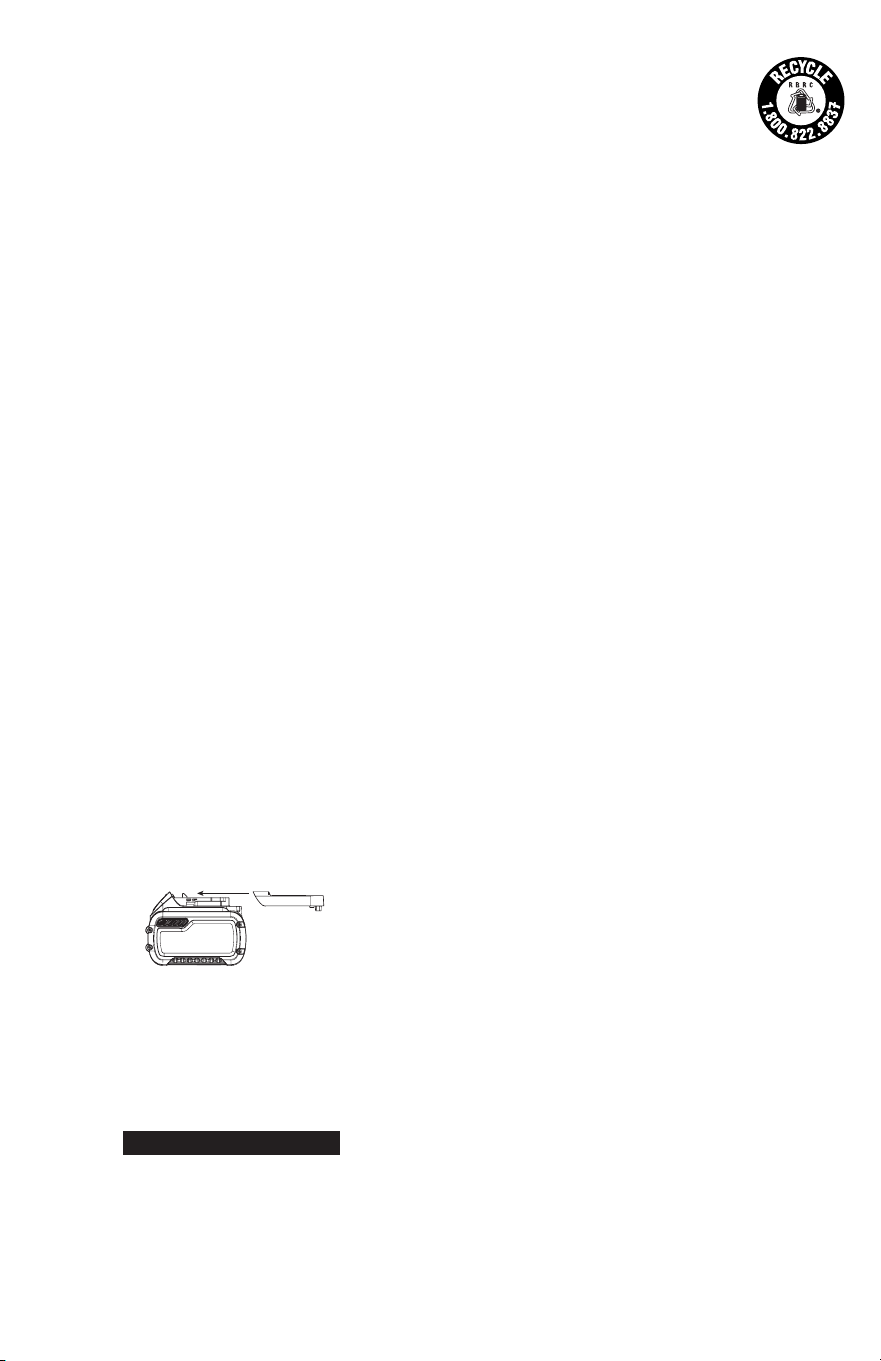

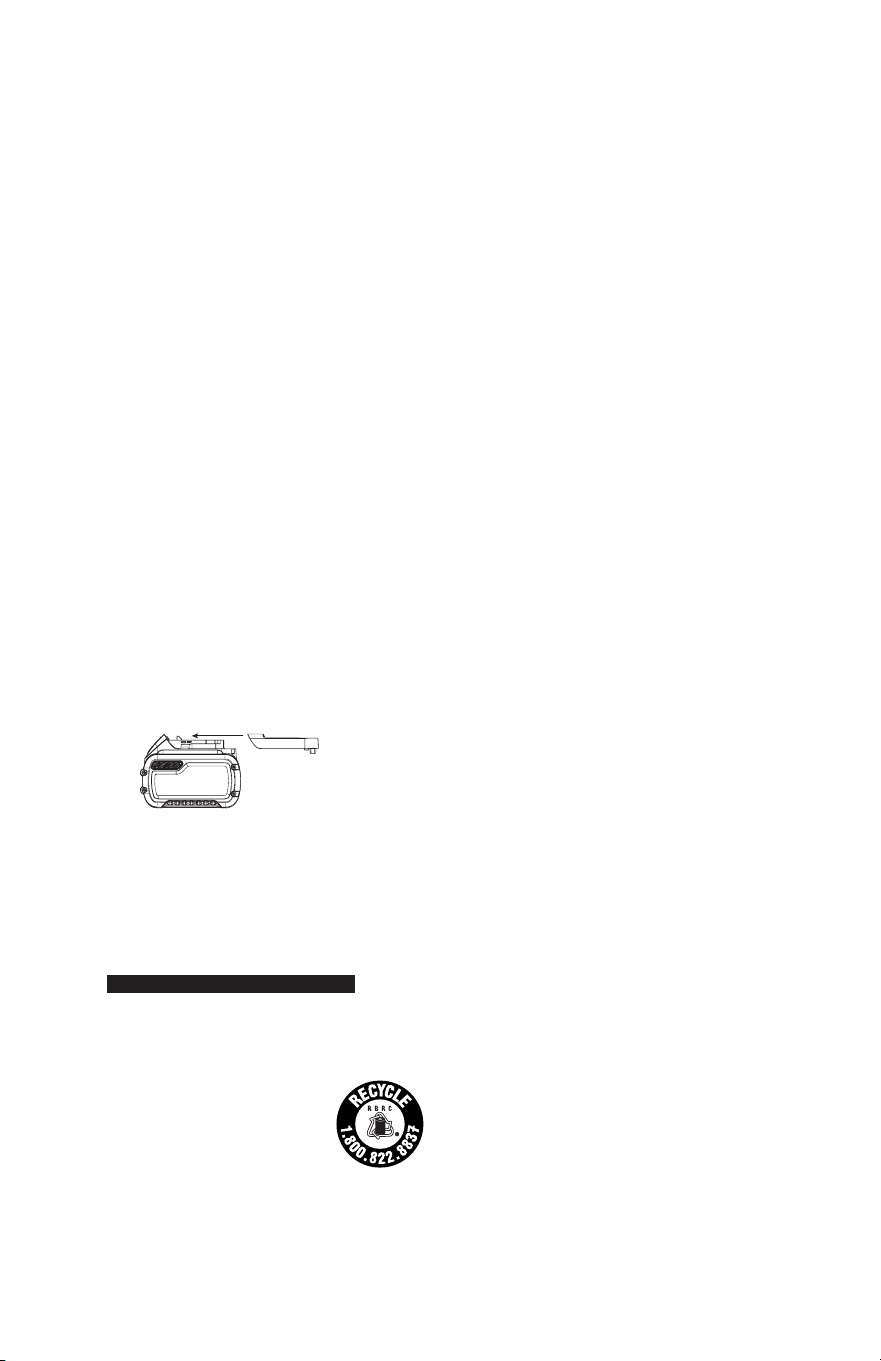

shipping the DeWALT FlEXVOlT® Battery Pack

The DeWALT FLEXVOLT® battery pack has a battery cap that

should be used when shipping the batterypack.

Attach the cap to the battery pack to ready it for shipping.

This converts the battery pack to three separate 20V

batteries. The three batteries have the Watt hour rating

labeled “Shipping” on the battery pack. If shipping without

the cap or in a tool, the pack is one battery at the Watt hour

rating labeled"Use."

Example battery pack label:

USE: 120Wh SHIPPING: 3x 40Wh

In this example, the battery pack is three batteries with

40Watt hours each when using the cap. Otherwise, the

battery pack is one battery with 120Watthours.

with a nail, hit with a hammer, stepped on). Damaged

battery packs should be returned to the service center

forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non‑metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end‑userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a DeWALT charger. DeWALT

chargers and battery packs are specifically designed to

worktogether.

• These chargers are not intended for any uses other

than charging DeWALT rechargeable battery packs.

Charging other types of battery packs may cause them to

overheat and burst, resulting in personal injury, property

damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

English

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the red light(s)

continuing to blink and with the yellow light continuously

ON. Once the battery pack has reached an appropriate

temperature, the yellow light will turn OFF and the charger

will resume the chargingprocedure.

Fan‑Cooled Chargers

Some chargers are equipped with an internal fan designed

to cool the battery pack. The fan will turn on automatically

when the battery pack needs to becooled.

Never operate the charger if the fan does not operate

properly or if ventilation slots are blocked. Do not permit

foreign objects to enter the interior of thecharger.

Electronic Protection System

Li‑Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below 40°F (4.5°C), or above

104°F (40°C). This is important and will prevent serious

damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light switch

which turns power off when you turn out thelights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack

3

. The red charging

light(s) will continuously blink whilecharging.

3. Charging is complete when the red charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed. Some chargers require the battery

pack release button

13

to be pressed forremoval.



WARNING:

Only charge batteries in air temperature over

40° F (4.5° C) and below 104° F (40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger

for blinkpatterns. Older chargers may have additional

information and/or may not have a yellow indicatorlight.

nOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

English

the blade or any other part, in all angles and depths

ofcut.

3. Place outer clamp washer

17

on saw spindle with the

beveled edge facing out.Make sure the 0.6" (16 mm)

diameter on the blade side of the clamp fits into the

30 mm hole in the saw blade to ensure centering of

theblade.

4. Thread the blade clamping screw

8

onto the saw

spindle by hand(screw has right‑hand threads and must

be turned clockwise totighten).

5. Depress the blade lock

11

while turning the saw spindle

with the blade wrench stored underneath the battery

compartment, until the blade lock engages and the

blade stopsrotating.

6. Tighten the blade clamping screw firmly with the

bladewrench.

NOTICE: Never engage the blade lock while

saw is running, or engage in an effort to stop the

tool.Never turn the saw on while the blade lock is

engaged.Serious damage to your saw willresult.

To Replace the Blade (Fig. A, F, G)

1. Remove thebattery.

2. To loosen the blade clamping screw

8

, depress the

blade lock

11

and turn the saw spindle with the

blade wrench

33

, stored underneath the battery

compartment, until the blade lock engages and the

blade stops rotating.With the blade lock engaged, turn

the blade clamping screw counterclockwise with the

blade wrench(screw has right‑hand threads and must be

turned counterclockwise toloosen).

3. Remove the blade clamping screw

8

and outer clamp

washer

17

.Remove oldblade.

4. Clean any sawdust that may have accumulated in the

guard or clamp washer area and check the condition

and operation of the lower blade guard as previously

outlined.Do not lubricate thisarea.

5. Select the proper blade for the application(refer

to Blades).Always use blades that are the correct

size(diameter) with the proper size and shape center

hole for mounting on the saw spindle.Always assure that

the maximum recommended speed(rpm) on the saw

blade meets or exceeds the speed(rpm) of thesaw.

6. Follow steps 1 through 5 under To Install the

Blade, making sure that the blade will rotate in the

properdirection.

Lower Blade Guard



WARNING: The lower blade guard is a safety

feature that reduces the risk of serious personal

injury.Never use the saw if the lower guard is

missing, damaged, misassembled or not working

properly.Do not rely on the lower blade guard

to protect you under all circumstances.Your

safety depends on following all warnings and

precautions as well as proper operation of the

saw.Check the lower blade guard for proper

closing before each use.If the lower blade guard

Inserting and Removing the Battery Pack

from the Tool(Fig.D)

nOTE: Make sure your battery pack

3

is fullycharged.

To Install the Battery Pack into the

Tool Handle

1. Align the battery pack

3

with the rails inside the tool’s

handle(Fig.D).

2. Slide it into the handle until the battery pack is firmly

seated in the tool and ensure that you hear the lock snap

intoplace.

To Remove the Battery Pack from

the Tool

1. Press the release button

13

and firmly pull the battery

pack out of the toolhandle.

2. Insert battery pack into the charger as described in the

charger section of thismanual.

Changing Blades

To Install the Blade (Fig. A, F, G)

1. Remove thebattery.

2. Using the lower guard retracting lever

6

, retract the

lower blade guard

7

and place blade on saw spindle

against the inner clamp washer

18

, making sure that the

blade will rotate in the proper direction(the direction of

the rotation arrow on the saw blade and the teeth must

point in the same direction as the direction of rotation

arrow on the saw).Do not assume that the printing

on the blade will always be facing you when properly

installed.When retracting the lower blade guard to

install the blade, check the condition and operation

of the lower blade guard to assure that it is working

properly.Make sure it moves freely and does not touch

ASSEMBLY AND ADJUSTMENTS



WARNING:

To reduce the risk of serious personal

injury, turn unit off and

remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An accidental

start‑up can causeinjury.

Wall Mounting

Some DeWALT chargers are designed to be wall mountable

or to sit upright on a table or work surface.If wall mounting,

locate the charger within reach of an electrical outlet, and

away from a corner or other obstructions which may impede

air flow. Use the back of the charger as a template for the

location of the mounting screws on the wall. Mount the

charger securely using drywall screws (purchased separately)

at least 1” (25.4mm) long, with a screw head diameter of

0.28–0.35” (7–9mm), screwed into wood to an optimal

depth leaving approximately 7/32” (5.5 mm) of the screw

exposed. Align the slots on the back of the charger with the

exposed screws and fully engage them in theslots.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

English

c. Cutting off a cantilevered or overhanging piece of

material from the bottom up in a vertical direction

can cause kickback.The falling cut off piece can pinch

theblade.

d. Cutting off long narrow strips(as in ripping) can cause

kickback.The cut off strip can sag or twist closing the

kerf and pinching theblade.

e. Snagging the lower guard on a surface below the

material being cut momentarily reduces operator

control.The saw can lift partially out of the cut

increasing the chance of bladetwist.

2. iMPROPER DEPTh OF CUT sETTing On sAW

a. To make the most efficient cut, the blade should

protrude only far enough to expose one‑half of a

tooth as shown in FigureH.This allows the shoe

to support the blade and minimizes twisting and

pinching in the material.See the section titled Depth

of CutAdjustment.

3. BlADE TWisTing(MisAlignMEnT in CUT)

a. Pushing harder to cut through a knot, a nail or a hard

grain area can cause the blade totwist.

b. Trying to turn the saw in the cut(trying to get back on

the marked line) can cause bladetwist.

c. Overreaching or operating the saw with poor body

control(out of balance), can result in twisting

theblade.

d. Changing hand grip or body position while cutting

can result in bladetwist.

e. Backing up the saw to clear blade can lead totwist.

4. MATERiAls ThAT REQUiRE EXTRA ATTEnTiOn

a. Wet timber

b. Green timber(material freshly cut or not kiln dried)

c. Pressure treated timber(material treated with

preservatives or anti‑rot chemicals)

5. UsE OF DUll OR DiRTY BlADEs

a. Dull blades cause increased loading of the saw.To

compensate, an operator will usually push harder

which further loads the unit and promotes twisting

of the blade in the kerf.Worn blades may also have

insufficient body clearance which increases the

chance of binding and increasedloading.

6. liFTing ThE sAW WhEn MAKing A BEVEl CUT

a. Bevel cuts require special operator attention to proper

cutting techniques – especially guidance of the

saw.Both blade angle to the shoe and greater blade

surface in the material increase the chance for binding

and misalignment(twist) tooccur.

7. REsTARTing A CUT WiTh ThE BlADE TEETh

JAMMED AgAinsT ThE MATERiAl

a. The saw should be brought up to full operating speed

before starting a cut or restarting a cut after the unit

has been stopped with the blade in the kerf.Failure to

do so can cause stalling andkickback.

Any other conditions which could result in pinching,

binding, twisting, or misalignment of the blade could cause

kickback.Refer to the sections Further Safety Instructions

is missing or not working properly, have the

saw serviced before using.To assure product

safety and reliability, repair, maintenance

and adjustment should be performed by an

authorized service center or other qualified

service organization, always using identical

replacementparts.

Checking the Lower Guard (Fig. A)

1. Turn tool off and disconnect from powersupply.

2. Rotate the lower guard retracting lever

6

from the fully

closed position to the fully openposition.

3. Release the lever and observe the guard

7

return to the

fully closedposition immediately after position.

The tool should be serviced by a qualified service center if it:

• fails to return to the fully closed position,

• moves intermittently or slowly, or

• contacts the blade or any part of the tool in all angles

and depth ofcut.

Blades



WARNING: To minimize the risk of eye injury, always

use eye protection.Carbide is a hard but brittle

material.Foreign objects in the workpiece such as wire

or nails can cause tips to crack or break.Only operate

saw when proper saw blade guard is in place.Mount

blade securely in proper rotation before using, and

always use a clean, sharpblade.



WARNING: Do not cut metal, plastic, concrete,

masonry or fiber cement materials with thissaw.

7‑1/4" (184mm) Diameter

Application Teeth

Rip 24

General Purpose 36

Finish 60

If you need assistance regarding blades, please contact your

local DeWALTdealer.

Kickback

Kickback is a sudden reaction to a pinched, bound or

misaligned saw blade, causing an uncontrolled saw to lift

up and out of the workpiece toward the operator.When the

blade is pinched or bound tightly by the kerf closing down,

the blade stalls and the motor reaction drives the unit rapidly

back toward the operator.If the blade becomes twisted or

misaligned in the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood causing the blade to

climb out of the kerf and jump back toward theoperator.

Kickback is more likely to occur when any of the following

conditionsexists.

1. iMPROPER WORKPiECE sUPPORT

a. Sagging or improper lifting of the cut off piece can

cause pinching of the blade and lead tokickback.

b. Cutting through material supported at the outer ends

only can cause kickback.As the material weakens

it sags, closing down the kerf and pinching the

blade(Fig.N).

English

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

saw along cutting lines penciled on the material being

cut.The kerf indicator lines up with the left(outer) side of

the saw blade, which makes the slot or “kerf” cut by the

moving blade fall to the right of the indicator.Guide along

the penciled cutting line so that the kerf falls into the waste

or surplus material.

Mounting and Adjusting the Parallel Fence

(Fig.P)

The parallel fence

29

(not included) is used for cutting

parallel to the edge of theworkpiece.

Mounting

1. Slacken the parallel fence adjustment knob

28

to allow

the parallel fence topass.

2. Insert the parallel fence

29

in the shoe asshown.

3. Tighten the parallel fence adjustment knob

28

Adjusting

1. Slacken the fence adjustment knob

28

and set the

parallel fence

29

to the desired width.The adjustment

can be read on the parallel fencescale.

2. Tighten the fence adjustment knob

28

Mounting the Dust Extraction Port

(Fig.A,R)

To Install the Dust Extraction Port

1. Fully loosen depth adjustment lever

4

2. Place the shoe

5

in the lowestposition.

3. Align the left half of the dust extraction port

30

over

upper blade guard

32

as shown.Be sure to insert the

tab into the casting notch on the tool.When installed

correctly, it will snap fully over the original depth of

cutpointer.

4. Align the right‑hand piece

31

with theleft.

5. Insert screws and tightensecurely.

Prior to Operation

• Make sure the guards have been mounted correctly.The

saw blade guard must be in closedposition.

• Make sure the saw blade rotates in the direction of the

arrow on theblade.

• Do not use excessively worn sawblades.

for All Saws and Blades for procedures and techniques that

will minimize the occurrence ofkickback.

Depth of Cut Adjustment(Fig.G, H)

Maximum depth of cut is 2‑9/16" (64mm)

1. Raise the depth adjustment lever

4

toloosen.

2. To obtain the correct depth of cut, align the appropriate

mark on the depth adjustment strap

21

with notch

20

on the upper bladeguard.

3. Tighten the depth adjustmentlever.

4. For the most efficient cutting action using a carbide

tipped saw blade, set the depth adjustment so that

about one half of a tooth projects below the surface of

the wood to becut.

5. A method of checking for the correct cutting depth

is shown in FigureH.Lay a piece of the material you

plan to cut along the side of the blade, as shown in the

figure, and observe how much tooth projects beyond

thematerial.

Adjusting Depth Adjustment

Lever (Fig. G)

It may be desirable to adjust the depth adjustment lever

4

.It

may loosen in time and hit the shoe beforetighten ing.

To Tighten the lever:

1. Hold depth adjustment lever

4

and loosen the screw

19

2. Adjust the depth adjustment lever by rotating it in the

desired direction about 1/8 of arevolution.

3. Retightenscrew.

Bevel Angle Adjustment(Fig.A, I)

The bevel angle adjustment mechanism can be adjusted

between 0° and 57°.

To achieve better accuracy in cutting, use the fine

adjustment markings located on the pivot bracket

22

1. Raise the bevel adjustment lever

10

toloosen.

2. Tilt the shoe to the desired angle by aligning the fine

bevel pointer

23

with the desired angle mark on the

pivot bracket

22

3. Lower the bevel adjustment lever toretighten.

Bevel Detent(Fig.A, I)

The DCS590 is equipped with a bevel detent feature.As you

tilt the shoe

5

you will hear a click and feel the shoe stop

at both 22.5 and 45 degrees.If either of these is the desired

angle, retighten the lever

10

by lowering it.If you desire

another angle, continue tilting the shoe until the coarse

bevel pointer

24

or the fine pointer

23

aligns with the

desiredmark.

Cut Length Indicator(Fig.A)

The markings on the side of the shoe

5

show the length of

the slot being cut into the material at the full depth of the

cut.The markings are in increments of 1/8" (3mm).

Kerf Indicator(Fig.K)

The front of the saw shoe has a kerf indicator

9

for vertical

and bevel cutting.This indicator enables you to guide the



WARNING: Always observe the safety instructions and

applicableregulations.

Proper Hand Position(Fig.L)



WARNING: To reduce the risk of serious personal

injury, ALWAYS use proper hand position asshown.

English

can put a heavy load on the saw.When this happens, push

the saw more slowly, but hard enough to keep working

without much decrease in speed.Forcing the saw can cause

rough cuts, inaccuracy, kickback, and over‑heating of the

motor.Should your cut begin to go off the line, don’t try

to force it back on.Release the switch and allow blade to

come to a complete stop.Then you can withdraw the saw,

sight anew, and start a new cut slightly inside the wrong

one.In any event, withdraw the saw if you must shift the

cut.Forcing a correction inside the cut can stall the saw and

lead tokickback.

IF SAW STALLS, RELEASE THE TRIGGER AND BACK THE SAW

UNTIL IT IS LOOSE.BE SURE BLADE IS STRAIGHT IN THE CUT

AND CLEAR OF THE CUTTING EDGE BEFORERESTARTING.

As you finish a cut, release the trigger and allow the blade

to stop before lifting the saw from the work.As you lift

the saw, the spring‑tensioned telescoping guard will

automatically close under the blade.Remember the blade

is exposed until this occurs.Never reach under the work for

any reason.When you have to retract the telescoping guard

manually(as is necessary for starting pocket cuts) always use

the retractinglever.

nOTE: When cutting thin strips, be careful to ensure that

small cutoff pieces don’t hang up on inside of lowerguard.

Pocket Cutting (Fig. Q)



WARNING: Never tie the blade guard in a raised

position.Never move the saw backwards when pocket

cutting.This may cause the unit to raise up off the work

surface which could causeinjury.

A pocket cut is one that is made in a floor, wall or other

flatsurface.

1. Adjust the saw shoe so the blade cuts at desireddepth.

2. Tilt the saw forward and rest front of the shoe on material

to becut.

3. Using the lower guard lever, retract lower blade guard to

an upward position.Lower rear of shoe until blade teeth

almost touch cuttingline.

4. Release the blade guard(its contact with the work

will keep it in position to open freely as you start the

cut).Remove hand from guard lever and firmly grip

auxiliary handle

12

, as shown in FigureQ.Position your

body and arm to allow you to resist kickback if itoccurs.

5. Make sure blade is not in contact with cutting surface

before startingsaw.

6. Start the motor and gradually lower the saw until its shoe

rests flat on the material to be cut.Advance saw along

the cutting line until cut iscompleted.

7. Release trigger and allow blade to stop completely

before withdrawing the blade from thematerial.

8. When starting each new cut, repeat asabove.

Dust Extraction(Fig.R–T)



WARNING: Risk of dust inhalation.To reduce the

risk of personal injury, ALWAYS wear an approved

dustmask.

The dust extraction port allows you to connect the tool

to an external dust extractor, either using the AirLock™



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

27

, with the other hand on the auxiliary handle

12

LED Worklight(Fig.A)

The LED worklight

15

is activated when the trigger switch

is depressed.When the trigger is released, the worklight will

stay illuminated for up to 20seconds.

nOTE: The worklight is for lighting the immediate work

surface and is not intended to be used as aflashlight.

Switching On and Off(Fig.E)

For safety reasons the trigger switch

2

of your tool is

equipped with a lock‑off button

1

Press the lock‑off button to unlock thetool.

To run the tool, press the trigger switch

2

.As soon as the

trigger switch is released, the lock‑off switch is automatically

activated to prevent unintended starting of themachine.

NOTICE: Do not switch the tool ON or OFF when the

saw blade touches the workpiece or othermaterials.

Workpiece Support(Fig.L–O)



WARNING: To reduce the risk of serious personal

injury, support the work properly and hold the

saw firmly to prevent loss ofcontrol.

Figures L and M show proper sawing position.Figures N and

O show an unsafe condition.Hands should be kept away

from cuttingarea.

To avoid kickback, ALWAYS support board or panel NEAR the

cut,(Fig.L and M).DON’T support board or panel away from

the cut(Fig.N and O).

ALWAYS DISCONNECT SAW BEFORE MAKING ANY ADJUST‑

MENTS! Place the work with its “good” side—the one on

which appearance is most important—down.The saw cuts

upward, so any splintering will be on the work face that is up

when you sawit.

Cutting(Fig.L, M, O)



WARNING: Never attempt to use this tool by resting

it upside down on a work surface and bringing the

material to the tool.Always securely clamp the

workpiece and bring the tool to the workpiece, securely

holding the tool with two hands as shown in FigureL.

Place the wider portion of the saw shoe on that part of

the workpiece which is solidly supported, not on the

section that will fall off when the cut is made.As examples,

FigureM illustrates the RIGHT way to cut off the end of a

board.Always clamp work.Don’t try to hold short pieces by

hand! Remember to support cantilevered and overhanging

material.Use caution when sawing material frombelow.

Be sure saw is up to full speed before blade contacts material

to be cut.Starting saw with blade against material to be

cut or pushed forward into kerf can result in kickback.Push

the saw forward at a speed which allows the blade to cut

without laboring.Hardness and toughness can vary even

in the same piece of material, and knotty or damp sections

English

Lower Guard

The lower guard should always rotate and close freely from

a fully open to fully closed position.Always check for correct

operation before cutting by fully opening the guard and

letting it close.If the guard does not close immediately,

closes slowly, or does not close completely, it will need

cleaning or servicing.Do not use the saw until it functions

correctly.To clean the guard, use dry air or a soft brush to

remove all accumulated sawdust or debris from the path of

the guard and from around the guard spring.Should this

not correct the problem, it will need to be serviced by an

authorized servicecenter.

Base Plate Adjustment(Fig.I, J)

Your base plate has been factory set to assure that the blade

is perpendicular to the base plate.If after extended use you

need to re‑align the blade, follow the directions below:

Adjusting for 90 Degree Cuts

1. Return the saw to 0degreesbevel.

2. Place the saw on its side, and retract the lowerguard.

3. Set the depth of cut to 2" (51mm).

4. Loosen the bevel adjustment lever(

10

, Fig.I).Place a

square against the blade and the base plate as shown in

FigureJ

5. Using a wrench, turn the set screw(

26

, Fig.J) on the

underside of the base plate until the blade and the base

plate are both in flush contact with the square.Retighten

the bevel adjustmentlever.

Adjusting Bevel Adjustment Lever

It may be desirable to adjust the bevel adjustment

lever

10

.It may loosen in time and hit the base plate

beforetighten ing.

To Tighten the lever:

1. Hold the bevel adjustment lever

10

and loosen the

bevel locknut

24

2. Adjust the bevel adjustment lever by rotating it in the

desired direction about 1/8 of arevolution.

3. Retightennut.

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING:

Never use solvents or other harsh chemicals

for cleaning the non‑metallic parts of the tool. These

chemicals may weaken the plastic materials used in

these parts. Use a cloth dampened only with water and

mild soap. Never let any liquid get inside the tool; never

immerse any part of the tool into aliquid.

3. Ensure that the Tool Connect™ Chip is flush with the

housing. Secure it with the retaining screws and tighten

thescrews.

4. Refer to Tool Connect™ Chip Instruction Sheet for

furtherinstructions.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your DeWALT power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Hang Hook (Fig.A)



WARNING: To reduce the risk of serious personal

injury, do not use the tool's hang hook to hang the

tool from your body. DO NOT use the hang hook for

tethering or securing the tool to a person or object

during use. DO NOT suspend tool overhead or suspend

objects from the hanghook.



WARNING: To reduce the risk of injury from the

circular saw falling on operators or bystanders, make

sure it is supported securely when using the hang hook,

or resting in a secure and stable location when not in

use. Be sure to keep the area below clear to reduce the

risk of the tool or off‑cut material falling and striking

someone or somethingbelow.

The circular saw has a convenient hang hook

14

that allows

it to hang on a suitable, stable structure between uses.

The hang hook is not for tethering or securing the tool to a

person or object during use whenelevated.

system(DWV9000‑XJ), or a standard 35mm dust

extractorfitment.



WARNING: ALWAYS use a vacuum extractor designed

in compliance with the applicable directives regarding

dust emission when sawing wood.Vacuum hoses of

most common vacuum cleaners will fit directly into the

dust extractionoutlet.

Tool Connect™ Chip (Fig. U)



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your tool is Tool Connect™ Chip ready and has a location for

installation of a Tool Connect™ Chip.

Tool Connect™ Chip is an optional application for your

smart device (such as a smart phone or tablet) that connects

the device to utilize the mobile application for inventory

management functions.

Refer to Tool Connect™ Chip Instruction Sheet for

moreinformation.

installing the Tool Connect™ Chip

1. Remove the retaining screws

34

that hold the Tool

Connect™ Chip protective cover

35

into thetool.

2. Remove the protective cover and insert the Tool

Connect™ Chip into the empty pocket

36

English

Three‑Year Limited Warranty

For warranty terms, go to https://www.dewalt.com/

support/warranty.

To request a written copy of the warranty terms, contact:

Customer Service at DeWALT Industrial Tool Co., 701East

Joppa Road, Towson, MD 21286or call 1‑800‑4‑DeWALT

(1‑800‑433‑9258).

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country‑specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including

brush inspection and replacement, when applicable)

should be performed by a factory service center or

an authorized service center. Always use identical

replacementparts.

Accessories



WARNING: Since accessories, other than those offered

by DeWALT, have not been tested with this product,

use of such accessories with this product could be

hazardous. To reduce the risk of injury, only DeWALT

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact DeWALT. Call 1‑800‑4‑DeWALT

(1‑800‑433‑9258) or visit our website: www.dewalt.com

Blades

A dull blade will cause inefficient cutting, overload on the

saw motor, excessive splintering and increase the possibility

of kickback.Change blades when it is no longer easy to

push the saw through the cut, when the motor is straining,

or when excessive heat is built up in the blade.It is a

good practice to keep extra blades on hand so that sharp

blades are available for immediate use.Dull blades can be

sharpened in mostareas.

Hardened gum on the blade can be removed with kerosene,

turpentine, or oven cleaner.Anti‑stick coated blades

can be used in applications where excessive build‑up is

encountered, such as pressure treated and greentimber.

FRAnçAis

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant

àlaprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis

àlaterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique est

utilisé. Ne pas utiliser d’outil électrique en cas de

fatigue ou sous l’influence de drogues, d’alcool ou

de médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES AVERTISSEMENTS

ET TOUTES LES DIRECTIVES POUR UN

USAGE ULTÉRIEUR.

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avecfil) ou par piles (sansfil).

Définitions: symboles et mentions d'alerte

de sécurité

Cette notice d'utilisation utilise les symboles et les mentions

d'alerte de sécurité suivants afin de vous alerter sur les

situations dangereuses et les risques de blessures ou de

dégâtsmatériels.



DANGER: indique une situation de risque imminent

qui engendre, si elle n'est pas évitée, la mort ou de

gravesblessures.



AVERTISSEMENT: indique une situation de risque

potentiel qui pourrait engendrer, si elle n'est pas évitée,

la mort ou de gravesblessures.



ATTENTION: indique une situation de risque potentiel

qui peut engendrer, si elle n'est pas évitée, des

blessures bénignes oumodérées.



(Utilisé sans mention) Indique un message lié à lasécurité.

REMARQUE: indique une pratique n'entraînant

aucun risque de blessures mais qui, si elle n'est pas

évitée, peut entraîner des dommagesmatériels.

Utilisation prévue

Ces scies circulaires robustes sont conçues pour les

applications de coupe du bois professionnelles.Ne pas

couper du métal, du plastique, du béton, de la maçonnerie

ou des matériaux à fibre de ciment.nE PAs utiliser des

accessoires d’alimentation en eau avec cette scie.nE PAs

utiliser de meules abrasives ou des lames.nE PAs utiliser

en conditions mouillées ou en présence de liquides ou

gazinflammables.

Ces scies robustes sont des outils électriquesprofessionnels.

nE PAs laisser les enfants entrer en contact avec

l’outil.Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.

FRAnçAis

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de bloc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outil électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il

aétéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

Consignes de sécurité propres à toutes

lesscies

Causes des rebonds et méthodes de prévention

pouvant être utilisées par l’utilisateur :

• Le rebond est une réaction subite (causée par une lame de

scie pincée, coincée ou mal alignée) qui peut entraîner le

soulèvement d’une scie non contrôlée, sa sortie de l’ouvrage

et sa projection en direction del’utilisateur.

• Si la lame est pincée ou coincée fortement pendant

l’abaissement de la scie, la lame se cale et le moteur réagit

en entraînant rapidement l’outil vers l’arrière dans la

direction del’opérateur.

• Si la lame se tord ou perd son alignement correct au cours

de la coupe, les dents sur le bord arrière de la lame peuvent

entamer la surface supérieure du bois, forçant ainsi la

lame à sortir du trait de scie et à « sauter » vers l’arrière en

direction del’opérateur.

Le rebond est la conséquence d’une mauvaise utilisation de

la scie et/ou de procédures ou de conditions incorrectes, et

il peut être évité en prenant les précautions qui sont décrites

ci‑dessous :

a ) Maintenez fermement la scie avec vos deux

mains et positionnez vos bras de façon à résister

aux forces de rebond. Les forces de rebond peuvent

être contrôlées par l’utilisateur quand les précautions

appropriées sontprises.

b ) En cas de coincement de la lame ou d’interruption

d'une coupe pour une raison quelconque,

relâchez la gâchette et tenez la scie immobile

dans l’ouvrage jusqu’à ce que la lame se soit

immobilisée complètement. Ne tentez jamais

de retirer la scie de l’ouvrage ou de la tirer vers

l’arrière pendant que la lame est en mouvement,

car un rebond risquerait de se produire. Évaluez la

situation et prenez les mesures correctives nécessaires

pour éliminer la cause du coincement de lalame.

c ) Lorsque vous remettez une scie en marche quand

l’ouvrage est présent, centrez la lame de scie

dans le trait de scie et vérifiez que les dents de

la lame ne sont pas engagées dans le matériau

de l’ouvrage. Si la lame de scie se coince, elle peut

grimper hors de l’ouvrage ou rebondir sur celui‑ci

quand la scie est remise enmarche.

d ) Soutenez les panneaux de grande taille de façon à

minimiser le risque de pincement et de rebond de

la lame. Les panneaux de grande taille ont tendance

à s’affaisser sous leur propre poids. Des supports

doivent être placés des deux côtés sous le panneau, à

proximité de la ligne de coupe et à proximité du rebord

dupanneau.

h ) Ne vous servez jamais de rondelles ou de boulons

de lames qui sont endommagés ou inappropriés.

Les rondelles et le boulon de lame ont été conçus

spécifiquement pour votre scie dans le but d'assurer

une performance optimale et un fonctionnement

sansdanger.

Consignes de sécurité propres àtoutes

lesscies

a ) DANGER: éloigner les mains des zones et

organes de coupe. Maintenir la deuxième main

sur la poignée auxiliaire ou le boîtier du moteur.

Lorsque les deux mains maintiennent la scie, la lame ne

peut lescouper.

b ) N’essayez pas de tenir le dessous de l’ouvrage. Le

protège‑lame ne peut pas vous protéger de la lame en

dessous del'ouvrage.

c ) Ajustez la profondeur de coupe à l’épaisseur de

l’ouvrage. Moins d’une dent entière de lame devrait

être visible en dessous del’ouvrage.

d ) Ne tenez jamais dans vos mains ou sur vos

genoux un ouvrage qui est en cours de coupe.

Fixez votre ouvrage sur une plateforme stable.

Il est important de soutenir correctement l’ouvrage

afin de minimiser l’exposition du corps à la lame, le

risque de coincement de la lame ou la perte de contrôle

del’outil.

e ) Tenez l’outil électrique par ses surfaces de

préhension isolantes quand vous réalisez une

opération au cours de laquelle l’outil de coupe

pourrait entrer en contact avec des câbles

dissimulés. Le contact avec un fil sous tension mettra

également sous tension toutes les pièces métalliques

exposées et donnera un choc électrique à l’utilisateur

del’outil.

f ) Pendant les coupes de refente, utilisez toujours

un guide de refente ou un guide à bord droit. Ceci

augmente toujours l’exactitude de la coupe et diminue

la possibilité de coincement de lalame.

g ) Utilisez toujours des lames dont l’alésage central

est de la taille et de la forme appropriées (soit

en forme de diamant, soit en forme de rond). Les

lames qui ne correspondent pas aux pièces de montage

de la cie tourneront de façon excentrique, ce qui

causera une perte de contrôle del’outil.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la laisser

sur la peau peut favoriser l’absorption des produits chimiques

dangereux. Dirigez les particules loin du visage et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate‑forme stable. Tenir la pièce avec la

main ou contre le corps rend la pièce instable et risque de

provoquer une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

Renseignements de sécurité

supplémentaires

e ) N’utilisez pas de lame émoussée ou endommagée.

Des lames non aiguisées ou mal installées produisent

un trait de scie étroit qui cause une friction excessive, le

coincement de la lame et un effet derebond.

f ) Les leviers de réglage de la profondeur et de

l’angle de coupe de la lame doivent être bien

serrés et assujettis avant de réaliser une coupe.

Une modification du réglage de la lame pendant

la coupe risque d’entraîner un coincement et un

rebondissement de lalame.

g ) Procédez avec une prudence supplémentaire

quand vous réalisez une coupe en plongée dans

des murs déjà en place ou dans des pièces sans

issue. La lame saillante peut couper des objets, et ceci

peut entraîner un rebond.

Fonction de la garde

protectrice inférieure

a ) Inspectez le protège‑lame inférieur avant chaque

utilisation pour vous assurer qu’il se ferme

correctement. Ne faites pas fonctionner la scie

si le protège‑lame inférieur ne se déplace pas

librement et ne se ferme pas instantanément. Ne

forcez jamais le protège‑lame inférieur dans la

position ouverte à l’aide d’un collier de serrage

ou d’une attache. Il est possible que le protège‑lame

inférieur se torde en cas de chute accidentelle de la

scie. Soulevez le protège‑lame inférieur à l’aide de la

poignée rétractable et assurez‑vous qu’il se déplace

sans problème et qu’il ne touche pas la lame ou une

autre pièce, quel que soit l’angle ou la profondeur de

lacoupe.

b ) Vérifiez le fonctionnement du ressort du

protège‑lame inférieur. Si le protège‑lame

inférieur et le ressort ne fonctionnent pas

correctement, ils doivent être réparés avant

l’emploi. Le protège‑lame inférieur peut parfois

mal fonctionner à cause de pièces endommagées,

d’accumulation de résine ou dedébris.

c ) Le protège‑lame inférieur doit être rétracté

à la main uniquement à l’occasion de coupes

spéciales telles que les « coupes en plongée » ou

les « coupes composées ». Soulevez le protège‑lame

inférieur à l’aide la poignée rétractable et relâchez‑le

dès que la lame pénètre dans le matériau de l’ouvrage.

Pour toute autre opération de sciage, le protège‑lame

inférieur doit fonctionnerautomatiquement.

d ) Vérifiez toujours que le protège‑lame inférieur

couvre la lame avant de placez la scie sur un

banc ou sur le sol. Une lame non protégée qui tourne

librement entraînera le mouvement de la scie en

marche arrière, ce qui provoquera la coupe de tout

se qui se trouve sur sa trajectoire. Soyez conscient du

temps nécessaire à la lame pour s'arrêter une fois que

la gâchette estrelâchée.

FRAnçAis

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc‑piles entièrement chargé hors

duchargeur.

Instructions de nettoyage du bloc‑piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc‑piles à l'aide d'un linge ou d’une

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs‑piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

• Chargez les blocs‑piles seulement

dansleschargeursDeWALT.

PILES ET CHARGEURS

Le bloc‑piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc‑piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs‑piles de remplacement,

assurez‑vous d’inclure le numéro du catalogue et latension.

L'étiquette sur votre outil peut inclure les symboles suivants.

Voici ces symboles et leur signification :

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Fabrication de

classe I (relié à

la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

TR/MIN ............... tours par minute

sfpm ................... pieds surface par

minute

SPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................watts/heure

Ah ....................... ampères/heure

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Fabrication de

classe II (double

isolation)

.......................vitesse à vide

n .........................vitesse nominale

PSI ........................ livres par pouce

carré

......................borne de terre

.....................symbole d'alerte

de sécurité

..................... rayonnement visible

–ne regardez pas la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

.....................

portez des

protections auditives

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRAnçAis

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutesles consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur DeWALT. Les chargeurs

et les blocs‑piles DeWALT sont spécifiquement conçus pour

fonctionnerensemble.

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables DeWALT. Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

au numéro sans frais dans le sceauRBRC®.

RBRC® est une marque de commerce déposée de Call

2Recycle,Inc.

Expédier la bloc‑pile FlEXVOlT® de DeWAlT

Le bloc‑piles FLEXVOLT® de DeWALT a un couvercle des piles

qui doit être utilisé lorsque vous expédiez le bloc‑piles.

Fixez le couvercle au bloc‑piles afin qu’il soit prêt pour

l’expédition. Cela convertit le bloc‑piles en trois piles 20V

séparés. Les trois piles ont un taux de wattheures sur le

bloc‑piles étiqueté « Expédition». Si vous l’expédiez sans le

capuchon ou dans un outil, le bloc est une pile au taux de

wattheures étiquetée «Utiliser».

Exemple d’étiquette de bloc‑piles:

UTILISATION: 120Wh Expédition: 3x 40Wh

Dans cet exemple, le bloc‑piles est trois piles de

40wattheures chacune lorsque vous utilisez le couvercle.

Sinon, le bloc‑piles est 120wattheures.

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs‑piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

Le sceau RBRC

Veuillez apporter vos blocs‑piles usagés

à un centre de service agréé DeWALT ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs‑piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc‑piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

FRAnçAis

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge ou

calibrage américain normalisé des fils)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc‑piles. Le(s)

voyant(s) de chargement rouge clignotera(ont) de façon

continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s) de

chargement rouge demeure(nt) allumé(s) de façon

continue. Le bloc‑piles peut être laissé dans le chargeur ou

retiré. Pour retirer le bloc‑batterie du chargeur, enfoncez le

bouton de libération de la batterie sur le blocbatterie.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc‑piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc‑piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement. Les vieux chargeurs peuvent

avoir des renseignements supplémentaires et/ou

peuvent ne pas avoir un voyantjaune.

REMARQUE: pour retirer le bloc‑piles, on doit

appuyer sur le bouton

de libération du bloc‑piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc‑piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc‑piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc‑piles. Cette fonction assure

une durée de vie maximale du bloc‑piles.

Un bloc‑piles froid peut se charger à une vitesse plus lente

qu’un bloc‑pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) rouge continuant à clignoter, mais avec

le voyant jaune allumé de façon continue. Lorsque le

bloc‑piles a atteint une température appropriée, le voyant

jaune s’éteindra et le chargeur reprendra la procédure

dechargement.

Système de protection électronique

Les outils Li‑Ion sont conçus avec un système de protection

électronique qui protégera le bloc‑piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc‑piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc‑piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F). NE

PAS charger lorsque le bloc‑piles est en dessous de 4,5°C

(40°F) ou au‑dessus de 40°C (104°F). C’est important

pour prévenir tout dommage sérieux au bloc‑piles.

2. Le chargeur et le bloc‑piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc‑piles après l’utilisation,

évitez de placer le chargeur ou le bloc‑piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc‑piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc‑piles et le chargeur dans votre centre de

serviceslocal.

FRAnçAis

Changer les lames

Pour installer la lame (Fig. A, F, G)

1. Retirer le bloc‑piles.

2. À l’aide du levier du protecteur inférieur

6

, rétractez le

protecteur inférieur de la lame

7

et placez la lame sur

l’axe de la scie contre la rondelle de la pince interne

18

en vous assurant que la lame tournera dans le bon sens

(le sens de la flèche de rotation sur la lame de la scie et

les dents doivent pointer dans le même sens que le sens

de la flèche de la rotation sur la scie).Ne pas tenir pour

acquis que l’impression sur la lame sera toujours face à

vous lorsqu’elle est correctement installée.Lorsque vous

rétractez le protecteur inférieur de la lame, vérifier l’état

et le fonctionnement du protecteur inférieur de la lame

pour vous assurer qu’il fonctionne correctement.Assurez‑

vous qu’il se déplace librement et qu’il ne touche pas la

lame et toute autre pièce, dans tous les angles et toutes

les profondeurs decoupe.

3. Placez la rondelle de la pince extérieure

17

sur l’axe de

la scie avec le bord biseauté vers l’extérieur.Assurez‑vous

que le diamètre de 30 mm sur le côté de la lame de la

pince entre dans le trou de 30 mm dans la lame de la scie

afin d'assurer le centrage de lalame.

4. Enfilez la vis de serrage de la lame

8

dans l’axe de la scie

à la main (la vis a un filetage à droite et doit être tournée

dans le sens des aiguilles d’une montre pourserrer).

5. Appuyez sur le verrou de la lame

11

tout en tournant la

clé de lame

33

rangée sous le compartiment des piles

jusqu’à ce que le verrou de la lame s’enclenche et que la

lame cesse detourner.

6. Vissez solidement la vis de serrage de la lame avec la clé

de lalame.

AVIS: ne jamais enclencher le verrou de la lame

pendant que la scie fonctionne ou s’efforcer d’arrêter

l’outil.Ne jamais mettre la scie en marche pendant que

le verrou de la lame est enclenché.Cela entraînera des

dommages graves à votrescie.

Pour remplacer la lame (Fig. A, F, G)

1. Retirer le bloc‑piles.

2. Pour dévisser la vis de serrage de la lame

8

, appuyez

sur le verrou de la lame

11

et tournez l’axe de la scie

avec la clé pour lame

33

rangée sous le compartiment

des piles jusqu’à ce que le verrou de la lame s’enclenche

et que la lame cesse de tourner.Avec le verrou de la

lame enclenché, tournez la vis de serrage de la lame

dans le sens contraire des aiguilles d’une montre avec

la clé pour lame (la vis a un filetage à droite et doit être

tournée dans le sens contraire des aiguilles d’une montre

pourdévisser.

3. Retirez la vis de serrage de la lame

8

et la rondelle de la

pince extérieure

17

.Retirez la vieillelame.

4. Nettoyez toute sciure qui peut s'accumuler dans le

protecteur ou la zone de la rondelle de la pince et vérifier

l’état et le fonctionnement du protecteur inférieur de

la lame comme décrit précédemment.Ne pas lubrifier

cettezone.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT: afin de réduire le risque

de blessure corporelle grave, éteignez l’outil

et retirez le bloc‑piles avant d’effectuer tout

ajustement ou de retirer/installer des pièces ou

des accessoires, lorsque vous remplacez ou avant

de nettoyer. Un démarrage accidentel peut causer

desblessures.

Montage mural

Certains chargeurs DeWALT sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail.Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à la

circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 25,4mm(1po)

de longueur avec tête de diamètre de 7mm à 9mm

(0,28à0,35po) vissées dans du bois à une profondeur

optimale en laissant exposée une partie de vis d’environ

5,5mm (7/32po). Alignez les fentes au dos du chargeur avec

les vis exposées et insérez‑les entièrement dans lesfentes.

CONSERVER TOUS LES

AVERTISSEMENTS POUR UN

USAGE ULTÉRIEUR.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc‑piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger dechoc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

Insérer et retirer le bloc‑piles de

l’outil(Fig.D)

REMARQUE: Assurez‑vous que votre bloc‑piles

3

est

complètementchargé.

Pour installer le bloc‑piles dans la

poignée de l’outil

1. Alignez le bloc‑piles

3

avec les glissières à l’intérieur de

la poignée de l’outil (Fig.D).

2. Glissez‑le dans la poignée jusqu’à ce que le bloc‑piles soit

solidement en place dans l’outil et assurez‑vous que vous

entendez le verrou cliquer enplace.

Pour retirer le bloc‑piles de l’outil

1. Appuyez sur le bouton de libération

13

et tirez le bloc‑

piles fermement hors de la poignéel’outil.

2. Insérez le bloc‑piles dans le chargeur tel que décrit dans

la section du chargeur du présentguide.

FRAnçAis

5. Sélectionnez la lame appropriée pour l'application

(consultez Lames).Utilisez toujours des lames qui sont

de la bonne taille (diamètre) avec un trou central ayant

la bonne taille et la bonne forme pour le montage sur

l’axe de la scie.Assurez‑vous que la vitesse maximale

recommandée (tr/min) sur la lame de la scie respecte ou

dépasse la vitesse (tr/min) de lascie.

6. Suivez les étapes 1 à 5 sous Pour installer la lame en

vous assurant que la lame tournera dans le bonsens.

Protecteur inférieur de la lame



AVERTISSEMENT: le protecteur inférieur de la

lame est une fonction de sécurité qui réduit le

risque de blessure corporelle grave.Ne jamais

utiliser la scie si le protecteur inférieur est

manquant, endommagé, mal assemblé ou ne

fonctionne pas correctement.Ne pas compter

sur le protecteur inférieur de la lame pour vous

protéger en toutes circonstances.Votre sécurité

dépend de tous les avertissements et toutes les

précautions ainsi qu’une utilisation appropriée

de la scie.Vérifiez le protecteur inférieur de

lame pour une fermeture appropriée avant

chaque utilisation.Si le protecteur inférieur

de la lame est manquant ou ne fonctionne

pas correctement, faites réparer la scie avant

l’utilisation.Afin d'assurer votre sécurité et la

fiabilité du produit, les réparations, l’entretien et

les ajustements doivent être effectués dans un

centre de service ou une organisation de service

autorisée, toujours en utilisant des pièces de

remplacementidentiques.

Vérifier le protecteur inférieur (Fig. A)

1. Éteignez l’outil et débranchez‑le del’alimentation.

2. Tournez le levier rétractable du protecteur inférieur

6

de la position complètement fermée à la position

complètementouverte.

3. Relâchez le levieret observez le protecteur

7

retourner à

la position complètementfermée.

L’outil doit être entretenu par un centre de services qualifié

si :

• il ne réussit pas à retourner à la position complètement

fermée,

• il se déplace de façon intermittente ou lentement, ou

• il entre en contact avec la lame ou toute partie de l’outil

dans tous les angles et toutes les profondeurs decoupe.

Lames



AVERTISSEMENT: afin de minimiser le risque de

blessure aux yeux, portez toujours une protection

pour les yeux.Le carbure est un matériau dur mais

friable.Les objets étrangers dans la pièce de travail

comme des files ou des clous peuvent faire en sorte que

les extrémités craquent ou se brisent.La scie fonctionne

seulement lorsque le protecteur approprié de la lame

de la scie est en place.Installez solidement la lame dans

la bonne rotation avant l’utilisation et utilisez toujours

une lame affûtéepropre.



AVERTISSEMENT: ne pas couper du métal, du

plastique, du béton, de la maçonnerie ou des

matériaux à fibre de ciment avec cettescie.

Diamètre de 184mm (7‑1/4 po)

Application Dents

Refendre 24

Objectif général 36

Finition 60

Si vous avez besoin d’aide concernant les lames, veuillez

contacter votre détaillant DeWALTlocal.

Rebond

Le rebond est une réaction soudaine d’une la lame de la

scie pincée, bloquée ou désalignée, causant une scie non

contrôlée qui se soulève et sort de la pièce de travail vers

l’utilisateur.Lorsque la lame est pincée ou bloquée serrée

par la fermeture du trait de scie, la lame bloque et la réaction

du moteur ramène rapidement l’outil vers l’utilisateur.Si la

lame devient tordue ou désalignée dans la coupe, les dents

du bord arrière de la lame peuvent pénétrer dans la surface

supérieure du bois faisant sortir la lame du trait et rebondir

versl’utilisateur.

Le rebond est plus susceptible de se produire lorsqu’une des

conditions suivantes estprésente.

1. sUPPORT DE lA PiÈCE DE TRAVAil inAPPROPRiÉ

a. Un affaissement ou un soulèvement inapproprié du

morceau coupé peut causer le pincement de la lame

et entraîner unrebond.

b. Couper dans un matériau soutenu aux deux

extrémités seulement peut causer un rebond.À

mesure que le matériau s’affaiblit, il s’affaisse en

fermant le trait de scie et en pinçant la lame (Fig.N).

c. Couper un morceau de matériau en porte‑à‑faux ou

en saillie de bas en haut dans le sens vertical peut

causer un rebond.Le morceau coupé tombant peut

pincer lalame.

d. Couper des bandes étroites longues (comme le

sciage en longueur) peut causer un rebond.La bande

coupée peut s'affaisser ou se tordre en fermant le trait

de scie et en pinçant lalame.

e. Accrocher le protecteur inférieur sur la surface sous

le matériau étant coupé réduit temporairement

le contrôle de l’utilisateur.La scie peut se soulever

partiellement hors de la coupe augmentant la

possibilité que la lame setorde.

2. AJUsTEMEnT inAPPROPRiÉ DE lA PROFOnDEUR

DE lA COUPE sUR lA sCiE

a. Pour faire la coupe la plus efficace, la lame doit

dépasser seulement assez loin pour exposer la moitié

d’une dent comme illustré dans la Figure H.Cela

permet au patin de soutenir la lame et réduit la torsion

et le pincement dans le matériau.Consultez la section

intitulée Ajustement de la profondeur de lacoupe.

3. TORsiOn DE lA lAME (DÉsAlignEMEnT DE

lACOUPE)

FRAnçAis

1. Levez le levier d’ajustement de la profondeur

4

pourdesserrer.

2. Pour obtenir la bonne profondeur de la coupe, alignez

la marque appropriée sur la bande d'ajustement de la

profondeur

21

avec l’encoche

20

sur le protecteur

supérieur de lalame.

3. Serrez le levier d’ajustement de laprofondeur.

4. Pour une action de coupe plus efficace à l’aide d’une

lame de scie à pointe au carbure, réglez l’ajustement de

la profondeur afin qu’une moitié de la dent dépasse sous

la surface du bois àcouper.

5. Une méthode de vérification de la bonne profondeur de

coupe est illustré dans la FigureH.Déposez un morceau

de matériau que vous souhaitez couper le long du côté

de la lame, comme illustré dans la figure, et observez

dans quelle mesure la dent dépasse dumatériau.

Ajuster le levier d’ajustement de la

profondeur (Fig. G)

Il peut être souhaitable d'ajuster le levier d’ajustement de la

profondeur

4

.Il peut se desserrer avec le temps et heurter le

patin avant deserrer.

Pour serrer le levier:

1. Tenez le levier d’ajustement de la profondeur

4

desserrez l’écrou de verrouillage

19

2. Ajustez le levier d’ajustement de la profondeur en

tournant dans le sens désiré à environ un 1/8 detour.

3. Resserrezl’écrou.

Ajustement de l’angle du biseau (Fig.A, I)

Le mécanisme de l’ajustement de l’angle du biseau peut être

ajusté entre 0° et 57°.

Pour atteindre une meilleure précision de la coupe, utilisez

les marques d’ajustement fines situées sur le support du

pivot

22

1. Levez le levier d’ajustement du biseau

10

pourdesserrer.

2. Inclinez le patin à l’angle désiré en alignant l’indicateur

du biseau fin

23

avec la marque de l’angle désiré sur le

support du pivot

22

3. Baissez le levier d’ajustement du biseaupourresserrer.

Cran du biseau(Fig.A, I)

Le modèle DCS590 est muni d’une fonction de cran du

biseau.Lorsque vous inclinez le patin

5

, vous entendrez un

clic et sentirez le patin s’arrêter à la fois à 22,5 et 45 degrés.Si

un de ceux‑ci est l’angle désiré, resserrez le levier

10

en le

baissant.Si vous désirez un autre angle, continuer d’incliner

le patin jusqu’à ce que l’indicateur de biseau grossier

24

l’indicateur fin

23

s’aligne avec la marquedésirée.

Indicateur de la longueur de la coupe

(Fig.A)

Les marques sur le côté du patin

5

indiquent la longueur

de la fente étant coupée dans le matériau à une pleine

profondeur de la coupe.Les marques sont par incréments

de 5mm.

a. Pousser plus pour couper dans un nœud, un clou

ou une zone de grains durs peut causer la torsion de

lalame.

b. Essayer de tourner la scie dans la coupe (essayer de

revenir sur la ligne indiquée) peut causer la torsion de

lalame.

c. Trop s’étirer ou faire fonctionner la scie avec un faible

contrôle du corps (en déséquilibre) peut entraîner la

torsion de lalame.

d. Changer la position de la poignée et du corps pendant

la coupe peut entraîner une torsion de lalame.

e. Reculer la scie pour dégager la lame peut entraîner

unetorsion.

4. MATÉRiAUX nÉCEssiTAnT UnE

ATTEnTiOnPARTiCUliÈRE

a. Bois d’œuvre humide

b. Bois d’œuvre vert (matériau fraîchement coupé ou

non séché au séchoir)

c. Bois d’œuvre traité sous pression (matériau traité avec

des agents de conservation ou des produits chimiques

anti‑pourriture)

5. UTilisATiOn DE lAMEs ÉMOUssÉEs OU sAlEs

a. Les lames émoussées causent une charge accrue

de la scie.Pour compenser, un utilisateur pousse

habituellement plus fort ce qui charge davantage

l’outil et favorise la torsion de la lame dans le trait de

scie.Les lames usées peuvent aussi un dégagement

insuffisant ce qui augmente la possibilité de

coincement ou de chargeaccrue.

6. lEVER lA sCiE lORsQUE VOUs EFFECTUEZ UnE

COUPE En BisEAU

a. Les coupes en biseau nécessitent une attention

particulière pour les techniques de coupe appropriées,

spécialement le guidage de la scie.Les deux angles de

la lame par rapport au patin et à la plus grande surface

de la lame dans le matériau augmentent la possibilité

qu’un coincement et un désalignement (torsion)

seproduisent.

7. REDÉMARRER UnE COUPE AVEC lEs DEnTs DE lA

lAME BlOQUÉEs COnTRE lE MATÉRiAU

a. La scie doit être amenée à pleine vitesse de

fonctionnement avant de commencer ou de

recommencer une coupe après que l’outil se soit

arrêté avec la lame dans le trait de scie.Ne pas le faire

peut causer un blocage ou unrebond.

Toute autre condition qui pourrait entraîner un pincement,

un coincement, une torsion ou un désalignement de la lame

pourrait causer un rebond.Consultez les sections Consignes

de sécurité supplémentaires pour toutes les scies et Lames

pour des procédures et des techniques qui réduiront la

fréquence durebond.

Ajustement de la profondeur de la coupe

(Fig. G, H)

La profondeur maximale de la coupe est de 64 mm (2,5 po)

FRAnçAis



AVERTISSEMENT: respectez toujours les consignes de

sécurité et les règlesapplicables.

Position appropriée des mains (Fig. L)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

réactionsoudaine.

Une position des mains appropriée nécessite une main sur

la poignée principale

27

avec l’autre main sur la poignée

auxiliaire

12

Lampe de travail DEL (Fig.A)

La lampe de travail DEL

15

est activée lorsque vous appuyez

sur la gâchette.Lorsque vous appuyez sur la gâchette, la

lampe de travail demeure allumée durant 20secondes.

REMARQUE: La lampe de travail est pour éclairer la surface

de travail immédiate et n’est pas conçue pour être utilisée

comme une lampe depoche.

Mettre en marche et éteindre (Fig. E)

Pour des raisons de sécurité, la gâchette

2

de votre outil est

munie d’un bouton de verrouillage

1

Appuyez sur le bouton de verrouillage pour

déverrouillerl’outil.

Pour faire fonctionner l’outil, appuyez sur la gâchette

2

.Dès

que la gâchette est relâchée, le bouton de verrouillage est

automatiquement activé afin de prévenir un démarrage

accidentel de lamachine.

AVIS: ne pas démarrer ou éteindre l’outil lorsque

la lame de la scie touche la pièce de travail ou

d’autresmatériaux.

Soutien de la pièce de travail (Fig.L–O)



AVERTISSEMENT: afin de réduire de blessure

corporelle grave, soutenez le travail de façon

appropriée et tenez solidement la scie afin de

prévenir une perte decontrôle.

Les FiguresL et M montre la position appropriée du

sciage.Les Figures N et O montre un état non sécuritaire.Les

mains doivent être tenues à l’écart de la zone de lacoupe.

Afin d’éviter un rebond, soutenez TOUJOURS la planche ou

le panneau PRÈS de la coupe (Fig.L et M).NE PAS soutenir la

planche ou le panneau loin de la coupe (Fig.N et O).Lorsque

vous utilisez la scie, gardez le cordon à l’écart de la zone de la

coupe et empêchez‑le de s’accrocher sur la pièce detravail.

DÉBRANCHEZ TOUJOURS LA SCIE AVANT D’EFFECTUER TOUT

AJUSTEMENT! Placez le travail avec son «bon» côté, celui

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle grave, éteignez l’outil et retirez

le bloc‑piles avant de transporter, d’effectuer

tout ajustement, de nettoyer, de réparer ou de

retirer/installer des pièces ou des accessoires. Un

démarrage accidentel peut causer desblessures.

Indicateur de trait de scie (Fig.K)

Le devant du patin de la scie a un indicateur de trait de

scie

9

pour la coupe verticale et en biseau.Cet indicateur

vous permet de guider la scie le long des lignes de coupe

indiquées au crayon sur le matériau à couper.L’indicateur

de trait de scie s’aligne avec le côté gauche (extérieur) de

la lame de la scie qui fait que la fente ou le «trait» coupé

tombe à droite de l’indicateur.Guidez‑vous le long de la

ligne indiquée au crayon afin que le trait tombe dans la

retaille ou le surplus de matériau.

Installer et ajuster le guide

parallèle(Fig.P)

Le guide parallèle

29

est utilisé couper parallèlement au

bord de la pièce detravail.

Installer

1. Desserrez le bouton de réglage du guide parallèle

28

afin de permettre au guide parallèle depasser.

2. Insérez le guide parallèle

29

dans le patin

commeillustré.

3. Serrez solidement le bouton d'ajustement du guide

parallèle

28

Ajuster

1. Desserrez le bouton d’ajustement du guide

28

et réglez

le guide parallèle

29

à la largeur désirée.Cet ajustement

peut être lu sur l’échelle du guideparallèle.

2. Serrez le bouton d'ajustement du guide

28

Installer le port de

dépoussiérage(Fig.A,R)

Votre scie circulaire est fournie avec un port

dedépoussiérage.

Pour installer le port de dépoussiérage

1. Desserrez complètement le levier d’ajustement de la

profondeur

4

2. Placez le patin

5

à la position la plusbasse.

3. Alignez la moitié gauche du port de dépoussiérage

30

sur le protecteur supérieur de la lame

32

comme

illustré.Assurez‑vous d’insérer la languette dans

l’encoche du moulage sur l’outil.Lorsqu’il est installé

correctement, il cliquera complètement sur toute la

profondeur originale de l’indicateur de lacoupe.

4. Alignez la pièce du côté droit

31

avec celle degauche.

5. Insérez les vis et serrezsolidement.

Avant d’utiliser

• Assurez‑vous que les protecteurs ont été installés

correctement.Le protecteur de la lame de la scie doit

être en positionfermée.

• Assurez‑vous que la lame de la scie tourne dans le sens

de la flèche sur lalame.

• Ne pas utiliser les lames de scie excessivementusées.

FRAnçAis

Couper des encoches (Fig. Q)



AVERTISSEMENT: ne jamais attacher le protecteur

de la lame en position élevée.Ne jamais déplacer la scie

vers l'arrière lorsque vous coupez une encoche.Cela

peut faire en sorte que l’outil se soulève de la surface de

travail ce qui pourrait causer uneblessure.

Une encoche est une coupe faite dans un plancher, un mur

ou une autre surfaceplate.

1. Ajustez le patin de la scie afin que la lame coupe à la

profondeurdésirée.

2. Inclinez la scie vers l'avant et déposez l’avant du patin sur

le matériau àcouper.

3. À l’aide du levier de rétraction du protecteur inférieur,

rétractez le protecteur inférieur de la lame à une position

élevée.Abaissez l'arrière du patin jusqu’à ce que les dents

de la lame touchent presque la ligne decoupe.

4. Relâchez le protecteur de la lame (son contact avec

le travail le gardera en position pour ouvrir librement

lorsque vous commencez la coupe).Retirez votre main

du levier du protecteur et saisissez solidement la poignée

auxiliaire

12

comme illustré dans la FigureQ.Placez

votre corps et vos bras de façon à ce qu’ils vous

permettent de résister au rebond s’il seproduit.

5. Assurez‑vous que la lame n’est pas en contact avec la

surface à couper avant de démarrer lascie.

6. Démarrez le moteur et baissez graduellement la scie

jusqu’à ce que son patin soit à plat sur le matériau à

couper.Avancez la scie le long de la ligne de coupe

jusqu’à ce que la coupe soitterminée.

7. Relâchez la gâchette et laissez la lame s’arrêter

complètement avant de retirer la lame dumatériau.

8. Lorsque vous démarrez chaque nouvelle coupe, répétez

ce quiprécède.

Dépoussiérage (Fig.R–T)



AVERTISSEMENT: risque d’inhalation de la

poussière.Afin de réduire le risque de blessure

corporelle, portez TOUJOURS un masque

antipoussièresapprouvé.

Un port de dépoussiérage

30

est fourni avec votreoutil.

Le port de dépoussiérage vous permet de connecter l’outil

à un du dépoussiéreur externe, soit à l’aide du système

AirLock™ (DWV9000‑XJ) ou l’installation d’un dépoussiéreur

35 mmstandard.



AVERTISSEMENT: utilisez TOUJOURS un

dépoussiéreur conçu conformément aux directives

applicables concernant les émissions de poussière

lors du sciage du bois.Les tuyaux de la plupart ses

aspirateurs s’ajusteront directement dans la prise

dudépoussiéreur.

dont l’apparence est la plus importante, vers le bas.La scie

coupe vers le haut, ainsi tout fractionnement sera sur la face

de travail qui est vers le haut lorsque vous lasciez.

Couper (Fig. L, M, O)



AVERTISSEMENT: Ne jamais tenter d’utiliser cet outil

en le déposant à l’envers sur la surface de travail et en

apportant le matériau à l’outil.Serrez toujours la pièce

de travail solidement et apportez l’outil à la pièce de

travail, en tenant l’outil solidement avec les deux mains

comme illustré dans la Figure L.

Placez la plus grande partie du patin de la scie sur cette

partie de la pièce de travail qui est solidement soutenue, pas

sur la section qui tombera lorsque la coupe sera effectuée.À

titre d’exemple, la Figure M illustre la BONNE façon de couper

l’extrémité d’une planche.Fixez toujours le travail.Ne pas

essayer de tenir de petits morceaux à la main! Rappelez‑vous

de soutenir le matériau en porte‑à‑faux ou en saillie.Soyez

prudent lorsque vous sciez le matériau à partir dudessous.

Assurez‑vous que la scie a atteint la pleine vitesse

avant que la lame entre en contact avec le matériau à

couper.Démarrer la scie avec la lame contre le matériau

à couper ou poussée vers l’avant dans le trait de scie peut

entraîner un rebond.Poussez la scie vers l'avant à une vitesse

qui permet à la lame de couper sans travailler.La dureté

et la résistance peuvent varier même dans le morceau de

matériau et les sections noueuses ou humides peuvent

mettre une charge lourde sur la scie.Lorsque cela se produit,

poussez la scie plus lentement, mais suffisamment fort

pour garder en fonction sans réduire considérablement la

vitesse.Forcer la scie peut causer des coupes grossières, de

l’imprécision, des rebonds et de la surchauffe du moteur.Si

votre coupe commence à quitter la ligne, ne pas essayer

de la forcer à y retourner.Relâchez la gâchette et laissez la

lame s’arrêter complètement.Vous pouvez ensuite retirer la

scie, la regarder à nouveau et démarrer une nouvelle coupe

légèrement à l’intérieur de la mauvaise coupe.En tout cas,

retirez la scie si vous devez changer la coupe.Forcer une

correction à l’intérieur de la coupe peut bloquer la scie et

entraîner unrebond.

SI LA SCIE BLOQUE, RELÂCHEZ LA GÂCHETTE ET RECULEZ

LA SCIE JUSQU`À CE QU’ELLE SOIT LIBRE.ASSUREZ‑VOUS

QUE LA LAME EST DROITE DANS LA COUPE ET QUE LE BORD

COUPANT EST DÉGAGÉ AVANT DEREDÉMARRER.

Lorsque vous finissez une coupe, relâchez la gâchette

et laissez la lame s’arrêter avant de lever la scie du

travail.Lorsque vous levez la scie, le protecteur

télescopique à ressort se fermera automatiquement sous

la lame.Rappelez‑vous que la lame est exposée jusqu’à ce

que cela se produise.Ne jamais passer votre main sous le

travail pour quelque raison que ce soit.Lorsque vous devez

rétracter le protecteur télescopique manuellement (au

besoin pour commencer des encoches), utilisez toujours le

levier derétraction.

REMARQUE: Lorsque vous coupez des bandes étroites,

veiller à ce que les petits morceaux coupés ne soient pas

suspendus à l’intérieur du protecteurinférieur.

Crochet de suspension (Fig.A)



AVERTISSEMENT: Afin de réduire de blessure

corporelle grave, ne pas utiliser le crochet de suspension

de l’outil pour suspendre l’outil à partir de votre corps.

NE PAS utiliser le crochet de suspension pour attacher

ou sécuriser l’outil à une personne ou un objet durant

FRAnçAis

Puce Tool Connect

(Fig. U)



AVERTISSEMENT : afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

Votre outil est compatible à la puce Tool Connect™ et il a un

emplacement pour l’installation de la puce Tool Connect™.

Cette puce Tool Connect™ est une application optionnelle

pour votre appareil intelligent (comme un téléphone

intelligent ou une tablette) qui connecte l’appareil afin

d’utiliser l’application mobile pour des fonctions de gestion

del’inventaire.

Consultez la Feuille d’instructions de la puce Tool

Connect

pour plus derenseignements.

installer la puce Tool Connect

1. Retirez la vis de retenue

34

qui maintient le couvercle de

protection de la puce Tool Connect™

35

dansl’outil.

2. Retirez le couvercle de protection et insérez la puce Tool

Connect

dans la poche vide

36

3. Assurez‑vous que la puce Tool Connect™ est égale au

boîtier. Fixez‑la avec les vis de retenue et serrez lesvis.

4. Consultez la Feuille d’instructions de la puce Tool

Connect

pour des instructionssupplémentaires.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, arrêtez l’appareil

et , retirez le blocs‑piles avant d’effectuer tout

réglage ou de retirer/installer des pièces ou des

accessoires. Un démarrage accidentel peut causer

desblessures.

Votre chariot DeWALT a été conçu pour fonctionner sur

une longue période avec un minimum d’entretien. Un

fonctionnement satisfaisant continu dépend de l’entretien

approprié et d’un nettoyage régulier del’outil.

l’utilisation. NE PAS suspendre l’outil au plafond ou

suspendre des objets à partir du crochet desuspension.



AVERTISSEMENT: Afin de réduire le risque de blessure

due à la chute de la scie circulaire sur les utilisateurs ou

les passants, assurez‑vous qu’elle est soutenue de façon

sécuritaire lorsque le crochet de suspension est utilisé

ou repose dans un endroit sécuritaire et stable lorsqu’il

n’est pas utilisé. Assurez‑vous de maintenir la zone

au‑dessous dégagée afin réduire le risque de chute de

l’outil ou de matériel et que cela frappe quelqu’un ou

quelque chose au‑dessous.

La scie circulaire a un crochet de suspension pratique

16

qui

permet de la suspendre sur une structure stable appropriée

entre les utilisations. Le crochet de suspension n’est pas fait

pour attacher ou sécuriser l’outil à une personne ou un objet

durant l’utilisation en positionélevée.

Protecteur inférieur

Le protecteur doit toujours tourner et se fermer librement

de la position complètement ouverte à complètement

fermée.Vérifiez toujours le bon fonctionnement avant

de couper en ouvrant complètement le protecteur

et en le laissant se fermer.Si le protecteur se ferme

lentement ou pas complètement, il doit être nettoyé ou

entretenu.Ne pas utiliser la scie jusqu’à ce qu’elle fonctionne

correctement.Pour nettoyer le protecteur, utiliser de l’air sec

ou une brosse douce pour retirer toute la sciure ou tous les

débris accumulés de la trajectoire du protecteur et autour du

ressort du protecteur.Si cela ne corrige pas le problème, il

doit être entretenu par un centre de servicesautorisé.

Ajustement de la plaque de base(Fig.I, J)

Votre plaque de base a été réglée en usine pour assurer que

la lame est perpendiculaire à la plaque de base.Si après une

utilisation prolongée vous devez réaligner la lame, suivez les

directives ci‑dessous:

Ajuster pour les coupes à 90 degrés

1. Remettez la scie à un biseau de 0degré.

2. Placez la scie sur son côté et rétractez le

protecteurinférieur.

3. Réglez la profondeur de la coupe à 51mm.

4. Desserrez le levier d’ajustement du biseau (

10

Fig.I).Placez une équerre contre la lame et la plaque de

base comme illustré dans la FigureI

5. À l’aide d’une clé, tournez la vis de réglage (

26

, Fig.J)

sous la plaque de base jusqu’à ce que la lame et la

plaque de base soient tous les deux en contact avec

l’équerre.Resserrez le levier d’ajustement dubiseau.

Ajuster le levier d’ajustement du biseau

Il peut être souhaitable d'ajuster le levier d’ajustement du

biseau

10

.Il peut se desserrer avec le temps et heurter la

plaque de base avant deserrer.

Pour serrer le levier:

1. Tenez le levier d’ajustement du biseau

10

et desserrez

l’écrou de verrouillage du biseau

24

2. Ajustez le levier d’ajustement du biseau en tournant dans

le sens désiré à environ un 1/8 detour.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSIZ87.1lors

dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

FRAnçAis

Garantie limitée de trois ans

Pour les conditions de la garantie, allez à https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Pour demander une copie écrite des conditions de la

garantie, contactez : le service à la clientèle au DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286ou appelez au 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux‑ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑800‑4‑DeWALT (1‑800‑433‑9258) pour en obtenir le

remplacementgratuit.

Enregistrez‑vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: l’enregistrement de votre produit

en ligne vous aide à obtenir un service de garantie efficace

au cas où vous auriez un problème avec votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de pertes

liées aux assurances telles qu’un incendie, une

inondation ou un vol, votre enregistrement de propriété

servira de preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: l’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

Inscrivez‑vous en ligne sur

www.dewalt.com

account‑login.

RéparationsLe chargeur et le bloc‑piles ne sont

pasréparables.Le chargeur ou le bloc‑piles ne comportent

aucune pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas

échéant) par un centre de réparation en usine DeWALT

ou un centre de réparation agréé DeWALT. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT: les accessoires autres que DeWALT

n’ayant pas été testés avec ce produit, leur utilisation

avec cet outil peut s’avérer dangereuse. Pour réduire le

risque de blessure, seuls les accessoires recommandés

par DeWALT doivent être utilisés avec ceproduit.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

DeWALT. Appelez au 1‑800‑4‑DeWALT (1‑800‑433‑9258)

ou consultez notre site web: www.dewalt.com.

3. Resserrezl’écrou.

Lames

Une lame émoussée causera une surcharge de coupe

inefficace sur le moteur de la scie, un fractionnement excessif

et augmentera la possibilité de rebond.Changez les lames

lorsque cela devient difficile de pousser la scie dans la coupe,

lorsque le moteur est mis à rude épreuve ou lorsqu’une

chaleur excessive s’accumule sur la lame.Il est bon de

garder des lames supplémentaires à proximité afin que

des lames affûtées soient disponibles pour une utilisation

immédiate.Les lames émoussées peuvent être affûtées dans

la plupart deszones.

La gomme durcie sur la lame peut être retirée avec du

kérosène, de la térébenthine ou un nettoyant pour fours.Les

lames à couche antiadhésive peuvent être utilisées dans les

applications où il y a une accumulation excessive, comme le

bois d’œuvre vert ou traité souspression.

EsPAñOl

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURAS CONSULTAS.

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro inminente

que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la

muerte o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) Indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar

en daños a lapropiedad.

Uso Pretendido

Estas sierras circulares de servicio pesado están diseñadas

para aplicaciones de corte de madera profesionales.No

corte materiales de metal, plástico, mampostería o cemento

de fibra.nO use conexiones de alimentación de agua con

esta sierra.nO use ruedas o cuchillas abrasivas.nO use

bajo condiciones húmedas o en la presencia de líquidos o

gasesinflamables.

Estas sierras de servicio pesado son herramientas

eléctricasprofesionales.

nO permita que niños estén en contacto con la

herramienta.Se requiere supervisión cuando operadores sin

experiencia operen estaherramienta.

EsPAñOl

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta. Las

herramientas eléctricas son peligrosas si son operadas

por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

EsPAñOl

Instrucciones de Seguridad Adicionales

para Todas las Sierras

Causas del Retroceso y su Prevención

por el Operador:

• El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atascada o desalineada, que hace que una

sierra descontrolada se levante y se salga de la pieza de

trabajo, hacia eloperador.

• Cuando la hoja se pellizca o se atasca fuertemente al

cerrarse la sección de corte, la hoja se para y la reacción del

motor impulsa la unidad rápidamente hacia atrás, hacia

eloperador.

• Si la hoja se tuerce o se desalinea en el corte, los dientes

ubicados en el borde trasero de la hoja pueden penetrar en

la superficie superior de la madera, haciendo que la hoja

trepe, se salga de la sección de corte y salte hacia atrás,

hacia eloperador.

El retroceso es el resultado de un uso inapropiado de la sierra

y/o de procedimientos o situaciones de utilización incorrectos

y se puede evitar tomando las precauciones apropiadas que se

indican a continuación:

a ) Mantenga un agarre firme con las dos manos

en la sierra y posicione los brazos de modo que

puedan resistir las fuerzas de retroceso. Las fuerzas

de retroceso pueden ser controladas por el operador, si

se toman las precaucionesadecuadas.

b ) Cuando la hoja se esté atascando o cuando

se interrumpa un corte por cualquier motivo,

suelte el gatillo y sujete la sierra de modo que

esté inmóvil en el material hasta que la hoja se

detenga por completo. No intente nunca retirar

la sierra de la pieza de trabajo ni tirar de la sierra

hacia atrás mientras la hoja esté en movimiento

o se podría producir retroceso. Investigue y tome

medidas correctivas para eliminar la causa de atasco

de lahoja.

c ) Cuando rearranque una sierra en la pieza de

trabajo, centre la hoja de sierra en la sección de

corte y asegúrese de que los dientes de la hoja

de sierra no estén acoplados en el material. Si la

hoja de sierra se está atascando, podría desplazarse o

experimentar retroceso respecto a la pieza de trabajo

cuando se arranque lasierra.

g ) Utilice siempre hojas que tengan el tamaño

correcto y la forma correcta (de diamante

frente a redonda) de agujeros para el eje

portaherramienta. Las hojas que no coincidan

con los herrajes de montaje de la sierra funcionarán

excéntricamente, causando pérdida decontrol.

h ) No use nunca arandelas de hoja o un perno

de hoja que estén dañados o sean incorrectos.

Las arandelas y el perno de la hoja se diseñaron

especialmente para su sierra, con el fin de lograr

un rendimiento óptimo y una seguridad óptima

defuncionamiento.

Instrucciones de Seguridad para Todas

lasSierras

a ) PELIGRO: Mantenga las manos alejadas del

área y de la hoja de corte. Mantenga la otra mano

en el mango auxiliar o en la caja del motor. Si

ambas manos están sujetando la sierra, entonces no

podrán ser cortadas por lasierra.

b ) No ponga las manos debajo de la pieza de

trabajo. El protector no puede protegerle de la hoja

debajo de la pieza detrabajo.

c ) Ajuste la profundidad de corte al grosor de la

pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debe ser visible debajo de la pieza

detrabajo.

d ) No sujete nunca la pieza que esté cortando en

las manos o atravesada sobre una pierna. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante soportar apropiadamente la

pieza de trabajo para minimizar la exposición del

cuerpo, el atasco de la hoja o la pérdida decontrol.

e ) Sujete la herramienta mecánica por las

superficies de agarre con aislamiento cuando

realice una operación en la que la herramienta

de corte podría entrar en contacto con cables

ocultos. El contacto con un cable “con corriente” hará

que las partes metálicas de la herramienta mecánica

que estén al descubierto también “lleven corriente”, lo

cual causará descargas aloperador.

f ) Cuando corte al hilo, utilice siempre un tope‑guía

para cortar al hilo o una guía de borde recto.

Esto mejora la precisión del corte y reduce las

probabilidades de que la hoja seatasque.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo delesiones.

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar unaexplosión.

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la

mano o contra el cuerpo no brinda la estabilidad requerida

y puede llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

d ) Soporte los paneles grandes para minimizar el

riesgo de que la hoja se pellizque y se produzca

retroceso. Los paneles grandes tienden a

combarse bajo su propio peso. Se deben colocar

soportes debajo del panel a ambos lados, cerca de la

línea de corte y cerca del borde delpanel.

e ) No use hojas desafiladas o dañadas. Las hojas

desafiladas o con triscado inapropiado producen una

sección de corte estrecha que causa fricción excesiva,

atasco de la hoja yretroceso.

f ) Las palancas de fijación de ajuste de la

profundidad y del bisel de la hoja deben estar

apretadas y sujetas firmemente antes de realizar

el corte. Si el ajuste de la hoja cambia mientras se

realiza el corte, dicho cambio podría causar atasco

yretroceso.

g ) Tenga precaución adicional cuando haga un corte

por penetración en paredes existentes u otras

áreas ciegas. La hoja que sobresale podría cortar

objetos que pueden causar retroceso.

Función de protección inferior

a ) Compruebe el protector inferior para verificar si

se cierra apropiadamente antes de cada uso. No

utilice la sierra si el protector inferior no se mueve

libremente y no se cierra instantáneamente.

No sujete nunca con abrazaderas ni amarre el

protector inferior en la posición abierta. Si la sierra

se cae accidentalmente, el protector inferior se podría

doblar. Suba el protector inferior con el mango retráctil

y asegúrese de que se mueve libremente y no toca la

hoja ni ninguna otra pieza, en todos los ángulos y

profundidades decorte.

b ) Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, se les debe

hacer servicio de ajustes y reparaciones antes de

la utilización. El protector inferior podría funcionar

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación deresiduos.

c ) El protector inferior se debe retraer manualmente

sólo para realizar cortes especiales, tales como

“cortes por penetración” y “cortes compuestos”.

Suba el protector inferior por el mango retráctil

y, en cuanto la hoja entre en el material, se debe

soltar el protector inferior. Para todas las demás

operaciones de aserrado, el protector inferior debe

funcionarautomáticamente.

d ) Asegúrese siempre de que el protector inferior

esté cubriendo la hoja antes de dejar la sierra en

un banco de trabajo o en el piso. Una hoja que se

esté moviendo por inercia hasta detenerse y no esté

protegida hará que la sierra se desplace hacia atrás,

cortando todo aquello que esté en su camino. Tenga

en cuenta el tiempo que se requiere para que la hoja se

detenga después de soltar elinterruptor.

EsPAñOl

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para obtener

la mejor vida útil, guarde los paquetes de baterías en un

lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente agotada.

El paquete de batería pueden explotar en el fuego. Se

crean humos y materiales tóxicos cuando se queman los

paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador. No

aplaste, deje caer o dañe el paquete de la batería. No use un

paquete de baterías o cargador que haya recibido un golpe

fuerte, se haya dejado caer, se haya aplastado o dañado de

cualquier manera (por ej., perforado con un clavo, golpeado

con un martillo, o pisado). Los paquetes de batería dañados

se deben regresar al centro de servicio parareciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias. Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo

encargadoresDeWA LT.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... voltios

Hz .......................hertz

min ..................... minutos

o CD .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM .....................

impactos por minuto

OPM .................... oscilaciones

por minuto

RPM .................... revoluciones

por minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... amperios

W ........................watts

Wh ......................watt horas

Ah ....................... amperios hora

o CA ............ corriente alterna

o CA/CD ..... corriente alterna

o directa

....................... Construcción Clase II

(aislamiento doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible–no

mirar directamente

a la luz

..................... usar protección

respiratoria

..................... usar protección

para los ojos

..................... usar protección

auditiva

..................... lea toda la

documentación

.....................

no exponga a

la lluvia

EsPAñOl

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador DeWALT. Los

cargadores y paquetes de batería DeWALT están diseñados

específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería DeWALT

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

con su centro de reciclaje local para obtener información

sobre dónde dejar el paquete de batería agotado. No las

coloque en el reciclaje de la acera. Para información adicional

visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Envío de Paquete de Batería DeWAlT FlEXVOlT®

El paquete de batería DeWALT FLEXVOLT® tiene una tapa de

batería que se debe usar cuando se envíe el paquete debatería.

Conecte la tapa al paquete de batería para alistarlo para

envío. Esto convierte el paquete de batería en tres baterías de

20V separadas. Las tres baterías tienen la clasificación Watt

horas en el paquete de batería etiquetado “Envío.” Si se envía

sin la tapa o en una herramienta, el paquete es una batería

en la clasificación de Watts hora indicada al lado de"Uso."

Ejemplo de etiqueta de paquete de batería:

USO: 120Wh Envío: 3x 40Wh

En este ejemplo, el paquete de batería es tres baterías con

40Watts hora cada una cuando se usa la tapa. De otra

manera, el paquete de batería es de 120Wattshora.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación

del usuariofinal.

Transporte



ADVERTENCIA: Riesgo de incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

El Sello RBRC®

Lleve sus paquetes de batería agotados a

un centro de servicio autorizado DeWALT

o a su minorista local para reciclarlas. En

algunas áreas, es ilegal colocar paquetes de

batería gastados en la basura. También puede comunicarse

EsPAñOl

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación

deamperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería. Las

luces Rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga roja

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse. Para

sacar la batería del cargador, pulse el botón de liberación

de la batería.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a 40°C (104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de

carga en el cargador respecto a los patrones de

parpadeo. Los cargadores más viejos pueden tener

información adicional y/o pueden no tener una luz

indicadoraamarilla.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

roja que continúan parpadeando pero con la luz amarilla

encendida continuamente. Una vez que el paquete de

batería alcance una temperatura adecuada, la luz amarilla se

apagará y el cargador reanudará el procedimiento decarga.

Cargadores Enfriados por Ventilador

Algunos cargadores están equipados con un ventilador

interno diseñado para enfriar el paquete de batería. El

ventilador se encenderá automáticamente cuando el

paquete de batería se necesiteenfriar.

L’appareil s’arrêtera automatiquement dès que le système

électronique de protection sera activé. Si c’était le cas, placez

le bloc‑piles au lithium‑ion sur son chargeur jusqu’à ce qu’il

soit complètementrechargé.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo

de 4,5°C (40 °F), o arriba de 40 °C (104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

EsPAñOl

2. Inserte el paquete de batería en el cargador como se

describe en la sección de cargador de estemanual.

Cambio de cuchillas

Para Instalar la Cuchilla (Fig. A, F, G)

1. Retire labatería.

2. Con la palanca de la protección inferior

6

, retraiga la

protección de cuchilla inferior

7

y coloque la cuchilla

sobre el husillo de la sierra contra la arandela de la

abrazadera interior

18

, asegurándose que la cuchilla

gire en la dirección adecuada (la dirección de la flecha

de rotación en la cuchilla de la sierra y los dientes

deben apuntar en la misma dirección que la flecha de

rotación en la sierra).No asuma que la impresión en la

hoja siempre verá hacia usted cuando esté instalada

correctamente.Al retraer la protección de la cuchilla

inferior para instalar la cuchilla, verifique el estado y la

operación de la protección de la cuchilla inferior para

asegurarse que funciona correctamente.Asegúrese que

se mueva libremente y no toque la cuchilla ni ninguna

otra parte, en todos los ángulos y profundidades

decorte.

3. Coloque la arandela de la abrazadera exterior

17

sobre

el husillo de la sierra con el borde biselado viendo hacia

afuera.Asegúrese que el diámetro de 30 mm en el lado

de la cuchilla de la abrazadera se ajuste en el orificio

de 30 mm en la cuchilla de la sierra para asegurar el

centrado de lacuchilla.

4. Enrosque el tornillo de sujeción de la cuchilla

8

en el

husillo de la sierra con la mano (el tornillo tiene roscas a

la derecha y debe girarse en sentido de las manecillas del

reloj paraapretarlo).

5. Presione el bloqueo de la cuchilla

11

mientras gira

el husillo de la sierra con la llave de cuchilla

33

almacenada debajo del compartimiento de la batería,

hasta que el seguro de la cuchilla se conecte y la cuchilla

deje degirar.

6. Apriete el tornillo de sujeción de la cuchilla firmemente

con la llave de lacuchilla.

AVISO: Nunca conecte el seguro de la cuchilla

mientras la sierra está en funcionamiento, ni intente

detener la herramienta.Nunca encienda la sierra

mientras el seguro de la cuchilla está conectado.Se

producirá un daño grave a susierra.

Para reemplazar la Cuchilla (Fig. A, F, G)

1. Retire labatería.

2. Para aflojar el tornillo de sujeción de la cuchilla

8

presione el seguro de la cuchilla

11

y gire el husillo de

la sierra con la llave de sierra

33

, almacenada debajo

del compartimiento de la batería, hasta que el seguro

de la cuchilla se conecte y la cuchilla deje de girar.Con

el seguro de la cuchilla conectado, gire el tornillo

de sujeción de la cuchilla en sentido contrario a las

manecillas del reloj con la llave de la cuchilla (el tornillo

tiene roscas a la derecha y debe girarse en sentido

contrario a las manecillas del reloj paraaflojarlo).

ENSAMBLE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste o

retirar/instalar conexiones o accesorios, cuando

reemplace la línea, o antes de la limpieza. Un

arranque accidental puede causarlesiones.

Montaje en Pared

Algunos cargadores DeWALT están diseñados para poderse

montar en pared o colocarse vertical sobre una mesa o

superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para tablaroca (adquiridos por separado) por lo

menos de 25,4mm (1") de largo, con un diámetro de cabeza

de tornillo de 7–9mm (0,28–0,35"), atornillados en madera

a una profundidad óptima dejando aproximadamente

5,5mm (7/32") de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

CONSERVE ESTAS INSTRUCCIONES PARA

USO FUTURO

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

Inserción y Extracción del Paquete de

Batería de la Herramienta (Fig. D)

nOTA: Asegúrese que su paquete de baterías

3

esté

completamentecargado.

Para Instalar el Paquete de la Batería en

la Manija de la Herramienta

1. Alinee el paquete de batería

3

con los rieles dentro de la

manija de la herramienta (Fig.D.

2. Deslícelo dentro de la manija hasta que la batería quede

firmemente asentada en la herramienta y asegúrese de

escuchar que el seguro encaje en sulugar.

Para Retirar el Paquete de Batería de

la Herramienta

1. Presione el botón de liberación

13

y jale firmemente el

paquete de batería fuera de la manija de laherramienta.

EsPAñOl

3. Retire el tornillo de sujeción de la cuchilla

8

y la arandela

de sujeción exterior

17

.Retire la cuchillaanterior.

4. Limpie el aserrín que pueda haberse acumulado en el

área de la protección o de la arandela de la abrazadera

y verifique la condición y la operación de la protección

de cuchilla inferior como se describió anteriormente.No

lubrique estaárea.

5. Seleccione la cuchilla adecuada para la aplicación

(consulte Cuchillas).Utilice siempre cuchillas del tamaño

correcto (diámetro) con el tamaño adecuado y la forma

del orificio central para el montaje en el husillo de la

sierra.Siempre asegúrese que la velocidad máxima

recomendada (rpm) en la cuchilla de la sierra cumpla o

exceda la velocidad (rpm) de lasierra.

6. Siga los pasos del 1 al 5 en Para instalar la cuchilla,

asegurándose que la cuchilla gire en la direccióncorrecta.

Protección de Cuchilla Inferior



ADVERTENCIA: La protección de cuchilla inferior

es una característica de seguridad que reduce

el riesgo de lesiones personales graves.Nunca

use la sierra si falta la protección inferior,

está dañada, mal ensamblada o no funciona

correctamente.No confíe en la protección de

cuchilla inferior para protegerlo en todas las

circunstancias.Su seguridad depende de seguir

todas las advertencias y precauciones, así como

de la correcta operación de la sierra.Verifique

que la protección de la cuchilla inferior esté

bien cerrada antes de cada uso.Si falta la

protección de cuchilla inferior o no funciona

correctamente, pida que den servicio a la sierra

antes de usarla.Para garantizar la seguridad

y confiabilidad del producto, la reparación, el

mantenimiento y el ajuste deben ser realizados

por un centro de servicio autorizado u otra

organización de servicio calificada, utilizando

siempre partes de repuestoidénticas.

Revisión de la Protección Inferior (Fig. A)

1. Apague la herramienta y desconéctela del suministro

deenergía.

2. Gire la palanca de retracción de la protección inferior

6

desde la posición completamente cerrada a la posición

completamenteabierta.

3. Libere la palanca y observe que la protección

7

regrese

a la posición completamentecerrada.

Un centro de servicio calificado debe dar servicio a la

herramienta si:

• falla en regresar a la posición completamente cerrada,

• se mueve intermitente o lentamente, o

• hace contacto con la cuchilla o cualquier parte de la

herramienta en todos los ángulos y profundidad decorte.

Cuchillas



ADVERTENCIA: Para minimizar el riesgo de lesiones

oculares, use siempre protección para los ojos.El

carburo es un material duro pero quebradizo.Los

objetos extraños en la pieza de trabajo, como

alambre o clavos, pueden hacer que las puntas se

agrieten o rompan.Sólo opere la sierra cuando la

protección adecuada de la cuchilla de sierra esté en su

lugar.Monte la cuchilla de forma segura en la rotación

adecuada antes de usarla, y siempre use una cuchilla

limpia yafilada.



ADVERTENCIA: No corte materiales de metal,

plástico, concreto, mampostería o fibrocemento con

estasierra.

184mm (7‑1/4") de diámetro

Aplicación Dientes

Desgarre 24

Propósito general 36

Terminar 60

Si necesita asistencia respecto a las cuchillas, póngase en

contacto con su distribuidor DeWALTlocal.

Retroceso

El retroceso es una reacción repentina a una hoja de sierra

atrapada, adherida o desalineada, que hace que una sierra

no controlada se levante y salga de la pieza de trabajo

hacia el operador.Cuando la cuchilla se atrapa o adhiere

fuertemente por la ranura que se cierra, la cuchilla se detiene

y la reacción del motor impulsa la unidad rápidamente

hacia el operador.Si la cuchilla se tuerce o se desalinea en el

corte, los dientes en el borde posterior de la cuchilla pueden

cavar en la superficie superior de la madera haciendo que la

cuchilla salga de la ranura y salte hacia eloperador.

Es más probable que se produzca un retroceso cuando existe

alguna de las siguientescondiciones.

1. APOYO inCORRECTO DE lA PiEZA DE TRABAJO

a. La holgura o el levantamiento incorrecto de la

pieza cortada pueden atrapar la cuchilla y provocar

unretroceso.

b. Cortar a través del material soportado en los extremos

exteriores sólo puede causar retroceso.A medida

que el material se debilita, se hunde, cierra la ranura y

pellizca la cuchilla (Fig.N).

c. Cortar una pieza de material en voladizo o colgante

de abajo hacia arriba en una dirección vertical puede

causar retroceso.La pieza cortada que cae puede

atrapar lacuchilla.

d. Cortar tiras largas y estrechas (como en desgarre)

puede causar retroceso.La tira de corte puede

doblarse o torcerse cerrando la ranura y atrapando

lacuchilla.

e. Enganchar la protección inferior en una superficie

debajo del material que se corta momentáneamente

reduce el control del operador.La sierra se puede

levantar parcialmente fuera del corte, lo que aumenta

la posibilidad de que la hojagire.

2. PROFUnDiDAD inCORRECTA DE AJUsTE DE CORTE

En lA siERRA

EsPAñOl

sierras y Cuchillas respecto a los procedimientos y técnicas

que minimizarán la ocurrencia deretroceso.

Ajuste de Profundidad De Corte(Fig.G, H)

La profundidad máxima de corte es 64 mm (2,5")

1. Levante la palanca de ajuste de profundidad

4

paraaflojar.

2. Para obtener la profundidad de corte correcta,

alinee la marca apropiada en la correa de ajuste de

profundidad

21

con la muesca

20

en la protección de

cuchillasuperior.

3. Apriete la palanca de ajuste deprofundidad.

4. Para la acción de corte más eficiente con una cuchilla

de sierra de punta de carburo, ajuste la profundidad

de forma que aproximadamente la mitad de un diente

sobresalga debajo de la superficie de la madera acortar.

5. Un método para verificar la profundidad de corte

correcta se muestra en la FiguraH.Coloque una pieza del

material que planea cortar a lo largo del costado de la

cuchilla, como se muestra en la figura, y observe cuánto

sobresale el diente más allá delmaterial.

Ajuste de Palanca de Ajuste de

Profundidad (Fig. G)

Puede ser aconsejable ajustar la palanca de ajuste de

profundidad

4

.Se puede aflojar con el tiempo y golpear la

zapata antes deapretar.

Para Apretar la Palanca:

1. Sostenga la palanca de ajuste de profundidad

4

y afloje

la contratuerca

19

2. Ajuste la palanca de ajuste de profundidad girándola

en la dirección deseada aproximadamente 1/8

derevolución.

3. Vuelva a apretar latuerca.

Ajuste de Ángulo de Bisel(Fig.A, I)

El mecanismo de ajuste de ángulo de bisel se puede ajustar

entre 0° y 57°.

Para lograr una mejor precisión en el corte, use las marcas de

ajuste fino ubicadas en el soporte del pivote

22

1. Levante la palanca de ajuste de bisel

10

paraaflojar.

2. Incline la zapata al ángulo deseado alineando el puntero

de bisel fino

23

con la marca de ángulo deseada en el

soporte del pivote

22

3. Baje la palanca de ajuste de bisel para volver aapretarla.

Tope de Bisel(Fig.A, I)

La DCS590 está equipada con una función de tope de

bisel.Conforme incline la zapata

5

escuchará un clic y

sentirá que la zapata se detiene en 22,5 y 45 grados.Si

cualquiera de estos es el ángulo deseado, vuelva a apretar

la palanca

10

bajándola.Si desea otro ángulo, continúe

inclinando la zapata hasta al puntero de bisel grueso

24

o el

puntero fino

23

se alinee con la marcadeseada.

Indicador de Longitud de Corte(Fig.A)

Las marcas en el costado de la zapata

5

muestran la

longitud de la ranura que se está cortando en el material

a. Para realizar el corte más eficiente, la cuchilla debe

sobresalir sólo lo suficiente para exponer la mitad

de un diente como se muestra en la FiguraH.Esto

permite que la zapata soporte la cuchilla y minimiza

el giro y pellizco en el material.Consulte la sección

titulada Ajuste de profundidad decorte.

3. TORsiÓn DE CUChillA (DEsAlinEACiÓn

EnCORTE)

a. Empujar con más fuerza para cortar un nudo, un clavo

o un área de grano duro puede hacer que la cuchilla

setuerza.

b. Intentar girar la sierra en el corte (intentar volver a la

línea marcada) puede causar que la hoja setuerza.

c. Estirarse u operar la sierra con un control deficiente

del cuerpo (fuera de balance), puede resultar en torcer

lahoja.

d. Cambiar el agarre de la mano o la posición del

cuerpo durante el corte puede resultar en un giro de

lacuchilla.

e. Respaldar la sierra para despejar la cuchilla puede

provocartorsiones.

4. MATERiAlEs QUE REQUiEREn

ATEnCiÓnADiCiOnAl

a. Madera húmeda

b. Madera verde (material recién cortado o no secado

al horno)

c. Madera tratada a presión (material tratado con

conservadores o productos químicos anti‑pudrición)

5. UsO DE CUChillAs ABiERTAs O sUCiAs

a. Las cuchillas desafiladas causan una mayor carga de

la sierra.Para compensar, un operador generalmente

empujará más fuerte, lo que cargará aún más la

unidad y promoverá la torsión de la cuchilla en la

ranura.Las cuchillas gastadas también pueden tener

una holgura de cuerpo insuficiente, lo que aumenta la

posibilidad de unión y una mayorcarga.

6. lEVAnTAR lA siERRA Al hACER Un CORTE

DEBisEl

a. Los cortes en bisel requieren una atención especial

del operador a las técnicas de corte adecuadas,

especialmente la guía de la sierra.Tanto el ángulo de

la cuchilla con respecto a la zapata como la mayor

superficie de la cuchilla en el material aumentan las

posibilidades de que se produzca atascamiento y

desalineación (giro).

7. REiniCiO DE Un CORTE COn lOs DiEnTEs DE lA

hOJA ATAsCADOs COnTRA El MATERiAl

a. La sierra debe alcanzar la velocidad máxima de

operación antes de comenzar un corte o reiniciar un

corte después de que la unidad se haya detenido con

la cuchilla en la ranura.De lo contrario, puede causar

estancamiento yretroceso.

Cualquier otra condición que pueda resultar en

atrapamiento, atascamiento, torsión o desalineación de

la cuchilla puede causar retroceso.Consulte las secciones

Instrucciones de seguridad adicionales para todas las

EsPAñOl



ADVERTENCIA: Siempre observe las instrucciones de

seguridad y las regulacionesaplicables.

Colocación Adecuada de las Manos(Fig.L)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de manos adecuada requiere una mano en

la manija principal

27

y la otra mano sobre la manija

auxiliar

12

Luz de Trabajo LED(Fig.A)

La luz de trabajo LED

15

se activa cuando se presiona el

interruptor de gatillo.Cuando se libere el gatillo, la luz de

trabajo permanecerá iluminada por hasta 20segundos.

nOTA: La luz de trabajo es para iluminar la superficie

de trabajo inmediata y no se pretende que se use como

unalinterna.

Encendido y Apagado(Fig.E)

Por razones de seguridad, el interruptor de gatillo

2

de su

herramienta está equipado con un botón de bloqueo en

apagado

1

Presione el botón de bloqueo en apagado para desbloquear

laherramienta.

Para operar la herramienta, presione el interruptor de

gatillo

2

.Tan pronto como se libere el interruptor de

gatillo, el interruptor de bloqueo en apagado se activa

automáticamente para prevenir el arranque inadvertido de

lamáquina.

AVISO: No encienda o apague la herramienta cuando

la cuchilla de la sierra toque la pieza de trabajo u

otrosmateriales.

Soporte de Pieza de Trabajo(Fig.L–O)



ADVERTENCIA: Para deducir el riesgo de

lesiones personales serias, soporte el trabajo

adecuadamente y use la sierra firmemente para

evitar la pérdida decontrol.

Las figuras L y M muestran la posición correcta de

aserrado.Las figuras N y O muestran una condición

insegura.Las manos se deben mantener lejos del área

decorte.

Para evitar el retroceso, SIEMPRE soporte la tabla o tablero

CERCA del corte,(Fig.L y M).NO soporte la tabla o tablero

lejos del corte(Fig.N y O).Cuando opere la sierre, mantenga

el cable alejado del área de corte y evite que cuelgue sobre la

pieza detrabajo.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

en la profundidad total del corte.Las marcas están en

incrementos de 5mm.

Indicador de Corte(Fig.K)

La parte delantera de la zapata de la sierra tiene un indicador

de corte

9

para el corte vertical y en bisel.Este indicador

le permite guiar la sierra a lo largo de las líneas de corte

dibujadas sobre el material que se va a cortar.El indicador de

corte se alinea con el lado izquierdo (exterior) de la cuchilla

de sierra, lo que hace que el corte de la ranura o "corte"

por el movimiento de la cuchilla caiga a la derecha del

indicador.Guíe a lo largo de la línea de corte dibujada para

que el corte caiga en el material de desecho o sobrante.

Montaje y Ajuste de Cerca Paralela(Fig.P)

La cerca paralela

29

se usa para corte paralelo al borde de la

pieza detrabajo.

Montaje

1. Afloje la perilla de ajuste de la cerca paralela

28

para

permitir que pase la cercaparalela.

2. Inserte la cerca paralela

29

en la zapata como

semuestra.

3. Apriete la perilla de ajuste de la cerca paralela

28

Ajuste

1. Afloje la perilla de ajuste de la cerca

28

y ajuste la cerca

paralela

29

al ancho deseado.El ajuste se puede leer en

la escala de la cercaparalela.

2. Apriete la perilla de ajuste de la cerca

28

Montaje de Puerto de Extracción de

Polvo(Fig.A,R)

Su sierra circular está provista con un puerto de extracción

depolvo.

Para Instalar el Puerto de Extracción

de Polvo

1. Afloje completamente la palanca de ajuste de

profundidad

4

2. Coloque la zapata

5

en la posición másbaja.

3. Alinee la mitad izquierda del puerto de extracción

de polvo

30

sobre la protección de la cuchilla

superior

32

como se muestra.Asegúrese de insertar

la lengüeta dentro de la ranura de fundición sobre

la herramienta.Cuando se instale correctamente, se

conectará completamente sobre la profundidad original

de puntero decorte.

4. Alinee la pieza del lado derecho

31

con laizquierda.

5. Inserte los tornillos y aprietefirmemente.

Antes de la Operación

• Asegúrese que las protecciones estén montadas

correctamente.La protección de la cuchilla de la sierra

debe estar en posicióncerrada.

• Asegúrese que la cuchilla de la sierra gire en la dirección

de la flecha en lacuchilla.

• No utilice cuchillas de sierra excesivamentedesgastadas.

EsPAñOl

Corte de Cavidad (Fig. Q)



ADVERTENCIA: Nunca ate la protección de cuchilla

en una posición elevada.Nunca mueva la sierra hacia

atrás cuando corte cavidades.Esto puede hacer que

la unidad se levante de la superficie de trabajo, lo que

podría causarlesiones.

Un corte de cavidad es uno que se hace en un piso, pared u

otra superficieplana.

1. Ajuste la zapata de sierra de forma que la cuchilla corte

en la profundidaddeseada.

2. Incline la sierra hacia adelante y apoye la parte delantera

de la zapata sobre el material acortar.

3. Con la palanca de la protección inferior, retraiga la

protección de cuchilla inferior hacia arriba.Baje la parte

trasera de la zapata hasta que los dientes de la sierra casi

toquen la línea decorte.

4. Suelte la protección de cuchilla (su contacto con el

trabajo lo mantendrá en posición para abrirse libremente

al comenzar el corte).Retire la mano de la palanca de

la protección y sujete firmemente la manija auxiliar

12

como se muestra en la FiguraQ.Coloque su cuerpo y

brazo para permitirle resistir el retroceso siocurre.

5. Asegúrese que la cuchilla no esté en contacto con la

superficie de corte antes de arrancar lasierra.

6. Arranque el motor y baje gradualmente la sierra

hasta que su zapata quede plana sobre el material a

cortar.Avance la sierra a lo largo de la línea de corte

hasta que se complete elcorte.

7. Suelte el gatillo y permita que la cuchilla se detenga por

completo antes de retirar la cuchilla delmaterial.

8. Al comenzar cada nuevo corte, repita losanterior.

Extracción de Polvo(Fig.R–T)



ADVERTENCIA: Riesgo de inhalación de polvo.Para

reducir el riesgo de lesiones personales, SIEMPRE

utilice una máscara de polvoaprobada.

Un puerto de extracción de polvo

30

está provisto con

suherramienta.

El puerto de extracción de polvo le permite conectar la

herramienta a un extractor de polvo externo, ya sea a través

del sistema AirLock™ (DWV9000‑XJ), o un accesorio de

extractor de polvo de 35mmestándar.



ADVERTENCIA: SIEMPRE use un extractor de

aspirado diseñado en cumplimiento con las directivas

aplicables respecto a la emisión de polvo cuando corte

madera.Las mangueras de aspirado de las aspiradoras

más comunes se adaptarán directamente en la salida

de extracción depolvo.

¡SIEMPRE DESCONECTE LA SIERRA ANTES DE REALIZAR

CUALQUIER AJUSTE! Coloque el trabajo con su lado "bueno",

en el que la apariencia es más importante, hacia abajo.La

sierra corta hacia arriba, por lo que cualquier astilla estará en

la cara de trabajo que está hacia arriba cuando lacorte.

Corte(Fig.L, M, O)



ADVERTENCIA: Nunca intente usar esta herramienta

apoyándola al revés sobre una superficie de trabajo

y acercando el material a la herramienta.Siempre

asegure firmemente la pieza de trabajo y lleve la

herramienta a la pieza de trabajo, sosteniendo

firmemente la herramienta con las dos manos como se

muestra en la FiguraL.

Coloque la porción más ancha de la zapata de la sierra en tal

parte de la pieza de trabajo que está soportada sólidamente,

no en la sección que caerá cuando se realice el corte.Como

ejemplos, la FiguraM ilustra la forma CORRECTA para cortar

el extremo de una tabla.Siempre sujete el trabajo.¡No

intente sujetar piezas cortas con la mano! Recuerde apoyar

material voladizo y colgante.Tenga cuidado al cortar material

desdeabajo.

Asegúrese que la sierra alcance la velocidad máxima

antes de que la hoja entre en contacto con el material a

cortar.Arrancar la sierra con la hoja contra el material que

se va a cortar o empujar hacia adentro de la ranura puede

provocar un retroceso.Empuje la sierra hacia adelante a una

velocidad que permita que la cuchilla corte sin esfuerzo.La

dureza y rigidez pueden variar incluso en la misma pieza

de material, y las secciones nudosas o húmedas pueden

ejercer una gran carga sobre la sierra.Cuando esto sucede,

empuje la sierra más lentamente, pero lo suficientemente

fuerte como para seguir trabajando sin mucha disminución

de la velocidad.Forzar la sierra puede causar cortes bruscos,

imprecisos, retroceso y sobrecalentamiento del motor.Si

su corte comienza a salirse de la línea, no intente forzarlo

nuevamente.Suelte el interruptor y permita que la cuchilla

se detenga por completo.Entonces puede retirar la sierra,

ver de nuevo y comenzar un nuevo corte ligeramente dentro

del incorrecto.En cualquier evento, retire la sierra si debe

cambiar el corte.Forzar una corrección dentro del corte

puede detener la sierra y provocar unretroceso.

SI LA SIERRA SE DETIENE, LIBERE EL GATILLO Y RETROCEDA

LA SIERRA HASTA QUE ESTÉ SUELTA.ASEGÚRESE QUE LA

CUCHILLA ESTÁ RECTA EN EL CORTE Y LIBRE DEL BORDE DE

CORTE ANTES DEREINICIAR.

Cuando termine un corte, suelte el gatillo y permita que la

cuchilla se detenga antes de levantar la sierra del trabajo.A

medida que levanta la sierra, la protección telescópica

tensada por resorte se cerrará automáticamente debajo

de la cuchilla.Recuerde que la cuchilla está expuesta

hasta que esto ocurra.Nunca meta las manos debajo del

trabajo por ningún motivo.Cuando tenga que retraer

la protección telescópica manualmente (conforme sea

necesario para comenzar los cortes de cavidad), use siempre

la palancaretráctil.

nOTA: Al cortar tiras delgadas, tenga cuidado de asegurarse

que las pequeñas piezas de corte no cuelguen en el interior

de la proteccióninferior.

Gancho para colgar (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, no use el gancho para colgar de la

herramienta para colgar la herramienta de su cuerpo.

NO use el gancho para colgar para anclar o asegurar

la herramienta a una persona u objeto durante el uso.

NO suspenda la herramienta por arriba de su cabeza o

suspenda objetos del gancho paracolgar.

EsPAñOl

Chip Tool Connect™ (Fig. U)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales, apague la unidad y retire el paquete

de batería antes de realizar cualquier ajuste

o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Su herramienta está lista con el Chip Tool Connect™ y tiene

una ubicación para instalación de un Chip Tool Connect™.

El Chip Tool Connect™ es una aplicación opcional para su

dispositivo inteligente (como un teléfono inteligente o

tableta) que conecta el dispositivo para utilizar la aplicación

móvil para funciones de administración de inventario.

Consulte la Hoja de instrucciones del Chip Tool Connect™

para informaciónadicional.

instalación de Chip Tool Connect™

1. Retire los tornillos de retención

34

que sostienen la

cubierta de protección del Chip Tool Connect™

35

laherramienta.

2. Retire la cubierta de protección e inserte el Chip Tool

Connect™ en la cavidad vacía

36

3. Asegúrese que el Chip Tool Connect™ esté al ras con el

alojamiento. Asegúrelo con los tornillos de retención y

apriete lostornillos.

4. Consulte la Hoja de Instrucciones de Chip Tool

Connect™ para instruccionesadicionales.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios o

antes de la limpieza. Un arranque accidental puede

causarlesiones.

Su DeWALT ha sido diseñada para funcionar durante un

largo período de tiempo con un mínimo de mantenimiento.

La operación satisfactoria continua depende del cuidado

adecuado de la herramienta y la limpiezaregular.



ADVERTENCIA: Para reducir el riesgo de lesiones

por la caída de la sierra circular sobre operadores o

transeúntes, asegúrese que esté soportada firmemente

cuando use el gancho para colgar, o se apoye en una

ubicación segura y estable cuando no esté en uso.

Asegúrese de mantener el área por debajo libre para

reducir el riesgo que la herramienta o material de corte

caiga y golpee a alguien o algo debajo deella.

La sierra circular tiene un conveniente gancho para colgar

16

que permite colgarla en una estructura adecuada y estable

entre usos. El gancho para colgar no está diseñado para

anclar o asegurar la herramienta a una persona u objeto

durante el uso cuando esté en lugareselevados.

Protección Inferior

La protección inferior siempre debe girar y cerrar

libremente desde una posición completamente abierta a

completamente cerrada.Siempre verifique la operación

correcta antes de cortar al abrir completamente la protección

y dejarla que cierre.Si la protección se cierra lentamente o no

por completo, necesitará limpieza o servicio.No use la sierra

hasta que funcione correctamente.Para limpiar la protección,

use aire seco o un cepillo suave para retirar todo el aserrín

o desecho acumulado de la trayectoria de la protección y

alrededor del resorte de la protección.Si esto no corrige

el problema, necesitará recibir servicio por un centro de

servicioautorizado.

Ajuste de Placa Base(Fig.I, J)

Su placa base se ha ajustado en fábrica para asegurar que

la cuchilla sea perpendicular a la placa base.Si después del

uso extendido necesita volver a alinear la cuchilla, siga las

instrucciones siguientes:

Ajuste para Cortes de 90 Grados

1. Regrese la sierra al bisel de 0grados.

2. Coloque la sierra sobre su costado, y retraiga la

proteccióninferior.

3. Ajuste la profundidad de corte a 51mm.

4. Afloje la palanca de ajuste de bisel(

10

, Fig.I).Coloque

un cuadrado contra la cuchilla y la placa base como se

muestra en la FiguraI

5. Usando una llave, gire el tornillo de ajuste(

26

, Fig.J)

en el lado inferior de la placa base hasta que la cuchilla

y la placa base estén al ras en contacto con el ángulo

recto.Vuelva a apretar la palanca de ajuste debisel.

Ajuste de Palanca de Ajuste de Bisel

Puede ser aconsejable ajustar la palanca de ajuste de

bisel

10

.Se puede aflojar con el tiempo y golpear la placa

base antes deapretar.

Para apretar la palanca:

1. Sostenga la palanca de ajuste de bisel

10

y afloje la

contratuerca de bisel

24

2. Ajuste la palanca de ajuste de bisel girándola en la

dirección deseada aproximadamente 1/8 derevolución.

3. Vuelva a apretar latuerca.

Cuchillas

Una cuchilla desafilada causará cortes ineficientes,

sobrecarga en el motor de la sierra, astillas excesivas y

aumentar la posibilidad de retroceso.Cambie las cuchillas

cuando ya no sea fácil empujar la sierra a través del corte,

cuando el motor se esfuerce, o cuando se acumule calor



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.

EsPAñOl

Av. San Roque 274‑ Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525‑ Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. ‑ Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280‑ Col. Remes (229) 9217016

VillAhERMOsA, TAB

Constitución 516‑A ‑ Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)53267100

si se encuentra en U.s., por favor llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado por

personas distintas a las enlistadas al final de estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección y

el cambio de las escobillas, cuando proceda) deben ser

realizados en un centro de mantenimiento en la fábrica

DeWALT u en un centro de mantenimiento autorizado

DeWALT. Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400‑1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779‑ Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18‑ Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459‑A ‑ Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente ‑ Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 ‑ Col. Centro (222) 2463714

QUERETARO, QRO

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes

a los ofrecidos por DeWALT, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por DeWALT con esteproducto.

Los accesorios recomendados para uso con su

herramienta están disponibles por un costo adicional

a partir de su distribuidor local o centro de servicio

autorizado. Si necesita asistencia para localizar cualquier

accesorio, póngase en contacto con DeWALT. Llame al

1‑800‑4‑DeWALT (1‑800‑433‑9258) o visite nuestro sitio

web: www.dewalt.com.

excesivo en la cuchilla.Es una buena práctica mantener

cuchillas adicionales a la mano de forma que hayan cuchillas

afiladas disponibles para uso inmediato.Las cuchillas sin filo

se pueden afilar en la mayoría de lasáreas.

La goma endurecida se puede retirar con queroseno,

turpentina, o limpiador para hornos.Las cuchillas con

recubrimiento anti‑adherente se pueden usar en aplicaciones

en la que se encuentre acumulación excesiva, tales como

tratamiento a presión y maderaverde.

EsPAñOl

Garantía Limitada de Tres Años

Para los términos de garantía, visite https://

www.dewalt.com/Legal/Warranty/3‑Year‑Limited‑Warranty.

Para solicitar una copa escrita de los términos de garantía,

póngase en contacto con: Servicio al Cliente en DeWALT

Industrial Tool Co., 701East Joppa Road, Towson, MD

21286o llame al 1‑800‑4‑DeWALT (1‑800‑433‑9258).

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene en

el empaque, llamar a la compañía local o visitar el sitio Web a

fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se

vuelven ilegibles o faltan, llame al 1‑800‑4‑DeWALT

(1‑800‑433‑9258) para que se le reemplacengratuitamente.

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

Registro en línea en www.dewalt.com/account‑login.

Solamente para propósito deMéxico:

Importado por: DeWALT S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100

R.F.C.BDE8106261W7

12/23 Part No. NA455874

DeWALT Industrial Tool Co., 701East Joppa Road, Towson, MD 21286

The following are trademarks for one or more DeWALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge‑shaped humps on the

surface of thetool.

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

Battery Packs

Blocs‑piles

Baterías

DCB201, DCB203, DCB203G, DCB204, DCB204BT, DCB205, DCB205G, DCB205BT, DCB206, DCB208, DCB210, DCB230, DCB240,

DCBP034, DCBP520, DCB606, DCB609, DCB609G, DCB612, DCB615

Chargers

Chargeurs

Cargadores

DCB094, DCB102, DCB103, DCB104, DCB107, DCB112, DCB113, DCB115, DCB118, DCB132, DCB1102, DCB1104, DCB1106, DCB1112



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

nOTE: DO NOT charge when the battery pack is below 40° F (4.5° C) or above 104° F (40° C). Do not store or use the tool and

battery pack in locations where the temperature may reach or exceed 104° F (40° C).

REMARQUE : NE PAS charger lorsque le bloc‑piles est en dessous de 4,5° C (40° F) ou au‑dessus de 40° C (104° F). Ne pas

entreposer ou utiliser l’outil et le bloc‑piles dans des endroits où la température peut atteindre ou excéder 40° C (104° F).

nOTA: NO cargue cuando el paquete de batería esté debajo de 4,5° C (40° F), o arriba de 40° C (104° F). No almacene ni use

la herramienta y el paquete de baterías en lugares donde la temperatura pueda alcanzar o exceder los 40° C (104° F).

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using 2DeWALT 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion DeWALT de 60Vmax*.)

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60 o 120voltios. El voltaje nominal es de 18, 54o

108V. (120V Máx* se basan en el uso de 2baterías de iones de litio DeWALT de 60V Máx* combinadas.)
