Ductless Mini-Split
Owner’s Manual
IMPORTANT NOTE:
Before using your air conditioner, please read
this manual carefully and keep it for future reference.
Core Series
EN
Model:
800-849-1112
|
Your product is protected by our warranty.
Any obligations for services and parts under this warranty must be
performed by a licensed, professional servicer.
01
08
CONTENTS
Installation instructions
Safety Precautions
02
Instruction for Servicing(R32)
What is in the Box

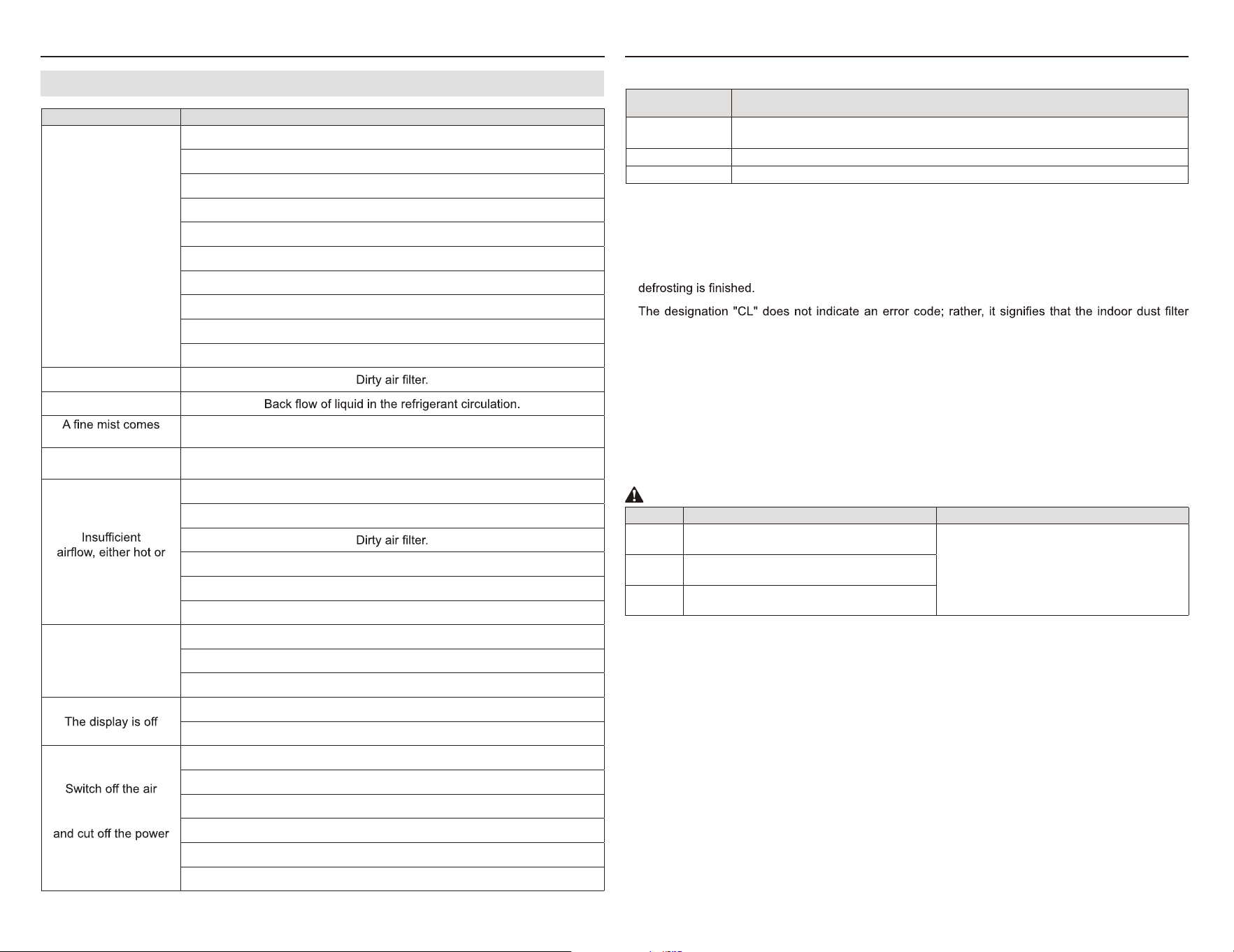

Troubleshooting
21
09
11
Operation instructions
Get to know your AC.
Get to know the features

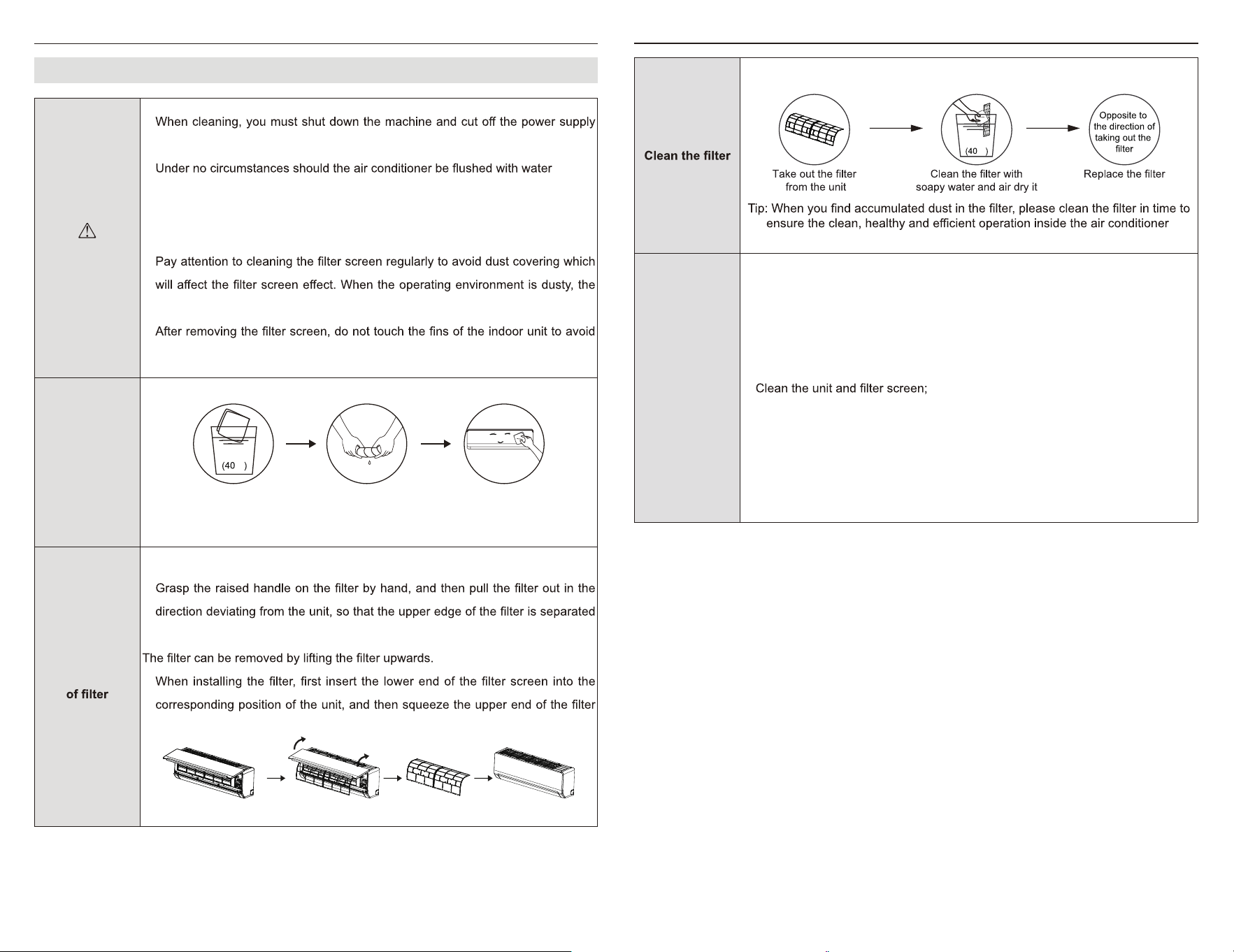

Maintenance
20
01
Safety Precautions
Must read the warning message.
D
Cleaning and maintenance mu
disconnect the app leaning or
maintenance.
This appliance is for household use only.
I
T
Do not install the appliance at a distance of less than 19.69inches (50cm) fr
(alcohol, etc.) Or from pressurized containers (e.g. spray cans).
If the appliance is used in areas without the possibility of ventilation, precautions must be taken to
prevent any leaks of refrigerant gas from remaining in the environment and creating a danger of
The packaging materials are recyclable and should be disposed of in the separate waste bins.
Take the air conditioner at the end of its useful life to a special waste collection center for disposal.
Only use the air conditioner as instructed in this booklet. These instructions are not intended to
cover every possible condition and situation. As with any electrical household appliance, common
sense and caution are therefore always recommended for installation, operation and maintenance.
The appliance must be installed in accordance with applicable national regulations.
Before accessing the terminals, all the power circuits must be disconnected from the power
supply.
T
he appliance shall be installed in accordance with national wiring regulations.
1
1
1
than 7.87 (20cm).ininches

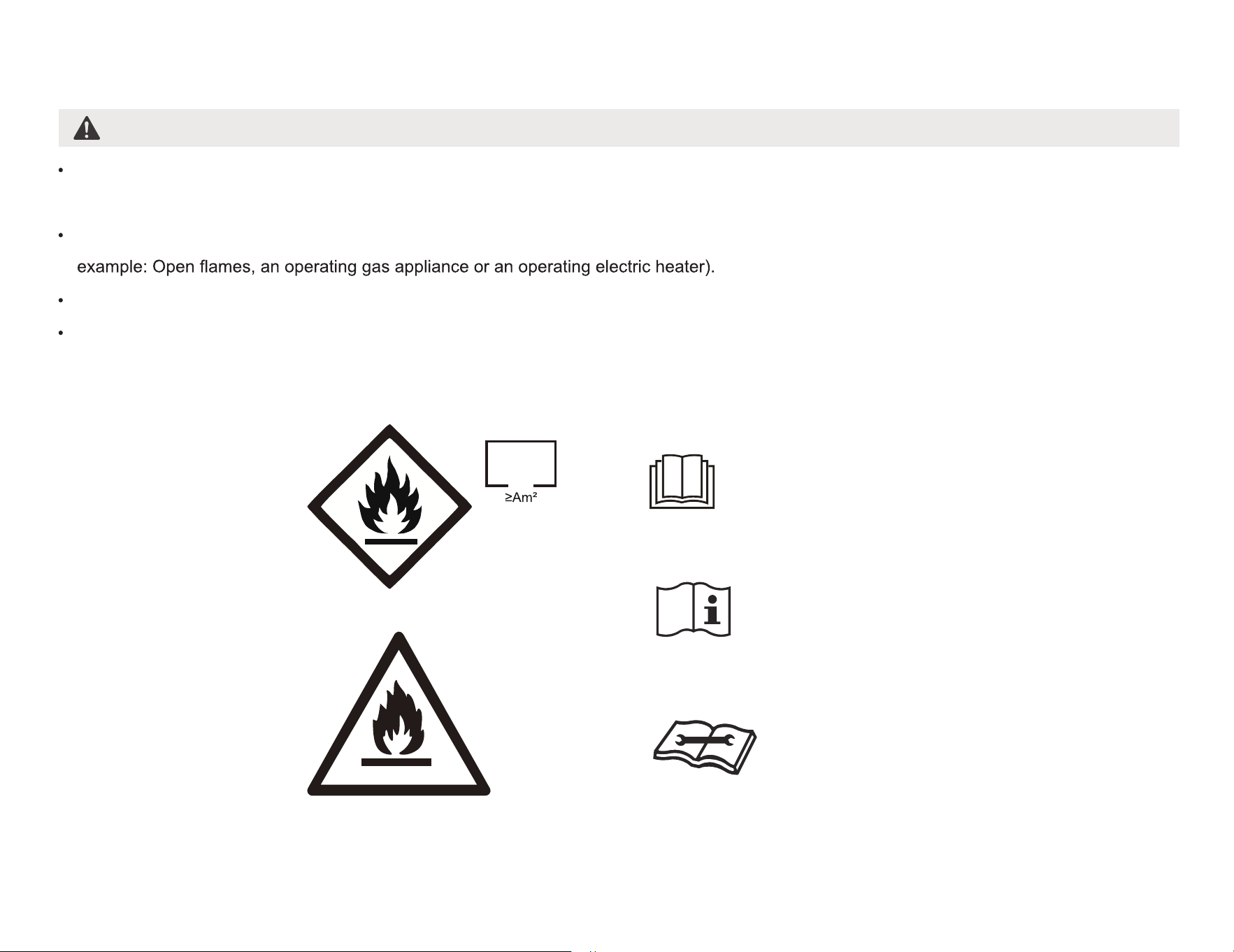

Instruction for Servicing(R32)
Do not use any means to accelerate the defrosting process or clean the frost on your own. Follow
the recommended guidelines from the manufacturer.
The appliance shall be stored in a room without continuously operating ignition sources (for
Do not pierce or burn.
Be aware that refrigerants may not contain an odor.

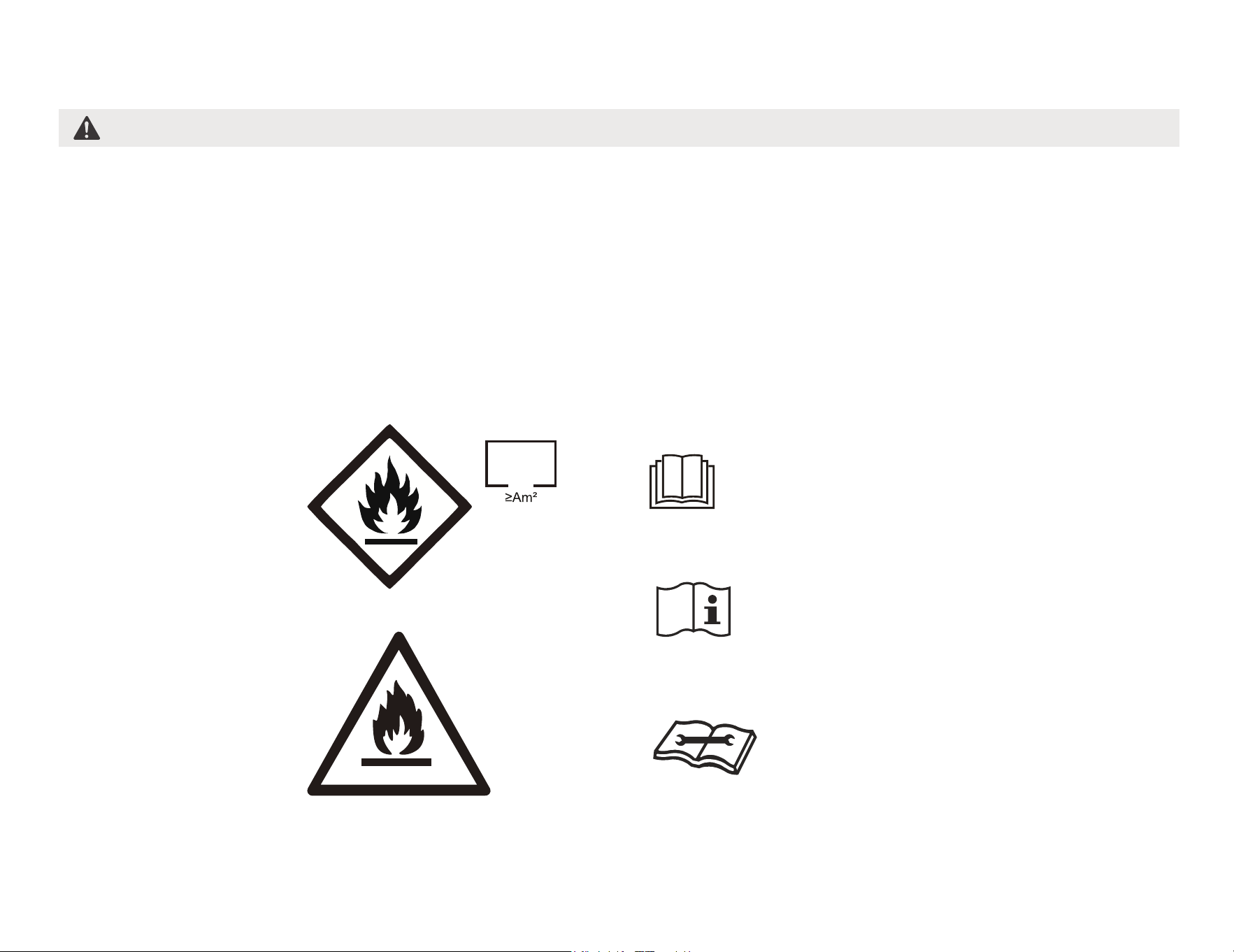

Caution: Risk of fire
A2L
Caution: Risk of fire
A2
L
Read operator's manual
Operating instructions
Read technical manual
7
WARNING
2
2
01
Inside you will find many helpful hints on how to use and maintain
your air conditioner properly. Just a little preventive care on your
part can save you a great deal of time and money over the life of
your air conditioner. You'll find many answers to common problems
in the chart of troubleshooting tips. If you review our chart of
Troubleshooting Tips first, you may not need to call for service at all.
To prevent injury to the user or other people and property
damage, the following instructions must be followed.
Incorrect operation due to ignoring of instructions may
cause harm or damage. The seriousness is classified by the
following indications.
WARNING
The signal word indicates a hazard with a medium level of risk which, if not avoided, may result in death or serious injury.
ALWAYS DO THIS
This signal means that the operation can be performed.
CAUTION
The signal word indicates a hazard with a low degree of risk which, if not avoided, may result in minor or moderate injury.
Explanation of Symbols
NEVER DO THIS
2
6
3
02
3
Plug in power plug properly. Otherwise, it may cause electric shock
or fire due to excess heat generation. Do not operate or stop the unit
by inserting or pulling out the power plug.It may cause electric shock
or fire due to heat generation. Do not damage or use an unspecified
power cord.It may cause electric shock or fire. If the power cord is
damaged, it must be replaced by the manufacturer or an authorized
service centre or a similarly qualified person in order to avoid a hazard.
Always install ci
rcuit breaker and a dedicated power circuit. Incorrect
installation may cause fire and electric shock. Do not operate with wet
hands or in a damp environment. It may cause electric shock . Do not
direct airflow at room occupants only. This could damage your health.
electric shock. Do not allow water to run into electric parts.It may
cause failure of machine or an electric shock. Do not modify power cord
length or share the outlet with other appliances. It may cause electric
shock or fire due to heat generation.
WARNING
Unplug the unit if strange sounds, smell, or smoke
comes from it. It may cause fire and electric shock.
Do not use the socket if it is loose or damaged. It
may cause fire and electric shock. Do not open the
unit during operation. It may cause electric shock.
Keep firearms or flammable materials away. It may cause fire.
Do
not use the power cord close to heating appliances.
It may cause fire and electric shock. Do not use the power
cord near flammable gas or combustibles, such as
gasoline, benzene, thinner, etc. It may cause an
explosion or fire.
Ventil
ate room before operating air conditioner if
there is a gas leakage from another appliance. It may
cause explosion, fire and, burns. Do not disassemble
or modify unit. It may cause failure and electric shock.
When the air filter is to be removed, do not touch the metal parts of
the unit. It may cause an injury.
Ventilate the room well when used together with a stove, etc. An
oxygen shortage may occur.
Do not use strong detergent such as wax or thinner but use a soft cloth.
Appearance may be deteriorated due
to change of product color or
scratching of its surface. Do not clean the air conditioner with water.
Water may enter the unit and degrade the insulation. It may cause an
electric shock. Do not use for special purposes. Do not use this air
conditioner to preserve precision devices, food, pets, plants, and art
objects.lt may cause deterioration of quality, etc.
CAUTION
Stop operation and close the window in storm or
hurricane. Operation with windows opened may cause
wetting of indoor and soaking household furniture.
unplug the power cord.
Do not clean unit when power is on as it may cause fire
and electric shock, it may cause an injury.
Always insert the filters securely. It can be caused
failure if operated without filters. Please clean filter
once every two weeks.
7
4
03
4

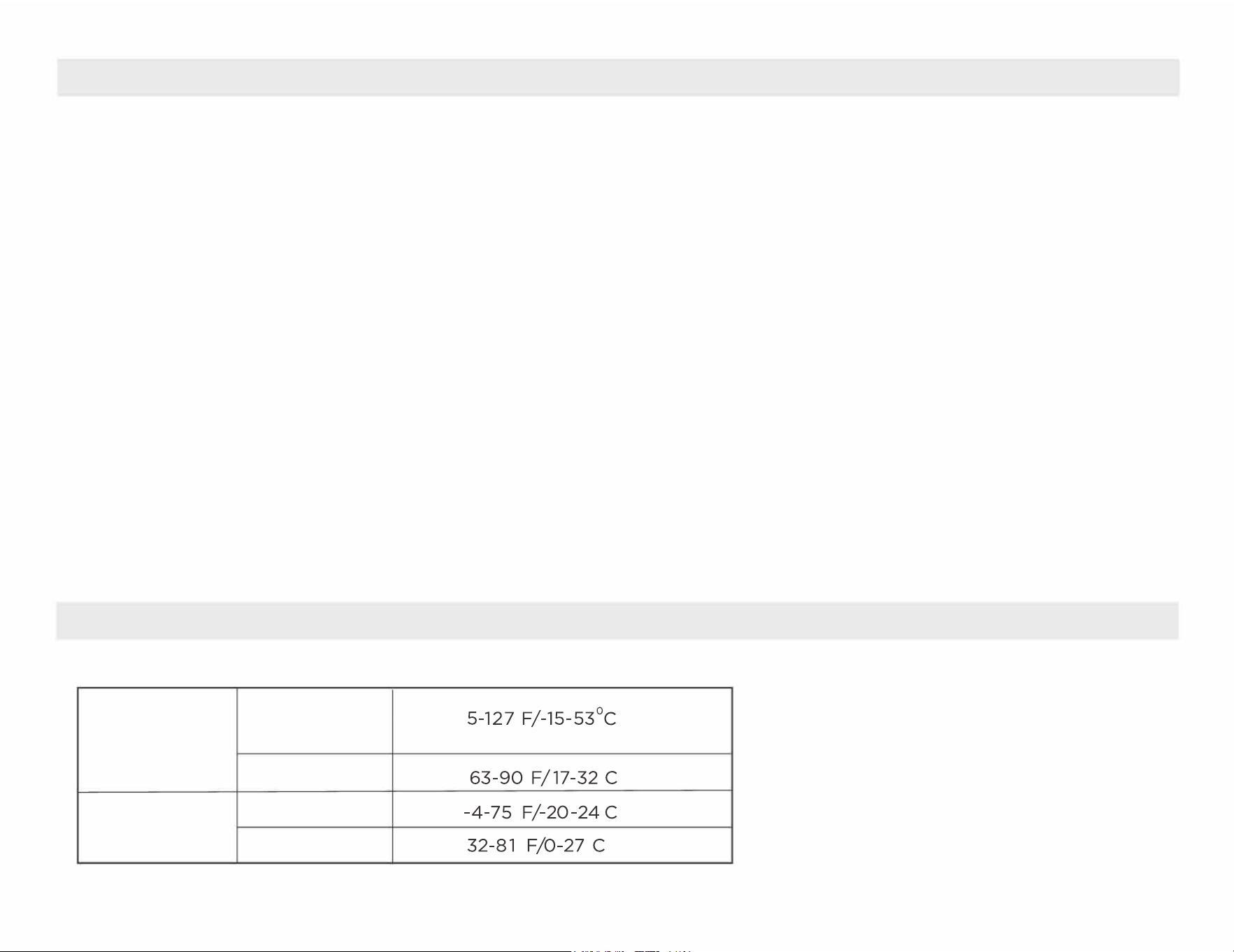

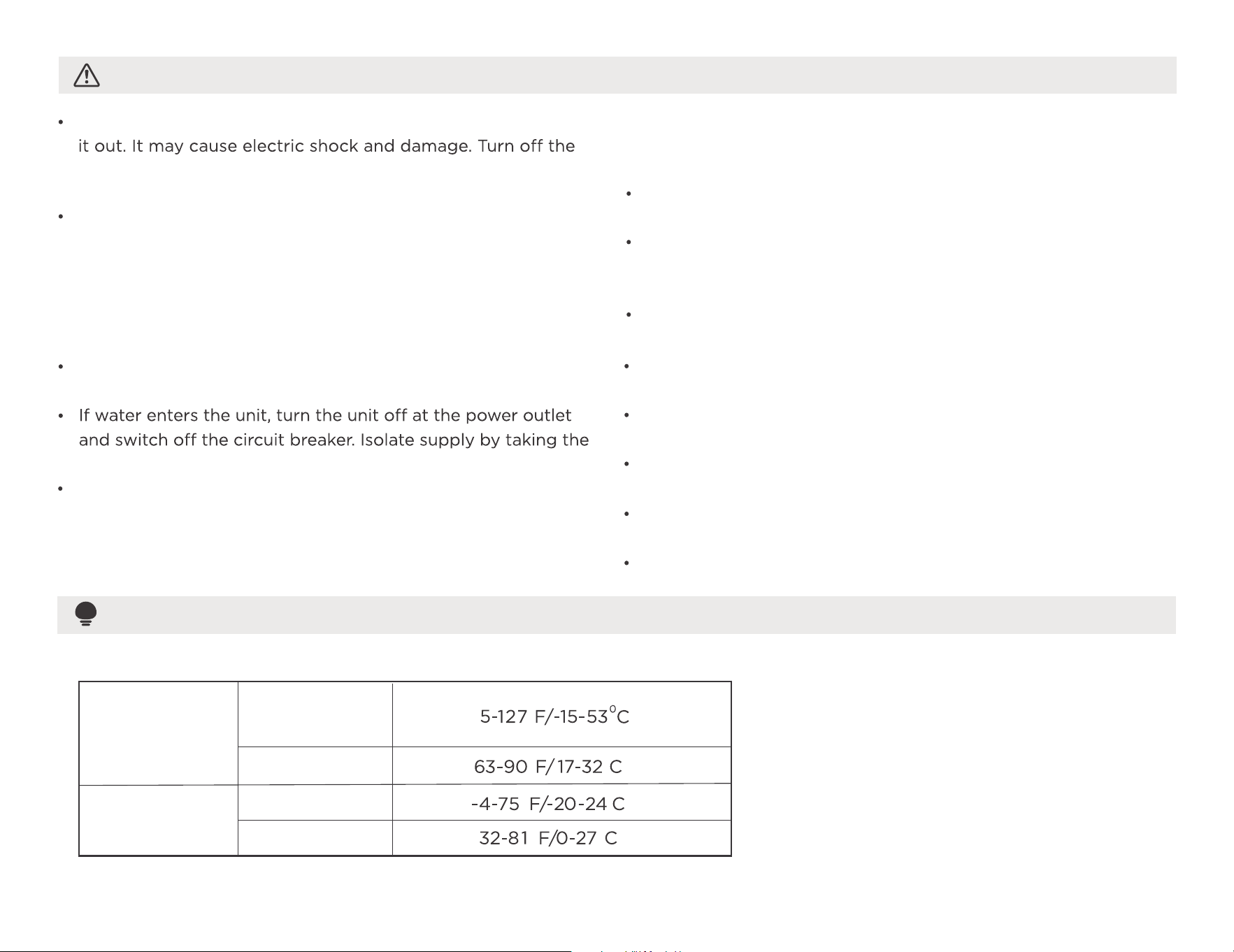

Cooling
operation
Outdoor temp:
Indoor temp:
Heating
operation
Outdoor temp:
Indoor temp:
O
O
O
O
O
O
O
Do not place obstacles around air-inlets or inside of air-outlet.
It may cause failure of appliance or accident. Do not place
heavy object on the power cord and ensure that the cord is
not compressed. There is danger of fire or electric shock. Don’t
drink water drained from air conditioner. It contains
contaminants and could make you sick.
Use caution when unpacking and installing. Sharp edges could
cause injury.
power-plug out and contact a qualified service technician.
This appliance is not intended for use by persons(including
children) with reduced physical, sensory or mental capabilities
or lack of experience and knowledge,
CAUTION
Hold the plug by the head of the power plug when taking
main power switch when not using the unit for a long time.
It may cause failure of product or fire.
Installation must be performed in accordance with the
requirement of NEC and CEC by authorized personnel only.
Do not operate your air conditioner in a wet room such as a
bathroom or laundry room.
The appliance with electric heater shall have at leas
o the combustible materials.(1 meter) space t
Contact the authorized service technician for repair or
maintenance of this unit.
Contact the authorized installer for installation of this unit.
unl
ess they have been given supervision or instruction
concerning use of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that they do not play
with the appliance.
If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similarly qualified persons
in order to avoid a hazard.
The appliance shall be installed in accordance with nat
ional
wiring regulations.
NOTE
Note:Performance may be
reduced outside of these
operating temperatures.
This air conditioner is designed to be operated under the following conditions:
8
5
t 3.28 feet
04
WARNING
The complete electical rating of your new room air conditioner is stated on the serial plate. Refer to the rating when checking the
electrical requirements.
Be sure the air conditioner is properly grounded. To minimize shock and fire hazards, proper grounding is mandatory.
Electrical Information
Your air conditioner must be used in a properly grounded wall receptacle. If the wall receptacle you intend to use is not adequately
grounded or protected by a time delay fuse or circuit breaker, have a qualified electrician install the proper receptacle. Ensure the
receptacle is accessible after the unit installation.
Do not run air conditioner without side protective cover in place.This could result in mechanical damage within the air conditioner.
Do
not use an extension cord or an adapter plug.
5
9
6
05
Do not store or use gasoline or other flammable vapors and
liquids in the vicinity of this or any other appliance.
To reduce the risk of fire, electrical shock, or injury to persons
when using your air conditioner, follow basic precautions,
including the following:
Be sure the electrical service is adequate for the model you
have chosen. This information can be found on the serial
plate, which is located on the side of the the cabinet and
behind the gril
le.
For Your Safety
Prevent Accidents
Be sure the air conditioner has been securely and correctly
installed according to the installation instructions in this
manual. Save this manual for possible future use in removing
or installing this unit. When handling the air conditioner, be
careful to avoid cuts from sharp metal fins on front and rear
coils.
WARNING
Avoid fire hazard or electric shock. Do not use an extension
cord or an adapter plug. Do not remove any prongs from
the power cord.
Electronic Work
WARNING:
BEFORE PERFORMING ANY ELECTRICAL OR WIRING WORK, TURN OFF THE MAIN POWER TO THE SYSTEM.
NOTE:
Please strictly follow the wiring label attached to the
machine for all wiring connections. The wiring diagram may
the machine you have purchased. The above wiring diagram
is a simplified version for preliminary illustration purposes only.
Main Control
Compressor
Fan Motor
Display
Power
Supply
Other
Electronic Type
6
10
7

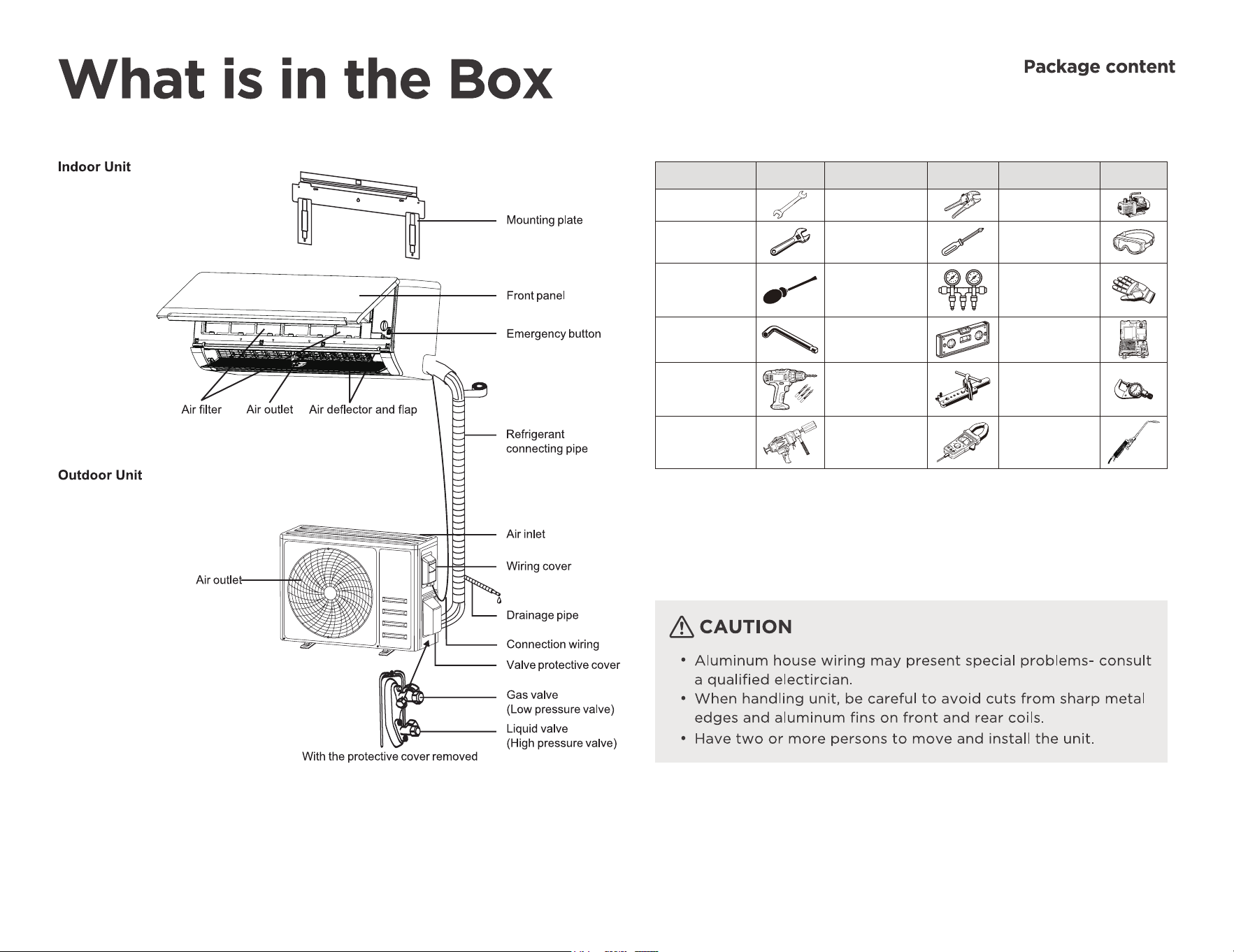

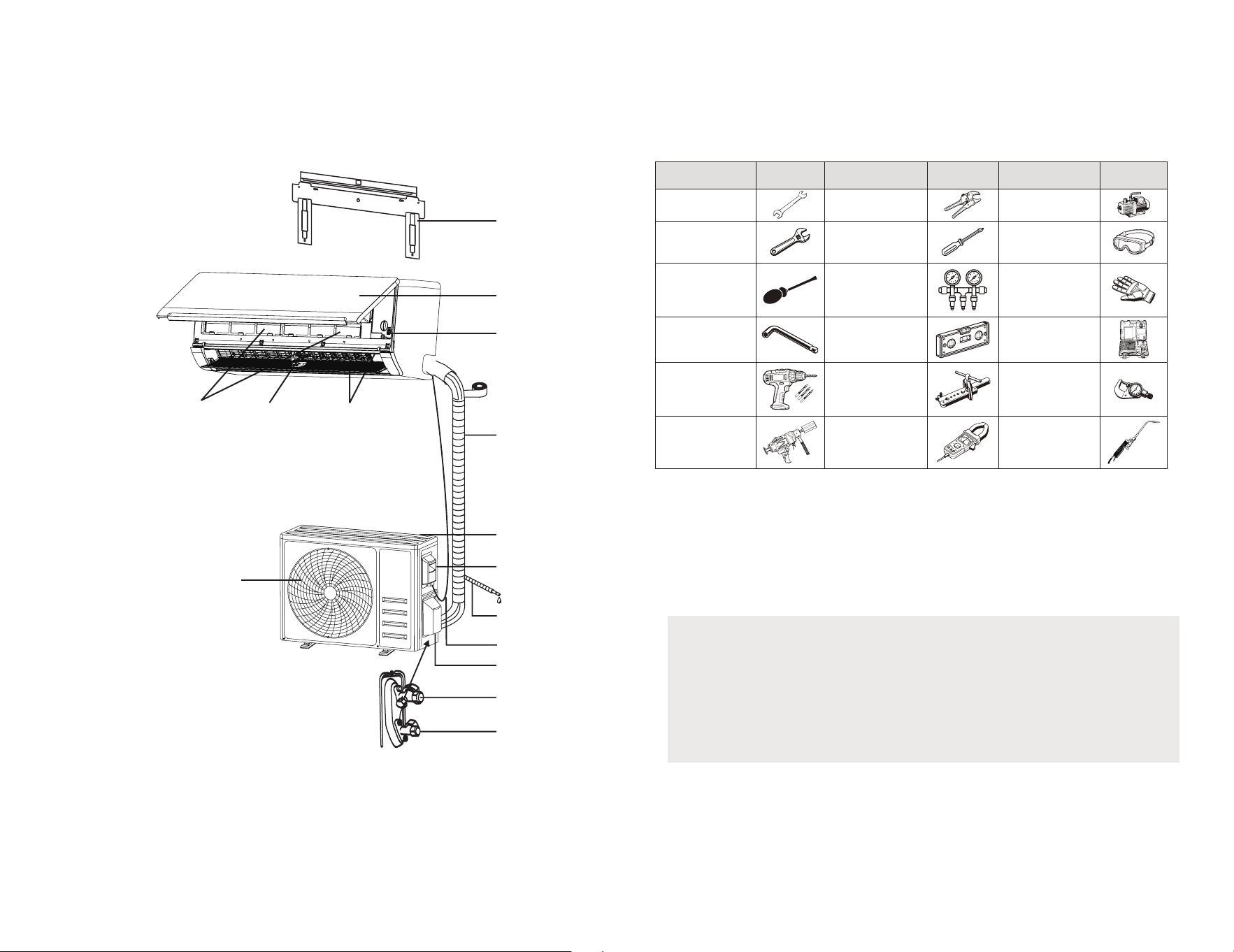

Tool Picture Tool Picture Tool Picture
Standard Wrench
Pipe Cutter Vacuum Pump
Adjustable/
Crescent Wrench
Screw drivers
(Phillips & Flat
blade)
Safety Glasses
Torque Wrench
Manifold and
Gauges
Work Gloves
Hex Keys or
Allen Wrenches
Level Refrigerant Scale
Drill & Drill Bits Flaring tool Micron Gauge
Hole Saw
Clamp on Amp
Meter
Welding Gun
11
11
8
22
Get to know your AC.

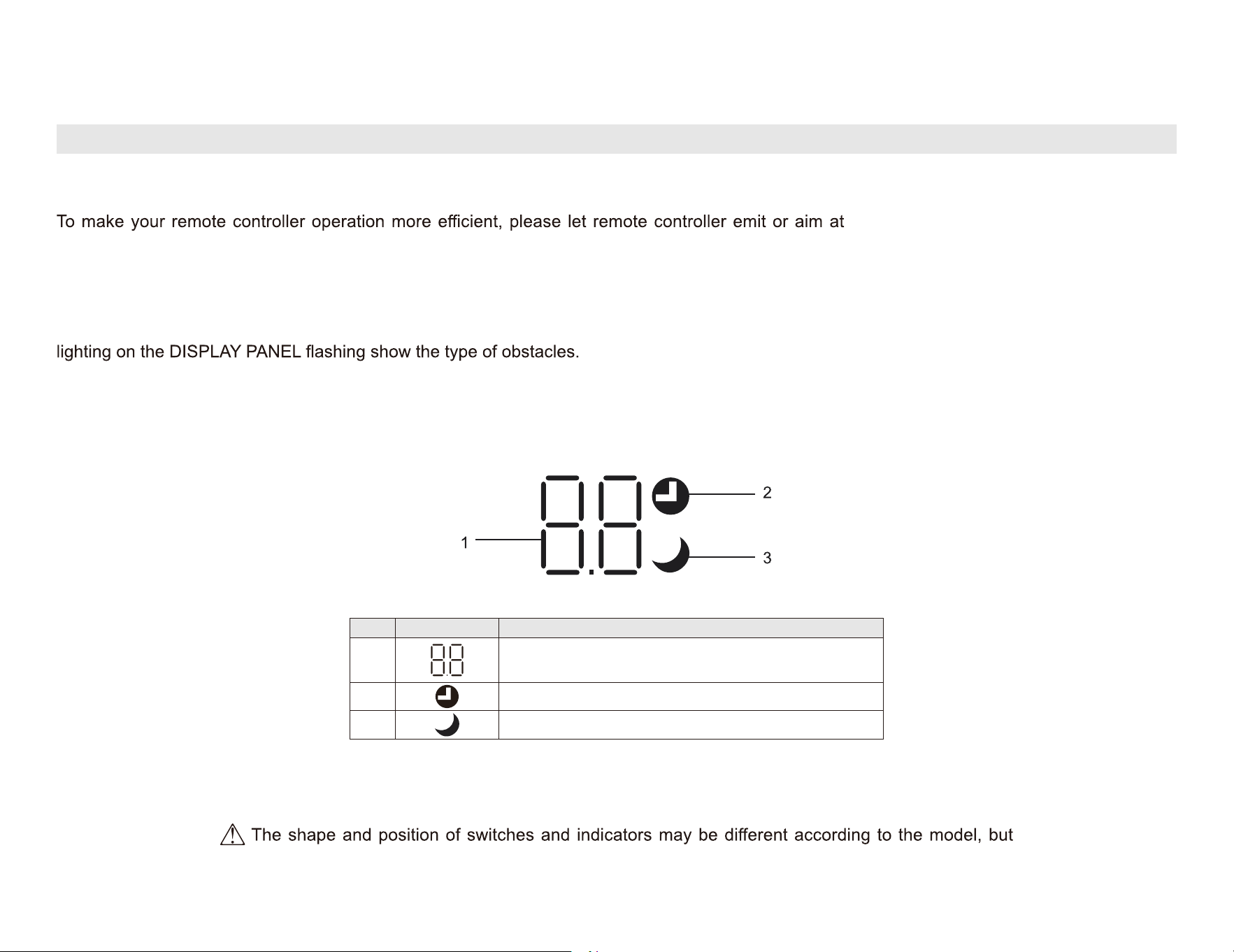

Display Panel
AC unit overview
No. Led Function
1
Indicator for Timer, temperature and Error codes.
2
Lights up during Timer operation.
3
SLEEP mode
DISPLAY PANEL
Infrared signal receiver: Receives signal from the remote controller.
infrared signal receiver.
Buzzer: Firstly power supplied or any of remote controller operations will make the buzzer sound once.
Some obstacles occurring in the system will be recognized by intelligent recognition system of unit,
their function is the same.
12
12
9

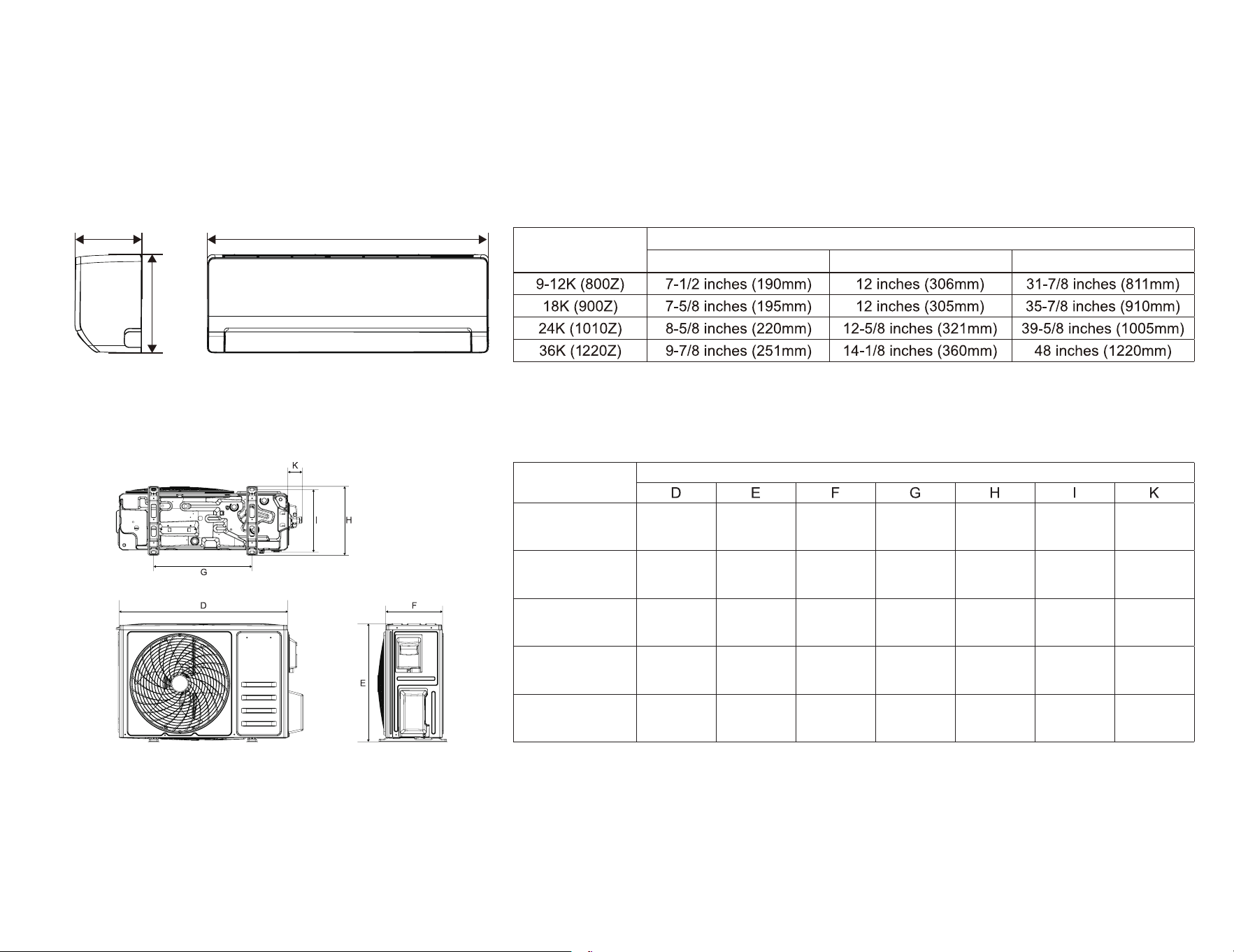

A
B
C
Model
Outdoor unit
9K
28-1/4 inches
(716mm)
19-5/8 inches
(498mm)
9-1/2 inches
(240mm)
16-3/8 inches
(415mm)
11-3/8 inches
(290mm)
10-3/8 inches
(263mm)
2-3/8 inches
(59mm)
12K
28-7/8 inches
(732mm)
21-3/4 inches
(551mm)
10-1/8 inches
(257mm)
17-1/8 inches
(434mm)
12 inches
(305mm)
12 inches
(305mm)
2-3/8 inches
(59mm)
18K
30-3/4 inches
(780mm)
23-3/4 inches
(602mm)
11-1/2 inches
(292mm)
20-1/4 inches
(516mm)
13-3/4 inches
(349mm)
12-3/8 inches
(314mm)
2-1/4 inches
(58mm)
24K
33-3/4 inches
(856mm)
27-1/2 inches
(700mm)
13 inches
(330mm)
23-1/8 inches
(586mm)
14-3/4 inches
(375mm)
13-3/4 inches
(348mm)
1-7/8 inches
(48mm)
36K
36 inches
(914mm)
31-5/8 inches
(804mm)
14-3/8 inches
(364mm)
23-7/8 inches
(607mm)
16-5/8 inches
(421mm)
15-3/8 inches
(390mm)
2-3/8 inches
(60mm)
Please select the space to install indoor unit according to the dimension shown above, then install
correctly, and have enough space for maintenance.
Model
Indoor unit
A B C
13
13
10
Handling The Remote Control
Inserting and Replacing Batteries
Your air conditioning unit may come with two batteries (depending on the model). Put the batteries in
the remote control before use.
Steps:
1. Slide the back cover from the remote control downward, exposing the battery compartment.
2. Insert the batteries, paying attention to match up the (+) and (-) ends of the batteries with the
symbols inside the battery compartment.
3. Slide the battery cover back into place.
The image is for reference only; please refer to the actual product.
Battery Performance Tips
For optimal product performance:
• Use 2 LRO 3 AAA (1.5V) batteries.
• Do not use rechargeable batteries.
• Replace the old batteries with new ones of the same type when the display is no longer legible.
•
• Do not leave batteries in the remote control if you don’t plan on using the device for more than 2
months.
Tips For Using Remote Control
Recommendations for locating and using the remote control holder (if present).
The remote control should be kept in a wall-mounted holder.
Notes For Using The Remote Control
1. Direct the remote control toward the Air conditioner.
2. Check that there are no objects between the remote control and the Signal receptor in the indoor
unit.
3. Never leave the remote control exposed to the rays of the sun.
4. Keep the remote control at a distance of at least 3 9 . 37inches (1m) from the television or
other electrical appliances.
Model 89E
Rated Voltage 3V
Signal Receiving Range 315inches (8m)
Environment

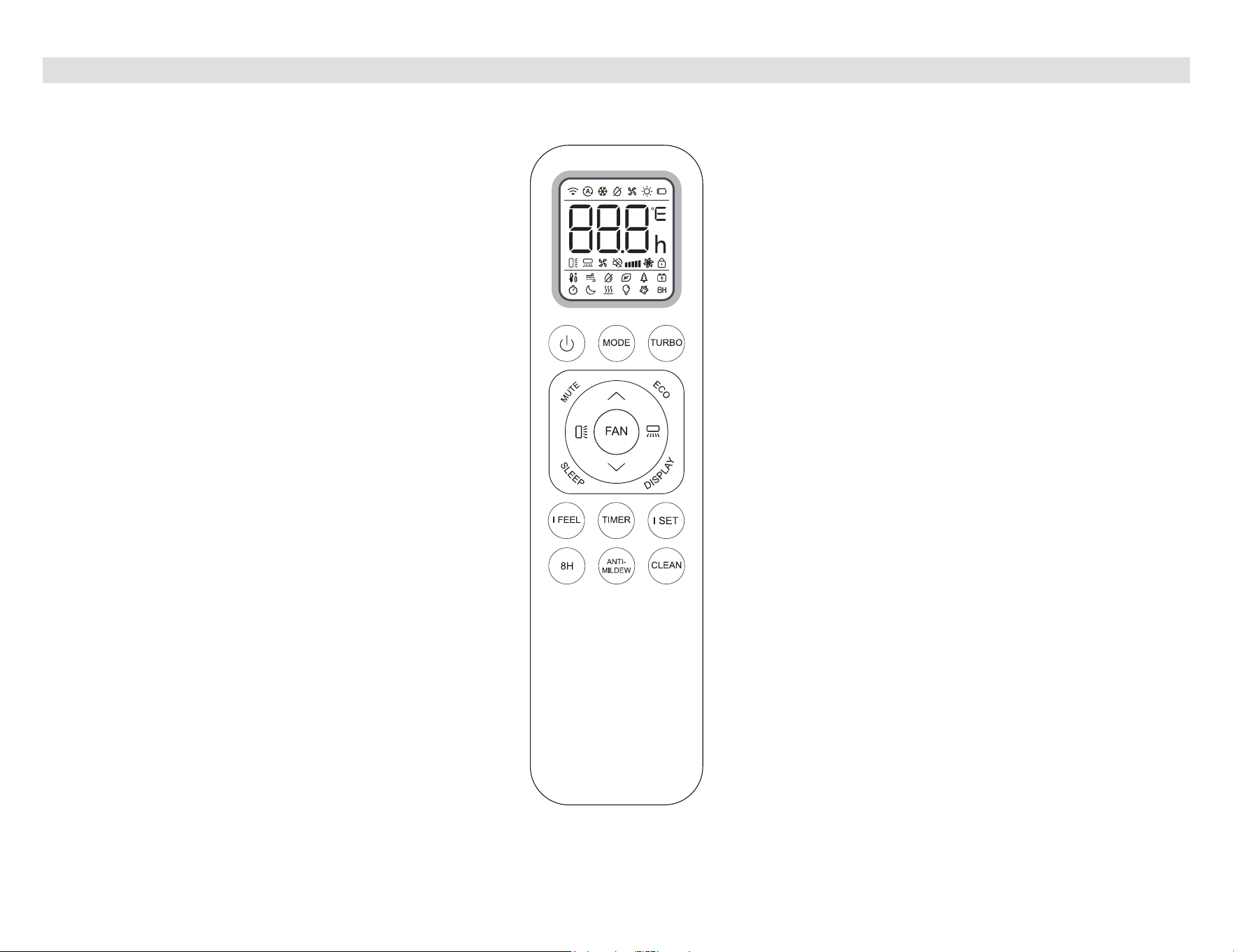

Get to know the features
14
14
11
The display and some functions of the remote control may vary according to the model.
Buttons & Functions
15
15
12
NO. Button Function
22 GENTLE WIND
To activate the function of GENTLE WIND, press FAN and
MUTE buttons together for more than 3 seconds.
23 BUZZER
To activate the function of buzzer, press FAN and
buttons
together for more than 3 seconds.
24 HEALTH
To activate the function of HEALTH, press SLEEP and
DISPLAY buttons together for more than 3 seconds.
25 BLUETOOTH
To reset Bluetooth press MODE + TURBO buttons together for
more than 3 seconds.
26 AUTO GEN
To activate/deactivate the Auto Gen function, press MODE +
MUTE buttons together for more than 3 seconds.
27 ANTI-DIRECT WIND
To activate/deactivate the ANTI-DIRECT WIND function, press
ANTI-MILDEW + CLEAN buttons together for more than 3
seconds.
28
o
F/
o
C
Long press the TURBO or FAN buttons to switch between
o
F/
o
C
display.
The display and some functions of the remote control may vary according to the model.
The shape and position of buttons and indicators may vary according to the model, but their
functions are the same.
Remind: Some functions may not be available on your air conditioner. If you press such a button,
you will hear a beep, but the unit will not respond.

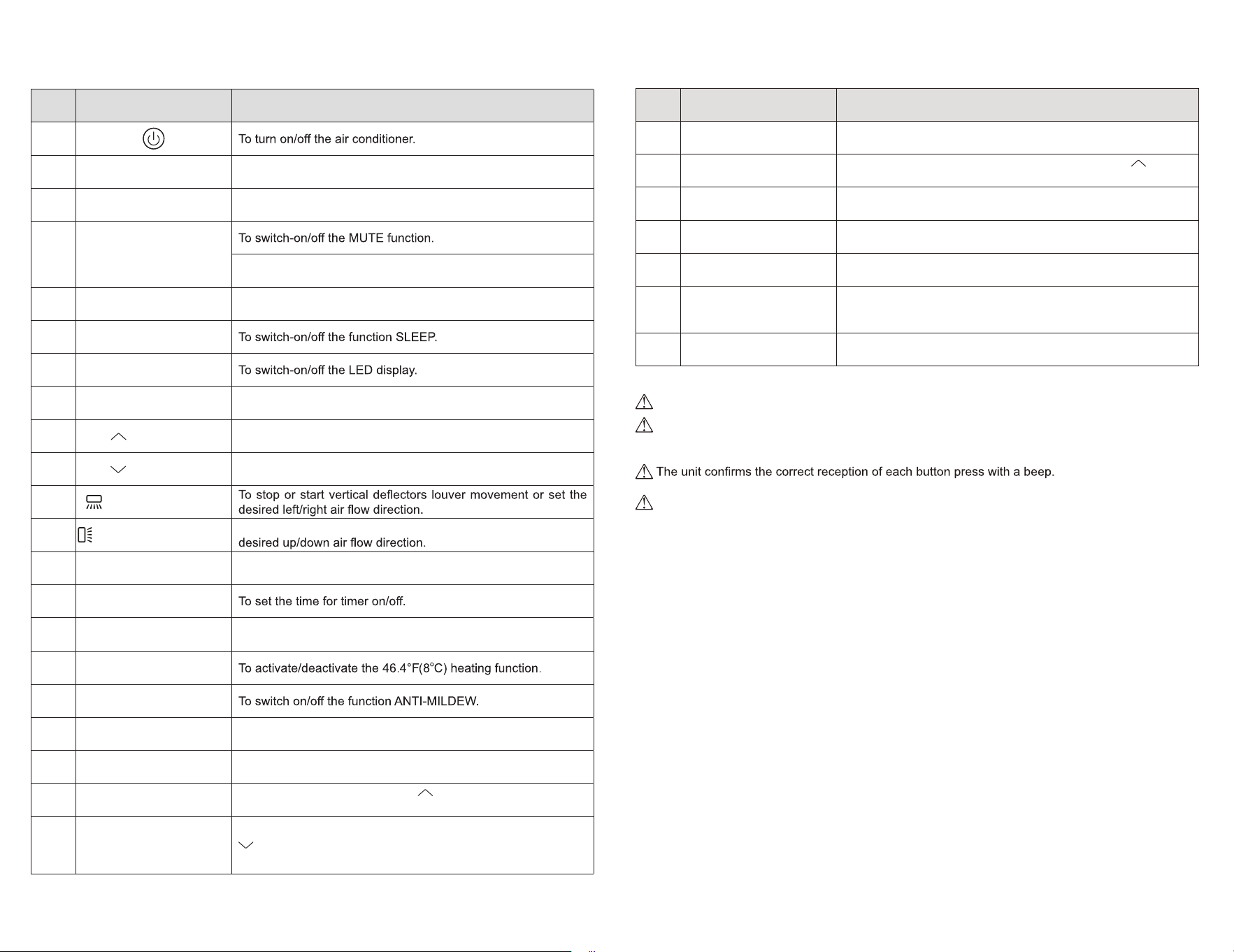

Remote control buttons
NO. Button Function
1
2 MODE To select the mode operation: AUTO, COOL, DRY, FAN, HEAT.
3 TURBO To activate/deactivate the TURBO function.
4 MUTE
Long press the button for 3 seconds to activate/deactivate the
GEN function
5 ECO To activate/deactivate the ECO function.
6 SLEEP
7 DISPLAY
8 FAN
To select the fan speed of auto/mute/low/mid-low/mid/mid-high/
high/turbo.
9
(TEMP UP)
To increase the temperature or lengthen the time when setting
the TIMER.
10
(TEMP DN)
To decrease the temperature or reduce the time when setting
the TIMER.
11
12
To stop or start horizontal flaps louver movement or set the
13 I FEEL To activate the function of I FEEL.
14 TIMER
15 I SET
Press the I SET button to memorize the setting temperature,
setting mode and setting fan speed as you need.
16 8H
17 ANTI-MILDEW
18 CLEAN
To activate/deactivate the SELF-CLEAN function(depending on
models).
19 CHILD-LOCK
To activate the function of Child Lock, press MODE and TIMER
buttons together for more than 3 seconds.
20 RESET Wi-Fi
To reset Wi-Fi press MODE +
buttons together for more
than 3 seconds (depending on models).
21 VOICE
To activate/deactivate the VOICE function, press MODE +
buttons together for more than 3 seconds (depending on
models).
16
16
HORIZONTAL LOUVER
VERTICAL LOUVER
13

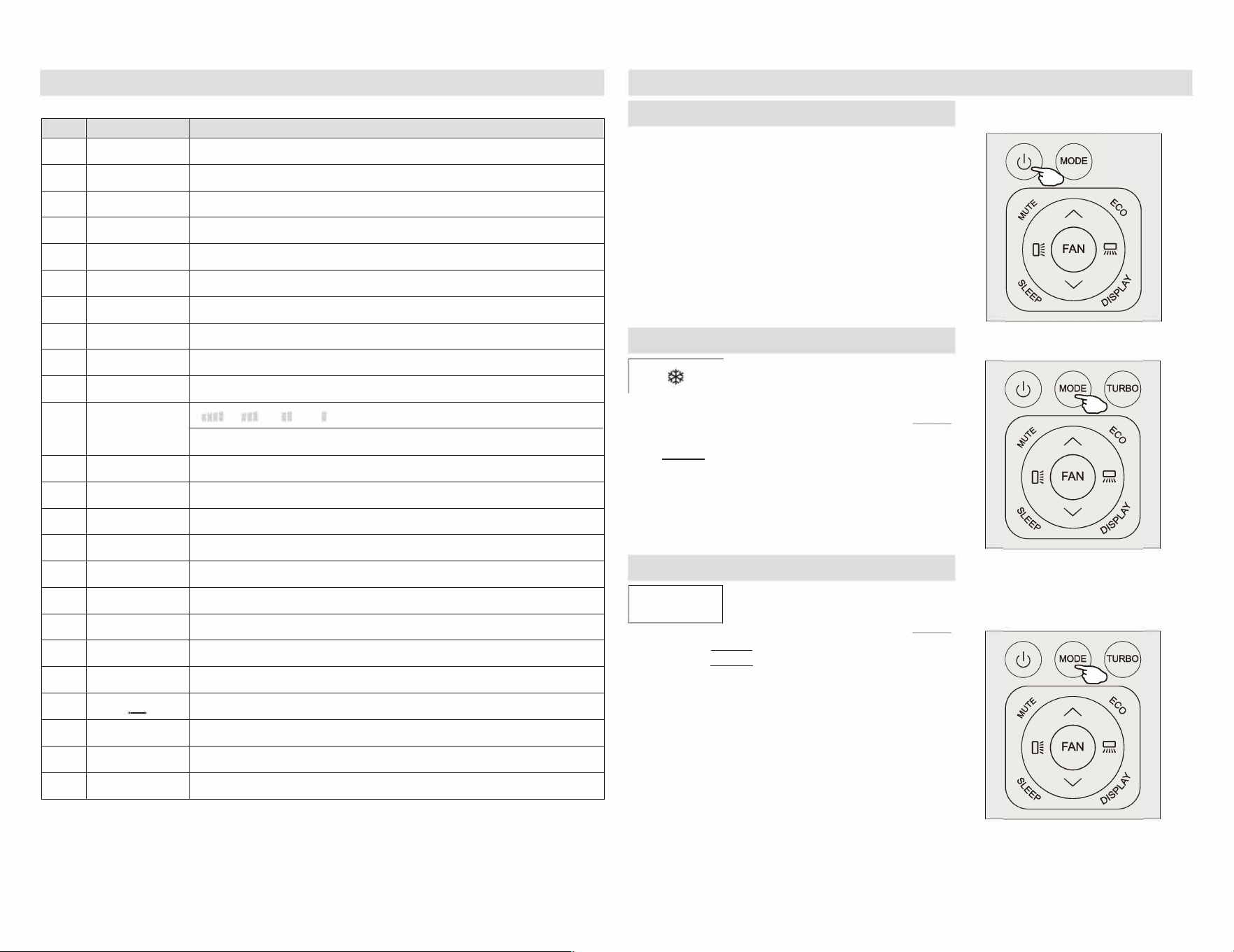

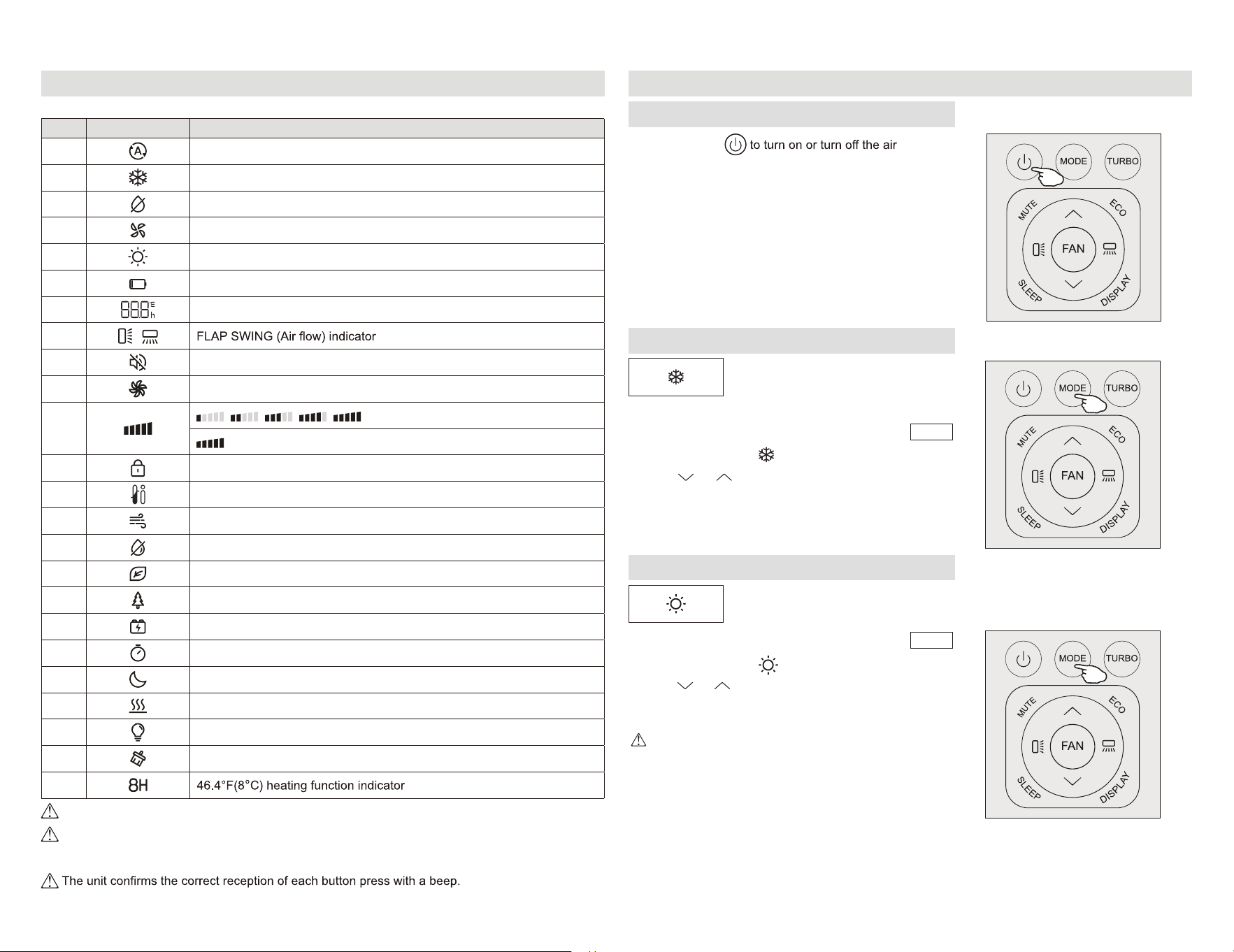

Remote Screen Icon
Remote control DISPLAY, meaning of symbols on the liquid crystal display
NO. Symbols Meaning
1
AUTO mode indicator
2
COOLING mode indicator
3
DRY mode indicator
4
FAN mode indicator
5
HEATING mode indicator
6
BATTERY indicator
7
TEMPERATURE/ CLOCK indicator
8
9 MUTE indicator
10
TURBO indicator
11
FAN SPEED indicator
(FLASH) AUTO FAN indicator
12
CHILD LOCK indicator
13
I FEEL indicator
14
GENTLE WIND indicator
15
ANTI-MILDEW indicator
16
ECO indicator
17
HEALTH indicator
18
GENERATOR mode indicator
19
TIMER indicator
20
SLEEP mode indicator
21
Auxiliary heating function indicator
22
DISPLAY LIGHT indicator
23
CLEAN function indicator
24
The display and some functions of the remote control may vary according to the model.
The shape and position of buttons and indicators may vary according to the model, but their
functions are the same.
Operating Instructions
Turn ON / Turn OFF the air conditioner
Press the button
conditioner.
COOLING MODE
The cooling function allows the air
conditioner to cool the room and reduce
air humidity at the same time.
To activate the cooling function (COOL), press the
MODE
button until the symbol
appears on the display.
Use the
or button to set a temperature lower than
the current room temperature.
HEATING MODE
The heating function allows the air
conditioner to heat the room.
To activate the heating function (HEAT), press the
MODE
button until the symbol
appears on the display.
Use the
or button to set a temperature higher than
the current room temperature.
In HEATING operation, the appliance can activate a
defrost cycle automatically, which is essential to clean the
frost on the condenser so as to recover its heat exchange
function. This procedure usually lasts for 2-10 minutes.
During defrosting, the indoor unit fan stop operation.
After defrosting, it returns to HEATING mode automatically.
17
17
14
MUTE function
MUTE
1. Press
MUTE
button to activate this function, and
will appear on the remote display. Do it again to
deactivate this function.
2. When the MUTE function runs, the indoor unit will
operate at lowest fan speed to help experience a quiet
feeling.
3. When press
FAN
/
TURBO
button, the MUTE
function will cancel or end
TE function can not be
activated under dry mode.
SLEEP MODE
Pre-setting automatic operating program.
Press
SLEEP
button to activate the sleep mode, and
appears on the display. Press again to cancel this mode.
In sleep mode, t he ai r conditioner will adjust the
temperature automatically to make the room more
comfortable during the night.
After 10 hours running in sleep mode, the air conditioner
will change to the previous setting mode.
LED display light ON/OFF
Switch ON/OFF the LED display on
panel.
Press
DISPLAY
button to turn on/off the indoor LED
display light.

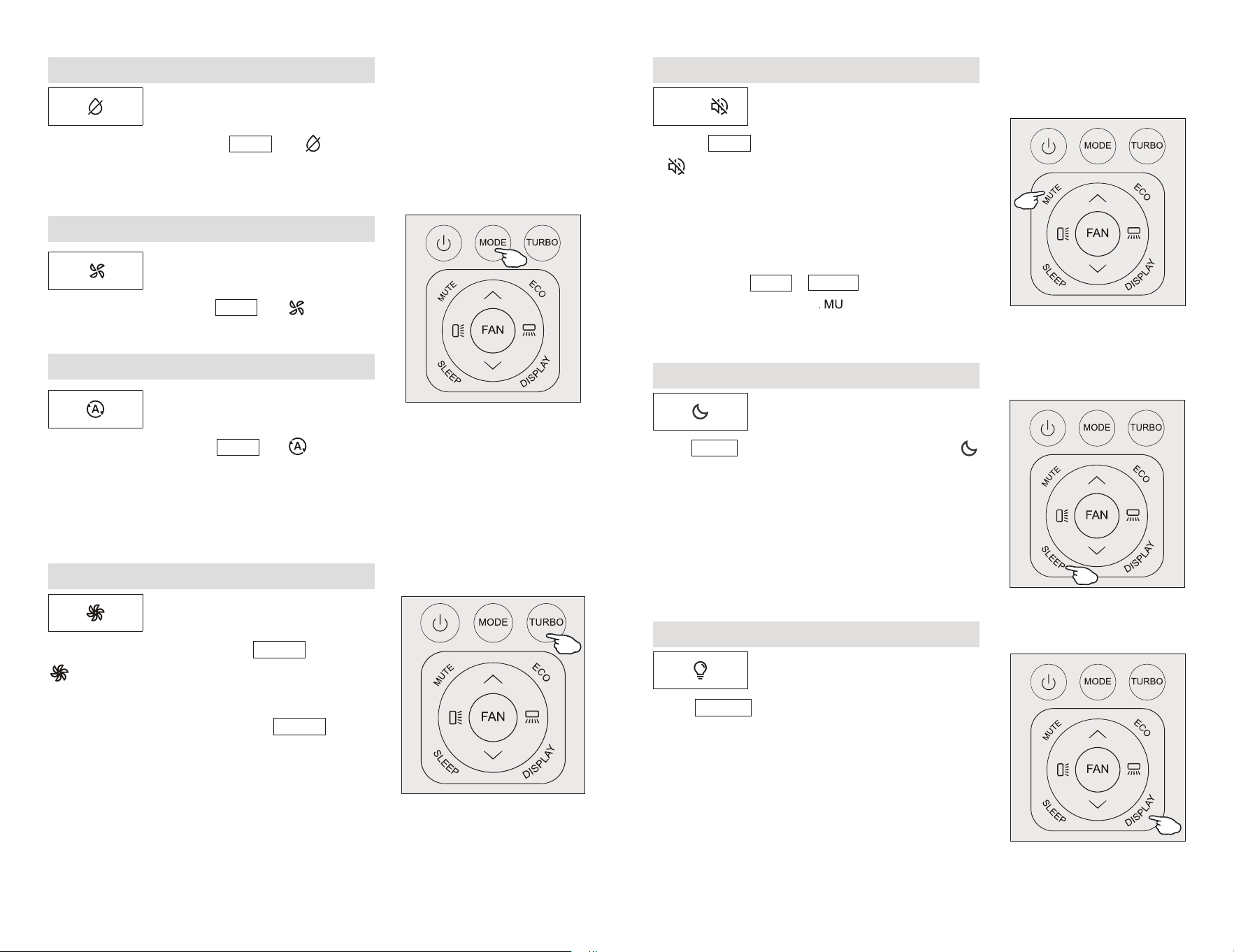

DRY MODE
This function reduces the humidity of the
air to make the room more comfortable.
To set the DRY mode , Press
MODE
until appears
on the display. An automatic function of presetting is
activated.
FAN MODE(Not FAN button)
Fan mode, air ventilation only.
To set the FAN mode, Press
MODE
until appears on
the display.
AUTO MODE
Automatic mode.
To set the AUTO mode, press
MODE
until appears on
the display.
In AUTO mode the unit will operate according to the room
temperature automatically.
TURBO function
To activate turbo function, press the
TURBO
button, and
will appear on the display.
Press again to cancel this function.
In COOL/HEAT mode, when you select
TURBO
feature,
the appliance will operate the fast cooling/fast heating with
the highest fan speed.
18
18
15
19
SWING function
1.
1) Press
to activate the horizontal flaps to
swing from up to down. Press again to stop the swing
movement at the current angle.
2) Press
to activate the vertical deflectors to
swing from left to right. Press again to stop the swing
movement at the current angle.
2.
1) Press
and hold for 1s, it will go into the
angle you want:
Stop selection for 5s, press again, exit the
2) Press
and hold for 1s, it will go into the vertical
Stop selection for 5s, press again, exit the vertical
3.
GENTLE WIND (Optional)
1. Turn on the indoor unit, and change to COOL mode,
then long press
FAN
and
MUTE
button together
3 seconds to activate this function, will appear on the
display.
Do it again to deactivate it.
2.
and give you the comfortable gentle wind feeling.

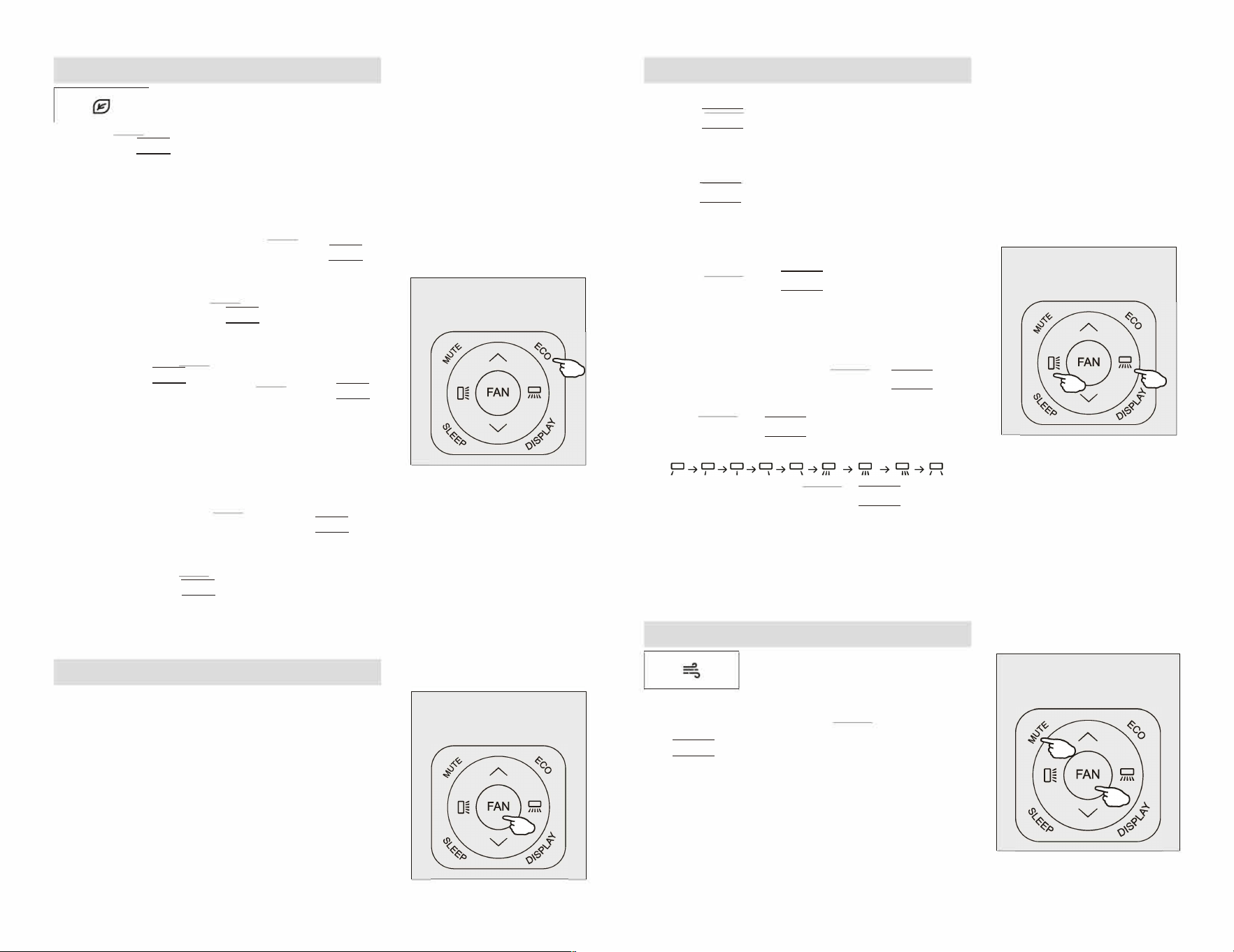

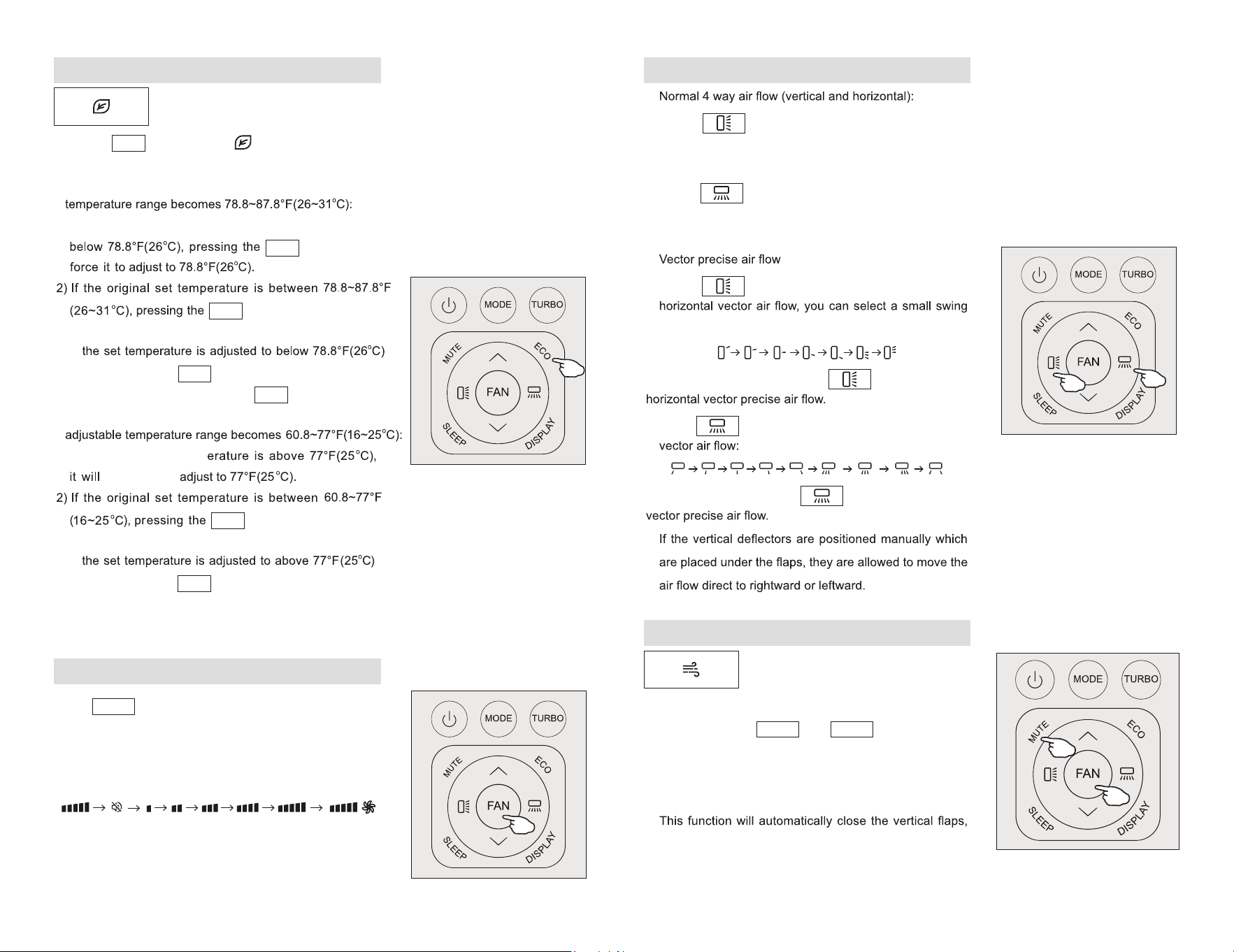

ECO MODE
In this mode the appliance automatically
sets the operation to save energy.
Press the
ECO
button, and the icon will appear on the
display, entering the device into ECO mode.
• In COOLING mode while powered on, the adjustable
1) If the original set temperature of the air conditioner is
ECO
button will
ECO
button will keep the
air conditioner's temperature unchanged.
3) If
again, pressing the
ECO
button will exit the ECO function.
• In HEATING mode, pressing the
ECO
button disables
the auxiliary heat function (depending on the model), and the
1) If the original set temp
ECO
button keeps the air
conditioner's temperature unchanged.
3) If
again, pressing the
ECO
button will exit the ECO function.
NOTE:
The ECO function is available in COOLING and HEATING
modes.
FAN SPEED function (FAN button)
Press
FAN
button to set the running fan speed, it can
be set to AUTO/ MUTE/ LOW/ MID-LOW/ MID/ MID-HIGH/
HIGH/TURBO speed.
Flashing
19
automatically
16

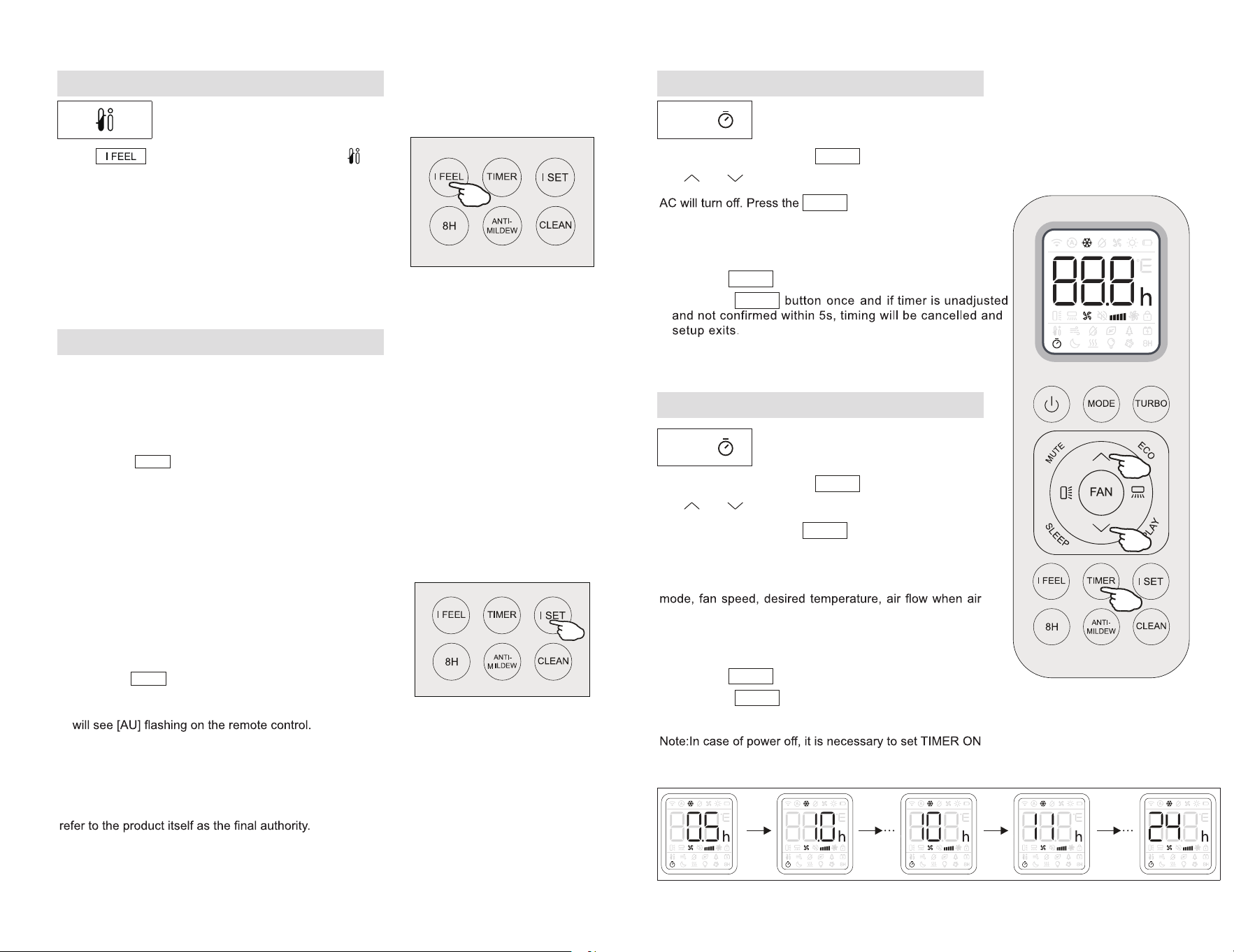

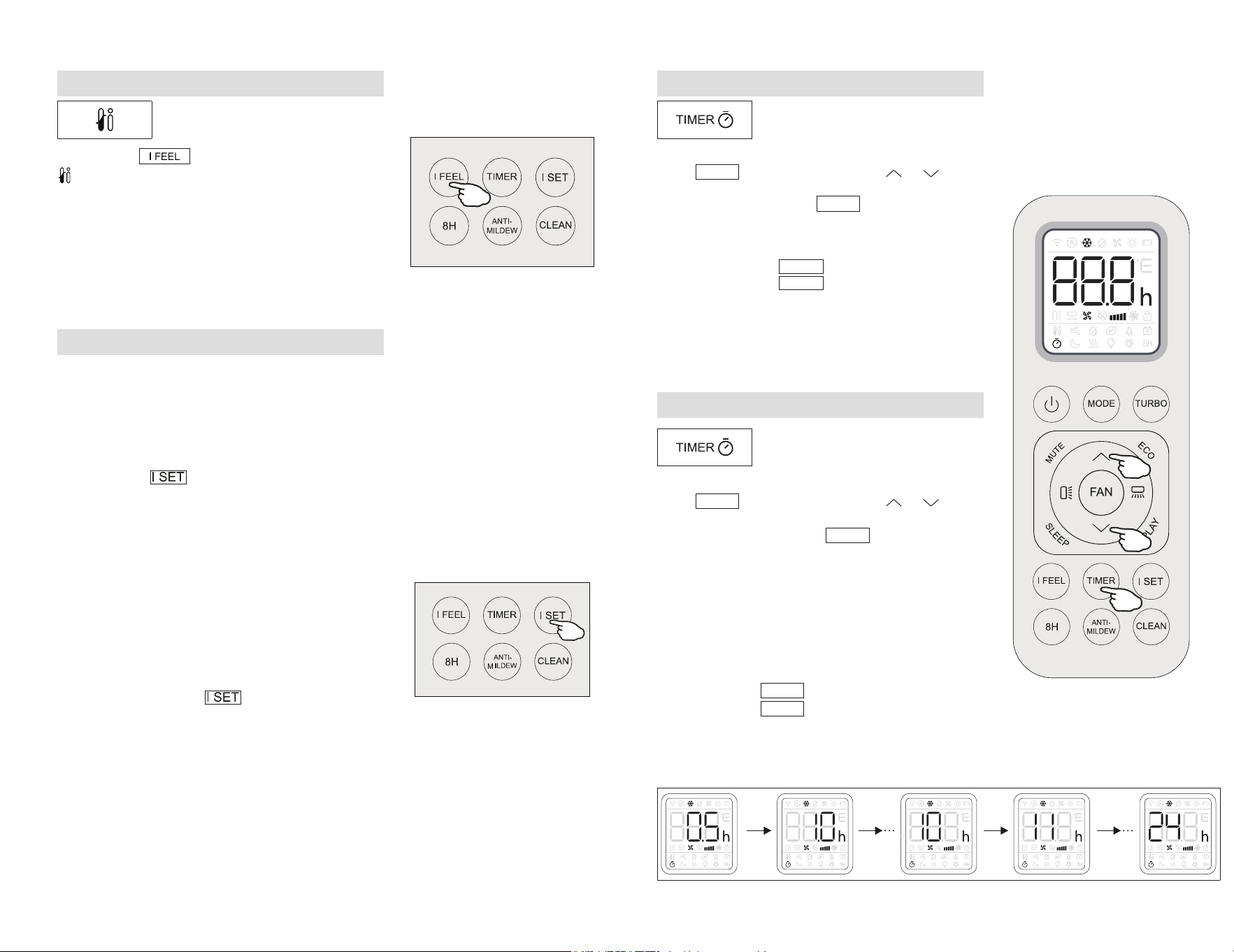

TIMER MODE----SET TIMER OFF
TIMER
To set the air conditioner to switch off
automatically.
With the AC on, press the
TIMER
button and then use
the
and buttons to set the length of time before the
TIMER
button again to start the
countdown.
To cancel this function:
1. Press the
TIMER
button twice.
2. Press the
TIMER
Note:In case of power off, it is necessary to set TIMER
OFF again.
TIMER MODE----SET TIMER ON
TIMER
To set the air conditioner switching-on
automatically.
With the AC off, press the
TIMER
button and then use
the
and buttons to set the length of time before the
AC will turn on. Press the
TIMER
button again to start the
countdown.
When the timer setting is done, you can set the operation
conditioner starts to run.
To cancel this function:
1. Press the
TIMER
button twice.
2. Press the
TIMER
button once and if no time is set
within 5 seconds.
again.
I FEEL function
Press button to activate the function, the will
appear on the remote display.
Do it again to deactivate this function.
This function enables the remote control to measure the
temperature at its current location, and send this signal to
the air conditioner to optimize the temperature around you
and ensure the comfort.
I SET function
Remember your favorite setting and run it by press
One button.
Remember the favorite setting:
1. In each mode (COOLING/HEATING/FAN/DRY/AUTO),
long press
I SET
buttons over 3 seconds to remember
it;
2. When "AU" flashing appears on the remote control
display, that means the remote control remember your
favorite setting;
• Press any button to quit, and you can reset it by
repeating 1, 2 operation.
To run the favorite setting:
1. In each mode (COOLING/HEATING/FAN/DRY/AUTO),
one press
I SET
buttons to activate;
2. The appliance will run as your favorite setting and you
3. Press it again or other buttons to cancel this function.
These instructions are for reference only. The actual
functions or display may differ from this manual. Please
20
20
17
SELF-CLEAN function(Optional)
1. This function helps remove the accumulated dirt,
bacteria, etc from the evaporator.
2. Turn off the air conditioner, press
CLEAN
button to
enter this function and it will show "AC" on the display of
indoor unit.
3. This function runs about 30 minutes, and it will exit
cancelled.
4. It's normal if there are some noise during this function
process, as plastic materials expand with heat and
contract with cold.
5. We suggest operate this function as the following
ambient condition to avoid potential safety risks.
Indoor unit
Outdoor unit
6. We suggest operating this function once every 3
months.
GENERATOR MODE (Optional)
The air conditioner works in generator
mode, it is helpful for the unstable
power supply.
Through GEN mode, you can choose the current level of
the unit. There are three levels (L1,L2,L3) in this mode,
and the current increases in turn.
To activate GEN function, long press the button
MUTE
for 3 seconds and the unit current level will cycle as below:
L3→L2→L1→OFF
To cancel this function, long press the button
MUTE
for 3
seconds until code OFF appears on the display.
For areas with unstable power supply, users can
independently select the operation gear when using
generator power. Gear L1 represents the operation
with the minimum current, and gear L3 represents the
operation with the maximum current.

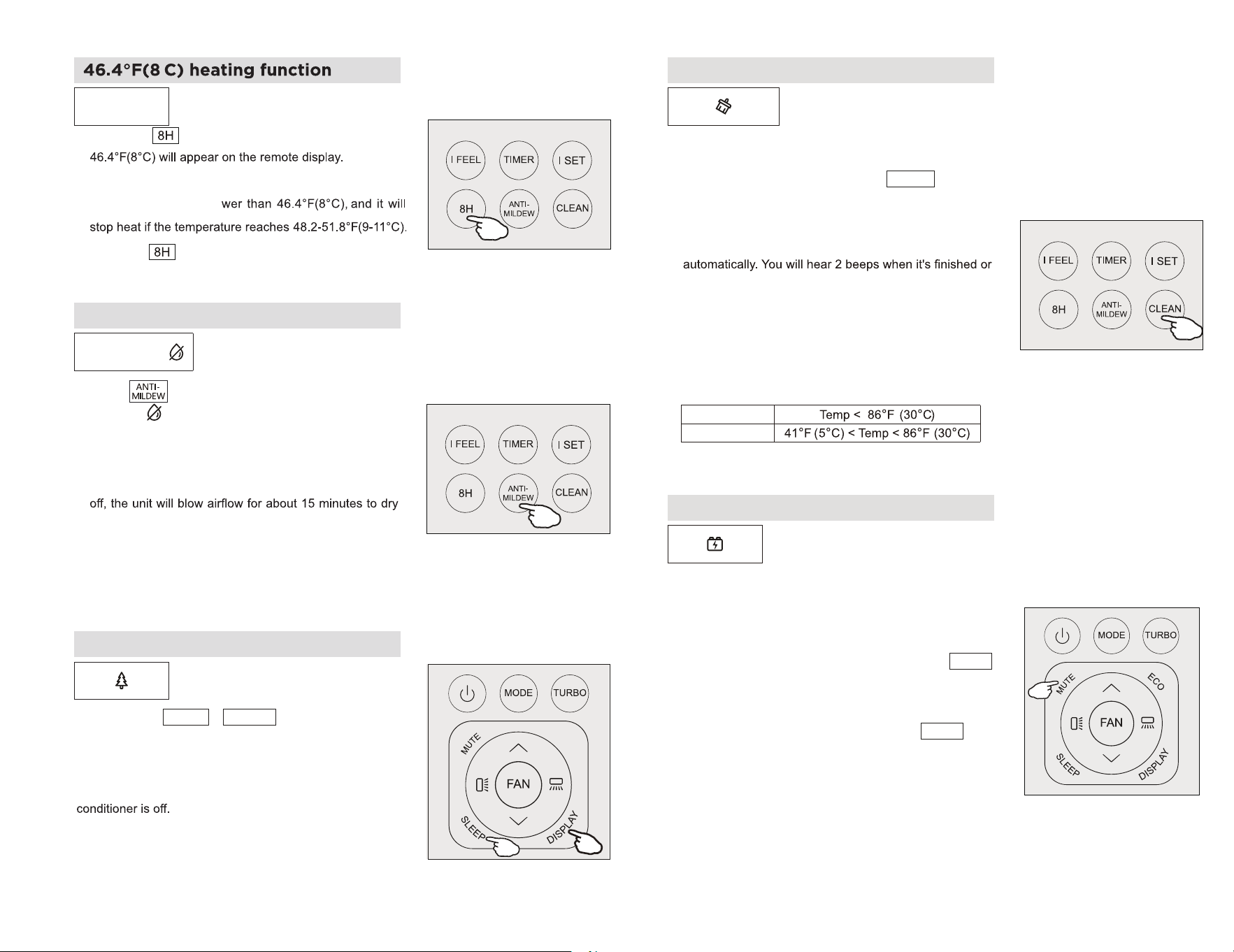

8H
1. Press the button to activate this function, and
2. This function will auto start the heating mode when the
room temperature is lo
3. Press the button again, the appliance will cancel
this function automatically.
ANTI-MILDEW function (Optional)
ANTI-MILDEW
1. Press button to activate the ANTI-MILDEW
function,
will appear on the display. Do it again to
deactivate this function.
2. After running COOL/DRY for more than 30 minutes, you
can operate this function. Then, when the unit is turned
the inner parts to avoid mildew, the last shuts off the
unit.
Note: ANTI-MILDEW function only available in DRY/
COOLING mode.
HEALTH function(Optional)
E
C
O
Long press the
SLEEP
+
DISPLAY
buttons together for 3
seconds to activate / exit the health functions such as ion
generator/ plasma etc.
Note: Health function is not available when the air
21
21
°
18
Battery Disposal
Battery Disposal
• Do not dispose of batteries as unsorted municipal waste. Refer to local laws for proper disposal of
batteries.
• Batteries may have a chemical symbol at the bottom of the disposal icon. This chemical symbol
means that the battery contains a heavy metal that exceeds a certain concentration. An example is
Pb: Lead (>0.004%).
• Appliances and used batteries must be treated in a specialized facility for reuse,
recycling, and recovery. By ensuring correct disposal, you will help avoid possible
negative consequences for the environment and human health.

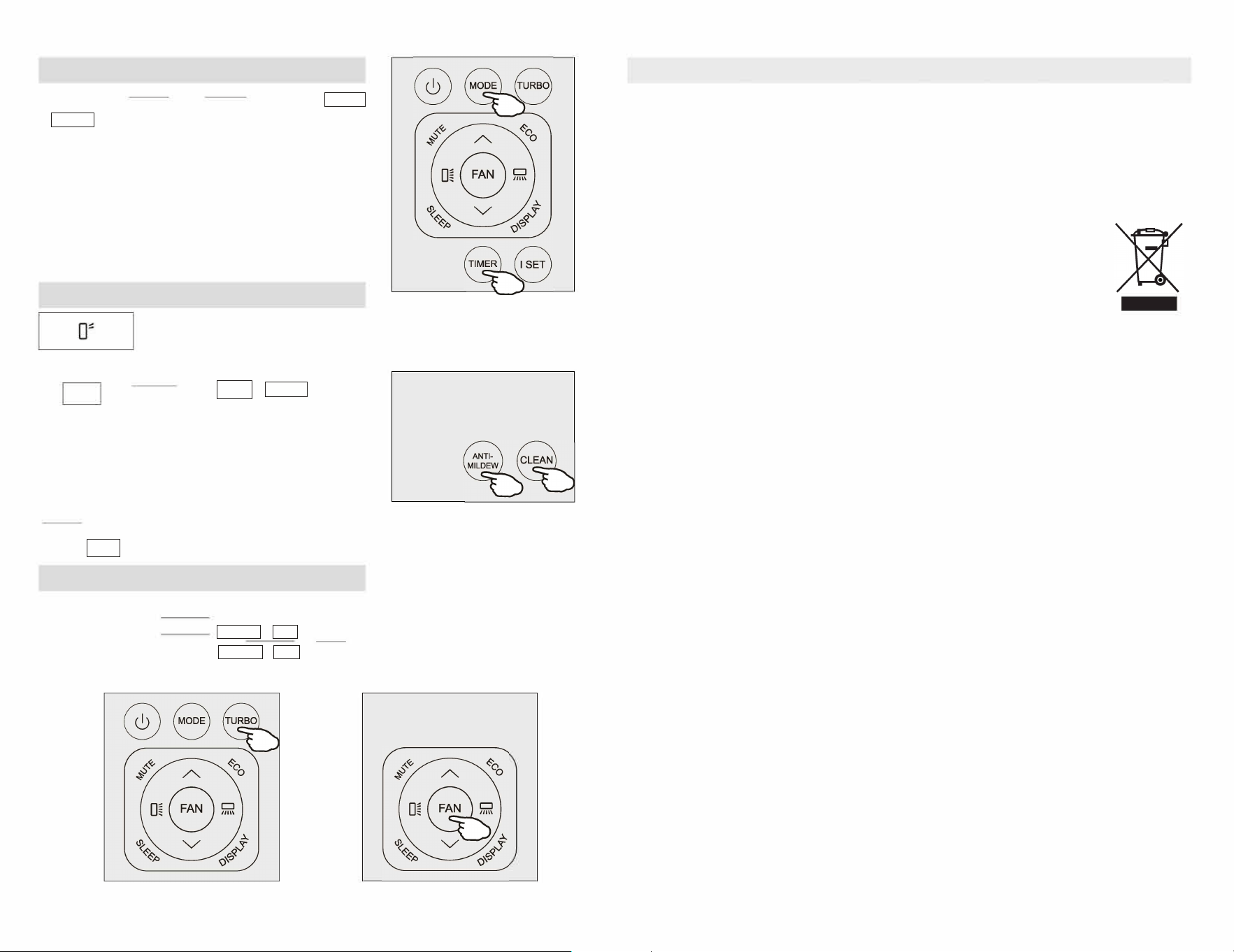

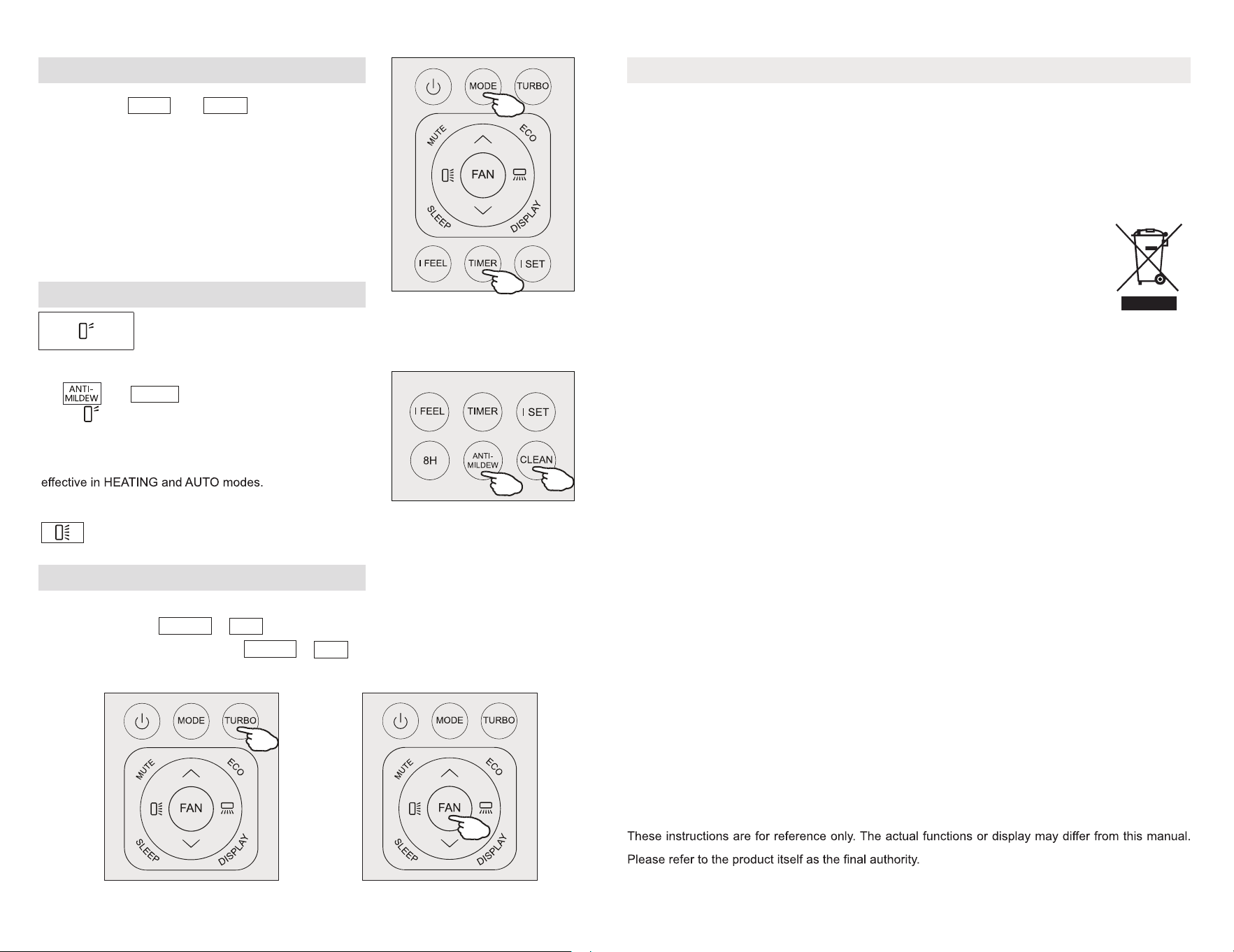

Child-Lock function
1. Long press
MODE
and
TIMER
button together to
activate this function, and do it again to deactivate this
function.
2. Under this function, no single button will activate.
ANTI-DIRECT WIND (Optional)
To activate the ANTI-DIRECT WIND function, long press
the
and
CLEAN
buttons over 3 seconds until the
symbol
appears on the display.
Anti-direct wind is only effective in COOLING, DRY, and
FAN modes when the device is powered on. It is not
When the Anti-direct wind feature is enabled, press the
button will disable the anti-direct blow feature.
°
F /
°
C Switch
For some models of the remote control, you can program the temperature display between °F and °C.
1. Press and hold the
TURBO
or
FAN
button for more than 5 seconds to enter the change mode.
2. Continue pressing and holding the
TURBO
or
FAN
button until it switches to °F or °C.
3. Then, release the button and wait for 5 seconds; the function will then be selected.
or
22
22
19

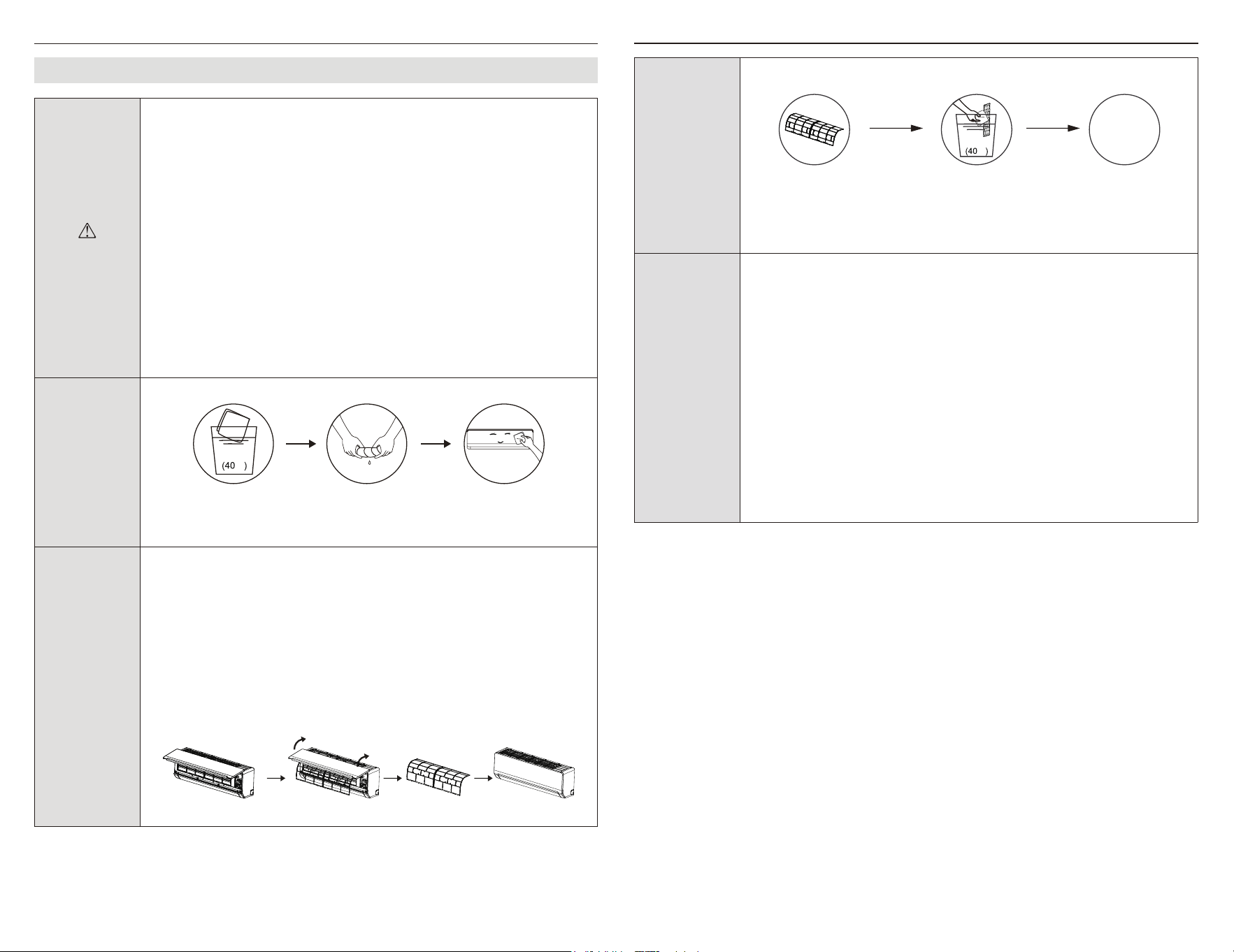

Maintenance
Warning
•
for more than 5 minutes.
• .
• Volatile liquid (e.g. thinner or gasoline) will damage the air conditioner, so only
use soft dry cloth or wet cloth dipped with neutral detergent to clean the air
conditioner.
•
cleaning frequency should be increased appropriately.
•
scratching.
Clean the unit
Wring out the cloth and gently wipe the surface of the unit
Tip: Wipe frequently to keep air conditioner clean and good appearance .
Disassembly
and assembly
•
from the unit.
•
into the corresponding buckling position of the unit body.
.
Service and
maintenance
• When the air conditioner is not in use for a long time, do the following work:
Take out the batteries of the remote controller and disconnect the power supply
of the air conditioner.
• When starting to use after long-term shutdown:
1.
2. Check whether there are obstacles at the air inlet and outlet of indoor and
outdoor units;
3. Check whether the drain pipe is unobstructed;
Install the batteries of the remote controller and check whether the power is on.
23
23
<104℉
℃
<104℉
℃
20
MALFUNCTION POSSIBLE CAUSES
The appliance does
not operate
Wrong wiring connection
Power failure/power terminal pulled out.
Damaged indoor/outdoor unit fan motor.
Faulty compressor thermomagnetic circuit breaker.
Faulty protective device or fuses.
Loose connections or power terminal pulled out.
It sometimes stops operating to protect the appliance.
Voltage higher or lower than the voltage range.
Active TIMER-ON function.
Damaged electronic control board.
Strange odor
Noise of running water
from the air outlet
This occurs when the air in the room becomes very cold, for example in
the "COOLING" or "DEHUMIDIFYING/DRY" modes.
A strange noise can be
heard
This noise is made by the expansion or contraction of the front panel due
to variations in temperature and does not indicate a problem.
cold
Unsuitable temperature setting.
Obstructed air conditioner intakes and outlets.
Fan speed set at minimum.
Other sources of heat in the room.
No refrigerant.
The appliance does
not respond to
commands
Remote control is not close enough to indoor unit.
The batteries of remote control need to be replaced.
Obstacles between remote control and signal receiver in indoor unit.
Activate DISPLAY function.
Power failure.
conditioner
immediately
supply in the event of
Strange noises during operation.
Faulty electronic control board.
Faulty fuses or switches.
Spraying water or objects inside the appliance.
Overheated cables.
Very strong smells coming from the appliance.
Display Code
Display Description of the code
0-9A
Number + A indicates current limit in Generator Mode (e.g., 3A means the unit is
limited to 3A)
C8 Forced defrosting function (Heat pump)
CL Filter cleaning reminder / Dust full reminder
Note:
• The designation "0-9A" does not indicate an error code, it indicates that the GEN function has been
activated.
• Code "C8" is not an error but indicates activate defrost function. It will resume automatically when
•
requires cleaning. To reset the alarm, please disconnect the power supply for 30 seconds before
restoring it.
For Wi-Fi models only:
• Display "PP": Indicates that the WI-FI module is attempting to connect to the router.
• Display "SA": Indicates that the WI-FI module can connect through the router.
• Display "AP": Indicates that the WI-FI module can connect through the internet.
Error Code
Display Description of the code Troubleshooting Method
Hd Refrigerant leakage sensor protection
When this code appears, open windows for
ventilation, prevent the generation of open
flames, then leave the room where the
product is located immediately and contact
after-sales service for handling.
Fd Refrigerant sensor fault
F4 Refrigerant cycle abnormality protection
Troubleshooting
24
24
21
Core Series
Modelo:
800-849-1112
|
Mini-Split sin conductos
Manual del propietario
NOTA IMPORTANTE:
Antes de usar su aire acondicionado, lea este manual
detenidamente y guárdelo para futuras consultas.
SP
¡Registre su producto hoy mismo!
¡Felicitaciones por su nuevo producto Keystone! Tómese unos
minutos para seguir el enlace o escanear el código QR a continuación
para registrar su producto. Así podremos activar las garantías,
enviarle actualizaciones, recomendaciones, ayudarle a solucionar
problemas, ofrecerle consejos de mantenimiento y comunicarle
cualquier retirada del producto o advertencia de seguridad.
h
ttps ://keystone-products.com/register-your-product
Precauciones de seguridad .......................................................................................... 01
Instrucciones de mantenimiento (R454B) ................................................................... 02
Instrucciones de instalación
Contenido de la caja ...................................................................................................... 08
Instrucciones de funcionamiento
Conozca su aire acondicionado. ................................................................................. 09
Conozca las funciones .................................................................................................. 11
Mantenimiento ................................................................................................................ 20
Solución de problemas ................................................................................................. 21
CONTENIDO
(ODLUHDFRQGLFLRQDGRGHEHVHULQVWDODGRSRUSHUVRQDOSURIHVLRQDORFXDOLILFDGR
1RLQVWDOHHODSDUDWRDPHQRVGHFPSXOJDGDVGHVXVWDQFLDVLQIODPDEOHVDOFRKROHWFQL
GHUHFLSLHQWHVDSUHVLyQSHMDHURVROHV
6LHODSDUDWRVHXWLOL]DHQ]RQDVVLQYHQWLODFLyQVHGHEHQWRPDUSUHFDXFLRQHVSDUDHYLWDUIXJDVGH
JDVUHIULJHUDQWHTXHSXHGDQSURYRFDUXQLQFHQGLR
(OHPEDODMHHVUHFLFODEOH\GHEHGHSRVLWDUVHHQORVFRQWHQHGRUHVGHUHVLGXRVHVSHFtILFRV$OILQDOGH
VXYLGD~WLOOOHYHHODLUHDFRQGLFLRQDGRDXQFHQWURGHUHFRJLGDGHUHVLGXRVSDUDVXFRUUHFWD
HOLPLQDFLyQ
8WLOLFHHODLUHDFRQGLFLRQDGR~QLFDPHQWHVHJ~QODVLQVWUXFFLRQHVGHHVWHPDQXDO(VWDV
LQVWUXFFLRQHVQRFXEUHQWRGDVODVSRVLEOHVFRQGLFLRQHVQLVLWXDFLRQHV&RPRFRQFXDOTXLHU
HOHFWURGRPpVWLFRVHUHFRPLHQGDVLHPSUHHOVHQWLGRFRP~Q\ODSUHFDXFLyQSDUDVXLQVWDODFLyQ
IXQFLRQDPLHQWR\PDQWHQLPLHQWR
(ODSDUDWRGHEHLQVWDODUVHGHDFXHUGRFRQODQRUPDWLYDQDFLRQDOYLJHQWH
$QWHVGHDFFHGHUDORVWHUPLQDOHVGHVFRQHFWHWRGRVORVFLUFXLWRVHOpFWULFRVGHODUHGHOpFWULFD(O
DSDUDWRGHEHLQVWDODUVHGHDFXHUGRFRQODQRUPDWLYDQDFLRQDOGHFDEOHDGR
3UHFDXFLRQHVGHVHJXULGDG
/HDHOPHQVDMHGHDGYHUWHQFLD
No intente instalar el aire acondicionado usted mismo; contacte siempre con personal
técnico autorizado.
La limpieza y el mantenimiento deben ser realizados por personal técnico especializado.
En cualquier caso, desconecte el aparato de la red eléctrica antes de realizar cualquier
limpieza o mantenimiento.
Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su
servicio técnico autorizado o personal cualificado para evitar riesgos.
Este aparato es solo para uso doméstico.

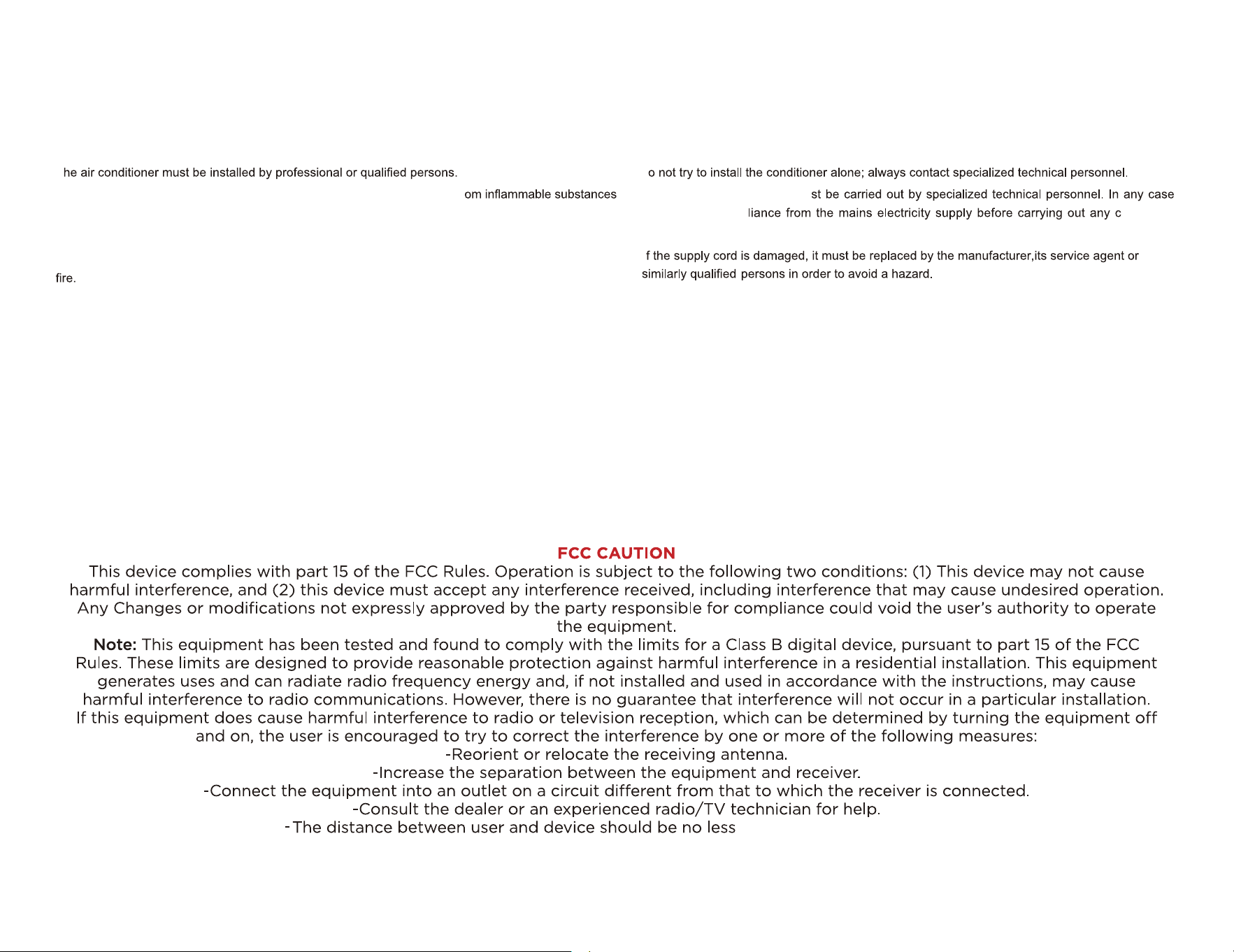

CUIDADO DE LA FCC
Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no
debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las que puedan causar un
funcionamiento no deseado. Cualquier cambio o modificación no aprobado expresamente por la parte responsable del cumplimiento podría anular la
autorización del usuario para operar el equipo.
Nota: Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, según la Parte 15 de las Normas de la FCC. Estos límites
están diseñados para brindar una protección razonable contra interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede
irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las
radiocomunicaciones. Sin embargo, no se garantiza que no se produzcan interferencias en una instalación en particular.
Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el equipo, se
recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:
- Reorientar o reubicar la antena receptora.
- Aumentar la distancia entre el equipo y el receptor.
- Conectar el equipo a una toma de corriente de un circuito diferente al del receptor.
- Consultar con el distribuidor o un técnico de radio/televisión experimentado.
- La distancia entre el usuario y el dispositivo debe ser de al menos 20 cm (7.87 pulgadas).
1
Instrucciones de mantenimiento(R32)
Precaución: Riesgo de incendio
A2L
Precaución: Riesgo de incendio
A2
L
Lea el manual del operador
Instrucciones de funcionamiento
Lea el manual técnico
ADVERTENCIA
•
No utilice ningún método para acelerar el proceso de descongelación ni limpie la escarcha por su cuenta.
Siga las instrucciones del fabricante.
•
El aparato debe almacenarse en una habitación sin fuentes de ignición en funcionamiento continuo (por
ejemplo: llamas abiertas, un aparato de gas en funcionamiento o un calefactor eléctrico en funcionamiento).
•
No perforar ni quemar.
•
Tenga en cuenta que los refrigerantes pueden no tener olor.
2
En el interior encontrará muchos consejos útiles sobre cómo usar y
mantener su aire acondicionado correctamente. Un poco de cuidado
preventivo por su parte puede ahorrarle mucho tiempo y dinero
durante la vida útil de su aire acondicionado. Encontrará muchas
respuestas a problemas comunes en la tabla de consejos para la
solución de problemas. Si revisa nuestra tabla de consejos para la
solución de problemas primero, es posible que no necesite llamar al
servicio técnico.
Explicación de los símbolos
Para evitar lesiones al usuario u otras personas y daños a
la propiedad, deben seguirse las siguientes instrucciones.
El funcionamiento incorrecto debido a la omisión de las
instrucciones puede causar daños. La gravedad se clasifica
según las siguientes indicaciones.
ADVERTENCIA
La palabra de advertencia indica Un peligro de nivel medio de riesgo que, de no evitarse, puede provocar la muerte o
lesiones graves.
PRECAUCIÓN
La palabra de advertencia indica un peligro de bajo riesgo que, de no evitarse, puede provocar lesiones leves o moderadas.
NUNCA HAGA ESTO
Esta señal indica que esta operación está prohibida. De no evitarse, puede provocar daños en el producto o
lesiones personales.
0
SIEMPRE HAGA ESTO
Esta señal significa que la operación puede realizarse.
3
A
ADVERTENCIA
•
Desenchufe el aparato si emite ruidos extraños, olores o
humo. Esto puede causar incendios y descargas
eléctricas.
No utilice el enchufe si está suelto o dañado. Esto puede
causar incendios y descargas eléctricas. No abra el
aparato mientras esté en funcionamiento. Esto puede
causar descargas eléctricas.
•
Mantenga las armas de fuego y los materiales inflamables
alejados. Esto puede causar incendios. No utilice el cable
de alimentación cerca de aparatos de calefacción.
Esto puede causar incendios y descargas eléctricas. No
utilice el cable de alimentación cerca de gases inflamables
o materiales combustibles, como gasolina, benceno,
disolvente, etc. Esto puede causar una explosión o un
incendio.
•
Ventile la habitación antes de usar el aire acondicionado si
hay Se trata de una fuga de gas de otro aparato. Puede
provocar explosión, incendio y quemaduras. No desmonte
ni modifique la unidad. Podría causar fallos y descargas
eléctricas.
•
Detenga el funcionamiento y cierre las ventanas en
caso de tormenta o huracán. Si funciona con las
ventanas abiertas, podría mojar el interior y los
muebles. Para limpiar la unidad, apáguela y
desenchufe el cable de alimentación.
•
No limpie la unidad con la alimentación encendida, ya
que podría provocar un incendio o una descarga
eléctrica, además de lesiones.
•
Inserte siempre los filtros de forma segura. Si la unidad
funciona sin filtros, podría averiarse. Limpie el filtro
cada dos semanas.
•
Enchufe correctamente el cable de alimentación. De lo contrario, podría
provocar una descarga eléctrica o un incendio debido a la generación
excesiva de calor. No opere ni detenga la unidad insertando o
extrayendo el enchufe. Podría provocar una descarga eléctrica o un
incendio debido a la generación de calor. No dañe ni utilice un cable de
alimentación no especificado. Podría provocar una descarga eléctrica o
un incendio. Si el cable de alimentación está dañado, debe ser
reemplazado por el fabricante, un centro de servicio autorizado o una
persona igualmente cualificada para evitar un peligro.
•
Instale siempre un disyuntor y un circuito de alimentación exclusivo. Una
instalación incorrecta puede provocar incendios y descargas eléctricas.
No opere con el cable de alimentación en mal estado. Manos mojadas o
ambiente húmedo. Puede causar descargas eléctricas. No dirija el flujo
de aire solo hacia las personas que se encuentran en la habitación. Esto
podría dañar su salud.
•
Asegúrese siempre de una conexión a tierra efectiva. Una conexión a
tierra incorrecta puede causar descargas eléctricas. No permita que el
agua entre en contacto con las partes eléctricas. Esto puede provocar
fallas en el aparato o descargas eléctricas. No modifique la longitud del
cable de alimentación ni comparta el enchufe con otros
electrodomésticos. Esto puede causar descargas eléctricas o incendios
debido a la generación de calor.
•
Al retirar el filtro de aire, no toque las partes metálicas de la unidad.
Podría sufrir lesiones.
Ventile bien la habitación si la utiliza junto con una estufa, etc. Podría
producirse una falta de oxígeno.
•
No utilice detergentes fuertes como cera o disolvente; utilice un paño
suave. El aspecto del aparato podría deteriorarse debido a cambios de
color o arañazos en la superficie. No limpie el aire acondicionado con
agua. El agua podría entrar en la unidad y dañar el aislamiento. Podría
provocar una descarga eléctrica. No lo utilice para fines especiales. No
utilice este aire acondicionado para conservar dispositivos de precisión,
alimentos, mascotas, plantas ni objetos de arte. Podría deteriorar su
calidad, etc.
&
PRECAUCIÓN
4
O
O
O
O
O
O
O
&
PRECAUCIÓN
•
Sujete el enchufe por la cabeza al desconectarlo. Podría sufrir una
descarga eléctrica y daños. Apague el interruptor principal cuando no
utilice el aparato durante un tiempo prolongado.
Podría provocar un fallo en el producto o un incendio.
•
No coloque obstáculos alrededor de las entradas de aire ni dentro de las
salidas de aire. Podría provocar un fallo en el aparato o un accidente. No
coloque objetos pesados sobre el cable de alimentación y asegúrese de
que no esté comprimido. Existe peligro de incendio o descarga eléctrica.
No beba el agua que drene del aire acondicionado. Contiene
contaminantes y podría causarle enfermedades.
•
Tenga cuidado al desembalar e instalar. Los bordes afilados podrían
causar lesiones.
•
Si entra agua en el aparato, apáguelo en la toma de corriente y
desconecte el interruptor automático. Desconecte el enchufe y póngase
en contacto con un técnico cualificado.
•
Este aparato no está diseñado para ser utilizado por personas (incluidos
niños) con capacidades físicas, sensoriales o mentales reducidas, o con
falta de experiencia y conocimiento, a menos que una persona
responsable de su seguridad les supervise o les instruya sobre su uso.
•
Se debe supervisar a los niños para asegurarse de que no jueguen
con el aparato.
•
Si el cable de alimentación está dañado, debe ser reemplazado por el
fabricante, su agente de servicio o personal igualmente cualificado
para evitar riesgos.
•
El aparato debe instalarse de acuerdo con las normas nacionales de
cableado.
•
La instalación debe ser realizada únicamente por personal
autorizado, de acuerdo con los requisitos del NEC y el CEC.
•
No utilice el aire acondicionado en habitaciones húmedas, como
baños o lavaderos.
•
El aparato con calentador eléctrico debe tener una distancia mínima
de 1 metro (3.28 pies) de materiales combustibles.
•
Para la reparación o el mantenimiento de esta unidad, póngase en
contacto con un técnico de servicio autorizado.
•
Para la instalación de esta unidad, póngase en contacto con un
instalador autorizado.
�
NOTA
Este aire acondicionado está diseñado para funcionar bajo las siguientes condiciones:
Funcionamiento
en frío
Funcionamiento
en caliente
Nota: El rendimiento puede verse
reducido fuera de estas
5
temperaturas de funcionamiento.
Temperatura interior:
Temperatura exterior:
Temperatura exterior:
Temperatura interior:
A
ADVERTENCIA
Información eléctrica
La clasificación eléctrica completa de su nuevo minisplit sin conductos se indica en la placa de serie. Consulte la clasificación al
verificar los requisitos eléctricos.
•
Asegúrese de que el aire acondicionado esté correctamente conectado a tierra. Para minimizar el riesgo de descargas eléctricas
e incendios, es obligatorio un correcto sistema de conexión a tierra.
•
Su aire acondicionado debe utilizarse en un tomacorriente de pared con conexión a tierra adecuada. Si el tomacorriente que
piensa utilizar no está correctamente conectado a tierra o no está protegido por un fusible de retardo o un disyuntor, solicite a un
electricista calificado que instale el tomacorriente adecuado. Asegúrese de que el tomacorriente sea accesible después de la
instalación de la unidad.
•
No utilice el aire acondicionado sin la cubierta protectora lateral colocada. Esto podría causar daños mecánicos en el aire
acondicionado.
•
No utilice un cable de extensión ni un adaptador de enchufe.
6
A
ADVERTENCIA
Evite el riesgo de incendios o descargas eléctricas. No utilice
un cable de extensión ni un adaptador de enchufe. No retire
ninguna clavija del cable de alimentación.
Para su seguridad
No almacene ni utilice gasolina ni otros vapores o líquidos
inflamables cerca de este ni de ningún otro aparato.
Prevención de accidentes
Para reducir el riesgo de incendio, descarga eléctrica o lesiones
al usar su aire acondicionado, siga las precauciones básicas,
incluidas las siguientes:
• Asegúrese de que la conexión eléctrica sea adecuada para
el modelo que ha elegido. Esta información se encuentra
en la placa de serie, ubicada en el lateral de la carcasa,
detrás de la rejilla.
• Asegúrese de que el mini split esté instalado de forma
segura y correcta según las instrucciones de instalación
de este manual. Guarde este manual para futuras
consultas al desmontar o instalar esta unidad. Al
manipular el aire acondicionado, tenga cuidado de evitar
cortes con las aletas metálicas afiladas de las bobinas
delanteras y traseras.
Trabajos electrónicos
ADVERTENCIA:
ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO O DE CABLEADO,
DESCONECTE LA ALIMENTACIÓN PRINCIPAL DEL SISTEMA.
ADVERTENCIA:
ANTES DE REALIZAR CUALQUIER TRABAJO ELÉCTRICO O DE CABLEADO,
DESCONECTE LA ALIMENTACIÓN PRINCIPAL DEL SISTEMA.
Pantalla
Compresor
Fuente de
alimentación
Control
principal
Motor del
ventilador
Otros
NOTA: Siga estrictamente la etiqueta de cableado
adjunta a la máquina para todas las conexiones. El
diagrama de cableado puede variar según la unidad.
Consulte el diagrama de cableado de la máquina que
ha adquirido. El diagrama de cableado anterior es una
versión simplificada con fines ilustrativos.
7
Llave inglesa
estándar
Cortadores de tubos Bomba de vacío
Destornilladores
(de estrella y de
punta plana)
Contenido del paquete
Contenido de la caja
Unidad interior
Unidad exterior
Placa de montaje
Filtro de aire
Salida de aire
Deflector y
compuerta de aire
Panel frontal
Botón de
emergencia
Tubo de conexión
de refrigerante
Salida de aire
Con la cubierta protectora retirada
Válvula de gas
(Válvula de baja presión)
Válvula de líquido
(Válvula de alta presión)
Cubierta protectora
Entrada de aire
Cubierta de
cableado
Tubo de drenaje
de la válvula
&
PRECAUCIÓN
•
El cableado eléctrico de aluminio puede presentar problemas
especiales; consulte a un electricista cualificado.
•
Al manipular la unidad, tenga cuidado de evitar cortes con los
bordes metálicos afilados y las aletas de aluminio de las bobinas
delanteras y traseras.
•
Se necesitan dos o más personas para mover e instalar la unidad.
Herramienta Herramienta
Herramienta
Imagen
Imagen
Imagen
Llave inglesa
ajustable/de
media luna
Llave
dinamométrica
Llaves
hexagonales o
Allen
Taladro y
brocas
Sierra de corona
Colector y
manómetros
Nivel
Herramienta de
Amperímetro
de pinza
abocardado
Gafas de seguridad
Guantes de trabajo
Báscula para
refrigerantes
Micrómetro
Soldadora
8
Cableado de conexión
Resumen del sistema de
aire acondicionado
Conozca su aire acondicionado.
Panel de visualización
Receptor de señal infrarroja: Recibe la señal del control remoto.
Para un funcionamiento más eficiente del control remoto, asegúrese de que este emita o
apunte la señal infrarroja hacia el receptor.
Zumbador: Al encender el equipo o al realizar cualquier operación con el control remoto, el
zumbador sonará una vez. El sistema de reconocimiento inteligente de la unidad detectará
posibles obstáculos en el sistema; la luz del panel de visualización parpadeará para indicar
el tipo de obstáculo.
PANEL DE VISUALIZACIÓN
N.°
Función
Indicador de temporizador, temperatura y
códigos de error.
Se ilumina durante el funcionamiento del temporizador.
Modo de REPOSO
La forma y la posición de los interruptores e indicadores pueden variar según
el modelo, pero su función es la misma.
9
A
B
C
Modelo
Unidad exterior
9K
28-1/4 inches
(716mm)
19-5/8 inches
(498mm)
9-1/2 inches
(240mm)
16-3/8 inches
(415mm)
11-3/8 inches
(290mm)
10-3/8 inches
(263mm)
2-3/8 inches
(59mm)
12K
28-7/8 inches
(732mm)
21-3/4 inches
(551mm)
10-1/8 inches
(257mm)
17-1/8 inches
(434mm)
12 inches
(305mm)
12 inches
(305mm)
2-3/8 inches
(59mm)
18K
30-3/4 inches
(780mm)
23-3/4 inches
(602mm)
11-1/2 inches
(292mm)
20-1/4 inches
(516mm)
13-3/4 inches
(349mm)
12-3/8 inches
(314mm)
2-1/4 inches
(58mm)
24K
33-3/4 inches
(856mm)
27-1/2 inches
(700mm)
13 inches
(330mm)
23-1/8 inches
(586mm)
14-3/4 inches
(375mm)
13-3/4 inches
(348mm)
1-7/8 inches
(48mm)
36K
36 inches
(914mm)
31-5/8 inches
(804mm)
14-3/8 inches
(364mm)
23-7/8 inches
(607mm)
16-5/8 inches
(421mm)
15-3/8 inches
(390mm)
2-3/8 inches
(60mm)
Modelo
Unidad interior
A B C
Seleccione el espacio para instalar la unidad interior según las dimensiones
indicadas anteriormente, instálela correctamente y asegúrese de tener suficiente espacio
para el mantenimiento.
10
315inches (8m)
Conozca las funciones
Uso del control remoto
La imagen es solo de referencia; consulte el producto real.
Consejos para el rendimiento de las pilas
Inserción y reemplazo de las pilas
Su unidad de aire acondicionado puede incluir dos pilas (según el
modelo). Coloque las pilas en el control remoto antes de usarlo.
Pasos:
1. Deslice la tapa trasera del control remoto hacia abajo para
acceder al compartimento de las pilas.
2. Inserte las pilas, asegurándose de que los polos (+) y (-)
coincidan con los símbolos del compartimento.
3. Vuelva a colocar la tapa del compartimento en su lugar.
Para un rendimiento óptimo del producto:
• Utilice 2 pilas LRO 3 AAA (1.5 V).
• No utilice pilas recargables.
• Reemplace las pilas usadas por pilas nuevas del mismo tipo
cuando la pantalla ya no sea legible.
• No mezcle pilas usadas con nuevas ni pilas de diferentes marcas.
Modelo
Consejos para el uso del control remoto
Recomendaciones para la ubicación y el uso del soporte del
control remoto (si lo tiene).
El control remoto debe guardarse en un soporte de pared.
Notas para el uso del control remoto
1. Apunte el control remoto hacia el aire acondicionado.
2. Compruebe que no haya objetos entre el control remoto y el
receptor de señal de la unidad interior.
3. Nunca exponga el control remoto a la luz solar directa.
4. Mantenga el control remoto a una distancia mínima de 1 metro
(39,37 pulgadas) del televisor u otros aparatos eléctricos.
• No deje las pilas en el control remoto si no va a utilizar el dispositivo
durante más de 2 meses.
Consejos para usar el control remoto
Recomendaciones para ubicar y usar el soporte del control remoto (si
lo tiene).
El control remoto debe guardarse en un soporte de pared.
Especificaciones
Voltaje nominal
Alcance de la señal
Entorno
11
La pantalla y algunas funciones del control remoto pueden variar según el modelo.
Botones y funciones
12
Botones del control remoto
N.°
Botón
1
@
2 MODE
3
TURBO
4
MUTE
5
ECO
6
SLEEP
7
DISPL
8
FAN
9
(T EMP UP)
10 (TEMP DN)
11
� VERTICAL LOUVER
12
r
n
HORIZONTAL LOUVER
13
I FEEL
14
TIMER
15
I SET
16 8H
17
ANTI-MILDEW
18
CLEAN
19 CHILD-LOCK
20
RESET Wi-Fi
21
VOICE
Función
Para encender/apagar el aire acondicionado.
Para seleccionar el modo de funcionamiento: AUTO, FRÍO,
DESHIDRATACIÓN, VENTILADOR, CALOR.
Para activar/desactivar la función TURBO.
Para activar/desactivar la función SILENCIO.
Mantenga pulsado el botón durante 3 segundos para activar/
desactivar la función GENERADOR.
Para activar/desactivar la función ECO.
Para activar/desactivar la función REPOSO.
Para encender/apagar la pantalla LED.
Para seleccionar la velocidad del ventilador: automático/
silencio/baja/media-baja/media/media-alta/alta/turbo.
Para aumentar la temperatura o aumentar el tiempo al
configurar el TEMPORIZADOR.
Para disminuir la temperatura o reducir el tiempo al configurar
el TEMPORIZADOR.
Para detener o iniciar el movimiento de las lamas deflectoras
verticales o ajustar la dirección del flujo de aire (izquierda/ derecha).
Para detener o iniciar el movimiento de las lamas de las aleta s
horizontales o ajustar la dirección del flujo de aire (arriba/a bajo).
Para activar la función I FEEL.
Para configurar el temporizador de encendido/apagado.
Pulse el botón I SET para memorizar la temperatura, el modo y
la velocidad del ventilador.
Para activar/desactivar la función de calefacción a 8 °C (46,4 °F).
Para activar/desactivar la función ANTIMOLO.
Para activar/desactivar la función de AUTOLIMPIEZA (según el
modelo).
Para activar el bloqueo infantil, pulse los botones MODE y
TIMER simultáneamente durante más de 3 segundos.
Para restablecer la conexión Wi-Fi, pulse los botones MODE +
simultáneamente durante más de 3 segundos (según el modelo).
Para activar/desactivar la función de VOZ, mantenga
pulsados los botones MODE y
simultáneamente durante
más de 3 segundos (según el modelo).
N.°
Botón
Función
22 GENTLE WIND
Para activar la función de VIENTO SUAVE, mantenga pulsados lo s
botones FAN y MUTE simultáneamente durante más de 3 segundos.
23
BUZZER
Para activar la función de zumbador, mantenga pulsados los
botones FAN y
simultáneamente durante más de 3 segundos.
24
HEALTH
Para activar la función de SALUD, mantenga pulsados los botones
SLEEP y DISPLAY simultáneamente durante más de 3 segundos.
25
BLUETOOTH
Para reiniciar el Bluetooth, mantenga pulsados los botones
MODE y TURBO simultáneamente durante más de 3 segundos.
26
AUTO GEN
Para activar/desactivar la función de Generación Automática,
mantenga pulsados los botones MODE y MUTE simultáneamente
durante más de 3 segundos.
27
ANTI-DIRECT WIND
Para activar/desactivar la función de VIENTO ANTI-DIRECTO,
mantenga pulsados los botones ANTI-MOHO y CLEAN
simultáneamente durante más de 3 segundos.
28
O
F/
O
C
Mantenga pulsados los botones TURBO o FAN para alternar
entre la visualización en °F/°C.
&
La pantalla y algunas funciones del control remoto pueden varia r según el modelo.
&
La forma y posición de los botones e indicadores pueden variar según el modelo, pero sus
funciones son las mismas.
&
La unidad confirma la recepción correcta de cada pulsación con un pitido.
&
Recordatorio: Es posible que algunas funciones no estén disponi bles en su aire acondicionado.
Si pulsa un botón de este tipo, oirá un pitido, pero la unidad no responderá.
13
Icono de la pantalla del control remoto
Pantalla del control remoto, significado de los símbolos en la pantalla LCD
N.º
Símbolos Significado
1
@
Indicador de modo AUTO
2
*
Indicador de modo REFRIGERACIÓN
3
0
Indicador de modo DESHIDRATACIÓN
4
�
Indicador de modo VENTILADOR
5
--
...
Indicador de modo CALEFACCIÓN
6
D
Indicador de BATERÍA
7
BBB�
Indicador de TEMPERATURA/RELOJ
8
o
�
□
/II\\
Indicador de OSCILACIÓN DE LAS VENTILADORAS (Flujo de aire)
9
�
Indicador de SILENCIO
10
*
Indicador de TURBO
11
HIii
I II Ill 1111 1111
1
Indicador de VELOCIDAD DEL VENTILADOR
1111
1
(PARPESTANDO) Indicador de VENTILADOR AUTOMÁTICO
12
�
Indicador de BLOQUEO INFANTIL
13
i□
Indicador I FEEL
14
Indicador de VIENTO SUAVE
-�
15
0
Indicador ANTIMOLO
16
§
Indicador ECO
17
Indicador de SALUD
18
m
Indicador de modo GENERADOR
19
0
Indicador de TEMPORIZADOR
20
�
Indicador de modo REPOSO
21
sss
Indicador de función de calefacción auxiliar
22
Q
Indicador de LUZ DE PANTALLA
23
�
Indicador de función de LIMPIEZA
24
8H
Indicador de función de calefacción a 8 °C (46,4 °F)
&
La pantalla y algunas funciones del control remoto pueden varia r según el modelo.
&
La forma y la posición de los botones e indicadores pueden variar según el modelo, pero sus
funciones son las mismas.
&
La unidad confirma la correcta recepción de cada pulsación de botón mediante un pitido.
Instrucciones de funcionamiento
Encender/Apagar el aire acondicionado
Pulse el botón
@
para encender o apagar el
aire acondicionado.
MODO DE REFRIGERACIÓN
La función de refrigeración permite que el
aire acondicionado enfríe la habitación y
reduzca la humedad del aire
simultáneamente.
I
�----�
Para activar la función de refrigeración (COOL), pulse el
botón
I MODE I
hasta que aparezca el símbolo
$
en la pantalla.
Utilice
los botones
o
para ajustar una temperatura
inferior a la temperatura ambiente actual.
MODO C
A
LE
FA
CCI
Ó
N
-
-
·, •
La función de calefacción permite que el
aire acondicionado caliente la habitación.
Para activar la función de calefacción (CALENTAMIENTO),
pulse el botón
I MODE I
hasta que aparezca el símbolo
--
en la
pantalla.
Utilice los botones
o
para ajustar una
temperatura superior a la actual de la habitación.
En el modo CALEFACCIÓN, el aparato puede activar
automáticamente un ciclo de descongelación, esencial para
eliminar la escarcha del condensador y recuperar su
función de intercambio de calor. Este proceso suele durar
entre 2 y 10 minutos. Durante la descongelación, el
ventilador de la unidad interior se detiene. Tras la
descongelación, vuelve automáticamente al modo
CALEFACCIÓN.
8
14

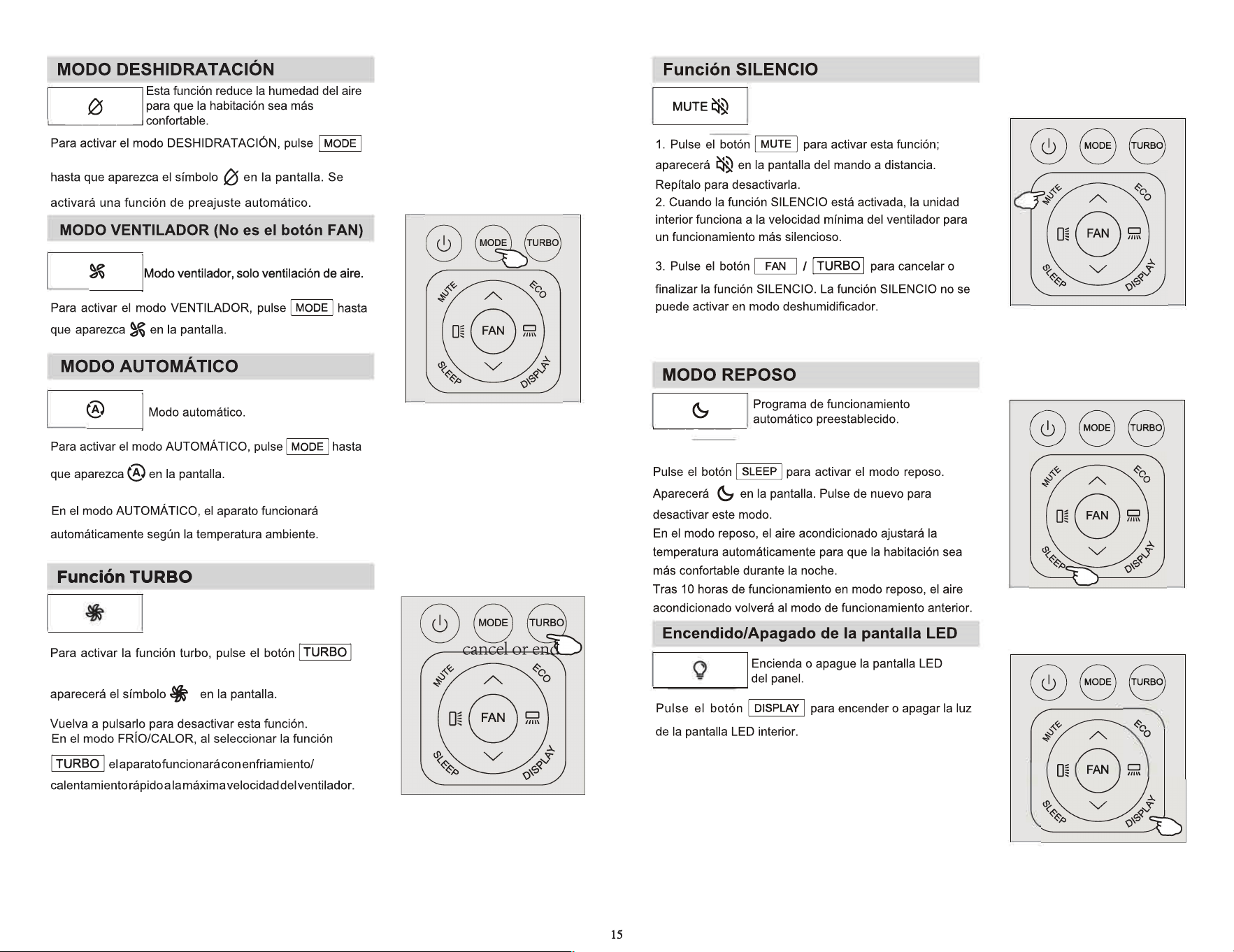

MODO ECO
I
En este modo, el aparato se configura
autom
á
ticamente para ahorrar energ
í
a.
�----�
Pulse el botón
I ECO I
y aparecerá el icono
@
en la
pantalla, activando así el modo ECO.
•
En el modo REFRIGERACIÓN, con el aparato encendido, el rango
de temperatura ajustable es de 26 a 31 °C (78,8 a 87,8 °F):
1)
Si la temperatura original del aire acondicionado es
inferior a 26 °C (78,8 °F), al pulsar el botón
I ECO I
se
ajustará automáticamente a 26 °C (78,8 °F).
2)
Si la temperatura original está entre 26 y 31 °C (78,8 y
87,8 °F), al pulsar el botón
I ECO I
se mantendrá la
temperatura del aire acondicionado sin cambios.
3)
Si la temperatura vuelve a bajar de
26 °C (78,8 °F), al
pulsar el botón
I ECO I
se desactivará la función ECO.
•
En el modo CALEFACCIÓN, al pulsar el botón
I ECO I
se
desactiva la función de calefacción auxiliar (según el modelo)
y el rango de temperatura ajustable pasa a ser de 16 a 25 °C
(60,8 a 77 °F):
1)
Si la temperatura inicial configurada supera los 25 °C (77 °F) ,
se ajustará automáticamente a 25 °C (77 °F).
2)
Si l
a temperatura inicial configurada se encuentra entre 16
y 25 °C (60,8 y 77 °F), al pulsar el botón
I ECO I
se
mantiene la temperatura del aire acondicionado sin cambios.
3)
Si la temperatura configurada vuelve a superar los 25 °C (77 °
F), al pulsar el botón
I ECO I
se desactiva la función ECO.
NOTA:
La
función ECO está disponible en los modos
REFRIGERACIÓN y CALEFACCIÓN.
Función de VELOCIDAD DEL VENTILADOR
(botón FAN)
P
ul
s
e el botón
�
para ajustar la velocidad del
ventilador. Puede configurarla en AUTOMÁTICO/
SILENCIOSO/BAJA/MEDIA-BAJA/MEDIA/MEDIA-ALTA/
ALTA/TURBO.
Parpadeando
11111 ➔ � ➔ I➔ II
➔ Ill➔ ■Ill➔ 11111 ➔ 11111 *
@88
@88
Función SWING
1. Flujo de aire normal en 4 direcciones (vertical y horizontal):
1)
Pulse
I
0§
I
para
activar las aletas horizontales y que
oscilen de arriba abajo. Pulse de nuevo para detener el
movimiento en el ángulo actual.
2)
Pulse
I 9 I
para activar los deflectores verticales y
que oscilen de izquierda a derecha. Pulse de nuevo para
detener el movimiento en el ángulo actual.
2. Flujo de aire vectorial preciso
1)
Mantenga pulsado
I 0§
I
durante 1 s para activar el
flujo de aire vectorial horizontal. Puede seleccionar un
pequeño ángulo de oscilación:
□-➔ □-➔ D- ➔ D-➔ □-➔ □� ➔ □"
Deje de seleccionar durante 5s, pulse
I
0§
I
de
nuevo para salir del flujo de aire vectorial horizontal preciso.
2) Mantenga pulsado
I 9 I durante 1 s para activar el flujo
de aire vectorial vertical:
Deje de seleccionar durante 5 s, pulse
I 9 I
de nuevo
para salir del flujo de aire vectorial vertical preciso.
3. Si los deflectores verticales se colocan manualmente
debajo de las aletas, pueden dirigir el flujo de aire
directamente hacia la derecha o hacia la izquierda.
VIENTO SUAVE (Opcional)
1. Encienda la unidad interior y seleccione el modo FRÍO.
A continuación, mantenga pulsados los botones
�
Repita el proceso para desactivarla.
2. Esta función cerrará automáticamente las aletas verticales,
proporcionando una agradable brisa suave.
@88
@88
y
I MUTE I
si
multáneamente durante 3 segundos para
activar esta función. Aparecerá en la pantalla.
16
Con el aire acondicionado encendido, presione el
botón TIMER y luego use los botones y para
configurar el tiempo que transcurrirá antes de que se
apague. Presione el botón TIMER nuevamente para
iniciar la cuenta regresiva.
Para cancelar esta función:
1. Presione el botón TIMER dos veces.
2. Presione el botón TIMER una vez. Si el
temporizador no se ajusta y no se confirma en 5
segundos, se cancelará y se cerrará la configuración.
Nota: En caso de un corte de energía, es necesario
volver a configurar el TEMPORIZADOR APAGADO.
Función I FEEL
Pulsa el botón para activar la función. El símbolo
aparecerá en la pantalla del mando a distancia.
Pulsa de nuevo para desactivarla.
Esta función permite que el mando a distancia mida la
temperatura en su ubicación actual y envíe esta señal al
aire acondicionado para optimizar la temperatura a tu
alrededor y garantizar tu comodidad.
Función I SET
Recuerde su configuración favorita y ejecútela con solo
pulsar un botón.
Para recordar la configuración favorita:
1. En cada modo (REFRIGERACIÓN/CALEFACCIÓN/
VENTILADOR/DESHIERRO/AUTOMÁTICO), mantenga
pulsado el botón durante más de 3 segundos.
2. Cuando aparezca "AU" parpadeando en la pantalla del
mando a distancia, significa que el mando ha recordado su
configuración favorita.
• Pulse cualquier botón para salir. Puede restablecerla
repitiendo los pasos 1 y 2.
Para ejecutar la configuración favorita:
1. En cada modo (REFRIGERACIÓN/CALEFACCIÓN/
VENTILADOR/DESHIERRO/AUTOMÁTICO), pulse una
vez el botón I SET para activarlo.
2. El aparato funcionará con su configuración favorita y
verá [AU] parpadeando en el mando a distancia.
3. Pulse de nuevo el botón o cualquier otro botón
para cancelar la función.
Estas instrucciones son solo de referencia. Las funciones o
la pantalla pueden diferir de este manual. Consulte el
producto para obtener la información más precisa.
MODO TEMPORIZADOR - TEMPORIZADOR APAGADO
Para configurar el aire acondicionado
para que se apague automáticamente.
Con el aire acondicionado apagado, presione el
botón TIMER y luego use los botones y para
configurar el tiempo que transcurrirá antes de que se
encienda. Presione el botón TIMER nuevamente para
iniciar la cuenta regresiva.
Una vez configurado el temporizador, puede ajustar
el modo de funcionamiento, la velocidad del
ventilador, la temperatura deseada y el flujo de aire
cuando el aire acondicionado se encienda.
Para cancelar esta función:
1. Pulse el botón TIMER dos veces.
2. Pulse el botón TIMER una vez y, si no se ha
configurado ningún tiempo en 5 segundos, deténgalo.
Nota: En caso de corte de energía, deberá volver a
activar el TEMPORIZADOR.
MODO TEMPORIZADOR - TEMPORIZADOR ENCENDIDO
Para configurar el encendido
automático del aire acondicionado.
17

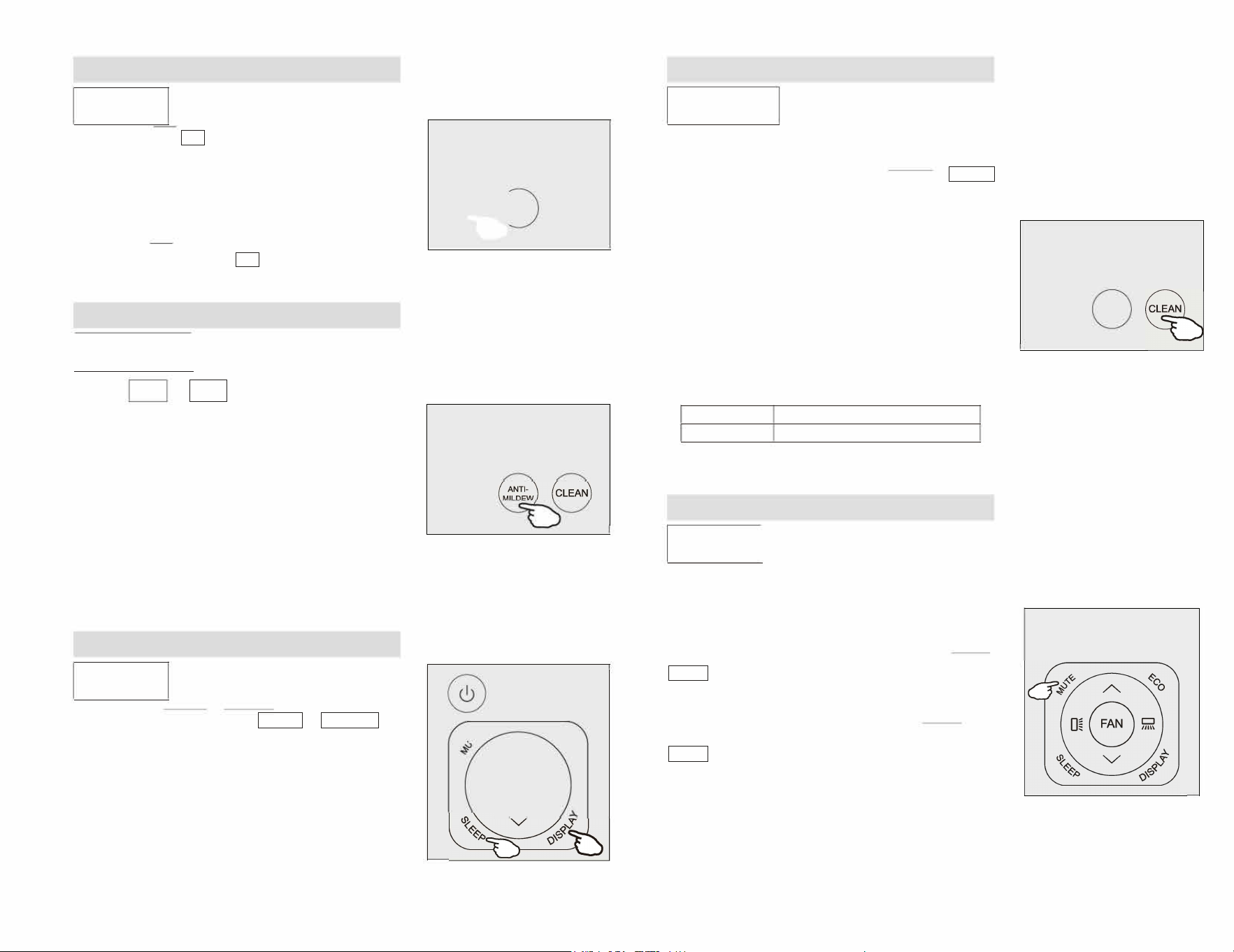

Función de calefacción a 46.4°F(8°C)
SH
1.
Pulse el botón
BH
para activar esta función. En la
pantalla del mando a distancia aparecerá 46.4°F(8°C).
2.
Esta función activará automáticamente la calefacción
cuando la temperatura ambiente sea inferior a 8°C
(46,4°F) y la desactivará si alcanza entre 9 y 11°C (48,2 y
51,8°F).
3.
Pulse de nuevo el botón
B
H
para desactivar
automáticamente esta función.
Función ANTIMOHO (Opcional)
I
ANTI-MILDEW 01
1.
Pulse el botón
����w
para activar la función
ANTIMOHO. Aparecerá el símbolo
0
en la pantalla.
Vuelva a pulsarlo para desactivarla.
2.
Tras más de 30 minutos de funcionamiento en modo
REFRIGERACIÓN/DESECACIÓN, puede activar esta
función. Al apagar el aparato, este emitirá un flujo de
aire durante unos 15 minutos para secar las partes
internas y evitar la formación de moho. Finalmente, el
aparato se apagará.
Nota: La función ANTIMOHO solo está disponible en
modo DESCECACIÓN/REFRIGERACIÓN.
Función SALUD (Opcional)
Mantenga pulsados los botones
SLEEP
+
DISPLAY
simultáneamente durante 3 segundos para activar o
desactivar las funciones de salud, como el generador de
iones o el plasma.
Nota: La función de salud no está disponible cuando el
aire acondicionado está apagado.
8 8 8
MILDEW
-
8
8 8 8
0
8 8
�
0
m
Función de autolimpieza (opcional)
�
8 8 8
0
ANTI-
MILDEW
1. Esta función ayuda a eliminar la suciedad, las bacterias,
etc., acumuladas en el evaporador.
2. Apague el aire acondicionado, presione el botón CLEAN
para activar esta función y aparecerá "AC" en la pantalla de
la unidad interior.
3. Esta función se ejecuta durante aproximadamente 30
minutos y se detendrá automáticamente. Escuchará dos
pitidos cuando finalice o se cancele.
4. Es normal que se produzca algo de ruido durante el
proceso, ya que los materiales plásticos se dilatan con el
calor y se contraen con el frío.
5. Recomendamos utilizar esta función en las siguientes
condiciones ambientales para evitar posibles riesgos de
seguridad:
Unidad interior
Te mp < 86
°
F (30
°
C)
Unidad exterior
41
°
F (5
°
C) < Te mp < 86
°
F (30
°
C)
6. Recomendamos utilizar esta función una vez cada 3 meses.
m
I
El aire acondicionado funciona en modo
generador, lo cual es útil en caso de
suministro eléctrico inestable.
@ 8 8
Mediante el modo GEN, puede seleccionar el nivel de
corriente de la unidad. Este modo cuenta con tres niveles
(L1, L2, L3), y la corriente aumenta progresivamente.
Para activar la función GEN, mantenga pulsado el botón
MUTE durante 3 segundos. El nivel de corriente de la
unidad cambiará de la siguiente manera:
L3 → L2 → L1 → 0FF
Para desactivar esta función, mantenga pulsado el botón
MUTE durante 3 segundos hasta que aparezca el código
OFF en la pantalla.
En zonas con suministro eléctrico inestable, los usuarios
pueden seleccionar el nivel de funcionamiento al usar el
generador. El nivel L1 representa el funcionamiento con la
corriente mínima, y el nivel L3, el funcionamiento con la
corriente máxima.
MODO GENERADOR (Opcional)
18
Función de bloqueo infantil
1. Mantenga pulsados simultáneamente los botones MODE
y TIMER para activar esta función y repítalos para
desactivarla.
2. Con esta función, ningún botón se activará.
VIENTO ANTIDIRECTO (Opcional)
Para activar la función de VIENTO ANTIDIRECTO,
mantenga pulsados los botones e CLEAN durante
más de 3 segundos hasta que aparezca el símbolo en
la pantalla.
El viento antidirecto solo funciona en los modos
REFRIGERACIÓN, DESHIDRATACIÓN y VENTILADOR
cuando el dispositivo está encendido. No funciona en los
modos CALEFACCIÓN ni AUTOMÁTICO.
Cuando la función de viento antidirecto está activada, pulse
el botón para desactivarla.
8
888
8
Cambio de °F/°C
En algunos modelos de control remoto, puede programar la visual ización de la temperatura entre °F y °C.
1. Mantenga presionado el botón TURBO o FAN durante más de 5 segundos para activar el modo de cambio.
2. Continúe presionando el botón TURBO o FAN hasta que cambie a °F o °C.
3. Suelte el botón y espere 5 segundos; la función se seleccionará.
@88
o
Eliminación de baterías
Eliminación de baterías
• No deseche las baterías con la basura municipal sin clasificar. Consulte la normativa local para su
correcta eliminación.
• Las baterías pueden tener un símbolo químico en la parte inferior del icono de eliminación. Este símbolo
indica que la batería contiene un metal pesado en una concentra ción superior a un límite permitido. Por
ejemplo, Pb: Plomo (>0,004%).
• Los electrodomésticos y las baterías usadas deben ser tratados en una instalación
especializada para su reutilización, reciclaje y recuperación. Al garantizar una correcta
eliminación, contribuirá a evitar posibles consecuencias negati vas para el medio
ambiente y la salud humana.
Estas instrucciones son solo de referencia. Las funciones o la pantalla reales pueden diferir de este manual.
Consulte el producto para obtener la información más precisa.
��w
rn
o�
19
Mantenimiento
Advertencia
<104℉
℃
<104℉
℃
Limpieza de
la unidad
Desmontaje
y montaje
del filtro
• Al limpiar, apague el aparato y desconecte la alimentación eléctrica durante más
de 5 minutos.
• Bajo ninguna circunstancia debe enjuagar el aire acondicionado con agua.
• Los líquidos volátiles (por ejemplo, disolvente o gasolina) dañarán el aire
acondicionado; por lo tanto, utilice únicamente un paño suave y seco o un paño
húmedo con detergente neutro para limpiarlo.
•
Limpie el filtro con regularidad para evitar que se acumule polvo, lo que afectará
su eficacia. Si el entorno de funcionamiento es polvoriento, aumente la
frecuenciade limpieza según corresponda.
• Después de retirar el filtro, no toque las aletas de la unidad interior para evitar
rayarlas.
• Para instalar el filtro, inserte primero el extremo inferior de la malla en la posición
correspondiente de la unidad y, a continuación, presione el extremo superior
• Sujete el asa elevada del filtro con la mano y tire de él hacia afuera, separándolo
Escurra el paño y limpie suavemente la superficie de la unidad.
de la unidad. Para extraer el filtro, levántelo.
hasta que encaje en la ranura de fijación de la unidad.
Consejo: Limpie con frecuencia para mantener el aire acondicionado limpio y en
buen estado.
Limpieza del
filtro
Extraiga el filtro
de la unidad
Límpielo con agua jabonosa y
déjelo secar al aire
Siga el
procedimiento
inverso al de
extracción
Vuelva a
colocar el
filtro
Consejo: Si observa acumulación de polvo en el filtro, límpielo para garantizar un
funcionamiento limpio, saludable y eficiente del aire acondicionado.
Servicio
y
mantenimiento
• Cuando el aire acondicionado no se utilice durante un tiempo prolongado, realice
lo siguiente: Retire las pilas del mando a distancia y desconecte la alimentación
del aire acondicionado.
• Al volver a utilizarlo después de un largo periodo de inactividad:
1. Limpie la unidad y el filtro.
2. Compruebe que no haya obstrucciones en la entrada y salida de aire de las
unidades interior y exterior.
3. Compruebe que el tubo de drenaje no esté obstruido.
Instale las pilas del mando a distancia y compruebe que esté encendido.
20
POSIBLES CAUSAS
0-9A
C8 Función de descongelación forzada (Bomba de calor)
CL Recordatorio de limpieza del filtro/Recordatorio de polvo lleno
Nota:
Código de error
Despliegue
Descripción del código
Hd Protección contra fugas de refrigerante
Soluciones
Cuando aparezca este código, abra las
ventanas para ventilar, evite la generación
de llamas y abandone inmediatamente la
habitación donde se encuentra el producto.
Póngase en contacto con el servicio de
atención al cliente para que le ayuden.
Fd Fallo del sensor de refrigerante
F4
Protección contra anomalías en el ciclo
de refrigeración
MAL FUNCIONAMIENTO
El aparato no
funciona
Olor extraño
Se escucha un
ruido extraño
Sale una fina niebla
de la salida de aire
Ruido de agua corriente
Flujo de aire
insuficiente, ya
sea caliente o
fr
í
o
El aparato no
responde a los
comandos
La pantalla está
apagada
Apague el aire
acondicionado
inmediatamente
y desconecte la
alimentaci
ó
n
el
é
ctrica en
caso de:
Motor del ventilador de la unidad interior/exterior dañado.
Disyuntor termomagnético del compresor defectuoso.
Dispositivo de protección o fusibles defectuosos.
Conexiones sueltas o enchufe desconectado.
En ocasiones, deja de funcionar para proteger el aparato.
Voltaje superior o inferior al rango de voltaje.
Función de temporizador activada.
Placa de control electrónico dañada.
Filtro de aire sucio
Reflujo de líquido en el sistema de refrigeración.
Esto ocurre cuando el aire de la habitación se enfría mucho, por ejemplo, en
Este ruido se produce por la dilatación o contracción del panel frontal
los modos "REFRIGERACIÓN" o "DESHUMIDIFICACIÓN/DESECACIÓN".
debido a las variaciones de temperatura y no indica ningún problema.
Temperatura incorrecta.
Entradas y salidas del aire acondicionado obstruidas.
Filtro de aire sucio.
Velocidad del ventilador al mínimo.
Otras fuentes de calor en la habitación.
Falta de refrigerante.
Función de PANTALLA activa.
El control remoto no está lo suficientemente cerca de la unidad interior.
Las pilas del control remoto necesitan ser reemplazadas.
Fallo de alimentación.
Hay obstáculos entre el control remoto y el receptor de señal en la unidad interior.
Ruidos extraños durante el funcionamiento.
Placa de control electrónica defectuosa.
Fusibles o interruptores defectuosos.
Aparición de agua u objetos dentro del aparato.
Cables o enchufes sobrecalentados.
Olores muy fuertes provenientes del aparato.
•
• Pantalla "PP": Indica que el módulo WI-Fl está intentando conectarse al router.
Mostrar "SA": Indica que el módulo Wi-Fi puede conectarse a través del router.
• Mostrar "AP": Indica que el módulo Wi-Fi puede conectarse a través de internet.
21
Corte de energía/enchufe desconectado.
La conexión de la wired está incorrecta.
Mostrar el código
Solución de problemas
Despliegue Descripción del código
Sólo para los modelos con conexión a Wi-Fi:
• La designación "0-9A" no indica un código de error, indica que la función GEN ha sido activada.
• El código "C8" no es un error pero indica activar la función de descongelación. Se reanudará
automáticamente cuando finalice la descongelación.
•
La design
ación "CL" no indica un código de error; simplemente significa que el filtro de polvo interior
necesita limpieza. Para restablecer la alarma, desconecte la alimentación durante 30 segundos antes
de volver a conectarla.
Número + A indica el límite de corriente en el modo Generador (por ejemplo, 3A
significa que la unidad está limitada a 3A)
