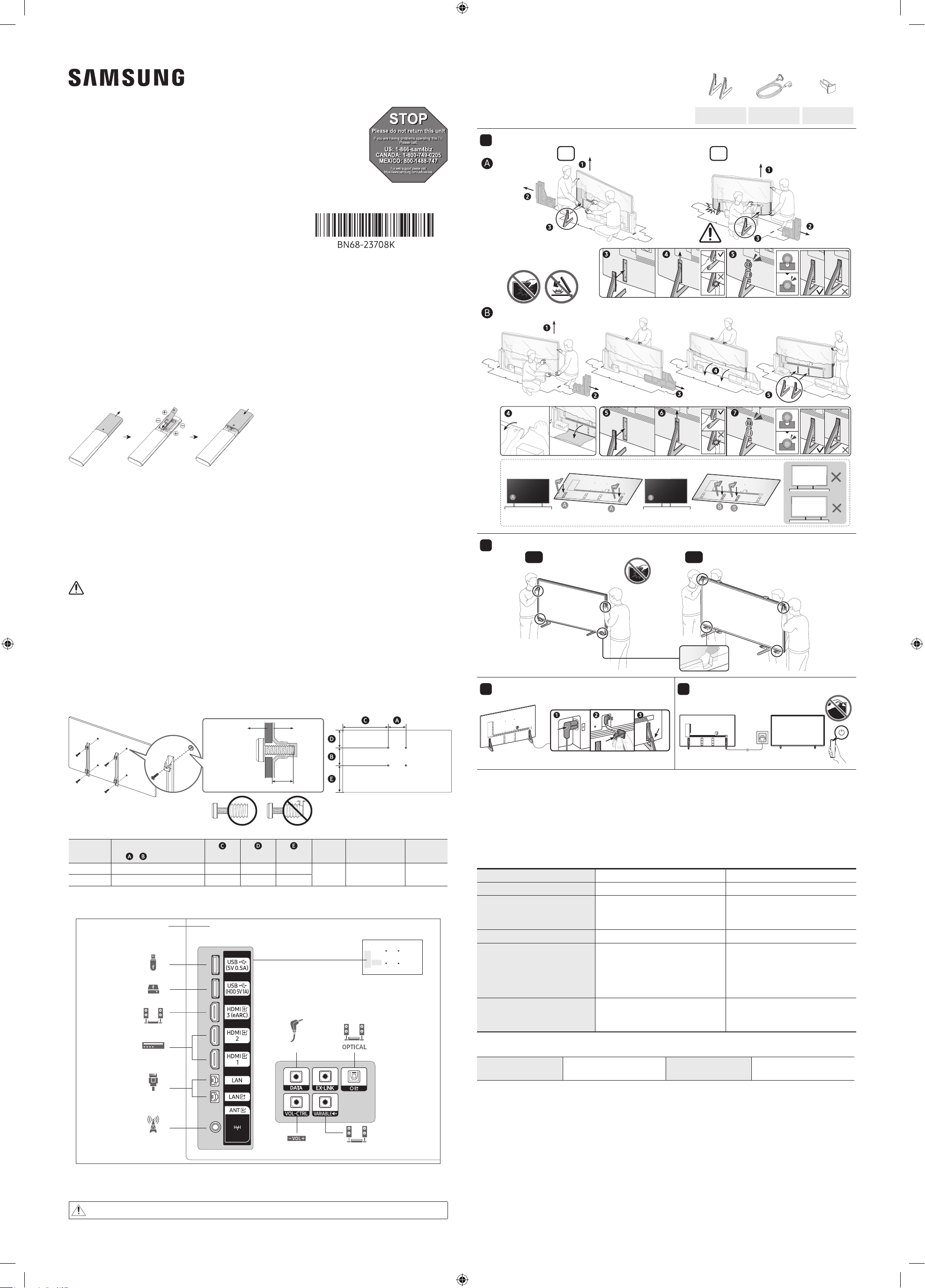

1. List of Parts
1
Simple User Guide
2
*Regulatory Guide
3
*Remote Control & Batteries
4
*Power Cord
5
*Data Cable x 2
• *: Some of the items specified above may not be included in the package, depending on the model or geographical area.
• Contact the vendor where you purchased the product if any components are missing.
2. The Remote Control
Installing batteries into the Remote Control
– The images, buttons, and functions of the remote control
may differ with the model or geographical area.
– If you use the remote control that comes with your TV
to control another TV, some functions may not operate
normally.
– Dispose unwanted electronics through an approved
recycler. To find the nearest recycling location, go to
our website: www.samsung.com/recycling Or call,
1-800-SAMSUNG (USA only)
3. Wall Mount Kit Specifications (VESA)
Install your wall mount on a solid wall, perpendicular to the floor. When attaching to other building materials, please contact
your nearest dealer. If installing on a ceiling or slanted wall, TV may fall and result in severe personal injury.
• The wall mount kit is not supplied, but sold separately.
• Standard dimensions for wall mount kits are shown in the table below.
• Samsung wall mount kits contain a detailed installation manual. All parts necessary for assembly are provided.
Do not install your wall mount kit while your TV is turned on. This may result in personal injury from electric shock.
• Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.
• For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.
• Do not fasten the screws too firmly. This may damage the product or cause the product to fall, leading to personal injury.
Samsung is not liable for these kinds of accidents.
• Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
when the consumer fails to follow the product installation instructions.
• Do not mount the TV at more than a 15 degree tilt.
• Always have two people mount the TV onto a wall.
– For 82 inch or larger models, have four people mount the TV onto a wall.
Wall mount
bracket
TV
C
TV size in
inches
VESA screw hole specs
(
* ) in millimeters
(inches)
(inches)
(inches)
C (mm) Standard Screw Quantity
75 400 x 400 25.1 10.2 11.8
11-13 M8 4
85 600 x 400 25.6 14.0 13.0
4. Viewing the Connection Panel
HDD
ARC
USB
HDMI
LAN
ANT IN
SPEAKER
Volume Control Box
O
DATA
BACK OF TELEVISION
ARRIÈRE DU TÉLÉVISEUR
PARTE TRASERA DEL TELEVISOR
* EX-LINK :
Dedicated to service technicians.
Réservé aux techniciens de service.
Exclusivo para los técnicos.
5. Installing the LED TV Stand
Assembling the Stand and Components
When installing the stand, use the provided components and parts.
• The Holder-Cable may not be provided, depending on the region.
Stand Power Cord Holder-Cable
1
L R
2
75″ 85″
3 4
NOTE
• The color and shape of parts may differ from what is shown. Specifications are subject to change without notice to
improve quality.
• Make sure to distinguish between the front and back of each component when assembling them.
• Make sure that at least two persons lift and move the TV.
– For 82 inch or larger models, have four people mount the TV onto a wall.
6. Specifications
Model Name HG75U800F* HG85U800F*
Display Resolution 3840 x 2160 3840 x 2160
Screen Size
Diagonal
Measured Diagonally
75˝ Class
74.5 inches
85˝ Class
84.5 inches
Sound (Output) 20 W 20 W
Dimensions (W x H x D)
Body
With Stand
66.0 x 37.8 x 1.0 inches
(1676.7 x 960.3 x 26.6 mm)
66.0 x 40.1 x 12.9 inches
(1676.7 x 1017.5 x 327.7 mm)
74.8 x 42.8 x 1.1 inches
(1900.9 x 1086.1 x 26.9 mm)
74.8 x 45.0 x 14.4 inches
(1900.9 x 1141.9 x 365.6 mm)
Weight
Without Stand
With Stand
64.2 lbs (29.1 kg)
65.5 lbs (29.7 kg)
89.1 lbs (40.4 kg)
91.1 lbs (41.3 kg)
Environmental Considerations
Operating Temperature
Storage Temperature
50 °F to 104 °F (10 °C to 40 °C)
-4 °F to 113 °F (-20 °C to 45 °C)
Operating Humidity
Storage Humidity
10 % to 80 %, non-condensing
5 % to 95 %, non-condensing
• Power Consumption (Mexico Only) : HG75U800F*: 295 W, HG85U800F*: 320 W
• Power Requirements (Mexico Only) : 110-127V ~ 50/60Hz
• Design and specifications are subject to change without prior notice.
• This device is a Class B digital apparatus.
• For information about the power supply, and more information about power consumption, refer to the information on the
label attached to the product.
– On most models, the label is attached to the back of the TV. (On some models, the label is inside the cover terminal.)
• To connect a LAN cable, use a CAT 7 (*STP type) cable for the connection. (100/10 Mbps)
* Shielded Twisted Pair
• Your TV and its accessories may look different than the product images presented in this manual, depending on the model.
• All drawings are not necessarily to scale. Some dimensions are subject to change without prior notice. Refer to the
dimensions before installing your TV. Not responsible for typographical or printed errors.
• Download the user manual from the following Samsung Website for further details. (https://www.samsung.com)
ENG
State of California Proposition 65 Warning
WARNING: Cancer and Reproductive Harm - www.P65Warnings.ca.gov
Simple User Guide
Guide d'utilisation simple
Guía del usuario simple
To register this product please visit www.samsung.com
(solo México)
Importado y comercializado por: Samsung Electronics México, S.A. de C.V.
General Mariano Escobedo 476, Piso 8 Col. Anzures,
Alcaldía Miguel Hidalgo, Ciudad de México CP. 11590
TEL : (55) 5747-5100 / 800 726 7864
-00
[Français]
1. Liste des pièces
1
Guide d'utilisation simple
2
*Guide de réglementation
3
*Télécommande & Piles
4
*Cordon d’alimentation
5
*Câble de données x 2
• *: Certains des éléments spécifiés ci-dessus peuvent ne pas être inclus dans l'emballage, selon le modèle ou la région.
• Contactez le fournisseur où vous avez acheté le produit si des composants manquent..
2. Télécommande
Installation des piles dans la télécommande
– Les images, les touches et les fonctions de la télécommande peuvent varier selon le modèle et la région.
– Si vous utilisez la télécommande qui vient avec votre téléviseur pour commander un autre téléviseur, certaines fonctions
pourraient ne pas s’exécuter correctement.
– Disposez des appareils électroniques en faisant appel à un recycleur agréé. Pour trouver le point de recyclage le plus
proche, consultez notre site web: www.samsung.com/recycling ou appelez le 1-800-SAMSUNG (États-Unis seulement)

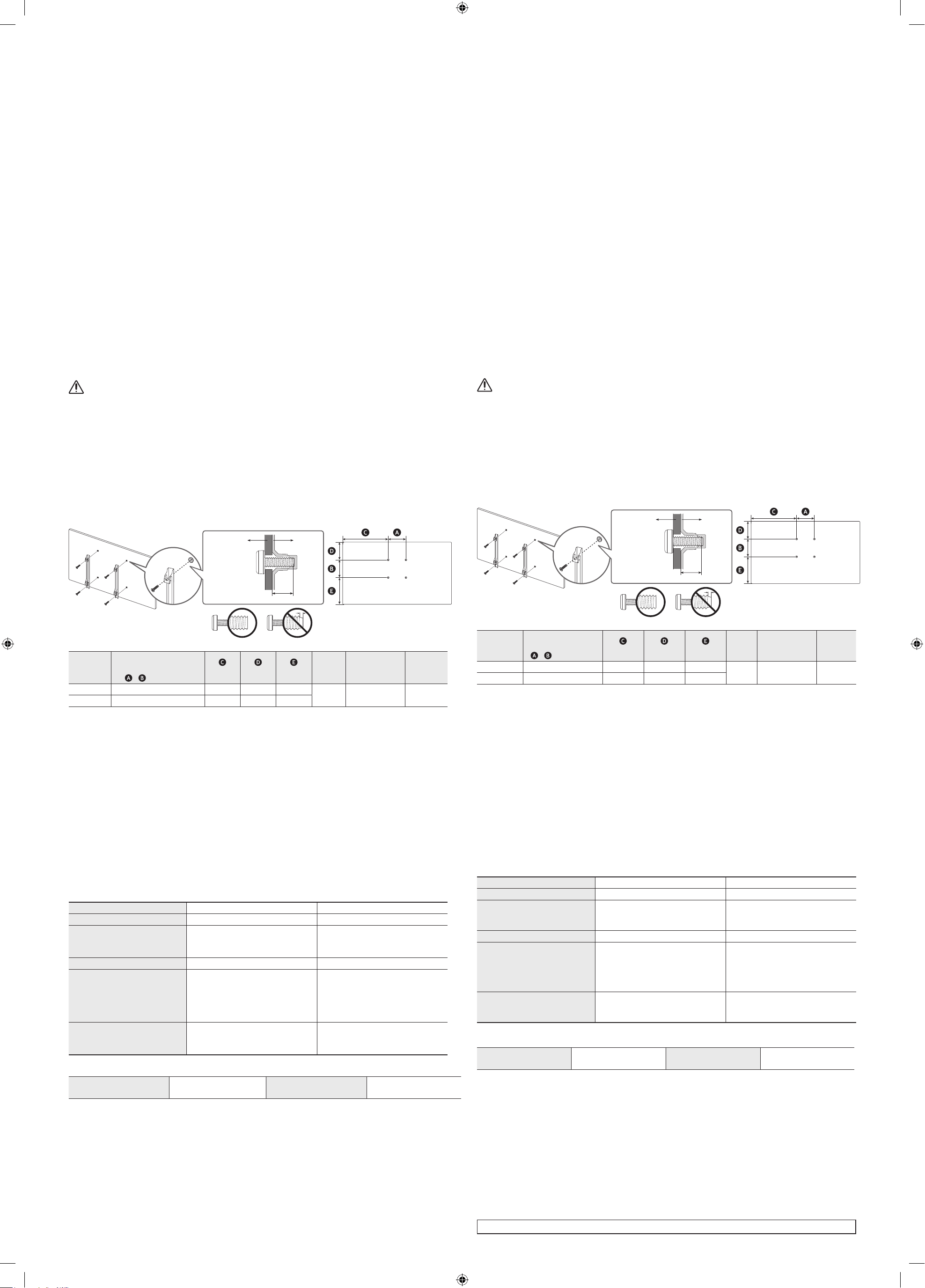

3. Spécifications de l'ensemble de fixation murale (VESA)
Installez le support mural sur un mur massif perpendiculaire au plancher. Pour le fixer sur d'autres types de matériaux, veuillez
communiquer avec votre détaillant. Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer des
blessures.
• La trousse d'installation murale n'est pas incluse; elle est vendue séparément.
• Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessous.
• Les ensembles de fixation murale de Samsung sont fournis avec un guide d'installation détaillé. Toutes les pièces
nécessaires à l’assemblage sont fournies.
N’installez pas le support mural lorsque le téléviseur est sous tension. Cela pourrait entraîner des blessures dues à un
choc électrique.
• N’utilisez pas de vis plus longues que les dimensions standard ou non conformes aux spécifications VESA en la matière.
Des vis trop longues pourraient endommager l'intérieur du téléviseur.
• En ce qui a trait aux supports muraux non conformes aux spécifications de la norme VESA relatives aux vis, la longueur des
vis peut différer selon les spécifications du support mural.
• Ne serrez pas trop les vis; cela pourrait endommager le produit ou provoquer sa chute et causer des blessures. Samsung
décline toute responsabilité dans le cas où de tels accidents se produiraient.
• Samsung ne saurait être tenue responsable des dommages au produit ou des blessures occasionnés par l'utilisation
d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas les
instructions d'installation du produit.
• N'installez pas le téléviseur à un angle d'inclinaison de plus de 15 degrés.
• Il faut deux personnes pour fixer le téléviseur sur un mur.
– Pour les modèles de 82po, vous devrez être quatre pour installer le téléviseur sur un mur.
Fixation pour le
support mural
Téléviseur
C
Taille du
téléviseur
en pouces
Spécifications VESA de
l’orifice de passage des vis
(
* ) en millimètres
(pouces)
(pouces)
(pouces)
C (mm) Vis standard Quantité
75 400 x 400 25.1 10.2 11.8
11-13 M8 4
85 600 x 400 25.6 14.0 13.0
4. Vue du panneau de connexion
5. Installation du support de téléviseur DEL
Assemblage du support et des composants
Utilisez les composants et pièces fournis pour l’installation du support.
• Le câble de support pourrait ne pas être fourni, selon la région.
REMARQUE
• La couleur et l'aspect des pièces peut différer de l'illustration. Les spécifications peuvent être modifiées sans préavis pour
des raisons d'amélioration de la qualité.
• Lorsque vous assemblez les composants, assurez-vous de distinguer l'avant de l'arrière.
• Assurez-vous qu'au moins deux personnes soulèvent et déplacent le téléviseur.
– Pour les modèles de 82po, vous devrez être quatre pour installer le téléviseur sur un mur.
6. Spécifications
Nom du modèle HG75U800F* HG85U800F*
Résolution d'affichage 3840 x 2160 3840 x 2160
Taille de l'écran
Diagonale
Les mesures sont prises en diagonale
Catégorie de 75 pouces
74.5 pouces
Catégorie de 85 pouces
84.5 pouces
Son (sortie) 20 W 20 W
Dimensions (L x H x P)
Boîtier
Avec support
66.0 x 37.8 x 1.0 pouces
(1676.7 x 960.3 x 26.6 mm)
66.0 x 40.1 x 12.9 pouces
(1676.7 x 1017.5 x 327.7 mm)
74.8 x 42.8 x 1.1 pouces
(1900.9 x 1086.1 x 26.9 mm)
74.8 x 45.0 x 14.4 pouces
(1900.9 x 1141.9 x 365.6 mm)
Poids
Sans support
Avec support
64.2 lb (29.1 kg)
65.5 lb (29.7 kg)
89.1 lb (40.4 kg)
91.1 lb (41.3 kg)
Facteurs environnementaux
Température de fonctionnement
Niveau d'humidité en fonctionnement
50°F à 104°F (10°C à 40°C)
10à 80%, sans condensation
Température d'entreposage
Niveau d’humidité en entreposage
-4°F à 113°F (-20°C à 45°C)
5à 95%, sans condensation
• La conception et les spécifications peuvent faire l'objet de modifications sans préavis.
• Cet appareil est un appareil numérique de catégorie B.
• Pour les caractéristiques d’alimentation et de consommation électrique, consultez l’étiquette fixée au produit.
– Sur la plupart des modèles, l’étiquette est fixée à l'arrière du téléviseur. (Sur certains modèles, l’étiquette est fixée à
l’intérieur du recouvrement.)
• Pour connecter un câble LAN, utilisez un câble CAT 7 (*type STP) pour la connexion. (100/10 Mo/s)
* Shielded Twisted Pair
• Votre téléviseur et ses accessoires peuvent être différents des illustrations présentées dans le présent guide, en fonction
du modèle.
• les dessins ne sont pas nécessairement à l’échelle. Certaines dimensions pourraient être modifiées sans préavis. Avant
d'installer le téléviseur, vérifiez les dimensions. Nous ne sommes pas responsables des erreurs de typographie ou d’impression.
• Téléchargez le guide d'utilisation à partir du site Web de Samsung suivant pour obtenir plus de détails.
(https://www.samsung.com)
[Español]
1. Lista de piezas
1
Guía del usuario simple
2
*Guía de información legal
3
*Control remoto & pilas
4
*Cable de alimentación
5
*Cable de datos x 2
• *: Algunos de los elementos especificados anteriormente pueden no estar incluidos en el paquete, dependiendo del modelo
o del área geográfica.
• Si falta alguno de los componentes, contacte al distribuidor donde adquirió el producto.
2. El control remoto
Cómo colocar las pilas en el control remoto
– Las imágenes, botones y funciones del control remoto pueden variar según el modelo o el área geográfica.
– Es posible que, si usa el control remoto provisto con el televisor para controlar otro televisor, algunas funciones no operen
correctamente.
– Deseche los productos electrónicos no deseados a través de un reciclador aprobado. Para encontrar el centro de reciclaje más
cercano, consulte nuestro sitio web: www.samsung.com/recycling o llame a 1-800-SAMSUNG (solo EE.UU.)
3. Especificaciones del kit de montaje de pared (VESA)
Instale el soporte de pared en una pared sólida, perpendicular al suelo. Cuando instale el televisor en otros materiales de
construcción, comuníquese con su distribuidor más cercano. Si lo instala en el techo o en una pared inclinada, el televisor puede
caer y causar graves lesiones personales.
• El kit de montaje de pared se vende por separado.
• Las dimensiones estándar de los soportes de pared se muestran en la tabla que sigue.
• Los kits de montaje de pared Samsung contienen un manual de instalaciones detallado. Se proveen todas las piezas
necesarias para el montaje.
No instale el soporte de pared con el televisor encendido. Esto podría provocar lesiones debido a una descarga
eléctrica.
• No use tornillos con una longitud superior a la medida estándar o que no cumplan con las especificaciones de tornillos
estándar VESA. Los tornillos que son demasiado largos pueden causar daños en el interior del televisor.
• Para soportes de pared que no cumplen las especificaciones de tornillos estándar VESA, la longitud de estos puede variar
dependiendo de las especificaciones del soporte de pared.
• No apriete excesivamente los tornillos. Podría dañar el producto o provocar su caída con riesgo de causar lesiones personales.
Samsung no se hace responsable de este tipo de accidentes.
• Samsung no se hace responsable de daños al producto o lesiones personales cuando se usa un soporte de pared que no
cumple con las especificaciones VESA o si el cliente no sigue las instrucciones de instalación del producto.
• No instale el televisor con una inclinación de más de 15 grados.
• Siempre son necesarias dos personas para montar el televisor en la pared.
– Para los modelos de 82 pulgadas o más, son necesarias cuatro personas para instalar el televisor en la pared.
Soporte del
montaje de
pared
TV
C
Tamaño del
televisor en
pulgadas
Especificaciones
orificios tornillos VESA
(
* ) en milímetros
(pulgadas)
(pulgadas)
(pulgadas)
C (mm) Tornillo estándar Cantidad
75 400 x 400 25.1 10.2 11.8
11-13 M8 4
85 600 x 400 25.6 14.0 13.0
4. Disposición del panel de conexiones
5. Instalación del soporte del televisor LED
Ensamble del soporte y los componentes
Use los componentes y piezas provistas al instalar el soporte.
• Según el modelo, es posible que no se proporcione el soporte de cables.
NOTA
• El color y la forma de las piezas pueden lucir distintos a los de las ilustraciones. Las especificaciones están sujetas a
modificaciones sin previo aviso para mejorar la calidad.
• Asegúrese de distinguir entre la parte delantera y posterior de cada componente antes de montarlo.
• Asegúrese de que al menos dos personas levanten y muevan el televisor.
– Para los modelos de 82 pulgadas o más, son necesarias cuatro personas para instalar el televisor en la pared.
6. Especificaciones
Nombre del modelo HG75U800F* HG85U800F*
Resolución de pantalla 3840 x 2160 3840 x 2160
Tamaño de pantalla
Diagonal
Medición en diagonal
Clase 75˝
74.5 pulgadas
Clase 85˝
84.5 pulgadas
Sonido (salida) 20 W 20 W
Dimensiones (An x Al x Pr)
Cuerpo principal
Con el soporte
66.0 x 37.8 x 1.0 pulgadas
(1676.7 x 960.3 x 26.6 mm)
66.0 x 40.1 x 12.9 pulgadas
(1676.7 x 1017.5 x 327.7 mm)
74.8 x 42.8 x 1.1 pulgadas
(1900.9 x 1086.1 x 26.9 mm)
74.8 x 45.0 x 14.4 pulgadas
(1900.9 x 1141.9 x 365.6 mm)
Peso
Sin el soporte
Con el soporte
64.2 lbs (29.1 kg)
65.5 lbs (29.7 kg)
89.1 lbs (40.4 kg)
91.1 lbs (41.3 kg)
Consideraciones ambientales
Temperatura de funcionamiento
Humedad de funcionamiento
50 °F a 104 °F (10 °C a 40 °C)
10 % a 80 %, sin condensación
Temperatura de almacenamiento
Humedad de almacenamiento
-4 °F a 113 °F (-20 °C a 45 °C)
5 % a 95 %, sin condensación
• Consumo de energía (solo México): HG75U800F*: 295 W, HG85U800F*: 320 W
• Requisitos de alimentación (solo México):110-127V ~ 50/60Hz
• El diseño y las especificaciones pueden cambiar sin previo aviso.
• Este dispositivo es un aparato digital Clase B.
• Para obtener información sobre la fuente de alimentación y más información sobre el consumo de energía, consulte la
información de la etiqueta adherida al producto.
– En la mayoría de los modelos, la etiqueta está adherida a la parte posterior del televisor. (En algunos modelos, la
etiqueta se encuentra dentro de la tapa de terminales.)
• Para conectar un cable LAN, use un cable CAT 7 (tipo *STP) para la conexión. (100/10 Mbps)
* Shielded Twisted Pair
• Su televisor y los accesorios pueden diferir de las imágenes del producto que se presentan en este manual, dependiendo del modelo.
• No todos los planos son necesariamente a escala. Algunas dimensiones pueden cambiar sin previo aviso. Consulte las
dimensiones del televisor antes de efectuar la instalación. No se responsabiliza por errores tipográficos o de impresión.
• Descargue el manual del usuario del siguiente sitio web de Samsung para obtener más información. (https://www.samsung.com)
Antes de usar el equipo lea este manual para evitar fallas y guarde para futuras referencias.
