John Deere Active
Qi2 Wireless Charger
Electrical Information
& Installation Instructions
SC-CW-04G-011
EN READ THESE INSTRUCTIONS BEFORE INSTALLING
THE PRODUCT
DE LESEN SIE DIESE ANLEITUNG DURCH, BEVOR SIE MIT
DER INSTALLATION BEGINNEN
ES LEA ESTAS INSTRUCCIONES ANTES DE INSTALAR EL
PRODUCTO
FR VEUILLEZ PRENDRE CONNAISSANCE DE CES
INSTRUCTIONS. AVANT DE PROCÉDER À
L’INSTALLATION
IT LEGGERE QUESTE ISTRUZIONI PRIMA DI INSTALLARE
IL PRODOTTO
SWE LÄS DESSA INSTRUKTIONER INNAN PRODUKTEN
INSTALLERAS
Rev B OEM-INST007288
scanstrut.com
FCC Warning
This device complies with part 15 of the FCC Rules. Operation is subject to the
following two conditions:(1) This device may not cause harmful interference, and (2) this
device must accept any interference received, including interference that may cause
undesired operation.
Any changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC rules. These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment generates uses and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause harmful interference to radio
communications. However, there is no guarantee that interference will not occur in a
particular installation.
If this equipment does cause harmful interference to radio or television reception,
which can be determined by turning the equipment o and on, the user is encouraged
to try to correct the interference by one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent from that to which
the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
FCC RF Exposure Statement
The equipment complies with FCC radiation exposure limits set forth for an
uncontrolled environment. This equipment should be installed and operated with
minimum distance between 20cm the radiator your body.
FCC ID: 2APUP-SCCW04G11
KCC ID: R-R-ZDG-SC-CW-04G-011
IC: 28360-SCCW04G11
HVIN: SCCW04G11
ANATEL: 06986-25-17173
RAMATEL: H-32623
AGREE PAR LE MCPT (REPUBLIC DE DJIBOUTI)
Numéro d’agrément: 095/DDTIC/2025
Date d’agrément: 10/09/2025
NCA APPROVED: SRH-7E9-1F4-7M
1 x John Deere
Active Qi2 Charger
Parts List
Technical Information
Tools Required
LED Indicator Key
White LED Constant
On charge
Red LED Constant
Standby (power on)
White LED Flashing
Foreign object detection - Object placed on top that is not Qi
compatible.
White & Red LED Flashing
Internal temperature is too high. Wait for the product to return to
operating temperature.

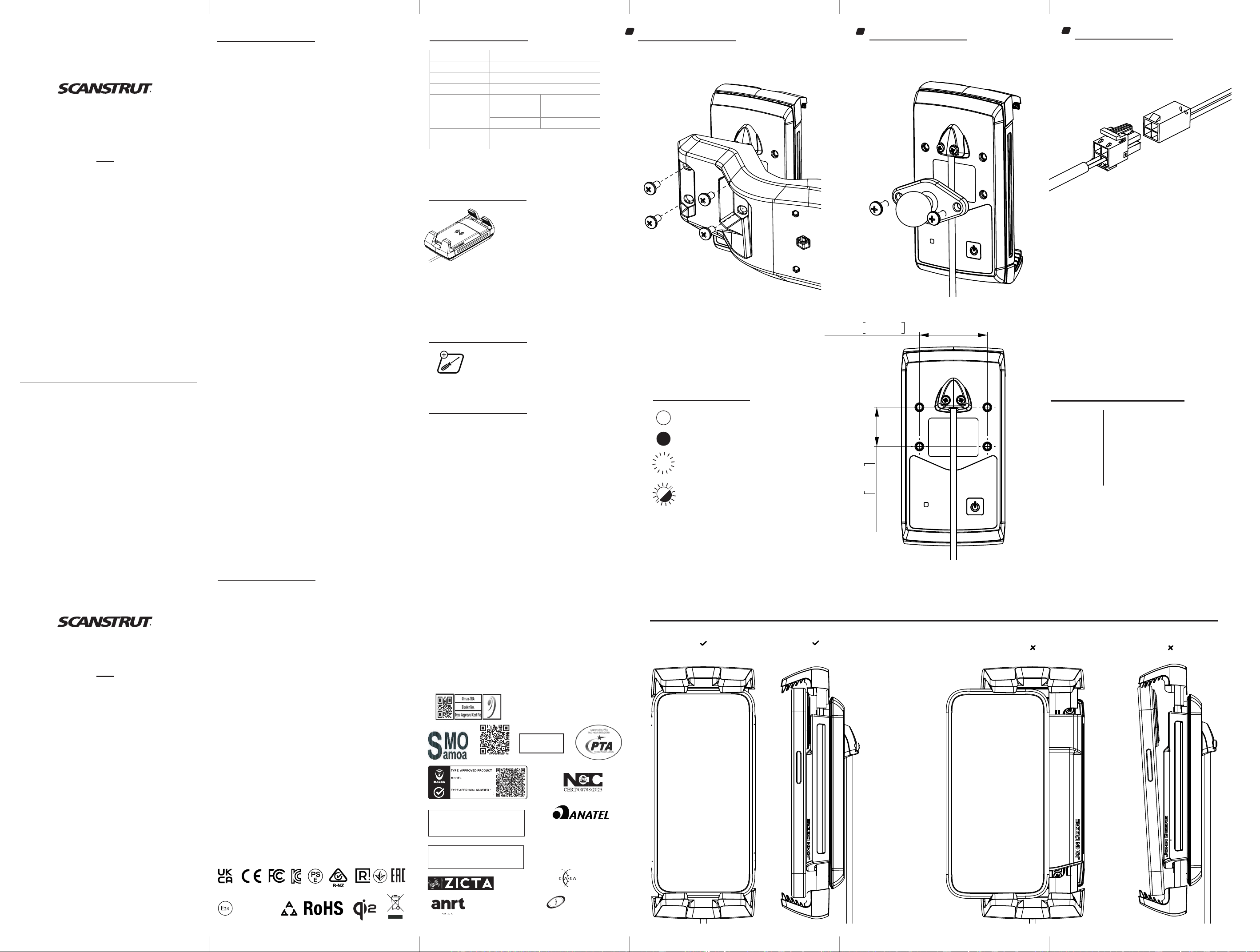

Installation to John Deere Control Arm
• Route cable through contorl arm
• Fix to control arm with M5 x 10mm Fixing
• Max torque 2.5Nm. (**Caution** Consider tolerance of powered tools when
setting torque)
• Compatible with any RAM AMPS 1.912” (48.5mm) hole pattern.
• Fix to base with M5 x 12mm fixing.
• Max torque 2.5Nm. (**Caution** Consider tolerance of powered
tools when setting torque)
1
2
EN Warning
The product must be installed in accordance with the instructions provided. Failure
to do so could result in personal injury, damage to your vessel/vehicle and/or product
failure. Scanstrut recommends installation is carried out by a qualified electrician.
No liability is accepted for damage and/or injury caused by incorrect installation.
The end-user is entirely responsible for conditions in which their device is used. See
WARRANTY section for further details.
WARNING
This product is to be connected to a 12V DC or 24V DC battery power source only.
The power supply must be switched o before installation.
An appropriate fuse or circuit breaker must be used between the battery/power source
and this product. Check for correct polarity of all wiring before switching the power on.
This product may contain high voltages. Do not tamper with the product.
This product is NOT approved for use in hazardous/flammable atmospheres. Do NOT
install in a hazardous/flammable atmosphere e.g. engine room.
Before drilling any holes, ensure the area behind the mounting location is clear of wires,
fuel and all other hazardous objects.
Ensure any holes cut will not significantly weaken the structure of the mounting surface.
If the product needs to be mounted outside, it must be mounted in a location safely
above the waterline, where it is not at risk of being submerged.
CAUTION
The product is designed specifically for the charging of Qi compatible devices.
The cable must be retained and not interfere with mechanical systems.
This product contains no user serviceable components. Do NOT attempt to repair or
alter the product in any way.
This product will charge through non-metallic phone cases up to ~3mm thick. Phone
cases may alter overall charge performance.
When used in a very high/low ambient temperature/direct or prolonged sunlight the
product may temporarily shut down, this is a safety feature of the electronics.
The IP rating is only valid if correctly installed as per these instructions and on a
perfectly flat, non-porous, smooth surface.
When selecting a mounting location, avoid places exposed to heat-radiating appliances
and poorly ventilated areas.
EMC INSTALLATION GUIDELINES
Scanstrut products conform to Electromagnetic Compatibility (EMC) regulations, to
ensure that electromagnetic interference between equipment is minimised.
Ensure the product is installed as directed in these instructions.
WIRING
When extending the cable from battery/power source to the product, ensure there is
consistently a minimum of 10V being provided to the product. A wire gauge of
18AWG (0.82mm2) is recommended for any length of cable extension.
ENVIRONMENTAL PROTECTION
Waste electrical products should not be disposed of with household waste. Please
recycle where facilities exist. Check with your local authority or retailer for recycling
advice.
IMPORTANT
Scanstrut Ltd. accepts no responsibility for any injuries or other damages arising from
the use of their products in any circumstances.
WARRANTY
A 5 year, non-transferable warranty covers this Scanstrut product only and not any
devices that are positioned in it or on it. No warranty is given for users’ devices and users
expose their devices to hazards, known or unknown, at their own risk.
Scanstrut Ltd, declares that this product is compliant with EMC CE-RED Directive
(2014/53/EU) & standard EN 62368.
CE certificate of conformity can be found at scanstrut.com/support/compliance
Correct Usage
IP Waterproof Rating IP66 front & back
Input Voltage 10-30V DC (12/24V System)
Input Current Max 3A
Output Power* 5W/7.5W/10W/15W
Average Standby
Power
Input Voltage (V)
Standby Power (W)
12
<0.5W
24
<0.5W
Certification
Qi2.1, ROHS, UN ECE R10.
See spec for specific list of countries.
*Output power dependant on phone model
Installation to RAM AMPS diamond base
• Compatible with 12 or 24V supply
• Ensure supply is fused correctly
• Ensure + postive is located in terminal 1, - negative terminal 2.
3
Connect to power
Radio Standards Specification RSS-Gen, issue 5
This device contains licence-exempt transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Development Canada’s licence-exempt RSS(s).
Operation is subject to the following two conditions:
This device may not cause interference.
This device must accept any interference, including interference that may cause
undesired operation of the device.
RF exposure statement:
The equipment complies with ISED Radiation exposure limit set forth for uncontrolled
environment. This equipment should be installed and operated with minimum distance
10cm between the radiator and your body.
Cet appareil contient des émetteurs / récepteurs exemptés de licence conformes
aux RSS (RSS) d’Innovation, Sciences et Développement économique Canada. Le
fonctionnement est soumis aux deux conditions suivantes:
Cet appareil ne doit pas causer d’interférences.
Cet appareil doit accepter toutes les interférences, y compris celles susceptibles de
provoquer un fonctionnement indésirable de l’appareil.
Déclaration d’exposition RF:
L’équipement est conforme à la limite d’exposition aux radiations de la ISED établie pour
un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une
distance minimale de 10cm entre le radiateur et votre corps.
ISED Caution
Helvetica LT 45 Light
HelveticaNeue Bold
TA-2025/3750
approved
LSO/2025/TA/164
AGREE PAR ARTP SENEGAL
Numéro d’agrément: 073319/AG/ER
AGREE PAR L’ARCEP-BENIN
Numéro d’agrément: N° 2025-303
Date d’agrément: 17/10/2025
SC- CW-04G-011
01825
Este equipamento não tem direito
à proteção contra interferência
prejudicial e não pode causar
interferência em sistemas
devidamente autorizados
For the latest tech info visit
scanstrut.com
UK / EMEA / APAC
Scanstrut Ltd, 14 Dart Business Park,
Clyst St. George, Exeter, EX3 0QH
USA
Scanstrut Inc. 7 Pequot Park Rd,
#303 Westbrook, CT 06498
EU Representative (Regulatory Inquires Only)
Eucomply OÜ, Pärnu mnt 139b-14, 11317 Tallinn, Estonia
hello@eucompliancepartner.com +3375690241
Manufacturer
Philips/Pozi/Torx
Screwdriver
10R07/03 **** **
48.5mm 1 15/16"
28.0mm 1 1/8"
Switch function
When charger is on Momentary push turns
charging and LED o
When charger is o
Default
Momentary push turns
charging and LED on
When power is first connected,
charging & LED default is on.
Chilie SUBTEL
Model:
Serial No.
Year of Manufacture
:
NCA APPROVED: SRH-7E9-1F4-7M
DE WARNUNG
IN EXTREMEN NUTZUNGSUMGEBUNGEN KANN DIE
LEISTUNG SCHWANKEN.
Dieses Produkt wurde entwickelt, um nur empfohlene Telefone unter
normalen Nutzungsbedingungen zu aufzunehmen. Der Endnutzer ist
vollständig für die Bedingungen verantwortlich, unter denen sein Gerät
verwendet wird. Nähere Details siehe Abschnitt GARANTIE.
Scanstrut empfiehlt, die Installation von einem qualifizierten Elektriker
durchführen zu lassen. Für Schäden und/oder Verletzungen, die durch
unsachgemäße Installation verursacht werden, wird keine Haftung
übernommen.
WARNUNG
Dieses Produkt muss nur an eine 12-V DC- oder
24-V-DC-Batterie/-Stromquelle angeschlossen werden.
Die Stromversorgung muss vor der Installation ausgeschaltet werden.
Eine entsprechende Sicherung oder ein Leistungsschalter muss zwischen
der Batterie/Stromquelle und dem Produkt verwendet werden. Richtige
Polarität aller Kabel prüfen, bevor das Gerät eingeschaltet wird.
Dieses Produkt kann unter hohen Spannungen stehen. Das Produkt darf
nicht manipuliert werden.
Dieses Produkt ist NICHT für den Einsatz in gefährlicher/entflammbarer
Umgebungsluft zugelassen. NICHT in einer gefährlichen/entflammbaren
Umgebungsluft installieren, z. B. in Maschinenräumen.
Bevor Löcher gebohrt werden, muss sichergestellt werden, dass der
Bereich hinter dem Montageort frei von Kabeln, Kraftsto und allen anderen
gefährlichen Objekten ist.
Stellen Sie sicher, dass die geschnittenen Löcher die Oberflächenstruktur
nicht wesentlich schwächen.
Wenn das Produkt draußen montiert werden muss, muss es an einem
sicheren Ort über der Wasserlinie montiert werden, wo kein Risiko besteht,
dass es in das Wasser getaucht wird.
VORSICHT
Das Produkt ist speziell zum Laden von Qi kompatiblen Geräten vorgesehen.
Das Kabel muss zurückgehalten werden und darf nicht in mechanische
Systeme eingreifen.
Das Produkt enthält keine vom Anwender zu wartenden Bauteile. Es darf
NICHT versucht werden, das Produkt zu reparieren oder auf irgendeine
Weise zu verändern.
Dieses Produkt lädt durch nichtmetallische Telefonhüllen mit einer Dicke
von bis zu 3 mm hindurch. Telefonhüllen können die allgemeine Ladeleistung
beeinträchtigen.
Bei hoher Umgebungstemperatur/direkter Sonneneinstrahlung schaltet
sich das Produkt ggf. vorübergehend aus, dies ist eine Sicherheitsfunktion
der Elektronik.
Die IP-Schutzart ist nur dann wirksam, wenn die Installation richtig nach den
Anweisungen und auf einer ganz ebenen, nicht porösen, glatten Oberfläche
ausgeführt wurde.
Vermeiden Sie bei der Auswahl des Montageorts Orte, an denen
wärmestrahlende Geräte und schlecht belüftete Bereichevorhanden sind.
EMV-INSTALLATIONSREGELN
Scanstrut-Produkte erfüllen die Vorschriften zur elektromagnetischen
Verträglichkeit (EMV), mit denen sichergestellt wird, dass
elektromagnetische Interferenzen zwischen Geräten minimiert werden.
Eine richtige Installation ist erforderlich, um elektromagnetische
Interferenzen auf ein Minimum zu reduzieren.
VERKABELUNG
Wenn Sie das Kabel von Ihrer Batterie/Stromquelle zum Produkt
verlängern, stellen Sie sicher, dass am Produkt durchgehend mindestens
10 V anliegen. Wir empfehlen eine Kabelstärke von 18 AWG (0,82 mm2) für
Kabelverlängerungen beliebiger Länge.
Dieser Schaltplan zeigt, wie das Produkt an eine 12V DC- oder
24V DC-Batterie/Stromversorgung angeschlossen wird.
UMWELTSCHUTZ
Ausgediente Elektroartikel gehören nicht in den Hausmüll. Bitte entsorgen
Sie diese an den vorgeschriebenen Orten. Recyclingempfehlungen erhalten
Sie bei Ihrer örtlichen Behörde oder Ihrem Händler.
WICHTIG
Scanstrut Ltd. Übernimmt keine Verantwortung für Verletzungen
oder sonstige Schäden, die sich, ungeachtet der Umstände, durch die
Verwendung seiner Produkte ergeben.
GARANTIE.
Ausschließlich dieses Scanstrut-Produkt, und keine Geräte, die darin oder
darauf montiert werden, ist durch eine 5-jährige, nicht übertragbare Garantie
gedeckt. Es wird keine Garantie für die Geräte des Benutzers gewährt, und
die Benutzer übernehmen das Risiko, falls sie ihre Geräte Gefahren, ob
bekannt oder unbekannt, aussetzen.
ES ADVERTENCIA
EN ENTORNOS DE USO EXTREMOS EL RENDIMIENTO PUEDE VARIAR.
Este producto se ha diseñado para el montaje seguro de teléfonos recomendados
solamente y en condiciones de uso normales. El usuario final es totalmente
responsable de las condiciones en que se usa su dispositivo. Consulte el apartado de la
GARANTÍA para obtener más información.
Scanstrut recomienda que la instalación sea realizada por un electricista cualificado.
No se acepta ninguna responsabilidad por daños y/o lesiones causados por una
instalación incorrecta.
ADVERTENCIA
Este producto debe conectarse únicamente a una batería o fuente de alimentación
de 12 V CC o 24 V CC.
La fuente de alimentación debe estar apagada antes de la instalación.
Se debe utilizar un fusible o disyuntor adecuado entre la batería o fuente de
alimentación y este producto. Compruebe que la polaridad de todos los cables sea la
correcta antes de encender el equipo.
Este producto puede tener alta tensión. No manipule el producto.
Este producto NO está aprobado para su uso en ambientes peligrosos o inflamables.
NO lo instale en un ambiente peligroso o inflamable como, por ejemplo, en salas de
máquinas.
Antes de perforar cualquier orificio, asegúrese de que no haya cables, combustible ni
ningún otro objeto peligroso en la zona detrás del lugar de montaje.
Asegúrese de que los orificios realizados no debiliten significativamente la estructura
de la superficie.
En caso de que el producto deba montarse en el exterior, debe montarse en un lugar
seguro por encima de la línea de flotación, donde no corra el riesgo de sumergirse.
PRECAUCIÓN
El producto está específicamente diseñado para la carga de dispositivos compatibles
con Qi.
Se debe retener el cable para que no interfiera con los sistemas mecánicos.
Este producto no contiene componentes que puedan ser reparados por el usuario.
NO intente reparar ni modificar el producto de ninguna manera.
Este producto se cargará a través de fundas de teléfono no metálicas de hasta
3 mm de grosor. Las fundas de teléfono pueden modificar el rendimiento de la carga.
Cuando se utiliza en un ambiente de alta temperatura o bajo la luz solar directa,
es posible que el producto se apague temporalmente; se trata de una función de
seguridad del sistema electrónico.
El grado de protección IP es válido únicamente si se instala correctamente siguiendo
las instrucciones y sobre una superficie perfectamente plana, no porosa y lisa.
Al seleccionar un lugar de montaje, evite lugares expuestos a aparatos emisores de
calor y zonas mal ventiladas.
INSTRUCCIONES DE INSTALACIÓN DE EMC
Los productos Scanstrut cumplen con las regulaciones de Compatibilidad
Electromagnética (EMC), con el fin de reducir al mínimo las interferencias
electromagnéticas entre los equipos.
Se requiere una instalación correcta para garantizar que las interferencias
electromagnéticas se reduzcan al mínimo.
CABLEADO
Al extender el cable desde la batería o fuente de alimentación hasta el producto,
asegúrese de que se suministra un mínimo de 10 V al producto de forma continua.
Se recomienda un calibre de cable de 18 AWG (0,82 mm2) para cualquier longitud de
extensión de cable.
Este esquema muestra cómo debe conectarse el producto a una batería o fuente
de alimentación de 12 V CC o 24 V CC.
PROTECCIÓN DEL MEDIO AMBIENTE
Los residuos de aparatos eléctricos no deben desecharse junto con la basura
doméstica. Recicle en las instalaciones adecuadas. Póngase en contacto con el
distribuidor o las autoridades locales para obtener información sobre el reciclaje.
IMPORTANTE.
Scanstrut Ltd. no se hace responsable de ninguna lesión u otro daño resultante del uso
de sus productos en ninguna circunstancia.
GARANTÍA
Una garantía de 5 años no transferible cubre a este producto Scanstrut solamente y
no a cualquier otro dispositivo que esté montado en él o sobre él. No se ofrece ninguna
garantía a los dispositivos de los usuarios y estos exponen sus dispositivos a peligros,
conocidos o no conocidos, bajo su propio riesgo.
FR AVERTISSEMENT
DANS DES ENVIRONNEMENTS D’UTILISATION EXTREMES LES PERFORMANCES
PEUVENT VARIER.
Cet appareil est conçu pour fixer en toute sécurité uniquement les téléphones
recommandés et dans des conditions normales d’utilisation. L’utilisateur final est
entièrement responsable des conditions dans lesquelles son appareil est utilisé.
Voir la section GARANTIE pour plus de détails.
Scanstrut recommande que l’installation soit eectuée par un électricien qualifié.
Nous déclinons toute responsabilité pour les dommages et/ou blessures causés par
une installation inadéquate.
AVERTISSEMENT
Ce produit doit être relié à une batterie ou une source d’alimentation 12 V CC ou
24 V CC uniquement.
L’alimentation électrique doit être coupée avant l’installation.
Un fusible ou disjoncteur approprié doit être utilisé entre la source d’alimentation/
batterie et l’appareil. Vérifier que la polarité de tous les câbles est correcte avant de
mettre l’appareil sous tension.
Ce produit peut comporter des tensions élevées. Ne pas altérer le produit.
Ce produit n’a PAS été validé pour une utilisation au sein d’atmosphères dangereuses/
inflammables. NE PAS procéder à l’installation du produit dans une atmosphère
présentant des conditions dangereuses ou une inflammabilité, par exemple dans une
salle des machines.
Avant de percer des trous, assurez-vous que la zone derrière l’emplacement de
montage est libre de fils, de carburant et de tout autre objet dangereux.
S’assurer que les trous percés n’aaiblissent pas de façon significative la structure
de surface.
Si le produit doit être installé à l’extérieur, l’installation doit avoir lieu dans un endroit sûr
au-dessus de la ligne de flottaison, où il ne risque pas d’être submergé.
MISE EN GARDE
Le produit est spécialement conçu pour le chargement d’appareils compatibles Qi.
Le câble doit être maintenu et ne pas être en contact avec les systèmes mécaniques.
Ce produit ne contient aucune pièce réparable par l’utilisateur. NE PAS tenter de
réparer ou de modifier le produit de quelque façon que ce soit.
Ce produit se recharge à travers des étuis non métalliques dont l’épaisseur ne dépasse
pas 3 mm. Les étuis de téléphone peuvent altérer la performance globale de la charge.
Lorsqu’il est utilisé à température ambiante élevée ou en plein soleil, le produit peut
s’éteindre temporairement, il s’agit d’une caractéristique de sécurité de l’électronique.
L’indice de protection IP n’est valable que si l’installation est eectuée correctement
selon les instructions et sur une surface parfaitement plane, lisse et non poreuse.
Lors du choix d’un emplacement de montage, évitez les endroits exposés à des
appareils à rayonnement thermique et les endroits mal ventilés.
DIRECTIVES D’INSTALLATION CEM
Les produits Scanstrut sont conformes à la réglementation sur la compatibilité
électromagnétique (CEM), afin de minimiser les interférences électromagnétiques
entre les équipements.
Une installation adéquate est indispensable pour réduire au minimum les interférences
électromagnétiques.
CÂBLAGE
Lorsque vous rallongez le câble de la batterie ou de la source d’alimentation vers le
produit, assurez-vous qu’un minimum de 10V soit fourni en continu au produit. Il est
recommandé d’utiliser un calibre de fil de 18AWG (0,82 mm2) pour toute longueur de
rallonge de câble.
Ce schéma illustre comment le produit doit être connecté à une batterie/source
d’alimentation 12 V CC ou 24 V CC.
PROTECTION DE L’ENVIRONNEMENT
Les déchets électriques et les produits mécaniques ne doivent pas être jetés avec
les ordures ménagères. Veuillez recycler lorsque les infrastructures le permettent.
Contactez votre municipalité ou votre revendeur pour des conseils sur le recyclage.
IMPORTANT
Scanstrut Ltd. décline toute responsabilité en cas de blessures ou autres dommages
résultant de l’utilisation de ses produits, quelles que soient les circonstances.
GARANTIE
Une garantie de 5 ans, non transférable, couvre ce produit Scanstrut uniquement et
non les appareils qui y sont fixés. Aucune garantie n’est donnée pour les appareils
des utilisateurs et les utilisateurs exposent leurs appareils à des dangers, connus ou
inconnus, à leurs propres risques.
IT AVVERTENZA
IN AMBIENTI DI UTILIZZO ESTREMI LE PRESTAZIONI POSSONO VARIARE.
Questo prodotto è progettato per sostenere in maniera sicura solo i telefoni consigliati e
in regolari condizioni d’uso. L’utente finale è interamente responsabile per le condizioni
di utilizzo del dispositivo. Si rimanda alla sezione GARANZIA per ulteriori dettagli.
Scanstrut consiglia di far eseguire l’installazione da un elettricista qualificato e non si
assume alcuna responsabilità per danni e/o lesioni causati da un’installazione errata.
AVVERTENZA
Questo prodotto deve essere collegato esclusivamente a una batteria/fonte di
alimentazione da 12 V CC o 24 V CC.
Disattivare l’alimentazione prima dell’installazione.
È necessario utilizzare un fusibile o interruttore automatico appropriato tra la batteria/
fonte di alimentazione e il prodotto. Verificare la corretta polarità di tutti i cablaggi prima
di accendere l’alimentazione.
Questo prodotto potrebbe contenere tensioni elevate. Non manometterlo.
Questo prodotto NON è approvato per l’uso in atmosfere pericolose/infiammabili.
NON installare in atmosfere pericolose/infiammabili, ad es. nelle sale macchine.
Prima di praticare fori, assicurarsi che l’area dietro la posizione di montaggio sia libera
da cavi, carburante e altri oggetti pericolosi.
Accertarsi che gli eventuali fori praticati non indeboliscano considerevolmente la
struttura della superficie.
Se il prodotto è destinato ad ambienti esterni, deve essere montato in un luogo sicuro al
di sopra della linea di galleggiamento, dove non sia a rischio di essere sommerso.
ATTENZIONE
Il prodotto è specificatamente progettato per caricare dispositivi compatibili con la
tecnologia Qi.
Il cavo deve essere fisso e non interferire con sistemi meccanici.
Questo prodotto non contiene componenti riparabili dall’utente. NON tentare di
ripararlo o alterarlo in alcun modo.
Questo prodotto si ricarica attraverso custodie per telefono non metalliche con
spessore fino a 3mm. Le custodie per telefono possono alterare la performance di
ricarica generale.
Se utilizzato a temperatura ambiente elevata/sotto la luce diretta del sole, il prodotto
potrebbe temporaneamente spegnersi; questa è una caratteristica di sicurezza
dell’elettronica.
Il grado di protezione IP è valido solo se il prodotto è stato correttamente installato
secondo le istruzioni e su una superficie liscia, non porosa e perfettamente piana.
Evitare di scegliere posizioni di montaggio esposte a dispositivi che irradiano calore e
scarsamente ventilate.
LINEE GUIDA PER L’INSTALLAZIONE SECONDO LA DIRETTIVA CEM
I prodotti Scanstrut sono conformi alle norme sulla compatibilità elettromagnetica
(CEM), ossia garantiscono che le interferenze elettromagnetiche tra le apparecchiature
siano ridotte al minimo.
Anché le interferenze elettromagnetiche siano ridotte al minimo, il prodotto deve
essere correttamente installato.
CABLAGGI
Quando si instrada il cavo dalla batteria/fonte di alimentazione al prodotto, assicurarsi
che sul prodotto siano forniti almeno 10 V di tensione ininterrotta. Si consiglia un calibro
18 AWG (0,82 mm2) per qualsiasi lunghezza di prolunga.
Questo schema illustra come collegare il prodotto a una batteria/alimentazione da
12 V CC o 24 V CC.
PROTEZIONE AMBIENTALE
I rifiuti di apparecchiature elettriche non devono essere smaltiti insieme ai rifiuti
domestici. Si prega di riciclare presso le apposite strutture. Rivolgersi al proprio ente
locale o al rivenditore per i consigli sul riciclaggio.
IMPORTANTE
Scanstrut Ltd. non si assume alcuna responsabilità per lesioni personali o altri danni
derivanti in qualsiasi circostanza dall’utilizzo dei suoi prodotti.
GARANZIA
Una garanzia non trasferibile di 5 anni copre esclusivamente questo prodotto, e non
eventuali dispositivi montati al suo interno o su di esso. Non viene fornita alcuna garanzia
per i dispositivi dell’utente, e l’utente si assume il rischio di esporre i propri dispositivi a
pericoli noti e ignoti.
SWE VARNING
I EXTREMA ANVÄNDNINGSMILJÖER KAN PRESTANDAN VARIERA.
Den här produkten är endast utformad för att hålla rekommenderade telefoner under
normala användningsförhållanden. Slutanvändaren ansvarar helt för omständigheterna
under vilka enheten används. Se avsnittet GARANTI för mer information.
Scanstrut rekommenderar att installationen utförs av en behörig elektriker. Inget ansvar
tas för materiella skador och/eller personskador som orsakas av felaktig installation.
VARNING
Denna produkt ska endast anslutas till batteri/strömkälla på 12 V DC eller 24 V DC.
Strömkällan måste stängas av före installation.
En lämplig säkring eller kretsbrytare måste användas mellan batteriet/strömkällan
och produkten. Kontrollera all ledningsdragning beträande korrekt polaritet innan
strömmen slås på.
I denna produkt kan det finnas höga spänningar. Produkten får inte manipuleras.
Denna produkt är INTE godkänd för användning i riskfyllda/brandfarliga miljöer.
Installera INTE i riskfyllda/brandfarliga miljöer som till exempel maskinrum.
Innan du borrar några hål måste du säkerställa att det inte finns ledningar, bränsle eller
något annat som kan medföra risker i området bakom monteringsplatsen.
Säkerställ att hål som görs inte avsevärt försvagar ytstrukturen.
Om produkten behöver monteras utvändigt måste den monteras säkert över
vattenlinjen på en plats där det inte finns någon risk att den kommer under ytan.
IAKTTA FÖRSIKTIGHET
Produkten är särskilt avsedd för laddning av Qi-kompatibla enheter.
Kabeln måste hållas på plats och får inte komma i vägen för mekaniska system.
Denna produkt innehåller inga delar som kan repareras av användaren. Försök INTE att
reparera eller modifiera produkten på något sätt.
Produkten kan laddas genom icke-metalliska telefonfodral med en tjocklek upp till
3 mm. Telefonskal kan påverka den generella laddningsprestandan.
Vid användning i hög omgivningstemperatur eller direkt solljus kan produkten temporärt
stängas av. Detta är en säkerhetsfunktion i elektroniken.
IP-klassningen gäller endast vid korrekt installation enligt instruktionerna och på en helt
plan, icke-porös och slät yta.
Vid val av monteringsplats ska du undvika platser med värmestrålning från apparater
och dåligt ventilerade områden.
EMC-INSTALLATIONSRIKTLINJER
Scanstrut-produkter uppfyller bestämmelserna för Elektromagnetisk kompatibilitet
(EMC) för att säkerställa att elektromagnetiska störningar i utrustningen minimeras.
Korrekt installation erfordras för att säkerställa att det uppstår så få elektromagnetiska
störningar som möjligt.
LEDNINGSDRAGNING
När kabeln dras från batteriet/strömkällan till produkten säkerställer du att det finns
kontinuerlig matning på minst 10 V till produkten. Vi rekommenderar en ledartjocklek på
18 AWG (0,82 mm²) för kabelförlängningar oavsett längd.
Detta schema visar hur produkten ska anslutas till ett batteri/strömkälla på
12 V DC eller 24 V DC.
MILJÖSKYDD
Uttjänta elprodukter får inte kasseras i hushållsavfallet. Se till att återvinna där det finns
motsvarande anläggningar. Kontakta lokala myndigheter eller återförsäljaren för råd
om återvinning.
VIKTIGT
Scanstrut Ltd. tar inte under några omständigheter ansvar för personskador eller andra
skador som uppstår vid användning av dess produkter.
GARANTI
Den här Scanstrut-produkten omfattas av en 5 år, icke-överförbar garanti. Garantin
täcker inte enheter monterade i eller på produkten. Ingen garanti ges för användarnas
befintliga enheter, och användare utsätter sina enheter för kända eller okända risker
på egen risk.
