Makita DP4000 1/2" Drill User Manual

Drill INSTRUCTION MANUAL

Borrmaskin BRUKSANVISNING

Bormaskin BRUKSANVISNING

FIN

Pora KÄYTTÖOHJE

Urbmašīna LIETOŠANAS INSTRUKCIJA

Grąžtas NAUDOJIMO INSTRUKCIJA

Trellpuur KASUTUSJUHEND

RUS

Дрель

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

DP3003

DP4001

DP4003

DP3002

DP4000

DP4002

DP3002 DP3003

DP4000 DP4001

DP4002 DP4003

1 003020

2 003027

3 003032

4 003033

5 003040

6 003052

7 003053

8 003059

ENGLISH (Original instructions)

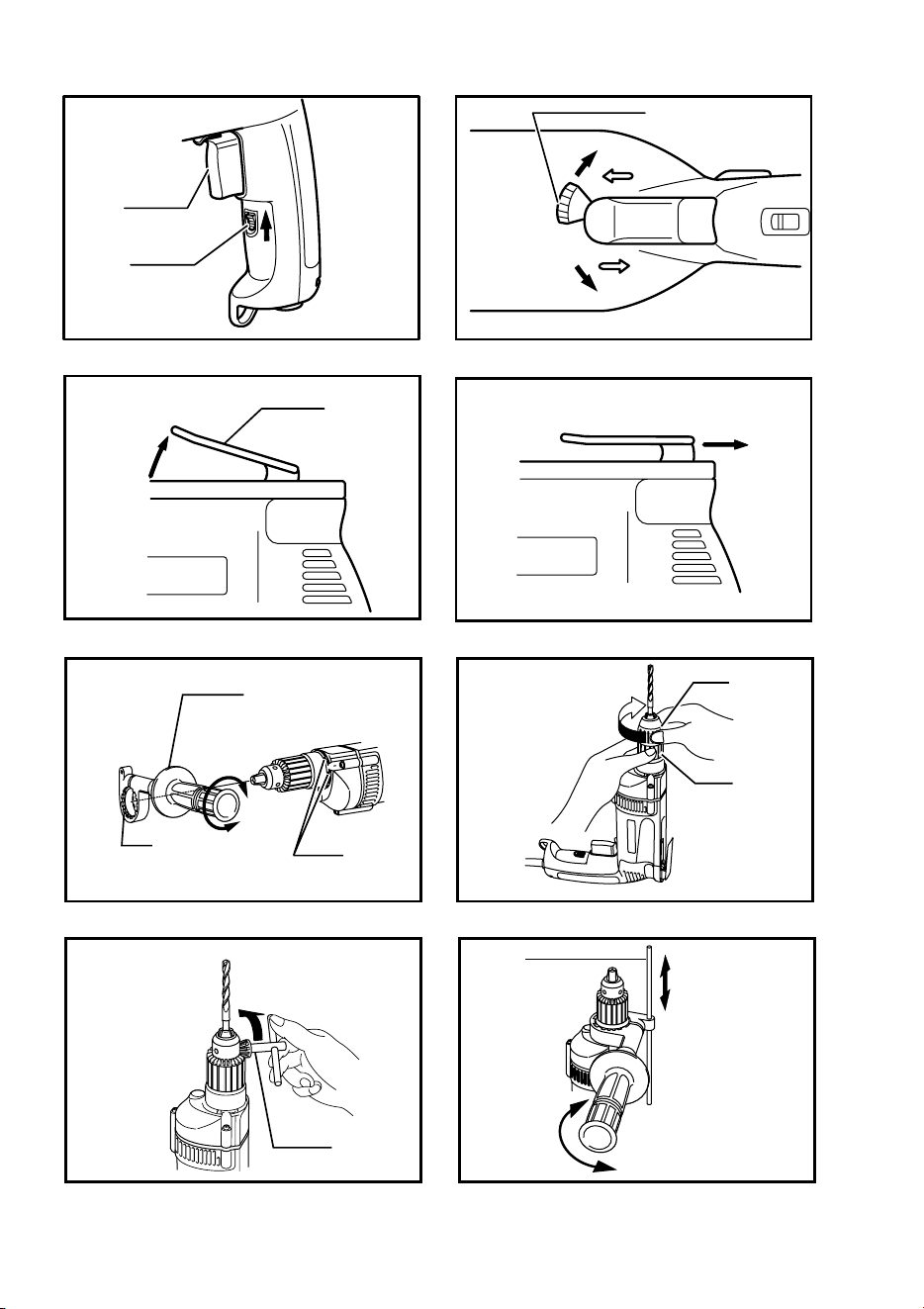

Explanation of general view

1-1. Switch trigger

1-2. Lock lever

2-1. Reversing switch lever

3-1. Hook

5-1. Side grip

5-2. Teeth

5-3. Protrusions

6-1. Sleeve

6-2. Ring

7-1. Chuck key

8-1. Depth gauge

SPECIFICATIONS

Model DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Steel 10 mm 13 mm

Capacities

Wood 32 mm 38 mm

No load speed (min

-1

) 0 - 1,200 0 - 950 0 - 700

Overall length 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Net weight 2.4 kg 2.2 kg 2.5 kg 2.4 kg 2.7 kg 2.5 kg

Safety class /II

• Due to our continuing programme of research and development, the specifications herein are subject to change without notice.

• Specifications may differ from country to country.

• Weight according to EPTA-Procedure 01/2003

ENE032-1

Intended use

The tool is intended for drilling in wood, metal and plastic.

ENF002-2

Power supply

The tool should be connected only to a power supply of

the same voltage as indicated on the nameplate, and can

only be operated on single-phase AC supply. They are

double-insulated and can, therefore, also be used from

sockets without earth wire.

ENG905-1

Noise

The typical A-weighted noise level determined according

to EN60745:

Model DP3003

Sound pressure level (L

) : 81 dB(A)

Sound power level (L

) : 92 dB(A)

Uncertainty (K) : 3 dB(A)

Model DP4001,DP4002,DP4003

Sound pressure level (L

) : 82 dB(A)

Sound power level (L

) : 93 dB(A)

Uncertainty (K) : 3 dB(A)

Wear ear protection

ENG900-1

Vibration

The vibration total value (tri-axial vector sum) determined

according to EN60745:

Model DP3003,DP4001,DP4002,DP4003

Work mode: drilling into metal

Vibration emission (a

h,D

) : 2.5 m/s

or less

Uncertainty (K) : 1.5 m/s

ENG901-1

•

The declared vibration emission value has been

measured in accordance with the standard test

method and may be used for comparing one tool

with another.

• The declared vibration emission value may also be

used in a preliminary assessment of exposure.

WARNING:

• The vibration emission during actual use of the

power tool can differ from the declared emission

value depending on the ways in which the tool is

used.

• Be sure to identify safety measures to protect the

operator that are based on an estimation of

exposure in the actual conditions of use (taking

account of all parts of the operating cycle such as

the times when the tool is switched off and when it

is running idle in addition to the trigger time).

ENH101-15

For European countries only

EC Declaration of Conformity

We Makita Corporation as the responsible

manufacturer declare that the following Makita

machine(s):

Designation of Machine:

Drill

Model No./ Type: DP3003,DP4001,DP4002,DP4003

are of series production and

Conforms to the following European Directives:

2006/42/EC

And are manufactured in accordance with the following

standards or standardised documents:

EN60745

The technical documentation is kept by our authorised

representative in Europe who is:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England

30.1.2009

000230

Tomoyasu Kato

Director

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

General Power Tool Safety

Warnings

WARNING Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

serious injury.

Save all warnings and instructions for

future reference.

GEB001-6

DRILL SAFETY WARNINGS

1. Use auxiliary handle(s), if supplied with the

tool. Loss of control can cause personal injury.

2. Hold power tool by insulated gripping

surfaces, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and

could give the operator an electric shock.

3. Always be sure you have a firm footing.

Be sure no one is below when using the tool in

high locations.

4. Hold the tool firmly.

5. Keep hands away from rotating parts.

6. Do not leave the tool running. Operate the tool

only when hand-held.

7. Do not touch the drill bit or the workpiece

immediately after operation; they may be

extremely hot and could burn your skin.

8. Some material contains chemicals which may

be toxic. Take caution to prevent dust

inhalation and skin contact. Follow material

supplier safety data.

SAVE THESE INSTRUCTIONS.

WARNING:

DO NOT let comfort or familiarity with product

(gained from repeated use) replace strict adherence

to safety rules for the subject product. MISUSE or

failure to follow the safety rules stated in this

instruction manual may cause serious personal

injury.

FUNCTIONAL DESCRIPTION

CAUTION:

• Always be sure that the tool is switched off and

unplugged before adjusting or checking function on

the tool.

Switch action

Fig.1

CAUTION:

• Before plugging in the tool, always check to see

that the switch trigger actuates properly and returns

to the "OFF" position when released.

To start the tool, simply pull the switch trigger. Tool speed

is increased by increasing pressure on the switch trigger.

Release the switch trigger to stop.

For continuous operation, pull the switch trigger and then

push the lock lever upward.

To stop the tool from the locked position, pull the switch

trigger fully, then release it.

Reversing switch action

Fig.2

This tool has a reversing switch to change the rotational

direction. Move the reversing switch lever to

the

position (A side) for clockwise (forward) rotation or

the

position (B side) for counterclockwise (reverse)

rotation.

CAUTION:

• Always check the rotational direction before

operation.

•

Use the reversing switch only after the tool comes to

a complete stop. It will damage the tool to change

the rotational direction before the tool stops.

Hook

Fig.3

Fig.4

When using the hook, pull it out in "A" direction and then

push it in "B" direction to secure in place.

When not using the hook, return it back to its initial

position by following the above procedures in reverse.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and

unplugged before carrying out any work on the tool.

Installing side grip (auxiliary handle)

Fig.5

Always use the side grip to ensure operating safety.

Install the side grip so that the teeth on the grip fit in

between the protrusions on the tool barrel.

Then tighten the grip by turning clockwise at the desired

position. It may be swung 360° so as to be secured at

any position.

Installing or removing drill bit

For Model DP3003, DP4001, DP4003

Fig.6

Hold the ring and turn the sleeve counterclockwise to

open the chuck jaws. Place the bit in the chuck as far as it

will go. Hold the ring firmly and turn the sleeve clockwise

to tighten the chuck.

To remove the bit, hold the ring and turn the sleeve

counterclockwise.

For Model DP3002, DP4000, DP4002

Fig.7

To install the bit, place it in the chuck as far as it will go.

Tighten the chuck by hand. Place the chuck key in each

of the three holes and tighten clockwise. Be sure to

tighten all three chuck holes evenly.

To remove the bit, turn the chuck key counterclockwise in

just one hole, then loosen the chuck by hand.

After using the chuck key, be sure to return to the original

position.

Depth gauge (optional accessory)

The depth gauge is convenient for drilling holes of

uniform depth. Loosen the side grip and insert the depth

gauge into the hole in the side grip. Adjust the depth

gauge to the desired depth and tighten the side grip.

NOTE:

• The depth gauge cannot be used at the position

where the depth gauge strikes against the tool

body.

Fig.8

OPERATION

Holding tool

Holding against a stud

003076

Holding against a floor

003077

Always use the side grip (auxiliary handle) and firmly hold

the tool by side grip and switch handle during operations.

When drilling a large hole with a hole saw, etc., the side

grip (auxiliary handle) should be used as a brace to

maintain safe control of the tool.

Grasp the rear handle and the front grip firmly when

starting or stopping the tool, since there is an initial and

final reaction.

When drilling action is forward (clockwise), the tool

should be braced to prevent a counterclockwise reaction

if the bit should bind. When reversing, brace the tool to

prevent a clockwise reaction. If the bit must be removed

from a partially drilled hole, be sure the tool is properly

braced before reversing.

Drilling operation

Drilling in wood

When drilling in wood, the best results are obtained with

wood drills equipped with a guide screw. The guide screw

makes drilling easier by pulling the bit into the workpiece.

Drilling in metal

To prevent the bit from slipping when starting a hole,

make an indentation with a center-punch and hammer at

the point to be drilled. Place the point of the bit in the

indentation and start drilling.

Use a cutting lubricant when drilling metals. The

exceptions are iron and brass which should be drilled dry.

CAUTION:

• Pressing excessively on the tool will not speed up

the drilling. In fact, this excessive pressure will only

serve to damage the tip of your bit, decrease the

tool performance and shorten the service life of the

tool.

• There is a tremendous twisting force exerted on the

tool/bit at the time of hole breakthrough. Hold the

1. Forward

2. Reaction

1. Reaction

2. Reverse

3. Forward

tool firmly and exert care when the bit begins to

break through the workpiece.

• A stuck bit can be removed simply by setting the

reversing switch to reverse rotation in order to back

out. However, the tool may back out abruptly if you

do not hold it firmly.

• Always secure small workpieces in a vise or similar

hold-down device.

• Avoid drilling in material that you suspect contains

hidden nails or other things that may cause the bit

to bind or break.

MAINTENANCE

CAUTION:

• Always be sure that the tool is switched off and

unplugged before attempting to perform inspection

or maintenance.

• Never use gasoline, benzine, thinner, alcohol or the

like. Discoloration, deformation or cracks may

result.

To maintain product SAFETY and RELIABILITY, repairs,

carbon brush inspection and replacement, any other

maintenance or adjustment should be performed by

Makita Authorized Service Centers, always using Makita

replacement parts.

OPTIONAL ACCESSORIES

CAUTION:

• These accessories or attachments are

recommended for use with your Makita tool

specified in this manual. The use of any other

accessories or attachments might present a risk of

injury to persons. Only use accessory or

attachment for its stated purpose.

If you need any assistance for more details regarding

these accessories, ask your local Makita Service Center.

• Drill bits

• Hole saws

• Keyless drill chuck

• Chuck key

• Grip assembly

• Depth guage

• Plastic carrying case

NOTE:

• Some items in the list may be included in the tool

package as standard accessories. They may differ

from country to country.

SVENSKA (Originalbruksanvisning)

Förklaring till översiktsbilderna

1-1. Avtryckare

1-2. Låsknapp

2-1. Reverseringsknapp

3-1. Krok

5-1. Sidohandtag

5-2. Tänder

5-3. Tappar

6-1. Hylsa

6-2. Ring

7-1. Chucknyckel

8-1. Djupmätare

SPECIFIKATIONER

Modell DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Stål 10 mm 13 mm

Kapacitet

Trä 32 mm 38 mm

Obelastat varvtal (min

-1

) 0 - 1 200 0 - 950 0 - 700

Längd 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Vikt 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Säkerhetsklass /II

• På grund av vårt pågående program för forskning och utveckling kan dessa specifikationer ändras utan föregående meddelande.

• Specifikationerna kan variera mellan olika länder.

• Vikt i enlighet med EPTA-procedur 01/2003

ENE032-1

Användningsområde

Maskinen är avsedd för borrning i trä, metall och plast.

ENF002-2

Strömförsörjning

Maskinen får endast anslutas till elnät med samma

spänning som anges på typplåten och med enfasig

växelström. De är dubbelisolerade och får därför också

anslutas i ojordade vägguttag.

ENG905-1

Buller

Typiska A-vägda bullernivån är mätt enligt EN60745:

Modell DP3003

Ljudtrycksnivå (L

): 81 dB(A)

Ljudtrycksnivå (L

): 92 dB(A)

Mättolerans (K) : 3 dB(A)

Modell DP4001,DP4002,DP4003

Ljudtrycksnivå (L

): 82 dB(A)

Ljudtrycksnivå (L

): 93 dB(A)

Mättolerans (K) : 3 dB(A)

Använd hörselskydd

ENG900-1

Vibration

Vibrationens totalvärde (tre-axlars vektorsumma) mätt

enligtEN60745:

Modell DP3003,DP4001,DP4002,DP4003

Arbetsläge: borrning i metall

Vibrationsemission (a

h,D

) : 2,5 m/s

eller mindre

Mättolerans (K): 1,5 m/s

ENG901-1

•

Det deklarerade vibrationsemissionsvärdet har

uppmätts i enlighet med standardtestmetoden och

kan användas för jämförandet av en maskin med

en annan.

• Det deklarerade vibrationsemissionsvärdet kan

också användas i preliminär bedömning av

exponering för vibration.

VARNING!

• Viberationsemissionen under faktisk användning

av maskinen kan skilja sig från det deklarerade

emissionsvärdet, beroende på hur maskinen

används.

•

Se till att hitta säkerhetsåtgärder som kan skydda

användaren och som grundar sig på en

uppskattning av exponering i verkligheten (ta med i

beräkningen alla delar av användandet såsom antal

gånger maskinen är avstängd och när den körs på

tomgång samt då startomkopplaren används).

ENH101-15

Gäller endast Europa

EU-konformitetsdeklaration

Vi Makita Corporation som ansvariga tillverkare

deklarerar att följande Makita-maskin(er):

Maskinbeteckning:

Borrmaskin

Modellnr./ Typ: DP3003,DP4001,DP4002,DP4003

är för serieproduktion och

Följer följande EU-direktiv:

2006/42/EC

Och är tillverkade enligt följande standarder eller

standardiseringsdokument:

EN60745

Den tekniska dokumentationen förs av vår auktoriserade

representant i Europa som är:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England

30.1.2009

000230

Tomoyasu Kato

Direktör

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

Allmänna säkerhetsvarningar för

maskin

VARNING Läs igenom alla säkerhetsvarningar

och instruktioner. Underlåtenhet att följa varningar och

instruktioner kan leda till elektrisk stöt, brand och/eller

allvarliga personskador.

Spara alla varningar och instruktioner

för framtida referens.

GEB001-6

SÄKERHETSVARNINGAR FÖR

BORRMASKIN

1. Använd extrahandtag, om det levereras med

maskinen. Att tappa kontrollen över maskinen

kan leda till personskador.

2. Håll maskinen i de isolerade handtagen när du

utför arbete där verktyget kan komma i kontakt

med en dold elkabel eller maskinens nätsladd.

Om verktyget kommer i kontakt med en

strömförande ledning blir maskinens metalldelar

strömförande och kan ge operatören en elektrisk

stöt.

3. Se till att du hela tiden har ett säkert fotfäste.

Se till att ingen står under dig när maskinen

används på hög höjd.

4. Håll maskinen stadigt.

5. Håll händerna på avstånd från roterande delar.

6. Lämna inte maskinen igång. Använd endast

maskinen när du håller den i händerna.

7. Rör inte vid borr eller arbetsstycke omedelbart

efter användning eftersom de kan vara extremt

varma och orsaka brännskador.

8. Vissa material kan innehålla giftiga kemikalier.

Se till att du inte andas in damm eller får det

på huden. Följ anvisningarna i leverantörens

materialsäkerhetsblad.

SPARA DESSA ANVISNINGAR.

VARNING!

GLÖM INTE att noggrant följa

säkerhetsanvisningarna för maskinen även efter det

att du har blivit van att använda den. OVARSAM

hantering eller underlåtenhet att följa

säkerhetsanvisningarna i denna bruksanvisning kan

leda till allvarliga personskador.

FUNKTIONSBESKRIVNING

FÖRSIKTIGT!

• Se alltid till att maskinen är avstängd och

nätsladden urdragen innan du justerar eller

funktionskontrollerar maskinen.

Avtryckarens funktion

Fig.1

FÖRSIKTIGT!

• Innan du ansluter maskinen till elnätet ska du

kontrollera att avtryckaren fungerar och återgår till

läget "OFF" när du släpper den.

Tryck in avtryckaren för att starta maskinen. Hastigheten

ökar genom att du trycker hårdare på avtryckaren. Släpp

avtryckaren för att stoppa.

För kontinuerlig användning trycker du först in

avtryckaren och sedan trycker du låsknappen uppåt.

Tryck in avtryckaren helt och släpp den sedan för att

avbryta det kontinuerliga läget.

Reverseringsknappens funktion

Fig.2

Denna maskin har en reverseringsknapp för att byta

rotationsriktning. Flytta reverseringsknappen till läget

(A-sidan) för medurs (framåt) rotation och mot läget

(B-sidan) för moturs (bakåt) rotation.

FÖRSIKTIGT!

• Kontrollera alltid rotationsriktningen före

användning.

• Använd endast reverseringsknappen när maskinen

stannat helt. Maskinen kan skadas om du byter

riktning medan den fortfarande roterar.

Krok

Fig.3

Fig.4

När du vill använda kroken drar du ut den i riktning "A"

och skjuter den sedan i riktning "B" för att låsa fast den.

Sätt tillbaka kroken i sitt ursprungliga läge när du inte vill

använda den genom att göra på omvänt sätt.

MONTERING

FÖRSIKTIGT!

• Se alltid till att maskinen är avstängd och

nätsladden urdragen innan maskinen repareras.

Montera sidohandtaget (hjälphandtag)

Fig.5

Använd alltid sidohandtaget av säkerhetsskäl. Montera

sidohandtaget så att tänderna i handtaget passar in i

uttagen på maskinhuset.

Dra sedan fast handtaget i önskat läge genom att vrida

det medurs. Det kan vridas 360° och dras fast i valfritt

läge.

Sätta i och ta ur borrbits

För modell DP3003, DP4001, DP4003

Fig.6

Håll i ringen och vrid hylsan moturs för att öppna chucken.

Skjut in bitset i chucken så långt det går. Håll ringen i ett

stadigt grepp och vrid hylsan medurs för att dra åt

chucken.

Håll i ringen och vrid hylsan moturs för att ta bort bitset.

För modell DP3002, DP4000, DP4002

Fig.7

Skjut in bitset i chucken så långt det går. Dra åt chucken

för hand. Placera chucknyckeln i något av de tre hålen

och dra åt medurs. Dra åt jämnt i alla de tre chuckhålen.

Vrid chucknyckeln moturs i endast ett hål när du ska ta

bort bitset och lossa sedan chucken för hand.

Sätt tillbaka chucknyckeln på sin plats när du har använt

den.

Djupmätare (tillbehör)

Djupmätaren är ett bekvämt hjälpmedel för att borra flera

hål med samma djup. Lossa sidohandtaget och sätt i

djupmätaren i sidohandtagets hål. Ställ in djupmätaren

på lämpligt mått och dra fast sidohandtaget.

OBS!

• Djupmåttet kan inte användas i det läge där det slår

emot maskinhuset.

Fig.8

ANVÄNDNING

Hålla maskinen

Stöda mot en stolpe

003076

Stöda mot golvet

003077

Använd alltid sidohandtaget (extrahandtag) och håll

maskinen stadigt med både sido- och pistolhandtaget

under användningen.

Använd sidohandtaget (hjälphandtag) som stöd för att ha

full kontroll över maskinen, till exempel när du sågborrar

stora hål.

Håll ett stadigt tag i bakre och främre handtaget när du

startar och stoppar maskinen eftersom det förekommer

reaktionskrafter vid dessa tillfällen.

Håll ett stadigt tag omkring maskinen när du borrar

medurs (framåt) så att du kan parera en reaktion i moturs

riktning om borret skulle fastna. Vid moturs borrning ska

du på samma sätt kunna förhindra en reaktion i medurs

riktning. Se även till att hålla ordentligt i maskinen om du

måste backa ur ett borr ur ett delvis borrat hål.

Borrning

Borra i trä

Vid borrning i trä uppnår du bäst resultat om du använder

ett träborr med styrskruv. Styrskruven gör det enklare att

borra genom att den drar in borret i arbetsstycket.

Borra i metall

För att borret inte ska halka när du börjar borra kan du

göra ett märke med syl och hammare i punkten där hålet

ska borras. Placera borrets spets i sylhålet och börja

borra.

Använd ett smörjmedel vid borrning i metall. Undantagen

är järn och mässing som ska borras torrt.

FÖRSIKTIGT!

• Borrningen går inte fortare för att du trycker hårdare

på maskinen. Detta extra tryck skadar bara toppen

på ditt borr, sänker maskinens prestanda och

förkortar maskinens livslängd.

• Det utvecklas ett kraftigt vridande moment på

maskinen/borret vid hålgenomslaget. Håll ett

stadigt tag i maskinen och var försiktig när borret

börjar tränga igenom arbetsstycket.

• Ett borr som fastnat kan enkelt backas ur genom att

reversera borrningens rotationsriktning. Maskinen

kan dock backa för häftigt om du inte håller

ordentligt i den.

• Fäst alltid små arbetsstycken i ett städ eller

liknande infästningsenhet.

• Undvik att borra i material som du misstänker

innehåller dolda spikar eller annat som kan orsaka

att borret böjs eller bryts av.

1. Framåt

2. Reaktion

1. Reaktion

2. Reversering

3. Framåt

UNDERHÅLL

FÖRSIKTIGT!

•

Se alltid till att maskinen är avstängd och nätkabeln

urdragen innan inspektion eller underhåll utförs.

•

Använd inte bensin, thinner, alkohol eller liknande.

Missfärgning, deformation eller sprickor kan uppstå

För att upprätthålla produktens SÄKERHET och

TILLFÖRLITLIGHET bör reparationer, kontroll och utbyte

av kolborstar samt allt annat underhålls- och

justeringsarbete utföras av ett auktoriserat Makita

servicecenter och med reservdelar från Makita.

VALFRIA TILLBEHÖR

FÖRSIKTIGT!

• Dessa tillbehör och tillsatser rekommenderas för

användning tillsammans med den Makita-maskin

som denna bruksanvisning avser. Om andra

tillbehör eller tillsatser används kan det uppstå risk

för personskador. Använd endast tillbehören eller

tillsatserna för de syften de är avsedda för.

Kontakta ditt lokala Makita servicecenter om du behöver

ytterligare information om dessa tillbehör.

• Borrbits

• Hålsågar

• Nyckellös borrchuck

• Chucknyckel

• Handtag

• Djupmätare

• Förvaringsväska av plast

OBS!

• Några av tillbehören i listan kan vara inkluderade i

maskinpaketet som standardtillbehör. De kan

variera mellan olika länder.

NORSK (originalinstruksjoner)

Oversiktsforklaring

1-1. Startbryter

1-2. Låsehendel

2-1. Revershendel

3-1. Bøyle

5-1. Støttehåndtak

5-2. Tenner

5-3. Fremspring

6-1. Mansjett

6-2. Ring

7-1. Kjoksnøkkel

8-1. Dybdemåler

TEKNISKE DATA

Modell DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Stål 10 mm 13 mm

Kapasitet

Tre 32 mm 38 mm

Ubelastet turtall (min

-1

) 0 - 1 200 0 - 950 0 - 700

Total lengde 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Nettovekt 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Sikkerhetsklasse /II

• Som følge av vårt kontinuerlige forsknings- og utviklingsprogram kan de tekniske dataene endres uten ytterligere forvarsel.

• Tekniske data kan variere fra land til land.

• Vekt i henhold til EPTA-prosedyre 01/2003

ENE032-1

Riktig bruk

Maskinen er beregnet til boring i tre, metall og plast.

ENF002-2

Strømforsyning

Maskinen må bare kobles til en strømkilde med samme

spenning som vist på typeskiltet, og kan bare brukes med

enfase-vekselstrømforsyning. Den er dobbelt verneisolert

og kan derfor også brukes fra kontakter uten jording.

ENG905-1

Støy

Typisk A-vektet lydtrykknivå er bestemt i henhold til

EN60745:

Modell DP3003

Lydtrykknivå (L

) : 81 dB(A)

Lydeffektnivå (L

) : 92 dB(A)

Usikkerhet (K): 3 dB(A)

Modell DP4001,DP4002,DP4003

Lydtrykknivå (L

) : 82 dB(A)

Lydeffektnivå (L

) : 93 dB(A)

Usikkerhet (K): 3 dB(A)

Bruk hørselvern

ENG900-1

Vibrasjon

Den totale vibrasjonsverdien (triaksial vektorsum)

bestemt i henhold til EN60745:

Modell DP3003,DP4001,DP4002,DP4003

Arbeidsmåte: boring i metall

Genererte vibrasjoner (a

h,D

): 2,5 m/s

eller mindre

Usikkerhet (K): 1,5 m/s

ENG901-1

•

Den angitte verdien for de genererte vibrasjonene

er blitt målt i samsvar med standardtestmetoden og

kan brukes til å sammenlikne et verktøy med et

annet.

• Den angitte verdien for de genererte vibrasjonene

kan også brukes til en foreløpig vurdering av

eksponeringen.

ADVARSEL:

• De genererte vibrasjonene ved faktisk bruk av

elektroverktøyet kan avvike fra den oppgitte

vibrasjonsverdien, avhengig av hvordan verktøyet

brukes.

•

Vær påpasselig med å finne sikkerhetstiltak som

beskytter operatøren, basert på en oppfatning av

risiko under faktiske bruksforhold (på bakgrunn av

alle sider ved brukssyklusen, som når verktøyet slås

av og når det går på tomgang, i tillegg til oppstarten).

ENH101-15

Gjelder bare land i Europa

EF-samsvarserklæring

Som ansvarlig produsent erklærer Makita

Corporation at følgende Makita-maskin(er):

Maskinbetegnelse:

Bormaskin

Modellnr./type: DP3003,DP4001,DP4002,DP4003

er serieprodusert og

samsvarer med følgende europeiske direktiver:

2006/42/EC

og er produsert i samsvar med følgende standarder eller

standardiserte dokumenter:

EN60745

Den tekniske dokumentasjonen oppbevares hos vår

autoriserte representant i Europa, som er:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England

30.1.2009

000230

Tomoyasu Kato

Direktør

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

Generelle advarsler angående

sikkerhet for elektroverktøy

ADVARSEL Les alle sikkerhetsadvarslene og alle

instruksjonene. Hvis du ikke følger alle advarslene og

instruksjonene som er oppført nedenfor, kan det føre til

elektriske støt, brann og/eller alvorlige helseskader.

Oppbevar alle advarsler og instruksjoner

for senere bruk.

GEB001-6

SIKKERHETSANVISNINGER FOR

BORESKRUTREKKER

1. Bruk hjelpehåndtak, hvis det (de) følger med

maskinen. Hvis maskinen kommer ut av kontroll,

kan det resultere i helseskader.

2. Hold maskinen i det isolerte håndtaket når

skjæreverktøyet kan komme i kontakt med

skjulte ledninger eller maskinens egen ledning

under arbeidet. Hvis skjæreverktøyet får kontakt

med strømførende ledninger, vil uisolerte

metalldeler av maskinen bli strømførende og

kunne gi brukeren elektrisk støt.

3. Forviss deg alltid om at du har godt fotfeste.

Forviss deg om at ingen står under deg når du

jobber høyt over bakken.

4. Hold maskinen godt fast.

5. Hold hendene unna roterende deler.

6. Ikke gå fra verktøyet mens det er i gang.

Verktøyet må bare brukes mens operatøren

holder det i hendene.

7. Ikke berør bor eller arbeidsstykke umiddelbart

etter bruk. Disse vil da være ekstremt varme,

og du kan få brannsår.

8. Enkelte materialer inneholder kjemikalier som

kan være giftige. Treff tiltak for å hindre

hudkontakt og innånding av støv. Følg

leverandørens sikkerhetsanvisninger.

TA VARE PÅ DISSE

INSTRUKSENE.

ADVARSEL:

Selv om du har brukt produktet mye og føler deg

fortrolig med det, er det likevel svært viktig at du

følger nøye de retningslinjene for sikkerhet som er

utarbeidet for dette produktet. MISBRUK av

verktøyet eller mislighold av sikkerhetsreglene i

denne brukerhåndboken kan resultere i alvorlige

helseskader.

FUNKSJONSBESKRIVELSE

FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du justerer

maskinen eller kontrollerer dens mekaniske

funksjoner.

Bryterfunksjon

Fig.1

FORSIKTIG:

• Før du kobler maskinen til strømnettet, må du alltid

kontrollere at startbryteren aktiverer maskinen på

riktig måte og går tilbake til "AV"-stilling når den

slippes.

Trykk inn startbryteren for å starte verktøyet. Verktøyets

hastighet økes ved at du trykker hardere på startbryteren.

Slipp opp bryteren for å stanse verktøyet.

Hvis du ønsker at verktøyet skal arbeide fortløpende,

holder du inne startbryteren mens du skyver opp

låsehåndtaket.

Denne låseposisjonen oppheves ved at du trykker helt

inn startbryteren og deretter slipper den opp.

Reverseringsfunksjon

Fig.2

Dette verktøyet har en reversbryter som kan brukes til å

endre rotasjonsretningen. Flytt reversbryteren til

stillingen

(A-siden) hvis du vil ha rotasjon med

klokken (forover), og til stillingen

(B-siden) hvis du

vil ha rotasjon mot klokken (revers).

FORSIKTIG:

• Før du begynner å bruke maskinen, må du alltid

sjekke rotasjonsretningen.

• Bruk reversbryteren bare etter at verktøyet har

stoppet helt. Hvis du endrer dreieretningen før

verktøyet har stoppet, vil det bli ødelagt.

Bøyle

Fig.3

Fig.4

Når du bruker kroken, må du trekke den ut i "A"-retning

og skyve den inn i "B"-retning for å feste den.

Når du ikke bruker kroken, må du sette den tilbake i sin

opprinnelige posisjon ved å følge ovenstående

fremgangsmåte i motsatt rekkefølge.

MONTERING

FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du utfører noe

arbeid på maskinen.

Montere støttehåndtak (hjelpehåndtak)

Fig.5

Bruk alltid støttehåndtaket for å bruke maskinen på

sikker måte. Installer støttehåndtaket slik at tennene på

håndtaket passer inn mellom fremspringene på

maskinsylinderen.

Stram så håndtaket ved å vri det med klokken i den

ønskede stillingen. Det kan dreies 360° så det kan festes

i en hvilken som helst stilling.

Montere eller fjerne boret

For modell DP3003, DP4001, DP4003

Fig.6

Hold ringen og skru mansjetten mot klokken for å åpne

kjevene på kjoksen. Sett bitset så langt inn i kjoksen som

det vil gå. Hold ringen godt fast og skru mansjetten med

klokken for å stramme kjoksen.

For å fjerne bitset må du holde ringen og vri mansjetten

mot klokken.

For modell DP3002, DP4000, DP4002

Fig.7

Monter bitset ved å sette det så langt inn i kjoksen som

det vil gå. Stram kjoksen for hånd. Sett kjoksnøkkelen inn

i hvert av de tre hullene etter tur og stram ved å dreie

med klokken. Pass på at alle de tre kjokshullene

strammes like mye.

For å fjerne bitset trenger du bare å vri kjoksnøkkelen om

mot klokken i ett av hullene, og deretter løsne kjoksen for

hånd.

Når du har brukt kjoksnøkkelen, må du sette den tilbake

der den skal være.

Dybdemåler (tilleggsutstyr)

Dybdemåleren er praktisk ved boring av flere huller med

samme dybde. Løsne støttehåndtaket og sett

dybdemåleren inn i hullet i støttehåndtaket. Juster

dybdemåleren til ønsket dybde og stram støttehåndtaket.

MERK:

• Dybdemåleren kan ikke brukes i en stilling hvor

måleren treffer selve verktøyet.

Fig.8

BRUK

Holde verktøyet

Holde mot en stender

003076

Holde mot gulvet

003077

Hold alltid godt rundt sidehåndtaket (reservehåndtaket)

og bryterhåndtaket når du bruker verktøyet.

Når du borer et stort hull til en stikksag el.l., bør du bruke

støttehåndtaket (hjelpehåndtaket) for å ha full kontroll

over verktøyet.

Hold godt fast i det bakre og det fremre håndtaket når du

starter eller stopper maskinen, siden begge deler kan

skje med et rykk.

Når du borer med klokken (forover), må du holde

verktøyet godt, så det ikke plutselig begynner å dreie mot

klokken om bitset skulle sette seg fast. I revers bør du

holde verktøyet godt, så det ikke begynner å dreie med

klokken om bitset skulle sette seg fast. Hvis bitset må

fjernes fra et delvis boret hull, må du passe på å holde

verktøyet godt, før du starter det i revers.

Borfunksjon

Bore i tre

Når du borer i tre, blir resultatene best med trebor som er

utstyrt med en ledeskrue. Ledeskruen forenkler boringen

ved at den trekker boret inn i arbeidsstykket.

Bore i metall

For at ikke boret skal gli når du begynner å bore, må du

lage en fordypning med en dor og en hammer der hullet

skal bores. Sett spissen av boret i fordypningen og

begynn å bore.

Bruk en skjærevæske når du borer i metall. Unntakene er

jern og messing som skal bores tørt.

FORSIKTIG:

• Hvis du bruker for mye kraft på verktøyet, vil det

ikke øke borehastigheten. Overdreven bruk av kraft

vil tvert imot kunne bidra til å ødelegge spissen av

boret, redusere verktøyeffekten og forkorte

verktøyets levetid.

1. Forover

2. Motkraft når

bitset setter seg

fast

1. Motkraft når

bitset setter seg

fast

2. Revers

3. Forover

• I gjennombruddsøyeblikket virker det en enorm

vrikraft på verktøyet/bitset. Hold verktøyet i et fast

grep, og vær forsiktig når boret begynner å bryte

gjennom arbeidsstykket.

•

Et bor som sitter fast kan fjernes hvis du setter

reversbryteren til motsatt rotasjonsretning, så

verktøyet kan bakke ut. Verktøyet kan imidlertid

komme brått ut hvis du ikke holder det i et fast grep.

• Små arbeidsstykker må alltid festes med en

skrustikke eller en liknende festeanordning.

• Unngå å bore i materialer du tror kan inneholde

skjulte spikere eller andre ting som kan brekke

bitset eller få det til å sette seg fast.

VEDLIKEHOLD

FORSIKTIG:

• Forviss deg alltid om at maskinen er slått av og

støpselet trukket ut av kontakten før du foretar

inspeksjon eller vedlikehold.

• Aldri bruk gasolin, bensin, tynner alkohol eller

lignende. Det kan føre til misfarging, deformering

eller sprekkdannelse.

For å opprettholde produktets SIKKERHET og

PÅLITELIGHET, må reparasjoner, inspeksjon og skifte

av kullbørstene, vedlikehold og justeringer utføres av

Makitas autoriserte servicesentre, og det må alltid brukes

reservedeler fra Makita.

VALGFRITT TILBEHØR

FORSIKTIG:

• Det anbefales at du bruker dette tilbehøret eller

verktøyet sammen med den Makita-maskinen som

er spesifisert i denne håndboken. Bruk av annet

tilbehør eller verktøy kan forårsake helseskader.

Tilbehør og verktøy må kun brukes til det formålet

det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du

trenger mer informasjon om dette tilbehøret.

• Bor

• Hullsager

• Nøkkelfri borekjoks

• Kjoksnøkkel

• Håndtaksenhet

• Dybdemåler

• Verktøykoffert av plast

MERK:

• Enkelte elementer i listen kan være inkludert som

standardtilbehør i verktøypakken. Elementene kan

variere fra land til land.

SUOMI (alkuperäiset ohjeet)

Yleisselostus

1-1. Liipaisinkytkin

1-2. Lukitusvipu

2-1. Pyörimissuunnan vaihtokytkin

3-1. Koukku

5-1. Sivukahva

5-2. Hampaat

5-3. Ulkonemat

6-1. Holkki

6-2. Rengas

7-1. Istukan avain

8-1. Syvyystulkki

TEKNISET TIEDOT

Malli DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Teräs 10 mm 13 mm

Teho

Puu 32 mm 38 mm

Tyhjäkäyntinopeus (min

-1

) 0 - 1 200 0 - 950 0 - 700

Kokonaispituus 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Nettopaino 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Turvaluokitus /II

• Jatkuvan tutkimus- ja kehitysohjelman vuoksi pidätämme oikeuden muuttaa tässä mainittuja teknisiä ominaisuuksia ilman

ennakkoilmoitusta.

• Tekniset ominaisuudet saattavat vaihdella eri maissa.

• Paino EPTA-menetelmän 01/2003 mukaan

ENE032-1

Käyttötärkoitus

Työkalu on tarkoitettu puun, metallin ja muovin

poraamiseen.

ENF002-2

Virtalähde

Laitteen saa kytkeä vain sellaiseen virtalähteeseen,

jonka jännite on sama kuin arvokilvessä ilmoitettu, ja sitä

saa käyttää ainoastaan yksivaiheisella vaihtovirralla.

Laite on kaksinkertaisesti suojaeristetty, ja se voidaan

siten kytkeä myös maadoittamattomaan pistorasiaan.

ENG905-1

Melutaso

Tyypillinen A-painotettu melutaso määräytyy

EN60745-standardin mukaan:

Malli DP3003

Äänenpainetaso (L

): 81 dB(A)

Äänen tehotaso (L

): 92 dB(A)

Virhemarginaali (K): 3 dB(A)

Malli DP4001,DP4002,DP4003

Äänenpainetaso (L

): 82 dB(A)

Äänen tehotaso (L

): 93 dB(A)

Virhemarginaali (K): 3 dB(A)

Käytä kuulosuojaimia

ENG900-1

Tärinä

Värähtelyn kokonaisarvo (kolmiakselivektorin summa)

on määritelty EN60745mukaan:

Malli DP3003,DP4001,DP4002,DP4003

Työtila: metalliin poraus

Värähtelyn päästö (a

h,D

) : 2,5 m/s

tai vähemmän

Virhemarginaali (K) : 1,5 m/s

ENG901-1

•

Ilmoitettu tärinäpäästöarvo on mitattu

standarditestausmenetelmän mukaisesti, ja sen

avulla voidaan vertailla työkaluja keskenään.

• Ilmoitettua tärinäpäästöarvoa voidaan käyttää

myös altistumisen alustavaan arviointiin.

VAROITUS:

• Työkalun käytön aikana mitattu todellinen

tärinäpäästöarvo voi poiketa ilmoitetusta

tärinäpäästöarvosta työkalun käyttötavan mukaan.

• Selvitä käyttäjän suojaamiseksi tarvittavat

varotoimet todellisissa käyttöolosuhteissa

tapahtuvan arvioidun altistumisen mukaisesti

(ottaen huomioon käyttöjakso kokonaisuudessaan,

myös jaksot, joiden aikana työkalu on

sammutettuna tai käy tyhjäkäynnillä).

ENH101-15

Koskee vain Euroopan maita

VAKUUTUS EC-VASTAAVUUDESTA

Vastuullinen valmistaja Makita Corporation ilmoittaa

vastaavansa siitä, että seuraava(t) Makitan

valmistama(t) kone(et):

Koneen tunnistetiedot:

Pora

Mallinro/Tyyppi: DP3003,DP4001,DP4002,DP4003

ovat sarjavalmisteisia ja

täyttävät seuraavien eurooppalaisten direktiivien

vaatimukset:

2006/42/EC

ja että ne on valmistettu seuraavien standardien tai

standardoitujen asiakirjojen mukaisesti:

EN60745

Teknisen dokumentaation ylläpidosta vastaa valtuutettu

Euroopan-edustajamme, jonka yhteystiedot ovat:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England

30.1.2009

000230

Tomoyasu Kato

Johtaja

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

Sähkötyökalujen käyttöä

koskevat varoitukset

VAROITUS Lue kaikki turvallisuusvaroitukset ja

käyttöohjeet. Varoitusten ja ohjeiden noudattamatta

jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai

vakavaan vammautumiseen.

Säilytä varoitukset ja ohjeet tulevaa

käyttöä varten.

GEB001-6

PORAN TURVALLISUUSOHJEET

1. Käytä työkalun mukana mahdollisesti

toimitettua lisäkahvaa tai -kahvoja. Hallinnan

menetys voi aiheuttaa henkilövahinkoja.

2. Pitele sähkötyökalua sen eristetyistä

tartuntapinnoista silloin, kun on mahdollista,

että sen terä saattaa osua piilossa oleviin

johtoihin tai koneen omaan virtajohtoon. Jos

leikkaustyökalu joutuu kosketukseen jännitteisen

johdon kanssa, jännite voi siirtyä työkalun sähköä

johtaviin metalliosiin ja aiheuttaa käyttäjälle

sähköiskun.

3. Varmista aina, että seisot tukevasti.

Jos työskentelet korkealla, varmista, ettei

ketään ole alapuolella.

4. Pidä työkalua tiukasti.

5. Pidä kädet loitolla pyörivistä osista.

6. Älä jätä konetta käymään itsekseen. Käytä

laitetta vain silloin, kun pidät sitä kädessä.

7. Älä kosketa terää tai työkappaletta välittömästi

käytön jälkeen, sillä ne voivat olla erittäin

kuumia ja aiheuttaa palovammoja.

8. Jotkin materiaalit sisältävät kemikaaleja, jotka

voivat olla myrkyllisiä. Huolehdi siitä, että

pölyn sisäänhengittäminen ja ihokosketus

estetään. Noudata materiaalin toimittajan

turvaohjeita.

SÄILYTÄ NÄMÄ OHJEET.

VAROITUS:

ÄLÄ anna työkalun helppokäyttöisyyden tai

toistuvan käytön tuudittaa sinua väärään

turvallisuuden tunteeseen niin, että laiminlyöt

työkalun turvaohjeiden noudattamisen.

VÄÄRINKÄYTTÖ tai tämän käyttöohjeen

turvamääräysten laiminlyönti voi johtaa vakaviin

henkilövahinkoihin.

TOIMINTOJEN KUVAUS

HUOMIO:

• Varmista aina ennen koneen säätöjen ja

toiminnallisten tarkistusten tekemistä, että kone on

sammutettu ja irrotettu pistorasiasta.

Kytkimen käyttäminen

Kuva1

HUOMIO:

• Tarkista aina ennen työkalun liittämistä

virtalähteeseen, että liipaisinkytkin kytkeytyy oikein

ja palaa asentoon OFF, kun se vapautetaan.

Käynnistä työkalu painamalla liipaisinkytkintä. Mitä

voimakkaammin liipaisinkytkintä painetaan, sitä

nopeammin terä pyörii. Pysäytä työkalu vapauttamalla

liipaisinkytkin.

Jos haluat työkalun käyvän jatkuvasti, paina

liipaisinkytkintä ja työnnä lukitusvipua ylöspäin.

Jos haluat pysäyttää työkalun, jonka liipaisinkytkin

lukitussa asennossa, paina liipaisinkytkin kokonaan alas

ja vapauta se sitten.

Pyörimissuunnan vaihtokytkimen toiminta

Kuva2

Työkalussa on pyörimissuunnan vaihtokytkin. Käytä

konetta myötäpäivään (eteenpäin) kääntämällä

pyörimissuunnan vaihtokytkin

-asentoon (A-puoli) tai

vastapäivään (vastakkaiseen suuntaan) kääntämällä

pyörimissuunnan vaihtokytkin

-asentoon (B-puoli).

HUOMIO:

• Tarkista pyörimissuunta aina ennen käyttöä.

•

Käytä pyörimissuunnan vaihtokytkintä vasta sen

jälkeen, kun kone on lakannut kokonaan pyörimästä.

Työkalu vaurioituu, jos pyörimissuuntaa vaihdetaan,

ennen kuin työkalu pysähtyy.

Koukku

Kuva3

Kuva4

Kun käytät koukkua, kiinnitä se paikalleen vetämällä sitä

ulos suuntaan A ja työntämällä se paikalleen suuntaan B.

Jos et käytä koukkua, palauta se aloitusasentoonsa

tekemällä nämä toimet vastakkaisessa järjestyksessä.

KOKOONPANO

HUOMIO:

•

Varmista aina ennen koneelle tehtäviä toimenpiteitä,

että kone on sammutettu ja irrotettu pistorasiasta.

Sivukahvan asentaminen (lisäkahva)

Kuva5

Käytä aina sivukahvaa käyttöturvallisuuden

varmistamiseksi. Asenna sivukahva siten, että sen

kannan hampaat menevät työkalun istukan ulokkeiden

väliin.

Kiristä sitten kahva kääntämällä sitä myötäpäivään. Sitä

voidaan kääntää 360°, jotta se voidaan kiinnittää mihin

tahansa asentoon.

Poranterän kiinnittäminen tai irrottaminen

Mallit DP3003, DP4001, DP4003

Kuva6

Avaa istukan leuat kääntämällä holkkia vastapäivään

pitäen samalla rengasta paikallaan. Työnnä kärki/terä

niin syvälle istukkaan kuin se menee. Kiristä istukan

leuat kääntämällä holkkia myötäpäivään pitäen samalla

rengasta paikallaan.

Irrota kärki/terä kääntämällä holkkia vastapäivään pitäen

samalla rengasta paikallaan.

Mallit DP3002, DP4000, DP4002

Kuva7

Asenna kärki/terä työntämällä se istukkaan niin syvälle

kuin se menee. Kiristä istukka käsin. Aseta istukan avain

kuhunkin kolmesta reiästä ja kiristä myötäpäivään.

Varmista, että kiristät kaikki kolme istukan aukkoa yhtä

kireälle.

Irrota terä kääntämällä istukan avainta vastapäivään

yhdessä reiässä ja löysäämällä istukka käsin.

Palauta istukan avain alkueräiseen paikkaansa käytön

jälkeen.

Syvyydensäätö (lisävaruste)

Syvyydensäätö on ihanteellinen samansyvyisten reikien

poraamiseen. Löysää sivukahvaa ja aseta

syvyydensäätö sivukahvassa olevaan aukkoon. Säädä

syvyydensäätö haluttuun syvyyteen ja kiristä sivukahva.

HUOMAUTUS:

• Syvyydensäätö ei voi käyttää asennossa, jossa se

osuu työkalun runkoon.

Kuva8

TYÖSKENTELY

Työkalun piteleminen

Pitää nappia vasten

003076

Pitää lattiaa vasten

003077

Käytä aina sivukahvaa (apukahvaa) ja pidä käytön aikana

tukevasti kiinni sekä sivukahvasta että kytkinkahvasta.

Kun poraat suurta reikää reikäsahalla tai vastaavalla,

käytä sivukahvaa (lisäkahvaa) tukena, jonka avulla voit

pitää työkalun turvallisesti hallinnassa.

Pidä takakahvaa ja etukahvaa tiukasti kiinni työkalua

käynnistettäessä tai pysäytettäessä, koska työkalussa

on alku- ja loppuvastavoima.

Kun poraussuunta on eteenpäin (myötäpäivään), tue

työkalua siten, että estät sen vastapäivään suuntautuvan

vastavoiman, jos terä jää kiinni. Kun käännät

pyörimissuunnan, tue työkalua estämään

myötäpäiväinen vastavoima. Jos terä on irrotettava

osittain poratusta reiästä, varmista, että työkalu on tuettu

kunnolla ennen pyörimissuunnan vaihtamista.

Poraaminen

Puun poraaminen

Puuta porattaessa paras lopputulos saadaan

ohjausruuvilla varustetuilla puuterillä. Ohjausruuvi

helpottaa poraamista vetämällä poranterän

työkappaleeseen.

Metallin poraaminen

Jotta poranterä ei pääse luiskahtamaan syrjään

porauksen aluksi, tee ensin porauskohtaan pieni kolo

punssilla ja vasaralla. Aseta poran kärki koloon ja aloita

poraus.

Käytä metallia poratessasi leikkuuöljyä. Poikkeuksena

ovat rauta ja messinki, joita porataan kuivana.

HUOMIO:

• Työkalun painaminen liian voimakkaasti ei nopeuta

poraamista. Päinvastoin: liiallinen paine vain

tylsyttää poranterää, hidastaa työtä ja lyhentää

työkalun käyttöikää.

1. Eteenpäin

2. Reaktio

1. Reaktio

2. Peruutus

3. Eteenpäin

• Työkaluun/terään kohdistuu valtava kääntövoima,

kun terä menee läpi. Pidä työkalu tukevassa

otteessa ja ole varovainen, kun terä alkaa tulla läpi

työkappaleesta.

• Kiinni juuttunut terä irrotetaan helposti vaihtamalla

terän pyörimissuuntaa ja peruuttamalla. Pidä

kuitenkin työkalusta lujasti kiinni, sillä se voi tökätä

taaksepäin yllättävästi.

• Kiinnitä pienet työkappaleet aina viilapenkkiin tai

vastaavaan pidikkeeseen.

• Älä poraa materiaalia, jossa epäilet olevan nauloja

tai muita piilossa olevia materiaaleja, jotka

saattavat vaurioittaa terää.

KUNNOSSAPITO

HUOMIO:

• Varmista aina ennen tarkastuksia ja huoltotöitä,

että laite on kone on sammutettu ja irrotettu

virtalähteestä.

• Älä koskaan käytä bensiiniä, ohentimia, alkoholia

tai tms. aineita. Muutoin pinta voi halkeilla tai sen

värit ja muoto voivat muuttua.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN

säilyttämiseksi Makitan valtuutetun huoltokeskuksen

tulee suorittaa korjaukset, hiiliharjojen tarkastus ja vaihto,

sekä muut huolto- tai säätötyöt Makitan varaosia

käyttäen.

LISÄVARUSTEET

HUOMIO:

•

Näitä lisävarusteita ja -laitteita suositellaan

käytettäväksi tässä ohjekirjassa mainitun Makitan

koneen kanssa. Minkä tahansa muun lisävarusteen

tai –laitteen käyttäminen voi aiheuttaa

loukkaantumisvaaran. Käytä lisävarusteita ja

-laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja

seuraavista lisävarusteista, ota yhteys paikalliseen

Makitan huoltoon.

• Poranterät

• Reikäsahat

• Pikaistukka

• Istukan avain

• Kahva-asennelma

• Syvyydensäätöhammas

• Muovinen kantolaukku

HUOMAUTUS:

• Jotkin luettelossa mainitut varusteet voivat sisältyä

työkalun toimitukseen vakiovarusteina. Ne voivat

vaihdella maittain.

LATVIEŠU (oriģinālās instrukcijas)

Kopskata skaidrojums

1-1. Slēdža mēlīte

1-2. Bloķēšanas svira

2-1. Griešanas virziena pārslēdzēja

svira

3-1. Āķis

5-1. Sānu rokturis

5-2. Zobi

5-3. Izvirzījumi

6-1. Uzmava

6-2. Gredzens

7-1. Spīļpatronas atslēga

8-1. Dziļummērs

SPECIFIKĀCIJAS

Modelis DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Tērauds 10 mm 13 mm

Urbšanas

jauda

Koksne 32 mm 38 mm

Apgriezieni minūtē bez slodzes (min

-1

)

0 - 1 200 0 - 950 0 - 700

Kopējais garums 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Neto svars 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Drošības klase /II

• Dēļ mūsu nepārtrauktās pētniecības un izstrādes programmas, šeit dotās specifikācijas var mainīties bez brīdinājuma.

• Atkarība no valsts specifikācijas var atšķirties.

• Svars atbilstoši EPTA-Procedure 01/2003

ENE032-1

Paredzētais lietojums

Šis instruments paredzēts koksnes, metāla un

plastmasas urbšanai.

ENF002-2

Strāvas padeve

Darbarīks jāpievieno tikai tādai strāvas padevei, kuras

spriegums ir tāds pats, kā norādīts uz plāksnītes ar

nosaukumu, un to var ekspluatēt tikai ar vienfāzes

maiņstrāvas padevi. Darbarīks aprīkots ar divkāršo

izolāciju, tādēļ to var izmantot arī, pievienojot

kontaktligzdai bez iezemējuma vada.

ENG905-1

Troksnis

Tipiskais A-svērtais trokšņa līmenis ir noteikts saskaņā ar

EN60745:

Modelis DP3003

Skaņas spiediena līmenis (L

): 81 dB(A)

Skaņas jaudas līmenis (L

): 92 dB(A)

Mainīgums (K) : 3 dB(A)

Modelis DP4001,DP4002,DP4003

Skaņas spiediena līmenis (L

): 82 dB(A)

Skaņas jaudas līmenis (L

): 93 dB(A)

Mainīgums (K) : 3 dB(A)

Lietojiet ausu aizsargus

ENG900-1

Vibrācija

Vibrācijas kopējā vērtība (trīs asu vektora summa)

noteikta saskaņā ar EN60745:

Modelis DP3003,DP4001,DP4002,DP4003

Darba režīmu: urbšanu metālā

Vibrācijas emisija (a

h,D

) : 2,5 m/s

vai mazāk

Neskaidrība (K): 1,5 m/s

ENG901-1

•

Paziņotā vibrācijas emisijas vērtība noteikta

atbilstoši standarta pārbaudes metodei un to var

izmantot, lai salīdzinātu vienu darbarīku ar citu.

• Paziņoto vibrācijas emisijas vērtību arī var izmantot

iedarbības sākotnējā novērtējumā.

BRĪDINĀJUMS:

•

Reāli lietojot mehanizēto darbarīku, vibrācijas

emisija var atšķirties no paziņotās emisijas vērtības

atkarībā no darbarīka izmantošanas veida.

• Lai aizsargātu lietotāju, nosakiet drošības

pasākumus, kas pamatoti ar iedarbību reālos darba

apstākļos (ņemot vērā visus ekspluatācijas cikla

posmus, piemēram, laiku, kamēr darbarīks ir

izslēgts un kad darbojas tukšgaitā, kā arī palaides

laiku).

ENH101-15

Tikai Eiropas valstīm

EK Atbilstības deklarācija

Mēs, uzņēmums „Makita Corporation", kā atbildīgs

ražotājs paziņojam, ka sekojošais/-ie „Makita"

darbarīks/-i:

Darbarīka nosaukums:

Urbmašīna

Modeļa nr../ Veids: DP3003,DP4001,DP4002,DP4003

ir sērijas ražojums un

atbilst sekojošām Eiropas Direktīvām:

2006/42/EC

Un tas ražots saskaņā ar sekojošiem standartiem vai

standartdokumentiem:

EN60745

Tehnisko dokumentāciju uztur mūsu pilnvarots pārstāvis

Eiropā -

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, Anglija

30.1.2009

000230

Tomoyasu Kato

Direktors

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

Vispārējie mehanizēto darbarīku

drošības brīdinājumi

BRĪDINĀJUMS Izlasiet visus drošības

brīdinājumus un visus norādījumus. Brīdinājumu un

norādījumu neievērošanas gadījumā var rasties

elektriskās strāvas trieciens, ugunsgrēks un/vai

nopietnas traumas.

Glabājiet visus brīdinājumus un

norādījums, lai varētu tajos ieskatīties

turpmāk.

GEB001-6

URBJA DROŠĪBAS BRĪDINĀJUMI

1. Izmantojiet ar darbarīku piegādātos papildu

rokturus. Kontroles zaudēšanas gadījumā var gūt

ievainojumus.

2. Veicot darbu, turiet mehanizēto darbarīku aiz

izolētajām satveršanas virsmām, ja griešanas

instruments varētu saskarties ar apslēptu

elektroinstalāciju vai ar savu vadu. Ja

griešanas instruments saskarsies ar vadu, kurā ir

strāva, visas mehanizētā darbarīka ārējās metāla

virsmas vadīs strāvu un radīs elektriskās strāvas

trieciena risku.

3. Nodrošiniet, lai jums vienmēr būtu labs

atbalsts kājām.

Ja lietojat darbarīku augstumā, pārliecinieties,

ka apakšā neviena nav.

4. Turiet darbarīku stingri.

5. Turiet rokas tā

lu no rotējošām daļām.

6. Neatstājiet ieslēgtu darbarīku. Darbiniet

darbarīku vienīgi tad, ja turat to rokās.

7. Neskariet urbja uzgali vai apstrādāto detaļu

tūlīt pēc darba veikšanas; tie var būt ļoti karsti

un var apdedzināt ādu.

8. Daži materiāli satur ķīmiskas vielas, kuras var

būt toksiskas. Izvairieties no putekļu

ieelpošanas un to nokļūšanas uz ādas.

Ievērojiet materiāla piegādātāja drošības

datus.

SAGLABĀJIET ŠOS

NORĀDĪJUMUS.

BRĪDINĀJUMS:

NEZAUDĒJIET modrību darbarīka lietošanas laikā

(tas var gadīties pēc darbarīka daudzkārtējas

izmantošanas), rūpīgi ievērojiet urbšanas drošības

noteikumus šim izstrādājumam. NEPAREIZAS

LIETOŠANAS vai šīs rokasgrāmatas drošības

noteikumu neievērošanas gadījumā var gūt smagas

traumas.

FUNKCIJU APRAKSTS

UZMANĪBU:

• Pirms regulējat vai pārbaudāt instrumenta darbību,

vienmēr pārliecinieties, vai instruments ir izslēgts

un atvienots no barošanas.

Slēdža darbība

Att.1

UZMANĪBU:

• Pirms instrumenta pieslēgšanas vienmēr

pārbaudiet, vai slēdža mēlīte darbojas pareizi un

atgriežas izslēgtā stāvoklī, kad tiek atlaista.

Lai iedarbinātu darbarīku, vienkārši pavelciet slēdža

mēlīti. Darbarīka ātrumu palielina, arvien vairāk

uzspiežot uz slēdža mēlītes. Lai darbarīku apturētu,

atlaidiet slēdža mēlīti.

Lai darbarīks darbotos nepārtraukti, pavelciet slēdža

mēlīti un pastumiet aiztura sviru uz augšu.

Lai apstādinātu darbarīku no aizslēgtas pozīcijas, pilnībā

pavelciet slēdža mēlīti, tad atlaidiet to.

Griešanās virziena pārslēdzēja darbība

Att.2

Šis darbarīks ir aprīkots ar pārslēdzēju, kas ļauj mainīt

griešanās virzienu. Uzstādiet griešanās virziena

pārslēdzēja sviru

stāvoklī (A puse), rotācijai

pulksteņrādītāja virzienā (uz priekšu) vai

stāvoklī (B

puse) rotācijai pretēji pulksteņrādītāja virzienam

(atpakaļ).

UZMANĪBU:

• Pirms šīs darbības vienmēr pārbaudiet roktura

stāvokli.

• Izmantojiet griešanās virziena pārslēdzēju tikai pēc

darbarīka pilnas apstāšanas. Griešanās virziena

maiņa pirms darbarīka apstāšanas var to sabojāt.

Āķis

Att.3

Att.4

Āķa izmantošanas gadījumā, pavelciet to ar burtu "A"

apzīmētājā virzienā un pēc tam nospiediet to ar burtu "B"

apzīmētājā virzienā, lai to nostiprinātu.

Ja jūs neizmantojat āķi, uzstādiet to atpakaļ sākotnējā

stāvoklī izpildot augstāk aprakstītas darbības apgrieztā

secībā.

MONTĀŽA

UZMANĪBU:

• Vienmēr pārliecinieties, vai instruments ir izslēgts

un atvienots no barošanas, pirms veicat jebkādas

darbības ar instrumentu.

Sānu roktura uzstādīšana (papildus rokturis)

Att.5

Vienmēr izmantojiet sānu rokturi, lai garantētu darba

drošību. Uzstādiet sānu rokturi tā, lai roktura zobi

iegultos starp izciļņiem uz darbarīka korpusu.

Tad nostipriniet rokturi, pagriežot to pulksteņrādītāja

virzienā un uzstādot vēlamajā stāvoklī. To var pagriezt

par 360°, tātad to iespējams nostiprināt jebkurā stāvoklī.

Urbja uzgaļa uzstādīšana un noņemšana

Modeļiem DP3003, DP4001, DP4003

Att.6

Turiet gredzenu un pagrieziet uzmavu pretēji

pulksteņrādītāja virzienam, lai atvērtu spīļpatronas spīles.

Ievietojiet uzgali spīļpatronā, cik vien tālu tas ieiet. Stingri

turiet gredzenu un pagrieziet uzmavu pulksteņrādītāja

virzienā, lai pievilktu spīļpatronu.

Lai izņemtu uzgali, turiet gredzenu un grieziet uzmavu

pretēji pulksteņrādītāja virzienam.

Modeļiem DP3002, DP4000, DP4002

Att.7

Lai uzstādītu uzgali, ievietojiet to spīļpatronā, cik vien

tālu tas ieiet. Pievelciet spīļpatronu ar roku. Ievietojiet

spīļpatronas atslēgu katrā no trim atverēm un pievelciet

pulksteņrādītāja virzienā. Pārbaudiet, vai visas trīs

spīļ

patronas atveres ir pievilktas vienmērīgi.

Lai izņemtu uzgali, pagrieziet spīļpatronas atslēgu pretēji

pulksteņrādītāja virzienam tikai vienā atverē, tad

atbrīvojiet spīļpatronu ar roku.

Pēc spīļpatronas atslēgas izmantošanas pārliecinieties,

ka tā atgriezta savā sākotnējā novietojumā.

Dziļummērs (fakultatīvs aprīkojums)

Dziļummērs ir noderīgs vienāda dziļuma caurumu

urbšanā. Atslābiniet sānu rokturi un ievietojiet

dziļummēru sānu roktura atverē. Noregulējiet dziļummēru

uz vēlamo dziļumu un pievelciet sānu rokturi.

PIEZĪME:

• Dziļummēru nevar izmantot tādā stāvoklī, kad

dziļummērs piess darbarīka korpusam.

Att.8

EKSPLUATĀCIJA

Darbarīka turēšana

Turēšana pret atbalstu

003076

Turēšana pret grīdu

003077

Vienmēr izmantojiet sānu rokturi (papildu rokturi) un

darba laikā cieši turiet darbarīku gan aiz sānu roktura,

gan aiz slēdža roktura.

Urbjot lielus caurumus ar gredzenzāģi vai kādu citu

piederumu, sānu rokturis (papildus rokturis) izmantojams

kā atbalsts, lai saglabātu kontroli pār darbarīku.

Darbarīka iedarbināšanas un apturēšanas laikā stingri

satveriet aizmugurējo rokturi un priekšējo rokturi, jo šajos

brīžos rodas sākuma un beigu pretdarbība.

Kad urbšana ir virzīta uz priekšu (griešanās

pulksteņrādītāja virzienā), ierīce jāatbalsta, lai neļautu tai

griezties pretēji pulksteņrādītāja virzienam urbja uzgaļa

iestrēgšanas gadījumā. Virzienu mainot, attiecīgi

jāmaina ierīces atbalsts, lai novērstu reakciju

pulksteņrādītāja virzienā. Ja urbis jāizņem no daļēji

izurbta cauruma, pirms tā iedarbināšanas pretējā

virzienā j

āpārliecinās, vai tas ir pareizi atbalstīts.

Urbšana

Urbšana kokā

Urbjot kokā, vislabākie rezultāti iegūstami ar kokurbja

uzgaļiem, kuri aprīkoti ar vadskrūvi. Vadskrūve atvieglo

urbšanu, virzot urbja uzgali apstrādes detaļā.

Urbšana metālā

Lai novērstu urbja gala slīdēšanu, urbšanu uzsākot,

vispirms ar punktsiša un āmura palīdzību veiciet

ierobījumu vietā, kur jāveic urbums. Novietojiet urbja

uzgali ierobījumā un sāciet urbt.

Urbjot metālā, izmantojiet griešanas smērvielas.

Izņēmums ir dzelzs un misiņš, kuri jāurbj bez smērvielas.

1. Uz priekšu

2. Pretdarbība

1. Pretdarbība

2. Pretējā virzienā

3. Uz priekšu

UZMANĪBU:

• Pārmērīgs spiediens uz darbarīku urbšanas ātrumu

nepalielinās. Būtībā, pārmērīgs spiediens tikai

bojās urbja uzgali, samazinās darbarīka jaudu un

saīsinās tā kalpošanas laiku.

• Cauruma izlaušanas brīdī uz darbarīku un uzgali

iedarbojas ārkārtīgs vērpes spēks. Stingri turiet

darbarīku un īpaši uzmanieties brīdī, kad urbja

uzgalis sāk virzīties cauri apstrādājamai daļai.

• Iestrēgušu urbi var atbrīvot, vienkārši uzstādot

griešanās virziena pārslēdzēju pretējā rotācijas

virzienā, lai tas virzītos atpakaļ uz āru. Taču esiet

uzmanīgi, jo, ja ierīci neturēsiet stingri, tā var strauji

virzīties atpakaļ.

• Nelielas apstrādājamas detaļas vienmēr ievietojiet

skrūvspīlēs vai citā stiprinājuma ierīcē.

• Neurbjiet detaļas, kurās var būt slēptas naglas vai

kādi citi priekšmeti, kuri var izraisīt urbja

iestrēgšanu vai lūzumu.

APKOPE

UZMANĪBU:

• Pirms veicat pārbaudi vai apkopi vienmēr

pārliecinieties, vai instruments ir izslēgts un

atvienots no barošanas.

• Nekad neizmantojiet gazolīnu, benzīnu,

atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var

radīt izbalēšanu, deformāciju vai plaisas.

Lai uzturētu izstrādājuma DROŠĪBU, remonts, oglekļa

suku pārbaude un maiņa, jebkāda cita apkope vai

regulēšana jāveic Makita pilnvarotiem apkopes centriem,

vienmēr izmantojot Makita rezerves daļas.

PAPILDU PIEDERUMI

UZMANĪBU:

• Šādi piederumi un rīki tiek ieteikti lietošanai ar šajā

pamācībā aprakstīto Makita instrumentu. Jebkādu

citu piederumu un rīku izmantošana var radīt

traumu briesmas. Piederumu vai rīku izmantojiet

tikai tā paredzētajam mērķim.

Ja jums vajadzīga palīdzība vai precīzāka informācija

par šiem piederumiem, vērsieties savā tuvākajā Makita

apkopes centrā.

• Urbja uzgali

• Gredzenzāģi

• Urbja spīļpatrona bez atslēgas

• Spīļpatronas atslēga

• Roktura montējums

• Dziļummērs

• Plastmasas pārnēsāšanas soma

PIEZĪME:

• Daži sarakstā norādītie izstrādājumi var būt iekļauti

instrumenta komplektācijā kā standarta piederumi.

Tie dažādās valstīs var būt atšķirīgi.

LIETUVIŲ KALBA (Originali naudojimo instrukcija)

Bendrasis aprašymas

1-1. Jungiklio spraktukas

1-2. Fiksavimo svirtelė

2-1. Atbulinės eigos jungiklio svirtelė

3-1. Kablys

5-1. Šoninė rankena

5-2. Dantis

5-3. Iškyšos

6-1. įvorė

6-2. Žiedas

7-1. Kumštelinio griebtuvo raktas

8-1. Gylio ribotuvas

SPECIFIKACIJOS

Modelis DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Plienas 10 mm 13 mm

Paskirtis

Medis 32 mm 38 mm

Greitis be apkrovos (min

-1

) 0 - 1 200 0 - 950 0 - 700

Bendras ilgis 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Neto svoris 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Saugos klasė /II

• Atliekame nepertraukiamus tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be

įspėjimo.

• įvairiose šalyse specifikacijos gali skirtis.

• Svoris pagal Europos elektrinių įrankių asociacijos nustatytą metodiką „EPTA -Procedure 01/2003"

ENE032-1

Paskirtis

Šis įrenginys skirtas medienai, metalui ir plastikui gręžti.

ENF002-2

Maitinimo šaltinis

Šį įrankį reikia jungti tik prie tokio maitinimo šaltinio, kurio

įtampa atitinka nurodytąją įrankio duomenų plokštelėje;

galima naudoti tik vienfazį kintamosios srovės maitinimo

šaltinį. Jie yra dvigubai izoliuoti, todël gali bűti naudojami

prijungus prie elektros lizdř be áţeminimo laido.

ENG905-1

Triukšmas

Tipiškas A svertinis triukšmo lygis nustatytas pagal

EN60745:

Modelis DP3003

Garso slėgio lygis (L

): 81 dB(A)

Garso galios lygis (L

): 92 dB(A)

Paklaida (K) : 3 dB (A)

Modelis DP4001,DP4002,DP4003

Garso slėgio lygis (L

): 82 dB(A)

Garso galios lygis (L

): 93 dB(A)

Paklaida (K) : 3 dB (A)

Dėvėkite ausų apsaugas

ENG900-1

Vibracija

Vibracijos bendroji vertė (trijų ašių vektorinė suma)

nustatyta pagal EN60745:

Modelis DP3003,DP4001,DP4002,DP4003

Darbinis režimas: metalo gręžimas

Vibracijos skleidimas (a

h,D

): 2,5 m/s

arba mažiau

Paklaida (K) : 1,5 m/s

ENG901-1

•

Paskelbtasis vibracijos emisijos dydis nustatytas

pagal standartinį testavimo metodą ir jį galima

naudoti vienam įrankiui palyginti su kitu.

• Paskelbtasis vibracijos emisijos dydis taip pat gali

būti naudojamas preliminariai įvertinti vibracijos

poveikį.

ĮSPĖJIMAS:

• Faktiškai naudojant elektrinį įrankį, keliamos

vibracijos dydis gali skirtis nuo paskelbtojo dydžio,

priklausomai nuo būdų, kuriais yra naudojamas šis

įrankis.

• Siekiant apsaugoti operatorių, būtinai įvertinkite

saugos priemones, remdamiesi vibracijos poveikio

įvertinimu esant faktinėms naudojimo sąlygoms

(atsižvelgdami į visas darbo ciklo dalis, pavyzdžiui,

ne tik kiek laiko įrankis veikia, bet ir kiek kartų jis yra

išjungiamas bei kai jis veikia be apkrovų).

ENH101-15

Tik Europos šalims

ES atitikties deklaracija

Mes, „Makita Corporation" bendrovė, būdami

atsakingas gamintojas, pareiškiame, kad šis

„Makita" mechanizmas(-ai):

Mechanizmo paskirtis:

Grąžtas

Modelio Nr./ tipas: DP3003,DP4001,DP4002,DP4003

priklauso serijinei gamybai ir

atitinka šias Europos direktyvas:

2006/42/EC

ir yra pagamintas pagal šiuos standartus arba

normatyvinius dokumentus:

EN60745

Techninę dokumentaciją saugo mūsų įgaliotasis atstovas

Europoje, kuris yra:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England (Anglija)

30.1.2009

000230

Tomoyasu Kato

Direktorius

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN (Japonija)

GEA010-1

Bendrieji perspėjimai darbui su

elektriniais įrankiais

ĮSPĖJIMAS Perskaitykite visus saugos

įspėjimus ir instrukcijas. Nesilaikydami žemiau

pateiktų įspėjimų ir instrukcijų galite patirti elektros smūgį,

gaisrą ir/arba sunkų sužeidimą.

Išsaugokite visus įspėjimus ir

instrukcijas, kad galėtumėte jas

peržiūrėti ateityje.

GEB001-6

SAUGOS ĮSPĖJIMAI DĖL

GRĄŽTO NAUDOJIMO

1. Naudokite su įrankiu pridėtą išorinę rankeną

(rankenas). Nesuvaldę įrankio galite susižeisti.

2. Atlikdami darbus, kurių metu pjovimo antgalis

galėtų užkliudyti nematomą laidą arba savo

paties laidą, laikykite elektrinius įrankius už

izoliuotų paviršių. Pjovimo antgaliui prisilietus

prie „gyvo“ laido, neizoliuotos metalinės elektrinio

įrankio dalys gali sukelti elektros smūgį ir nutrenkti

operatorių.

3. Visuomet stovėkite tvirtai.

Įsitikinkite, kad po jumis nieko nėra, jei dirbate

aukštai.

4. Tvirtai laikykite įrankį.

5. Laikykite rankas toliau nuo sukamųjų dalių.

6. Nepalikite veikiančio įrankio. Naudokite įrankį

tik laikydami rankomis.

7. Nelieskite grąžto arba ruošinio iškart po

naudojimo; jie gali būti itin karšti ir gali

nudeginti odą.

8. Kai kuriose medžiagose esama chemini

medžiagų, kurios gali būti nuodingos.

Saugokitės, kad neįkvėptumėte dulkių ir

nesiliestumėte oda. Laikykitės medžiagų

tiekėjo saugos duomenimis.

SAUGOKITE ŠIAS

INSTRUKCIJAS.

ĮSPĖJIMAS:

NELEISKITE, kad patogumas ir gaminio pažinimas

(įgyjamas pakartotinai naudojant) susilpnintų

griežtą saugos taisyklių, taikytinų šiam gaminiui,

laikymąsi. Dėl NETINKAMO NAUDOJIMO arba

saugos taisyklių nesilaikymo, kurios pateiktos šioje

instrukcijoje galima rimtai susižeisti.

VEIKIMO APRAŠYMAS

DĖMESIO:

• Prieš reguliuodami įrenginį arba tikrindami jo

veikimą visada patikrinkite, ar įrenginys išjungtas, o

laido kištukas - ištrauktas iš elektros lizdo.

Jungiklio veikimas

Pav.1

DĖMESIO:

• Prieš jungdami įrenginį visada patikrinkite, ar

jungiklis gerai įsijungia, o atleistas grįžta į padėtį

OFF (išjungta).

Norėdami paleisti įrankį, tiesiog paspauskite gaiduką.

Įrankio greitis didėja didinant spaudimą į gaiduką.

Norėdami išjungti, atleiskite gaiduką.

Kad įrenginys neišsijungtų, reikia paspausti gaiduką ir

pastumti fiksavimo svirtelę aukštyn.

Jeigu norite, kad įrankio gaidukas nebūtų užfiksuotas,

paspauskite jį iki galo ir atleiskite.

Atbulinės eigos jungimas

Pav.2

Šiame įrankyje yra eigos keitimo jungiklis, skirtas keisti

sukimo kryptį. Pastumkite atbulinės eigos jungiklį į padėtį

(pusė A), kad suktųsi pagal laikrodžio rodyklę

(pirmyn), arba padėtį

(pusė B), kad suktųsi prieš

laikrodžio rodyklę (atbulinė eiga).

DĖMESIO:

• Prieš naudodami visuomet patikrinkite sukimosi

kryptį.

•

Atbulinės eigos jungiklį naudokite tik įrankiui visiškai

sustojus. Jei įrankis nesustojęs, tai sugadins jį.

Kablys

Pav.3

Pav.4

Kai naudojate kablį, ištraukite jį kryptimi „A" kryptimi ir

tada paspauskite jį kryptimi „B" jam įtvirtinti.

Kai nenaudojate kablio, grąžinkite jį atgal į jo pradinę

padėtį pagal aukščiau nurodytus veiksmus atvirkščia

tvarka.

SURINKIMAS

DĖMESIO:

• Prieš taisydami įrenginį visada patikrinkite, ar jis

išjungtas, o laido kištukas - ištrauktas iš elektros

lizdo.

Šoninės rankenos (išorinės rankenos)

montavimas

Pav.5

Visuomet naudokite šoninę rankeną, kad užtikrintumėte,

kad naudotis yra saugu. Uždėkite šoninę rankeną taip,

kad dantis ant rankenos patektų tarp išsikišimų ant

įrankio korpuso.

Tuomet priveržkite rankeną pagal laikrodžio rodyklę

norimoje padėtyje. Ją galima pasukti 360° ir įtvirtinti bet

kokioje padėtyje.

Grąžtų dėjimas ir išėmimas

Modeliui DP3003, DP4001, DP4003

Pav.6

Laikykite žiedą ir pasukite įvorę prieš laikrodžio rodyklę,

kad atidarytumėte griebtuvo žiotis. Įdėkite grąžtą į

kumštelinį griebtuvą tiek giliai, kiek lenda. Tvirtai laikykite

žiedą ir pasukite įvorę pagal laikrodžio rodyklę, kad

priveržtumėte kumštelinį griebtuvą.

Jei norite išimti grąžtą, laikykite žiedą ir pasukite įvorę

prieš laikrodžio rodyklę.

Modeliui DP3002, DP4000, DP4002

Pav.7

Jei norite įdėti grąžtą, dėkite jį į kumštelinį griebtuvą tiek

giliai, kiek lenda. Ranka priveržkite kumštelinį griebtuvą.

Įkiškite kumštelinio griebtuvo raktą į kiekvieną iš trijų

skylių ir priveržkite pagal laikrodžio rodyklę. Būtinai

vienodai priveržkite visas tris kumštelinio griebtuvo skyles.

Jei norite išimti grąžtą, pasukite kumštelinio griebtuvo

raktą prieš laikrodžio rodyklę tik vienoje skylėje, tada

ranka atlaisvinkite kumštelinį griebtuvą.

Pasinaudoję kumštelinio griebtuvo raktu, būtinai

grąžinkite į pradinę padėtį.

Gylį ribotuvas (pasirenkamas priedas)

Gylio ribotuvas yra patogus, kai reikia gręžti vienodo

gylio skyles. Atlaisvinkite šoninę rankeną ir įdėkite gylio

ribotuvą į skylę šoninėje rankenoje. Sureguliuokite gylio

ribotuvą norimam gyliui ir priveržkite šoninę rankeną.

PASTABA:

• Gylio ribotuvo negalima naudoti padėtyje, kurioje jis

atsitrenkia į įrankio korpusą.

Pav.8

NAUDOJIMAS

Įrankio laikymas

Laikymas prie staktos

003076

Laikymas prie grindų

003077

Darbo metu visada naudokite šoninę (papildomą

rankeną) bei tvirtai laikykite įrankį ir už šoninės, ir už

pagrindinės rankenų.

Kai gręžiate didelę skylę skylių grąžtu ir .t. t., šoninę

korpuso rankeną (išorinę rankeną) naudokite suėmimui,

kad saugiai valdytumėte įrankį.

Tvirtai suimkite galinę ir priekinę rankenas, kai paleidžiate

ar stabdote įrankį, nes yra pradžios ir pabaigos reakcija.

Kai gręžiama pirmyn (pagal laikrodžio rodyklę), įrankį

reikėtų laikyti, kad apsisaugotumėte nuo reakcijos prieš

laikrodžio rodyklę, jei grąžto galas užkliūtų. Kai įjungiama

atgalinės eiga, suimkite įrankį, kad apsaugotumėte nuo

reakcijos pagal laikrodžio rodyklę. Jei reikia ištraukti

grąžtą iš dalinai išgręžtos skylės, įsitikinkite, kad įrankį

tinkamai laikote prieš įjungdami atgalinę eigą.

Gręžimas

Medienos gręžimas

Kai gręžiate medieną, geriausi rezultatai gaunami su

grąžtais, turinčiais vedantįjį varžtą. Vedantysis varžtas

palengvina gręžimą įtraukdamas grąžtą į ruošinį.

1. Pirmyn

2. Reakcija

1. Reakcija

2. Atbulinė eiga

3. Pirmyn

Metalo gręžimas

Kad grąžtas neslystų, kai pradedate gręžti skylę, įmuškite

duobutę centro mušekliu ir plaktuku numatomoje gręžimo

vietoje. Pridėkite grąžto galą į įdubimą ir pradėkite gręžti.

Gręždami metalus naudokite pjovimo lubrikantą. Išimtis

yra geležis ir žalvaris, kuriuos gręžti reikia sausai.

DĖMESIO:

• Per didelis įrankio spaudimas nepagreitins gręžimo.

Iš tikrųjų, šis spaudimas gali tik padėti pažeisti

grąžto galą, pabloginti įrankio darbą ir sutrumpinti

jo eksploatavimo trukmę.

• Skylės gręžimo metu įrankį / grąžto galą veikia

didžiulė sukamoji jėga. Laikykite įrankį tvirtai ir

atsargiai žiūrėkite, kada grąžtas pradės gręžti

ruošinį.

• Įstrigusį grąžtą galima ištraukti tiesiog nustatykite

atbulinės eigos jungiklį į atbulinės eigos sukimąsi.

Tačiau įrankis gali grubiai judėti atgal, jei tvirtai

nelaikysite įrankio.

• Visuomet įtvirtinkite mažus ruošinius spaustuve ar

panašiame laikiklyje.

• Venkite gręžti medžiagas, kuriose jūsų nuomone

gali būti paslėptų vinių ar kitų daiktų, dėl kurių

grąžtas gali sulinkti ar nulūžti.

TECHNINĖ PRIEŽIŪRA

DĖMESIO:

• Prieš apžiūrėdami ar taisydami įrenginį visada

patikrinkite, ar jis išjungtas, o laido kištukas -

ištrauktas iš elektros lizdo.

• Niekada nenaudokite gazolino, benzino, tirpiklio,

spirito arba panašių medžiagų. Gali atsirasti

išblukimų, deformacijų arba įtrūkimų.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti,

apžiūrėti, keisti anglinius šepetėlius, atlikti techninės

priežiūros darbus arba reguliuoti turi įgaliotasis

kompanijos „Makita" techninės priežiūros centras; reikia

naudoti tiktai kompanijos „Makita" pagamintas atsargines

dalis.

PASIRENKAMI PRIEDAI

DĖMESIO:

• Su šiame vadove aprašytu įrenginiu „Makita"

rekomenduojama naudoti tik nurodytus priedus ir

papildomus įtaisus. Jeigu bus naudojami kitokie

priedai ar papildomi įtaisai, gali būti sužaloti

žmonės. Priedus arba papildomus įtaisus

naudokite tik pagal paskirtį.

Jeigu norite daugiau sužinoti apie tuos priedus, kreipkitės

į artimiausią „Makita" techninės priežiūros centrą.

• Grąžtai

• Skylių pjūklai

• Berakčio grąžto kumštelinis griebtuvas

• Kumštelinio griebtuvo raktas

• Rankenos komplektas

• Gylio ribotuvas

• Plastikinis dėklas

PASTABA:

• Kai kurie sąraše esantys priedai gali būti pateikti

įrankio pakuotėje kaip standartiniai priedai. Jie

įvairiose šalyse gali skirtis.

EESTI (algsed juhised)

Üldvaate selgitus

1-1. Lüliti päästik

1-2. Lukustushoob

2-1. Suunamuutmislüliti hoob

3-1. Konks

5-1. Külgkäepide

5-2. Hambad

5-3. Eendid

6-1. Hülss

6-2. Rõngas

7-1. Padrunivõti

8-1. Sügavuse piiraja

TEHNILISED ANDMED

Mudel DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Metall 10 mm 13 mm

Suutlikkus

Puit 32 mm 38 mm

Ilma koormuseta kiirus (min

-1

) 0 - 1 200 0 - 950 0 - 700

Kogupikkus 304 mm 296 mm 304 mm 308 mm 304 mm 308 mm

Netomass 2,4 kg 2,2 kg 2,5 kg 2,4 kg 2,7 kg 2,5 kg

Kaitseklass /II

• Meie jätkuva teadus- ja arendustegevuse programmi tõttu võidakse siin antud tehnilisi andmeid muuta ilma ette teatamata.

• Tehnilised andmed võivad olla riigiti erinevad.

• Kaal vastavalt EPTA protseduurile 01/2003

ENE032-1

Kavandatud kasutus

See tööriist on mõeldud puidu, metalli ja plasti

puurimiseks.

ENF002-2

Toiteallikas

Seadet võib ühendada ainult andmesildil näidatud

pingele vastava pingega toiteallikaga ning seda saab

kasutada ainult ühefaasilisel vahelduvvoolutoitel.

Seadmel on kahekordne isolatsioon ning seega vőib

seda kasutada ka ilma maandusjuhtmeta pistikupessa

ühendatult.

ENG905-1

Müra

Tüüpiline A-korrigeeritud müratase vastavalt EN60745:

Mudel DP3003

Helirõhu tase (L

) : 81 dB(A)

Helisurve tase (L

) : 92 dB(A)

Määramatus (K) : 3 dB(A)

Mudel DP4001,DP4002,DP4003

Helirõhu tase (L

) : 82 dB(A)

Helisurve tase (L

) : 93 dB(A)

Määramatus (K) : 3 dB(A)

Kandke kõrvakaitsmeid

ENG900-1

Vibratsioon

Vibratsiooni koguväärtus (kolmeteljeliste vektorite

summa) määratud vastavalt EN60745:

Mudel DP3003,DP4001,DP4002,DP4003

Töörežiim: metalli puurimine

Vibratsioonitase (a

h,D

) : 2,5 m/s

või vähem

Määramatus (K) : 1,5m/s

ENG901-1

•

Deklareeritud vibratsiooniemissiooni väärtus on

mõõdetud kooskõlas standardse

testimismeetodiga ning seda võib kasutada ühe

seadme võrdlemiseks teisega.

• Deklareeritud vibratsiooniemissiooni väärtust võib

kasutada ka mürataseme esmaseks hindamiseks.

HOIATUS:

• Vibratsioonitase võib elektritööriista tegelikkuses

kasutamise ajal erineda deklareeritud väärtusest

sõltuvalt tööriista kasutamise viisidest.

• Rakendage kindlasti operaatori kaitsmiseks

piisavaid ohutusabinõusid, mis põhinevad

hinnangulisel müratasemel tegelikus

töösituatsioonis (võttes arvesse tööperioodi kõik

osad nagu näiteks korrad, mil seade lülitatakse

välja ja mil seade töötab tühikäigul, lisaks tööajale).

ENH101-15

Ainult Euroopa riigid

EÜ vastavusdeklaratsioon

Makita korporatsiooni vastutava tootjana kinnitame,

et alljärgnev(ad) Makita masin(ad):

masina tähistus:

Trellpuur

mudel nr./tüüp: DP3003,DP4001,DP4002,DP4003

on seeriatoodang ja

vastavad alljärgnevatele Euroopa Parlamendi ja

nõukogu direktiividele:

2006/42/EC

ning on toodetud vastavalt alljärgnevatele standarditele

või standardiseeritud dokumentidele:

EN60745

Tehnilist dokumentatsiooni hoitakse meie volitatud

esindaja käes Euroopas, kelleks on:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, Inglismaa

30.1.2009

000230

Tomoyasu Kato

Direktor

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAAPAN

GEA010-1

Üldised elektritööriistade

ohutushoiatused

HOIATUS Lugege läbi kõik ohutushoiatused ja

juhised.

Hoiatuste ja juhiste mittejärgmine võib

põhjustada elektrišokki, tulekahju ja/või tõsiseid vigastusi.

Hoidke alles kõik hoiatused ja juhised

edaspidisteks viideteks.

GEB001-6

PUURI OHUTUSNÕUDED

1. Kasutage lisakäepidet/pidemeid, kui need on

tööriistadega kaasas. Kontrolli puudumine võib

põhjustada inimestele vigastusi.

2. Hoidke elektritööriistu isoleeritud

haardepindadest, kui töötate kohas, kus

lõiketera võib sattuda kokkupuutesse varjatud

juhtmete ja seadme enda toitejuhtmega.

Pingestatud juhtmega kokkupuutesse sattunud

lõiketera võib pingestada elektritööriista metallosi,

mille tagajärjel võib seadme kasutaja saada

elektrilöögi.

3. Veenduge alati, et omaksite kindlat

toetuspinda.

Kui töötate kõrguses, siis jälgige, et teist

allpool ei viibiks inimesi.

4. Hoidke tööriista kindlalt käes.

5. Hoidke käed eemal pöörlevatest osadest.

6. Ärge jätke tööriista käima. Käivitage tööriist

ainult siis, kui hoiate seda käes.

7. Ärge puutuge puuri või töödeldavat detaili

vahetult peale puurimist; need võivad olla

väga kuumad ja põhjustada põletushaavu.

8. Mõned materjalid võivad sisaldada mürgiseid

aineid. Rakendage meetmeid tolmu

sissehingamise ja nahaga kokkupuute

vältimiseks. Järgige materjali tarnija

ohutusalast teavet.

HOIDKE JUHEND ALLES.

HOIATUS:

ÄRGE laske mugavusel või toote

kasutamisharjumustel (mis on saadud korduva

kasutuse jooksul) asendada vankumatut toote

ohutuseeskirjade järgimist. VALE KASUTUS või

käesoleva kasutusjuhendi ohutusnõuete eiramine

võib põhjustada tõsiseid vigastusi.

FUNKTSIONAALNE KIRJELDUS

HOIATUS:

• Kandke alati hoolt selle eest, et tööriist oleks enne

reguleerimist ja kontrollimist välja lülitatud ja

vooluvõrgust lahti ühendatud.

Lüliti funktsioneerimine

Joon.1

HOIATUS:

• Kontrollige alati enne tööriista vooluvõrku

ühendamist, kas lüliti päästik funktsioneerib

nõuetekohaselt ja liigub lahtilaskmisel tagasi

väljalülitatud asendisse.

Tööriista töölelülitamiseks on vaja lihtsalt lüliti päästikut

tõmmata. Tööriista kiirus kasvab, kui suurendate survet

lüliti päästikule. Seiskamiseks vabastage lüliti päästik.

Pidevaks tööks tõmmake lüliti päästikut ja lükake siis

lukustushooba ülespoole.

Lukustatud tööriista seiskamiseks tõmmake lüliti päästik

lõpuni ning seejärel vabastage see.

Suunamuutmise lüliti töötamisviis

Joon.2

Sellel tööriistal on suunamuutmise lüliti, millega saab

muuta pöörlemise suunda. Viige suunamuutmislüliti

hoob asendisse

(A külg) ning tööriist pöörleb

päripäeva (edasi) või vastupäeva pöörlemiseks (tagasi)

asendisse

(B külg).

HOIATUS:

• Enne töö alustamist kontrollige alati pöörlemise

suunda.

•

Kasutage pöörlemissuuna lülitit alles pärast tööriista

täielikku seiskumist. Pöörlemissuuna muutmine

enne tööriista seiskumist võib tööriista kahjustada.

Konks

Joon.3

Joon.4

Kui kasutate konksu, tõmmake see välja suunas „A" ning

lukustamiseks lükake seda seejärel suunas „B".

Kui te konksu ei kasuta, viige see oma algasendisse

tagasi järgides ülalpool kirjeldatut vastupidises

järjekorras.

KOKKUPANEK

HOIATUS:

• Kandke alati enne tööriistal mingite tööde

teostamist hoolt selle eest, et see oleks välja

lülitatud ja vooluvõrgust lahti ühendatud.

Külgkäepideme (abipide) paigaldamine

Joon.5

Tööohutuse tagamiseks kasutage külgkäepidet alati.

Paigaldage külgkäepide selliselt, et selle

käepidemepoolsed hambad sobituksid tööriista trumli

väljaulatuvate osadega.

Viige käepide soovitud asendisse ning pingutage

käepidet seejärel päripäeva pöörates. Seda saab

pöörata 360° ning fikseerida igas asendis.

Puuri paigaldamine või eemaldamine

Mudelite DP3003, DP4001 ja DP4003 kohta

Joon.6

Hoidke padrunirõngast käega kinni ja keerake pakkide

avamiseks padruni keret vastupäeva. Paigaldage otsak

padrunisse maksimaalsele sügavusele. Hoidke

padrunirõngast kindlalt kinni ja pingutamiseks keerake

padruni keret päripäeva.

Otsaku eemaldamiseks hoidke padrunirõngas paigal ja

keerake padruni keret vastupäeva.

Mudelite DP3002, DP4000 ja DP4002 kohta

Joon.7

Asetage otsak padrunisse maksimaalsele sügavusele.

Keerake padrun käega kinni. Asetage padrunivõti

kõigisse kolme auku ja pingutage päripäeva. Veenduge,

et olete pingutanud kõiki kolme auku ühtlaselt.

Otsaku eemaldamiseks pöörake padrunivõtit vastupäeva

ainult ühes augus ning siis keerake padrun käsitsi lahti.

Pärast padrunivõtme kasutamist asetage see oma

esialgsele kohale tagasi.

Sügavuse piiraja (lisatarvik)

Sügavuse piiraja on mugav abivahend ühesuguse

sügavusega aukude puurimiseks. Lõdvestage

külgkäepidet ja paigaldage sügavuse piiraja

külgkäepidemes olevasse avasse. Reguleerige sügavuse

piiraja soovitud sügavusele ja pingutage külgkäepidet.

MÄRKUS:

• Sügavuse piirajat ei tohi kasutada asendis, kus

sügavuse piiraja puutub vastu tööriista korpust.

Joon.8

TÖÖRIISTA KASUTAMINE

Tööriista hoidmine

Hoides vastu karkassi

003076

Hoides vastu põrandapinda

003077

Kasutage alati külgkäepidet (abikäepide) ning hoidke

tööriista töö ajal kindlalt külgkäepidemest ning lülitiga

käepidemest.

Augusaega või muu sarnasega suure augu puurimisel

tuleks kasutada külgkäepidet (abipidet) selleks, et

kindlas asendis garanteerida tööriista ohutu kasutamine.

Töö alustamisel ja lõpetamisel tagasilöökide vältimiseks

haarake tööriista käivitamisel või seiskamisel kindlalt nii

tagumisest kui ka eesmisest käepidemes.

Kui puurimise suund on edasi (päripäeva), tuleks

tööriistast haarata kindlalt vältimaks vastupäeva

tagasilööki, kui tera peaks kinni kiiluma. Reverseerides

hoidke tööriista kindlalt vältimaks päripäeva tagasilööki.

Kui osaliselt puuritud avast osutub vajalikuks puuritera

eemaldada, veenduge esmalt, et tööriist on enne

reverseerimist kindlas haardes.

Puurimisrežiim

Puidu puurimine

Puidu puurimise hõlbustamiseks kasutage juhtkruviga

puure. Juhtkruvi lihtsustab puurimist, tõmmates otsaku

pinna sisse.

Metalli puurimine

Puuri libisemise vältimiseks puurimise alustamise hetkel,

tehke puuritavasse kohta kärni ja haamriga märge.

Asetage puuri tipp märgi kohale ja alustage puurimist.

Metallide puurimisel kasutage lõikuri määrdeõli. Erandiks

on raud ja messing, mida tuleks puurida kuivalt.

HOIATUS:

•

Liiga suur surve seadmele ei kiirenda puurimist.

Liigne surve hoopis kahjustab puuri tippu, vähendab

seadme efektiivsust ja lühendab seadme tööiga.

• Materjali läbistamisel rakendub tööriistale/otsakule

väga suur väändejõud. Hoidke tööriista kindlalt

ning olge tähelepanelik, kui otsak hakkab

1. Edasi

2. Tagasilöök

1. Tagasilöök

2. Tagasi

3. Edasi

puuritavast materjalist läbi tungima.

• Kinnikiilunud puuri saab lihtsalt vabastada, kui

muudate puuri pöörlemissuuna vastupidiseks. Kui

tööriista ei hoita kindlalt, võib see ootamatult tagasi

viskuda.

• Väiksed töödeldavad detailid kinnitage alati kas

kruustangide või sarnaste abivahenditega.

• Ärge puurige materjali, milles võivad olla peidus

naelad või muud esemed, mis põhjustaksid puuri

kinnikiilumist või purunemist.

HOOLDUS

HOIATUS:

• Kandke alati enne kontroll- või hooldustoimingute

teostamist hoolt selle eest, et tööriist oleks välja

lülitatud ja vooluvõrgust lahti ühendatud.

• Ärge kunagi kasutage bensiini, vedeldit, alkoholi

ega midagi muud sarnast. Selle tulemuseks võib

olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE säilimiseks tuleb

vajalikud remonttööd, süsiharja kontrollimine ja

väljavahetamine ning muud hooldus- ja reguleerimistööd

lasta teha Makita volitatud teeninduskeskustes. Alati tuleb

kasutada Makita varuosi.

VALIKULISED TARVIKUD

HOIATUS:

•

Neid tarvikuid ja lisaseadiseid on soovitav kasutada

koos Makita tööriistaga, mille kasutamist selles

kasutusjuhendis kirjeldatakse. Muude tarvikute ja

lisaseadiste kasutamisega kaasneb vigastada

saamise oht. Kasutage tarvikuid ja lisaseadiseid

ainult otstarvetel, milleks need on ette nähtud.

Saate vajadusel kohalikust Makita teeninduskeskusest

lisateavet nende tarvikute kohta.

• Puurid

• Augusaed

• Võtmeta puuripadrun

• Padrunivõti

• Käepideme moodul

• Sügavuse piiraja

• Plastist kandekohver

MÄRKUS:

•

Mõned nimekirjas loetletud tarvikud võivad kuuluda

standardvarustusse ning need on lisatud tööriista

pakendisse. Need võivad riikide lõikes erineda.

РУССКИЙ ЯЗЫК (Исходная инструкция)

Объяснения общего плана

1-1. Курковый выключатель

1-2. Рычаг блокировки

2-1. Рычаг реверсивного

переключателя

3-1. Крючок

5-1. Боковая ручка

5-2. Зубья

5-3. Выступы

6-1. Втулка

6-2. Кольцо

7-1. Ключ зажимного патрона

8-1. Глубиномер

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель DP3002 DP3003 DP4000 DP4001 DP4002 DP4003

Сталь 10 мм 13 мм

Производительность

Дерево 32 мм 38 мм

Число оборотов без нагрузки (мин

-1

)

0 - 1 200 0 - 950 0 - 700

Общая длина 304 мм 296 мм 304 мм 308 мм 304 мм 308 мм

Вес нетто 2,4 кг 2,2 кг 2,5 кг 2,4 кг 2,7 кг 2,5 кг

Класс безопасности /II

• Благодаря нашей постоянно действующей программе исследований и разработок, указанные здесь технические

характеристики могут быть изменены без предварительного уведомления.

• Технические характеристики могут различаться в зависимости от страны.

• Масса в соответствии с процедурой EPTA 01/2003

ENE032-1

Назначение

Инструмент предназначен для сверления древесины,

металла и пластика.

ENF002-2

Питание

Подключайте данный инструмент только к тому

источнику питания, напряжение которого

соответствует напряжению, указанному на

паспортной табличке. Инструмент предназначен для

работы от источника однофазного переменного тока.

Они имеют двойную изоляцию и поэтому может

подключаться к розеткам без заземления.

ENG905-1

Шум

Типичный уровень взвешенного звукового давления

(A), измеренный в соответствии с EN60745:

Модель DP3003

Уровень звукового давления (L

): 81 дБ (A)

Уровень звуковой мощности (L

): 92 дБ(A)

Погрешность (К): 3 дБ(A)

Модель DP4001,DP4002,DP4003

Уровень звукового давления (L

): 82 дБ (A)

Уровень звуковой мощности (L

): 93 дБ(A)

Погрешность (К): 3 дБ(A)

Используйте средства защиты слуха

ENG900-1

Вибрация

Суммарное значение вибрации (сумма векторов по

трем осям) определяется по следующим параметрам

EN60745:

Модель DP3003,DP4001,DP4002,DP4003

Рабочий режим: сверление металла

Распространение вибрации (a

h,D

): 2,5 м/с

или

менее

Погрешность (К): 1,5 м/с

ENG901-1

•

Заявленное значение распространения

вибрации измерено в соответствии со

стандартной методикой испытаний и может быть

использовано для сравнения инструментов.

• Заявленное значение распространения

вибрации можно также использовать для

предварительных оценок воздействия.

ПРЕДУПРЕЖДЕНИ:

• Распространение вибрации во время

фактического использования

электроинструмента может отличаться от

заявленного значения в зависимости способа

применения инструмента.

• Обязательно определите меры безопасности

для защиты оператора, основанные на оценке

воздействия в реальных условиях

использования (с учетом всех этапов рабочего

цикла, таких как выключение инструмента,

работа без нагрузки и включение).

ENH101-15

Только для европейских стран

Декларация о соответствии ЕС

Makita Corporation, являясь ответственным

производителем, заявляет, что следующие

устройства Makita:

Обозначение устройства:

Дрель

Модель/Тип: DP3003,DP4001,DP4002,DP4003

являются серийными изделиями и

Соответствует следующим директивам ЕС:

2006/42/EC

И изготовлены в соответствии со следующими

стандартами или нормативными документами:

EN60745

Техническая документация хранится у официального

представителя в Европе:

Makita International Europe Ltd.

Michigan Drive, Tongwell,

Milton Keynes, Bucks MK15 8JD, England

30.1.2009

000230

Tomoyasu Kato

Директор

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi, 446-8502, JAPAN

GEA010-1

Общие рекомендации по

технике безопасности для

электроинструментов

ПРЕДУПРЕЖДЕНИЕ Ознакомьтесь со всеми

инструкциями и рекомендациями по технике

безопасности. Невыполнение инструкций и

рекомендаций может привести к поражению

электротоком, пожару и/или тяжелым травмам.

Сохраните брошюру с инструкциями и

рекомендациями для дальнейшего

использования.

GEB001-6

ПРАВИЛА ТЕХНИКИ

БЕЗОПАСНОСТИ ПРИ РАБОТЕ

С ДРЕЛЬЮ

1. Используйте дополнительную ручку (если

входит в комплект инструмента. Утрата

контроля над инструментом может привести к

травме.

2. Если при выполнении работ существует

риск контакта режущего инструмента со

скрытой электропроводкой или

собственным шнуром питания, держите

электроинструмент за специально

предназначенные изолированные

поверхности. Контакт с проводом под

напряжением приведет к тому, что

металлические детали инструмента также

будут под напряжением, что приведет к

поражению оператора электрическим током.

3. При выполнении работ всегда занимайте

устойчивое положение.

При использовании инструмента на высоте

убедитесь в отсутствии людей внизу.

4. Крепко держите инструмент.

5. Руки должны находиться на расстоянии от

вращающихся деталей.

6. Не оставляйте работающий инструмент без

присмотра. Включайте

инструмент только

тогда, когда он находится в руках.

7. Сразу после окончания работ не

прикасайтесь к бите сверла или детали.

Они могут быть очень горячими, что

приведет к ожогам кожи.

8. Некоторые материалы могут содержать

токсичные химические вещества. Примите

соответствующие меры предосторожности,

чтобы избежать вдыхания или контакта с

кожей таких веществ.

Соблюдайте

требования, указанные в паспорте

безопасности материала.

СОХРАНИТЕ ДАННЫЕ

ИНСТРУКЦИИ.

ПРЕДУПРЕЖДЕНИ:

НЕ ДОПУСКАЙТЕ, чтобы удобство или опыт

эксплуатации данного устройства (полученный от

многократного использования) доминировали

над строгим соблюдением правил техники

безопасности при обращении с этим устройством.

НЕПРАВИЛЬНОЕ ИСПОЛЬЗОВАНИЕ инструмента

или несоблюдение правил техники безопасности,

указанных в данном руководстве, может привести

к тяжелой травме.

ОПИСАНИЕ

ФУНКЦИОНИРОВАНИЯ

ПРЕДУПРЕЖДЕНИ:

• Перед проведением регулировки или проверки

работы инструмента всегда проверяйте, что

инструмент выключен, а шнур питания вынут из

розетки.

Действие переключения

Рис.1

ПРЕДУПРЕЖДЕНИ:

• Перед включением инструмента в розетку,

всегда проверяйте, что триггерный

переключатель работает надлежащим образом

и возвращается в положение "ВЫКЛ", если его

отпустить.

Для включения инструмента достаточно просто

нажать курковый выключатель. Для увеличения

числа оборотов нажмите курковый выключатель

сильней. Для остановки инструмента отпустите

курковый выключатель.

Для непрерывной работы инструмента нажмите на

курковый выключатель

и затем сдвиньте рычаг

блокировки вверх.

Для отключения инструмента из заблокированного

положения выключателя нажмите до конца на

курковый выключатель, а затем отпустите его.

Действие реверсивного переключателя

Рис.2

Данный инструмент имеет реверсивный

переключатель для изменения направления

вращения. Переведите рычаг реверсивного

переключателя в положение

(сторона А) для

вращения по часовой стрелке (вперед) или в

положение

(сторона В) для вращения против

часовой стрелки (назад).

ПРЕДУПРЕЖДЕНИ:

• Перед работой всегда проверяйте направление

вращения.

• Пользуйтесь реверсивным переключателем

только после полной остановки инструмента.

Если инструмент не остановился, изменение

направления вращения может привести к

поломке инструмента.

Крючок

Рис.3

Рис.4

При использовании крючка, потяните его в

направлении "A", затем надавите в направлении "B"

для закрепления на месте.

Если крючок не используется, возвратите его в

первоначальное положение, выполнив

вышеуказанные процедуры в обратном порядке.

МОНТАЖ

ПРЕДУПРЕЖДЕНИ:

•

Перед проведением каких-либо работ с

инструментом всегда проверяйте, что инструмент

выключен, а шнур питания вынут из розетки.

Установка боковой ручки

(вспомогательной рукоятки)

Рис.5

Всегда используйте боковую рукоятку в целях

обеспечения безопасности при работе. Установите

боковую рукоятку таким образом, чтобы зубья на

втулке рукоятки вошли между выступами цилиндра

инструмента.

После этого затяните рукоятку в нужном положении

путем поворота по часовой стрелке. Она

поворачивается на 360° для закрепления в любом

положении.

Установка или снятие сверла

Для моделей DP3003, DP4001, DP4003

Рис.6

Удерживайте кольцо и поверните втулку против

часовой стрелки для освобождения кулачков

зажимного патрона. Вставьте биту в зажимной патрон

как можно глубже. Крепко удерживая кольцо,

поверните втулку по часовой стрелке для затяжки

патрона.

Для снятия биты, удерживайте кольцо и поверните

втулку против часовой стрелки.

Для моделей DP3002, DP4000, DP4002

Рис.7

Для установки

сверла, вставьте его до упора в

зажимной патрон. Затяните зажимной патрон рукой.

Вставьте ключ зажимного патрона в каждое из трех

отверстий и затяните его по часовой стрелке.

Обязательно затягивайте все три отверстия патрона

равномерно.

Для снятия биты, поверните патронный ключ против

часовой стрелки только в одном отверстии, затем

раскрутите патрон

рукой.

После работы с ключом зажимного патрона

обязательно кладите ключ на место.

Глубиномер (дополнительная

принадлежность)

Глубиномер удобен при сверлении отверстий

одинаковой глубины. Ослабьте боковую рукоятку и

вставьте глубиномер в отверстие боковой рукоятки.

Отрегулируйте глубиномер на желаемую глубину и

затяните боковую рукоятку.

Примечание:

• Глубиномер нельзя использовать в месте, где

глубиномер ударяется о корпус инструмента.

Рис.8

ЭКСПЛУАТАЦИЯ

Как держать инструмент

Удержание в контакте со стойкой

003076

Удержание в контакте с полом

003077

Всегда используйте боковую ручку (дополнительную)

и во время работы крепко держите инструмент за

боковую ручку и ручку с выключателем.

При сверлении большого отверстия с помощью

кольцевой пилы и т.д., в качестве захвата

необходимо использовать боковую рукоятку

(вспомогательную ручку), чтобы обеспечить

безопасный контроль над инструментом.

При запуске или остановке инструмента крепко

держитесь за заднюю ручку и переднюю рукоятку, так

как инструмент имеет первоначальную и конечную

реакцию.

Если осуществляется сверление

в прямом

направлении (по часовой стрелке), необходимо

охватывать инструмент так, чтобы предотвратить

реакцию против часовой стрелки, если сверло

застрянет. При сверлении в обратном направлении,

охватывайте инструмент так, чтобы предотвратить

реакцию по часовой стрелке. Если сверло

необходимо вытащить из частично просверленного

отверстия, перед включением обратного вращения

обязательно охватите инструмент надлежащим

образом.

Сверление

Сверление в дереве

При сверлении в дереве, наилучшие результаты

достигаются при использовании сверл для дерева,

снабженных направляющим винтом. Направляющий

винт упрощает сверление, удерживая сверло в

обрабатываемой детали.

Сверление металла

Для предотвращения скольжения сверла при начале

сверления, сделайте углубление с помощью кернера

и молотка в точке сверления. Вставьте острие сверла

выемку и начните сверлить.

При сверлении металлов используйте смазку для

резки. Исключение составляют чугун и латунь,

которые надо сверлить насухо.

ПРЕДУПРЕЖДЕНИ:

• Чрезмерное нажатие на инструмент не ускорит

сверление. На самом деле, чрезмерное

давление только повредит наконечник Вашего

сверла, снизит производительность

инструмента и сократит срок его службы.

• Когда просверливаемое отверстие становится

сквозным, на инструмент/биту воздействует

значительное усилие. Крепко удерживайте

инструмент и будьте осторожны, когда сверло

начинает проходить сквозь обрабатываемую

деталь.

• Застрявшее сверло можно вынуть путем

простого переключения реверсивного

переключателя на обратное вращение задним

ходом. Однако инструмент может повернуться в

обратном направлении слишком быстро, если

его не держать крепко.

• Всегда закрепляйте небольшие

обрабатываемые детали в тисках или подобном

зажимном устройстве.

• Избегайте сверления в материале, в котором,

как Вы полагаете, могут иметься скрытые гвозди

или другие вещи, которые могут привести к

заклиниванию или поломке сверла.

ТЕХОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИ:

• Перед проверкой или проведением

техобслуживания всегда проверяйте, что

инструмент выключен, а штекер отсоединен от

розетки.

• Запрещается использовать бензин, лигроин,

растворитель, спирт и т.п. Это может привести к

изменению цвета, деформации и появлению

трещин.

Для обеспечения БЕЗОПАСНОСТИ и НАДЕЖНОСТИ

изделия, ремонт, проверка и замена угольных щеток

и любые другие работы по техобслуживанию или

регулировке должны осуществляться в

уполномоченных сервис-центрах Makita с

использованием запасных частей только

производства

компании Makita.

1. Вперед

2. Реакция

1. Реакция

2. Назад

3. Вперед

ДОПОЛНИТЕЛЬНЫЕ

АКСЕССУАРЫ

ПРЕДУПРЕЖДЕНИ:

• Эти принадлежности или насадки

рекомендуется использовать вместе с Вашим

инструментом Makita, описанным в данном

руководстве. Использование каких-либо других

принадлежностей или насадок может

представлять опасность получения травм.

Используйте принадлежность или насадку

только по указанному назначению.

Если Вам необходимо содействие в получении

дополнительной информации по этим

принадлежностям, свяжитесь со своим местным

сервис-центром

Makita.

• Сверла

• Кольцевые пилы

• Сверлильный патрон без ключа

• Ключ зажимного патрона

• Блок рукоятки

• Глубиномер

• Пластмассовый чемодан для переноски

Примечание:

• Некоторые элементы списка могут водить в

комплект инструмента в качестве стандартных

приспособлений. Они могут отличаться в

зависимости от страны.

Makita Corporation

Anjo, Aichi, Japan

www.makita.com

884328B987

Makita DP4000 1/2" Drill

Product's Documents

DP4000 Instruction Manual

Specifications

Makita DP4000 Questions and Answers
