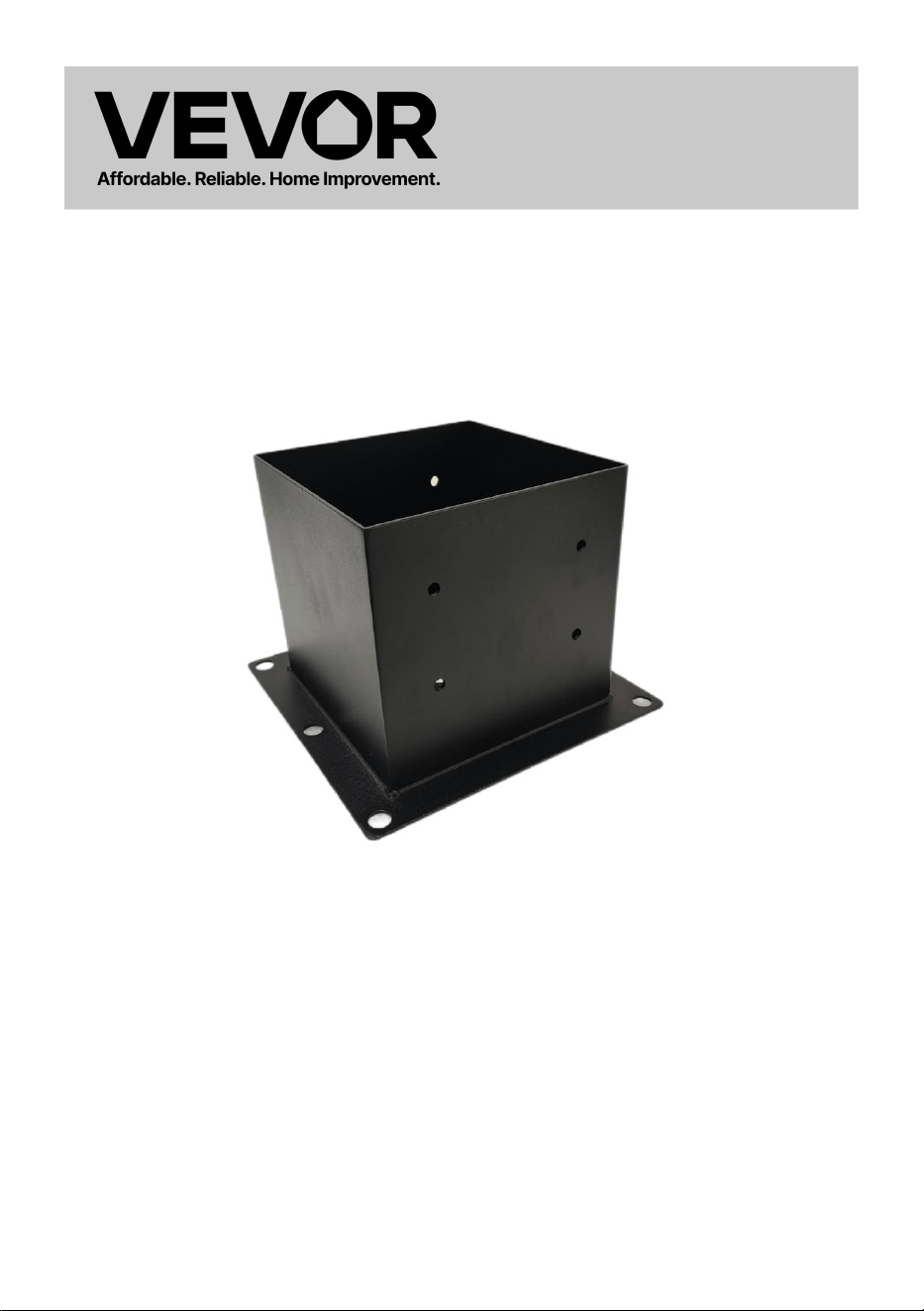

Vevor QB-4IN-8 4x4 Post Base Brackets for Wood Fence User Manual

FULL ENCIRCLEMENT POST BASE

MODEL:QB-6in-4/QB-4in-4/QB-4in-8

Technical Support and E-Warranty Certificate

www.vevor.com/support

- 1 -

MODEL:QB-6in-4/QB-4in-4/QB-4in-8

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Full Encirclement Post

Base

- 2 -

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Safety Instructions

Read and understand this entire manual before assembling,installing,

operating, or servicing this product.Failure to follow these warnings and

instructions can cause personal injury or damage to valuable property.

ALL AROUND USE

The product has a partition at the bottom, which is completely separated

from the ground. Long-term use does not cause wood to rot from rain.

It can be used for decking handrails, pergolas, signs, mailboxes, & garden

fences,deck brackets.It would help your fences look sturdy and durable

while avoiding breakages.

Suitable for fixing on wooden and concrete floors.

1. Do not allow children to climb on the unit. 2. Keep children and pets

away during assembly.

ASSEMBLY PRECAUTIONS

1. Please assemble the product in strict accordance with the instructions.

Incorrect assembly could be hazardous.

2. Please wear safety goggles and work gloves properly during assembly.

3. Do not try to assemble the product when feeling tired or when under the

influence of alcohol, drugs or medication.

4. Load bearing capacity and other product parameters are applied to the

properly and completely assembled product only.

5. Separate and count all parts and hardware.

6. Prepare the following tool: Philips Head Screwdriver.

7. If using power tools, please be careful to slow down and stop when

needed.

8. Two people are required for assembly.

9. Follow the intended uses only.

- 3 -

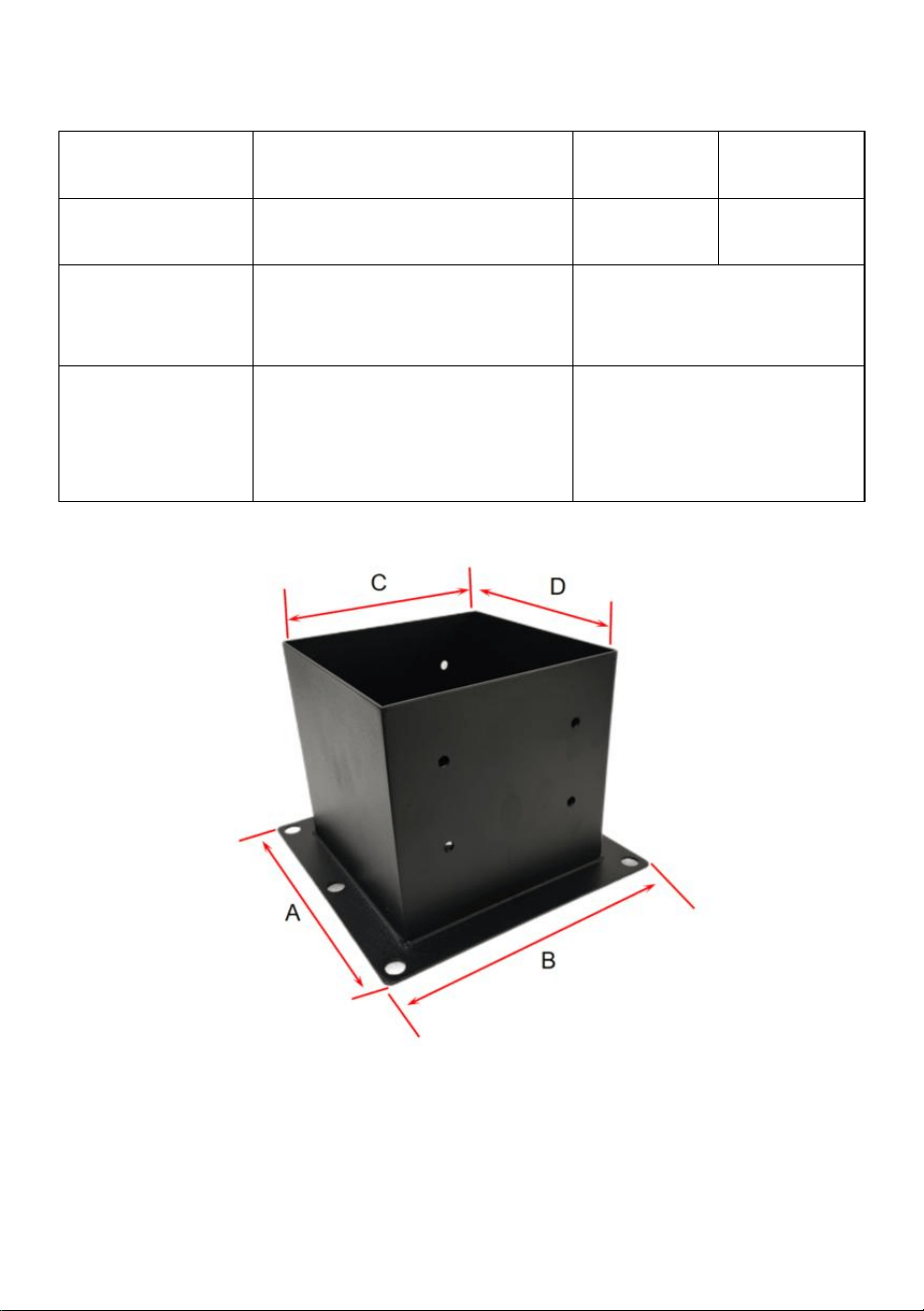

PARAMETER LIST

Product Model

QB-6in-4

QB-4in-4

QB-4in-8

Number of kits

4pcs

8pcs

Base size

(A*B)

7.05×7.44inch

(179×189mm)

5.5×5.5inch

(140×140mm)

Internal cavity

size of square

tube (C*D)

5.6×5.6inch

(142×142mm)

3.6×3.6inch

(92×92mm)

- 4 -

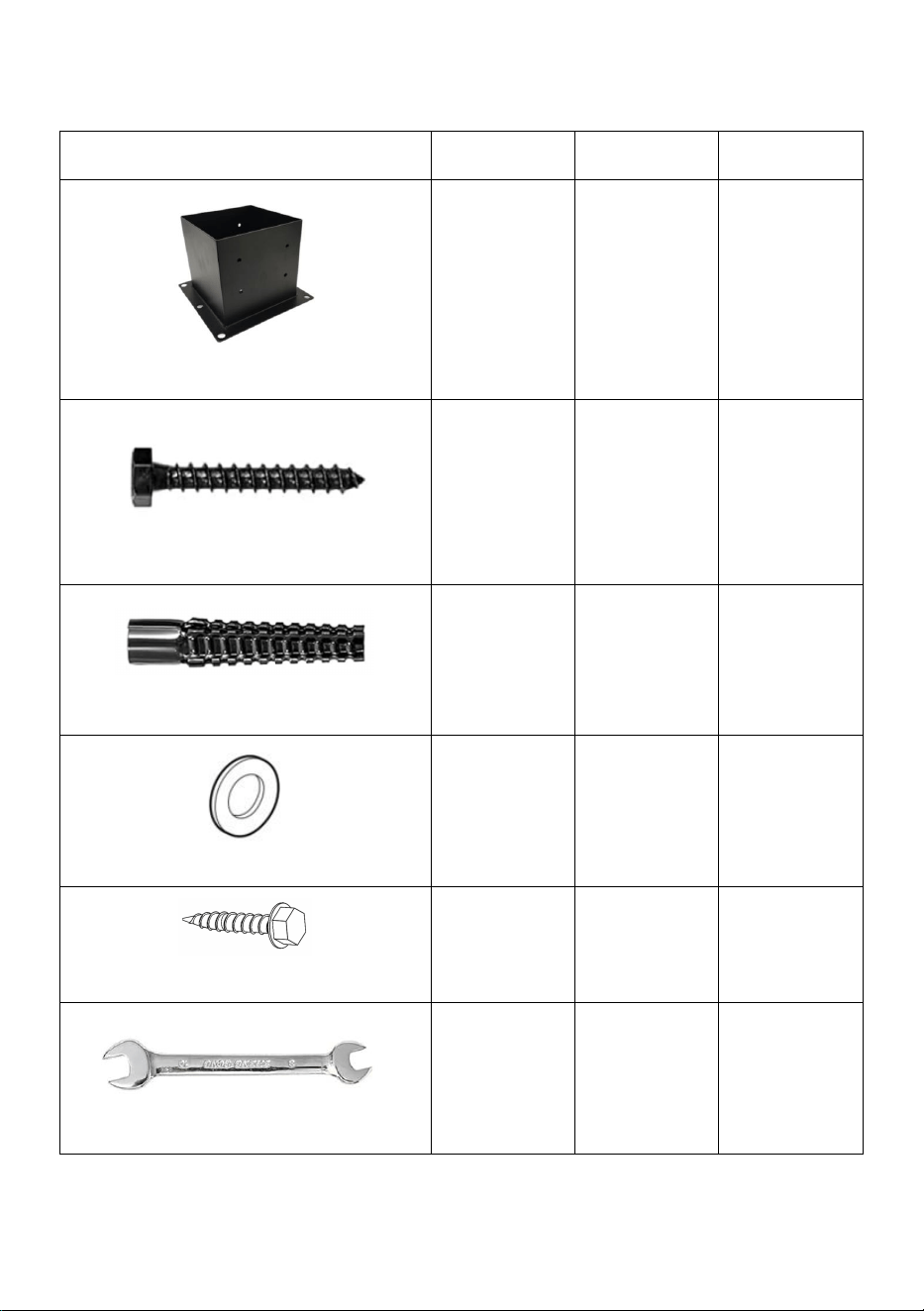

PARTS LIST

Product Model

QB-6in-4

QB-4in-4

QB-4in-8

E:Post Base

4pcs

8pcs

F:Self-tapping Screw

24pcs

48pcs

G:Serrated Expansion Sleeve

24pcs

48pcs

H:washer

24pcs

48pcs

I:Wood screws

32pcs

64pcs

J:wrench

1pc

- 5 -

Our products are constantly updated, the pictures may be different from the

shape of the actual items, please refer to the actual items.

Count the parts when receiving samples.

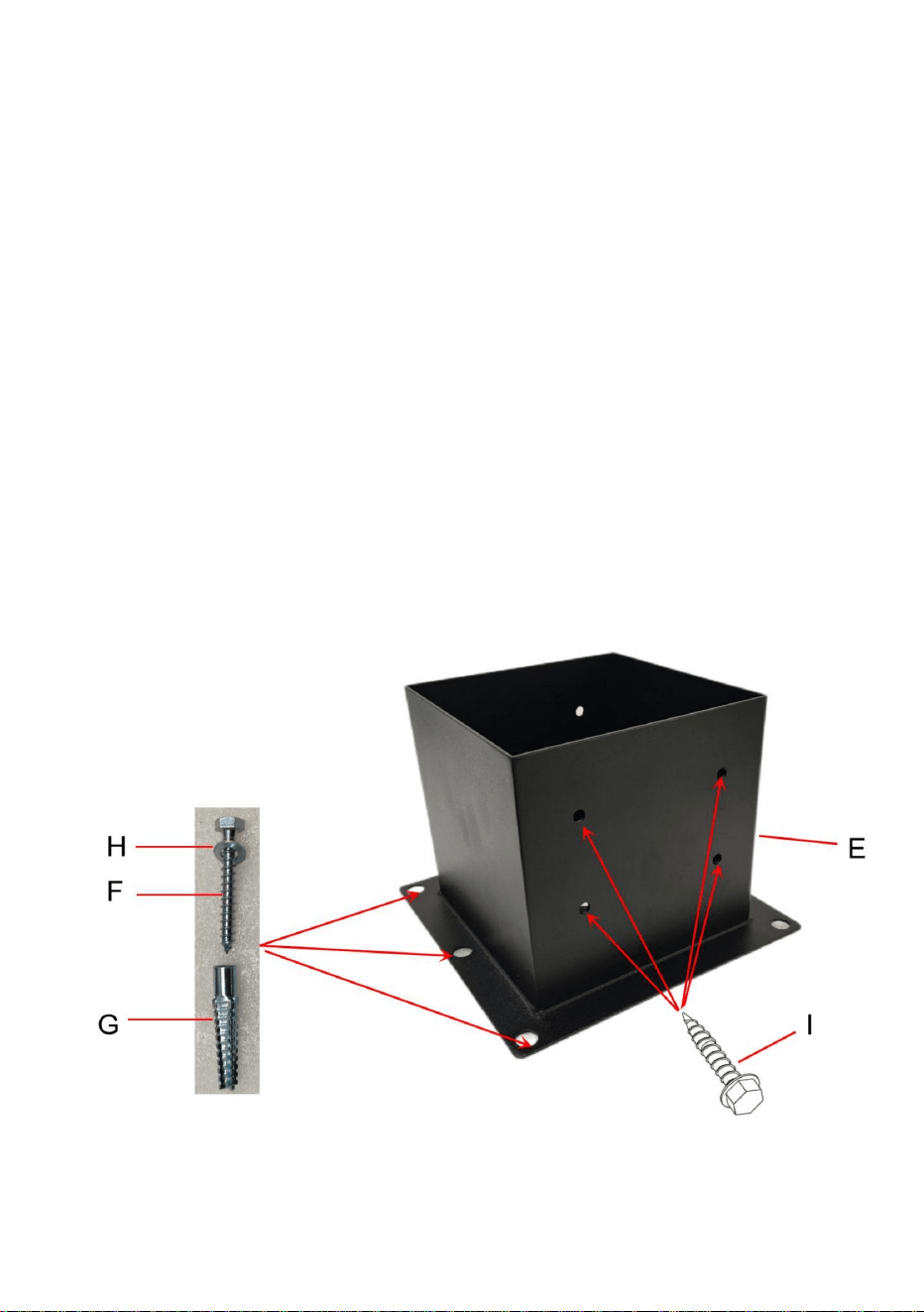

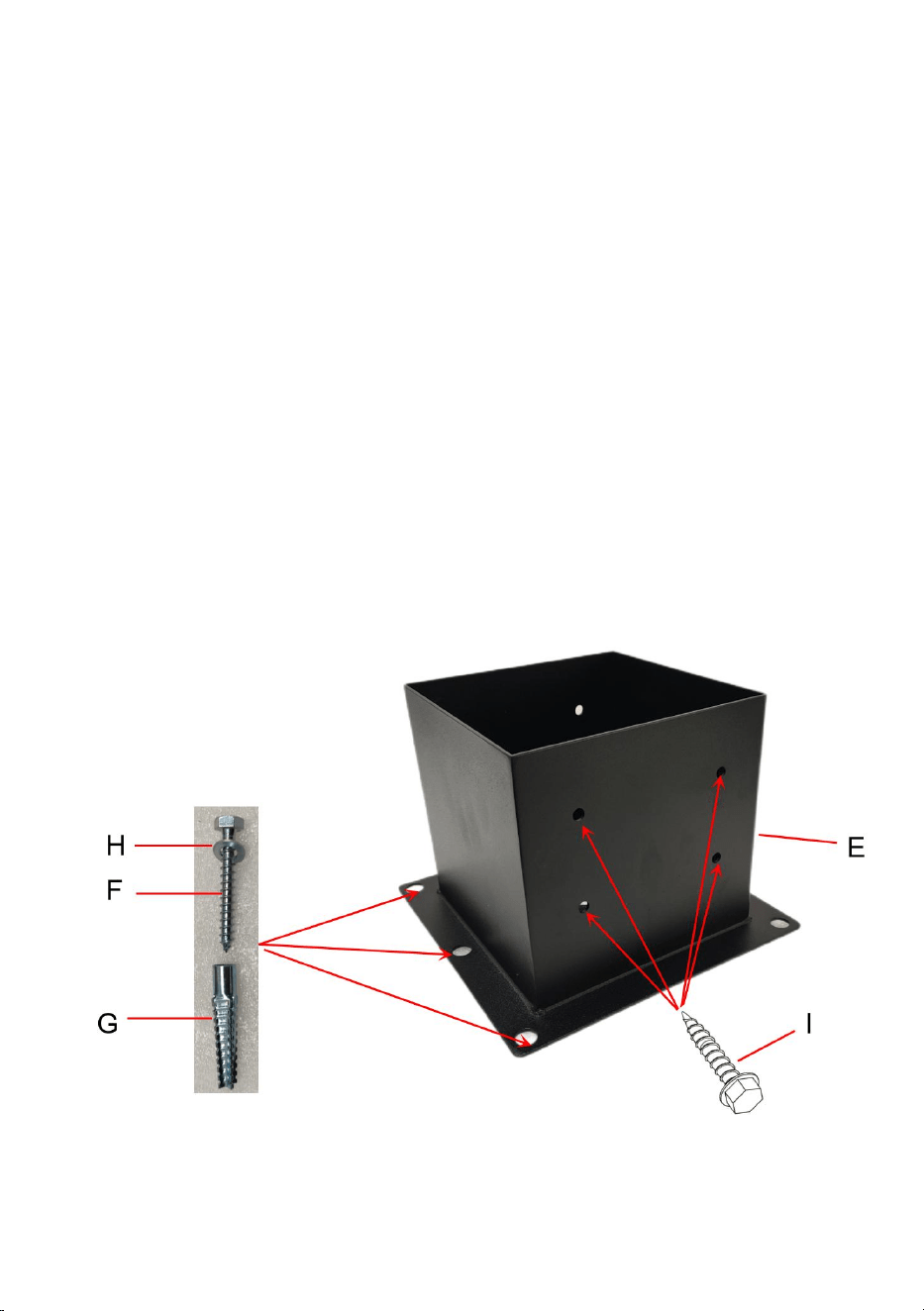

Wrench J is used to turn the screws

INSTALLATION GUIDE

1.Mark 6 points on the ground through 6 holes at the bottom surface of the

base;Drilling in the marking position using a Φ29/64" Drill Bit;The depth of

the hole was 65mm.

2.Install the 6 Serrated Expansion Sleeve G into the finished holes.

3.Put the washer H into the screw and secure the base in the expansion

screw with 6 screws F.

5.Install the wood to the base and hold the wood to the side with 8 screws

I;We suggest that the cross section of the wooden square should be

0.1inch smaller than Internal cavity size of square tube.

- 6 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED. C/O YH Consulting

Limited Office 147, Centurion House, London

Road, Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
