Vevor JH-68 37.77cc Gas-Powered T Post Driver 4-Stroke User Manual

Technical Support and E-Warranty Certificate

www.vevor.com/support

Fence Post Driver

MODEL: JH-68

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You

are kindly reminded to verify carefully when you are placing an order with us if you are

actually saving half in comparison with the top major brands.

- 1 -

MODEL: JH-68

Have product questions? Need technical support? Please feel free to

Technical Support and E-Warranty Certificate

www.vevor.com/support

NEED HELP? CONTACT US!

This is the original instruction, please read all manual instructions

carefully before operating. VEVOR reserves a clear interpretation of our

user manual. The appearance of the product shall be subject to the

product you received. Please forgive us that we won't inform you again if

there are any technology or software updates on our product.

Fence Post Driver

- 2 -

For your safety, please read the manual carefully before using the machine,

otherwise physical in jury or mechanical damage may be caused.

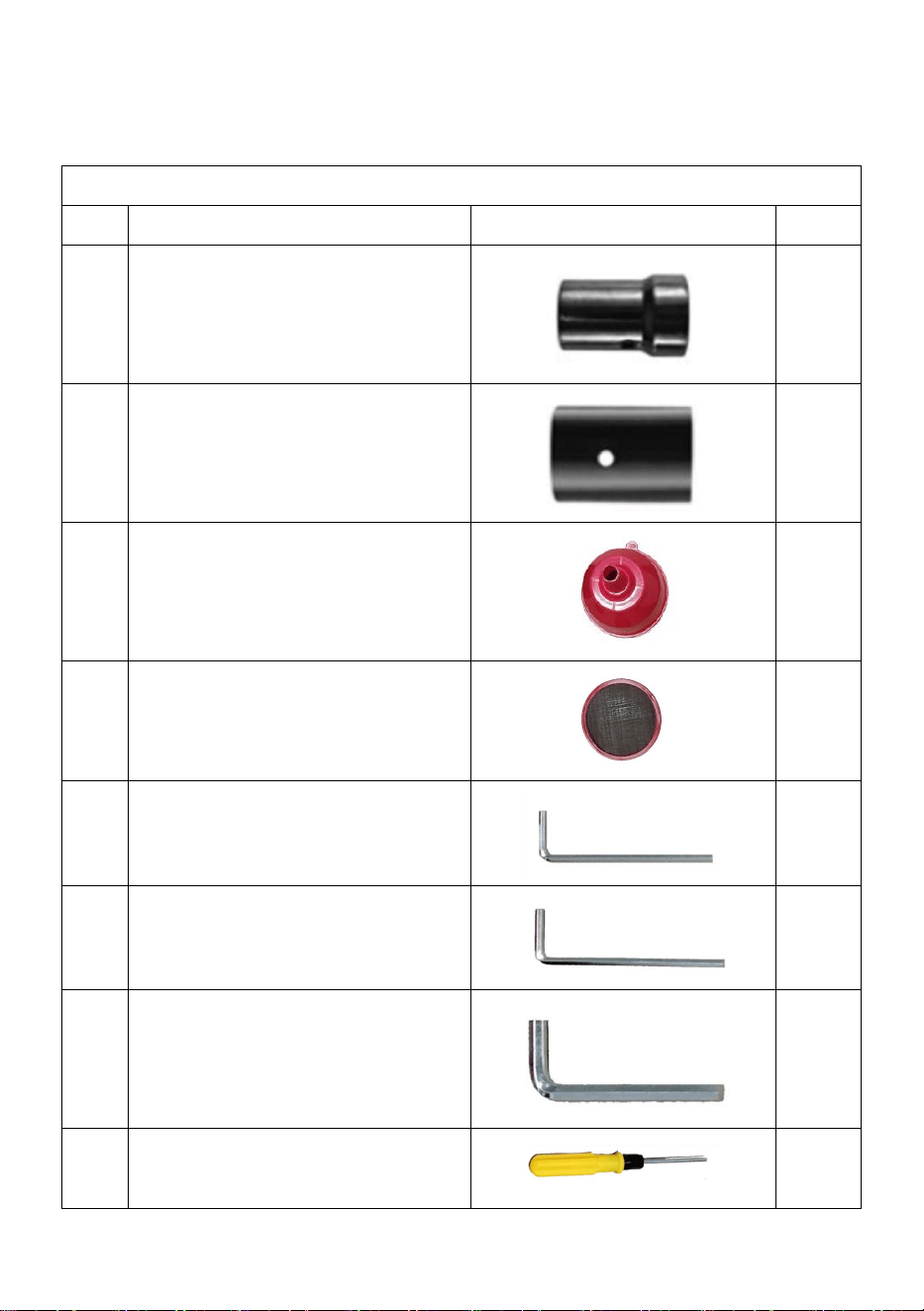

Part List

NO.

Name


Qty.

①

Φ55 Socket sleeve

②

Φ70 Socket sleeve

③

Priming funnel

④

Strainer

⑤

4 hex wrench

⑥

5 hex wrench

⑦

6 hex wrench

⑧

“一” and “十” conversion screwdriver

- 3 -

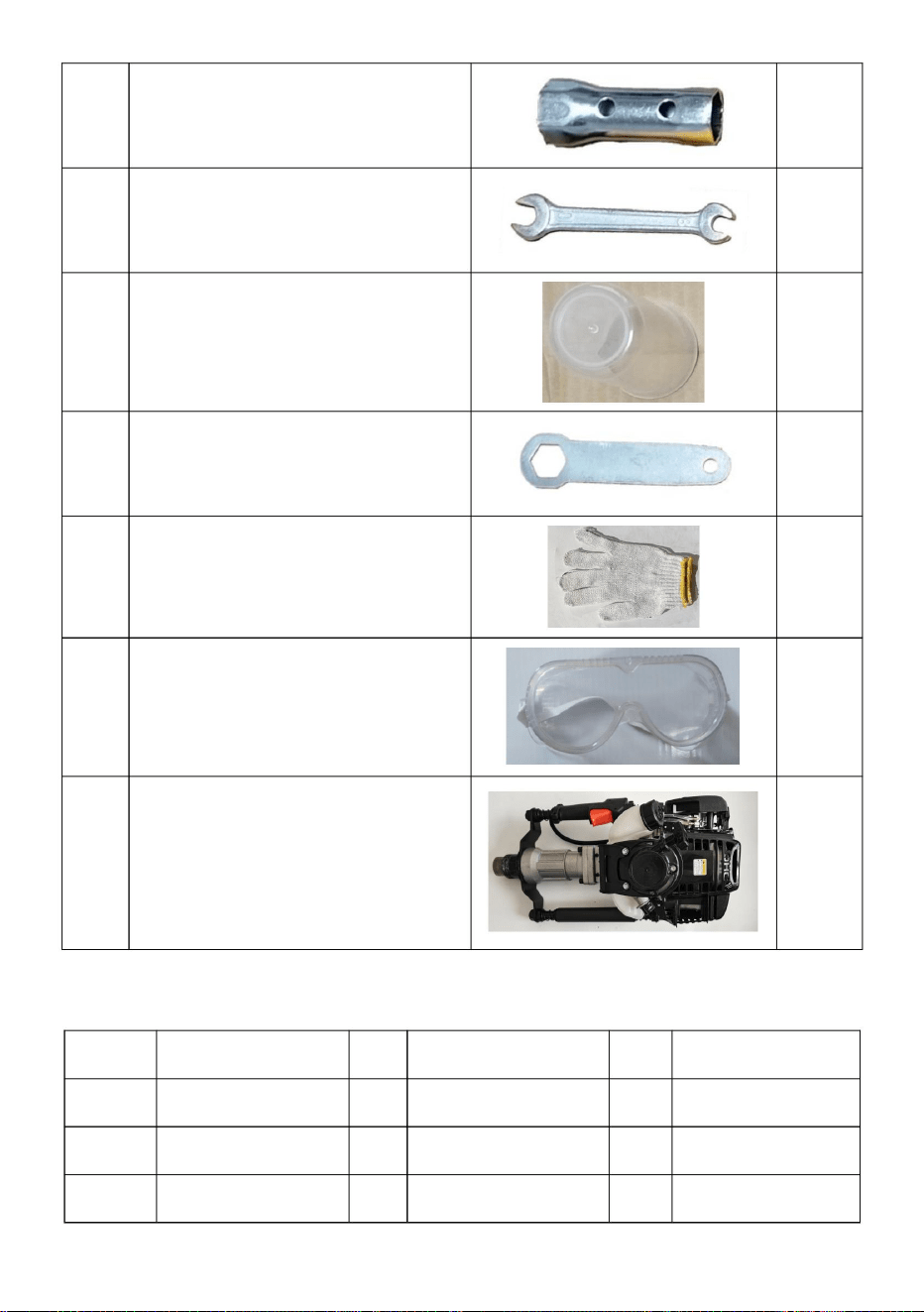

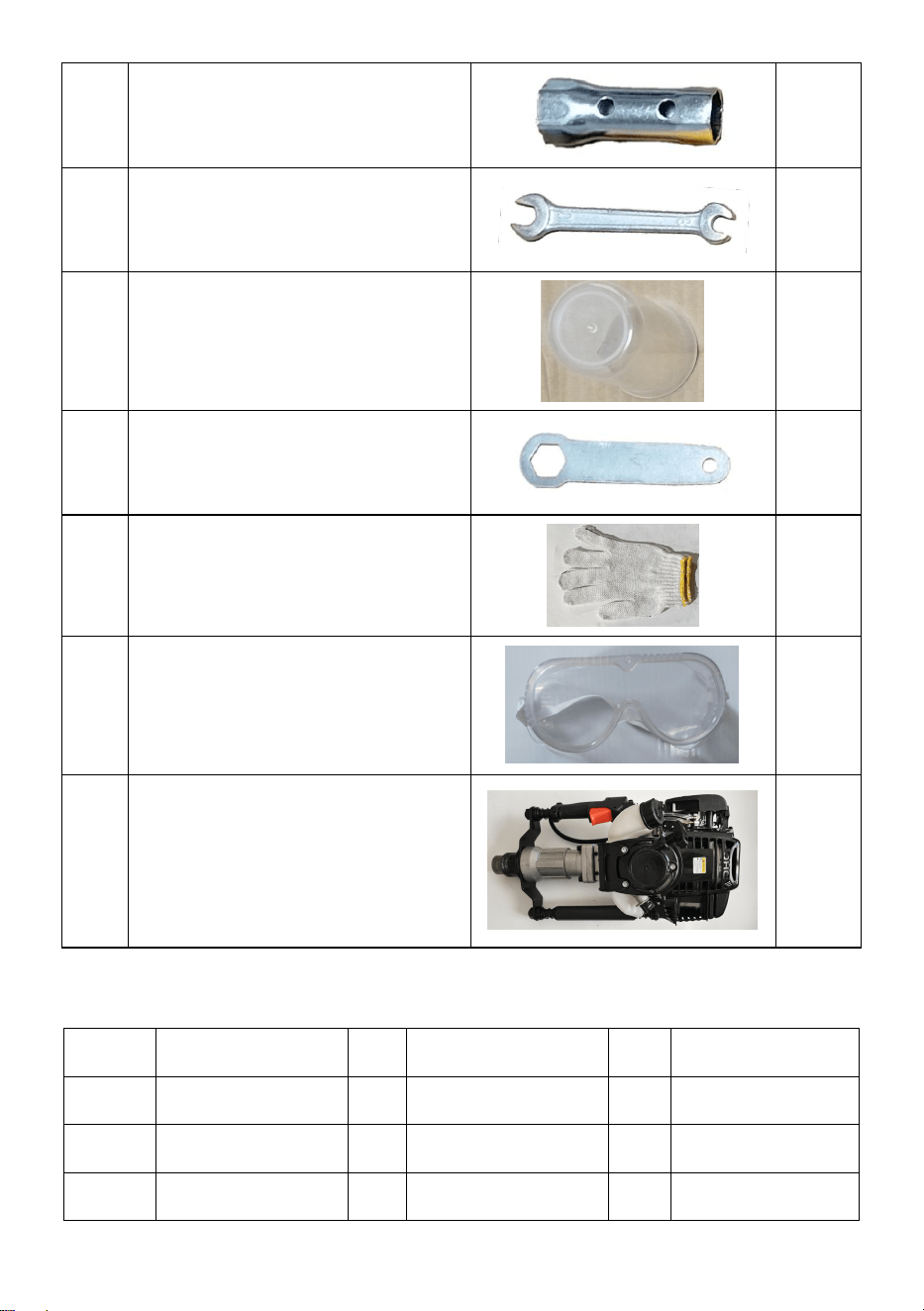

⑨

Spark plug socket

⑩

8-10 non-adjustable wrench

⑪

Measuring cup

⑫

Oil hole wrench

⑬

Gloves

⑭

Glasses

⑮

product

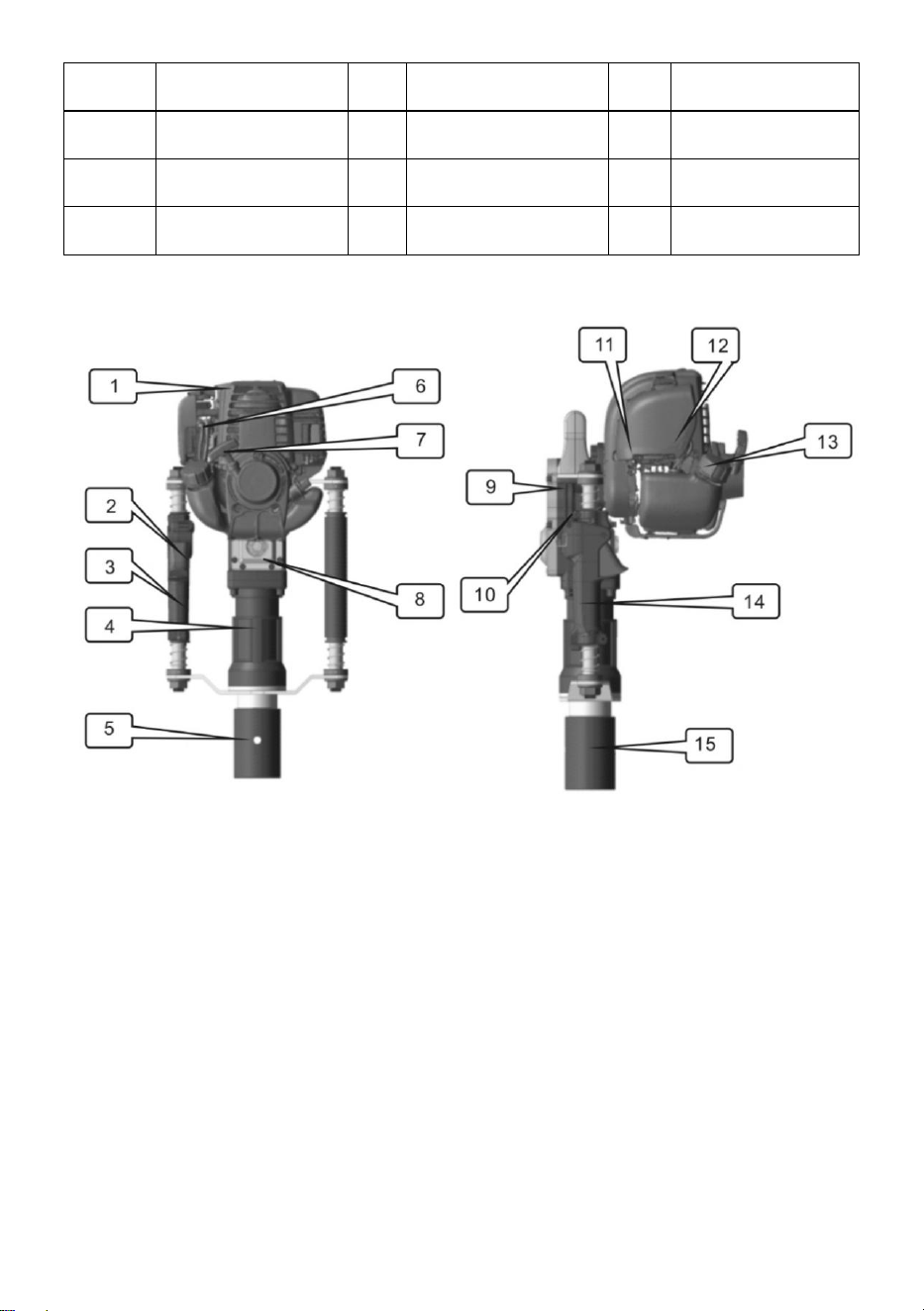

1.Name of Main Parts

No.

Name of Part

No.

Name of Part

No.

Name of Part

Auxiliary handle

Oil hole

Iron head

Throttle switch

Cover

Handle

Flameout switch

- 4 -

Cylinder case

Throttle cable

Piling socket

Air filter

Ventilation door

Oil tank cap

Starter

Support plate

Fig 1 Fig 2

2.Instruction of safe operation

1. The operator need wearslip-resistant safety shoes.Appropriate

clothing.Wear goggles and helmet,wearcarplugsfor a long timeoperation.

2. Balance body when you operationthe machine.The user should stand

behind the supporthandleto operate prohibit smoking,eating and chatting

when you operate the machine.

3.After starting the machine,avoid to operation for single hand.

4.When you lift machine,the first control you need dial to reach the

minimum scale,let the machine to slowdown.

- 5 -

5.Tell idlers away from the work area avoid injury.The process of using

machine may lead to gravel flying toidler.

6.Select medium-speed gasoline pile driver to run for the best.

7.Maintain the handles dry,clean,no oil or fuel mixture.

8.Stop the operation midway;you must turn off the engine.

9.Every time please check normal fastening screws ofthe connector before

using.Ifloose,you must tighten thescrews to use.

10.This engine is four-stroke,so using the equal orover 90#gasoline

11.Gasoline is highly flammable,so to refuel in a well ventilated

environment.When you add oil,please stopgasoline engine.

12.Do not add oil too full.Do not leave the fuel filler in neck part of

machine.If overflow or spilled fuel wait thefuel all volatilize,then you can

start machine.

13.After refueling,tighten the oil lid.Please checkfrequently whether the fuel

tank is damaged to leak,if founddamaged,please stop and replace

immediately.

14.Reserve oil in storage areas.Remove all the root causes of fire or cause

sparks.

15.In closed areas,such as tunnels,trenches and deep groove in the work

environment when using gasoline piledriver to ensure sufficient fresh

air,exhaust gas containing carbon monoxide dangers,should bring electric

fan

for air flow.

16.Forbid quickly accelerate orbrake,so as not to damage the machine.

17.Transfer site long-distance transport,should be emptying the tank.

18.Prohibit substandard maintenance staff dismount gasoline pile driver,to

avoid structural damage to parts,

resulting in shortened life of gasoline pile driver and accidents.

3.Main Use and Function

Use

It can use in farm,orchard fence orbarrier of piling works.

Features

- 6 -

1. It is the world's lightest weight,lowest displacement engine type

handheld gasoline pile driver.

2. It has ergonomics design,minimizing the hands of vibration,has

significant control of convenience and comfortable,the operator can shovel

digging a 360 degree rotation.

3. It can regulate the number of impact energy and impact,apply for a

variety of pile less than 70mm in diameter.

4. dvantage:If you use our machine,then you can ignore the trouble ofthe

heavy equipments like diesel engine,air compressor,trucking-lorry.

5. The handle of machine is with rubber sponge,greatly reduce the recoil

force of the machine,and improve the comfortable for the user.

4.Prepared work before using

Fuel

1 Using the equal or over 90#gasoline.

2 Well-ventilated place to add fuel.

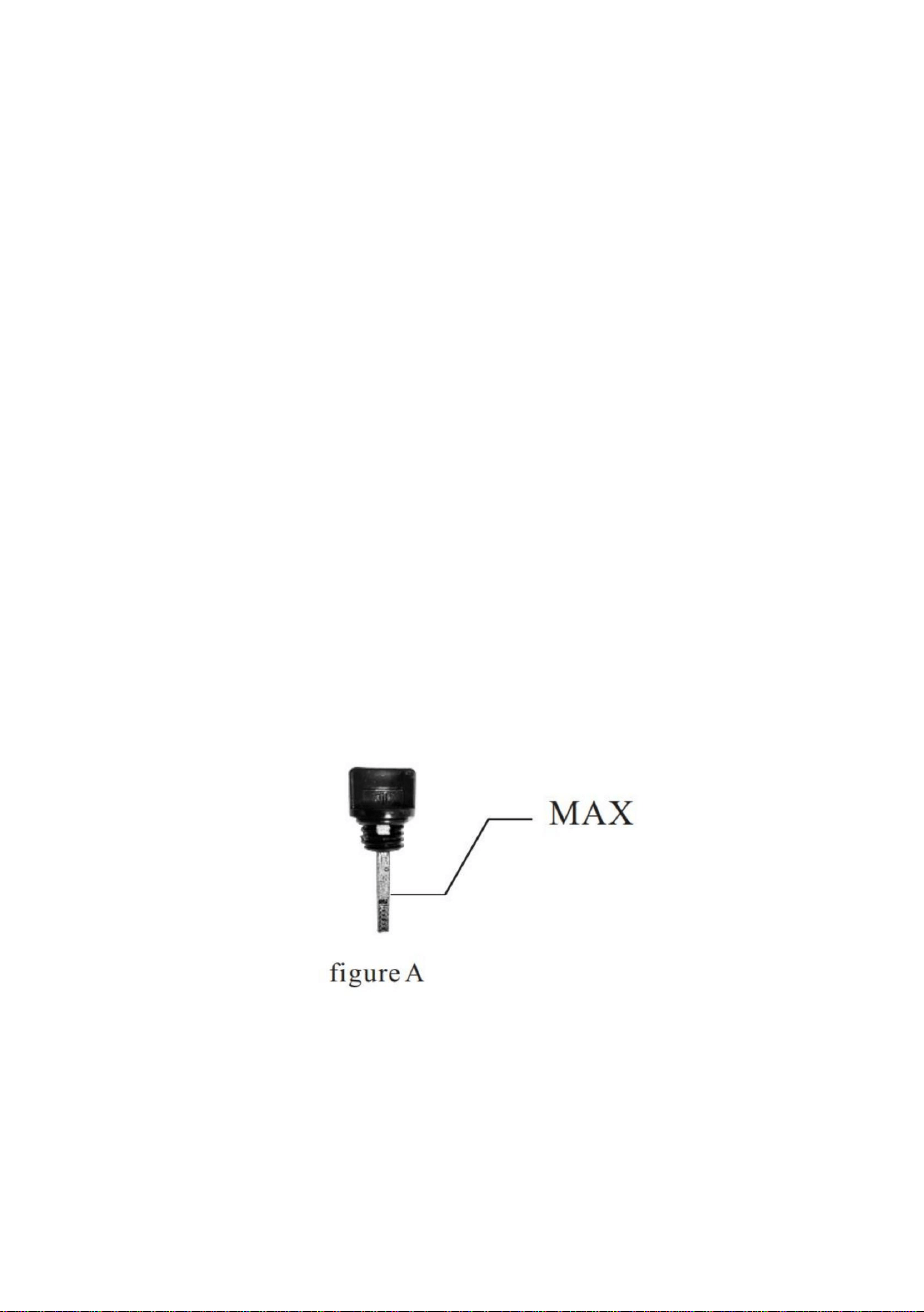

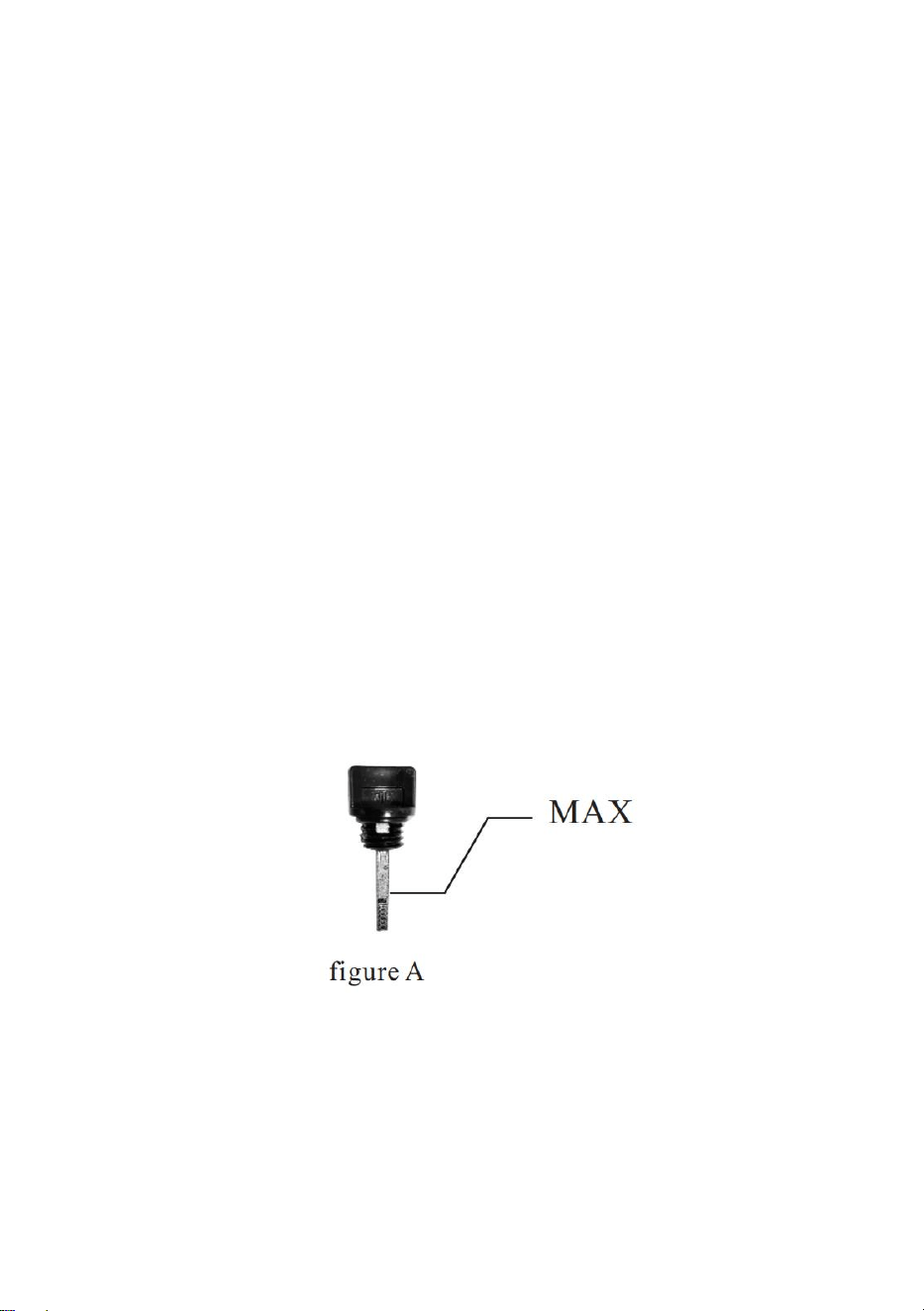

3 Don't fill the tank too full.(Please note:the oil must notexceed the

MAXmark.See figure A:).Do not leave fuelin the neck.If there is a fuel

spill,remove or evaporate it completely before starting the gasoline engine.

4 After refueling,tighten the fuel tank cap.

5.Start

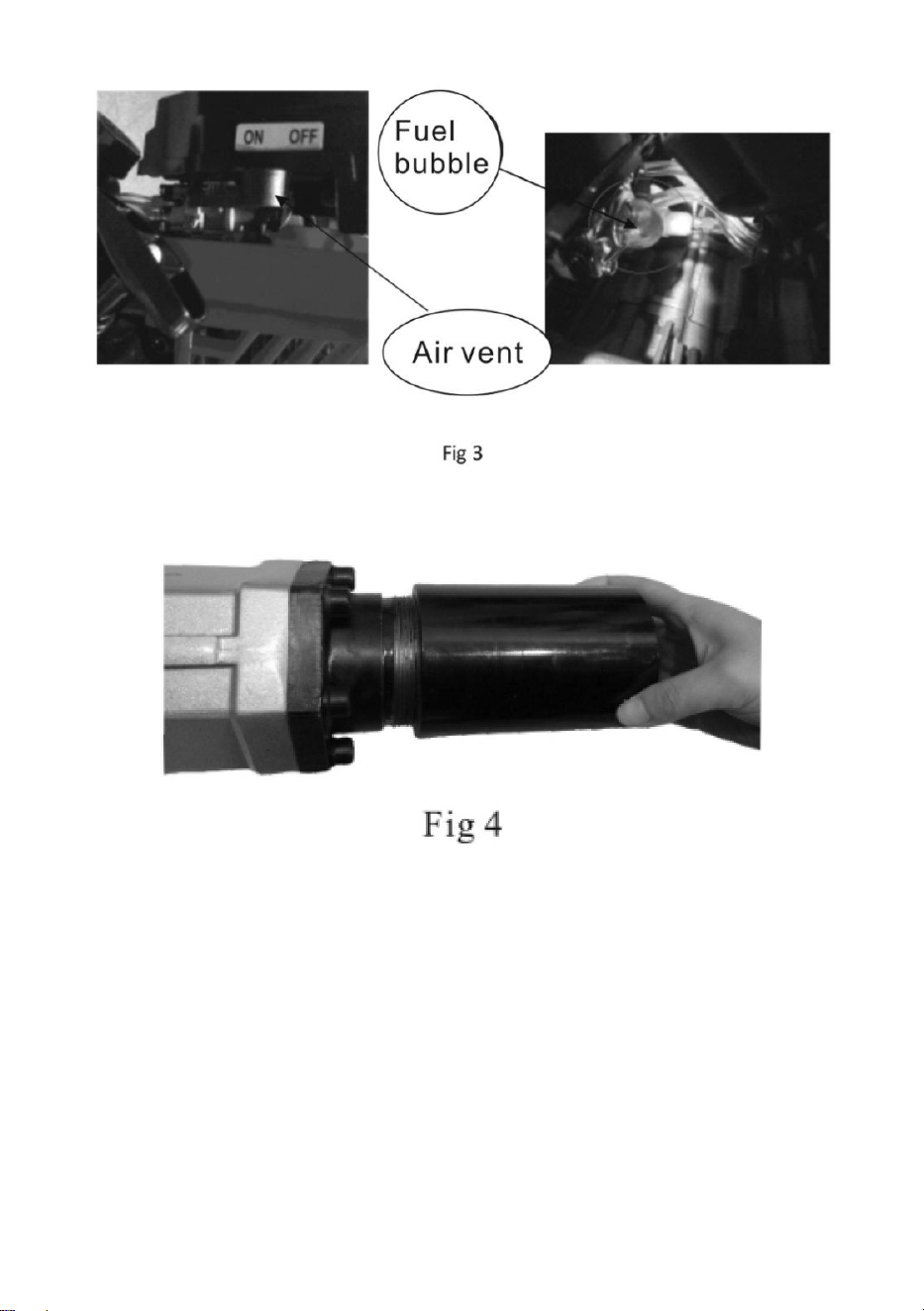

1.Before first starting of the new machine,repeat press the transparent fuel

bubble (See Fig.3)to fully fill theCarburetor with fuel.

(Close the air vent when the engine is in the state of cooling,but open the

air vent only when the engine isheated).

- 7 -

2.Before working,the piling socket should swirled into the iron head(see Fig

4).

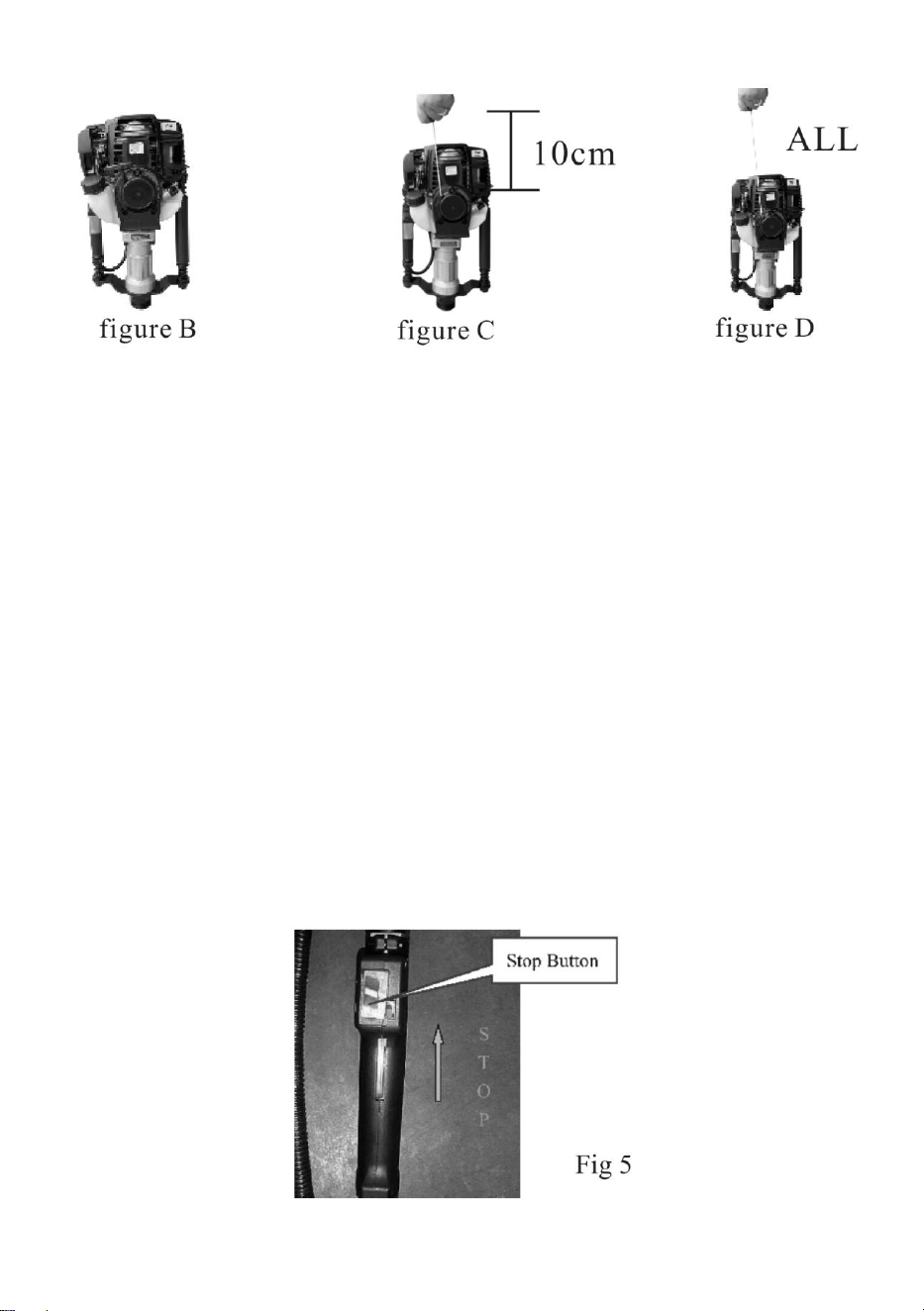

3.Stand the machine onthe floor(figure B).Hold the handle with one hand

and quickly pull the elastic rope atabout 10cm.Please repeat this action

until engine running handle with the other hand for about 10cm,as shown

infigure C).During repeated drawing,do not allow the drawing handle to

return freely,but hold thedrawinghandle and lower it with its elasticity to

protect the starter(figure D).

4.Open the air vent completely when the gasoline engine is started.

- 8 -

6.Run

1.After gasoline engine start,it should be lowspeed for 3 to 5

minutes,warm-up operation for the machine.When the gasoline engine

warm enough,according to the required impact energy to pull appropriate

regulatoryposition.

Note:the new gasoline pile driver use of the first 24 hours,the workload

should be in low or medium-speed inorder to extent the service life.Do not

use the biggest speed accelerator.

3.Select medium-speed gasoline engine run for the best.

4.Prohibit use gasoline pile driver under the non-breaking with high speed

operation.

7.Stop machine

1.Pull scale position 0,idle running for 3-5 minutes.

2.Press the flameout button to stop,flameout button see Fig.1

- 9 -

8.Technical Maintenance

8.1 Air Filter

Check air filter regularly.Soot deposit blocking the filter element of the air

filter will reduce the power of gasoline engine and service life.If the filter

has too much soot deposit,clean it with warm water and detergent,and then

install the air filter after wiping it with dry cloth.Filter should be replaced if

damaged.Maintenance cycle shall be shortened properly if it's particularly

used in the dusty environment.

8.2 Fuel filter

If the fuel filter is blocked,the pile driver will have reduced speed and

weaker impact energy.Methords:①Open the oil can lid.Get out the fuel

filter from the oil can with metal hook and clean it.②When cleaning the fuel

filter.

8.3 Carburetor

Oil can and carburetor generally have residual oil.After some time,the

residual oil will become greasy oil which will block up the oil line,causing

incapability of starting the engine.Therefore,when the machine is not

used for more than one week,be sure to completely take the fuel out.

Method:Pull out the oil inlet pipe,press the fuel bubble of the carburetor

repeatedly for oil discharge,and press the oil inlet pipe back to its position

when fuel in the fuel bubble and oil return pipe is emptied.

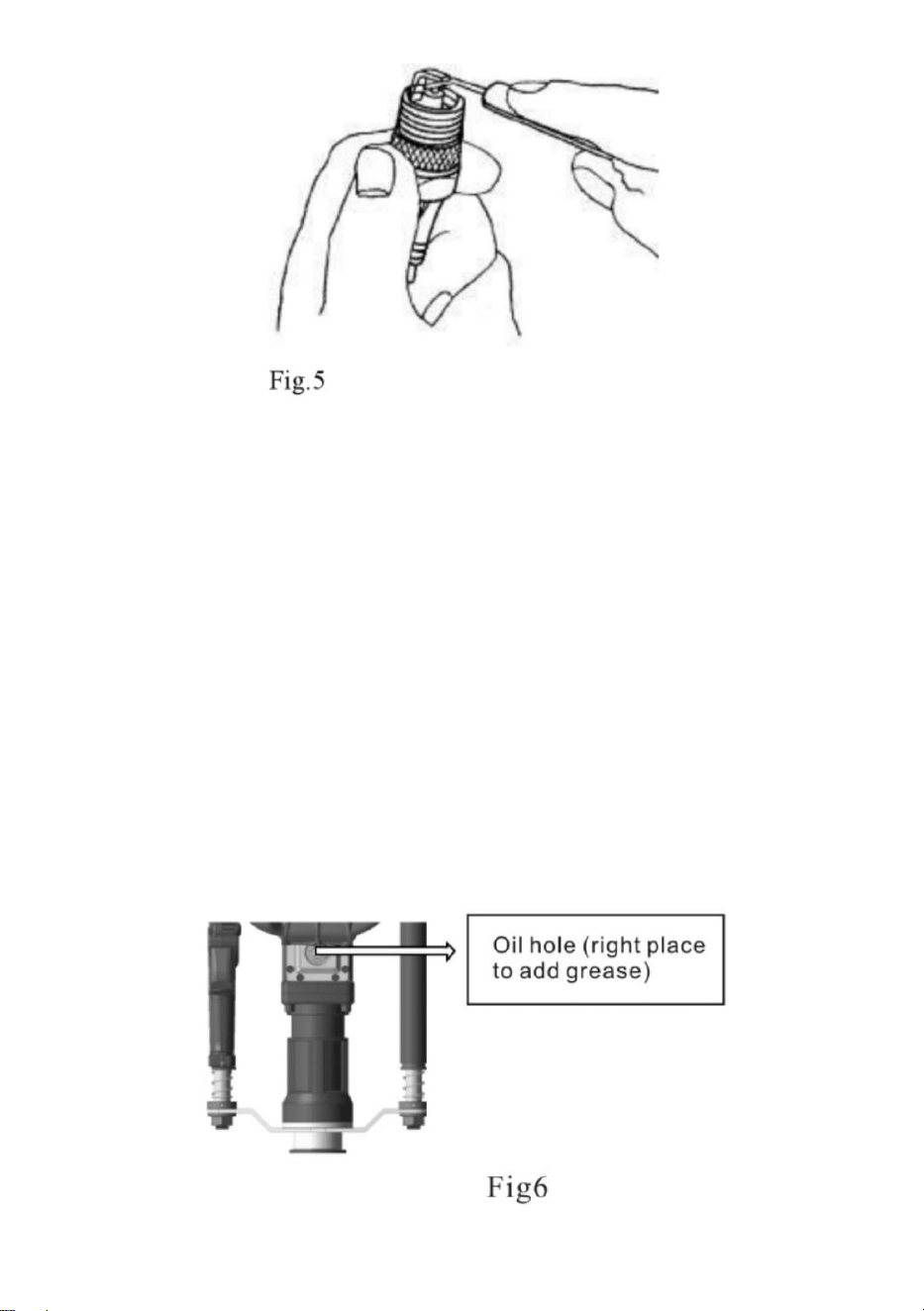

8.4 Spark Plug

To ensure normal operation of the engine,the spark plug gap must be

proper.Remove sediment with a wire brush. Proper gap of the spark plug is

0.5-0.7 mm.See Fig.6

- 10 -

8.5 Muffler

Regular maintenance muffler,use a screwdriver to remove rubbish on the

body or the rubbish on the coke muffleexhaust.

8.6 Gearbox Lubrication

The factory put the grease on the gear box when leaving the factory,it can

support to work 36hours.Clients do not need to add more during the 36

hour,or else,the pile driver will not workUsing 1#-1.5#high temperature

grease.Adding 20-30g grease when the working hours are morethan 36

hours.

Open the gear box cover,lubricated the gear and theconnecting rod

regularly with lubricating grease.

Open the hammer socket,lubricated the piston,impact hammer regularly

with lubricating grease.

- 11 -

7.The cylinder heat sink

Regularly to remove dust,to ensure the cylinder cooling,this gasoline pile

driver is air-cooler type,if the cylinder dust accumulates on the heat sink

will directly affect the cooling effect.

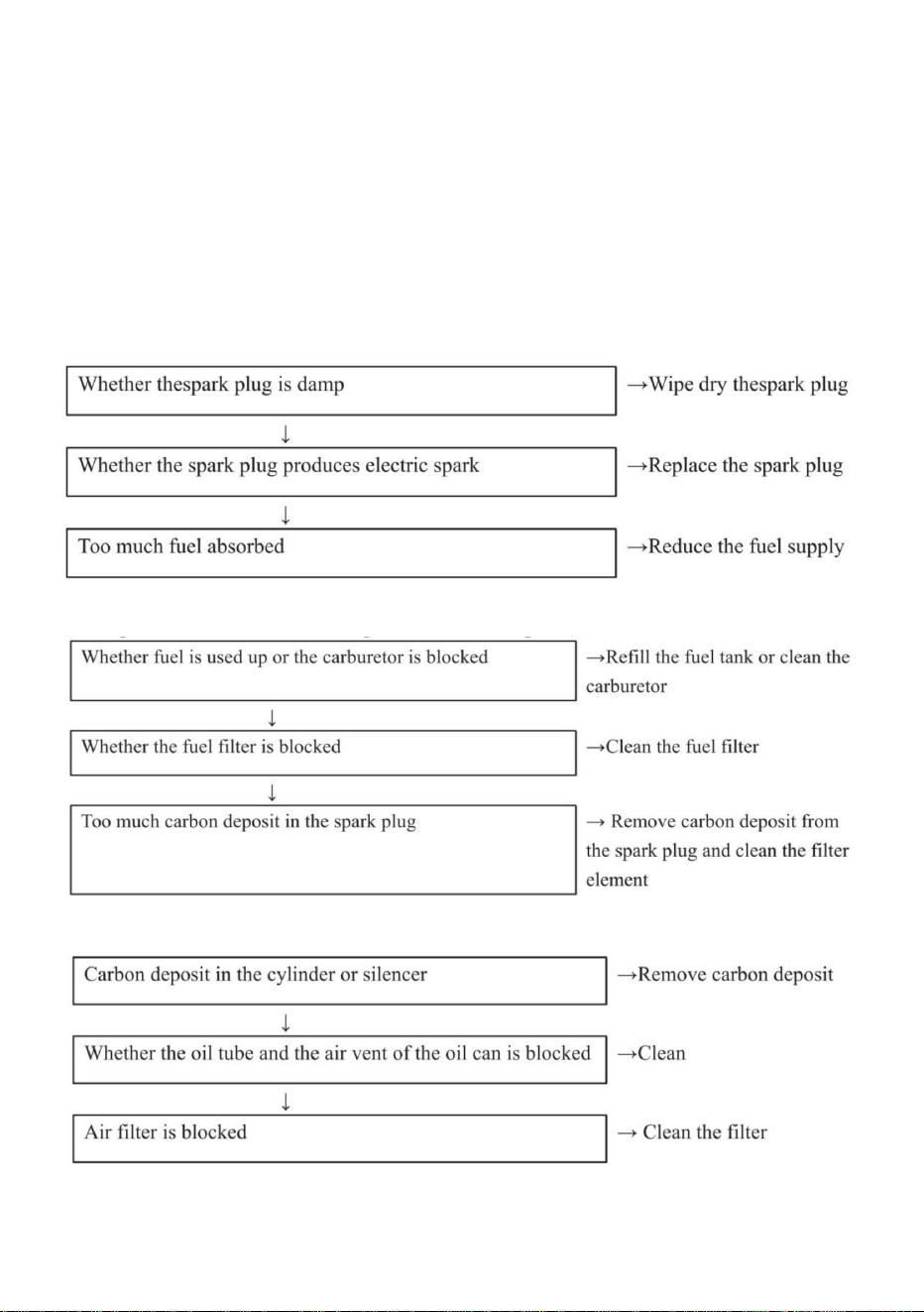

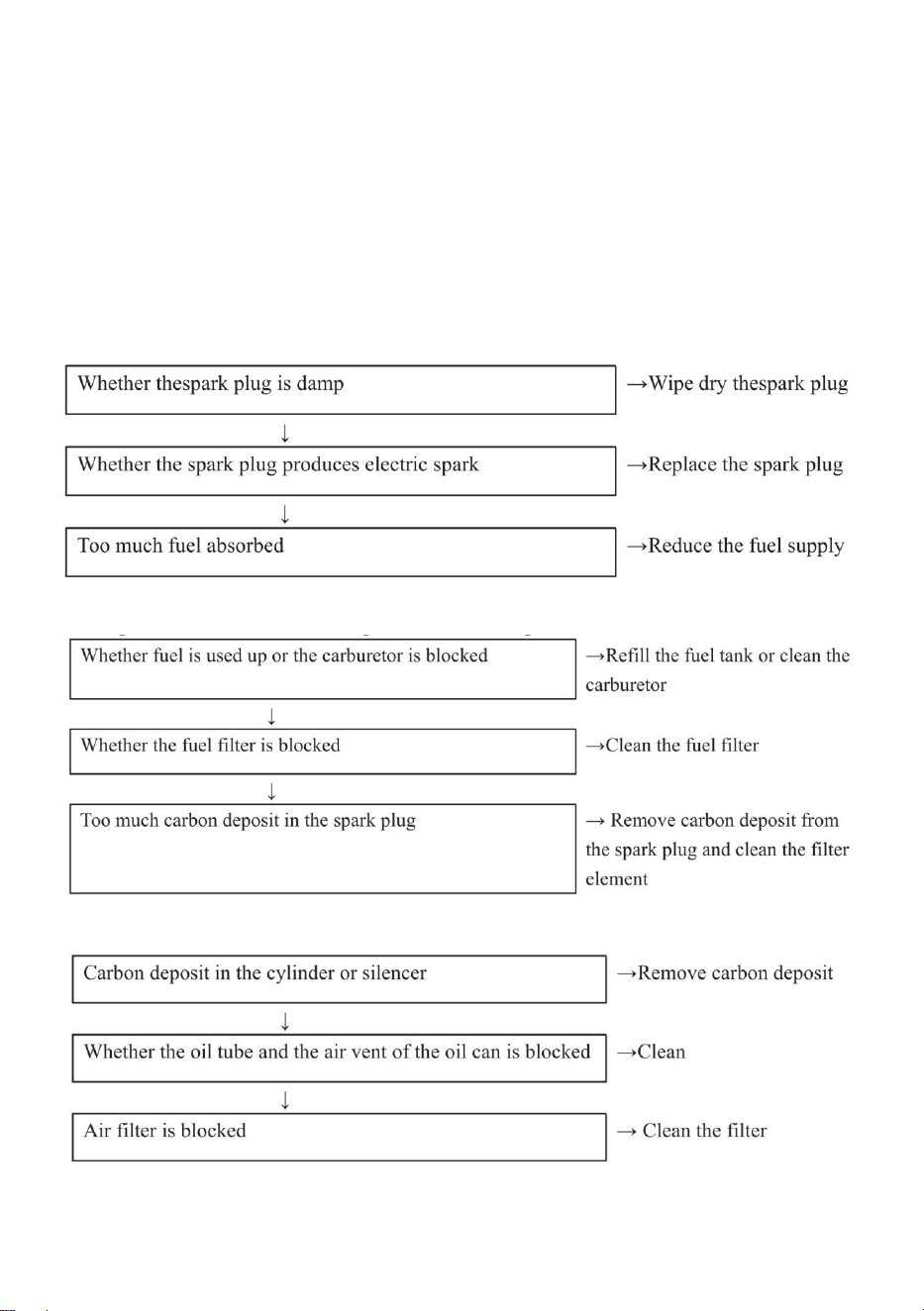

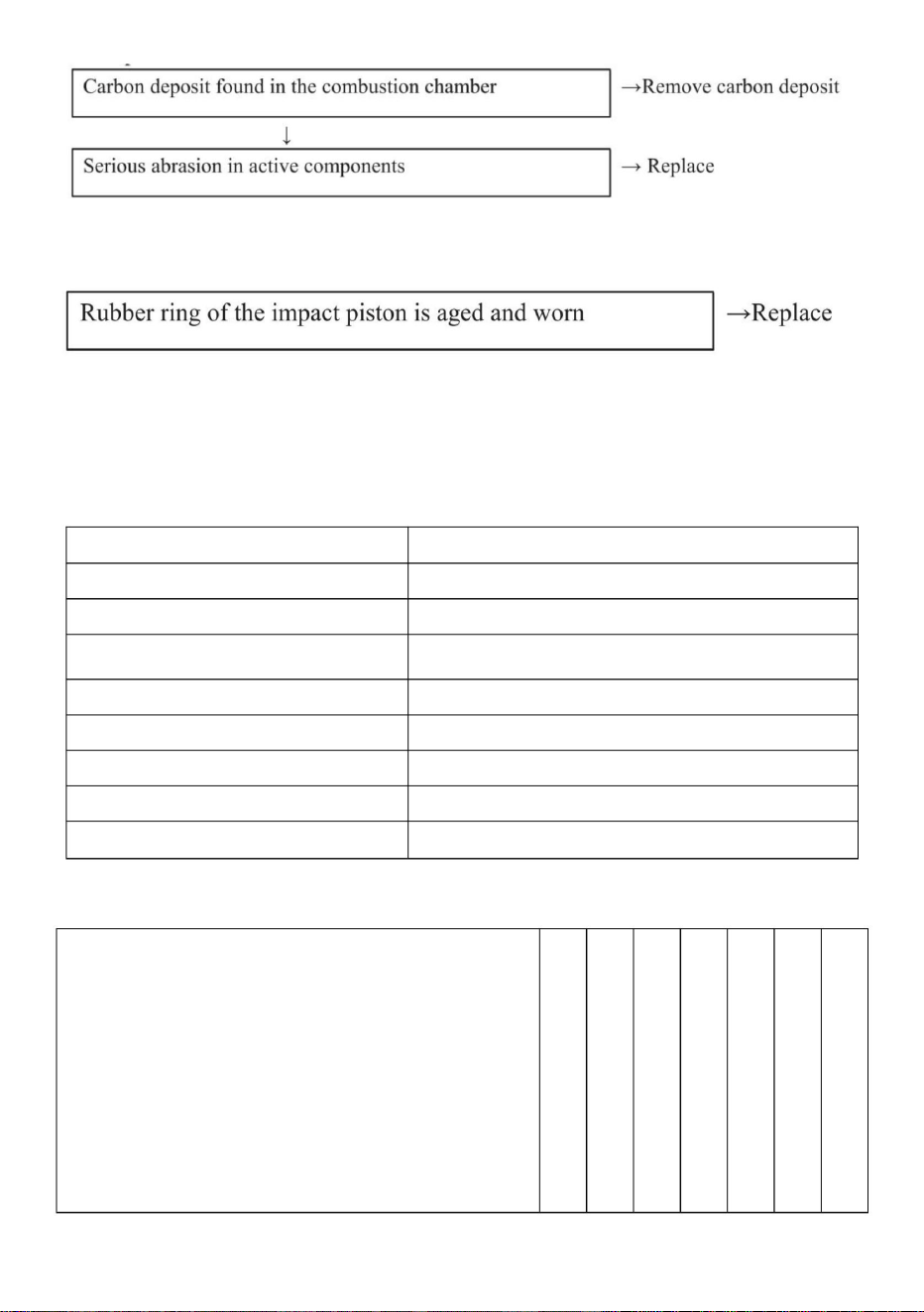

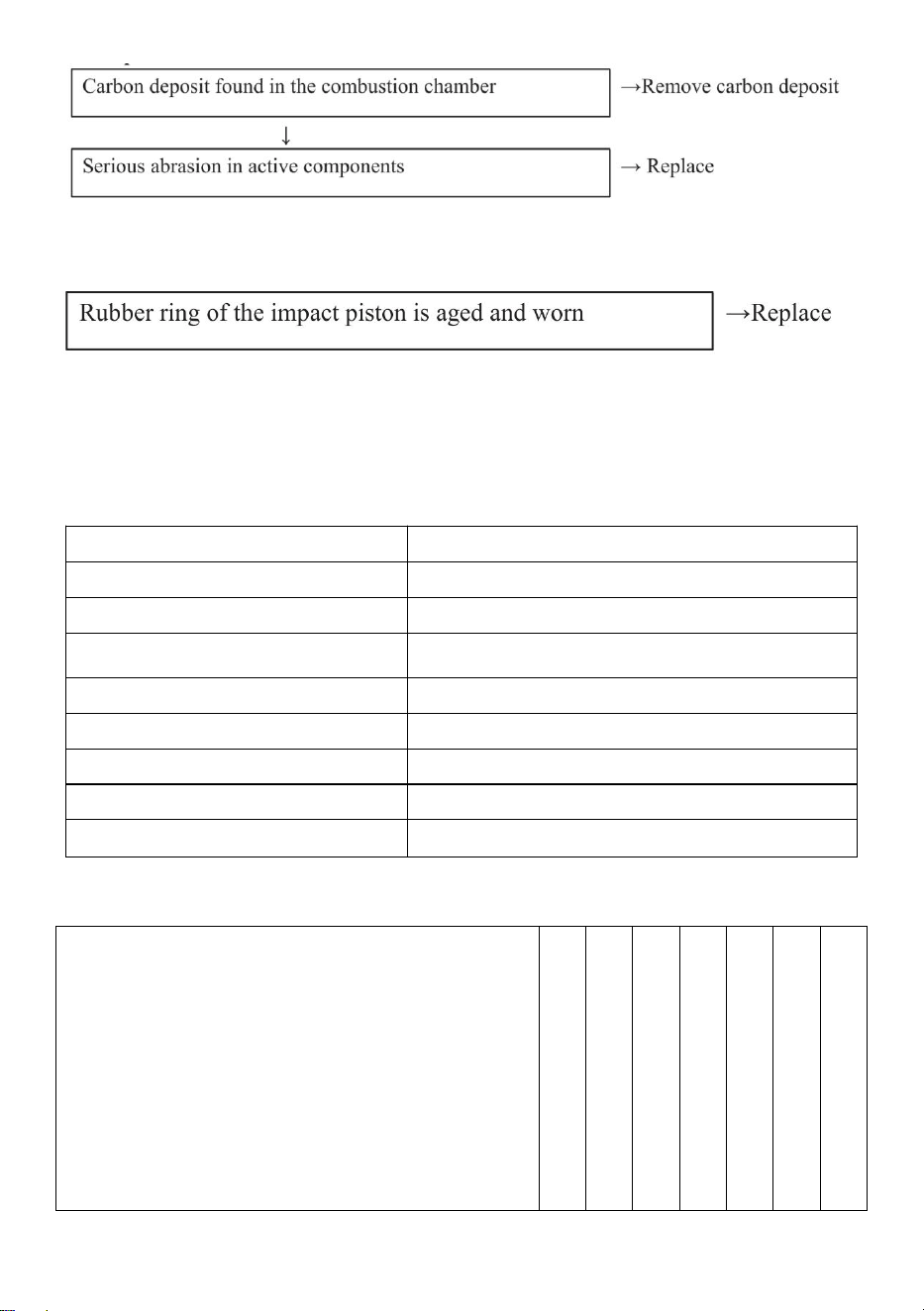

8.Failure Analysis and Its Eliminating Methods

Problem analysis and solving

Example 1: Difficulties in starting engine in cooling state.

Example 2: Difficulties in restarting after sudden stop.

Example 3: Slow speed and weak power.

Example 4: Abnormal sound.

- 12 -

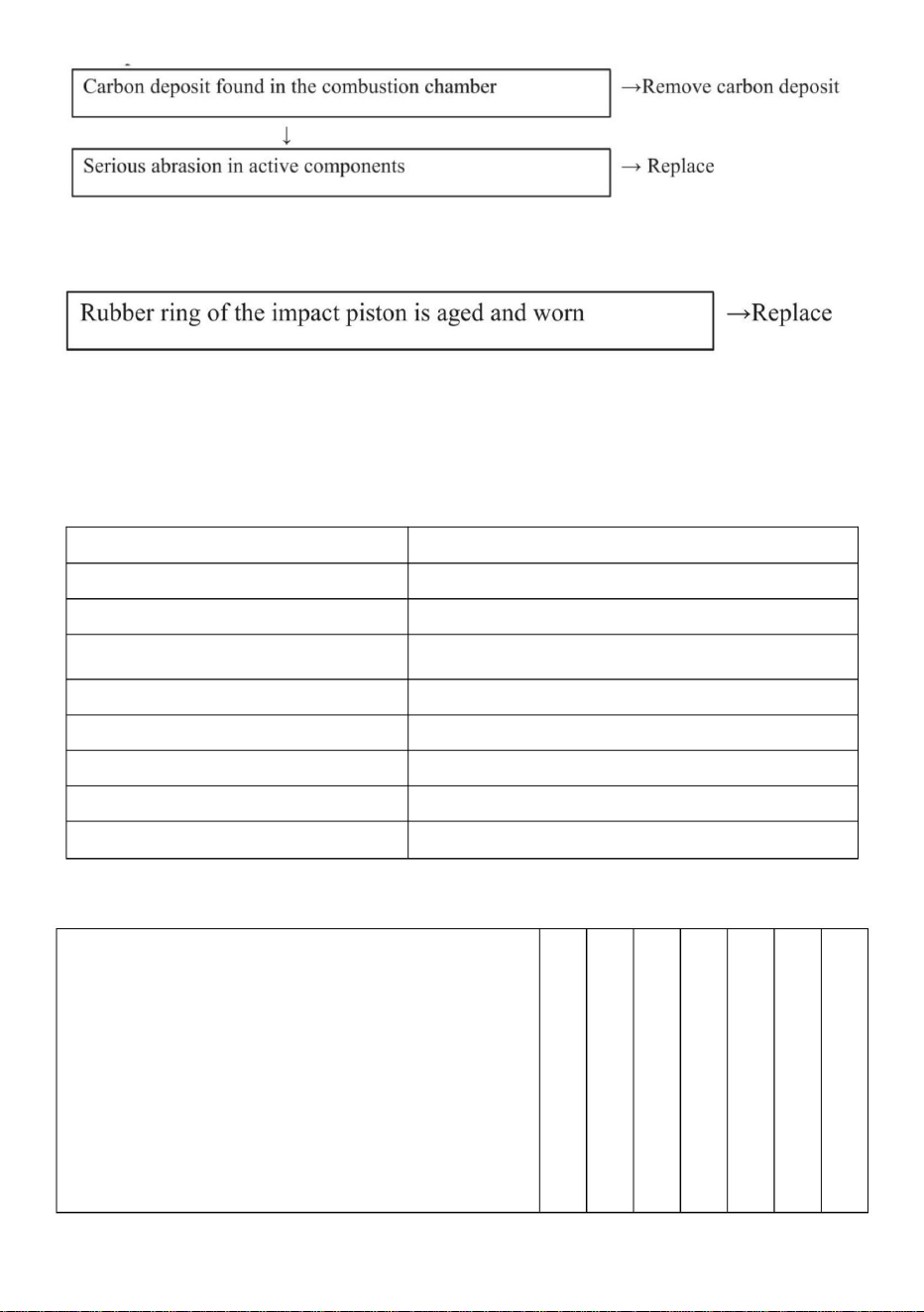

Example 5: The machine is working normally but the work efficiency is

very low.

Please contact with local sales agent or contractual maintenance site for

maintenance.

10.Key Data of Product

Model

JH-68

Fuel

Gasoline/4 stroke engine oil

Oil can capacity

0.65L

Displacement

37.7cc

Rated power

1kW

Rated speed

6500r/min

mpact frequency

2400-3000BPM

Impact energy

20-35J

Starter system

Hand pull start

11.Maintenance Cycle

The following Data are given from the

common use of the product.Under worse

working conditions such as dusty

environment or long work hours of the pile

driver,the maintenance cycle should be

shortened correspondingly.

Before work

After work or every day

Aher Filing oi

Every Week

Every Month

Temporary Failure

If necessary

- 13 -

The whole

machine

Outlook check

(state,tightness

of screws)

√

Clean

√

Control

handle/stop

button

Function check

√

Air Filter

Clean

√

Replace

√

Fuel Filter

Check

√

Replace

√

Oil can/Oil can

cover

Clean

√

Check

√

Tighten

√

Reduction Gear

Box/Impact

Cylinder

Clean

√

Add oil

√

Silencer

Check

√

Remove carbon deposit

√

Cylinder

Cooling Fin

Check

√

Clean

√

Spark Plug

Check/Adjust the distance

between electrodes

√

Replace

√

Screw and Nut

Check

√

Tighten

√

- 14 -

Manufacturer: Shanghaimuxinmuyeyouxiangongsi

Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australia

Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Place, Rancho Cucamonga, CA 91730

REP

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

REP

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Technical Support and E-Warranty Certificate

www.vevor.com/support

Pilotedepoteaudeclôture

MODÈLE:JH68

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

"Économisezlamoitié","Moitiéprix"outouteautreexpressionsimilairequenousutilisonsnereprésente

qu'uneestimationdeséconomiesdontvouspourriezbénéficierenachetantcertainsoutilscheznouspar

rapportauxgrandesmarquesetnesignifiepasnécessairementcouvrirtouteslescatégoriesd'outilsproposés.

parnous.Nousvousrappelonsdevérifierattentivementlorsquevouspassezunecommandechez

noussivouséconomisezréellementlamoitiéparrapportauxgrandesmarques.

Nouscontinuonsànousengageràvousfournirdesoutilsàdesprixcompétitifs.

Machine Translated by Google

Ils'agitdesinstructionsoriginales,veuillezlireattentivementtouteslesinstructions

dumanuelavantdel'utiliser.VEVORseréserveuneinterprétationclairedenotremanuel

d'utilisation.L'apparenceduproduitdépendduproduitquevousavezreçu.Veuillez

nouspardonnerquenousnevousinformeronspluss'ilyadesmisesàjourtechnologiquesou

logiciellessurnotreproduit.

MODÈLE:JH68

Vousavezdesquestionssurlesproduits?Besoind'uneassistancetechnique?N'hésitez

pasànous

contacter:Supporttechniqueetcertificatdegarantieélectronique

www.vevor.com/support

BESOIND'AIDE?CONTACTEZNOUS!

Pilotedepoteaudeclôture

1

Machine Translated by Google

Listedespièces

Pourvotresécurité,veuillezlireattentivementlemanuelavantd'utiliserlamachine,

sinondesdommagesphysiquesoumécaniquespourraientêtrecausés.



Nom



5cléshexagonales

NON.

Qté.




Entonnoird'amorçage

DouilleΦ55

Passoire

6cléshexagonales



DouilleΦ70

4cléshexagonales

et«»tournevis«»

2

Machine Translated by Google

1.Nomdespiècesprincipales

Prisedebougied'allumage

Clépourtroud'huile

produit

Commandedesgaz9 Couverture

N°NomdelapièceN°NomdelapièceN°Nomdelapièce

Clénonréglable810

Gants

Poignée



Poignéeauxiliaire8

Tasseàmesurer

Lunettes

Troud'huile Têtedefer



10Interrupteurd'extinction

3

Machine Translated by Google

2.Instructiond'unfonctionnementsûr

Filtreàair

Fig.1

lorsquevousutilisezlamachine.

4.Lorsquevoussoulevezlamachine,lapremièrecommandedontvousavezbesoincomposepouratteindrele

14Plaquesupport

3.Aprèsavoirdémarrélamachine,évitezdel'utiliserd'uneseulemain.

Douillepourpieux12

Carterdecylindre11

Figure2

échelleminimale,laissezlamachineralentir.

Entrée

Vêtements.Portezdeslunettesetuncasque,portezdesbouchonsdevoiturependantuneutilisationprolongée.

Ported'aération13

1.L'opérateurdoitporterdeschaussuresdesécuritéantidérapantes.

derrièrelapoignéedesupportpourfonctionner,interdiredefumer,demangeretdediscuter

Câbled'accélérateur

Bouchonderéservoird'huile

2.Équilibrezlecorpslorsquevousutilisezlamachine.L'utilisateurdoitsetenirdebout

4

Machine Translated by Google

3.Utilisationetfonctionprincipales

14.Réservezl'huiledansleszonesdestockage.Supprimeztouteslescausesprofondesdel'incendieoudelacause

10.Cemoteurestàquatretemps,utilisantdoncl'essenceégaleousupérieureà90#

18.Interdireaupersonneld'entretiendequalitéinférieurededémonterlepilonàessencepour

5.Éloignezlesutilisateursdelazonedetravailpouréviterlesblessures.Leprocessusd'utilisation

Environnement.Lorsquevousajoutezdel'huile,veuillezarrêterlemoteuràessence.

15.Dansleszonesfermées,tellesquelestunnels,lestranchéesetlesrainuresprofondesdanslestravaux

Utiliser

ventilateur

7.Maintenezlespoignéessèches,propres,sansmélanged'huileoudecarburant.

démarrerlamachine.

Caractéristiques

9.Àchaquefois,veuillezvérifierlesvisdefixationnormalesduconnecteuravant

Leréservoirestendommagéetfuit.S'ilestendommagé,veuillezl'arrêteretleremplacer.

16.Interdired'accéléreroudefreinerrapidement,afindenepasendommagerlamachine.

Utilisation.S'ilestflottant,vousdevezserrerlesvispourl'utiliser.

immédiatement.

17.Letransportlonguedistancesurlesitedetransfertdoitviderleréservoir.

éviterlesdommagesstructurelsauxpièces,cequi

entraîneraituneduréedevieraccourciedubatteuràessenceetdesaccidents.

11.L'essenceesthautementinflammable,ilfautdoncfairelepleindansunendroitbienventilé.

desétincelles.

environnementlorsdel'utilisationd'unpiledriveràessencepourgarantirunefraîcheursuffisante

Lamachinepeutentraînerdesprojectionsdegraviers.

12.N'ajoutezpastropd'huile.Nelaissezpasleremplissagedecarburantdanslapartiedugoulotde

Machine.Encasdedébordementoudecarburantrenversé,attendezquelecarburantsevolatilise,vouspouvezalors

6.Sélectionnezunpilonàessenceàvitessemoyennepourfonctionneraumieux.

L'air,lesgazd'échappementcontenantdesdangersdemonoxydedecarbone,devraientapporterdel'électricité

Ilpeutêtreutilisédansuneferme,uneclôturedevergerouunebarrièredetravauxd'empilage.

8.Arrêtezl'opérationàmichemin;vousdevezéteindrelemoteur.

13.Aprèsavoirfaitleplein,serrezlecouvercled'huile.Veuillezvérifierfréquemmentsilecarburant

pourlefluxd'air.

5

Machine Translated by Google

6

1.C'estletypedemoteurlepluslégeraumondeetaveclaplusfaiblecylindrée

Forcedelamachineetamélioreleconfortdel'utilisateur.

contrôlesignificatifdelacommoditéetduconfort,l'opérateurpeutpelleter

1Enutilisantuneessenceégaleousupérieureà90#.

(Fermezlabouched'aérationlorsquelemoteurestenétatderefroidissement,maisouvrezle

2.Ilauneconceptionergonomique,minimisantlesvibrationsdesmains,a

Carburant

bulle(voirFig.3)pourremplircomplètementlecarburateurdecarburant.

3.Ilpeutrégulerlenombred'énergied'impactetd'impact,demanderun

3Neremplissezpastropleréservoir.(Remarque:l'huilenedoitpasdépasserla

creusantunerotationde360degrés.

2Endroitbienventilépourajouterducarburant.

purged'airuniquementlorsquelemoteurestchauffé).

équipementslourdscommemoteurdiesel,compresseurd'air,camion.

renversezle,retirezleouévaporezlecomplètementavantdedémarrerlemoteuràessence.

variétédepoilsdemoinsde70mmdediamètre.4.

avantage:sivousutiliseznotremachine,vouspouvezignorerlesproblèmesdu

MAXmark.VoirlafigureA:).Nelaissezpasdecarburantdanslegoulot.S'ilyauncarburant

pilotedepileàessenceportatif.

5.Lapoignéedelamachineestdotéed'uneépongeencaoutchouc,réduisantconsidérablementlerecul

4Aprèsavoirfaitleplein,serrezlebouchonduréservoirdecarburant.

1.Avantlepremierdémarragedelanouvellemachine,appuyezànouveausurlecarburanttransparent.

5.Démarrer

4.Travailpréparéavantutilisation

Machine Translated by Google

4.Ouvrezcomplètementlabouched'aérationlorsquelemoteuràessencedémarre.

2.Avantdetravailler,ladouilled'empilagedoitêtreinséréedanslatêteenfer(voirFig4).

3.Placezlamachinesurlesol(figureB).Tenezlapoignéed'unemainettirezrapidement

lacordeélastiquesurenviron10cm.Veuillezrépétercetteactionjusqu'àcequelapoignée

dumoteurtourneavecl'autremainpendantenviron10cm,commeindiquésurlafigureC).

dessinrépété,nelaissezpaslapoignéededessinrevenirlibrement,maistenezlapoignée

dedessinetabaissezlaavecsonélasticitépourprotégerledémarreur(figureD).

7

Machine Translated by Google

8

6.Exécuter

7.Arrêterlamachine

Remarque:lenouveaupilotedepileàessenceutiliselespremières24heures,lachargedetravail

doitêtreàvitessefaibleoumoyenneafindeprolongerladuréedevie.Nepas

utilisezleplusgrosaccélérateurdevitesse.

3.Sélectionnezlefonctionnementoptimaldumoteuràessenceàvitessemoyenne.

Assezchaud,selonl'énergied'impactrequisepourtirerdemanièreappropriée

positionréglementaire.

Minutes,opérationdepréchauffagedelamachine.Lorsquelemoteuràessence

1.Aprèsledémarragedumoteuràessence,ildevraitêtreàbassevitessependant3à5

4.Interdirel'utilisationd'unpilonàessencesouslemoteurincassableàgrandevitesse

opération.

2.Appuyezsurleboutond'extinctionpourarrêter,boutond'extinctionvoirFig.1

1.Tirezlapositiondel'échelle0,tournezauralentipendant3à5minutes.

Machine Translated by Google

9

8.Entretientechnique

8.3Carburateur

Lebidond'huileetlecarburateurcontiennentgénéralementdel'huilerésiduelle.Aprèsuncertain

temps,l'huilerésiduelledeviendradel'huilegrassequibloqueralaconduited'huile,provoquantl'incapacité

dedémarrerlemoteur.Parconséquent,lorsquelamachinen'estpasutiliséependantplusd'une

semaine,soyezassurezvousderetirercomplètementlecarburant.

Méthode:retirezletuyaud'entréed'huile,appuyezàplusieursreprisessurlabulledecarburantdu

carburateurpourévacuerl'huileetappuyezsurletuyaud'entréed'huilepourleremettreenpositionlorsque

lecarburantdanslabulledecarburantetletuyauderetourd'huilesontvidés.

8.2Filtreàcarburant

Silefiltreàcarburantestbloqué,lebatteurauraunevitesseréduiteetuneénergied'impactplus

faible.Méthodes:Ouvrezlecouvercledubidond'huile.Sortezlefiltreàcarburantdubidond'huile

avecuncrochetmétalliqueetnettoyezle.Lorsdunettoyagedufiltreàcarburant.

Vérifiezrégulièrementlefiltreàair.Lesdépôtsdesuiebloquantl'élémentfiltrantdufiltreàairréduirontla

puissancedumoteuràessenceetsaduréedevie.Silefiltreprésentetropdedépôtsdesuie,nettoyezle

avecdel'eautièdeetdudétergent,puisinstallezlefiltreàairaprèsessuyezleavecunchiffonsec.Lefiltre

doitêtreremplacés'ilestendommagé.Lecycled'entretiendoitêtreraccourcicorrectements'ilest

particulièrementutilisédansunenvironnementpoussiéreux.

8.1Filtreàair

8.4Bougied'allumage

Pourassurerlefonctionnementnormaldumoteur,l'écartementdesbougiesd'allumagedoitêtre

correct.Enleverlessédimentsavecunebrossemétallique.L'écartementappropriédelabougied'allumageest

de0,5à0,7mm.VoirFig.6

Machine Translated by Google

dix

8.6Lubrificationdelaboîtedevitesses

L'usineamisdelagraissesurlaboîtedevitessesenquittantl'usine,celapeut

Heure,sinon,lepilotedepieuxnefonctionnerapasenutilisant1#1,5#hautetempérature

Graisse.Ajoutde20à30gdegraisselorsquelesheuresdetravailsontsupérieuresà36

corpsoulesdéchetssurlemoufled'échappementdecoke.

supportpourtravailler36heures.Lesclientsn'ontpasbesoind'enajouterdavantagependantles36heures.

Silencieuxd'entretienrégulier,utilisezuntournevispourenleverlesdéchetssurle

8.5Silencieux

Ouvrezladouilledumarteau,lubrifiezlepiston,frappezrégulièrementlemarteau.

heures.

Ouvrezlecouvercledelaboîtedevitesses,lubrifiezl'engrenageetlabielle.

avecdelagraisselubrifiante.

régulièrementavecdelagraisselubrifiante.

Machine Translated by Google

Exemple3:Vitesselenteetpuissancefaible.

Exemple2:Difficultésderedémarrageaprèsunarrêtbrutal.

Exemple1:Difficultésdedémarragedumoteurenétatderefroidissement.

Exemple4:Sonanormal.

8.Analysedesdéfaillancesetméthodesd'éliminationAnalyseetrésolution

desproblèmes

7.Ledissipateurthermiqueducylindre

estrégulièrementutilisépouréliminerlapoussièreafind'assurerlerefroidissementducylindre.Cepilotede

pileàessenceestdetyperefroidisseurd'air.Silapoussièreducylindres'accumulesurledissipateur

thermique,celaaffecteradirectementl'effetderefroidissement.

11

Machine Translated by Google

AhestFilingoi

Touteslessemaines

Échectemporaire

Aprèsletravailoutouslesjours

Chaquemois

Avantletravail

Sinécessaire

12

11.Cycled'entretien

10.Donnéesclésduproduit

Exemple5:Lamachinefonctionnenormalementmaisl'efficacitédutravailesttrèsfaible.

Puissancenominale

Modèle

Systèmededémarrage

Énergied'impact

JH68

1kW

Carburant

37,7cm3

Capacitédubidond'huile

24003000BPM

Huilemoteuressence/4temps0,65L

6500tr/min

Démarragemanuel

Lesdonnéessuivantesproviennentdel'utilisation

couranteduproduit.Dansdesconditionsdetravailpires

tellesqu'unenvironnementpoussiéreuxoude

longuesheuresdetravaildubatteurdepieux,lecyclede

maintenancedoitêtreraccourcienconséquence.

Veuillezcontacterunagentcommerciallocalouunsitedemaintenancecontractuelpourlamaintenance.

Déplacement

Fréquenced'impact

devitessenominale

2035J

Machine Translated by Google

Vérificationdufonctionnement

√

Cylindre

Latotalité

Vérifier

√

Filtreàcarburant

Poignée

decommande/

boutond'arrêt

Silencieux

Vérifier

(état,serragedes

vis)

√

Faireleménage

√

Filtreàair

Faireleménage

VérificationOutlook

Cylindre

Remplacer

√

Serrer

Ajouterl'huile

Vérifier/Ajusterladistanceentre

lesélectrodes

√

couverture

√

Faireleménage

√

Vérifier

Boîte/Impact

Faireleménage

√

Vérifier

√

Bidond'huile/Bidond'huile

√

Aileronderefroidissement

machine

Supprimerledépôtdecarbone

Serrer

VisetÉcrou

√

Réducteur

Bougied'allumage

√

√√

13

Machine Translated by Google

REPRÉSENTANTCE

REPRÉSENTANTDUROYAUMEUNI

NSW2122Australie

ImportéauxÉtatsUnis:SanvenTechnologyLtd.Suite250,9166Anaheim

YHCONSULTINGLIMITÉE.

ECrossStuGmbH

ImportéenAustralie:SIHAOPTYLTD.1RUEROKEVAASTWOOD

Lieu,RanchoCucamonga,CA91730

Adresse:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,Shanghai

200000CN.

Fabricant:Shanghaimuxinmuyeyouxiangongsi

MainzerLandstr.69,

60329FrancfortsurleMain.

C/OYHConsultingLimitedBureau147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

14

Machine Translated by Google

Assistancetechniqueetcertificatdegarantie

électroniquewww.vevor.com/support

Machine Translated by Google

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen

Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir

möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich

zu den großen Topmarken tatsächlich die Hälfte sparen.

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

MODELL: JH-68

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Zaunpfostentreiber

Machine Translated by Google

- 1 -

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Zaunpfostentreiber

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie

uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/

support

MODELL: JH-68

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor

Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem

Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren,

wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Machine Translated by Google

- 2 -

und „ÿ“ Schraubendreher ÿ „ÿ“

4 Sechskantschlüssel

NEIN.

Name

5 Inbusschlüssel

Ansaugtrichter


Stk.

ÿ55 Buchsenhülse

Sieb

Lesen Sie zu Ihrer Sicherheit das Handbuch vor der Verwendung der Maschine sorgfältig

durch, da es sonst zu Verletzungen oder mechanischen Schäden kommen kann.

6 Sechskantschlüssel

ÿ70 Buchsenhülse

Stückliste

Machine Translated by Google

- 3 -

Zusatzhandgriff 8

Messbecher

Gläser

Ölloch

Handschuhe

ÿ 8-10 nicht verstellbarer Schraubenschlüssel

Nr. Teilebezeichnung Nr. Teilebezeichnung Nr. Teilebezeichnung

Handhaben

AbdeckungGashebelschalter 9

Produkt

Zündkerzenstecker

Öllochschlüssel

10 Flammendurchschlagschalter

Eisenkopf

1.Name der Hauptteile

Machine Translated by Google

- 4 -

wenn Sie die Maschine bedienen.

14 Trägerplatte

3. Vermeiden Sie nach dem Starten der Maschine die Einhandbedienung.

Abb. 1

4.Wenn Sie die Maschine anheben, müssen Sie als erstes die Steuerung wählen, um die

Abb. 2

Minimaler Maßstab, lassen Sie die Maschine langsamer werden.

Zylindergehäuse 11

Pfahlhülse 12

Lüftungstür 13

1. Der Bediener muss rutschfeste Sicherheitsschuhe tragen.

Anlasser

Kleidung. Tragen Sie bei längerem Betrieb eine Schutzbrille und einen Helm sowie Autostecker.

Luftfilter

Gaszug

2. Balancieren Sie Ihren Körper, wenn Sie die Maschine bedienen. Der Benutzer sollte stehen

Öltankdeckel

hinter dem Haltegriff zu bedienen verbieten Rauchen, Essen und Chatten

2.Anweisung zum sicheren Betrieb

Machine Translated by Google

- 5 -

18.Verbieten Sie minderwertigen Wartungspersonal, Benzin-Rammgeräte abzumontieren, um

13.Nach dem Tanken den Öldeckel festziehen. Überprüfen Sie regelmäßig, ob der Kraftstoff

für den Luftstrom.

8.Brechen Sie den Vorgang zwischendurch ab; Sie müssen den Motor abstellen.

14. Öl in Lagerräumen aufbewahren. Alle Brandursachen beseitigen oder

6. Wählen Sie für optimale Leistung einen Benzin-Rammbär mit mittlerer Geschwindigkeit.

machine.If überlaufen oder verschütteten Kraftstoff warten thefuel alle verflüchtigen, dann können Sie

Luft,Abgase mit Kohlenmonoxid Gefahren,sollte elektrische bringen

Es kann auf Bauernhöfen, an Obstgärten oder als Absperrung für Pfahlgründungsarbeiten verwendet werden.

11.Benzin ist leicht entflammbar, daher ist das Tanken in einem gut belüfteten

Vermeiden Sie strukturelle Schäden an Teilen, die

die Lebensdauer des Benzin-Rammgeräts verkürzen und zu Unfällen führen können.

Funken.

Umgebung bei der Verwendung von Benzin-Rammgeräten, um ausreichend frisches

Maschine kann dazu führen, dass Kies umherfliegt.

12.Füllen Sie nicht zu viel Öl ein. Lassen Sie den Einfüllstutzen nicht im Einfüllstutzen.

Bei Verwendung müssen Sie die Schrauben vor der Verwendung festziehen.

sofort.

17. Am Umladeplatz für den Ferntransport muss der Tank entleert werden.

16. Um die Maschine nicht zu beschädigen, ist schnelles Beschleunigen oder Bremsen verboten.

9.Überprüfen Sie vor jedem Gebrauch die normalen Befestigungsschrauben des Steckers.

Der Tank ist beschädigt und undicht. Wenn eine Beschädigung festgestellt wird, stoppen Sie bitte und ersetzen Sie ihn.

Verwenden

Maschine starten.

7. Halten Sie die Griffe trocken und sauber und achten Sie darauf, dass sich kein Öl oder Kraftstoffgemisch darin befindet.

Lüfter

Merkmale

5.Sagen Sie Spannrollen weg vom Arbeitsbereich, um Verletzungen zu vermeiden.Der Prozess der Verwendung

Umwelt. Wenn Sie Öl nachfüllen, schalten Sie bitte den Benzinmotor aus.

15.In geschlossenen Bereichen, wie Tunnel, Gräben und tiefen Rillen in der Arbeit

10.Dieser Motor ist ein Viertaktmotor, der also mit dem gleichen oder über 90% Benzin betrieben wird.

3. Hauptverwendung und Funktion

Machine Translated by Google

5.Start

4.Vorbereitung der Arbeit vor der Verwendung

2. Es hat ergonomisches Design, minimiert die Vibrationen der Hände, hat

Kraftstoff

Blase (siehe Abb. 3), um den Vergaser vollständig mit Kraftstoff zu füllen.

1 Verwenden Sie Benzin mit 90 % oder mehr.

erhebliche Kontrolle der Bequemlichkeit und komfortabel, der Bediener kann schaufeln

(Schließen Sie die Entlüftungsöffnung, wenn der Motor abkühlt, öffnen Sie jedoch die

2 Gut belüfteter Ort zum Nachfüllen von Brennstoff.

Entlüftung nur bei warmem Motor).

Graben mit einer 360-Grad-Drehung.

3. Es kann die Anzahl der Aufprallenergie und Auswirkungen regulieren, beantragen Sie eine

3 Den Tank nicht zu voll machen. (Achtung: Die Ölmenge darf die

Vielzahl von Stapeln mit einem Durchmesser von weniger als

70 mm. 4. Vorteil: Wenn Sie unsere Maschine verwenden, können Sie das Problem der

MAX-Markierung.Siehe Abbildung A:).Keinen Kraftstoff im Hals lassen.Wenn sich ein Kraftstoff

Schwere Geräte wie Dieselmotoren, Luftkompressoren, LKWs.

verschütten, entfernen oder vollständig verdunsten lassen, bevor der Benzinmotor gestartet wird.

1. Es ist der leichteste Motortyp mit dem geringsten Hubraum der Welt

Kraft der Maschine und verbessern den Komfort für den Benutzer.

5. Der Griff der Maschine ist mit Gummischwamm, stark reduzieren den Rückstoß

4. Nach dem Auftanken den Tankdeckel fest verschließen.

handgeführter Benzin-Rammbär.

1.Bevor Sie die neue Maschine zum ersten Mal starten, drücken Sie den transparenten Kraftstoff

- 6 -

Machine Translated by Google

- 7 -

4. Öffnen Sie die Entlüftungsöffnung vollständig, wenn der Benzinmotor gestartet wird.

2. Vor der Arbeit sollte die Rammbuchse in den Eisenkopf eingeschwenkt werden (siehe Abb.

4).

3. Stellen Sie die Maschine auf den Boden (Abbildung B). Halten Sie den Griff mit einer Hand

fest und ziehen Sie das elastische Seil schnell etwa 10 cm weit. Wiederholen Sie diesen

Vorgang, bis der Motor läuft. Ziehen Sie mit der anderen Hand etwa 10 cm weit am Griff, wie in

Abbildung C gezeigt. Lassen Sie den Griff beim wiederholten Ziehen nicht frei zurückkehren,

sondern halten Sie ihn fest und senken Sie ihn mit seiner Elastizität ab, um den Anlasser zu

schützen (Abbildung D).

Machine Translated by Google

sollte auf niedriger oder mittlerer Geschwindigkeit laufen, um die Lebensdauer zu verlängern.

Regulierungsposition.

Verwenden Sie den größten Geschwindigkeitsbeschleuniger.

3. Wählen Sie für optimale Ergebnisse einen Benzinmotor mit mittlerer Geschwindigkeit.

warm genug, nach der erforderlichen Aufprallenergie, um entsprechende ziehen

Hinweis: die neue benzin ramme verwenden der ersten 24 stunden, die arbeitsbelastung

Minuten, Aufwärmbetrieb für die Maschine. Wenn der Benzinmotor

1.Nach dem Starten des Benzinmotors sollte er 3 bis 5 Sekunden lang mit niedriger Geschwindigkeit laufen.

Betrieb.

1.Skala auf Position 0 ziehen, im Leerlauf 3–5 Minuten laufen lassen.

4.Verbieten Sie die Verwendung von Benzin-Rammgeräten mit hoher Geschwindigkeit, wenn diese nicht brechen

2.Drücken Sie zum Stoppen die Flammenabschalttaste (siehe Abb. 1).

7.Maschine stoppen

6.Ausführen

- 8 -

Machine Translated by Google

Wenn der Kraftstofffilter verstopft ist, verringert sich die Geschwindigkeit des Rammgeräts und die

Schlagenergie ist geringer. Vorgehensweise: ÿ Öffnen Sie den Deckel der Ölkanne. Nehmen Sie den

Kraftstofffilter mit einem Metallhaken aus der Ölkanne und reinigen Sie ihn. ÿ Beim Reinigen des Kraftstofffilters.

Ölkanne und Vergaser enthalten normalerweise Restöl. Nach einiger Zeit wird das Restöl zu

schmierigem Öl, das die Ölleitung verstopft, sodass sich der Motor nicht mehr starten lässt. Wenn die

Maschine länger als eine Woche nicht verwendet wird, achten Sie daher darauf, den Kraftstoff

vollständig abzulassen.

Methode: Ziehen Sie das Öleinlassrohr heraus, drücken Sie wiederholt auf die Kraftstoffblase des

Vergasers, um das Öl abzulassen, und drücken Sie das Öleinlassrohr zurück in seine Position, wenn

der Kraftstoff in der Kraftstoffblase und dem Ölrücklaufrohr geleert ist.

8.4 Zündkerze Um

einen normalen Betrieb des Motors zu gewährleisten, muss der Zündkerzenabstand richtig sein.

Entfernen Sie Ablagerungen mit einer Drahtbürste. Der richtige Abstand der Zündkerze beträgt 0,5–0,7

mm. Siehe Abb. 6.

8.2 Kraftstofffilter

8.3 Vergaser

Prüfen Sie den Luftfilter regelmäßig. Rußablagerungen, die das Filterelement des Luftfilters verstopfen,

verringern die Leistung des Benzinmotors und verringern die Lebensdauer. Wenn der Filter zu viele

Rußablagerungen aufweist, reinigen Sie ihn mit warmem Wasser und Reinigungsmittel. Wischen Sie ihn

anschließend mit einem trockenen Tuch ab und bauen Sie den Luftfilter wieder ein. Bei Beschädigung

muss der Filter ausgetauscht werden. Bei Einsatz in besonders staubiger Umgebung müssen die

Wartungszyklen entsprechend verkürzt werden.

8.1 Luftfilter

8.Technische Wartung

- 9 -

Machine Translated by Google

Unterstützung für die Arbeit 36hours.Clients müssen nicht mehr hinzufügen während der 36

Das Getriebe wird werkseitig mit Fett gefettet, es kann

Stunde, sonst funktioniert der Rammgerät nichtMit 1#-1,5#hoher Temperatur

regelmäßig mit Schmierfett.

Körper oder Müll auf dem Koks-Muffelauspuff.

8.6 Getriebeschmierung

Regelmäßige Wartung Schalldämpfer, verwenden Sie einen Schraubendreher, um Müll auf der zu entfernen

8.5 Schalldämpfer

Std.

Öffnen Sie den Getriebedeckel, schmieren Sie das Zahnrad und die Pleuelstange

mit Schmierfett.

Fett.Bei einer Betriebsdauer von mehr als 36 Stunden müssen 20-30 g Fett hinzugefügt werden.

Öffnen Sie die Hammerbuchse, schmieren Sie den Kolben, schlagen Sie den Hammer regelmäßig

- 10 -

Machine Translated by Google

- 11 -

7. Entfernen Sie regelmäßig

Staub vom Kühlkörper des Zylinders , um die Kühlung des Zylinders sicherzustellen.

Dieser Benzin-Rammbär ist vom Typ Luftkühler. Wenn sich Zylinderstaub auf dem Kühlkörper

ansammelt, wird die Kühlwirkung direkt beeinträchtigt.

8.Fehleranalyse und ihre Beseitigungsmethoden

Problemanalyse und -lösung

Beispiel 3: Langsame Geschwindigkeit und schwache Leistung.

Beispiel 4: Ungewöhnliches Geräusch.

Beispiel 2: Schwierigkeiten beim Neustart nach einem plötzlichen Stopp.

Beispiel 1: Schwierigkeiten beim Starten des Motors im abkühlenden Zustand.

Machine Translated by Google

11.Wartungszyklus

10.Schlüsseldaten des Produkts

Vorübergehenden Ausfall

Jeden Monat

A h ist Filing oi

Nach der Arbeit oder jeden Tag

Vor der Arbeit

Jede Woche

Falls benötigt

Die nachfolgenden Daten basieren auf der

üblichen Verwendung des Produkts. Unter erschwerten

Arbeitsbedingungen, wie z. B. staubiger

Umgebung oder langen Arbeitszeiten des Rammgeräts,

sollte der Wartungszyklus entsprechend verkürzt

werden.

Aufprallenergie

Startersystem

Modell

37,7 cm³

Kraftstoff

JH-68

1kW

Benzin-/4-Takt-Motoröl 0,65 l

6500 U/min

Fassungsvermögen der Ölkanne

2400-3000 BPM

Beispiel 5: Die Maschine funktioniert normal, aber die Arbeitseffizienz ist sehr niedrig.

Nennleistung

Verschiebung

20-35J

Wenden Sie sich für die Wartung bitte an Ihren örtlichen Vertriebsvertreter oder den vertraglich vereinbarten

Wartungsstandort.

Nenndrehzahl

Stoßfrequenz

Handstarter

- 12 -

Machine Translated by Google

- 13 -

Funktionsprüfung

ÿ ÿ

Untersetzungsgetriebe

Zündkerze

Maschine

Spannen

Kohlenstoffablagerungen entfernen

Kühlrippe

Schraube und Mutter

Ölkanne/Ölkanne

Überprüfen

Sauber

Box/Aufprall

Überprüfen

Sauber

Abdeckung

Überprüfen/Anpassen des Abstands

zwischen den Elektroden

Öl hinzufügen

Spannen

Ersetzen

Zylinder

Ersetzen

Outlook-Check

Sauber

Luftfilter

Sauber

(Zustand,Festigkeit

der Schrauben)

Überprüfen

Steuergriff/

Stopptaste

Kraftstofffilter

Schalldämpfer

Das Ganze

Überprüfen

Zylinder

Machine Translated by Google

- 14 -

Ort, Rancho Cucamonga, CA 91730

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

Vertreter der EG

UK REP

Machine Translated by Google

Technischer Support und E-Garantie-Zertifikat

www.vevor.com/support

Machine Translated by Google

Driver per pali da recinzione

MODELLO: JH-68

Supporto tecnico e certificato di garanzia elettronica

www.vevor.com/support

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta

solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai

principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti

offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai

effettivamente risparmiando la metà rispetto ai migliori marchi principali.

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

Machine Translated by Google

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/

support

MODELLO: JH-68

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale

prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto

del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti

informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Driver per pali da recinzione

HO BISOGNO DI AIUTO? CONTATTACI!

- 1 -

Machine Translated by Google

Elenco delle parti

Qtà.

Immagine

Imbuto di adescamento

5 chiavi esagonali

Nome

NO.

ÿ70 Manicotto della presa

4 chiavi esagonali

Per la vostra sicurezza, leggere attentamente il manuale prima di utilizzare

la macchina, altrimenti potrebbero verificarsi danni fisici o meccanici.

Filtro

ÿ55 Manicotto della presa

6 chiavi esagonali

e cacciavite “ÿ” ÿ “ÿ”

-2-

Machine Translated by Google

- 3 -

10 Interruttore di spegnimento

Testa di Ferro

Misurino

Occhiali

Foro dell'olio

N. Nome della parte N. Nome della parte N. Nome della parte

ÿ Chiave 8-10 non regolabile

Guanti

Maniglia

Copertina

Maniglia ausiliaria 8

Interruttore dell'acceleratore 9

Prodotto

Presa per candela

Chiave per foro olio

1.Nome delle parti principali

Machine Translated by Google

-4-

Presa per palificazione 12

Cassa del cilindro 11

Figura 2

scala minima, lasciare che la macchina rallenti.

4.Quando si solleva la macchina, il primo comando necessario selezionare per raggiungere

Fig. 1

14 Piastra di supporto

3.Dopo aver avviato la macchina, evitare di utilizzarla con una sola mano.

dietro la maniglia di supporto per operare è vietato fumare, mangiare e chiacchierare

Tappo del serbatoio dell'olio

quando si utilizza la macchina.

Cavo dell'acceleratore

Filtro dell'aria

indumenti. Indossare occhiali e casco, indossare tappi per auto per un funzionamento prolungato.

Antipasto

2. Bilanciare il corpo durante l'utilizzo della macchina. L'utente deve stare in piedi

Porta di ventilazione 13

1. L'operatore necessita di scarpe antinfortunistiche antiscivolo.Adeguate

2. Istruzioni per un funzionamento sicuro

Machine Translated by Google

-5-

macchina. Se il carburante è traboccato o versato, attendere che il carburante si volatilizzi completamente, quindi è possibile

6.Seleziona un battipalo a benzina a media velocità per funzionare al meglio.

l'aria, i gas di scarico contenenti pericoli di monossido di carbonio, dovrebbero portare energia elettrica

Può essere utilizzato in aziende agricole, recinzioni di frutteti o barriere di opere di palificazione.

13. Dopo il rifornimento, serrare il coperchio dell'olio. Controllare frequentemente se il carburante

8. Interrompere l'operazione a metà; è necessario spegnere il motore.

per il flusso d'aria.

utilizzando.Se allentato, è necessario serrare le viti per utilizzare.

subito.

la macchina potrebbe provocare la caduta di un bambino volante sulla ghiaia.

12. Non aggiungere troppo olio. Non lasciare il bocchettone di rifornimento del carburante nella parte del collo

ambiente quando si utilizza il battipalo a benzina per garantire una sufficiente freschezza

17. Il trasporto a lunga distanza del sito di trasferimento dovrebbe svuotare il serbatoio.

evitare danni strutturali alle parti, con conseguente

riduzione della durata del battipalo a benzina e incidenti.

11.La benzina è altamente infiammabile, quindi fare rifornimento in un ambiente ben ventilato

fan

7. Mantenere le maniglie asciutte, pulite, senza olio o miscela di carburante.

avviare la macchina.

scintille.

Caratteristiche

Utilizzo

16. Vietare di accelerare o frenare rapidamente, in modo da non danneggiare la macchina.

9. Ogni volta controllare prima le normali viti di fissaggio del connettore

il serbatoio è danneggiato o presenta perdite, se trovato danneggiato, fermarsi e sostituire

14.Riservare l'olio nelle aree di stoccaggio.Rimuovere tutte le cause profonde dell'incendio o della causa

10. Questo motore è a quattro tempi, quindi utilizza benzina pari o superiore a 90 #

18.Proibire al personale di manutenzione scadente di smontare dal battipalo a benzina

15.In aree chiuse, come tunnel, trincee e solchi profondi nel lavoro

5. Dire ai tenditori lontano dall'area di lavoro per evitare lesioni. Il processo di utilizzo

ambiente. Quando si aggiunge olio, arrestare il motore a benzina.

3.Utilizzo e funzione principali

Machine Translated by Google

5.Avvia

4. Lavoro preparato prima dell'uso

3. Può regolare il numero di energia di impatto e impatto, richiedere a

3 Non riempire troppo il serbatoio. (Nota: l'olio non deve superare il livello

scavando una rotazione di 360 gradi.

2 Luogo ben ventilato per aggiungere carburante.

presa d'aria solo a motore riscaldato).

(Chiudere la presa d'aria quando il motore è in fase di raffreddamento, ma aprire

controllo significativo di praticità e comfort, l'operatore può spalare

1 Utilizzando benzina pari o superiore a 90#.

Carburante

2. Ha un design ergonomico, riducendo al minimo le vibrazioni delle mani

bolla (vedere Fig.3) per riempire completamente il carburatore con carburante.

battipalo portatile a benzina.

1.Prima di avviare la nuova macchina, premere nuovamente il carburante trasparente

5. L'impugnatura della macchina è dotata di spugna di gomma, riduce notevolmente il rinculo

1. È il tipo di motore più leggero e con la cilindrata più bassa al mondo

forza della macchina e migliorare il comfort per l'utente.

versarlo, rimuoverlo o farlo evaporare completamente prima di avviare il motore a benzina.

attrezzature pesanti come motori diesel, compressori d'aria, autocarri.

4 Dopo il rifornimento, serrare il tappo del serbatoio del carburante.

varietà di pelo di diametro inferiore a 70 mm. 4. vantaggio:

se usi la nostra macchina, puoi ignorare il problema

Contrassegno MAX.Vedere figura A:).Non lasciare carburante nel collo.Se è presente del carburante

-6-

Machine Translated by Google

-7-

3. Posizionare la macchina sul pavimento (figura B). Tenere la maniglia con una mano e tirare

rapidamente la corda elastica per circa 10 cm. Ripetere questa azione finché il motore non avvia

la maniglia con l'altra mano per circa 10 cm, come mostrato nella figura C). trafilatura ripetuta, non

permettere alla maniglia di traino di ritornare liberamente, ma afferrare la maniglia di traino ed

abbassarla con la sua elasticità per proteggere l'avviatore (figura D).

2.Prima di lavorare, la presa per palificazione deve essere inserita nella testa del ferro (vedere Fig.

4).

4.Aprire completamente la presa d'aria quando si avvia il motore a benzina.

Machine Translated by Google

Nota: il nuovo battipalo a benzina utilizza le prime 24 ore, il carico di lavoro

dovrebbe essere a bassa o media velocità per prolungare la durata. Non farlo

utilizzare l'acceleratore di velocità più grande.

abbastanza caldo, in base all'energia d'impatto richiesta per tirare in modo appropriato

posizione normativa.

minuti,operazione di riscaldamento per la macchina.Quando il motore a benzina

1.Dopo l'avvio del motore a benzina, dovrebbe essere a bassa velocità per 3-5

1. Tirare la scala sulla posizione 0, in modalità inattiva per 3-5 minuti.

4. Proibire l'uso del battipalo a benzina sotto il sistema antirottura ad alta velocità

3.Selezionare al meglio il funzionamento del motore a benzina a velocità media.

2.Premere il pulsante di spegnimento per interrompere, pulsante di spegnimento vedere Fig.1

operazione.

6.Esegui

7.Arrestare la macchina

-8-

Machine Translated by Google

8.3 Carburatore

La tanica dell'olio e il carburatore generalmente contengono olio residuo. Dopo un po' di tempo,

l'olio residuo diventerà olio grasso che bloccherà la linea dell'olio, impedendo l'avviamento del motore.

Pertanto, quando la macchina non viene utilizzata per più di una settimana, sicuro di togliere

completamente il carburante.

Metodo: estrarre il tubo di ingresso dell'olio, premere ripetutamente la bolla del carburante del

carburatore per scaricare l'olio e premere nuovamente il tubo di ingresso dell'olio nella sua posizione

quando il carburante nella bolla del carburante e nel tubo di ritorno dell'olio viene svuotato.

8.4 Candela Per

garantire il normale funzionamento del motore, la distanza tra gli elettrodi deve essere adeguata.

Rimuovere i sedimenti con una spazzola metallica. La distanza corretta tra la candela è 0,5-0,7 mm.

Vedere Fig.6

Controllare regolarmente il filtro dell'aria. I depositi di fuliggine che bloccano l'elemento filtrante del

filtro dell'aria ridurranno la potenza del motore a benzina e la sua durata. Se il filtro presenta troppi

depositi di fuliggine, pulirlo con acqua calda e detergente, quindi installare il filtro dell'aria dopo pulendolo

con un panno asciutto. Il filtro deve essere sostituito se danneggiato. Il ciclo di manutenzione deve

essere abbreviato adeguatamente se viene utilizzato particolarmente in ambienti polverosi.

Se il filtro del carburante è bloccato, il battipalo avrà una velocità ridotta e un'energia d'impatto

più debole. Metodi: ÿAprire il coperchio della tanica dell'olio. Estrarre il filtro del carburante dalla

tanica dell'olio con il gancio di metallo e pulirlo.ÿQuando si pulisce il filtro del carburante.

8.2 Filtro del carburante

8.1 Filtro dell'aria

8.Manutenzione tecnica

-9-

Machine Translated by Google

- 10 -

La fabbrica mette il grasso sulla scatola del cambio quando lascia la fabbrica, è possibile

supporto per lavorare 36 ore. I clienti non hanno bisogno di aggiungere altro durante le 36 ore

ora, altrimenti il battipalo non funzionerà utilizzando una temperatura elevata di 1#-1,5#

grasso. Aggiungere 20-30 g di grasso quando le ore di lavoro sono più di 36

corpo o i rifiuti sullo scarico della muffola della coca cola.

8.6 Lubrificazione del cambio

Manutenzione regolare della marmitta, utilizzare un cacciavite per rimuovere i rifiuti sul

8.5 Marmitta

ore.

Aprire il coperchio della scatola ingranaggi, lubrificare l'ingranaggio e la biella

regolarmente con grasso lubrificante.

Aprire la presa del martello, lubrificare il pistone e battere regolarmente il martello

con grasso lubrificante.

Machine Translated by Google

Esempio 3: bassa velocità e potenza debole.

Esempio 2: Difficoltà a ripartire dopo un arresto improvviso.

Esempio 1: Difficoltà nell'avviare il motore in fase di raffreddamento.

Esempio 4: suono anomalo.

8.Analisi dei guasti e relativi metodi di eliminazione Analisi e

risoluzione dei problemi

7. Il dissipatore di calore del cilindro

Per rimuovere regolarmente la polvere e garantire il raffreddamento del cilindro, questo battipalo a

benzina è del tipo con raffreddamento ad aria, se la polvere del cilindro si accumula sul dissipatore di

calore influirà direttamente sull'effetto di raffreddamento.

- 11 -

Machine Translated by Google

A h è Filin g oi

Ogni mese

Guasto temporaneo

Dopo il lavoro o tutti i giorni

Prima del lavoro

Ogni settimana

Se necessario

- 12 -

10. Dati chiave del prodotto

11.Ciclo di manutenzione

JH-68

1 kW

Carburante

37,7 cc

Modello

Sistema di avviamento

Energia d'impatto

Avvio a mano

Si prega di contattare l'agente di vendita locale o il sito di manutenzione contrattuale per la

manutenzione.

Frequenza

d'impatto velocità nominale

I seguenti dati derivano dall'uso comune del prodotto.

In condizioni di lavoro peggiori come ambienti polverosi o

lunghe ore di lavoro del battipalo, il ciclo di

manutenzione dovrebbe essere accorciato di conseguenza.

Dislocamento

Esempio 5: La macchina funziona normalmente ma l'efficienza lavorativa è molto bassa.

Potenza nominale

2400-3000 BPM

Capacità della tanica dell'olio

20-35J

Olio motore benzina/4 tempi 0,65 l

6500 giri/min

Machine Translated by Google

- 13 -

Sostituire

Cilindro

Sostituire

Controllo di prospettiva

Pulito

Filtro dell'aria

Pulito

(stato,serraggio

delle viti)

Controllo

Filtro del carburante

Maniglia di

comando/pulsante

di arresto

Silenziatore

Il tutto

Controllo

Cilindro

Controllo funzionale

ÿ ÿ

Ingranaggio di riduzione

Candela

macchina

Stringere

Rimuovere il deposito di carbonio

Aletta di raffreddamento

Vite e dado

Latta per l'olio/latta per l'olio

Controllo

Pulito

Scatola/Impatto

Pulito

Controllo

copertina

Aggiungere l'olio

Controllare/regolare la distanza

tra gli elettrodi

Stringere

Machine Translated by Google

- 14 -

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Luogo, Rancho Cucamonga, CA 91730

YH CONSULENZA LIMITATA.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Importato in Australia: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122Australia

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Produttore: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Francoforte sul Meno.

REP.CE

REP. DEL REGNO UNITO

Machine Translated by Google

Supporto tecnico e certificato di garanzia

elettronica www.vevor.com/support

Machine Translated by Google

Conductordepostedecerca

MODELO:JH68

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

"Ahorreamitaddeprecio","Amitaddeprecio"ocualquierotraexpresiónsimilarutilizadapornosotrossolo

representaunaestimacióndelosahorrosquepodríabeneficiarsealcomprarciertasherramientasconnosotrosen

comparaciónconlasprincipalesmarcasynosignificanecesariamentecubrirtodaslascategoríasdeherramientas

ofrecidas.pornosotros.Lerecordamosque,cuandorealiceunpedidoconnosotros,verifiquecuidadosamente

sirealmenteestáahorrandolamitadencomparaciónconlasprincipalesmarcas.

Seguimoscomprometidosaproporcionarleherramientasaprecioscompetitivos.

Machine Translated by Google

¿Tienepreguntassobreelproducto?¿Necesitasoportetécnico?Nodudeencontactarnos:

Soporte

técnicoycertificadodegarantíaelectrónicawww.vevor.com/support

MODELO:JH68

Estassonlasinstruccionesoriginales;leaatentamentetodaslasinstruccionesdel

manualantesdeoperar.VEVORsereservaunainterpretaciónclaradenuestromanualde

usuario.Laaparienciadelproductoestarásujetaalproductoquerecibió.Perdoneque

noleinformaremosnuevamentesihayactualizacionesdetecnologíaosoftwareennuestro

producto.

¿NECESITASAYUDA?¡CONTÁCTENOS!

Conductordepostedecerca

1

Machine Translated by Google

Listade

4llaveshexagonales

NO.

5llavehexagonal

Nombre Imagen



embudodecebado

Cant.



Colador

MangadelzócaloΦ55

6llaveshexagonales

Parasuseguridad,leaatentamenteelmanualantesdeutilizarlamáquina;de

locontrario,podríanproducirselesionesfísicasodañosmecánicos.



MangadelzócaloΦ70

2

ydestornillador“”“”

Machine Translated by Google

3

Interruptordelacelerador9

producto

Tomadebujía

llaveparaorificiosdeaceite

No.NombredelaParteNo.NombredelaParteNo.NombredelaParte

Llavenoajustable810

Guantes

Cubrir

Manejar



Mangoauxiliar8

tazamedidora

Anteojos

agujerodeaceite CabezadeHierro



10interruptordeapagado

1.Nombredelaspartesprincipales

Machine Translated by Google

2.Instruccióndeoperaciónsegura

tapadeltanquedeaceite

cuandooperelamáquina.

14Placadesoporte

3.Despuésdearrancarlamáquina,eviteutilizarlaconunasolamano.

4.Cuandolevantelamáquina,elprimercontrolquenecesitamarcarparaalcanzarel

Cajadelcilindro11

Figura1 Figura2

Casquillodepilotaje12

Escalamínima,dejequelamáquinasedesacelere.

Puertadeventilación13

1.Eloperadornecesitacalzadodeseguridadantideslizante.

Ropa.Usegafasycasco,useenchufesparaelautomóvilduranteunfuncionamientoprolongado.

Inicio

Cabledelacelerador

Filtrodeaire

2.Equilibreelcuerpocuandooperelamáquina.Elusuariodebepararse

detrásdelmangodesoporteparaoperarprohíbefumar,comerycharlar

4

Machine Translated by Google

3.Usoyfunciónprincipal

13.Despuésderepostar,aprietelatapadelaceite.Compruebeconfrecuenciasielcombustible

paraelflujodeaire.

14.Reserveelaceiteenlasáreasdealmacenamiento.Eliminetodaslascausasfundamentalesdelincendioolacausa.

10.Estemotoresdecuatrotiempos,porloqueseutilizagasolinaigualosuperiora90#

18.Prohibirqueelpersonaldemantenimientodeficientedesmonteelmartinetedegasolinapara

15.Enáreascerradas,comotúneles,zanjasysurcosprofundoseneltrabajo.

5.Dilealosusuariosquesealejendeláreadetrabajoparaevitarlesiones.Elprocesodeuso

Medioambiente.Cuandoagregueaceite,detengaelmotordegasolina.

admirador

7.Mantengalasmanijassecas,limpias,sinmezcladeaceiteocombustible.

ponerenmarchalamáquina.

Usar

Características

9.Cadavez,compruebelostornillosdefijaciónnormalesdelconectorantes

Eltanqueestádañadoytienefugas.Siseencuentradañado,deténgaloyreemplácelo.

16.Prohibiracelerarofrenarrápidamenteparanodañarlamáquina.

Usando.Siestásuelto,debeapretarlostornillosparausarlo.

inmediatamente.

17.Transportedesitiodetransportedelargadistancia,sedebevaciareltanque.

12.Noagregueaceitedemasiadolleno.Nodejeelllenadodecombustibleenlapartedelcuellodel

ambientecuandoseutilizamartinetedegasolinaparagarantizarsuficientefrescura

Evitedañosestructuralesalaspiezas,loqueresulta

enunavidaútilmáscortadelmartinetedegasolinayaccidentes.

11.Lagasolinaesaltamenteinflamable,porloquesedeberepostarenunlugarbienventilado.

chispas.

Lamáquinapuedehacerquelagravasalgavolando.

Máquina.Sielcombustiblesedesbordaosederrama,espereaqueelcombustiblesevolatilice,entoncespuede

6.Seleccioneelmartinetedegasolinadevelocidadmediaparaquefuncionemejor.

Aire,gasesdeescapequecontienenpeligrosdemonóxidodecarbono,debetraerelectricidad

Sepuedeutilizarengranjas,vallasdehuertosobarrerasdetrabajosdepilotes.

8.Detengalaoperaciónamitaddecamino;debeapagarelmotor.

5

Machine Translated by Google

5.Comenzar

4.Trabajopreparadoantesdeusar.

1.Antesdearrancarlanuevamáquinaporprimeravez,presionenuevamenteelcombustibletransparente.

Combustible

2.Tieneundiseñoergonómico,minimizandolavibracióndelasmanos,tiene

burbuja(VerFig.3)parallenarcompletamenteelcarburadorconcombustible.

(Cierrelaventilacióndeairecuandoelmotorestéenestadodeenfriamiento,peroabrael

Controlsignificativodecomodidadycomodidad,eloperadorpuedepalear

cavandounarotaciónde360grados.

1Usandogasolinaigualosuperiora90#.

2Lugarbienventiladoparaagregarcombustible.

3.Puederegularlacantidaddeenergíadeimpactoeimpacto,solicitarun

3Nollenedemasiadoeltanque.(Tengaencuenta:elaceitenodebeexcederel

ventilacióndeairesólocuandoelmotorestácaliente).

Variedaddepilotesdemenosde70mmdediámetro.4.

Ventaja:siutilizanuestramáquina,puedeignorarlosproblemasdel

MarcaMAX.VerfiguraA:).Nodejecombustibleenelcuello.Sihaycombustible

derramarlo,eliminarlooevaporarlocompletamenteantesdearrancarelmotordegasolina.

Equipospesadoscomomotoresdiésel,compresoresdeaire,camiones.

5.Elmangodelamáquinatieneunaesponjadegoma,loquereduceengranmedidaelretroceso.

1.Eseltipodemotordemenorcilindradaypesomáslivianodelmundo.

Fuerzadelamáquinaymejoralacomodidaddelusuario.

4Despuésderepostar,aprietelatapadeldepósitodecombustible.

martinetedegasolinademano.

6

Machine Translated by Google

7

3.Coloquelamáquinaenelsuelo(figuraB).Sujeteelmangoconunamanoytirerápidamente

delacuerdaelásticaunos10cm.Repitaestaacciónhastaqueelmotorfuncioneconel

mangoconlaotramanoduranteunos10cm,comosemuestraenlafiguraC).Dibujorepetido,

nopermitaquelamanijadeextracciónregreselibremente,sinosostengalamanijade

extracciónybájelaconsuelasticidadparaprotegerelmotordearranque(figuraD).

2.Antesdetrabajar,elcasquillodepilotajedebegirarsedentrodelacabezadehierro(verFig.

4).

4.Abracompletamentelaventilacióndeairecuandoarranqueelmotordegasolina.

Machine Translated by Google

Nota:elnuevousodelmartinetedegasolinadelasprimeras24horas,lacargadetrabajo

debeestarenvelocidadbajaomediaparaprolongarlavidaútil.No

Utiliceelaceleradordemayorvelocidad.

Losuficientementecaliente,deacuerdoconlaenergíadeimpactorequeridaparatirarapropiada

posiciónregulatoria.

Minutos,operacióndecalentamientodelamáquina.Cuandoelmotordegasolina

1.Despuésdearrancarelmotordegasolina,debefuncionarabajavelocidaddurante3a5minutos.

4.Prohibirelusodemartinetesdegasolinadebajodelsistemaquenoserompaconaltavelocidad.

1.Tiredelaposición0delaescala,funcionandoenralentídurante35minutos.

2.Presioneelbotóndeapagadoparadetenerlo;veaelbotóndeapagadoenlaFig.1.

3.Seleccioneelmotordegasolinadevelocidadmediaparaobtenerlomejor.

operación.

7.Detenerlamáquina

6.Ejecutar

8

Machine Translated by Google

8.3Carburador

Lalatadeaceiteyelcarburadorgeneralmentetienenaceiteresidual.Despuésdeuntiempo,el

aceiteresidualseconvertiráenaceitegrasosoquebloquearálalíneadeaceite,provocandola

imposibilidaddearrancarelmotor.Porlotanto,cuandolamáquinanoseutilicedurantemásde

unasemana,tengacuidado.asegúresedesacarcompletamenteelcombustible.

Método:Saqueeltubodeentradadeaceite,presionerepetidamentelaburbujadecombustibledel

carburadorparadescargarelaceiteypresioneeltubodeentradadeaceitenuevamenteasuposición

cuandosevacíeelcombustibleenlaburbujadecombustibleyeltuboderetornodeaceite.

8.2Filtrodecombustible

Sielfiltrodecombustibleestábloqueado,elmartinetetendráunavelocidadreducidayunaenergía

deimpactomásdébil.Métodos:Abralatapadelalatadeaceite.Saqueelfiltrodecombustiblede

lalatadeaceiteconunganchodemetalylímpielo.Allimpiarelfiltrodecombustible.

Reviseelfiltrodeaireconregularidad.Losdepósitosdehollínquebloqueanelelementofiltrantedelfiltro

deairereduciránlapotenciadelmotordegasolinaylavidaútil.Sielfiltrotienedemasiadosdepósitos

dehollín,límpieloconaguatibiaydetergente,yluegoinstaleelfiltrodeairedespuéslimpiándoloconun

pañoseco.Elfiltrodebereemplazarsesiestádañado.Elciclodemantenimientodebeacortarse

adecuadamentesiseusaparticularmenteenunambientepolvoriento.

8.1Filtrodeaire

8.4BujíaPara

garantizarelfuncionamientonormaldelmotor,laseparacióndelabujíadebeseradecuada.Retire

lossedimentosconuncepillodealambre.Laseparaciónadecuadadelabujíaesde0,5a0,7mm.Consulte

laFig.6.

8.MantenimientoTécnico

9

Machine Translated by Google

8.6Lubricacióndelacajadecambios

Lafábricapusograsaenlacajadecambiosalsalirdefábrica,puede

hora,delocontrario,elmartinetenofuncionaráusando1#1.5#altatemperatura

Grasa.Agregar2030gdegrasacuandolashorasdetrabajosonmásde36

cuerpoolabasuraenelescapedelamufladecoque.

soporteparatrabajar36horas.Losclientesnonecesitanagregarmásdurantelas36horas

Silenciadordemantenimientoregular,utiliceundestornilladorparaeliminarlabasuradel

8.5Silenciador

Abralatapadelacajadecambios,lubriqueelengranajeylabiela.

Abraelcasquillodelmartillo,lubriqueelpistónygolpeeelmartilloconregularidad.

congrasalubricante.

horas.

regularmentecongrasalubricante.

10

Machine Translated by Google

11

7.Eldisipadordecalordelcilindro

regularmenteparaeliminarelpolvo,paraasegurarelenfriamientodelcilindro,estemartinetede

gasolinaesdeltipoenfriadordeaire,sielpolvodelcilindroseacumulaeneldisipadordecalor

afectarádirectamenteelefectodeenfriamiento.

8.AnálisisdefallasysusmétodosdeeliminaciónAnálisisy

resolucióndeproblemas

Ejemplo3:velocidadlentaypotenciadébil.

Ejemplo4:Sonidoanormal.

Ejemplo2:Dificultadesparareiniciardespuésdeunaparadarepentina.

Ejemplo1:Dificultadesparaarrancarelmotorenestadoderefrigeración.

Machine Translated by Google

AhesFilingoi

Cadasemana

Fallotemporal

Despuésdeltrabajootodoslosdías

Cadames

Antesdeltrabajo

Sinecesario

12

11.Ciclodemantenimiento

10.Datosclavedelproducto

Frecuenciade

impactodevelocidadnominal

Lossiguientesdatosprovienendelusocomúndel

producto.Enpeorescondicionesdetrabajo,como

ambientespolvorientosolargashorasde

trabajodelmartinete,elciclodemantenimientodebe

acortarsecorrespondientemente.

Energíadeimpacto

Modelo

Combustible

Sistemadearranque

37,7cc

JH68

1kW

Gasolina/aceitedemotorde4tiempos

0,65L

6500rpm

24003000BPM

Capacidaddelatadeaceite

Desplazamiento

Ejemplo5:Lamáquinafuncionanormalmenteperolaeficienciadeltrabajoesmuybaja.

Potencianominal

2035J

Arranquemanual

Comuníqueseconelagentedeventaslocaloelsitiodemantenimientocontractualpararealizarel

mantenimiento.

Machine Translated by Google

√

Controlar

Elconjunto

Cilindro

Controldefuncionamiento

√

Controlar

(estado,aprietede

lostornillos)

Palanca

decontrol/botón

deparada

Filtrodecombustible

Silenciador

√

Limpio

√

Reemplazar

Cilindro

Reemplazar

verificacióndeperspectiva

Limpio

Filtrodeaire

√

Verificar/Ajustarladistanciaentre

electrodos

cubrir

Agregarelaceite

Apretar

√

Reemplazar

√

Limpio

Caja/Impacto

Controlar

√

Apretar

Eliminareldepósitodecarbón

Limpio

máquina

Tornilloytuerca

Aletadeenfriamiento

√

Latadeaceite/Latadeaceite

√

Controlar

√√

√

Bujía

√

Engranajereductor

13

Machine Translated by Google

REPRESENTANTEDELACE

REPRESENTANTEDELREINOUNIDO

NuevaGalesdelSur2122Australia

ImportadoaEE.UU.:SanvenTechnologyLtd.Suite250,9166Anaheim

YHCONSULTINGLIMITADO.

C/OYHConsultingLimitedOficina147,

CenturionHouse,LondonRoad,

StainesuponThames,Surrey,TW184AX

ImportadoaAUS:SIHAOPTYLTD.1ROKEVACALLEASTWOOD

Lugar,RanchoCucamonga,CA91730

Dirección:Shuangchenglu803nong11hao1602A1609shi,baoshanqu,shanghai

200000CN.

Fabricante:Shanghaimuxinmuyeyouxiangongsi

ECrossStuGmbH

MainzerLandstr.69,

60329FráncfortdelMeno.

14

Machine Translated by Google

Soportetécnicoycertificadodegarantía

electrónicawww.vevor.com/support

Machine Translated by Google

Kierowca słupka ogrodzeniowego

MODEL: JH-68

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

„Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie

szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi

markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy,

aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu

z czołowymi markami.

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie.

Machine Translated by Google

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt:

Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

MODEL: JH-68

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne

zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej

instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę

wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś

aktualizacje technologii lub oprogramowania naszego produktu.

POTRZEBUJĘ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Kierowca słupka ogrodzeniowego

- 1 -

Machine Translated by Google

Lista części

Dla własnego bezpieczeństwa prosimy o uważne przeczytanie instrukcji przed użyciem

maszyny, w przeciwnym razie może dojść do uszkodzenia fizycznego lub mechanicznego.



Nazwa



Klucz sześciokątny 5

NIE.

Ilość



Zdjęcie

Lejek zalewowy

Tuleja gniazdowa Φ55

Filtr

Klucz sześciokątny 6



Tuleja gniazdowa Φ70

Klucz sześciokątny 4

- 2 -

i śrubokręt „”  „”

Machine Translated by Google

1.Nazwa głównych części

Gniazdo świecy zapłonowej

Klucz do otworu olejowego

produkt

Przełącznik przepustnicy 9 Okładka

Nr Nazwa części Nazwa części Nr Nazwa części

 Klucz nieregulowany 8-10

Rękawice

Uchwyt



Uchwyt pomocniczy 8

Miarka

Okulary

Dziura naftowa Żelazna głowa



10 Przełącznik płomienia

- 3 -

Machine Translated by Google

2.Instrukcja bezpiecznej obsługi

Filtr powietrza

Ryc. 1

podczas obsługi maszyny.

4. Po podniesieniu maszyny należy wybrać pierwszy element sterujący, aby dosięgnąć

14 Płyta wsporcza

3. Po uruchomieniu maszyny unikaj obsługi jedną ręką.

Gniazdo do palowania 12

Obudowa cylindra 11

Ryc. 2

minimalna skala, pozwól maszynie zwolnić.

Rozrusznik

odzież. Noś okulary i kask, a także wtyczki samochodowe przez dłuższy czas pracy.

Drzwi wentylacyjne 13

1. Operator potrzebuje antypoślizgowego obuwia ochronnego. Odpowiednie

za uchwytem pomocniczym, aby zabraniać palenia, jedzenia i rozmów

Kabel przepustnicy

Korek zbiornika oleju

2. Podczas obsługi maszyny zrównoważ ciało. Użytkownik powinien stać

- 4 -

Machine Translated by Google

3. Główne zastosowanie i funkcja

14.Zachowaj olej w miejscach przechowywania.Usuń wszystkie pierwotne przyczyny pożaru

10.Ten silnik jest czterosuwowy, więc używa się benzyny o tej samej wartości powyżej 90#

18. Zabronić pracownikom obsługi technicznej niespełniającym norm zsiadania z kafara benzynowego

5. Powiedz osobom napinającym z dala od obszaru roboczego, aby uniknąć obrażeń. Proces użytkowania

środowisko. Po dodaniu oleju zatrzymaj silnik benzynowy.

15. W obszarach zamkniętych, takich jak tunele, rowy i głębokie rowki w pracy

Używać

wentylator

7. Utrzymuj uchwyty w stanie suchym, czystym i niezawierającym mieszanki oleju ani paliwa.

uruchomić maszynę.

Cechy

9.Za każdym razem należy sprawdzić wcześniej normalne śruby mocujące złącza

Zbiornik jest uszkodzony z powodu wycieku. Jeśli zostanie znaleziony uszkodzony, zatrzymaj go i wymień

16.Zabraniaj szybkiego przyspieszania lub hamowania, aby nie uszkodzić maszyny.

Używanie. Jeśli się poluzujesz, musisz dokręcić śruby, aby ich użyć.

natychmiast.

17. Miejsce transferu w transporcie dalekobieżnym, należy opróżnić zbiornik.

uniknąć uszkodzeń strukturalnych części, co może

skutkować skróceniem żywotności kafara benzynowego i wypadkami.

11. Benzyna jest wysoce łatwopalna, dlatego tankuj ją w dobrze wentylowanym pomieszczeniu

iskry.

środowiska podczas korzystania z benzyny, aby zapewnić wystarczającą ilość świeżości

maszyna może spowodować, że maluch będzie latał po żwirze.

12.Nie dolewaj oleju do pełna. Nie zostawiaj wlewu paliwa w części szyjnej

Jeśli przelejesz lub rozlejesz paliwo, poczekaj, aż całe paliwo odparuje, wtedy możesz

6. Wybierz średnioobrotową kafarę benzynową, aby uzyskać najlepszą wydajność.

powietrze, spaliny zawierające niebezpieczeństwo tlenku węgla, powinny być zasilane prądem

Można go zastosować w gospodarstwie, ogrodzeniu sadu lub barierze przy palowaniu.

8.Zatrzymaj pracę w połowie; musisz wyłączyć silnik.

13.Po zatankowaniu dokręcić korek wlewu oleju. Prosimy często sprawdzać stan paliwa

dla przepływu powietrza.

- 5 -

Machine Translated by Google

- 6 -

1. Jest to najlżejszy na świecie typ silnika o najmniejszej pojemności skokowej

siłę maszyny i poprawić komfort dla użytkownika.

znacząca kontrola nad wygodą i wygodą, operator może kopać

1 Używanie benzyny w ilości równej lub większej niż 90#.

(Zamknij odpowietrznik, gdy silnik jest w stanie chłodzenia, ale otwórz

2. Ma ergonomiczną konstrukcję, minimalizującą wibracje rąk

Paliwo

bańki (patrz rys. 3), aby całkowicie napełnić gaźnik paliwem.

3. Może regulować liczbę energii uderzenia i uderzenia, ubiegać się o

3 Nie napełniaj zbiornika zbyt mocno. (Uwaga: ilość oleju nie może przekraczać

kopanie z obrotem o 360 stopni.

2 Dobrze wentylowane miejsce do dodawania paliwa.

nawiew powietrza tylko przy rozgrzanym silniku).

ciężki sprzęt, taki jak silnik wysokoprężny, sprężarka powietrza, ciężarówka.

rozlać, usunąć lub całkowicie odparować przed uruchomieniem silnika benzynowego.

odmiana stosu o średnicy mniejszej niż 70 mm. 4.

zaleta: jeśli korzystasz z naszej maszyny, możesz zignorować problemy

MAXmark.Patrz rysunek A:).Nie zostawiaj paliwa w szyjce.Jeśli jest paliwo

ręczny kafar benzynowy.

5. Uchwyt maszyny jest wykonany z gumowej gąbki, co znacznie zmniejsza odrzut

4 Po zatankowaniu dokręć korek wlewu paliwa.

1.Przed pierwszym uruchomieniem nowej maszyny należy powtórzyć wciśnięcie przezroczystego paliwa

4. Przygotowana praca przed użyciem

5.Rozpocznij

Machine Translated by Google

3. Postaw maszynę na podłodze (rysunek B). Przytrzymaj uchwyt jedną ręką i szybko pociągnij

elastyczną linę na odległość około 10 cm. Powtarzaj tę czynność, aż silnik drugą ręką

uruchomi uchwyt drugą ręką na około 10 cm, jak pokazano na rysunku C). powtarzając

rysowanie, nie pozwól, aby uchwyt do rysowania swobodnie powracał, ale przytrzymaj uchwyt

do rysowania i opuść go elastycznie, aby chronić rozrusznik (rysunek D).

2. Przed rozpoczęciem pracy kielich palowy powinien wkręcić się w głowicę żelazną (patrz rys.

4).

4. Po uruchomieniu silnika benzynowego otwórz całkowicie dopływ powietrza.

- 7 -

Machine Translated by Google

- 8 -

7.Zatrzymaj maszynę

6.Biegnij

aby wydłużyć żywotność, należy pracować z niską lub średnią prędkością. Nie rób tego

użyj największego akceleratora prędkości.

Uwaga: nowy sterownik stosu benzyny wykorzystuje pierwsze 24 godziny, obciążenie pracą

3. Wybierz najlepszą pracę silnika benzynowego o średniej prędkości.

wystarczająco ciepło, zgodnie z wymaganą energią uderzenia, aby odpowiednio pociągnąć

stanowisko regulacyjne.

minut, operacja rozgrzewania maszyny. Gdy silnik benzynowy

1. Po uruchomieniu silnika benzynowego powinien on pracować na niskich obrotach przez 3 do 5 minut

4. Zabroń używania kafara benzynowego pod warunkiem, że nie pęka przy dużej prędkości

operacja.

1.Wyciągnij skalę do pozycji 0 i pracuj na biegu jałowym przez 3-5 minut.

2.Naciśnij przycisk zgaszenia płomienia, aby zatrzymać, przycisk zgaszenia patrz rys.1

Machine Translated by Google

- 9 -

8. Konserwacja techniczna

W zbiorniku oleju i gaźniku zazwyczaj znajdują się resztki oleju. Po pewnym czasie resztki

oleju staną się tłustym olejem, który zablokuje przewód olejowy, uniemożliwiając

uruchomienie silnika. Dlatego też, jeśli maszyna nie będzie używana dłużej niż tydzień,

należy pamiętaj o całkowitym spuszczeniu paliwa.

Metoda: Wyciągnij rurkę wlotową oleju, naciśnij kilkakrotnie pęcherzyk paliwa gaźnika,

aby spuścić olej, a następnie wciśnij rurkę wlotową oleju z powrotem na swoje miejsce, gdy

paliwo z pęcherzyka paliwa i rura powrotna oleju zostaną opróżnione.

8.3 Gaźnik

8.4 Świeca

zapłonowa Aby zapewnić prawidłową pracę silnika, odstęp świecy zapłonowej musi być

odpowiedni. Usunąć osad szczotką drucianą. Prawidłowa szczelina świecy zapłonowej wynosi

0,5-0,7 mm. Patrz rys.6

8.2 Filtr paliwa

Jeśli filtr paliwa jest zatkany, kafar będzie miał zmniejszoną prędkość i słabszą energię

uderzenia. Metody: Otwórz pokrywę pojemnika na olej. Wyjmij filtr paliwa z pojemnika

na olej za pomocą metalowego haczyka i wyczyść go. Podczas czyszczenia filtra paliwa.

Regularnie sprawdzaj filtr powietrza. Osady sadzy blokujące element filtrujący filtra powietrza

zmniejszą moc silnika benzynowego i żywotność. Jeśli na filtrze znajduje się zbyt dużo

osadów sadzy, wyczyść go ciepłą wodą z detergentem, a następnie zainstaluj filtr powietrza

wycierając go suchą szmatką. W przypadku uszkodzenia filtr należy wymienić. Cykl

konserwacji należy odpowiednio skrócić w przypadku szczególnego użytkowania w zapylonym

środowisku.

8.1 Filtr powietrza

Machine Translated by Google

- 10 -

8.6 Smarowanie skrzyni biegów

Fabryka nasmarowała skrzynię biegów opuszczając fabrykę, może

godzinę, w przeciwnym razie kafar nie będzie działał przy użyciu wysokiej temperatury 1#-1,5#

godziny.

ciało lub śmieci na rurze wydechowej koksu.

wsparcie do pracy 36 godzin. Klienci nie muszą dodawać więcej w ciągu 36 godzin

Regularna konserwacja tłumika, za pomocą śrubokręta usuń śmieci z tłumika

Tłumik 8,5

Otwórz pokrywę skrzyni biegów, nasmaruj przekładnię i korbowód

regularnie smarować smarem.

Otwórz gniazdo młotka, nasmaruj tłok i regularnie uderzaj młotkiem

ze smarem plastycznym.

smar. Dodanie 20-30 g smaru, gdy godziny pracy przekraczają 36

Machine Translated by Google

Przykład 2: Trudności w ponownym uruchomieniu po nagłym zatrzymaniu.

Przykład 4: Nienormalny dźwięk.

Przykład 3: Niska prędkość i słaba moc.

Przykład 1: Trudności w uruchomieniu silnika w stanie schłodzonym.

8.Analiza awarii i metody jej eliminowania. Analiza i

rozwiązywanie problemów

7. Radiator cylindra Aby

regularnie usuwać kurz i zapewnić chłodzenie cylindra, ten kafar benzynowy jest

typu chłodnicy powietrznej, jeśli kurz cylindra gromadzi się na radiatorze, będzie

to miało bezpośredni wpływ na efekt chłodzenia.

- 11 -

Machine Translated by Google

A h to Filing g oi

Co tydzień

Awaria tymczasowa

Po pracy lub na co dzień

Każdego miesiąca

Przed pracą

Jeśli to konieczne

- 12 -

10.Kluczowe dane produktu

11. Cykl konserwacji

Przykład 5: Maszyna pracuje normalnie, ale wydajność pracy jest bardzo niska.

Moc znamionowa

Układ startowy

Model

Energia uderzenia

JH-68

1kW

Paliwo

37,7 cm3

Pojemność pojemnika na olej

2400-3000 uderzeń na minutę

Olej do silników benzynowych/4-

suwowych 0,65 l

6500 obr./min

Start ręczny

Poniższe dane pochodzą z powszechnego stosowania

produktu. W gorszych warunkach pracy, takich jak zapylone

środowisko lub długie godziny pracy kafara,

należy odpowiednio skrócić cykl konserwacji.

W sprawie konserwacji należy skontaktować się z lokalnym agentem sprzedaży lub umownym

punktem serwisowym.

Znamionowa

częstotliwość uderzenia prędkości

Przemieszczenie

20-35 J

Machine Translated by Google

- 13 -

Kontrola działania



Cylinder

Całość

Sprawdzać



Filtr paliwa

Uchwyt

sterujący/przycisk

zatrzymania

Tłumik

Sprawdzać

(stan, dokręcenie

śrub)



Czysty



Filtr powietrza

Czysty

Kontrola Outlooka

Cylinder

Zastępować



Dokręcać

Dodaj oleju

Sprawdź/wyreguluj odległość

pomiędzy elektrodami



okładka



Czysty



Sprawdzać

Pudełko/uderzenie

Czysty



Sprawdzać



Pojemnik na olej/pojemnik na olej



Fin chłodzący

maszyna

Usuń osad węglowy

Dokręcać

Śruba i nakrętka



Przekładnia redukcyjna

Świeca



 

Machine Translated by Google

REPREZENT KE

REPUBLIKA Wielkiej Brytanii

Nowa Południowa Walia 2122 Australia

Import do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

YH CONSULTING SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Import do AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Place, Rancho Cucamonga, Kalifornia 91730

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj

200000 CN.

Producent: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt nad Menem.

- 14 -

Machine Translated by Google

Wsparcie techniczne i certyfikat e-gwarancji

www.vevor.com/support

Machine Translated by Google

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen

slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in

vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden

gereedschappen dekken. door ons. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons

goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

MODEL: JH-68

Hekpaalchauffeur

Machine Translated by Google

- 1 -

HULP NODIG? NEEM CONTACT MET ONS OP!

Hekpaalchauffeur

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op:

Technische

ondersteuning en e-garantiecertificaat www.vevor.com/

support

MODEL: JH-68

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u ermee

aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze

gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product

dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er

technologie- of software-updates zijn voor ons product.

Machine Translated by Google

- 2 -

en “ÿ” schroevendraaier ÿ “ÿ”

Naam

5 inbussleutel

NEE.

Aantal

Aanzuigtrechter

Afbeelding

ÿ55 Sockethuls

Zeef

6 inbussleutel

ÿ70 Sockethuls

4 inbussleutel

Lees voor uw veiligheid de handleiding aandachtig door voordat u de machine

gebruikt, anders kan er lichamelijk letsel of mechanische schade ontstaan.

Onderdelen lijst

Machine Translated by Google

- 3 -

Olie gat

Extra handgreep 8

Maatbeker

Bril

Handschoenen

ÿ 8-10 niet-verstelbare sleutel

Nr. Naam van onderdeelnr. Naam van onderdeelnr. Naam van onderdeel

Hendel

OmslagGasschakelaar 9

Product

Bougieaansluiting

Oliegatsleutel

10 Flameout-schakelaar

Ijzeren hoofd

1. Naam van de belangrijkste onderdelen

Machine Translated by Google

2.Instructie voor veilige bediening

Figuur 1

2. Breng het lichaam in evenwicht wanneer u de machine bedient. De gebruiker moet staan

wanneer u de machine bedient.

4. Wanneer u de machine optilt, moet u de eerste knop gebruiken om de machine te bereiken

14 Steunplaat

3. Vermijd na het starten van de machine bediening met één hand.

Heimof 12

Fig. 2

minimale schaal, laat de machine vertragen.

Cilinderkast 11

Beginner

kleding. Draag een veiligheidsbril en een helm, draag autostekkers voor langdurig gebruik.

Ventilatiedeur 13

Dop van olietank

1. De bediener heeft slijtvaste veiligheidsschoenen nodig. Geschikt

achter de steunhandgreep om roken, eten en kletsen te verbieden

Luchtfilter

Gaskabel

- 4 -

Machine Translated by Google

3. Belangrijkste gebruik en functie

16.Verbied snel accelereren of remmen, om de machine niet te beschadigen.

17. Bij transport over lange afstanden moet de tank worden geleegd.

Gebruik. Indien los, moet u de schroeven vastdraaien om te gebruiken.

9. Controleer altijd eerst de normale bevestigingsschroeven van de connector

De tank is beschadigd en lekt. Indien beschadigd, stop dan en vervang hem

onmiddellijk.

startmachine.

7. Houd de handgrepen droog, schoon, zonder olie- of brandstofmengsel.

fan

Functies

Gebruik

15.In gesloten ruimtes, zoals tunnels, greppels en diepe groef in het werk

5. Vertel de looprollen weg van het werkgebied om letsel te voorkomen. Het gebruiksproces

milieu. Wanneer u olie toevoegt, stop dan de benzinemotor.

10. Deze motor is een viertaktmotor en gebruikt dus een benzine van gelijk of meer dan 90%

14. Bewaar olie in opslagruimten. Verwijder alle onderliggende oorzaken van brand of oorzaken

18. Verbied onderhoudspersoneel dat ondermaats is en de benzineheimachine afstapt

13. Draai na het tanken het oliedeksel vast. Controleer regelmatig of er brandstof aanwezig is

voor luchtstroom.

8. Stop halverwege; u moet de motor uitschakelen.

6. Selecteer een benzineheimachine met gemiddelde snelheid om het beste te presteren.

Machine. Als de brandstof overstroomt of gemorst is, wacht dan totdat de brandstof volledig vervluchtigt, dan kunt u dat doen

lucht, uitlaatgas dat koolmonoxide bevat, moet elektrisch worden meegenomen

machine kan leiden tot grindvliegende toiler.

milieu bij het gebruik van benzine-heimachines om voldoende versheid te garanderen

12. Vul de olie niet te vol. Laat de brandstofvuller niet in het nekgedeelte zitten

Het kan worden gebruikt in boerderijen, boomgaardomheiningen of barrières voor heiwerken.

vonken.

vermijd structurele schade aan onderdelen,

resulterend in een kortere levensduur van de benzineheimachine en ongevallen.

11. Benzine is licht ontvlambaar, dus tanken in een goed geventileerde omgeving

- 5 -

Machine Translated by Google

4. Voorbereid werk voor gebruik

5. Begin

1 Gebruik dezelfde of meer dan 90#benzine.

aanzienlijke controle over gemak en comfort, de machinist kan scheppen

4 Draai na het tanken de dop van de brandstoftank vast.

(Sluit de ontluchter wanneer de motor aan het afkoelen is, maar open de

2. Het heeft een ergonomisch ontwerp, waardoor de handen van trillingen worden geminimaliseerd

Brandstof

luchtbel (zie Afb.3) om de carburateur volledig met brandstof te vullen.

3. Het kan het aantal impactenergie en impact regelen, een aanvraag indienen

2 Goed geventileerde plaats om brandstof toe te voegen.

3 Vul de tank niet te vol. (Let op: de olie mag niet hoger zijn dan de aangegeven hoeveelheid

een rotatie van 360 graden graven.

ontluchting alleen als de motor warm is).

zwaar materiaal zoals dieselmotor, luchtcompressor, vrachtwagen.

morsen, verwijderen of volledig verdampen voordat u de benzinemotor start.

verscheidenheid aan stapels met een diameter kleiner dan 70

mm. 4. voordeel: als u onze machine gebruikt, kunt u de problemen van de machine negeren

draagbare benzine heimachine.

MAX-markering. Zie afbeelding A:). Laat geen brandstof in de nek achter. Als er brandstof aanwezig is

1. Voordat u de nieuwe machine voor het eerst start, drukt u herhaaldelijk op de transparante brandstof

1. Het is het lichtste motortype ter wereld met de laagste cilinderinhoud

kracht van de machine, en verbeter het comfort voor de gebruiker.

5. Het handvat van de machine is voorzien van een rubberen spons, waardoor de terugslag aanzienlijk wordt verminderd

- 6 -

Machine Translated by Google

- 7 -

3. Zet de machine op de vloer (figuur B). Houd de hendel met één hand vast en trek snel aan

het elastische touw op ongeveer 10 cm. Herhaal deze handeling totdat de motor de hendel

met de andere hand ongeveer 10 cm laat draaien, zoals weergegeven in figuur C). Herhaald

tekenen, zorg ervoor dat het trekhandvat niet vrij kan terugkeren, maar houd het trekhandvat

vast en laat het met zijn elasticiteit zakken om de starter te beschermen (figuur D).

2. Voordat u gaat werken, moet de paalmof in de ijzeren kop worden gedraaid (zie afbeelding

4).

4.Open de ontluchter volledig wanneer de benzinemotor gestart is.

Machine Translated by Google

moet op lage of gemiddelde snelheid zijn om de levensduur te verlengen. Niet doen

regelgevende positie.

gebruik de grootste snelheidsversneller.

3. Selecteer een benzinemotor met middelhoog toerental voor het beste resultaat.

warm genoeg, afhankelijk van de vereiste impactenergie om passend te trekken

Let op: het nieuwe benzineheiblokgebruik van de eerste 24 uur kan de werklast verhogen

minuten, opwarmprocedure voor de machine. Wanneer de benzinemotor

1.Na het starten van de benzinemotor moet deze gedurende 3 tot 5 op lage snelheid draaien

4.Verbied het gebruik van benzineheimachines onder de niet-brekende met hoge snelheid

operatie.

2. Druk op de vlamuitknop om te stoppen, de vlamuitknop zie Fig.1

1. Trek de schaalpositie 0, stationair draaien gedurende 3-5 minuten.

7. Stop de machine

6. Uitvoeren

- 8 -

Machine Translated by Google

Het oliekannetje en de carburateur bevatten over het algemeen restolie. Na enige tijd zal

de resterende olie vettige olie worden, waardoor de olieleiding verstopt raakt, waardoor de

motor niet meer kan worden gestart. Als de machine langer dan een week niet wordt

gebruikt, moet zorg ervoor dat u de brandstof volledig verwijdert.

Als het brandstoffilter geblokkeerd is, heeft de heimachine een lagere snelheid en een

zwakkere impactenergie. Methoden: ÿOpen het deksel van de oliekan. Haal het

brandstoffilter uit de oliekan met een metalen haak en maak het schoon. ÿBij het reinigen van

het brandstoffilter.

Methode: Trek de olie-inlaatleiding eruit, druk herhaaldelijk op de brandstofbel van de

carburateur om de olie te laten ontsnappen en druk de olie-inlaatleiding terug naar zijn positie

wanneer de brandstof in de brandstofbel en de olieretourleiding leeg zijn.

Controleer het luchtfilter regelmatig. Roetafzetting die het filterelement van het luchtfilter

blokkeert, vermindert het vermogen van de benzinemotor en de levensduur. Als het filter te

veel roetafzetting bevat, maak het dan schoon met warm water en afwasmiddel en installeer

vervolgens het luchtfilter daarna veeg het af met een droge doek. Het filter moet worden

vervangen als het beschadigd is. De onderhoudscyclus moet op de juiste wijze worden ingekort

als het vooral in een stoffige omgeving wordt gebruikt.

8.3 Carburateur

8.2 Brandstoffilter

8.1 Luchtfilter

8.4 Bougie Om een

normale werking van de motor te garanderen, moet de bougieafstand goed zijn. Verwijder

bezinksel met een staalborstel. De juiste afstand van de bougie is 0,5-0,7 mm. Zie Fig.6

8.Technisch onderhoud

- 9 -

Machine Translated by Google

- 10 -

De fabriek heeft het vet op de versnellingsbak aangebracht bij het verlaten van de fabriek, dat kan

ondersteuning om 36 uur te werken. Klanten hoeven tijdens de 36 uur niet meer toe te voegen

uur, anders werkt de heimachine niet bij 1 # -1,5 # hoge temperatuur

uur.

lichaam of de rommel op de cola-uitlaat.

8.6 Smering van de versnellingsbak

Geluiddemper voor regelmatig onderhoud, gebruik een schroevendraaier om afval op de uitlaat te verwijderen

8.5 Uitlaat

Open het deksel van de versnellingsbak, smeer het tandwiel en de drijfstang

regelmatig met smeervet.

Open de hamermof, smeer de zuiger en sla de hamer regelmatig

met smeervet.

vet. Voeg 20-30 g vet toe als de werkuren meer dan 36 zijn

Machine Translated by Google

Voorbeeld 3: Lage snelheid en zwak vermogen.

Voorbeeld 4: Abnormaal geluid.

Voorbeeld 2: Moeilijkheden bij het herstarten na een plotselinge stop.

Voorbeeld 1: Moeilijkheden bij het starten van de motor in koeltoestand.

8. Foutanalyse en de eliminatiemethoden ervan

Probleemanalyse en oplossing

7. Het cilinderkoellichaam

Regelmatig om stof te verwijderen, om de cilinderkoeling te garanderen, is deze

benzineheimachine van het luchtkoelertype. Als het cilinderstof zich ophoopt op het

koellichaam, heeft dit direct invloed op het koeleffect.

- 11 -

Machine Translated by Google

A h is Filin g oi

Elke maand

Tijdelijke storing

Na het werk of elke dag

Voor het werk

Elke week

Indien nodig

- 12 -

11. Onderhoudscyclus

10. Kerngegevens van het product

Startsysteem

Model

20-35J

De volgende gegevens zijn afkomstig van

normaal gebruik van het product. Onder slechtere

werkomstandigheden, zoals een stoffige

omgeving of lange werkuren van de heimachine,

moet de onderhoudscyclus overeenkomstig

worden verkort.

Energie van inslag

JH-68

37,7 cc

1kW

Brandstof

Capaciteit oliekan

2400-3000BPM

Benzine/4-taktmotorolie 0,65L

Neem voor onderhoud contact op met de plaatselijke verkoopagent of de contractuele

onderhoudslocatie.

Nominale

snelheid mpact-frequentie

6500 tpm

Handtrekstart

Voorbeeld 5: De machine werkt normaal, maar de werkefficiëntie is erg laag.

Nominaal vermogen

Verplaatsing

Machine Translated by Google

- 13 -

Schoon

Doos/impact

Schoon

Rekening

omslag

Controleer/pas de afstand tussen

de elektroden aan

Voeg olie toe

Vervangen

Draai vast

ÿ ÿ

Bougie

Reductietoestel

Koelvin

machine

Draai vast

Koolafzetting verwijderen

Rekening

Schroef en moer

Oliekan/oliekan

Bedieningshendel/

stopknop

Brandstoffilter

Geluiddemper

(staat, vastheid

van schroeven)

Rekening

Het geheel

Rekening

Functiecontrole

Cilinder

Outlook-controle

Vervangen

Cilinder

Vervangen

Schoon

Luchtfilter

Schoon

Machine Translated by Google

- 14 -

Geïmporteerd in de VS: Sanven Technology Ltd. Suite 250, 9166 Anaheim

Plaats, Rancho Cucamonga, CA 91730

YH CONSULTING LIMITED.

E-CrossStu GmbH

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

NSW 2122 Australië

Geïmporteerd naar AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Mainzer Landstr.69,

60329 Frankfurt am Main.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Britse REP

EG REP

Machine Translated by Google

Technische ondersteuning en e-garantiecertificaat

www.vevor.com/support

Machine Translated by Google

"Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar

bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med

de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds

av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om

du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser.

MODELL: JH-68

Teknisk support och e-garanticertifikat

www.vevor.com/support

Förare av staketstolpar

Machine Translated by Google

- 1 -

BEHÖVS HJÄLP? KONTAKTA OSS!

Förare av staketstolpar

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

garanticertifikat www.vevor.com/support

MODELL: JH-68

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du

använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet

på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att

informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Machine Translated by Google

och "ÿ" skruvmejsel ÿ "ÿ"

- 2 -

För din säkerhet, läs manualen noggrant innan du använder maskinen, annars kan fysisk

skada eller mekanisk skada orsakas.

ÿ70 Sockelhylsa

4 sexkantnyckel

Sil

ÿ55 Sockelhylsa

6 sexkantnyckel

Fyllningstratt


Antal.

NEJ.

namn

5 sexkantnyckel

Dellista

Machine Translated by Google

1. Namn på huvuddelar

Mätglaset

Glasögon

Oljehål

Hjälphandtag 8

Handskar

ÿ 8-10 icke-justerbar skiftnyckel

Nr. Namn på delnr. Namn på delnr. Namn på del

Hantera

Omslag

produkt

Gasreglage 9

Tändstiftsuttag

Oljehålsnyckel

10 Flameout-brytare

Järnhuvud

- 3 -

Machine Translated by Google

2.Instruktion för säker drift

Luftfilter

Gaskabel

Oljetanklock

2. Balansera kroppen när du använder maskinen. Användaren ska stå

bakom stödhandtaget för att använda förbjuda rökning, äta och chatta

när du använder maskinen.

Ventilationsdörr 13

1. Operatören behöver halksäkra skyddsskor. Lämpligt

kläder. Bär skyddsglasögon och hjälm, bär bilproppar under lång tid.

Förrätt

Fig 2

minsta skala, låt maskinen sakta ner.

Cylinderhus 11

Pålningshylsa 12

14 Stödplatta

3. Efter att ha startat maskinen, undvik att använda för en hand.

Figur 1

4. När du lyfter maskinen, den första kontrollen du behöver ratta för att nå

- 4 -

Machine Translated by Google

3.Huvudanvändning och funktion

med.Ifloose måste du dra åt skruvarna för att använda.

omedelbart.

17.Förflyttningsplats långväga transport, bör tömma tanken.

16. Förbjud att snabbt accelerera eller bromsa, för att inte skada maskinen.

9. Kontrollera varje gång kontaktens normala fästskruvar innan

tanken är skadad för att läcka, om den upptäcks skadad, vänligen stoppa och byt ut

starta maskinen.

7. Håll handtagen torra, rena, ingen olja eller bränsleblandning.

fläkt

Funktioner

Använda sig av

15. I stängda områden, såsom tunnlar, diken och djupa spår i arbetet

5. Tala om för de som arbetar på arbetsplatsen från arbetsområdet för att undvika skador

miljö. När du fyller på olja, vänligen stoppa bensinmotorn.

10.Denna motor är fyrtaktsmotor, så den använder samma eller över 90#bensin

14. Reservera olja i lagringsutrymmen. Ta bort alla grundorsaker till brand eller orsak

18. Förbjud undermåliga underhållspersonal demontera bensinstaplaren för att

13.Efter tankning, dra åt oljelocket. Kontrollera ofta om bränslet

för luftflöde.

8.Stoppa operationen halvvägs, du måste stänga av motorn.

6.Välj medelhastighets bensinstaplare för att köra det bästa.

maskin.Om spill eller spill bränsle väntar att bränslet förångas, då kan du

luft, avgaser som innehåller kolmonoxid faror, bör medföra elektriska

maskinen kan leda till att grus flyger toidler.

12.Tillsätt inte olja för full. Lämna inte bränslepåfyllningen i halsdelen av

miljön när man använder bensinpålar för att säkerställa tillräckligt färsk

Den kan användas i gård, fruktträdgårdsstängsel eller barriär för pålningsarbeten.

11. Bensin är mycket brandfarligt, så att tanka i en väl ventilerad

undvika strukturella skador på delar, vilket

resulterar i förkortad livslängd för bensinpålar och olyckor.

gnistor.

- 5 -

Machine Translated by Google

- 6 -

maskinens kraft och förbättra det bekväma för användaren.

1. Det är världens lättaste motortyp med lägsta slagvolym

5. Maskinens handtag är med gummisvamp, minska rekylen avsevärt

4 Efter tankning, dra åt bränsletanklocket.

handhållen bensinstaplare.

1. Före första start av den nya maskinen, upprepa tryck på det genomskinliga bränslet

olika högar mindre än 70 mm i diameter. 4.

fördel: Om du använder vår maskin, kan du ignorera problemet med den

MAXmark.Se figur A:).Lämna inte bränsle i nacken.Om det finns bränsle

spill, ta bort eller förånga det helt innan du startar bensinmotorn.

tung utrustning som dieselmotor, luftkompressor, lastbil.

2 Välventilerad plats för att fylla på bränsle.

luftventil endast när motorn är uppvärmd).

gräver en 360 graders rotation.

3. Det kan reglera antalet slagenergi och slag, ansöka om en

3 Fyll inte tanken för full.(Observera: oljan får inte överstiga

2. Den har ergonomisk design, minimerar händerna av vibrationer, har

Bränsle

bubbla (se fig. 3) för att fylla förgasaren helt med bränsle.

betydande kontroll av bekvämlighet och bekväm, operatören kan skotta

1 Använd lika eller över 90#bensin.

(Stäng luftventilen när motorn är i kylläge, men öppna

5.Starta

4.Förberedt arbete före användning

Machine Translated by Google

3. Ställ maskinen på golvet (figur B). Håll i handtaget med en hand och dra snabbt i det

elastiska repet cirka 10 cm. Upprepa denna åtgärd tills motorn kör i handtaget med den

andra handen i cirka 10 cm, som visas i figur C). upprepad ritning, låt inte rithandtaget

gå tillbaka fritt utan håll i handtaget och sänk det med sin elasticitet för att skydda

startmotorn (figur D).

2. Innan arbetet ska pålningshylsan virvlas in i järnhuvudet (se fig. 4).

4. Öppna luftgallret helt när bensinmotorn startas.

- 7 -

Machine Translated by Google

bör vara i låg eller medelhastighet för att förlänga livslängden. Gör det inte

regleringsposition.

använd den största hastighetsacceleratorn.

3.Välj medelvarvig bensinmotor som går bäst.

tillräckligt varmt, enligt den erforderliga stötenergin för att dra lämpligt

Obs: den nya bensin högen driver användning av de första 24 timmarna, arbetsbördan

minuter,uppvärmningsdrift för maskinen.När bensinmotorn

1. Efter bensinmotorstart bör den vara lågvarv i 3 till 5

4.Förbjud användning av bensin pålförare under icke-brytande med hög hastighet

drift.

1. Dra vågens läge 0, gå på tomgång i 3-5 minuter.

2.Tryck på flameout-knappen för att stoppa, flameout-knappen se Fig.1

7.Stoppa maskinen

6.Kör

- 8 -

Machine Translated by Google

Oljekanna och förgasare har i allmänhet restolja. Efter en tid kommer den kvarvarande

oljan att bli fet olja som blockerar oljeledningen, vilket gör att motorn inte går att starta.

Därför, när maskinen inte används på mer än en vecka se till att helt ta ut bränslet.

Om bränslefiltret är blockerat kommer pålföraren att få minskad hastighet och svagare slagenergi.

Metoder:ÿÖppna oljekannans lock. Ta ut bränslefiltret från oljedunken med metallkrok och rengör

det.ÿNär du rengör bränslefiltret.

Metod: Dra ut oljeinloppsröret, tryck på förgasarens bränslebubbla upprepade gånger

för oljeutsläpp, och tryck tillbaka oljeinloppsröret till sitt läge när bränslet i bränslebubblan

och oljereturröret töms.

8.2 Bränslefilter

8.3 Förgasare

Kontrollera luftfiltret regelbundet. Sotavlagringar som blockerar filterelementet på luftfiltret

kommer att minska bensinmotorns effekt och livslängd. Om filtret har för mycket

sotavlagringar, rengör det med varmt vatten och rengöringsmedel, och installera sedan

luftfiltret efter torka av det med en torr trasa. Filtret bör bytas ut om det är skadat.

Underhållscykeln ska förkortas ordentligt om det används särskilt i dammiga miljöer.

8.1 Luftfilter

8.4 Tändstift För

att säkerställa normal drift av motorn måste tändstiftsavståndet vara ordentligt. Ta

bort sediment med en stålborste. Rätt mellanrum för tändstiftet är 0,5-0,7 mm. Se Fig.6

8.Tekniskt underhåll

- 9 -

Machine Translated by Google

stöd för att arbeta 36 timmar. Klienter behöver inte lägga till mer under 36 timmar

Fabriken lade fettet på växellådan när de lämnade fabriken, det kan det

timme, annars kommer påldrivaren inte att fungera med 1#-1,5#hög temperatur

fett. Tillsätt 20-30g fett när arbetstiden är mer än 36

Ljuddämpare för regelbundet underhåll, använd en skruvmejsel för att ta bort skräp på

8.6 Växellådssmörjning

kropp eller skräpet på koksmuffelavgaserna.

8.5 Ljuddämpare

Öppna växellådans lock, smord växeln och vevstaken

Öppna hammarhylsan, smord kolven, slå hammaren regelbundet

med smörjfett.

regelbundet med smörjfett.

timmar.

- 10 -

Machine Translated by Google

- 11 -

8. Misslyckandeanalys och dess elimineringsmetoder

Problemanalys och -lösning

7. Cylinderns kylfläns

Regelbundet för att ta bort damm, för att säkerställa att cylindern kyls, är den

här bensinstapeldrivaren luftkylare, om cylinderdammet ansamlas på

kylflänsen kommer det att direkt påverka kyleffekten.

Exempel 2: Svårigheter att starta om efter plötsligt stopp.

Exempel 4: Onormalt ljud.

Exempel 3: Långsam hastighet och svag kraft.

Exempel 1: Svårigheter att starta motorn i kylt tillstånd.

Machine Translated by Google

10. Nyckeldata för produkten

11. Underhållscykel

A h är Filin g oi

Varje månad

Tillfälligt misslyckande

Efter jobbet eller varje dag

Innan arbetet

Varje vecka

Om nödvändigt

Märkeffekt

Exempel 5: Maskinen fungerar normalt men arbetseffektiviteten är mycket låg.

Förflyttning

Nominell

hastighet mpact frekvens

Vänligen kontakta lokal försäljningsagent eller avtalsenlig underhållsplats för underhåll.

20-35J

Hand pull start

Följande data ges från den vanliga användningen

av produkten. Under sämre arbetsförhållanden

såsom dammig miljö eller långa

arbetstimmar för pålföraren bör underhållscykeln

förkortas i motsvarande grad.

Bensin/4 takts motorolja 0,65L

6500r/min

2400-3000BPM

Oljekannas kapacitet

37,7cc

Bränsle

JH-68

1kW

Effektenergi

Modell

Startsystem

- 12 -

Machine Translated by Google

- 13 -

Rena

Box/Slag

Rena

Kolla upp

omslag

Kontrollera/justera avståndet

mellan elektroderna

Tillsätt olja

Byta ut

Spänna

ÿ ÿ

Tändstift

Reduktionsväxel

Kylfena

maskin

Spänna

Ta bort kolavlagringar

Kolla upp

Skruv och mutter

Oljeburk/Oljeburk

Kontrollhandtag/

stoppknapp

Bränslefilter

Ljuddämpare

(tillstånd, åtdragning

av skruvar)

Kolla upp

Hela

Kolla upp

Funktionskontroll

Cylinder

Outlook-kontroll

Byta ut

Cylinder

Byta ut

Rena

Luftfilter

Rena

Machine Translated by Google

- 14 -

Place, Rancho Cucamonga, CA 91730

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim

YH CONSULTING LIMITED.

C/O YH Consulting Limited Office 147,

Centurion House, London Road,

Staines-upon-Thames, Surrey, TW18 4AX

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD

NSW 2122 Australien

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai

200000 CN.

Tillverkare: Shanghaimuxinmuyeyouxiangongsi

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.

EC REP

UK REP

Machine Translated by Google

Teknisk support och e-garanticertifikat

www.vevor.com/support

Machine Translated by Google

Vevor JH-68 37.77cc Gas-Powered T Post Driver 4-Stroke Fence Piling Pounder w2 Head

Product's Documents

User Manual

Specifications

Vevor JH-68 Questions and Answers
