ICARZONE UR1000 Wireless Car Diagnostic Tool, All System User Manual

UR1000

User Manual

Car Diagnostic Tool

CONTENT

Service & Support

Http://www.icarzone.net

Support@icarzone.us

1-23

24-47

48-71

72-95

96-119

V01-2025.02

PRECAUTION

For your own safety and the safety of others, and to prevent damage to the equipment and the

vehicle on which it is used, always follow the safety information and applicable test procedures

provided by the manufacturer of the vehicle being tested or the equipment before using the

equipment. Be sure to read and understand the safety instructions described in this manual.

The procedures, techniques, tools, and parts for servicing vehicles vary, and the skills of

operators vary. Due to the wide variety of test applications and products that can be tested with

this equipment, it is impossible for us to predict or provide recommendations or safety

information that cover all situations. Please use proper servicing methods and testing

procedures.

DANGER

When the engine is operating, keep the service area WELL VENTILATED or attach a building

exhaust removal system to the engine exhaust system. Engines produce carbon monoxide, an

odorless, poisonous gas that causes slower reaction time and can lead to serious personal

injury or loss of life.

SAFETY WARNINGS

 Always perform automotive testing in a safe environment.

 Wear safety eye protection that meets ANSI standards.

 Keep clothing, hair, hands, tools, test equipment, etc. away from all moving or hot engine

parts.

 Operate the vehicle in a well ventilated work area, for exhaust gases are poisonous.

 Put the transmission in PARK (for automatic transmission) or NEUTRAL (for manual

transmission) and make sure the parking brake is engaged.

 Put blocks in front of the drive wheels and never leave the vehicle unattended while testing.

 Be extra cautious when working around the ignition coil, distributor cap, ignition wires and

spark plugs. These components create hazardous voltages when the engine is running.

 Keep a fire extinguisher suitable for gasoline, chemical, and electrical fires nearby.

 Do not connect or disconnect any test equipment while the ignition is on or the engine is

running.

 Keep the test equipment dry, clean, free from oil, water or grease. Use a mild detergent on a

clean cloth to clean the outside of the equipment as necessary.

 Don’t open the scan tool in a rainy environment or in the absence of training. Don’t soak the

scan tool as the keypad and port are not waterproof, also no solvents such as alcohol are

allowed to clean the keypad or display.

 Do not drive the vehicle and operate the test equipment at the same time. Any distraction

may cause an accident.

 Refer to the service manual for the vehicle being serviced and adhere to all diagnostic

procedures and precautions. Failure to do so may result in personal injury or damage.

 To avoid damaging the test equipment or generating false data, make sure the vehicle

battery is fully charged and the connection to the vehicle DLC is clean and secure.

 Do not place the test equipment on the distributor of the vehicle. Strong electro-magnetic

interference can damage the equipment.

 Please ensure that the distance between the device and the human body is at least 20cm,

otherwise personal injury may be caused.

Power Sources

The Device can receive power from any of the following sources:

 Internal Battery Pack: A full charge provides approximately 5 hours of continuous operation.

New batteries reach full capacity after approximately 3 to 5 charging and discharging cycles.

 Vehicle Power: When the Device is connected to the test vehicle via the mains cable, it

automatically receives power from the vehicle.

 External Power Supply: Power via USB cable and USB external power adapter.

1. Product Structure

7” LCD

capacitive

touch screen

Heat Sink/

Speaker

Collapsible

Stand

USB Port

Power Button

Long press to turn on/off

Quick press to lock screen

USB Port to connect the Display

Tablet to the PC or DC external

power adapter

1.1 Technical Specifications

Item

Description

Recommended Use

Indoor

Operating System

Android 8.1.0

Processor

Quad Core 1.3 GHz

Memory

32GB

Display

7-inch LCD capacitive touchscreen with 1024x600

resolution

Connectivity

USB 2.0; Wi-Fi (2.4GHz); Bluetooth; OBDII

Body Color

Black

Audio Input/ Output

Input: N/A; Output: Buzzer & Speaker

Power and Battery

 OBD DLC Voltage Range: 9-18V

 3.7V/5000mAh lithium-polymer battery

 Charges via 5V DC power supply

Tested Battery Life

Around 5 hours of continuous use

Battery Charging Input

5V / 2A

Power Consumption

500mA (LCD on with default brightness, Wi-Fi on) @3.7

Operating Temp.

0 to 40°C (32 to 104°F)

Storage Temp.

-20 to 70°C (-4 to 158°F)

Operating Humidity

5% - 95% non-condensing

Dimensions (W x H x D)

259.0mm X 161.3mm X 34.0mm

(10.197inch X 6.35inch X 1.339inch)

Net Weight

≈836g

Supported Automotive

Protocols

ISO9141-2, ISO14230-2,ISO15765, K/L-Line, Flashing

Code, SAE-J1850 VPW, SAE-J1850 PWM, ISO11898

(Highspeed, Middlespeed, Lowspeed and Singlewire

CAN), SAE J2610,GM UART,UART Echo Byte Protocol,

Honda Diag-H Protocol, TP2.0, TP1.6

1.2 VCI Device

The wireless diagnostic interface UR1000 VCI is a small vehicle communication interface(VCI)

used to connect to a vehicle's diagnostic connector(DLC) and connect with the Tablet. *The

tablet computer can communicate with VCI via Bluetooth or USB cable. Generally, the USB

cable is faster.

Power Sources

Vehicle Power: operates on 12-volt vehicle power

External power supply: by using the USB External Power Adapter and USB Cable.

Item

Description

Communication

BT5.0 dual mode

Wireless frequency

2.4 GHz

Input voltage range

9V DC -- 18V DC

Power supply current

100mA@12 V

Operating temp.

0°C to 50°C(32°F to 122°F)

Storage temp.

-20°C to 70°C(-4°F to 158°F)

Dimensions (L * W * H)

94 mm (3.7’’) * 56mm (2.2’’) * 28 mm (1.1’’)

Weight

≈67g (0.148 lb.)

The working range of Bluetooth communication is about 32.8 feet (about 10 meters); once the

device enters the transmission range of the VCI connector, the signal lost due to the out of

range will be automatically restored.

Vehicle data

connector (16-pin)

USB Port

Power indicator (red)

Status indicator: When communicating with the vehicle, this

indicator light is flashing green and blue.

Status Icons

Application

Buttons

Navigation

Buttons

1.3 Other Accessories

USB Cable

Connects the Display Tablet to the PC or DC external power

adapter.

USB External Power Adapter

Together with the USB cable, connects the Display Tablet to

the external DC power port for power supply.

VCI Adapter

Holder

User Manual

BEFORE START

Ensure the tablet is sufficiently charged or is connected to the external power supply.

2. Operation

2.1 Main Interface

Slide the lock icon up and down to access the UR1000 job menu.

NOTE

The tablet screen is locked by default upon startup. It is recommended to lock the screen when

not in use to protect the information in the system and conserve the power.

2.2 Locator and Navigation Buttons

Button

Name

Description

Locator

Indicates the location of the screen. Swipe the screen

left or right to view the previous or next screen.

Back

Returns to the previous screen.

Android Home

Returns to Android System’s Home screen.

Recent Apps

Displays a list of applications that are currently in use.

Tap an app icon to launch. To remove an app, swipe it

to the top or bottom.

Screenshot

Takes a screenshot when you want to save the

displayed information.

UR1000 Home

Returns to UR1000 Job Menu.

* Powering Down

All vehicle communications must be terminated before shutting down the Display Tablet.

Forcing a shutdown while the tablet is communicating may lead to ECM problems on some

vehicles. Please exit the Diagnostics application before shutting off the tablet.

To power down the display table:

1. Long press the Lock/Power Button.

2. Tap Power off option.

3. Tap OK, the tablet will turn off in a few seconds.

* Reboot System

In case of system crash, long press the Lock/Power button and tap Reboot option to restart.

3. Diagnostics

The Diagnostics application can access the electronic control unit (ECU) of

various vehicle control systems, such as engine, transmission, anti-lock brake

system (ABS), airbag system (SRS) and more.

* The Diagnostics operations require connecting the UR1000 to the test vehicle’s DLC

using the main cable.

3.1 Vehicle Identification

The UR1000 diagnostic system supports two methods for Vehicle Identification:

1. Auto identify or VIN identify

2. Vehicle select

3.1.1 Vehicle Menu Layout

Button

Name

Description

Home

Returns to the UR1000 Job Menu.

All

Displays a menu of vehicle manufacturers.

USA

Displays the USA vehicle menu.

Europe

Displays the European vehicle menu.

Asia

Displays the Asian vehicle menu.

History

Displays stored test vehicle history records.

Searches for a specific vehicle make.

The vehicle manufacturer buttons display the vehicle brands currently compatible with the tool.

After establishing communication with the vehicle. Tap the desired manufacturer button to start

a diagnostic session.

3.1.2 Auto Identify

The “VIN identify” can automatically parse the car model, eliminating the cumbersome

program manually input by the user. For some vehicles that do not support the auto scan

function, the diagnostic tool allows you to manually enter the vehicle identification number.

1. Tap the Diagnostics application button from the UR1000 Job Menu.

2. Select vehicle brand. Tap the “Auto Identify” then wait.

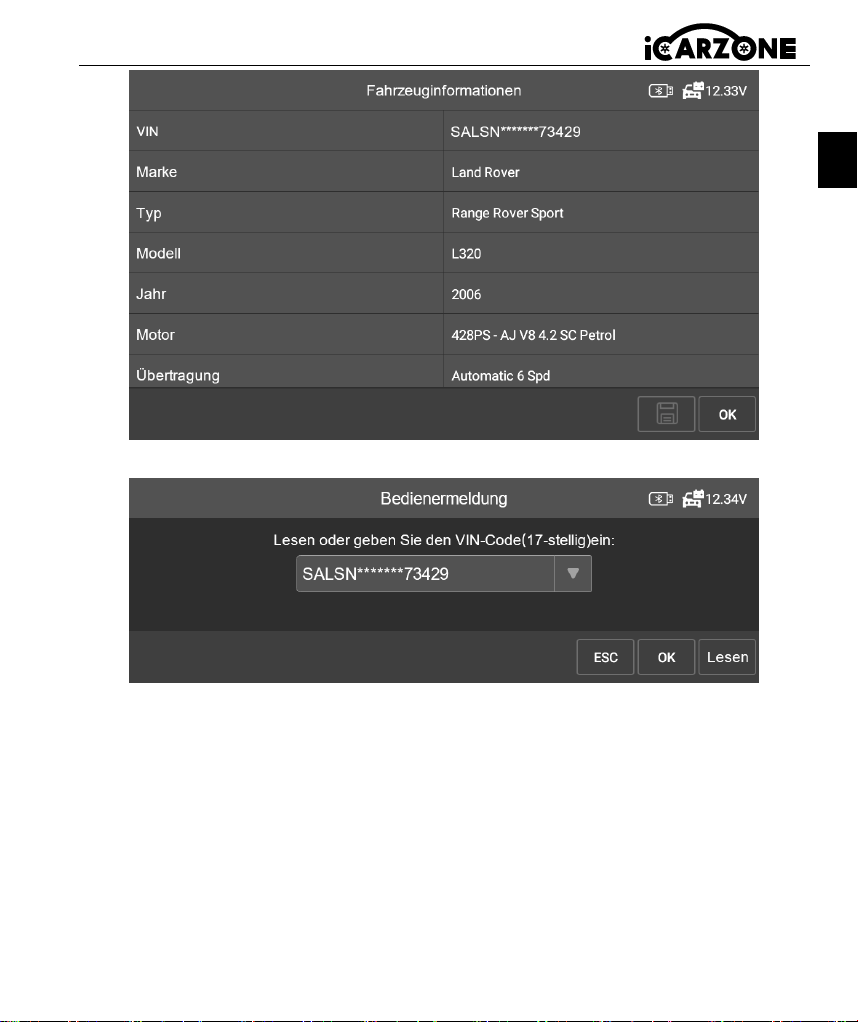

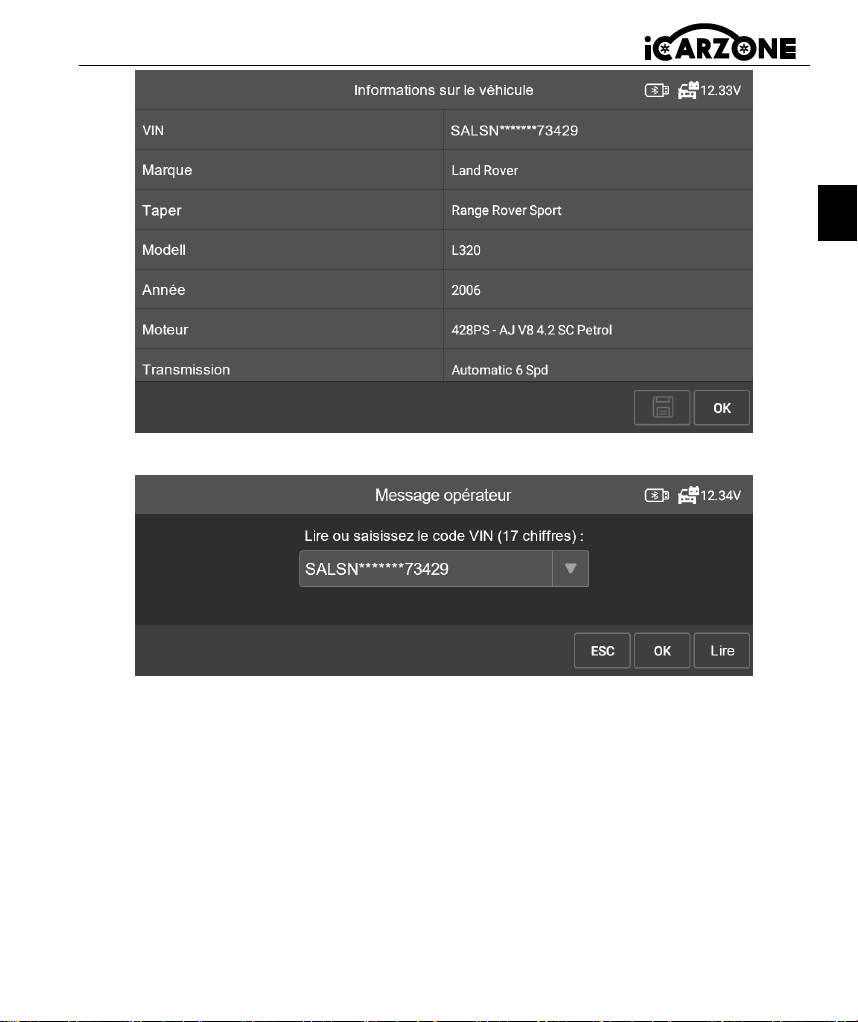

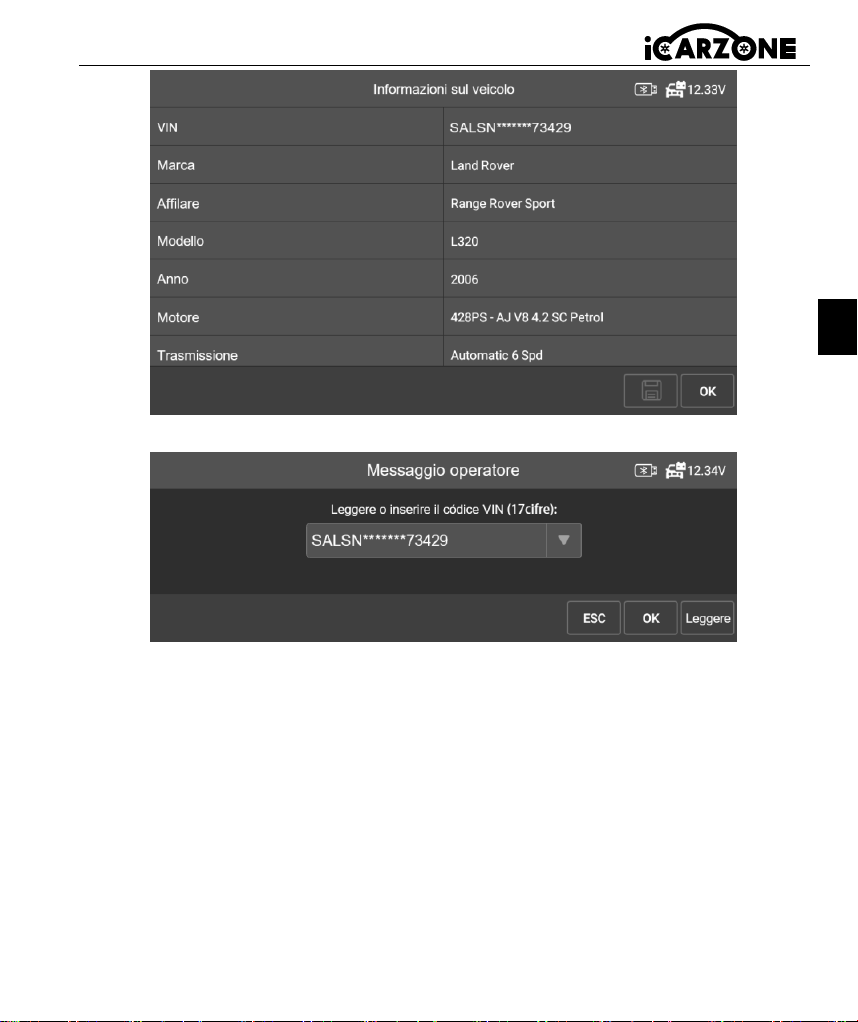

3. Once the test vehicle is successfully identified, the screen will show the vehicle infos include

VIN, model code, brand etc., then tap OK to enter the diagnosis.

 Manual VIN Input

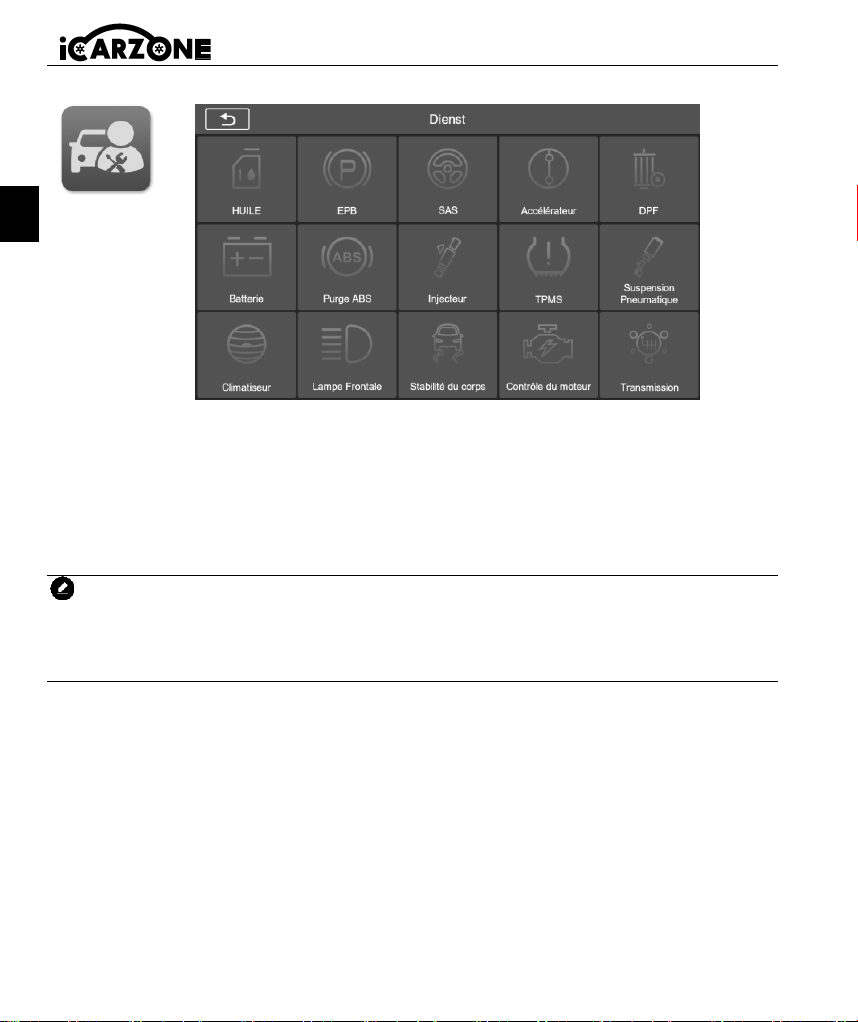

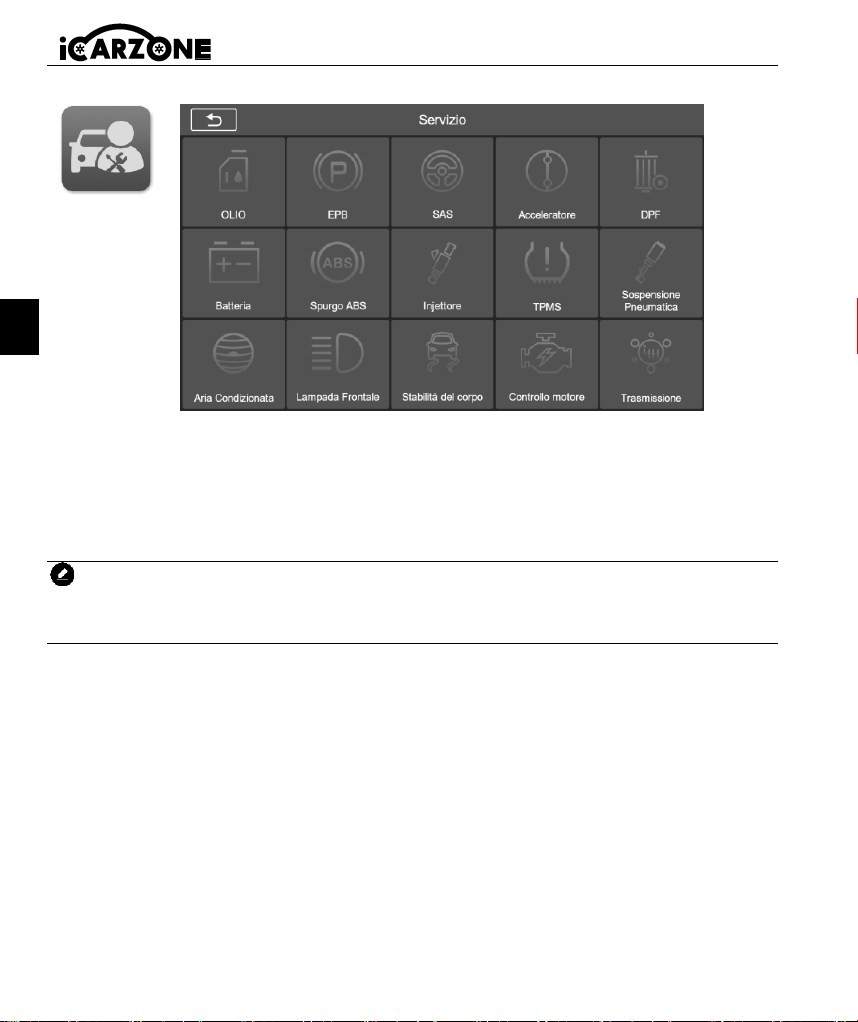

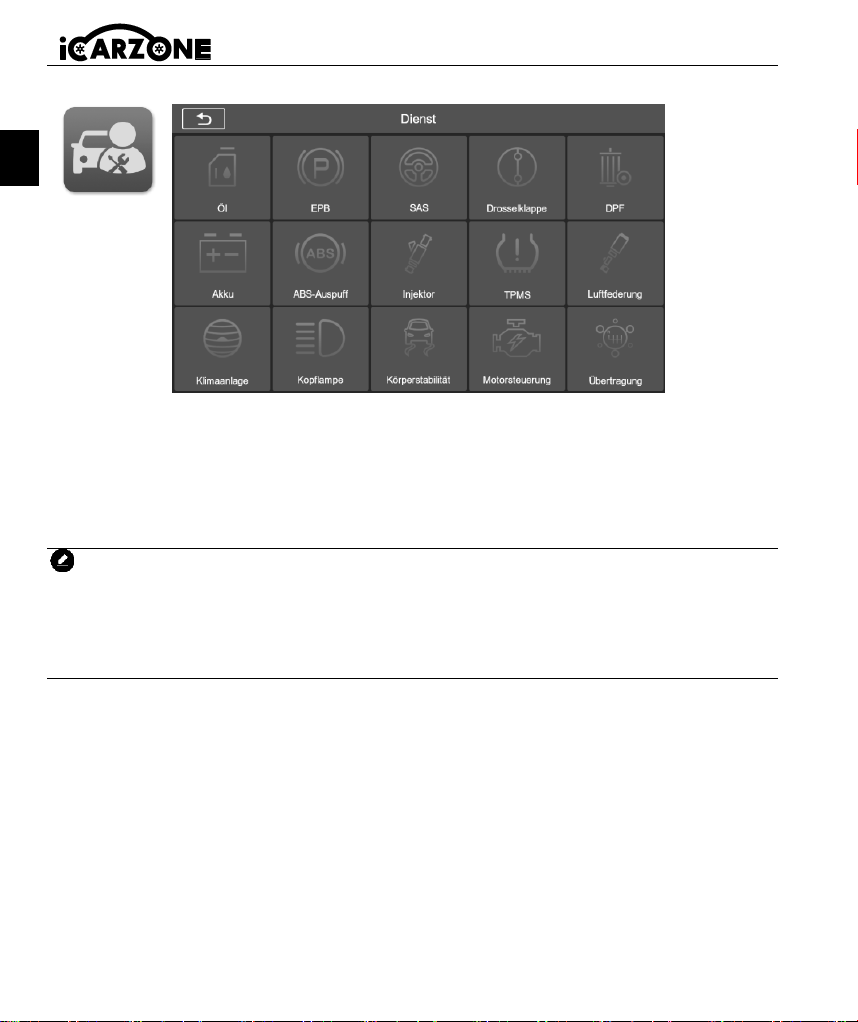

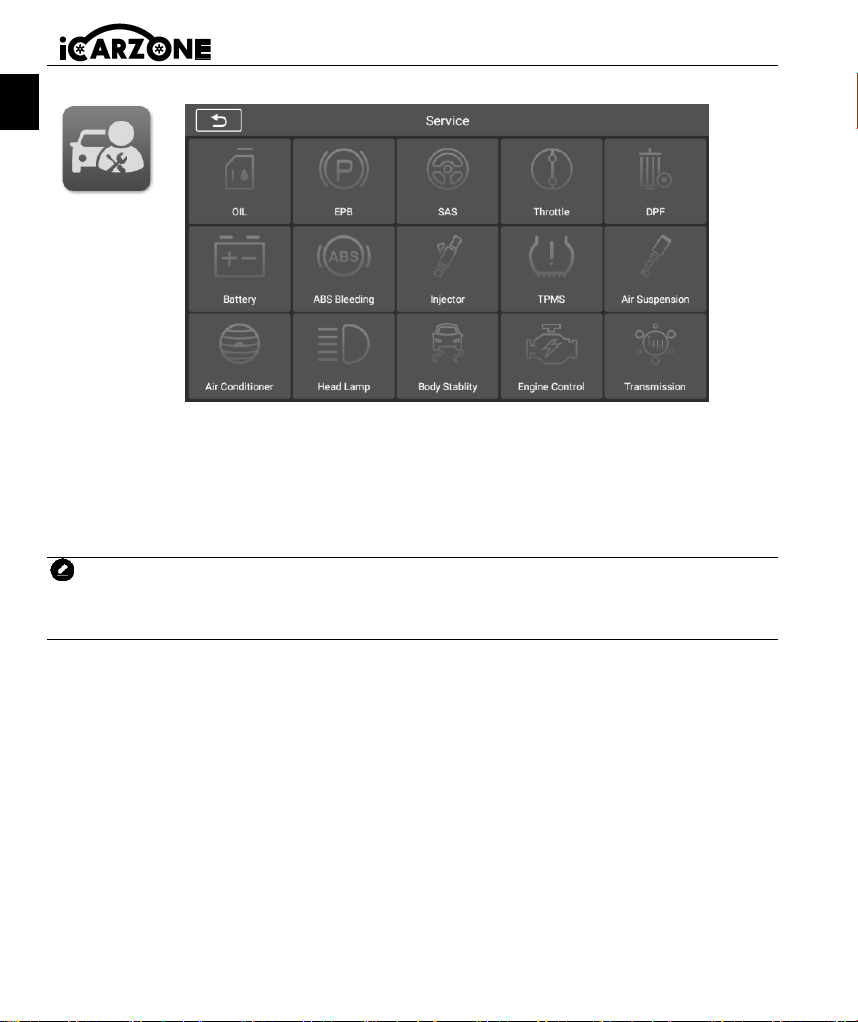

3.2 Diagnosis Mode

The scan tool provides 3 diagnostic modes for users to choose:

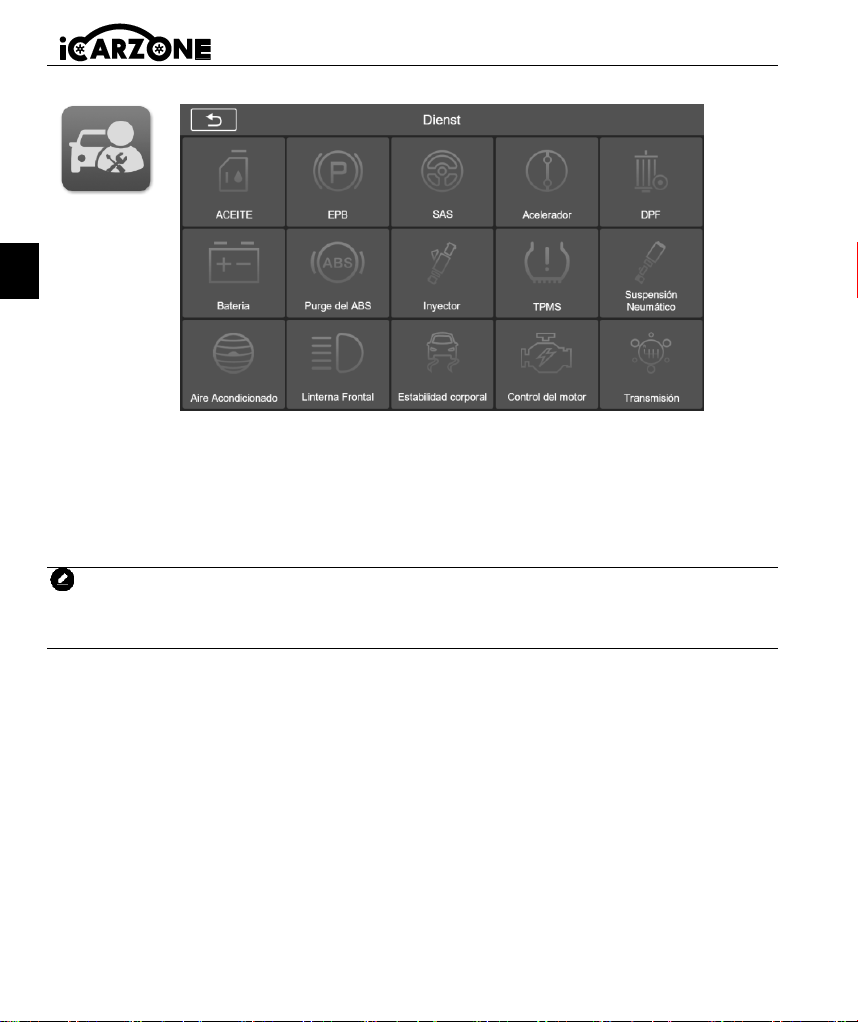

Auto Scan, Control Unit and Service.

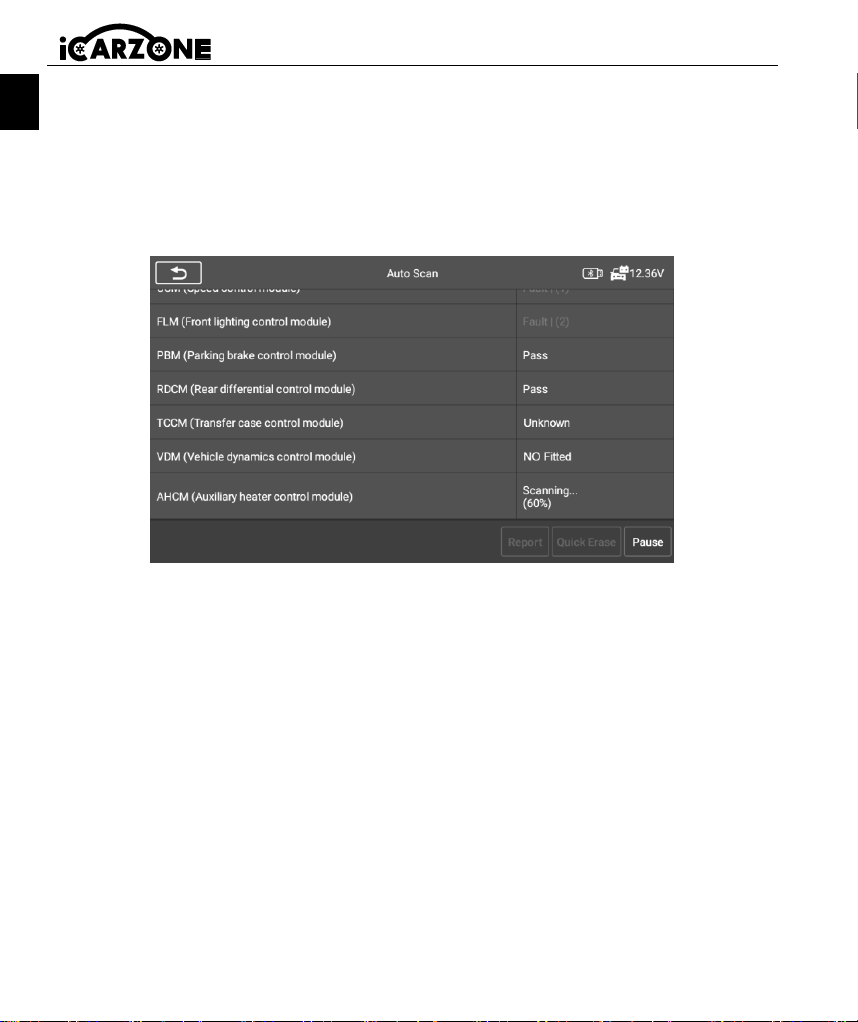

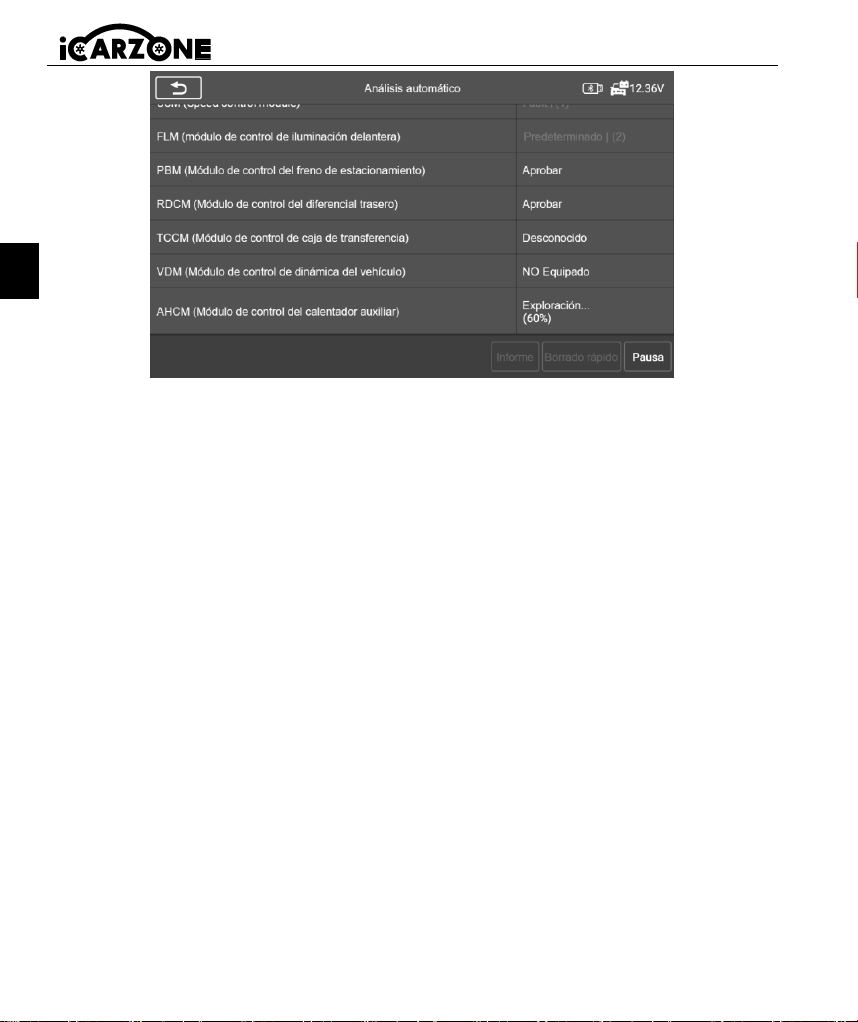

3.2.1 Auto Scan

The Auto Scan function performs a comprehensive scanning of the ECUs in the vehicle’s system

to locate and retrieve DTCs.

 Fault | (2): The fault code is detected; 2 represents the number of faults detected.

 Pass: The vehicle is equipped with this system and has no fault code.

 Fitted: The vehicle is equipped with this system.

 Not Fitted: The vehicle is not equipped with this system.

 Unknown: It is unknown whether the vehicle is equipped with this system.

 Scanning: The device is scanning the vehicle system.

[Quick Erase] – Press this button to quickly clear the fault code.

[Pause] / [Continue] – Press this button to pause or continue scanning.

[Report] – Press this button to view the fault reports generated during diagnosis.

[ Back Button] – Returns to the previous screen or exits Auto Scan.

3.2.2 Control Unit

This option allows you to manually locate the desired control system. According to the menu

driven program, the user manually selects the specified control unit that he wants to detect,

skips the whole vehicle scanning, and directly carries out the diagnosis of the specified system.

3.3 Diagnostic Operation

This option allows you to manually locate a required control system for testing through a series

of choices. Follow the menu driven procedures and make proper selection each time; the

program will guide you to the diagnostic function menu.

 To perform a diagnostic function

1. Establish communication with the test vehicle.

2. Select “Diagnostic” icon.

3. Select Vehicle Manufacturer.

4. Select “Vehicle Select” and select vehicle model, model year, etc. according to the

on-screen prompts.

5. Select the diagnosis mode and guide the selection through the menu of any diagnosis

mode to locate the required test system.

6. Select the test to be performed on the function list.

 Module Information

This function retrieves and displays the specific information for the tested control unit, including

unit type, version numbers and other specifications. Also you can save these data by press save

button.

 Read Fault Codes

This function retrieves and displays the DTCs from the vehicle’s control system. The Read Codes

screen varies for each vehicle being tested. On some vehicles, freeze frame data can also be

retrieved for viewing.

 Clear Fault Codes

After reading the retrieved codes from the vehicle and certain repairs have been carried out,

you can erase the codes from the vehicle using this function. Before performing this function,

make sure the vehicle’s ignition key is in the ON (RUN) position with the engine off.

 View Data

When this function is selected, the screen displays the data list for the selected module. The

items available for any control module vary from one vehicle to another. The parameters

display in the order that they are transmitted by the ECM, so expect variation between vehicles.

Make item

selection

Tap to

open the

submenu

Tap to

open the

submenu

 Actuation Test

The "Actuation Test" function accesses vehicle specific subsystem tests and performs

component tests. Due to differences in manufacturer, year and model, the menu will only

display available test options.

This test can monitor the operation of the actuator by reading the engine's ECU data. For

example, by repeatedly switching between two working states of solenoid valves, relays and

switches, it can be determined whether the system or component is working properly and

execute the command of the switch on the door or window.

 Left / Right turn signals: control the left and right turn signal flashing to test whether the

turn signal works normally.

 Window regulator front / rear & left / right: control the whole vehicle window up and

down to test whether the window up and down works normally.

 Windshield wiper motor (V) stage 1 / 2: the wiper can be controlled to work at 1 / 2 gear

to test whether the wiper motor works normally.

3.3.1 Live Data

Select any module manually, and you will enter the specific data flow list. Simply swipe the

screen up or down to locate the data you want.

*To change the unit mode, return to the “Settings” button, select the desired mode.

Display Mode

4 types of display modes available for data viewing in the submenu.

① Analog Gauge Mode: displays in form of an analog meter graph.

② Text Mode: the default mode that displays the parameters in texts and displays in list

format.

NOTE

Reading of status parameters, such as a switch reading, which are mostly in word form, such as

ON, OFF, ACTIVE, and ABORT, can only be displayed in Text Mode. Whereas reading of value

parameters, such as a sensor reading, can be displayed in text mode and other graph modes.

③ Waveform Graph Mode: when this mode is applied, you can use two fingers to zoom in

or out.

④ Digital Gauge Mode: displays in form of a digital gauge graph.

 Back: returns to previous screen or exits the function.

 Search: search for parameter names to view data.

 Show: switch between the two options; one displays the selected parameter items, the other

displays all the available items.

 Graph Merge: merge selected data graphs (for Waveform Graph Mode only). This function

is useful when making a comparisons between parameters. To cancel Graph Merge mode,

tap the

○

× button in the upper right corner.

 To Top: moves a selected data item to the top of the list.

 Clear Data: clears all previously retrieved parameter values at a selected point.

 Freeze: displays the retrieved data in freeze frame mode.

 Record: the recorded real-time data will be stored as a video clip in the Data Manager.

 Last Channel: previous channel.

 Next Channel - Next channel.

3.4 Generic OBDII Operations

A fast-access option for OBDII/EOBD vehicle diagnosis is available on the Vehicle Menu screen.

This option presents a quick way to check for DTCs, isolate the cause of an illuminated

malfunction indicator lamp (MIL), check monitor status prior to emissions certification testing,

verify repairs, and perform a number of other services that are emissions-related. The OBDII

diagnostic menu includes:

Read Codes, Erase Codes, I/M Readiness, Live Data, Freeze Frame, Vehicle Information, O2

Monitor Test, On-Board Monitor, Evap System(mode$8)

4. Service Operations

The following are 3 commonly executed service functions as examples:

 Oil Reset: The Oil Reset feature resets the service intervals and distances and turns off the

light when you actually change the oil. The system calculates the best oil life change interval

based on vehicle driving conditions and climate. Please note that the Oil Life Reminder must be

reset every time you change the oil so that the system can calculate when the next oil change is

needed.

NOTE: All required work must be carried out before the service indicators are reset. Failure

to do so may result in incorrect service values and cause DTCs to be stored by the relevant

control module.

Electronic Parking Brake: This feature has a variety of uses including deactivating and

activating the brake control system, assisting with brake fluid control, turning the brake pads on

and off, and setting the brakes after a disc or pad replacement. Maintenance of Electronic

Parking Brake (EPB) systems, deactivation and reactivation for replacement and initialization.

Steering Angle Sensor: Steering Angle Sensor (SAS) calibration, calibrates the steering wheel

to straight ahead, or recalibrates SAS while

steering part replacement. Calibration must be completed after the following operations:

- Steering wheel replacement.

- Steering angle sensor replacement.

- Any maintenance involving opening the connector hub from the steering angle sensor to the

column.

- Any maintenance or repair work on the steering linkage, steering gear or other related

mechanism.

- Wheel alignment or wheel track adjustment.

- Accident repairs where damage to the steering angle sensor or assembly, or any part of the

steering system may have occurred.

NOTE

1) iCarzone accepts no responsibility for any accident or injury arising from servicing the SAS

system. When interpreting DTCs retrieved from the vehicle, always follow the manufacturer’

s recommendation for repair.

2) All software screens shown in this manual are examples, actual test screens may vary for

each vehicle being tested. Observe the menu titles and on-screen instructions to make

correct option selections.

3) Before starting the procedure, make sure the vehicle has an ESC button. Look for the

button on dash.

 Steering Column Calibration

If the steering column or instrument cluster is replaced or the instrument cluster software is

updated, a body system steering column calibration is required.

5. TPMS Program

UR1000 can be used with wireless tire pressure module feature to perform

TPMS activation, programming and learning.

1. Original Sensor Information: Displays the tire pressure sensor model infos configured by

the vehicle manufacturer, including supplier, frequency, part number.

2. Activate Programmed Sensors: This function activates the programmed tire pressure

sensors and displays related parameters such as ID, pressure, temperature, and battery status.

3. Check TS-Sensor: Check the iCarzone sensor status and display parameters such as ID,

frequency, software version, and battery status.

4. Programming TS-Sensor: This function is used to program the iCarzone sensor.

5. Automatic Relearn Guide: After replacing the tire pressure sensor, follow the vehicle

manufacturer's instructions to perform a simple road test self-learning process.

6. Diagnose By OBD: In specific situations, diagnostic functions may be required when

replacing tire pressure sensors.

USB interface, connect USB with the product device.

Videoscope lens, view the impact

through the lens.

NOTE

The sensor needs to be purchased separately as the product is not included in the package.

6. Videoscope (Optional)

A videoscope is a device utilized by repair technicians to examine an engine and

its various components in order to aid in problem identification. By employing

an endoscope, technicians are able to visually inspect areas that are difficult to

access or not readily visible, such as engine blocks, valves, pistons, and

crankshafts.

 To check the UR1000 product information in Videoscope:

1. Tap the Videoscope application on the UR1000 Job Menu. If it is not connected to the

videoscope, it is displayed to the not detected page. Tap “video files” button, The screen will

go to the “video files” page.

2. If the viedoscope is connected to the product, a prompt window is displayed to allow the

device to connect to the USB device, Tap OK, then enter the page. At this time, you can take

pictures or video.

3. Image files and video files are viewed in the "video files" application.

Language option

Tap to update

the item you

want

Tap to view

detailed

information

7. Upgrade

The Update application allows you to download the latest released software.

The updates can improve the device’s capabilities by adding new tests, new

models, or enhanced applications. The device will automatically search for

available updates when it is connected to the Internet.

8. Vehicle History

This function stores test vehicle history records, including vehicle information

and the retrieved DTCs from previous diagnostic sessions. All information is

displayed in summarized details. Tap on a record to resume a diagnostic session

on a “stored vehicle”.

 To activate a test session for the recorded vehicle

1. Select Vehicle History application on the UR1000 Job Menu.

2. The drop-down button to the left of the list shows or hides the Historical Diagnostic

Records thumbnail. Click on the thumbnail to go to the next level of historical

diagnostic data detail page. The Diagnostics button in the upper right corner provides

quick access to diagnostics.

3. To delete the historical diagnostic records, click on the tick box in the lower right

corner of the thumbnail to select it, and then click on the Delete button in the upper

left corner of the navigation bar.

9. Settings

Adjust the default setting. These includes: VCI Binding, USB Model, Unit,

Language, Data Log, WIFI, Brightness, Screen Sleep, Vehicle Sorted By, System

Settings, Restore Factory Settings,Privacy Policy.

10. User Data

The User Data application is used to store and view saved files. Contains images,

play back, user manual, Training, Report, DLC Location.

11. Uninstall

This section allows you to manage the software applications installed on the

UR1000 Diagnostics System. Select this section to open a management screen,

on which you can check all the available vehicle diagnostic applications.

12. Shop Information

The Shop Manager application manages the workshop information including

customer information records and test vehicle history records. There are two

main functions available:

Workshop Information and Customer Information

13. About

The About screen lists the UR1000’s version, hardware, and serial number,

storage and etc.

14. Fault Code

Fault code allows you to query the fault history and information description

according to the model fault code. Slide up and down to select the required

model and code.

15. Support

Through our online community platform and online customer service, you can

submit feedback or send help requests to get direct service and support. *In

order to sync the device to your online account, you need to register the

product via the Internet when you use the product for the first time.

16. Quick Link

The Quick Link application provides access to iCarzone’s official website and to

other popular automotive service websites. These sites are invaluable resources

of automotive information and repair data and include forums, video training

and expert consultation.

17. Remote Desk

Remote Desktop starts the TeamViewer Quick Support program, which is an

easy, fast and secure way to remotely control your screen. Use this app to get

ad hoc remote support from iCarzone technicians by letting them control your

tablet on their PC via TeamViewer software.

* Make sure the tablet is connected to the Internet before launching the Remote

Desk application.

 To receive remote support from a partner

1. Power on the tablet.Tap the Remote Desk application on the UR1000 Job Menu. The

TeamViewer screen displays and the device ID is generated and shown.

2. Your partner needs to download and install the TeamViewer remote control program

(http://www.teamviewer.com) on their computer. Then they need to start the software on their

computer to provide support and remotely control the device.

3. Provide your ID to the partner, and wait for him/her to send you a remote control request.

4. A popup will display to ask for your confirmation to allow remote control on your device.

18. Troubleshooting

A. When the Display Tablet does not work properly.

 Make sure the tablet has been registered online.

 Make sure the system software and diagnostic application software are properly

updated.

 Make sure the tablet is connected to the Internet.

 Check all cables, connections, and indicators to see if the signal is being received.

B. When battery life is shorter than usual.

 This may happen when you are in an area with low signal strength. Turn off your device

when not in use.

C. When you cannot turn on the tablet.

 Make sure the tablet is connected to a power source or the battery is charged.

D. When you are unable to charge the tablet.

 Your charger maybe out of order. Contact your nearest dealer.

 You may be attempting to use the device in an overly hot/cold temperature. Try

changing the charging environment.

 Your device may have not been connected to the charger properly. Check the

connector.

19. Battery Usage

DANGER

The built-in Lithium-ion Polymer battery is factory replaceable only; incorrect replacement or

tampering with the battery pack may cause an explosion. Do not use a damaged battery

charger.

 Do not disassemble or open crush, bend or deform, puncture or shred.

 Do not modify or remanufacture, attempt to insert foreign objects into the battery, expose

to fire, explosion or other hazard.

 Make sure to use the charger and USB cables only that come together in the package. If

you use the other charger and USB cables, you might incur malfunction or failure of the

device.

 Only use the charging device that has been qualified with device per the standard. Use of

an unqualified battery or charger may present a risk of fire, explosion, leakage, or other

hazard.

 Avoid dropping the tablet. If the tablet is dropped, especially on a hard surface, and the

user suspects damage, take it to a service center for inspection.

 The closer you are to your network’s base station, the longer your tablet usage time

because less battery power is consumed for the connection.

 The battery recharging time varies depending on the remaining battery capacity.

 Battery life inevitably shortens over time.

 Since over charging may shorten battery life, remove the tablet from its charger once it is

fully charged. Unplug the charger, once charging is complete.

 Leaving the tablet in hot or cold places, especially inside a car in summer or winter, may

reduce the capacity and life of the battery. Always keep the battery within normal

temperatures.

20. Repair Service

If it becomes necessary to return your device for repair, please download the repair service

form from www.iCarzone.net, and fill it in. The following information must be included:

 Contact name

 Return address

 Telephone number

 Product name

 Complete description of the problem

 Proof-of-purchase for warranty repairs

 Preferred method of payment for non-warranty repairs

NOTE

For non-warranty repairs, payment can be made with Visa, Master Card, or with approved

credit terms.

21. Compliance Information

FCC Compliance

This device complies with Part 15 of the FCC rules. Operation is subject to the following two

conditions: (1) This device may not cause harmful interference, and (2) This device must accept

any interference received, including interference that may cause undesired operation.

WARNING

Changes or modifications not expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

NOTE

This equipment has been tested and found to comply with the limits for a Class B digital device,

pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable

protection against harmful interference in a residential installation.

This equipment generates uses and can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause harmful interference to radio

communications. However, there is no guarantee that interference will not occur in a particular

installation. If this equipment does cause harmful interference to radio or television reception,

which can be determined by turning the equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following measures:

-- Reorient or relocate the receiving antenna.

-- Increase the separation between the equipment and receiver.

-- Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

-- Consult the dealer or an experienced radio/TV technician for help.

Changes or modifications not expressly approved by the party responsible for compliance

could void the user’s authority to operate the equipment.

RF WARNING STATEMENT

The device has been evaluated to meet general RF exposure requirement. The device can be

used in portable exposure condition without restriction.

The term “IC” before the radio certification number only signifies that IC technical

specifications were met.

RoHS COMPLIANCE

This device is declared to be in compliance with the European RoHS Directive

2011/65/EU&2015/863/EU.

CE COMPLIANCE

This product is declared to conform to the essential requirements of the following Directives

and carries the CE mark accordingly: EMC Directive, RED Directive, Low Voltage Directive.

22. Warranty

22.1 Limited One Year Warranty

iCarzone Technology Inc. (the Company) warrants to the original retail purchaser of this

product Diagnostic Device, that should this product or any part thereof during normal

consumer usage and conditions, be proven defective in material or workmanship that results in

product failure within one (1) year period from the date of purchase, such defect(s) will be

repaired, or replaced (with new or rebuilt parts) with Proof of Purchase, at the Company’s

option, without charge for parts or labor directly related to the defect(s).

This warranty does not apply to:

a) Products subjected to abnormal use or conditions, accident, mishandling, neglect,

unauthorized alteration, misuse, improper installation or repair or improper storage;

b) Products whose mechanical serial number or electronic serial number has been removed,

altered or defaced;

c) Damage from exposure to excessive temperatures or extreme environmental conditions;

d) Damage resulting from connection to, or use of any accessory or other product not

approved or authorized by the Company;

e) Defects in appearance, cosmetic, decorative or structural items such as framing and

non-operative parts.

f) Products damaged from external causes such as fire, dirt, sand, battery leakage, blown fuse,

theft or improper usage of any electrical source.

IMPORTANT

All contents of the product may be deleted during the process of repair. You should create a

back-up copy of any contents of your product before delivering the product for warranty

service.

VORSICHTSMAßNAHMEN

Zu Ihrer eigenen Sicherheit und der Sicherheit anderer sowie zur Vermeidung von Schäden an

der Ausrüstung und dem Fahrzeug, an dem sie verwendet wird, befolgen Sie immer die

Sicherheitsinformationen und die entsprechenden Testverfahren, die vom Hersteller des zu

testenden Fahrzeugs oder der Ausrüstung bereitgestellt werden, bevor Sie die Ausrüstung

verwenden. Stellen Sie sicher, dass Sie die in diesem Handbuch beschriebenen

Sicherheitsanweisungen lesen und verstehen.

Die Verfahren, Techniken, Werkzeuge und Teile für die Wartung von Fahrzeugen variieren, und

die Fähigkeiten der Bediener variieren ebenfalls. Aufgrund der Vielzahl von Testanwendungen

und Produkten, die mit dieser Ausrüstung getestet werden können, ist es uns unmöglich,

Empfehlungen oder Sicherheitsinformationen zu geben, die alle Situationen abdecken. Bitte

verwenden Sie geeignete Wartungsmethoden und Testverfahren.

GEFAHR

Wenn der Motor läuft, halten Sie den Servicebereich GUT BELÜFTET oder schließen Sie ein

Gebäudeabgasentsorgungssystem an das Motorabgassystem an. Motoren produzieren

Kohlenmonoxid, ein geruchloses, giftiges Gas, das zu langsameren Reaktionszeiten führt und zu

schweren Verletzungen oder zum Tod führen kann.

SICHERHEITSWARNUNGEN

 Führen Sie Fahrzeugtests immer in einer sicheren Umgebung durch.

 Tragen Sie einen Augenschutz, der den ANSI-Standards entspricht.

 Halten Sie Kleidung, Haare, Hände, Werkzeuge, Testgeräte usw. von allen beweglichen oder

heißen Motorteilen fern..

 Betreiben Sie das Fahrzeug in einem gut belüfteten Arbeitsbereich, denn Abgase sind giftig.

 Stellen Sie das Getriebe auf PARK (bei Automatikgetriebe) oder NEUTRAL (bei Schaltgetriebe)

und stellen Sie sicher, dass die Feststellbremse angezogen ist.

 Legen Sie Blöcke vor die Antriebsräder und lassen Sie das Fahrzeug während der Prüfung

niemals unbeaufsichtigt.

 Seien Sie besonders vorsichtig, wenn Sie an der Zündspule, der Verteilerkappe, den Zü

ndkabeln und den Zündkerzen arbeiten. Diese Komponenten erzeugen bei laufendem

Motor gefährliche Spannungen.

 Halten Sie einen Feuerlöscher bereit, der für Benzin-, Chemikalien- und Elektrobrände

geeignet ist.

 Schließen Sie keine Testgeräte an oder trennen Sie sie nicht, während die Zündung

eingeschaltet ist oder der Motor läuft.

 Halten Sie das Testgerät trocken, sauber und frei von Öl, Wasser oder Fett. Reinigen Sie die

Außenseite des Geräts bei Bedarf mit einem milden Reinigungsmittel und einem sauberen

Tuch.

 Öffnen Sie das Diagnosetool nicht bei Regen oder ohne entsprechende Schulung. Weichen

Sie das Diagnosetool nicht ein, da die Tastatur und der Anschluss nicht wasserdicht sind.

Außerdem dürfen keine Lösungsmittel wie Alkohol zum Reinigen der Tastatur oder des

Displays verwendet werden.

 Fahren Sie das Fahrzeug nicht und bedienen Sie das Testgerät nicht gleichzeitig. Jede

Ablenkung kann zu einem Unfall führen.

 Lesen Sie das Servicehandbuch des zu wartenden Fahrzeugs und halten Sie alle

Diagnoseverfahren und Vorsichtsmaßnahmen ein. Andernfalls kann es zu Verletzungen oder

Schäden kommen.

 Um eine Beschädigung des Testgeräts oder die Generierung falscher Daten zu vermeiden,

stellen Sie sicher, dass die Fahrzeugbatterie vollständig geladen ist und die Verbindung zum

Fahrzeug-DLC sauber und sicher ist.

 Stellen Sie das Testgerät nicht auf den Verteiler des Fahrzeugs. Starke elektromagnetische

Störungen können das Gerät beschädigen.

 Bitte stellen Sie sicher, dass der Abstand zwischen dem Gerät und dem menschlichen Körper

mindestens 20 cm beträgt, da es sonst zu Verletzungen kommen kann.

Stromquellen

Das Gerät kann Strom aus folgenden Quellen beziehen:

 Interner Akku: Eine vollständige Ladung ermöglicht etwa 5 Stunden kontinuierlichen Betrieb.

Neue Akkus erreichen nach etwa 3 bis 5 Lade- und Entladezyklen ihre volle Kapazität.

 Fahrzeugstrom: Wenn das Gerät über das Netzkabel mit dem Testfahrzeug verbunden ist,

erhält es automatisch Strom vom Fahrzeug.

 Externe Stromversorgung: Stromversorgung über USB-Kabel und USB-Netzteil.

1. Produktstruktur

7-Zoll-LCD-

kapazitiver

Touchscreen

Kühlkörper

/Lautsprecher

Klappbarer

Ständer

USB-Anschluss

Einschalttaste

Lange drücken zum Ein-/Ausschalten

Kurz drücken zum Sperren des

Bildschirms

USB-Anschluss zum Verbinden

des Display-Tablets mit dem PC

oder einem externen DC-Netzteil

1.1 Technische Daten

Artikel

Beschreibung

Empfohlene Verwendung

Innenbereich

Betriebssystem

Android 8.1.0

Prozessor

Quad Core 1,3 GHz

Speicher

32GB

Display

7-Zoll-LCD-kapazitiver Touchscreen mit einer Auflösung

von 1024 x 600

Konnektivität

USB 2.0; WLAN (2,4 GHz); Bluetooth; OBDII

Gehäusefarbe

Schwarz

Audioeingang/-ausgang

Eingang: N/A; Ausgang: Summer und Lautsprecher

Stromversorgung und

Batterie

 OBD DLC Spannungsbereich: 9-18 V

 3,7 V/5000 mAh Lithium-Polymer-Batterie

 Aufladung über 5 V DC-Stromversorgung

Getestete

Batterielebensdauer

Etwa 5 Stunden Dauerbetrieb

Batterieladeeingang

5V / 2A

Stromverbrauch

500 mA (LCD eingeschaltet mit Standardhelligkeit,

WLAN eingeschaltet) bei 3,7 V

Betriebstemperatur

0 bis 40 °C (32 bis 104 °F)

Lagertemperatur

-20 bis 70 °C (-4 bis 158 °F)

Betriebsfeuchtigkeit

5 % - 95 % nicht kondensierend

Abmessungen (B x H x T)

259,0 mm x 161,3 mm x 34,0 mm

(10,197 Zoll x 6,35 Zoll x 1,339 Zoll)

Nettogewicht

≈836g

Unterstützte

Automobilprotokolle

ISO9141-2, ISO14230-2, ISO15765, K/L-Line, Blinkcode,

SAE-J1850 VPW, SAE-J1850 PWM, ISO11898

(Highspeed, Middlespeed, Lowspeed und Singlewire

CAN), SAE J2610, GM UART, UART Echo Byte Protocol,

Honda Diag-H Protocol, TP2.0, TP1.6

1.2 VCI-Gerät

Die drahtlose Diagnoseschnittstelle UR1000 VCI ist eine kleine

Fahrzeugkommunikationsschnittstelle (VCI), die zum Anschluss an den Diagnoseanschluss (DLC)

eines Fahrzeugs und zur Verbindung mit dem Tablet verwendet wird. *Der Tablet-Computer

kann über Bluetooth oder ein USB-Kabel mit dem VCI kommunizieren. Im Allgemeinen ist das

USB-Kabel schneller.

Stromquellen

Stromquellen: Betrieb mit 12-Volt-Fahrzeugstromversorgung.

Externe Stromversorgung: über externes USB-Netzteil und USB-Kabel.

Artikel

Beschreibung

Kommunikation

BT5.0 Dual-Modus

Drahtlosfrequenz

2,4 GHz

Eingangsspannungsbereich

9 V DC -- 18 V DC

Stromversorgungsstrom

100 mA bei 12 V

Betriebstemperatur

0 °C bis 50 °C (32 °F bis 122 °F)

Lagertemperatur

-20 °C bis 70 °C (-4 °F bis 158 °F)

Abmessungen (L x B x H)

94 mm (3,7’’) * 56 mm (2,2’’) * 28 mm (1,1’’)

Gewicht

≈67 g (0,148 lb.)

Fahrzeugdatenstecker

(16-polig)

USB-Anschluss

Betriebsanzeige (rot)

Statusanzeige: Während der Kommunikation mit dem Fahrzeug

blinkt diese Kontrollleuchte grün und blau.

Die Reichweite der Bluetooth-Kommunikation beträgt etwa 10 Meter. Sobald das Gerät in die

Übertragungsreichweite des VCI-Anschlusses kommt, wird das aufgrund der Reichweitenü

berschreitung verloren gegangene Signal automatisch wiederhergestellt.

1.3 Andere Zubehörteile

USB-Kabel

Verbindet das Grafiktablett mit dem PC oder einem externen

DC-Netzteil.

Externes USB-Netzteil

Wird zusammen mit dem USB-Kabel verwendet, um das

Grafiktablett mit dem externen DC-Stromanschluss zur

Stromversorgung zu verbinden.

VCI-Adapterhalter

Benutzerhandbuch

VOR DEM START

Stellen Sie sicher, dass das Tablet ausreichend aufgeladen ist oder an die externe

Stromversorgung angeschlossen ist.

2. Bedienung

2.1 Hauptoberfläche

Schieben Sie das Schloss-Symbol nach oben und unten, um auf das UR1000-Aufgabenmenü

zuzugreifen.

HINWEIS

Der Tablet-Bildschirm ist standardmäßig beim Start gesperrt. Es wird empfohlen, den

Bildschirm zu sperren, wenn er nicht in Gebrauch ist, um die Informationen im System zu schü

tzen und den Akku zu schonen.

Statussymbole

Anwendungss

chaltflächen

Navigationss

chaltflächen

2.2 Such- und Navigationstasten

Taste

Name

Beschreibung

Locator

Zeigt die Position auf dem Bildschirm an. Wischen Sie

nach links oder rechts, um den vorherigen oder

nächsten Bildschirm anzuzeigen.

Zurück

Kehrt zum vorherigen Bildschirm zurück.

Android Home

Kehrt zum Home-Bildschirm des Android-Systems zurü

ck.

Kürzlich

verwendete

Apps

Zeigt eine Liste der derzeit verwendeten Anwendungen

an. Tippen Sie auf ein App-Symbol, um es zu starten.

Um eine App zu schließen, wischen Sie sie nach oben

oder unten.

Screenshot

Macht einen Screenshot, wenn Sie die angezeigten

Informationen speichern möchten.

UR1000 Home

Kehrt zum UR1000-Aufgabenmenü zurück.

* Herunterfahren

Die gesamte Fahrzeugkommunikation muss beendet werden, bevor das Display-Tablet

heruntergefahren wird. Das erzwungene Ausschalten während der Kommunikation des Tablets

kann bei einigen Fahrzeugen zu ECM-Problemen führen. Bitte beenden Sie die

Diagnoseanwendung, bevor Sie das Tablet ausschalten.

So schalten Sie das Display aus:

1. Drücken Sie die Sperr-/Einschalttaste lange.

2. Tippen Sie auf die Option „Ausschalten“.

3. Tippen Sie auf „OK“. Das Tablet wird in wenigen Sekunden ausgeschaltet.

* System neu starten

Im Falle eines Systemabsturzes drücken Sie lange auf die Sperr-/Einschalttaste und tippen Sie

auf die Option „Neustart“, um neu zu starten.

3. Diagnose

Die Diagnoseanwendung kann auf die elektronische Steuereinheit (ECU)

verschiedener Fahrzeugsteuersysteme zugreifen, wie z. B. Motor, Getriebe,

Antiblockiersystem (ABS), Airbagsystem (SRS) und mehr.

* Für die Diagnosevorgänge muss der UR1000 über das Hauptkabel mit

dem DLC des Testfahrzeugs verbunden werden.

3.1 Fahrzeugidentifikation

Das Diagnosesystem UR1000 unterstützt zwei Methoden zur Fahrzeugidentifikation:

1. Automatische Identifikation oder VIN-Identifikation

2. Fahrzeugauswahl

3.1.1 Fahrzeugmenü

Taste

Name

Beschreibung

Zurück

Kehrt zum UR1000-Jobmenü zurück.

Alle

Zeigt ein Menü mit Fahrzeugherstellern an.

USA

Zeigt das US-Fahrzeugmenü an.

Zeigt das europäische Fahrzeugmenü an.

Asien

Zeigt das asiatische Fahrzeugmenü an.

Verlauf

Zeigt gespeicherte Testfahrzeug-Verlaufsdatensätze an.

Suche

Sucht nach einer bestimmten Fahrzeugmarke.

Die Fahrzeughersteller-Schaltflächen zeigen die Fahrzeugmarken an, die derzeit mit dem Tool

kompatibel sind. Nachdem die Kommunikation mit dem Fahrzeug hergestellt wurde, tippen Sie

auf die gewünschte Herstellerschaltfläche, um eine Diagnosesitzung zu starten.

3.1.2 Automatische Identifizierung

Die „VIN-Identifizierung“ kann das Automodell automatisch analysieren, wodurch die

umständliche manuelle Eingabe durch den Benutzer entfällt. Bei einigen Fahrzeugen, die die

automatische Scan-Funktion nicht unterstützen, können Sie die Fahrzeugidentifikations

nummer manuell im Diagnosetool eingeben.

1. TaTippen Sie im UR1000-Jobmenü auf die Schaltfläche „Diagnoseanwendung“.

2. Wählen Sie die Fahrzeugmarke aus. Tippen Sie auf „Automatische Identifizierung“ und

warten Sie.

3. Sobald das Testfahrzeug erfolgreich identifiziert wurde, werden auf dem Bildschirm die

Fahrzeuginformationen angezeigt, darunter VIN, Modellcode, Marke usw. Tippen Sie dann auf

„OK“, um die Diagnose zu starten.

 Manuelle VIN-Eingabe

3.2 Diagnosemodus

Das Diagnosetool bietet dem Benutzer 3 Diagnosemodi zur Auswahl:

Auto-Scan, Steuergerät und Service

3.2.1 Automatischer Scan

Die Auto-Scan Funktion führt einen umfassenden Scan der ECUs im Fahrzeugsystem durch, um

DTCs zu lokalisieren und abzurufen.

 Fehler | (2): Der Fehlercode wurde erkannt; 2 steht für die Anzahl der erkannten Fehler.

 Passieren: Das Fahrzeug ist mit diesem System ausgestattet und hat keinen Fehlercode.

 Eingebaut: Das Fahrzeug ist mit diesem System ausgestattet.

 Nicht eingebaut: Das Fahrzeug ist nicht mit diesem System ausgestattet.

 Unbekannt: Zeigt an, dass erkannt wurde, dass nicht bekannt ist, ob das Fahrzeug mit

diesem System ausgestattet ist.

 Scannen: Zeigt an, dass das Gerät das Fahrzeugsystem scannt.

[Schnell löschen] – um den Fehlercode schnell zu löschen.

[Pause] / [Fortfahren] – um den Scannen anzuhalten oder fortzusetzen.

[Bericht] – um die Fehlerberichte während der Diagnose anzuzeigen.

[Zurück-Taste] – zum vorherigen Bildschirm oder zum Verlassen.

3.2.2 Steuergerät

Mit dieser Option können Sie das gewünschte Steuersystem manuell lokalisieren. Gemäß dem

menügesteuerten Programm wählt der Benutzer manuell die angegebene Steuereinheit aus,

die er erkennen möchte, überspringt den gesamten Fahrzeugscan und führt direkt die

Diagnose des angegebenen Systems durch.

3.3 Diagnosebetrieb

Mit dieser Option können Sie über eine Reihe von Auswahlmöglichkeiten manuell ein

erforderliches Steuersystem zum Testen finden. Folgen Sie den menügesteuerten Verfahren

und treffen Sie jedes Mal die richtige Auswahl. Das Programm führt Sie dann zum

Diagnosefunktionsmenü.

 Zur Durchführung einer Diagnosefunktion

1. Stellen Sie eine Verbindung mit dem Testfahrzeug her.

2. Wählen Sie das Symbol „Diagnose“.

3. Wählen Sie den Fahrzeughersteller.

4. Wählen Sie „Fahrzeugauswahl“ und wählen Sie gemäß den Anweisungen auf dem

Bildschirm Fahrzeugmodell, Modelljahr usw. aus.

5. Wählen Sie den Diagnosemodus und führen Sie die Auswahl durch das Menü eines

beliebigen Diagnosemodus, um das erforderliche Testsystem zu finden.

6. Wählen Sie den durchzuführenden Test in der Funktionsliste aus.

 Modulinformationen: Zeigt detaillierte Informationen über das zu testende Steuergerät an

(Gerätetyp, Versionsnummer und andere Spezifikationen).

 Fehlercodes Lesen: Zeigt die DTCs des Steuersystems des Fahrzeugs an. Der Bildschirm „

Codes lesen“ ist bei jedem Fahrzeug unterschiedlich. Bei einigen Fahrzeugen können auch

Standbilddaten zur Anzeige abgerufen werden.

 Fehlercodes Löschen: Nachdem die abgerufenen Codes aus dem Fahrzeug gelesen wurden

und bestimmte Reparaturen durchgeführt wurden, können Sie die Codes mit dieser Funktion

aus dem Fahrzeug löschen. Stellen Sie vor der Ausführung dieser Funktion sicher, dass sich

der Zündschlüssel des Fahrzeugs in der Position „ON (RUN)“ befindet und der Motor

ausgeschaltet ist.

 Daten Anzeigen: Wenn diese Funktion ausgewählt ist, zeigt der Bildschirm die Datenliste für

das ausgewählte Modul an. Die für jedes Steuermodul verfügbaren Elemente variieren von

Fahrzeug zu Fahrzeug. Die Parameter werden in der Reihenfolge angezeigt, in der sie vom

ECM übertragen werden. Erwarten Sie daher Abweichungen zwischen den Fahrzeugen.

 Betätigungstest: Die Funktion „Betätigungstest“ greift auf fahrzeugspezifische

Subsystemtests zu und führt Komponententests durch. Aufgrund von Unterschieden bei

Hersteller, Baujahr und Modell werden im Menü nur die verfügbaren Testoptionen

angezeigt.

Artikel

auswählen

Tippen Sie,

um das

Untermenü

zu öffnen

Dieser Test kann den Betrieb des Aktuators überwachen, indem die ECU-Daten des Motors

gelesen werden. Beispielsweise kann durch wiederholtes Umschalten zwischen zwei

Arbeitszuständen von Magnetventilen, Relais und Schaltern festgestellt werden, ob das System

oder die Komponente ordnungsgemäß funktioniert und den Befehl des Schalters an der Tür

oder dem Fenster ausführt.

 Blinker links/rechts: Kontrollieren Sie das Blinken des linken und rechten Blinkers, um zu

testen, ob der Blinker normal funktioniert.

 Fensterheber vorne/hinten und links/rechts: Kontrollieren Sie das Auf- und Abfahren

des gesamten Fahrzeugfensters, um zu testen, ob das Auf- und Abfahren des Fensters

normal funktioniert.

 Scheibenwischermotor (V) Stufe 1/2: Der Wischer kann so gesteuert werden, dass er im

1./2. Gang arbeitet, um zu testen, ob der Wischermotor normal funktioniert.

3.3.1 Live-Daten

Wählen Sie manuell ein beliebiges Modul aus, und Sie gelangen zur spezifischen Datenflussliste.

Wischen Sie einfach auf dem Bildschirm nach oben oder unten, um die gewünschten Daten zu

finden.

*Um den Einheitenmodus zu ändern, kehren Sie zur Schaltfläche „Einstellungen“ zurück und

wählen Sie den gewünschten Modus aus.

Anzeigemodus

4 Arten von Anzeigemodi:

① Analoger Messmodus: Anzeige in Form eines analogen Messdiagramms.

② Textmodus: der Standardmodus, der die Parameter in Texten und im Listenformat anzeigt.

NOTIZ

Einige Statusparameter, die normalerweise in Wortform vorliegen, wie z. B. EIN, AUS, AKTIV und

ABBRECHEN, können nur im Textmodus angezeigt werden. Einige Wertparameter, wie z. B. ein

Sensorwert, können im Textmodus und anderen Grafikmodi angezeigt werden.

③ Wellenform-Graph-Modus: Wenn dieser Modus angewendet wird, können Sie mit zwei

Fingern hinein- oder herauszoomen.

④ Digitaler Messmodus: Anzeige in Form eines digitalen Messdiagramms.

 Zurück: Kehrt zum vorherigen Bildschirm zurück oder beendet die Funktion.

 Suchen: Nach Parameternamen suchen, um Daten anzuzeigen.

 Auswahl Zeigen: Wechselt zwischen den beiden Optionen; eine zeigt die ausgewählten

Parameterelemente an, die andere alle verfügbaren Elemente.

 Diagramm Merge: Datendiagramme zusammenführen (nur für den Wellenform

diagrammmodus). Diese Funktion ist nützlich, wenn Sie Parameter vergleichen. Um den

Graph Merge-Modus abzubrechen, tippen Sie auf

○

× in der oberen rechten Ecke.

 Nach Oben: Verschiebt ein ausgewähltes Datenelement an den Anfang der Liste.

 Daten Löschen: Löscht alle zuvor abgerufenen Parameterwerte an einem ausgewählten

Punkt.

 Einfrieren: Zeigt die abgerufenen Daten im Standbildmodus an.

 Aufnehmen: Die aufgezeichneten Echtzeitdaten werden als Videoclip im Datenmanager

gespeichert.

 Letzter Kanal: vorheriger Kanal.

 Nächster Kanal: nächster Kanal.

3.4 Allgemeine OBDII-Operationen

Auf dem Fahrzeugmenübildschirm ist eine Schnellzugriffsoption für die

OBDII/EOBD-Fahrzeugdiagnose verfügbar. Diese Option bietet eine schnelle Möglichkeit, nach

DTCs zu suchen, die Ursache einer leuchtenden Störungsanzeigeleuchte (MIL) zu isolieren, den

Monitorstatus vor der Emissionszertifizierungsprüfung zu überprüfen, Reparaturen zu

verifizieren und eine Reihe anderer emissionsbezogener Dienste auszuführen. Das

OBDII-Diagnosemenü umfasst:

Codes lesen, Codes löschen, I/M-Bereitschaft, Live-Daten, Standbild,

Fahrzeuginformationen, O2-Monitortest, Bordmonitor, Evap-System (Modus $8)

4. Service

Hier sind drei häufig verwendete Servicefunktionen als Beispiele:

 Öl-Reset: Die Öl-Reset-Funktion setzt die Wartungsintervalle und -abstände zurück und

schaltet das Licht aus, wenn Sie das Öl tatsächlich wechseln. Das System berechnet das beste

Ölwechselintervall basierend auf den Fahrbedingungen und dem Klima des Fahrzeugs. Bitte

beachten Sie, dass die Öllebensdauer-Erinnerung bei jedem Ölwechsel zurückgesetzt werden

muss, damit das System berechnen kann, wann der nächste Ölwechsel erforderlich ist.

NOTIZ: Die Öl-Reset-Funktion setzt die Wartungsintervalle und -abstände zurück und

schaltet das Licht aus, wenn Sie das Öl tatsächlich wechseln. Das System berechnet das beste

Ölwechselintervall basierend auf den Fahrbedingungen und dem Klima des Fahrzeugs. Bitte

beachten Sie, dass die Öllebensdauer-Erinnerung bei jedem Ölwechsel zurückgesetzt werden

muss, damit das System berechnen kann, wann der nächste Ölwechsel erforderlich ist.

Elektronische Parkbremse: Diese Funktion hat verschiedene Verwendungsmöglichkeiten,

darunter das Deaktivieren und Aktivieren des Bremssteuerungssystems, die Unterstützung der

Bremsflüssigkeitskontrolle, das Ein- und Ausschalten der Bremsbeläge und das Einstellen der

Bremsen nach einem Scheiben- oder Belagwechsel. Wartung von elektronischen

Parkbremssystemen (EPB), Deaktivierung und Reaktivierung für Austausch und Initialisierung.

Lenkwinkelsensor: Kalibrierung des Lenkwinkelsensors (SAS), Kalibrierung des Lenkrads auf

Geradeausfahrt oder Neukalibrierung des SAS beim Austausch von Lenkungsteilen. Die

Kalibrierung muss nach den folgenden Vorgängen abgeschlossen sein:

- Austausch des Lenkrads.

- Austausch des Lenkwinkelsensors.

- Jede Wartung, bei der die Verbindungsnabe vom Lenkwinkelsensor zur Lenksäule geöffnet

wird.

- Jede Wartungs oder Reparaturarbeit an der Lenkstange, dem Lenkgetriebe oder einem

anderen zugehörigen Mechanismus.

- Achsvermessung oder Spureinstellung.

- Unfallreparaturen, bei denen der Lenkwinkelsensor oder die Baugruppe oder ein Teil des

Lenksystems beschädigt sein könnten.

NOTIZ

1) iCarzone übernimmt keine Verantwortung für Unfälle oder Verletzungen, die durch die

Wartung des SAS-Systems entstehen. Befolgen Sie beim Interpretieren von DTCs, die aus

dem Fahrzeug abgerufen werden, immer die Reparaturempfehlung des Herstellers.

2) Die tatsächlichen Testbildschirme können bei jedem getesteten Fahrzeug unterschiedlich

sein. Beachten Sie die Menütitel und Anweisungen auf dem Bildschirm, um die richtigen

Optionen auszuwählen.

3) Stellen Sie vor Beginn des Verfahrens sicher, dass das Fahrzeug über eine ESC-Taste verfü

gt. Suchen Sie nach der Taste auf dem Armaturenbrett.

 Lenksäulenkalibrierung

Wenn die Lenksäule oder das Kombiinstrument ausgetauscht oder die Software des

Kombiinstruments aktualisiert wird, ist eine Karosseriesystemkalibrierung der Lenksäule

erforderlich.

5. TPMS-Programm

UR1000 kann mit der Funktion eines drahtlosen Reifendruckmoduls verwendet

werden, um TPMS-Aktivierung, -Programmierung und -Lernen durchzuführen.

1. Originalsensorinformationen: Zeigt die vom Fahrzeughersteller konfigurierten

Informationen zum Reifendrucksensormodell an, einschließlich Lieferant, Frequenz,

Teilenummer.

2. Programmierte Sensoren aktivieren: Diese Funktion aktiviert die programmierten

Reifendrucksensoren und zeigt zugehörige Parameter wie ID, Druck, Temperatur und

Batteriestatus an.

3. TS-Sensor prüfen: Prüft den iCarzone-Sensorstatus und zeigt Parameter wie ID, Frequenz,

Softwareversion und Batteriestatus an.

4. TS-Sensor programmieren: Diese Funktion wird zum Programmieren des iCarzone-Sensors

verwendet.

USB-Schnittstelle, verbinden Sie USB mit dem Produktgerät.

Videoskop-Objektiv: Betrachten Sie

den Aufprall durch das Objektiv.

5. Automatischer Neulernleitfaden: Befolgen Sie nach dem Ersetzen des Reifendrucksensors

die Anweisungen des Fahrzeugherstellers, um einen einfachen Selbstlernvorgang während

einer Probefahrt durchzuführen.

6. Diagnose per OBD: In bestimmten Situationen können beim Ersetzen von Reifendruck

sensoren Diagnosefunktionen erforderlich sein.

HINWEIS

Der Sensor muss separat erworben werden, da das Produkt nicht im Paket enthalten ist.

6. Videoskop (Optional)

Ein Videoskop ist ein Gerät, das von Reparaturtechnikern zur Untersuchung

eines Motors und seiner verschiedenen Komponenten verwendet wird, um bei

der Problemidentifizierung zu helfen. Durch den Einsatz eines Endoskops

können Techniker schwer zugängliche oder nicht gut sichtbare Bereiche wie

Motorblöcke, Ventile, Kolben und Kurbelwellen visuell überprüfen.

 So überprüfen Sie die Produktinformationen zum UR1000 im Videoscope:

1. Tippen Sie im Jobmenü des UR1000 auf die Videoscope-Anwendung. Wenn keine

Verbindung zum Videoscope besteht, wird die Seite „Nicht erkannt“ angezeigt. Tippen Sie auf

die Schaltfläche „Videodateien“. Der Bildschirm wird zur Seite „Videodateien“ weitergeleitet.

2. Wenn das Videoscope mit dem Produkt verbunden ist, wird ein Eingabeaufforderungs

fenster angezeigt, in dem das Gerät eine Verbindung zum USB-Gerät herstellen kann. Tippen

Sie auf „OK“ und rufen Sie dann die Seite auf. Jetzt können Sie Bilder oder Videos aufnehmen.

3. Bilddateien und Videodateien werden in der Anwendung „Videodateien“ angezeigt.

Sprachoption

Tippen Sie, um

das gewünschte

Element zu

aktualisieren

Tippen Sie, um

detaillierte

Informationen

anzuzeigen

7. Aktualisierung

Die Update-Anwendung ermöglicht Ihnen das Herunterladen der neuesten

veröffentlichten Software. Die Updates können die Funktionen des Geräts

verbessern, indem sie neue Tests, neue Modelle oder verbesserte

Anwendungen hinzufügen. Das Gerät sucht automatisch nach verfügbaren

Updates, wenn es mit dem Internet verbunden ist.

8. Fahrzeughistorie

Diese Funktion speichert Testfahrzeughistorienaufzeichnungen, einschließlich

Fahrzeuginformationen und abgerufener DTCs. Alle Informationen werden in

zusammengefassten Details angezeigt. Tippen Sie auf eine Aufzeichnung, um

eine Diagnosesitzung für „gespeichertes Fahrzeug“ fortzusetzen.

 So aktivieren Sie eine Testsitzung für das aufgezeichnete Fahrzeug:

1. Wählen Sie die Anwendung „Fahrzeugverlauf“ im UR1000-Jobmenü.

2. Die Dropdown-Schaltfläche links neben der Liste zeigt oder verbirgt die Miniaturansicht „

Historische Diagnoseaufzeichnungen“. Klicken Sie auf die Miniaturansicht, um zur

nächsten Ebene der Detailseite mit historischen Diagnosedaten zu gelangen. Die

Schaltfläche „Diagnose“ in der oberen rechten Ecke bietet schnellen Zugriff auf die

Diagnose.

3. Um die historischen Diagnoseaufzeichnungen zu löschen, klicken Sie auf das

Kontrollkästchen in der unteren rechten Ecke der Miniaturansicht, um es auszuwählen,

und klicken Sie dann auf die Schaltfläche „Löschen“ in der oberen linken Ecke der

Navigationsleiste.

9. Einstellungen

Passen Sie die Standardeinstellungen an. Dazu gehören: VCI-Bindung,

USB-Modell, Einheit, Sprache, Datenprotokoll, WLAN, Helligkeit, Bildschirmruhe,

Fahrzeug sortiert nach, Systemeinstellungen, Werkseinstellungen

wiederherstellen, Datenschutzrichtlinie.

10. Benutzerdaten

Die Anwendung „Benutzerdaten“ wird zum Speichern und Anzeigen

gespeicherter Dateien verwendet. Enthält Bilder, Wiedergabe,

Benutzerhandbuch, Training, Bericht, DLC-Standort.

11. Deinstallieren

In diesem Abschnitt können Sie die auf dem UR1000-Diagnosesystem

installierten Softwareanwendungen verwalten. Wählen Sie diesen Abschnitt aus,

um einen Verwaltungsbildschirm zu öffnen, auf dem Sie alle verfügbaren

Fahrzeugdiagnoseanwendungen überprüfen können.

12. Werkstattinformationen

Die Anwendung Shop Manager verwaltet die Werkstattinformationen,

einschließlich Kundeninformationsaufzeichnungen und Aufzeichnungen zur

Testfahrzeughistorie. Es stehen zwei Hauptfunktionen zur Verfügung:

Werkstattinformationen und Kundeninformationen

13. Über

Der Infobildschirm listet die Version, Hardware, Seriennummer, Speicher usw.

des UR1000 auf.

14. Fehlercode

Mit dem Fehlercode können Sie den Fehlerverlauf und die

Informationsbeschreibung entsprechend dem Modellfehlercode abfragen.

Wischen Sie nach oben und unten, um das gewünschte Modell und den gewü

nschten Code auszuwählen.

15. Support

Über unsere Online-Community-Plattform und den Online-Kundendienst

können Sie Feedback abgeben oder Hilfeanfragen senden, um direkten Service

und Support zu erhalten. *Um das Gerät mit Ihrem Online-Konto zu

synchronisieren, müssen Sie das Produkt bei der ersten Verwendung über das

Internet registrieren.

16. Quick Link

Die Quick Link-Anwendung bietet Zugriff auf die offizielle Website von

iCarzone und auf andere beliebte Websites für Kfz-Services. Diese Websites

sind unschätzbare Ressourcen für Kfz-Informationen und Reparaturdaten und

umfassen Foren, Videotrainings und Expertenberatung.

17. Remote Desk

Remote Desktop startet das TeamViewer Quick Support-Programm, mit dem

Sie Ihren Bildschirm fernsteuern können. Verwenden Sie diese App, um

Ad-hoc-Fernunterstützung von iCarzone-Technikern zu erhalten, indem Sie sie

Ihr Tablet über die TeamViewer-Software auf ihrem PC steuern lassen.

* Stellen Sie sicher, dass das Tablet mit dem Internet verbunden ist, bevor Sie

die Remote Desk-Anwendung starten.

 So erhalten Sie Remote-Support:

1. Schalten Sie das Tablet ein. Tippen Sie im UR1000-Jobmenü auf die Anwendung „Remote

Desk“. Der TeamViewer-Bildschirm wird angezeigt und die Geräte-ID wird generiert und

angezeigt.

2. Ihr Partner muss das TeamViewer-Fernsteuerungsprogramm (http://www.teamviewer.com)

auf seinen Computer herunterladen und installieren. Anschließend muss er die Software auf

seinem Computer starten, um Support zu leisten und das Gerät fernzusteuern.

3. Geben Sie dem Partner Ihre ID und warten Sie, bis er Ihnen eine Fernsteuerungsanfrage

sendet.

4. Es erscheint ein Popup-Fenster mit der Aufforderung zur Bestätigung, ob Sie die

Fernsteuerung Ihres Geräts zulassen möchten.

18. Fehlerbehebung

A. Wenn die Maschine nicht richtig funktioniert.

 Stellen Sie sicher, dass die Maschine online registriert wurde.

 Stellen Sie sicher, dass die Systemsoftware und die Diagnoseanwendungssoftware richtig

aktualisiert sind.

 Stellen Sie sicher, dass das Tablet mit dem Internet verbunden ist.

 Überprüfen Sie alle Kabel, Verbindungen und Anzeigen, um festzustellen, ob das Signal

empfangen wird.

B. Wenn die Akkulaufzeit kürzer als üblich ist.

 Dies kann passieren, wenn Sie sich in einem Gebiet mit schwacher Signalstärke befinden.

Schalten Sie Ihr Gerät aus, wenn Sie es nicht verwenden.

C. Wenn Sie das Gerät nicht einschalten können.

 Stellen Sie sicher, dass das Tablet an eine Stromquelle angeschlossen ist oder der Akku

aufgeladen ist.

D. Wenn Sie das Gerät nicht aufladen können.

 Ihr Ladegerät funktioniert möglicherweise nicht.

 Möglicherweise versuchen Sie, das Gerät bei zu heißen/kalten Temperaturen zu

verwenden. Versuchen Sie, die Ladeumgebung zu ändern.

 Ihr Gerät wurde möglicherweise nicht richtig an das Ladegerät angeschlossen. Überprü

fen Sie den Anschluss.

19. Batterienutzung

GEFAHR

Die eingebaute Lithium-Ionen-Polymer-Batterie kann nur im Werk ausgetauscht werden.

Falscher Austausch oder Manipulation des Batteriepacks kann eine Explosion verursachen.

Verwenden Sie kein beschädigtes Batterieladegerät.

 Nicht zerlegen, öffnen, zerquetschen, verbiegen oder verformen, durchstechen oder

zerfetzen.

 Nicht modifizieren oder wiederaufbereiten, versuchen, Fremdkörper in die Batterie einzufü

hren, sie keinem Feuer, keiner Explosion oder anderen Gefahren aussetzen.

 Verwenden Sie ausschließlich das im Lieferumfang enthaltene Ladegerät und die

USB-Kabel. Bei Verwendung anderer Geräte kann es zu Fehlfunktionen oder Ausfällen des

Geräts kommen.

 Verwenden Sie nur das Ladegerät, das gemäß dem Standard für das Gerät qualifiziert

wurde. Die Verwendung eines nicht qualifizierten Akkus oder Ladegeräts kann ein Risiko

von Feuer, Explosion, Leckage oder anderen Gefahren darstellen.

 Lassen Sie das Gerät nicht fallen. Wenn das Gerät fallen gelassen wird, insbesondere auf

eine harte Oberfläche, und der Benutzer Schäden vermutet, bringen Sie es zur Überprüfung

in ein Servicecenter.

 Je näher Sie an der Basisstation Ihres Netzwerks sind, desto länger ist die Nutzungsdauer

Ihres Geräts, da weniger Batteriestrom für die Verbindung verbraucht wird.

 Die Akkulebensdauer verkürzt sich zwangsläufig mit der Zeit.

 Die Ladezeit des Akkus variiert je nach verbleibender Akkukapazität.

 Da Überladung die Akkulebensdauer verkürzen kann, nehmen Sie das Gerät vom Ladegerät,

sobald es vollständig aufgeladen ist. Ziehen Sie den Stecker aus der Steckdose, sobald der

Ladevorgang abgeschlossen ist.

 Wenn Sie das Gerät an heißen oder kalten Orten lassen, insbesondere im Sommer oder

Winter in einem Auto, kann dies die Kapazität und Lebensdauer des Akkus verringern.

Bewahren Sie den Akku immer bei normalen Temperaturen auf.

20. Reparaturservice

Falls Sie Ihr Gerät zur Reparatur einschicken müssen, laden Sie bitte das

Reparaturservice-Formular von www.iCarzone.net herunter und füllen Sie es aus. Die folgenden

Informationen müssen enthalten sein:

 Kontaktname

 Rücksendeadresse

 Telefonnummer

 Produktname

 Vollständige Beschreibung des Problems

 Kaufbeleg für Garantiereparaturen

 Bevorzugte Zahlungsmethode für Reparaturen außerhalb der Garantie

NOTIZ

Bei Reparaturen, die nicht unter die Garantie fallen, kann die Zahlung mit Visa, MasterCard oder

mit genehmigten Kreditbedingungen erfolgen.

21. Compliance-Informationen

FCC Anforderung

Dieses Gerät entspricht Teil 15 der FCC-Regeln. Der Betrieb unterliegt den folgenden beiden

Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses

Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen

unerwünschten Betrieb verursachen können.

WARNUNG

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität

verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des

Benutzers zum Betrieb des Geräts führen.

HINWEIS

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse

B gemäß Teil 15 der FCC-Regeln. Diese Grenzwerte sollen einen angemessenen Schutz vor

schädlichen Störungen bei einer Installation in Wohngebieten bieten.

Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn

es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des

Funkverkehrs kommen. Wenn dieses Gerät tatsächlich Störungen des Radio- oder

Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden

kann, wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden

Maßnahmen zu beheben:

-- Richten Sie die Empfangsantenne neu aus oder stellen Sie sie woanders auf.

-- Vergrößern Sie den Abstand zwischen Gerät und Empfänger.

-- Schließen Sie das Gerät an eine Steckdose an, die sich in einem anderen Stromkreis befindet

als der Empfänger.

-- Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker.

Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Einhaltung der

Vorschriften verantwortlichen Partei genehmigt wurden, können zum Erlöschen der

Berechtigung des Benutzers zum Betrieb des Geräts führen.

HF-WARNHINWEIS

Das Gerät wurde dahingehend bewertet, dass es die allgemeinen Anforderungen hinsichtlich

der HF-Belastung erfüllt. Das Gerät kann ohne Einschränkung unter tragbaren

Belastungsbedingungen verwendet werden.

Der Begriff „IC“ vor der Funkzertifizierungsnummer bedeutet lediglich, dass die technischen

IC-Spezifikationen eingehalten wurden.

RoHS KONFORMITÄT

Dieses Gerät entspricht der europäischen RoHS-Richtlinie 2011/65/EU und 2015/863/EU.

CE COMPLIANCE

Dieses Produkt erfüllt die grundlegenden Anforderungen der folgenden Richtlinien und trägt

dementsprechend das CE-Zeichen: EMV-Richtlinie, RED-Richtlinie, Niederspannungsrichtlinie

22. Garantie

22.1 Eingeschränkte einjährige Garantie

iCarzone Technology Inc. (das Unternehmen) garantiert dem ursprünglichen

Einzelhandelskäufer dieses Diagnosegeräts, dass, falls dieses Produkt oder ein Teil davon

während normaler Verbrauchernutzung und -bedingungen Material- oder Verarbeitungsfehler

aufweist, die innerhalb eines (1) Jahres ab Kaufdatum zu einem Produktausfall führen, diese

Mängel nach Wahl des Unternehmens repariert oder (durch neue oder überholte Teile) mit

Kaufbeleg ersetzt werden, ohne dass Teile oder Arbeitskosten berechnet werden, die in

direktem Zusammenhang mit den Mängeln stehen.

Diese Garantie gilt nicht für:

a) Produkte, die anormaler Nutzung oder Bedingungen, Unfällen, falscher Handhabung,

Vernachlässigung, unbefugter Änderung, Missbrauch, unsachgemäßer Installation oder

Reparatur oder unsachgemäßer Lagerung ausgesetzt waren.

b) Produkte, deren mechanische oder elektronische Seriennummer entfernt, geändert oder

unkenntlich gemacht wurde.

c) Schäden durch Einwirkung übermäßiger Temperaturen oder extremer

Umweltbedingungen.

d) Schäden, die durch den Anschluss an oder die Verwendung von Zubehör oder anderen

Produkten entstehen, die nicht vom Unternehmen zugelassen oder autorisiert sind.

e) Äußere Mängel, kosmetische, dekorative oder strukturelle Mängel wie Rahmen und nicht

funktionsfähige Teile.

f) Produkte, die durch äußere Einflüsse wie Feuer, Schmutz, Sand, auslaufende Batterien,

durchgebrannte Sicherungen, Diebstahl oder unsachgemäße Verwendung einer

Stromquelle beschädigt wurden.

WICHTIG

Während der Reparatur können sämtliche Inhalte des Produkts gelöscht werden. Sie sollten

eine Sicherungskopie aller Inhalte Ihres Produkts erstellen, bevor Sie das Produkt zum

Garantieservice einschicken.

PRÉCAUTION

Pour votre propre sécurité et celle des autres, et pour éviter d'endommager l'équipement et le

véhicule sur lequel il est utilisé, suivez toujours les infos de sécurité et les procédures de test

applicables fournies par le fabricant du véhicule testé ou de l'équipement avant d'utiliser l'é

quipement. Assurez-vous de lire et de comprendre les instructions de sécurité décrites dans ce

manuel.

Les procédures, techniques, outils et pièces d'entretien des véhicules varient, ainsi que les comp

étences des opérateurs. En raison de la grande variété d'applications de test et de produits qui

peuvent être testés avec cet équipement, il nous est impossible de prédire ou de fournir des

recommandations ou des informations de sécurité qui couvrent toutes les situations. Veuillez

utiliser des méthodes d'entretien et des procédures de test appropriées.

DANGER

Lorsque le moteur tourne, maintenez la zone d'entretien BIEN VENTILÉE ou raccordez un systè

me d'évacuation des gaz d'échappement du bâtiment au système d'échappement du moteur.

Les moteurs produisent du monoxyde de carbone, un gaz toxique inodore qui ralentit le temps

de réaction et peut entraîner des blessures graves, voire mortelles.

AVERTISSEMENTS DE SÉCURITÉ

 Effectuez toujours les tests auto dans un environnement sûr.

 Portez des lunettes de protection conformes aux normes ANSI.

 Gardez les vêtements, les cheveux, les mains, les outils, l'équipement de test, etc. à l'écart

de toutes les pièces mobiles ou chaudes du moteur.

 Faites fonctionner le véhicule dans une zone de travail bien ventilée, car les gaz d'é

chappement sont toxiques.

 Mettez la transmission en position PARK (pour une transmission automatique) ou

NEUTRAL (pour une transmission manuelle) et assurez-vous que le frein de stationnement

est engagé.

 Placez des cales devant les roues motrices et ne laissez jamais le véhicule sans surveillance

pendant le test.

 Soyez prudent lorsque vous travaillez à proximité de la bobine d'allumage, du

distributeur, des câbles d'allumage et des bougies d'allumage. Ces composants créent des

tensions dangereuses lorsque le moteur tourne.

 Gardez à proximité un extincteur adapté aux incendies d'essence, de produits chimiques

et d'électricité.

 Ne connectez ou ne déconnectez aucun équipement de test lorsque le contact est mis ou

que le moteur tourne.

 Gardez l'équipement de test sec, propre, exempt d'huile, d'eau ou de graisse. Utilisez un d

étergent doux sur un chiffon propre pour nettoyer l'extérieur de l'équipement si né

cessaire.

 N'ouvrez pas l'outil d'analyse dans un environnement pluvieux ou en l'absence de

formation. Ne faites pas tremper l'outil d'analyse car le clavier et le port ne sont pas é

tanches. De plus, aucun solvant tel que l'alcool n'est autorisé pour nettoyer le clavier ou l'

écran.

 Ne conduisez pas le véhicule et n'utilisez pas l'équipement de test en même temps. Toute

distraction peut provoquer un accident.

 Reportez-vous au manuel du véhicule en cours d'entretien et respectez toutes les procé

dures et précautions de diagnostic. Le non-respect de cette consigne peut entraîner des

blessures corporelles ou endommager l'équipement de test.

 Pour éviter d'endommager l'équipement de test ou de générer de fausses données,

assurez-vous que la batterie du véhicule est complètement chargée et que la connexion

au DLC du véhicule est propre et sécurisée.

 Ne placez pas l'équipement de test sur le distributeur du véhicule. De fortes interférences

électromagnétiques peuvent endommager l'équipement.

 Veuillez vous assurer que la distance entre l'appareil et le corps humain est d'au moins 20

cm, sinon des blessures corporelles peuvent être causées.

Alimentations

L'appareil peut être alimenté par l'une des sources suivantes :

 Batterie interne: une charge complète fournit environ 2,5 heures de fonctionnement

continu.

 Alimentation du véhicule: lorsque l'appareil est connecté au véhicule d'essai via le câble

d'alimentation secteur, il reçoit automatiquement l'alimentation du véhicule.

 Alimentation externe: alimenté via un câble USB et un adaptateur secteur USB externe.

1. Structure du Produit

7” LCD

Écran tactile

Dissipateur

thermique/

Haut-parleur

Support pliable

Port USB

Bouton d'alimentation

Appui long pour allumer/éteindre

Appui rapide pour verrouiller l'écran

Port USB pour connecter

l'appareil à un PC ou à un

adaptateur d'alimentation CC

externe

1.1 Spécifications Techniques

Colonne

Description

Utilisation Recommandée

Intérieur

Système d'Exploitation

Android 8.1.0

Processeur

Quad Core 1.3 GHz

Mémoire

32GB

Affichage

Écran tactile capacitif LCD de 7 pouces avec ré

solution 1024 x 600

Connectivité

USB 2.0; Wi-Fi (2,4GHz); Bluetooth; OBDII

Couleur du Corps

Noir

Entrée/Sortie Audio

Entrée : N/A ; Sortie : Buzzer et haut-parleur

Alimentation et Batterie

 Plage de tension OBD DLC : 9-18 V

 Batterie lithium-polymère 3,7 V/5 000 mAh

 Recharge via une alimentation 5 V CC

Autonomie de la Batterie

Environ 5 heures d'utilisation continue

Entrée de Charge

5V / 2A

Consommation Électrique

500 mA (écran LCD allumé avec luminosité par dé

faut, Wi-Fi activé) à 3,7 V

Temp. Stockage

0 à 40 °C (32 à 104 °F)

Temp. Fonctionnement

-20 à 70 °C (-4 à 158 °F)

Humidité de Fonctionnement

5 % - 95 % sans condensation

Dimensions (L x H x P)

259,0 mm x 161,3 mm x 34,0 mm

(10,197 pouces x 6,35 pouces x 1,339 pouces)

Poids Net

≈836g

Protocoles Automobiles Pris

en Charge

ISO9141-2, ISO14230-2, ISO15765, K/L-Line,

Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM,

ISO11898 (Highspeed, Middlespeed, Lowspeed et

Singlewire CAN), SAE J2610, GM UART, UART Echo

Byte Protocol, Honda Diag-H Protocol, TP2.0, TP1.6

Indicateur

alimentation (rouge)

Indicateur d'état : Lors de la communication avec le véhicule, ce

voyant clignote en vert et bleu.

1.2 Appareil VCI

L'interface de diagnostic sans fil UR1000 VCI est une interface de communication pour petit vé

hicule (VCI) utilisée pour se connecter au connecteur de diagnostic (DLC) d'un véhicule et se

connecter à la tablette. *La tablette peut communiquer avec VCI via Bluetooth ou un câble

USB. En général, le câble USB est plus rapide.

Sources d'Alimentation

Alimentation du véhicule: fonctionne sur l'alimentation 12 volts du véhicule.

Alimentation externe: en utilisant l'adaptateur d'alimentation externe USB et le câble USB.

Colonne

Description

Communication

BT5.0 double mode

Fréquence Sans Fil

2,4 GHz

Plage de Tension d'Entrée

9 V CC - 18 V CC

Courant d'alimentation

100 mA à 12 V

Temp. Fonctionnement

0 °C à 50 °C (32 °F à 122 °F)

Temp. Stockage

-20 °C à 70 °C (-4 °F à 158 °F)

Dimensions (L x l x H)

94 mm (3,7’’) * 56 mm (2,2’’) * 28 mm (1,1’’)

Poids

≈67 g (0,148 lb.)

La portée de fonctionnement de la communication Bluetooth est d'environ 32,8 pieds (environ

10 mètres) ; une fois que l'appareil entre dans la portée de transmission du connecteur VCI, le

Connecteur de donné

es du véhicule (16

broches)

Port USB

signal perdu en raison de la sortie de portée sera automatiquement restauré.

1.3 Autres Accessoires

Câble USB

Connecte la tablette d'affichage au PC ou à l'adaptateur

d'alimentation externe CC.

Adaptateur d'Alimentation Externe USB

Avec le câble USB, connecte la tablette d'affichage au port

d'alimentation CC externe pour l'alimentation électrique.

Support

d'Adaptateur VCI

Manuel

d'Utilisation

AVANT DE COMMENCER

Assurez-vous que la tablette est suffisamment chargée ou qu'elle est connectée à une

alimentation externe.

2. Opération

2.1 Interface Principale

Faites glisser l'icône de verrouillage vers le haut et vers le bas pour accéder au menu des tâches

de l’UR1000.

REMARQUE

L'écran de la tablette est verrouillé par défaut au démarrage. Il est recommandé de verrouiller

l'écran lorsqu'il n'est pas utilisé afin de protéger les informations du système et d'économiser l'

énergie.

Icônes d' é

tat

Boutons

d'application

Boutons de

navigation

2.2 Localisateur et Boutons de Navigation

Bouton

Nom

Description

Localisateur

Faites glisser l'écran vers la gauche ou la droite pour

afficher l'écran précédent ou suivant.

Retour

Retourne à l'écran précédent.

Accueil

Retourne à l'écran d'accueil du système.

Applications Ré

centes

Affiche une liste des applications actuellement utilisées.

Appuyez sur l’icône d’une application pour la lancer.

Pour fermer une application, faites-la glisser vers le

haut ou vers le bas.

Capture d'écran

Prend une capture d'écran lorsque vous souhaitez

enregistrer les informations affichées.

Accueil UR1000

Retourne au menu des tâches UR1000.

* Éteindre

Toutes les communications du véhicule doivent être terminées avant d'éteindre la tablette

d'affichage. Forcer un arrêt pendant que la tablette communique peut entraîner des problèmes

d'ECM sur certains véhicules. Veuillez quitter l'application Diagnostics avant d'éteindre la

tablette.

Pour éteindre l'appareil:

1. Appuyez longuement sur le bouton Verrouillage/Alimentation.

2. Appuyez sur l'option Éteindre.

3. Appuyez sur OK, la tablette s'éteindra dans quelques secondes.

* Redémarrer le système

En cas de panne du système, appuyez longuement sur le bouton Verrouillage/Alimentation et

appuyez sur l'option Redémarrer pour redémarrer.

3. Diagnostics

L'application Diagnostics peut accéder à l'unité de commande électronique

(ECU) de divers systèmes de contrôle du véhicule, tels que le moteur, la

transmission, le système de freinage antiblocage (ABS), le système d'airbag (SRS)

et plus encore.

* Les opérations de diagnostic nécessitent de connecter l'UR1000 au DLC du véhicule test

é à l'aide du câble principal.

3.1 Identification du Véhicule

Le système de diagnostic UR1000 prend en charge 2 méthodes d'identification du véhicule:

1. Identification automatique ou identification VIN

2. Sélection du véhicule

3.1.1 Présentation du Menu du Véhicule

Bouton

Nom

Description

Retour

Retour au menu principal.

Tout

Affiche un menu des constructeurs automobiles.

États-Unis

Affiche le menu des véhicules américains.

Europe

Affiche le menu des véhicules européens.

Asia

Affiche le menu des véhicules asiatiques.

Histoire

Affiche les enregistrements d'historique des véhicules

d'essai stockés.

Recherche

Recherche une marque de véhicule spécifique.

Les boutons du constructeur automobile affichent les marques de véhicules actuellement

compatibles avec l'outil. Après avoir établi la communication avec le véhicule, appuyez sur le

bouton du constructeur souhaité pour démarrer un diagnostic.

3.1.2 Identification Automatique

L’identification VIN peut analyser automatiquement le modèle de voiture, éliminant ainsi le

programme fastidieux saisi manuellement par l'utilisateur. Pour certains véhicules qui ne

prennent pas en charge la fonction d'analyse automatique, l'outil de diagnostic vous permet de

saisir manuellement le numéro d'identification du véhicule.

1. Appuyez sur le bouton Diagnostics dans le menu des tâches de l'UR1000.

2. Sélectionnez la marque du véhicule. Appuyez sur Identification automatique puis attendez.

3. Une fois le véhicule testé correctement identifié, l'écran affiche les informations sur le vé

hicule, notamment le numéro VIN, le code du modèle, la marque, etc., puis appuyez sur OK

pour accéder au diagnostic.

 Entrée Manuelle du NIV

3.2 Mode de Diagnostic

L'outil d'analyse propose 3 modes de diagnostic au choix des utilisateurs :

Analyse automatique, Unité de contrôle et Service.

3.2.1 Analyse Automatique

La fonction d'analyse automatique effectue une analyse complète des ECU du système du vé

hicule pour localiser et récupérer les codes de panne.

 Défaut | (2) : Le code d'erreur est détecté ; 2 représente le nombre d'erreurs détectées.

 Passé : Le véhicule est équipé de ce système et n'a aucun code d'erreur.

 Équipé : Le véhicule est équipé de ce système.

 Non équipé : Le véhicule n'est pas équipé de ce système.

 Inconnu : Il est détecté que l'on ne sait pas si le véhicule est équipé de ce système.

 Balayage : Indique que l'appareil analyse le système du véhicule.

[Effacement] – pour effacer rapidement le code d'erreur.

[Pause] / [Continuer] – pour mettre en pause ou continuer l'analyse.

[Rapport] – pour afficher les rapports d'erreur pendant le diagnostic.

[Bouton Retour] – Revient à l'écran précédent ou quitter.

3.2.2 Unité de Contrôle

Cette option vous permet de localiser manuellement le système de contrôle souhaité. Selon le

programme piloté par menu, l'utilisateur sélectionne manuellement l'unité de contrôle spécifié

e qu'il souhaite détecter, ignore l'analyse complète du véhicule et effectue directement le

diagnostic du système spécifié.

3.3 Fonctionnement du Diagnostic

Cette option vous permet de localiser manuellement un système de contrôle requis pour le test

à travers une série de choix. Suivez les procédures du menu et faites la sélection appropriée à

chaque fois ; le programme vous guidera vers le menu de fonction de diagnostic une fois les sé

lections effectuées.

 Pour effectuer une fonction de diagnostic

1. Établissez la communication avec le véhicule de test.

2. Sélectionnez l'icône « Diagnostic ».

3. Sélectionnez le fabricant du véhicule.

4. Sélectionnez « Sélection du véhicule » et sélectionnez le modèle du véhicule, l'année du mod

èle, etc. en fonction des invites à l'écran.

5. Sélectionnez le mode de diagnostic et guidez la sélection à travers le menu de n'importe

quel mode de diagnostic pour localiser le système de test requis.

6. Sélectionnez le test à effectuer dans la liste des fonctions.

 Information sur les modules: Affiche des informations détaillées sur l'unité de commande

testée (type d'unité, numéro de version et autres spécifications).

 Lire le codes d’erreur: Affiche les codes d'anomalie du système de commande du véhicule.

L'écran Lire les codes varie pour chaque véhicule. Sur certains véhicules, les données d'arrêt

sur image peuvent également être récupérées pour visualisation.

 Effacer la mémoire des défauts: Après avoir lu les codes récupérés du véhicule et effectué

certaines réparations, vous pouvez effacer les codes du véhicule à l'aide de cette fonction.

Avant d'exécuter cette fonction, assurez-vous que la clé de contact du véhicule est en

position ON (RUN) avec le moteur éteint.

 Afficher les données: Lorsque cette fonction est sélectionnée, l'écran affiche la liste des

données du module sélectionné. Les éléments disponibles pour tout module de commande

varient d'un véhicule à l'autre. Les paramètres s'affichent dans l'ordre dans lequel ils sont

transmis par l'ECM, attendez-vous donc à des variations entre les véhicules.

 Test d'actionnement

La fonction « Test d'actionnement » permet d'accéder aux tests de sous-systèmes spé

cifiques au véhicule et d'effectuer des tests de composants. En raison des différences de

fabricant, d'année et de modèle, le menu n'affichera que les options de test disponibles.

Ce test peut surveiller le fonctionnement de l'actionneur en lisant les données de l'ECU du

moteur. Par exemple, en basculant à plusieurs reprises entre deux états de fonctionnement

des électrovannes, des relais et des commutateurs, il est possible de déterminer si le systè

Effectuer la

Selection

d'un élément

Tap to

open the

submenu

Appuyez

pour ouvrir le

sous-menu

me ou le composant fonctionne correctement et d'exécuter la commande de l'interrupteur

sur la porte ou la fenêtre.

 Clignotants gauche/droite: contrôlez le clignotement des clignotants gauche et droit

pour tester si le clignotant fonctionne normalement.

 Lève-vitre avant/arrière et gauche/droite: contrôlez toute la vitre du véhicule de haut

en bas pour tester si la montée et la descente de la vitre fonctionnent normalement.

 Moteur d'essuie-glace (V) étape 1/2: l'essuie-glace peut être contrôlé pour

fonctionner à 1/2 vitesse pour tester si le moteur d'essuie-glace fonctionne

normalement.

3.3.1 Données en Direct

Sélectionnez manuellement un module et accédez à la liste de flux de données spécifique.

Faites simplement glisser l'écran vers le haut ou vers le bas pour localiser les données souhaité

es.

* Pour changer le mode de l’unité, revenez au bouton « Paramètres » et sélectionnez le mode

souhaité.

Mode d'affichage

4 types de modes d'affichage disponibles pour la visualisation des données.

① Mode jauge analogique: s'affiche sous la forme d'un graphique de compteur analogique.

② Mode texte: le mode par défaut qui affiche les paramètres sous forme de texte et s'affiche

sous forme de liste.

REMARQUE

La lecture des paramètres d'état, tels qu'une lecture de commutateur, qui sont principalement

sous forme de mots, tels que ON, OFF, ACTIVE et ABORT, ne peut être affichée qu'en mode

texte. Alors que la lecture des paramètres de valeur, tels qu'une lecture de capteur, peut être

affichée en mode texte et dans d'autres modes graphiques.

③ Mode graphique de forme d'onde: lorsque ce mode est appliqué, vous pouvez utiliser

deux doigts pour effectuer un zoom avant ou arrière.

④ Mode jauge numérique: s'affiche sous la forme d'un graphique de jauge numérique.

 Retour: revient à l'écran précédent ou quitte la fonction.

 Rechercher: recherche les noms de paramètres pour afficher les données.

 Afficher la sélection: bascule entre les deux options; l'une affiche les éléments de paramè

tres sélectionnés, l'autre affiche tous les éléments disponibles.

 Fusionner graphiques: fusionne les graphiques de données sélectionnés (pour le mode

graphique de forme d'onde uniquement). Cette fonction est utile pour effectuer des

comparaisons entre des paramètres. Pour annuler le mode Fusion de graphiques, appuyez

sur○

dans le coin supérieur droit.

 Remonter en haut: déplace un élément de données sélectionné vers le haut de la liste.

 Effacer les données: efface toutes les valeurs de paramètres précédemment récupérées à

un point sélectionné.

 Geler: affiche les données récupérées en mode arrêt sur image.

 Enregistrer: les données enregistrées en temps réel seront stockées sous forme de clip vidé

o dans le gestionnaire de données.

 Canal précédent: chaîne précédente.

 Canal suivant: chaîne suivante.

3.4 Opérations OBDII génériques

Une option d'accès rapide pour le diagnostic du véhicule OBDII/EOBD est disponible sur l'écran

du menu du véhicule. Cette option présente un moyen rapide de vérifier les codes d'anomalie,

d'isoler la cause d'un témoin de dysfonctionnement allumé (MIL), de vérifier l'état du moniteur

avant les tests de certification des émissions, de vérifier les réparations et d'effectuer un certain

nombre d'autres services liés aux émissions. Le menu de diagnostic OBDII comprend :

Lire les codes, Effacer les codes, Préparation I/M, Données en direct, Image figée,

Informations sur le véhicule, Test du moniteur d'O2, Moniteur embarqué, Système d'é

vaporation (mode $8)

4. Opérations de Service

3 Fonctions d'entretien couramment exécutées:

 Réinitialisation de l'huile: Cette fonction réinitialise les intervalles et les distances

d'entretien et éteint le voyant lorsque vous changez l'huile. Le système calcule le meilleur

intervalle de vidange d'huile en fonction des conditions de conduite du véhicule et du climat.

Veuillez noter que le rappel de durée de vie de l'huile doit être réinitialisé à chaque fois que

vous changez l'huile afin que le système puisse calculer quand la prochaine vidange d'huile est

nécessaire.

REMARQUE: Tous les travaux requis doivent être effectués avant la réinitialisation des

indicateurs d'entretien. Le non-respect de cette consigne peut entraîner des valeurs d'entretien

incorrectes et entraîner l'enregistrement des codes d'anomalie par le module de commande

concerné.

Frein de stationnement électronique: Cette fonction a de nombreuses utilisations,

notamment la désactivation et l'activation du système de commande de freinage, l'assistance

au contrôle du liquide de frein, l'activation et la désactivation des plaquettes de frein et le ré

glage des freins après le remplacement d'un disque ou d'une plaquette. Entretien des systèmes

de frein de stationnement électronique (EPB), désactivation et réactivation pour remplacement

et initialisation.

Capteur d'angle de braquage: étalonnage du capteur d'angle de braquage (SAS), é

talonnage du volant pour qu'il roule en ligne droite ou recalibrage du SAS pendant le

remplacement de la pièce de direction. L'étalonnage doit être effectué après les opérations

suivantes :

- Remplacement du volant.

- Remplacement du capteur d'angle de braquage.

- Tout entretien impliquant l'ouverture du moyeu du connecteur du capteur d'angle de

braquage à la colonne.

- Tout travail d'entretien ou de réparation sur la tringlerie de direction, le boîtier de direction ou

tout autre mécanisme connexe.

- Alignement des roues ou réglage de la voie des roues.

- Réparations après accident où des dommages au capteur d'angle de braquage ou à

l'ensemble, ou à toute partie du système de direction peuvent s'être produits.

Remarque

1) iCarzone décline toute responsabilité en cas d'accident ou de blessure résultant de

l'entretien du système SAS. Lors de l'interprétation des codes d'anomalie récupérés sur le v

éhicule, suivez toujours les recommandations du fabricant pour la réparation.

2) Tous les écrans de logiciel présentés dans ce manuel sont des exemples, les écrans de test

réels peuvent varier pour chaque véhicule testé. Observez les titres des menus et les

instructions à l'écran pour effectuer les sélections d'options correctes.

3) Avant de commencer la procédure, assurez-vous que le véhicule dispose d'un bouton ESC.

Recherchez le bouton sur le tableau de bord.

 Étalonnage de la colonne de direction

Si la colonne de direction ou le combiné d'instruments est remplacé ou si le logiciel du combin

é d'instruments est mis à jour, un étalonnage de la colonne de direction du système de

carrosserie est requis.

5. Programme TPMS

UR1000 peut être utilisé avec la fonction de module de pression des pneus

sans fil pour effectuer l'activation, la programmation et l'apprentissage du

TPMS.

1. Informations sur le capteur d'origine: Affiche les informations sur le modèle de capteur de

pression des pneus configurées par le constructeur du véhicule, y compris le fournisseur, la fré

quence, le numéro de pièce.

2. Activer les capteurs programmés: Cette fonction active les capteurs de pression des pneus

programmés et affiche les paramètres associés tels que l'ID, la pression, la température et l'état

de la batterie.

3. Vérifier le capteur TS: Vérifiez l'état du capteur iCarzone et affichez les paramètres tels que

l'ID, la fréquence, la version du logiciel et l'état de la batterie.

Interface USB, connecter l'USB à l'appareil produit.

Objectif vidéoscope, visualiser

l'impact à travers l'objectif.

4. Programmation du capteur TS: Cette fonction est utilisée pour programmer le capteur.

5. Guide de réapprentissage automatique: Après avoir remplacé le capteur de pression des

pneus, suivez les instructions du constructeur du véhicule pour effectuer un simple processus

d'auto-apprentissage sur route.

6. Diagnostiquer par OBD: Dans des situations spécifiques, des fonctions de diagnostic

peuvent être nécessaires lors du remplacement des capteurs de pression des pneus.

REMARQUE

Le capteur doit être acheté séparément car le produit n'est pas inclus dans l'emballage.

6. Vidéoscope (En Option)

Il est utilisé par les techniciens de réparation pour examiner un moteur et ses

différents composants afin de faciliter l'identification des problèmes. En utilisant

un endoscope, les techniciens sont en mesure d'inspecter visuellement les

zones difficiles d'accès ou peu visibles, telles que les blocs moteurs, les

soupapes, les pistons et les vilebrequins.

 Pour vérifier les informations sur le produit UR1000 dans Vidéoscope:

1. Appuyez sur l'application Videoscope. Si l'appareil n'est pas connecté au vidéoscope, la

page Non détecté s'affiche. Appuyez sur le bouton « Fichiers vidéo » pour accéder à la page «

Fichiers vidéo ».

2. Si le vidéoscope est connecté au produit, une fenêtre d'invite s'affiche pour permettre à

l'appareil de se connecter au périphérique USB. Appuyez sur OK, puis accédez à la page. À ce

stade, vous pouvez prendre des photos ou des vidéos.

3. Les fichiers image et vidéo sont visualisés dans l'application « Fichiers vidéo ».

Option de langue

Appuyez pour

mettre à jour

l'élément

souhaité

Appuyez pour

afficher des

infos détaillées

7. Mise à Jour

Téléchargez les dernières versions des logiciels. Nous publions souvent de

nouvelles versions qui ajoutent de nouveaux tests, de nouveaux modèles ou am

éliorent l'application. Lorsqu'il est connecté à Internet, l'appareil recherche

automatiquement les logiciels disponibles.

8. Historique du Véhicule

Cette fonction stocke les enregistrements de l'historique du véhicule testé, y

compris les informations sur le véhicule et les codes d'anomalie récupérés lors

des sessions de diagnostic précédentes.

 Pour activer une session de test pour le véhicule enregistré

1. Sélectionnez Historique du véhicule dans le menu principal.

2. Le bouton déroulant à gauche de la liste affiche ou masque la miniature des

enregistrements de diagnostic historiques. Cliquez sur la miniature pour accéder au

niveau suivant de la page de détails des données de diagnostic historiques. Le bouton

Diagnostics dans le coin supérieur droit permet d'accéder rapidement aux diagnostics.

3. Pour supprimer les enregistrements de diagnostic historiques, cliquez sur la case à

cocher dans le coin inférieur droit de la miniature pour la sélectionner, puis cliquez sur le

bouton Supprimer dans le coin supérieur gauche de la barre de navigation.

9. Paramètre

Ajustez le paramètre par défaut. Cela inclut : Liaison VCI, Modèle USB, Unité,

Langue, Journal de données, WIFI, Luminosité, Veille de l'écran, Véhicule trié

par, Paramètres système, Restaurer les paramètres d'usine, Politique de

confidentialité.

10. Données Utilisateur

Il est utilisée pour stocker et afficher les fichiers enregistrés. Contient des images,

une lecture, un manuel d'utilisation, une formation, un rapport et

l'emplacement du DLC.

11. Désinstallation

Cette section vous permet de gérer les applications installées sur le système de

diagnostic UR1000. Sélectionnez cette section pour ouvrir un écran de gestion,

sur lequel vous pourrez vérifier toutes les applications de diagnostic du véhicule

disponibles.

12. Informations sur l'Atelier

L'application Shop Manager gère les informations de l'atelier, y compris les

dossiers d'informations client et les dossiers d'historique des véhicules d'essai.

Deux fonctions principales sont disponibles :

Informations sur l'atelier et Informations client

13. À propos

L'écran À propos répertorie la version, le matériel, le numéro de série, le

stockage, etc. de l'UR1000.

14. Code d'Erreur

Le code d'erreur vous permet d'interroger l'historique des erreurs et la

description des informations en fonction du code d'erreur du modèle. Faites

glisser vers le haut et vers le bas pour sélectionner le modèle et le code requis.

15. Support

Grâce à notre plateforme communautaire en ligne et à notre service client en

ligne, vous pouvez soumettre des commentaires ou envoyer des demandes

d'aide pour obtenir un service et une assistance directs. *Afin de synchroniser

l'appareil avec votre compte en ligne, vous devez enregistrer le produit via

Internet lorsque vous utilisez le produit pour la première fois.

16. Lien Rapide

Lien rapide donne accès au site Web officiel d'iCarzone et à d'autres sites Web

de services automobiles populaires. Ces sites sont des ressources inestimables

d'informations automobiles et de données de réparation et comprennent des

forums, des formations vidéo et des consultations d'experts.

17. Bureau à Distance

Le programme de support TeamViewer, qui constitue un moyen simple, rapide

et sécurisé de contrôler votre écran à distance. Utilisez cette application pour

obtenir une assistance à distance ponctuelle de la part des techniciens

d'iCarzone en leur permettant de contrôler votre tablette sur leur PC via le

logiciel TeamViewer.

* Assurez-vous que la tablette est connectée à Internet avant de lancer

l'application Remote Desk.

 Pour bénéficier de l'assistance à distance d'un partenaire

1. Allumez la tablette. Appuyez sur l'application Bureau à Distance dans le menu des tâches

de l'UR1000. L'écran TeamViewer s'affiche et l'ID de l'appareil est généré et affiché.

2. Votre partenaire doit télécharger et installer le programme de contrôle à distance

TeamViewer (http://www.teamviewer.com) sur son ordinateur. Il doit ensuite démarrer le

logiciel sur son ordinateur pour fournir une assistance et contrôler l'appareil à distance.

3. Donnez votre ID au partenaire et attendez qu'il vous envoie une demande de contrôle à

distance.

4. Une fenêtre contextuelle apparaît vous demandant de confirmer si vous souhaitez autoriser

le contrôle à distance de votre appareil.

18. Dépannage

A. L'appareil ne fonctionne pas correctement.

 Assurez-vous que l'appareil a été enregistré en ligne.

 Assurez-vous que le logiciel système et le logiciel d'application de diagnostic sont

correctement mis à jour.

 Assurez-vous que l'appareil est connecté à Internet.

 Vérifiez tous les câbles, connexions et indicateurs pour voir si le signal est reçu.

B. La durée de vie de la batterie est plus courte que d'habitude.

 Cela peut se produire lorsque vous vous trouvez dans une zone où la puissance du signal

est faible. Éteignez votre appareil lorsque vous ne l'utilisez pas.

C. Vous ne pouvez pas allumer l'appareil..

 Assurez-vous que l'appareil est connecté à une source. d'alimentation ou que la batterie

est chargée.

D. Vous ne parvenez pas à charger l'appareil.

 Votre chargeur est peut-être hors service.

 Vous essayez peut-être d'utiliser l'appareil dans une température trop chaude/froide.

Essayez de changer l'environnement de charge.

 Votre appareil n'a peut-être pas été correctement connecté au chargeur. Vérifiez le

connecteur.

19. Utilisation de la Batterie

DANGER

La batterie lithium-ion polymère intégrée est remplaçable en usine uniquement ; un

remplacement incorrect ou une altération de la batterie peut provoquer une explosion.

N'utilisez pas de chargeur de batterie endommagé.

 Ne démontez pas, n'ouvrez pas, n'écrasez pas, ne pliez pas, ne déformez pas, ne perforez

pas et ne déchiquetez pas.

 Ne modifiez pas, ne reconditionnez pas, n'essayez pas d'insérer des objets étrangers dans

la batterie, ne l'exposez pas au feu, à l'explosion ou à tout autre danger.

 Assurez-vous d'utiliser uniquement le chargeur et les câbles USB fournis dans l'emballage.

Si vous utilisez un autre chargeur et des câbles USB, vous risquez de provoquer un

dysfonctionnement ou une panne de l'appareil.

 Utilisez uniquement le chargeur homologué conformément à la norme. L'utilisation d'une

batterie ou d'un chargeur non homologué peut présenter un risque d'incendie, d'explosion,

de fuite ou d'autres dangers.

 Évitez de faire tomber l’appareil. Si l’appareil tombe, en particulier sur une surface dure, et

que l'utilisateur suspecte des dommages, apportez-la dans un centre de service pour

inspection.

 Plus vous êtes proche de la station de base de votre réseau, plus la durée d'utilisation de

votre appareil est longue, car la connexion consomme moins d'énergie.

 Le temps de recharge de la batterie varie en fonction de la capacité restante de la batterie.

 La durée de vie de la batterie diminue inévitablement avec le temps.

 Une surcharge pouvant réduire la durée de vie de la batterie, retirez l’appareil de son

chargeur une fois qu'elle est complètement chargée. Débranchez le chargeur une fois la

charge terminée.

 Laisser l'appareil dans des endroits chauds ou froids, en particulier à l'intérieur d'une

voiture en été ou en hiver, peut réduire la capacité et la durée de vie de la batterie.

Conservez toujours la batterie à des températures normales.

20. Service de Réparation

S'il s'avère nécessaire de retourner votre appareil pour réparation, veuillez télécharger le

formulaire de service de réparation sur www.iCarzone.net et le remplir. Les informations

suivantes doivent être incluses:

 Nom du contact

 Adresse de retour

 Numéro de téléphone

 Nom du produit

 Description complète du problème

 Preuve d'achat pour les réparations sous garantie

 Mode de paiement préféré pour les réparations hors garantie

REMARQUE

Pour les réparations hors garantie, le paiement peut être effectué avec une carte Visa, Master

Card ou avec des conditions de crédit approuvées.

21. Informations de Conformité

Exigences de la FCC

Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis

aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles

et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant

provoquer un fonctionnement indésirable.

AVERTISSEMENT

Les changements ou modifications non expressément approuvés par la partie responsable de la

conformité pourraient annuler l’autorité de l’utilisateur à utiliser l’équipement.

REMARQUE

Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe

B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une

protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence, s'il n'est pas install

é et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux

communications radio. Cependant, il n'y a aucune garantie que des interférences ne se

produiront pas dans une installation particulière. Si cet équipement provoque des interférences

nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en

rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence en

prenant une ou plusieurs des mesures suivantes :

-- Réorienter ou déplacer l'antenne de réception.

-- Augmenter la distance entre l'équipement et le récepteur.

-- Brancher l'équipement sur une prise d'un circuit différent de celui auquel le récepteur est

connecté.

-- Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Les changements ou modifications non expressément approuvés par la partie responsable de la

conformité peuvent annuler l'autorisation de l'utilisateur à utiliser l'équipement.

AVERTISSEMENT RF

L'appareil a été évalué pour répondre aux exigences générales d'exposition aux radiofré

quences. L'appareil peut être utilisé dans des conditions d'exposition portable sans restriction.

Le terme « IC » avant le numéro de certification radio signifie uniquement que les spécifications

techniques d'IC ont été respectées.

CONFORMITÉ RoHS

Cet appareil est déclaré conforme à la directive européenne RoHS 2011/65/UE et

2015/863/UE.

CONFORMITÉ CE

Ce produit est déclaré conforme aux exigences essentielles des directives suivantes et porte le

marquage CE en conséquence : Directive CEM, Directive RED, Directive Basse Tension

22. Garantie

22.1 Garantie Limitée d'Un An

iCarzone Technology Inc. garantit à l'acheteur d'origine de cet appareil que si ce produit ou

l'une de ses pièces tombe en panne en raison d'un défaut de matériaux ou de fabrication dans

des conditions d'utilisation et de fonctionnement normales, pendant une période d'un an à

compter de la date d'achat, la société réparera ou remplacera la pièce (en utilisant des pièces

neuves ou reconditionnées) sur présentation d'une preuve d'achat, sans facturer les pièces ou

la main-d'œuvre liées au défaut.

Cette garantie ne s'applique pas aux:

a) Produits qui ont été soumis à une utilisation ou à des conditions anormales, à un

accident, à une mauvaise manipulation, à une négligence, à une modification non

autorisée, à un abus, à une installation ou une réparation incorrecte ou à un stockage

inapproprié.

b) Produits dont le numéro de série mécanique ou électronique a été retiré, modifié ou dé

gradé.

c) Dommages causés par une exposition à des températures excessives ou à des

conditions environnementales extremes.

d) Dommages causés par la connexion ou l'utilisation d'accessoires ou d'autres produits non

approuvés ou autorisés par la société.

e) Défauts extérieurs, défauts cosmétiques, décoratifs ou structurels tels que cadres et pièces

non fonctionnelles.

f) Produits endommagés par des influences extérieures telles que le feu, la saleté, le sable, les

piles qui fuient, les fusibles grillés, le vol ou l'utilisation inappropriée d'une source

d'alimentation.

IMPORTANT

Pendant la réparation, tout le contenu du produit peut être supprimé. Vous devez faire une

copie de sauvegarde de tout le contenu de votre produit avant d'envoyer le produit pour le

service de garantie.

PRECAUCIÓN

Por su propia seguridad y la seguridad de los demás, y para evitar daños al equipo y al vehículo

en el que se utiliza, siga siempre la información de seguridad y los procedimientos de prueba

correspondientes proporcionados por el fabricante del vehículo o equipo que se está probando

antes de utilizar el equipo. Asegúrese de leer y comprender las instrucciones de seguridad de

este manual.

Los procedimientos, técnicas, herramientas y piezas de mantenimiento del vehículo varían, al

igual que las habilidades del operador. Debido a la amplia variedad de aplicaciones de prueba

y productos que se pueden probar con este equipo, nos resulta imposible predecir o brindar

recomendaciones o información de seguridad que cubra todas las situaciones. Utilice métodos

de mantenimiento y procedimientos de prueba adecuados.

PELIGRO

Cuando el motor esté en funcionamiento, mantenga el área de mantenimiento BIEN

VENTILADA o conecte un sistema de escape del edificio al sistema de escape del motor. Los

motores producen monóxido de carbono, un gas tóxico e inodoro que ralentiza los tiempos de

reacción y puede causar lesiones graves o la muerte.

ADVERTENCIAS DE SEGURIDAD

 Realice siempre las autopruebas en un entorno seguro.

 Utilice gafas de seguridad que cumplan con las normas ANSI.

 Mantenga la ropa, el cabello, las manos, las herramientas, el equipo de prueba, etc. lejos

de todas las partes móviles o calientes del motor.

 Opere el vehículo en un área de trabajo bien ventilada, ya que los gases de escape son

tóxicos.

 Cambie la transmisión a ESTACIONAMIENTO (para una transmisión automática) o

NEUTRO (para una transmisión manual) y asegúrese de que el freno de estacionamiento

esté activado.

 Coloque calzos delante de las ruedas motrices y nunca deje el vehículo desatendido

durante la prueba.

 Tenga cuidado al trabajar cerca de la bobina de encendido, el distribuidor, los cables de

encendido y las bujías. Estos componentes crean voltajes peligrosos cuando el motor está

en funcionamiento.

 Mantenga cerca un extintor de incendios adecuado para incendios de gasolina, químicos y

eléctricos.

 No conecte ni desconecte ningún equipo de prueba mientras el encendido esté activado o

el motor esté en funcionamiento.

 Mantenga el equipo de prueba seco, limpio, libre de aceite, agua o grasa. Utilice un

detergente suave en un paño limpio para limpiar el exterior del equipo si es necesario.

 No abra la herramienta de escaneo en un entorno lluvioso o sin capacitación. No sumerja

la herramienta de escaneo ya que el teclado y el puerto no son impermeables. Además, no

se permiten disolventes como el alcohol para limpiar el teclado o la pantalla.

 No conduzca el vehículo y opere el equipo de prueba al mismo tiempo. Cualquier

distracción puede provocar un accidente.

 Consulte el manual del vehículo al que se le está realizando el mantenimiento y siga todos

los procedimientos y precauciones de diagnóstico. De no hacerlo, podrían producirse

lesiones personales o daños al equipo de prueba.

 Para evitar dañar el equipo de prueba o generar datos falsos, asegúrese de que la batería

del vehículo esté completamente cargada y que la conexión al DLC del vehículo esté limpia

y segura.

 No coloque el equipo de prueba sobre el distribuidor del vehículo. Las interferencias

electromagnéticas fuertes pueden dañar el equipo.

 Asegúrese de que la distancia entre el dispositivo y el cuerpo humano sea de al menos 20

cm, de lo contrario podrían producirse lesiones corporales.

Fuentes de alimentación

El dispositivo puede alimentarse mediante una de las siguientes fuentes:

 Batería interna: Una carga completa proporciona aproximadamente 2,5 horas de

funcionamiento continuo.

 Fuente de alimentación del vehículo: cuando el dispositivo está conectado al vehículo de

prueba a través del cable de alimentación de CA, recibe automáticamente energía del

vehículo.

 Fuente de alimentación externa: Alimentación a través de cable USB y adaptador de

corriente USB externo.

1. Estructura del producto

7” Pantalla

táctil LCD

Disipador de

calor/altavoz

Soporte

flexible

Puerto USB

Botón de encendido

Mantenga pulsado para encender/apagar

Pulsación rápida para bloquear la pantalla

Puerto USB para conectar el

dispositivo a una PC o a un

adaptador de corriente CC

externo

1.1 Especificaciones técnicas

Columna

Descripción

Uso recomendado

Interior

Sistema operativo

Android 8.1.0

Procesador

Quad Core 1.3 GHz

Memoria

32GB

Mostrar

Pantalla táctil capacitiva LCD de 7 pulgadas con

resolución de 1024 x 600

Conectividad

USB 2.0; Wi-Fi (2,4GHz); Bluetooth; OBDII

Color del cuerpo

Negro

Entrada/salida de audio

Entrada: N/A; Salida: Zumbador y altavoz

Fuente de alimentación y

bateríaAlimentation et

Batterie

 Rango de voltaje OBD DLC: 9-18 V

 Batería de polímero de litio de 3,7 V/5000 mAh

 Recarga mediante fuente de alimentación de 5 V

Duración de la batería

Aproximadamente 5 horas de uso continuo

Entrada de carga

5V / 2A

Consumo de electricidad

500 mA (LCD encendido con brillo predeterminado,

Wi-Fi habilitado) a 3,7 V

Almacenamiento temporal

0 a 40 °C (32 a 104 °F)

Temperatura. Marcha

-20 a 70 °C (-4 a 158 °F)

Humedad de funcionamiento

5 % - 95 % sin condensación

Dimensiones (L x A x P)

259,0 mm x 161,3 mm x 34,0 mm

(10,197 pulgadas x 6,35 pulgadas x 1,339 pulgadas)

Peso neto

≈836g

Protocolos automotrices

compatibles

ISO9141-2, ISO14230-2, ISO15765, línea K/L, código

intermitente, SAE-J1850 VPW, SAE-J1850 PWM,

ISO11898 (alta velocidad, velocidad media, baja

velocidad y CAN de un solo cable), SAE J2610, GM

UART, protocolo de bytes de eco UART, protocolo

Honda Diag-H, TP2.0, TP1.6

Indicador fuente de

alimentación (roja)

Indicador de estado: cuando se comunica con el vehículo, esta

luz parpadea en verde y azul.

1.2 Dispositivo VCI

La interfaz de diagnóstico inalámbrica UR1000 VCI es una interfaz de comunicación de vehículo

pequeño (VCI) que se utiliza para conectarse al conector de diagnóstico (DLC) de un vehículo y

conectarse a la tableta. *La tableta puede comunicarse con VCI a través de Bluetooth o cable

USB. En general, el cable USB es más rápido.

Fuentes de energía

Fuente de alimentación del vehículo: Funciona con la fuente de alimentación de 12 voltios del

vehículo.

Fuente de alimentación externa: utilizando el adaptador de corriente USB externo y el cable

USB.

Columna

Descripción

Comunicación

Modo doble BT5.0

Frecuencia inalámbrica

2,4 GHz

Rango de voltaje de entrada

9 V CC - 18 V CC

Corriente de alimentación

100 mA a 12 V

Temperatura. Marcha

0 °C a 50 °C (32 °F a 122 °F)

Almacenamiento temporal

-20 °C a 70 °C (-4 °F a 158 °F)

Dimensiones (L x A x A)

94 mm (3,7’’) * 56 mm (2,2’’) * 28 mm (1,1’’)

Peso

≈67 g (0,148 lb.)

Conector de datos del

vehículo (16 pines)

Puerto USB

El rango operativo de la comunicación Bluetooth es de aproximadamente 32,8 pies

(aproximadamente 10 metros); Una vez que el dispositivo entra en el rango de transmisión del

conector VCI, la señal perdida debido a salir del rango se restaurará automáticamente.

1.3 Otros accesorios

Cable USB

Conecta la tableta de visualización a la PC o al adaptador de

alimentación de CC externo.

Adaptador de corriente externo USB

Con el cable USB, conecte la tableta de visualización al puerto

de alimentación de CC externo para obtener energía.

Soporte

adaptador VCI

Manual de

usuario

ANTES DE COMENZAR

Asegúrese de que la tableta esté suficientemente cargada o conectada a una fuente de

alimentación externa.

2. Operación

2.1 Interfaz principal

Deslice el ícono del candado hacia arriba y hacia abajo para acceder al menú de tareas del

UR1000.

OBSERVÓ

La pantalla de la tableta está bloqueada de forma predeterminada al iniciarse. Se recomienda

bloquear la pantalla cuando no esté en uso para proteger la información del sistema y ahorrar

energía.

Iconos de

estado

Botones de

aplicación

Botones de

navegación

2.2 Localisateur et Boutons de Navigation

Botón

Nombre

Descripción

Locador

Deslice la pantalla hacia la izquierda o hacia la derecha

para ver la pantalla anterior o siguiente.

Atrás

Regresa a la pantalla anterior.

Bienvenido

Regresa a la pantalla de inicio del sistema.

Aplicaciones

recientes

Muestra una lista de aplicaciones utilizadas

actualmente. Toque el ícono de una aplicación para

iniciarla. Para cerrar una aplicación, deslícela hacia

arriba o hacia abajo.

Captura de

pantalla

Toma una captura de pantalla cuando deseas guardar

la información mostrada.

Inicio UR1000

Regresa al menú de tareas de UR1000.

* Apagar

Todas las comunicaciones del vehículo deben completarse antes de apagar la tableta de

visualización. Forzar un apagado mientras la tableta se está comunicando puede causar

problemas de ECM en algunos vehículos. Salga de la aplicación Diagnóstico antes de apagar la

tableta.

Para apagar el dispositivo:

1. Mantenga presionado el botón de bloqueo/encendido.

2. Toque la opción Apagar.

3. Presione OK, la tableta se apagará en unos segundos.

* Reiniciar el sistema

En caso de falla del sistema, mantenga presionado el botón Bloquear/Encendido y toque la

opción Reiniciar para reiniciar.

3. Diagnóstico

La aplicación Diagnóstico puede acceder a la unidad de control electrónico

(ECU) de varios sistemas de control del vehículo, como el motor, la transmisión,

el sistema de frenos antibloqueo (ABS), el sistema de bolsas de aire (SRS) y más.

* Las operaciones de diagnóstico requieren conectar el UR1000 al DLC del vehículo bajo

prueba mediante el cable principal.

3.1 Identificación del vehículo

El sistema de diagnóstico UR1000 admite 2 métodos de identificación de vehículos:

1. Identificación automática o identificación de VIN

2. Selección de vehículos

3.1.1 Presentación del menú del vehículo

Botón

Nombre

Description

Atrás

Regresar al menú principal.

Todo

Muestra un menú de fabricantes de automóviles.

ESTADOS

UNIDOS

Muestra el menú de vehículos de EE. UU.

Europa

Muestra el menú de vehículos europeos.

Asia

Muestra el menú de vehículos asiáticos.

Historia

Muestra registros del historial del vehículo de prueba

almacenados.

Investigación

Busque una marca de vehículo específica.

Los botones del fabricante del vehículo muestran las marcas de vehículos actualmente

compatibles con la herramienta. Después de establecer la comunicación con el vehículo,

presione el botón del fabricante deseado para iniciar un diagnóstico.

3.1.2 Identificación automática

La identificación del VIN puede analizar automáticamente el modelo del automóvil,

eliminando el tedioso programa ingresado manualmente por el usuario. Para algunos vehículos

que no admiten la función de escaneo automático, la herramienta de diagnóstico le permite

ingresar manualmente el número de identificación del vehículo.

1. Presione el botón Diagnóstico en el menú de tareas del UR1000.

2. Seleccione la marca del vehículo. Toque Identificar automáticamente y espere.

3. Una vez identificado correctamente el vehículo probado, la pantalla muestra la información

del vehículo incluyendo número de VIN, código de modelo, marca, etc., luego presione OK

para ingresar al diagnóstico.

 Entrada manual del VIN

3.2 Modo de diagnóstico

La herramienta de análisis ofrece 3 modos de diagnóstico para que los usuarios elijan:

Unidad Automática de Análisis, Control y Servicio.

3.2.1 Análisis automático

La función de escaneo automático realiza un escaneo completo de las ECU del sistema del

vehículo para localizar y recuperar códigos de problemas.

 Predeterminado | (2): Se detecta el código de error; 2 representa el número de errores

detectados.

 Aprobado: El vehículo está equipado con este sistema y no tiene códigos de error.

 Equipado: El vehículo está equipado con este sistema.

 No equipado: El vehículo no está equipado con este sistema.

 Desconocido: Se detecta que no se sabe si el vehículo está equipado con este sistema.

 Exploración: Indica que el dispositivo está escaneando el sistema del vehículo.

[Borrado rápido] – para borrar rápidamente el código de falla.

[Pausa] / [Continuar] – para pausar o continuar el análisis.

[Informe] – para ver informes de errores durante el diagnóstico.

[Botón Atrás] – Regresa a la pantalla anterior o sale.

3.2.2 Unidad de control

Esta opción le permite localizar manualmente el sistema de control deseado. Según el

programa controlado por menú, el usuario selecciona manualmente la unidad de control

específica que desea detectar, omite el escaneo completo del vehículo y realiza directamente el

diagnóstico del sistema especificado.

3.3 Cómo funciona el diagnóstico

Esta opción le permite localizar manualmente un sistema de control necesario para realizar

pruebas a través de una serie de opciones. Siga los procedimientos del menú y haga la

selección adecuada cada vez; El programa lo guiará al menú de funciones de diagnóstico

después de realizar las selecciones.

 Para realizar una función de diagnóstico

1. Establecer comunicación con el vehículo de prueba.

2. Seleccione el icono “Diagnóstico”.

3. Seleccione el fabricante del vehículo.

4. Seleccione “Selección de vehículo” y seleccione el modelo del vehículo, el año del modelo,

etc. según las instrucciones en pantalla.

5. Seleccione el modo de diagnóstico y guíe la selección a través del menú de cualquier modo

de diagnóstico para localizar el sistema de prueba requerido.

6. Seleccione la prueba a realizar de la lista de funciones.

 Información del módulo: Muestra información detallada sobre la unidad de control

probada (tipo de unidad, número de versión y otras especificaciones).

 Leer códigos de falla: muestra los códigos de falla del sistema de control del vehículo. La

pantalla Leer códigos varía para cada vehículo. En algunos vehículos, también se pueden

recuperar datos de fotograma congelado para su visualización.

 Limpiar memoria defectos: después de leer los códigos recuperados del vehículo y realizar

ciertas reparaciones, puede borrar los códigos del vehículo usando esta función. Antes de

realizar esta función, asegúrese de que la llave de encendido del vehículo esté en la

posición ON (RUN) con el motor apagado.

 Mostrar datos: cuando se selecciona esta función, la pantalla muestra la lista de datos del

módulo seleccionado. Los elementos disponibles para cualquier módulo de control varían

de un vehículo a otro. Los parámetros se muestran en el orden en que los transmite el ECM,

por lo que se puede esperar alguna variación entre vehículos.

 Prueba de actuación

La función “Prueba de actuación” permite acceder a pruebas de subsistemas específicos del

vehículo y realizar pruebas de componentes. Debido a las diferencias de fabricante, año y

modelo, el menú solo mostrará las opciones de prueba disponibles.

Esta prueba puede monitorear el funcionamiento del actuador leyendo datos de la ECU del

motor. Por ejemplo, al cambiar repetidamente entre dos estados operativos de válvulas

Realizar el

Selección de

un elemento

Tap to

open the

submenu

Pulse para

abrir el

submenú

solenoides, relés e interruptores, es posible determinar si el sistema o componente está

funcionando correctamente y ejecutar el comando de conmutación en la puerta o ventana.

 Señales de giro izquierda/derecha: Verifique el parpadeo de las señales de giro

izquierda y derecha para probar si la señal de giro funciona normalmente.

 Regulador de ventana delantera/trasera e izquierda/derecha: Revise toda la ventana

del vehículo de arriba a abajo para probar si la subida y bajada de la ventana funciona

normalmente.

 Motor del limpiaparabrisas (V) Paso 1/2: Se puede controlar el limpiaparabrisas para

que funcione a 1/2 velocidad para probar si el motor del limpiaparabrisas funciona

normalmente.

3.3.1 Datos en vivo

Seleccione manualmente un módulo y navegue hasta la lista de flujo de datos específica.

Simplemente deslice la pantalla hacia arriba o hacia abajo para localizar los datos deseados.

* Para cambiar el modo de la unidad, regrese al botón “Configuración” y seleccione el modo

deseado.

Modo de visualización

4 tipos de modos de visualización disponibles para la visualización de datos.

① Modo de indicador analógico: se muestra como un gráfico de medidor analógico.

② Modo de texto: el modo predeterminado que muestra la configuración como texto y se

visualiza como una lista.

OBSERVÓ

Los parámetros de estado de lectura, como la lectura del interruptor, que se presentan

principalmente en forma de palabras, como ON, OFF, ACTIVE y ABORT, solo se pueden mostrar

en modo de texto. Durante la lectura, los parámetros de valor, como la lectura de un sensor, se

pueden visualizar en modo de texto y otros modos gráficos.

③ Modo de gráfico de forma de onda: cuando se aplica este modo, puede usar dos dedos

para acercar o alejar.

④ Modo de indicador digital: se muestra como un gráfico de indicador digital.

 Atrás: Regresa a la pantalla anterior o sale de la función.

 Buscar: busca nombres de parámetros para mostrar datos.

 Mostrar selección: alternar entre las dos opciones; uno muestra los elementos de

configuración seleccionados, el otro muestra todos los elementos disponibles.

 Fusionar gráficos: fusiona los gráficos de datos seleccionados (solo para el modo de gráfico

de forma de onda). Esta función es útil para realizar comparaciones entre parámetros. Para

cancelar el modo de combinación de gráficos, presione ○

en la esquina superior derecha.

 Arriba: mueve un elemento de datos seleccionado a la parte superior de la lista.

 Borrar datos: borra todos los valores de parámetros recuperados previamente en un punto

seleccionado.

 Congelar: muestra los datos recuperados en modo de imagen congelada.

 Grabar: Los datos grabados en tiempo real se almacenarán como un videoclip en el

Administrador de datos.

 Último Canal: canal anterior.

 Siguiente canal: siguiente canal.

3.4 Operaciones genéricas OBDII

Una opción de acceso rápido para el diagnóstico del vehículo OBDII/EOBD está disponible en

la pantalla del menú del vehículo. Esta opción proporciona una forma rápida de verificar

códigos de problemas, aislar la causa de una luz indicadora de mal funcionamiento (MIL)

iluminada, verificar el estado del monitor antes de la prueba de certificación de emisiones,

verificar reparaciones y realizar una serie de otros servicios relacionados con las emisiones. El

menú de diagnóstico OBDII incluye:

Lectura de códigos, borrado de códigos, preparación para I/M, datos en vivo, imagen

congelada, información del vehículo, prueba de monitor de O2, monitor a bordo, sistema

de evaporación (modo $8)

4. Operaciones de servicio

3 funciones de mantenimiento que se realizan comúnmente:

Reinicio de aceite: esta función restablece los intervalos y distancias de servicio y apaga la

luz cuando cambia el aceite. El sistema calcula el mejor intervalo de cambio de aceite según las

condiciones de conducción del vehículo y el clima. Tenga en cuenta que el recordatorio de vida

útil del aceite debe restablecerse cada vez que cambie el aceite para que el sistema pueda

calcular cuándo debe realizarse el próximo cambio de aceite.

OBSERVÓ: Todo el trabajo requerido debe completarse antes de restablecer los

indicadores de servicio. De no hacerlo, pueden producirse valores de servicio incorrectos y

provocar que el módulo de control afectado registre códigos de falla.

Freno de estacionamiento electrónico: esta función tiene muchos usos, entre ellos,

desactivar y activar el sistema de control de frenos, ayudar con el monitoreo del líquido de

frenos, activar y desactivar las pastillas de freno y ajustar los frenos después de reemplazar un

disco o una pastilla. Mantenimiento, desactivación y reactivación del sistema de freno de

estacionamiento electrónico (EPB) para reemplazo e inicialización.

Sensor de ángulo de dirección: calibre el sensor de ángulo de dirección (SAS), calibre el

volante para conducir en línea recta o recalibre el SAS durante el reemplazo de piezas de

dirección. La calibración debe realizarse después de las siguientes operaciones:

- Sustitución del volante.

- Sustitución del sensor de ángulo de dirección.

- Cualquier mantenimiento que implique abrir el cubo del conector del sensor de ángulo de

dirección en la columna.

- Cualquier trabajo de mantenimiento o reparación en el varillaje de dirección, caja de

dirección o cualquier otro mecanismo relacionado.

- Alineación de ruedas o ajuste de la distancia entre ruedas.

- Reparaciones de accidentes donde pueda haberse producido algún daño en el sensor o

conjunto del ángulo de dirección, o en cualquier parte del sistema de dirección.

Observó

1) iCarzone no asume ninguna responsabilidad por cualquier accidente o lesión que resulte

del mantenimiento del sistema SAS. Al interpretar los códigos de problemas recuperados

del vehículo, siga siempre las recomendaciones del fabricante para la reparación.

2) Todas las pantallas de software que se muestran en este manual son ejemplos, las pantallas

de prueba reales pueden variar para cada vehículo probado. Observe los títulos del menú y

las instrucciones en pantalla para seleccionar las opciones correctas.

3) Antes de iniciar el procedimiento, asegúrese de que el vehículo tenga un botón ESC.

Busque el botón en el tablero.

 Calibración de la columna de dirección

Si se reemplaza la columna de dirección o el grupo de instrumentos o se actualiza el software

del grupo de instrumentos, se requiere una calibración de la columna de dirección del sistema

de la carrocería.

5. Programa TPMS

UR1000 se puede utilizar con la función de módulo de presión de neumáticos

inalámbrico para realizar la activación, programación y aprendizaje del TPMS.

1. Información del sensor original: muestra la información del modelo del sensor de presión

de neumáticos configurado por el fabricante del vehículo, incluido el proveedor, la frecuencia y

el número de pieza.

2. Activar sensores programados: esta función activa los sensores de presión de neumáticos

programados y muestra parámetros asociados como ID, presión, temperatura y estado de la

batería.

3. Verifique el sensor TS: Verifique el estado del sensor iCarzone y vea parámetros como ID,

frecuencia, versión de software y estado de la batería.

4. Programación del sensor TS: esta función se utiliza para programar el sensor.

Interfaz USB, conecta el USB al dispositivo del producto.

Lente videoscopio, observe el

impacto a través de la lente.

5. Guía de reaprendizaje automático: después de reemplazar el sensor de presión de los

neumáticos, siga las instrucciones del fabricante del vehículo para realizar un sencillo proceso

de autoaprendizaje en la carretera.

6. Diagnóstico por OBD: En situaciones específicas, pueden requerirse funciones de

diagnóstico al reemplazar los sensores de presión de los neumáticos.

OBSERVÓ

El sensor debe comprarse por separado ya que el producto no está incluido en el paquete.

6. Videoscopio (opcional)

Los técnicos de reparación lo utilizan para examinar un motor y sus diversos

componentes para ayudar a identificar problemas. Utilizando un endoscopio,

los técnicos pueden inspeccionar visualmente áreas difíciles de alcanzar o poco

visibles, como bloques de motor, válvulas, pistones y cigüeñales.

 Para consultar la información del producto UR1000 en Videoscope:

1. Toque la aplicación Videoscope. Si el dispositivo no está conectado al videoscopio, se

muestra la página No detectado. Presione el botón “Archivos de video” para ingresar a la

página “Archivos de video”.

2. Si el videoscopio está conectado al producto, aparecerá una ventana de aviso para permitir

que el dispositivo se conecte al dispositivo USB. Presione OK, luego vaya a la página. En este

punto podrás tomar fotografías o vídeos.

3. Los archivos de imagen y vídeo se visualizan en la aplicación “Archivos de vídeo”.

Opción de idioma

Toque para

actualizar el

elemento

deseado

Toque para ver

información

detallada

7. Actualización

Descargue las últimas versiones del software. A menudo lanzamos nuevas

versiones que añaden nuevas pruebas, nuevos modelos o mejoran la aplicación.

Cuando se conecta a Internet, el dispositivo busca automáticamente el software

disponible.

8. Historial del vehículo

Esta función almacena los registros históricos del vehículo probado, incluida la

información del vehículo y los códigos de problemas recuperados durante

sesiones de diagnóstico anteriores.

 Para activar una sesión de prueba para el vehículo registrado

1. Seleccione Historial del vehículo en el menú principal.

2. El botón desplegable a la izquierda de la lista muestra u oculta la miniatura de los

registros de diagnóstico históricos. Haga clic en la miniatura para ir al siguiente nivel de la

página de detalles de datos de diagnóstico históricos. El botón Diagnóstico en la esquina

superior derecha proporciona acceso rápido a los diagnósticos.

3. Para eliminar registros de diagnóstico históricos, haga clic en la casilla de verificación en

la esquina inferior derecha de la miniatura para seleccionarla, luego haga clic en el botón

Eliminar en la esquina superior izquierda de la barra de navegación.

9. Parámetro

Ajustar la configuración predeterminada. Esto incluye: Enlace VCI, Modelo USB,

Unidad, Idioma, Registro de datos, WIFI, Brillo, Suspensión de pantalla, Vehículo

ordenado por, Configuración del sistema, Restaurar configuración de fábrica,

Política de privacidad.

10. Datos del usuario

Se utiliza para almacenar y mostrar archivos guardados. Contiene imágenes,

lectura, manual de usuario, capacitación, informe y ubicación del DLC.

11. Desinstalación

Esta sección le permite administrar las aplicaciones instaladas en el sistema de

diagnóstico UR1000. Seleccione esta sección para abrir una pantalla de

administración, donde puede consultar todas las aplicaciones de diagnóstico

del vehículo disponibles.

12. Información del taller

La aplicación Shop Manager administra la información del taller, incluidos los

registros de información del cliente y los registros del historial del vehículo de

prueba. Hay dos funciones principales disponibles:

Información del taller e información del cliente

13. Acerca de

La pantalla Acerca de enumera la versión, el hardware, el número de serie, el

almacenamiento, etc. de UR1000.

14. Código de error

El código de error le permite consultar el historial de errores y la información de

descripción según el código de error del modelo. Deslice hacia arriba y hacia

abajo para seleccionar el modelo y el código requeridos.

15. Soporte

A través de nuestra plataforma de comunidad en línea y servicio de atención al

cliente en línea, usted puede enviar comentarios o enviar solicitudes de ayuda

para obtener servicio y soporte directo. *Para sincronizar el dispositivo con su

cuenta en línea, debe registrar el producto a través de Internet cuando lo utilice

por primera vez.

16. Enlace rápido

El enlace rápido proporciona acceso al sitio web oficial de iCarzone y a otros

sitios web de servicios de automóviles populares. Estos sitios son recursos

invaluables para obtener información automotriz y datos de reparación e

incluyen foros, capacitación en video y consultas con expertos.

17. Escritorio remoto

El programa de soporte de TeamViewer, que es una forma sencilla, rápida y

segura de controlar su pantalla de forma remota. Utilice esta aplicación para

obtener asistencia remota única de los técnicos de iCarzone permitiéndoles

controlar su tableta en su PC a través del software TeamViewer.

* Asegúrese de que la tableta esté conectada a Internet antes de iniciar la

aplicación Remote Desk.

 Para beneficiarse de la asistencia remota de un socio

1. Encienda la tableta. Toque la aplicación Escritorio remoto en el menú de tareas de UR1000.

Se mostrará la pantalla de TeamViewer y se generará y mostrará el ID del dispositivo.

2. Su socio debe descargar e instalar el programa de control remoto TeamViewer

(http://www.teamviewer.com) en su computadora. Luego debe iniciar el software en su

computadora para brindar asistencia y controlar el dispositivo de forma remota.

3. Entregue su identificación al socio y espere a que le envíe una solicitud de control remoto.

4. Aparecerá una ventana emergente que le solicitará que confirme si desea permitir el control

remoto de su dispositivo.

18. Solución de problemas

A. El dispositivo no funciona correctamente.

 Asegúrese de que el dispositivo se haya registrado en línea.

 Asegúrese de que el software del sistema y el software de la aplicación de diagnóstico estén

correctamente actualizados.

 Asegúrese de que el dispositivo esté conectado a Internet.

 Revise todos los cables, conexiones e indicadores para ver si se recibe la señal.

B. La duración de la batería es más corta de lo habitual.

 Esto puede suceder cuando estás en un área con poca intensidad de señal. Apague su

dispositivo cuando no esté en uso.

C. No puedes encender el dispositivo.

 Asegúrese de que el dispositivo esté conectado a una fuentede alimentación o la batería

está cargada.

D. No puede cargar el dispositivo.

 Es posible que su cargador esté averiado.

 Es posible que esté intentando utilizar el dispositivo en una temperatura demasiado caliente

o fría. Intente cambiar el entorno de carga.

 Es posible que su dispositivo no esté conectado correctamente al cargador. Compruebe el

conector.

19. Uso de la batería

PELIGRO

La batería de polímero de iones de litio incorporada solo se puede reemplazar en fábrica; El

reemplazo inadecuado o la manipulación de la batería puede provocar una explosión. No

utilice un cargador de batería dañado.

 No desmonte, abra, aplaste, doble, deforme, perfore ni triture.

 No modifique, reacondicione, intente insertar objetos extraños en la batería, no la exponga

al fuego, a explosiones ni a otros peligros.

 Asegúrese de utilizar únicamente el cargador y los cables USB incluidos en el paquete. El

uso de otros cargadores y cables USB puede provocar que el dispositivo funcione mal o se

averíe.

 Utilice únicamente el cargador aprobado de acuerdo con la norma. El uso de una batería o

un cargador no autorizado puede presentar riesgo de incendio, explosión, fuga u otro

peligro.

 Evite dejar caer el dispositivo. Si el dispositivo se cae, especialmente sobre una superficie

dura, y el usuario sospecha que está dañado, llévelo a un centro de servicio para su

inspección.

 Cuanto más cerca esté de la estación base de su red, más tiempo podrá utilizar su

dispositivo, porque la conexión consume menos energía.

 El tiempo de recarga de la batería varía según la capacidad restante de la batería.

 La vida útil de la batería disminuye inevitablemente con el tiempo.

 Como la sobrecarga puede acortar la vida útil de la batería, retire el dispositivo del

cargador una vez que esté completamente cargado. Desenchufe el cargador una vez

completada la carga.

 Dejar el dispositivo en lugares calientes o fríos, especialmente dentro de un automóvil en

verano o invierno, puede reducir la capacidad y la vida útil de la batería. Guarde siempre la

batería a temperaturas normales.

20. Servicio de reparación

Si es necesario devolver su unidad para reparación, descargue y complete el Formulario de

servicio de reparación desde www.iCarzone.net. Se debe incluir la siguiente información:

 Nombre de contacto

 Dirección del remitente

 Número de teléfono

 Nombre del producto

 Descripción completa del problema

 Comprobante de compra para reparaciones en garantía

 Método de pago preferido para reparaciones fuera de garantía

OBSERVÓ

Para reparaciones fuera de garantía, el pago podrá realizarse con Visa, Master Card o tarjetas

de crédito aprobadas.

21. Información de cumplimiento

Requisitos de la FCC

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. El funcionamiento está sujeto

a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2)

Este dispositivo debe aceptar cualquier interferencia recibida, incluida aquella que pueda

provocar un funcionamiento no deseado.

ADVERTENCIA

Los cambios o modificaciones no aprobados expresamente por la parte responsable del

cumplimiento podrían anular la autoridad del usuario para operar el equipo.

OBSERVÓ

Este equipo ha sido probado y se ha determinado que cumple con los límites para un

dispositivo digital de Clase B, de conformidad con la Parte 15 de las Normas de la FCC. Estos

límites están diseñados para proporcionar una protección razonable contra interferencias

dañinas en una instalación residencial.

Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza

de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones

de radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una

instalación determinada. Si este equipo causa interferencias dañinas en la recepción de radio o

televisión, lo cual se puede determinar encendiendo y apagando el equipo, se recomienda al

usuario que intente corregir la interferencia mediante una o más de las siguientes medidas:

-- Reorientar o reubicar la antena receptora.

-- Aumentar la separación entre el equipo y el receptor.

-- Conecte el equipo a una toma de corriente de un circuito diferente de aquel al que está

conectado el receptor.

-- Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

Los cambios o modificaciones no aprobados expresamente por la parte responsable del

cumplimiento podrían anular la autoridad del usuario para operar el equipo.

ADVERTENCIA DE RF

El dispositivo ha sido evaluado para cumplir con los requisitos generales de exposición a RF. El

dispositivo se puede utilizar en condiciones de exposición portátiles sin restricciones.

El término “IC” antes del número de certificación de radio solo significa que se han cumplido las

especificaciones técnicas del IC.

CUMPLIMIENTO DE LA NORMA RoHS

Este dispositivo está declarado compatible con la directiva europea RoHS 2011/65/EU y

2015/863/EU.

CUMPLIMIENTO CE

Este producto se declara conforme con los requisitos esenciales de las siguientes directivas y

lleva la marca CE correspondiente: Directiva EMC, Directiva RED, Directiva de baja tensión.

22. Garantía

22.1 Garantía limitada de un año

iCarzone Technology Inc. garantiza al comprador original de este producto que si este

producto o alguna de sus partes falla debido a un defecto en los materiales o mano de obra

bajo uso y funcionamiento normales, durante un período de un año a partir de la fecha de

compra, la compañía reparará o reemplazará la parte (utilizando partes nuevas o

reacondicionadas) previa presentación del comprobante de compra, sin cargo por piezas o

mano de obra relacionadas con el defecto.

Esta garantía no se aplica a:

a) Productos que hayan sido sometidos a uso o condiciones anormales, accidentes, mal

manejo, negligencia, modificación no autorizada, abuso, instalación o reparación

inadecuada o almacenamiento inadecuado.

b) Productos cuyo número de serie mecánico o electrónico haya sido eliminado, modificado

o desfigurado.

c) Daños causados por exposición a temperaturas excesivas o condiciones ambientales

extremas.

d) Daños causados por la conexión o uso de accesorios u otros productos no aprobados o

autorizados por la Compañía.

e) Defectos externos, cosméticos, decorativos o estructurales tales como marcos y piezas no

funcionales.

f) Productos dañados por influencias externas como fuego, suciedad, arena, baterías con

fugas, fusibles quemados, robo o uso indebido de una fuente de alimentación.

IMPORTANTE

Durante la reparación es posible que se elimine todo el contenido del producto. Debe hacer

una copia de seguridad de todo el contenido de su producto antes de enviarlo al servicio de

garantía.

PRECAUZIONE

Per la vostra sicurezza e quella degli altri, e per evitare danni all'attrezzatura e al veicolo su cui

viene utilizzata, seguite sempre le informazioni di sicurezza e le procedure di prova appropriate

fornite dal produttore del veicolo o dell'attrezzatura in prova prima di utilizzare l'attrezzatura.

Assicurarsi di leggere e comprendere le istruzioni di sicurezza contenute nel presente manuale.

Le procedure, le tecniche, gli strumenti e i componenti per la manutenzione dei veicoli variano,

così come le competenze degli operatori. Data l'ampia varietà di applicazioni di prova e di

prodotti che possono essere testati con questa apparecchiatura, è impossibile per noi

prevedere o fornire raccomandazioni o informazioni di sicurezza che coprano tutte le situazioni.

Utilizzare metodi di manutenzione e procedure di collaudo adeguati.

PERICOLO

Quando il motore è in funzione, mantenere l'area di manutenzione BEN VENTILATA o collegare

un sistema di scarico dell'edificio al sistema di scarico del motore. I motori producono

monossido di carbonio, un gas tossico e inodore che rallenta i tempi di reazione e può causare

lesioni gravi o mortali.

AVVERTENZE DI SICUREZZA

 Eseguire sempre gli autotest in un ambiente sicuro.

 Indossare occhiali di sicurezza conformi agli standard ANSI.

 Tenere vestiti, capelli, mani, attrezzi, apparecchiature di prova, ecc. lontano da tutte le parti

del motore in movimento o calde.

 Utilizzare il veicolo in un'area di lavoro ben ventilata, poiché i gas di scarico sono tossici.

 Mettere la leva del cambio in posizione P (per il cambio automatico) o in posizione FOLLE

(per il cambio manuale) e assicurarsi che il freno di stazionamento sia inserito.

 Posizionare i cunei davanti alle ruote motrici e non lasciare mai il veicolo incustodito

durante la prova.

 Prestare attenzione quando si lavora in prossimità della bobina di accensione, del

distributore, dei cavi di accensione e delle candele. Questi componenti creano tensioni

pericolose quando il motore è in funzione.

 Tenere a portata di mano un estintore adatto per incendi di benzina, chimici ed elettrici.

 Non collegare o scollegare alcuna apparecchiatura di prova mentre l'accensione è inserita

o il motore è in funzione.

 Mantenere l'attrezzatura di prova asciutta, pulita, priva di olio, acqua o grasso. Se

necessario, pulire l'esterno dell'apparecchiatura utilizzando un panno pulito e un

detergente delicato.

 Non aprire lo strumento di scansione in ambienti piovosi o non addestrati. Non immergere

lo strumento di scansione poiché la tastiera e la porta non sono impermeabili. Inoltre, non

è consentito l'uso di solventi come l'alcol per pulire la tastiera o lo schermo.

 Non guidare il veicolo e utilizzare contemporaneamente l'apparecchiatura di prova.

Qualsiasi distrazione può causare un incidente.

 Fare riferimento al manuale del veicolo in manutenzione e seguire tutte le procedure

diagnostiche e le precauzioni. La mancata osservanza di questa precauzione può causare

lesioni personali o danni all'apparecchiatura di prova.

 Per evitare di danneggiare l'apparecchiatura di prova o di generare dati falsi, assicurarsi

che la batteria del veicolo sia completamente carica e che il collegamento al DLC del

veicolo sia pulito e sicuro.

 Non posizionare l'apparecchiatura di prova sul distributore del veicolo. Forti interferenze

elettromagnetiche possono danneggiare l'apparecchiatura.

 Assicurarsi che la distanza tra il dispositivo e il corpo umano sia di almeno 20 cm, altrimenti

potrebbero verificarsi lesioni personali.

Alimentazioni

Il dispositivo può essere alimentato da una delle seguenti fonti:

 Batteria interna: una carica completa garantisce circa 2,5 ore di funzionamento continuo.

 Alimentazione del veicolo: quando il dispositivo è collegato al veicolo di prova tramite il

cavo di alimentazione CA, riceve automaticamente energia dal veicolo.

 Alimentazione esterna: alimentazione tramite cavo USB e adattatore di alimentazione USB

esterno.

1. Struttura del Prodotto

7”

Schermo

tattile LCD

Dissipatore di

calore/altoparlante

Supporto

flessibile

Porta USB

Pulsante di accensione

Premere a lungo per accendere/spegnere

Premere rapidamente per bloccare lo

schermo

Porta USB per collegare il

dispositivo a un PC o a un

adattatore di alimentazione

CC esterno

1.1 Specifiche Tecniche

Colonna

Descrizione

Uso consigliato

Interno

Sistema operativo

Android 8.1.0

Processore

Quad Core 1.3 GHz

Memoria

32GB

Spettacolo

Schermo LCD touch capacitivo da 7 pollici con

risoluzione 1024 x 600

Connettività

USB 2.0; Wi-Fi (2,4GHz); Bluetooth; OBDII

Colore del corpo

Nero

Ingresso/uscita audio

Ingresso: N/A; Uscita: cicalino e altoparlante

Alimentazione e batteria

 Intervallo di tensione OBD DLC: 9-18 V

 Batteria ai polimeri di litio da 3,7 V/5000 mAh

 Ricarica tramite alimentatore da 5 V CC

Durata della batteria

Circa 5 ore di utilizzo continuo

Carica input

5V / 2A

Consumo di energia elettrica

500 mA (LCD acceso alla luminosità predefinita, Wi-Fi

abilitato) a 3,7 V

Deposito temporaneo

Da 0 a 40 °C (da 32 a 104 °F)

Temperatura. Marzo

Da -20 a 70 °C (da -4 a 158 °F)

Umidità di esercizio

5% - 95% senza condensa

Dimensioni (L x A x P)

Dimensioni: 259,0 mm x 161,3 mm x 34,0 mm

(10,197 pollici x 6,35 pollici x 1,339 pollici)

Peso netto

≈836g

Protocolli automobilistici

supportati

ISO9141-2, ISO14230-2, ISO15765, linea K/L, codice

lampeggiante, SAE-J1850 VPW, SAE-J1850 PWM,

ISO11898 (alta velocità, media velocità, bassa velocità

e CAN a filo singolo), SAE J2610, GM UART,

protocollo UART Echo Byte, protocollo Honda

Diag-H, TP2.0, TP1.6

100

Indicatore di

alimentazione (rosso)

Indicatore di stato: quando si comunica con il veicolo, questa

spia lampeggia in verde e blu.

1.2 Dispositivo VCI

L'interfaccia diagnostica wireless UR1000 VCI è una piccola interfaccia di comunicazione per

veicoli (VCI) utilizzata per connettersi al connettore diagnostico (DLC) del veicolo e al tablet. *Il

tablet può comunicare con VCI tramite Bluetooth o cavo USB. In generale, il cavo USB è più

veloce.

Fonti di energia

Alimentazione del veicolo: funziona con l'alimentazione a 12 volt del veicolo.

Alimentazione esterna: tramite adattatore di alimentazione USB esterno e cavo USB.

Colonna

Descrizione

Comunicazione

Modalità doppia BT5.0

Frequenza senza fili

2,4 GHz

Intervallo di tensione in

ingresso

9 V CC - 18 V CC

Corrente di alimentazione

100 mA a 12 V

Temperatura. Marzo

Da 0°C a 50°C (da 32°F a 122°F)

Deposito temporaneo

Da -20°C a 70°C (da -4°F a 158°F)

Dimensiones (L x P x A)

94 mm (3,7’’) * 56 mm (2,2’’) * 28 mm (1,1’’)

Peso

≈67 g (0,148 lb.)

Il raggio d'azione della comunicazione Bluetooth è di circa 32,8 piedi (circa 10 metri); Una volta

che il dispositivo entra nel raggio di trasmissione del connettore VCI, il segnale perso a causa

Connettore dati

veicolo (16 pin)

Porta USB

101

dell'uscita dal raggio di trasmissione verrà ripristinato automaticamente.

1.3 Altri accessori

Cavo USB

Collegare il tablet con display al PC o all'adattatore di

alimentazione CC esterno.

Adattatore di alimentazione esterno USB

Utilizzando il cavo USB, collegare il tablet con display alla

porta di alimentazione CC esterna per riceverne

l'alimentazione.

Supporto

adattatore VCI

Manuale d'uso

PRIMA DI INIZIARE

Asegúrese de que la tableta esté suficientemente cargada o conectada a una fuente de

alimentación externa.

2. Funzionamento

2.1 Interfaccia principale

Scorrere l'icona del lucchetto verso l'alto e verso il basso per accedere al menu attività

dell'UR1000.

NOTATO

Per impostazione predefinita, lo schermo del tablet è bloccato all'avvio. Si consiglia di bloccare

lo schermo quando non lo si utilizza per proteggere le informazioni di sistema e risparmiare

energia.

102

Iconos de

estado

Botones de

aplicación

Botones de

navegación

2.2 Pulsanti di localizzazione e navigazione

Pulsante

Nome

Descrizione

Locatore

Scorri lo schermo verso sinistra o verso destra per

visualizzare la schermata precedente o successiva.

Indietro

Ritorna alla schermata precedente.

Benvenuto

Ritorna alla schermata iniziale del sistema.

Applicazioni

recenti

Visualizza un elenco delle applicazioni attualmente

utilizzate. Tocca l'icona di un'app per avviarla. Per

chiudere un'app, scorri verso l'alto o verso il basso.

Schermata

Quando vuoi salvare le informazioni visualizzate, fai

uno screenshot.

Casa UR1000

Ritorna al menu attività UR1000.

* Spegnere

Prima di spegnere il tablet con display, è necessario completare tutte le comunicazioni del

veicolo. Forzare l'arresto mentre il tablet è in comunicazione potrebbe causare problemi

all'ECM su alcuni veicoli. Uscire dall'applicazione Diagnostica prima di spegnere il tablet.

Per spegnere il dispositivo:

1. Premere e tenere premuto il pulsante di blocco/accensione.

2. Tocca l'opzione Spegni.

103

3. Premere OK, il tablet si spegnerà dopo pochi secondi.

* Riavviare il sistema

In caso di errore del sistema, tenere premuto il pulsante Blocco/Accensione e toccare l'opzione

Riavvia per riavviare.

3. Diagnosi

L'applicazione Diagnostica può accedere all'unità di controllo elettronico (ECU)

di vari sistemi di controllo del veicolo, come motore, trasmissione, sistema

antibloccaggio dei freni (ABS), sistema airbag (SRS) e altro ancora.

* Per le operazioni di diagnosi è necessario collegare l'UR1000 al DLC del veicolo in prova

tramite il cavo principale.

3.1 Identificazione del veicolo

Il sistema diagnostico UR1000 supporta 2 metodi di identificazione del veicolo:

1. Identificazione automatica o identificazione VIN

2. Selezione del veicolo

3.1.1 Presentazione del menu del veicolo

104

Pulsante

Nome

Descrizione

Indietro

Torna al menu principale.

Tutto

Visualizza un menu di produttori di automobili.

USA

Visualizza il menu del veicolo statunitense.

Europa

Visualizza il menu dei veicoli europei.

Asia

Visualizza il menu dei veicoli asiatici.

Storia

Visualizza i registri cronologici dei veicoli di prova

memorizzati.

Indagine

Cerca una marca di veicolo specifica.

pulsanti del produttore del veicolo mostrano le marche di veicoli attualmente supportate dallo

strumento. Dopo aver stabilito la comunicazione con il veicolo, premere il pulsante del

produttore desiderato per avviare una diagnosi.

3.1.2 Identificazione automatica

L'identificazione del VIN può analizzare automaticamente il modello dell'auto, eliminando la

noiosa programmazione inserita manualmente dall'utente. Per alcuni veicoli che non

supportano la funzione di scansione automatica, lo strumento diagnostico consente di

immettere manualmente il numero di identificazione del veicolo.

1. Premere il pulsante Diagnosi nel menu attività dell'UR1000.

2. Seleziona la marca del veicolo. Tocca Identifica automaticamente e attendi.

3. Dopo che il veicolo testato è stato identificato con successo, sullo schermo vengono

visualizzate le informazioni sul veicolo, tra cui il numero VIN, il codice modello, la marca, ecc.,

quindi premere OK per accedere alla diagnosi.

105

 Inserimento manuale del VIN

3.2 Modalità diagnostica

Lo strumento di scansione offre agli utenti 3 modalità diagnostiche tra cui scegliere:

Analisi automatica, unità di controllo e assistenza.

3.2.1 Analisi automatica

La funzione Auto Scan esegue una scansione completa delle centraline elettroniche del veicolo

per individuare e recuperare i codici di errore.

106

 Predefinito | (2): È stato rilevato un codice di errore; 2 rappresenta il numero di errori rilevati.

 Approvato: Il veicolo è dotato di questo sistema e non presenta codici di errore..

 Equipaggiato: il veicolo è dotato di questo sistema.

 No equipaggiato: Il veicolo non è dotato di questo sistema.

 Uno sconosciuto: è stato rilevato che non è noto se il veicolo è dotato di questo sistema.

 Scansione: Indica que el dispositivo está escaneando el sistema del vehículo.

[Cancellazione rapida] – Per cancellare rapidamente il codice di errore.

[Pausa] / [Continua] – per mettere in pausa o continuare l'analisi.

[Report] – per visualizzare i report di errore durante la diagnostica.

[Pulsante Indietro] – Torna alla schermata precedente o esci.

3.2.2 Unità di controllo

Questa opzione consente di individuare manualmente il sistema di controllo desiderato. Grazie

al programma basato su menu, l'utente seleziona manualmente l'unità di controllo specifica da

rilevare, salta la scansione completa del veicolo ed esegue direttamente la diagnosi del sistema

specificato.

3.3 Come funziona la diagnosi

Questa opzione consente di individuare manualmente un sistema di controllo necessario per il

test attraverso una serie di opzioni. Seguire le procedure del menu ed effettuare ogni volta la

selezione appropriata; Dopo aver effettuato le selezioni, il programma vi guiderà al menu delle

funzioni diagnostiche.

107

 Per eseguire una funzione diagnostica

1. Stabilire la comunicazione con il veicolo di prova.

2. Selezionare l'icona "Diagnostica".

3. Selezionare il produttore del veicolo.

4. Selezionare “Selezione veicolo” e selezionare il modello del veicolo, l’anno del modello, ecc.

seguendo le istruzioni visualizzate sullo schermo.

5. Selezionare la modalità diagnostica e navigare nel menu di una qualsiasi modalità

diagnostica per individuare il sistema di prova richiesto.

6. Selezionare il test da eseguire dall'elenco delle funzioni.

 Informazioni sul modulo: visualizza informazioni dettagliate sull'unità di controllo testata

(tipo di unità, numero di versione e altre specifiche).

 Leggi codici di errore: visualizza i codici di errore del sistema di controllo del veicolo. La

schermata Leggi codici varia per ogni veicolo. Su alcuni veicoli è anche possibile recuperare

e visualizzare i dati in modalità fermo immagine.

 Cancellazione della memoria guasti: dopo aver letto i codici recuperati dal veicolo ed

eseguito determinate riparazioni, è possibile cancellare i codici dal veicolo utilizzando

questa funzione. Prima di eseguire questa funzione, assicurarsi che la chiave di accensione

del veicolo sia in posizione ON (RUN) con il motore spento.

 Mostra dati: quando questa funzione è selezionata, sullo schermo viene visualizzato

l'elenco dei dati del modulo selezionato. Gli elementi disponibili per qualsiasi modulo di

controllo variano da veicolo a veicolo. I parametri sono elencati nell'ordine in cui vengono

trasmessi dall'ECM, pertanto è possibile che vi siano alcune variazioni tra i veicoli.

 Test delle prestazioni

La funzione “Test di attuazione” consente di accedere ai test dei sottosistemi specifici del

veicolo e di eseguire test dei componenti. A causa delle differenze tra produttore, anno e

modello, nel menu verranno visualizzate solo le opzioni di test disponibili.

Questo test può monitorare il funzionamento dell'attuatore leggendo i dati dalla centralina

motore. Ad esempio, commutando ripetutamente tra due stati operativi di elettrovalvole,

108

Eseguire la

selezione di

un elemento

Tap to

open the

submenu

Premere per

aprire il

sottomenu

relè e interruttori, è possibile determinare se il sistema o il componente funziona

correttamente ed eseguire il comando di commutazione sulla porta o sulla finestra.

 Indicatori di direzione sinistro/destro: controllare il lampeggio degli indicatori di

direzione sinistro e destro per verificare se funzionano correttamente.

 Alzacristalli anteriore/posteriore e sinistro/destro: controllare l'intero finestrino del

veicolo dall'alto verso il basso per verificare se il sollevamento e l'abbassamento dei

finestrini funzionano normalmente.

 Motore tergicristallo (V) Fase 1/2: È possibile controllare il tergicristallo in modo che

funzioni a 1/2 velocità per verificare se il motore del tergicristallo funziona normalmente.

3.3.1 Dati in tempo reale

Selezionare manualmente un modulo e passare all'elenco specifico dei flussi di dati. Basta

scorrere lo schermo verso l'alto o verso il basso per individuare i dati desiderati.

* Per cambiare la modalità dell'unità, tornare al pulsante "Impostazioni" e selezionare la

modalità desiderata.

Modo de visualización

4 tipi di modalità di visualizzazione disponibili per la visualizzazione dei dati nel sottomenu.

① Modalità indicatore analogico: visualizzato come grafico di un indicatore analogico.

② Modalità testo: modalità predefinita che visualizza le impostazioni come testo e come

elenco.

NOTATO

I parametri di stato di lettura, come la lettura dell'interruttore, che sono presentati

principalmente sotto forma di parole quali ON, OFF, ATTIVO e ABORT, possono essere

visualizzati solo in modalità testo. Durante la lettura, i parametri dei valori, come la lettura del

sensore, possono essere visualizzati in modalità testo e in altre modalità grafiche.

109

③ Modalità grafico forma d'onda: quando questa modalità è applicata, è possibile utilizzare

due dita per ingrandire o ridurre.

④ Modalità indicatore digitale: visualizzato come grafico indicatore digitale.

 Indietro: torna alla schermata precedente o esci dalla funzione.

 Cerca: cerca i nomi dei parametri per visualizzare i dati.

 Mostra selezione: alterna tra le due opzioni; Uno mostra gli elementi di configurazione

selezionati, l'altro mostra tutti gli elementi disponibili.

 Unisci grafici: unisce i grafici dei dati selezionati (solo per la modalità grafico a forma

d'onda). Questa funzione è utile per effettuare confronti tra parametri. Per annullare la

modalità di fusione della grafica, premere ○

nell'angolo in alto a destra.

 In Cima: sposta un elemento dati selezionato in cima all'elenco.

 Cabcella Dati: cancella tutti i valori dei parametri recuperati in precedenza in un punto

selezionato.

 Congela: visualizza i dati recuperati in modalità fermo immagine.

 Registra: I dati registrati in tempo reale verranno salvati come videoclip nel Data Manager.

 Ultimo canale: canale precedente.

 Prossimo canale: canale successivo.

3.4 Operazioni OBDII generiche

Nella schermata del menu del veicolo è disponibile un'opzione di accesso rapido per la

diagnosi del veicolo OBDII/EOBD. Questa opzione fornisce un modo rapido per verificare i

codici di errore, isolare la causa di una spia di malfunzionamento (MIL) accesa, controllare lo

stato del monitor prima dei test di certificazione delle emissioni, verificare le riparazioni ed

eseguire una serie di altri servizi correlati alle emissioni. Il menu di diagnostica OBDII include:

Lettura codici, cancellazione codici, prontezza I/M, dati in tempo reale, fermo immagine,

informazioni sul veicolo, test del monitor O2, monitor di bordo, sistema evaporativo

(modalità $8)

110

4. Operazioni di servizio

3 funzioni di manutenzione comunemente eseguite:

Ripristino olio: questa funzione reimposta gli intervalli di manutenzione e le distanze e

spegne la spia quando si cambia l'olio. Il sistema calcola l'intervallo di cambio dell'olio più

adatto in base alle condizioni di guida e climatiche del veicolo. Si prega di notare che il

promemoria della durata dell'olio deve essere reimpostato ogni volta che si cambia l'olio, in

modo che il sistema possa calcolare quando è necessario il successivo cambio dell'olio.

NOTATO: Prima di reimpostare gli indicatori di servizio, è necessario completare tutti i

lavori richiesti. In caso contrario, i valori di servizio potrebbero non essere corretti e il modulo di

controllo interessato potrebbe registrare codici di errore.

Freno di stazionamento elettronico: questa funzione ha molteplici utilizzi, tra cui la

disattivazione e l'attivazione del sistema di controllo dei freni, l'assistenza nel monitoraggio del

liquido dei freni, l'attivazione e la disattivazione delle pastiglie dei freni e la regolazione dei

freni dopo la sostituzione di un disco o di una pastiglia. Manutenzione, disattivazione e

riattivazione del sistema freno di stazionamento elettronico (EPB) per sostituzione e

inizializzazione.

Sensore dell'angolo di sterzata: calibrare il sensore dell'angolo di sterzata (SAS), calibrare il

volante per la guida rettilinea o ricalibrare il SAS durante la sostituzione delle parti dello sterzo.

La calibrazione deve essere eseguita dopo le seguenti operazioni:

- Sostituzione del volante.

- Sostituzione del sensore dell'angolo di sterzata.

111

- Qualsiasi intervento di manutenzione che comporti l'apertura del mozzo del connettore del

sensore dell'angolo di sterzata sulla colonna.

- Qualsiasi intervento di manutenzione o riparazione sul collegamento dello sterzo, sulla

scatola dello sterzo o su qualsiasi altro meccanismo correlato.

- Allineamento delle ruote o regolazione del passo.

- Riparazioni in seguito ad incidenti in cui potrebbe essersi verificato un danno al sensore o al

gruppo dell'angolo di sterzata, o a qualsiasi parte del sistema di sterzo.

NOTAO

1) iCarzone non si assume alcuna responsabilità per eventuali incidenti o lesioni derivanti dalla

manutenzione del sistema SAS. Quando si interpretano i codici di errore rilevati dal veicolo,

seguire sempre le raccomandazioni del produttore per la riparazione.

2) Tutte le schermate software mostrate in questo manuale sono esempi; le schermate di

prova effettive possono variare per ciascun veicolo testato. Osservare i titoli dei menu e le

istruzioni sullo schermo per selezionare le opzioni corrette.

3) Prima di iniziare la procedura, assicurarsi che il veicolo sia dotato di pulsante ESC. Trova il

pulsante sul cruscotto.

 Taratura del piantone dello sterzo

Se si sostituisce il piantone dello sterzo o il quadro strumenti oppure si aggiorna il software del

quadro strumenti, è necessaria una calibrazione del piantone dello sterzo del sistema della

carrozzeria.

5. Programma TPMS

UR1000 può essere utilizzato con la funzione del modulo wireless per la

pressione dei pneumatici per eseguire l'attivazione, la programmazione e

l'apprendimento del TPMS.

1. Informazioni sul sensore originale: visualizza le informazioni sul modello del sensore di

pressione dei pneumatici configurato dal produttore del veicolo, inclusi fornitore, frequenza e

numero di parte.

2. Attiva sensori programmati: questa funzione attiva i sensori di pressione dei pneumatici

programmati e visualizza i parametri associati quali ID, pressione, temperatura e stato della

batteria.

3. Controlla il sensore TS: controlla lo stato del sensore iCarzone e visualizza parametri quali

ID, frequenza, versione software e stato della batteria.

112

Interfaccia USB, collegare l'USB al dispositivo del prodotto.

Lente del videoscopio: osserva

l'impatto attraverso la lente.

4. Programmazione del sensore TS: questa funzione viene utilizzata per programmare il

sensore.

5. Guida all'autoapprendimento: dopo aver sostituito il sensore della pressione dei

pneumatici, seguire le istruzioni del produttore del veicolo per eseguire un semplice processo

di autoapprendimento su strada.

6. Diagnostica OBD: in situazioni specifiche, potrebbero essere necessarie funzioni

diagnostiche durante la sostituzione dei sensori di pressione dei pneumatici.

NOTATO

Il sensore deve essere acquistato separatamente poiché il prodotto non è incluso nella

confezione.

6. Videoscopio (facoltativo)

I tecnici riparatori lo utilizzano per esaminare il motore e i suoi vari componenti,

in modo da individuare i problemi. Utilizzando un endoscopio, i tecnici possono

ispezionare visivamente aree difficili da raggiungere o scarsamente visibili,

come blocchi motore, valvole, pistoni e alberi motore.

 Per informazioni sul prodotto UR1000 su Videoscope:

1. Tocca l'app Videoscope. Se il dispositivo non è collegato al videoscopio, viene visualizzata la

pagina Non rilevato. Premere il pulsante “File video” per accedere alla pagina “File video”.

2. Se il videoscopio è collegato al prodotto, verrà visualizzata una finestra di richiesta per

consentire al dispositivo di connettersi al dispositivo USB. Premere OK, quindi andare alla

pagina. A questo punto puoi scattare foto o registrare video.

3. I file immagine e video vengono visualizzati nell'applicazione "File video".

113

Opzione lingua

Tocca per

aggiornare

l'elemento

desiderato

Tocca per

vedere

informazioni

dettagliate

7. Aggiornare

Scarica le ultime versioni del software. Spesso pubblichiamo nuove versioni

che aggiungono nuovi test, nuovi modelli o migliorano l'applicazione. Quando

è connesso a Internet, il dispositivo cerca automaticamente il software

disponibile.

8. Cronologia del veicolo

Questa funzione memorizza i dati storici del veicolo testato, comprese le

informazioni sul veicolo e i codici di errore recuperati durante le precedenti

sessioni diagnostiche.

 Per attivare una sessione di prova per il veicolo registrato

1. Selezionare Cronologia veicolo dal menu principale.

2. Il pulsante a discesa a sinistra dell'elenco mostra o nasconde la miniatura dei record

diagnostici storici. Fare clic sulla miniatura per passare al livello successivo della pagina

dei dettagli dei dati diagnostici storici. Il pulsante Diagnostica nell'angolo in alto a destra

consente un rapido accesso alla diagnostica.

3. Per eliminare i record diagnostici storici, fare clic sulla casella di controllo nell'angolo

inferiore destro della miniatura per selezionarla, quindi fare clic sul pulsante Elimina

nell'angolo superiore sinistro della barra di navigazione.

114

9. Parametro

Regola le impostazioni predefinite. Ciò include: collegamento VCI, modello USB,

unità, lingua, registrazione dati, WIFI, luminosità, modalità sospensione

schermo, veicolo ordinato per, impostazioni di sistema, ripristino impostazioni

di fabbrica, informativa sulla privacy.

10. Dati dell'utente

Viene utilizzato per archiviare e visualizzare i file salvati. Contiene immagini,

letture, manuale utente, formazione, report e posizione dei DLC.

11. Disinstallazione

Questa sezione consente di gestire le applicazioni installate sul sistema

diagnostico UR1000. Selezionando questa sezione si apre una schermata di

amministrazione, in cui è possibile visualizzare tutte le applicazioni diagnostiche

disponibili per il veicolo.

12. Informazioni sul workshop

L'app Shop Manager gestisce le informazioni del negozio, tra cui i registri delle

informazioni sui clienti e i registri cronologici dei veicoli di prova. Sono

disponibili due funzioni principali:

Informazioni per l'officina e informazioni per i clienti

13. A proposito

Nella schermata Informazioni sono elencati la versione, l'hardware, il numero di

serie, lo spazio di archiviazione, ecc. da UR1000.

14. Codice di errore

Il codice di errore consente di controllare la cronologia degli errori e le

informazioni descrittive in base al codice di errore del modello. Scorri verso

l'alto e verso il basso per selezionare il modello e il codice desiderati.

15. Supporto

Tramite la nostra piattaforma di comunità online e il servizio clienti online,

puoi inviare feedback o richieste di assistenza per ottenere assistenza e

supporto diretti. *Per sincronizzare il dispositivo con il tuo account online, devi

registrare il prodotto tramite Internet quando lo utilizzi per la prima volta.

115

16. Collegamento rapido

Il collegamento rapido fornisce l'accesso al sito Web ufficiale di iCarzone e ad

altri siti Web di servizi per auto popolari. Questi siti sono risorse inestimabili per

informazioni e dati sulle riparazioni automobilistiche e includono forum, corsi di

formazione video e consulenze di esperti.

17. Desktop remoto

Il programma di supporto TeamViewer, un modo semplice, veloce e sicuro per

controllare il tuo schermo da remoto. Utilizza questa app per ottenere

un'assistenza remota esclusiva dai tecnici iCarzone, consentendo loro di

controllare il tuo tablet sul loro PC tramite il software TeamViewer.

* Assicurarsi che il tablet sia connesso a Internet prima di avviare l'applicazione

Remote Desk.

 Per beneficiare dell'assistenza remota di un partner

1. Accendi il tablet. Tocca l'applicazione Desktop remoto nel menu attività UR1000. Verrà

visualizzata la schermata TeamViewer e l'ID dispositivo verrà generato e visualizzato.

2. Il tuo partner deve scaricare e installare il programma di controllo remoto TeamViewer

(http://www.teamviewer.com) sul proprio computer. Quindi è necessario avviare il software

sul computer per fornire supporto e controllare il dispositivo da remoto.

3. Consegna il tuo documento d'identità al partner e attendi che ti invii una richiesta di

controllo remoto.

4. Apparirà una finestra pop-up che ti chiederà di confermare se desideri consentire il controllo

remoto del tuo dispositivo.

18. Risoluzione dei problemi

A. Il dispositivo non funziona correttamente.

 Assicurarsi che il dispositivo sia stato registrato online.

 Assicurarsi che il software di sistema e il software applicativo diagnostico siano

correttamente aggiornati.

 Assicurarsi che il dispositivo sia connesso a Internet.

 Controllare tutti i cavi, i collegamenti e gli indicatori per verificare se il segnale viene

ricevuto.

B. La durata della batteria è più breve del solito.

 Ciò può accadere quando ci si trova in una zona con segnale debole. Spegni il dispositivo

quando non lo usi.

C. Non è possibile accendere il dispositivo.

 Assicurarsi che il dispositivo sia collegato a una fonte di alimentazione o che la batteria sia

116

carica.

D. Impossibile caricare il dispositivo.

 Il caricabatterie potrebbe essere difettoso.

 Potresti aver provato a utilizzare il dispositivo a una temperatura troppo calda o troppo

fredda. Prova a cambiare l'ambiente di ricarica.

 Il dispositivo potrebbe non essere collegato correttamente al caricabatterie. Controllare il

connettore.

19. Utilizzo della batteria

PERICOLO

La batteria ai polimeri di ioni di litio integrata può essere sostituita solo in fabbrica; La

sostituzione impropria o la manomissione della batteria possono causare un'esplosione. Non

utilizzare un caricabatterie danneggiato.

 Non smontare, aprire, schiacciare, piegare, deformare, forare o sminuzzare.

 Non modificare, ricondizionare, tentare di inserire oggetti estranei nella batteria, esporla a

fuoco, esplosioni o altri pericoli.

 Assicuratevi di utilizzare solo il caricabatterie e i cavi USB inclusi nella confezione. L'utilizzo

di altri caricabatterie e cavi USB potrebbe causare il malfunzionamento o la rottura del

dispositivo.

 Utilizzare esclusivamente il caricabatterie omologato e conforme alla norma. L'uso di una

batteria o di un caricabatterie non autorizzati può presentare un rischio di incendio,

esplosione, perdite o altri pericoli.

 Evitare di far cadere il dispositivo. Se il dispositivo cade, in particolare su una superficie dura,

e l'utente sospetta che sia danneggiato, portarlo presso un centro di assistenza per farlo

ispezionare.

 Quanto più ti avvicini alla stazione base della tua rete, tanto più a lungo puoi utilizzare il tuo

dispositivo, perché la connessione consuma meno energia.

 Il tempo di ricarica della batteria varia a seconda della capacità residua della batteria.

 La durata della batteria diminuisce inevitabilmente con il tempo.

 Poiché la ricarica eccessiva può ridurre la durata della batteria, rimuovere il dispositivo dal

caricabatterie una volta che è completamente carico. Una volta completata la carica,

scollegare il caricabatterie.

 Lasciare il dispositivo in luoghi caldi o freddi, in particolare all'interno di un'auto in estate o

in inverno, può ridurre la capacità e la durata della batteria. Conservare sempre la batteria a

temperature normali.

117

20. Servizio di riparazione

Se è necessario restituire l'unità per la riparazione, scaricare e compilare il modulo di servizio di

riparazione dal sito www.iCarzone.net. Devono essere incluse le seguenti informazioni:

 Nome del contatto

 Indirizzo di ritorno

 Numero di telefono

 Nome del prodotto

 Descrizione completa del problema

 Prova di acquisto per riparazioni in garanzia

 Metodo di pagamento preferito per le riparazioni fuori garanzia

NOTATO

Per le riparazioni fuori garanzia, il pagamento può essere effettuato con Visa, Master Card o

carte di credito approvate.

21. Informazioni sulla conformità

Requisiti FCC

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle

due condizioni seguenti: (1) Questo dispositivo non deve causare interferenze dannose e (2)

Questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che

possono causare un funzionamento indesiderato.

AVVERTIMENTO

Eventuali modifiche o alterazioni non espressamente approvate dalla parte responsabile della

conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

NOTATO

Questa apparecchiatura è stata testata e ritenuta conforme ai limiti previsti per i dispositivi

digitali di Classe B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono concepiti per

garantire una protezione ragionevole contro interferenze dannose in un'installazione

residenziale.

Questa apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non

installata e utilizzata secondo le istruzioni, può causare interferenze dannose alle comunicazioni

radio. Tuttavia, non vi è alcuna garanzia che non si verifichino interferenze in una particolare

installazione. Se questa apparecchiatura dovesse causare interferenze dannose alla ricezione

radiofonica o televisiva, cosa che può essere accertata accendendo e spegnendo

118

l'apparecchiatura, si consiglia all'utente di provare a correggere l'interferenza adottando una o

più delle seguenti misure:

-- Riorientare o riposizionare l'antenna ricevente.

-- Aumentare la distanza tra l'apparecchiatura e il ricevitore.

-- Collegare l'apparecchiatura a una presa di corrente appartenente a un circuito diverso da

quello a cui è collegato il ricevitore.

-- Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.

Eventuali modifiche o alterazioni non espressamente approvate dalla parte responsabile della

conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura.

AVVISO RF

Il dispositivo è stato valutato come conforme ai requisiti generali di esposizione alle

radiofrequenze. Il dispositivo può essere utilizzato in condizioni di esposizione portatile senza

restrizioni.

Il termine “IC” prima del numero di certificazione radio significa solo che sono state soddisfatte

le specifiche tecniche dell’IC.

CONFORMITÀ RoHS

Questo dispositivo è dichiarato conforme alle direttive europee RoHS 2011/65/UE e

2015/863/UE.

CONFORMITÀ CE

Questo prodotto è dichiarato conforme ai requisiti essenziali delle seguenti direttive e reca la

corrispondente marcatura CE: Direttiva EMC, Direttiva RED, Direttiva Bassa Tensione.

22. Garanzia

22.1 Garanzia limitata di un anno

iCarzone Technology Inc. garantisce all'acquirente originale di questo prodotto che, qualora il

prodotto o una qualsiasi parte di esso dovesse guastarsi a causa di un difetto nei materiali o

nella fabbricazione in normali condizioni di utilizzo e manutenzione, per un periodo di un anno

dalla data di acquisto, la società riparerà o sostituirà la parte (utilizzando parti nuove o

ricondizionate) dietro presentazione della prova di acquisto, senza alcun costo per le parti o la

manodopera correlate al difetto.

Questa garanzia non si applica a:

a) Prodotti sottoposti a condizioni o utilizzo anomali, incidenti, manipolazione impropria,

119

negligenza, modifiche non autorizzate, abuso, installazione o riparazione improprie o

conservazione impropria.

b) Prodotti il cui numero di serie meccanico o elettronico è stato rimosso, modificato o reso

illeggibile.

c) Danni causati dall'esposizione a temperature eccessive o a condizioni ambientali estreme.

d) Danni causati dal collegamento o dall'utilizzo di accessori o altri prodotti non approvati o

autorizzati dalla Società.

e) Difetti esterni, estetici, decorativi o strutturali, come telai e parti non funzionali.

f) Prodotti danneggiati da agenti esterni quali fuoco, sporcizia, sabbia, batterie che perdono,

fusibili bruciati, furto o uso improprio dell'alimentatore.

IMPORTANTE

Durante la riparazione, tutto il contenuto del prodotto potrebbe essere rimosso. È necessario

eseguire il backup di tutto il contenuto del prodotto prima di inviarlo per l'assistenza in

garanzia.

iCarzone Inc.

ICARZONE UR1000 Wireless Car Diagnostic Tool, All System Diagnostic Scanner with Bluetooth, Bidirectional OBD2 Scanner

Product's Documents

User Manual

Specifications

ICARZONE UR1000 Questions and Answers

Related Products

Husqvarna SCARPONE ANTITAGLIO - TECHNICAL CL. 2 Scarpone antitaglio Technical Classe 2

Arc XOPIZZACART1 XO Pizza Oven Cart Carbone

Husqvarna SCARPONE ANTITAGLIO - TECHNICAL CL. 2 Scarpone antitaglio Technical Classe 2

Arc XOPIZZACART1 XO Pizza Oven Cart Carbone

VDIAGTOOL VD80BT LITE Car Diagnostic Tool, Wireless Bidirectional OBD2 Scanner

VDIAGTOOL VD70S Car Diagnostic Tool, Wireless OBD2 Scanner
