Vevor GZ-28 Garage Door Torsion Springs, Pair of 0.25 x 2 x User Manual

Technical Support and E-Warranty Certificate www.vevor.com/support

GARAGE DOOR SPRING

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24

GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/GZ-30

We continue to be committed to provide you tools with competitive price.

"Save Half", "Half Price" or any other similar expressions used by us only represents an

estimate of savings you might benefit from buying certain tools with us compared to the major

top brands and does not necessarily mean to cover all categories of tools offered by us. You are

kindly reminded to verify carefully when you are placing an order with us if you are actually

saving half in comparison with the top major brands.

MODEL: 207-2-24/250-2-35/225-2-27/250-2-31/234-2-28/

234-2-31/250-2-32/218-2-26/225-2-24/GZ-22/GZ-23/GZ-24/GZ-28/GZ-29/

GZ-30

NEED HELP? CONTACT US!

Have product questions? Need technical support? Please feel free to contact us:

Technical Support and E-Warranty Certificate www.vevor.com/support

This is the original instruction, please read all manual instructions carefully before

operating. VEVOR reserves a clear interpretation of our user manual. The

appearance of the product shall be subject to the product you received. Please

forgive us that we won't inform you again if there are any technology or software

updates on our product.

GARAGE DOOR SPRING

SAFETY INSTRUCTIONS

1. Properly handle and install torsion springs, expansion springs, and

other garage door hardware, otherwise, serious injury or death may

occur!

2. Read and understand all the instructions before you start working.

3. Professional installation is recommended.

4. Do not attempt to install yourself unless you have the right tools,

reasonable mechanical ability, experience, and upper arm strength.

5. Springs and accessories are under extreme tension at all times. All

tension must be released from springs before any work is performed.

6. Pay attention to the safety of surrounding personnel during

installation.

MODEL AND PARAMETERS

Wire Diameter x Inside Diameter x Length

Material

207-2-24

0.207x2x24inch

82B＆Cast

Aluminum

250-2-35

0.250x2x35inch

225-2-27

0.225x2x27inch

250-2-31

0.25x2x31inch

234-2-28

0.234x2x28inch

234-2-31

0.234x2x31inch

250-2-32

0.25x2x32inch

Model

Description

218-2-26

0.218x2x26inch

225-2-24

0.225x2x24inch

GZ-22

0.207x2x22inch

82B＆Cast

Aluminum

GZ-23

0.218x2x23inch

GZ-24

0.218x2x24inch

GZ-28

0.25x2x28inch

GZ-29

0.25x2x29inch

GZ-30

0.25x2x30inch

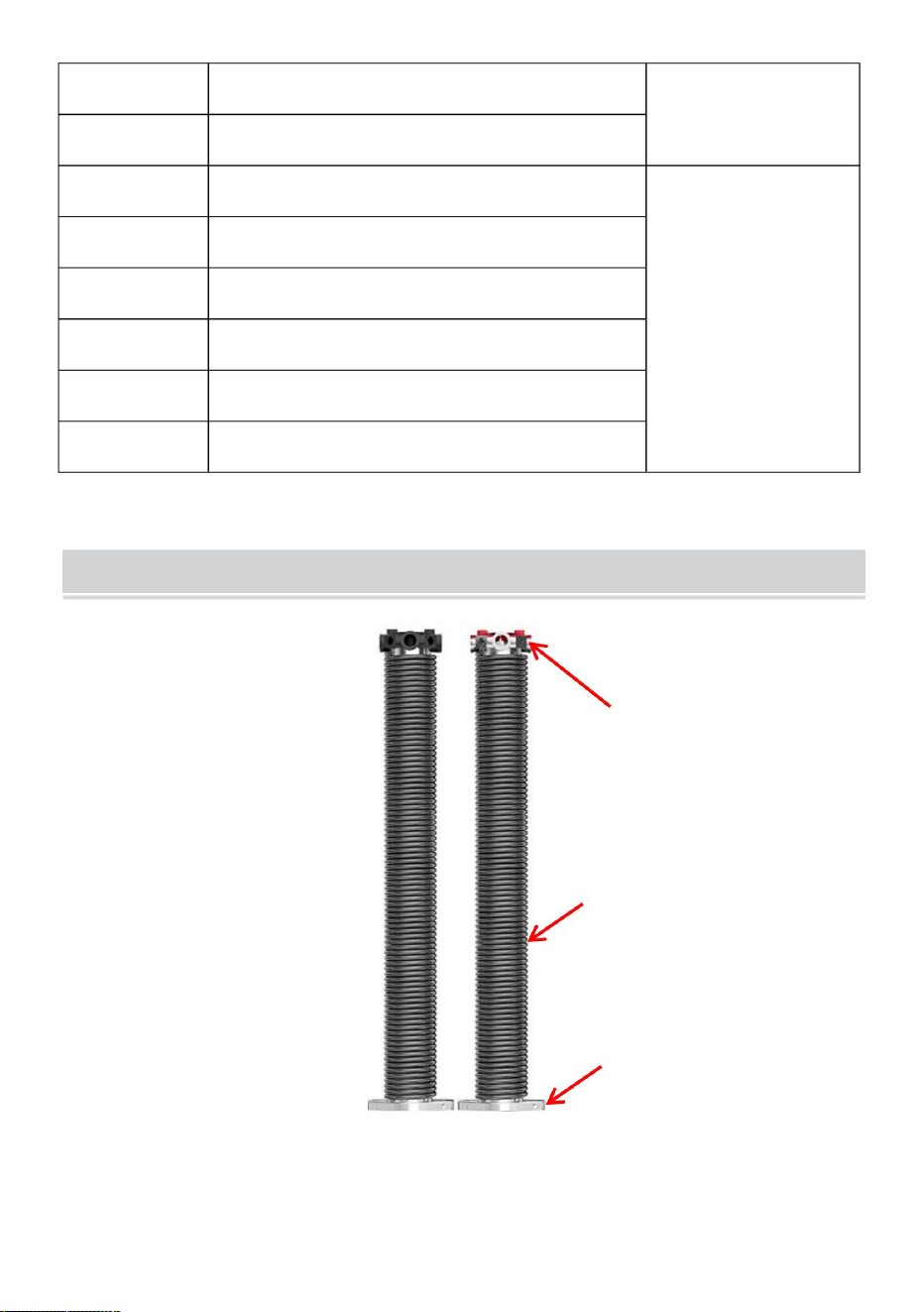

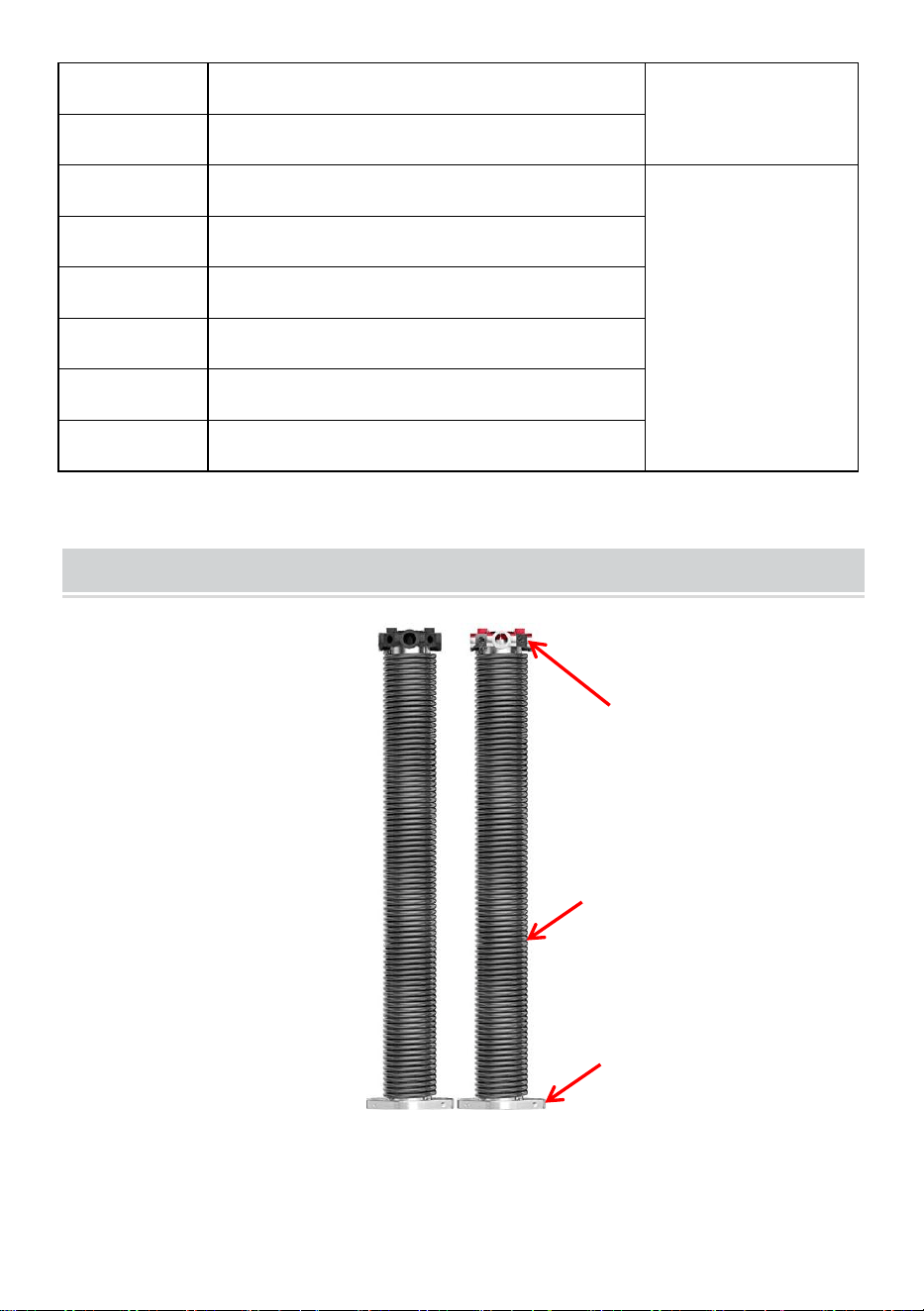

STRUCTURE DIAGRAM

1. Torsion Spring 2.Regulating Block 3.Fixed Block

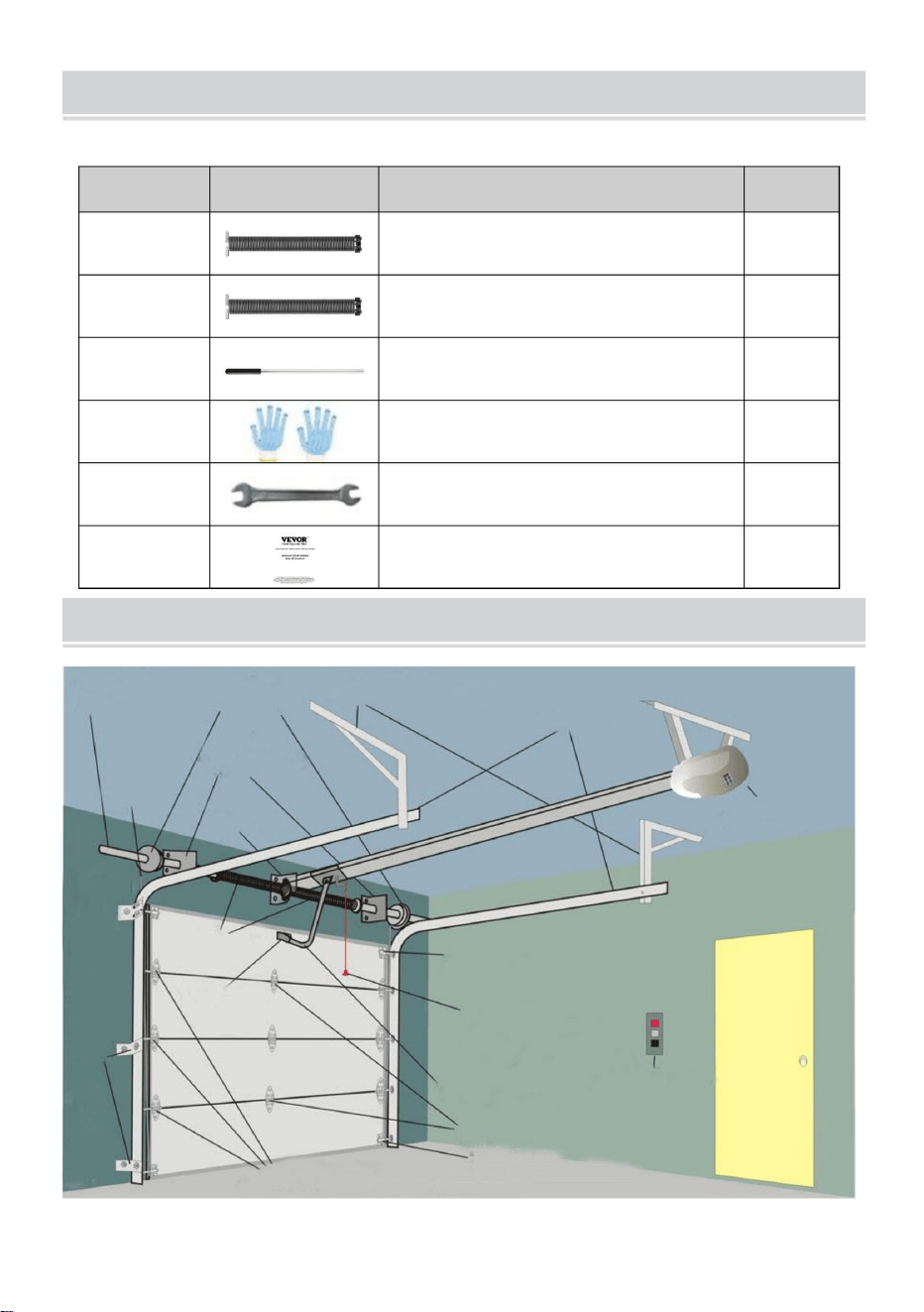

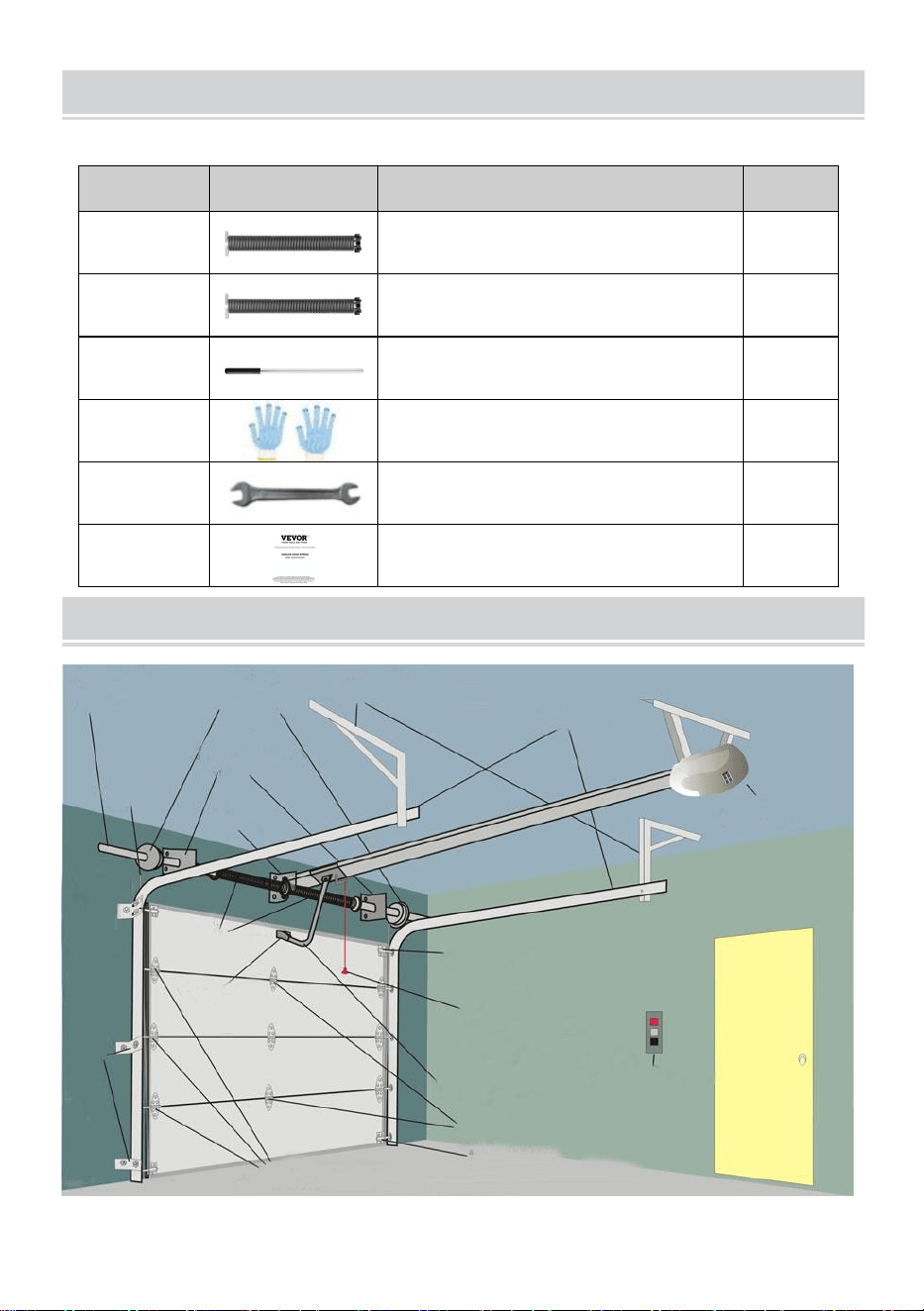

COMPONENTS

No.

Pictu re

Name

Qty

Spring(Dextrorotary)

Spring(Levorotary)

Winding Bars

Gloves

1 Pair

Mounting Wrench

User Manual

PRODUCT USAGE

1.Door Machine 2.Horizontalguide Rail 3.Horizontalguide Rail Bracket

4.The Wire Wheel 5.Edge Shaft Shelf 6.Axis Shelf 7.Torsion Spring

8.Torsion Spring Shaft 9.Wire Rope 10.Verticalguide Rail Bracket

11.Door Stents 12.On both sides of the Hinge and Roller

13.Top Bracket and Roller 14.Emergency Release Shake Handshandle

15.Connecting Rod 16.Center Hinge 17.Bottom Bracket and Roller

18.Wall Button Switches

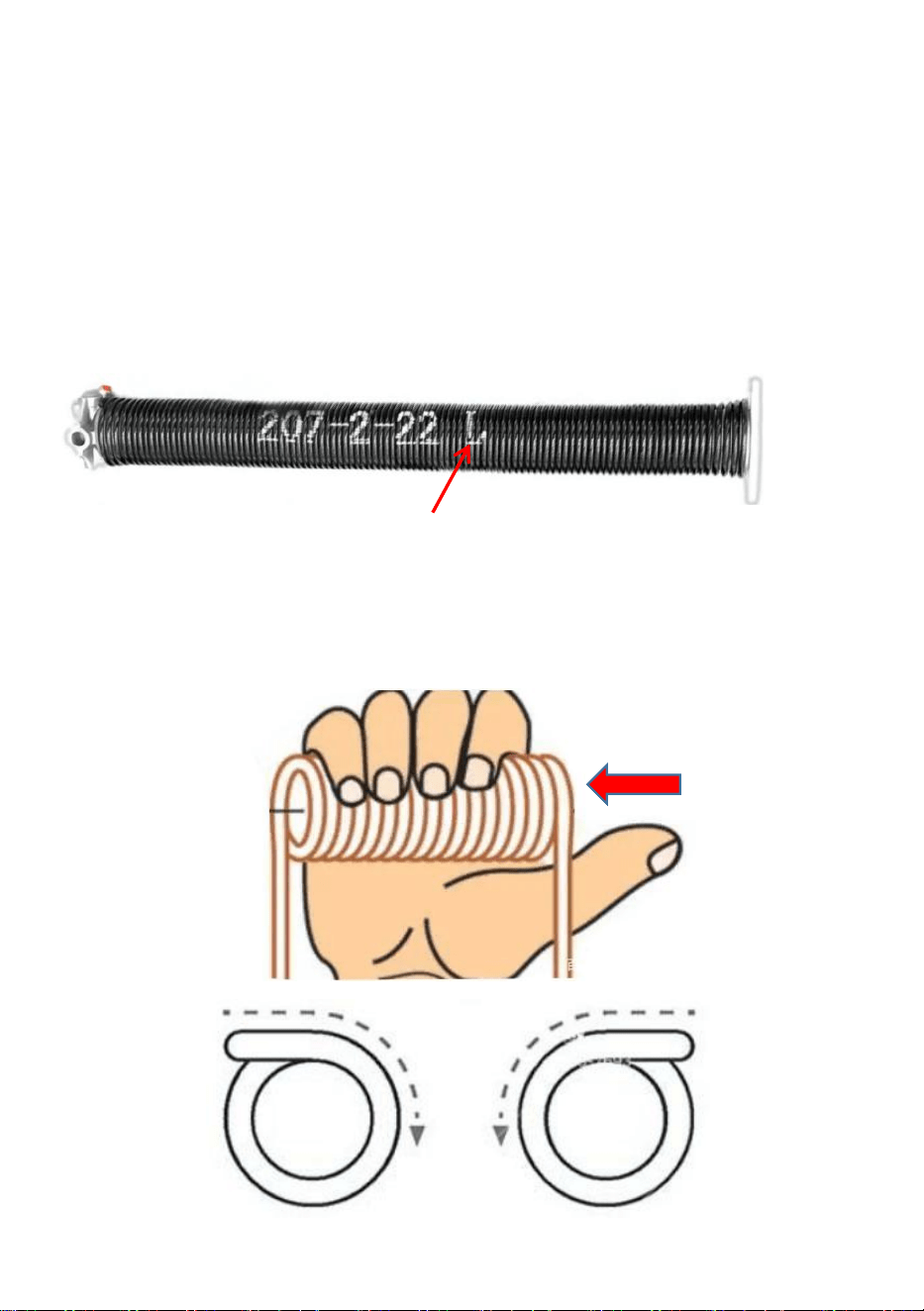

Levorotary/Dextrorotary Distinction:

L(Levorotary) / R(Dextrorotary)

HELPFUL TRICK: Make an"O" with your index finger and thumb.Using

the tip of your finger as the end of the wire,follow the direction down your

finger and it will give you the direction the spring is coilde.

Levorotary

Dextrorotar

Adjust the Spring Tension: It is dangerous to adjust the torsion spring,

please call a professional to adjust.

REMOVING THE OLD SPRINGS

It is dangerous to remove the torsion spring. Please call a

professional to operate.

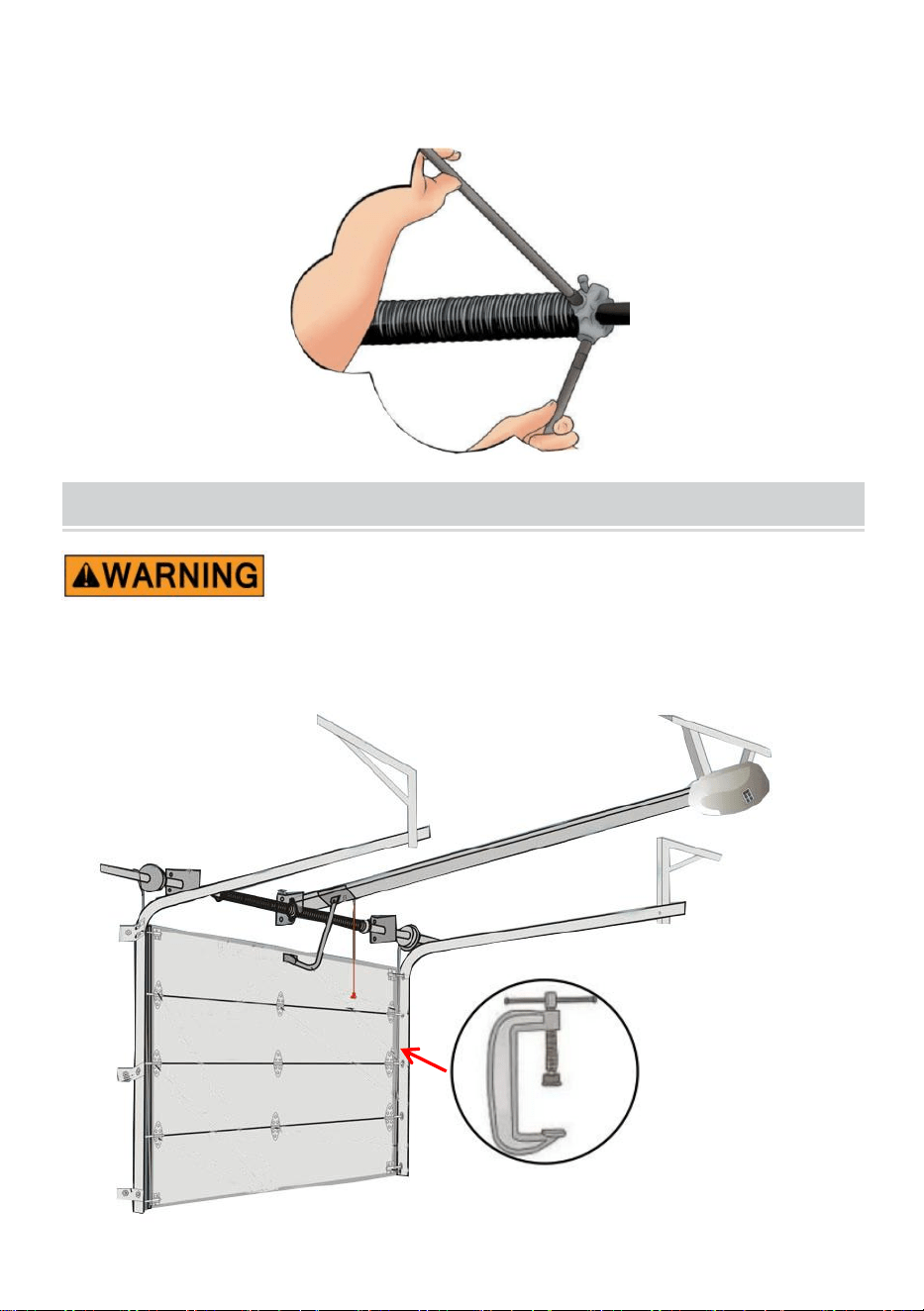

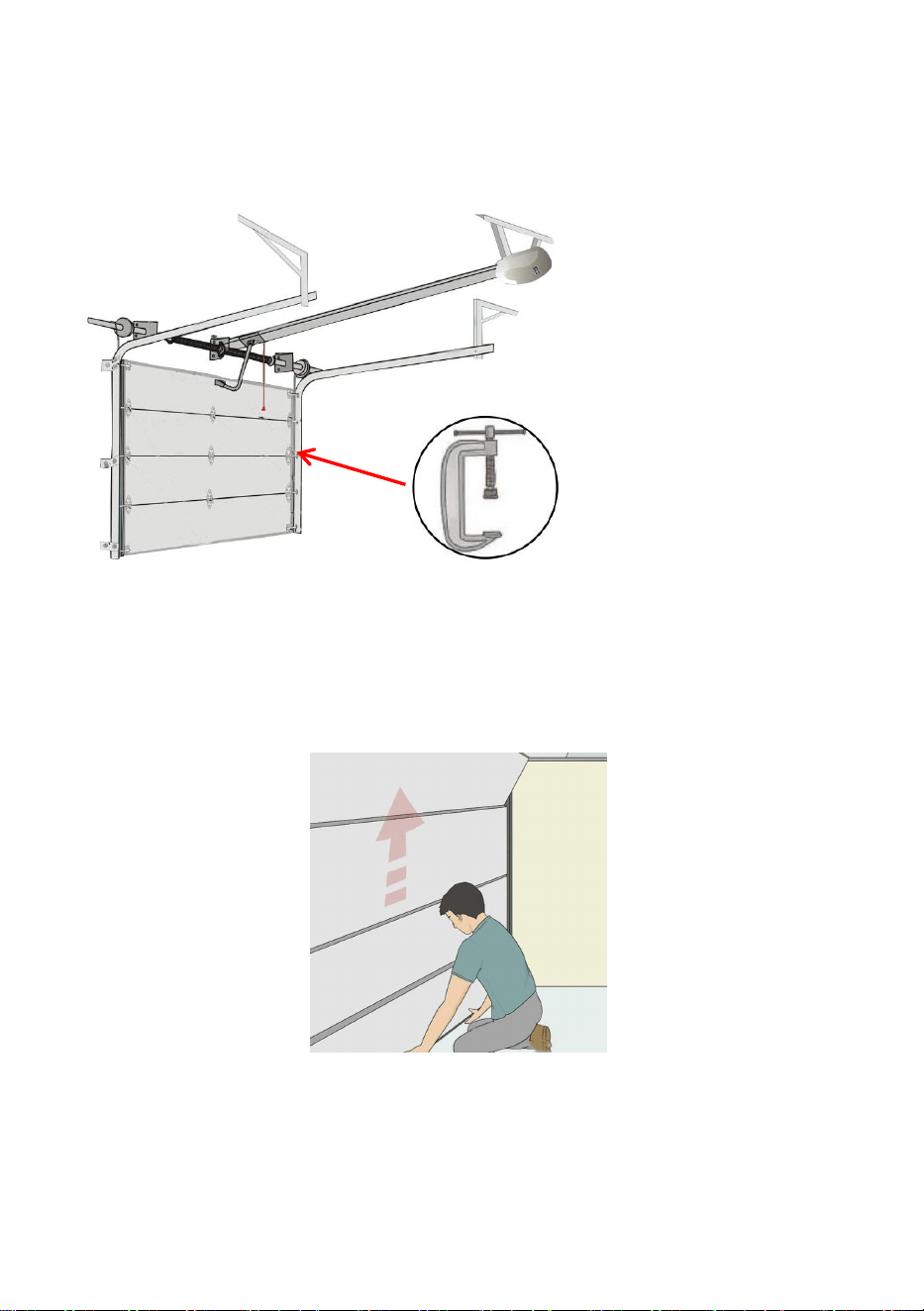

1. Unplug the garage door opener and clamp the door to the track.

Disconnect the garage door opener so the door remains closed. Use

locking pliers or a C-clamp to secure the door to the track to keep it from

opening when you release the tension on the springs.

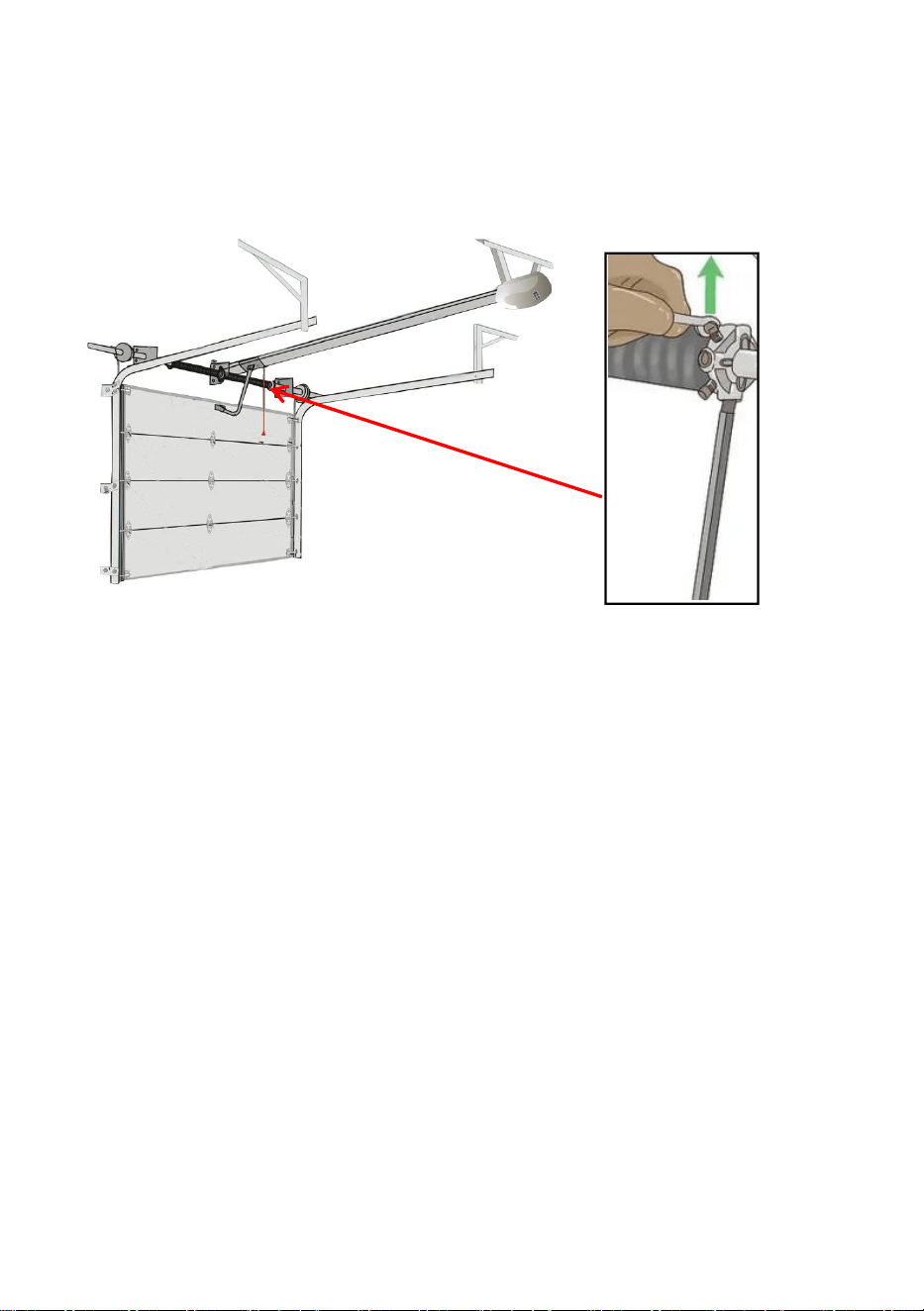

2. Loosen the set screws while holding each spring with a winding bar.

Position a sturdy ladder to the side of the springs, rather than working

directly in front of them, for safety reasons. Put on eye protection and

leather gloves. Push a winding bar into the bottom hole of the winding

cone on the outside of 1 spring. Use a wrench to loosen the 2 set screws.

Keep a firm grip on the bar as the spring will expand powerfully as the

screws are released. Repeat on the other side.To ensure the bars fit

securely into the winding cone holes, file down the ends.

Note:

A: Using a screwdriver pin punch, or plier handles to unwind the bars

could result in serious injury, as these tools arenr t designed to hold the

spring in place.

B: Avoid standing on a bucket or chair to reach the springs. Use a sturdy

ladder to minimize the risk of injury.

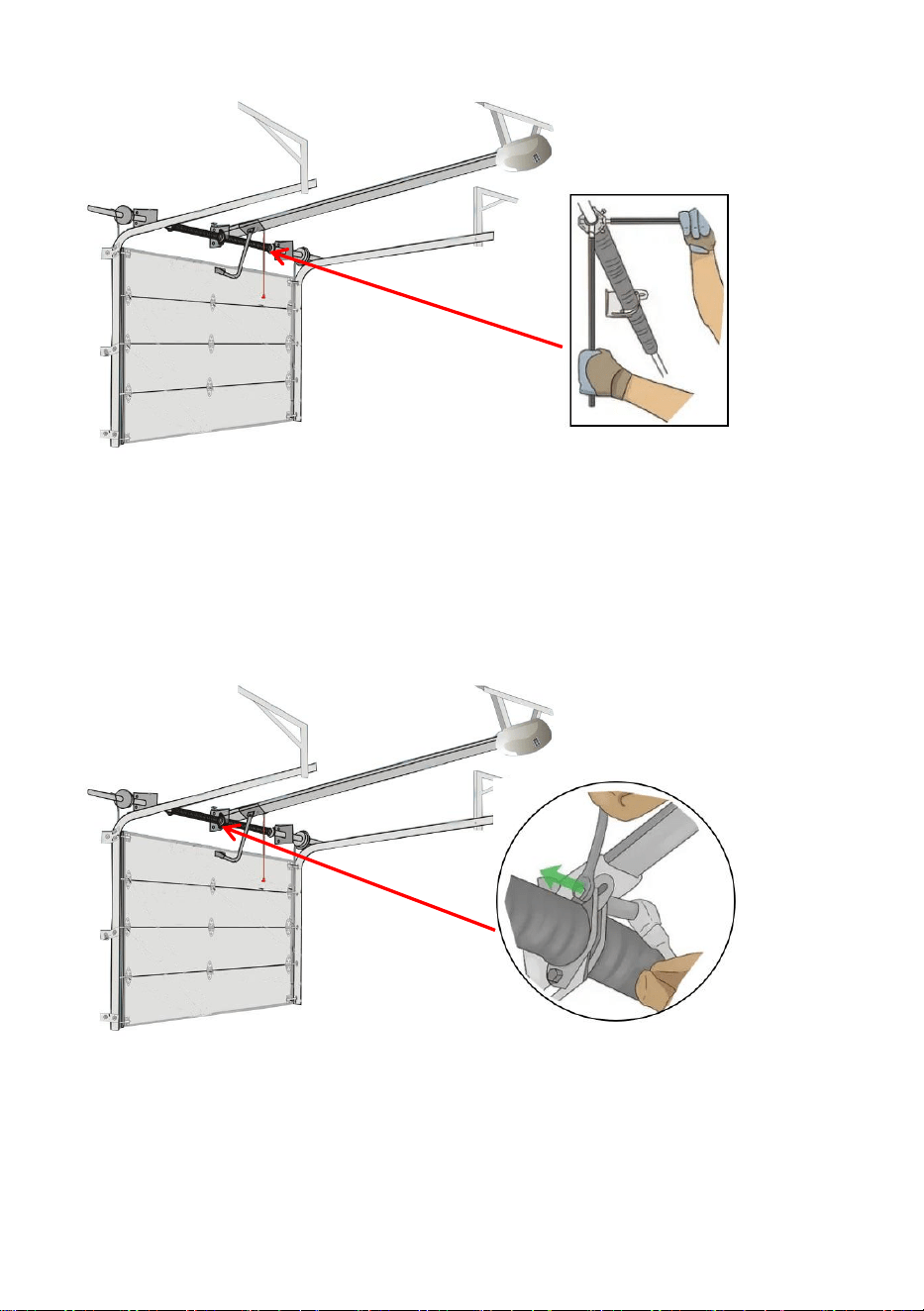

3. Unwind each spring with the help of 2 winding bars.

Position the second winding bar into a hole on the winding cone at a

perpendicular angle to the first. Unwind the spring % turn at a time moving

1 winding bar to the next open perpendicular position after each % turn.

Repeat on the other spring.

4. Remove the nuts and bolts, then slide the springs to the end bracket.

Using a wrench, remove the 2 nuts and bolts that secure each spring cone

to the center bracket. Then slide each spring toward the end bracket.

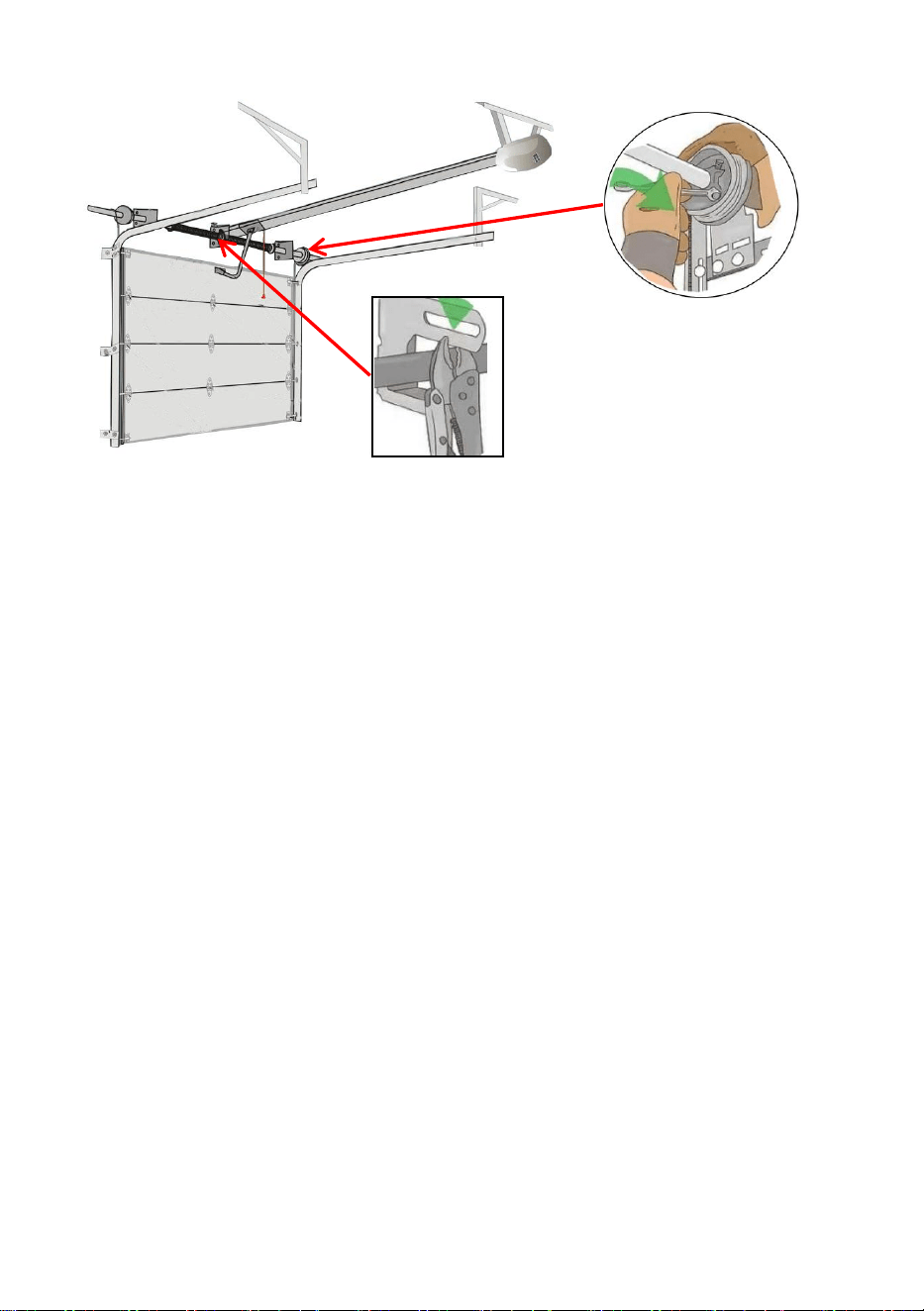

5. Secure the tube and remove the springs, cables, and cable drums.

Use locking pliers or a C-clamp to secure the torsion tube to the center

bracket to keep it from moving. Then, use a wrench to loosen the set

screws on both lift cable drums. Disconnect the lift cables, then slide the

cable drums and springs off the torsion tube.

Note: Securing the tube is an essential step that will prevent the tube from

moving around and potentially injuring you, so be sure to fully lock the tube

in place.

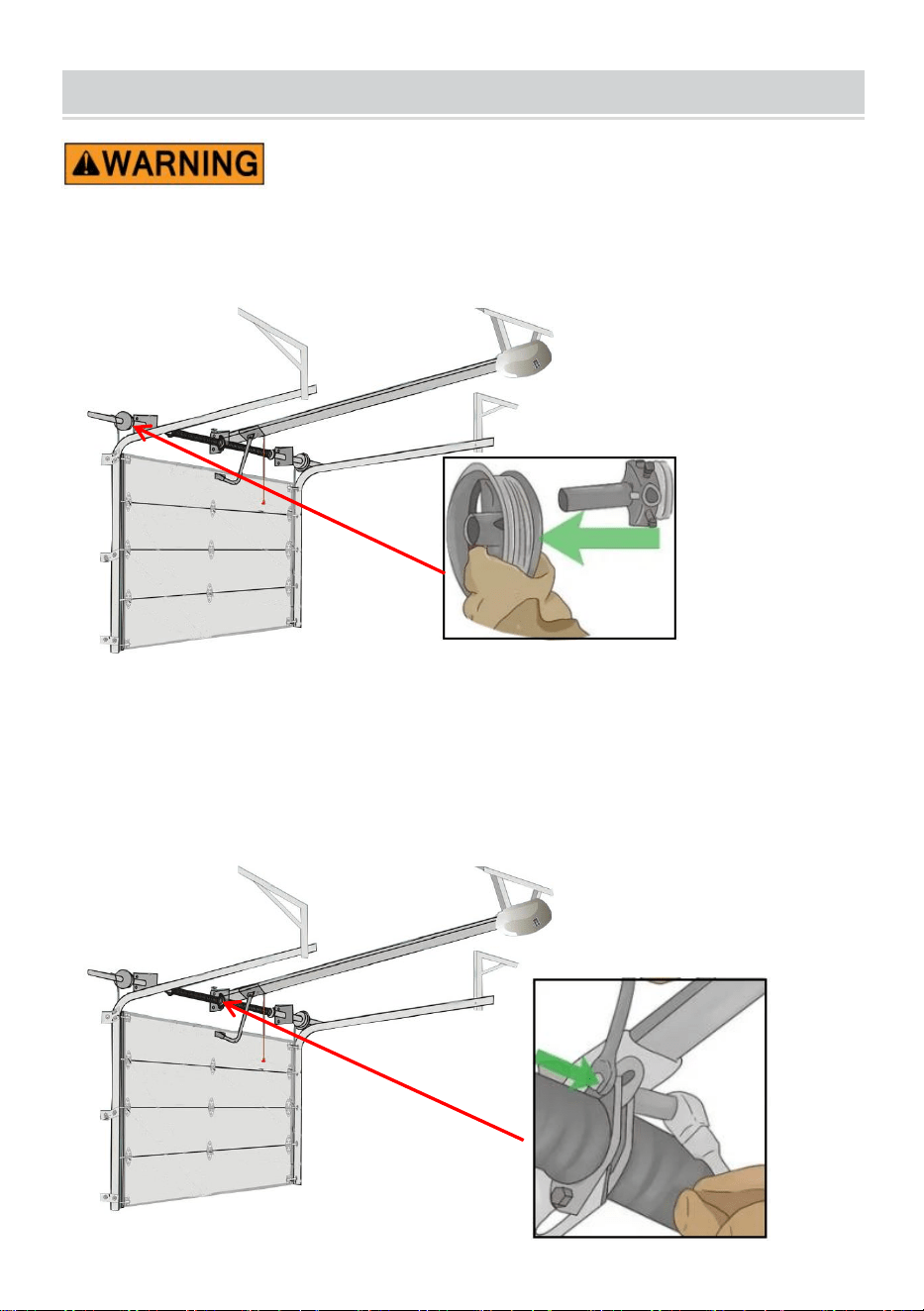

INSTALLING THE NEW SPRINGS

It is dangerous to install the torsion spring. Please call a professional

to operate.

1. Slide the left spring onto the tube and add the cable drum.

When your new springs arrive, put the new left spring on the torsion tube, making

sure that the stationary cone on the end of the spring faces the center bracket.

After sliding the new spring into place, replace the cable drum and insert the

torsion bar into the left bearing bracket.

2. Install the center bearing and the right spring, then secure the cones.

Slide the torsion bar to the left then add the center bearing. Slide the right spring

onto the bar and press the bearing into the stationary cone. Connect both of the

stationary cones to the center bracket with the nuts and bolts you removed

previously. Remove the locking pliers or clamp from the center bracket.

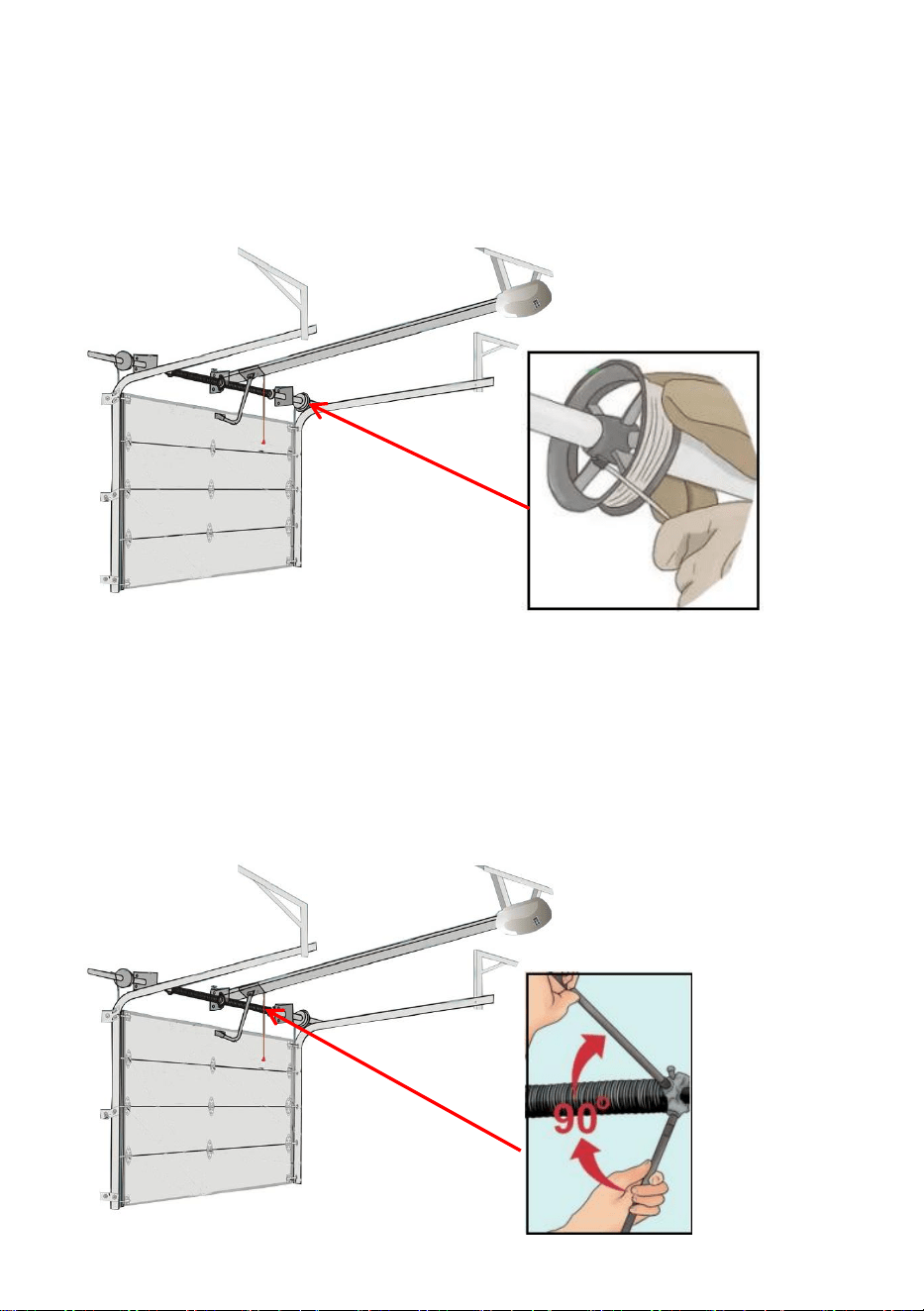

3.Thread the cables and tighten the drums.

Run the lift cable between the roller and the doorjamb. Slip the lift cable stop

through the cable slot on the drum. Then attach locking pliers to the torsion tube

to secure it in place. Spin the drum to wind the cable into the grooves, then tighten

the set screws. Repeat on the other side, leaving the locking pliers in place.

Note: For the door to operate properly, you need the same amount of tension on

both sides, so take care to tighten each side evenly.

4.Wind the springs.

Insert 2 winding bars into the winding cone so they are perpendicular to each

other. Use the bars to turn the spring % turn at a time, moving the bars to new

holes in the cone as necessary. Follow the supplier' s recommendation for the

number of turns to complete. Repeat on the other spring.

Note:

A: Generally, you' II need 30 quarter-turns for a 7 ft (2.1 m) tall door and 36

quarter-turns for an 8 ft (2.4 m) tall door.

B: Winding the spring too tight could cause it to break and injure you, so be sure

to follow the supplier' s recommendation and don' t over-wind the spring.

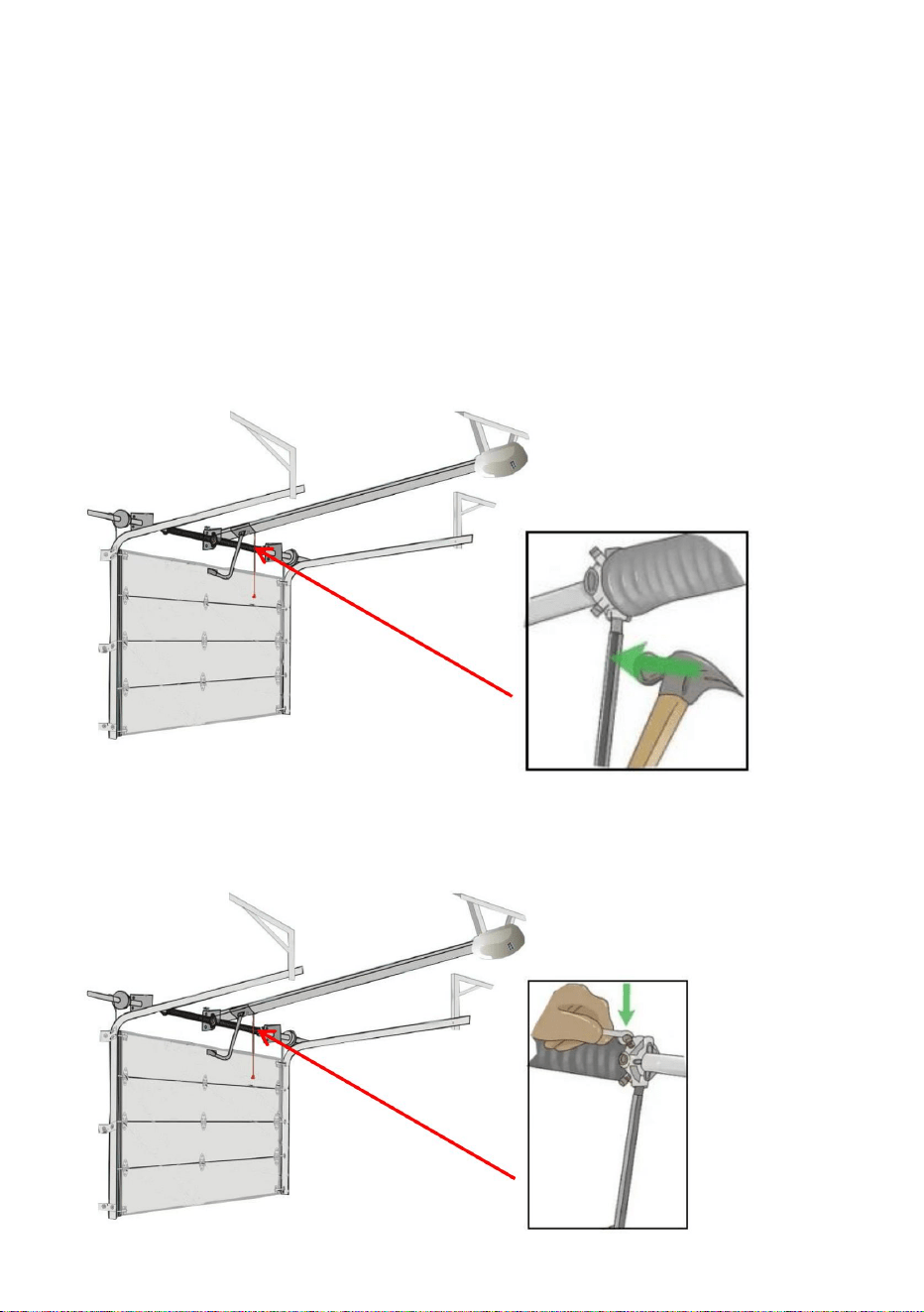

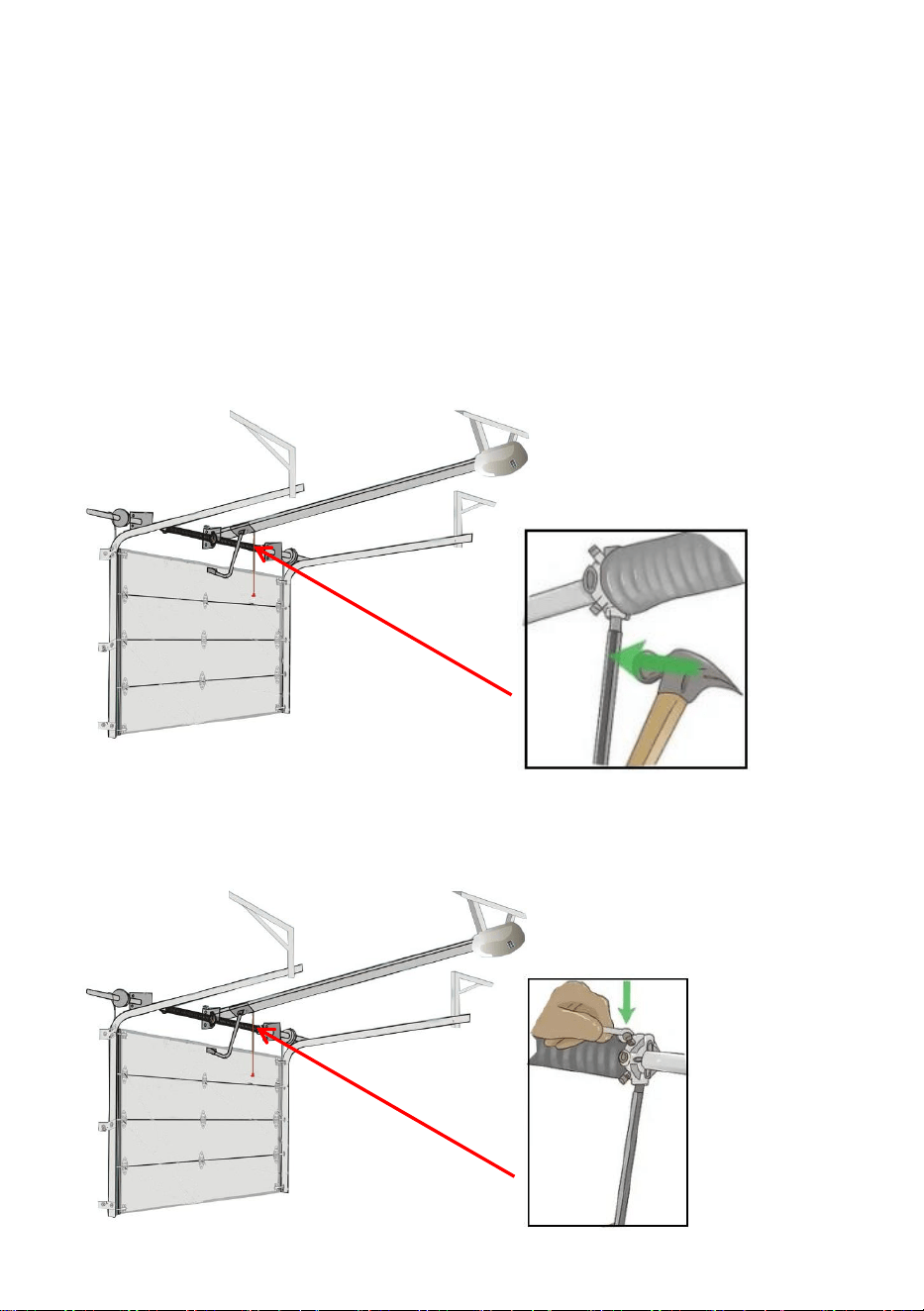

5. Stretch the springs out 1/4 inch (6.4mm).

When the spring is fully wound, leave 1 winding bar in a slot of the cone that is

perpendicular to the floor. Tap the winding bar with a hammer to stretch the spring

1/4 inch (6.4mm) out from the center. Repeat on the other side.

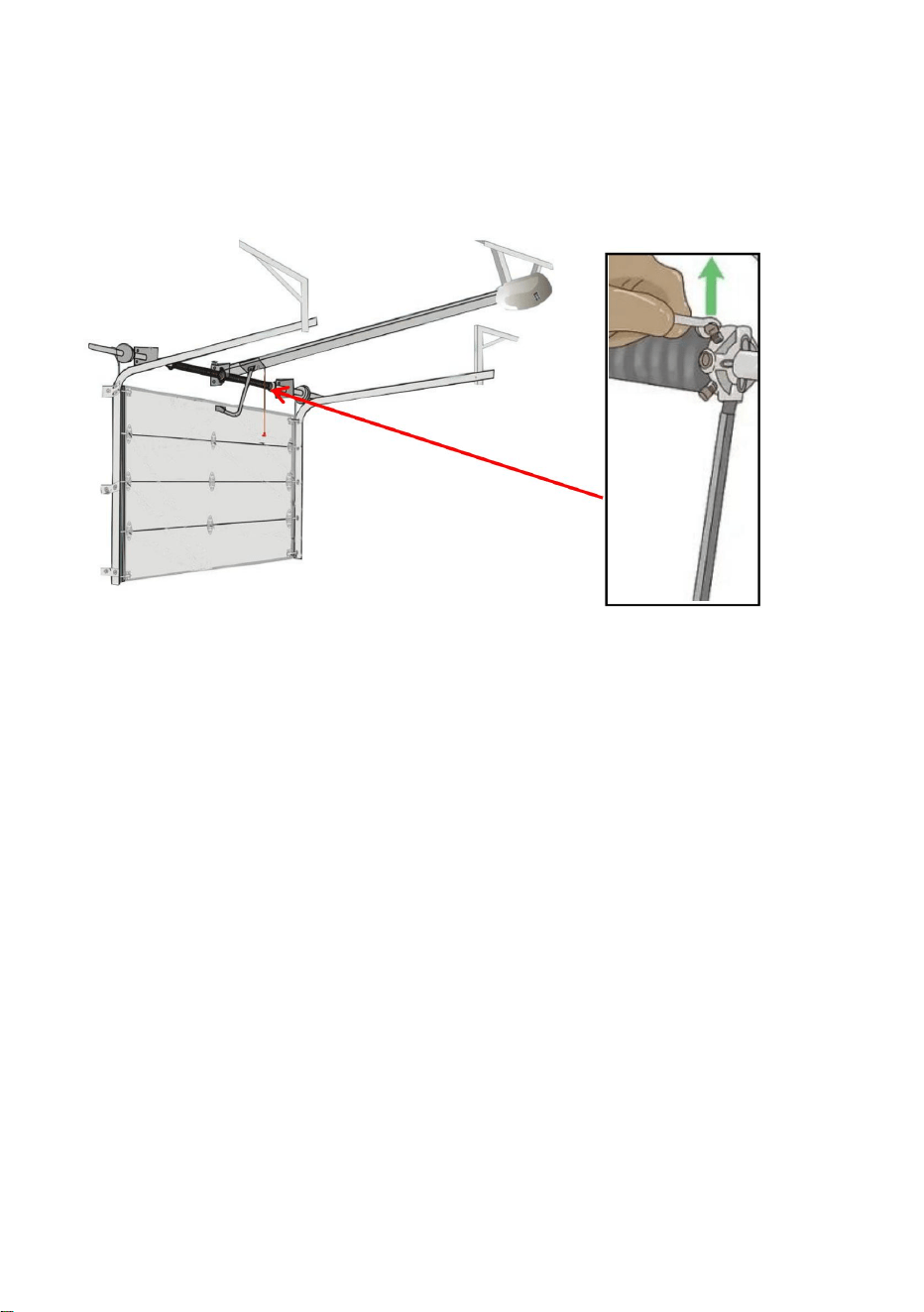

6. Tighten the set screws.

Tighten each set screw until it contacts the torsion tube. Tightening the screws

more than this could distort or puncture the torsion tube, so be sure to make less

than 1 full rotation once the screws touch the torsion tube.

7. Remove the clamps or pliers.

It is now safe to remove the clamps or pliers you used to hold both the

torsion bar and the garage door itself in place.

Note: When to add or unwind 1 or 2 quarter turn , must be hold on the

clamps or pliers again.

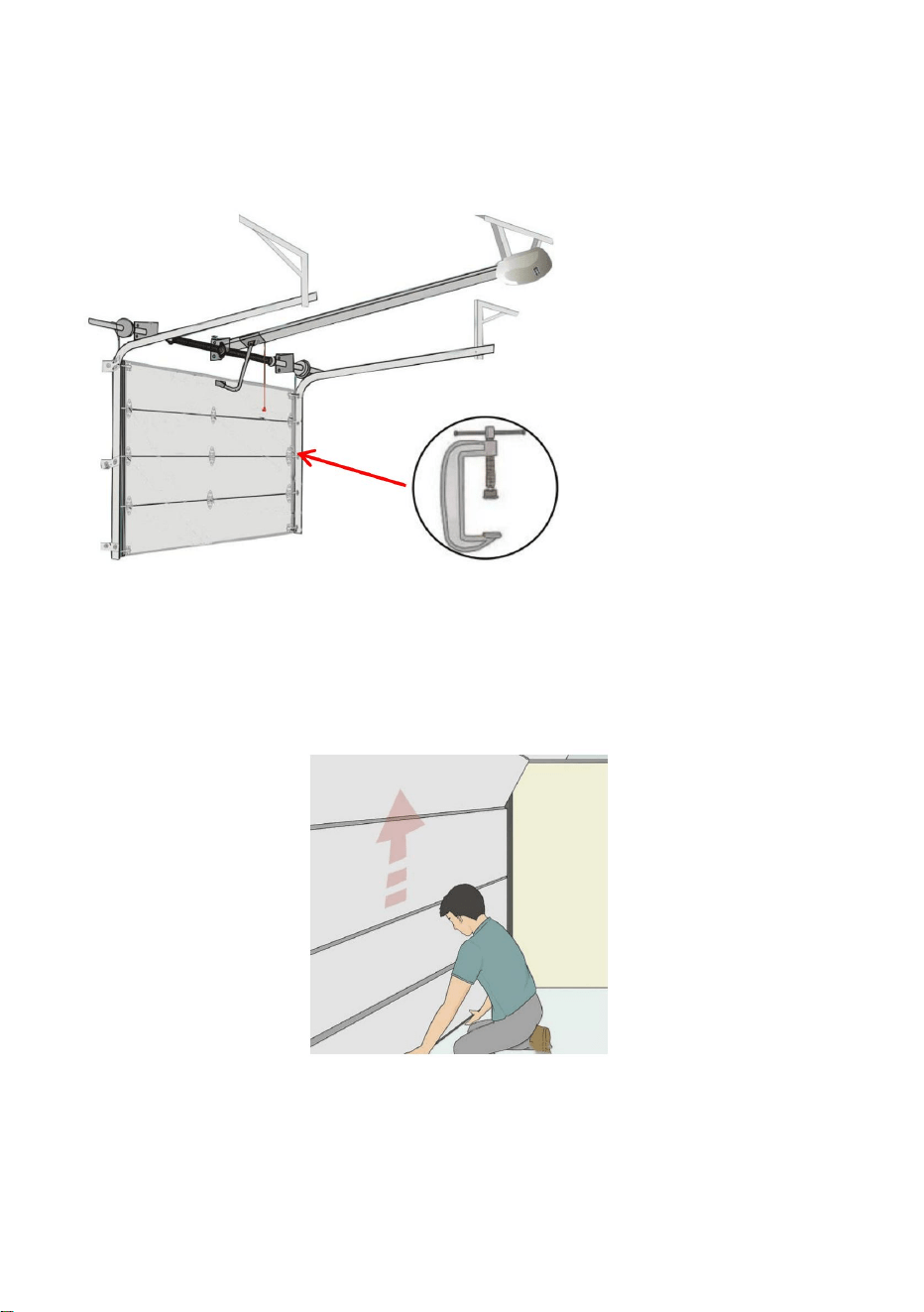

8. Check the balance after installed.

Leave the door at half way position:

If the door moves up on itself, means torsion spring are wound too much,

in this case, to unwind both of the torsion spring 1 or 2 quarter turn until

the door balance itself.

MAINTENANCE

1. Use a neutral cleaner and a soft brush to clean the garage door several

times a year.

2. Use a lightweight oil spray on all springs, hinges, rollers and pivot

points at least once a year to allow your garage door to slide smoothly up

and down.

3. Once a year, you should thoroughly inspect the electric garage door

and tighten all screws, nuts or bolts that may be loose.

4. Using a cloth and a concentrated but non-corrosive cleaner, wipe down

the garage door track and carefully clean all exposed parts of the roller to

remove all excess moisture.
