X2P Programmable Thermostat
RTH20B/RTHC20B (1H/1C), RTH21B/RTHC21B (1H/1C)
RTH22B/RTHC22B (2H/2C conventional or 2H/1C Heat Pump)
EN Installation and User Guide
1. Mounting and Wiring ............................................................................... 3
2. Configuration ...............................................................................................15
3. System Operation ...................................................................................... 20
4. Troubleshooting .......................................................................................... 27
33-00688EF-01
M39487
MODE
Heat
MENU
FAN
Auto
Heat On
Indoor
Hold
Set To
PM
2
READ AND SAVE THESE INSTRUCTIONS

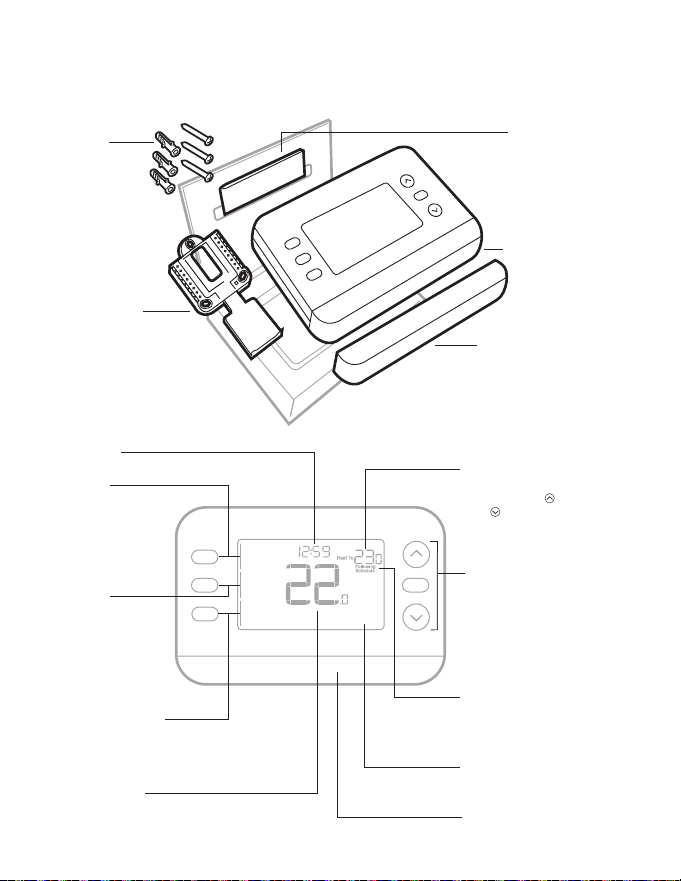

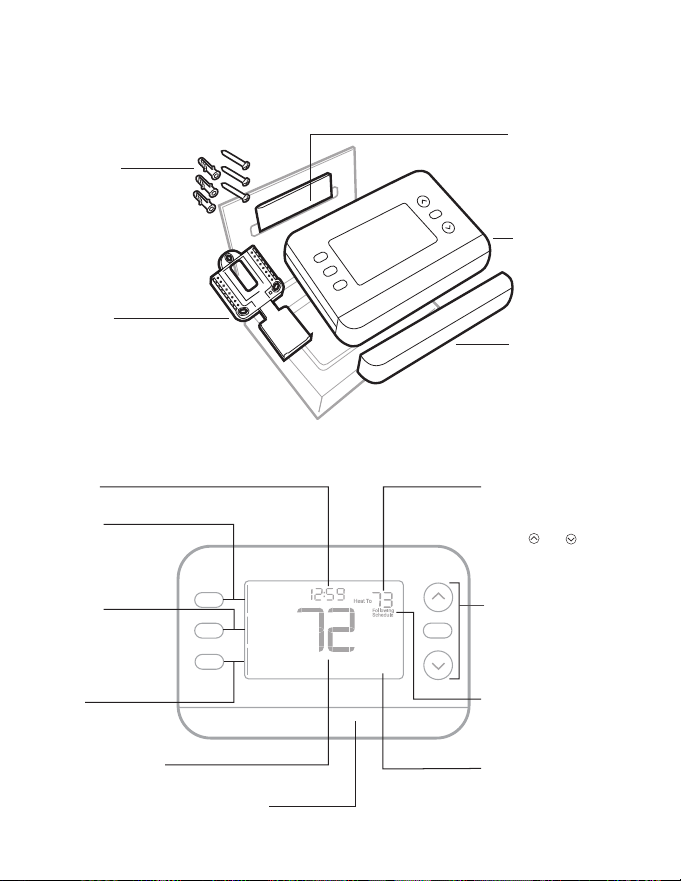

Package includes
Screws and
anchors
UWP™
Wall Plate
Thermostat
Literature
M39543
Hold
Replacement
accent piece
(RTH21B &
RTH22B)
M39957
MODE
Heat
MENU
FAN
Auto
Heat On
Indoor
Hold
Set To
PM
Time
Mode
Heat/Off/Cool/
Auto/EM Heat
(emergency heat)
Menu
Press to display
options. Start here
to set a program
schedule
Fan
Auto/On/Circulate
Actual indoor
temperature
Indoor
temperature
setpoint
Press or to
change temperature
setting
Temperature/
Navigation
Increase or decrease
temperature setpoint
and navigate menus
Schedule
information
Following time based
schedule and options
System status
Cool On/Heat On/
Aux Heat On
Customizable accent piece
Thermostat overview
3
2
2. Check that your system is off.
a) Change the temperature on your
old thermostat to be above room
temperature in heat mode or below it
in cool mode.
b) If you don’t hear the system turn on
within 5 minutes, the power is off.
Note: If you have a digital thermostat
that has a blank display, skip this step.
1. Turn power OFF.
To protect yourself and your equipment, turn off the power
at the breaker box or switch that controls your heating/
cooling system. Some systems may have separate heating
and cooling breakers.
75
Breaker box
Switch
READ AND SAVE THESE INSTRUCTIONS
Mounting and Wiring
M39590
OFF
OFF
ON
Tools you may need
Wire stripper
Needle-nose pliers
Drill and drill bit
1
Tools you will need
Phillips screwdriver
Small flat head screwdriver
Pencil
Level
Removing the Old Thermostat
4

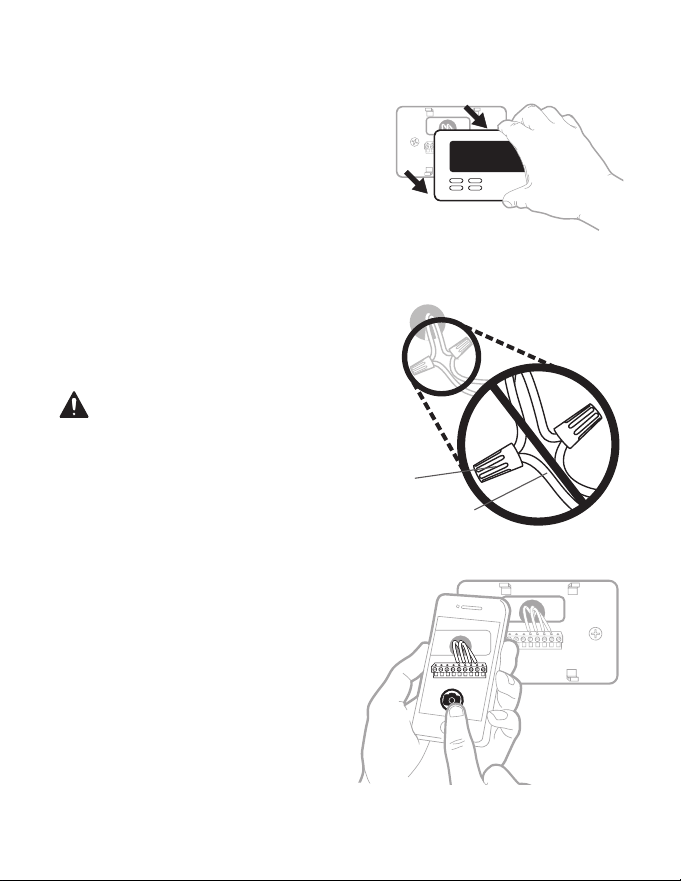

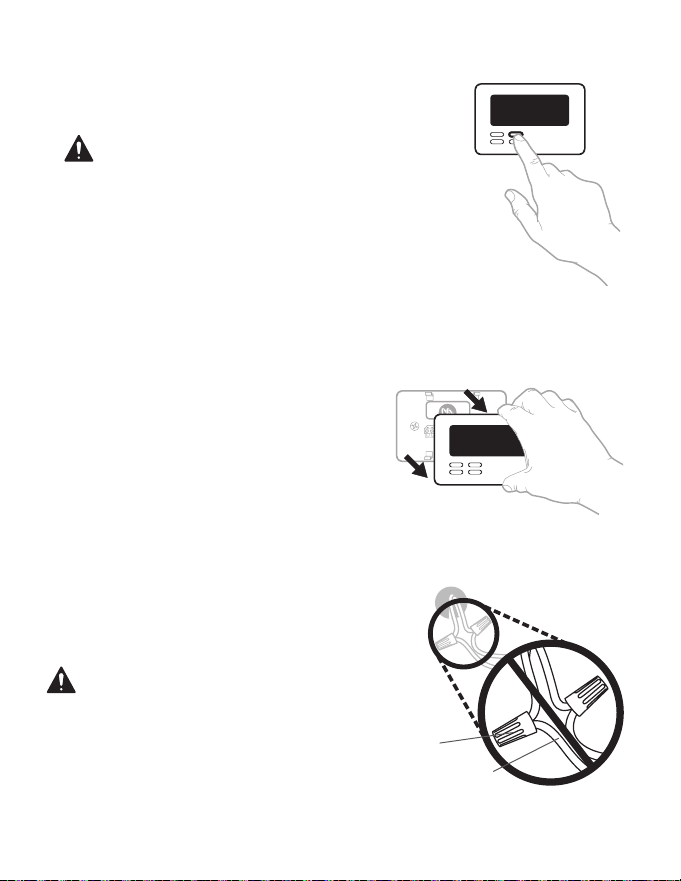

3. Remove the old thermostat’s
faceplate.
On most thermostats, you
can take off the faceplate by
grasping and gently pulling.
Some thermostats may have
screws, buttons, or clasps.
Do not remove any wires from
your thermostat at this time!
75
4. Make sure there are no
120/240V wires.
Do you have thick black
wires with wire nuts?
Is your thermostat 120V or
higher?
If you answered yes to
either of these questions,
you have a line voltage
system and the
thermostat will not work.
M36753
Wire nut
Thick black wire

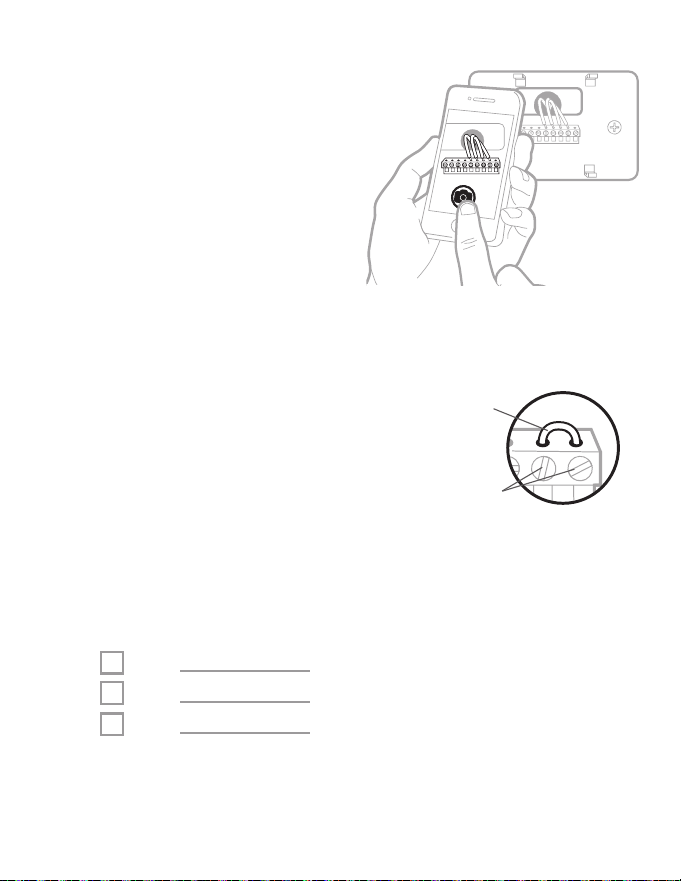

5. Take a picture of how your
wiring looks right now.
Be sure to include the letters
next to the terminals where the
wires are inserted. This will be
a helpful reference when wiring
your thermostat.
Tip: If the color of your
wires has faded or if 2
terminals have the same
wire color, use the wire
labels provided in the
package to label each wire.
5
4
6. Make note of any jumpers.
A jumper connects one
terminal to another terminal.
It may look like a small staple
or even a colored wire.
Y
R RC
Example of
a jumper
Terminals
7. Make note of whether you have wires in the following
terminals.
Do not include jumpers as a part of your count. This
thermostat does not need jumpers.
Terminal Wire Color
Y
Y2
G
C
Terminal Wire Color
A or L/A
O/B
W2 or AUX
E
W
K
M39658B
(Wire to Aux)
Terminal Wire Color
R
R
H
R
C
M39955
8. Write down the color of the wires.
Check mark the wires that are connected to terminals.
Next to the check mark, write down the color of the wire.
Do not include jumpers as a part of your count.
Check all that apply (Not all will apply):
Terminal Wire Color
Y
Y2
G
C
Terminal Wire Color
A or L/A
O/B
W2 or AUX
E
W
K
M39658B
(Wire to Aux)
6
9. Disconnect the wires and remove the old wall plate.
Use a screwdriver to release wires from terminals. Then,
use a wire label to identify each wire as it’s disconnected.
The letter on the wire label should match the letter on the
terminal.
Tip: To prevent wires from falling back into the wall, wrap
the wires around a pencil.
M28100B
www.resideo.com

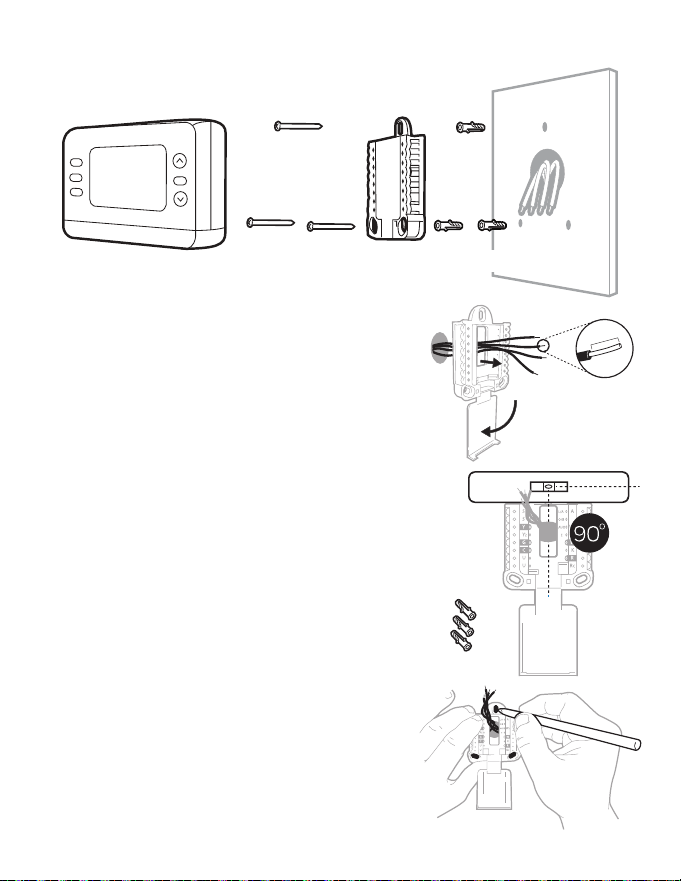

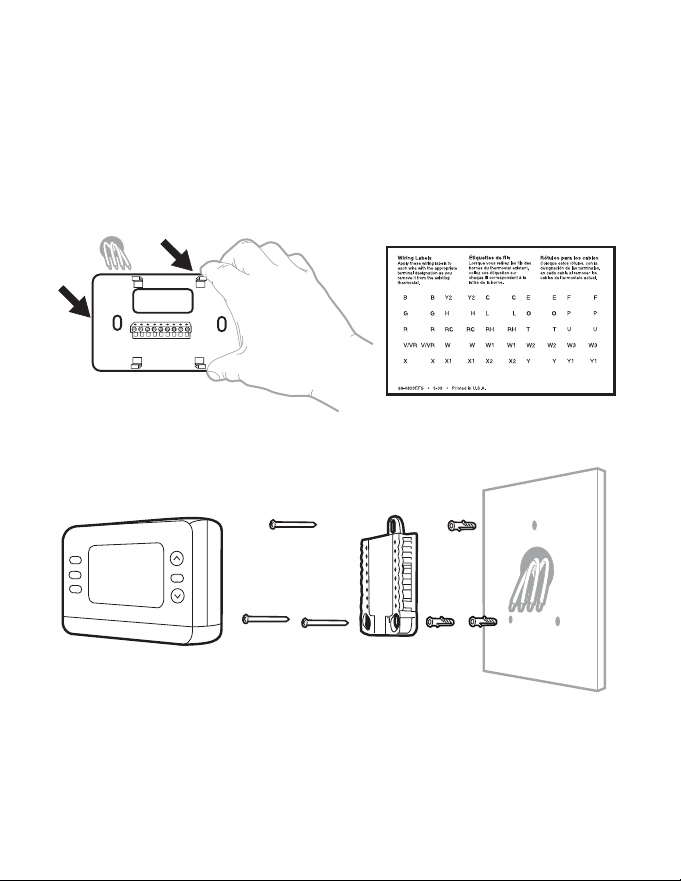

Mounting Your X2P Thermostat
Thermostat Screws
UWP Wall
Plate
Anchors Wall
M39546
Hold
7
6

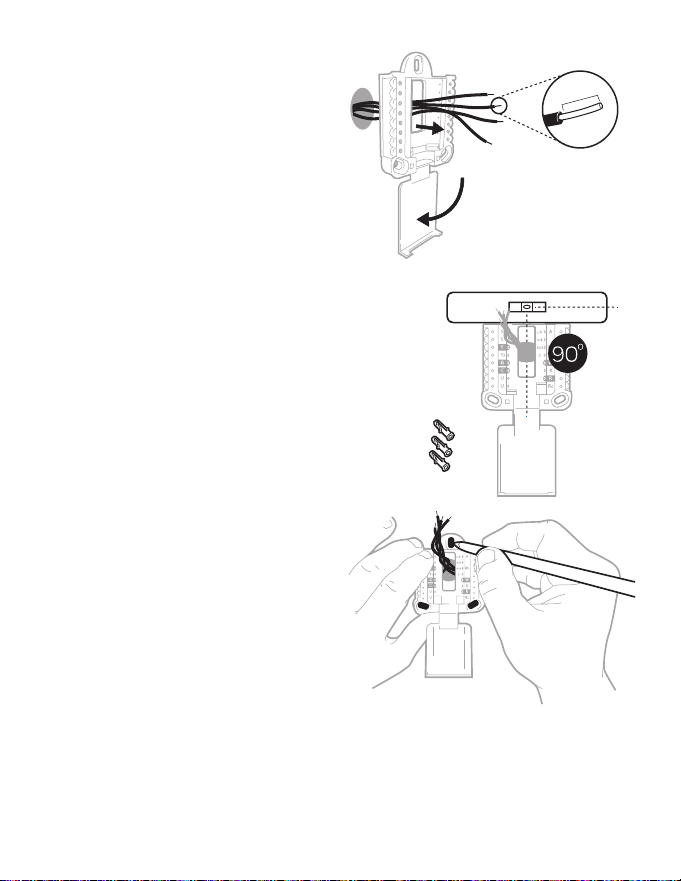

1. Bundle and insert wires
through the UWP Wall
Plate.
Pull open the wall plate
and insert the bundle of
wires through the back.
Make sure at least 1/4-
inch of each wire’s metal
conductor is exposed for
easy insertion into the wire
terminal.
M39442A
1/4” to 3/8”
2. Position the wall plate.
Center and level the wall plate
over the hole in the wall.
M37224
3. Mark the holes for the
fasteners.
Use wall plate as a
template.
4. Drill holes for the
anchors.
Use a 3/16th inch drill bit.
5. Insert the wall anchors.
Use a hammer to carefully
tap the anchors into the
holes until flush with the wall.
M3722
5
8
Insert wires into the inner holes of the terminals on the
UWP. The tabs will stay down once the wire is inserted.
NOTE: Alternate wiring options are shown on the
following pages
1. Set R-switch position and insert R-wire or wires.
Set the R-switch up or down based on your wiring notes
in Step 7 of the section Removing the Old Thermostat.
Wiring
The UWP Wall Plate you mounted has more terminals
than you will need. Insert the matched wires you’ve already
labeled into the terminal with same letter on the Wall Plate.
If the labels do not match exactly, review the alternate wiring
sections below to find the diagram for your system type.
NOTE: If you have difficulty inserting wires, you may
have to press down the terminal push button next to the
corresponding terminal.
WARNING
!
9

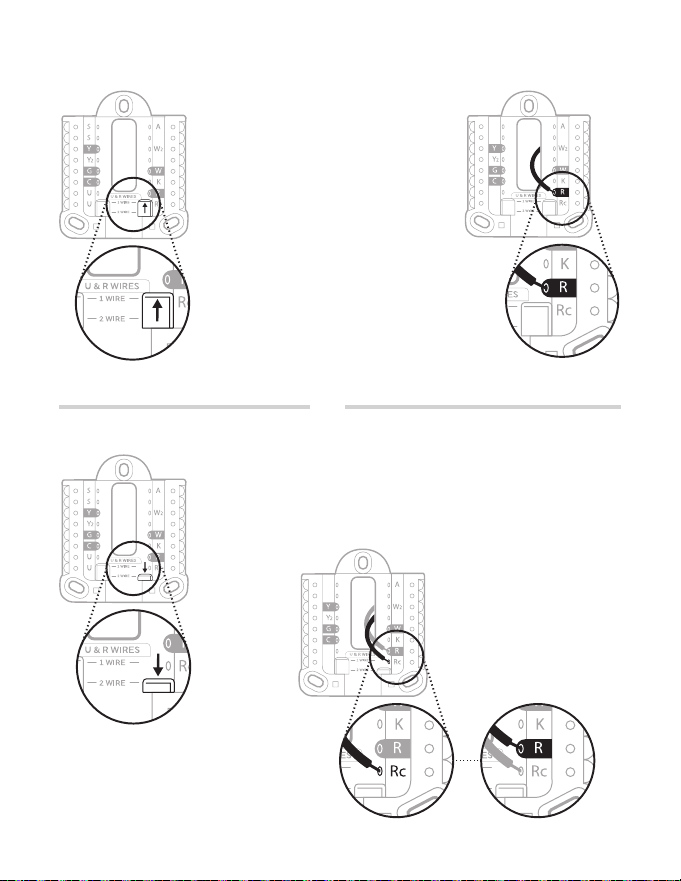

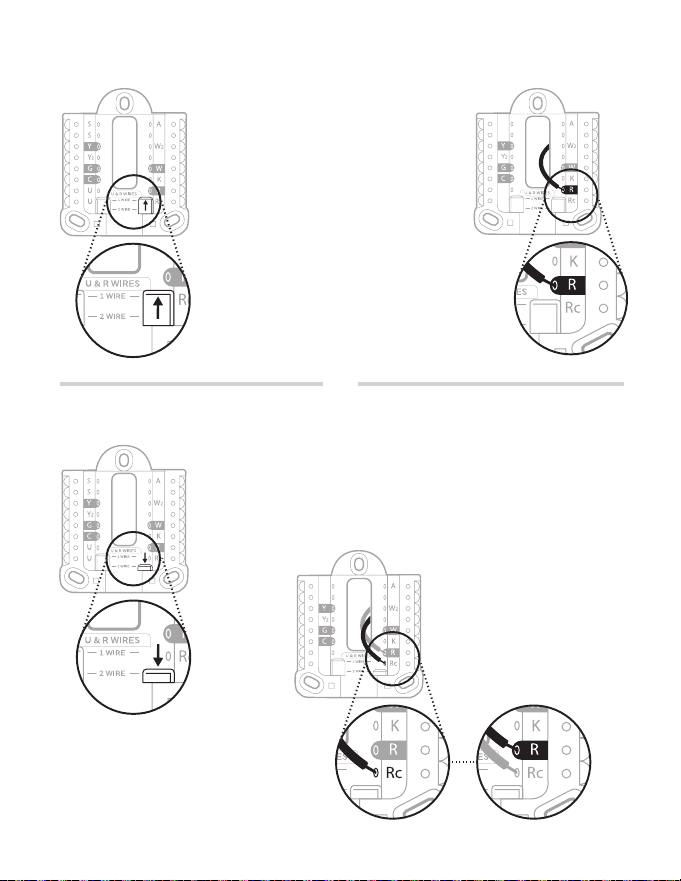

If you have 1 R-wire (R,Rh, or Rc)
1. Set R-switch to the
up position.
2. Insert your R-wire
(R, Rh or Rc) into
R-terminal.
M37226
M37228A
If you have 2 R-wires (R or Rh, and Rc)
or
1. Set R-switch
to the down
position.
2. Insert your Rc wire
into Rc-terminal
3. Insert your R
or Rh wire into
R-Terminal.
M37227
M37229A
10
9

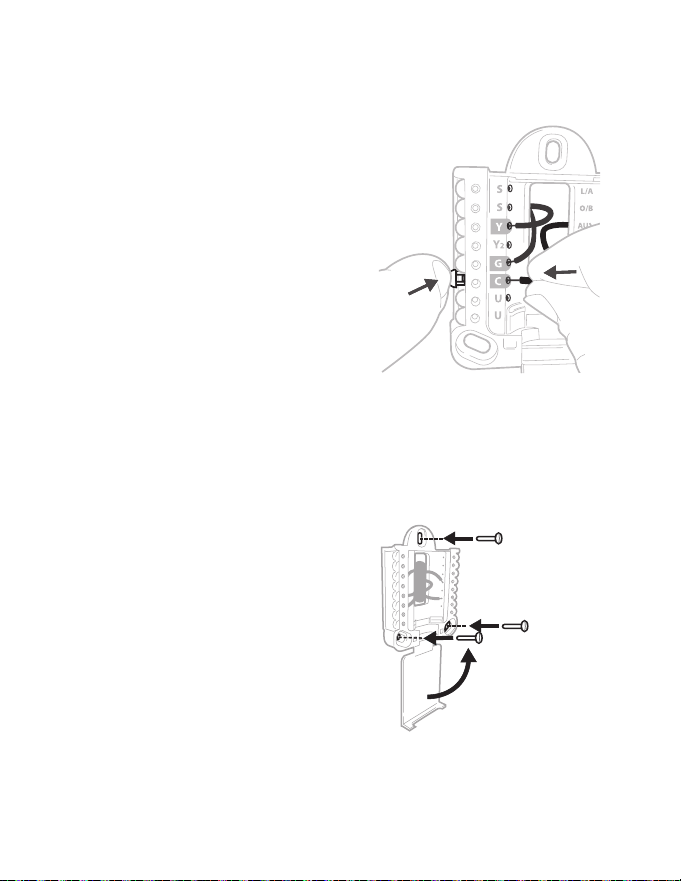

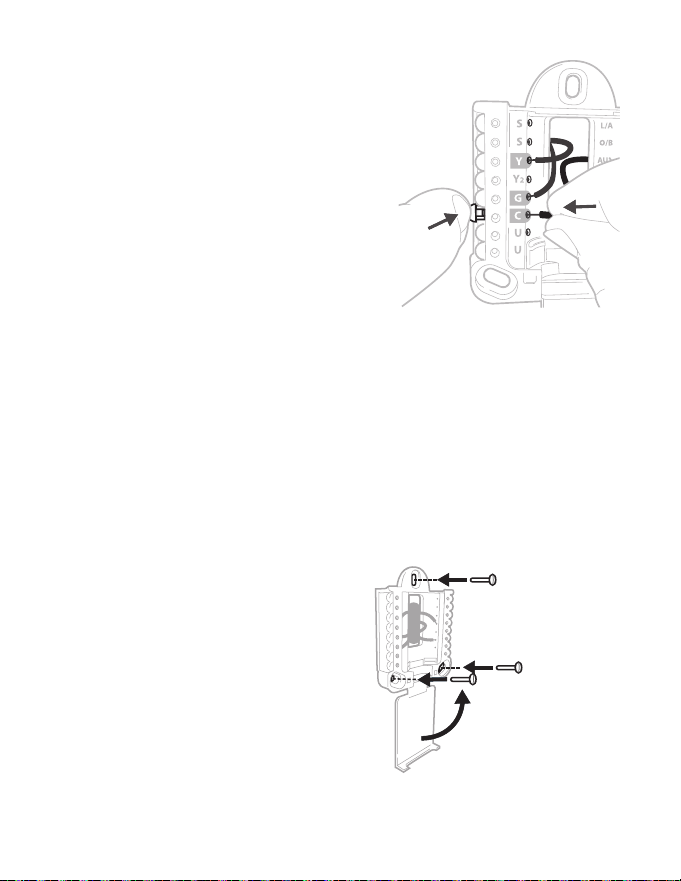

2. Connect wires to the UWP.
Refer to the notes you recorded
on the chart during removal.
Press down on the tabs to
put the wires into the inner
holes of their corresponding
terminals on the UWP (one wire
per terminal) until it is firmly in
place.
Gently tug on the wires to
verify that they are secure.
Tip: If you need to release the
wires again, push down the
terminal tabs on the sides of
the UWP.
3. Confirm wiring matches snapshot.
Confirm wiring matches terminals from the photo you
took during removal.
4. Mount the UWP and close
the door.
Mount the UWP using the
provided screws. Install all
three screws for a secure fit
on your wall. Close the door
after you’re finished.
Use 3x supplied
#6 1-1/2” screws
M39445
This wiring is just
an example; yours
may vary.
11

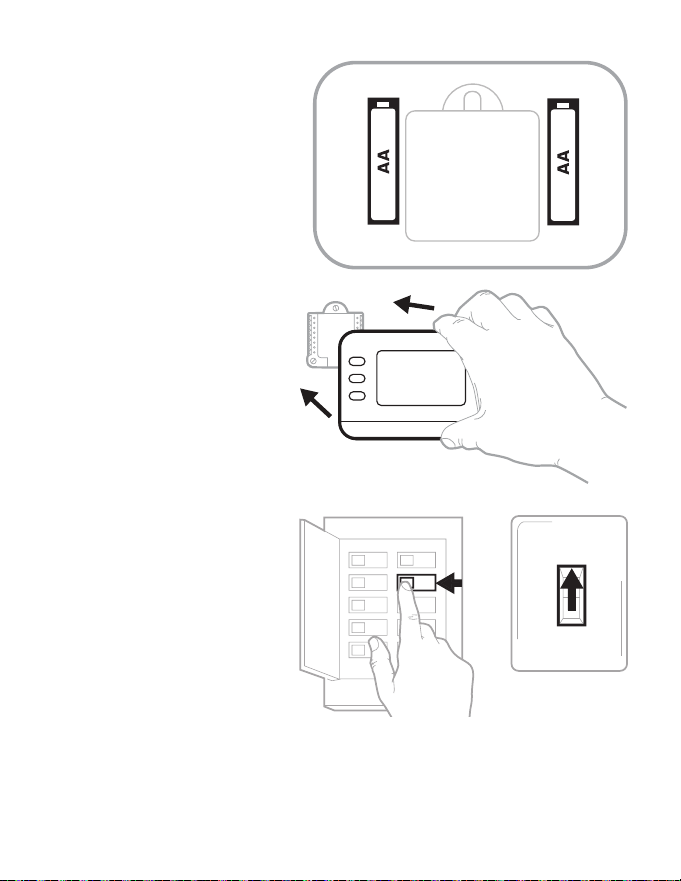

5. Install batteries.
Insert two AA alkaline
batteries in the back of the
thermostat as shown.
M39489
6. Attach the thermostat.
Align the thermostat
onto the UWP and
firmly snap it into place.
Hold
M39508
7. Turn the power ON.
Turn on the power at
the breaker box or
switch that controls the
heating/cooling system.
Breaker box
Switch
M39591
OFF
ON
ON
12
11

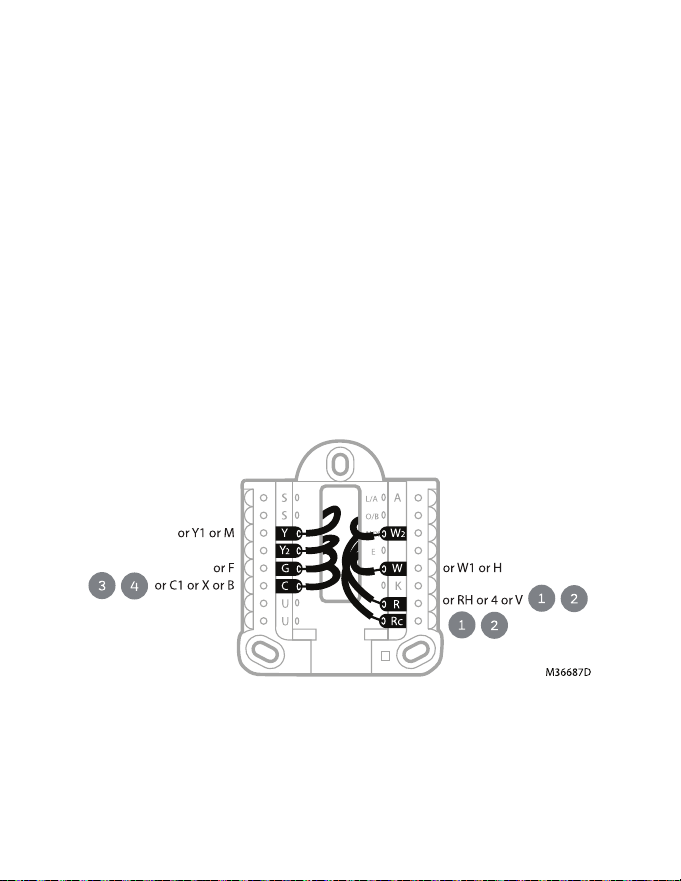

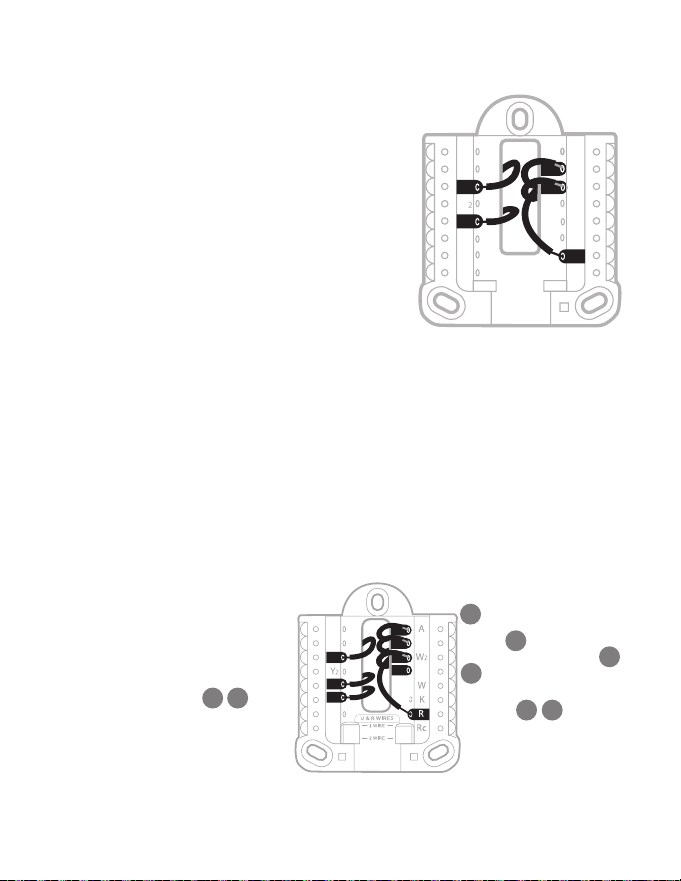

Alternate Wiring for Conventional Systems
If labels do not match terminals, connect wires as shown
below (see notes below).
WIRING NOTES:
1. If you must connect both R and Rc wires, set the R
Slider Tab to the down position (2 wires).
2. If your old thermostat had both R and RH wires, set
the R Slider Tab to the down position (2 wires). Then
connect the R wire to the Rc terminal, and the RH
wire to the R terminal.
3. If your old thermostat had only 1 C or C1 wire,
connect it to the C terminal. If your old thermostat
had 2 C or C1 wires, wrap each separately with
electrical tape and do not connect them.
4. C does not power the thermostat display or
operations; batteries are always required.
13
Alternate Wiring for Heat Pumps
1. Keep R Slider Tab in the up
position (1 wire).
2. If your old thermostat had both
V and VR wires, stop now and
contact a qualified contractor
for help.
3. If your old thermostat had
separate O and B wires, attach
the B wire to the C terminal.
If another wire is attached to
the C terminal, stop now and
contact a qualified contractor
for help.
4. If your old thermostat had Y1, W1 and W2 wires, stop
now and contact a qualified contractor for help.
5. C does not power the thermostat display or operations;
batteries are always required.
6. This model doesn’t support the heat pump fault alert
(L/A terminal). If this is desired, please contact a
contractor for replacement model.
7. Either Aux or E from old thermostat wires to Aux on
new thermostat.
AUX
G
C
Y
L/A
O/B
E
or X or B
or F
or Y1 or M
or H or
B
or V or VR
or W or W1 or W2, or X2 or E
or
F
M39555B
53
6
3
4
7
1
2
IMPORTANT:
Do NOT use W
for heat pump
applications.
Auxiliary heat
must wire to AUX.
AUX
M36266B
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
14
13
M39956
Hold
To replace the
accent piece,
pull it away from
the thermostat...
...then snap the
new one on.
Accent Piece Replacement
See the video at:
One white and one grey accent piece are provided with the
RTH21B/RTHC21B and RTH22B/RTHC22B thermostats to
accommodate different user preferences.
15
Set Time and Date
Once power is applied for installation, the date will start
flashing.
Time
1. Press MENU on the
thermostat
2. Press ∧ or ∨ to go to
TIME and press
SELECT
3. Press ∧ or ∨ to choose
12 or 24 hour clock
format and press NEXT
4. Press ∧ or ∨ to adjust the hour and press NEXT.
5. Press ∧ or ∨ to adjust the minute and press NEXT.
Date
1. Press MENU on the
thermostat
2. Press ∧ or ∨ to go to
DATE and press
SELECT
3. Press ∧ or ∨ to choose
YEAR and press NEXT
4. Press ∧ or ∨ to choose
MONTH and press
NEXT
5. Press ∧ or ∨ to choose
DATE and press SAVE and then EXIT
M39509
MODE
Heat
MENU
FAN
Auto
Indoor
Hold
M39510
Hold
Configuration
2
16
15
System Setup
On initial setup, the thermostat will enter the ISU menu
after setting the time and date. If entering the ISU menu
after initial setup, follow the steps below:
1. Press and hold the
bottom left button
and Up arrow ∧
button for 5 seconds
to access the
INSTALLER SETUP
2. The display shows
the ISU number on
the left and the ISU
setting on the right.
When an ISU number
is displayed, press
∧ or ∨ to change the
setting for that ISU.
3. After choosing the
correct setting for an
ISU, press NEXT to
advance to the next
ISU setting.
4. To finish setup, press the SAVE & EXIT button; this will
save your settings and return to the Home screen.
M39612
Hold
M39506
Hold
17
Installer Setup Options (ISU)
ISU ISU Name ISU Options (factory default in bold)
1040
Scheduling Options
(If you do not wish to
set a schedule, use
the default setting,
then enter the
Schedule Menu after
completing setup
and select Off)
1 = 1 week (all days the same)
2 = 5-2 Programmable (separate weekdays
and weekend)
(The RTH20B only has the 5-2 day
setting)
3 = 5-1-1 Programmable (separate Saturday
and Sunday)
4 = 7-Day Programmable (each day separate)
1050
Temperature
Indication Scale
F = Fahrenheit
C = Celsius (Default
varies by model)
2000
Heating System
Type
1 = Conventional
Forced Air Heat
2 = Heat Pump
3 = Radiant Heat
(Boiler)
5 = None (Cool Only)
2010
Heating Equipment
Type
Conventional Forced
Air Heat:
1 = Standard
Efficiency Gas
Forced Air
2 = High Efficiency
Gas Forced Air
3 = Oil Forced Air
4 = Electric Forced Air
5 = Hot Water Fan Coil
(ISU 2010 not
shown when 2000
= Heat Pump)
Radiant Heat:
9 = Hot Water Radiant
Heat
12 = Steam
Continued on the next page
Depending on system settings, not all options may be available
WARNING
!
18
17
ISU ISU Name ISU Options (factory default in bold)
2060
Reversing Valve
O/B
0 = O (O/B on Cool. O wire is connected
to the O/B terminal and controls
cooling.)
1 = B (O/B on Heat. B wire is connected to
the O/B terminal and controls heat.)
The literature that came with your heat pump
equipment should indicate whether the reversing
valve is energized in Heat or Cool mode
2070
Cool Stages/
Compressor
Stages 200 =
Conv/200 = HP
0, 1, 2 (1 if 2000 = 2)
Only 1 compressor stage available on
RTH20B/RTHC20B and RTH21B/
RTHC21B. Select the number of Stages. For
heat pumps, only 1 stage is supported.
2071
Heat Stages/
Backup Heat
Stages
Heat Stages: 1, 2
Backup Heat Stages: 0, 1 (RTH21B/
RTHC21B and RTH22B/RTHC22B)
2180
Aux Backup Heat
Type (for Heat
Pump Systems)
31=Electric Forced Air
(This thermostat only supports electric
backup heat. If your heat pump uses a gas
or oil backup heat source, this thermostat
should not be used.)
3000
Heating
Equipment Type
0 = Hidden (Manual only)
1 = Enabled
(Automatic available. In auto mode, the
thermostat automatically switches between
heating and cooling to maintain the desired
indoor temperature. This option is not
recommended if the outdoor temperature
often stays below 50F [10C] during winter
months.)
Continued on the next page
Installer Setup Options (ISU)
19
ISU ISU Name ISU Options (factory default in bold)
4090
Smart
Response
0=No
1=Yes (Smart Response is a comfort setting.
Heating or cooling equipment will turn on earlier,
ensuring the indoor temperature will match the
setpoint at the scheduled time.)
4103
Minimum
Heat
Setpoint
32°F to 50°F Default 40°F
0°C to 10.0°C Default 4.5 °C
Do not set this lower than 40F/4.5C unless this is
installed in a location where pipes are not at risk
of freezing
7110
Air Filter
Replacement
Reminder
(Run time
only counts
the time that
Heat, Cool
or Fan are
running)
0 = Off
1 = 10 Run Time Days
2 = 20 Run Time Days
3 = 30 Run Time Days
4 = 45 Run Time Days
5 = 60 Run Time Days
6 = 90 Run Time Days
7 = 120 Run Time Days
8 = 150 Run Time Days
9 = 30 Calendar Days
10 =45 Calendar Days
11 =60 Calendar Days
12 =75 Calendar Days
13 =3 Calendar Months
14 =4 Calendar Months
15 =5 Calendar Months
16 =6 Calendar Months
17 =9 Calendar Months
18 =12 Calendar Months
19 =15 Calendar Months
14005
Idle screen
selection
0 - Minimum Information shown
1 - Setpoint shown on idle screen
2 - Maximum display information shown
14010 Clock format 12/24
14015
Daylight
Saving Time
0=Off
1=On
Installer Setup Options (ISU)
19 20
System Operation
1. Press the MODE button to cycle to the next available
System mode
2. Cycle through the modes until the desired System
mode is displayed
Available System
modes vary by model
and system settings.
System modes:
• AUTO
• HEAT
• COOL
• EM HEAT
• OFF
M39511
Heat
MENU
FAN
Auto
Indoor
Hold
MODE
Fan Operation Settings
1. Press the FAN button
to cycle to the next
available Fan mode
2. Cycle through the
modes until the
desired Fan mode is
displayed
Available Fan modes
vary with system
settings
Fan modes:
• AUTO: Fan runs only when the heating or cooling
system is on
• ON: Fan is always on
• CIRC: Fan runs about 33% of the time to circulate air
M39512
Heat
MENU
FAN
Auto
Indoor
Hold
MODE
Installer Setup Options (ISU)
3
Settings
21
Program Schedule
You can program four time
periods each day, with
different settings for
weekdays and weekends. We
recommend using the
presets shown in the table
at right; these presets are
designed to reduce your
heating/cooling expenses.
WAKE: Set to the time you
wake up and your desired
temperature during the
morning until you leave for the day.
AWAY: Set to the time you leave home and your desired
temperature while you are away (usually an energy-saving
temperature).
HOME: Set to the time you return home and your desired
evening temperature until bedtime.
SLEEP: Set to your bedtime and your desired overnight
temperature (usually an energy-saving temperature).
Heat
Cool
Wake
(6:00 am)
70
°
78
°
Away
(8:00 am)
62
°
85
°
Home
(6:00 pm)
70
°
78
°
Sleep
(10:00 pm)
62
°
82
°
M36013B
Fahrenheit Deg.
21 22
Adjusting Program Schedules
1. Press MENU. Press ∧ or ∨
until SCHED is displayed.
2. A square appears around
ON or OFF in the display. If
you want to use a schedule,
press ∧ or ∨ to select ON.
Press Select to edit the
schedule or press EXIT to
exit the menu.
3. If editing the schedule, press
SELECT to edit the day or
days flashing in the display.
4. The word Wake should be
flashing. Press NEXT. Press
∧ or ∨ to turn this schedule
period on or off. Note that
selecting Off will disable
this schedule period. Press
NEXT.
5. If the schedule period was
set to ON, the time will be flashing. Press ∧ or ∨ to adjust the
time for this period. Press NEXT.
6. The Heat setpoint will be flashing. Press ∧ or ∨ to adjust the
Heat setpoint for this period. Press NEXT.
7. The Cool setpoint will be flashing. Press ∧ or ∨ to adjust the
Cool setpoint for this period. Press NEXT.
8. The display will show the next schedule period flashing.
Repeat steps 4 – 7 for the Away, Home and Sleep schedule
settings. After completing all schedule settings for the day(s)
selected, repeat these steps for the other days.
9. Press the SAVE & EXIT button at upper left.
When editing an existing schedule, you can advance to the setting
you wish to change, edit that setting and press the SAVE & EXIT
button to save changes.
Depending on what type of schedule the thermostat was set up for,
days may be grouped or set individually.
Hold
M39532
Hold
23
Active Recovery
The Smart Response feature allows the thermostat to learn
how long the furnace and air conditioner take to reach
programmed temperature settings, so the temperature is
reached at the time you set.
For example: Set the Wake time to 6 am and the temperature
to 70°. The heat will come on before 6 am, so the temperature
will be 70° by the time you wake at 6. The message “Active
Recovery” is displayed when the system is running before a
scheduled time period.
Program Schedule Override (Temporary)
1. Press ∧ or ∨ to adjust the temperature.
2. Once at the desired setpoint temperature, no further
action is needed. The new setpoint temperature will be
held until the next scheduled time period begins.
3. Press the SAVE button or wait for the display to time
out and return to the Home screen.
To cancel the Temporary Hold, press and release the HOLD
button to cycle through the settings until CANCEL HOLD is
selected.
M39531
Hold
24
23
Program Schedule Override (Permanent)
1. Press ∧ or ∨ to adjust the temperature.
2. Once at the desired setpoint temperature, press and
release the HOLD button to cycle through the settings
until HOLD PERMANANTLY is selected.
3. Press the SAVE button or wait for the display to time
out and return to the Home screen.
To cancel the Permanent Hold, press and release the HOLD
button to cycle through the settings until CANCEL HOLD is
selected.
Reminders
When a reminder is active, a icon will appear in the lower
part of the display.
1. Press MENU and use ∧ or ∨ until the active reminder
is shown. Active alerts and reminders will be the first
menu items shown.
2. Press SELECT to display the reminder.
3. Once selected you will see the reminder message in
scrolling text. Press DISMISS to reset the reminder
or press EXIT to return to the home screen without
resetting the reminder.
If there is more than one active reminder, press the NEXT
button to view all reminders which have not been reset.
M39515
Hold
25
Alerts
When an alert is active, an
icon will appear in the lower
part of the display.
1. Press MENU and use ∧ or
∨ until the alert is shown.
Active alerts will be the first
menu items shown.
2. Press SELECT to display
the alert number.
3. An alert cannot be
dismissed. If there is more
than one active alert,
pressing the NEXT button
allows you to view any
additional alert numbers.
Press EXIT to return to the
home screen.
Some alerts can be resolved by
the homeowner, for example Replace Batteries. Other alerts may
require a service call to the professional installer.
M39513
Hold
M39514
Hold
Alert
Number
Alert Meaning
405 Thermostat batteries are low. Replace batteries.
407 Thermostat batteries are critically low. Replace
batteries.
170 Thermostat Memory Failure. Internal problem
with the thermostat memory.
171 Set Time and Date.
173 Internal Sensor Error. Issue with the built-in
temperature sensor.
26
25
Alert
Number
Alert Meaning
405 Thermostat batteries are low. Replace batteries.
407 Thermostat batteries are critically low. Replace
batteries.
170 Thermostat Memory Failure. Internal problem
with the thermostat memory.
171 Set Time and Date.
173 Internal Sensor Error. Issue with the built-in
temperature sensor.
Waiting For Equipment
Damage can occur if your system’s compressor is restarted
too soon after shutdown. The Built-in Compressor Protection
feature forces the compressor to wait for a few minutes
before restarting. During the wait time, the display will show
the message “Waiting For Equipment” under the room
temperature reading.
When the safe wait time has elapsed, the message disappears,
and the thermostat will show “Heat on” or “Cool on”.
M39528
MENU
FAN
PM
The display will alert you
when the batteries are
low and must be replaced.
Remove the thermostat
by pulling it away from its
mount as seen at right.
Be sure to use fresh AA
batteries and insert them as
shown in step 5 of “Wiring
the Thermostat”. After inserting the new batteries, align the
thermostat with the mounting plate and push gently until the
thermostat snaps back into place as seen in Step 6.
Hold
M39516
Battery Replacement
27
27
Troubleshooting
Display is
blank
Make sure fresh AA alkaline batteries
are correctly installed (see Step 7 in the
section Intalling the Thermostat)
Heating or
cooling does
not run
• When running heat, display will show HEAT
ON in lower right of display
• When running cool, display will show COOL
ON in lower right of display
• If display shows WAITING FOR
EQUIPMENT under temperature
reading, it is in compressor delay mode
to protect the system. Wait 5 minutes to
see if the thermostat makes a Heat or
Cool call
• If display does not indicate a call
for Heat or Cool or WAITING FOR
EQUIPMENT, verify the mode setting,
temperature setpoint and room
temperature
If the Up or Down arrow is pressed
• Upper left of display shows mode setting
• Upper right shows setpoint
• Center of display shows room
temperature
If the issue persists
• Check circuit breaker and reset if
necessary
• Make sure power switch at heating &
cooling system is on
• Make sure furnace door is closed
securely
4
28
Troubleshooting
, continued from the previous page
Heat or Aux
Heat runs
with Cooling
• Verify there is not a wire attached to
W for heat pump systems. See Wiring
section
• For heat pump applications the
reversing valve is energized in Heat on
some heat pumps and Cool for other
heat pumps. Verify that ISU 2060 is set
correctly
• Verify that no wires are shorted. Look for
exposed sections of wire at the UWP
Heat or Aux
heat runs
with no call
for heat or
cooling
• Verify display does not indicate HEAT ON,
COOL ON or AUX HEAT ON
• Verify there is not a wire attached to
W for heat pump systems. See Wiring
section.
• Verify that no wires are shorted. Look for
exposed sections of wire at the UWP
Cannot
change
setpoint
to desired
setting
• Verify the mode setting (Heat, Cool,
Auto, or Em Heat in upper left of display)
The setting ranges for these modes are:
• Heat or Em Heat: 32 ºF to 90 ºF (0 ºC to
32.0 ºC)
• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)
If the setpoint can be adjusted, but
not to the full range shown above, the
thermostat may be configured for a
maximum heat or minimum cool setpoint
to restrict settings that are energy
inefficient.
WAITING
FOR
EQUIPMENT
shown in
display
under room
temperature
• The compressor protection feature
is engaged. Wait a few minutes for
the system to safely restart to avoid
damaging the compressor.
28 29
Troubleshooting
, continued from the previous page
Heat or Aux
Heat runs
with Cooling
• Verify there is not a wire attached to
W for heat pump systems. See Wiring
section
• For heat pump applications the
reversing valve is energized in Heat on
some heat pumps and Cool for other
heat pumps. Verify that ISU 2060 is set
correctly
• Verify that no wires are shorted. Look for
exposed sections of wire at the UWP
Heat or Aux
heat runs
with no call
for heat or
cooling
• Verify display does not indicate HEAT ON,
COOL ON or AUX HEAT ON
• Verify there is not a wire attached to
W for heat pump systems. See Wiring
section.
• Verify that no wires are shorted. Look for
exposed sections of wire at the UWP
Cannot
change
setpoint
to desired
setting
• Verify the mode setting (Heat, Cool,
Auto, or Em Heat in upper left of display)
The setting ranges for these modes are:
• Heat or Em Heat: 32 ºF to 90 ºF (0 ºC to
32.0 ºC)
• Cool: 50 ºF to 99 ºF (10.0 ºC to 37.0 ºC)
If the setpoint can be adjusted, but
not to the full range shown above, the
thermostat may be configured for a
maximum heat or minimum cool setpoint
to restrict settings that are energy
inefficient.
WAITING
FOR
EQUIPMENT
shown in
display
under room
temperature
• The compressor protection feature
is engaged. Wait a few minutes for
the system to safely restart to avoid
damaging the compressor.
Regulatory Information
For Warranty information go to
resideo.info/US-Warranty-THERMOSTAT
To receive a printed version of the warranty, call
Resideo Customer Care toll-free at 1-800-633-3991
and a copy will be mailed free of charge.
1-year Limited Warranty
FCC statement available at: https://resideo.info/fcc-statement
For assistance with this product, please visit
honeywellhome.com
Or call Resideo Customer Care toll-free at 1-800-633-3991
Customer Assistance
FCC REGULATIONS
47 CFR § 15.19 (a)(3)
This device complies with part 15 of the
FCC Rules. Operation is subject to the
following two conditions:
1. This device may not cause harmful
interference, and
2. This device must accept any
interference received, including
interference that may cause undesired
operation.
47 CFR § 15.21 (USA only)
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
47 CFR § 15.105 (b)
See https://resideo.info/fcc-statement
for additional FCC information for this
product.
IC REGULATIONS
RSS-GEN
This device contains licence-exempt
transmitter(s)/receiver(s) that comply
with Innovation, Science and Economic
Development Canada’s licence-exempt
RSS(s). Operation is subject to the
following two conditions:
1. This device may not cause interference.
2. This device must accept any
interference, including interference
that may cause undesired operation of
the device.
29 30
CAUTION
EQUIPMENT DAMAGE HAZARD
Compressor protection is bypassed during testing. To prevent equipment
damage, avoid cycling the compressor quickly.
CAUTION
ELECTRONIC WASTE NOTICE
The product should not be disposed of with other household waste. Check for
the nearest authorized collection centers or authorized recyclers. The correct
disposal of end-of-life equipment will help prevent negative consequences for
the environment and human health.
CAUTION
MERCURY NOTICE
If this product is replacing a control that contains mercury in a sealed tube, do
not place the old control in the trash. Contact your local waste management
authority for instructions regarding recycling and proper disposal.
CAUTION
ELECTRICAL HAZ ARD
!
Can cause electrical shock or equipment damage. Disconnect power before
beginning installation.
!
!
!
Manufactured by
Resideo Technologies, Inc.
Scottsdale, AZ 85254
1-800-468-1502
33-00688EF-01 SA Rev. 1-26
resideo.com
© 2026 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured
by Resideo Technologies, Inc. and its affiliates.
Thermostat programmable X2P
RTH20B/RTHC20B (1H/1C), RTH21B/RTHC21B (1H/1C)
RTH22B/RTHC22B (2H/2C HP conventionnel ou 2H/1C thermopompe)
FR Guide d'installation et d'utilisation
MF39487
MODE
Heat
MENU
FAN
Auto
Heat On
Indoor
Hold
Set To
PM
1. Montage et câblage ..................................................................................3
2. Configuration ...............................................................................................15
3. Opération du Système ............................................................................21
4. Dépannage .....................................................................................................30
33-00688EF-01
2
LISEZ ET CONSERVEZ CES INSTRUCTIONS
M39543
Hold
L'emballage comprend
Vis et
ancrages
Plaque mu
-
rale UWP™
Thermostat
Littérature
Pièce d’accent
remplacement
(RTH21B &
RTH22B)
L'heure
Mode
Chauffage/Arrêt/
Refroidissement/
Auto/EM
Chauffage
(chauffage
d'urgence)
Menu
Appuyez
pour afficher
les options.
Commencez ici
pour programmer
un cédule
Fan
(Ventilateur)
Auto/On/
Circulation
Température
intérieure
réelle
Point de consigne
de la température
intérieure
Appuyez sur ou
sur pour modifier
le réglage de la
température
Température/
Navigation
Augmentez ou
diminuez le point
de consigne de
la température et
naviguez dans les
menus
Informations sur
le programme
Suivant le temps basé
sur horaire et options
Etat du système
Cool On/Heat On/Aux
Heat On
MF39957
MODE
Heat
MENU
FAN
Auto
Heat On
Indoor
Hold
Set To
PM
Pièce d'accent de
remplacement
Aperçu du thermostat
3
1. Coupez l'alimentation.
Pour vous protéger et protéger votre équipement,
coupez le courant au niveau de la boîte de disjoncteurs
ou de l'interrupteur qui contrôle votre système de
chauffage/climatisation. Certains systèmes peuvent
avoir des disjoncteurs séparés pour le chauffage et la
climatisation.
Boîte de disjoncteur
Interrupteur
Montage et câblage
MF39590
ARRÊT
MARCHE
ARRÊT
1
Outils dont vous aurez besoin
Tournevis Phillips
Tournevis plat
Crayon
Niveau
Outils dont vous pourriez avoir besoin
Pince à dénuder
Pinces à bec effilé
Perceuse et mèche
Retrait de l'ancien thermostat
4
4. Assurez-vous qu'il n'y a pas
de fils de 120/240 V.
Avez-vous des fils noirs épais
avec des serre-fils ?
Votre thermostat est-il à
120 V ou plus ?
Si vous avez répondu oui
à l'une ou l'autre de ces
questions, vous avez un
système de tension de ligne et
le thermostat ne fonctionnera pas.
3. Retirez la plaque frontale de
l'ancien thermostat.
Sur la plupart des thermostats,
vous pouvez retirer la plaque
frontale en la saisissant et en
la tirant doucement. Certains
thermostats peuvent être munis
de vis, de boutons ou de fermoirs.
Ne retirez aucun fil de votre thermostat à ce stade !
75
M36753
Serre-fil
Fil noir épais
2. Vérifiez que votre système est éteint.
a) Modifiez la température de votre
ancien thermostat pour qu'elle
soit au-dessus de la température
ambiante en mode chauffage ou en
dessous en mode refroidissement.
b) Si vous n'entendez pas le système
se mettre en marche dans les 5
minutes, c'est qu'il est hors tension.
Note: Si vous possédez un
thermostat numérique dont l'écran est vide, ignorez
cette étape
23.5
5
5. Prenez une photo de
l'aspect actuel de votre
câblage.
Assurez-vous d'inclure les
lettres à côté des bornes
où les fils sont insérés.
Cette photo vous servira de
référence lors du câblage de
votre thermostat.
Conseil : si la couleur de
vos fils s'est estompée ou si
deux terminaux ont la même
couleur de fil, utilisez les étiquettes de fil fournies dans
l'emballage pour étiqueter chaque fil.
6. Notez tous les cavaliers
Un cavalier connecte un
terminal à un autre terminal.
Cela peut ressembler à une
petite agrafe ou même à un fil
coloré.
Y
R RC
Exemple de
cavalier
Terminaux
7. Notez si vous avez des fils dans les bornes suivantes.
N'incluez pas les cavaliers dans votre décompte. Ce
thermostat n'a pas besoin de cavaliers.
Terminal Couleur des fils
R
R
h
Rc
6
M28100B
www.resideo.com
9. Débranchez les fils et retirez l'ancienne plaque
murale.
Utilisez un tournevis pour libérer les fils des bornes.
Ensuite, utilisez une étiquette de fil pour identifier
chaque fil au fur et à mesure qu'il est débranché. La
lettre sur l'étiquette du fil doit correspondre à la lettre
sur le terminal.
Conseil: Pour éviter que les fils ne retombent dans le
mur, enroulez-les autour d'un crayon.
8. Notez la couleur des fils.
Cochez les fils connectés aux bornes. À côté de la coche,
notez la couleur du fil.
N'incluez pas les cavaliers dans votre décompte.
Cochez toutes les réponses qui s'appliquent (toutes
ne s'appliqueront pas) :
Terminal Coleur des fil
Y
Y2
G
C
Terminal Coleur des fil
A or L/A
O/B
W2 or AUX
E
W
K
MF39658B
(Fil vers Aux)
7
M39546
Hold
Vis
1/4” à 3/8”
1. Regroupez les fils et insérez-les
dans la plaque murale UWP.
Ouvrez la plaque murale et insérez
le faisceau de fils à l’arrière.
Assurez-vous qu’au moins 6 mm
du conducteur métallique de
chaque fil sont exposés afin de
faciliter l’insertion dans la borne.
Installation de votre thermostat X2P
3. Marquez les trous pour les
fixations. Utilisez la plaque murale
comme gabarit.
4. Percez des trous pour les ancrages.
Utilisez une mèche de 3/16 de
pouce.
5. Insérez les ancrages muraux.
À l’aide d’un marteau, enfoncez
délicatement les ancarages
dans les trous jusqu’à ce qu’elles
affleurent le mur.
M37225
M37224
2. Positionnez la plaque murale.
Centrez et mettez à niveau la plaque
murale au-dessus du trou dans le mur.
Thermostat
Plaque
murale
UWP™
Ancres
Mur
8
Câblage
Insérer les fils dans les trous intérieurs des bornes de
l'UWP. Les languettes resteront abaissées une fois le fil
inséré.
REMARQUE : D'autres options de câblage sont
présentées sur la page suivante.
The UWP Wall Plate you mounted has more terminals than
you will need. Insert the matched wires you’ve already labeled
into the terminal with same letter on the Wall Plate. If the
labels do not match exactly, review the alternate wiring
sections below to find the diagram for your system type.
NOTE: If you have difficulty inserting wires, you may
have to press down the terminal push button next to the
corresponding terminal.
1. Réglez la position de l'interrupteur R et insérez le ou
les fils R.
Réglez l'interrupteur R vers le haut ou vers le
bas en fonction de vos notes de câblage à l' Étape 7 de la
section Retrait de l’ancien thermostat.
AVERTISSEMENT
Un câblage ou une configuration incorrects de votre thermostat peuvent
entraîner un fonctionnement imprévu de votre système CVC, ce qui pourrait
causer des dommages matériels, des blessures, voire la mort. Si vous n'êtes pas
certain du type de système dont vous disposez, consultez la documentation
relative à votre équipement de chauffage/climatisation ou appelez un
professionnel CVAC.
!
9
Si vous avez 1 fil R (R, Rh ou Rc)
1. Réglez le commutateur
R sur position haute.
2. Insérez votre filR (R, Rh
ou Rc) dans la borne R.
M37226
M37228A
Si vous avez 2 fils R (R ou Rh, et Rc)
ou
1. Réglez le
commutateur
R sur position
basse.
2. Insérez votre fil Rc
dans la borne Rc
3. Insérez votre fil
R ou Rh dans la
borne R R ou Rh
dans la borne R.
M37227
M37229A
10
2. Connecter les fils à l'UWP.
Reportez-vous aux notes que
vous avez prises sur le tableau
lors du retrait. Appuyez sur les
languettes pour insérer les fils
dans les trous intérieurs de leurs
bornes correspondantes sur
l’UWP (un fil par borne) jusqu’à
ce qu’ils soient fermement en
place.
Tirez doucement sur les fils
pour vérifier qu'ils sont bien
fixés.
Conseil: Si vous devez à nouveau
libérer les fils, appuyez sur les
languettes des bornes sur les
côtés de l'UWP.
Ce câblage n'est qu'un exemple ;
le vôtre peut varier.
3. Confirmez que le câblage correspond à la photo.
Confirmez que le câblage correspond aux bornes de la
photo que vous avez prise lors du retrait.
4. Montez l'UWP et fermez
la porte.
Monter l'UWP à l'aide des
vis fournies. Installez les
trois vis pour une fixation
sûre sur votre mur. Fermez
la porte une fois que vous
avez terminé.
M39445
Utilisez trois vis #6
1-1/2" fournies
11
5. Installez les piles.
Insérez deux piles
alcalines AA à l'arrière
du thermostat,
comme indiqué.
6. Fixez le thermostat.
Alignez le thermostat
sur l'UWP et
enclenchez-le
fermement en place.
Hold
M39508
M39489
7. Mettez l'appareil
sous tension.
Mettez le courant
au niveau de
la boîte de
disjoncteurs ou de
l'interrupteur qui
contrôle le système
de chauffage/
refroidissement.
MF39591
ARRÊT
MARCHE
MARCHE
Boîte de disjoncteur
Interrupteur
12
Câblage alternatif pour les systèmes
conventionnels
Si les étiquettes ne correspondent pas aux bornes, connectez
les fils comme indiqué ci-dessous (voir les notes ci-dessous).
REMARQUES SUR LE CÂBLAGE:
1. Si vous devez connecter les fils R et Rc , placez l’onglet
du curseur R en position basse (2 fils).
2. Si votre ancien thermostat avait des fils R et RH , placez
la languette coulissante R en position basse (2 fils).
Connectez ensuite le fil R à la borne Rc et le fil RH à la
borne R.
3. Si votre ancien thermostat n’avait qu’un seul fil C ou C1,
connectez-le à la borne C. Si votre ancien thermostat
avait 2 fils C ou C1, enveloppez chacun séparément avec
du ruban isolant et ne les connectez pas.
4. C n’alimente pas l’affichage ou les opérations du
thermostat ; des piles sont toujours nécessaires.
AUX
MF36687C
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
Y
4
2
2
ou Y1 ou M
ou F
ou C1 ou X ou B
ou W1 ou H
ou RH ou 4 ou V
3
S
S
U
U
2
13
Câblage alternatif pour les thermopompes
1. Garder la languette coulissante R en position haute (1
fil).
2. Si votre ancien thermostat avait des fils V et VR ,
arrêtez maintenant et contactez un entrepreneur
qualifié pour obtenir de l'aide.
3. Si votre ancien thermostat avait des fils O et B séparés,
attachez le fil B à la borne C. . Si un autre fil est relié
à la borne C , arrêtez maintenant et contactez un
entrepreneur qualifié pour obtenir de l'aide.
4. Si votre ancien thermostat avait des fils Y1, W1 et W2
, arrêtez maintenant et contactez un entrepreneur
qualifié pour obtenir de l'aide.
5. C n'alimente pas l'affichage ou les opérations du
thermostat ; des piles sont toujours nécessaires.
6. Ce modèle ne prend pas en charge l'alerte de panne
de thermopompe (borne L/A). Si cela est souhaité,
veuillez contacter un entrepreneur pour obtenir un
modèle de remplacement.
7. Soit Aux, soit E, du fil de l’ancien thermostat vers Aux
sur le nouveau thermostat.
AUX
G
C
Y
L/A
O/B
E
3
5
3
4
ou X ou B
ou F
ou Y1 ou M
ou H ou B
ou V ou VR
ou W ou W1 ou W2
ou X ou X2
ou F
21
M39555
6
IMPORTANT :
Ne pas utiliser
W pour les
applications de
thermopompes.
Le chauffage
d'appoint doit
être raccordé à
AUX.
14
M39956
Hold
Pour
remplacer
une pièce
d’accent du
thermostat
tirez.
...puis
enclencher la
nouvelle.
Remplacement de la pièce d’accent
Une pièce d'accent blanche et une pièce grise sont fournies
avec les thermostats RTH21B/RTHC21B et RTH22B/
RTHC22B pour s'adapter aux différentes préférences des
utilisateurs.
Video sur :
15
Régler l'heure et la date
Une fois l’alimentation
appliquée pour l’installation, la
date commencera à clignoter.
Time (Heure)
1. Appuyez sur MENU sur le
thermostat
2. Presse ∧ ou sur ∨ pour
aller à TEMPS et appuyez
sur SELECT
3. Appuyez sur ∧ ou ∨ pour
choisir le format d'horloge
12 ou 24 heures et appuyez
sur NEXT
4. Appuyez sur ∧ ou ∨ pour
régler l'heure et appuyez
sur NEXT (Suivant).
5. Pressez ∧ ou sur ∨ pour
régler les minutes et
appuyez sur SAVE & EXIT
(SAUVEGARDE puis sur
SORTIR)
Date
1. Appuyez sur MENU sur le thermostat
2. Presse ∧ ou sur ∨ pour aller à DATE et appuyez sur
SELECT
3. Presse ∧ ou sur ∨ pour choisir YEAR (Année) et appuyez
sur NEXT (Suivant)
4. Presse ∧ ou sur ∨ pour choisir MONTH (Mois) et
appuyez sur NEXT (Suivant)
5. Presse ∧ ou sur ∨ pour choisir DATE et appuyez sur
SAUVEGARDE puis sur EXIT
MF39509
MODE
Heat
MENU
FAN
Auto
Indoor
Hold
M39510
Hold
Configuration
2
16
Configuration du système
Lors de la configuration initiale, le thermostat entre dans le
menu ISU après avoir réglé l'heure et la date. Si vous accédez
au menu ISU après la configuration initiale, suivez les étapes
ci-dessous:
1. Appuyez sur la touche
et maintenez le bouton
en bas à gauche et la
flèche vers le haut ∧
pendant 5 secondes
pour accéder au menu
CONFIGURATION DE
L'INSTALLATEUR (ISU)
2. L'écran affiche le numéro
ISU à gauche et le
paramètre ISU à droite.
Lorsqu'un numéro ISU
s'affiche, appuyez sur
∧ ou ∨ pour modifier le
paramètre pour cet ISU.
3. Après avoir choisi le
paramètre correct pour
une ISU, appuyez sur
NEXT (Suivant) pour
passer au paramètre ISU
suivant.
4. Pour terminer la
configuration, appuyez sur la touche SAVE & EXIT; vos
réglages sont alors enregistrés et vous revenez à l'écran
d'accueil.
M39612
Hold
M39506
Hold
17
Options de configuration de l'installateur (ISU)
ISU Nom de l'ISU Options ISU (par défaut en gras)
1040
Options de programmation
(Si vous ne souhaitez pas
définir de calendrier, utilisez
le réglage par défaut,
puis entrez dans le menu
Calendrier après avoir
terminé la configuration et
sélectionnez Désactivé.)
1 = 1 semaine (tous les jours identiques)
2 = 5-2 Programmable (séparer les jours de
la semaine et du week-end) (Le RTH20B
n’a que le réglage 5-2 jours)
3 = 5-1-1 Programmable (samedi et
dimanche séparés)
4 = Programmable sur 7 jours (chaque jour
séparément)
1050
Échelle d'indication de
température
F = Fahrenheit
C = Celsius (La valeur
par défaut varie selon
le modèle)
2000
Type de système de
chauffage
1 = Chauffage
conventionnel
à air pulsé
2 = Thermopompe
3 = Chaleur radiante
(chaudière)
5 = Aucun
(refroidissement
seulement)
Suite à la page suivante
En fonction des paramètres du système, il se peut que toutes les
options ne soient pas disponibles
AVERTISSEMENT
Un câblage ou une configuration incorrects de votre thermostat peuvent
entraîner un fonctionnement imprévu de votre système CVC, ce qui pourrait
causer des dommages matériels, des blessures, voire la mort. Si vous n'êtes pas
certain du type de système dont vous disposez, consultez la documentation
relative à votre équipement de chauffage/climatisation ou appelez un
professionnel CVAC.
!
18
Options de configuration de l'installateur
suite de la page précédente
ISU Nom de l'ISU Options ISU (par défaut en gras)
2010
Type d’équipement
de chauffage
Chauffage conventionnel
à air pulsé :
1 = Air pulsé au gaz à
efficacité standard
2 = Air pulsé au gaz à
haute efficacité
3 = Air pulsé à l’huile
4 = Air pulsé électrique
5 = Ventilo-convecteur à
eau chaude (ISU 2010
ne s’affiche pas lorsque
2000 = Thermopompe)
Chauffage radiant :
9 = Chaleur radiante à
eau chaude
12 = Vapeur
2060
Inversion de la
polarité de la
vanne
0=O (O/B sur Refroidissement. Le fil O est connecté
au terminal
O/B et contrôle le refroidissement)
1 = B (O/B sur chauffage. Le fil B est connecté
au terminal O/B et contrôle le chauffage.) La
documentation fournie avec votre équipement de
thermo pompe devrait indiquer si la vanne d’inversion
est alimentée en mode chauffage ou refroidissement
2070
Phases de
refroidissement/
Phases de
compresseur
200 = Conv/200
= HP
0, 1, 2 (Sélectionnez le nombre d’étapes. Pour les
thermo pompes, il y a seulement une étape.)
2071
Phase de
chauffage/Phase
de chauffage de
secours
Phases de chauffage : 1, 2
Phase du chauffage d’appoint : 0, 1 (RTH21B/
RTHC21B et RTH22B/RTHC22B)
2180
Type de chauffage
d’appoint
(pour les systèmes
de thermo
pompe)
31=Air pulsé électrique
Utilisez ce thermostat pour le chauffage d’appoint
électrique. Si votre thermo pompe utilise une source de
chauffage d’appoint au gaz ou à l’huile, ce thermostat
ne peut pas être utilisé.
Suite à la page suivante
19
Options de configuration de l'installateur
suite de la page précédente
ISU Nom de l'ISU Options ISU (par défaut en gras)
3000
Changement de
système
0 = caché (manuel uniquement)
1 = Activé (Automatique disponible. En mode automatique,
le thermostat passe automatiquement entre le chauffage
et le refroidissement pour maintenir la température
ambiante souhaitée. Cette option n’est pas recommandée si
la température extérieure est souvent inférieure à 50F
(10°C) pendant les mois d’hiver.)
4090
Réponse
intelligente
0 = Non
1 = Oui
Smart Response est un réglage de confort. Les appareils de
chauffage ou de refroidissement se mettent en marche plus
tôt, ce qui garantit que la température intérieure correspondra
au point de consigne à l'heure prévue.
4103
Point de
consigne
de chaleur
minimum
32°F à 50°F Par défaut 40°F
0°C à 10.0°C Par défaut 4.5 °C
Ne réglez pas la température en dessous de 40 °F/4,5 °C, sauf
si l’appareil est installé dans un endroit où la plomberie ne
risque pas de geler.
7110
Rappel de
remplacement
du filtre à air
(La durée de
fonctionnement
ne compte
que la durée
pendant
laquelle le
chauffage, le
refroidissement
ou le ventilateur
fonctionnent)
0 = Arrêt
1 = 10 jours de fonctionnement
2 = 20 jours de fonctionnement
3 = 30 jours de fonctionnement
4 = 45 jours de fonctionnement
5 = 60 jours de fonctionnement
6 = 90 jours de fonctionnement
7 = 120 jours de fonctionnement
8 = 150 jours de fonctionnement
9 = 30 jours de calendrier
10 =45 jours de calendrier
11 =60 jours de calendrier
12 =75 jours de calendrier
13 =3 mois de calendrier
14 =4 mois de calendrier
15 =5 Mois de calendrier
16 =6 Mois de calendrier
17 =9 Mois de calendrier
18 =12 mois de calendrier
19 =15 mois de calendrier
Suite à la page suivante
20
Options de configuration de l’installateur
suite de la page précédente
ISU Nom de l'ISU Options ISU (par défaut en gras)
14005
Sélection de
l’écran de veille
0 - Information minimale affichée
1 - Point de consigne affiché sur l’écran de veille
2 - Informations maximales affichées sur l’écran de veille
14010
Format de
l'horloge
12/24
14015 Heure d'été
0=Arrêt
1=En marche
21
Opération du Système
1. Appuyez sur la touche MODE pour passer au mode
suivant du système
2. Faites défiler les modes jusqu'à ce que le mode souhaité
s'affiche. Les modes
système disponibles
varient selon le modèle
et les paramètres du
système.
Modes du système :
• AUTO
• HEAT (Chaleur)
• COOL (Refroidir)
• EM HEAT (Chaleur
d’appoint)
• OFF (Désactivé)
MF39511
Heat
MENU
FAN
Auto
Indoor
Hold
MODE
Paramètres
Réglages du fonctionnement du ventilateur
1. Appuyez sur le bouton
FAN pour passer au
prochain mode de
ventilateur disponible.
2. Faites défiler les modes
jusqu'à ce que le mode
de ventilation souhaité
s'affiche
Les modes de
ventilateur disponibles
varient en fonction des
paramètres du système.
Modes de ventilation :
• AUTO: Le ventilateur fonctionne uniquement lorsque
le système de chauffage ou de refroidissement est en
marche
• ON: Le ventilateur fonctionne en permanence
• CIRC: Le ventilateur fonctionne de manière environ 33 %
du temps pour faire circuler l’air
MF39512
Heat
MENU
FAN
Auto
Indoor
Hold
MODE
3
22
Calendrier du programme
Vous pouvez programmer
quatre périodes de temps
par jour, avec des réglages
différents pour les jours de
semaine et les week-ends.
Nous vous recommandons
d'utiliser les préréglages
indiqués dans le tableau
ci-contre; ces préréglages
sont conçus pour réduire
vos dépenses de chauffage/
refroidissement.
RÉVEIL: Réglez l'heure de
votre réveil et la température
souhaitée pendant la matinée
jusqu'à ce que vous partiez pour la journée.
ABSENT: Réglez l'heure à laquelle vous quittez votre
domicile et la température souhaitée pendant votre absence
(généralement une température permettant d'économiser de
l'énergie).
MAISON: Réglez à l'heure à laquelle vous rentrez chez vous
et à la température souhaitée pour le soir jusqu'à l'heure du
coucher.
NUIT: Régler l'heure du coucher et la température souhaitée
pour la nuit (généralement une température d'économie
d'énergie).
Chauffage
Refroidissement
Wake
(réveil)
(6:00 am)
21
°
Away
(absent)
(8:00 am)
Home
(maison)
(6:00 pm)
21
°
Sleep
(nuit)
(10:00
pm)
28
°
MF39639
Degrés Celsius
25.5
°
16
.5
°
29.5
°
25 .5
°
16.5
°
.0
.0
.0
23
1. Appuyez sur MENU.
Appuyez sur ∧ ou ∨ jusqu'à
ce que SCHED soit affiché.
2. Un carré apparaît autour
de ON ou OFF sur l'écran.
Si vous souhaitez utiliser
une programmation,
appuyez sur ∧ ou ∨ pour
sélectionner ON. Appuyez
sur Select pour modifier
l'horaire ou appuyez sur
EXIT pour quitter le menu.
3. Si vous modifiez l'horaire,
appuyez sur SELECT pour
modifier le ou les jours qui
clignotent à l'écran.
4. Le mot " Wake " devrait être
clignotant. Appuyez sur
NEXT. Appuyez sur ∧ ou ∨
pour activer ou désactiver
cette période de programmation. Appuyez sur NEXT.
5. Si la période de programmation a été réglée sur ON,
l'heure clignote. Appuyez sur ∧ ou ∨ pour régler l'heure de
cette période. Notez que la sélection de Off désactivera
cette période de programmation. Appuyez sur NEXT.
6. Le point de consigne de la chaleur clignote. Appuyez sur
∧ ou ∨ pour régler le point de consigne de la chaleur pour
cette période. Appuyez sur NEXT.
7. Le point de consigne Cool clignote. Appuyez sur ∧ ou ∨
pour ajuster le point de consigne de refroidissement pour
cette période. Appuyez sur NEXT.
Hold
MF39532
Hold
Ajustement des horaires des programmes
24
Lorsque vous modifiez un programme existant, vous pouvez
avancer jusqu’au paramètre que vous souhaitez modifier,
modifier ce paramètre et appuyer sur le bouton SAVE & EXIT
pour enregistrer les modifications.
Selon le type d’horaire pour lequel le thermostat a été
configuré, les jours peuvent être groupés ou réglés
individuellement.
8. L'écran affiche la prochaine période de programmation
en clignotant. Répétez les étapes 4 à 7 pour les réglages
des programmes Absent, Domicile et Sommeil. Après
avoir effectué tous les réglages de l'horaire pour le(s)
jour(s) sélectionné(s), répétez ces étapes pour les autres
jours.
9. Appuyez sur le bouton SAVE & EXIT en haut à gauche.
25
Récupération active
La fonction Smart Response permet au thermostat
d’apprendre combien de temps il faut à la chaudière et au
climatiseur pour atteindre les réglages de température
programmés, afin que la température soit atteinte à l’heure
que vous avez définie.
Par exemple : Réglez l’heure de réveil à 6 h et la température
à 70 °F. Le chauffage se mettra en marche avant 6 h, de sorte
que la température sera de 70 °F lorsque vous vous réveillerez
à 6 h.Le message « Récupération active » s’affiche lorsque le
système fonctionne avant une période programmée.
M39531
Hold
Annulation de l’horaire du programme
(temporaire)
1. Appuyez sur ∧ ou ∨ pour régler la température.
2. Une fois que la température de consigne souhaitée
est atteinte, aucune autre action n'est nécessaire.
La nouvelle température de consigne est maintenue
jusqu'au début de la prochaine période programmée.
3. Appuyez sur la touche SAVE ou attendez que l'affichage
se termine et revenez à l'écran d'accueil.
Pour annuler la mise en attente temporaire, appuyez et
relâchez la touche HOLD pour faire défiler les paramètres
jusqu'à ce que CANCEL HOLD soit sélectionné.
26
Rappels
Lorsqu'un rappel est actif, une icône apparaît dans la
partie inférieure de l'écran.
1. Appuyez sur MENU et
utilisez ∧ ou ∨ jusqu'à
ce que le rappel actif
soit affiché. Les alertes
et les rappels actifs
seront les premiers
éléments de menu
affichés.
2. Appuyez sur SELECT
pour afficher le rappel.
3. Une fois sélectionné, vous verrez le message de rappel
sous forme de texte défilant. Appuyez sur DISMISS
pour réinitialiser le rappel ou sur EXIT pour revenir à
l'écran d'accueil sans réinitialiser le rappel.
S'il y a plus d'un rappel actif, appuyez sur le bouton SUIVANT
pour afficher tous les rappels qui n'ont pas été réinitialisés.
M39515
Hold
Remplacement de l’horaire du programme
(permanent)
1. Appuyez sur ↑ ou ↓ pour régler la température.
2. Une fois que vous avez atteint la température de
consigne souhaitée, appuyez et relâchez le bouton
HOLD pour faire défiler les réglages jusqu'à ce que
HOLD PERMANANTLY soit sélectionné.
3. Appuyez sur la touche SAVE ou attendez que
l'affichage se termine et revenez à l'écran d'accueil.
Pour annuler la mise en attente permanente, appuyez et
relâchez la touche HOLD pour faire défiler les paramètres
jusqu'à ce que CANCEL HOLD soit sélectionné.
27
Alertes
Lorsqu'une alerte est active,
l'icône apparaît dans la
partie inférieure de l'écran
ainsi que le numéro de
l'alerte.
1. Appuyez sur MENU et
utilisez ∧ ou ∨ jusqu'à
ce que l'alerte soit
affichée. Les alertes
actives seront les
premiers éléments de
menu affichés.
2. Appuyez sur SELECT
pour afficher le numéro
de l'alerte.
3. Une alerte ne peut pas
être supprimée. S'il
y a plus d'une alerte
active, une pression sur le bouton SUIVANT vous
permet d'afficher les numéros d'alerte supplémentaires.
Appuyez sur EXIT pour revenir à l'écran d'accueil.
Certaines alertes peuvent être résolues par le propriétaire,
par exemple Remplacer les piles. D'autres alertes peuvent
nécessiter un appel de service à l'installateur professionnel.
M39513
Hold
M39514
Hold
28
Numéro
d'alerte
Signification de l'alerte
405 Les piles du thermostat sont faibles. Remplacez
les piles.
407 Les piles du thermostat sont extrêmement
faibles. Remplacez les piles.
170 Panne de mémoire du thermostat. Problème
interne avec la mémoire du thermostat.
171 Régler l'heure et la date.
173 Erreur de capteur interne. Problème avec le
capteur de température intégré.
Remplacement des piles
L’écran vous avertit lorsque
les piles sont faibles et
doivent être remplacées.
Retirer le thermostat en
le tirant de son support,
comme indiqué à droite.
Assurez-vous d’utiliser des
piles AA neuves et insérez-
les comme indiqué à l’étape
5. Après avoir inséré les
nouvelles piles, alignez le thermostat avec la plaque de
montage et poussez doucement jusqu’à ce que le thermostat
se remette en place comme indiqué à l’étape 6 de la section
précédente.
Hold
M39516
29
Protection du compresseur intégrée
Des dommages peuvent survenir si le compresseur de votre
système est redémarré trop tôt après l’arrêt. Cette fonction
oblige le compresseur à attendre quelques minutes avant de
redémarrer. Pendant le temps d’attente, l’écran affichera le
message Waiting For Equipment (En attente d’équipement)
sous la lecture de la température ambiante.
Une fois le temps d’attente écoulé, le message disparaît et le
thermostat affiche “Heat on” ou “Cool on”.
MF39528
MENU
FAN
PM
En attente de l’équipement
Des dommages peuvent survenir si le compresseur de votre
système est redémarré trop tôt après avoir été arrêté. La
fonction de protection intégrée du compresseur oblige celui-
ci à attendre quelques minutes avant de redémarrer. Pendant
le temps d’attente, le message « En attente de l’équipement »
s’affiche sous la température ambiante.
Une fois le temps d’attente écoulé, le message disparaît et le
thermostat affiche “Heat on” ou “Cool on”.
30
Dépannage
L'affichage est
vide
• Assurez-vous que des piles alcalines AA neuves
sont correctement installées (Reportez-vous à la
section Installation du thermostat)
Le chauffage ou
la climatisation ne
fonctionne pas
• Lorsque le chauffage fonctionne, l'écran affiche
HEAT ON dans le coin inférieur droit de l'écran
• En cas de refroidissement, l'écran affiche COOL ON en
bas à droite de l'écran
• Si l'écran affiche EN ATTENTE D'ÉQUIPEMENT
sous la lecture de la température, il est en mode de
retard du compresseur pour protéger le système.
Attendez 5 minutes pour voir si le thermostat émet
du chauffage ou du refroidissement.
• Si l'écran n'indique pas de demande de chauffage
ou de refroidissement ou d' attente d'un
équipement, vérifiez le réglage du mode, le point
de consigne de la température et la température
ambiante
Si vous appuyez sur la flèche vers le haut ou vers le
bas
• Le coin supérieur gauche de l’écran affiche le
réglage du mode
• La partie supérieure droite de l'écran affiche le
point de consigne
• Le centre de l'affichage indique la température
ambiante
Si le problème persiste
• Vérifiez le disjoncteur et réinitialisez-le si nécessaire
• S'assurer que l'interrupteur du système de
chauffage et de refroidissement est en marche
• Assurez-vous que la porte de la fournaise est bien
fermée
Le chauffage
ou le chauffage
d'appoint
fonctionne
avec le
refroidissement
• Vérifiez qu'il n'y a pas de fil connecté à W pour les
systèmes de thermopompe. Voir la section Câblage.
• Pour les applications de Thermopompe, la vanne
d'inversion est activée en mode Chauffage
sur certaines thermopompes et en mode
Refroidissement pour d'autres thermopompes.
Vérifier que l' unité ISU 2060 est correctement
réglée
• Vérifiez qu'aucun fil n'est court-circuité. Vérifier
qu'il n'y a pas de section de fil exposée au niveau de
l'UWP
Le chauffage
ou le chauffage
d'appoint
fonctionne sans
demande de
chauffage ou de
refroidissement
• Vérifier que l'écran n'indique pas HEAT ON, COOL
ON ou AUX HEAT ON
• Vérifiez qu'il n'y a pas de fil connecté à W pour les
systèmes de thermopompe. Voir la section Câblage.
• Vérifiez qu'aucun fil n'est court-circuité. Vérifier
qu'il n'y a pas de section de fil exposée au niveau de
l'UWP
Impossible
de modifier
le point de
consigne
pour obtenir
le réglage
souhaité
• Vérifier le réglage du mode (Heat, Cool, Auto, ou Em
Heat en haut à gauche de l'écran)
Les plages de réglage pour ces modes sont les
suivantes :
• Chaleur ou Em chaleur : 32ºF à 90 ºF (0 ºC à 32.0 ºC)
• Refroidissement : 50 ºF à 99 ºF (10.0 ºC à 37.0 ºC)
Si le point de consigne peut être ajusté, mais pas sur
toute la plage indiquée ci-dessus, le thermostat peut
être configuré pour un point de consigne de chauffage
maximum ou de refroidissement minimum afin de limiter
les réglages qui sont inefficaces sur le plan énergétique.
EN ATTENTE
D'UN
ÉQUIPEMENT
affiché à
l'écran sous la
température
ambiante
• La fonction de protection du compresseur est
activée. Attendez quelques minutes pour que le
système redémarre en toute sécurité afin d'éviter
d'endommager le compresseur.
4
31
L'affichage est
vide
• Assurez-vous que des piles alcalines AA neuves
sont correctement installées (Reportez-vous à la
section Installation du thermostat)
Le chauffage ou
la climatisation ne
fonctionne pas
• Lorsque le chauffage fonctionne, l'écran affiche
HEAT ON dans le coin inférieur droit de l'écran
• En cas de refroidissement, l'écran affiche COOL ON en
bas à droite de l'écran
• Si l'écran affiche EN ATTENTE D'ÉQUIPEMENT
sous la lecture de la température, il est en mode de
retard du compresseur pour protéger le système.
Attendez 5 minutes pour voir si le thermostat émet
du chauffage ou du refroidissement.
• Si l'écran n'indique pas de demande de chauffage
ou de refroidissement ou d' attente d'un
équipement, vérifiez le réglage du mode, le point
de consigne de la température et la température
ambiante
Si vous appuyez sur la flèche vers le haut ou vers le
bas
• Le coin supérieur gauche de l’écran affiche le
réglage du mode
• La partie supérieure droite de l'écran affiche le
point de consigne
• Le centre de l'affichage indique la température
ambiante
Si le problème persiste
• Vérifiez le disjoncteur et réinitialisez-le si nécessaire
• S'assurer que l'interrupteur du système de
chauffage et de refroidissement est en marche
• Assurez-vous que la porte de la fournaise est bien
fermée
Dépannage
Le chauffage
ou le chauffage
d'appoint
fonctionne
avec le
refroidissement
• Vérifiez qu'il n'y a pas de fil connecté à W pour les
systèmes de thermopompe. Voir la section Câblage.
• Pour les applications de Thermopompe, la vanne
d'inversion est activée en mode Chauffage
sur certaines thermopompes et en mode
Refroidissement pour d'autres thermopompes.
Vérifier que l' unité ISU 2060 est correctement
réglée
• Vérifiez qu'aucun fil n'est court-circuité. Vérifier
qu'il n'y a pas de section de fil exposée au niveau de
l'UWP
Le chauffage
ou le chauffage
d'appoint
fonctionne sans
demande de
chauffage ou de
refroidissement
• Vérifier que l'écran n'indique pas HEAT ON, COOL
ON ou AUX HEAT ON
• Vérifiez qu'il n'y a pas de fil connecté à W pour les
systèmes de thermopompe. Voir la section Câblage.
• Vérifiez qu'aucun fil n'est court-circuité. Vérifier
qu'il n'y a pas de section de fil exposée au niveau de
l'UWP
Impossible
de modifier
le point de
consigne
pour obtenir
le réglage
souhaité
• Vérifier le réglage du mode (Heat, Cool, Auto, ou Em
Heat en haut à gauche de l'écran)
Les plages de réglage pour ces modes sont les
suivantes :
• Chaleur ou Em chaleur : 32ºF à 90 ºF (0 ºC à 32.0 ºC)
• Refroidissement : 50 ºF à 99 ºF (10.0 ºC à 37.0 ºC)
Si le point de consigne peut être ajusté, mais pas sur
toute la plage indiquée ci-dessus, le thermostat peut
être configuré pour un point de consigne de chauffage
maximum ou de refroidissement minimum afin de limiter
les réglages qui sont inefficaces sur le plan énergétique.
EN ATTENTE
D'UN
ÉQUIPEMENT
affiché à
l'écran sous la
température
ambiante
• La fonction de protection du compresseur est
activée. Attendez quelques minutes pour que le
système redémarre en toute sécurité afin d'éviter
d'endommager le compresseur.
32
Garantie limitée de 1 an
Informations réglementaires
RÉGLEMENTATION FCC
47 CFR § 15.19 (a)(3)
Cet appareil est conforme à la partie 15 des
règles de la FCC. Son fonctionnement est
soumis aux deux conditions suivantes :
1. Cet appareil ne doit pas provoquer
d'interférences nuisibles, et
2. Cet appareil doit accepter toute
interférence reçue, y compris les
interférences susceptibles de provoquer
un fonctionnement indésirable.
47 CFR § 15.21 (USA uniquement)
Les changements ou modifications non
expressément approuvés par la partie
responsable de la conformité peuvent
annuler le droit de l'utilisateur à faire
fonctionner l'équipement.
47 CFR § 15.105 (b)
Consultez https://resideo.info/fcc-
statement pour obtenir des informations
supplémentaires sur la FCC pour ce produit.
RÉGLEMENTATION IC
RSS-GEN
Cet appareil contient un (des) émetteur(s)/
récepteur(s) exempté(s) de licence qui est
(sont) conforme(s) au(x) RSS(s) exempté(s)
de licence du ministère de l'Innovation, des
Sciences et du Développement économique
du Canada. Son fonctionnement est soumis
aux deux conditions suivantes :
1. Cet appareil ne doit pas provoquer
d'interférences.
2. Cet appareil doit accepter toute
interférence, y compris les interférences
susceptibles de provoquer un
fonctionnement indésirable de l'appareil.
Pour plus d’informations sur la garantie, consultez :
resideo.info/US-Warranty-THERMOSTAT
Pour recevoir une version imprimée de la garantie,
appelez gratuitement le service client de Resideo au
1-800-633-3991 ; une copie vous sera envoyée gratuitement par
courrier.
Pour obtenir de l'aide sur ce produit, veuillez consulter le site
honeywellhome.com
Ou appelez le service à la clientèle de Resideo au numéro
sans frais 1-800-633-3991
Assistance à la clientèle
Déclaration de la FCC disponible à l'adresse suivante :
https://resideo.info/fcc-statement
Fabriqué par
Resideo Technologies, Inc.
Scottsdale, AZ 85254
1-800-468-1502
33-00688EF-01 SA Rev. 01-25
resideo.com
© 2025 Resideo Technologies, Inc. Tous droits réservés.
La marque Honeywell Home est utilisée sous licence de Honeywell International, Inc
Ce produit est fabriqué par Resideo Technologies, Inc. et ses filiales.
ATTENTION
RISQUE DE DOMMAGES À L'ÉQUIPEMENT
La protection du compresseur est contournée pendant les tests. Pour éviter
d'endommager l'équipement, évitez de faire tourner le compresseur rapidement.
ATTENTION
AVIS SUR LES DÉCHETS ÉLECTRONIQUES
Le produit et les piles ne doivent pas être jetés avec les autres déchets
ménagers. Vérifiez les centres de collecte agréés les plus proches ou les
recycleurs agréés. L'élimination correcte des équipements en fin de vie
contribuera à prévenir les conséquences négatives pour l'environnement et la
santé humaine.
ATTENTION
AVIS CONCERNANT LE MERCURE
Si ce produit remplace une commande contenant du mercure dans un tube
scellé, ne jetez pas l'ancienne commande à la poubelle. Contactez les autorités
locales chargées de la gestion des déchets pour obtenir des instructions
concernant le recyclage et l'élimination correcte des lampes usagées.
ATTENTION
RISQUE ÉLECTRIQUE
!
Peut provoquer un choc électrique ou des dommages matériels. Coupez
l'alimentation avant de commencer l'installation.
!
!
!
