EN: 3M™ Full Facepiece Respirator 6000 Series
User Instructions for 3M™ Full Facepieces, Small 6700, Small 07138, Medium 6800, Medium 07139, Large 6900, Large 07140
IMPORTANT: Keep these
User Instructions
for reference. *07138, 07139, 07140 are catalog numbers only. NIOSH approved
3M™ Full Facepiece, Small 6700, Medium 6800, Large 6900.
This respirator has dual approval as a United States (US) National Institute for Occupational Safety and Health (NIOSH) full facepiece
respirator and as Brazil Ministry of Labor full facepiece respirator.
Specific information is provided where applicable. All other information is common to both standards.
FR : Respirateur à masque complet de série 6000 3M™
Directives d’utilisation pour les masques complets 3M
MC
, petit 6700*, petit 07138*, moyen 6800*, moyen 07139*, grand 6900*,
grand 07140*
REMARQUE IMPORTANTE : Conserver ces
directives d’utilisation
à titre de référence.* 07138, 07139 et 07140 ne sont que des
numéros de référence. Homologué par le NIOSH en tant que masque complet 3M
MC
, petit 6700, moyen 6800, grand 6900.
Ce respirateur a une double homologation comme respirateur à masque complet par le National Institute for Occupational Safety and
Health (NIOSH) des États-Unis et comme respirateur à masque complet par le ministère du Travail du Brésil.
Renseignements précis fournis là où ils s’appliquent. Tous les autres renseignements se rapportent aux deux normes.
ES: Respirador de pieza facial de cara completa Serie 6000 3M™
Instrucciones para Piezas faciales de cara completa 3M™, pequeña 6700*, pequeña 07138*, mediana 6800*, mediana 07139*,
grande 6900* y grande 07140
IMPORTANTE: Conserve estas
Instrucciones
para referencia futura. * 07138, 07139 y 07140 sólo son números de catálogo.
Pieza facial de cara completa 3M™, pequeña 6700, mediana 6800 y grande 6900, aprobada por NIOSH.
Este respirador cuenta con una aprobación dual como un respirador de pieza facial de cara completa por NIOSH y por la Secretaría del
trabajo de Brasil.
Se proporciona información específica cuando corresponde. Cualquier otra información es de carácter general y se aplica a ambas normas.
PT: Respirador Facial Inteira Série 6000 3M™
Instruções de Uso para Respiradores Faciais 3M™, Pequeno 6700*, Pequeno 07138*, Médio 6800*, Médio 07139*, Grande
6900*, Grande 07140*
IMPORTANTE: Guarde estas
Instruções de Uso
para consulta. * 07138, 07139, 07140 são somente números de catálogo. As
Peças Faciais 3M™ 6700 Pequeno, 6800 Médio, e 6900 Grande possuem aprovação NIOSH.
Este respirador tem dupla aprovação, como um respirador facial pelo Instituto Nacional para Saúde e Segurança Ocupacional (NIOSH) dos
Estados Unidos (EUA) e como respirador facial pelo Ministério do Trabalho do Brasil.
Informações específicas são fornecidas quando aplicáveis. Todas as outras informações são comuns a ambas as normas.
2
EN: 3M™ Full Facepiece Respirator 6000 Series
GENERAL SAFETY INFORMATION
Intended Use
The 3M™ Full Facepiece Respirators 6000 Series are NIOSH approved and designed to help provide respiratory protection against
certain airborne contaminants when used in accordance with all use instructions and limitations and applicable safety and health
regulations.
The Full Facepiece 6000 Series meets the requirements of the ANSI Z87.1-2015 standard for face and eye protection. These
products help provide limited eye and face protection against flying particles.
This product contains no components made from natural rubber latex.
WARNING
This respirator helps protect against certain airborne contaminants. Misuse may result in sickness or death. For correct use, consult
supervisor and
User Instructions
or call 3M in U.S.A. at 1-800-243-4630. In Canada, call Technical Service at 1-800-267-4414. In Brazil, contact:
0800-0132333. In Latin America contact [email protected].
These
User Instructions
provide information about facepiece use only. Important information is provided in the
User Instructions
with each of the air filtration/supplied air systems that are NIOSH certified to be used with the 3M™ Full Facepiece Respirator 6000
Series. Failure to follow
User Instructions
for the air filtration/supplied air systems being used may result in sickness or death.
Do not clean respirator with solvents. Cleaning with solvents may degrade some respirator components and reduce respirator
effectiveness. Inspect all respirator components before each use to ensure proper operating conditions. Failure to do so may result
in sickness or death.
When in supplied air mode, your employer must provide breathing air that meets at least the requirements of the specification for
Grade D breathing air, as described in the Compressed Gas Association Commodity Specification G-7.1-1997 in the United States.
In Canada, breathing air systems must be supplied with air, which meets at least the requirements of CSA Standard Z180.1. Failure
to do so may result in sickness or death.
In Brazil breathing air systems must be supplied with air, which meets ANSI Z86.1-1989/CGA G-7.1, Grade D breathing air.
USE INSTRUCTIONS AND LIMITATIONS
Important
Before use, the wearer must read and understand these
User Instructions
. Keep these
User Instructions
for reference.
Use For
Respiratory protection from certain airborne contaminants according to United States NIOSH approvals, OSHA limitations, in
Canada, CSA standard Z94.4 requirements, applicable local government regulations and 3M instructions. In Brazil follow the
Respiratory Protection Program of the Ministry of Labor.
Do Not Use For
Do not use for concentrations of contaminants which are immediately dangerous to life or health, are unknown or when
concentrations exceed 10 times the permissible exposure limit (PEL) in air-purifying mode when qualitatively fit tested, 50 times the
3
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
1.
2.
3.
4.
PEL in air purifying mode when quantitatively fit tested, 1000 times the PEL when used in supplied air mode, or according to specific
OSHA standards or applicable government regulations, whichever is lower.
In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use quantitatively fit tested full facepiece respirators
when concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.
Use Instructions
Failure to follow all instructions and limitations on the use of this respirator and/or failure to wear this respirator during all times
of exposure can reduce respirator effectiveness and may result in sickness or death.
Before occupational use of this respirator a written respiratory protection program must be implemented meeting all the local
government requirements. In the United States employers must comply with OSHA 29 CFR 1910.134 which includes medical
evaluation, training and fit testing and applicable OSHA substance specific standards. In Canada, follow the recommendations of
CSA Z94.4 and/or requirements of the applicable jurisdiction, as appropriate. In Brazil, follow the Respiratory Protection
Program of the Ministry of Labor requirements. When used in supplied air mode, your employer must supply breathing air that
meets at least the requirements of Grade D breathing air in Compressed Gas Association Commodity Specifications G-
7.1-1997. In Canada, breathing air systems must be supplied with air which meets at least the requirements of CSA Standard
Z180.1.
The airborne contaminants, which can be dangerous to your health, include those that are so small you may not be able to see or
smell them.
If respirator becomes damaged; if you smell or taste contaminants; or if dizziness, irritation, or other distress occurs; leave
contaminated area immediately and repair or replace respirator, or contact supervisor.
Store respirator away from contaminated areas when not in use.
Dispose of used product in accordance with applicable regulations.
In Brazil, breathing air systems must be supplied with air which meets ANSI Z86.1-1989/CGA G-7.1, Grade D breathing air.
Use Limitations
This respirator does not supply oxygen when used in air-purifying mode. Do not use in atmospheres containing less than 19.5%
oxygen.
Do not use when concentrations of contaminants are immediately dangerous to life or health, are unknown or when
concentrations exceed 10 times the permissible exposure limit (PEL) in air-purifying mode when qualitatively fit tested, 50 times
the PEL in air-purifying mode when quantitatively fit tested, 1000 times PEL in supplied air or powered air purifying modes, or
according to specific OSHA standards or applicable government regulations, whichever is lower.
Do not alter, abuse or misuse this respirator.
Do not use with beards or other facial hair or other conditions that prevent a good seal between the face and the face seal of the
respirator.
In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use quantitatively fit tested full facepiece respirator
when concentrations of contaminants are greater than 100 times the permissible exposure limit in air-purifying mode.
Time Use Limitations
Cartridges and filters must be used before expiration date on packaging.
Particle filters must be replaced if they become damaged, soiled or if an increase in breathing resistance occurs. N-series filters
should not be used in environments containing oils. R-series filters may be limited to 8 hours of continuous or intermittent use if
oil aerosols are present. In environments containing only oil aerosols, P-series filters should be replaced after 40 hours of use or
30 days, whichever is first.
Service life of gas/vapor cartridges will depend upon activity of wearer (breathing rate); specific contaminant and concentration;
and environmental conditions such as humidity, pressure, and temperature. Cartridges must be replaced in accordance with an
end of service life indicator, established change schedule or earlier if smell, taste or irritation from contaminants is detected.
Please see 3M Service Life Software at www.3M.com/sls.
The 6007 and 60927 mercury vapor cartridges must be discarded within 50 hours of use against mercury vapor; or according to
organic vapor, chlorine, hydrogen sulfide or sulfur dioxide service life, or when odors of vapors or gases become noticeable,
whichever occurs first. Mercury vapor has no odor.
4
NIOSH Cautions and Limitations
The following restrictions may apply. See NIOSH Approval Label.
A- Not for use in atmospheres containing less than 19.5 percent oxygen.
B- Not for use in atmospheres immediately dangerous to life or health.
C- Do not exceed maximum use concentrations established by regulatory standards.
D- Air-line respirators can be used only when the respirators are supplied with respirable air meeting the requirements of CGA G-7.1
Grade D or higher quality.
E- Use only the pressure ranges and hose lengths specified in the
User’s Instructions
.
F- Do not use powered air-purifying respirators if airflow is less than four cfm (115 lpm) for tight fitting facepieces or six cfm (170
lpm) for hoods and/or helmets.
G- If airflow is cut off, switch to filter and/or cartridge or canister and immediately exit to clean air.
H- Follow established cartridge and canister change schedules or observe ESLI to ensure that cartridges and canisters are replaced
before breakthrough occurs.
J- Failure to properly use and maintain this product could result in injury or death.
L- Follow the manufacturer’s
User’s Instructions
for changing cartridges, canister and/or filters.
M- All approved respirators shall be selected, fitted, used, and maintained in accordance with MSHA, OSHA, and other applicable
regulations.
N- Never substitute, modify, add, or omit parts. Use only exact replacement parts in the configuration as specified by the
manufacturer.
O- Refer to
User’s Instructions
, and/or maintenance manuals for information on use and maintenance of these respirators.
S- Special or critical
User’s Instructions
and/or specific use limitations apply. Refer to
User’s Instructions
before donning.
5
•
•
•
S-Special or Critical
User’s Instructions
3M™ Mercury Vapor, Organic Vapor and Acid Gas Cartridges (6007 and 60927) must be discarded within 50 hours of use against
mercury vapor.
3M™ Particulate Filter P95, Hydrogen Fluoride, with Nuisance Level Acid Gas Relief, 2076HF and 3M™ Particulate Filter P100,
Hydrogen Fluoride, with Nuisance Level Acid Gas Relief, 7093C are recommended for relief against nuisance levels of acid gases or
organic vapors. Nuisance level refers to concentrations not exceeding OSHA PEL or applicable government occupational exposure
limits, whichever is lower. Do not use for respiratory protection against acid gases or organic vapors.
To assemble 3M™ Dual Airline Combination Breathing Tubes with 3M™ Cartridges/Filters, the facepiece inhalation valves must be
removed.
If the facepiece is to be used in air-purifying mode (without using the 3M™ Breathing Tubes SA-1600 or SA- 2600), the inhalation
valves must be replaced in the facepiece before use.
Use of the 3M™ Nose Cup Assembly 6894 with the 3M™ Full Facepieces 6000 Series must be in accordance with the NIOSH
approval for the system being used.
Nose cup is not to be used with the 3M™ Powerflow™ Face-Mounted PAPR
Nose cup use is optional with 3M™ GVP and Breathe Easy™ Belt-Mounted PAPR systems.
Nose cup must be used for all other 6000 facepiece applications.
Refer to the specific 3M product
User Instructions
for more information.
Cartridge and Filter Selection and Approvals
Before using any of these products, the user must read the specific use for, use limitations and warning information in the
User
Instructions
and product documentation or call 3M Technical Service at 1-800-243- 4630. In Canada, call Technical Service at
1-800-267-4414. In Brazil, contact 0800-0132333.Do not exceed maximum use concentrations established by local regulatory
agencies. Cartridges/filters are approved as assemblies for use with 3M™ Full Facepiece 6000 Series. For NIOSH approval, refer to
approval label.
LIST OF PRODUCTS

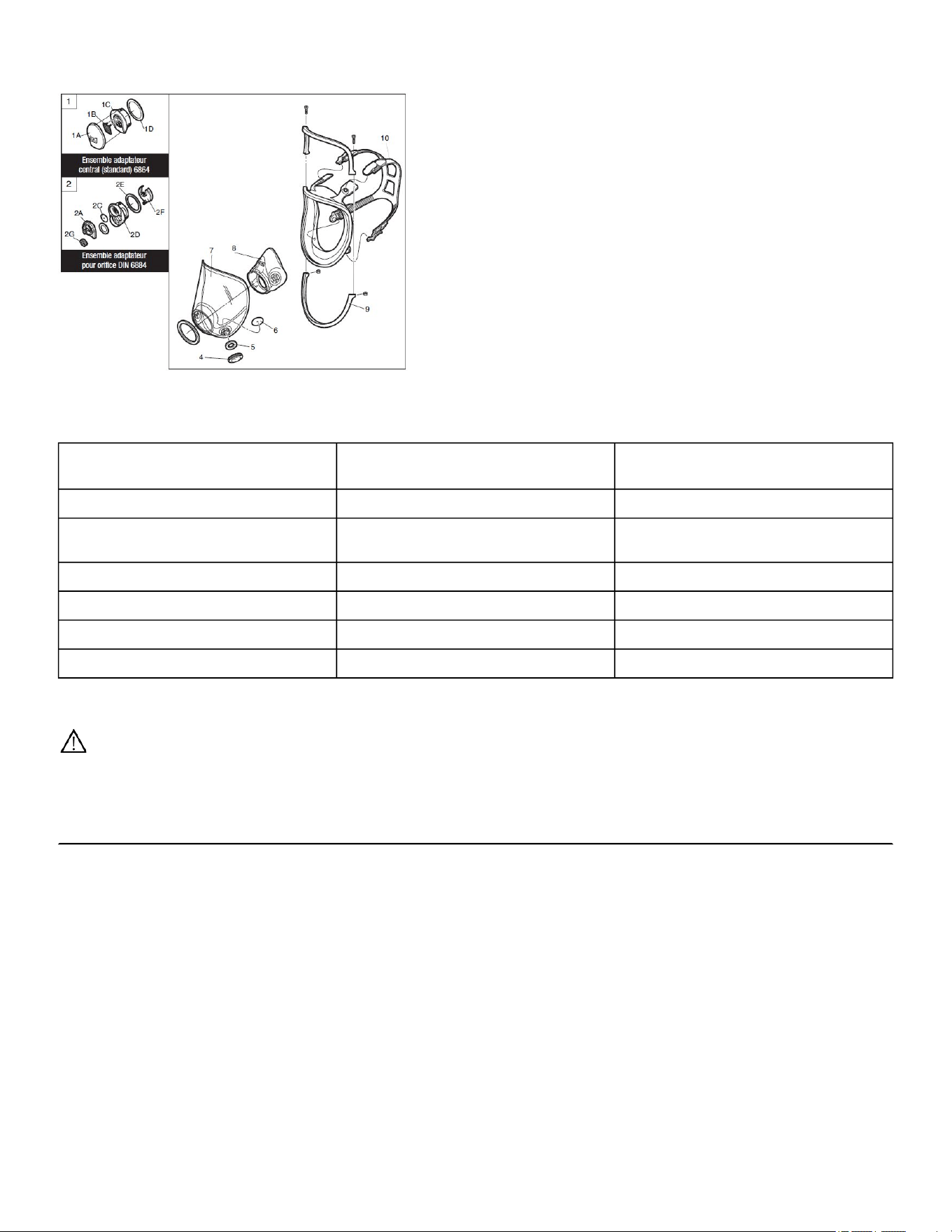

3M™ Full Facepiece 6000 Series Replacement Parts and Accessories
6
Full Facepiece with 3M™ Center Adapter Assembly 6864
Number ****AAD Description
6700 07138 Small
6800 07139 Medium
6900 07140 Large
1 6864 Center Adapter Assembly (Standard)
1A Center Adapter Cover*
1B 7583 or 6583 Exhalation Valve
1C Center Adapter Base*
1D 6896 Center Adapter Gasket
2 6884 DIN Port Adapter Assembly
2A 6882 DIN Cover
2C 6889 Exhalation Valve
2D 6883 DIN Port Base
2E 6896 Center Adapter Gasket
2F 6881 DIN Air Director
2G 7980 Full Face Plug
4 6880 Bayonet Cap
5 6895 07145 Inhalation Gasket
6 6893 07144 Inhalation Valve

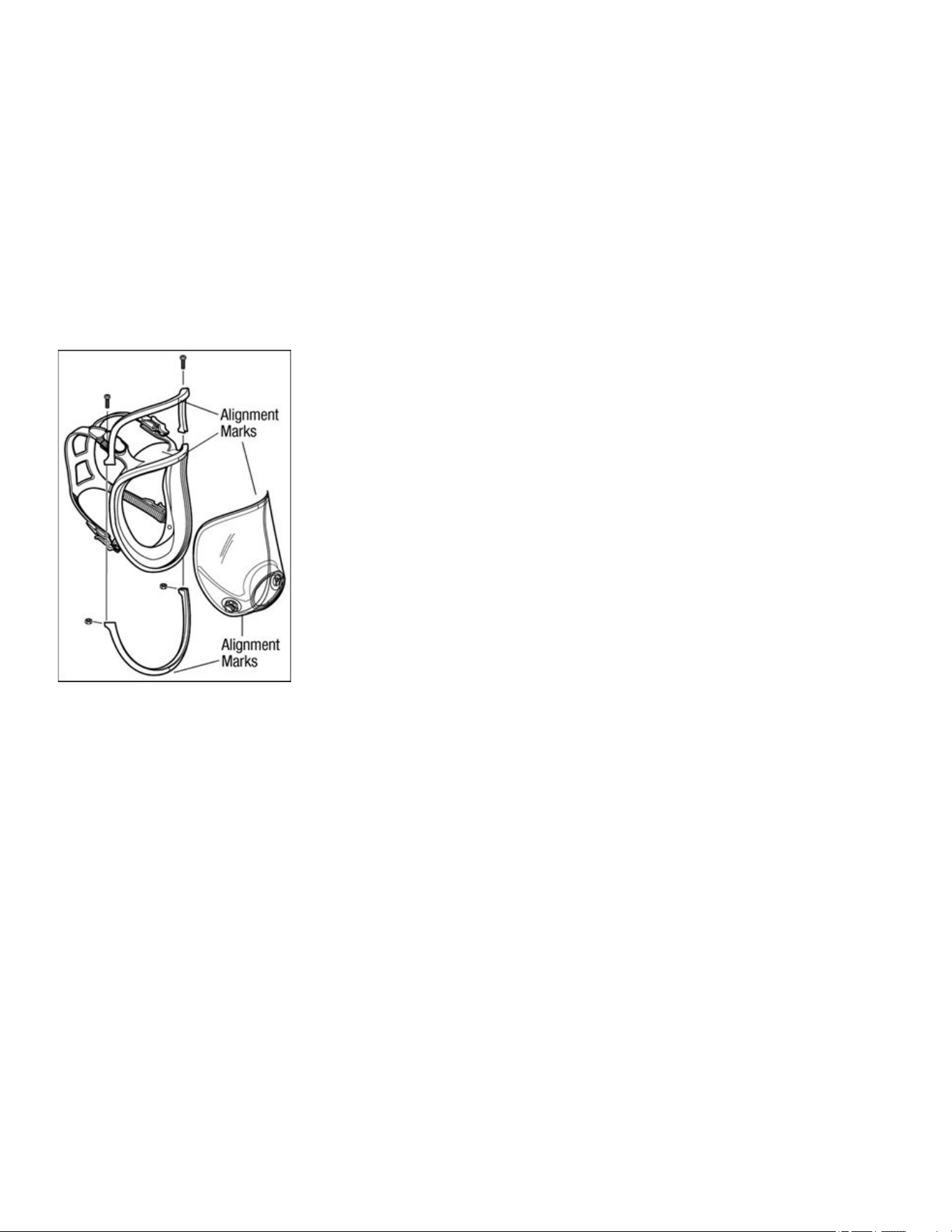

7 6898 37006 Lens Assembly

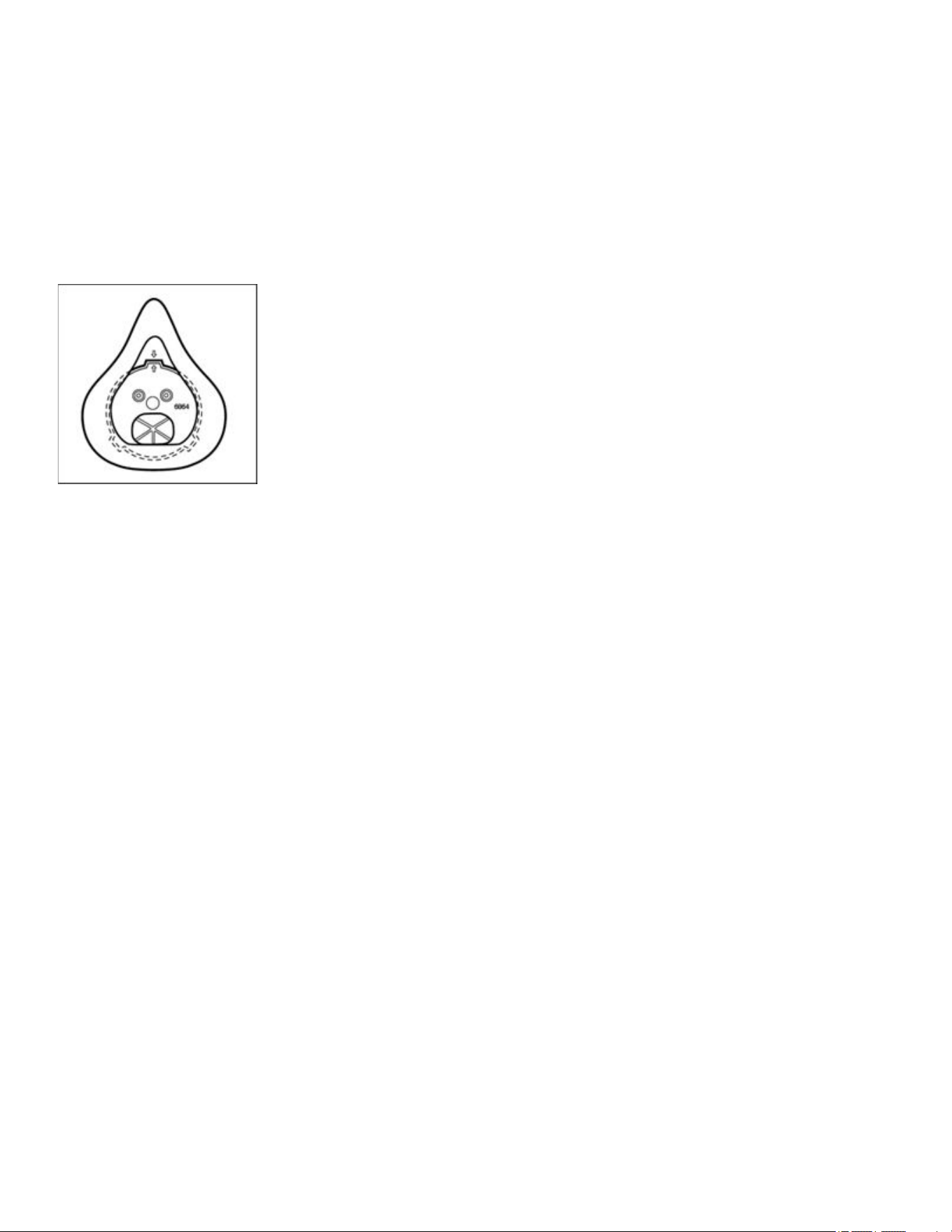

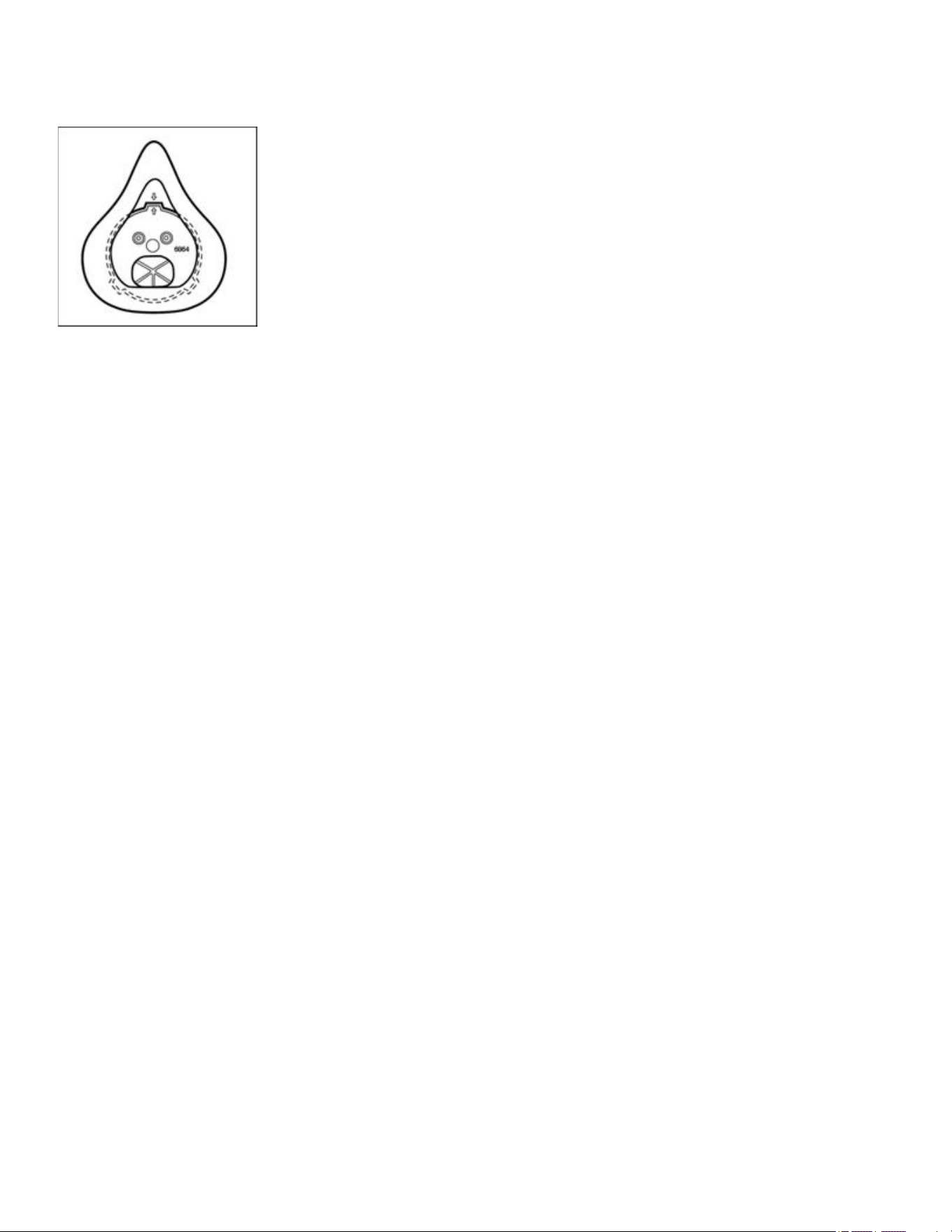

8 6894 37004 Nose Cup Assembly
9 6899 37007 Frame Assembly w/ Screws
10 6897 37005 Head Harness Assembly
*Not available separately
****AAD part numbers are catalog numbers only. NIOSH approved as PSD part numbers
7
3M™ Accessories and Parts
Number ****AAD Description
504 07065 Respirator Cleaning Wipes
601 Quantitative Fit Test Adapter
102 Universal Spectacle Kit
6885 07142 Lens Cover
6886 Tinted Lens Cover
7883 Neck Strap Assembly
****AAD part numbers are catalog numbers only. NIOSH approved as PSD part numbers
CAUTION
Failure to properly dispose of spent cartridges, filters, or respirators contaminated by hazardous materials can result in personal exposures as
well as environmental harm. Handling, transportation and disposal of spent cartridges, filters, or respirators must comply with all applicable
federal, state, and local laws and regulations.
8
3M™ Cartridges 6000 Series
Part # Type P100
Filter
OV SD HC Cl CD HF HS AM/
MA
FM
1
MV
2
Ozone
3
6001 OV ✔ ✔
6002 AG ✔ ✔ ✔ ✔ ✔
6003 OV/
AG
✔ ✔ ✔ ✔ ✔ ✔
6004 AM/
MA
✔
6005 FM/
OV
✔ ✔
6006 MG-
V
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
6007 MV/
OV/
AG
✔ ✔ ✔ ✔ ✔
60921 OV/
P100
✔ ✔ ✔
60922 AG/
P100
✔ ✔ ✔ ✔ ✔ ✔
60923 OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
60924 AM/
MA/
P100
✔ ✔
60925 OV/
FM/
P100
✔ ✔ ✔
60926 MG-
V/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
60927 MV/
OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔
60928
4
OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
OV = Organic vapors
AG = Acid gases
SD = Sulfur dioxide
HC = Hydrogen chloride
Cl = Chlorine
CD = Chlorine dioxide
HF = Hydrogen fluoride
HS = Hydrogen sulfide
AM/MA = Ammonia/Methylamine
FM = Formaldehyde
MV = Mercury vapor
MG-V = Multi-Gas/Vapor
1
OSHA regulations require gas proof goggles be worn with half facepiece respirators when used against formaldehyde.
2
3M™ 6007 and 60927 cartridges must be discarded within 50 hours of use against mercury vapor; or according to service life for
other gas/vapor, or when odors of vapors or gases become noticeable, whichever occurs first.
9
3
3M recommended for ozone up to 1ppm for up to 40 hours.
4
3M recommended for use against methylbromide or radioiodine up to 5 ppm with daily cartridge replacement.
NOTE: Not NIOSH or Brazil Ministry of Labor approved for use against methylbromide, radioiodine or ozone.
3M™ Filters, Adapters, Retainers
Part # Particulate Filter Class HF Ozone Nuisance
OV
3
Nuisance
AG
3
N95 P95 P100
2071 ✔
2076HF ✔ ✔ ✔
2078 ✔
✔
1
✔ ✔
2091 ✔
2096 ✔ ✔
2097 ✔
✔
2
✔
2291 ✔
2296 ✔ ✔
2297 ✔
✔
2
✔
5N11 ✔
5P71 ✔
7093 ✔
7093C ✔ ✔ ✔ ✔
501 Used to hold 3M particulate filters 5N11 and 5P71 in place on top of 3M 5000 series respirators, 3M cartridges 6000 series
and 603 filter adapter.
502 Used to attach 3M particulate filters 2000 series, 3M particulate filters 2200 series and 3M particulate filters 7000 series to
3M 5000 series respirators and 3M cartridges 6000.
603 Used to connect 3M filters 5N11 and 5P71 to bayonet facepieces. Requires 3M filter retainer 501.
HF = Hydrogen fluoride
OV = Organic vapors
AG = Acid gases
1
3M recommended for use against up to 1 ppm ozone for up to 40 hours. Not NIOSH or Brazil Ministry of Labor approved for ozone.
2
3M recommended for use against up to 1ppm ozone for up to 8 hours. Not NIOSH or Brazil Ministry of Labor approved for ozone.
3
Nuisance level refers to concentrations not exceeding the OSHA PEL or applicable government occupational exposure limits,
whichever is lower.
In Brazil, the 3M™ Filter 5935BR is approved as a NIOSH N95 filter and as a BMOL P3 filter. It can be used with the filter adapter 603 and the
filter retainer 501 on the 3M™ Full Facepiece 6000 Series.
ASSEMBLY INSTRUCTIONS
NOTE: Make certain 3M™ Inhalation Port Gaskets 6895 are in place on the facepiece bayonet connectors before installing filters,
cartridges or breathing tubes.
10
1.
2.
3.
1.
2.
3.
1.
2.
3.

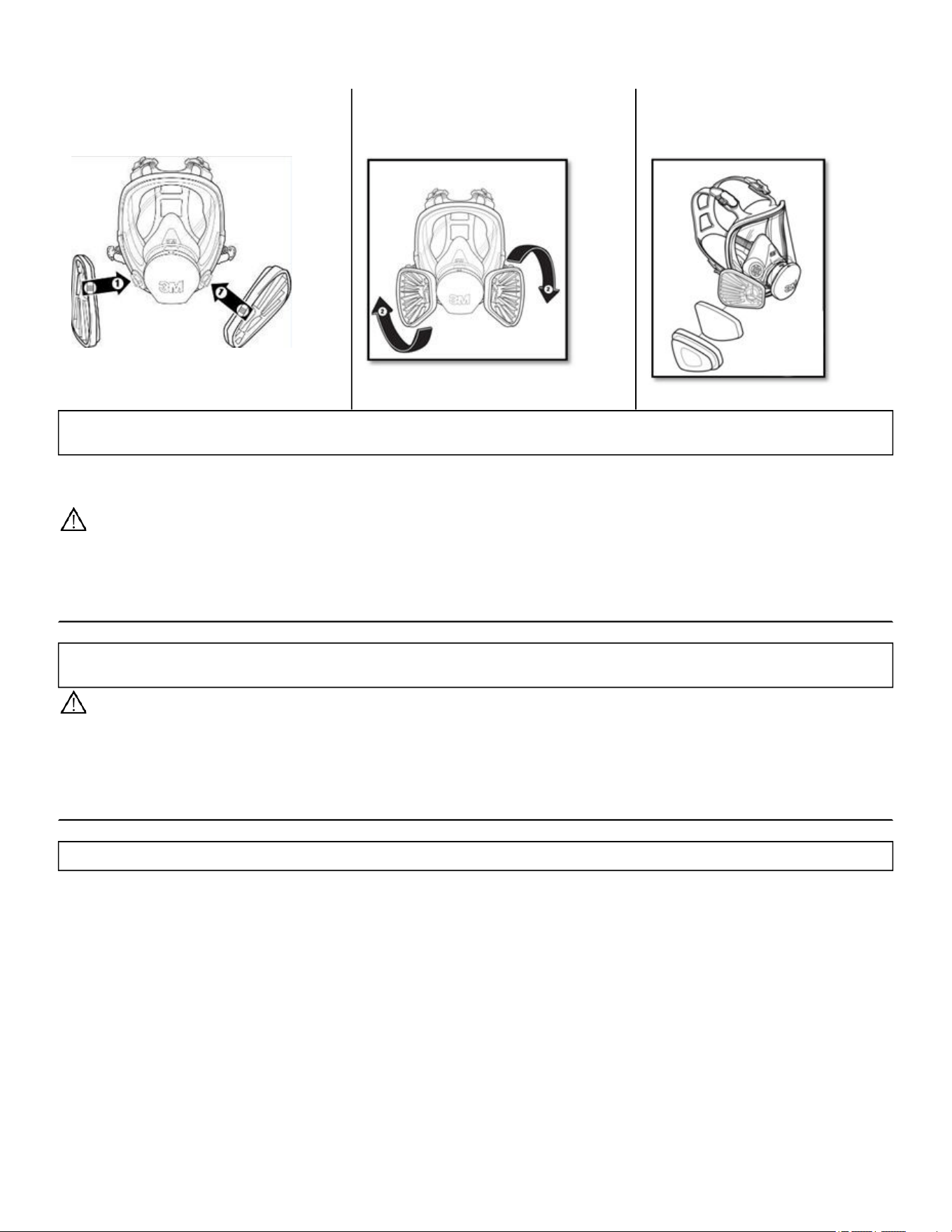

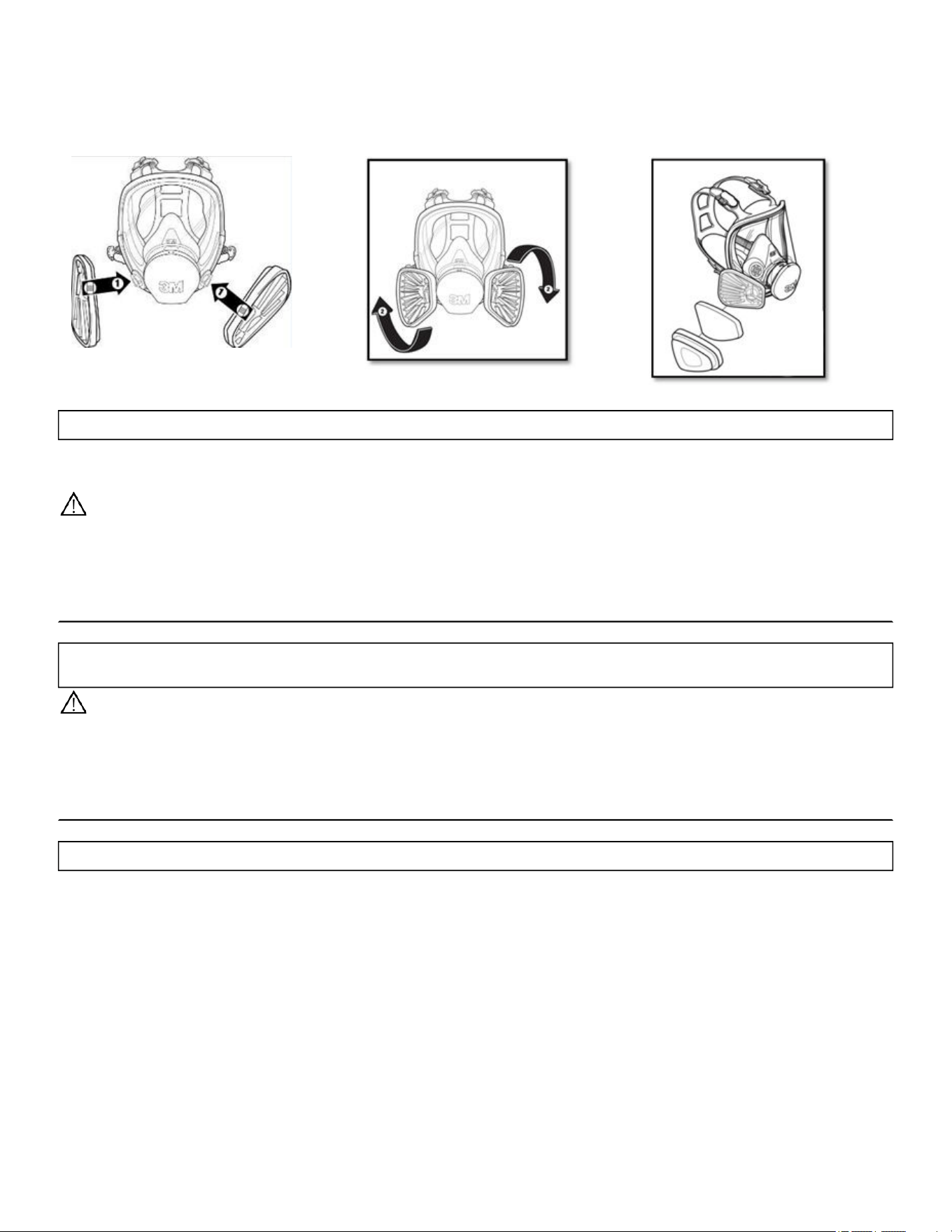

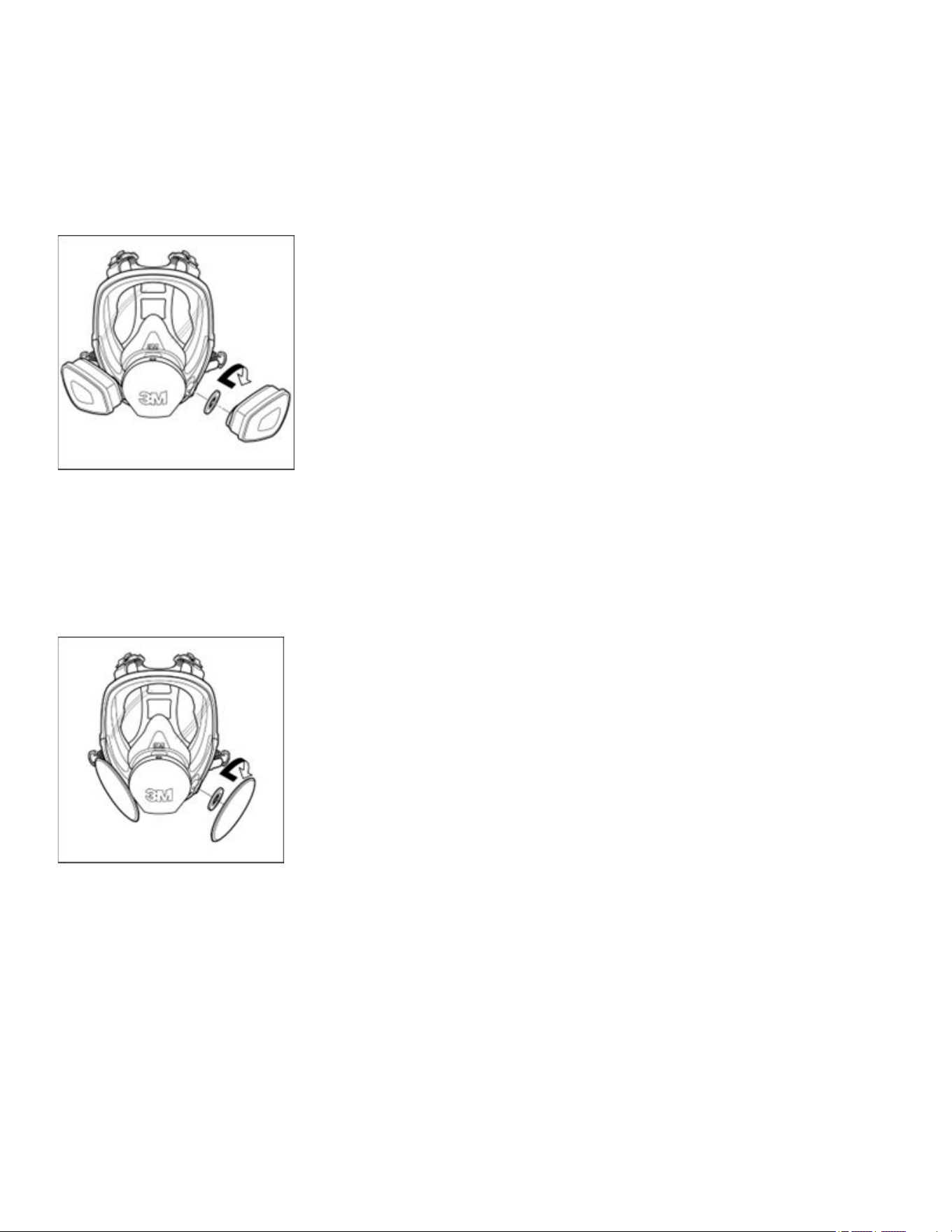

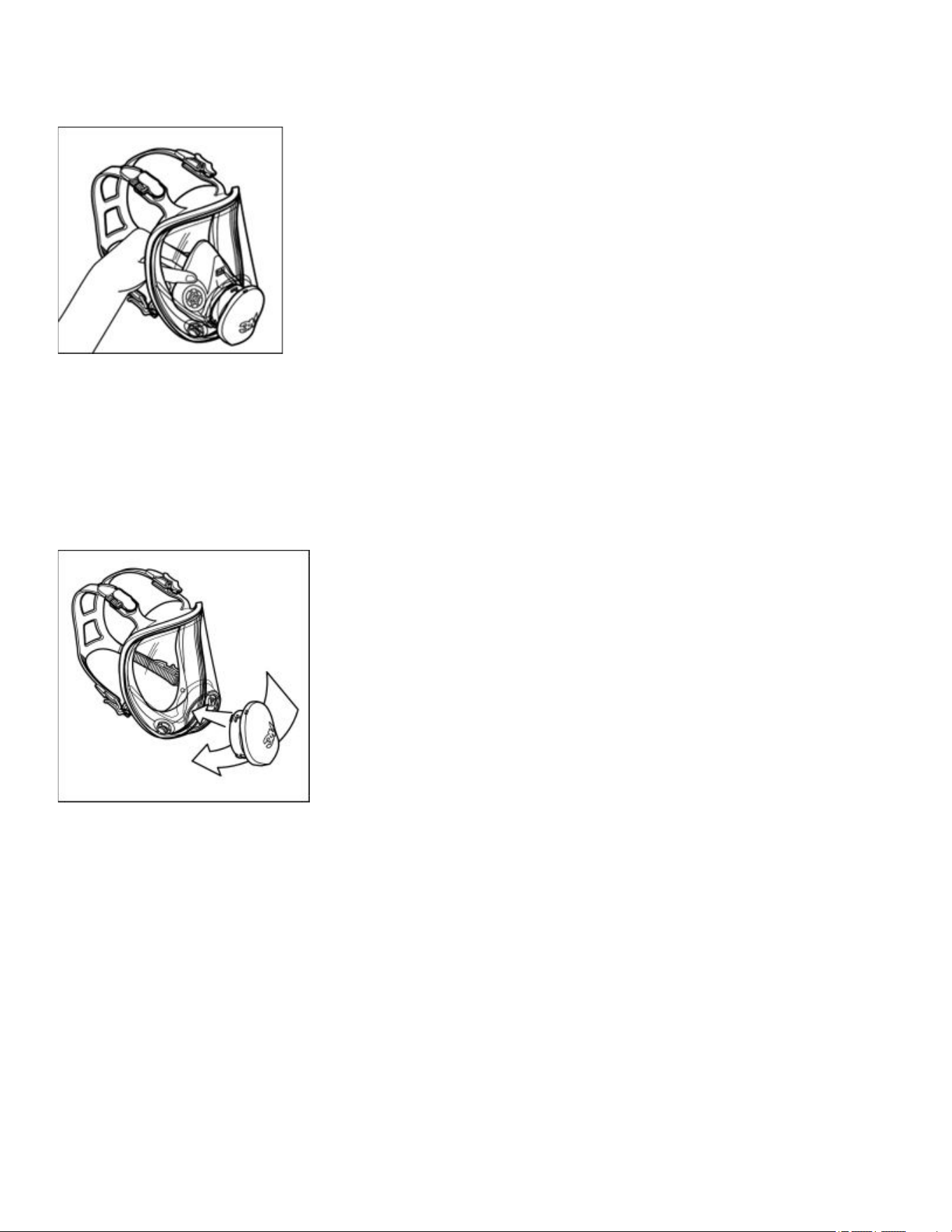

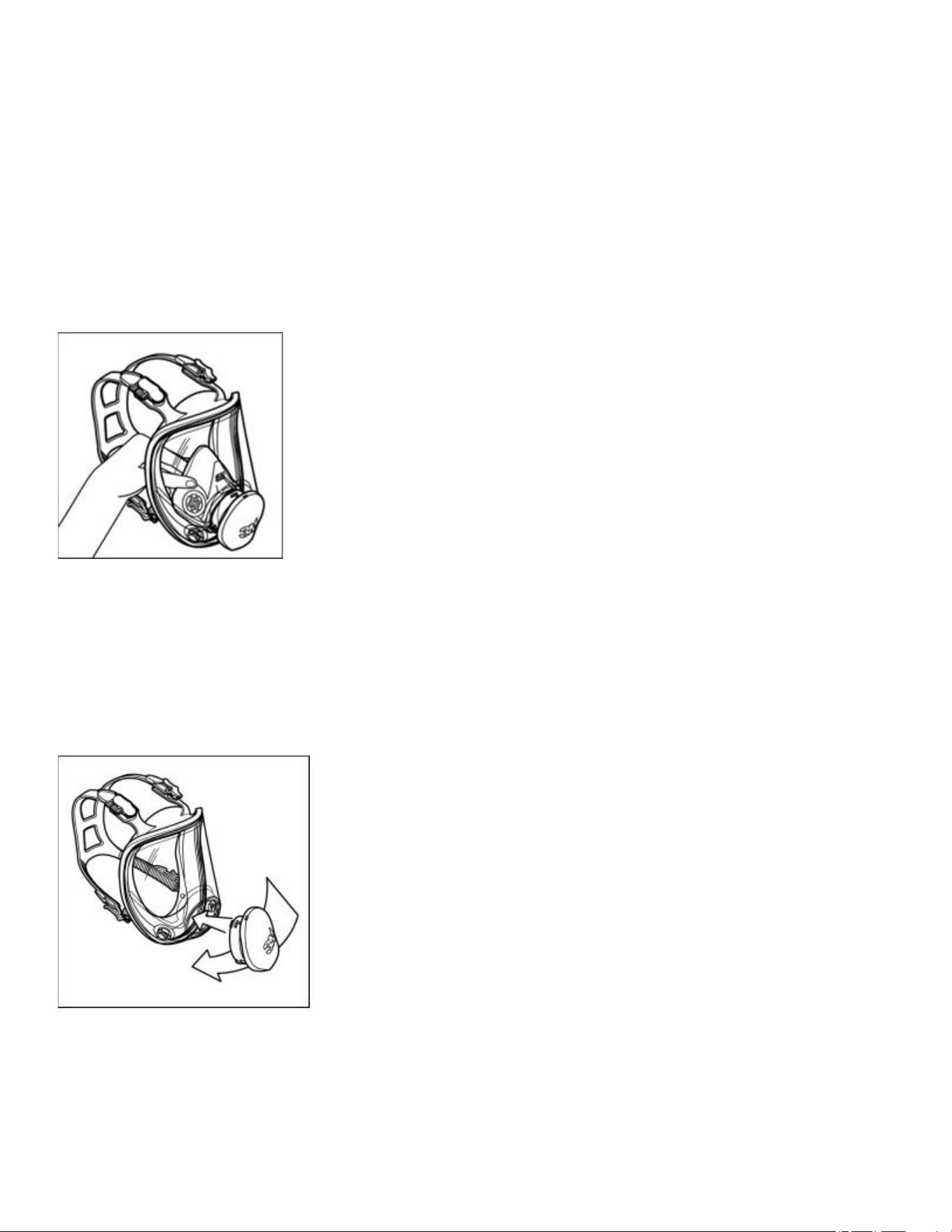

3M™ Cartridge 6000 Series, Filter 7093 and Cartridge/Filter 7093C
Align the cartridge notch with the small solid bayonet lug on facepiece and push together.
Turn cartridge clockwise to stop (1/4 turn).
Repeat with second cartridge (Fig. 1).
Fig. 1
3M™ Filters 2000 Series
Align opening of filter with filter attachment on facepiece.
Turn filter clockwise until it is firmly seated and cannot be further turned.
Repeat for second filter (Fig. 2).
Fig. 2

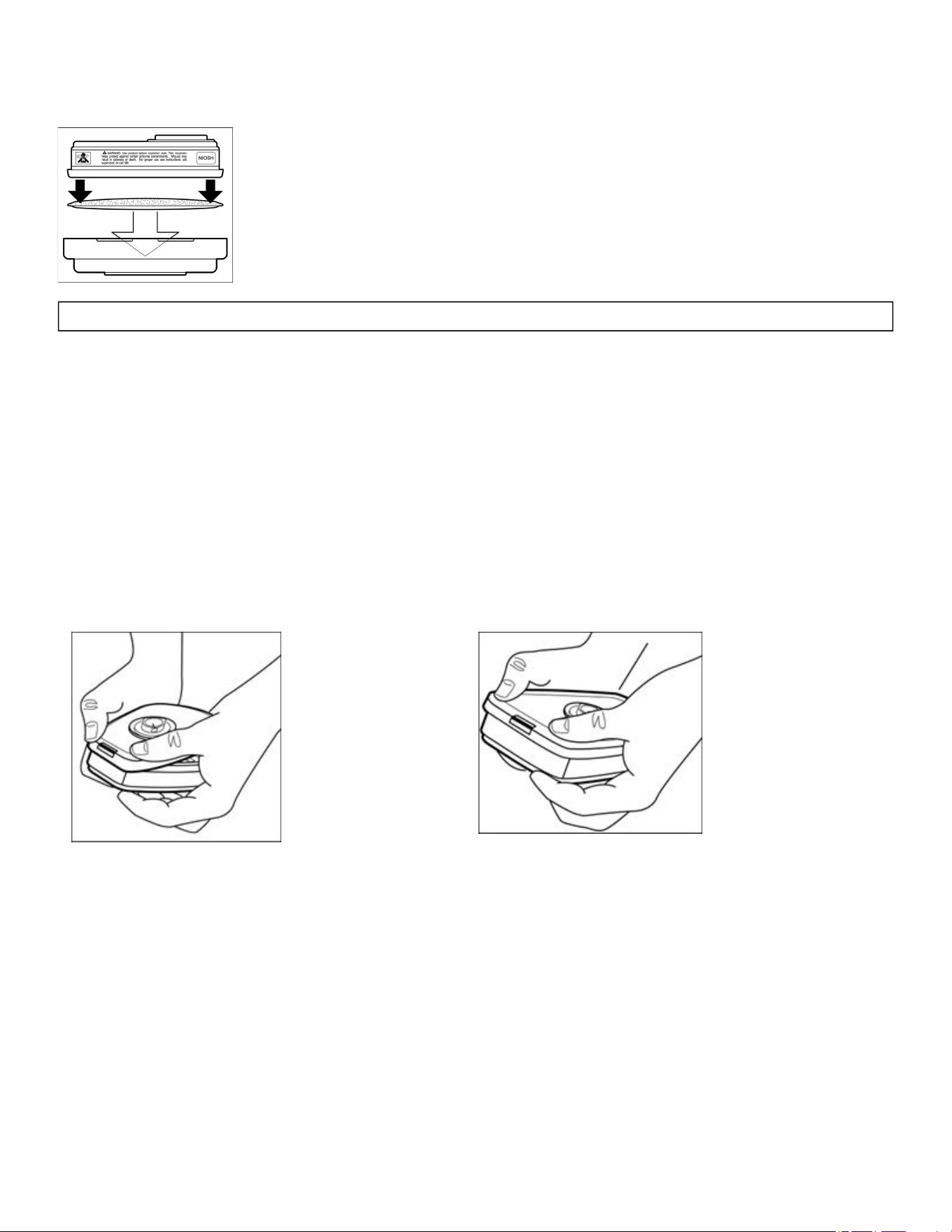

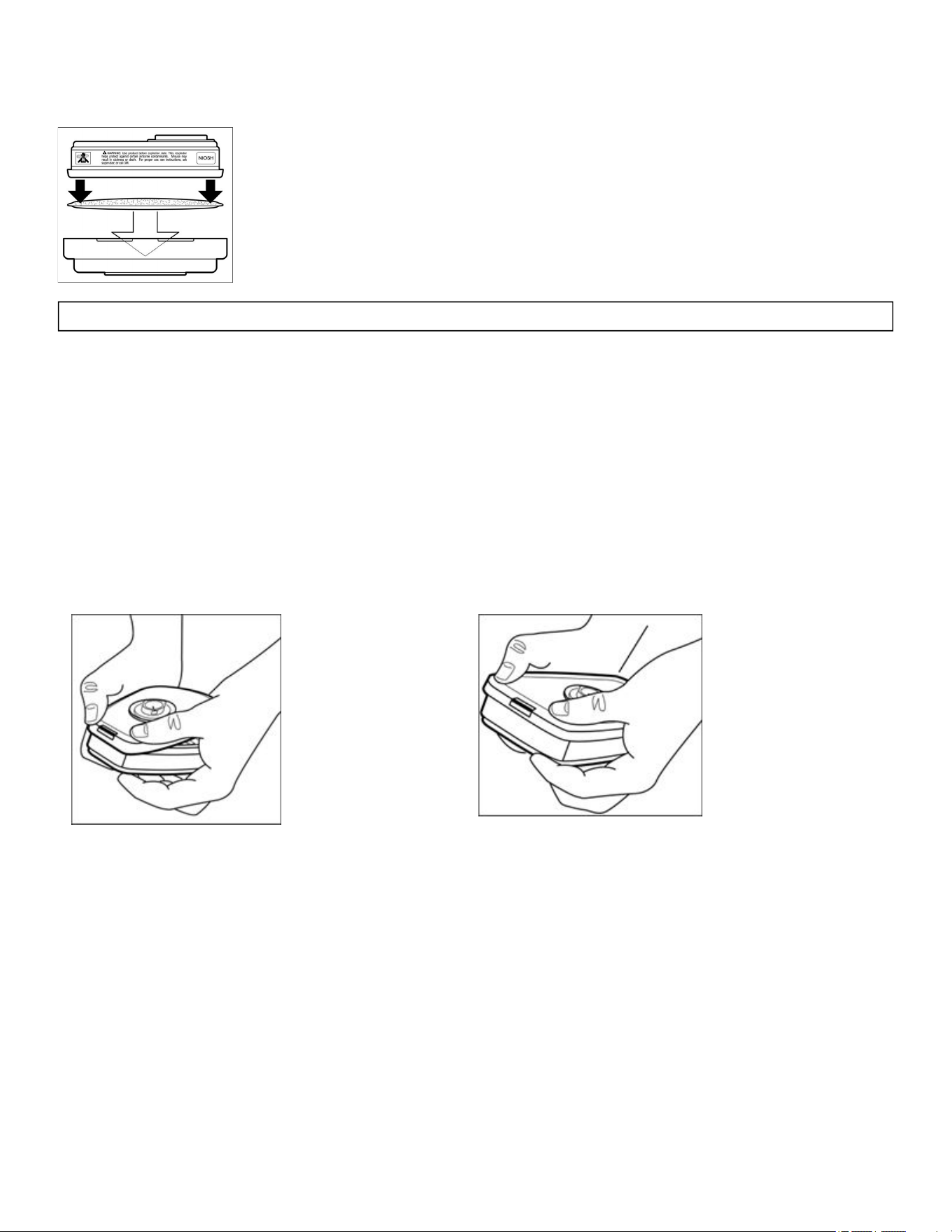

3M™ Filters 5N11 and 5P71
Place filter into 3M™ Retainer 501 *(07054) so printed side of filter faces the cartridge.
Press cartridge into filter retainer. It should snap securely into filter retainer. When correctly installed, filter should completely
cover face of cartridge (Fig. 3).
To replace filter, remove retainer by lifting on TAB.
11
1.
2.
3.
1.
2.
3.
Fig. 3
In Brazil, the 3M™ Filter 5935BR is assembled following the same procedures as the 5N11 and 5P71.

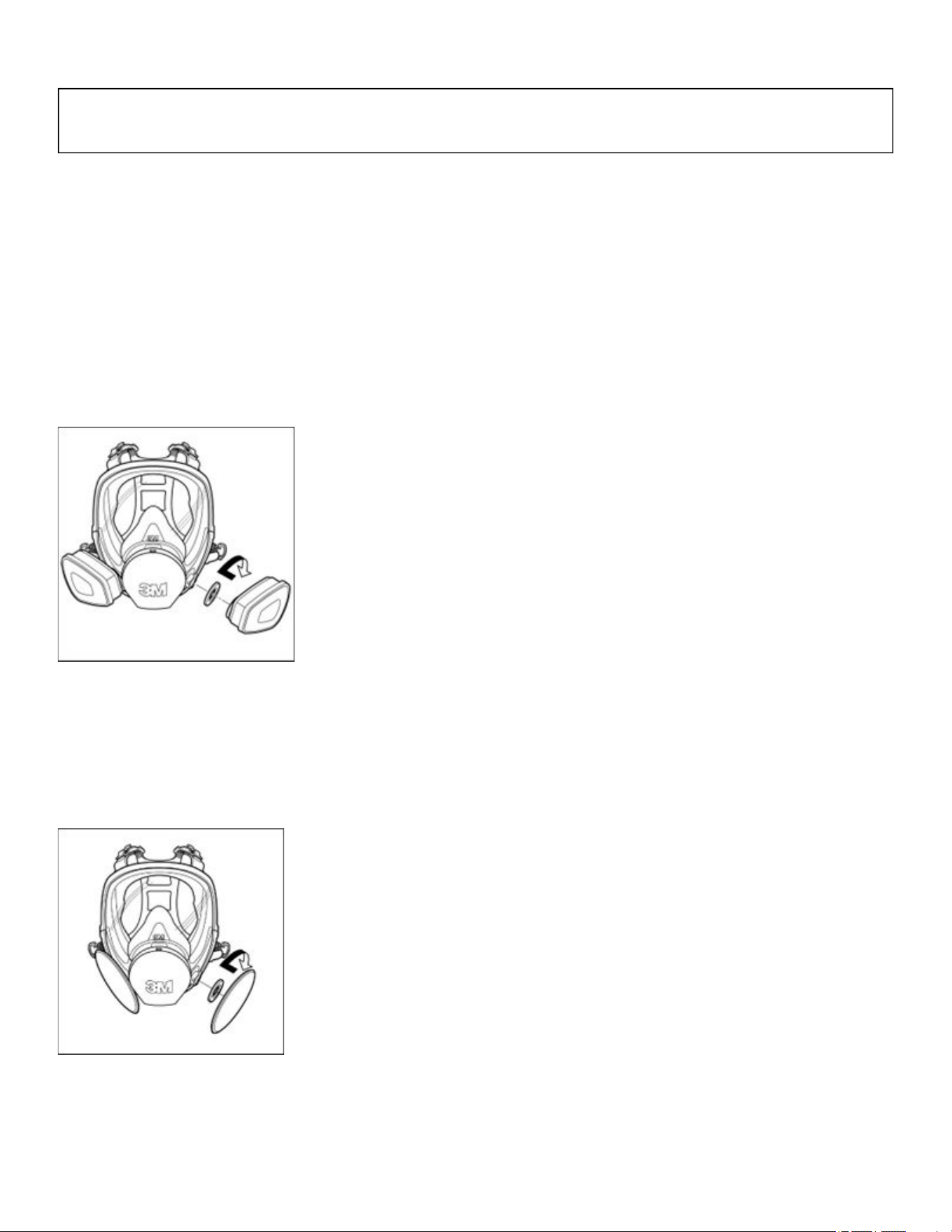

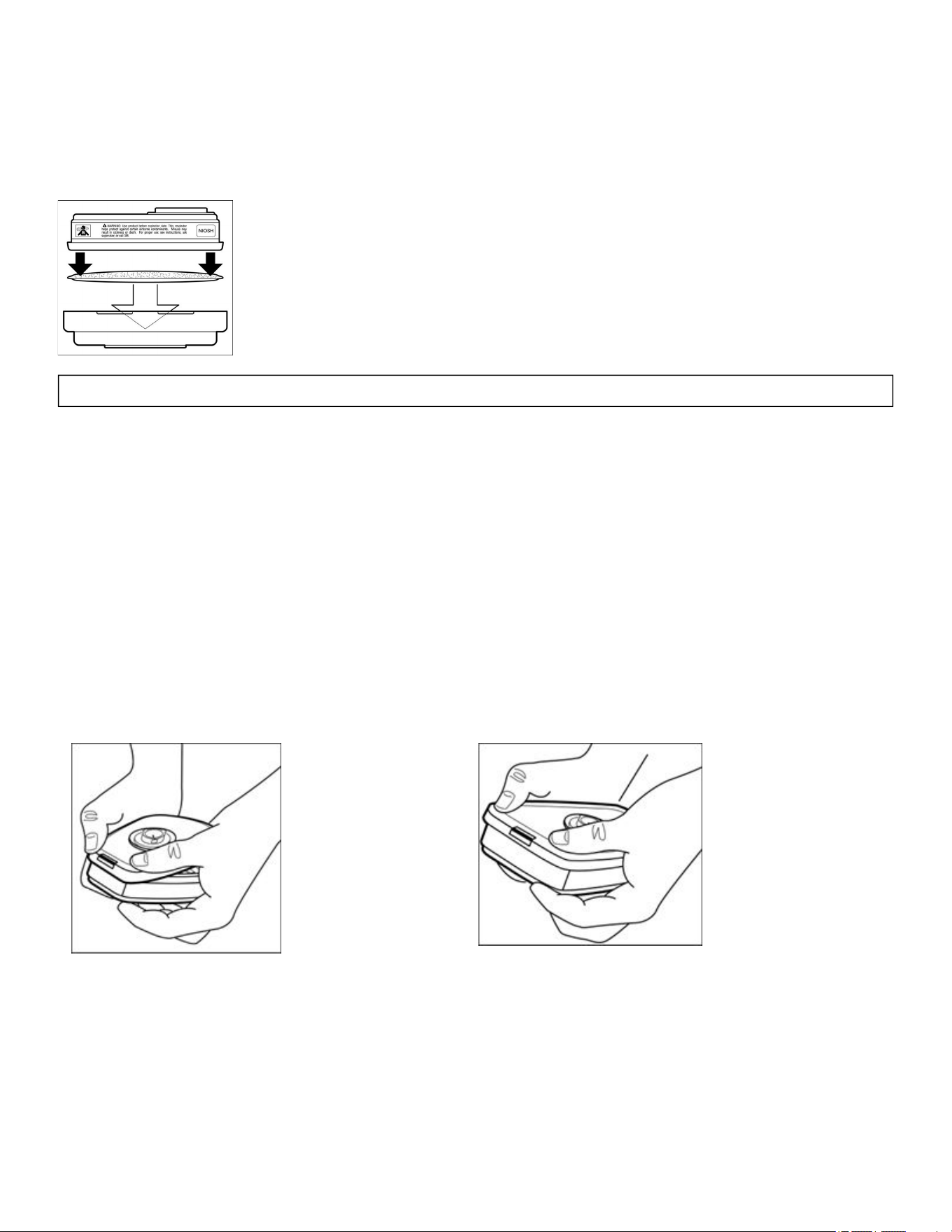

3M™ Filter Adapter 502 Assembly and Filter Attachment
Align adapter over cartridge. Engage front snap by squeezing front of cartridge and adapter together, placing thumbs of both
hands over top of adapter and fingers along bottom sides of cartridge (Fig. 4).
Engage back snap by squeezing back side of cartridge and adapter together using the same hand positions. An audible click
should be heard as each snap is engaged (Fig. 5).
Place filter onto the filter holder so that filter comes into even contact with gasket. Twist clockwise a quarter turn until it is firmly
seated and filter cannot be turned further. Repeat for second filter.
NOTE: The 3M™ Filter Adapter 502, once installed on a 3M™ Cartridge 6000 Series, is not to be removed or reused. Removal or
reuse may result in leakage, overexposure, sickness or death.
Fig. 4
Fig. 5

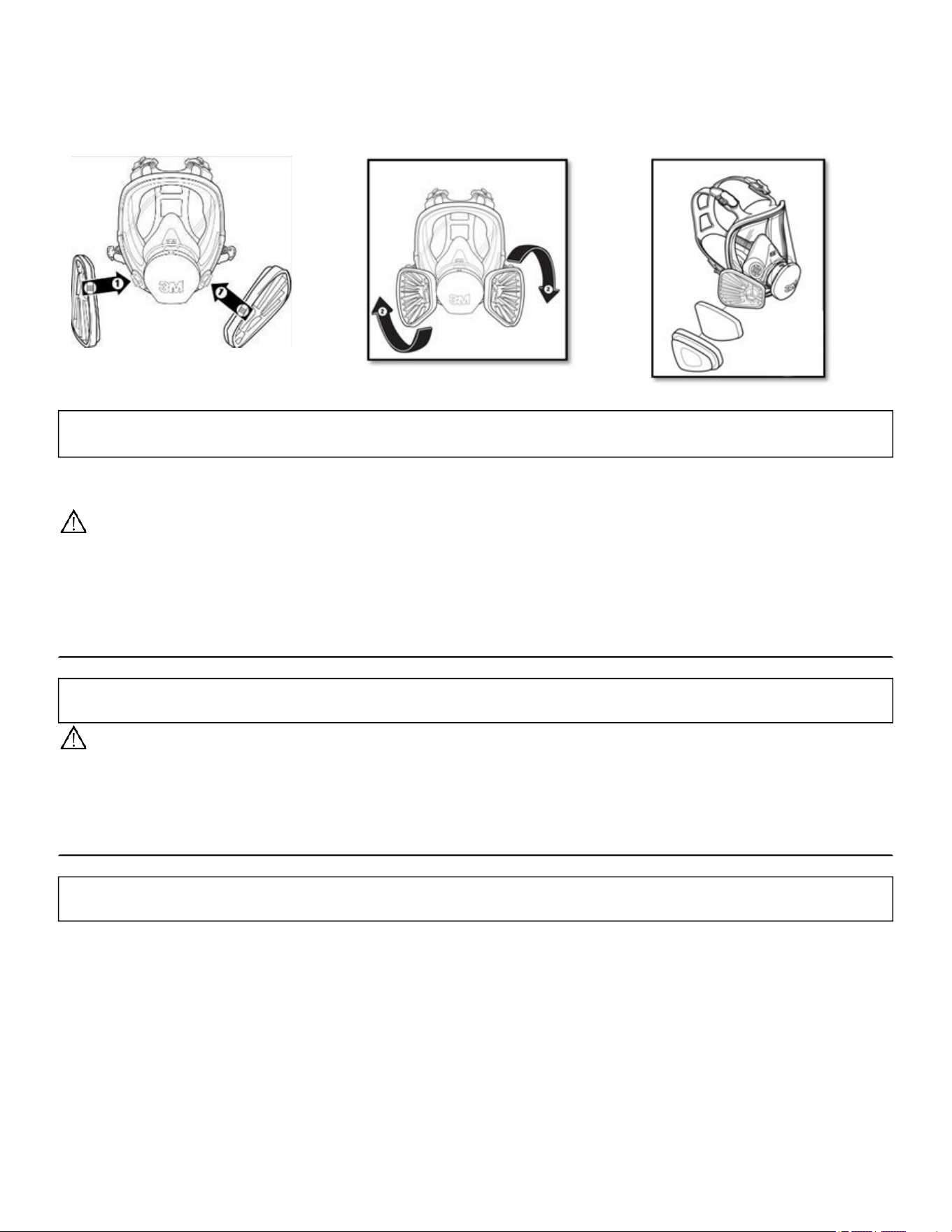

3M™ Filter Adapter 603 Assembly and Filter Attachment 5N11 or 5P71
Align notch on edge of 603 adapter with facepiece mark as shown (Fig 6).
Turn adapter 1/4 turn clockwise to stop. To remove adapter, turn 1/4 turn counterclockwise (Fig. 7).
Place filter into 501 retainer with filter printing facing towards the 603 adapter. Snap together and ensure the filter seal is free
from creases or gaps (Fig. 8).
12
Fig. 6 Fig. 7 Fig. 8
In Brazil, the 3M™ Filter 5935BR used with the 3M™ Adapter 603 is assembled following the same procedures as the 5N11 and 5P71.
3M™ Supplied Air Systems
WARNING
To meet the U.S. National Institute for Occupational Safety and Health (NIOSH) requirement for minimum (4 CFM/115 lpm) and maximum (15
CFM/424 lpm) air flow, the air control valves approved for use with the 3M 6000 Series Full Facepiece Respirators must be operated within the
correct supply pressure ranges and hose lengths. Failure to do so may result in sickness or death.
In Brazil, the Brazilian Association of Technical Standards (ABNT) NBR 14372 requires a minimum of 120 lpm and maximum of 280 lpm air flow
for breathing air for half and full facepiece respirators.
WARNING
Your employer must provide breathing air that meets at least the requirements of the specification for Grade D breathing air, as described in the
Compressed Gas Association Commodity Specification G-7.1-1997 in the United States. In Canada, breathing air systems must be supplied with
air, which meets at least the requirements of CSA Standard Z180.1. Failure to do so may result in sickness or death.
In Brazil, breathing air systems must be supplied with air which meets ANSI Z86.1-1989/CGA G-7.1, Grade D breathing air.
3M™ Dual Airline Respirator Assembly
User must follow Dual Airline Supplied Air Respirator
User Instructions
provided with the 3M™ Dual Airline Supplied Air Respirators.
Assembly of 3M™ Combination Dual Airline Respirator with Cartridges and/or Filters
The SA-1600 (front-mounted) and SA-2600 (back-mounted) versions of the 3M™ Dual Airline Breathing Tubes allow use of
selected, NIOSH-approved 3M™ Cartridges 6000 Series and Filters 2000 Series. For the listing of approved cartridges and filters,
reference the NIOSH Approval Label included with dual airline adapter kits.
To assemble 3M™ Dual Airline Combination Breathing Tubes with 3M™ Cartridges/Filters, the facepiece, inhalation valves must be
removed.
IMPORTANT: If the facepiece is to be used in air-purifying mode (without using the SA-1600 or SA-2600 breathing tubes), the
inhalation valves must be replaced in the facepiece before use.
13
1.
2.
3.
1.
2.
3.
Using the 3M™ Combination Dual Airline Breathing Tubes without Cartridges and/or Filters
To use the 3M™ Combination Dual Airline Breathing Tubes (SA-1600 and SA-2600) without cartridges or filters, attach a 3M™
Bayonet Cap 6880 to each outer bayonet mount on the dual airline breathing tube. When used as a Type C, continuous flow
supplied air full facepiece respirator, the Assigned Protection Factor is 1000 times the PEL or other occupational exposure limit.
WARNING
The 3M™ Dual Airline is NIOSH approved only with the 3M™ Nose Cup 6894 in place. Failure to use the nose cup may result in sickness or
death.
FITTING INSTRUCTIONS
Must be followed each time respirator is worn.
NOTE: Do not use with beards or other facial hair or other conditions that prevent a good seal between the face and the faceseal of
the respirator. Standard eyeglasses cannot be worn with full facepiece respirators. If corrective eyeglasses are required a 3M™
Spectacle Kit must be used inside the respirator. To help maintain a good seal between the face and the faceseal all hair, hoods, or
other equipment must be kept out of respirator faceseal area at all times.

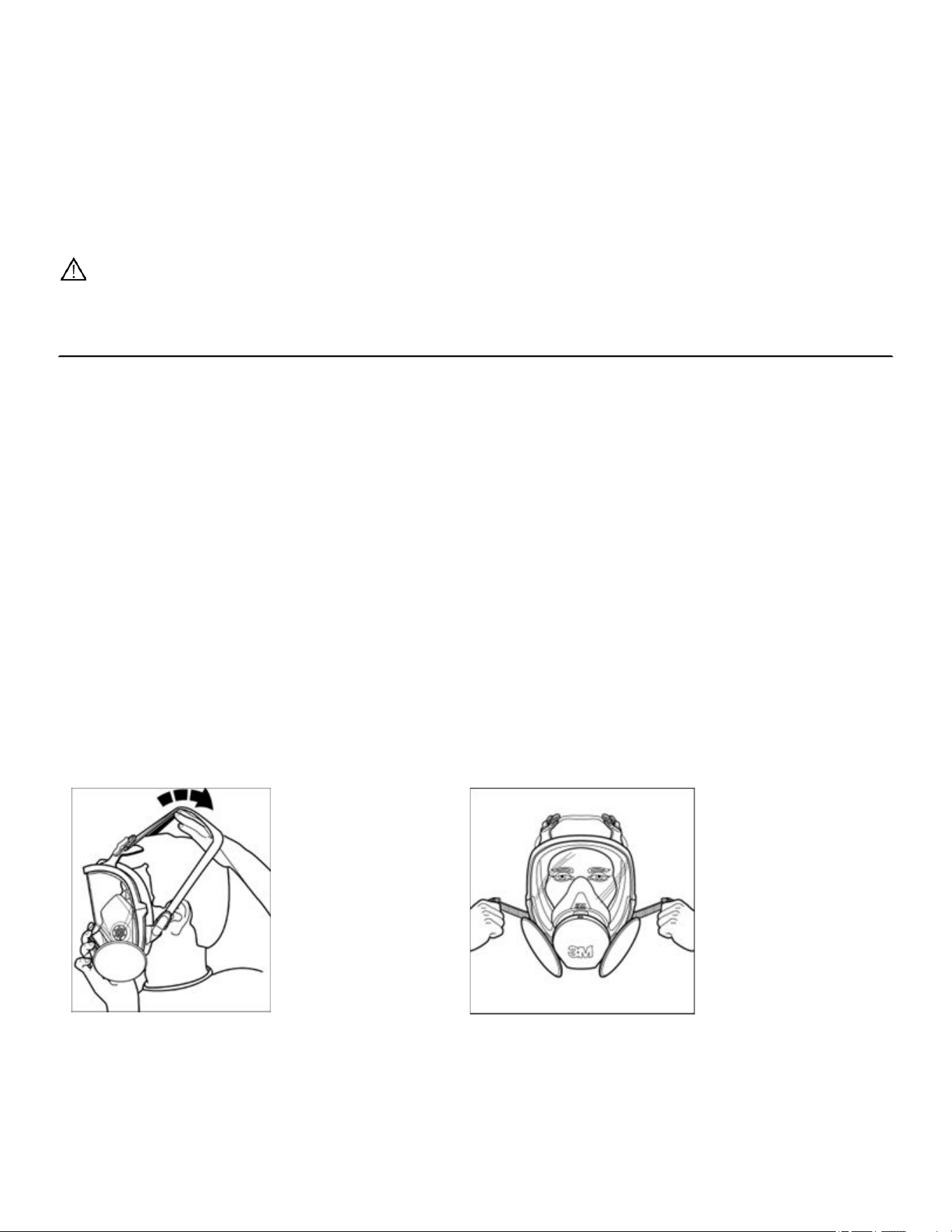

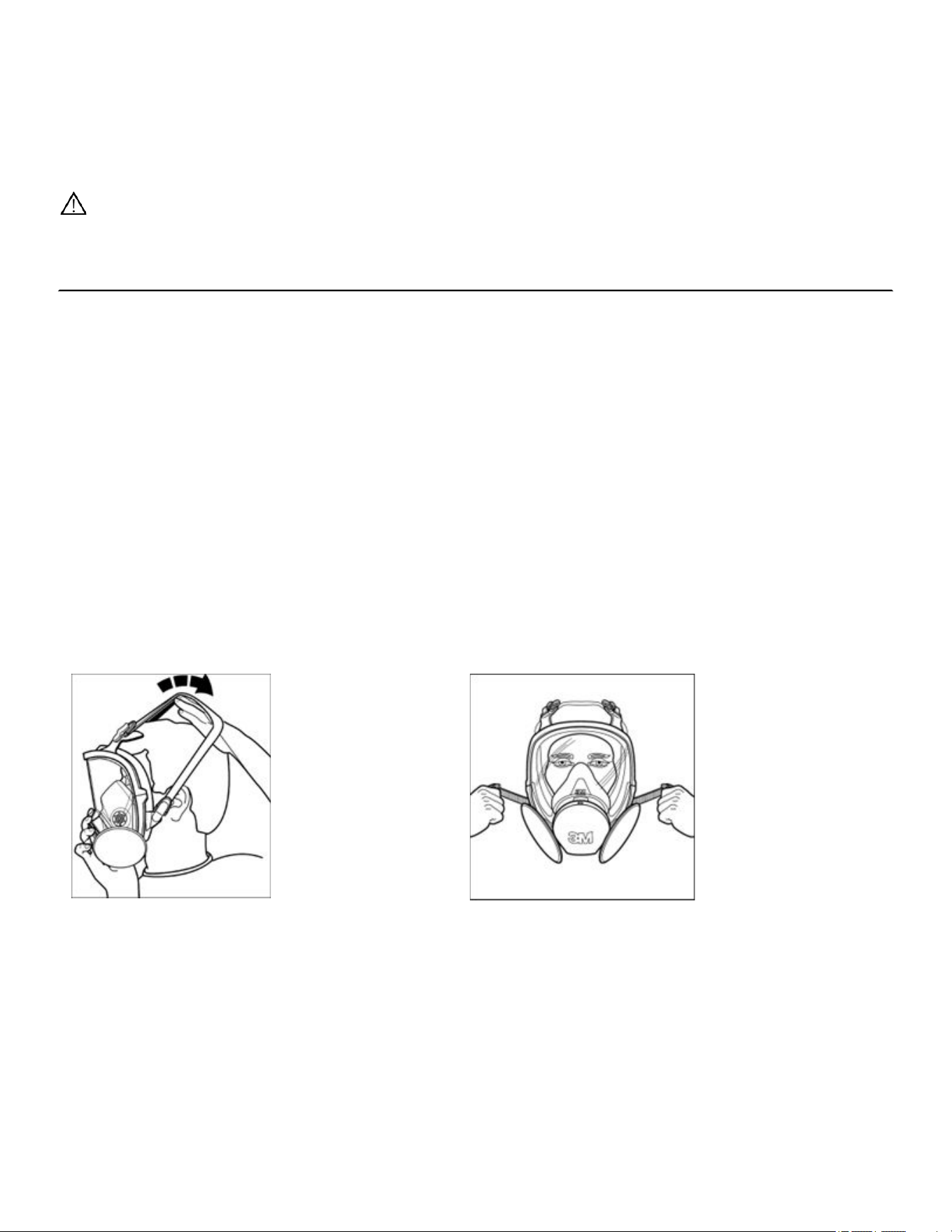

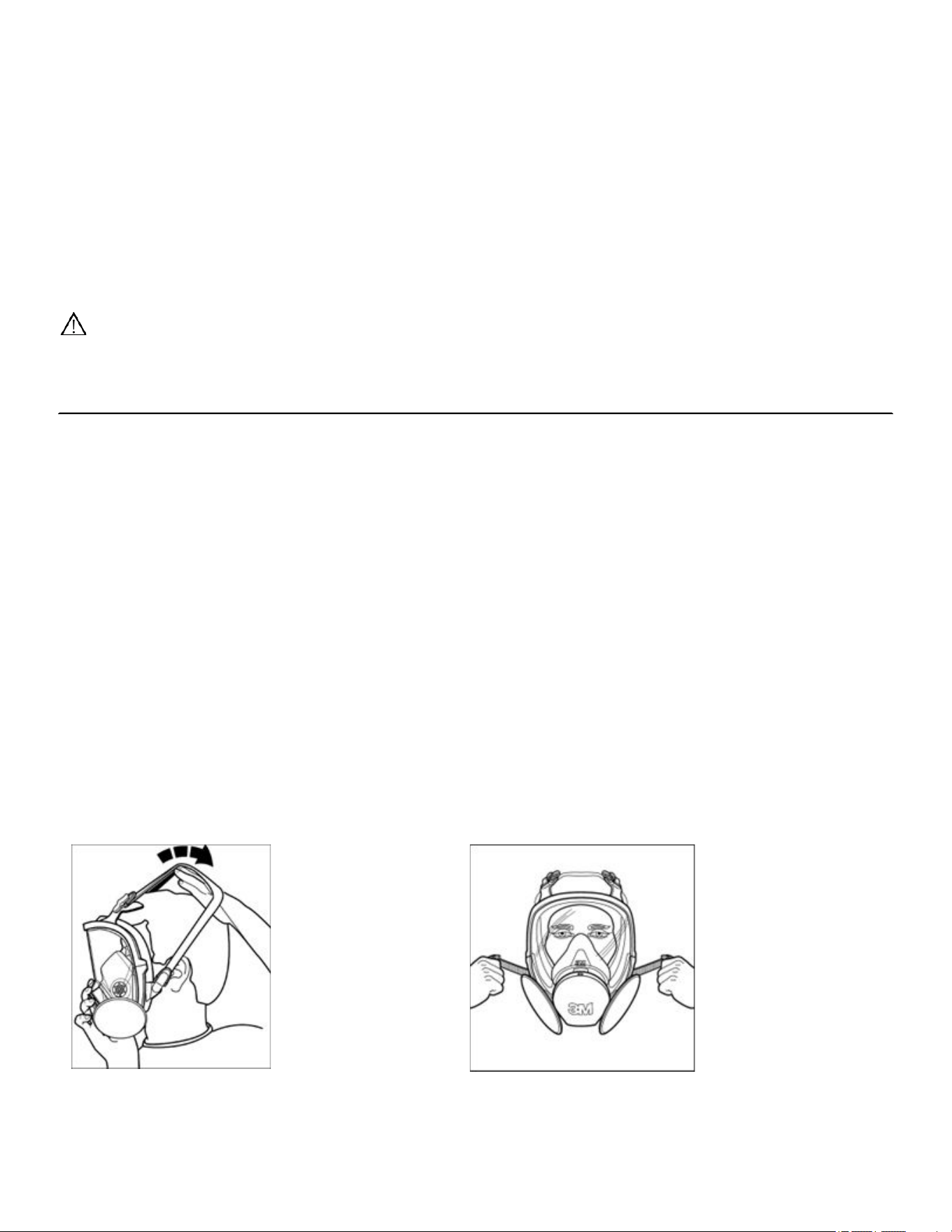

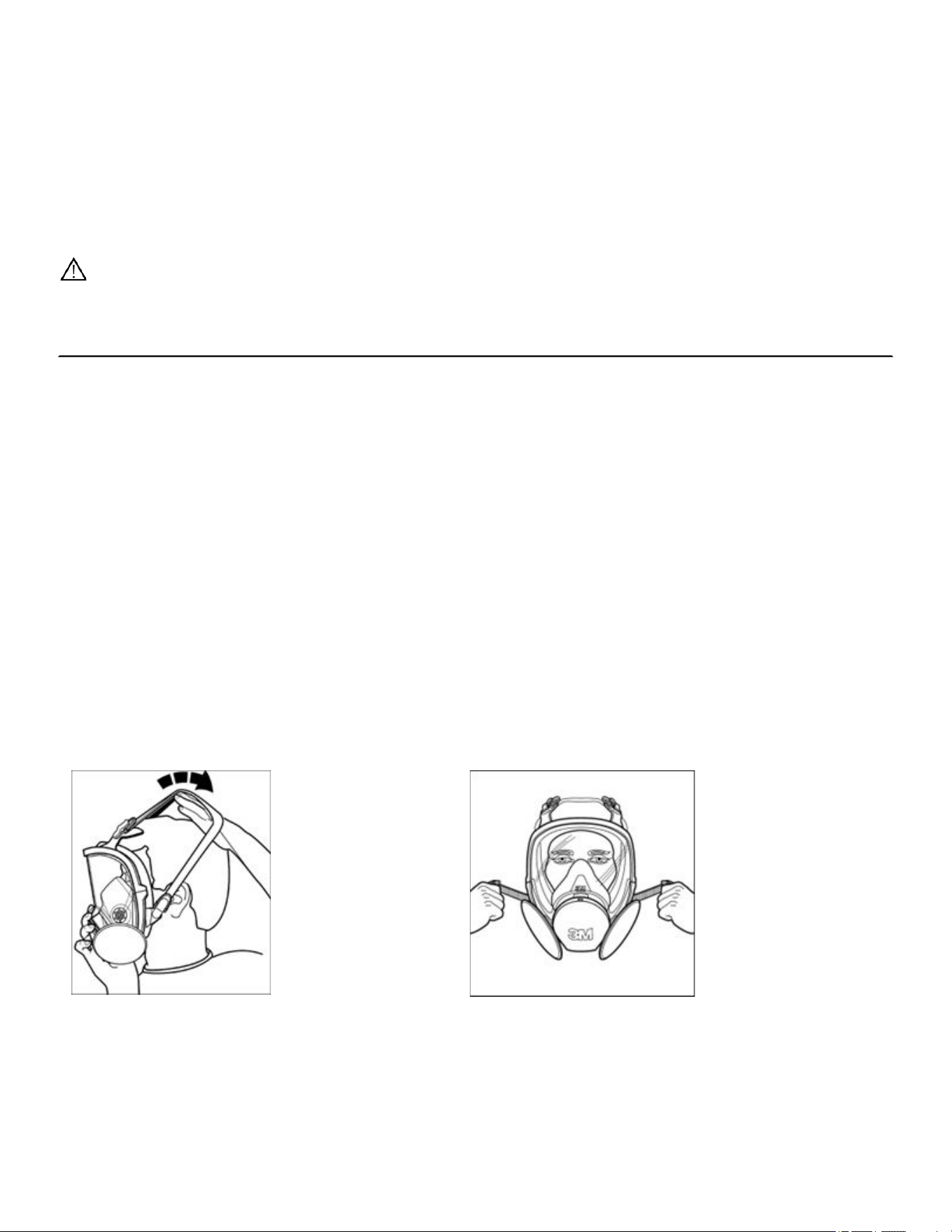

Donning Respirator
Fully loosen all four head straps. With one hand pull hair back out of facepiece sealing area. Place chin in the respirator chin cup.
While holding the facepiece in place, pull the head harness to back of head (Fig. 9).
Pull the ends of the four straps to adjust tightness, starting with the neck straps first, then the forehead straps. Do not over
tighten the straps (Fig. 10).
Perform a positive and/or negative pressure user seal check each time the respirator is donned.
Fig. 9
Fig. 10

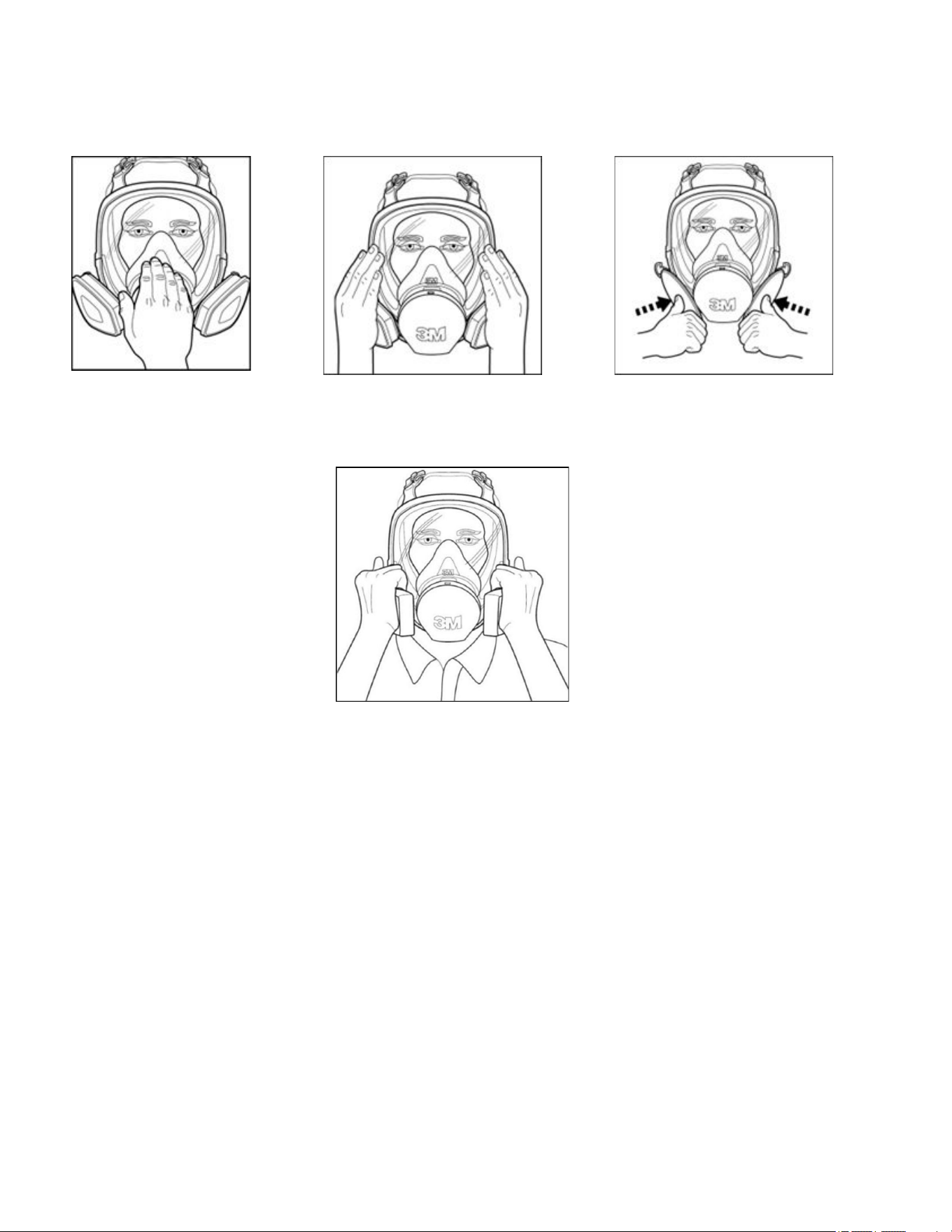

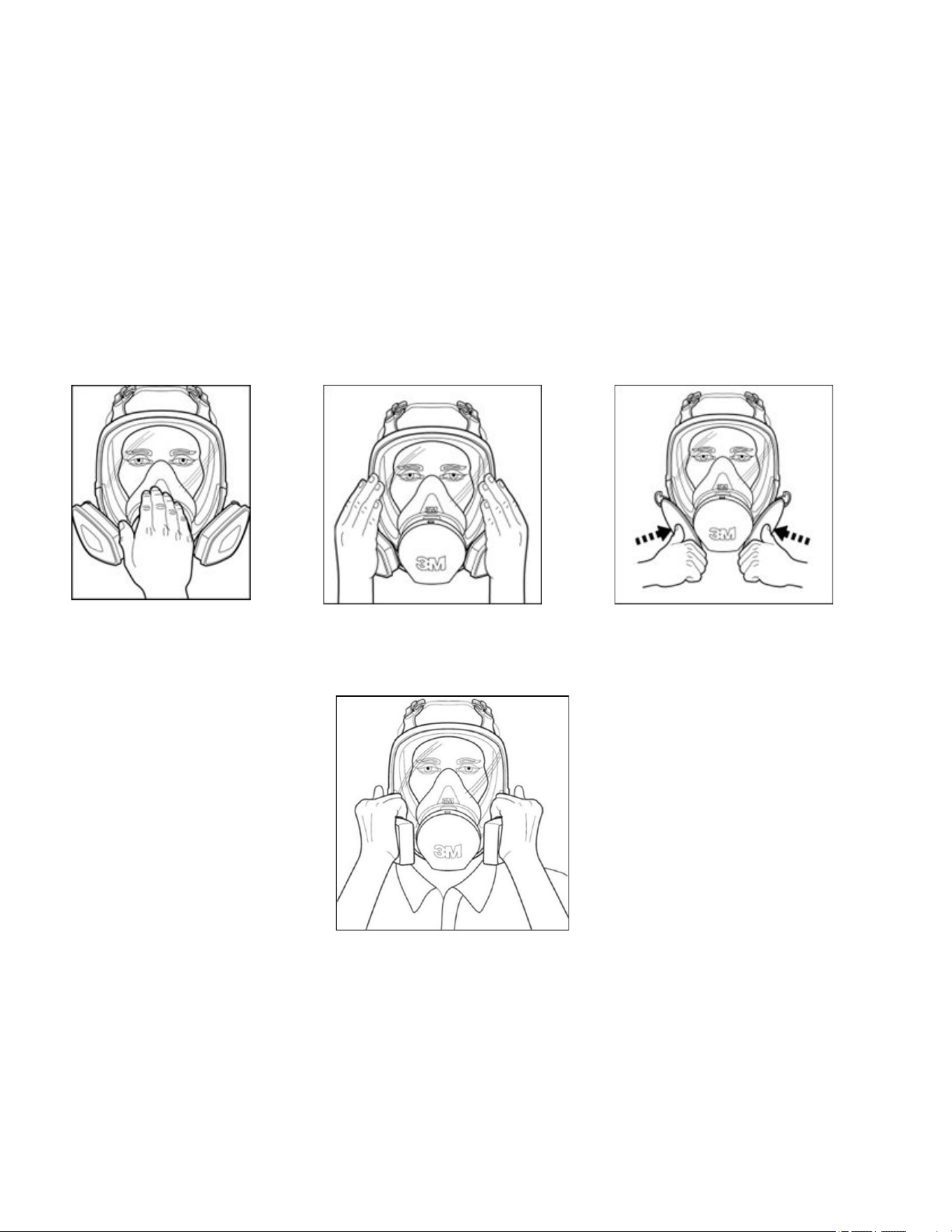

User Seal Checks
Always check the seal of the respirator on your face before entering a contaminated area.
Positive Pressure User Seal Check
Place the palm of your hand over the opening in the exhalation valve cover and exhale gently.
If the facepiece bulges slightly and no air leaks are detected between the face and the facepiece, a proper seal has been
obtained (Fig. 11).
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to eliminate
leakage and recheck seal.
14
1.
2.
1.
2.
If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.
Negative Pressure User Seal Check with 6000 Series Cartridges
Place palms of hands to cover face of cartridge or open area of 3M™ Filter Retainer 501and inhale gently. If you feel the
facepiece collapse slightly and pull closer to your face with no leaks between the face and facepiece, a proper seal has been
obtained (Fig. 12).
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to eliminate
leakage and recheck seal.
If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.
NOTE: Use of 3M™ Filter Retainer 501 may aid respirator wearer in conducting a negative pressure user seal check.

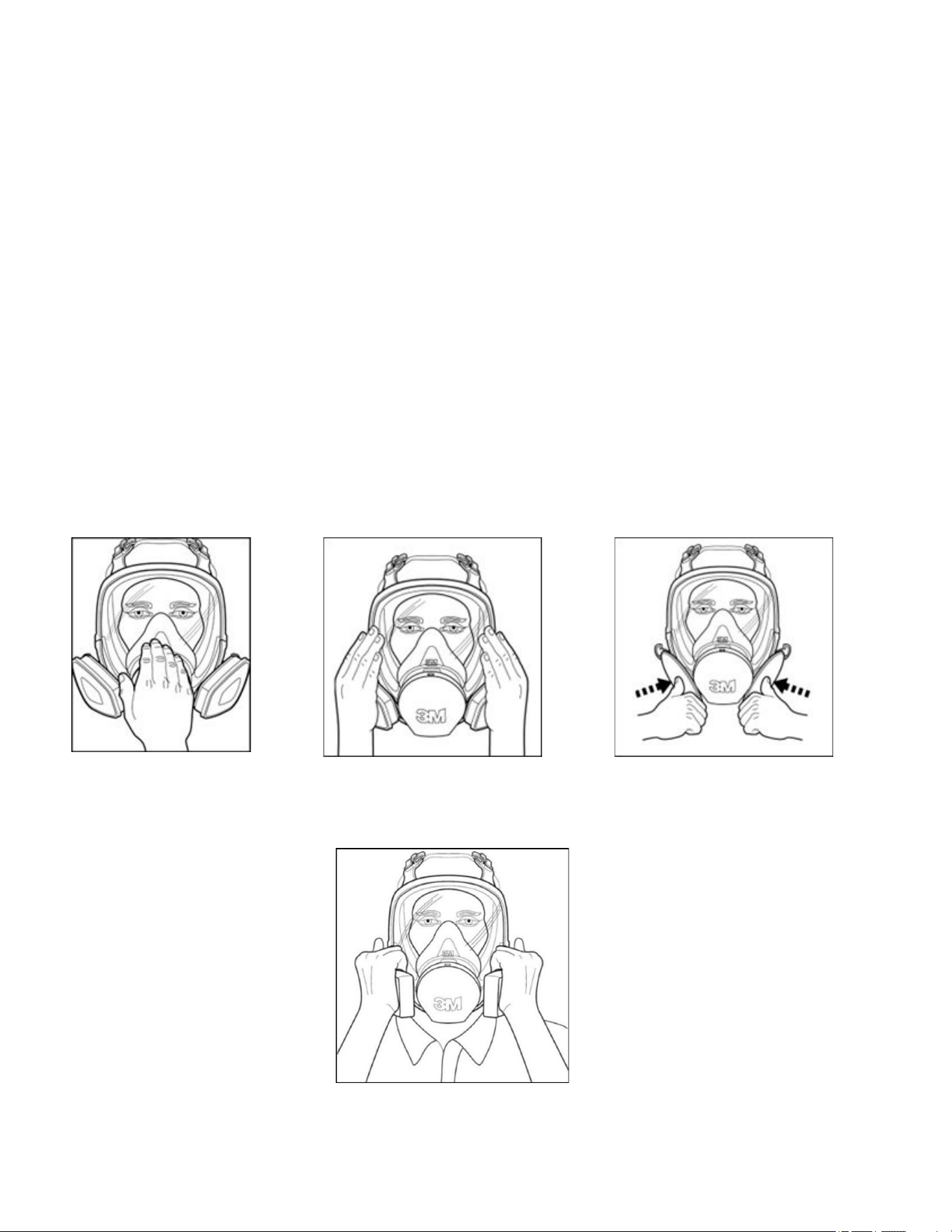

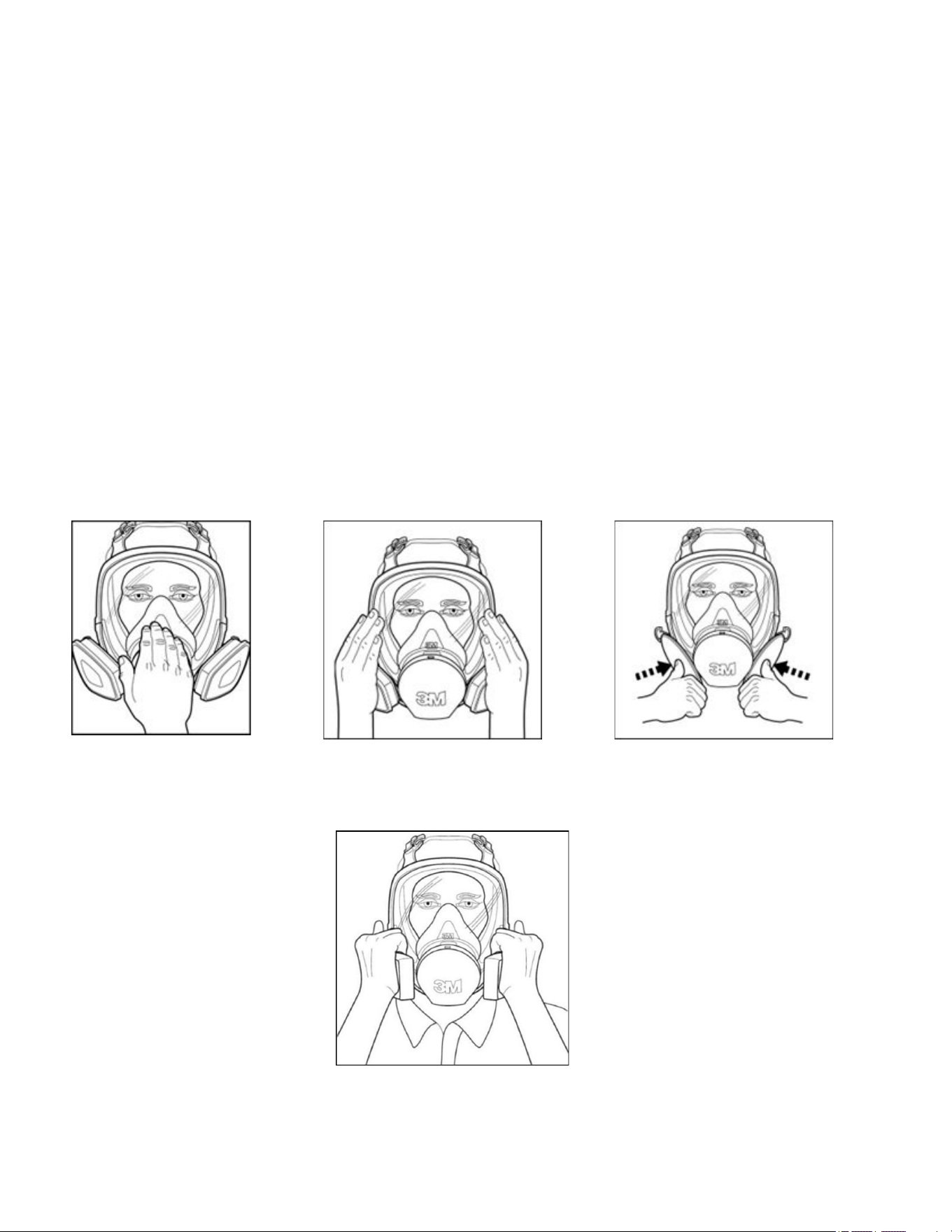

Fig. 11
Fig. 12 Fig. 13
Fig. 14
Negative Pressure User Seal Check with 2000 Series Filters
Place your thumbs onto the center portion of the filters, restricting airflow through filters and inhale gently. If you feel the
facepiece collapse slightly and pull closer to your face with no leaks between the face and facepiece, a proper seal has been
obtained (Fig. 13).
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to eliminate the
leakage and recheck seal.
If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.
15
1.
2.
1.
2.
3.
4.
1.
2.
Negative Pressure User Seal Check with Filters 7093/7093C
Using hands press or squeeze filter covers toward facepiece and inhale gently. If you feel the facepiece collapse slightly and pull
closer to your face with no leaks between the face and facepiece a proper seal has been obtained (Fig. 14).
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to eliminate the
leakage and recheck seal.
If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor.
Negative Pressure User Seal Check with Dual Airline
Disconnect airline hose from air control valve.
With breathing tube still connected to the air control valve inhale gently. If you feel facepiece collapse slightly and pull closer to
your face with no leaks between the face and facepiece, a proper seal has been obtained.
For 3M™ Combination Dual Airline where cartridges or filters are attached, perform user seal check as described under the
appropriate cartridge or filter that is being used.
If faceseal air leakage is detected, reposition the respirator on your face and/or readjust the tension of the straps to eliminate the
leakage and recheck seal.
If you cannot achieve a proper seal, DO NOT enter contaminated area. See your supervisor. NOTE: Before assigning any
respirator to be worn in a contaminated area, a qualitative or quantitative fit test must be performed per OSHA 29 CFR
1910.134, or CSA Standard Z94.4.
RESPIRATOR REMOVAL
Fully loosen all four head straps by lifting up on buckles.
Remove respirator by pulling straps over head.
FIT TESTING
The effectiveness of a respirator will be reduced if it is not fitted properly. Therefore, either qualitative or quantitative fit testing
must be conducted prior to the respirator being used.
NOTE: Fit testing is a U.S. Occupational Safety and Health Administration (OSHA), a Canadian CSA and a Brazilian BMOL
requirement.
Quantitative Fit Testing
Quantitative Fit Testing (QNFT) can be conducted using a 3M™ Fit Test Adapter 601 and P100 filters such as the 3M™ Particulate
Filters 2091 or 7093.
Qualitative Fit Testing
Qualitative Fit Testing (QLFT) with the 3M™ Qualitative Fit Test Apparatus FT-10 or FT-30 can be conducted using any of the
NIOSH approved particulate filters.
Respirators should also be fit tested while wearing any personal protective equipment (PPE) the wearer may use in their work
environment that may affect the fit of the respirator (e.g. hoods, hardhats, safety glasses, hearing protections, etc.).
NOTE: For further information concerning fit testing, contact 3M Technical Service at 1-800-243-4630 or a 3M location in your
region. In Canada, call Technical Service at 1-800-267-4414. In Brazil, contact 0800-0132333. In Latin America contact
INSPECTION, CLEANING, AND STORAGE
Inspection Procedure
This respirator must be inspected before each use to ensure that it is in good operating condition. Any damaged or defective parts
must be replaced before use. Do not enter a contaminated area with damaged or defective parts. The following inspection
procedure is recommended:
16
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
1.
2.
3.
Check facepiece for cracks, tears and dirt. Be certain facepiece, especially faceseal area, is not distorted.
Examine inhalation valves for signs of distortion, cracking or tearing.
Make sure that head straps are intact and have good elasticity.
Examine all plastic parts for signs of cracking or fatiguing. Make sure filter gaskets are properly seated and in good condition.
Remove exhalation valve cover and examine exhalation valve and valve seat for signs of dirt, distortion, cracking or tearing.
Replace exhalation valve cover.
Inspect lens for any damage that may impair respirator performance or vision.
Cleaning and Storage
Cleaning is recommended after each use.
WARNING
Do not clean respirator with solvents. Cleaning with solvents may degrade some respirator components and reduce respirator effectiveness.
Inspect all respirator components before each use to ensure proper operating condition. Failure to do so may result in sickness or death.

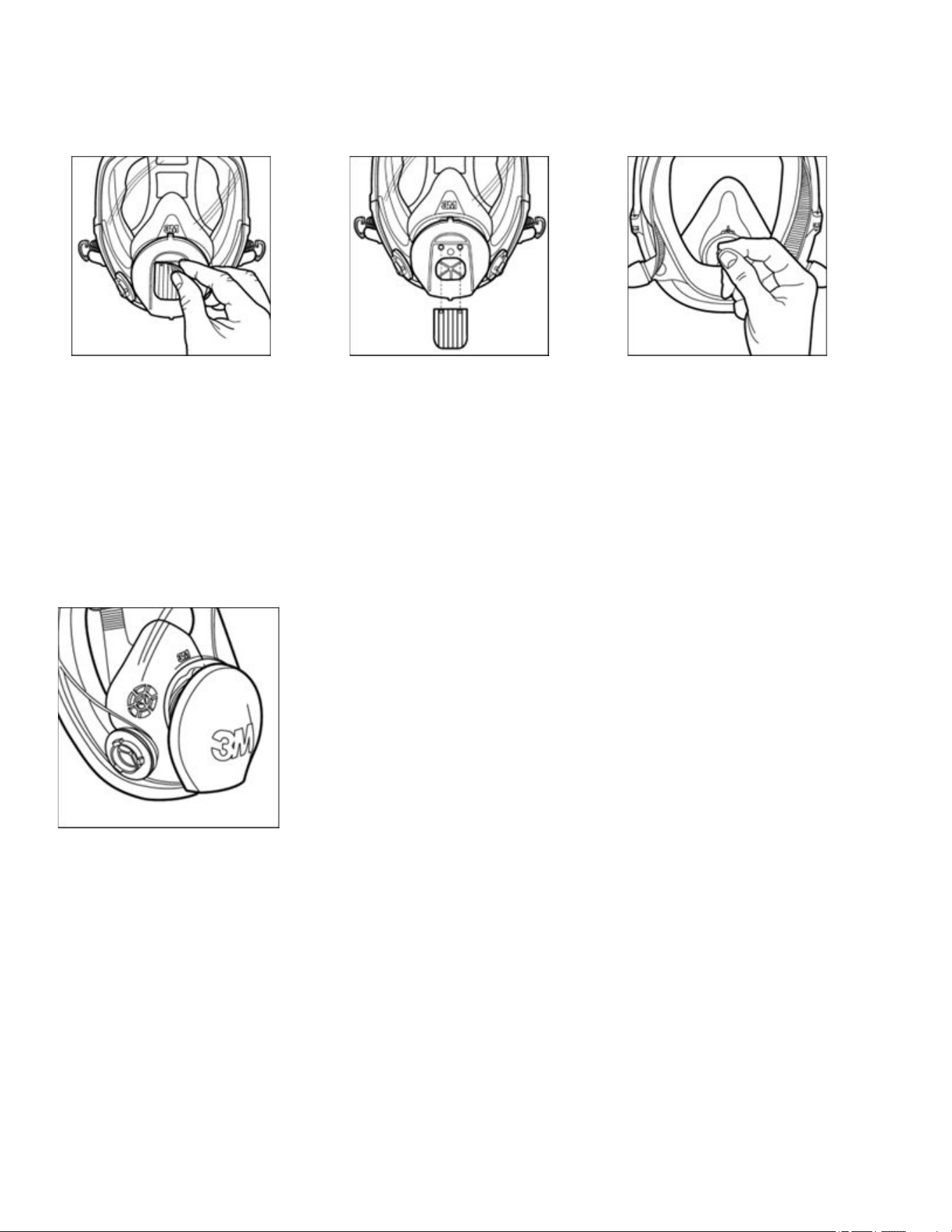

Remove cartridges, filters and/or breathing tubes. The center adapter, lens and faceseal can also be removed if necessary.
Clean facepiece (excluding filters and cartridges), by immersing in warm cleaning solution, water temperature not to exceed
120°F (49°C), and scrub with soft brush until clean. Add neutral detergent if necessary. Do not use cleaners containing lanolin or
other oils.
Disinfect facepiece by soaking in a solution of quaternary ammonia disinfectant or sodium hypochloride (1 oz [30 ML] household
bleach in 2 gallons [7.5 L] of water), or other disinfectant.
Rinse in fresh, warm water and air dry in non-contaminated atmosphere.
Respirator components should be inspected prior to each use. A respirator with any damaged or deteriorated components
should be repaired or discarded.
The cleaned respirator should be stored away from contaminated areas when not in use.
REPLACEMENT PART INSTRUCTIONS
3M™ Facepiece Assemblies for 6700/6800/6900
The facepiece consists of the head harness assembly, nose cup assembly, center adapter assembly, lens assembly, faceseal (small,
medium or large), and frame assembly (top, bottom, nuts and screws).
To disassemble lens assembly from faceseal, remove the two Phillips screws from top frame. Then, pull the frame top and frame
bottom away from the faceseal. The frame top, frame bottom, faceseal and the lens assembly have vertical line markings that
indicate their positions relative to one another. Make certain these markings are aligned for reassembly.
3M™ Center Adapter Assembly 6864 Replacement
The center adapter assembly consists of center adapter base, cover, exhalation valve, and adapter gasket. It is secured to the center
port of the lens with a bayonet style twist lock connection, which compresses the sealing gasket.
To remove the center adapter from the facepiece:
Remove nose cup assembly by pulling away from center adapter inside facepiece (Fig. 15).
Grasp center adapter at cover and twist counter-clockwise 1/4 turn to disengage bayonet from facepiece lens.
Withdraw center adapter from lens center port.
17
1.
2.
3.
4.
1.
2.
Fig. 15
To install the center adapter into the facepiece:
Align tabs on center adapter base with notches in center port of facepiece lens.
Slide adapter into lens port (Fig. 16).
Grasp center adapter at cover and twist clockwise 1/4 turn to stop. Be certain center adapter gasket is properly in place and
sealed, and that the adapter assembly is fully engaged.
Replace nose cup assembly.
Fig. 16
Converting from the Standard Center Adapter 6864 to the DIN Port Adapter 6884
Any 3M™ Full Facepiece 6000 Series can be converted to the desired center adapter assembly by following the instructions in 3M™
Center Adapter Assembly Replacement and installing the bayonet caps 6880 with inhalation port gaskets 6895 or the full face plug
7800 with breathing tube gasket as appropriate.
3M™ Nose Cup Assembly 6894 Replacement
The nose cup assembly replacement 6894 consists of a nose cup and inhalation valves. It is designed to install onto the center
adapter and comfortably fit over the respirator wearer’s mouth and nose to aid in purging exhaled breath and prevent lens fogging.
Remove the nose cup assembly by pulling away from center adapter inside facepiece (Fig. 15).
To replace, position nose cup assembly onto center adapter aligning arrows (Fig. 17).
18
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
4.
5.
Fig. 17
3M™ Center Adapter Gasket 6896 Replacement
The center adapter gasket replacement is designed to seal the interface between the center adapter and the lens of the full
facepiece 6000 series.
Remove nose cup assembly by pulling away from center adapter inside facepiece (Fig. 15).
Grasp center adapter at cover and twist counter-clockwise 1⁄4 turn to disengage from facepiece lens. Withdraw center adapter
from lens center port.
Remove old gasket 6896 from center adapter and replace with new replacement gasket 6896.
Re-install center adapter into facepiece lens (Fig. 16).
Replace nose cup assembly.
3M™ Inhalation Valve 6893 Replacement
Inhalation valves are located on posts at the inside of the facepiece inhalation ports and inside the nose cup inhalation ports. These
valves should be inspected before each respirator use and replaced whenever valves become damaged or lost.
Remove existing valve(s) by lifting from post(s).
Install new valve(s) onto post(s). Be certain valve(s) is fully engaged under all three lugs on post(s), lays flat, and moves freely
(spins) on post.
3M™ Exhalation Valve 6583 or 7583 Replacement
Remove center adapter cover by pulling out from bottom latch.
Grasp valve and pull each valve stem out from valve seat (Fig. 18).
Inspect valve seat making certain it is clean and in good condition.
Place new exhalation valve replacement over the exhalation port by inserting stems and pulling through from the opposite side
until they are both snapped in place (Fig. 19 and 20). Push laterally on valve stems to ensure they are properly seated.
Replace valve cover by aligning and inserting the top opening in the valve cover with the top tab on the center adapter base.
Rotate the cover down until it snaps to the center adapter base. An audible click should be heard.
NOTE: Conduct a negative pressure user seal check to ensure exhalation valve is functioning properly.
19
1.
2.
1.
2.
3.
4.
5.
Fig. 18
Fig. 19 Fig. 20
3M™ Inhalation Port Gasket 6895 Replacement
The inhalation port gasket 6895 replacement is designed to seal the interface between the bayonet attachment inhalation ports on
the facepiece and filters/cartridges, or dual airline breathing tubes installed on the facepieces. The gaskets should be inspected with
each filter/cartridge change and replaced whenever damaged or seal integrity is questionable.
Remove gaskets from facepiece inhalation port bayonet fittings.
Install new gaskets onto facepiece inhalation port bayonet fittings. Be certain gaskets are in proper position under all three
bayonet lugs (Fig. 21).
Fig. 21
3M™ Head Harness Replacement 6897
Read and follow head harness assembly 6897 Replacement Instructions included with replacement head harness for instructions on
removing and replacing the head harness.
3M™ Lens Assembly 6898
The lens assembly 6898 consists of a hard-coated polycarbonate lens with installed bayonet attachment inhalation port fittings,
inhalation valves, and inhalation port filter/cartridge gaskets. The lens assembly 6898 is replaceable by following these steps:
Remove nose cup assembly from inside facepiece (Fig. 15).
Remove center adapter assembly by turning counter-clockwise 1/4 turn and withdrawing from lens center port.
Remove the (2) Phillips screws from the lens/faceseal frame. Pull the frame top and frame bottom away from faceseal.
Remove faceseal from lens.

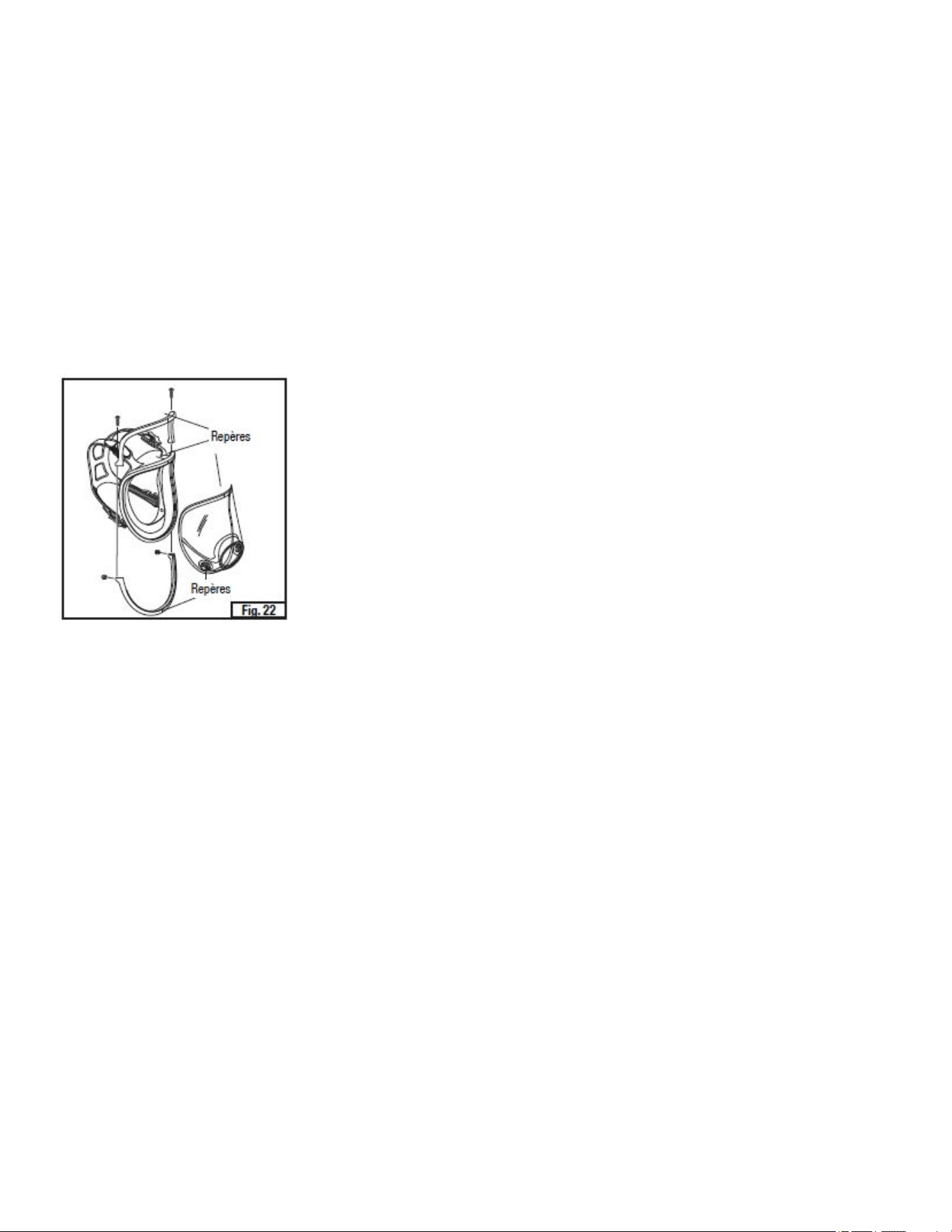

Place new lens and faceseal together aligning marks at top and bottom. Position top and bottom frame, again aligning marks top
and bottom. Install and securely tighten screws. Make certain alignment marks are properly aligned top and bottom with all
components (Fig. 22).
20
6.
7.
1.
2.
3.
Install center adapter assembly (Fig. 16).
Replace nose cup assembly (Fig. 17).
3M™ Frame Kit 6899
The frame kit 6899 includes a frame top, frame bottom, (2) Phillips head screws and (2) hex head nuts. The frame kit secures and
seals the 3M™ Full Facepiece 6000 Series faceseal to the 3M™ Lens Assembly 6898.
After assembling the faceseal onto the lens, matching top and bottom alignment marks, position top frame, over lens and
faceseal, aligning center vertical marks, then press in place.
Position bottom frame, aligning center vertical mark, and press in place (Fig. 22).
Insert and tighten Phillips head screws. Make certain parts are properly aligned and sealed together.

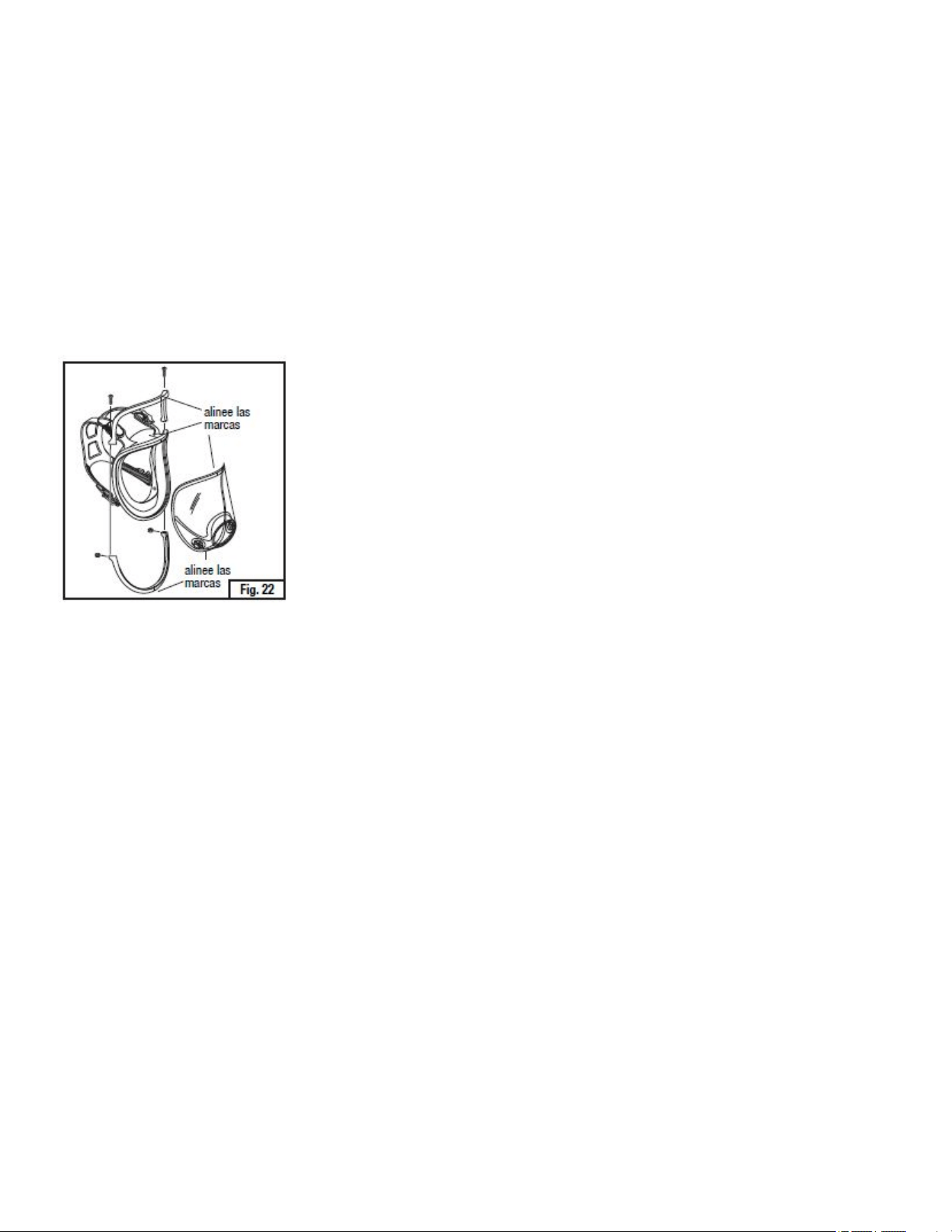

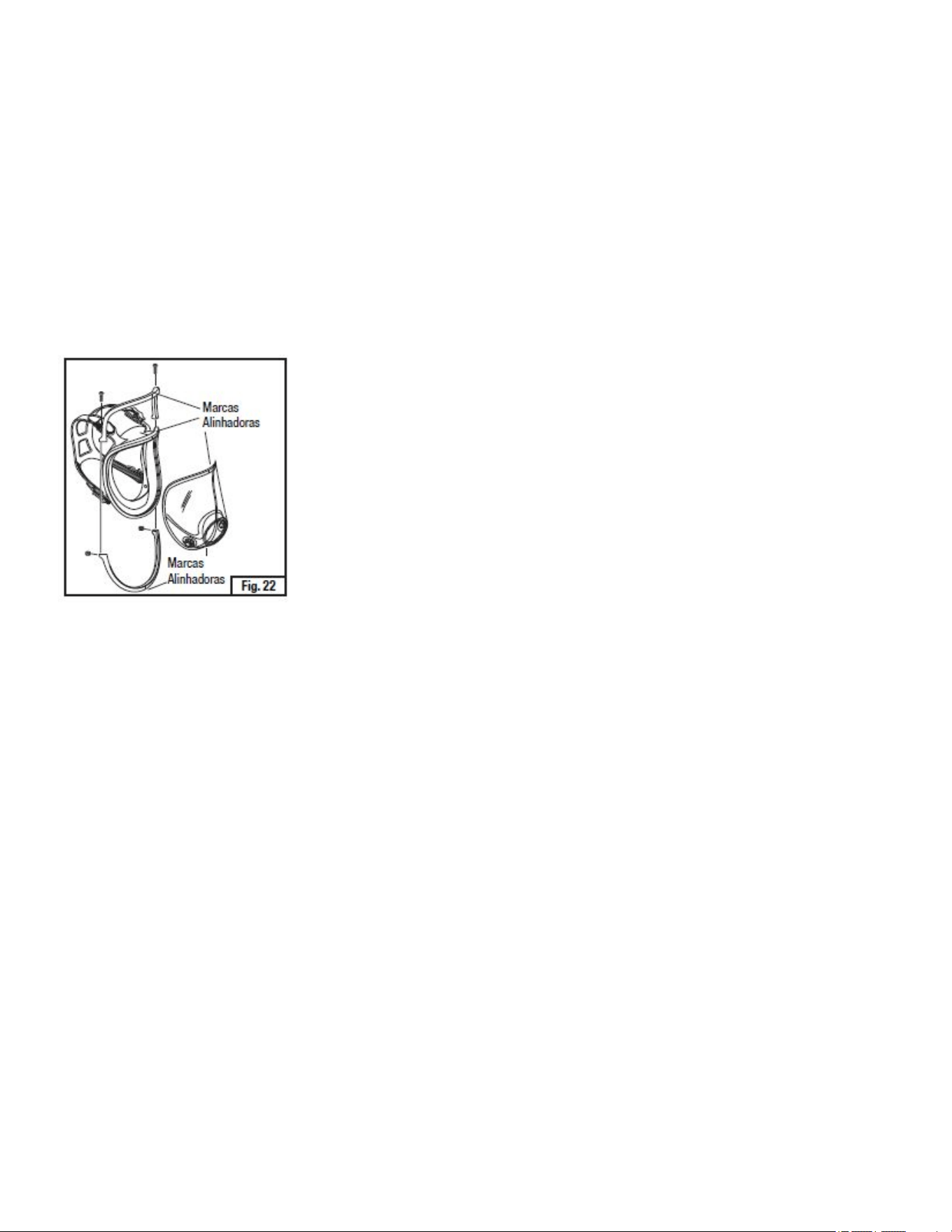

Fig. 22
FOR MORE INFORMATION
In United States, contact:
Website: www.3m.com/workersafety
Technical Assistance: 1-800-243-4630
For other 3M products:
1-800-3M-HELPS or 1-651-737-6501
3M Personal Safety Division
3M Center, Building 0235-02-W-70 St. Paul, MN 55144-1000
© 3M 2025 3M, Powerflow, and Breathe Easy are trademarks of 3M Company, used under license in Canada. 3M PSD products are
occupational use only.
I.S.P. EPP2843
98-0060-0035-4_10
21
1.
2.
3.
4.
5.
6.
For Compliance in Brazil NOTE:
In Brazil, according to the Respiratory Protection Program of the Ministry of Labor, do not use when concentrations of
contaminants are greater than 100 times the permissible exposure limit in air- purifying mode when facepiece has been
quantitatively fit tested.
Do not use in deficient or enriched oxygen atmospheres.
Storage, Transportation and Care: store in a clean and dry place and away from contaminants and extreme temperature and
humidity.
The components of this respirator are made of materials which are not expected to cause adverse health effects.
It is necessary to have special care to use this product in explosives atmospheres.
In Brazil do not use powered air-purifying respirators if airflow is less than 120 lpm for tight fitting facepieces or 170 lpm for
hoods and/or helmets.
Product Manufacturing Date
The parts of the product show markings that bring information of manufacturing date, and its reading is described as in the example below:
FR : Respirateur à masque complet de série 6000 3M™
DIRECTIVES DE SÉCURITÉ D’ORDRE GÉNÉRAL
Usage prévu
Les Respirateurs à masque complet 3M
MC
de Série 6000, homologués par le NIOSH, sont conçus pour offrir une protection
respiratoire contre certains contaminants en suspension dans l’air lorsqu’on les utilise conformément à toutes les directives et
restrictions d’utilisation, ainsi qu’aux règlements applicables en matière de santé et de sécurité.
Les masques complets de Série 6000 répondent aux exigences de la norme Z87.1-2015 de l’ANSI en matière de protection des yeux
et du visage. Ces produits offrent une protection limitée contre la projection de particules.
Ce produit ne contient aucun composant en latex de caoutchouc naturel.
AVERTISSEMENT
Ce respirateur protège contre certains contaminants en suspension dans l’air. Une mauvaise utilisation peut provoquer des
problèmes de santé ou la mort. Pour tout renseignement sur l’utilisation adéquate de ce produit, consulter son superviseur, lire les
directives
d’utilisation
ou communiquer avec 3M, aux É.-U., au 1 800 243-4630. Au Canada, appeler le service technique au 1 800 267-4414. Au Brésil,
contactez : 0800-0132333. En Amérique latine, contactez [email protected].
Ces
directives d’utilisation
fournissent uniquement des renseignements relatifs à l’utilisation des masques. On trouvera des
renseignements importants dans les
directives d’utilisation
fournies avec chaque système d’adduction ou de filtration d’air dont
l’utilisation avec le respirateur à masque complet 3M
MC
de série 6000 est homologuée par le NIOSH. Tout manquement aux
directives d’utilisation
des systèmes de filtration et d’adduction d’air utilisés risque de provoquer des problèmes de santé ou la
mort.
22
1.
2.
3.
4.
5.
6.
Ne pas nettoyer le respirateur à l’aide de solvants. e nettoyage du respirateur avec des solvants peut endommager certains de ses
composants et en réduire l’efficacité. Inspecter tous les composants du respirateur avant chaque utilisation afin de s’assurer qu’il est
en bon état de marche. Tout manquement à ces directives peut provoquer des problèmes de santé ou la mort.
Pour les respirateurs utilisés en mode d’adduction d’air, l’employeur doit assurer une alimentation en air respirable répondant au
moins aux exigences relatives à l’air respirable de catégorie D, selon la norme G-7.1-1997 de la Compressed Gas Association aux
États-Unis. Au Canada, les systèmes à air respirable doivent être alimentés en air se conformant au moins aux exigences de la norme
Z180.1 de la CSA. Tout manquement à ces directives. peut provoquer des problèmes de santé ou la mort.
Au Brésil, les systèmes d’air respirable doivent être alimentés en air respirable de catégorie D qui satisfait aux normes ANSI Z86.1-1989/CGA
G-7.1.
DIRECTIVES ET RESTRICTIONS D’UTILISATION
Important
Avant de se servir du produit, l’utilisateur doit lire et comprendre les présentes
directives d’utilisation
. Conserver ces directives à
titre de référence.
Utiliser pour
La protection des voies respiratoires contre certains contaminants en suspension dans l’air conformément aux homologations du
NIOSH, aux restrictions de l’OSHA, aux exigences de la norme Z94.4 de la CSA au Canada, aux règlements du gouvernement local
applicables et aux directives de 3M. Au Brésil, suivre le programme de protection respiratoire du ministère du Travail.
Utilisations déconseillées
Si les concentrations des contaminants présentent un danger immédiat pour la vie ou la santé (DIVS), si elles sont inconnues ou si
elles sont supérieures à 10 fois la limite d’exposition admissible en mode d’épuration d’air lorsque le respirateur est soumis à un essai
d’ajustement qualitatif, à 50 fois la limite d’exposition admissible en mode d’épuration d’air lorsque le respirateur est soumis à un
essai d’ajustement quantitatif, à 1 000 fois la limite d’exposition admissible en mode d’adduction d’air, ou aux normes spécifiques de
l’OSHA ou aux règlements gouvernementaux applicables, selon la valeur la moins élevée.
Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser de respirateurs à masque complet qui
ont subi un essai d’ajustement quantitatif si les concentrations de contaminants sont supérieures à 100 fois la limite d’exposition admissible en
mode d’épuration d’air.
Directives d’utilisation
Tout manquement aux directives et aux restrictions relatives à l’utilisation de ce respirateur pendant la durée complète de
l’exposition peut en diminuer l’efficacité et peut provoquer des problèmes de santé ou la mort.
Avant de se service de ce respirateur pour un usage professionnel, mettre en oeuvre un programme écrit de protection
respiratoire qui satisfait à toutes les exigences du gouvernement local. Aux États-Unis, les employeurs doivent se conformer à la
norme OSHA 29 CFR 1910.134, qui comprend une évaluation médicale, la formation et un essai d’ajustement ainsi qu’aux
normes de l’OSHA spécifiques à la substance applicable. Au Canada, se conformer à la norme Z94.4 de la CSA et/ou aux
exigences de l’autorité compétente de sa région, selon le cas. Au Brésil, suivre le programme de protection respiratoire
conformément aux exigences du ministère du Travail. Pour les respirateurs utilisés en mode d’adduction d’air, l’employeur doit
assurer une alimentation en air respirable répondant au moins aux exigences relatives à l’air respirable de catégorie D, selon la
norme G-7.1-1997 de la Compressed Gas Association aux États-Unis. Au Canada, les systèmes utilisant de l’air respirable
doivent être alimentés en air répondant au moins aux exigences de la norme Z180.1 de la CSA.
Les contaminants en suspension dans l’air qui peuvent être dangereux pour la santé englobent ceux qui sont tellement petits que
vous pourriez ne pas être en mesure de les voir ou de les sentir.
Si le respirateur est endommagé, si vous sentez ou goûtez des contaminants, ou si vous éprouvez des étourdissements, une
irritation ou tout autre malaise, quitter immédiatement la zone contaminée et réparer ou remplacer le respirateur ou
communiquer avec le superviseur.
Entre chaque utilisation, entreposer le respirateur hors des zones contaminées.
Mettre les produits usés au rebut conformément aux règlements applicables.
23
1.
2.
3.
4.
1.
2.
3.
4.
Au Brésil, les systèmes d’air respirable doivent être alimentés en air qui est conforme à la norme ANSI Z86.1-1989/CGA G-7.1, pour l’air
respirable de catégorie D.
Restrictions d’utilisation
Ce respirateur ne fournit pas d’oxygène lorsqu’il est utilisé en mode d’épuration d’air. Ne pas utiliser lorsque la concentration
ambiante en oxygène est inférieure à 19,5%.
Ne pas utiliser lorsque les concentrations des contaminants présentent un danger immédiat pour la vie ou la santé, si elles sont
inconnues ou si elles sont supérieures à 10 fois la limite d’exposition admissible en mode d’épuration d’air lorsque le respirateur
est soumis à un essai d’ajustement qualitatif, à 50 fois la limite d’exposition admissible en mode d’épuration d’air lorsque le
respirateur est soumis à un essai d’ajustement quantitatif, à 1 000 fois la limite d’exposition admissible en mode d’adduction d’air
et en mode d’épuration d’air propulsé, aux normes spécifiques de l’OSHA ou aux règlements gouvernementaux applicables,
selon la valeur la moins élevée.
Ne pas modifier ni utiliser le respirateur de façon abusive ou incorrecte.
Ne pas utiliser avec certaines caractéristiques, comme la barbe ou des poils faciaux, ou si l’on présente toute autre condition
susceptible d’empêcher un contact direct entre le joint facial du masque et le visage.
Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser de respirateurs à masque complet qui
ont subi un essai d’ajustement quantitatif si les concentrations de contaminants sont supérieures à 100 fois la limite d’exposition admissible en
mode d’épuration d’air.
Durée maximale d’utilisation
Les cartouches et les filtres doivent être utilisés avant la date d’expiration indiquée sur l’emballage.
Remplacer les filtres contre les particules s’ils sont endommagés, encrassés ou si la respiration devient difficile. Ne pas utiliser les
filtres de Série N en présence d’huile. Utiliser les filtres de Série R en présence d’aérosols à base d’huile pendant un maximum de
8 heures d’utilisation continue ou intermittente. Si l’on utilise les filtres dans un milieu qui contient uniquement des aérosols à
base d’huile, les mettre au rebut après 40 heures d’utilisation ou après 30 jours, selon la première éventualité.
La durée utile des cartouches contre les gaz/vapeurs dépendra du degré d’activité de l’utilisateur (fréquence respiratoire), du
contaminant particulier et de la concentration et des conditions ambiantes comme l’humidité, la pression et la température.
Remplacer les cartouches selon un indicateur de fin de durée utile, un programme de remplacement préétabli ou plus tôt si on
décèle un goût ou une odeur de contaminant, ou si une irritation se manifeste. Veuillez consulter le logiciel de durée utile 3M à
l’adresse www.3M.com/sls.
Les cartouches contre les vapeurs de mercure 6007 et 60927 doivent être mises au rebut après 50 heures d’utilisation contre les
vapeurs de mercure; selon leur durée utile contre les vapeurs organiques, le chlore, le sulfure d’hydrogène ou le dioxyde de
soufre ou lorsque des odeurs de vapeurs ou de gaz deviennent perceptibles, selon la première éventualité. Les vapeurs de
mercure sont inodores.
Avertissements et restrictions du NIOSH
Les restrictions ci-dessous peuvent s’appliquer. Consulter l’étiquette d’homologation du NIOSH.
A - Ne pas utiliser lorsque la concentration ambiante en oxygène est inférieure à 19,5%.
B - Ne pas utiliser si l’atmosphère présente un danger immédiat pour la vie ou la santé.
C - Ne pas utiliser en présence de concentrations supérieures au taux établi par la réglementation.
D - Les respirateurs à adduction d’air peuvent être utilisés uniquement s’ils sont alimentés avec de l’air respirable de qualité égale ou
supérieure à celle qui est exigée par la norme G-7.1 de la CGA pour l’air de catégorie D..
E - N’utiliser que les valeurs de pression et les longueurs de tuyau prescrites dans les
directives d’utilisation
.
F - Ne pas utiliser de respirateurs d’épuration d’air propulsé si le débit d’air est inférieur à 115 l/min (4 pi³/min) en ce qui a trait aux
masques à ajustement serré ou à 170 l/min (6 pi³/min) en ce qui a trait aux cagoules et/ou aux casques
G - Si le débit d’air s’arrête, régler le respirateur en mode filtre et/ou cartouche ou boîtier filtrant et quitter immédiatement la zone
contaminée
H - Pour s’assurer de remplacer les cartouches et les boîtiers filtrants avant leur bris, suivre un horaire de remplacement établi des
cartouches et des boîtiers filtrants ou respecter l’indicateur de fin de durée utile.
24
•
•
•
J - L’utilisation et l’entretien inadéquats de ce produit peuvent provoquer des blessures ou la mort.
L - Pour le changement des cartouches, des boîtiers filtrants et/ou des filtres, suivre les
directives d’utilisation
du fabricant
M - Tous les respirateurs homologués doivent être sélectionnés, ajustés, portés et entretenus conformément aux règlements de la
MSHA, de l’OSHA et à tout autre règlement en vigueur
N - Ne jamais substituer ou modifier ce produit, ni lui ajouter ou lui enlever des pièces. N’utiliser que les pièces de rechange exactes
déterminées par le fabricant.
O - Consulter les
directives d’utilisation
et/ou les manuels d’entretien pour obtenir des renseignements sur l’utilisation et l’entretien
de ces respirateurs
S - Des
directives d’utilisation
spéciales ou d’importance capitale et/ou des restrictions d’utilisation spécifiques s’appliquent.
Consulter les
directives d’utilisation
avant la mise en place de ce produit.
S -
Directives d’utilisation
spéciales ou d’importance capitale
Les Cartouches contre les vapeurs de mercure, les vapeurs organiques et les gaz acides 3M
MC
(6007 et 60927) doivent être mises au
rebut après 50 heures d’utilisation contre les vapeurs de mercure.
Le Filtre P95 contre les particules, le fluorure d’hydrogène avec protection contre les concentrations nuisibles de gaz acides 2076HF
3M
MC
et le Filtre P100 contre les particules, le fluorure d’hydrogène avec protection contre les concentrations nuisibles de gaz
acides 7093C 3M
MC
sont recommandés pour la protection contre les concentrations nuisibles de gaz acides ou de vapeurs
organiques. Par concentrations nuisibles, on entend les concentrations inférieures à la limite d’exposition admissible de l’OSHA ou à
la limite d’exposition en milieu de travail établie par le gouvernement, selon la valeur la moins élevée. Ne pas utiliser pour la
protection respiratoire contre les gaz acides ou les vapeurs organiques, sauf le fluorure d’hydrogène.
Avant d’effectuer le montage des filtres et cartouches 3M
MC
sur les tuyaux de respiration combinés à deux arrivées d’air 3M
MC
,
retirer le masque et les soupapes d’inhalation.
Remettre les soupapes d’inhalation dans le masque avant chaque utilisation si on utilise le masque en mode d’épuration d’air (sans
tuyau de respiration SA-1600 ou SA-2600 3M
MC
).
L’utilisation de l’ensemble coquille nasale 6894 3M
MC
avec les masques complets 3M
MC
de série 6000 doit être conforme aux
homologations du NIOSH relatives au système employé.
Ne pas utiliser la coquille nasale avec le respirateur d’épuration d’air propulsé pour masque Powerflow
MC
3M
MC
.
La coquille nasale est facultative avec les respirateurs d’épuration d’air propulsé montés à la ceinture GVP et Breathe Easy
MC
3M
MC
.
Utiliser la coquille nasale avec tous les autres respirateurs dotés de masques 6000.
Consulter les
directives d’utilisation
du produit 3M en question pour obtenir de plus amples renseignements.
Sélection et homologations des cartouches et des filtres
Avant d’utiliser l’un de ces produits, l’utilisateur doit lire les directives et restrictions d’utilisation ainsi que les mises en garde fournies
aux présentes ou sur la documentation relative aux produits ou communiquer avec le Service technique de 3M au 1 800 243-4630.
Au Canada, communiquer avec le Service technique au 1 800 267-4414. Au Brésil, contactez : 0800-0132333. Ne pas utiliser en
présence de concentrations supérieures au taux établi par les organismes de réglementation locaux. Les cartouches/filtres sont
homologués en tant qu’ensembles pour une utilisation avec les Masques complets 3M
MC
de Série 6000. Pour l’homologation NIOSH,
consulter l’étiquette d’homologation du NIOSH.
LISTE DES PRODUITS
Pièces de rechange et accessoires du masque complet 3M
MC
de série 6000
25
Masque complet avec ensemble adaptateur central 6864 3M
MC
Numéro ****Numéro de la Division
du marché après-vente pour
l’automobile
Description
6700 07138 Petit
6800 07139 Moyen
6900 07140 Grand
1 6864 Ensemble adaptateur central (standard)
1A Couvercle de l’adaptateur central*
1B 7583 or 6583 Soupape d’exhalation
1C Base de l’adaptateur central*
1D 6896 Joint d’étanchéité de l’adaptateur central
2 6884 Ensemble adaptateur pour orifice DIN
2A 6882 Couvercle DIN
2C 6889 Soupape d’exhalation
2D 6883 Base de l’orifice DIN
2E 6896 Joint d’étanchéité de l’adaptateur central
2F 6881 Déflecteur d’air DIN
2G 7980 Obturateur pour masque complet
4 6880 Capuchon à baïonnette
5 6895 07145 Joint d’étanchéité de l’orifice d’inhalation
6 6893 07144 Soupape d’inhalation
7 6898 37006 Ensemble lentille
8 6894 37004 Ensemble coquille nasale
9 6899 37007 Ensemble cadre avec vis
10 6897 37005 Ensemble harnais de tête
* Ne sont pas offerts individuellement.
**** Les numéros de pièces de la Division du marché après-vente pour l’automobile sont uniquement des numéros de référence.
Homologués par le NIOSH à titre de numéros de la Division des produits de protection individuelle.
26
Accessoires et pièces 3M
MC
Numéro ****Numéro de la Division du marché
après-vente pour l’automobile
Description
504 07065 Chiffons de nettoyage pour respirateurs
601 Adaptateur pour essai d’ajustement
quantitatif
102 Trousse pour lunettes universelles
6885 07142 Protège-lentille
6886 Protège-lentille teinté
7883 Ensemble courroie de cou
**** Les numéros de pièces de la Division du marché après-vente pour l’automobile sont uniquement des numéros de référence.
Homologués par le NIOSH à titre de numéros de la Division des produits de protection individuelle.
MISE EN GARDE
Le fait de ne pas mettre convenablement au rebut les cartouches, les filtres et les respirateurs usés et contaminés par des substances
dangereuses peut entraîner une exposition personnelle et des dommages environnementaux. La manipulation, le transport et la mise au rebut des
cartouches, des filtres et des respirateurs usés doivent être conformes aux lois fédérales, provinciales et municipales applicables.
27
Cartouches 3M
MC
de série 6000
Numéro
de
pièce
Type Filtre
P100
VO DS CH Cl DC FH SH AM/
MA
FM
1
VM
2
Ozone
3
6001 VO ✔ ✔
6002 GA ✔ ✔ ✔ ✔ ✔
6003 VO/
GA
✔ ✔ ✔ ✔ ✔ ✔
6004 AM/
MA
✔
6005 FM/
VO
✔ ✔
6006 MG-
V
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
6007 VM/
VO/
GA
✔ ✔ ✔ ✔ ✔
60921 VO/
P100
✔ ✔ ✔
60922 GA/
P100
✔ ✔ ✔ ✔ ✔ ✔
60923 VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
60924 AM/
MA/
P100
✔ ✔
60925 VO/
FM/
P100
✔ ✔ ✔
60926 MG-
V/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
60927 VM/
VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔
60928
4
VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
VO = Vapeurs organiques
GA = Gaz acides
DS = Dioxyde de soufre
CH = Chlorure d'hydrogène
Cl = Chlore
CD = Dioxyde de chlore
FH = Fluorure d'hydrogène
SH = Sulfure d'hydrogène
AM/MA = Ammoniac/Méthylamine
FM = Formaldéhyde
VM = Vapeur de mercure
MG-V = Multi-gaz/vapeur
1
Les réglementations de l'OSHA exigent que des lunette-masques étanches aux gaz soient portées avec des respirateurs à demi-
masque lorsqu'ils sont utilisés contre le formaldéhyde.
28
2
Les cartouches 3M™ 6007 et 60927 doivent être jetées dans les 50 heures d'utilisation contre les vapeurs de mercure, ou selon la
durée de vie pour d'autres gaz/vapeurs, ou lorsque les odeurs de vapeurs ou de gaz deviennent perceptibles, selon ce qui survient
en premier.
3
Recommandé par 3M pour l'ozone jusqu'à 1 ppm pendant un maximum de 40 heures.
4
Recommandé par 3M pour une utilisation contre le bromométhane ou l'iodure radioactif jusqu'à 5 ppm avec un remplacement
quotidien des cartouches.
REMARQUE : Non approuvé par le NIOSH ou le ministère du Travail du Brésil pour une utilisation contre le bromométhane,
l'iodure radioactif ou l'ozone.
Filtres 3M™, Adaptateurs, Supports
Numéro de
pièce
Classe du filtre à particules FH Ozone Vapeurs
organiques
désagréables
(VO)
3
Gaz acides
désagréables
(GA)
3
N95 P95 P100
2071 ✔
2076HF ✔ ✔ ✔
2078 ✔
✔
1
✔ ✔
2091 ✔
2096 ✔ ✔
2097 ✔
✔
2
✔
2291 ✔
2296 ✔ ✔
2297 ✔
✔
2
✔
5N11 ✔
5P71 ✔
7093 ✔
7093C ✔ ✔ ✔ ✔
501 Utilisé pour maintenir les filtres à particules 3M 5N11 et 5P71 en place sur les respirateurs de la série 5000 de 3M, les
cartouches 3M de la série 6000 et l'adaptateur de filtre 603.
502 Utilisé pour fixer les filtres à particules 3M de la série 2000, les filtres à particules 3M de la série 2200 et les filtres à particules
3M de la série 7000 aux respirateurs de la série 5000 de 3M et aux cartouches 3M de la série 6000.
603 Utilisé pour connecter les filtres 3M 5N11 et 5P71 aux pièces faciales à baïonnette. Nécessite le maintien de filtre 501 de 3M.
FH = Fluorure d'hydrogène
VO = Vapeurs organiques
GA = Gaz acides
1
3M recommande l'utilisation contre jusqu'à 1 ppm d'ozone pour une durée maximale de 40 heures. Non approuvé par NIOSH ou le
ministère du Travail du Brésil pour l'ozone.
2
3M recommande l'utilisation contre jusqu'à 1 ppm d'ozone pour une durée maximale de 8 heures. Non approuvé par NIOSH ou le
ministère du Travail du Brésil pour l'ozone.
3
Le niveau de contamination se réfère à des concentrations ne dépassant pas la PEL de l'OSHA ou les limites d'exposition
professionnelle gouvernementales applicables, la plus basse étant retenue.
29
1.
2.
3.
1.
2.
3.
1.
Au Brésil, le Filtre 5935BR 3M
MC
est homologué par le NIOSH et le ministère du Travail du Brésil en tant que filtre N95 et en tant que filtre P3,
respectivement. Il peut être utilisé avec l’adaptateur pour filtre 603 et le dispositif de retenue du filtre 501 sur le Respirateur masque complet
3M
MC
de Série 6000.
DIRECTIVES D’ASSEMBLAGE
REMARQUE : S’assurer que les joints d’étanchéité de l’orifice d’inhalation 6895 3M
MC
sont en place sur les connecteurs à baïonnette
du masque avant d’installer les filtres, les cartouches ou les tuyaux de respiration.

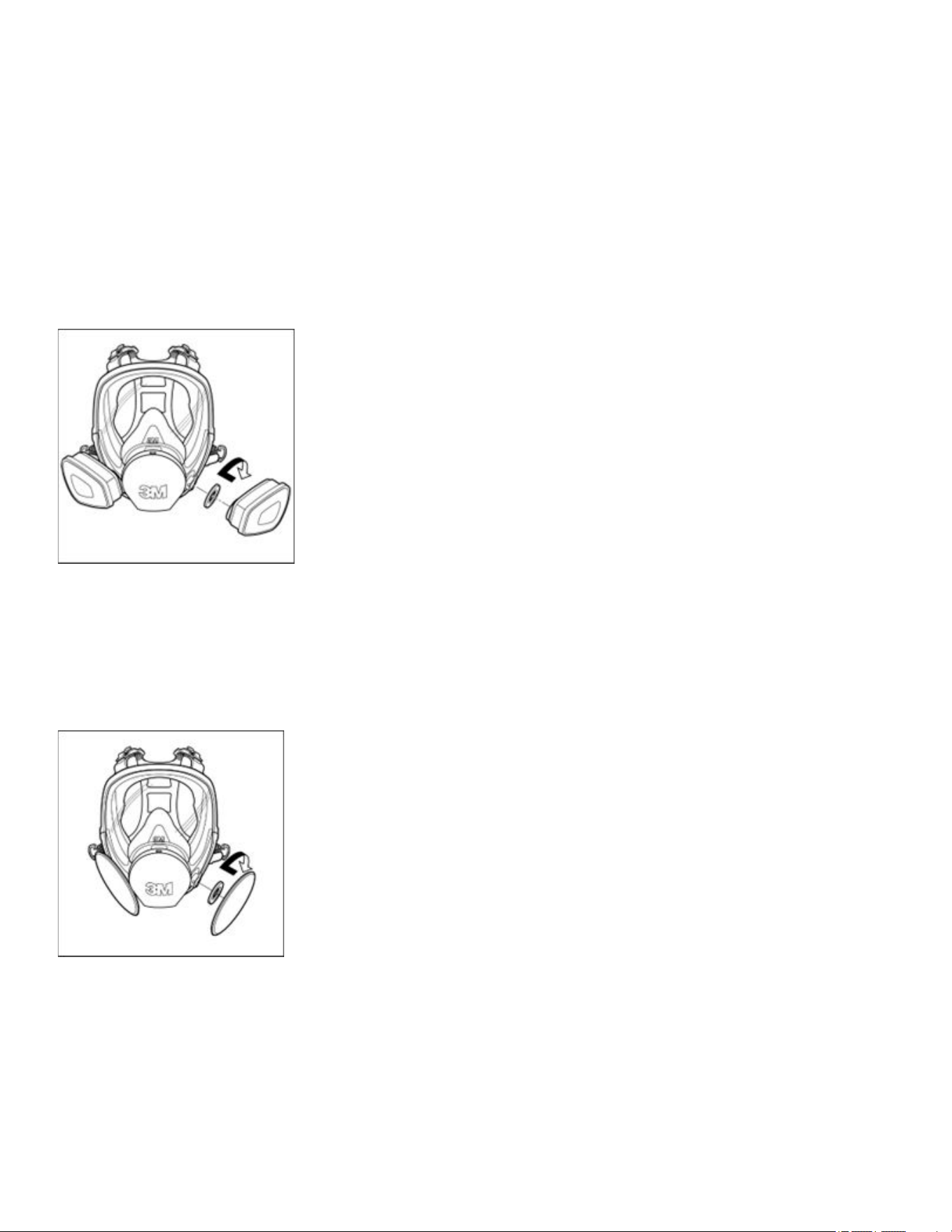

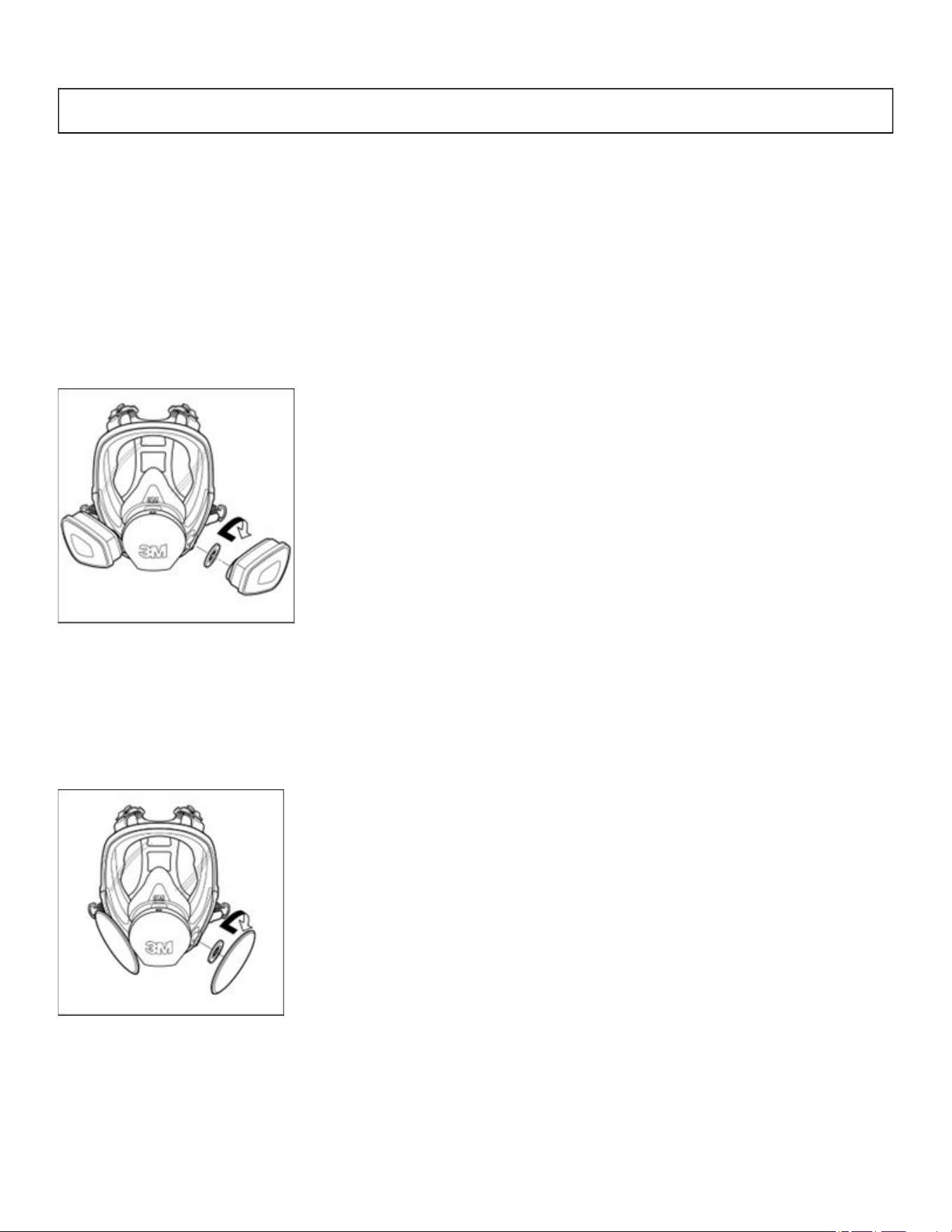

Cartouche de Série 6000, Filtre 7093 et Cartouche/Filtre 7093C 3M
MC
Aligner l’encoche de la cartouche avec la patte rigide du raccord du dispositif de verrouillage du masque et les enclencher en
poussant.
Faire tourner la cartouche de un quart de tour dans le sens des aiguilles d’une montre.
Répéter avec la seconde cartouche (Fig. 1).

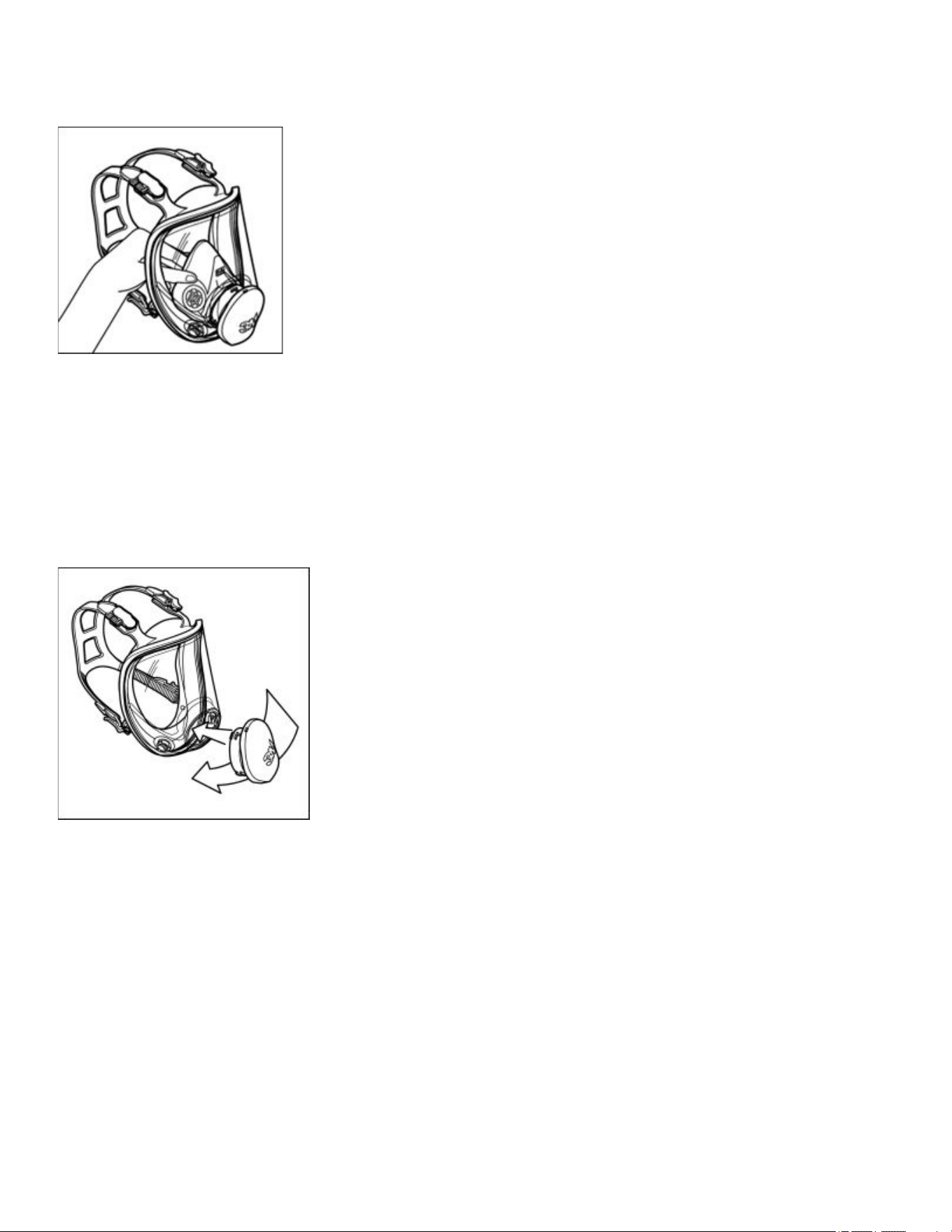

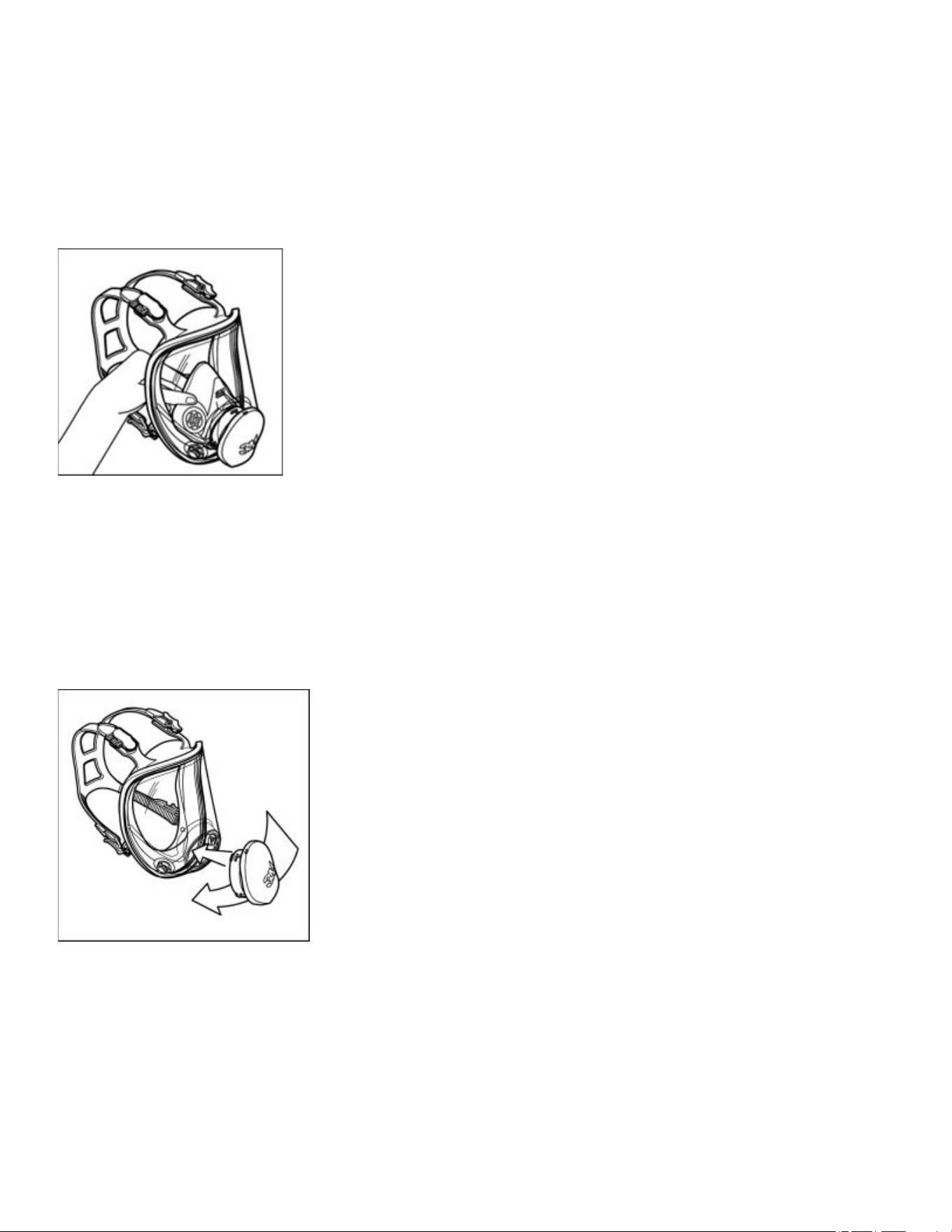

Fig. 1
Filtres 3M
MC
de Série 2000
Aligner l’ouverture du filtre avec le dispositif de fixation de filtre situé sur le masque.
Faire tourner le filtre dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit immobilisé et ne puisse tourner davantage.
Répéter pour le second filtre (Fig. 2).
Fig. 2
Filtres 5N11 et 5P71 3M
MC
Placer le filtre dans le dispositif de retenue 501 *(07054) 3M
MC
afin que le côté imprimé soit face à la cartouche.
30
2.
3.
1.
2.
3.
1.
2.
3.
Enfoncer la cartouche dans le dispositif de retenue de filtre. S’assurer qu’elle est parfaitement insérée dans le dispositif de
retenue. Lorsqu’il est parfaitement inséré, le filtre couvre entièrement la surface de la cartouche (Fig. 3).
Pour remplacer le filtre, retirer le dispositif de retenue en soulevant la languette.
Fig. 3
Au Brésil, le filtre 5935BR 3M
MC
est assemblé en suivant les mêmes procédures que pour les filtres 5N11 et 5P71.
Montage de l’adaptateur 502 3M
MC
et fixation du filtre
Aligner l’adaptateur sur la cartouche. Enclencher l’encoche avant dans la cartouche en comprimant ensemble l’avant de la
cartouche et l’adaptateur. Pour ce faire, placer les pouces sur la partie supérieure de l’adaptateur et les doigts le long de la partie
inférieure de la cartouche (Fig. 4).
Enfoncer l’encoche arrière de la même façon, en plaçant les pouces et les doigts de la même manière Un déclic se fait entendre
lorsque chaque languette est enclenchée (Fig. 5).
Insérer le filtre dans le dispositif de retenue de filtre de manière qu’il soit en contact uniforme avec le joint d’étanchéité. Faire
tourner le filtre de un quart de tour dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit bien inséré et qu’il ne puisse
tourner davantage. Suivre les mêmes directives pour le second filtre.
REMARQUE : Une fois installé sur une Cartouche 3M
MC
de Série 6000, l’Adaptateur pour filtre 502 3M
MC
ne doit pas être enlevé ni
réutilisé. Le retrait ou la réutilisation de l’ensemble adaptateur peut entraîner des fuites, une surexposition, des problèmes de
santé ou la mort.
Fig. 4
Fig. 5
Montage de l’adaptateur de filtre 603 3M
MC
et fixation du filtre 5N11 ou 5P71
Aligner l’encoche sur le bord de l’adaptateur 603 avec la marque située sur le masque, tel qu’illustré (Fig 6).
Tourner l’adaptateur de 1/4 de tour dans le sens des aiguilles d’une montre. Pour retirer l’adaptateur, tourner de 1/4 de tour dans
le sens contraire des aiguilles d’une montre (Fig. 7).
Placer le filtre dans le dispositif de retenue 501 avec l’imprimé du filtre face à l’adaptateur 603. Encliqueter ensemble et s’assurer
que le joint du filtre est exempt de creux ou de vides (Fig. 8).
31
Fig. 6 Fig. 7 Fig. 8
Au Brésil, le filtre 5935BR 3M
MC
utilisé avec l’adaptateur 603 3M
MC
est assemblé en suivant les mêmes procédures que pour les filtres 5N11 et
5P71.
Systèmes à adduction d’air 3M
MC
AVERTISSEMENT
Pour respecter les exigences du NIOSH (National Institute for Occupational Safety and Health des États-Unis relatives au débit d’air minimal
(115 L/min; 4 pi
3
/min et au débit d’air maximal (424 L/min; 15 pi
3
/min, utiliser les soupapes de régulation d’air homologuées pour les
respirateurs à demi-masque 3M de série 6000 selon la plage de pressions d’alimentation et les longueurs de tuyaux indiquées dans les
directives
d’utilisation
fournies avec les soupapes de régulation d’air. Tout manquement à ces directives peut provoquer des problèmes de santé ou la
mort.
Au Brésil, la norme NBR 14372 de l’association brésilienne des normes techniques (ABNT requiert un débit d’air respirable minimum de 120 l/
min et maximum de 280 l/min pour les respirateurs à demi-masque et à masque complet.
AVERTISSEMENT
L’employeur doit assurer une alimentation en air comprimé respirable répondant au moins aux exigences relatives à l’air respirable de catégorie
D, selon la norme G-7.1-1997 de la Compressed Gas Association aux États-Unis. Au Canada, les systèmes à air respirable doivent être alimentés
en air se conformant au moins aux exigences de la norme Z180.1 de la CSA. Tout manquement à ces directives peut provoquer des problèmes
de santé ou la mort.
Au Brésil, les systèmes d’air respirable doivent être approvisionnés en air qui satisfont aux exigences en air de catégorie D de l’ANSI
Z86.1-1989/CGA G-7.1.
Montage du respirateur à deux arrivées d’air 3M
MC
L’utilisateur doit suivre les
directives d’utilisation
fournies avec les respirateurs à deux arrivées d’air 3M
MC
.
Montage du respirateur combiné à deux arrivées d’air 3M
MC
avec cartouches et/ou filtres
Les tuyaux de respiration à deux arrivées d’air SA-1600 (monté à l’avant) et SA-2600 (monté à l’arrière) 3M
MC
permettent l’utilisation
de certaines cartouches de série 6000 et de certains filtres 3M
MC
de série 2000 homologués par le NIOSH. Pour obtenir la liste des
cartouches et des filtres homologués, consulter l’étiquette d’homologation du NIOSH comprise dans les trousses d’adaptateur à
deux arrivées d’air 3M.
32
1.
2.
3.
Retirer le masque et les soupapes d’inhalation avant d’effectuer le montage des filtres et cartouches 3M
MC
sur les tuyaux de
respiration combinés à deux arrivées d’air 3M
MC
.
IMPORTANT : Replacer les soupapes d’inhalation dans le masque avant chaque utilisation si on utilise le masque en mode
d’épuration d’air (sans tuyau de respiration SA-1600 ou SA-2600).
Utilisation des tuyaux de respiration combinés à deux arrivées d’air 3M
MC
sans cartouches ni filtres
Pour utiliser les Tuyaux de respiration à deux arrivées d’air SA-1600 et SA-2600 3M
MC
sans les cartouches ou les filtres, fixer un
Capuchon à baïonnette 6880 3M
MC
à chacun des supports du dispositif extérieurs sur le tuyau de respiration. Lorsque le masque
complet est utilisé comme respirateur à adduction d’air à débit continu de type C, son facteur de protection caractéristique est de
1000 fois la limite d’exposition admissible ou une autre limite d’exposition en milieu de travail.
AVERTISSEMENT
Le respirateur à deux arrivées d’air 3M
MC
est homologué par le NIOSH uniquement s’il est muni d’une coquille nasale 6894 3M
MC
. Tout
manquement à ces directives peut provoquer des problèmes de santé ou la mort.
DIRECTIVES D’AJUSTEMENT
Suivre ces directives chaque fois que l’on utilise le respirateur.
REMARQUE : Ne pas utiliser avec certaines caractéristiques, comme la barbe ou des poils faciaux, ou si l’on présente toute autre
condition susceptible d’empêcher un contact direct entre le joint facial du masque et le visage. On ne peut porter de lunettes
ordinaires avec les respirateurs à masque complet. Si l’on doit porter des lunettes, utiliser la trousse pour lunettes 3MMC à l’intérieur
du respirateur. Pour conserver une bonne étanchéité entre le visage et le joint facial, les cheveux, les poils, les cagoules et tout autre
matériel ne doivent en aucun cas interférer avec le joint facial du respirateur.
Mise en place du respirateur
Desserrer complètement les six courroies de tête. D’une main, retenir les cheveux vers l’arrière pour dégager la zone du joint
facial. Placer le menton dans la mentonnière du respirateur. Ternir le masque en place et tirer le harnais de tête vers l’arrière (Fig.
9).
Tirer sur l’extrémité des quatre courroies pour en régler la tension, en commençant par les courroies de cou pour terminer par les
courroies frontales. Ne pas trop serrer les courroies (Fig. 10).
Effectuer une vérification de l’ajustement par pression positive et/ou négative avant chaque utilisation du respirateur.
Fig. 9
Fig. 10
33
1.
2.
3.
1.
2.
Toujours vérifier l’ajustement du respirateur sur son visage avant d’entrer dans une zone contaminée.
Vérification de l’ajustement par pression positive
Placer la paume de sa main sur l’ouverture du couvercle de la soupape d’exhalation et expirer doucement.
Si le masque gonfle légèrement et que l’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement est bon (Fig.
11).
Si l’on détecte une fuite d’air, replacer le respirateur sur le visage et/ou rajuster la tension des courroies afin d’éliminer les fuites
et vérifier de nouveau l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée. Consulter son
superviseur.
Vérification de l’ajustement par pression négative (avec les cartouches de série 6000)
Placer les paumes de la main sur la surface de la cartouche ou sur la région ouverte du dispositif de retenue de filtre 501 3M
MC
et
inhaler doucement. Si le masque s’affaisse légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite d’air
entre le visage et le masque, l’ajustement est bon (Fig. 12).
Si l’on détecte une fuite d’air, replacer le respirateur sur le visage et/ou rajuster la tension des courroies afin d’éliminer les fuites
et vérifier de nouveau l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée. Consulter son
superviseur.
REMARQUE : L’utilisation du dispositif de retenue de filtre 501 3M
MC
peut aider l’utilisateur à effectuer l’essai d’ajustement par
pression négative.
Vérification de l’ajustement
34
1.
2.
1.
2.
Fig. 11
Fig. 12 Fig. 13
Fig. 14
Vérification de l’ajustement par pression négative (avec les filtres de série 2000)
Placer les pouces au centre des filtres, réduisant ainsi le débit d’air dans les filtres, et inhaler doucement. Si le masque s’affaisse
légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement est
bon (Fig. 13).
Si l’on détecte une fuite d’air, replacer le respirateur sur le visage et/ou rajuster la tension des courroies afin d’éliminer les fuites,
puis vérifier de nouveau l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée. Consulter son
superviseur.
Vérification de l’ajustement par pression négative avec les filtres 7093/7093C
Appuyer sur les couvercles des filtres avec les mains en direction du masque et inhaler doucement. Si le masque s’affaisse
légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement est
bon (Fig. 14).
Si l’on détecte une fuite d’air, replacer le respirateur sur le visage et/ou rajuster la tension des courroies afin d’éliminer les fuites,
puis vérifier de nouveau l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée. Consulter son
superviseur.
35
1.
2.
3.
4.
1.
2.
1.
2.
3.
4.
Vérification de l’ajustement par pression négative pour les respirateurs à deux arrivées d’air
Débrancher le tuyau d’air comprimé de la soupape de régulation d’air.
Avec le tuyau de respiration toujours raccordé à la soupape de régulation d’air, inhaler doucement. Si le masque s’affaisse
légèrement, qu’il se resserre sur le visage et que l’on ne détecte aucune fuite d’air entre le visage et le masque, l’ajustement est
bon.
Pour les systèmes combinés à deux arrivées d’air 3M
MC
munis de cartouches ou de filtres, effectuer une vérification de
l’ajustement conformément aux directives ci-dessus en fonction de la cartouche ou du filtre approprié utilisé.
Si l’on détecte une fuite d’air, replacer le respirateur sur le visage et/ou rajuster la tension des courroies afin d’éliminer les fuites,
puis vérifier de nouveau l’ajustement.
Si l’on ne peut obtenir un ajustement parfaitement étanche, NE PAS pénétrer dans la zone contaminée. Consulter son
superviseur. REMARQUE : Effectuer un essai d’ajustement quantitatif ou qualitatif avant de pénétrer dans une zone contaminée,
conformément à la norme 29 CFR 1910.134 de l’OSHA ou à la norme Z94.4 de la CSA.
RETRAIT DU RESPIRATEUR
Desserrer complètement les quatre courroies de tête en tirant vers le haut sur les boucles.
Retirer le respirateur en faisant passer les courroies par-dessus la tête.
ESSAI D’AJUSTEMENT
Un mauvais ajustement du respirateur en diminue l’efficacité. C’est pourquoi on doit effectuer un essai d’ajustement quantitatif
ou qualitatif avant d’utiliser le respirateur.
REMARQUE : L’essai d’ajustement est une exigence de l’Occupational Safety and Health Administration (OSHA) aux É.-U., de la CSA
au Canada et du ministère du Travail au Brésil.
Essai d’ajustement quantitatif
On peut réaliser l’essai d’ajustement quantitatif à l’aide d’un Adaptateur pour essai d’ajustement quantitatif 601 3M
MC
et de filtres
P100, comme les Filtres contre les particules 2091 ou 7093 3M
MC
.
Essai d’ajustement qualitatif
On peut réaliser l’essai d’ajustement qualitatif à l’aide des Appareils d’essai d’ajustement qualitatif FT-10 ou FT-30 3M
MC
et de tout
filtre contre les particules homologué par le NIOSH.
Les respirateurs doivent également être soumis à un essai d’ajustement avec le matériel de protection individuelle qu’on prévoit
porter dans son milieu de travail et qui pourrait affecter l’ajustement du respirateur (p. ex., cagoules, casques durs, lunettes de
protection, dispositifs de protection de l’ouïe, etc.).
REMARQUE : Pour obtenir de plus amples renseignements sur les essais d’ajustement, communiquer avec le Service technique de
3M au 1 800 243-4630 ou avec un emplacement 3M de votre région. Au Canada, communiquer avec le Service technique au 1 800
267-4414. Au Brésil, contactez le 0800-0132333. En Amérique latine, contactez [email protected].
INSPECTION, NETTOYAGE ET ENTREPOSAGE
Méthode d’inspection
Inspecter le respirateur avant chaque utilisation pour s’assurer qu’il est en bon état de marche. Remplacer toute pièce endommagée
ou défectueuse avant l’utilisation. Ne pas pénétrer dans une zone contaminée si le respirateur comporte des pièces endommagées
ou défectueuses. On recommande la méthode d’inspection ci-dessous
S’assurer que le masque ne comporte ni fissures, ni déchirures, ni saletés. S’assurer que le masque, et plus particulièrement le
joint d’étanchéité, n’est pas déformé.
Examiner les soupapes d’inhalation et s’assurer qu’elles ne comportent pas de déformations, de fissures ou de déchirures.
S’assurer que les courroies de tête sont en bon état et qu’elles n’ont pas perdu leur élasticité.
Examiner toutes les pièces en matière plastique et vérifier si elles présentent des signes de déchirure ou d’usure. S’assurer que
les joints d’étanchéité des filtres sont bien insérés et qu’ils sont en bon état.
36
5.
6.
1.
2.
3.
4.
5.
6.
1.
2.
3.
Retirer le couvercle de la soupape d’exhalation et s’assurer que la soupape d’exhalation et son réceptacle ne comportent pas de
saletés et qu’ils ne présentent pas de signe de déchirure, de fissure ou de déformation. Replacer le couvercle de soupape
d’exhalation.
Examiner la lentille et s’assurer qu’elle est exempte de dommages pouvant diminuer le rendement du respirateur ou la vision de
l’utilisateur.
Nettoyage et entreposage
On recommande de nettoyer le respirateur après chaque utilisation.
AVERTISSEMENT
Ne pas nettoyer le respirateur à l’aide de solvants. Le nettoyage du respirateur avec des solvants peut en réduire l’efficacité et endommager
certains de ses composants. Inspecter tous les composants du respirateur avant chaque utilisation afin de s’assurer qu’il est en bon état de
marche. Tout manquement à ces directives peut provoquer des problèmes de santé ou la mort.
Retirer les cartouches, les filtres et/ou les tuyaux de respiration. On peut également retirer l’adaptateur central, la lentille et le
joint facial au besoin.
Nettoyer le masque (à l’exception des cartouches et des filtres) en le plongeant dans une solution de nettoyage tiède et en le
frottant à l’aide d’une brosse à soies souples. La température de l’eau ne doit pas dépasser 49°C (120°F). Ajouter un détergent
neutre au besoin. Ne pas utiliser de nettoyants à base d’huile ou de lanoline.
Désinfecter le masque en le faisant tremper dans une solution désinfectante d’ammonium quaternaire, d’hypochlorite de sodium
(30 ml [1 oz] de javellisant domestique dans 7,5 l [2 gallons] d’eau) ou dans un autre désinfectant.
Rincer à l’eau propre et tiède et laisser sécher dans un lieu non contaminé.
Inspecter les composants du respirateur avant chaque utilisation. Réparer ou mettre au rebut les respirateurs dont certaines
pièces sont endommagées ou usées.
Entreposer le respirateur propre à l’abri des zones contaminées lorsqu’on ne l’utilise pas.
DIRECTIVES POUR LE REMPLACEMENT DES PIÈCES
Assemblage des masques 6700, 6800 et 6900 3M
MC
L’ensemble masque se compose des pièces suivantes : ensemble harnais de tête, ensemble coquille nasale, ensemble adaptateur
central, ensemble lentille, joint facial (petit, moyen ou grand) et ensemble cadre (partie supérieure et inférieure, écrous et vis).
Pour retirer l’ensemble lentille du joint facial, enlever les deux vis à tête étoilée de la partie supérieure du cadre. Écarter ensuite les
parties supérieure et inférieure du joint facial. Les parties supérieure et inférieure du cadre, le joint facial et l’ensemble lentille
comportent des repères verticaux pour indiquer leurs positions respectives. S’assurer d’aligner ces repères pendant le montage du
masque.
Remplacement de l’ensemble adaptateur central 6864 3M
MC
L’ensemble adaptateur central comprend une base d’adaptateur central, un couvercle, une soupape d’exhalation et un joint
d’étanchéité d’adaptateur. Il est fixé au centre de la lentille par un mécanisme à baïonnette rotatif qui comprime le joint d’étanchéité.
Retrait de l’adaptateur central du masque :
Retirer l’ensemble coquille nasale en l’éloignant de l’adaptateur central situé à l’intérieur du masque (Fig. 15).
Faire tourner l’adaptateur central de un quart de tour dans le sens contraire des aiguilles d’une montre, par le couvercle, pour
dégager le système de verrouillage de la lentille du masque.
Sortir l’adaptateur central de l’orifice central de la lentille.
37
1.
2.
3.
4.
1.
2.
Fig. 15
Installation de l’adaptateur central dans le masque :
Aligner les languettes situées sur la base de l’adaptateur central avec les encoches de l’orifice central de la lentille du masque.
Faire glisser l’adaptateur dans l’orifice de la lentille (Fig. 16).
Faire tourner l’adaptateur central de un quart de tour dans le sens des aiguilles d’une montre, par le couvercle, pour le fixer.
S’assurer que le joint d’étanchéité de l’adaptateur central est placé correctement et que l’ensemble adaptateur est entièrement
enclenché.
Replacer l’ensemble coquille nasale.
Fig. 16
Conversion de l’adaptateur central standard 6864 en adaptateur pour orifice DIN 6884
Il est possible de convertir tous les masques complets 3M
MC
de série 6000 pour qu'ils conviennent à l'ensamble adapteur central en
suivant les directives de remplacement de l'ensamble adaptateur central 3M
MC
et en installant les capuchons à baïonnette 6880
avec les joints d'étanchéité d'orifice d'inhalation 6895 ou l'obturateur pour masque complet 7800 avec joint d'étanchéité du tuyau de
respiration, selon le cas.
Replacer l’ensemble coquille nasale 6894 3M
MC
L'ensemble coquille nasale de rechange 6894 se compose d'une coquille nasale et de soupapes d'inhalation. Il est conçu pour se
placer sur l'adaptateur central et s'ajustere confortablement sur la bouche et le nez du respirateur afin d'aider à purger le souffle
exhale et à prévenir la formation de buée sur la lentille.
Retirer l’ensemble coquille nasale en l’éloignant de l’adaptateur central situé à l’intérieur du masque (Fig. 15).
Pour replacer, positionner l’ensemble coquille nasale sur les flèches d’alignement de l’adaptateur central (Fig. 17).
38
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
4.
5.
Fig. 17
Remplacement du joint de l’adaptateur central 6896 3M
MC
Le joint de l’adaptateur central est conçu pour sceller l’interface entre l’adaptateur central et la lentille sur le masque complet de
série 6000.
Retirer l’ensemble coquille nasale en l’éloignant de l’adaptateur central à l’intérieur du masque (Fig. 15).
Prendre l’adaptateur central par le couvercle et tourner de 1/4 de tour dans le sens contraire des aiguilles d’une montre pour le
retirer de la lentille du masque. Retirer l’adaptateur central du port central de la lentille.
Retirer l’ancien joint 6896 de l’adaptateur central et le remplacer par un nouveau joint 6896.
Installer à nouveau l’adaptateur central dans la lentille du masque (Fig. 16).
Replacer l’ensemble coquille nasale.
Remplacement de la soupape d’inhalation 6893 3M
MC
Les soupapes d’inhalation sont situées à l’intérieur des orifices d’inhalation du masque et à l’intérieur des orifices d’inhalation de la
coquille nasale. Inspecter ces soupapes avant chaque utilisation du respirateur et les remplacer lorsqu’elles sont endommagées ou
perdues.
Retirer les soupapes existantes en les soulevant du support.
Installer les nouvelles soupapes dans le support. S’assurer que les soupapes sont bien engagées sous les trois pattes du support,
qu’elles sont à plat et qu’elles tournent librement sur leur support.
Remplacement de la soupape d’exhalation 6583 ou 7583 3M
MC
Retirer le couvercle de l’adaptateur central en le dégageant du verrou inférieur.
Tenir la soupape et la soulever de son siège (Fig. 18).
Inspecter le siège de la soupape et s’assurer qu’il est propre et en bon état.
Placer la soupape d’exhalation de rechange neuve sur l’orifice d’exhalation en insérant les tiges, puis les tirer de l’autre côté,
jusqu’à ce qu’elles s’enclenchent (Fig. 19 et 20). Pousser latéralement sur les tiges de la soupape pour vous assurer qu’elles sont
correctement installées.
Remettre le couvercle de soupape en place en alignant l’ouverture supérieure du couvercle de soupape avec la languette
supérieure de la base de l’adaptateur central et en l’insérant. Faire tourner le couvercle vers le bas jusqu’à ce qu’il s’enclenche
dans la base de l’adaptateur central. On devrait entendre un déclic.
REMARQUE : Effectuer une vérification de l’ajustement par pression négative pour s’assurer que la soupape d’exhalation fonctionne
correctement.
39
1.
2.
1.
2.
3.

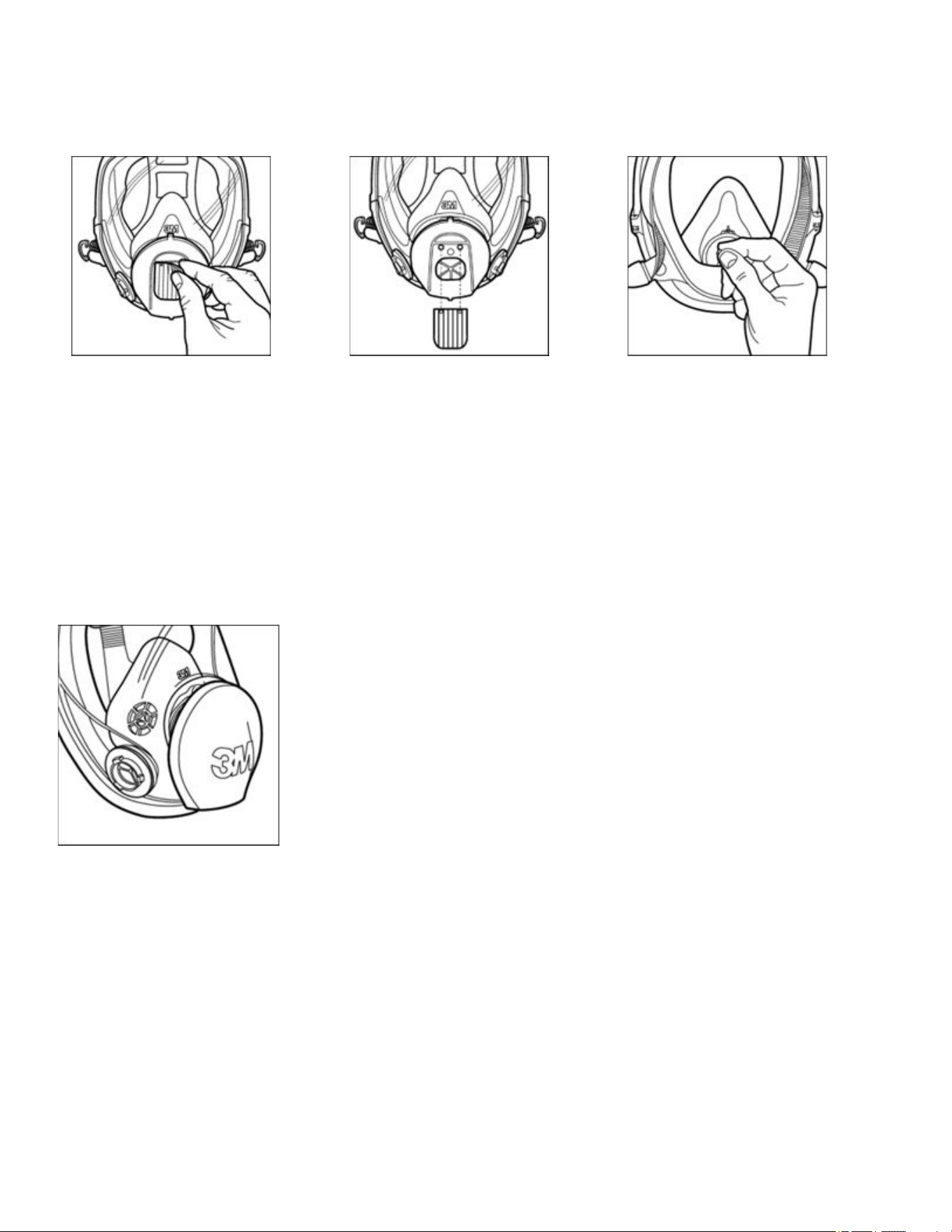

Fig. 18
Fig. 19 Fig. 20
Remplacement du joint d’étanchéité de l’orifice d’inhalation 6895 3M
MC
Le joint d’étanchéité de rechange pour orifice d’inhalation 6895 est conçu pour sceller l’interface entre les orifices d’inhalation à
baïonnette situés sur le masque et les filtres/cartouches ou les tuyaux de respiration à deux arrivées d’air installés sur le masque.
Inspecter les joints d’étanchéité à chaque changement de filtre ou de cartouche et les remplacer en cas de dommage ou de doute
sur leur étanchéité.
Retirer les joints d’étanchéité des raccords à baïonnette des orifices d’inhalation du masque.
Installer des joints d’étanchéité neufs dans les raccords à baïonnette des orifices d’inhalation du masque. S’assurer que les joints
d’étanchéité sont placés sous les trois pattes de verrouillage (Fig. 21).
Fig. 21
Remplacement du harnais de tête 6897 3M
MC
Lire et suivre les directives de remplacement de l’ensemble harnais de tête 6897 comprises avec l’ensemble harnais de tête de
rechange pour enlever et remplacer l’ensemble harnais de tête.
Ensemble lentille 6898 3M
MC
L’ensemble lentille 6898 se compose d’une lentille rigide en polycarbonate résistant aux éraflures avec raccords à baïonnette pour
orifices d’inhalation, de soupapes d’inhalation et de joints d’étanchéité de filtre et de cartouche pour orifice d’inhalation intégrés.
Remplacement de la lentille 6898 :
Sortir l’ensemble coquille nasale du masque (Fig. 15).
Retirer l’ensemble adaptateur central de l’orifice central de la lentille en le faisant tourner de un quart de tour dans le sens
contraire des aiguilles d’une montre.
Retirer les deux vis à tête étoilée du cadre de la lentille et du joint facial. Dégager la lentille des parties supérieure et inférieure du
cadre.
40
4.
5.
6.
7.
1.
2.
3.
Retirer le joint facial de la lentille.
Placer une lentille et un joint facial neufs en alignant les repères supérieurs et inférieurs. Placer les parties supérieure et inférieure
du cadre en alignant les repères inférieurs et supérieurs Installer et serrer les vis. S’assurer que les repères supérieurs et inférieurs
de tous les composants sont adéquatement alignés (Fig. 22).
Installer l’ensemble adaptateur central (Fig. 16).
Replacer l’ensemble coquille nasale (Fig. 17).
Ensemble cadre pour lentille 6899 3M
MC
La trousse de cadre 6899 comprend une partie inférieure et supérieure de cadre, deux vis à tête étoilée et deux écrous à tête
hexagonale. La trousse fixe et scelle le joint facial du masque complet 3M
MC
de série 6000 à l’ensemble lentille 6898 3M
MC
.
Une fois le joint facial fixé à la lentille en alignant les repères supérieur et inférieur, placer la partie supérieure du cadre sur la
lentille et le joint facial en alignant les repères verticaux centraux, puis appuyer pour fixer.
Placer la partie inférieure du cadre en alignant les repères verticaux centraux et appuyer pour fixer (Fig. 22).
Placer et serrer les vis à tête étoilée. S’assurer que les pièces sont alignées et scellées adéquatement.
POUR OBTENIR DE PLUS AMPLES RENSEIGNEMENTS
In United States, contact:
Site Web: www.3m.com/workersafety
Assistance technique : 1-800-243-4630
For other 3M products:
1-800-3M-HELPS or 1-651-737-6501
DIVISION DES PRODUITS DE PROTECTION INDIVIDUELLE DE 3M COMPAGNIE
3M Center, Building 0235-02-W-70 St. Paul, MN 55144-1000
© 3M 2025 3M, Powerflow et Breathe Easy sont des marques de commerce de 3M ou de ses sociétés affiliées, utilisées sous licence
au Canada. Les produits de la Division des produits de protection individuelle de 3M sont destinés uniquement à un usage en milieu
de travail.
I.S.P. EPP2843
98-0060-0035-4_10
41
1.
2.
3.
4.
5.
6.
REMARQUE relative à la conformité au Brésil :
Au Brésil, conformément au programme de protection respiratoire du ministère du Travail, ne pas utiliser si les
concentrations de contaminants sont supérieures à 100 fois la limite d’exposition admissible en mode d’épuration d’air
lorsque le masque a été soumis à un essai d’ajustement quantitatif.
Ne pas utiliser dans des atmosphères déficientes en oxygène ou enrichies d’oxygène.
Entreposage, transport et entretien : Entreposer dans un endroit propre et sec et loin des contaminants et des températures
et taux d’humidité extrêmes.
Les composants de ce respirateur sont faits de matériaux qui ne devraient pas causer d’effets indésirables pour la santé.
On doit faire preuve d’une prudence accrue lorsqu’on utilise ce produit dans des atmosphères explosives.
Au Brésil, ne pas utiliser de respirateurs d’épuration d’air propulsé si le débit d’air est inférieur à 120 L/min en ce qui a trait
aux masques à ajustement serré ou de 170 L/min en ce qui a trait aux cagoules et/ou aux casques.
Date de fabrication du produit
Les pièces du produit sont dotées d’inscriptions qui offrent des renseignements sur la date de fabrication, et leur lecture est décrite dans
l’exemple ci-dessous :
Code de date = 12
e
mois de 2019 (12/19)
ES: Respirador de pieza facial de cara completa Serie 6000 3M™
INFORMACIÓN GENERAL SOBRE SEGURIDAD
Uso previsto
Los respiradores de máscara facial de cara completa 3MTM serie 6000 están aprobados por el Instituto Nacional para la Seguridad y
Salud Ocupacional (NIOSH) y están diseñados para ayudar a proporcionarte una protección respiratoria contra ciertos
contaminantes transportados por aire. Utilízalos siguiendo todas las instrucciones y las limitaciones de uso, además de la seguridad y
las normas de salud que aplican.
La serie de máscara facial de cara completa 6000 cumple con los requisitos de la norma Z87.1-2015 del Instituto Nacional
Estadounidense de Estándares (ANSI) para la protección facial y ocular. Estos productos ayudan a ofrecer protección facial y ocular
limitada contra partículas en el aire.
Este producto no contiene componentes de látex de hule natural.
ADVERTENCIA
Este respirador brinda protección contra ciertos contaminantes transportados por aire. l uso inadecuado puede causar
enfermedades o la muerte. Para usarlo correctamente, consulta a tu supervisor y sigue las
Instrucciones de uso
o llama a 3M en Estados Unidos
al 1-800-243-4630. En Canadá, llame al Servicio Técnico al 1-800-267-4414. En Brasil, comuníquese al 0800-0132333. En América Latina,
comuníquese [email protected].
Estas
Instrucciones
ofrecen información sólo del uso de la pieza facial. En las
Instrucciones
de cada uno de los sistemas de filtración/
suministro de aire, certificados por NIOSH, y que serán usados con los Respiradores de pieza facial de cara completa de 3M™ Serie
42
1.
2.
3.
4.
5.
6.
6000 se incluye información importante. No seguir las
Instrucciones
para los sistemas de filtración/suministro de aire usadas puede
ocasionar enfermedad o incluso la muerte.
No limpie el respirador con solventes. Limpiar el respirador con solventes puede degradar los componentes de éste y reducir su
efectividad. Antes de cada uso, revise los componentes del respirador para asegurar las condiciones adecuadas de funcionamiento.
No hacerlo puede ocasionar enfermedad o incluso la muerte.
Su patrón debe proporcionar aire comprimido respirable que cumpla, como mínimo, con los requerimientos de la especificación
para aire respirable Grado D, descrita en la Especificación de productos de la Asociación de Gases Comprimidos G-7.1-1997 de
Estados Unidos. En Canadá, los sistemas de aire respirable deben contar con aire que cumpla, como mínimo, con los requerimientos
de la norma CSA Z180.1. No hacerlo puede ocasionar enfermedad o incluso la muerte.
En Brasil, los sistemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/CGA G-7.1, aire respirable Grado D.
INSTRUCCIONES Y LIMITACIONES
Importante
Antes de usar el producto, el usuario debe leer y entender estas Instrucciones. Conserve estas Instrucciones para referencia futura.
Usar para
Protección respiratoria contra ciertos contaminantes suspendidos en el aire de acuerdo con las aprobaciones del NIOSH,
limitaciones de la Administración de Seguridad y Salud Ocupacional (OSHA por sus siglas en inglés), y en Canadá los requerimientos
de la norma CSA Z94.4, otras regulaciones locales gubernamentales aplicables y las instrucciones de 3M. En Brasil siga el Programa
de Protección Respiratoria de la Secretaría del trabajo.
No usar para
No use para concentraciones de contaminantes inmediatamente peligrosas para la vida o salud, cuando las concentraciones sean
desconocidas o excedan 10 veces el límite de exposición permisible (PEL) en modo purificador de aire cuando se realizan pruebas
de ajuste cualitativo, 50 veces el PEL en modo purificador de aire cuando se realizan pruebas de ajuste cuantitativo, 1000 veces el
PEL en modo de suministro de aire, o con base en las normas específicas de OSHA o las regulaciones gubernamentales aplicables, lo
que sea menor.
En Brasil, de acuerdo con el programa Protección Respiratoria del Ministerio de Trabajo, los respiradores de máscara facial de cara completa
probados de manera cuantitativa a los fines de ajuste no se deben usar cuando las concentraciones de contaminantes sean superiores a 100
veces el límite de exposición permitido en modo de purificación de aire.
Instrucciones
No seguir todas las instrucciones y limitaciones de uso de este respirador ni usar el respirador durante el tiempo de exposición
puede reducir la efectividad de éste y ocasionar enfermedad o incluso la muerte.
Antes de usar este respirador, debe implantar un programa escrito de protección respiratoria que cumpla con los requerimientos
gubernamentales locales. En Estados Unidos, el patrón debe cumplir con OSHA 29 CFR 1910.134, que incluye evaluación
médica, capacitación y prueba de ajuste, y las normas de sustancias específicas de OSHA. En Canadá se debe cumplir con las
recomendaciones de la norma de CSA Z94.4 o los requisitos de la jurisdicción aplicable, según corresponda. En Brasil siga los
requerimientos del Programa de Protección Respiratoria de la Secretaría del trabajo. Cuando se usa en modo de suministro de
aire, el patrón debe suministrar aire respirable que cumple, como mínimo, con los requerimientos de aire respirable Grado D
establecidos en la Especificación de productos de la Asociación de Gases Comprimidos G-7.1-1997. En Canadá, los sistemas de
aire respirable deben contar con aire que cumpla, como mínimo, con los requisitos de la norma CSA Z180.1.
Los contaminantes suspendidos en el aire que pueden ser peligrosos para su salud incluyen aquellos tan pequeños que no puede
verlos u olerlos.
Si el respirador se daña, si hueles o percibes contaminantes o si sientes mareos, irritación u otro malestar, abandona el área
contaminada inmediatamente y, luego, repara o reemplaza el respirador, o comunícate con el supervisor de contacto.
Almacene el respirador lejos de las áreas contaminadas.
Disponga del producto usado de acuerdo con las regulaciones correspondientes.
En Brasil, los sistemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/G-7.1, aire respirable Grado D
43
1.
2.
3.
4.
1.
2.
3.
4.
Limitaciones de uso
Este respirador no suministra oxígeno cuando se usa en modo purificador de aire. No los use en atmósferas con menos de 19.5%
de oxígeno.
No use para concentraciones de contaminantes inmediatamente peligrosas para la vida o salud, cuando las concentraciones sean
desconocidas o excedan 10 veces el límite de exposición permisible (PEL) en modo purificador de aire cuando se realizan
pruebas de ajuste cualitativo, 50 veces el PEL en modo purificador de aire cuando se realizan pruebas de ajuste cuantitativo,
1000 veces el PEL en modo purificador de aire forzado o suministro de aire, o con base en las normas específicas de OSHA o las
regulaciones gubernamentales aplicables, lo que sea menor.
No altere ni maltrate ni haga mal uso de este respirador.
No use con barba u otro vello facial u otra condición que evite el buen sello entre la cara y la superficie del sello del respirador.
En Brasil, de acuerdo con el Programa de Protección Respiratoria de la Secretaría del trabajo, no use cuando las concentraciones de los
contaminantes sean mayores a 100 veces el límite de exposición permisible en modo purificador de aire.
Limitaciones de tiempo de uso
Los cartuchos y filtros deben usarse antes de la fecha de vencimiento en el empaque.
Los filtros para partículas se deben reemplazar si se dañan, ensucian o si se detecta una mayor resistencia a la respiración. Los
filtros de la serie N no se deben usar en entornos con presencia de aceites. Es posible que el uso de los filtros de la serie R deba
limitarse a 8 horas de uso continuo o intermitente si hay presencia de aerosoles. En entornos con presencia de aerosoles
aceitosos, los filtros de la serie P deben reemplazarse después de 40 horas de uso o después de 30 días de haber empezado a
usarlo, lo que ocurra primero.
La vida útil de estos cartuchos para gases/vapores dependerá de la actividad del usuario (frecuencia respiratoria), del tipo
específico y la concentración de contaminantes y de las condiciones ambientales, como humedad, presión y temperatura. Debes
remplazar los cartuchos de acuerdo con las indicaciones de vida útil y según un programa de cambio establecido o antes, si
detectas olor, sabor o irritación proveniente de agentes contaminantes. Consulta el software 3M Service Life en www.3M.com/
sls.
Los cartuchos para vapor de mercurio 6007 y 60927 deben desecharse dentro de las 50 horas de uso contra el vapor de
mercurio, o bien de acuerdo con la vida útil del producto para vapores orgánicos, cloro, sulfuro de hidrógeno o dióxido de azufre,
o cuando los olores de los vapores o gases se vuelven perceptibles, lo que ocurra primero. El vapor de mercurio no tiene olor.
Precauciones y limitaciones NIOSH
Es posible que apliquen las siguientes restricciones. Consulte la etiqueta de aprobación del NIOSH.
A - No use en atmósferas con menos de 19.5% de oxígeno.
B - No use en atmósferas inmediatamente peligrosas para la vida o salud.
C - No exceda el uso máximo de concentraciones establecidas por las normas regulatorias.
D - Los respiradores de línea de aire sólo se pueden usar cuando los respiradores están suministrados con aire respirable que cumpla
con los requerimientos de la norma CGA G-7.1 Grado D o de mayor calidad.
E - Sólo use los rangos de presión y las longitudes de manguera especificados en las
Instrucciones
.
F - No use respiradores purificadores de aire forzado si el flujo de aire es menor a 4 cfm (115 lpm) para piezas faciales de ajuste
apretado o 6 cfm (170 lpm) para capuchas y/o casco.
G - Si se corta el flujo de aire, cambie al filtro y cartucho o cánister, y salga de inmediato a un área con aire limpio.
H - Siga los programas de cambio establecidos para cartuchos y cánister u observe el indicador de tiempo de vida útil (ESLI por sus
siglas en inglés) para asegurarse que el cartucho y cánister sean reemplazados antes de que ocurra una fuga.
J - No usar ni mantener adecuadamente este producto puede ocasionar lesiones o incluso la muerte.
- Siga las
Instrucciones
del fabricante para cambiar cartuchos, cánister y/o filtros.
M - Todos los respiradores aprobados deberán seleccionarse, ajustarse, usarse y mantenerse de acuerdo con las normas de la
Administración de Seguridad y Salud Minera (MSHA por sus siglas en inglés), OSHA y otras regulaciones aplicables.
44
•
•
•
N - Nunca sustituya ni modifique ni agregue ni omita partes. Sólo use las partes de repuesto exactas en la configuración, según las
instrucciones del fabricante.
O - Remítase a las
Instrucciones
y/o al manual de mantenimiento para obtener información sobre el uso y mantenimiento de estos
respiradores.
S - Aplican las
Instrucciones
especiales o importantes y/o limitaciones de uso específicas. Antes del uso del equipo consulte las
Instrucciones
.
S -
Instrucciones de uso
especiales o críticas
Los cartuchos para vapores de mercurio, vapores orgánicos y gases ácidos 3M™ (6007 y 60927) se deben desechar dentro de las
50 horas de uso contra el vapor de mercurio.
Para mitigar los niveles molestos de gases ácidos o vapores orgánicos, se recomiendan los siguientes filtros: filtro para partículas
tipo P95 3M™; filtro 2076HF para fluoruro de hidrógeno con mitigación de los niveles molestos de gases ácidos y el filtro para
partículas tipo P100 para fluoruro de hidrógeno con mitigación de los niveles molestos de gases ácidos 3M™ 7093C. Los niveles
molestos hacen referencia a concentraciones que no exceden los límites de exposición permitidos por la OSHA o los límites de
exposición ocupacional del gobierno aplicables, la que sea menor. No use como protección respiratoria contra gases ácidos o
vapores orgánicos, excepto fluoruro de hidrógeno.
Para ensamblar la Combinación de tubos de respiración para línea de aire dual 3M™ con Cartuchos/Filtros 3M™, debe quitar las
válvulas de inhalación de la pieza facial.
Si va a utilizar la pieza facial en modo de purificación de aire, sin tubos de respiración 3M™ SA-1600 o SA-2600, debe volver a
colocar las válvulas de inhalación antes de utilizar la pieza facial.
Uso de Ensamble de copa nasal 3M™ 6894 con las Piezas faciales de cara completa 3M™ Serie 6000 debe ser de acuerdo con la
aprobación NIOSH para el sistema utilizado.
La copa nasal no debe usarse con el PAPR Powerflow™ 3M™ montado en la cara.
El uso de copa nasal es opcional con sistemas PAPR Breathe Easy™ montado en cinturón y 3M™ GVP.
La copa nasal debe usarse con las demás aplicaciones de pieza facial 6000.
Remítase a las
Instrucciones
del producto 3M en específico para obtener mayor información.
Selección y aprobación de cartucho y filtro
Antes de usar cualquiera de estos productos, el usuario debe leer y comprender la información especificadas en las secciones Usos
permitidos, Limitaciones y advertencia de uso, así como las Instrucciones de uso y la documentación del producto. De lo contrario,
debe llamar al Servicio Técnico de 3M al 1-800-243-4630. En Canadá, llame al Servicio Técnico al 1-800-267-4414. En Brasil,
comuníquese al 0800-0132333. No superes las concentraciones de uso máximas establecidas por las agencias locales de
regulación. Los cartuchos y filtros están aprobados para su uso como ensambles de las máscaras faciales de cara completa de la
serie 6000 de 3M™. Para la aprobación de NIOSH, consulta la etiqueta de aprobación.
LISTA DE PRODUCTOS
Partes de repuesto y accesorios para Pieza facial de cara completa 3M™ Serie 6000
45
Pieza facial de cara completa con Adaptador central 3M™ 6864
Número ****AAD Descripción
6700 07138 Pequeño
6800 07139 Mediano
6900 07140 Grande
1 6864 Ensamble de adaptador central (estándar)
1A Cubierta de adaptador central*
1B 7583 or 6583 Válvula de exhalación
1C Base de adaptador central*
1D 6896 Empaque de adaptador central
2 6884 Ensamble de adaptador de puerto DIN
2A 6882 Cubierta DIN
2C 6889 Válvula de exhalación
2D 6883 Base de puerto DIN
2E 6896 Empaque de adaptador central
2F 6881 Regulador de aire para adaptador de puerto DIN
2G 7980 Tapón de cara completa
4 6880 Tapa tipo bayoneta
5 6895 07145 Empaque para puerto de inhalación
6 6893 07144 Válvula de inhalación
7 6898 37006 Ensamble de visor
8 6894 37004 Ensamble de copa nasal
9 6899 37007 Ensamble de marco c/tornillos
10 6897 37005 Ensamble de arnés para la cabeza
*No disponible por separado
****AAD, estos números de parte sólo son números de catálogo. Aprobados por NIOSH como números de parte PSD
46
Accesorios y partes 3M™
Número ****AAD Descripción
504 07065 Paños para limpieza del respirador
601 Adaptador para prueba cuantitativa de
ajuste
102 Kit de gafas universales
6885 07142 Mica protectora del visor
6886 Mica protectora del visor entintada
7883 Ensamble de banda para el cuello
****AAD, estos números de parte sólo son números de catálogo. Aprobados por NIOSH como números de parte PSD.
PRECAUCIÓN
Si los cartuchos o filtros gastados o los respiradores contaminados con materiales peligrosos no se desechan adecuadamente, se pueden
ocasionar daños al medioambiente o exposición personal al agente contra el cual protegen. La manipulación, el transporte y la eliminación de los
cartuchos, filtros o respiradores gastados deben cumplir con todas las leyes y reglamentaciones federales, estatales, provinciales y locales
vigentes.
47
Cartuchos 3M™ Serie 6000
N.º de
pieza
Tipo Filtro
P100
OV SD HC Cl CD HF HS AM/
MA
FM
1
MV
2
Ozono
3
6001 OV ✔ ✔
6002 AG ✔ ✔ ✔ ✔ ✔
6003 OV/
AG
✔ ✔ ✔ ✔ ✔ ✔
6004 AM/
MA
✔
6005 FM/
OV
✔ ✔
6006 MG-
V
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
6007 MV/
OV/
AG
✔ ✔ ✔ ✔ ✔
60921 OV/
P100
✔ ✔ ✔
60922 AG/
P100
✔ ✔ ✔ ✔ ✔ ✔
60923 OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
60924 AM/
MA/
P100
✔ ✔
60925 OV/
FM/
P100
✔ ✔ ✔
60926 MG-
V/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
60927 MV/
OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔
60928
4
OV/
AG/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
OV = Vapores orgánicos
AG = Gases ácidos
SD = Dióxido de azufre
HC = Cloruro de hidrógeno
Cl = Cloro
CD = Dióxido de cloro
HF = Fluoruro de hidrógeno
HS = Sulfuro de hidrógeno
AM/MA = Amoniaco/Metilamina
FM = Formaldehído
MV = Vapor de mercurio
MG-V = Multigases/Vapor
1
Las normativas de OSHA requieren el uso de gafas herméticas contra gases junto con respiradores de media pieza facial cuando se
utilicen contra formaldehído.
48
2
Los cartuchos 3M™ 6007 y 60927 deben desecharse dentro de las 50 horas de uso contra vapor de mercurio; o conforme a la vida
útil para otros gases/vapores, o cuando los olores de vapores o gases se hagan perceptibles, lo que ocurra primero.
3
3M recomendado para ozono hasta 1 ppm por hasta 40 horas.
4
3M recomendado para uso contra bromuro de metilo o radioyodo hasta 5 ppm, con reemplazo diario del cartucho.
NOTA: No aprobado por NIOSH ni por el Ministerio de Trabajo de Brasil para uso contra bromuro de metilo, radioyodo u ozono.
Filtros, Adaptadores y Soportes 3M™
N.º de pieza Clase de filtro de partículas HF Ozono Molestia por
vapores
orgánicos
(OV)
3
Molestia por
gases ácidos
(AG)
3
N95 P95 P100
2071 ✔
2076HF ✔ ✔ ✔
2078 ✔
✔
1
✔ ✔
2091 ✔
2096 ✔ ✔
2097 ✔
✔
2
✔
2291 ✔
2296 ✔ ✔
2297 ✔
✔
2
✔
5N11 ✔
5P71 ✔
7093 ✔
7093C ✔ ✔ ✔ ✔
501 Se utiliza para mantener los filtros de partículas 3M 5N11 y 5P71 en su lugar sobre los respiradores 3M serie 5000, los
cartuchos 3M serie 6000 y el adaptador de filtro 603.
502 Se utiliza para acoplar los filtros de partículas 3M serie 2000, los filtros de partículas 3M serie 2200 y los filtros de partículas
3M serie 7000 a los respiradores 3M serie 5000 y a los cartuchos 3M serie 6000.
603 Se utiliza para conectar los filtros 3M 5N11 y 5P71 a las piezas faciales tipo bayoneta. Requiere el retenedor de filtro 3M 501.
HF = Fluoruro de hidrógeno
OV = Vapores orgánicos
AG = Gases ácidos
1
3M recomienda su uso contra hasta 1 ppm de ozono por hasta 40 horas. No aprobado por NIOSH ni por el Ministerio de Trabajo de
Brasil para ozono.
2
3M recomienda su uso contra hasta 1 ppm de ozono por hasta 8 horas. No aprobado por NIOSH ni por el Ministerio de Trabajo de
Brasil para ozono.
3
El nivel de molestia se refiere a concentraciones que no excedan el PEL de OSHA o los límites de exposición ocupacional aplicables
del gobierno, lo que sea menor.
En Brasil, el filtro 5935BR 3M™ está aprobado como filtro tipo N95 de NIOSH y como filtro BMOL P3. Se puede usar con el adaptador de filtro
603 y el retenedor de filtro 501 en los respiradores de máscara facial completa cara 3M™ serie 6000.
49
1.
2.
3.
1.
2.
3.
1.
2.
3.
INSTRUCCIONES DE ARMADO
NOTE: Antes de instalar los filtros, cartuchos o tubos de respiración, asegúrese que los Empaques del puerto de inhalación 3M™
6895 estén en su lugar en los conectores tipo bayoneta de la pieza facial.
Cartucho serie 6000, filtro 7093 y cartucho o filtro 7093C 3M™
Alinee la muesca del cartucho con la pequeña pestaña de la conexión de tipo bayoneta en la pieza facial y presione.
Gire el cartucho en sentido de las manecillas del reloj hasta que se detenga (1/4 de vuelta).
Repita con el segundo cartucho (Fig. 1).
Fig. 1
Filtros 3M™ serie 2000
Alinee la abertura del filtro con el anexo de filtro en la pieza facial.
Gire el filtro en sentido de las manecillas del reloj hasta que quede firmemente asentado y no pueda girar más.
Repita para el segundo filtro (Fig. 2).
Fig. 2
Filtros 5N11 y 5P71 3M™
Coloque el filtro en el Soporte 3M™ 501 *(07054) de modo que el lado impreso del filtro quede mirando hacia el cartucho.
Presione el cartucho en el soporte de filtro. Debe entrar y quedar fijo en el soporte de filtro. Instalado correctamente, el filtro
debe cubrir por completo la cara del cartucho (Fig. 3).
Para remplazar el filtro, quite el soporte y levante la lengüeta.
50
1.
2.
3.
1.
2.
3.
Fig. 3
En Brasil, el Filtro 3M™ 5935BR se ensambla de acuerdo con los mismos procedimientos que 5N11 y 5P71.
Ensamble de adaptador de filtro 3M™ 502 y conexión de filtro
Alinee el adaptador en el cartucho. Enganche el broche frontal de presión al apretar juntos el frente del cartucho y adaptador,
colocando los pulgares de ambas manos sobre el adaptador y los dedos a lo largo de los lados inferiores del cartucho (Fig. 4).
Enganche el broche posterior de presión al apretar juntos el lado posterior del cartucho y adaptador con la misma posición de las
manos. Se debe escuchar un clic conforme el broche de presión se engancha (Fig. 5).
Coloque el filtro en el portafiltro de modo que el filtro tenga contacto uniforme con el empaque. Gire el filtro en sentido de las
manecillas del reloj un cuarto de vuelta hasta que quede firmemente asentado y no pueda girar más. Repita lo anterior para el
segundo filtro.
NOTA: Una vez instalado en un cartucho serie 6000 3M™, el adaptador de filtro 502 3M™ no se puede quitar ni volver a utilizar.La
eliminación o reutilización puede provocar fugas, sobreexposición, enfermedad o la muerte.
Fig. 4
Fig. 5
Ensamble de Adaptador de filtro 3M™ 603 y Conexión de Filtro 5N11 ó 5P71
Alinee la muesca en la orilla del adaptador 603 con la marca de la pieza facial, como se muestra (Fig 6).
Gire el adaptador 1/4 de vuelta en sentido de las manecillas del reloj hasta que se detenga. Para quitar el adaptador, gire 1/4 de
vuelta en sentido contrario a las manecillas del reloj (Fig. 7).
Coloque el filtro en el soporte 501 con la impresión del filtro mirando hacia el adaptador 603. Abróchelos y asegúrese que el
sello del filtro no esté arrugado o tenga espacios (Fig. 8).
51
Fig. 6 Fig. 7 Fig. 8
En Brasil, el Filtro 3M™ 5935BR, usado con el Adaptador de Filtro 3M™ 603, se ensambla de acuerdo con los mismos procedimientos que 5N11
y 5P71.
Sistemas con suministro de aire 3M™
ADVERTENCIA
Para cumplir con el requerimiento del NIOSH para un flujo de aire mínimo (4cfm/115 lpm) y máximo (15cfm/424 lpm), las válvulas para
controlar el aire aprobadas para uso con los Respiradores de piezas faciales de cara completa 3M Serie 6000 deben operarse dentro de los
rangos de suministro de presión y longitud de manguera. No hacerlo puede ocasionar enfermedad o incluso la muerte.
En Brasil, la norma NBR 14372 de la Asociación Brasileña de Normas Técnicas (ABNT por sus siglas en portugués) requiere un flujo de aire
máximo de 120 lpm y máximo de 280 lpm para aire respirable para respiradores de pieza facial de cara completa y media cara.
ADVERTENCIA
Su patrón debe proporcionar aire respirable que cumpla, como mínimo, con los requerimientos de la especificación para aire respirable Grado D,
descrita en la Especificación de productos de la Asociación de Gases Comprimidos G-7.1-1997 de Estados Unidos. En Canadá, los sistemas de
aire respirable deben contar con aire que cumpla, como mínimo, con los requerimientos de la norma CSA Z180.1. No hacerlo puede ocasionar
enfermedad o incluso la muerte.
En Brasil, los sistemas de aire respirable deben contar con aire que cumpla con ANSI Z86.1-1989/G-7.1, aire respirable Grado D.
Ensamble de respirador con línea de aire dual 3M™
El usuario debe seguir las
Instrucciones
del Respirador con suministro de aire con línea de aire dual incluido con los Respiradores
con suministro de aire con línea de aire dual 3M™.
Ensamble de Combinación respirador con línea de aire dual 3M™ con Cartuchos y/o filtros
Las versiones 3M™ SA-1600 (montaje frontal) y SA-2600 (montaje posterior) de los Tubos de respiración con línea de aire dual
3M™ permiten el uso de Cartuchos 3M™ Serie 6000 y Filtros 3M™ Serie 2000 seleccionados y aprobados por el NIOSH. Para
obtener la lista de los cartuchos y filtros aprobados, consulte la etiqueta de aprobación del NIOSH incluida con los kits de adaptador
para línea dual 3M.
Para ensamblar la Combinación de tubos de respiración para línea de aire dual 3M™ con Cartuchos/Filtros 3M™, debe quitar las
válvulas de inhalación y la pieza facial.
52
1.
2.
3.
IMPORTANTE: Si la máscara facial se va a usar en el modo de purificación de aire (sin utilizar los tubos de respiración SA-1600 o
SA-2600), las válvulas de inhalación deben reemplazarse en la máscara facial antes de su uso.
Uso de Combinación de tubos de respiración con línea de aire dual 3M™ con Cartuchos y/o filtros
Para usar los tubos de respiración de combinación de línea de aire dual 3M™ (SA-1600 y SA-2600) sin cartuchos o filtros, coloca
una tapara de bayoneta 6880 3M™ en cada montura externa de bayoneta en el tubo de respiración de línea de aire dual. Cuando se
usa como un respirador de máscara facial de cara completa con flujo continuo de aire tipo C, el factor de protección asignado es
1000 veces el límite de exposición ocupacional (PEL) u otro límite de exposición ocupacional.
ADVERTENCIA
La Línea de aire dual 3M™ está aprobada por el NIOSH sólo cuando la Copa nasal 3M™ 6894 está en su lugar. No hacerlo puede ocasionar
enfermedad o incluso la muerte.
INSTRUCCIONES DE AJUSTE
Debe seguir estas instrucciones durante el tiempo que use el respirador.
NOTE: No use con barba u otro vello facial u otra condición que evite el buen sello entre la cara y la superficie del sello del
respirador. No puede usar gafas de seguridad estándares con los respiradores de pieza facial de cara completa. Si requiere utilizar
lentes con aumento, debe usar un Kit de anteojos 3M™ en el interior del respirador. Para ayudar a mantener un buen sello entre la
cara y el sello facial, debe mantener el cabello, las capuchas y otro equipo fuera del sello del respirador.
Colocación del respirador
Afloje las cuatro bandas para la cabeza. Con una mano jale el cabello hacia atrás, fuera del área del sello de la pieza facial.
Coloque la barbilla en la copa para barbilla del respirador. Con la pieza facial en su lugar, jale el arnés para la cabeza hacia la
parte posterior de la cabeza (Fig. 9).
Jale los extremos de las cuatro bandas para ajustar, empiece con las bandas para el cuello, después por las de la sienes y por
último con las de la frente. No apriete demasiado las bandas (Fig. 10).
Cada vez que se coloque el respirador, realice una revisión de presión negativa y positiva.
Fig. 9
Fig. 10
Revisión del sello
Siempre revise el sello del respirador en su cara antes de entrar al área contaminada.
53
1.
2.
3.
1.
2.
Revisión de la presión positiva
Coloque la palma de la mano sobre la válvula de exhalación, cubra y exhale con cuidado.
Ha logrado un ajuste adecuado, si la pieza facial se abulta un poco y no se detectan fugas de aire entre la cara y la pieza facial
(Fig. 11).
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión de las
bandas elásticas para eliminar la fuga.
NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.
Revisión de sello con presión negativa con Cartuchos Serie 6000
Coloque las palmas de las manos de modo que cubran la cara del cartucho o el área abierta del Soporte del filtro 3M™ 501 e
inhale con suavidad. Ha logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin
ninguna fuga entre la cara y la pieza facial (Fig. 12).
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión de las
bandas elásticas para eliminar la fuga.
NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.
NOTA: Usar el Soporte de filtro 3M™ 501 puede ayudar al usuario del respirador a realizar la revisión del sello con presión negativa.
Fig. 11
Fig. 12 Fig. 13
Fig. 14
54
1.
2.
1.
2.
1.
2.
3.
4.
1.
2.
Revisión de sello con presión negativa con Filtros Serie 2000
Coloque los pulgares en la parte central de los filtros, restringiendo el flujo de aire a través de los filtros e inhale con suavidad. Ha
logrado un ajuste adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la cara y la
pieza facial (Fig. 13).
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión de las
bandas elásticas para eliminar la fuga.
NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.
Revisión de sello con presión negativa con Filtros Serie 7093/7093C
Presione las cubiertas de filtro con ambas manos hacia la pieza facial e inhale con suavidad. Ha logrado un ajuste adecuado, si
siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la cara y la pieza facial (Fig. 14).
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión de las
bandas elásticas para eliminar la fuga.
NO entre en el área contaminada si NO PUEDE lograr un buen sello. Consulte a su supervisor.
Revisión de la presión negativa con línea de aire dual
Desconecte la manguera de línea de aire de la válvula para control de aire.
Inhale con suavidad con el tubo de respiración todavía conectado a la válvula para control de aire. Ha logrado un ajuste
adecuado, si siente que la pieza facial se colapsa un poco y se pega a su cara sin ninguna fuga entre la cara y la pieza facial.
Para combinación de línea de aire dual con cartuchos y filtros anexos, realice una revisión de sello como se indica en las
instrucciones del cartucho o filtro correspondiente.
Si detecta una fuga de aire en el sello facial, vuelva a posicionar el respirador en la cara y/o vuelva a ajustar la tensión de las
bandas elásticas para eliminar la fuga.
Si no puedes lograr un sellado adecuado, NO ingreses al área contaminada. Consulta a tu supervisor. NOTA: Antes de asignar
cualquier respirador para su uso en un área contaminada, se debe realizar una prueba de ajuste cualitativa o cuantitativa, de
acuerdo con lo establecido por el Título 29, Párrafo 1910.134 del Código de Regulaciones Federales (CFR) aprobado por la
Administración de Seguridad y Salud Ocupacional (OSHA) o la norma Z94.4 de la Asociación Canadiense de Estándares (CSA).
REMOCIÓN DEL RESPIRADOR
Afloje bien las cuatro bandas para la cabeza al levantar los broches.
Quítese el respirador al jalar las bandas sobre la cabeza.
PRUEBA DE AJUSTE
La efectividad de un respirador se reducirá si no se logra el ajuste correcto. Por lo tanto, debe realizar una prueba de ajuste
cuantitativa o cualitativa antes de asignar el respirador.
NOTA: La prueba de ajuste es un requisito de OSHA en Estados Unidos, CSA en Canadá y BMOL en Brasil.
Prueba de ajuste cuantitativa
La prueba de ajuste cuantitativa (QNFT) se puede realizar con un adaptador para prueba de ajuste 601 3M™ y filtros tipo P100,
como los filtros para partículas tipo P100 3M™ 2091 o 7093.
Prueba de ajuste cualitativa
La prueba de ajuste cualitativa (QLFT) con el aparato de prueba de ajuste cualitativo 3M™ FT-10 o FT-30 puede realizarse con
cualquiera de los filtros para partículas aprobados por el NIOSH.
Los respiradores también deben someterse a pruebas de ajuste en conjunto con cualquier equipo de protección personal (EPP) que
el usuario pueda usar en su entorno de trabajo, el cual pueda afectar el ajuste del respirador (por ejemplo, capuchas, cascos, gafas
de seguridad, protectores auditivos, etc.).
55
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
NOTA: Para obtener más información sobre las pruebas de ajuste, comunícate con el Servicio Técnico de 3M llamando al
1-800-243-4630, o bien visita una ubicación de 3M en tu región. En Canadá, llame al Servicio Técnico al 1-800-267-4414. En Brasil,
comuníquese al 0800-0132333. En América Latina, comuníquese con [email protected].
INSPECCIÓN, LIMPIEZA Y ALMACENAMIENTO
Procedimiento de inspección
Revise el respirador antes de cada uso para asegurarse que está en buenas condiciones de operación. Antes de cada uso debe
remplazar cualquier parte dañada o defectuosa. No entre en el área contaminada si el respirador tiene alguna parte dañada o
defectuosa. Se recomienda el siguiente procedimiento de inspección.
Revise que la pieza facial no tenga grietas, rasgaduras o polvo. Asegúrese que la pieza facial, en especial el área de sello, no esté
distorsionada.
Revise que las válvulas de inhalación no estén distorsionadas, agrietadas o rasgadas.
Revise que las bandas para la cabeza estén intactas y tengan buena elasticidad.
Revise que todas las partes plásticas estén agrietadas o se haya aflojado. Asegúrese que los empaques del filtro estén bien
asentados y en buenas condiciones.
Quite la cubierta de la válvula de exhalación y revise que la válvula y el asiento de ésta no estén sucios, distorsionados,
agrietados o rasgados. Reemplace la cubierta para válvula de exhalación.
Revise que el visor no tenga daños que impidan el desempeño del respirador o dificulten la visión.
Limpieza y almacenamiento
Se recomienda limpiar el respirador después de cada uso.
ADVERTENCIA
No limpie el respirador con solventes. Limpiar el respirador con solventes puede degradar los componentes de éste y reducir su efectividad.
Antes de cada uso, revise los componentes del respirador para asegurar las condiciones adecuadas de funcionamiento. No hacerlo puede
ocasionar enfermedad o incluso la muerte.
Quite los cartuchos, filtros y tubos de respiración. Si es necesario, también debe quitar el adaptador central, el visor y sello facial.
Con excepción de los filtros y cartuchos, limpie la pieza facial al sumergir en solución de limpieza con agua tibia, sin que ésta
exceda 49°C (120°F), y talle con un cepillo suave hasta que quede limpia. Si es necesario, agregue detergente neutro. No use
limpiadores que contengan lanolina u otro aceite.
Desinfecte la pieza facial al humedecerla en una solución con amoníaco cuaternario o hipocloruro de sodio (30ML [1oz] de
blanqueador doméstico en 7.5 l [2 galones] de agua) u otro desinfectante.
Lave en agua fresca y tibia, y deje secar al aire en una atmósfera no contaminada.
Antes de cada uso debe revisar los componentes del respirador. Debe eliminar cualquier componente dañado o deteriorado.
Debe almacenar el respirador limpio lejos de áreas contaminadas.
INSTRUCCIONES PARA REEMPLAZO DE PARTES
Ensambles de pieza facial 3M™ para 6700/6800/6900
La pieza facial consiste del ensamble de arnés para la cabeza, ensamble de copa nasal, ensamble de adaptador central, ensamble de
visor, sello facial (pequeño, mediano o grande) y ensamble de marco (superior, inferior, tornillos y tuercas).
Para desensamblar el ensamble de visor del sello facial, quite los dos tornillos Phillips del marco superior. Después, jale el marco
superior e inferior del sello facial. El marco superior e inferior, el sello facial y el Ensamble de visor tienen marcas en línea vertical
para indicar sus posiciones relativas uno con otro. Asegúrese que estas marcas estén alineadas para volver a ensamblar.
Reemplazo del Ensamble de adaptador central 3M™ 6864
El ensamble del adaptador central consiste de base de adaptador central, cubierta, válvula de exhalación y empaque del adaptador.
Está fijo en el puerto central del visor con una conexión con un seguro de rosca tipo bayoneta, que comprime el empaque de sello.
56
1.
2.
3.
1.
2.
3.
4.
Para retirar el adaptador central de la pieza facial:
Quite el ensamble de copa nasal al jalarlo del adaptador central dentro de la pieza facial (Fig. 15).
Tome el adaptador central de la cubierta y gire en sentido contrario a las manecillas del reloj, 1/4 de vuelta, para desatorar la
bayoneta de el visor de la pieza facial.
Retire el adaptador central del puerto central del visor.
Fig. 15
Para instalar el adaptador central de la pieza facial:
Alinee las lengüetas en la base del adaptador central con las muescas en el puerto central del visor de la pieza facial.
Deslice el adaptador en el puerto del visor (Fig. 16).
Tome el adaptador central de la cubierta y gire en sentido de las manecillas del reloj, 1/4 de vuelta hasta que se detenga.
Asegúrese que el empaque del adaptador central esté en su posición y que esté sellado, y que el ensamble de adaptador esté
bien colocado.
Remplace el ensamble de copa nasal.
Fig. 16
Conversión de Adaptador central estándar 6864 a Adaptador de puerto DIN 6884
Cualquier Pieza facial de cara completa 3M™ Serie 6000 puede convertirse en el ensamble de adaptador central deseado al seguir
las instrucciones en la sección Reemplazo de ensamble de adaptador central 3M e instalar las tapas tipo bayoneta 6880 con los
Empaques del puerto de inhalación 6895 o el tapón de cara completa 7800 con empaque de tubo de respiración, según
corresponda.
57
1.
2.
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
4.
5.
Reemplazo del Ensamble de copa nasal 3M™ 6894
El reemplazo de ensamble de copa nasal 6894 consiste de copa nasal y válvulas de inhalación. Está diseñado para su instalación en
el adaptador central y para colocación cómoda sobre la boca y nariz del usuario del respirador para ayudar a purgar el aire exhalado
y prevenir el empañamiento del visor.
Quite el ensamble de copa nasal al jalarlo del adaptador central dentro de la pieza facial (Fig. 15).
Para reemplazar, coloque el ensamble de copa nasal en las flechas de alineación del adaptador central (Fig. 17).
Fig. 17
Reemplazo del Empaque de adaptador central 3M™ 6896
El reemplazo del empaque del adaptador central está diseñado para sellar la interfaz entre el adaptador central y el visor de la Pieza
facial de cara completa Serie 6000.
Quite el ensamble de copa nasal al jalarlo del adaptador central dentro de la pieza facial (Fig. 15).
Tome el adaptador central de la cubierta y gire en sentido contrario a las manecillas del reloj, 1⁄4 de vuelta, para desatorar del
visor de la pieza facial. Retire el adaptador central del puerto central del visor.
Retire el empaque 6896 anterior del adaptador central y reemplácelo con el empaque 6896 nuevo.
Vuelva a instalar el adaptador central en el visor de la pieza facial (Fig. 16).
Remplace el ensamble de copa nasal.
Reemplazo de Válvula de inhalación 3M™ 6893
Las válvulas de inhalación están ubicadas en los postes en el interior de los puertos de inhalación de la pieza facial y los puertos de
inhalación de la copa nasal. Antes del uso de cada respirador debe revisar estas válvulas y cambiarlas cada vez que sea necesario o
si están dañadas.
Retire las válvulas existentes al levantarlas de los postes.
Instale las válvulas nuevas en los postes. Asegúrese que la válvula esté bien colocada debajo de las tres orejetas en los postes,
quede plana y que gire en el poste.
Reemplazo de válvula de exhalación 3M™ 6583 ó 7583
Retire el adaptador central al jalarlo del sujetador inferior.
Tome la válvula y jale para sacar cada vástago de ésta del asiento de la válvula (Fig. 18).
Revise el asiento de la válvula para verificar que esté limpia y en buenas condiciones.
Coloca el repuesto nuevo de la válvula de exhalación sobre el puerto de exhalación insertando los vástagos y empujándolos a
través del extremo opuesto hasta que estén colocados en su lugar (Fig. 19 y 20). Empuja lateralmente sobre los vástagos de la
válvula para asegurarte de que estén bien asentados.
Reemplace la cubierta de válvula al alinear e insertar la abertura superior en la cubierta de válvula en la lengüeta superior en la
base del adaptador central. Rote la cubierta hacia abajo hasta que quede asegurada en la base del adaptado central. Debe
escucharse un clic.
NOTA: Realice una revisión de presión negativa para asegurarse que la válvula de exhalación funcione de manera correcta.
58
1.
2.
1.
2.
3.
4.
Fig. 18
Fig. 19 Fig. 20
Reemplazo de Empaque de puerto de inhalación 3M™ 6895
El repuesto de empaque de puerto de inhalación 6895 está diseñado para sellar la interfaz entre la conexión tipo bayoneta de
puertos de inhalación en la pieza facial y los cartuchos/filtros o los tubos de respiración de la línea de aire dual, instalados en las
piezas faciales. Debe revisar los empaques con cada cambio de filtro/cartucho y reemplazarlos cada que se dañen o que dude de la
integridad del sello.
Retire los empaques de los accesorios tipo bayoneta del puerto de inhalación de la pieza facial.
Instale los empaques nuevos en los accesorios tipo bayoneta del puerto de inhalación de la pieza facial. Asegúrese que los
empaques estén en la posición correcta debajo de las tres orejetas tipo bayoneta (Fig. 21).
Fig. 21
Reemplazo del Arnés para la cabeza 3M™ 6897
Lea y siga las instrucciones de reemplazo del ensamble de arnés para la cabeza 6897 incluidas las instrucciones del arnés de
repuesto para saber cómo retirar y reemplazar el arnés.
Ensamble de visor 3M™ 6898
El Ensamble de visor 6898 consiste de un visor de policarbonato rígido con accesorios para conexión tipo bayoneta del puerto de
instalación, válvulas de inhalación y empaques del puerto de filtro/cartucho. El Ensamble de visor 6898 se puede reemplazar por
medio de los pasos siguientes:
Quite el ensamble de copa nasal del interior de la pieza facial (Fig. 15).
Quite el ensamble del adaptador central al girar en sentido contrario a las manecillas del reloj, ¼ de vuelta, y quitar del puerto
central del visor.
Quite los (2) tornillos Phillips del marco del visor/sello facial. Saque el marco superior e inferior del sello facial.
Quite el sello facial del visor.
59
5.
6.
7.
1.
2.
3.
Coloque un nuevo visor y sello facial al alinear las marcas superiores e inferiores. Coloque el marco superior e inferior nuevos, y
de nuevo alinee las marcas superiores e inferiores. Instale y apriete bien los tornillos. Asegúrese que las marcas de alineación
estén bien alineadas en la parte superior e inferior (Fig. 22).
Instale el ensamble de adaptador central (Fig. 16).
Remplace el ensamble de copa nasal (Fig. 17).
Kit de marco 3M™ 6899
El kit de marco 6899 incluye un marco superior, inferior (2) tornillo Phillips y tuercas hexagonales (2). El kit de marco fija y sella la
pieza facial de cara completa 3M™ Serie 6000 al Ensamble de visor 3M™ 6898.
Después de ensamblar el sello facial en el visor, iguale las marcas de alineación superiores e inferiores, posicione el marco
superior, sobre el visor y sello facial, alineando las marcas verticales centrales, luego presione en su lugar.
Posicione el marco inferior, alineando la marca vertical central, y presione en su lugar (Fig. 22).
Inserte y apriete los tornillos Phillips. Asegúrese las partes estén bien alineadas y selladas.
PARA OBTENER MÁS INFORMACIÓN
En Estados Unidos:
Sitio Web: www.3m.com/workersafety
Soporte técnico: 1-800-243-4630
Para otros productos 3M:
1-800-3M-HELPS or 1-651-737-6501
3M Personal Safety Division
3M Center, Building 0235-02-W-70 St. Paul, MN 55144-1000
© 3M 2025 3M, Powerflow y Breathe Easy son marcas comerciales de 3M o sus filiales. Los productos PSD de 3M son para uso
ocupacional solamente.
I.S.P. EPP2843
98-0060-0035-4_10
60
1.
2.
3.
4.
5.
6.
NOTA para cumplimiento en Brasil:
En Brasil, de acuerdo con el programa Protección Respiratoria del Ministerio de Trabajo, los respiradores de máscara facial
de cara completa probados de manera cuantitativa a los fines de ajuste no se deben usar cuando las concentraciones de
contaminantes sean superiores a 100 veces el límite de exposición permitido en modo de purificación de aire.
No use el producto en atmósferas deficientes o demasiado de oxígeno.
Almacenamiento, transporte y cuidado: Almacene en un área limpia y seca, lejos de contaminantes y temperaturas o
humedad extremas.
Los componentes de este respirador están hechos de materiaels que no se espera causen daños a la salud.
Es necesario tener cuidado especial al usar este producto en atmósferas explosivas.
En Brasil, no use respiradores purificadores de aire forzado si el flujo de aire es menor a 4 cfm (120 lpm) para piezas faciales
de ajuste apretado o 6 cfm (170 lpm) para capuchas y/o cascos.
Fecha de manufactura del producto
Las partes del producto muestras marcas con información de la fecha de manufactura, en el ejemplo a continuación se describe su lectura:
Código de fecha = mes 12 de 2019 (12/19)
PT: Respirador Facial Inteira Série 6000 3M™
INFORMAÇÕES GERAIS DE SEGURANÇA
Uso Previsto
Os Respiradores de Peça Facial Inteira da Série 6000 3MTM possuem aprovação NIOSH e foram projetados para ajudar na proteção
respiratória contra certos contaminantes dispersos no ar quando usados de acordo com todas as Instruções e Restrições de Uso e os
regulamentos de saúde e segurança aplicáveis.
As peças faciais inteiras da Série 6000 atendem às exigências da norma ANSI Z87.1-2015 para proteção facial e ocular. Esses
produtos ajudam a fornecer proteção facial e ocular limitada contra partículas projetadas no ar.
Este produto não contém componentes feitos em látex de borracha natural.
ADVERTÊNCIA
Este respirador ajuda a proteger contra certos contaminantes transportados pelo ar. O uso inadequado pode resultar em
enfermidade ou morte. Para o uso correto consulte um supervisor e as
Instruções de Uso
ou telefone para a 3M nos EUA pelo número
1-800-243-4630. No Canadá, ligue para o Serviço Técnico pelo número 1-800-267-4414. No Brasil, entre em contato pelo número:
0800-0132333. Na América Latina, entre em contato [email protected].
Estas
Instruções de Uso
fornecem informações somente sobre o uso da peça facial. Informações importantes são fornecidas nas
Instruções de Uso
, com cada um dos sistemas de filtração que são certificados pelo NIOSH para serem usados com os Respiradores
de Peças Faciais 3M™ Série 6000. Falhas ao seguir as
Instruções de Uso
para o sistema de filtração em uso podem resultar em
doenças ou morte.
61
1.
2.
3.
4.
5.
6.
1.
Não limpe o respirador com solventes. A limpeza com solventes pode degradar alguns componentes do respirador e reduzir a
eficácia do respirador. Inspecione todos os componentes do respirador antes de cada uso para assegurar as adequadas condições
de operação. Falha em fazer isto pode resultar em doença ou morte.
Quando no modo de suprimento de ar, seu empregador deve proporcionar ar respirável que satisfaça pelo menos os requisitos da
especificação para ar respirável Grau D, como descrito na Especificação de Commodity da Associação de Gás Comprimido
G-7.1-1997 nos Estados Unidos. No Canadá, os sistemas de ar respirável devem ser supridos com ar, o qual satisfaça pelo menos os
requisitos do Padrão Z180.1 do CSA. Não fazer isso pode resultar em doença ou morte.
No Brasil, os sistemas de ar respirável devem ser supridos com ar que satisfa.a a norma ANSI Z86.1-1989/CGA G-7.1, ar respirável Grau D.
INSTRUÇÕES DE USO E LIMITAÇÕES
Importante
Antes da utilização, o usuário deve ler e compreender estas
Instruções de Uso
. Guarde estas
Instruções de Uso
para consulta.
Use para
Proteção respiratória contra contaminantes transportados pelo ar de acordo com as aprovações NIOSH dos Estados Unidos,
limitações OSHA, no Canadá os requisitos do padrão CSA Z94.4, regulamentações governamentais locais aplicáveis e instruções da
3M. No Brasil, siga o Programa de Proteção Respiratória do Ministério do Trabalho.
Não use para
Não usar para concentrações de contaminantes que são imediatamente perigosas à vida ou à saúde, são desconhecidas ou quando a
concentração exceder 10 vezes o limite de exposição permissível (PEL) no modo de purificador do ar, 50 vezes o PEL no modo de ar
de purificação quando a vedação for testada quantitativamente, 1000 vezes o PEL quando usado no modo de ar suprido, ou de
acordo com as normas OSHA específicas ou regulamentações governamentais aplicáveis, o que for menor.
No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não use respiradores de peça facial inteira testados
quantitativamente caso as concentrações de contaminantes sejam maiores que 100 vezes o limite de exposição permissível.
Instruções de Uso
Falha em seguir todas as instruções e limitações de uso deste respirador e/ou falha em usar este respirador durante todo o
tempo de exposição pode reduzir a eficiência e pode resultar em doença ou morte.
Antes do uso ocupacional deste respirador, deve ser implementado um programa escrito de proteção respiratória que obedeça
todos os requisitos locais governamentais. Nos Estados Unidos, os empregadores devem seguir a norma OSHA 29 CFR
1910.134., que inclui avaliação médica, treinamento e ensaio de vedação, e as normas OSHA aplicáveis a substâncias
específicas. No Canadá, siga as recomendações CSA Z94.4 e/ou requisitos da jurisdição aplicável, como apropriado. No Brasil,
siga os requisitos do Programa de Proteção Respiratória do Ministério do Trabalho. Quando usado no modo de suprimento de ar,
seu empregador deve fornecer ar respirável que obedeça no mínimo os requisitos de ar respirável Grau D nas Especificações de
Commodity da Associação de Gás Comprimido G-7.1-1997. No Canadá, os sistemas de ar respirável devem ser abastecidos
com ar que obedeça ao menos os requisitos do Padrão CSA Z180.1.
Os contaminantes transportados pelo ar podem ser perigosos à sua saúde, incluindo aqueles que são tão pequenos que você
pode não ser capaz de vê-los ou sentir seu cheiro.
Caso danifique o respirador, sinta o cheiro, gosto de contaminantes, tontura, irritação ou outro incômodo, deixe a área
contaminada imediatamente. Conserte ou substitua o respirador ou entre em contato com o seu supervisor.
Guarde o respirador longe de áreas contaminadas quando não estiver em uso.
Descarte o produto usado de acordo com as regras aplicáveis.
No Brasil, os sistemas de ar respirável devem ser supridos com ar que obedeça ANSI Z86.1-1989/CGA G-7.1, ar respirável Grau D.
Limitações de Uso
Este respirador não fornece oxigênio quando usado no modo purificador de ar. Não use em atmosferas contendo menos que
19,5% de oxigênio.
62
2.
3.
4.
1.
2.
3.
4.
Não usar para concentrações de contaminantes que são imediatamente perigosas à vida ou à saúde, são desconhecidas ou
quando a concentração exceder 10 vezes o limite de exposição permissível (PEL) no modo de purificador do ar quando a
vedação for testada qualitativamente, 50 vezes o PEL no modo de ar de purificação quando a vedação for testada
quantitativamente, 1000 vezes o PEL quando usado no modo de ar suprido, ou de acordo com as normas OSHA específicas ou
regulamentações governamentais aplicáveis, o que for menor.
Não altere, faça mau uso ou use de forma errada este respirador.
Não use com barba ou outros pelos faciais ou outras condições que evitem uma boa vedação entre a face e a vedação facial do
respirador.
No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não usar quando as concentrações de contaminantes
forem maiores do que 100 vezes o limite permissível de exposição no modo de purificação de ar
Restrições de Tempo de Uso
Os cartuchos e filtros devem ser usados antes da data de validade na embalagem.
Os filtros de partículas devem ser substituídos caso sofram danos, fiquem sujos ou ocorra um aumento da resistência
respiratória. Os filtros da série N não devem ser usados em ambientes que contenham óleos. Os filtros da série R podem ser
limitados a 8 horas de uso contínuo ou intermitente caso haja aerossóis de óleo. Em ambientes contendo apenas aerossóis de
óleo, os filtros da série P devem ser trocados após 40 horas de uso ou 30 dias, prevalecendo o que ocorrer primeiro.
A vida útil dos cartuchos de gás/vapor dependerá da atividade do usuário (taxa de respiração), contaminante e concentração
específicos e condições ambientais, como umidade, pressão e temperatura. Os cartuchos devem ser substituídos de acordo com
um indicador de vida útil, cronograma de troca estabelecido ou antes, caso sinta-se cheiro, gosto ou irritação de contaminantes.
Consulte o Software Service Life da 3M em www.3M.com.br/softwarevidautil.
Os cartuchos de vapor de mercúrio 6007 e 60927 devem ser descartados dentro de 50 horas de uso contra o vapor de mercúrio,
ou de acordo com a vida útil para vapor orgânico, cloro, sulfeto de hidrogênio ou dióxido de enxofre ou quando os odores de
vapores ou gases tornarem-se perceptíveis; prevalecendo o que ocorrer primeiro. O vapor de mercúrio é inodoro.
Precauções e Limitações NIOSH
Podem se aplicar as seguintes restrições. Veja a etiqueta de aprovação NIOSH (Instituto Nacional de Segurança e Saúde
Ocupacional).
A - Não deve ser usado em atmosferas contendo menos do que 19,5% de oxigênio.
B - Não deve ser usado em atmosferas imediatamente perigosas à vida ou à saúde.
C - Não exceder as concentrações máximas de uso estabelecidas pelas normas regulamentadoras.
D - Respiradores de linha de ar podem ser usados somente quando os respiradores forem supridos de ar respirável que atenda os
requisitos CGA G -7.1 Grau D ou de qualidade maior.
E - Use somente as faixas de pressão e comprimentos de mangueira especificados nas
Instruções de Uso
.
F - Não use respiradores de purificação de ar motorizados se a vazão do ar for menor do que quatro pés cúbicos por minuto (115
lpm) para peças faciais apertadas ou seis pés cúbicos por minuto (170 lpm) para capuzes e/ou capacetes.
G - Se o fluxo de ar for cortado, mude para filtro e/ou cartucho ou canister e imediatamente saia para um local de ar limpo.
H - Siga o programa estabelecido para troca do filtro e canister ou observe a ESLI para assegurar que os cartuchos e os canister
sejam substituídos antes de ocorrer alguma ruptura.
I - Falha em usar ou fazer manutenção adequadamente neste produto pode resultar em ferimentos ou morte.
L - Siga as
Instruções de Uso
do fabricante quanto a troca de cartuchos, canister e/ou filtros.
M - Todos os respiradores aprovados devem ser selecionados, ajustados, usados e mantidos de acordo com MSHA, OSHA ou outras
regulamentações aplicáveis.
N - Nunca substitua, modifique, adicione ou omita partes. Use somente as peças de reposição na configuração como especificado
pelo fabricante.
O - Consulte as
Instruções de Uso
, e/ou manuais de manutenção, para informação sobre o uso e manutenção destes respiradores.
63
•
•
•
S - Aplicam-se
Instruções de Uso
em situações especiais ou críticas e/ou limitações específicas de uso. Consulte as
Instruções de
Uso
antes da colocação.
S -
Instruções de Uso
Especiais ou Críticas
Cartuchos de Vapor de Mercúrio, Vapor Orgânico e Gás Ácido (6007 e 60927) 3M™ devem ser descartados dentro de 50 horas de
uso contra vapor de mercúrio.
Filtro para Particulado P100, Fluoreto de Hidrogênio, com Alívio para Baixas Concentrações de Gases Ácidos 2076HF 3M™ e o
Filtro para Particulado P100, Fluoreto de Hidrogênio, com Alívio para Baixas Concentrações de Gases Ácidos 7093C 3M™, são
recomendados apenas para baixas concentrações de gases ácidos ou vapores orgânicos. Baixas concentrações referem-se a
concentrações que não excedem o PEL OSHA ou os limites aplicáveis de exposição ocupacional do governo, prevalecendo as
inferiores. Não use para proteção respiratória contra gases ácidos ou vapores orgânics, exceto fluoreto de hidrogênio.
Para montar as Traquéias Duplas de Linha de Ar 3M™ com Cartuchos/Filtros 3M™, devem ser removidas as válvulas de inalação da
peça facial.
Se a peça facial deve ser usada no modo purificador de ar (sem usar as Traquéias 3M™, SA-1600 ou SA-2600), as válvulas de
inalação devem ser recolocadas na peça facial antes do uso.
O uso do Conjunto de Concha Nasal 3M™ 6894 com os Respiradores Faciais 3M™ Série 6000 devem estar de acordo com a
aprovação NIOSH para o sistema em uso.
A concha nasal não deve ser usada com PAPR Montado na Face 3M™ Powerflow™
A concha nasal é opcional com sistemas PAPR Montados no Cinto 3M™ GVP e Breathe Easy™
A concha nasal deve ser usada com todas as outras aplicações de peça facial 6000.
Consulte as
Instruções de Uso
do produto 3M específico para mais informações.
Aprovações e Escolha de Cartucho e Filtro
Antes de usar qualquer um desses produtos, o usuário deverá ler o uso específico, as restrições de uso e as informações de aviso nas
Instruções do Uso e a documentação do produto ou telefonar para o Serviço Técnico da 3M pelo número 1-800-243-4630. No
Brasil, entre em contato pelo número 0800-0132333. Não exceda as concentrações de uso máximas estabelecidas pelas agências
regulatórias locais. Os cartuchos/filtros são aprovados como conjuntos para uso com Peça Facial Inteira da Série 6000 3M™. Para a
aprovação NIOSH, consulte a etiqueta de aprovação.
LISTA DE PRODUTOS
Peças de Reposição e Acessórios do Respirador Facial 3M™ Série 6000
64
Respirador Facial com Conjunto Adaptador Central 3M™ 6864
Número ****AAD Descrição
6700 07138 Pequeno
6800 07139 Médio
6900 07140 Grande
1 6864 Conjunto de Adaptador Central (Padrão)
1A Tampa de Adaptador Central*
1B 7583 or 6583 Válvula de Exalação
1C Base do Adaptador Central*
1D 6896 Junta do Adaptador Central
2 6884 Conjunto do Adaptador de Abertura DIN
2A 6882 Tampa DIN
2C 6889 Válvula de Exalação
2D 6883 Base de Abertura DIN
2E 6896 Junta do Adaptador Central
2F 6881 Direcionador de Ar DIN
2G 7980 Plug de Face Completo
4 6880 Tampa de Baioneta
5 6895 07145 Junta de Inalação
6 6893 07144 Válvula de Inalação
7 6898 37006 Conjunto de Lente
8 6894 37004 Conjunto de Concha Nasal
9 6899 37007 Conjunto da Estrutura com Parafusos
10 6897 37005 Conjunto do Suporte de Cabeça
*Não vendido separadamente
****Números de peça AAD são somente números de catálogo. Aprovados pelo NIOSH como números de peça PSD.
65
Peças e Acessórios 3M™
Número ****AAD Descrição
504 07065 Lenços de Limpeza do Respirador
601 Adaptador para Ensaio de Vedação
Quantitativo
102 Kit de óculos universal
6885 07142 Tampa de Lente
6886 Tampa de Lente Colorida
7883 Conjunto de Correia de Pescoço
****Números de peça AAD são somente números de catálogo. Aprovados pelo NIOSH como números de peça PSD.
CUIDADO
O descarte inadequado de cartuchos, filtros ou respiradores contaminados por materiais perigosos, pode resultar em exposições pessoais e
danos ambientais. O manuseio, transporte e descarte de cartuchos, filtros ou respiradores usados devem cumprir todas as leis e normas federais,
estaduais, municipais e locais aplicáveis.
66
Cartuchos 3M™ Série 6000
Nº da
peça
Tipo Filtro
P100
VO SD CH Cl DC FH SH AM/
MA
FM
1
VM
2
Ozônio
3
6001 VO ✔ ✔
6002 GA ✔ ✔ ✔ ✔ ✔
6003 VO/
GA
✔ ✔ ✔ ✔ ✔ ✔
6004 AM/
MA
✔
6005 FM/
VO
✔ ✔
6006 MG-
V
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
6007 MV/
VO/
GA
✔ ✔ ✔ ✔ ✔
60921 VO/
P100
✔ ✔ ✔
60922 GA/
P100
✔ ✔ ✔ ✔ ✔ ✔
60923 VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
60924 AM/
MA/
P100
✔ ✔
60925 VO/
FM/
P100
✔ ✔ ✔
60926 MG-
V/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
60927 MV/
VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔
60928
4
VO/
GA/
P100
✔ ✔ ✔ ✔ ✔ ✔ ✔
VO = Vapores orgânicos
GA = Gases ácidos
SD = Dióxido de enxofre
CH = Cloreto de hidrogênio
Cl = Cloro
DC = Dióxido de cloro
FH = Fluoreto de hidrogênio
SH = Sulfeto de hidrogênio
AM/MA = Amônia/Metilamina
FM = Formaldeído
VM = Vapores de mercúrio
MG-V = Multi-gás/vapor
1
Os regulamentos da OSHA exigem o uso de goggles à prova de gás com respiradores de meia máscara quando utilizados contra
formaldeído.
67
2
Os cartuchos 3M™ 6007 e 60927 devem ser descartados dentro de 50 horas de uso contra vapor de mercúrio; ou de acordo com
a vida útil para outros gases/vapores, ou quando odores de vapores ou gases se tornarem perceptíveis, o que ocorrer primeiro.
3
Recomendado pela 3M para ozônio até 1 ppm por até 40 horas.
4
Recomendado pela 3M para uso contra brometo de metila ou radioiodo até 5 ppm, com substituição diária do cartucho.
NOTA: Não aprovado pelo NIOSH ou pelo Ministério do Trabalho do Brasil para uso contra brometo de metila, radioiodo ou
ozônio.
Filtros, Adaptadores, Retentores 3M™
Nº da peça Classe de filtro particulado FH Ozônio Incômodo de
vapores
orgânicos
(VO)
3
Incômodo de
gases ácidos
(GA)
3
N95 P95 P100
2071 ✔
2076HF ✔ ✔ ✔
2078 ✔
✔
1
✔ ✔
2091 ✔
2096 ✔ ✔
2097 ✔
✔
2
✔
2291 ✔
2296 ✔ ✔
2297 ✔
✔
2
✔
5N11 ✔
5P71 ✔
7093 ✔
7093C ✔ ✔ ✔ ✔
501 Usado para manter os filtros particulados 3M 5N11 e 5P71 no lugar sobre os respiradores 3M da série 5000, cartuchos 3M da
série 6000 e adaptador de filtro 603.
502 Usado para acoplar os filtros particulados 3M das séries 2000, 2200 e 7000 aos respiradores 3M da série 5000 e aos
cartuchos 3M da série 6000.
603 Usado para conectar os filtros 3M 5N11 e 5P71 a peças faciais com engate tipo baioneta. Requer o retentor de filtro 3M 501.
FH = Fluoreto de hidrogênio
VO = Vapores orgânicos
GA = Gases ácidos
1
A 3M recomenda para uso contra até 1 ppm de ozônio por até 40 horas. Não é aprovado pela NIOSH nem pelo Ministério do
Trabalho do Brasil para ozônio.
2
A 3M recomenda para uso contra até 1 ppm de ozônio por até 8 horas. Não é aprovado pela NIOSH nem pelo Ministério do
Trabalho do Brasil para ozônio.
3
Nível de perturbação refere-se a concentrações que não excedem o PEL da OSHA ou os limites aplicáveis de exposição
ocupacional estabelecidos pelo governo, o que for mais baixo.
68
1.
2.
3.
1.
2.
3.
1.
2.
3.
No Brasil, o Filtro 3M™ 5935BR é aprovado como filtro NIOSH N95 e como filtro BMOL P3. Pode ser utilizado com o adaptador de filtro 603 e o
retentor de filtro 501 na Peça Facial Completa 3M™ Série 6000.
INSTRUÇÕES DE MONTAGEM
NOTA: Certifique-se de que as Juntas 6895 da Abertura de Inalação 3M™ estão no lugar nos conectores de baioneta da peça facial
antes de instalar filtros, cartuchos ou tubos de respiração.
Cartuchos da Série 6000, Filtro 7093 e Cartucho/Filtro 7093C 3M™
Alinhe o encaixe do cartucho com o pequeno ressalto sólido de baioneta na peça facial e empurre.
Gire o cartucho no sentido horário até parar (1/4 de volta).
Faça o mesmo com o segundo cartucho (Fig. 1).
Fig. 1
Filtros da Série 2000 3M™
Alinhe a abertura do filtro com o assento de filtro na peça facial.
Gire o filtro no sentido horário até assentar firmemente e não puder ser girado mais.
Repita para o segundo filtro (Fig. 2).
Fig. 2
Filtros 5N11 e 5P71 3M™
Coloque o filtro no Retentor 3M™ 501 *(07054) de modo que o lado impresso do filtro esteja voltado para o cartucho.
Pressione o cartucho para dentro do retentor de filtro. Ele deve prender firmemente com um estalo dentro do retentor de filtro.
Quando corretamente instalado, o filtro deve cobrir completamente a face do cartucho (Fig. 3).
Para substituir o filtro, remova o retentor erguendo a LINGUETA.
69
1.
2.
3.
1.
2.
3.
Fig. 3
No Brasil, o Filtro 5935BR 3M™ é montado seguindo os mesmos procedimentos usados para o 5N11 e 5P71.
Montagem do Adaptador de Filtro 3M™ 502 e Acessório do Filtro
Alinhe o adaptador sobre o cartucho. Encaixe o adaptador sobre a frente do cartucho, colocando os polegares de ambas as mãos
sobre o topo do adaptador e os dedos ao longo das laterais inferiores do cartucho (Fig. 4).
Engate o encaixe traseiro apertando a lateral de trás do cartucho e o adaptador juntos, usando a mesma posição das mãos. Deve
ser escutado um clique quando cada encaixe for engatado (Fig. 5).
Coloque o filtro em direção ao suporte do filtro de modo que o filtro venha em contato uniforme com a junta. Gire no sentido
horário em um quarto de volta até assentar firmemente e o filtro não possa mais ser girado. Repetir para o segundo filtro.
NOTA: O Adaptador de Filtro 502 3M™, após instalado em um Cartucho da Série 6000 3M™, não deve ser removido ou reutilizado.
A retirada ou reutilização podem resultar em vazamento, exposição excessiva, doenças ou morte.
Fig. 4
Fig. 5
Montagem do Adaptador de Filtro 3M™ 603 com os Filtros 3M™ 5N11 ou 5P71
Alinhe o encaixe do adaptador 603 com a marca da peça facial como mostrado (Fig 6).
Gire o adaptador um quarto de volta no sentido horário até parar. Para remover o adaptador, gire um quarto de volta no sentido
anti-horário (Fig. 7).
Coloque o filtro no retentor 501 com a impressão do filtro voltada para o adaptador 603. Pressione o retentor sobre o adaptador
e assegure que a vedação do filtro está livre de vincos ou folgas (Fig. 8).
70
Fig. 6 Fig. 7 Fig. 8
No Brasil, o Filtro 5935BR 3M™ usado com o Adaptador 603 3M™ é montado seguindo os mesmos procedimentos usados para o 5N11 e 5P71.
Sistemas de Suprimento de 3M™
ADVERTÊNCIA
Para satisfazer os requisitos do Instituto Nacional dos Estados Unidos para Saúde e Segurança Ocupacional (NIOSH) com relação à vazão de ar
mínima (4 pés3/115 lpm) e máxima (15 pés3/424 lpm), as válvulas de controle de ar aprovadas para uso com os Respiradores de Peça Facial
3M™ Série 6000 devem ser operadas dentro das corretas faixas de pressão de fornecimento e comprimentos de mangueira. Caso isso não seja
feito pode resultar em doença ou morte.
No Brasil, a norma NBR 14372 da Associação Brasileira de Normas Técnicas (ABNT) estabelece uma vazão mínima de 120 lpm e máxima de 280
lpm para o ar respirável com relação a respiradores de peça semifacial ou facial inteira.
ADVERTÊNCIA
O padrão OSHA 29 CFR 1910.134 determina que os empregadores forneçam ar respirável que deve obedecer pelo menos os requisitos da
especificação para ar respirável Grau D, como descrito na especificação G-7.1-1997 de Commodity da Associação de Gás Comprimido, nos
Estados Unidos. No Canadá, os sistemas de ar respirável devem ter ar suprido que satisfaça no mínimo os requisitos do Padrão CSA Z180.1. Se
isto não for feito pode resultar em doença ou morte.
No Brasil, os sistemas de ar respirável devem ser abastecidos com ar que satisfaça a norma ANSI Z86.1-1989/CGA G-7.1, ar respirável Grau D.
Montagem do Respirador de Linha de Ar Dupla 3M™
O usuário deve seguir as
Instruções de Uso
do Respirador de Linha de Ar Dupla, fornecidas junto com os Respiradores de Linha de
Ar Dupla da 3M™.
Montagem Traquéias Duplas de Linha de Ar 3M™ em Combinação com Cartuchos e/ou Filtros
As versões SA-1600 (montagem frontal) e SA-2600 (montagem traseira) Traquéias Duplas de Linha de Ar 3M™ permitem o uso de
Cartuchos Série 6000 e Filtros Série 2000 3M™, com aprovação NIOSH. Para listagem dos cartuchos e filtros aprovados, consulte a
etiqueta de aprovação NIOSH inclusa com o kit adaptador de linha de ar dupla 3M™.
Para montar Traquéias Duplas de Linha de Ar 3M™ com Cartuchos/Filtros 3M™, as válvulas de inalação e a peça facial devem ser
removidos.
71
1.
2.
3.
IMPORTANTE: Caso a peça facial seja usada em um modo de purificação de ar (sem o uso da traqueia SA-1600 ou SA-2600) as
válvulas de inalação devem ser substituídas na peça facial antes do uso.
Usando Traqueia Dupla Combinada 3M™ sem Cartuchos e/ou Filtros
Para usar Traqueia Dupla Combinada 3M™ (SA-1600 e SA-2600) sem cartuchos ou filtros, monte uma Tampa para Baioneta 6880
3M™ em cada local de montagem externo da baioneta na Traqueia Dupla Combinada. Quando usado como respirador de peça
facial inteira com ar fornecido em fluxo contínuo Tipo C, o Fator de Proteção Atribuído equivale a 1000 vezes o PEL ou outro limite
de exposição ocupacional.
ADVERTÊNCIA
A Linha de Ar Dupla 3M™ possui aprovação NIOSH somente com a Concha Nasal 3M™ 6894 no lugar. Não fazer isso pode resultar em doença
ou morte.
INSTRUÇÕES DE AJUSTE
Devem ser seguidas todas as vezes que o respirador for usado.
NOTA: Não use com barba ou outros pelos faciais ou outras condições que evitem uma boa vedação entre a face e a área de
selagem do respirador. Óculos de grau comuns não podem ser usados com respiradores de peça facial completa. Se forem
necessários óculos corretivos, deve ser usado um Kit de Óculos 3M™ dentro do respirador. Para ajudar a manter uma boa vedação
entre a face e a vedação facial, todo o cabelo, capuzes, ou outros equipamentos devem ser mantidos fora da área de vedação facial
em todas as vezes.
Colocação do Respirador
Solte completamente todos os quatro tirantes da cabeça. Com uma mão, puxe o cabelo para trás fora da área de vedação da
peça facial. Coloque o queixo no copo de queixo. Enquanto mantém a peça facial no lugar, puxe o suporte de cabeça para a
parte de trás da cabeça (Fig. 9).
Puxe as extremidades dos quatro tirantes para ajustar o respirador, começando com os tirantes do pescoço, depois os da testa.
Não aperte em demasia os tirantes (Fig. 10).
Execute um ensaio de vedação positiva e/ou negativa cada vez que o respirador for colocado.
Fig. 9
Fig. 10
Verificação de Vedação
Sempre verifique a vedação do respirador na sua face antes de entrar em uma área contaminada.
72
1.
2.
3.
1.
2.
Verificação de Vedação com Pressão Positiva
Cubra a abertura na tampa da válvula de exalação com a mão e exale levemente.
Se a peça facial inchar ligeiramente e não forem detectados vazamentos de ar entre sua face e a peça facial, foi obtida uma
vedação adequada (Fig. 11).
Se for detectado vazamento de ar na peça facial, reposicione o respirador na sua face e/ou reajuste a tensão dos tirantes para
eliminar o vazamento e repita a verificação.
Se você não conseguir um ajuste adequado, NÃO entre na (em) área contaminada. Consulte o seu supervisor.
Verificação de Vedação com Pressão Negativa com Cartuchos Série 6000
Coloque as palmas das mãos para cobrir a face do cartucho ou área aberta do Retentor de Filtro 3M™ 501 e inale levemente. Se
você sentir a peça facial murchar ligeiramente e puxar para mais próximo à sua face sem vazamentos entre a face e a peça facial,
então foi obtida uma vedação adequada (Fig. 12).
Se for detectado vazamento de ar, reposicione o respirador sobre a face e/ou reajuste a tensão dos tirantes para eliminar o
vazamento de ar e verifique novamente a vedação.
Se você não conseguir um ajuste adequado, NÃO entre na área contaminada. Consulte o seu supervisor.
NOTA: O uso do Retentor de Filtro 501 3M™ pode ajudar o usuário do respirador a executar a verificação de vedação com pressão
negativa.
Fig. 11
Fig. 12 Fig. 13
Fig. 14
73
1.
2.
1.
2.
1.
2.
3.
4.
1.
2.
Verificação de Vedação com Pressão Negativa com Filtros 3M™ Série 2000
Coloque seus polegares sobre a parte central dos filtros, restringindo o fluxo de ar em direção ao tubo de entrada de ar dos
filtros, e inale levemente. Se você sentir a peça facial murchar ligeiramente e ser puxada mais próxima à face sem vazamentos
entre a face e a peça facial, então foi obtida uma vedação adequada (Fig. 13).
Se for detectado vazamento de ar na peça facial, reposicione o respirador sobre a face e/ou reajuste a tensão dos tirantes para
eliminar o vazamento verifique novamente a vedação.
Se você não conseguir uma vedação adequada, NÃO entre na área contaminada. Consulte o seu supervisor.
Verificação de Vedação com Pressão Negativa com Filtros 7093/7093C
Usando as mãos, aperte ou esprema as tampas dos filtros em direção à peça facial e inale gentilmente. Se você sentir a peça
facial murchar levemente e puxar mais próximo à sua face sem vazamentos entre a face e a peça facial, foi obtida uma vedação
adequada (Fig. 14).
Se for detectado vazamento de ar na peça facial, reposicione o respirador sobre a face e/ou reajuste a tensão dos tirantes para
eliminar o vazamento e verifique novamente a vedação.
Se você não conseguir um ajuste adequado, NÃO entre na área contaminada. Consulte o seu supervisor.
Verificação de Vedação com Pressão Negativa com Linha de Ar Dupla
Desconecte a mangueira de ar da válvula de controle.
Com a traquéia ainda conectada à válvula de controle de ar inale levemente. Se você sentir a peça facial murchar levemente e
puxar mais próximo à sua face sem vazamentos entre a face e a peça facial, foi obtida uma vedação adequada.
Para Linha de Ar Dupla com Combinação 3M™ onde os cartuchos e filtros estão presos, execute a verificação de vedação como
descrito acima sob o filtro ou cartucho adequado que está sendo usado.
Se for detectado vazamento de ar na peça facial, reposicione o respirador sobre a face e/ou reajuste a tensão dos tirantes para
eliminar o vazamento e verifique novamente a vedação.
Se você não conseguir um ajuste adequado, NÃO entre na área contaminada. Consulte o seu supervisor. NOTA: Antes de
atribuir qualquer respirador para uso em uma área contaminada, um teste de vedação quantitativo ou qualitativo deve ser
realizado de acordo com as exigências OSHA 29 CFR 1910.134 ou da norma CSA Z94.4.
RETIRADA DO RESPIRADOR
Afrouxe completamente todos os quatro tirantes da cabeça levantando as fivelas.
Remova o respirador puxando os tirantes por sobre a cabeça.
ENSAIO DE VEDAÇÃO
A eficácia de um respirador será reduzida se não estiver vedado adequadamente. Portanto, deve ser executado um ensaio de
vedação quantitativo ou qualitativo antes que o respirador seja usado.
NOTA: O Ensaio de Vedação é um requisito da Occupational Safety and Health Administration (OSHA), da CSA no Canadá e do
Ministério do Trabalho no Brasil.
Testes de Vedação Quantitativos
Os Testes de Vedação Quantitativos (QNFT) podem ser conduzidos usando um Adaptador de Teste de Vedação 601 3M™ e filtros
P100 como os Filtros para Particulados 2091 ou 7092 3M™.
Testes de Vedação Qualitativos
Os Testes de Vedação Qualitativos (QLFT) com o Aparelho de Teste de Vedação Qualitativo FT-10 ou FT-30 3M™ podem ser
conduzidos usando qualquer um dos filtros para particulados com aprovação NIOSH.
Os respiradores também devem ser testados quanto à vedação durante o uso de qualquer equipamento de proteção individual (EPI)
que o usuário poderá utilizar no seu ambiente de trabalho que possa afetar o ajuste do respirador (ex., capuzes, capacetes, óculos de
segurança, protetores auriculares, etc.).
74
1.
2.
3.
4.
5.
6.
1.
2.
3.
4.
5.
6.
NOTA: Para mais informações acerca dos testes de vedação, entre em contato com o Serviço Técnico da 3M pelo número
1-800-243-4630 ou uma unidade 3M na sua região. No Canadá, ligue para o Serviço Técnico pelo número 1-800-267-4414. No
Brasil, entre em contato pelo número 0800-0132333. Na América Latina, entre em contato [email protected].
INSPEÇÃO, LIMPEZA, E ARMAZENAGEM
Procedimento de Inspeção
Este respirador deve ser inspecionado antes de cada uso para assegurar se está na sua condição operacional adequada. Quaisquer
peças defeituosas ou danificadas devem ser substituídas antes do uso. Não entre na área contaminada com peças danificadas ou
defeituosas. Recomenda-se o seguinte procedimento de inspeção:
Verifique a peça facial quanto a trincas, rasgos e sujeira. Certifique-se de que certa peça facial, especialmente a área de vedação
facial, não esteja distorcida.
Examine as válvulas de inalação quanto a sinais de distorção, trincas ou rasgos.
Certifique-se de que os tirantes para a cabeça estejam intactos e possuam boa elasticidade.
Examine todas as peças plásticas quanto a sinais de trincas ou fadiga. Certifique-se de que as juntas de filtro estejam
adequadamente assentadas e em boas condições.
Remova a tampa da válvula de exalação e examine a válvula de exalação e o assento da válvula quanto a sinais de sujeira,
distorção, trincas ou rasgos. Recoloque a tampa da válvula de exalação.
Inspecione as lentes quanto a quaisquer danos que possam prejudicar a visão ou o desempenho do respirador.
Limpeza e Armazenagem
A limpeza é recomendada após cada uso.
ADVERTÊNCIA
Não limpar com solventes. A limpeza com solventes pode degradar alguns componentes do respirador e reduzir a eficácia do respirador.
Inspecione todos os componentes do respirador antes de cada uso para assegurar a adequada condição operacional. Falha em seguir essa
recomendação pode resultar em doenças ou morte.
Retire os cartuchos, filtros e/ou tubos de respiração. O adaptador central, as lentes e a vedação facial também podem ser
removidos se necessário.
Limpe a peça facial (excluindo filtros e cartuchos), imergindo em solução aquecida de limpeza, a temperatura da água não pode
exceder 120°F (49°C), e esfregue com uma escova macia até limpar. Adicione detergente neutro se necessário. Não use
limpadores contendo lanolina ou outros óleos.
Desinfete a peça facial mergulhando-a em uma solução de desinfetante de amônia quaternária ou hipoclorito de sódio (1 onça
[30 mL] de alvejante caseiro em 2 galões [7,5 L] de água), ou outro desinfetante.
Enxague em água morna fresca e seque com ar em uma atmosfera não contaminada.
Os componentes do respirador devem ser inspecionados antes de cada uso. Um respirador com quaisquer componentes
danificados ou deteriorados deve ser reparado ou descartado.
O respirador limpo deve ser guardado longe de áreas contaminadas quando não estiver em uso.
INSTRUÇÕES DE SUBSTITUIÇÃO DE PEÇA
Conjuntos de Peça Facial 3M™ para 6700/6800/6900
A peça facial consiste em conjunto de tirantes da cabeça, conjunto do copo de nariz, conjunto do adaptador central, conjunto de
lentes, vedação facial (pequena, média ou grande), e conjunto de estrutura (topo, fundo, porcas e parafusos).
Para desmontar o conjunto de lentes da vedação facial, retire os dois parafusos Philips a partir da estrutura do topo. A seguir, puxe o
topo e o fundo da estrutura a partir da vedação facial. O topo da estrutura, o fundo da estrutura, a vedação de face e o conjunto de
lente possuem marcações de linha vertical que indicam suas posições relativas uns aos outros. Certifique-se de que estas marcações
estão alinhadas para a remontagem.
75
1.
2.
3.
1.
2.
3.
4.
Substituição do Conjunto do Adaptador Central 6864 3M™
O conjunto do adaptador central consiste na base do adaptador central, tampa, válvula de exalação e junta do adaptador. É preso na
abertura central de lentes com uma conexão de trava de giro estilo baioneta, que comprime a junta de vedação.
Para remover o adaptador central a partir da peça facial:
Remova o conjunto de copo do nariz puxando para fora do adaptador central dentro da peça facial (Fig. 15).
Pegue o adaptador central na tampa e gire um quarto de volta no sentido anti-horário para desencaixar a baioneta a partir da
lente da peça facial.
Retire o adaptador central a partir da abertura central da lente.
Fig. 15
Para instalar o adaptador central na peça facial:
Alinhe as linguetas na base do adaptador central com os encaixes na abertura central da lente da peça facial.
Deslize o adaptador para dentro da abertura da lente (Fig. 16).
Pegue o adaptador central na tampa e gire um quarto de volta no sentido horário até parar. Certifique-se de que a junta do
adaptador está adequadamente no lugar e vedada, e que o conjunto do adaptador está totalmente encaixado.
Recoloque o conjunto do copo do nariz.
Fig. 16
Conversão do Adaptador Central Padrão 6864 para o Adaptador de Abertura DIN 6884
Qualquer Peça Facial Completa 3M™ Série 6000 pode ser convertida para o conjunto de adaptador central desejado seguindo as
instruções contidas em Substituição do Conjunto do Adaptador Central 3M™ e instalando as Tampas de Baioneta 6880 com as
Juntas da Abertura de Inalação 6895 ou o Plug de Face Completa 7800 com a Junta da Traquéia como apropriado.
76
1.
2.
1.
2.
3.
4.
5.
1.
2.
1.
2.
3.
4.
5.
Substituição do Conjunto da Copa Nasal 3M™ 6894
A substituição do conjunto da copa nasal 6894 consiste em uma peça que envolve nariz e possui válvulas de inalação. É projetado
para instalar por sobre o adaptador central e encaixar confortavelmente sobre a boca e o nariz do usuário do respirador para ajudar
a remover a respiração exalada e evitar o embaçamento da lente.
Retire o conjunto do copo de nariz puxando a partir do adaptador central dentro da peça facial (Fig. 15).
Para recolocar, posicione o conjunto da copa nasal por sobre o adaptador central alinhando as setas (Fig. 17).
Fig. 17
Substituição da Junta 6896 do Adaptador Central 3M™
A substituição da junta do adaptador central é projetada para vedar a interface entre o adaptador central e a lente da Peça Facial
Completa Série 6000.
Retire o conjunto do copo de nariz puxando do adaptador dentro da peça facial (Fig. 15).
Pegue o adaptador central na tampa e gire no sentido anti-horário um quarto de volta para desencaixar da lente da peça facial.
Remova o adaptador central da abertura a partir do centro da lente.
Remova a junta velha 6896 a partir do adaptador central e substitua por uma nova junta de reposição 6896.
Reinstale o adaptador central dentro da lente da peça facial (Fig. 16).
Recoloque o conjunto de copo do nariz.
Substituição da Válvula de Inalação 3M™ 6893
As válvulas de inalação estão localizadas sobre suportes no interior das aberturas de inalação da peça facial e dentro das aberturas
de inalação do copo do nariz. Estas válvulas devem ser inspecionadas antes de cada uso do respirador e substituídas sempre que as
válvulas estejam danificadas ou perdidas.
Remova a(s) válvula(s) existente(s) erguendo-a(s) do(s) suporte(s).
Instale nova(s) válvula(s) sobre o(s) suporte(s). Certifique-se de que a(s) válvula(s) esteja(m) totalmente encaixada(s) sob todos os
três ressaltos no suporte(s), permanece(m) plana(s) e se move(m) livremente (gira) no suporte.
Substituição da Válvula de Exalação 3M™ 6583 ou 7583
Remova a tampa do adaptador central puxando para fora da lingueta inferior.
Pegue a válvula e puxe cada haste da válvula para fora do assento da válvula (Fig. 18).
Inspecione o assento da válvula e se certifique de que está limpo e em boas condições.
Coloque a nova válvula de exalação de reposição sobre a porta de exalação, inserindo as hastes e puxando-as pelo lado oposto
até que ambas estejam encaixadas (Figs. 19 e 20). Pressione lateralmente as hastes da válvula para assegurar que estejam
devidamente fixadas.
Recoloque a tampa da válvula alinhando e inserindo a abertura do topo na tampa da válvula com a aba superior na base do
adaptador central. Gire a tampa para baixo até que trave na base do adaptador central. Será ouvido um clique.
NOTA: Faça um ensaio de vedação de pressão negativa para assegurar que a válvula de exalação está funcionando adequadamente.
77
1.
2.
1.
2.
3.
4.
Fig. 18
Fig. 19 Fig. 20
Substituição da Junta da Abertura de Inalação 3M™ 6895
A peça de reposição da junta da abertura de inalação 6895 é desenhada para vedar a interface entre as aberturas de inalação do
acessório de baioneta na peça facial e filtros/cartuchos, ou traquéias duplas de linha de ar instalados nas peças faciais. As juntas
devem ser inspecionadas em cada troca de filtro/cartucho e substituídas sempre que estiverem danificadas ou se a integridade de
vedação for questionável.
Retire as juntas das conexões de baioneta da abertura de inalação na peça facial.
Instale novas juntas nas conexões de baioneta da abertura de inalação na peça facial. Certifique-se de que as juntas estão na
posição adequada sob os três ressaltos de baioneta (Fig. 21).
Fig. 21
Substituição do Suporte de Cabeça 3M™ 6897
Leia e siga as Instruções de Substituição do Conjunto de Suporte de Cabeça 6897 incluídas com o Suporte de Cabeça de reposição
quanto as instruções sobre a remoção e recolocação do Suporte de Cabeça.
Conjunto de Lente 3M™ 6898
O conjunto de lente 6898 consiste em uma lente de policarbonato com revestimento endurecido com conexões de abertura de
inalação de acessório de baioneta instaladas, válvulas de inalação e juntas de filtro/cartucho da abertura de inalação. O conjunto de
lente 6898 é substituível seguindo estes passos:
Retire o conjunto de copa nasal de dentro da peça facial (Fig. 15).
Retire o conjunto de adaptador central girando um quarto de volta no sentido anti-horário e removendo da abertura de centro da
lente.
Retire os parafusos Phillips (2) da estrutura da lente/vedação de face. Puxe o topo e o fundo da estrutura desde a vedação facial.
Remova da lente a vedação de face.
78
5.
6.
7.
1.
2.
3.
Coloque a nova lente e vedação facial juntos, alinhando as marcas no topo e no fundo. Posicione a estrutura do topo e do fundo,
alinhando novamente as marcas de topo e de fundo. Instale e aperte firmemente os parafusos. Certifique-se de que as marcas de
alinhamento estão adequadamente alinhadas no topo e no fundo com todos os componentes (Fig. 22).
Instale o conjunto do adaptador central (Fig. 16).
Recoloque o conjunto da copa nasal (Fig. 17).
Kit de Estrutura 3M™ 6899
O kit de estrutura 6899 inclui um topo de estrutura, fundo de estrutura, (2) parafusos Phillips e (2) porcas sextavadas. O kit de
estrutura prende e veda a vedação de face da Peça Facial Completa 3M™ Série 6000 Series ao Conjunto de Lente 3M™ 6898.
Após montar a vedação de face sobre a lente, combinando as marcas de alinhamento superior e inferior, posicione a estrutura
superior, sobre a lente e vedação de face, alinhando as marcas verticais centrais, então pressione no lugar.
Posicione a estrutura de fundo, alinhando a marca vertical central e pressione no lugar (Fig. 22).
Insira e aperte os parafusos Phillips. Certifique-se de que as peças estão adequadamente alinhadas e vedadas em conjunto.
PARA MAIS INFORMAÇÕES
Nos Estados Unidos, entre em contato com:
Website: www.3m.com/workersafety
Assistência Técnica: 1-800-243-4630
Para outros produtos 3M:
1-800-3M-HELPS or 1-651-737-6501
3M Personal Safety Division
3M Center, Building 0235-02-W-70 St. Paul, MN 55144-1000
© 3M 2025 3M, Powerflow e Breathe Easy são marcas registradas da 3M ou de suas afiliadas. Produtos de PSD da 3M para uso
ocupacional somente.
I.S.P. EPP2843
98-0060-0035-4_10
79
1.
2.
3.
4.
5.
6.
NOTA de Adequação para o Brasil:
No Brasil, de acordo com o Programa de Proteção Respiratória do Ministério do Trabalho, não use caso as concentrações de
contaminantes sejam mais que 100 vezes o limite de exposição permissível em um modo de purificação de ar quando a peça
facial tiver sido testada quantitativamente quanto à aptidão.
Não use em atmosferas deficientes ou ricas em oxigênio.
Armazenagem, Transporte e Guarda: armazene em um local limpo e seco, e longe de contaminantes e temperatura e
umidades extremas.
Os componentes deste respirador são feitos de materiais que não se espera que causem efeitos adversos à saúde.
É necessário ter cuidado especial para usar este produto em atmosferas explosivas.
No Brasil não use respiradores motorizados de purificação do ar se a vazão do ar for menor do que 120 lpm para peças
faciais apertadas ou 170 lpm para capuzes e/ou capacetes.
Data de Fabricação do Produto
As peças deste produto apresentam marcações que trazem informação sobre a data de fabricação, e sua leitura é descrita como no exemplo
abaixo:
Código de Data = 12º mês de 2019 (12/19)
