Technical Support and E-Warranty Certificate www.vevor.com/support
CABINET HINGES
MODEL: PHS25101-40/ PHS23701-40/PHS25101-50
/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20
/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
- 1 -

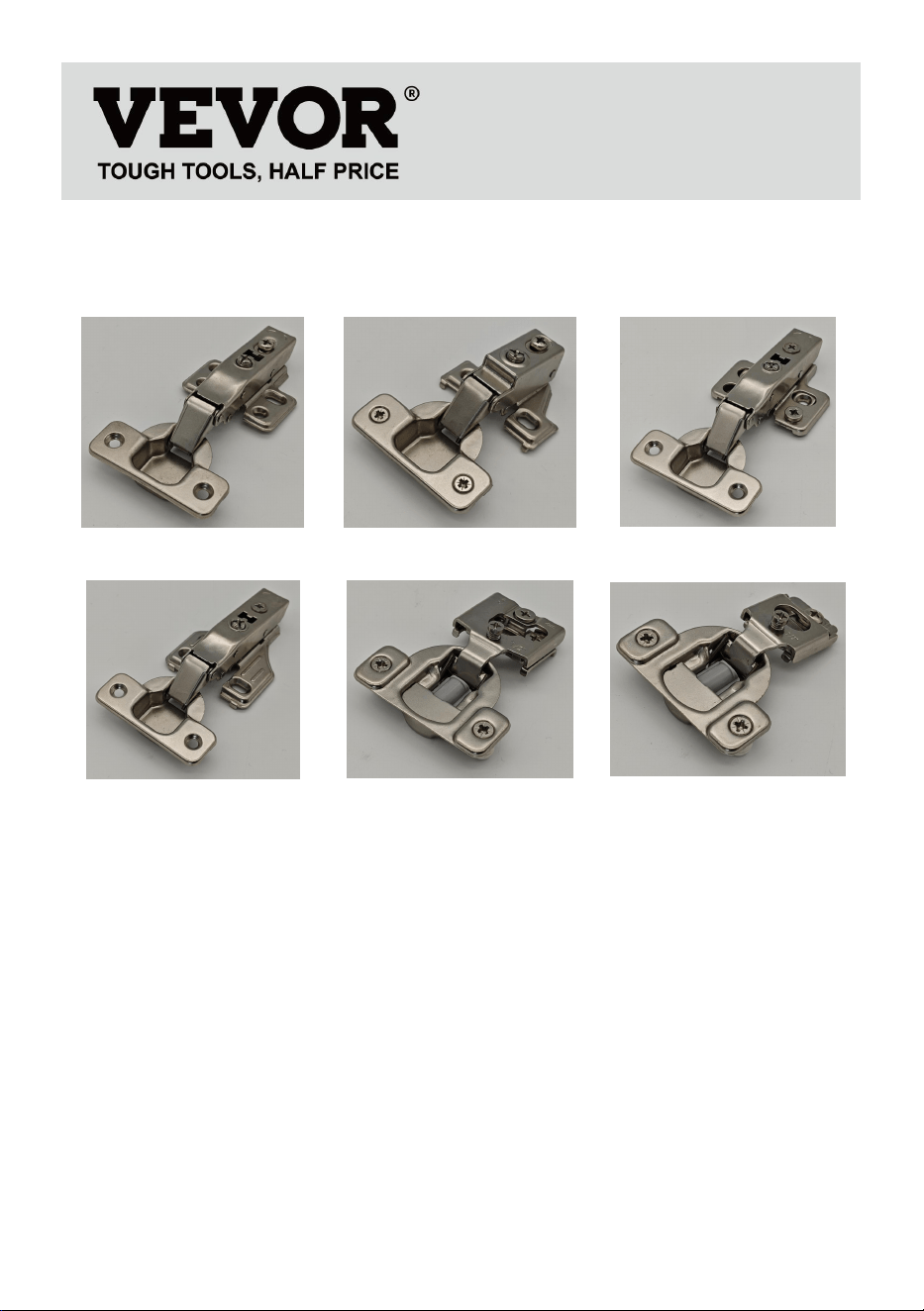

MODEL: MODEL: PHS25101-40/ PHS23701-40/PHS25101-50
/PHS23701-50/PHS25001-60/PHS23601-60/PHS25201-20
/PHS25201-30/PHS24501-40/PHS24501-50/PHS25201-60
PHS23601-60
PHS25001-60
PHS23701-40/50
PHS25101-40/50
PHS25201-20/30/60
PHS24501-40/50
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Cabinet Hinges
background
- 2 -

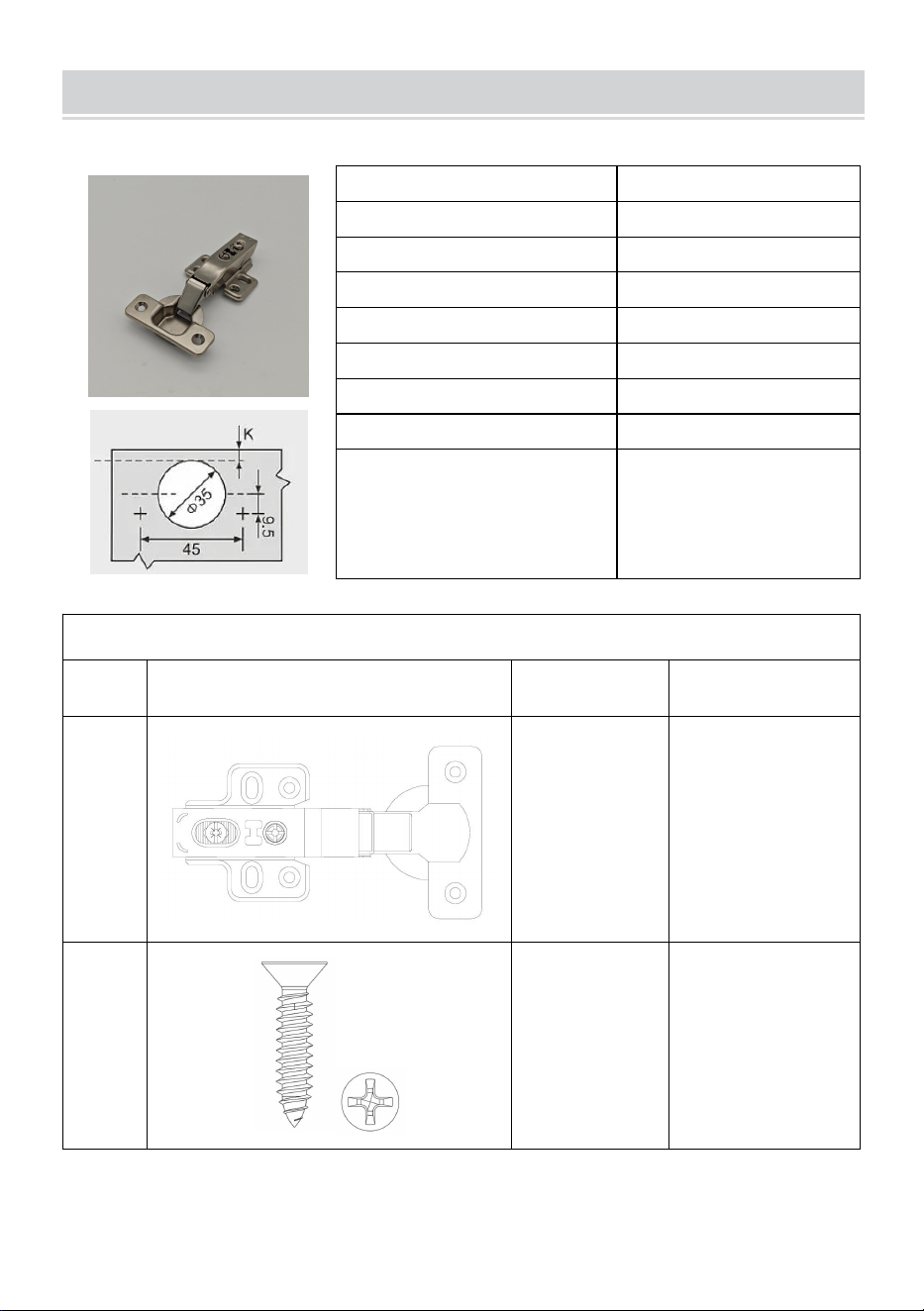

PARAMETER LIST
Φ35 CLIP ON ONE WAY HYDRAULIC BUFFERING HINGES
Model
PHS23601
Cup Diameter
35
Cup Depth
10.6
Cup Pattern
45
Opening
100 °
Finish
Nickel-plated
(K)
5
Overlay
Full Overlay
Max.Dynamic Load
(lbs/kg)
16.5/7.5
Part List
Name
PHS23601-60
HINGES
60
4*16
SCREWS
12*30=360
background
- 3 -

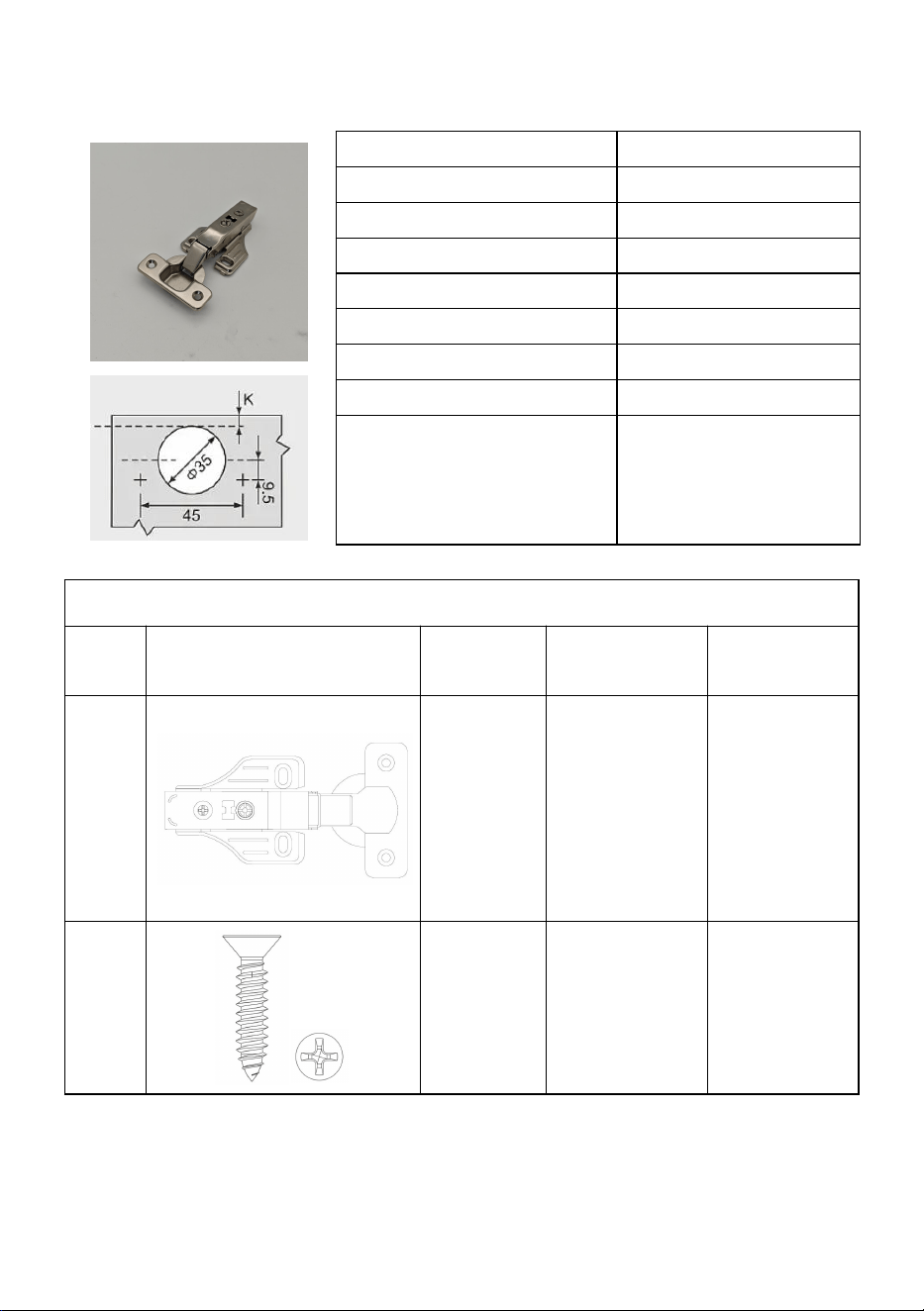

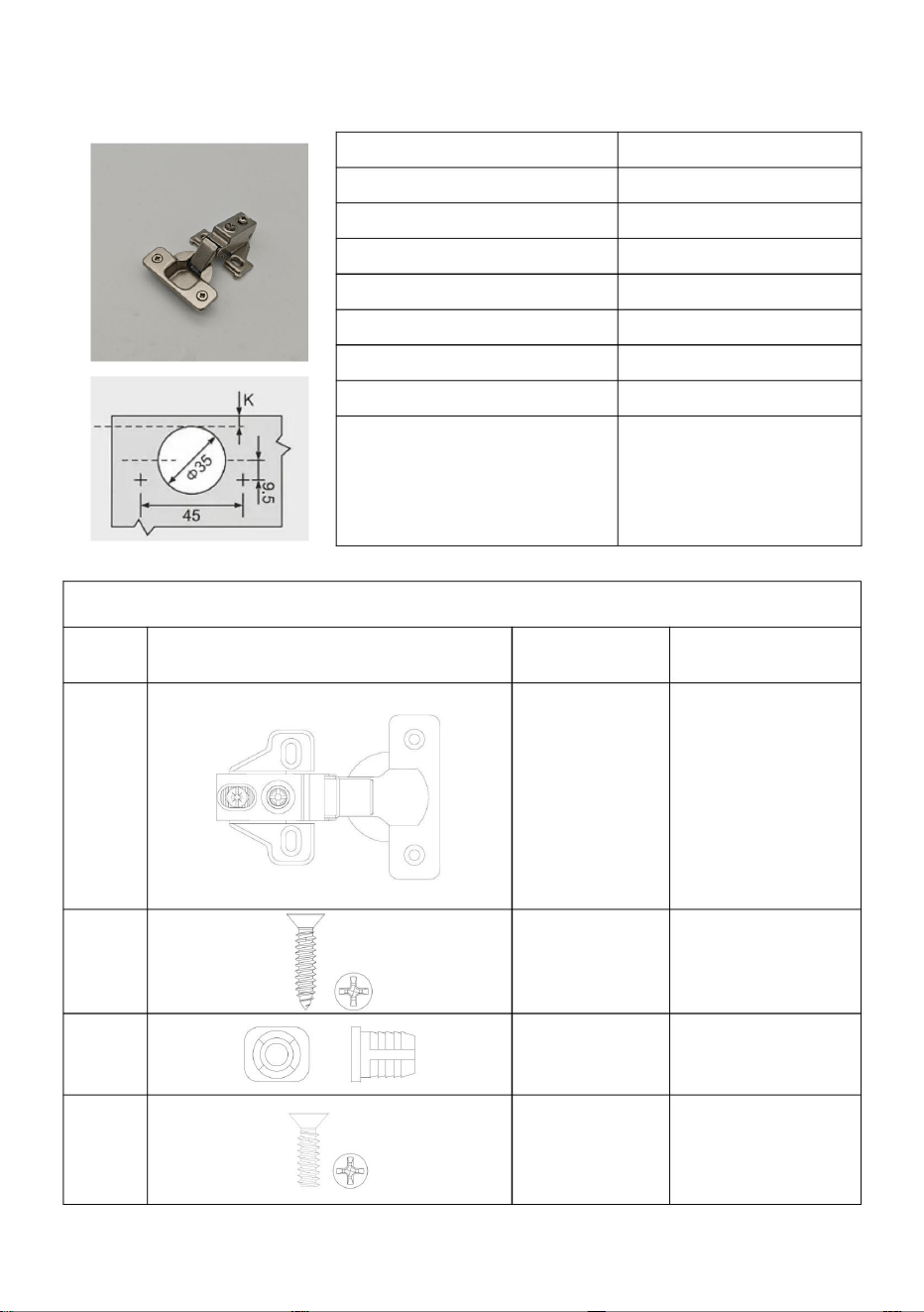

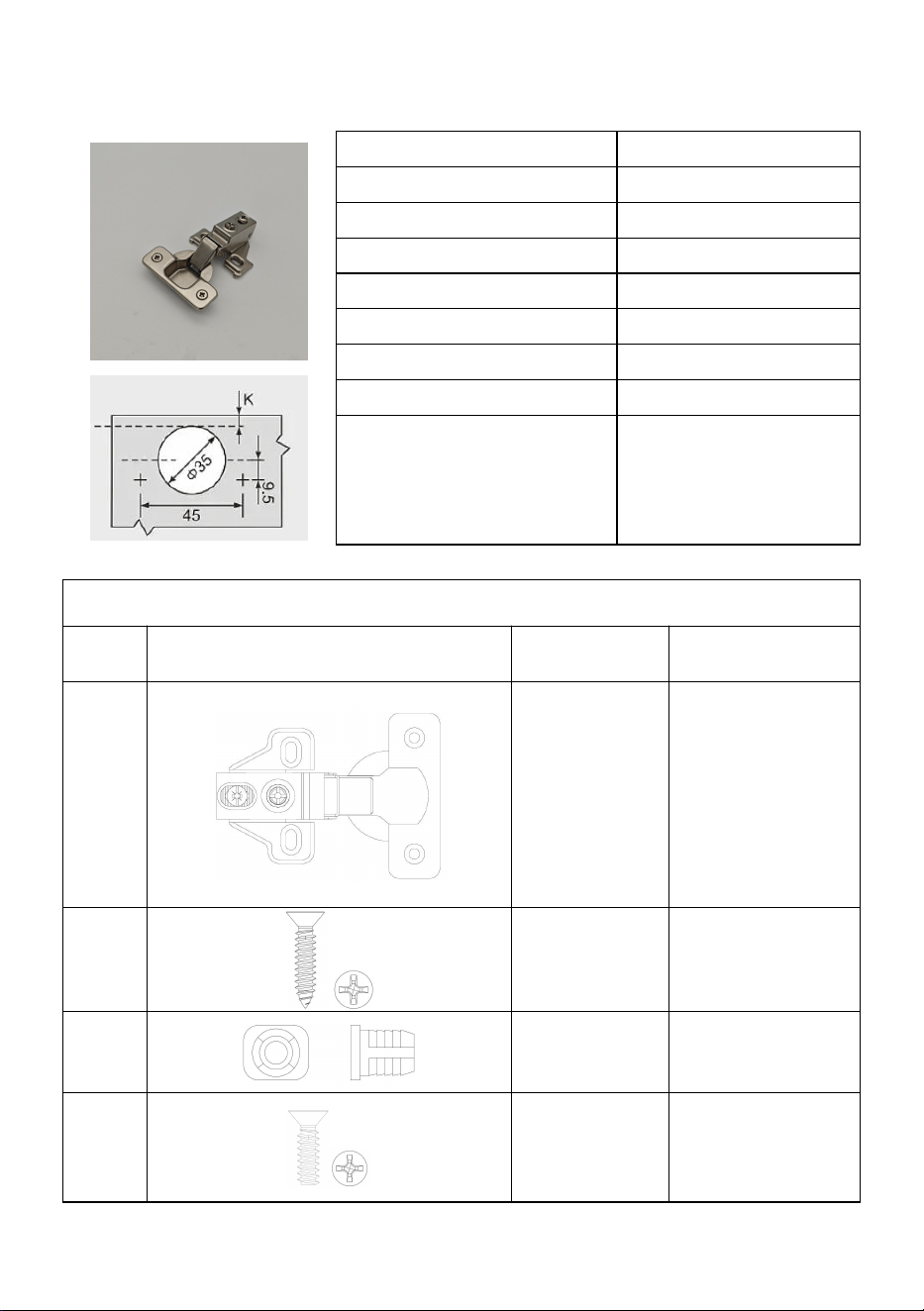

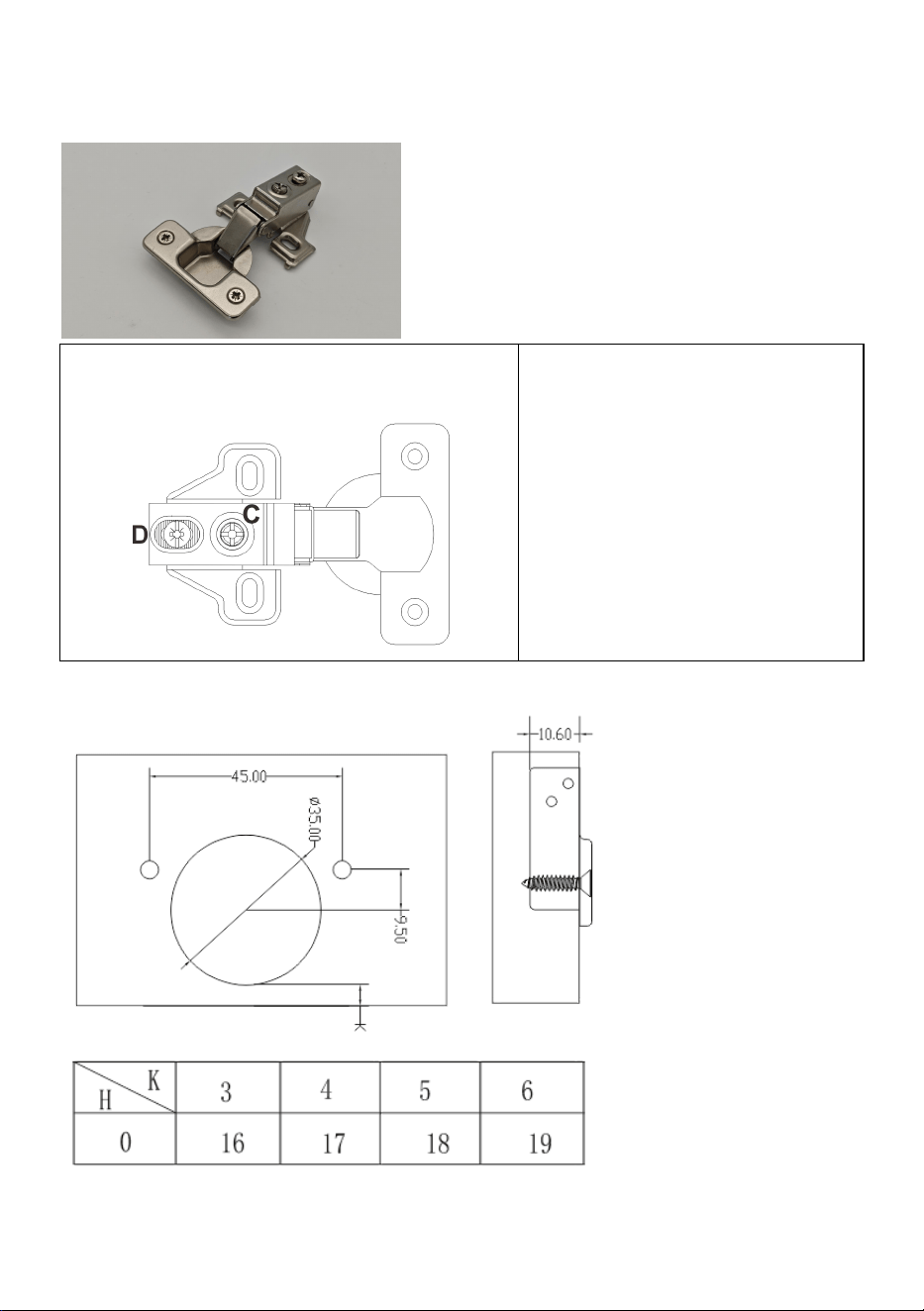

Φ35 FIXED ON ONE WAY SHORT ARMS HYDRAULIC BUFFERING
HINGES
Model
PHS25001
Cup Diameter
35
Cup Depth
10.6
Cup Pattern
45
Opening
100 °
Finish
Nickel-plated
Overlay
Full Overlay
(K)
5
Max.Dynamic Load
(lbs/kg)
7.7/3.5
Part List
Name
PHS25001-60
HINGES
60
4*16
SCREWS
8*30=240
NUTS
(Optional)
4*30=120
SCREWS
(Optional)
4*30=120
background
- 4 -

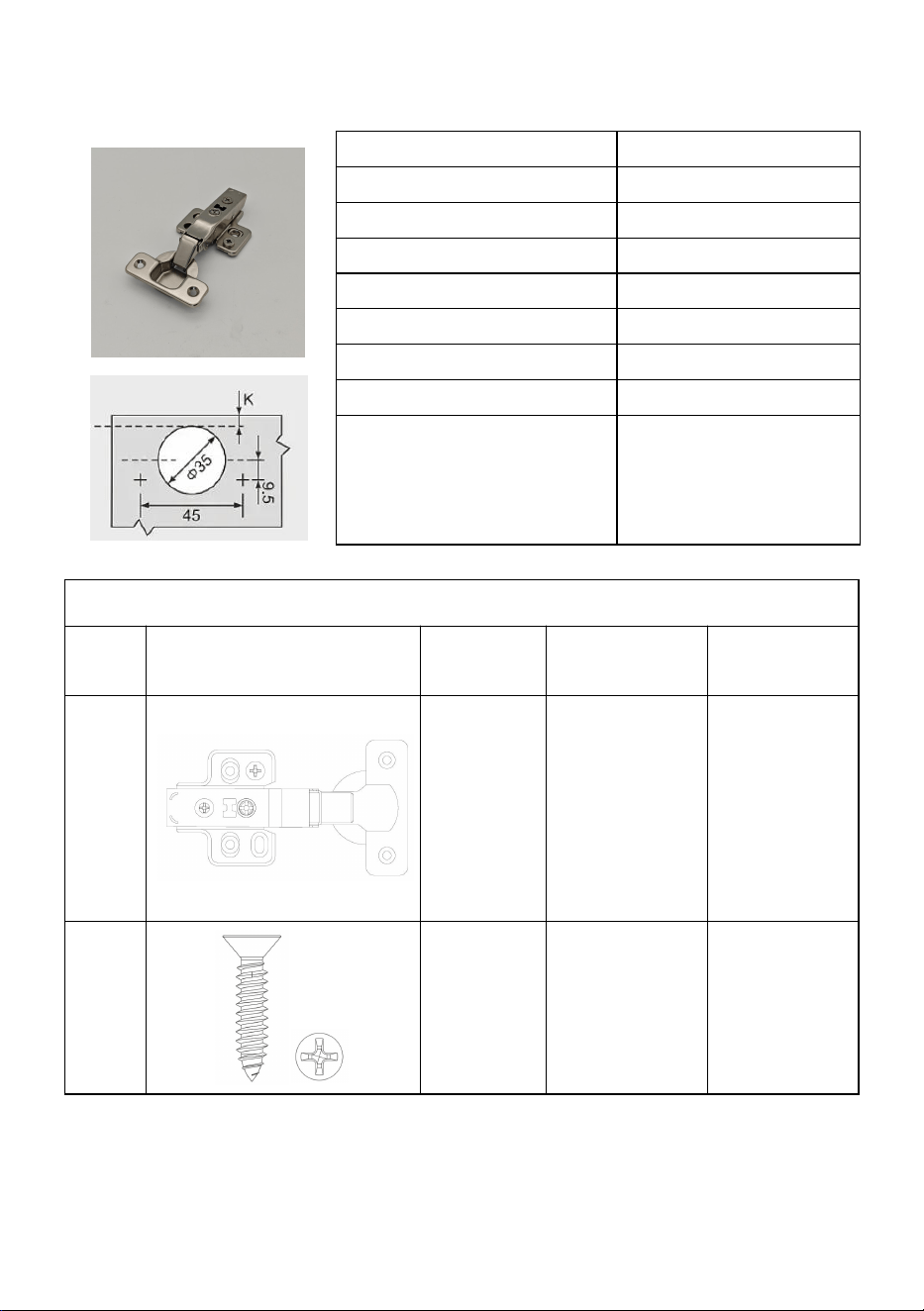

Φ35 CLIP ON ONE WAY (3D) SIX-WAY ADJUSATABLE HYDRAULIC
BUFFERING HINGES
Model
PHS23701
Cup Diameter
35
Cup Depth
10.6
Cup Pattern
45
Opening
100 °
Finish
Nickel-plated
Overlay
5
(K)
Full Overlay
Max.Dynamic Load
(lbs/kg)
16.5/7.5
Part List
Code
Name
PHS23701
-50
PHS23701
-40
1
HINGES
50
40
2
4*16
SCREW
S
10*25=250
10*20=200
background
- 5 -
Φ35 CLIP ON ONE WAY(2D)FOUR-WAY ADJUSATABLE HYDRAULIC
BUFFERING HINGES
Model
PHS25101
Cup Diameter
35
Cup Depth
10.6
Cup Pattern
45
Opening
100 °
Finish
Nickel-plated
Overlay
5
(K)
Full Overlay
Max.Dynamic Load
(lbs/kg)
16.5/7.5
Part List
Code
Name
PHS25101-
50
PHS25101-
40
1
HINGES
50
40
2
4*16
SCREW
S
8*25=200
8*20=160
background
- 6 -

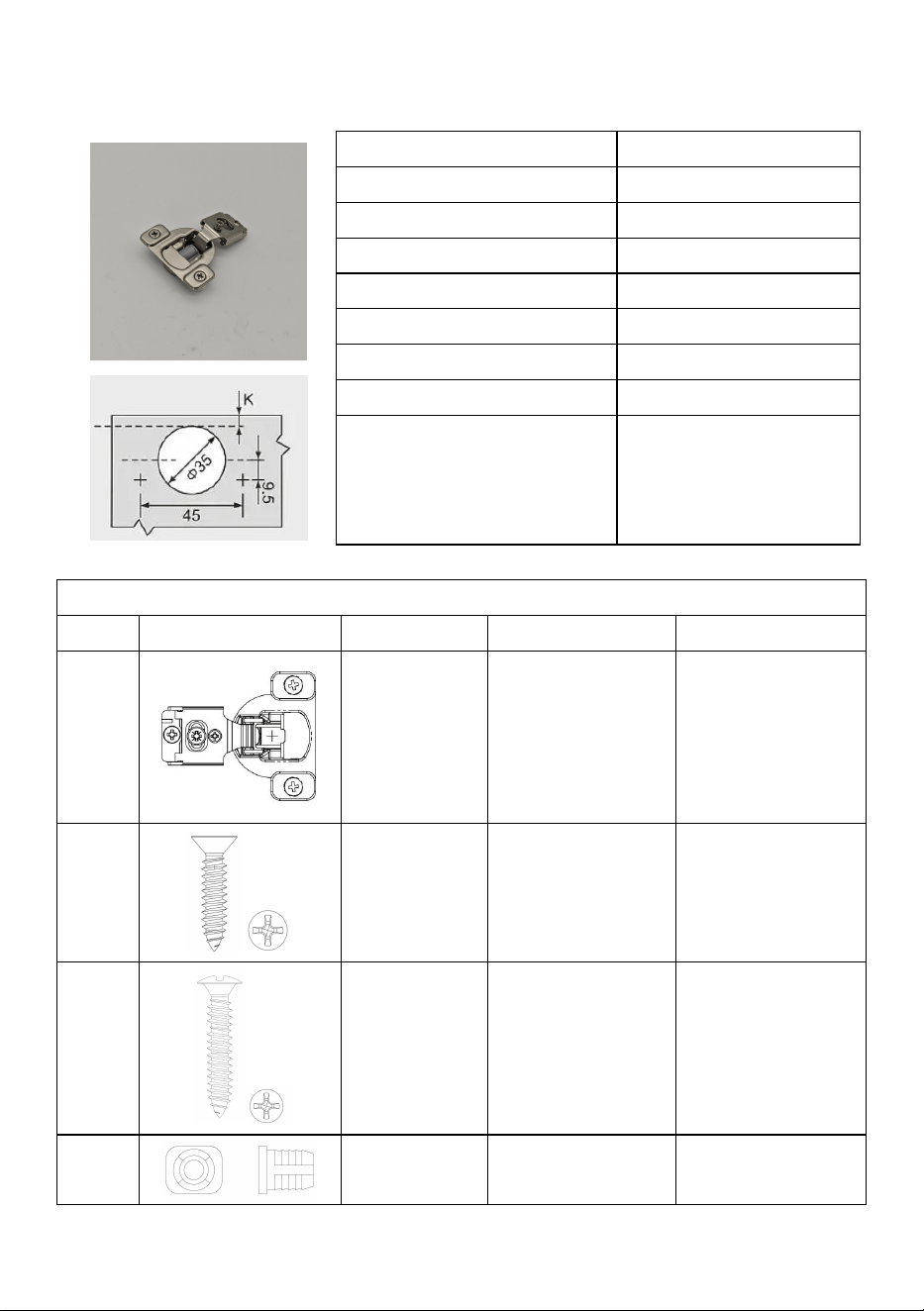

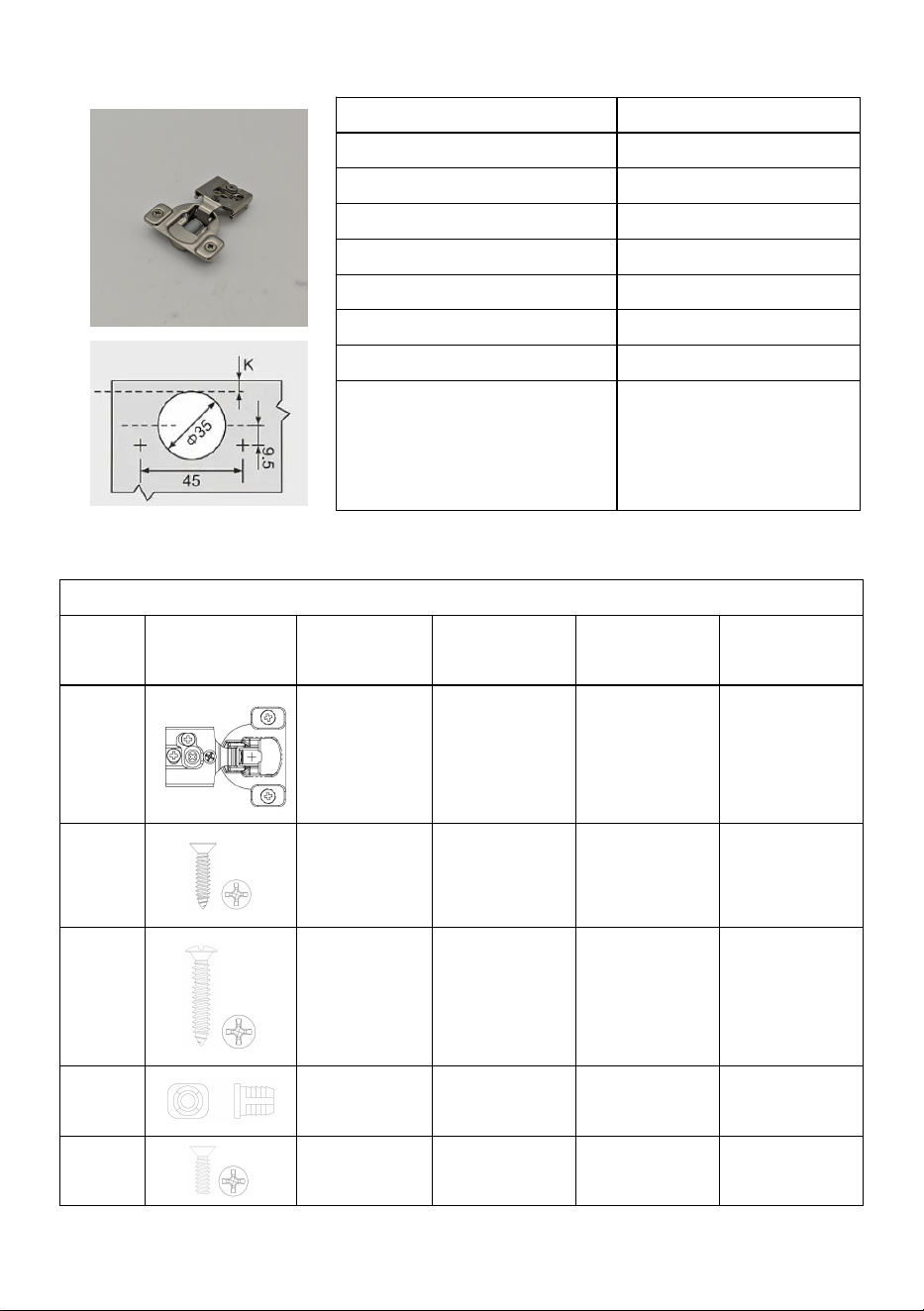

Φ35(3D)SIX-WAY ADJUSATABLE SOFT CLOSE FACE FRAME HINGES
Model
PHS25201
Cup Diameter
35
Cup Depth
10.5
Cup Pattern
45
Opening
105 °
Finish
Nickel-plated
Overlay
3
(K)
1/2” / 12.7
Max.Dynamic Load
(lbs/kg)
7.7/3.5
Part List
Code
Name
PHS25201
-60
PHS25201
-30
PHS25201
-20
1
HINGES
60
40
20
2
4*16
SCREWS
6*30=180
6*15=90
6*10=60
3
4*20
SCREWS
2*30=60
2*15=30
2*10=20
3
NUTS
(Optional)
4*30=120
4*15=60
4*10=40
4
SCREWS
(Optional)
4*30=120
4*15=60
4*10=40
background
- 7 -

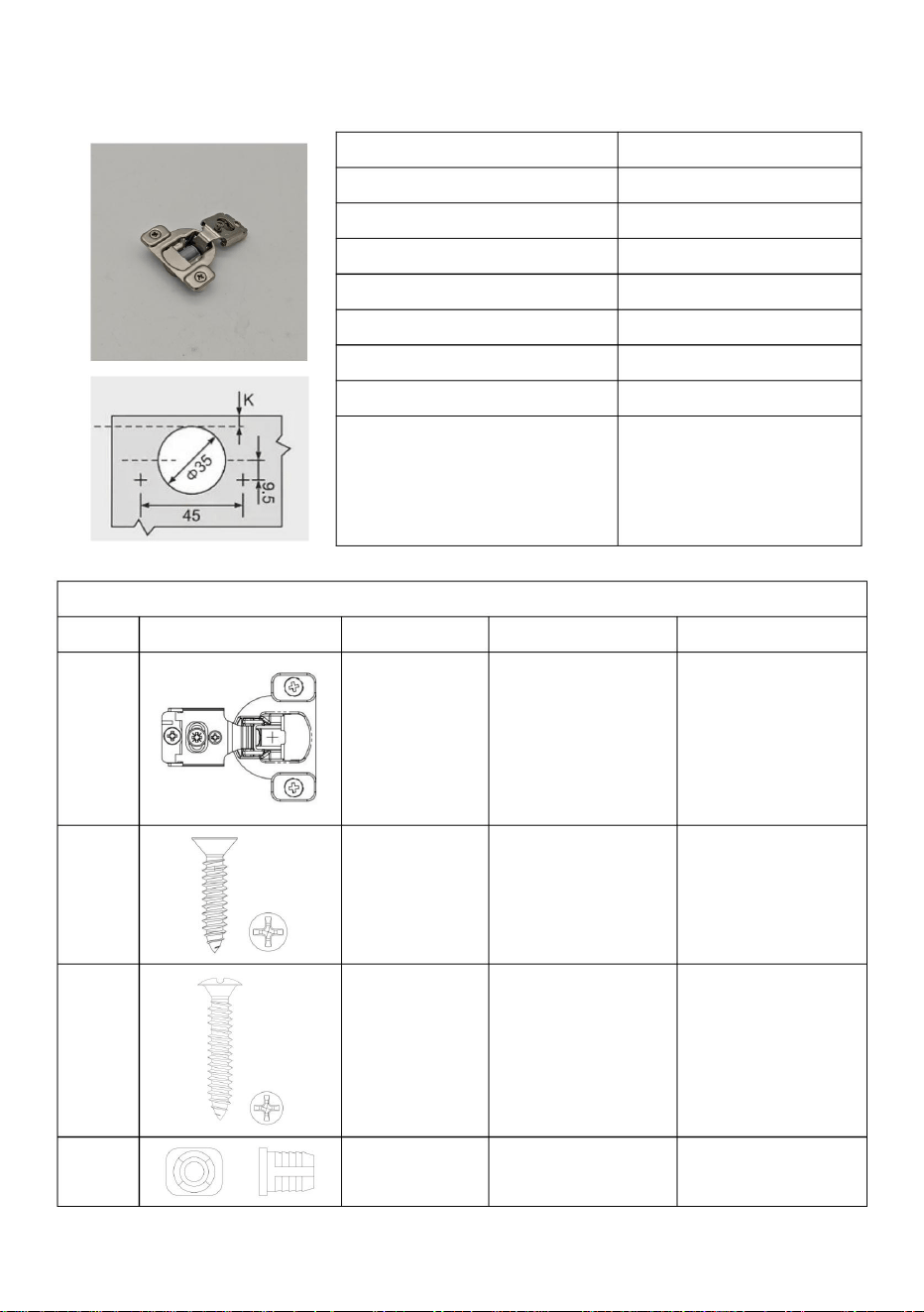

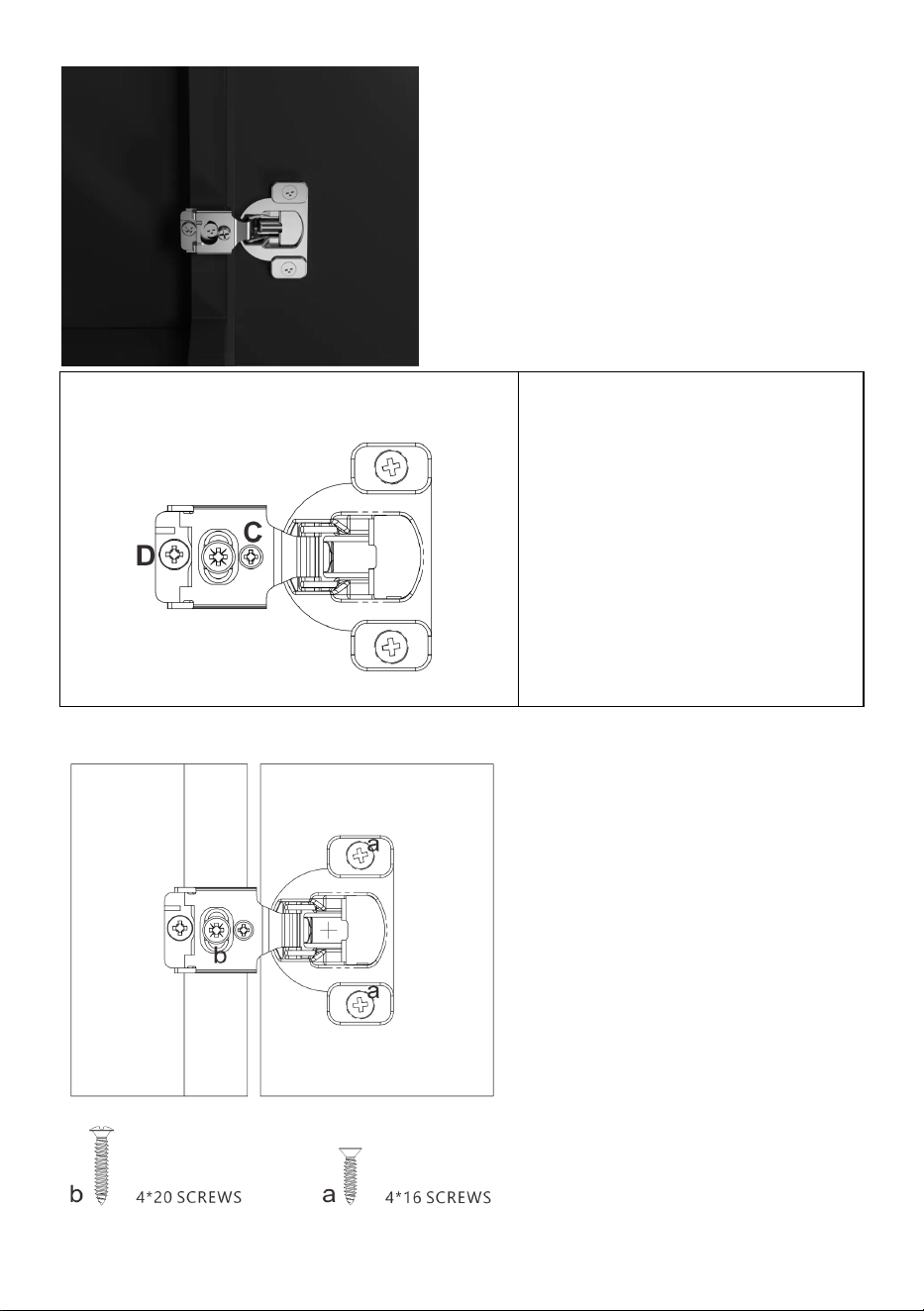

Φ35(2D)FOUR-WAY ADJUSATABLE SOFT CLOSE FACE FRAME
HINGES
Model
PHS24501
Cup Diameter
35
Cup Depth
10.5
Cup Pattern
45
Opening
105 °
Finish
Nickel-plated
Overlay
3
(K)
1/2” / 12.7
Max.Dynamic Load
(lbs/kg)
7.7 / 3.5
Part List
Code
Name
PHS24501-50
PHS24501-40
1
HINGES
50
40
2
4*16
SCREWS
4*25=150
4*20=120
3
4*20
SCREWS
2*25=50
2*20=40
4
NUTS
(Optional)
4*25=100
4*20=80
background
- 8 -
5
SCREWS
(Optional)
4*25=100
4*20=80

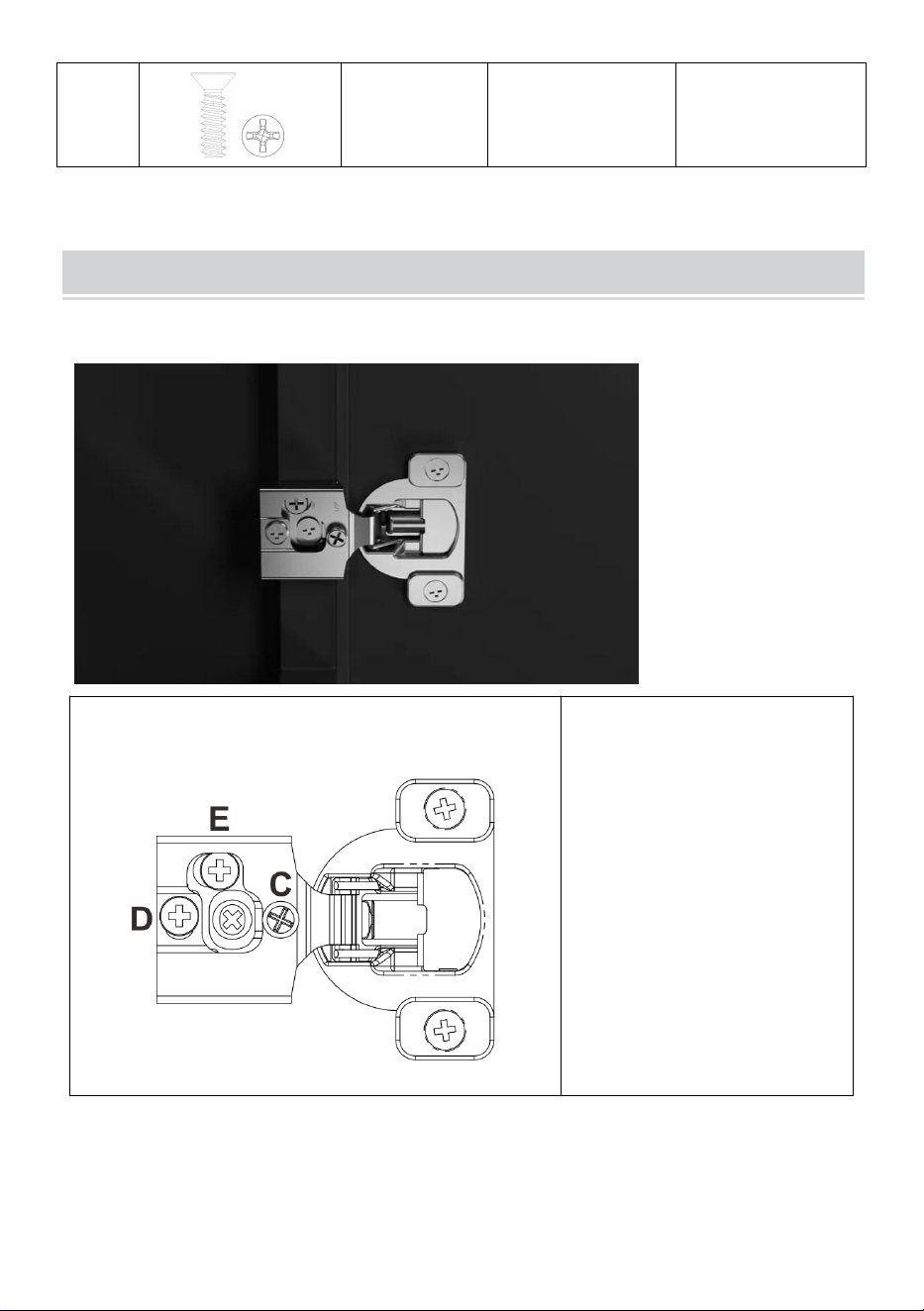

OPERATION
Φ35(3D)SIX-WAY ADJUSATABLE SOFT CLOSE FACE FRAME HINGES
Adjustment Range:
C Overlay(Left/Right)
Adjustment:±1.8mm
D Overlay(Front/back)
Adjustment:±2.0mm
E Overlay(Up/down)
Adjustment:±1.5mm
background
- 9 -

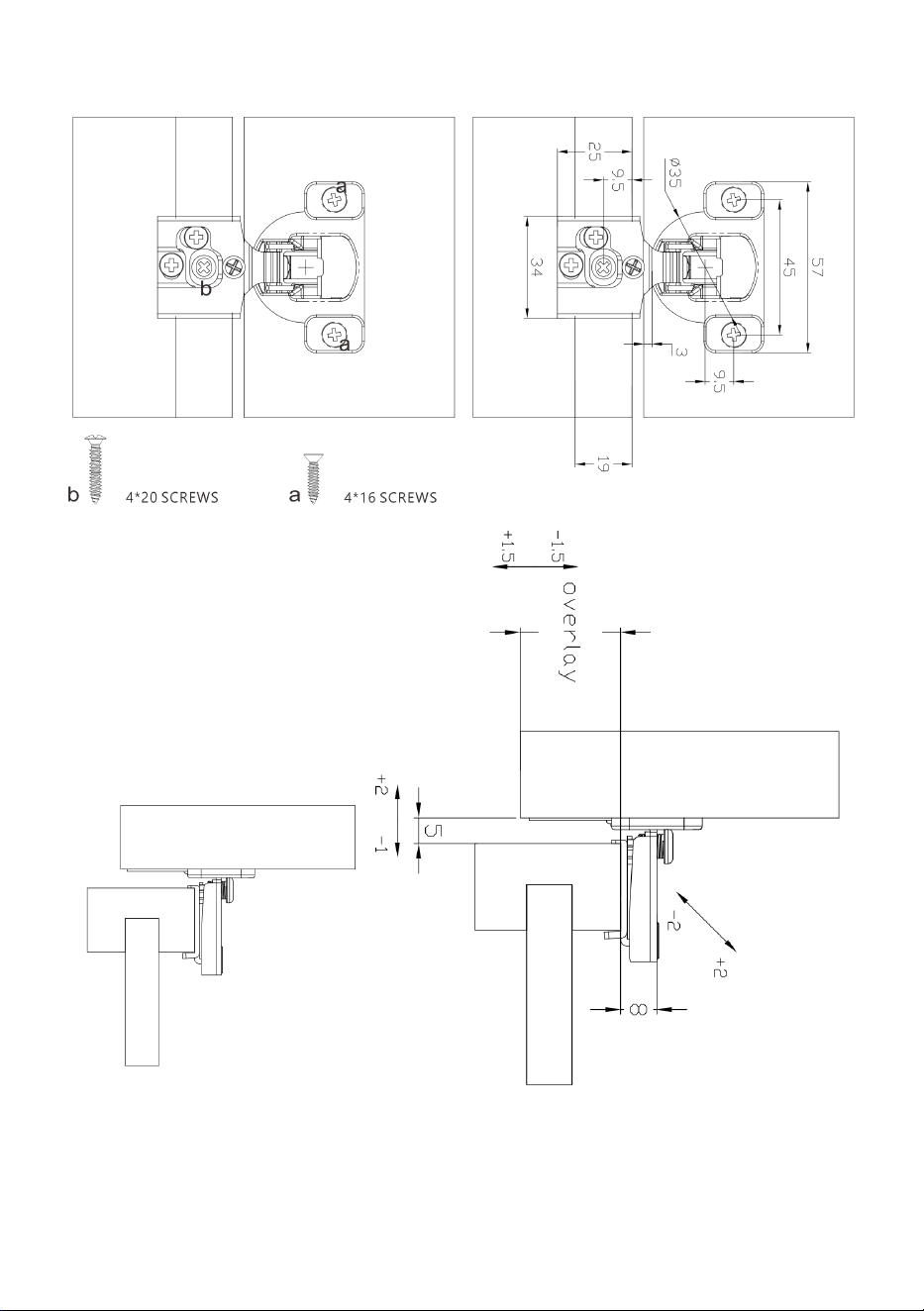

Installation instructions
Φ35(2D)FOUR-WAY ADJUSATABLE SOFT CLOSE FACE FRAME
HINGES
background
- 10 -
Adjustment Range:
C Overlay (Left/Right)
Adjustment:±1.8mm
D Overlay(Front/back)
Adjustment:±2.0mm

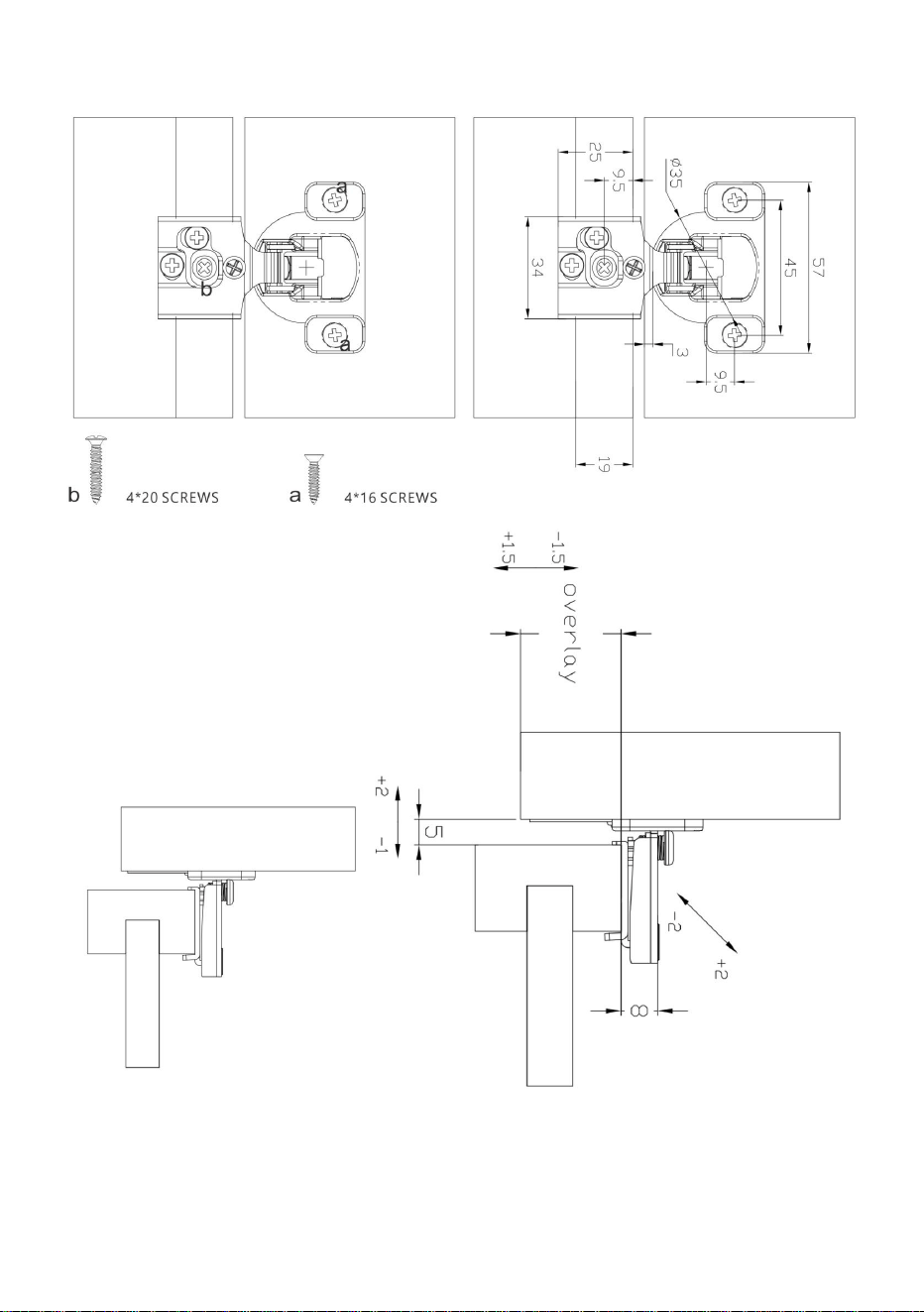

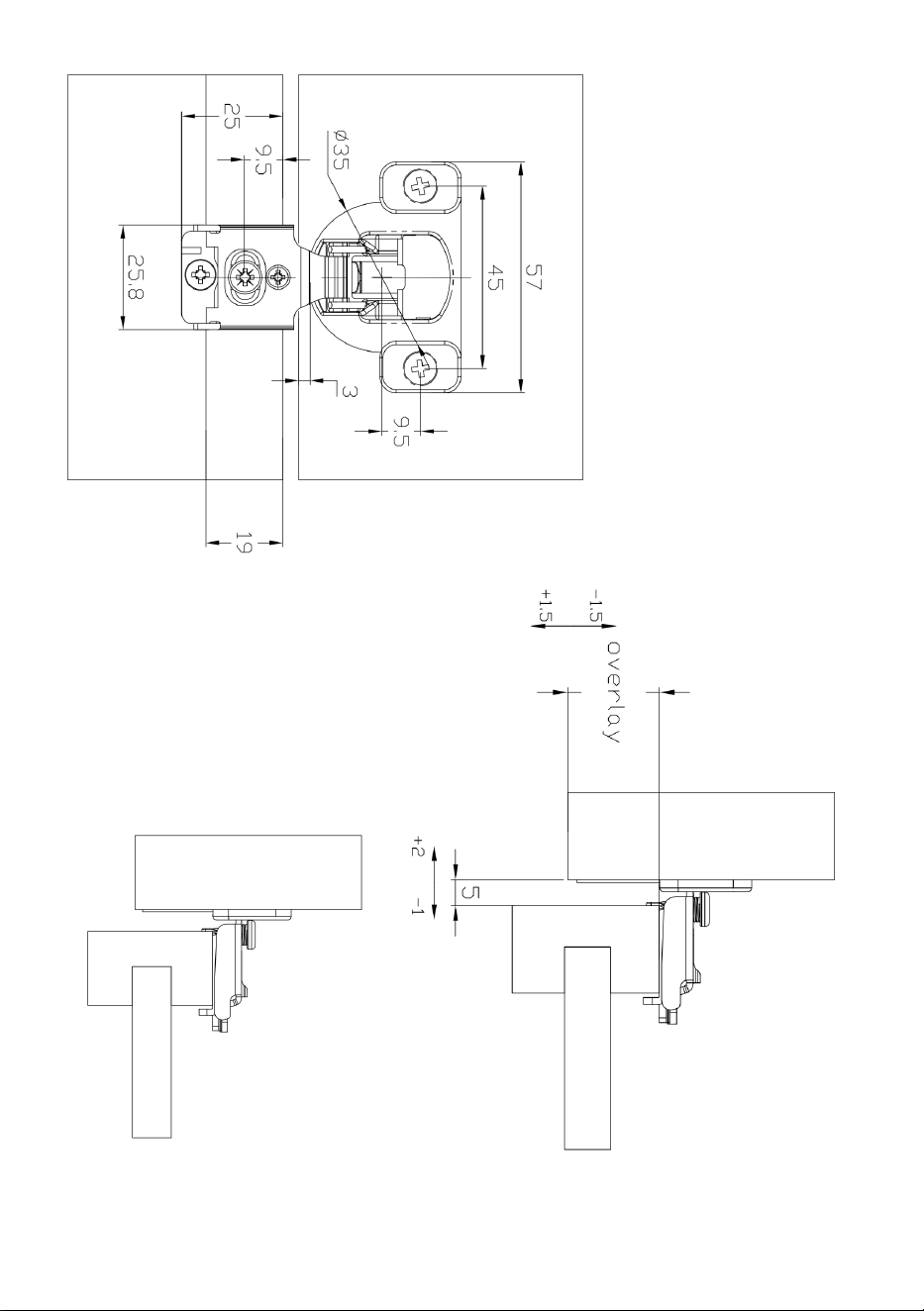

Installation instructions
background
- 11 -
background
- 12 -

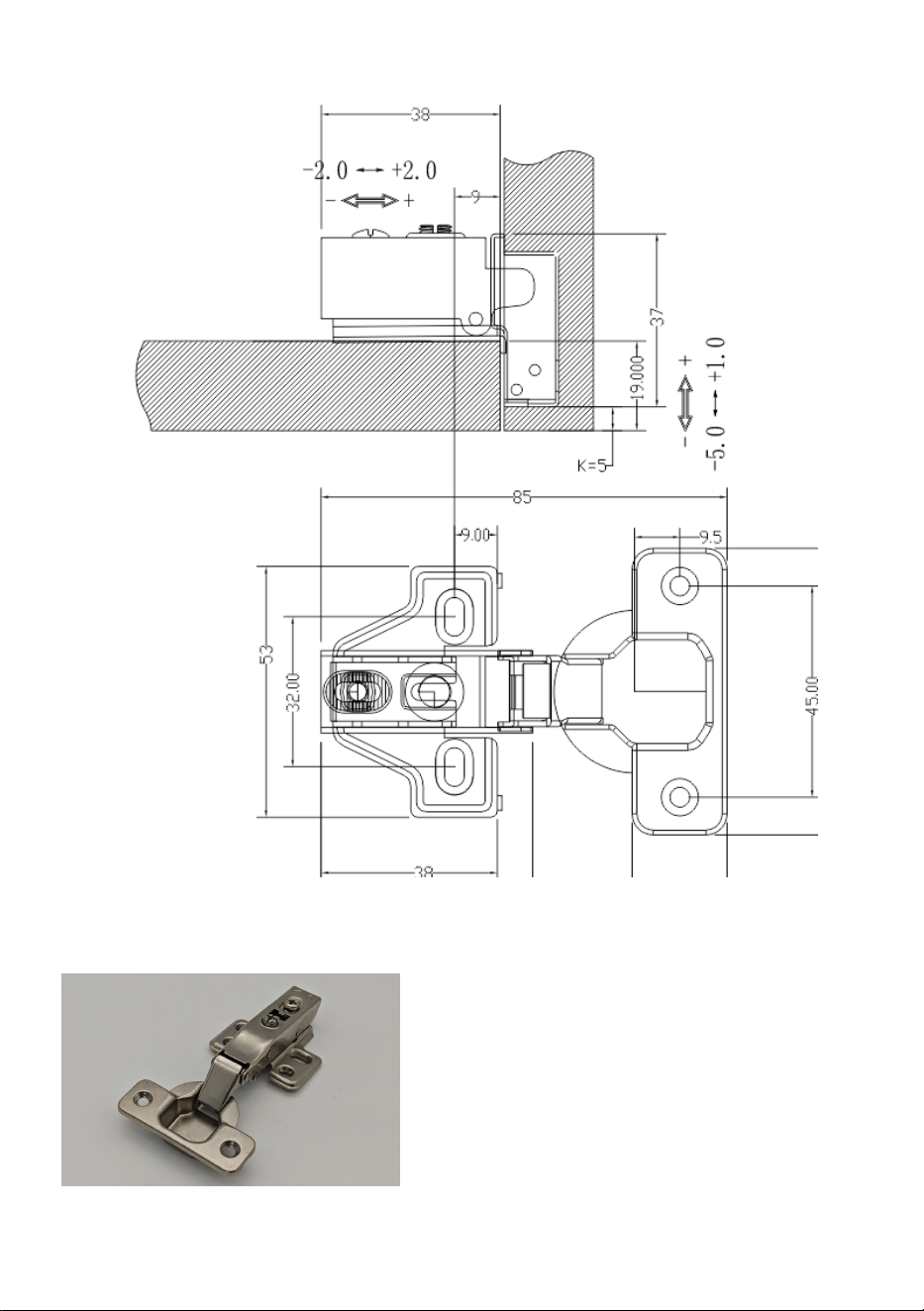

Φ35 FIXED ON ONE WAY SHORT ARMS HYDRAULIC BUFFERING
HINGES
Adjustment Range:
C Overlay (Left/Right)
Adjustment:±1.0mm
D Overlay(Front/back)
Adjustment:±2.0mm
background
- 13 -

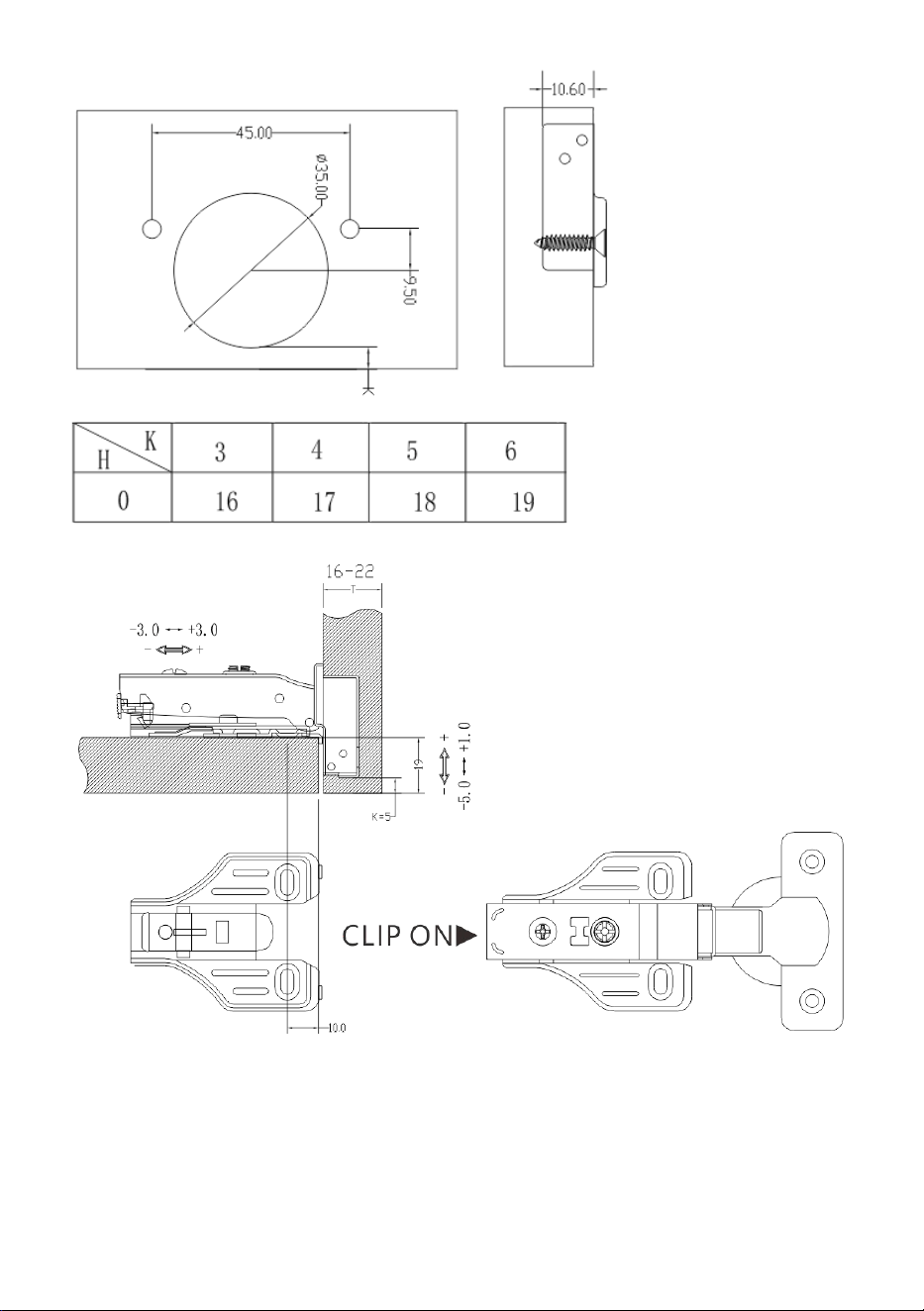

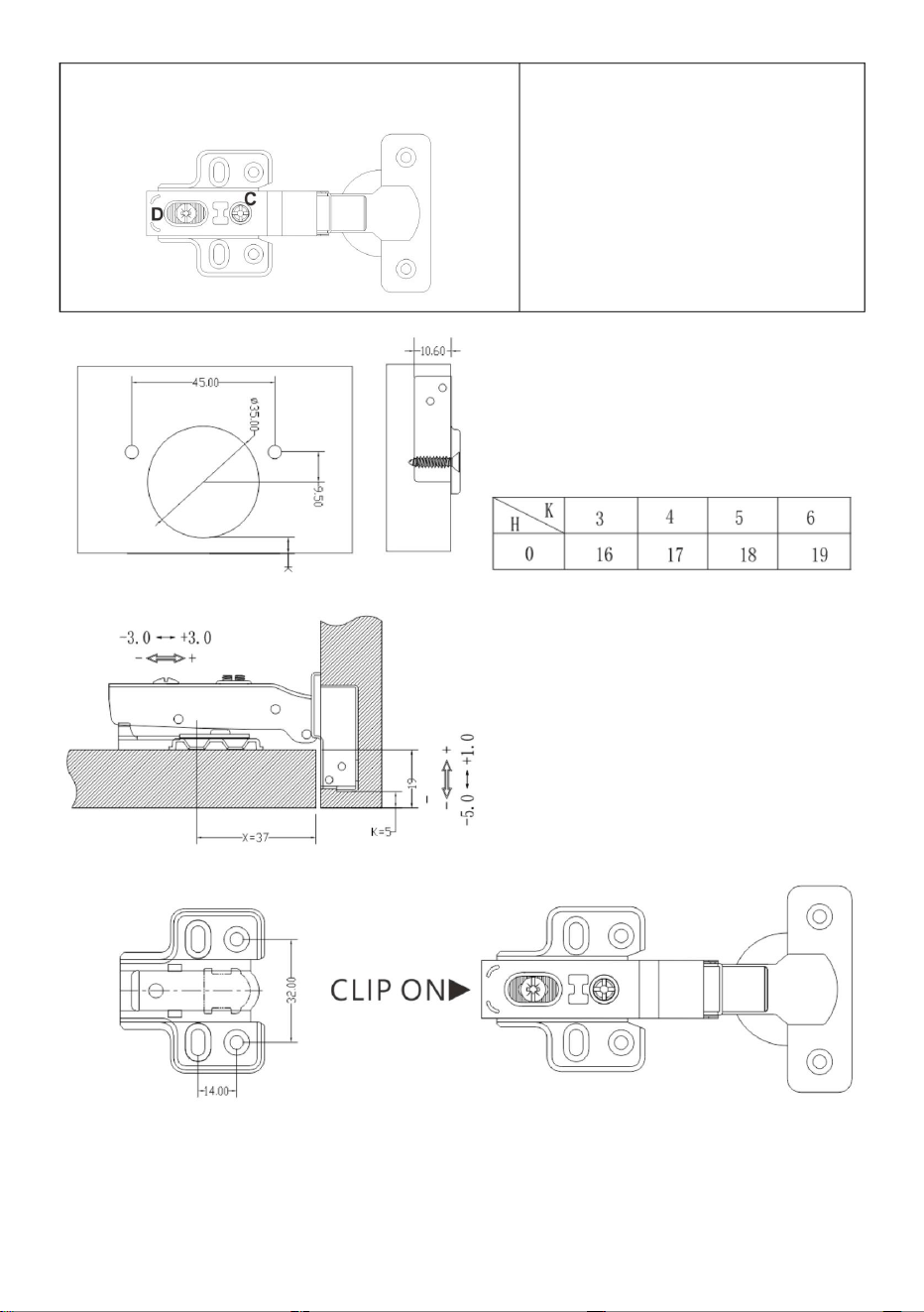

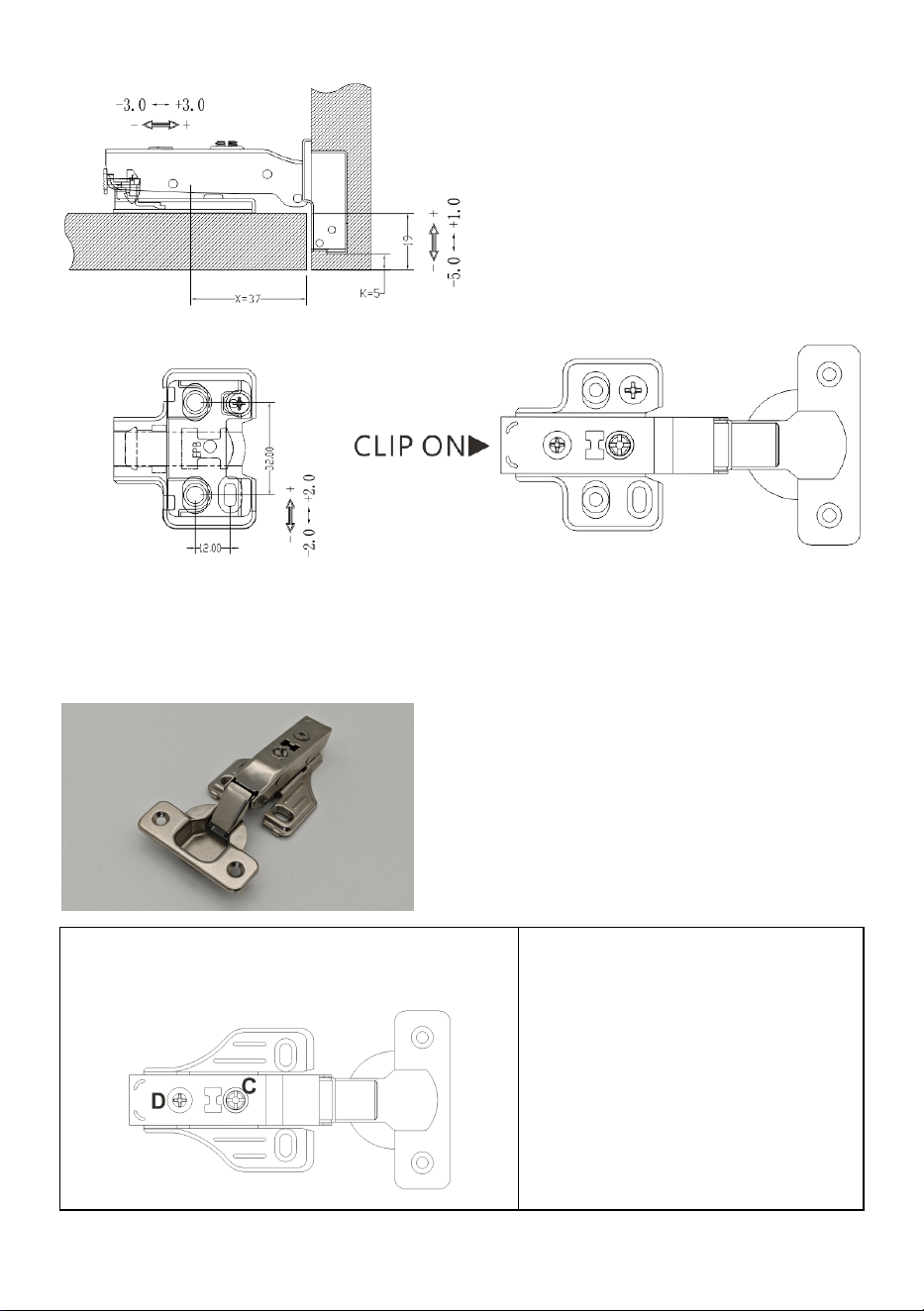

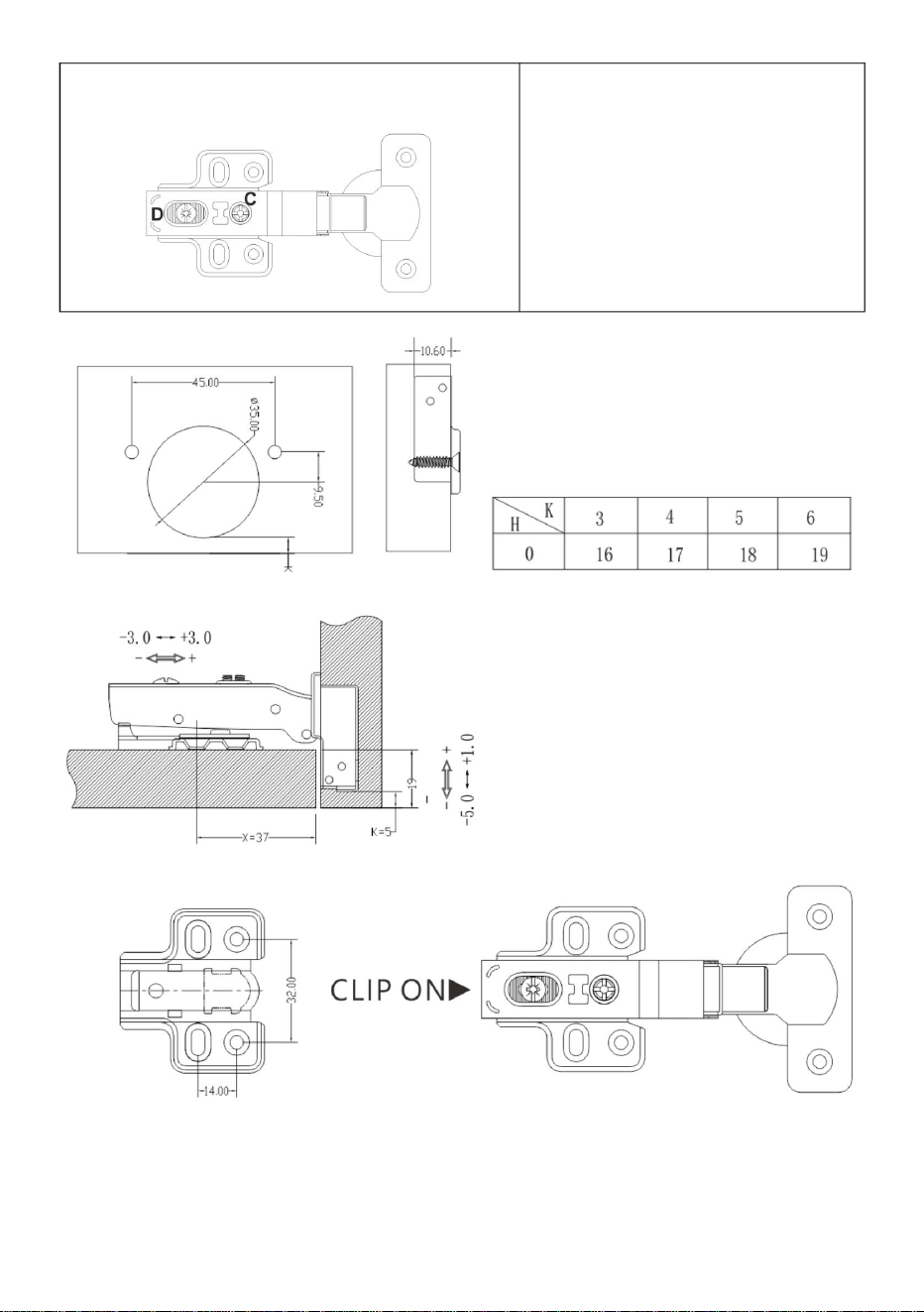

Φ35 CLIP ON ONE WAY HYDRAULIC BUFFERING HINGES
background
- 14 -
Adjustment Range:
C Overlay(Left/Right)
Adjustment:±1.0mm
D Overlay(Front/back)
Adjustment:±3.0mm
background
- 15 -

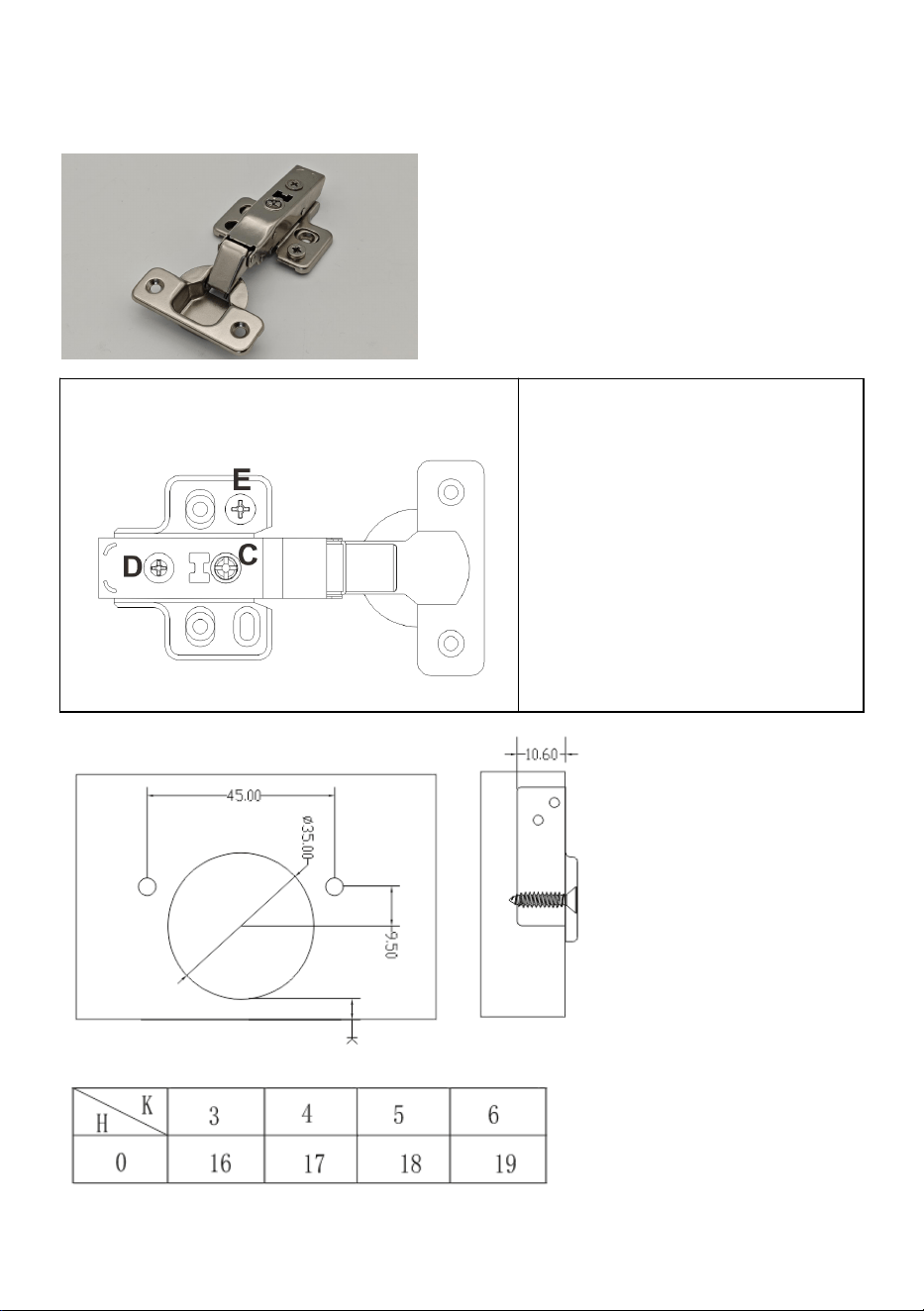

Φ35 CLIP ON ONE WAY (3D) SIX-WAY ADJUSATABLE HYDRAULIC
BUFFERING HINGE
Adjustment Range:
C Overlay(Left/Right)
Adjustment:±1.0mm
D Overlay(Front/back)
Adjustment:±3.0mm
E Overlay(Up/down)
Adjustment:±2.0mm
background
- 16 -

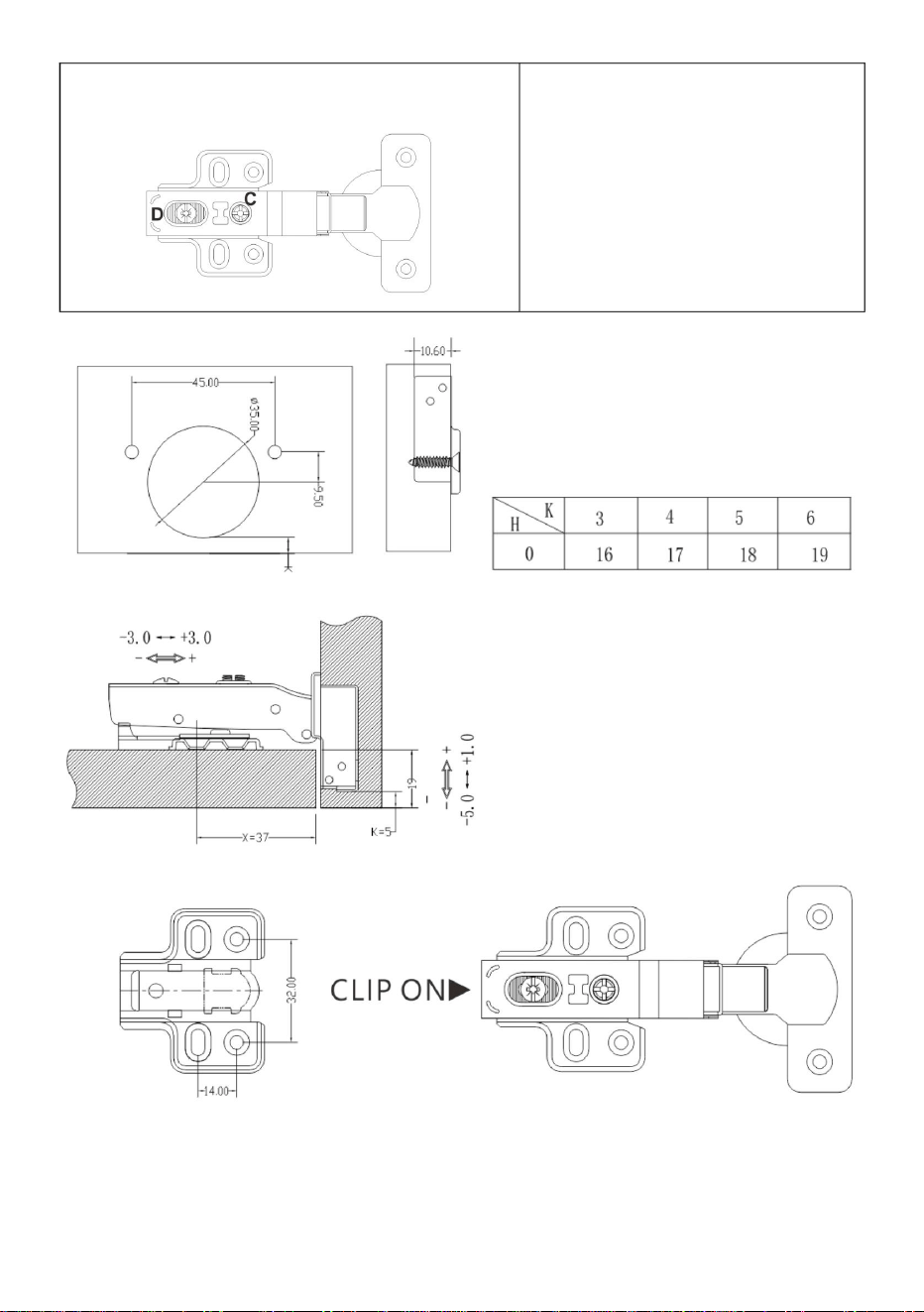

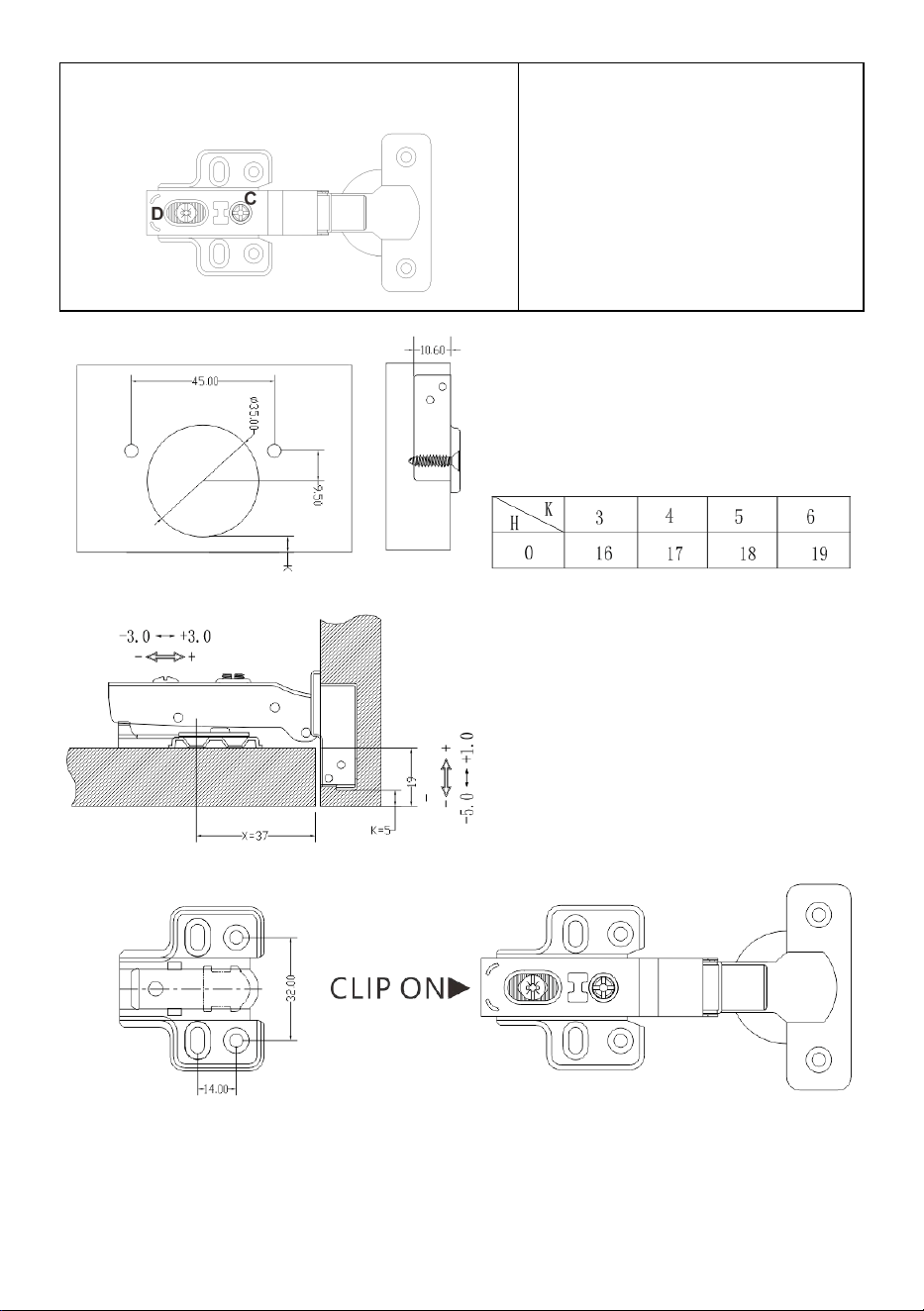

Φ35 CLIP ON ONE WAY(2D)FOUR-WAY ADJUSATABLE HYDRAULIC
BUFFERING HINGES
Adjustment Range:
C Overlay(Left/Right)
Adjustment:±1.0mm
D Overlay(Front/back)
Adjustment:±3.0mm
background
- 17 -
background
- 18 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
background
Technical Support and E-Warranty Certificate
www.vevor.com/support
