NJ700
Nightjar Series
Ultimate fanless power supply
with 80 PLUS Titanium
Fan-less thermal solution, 0 dBA acoustics
High quality construction with all Japanese capacitors
100% modular cables
Strict ±2% voltage regulation and low ripple & noise
24/7 continuous power output with 45℃ operating temperature
Class-leading single +12V rail
PCI-E 8pin and PCI-E 6pin connectors support
SPECIFICATION
SilverStone Nightjar
SST-NJ700
700W ATX 12V/EPS 12V Switching Power Supply
With Active PFC
Fanless Thermal Solution
80 PLUS Titanium
PS/2
01
1.1 VOLTAGE
1.2 FREQUENCY
47Hz ~ 63Hz
1.3 CURRENT
9A/100V, 4.5A/240V
1.4 INRUSH CURRENT
115V/65A(max.), 230V/130A(max.) at 25℃ (cold start)
1.5 POWER EFFICIENCY
At 10%/20%/50%/100% load AC 115V 60Hz and AC 230V 50Hz, the power efficiency should be at
least 90%/92%/94%/90%.
1.0 INPUT
INPUT RANGE
RATED RANGE
MINIMUM
90
100
UNITS
Vrms
Vrms
MAXIMUM
264
240
02
1.6 STANDBY MODE
During measurement of the ”STANDBY MODE” condition, the main converter is off (PS_ON=High).
+5Vsb converter is working and standby input power is measured.
1.7 ACTIVE POWER FACTOR CORRECTION (PFC)
NOTE:
PFC at half/full load:
>0.95 at AC 110v 60Hz(typical)
>0.90 at AC 230v 50Hz(typical)
1.The continuous maximum total output power shall not exceed 700W.
+12V DC maximum output power shall not exceed 58A(696W).
+3.3V and +5V DC maximum combined output power shall not exceed 100W.
2.Maximum peak total DC output power should not exceed 770W.
3.Peak power and current loading should be supported for a minimum of 1 second.
4.+3.3V, +5V and +12V DC output voltage should be within Figure 1 cross loading range to meet regulation.
5.Ripple and Noise measuring with an oscilloscope with 20 MHz bandwidth in Figure 1 cross loading range.
Output should be bypassed at the connector with a 0.1uF ceramic disk capacitor and a 10uF electrolytic
capacitor to simulate system load. The length of ground wire on probe should not longer than 40mm,
if a Non – differential type of scope was used.
Load Condition
<45mA
45mA
100mA
250mA
1.0A
*2013 ErP Standby efficiency
Efficiiiency
----
>=50%
>=55%
>=65%
>=75%
Power in
<0.45W
----
----
----
GROUP
VOLTAGE
MAX.LOAD
MIN.LOAD
REGULATION
LOAD REGULATION
RIPPLE & NOISE (mV)
Capacitive Loads_(uF)
1
+3.3V
20A
0A
±2%
0.5%±
30
10000
+5V
20A
0A
±2%
0.5%±
35
10000
+12V
58A
0A
±2%
0.5%±
40
20000
-12V
0.3A
0A
±10%
60
330
+5VSB
2.5A
0A
±5%
35
10000
2
2.0 OUTPUT
2.2 HOLD-UP TIME: 16ms(minimum)
Test Condition: Full load. AC input 115V or 230V, 47Hz .
2.1 CROSS REGULATION
The +5V & +3.3V combined load and +12VDC load shall remain within the defined in section 2.0 over
cross load combinations shown Figure 1:
2.3 LOAD TRANSIENT RESPONSE (STEP LOAD)
Step load changes up to 60%(12V) and 30%(3.3V and 5V) of full load, while other loads remains
constant within the rating. The load waveform shall be a square wave with the slope of the rise and
fall at 1.0A/usec and the frequency shall be from 50Hz to 10kHz. The DC output voltage will stay
within regulation of ±5% during the step load changes.
2.4 OVERSHOOT
Overshoot at turn on or turn off shall be less than 10% of the nominal output voltage.
100.00
0.000.000.00
0.00
20.00
40.00
60.00
80.00
100.00
120.00
0.00 100.00 200.00 300.00 500.00400.00 600.00 700.00 800.00
Total +12V power (W)
5V + 3.3V power (W)
Cross Regulation
Figure 1
03

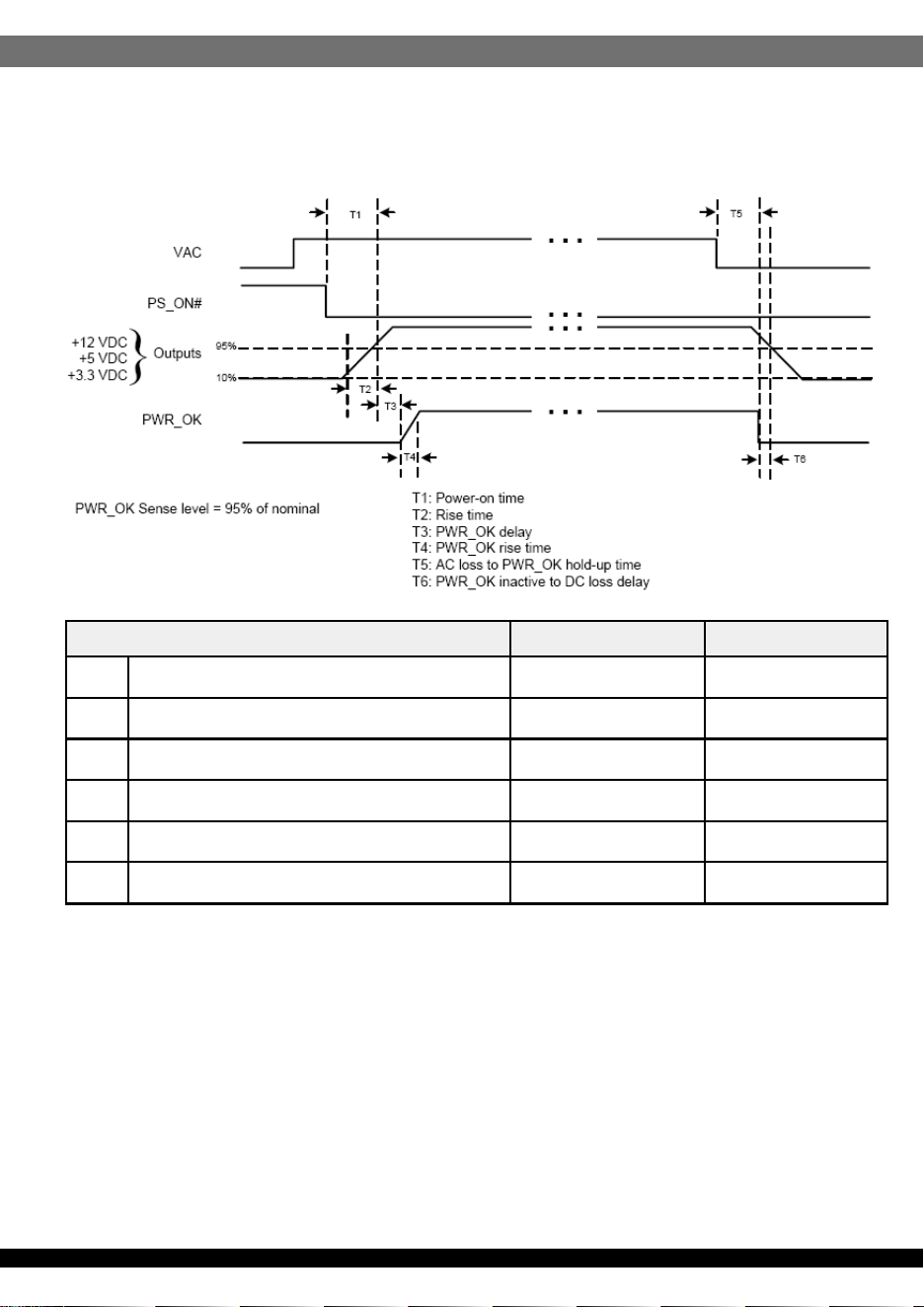

2.5 TIMING, HOUSEKEEPING AND CONTROL
A low active PS-ON (DC ON/OFF) input signal is equipped, which provide the interface ENABLE or to
DISABLE the GROUP1 of DC output. This signal is electrically to interface with TTL,OPEN COLLECTOR
and the HARD SWITCH.
3.1 TOTAL POWER PROTECTION: (OPP )
Total power 150% max with shut-down and latch off protection.
2.5.1 POWER GOOD SIGNAL
Signal Type: open collector +5DC, TTL compatible.
Logic Level: <0.4V while sinking 4 mA.
Logic Level High: between 2.4VDC and +5V output while sourcing 200 uA.
Max Ripple/Noise: 400mV pk-pk. (no capacitor test)
SIGNAL NAME
T1
T2
T3
T4
T5
T6
PS_Power-on time
Rise time from each main output
PWR_ok delay
PWR_ok rise time
AC loss to PWR_OK hold-up time
PWR_OK inactive to DC loss delay
MAXIMUM
500mS
20mS
500mS
10mS
-
-
MINIMUM
-
0.2mS
100mS
-
16mS
1mS
3.0 OUTPUT PROTECTION
04
3.3 SHORT CIRCUIT PROTECTION: (SCP)
The short between any output of group 1 will shut down all group1.
The short at group 2 will Shut down both group 1 and group 2.
3.2 OVER VOLTAE PROTECTION: (OVP)
3.4 OVER CURRENT PROTECTION: (OCP)
Over current protection was designed to limit the current to operate within safe operating conditions.
+3.3V, +5V and +12V rails latch off protection required with AC line or PS_ON reset. +5Vsb rail
auto-restart upon removal of fault condition.
Rails Max. protected current
+3.3V 32A
+5V 32A
+12V 93A
+5Vsb 8A
3.5 OVER TEMPERATURE PROTECTION: (OTP)
This power supply include an over-temperature protection sensor,which can trip and shut down the
power supply at a preset temperature point. Such an overheated condition is typically the result of
cooling fan failure or excessive maximum operation temperature.
3.6 NO-LOAD SITUATION
No damage or hazardous condition should occur with all the DC output connectors disconnected from
the load. The power supply may latch into the shutdown state.
3.7 RESET AFTER SHUTDOWN
Whenever the power supply latches into shutdown state due to fault condition on its output, the power
supply will return to normal operation only after the fault has been removed and the PS_ON# has been
pulled low again. If the power supply latches into shutdown state due to fault condition on 5Vsb, the
power supply will return to normal operation only after the fault has been removed and the power
switch(power cord) has been cycled off/on(plugged out/in) with A MINIMUM OFF TIME OF 3 SECONDS.
OUTPUT VOLTAGE
+3.3V
+5V
+12V
+5Vsb
MAX. ACT. VOLTAGE
4.3V
7.0V
15.6V
7.0V
RESULT
Shut down & Latch OFF
The Group 1 DC Output
05
4.2 SHIPPING / STORAGE
AMBIENT STORAGE TEMPERATURE:-40 to 85 Deg C
AMBIENT STORAGE RELATIVE HUMIDITY: To 95% relative humidity (non-condensing)
Over 100,000 hours at 25 Deg C. excluding the DC Fan.
5 MTBF
Dimension: W 170mm x L 150mm x H 86mm, +/-1mm.
6 MECHANICAL
7 POWER SUPPLY CONNECTOR OVERUSE DEFINITION
4.1 OPERATING
AMBIENT OPERATION TEMPERATURE: 0 to 45 oC. (The rated power will derate from 100% to 80%
from 40oC to 45 oC Linearly)
AMBIENT OPERATION RELATIVE HUMIDITY: To 85% relative humidity (non-condensing)
4 ENVIRONMENT
06

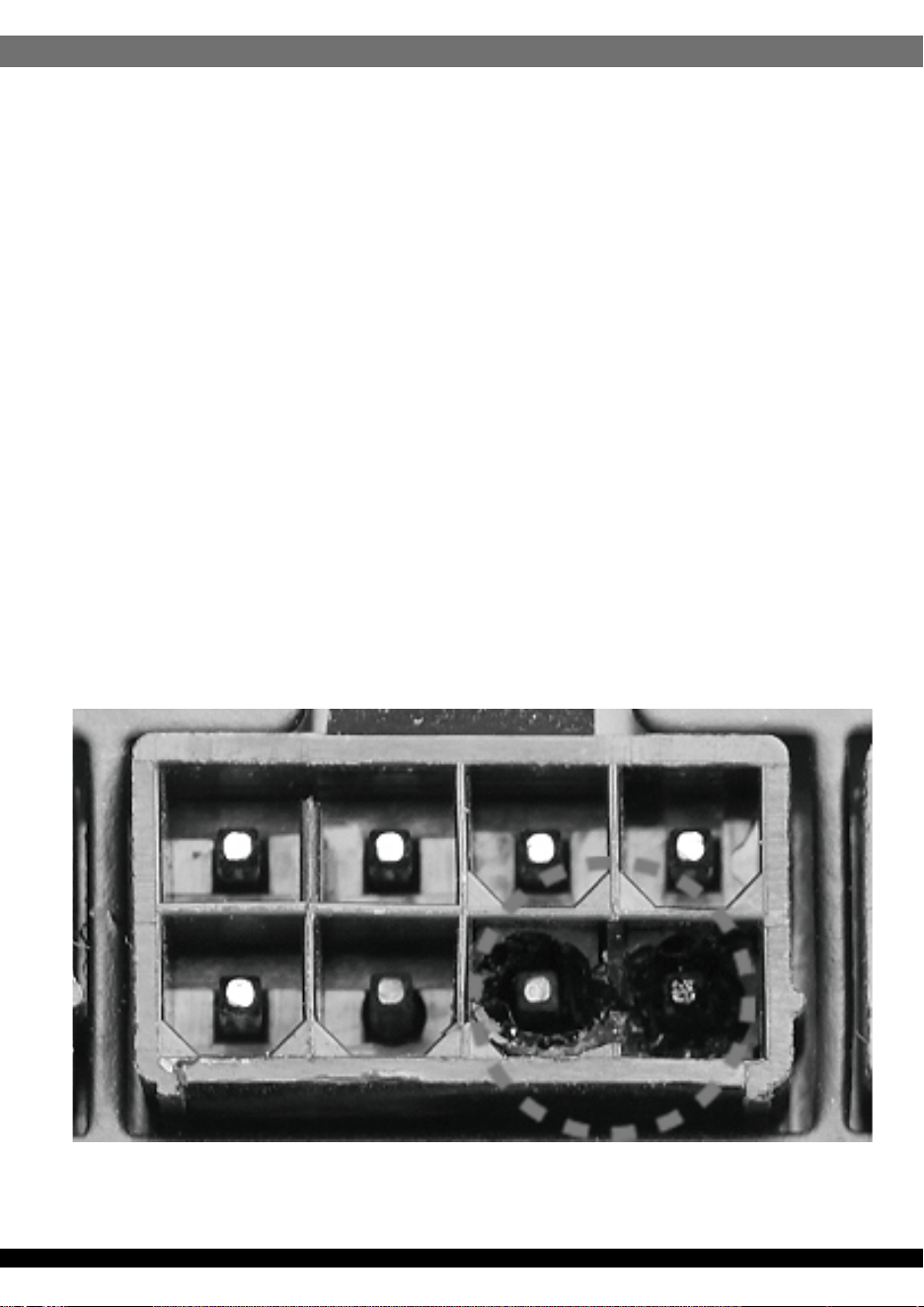

Power supply connector overuse definition
EN
A single PCIe 8pin cable and connector’s maximum current rating is
12.5A, which is 150W (+12V x 12.5A). So SilverStone’s warranty will not
cover damages or malfunction resulting from the use of a graphics card
or expansion card with a single PCIe 8pin connector that exceeds
standard 225W total power draw (150W from PCIe 8pin connector +
75W from PCIe motherboard slot). Similarly, a graphics card or
expansion card with dual PCIe 8pin connectors that exceed 375W total
power draw (300W from two PCIe 8pin connectors + 75W from PCIe
motherboard slot) will also not be covered under warranty.
Peripheral (molex) or SATA connector’s maximum current rating is 5A,
which is 60W (+12V x 5A) or 25W (+5V x 5A). Please ensure connected
devices are operating under these limits. SilverStone’s warranty will not
cover damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
24pin motherboard connector’s maximum current rating for its dual
+12V metal pins are 5A each, which totals 120W (+12V x 5A x 2).
Please ensure +12V drawing devices connected to the motherboard are
operating under these limits. SilverStone’s warranty will not cover
damages or malfunction resulting from usages exceeding these
connectors and their associated cables.
Definition einer Überlastung des
Netzanschlusses
DE
Die maximale Stromstärke eines einzelnen 8-poligen PCIe-Kabels und
Anschlusses beträgt 12,5 A, was 150 W (+12 V x 12,5 A) entspricht.
Daher deckt die SilverStone-Garantie keine Schäden oder
Fehlfunktionen durch den Einsatz einer Grafikkarte oder Erweiterung-
skarte mit einem einzigen 8-poligen PCIe-Anschluss ab, die die
Standardleistungsaufnahme von insgesamt 225 W übersteigt (150 W
vom 8-poligen PCIe-Anschluss + 75 W vom PCIe-Motherboard-Steck-
platz). Ebenso wird die Verwendung einer Grafikkarte oder
Erweiterungskarte mit zwei 8-poligen PCIe-Anschlüssen, die eine
Leistungsaufnahme von insgesamt 375 übersteigen (300 W von den
beiden 8-poligen PCIe-Anschlüssen + 75 W vom PCIe-Mother-
board-Steckplatz) nicht durch die Garantie abgedeckt.
Der maximale Nennstrom von Peripherie- (Molex) oder SATA-An-
schluss beträgt 5 A, was 60 W (+12 V x 5 A) oder 25 W (+5 V x 5 A)
entspricht. Bitte achten Sie darauf, dass verbundene Geräte unter
diesen Grenzwerten arbeiten. Die Garantie von SilverStone deckt keine
Schäden oder Fehlfunktionen aufgrund einer Nutzung ab, die diese
Anschlüsse und ihre zugehörigen Kabel übersteigt.
Der maximale Nennstrom des 24-poligen Motherboard-Anschlusses für
seine dualen +12-V-Metallkontakte beträgt jeweils 5 A, was insgesamt
120 W (+12 V x 5 A x 2) ergibt. Bitte stellen Sie sicher, dass mit dem
Motherboard verbundene +12-V-Geräte unter diesen Grenzwerten
arbeiten. SilverStones Garantie deckt keine Schäden oder
Fehlfunktionen aufgrund einer Nutzung jenseits der Angaben dieser
Anschlüsse und ihrer zugehörigen Kabel ab.
Définition de l'utilisation excessive du
connecteur d'alimentation électrique
FR
Le courant nominal maximum d'un périphérique (Molex) ou d'un
connecteur SATA est de 5 A, ce qui correspond à 60 W (+12 V x 5 A)
ou 25 W (+5 V x 5 A). Veuillez vous assurer que les appareils
connectés fonctionnent dans ces limites. La garantie de SilverStone
ne couvre pas les dommages ou les dysfonctionnements résultant
d'utilisations dépassant ces connecteurs et leurs câbles associés.
Le courant nominal maximal des connecteurs 24 broches de la carte
mère pour ses doubles broches métalliques +12 V est de 5 A chacun,
ce qui représente au total 120 W (+12 V x 5 A x 2). Veuillez vous
assurer que les dispositifs de tension +12 V connectés à la carte mère
fonctionnent dans ces limites. La garantie de SilverStone ne couvre
pas les dommages ou les dysfonctionnements résultant d'utilisations
dépassant la capacité de ces connecteurs et de leurs câbles
associés.
Le courant nominal maximum d'un câble et d'un connecteur PCIe 8
broches unique est de 12,5 A, ce qui correspond à 150 W (+12 V x
12,5 A). La garantie de SilverStone ne couvre donc pas les dommages
ou les dysfonctionnements résultant de l'utilisation d'une carte
graphique ou d'une carte d'extension avec un connecteur PCIe 8
broches unique qui dépasse une consommation énergétique totale de
225 W standard (150 W provenant du connecteur PCIe 8 broches + 75
W provenant de l'emplacement de la carte mère PCIe). De même, une
carte graphique ou une carte d'extension avec deux connecteurs PCIe
8 broches qui dépasse une consommation énergétique totale de 375 W
(300 W provenant des deux connecteurs PCIe 8 broches + 75 W
provenant de l'emplacement de la carte mère PCIe) ne sera également
pas couverte dans le cadre de la garantie.
La corrente massima di un singolo cavo PCIe a 8 pin e del connettore
è 12,5 A, corrispondente a 150 W (+12 V x 12,5 A). Pertanto, la
garanzia di SilverStone non copre danni o malfunzionamenti derivanti
dall'utilizzo di una scheda grafica o una scheda di espansione con un
singolo connettore PCIe a 8 pin che supera l'assorbimento totale di
225 W (150 W da connettore PCIe a 8 pin + 75 W da slot PCIe).
Analogamente, la garanzia non copre anche una scheda grafica o
una scheda di espansione con doppi connettori PCIe a 8 pin che
superano l'assorbimento totale di 375 W (300 W da doppi connettori
PCIe a 8 pin + 75 W dalla scheda madre PCIe).
La corrente massima del connettore periferico (molex) o SATA è 5 A,
corrispondente a 60 W (+12 V x 5 A) o 25 W (+5 V x 5 A). Assicurarsi
che i dispositivi collegati funzionino entro questi limiti. La garanzia di
SilverStone non copre danni o malfunzionamenti derivanti da uso
eccessivo di questi connettori e dei relativi cavi.
La corrente massima del connettore a 24 pin per scheda madre per i
suoi due pin di metallo a +12 V è di 5 A ciascuno, per un totale di 120
W (+12 V x 5 A x 2). Assicurarsi che i dispositivi a +12 V collegati alla
scheda madre funzionino con questi limiti. La garanzia di SilverStone
non copre danni o malfunzionamenti derivanti da uso eccessivo di
questi connettori e dei relativi cavi.
Definizione di uso eccessivo del connettore
di alimentazione
IT
La corriente máxima de un solo cable PCIe de 8 pines es 12,5A, lo
que son 150W (+12V x 12,5A). Por tanto, la garantía de SilverStone
no cubrirá daños o fallos provocados por el uso de una tarjeta gráfica
o de expansión con un único conector PCIe de 8 pines que exceda el
total estándar de 225W (150W del conector PCIe de 8 pines + 75W
del zócalo PCIe de la placa base). De igual modo, una tarjeta gráfica
o de expansión con conectores duales PCIe de 8 pines que superen
375W de potencia (300W de los dos conectores PCIe de 8 pines +
75W del zócalo de la placa base) tampoco será cubierta por la
garantía.
La corriente máxima del conector de periféricos (molex) o SATA es
5A, que son 60W (+12V x 5A) o 25W (+5V x 5A). Por favor,
asegúrese de que los dispositivos conectados funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o fallos a
resultas de un uso excesivo de estos conectores y sus cables
asociados.
La corriente máxima del conector de 24 pines de la placa base para
sus pines de metal duales de +12V es de 5A cada uno, para un total
de 120W (+12V x 5A x 2). Por favor, asegúrese de que los
dispositivos de +12V conectados a la placa base funcionan dentro de
estos límites. La garantía de SilverStone no cubrirá daños o averías a
resultas de un uso excesivo para estos conectores y sus cables
asociados.
Definición de uso excesivo del conector de
la Fuente de alimentación
ES
07
Определение чрезмерной нагрузки на
коннектор блока питания
RU
Один кабель и коннектор PCIe 8pin поддерживает ток 12.5A, что
равно 150Вт (+12В x 12.5A). Таким образом, гарантийные
обязательства SilverStone не будут действовать если вы
используете видеокарту или другую карту расширения с одним
коннектором PCIe 8pin, которые превышает стандартную общую
потребляемую мощность 225Вт (150Вт через коннектор PCIe 8pin +
75Вт через слот PCIe материнской платы). Аналогично, видеокарта
или другая карта расширения с
двумя коннекторами PCIe 8pin,
которые превышают общую потребляемую мощность 375Вт (300Вт
через коннектор PCIe 8pin + 75Вт через слот PCIe материнской
платы), также не будут покрываться гарантией.
Максимальный номинальный ток периферийного (molex) или SATA
разъёма составляет 5A, что равно 60Вт (+12В x 5A) или 25Вт (+5В x
5A). Пожалуйста, убедитесь, что подключенные устройства
работают в этих пределах. Гарантия SilverStone не будет
распространяться на неисправности,
возникающие в результате
использования этих коннекторов или подключаемых к ним кабелей.
Максимальный номинальный ток 24pin коннектора материнской
платы для его двойных металлических контактов +12В составляет
5A на каждый, что равно 120Вт (+12В x 5A x 2). Пожалуйста,
убедитесь, что устройства, подключенные к линии +12В, работают
в этих пределах. Гарантия SilverStone не будет распространяться
на неисправности, возникающие в
результате использования этих
коннекторов или подключаемых к ним кабелей.
전원 공급 커넥터 과용 정의
KR
단일한 PCIe 8핀 케이블 및 커넥터의 최대 전류 정격은 12.5A로서
전력으로 환산하면 150W(+12V x 12.5A)입니다. SilverStone의
보증에서는 표준 225W의 총 소비 전력 (PCIe 8핀 커넥터의 150W와
PCIe 메인보드 슬롯의 75W의 합)을 초과하는 단일 PCIe 8핀 커넥터
탑재 그래픽 카드나 확장 카드를 사용하여 발생하는 손상 또는
오작동을 보상하지 않습니다. 이와 마찬가지로 375W의 총 소비
전력(PCIe 8핀 커넥터 2개의 300W와 PCIe 메인보드 슬롯의 75W의
합)을 초과하는 듀얼 PCIe 8핀 커넥터 탑재 그래픽 카드나 확장 카드를
사용해도 보증에서 보상해주지 않습니다.
주변장치(molex) 또는 SATA 커넥터의 최대 전류 정격은 5A로서
전력으로 환산하면 60W(+12V x 5A) 또는 25W(+5V x 5A)입니다.
연결된 장치들은 이러한 제한 하에서만 작동시켜야 합니다. SilverStone
의 보증에서는 이러한 커넥터 및 이와 연결되는 케이블의 정격을
초과하여 사용함으로써 발생하는 손상이나 오작동을 보상하지
않습니다.
듀얼 +12V 금속 핀에 사용되는 24핀 메인보드 커넥터의 정격 전류는
5A 이며, 각각 합계가 120W (+12V x 5A x 2) 입니다. 메인보드에
연결된 +12V 장치가 해당 한계 미만으로 작동되도록 하십시오.
SilverStone은 이 커넥터나 관련 케이블의 한계를 초과해서
사용함으로써 발생하는 손상이나 고장에 대해서 보장하지 않습니다.
電力供給コネクタの使用限度超過に関する説明
JP
単一のPCIe8ピンケーブルおよびコネクタの最大定格電流は12.5Aで
150W(+12Vx12.5A)となります。それで定格225W合計電力消費(PCIe8
ピンコネクタからの150W+PCIeマザーボードスロットからの75W)を超
える、単一PCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カ
ード使用によって生じた損傷や故障の場合、SilverStoneの製品保証は適
用外となります。同様に、375W合計電力消費(2基のPCIe8ピンコネクタ
からの300W+PCIeマザーボードスロットからの75W)を超える、デュア
ルPCIe8ピンコネクタ装備のグラフィックスカードまたは拡張カード使用
によって生じた損傷や故障の場合も、製品保証適用外となります。
周辺用(molex)またはSATAコネクタの最大定格電流は5Aで、60W
(+12Vx5A)または25W(+5Vx5A)となります。接続された装置がこれら
限度以内で動作することを確認してください。これらコネクタおよび関連
ケーブルの定格を超える使用法で生じた損傷や故障については、
SilverStone製品保証対象外となりますのでご注意ください。
24ピンマザーボードコネクタのデュアル+12V金属製ピンに対する最大
定格電流はそれぞれ5Aなので合計は120W(+12Vx5Ax2)となります。
接続される+12V入力のデバイスが、これら上限以内で動作することをご
確認ください。これらコネクタおよび関連ケーブルでの限界を超えた使
用で生じた損傷または故障は、SilverStoneによる製品保証対象外となり
ます。
单条PCIe 8pin电源线与接头的最大额定电流为12.5A，瓦特数150W（+
12V x 12.5A）。 因此，银欣的电源保固不包括用于单条PCIe 8pin接
头之显卡/扩充卡，在超过标准225W总功耗范围所造成的损坏或故障（
150W 的PCIe 8pin接头+ 75W的主板PCIe插槽）。 以此类推，若具备
双PCIe 8pin接头的显卡/扩充卡，负载一但超过375W总功耗，视同不
属保固范围内（300W来自两个PCIe 8pin接头 + 75W的主板PCIe插槽）
。
大4pin（molex）或SATA接头的最大额定电流为5A，即60W（+ 12V x
5A）或25W（+ 5V x 5A）。 请确保连接的设备皆低于此限制下运行。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造成
的损坏或故障。
24pin主板接头的双+12V金属针脚最大额定电流为5A，即120W（+ 12V
x 5A x 2）。请确保连接的+12V设备皆低于此限制下运行。
银欣不保固超出电源供应器接头及其相关线材之使用负载上限所造成
的损坏或故障。
电源供应器接头过度使用定义
CN
電源供應器接頭過度使用定義
TW
單條PCIe 8pin電源線與接頭的最大額定電流為12.5A，瓦特數150W（+
12V x 12.5A）。 因此，銀欣的電源保固不包括用於單條PCIe 8pin接
頭之顯卡/擴充卡，在超過標準225W總功耗範圍所造成的損壞或故障（
150W 的PCIe 8pin接頭+ 75W的主機板PCIe插槽）。 以此類推，若具
備雙PCIe 8pin接頭的顯卡/擴充卡，負載一但超過375W總功耗，視同
不屬保固範圍內（300W來自兩個PCIe 8pin接頭 + 75W的主機板PCIe插
槽）。
大4pin（molex）或SATA接頭的最大額定電流為5A，即60W（+ 12V x
5A）或25W（+ 5V x 5A）。 請確保連接的設備皆低於此限制下運行。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造成
的損壞或故障。
24pin主機板接頭的雙+12V金屬針腳最大額定電流為5A，即120W（+
12V x 5A x 2）。請確保連接的+12V設備皆低於此限制下運行。
銀欣不保固超出電源供應器接頭及其相關線材之使用負載上限所造成
的損壞或故障。
08
ขีดจำกัดการรองรับการใช้งานของขั้วต่อจากพาวเวอร์ซัพพลาย
TH
สำหรับขั้วเชื่อมต่อและสายไฟเลี้ยง PCIe 8 พินสามารถรองรับกระแสได้สูงสุด 12.5 แอมป์หรือหมายถึง 150 วัตต์
(+12V x 12.5A) ดังนั้นการรับประกันจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติซึ่งเกิดขึ้นกับกราฟิกการ์ดรวมถึงการ์ดขยายความยาวที่ใช้งานขั้วเชื่อมต่อ PCIe 8 พิน
ซึ่งมันมีการใช้พลังงานรวมทั้งสิ้นเกินกว่ามาตรฐานที่กำหนดคือ 225 วัตต์ (150 วัตต์ จาก PCIe 8 พิน + 75 วัตต์ จากสล๊อต PCIe บนเมนบอร์ด)
อันรวมถึงกราฟิการ์ดหรือการ์ดขยายความยาวที่ใช้ขั้วต่อไฟเลี้ยง PCIe 8 พ
ินจำนวน 2 ชุดซึ่งมีการใช้พลังงานทั้งสิ้น 375 วัตต์ (300 วัตต์ จากขั้ว PCIe 8 พิน 2 ชุด + 75 วัตต์
จากสล๊อต PCIe บนเมนบอร์ด) ซึ่งไม่ครอบคลุมเช่นกัน
ภายใต้การรับประกัน ขั้วเชื่อมต่อ Peripheral หรือ Molex 4 พินและ SATA มันสามารถรองรับกระแสได้สูงสุด 5 แอมป์หรือหมายถึง 60 วัตต์ (+12V x 5A) หรือ (+5V + 5A)
กรุณาให้แน่ใจว่าอุปกรณ์ที่ใช้งานมีการใช้พลังงานไม่เกินกว่าขีดจำกัดที่รองรับ ดังนั้นการรับประกั
นจากทาง SilverStone
จะไม่ครอบคลุมถึงความเสียหายหรือความผิดปรกติจากอุปกรณ์ที่เชื่อมต่อใช้งานจากตัวสายเชื่อมต่อซึ่งมีการใช้พลังงานเกินกว่าขีดจำกัด
กระแสไฟฟ้าสูงสุดของขั้วต่อเมนบอร์ด 24 พิน สำหรับพินโลหะ +12V คู่แต่ละอันมีค่า 5A ซึ่งรวมทั้งหมดเป็น 120W
(+12V x 5A x 2) โปรดตรวจสอบให้มั่นใจว่าอุปกรณ์ตัวดึงพลังงาน +12V ที่เชื่อมต่อกับเมนบอร์ดสามารถทำงานภายใต้ขีดจำกัดเหล่านี้ได้ การรับประกันของ SilverStone
ไม่คุ้มครองความเสียหาย หรืออาการเสียที่เป็นผลจากการใช้เกินขีดจำกัดของขั้วต่อและสายเคเบิลที่ใช้
เชื่อมต่อเหล่านี้

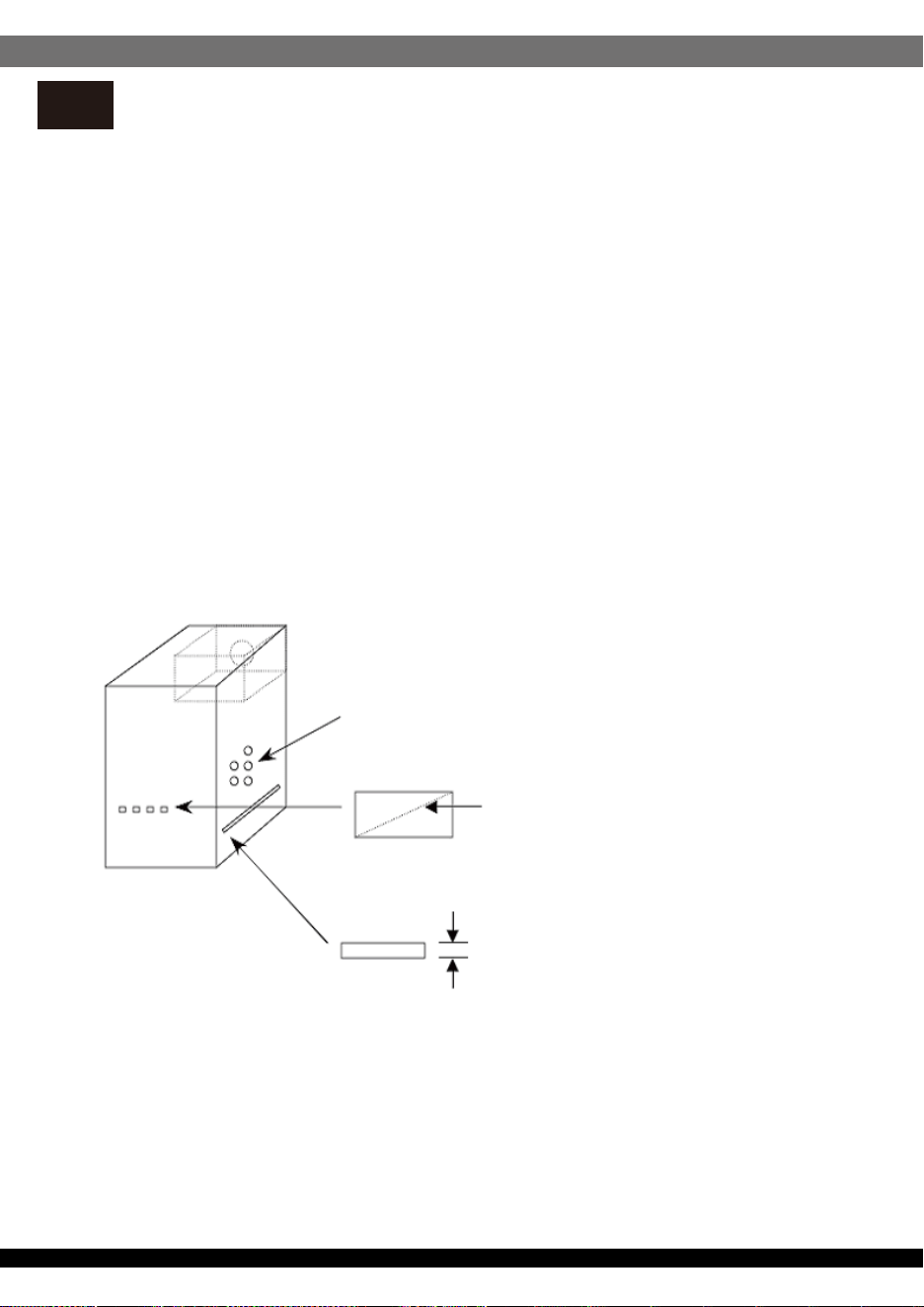

1. 為了保護使用者及防火的目的，安裝此交換式電源供應器時，必須安裝於符合下列各項要求的外殼中，
並且安裝妥善後，才可接上電源。
1-1. 外殼材質須為防火外殼。外壳材质须为防火外壳。
1-2. 外殼的上方及側邊之圓形開孔，最大內徑不可大於5mm。
1-3. 外殼的上方及側邊之長條型開孔，對角線距離不可大於5mm；若寬度小於1mm，則長度不受限制。
1-4. 外殼底部不可有開孔。外壳底部不可有开孔。
直徑不大於5mm
對角線不大於5mm
寬度小於1mm 則長度不限
Openings that do not exceed 1mm in width regardless of length
Openings that do not exceed 5mm in any dimension
2. 本產品輸出含有危險能量，為避免操作時發生危險，須於裝入系統機殼並將所有設備安裝妥當後才可開啟電源。
3. 本產品之電源輸出非屬電力限制型電源，請連接使用具防火外殼之周邊，以避免火災危險發生。
BSMI ROHS 資訊
http://www.silverstonetek.com/downloads/PSU/RSD.pdf
09

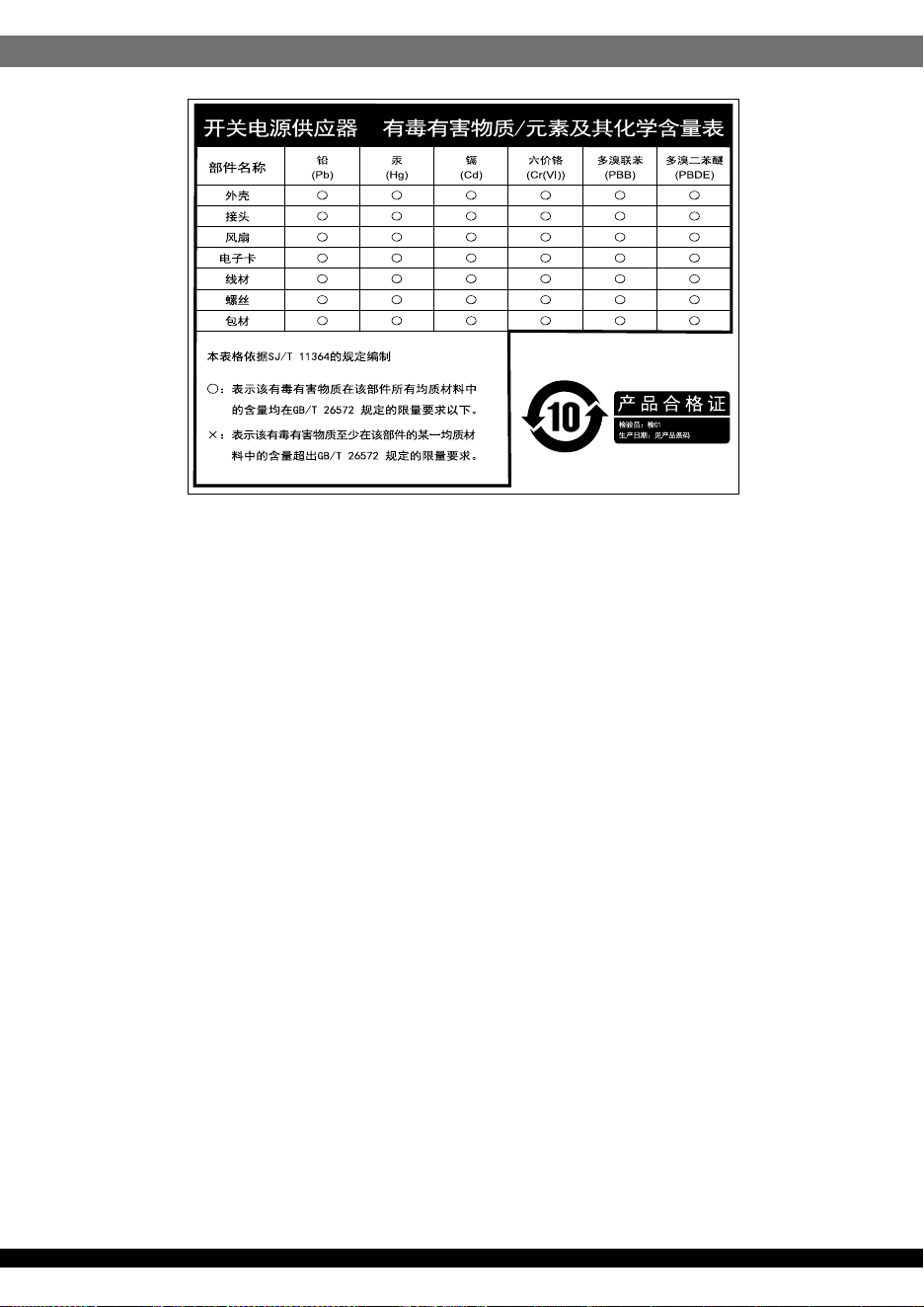

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received,
including interference that may cause undesired operation.
Please refer to SilverStone website for latest specifications updates.
※付属の電源コードは当該製品専用です。他の機器に使用しないでください。
10
NO. 11239920
