FR, Français
Manuel d'utilisation
HUSQVARNA AUTOMOWER
®
540/560/580/580L EPOS
®
Lisez attentivement le manuel d'utilisation et assurez-vous que
vous en comprenez le contenu avant d’utiliser la machine.
Sommaire
1 Sécurité
1.1 Définitions de sécurité...........................................3
1.2 Instructions générales de sécurité........................ 3
1.3 Consignes de sécurité pour l'installation...............4
1.4 Instructions de sécurité pour le fonctionnement....4
1.5 Instructions de sécurité pour l'entretien.................5
1.6 Consignes de sécurité relatives à
l'utilisation de la batterie..............................................5

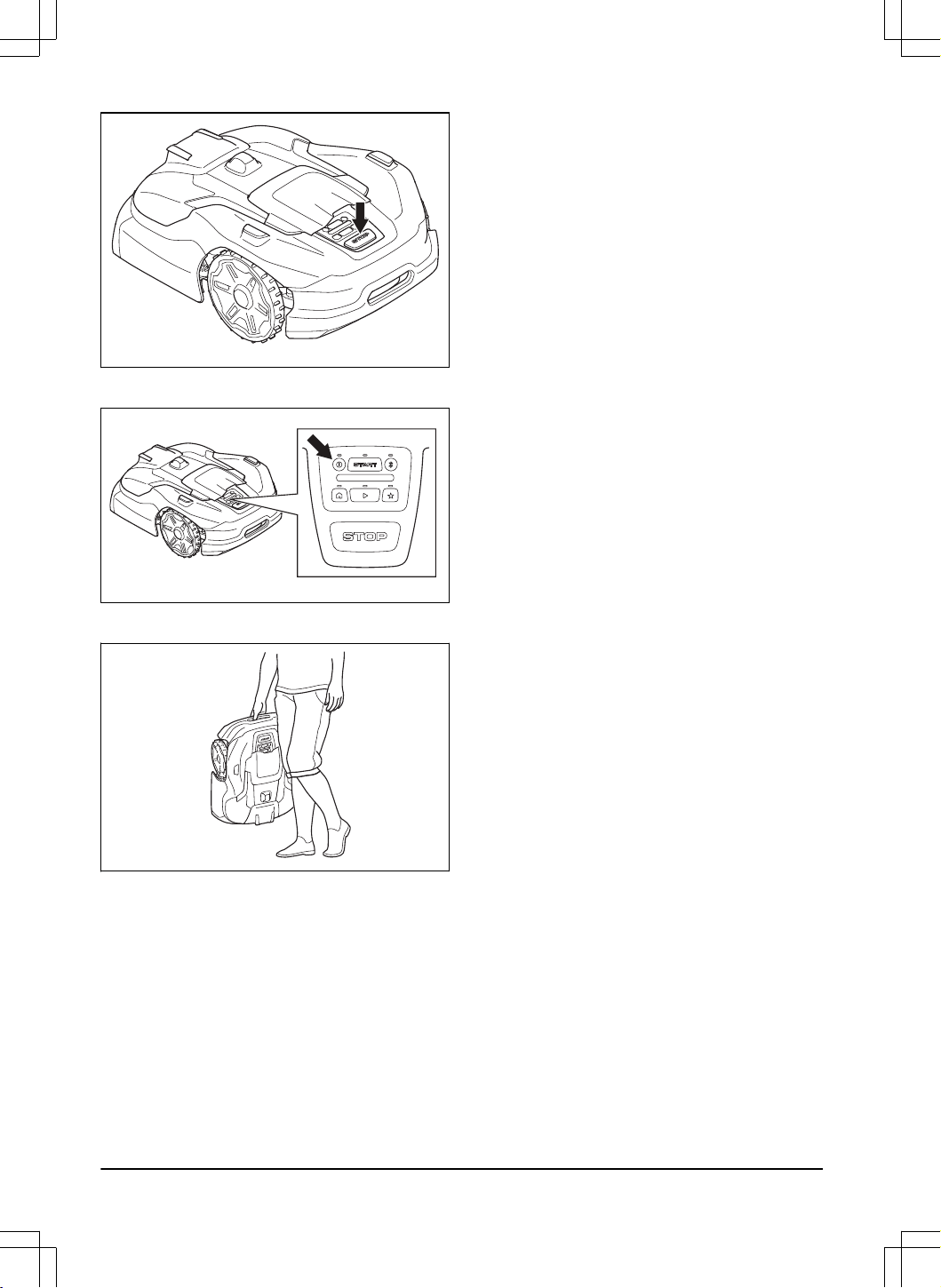

1.7 Pour soulever et déplacer le produit..................... 5
1.8 Cybersécurité........................................................ 6
2 Présentation
2.1 Assistance.............................................................7
2.2 Description du produit........................................... 7

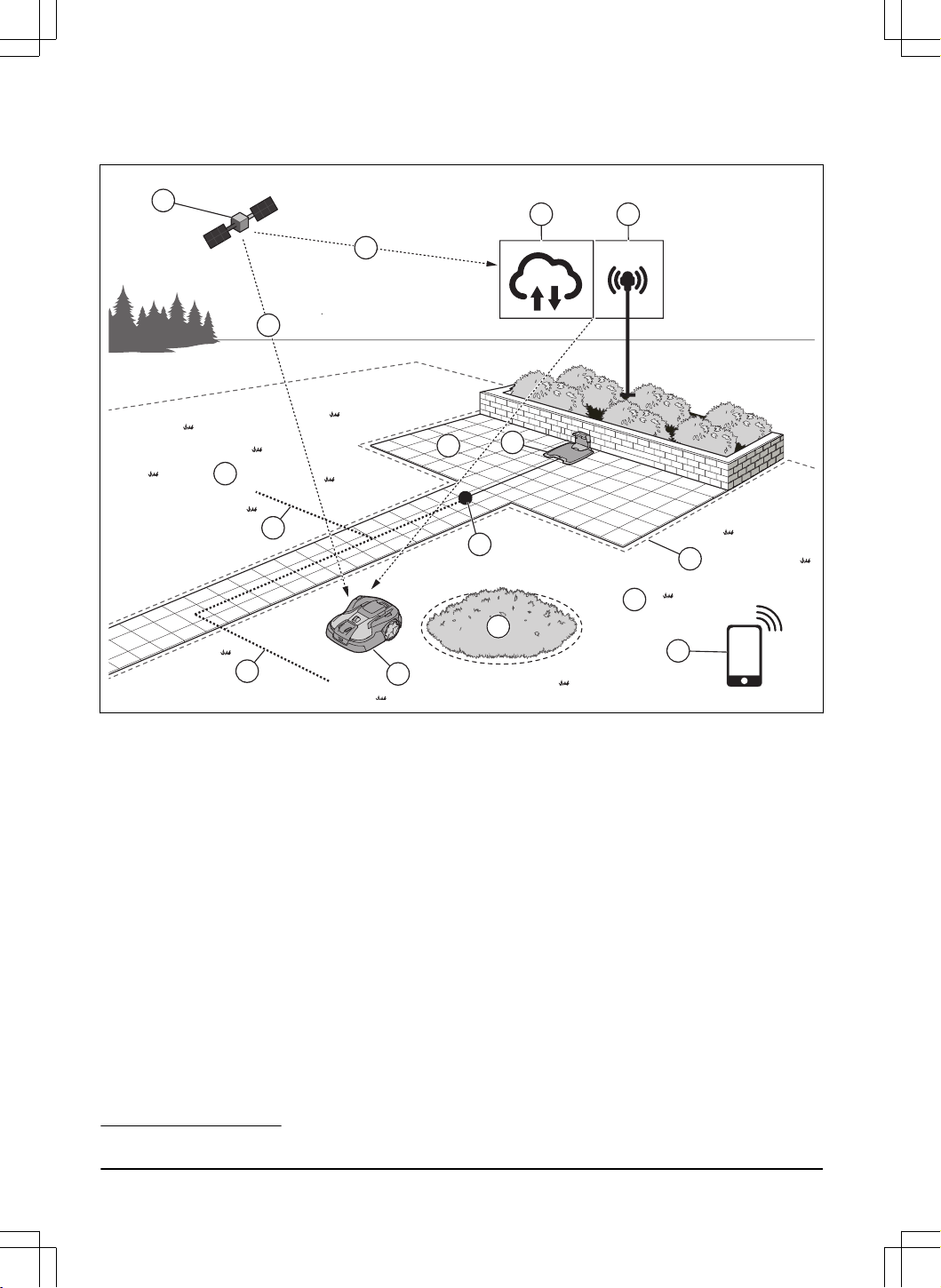

2.3 Description du système.........................................7
2.4 Présentation du système.......................................8
2.5 Aperçu du produit..................................................9

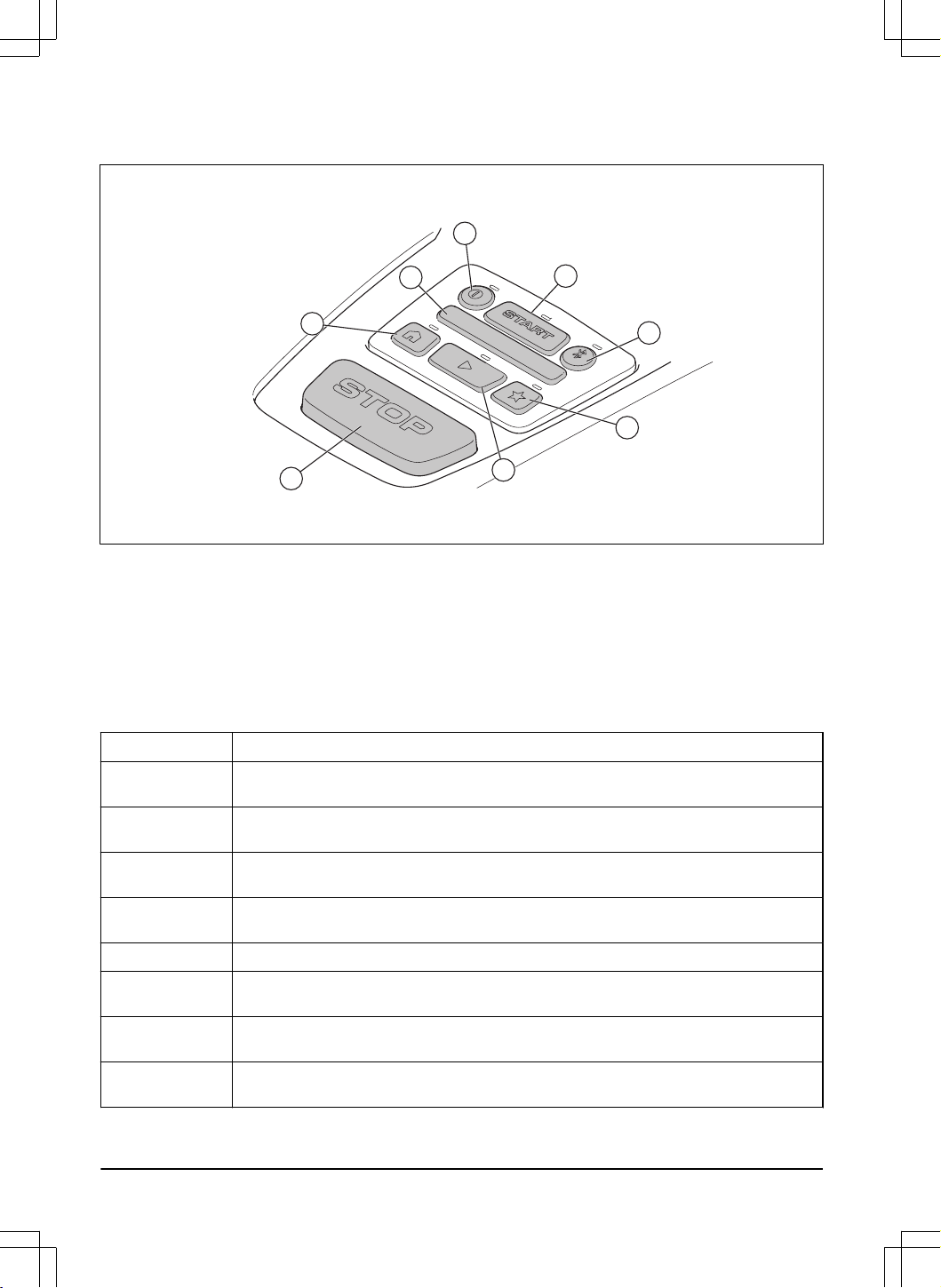

2.6 Aperçu du panneau de commande..................... 10
2.7 Barre d'état LED du produit.................................10
2.8 TémoinsLED des boutons..................................11

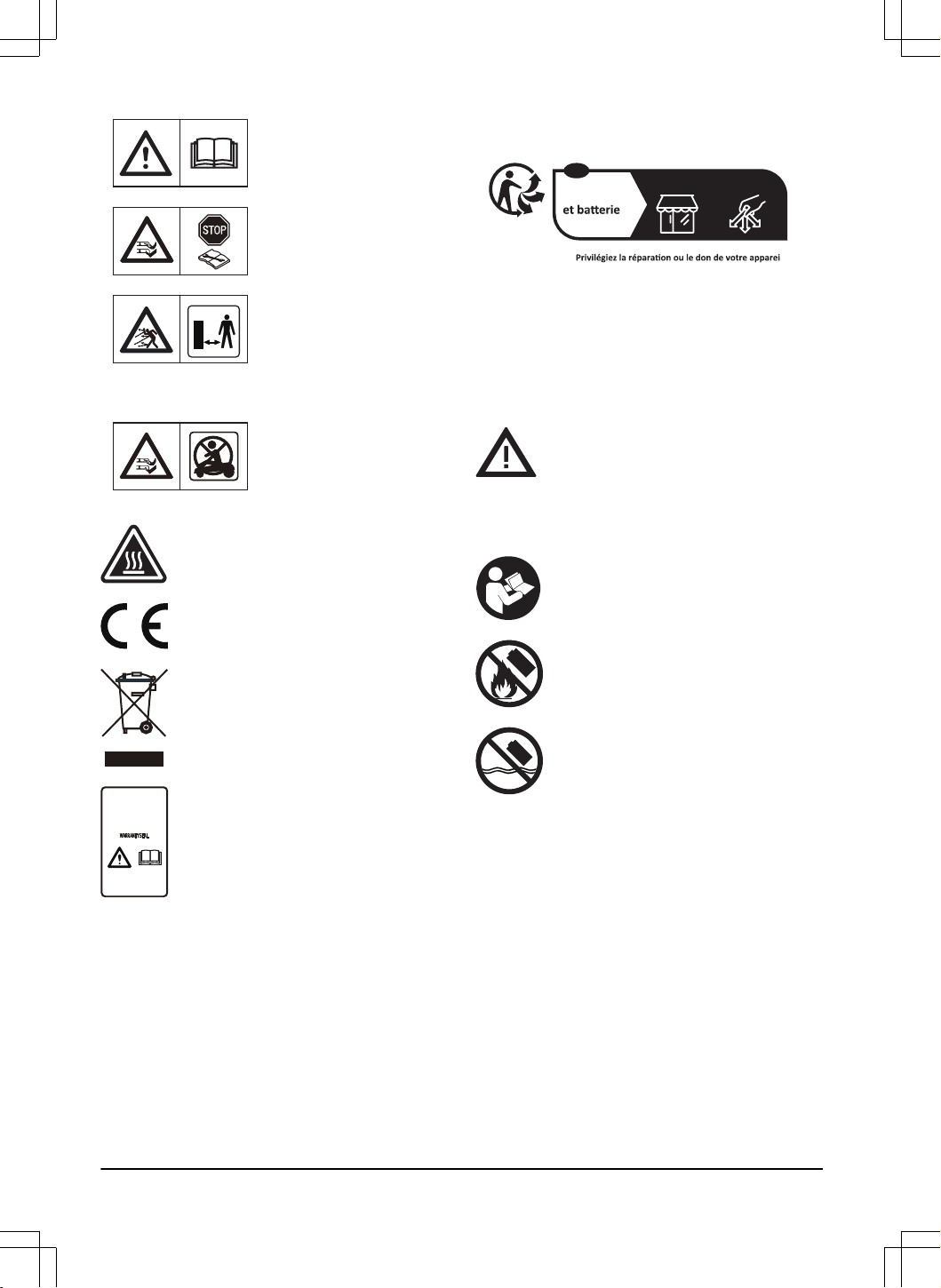

2.9 Symboles concernant le produit..........................11
2.10 Symboles de conformité....................................12
2.11 Symboles sur la batterie....................................12
2.12 Endommagement du produit.............................12
3 Installation
3.1 Introduction – Installation.................................... 13
3.2 Principaux composants pour l'installation........... 13
3.3 Préparation de l'installation................................. 13
3.4 Installation du produit.......................................... 17
4 Réglages
4.1 Zones.................................................................. 26
4.2 Configuration.......................................................27
4.3 Menu Bluetooth
®
.................................................27
4.4 Journal d'erreurs................................................. 28
4.5 Téléchargement de firmware par liaison
radio (Firmware over the air FOTA).......................... 28
5 Fonctionnement
5.1 Pour activer le produit......................................... 29
5.2 Fonctionnement selon le programme..................29
5.3 Tondre une zone de travail sélectionnée ou
suspendre le programme.......................................... 29
5.4 Stationnement..................................................... 29
5.5 Stationner au point d'entretien............................ 29
5.6 Pour arrêter le produit......................................... 30
5.7 Pour désactiver le produit................................... 30
5.8 Pour charger la batterie.......................................30
6 Entretien
6.1 Introduction - entretien........................................ 31
6.2 Calendrier d'entretien..........................................31
6.3 Nettoyez le produit.............................................. 32

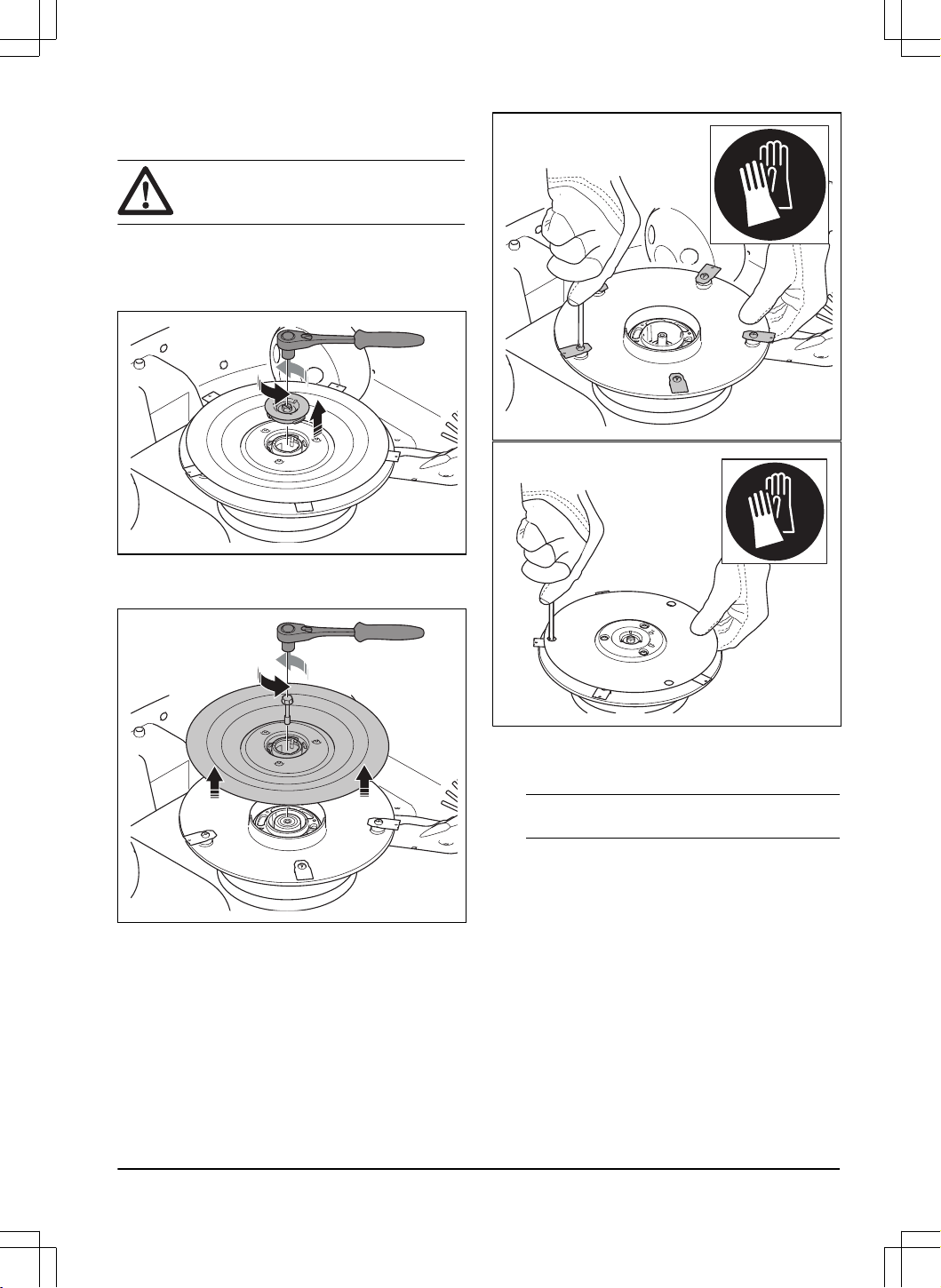

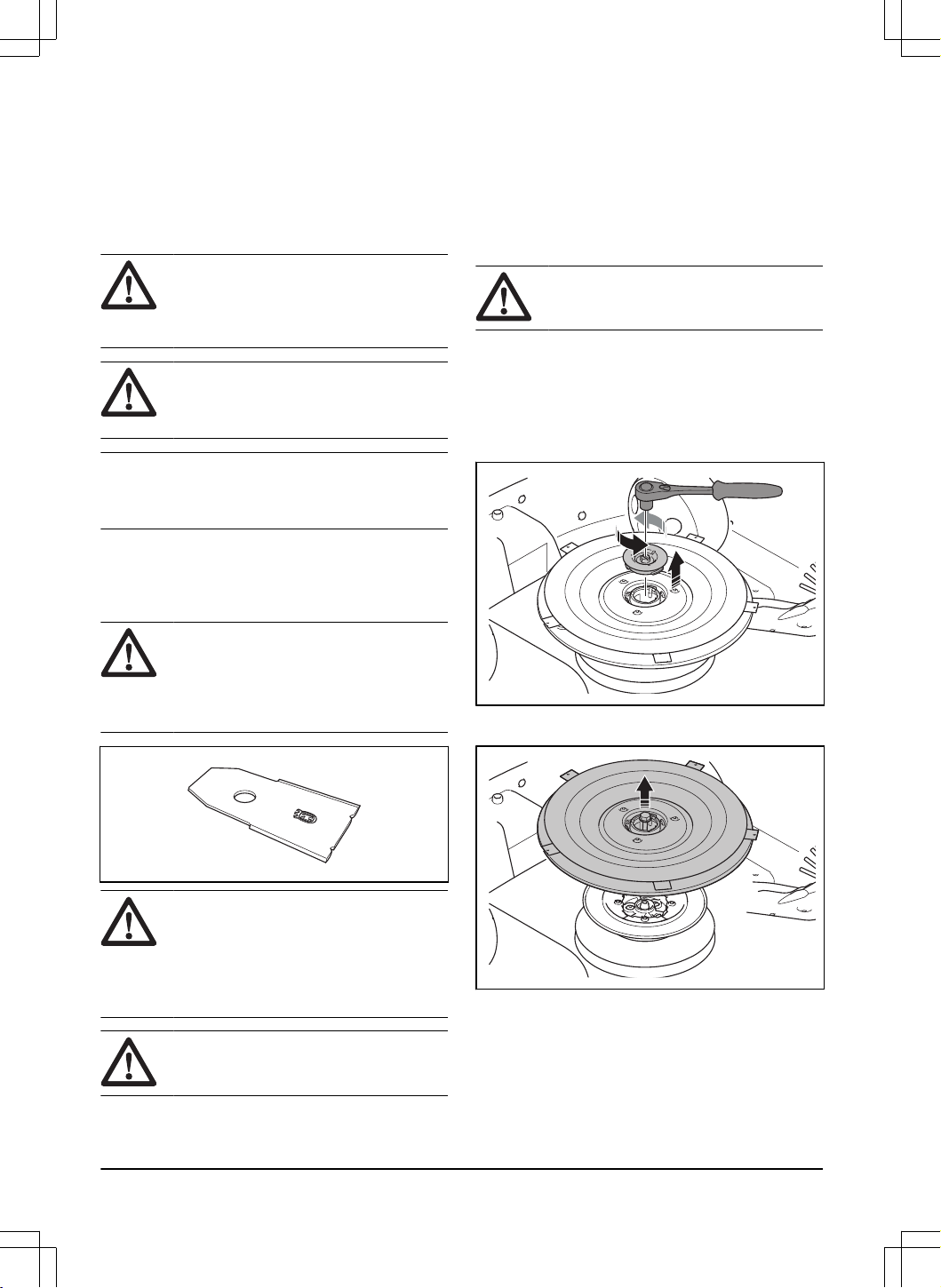

6.4 Remplacement des lames...................................34
6.5 Remplacez les brosses pour roues.....................35
6.6 Batterie................................................................36
6.7 Entretien hivernal................................................ 36
7 Recherche de pannes
7.1 Introduction - dépannage.................................... 37
8 Transport, entreposage et mise au rebut
8.1 Transport.............................................................49
8.2 Stockage du produit............................................ 49
8.3 Pour remiser la station de charge....................... 49
8.4 Mise au rebut...................................................... 50
9 Caractéristiques techniques
9.1 Caractéristiques techniques................................51
9.2 Marques déposées..............................................54
10 Déclaration de conformité
10.1 Déclaration de conformité UE d'origine.............55
10.2 Déclaration de conformité UE traduite.............. 56
2 2550 - 005 -
1 Sécurité
1.1 Définitions de sécurité
Des avertissements, des recommandations et des
remarques sont utilisés pour souligner des parties
spécialement importantes du manuel.
AVERTISSEMENT: utilisé en cas
de risque de blessures ou de mort pour
l'opérateur ou les personnes à proximité
si les instructions du manuel ne sont pas
respectées.
REMARQUE: utilisé en cas de risque
de dommages pour le produit, d'autres
matériaux ou les environs si les instructions
du manuel ne sont pas respectées.
Remarque: utilisé pour donner des informations
supplémentaires pour une situation donnée.
1.2 Instructions générales de sécurité
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
• Lisez attentivement le manuel d'utilisation et
assurez-vous de bien comprendre les instructions
avant d'utiliser ce produit. À conserver pour
référence ultérieure.
• Cet appareil n'est pas destiné à une utilisation
par des enfants ou des personnes aux capacités
physiques, sensorielles ou mentales limitées
(qui pourraient nuire à une manipulation sans
danger du produit) ou manquant d'expérience
et de connaissances, sauf si elles ont
bénéficié de la surveillance ou des instructions
concernant l'utilisation de l'appareil d'une personne
responsable de leur sécurité. Toutefois, les normes
de l'UE autorisent l'utilisation de cet appareil par
des enfants âgés de 8ans et plus, ainsi que
des personnes ayant des handicaps physiques,
sensoriels ou mentaux ou manquant d'expérience
et de connaissances, à condition qu'ils bénéficient
de la surveillance ou des instructions appropriées
concernant l'utilisation de l'appareil en toute
sécurité et qu'ils aient bien compris les risques
encourus. Les enfants ne doivent pas jouer
avec l'appareil. Le nettoyage et les opérations
d'entretien à effectuer par l'utilisateur ne doivent
pas être réalisés par des enfants laissés sans
surveillance.
• Le produit ne doit être utilisé qu'avec les
équipements recommandés par Husqvarna. Toute
autre utilisation est incorrecte.
• Pour ne pas endommager le produit ni entraîner
des accidents pour les véhicules et les personnes,
n'installez pas de zone de travail ou de chemin de
transport sur une voie publique.
• Ce produit n'est pas un jouet. Les lames du produit
peuvent causer des blessures aux personnes et
aux animaux.
• Ne laissez pas les enfants de moins de 8ans se
trouver dans la zone de travail pendant l'utilisation
de l'appareil. Les enfants et les animaux doivent
être surveillés en permanence pendant l'utilisation
de l'appareil.
• Toutes les personnes présentes doivent se tenir
à une distance minimale de 3m / 10pi du
produit lorsque celui-ci est en fonctionnement.
Par exemple, ne dormez ou ne bronzez pas
dans la zone de travail lorsque le produit est en
fonctionnement.
• Des panneaux d'avertissement doivent être
placés autour de la zone de travail du produit
s'il fonctionne dans des espaces publics. Les
panneaux doivent comporter le texte suivant:
Attention! Tondeuse automatique! Maintenez les
enfants à distance de la machine! Surveillez les
enfants!
• Ne courez pas lorsque vous utilisez le produit
manuellement avec appDrive. Adoptez en
permanence une position sûre et stable. Vérifiez
qu'aucune personne ne se trouve à proximité
du produit lorsque celui-ci est en fonctionnement
sur une pente très inclinée. Portez toujours des
chaussures robustes et un pantalon long lorsque
vous utilisez le produit avec appDrive.

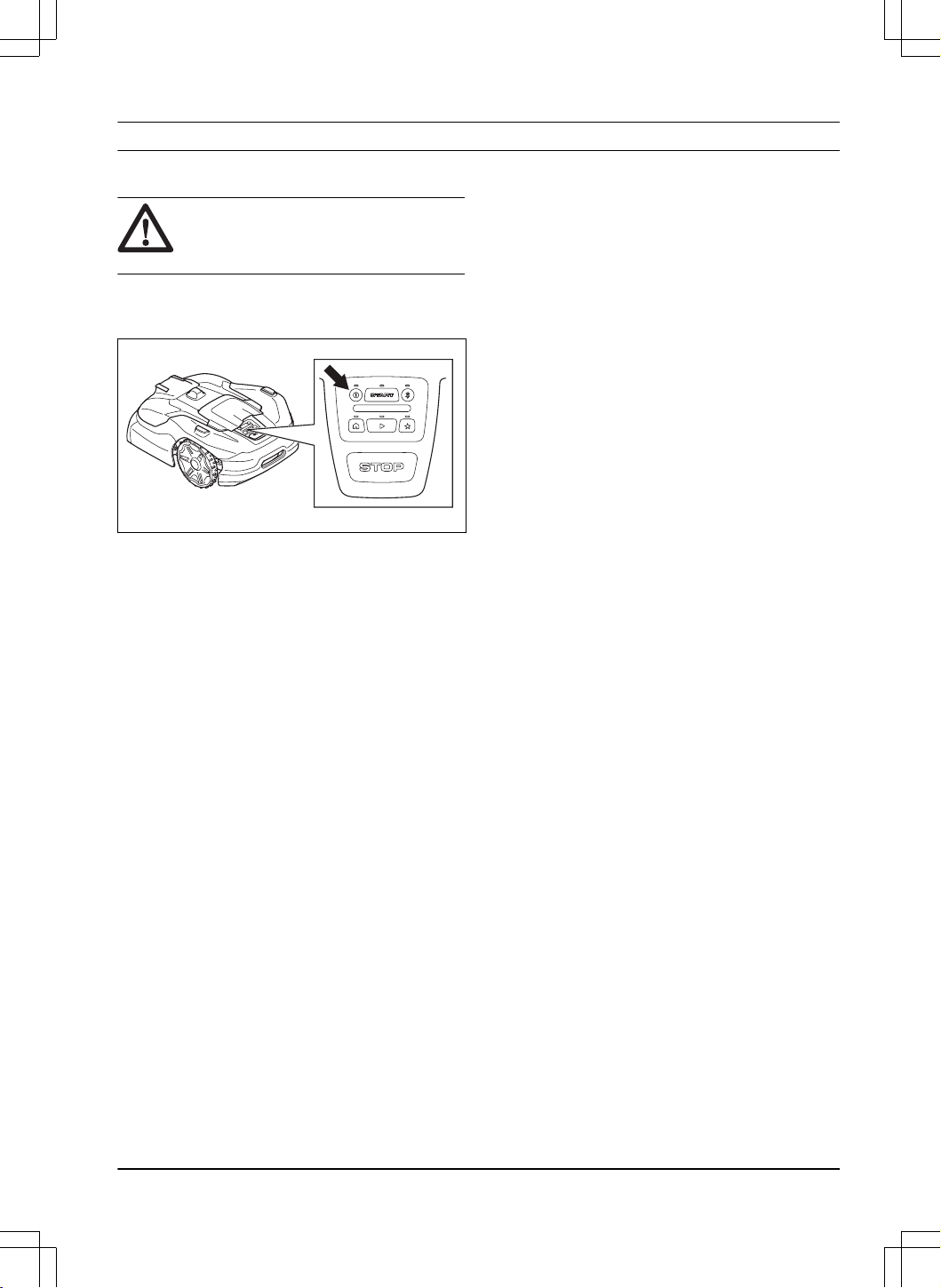

• Pour mettre le produit hors tension, passez
derrière le produit et appuyez sur le bouton STOP.
Vous pouvez utiliser l'application pour mettre
le produit en pause si l'application fonctionne
avec votre produit. Lorsque le produit est éteint,
attendez au moins 3secondes avant de le
déplacer.
• Mettez le produit hors tension avant d'éliminer
un bourrage, d'effectuer une maintenance ou
d'examiner le produit, et si le produit commence
à vibrer de façon anormale. Examinez le produit
pour vérifier qu'il n'est pas endommagé avant de le
redémarrer. N'utilisez pas le produit si celui-ci est
endommagé.
• Ne touchez pas les pièces dangereuses en
mouvement, telles que le disque de coupe, avant
qu'elles ne soient complètement à l'arrêt.
• En cas de blessure ou d'accident, consultez un
médecin.
2550 - 005 -
Sécurité - 3
• N'installez pas les câbles principaux dans une
zone où le produit tond. Suivez les instructions
pour installer le câble d'alimentation. Reportez-
vous à la section
Installation à la page 13
.
L'installation doit être effectuée par le personnel
d'entretien.
• Ne branchez pas ou n'appuyez pas sur un
câble endommagé avant que celui-ci ne soit
débranché de la prise de courant. Débranchez
la fiche de la prise de courant si le câble
est endommagé pendant le fonctionnement. Un
câble usé ou endommagé augmente le risque de
choc électrique. Un câble endommagé doit être
remplacé par le personnel de maintenance.
• Lorsque vous branchez le câble d'alimentation à
une prise de courant, cette dernière doit être dotée
d'un disjoncteur de fuite à la terre (GFCI) de
classeA ou d'un disjoncteur différentiel de fuite à
la terre (RCD) de 30mA maximum.
• Ne chargez le produit que dans la station de
charge incluse. Pour savoir comment mettre au
rebut la batterie en toute sécurité, consultez
Mise au rebut à la page 50
. Une utilisation
inappropriée peut provoquer un choc électrique,
une surchauffe ou une fuite de liquide corrosif de
la batterie. En cas de fuite d'électrolyte, rincez à
l'eau/agent de neutralisation. Si le liquide corrosif
entre en contact avec vos yeux, consultez un
médecin.
• Utilisez uniquement les batteries d'origine
recommandées par Husqvarna La sécurité du
produit ne peut pas être garantie avec des
batteries autres que celles d'origine. N'utilisez pas
de batteries non rechargeables.
• Suivez les instructions d'installation qui expliquent
comment définir la zone de travail; reportez-vous
à
Installation à la page 13
.
• Suivez les instructions sur le démarrage
et l'utilisation du produit; reportez-vous à
Fonctionnement à la page 29
.
• En cas de risque d'orage, Husqvarna recommande
de débrancher le câble d'alimentation de la
station de charge afin de réduire le risque
d'endommagement des composants électriques.
Branchez à nouveau le câble d'alimentation
lorsqu'il n'y a plus aucun risque d'orage.
• Suivez les instructions d'entretien et, si
nécessaire, utilisez les pièces de rechange
d'origineHusqvarna; reportez-vous à
Entretien à
la page 31
.
• Pour les caractéristiques techniques telles que le
poids, les dimensions et les valeurs d'émissions
sonores, reportez-vous à
Caractéristiques
techniques à la page 51
.
• L'utilisateur est tenu responsable des accidents ou
dangers auxquels il expose autrui ou des biens.
• Le produit ne doit être utilisé, entretenu et réparé
que par des personnes parfaitement familiarisées
avec ses caractéristiques spéciales et connaissant
les consignes de sécurité.
• Vous n'êtes pas autorisé à modifier la conception
initiale du produit.
• respectez les réglementations nationales
applicables à la sécurité électrique.
• Husqvarna ne garantit en aucun cas une
compatibilité totale entre le produit et d'autres
types de dispositifs sans fil tels que les
télécommandes, les transmetteurs radio ou
équivalents.
• L'alarme intégrée est très forte. Soyez prudent,
surtout si le produit est manipulé en intérieur.
• La température de fonctionnement, de charge et
de remisage est comprise entre 0 et 45°C. La
température de remisage prolongé supérieur à
1mois doit être comprise entre 0 et 25°C.
1.3 Consignes de sécurité pour
l'installation
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
• N'installez pas la station de charge dans un endroit
où des personnes risquent de trébucher dessus.
• N'installez pas la station de charge, y compris tout
accessoire, à un emplacement situé en dessous
ou à moins de 60cm/24po de tout matériau
combustible. En cas de dysfonctionnement, la
station de charge et l'alimentation électrique
peuvent chauffer, et cela entraîne un risque
d'incendie.
• N'installez pas la station de charge à dans
un endroit où des nuisibles sont présents, par
exemple, des fourmis.
• Applicable aux États-Unis et au Canada. Si
l'alimentation électrique est installée en extérieur:
risque de choc électrique. Installez-le uniquement
dans un réceptacle GFCI de classeA (RCD)
couvert, doté d'un boîtier résistant aux intempéries
avec le capuchon de la fiche de fixation inséré ou
retiré.
• N'installez pas la station de charge dans un endroit
où il existe un risque d'eau stagnante.
1.4 Instructions de sécurité pour le
fonctionnement
AVERTISSEMENT:
lisez les
instructions qui suivent avant d'utiliser le
produit.
• maintenez les mains et les pieds à distance des
lames en rotation. Ne placez pas les mains ou les
4
- Sécurité 2550 - 005 -
pieds en dessous ou à proximité du produit lorsque
celui-ci est en marche.
• Utilisez la fonction PARK (Stationnement) ou
désactivez le produit lorsque des personnes,
en particulier des enfants ou des animaux, se
trouvent dans la zone de travail. Reportez-vous
à
Pour désactiver le produit à la page 30
.
Husqvarna recommande de régler le produit
pour qu'il fonctionne lorsqu'aucune activité ne se
déroule dans la zone de travail. Le produit peut
blesser des animaux la nuit dans la zone de
travail, par exemple les hérissons. Reportez-vous
à
Fonctionnement selon le programme à la page
29
.
• Veillez à ce qu'aucun objet tel que des pierres, des
branches, des outils ou des jouets ne se trouve sur
la pelouse. Les lames peuvent être endommagées
si elles heurtent un objet.
• Ne soulevez pas le produit et ne le déplacez pas
lorsqu'il est activé.
• Ne laissez pas le produit entrer en collision avec
des personnes ou des animaux. Si une personne
ou un animal se trouve sur la trajectoire du produit,
celui-ci doit être immédiatement arrêté. Reportez-
vous à
Pour arrêter le produit à la page 30
.
• Ne posez rien sur le produit, la station de charge
ou la station de référence.
• N'utilisez pas le produit si le bouton STOP ne
fonctionne pas.
• Mettez toujours le produit sur OFF quand vous
ne l'utilisez pas. Le produit ne peut démarrer que
lorsque vous saisissez le code PIN correct.
• Ne touchez pas les plaques de charge de la
station de charge lorsque celle-ci est connectée à
la prise de courant.
• N'utilisez pas le produit en même temps
qu'un arroseur escamotable. Utilisez la fonction
Programmer
de manière à ce que le produit et
l'arroseur escamotable ne fonctionnent pas en
même temps. Reportez-vous à
Fonctionnement
selon le programme à la page 29
.
• Évitez de placer un chemin de transport
à l'emplacement d'installation des arroseurs
escamotables.
• Ne laissez pas le produit fonctionner lorsque de
l'eau stagnante est présente dans la zone de
travail. Par exemple, lorsque de fortes pluies
forment des flaques d'eau.
1.5 Instructions de sécurité pour
l'entretien
AVERTISSEMENT:
Lisez les
instructions qui suivent avant d'effectuer
l'entretien du produit.
• Mettez le produit sur OFF avant de procéder à
l'entretien.
• n'utilisez pas de nettoyeur haute pression pour
nettoyer le produit. N'utilisez pas de solvants pour
nettoyer le produit.
• Débranchez la fiche de la station de charge avant
de nettoyer ou de procéder à l'entretien de cette
dernière.
1.6 Consignes de sécurité relatives à
l'utilisation de la batterie
AVERTISSEMENT: lisez les
instructions qui suivent avant d'utiliser le
produit.
• Les batteries lithium-ion peuvent exploser ou
provoquer un incendie si elles sont démontées,
court-circuitées, exposées à l'eau, au feu ou
à des températures élevées. Manipulez avec
précaution, ne démontez pas, n'ouvrez pas
la batterie et n'appliquez aucun type d'abus
électrique/mécanique. Stockez les batteries à l'abri
des rayons directs du soleil.
• N'utilisez pas une batterie endommagée. Mettez
la batterie au rebut si elle est endommagée.
Reportez-vous à
Mise au rebut à la page 50
.
1.7 Pour soulever et déplacer le produit
Pour déplacer le produit en toute sécurité depuis ou
dans la surface de travail, il peut être soulevé ou utilisé
avec appDrive.
AVERTISSEMENT: Le produit doit
être mis sur OFF avant d'être soulevé.
REMARQUE: Ne soulevez pas le
produit lorsqu'il est garé dans la station de
charge. Vous risqueriez d'endommager la
station de charge et/ou le produit. Appuyez
sur le bouton STOP et tirez sur le produit
pour le sortir de la station de charge avant
de le soulever.
1. Appuyez sur le bouton STOP pour arrêter le
produit.
2550 - 005 -
Sécurité - 5
2. Appuyez sur le bouton ON/OFF pendant
3secondes pour désactiver le produit.
3. Soulevez le produit par la poignée, le disque de
coupe éloigné de votre corps.
1.8 Cybersécurité
Recommandations de sécurité:
• Ne configurez ni n'utilisez le produit sur des
réseaux publics ou non fiables.
• Vérifiez régulièrement si des mises à jour du
firmware sont disponibles afin de maintenir le
système sécurisé.
1.8.1 Interface Bluetooth
®
L'interface Bluetooth
®
est activée par défaut pour
faciliter la configuration, la connexion à un appareil
mobile, le contrôle local et la configuration du produit
via un appareil mobile. La connexion Bluetooth
®
utilise
un code PIN ou un mot de passe unique pour
chaque produit via l'application. Toutes les connexions
sont sécurisées grâce à un chiffrement standard BLE.
Utilisez un code PIN fort et unique pour renforcer la
sécurité.
1.8.2 Interface cellulaire
L'interface cellulaire permet un accès à distance via
l'application compagnon, prend en charge les mises à
jour du firmware et fournit des services de localisation.
Le produit utilise des protocoles standard pour sécuriser
les connexions cellulaires.
1.8.3 Service de localisation
Le service de localisation utilise le GPS pour afficher
l'emplacement du produit. Cela permet d'activer la
fonction de géolocalisation (protection antivol) et de
permettre aux opérateurs de visualiser la position du
produit via l'application compagnon.
1.8.4 Services externes
Ces services sont disponibles via les interfaces réseau:
• Services back-end: permettent la gestion et la
configuration sécurisées du produit via un accès
authentifié avec l'application ou un portail web,
ainsi que l'échange de données de télémétrie.
• Service de mise à jour du firmware: ce service
envoie les nouvelles versions du firmware au
produit par liaison radio (FOTA). Ces mises à
jour permettent de maintenir la sécurité et les
fonctionnalités du produit à jour.
• Service de localisation: ce service indique la
position du produit par GPS. Vous devez activer ce
service dans l'application avant de pouvoir l'utiliser.
6
- Sécurité 2550 - 005 -
2 Présentation
Numéro de série:
Référence de produit:
Code PIN:
Le numéro de série et le numéro du produit se trouvent sur la plaque signalétique et sur le carton du produit.
• Enregistrez votre produit sur www.husqvarna.com. Saisissez le numéro de série et le numéro du produit ainsi
que la date d'achat pour enregistrer votre produit.
2.1 Assistance
Pour obtenir de l'aide concernant le produit, contactez
votre atelier d'entretien Husqvarna.

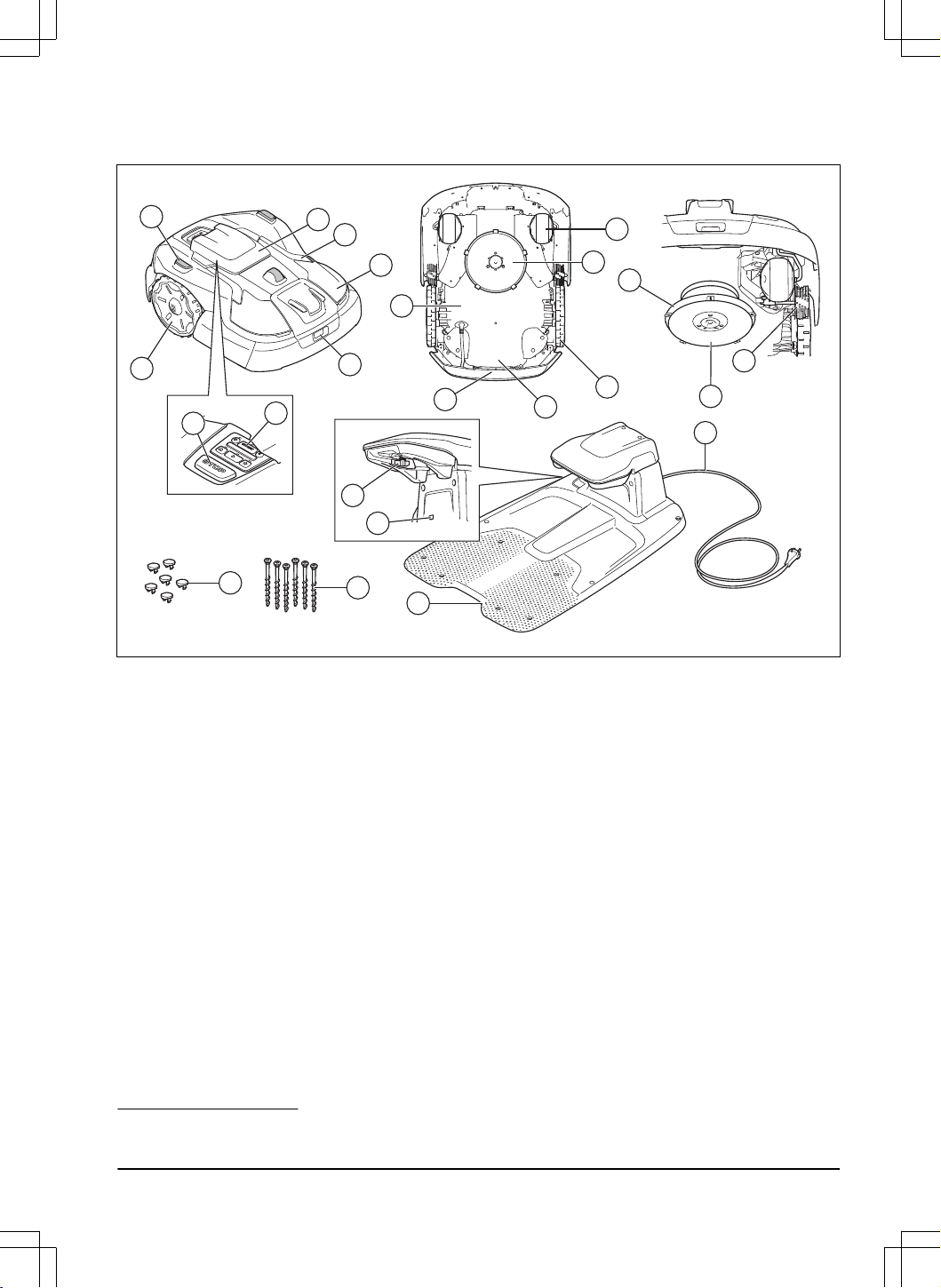

2.2 Description du produit
Remarque: Husqvarna met régulièrement à jour
l'apparence et la fonctionnalité de ses produits.
Reportez-vous à
Assistance à la page 7
.
Le produit est un robot tondeuse. Le produit dispose
d'une alimentation par batterie et coupe l'herbe
automatiquement. Il alterne en continu entre tonte et
charge. Le produit fonctionne jusqu'à ce que l'état de
charge de la batterie soit faible, puis il commence
à se diriger vers la station de charge. Le mode de
déplacement du produit peut être défini sur aléatoire ou
systématique. La périphérie virtuelle spécifie la zone de
travail dans laquelle le produit est autorisé à fonctionner.
Le récepteur satellite du produit détecte le moment où
le produit s'approche de la périphérie virtuelle. Lorsque
le produit rencontre un obstacle ou s'approche d'une
périphérie virtuelle, il choisit une nouvelle direction.

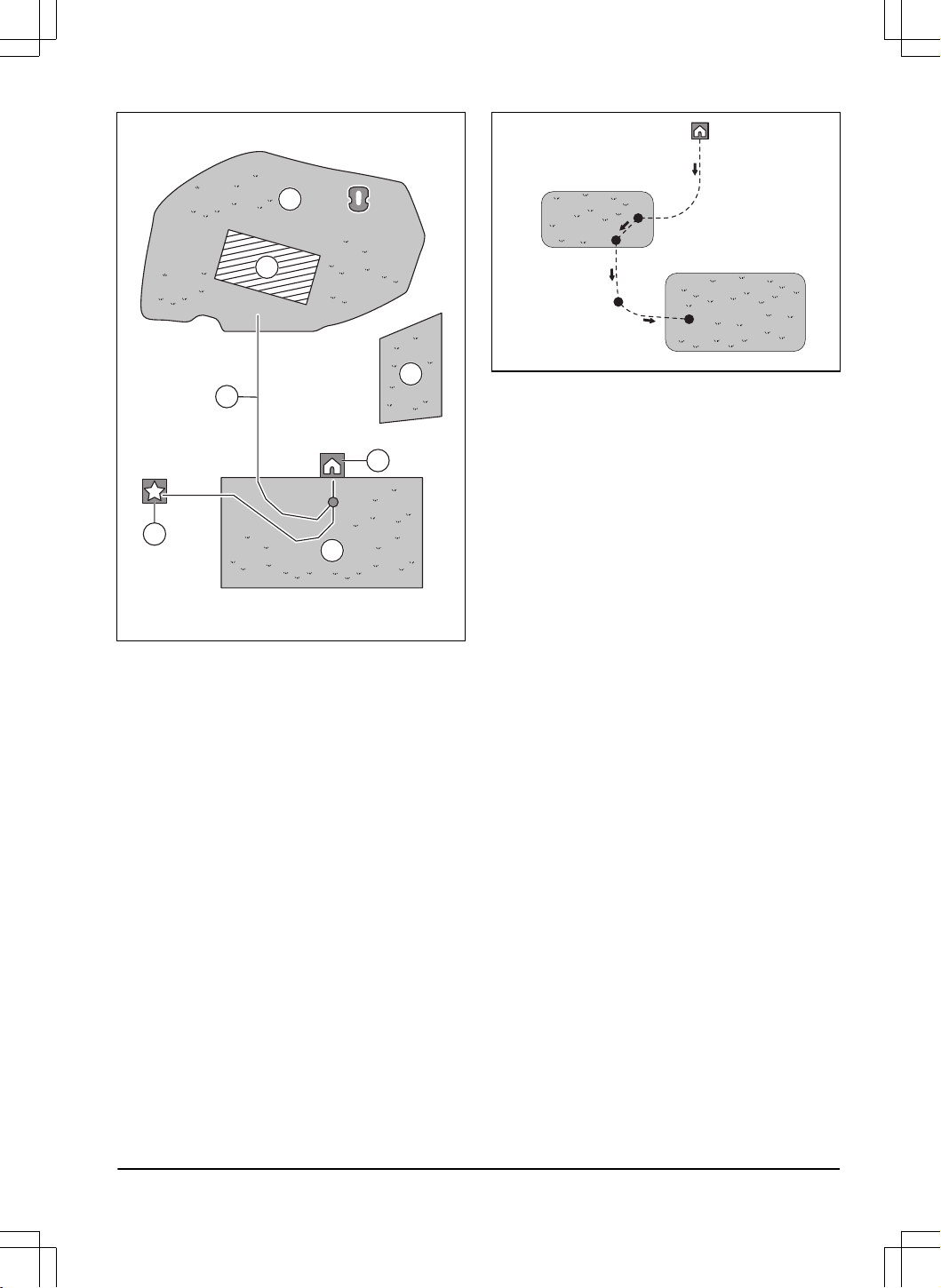

2.3 Description du système
Pour installer des périphéries virtuelles avec EPOS
®
,
le produit utilise des satellites et des données de
correction pour se déplacer. Les données de correction
peuvent être reçues via le Cloud Husqvarna
®
ou une
station de référence. La station de référence est un
accessoire en option que vous pouvez utiliser si vous
ne pouvez pas vous connecter au Cloud Husqvarna
®
.
Il existe 2types de stations de référence. La station de
référence EPOS
®
RS 4G utilise le réseau cellulaire pour
envoyer des signaux au produit. La distance maximale
entre le produit et la station de référence EPOS
®
RS
4G est de 25km/16mi. La station de référence EPOS
®
RS5 utilise la communication radio pour envoyer des
signaux au produit. La distance maximale entre le
produit et la station de référence EPOS
®
RS5 est de
500m/1640pi. La station de référence EPOS
®
RS5
peut être utilisée comme relais. Elle peut se connecter
à d'autres stations de référence EPOS
®
RS5. Cette
connexion augmente la zone de couverture.
Remarque: tous les pays et régions ne prennent
pas en charge les stations de référence ou les données
de correction via le Cloud Husqvarna
®
. Consultez votre
représentant Husqvarna local pour plus d'informations.

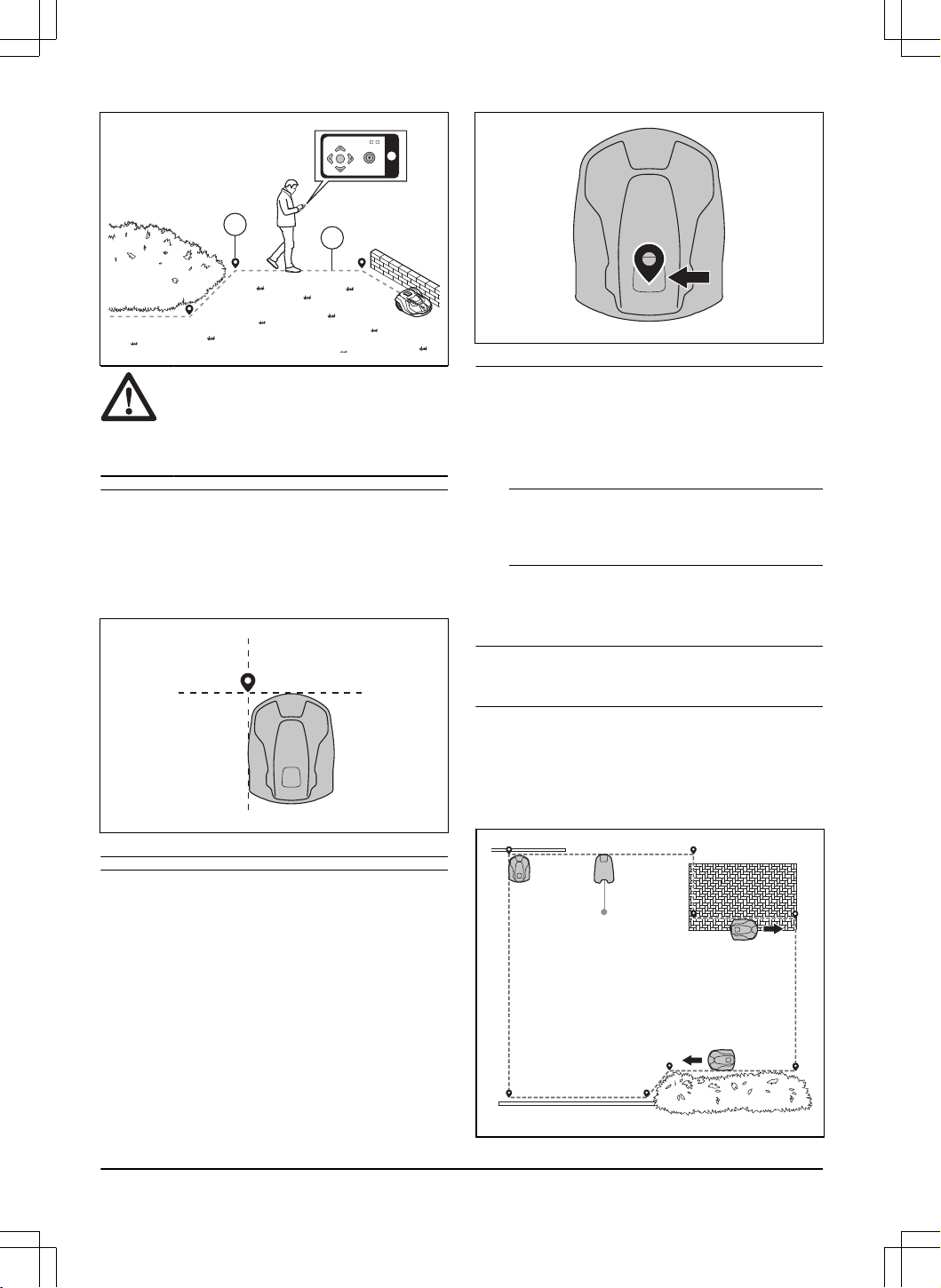

Pour effectuer une installation, le produit est commandé
par appDrive, dans l'application. Des points de repère
sont ajoutés pour créer une carte dans l'application. Les
zones de travail sont les zones où le produit intervient
et coupe l'herbe. Vous pouvez également créer des
zones d'exclusion dans lesquelles le produit ne peut
pas entrer. Un point d'amarrage est situé devant la
station de charge. Il permet au produit de se déplacer
vers et depuis la station de charge. Des chemins de
transport sont nécessaires pour naviguer entre le point
d'amarrage et les zones de travail. Le produit ne coupe
pas l'herbe lorsqu'il se déplace le long d'un chemin de
transport. Reportez-vous à
Présentation du système à la
page 8
.
2.3.1 Connectivité
Husqvarna Fleet Services
™
est l'outil numérique
permettant d'installer, d'utiliser et de surveiller des
robots tondeuses professionnels. Il est disponible
à la fois sur le site www.husqvarna.com et via
une application mobile, avec prise en charge de la
technologie Bluetooth
®
et du contrôle à distance.
2550 - 005 -
Présentation - 7
2.4 Présentation du système
6
1
9
9
2
5
10
7
12
8
11
12
43
2
13
1. Satellites
2. Signaux satellites
3. Cloud Husqvarna
®
4. Station de référence
1
5. Données de correction
6. Station de charge
7. Périphérie virtuelle
8. Zone d'exclusion
9. Zone de travail
10. Appareil mobile
11. Point d'amarrage
12. Chemin de transport
13. Robot tondeuse
1
Accessoire en option à acheter séparément.
8 - Présentation 2550 - 005 -
2.5 Aperçu du produit
3
6
18
19
16
1
2
7
8
5
4
21
23
20
11
15
17
13
12
14
10
9
22
1. Carrosserie
2. Lumières d'avertissement
3. Bouton START
4. Bouton STOP
5. Capteur radar
6. Roues arrière
7. Couvercle du clavier
8. Supports pour la position d'entretien
9. Roues avant
10. Système de coupe
11. Châssis contenant les composants électroniques,
la batterie et les moteurs
12. Plaque signalétique (comprenant le code
d'identification du produit)
13. Poignée
14. Nettoyeur de roues
2
15. Disque de coupe
16. Plaque de protection
17. Brosses de roue actives
3
18. Plaques de contact
19. Témoin LED de la station de charge
20. Station de charge
21. Vis permettant de fixer la station de charge
22. Câbles principaux
23. Bouchons pour les trous de la station de charge
2
Inclus uniquement pour certains modèles.
3
Inclus uniquement pour certains modèles.
2550 - 005 - Présentation - 9
2.6 Aperçu du panneau de commande
1
5
8
6
2
3
4
7
1. Bouton ON/OFF
2. Bouton START
3. Bouton Bluetooth
®
4. Barre d'état LED
5. Bouton PARK (Stationnement)
6. Bouton Démarrer
7. Bouton Point d'entretien
8. Bouton STOP
2.7 Barre d'état LED du produit
La barre d'état LED du panneau de commande indique l'état actuel du produit:
Barre d'état LED État du produit
Lumière verte allu-
mée en continu
Le produit tond la pelouse ou sort de la station de charge.
Voyant vert pro-
gressif
Le produit se prépare à fonctionner.
La lumière verte
clignote
Le produit est en mode
Pause
.
Voyant rouge cli-
gnotant
Le produit s'est arrêté en raison d'une erreur.
Voyant orange fixe Le bouton STOP a été enfoncé.
Voyant orange pro-
gressif
Le produit s'est arrêté et, au bout de 15minutes, il s'est mis en
Pause
.
Voyant orange cli-
gnotant
En attente du codePIN.
Lumière bleue allu-
mée en continu
Le produit se déplace vers la station de charge ou un point d'entretien.
10 - Présentation 2550 - 005 -
Barre d'état LED État du produit
Pulsation de lumiè-
re bleue
Le produit est en charge dans la station de charge.
La lumière bleue
clignote
Le produit est stationné dans la station de charge ou au point d'entretien.
Voyant bleu pro-
gressif
Le produit se prépare à revenir à la station de charge.
Lumière blanche
allumée en continu
Le produit est en mode appDrive.
Voyant blanc pro-
gressif
Le produit s'éteint.
L'installation du firmware est en cours.
Voyant blanc cli-
gnotant
Un nouveau firmware doit être installé.
2.8 TémoinsLED des boutons
Les témoins LED des boutons du panneau de commande indiquent l'état actuel de sélection des boutons:
Témoin LED
État de sélection du bouton
La lumière est
éteinte.
Vous ne pouvez pas appuyer sur ce bouton.
Lumière blanche fi-
xe
Vous pouvez appuyer sur ce bouton.
Lumière blanche
clignotante
Vous pouvez appuyer sur ce bouton et il est recommandé de le faire.
Bleu clignotant Uniquement pour le bouton Bluetooth
®
. Le Bluetooth
®
est activé et l'appareil mobile peut être
connecté.
Lumière bleue fixe Uniquement pour le bouton Bluetooth
®
. L'appareil mobile est connecté en Bluetooth
®
au
produit.
Orange fixe Uniquement pour le bouton Bluetooth
®
. Le produit est connecté au nombre maximum d'appa-
reils mobiles.
2.9 Symboles concernant le produit
Ces symboles se trouvent sur le produit. Assurez-vous
de bien les comprendre.
2550 - 005 - Présentation - 11
AVERTISSEMENT: lisez at-
tentivement les instructions
d'utilisation avant d'utiliser le
produit.
AVERTISSEMENT: désacti-
vez le produit avant l'entre-
tien ou avant de le soulever.
AVERTISSEMENT: lorsque
le produit est en cours d'utili-
sation, maintenez une distan-
ce de sécurité avec lui. Main-
tenez vos mains et vos pieds
à distance des lames en rota-
tion.
AVERTISSEMENT: ne vous
asseyez pas sur le produit.
Ne placez jamais les mains
ou les pieds en dessous ou à
proximité du produit.
AVERTISSEMENT: évitez tout contact
avec une surface chaude.
Ce produit est conforme aux directivesCE
en vigueur.
Ce produit ne doit pas être jeté avec
les ordures ménagères. Respectez les
réglementations nationales et utilisez le
système de recyclage local.
Le châssis contient des composants
qui sont sensibles aux décharges
électrostatiques (ESD). Le châssis ne doit
être ouvert et scellé que par un technicien
d'entretien agréé. La garantie ne sera pas
applicable si le sceau est brisé.
2.10 Symboles de conformité
Points de collecte sur www.quefairedemesdechets.fr
l !
À DÉPOSER
EN MAGASIN
À DÉPOSER
EN DÉCHÈTERIE
OU
FR
Cet appareil,
ses cordons,
se recyclent
Ce produit est conforme aux directives applicables
du décret français n°2014-1577. Ne jetez pas ce pro-
duit dans les déchets ménagers. Il doit être mis au re-
but conformément aux réglementations environnemen-
tales locales en vigueur.
2.11 Symboles sur la batterie
AVERTISSEMENT: Les batteries lithium-
ion peuvent exploser ou provoquer un
incendie si elles sont démontées, court-
circuitées ou manipulées de façon brutale.
Ne les exposez pas à l'eau, au feu ou à
des températures élevées.
Lisez les consignes d'utilisation.
Ne jetez pas la batterie dans le feu et
n'exposez pas la batterie à une source de
chaleur.
Ne plongez pas la batterie dans l'eau.
2.12 Endommagement du produit
Nous ne sommes pas responsables des dommages
subis par le produit si:
• le produit n'est pas correctement réparé;
• le produit est réparé avec des pièces qui ne
proviennent pas du fabricant ou qui ne sont pas
homologuées par le fabricant;
• le produit est équipé d'un accessoire qui ne
provient pas du fabricant ou qui n'est pas
homologué par le fabricant;
• le produit n'est pas réparé par un centre d'entretien
agréé ou par une autorité homologuée.
12
- Présentation 2550 - 005 -
3 Installation
3.1 Introduction – Installation
AVERTISSEMENT: assurez-vous
de lire et de comprendre le chapitre dédié
à la sécurité avant d'installer le produit.
REMARQUE: Utilisez des pièces
de rechange et du matériel d'installation
d'origine.
Remarque: reportez-vous à la section
www.husqvarna.com pour obtenir plus d'informations
sur l'installation.
3.2 Principaux composants pour
l'installation
L'installation comprend les composants suivants:
• Un robot tondeuse, qui tond automatiquement la
pelouse.
• Une station de charge, qui charge le produit.
• Station de référence
4
, qui reçoit des signaux
satellites et envoie des données de correction au
robot tondeuse.
• Appareil mobile avec l'application Husqvarna
Fleet Services
™
pour effectuer l'installation et les
réglages du produit.
3.3 Préparation de l'installation
REMARQUE:
les trous permettant
l'accumulation d'eau dans la pelouse
peuvent causer des dommages au produit.
REMARQUE: Lisez le chapitre dédié à
l'installation avant de démarrer l'installation.
• Faites un plan de la zone de travail en y indiquant
tous les obstacles. Cela facilite la détermination
de l'emplacement de la station de charge, de la
station de référence et des périphéries virtuelles.
• Indiquez sur le plan où placer la station de charge,
la station de référence, le point d'entretien, les
chemins de transport et les périphéries virtuelles
des zones de travail et des zones d'exclusion.
• Si votre installation utilise EPOS
®
via le
Husqvarna
®
Cloud, assurez-vous que le produit
peut recevoir les données de correction dans toute
la zone de travail.
• Si votre installation comporte une station de
référence, assurez-vous que le produit est
en mesure de recevoir les signaux radio en
provenance de la station de référence dans toutes
les parties de la zone de travail.
Remarque: la distance maximale diminue s'il
y a des objets entre la station de référence et le
produit.

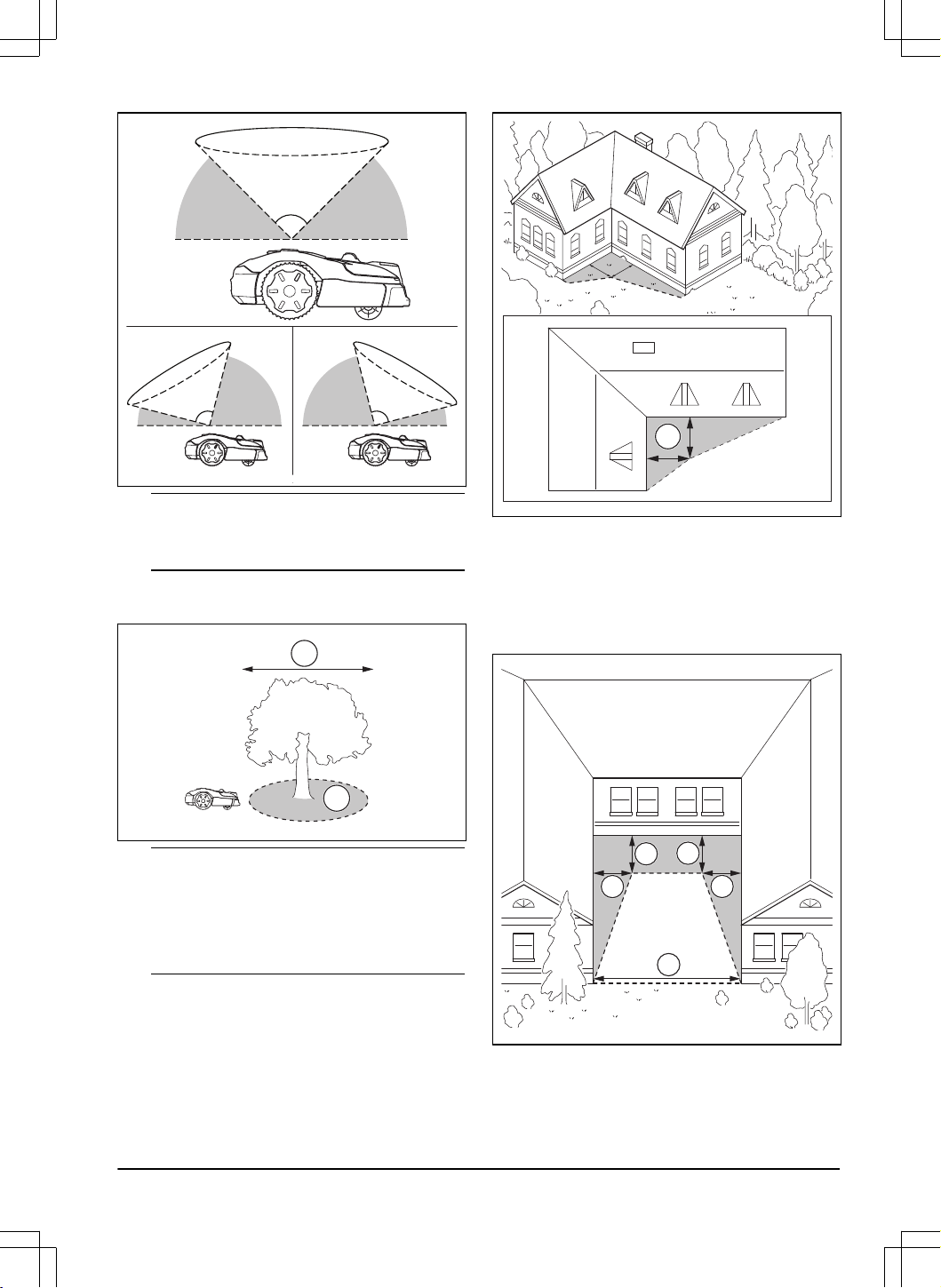

• Assurez-vous que rien n'obstrue la vue du ciel
dans la zone de travail sur laquelle le produit
fonctionne.
• Comblez les trous de la pelouse pour la mettre à
niveau.
• Tondez l'herbe avant d'installer le produit. Assurez-
vous que l'herbe mesure 5cm/2po maximum.
Remarque: les premières semaines qui suivent
l'installation, le niveau sonore lors de la tonte de l'herbe
peut être plus élevé que d'habitude. Le niveau sonore
diminue après quelque temps.
3.3.1 Détermination de l'emplacement de la
station de référence
Assurez-vous de bien lire et comprendre les instructions
relatives à l'emplacement de la station de référence.
Reportez-vous au manuel de l'opérateur de la station
de référence.
3.3.2 Détermination de l'emplacement de la
station de charge
• Placez la station de charge à proximité d'une prise
de courant.
• Placez la station de charge sur une surface plane.
• Vérifiez que la surface de 1m / 3,3pi minimum
devant la station de charge est de niveau.
• Vérifiez que la plaque de base de la station de
charge est de niveau et non pliée.
max. 5 cm / 2"
max. 5 cm / 2"
4
Accessoire en option à acheter séparément.
2550 - 005 - Installation - 13
• Vous pouvez placer la station de charge à
l'intérieur ou à l'extérieur de la zone de travail.
• Dans les zones où la température ambiante peut
être supérieure à 30°C / 86°F, placez la station
de charge dans une zone protégée du soleil.
• Si vous installez 2stations de charge l'une à côté
de l'autre, la distance minimale entre elles doit être
de 3m (9,8pi).
• N'installez pas la station de charge à proximité
d'objets métalliques enterrés.
REMARQUE: Les objets
métalliques peuvent provoquer des
interférences avec le signal de la
station de charge.
• Husqvarna recommande de laisser un espace libre
de 6m / 19,6pi (A) minimum devant la station de
charge.
A
A
• Placez le point d'amarrage dans une zone où la
vue du ciel est dégagée pour vous assurer qu'il
dispose d'une couverture satellite. Si la zone ne
dispose d'aucune couverture satellite, vous pouvez
utiliser la méthode d'installation facultative pour un
arrimage par câble. Reportez-vous à
Installation de
la station de charge avec l'arrimage par câble à la
page 18
.
• Réglez la distance jusqu'au point d'amarrage sur
130 à 220cm / 51 à 87po dans l'application.
• Si le point d'amarrage se trouve en dehors de la
zone de travail, installez un chemin de transport
menant à la zone de travail.
3.3.3 Recherche d'emplacement
d'installation des objets sur la carte
REMARQUE: Si la zone de travail est
adjacente à des plans d'eau, des pentes,
des précipices ou une route publique, il
convient d'ajouter un mur de protection le
long de la périphérie virtuelle. Le mur doit
mesurer 15cm/6po de hauteur minimum.
REMARQUE: ne laissez pas le produit
fonctionner sur du gravier.
REMARQUE: pour une utilisation
délicate et sans bruit, isolez tous les
obstacles tels que les arbres, les racines et
les pierres.
• Husqvarna recommande de garder une distance
maximale entre la station de charge et la partie
la plus éloignée de l'installation. La distance
maximale est de 500m/1640pi pour les
Automower
®
560/580/580LEPOS
®
et de 300m/
980pi pour l'Automower
®
540EPOS
®
.
Remarque:
La distance maximale diminue en
présence de pentes et d'herbes hautes.

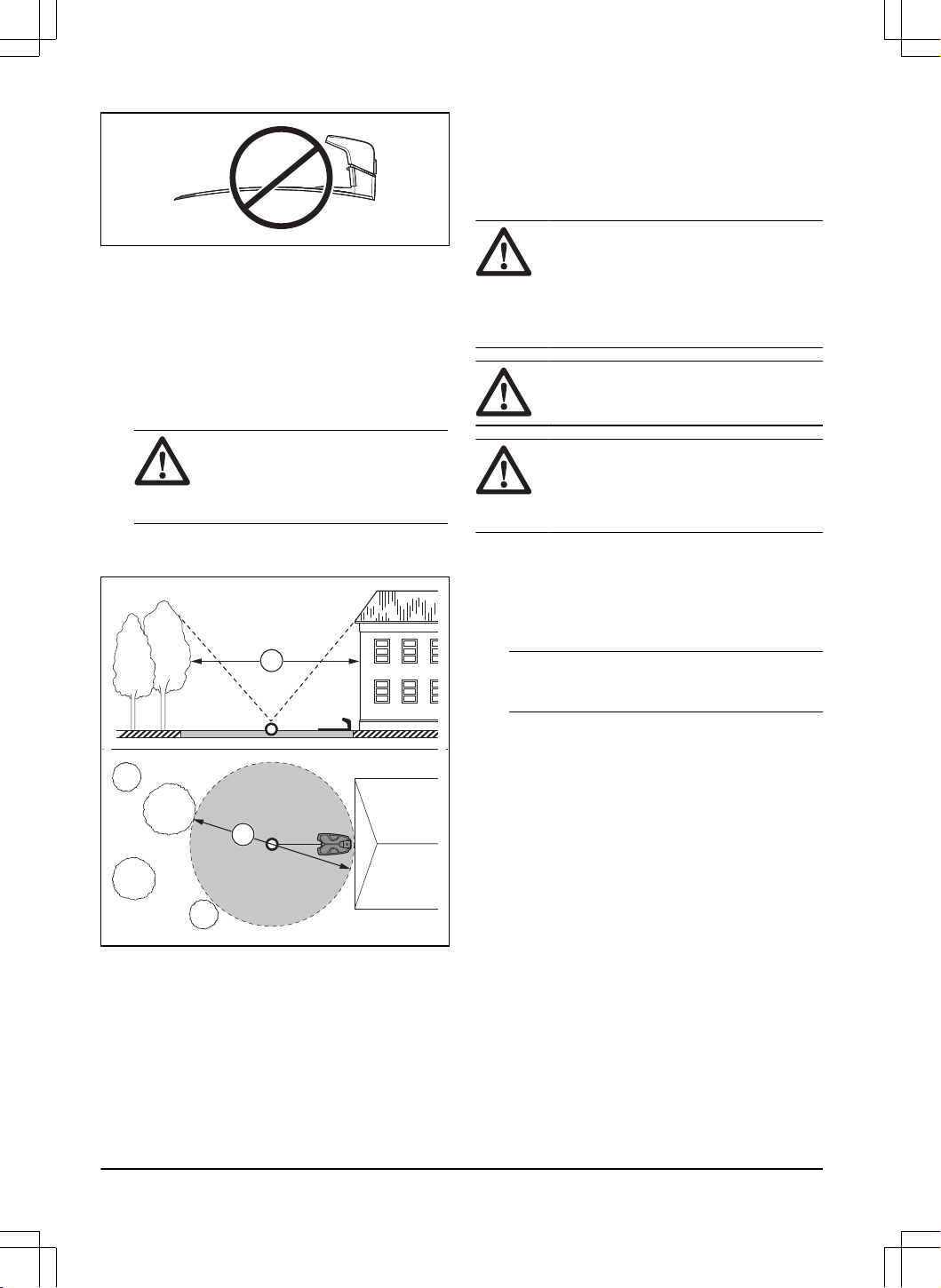

3.3.4 Pour installer des objets cartes à
proximité de bâtiments et d'arbres
• Le ciel doit être dégagé sur un angle de 90°.
14
- Installation 2550 - 005 -
90°
Remarque: Le produit ne peut pas recevoir de
signaux du satellite pour la navigation si le ciel est
entravé.
• Créez une zone d'exclusion (B) autour des arbres
ou d'un bosquet dont le feuillage dépasse 4m /
13pi de diamètre (A).
B
A
Remarque: Des arbres ou un bosquet dont
le feuillage dépasse 4m / 13pi de diamètre
(A) peuvent provoquer des arrêts temporaires
du produit. Les petits arbres n'interfèrent
généralement pas avec le fonctionnement du
produit.

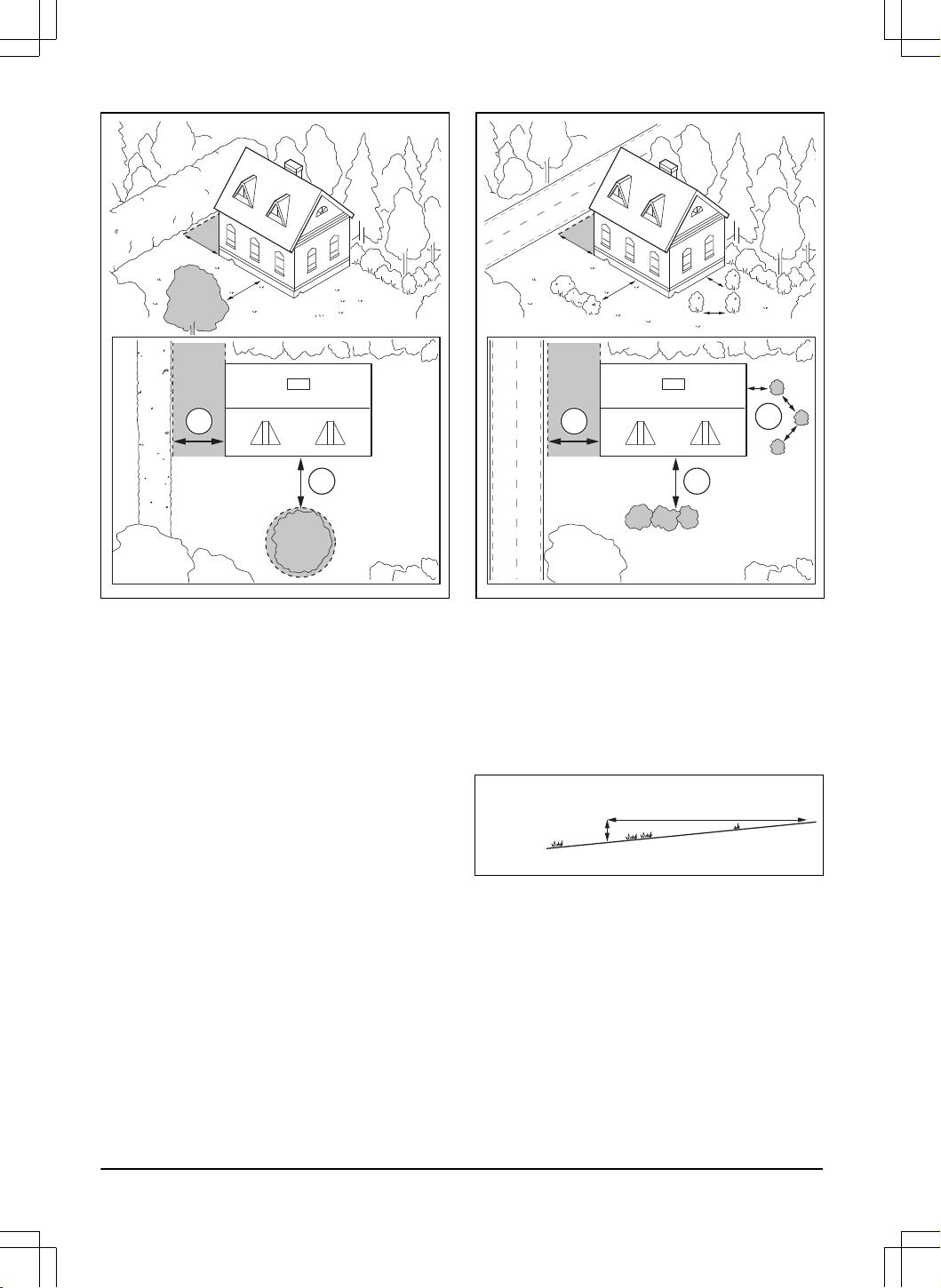

• Pour les bâtiments en forme deL, installez la
périphérie virtuelle à une distance minimale (C) de
1.5m / 5pi de ces derniers.
C
• Pour installer des périphéries virtuelles dans une
zone incluant un bâtiment en forme deU, assurez-
vous que la distance (E) est de 6m / 20pi
minimum. Si la hauteur du bâtiment est supérieure
à 3m / 10pi, assurez-vous que la distance (E)
est deux fois supérieure à la hauteur du bâtiment
le plus haut. Installez la périphérie virtuelle à une
distance minimale (D) de 1.5m / 5pi du bâtiment.
D
D
D
D
E
• Assurez-vous que les zones entre les objets ont
une distance (F) d'au moins 4 m / 13.1 pi.
2550 - 005 -
Installation - 15
F
F
3.3.5 Recherche d'un emplacement
d'installation des objets sur la carte dans
les passages étroits
• Assurez-vous de prévoir un passage entre les
objets de moins de 1m/ 3.3pi en définissant une
largeur minimale de 2m/ 6.6pi.
• Assurez-vous de prévoir un passage entre un objet
de moins de 1m / 3.3pi et un objet de plus de
1m / 3.3pi en définissant une largeur minimale (A)
de 2m / 6.6pi.
• Assurez-vous que la distance entre les objets(B)
de moins de 1m/ 3.3pi est de 1m/ 3.3pi
minimum.
A
A
B
3.3.6 Installation des objets de la carte dans
une pente
Automower
®
540/560 EPOS
®
peut fonctionner sur
des pentes de 50% au sein de la zone de travail.
Automower
®
580/580L EPOS
®
peut fonctionner sur des
pentes de 45% au sein de la zone de travail. Au niveau
des périphéries virtuelles, la pente maximale est de
20%. La pente (%) est calculée en termes de hauteur
par mètre. Par exemple: 10cm/ 100cm = 10%.
10 cm/ 4"
100 cm/ 40"
10%
• Pour les pentes supérieures à45-50% dans la
zone de travail, isolez la pente grâce à une zone
d'exclusion.
• Pour les pentes adjacentes à une voie publique,
installez une clôture ou un mur de protection le
long du bord extérieur de la pente.
• Husqvarna recommande de définir la direction du
mode systématique vers le haut de la pente pour
empêcher la dégradation de l'herbe.
16
- Installation 2550 - 005 -
3.3.7 Pour déterminer où créer des zones
d'exclusion
• Créez des zones d'exclusion autour d'objets de
plus de 2x2m / 6,6x6,6pi.
• Assurez-vous que la zone d'exclusion mesure au
moins 30x30cm/ 1x1pi.
• Assurez-vous que la zone d'exclusion comprend la
totalité de la zone (A) où le produit ne doit pas
entrer.
A
B
Remarque: Ne créez pas de zone d'exclusion
(B) traversant la zone de travail pour empêcher le
produit de pénétrer dans certaines parties de la
zone de travail.
3.4 Installation du produit
3.4.1 Outils d'installation
• Clé à douille, 10mm.
• Clé à six pans, 8mm. Incluse dans le carton.
3.4.2 Installation de la station de charge
Assurez-vous de lire et de comprendre les instructions
relatives à la station de charge. Reportez-vous à la
section
Détermination de l'emplacement de la station de
charge à la page 13
.
AVERTISSEMENT:
Assurez-vous
de lire et de comprendre les consignes
de sécurité pour l'installation. Reportez-vous
à
Détermination de l'emplacement de la
station de charge à la page 13
.
REMARQUE: ne percez pas de
nouveaux trous dans la plaque de la station
de charge.
REMARQUE: ne posez pas les pieds
sur la plaque de base de la station de
charge.
3.4.2.1 Installation de la station de charge
1. Installez la plaque de base de la station de charge
dans la zone sélectionnée.
2. Installez 6vis dans les trous de la plaque de
base pour fixer cette dernière au sol. Installez les
6bouchons dans les trous restants de la plaque de
base.
Remarque: La plaque de base comporte
12trous. Utilisez 6trous pour les vis pour fixer la
plaque de base au sol. Utilisez les 6autres trous
pour poser les bouchons.

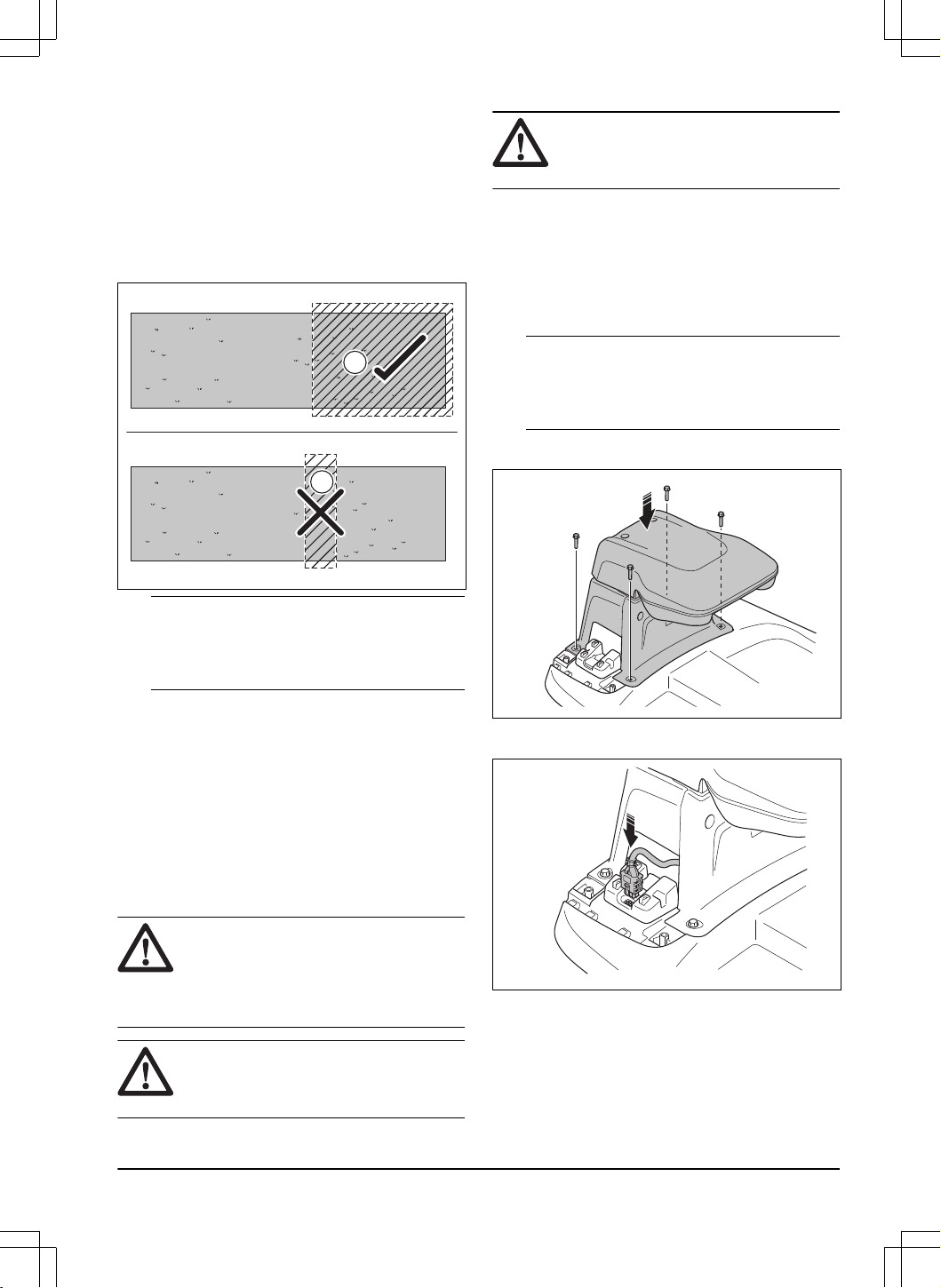

3. Utilisez une clé à douille de 10mm pour installer le
haut de la station de charge avec 4vis.
4. Connectez le câble du haut de la station de charge
à la plaque de base de la station de charge.

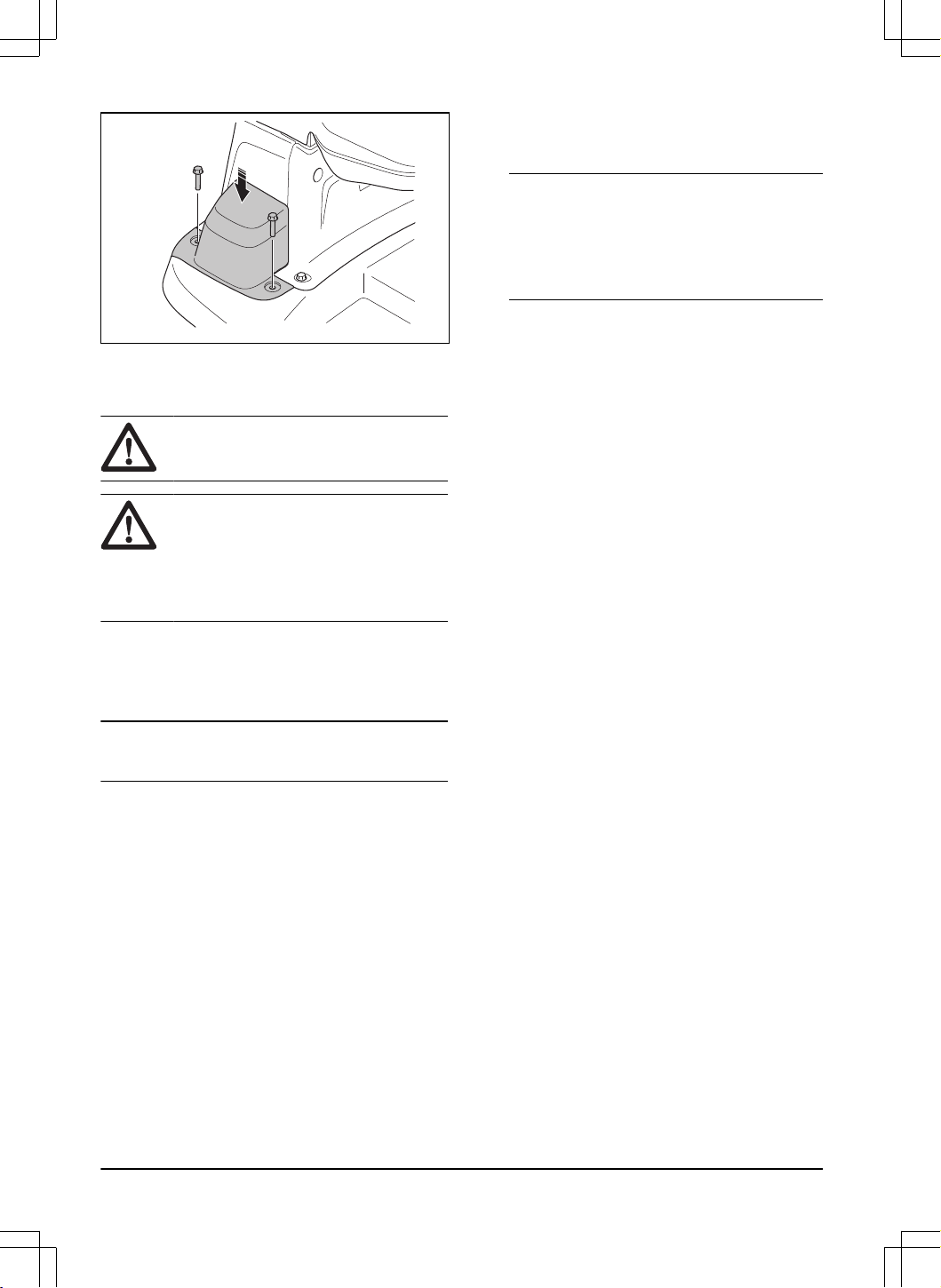

5. Installez le cache-câbles à l'aide de 2vis.
2550 - 005 -
Installation - 17
6. Branchez les câbles principaux sur une prise de
courant de 100-240V.
7. Placez le produit dans la station de charge pour
charger le produit. Reportez-vous à
Pour charger
la batterie à la page 30
.
3.4.2.2 Contrôle visuel de la station de charge
1. Assurez-vous que le témoin LED sur la station
de charge est allumé en vert. Reportez-vous à la
section
Témoin LED sur la station de charge à la
page 46
pour plus d'informations sur le témoin
LED.
2. Si le témoin LED n'est pas allumé en vert,
contrôlez l'installation. Reportez-vous à la section
Installation de la station de charge à la page 17
et
à la section
Témoin LED sur la station de charge à
la page 46
.

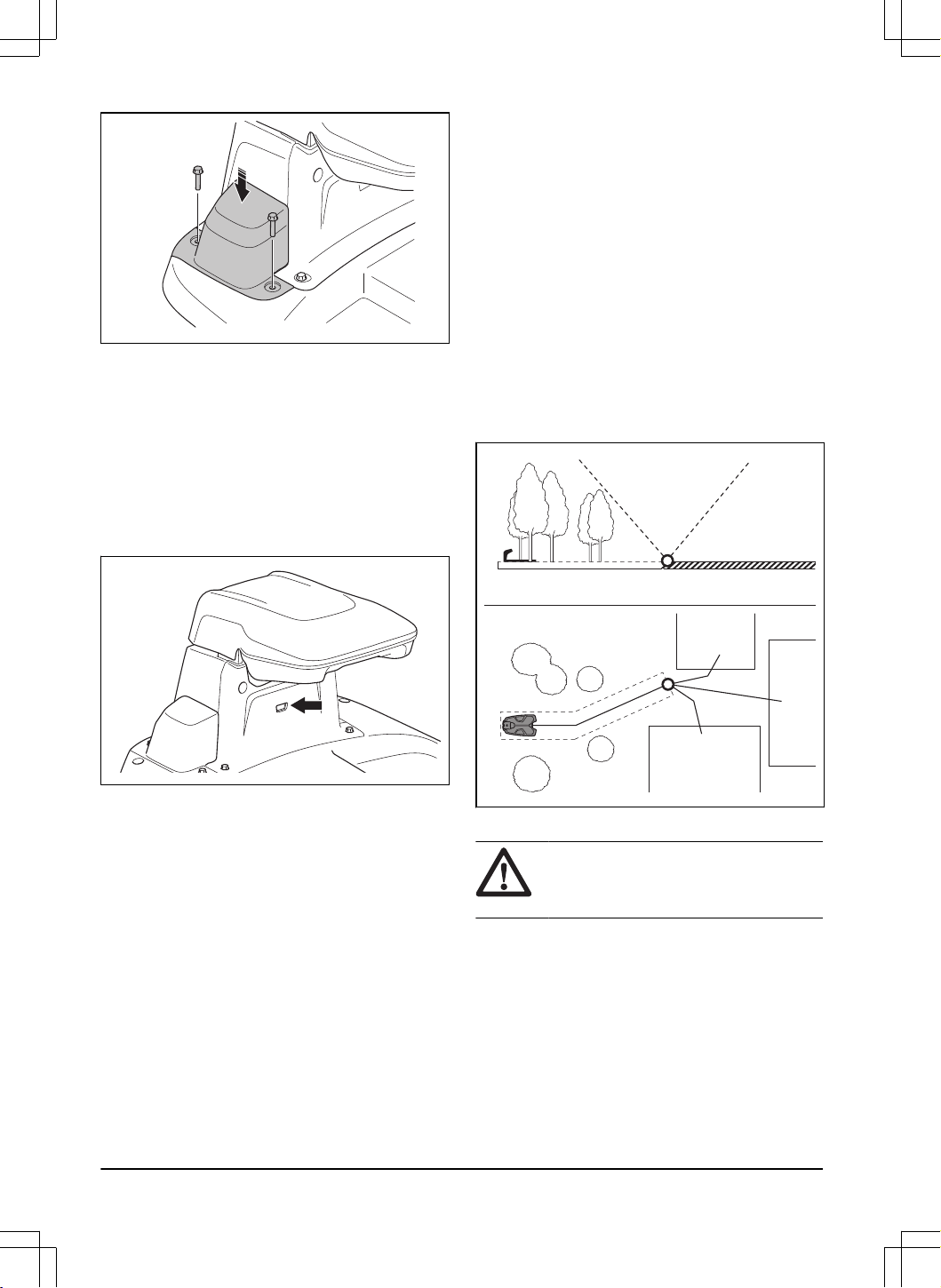

3.4.3 Installation de la station de charge
avec l'arrimage par câble
L'arrimage par câble est une méthode d'installation
facultative pour la station de charge. Avec cette
méthode, vous installez les câbles de la station de
charge au point d'amarrage. Utilisez cette méthode s'il
est nécessaire de placer la station de charge dans une
zone où la couverture satellite n'est pas suffisante. Le
point d'amarrage est automatiquement placé à l'endroit
où le câble guide est raccordé au câble périphérique.
• Installez un câble périphérique autour du couloir
où le produit se déplace de la station de charge au
point d'amarrage.
• Faites un œillet sur le câble périphérique à l'endroit
où le câble guide sera branché. Faites une boucle
avec environ 20cm (8po) de câble périphérique.
• Installez un câble guide au milieu du couloir que
le produit doit suivre et connectez-le au câble
périphérique.
• Assurez-vous que le point d'amarrage se trouve
dans une zone où la vue du ciel est dégagée.
• Vérifiez que le couloir est suffisamment large.
Husqvarna recommande que la largeur du couloir
soit de 2 à 5m / 6,6 à 16,4pi. La largeur minimale
du couloir est de 1m / 3,3pi. Si le couloir se trouve
à proximité de la station de charge, assurez-vous
que la largeur du couloir est de 2m / 6,7pi.
• Installez le câble guide sur une ligne droite située
à 3m / 9,8pi devant la station de charge.
• Husqvarna recommande que la longueur du câble
guide dans l'installation soit de 10 à 100m / 32 à
328pi.
AR
G1
AL
3.4.3.1 Installation du câble périphérique
REMARQUE:
n'enroulez pas le câble
restant. Le fait d'enrouler le câble provoque
des interférences avec le produit.
1. Placez le câble périphérique autour du couloir
entre la station de charge et l'emplacement
du point d'amarrage. Commencez et terminez
l'installation derrière la station de charge.
Reportez-vous aux sections
Installation des câbles
avec des piquets à la page 20
et
Enterrement des
câbles à la page 20
.
2. Retirez le cache-câbles.
18
- Installation 2550 - 005 -

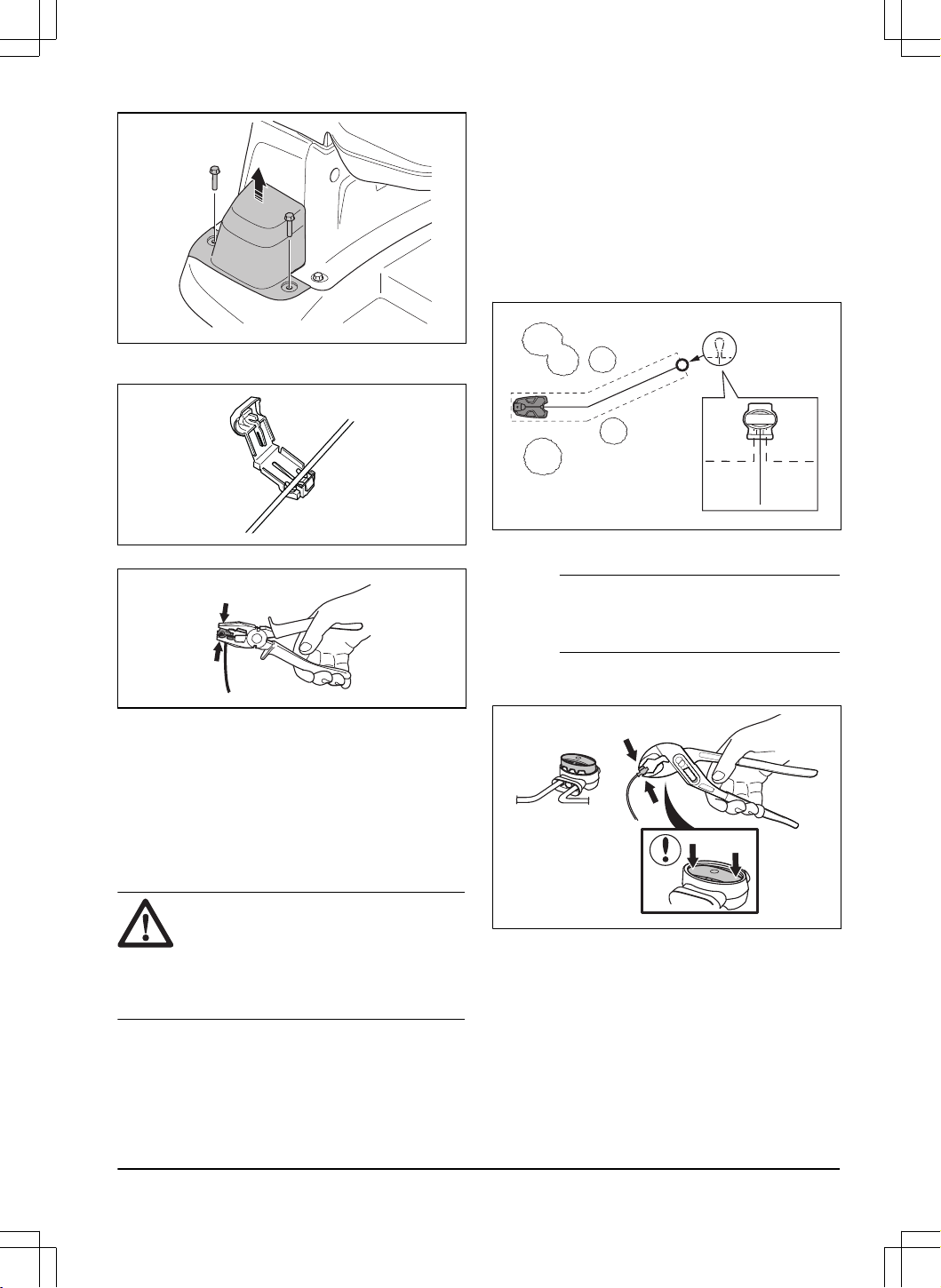

3. Ouvrez le connecteur et placez le câble
périphérique dans le connecteur.
4. Fermez le connecteur avec une pince.
5. Coupez le câble périphérique 1-2cm/0.4-0.8po
au-dessus de chaque connecteur.
6. Poussez le connecteur droit sur la broche
métallique dotée du repère «AR» sur la station
de charge.
7. Poussez le connecteur gauche sur la broche
métallique dotée du repère «AL» sur la station
de charge.
3.4.3.2 Pour installer le câble guide
REMARQUE:
des câbles torsadés
entre eux, ou avec un bornier à vis, et
isolés avec du ruban ne constituent pas
des raccords satisfaisants. L'humidité du sol
peut causer l'oxydation du câble et au bout
de quelque temps la rupture du circuit.
1. Ouvrez le connecteur et placez le câble dans le
connecteur.
2. Fermez le connecteur avec une pince.
3. Coupez le câble guide à 1-2cm/0.4-0.8po au-
dessus de chaque connecteur.
4. Poussez le connecteur sur la broche métallique
dotée du repère «G1» sur la station de charge.
5. Débranchez la station de charge de la prise de
courant.
6. Placez l'extrémité du câble guide dans l'œillet du
câble périphérique.
7. Coupez le câble périphérique à l'aide d'une pince
coupante.
8. Connectez le câble guide au câble périphérique à
l'aide d'un raccord.
a) Placez les 2extrémités du câble périphérique
et l'extrémité du câble guide dans le raccord.
Remarque: assurez-vous de pouvoir voir
les extrémités des câbles guides à travers la
zone transparente du raccord.
b) Abaissez le couvercle du connecteur à l'aide
d'une pince multiprise pour fixer les fils dans
le connecteur.
9. Fixez le câble guide au sol avec des piquets ou
enterrez-le dans le sol. Reportez-vous à la section
Installation des câbles avec des piquets à la page
20
ou à la section
Enterrement des câbles à la
page 20
.
10. Installez le cache-câbles à l'aide de 2vis.
2550 - 005 -
Installation - 19
11. Branchez la station de charge sur la prise de
courant.
3.4.3.3 Installation des câbles avec des piquets
REMARQUE: assurez-vous que les
piquets maintiennent les câbles au sol.
REMARQUE: le fait de tondre l'herbe
trop court juste après l'installation peut
endommager l'isolant des câbles. Des
dommages sur l'isolant peuvent ne causer
des dysfonctionnements qu'au bout de
plusieurs semaines, voire plusieurs mois.
1. Placez les câbles sur le sol.
2. Espacez les piquets de 30cm / 12po maximum.
3. Enfoncez les piquets dans le sol à l'aide d'un
marteau ou d'un maillet en plastique.
Remarque:
les câbles sont recouverts par l'herbe et
ne sont plus visibles au bout de quelques semaines.
3.4.3.4 Enterrement des câbles
• Dégagez un intervalle au sol à l'aide d'un coupe-
bordure ou d'une pelle à fond plat.
• Enfoncez les câbles de 1-20cm / 0.4-8po dans le
sol.
3.4.4 Installation de la station de référence
Installez la station de référence conformément aux
instructions du manuel de l'opérateur de la station de
référence.
3.4.5 Pour effectuer un couplage avec
l'application Husqvarna Fleet Services
™
1. Téléchargez l'application Husqvarna Fleet
Services
™
sur votre appareil mobile.
2. Connectez-vous à l'application Husqvarna Fleet
Services
™
.
3. Activez le produit.
4. Démarrez Bluetooth
®
sur votre appareil mobile.
5. Appuyez sur le bouton Bluetooth
®
du produit pour
activer le Bluetooth
®
.
Remarque: D'autres appareils avec le
Bluetooth
®
activé peuvent provoquer des
interférences avec l'opération d'appairage.
Désactivez le Bluetooth
®
des autres appareils
s'il provoque des interférences avec l'opération
d'appairage.
6. Sélectionnez l'option
Ajouter un robot tondeuse
dans l'application pour ajouter votre produit et
suivez les instructions de l'application.
3.4.6 Installation des objets cartes
Veillez à bien lire et comprendre les instructions
relatives à l'emplacement d'installation des objets de
la carte. Reportez-vous à
Recherche d'emplacement
d'installation des objets sur la carte à la page 14
.
Sur la carte, vous pouvez installer les objets suivants de
l'application:
•
Zones de travail
(A)
•
Zones d'exclusion
(B)
•
Chemin de transport
(C)
•
Station de charge
(D)
•
Point d'entretien
(E)
•
Zone de travail (zone secondaire)
(F)
20 - Installation 2550 - 005 -
A
F
B
A
D
E
C
Une zone de travail est délimitée par la périphérie
virtuelle. 20zones de travail et zones secondaires
maximum peuvent être installées sur une carte. Les
zones de travail peuvent être temporairement activées
et désactivées dans l'application.
Il existe deux types de zones de travail:
• Zone de travail comportant une station de
charge ou connectée grâce à un chemin de
transport permettant au produit de fonctionner
automatiquement.
• Une zone secondaire est une zone de travail sans
station de charge et sans chemin de transport.
Le produit doit être déplacé manuellement vers et
depuis la zone de travail.
Un chemin de transport est un chemin spécifié
entre le point d'amarrage situé devant la station
de charge et les zones de travail. Le produit peut
fonctionner automatiquement sur ce chemin, mais ne
coupe pas l'herbe. Un chemin de transport peut être
temporairement activé et désactivé dans l'application.
Un même chemin de transport peut être utilisé pour
diriger le produit vers différentes zones. Au moins un
point de repère du chemin de transport doit être placé à
l'intérieur de la zone de travail.
Des zones d'exclusion peuvent être définies si le produit
ne doit pas fonctionner dans certaines zones. Une zone
d'exclusion est délimitée par des périphéries virtuelles.
Les zones d'exclusion peuvent être temporairement
activées et désactivées dans l'application.
Un point d'entretien est une position spécifiée où le
produit peut être stationné. Ceci peut par exemple être
utilisé pour un point de service où l'entretien du produit
est effectué. Le point d'entretien est relié au point
d'amarrage par un chemin.
Pour installer des objets sur la carte, utilisez le produit
avec l'installation appDrive pour ajouter des points de
repère sur la carte. Reportez-vous à
Installation des
objets sur la carte à la page 21
.
3.4.6.1 Installation des objets sur la carte
Les points de repère(A) sont des emplacements qui
indiquent les périphéries virtuelles et les chemins(B).
Les lignes sont droites entre les points de repère.
Il est recommandé d'utiliser un nombre de points
de repère aussi réduit que possible. Pour chaque
zone de travail, ainsi que pour les zones d'exclusion
et le chemin de transport associés, le nombre total
maximum de points de repère est de 800. Husqvarna
recommande d'ajouter un maximum de 1000points
de repère pour l'installation complète de la carte. Pour
créer des courbes lisses, utilisez plusieurs points de
repère. Husqvarna recommande de définir une distance
minimale de 30cm/1pi. entre les points de repère. Vous
pouvez régler la position des points de repère dans
l'application après l'installation de la carte.
2550 - 005 -
Installation - 21
B
A
REMARQUE: Ne soulevez jamais
et ne déplacez pas le produit entre les
points de repère pendant l'installation des
objets cartes. Utilisez appDrive pour une
installation correcte.
Remarque: La position du point de repère lors
de l'installation d'une zone de travail ou d'une zone
d'exclusion se trouve dans le coin avant gauche du
produit. Les périphéries virtuelles spécifient la zone
dans laquelle le produit fonctionne. Le produit ne tond
pas l'herbe adjacente à la périphérie virtuelle en raison
de la position du disque de coupe.
Remarque: La position du point de repère lors de
l'installation d'un chemin de transport ou d'un chemin
jusqu'à un point d'entretien se trouve au milieu du
produit, entre les roues motrices.
• Assurez-vous que vous êtes à proximité du produit
et connecté au produit à l'aide de l'application avec
Bluetooth
®
.
• Sélectionnez l'objet à installer et utilisez les
boutons de l'installation appDrive pour faire
fonctionner le produit.
Remarque: une manette de jeu avec
Bluetooth
®
peut être utilisée avec appDrive pour
faire fonctionner le produit.
• Utilisez le joystick pour déplacer et faire pivoter le
produit dans n'importe quelle direction.
• Utilisez le bouton Point de repère pour ajouter un
point de repère sur la carte.
Remarque: Marchez2-3m/6.5-9.8pi derrière le
produit lorsque vous le faites fonctionner avec appDrive.
Création d'une zone de travail
Au moins 3points de repère sont nécessaires pour
créer une zone de travail.
• Utilisez le produit en le faisant tourner dans le sens
des aiguilles d'une montre autour de la limite de la
zone de travail et ajoutez des points de repère.
22
- Installation 2550 - 005 -

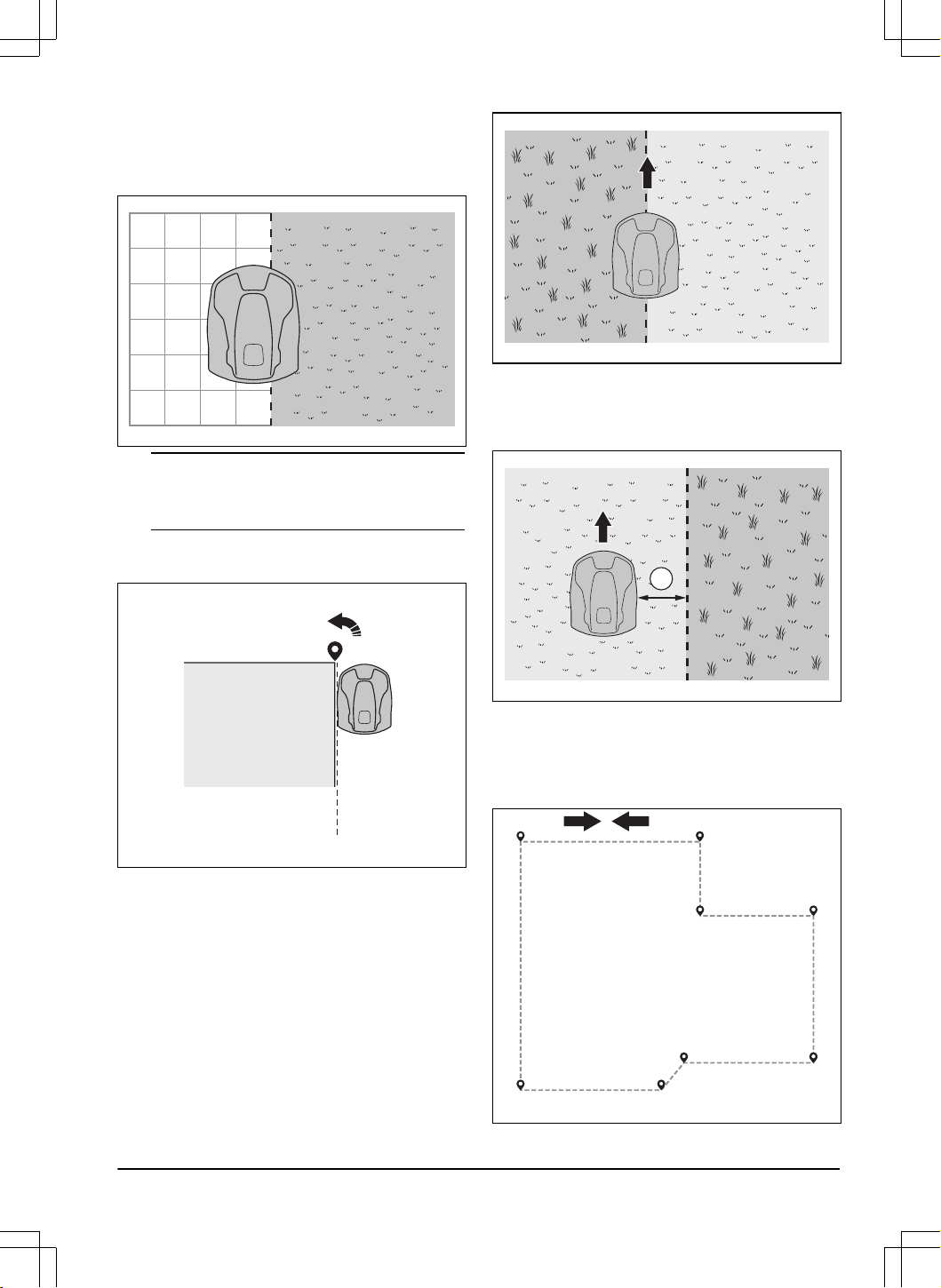

• Ajoutez un point de repère pour que le produit
coupe l'herbe à la limite entre la pelouse et le
chemin de pierres. Assurez-vous de chevaucher
la bordure de la pelouse lorsque vous ajoutez un
point de repère.
Remarque: Le produit peut chevaucher la
bordure si la hauteur du chemin de pierres est de
1cm / 0.4po maximum par rapport à la pelouse
• Ajoutez le point de repère au niveau du coin
extérieur pour installer la périphérie virtuelle autour
d'un coin.
• Pour une installation sur des parcours de golf,
spécifiez la zone de travail du fairway. Faites
fonctionner le produit au centre de la bordure entre
le fairway et le rough.
• Pour l'installation sur des parcours de golf,
spécifiez la zone de travail du rough. Utilisez le
produit sur le fairway. Maintenez une distance de
30cm / 1pi (A) depuis la bordure entre le fairway
et le rough.
A
• Ne définissez pas de points de repère qui
forceraient une périphérie virtuelle à se croiser
dans la même zone de travail.
• Enregistrez la zone de travail pour connecter
automatiquement le premier et le dernier point de
repère à une périphérie virtuelle.
1
2
3
4
5
6
7
8
2550 - 005 -
Installation - 23

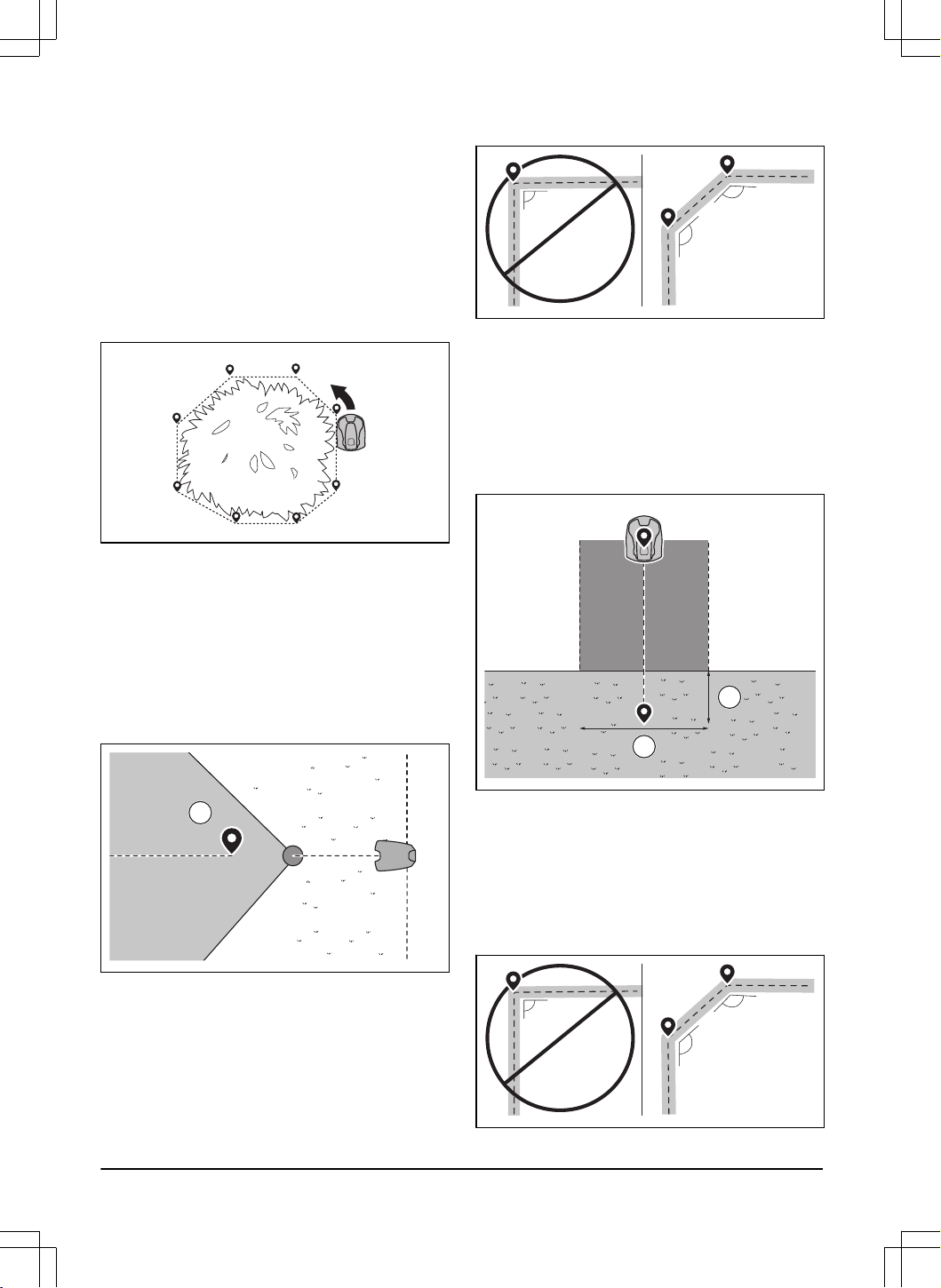

Création d'une zone d'exclusion
Au moins 3points de repère sont nécessaires pour
créer une zone d'exclusion.
• Faites fonctionner le produit dans le sens contraire
des aiguilles d'une montre autour de la frontière
de la zone d'exclusion ou sélectionnez une forme
définie dans l'application.
• Ne définissez pas de points de repère qui
forceraient une périphérie virtuelle à se croiser
dans la même zone d'exclusion.
• Enregistrez la zone d'exclusion pour connecter
automatiquement le premier et le dernier point de
repère à une périphérie virtuelle.
Création d'un chemin de transport
• Utilisez le produit et ajoutez des points de repère
sur la carte pour installer un chemin de transport.
Commencez par la zone de travail ou à proximité
de la station de charge.
• Définissez le premier ou le dernier point de repère
dans la zone de travail à une distance minimale de
1m / 3,3pi à partir de la périphérie virtuelle.
• Placez le premier ou le dernier point de repère
sur un chemin de transport (A) à un angle de
+/-45degrés par rapport au point d'amarrage.
A
• Installez le chemin de transport
perpendiculairement à la périphérie virtuelle de la
zone de travail.
• N'installez pas de chemin de transport sur une
zone d'exclusion.
• Ne définissez pas de points de repère qui
forceraient un chemin de transport à se croiser.
• Ne créez pas d'angles aigus lorsque vous installez
le chemin de transport. Husqvarna recommande
d'ajouter davantage de points de repère pour
obtenir des courbes plus lisses.
135º
135º
90º
• Faites fonctionner le produit et ajoutez des points
de repère pour relier le chemin de transport au
point d'amarrage. Placez au moins un point de
repère dans chaque zone de travail pour diriger le
produit vers la zone de travail.
• Enregistrez le chemin de transport pour le
connecter automatiquement au point d'amarrage.
• Définissez la largeur du couloir (A) du chemin de
transport. La largeur de couloir peut être définie
sur 2-5m / 6,6-16,4pi.
B
A
Création d'un point d'entretien
• Utilisez le produit et ajoutez des points de repère
sur la carte. Commencez par ajouter des points de
repère là où vous installerez le point d'entretien. Le
premier point de repère indique le point d'entretien.
• Ne créez pas d'angles aigus lorsque vous installez
le chemin de transport. Husqvarna recommande
d'ajouter davantage de points de repère pour
obtenir des courbes plus lisses.
135º
135º
90º
24
- Installation 2550 - 005 -
• Faites fonctionner le produit et ajoutez des points
de repère pour créer un chemin vers la station de
charge.
• Placez le dernier point de repère sur un chemin
de transport (A) à un angle de +/-45degrés par
rapport au point d'amarrage.
A
• Enregistrez le point d'entretien pour connecter
automatiquement le dernier point de repère au
point d'amarrage.
• Définissez la largeur du couloir(A) pour le point
d'entretien. La largeur du couloir peut être définie
sur 2-5m (6.6-16.4pi).
A
2550 - 005 - Installation - 25
4 Réglages
4.1 Zones
4.1.1 Programme
Dans le menu
Programme
, vous pouvez modifier les
réglages relatifs à la programmation du produit. Vous
pouvez définir des paramètres de programme distincts
pour chaque zone de travail. Les
zones secondaires
ne peuvent pas être programmées. La fonction de
programmation contrôle les heures pendant lesquelles
le produit est autorisé à fonctionner. Lorsque le produit
ne fonctionne pas, il est stationné dans la station de
charge.
La forme de la zone de travail, le nombre d'obstacles et
de pentes diminuent la capacité de tonte.
Tonte systé-
matique
Tonte aléatoi-
re
Capacité de surface
– Sports24
Tonte quoti-
dienne
Tonte quoti-
dienne
Capacité de surface
– Standard48
Tonte tous les
deux jours
Tonte quoti-
dienne
La capacité de surface maximale du produit varie en
fonction du type d'application et de la qualité du gazon.
• Capacité de surface – Sports24: il s'agit de la
capacité de surface maximale pour les terrains de
sport et les fairways de golf qui doivent être tondus
tous les jours (24heures). Applicable aux gazons
denses, luxuriants et bien entretenus, ainsi qu'aux
gazons tondus à faible hauteur de coupe.
• Capacité de surface – Standard48: il s'agit de
la capacité maximale pour la plupart des gazons,
tels que les espaces publics et les terrains de golf
qui doivent être tondus systématiquement tous les
deux jours (48heures). Avec le mode aléatoire, il
est nécessaire de tondre tous les jours. Valable
pour un gazon de qualité standard tondu à une
hauteur de coupe moyenne.
4.1.1.1 Pour régler le programme de tonte systématique
• Réglez le programme de manière à ce que le
produit fonctionne le plus longtemps possible.
Remarque:
Une fois que le produit a tondu
toute la zone de travail, il retourne à la station de
charge. Lorsque la session suivante commence, le
produit tond à nouveau toute la zone de travail.
Remarque: Si le produit n'a pas tondu toute
la zone de travail avant la fin de la session, il
retourne à la station de charge. Lorsque la session
suivante commence, le produit continue la tonte à
partir de l'endroit où il s'est arrêté.
• Pour tondre une zone de travail 2fois par jour,
vous pouvez définir 2programmes différents.
Réglez le programme de manière à ce que le
produit dispose de suffisamment de temps pour
tondre l'ensemble de la zone de travail.
• Avec 2programmes parallèles ou plus, le produit
commence à tondre les endroits qu'il n'a pas
tondus depuis le plus longtemps.
• Assurez-vous que le produit termine la tonte de
chaque zone de travail en moins de 24heures. Si
le produit doit tondre une zone de travail pendant
plus de 24heures, divisez la zone de travail en
zones de travail plus petites.
4.1.1.2 Pour régler le programme de tonte aléatoire
Le produit fonctionne pendant toute la durée
programmée avec une tonte aléatoire.
• Réduisez l'heure programmée pour éviter l'usure
de l'herbe.
• Si le résultat de tonte n'est pas satisfaisant,
augmentez la durée programmée. Reportez-vous
à
Programme à la page 26
.
• Avec 2programmes parallèles ou plus dans
différentes zones de travail, le produit commence
d'abord à tondre 1zone de travail. Après chaque
charge, le produit commence à tondre une autre
zone de travail.
4.1.2 Hauteur de coupe
Pour les Automower540/560/580 EPOS
®
, la hauteur de
coupe peut être réglée sur 20 à 60mm/0,8 à 2,4po.
Pour l'Automower580LEPOS
®
, la hauteur de coupe
peut être réglée sur 10 à 50mm/0,4 à 2,0po.
4.1.3 Mode
26
- Réglages 2550 - 005 -
Les réglages de mode sont définis pour chaque zone de
travail. Vous pouvez effectuer les réglages suivants:
• Définissez le mode de fonctionnement du produit.
• Pour certains modes de fonctionnement, vous
pouvez définir la direction du mode.
• Pour certains modes de fonctionnement, vous
pouvez définir le type de
tonte des bordures
. Avec
la
Tonte des bordures fixe
, le produit fonctionne
toujours sur les mêmes chemins pour maintenir
des bordures nettes autour de la zone de travail.
Avec la
Tonte des bordures variable
, le produit
fonctionne sur différentes trajectoires pour réduire
le risque de traces le long de la périphérie virtuelle.
Husqvarna recommande d'utiliser le mode systématique
sur des zones de travail ouvertes et de grande taille.
Si vous utilisez le mode systématique sur une zone
de travail présentant des obstacles, créez des zones
d'exclusion autour des obstacles et utilisez un mode
comportant de nombreuses directions pour obtenir le
meilleur résultat de tonte.
Husqvarna recommande d'utiliser le mode aléatoire si la
zone de travail est complexe et présente de nombreux
obstacles.
4.2 Configuration
4.2.1 Réglages généraux
4.2.1.1 Mode ECO
Le signal de la station de charge est automatiquement
désactivé lorsque le produit est dans la station de
charge. Il n'est pas nécessaire d'utiliser le
mode ECO
pour désactiver le signal de la station de charge.
Cela permet d'éviter les interférences avec d'autres
équipements, par exemple les appareils auditifs.
Husqvarna recommande de laisser le
mode ECO
désactivé. Le
modeECO
permet d'économiser de
l'énergie, mais peut avoir des effets indésirables sur le
fonctionnement du produit.
4.2.1.2 Lumières d'avertissement
Quatre réglages différents permettent de commander
l'allumage des feux d'avertissement:
•
Toujours allumé
•
Soir uniquement (19:00-00:00)
•
Soirée et nuit (19:00-07:00)
•
Toujours éteint
Le feu d'avertissement peut être réglé sur
lumière
blanche fixe
,
lumière orange fixe
ou
lumière orange
stroboscopique
. Les feux d'avertissement peuvent
également être réglés pour clignoter en cas d'erreur.
Remarque:
Husqvarna recommande d'utiliser les
feux d'avertissement, en particulier la nuit.
4.2.2 Paramètres de sécurité
4.2.2.1 Durée de l'alarme
Vous pouvez régler la durée du signal d'alarme. Un
réglage entre1 et 10minutes est possible.
4.2.2.2 Bouton STOP enfoncé
Si l'alarme
«Bouton STOP enfoncé»
est activée,
l'alarme se déclenche si quelqu'un appuie sur le bouton
STOP sans saisir le code PIN dans les 30secondes qui
suivent.
4.2.2.3 Déplacé
Si l'alarme
Déplacé
est activée, le produit détecte des
mouvements inattendus, et l'alarme se déclenche.
4.2.2.4 GeoFence
GeoFence est une protection GPS contre le vol
constituant une barrière virtuelle pour le produit. Si
le produit se trouve à une distance supérieure à la
distance définie de la position centrale, il est désactivé
et une alarme se déclenche. La position centrale
correspond à la position actuelle du produit lorsque
la fonction GeoFence est activée. Le code PIN est
nécessaire pour arrêter l'alarme et redémarrer le produit.
La fonction GeoFence n'est activée que lorsque le
produit est allumé.
4.2.3 Réglages d'installation
4.2.3.1 Nouveau signal boucle
Le signal boucle est choisi de façon aléatoire pour créer
un lien unique entre le produit et la station de charge.
Dans de rares cas, il peut être nécessaire de générer un
nouveau signal, par exemple si 2installations voisines
ont un signal très similaire.
4.3 Menu Bluetooth
®
Le menu Bluetooth
®
n'est accessible que dans la
version application de Husqvarna Fleet Services
™
.
Pour des raisons de sécurité, certains menus sont
uniquement disponibles avec une connexion Bluetooth
®
.
Pour vous connecter au produit via Bluetooth
®
, vous
devez vous trouver à portée Bluetooth
®
du produit, à
environ 30m / 100pi. Appuyez sur l'icône Bluetooth
®
dans l'application pour vous connecter avec Bluetooth
®
.
4.3.1 Paramètres de sécurité
4.3.1.1 Changer le code PIN
Vous pouvez changer le codePIN. Notez le nouveau
codePIN dans Memo. Reportez-vous à
Présentation à
la page 7
.
2550 - 005 -
Réglages - 27
4.3.2 Généraux
4.3.2.1 Heure et date
L'heure et la date peuvent être modifiées manuellement
ou en utilisant la date et l'heure d'un appareil mobile.
4.4 Journal d'erreurs
Les précédents messages d'erreur peuvent figurer dans
ce menu. Il existe également des conseils et astuces
pour corriger le défaut. Si le même message revient
plusieurs fois, cela peut indiquer que des réglages de
l'installation ou du produit sont nécessaires.
4.5 Téléchargement de firmware par
liaison radio (Firmware over the air
FOTA)
Le produit dispose d'une fonction qui télécharge
automatiquement le nouveau firmware. Lorsqu'un
nouveau firmware est disponible, une notification
s'affiche dans l'application, où vous pouvez choisir
d'installer le nouveau firmware. Cette fonction est
activée dans les réglages d'usine Husqvarna vous
recommande de mettre à jour le firmware lorsqu'un
nouveau firmware est disponible.
28 - Réglages 2550 - 005 -
5 Fonctionnement
5.1 Pour activer le produit
AVERTISSEMENT: Assurez-vous
de lire et de comprendre le chapitre dédié
à la sécurité avant d'utiliser l'appareil.
1. Appuyez sur le bouton ON/OFF pendant
3secondes pour activer le produit. Assurez-vous
que le témoinLED s'allume.
2. Ouvrez l'application sur votre appareil mobile.
3. Sélectionnez le produit> Bluetooth
®
pour accéder
au menu Bluetooth
®
.
4. Saisissez le code PIN.
5.2 Fonctionnement selon le
programme
Le produit fonctionne dans la zone de travail
programmée où il tond l'herbe et se charge
automatiquement.
5.2.1 Pour sélectionner une opération
programmée dans l'application
1. Ouvrez l'application sur votre appareil mobile.
2. Sélectionnez
Démarrer
>
Reprendre le
programme
.
5.2.2 Pour sélectionner une opération
programmée dans le panneau de
commande
1. Appuyez sur le bouton STOP.
2. Appuyez sur le bouton Démarrer.
3. Appuyez sur le bouton START.
5.3 Tondre une zone de travail
sélectionnée ou suspendre le
programme
Vous pouvez choisir de tondre une zone de travail
spécifique dans l'application. Pour les zones de travail
présentant un motif aléatoire, vous pouvez définir la
durée de fonctionnement du produit. Pour les zones
de travail présentant un motif systématique, le produit
tond l'ensemble de la zone de travail une fois, puis se
stationne.
5.3.1 Pour sélectionner une zone de travail
dans l'application
1. Ouvrez l'application sur votre appareil mobile.
2. Sélectionnez
Start
.
3. Sélectionnez la zone de travail.
5.3.1.1 Pour tondre une zone de travail sans chemin de
transport
Si le produit ne peut pas accéder à la zone de
travail depuis le point d'amarrage ou par un chemin de
transport, procédez comme suit:
1. Utilisez appDrive ou soulevez et déplacez
manuellement le produit vers la zone de travail.
2. Dans l'application, sélectionnez
Démarrer
et
choisissez la zone de travail où vous avez placé
le produit.
5.4 Stationnement
Le mode de fonctionnement
Park
(Stationnement)
signifie que le produit retourne à la station de charge.
Le produit reste à la station de charge pendant une
période donnée ou jusqu'à ce que vous sélectionniez un
nouveau mode de fonctionnement.
5.4.1 Pour sélectionner l'option Stationner
dans l'application
1. Ouvrez l'application sur votre appareil mobile.
2. Sélectionnez
Park
(Stationnement).
3. Sélectionnez la durée pendant laquelle le produit
doit rester à la station de charge.
5.4.2 Pour sélectionner l'option Stationner
sur le panneau de commande
1. Appuyez sur le bouton STOP.
2. Appuyez sur le bouton Park (Stationnement).
3. Appuyez sur le bouton START.
Le produit reste à la station de charge pendant
3heures, puis retourne automatiquement au
fonctionnement programmé.
5.5 Stationner au point d'entretien
Vous pouvez stationner le produit au point d'entretien
pour effectuer l'entretien du produit.
2550 - 005 -
Fonctionnement - 29

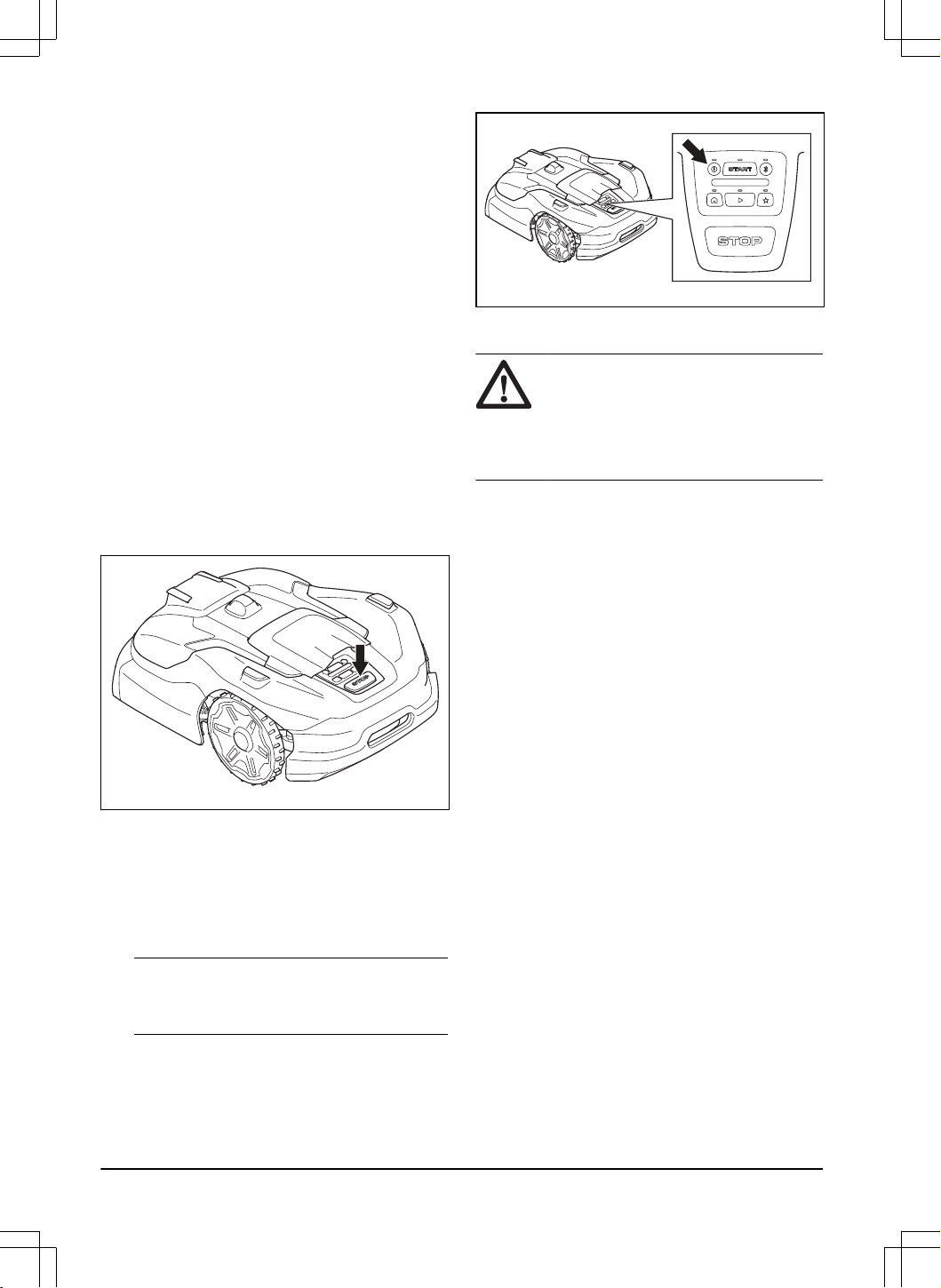

5.5.1 Pour stationner le produit au point
d'entretien avec l'application
1. Ouvrez l'application sur votre appareil mobile.
2. Sélectionnez
Park
(Stationnement) >
Point
d'entretien
.
Le produit est stationné au point d'entretien jusqu'à
ce que vous sélectionniez un nouveau mode de
fonctionnement.
5.5.2 Pour stationner le produit au
point d'entretien à l'aide du panneau de
commande
1. Appuyez sur le bouton STOP.
2. Appuyez sur le bouton Point d'entretien.
3. Appuyez sur le bouton START.
Le produit est stationné au point d'entretien jusqu'à
ce que vous sélectionniez un nouveau mode de
fonctionnement.
5.6 Pour arrêter le produit
1. Appuyez sur le bouton STOP pour arrêter le
produit et le moteur de coupe.
5.7 Pour désactiver le produit
1. Appuyez sur le bouton STOP sur le dessus du
produit.
2. Connectez le produit à courte portée Bluetooth
®
dans l'application.
3. Saisissez le code PIN dans l'application.
Remarque:
le produit ne peut pas être
désactivé s'il n'est pas connecté à l'application
avec Bluetooth
®
.
4. Appuyez sur le bouton ON/OFF pendant
3secondes pour désactiver le produit. Vérifiez que
le témoin LED s'éteint.
5.8 Pour charger la batterie
AVERTISSEMENT: Assurez-vous
de lire et de comprendre les instructions
relatives à la batterie avant d'utiliser le
produit. Reportez-vous à
Consignes de
sécurité relatives à l'utilisation de la batterie
à la page 5
.
Lorsque le produit est neuf ou après un remisage
prolongé, la batterie peut être vide. Si la batterie est
complètement déchargée, le produit se charge très
lentement. Le produit peut se charger pendant plusieurs
heures avant que vous ne puissiez le mettre en marche.
1. Placez le produit dans la station de charge jusqu'à
ce qu'il y soit complètement inséré.
2. Assurez-vous que la charge est en cours dans
l'application ou que le témoin LED clignote en bleu.
30
- Fonctionnement 2550 - 005 -
6 Entretien
6.1 Introduction - entretien
AVERTISSEMENT: mettez le
produit sur OFF avant de procéder à
l'entretien.
AVERTISSEMENT: utilisez des
gants de protection.
Pour un meilleur fonctionnement et une plus grande
longévité, inspectez et nettoyez régulièrement le produit
et remplacez les pièces usées.
Lorsque le produit est neuf, examinez les disques de
coupe et les lames chaque semaine. S'ils présentent
de faibles signes d'usure, vous pouvez augmenter
l'intervalle de la prochaine inspection des disques et des
lames. Examinez les disques de coupe et les lames plus
régulièrement en cas d'usure importante.
Il est important que le disque de coupe tourne
facilement et que les bords des lames ne soient pas
endommagés. La durée de vie habituelle des lames est
de 2 à 5semaines. Les conditions suivantes peuvent
augmenter ou diminuer la durée de vie des lames:
• Temps de fonctionnement et taille de la zone de
travail.
• Longueur et épaisseur de l'herbe.
• Sol, sable et utilisation d'engrais.
• Objets tels que des pommes de pin, des outils, des
pierres et des racines dans la zone de travail.
Remarque: le résultat de la tonte peut ne pas
être satisfaisant si les lames sont émoussées. Reportez-
vous à
Remplacement des lames à la page 34
pour
savoir comment remplacer les lames.
6.2 Calendrier d'entretien
Le calendrier d'entretien indique comment effectuer
l'entretien et la révision du produit. Suivez le calendrier
d'entretien pour un meilleur fonctionnement et pour
augmenter la durée de vie du produit.
X = Les instructions sont mentionnées dans ce manuel
d'utilisation.
O = Les instructions ne sont pas mentionnées dans ce
manuel d'utilisation. Contactez votre atelier d'entretien
agréé.
Toutes
les se-
maines
Mensuel Tous les
ans
Tous les
trois ans
Pour se préparer
Nettoyez le produit. Reportez-vous à
Nettoyez le produit à la page 32
. X
Examinez le produit pour vérifier l'absence de dommages ou d'usure. X
Faites une mise à jour du firmware. O
Vérifiez les messages de service pour connaître les mises à niveau
recommandées.
O
Entretien
Examinez les lames et remplacez les lames et les vis de lame si néces-
saire. Reportez-vous à
Remplacement des lames à la page 34
.
X
Examinez et polissez les plaques de contact de la station de charge. X
Examinez et polissez les plaques de charge du produit. X
Chargez complètement la batterie avant de remiser le produit. Reportez-
vous à
Pour charger la batterie à la page 30
.
X
Examinez et nettoyez le filtre à air. X
2550 - 005 - Entretien - 31

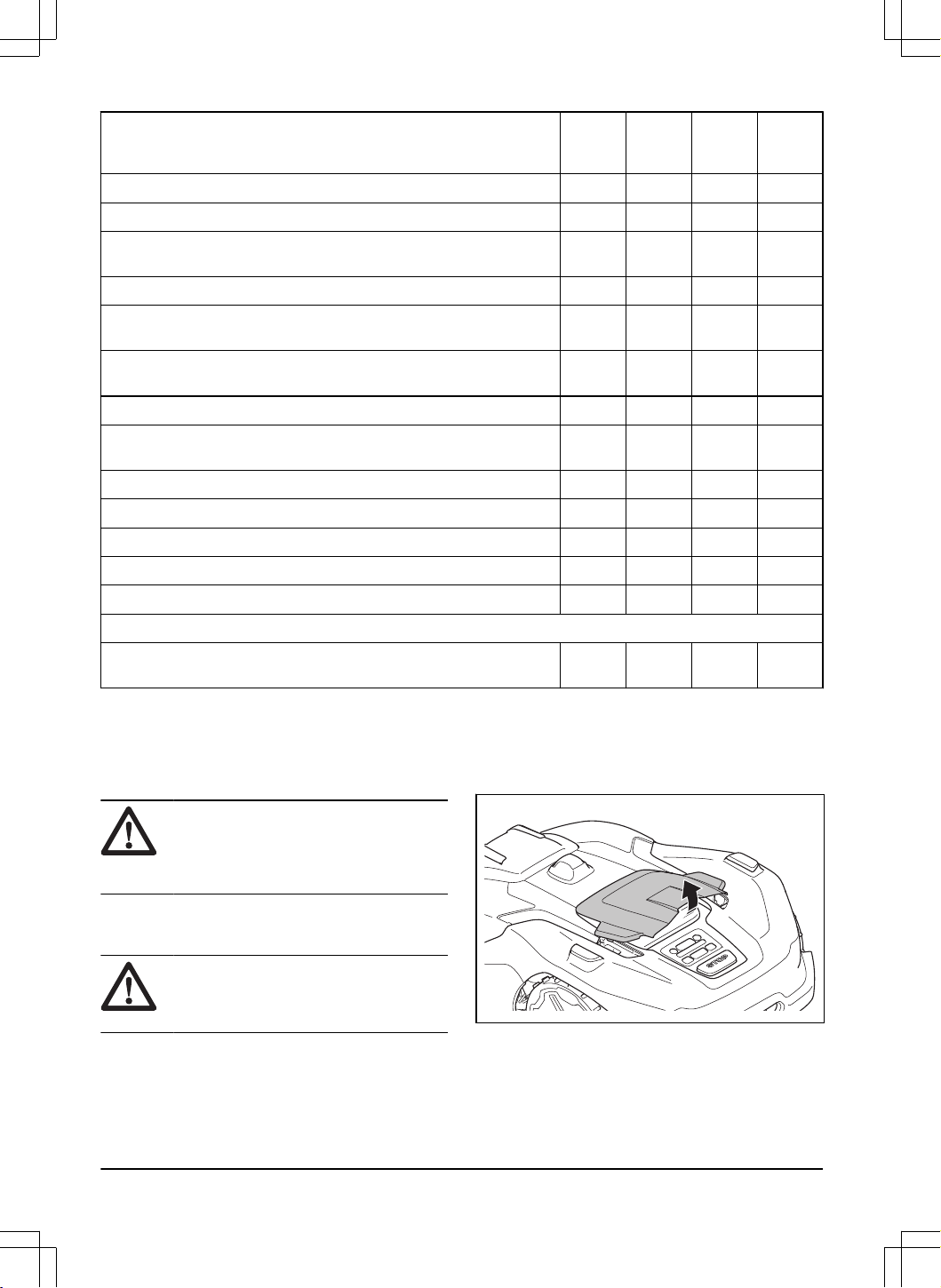

Toutes
les se-
maines
Mensuel Tous les
ans
Tous les
trois ans
Examinez les roues pour détecter tout signe d'usure. O
Examinez les brosses de roues et remplacez-les lorsqu'elles sont usées. X
Examinez et nettoyez les colonnes de collision. Contrôlez le couple de
serrage des colonnes de collision avant et arrière.
O
Assurez-vous l'arrimage et la charge correcte du produit. O
Examinez le câble et le connecteur des plaques de charge sur le caréna-
ge du produit.
O
Examinez les passe-câbles en caoutchouc du châssis pour vous assurer
qu'ils sont complètement étanches.
O
Examinez la plaque de protection et le palier de la plaque de protection. O
Contrôlez les soufflets en caoutchouc du système de réglage de la hau-
teur de coupe.
O
Examinez les soufflets en caoutchouc des colonnes de collision. O
Remplacez les soufflets en caoutchouc des colonnes de collision. O
Remplacez le filtre à air. O
Procédez à la vérification du couple de serrage des vis sur le châssis. O
Ouvrez le châssis et remplacez toutes les bandes d'étanchéité. O
Dernière étape
Utilisez un outil d'entretien logiciel pour tester le fonctionnement du pro-
duit.
O
6.3 Nettoyez le produit
Husqvarna recommande d'utiliser un kit de nettoyage
et d'entretien spécial, disponible comme accessoire.
Pour plus d'informations, contactez votre représentant
Husqvarna.
REMARQUE: N'utilisez pas de
nettoyeur à haute pression pour nettoyer le
produit et la station de charge. N'utilisez pas
de solvants pour le nettoyage.
6.3.1 Pour nettoyer la carrosserie, le
châssis et le disque de coupe
REMARQUE: Assurez-vous que le
disque de coupe est installé sur le produit
avant de nettoyer ce dernier à l'eau.
Examinez le disque de coupe et les lames une fois
par semaine. Pour nettoyer complètement le produit, le
couvercle du clavier et la carrosserie du produit peuvent
être retirés. Si le produit est sale, utilisez une solution
savonneuse douce si nécessaire. Utilisez une brosse ou
un tuyau d'eau pour nettoyer le produit.
1. Éteignez le produit.
2. Tirez avec précaution le couvercle du clavier afin
de le déposer.
3. Tenez le châssis d'une main et retirez la
carrosserie en tirant rapidement et brièvement vers
le haut et vers l'avant du produit.
32 - Entretien 2550 - 005 -

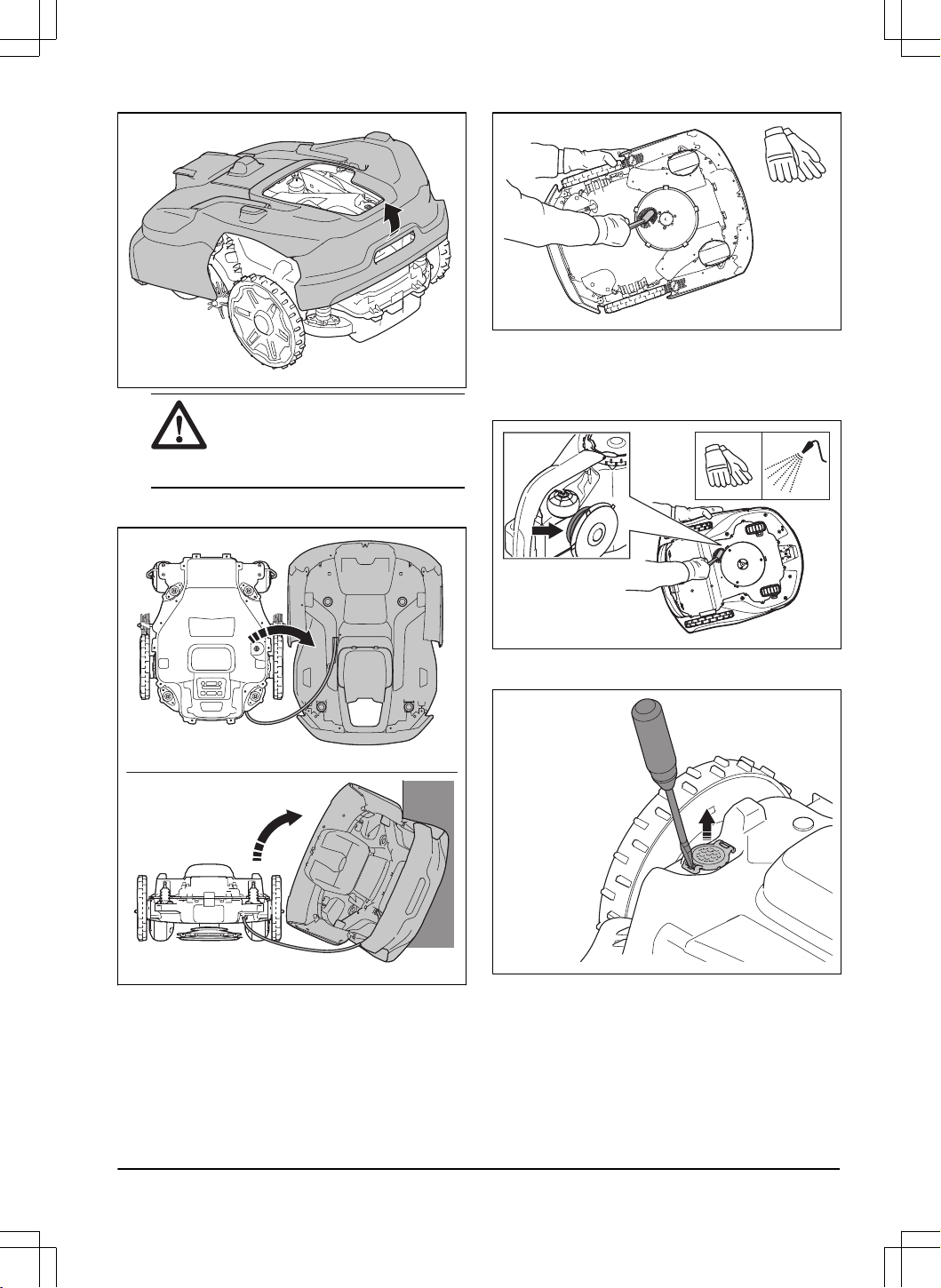

AVERTISSEMENT: Il existe
un risque de blessure si vos mains se
trouvent entre la carrosserie du produit
et le châssis.
4. Placez la carrosserie du produit à côté du châssis
du produit ou appuyez-la contre un mur.
5. Placez le produit sur le côté.
6. Nettoyez le soufflet du disque de coupe et
le châssis à l'aide d'une brosse. Assurez-vous
également que le disque de coupe tourne
librement. Assurez-vous également que les lames
ne sont pas endommagées et pivotent librement.
7. Retirez le couvercle du filtre de ventilation et
nettoyez-le à l'aide d'une brosse douce.
6.3.2 Pour nettoyer le châssis
• Nettoyez la partie inférieure du châssis avec une
brosse ou un chiffon humide.
6.3.3 Nettoyage des roues
Le produit ne fonctionne pas de manière satisfaisante
dans les pentes si les roues sont bloquées par de
l'herbe.
2550 - 005 -
Entretien - 33
• Utilisez une brosse douce pour nettoyer les roues.
6.3.4 Nettoyage du corps du produit
• Utilisez un chiffon humide et une solution
savonneuse douce pour nettoyer le corps du
produit.
6.3.5 Nettoyage de la station de charge
AVERTISSEMENT: débranchez les
câbles principaux de la prise de courant
avant toute opération d'entretien ou de
nettoyage de la station de charge.
REMARQUE: N'utilisez pas de
nettoyeur haute pression ni d'eau courante
pour nettoyer la station de charge.
Remarque: Le produit ne peut pas pénétrer dans la
station de charge s'il y a des objets dans la station de
charge. Nettoyez la station de charge régulièrement.
• Retirez l'herbe, les brindilles et tout autre objet de
la station de charge.
6.4 Remplacement des lames
AVERTISSEMENT: Husqvarna
peut uniquement garantir votre sécurité si
vous utilisez les lames d'origine Husqvarna
sur lesquelles le logo avec le H couronné est
estampé.
AVERTISSEMENT: lors du
remplacement de la lame, vous devez
remplacer les vis. Les vis usagées peuvent
s'user rapidement et faire que la lame
se détache, ce qui peut provoquer des
blessures graves.
AVERTISSEMENT: utilisez des
gants de protection.
Remplacez les lames usées ou endommagées pour
un fonctionnement en toute sécurité. Remplacez
régulièrement les lames pour obtenir un résultat
de coupe satisfaisant et une faible consommation
d'énergie. Les 3lames et vis doivent être remplacées
en même temps pour que le système de coupe reste
équilibré.
6.4.1 Pour remplacer les disques de coupe
AVERTISSEMENT: utilisez des
gants de protection.
1. Appuyez sur le bouton STOP.
2. Éteignez le produit.
3. Placez le produit avec le disque de coupe tourné
vers le haut.
4. Déposez le raccord sur le disque de coupe à l'aide
d'une clé à douille de 10mm.
5. Desserrez la vis à l'aide d'une clé à douille de
10mm.
6. Déposez le disque de coupe.
7. Nettoyez l'arbre et le moyeu s'ils sont sales.
8. Installez le disque de coupe en procédant dans
l'ordre inverse.
34
- Entretien 2550 - 005 -
6.4.2 Pour remplacer les lames du disque
de coupe
AVERTISSEMENT: utilisez des
gants de protection.
1. S'il n'y a pas de trous dans la plaque de protection,
retirez-la:
a) Déposez le raccord sur le disque de coupe à
l'aide d'une clé à douille de 10mm.
b) Soulevez la plaque de protection et retirez
la vis à l'aide d'une clé à douille de 10mm.
Déposez la plaque de protection.
2. Déposez les 5vis et les 5lames.
3. Installez les 5nouvelles lames et vis.
4. Si la plaque de protection a été retirée, installez la
plaque de protection et la vis.
Remarque:
Couple de serrage: 6Nm.
5. Assurez-vous que les lames tournent librement.

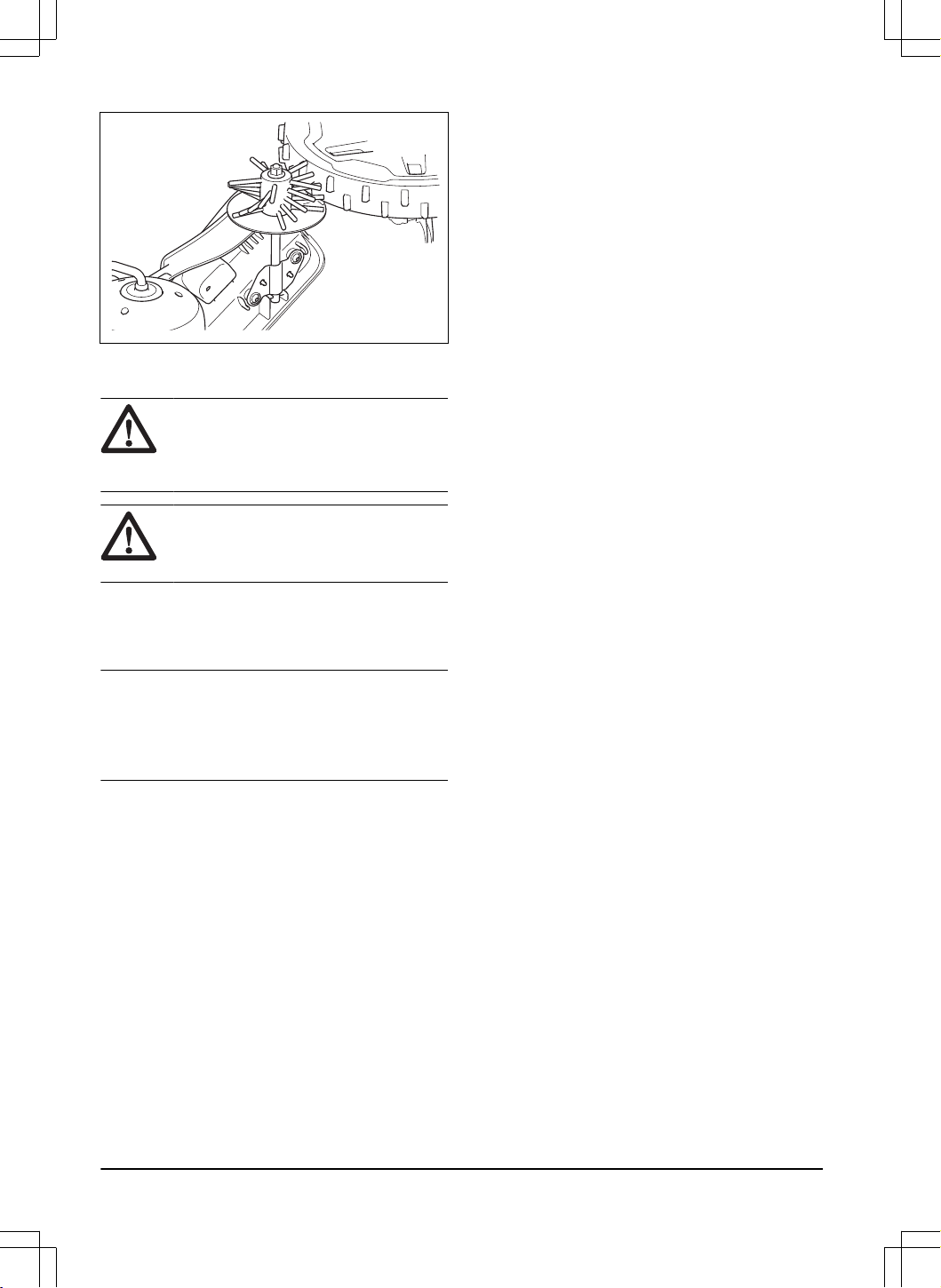

6.5 Remplacez les brosses pour roues
Les brosses pour roues sont installées en usine
sur certains modèles, mais sont disponibles en tant
qu'accessoires pour tous les modèles. Les brosses pour
roues du produit permettent de retirer l'herbe des roues
du produit. Husqvarna recommande de remplacer les
brosses pour roues toutes les 5 à 10semaines.
2550 - 005 -
Entretien - 35
6.6 Batterie
REMARQUE: Chargez complètement
la batterie avant de remiser le produit. Si la
batterie n'est pas entièrement chargée, cela
peut l'endommager.
REMARQUE: La batterie doit être
remplacée par un technicien d'entretien
agréé.
Si les durées de fonctionnement du produit se
raccourcissent entre les charges, cela signifie que la
batterie arrive au terme de son cycle de vie. Remplacez
la batterie pour prolonger la durée de fonctionnement.
Remarque:
la durée de vie de la batterie dépend
de la durée de la saison et du nombre d'heures
de fonctionnement du produit par jour. Une longue
saison ou de nombreuses heures d'utilisation par jour
impliqueront de remplacer la batterie plus souvent.
6.7 Entretien hivernal
Avant l'entreposage d'hiver, déposez votre produit chez
votre service après-vente Husqvarna pour l'entretien. Un
entretien hivernal régulier permet de maintenir le produit
en bon état et de créer les meilleures conditions pour la
nouvelle saison en évitant tout problème.
L'entretien inclut habituellement les interventions
suivantes:
• Nettoyage complet de la carrosserie, du châssis,
du disque de coupe et des autres pièces mobiles.
• Test de fonctionnement du produit et de ses
composants.
• Vérification et, si nécessaire, remplacement des
pièces soumises à l'usure telles que les lames et
les roulements.
• Test de la capacité de la batterie du produit et
recommandation de remplacement si nécessaire.
• Si un nouveau firmware est disponible, le produit
est mis à jour.
36 - Entretien 2550 - 005 -
7 Recherche de pannes
7.1 Introduction - dépannage
Ce chapitre énumère un certain nombre de messages pouvant s'afficher dans Husqvarna Fleet Services
™
en cas
de dysfonctionnement. La cause et les mesures à prendre pour chaque message sont proposées. Ce chapitre
présente également certains symptômes pouvant vous orienter si le produit ne fonctionne pas comme prévu. Vous
trouverez davantage de suggestions sur les mesures à prendre en cas de dysfonctionnement ou de symptômes sur
www.husqvarna.com.
7.1.1 Messages
Les messages du tableau ci-dessous s'affichent dans l'application. Contactez votre représentant Husqvarna si un
même message s'affiche fréquemment.
Message Cause Action
Système de coupe bloqué
Le disque de coupe est bloqué par de
l'herbe ou d'autres objets.
Vérifiez le disque de coupe et retirez
l'herbe ou tout autre objet.
Le disque de coupe repose dans de
l'eau.
Déplacez le produit et empêchez l'accu-
mulation d'eau dans la zone de travail.
L'herbe est haute et épaisse. Ajustez la hauteur de coupe en fonction
de celle de l'herbe.
Réglez les paramètres de programma-
tion pour augmenter le temps de fonc-
tionnement.
Réglage de la hauteur de
coupe imprévu
Le réglage de la hauteur de coupe ne
peut pas être modifié.
Vérifiez le réglage de la hauteur de cou-
pe et retirez l'herbe ou tout autre objet.
Si le problème persiste, contactez votre
revendeur agréé.
Plage de hauteur de coupe
limitée
Problème de hauteur de cou-
pe
Hauteur de coupe bloquée
Déséquilibre important du
système de coupe
Le produit détecte des vibrations dans le
disque de coupe.
Examinez les lames et les vis pour véri-
fier l'absence de dommages ou d'usure.
Assurez-vous que toutes les lames sont
installées correctement et qu'une seule
lame est fixée à chaque emplacement du
disque de coupe.
Déséquilibre du système de
coupe
Température élevée dans le
moteur de coupe, centre
Le produit a été utilisé à une température
trop élevée, sur de l'herbe trop haute ou
trop épaisse ou sur une pente trop raide.
Placez le produit dans une zone à l'abri
des rayons du soleil et attendez. Station-
nez le produit sur une surface plane avec
de l'herbe courte et faites-le démarrer.
Si le problème persiste, contactez votre
centre de service agréé.
Température interne élevée
Retourné
Le produit est incliné ou retourné. Posez le produit dans la position correc-
te.
Tondeuse inclinée
L'inclinaison du produit est supérieure à
l'angle maximal.
Déplacez le produit sur une surface pla-
ne.
2550 - 005 - Recherche de pannes - 37
Message Cause Action
Soulevé
Le capteur de soulèvement s'est activé
car le produit a été soulevé.
Déplacez le produit. Si le problème per-
siste, contactez votre revendeur agréé.
Coincé
Le produit se trouve derrière un certain
nombre d'obstacles dans une zone res-
treinte.
Vérifiez la zone et retirez les obstacles
susceptibles de gêner le déplacement du
produit à partir de cet endroit.
Glissement
Le produit a heurté un obstacle et s'est
arrêté, ou les roues ne peuvent pas se
déplacer sur l'herbe mouillée.
Déplacez le produit et corrigez la cause
du problème. Si l'herbe est humide, at-
tendez que la pelouse soit sèche avant
d'utiliser le produit.
La zone de travail inclut une pente raide. Créez une zone d'exclusion pour exclure
la zone inclinée de la zone de travail.
Collision
Le carénage du produit ne parvient pas à
se déplacer librement autour du châssis.
Retirez la saleté ou les objets situés en-
tre le châssis et le corps du produit. Véri-
fiez que le carénage du produit peut se
déplacer librement autour de son châs-
sis.
Le produit ne parvient pas à se déplacer
vers l'avant ou vers l'arrière.
Retirez l'objet qui empêche le produit de
fonctionner.
Pente trop raide
Le produit s'est arrêté, car la pente est
trop raide.
Changez l'installation et procédez à l'ex-
clusion de la partie inclinée de la zone de
travail.
Alarme! Tondeuse arrêtée
L'alarme s'est déclenchée car le produit
a été arrêté.
Saisissez le code PIN pour désactiver
l'alarme.
Alarme! Robot en dehors de
la zone de protection virtuelle
L'alarme s'est déclenchée car le produit
a été déplacé en dehors de la zone Geo-
Fence.
Alarme! La tondeuse a été
déplacée
L'alarme s'est déclenchée car le produit
a été déplacé.
Problème de radar
Le produit continue de fonctionner, mais
à vitesse réduite.
Nettoyez la fenêtre du radar. redémarrez
le produit. Si le problème persiste, con-
tactez votre revendeur agréé.
Problème d'entraînement de
roue, droit/gauche
La roue est bloquée par de l'herbe ou
d'autres objets.
Examinez la roue motrice et retirez l'her-
be ou tout autre objet.
Moteur de roue surchargé,
droit/gauche
De l'herbe ou d'autres objets se sont en-
roulés autour de la roue motrice.
Examinez la roue motrice et retirez l'her-
be ou tout autre objet.
Moteur de roue bloqué, droit/
gauche
La roue est bloquée par de l'herbe ou
d'autres objets.
Examinez la roue et retirez l'herbe ou les
objets gênants.
38 - Recherche de pannes 2550 - 005 -
Message Cause Action
En dehors de la zone de tra-
vail
La zone de travail est trop inclinée près
de la périphérie virtuelle.
Assurez-vous que la périphérie virtuel-
le est installée correctement. Reportez-
vous à
Installation des objets sur la carte
à la page 21
.
Le chemin de transport ou le chemin jus-
qu'au point d'entretien est trop incliné.
Assurez-vous que le chemin de transport
est installé correctement. Reportez-vous
à
Création d'un chemin de transport à la
page 24
.
Le produit ne parvient pas à trouver le
signal de la station de charge approprié
en raison d'interférences avec un signal
boucle provenant de l'installation d'un au-
tre produit à proximité.
Placez le produit dans la station de char-
ge et générez un nouveau signal boucle.
Reportez-vous à
Nouveau signal boucle
à la page 27
.
Des objets métalliques comme des clôtu-
res, des armatures en acier ou des câ-
bles à proximité de la station de charge
créent des interférences.
Modifiez la position de la station de char-
ge.
Problème de carte
Aucune zone de travail n'est définie. Créez une zone de travail dans l'applica-
tion. Reportez-vous à
Création d'une zo-
ne de travail à la page 22
.
Le fichier d'objet carte est incorrect. Vérifiez la carte dans l'application. Ré-
glez la carte et enregistrez-la.
Supprimez la carte et effectuez une nou-
velle installation.
Zone de travail modifiée
Problème électronique ou problème de
firmware temporaire.
redémarrez le produit. Si le problè-
me persiste, contactez votre revendeur
agréé.
La station de charge a été déplacée. Replacez la station de charge dans sa
position d'origine ou réinstallez-la dans
l'application pour définir sa nouvelle posi-
tion.
La station de référence a été déplacée. Replacez la station de référence dans sa
position d'origine ou réinstallez-la dans
l'application pour définir sa nouvelle po-
sition. Si la station de référence est dé-
placée vers une nouvelle position, vous
devez effectuer une réinitialisation des
paramètres d'usine et recommencer l'ins-
tallation avec toutes les cartes.
Trop de points de repère
Il y a trop de points de repère dans la
zone de travail actuelle.
Divisez la zone de travail actuelle en plu-
sieurs zones de travail ou recréez les zo-
nes de travail, les zones d'exclusion et
les chemins de transport actuels en utili-
sant moins de points de repère.
2550 - 005 - Recherche de pannes - 39
Message Cause Action
Accès à la destination bloqué
L'accès à la destination est bloqué par
un obstacle.
retirez l'obstacle bloquant l'accès à la
destination.
L'accès à la destination est bloqué par
une zone d'exclusion.
Modifiez ou supprimez la zone d'exclu-
sion ou effectuez une nouvelle installa-
tion de la zone de travail.
Il n'y a pas de chemin de transport vers
la zone de travail.
Créez un chemin de transport jusqu'à la
zone de travail.
Destination inaccessible
Le produit ne peut pas atteindre la desti-
nation car une zone d'exclusion bloque
l'accès à la zone de travail.
Modifiez ou supprimez la zone d'exclu-
sion ou effectuez une nouvelle installa-
tion de la zone de travail.
Il n'y a pas de chemin de transport vers
la zone de travail.
Créez un chemin de transport vers la zo-
ne de travail.
Le retour à la station de charge est blo-
qué par un obstacle.
Retirez l'obstacle.
L'accès au point d'entretien est bloqué
par un obstacle.
Recherche de satellites
Signal satellite faible vers la station de
référence.
Le signal satellite est temporairement fai-
ble. Le produit commence à fonctionner
lorsque les signaux satellites sont bons.
Examinez l'installation de la station de
référence. Reportez-vous au manuel
d'utilisation de la station de référence.
Signal satellite faible vers le produit. Le signal satellite est temporairement fai-
ble. Le produit commence à fonctionner
lorsque les signaux satellites sont bons.
Vérifiez si un objet situé entre le produit
et le ciel pourrait provoquer des interfé-
rences avec le signal satellite. Retirez
l'objet ou effectuez une nouvelle installa-
tion afin d'exclure ces parties de la zone
de travail. Reportez-vous à la section
In-
stallation des objets sur la carte à la pa-
ge 21
40 - Recherche de pannes 2550 - 005 -
Message Cause Action
Problème de communication
avec la station de référence
Le produit n'est pas connecté à la station
de référence.
Procédez à l'appariement entre le produit
et la station de référence.
La station de référence n'est pas instal-
lée correctement.
Examinez l'installation de la station de
référence. Reportez-vous au manuel
d'utilisation de la station de référence.
Le produit ne reçoit pas le signal radio de
la station de référence dans toutes ses
zones de fonctionnement.
Testez si le produit reçoit un signal radio
de la station de référence dans toute la
zone de travail. Si ce n'est pas le cas,
réinstallez la station de référence ou la
carte. Reportez-vous à
Installation des
objets sur la carte à la page 21
.
Panne de courant. Recherchez et corrigez la cause de la
panne de courant au niveau de la station
de référence.
Une erreur s'est produite au niveau de
la station de référence et le témoin LED
clignote en rouge.
Débranchez l'alimentation de la station
de référence et rebranchez-la pour redé-
marrer la station de référence. Si le pro-
blème persiste, contactez votre reven-
deur agréé.
Des interférences se produisent avec
une autre station de référence ou d'au-
tres systèmes radio situés dans la zone.
redémarrez le produit. Si le problè-
me persiste, contactez votre revendeur
agréé.
Problème d'alimentation des
accessoires
Il y a un problème d'alimentation au ni-
veau du port accessoire.
Mettez le produit hors tension, puis dé-
connectez et reconnectez l'accessoire au
port accessoire. redémarrez le produit.
Si le problème persiste, contactez votre
revendeur agréé.
Problème de connectivité
Problèmes de connexion cellulaire. redémarrez le produit. Si le problème
persiste, contactez votre représentant
Husqvarna local.
Configuration du firmware
non valide
Le firmware du produit n'est pas à jour. Mettez à jour le firmware vers la dernière
version.
2550 - 005 - Recherche de pannes - 41
Message Cause Action
Configuration système non
valide
Problème temporaire lié aux composants
électroniques ou au firmware du produit.
redémarrez le produit. Si le problè-
me persiste, contactez votre revendeur
agréé.
Combinaison de sous-dispo-
sitifs non valide
Problème de capteur boucle
Problème de capteur d'incli-
naison
Problème de capteur de sou-
lèvement
Problème de moteur de cou-
pe, centre
Problème de capteur de colli-
sion
Problème de collision, arriè-
re/avant
Problème de bouton STOP
Fonction de sécurité défec-
tueuse
Problème électronique
Problème de tension interne
Problème de batterie tempo-
raire
Courant interne trop élevé
Le produit s'est arrêté car il a fonctionné
sur de l'herbe trop haute ou trop épaisse
ou dans une pente trop raide.
Stationnez le produit sur une surface pla-
ne avec de l'herbe courte et faites-le dé-
marrer. Si le problème persiste, contac-
tez votre centre de service agréé.
Perte de puissance interne
élevée
Courant de la batterie trop
élevé
Batterie vide
Le produit ne trouve pas la station de
charge.
Le produit n'a pas de position précise et
ne trouve pas la station de charge.
Un obstacle empêche le produit de re-
tourner à la station de charge.
La batterie est à la fin de son cycle de
vie.
Remplacez la batterie. Reportez-vous à
Remplacement des lames à la page 34
.
L'antenne de la station de charge est dé-
fectueuse.
Si le témoin LED de la station de char-
ge clignote en rouge, cela signifie que
l'antenne de la station de charge est dé-
fectueuse. Contactez votre atelier d'en-
tretien agréé.
Problème de batterie
Problème temporaire lié à la batterie ou
au firmware du produit.
redémarrez le produit. Si le problè-
me persiste, contactez votre revendeur
agréé.
Type de batterie incorrect. Utilisez uniquement les batteries d'origi-
ne recommandées par le fabricant.
42 - Recherche de pannes 2550 - 005 -
Message Cause Action
La batterie doit être rempla-
cée
L'état de santé de la batterie est dégra-
dé.
Remplacez la batterie. Contactez votre
atelier d'entretien agréé.
La batterie arrive en fin de vie
L'état de santé de la batterie est très dé-
gradé.
Température de la batterie
hors limites
Le produit ne parvient pas à démarrer
car la température de la batterie est trop
élevée ou trop basse.
Le produit démarrera lorsque la tempéra-
ture de la batterie aura baissé. Assurez-
vous que la station de charge se situe
dans une zone protégée des rayons du
soleil.
Station de charge non ali-
mentée
Alimentation électrique incorrecte ou en-
dommagée.
Vérifiez l'alimentation électrique. Si né-
cessaire, remplacez l'alimentation électri-
que.
Panne de courant. Recherchez et corrigez la cause de la
panne de courant au niveau de la station
de charge.
La connexion entre les plaques de char-
ge du produit et les plaques de contact
de la station de charge n'est pas bonne.
Assurez-vous que les plaques de charge
et les plaques de contact sont connec-
tées.
Problème de système de
charge
Présence de corrosion ou de saleté sur
les plaques de charge et les plaques de
contact.
redémarrez le produit. Nettoyez les pla-
ques de charge du produit et les plaques
de contact de la station de charge.
Problème temporaire lié aux composants
électroniques ou au firmware du produit.
redémarrez le produit. Si le problè-
me persiste, contactez votre revendeur
agréé.
Courant de charge trop élevé
Unité d'alimentation électrique incorrecte
ou défectueuse.
Vérifiez que l'unité d'alimentation électri-
que et la station de charge ne sont pas
défectueuses. Assurez-vous que vous
utilisez l'unité d'alimentation électrique et
la station de charge appropriées. redé-
marrez le produit. Si le problème persis-
te, contactez votre revendeur agréé.
Problème de communication
avec la station de charge
Le produit ne parvient pas à communi-
quer avec la station de charge.
Créez un signal boucle de la station
de charge ou réinstallez-la. Si le problè-
me persiste, contactez votre revendeur
agréé.
Panne de courant. Recherchez et éliminez la cause de la
panne de courant.
Station de charge bloquée
La connexion entre les plaques de char-
ge du produit et les plaques de contact
de la station de charge n'est pas bonne.
Le produit a fait plusieurs tentatives de
charge.
Placez le produit sur la station de charge,
puis vérifiez que le contact entre les pla-
ques de charge et les plaques de contact
est correct.
Un objet empêche le produit de se placer
sur la station de charge.
Retirez l'objet.
La station de charge est inclinée ou tor-
due.
Placez la plaque de base sur un sol plat.
2550 - 005 - Recherche de pannes - 43
Message Cause Action
Coincé dans la station de
charge
Un objet empêche le produit de sortir de
la station de charge.
Retirez l'objet.
La surface de la plaque de base est sale
ou humide, ce qui empêche le produit de
sortir de la station de charge.
Nettoyez la plaque de base de la station
de charge.
Perte de puissance de char-
ge élevée
Le contact entre les plaques de charge
du carter de coupe et les plaques de
contact de la station de charge n'est pas
bon.
Polissez les plaques de charge du carter
de coupe et les plaques de contact de la
station de charge.
Problème temporaire lié aux composants
électroniques ou au firmware du produit.
Faites démarrer le produit. Si le problè-
me persiste, contactez votre centre de
service agréé.
Guide1 non trouvé
Le câble guide précédemment installé
n'est plus détecté.
Recherchez une mauvaise connexion du
câble guide à la station de charge ou au
câble périphérique. Vérifiez l'absence de
coupure au niveau du câble guide.
44 - Recherche de pannes 2550 - 005 -
Message Cause Action
Aucun signal de la station de
charge
Le câble d'alimentation de la station de
charge n'est pas branché.
Si le témoin LED de la station de char-
ge est éteint, cela indique l'absence d'ali-
mentation. Vérifiez le raccordement à la
prise de courant et au disjoncteur diffé-
rentiel. Assurez-vous que les câbles prin-
cipaux sont branchés à la station de
charge.
Les câbles principaux sont endomma-
gés.
Contactez votre atelier d'entretien agréé.
Le
mode ECO
est activé et le témoin
LED de la station de charge clignote en
vert. Le produit a été démarré manuel-
lement dans la zone de travail mais le
bouton STOP n'a pas été enfoncé avant
de replacer le produit dans la station de
charge. Le signal de la station de charge
est désactivé et le produit ne peut pas
entrer dans la station de charge. Repor-
tez-vous à
Mode ECO à la page 27
.
Placez le produit sur la station de char-
ge. Faites démarrer le produit. Reportez-
vous à
Mode ECO à la page 27
.
Le produit ne trouve pas le signal boucle
de la station de charge.
Placez le produit dans la station de char-
ge et générez un nouveau signal boucle.
Reportez-vous à
Nouveau signal boucle
à la page 27
.
La station de charge n'est pas installée
correctement.
Installez la station de charge conformé-
ment aux instructions. Reportez-vous à
Installation de la station de charge à la
page 17
.
Des objets métalliques comme des clôtu-
res, des armatures en acier ou des câ-
bles à proximité de la station de charge
créent des interférences.
Modifiez la position de la station de char-
ge.
Si la station de charge est installée avec
un arrimage par câble: Le câble périphé-
rique est endommagé ou n'est pas instal-
lé correctement.
Vérifiez si le câble périphérique est con-
necté correctement à la station de char-
ge. Examinez toutes les épissures du câ-
ble périphérique. Vérifiez si le câble péri-
phérique est endommagé et réparez-le si
nécessaire.
Aucune donnée de correction
disponible
Problèmes techniques avec EPOS
®
via
le Husqvarna
®
Cloud.
redémarrez le produit. Si le problème
persiste, le message nécessite l’interven-
tion d’un technicien d’entretien agréé.
Le produit ne dispose d'aucune conne-
xion cellulaire et ne peut pas recevoir de
données de correction.
Assurez-vous que vous disposez d'une
couverture cellulaire dans toutes les par-
ties de la zone où le produit fonctionne.
Plusieurs stations de référen-
ce
Plusieurs stations de référence se trou-
vent à proximité de la zone de travail.
Cela peut provoquer des interférences
pour le produit, provenant d'une autre
station de référence.
Si le problème se produit fréquemment,
adressez-vous à votre atelier d'entretien
agréé.
2550 - 005 - Recherche de pannes - 45
7.1.2 Témoin LED sur la station de charge
Le témoin de la station de charge doit émettre une lumière verte fixe ou clignotante pour indiquer que l'installation est
totalement fonctionnelle. Si la couleur est différente, suivez le guide de dépannage ci-dessous.
Vous trouverez une aide plus approfondie sur www.husqvarna.com. Si vous avez besoin d'une aide supplémentaire,
contactez votre représentant local Husqvarna.
Voyant Statut
Lumière verte fixe Fonctionnement normal.
Lumière verte clignotante Fonctionnement normal. Le produit est stationné et les signaux de la station de
charge sont désactivés.
Lumière bleue clignotante Uniquement lorsque la station de charge est installée avec arrimage par câble: le
câble périphérique est endommagé ou le câble périphérique n'est pas branché à la
station de charge.
Voyant jaune clignotant Uniquement lorsque la station de charge est installée avec arrimage par câble: le
câble guide est endommagé ou le câble guide n'est pas branché à la station de
charge.
Voyant violet fixe La mise à jour du firmware de la station de charge est en cours.
Lumière rouge clignotante Interruption du signal de l'antenne de la station de charge. Contactez votre repré-
sentant Husqvarna local.
Lumière rouge fixe Défaut de la carte électronique ou mauvaise alimentation électrique au niveau de la
station de charge. Ce problème doit être corrigé par un technicien d'entretien agréé.
Contactez votre représentant Husqvarna local.
46 - Recherche de pannes 2550 - 005 -
7.1.3 Symptômes
Si le produit ne fonctionne pas correctement, reportez-vous au tableau des symptômes ci-dessous.
Symptômes Cause Action
Le produit ne rentre pas dans
la station de charge.
La station de charge n'est pas installée
sur une surface plane.
Placez la station de charge sur une sur-
face plane. Reportez-vous à
Détermina-
tion de l'emplacement de la station de
charge à la page 13
.
La station de charge est trop éloignée de
la zone de travail.
Créez une nouvelle zone de travail ou
déplacez la station de charge.
Une autre station de charge installée à
proximité de l'autre provoque des interfé-
rences.
Assurez-vous que la distance entre les
stations de charge est d'au moins 3m /
9,8pi.
Le produit fonctionne à la
mauvaise heure.
L'heure et la date du produit doivent être
définies.
Réglez l'horloge et la date. Reportez-
vous à
Heure et date à la page 28
.
Les heures de début et de fin de fonc-
tionnement ne sont pas correctes.
Changez les réglages de la programma-
tion. Reportez-vous à
Programme à la
page 26
.
Il y a des vibrations dans le
produit.
Le système de coupe n'est pas équilibré
en raison de lames endommagées.
Contrôlez les lames et les vis et rempla-
cez-les si nécessaire. Reportez-vous à
Remplacement des lames à la page 34
.
Le système de coupe n'est pas équilibré
en raison d'un trop grand nombre de la-
mes dans la même position.
Vérifiez qu'une seule lame est fixée à
chaque vis.
Des lames de différentes épaisseurs sont
installées sur le produit.
Examinez si les lames sont de différen-
tes épaisseurs et remplacez-les si néces-
saire.
Le produit avance, mais le
disque de coupe ne tourne
pas.
Le produit rentre dans la station de char-
ge.
Fonctionnement normal du produit. Le
disque de coupe ne tourne pas quand
le produit est placé dans la station de
charge.
Le produit fonctionne pen-
dant des périodes inhabituel-
lement courtes entre des
charges.
Le disque de coupe est bloqué par de
l'herbe ou un autre objet.
Retirez et nettoyez le disque de coupe.
Reportez-vous à
Pour nettoyer la carros-
serie, le châssis et le disque de coupe à
la page 32
.
La batterie est à la fin de son cycle de
vie.
Remplacez la batterie. Reportez-vous à
Batterie à la page 36
.
L'herbe est haute et épaisse. Augmentez la hauteur de coupe et rédui-
sez-la lorsque l'herbe est plus courte.
Les temps de fonctionnement
et de charge sont plus courts
que d'habitude.
La batterie est à la fin de son cycle de
vie.
Remplacez la batterie. Reportez-vous à
Batterie à la page 36
.
2550 - 005 - Recherche de pannes - 47
Symptômes Cause Action
Le produit est stationné pen-
dant plusieurs heures dans la
station de charge.
Le produit est stationné en raison du ré-
glage
Programme
défini ou parce que
Stationner jusqu'à nouvel ordre
est sé-
lectionné.
Modifiez le réglage
Programme
ou dé-
marrez le produit.
Le produit ne fonctionne pas si la tempé-
rature de la batterie est trop élevée ou
trop basse.
Le produit recommence à fonctionner
lorsque la température est comprise en-
tre les limites définies et que les réglages
de la programmation lui permettent de
fonctionner. Assurez-vous que la station
de charge se situe dans une zone proté-
gée des rayons du soleil.
Le produit ne peut pas se
connecter à l'appareil mobile.
Le produit est connecté à un autre appa-
reil mobile ou à une autre application.
Désactivez l'application sur tous les au-
tres appareils connectés.
Le résultat de coupe n'est
pas satisfaisant.
La durée de fonctionnement du produit
n'est pas suffisante et/ou sa fréquence
de fonctionnement est insuffisante.
Augmentez le temps de coupe. Repor-
tez-vous à
Programme à la page 26
.
La zone de travail est trop importante. Délimitez la zone de travail ou prolon-
gez la durée de fonctionnement. Repor-
tez-vous à
Programme à la page 26
.
Lames émoussées. Remplacez toutes les lames. Reportez-
vous à
Remplacement des lames à la
page 34
.
Herbe haute du fait de la hauteur de cou-
pe définie.
Augmentez la hauteur de coupe et rédui-
sez-la lorsque l'herbe est plus courte.
Accumulation d'herbe au niveau du dis-
que de coupe ou autour de l'arbre du
moteur.
Retirez l'herbe et nettoyez le produit. Re-
portez-vous à
Nettoyez le produit à la pa-
ge 32
.
Le mode ou la direction du mode n'est
pas adapté à la zone de travail.
Sélectionnez une autre direction de mo-
de ou un mode différent.
Herbe en mauvais état dans
les pentes.
La pente est trop raide. Isolez la pente à l'aide d'une zone d'ex-
clusion.
Le mode ou la direction du mode n'est
pas adapté à la pente.
Sélectionnez une autre direction de mo-
de ou un mode différent. Husqvarna re-
commande que la direction du mode sys-
tématique soit droite vers le haut de la
pente et non parallèle à celle-ci.
48 - Recherche de pannes 2550 - 005 -
8 Transport, entreposage et mise au rebut
8.1 Transport
Les batteries Li-ion fournies respectent les exigences de
la législation sur les marchandises dangereuses.
• Respectez les lois nationales en vigueur.
• Vous devez respecter l'exigence spécifique relative
à l'emballage et aux étiquettes pour les transports
commerciaux, y compris par des tiers et des
transitaires.
8.2 Stockage du produit
• Chargez complètement le produit. Reportez-vous à
Pour charger la batterie à la page 30
.
• Éteignez le produit. Reportez-vous à
Pour
désactiver le produit à la page 30
.
• Nettoyez le produit. Reportez-vous à
Nettoyez le
produit à la page 32
.
• Placez le produit dans un endroit sec et à l'abri du
gel.
• Positionnez le produit de manière à ce que toutes
ses roues reposent sur un sol plat.

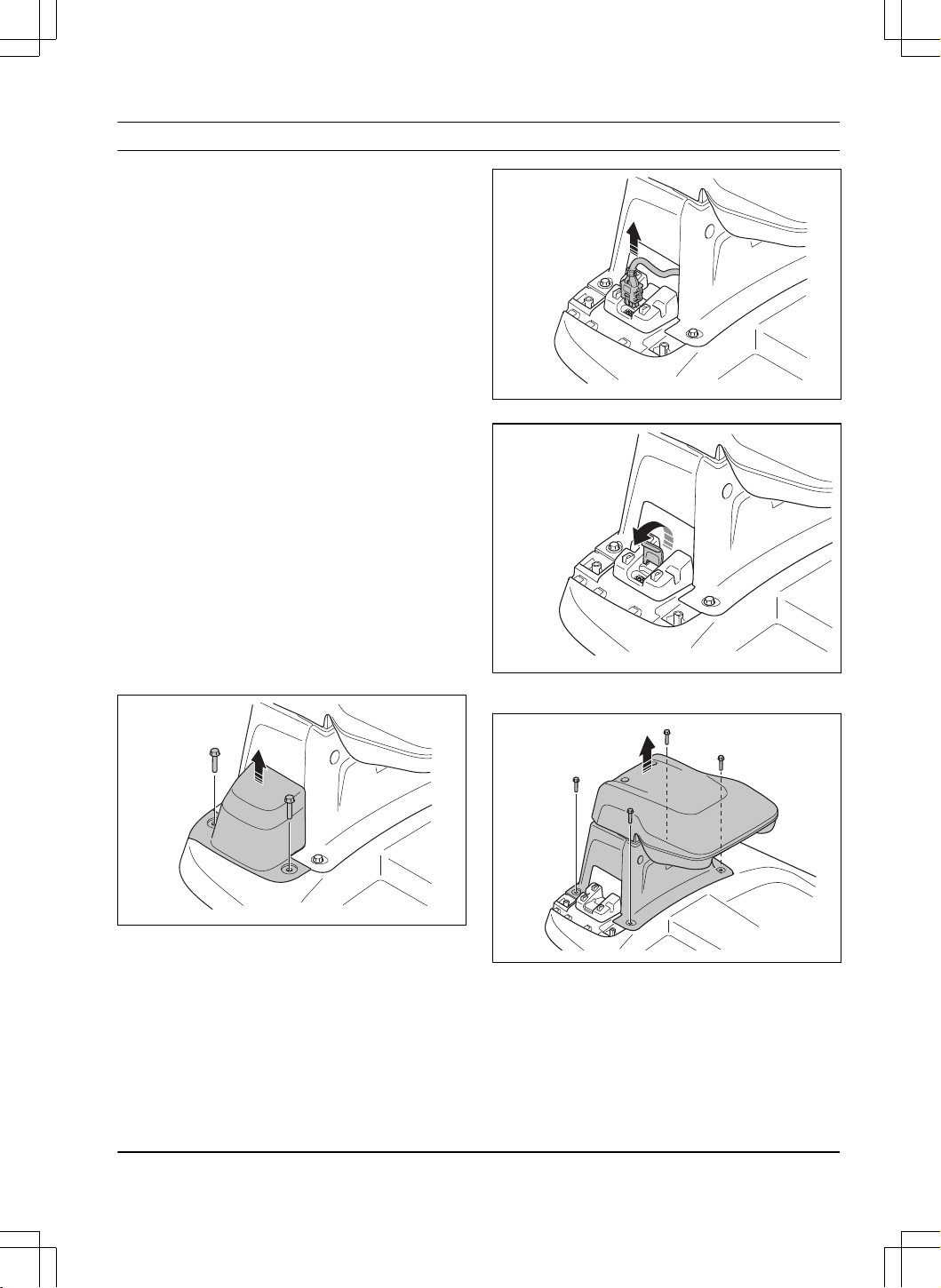

8.3 Pour remiser la station de charge
Vous pouvez retirer la partie supérieure de la station de
charge et la remiser. Il n'est pas nécessaire de ranger la
plaque de base de la station de charge.
1. Déposez les 2vis du cache-câbles et retirez ce
dernier.
2. Débranchez le câble.
3. Fermez le couvercle orange du connecteur.
4. Déposez les 4vis de la partie supérieure de la
station de charge et retirez cette dernière.
5. Placez la partie supérieure de la station de charge
dans un endroit sec et à l'abri du gel.
6. Installez les cache-câbles à l'aide des 2vis.
2550 - 005 -
Transport, entreposage et mise au
rebut - 49
8.4 Mise au rebut
Ce symbole indique que le produit ne fait pas partie
des déchets ménagers. Recyclez-le par le biais de
votre système de collecte local pour les équipements
électriques et électroniques. Cela contribue à une
bonne gestion des déchets en fin de vie. Contactez
les autorités locales, les services des ordures
ménagères, votre revendeur ou votre détaillant pour
plus d'informations. Une mise au rebut incorrecte peut
avoir des effets négatifs potentiels sur l'environnement
et la santé, en raison de la présence potentielle de
substances dangereuses.
Remarque: Le symbole apparaît sur le produit ou
l'emballage du produit.

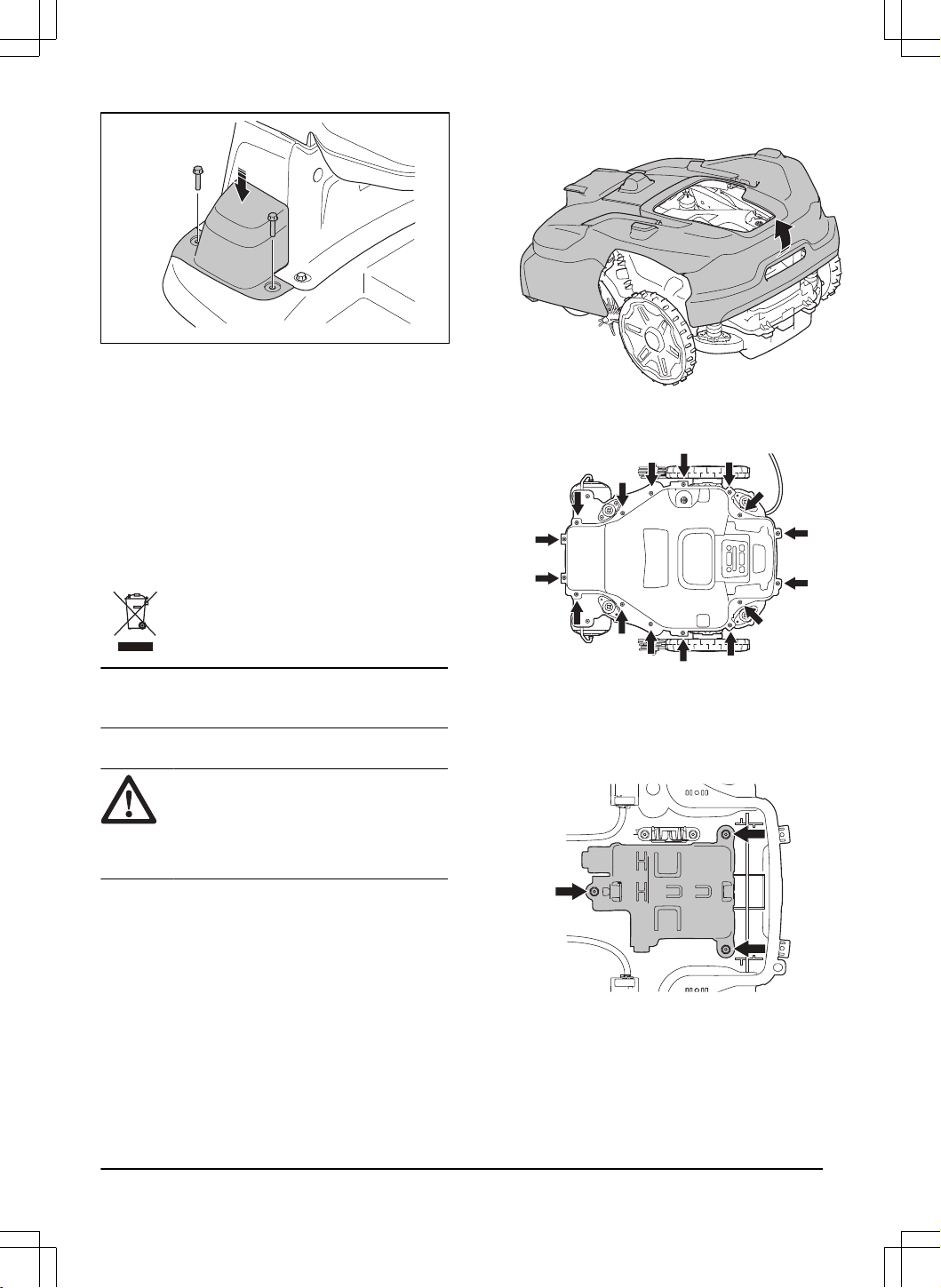

8.4.1 Pour retirer la batterie
REMARQUE:
retirez les batteries
uniquement lorsque vous mettez le produit
au rebut. Lorsque vous retirez le scellé de
garantie, la garantie Husqvarna n'est plus
applicable.
1. Éteignez le produit.
2. Tenez le châssis d'une seule main. Déposez la
carrosserie du produit en tirant rapidement et
brièvement vers le haut et vers l'avant du produit.
3. Déposez les 16vis du châssis à l'aide d'un
tournevis Torx20.
4. Soulevez la section supérieure du châssis.
5. Retirez tous les câbles des supports de câble sur
le support de batterie.
6. Déposez les 3vis du support de batterie et le
support de batterie.
7. Déconnectez les 2câbles branchés à la batterie.
50
- Transport, entreposage et mise au rebut 2550 - 005 -
9 Caractéristiques techniques
9.1 Caractéristiques techniques
Dimensions Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Longueur, cm/ po. 78 / 30,7 78 / 30,7 78 / 30,7 78 / 30,7
Largeur, cm/ po. 59 / 23,2 59 / 23,2 59 / 23,2 59 / 23,2
Hauteur, cm/ po. 31/ 12,2 31/ 12,2 31/ 12,2 31/ 12,2
Poids, kg/ lbs 16,7/ 37 17,3/ 38 17,6/ 39 18,4 / 41
Système électrique Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Batterie lithium-ion
36V, 4,0Ah, réf.
546 42 61-01, 546 42
61-03
N/A N/A N/A
Batterie lithium-ion
36V, 8,0Ah, réf.
N/A 5465603-01,
5465603-02,
5465603-03
5465603-01,
5465603-02,
5465603-03
5465603-01,
5465603-02,
5465603-03
Alimentation électrique
(42VCC), VCA
100-240 100-240 100-240 100-240
Câble d'alimentation
pour station de charge,
longueurm/pi
3/ 9,8 3/ 9,8 3/ 9,8 3/ 9,8
Consommation d'éner-
gie moyenne à une
utilisation maximale,
kWh/mois
55 57 70 70
Courant de charge,
ACC
<4 <8 <8 <8
Type d'unité d'alimen-
tation électrique pour
la station de charge
5
AP-384AAAR AP-384AAAR AP-384AAAR AP-384AAAR
Temps de tonte
moyen, min
85 150 120 120
Temps de charge
moyen, min
55 55 55 55
5
XX, YY peut être n'importe quel caractère alphanumérique ou vide à des fins de marketing uniquement,
aucune différence technique. «XX» indique la version du pays, par exemple JP, et «Y» indique la révision
du produit, par exemple V.
2550 - 005 - Caractéristiques techniques - 51
Données sur le bruit
6
Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Niveau sonore, en
dB(A)
64 64 68 69 (sans brosses de
roue installées.)
73 (avec brosses de
roues installées.)
Niveau de puissance
acoustique mesuré,
dB(A)
64 64 67 67 (sans brosses de
roue installées.)
72 (avec brosses de
roues installées.)
Incertitudes des émis-
sions sonores K
WA
, dB
(A)
1 1 2 2
Niveau de pression so-
nore à l'oreille de l'utili-
sateur, dB(A)
7
56 56 59 59 (sans brosses de
roue installées.)
64 (avec brosses de
roues installées.)
Tonte Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Système de coupe 5lames de coupe pi-
votantes
5lames de coupe pi-
votantes
5lames de coupe pi-
votantes
5lames de coupe pi-
votantes
Vitesse maximale du
moteur de coupe,
tr/min
2600 2600 2800 2800
Consommation d'éner-
gie pendant la coupe,
W +/- 20%
62 62 87 87
Hauteur de coupe,
cm/ po.
20-60 / 0,8-2,4 20-60 / 0,8-2,4 20-60 / 0,8-2,4 10-50 / 0,4-2,0
Largeur de coupe,
cm/ po.
26 / 10,2 26 / 10,2 26 / 10,2 26 / 10,2
Passage le plus étroit
possible, m/pi
0,8 / 2,6 0,8 / 2,6 0,8 / 2,6 0,8 / 2,6
Pente maximale de la
zone de tonte, %
50 50 45 45
Pente maximale pour
la périphérie virtuelle,
%
20 20 20 20
Capacité de surface -
Sports24 (mode sys-
tématique), m
2
/ acre
4000/ 1 6000/ 1,5 8000 / 2 8000 / 2
6
Déterminées conformément à la directive 2006/42/CE et à la norme EN50636-2-107. À l'exception du niveau
sonore, mesuré selon la norme ISO11094:1991.
7
Incertitudes de pression sonore K
pA
, 2 à 4dB (A).
52 - Caractéristiques techniques 2550 - 005 -
Tonte Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Capacité de surface
- Standard48 (mode
systématique), m
2
/
acre
8000 / 2 12000 / 3 16000 / 4 16000 / 4
Superficie de tonte,
sans charge, m
2
/ pi
2
300/ 3200 400 / 4300 500 / 5400 500 / 5400
CodeIP Automower
®
540
EPOS
®
Automower
®
560
EPOS
®
Automower
®
580
EPOS
®
Automower
®
580L
EPOS
®
Robot tondeuse IPX5 IPX5 IPX5 IPX5
Station de charge IPX4 IPX4 IPX4 IPX4
Alimentation électrique
Station de charge
IP44 IP44 IP44 IP44
Antenne filaire de la station de charge
Bande de fréquence d'exploitation, Hz 100-80000
Champ magnétique maximal, dBuA/m 82
Puissance de radiofréquence maximale
8
, mW à 60m <25mW à 60m
Bluetooth
®
Bande de fréquence d'exploitation, MHz 2400,0-2483,5
Puissance de sortie Bluetooth
®
8dBm
Connectivité cellulaire2G
Bande de fréquence d'exploitation, MHz GSM 850MHz, E-GSM 900MHz, DCS 1800MHz, PCS
1900MHz
Puissance de sortie, dBm Classe de puissance4 (GSM/E-GSM) 33dBm
Classe de puissance1 (DCS/PCS) 30dBm
Classe de puissance E2 (GSM/E-GSM) 27dBm
Classe de puissanceE2 (DCS/PCS) 26dBm
Connectivité cellulaire4G
9
Bande de fréquence d'exploi-
tation
Bande1 (2100MHz), bande2 (1900MHz) bande3 (1800MHz), bande4
(1700MHz), bande5 (850MHz), bande8 (900MHz), bande12 (700MHz), ban-
de13 (700MHz), bande18 (850MHz), bande19 (850MHz), bande20 (800MHz),
bande25 (1900MHz), bande26 (850MHz), bande27 (850MHz), bande28
(700MHz), bande66 (1700MHz), bande71 (600MHz), bande85 (700MHz)
Puissance de sortie, dBm Classe de puissance3 23dBm
8
Puissance de sortie active maximum au niveau des antennes dans la bande de fréquence dans laquelle
l'équipement radio fonctionne.
9
tous les pays ne prennent pas en charge la connexion cellulaire, en raison de systèmes cellulaires régionaux
spécifiques. Le service inclus s'applique uniquement si un fournisseur de 2G/4G tiers est disponible dans la
zone d'utilisation.
2550 - 005 - Caractéristiques techniques - 53
Radar SRD Europe, Asie et Amérique du Sud Amérique du Nord
Bande de fréquence d'exploita-
tion, GHz
60-64 57-61,56
Puissance de sortie, dBm 2,4 2,4
SRD 868
Bande de fréquence d'exploitation, MHz 863-870
Puissance de sortie, dBm 13
SRD 915
Bande de fréquence d'exploitation, MHz Amérique du Nord: 902-928
Australie: 915-928
Nouvelle-Zélande: 915-928
Puissance de sortie
10
, dBm 13
Les écarts par rapport à ces données techniques générales sont inclus dans les chapitres spécifiques au pays.
La compatibilité totale ne peut être garantie entre le produit et les autres types de systèmes sans fil comme les
télécommandes, les émetteurs radio, les appareils auditifs, les clôtures électrifiées pour animaux ou autres.
Les produits sont fabriqués en Angleterre ou en République tchèque. Consultez les informations sur la plaque
signalétique. Reportez-vous à
Présentation à la page 7
.
9.2 Marques déposées
La marque et les logos
Bluetooth
®
sont des marques déposées appartenant à
Bluetooth SIG, inc.
, et toute utilisation
de ces marques par Husqvarna est régie par une licence.
10
Valeur mesurée, puissance isotrope rayonnée équivalente (PIRE).
54 - Caractéristiques techniques 2550 - 005 -
10 Déclaration de conformité
10.1 Déclaration de conformité UE d'origine
2550 - 005 - Déclaration de conformité - 55
10.2 Déclaration de conformité UE traduite
Nous, Husqvarna AB, SE 561 82 Huskvarna, SWEDEN,
Tel. +46 36 146500, déclarons sous notre seule
responsabilité que le produit:
Description Robot tondeuse à batterie
Marque Husqvarna
Type/Modèle HUSQVARNA AUTOMOWER
®
540 EPOS
®
, 560 EPOS
®
, 580 EPOS
®
, 580L
EPOS
®
Identification Numéros de série 2025, semaine 48
est conforme aux directives et réglementations
européennes suivantes, telles que modifiées:
Directive/Réglementation Description
2006/42/EC «Relative aux machines»
2014/53/EU «Relative aux équipements radioélectriques»
2011/65/EU «Limitation de l'utilisation de certaines substances dangereuses»
et que les normes et/ou spécifications techniques
suivantes sont appliquées:
• IEC 60335-1:2010+A1:2013+A2:2016 (EN
60335-1:2012+AC:2014+A11:2014+A13:2017+A1
5:2021)
• IEC 60335-2-107:2017+A1:2020+A2:2021 (EN
50636-2-107:2015+A1:2018+A2:2020+A3:2021)
• EN ISO 12100:2010
• EN IEC 63000:2018
• EN 61000-6-1:2007 and EN IEC 61000-6-1:2019
• EN 61000-6-3:2007+A1:2011+AC:2012 and EN
IEC 61000-6-3:2021
• EN 55014-1:2017+ A11:2020 and EN IEC
55014-1:2021
• EN 55014-2:1997+A1:2001+A2:2008+AC:1997
and EN IEC 55014-2:2021
• ETSI EN 301 489-1 V1.9.2 and ETSI EN 301
489-1 v2.2.3
• ETSI EN 301 489-3 V2.3.2
• ETSI EN 301 489-17 v3.3.1
• ETSI EN 301 489-19 V2.2.1
• ETSI EN 301 489-52 V1.2.1
• ETSI EN 303 447 V1.3.1
• ETSI EN 300 328 V2.2.2
• ETSI EN 300 220-1 V3.1.1
• ETSI EN 300 220-2 V3.1.1 and ETSI EN 300
220-2 v3.2.1
• ETSI EN 301 908-1 V15.2.1
• ETSI EN 301 908-13 V13.2.1
• ETSI EN 301 511 V.12.5.1
• ETSI EN 303 413 V1.2.1
• Draft ETSI EN 305 550:2017 v2.1.0
• ETSI EN 305 550-1 v1.2.1
• ETSI EN 305 550-2 v1.2.1
ManneAlzén
Huskvarna
Directeur général, R&D Robotique pour les
professionnels. HusqvarnaAB, Husqvarna Forêts et
Jardins. Responsable de la documentation technique.
56 - Déclaration de conformité 2550 - 005 -
2550 - 005 - Déclaration de conformité - 57
58 - Déclaration de conformité 2550 - 005 -
2550 - 005 - Déclaration de conformité - 59
Instructions d’origine
1144125-31
2026-02-10
AUTOMOWER
®
est une marque déposée appartenant à Husqvarna AB.
Copyright
©
2026 HUSQVARNA. Tous droits réservés.
www.husqvarna.com
