SA1000 低音扬声器功放
用户手册
2
SA1000
低音扬声器功放
用户手册
重要安全指引
请阅读以下指引。1.
请保留以下指引。2.
请留意所有的警示信息。3.
请遵守所有指引。4.
请勿在水源附近使用本设备。5.
只可使用干燥织布擦拭本设备。6.
请勿堵住任何通风口。请严格按照制造商提供的指引安装 7.
设备。
请勿在热源附近安装本设备，如发射器、电热器、火炉或其8.
他能够产生热量的设备（包括功放）。
请勿破坏具有安全功效的极性插头或者接地式插头。极性插头9.
有两个插片，一个宽，一个窄。接地式插头有两个插片和一个
接地针。其中，宽插片或接地针用来保障您的安全。如果所提
供的插头与您的插座不匹配，请要求电工更换适合的插座。
保护电源线，避免电源线被踩踏或者被捻搓。特别注意保护在10.
插头、便捷插座和接触设备处的电源线。
只可使用制造商指定的配件。11.
只能使用制造商指定的或随本设备一起售出的活动12.
机柜、立架、三脚架、支架或台面。如有使用活动
机柜，在移动组合在一起的活动机柜和本设备时，
请小心谨慎，以防发生翻倒而造成损坏。
在雷电天气或者长时间不使用时，请拔掉设备插头。13.
所有维修服务必须由合资格的维修人员完成。设备受到任何14.
形式的损坏都需要维修，例如电源线或插头损坏、液体或异
物渗入设备、遭受雨淋或受潮、不能正常工作以及被摔碰等
情况。
为防止水滴入或溅入本设备，请勿将内盛液体的容器（如花15.
瓶）置于本设备上。
电源插头可起到安全切断装置的作用，因此需始终保持可操16.
作性。
警告：17. 本设备仅可接入具有接地保护的电源插座。
警示
小心电击
请勿打开
注意：RISQUE DE CHOC ELECTRIQUE-NE PAS OUVRIR.
等边三角形内有一个带箭头的闪电标志是向用户警告
产品外壳内存在非绝缘的“危险电压”，其强度足以
对人类构成电击风险。
警告：为降低电击风险，请勿拆卸机盖（内部无用户可
自行维修的部件）。请交由合资格人员负责维修设备。
一个等边三角形中间有一个感叹号，此标志用于提醒
用户要遵照产品附注的重要操作和维护（维修）说明
文字。
警告：为降低发生火灾和触电的风险，请勿让本设备
遭受雨淋或受潮。工作温度 35˚C。
目录
关于 Revel
®
...................................................................................... 2
关于 Revel
®
SA1000 低音扬声器功放 ....................................... 3
产品亮点 ..................................................................................... 3
产品清单 ..................................................................................... 3
打开包装 ......................................................................................... 3
前面板布局 ..................................................................................... 3
后面板布局 ..................................................................................... 4
连接 ............................................................................................. 4
均衡 ............................................................................................. 4
安装 ................................................................................................. 5
散热需求 ......................................................................................... 5
连接/功放 ........................................................................................ 5
配置/布线 ........................................................................................ 6
故障排除 ......................................................................................... 7
规格 ................................................................................................. 7
保修卡 ............................................................................................. 8
感谢您选购 REVEL
®
SA1000 低音扬声器功放。
请花时间阅读以下安装和设置信息，以更好地享受新款功放
和建筑低音扬声器系统带给您的欢愉。
关于 reVeL
®
自 1996 年起，REVEL
®
便已开始引领兼具精美设计和超高性
能扬声器的潮流。以世界领先的研究和设计设施为依托，
哈曼国际先进的资源使 REVEL
®
扬声器受益匪浅：
适于精确测试和测量的多间大型无回音室；•
提供双盲、位置无关收听测试的多声道收听实验室；•
用于详尽驱动器和音箱分析的激光干涉仪；•
有助于先进扬声器建模的有限元分析；•
迅速“构建”加工成型的部件的光固化立体造型。•
3
SA1000
低音扬声器功放
用户手册
关于 reVeL
®
Sa1000 低音扬声器功放
SA1000 低音扬声器功放是一款高效能 D 类功放，专为配合
REVEL
®
建筑低音扬声器系列使用而设。经特别优化，可帮助
REVEL
®
建筑低音扬声器发挥最出色的动态和频率响应，并且
能够驱动高电抗性负载阻抗。
注意：
REVEL
®
建筑低音扬声器设有专门的
EQ
和动态余量管
理。如果将
SA1000
与任何其他低音扬声器配合使用，
则可能导致两台设备均会损坏。如需了解可以与
SA1000
功
放安全搭配使用的产品型号，请联系当地的经销商或访问
www.revelspeakers.com。
产品亮点
宽动态范围 •
低失真，低噪音•
2 • 种 EQ 模式（分别为入墙式和天花板嵌入式低音扬声器
定制）
用户可调整单频带 PEQ（房间均衡）•
自动开机（检测到信号即会触发），如果 10 分钟内无信•
号则自动关机
短路保护和过电流保护•
超温补偿•
随附两个香蕉式插头，方便安装和接入 REVEL•
®
建筑入
墙式或天花板嵌入式低音扬声器（每台功放最多可支持
2 个低音扬声器模块）
产品清单
1 台 SA1000 低音扬声器功放 •
2 个机架式支架•
4 颗用于固定机架式支架的螺丝 •
1 本 SA1000 用户手册•
1 条电源线•
打开包装
小心打开产品包装并取出功放和配件。如果您怀疑设备在运
送途中受到损坏，请立即通知您的经销商和/或送货人员。
请保存装运箱和包装材料，以备日后使用。
警告：设置功放前，请先阅读本手册开头的重要安全指引。
1. 电源 LED
电源 LED 指示灯用于指示 SA1000 功放的当前状态。功放有三
种不同的电源状态：
红色：待机 – 如果在 10 分钟内没有检测到来自系统的信•
号，SA1000 将自动进入待机状态。
绿色：开启 – 在检测到信号后，SA1000 会开机并切换•
至“开启”状态。
无指示灯：关闭 – 未打开交流电源开关或已拔下 SA1000 •
的电源线。
2. 音量控制
调整功放的音量水平。
前面板布局
图
1
：前面板控制和指示灯
1 2
4
SA1000
低音扬声器功放
用户手册
图 2 所示的 SA1000 功放后面板包含以下接口和控制：
连接
1. 输入
将前置功放、接收器或环绕声处理器的输出连接至这些 RCA
电路电平输入插孔即可。如果要连接单个 LFE 输出，只需
将其连接至任一插孔即可。如果需要低音扬声器/功放系统
提供更多灵敏度，则需要将 LFE 信号线连接至 Y 型适配器，
然后将一个输出连接至两个插孔。
2. 输出
产品随附两个含五分频接线柱端子的输出连接。可将标准
4 mm 香蕉式插头，压接接线片，针脚插入任一接线柱螺帽
盖下的孔中，或将裸绞线缠到金属柱上。每个输出的最低阻
抗为 8 Ohms（一台 B28W 或 B28C）。
重要注意事项：
SA1000
不支持桥接配置。
3. 低通分频
支持 50 Hz – 150 Hz 的可变低通分频，方便调整 SA1000 与主扬
声器连接的频率。
注意：此控制不会限制系统主扬声器的频率范围。请小心调
整低通分频控制以适应卫星扬声器。适应完成后，分频区
域中的乐器音符和语音将会有正确的声级，既不会发出与低
音扬声器频率或卫星扬声器频率不符的更大声音，也不会偏
软。将控制切换至“LFE”以使分频旁路，此时所有分频设
置均可在“处理器”或“AVR”菜单中设置。
均衡
使用均衡控制即可根据您的听测室的收听位置定制功放的响
应。如图 3 所示，参量均衡器包含多个变量控制以调整均衡
的一个频带的频率、带宽（也称为“Q”）和 EQ 电平。要使
用这些控制，首先必须将 EQ 开关切换为“开启”。
图
3：
后面板均衡控制
注意：要正确地调整均衡控制，就需要使用指定的测量设
备。
REVEL
®
授权经销商会使用适合的设备进行准确的测量，
以确保系统发出最优质的声音。
4. EQ 频率控制
此功能方便您为存在问题的区域选择中心频率。可调整范围
为 32 Hz 至 100 Hz。
5. EQ 带宽控制
设定均衡器可以生效的频率范围。范围为 0.1 至 0.6 倍频程。
6. EQ 电平控制
方便您调整应用到 EQ 频率控制选定的频率中的增强或衰减
程度。可调整范围为 -12 dB 至 +3 dB。
7. 相位切换
调整低音扬声器输出至前置扬声器的相位。更改一些变量也
能够修正相位调整，例如改变入墙式低音扬声器和听众的位
置。在主要收听位置，可将此开关设置为最大中低音输出。

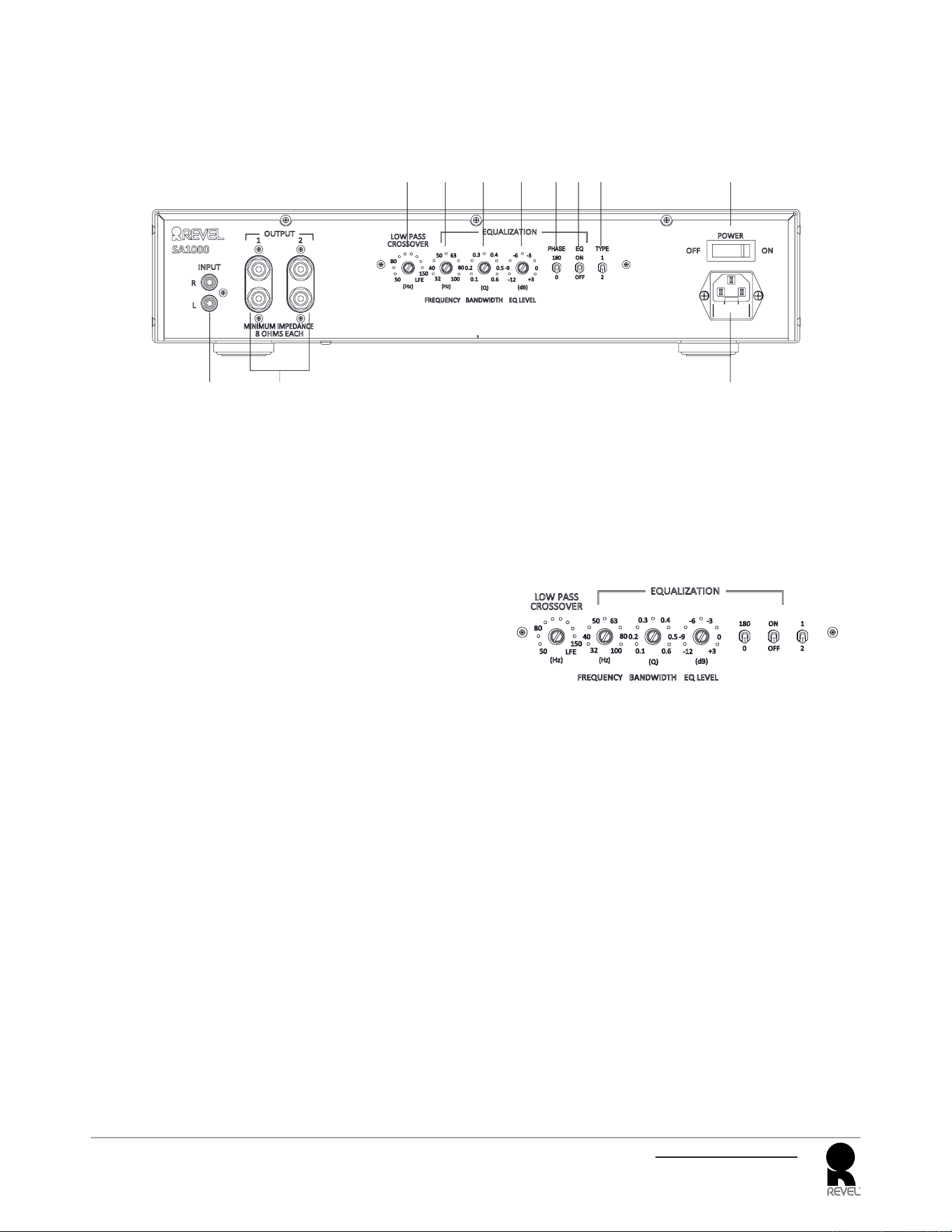

后面板布局
图 2 中的编号与本节说明的编号项一一对应。
图
2
：后面板控制和接口
1 11
109876543
2
5
SA1000
低音扬声器功放
用户手册
8. EQ 开/关按钮
启用/禁用参量 EQ 控制（频率、带宽和 EQ 电平，不包括相
位）。
9.“1 2”或低音扬声器类型开关
提供两种工厂预编程的低音扬声器类型设置选项：
选择类型 1 设置可配合 Revel•
®
B28C 使用
选择类型 2 设置可配合 Revel•
®
B28W 使用
10. 交流电源开关
连接或断开来自交流电输入电线的电源。如果是间歇性使
用，请保持打开电源。如果长时间不用，建议关掉电源。
11. 电源线连接器
将随附的电源线插入此连接器，然后再将连接器插入墙上的
交流插座。鉴于 SA1000 的电流消耗，切勿使用任意音频/视
频组件后面板的配件插孔为其供电。
电源线连接器包含有保险丝托盘，其位于插孔下方。如果您
需要处理保险丝，请务必先断开设备的电源。请使用相同类
型，电压和额定电流的新保险丝替换旧保险丝。
100-120 VAC 型号：10 AH, 250 V
230-240 VAC 型号：5 AH, 250 V
安装
警示：安装前，请先断开功放的电源并完全关闭所有电平控
制（逆时针）。
确保电源足够为 Revel
®
SA1000 功放提供正确的交流电源电压
和电流。确保功放的工作电压与可用的交流电源电压相符。

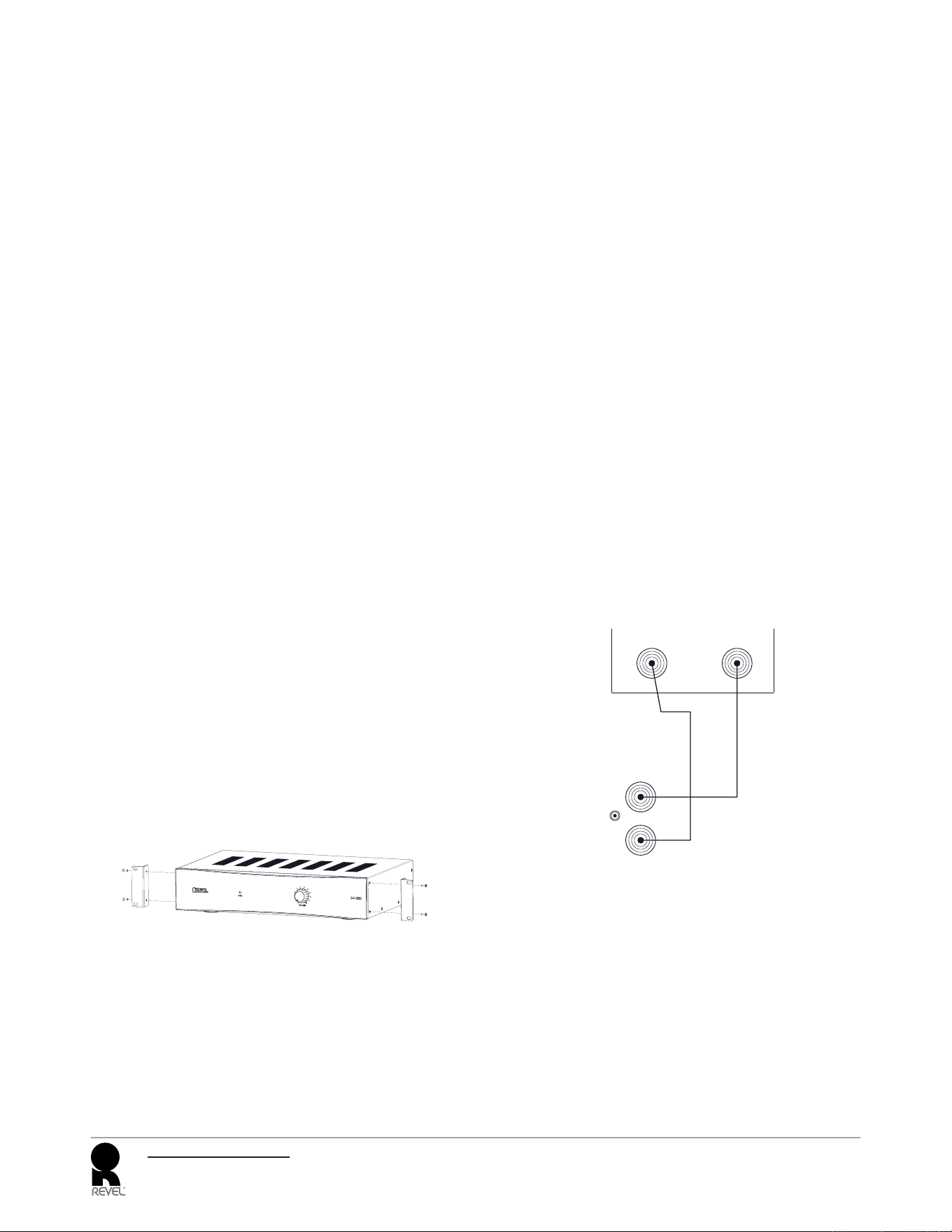

要在机箱/机架系统中安装 SA1000，请按照以下步骤操作：
如果情况允许或安装条件要求，请使用随附的螺丝将机•
架式支架固定到功放正面两侧。请参阅图 4
使用适于机架的固定螺丝将机架式支架和设备固定到机•
箱中。有关将设备安装到机箱中的详细信息，请参考机
箱随附的用户指南。
图
4
散热需求
安装完毕后，Revel
®
SA1000 功放即可持续不断地为 Revel
®
建
筑低音扬声器提供动力，包括 B28W 入墙式低音扬声器或
B28C 天花板嵌入式低音扬声器。
Revel
®
SA1000 功放内置有热保护电路，会在过热时关闭电
源。如果遇到过热问题，请考虑以下因素，包括负载阻抗，
空气流动和环境温度。
要防止因阻抗引发的过热，切勿使用除 REVEL
®
建筑低音扬声
器以外的低音扬声器。
空气流动不足也会导致过热，因此安装功放时请确保设备周
围留有足够的空间以加快空气流动。SA1000 适用于传统的机
架安装式环境。确定最终位置之前请多加尝试，以免其下方
的设备过热而导致环境温度上升。如果遇到这种情况，请将
其功放移至机架中较低的位置。
此外，环境温度过高也会导致 SA1000 更快接近温度限值。
如果房间过热，请尝试降低房间温度或在温度较低的时段内
使用功放/低音扬声器系统。
连接/功放
警示：除非已断开所有系统组件的电源，否则切勿进行连接
或断开连接。
双声道应用 – 连接至主输出
L
R
L
R
接收器/前置功放主输出
输入
SA1000 输入面板
图
5
连接至主输出
将双通道 RCA 跳接线与接收器/前置功放的左右主输出连1.
接，然后再插入 SA1000 后面板上的对应输入接口，如图
5 所示。
注意：此配置适用于带有前置功放输出的接收器，也适用于
有两套主输出的前置功放/低音扬声器功放配置。如果接收
器有跳线，从前置或主输出跳接至功放输入连接器，或如
果前置功放只有一套主输出连接器，则应使用
Y
型适配器，
将相同的信号发送至主功放和低音扬声器。切勿使用磁带输
出或录音输出接口。
6
SA1000
低音扬声器功放
用户手册

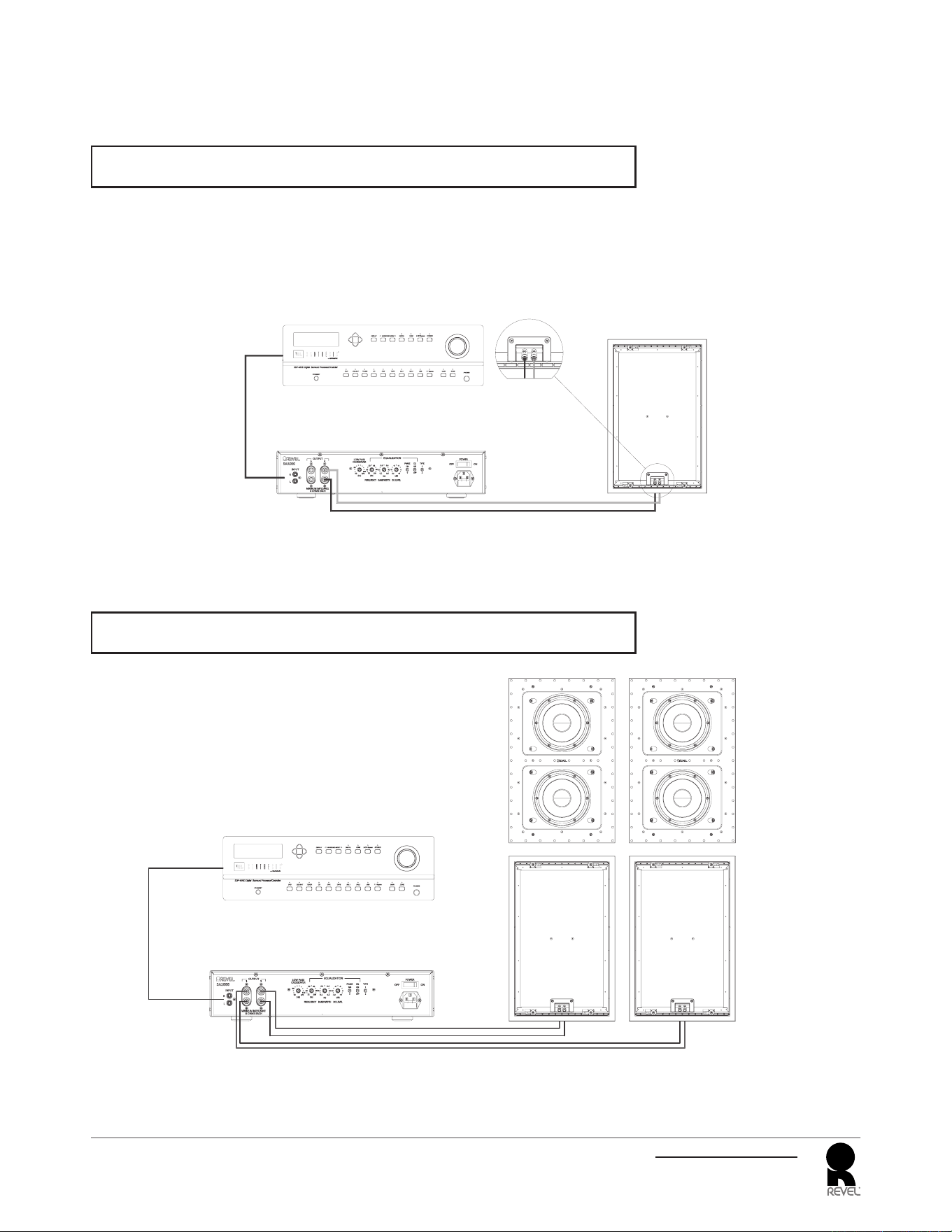

配置/布线
单低音扬声器连接（图示为 B28W）
警示：除非已断开所有系统组件的电源，否则切勿进行连接或断开连接。
SA1000 的线路电平连接选项：
将一对 RCA 线缆与接收器/处理器的左右主输出连接，然后再插入 SA1000 功放的 L 和 R 输入•
将接收器/处理器低音扬声器输出与 L 或 R 输入连接•
VOLUME
源
SA1000
B28W 背面图
图
6
重要提示：对于
B28W
入墙式低音扬声器，请选择
EQ2。
对于
B28C
天花板嵌入式低音扬声器，请选择
EQ1
。
双低音扬声器连接（图示为 B28W）
警示：除非已断开所有系统组件的电源，否则切勿进行连接或断开连接。
A A
VOLUME
SA1000
B28W 背面图
B28W
正面图
（仅供参考）
源
图
7
重要提示：对于
B28W
入墙式低音扬声器，请选择
EQ2
。对于
B28C
天花板嵌入式低音扬声器，请选择
EQ1
。
7
SA1000
低音扬声器功放
用户手册
故障排除
情况 可能原因
正面 LED 灯不亮 功放未接入电源：未将功放电源线插入插座。请将电源线插入到符合规格的交流电插座。•
功放未接入电源：未打开交流电源开关。确保打开交流电源开关。•
功放未接入电源：主保险丝已烧坏。•
重要提示！
检查交流电源前务必先断开功放电源。除非发生故障，否则交流电源的保险丝不会烧坏。
请使用与原保险丝相同类型和额定电流的保险丝替换。如果替换保险丝后很快又烧坏，
请立即断开所有电源，然后联系您的经销商以获取协助。
绿色 LED 灯亮起，但听不到声
音或声音太小
未检测到输入信号或输入电平过低，请检查前置功放或处理器的低音扬声器电平设置。•
音量控件已关闭：顺时针旋转 SA1000 正面的音量控件。•
分频控件设置得过低：顺时针旋转分频控件以提高分频频率。•
间歇运行（正面板 LED 指示灯
从绿变红）
输出连接短路：检查扬声器线缆是否有短路。•
功放处于热保护：请参阅本手册的“散热需求”一节。查找有关通风限制和/或环境温度过•
高的信息。
规格
说明 规格
最小阻抗 4 Ohms 下的额定输出功率 (RMS)
700 W
峰值功率 1500 W
额定阻抗 8 Ohms/扬声器输出
最小负载阻抗 4 Ohms
型号专属的 EQ 1：仅限于 Revel B28C；2：仅限于 Revel B28W
输入灵敏度达 1 W @ 50 Hz 16.3 mVrms +/- 1 dB（单输入驱动）增益=41.7 dB
输入过载（双输入驱动） ≥ 2.0 Vrms
输入阻抗 > 10K Ohms
低通分频范围 50-150 Hz
自动开启输入灵敏度 @ 50 Hz 典型值为 10 mV
THD+N @ 1 W <0.3%
THD+N @ 额定输出功率 <1%
信噪比达 1 W >65 dBA
最小交流电源要求 100-120 VAC-50-60 Hz 型号：700 W，5 A
230 VAC-50-60 Hz 型号：700 W，3 A
功耗（待机） 0.5 W
高 3.50 in (88.90 mm)
宽 17 in (431.8 mm)
厚 11.04 in (280.3 mm)
重量 14 Lb (6.35 Kg)
如性能、规格及外观等有更改，恕不另行通知。
