Version: OPS-PV-360W-V1.0
User Manual
360W Solar Panel
Customer service
Email us: [email protected]
Call us: +1(209)400-9909
Website: oupes.com
US Region
Email us: [email protected]
Website: eu.oupes.com
European Union Region
Email us: [email protected]
Website: ca.oupes.com
Canada Region
Email us: [email protected]
Website: mx.oupes.com
Mexico Region
Email us: [email protected]
Website: uk.oupes.com
United Kingdom Region
Disclaimer
Product List
Product Description
Specifications
Overview
Instructions for Use
Connection and Calculation Method
In Series
In Parallel
01
03-04
02
03
04
05
06-07
06
07
English Contents
Language
English Contents
Deutsch (Deutsches Inhaltsverzeichnis)
French (Table des matières en français)
Italian (Indice in italiano)
Spanish (Tabla de Contenido en Español)
01-07
08-15
16-23
24-31
32-39
Disclaimer
Before using this product, please read this user manual carefully to ensure that
you fully understand the product and can use it correctly. After reading this user
manual, please keep it in a safe place for future reference. Improper use of this
product may cause serious injury to yourself or others, or result in product
damage and property loss. By using this product, you are deemed to have under-
stood, recognized and accepted all the terms and contents of this document. The
Company shall not be responsible for any damages caused by the user's failure to
use this product in accordance with this user manual.
In accordance with laws and regulations, the company reserves the right of final
interpretation of this document and all documents related to this product. This
document is subject to change, update, revision or termination without notice.
Please visit our website for the latest product information.
●The company shall not be held responsible for any damage caused by force
majeure(e.g. fire, typhoon, flood, earthquake) or use under other abnormal
circumstances by the customer.
●The company bears no responsibility for loss caused by the use of non-stan-
dard connectors.
●The company shall not be liable for any damage caused by non-compliance
with the standard operation.
●Please do not disassemble the product. Otherwise, the warranty will be voided.
01

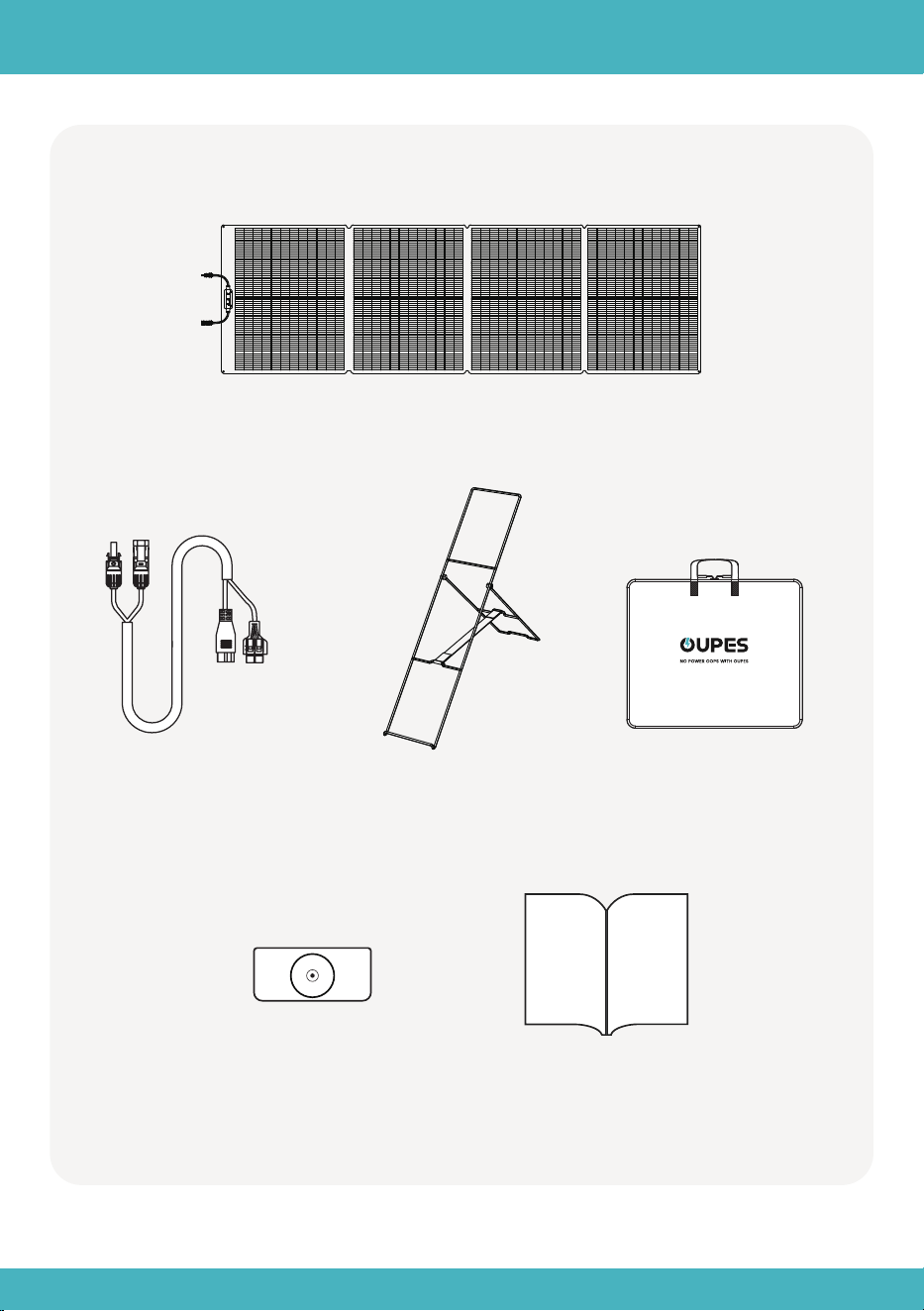

Solar Panel
MC4 to XT60 and
Anderson Extension Cable
Detachable Kickstand*3
Sundial Indicator
Carry Bag
User Manual
Product List
02
Specifications
Product Description
Rated Power
IP Grade
Maximum Operating Voltage
Maximum Operating Current
Cell Efficiency
Open Circuit Voltage
Short Circuit Current
Dimension
Working Temperature
Net Weight
Folded: 5.83*30.31*1.18in（656*770*30mm）
24.03lb（10.9kg）
-4℉~140℉（-20℃~60℃）
Unfolded: 97.76*30.31*0.98in（2483*770*25mm）
360W
30.0V
IP68
12.00A
25%
36.0V
12.72A
03
Overview
Product Description
Photovoltaic
Module
Mounting Holes
MC4 Connectors
Cable
Sundial Indicator
(Detachable)
04

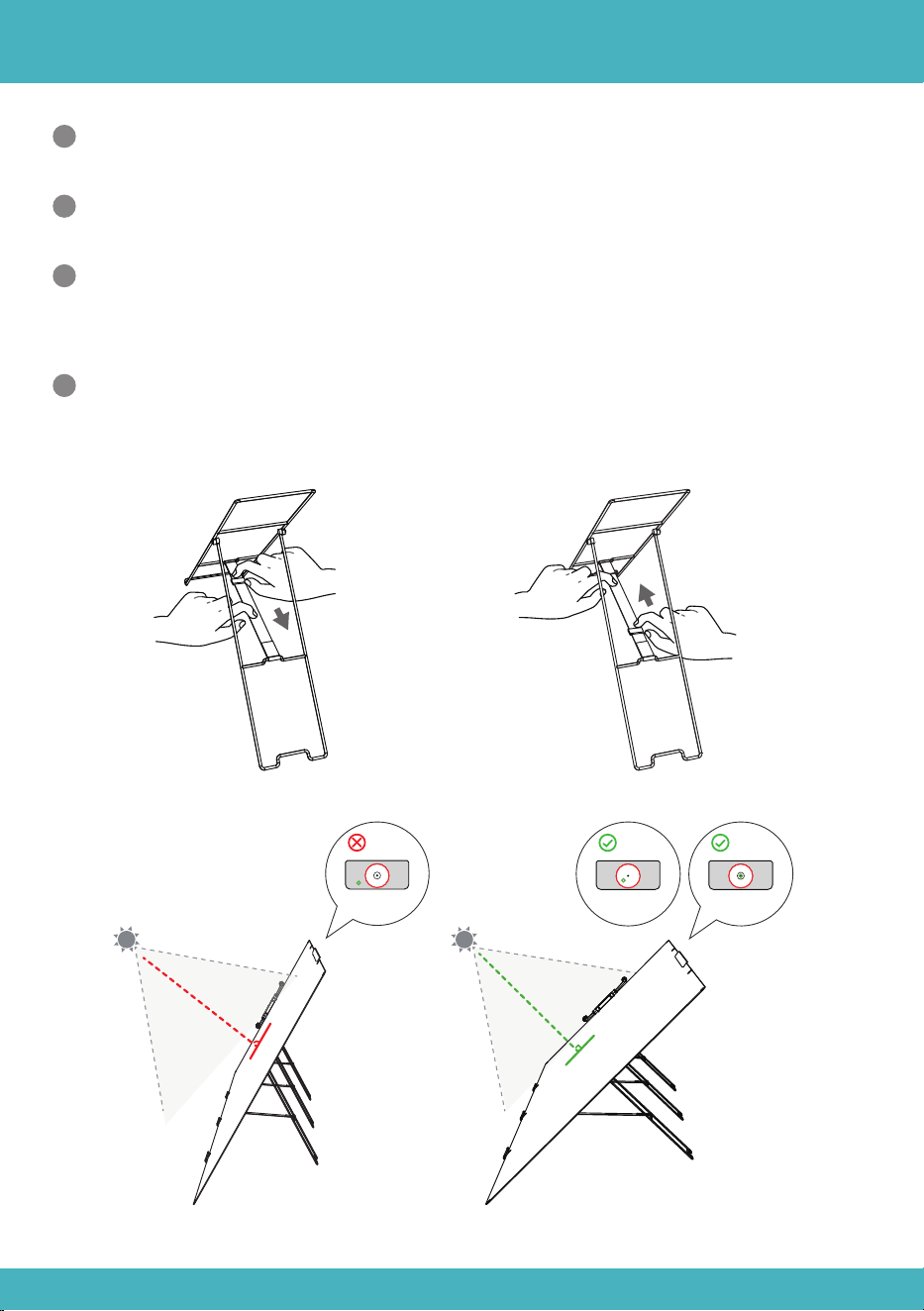

Instructions for Use
Space the kickstands evenly according to the solar panel, adjusting the strap
length to achieve the desired sunlight angle.
Adjust the orientation of the kickstands, unfold the solar panel, and secure it
onto the kickstands.
1
2
Attach sundial indicator on the top of photovoltaic module to focus sunlight
within the sundial indicator's circle for optimal illumination at its center.
3
Connect the solar panel to the solar input port of the portable power station
and start charging.
4
90°
05
Connection and Calculation Method
Please connect solar panels in same specifications, and it is recommended to
connect solar panels in same specifications.
In Series Example
Total Voltage
Adds up
Same as single
solar panel
Total Voltage*Total
Current
12.72A
36.0V*3*12.72A
36.0V*3
Total Current
Total Power
In Series
06
Connection and Calculation Method
Please connect solar panels in same specifications, and it is recommended to
connect solar panels in same specifications.
In Parallel Example
Total Voltage
Same as single solar
panel
Adds up
Total Voltage*Total
Current
12.72A*3
36.0V*(12.72A*3)
36.0V
Total Current
Total Power
In Parallel
07
Haftungsausschluss
Produktliste
Produktbeschreibung
Technische Daten
Übersicht
Gebrauchsanweisungen
Anschluss und Berechnungsmethode
In Reihe
Parallel
09
11-12
10
11
12
13
14-15
14
15
Deutsches Inhaltsverzeichnis
08
Haftungsausschluss
Bevor Sie dieses Produkt verwenden, lesen Sie bitte dieses Benutzerhandbuch
sorgfältig durch, um sicherzustellen, dass Sie das Produkt vollständig verstehen
und es korrekt verwenden können. Bitte bewahren Sie dieses Benutzerhandbuch
nach dem Lesen an einem sicheren Ort auf, um es später bei Bedarf nachschla-
gen zu können. Unsachgemäße Verwendung dieses Produkts kann zu schweren
Verletzungen bei Ihnen oder anderen sowie zu Produktschäden und Sachverlust
führen. Durch die Nutzung dieses Produkts gilt, dass Sie alle Bedingungen und
Inhalte dieses Dokuments verstanden, anerkannt und akzeptiert haben. Das
Unternehmen haftet nicht für Schäden, die durch eine nicht bestimmungsgemäße
Verwendung entgegen den Anweisungen in diesem Benutzerhandbuch entstehen.
In Übereinstimmung mit geltenden Gesetzen und Vorschriften behält sich das
Unternehmen das Recht der endgültigen Auslegung dieses Dokuments und aller
damit verbundenen Unterlagen vor. Dieses Dokument kann ohne vorherige
Ankündigung geändert, aktualisiert, überarbeitet oder aufgehoben werden.
Bitte besuchen Sie unsere Website, um die neuesten Produktinformationen zu
erhalten.
●Das Unternehmen haftet nicht für Schäden, die durch höhere Gewalt (z. B. Feuer,
Taifun, Überschwemmung, Erdbeben) oder durch Nutzung unter anderen
außergewöhnlichen Umständen durch den Kunden verursacht werden.
●Das Unternehmen übernimmt keine Haftung für Schäden, die durch die
Verwendung von nicht genormten Steckverbindern entstehen.
●Das Unternehmen haftet nicht für Schäden, die durch Nichteinhaltung des
Standardbetriebs entstehen.
●Bitte zerlegen Sie das Produkt nicht. Andernfalls erlischt die Garantie.
09

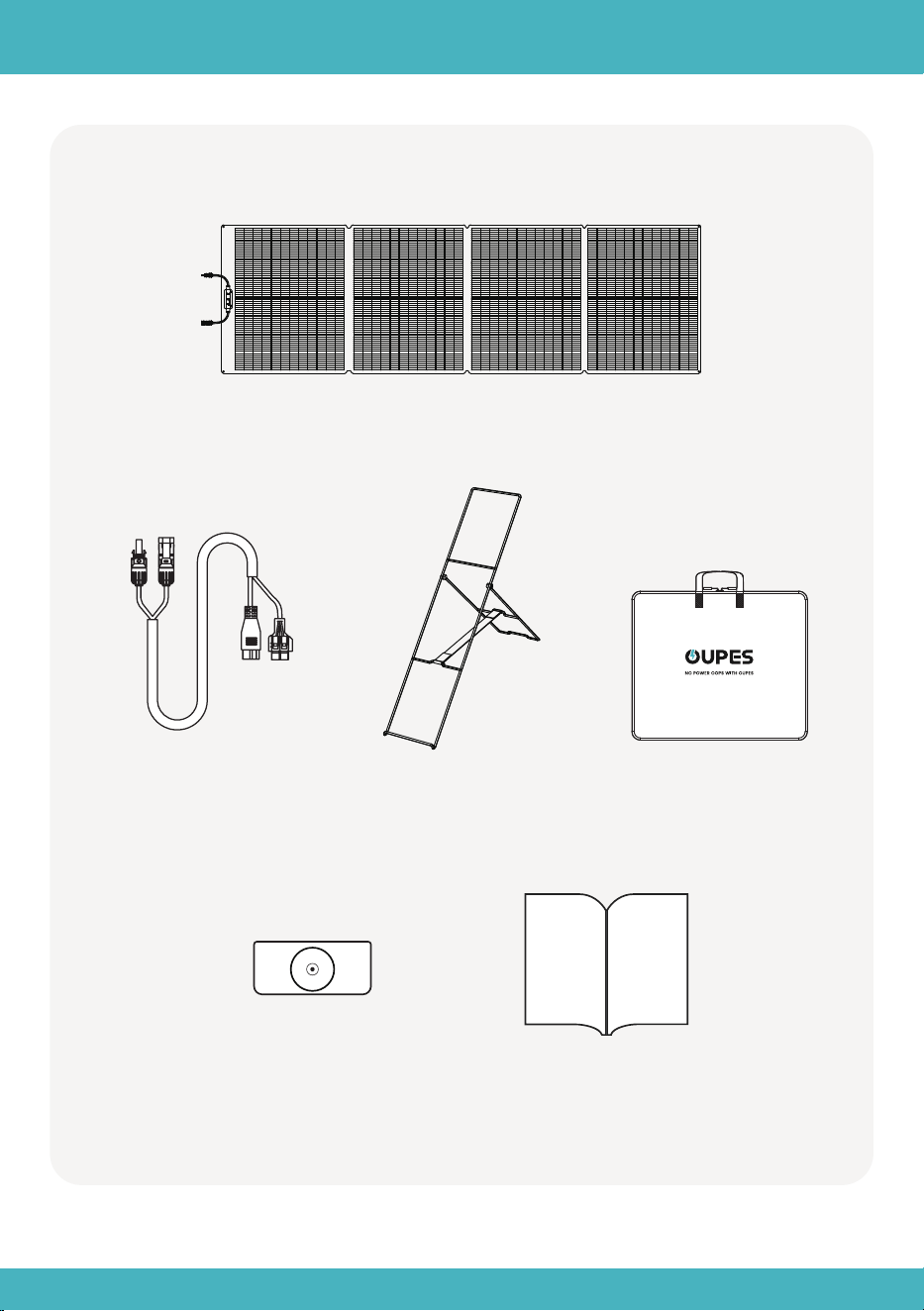

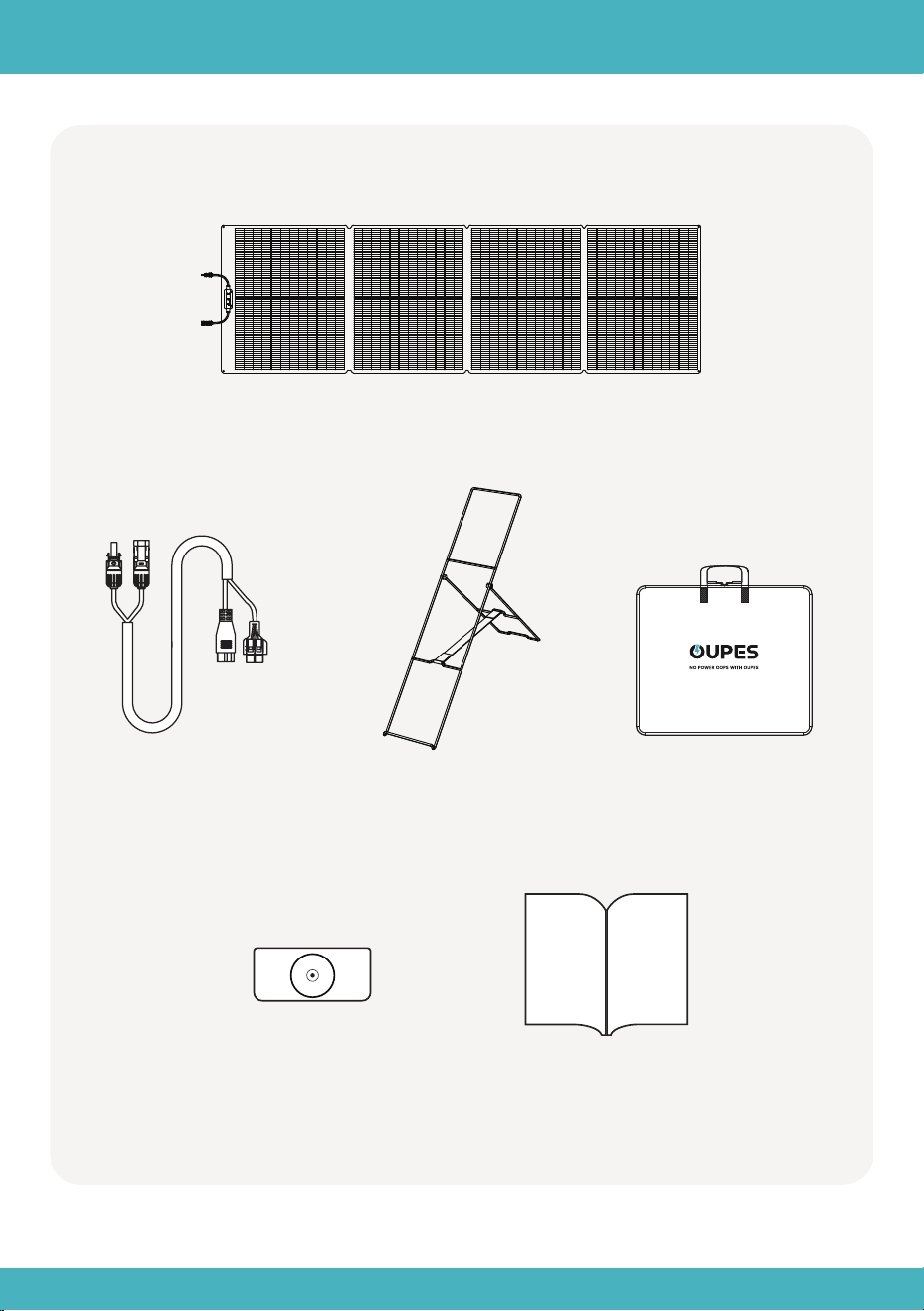

Solarmodul
MC4-zu-XT60-
und Anderson-Er-
weiterungskabel
Abnehmbarer Ständer ×3
Sonnenuhr-Anzeiger
Tragetasche
Benutzerhandbuch
Produktliste
10
Technische Daten
Produktbeschreibung
Nennleistung
IP-Schutzart
Maximale Betriebsspannung
Maximaler Betriebsstrom
Zellwirkungsgrad
Leerlaufspannung
Kurzschlussstrom
Abmessungen
Arbeitstemperatur
Nettogewicht
Zusammengeklappt: 5,83 × 30,31 × 1,18
Zoll (656 × 770 × 30 mm)
24,03 lb (10,9 kg)
-4 °F ~ 140 °F (-20 °C ~ 60 °C)
Ausgeklappt: 97,76 × 30,31 × 0,98 Zoll
(2483 × 770 × 25 mm)
360W
30.0V
IP68
12.00A
25%
36.0V
12.72A
11
Übersicht
Produktbeschreibung
Photovol-
taikmodul
Befestigungslöcher
MC4-Steckverbinder
mit Kabel
Sonnenuhr-Anzeiger
(abnehmbar)
12

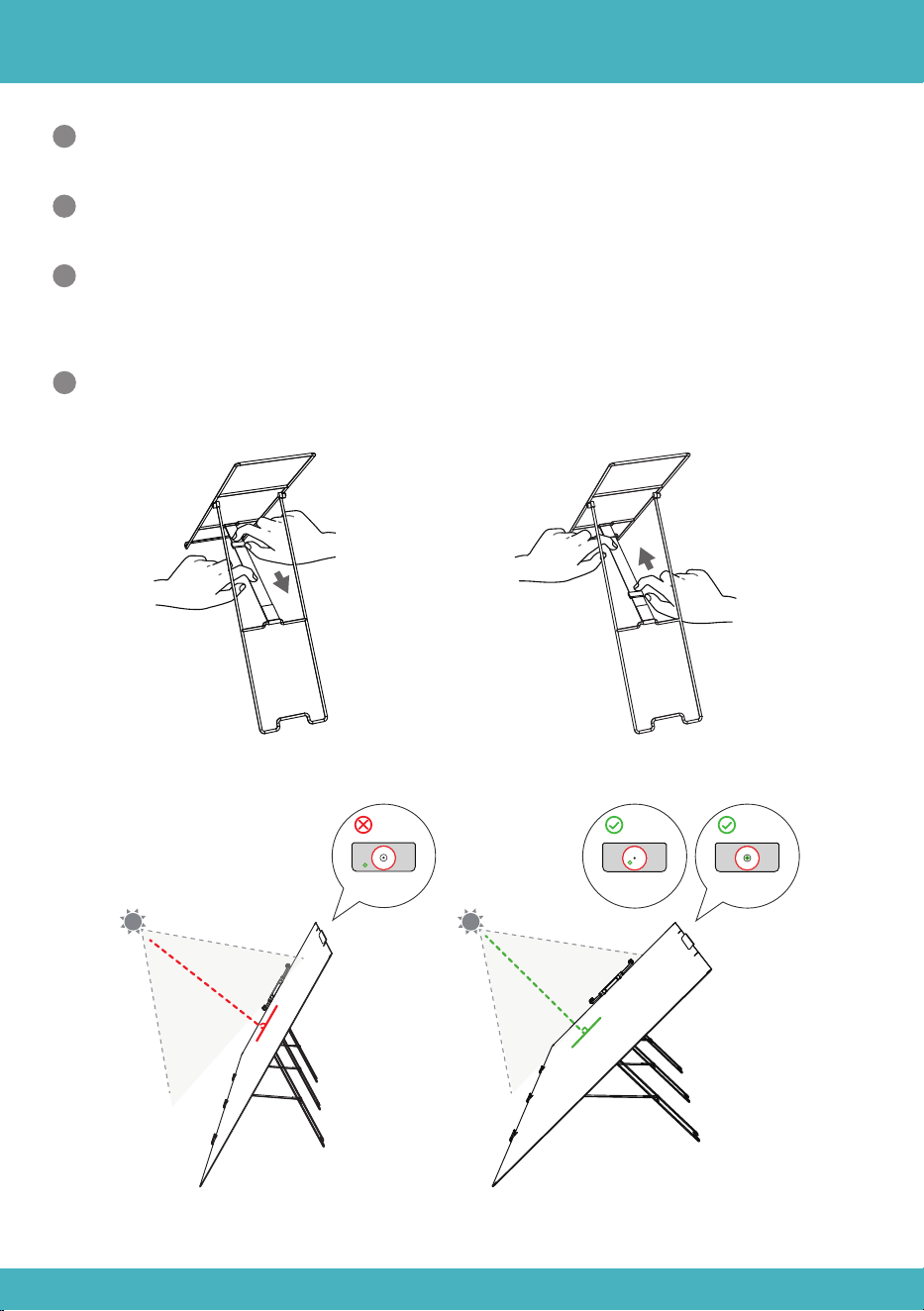

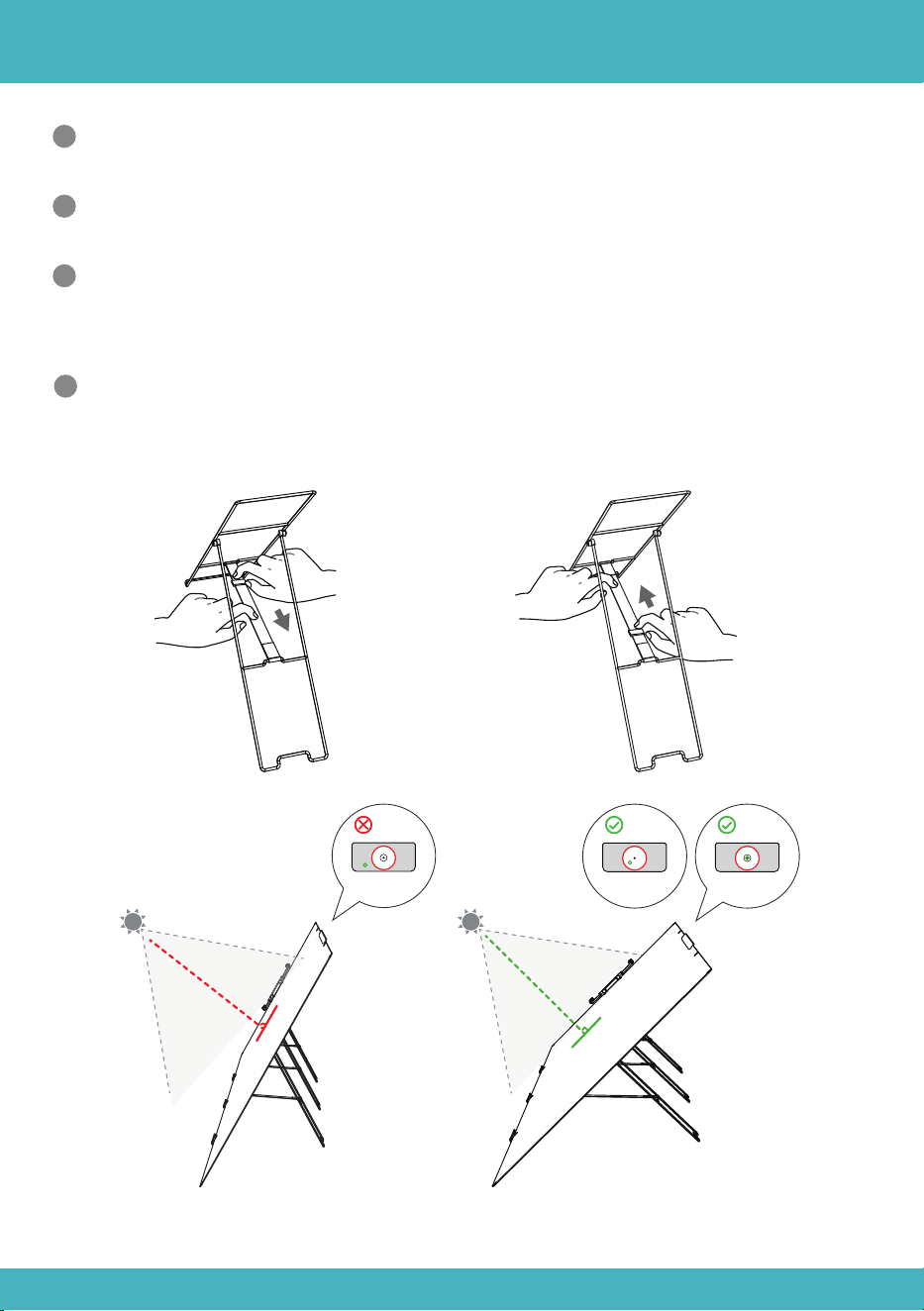

Gebrauchsanweisung
Stellen Sie die Ständer gleichmäßig gemäß dem Solarmodul auf und passen
Sie die Riemenlänge an, um den gewünschten Sonnenlichtwinkel zu erreichen.
Stellen Sie die Ausrichtung der Ständer ein, entfalten Sie das Solarmodul und
befestigen Sie es an den Ständern.
1
2
Bringen Sie den Sonnenuhr-Anzeiger oben auf dem Photovoltaikmodul an, um
das Sonnenlicht innerhalb des Kreises des Sonnenuhr-Anzeigers zu fokussieren
und eine optimale Beleuchtung in dessen Zentrum zu erzielen.
3
Verbinden Sie das Solarmodul mit dem Solar-Eingangsanschluss der tragbar-
en Powerstation und beginnen Sie mit dem Laden.
4
90°
13

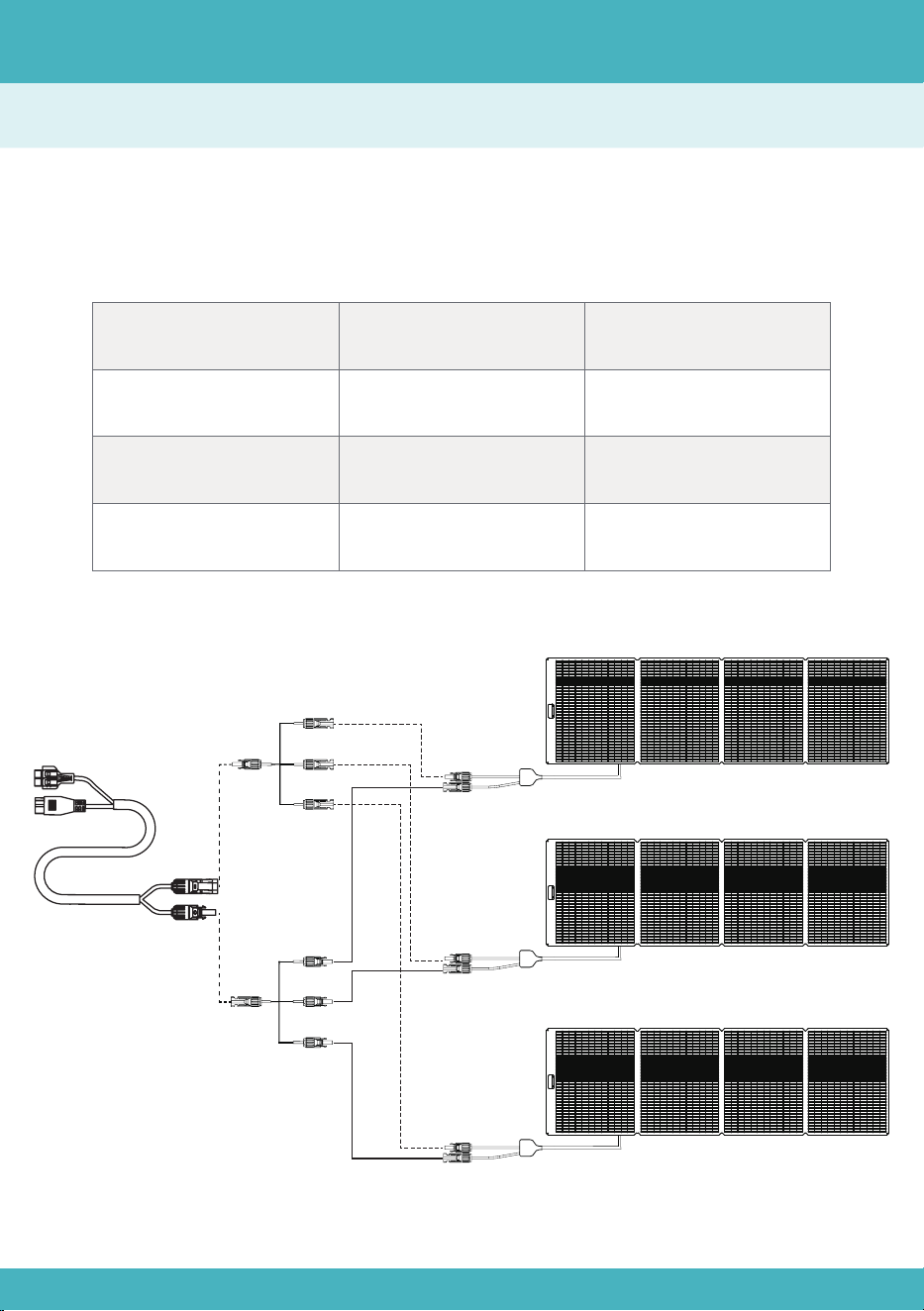

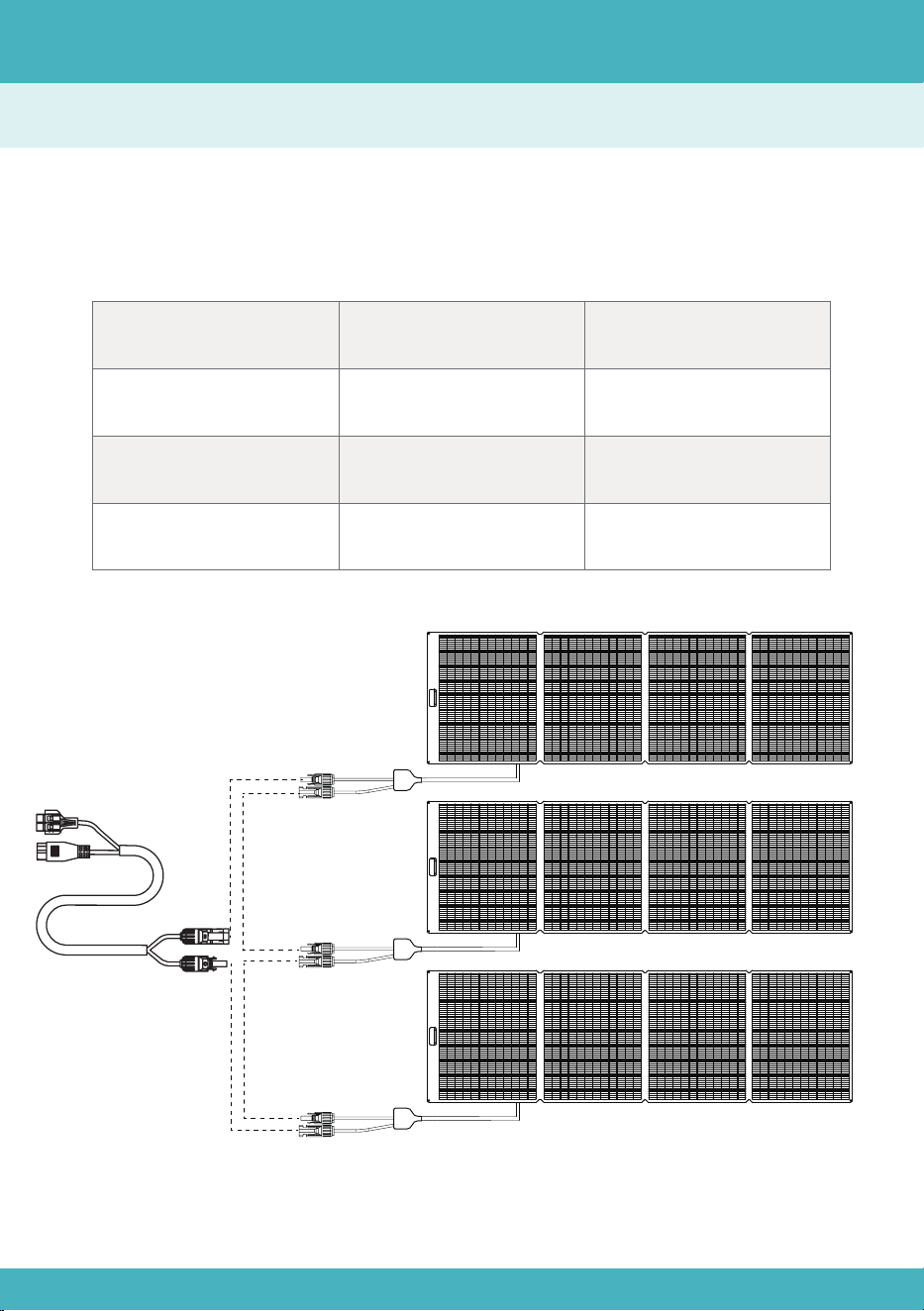

Anschluss und Berechnungsmethode
Bitte schließen Sie Solarmodule mit denselben Spezifikationen an; es wird emp-
fohlen, nur Solarmodule mit identischen Spezifikationen zu verbinden.
In Reihe Beispiel
Gesamtspannung
Addiert sich
Gleich wie bei einem
einzelnen Solarmodul
Gesamtspannung
× Gesamtstrom
12,72 A
36,0 V × 3 × 12,72 A
36,0 V × 3
Gesamtstrom
Gesamtleistung
In Reihe
14
Anschluss und Berechnungsmethode
Bitte schließen Sie Solarmodule mit denselben Spezifikationen an; es wird emp-
fohlen, nur Solarmodule mit identischen Spezifikationen zu verbinden.
Parallel Beispiel
Gesamtspannung
Gleich wie bei einem
einzelnen Solarmodul
Addiert sich
Gesamtspannung
× Gesamtstrom
12,72 A × 3
36,0 V × (12,72 A × 3)
36,0 V
Gesamtstrom
Gesamtleistung
Parallel
15
Clause de non-responsabilité
Liste des produits
Description du produit
Spécifications
Aperçu
Instructions d'utilisation
Méthode de connexion et de calcul
En série
En parallèle
17
19-20
18
19
20
21
22-23
22
23
Table des matières en français
16
Clause de non-responsabilité
Avant d'utiliser ce produit, veuillez lire attentivement ce manuel d'utilisation pour
vous assurer de bien comprendre le produit et de pouvoir l'utiliser correctement.
Après avoir lu ce manuel d'utilisation, veuillez le conserver dans un endroit sûr
pour consultation ultérieure. Une utilisation incorrecte de ce produit peut entraîner
des blessures graves pour vous-même ou autrui, ainsi que des dommages au
produit et des pertes matérielles. En utilisant ce produit, vous êtes réputé(e) avoir
compris, reconnu et accepté l'ensemble des termes et du contenu de ce docu-
ment. La société ne saurait être tenue responsable des dommages causés par le
non-respect de ce manuel d'utilisation lors de l'utilisation du produit.
Conformément aux lois et règlements, la société se réserve le droit d'interprétation
finale du présent document ainsi que de tous les documents relatifs à ce produit.
Ce document est susceptible d'être modifié, mis à jour, révisé ou résilié sans
préavis.
Veuillez consulter notre site web pour obtenir les dernières informations sur ce
produit.
●La société ne peut être tenue responsable de tout dommage causé par un cas
de force majeure (par exemple, incendie, typhon, inondation, tremblement de
terre) ou par une utilisation du client dans d'autres circonstances anormales.
●La société n'assume aucune responsabilité pour les pertes causées par l'utilisa-
tion de connecteurs non standard.
●La société ne sera pas responsable des dommages causés par le non-respect
du fonctionnement standard.
●Veuillez ne pas démonter le produit. Dans le cas contraire, la garantie sera
annulée.

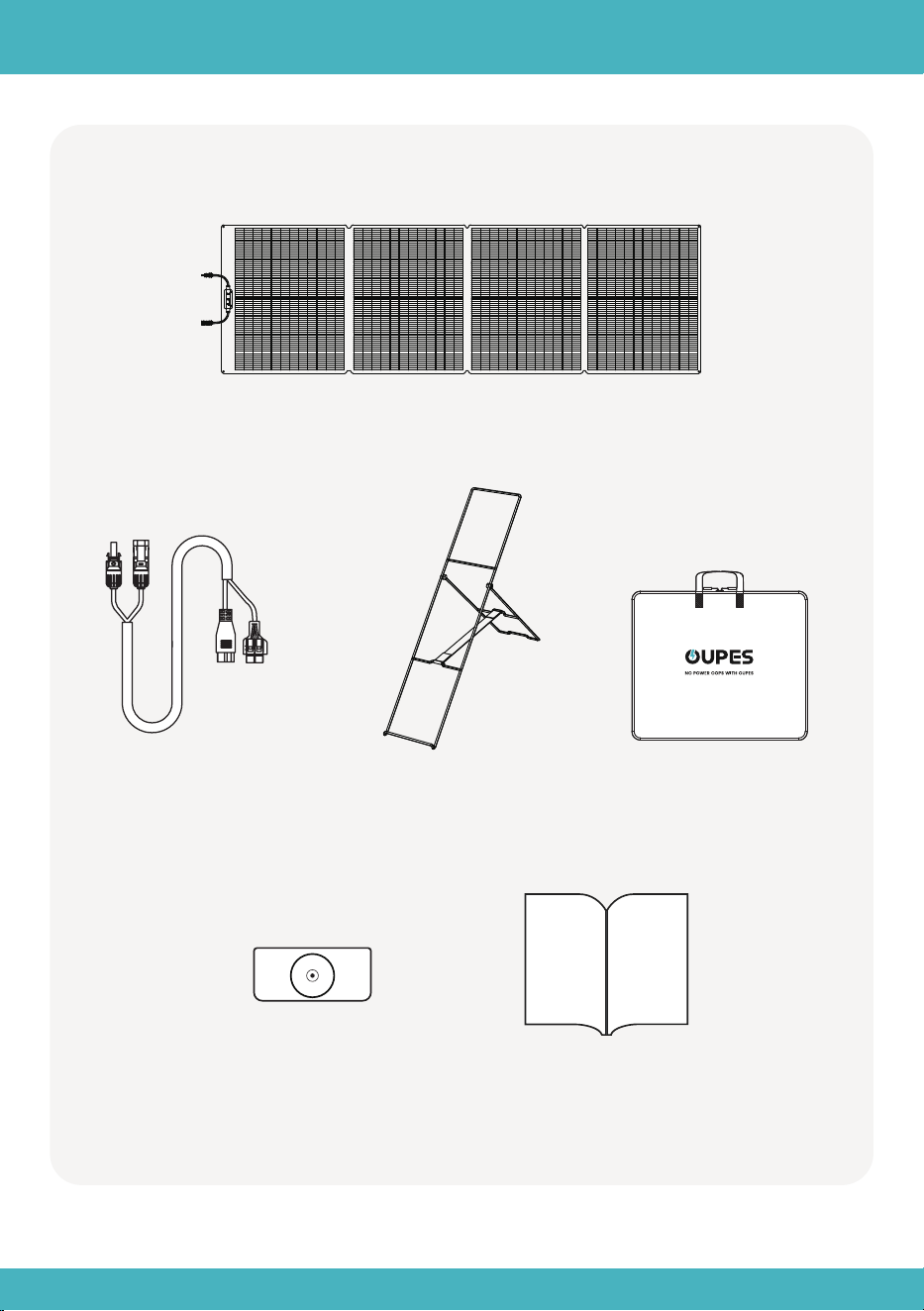

17
Panneau solaire
Câble d'extension MC4
vers XT60 et Anderson
Béquille détachable*3
Indicateur de cadran solaire
Sac de transport
Manuel d'utilisation
Liste des produits
18
Spécifications
Description du produit
Puissance nominale
Indice IP
Tension de fonctionne-
ment maximale
Courant de fonctionne-
ment maximal
Efficacité cellulaire
Tension en circuit ouvert
Courant de court-circuit
Dimension
Température de
fonctionnement
Poids net
Plié : 5,83*30,31*1,18 po (656*770*30 mm)
24,03 lb (10,9 kg)
-4 °F~140 °F (-20 °C~60 °C)
Déplié : 97,76*30,31*0,98 po (2 483*770*25 mm)
360 W
30,0 V
IP68
12,00 A
25%
36,0 V
12,72 A
19
Aperçu
Description du produit
Module photo-
voltaïque
Trous de montage
Câble des
connecteurs MC4
Indicateur de cadran
solaire (détachable)
20

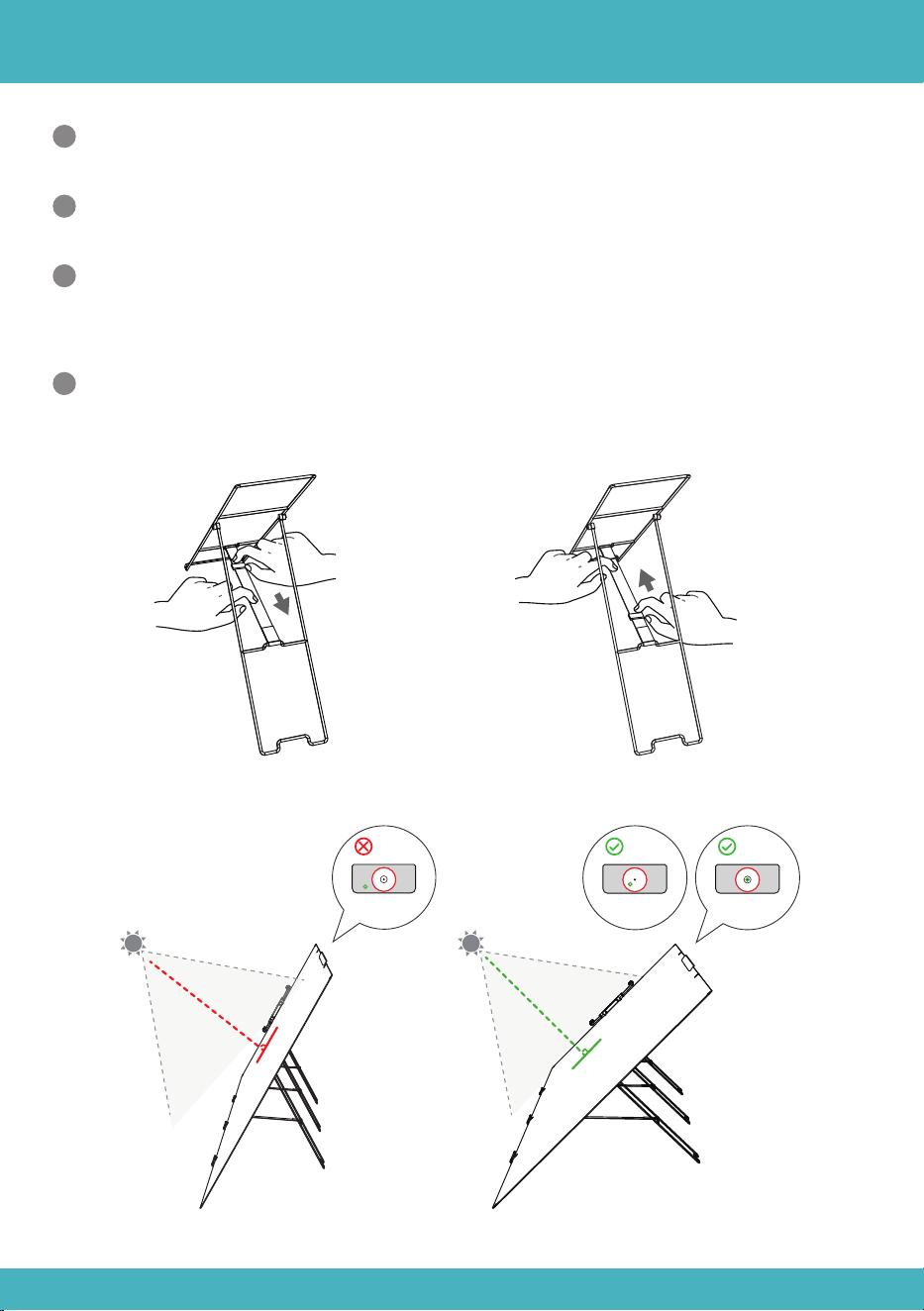

Instructions d'utilisation
Placez les béquilles uniformément en fonction du panneau solaire, en ajustant
la longueur de la sangle pour obtenir l'angle d'ensoleillement désiré.
Ajustez l'orientation des béquilles, dépliez le panneau solaire et fixez-le sur les
béquilles.
1
2
Fixez l'indicateur de cadran solaire sur le dessus du module photovoltaïque
pour concentrer la lumière du soleil dans le cercle de l'indicateur de cadran
solaire afin d'obtenir un éclairage optimal en son centre.
3
Connectez le panneau solaire au port d'entrée solaire de la station d'alimenta-
tion portable et commencez à charger.
4
90°
21
Méthode de connexion et de calcul
Veuillez connecter des panneaux solaires de mêmes spécifications, et il est
recommandé de procéder ainsi.
En série Exemple
Tension totale
Somme
Identique à un panneau
solaire unique
Tension totale *
Courant total
12,72A
36,0V*3*12,72A
36,0V*3
Courant total
Puissance totale
En série
22
Méthode de connexion et de calcul
Veuillez connecter des panneaux solaires de mêmes spécifications, et il est recom-
mandé de procéder ainsi.
En parallèle Exemple
Tension totale
Identique à un
panneau solaire unique
Somme
Tension totale *
Courant total
12,72 A*3
36,0 V*(12,72 A*3)
36,0 V
Courant total
Puissance totale
En parallèle
23
Esclusione di responsabilità
Elenco dei prodotti
Descrizione del prodotto
Specifiche Tecniche
Panoramica
Istruzioni per l'uso
Metodo di collegamento e calcolo
In serie
In parallelo
25
27-28
26
27
28
29
30-31
30
31
Indice in italiano
24
Esclusione di responsabilità
Prima di utilizzare questo prodotto, si prega di leggere attentamente il presente
manuale utente per assicurarsi di comprendere appieno il prodotto e di poterlo
utilizzare correttamente. Dopo aver letto il presente manuale utente, si prega di
conservarlo in un luogo sicuro per futuro riferimento. L'uso improprio di questo
prodotto può causare gravi lesioni a se stessi o ad altri, oppure danni al prodotto
e perdite di proprietà. Utilizzando questo prodotto, si ritiene che l'utente abbia
compreso, riconosciuto e accettato tutti i termini e i contenuti del presente
documento. L'azienda non sarà responsabile per eventuali danni causati dal
mancato utilizzo del prodotto da parte dell'utente in conformità con il presente
manuale utente.
In conformità alle leggi e ai regolamenti, l'azienda si riserva il diritto di interpretazi-
one finale del presente documento e di tutti i documenti relativi a questo prodotto.
Il presente documento è soggetto a modifiche, aggiornamenti, revisioni o cessazi-
one senza preavviso.
Visitate il nostro sito web per le ultime informazioni sui prodotti.
●L'azienda non sarà responsabile di eventuali danni causati da cause di forza
maggiore (ad es. incendio, tifone, inondazione, terremoto) o dall'utilizzo in altre
circostanze anomali da parte del cliente.
● L'azienda non si assume alcuna responsabilità per eventuali perdite causate
dall'uso di connettori non standard.
● L'azienda non sarà responsabile di eventuali danni causati dal mancato rispet-
to delle norme di funzionamento.
●Si prega di non smontare il prodotto. In caso contrario, la garanzia verrà invali-
data.
25
Pannello solare
Cavo di prolunga da MC4
a XT60 e Anderson
Supporti
staccabili*3
Indicatore della
meridiana
Borsa per il
trasporto
Manuale
dell'utente
Elenco dei prodotti
26
Specifiche
Descrizione del prodotto
Potenza nominale
Grado IP
Tensione di funziona-
mento massima
Corrente di funzion-
amento massima
Efficienza della cella
Tensione a circuito aperto
Corrente di corto circuito
Dimensione
Temperatura di
funzionamento
Peso netto
Piegato: 5,83*30,31*1,18 pollici (656*770*30 mm)
24,03 lb（10,9 kg）
Da -4 °F a 140 °F (Da -20 °C a +60 °C)
Aperto: 97,76*30,31*0,98 pollici (2483*770*25 mm)
360W
30,0 V
IP68
12,00 A
25%
36,0 V
12,72 A
27
Panoramica
Descrizione del prodotto
Modulo
fotovoltaico
Fori di montaggio
Cavi con connet-
tori MC4
Indicatore della meridiana
(staccabile)
28
Istruzioni per l'uso
Distanziare uniformemente i supporti lungo il pannello solare, regolando la
lunghezza delle cinghie per ottenere l'angolazione solare desiderata.
Regolare l'orientamento dei supporti, aprire il pannello solare e fissarlo sui
supporti.
1
2
Applicare l'indicatore solare sulla parte superiore del modulo fotovoltaico per
concentrare la luce solare all'interno del cerchio dell'indicatore, ottimizzando
l'illuminazione al centro.
3
Collegare il pannello solare alla porta di ingresso solare della power station
portatile e avviare la carica.
4
90°
29
Metodo di collegamento e calcolo
Si prega di collegare i pannelli solari nelle stesse specifiche e si consiglia di colle-
gare i pannelli solari nelle stesse specifiche.
In serie Esempio
Tensione totale
Si ammonta
Uguale a un singolo
pannello solare
Tensione totale
*corrente totale
12,72 A
36,0 V*3*12,72 A
36,0V*3
Corrente totale
Potenza totale
In serie
30
Metodo di collegamento e calcolo
Si prega di collegare i pannelli solari nelle stesse specifiche e si consiglia di colle-
gare i pannelli solari nelle stesse specifiche.
In parallelo Esempio
Tensione totale
Uguale a un singolo
pannello solare
Si ammonta
Tensione totale
*corrente totale
12,72 A*3
36,0 V*(12,72 A*3)
36,0 V
Corrente totale
Potenza totale
In parallelo
31
Descargo de Responsabilidades
Lista de Productos
Descripción del Producto
Especificaciones
Resumen
Instrucciones de Uso
Método de conexión y cálculo
En Serie
En Paralelo
33
35-36
34
35
36
37
38-39
38
39
Tabla de Contenido en Español
32
Descargo de Responsabilidades
Antes de usar este producto, consulte cuidadosamente este manual del usuario
para asegurarse de que comprende completamente el producto y puede usarlo
correctamente. Después de leer este manual del usuario, consulte mantener
protocolo en un lugar seguro para futuras referencias. El uso incorrecto de este
producto puede causar lesiones graves a usted u otras personas, o provocar
daños al producto y pérdida de propiedad. Al usar este producto, se considera que
ha comprendido, reconocido y aceptado todos los términos matemáticos y
contenidos de documento. La Compañía no será responsable de ningún daño
causado por el incumplimiento del usuario de utilizar este producto de acuerdo
con este manual del usuario.
De acuerdo con las leyes y regulaciones, la empresa se reserva el derecho de la
interpretación final de este documento y todos los documentos relacionados con
este producto. Este documento está sujeto a cambios, actualizaciones, revisiones o
terminación sin previo aviso.
Por favor visite nuestro sitio web para obtener la información más reciente del
producto.
●La empresa no será responsable de ningún daño causado por fuerza mayor (por
ejemplo, incendio, tifón, inundación, terremoto) o por el uso en otras circunstancias
anormales por parte del cliente.
●La empresa no asume responsabilidad por pérdidas causadas por el uso de
conectores no estándar.
●La empresa no será responsable de ningún daño causado por el incumplimiento
de la operación estándar.
●Por favor, no desmonte el producto. De lo contrario, la garantía quedará anulada.
33
Panel Solar
MC4 a XT60 y cable de
extensión Anderson
Soporte
desmontable*3
Indicador de Reloj Solar
Bolsa de
transporte
Manual del Usuario
Lista de Productos
34
Especificaciones
Descripción del Producto
Potencia Nominal
Grado IP
Voltaje Máximo de
Funcionamiento
Corriente Máxima de
Funcionamiento
Eficiencia celular
Voltaje de Circuito
Abierto
Corriente de Cortocircuito
Dimensiones
Temperatura de
Funcionamiento
Peso Neto
Plegado: 5,83*30,31*1,18
pulg. (656*770*30 mm)
24,03 lb (10,9 kg)
-4 °F~140 °F (-20 °C~60 °C)
Desplegado: 97,76*30,31*0,98
pulg. (2483*770*25 mm)
360W
30,0 V
IP68
12,00 A
25%
36,0 V
12,72 A
35
Resumen
Descripción del Producto
Módulo
Fotovoltaico
Orificios de montaje
Cable de conec-
tores MC4
Indicador de Reloj
Solar (Desmontable)
36
Instrucciones de Uso
Espacie los soportes uniformemente según el panel solar, ajustando la longi-
tud de la correa para conseguir el ángulo de luz solar deseado.
Ajuste la orientación de los soportes, despliegue el panel solar y fíjelo a los
soportes.
1
2
Coloque el indicador de reloj de sol en la parte superior del módulo fotovoltai-
co para enfocar la luz solar dentro del círculo del indicador de reloj de sol para
una iluminación óptima en su centro.
3
Conecte el panel solar al puerto de entrada solar de la estación de energía
portátil y empieza a cargar.
4
90°
37
Método de conexión y cálculo
Conecte paneles solares con las mismas especificaciones, y se recomienda
conectar paneles solares con las mismas especificaciones.
En serie Ejemplo
Voltaje Total
Se suma
Igual que un solo
panel solar
Voltaje Total*Cor-
riente Total
12,72 A
36,0 V*3*12,72 A
36,0 V*3
Corriente Total
Potencia Total
En serie
38
Método de conexión y cálculo
Conecte paneles solares con las mismas especificaciones, y se recomienda
conectar paneles solares con las mismas especificaciones.
En paralelo Ejemplo
Voltaje Total
Igual que un solo
panel solar
Se suma
Voltaje Total*Cor-
riente Total
12,72 A*3
36,0 V*(12,72 A*3)
36,0 V
Corriente Total
Potencia Total
En paralelo
39
