Important Safety Instructions
IMPORTANT SAFETY INSTRUCTIONS
When using an electrical Appliance, basic precautions
should always be followed, including the following:
READ ALL INSTRUCTIONS BEFORE
USING THIS APPLIANCE SAVE THESE
INSTRUCTIONS
1. This Appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning use of the Appliance in a safe way
and understand the hazards involved. Children shall not
play with the Appliance. Cleaning and user maintenance
shall not be made by children without supervision.
2. Clear the area to be cleaned. Remove power cords
and small objects from the oor that could entangle the
Appliance. Tuck rug fringe under the rug base, and lift
items such as curtains and tablecloths off the oor.
3. If there is a drop off in the cleaning area due to a step
or stairs, you should operate the Appliance to ensure
that it can detect the step without falling over the edge.
It may become necessary to place a physical barrier at
the edge to keep the unit from falling. Make sure the
physical barrier is not a trip hazard.
4. Only use as described in this manual. Only use
attachments recommended or sold by the manufacturer.
5. Please make sure your power supply source voltage
matches the power voltage marked on the Auto-Empty
Station.
6. For INDOOR household use ONLY. Do not use
the Appliance in outdoor, commercial or industrial
environments.
7. Use only the original rechargeable battery and Auto-
Empty Station provided with the Appliance from
the manufacturer. Non-rechargeable batteries are
prohibited. For battery information, please refer to
Specications section.
8. Do not use without dust bin and/or lters in place.
9. Do not operate the Appliance in an area where there
are lit candles or fragile objects.
10. Do not use in extremely hot or cold environments (below
-5˚C/23˚F or above 40˚C/104˚F).
11. Keep hair, loose clothing, ngers, and all parts of
body away from any openings and moving parts.
12. Do not operate the Appliance in a room where an
infant or child is sleeping.
13. Do not use Appliance on wet surfaces or surfaces
with standing water.
14. Do not allow the Appliance to pick up large objects
like stones, large pieces of paper or any item that
may clog the Appliance.
15. Do not use Appliance to pick up ammable or
combustible materials such as gasoline, printer or copier
toner, or use in areas where they may be present.
4EN
16. Do not use Appliance to pick up anything that is
burning or smoking, such as cigarettes, matches, hot
ashes, or anything that could cause a re.
17. Do not put objects into the suction intake. Do not use if
the suction intake is blocked. Keep the intake clear of
dust, lint, hair, or anything that may reduce air ow.
18. Take care not to damage the power cord. Do not pull
on or carry the Appliance or Auto-Empty Station by
the power cord, use the power cord as a handle, close
a door on the power cord, or pull power cord around
sharp edges or corners. Do not run Appliance over the
power cord. Keep power cord away from hot surfaces.
19. If the power cord is damaged, it must be replaced by
the manufacturer or its service agent in order to avoid
a hazard.
20. Do not use with a damaged power cord or receptacle.
Do not use the Appliance or Auto-Empty Station if it
is not working properly, has been dropped, damaged,
left outdoors, or come in contact with water. It must be
repaired by the manufacturer or its service agent in order
to avoid a hazard.
21. The lithium battery type suitable for CH2403 is max.
8 cells, max. nominal voltage DC 14.4 V, and rated
capacity 4,800 mAh.The battery must be removed and
discarded according to local laws and regulations before
disposal of the Appliance.
22. Turn OFF the power switch before cleaning or
maintaining the Appliance.
23. The plug must be removed from the receptacle before
cleaning or maintaining the Auto-Empty Station.
24. Remove the Appliance from the Auto-Empty Station,
and turn OFF the power switch to the Appliance
before removing the battery for disposal of the
Appliance.
25. The battery must be removed and discarded
according to local laws and regulations before
disposal of the Appliance.
26. Please dispose of used batteries according to local
laws and regulations.
27. Do not incinerate the Appliance even if it is severely
damaged. The batteries can explode in a re.
28. When not using the Auto-Empty Station for a long
period of time, please unplug it.
29. The Appliance must be used in accordance with
the directions in this Instruction Manual. ECOVACS
ROBOTICS cannot be held liable or responsible for
any damages or injuries caused by improper use.
30. The robot contains batteries that are only replaceable
by skilled persons. To replace the robot’s battery,
please contact Customer Service.
31. If the robot will not be used for a long time, power OFF the
robot for storage and unplug the Auto-Empty Station.
32. WARNING: For the purposes of recharging the
battery, only use the detachable supply unit
CH2403 provided with the Appliance.
5 EN
To satisfy RF exposure requirements, a separation distance
of 20 cm or more should be maintained between this device
and persons during device operation.
To ensure compliance, operations at closer than this
distance is not recommended. The antenna used for this
transmitter must not be co-located in conjunction with any
other antenna or transmitter.
Correct Disposal of this Product
This marking indicates that this product should not be
disposed of with other household waste throughout
the EU. To prevent possible harm to the environment or
human health from uncontrolled waste disposal, recycle it
responsibly to promote the sustainable reuse of material
resources. To recycle your used device, please use the
return and collection systems or contact the retailer where
the product was purchased. They can safely recycle this
product.
For EU Countries
For EU Declaration of Conformity information, visit https://
www.ecovacs.com/global/compliance
Device Update
Typically, some devices are updated bi-monthly, but not
always so specic.
Some devices, especially those that went on sale more
than three years ago, will only be updated if a critical
vulnerability is found and xed.
Ensure the robot is always connected to a network, for
smart features to function properly.
Class II
Short-circuit-proof safety isolating
transformer
Switch mode power supply
For indoor use only
Direct current
Alternating current
Read all instructions before using
(this appliance)
Time-lag miniature fuse-link
6EN
European Union Compliance Statement
Information on Disposal for Users of Waste
Electrical & Electronic Equipment
This symbol on the product or on its packaging
indicates that used electrical and electronic products
should not be mixed with unsorted municipal waste.
For proper treatment, it is your responsibility to
dispose of your waste equipment by arranging to
return it to designated collection points.
Disposing of this product correctly will help save
valuable resources and prevent any potential
negative effects on human health and the
environment, which could otherwise arise from
inappropriate waste handling.
To return your used device, please use the return
and collection systems or contact the retailer where
the product was purchased, which is free of charge,
please contact your local authority for further details
of your nearest designated collection point.
Penalties may be applicable for incorrect disposal
of this waste, in accordance with your national
legislation.
Restriction of the use of certain hazardous
substances (RoHS) Directive
Radio Equipment Directive
Ecovacs Home Service Robotics Co., Ltd. hereby
declares the whole product including parts (cables, cords,
and so on) meets the requirements of RoHS Directive
2011/65/EU and amendment Commission Delegated
Directive (EU) 2015/863 on the restriction of the use of
certain hazardous substances in electrical and electronic
equipment ("RoHS recast" or "RoHS 2.0").
Ecovacs Home Service Robotics Co., Ltd. hereby
declares that the product listed in this section comply
with the essential requirements and other relevant
provisions of the Radio Equipment Directive 2014/53/EU.
Europe Authorised Representative:
Ecovacs Home Service Robotics Co., Ltd. hereby declares
that the product comply with the essential requirements and
other relevant provisions of the RoHS Directive 2011/65/
EU and amendment Commission Delegated Directive (EU)
2015/863, the Radio Equipment Directive 2014/53/EU.
The declaration of conformity can be viewed at the following
address: https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Germany
7 EN
Auto-Empty Station
Base

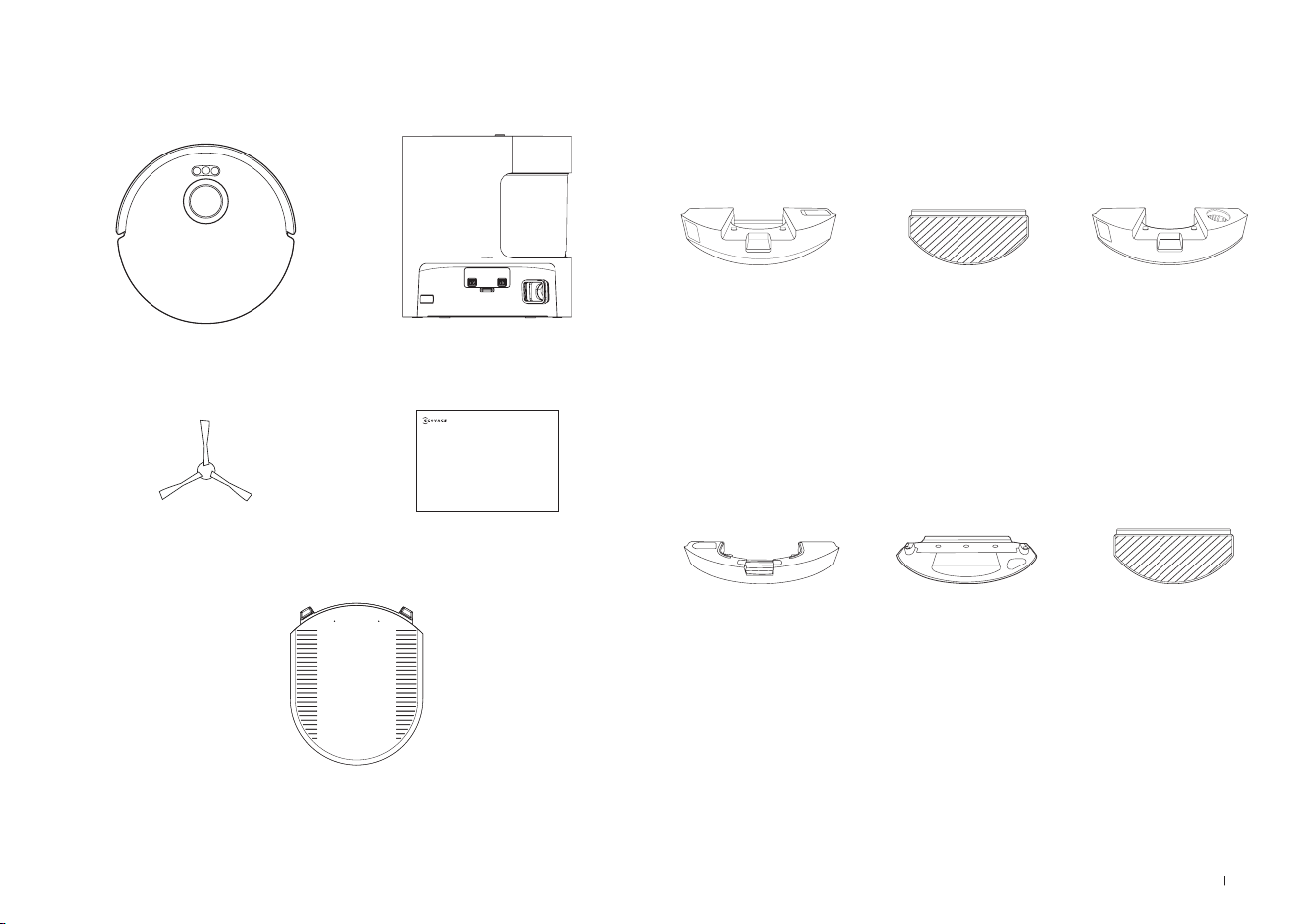

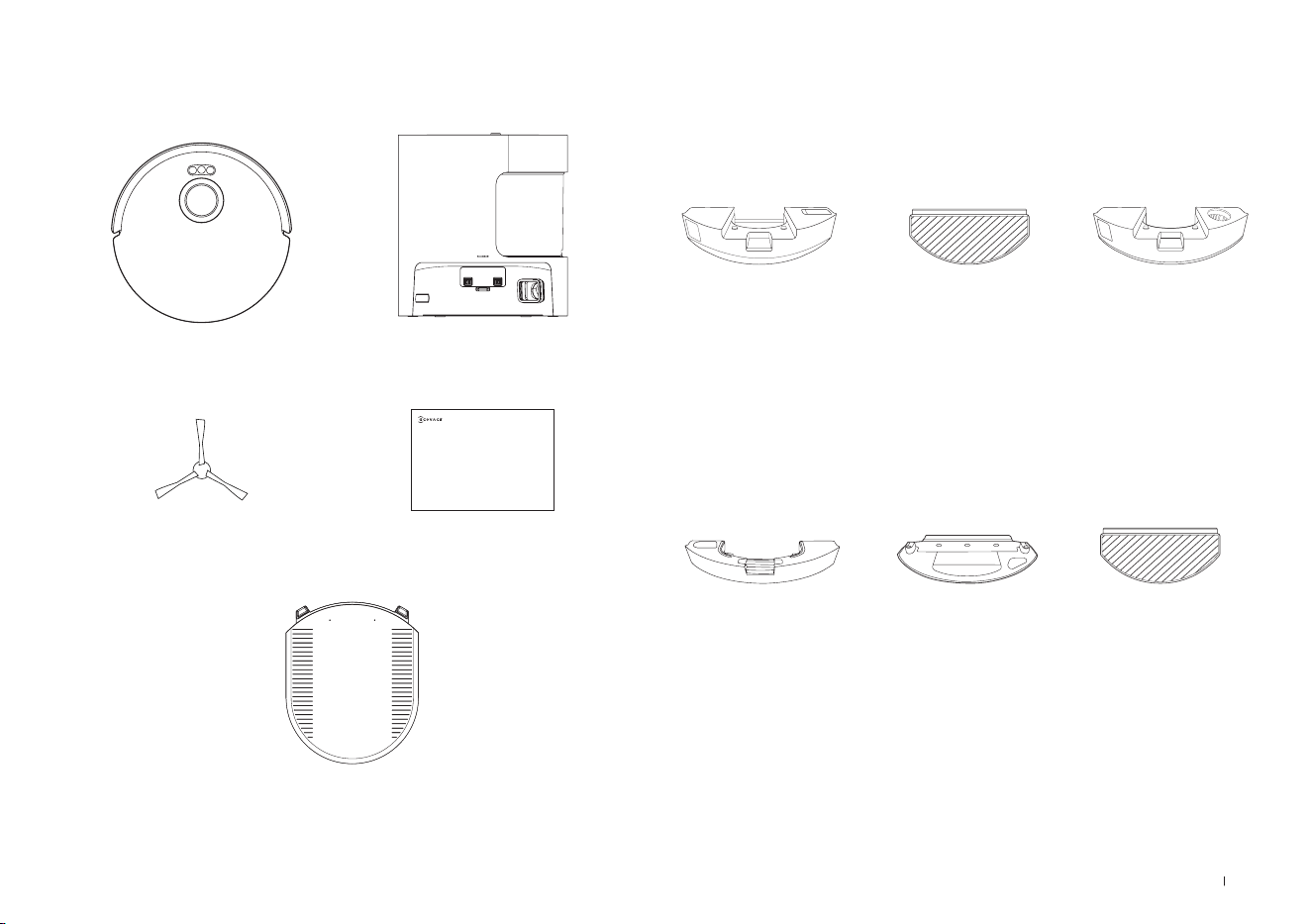

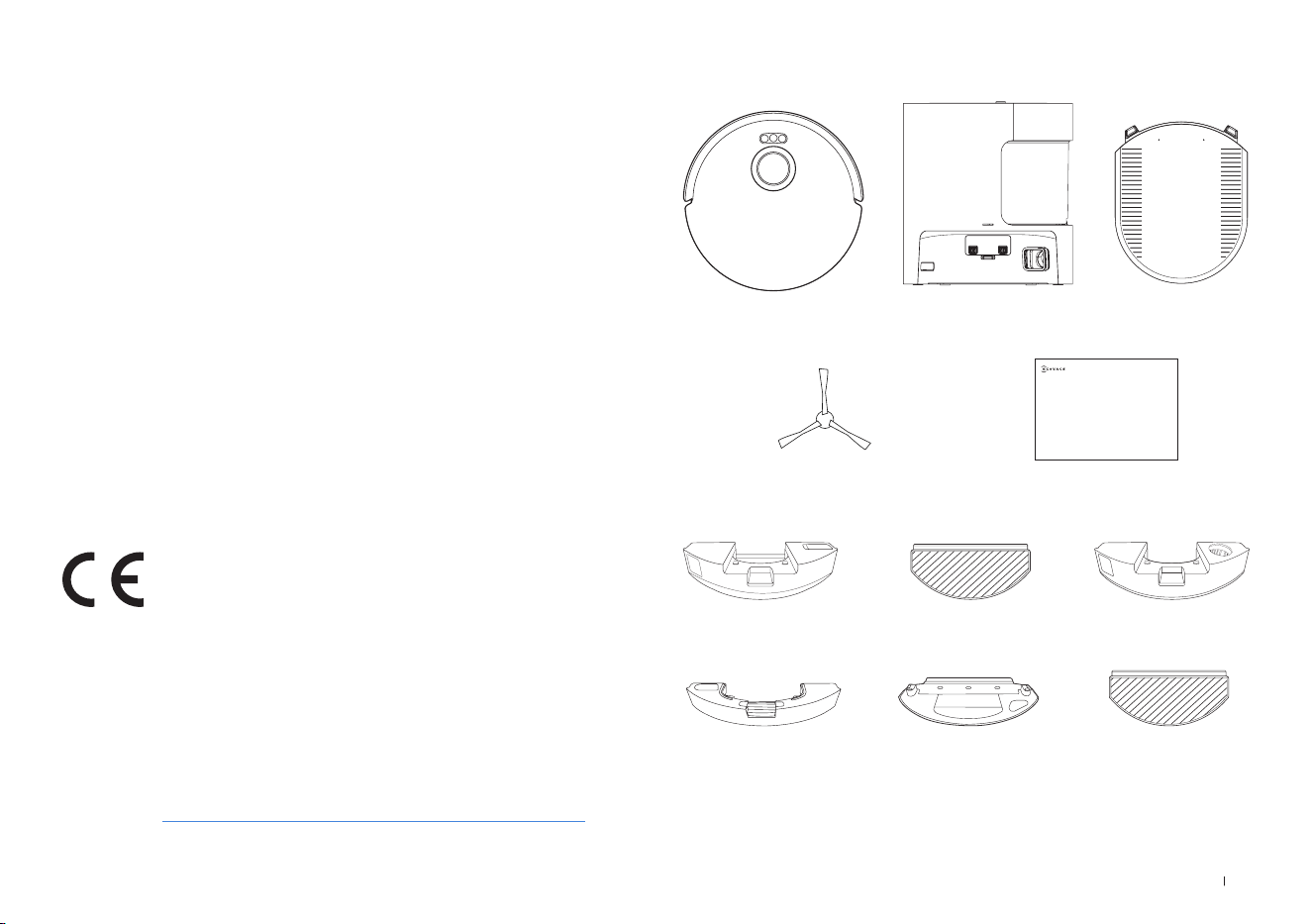

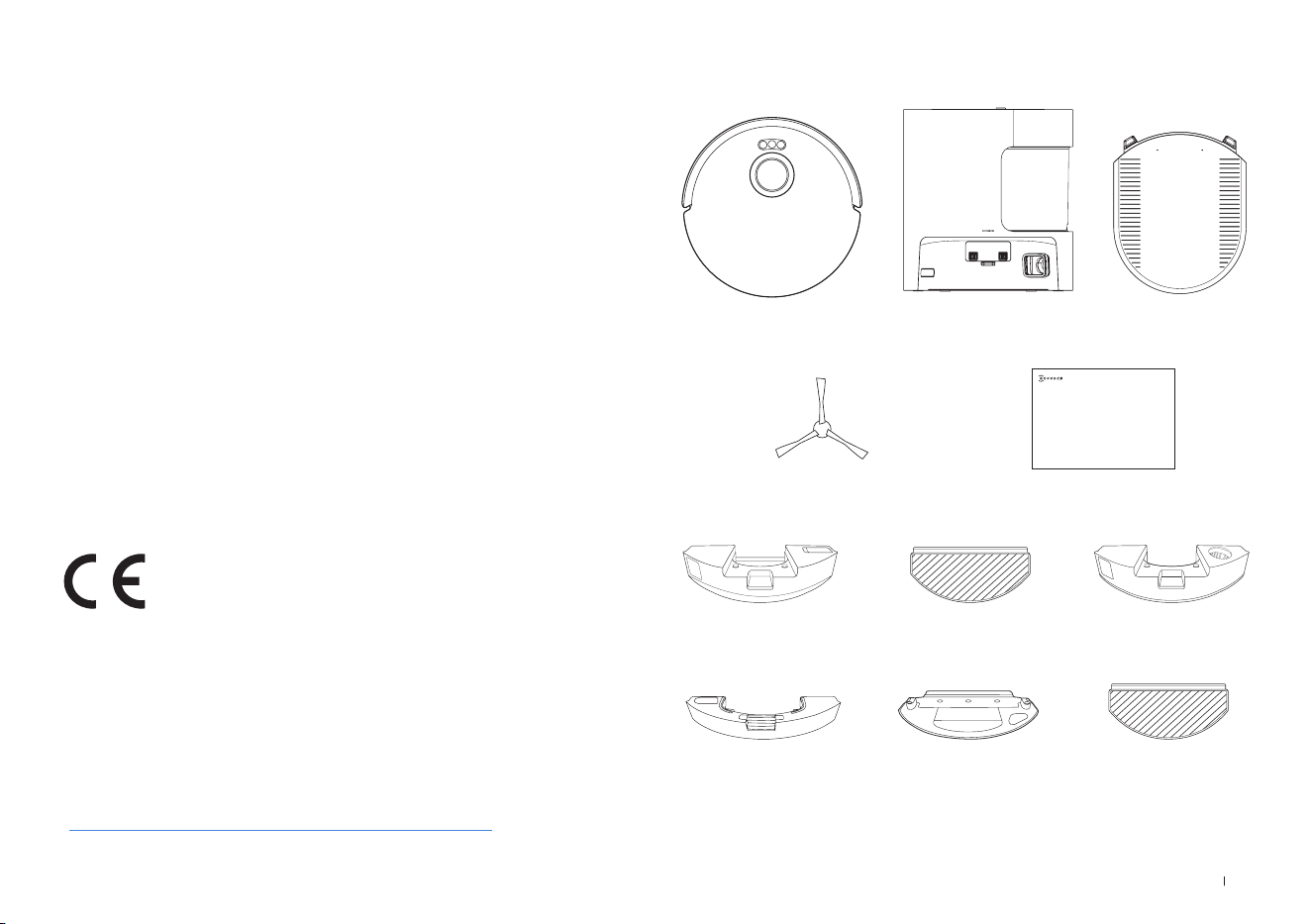

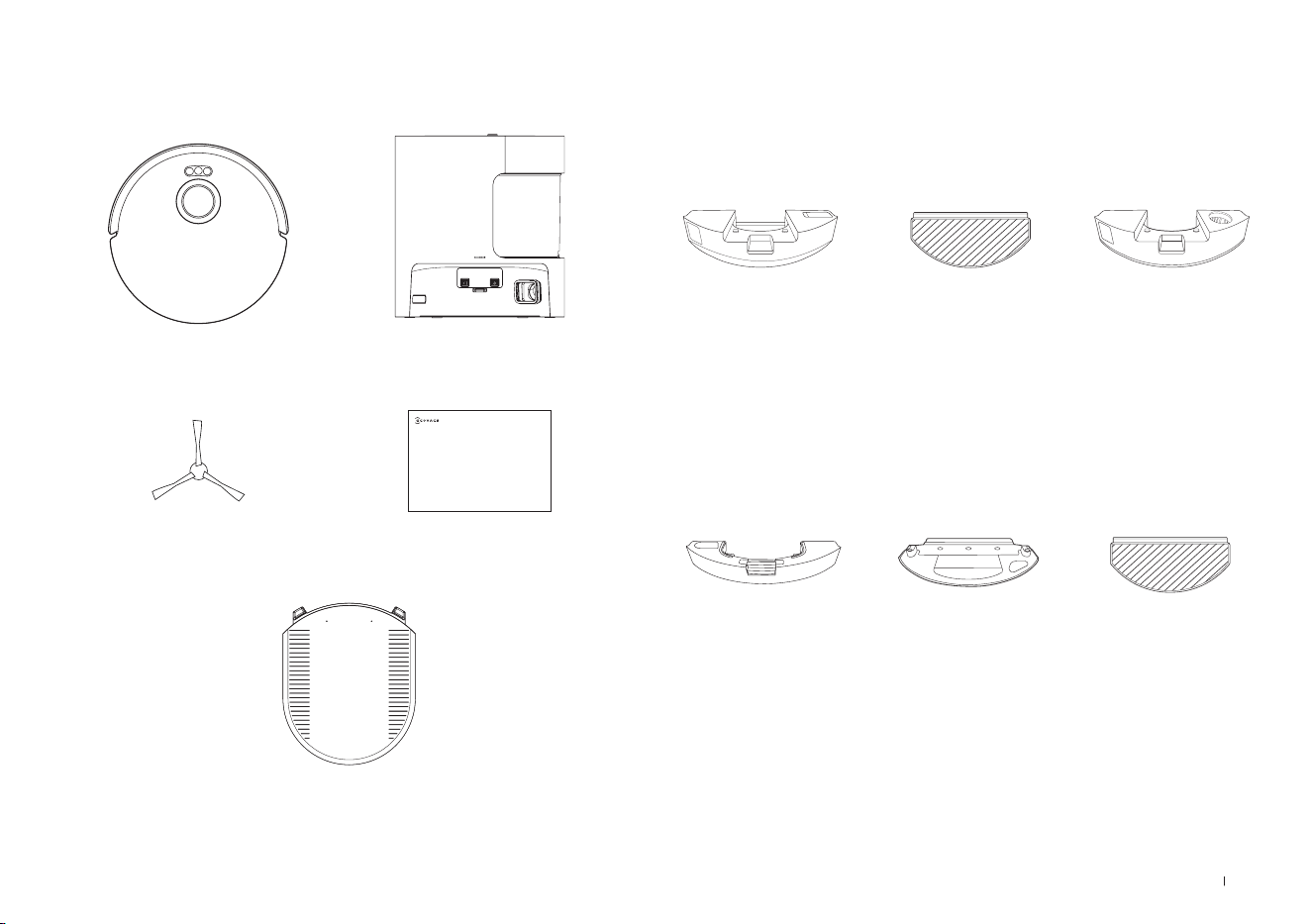

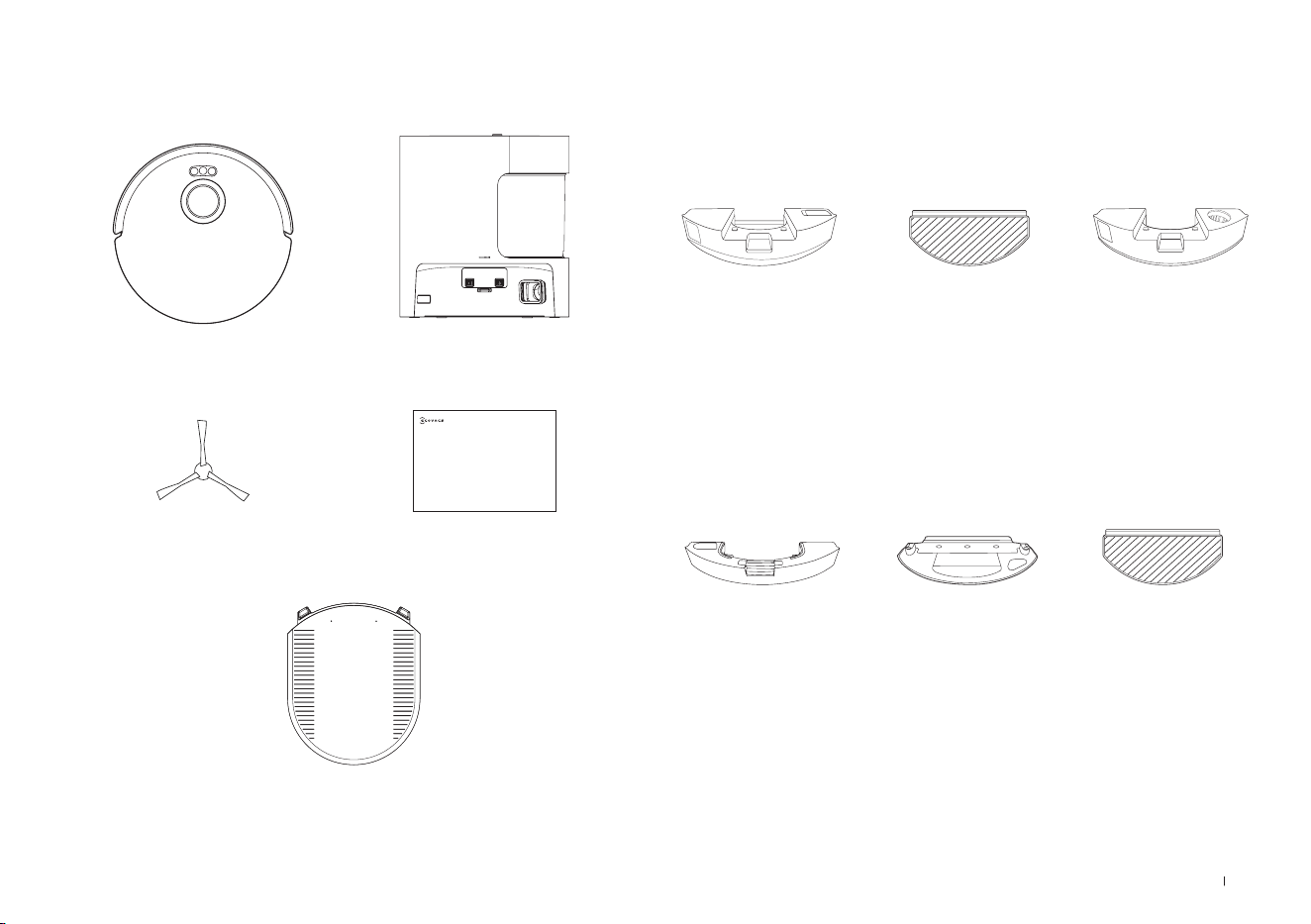

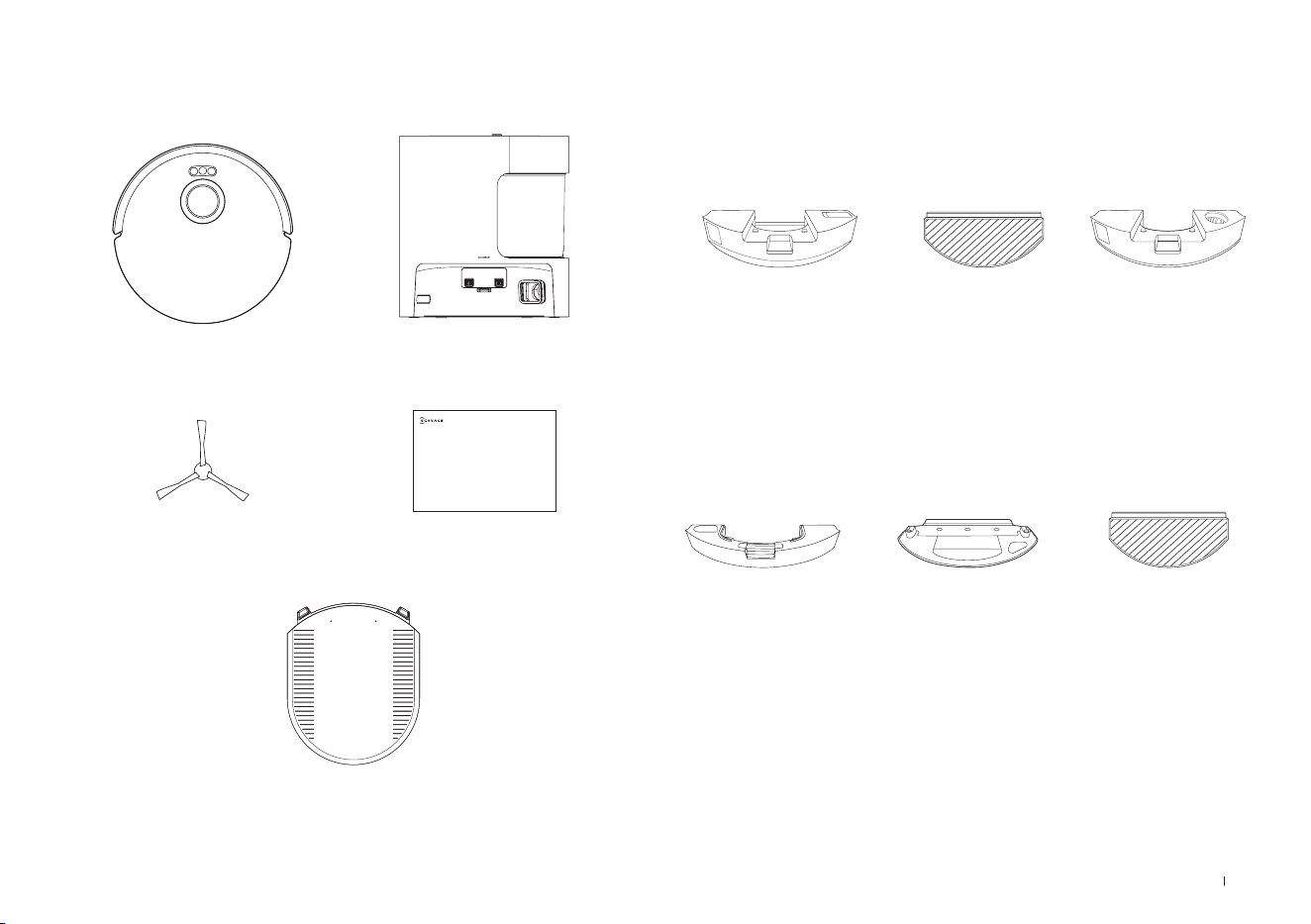

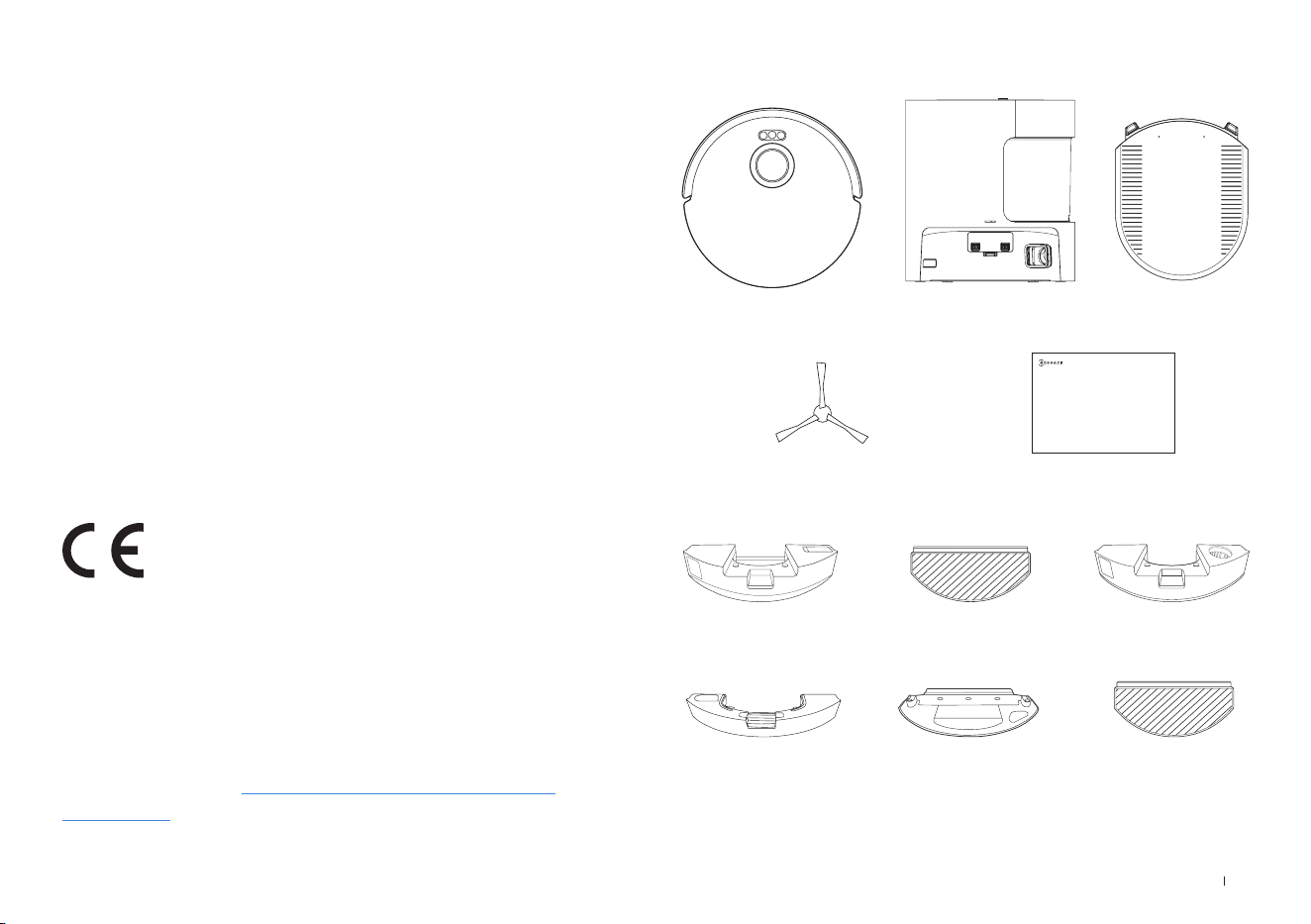

PACKAGE CONTENTS
Robot
Washable
Mopping Pad
OZMO Pro 2.0
Vibrating Mopping System
Vacuum Module
(pre-installed)
Mopping Pad Plate
Reservoir
(pre-installed)
Washable
Mopping Pad
Instruction Manual
Instruction Manual
Side Brush
OZMO Pro 2.0 Vibrating Mopping System and Vacuum Module (
DKX55
)
Water Tank and Mopping Pad Module (
DKX56
)
Note: Figures and illustrations are for reference only and may differ from actual product appearance.
Product design and specications are subject to changes without notice.
8EN

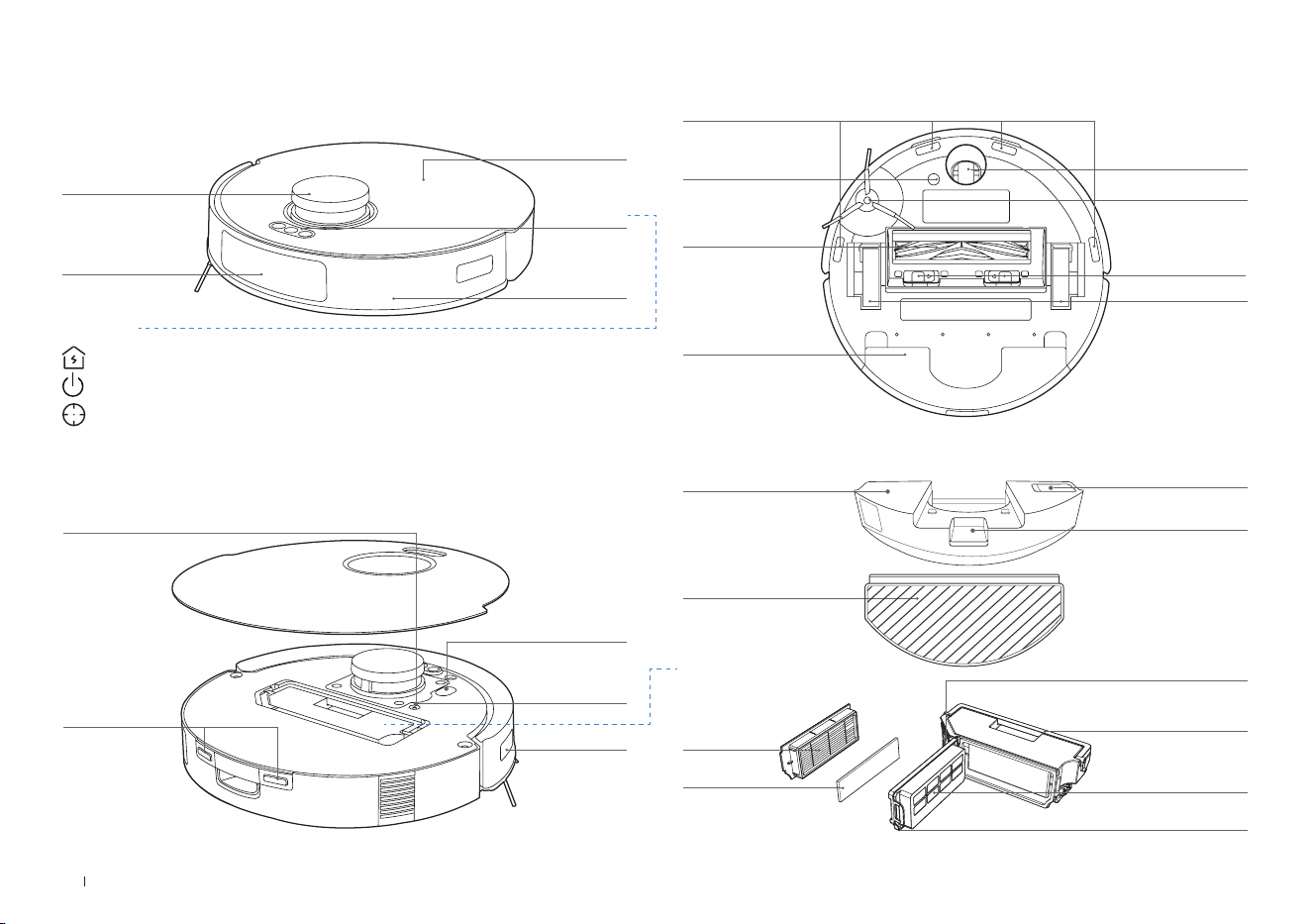

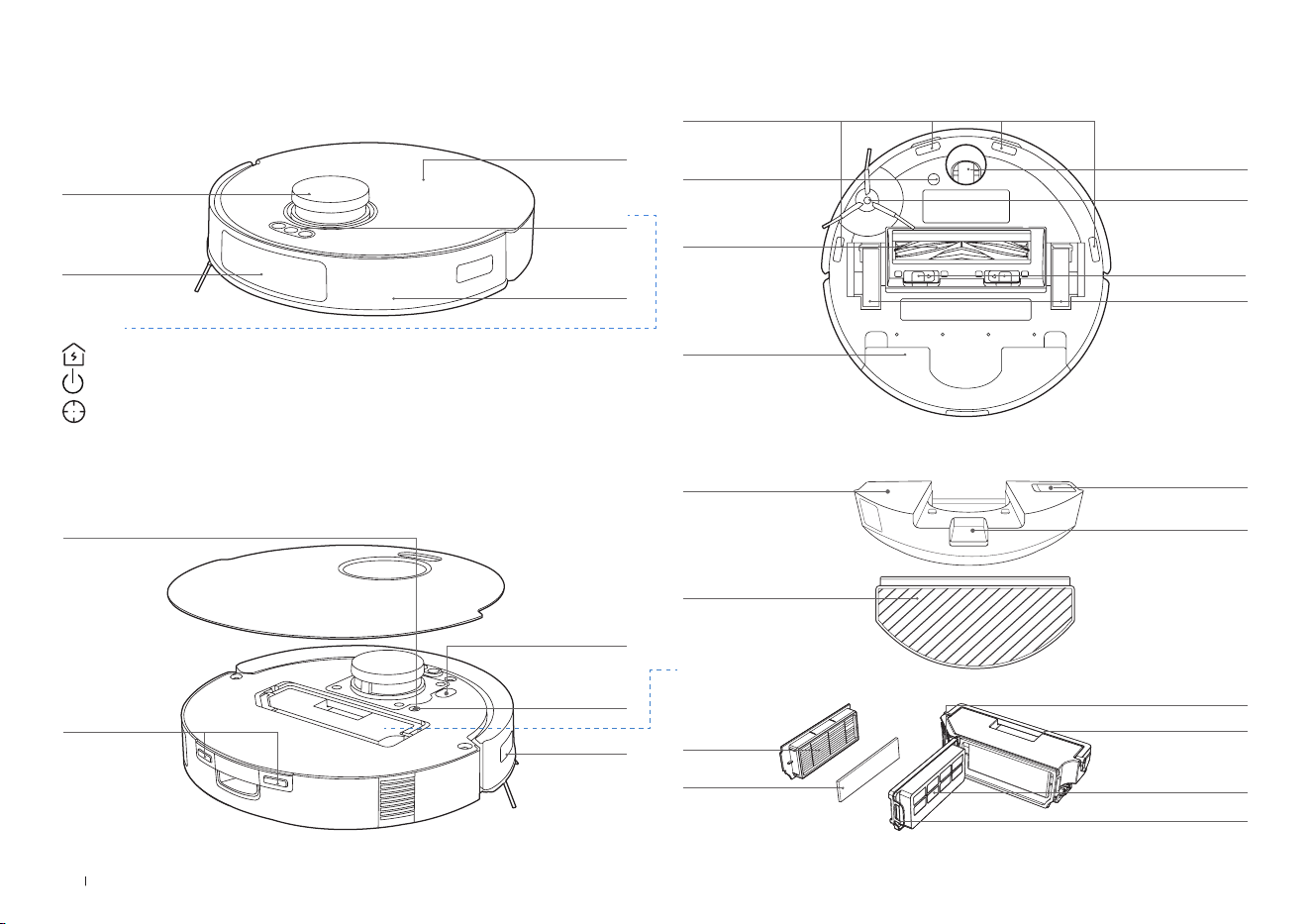

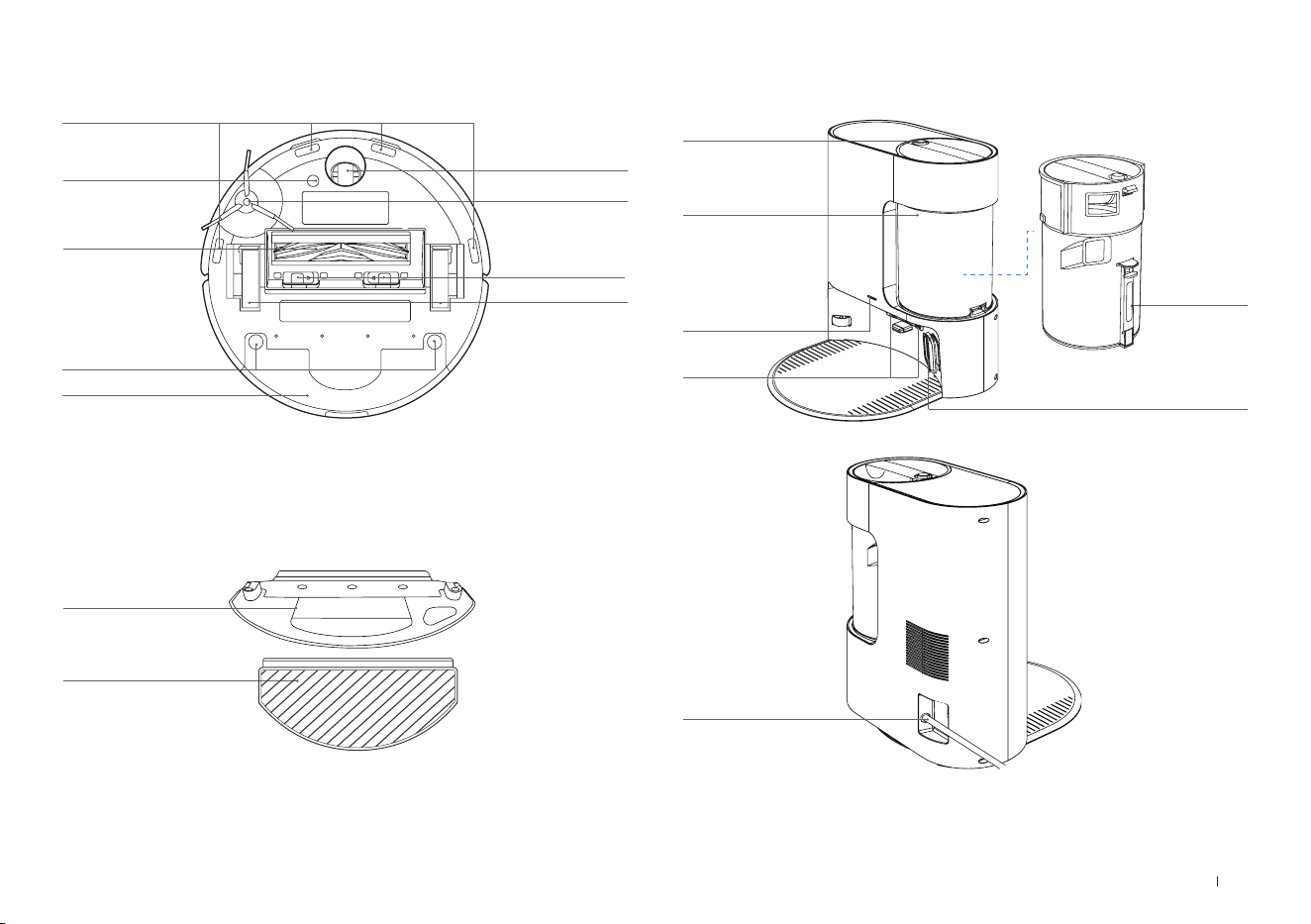

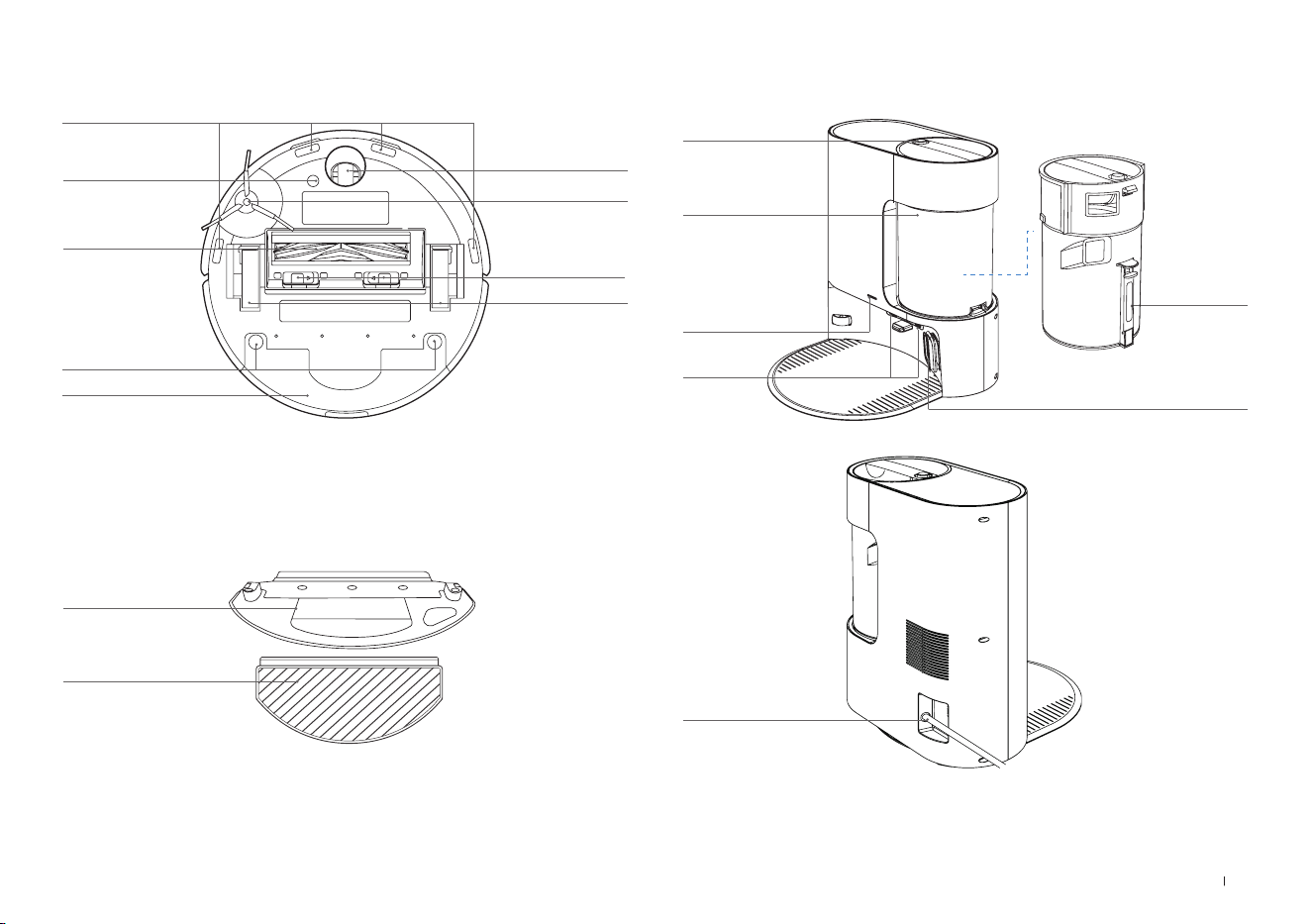

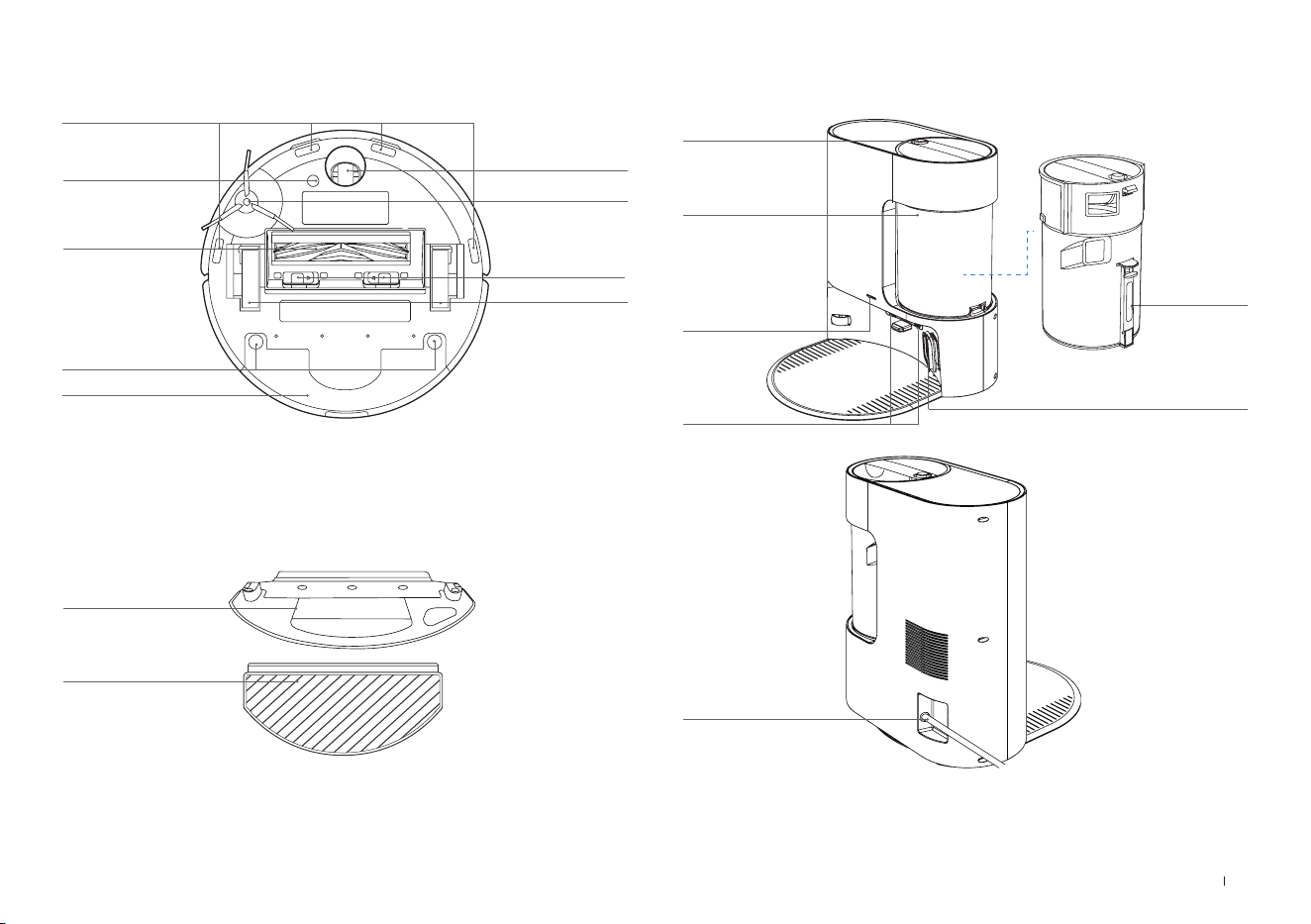

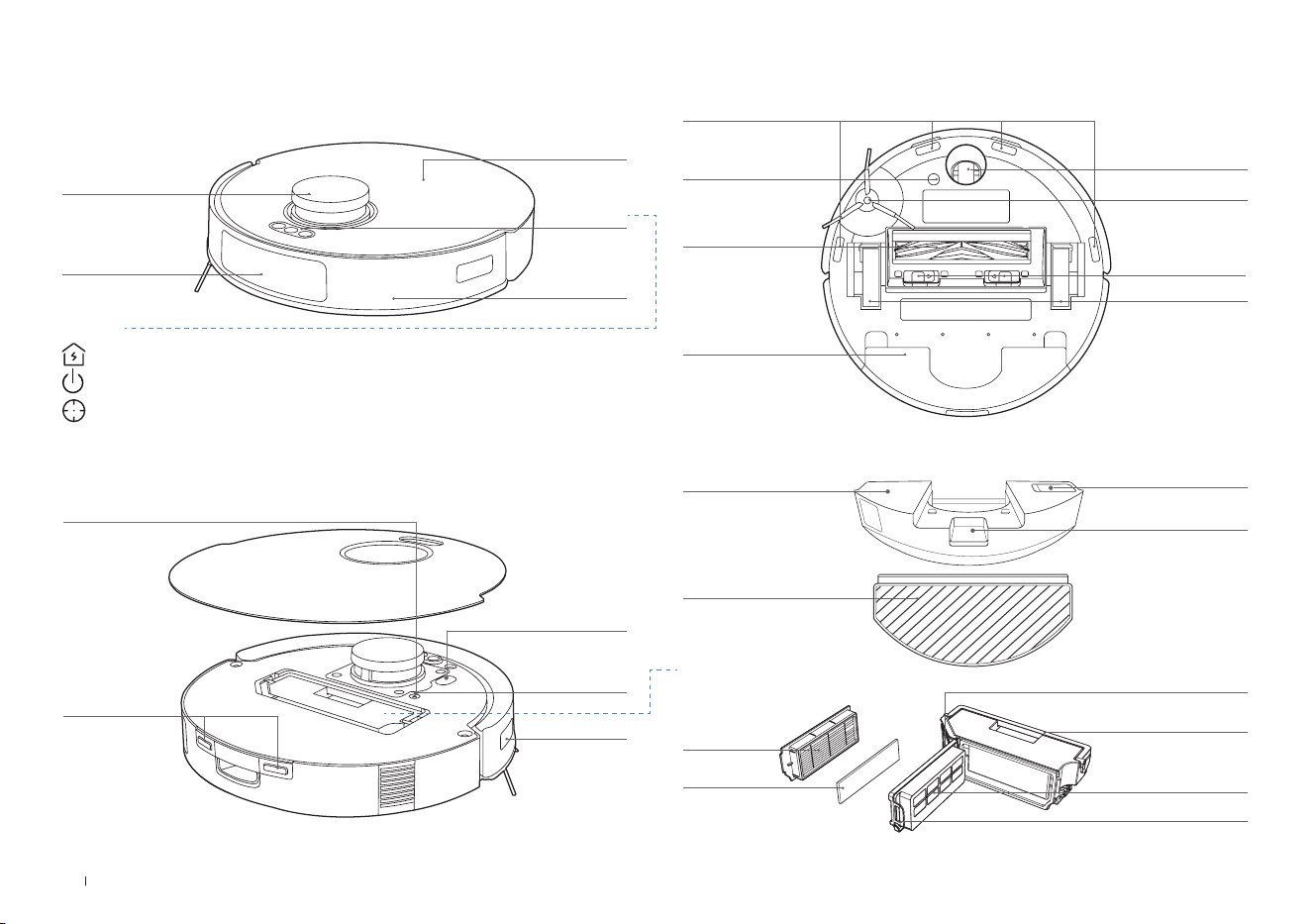

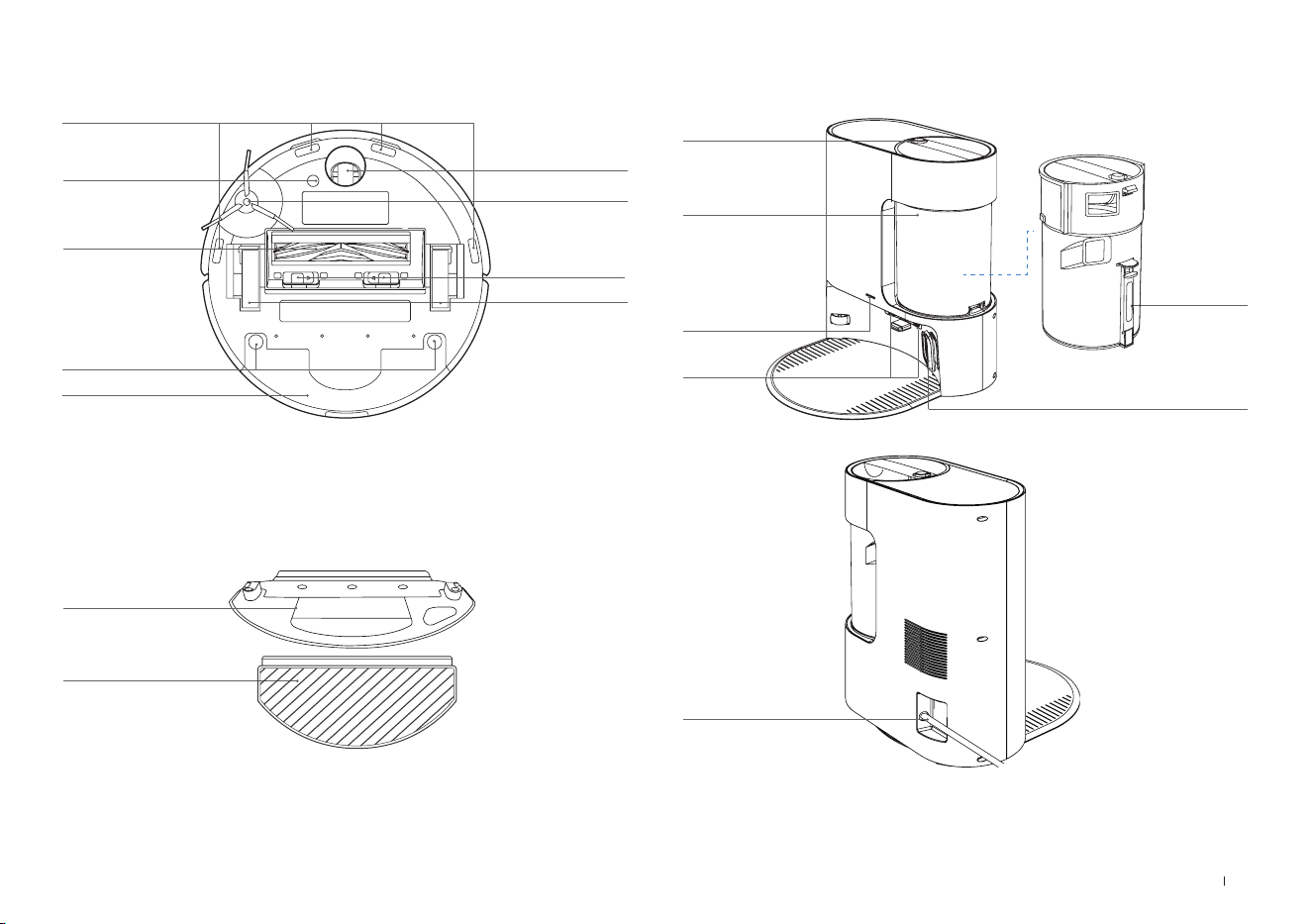

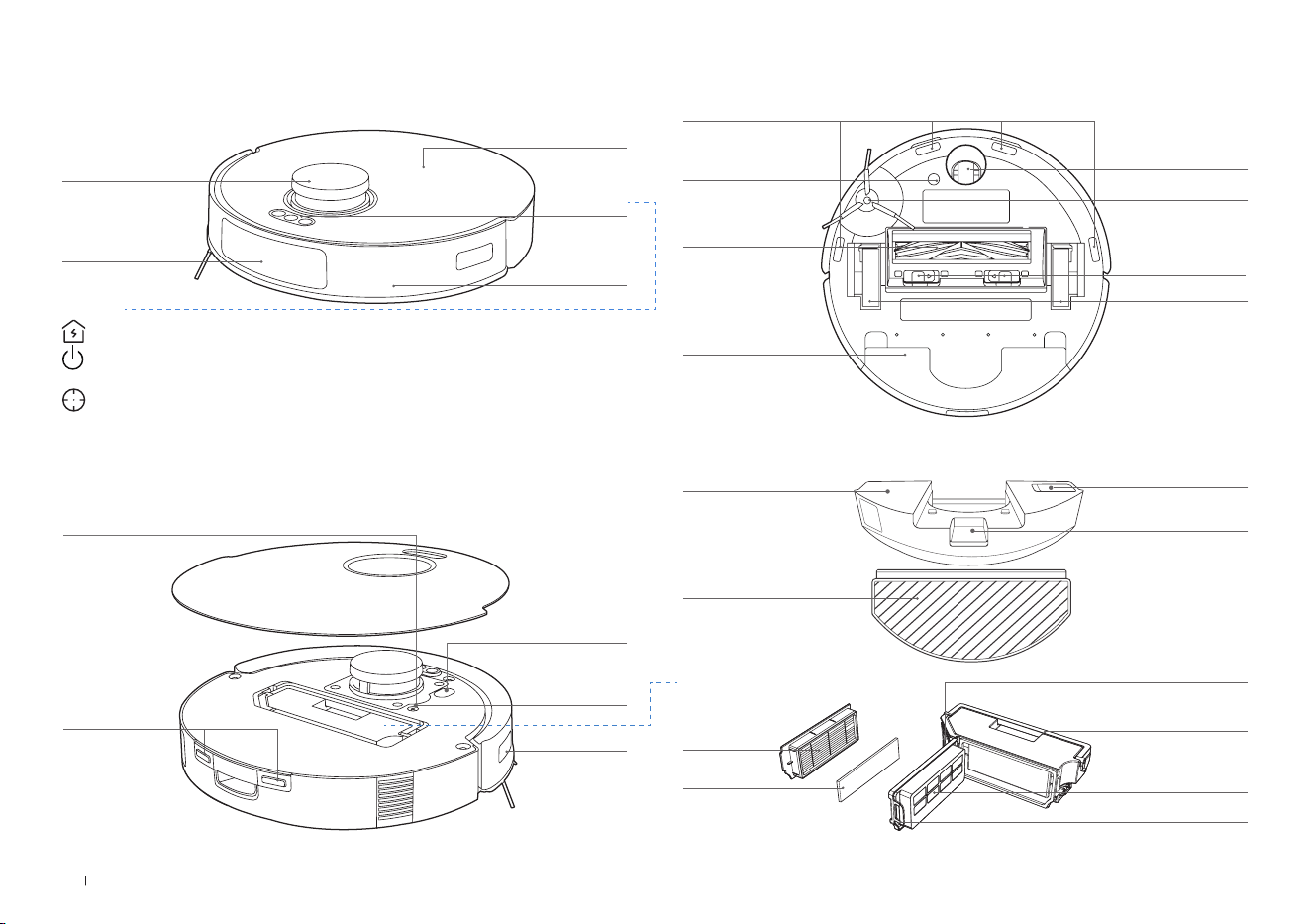

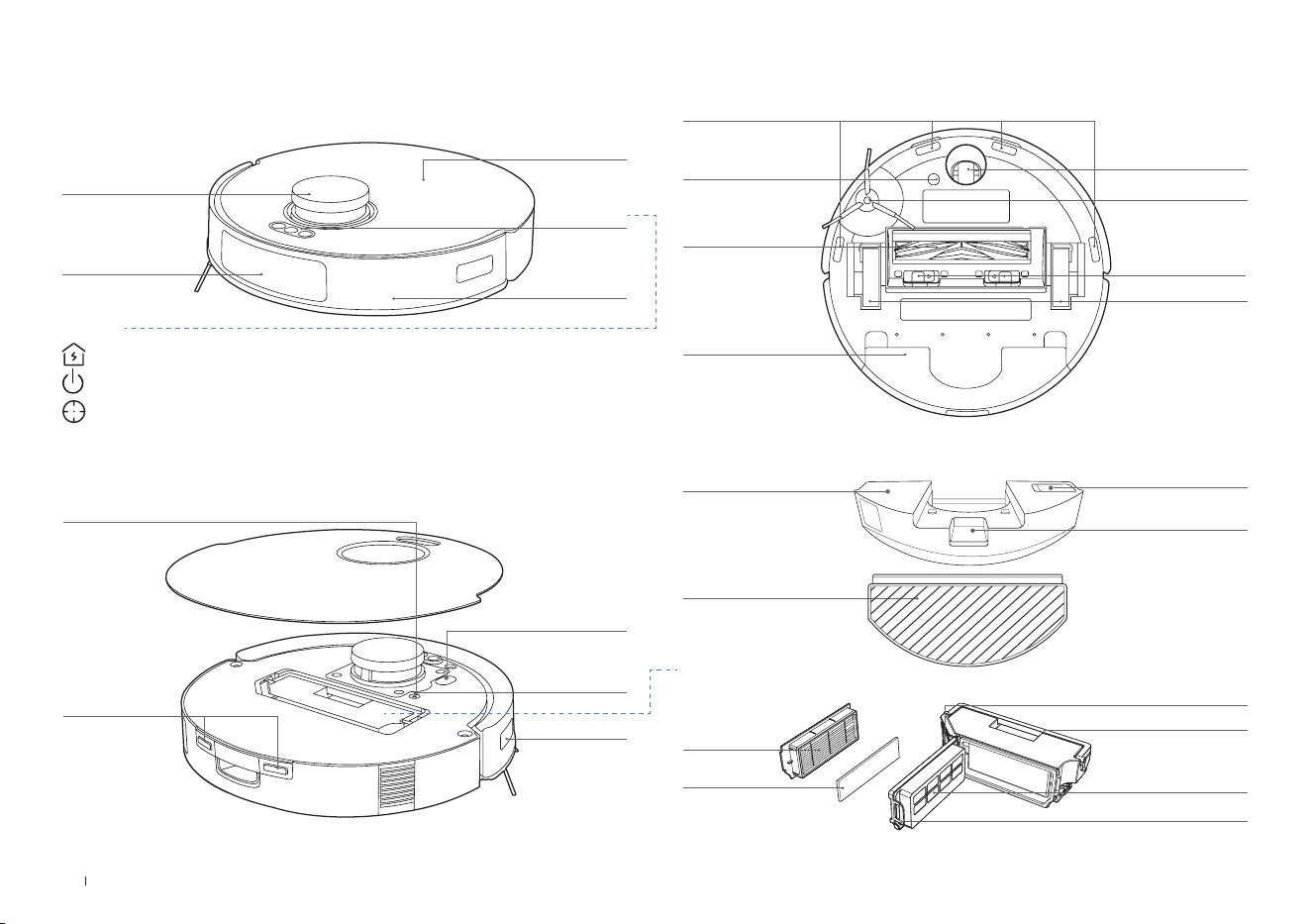

Robot
Bumper
Top Cover
Buttons
Edge Sensor
Buttons
Obstacle
Avoidance
Module
Short Press: Return to charge
Short Press: Start/Pause/Continue Long Press: Power on/off
Short Press: Start/End Spot Clean Long Press: Child Lock
RESET Button
Connect APP: Short press RESET button and follow voice prompts to connect to the App.
Restore to default settings: Press and hold RESET Button for 5 s. After you hear the voice
prompt, the startup music will be played and the robot will be restored to default settings.

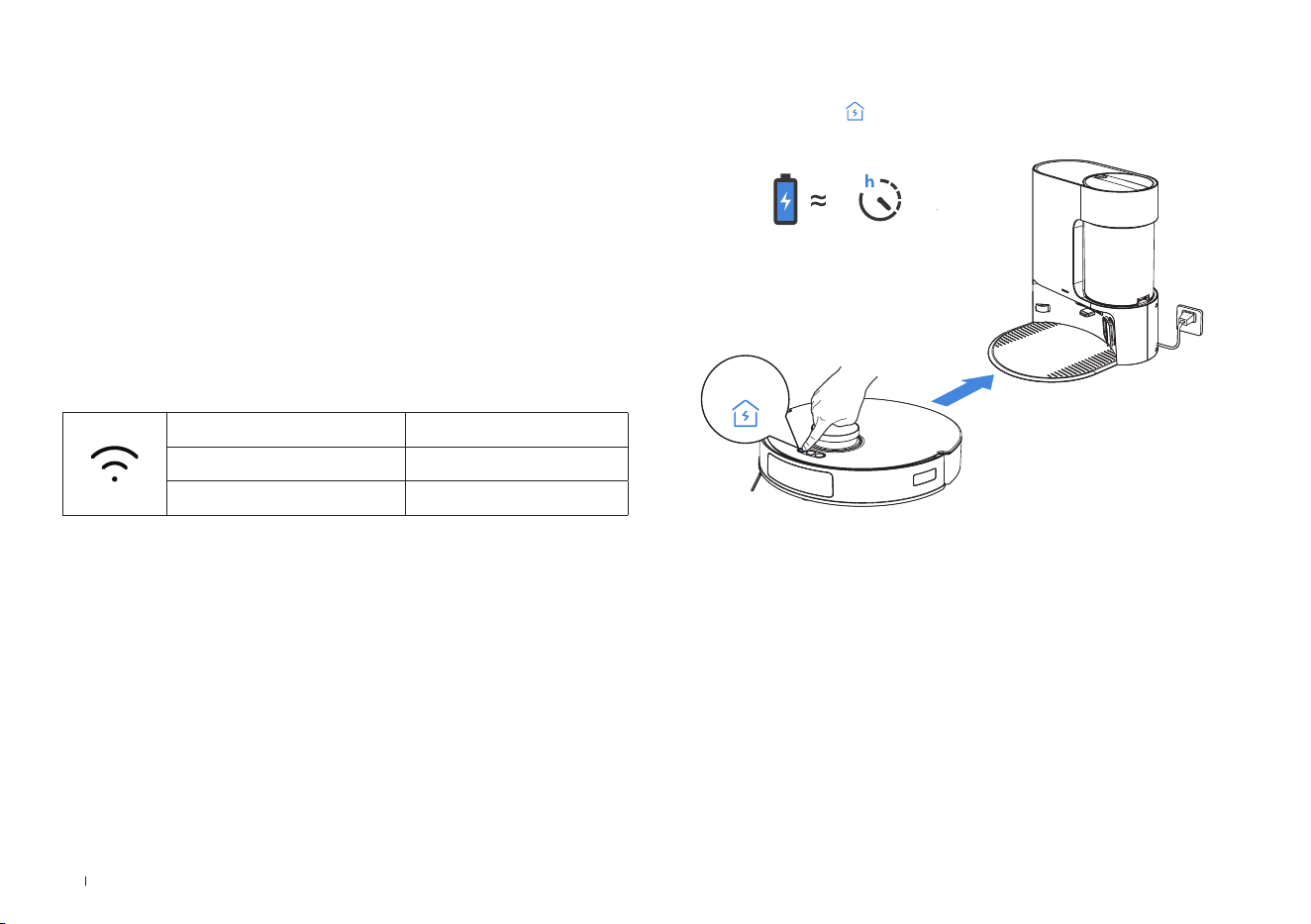

Wi-Fi Status
Indicator
Dust Bin
Filter
Sponge Filter
Dust Disposal Port
Filter Net
Dust Bin Handle
Release Button
Bottom View (
DKX55
)
OZMO Pro 2.0 Vibrating Mopping System
Driving Wheels
Universal Wheel
Side Brush
Brush
Carpet Detection
Sensor
Anti-drop Sensor
Brush Release
Button
Vacuum Module
Charging
Contacts
Navigation Module
Washable Mopping Pad
Water Inlet
Reservoir Release
Button
Reservoir

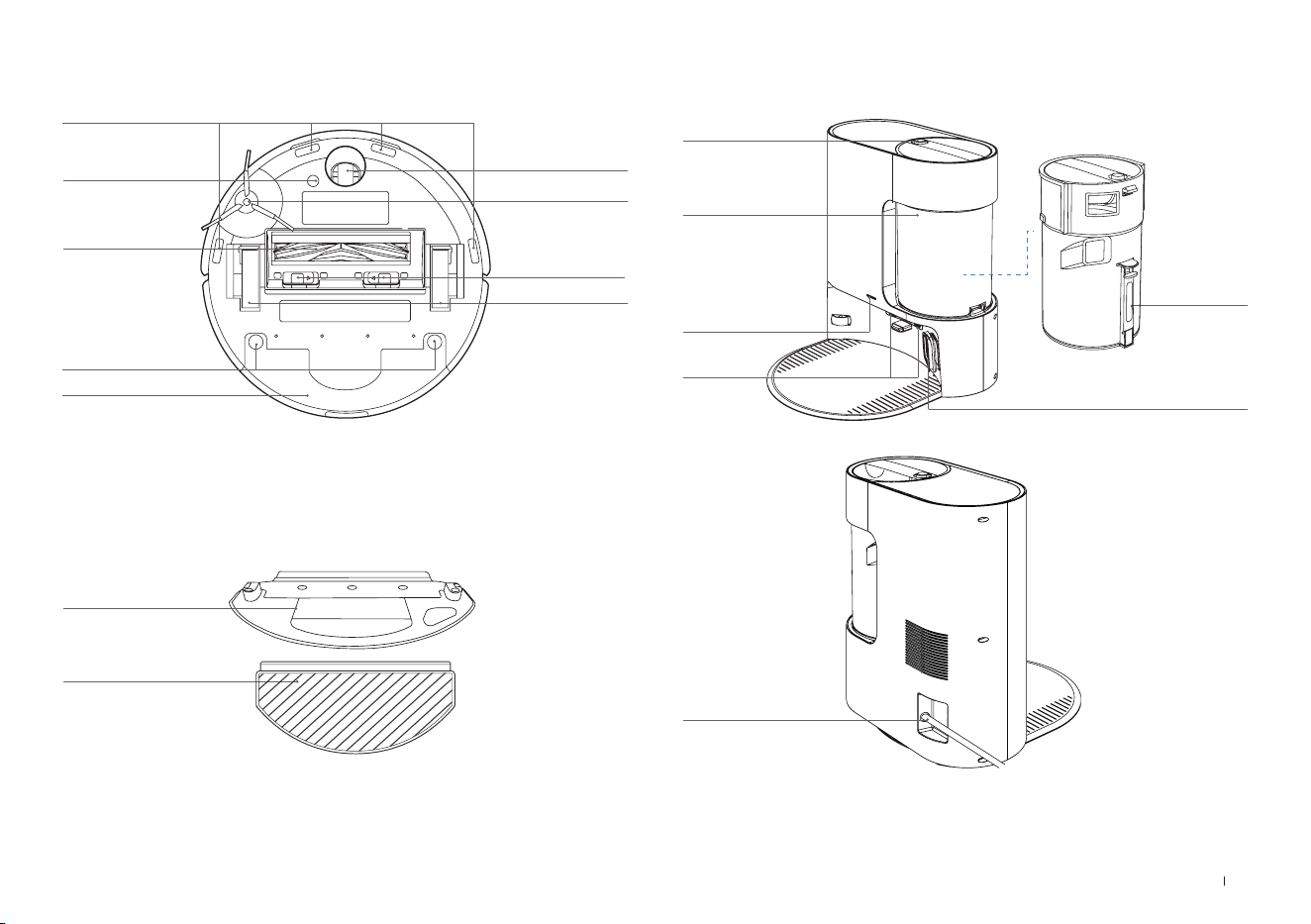

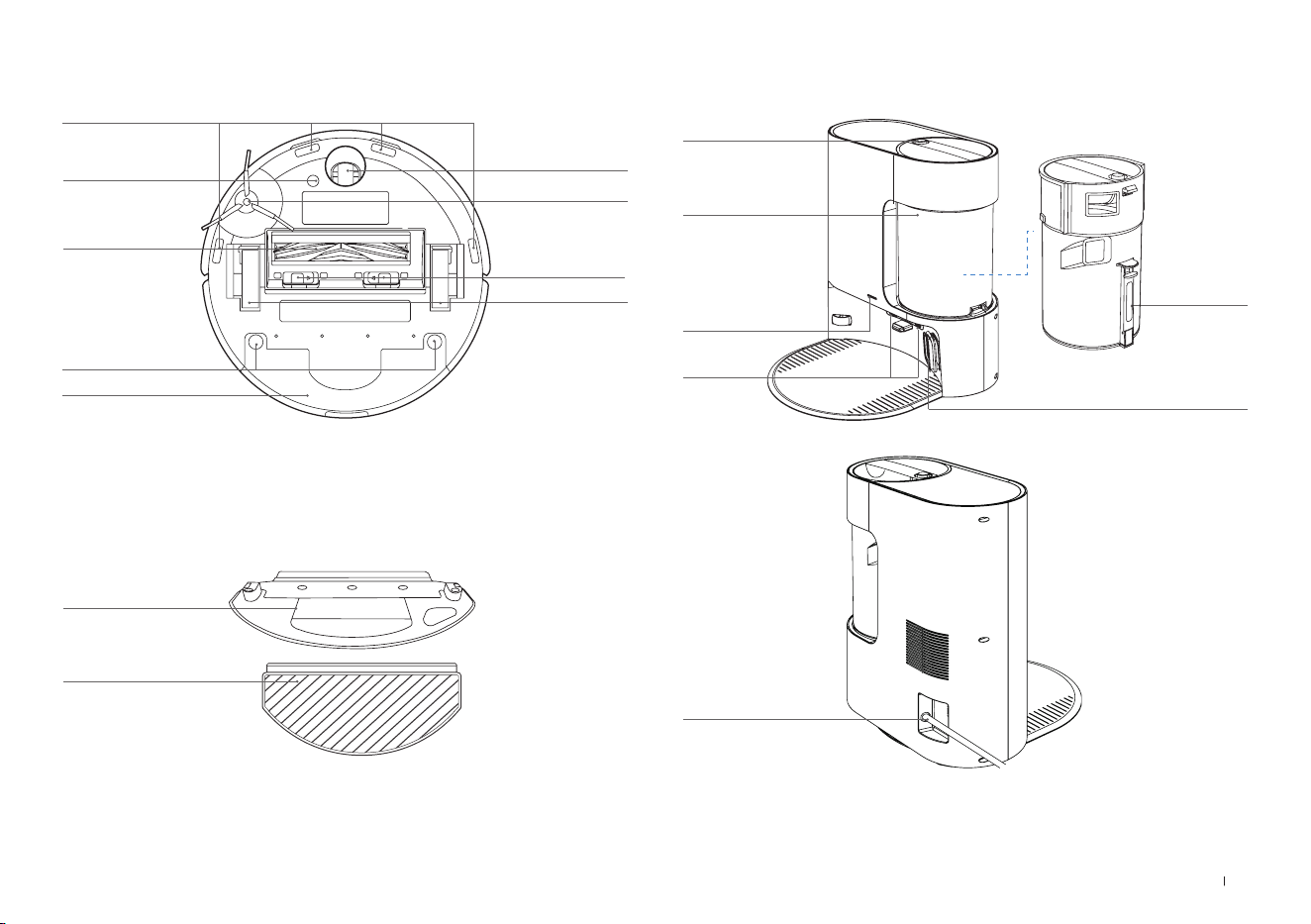

PRODUCT DIAGRAM
Data Transfer Port
For professional
maintenance personnel
use only.
9 EN
Auto-Empty Station
Power Cord
Container
Release Button
Dust Container
Dust Release
Toggle
Charging
Contacts
Auto-Empty Inlet
LED Indicator
Solid White:
Standby/Running
Goes out: Power Outage/
Deep Sleep Mode
Bottom View (
DKX56
)
Mopping Pad Module
Driving Wheels
Universal Wheel
Side Brush
Brush
Carpet Detection
Sensor
Anti-drop Sensor
Brush Release
Button
Mounting Slots for
Mopping Pad Plate
Reservoir
Note: Figures and illustrations are for reference only and may differ from actual
product appearance. Product design and specications are subject to changes
without notice.
Mopping Pad Plate
Washable Mopping Pad
10EN

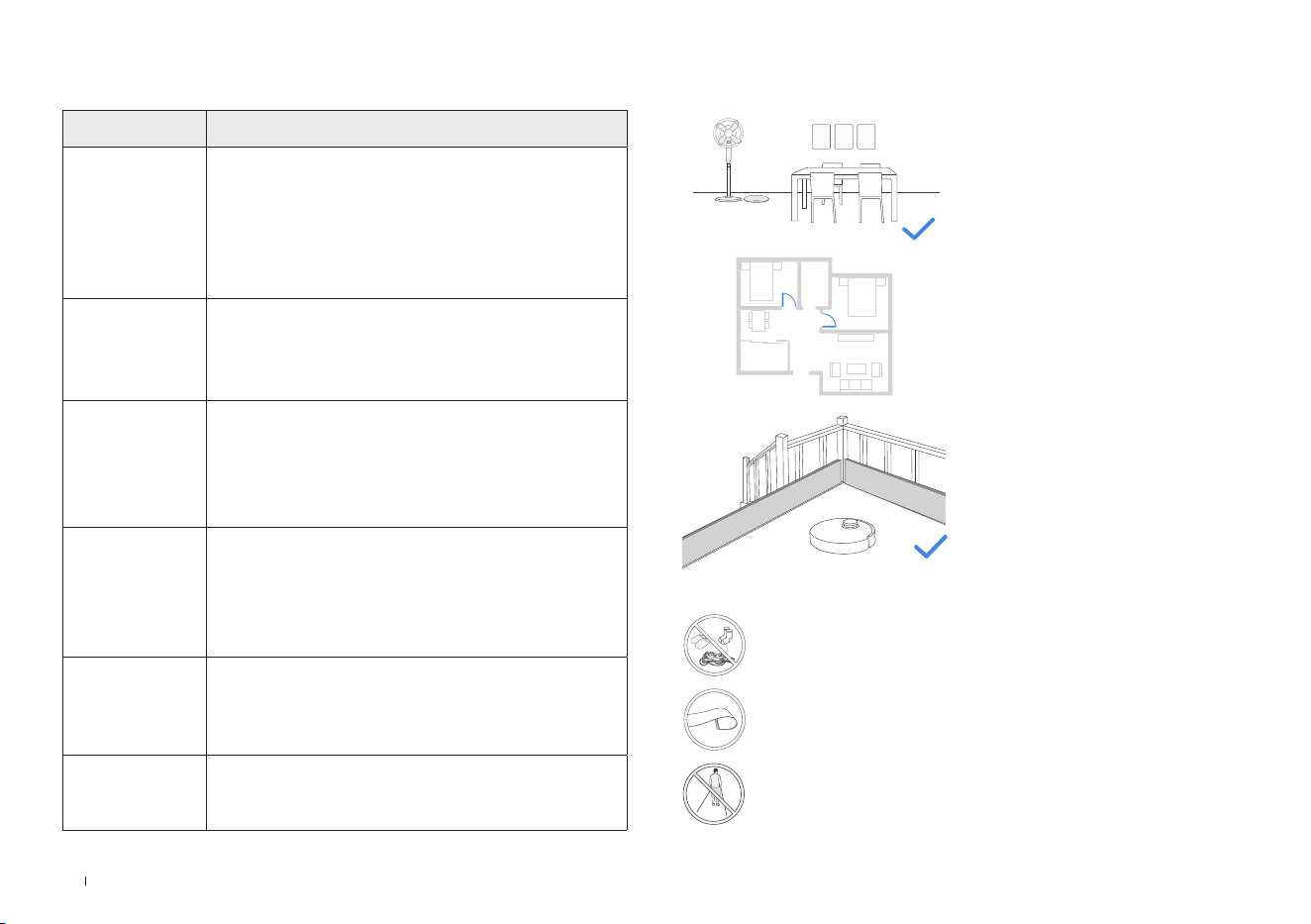

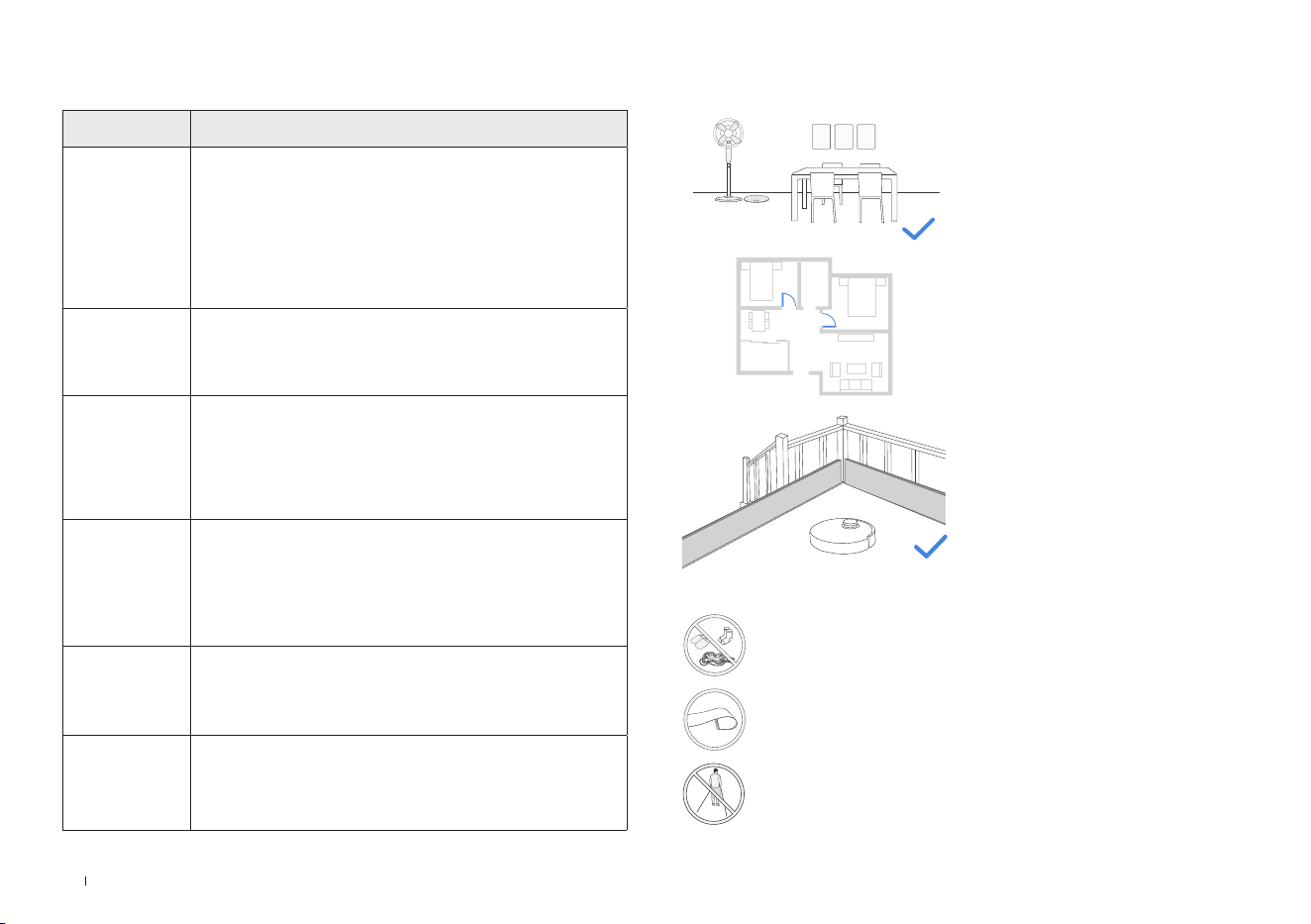

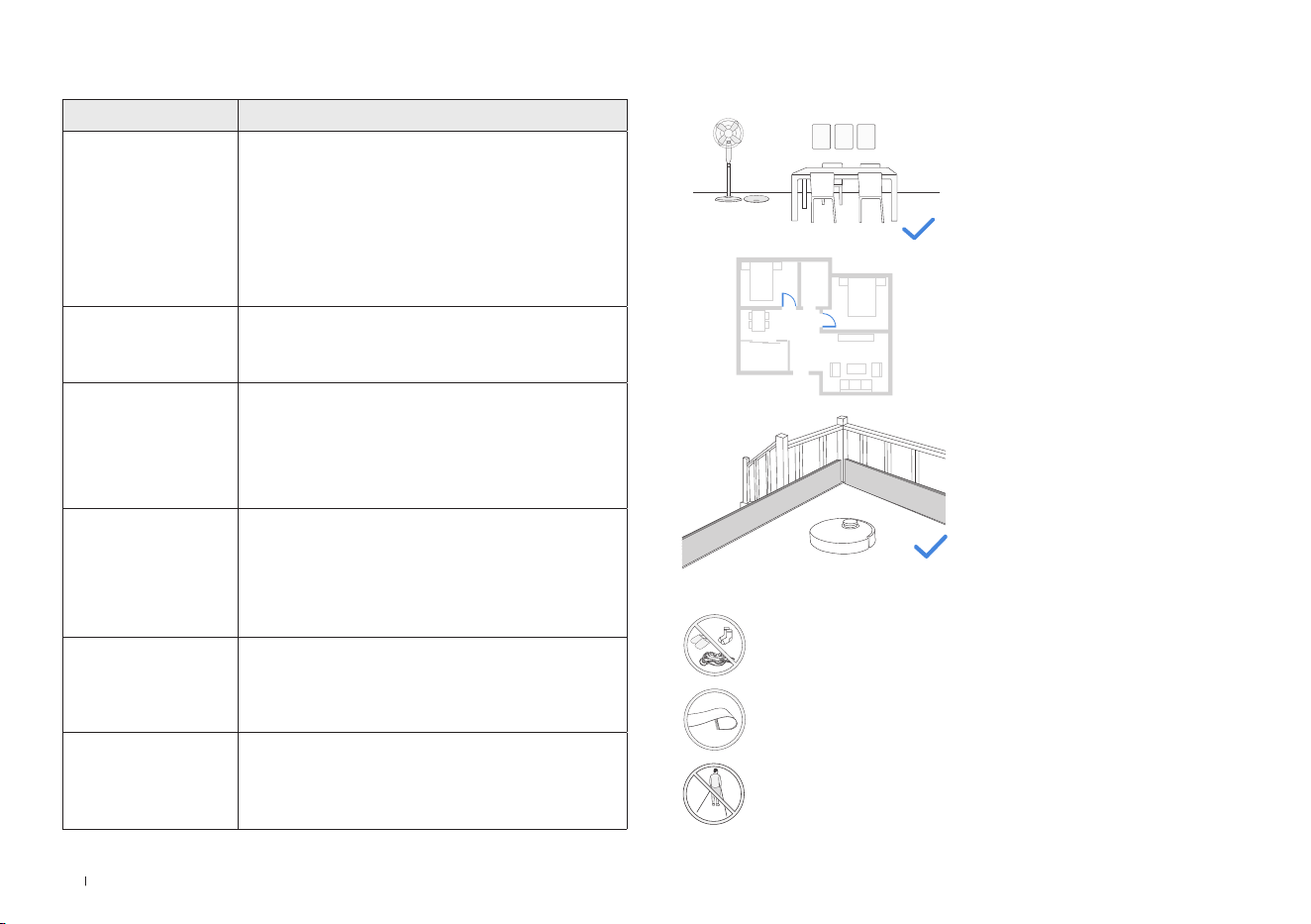

Name Functional Description
Navigation
Module
By utilizing the principle of triangulation, which involves
emitting and receiving laser beams reected by surrounding
objects, precise distance measurement information
between the DEEBOT and nearby objects can be calculated
through algorithms. When the DEEBOT moves within a
certain environment, the positions of surrounding objects
are determined to create a spatial map of the DEEBOT's
surroundings. The measurement range is 0.8 m.
Obstacle
Avoidance
Module
With three sets of infrared transmitter and receiver pairs,
it operates on the principle of infrared reection to gauge
obstacle distances by signal strength. The maximum
detection range is approx. 10 cm.
Anti-drop
Sensor
With infrared distance measurement, the infrared sensor
can detect the distance between the bottom of DEEBOT
and ground. DEEBOT will not move forward when there are
stairs in front or the identied distance exceeds the preset
threshold, realizing the Anti-drop. The trigger distance is
approx. 60 mm.
Carpet
Detection
Sensor
The ultrasound probe can emit ultrasonic waves with a
frequency of 300KHZ. The energy of the ultrasonic waves
is absorbed by the carpet. If the reected energy is below
the threshold, the DEEBOT recognizes the presence of the
carpet. According to ECOVACS lab tests, currently, over 50
types of carpets available on the market can be identied.
Edge Sensor
With infrared distance measurement, DEEBOT can detect the
distance between itself and objects on its right side. When
there is a wall or obstacle on the right side, DEEBOT will
perform edge cleaning to avoid missing spots or collisions.
Anti-collision
Sensor
When the transmitted signal is blocked by an obstacle, the signal
receiver will not be able to receive the signal. With this principle,
the robot will avoid obstacles when colliding with them.
SENSORS NOTES BEFORE CLEANING
Put away objects including cables, cloths and slippers, etc. on the
oor to improve the cleaning efciency.
Before using the product on a rug with tasseled edges, please fold
the rug edges under.
Please do not stand in narrow spaces, such as hallways, and make
sure not to block sensors.
Tidy up the area to be cleaned by putting
furniture, such as chairs, in their proper
place.
During the rst use, make sure each room
door is open to help DEEBOT fully explore
your house.
It may be necessary to place a physical
barrier at the edge of a drop to stop the unit
from falling over the edge.
11 EN
Please remove all protective materials before use.
2
Place the Auto-Empty Station
Keep the area around the Auto-Empty Station clear of objects, especially objects
with reective surfaces.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)

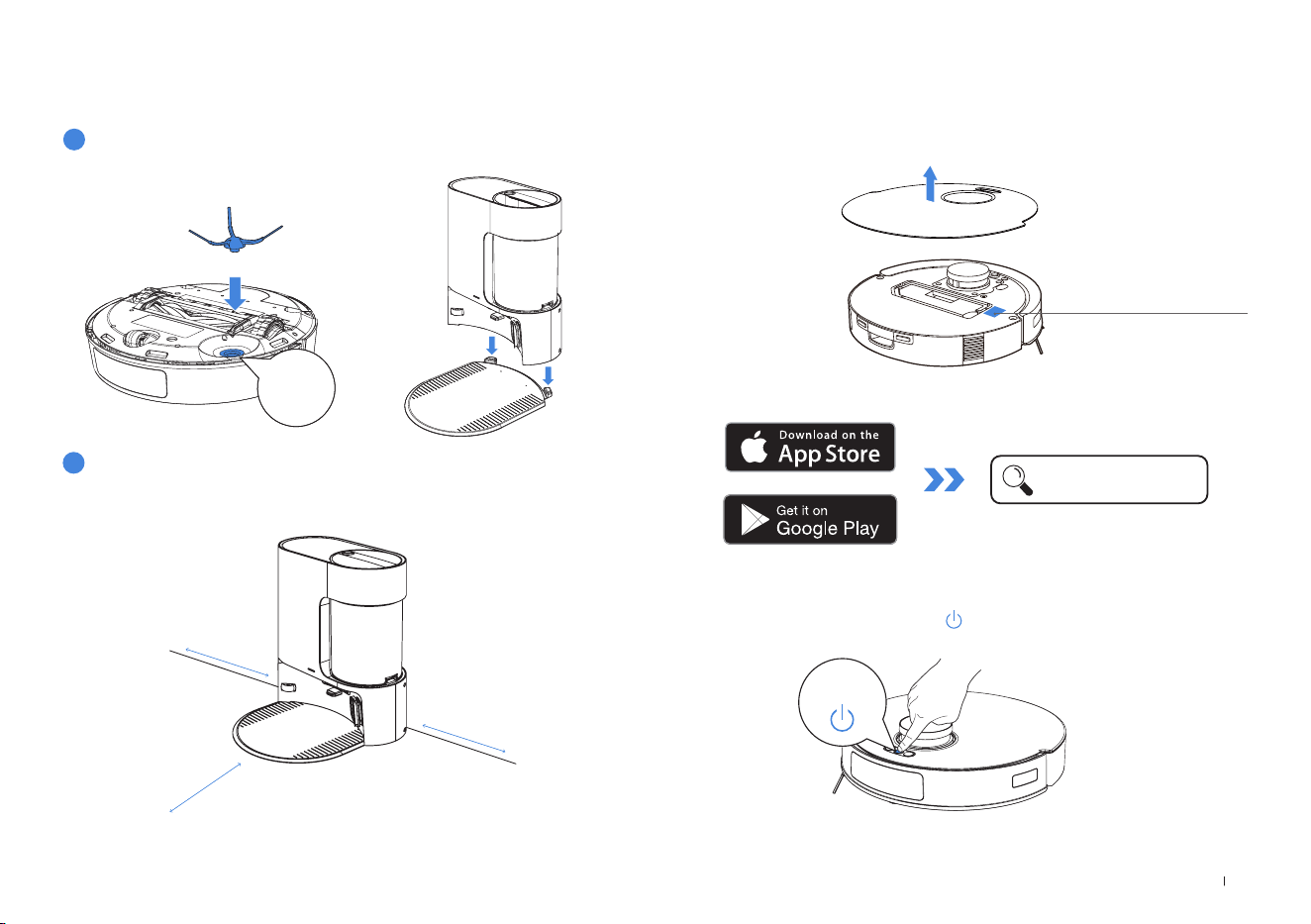

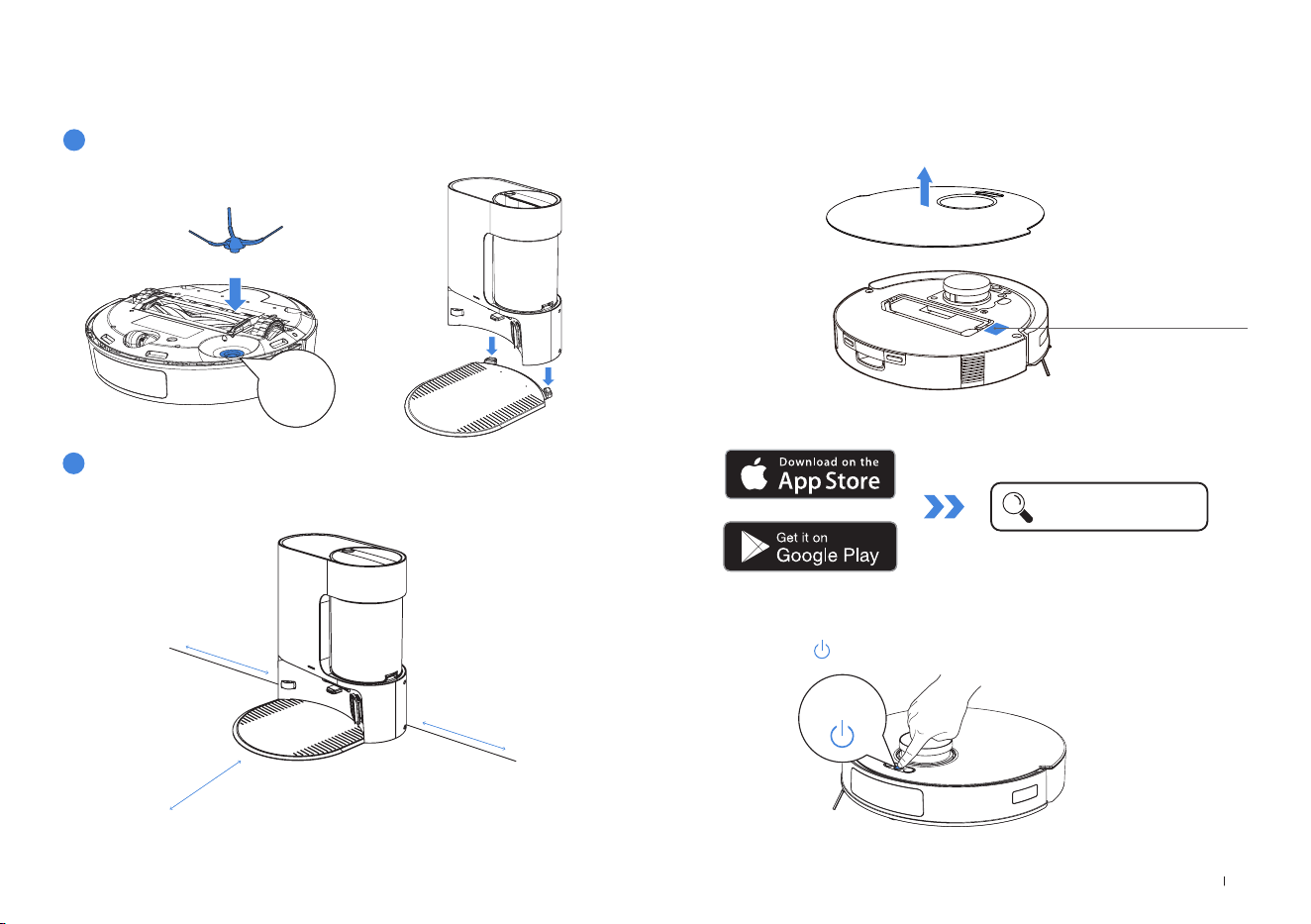

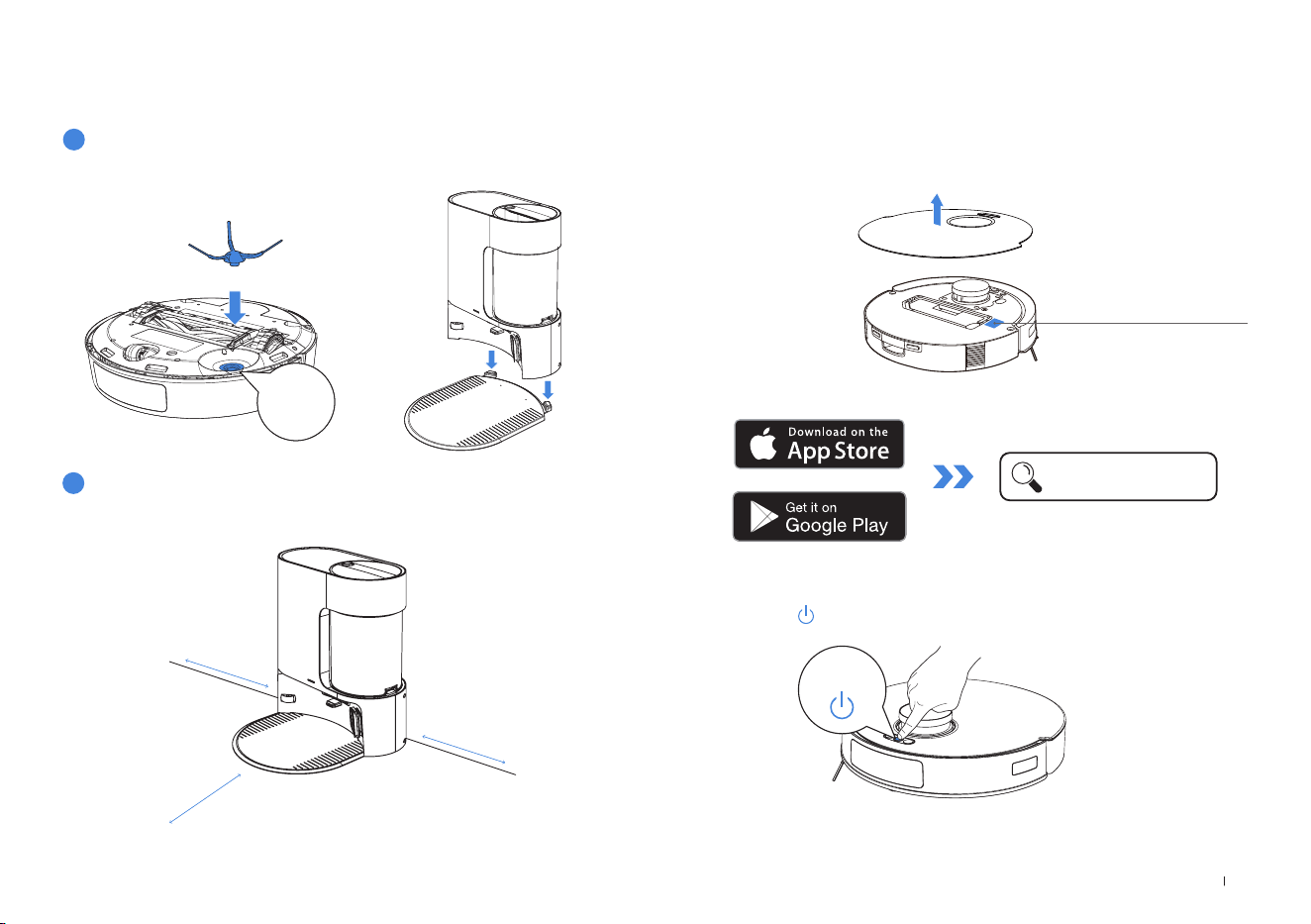

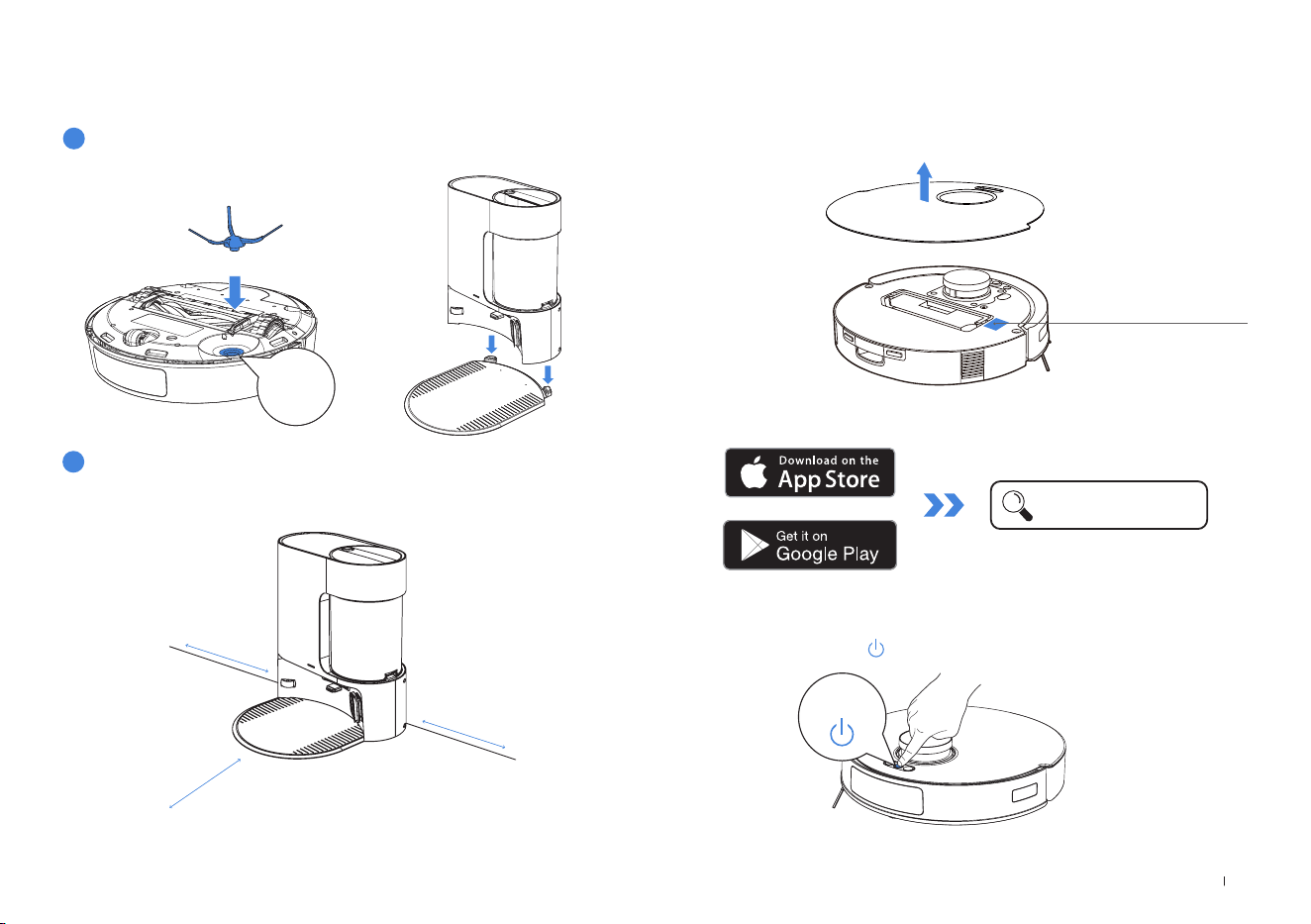

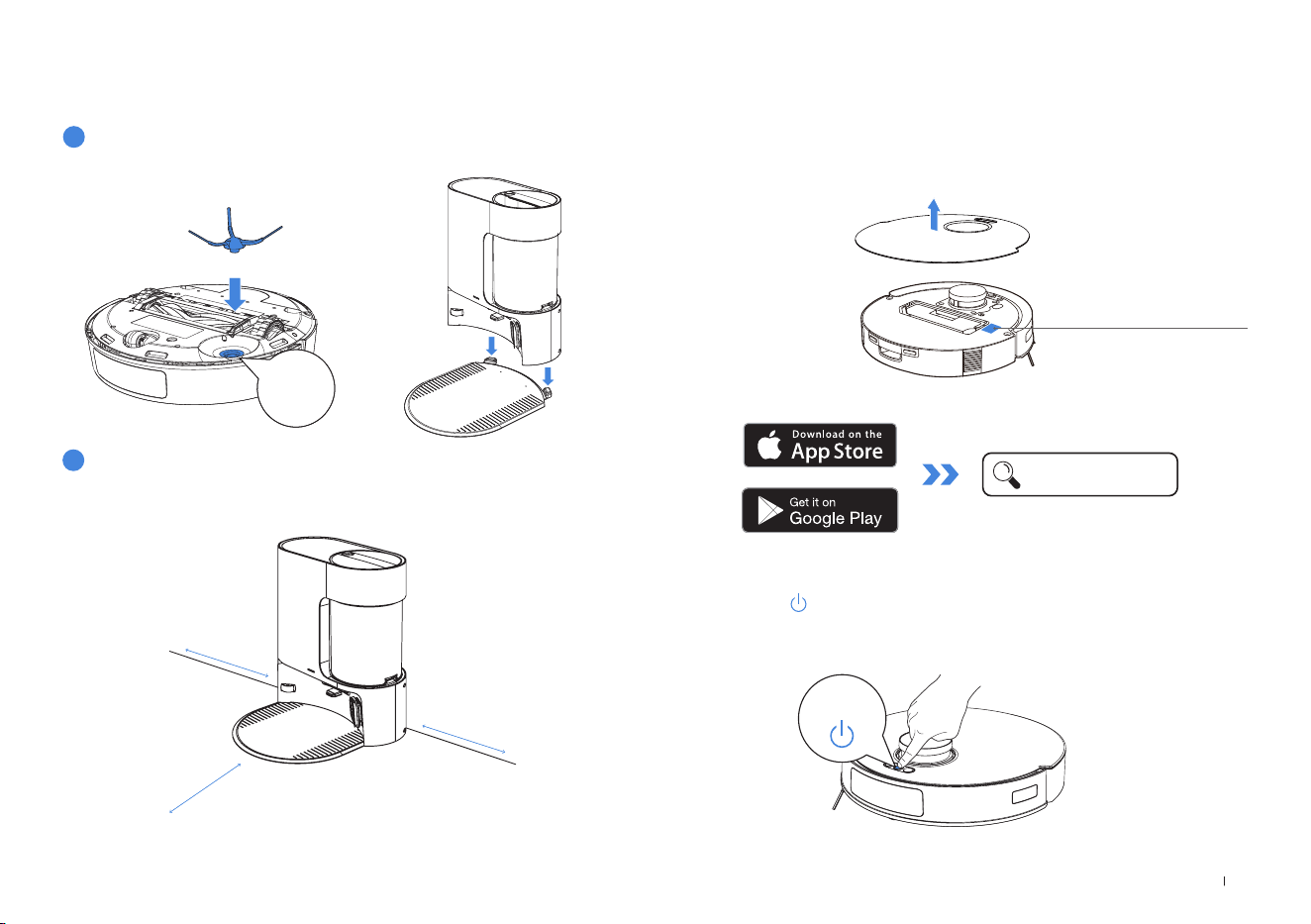

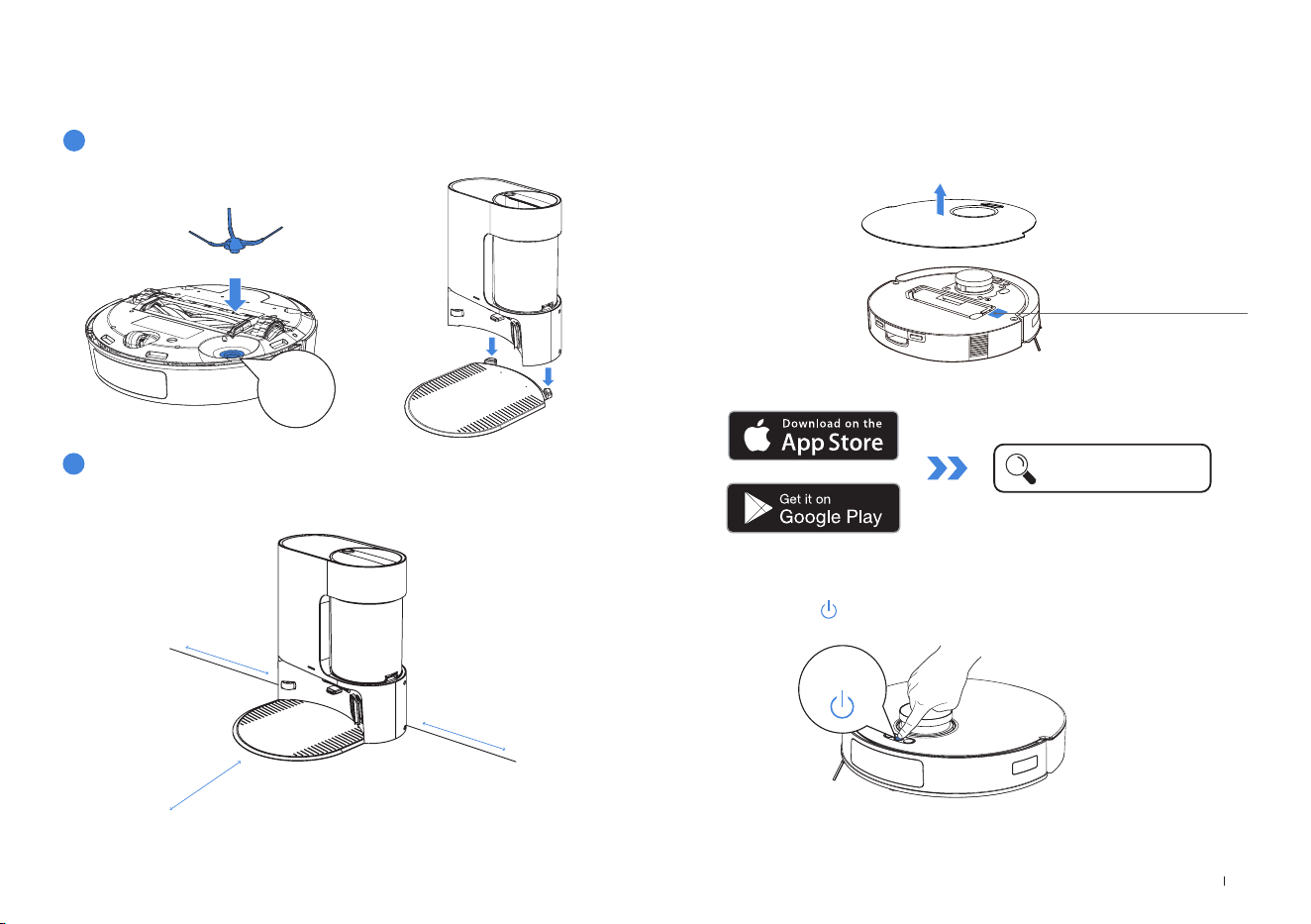

QUICK START
1
Installation
The sound of Click indicates proper installation.
Click
DOWNLOAD THE ECOVACS HOME APP
To enjoy all available features, it is recommended to control your DEEBOT
via the ECOVACS HOME App.
Under the Top Cover
Press and hold for 3 seconds to power on DEEBOT.
POWER ON DEEBOT
3s
1. Scan the QR Code under the Top Cover to download the App.
2. Search ECOVACS HOME to download the App.
ECOVACS HOME
12EN

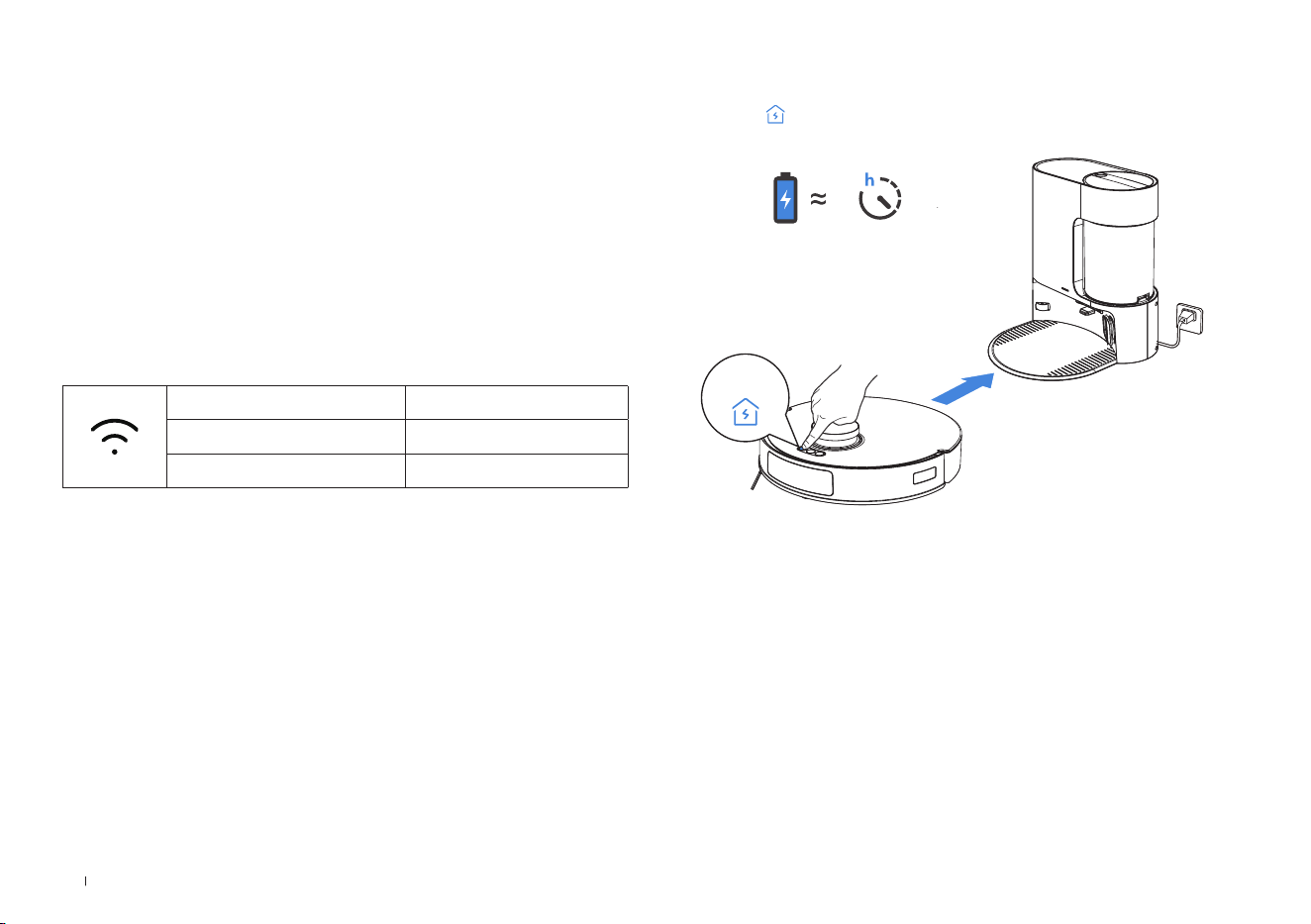

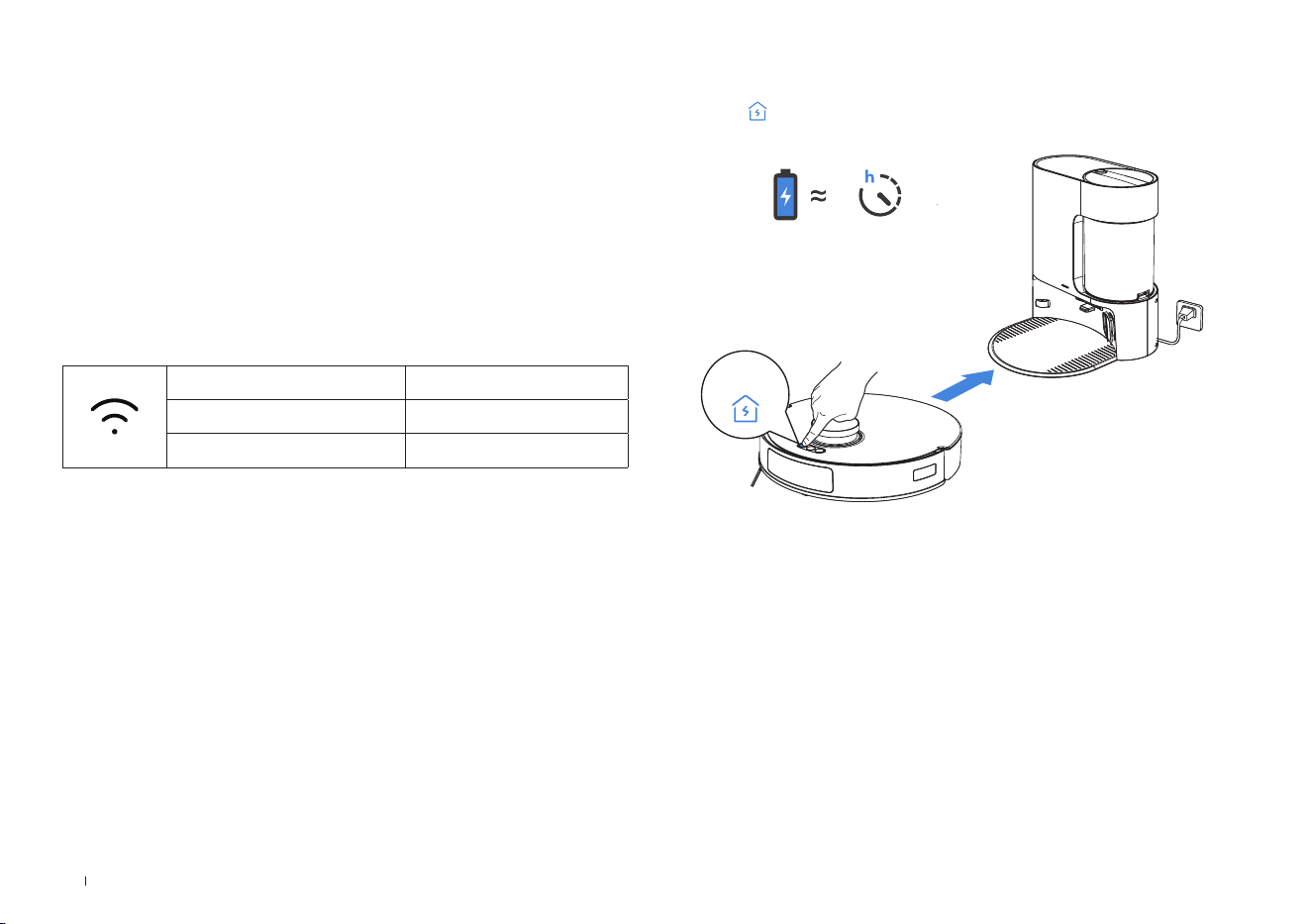

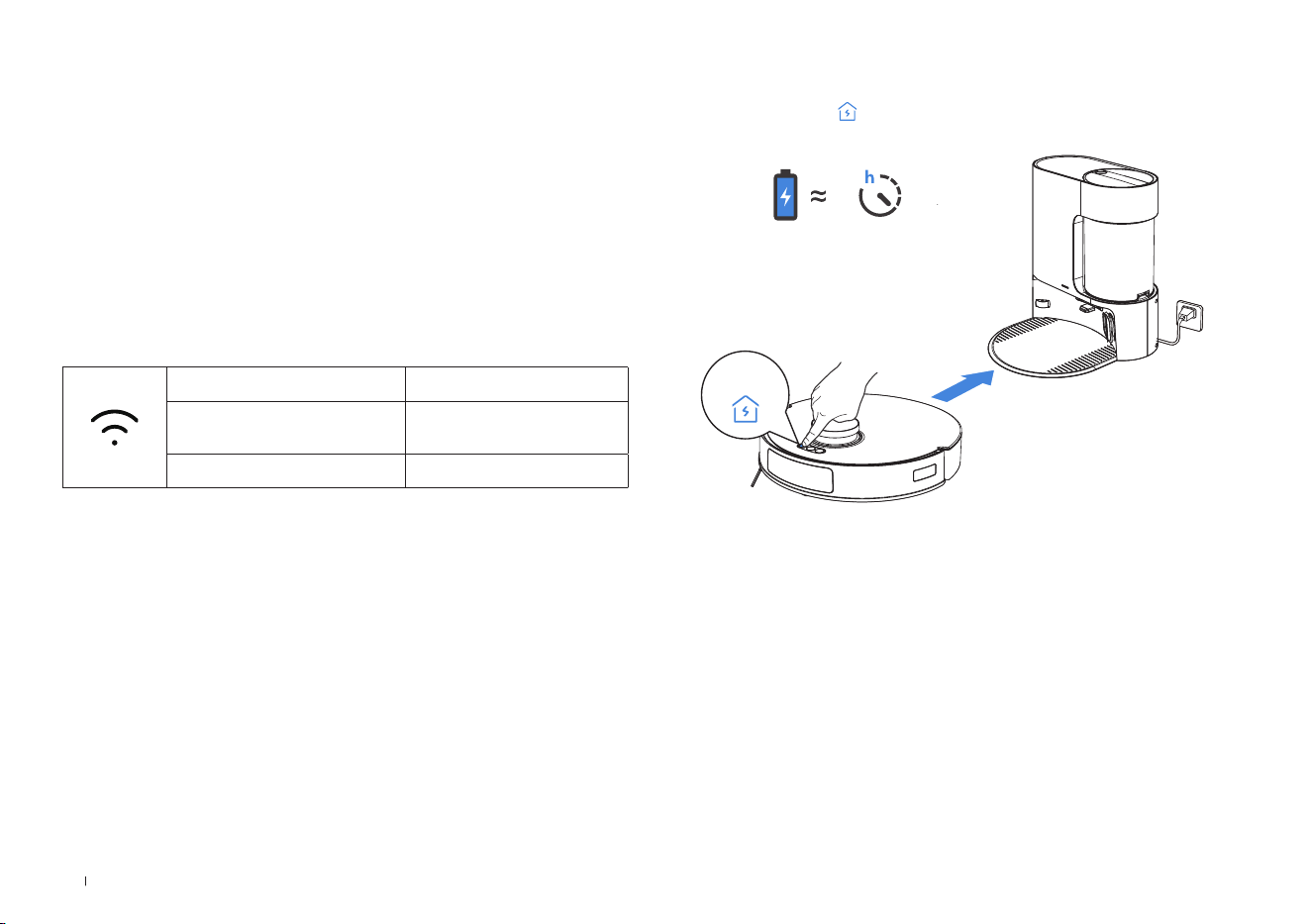

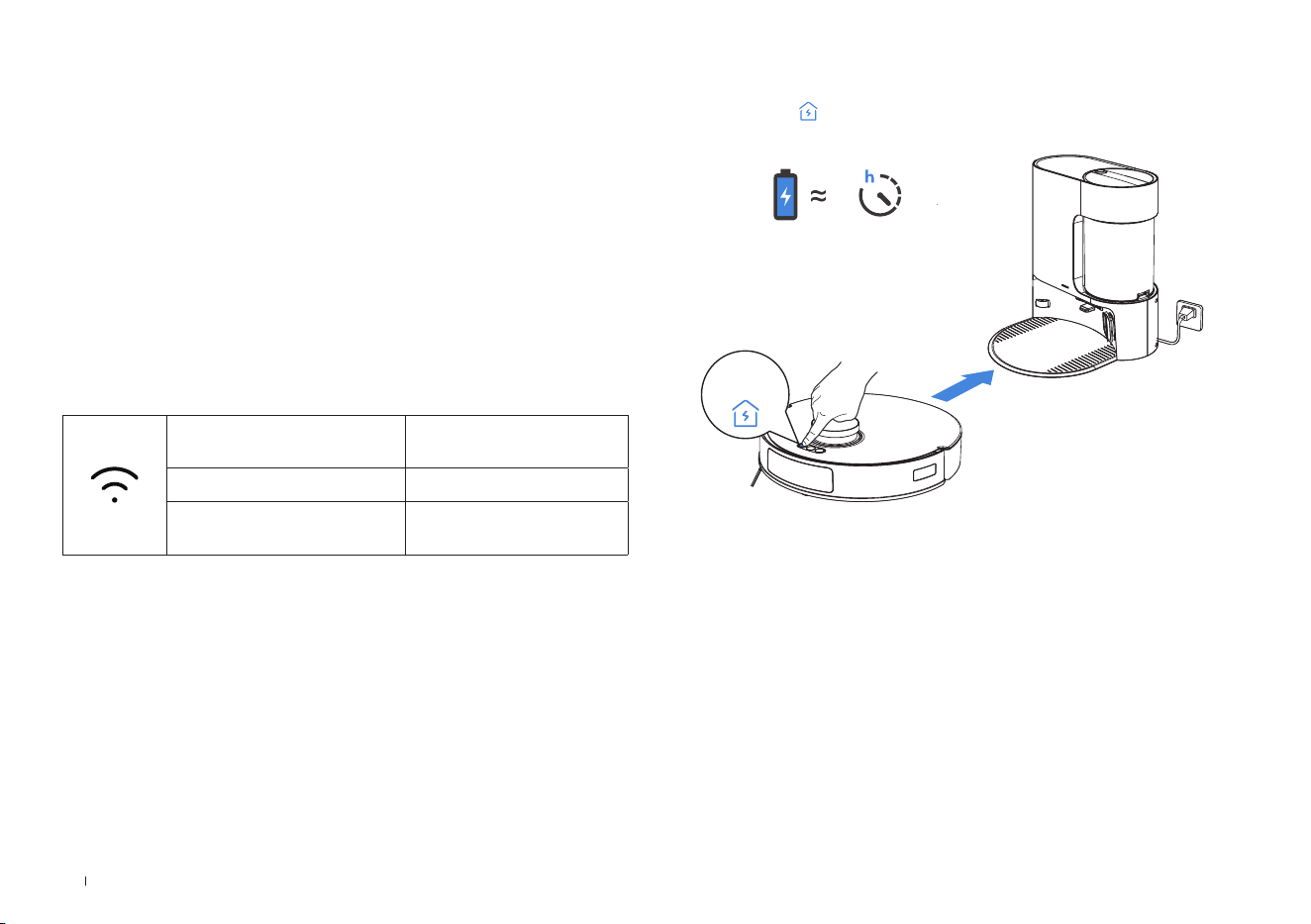

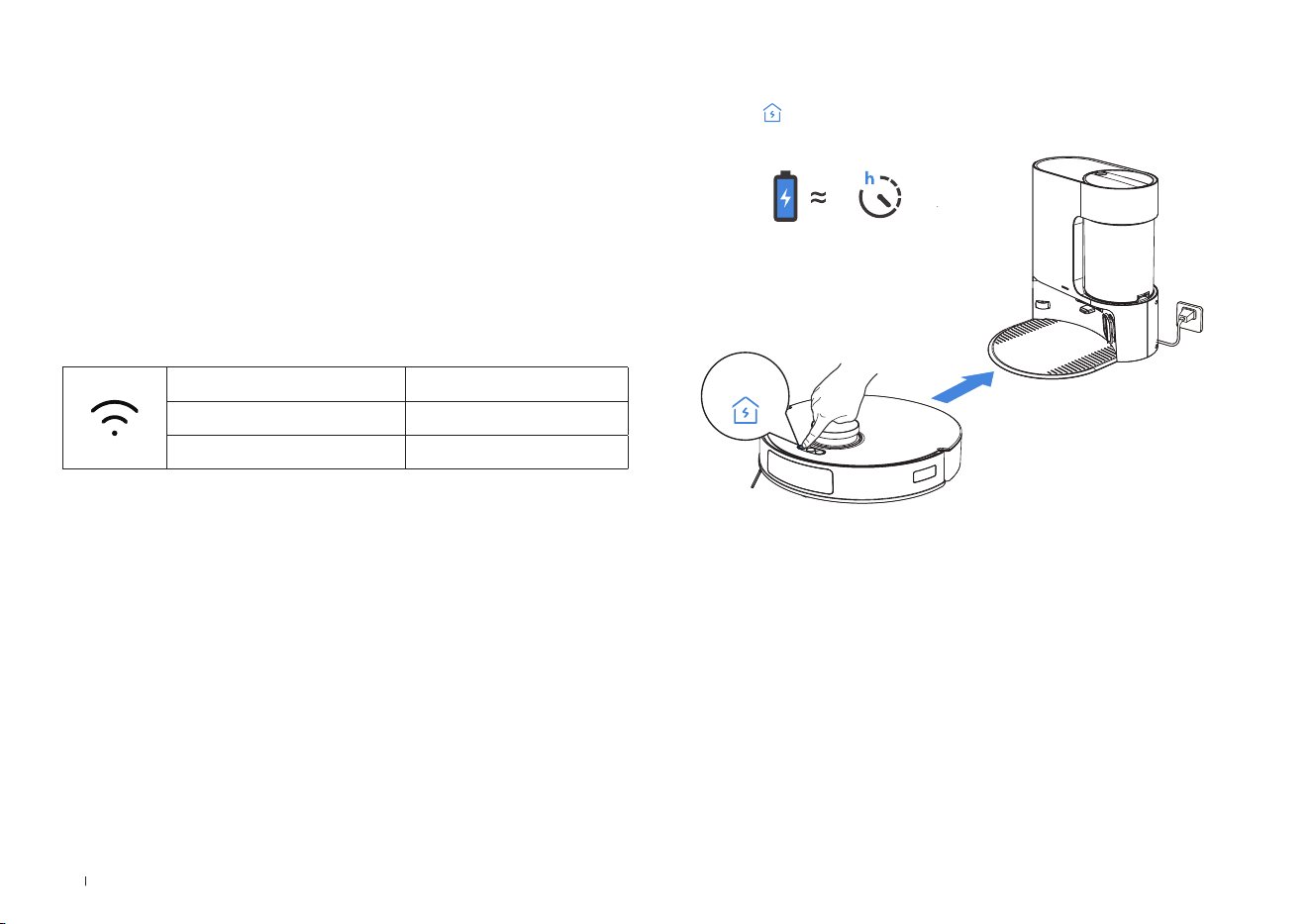

Short press to recall DEEBOT back to the Auto-Empty Station to charge.
6.5
CHARGE DEEBOTCONNECT DEEBOT WITH APP
Wi-Fi Indicator
Flashing slowly Disconnected to Wi-Fi
Flashing quickly Connecting the App
On Connected to Wi-Fi
Wi-Fi Network Requirements:
• You are using a 2.4 GHz or 2.4/5 GHz mixed network.
• Your router supports 802.11b/g/n and IPv4 protocol.
• Do not use a VPN (Virtual Private Network) or Proxy Server.
• Do not use a hidden network.
• WPA and WPA2 using TKIP, PSK, AES/CCMP encryption.
• WEP EAP (Enterprise Authentication Protocol) is not supported.
• Use Wi-Fi channels 1-11 in North America and channels 1-13 outside North
America (refer to local regulatory agency).
• If you are using a network extender/repeater, the network name (SSID) and
password are the same as your primary network.
• Please enable the WPA2 on your router.
Please be aware that the realization of intelligent functions such as remote
startup, voice interaction, 2D map display and control settings, and personalized
cleaning (depending on different products) requires users to download and use
the ECOVACS HOME App, which is constantly updated. You need to agree to our
Privacy Policy and User Agreement before we can process some of your basic
and necessary information and enable you to operate the product. If you do not
agree with our Privacy Policy and User Agreement, some of
the aforementioned intelligent functions cannot be realized through the ECOVACS
HOME App, but you can still use the basic functions of this product for manual
operation.
Short press
13 EN
OPERATE DEEBOT
Before rst vacuuming, please make sure DEEBOT is in the Charging Station
and fully charged. Short press to start cleaning and mapping.
Remove the Mopping Pad Plate/Module before mapping. When creating a map for the
rst time, please follow DEEBOT to help eliminate some minor issues.
For example, DEEBOT may get stuck under the furniture. Please refer to the
following solutions:
① Raise your low sitting furniture if possible;
② Cover the bottom of the furniture;
③ Set up Virtual Boundary via the App.
Note:
• Do not frequently remove washable mopping pads.
• Do not use a rag or any other object to scratch the Moping Pad Plate.
• When the ECOVACS HOME App prompts that the mops need to be replaced,
please replace them in time. Explore more accessories at ECOVACS HOME App
or at https://www.ecovacs.com.
Short press
REGULAR MAINTENANCE
Maintenance Frequency
To ensure optimal performance, perform maintenance tasks and replace parts at
the following frequencies:
Note: Explore more accessories in the ECOVACS HOME App or at https://www.
ecovacs.com.
Part
Maintenance
Frequency
Replacement
Frequency
Washable Mopping Pads After each cleaning Every 1-2 months
Side Brush Every 2 weeks Every 3-6 months
Brush Every week Every 6-12 months
Filter Every week Every 3-6 months
Navigation Module
Obstacle Avoidance Module
Anti-drop Sensors
Carpet Detection Sensor
Edge Sensor
Bumper
Charging Contacts
Universal Wheel
Every week /
Dust Container After each cleaning Every 1-2 months
Dust Container Filter Every 3-6 months
Every 3-6 months/After
multiple washes
14EN

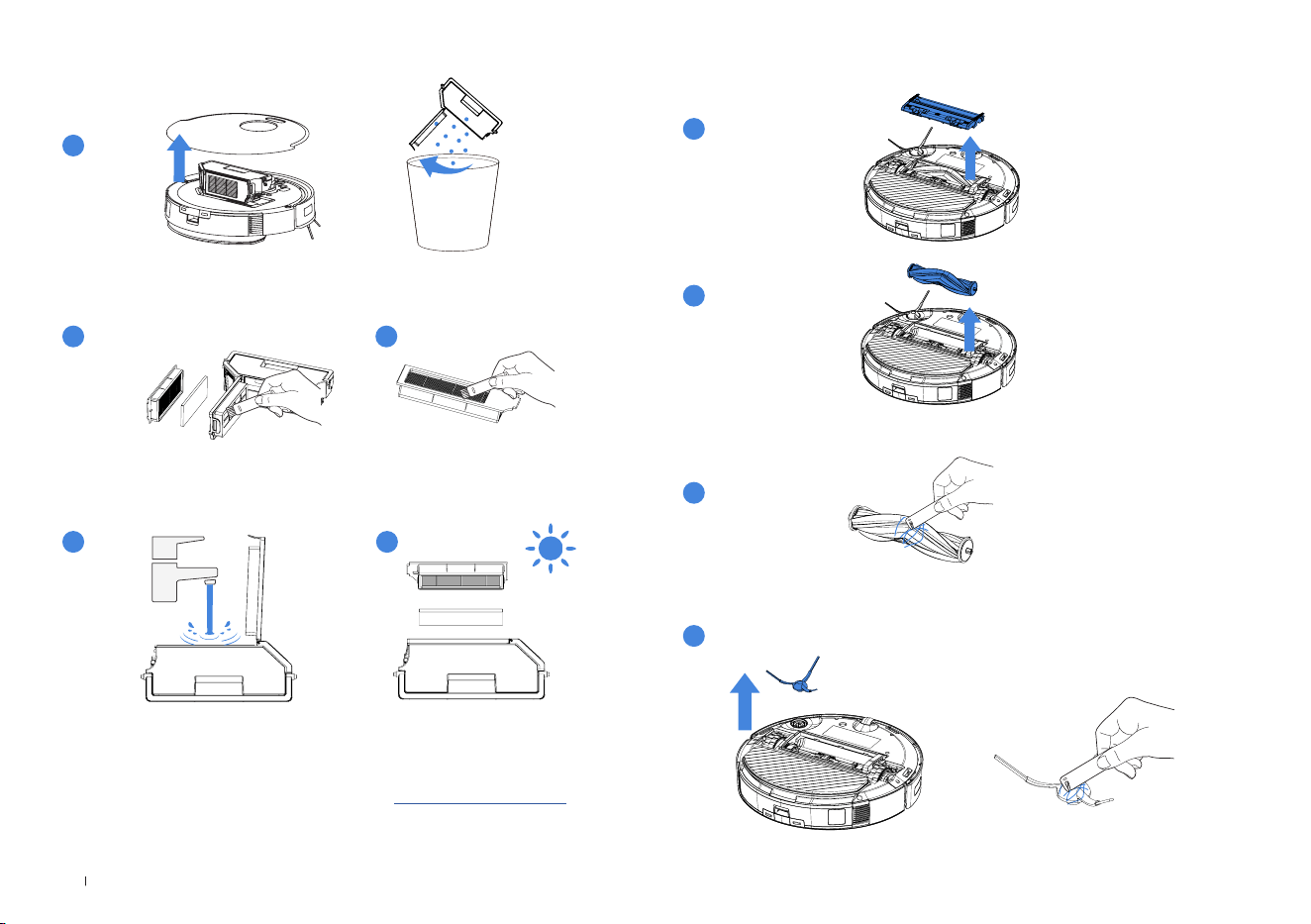

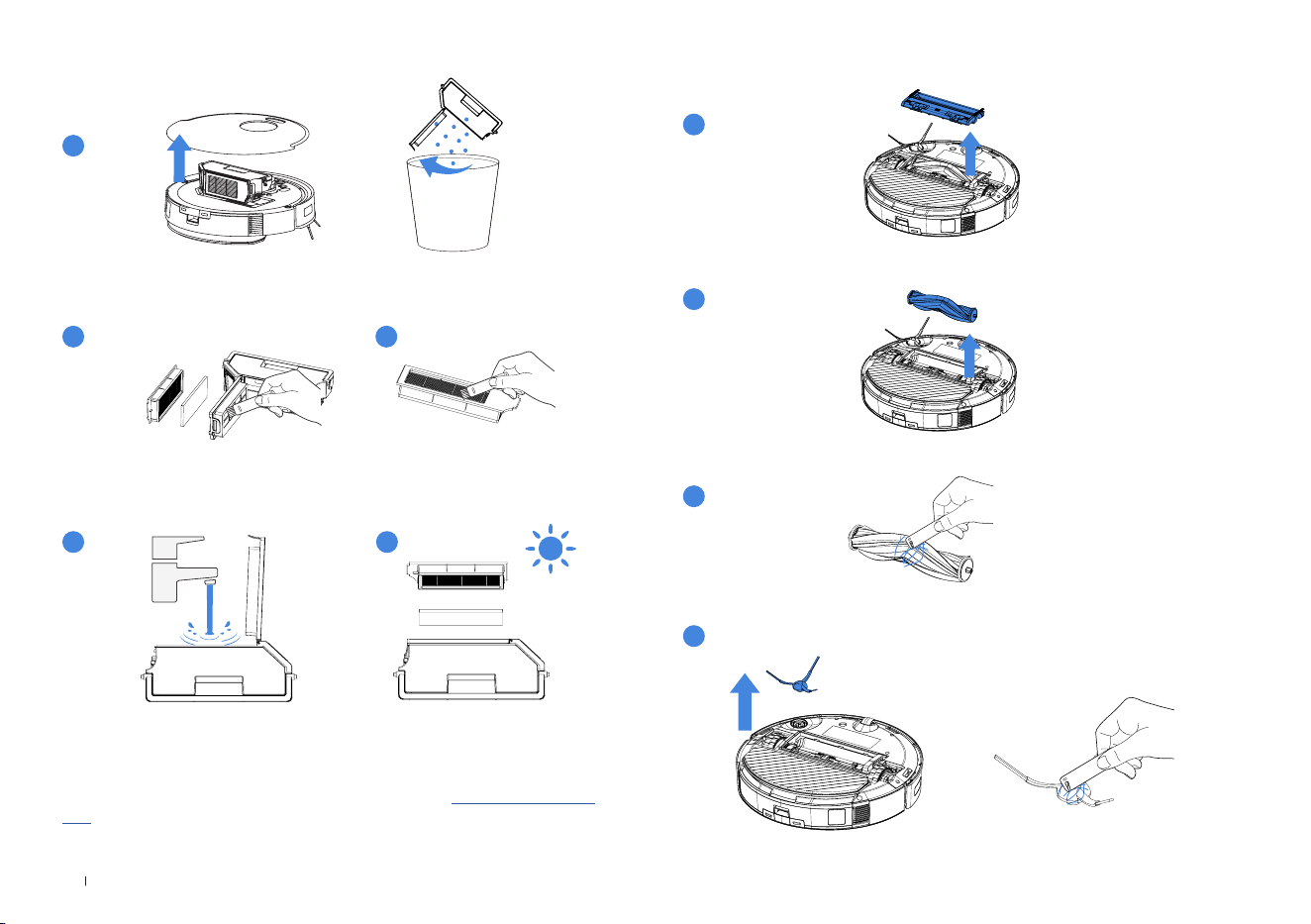

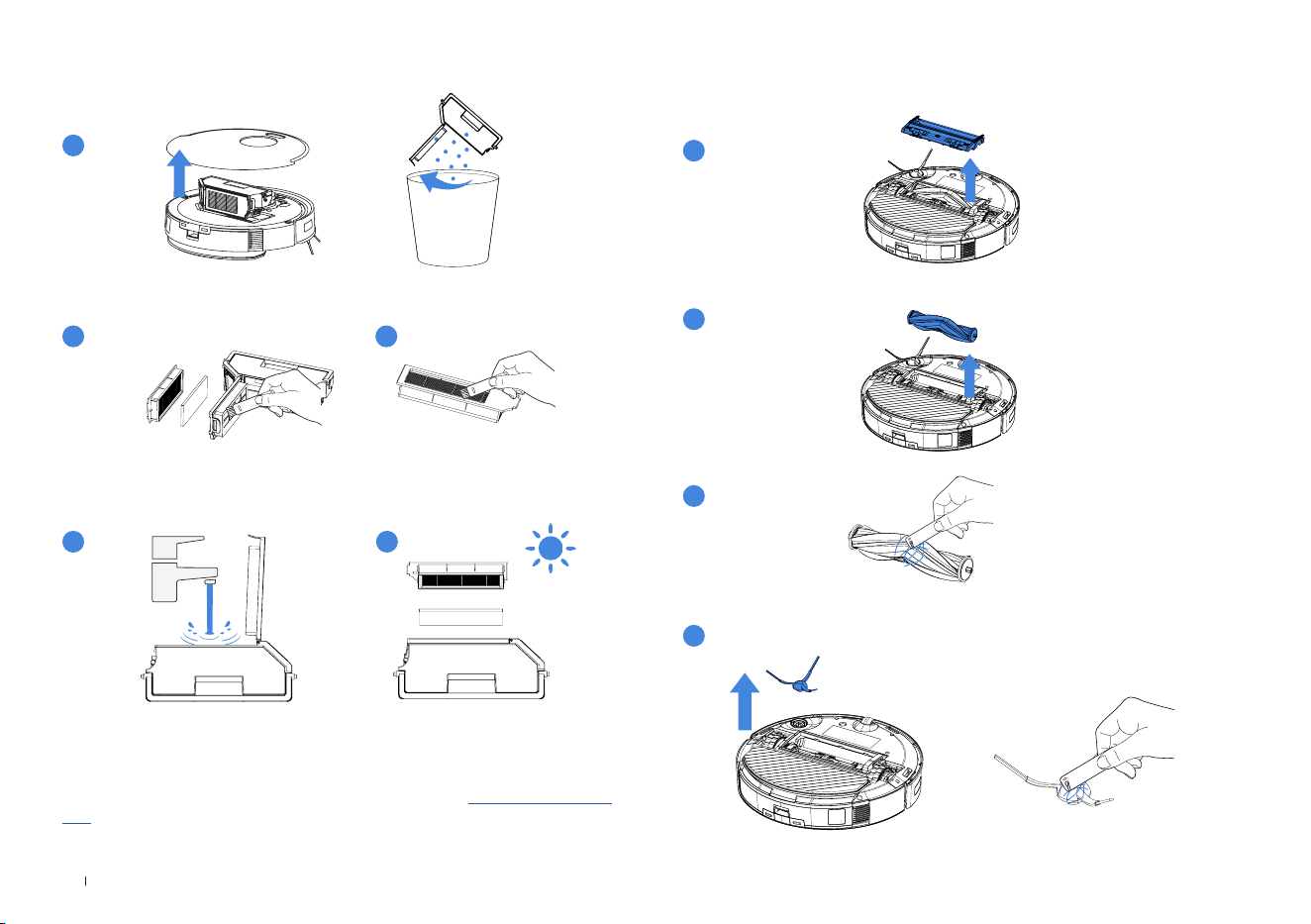

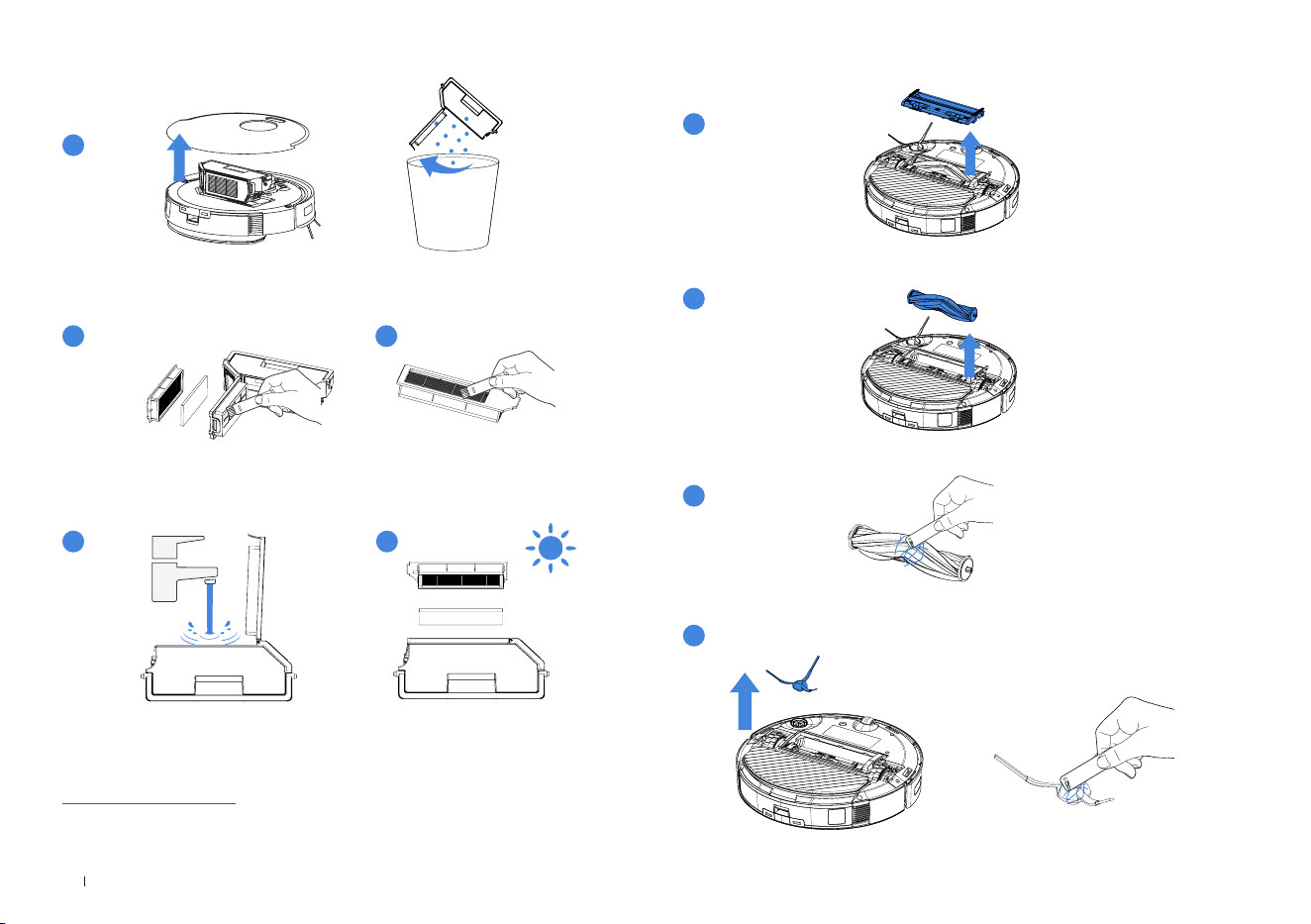

Maintain Dust Bin Maintain Brush and Side Brush
Brush
Side Brush
1
1
1
2
3
2
3
4
5
Note: Completely dry the Filter before use.
It is recommended that you purchase lters and cleaning tools from the
ECOVACS HOME App store or the ofcial ECOVACS online store at https://www.
ecovacs.com.
15 EN

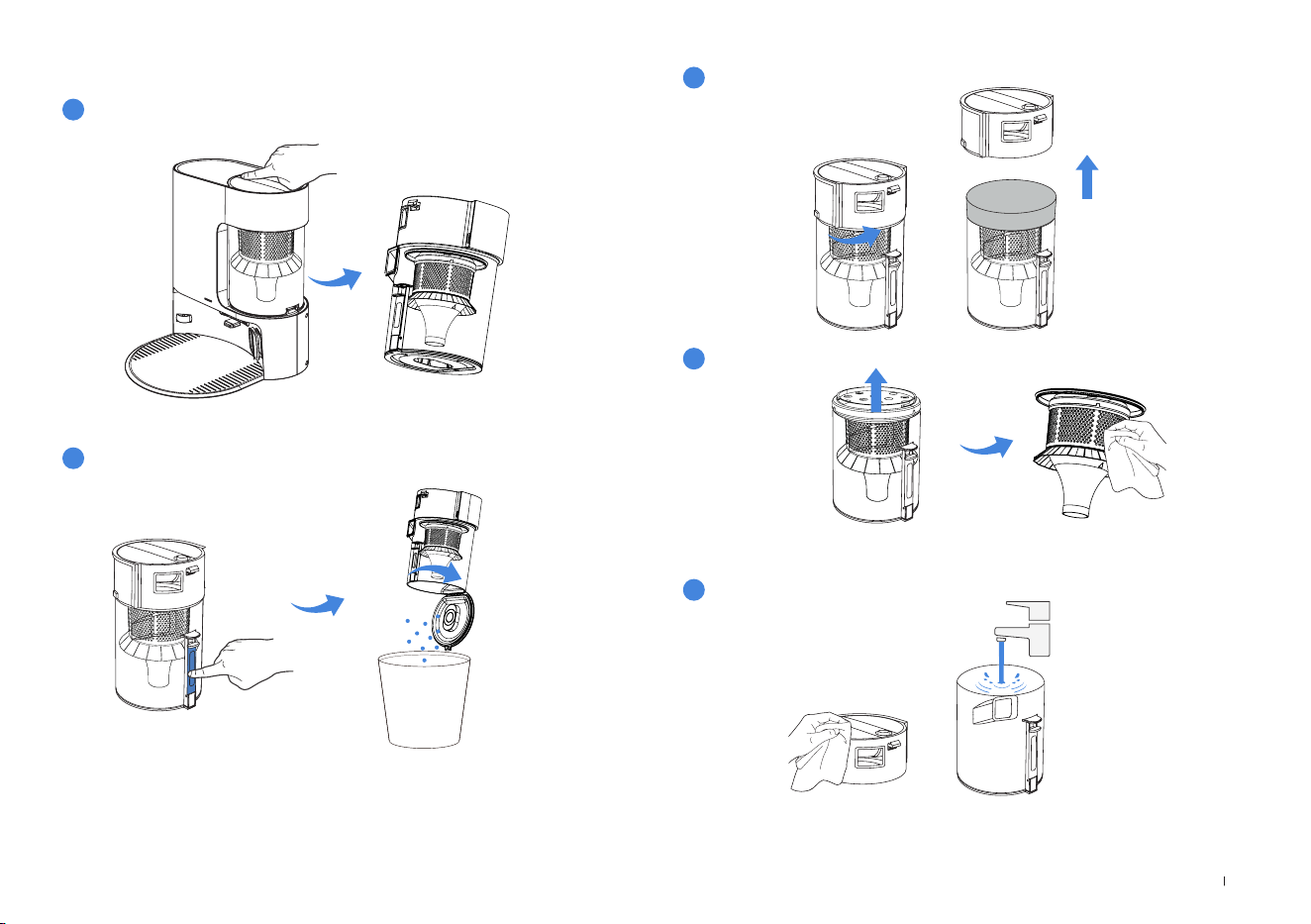

Maintain Dust Container and Its Filter
* Please make sure to air-dry the Dust Container before using it again.
Rinse the Dust Container with water or wipe it with a wet cloth.
* It is not recommended to wash the multi-cone structure. If needed, you can use
a wet cloth to wipe it and let it air-dry.
Remove the multi-cone structure.
Twist off the top and remove the Filter.
* It is recommended that you clean the Filter every 6 months. You can
wash and air-dry it for reuse, or purchase a new one.
Press the Container Release Button, and remove the Dust Container.
Press the Dust Release Toggle to open the bottom of the Dust Bin, and empty
the trash.
1
2
3
4
5
16EN

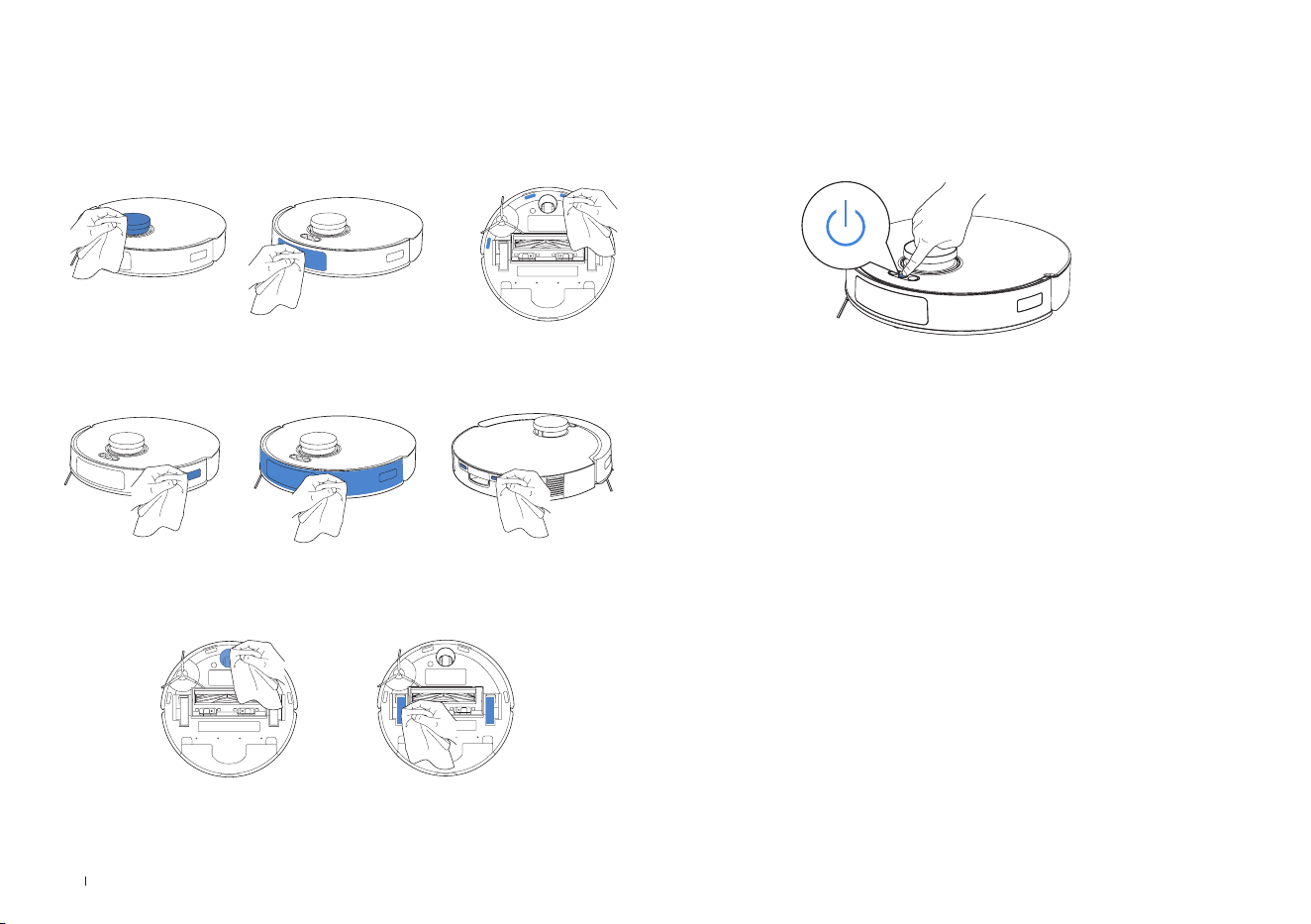

Maintain Other Components Storage
Navigation Module
Bumper Charging ContactsEdge Sensor
Anti-drop SensorsObstacle Avoidance Module
Universal Wheel Driving Wheels
Press the Power Button for 5 s to power the robot off.
Make sure to fully charge and power OFF the robot before storing it. Recharge it
every 1.5 months to prevent the battery from over-discharging.
Please note that the robot cannot charge when powered OFF.
* when the robot is not in use, it is recommended to keep it powered ON and
charging, to prepare for the next cleaning cycle.
* If the battery becomes over-discharged or remains unused for an extended
period, the robot may not charge properly. In this case, please contact us for
assistance. Do not attempt to disassemble the battery on your own.
17 EN
No. Malfunction Possible Cause Solution
1
The robot is not
able to connect to
ECOVACS HOME
App.
Incorrect Wi-Fi username and password entered. Make sure to enter correct Wi-Fi username and password entered.
The robot is not within range of your home Wi-Fi signal. Make sure that the robot is within range of your home Wi-Fi signal.
The robot is not in the conguration state.
When the robot is powered on, press the RESET Button and release it after
hearing the voice prompt for starting network setup. The Wi-Fi indicator
will ash, indicating that the robot is in the conguration state.
You are not using a 2.4GHz or 2.4/5 GHz mixed network.
The robot currently does not support 5 GHz networks. Please use the
2.4 GHz or 2.4/5 GHz options instead.
Incorrect app installed. Please download and install the ECOVACS HOME App.
2 The map is lost. The map might be lost if you move the robot when cleaning.
Move the robot to the front of the Station to retrieve the map.
Find the restored map in Map Management and tap “Use This Map” to
retrieve it. If this issue persists, please restart mapping.
3
Unable to create
the furniture map in
the App.
The robot does not start cleaning from the Station. The robot must start cleaning from the Station.
Moving the robot during cleaning might cause the map to
be lost.
During cleaning, do not move the robot.
Auto cleaning is not nished. Make sure the robot automatically return to the Station after cleaning.
4
No signal found.
Unable to return to
the Station.
The Station is incorrectly placed.
Please place the Station correctly according to the instructions in the
[CHARGE DEEBOT] section.
The Station is out of power or manually moved.
Check whether the Station is connected to the power supply. Do not
manually move the Station.
The robot does not start cleaning from the Station. It is recommended that the robot start cleaning from the Station.
The charging route is blocked. For example, the door of the
room with the Station is closed.
Keep the charging route clear.
5
The robot returns
to the Station
before it has
nished cleaning.
The room is so large that the robot needs to return to
recharge.
Please enable Auto Resume. For more details, please follow the App
instructions.
The robot is unable to reach certain areas blocked by
furniture or barriers.
Tidy up the area to be cleaned by putting furniture and small objects in
their proper place.
TROUBLESHOOTING
18EN
No. Malfunction Possible Cause Solution
6
The robot is unable to
charge.
The Station is not connected to the power supply.
Make sure the Station is connected to the power supply and its indicator
light is on.
The robot’s Charging Contacts are not fully in contact with
the Station’s.
Make sure that the robot’s Charging Contacts have full contact with the
Station’s, and the button ashes. Check whether the robot’s and Station’s
Charging Contacts are dirty. Please clean these parts according to the
instructions in the [RUGULAR MAINTENANCE] section.
The battery temperature is too high or too low.
Please charge and use the robot within the temperature range of 0-40℃.
The battery over-discharges due to prolonged periods of
non-use.
It is recommended that you use this product regularly. If charging issues
occur due to prolonged non-use, please contact customer service for
assistance.
7
The robot is very loud
during cleaning.
The Brush/Side Brush is entangled, or the Dust Bin/Filter
is blocked.
It is recommended to clean the Brush, Side Brush, Dust Bin, Filter, etc.
regularly.
The robot is in Strong Mode. Switch to Standard Mode.
8
The robot gets stuck
while working and
stops.
The robot is tangled with objects on the oor (electrical
wires, curtains, carpet fringing, etc.)
The robot will try various ways to free itself. If it is unsuccessful, manually
remove the obstacles and restart.
The robot might be stuck under furniture with an entrance
of similar height.
Please raise the furniture, set a physical barrier, or set a Virtual Boundary
via the ECOVACS HOME App.
9
During cleaning, the
robot may encounter
issues like a
disorderly route,
biased movement,
repeated passes over
the same spots, and
missing small areas.
(If a large area is
temporarily missed,
rest assured that the
robot will
autonomously return
to ensure thorough
cleaning.)
Objects such as wires and slippers placed on the ground
may obstruct the robot.
Before cleaning, please tidy up scattered wires, slippers, and other objects
on the ground as much as possible. If there is any area missed during
cleaning, the robot will correct it automatically. Please refrain from
interfering (such as moving the robot or blocking its route).
The Driving Wheels may slip on the ground when the robot
climbs steps, thresholds, and door bars, which can affect
its ability to navigate the entire home environment.
It is recommended to close the door of the affected area and cleaning
it separately. After cleaning, the robot will return to its starting location.
Please feel condent in using this method.
On freshly waxed or polished oors, as well as smooth
tiles, there may be less friction between the Driving
Wheels and the oor.
Please wait for the wax to dry before cleaning.
Due to different home environments, some areas cannot
be cleaned.
Tidy up the home environment to ensure that the robot can enter for
cleaning.
The Navigation Module may be dirty or blocked by foreign
objects.
Wipe it with a clean, soft cloth or clear any foreign objects.
19 EN
No. Malfunction Possible Cause Solution
10
After returning to the
Station, the robot
does not empty its
Dust Bin.
Manually moving the robot back to the Station might not
trigger the Auto-Empty function.
It is recommended to let the robot return to the Station on its own. Please
do not manually move it.
In Do Not Disturb mode, the robot will not empty the dust
after returning back to the Station.
Turn off Do Not Disturb in the ECOVACS HOME App or manually start
dust-emptying.
If the above possible causes have been ruled out,
components of the Station may be abnormal.
Please contact customer service for assistance.
11
Auto-Empty
unsuccessful.
The outlet of the Dust Bin is blocked by foreign objects. Remove the Dust Bin and clear the foreign objects on the outlet.
12
Dust leakage occurs
during working.
The outlet of the Dust Bin is blocked by foreign objects. Remove the Dust Bin and clear the foreign objects on the outlet.
13
The Reservoir/Dust
Bin drops off.
It is not properly installed. Make sure it clicks into place.
14
Driving Wheels are
stuck.
Driving Wheels are tangled or obstructed by foreign
objects.
Rotate and press the Driving Wheels to check for any wrapping or
obstruction by foreign objects. If any foreign objects are found, please
clean them promptly. If this issue persists, please contact customer service
for assistance.
15
The robot fails to
perform Auto
Resume.
The robot is in Do Not Disturb mode. The robot cannot perform Auto Resume in Do Not Disturb mode.
The robot does not automatically return to the Station.
Auto Resume will not take effect if you manually move the robot back to
the Station.
16
The cleaning task is
not conducted at the
scheduled time.
The schedule has been canceled. Reschedule the cleaning task.
The robot's battery is low. Charge it.
The robot is in Do Not Disturb mode. The robot cannot perform scheduled cleaning in Do Not Disturb mode.
20EN

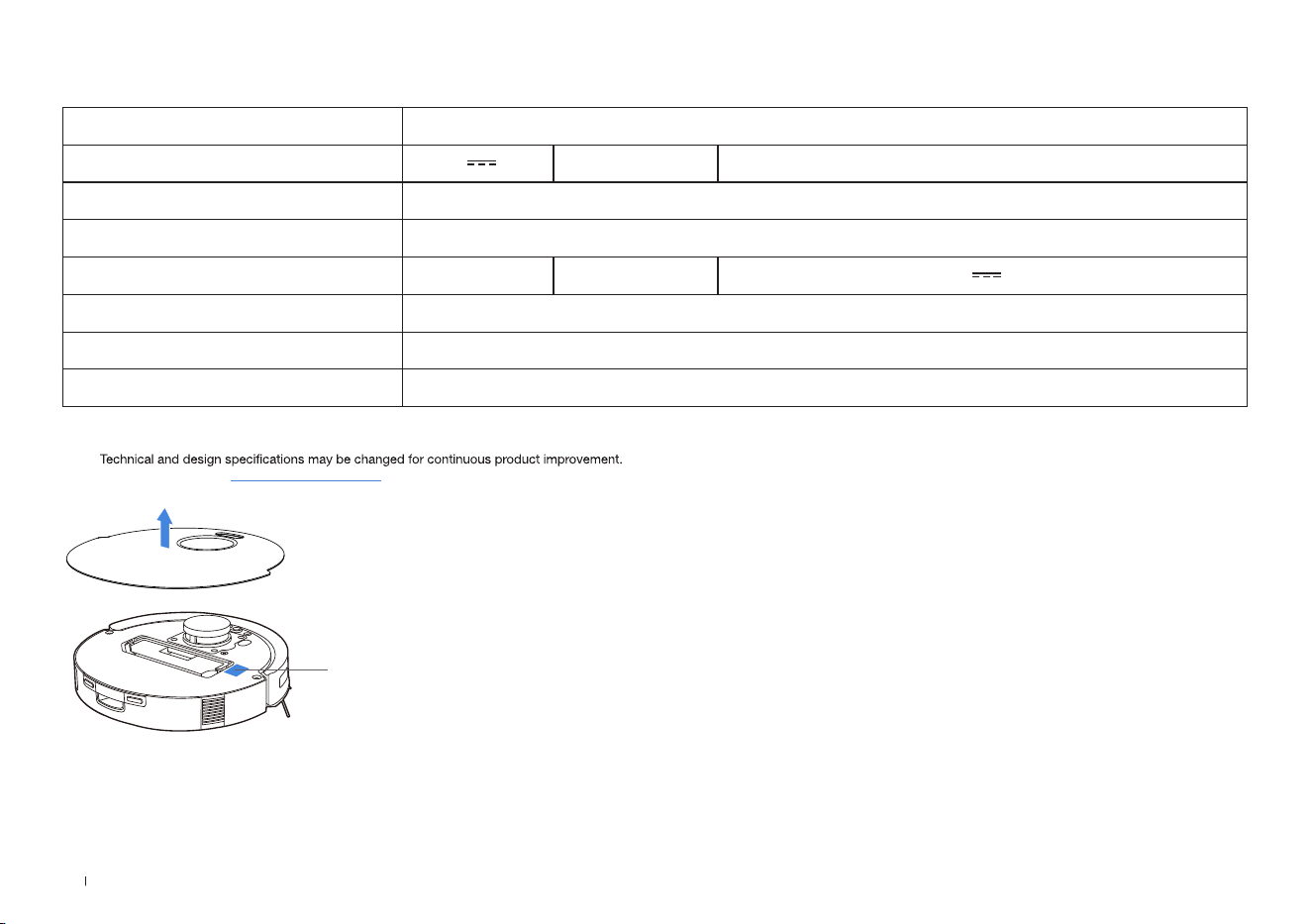

TECHNICAL SPECIFICATIONS
Please use the mobile camera
to scan the QR code and
obtain the user guide.
Note:
Explore more accessories at https://www.ecovacs.com.
Output power of the Wi-Fi module is less than 100 mW.
Model DKX55/DKX56
Rated Input 20 V
1 A Charging Time 6.5 h
Auto-Empty Station CH2403
Rated Input 220-240 V ~ 50-60 Hz
Rated Input Current (Charging) 0.3 A Rated Output 20 V
1 A
Power (Emptying) 1000 W
DEEBOT Dimensions (L*W*H mm) 353*351*96
Auto-Empty Station Dimensions (L*W*H mm) 356*451*380
21 DE
1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren
oder durch Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten bzw. fehlenden
Erfahrungen und Kenntnissen geeignet, sofern sie dabei
beaufsichtigt oder bezüglich der sicheren Handhabung
des Gerätes angeleitet werden und die damit verbundenen
Gefahren verstanden haben. Kinder dürfen nicht mit dem
Gerät spielen. Reinigung und anwenderseitige Wartung
dürfen nicht durch unbeaufsichtigte Kinder erfolgen.
2. Räumen Sie den zu reinigenden Bereich frei. Entferne
Netzkabel und kleine Gegenstände, in denen sich
das Gerät verfangen könnte, vom Boden. Lege
Teppichfransen unter den Teppich, und achte darauf,
dass Vorhänge, Tischdecken u. Ä. nicht bis zum Boden
herunterhängen.
3. Wenn sich im zu reinigenden Bereich Absätze in Form
von Stufen oder Treppen benden, ist das Gerät so zu
bedienen, dass die Stufe erkannt wird, ohne dass das
Gerät über die Kante fällt. Es kann erforderlich sein, eine
physische Barriere an der Kante anzubringen, um ein
Herunterfallen des Geräts zu verhindern. Stelle sicher,
dass die physische Barriere keine Stolperfalle darstellt.
4. Verwende das Gerät nur gemäß der Beschreibung in
dieser Bedienungsanleitung. Verwende nur empfohlene
bzw. vom Hersteller angebotene Zubehörteile.
5. Stellen Sie sicher, dass die Spannung der Stromquelle
mit der auf dem Typenschild der Station zur
automatischen Leerung angegebenen Netzspannung
übereinstimmt.
6. Verwende das Gerät AUSSCHLIEßLICH für
INNENRÄUME im Haushalt. Verwende das Gerät
nicht im Freien oder für kommerzielle oder industrielle
Anwendungen.
7. Benutzen Sie nur den auadbaren Original-Akku
und die Station zur automatischen Leerung, die
vom Hersteller mit dem Gerät mitgeliefert wurde.
Nicht wiederauadbare Batterien sind nicht zulässig.
Informationen zum Akku ndest du im Abschnitt
„Technische Daten“.
8. Verwende das Gerät nicht ohne Staubbehälter bzw.
-lter.
9. Verwende das Gerät nicht in Bereichen, in denen sich
brennende Kerzen oder zerbrechliche Gegenstände
benden.
10. Verwende das Gerät nicht in extrem heißen oder kalten
Umgebungen (unter -5˚C/23˚F oder über 40˚C/104˚F).
Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE
Beim Gebrauch eines elektrischen Geräts sind einige
grundlegende Sicherheitshinweise zu beachten. Dazu
gehören die folgenden Hinweise:
LIES ALLE ANWEISUNGEN VOR
GEBRAUCH DIESES GERÄTS.
BEWAHREN SIE DIESE ANWEISUNGEN
AUF.
22DE
11. Halte Haare, lose Kleidung, Finger und sonstige
Körperteile von Öffnungen und sich bewegenden
Teilen fern.
12. Verwende das Gerät nicht in Räumen, in denen Babys
oder Kinder schlafen.
13. Verwende das Gerät nicht auf feuchten Flächen oder
auf Flächen mit stehendem Wasser.
14. Achte darauf, dass das Gerät keine größeren
Gegenstände wie Steine, große Papierstückchen
oder sonstige Gegenstände aufnimmt, die das Gerät
verstopfen könnten.
15. Verwende das Gerät nicht, um entzündliche oder
brennbare Materialien wie Benzin, Drucker- oder
Kopierertoner aufzunehmen, und nicht in Bereichen, in
denen diese Materialien anzutreffen sind.
16. Verwende das Gerät nicht, um Zigaretten, Streichhölzer,
heiße Asche oder sonstige brennende, qualmende oder
brandauslösende Gegenstände aufzunehmen.
17. Stecke keine Gegenstände in die Ansaugöffnung. Lasse
das Gerät nicht mit verstopfter Ansaugöffnung arbeiten.
Halte die Ansaugöffnung frei von Staub, Flusen, Haaren
oder sonstigen den Luftstrom behindernden Materialien.
18. Achte darauf, dass das Netzkabel nicht beschädigt wird.
Ziehen oder tragen Sie das Gerät bzw. die Station zur
automatischen Leerung nicht am Netzkabel, verwenden
Sie das Netzkabel nicht als Haltegriff, klemmen Sie das
Netzkabel nicht in einer geschlossenen Tür ein, und
ziehen Sie es nicht über scharfe Kanten oder Ecken.
Achte darauf, dass das Gerät nicht über das Netzkabel
fährt. Halte das Netzkabel von heißen Flächen fern.
19. Wenn das Netzkabel beschädigt ist, muss es durch den
Hersteller oder dessen Kundendienst ausgewechselt
werden, damit keine Gefahren davon ausgehen.
20. Verwende das Gerät nicht, wenn das Netzkabel oder die
Steckdose beschädigt ist. Verwenden Sie das Gerät oder
die Station zur automatischen Leerung nicht, wenn es
bzw. sie nicht einwandfrei funktioniert, heruntergefallen
ist, beschädigt wurde, im Freien gelassen wurde oder
mit Wasser in Berührung gekommen ist. Die Reparatur
muss durch den Hersteller oder dessen Kundendienst
durchgeführt werden, um Gefahren zu vermeiden.
21. Der für das Netzteil CH2403 geeignete Lithium-Akkutyp
hat max. 8 Zellen und eine max. Nennspannung von DC
14,4 V sowie eine Nennkapazität von 4.800 mAh. Vor
dem Entsorgen des Geräts ist der Akku entsprechend
den örtlichen Gesetzen und Vorschriften zu entfernen
und zu entsorgen.
22. Schalte das Gerät vor dem Reinigen oder Warten
durch Betätigen des Ein-/Ausschalters AUS.
23. Vor dem Reinigen oder Warten der Station zur
automatischen Leerung muss der Stecker aus der
Steckdose gezogen werden.
24. Entfernen Sie vor dem Entsorgen des Gerätes den
Akku. Nehmen Sie hierzu das Gerät aus der Station
zur automatischen Leerung, und schalten Sie es aus
(Betriebsschalter auf AUS).
25. Vor dem Entsorgen des Geräts ist der Akku
entsprechend den örtlichen Gesetzen und
23 DE
Vorschriften zu entfernen und zu entsorgen.
26. Gebrauchte Akkus sind entsprechend den örtlichen
Gesetzen und Vorschriften zu entsorgen.
27. Verbrenne das Gerät nicht, auch wenn es stark
beschädigt ist. Die Akkus können im Feuer
explodieren.
28. Wenn die Station zur automatischen Leerung längere
Zeit nicht benutzt wird, ist sie vom Stromnetz zu
trennen.
29. Verwende das Gerät immer gemäß den Anweisungen
in dieser Bedienungsanleitung. ECOVACS ROBOTICS
übernimmt keine Haftung für Verletzungen und
Schäden, die durch unsachgemäße Nutzung
entstehen.
30. The robot contains batteries that are only replaceable
by skilled persons. To replace the robot’s battery,
please contact Customer Service.
31. Wenn der Roboter längere Zeit nicht benutzt wird, schalten
Sie ihn zur Aufbewahrung aus. Trennen Sie außerdem die
Station zur automatischen Leerung vom Netz.
32. WARNUNG: Verwenden Sie zum Wiederauaden
des Akkus ausschließlich das abnehmbare
Netzteil CH2403, das mit dem Gerät mitgeliefert
wurde.
Um den Anforderungen der HF-Strahlenbelastungsrichtlinien zu
entsprechen, ist beim Betrieb dieses Gerätes ein Mindestabstand
von 20 cm zwischen dem Gerät und Personen einzuhalten.
Um die Einhaltung der Richtlinien zu gewährleisten, sollte der
Abstand beim Betrieb nicht geringer sein. Die für diesen Sender
verwendete Antenne darf nicht in Verbindung mit anderen
Antennen oder Sendern aufgestellt werden.
Klasse II
Kurzschlussfester Sicherheitstransformator
Schaltnetzteil
Nur zur Verwendung in Innenräumen vorgesehen
Gleichstrom
Wechselstrom
LIES ALLE ANWEISUNGEN VOR GEBRAUCH
(DIESES GERÄTES).
Träge Miniatur-Sicherungsverbindun
Geräteaktualisierung
In der Regel werden einige Geräte alle zwei Monate aktualisiert,
aber das muss nicht auf jedes Gerät zutreffen.
Einige Geräte, insbesondere solche, die vor mehr als drei
Jahren in den Handel kamen, werden nur aktualisiert, wenn eine
kritische Schwachstelle gefunden wurde und behoben wird.
Stellen Sie sicher, dass der Roboter stets mit einem
Netzwerk verbunden ist, damit die intelligenten Funktionen
ordnungsgemäß funktionieren.
24DE
Konformitätserklärung für die
Europäische Union
Informationen für Anwender zur Entsorgung
von Elektro- und Elektronikmüll
Dieses Symbol auf dem Produkt oder der
Verpackung weist darauf hin, dass gebrauchte
elektrische und elektronische Geräte nicht mit dem
unsortierten Hausmüll entsorgt werden dürfen.
Für eine ordnungsgemäße Behandlung bist du
dafür verantwortlich, deine Altgeräte an die dafür
vorgesehenen Sammelstellen zu übergeben.
Eine ordnungsgemäße Entsorgung dieses Gerätes
trägt dazu bei, wertvolle Ressourcen einzusparen und
mögliche negative Auswirkungen auf die menschliche
Gesundheit und die Umwelt zu vermeiden, die
andernfalls durch die unsachgemäße Behandlung von
Abfällen entstehen können.
Für die Rückgabe deines gebrauchten Geräts
verwende bitte das Rückgabe- und Abholungssystem
oder wende dich an den Händler, bei dem das
Produkt gekauft wurde. Dieser nimmt es kostenlos
zurück. Weitere Informationen zur nächstgelegenen
Abholstelle erhältst du bei deiner örtlichen Behörde.
Bei einer unsachgemäßen Entsorgung dieses Abfalls
können gemäß nationaler Gesetzgebung Strafen
verhängt werden.
Ordnungsgemäße Entsorgung dieses Produkts
Diese Kennzeichnung gibt an, dass das Produkt EU-
weit nicht mit dem Hausmüll entsorgt werden darf.
Recycle das Gerät verantwortungsvoll, um die nachhaltige
Wiederverwendung der Materialien zu unterstützen und
mögliche Umwelt- oder Gesundheitsschäden durch eine
unkontrollierte Abfallentsorgung zu vermeiden. Verwende
zum Recyceln deines gebrauchten Geräts entsprechende
Rückgabe- und Sammelsysteme, oder wende dich an den
Händler, bei dem du das Gerät gekauft hast. Er kann das
Produkt sicher entsorgen.
Für EU-Länder
Informationen zur EU-Konformitätserklärung findest du
unter https://www.ecovacs.com/global/compliance.
25 DE
Funkanlagenrichtlinie
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Home Service Robotics Co., Ltd. erklärt hiermit, dass
der gesamte Artikel, einschließlich der Zubehörteile
(Kabel, Leitungen usw.), die Anforderungen der RoHS-
Richtlinie 2011/65/EU und der delegierten Richtlinie
der Kommission (EU) 2015/863 zur Beschränkung der
Verwendung bestimmter gefährlicher Stoffe in Elektro-
und Elektronikgeräten erfüllt („RoHS Recast“ oder „RoHS
2.0“).
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. erklärt hiermit, dass der in
diesem Abschnitt aufgeführte Artikel den grundlegenden
Anforderungen und anderen diesbezüglichen
Bestimmungen der Funkanlagenrichtlinie 2014/53/EU
entspricht.
Bevollmächtigte Vertretung für Europa:
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Robotics Co., Ltd. erklärt hiermit, dass der Artikel den
Grundanforderungen und weiteren diesen betreffenden
Bestimmungen der RoHS-Richtlinie 2011/65/EU sowie
der ergänzten delegierten Richtlinie der Kommission (EU)
2015/863 und der Funkanlagenrichtlinie 2014/53/EU,
entspricht.
Die Konformitätserklärung kann unter folgender Website
eingesehen werden:
https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstraße 2 | D-40221 Düsseldorf | Deutschland
Richtlinie zur Beschränkung der Verwendung
bestimmter gefährlicher Stoffe in Elektro-
und Elektronikgeräten (RoHS)
LIEFERUMFANG
Roboter
Station zur automatischen Leerung
Waschbares Wischtuch
Vibrierendes OZMO
PRO 2.0-Wischsystem
Saugmodul
(vorinstalliert)
Basis
Wischtuchplatte
Behälter(vorinstalliert) Waschbares Wischtuch
Bedienungsanleitung
Seitenbürste
Vibrierendes OZMOPro2.0-Wischsystem und Saugmodul (
DKX55
)
Wasserbehälter und Wischtuch-Modul (
DKX56
)
Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen Erscheinungsbild
des Produkts abweichen.
Produktdesign und technische Daten können ohne Vorankündigung geändert werden.
Instruction Manual
26DE
Roboter
Stoßschiene
Obere Abdeckung
Tasten
Kantensensor
Tasten
Hindernisvermei-
dungsmodul
Kurz drücken: Zurück zum Auaden
Kurz drücken: Start/Pause/Fortsetzen Lang drücken: Ein-/Ausschalten
Kurz drücken: Punktreinigung starten/beenden Lang drücken: Kindersicherung
RESET-Taste
Verbindung mit der APP: Drücke kurz die RESET-Taste und befolge die Sprachanweisungen,
um eine Verbindung zur App herzustellen.
Standardeinstellungen wiederherstellen: Halte die RESET-Taste fünf Sekunden lang gedrückt.
Nach der Sprachansage wird die Startmusik wiedergegeben und der Roboter wird auf die
Standardeinstellungen zurückgesetzt.
WLAN-
Statusanzeige
Staubbehälter
Filter
Filterschwamm
Anschluss für die Staubentsorgung
Filternetz
Staubbehältergriff
Entriegelungstaste
Ansicht von unten (
DKX55
)
Vibrierendes OZMO PRO 2.0-Wischsystem
Antriebsräder
Universalrad
Seitenbürste
Bürste
Teppicherkennungssensor
Absturzsensor
Entriegelungstaste
für die Bürste
Saugmodul
Ladekontakte
Navigationsmodul
Waschbares Wischtuch
Wassereinlass
Entriegelungstaste
für den Behälter
Behälter
PRODUKTZEICHNUNG
Anschluss zur
Datenübertragung
Nur zur Verwendung
durch fachkundiges
Wartungspersonal.
27 DE
Station zur automatischen Leerung
Netzkabel
Entriegelungstaste
des Behälters
Staubbehälter
Schalter zur
Staubentleerung
Ladekontakte
Einlass für die automatische Leerung
LED-Anzeige
Leuchtet dauerhaft weiß:
Standby/in Betrieb
Leuchtet nicht:
Stromausfall/Ruhezustand
Ansicht von unten (
DKX56
)
Wischtuch-Modul
Antriebsräder
Universalrad
Seitenbürste
Bürste
Teppicherkennungssensor
Absturzsensor
Entriegelungstaste
für die Bürste
Montageschlitze für
die Wischtuchplatte
Behälter
Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen
Erscheinungsbild des Produkts abweichen. Produktdesign und technische Daten
können ohne Vorankündigung geändert werden.
Wischtuchplatte
Waschbares Wischtuch
28DE
Name Funktionsbeschreibung
Navigationsmodul
Durch die Anwendung der Triangulation, bei der
Laserstrahlen, die von umgebenden Objekten reektiert
werden, abgegeben und empfangen werden, können mithilfe
von Algorithmen präzise Informationen zur Messung der
Entfernung zwischen dem DEEBOT und Objekten in seiner
Nähe berechnet werden. Wenn sich der DEEBOT innerhalb
einer bestimmten Umgebung bewegt, werden die Positionen
der Objekte in seiner Umgebung ermittelt. Darauf basierend
wird eine räumliche Karte der Umgebung des DEEBOT
erstellt. Der Messbereich liegt bei 0,8 m.
Hindernisvermeidungsmodul
Mit drei Sätzen von Infrarotsender- und -empfängerpaaren
arbeitet es nach dem Prinzip der Infrarotreexion, um
Hindernisentfernungen durch Signalstärke zu messen. Die
maximale Erkennungsreichweite beträgt ca. 10 cm.
Absturzsensor
Bei der Infrarot-Abstandsmessung erkennt ein Infrarotsensor
den Abstand zwischen der Unterseite von DEEBOT und
dem Boden. DEEBOT bewegt sich also nicht weiter nach
vorn, wenn sich eine Treppe vor ihm bendet oder der
ermittelte Abstand den voreingestellten Wert überschreitet.
Auf diese Weise ist das Produkt vor Stürzen geschützt. Der
Triggerabstand beträgt etwa 60 mm.
Teppicherkennungssensor
Die Ultraschallsonde kann Ultraschallwellen mit einer
Frequenz von 300kHz abgeben. Die Energie der
Ultraschallwellen wird vom Teppich absorbiert. Wenn die
reektierte Energie unter dem Schwellenwert liegt, erkennt
der DEEBOT, dass es sich um einen Teppichboden handelt.
Gemäß Labortests von ECOVACS können derzeit über 50 auf
dem Markt erhältliche Teppicharten identiziert werden.
Kantensensor
Mit der Infrarot-Abstandsmessung kann der DEEBOT den
Abstand zwischen sich und Objekten rechts von sich erkennen.
Bendet sich rechts neben dem Produkt ein Hindernis, führt
der DEEBOT eine Randreinigung durch, um keine Bereiche
auszulassen und gleichzeitig auch Kollisionen zu vermeiden.
Antikollisionssensor
Wenn das übertragene Signal durch ein Hindernis
blockiert wird, kann der Signalempfänger das Signal
nicht empfangen. Mit diesem Prinzip vermeidet der
Roboter Hindernisse, wenn er auf diese zusteuert.
SENSOREN VOR DEM REINIGEN
Entferne Gegenstände wie Kabel, Tücher, Hausschuhe usw. vom
Boden, um die Reinigungsefzienz zu verbessern.
Schlage vor dem Gebrauch des Geräts bei Vorlegern mit Fransen die
Kanten des Vorlegers um.
Stehe nicht an engen Stellen wie etwa in Fluren, und achte darauf, die
Sensoren nicht zu blockieren.
Stelle Möbel wie Stühle im zu
reinigenden Bereich an den für sie
vorgesehenen Platz.
Stelle bei der ersten Verwendung sicher,
dass jede Tür geöffnet ist, damit der
DEEBOT dein Haus vollständig erkunden
kann.
Es kann erforderlich sein, eine physische
Barriere an der Kante einer Stufe
anzubringen, um ein Herunterfallen des
Geräts zu verhindern.
29 DE
Bitte entferne vor der Verwendung alle Schutzmaterialien.
2
Stelle die Station zur automatischen Leerung auf.
Halte die Umgebung der Station zur automatischen Leerung frei von
Gegenständen, insbesondere von Objekten mit reektierenden Oberächen.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
KURZANLEITUNG
1
Installation
Das Klickgeräusch zeigt an, dass der DEEBOT richtig installiert wurde.
Klick
HERUNTERLADEN DER
ECOVACSHOMEAPP
Um alle verfügbaren Funktionen nutzen zu können, wird empfohlen, deinen
DEEBOT über die App ECOVACSHOME zu steuern.
Unter der oberen Abdeckung
Halte die Taste drei Sekunden lang gedrückt, um DEEBOT einzuschalten.
DEEBOT EINSCHALTEN
3s
1. Scanne den QR-Code unter der oberen Abdeckung, um die App herunterzuladen.
2. Suche nach der App ECOVACS HOME, um sie herunterzuladen.
ECOVACS HOME
30DE
Kurz drücken , um DEEBOT zum Aufladen zurück zur Station zur
automatischen Leerung fahren zu lassen.
6.5
DEEBOT LADEN
DEEBOT MIT DER APP
VERBINDEN
WLAN-Anzeige
Blinkt langsam
Es besteht keine WLAN-
Verbindung
Blinkt schnell Wird mit der App verbunden
An
Die WLAN-Verbindung wurde
hergestellt
Anforderungen an das WLAN-Netzwerk:
• Verwende ein 2,4-GHz- oder ein kombiniertes 2,4-/5-GHz-Netzwerk.
• Dein Router unterstützt 802.11b/g/n und das IPv4-Protokoll.
• Verwende kein VPN (Virtual Private Network) und keinen Proxy-Server.
• Verwende kein unsichtbares Netzwerk.
• Verwende WPA und WPA2 mit TKIP-, PSK- oder AES/CCMP-Verschlüsselung.
• WEP EAP (Enterprise Authentication Protocol) wird nicht unterstützt.
• Verwende die WLAN-Kanäle 1–11 in Nordamerika bzw. die Kanäle
1–13 außerhalb von Nordamerika (Einzelheiten erfährst du bei der lokalen
Aufsichtsbehörde).
• Wenn du einen Netzwerk-Extender/Repeater verwendest, sind der
Netzwerkname (SSID) und das Passwort identisch mit deinem primären Netzwerk.
• Aktiviere WPA2 auf deinem Router.
Bitte beachte, dass Benutzer die ECOVACS HOME App herunterladen
und verwenden müssen, um Smart-Funktionen wie den Fernstart, die
Sprachinteraktion, die Anzeige von 2D-Karten und -Steuerungseinstellungen
sowie die personalisierte Reinigung (je nach Produkt) nutzen zu können. Die
App wird regelmäßig aktualisiert. Du musst unserer Datenschutzrichtlinie und
Benutzervereinbarung zustimmen, bevor wir einige deiner grundlegenden
und erforderlichen Informationen verarbeiten und dir die Nutzung des
Produkts ermöglichen können. Wenn du unserer Datenschutzrichtlinie und
Benutzervereinbarung nicht zustimmst,
stehen dir einige der oben genannten Smart-Funktionen über die
ECOVACS HOME-App nicht zur Verfügung. Du kannst jedoch weiterhin die
grundlegenden Funktionen dieses Produkts im manuellen Betrieb nutzen.
Kurz
drücken
31 DE
BETRIEB DES DEEBOT
Entferne vor der Kartierung die Wischtuchplatte/das Wischtuch-Modul. Folge dem
DEEBOT, wenn er zum ersten Mal eine Karte erstellt, um kleinere Probleme zu
vermeiden.
Der DEEBOT könnte zum Beispiel unter Möbeln stecken bleiben. Beachte die
folgenden Lösungsansätze:
① Hebe niedrige Sitzmöbel nach Möglichkeit an;
② Decke die Lücke zwischen Möbeln und Boden ab;
③ Richte über die App eine virtuelle Grenze ein.
Hinweis:
• Entferne die waschbaren Wischtücher nicht zu häug.
• Verwende keinen Lappen oder andere Gegenstände, die die Wischtuchplatten
verkratzen könnten.
• Wenn die ECOVACSHOME-App eine Benachrichtigung anzeigt, dass die
Wischtücher ausgetauscht werden müssen, dann tausche sie zeitnah aus.
Entdecke weiteres Zubehör in der ECOVACSHOME-App oder unter
https://www.ecovacs.com.
Kurz
drücken
Bitte sorge vor dem ersten Saugvorgang dafür, dass sich der DEEBOT an der
Ladestation bendet und vollständig aufgeladen ist. Drücke kurz, um die
Reinigung und die Kartierung zu starten.
REGELMÄßIGE WARTUNG
Wartungshäugkeit
Um eine optimale Leistung zu gewährleisten, führe Wartungsaufgaben und den
Austausch der Teile gemäß der nachfolgend angegebenen Häugkeit aus:
Hinweis: Entdecke weiteres Zubehör in der ECOVACS HOME-App oder unter
https://www.ecovacs.com.
Teil Wartungshäugkeit Austauschhäugkeit
Waschbare Wischtücher Nach jeder Reinigung Alle ein bis zwei Monate
Seitenbürste Alle 2 Wochen
Alle drei bis sechs
Monate
Bürste Jede Woche
Alle sechs bis zwölf
Monate
Filter Jede Woche
Alle drei bis sechs
Monate
Navigationsmodul
Modul zur
Hindernisvermeidung
Absturzsensoren
Teppicherkennungssensor
Kantensensor
Stoßschiene
Ladekontakte
Universalrad
Jede Woche /
Staubbehälter Nach jeder Reinigung Alle ein bis zwei Monate
Filter des Staubbehälters
Alle drei bis sechs
Monate
Alle drei bis sechs
Monate/nach mehreren
Waschvorgängen
32DE
Wartung des Staubbehälters Wartung der Hauptbürste und der Seitenbürsten
Bürste
Seitenbürste
1
1
1
2
3
2
3
4
5
Hinweis: Lass den Filter vor dem nächen Gebrauch volländig trocknen.
Es wird empfohlen, Filter und Reinigungools im App Store von ECOVACS HOME
oder im oziellen ECOVACS Online-Shop unter https://www.ecovacs.com zu
erwerben.
33 DE
Staubbehälter und zugehöriger Filter
* Stelle sicher, dass du den Staubbehälter an der Luft trocknen lässt, bevor du ihn
wieder verwendest.
Spüle den Staubbehälter mit Wasser ab oder wische ihn mit einem feuchten
Tuch ab.
* Der kegelförmige Filter im Inneren des Staubbehälters sollte nicht mit zu viel
Wasser gereinigt werden. Bei Bedarf kannst du ihn mit einem feuchten Tuch
abwischen und an der Luft trocknen lassen.
Entferne den kegelförmigen Filter.
Drehe, bis du das obere Teil abnehmen kannst und entferne den Filter.
* Es wird empfohlen, den Filter alle 6 Monate zu reinigen. Du kannst ihn
wiederverwenden, indem du ihn säuberst und im Anschluss an der Luft trocknen
lässt. Alternativ kannst du einen neuen Filter erwerben.
Drücke den Entriegelungsknopf des Behälters, um den Staubbehälter zu
entfernen.
Drücke den Schalter zur Staubentleerung, um die Unterseite des
Staubbehälters zu önen, und entleere den Inhalt.
1
2
3
4
5
34DE
Wartung weiterer Komponenten Aufbewahrung
Navigationsmodul
Stoßschiene LadekontakteKantensensor
AbsturzsensorenModul zur Hindernisvermeidung
Universalrad Antriebsräder
Halte die Ein-/Aus-Taste fünf Sekunden lang gedrückt, um den Roboter
auszuschalten.
Stelle sicher, dass der Roboter vollständig aufgeladen und ausgeschaltet ist, bevor
du ihn lagerst. Lade ihn alle sechs Wochen wieder auf, um zu verhindern, dass
eine Tiefentladung der Akkus stattndet.
Bitte beachte, dass der Roboter nicht aufgeladen werden kann, wenn er
AUSGESCHALTET ist.
* Auch wenn der Roboter nicht in Gebrauch ist, wird empfohlen, ihn
EINGESCHALTET zu lassen, damit er laden kann und für den nächsten
Reinigungszyklus vorbereitet ist.
* Wenn der Akku zu stark entladen wird oder über einen längeren Zeitraum nicht
verwendet wird, wird der Roboter möglicherweise zukünftig nicht ordnungsgemäß
aufgeladen. Wende dich in diesem Fall bitte an uns, um Unterstützung zu erhalten.
Versuche nicht, den Akku selbst zu zerlegen.
35 DE
Nr.
Funktionsstörung
Mögliche Ursache Lösung
1
Der Roboter kann
sich nicht mit der App
ECOVACS HOME
verbinden.
Die Eingabe des Benutzernamens oder Passworts für das
WLAN-Netzwerk war falsch.
Stelle sicher, dass du den richtigen WLAN-Benutzernamen und das richtige Passwort
eingib.
Der Roboter bendet sich außerhalb der Signalreichweite des
WLAN-Heimnetzwerks.
Stelle sicher, dass sich der Roboter im Signalbereich deines WLAN-Heimnetzwerks
bendet.
Der Roboter bendet sich nicht im Kongurationsatus.
Wenn der Roboter eingeschaltet i, drücke die RESET-Tae und lasse sie los,
nachdem du die Sprachansage zum Starten der Netzwerkeinrichtung erhalten
ha. Die WLAN-Statusanzeige blinkt und zeigt damit an, dass sich der Roboter im
Kongurationszuand bendet.
Du verwende kein 2,4-GHz- oder kombiniertes 2,4-/5-GHz-
Netzwerk.
Der Roboter unterützt derzeit keine 5-GHz-Netzwerke. Verwende attdessen die
2,4-GHz- oder 2.4/5-GHz-Netzwerke.
Die falsche App wurde inalliert. Lade die App ECOVACS HOME herunter, und inalliere sie.
2
Die Karte i verloren
gegangen.
Die Karte kann verloren gehen, wenn du den Roboter beim Reinigen
beweg.
Platziere den Roboter vor der Station, um die Karte abzurufen.
Suche die wiederhergeellte Karte in der Kartenverwaltung und tippe auf „Diese
Karte verwenden“, um sie abzurufen. Wenn dieses Problem weiterhin beeht, arte
die Kartenerellung erneut.
3
Es kann keine
Möbelkarte in der App
erellt werden.
Der Roboter artet die Reinigung nicht bei der Station. Der Roboter muss die Reinigung an der Station arten.
Wenn der Roboter während der Reinigung bewegt wird, kann die
Karte verloren gehen.
Der Roboter darf während der Reinigung nicht bewegt werden.
Die Reinigung im AUTO-Modus i nicht abgeschlossen.
Stell sicher, dass der Roboter nach der Reinigung automatisch zur Station
zurückkehrt.
4
Kein Signal gefunden.
Die Rückkehr zur
Station i nicht
möglich.
Die Station wurde falsch aufgeellt.
Stell die Station gemäß den Anweisungen im Abschnitt [AUFLADEN DES DEEBOT]
auf.
Die Station wird nicht mehr mit Strom versorgt oder wurde manuell
bewegt.
Überprüfe, ob die Station an die Stromversorgung angeschlossen i. Bewege die
Station nicht manuell.
Der Roboter artet die Reinigung nicht bei der Station. Es wird empfohlen, dass der Roboter die Reinigung von der Station aus beginnt.
Der Ladeweg i blockiert. Beispielsweise i die Tür des Raums, in
dem sich die Station bendet, geschlossen.
Halte den Ladeweg frei.
5
Der Roboter kehrt
zur Station zurück,
bevor er den
Reinigungsvorgang
beendet hat.
Der Raum i so groß, dass der Roboter zum Auaden zurückkehren
muss.
Aktiviere das automatische Fortsetzen. Weitere Informationen nde du in der
Anleitung in der App.
Der Roboter kann beimmte Bereiche nicht erreichen, die durch
Möbel oder Hindernisse blockiert sind.
Stell Möbel und kleine Gegenände im zu reinigenden Bereich an die dafür
vorgesehenen Plätze.
FEHLERBEHANDLUNG
36DE
Nr.
Funktionsstörung
Mögliche Ursache Lösung
6
Der Roboter kann nicht
aufgeladen werden.
Die Station i nicht an die Stromversorgung angeschlossen.
Stelle sicher, dass die Station an die Stromversorgung angeschlossen i und die
entsprechende Kontrollleuchte leuchtet.
Die Ladekontakte des Roboters haben keinen volländigen
Kontakt mit denen der Station.
Vergewissere dich, dass die Ladekontakte des Roboters die Kontakte der Station
volländig berühren und dass die Tae blinkt. Prüfe, ob die Ladekontakte des
Roboters und der Station verschmutzt sind. Reinige diese Teile gemäß den
Anweisungen im Abschnitt [REGELMÄẞIGE WARTUNG].
Die Akkutemperatur i zu hoch oder zu niedrig.
Bitte lade und verwende den Roboter innerhalb eines Temperaturbereichs von 0
bis 40 ℃.
Der Akku entlädt sich aufgrund längerer Nichtbenutzung zu
ark.
Es wird empfohlen, dieses Gerät regelmäßig zu verwenden. Wenn Ladeprobleme
aufgrund einer längeren Nichtbenutzung auftreten, wende dich bitte an den
Kundendien.
7
Der Roboter i
während der Reinigung
sehr laut.
Die Büre/Seitenbüre hat sich verfangen, oder der
Staubbehälter/Filter i blockiert.
Es wird empfohlen, die Büre, die Seitenbüre, den Staubbehälter, den Filter
usw. regelmäßig zu reinigen.
Der Roboter bendet sich im arken Modus. Zum Standardmodus wechseln.
8
Der Roboter hängt
während des Betriebs
fe und hält an.
Auf dem Boden liegende Gegenände (Stromkabel, Vorhänge,
Teppichfransen o. Ä.) haben sich im Roboter verfangen.
Der Roboter unternimmt mehrere Versuche, um sich zu befreien. Wenn dies nicht
gelingt, entferne die Hindernisse von Hand, und arte das Gerät neu.
Der Roboter kann unter Möbeln mit einem Zugang in ähnlicher
Höhe ecken bleiben.
Hebe das Möbelück auf, schae eine physische Barriere, oder lege eine
virtuelle Grenze in der App ECOVACS HOME fe.
9
Während der Reinigung
kann der Roboter auf
Probleme oßen,
wie Hindernisse auf
der Route, einseitige
Bewegungen,
wiederholte Fahrten
über dieselben Stellen
und fehlende kleine
Bereiche. (Wenn
ein großer Bereich
vorübergehend
ausgelassen wird,
kann du dich darauf
verlassen, dass der
Roboter selbändig
zurückkehrt, um eine
gründliche Reinigung
sicherzuellen.)
Gegenände wie Kabel und Hausschuhe, die sich auf dem
Boden benden, können dem Roboter den Weg blockieren.
Räume vor der Reinigung bitte so viele lose Kabel, Hausschuhe und andere
Gegenände wie möglich vom Boden auf. Wenn während der Reinigung
Bereiche ausgelassen werden, korrigiert der Roboter dies automatisch. Bitte
vermeide es, einzugreifen (indem du den Roboter zum Beispiel beweg oder
seine Route blockier).
Möglicherweise rutschen die Antriebsräder auf dem Boden,
wenn der Roboter auf Stufen, Türschwellen und Türleien
rollt, was sich auf die Beurteilung der gesamten häuslichen
Umgebung auswirkt.
Es wird empfohlen, die Tür des betroenen Bereichs zu schließen und den
Bereich separat zu reinigen. Nach der Reinigung kehrt der Roboter zum
Ausgangspunkt zurück. Die Anwendung dieser Methode i sicher.
Auf frisch gewachen oder polierten Böden sowie glatten
Fliesen gibt es möglicherweise weniger Reibung zwischen den
Antriebsrädern und dem Boden.
Bitte warte, bis das Wachs getrocknet i, bevor du die Reinigung arte.
Aufgrund unterschiedlicher häuslicher Umgebungen können
einige Bereiche nicht gereinigt werden.
Schae Ordnung in deiner häuslichen Umgebung, um sicherzuellen, dass der
Roboter diese zur Reinigung befahren kann.
Das Navigationsmodul i möglicherweise verschmutzt oder
durch Fremdkörper blockiert.
Reinige es mit einem sauberen, weichen Tuch und entferne mögliche
Fremdkörper.
37 DE
Nr.
Funktionsstörung
Mögliche Ursache Lösung
10
Nach der Rückkehr
zur Station entleert
der Roboter den
Staubbeutel nicht.
Wenn der Roboter manuell zurück zur Station bewegt wird,
wird die automatische Absaugung möglicherweise nicht
ausgelö.
Es wird empfohlen, den Roboter eigenändig zur Station zurückkehren zu
lassen. Bewege den Roboter nicht manuell.
Im Nicht-ören-Modus entleert der Roboter den Staub nicht,
nachdem er wieder zur Station zurückgekehrt i.
Deaktiviere „Nicht ören“ in der App ECOVACS HOME, oder arte die
Staubentleerung manuell.
Wenn die oben genannten möglichen Ursachen
ausgeschlossen wurden, sind möglicherweise die
Komponenten der Station anormal.
Wende dich bitte an den Kundendien.
11
Automatische
Absaugung
fehlgeschlagen.
Der Auslass des Staubbeutels i durch Fremdkörper blockiert. Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.
12
Während der Arbeit tritt
Staub aus.
Der Auslass des Staubbeutels i durch Fremdkörper blockiert. Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.
13
Der Behälter/
Staubbehälter fällt ab.
Er i nicht ordnungsgemäß angebracht. Vergewissere dich, dass er einraet.
14
Die Antriebsräder
hängen fe.
Die Antriebsräder haben sich verkeilt oder werden durch
Fremdkörper behindert.
Drehe die Antriebsräder oder übe vorsichtig Druck aus, um zu prüfen, ob sie sich
verdreht haben oder durch Fremdkörper blockiert sind. Wenn du Fremdkörper
entdeck, entferne diese bitte umgehend. Wenn dieses Problem weiterhin
beeht, wende dich an den Kundendien.
15
Der Roboter führt
das automatische
Fortsetzen nicht aus.
Der Roboter bendet sich im Nicht-ören-Modus.
Der Roboter kann das automatische Fortsetzen im Nicht-ören-Modus nicht
durchführen.
Der Roboter kehrt nicht automatisch zur Station zurück.
Das automatische Fortsetzen wird nicht wirksam, wenn du den Roboter manuell
zurück zur Station beweg.
16
Die Reinigungsaufgabe
wird nicht zum
geplanten Zeitpunkt
durchgeführt.
Der Reinigungsplan wurde abgebrochen. Lege einen neuen Zeitpunkt für die Reinigungsaufgabe fe.
Der Akkuladeand des Roboters i niedrig. Lade ihn auf.
Der Roboter bendet sich im Nicht-ören-Modus.
Der Roboter kann die geplante Reinigung im Nicht-ören-Modus nicht durch-
führen.
38DE
TECHNISCHE SPEZIFIKATIONEN
Scanne den QR-Code mit der
Kamera deines Mobiltelefons,
um die Bedienungsanleitung
zu erhalten.
Hinweis: Technische Daten und Konstruktionsspezikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden.
Weiteres Zubehör ndest du unter https://www.ecovacs.com.
Die Ausgangsleistung des WLAN-Moduls liegt unter 100mW.
Modell DKX55/DKX56
Nenneingangsleistung 20V 1A Ladezeit 6,5Std.
Station zur automatischen Leerung CH2403
Nenneingangsleistung 220–240V
～
50–60Hz
Nenneingangsstrom (Ladevorgang) 0,3A Nennausgangsleistung 20 V 1 A
Leistung (Entleerung) 1000 W
Abmessungen des DEEBOT (L*B*Hmm) 353*351*96
Abmessungen der Station zur automatischen Leerung
des DEEBOT (L*B*H mm)
356*451*380
39 FR
1. Cet appareil peut être utilisé par des enfants à partir de
8 ans, ainsi que par des personnes dont les facultés
physiques, sensorielles ou mentales sont diminuées, ou
bien qui manquent d’expérience et de connaissances,
à la condition qu’ils aient été informés sur la façon de
se servir de l’appareil de manière sûre et qu’ils aient
compris les risques éventuels. Les enfants ne doivent
pas jouer avec l’appareil. Les processus de nettoyage et
d’entretien de routine ne doivent pas être effectués par
des enfants sans la surveillance d’un adulte.
2. Débarrasser la zone à nettoyer. Retirer les cordons
d’alimentation et les petits objets présents sur le sol et
susceptibles de se prendre dans l’appareil. Replier les
franges sous les tapis et relever les rideaux et les nappes
pour qu’ils ne traînent pas sur le sol.
3. Si le sol présente une déclivité dans la zone à nettoyer
(une marche ou un escalier, par exemple), veiller à ce
que l’appareil puisse détecter la marche sans tomber. Il
peut s’avérer nécessaire de placer une barrière physique
aux abords de la déclivité pour empêcher l’appareil de
tomber. S’assurer que la barrière physique ne présente
pas de risque de chute.
4. Utiliser l’appareil uniquement comme indiqué dans le
présent manuel. Utiliser uniquement des accessoires
recommandés ou vendus par le fabricant.
5. S’assurer que la tension d’alimentation correspond à
celle indiquée sur la station de vidage automatique.
6. UNIQUEMENT destiné à un usage domestique en
INTÉRIEUR. Ne pas utiliser l’appareil à l’extérieur ni dans
des environnements industriels ou commerciaux.
7. Utiliser uniquement la batterie rechargeable et la station
de vidage automatique d’origine fournies avec l’appareil
par le fabricant. Les batteries non rechargeables sont
interdites. Pour plus d’informations sur la batterie, se
reporter à la section « Spécications ».
8. Ne pas utiliser l’appareil sans réservoir à poussière et/ou
sans ltre.
9. Ne pas faire fonctionner l’appareil en présence de
bougies allumées ou d’objets fragiles.
10. Ne pas utiliser l’appareil dans des environnements très
chauds ou très froids (température inférieure à -5°C/23°F
ou supérieure à 40°C/104°F).
11. Éloigner les cheveux, les vêtements amples, les doigts
et toutes les parties du corps des orices et des pièces
mobiles.
12. Ne pas faire fonctionner l’appareil dans une pièce dans
laquelle un nourrisson ou un enfant dort.
13. Ne pas utiliser l’appareil sur des surfaces humides ou
Consignes de sécurité importantes
CONSIGNES DE SÉCURITÉ IMPORTANTES
Lors de l’utilisation d’un appareil électrique, des précautions
de base doivent toujours être respectées, dont les suivantes:
LIRE TOUTES LES INSTRUCTIONS
AVANT D’UTILISER CET APPAREIL.
CONSERVER CES INSTRUCTIONS
40FR
recouvertes d’eau.
14. Ne pas laisser l’appareil ramasser des objets volumineux
comme des pierres, de gros morceaux de papier ou tout
élément susceptible de l’obstruer.
15. Ne pas utiliser l’appareil pour ramasser des matériaux
inammables ou combustibles (essence et toners
d’imprimante ou de photocopieur, par exemple) ni dans
des endroits où ces produits sont susceptibles d’être
présents.
16. Ne pas utiliser l’appareil pour ramasser des objets en
train de brûler ou de fumer (comme des cigarettes, des
allumettes, des cendres chaudes) ou tout ce qui pourrait
provoquer un incendie.
17. Ne pas placer d’objet dans la tête d’aspiration. Ne pas
utiliser l’appareil si la tête d’aspiration est bloquée.
Retirer de la tête d’aspiration la poussière, les peluches,
les cheveux ou tout ce qui peut réduire le débit d’air.
18. Veiller à ne pas endommager le cordon d’alimentation.
Ne pas déplacer l’appareil ou la station de vidage
automatique en tirant sur le cordon d’alimentation, ne
pas utiliser le cordon d’alimentation comme une poignée,
ne pas le coincer dans une porte et ne pas tirer le cordon
sur des bords ou coins tranchants. Ne pas faire rouler
l’appareil sur le cordon d’alimentation. Maintenir le
cordon d’alimentation à l’écart des surfaces chaudes.
19. Si le cordon d’alimentation est endommagé, il doit être
remplacé par le fabricant ou son intermédiaire de service
an d’éviter tout accident.
20. Ne pas utiliser l’appareil si le cordon d’alimentation ou le
réservoir est endommagé. Ne pas utiliser l’appareil ou la
station de vidage automatique s’ils ne fonctionnent pas
correctement, ont subi une chute, ont été endommagés,
sont restés à l’extérieur ou sont entrés en contact avec
de l’eau. Ils doivent être réparés par le fabricant ou son
intermédiaire de service an d’éviter tout accident.
21. Le type de batterie au lithium adapté au CH2403 est 8
cellules max., tension nominale max. 14,4V CC, capacité
nominale 4800mAh. la batterie doit être retirée et mise
au rebut conformément aux lois et réglementations
locales avant la mise au rebut de l’appareil.
22. Couper l’alimentation avant le nettoyage ou l’entretien de
l’appareil.
23. Le bouchon doit être retiré du réservoir avant le nettoyage
ou l’entretien de la station de vidage automatique.
24. Pour la mise au rebut de l’appareil, retirer l’appareil de la
station de vidage automatique, couper l’alimentation et
retirer la batterie.
25. La batterie doit être déposée et mise au rebut
conformément aux lois et réglementations locales avant
la mise au rebut de l’appareil.
26. Mettre au rebut les batteries usagées conformément aux
lois et réglementations locales.
27. Ne pas incinérer l’appareil, même s’il est gravement
endommagé. Les batteries peuvent exploser sous l’effet
du feu.
28. Si la station de vidage automatique n’est pas utilisée
pendant une longue période, la débrancher.
29. L’appareil doit être utilisé conformément aux instructions
41 FR
gurant dans ce manuel d’instructions. ECOVACS
ROBOTICS ne peut être tenu responsable de tout
dommage ou préjudice causé par une utilisation
incorrecte.
30. Le robot contient des batteries que seules des personnes
qualiées peuvent remplacer. Pour remplacer la batterie
du robot, contacter le service clientèle.
31. Si le robot n’est pas utilisé pendant une longue période,
le mettre hors tension pour le ranger. Débrancher la
station de vidage automatique.
32. AVERTISSEMENT: Pour recharger la batterie, utiliser
l’unité d’alimentation amovible CH2403 fournie avec
l’appareil.
Classe II
Transformateur d'isolement résistant aux courts-circuits
Alimentation à découpage
Utiliser uniquement à l'intérieur
Courant continu
Courant alternatif
Lire toutes les instructions avant d'utiliser (cet appareil)
Fusible miniature temporisé
An de satisfaire aux exigences de sécurité de la FCC
en matière d'exposition aux radiofréquences et aux
circuits intégrés, une distance d'au moins 20 cm doit
être maintenue entre cet appareil et les individus lorsque
l'appareil est en fonctionnement.
Pour veiller au respect de ces exigences, il n'est pas
conseillé d'utiliser l'appareil à une distance inférieure à
celle indiquée. L'antenne utilisée pour cet émetteur ne
doit pas se trouver à proximité d'une autre antenne ou
d'un autre émetteur.
Assurez-vous que le robot est toujours connecté à
un réseau pour que les fonctionnalités intelligentes
fonctionnent correctement.
Mise à jour de l'appareil
En règle générale, certains appareils sont mis à jour tous
les deux mois, mais ce n'est pas toujours aussi précis.
Certains appareils, notamment ceux ayant été mis en
vente il y a plus de trois ans, ne seront mis à jour que si
une vulnérabilité critique est découverte et corrigée.
42FR
Ce symbole sur le produit ou sur son emballage
indique que les produits électriques et électroniques
usagés ne doivent pas être mis au rebut avec les
déchets municipaux non triés. Pour un traitement
approprié, il vous incombe de mettre au rebut votre
équipement usagé en le déposant aux points de
collecte désignés.
La mise au rebut correcte de ce produit permettra
d'économiser des ressources précieuses et d'éviter
tout effet négatif potentiel sur la santé humaine et
l'environnement, qui pourrait résulter d'un traitement
inapproprié des déchets.
Pour retourner votre appareil usagé, utilisez les
systèmes de retour et de collecte, ou contactez
gratuitement le revendeur auprès duquel le produit
a été acheté. Veuillez contacter votre autorité locale
pour obtenir plus de détails sur le point de collecte
désigné le plus proche. Des sanctions peuvent
s'appliquer en cas de mise au rebut incorrecte de ces
déchets, conformément à la législation nationale en
vigueur.
Déclaration de conformité de l'Union
européenne
Informations sur la mise au rebut des déchets
d'équipements électriques et électroniques
Mise au rebut correcte de ce produit
Ce marquage indique que ce produit ne doit pas
être jeté avec les autres déchets ménagers dans
toute l'Union européenne. Pour prévenir d'éventuels
dommages à l'environnement ou la santé humaine dus
à une mise au rebut non contrôlée, recycler l'appareil de
façon responsable an d'assurer la réutilisation durable
de ses ressources matérielles. Pour recycler votre
appareil usagé, merci d'utiliser le système de retour
et de collecte ou de contacter le détaillant qui vous l'a
vendu. Il peut recycler ce produit en toute sécurité.
Pour les pays de l'Union européenne
Pour les pays de l'Union européenne
Pour obtenir des informations sur la déclaration de
conformité de l'UE, rendez-vous sur https://www.
ecovacs.com/global/compliance
43 FR
CONTENU DE L'EMBALLAGE
Robot
Station de vidage automatique
Patin de lavage lavable
Système de lavage
vibrant OZMO Pro 2.0
Module d'aspiration
(préinstallé)
Base
Plaque de patin de lavage
Réservoir
(pré-installé)
Patin de lavage lavable
Manuel d'instructions
Brosse latérale
Système de lavage vibrant OZMO Pro 2.0 et module d'aspiration
(
DKX55
)
Réservoir d'eau et Module de patin de lavage (
DKX56
)
Remarque: Les gures et illustrations sont fournies uniquement à titre de référence, et peuvent
ne pas représenter l'apparence du produit.
La conception et les spécications du produit peuvent être modiées sans préavis.
Instruction Manual
Directive RoHS (Restriction de l'utilisation de
certaines substances dangereuses)
Directive relative aux équipements radio
Ecovacs Robotics Co., Ltd. déclare par la présente que
l'ensemble du produit, y compris les pièces (câbles,
cordons, etc.), répond aux exigences de la directive
RoHS 2011/65/UE et de la Directive déléguée de la
Commission (UE) 2015/863 relative à la limitation de
l'utilisation de certaines substances dangereuses dans
les équipements électriques et électroniques (« RoHS
Recast » ou « RoHS 2.0 »)
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Robotics Co., Ltd. déclare par la présente que le produit
répertorié dans cette section est conforme aux exigences
essentielles et autres dispositions pertinentes de la
directive sur les équipements radio 2014/53/UE.
Représentant agréé en Europe :
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Robotics
Co., Ltd. déclare par la présente que le produit est conforme
aux exigences essentielles et autres dispositions pertinentes
de la directive RoHS 2011/65/UE et de la Directive déléguée
de la Commission (UE) 2015/863, la directive relative aux
équipements radio 2014/53/UE.
La déclaration de conformité peut être consultée à l'adresse
suivante : https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Allemagne
44FR
Robot
Pare-chocs
Capot supérieur
Boutons
Capteur de bord
Boutons
Module d'évitement
des obstacles
Pression brève: Retourne à la station de charge
Pression brève: Démarrer/Pause/Continuer
Pression longue: Mettre hors tension
Pression longue: Démarrer/Terminer le nettoyage ponctuel
Pression longue: Verrouillage enfants
Bouton de réinitialisation
Connecter avec l'Appli: Appuyer brièvement sur le bouton de réinitialisation (RESET) et suivre
les instructions vocales pour vous connecter à l'application.
Réinitialisation des paramètres par défaut: Appuyer sur le bouton de réinitialisation pendant
5secondes. Après avoir entendu l'invite vocale, la musique de démarrage est diffusée et les
paramètres par défaut du robot sont restaurés.
Voyant d'état
Wi-Fi
Réservoir à poussière
Filtre
Filtre éponge
Port d'évacuation de la poussière
Filet du ltre
Poignée du réservoir à poussière
Bouton de déverrouillage
Vue de dessous (
DKX55
)
Système de lavage vibrant OZMO Pro 2.0
Roues motrices
Roue universelle
Brosse latérale
Brosse
Capteur de
détection de
moquette/tapis
Capteur antichute
Bouton de
déverrouillage de
la brosse
Module d'aspiration
Contacts de
charge
Module de navigation
Patin de lavage lavable
Entrée d'eau
Bouton de déverrouillage
du réservoir
Réservoir
SCHÉMA DU PRODUIT
Port de transfert
de données
Réservé au
personnel de
maintenance
professionnel.
45 FR
Station de vidage automatique
Câble d'alimentation
Bouton de
déverrouillage du
réservoir
Réservoir à
poussière
Déverrouillage
de poussière
Contacts de
charge
Entrée de vidage automatique
Voyant LED
Blanc xe :
Veille/En fonctionnement
Éteint:
Coupure de courant/
mode Veille profonde
Vue de dessous (
DKX56
)
Module de patin de lavage
Roues motrices
Roue universelle
Brosse latérale
Brosse
Capteur de
détection de
moquette/tapis
Capteur antichute
Bouton de
déverrouillage de
la brosse
Fentes de xation
pour la plaque de
patin de lavage
Réservoir
Remarque: Les gures et illustrations sont fournies uniquement à titre de
référence, et peuvent ne pas représenter l'apparence du produit. La conception et
les spécications du produit peuvent être modiées sans préavis.
Plaque de patin de
lavage
Patin de lavage lavable
46FR
Nom Description fonctionnelle
Module de
navigation
En utilisant le principe de triangulation, qui implique l'émission
et la réception de faisceaux laser rééchis par les objets
environnants, des informations précises de mesure de distance
entre le DEEBOT et les objets à proximité peuvent être calculées
par des algorithmes. Lorsque le DEEBOT se déplace dans un
environnement donné, les positions des objets environnants sont
déterminées pour créer une carte spatiale de son environnement.
La plage de mesure est de 0,8 m.
Module
d'évitement des
obstacles
Avec trois paires d'émetteurs et de récepteurs infrarouges,
il fonctionne selon le principe de la réexion infrarouge pour
évaluer les distances des obstacles par la force du signal. La
portée maximale de détection est d'environ 10 cm.
Capteur
antichute
Avec la mesure de distance infrarouge, le capteur infrarouge
peut détecter la distance entre le fond du DEEBOT et le sol. Le
DEEBOT n'avancera pas s'il y a des escaliers devant ou que
la distance identiée dépasse celle prédénie, d'où la garantie
antichute. La distance de déclenchement est d'environ 60 mm.
Capteur de
détection de
moquette/tapis
La sonde à ultrasons peut émettre des ondes avec une
fréquence de 300kHz. L'énergie des ondes ultrasoniques
est absorbée par le tapis. Si l'énergie rééchie est inférieure
au seuil, le DEEBOT reconnaît la présence du tapis. Selon
les tests du laboratoire ECOVACS, plus de 50 types de
moquettes disponibles sur le marché peuvent actuellement
être identiés.
Capteur de bord
Grâce à la mesure de distance, le DEEBOT peut détecter la
distance entre lui et les objets sur son côté droit. Lorsqu'un
mur ou un obstacle se trouve sur le côté droit, le DEEBOT
effectue un nettoyage des bords pour éviter de manquer des
zones ou pour ne pas entrer en collision.
Capteur
anticollision
Lorsque le signal transmis est bloqué par un obstacle, le
récepteur de signal ne peut pas recevoir le signal. Grâce à ce
principe, le robot évite les obstacles lorsqu'il entre en collision
avec eux.
CAPTEURS REMARQUES AVANT LE NETTOYAGE
Ranger les objets tels que câbles, vêtements et chaussons, etc. pour
une efcacité optimale de nettoyage.
Avant d'utiliser l'appareil sur un tapis à poil ras avec des franges,
replier les bords sur eux-mêmes.
Il est important que personne ne se tienne debout dans les espaces
étroits, tels que les corridors, et de veiller à ne pas bloquer les capteurs.
Ranger la zone à nettoyer en mettant les
meubles, par exemple les chaises, à leur
place exacte.
Pour la première utilisation, s'assurer
que les portes de toutes les pièces sont
ouvertes pour que le DEEBOT puisse
explorer entièrement votre domicile.
Il peut s'avérer nécessaire de placer
une barrière physique aux abords d'une
déclivité pour empêcher l'appareil de
tomber.
47 FR
Retirer tous les matériaux de protection avant utilisation.
2
Positionner la station de vidage automatique
Maintenir la zone autour de la station de vidage automatique exempte d'objets,
surtout ceux ayant des surfaces rééchissantes.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
DÉMARRAGE RAPIDE
1
Installation
Le clic indique que l'installation est correcte.
Clic
TÉLÉCHARGEZ L'APPLICATION
ECOVACS HOME
Pour proter de toutes les fonctionnalités disponibles, il est recommandé de
commander votre DEEBOT via l'application ECOVACS HOME.
Sous le capot supérieur
Appuyer sur et maintenir enfoncé pendant 3 secondes pour
mettre le DEEBOT sous tension.
METTRE LE DEEBOT SOUS TENSION
3s
1. Scannez le code QR sous le capot pour télécharger l'application.
2. Recherchez ECOVACS HOME pour télécharger l'application.
ECOVACS HOME
48FR
Appuyer brièvement pour rappeler le DEEBOT à la station de vidage
automatique pour charger.
6.5
CHARGER LE DEEBOTCONNECTER LE DEEBOT AVEC
L'APPLICATION
Voyant Wi-Fi
Clignote lentement Déconnecté du Wi-Fi
Clignote rapidement Connexion à l'application
Sous tension Connecté au Wi-Fi
Exigences du réseau Wi-Fi:
• Vous utilisez un réseau mixte de 2,4 GHz ou 2,4/5GHz.
• Votre routeur prend en charge les protocoles 802.11b/g/n et IPv4.
• Vous n'utilisez pas de VPN (réseau privé virtuel) ou de serveur proxy.
• Vous n'utilisez pas de réseau caché.
• Cryptage WPA et WPA2 utilisant TKIP, PSK, AES/CCMP.
• WEP EAP (Enterprise Authentication Protocol) n'est pas pris en charge.
• Vous utilisez les réseaux Wi-Fi 1-11 si vous êtes en Amérique du Nord et 1-13
en dehors de l'Amérique du Nord (référez-vous à l'organisme de réglementation
local).
• Si vous utilisez un extenseur/répéteur réseau, le nom du réseau (SSID) et le mot
de passe sont identiques à votre réseau principal.
• Activez le WPA2 sur votre routeur.
Veuillez noter que pour proter de fonctions intelligentes telles que le démarrage
à distance, l'interaction vocale, l'afchage de cartes 2D et les paramètres
de contrôle, ainsi que le nettoyage personnalisé (selon les produits), les
utilisateurs doivent télécharger et utiliser l'application ECOVACS HOME, qui est
constamment mise à jour. Vous devez accepter notre Politique de condentialité
et notre Accord de l'utilisateur avant que nous puissions traiter certaines de vos
informations de base et nécessaires et vous permettre d'utiliser le produit. Si vous
n'acceptez pas notre Politique de condentialité et notre Accord de l'utilisateur,
certaines des fonctions intelligentes susmentionnées ne peuvent pas être utilisées
via l'application ECOVACS HOME, mais vous pouvez toujours proter des
fonctions de base de ce produit en mode manuel.
Pression
brève
49 FR
UTILISER LE DEEBOT
Avant la première aspiration, s'assurer que le DEEBOT se trouve à la station
de recharge et qu'il est complètement chargé. Appuyer brièvement sur pour
démarrer le nettoyage et la cartographie.
Retirer le module/la plaque de patin de lavage avant de procéder au mappage. Lors
de la création d'une carte pour la première fois, suivre les instructions du DEEBOT
pour éliminer certains problèmes mineurs.
Par exemple, le DEEBOT peut se coincer sous les meubles. Se reporter aux
instructions suivantes :
① Si possible, soulever les meubles bas ;
② Couvrir le bas du meuble ;
③ Congurer la limite virtuelle via l'application.
Remarque:
• Ne pas retirer fréquemment les patins de lavage lavables.
• Ne pas utiliser de chiffon ou tout autre objet pour frotter les plaques de patin de
lavage.
• Lorsque l'application ECOVACS HOME indique que les patins doivent être
remplacés, veuillez les remplacer à temps. Découvrir plus d'accessoires dans
l'application ECOVACS HOME ou sur le site https://www.ecovacs.com.
Pression
brève
ENTRETIEN RÉGULIER
Fréquence d'entretien
Pour maintenir des performances optimales, réaliser les tâches d'entretien et rem-
placer les pièces à la fréquence suivante :
Remarque : découvrez plus d'accessoires dans l'application ECOVACS HOME ou
sur le site https://www.ecovacs.com.
Pièce
Fréquence
d'entretien
Fréquence de
remplacement
Lingettes lavables
Après chaque net-
toyage
Tous les 1 à 2 mois
Brosse latérale Toutes les 2 semaines Tous les 3 à 6 mois
Brosse Chaque semaine Tous les 6 à 12 mois
Filtre Chaque semaine Tous les 3 à 6 mois
Module de navigation
Module de contournement
des obstacles
Capteurs antichute
Capteur de détection de mo-
quette/tapis
Capteur de bord
Système anticollision
Contacts de charge
Roue universelle
Chaque semaine /
Conteneur à poussière
Après chaque net-
toyage
Tous les 1 à 2 mois
Filtre du conteneur à pous-
sière
Tous les 3 à 6 mois
Tous les 3-6 mois/après
plusieurs lavages
50FR
Entretien du compartiment à poussière ENTRETENIR LA BROSSE ET LA BROSSE LATÉRALE
Brosse
Brosse latérale
1
1
1
2
3
2
3
4
5
Remarque : sécher complètement le ltre avant utilisation.
Il e recommandé d'acheter des ltres et des outils de nettoyage sur l'application
ECOVACS HOME ou sur la boutique en ligne ocielle ECOVACS à l'adresse
https://www.ecovacs.com.
51 FR
Conteneur à poussière et son ltre
* Veillez à laisser sécher le conteneur à poussière à l'air libre avant de l'utiliser à
nouveau.
Rincer le conteneur à poussière à l'eau ou essuyez-le avec un chion humide.
* Il n'est pas recommandé de laver la structure multicônes. Si nécessaire, vous
pouvez utiliser un chion humide pour l'essuyer et la laisser sécher à l'air libre.
Déposer la structure multicônes.
Dévisser le capot supérieur et retirer le ltre.
* Il est recommandé de nettoyer le ltre tous les 6 mois. Vous pouvez le laver et le
laisser sécher à l'air libre pour le réutiliser ou en acheter un neuf.
Appuyer sur le bouton de déverrouillage du conteneur à poussière pour le
retirer.
Appuyer sur l'interrupteur de déverrouillage pour ouvrir le fond du comparti-
ment à poussière et vider les déchets.
1
2
3
4
5
52FR
Entretenir les autres composants Ranger
Module de navigation
Système anticollision Contacts de chargeCapteur de bord
Capteurs antichuteModule de contournement
des obstacles
Roue universelle Roues motrices
Appuyer sur le bouton Marche/Arrêt pendant 5 s pour mettre le robot hors tension.
S'assurer de charger complètement le robot et de l'éteindre avant de le ranger.
Recharger tous les mois et demi pour éviter une décharge excessive de la batterie.
Remarque : le robot ne peut pas se charger lorsqu'il est hors tension.
• Même lorsque le robot n'est pas utilisé, il est recommandé de le maintenir sous
tension (ON) et de le charger, an de préparer le cycle suivant de nettoyage.
* Si la batterie se décharge trop ou reste inutilisée pendant une période prolongée,
le robot risque de ne pas se charger correctement. Dans ce cas, veuillez nous
contacter pour obtenir de l'aide. N'essayez pas de démonter la batterie vous-
même.
53 FR
N°.
Dysfonctionnement
Cause possible Solution
1
Le robot n'e
pas en mesure
de se connecter
à l'application
ECOVACS HOME.
Le nom d'utilisateur et le mot de passe pour le Wi-Fi sont
incorrects.
S'assurer de saisir le nom d'utilisateur et le mot de passe Wi-Fi corrects.
Le robot se trouve hors de la zone de couverture du signal Wi-Fi
domeique.
S'assurer que le robot se trouve dans la zone de couverture du signal Wi-Fi
domeique.
Le robot n'e pas en mode conguration.
Lorsque le robot e sous tension, appuyer sur le bouton RESET et le
relâcher après avoir entendu le message vocal annonçant le démarrage de la
conguration du réseau. L'indicateur Wi-Fi clignote, signalant que le robot e
dans l'état de conguration.
Vous n'utilisez pas un réseau mixte de 2,4 GHz ou 2,4/5 GHz.
Le robot ne prend actuellement pas en charge les réseaux 5 GHz. Utilisez plutôt
les options 2,4 GHz ou 2,4/5 GHz.
Application inallée incorrecte. Télécharger et inaller l'application ECOVACS HOME.
2
La carte e perdue.
La carte peut être perdue si vous déplacez le robot lors du
nettoyage.
Déplacer le robot à l'avant de la ation pour récupérer la carte.
Rechercher la carte reaurée dans la gestion des cartes et appuyer sur
« Utiliser cette carte » pour la récupérer. Si ce problème persie, redémarrer la
cartographie.
3
Impossible de créer
la carte des meubles
sur l'application.
Le robot ne commence pas le nettoyage à partir de la ation. Le robot doit commencer le nettoyage à partir de la ation.
Déplacer le robot lors du nettoyage peut entraîner la perte de la
carte.
Pendant le nettoyage, ne pas déplacer le robot.
Le nettoyage automatique n'e pas terminé. S'assurer que le robot retourne automatiquement à la ation après le nettoyage.
4
Aucun signal trouvé.
Impossible de
retourner à la ation.
La ation n'e pas correctement placée.
Placer la ation correctement conformément aux inructions de la section
[CHARGER LE DEEBOT].
La ation e hors tension ou a été déplacée manuellement.
S'assurer que la ation e connectée à l'alimentation. Ne pas déplacer
manuellement la ation.
Le robot ne commence pas le nettoyage à partir de la ation. Il e préférable que le robot commence le nettoyage à partir de la ation.
Un obacle e présent sur l'itinéraire de charge. Par exemple, la
porte de la pièce où se trouve la ation e fermée.
Maintenir l'itinéraire de charge dégagé.
5
Le robot revient à la
ation avant d'avoir
terminé le nettoyage.
La pièce e si grande que le robot doit revenir se recharger.
Activer la reprise automatique. Pour plus d'informations, suivre les inructions de
l'application.
Le Robot ne parvient pas à atteindre certaines zones bloquées
par des meubles ou des barrières.
Ranger la zone à nettoyer en remettant les meubles et les petits objets à leur
place.
DÉPANNAGE
54FR
N°.
Dysfonctionnement
Cause possible Solution
6
Le robot ne se charge
pas.
La ation n'e pas connectée à l'alimentation.
S'assurer que la ation e connectée à l'alimentation et que le voyant d'état e
allumé.
Les contacts de charge du robot ne sont pas entièrement en
contact avec ceux de la ation.
S'assurer que les contacts de charge du robot sont bien connectés aux contacts
de la ation et que le bouton clignote. Vérier que les contacts de charge du
robot et de la ation sont propres. Nettoyer ces pièces conformément aux
inructions de la section [ENTRETIEN RÉGULIER].
La température de la batterie e trop élevée ou trop basse.
Charger et utiliser le robot dans une température comprise entre 0 et 40℃.
La batterie se décharge trop en raison de périodes prolongées
de non-utilisation.
Il e recommandé d'utiliser ce produit régulièrement. Si des problèmes de charge
surviennent en raison d'une non-utilisation prolongée, veuillez contacter le service
clientèle pour obtenir de l'aide.
7
Le robot e très
bruyant pendant le
nettoyage.
La brosse/brosse latérale e coincée ou le compartiment à
poussière/ltre e obrué.
Il e recommandé de nettoyer régulièrement la brosse, la brosse latérale, le
compartiment à poussière, le ltre, etc.
Le robot e en mode intense. Passer en mode andard.
8
Le robot e confronté à
un problème pendant le
nettoyage et s'arrête.
Le robot e bloqué par des objets au sol (cordons électriques,
rideaux tombant au sol, bordure de tapis, etc.).
Le robot va tenter de résoudre le problème de diverses manières. En cas
d'échec, retirer à la main les obacles et redémarrer le robot.
Le Robot peut se coincer sous un meuble d'une hauteur
d'entrée similaire.
Soulever le meuble, placer une barrière physique ou dénir une limite virtuelle
dans l'application ECOVACS HOME.
9
Pendant le nettoyage,
le robot peut rencontrer
des problèmes tels
qu'un itinéraire
désordonné, un
mouvement irrégulier,
des passages répétés
aux mêmes endroits
et l'omission de petites
zones. (Si une grande
zone e
temporairement
oubliée, le robot y
reviendra de manière
autonome pour assurer
un nettoyage complet.)
Des objets tels que des câbles et des chaussons au sol
bloquent le robot.
Avant le nettoyage, veuillez ramasser autant que possible les ls, les chaussons
et autres objets éparpillés sur le sol. Si une zone e oubliée pendant le
nettoyage, le robot corrigera automatiquement son itinéraire. Veuillez ne pas
intervenir (par exemple, en déplaçant du robot ou obruant son trajet).
Les roues motrices peuvent glisser sur le sol lorsque le robot
monte des marches, des seuils et des barres de seuil, ce qui
peut aecter sa capacité à naviguer dans l'ensemble de
l'environnement domeique.
Il e recommandé de fermer la porte de zone concernée et de la nettoyer
séparément. Après le nettoyage, le robot revient au point de départ. Ne pas
hésiter à utiliser cette méthode.
Sur des sols fraîchement cirés et polis ou des carreaux lisses,
la friction entre les roues motrices et le sol peut être réduite.
Attendre que la cire sèche avant de nettoyer.
En raison des diérents environnements domeiques,
certaines zones ne peuvent pas être nettoyées.
Ranger les pièces pour s'assurer que le robot peut procéder au nettoyage.
Le module de navigation e peut-être sale ou obrué par des
corps étrangers.
L'essuyer un chion propre et doux ou retirer tout corps étranger.
55 FR
N°.
Dysfonctionnement
Cause possible Solution
10
Après être revenu
à la ation, le robot
ne vide pas son
compartiment à
poussière.
Le déplacement manuel du robot vers la ation ne dé-
clenche pas toujours le vidage automatique.
Il e recommandé de laisser le robot revenir seul à la ation. Éviter de le
déplacer manuellement.
En mode Ne pas déranger, le robot ne vide pas la
poussière après son retour à la ation.
Désactiver le mode Ne pas déranger dans l'application ECOVACS HOME
ou lancer manuellement le vidage de la poussière.
Si les causes possibles ci-dessus ont été écartées, les
composants de la ation peuvent être anormaux.
Veuillez contacter le service clientèle pour obtenir de l'aide.
11
Échec du vidage
automatique.
La sortie du compartiment à poussière e bloquée par des
corps étrangers.
Retirer le compartiment à poussière et nettoyer les corps étrangers
obruant la sortie.
12
Une fuite de
poussière se
produit en cours de
fonctionnement.
La sortie du compartiment à poussière e bloquée par des
corps étrangers.
Retirer le compartiment à poussière et nettoyer les corps étrangers
obruant la sortie.
13
Le réservoir/
compartiment à
poussière tombe.
Il n'e pas correctement inallé. S'assurer qu'il émette un clic lors du positionnement.
14
Les roues motrices
sont coincées.
Les roues motrices sont déformées ou bloquées par des
corps étrangers.
Tourner et appuyer sur les roues motrices pour vérier qu'elles ne sont pas
déformées ou obruées par des corps étrangers. En cas de détection de
corps étrangers, les retirer sans attendre. Si le problème persie, contacter
le service clientèle.
15
Le robot ne parvient
pas à eectuer la
reprise automatique.
Le robot e en mode Ne pas déranger.
Le robot ne peut pas eectuer la reprise automatique en mode Ne pas
déranger.
Le robot ne retourne pas automatiquement à la ation.
La reprise automatique ne prendra pas eet si vous déplacez
manuellement le robot vers la ation.
16
La tâche de
nettoyage n'e pas
eectuée à l'heure
programmée.
La tâche programmée a été annulée. Reprogrammer la tâche de nettoyage.
La batterie du robot e faible. Charger le robot
Le robot e en mode Ne pas déranger.
Le robot ne peut pas eectuer la tâche de nettoyage programmée en mode
Ne pas déranger
56FR
SPÉCIFICATIONS TECHNIQUES
Veuillez utiliser l'appareil
photo mobile pour scanner le
code QR et obtenir le guide de
l'utilisateur.
Remarque: Ces spécications techniques peuvent être modiées à des ns d'amélioration continue.
Découvrez d'autres accessoires sur https://www.ecovacs.com.
La puissance de sortie du module Wi-Fi est inférieure à 100mW.
Modèle DKX55/DKX56
Courant nominal d'entrée 20 V 1 A Temps de charge 6,5h
Station de vidage automatique CH2403
Courant nominal d'entrée 220-240 V ~ 50-60 Hz
Courant nominal d'entrée (chargement) 0,3 A Courant de sortie nominal 20 V 1 A
Alimentation (vidage) 1000 W
Dimensions du DEEBOT (L*l*Hmm) 353*351*96
Dimensions de la station de vidage automatique
DEEBOT (L*l*H mm)
356*451*380
57 IT
1. Questo apparecchio può essere usato da bambini
di almeno 8 anni e da persone con capacità siche,
sensoriali o mentali ridotte o da persone che non ne
conoscano il corretto utilizzo purché supervisionate o
formate sull’uso sicuro dell’apparecchio e in grado di
comprenderne gli eventuali rischi correlati. I bambini
non devono giocare con l’apparecchio. La pulizia e la
manutenzione non devono essere effettuate da bambini
non supervisionati.
2. Sgombrare l’area da pulire. Togliere dal pavimento cavi di
alimentazione e piccoli oggetti che potrebbero intralciare
l’apparecchio. Piegare le frange dei tappeti sotto agli
stessi e sollevare dal pavimento oggetti come tende e
tovaglie.
3. In caso di possibilità di caduta nell’area da pulire, ad
esempio a causa di scalini, è necessario impostare
l’apparecchio in modo che possa rilevare i gradini senza
cadere. Potrebbe essere necessario posizionare delle
barriere siche sul bordo per evitare la caduta del robot.
Assicurarsi che la barriera sica non rappresenti un
rischio di inciampo per le persone.
4. Utilizzare l’apparecchio solo come descritto nel presente
manuale. Utilizzare solo accessori consigliati o venduti
dal produttore.
5. Assicurarsi che il voltaggio della fonte di alimentazione
corrisponda a quello indicato sulla stazione di
svuotamento automatico.
6. SOLO per uso domestico INTERNO. Non utilizzare
l’apparecchio in esterni o in ambienti commerciali o
industriali.
7. Utilizzare solo le batterie ricaricabili originali e la stazione
di svuotamento automatico del produttore in dotazione
con l’apparecchio. Non è consentito l’utilizzo di batterie
non ricaricabili. Per informazioni sulle batterie, fare
riferimento alla sezione Speciche.
8. Non utilizzare senza aver installato la vaschetta raccogli
polvere e i ltri.
9. Non utilizzare l’apparecchio in un’area con candele
accese o oggetti fragili.
10. Non utilizzare in condizioni climatiche estremamente
calde o fredde (sotto i -5˚C/23˚F o sopra i 40˚C/104˚F).
11. Tenere capelli, vestiti, dita e qualsiasi parte del
corpo lontano dalle aperture e dalle parti mobili
dell’apparecchio.
12. Non utilizzare l’apparecchio in una stanza in cui sta
dormendo un neonato o un bambino.
13. Non utilizzare l’apparecchio su superci bagnate o con
acqua stagnante.
Importanti istruzioni sulla sicurezza
ISTRUZIONI IMPORTANTI DI SICUREZZA
Quando si usa un elettrodomestico, è necessario seguire delle
precauzioni di base, tra cui:
LEGGERE TUTTE LE ISTRUZIONI
PRIMA DI UTILIZZARE L’APPARECCHIO
CONSERVARE QUESTE ISTRUZIONI
58IT
14. Non consentire all’apparecchio di raccogliere oggetti
grandi come pietre, grossi pezzi di carta o oggetti che
potrebbero ostruirlo.
15. Non utilizzare l’apparecchio per raccogliere materiali
inammabili o combustibili come benzina, toner per
stampanti o fotocopiatrici, né utilizzarlo in aree dove
questi potrebbero essere presenti.
16. Non utilizzare l’apparecchio per raccogliere materiali
incandescenti o che emettono fumo, come sigarette,
ammiferi, cenere ardente, o qualsiasi cosa che potrebbe
provocare un incendio.
17. Non inlare oggetti nella presa di aspirazione. Non
utilizzare l’apparecchio se la presa di aspirazione è
ostruita. Mantenere la presa libera da polvere, garze,
capelli o qualsiasi cosa che potrebbe ridurre il usso
d’aria.
18. Fare attenzione a non danneggiare il cavo di
alimentazione. Non tirare o trascinare l’apparecchio
o la stazione di svuotamento automatico dal cavo di
alimentazione, non utilizzare il cavo di alimentazione
come maniglia, non chiudere il cavo di alimentazione
in una porta e non strusciare il cavo di alimentazione
su bordi o spigoli aflati. Non far passare l’apparecchio
sopra il cavo di alimentazione. Tenere il cavo di
alimentazione lontano da superci calde.
19. In caso di danneggiamento del cavo di alimentazione,
sarà necessario sostituirlo presso il produttore o tramite il
servizio clienti per evitare rischi.
20. Non utilizzare l’apparecchio con prese o cavi di
alimentazione danneggiati. Non utilizzare l’apparecchio
o la stazione di svuotamento automatico se non
funzionano correttamente, in caso di caduta, se sono
stati lasciati all’esterno o se sono venuti a contatto con
acqua. In questi casi, sarà necessaria la riparazione da
parte del produttore o tramite il servizio clienti per evitare
rischi.
21. La batteria al litio adatta a CH2403 è di max. 8 celle,
tensione nominale max. CC 14,4 V, capacità nominale
4.800 mAh.È necessario rimuovere e smaltire la batteria
secondo le leggi e le normative vigenti, prima dello
smaltimento dell’apparecchio.
22. Posizionare su OFF il tasto di accensione prima di pulire
o effettuare operazioni di manutenzione sull’apparecchio.
23. È necessario rimuovere la spina dalla presa di corrente
prima di pulire o effettuare operazioni di manutenzione
sulla stazione di svuotamento automatico.
24. Rimuovere l’apparecchio dalla stazione di svuotamento
automatico e posizionare su OFF l’interruttore di
accensione prima di rimuovere la batteria per lo
smaltimento dell’apparecchio.
25. È necessario rimuovere e gettare la batteria secondo
le leggi e le normative vigenti, prima dello smaltimento
dell’apparecchio.
26. Smaltire le batterie usate secondo le leggi e le normative
vigenti.
27. Non incenerire l’apparecchio anche nel caso in cui sia
molto danneggiato. Le batterie potrebbero esplodere e
provocare un incendio.
59 IT
Per soddisfare i requisiti in materia di esposizione RF, è
consigliabile mantenere una distanza di almeno 20 cm tra il
dispositivo e le persone durante il funzionamento dell'apparecchio.
Per garantire la conformità, non è consigliato il funzionamento a
distanze ravvicinate. L'antenna utilizzata per questo trasmettitore
non deve essere impiegata in combinazione con altre antenne o
trasmettitori.
Classe II
Trasformatore isolante di sicurezza anti
cortocircuito
Alimentatore a commutazione
Solo per uso in interni
Corrente continua
Corrente alternata
Leggere tutte le istruzioni prima di
utilizzare l'apparecchio.
Fusibile miniaturizzato a tempo ritardato
28. Scollegare dalla presa di corrente la stazione di
svuotamento automatico in caso di mancato utilizzo
prolungato.
29. Utilizzare l’apparecchio secondo le indicazioni fornite nel
presente Manuale d’istruzioni. ECOVACS ROBOTICS
non potrà essere ritenuta responsabile per eventuali
danni o infortuni causati da un utilizzo inappropriato.
30. Il robot contiene batterie sostituibili solo da persone
competenti. Per sostituire la batteria del robot, contattare
l’assistenza clienti.
31. Se il robot non viene utilizzato per lungo tempo,
spegnerlo per conservarlo e scollegare la stazione di
svuotamento automatico.
32. AVVERTENZA: per ricaricare la batteria, utilizzare
solo l’unità di alimentazione rimovibile CH2403 fornita
con l’apparecchio.
Aggiornamento del dispositivo
In genere, alcuni dispositivi vengono aggiornati ogni due mesi, ma
non sempre in modo specico.
Alcuni dispositivi, soprattutto quelli che sono stati messi in vendita
oltre tre anni fa, verranno aggiornati solo se viene individuato e
risolto un problema critico.
Assicurati che il robot sia sempre connesso a una rete, afnché le
funzionalità intelligenti funzionino correttamente.
60IT
Istruzioni per il corretto smaltimento del
prodotto
Questo simbolo indica che il prodotto non dovrebbe essere
smaltito insieme ad altri rifiuti domestici in tutta l'Unione
europea. Per evitare danni all'ambiente o alla salute
provocati da uno smaltimento di rifiuti non controllato,
riciclare in maniera responsabile per promuovere il riutilizzo
sostenibile delle risorse materiali. Per riciclare l'apparecchio
usato, usare i servizi di ritiro e raccolta o contattare il
rivenditore dove è stato acquistato il prodotto, che sarà in
grado di smaltirlo correttamente.
Per i paesi dell'Unione europea
Per informazioni sulla dichiarazione di conformità UE,
visitare il sito Web https://www.ecovacs.com/global/
compliance
Dichiarazione di conformità dell'Unione
europea
Informazioni per gli utenti sullo smaltimento
dei riuti di apparecchiature elettriche ed
elettroniche
Questo simbolo sul prodotto o sulla sua confezione
indica che i prodotti elettrici ed elettronici utilizzati
non devono essere smaltiti insieme ai riuti urbani
indifferenziati. Per un corretto trattamento, è
responsabilità dell'utente smaltire i riuti di queste
apparecchiature organizzando la restituzione ai punti
di raccolta designati.
Lo smaltimento corretto di questo prodotto consentirà
di risparmiare risorse preziose e prevenire potenziali
effetti negativi sulla salute umana e sull'ambiente,
che potrebbero altrimenti scaturire da una gestione
inadeguata dei riuti.
Per restituire il dispositivo usato, utilizzare i sistemi
di restituzione e raccolta o contattare gratuitamente
il rivenditore presso il quale è stato acquistato il
prodotto; contattare l'autorità locale per ulteriori
dettagli sul punto di raccolta più vicino. In caso di
smaltimento non corretto di tali riuti, la legislazione
nazionale vigente prevede l'applicazione di sanzioni.
61 IT
CONTENUTO DELLA CONFEZIONE
Robot
Stazione di svuotamento automatico
Panno di lavaggio
lavabile
Sistema di lavaggio con
vibrazioni OZMO Pro 2.0
Modulo aspirapolvere
(preinstallato)
Base
Piastra per panni di
lavaggio
Serbatoio
(pre-installato)
Panno di
lavaggio lavabile
Manuale d'istruzioni
Spazzola laterale
Modulo per sistema di lavaggio con vibrazioni OZMO Pro 2.0 e per
aspirapolvere (
DKX55
)
Modulo per serbatoio dell'acqua e panno di lavaggio (
DKX56
)
Nota: le gure e le illustrazioni sono solo per riferimento e potrebbero differire dal reale aspetto
del prodotto.
Il design e le speciche del prodotto sono soggetti a modiche senza preavviso.
Instruction Manual
Direttiva sulle apparecchiature radio
Ecovacs Robotics Co., Ltd. dichiara che l'intero prodotto,
inclusi i componenti (cavi, li e così via), soddisfa i
requisiti della direttiva RoHS 2011/65/UE e Direttiva
delegata (UE) 2015/863 della Commissione recante
modica sulla restrizione dell'uso di determinate sostanze
pericolose nelle apparecchiature elettriche ed elettroniche
("riformulazione RoHS" o "RoHS 2.0").
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Robotics Co., Ltd. dichiara che il prodotto elencato in
questa sezione è conforme ai requisiti essenziali e ad
altre disposizioni correlate della Direttiva 2014/53/UE
sulle apparecchiature radio.
Rappresentante autorizzato per l'Europa:
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Robotics
Co., Ltd. dichiara che il prodotto è conforme ai requisiti
essenziali e ad altre disposizioni correlate della Direttiva
RoHS 2011/65/UE e Direttiva delegata (UE) 2015/863 della
Commissione recante modica, della Direttiva 2014/53/UE
sulle apparecchiature radio.
La dichiarazione di conformità può essere consultata al
seguente indirizzo: https://www.ecovacs.com/global/
compliance.
ECOVACS Europe GmbH
Holzstrasse 2, D-40221 Düsseldorf, Germania
Direttiva sulla restrizione dell'uso di
determinate sostanze pericolose (RoHS)
62IT
Robot
Paraurti
Copertura
superiore
Pulsanti
Sensore bordi
Pulsanti
Modulo di
evitamento
ostacoli
Pressione breve: Ritorno alla carica
Pressione breve: Avvio/Pausa/Continua Pressione lunga: accensione/spegnimento
Pressione breve: Inizio/Fine Pulizia circoscritta Pressione lunga: Chiusura bambini
Tasto RESET
Connessione app: Premere brevemente il tasto RESET e seguire i messaggi vocali per
connettersi all'applicazione.
Ripristino delle impostazioni predenite: Tieni premuto il tasto RESET per 5 secondi. Dopo
l'emissione di un messaggio vocale, seguirà un segnale acustico di avvio e le impostazioni
predenite del robot verranno ripristinate.
Spia di stato
Wi-Fi
Vaschetta raccogli polvere
Filtro
Filtro di spugna
Porta per lo smaltimento della polvere
Rete del ltro
Maniglia vaschetta
raccogli polvere
Pulsante di rilascio
Vista inferiore (
DKX55
)
Sistema di lavaggio con vibrazioni OZMO Pro 2.0
Ruote motrici
Ruota universale
Spazzola laterale
Spazzola
Sensore di
rilevamento tappeti
Sensore anticaduta
Pulsante di rilascio
della spazzola
Modulo
aspirapolvere
Contatti di
ricarica
Modulo di
navigazione
Panno di lavaggio
lavabile
Ingresso acqua
Tasto di sblocco del
serbatoio
Serbatoio
DISEGNO DEL PRODOTTO
Porta di
trasferimento dati
Solo per uso da
parte del personale
addetto alla
manutenzione.
63 IT
Stazione di svuotamento automatico
Cavo di alimentazione
Pulsante di rilascio
del contenitore
Vaschetta raccogli
polvere
Interruttore
di rilascio
polvere
Contatti di
ricarica
Ingresso di svuotamento automatico
Indicatore LED
Bianco sso:
Standby/in esecuzione
Esce dalla stazione:
Interruzione di corrente/
modalità di sospensione
Vista inferiore (
DKX56
)
Modulo per panno di lavaggio
Ruote motrici
Ruota universale
Spazzola laterale
Spazzola
Sensore di rilevamento
tappeti
Sensore anticaduta
Pulsante di rilascio
della spazzola
Slot di montaggio
della piastra per
panni di lavaggio
Serbatoio
Nota: le gure e le illustrazioni sono solo per riferimento e potrebbero differire dal
reale aspetto del prodotto. Il design e le speciche del prodotto sono soggetti a
modiche senza preavviso.
Piastra per panni di
lavaggio
Panno di lavaggio
lavabile
64IT
Nome Descrizione della funzione
Modulo di
navigazione
Utilizzando il principio della triangolazione, che prevede
l'emissione e la ricezione di raggi laser riessi dagli oggetti
circostanti, attraverso gli algoritmi è possibile calcolare con
precisione le informazioni di misurazione della distanza tra
il DEEBOT e gli oggetti vicini. Quando il DEEBOT si sposta
all'interno di un determinato ambiente, le posizioni degli oggetti
circostanti vengono determinate per creare una mappa spaziale
dell'ambiente circostante. L'intervallo di misurazione è 0,8 m.
Modulo di
evitamento
ostacoli
Con tre set di coppie di trasmettitori e ricevitori a infrarossi,
funziona secondo il principio della riessione a infrarossi per
misurare le distanze degli ostacoli tramite l'intensità del segnale.
La portata massima di rilevamento è di circa 10 cm.
Sensore
anticaduta
Con la misurazione a infrarossi della distanza, il sensore a
infrarossi è in grado di rilevare la distanza tra la parte inferiore di
DEEBOT e il pavimento. DEEBOT non si sposta in avanti quando
vi sono scale davanti o la distanza identicata supera quella
preimpostata (sistema anti-caduta). La distanza di attivazione è
di circa 60 mm
Sensore di
rilevamento
tappeti
La sonda a ultrasuoni può emettere onde a ultrasuoni con una
frequenza di 300 KHz. L'energia delle onde ultrasoniche viene
assorbita dal tappeto. Se l'energia riessa è inferiore alla soglia,
DEEBOT riconosce la presenza del tappeto. Secondo i test di
laboratorio ECOVACS, attualmente è possibile identicare oltre
50 tipi di tappeti disponibili sul mercato.
Sensore bordi
Con la misurazione della distanza a infrarossi ToF, DEEBOT è in
grado di rilevare la distanza tra se stesso e gli oggetti sul lato
destro. In presenza di una parete o di un ostacolo sul lato destro,
DEEBOT esegue la pulizia dei bordi per evitare punti mancanti o
collisioni.
Sensore
anticollisione
Quando il segnale trasmesso è bloccato da un ostacolo, il
ricevitore del segnale non sarà in grado di ricevere il segnale.
In base a questo principio, il robot eviterà gli ostacoli in rotta di
collisione.
SENSORI NOTE PRIMA DELLA PULIZIA
Per migliorare l'efcienza della pulizia, rimuovere dal pavimento
oggetti quali cavi, panni, ciabatte eccetera.
Ripiegare i bordi dei tappeti con nappe prima di utilizzare il prodotto
in loro prossimità.
Non sostare in spazi ristretti, ad esempio i corridoi, e assicurarsi di non
bloccare i sensori.
Mettere gli arredi, come le sedie, al loro
posto prima di pulire la zona desiderata.
Durante il primo utilizzo, accertarsi che
tutte le porte della stanza siano aperte
per consentire a DEEBOT di esplorare
tutta l'abitazione.
Potrebbe essere necessario posizionare
alcune barriere sul bordo del dislivello per
evitare la caduta del robot.
65 IT
Rimuovere tutti i materiali di protezione prima dell'uso.
2
Posizionare la stazione di svuotamento automatico
Tenere l'area intorno alla stazione di svuotamento automatico libera da oggetti,
soprattutto quelli con superci riettenti.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
AVVIO RAPIDO
1
Installazione
Il suono di un clic indica la corretta installazione.
Clic
SCARICARE L'APP ECOVACS HOME
Per sfruttare tutte le funzioni disponibili, si consiglia di controllare DEEBOT
tramite l'app ECOVACS HOME.
Sotto la copertura superiore
Tenere premuto per 3 secondi per accendere DEEBOT.
ACCENDERE DEEBOT
3s
1. Eseguire la scansione del codice QR sotto la copertura superiore per scaricare
l'applicazione.
2. Cercare ECOVACS HOME per scaricare l'app.
ECOVACS HOME
66IT
Premere brevemente per richiamare DEEBOT alla stazione di svuotamento
automatico.
6.5
RICARICA DI DEEBOTCONNETTERE DEEBOT ALL'APP
Indicatore Wi-Fi
Lampeggia lentamente Disconnesso dalla rete Wi-Fi
Lampeggia rapidamente
Connessione all'applicazione
in corso
On Connesso alla rete Wi-Fi
Requisiti della rete Wi-Fi:
• Si sta utilizzando una rete mista a 2,4 GHz o 2,4/5 GHz.
• Il router supporta i protocolli 802.11b/g/n e IPv4.
• Non utilizzare una VPN (Virtual Private Network) o un server proxy.
• Non utilizzare una rete nascosta.
• WPA e WPA2 utilizzano la crittograa TKIP, PSK, AES/CCMP.
• WEP EAP (Enterprise Authentication Protocol) non è supportato.
• Utilizzare i canali Wi-Fi 1-11 in Nord America e i canali 1-13 al di fuori del Nord
America (fare riferimento all'agenzia di regolamentazione locale).
• Se si utilizza un extender/ripetitore di rete, il nome di rete (SSID) e la password
corrispondono alla rete primaria.
• Attivare WPA2 sul router.
Tenere presente che la realizzazione di funzioni intelligenti come l'avvio remoto,
l'interazione vocale, le impostazioni di visualizzazione e controllo delle mappe
2D e la pulizia personalizzata (a seconda dei diversi prodotti) richiede agli
utenti di scaricare e utilizzare l'app ECOVACS HOME, che viene costantemente
aggiornata. L'utente deve accettare la nostra Informativa sulla privacy e il nostro
Contratto dell'utente prima di poter elaborare alcune informazioni essenziali
e necessarie e inne utilizzare il prodotto. Se l'utente non accetta la nostra
Informativa sulla privacy e il nostro Contratto dell'utente, alcune delle funzioni
intelligenti summenzionate non possono essere utilizzate tramite l'app ECOVACS
HOME, ma è comunque possibile utilizzare le funzioni di base del prodotto
attivandole manualmente.
Premere
brevemente
67 IT
FUNZIONAMENTO DI DEEBOT
Prima di utilizzare l'apparecchio per la prima volta, assicurarsi che DEEBOT sia
inserito nella stazione di ricarica e completamente carico. Premere brevemente
per avviare la pulizia e la mappatura.
Rimuovere il modulo/la piastra per panni di lavaggio prima della mappatura.
Quando si crea una mappa per la prima volta, seguire DEEBOT per assisterlo in
caso di problemi.
Ad esempio, DEEBOT potrebbe rimanere incastrato sotto i mobili. Fare riferimento
alle seguenti soluzioni:
①Sollevare i mobili bassi, se possibile;
②Coprire la parte inferiore dei mobili;
③Impostare le barriere virtuali tramite l'app.
Nota:
• Non rimuovere frequentemente i panni di lavaggio lavabili.
• Non utilizzare uno straccio o altri oggetti per grattare via lo sporco dalle piastre
per il panno di lavaggio.
• Quando l'app ECOVACS HOME richiede la sostituzione del panno, sostituirlo
per tempo. Altri accessori sull'app ECOVACS HOME o sul sito https://www.
ecovacs.com.
Premere
brevemente
MANUTENZIONE PERIODICA
Frequenza di manutenzione
Per garantire un funzionamento ottimale, eseguire le operazioni di manutenzione e
sostituzione dei componenti con le seguenti frequenze:
Nota: altri accessori sono disponibili sull'app ECOVACS HOME o sul sito https://
www.ecovacs.com.
Componente
Frequenza di
manutenzione
Frequenza di
sostituzione
Panni di lavaggio lavabili Dopo ogni pulizia Ogni 1-2 mesi
Spazzola laterale Ogni 2 settimane Ogni 3-6 mesi
Spazzola Ogni settimana Ogni 6-12 mesi
Filtro Ogni settimana Ogni 3-6 mesi
Modulo di navigazione
Modulo di aggiramento
ostacoli
Sensori anticaduta
Sensore di rilevamento
tappeti
Sensore bordi
Paraurti
Contatti di ricarica
Ruota universale
Ogni settimana /
Vaschetta raccogli polvere Dopo ogni pulizia Ogni 1-2 mesi
Filtro della vaschetta raccogli
polvere
Ogni 3-6 mesi
Ogni 3-6 mesi/dopo
diversi lavaggi
68IT
Manutenzione della vaschetta raccogli polvere
Manutenzione della spazzola principale e della spaz-
zola laterale
Spazzola
Spazzola laterale
1
1
1
2
3
2
3
4
5
Nota: Asciugare completamente il filtro prima dell'uso.
Si consiglia di acquiare filtri e rumenti per la pulizia dall'App Store ECOVACS
HOME o dal negozio online ufficiale ECOVACS all'indirizzo https://www.ecovacs.
com.
69 IT
Vaschetta raccogli polvere e relativo ltro
* Assicurarsi di asciugare all'aria la vaschetta raccogli polvere prima di utilizzarla
nuovamente.
Sciacquare la vaschetta raccogli polvere con acqua o pulirla con un panno
umido.
* Si consiglia di non lavare la struttura a più coni. Se necessario, utilizzare un
panno umido per pulirla e lasciarla asciugare all'aria.
Rimuovere la struttura a più coni.
Ruotare la parte superiore e rimuovere il ltro.
* Si consiglia di pulire il ltro ogni 6 mesi. È possibile lavarlo e asciugarlo all'aria
per riutilizzarlo o acquistarne uno nuovo.
Premere il pulsante di rilascio sul contenitore per rimuovere la vaschetta racco-
gli polvere.
Premere l'interruttore di rilascio polvere per aprire la parte inferiore della va-
schetta raccogli polvere e svuotare il cestino.
1
2
3
4
5
70IT
Manutenzione degli altri componenti Conservazione
Modulo di navigazione
Paraurti Contatti di ricaricaSensore bordi
Sensori anticadutaModulo di aggira-
mento ostacoli
Ruota universale Ruote motrici
Premere il pulsante di accensione per 5 secondi per spegnere il robot.
Assicurarsi di caricare e spegnere completamente il robot prima di riporlo.
Ricaricare l'apparecchio ogni mese e mezzo per evitare che la batteria si scarichi
eccessivamente.
Si noti che il robot non può caricarsi quando è spento.
* quando il robot non è in uso, si consiglia di tenerlo acceso e in carica così sarà
pronto per il successivo ciclo di pulizia.
* Se la batteria è eccessivamente scarica o non viene utilizzata per un lungo
periodo di tempo, il robot potrebbe non caricarsi correttamente. In questo
caso, contattarci per ricevere assistenza. Non tentare di smontare la batteria
autonomamente.
71 IT
N.
Malfunzionamento
Possibile causa Soluzione
1
Impossibile
connettere il robot
all'app ECOVACS
HOME.
Nome utente e password della rete Wi-Fi domeica errato. Assicurarsi di inserire il nome utente e la password Wi-Fi corretti.
Il robot non si trova nel raggio di copertura del segnale Wi-Fi
domeico.
Verificare che il robot si trovi nel raggio di copertura del segnale Wi-Fi
domeico.
Il robot non è nello ato di configurazione.
Quando il robot è acceso, premere il Tao di reset e rilasciarlo dopo
aver udito la richiea vocale per avviare la configurazione della rete.
L'indicatore Wi-Fi lampeggia, per segnalare che il robot si trova nello ato
di configurazione.
Non si a utilizzando una rete mia a 2,4 GHz o 2,4/5 GHz.
Il robot attualmente non supporta reti a 5 GHz. Usare una rete mia a 2,4
GHz o 2,4/5GHz.
App non corretta inallata. Scaricare e inallare l'app ECOVACS HOME.
2 La mappa è persa.
La mappa può andare persa se si spoa il robot durante la
pulizia.
Portare il robot di fronte alla azione per recuperare la mappa.
Trovare la mappa ripriinata in Gestione mappa e toccare "Usa quea
mappa" per recuperarla. Se il problema persie, riavviare la mappatura.
3
Impossibile creare
la mappa dei mobili
sull'applicazione.
Il robot non ha iniziato la pulizia dalla azione. Il robot deve iniziare a pulire dalla azione.
Spoare il robot durante la pulizia potrebbe causare la
perdita della mappa.
Durante la pulizia, non spoare il robot.
La pulizia automatica non è completa. Assicurarsi che il robot torni automaticamente alla azione dopo la pulizia.
4
Nessun segnale
trovato. Impossibile
tornare alla
azione.
La azione non è posizionata correttamente.
Posizionare la azione secondo le iruzioni riportate nella sezione
[RICARICA DI DEEBOT].
La azione non è alimentata o è ata spoata
manualmente.
Verificare che la azione sia collegata all'alimentazione. Non spoare
manualmente la azione.
Il robot non ha iniziato la pulizia dalla azione. Si consiglia di avviare il robot dalla azione.
Il percorso di ricarica è bloccato. Ad esempio, la porta della
anza con la azione è chiusa.
Tenere il percorso di ricarica sgombro.
5
Il robot torna alla
azione prima di
aver completato la
pulizia.
La anza è grande e il robot deve tornare a ricaricarsi.
Attivare la ripresa automatica. Per ulteriori dettagli, seguire le iruzioni
dell'app.
Il robot non è in grado di raggiungere alcune zone bloccate
da mobili o barriere.
Mettere gli arredi e gli oggetti piccoli al loro poo prima di pulire la zona
desiderata.
RISOLUZIONE DEI PROBLEMI
72IT
N.
Malfunzionamento
Possibile causa Soluzione
6
Impossibile caricare
il robot.
La azione non è collegata a una fonte di alimentazione.
Assicurarsi che la azione sia collegata all'alimentazione e che la spia sia
accesa.
I contatti di ricarica del robot non sono completamente
collegati a quelli della azione.
Assicurarsi che i contatti di ricarica del robot siano completamente collegati
ai contatti della azione e che il pulsante lampeggi. Verificare se i contatti di
ricarica del robot e della azione sono sporchi. Pulirli seguendo le iruzioni
riportate nella sezione [MANUTENZIONE PERIODICA].
La temperatura della batteria è troppo alta o troppo bassa.
Caricare e utilizzare il robot nell'intervallo di temperatura di 0-40℃.
La batteria si scarica eccessivamente a causa di periodi
prolungati di non utilizzo.
Si consiglia di utilizzare queo prodotto regolarmente. Se si verificano
problemi di ricarica dovuti al mancato utilizzo prolungato, contattare il
servizio clienti per assienza.
7
Il robot è molto
rumoroso durante la
pulizia.
La spazzola/spazzola laterale è impigliata o la vaschetta
raccogli polvere/il filtro è bloccato.
Si consiglia di pulire regolarmente la spazzola, le spazzole laterali, la
vaschetta raccogli polvere, il filtro, ecc.
Il robot è in modalità Forte. Passare alla modalità andard.
8
Il robot si blocca
durante il
funzionamento e si
ferma.
Il robot è incarato su un oggetto sul pavimento (cavi
elettrici, tende, frange di tappeti, ecc.).
Il robot proverà a diricarsi in vari modi. Qualora non dovesse riuscirci,
rimuovere manualmente gli oacoli e riavviarlo.
Il robot potrebbe essere bloccato sotto i mobili che hanno
un'altezza simile dal pavimento.
Sollevare il mobile, posizionare una barriera fisica o impoarne una virtuale
nell'app ECOVACS HOME.
9
Durante la pulizia,
il robot potrebbe
incontrare problemi
come un percorso
non ordinato,
movimenti diorti,
passaggi ripetuti
sugli essi punti e
piccole aree mancanti
(se dimentica
temporaneamente
un'area ampia,
sicuramente il robot vi
tornerà in autonomia
per garantire una
pulizia accurata).
Oggetti quali fili e ciabatte sul pavimento possono impedire
il passaggio del robot.
Prima della pulizia, si prega di riordinare il più possibile fili sparsi, ciabatte
e altri oggetti sul pavimento. In caso di zone mancanti durante la pulizia,
il robot le correggerà automaticamente. Evitare interferenze (ad esempio
spoare il robot o bloccare il percorso).
Le ruote motrici potrebbero scivolare a terra quando il robot
sale i gradini, supera soglie e porte, compromettendo la sua
capacità di muoversi all'interno dell'intero ambiente domeico.
Si consiglia di chiudere la porta di que'area e di pulire l'area
separatamente. Dopo la pulizia, il robot tornerà al punto di partenza.
Utilizzare queo metodo con la massima sicurezza.
Sui pavimenti appena cerati e lucidati o sulle piarelle
lisce, potrebbe esserci un minore attrito tra le ruote motrici
e il pavimento.
Attendere che la cera si asciughi prima di pulire.
A causa dei diversi ambienti domeici, alcune aree non
possono essere pulite.
Liberare l'ambiente domeico per assicurarsi che il robot possa entrare per
la pulizia.
Il modulo di navigazione è sporco o bloccato da corpi
eranei.
Strofinare con un panno morbido e pulito o eliminare eventuali corpi
eranei.
73 IT
N.
Malfunzionamento
Possibile causa Soluzione
10
Dopo il ritorno alla
azione, la vaschetta
raccogli polvere non
viene svuotata.
Lo spoamento manuale del robot nella azione potrebbe
non attivare la funzione di svuotamento automatico.
Si consiglia di lasciare che il robot torni alla azione da solo. Non spoare
manualmente l'apparecchio.
In modalità Non diurbare, il robot non svuota la polvere
dopo il ritorno alla azione.
Disattivare la modalità Non diurbare nell'app ECOVACS HOME o avviare
manualmente lo svuotamento della polvere.
Se vengono escluse le possibili cause indicate sopra,
è possibile che i componenti della azione presentino
anomalie.
Contattare il servizio clienti per ricevere assienza.
11
Impossibile
completare lo
Svuotamento
automatico
L'uscita della vaschetta raccogli polvere è bloccata da
corpi eranei.
Rimuovere la vaschetta raccogli polvere ed eliminare i corpi eranei
presenti sull'uscita.
12
Durante il
funzionamento si
verificano perdite di
polvere.
L'uscita della vaschetta raccogli polvere è bloccata da
corpi eranei.
Rimuovere la vaschetta raccogli polvere ed eliminare i corpi eranei
presenti sull'uscita.
13
Il serbatoio/la
vaschetta raccogli
polvere si accano.
Non sono inallati correttamente. Assicurarsi che scattino correttamente in posizione.
14
Le ruote motrici sono
bloccate.
Le ruote motrici sono incarate o bloccate da corpi
eranei.
Ruotare e premere le ruote motrici per verificare la presenza di eventuali
aggrovigliamenti o oruzioni da corpi eranei. Se sono presenti corpi
eranei, eliminarli immediatamente. Se il problema persie, contattare il
Servizio clienti per ricevere assienza.
15
Il robot non esegue la
ripresa automatica.
Il robot è in modalità Non diurbare.
Il robot non può eseguire la ripresa automatica quando è in modalità Non
diurbare.
Il robot non ritorna automaticamente alla azione.
La ripresa automatica non avrà effetto se si riporta manualmente il robot
alla azione.
16
L'attività di pulizia non
viene eseguita all'ora
programmata.
Il programma è ato annullato. Riprogrammare l'attività di pulizia.
La batteria del robot è quasi scarica. Caricare la batteria.
Il robot è in modalità Non diurbare.
Il robot non può eseguire la pulizia programmata quando è in modalità Non
diurbare.
74IT
SPECIFICHE TECNICHE
Utilizzare la fotocamera
del dispositivo mobile per
eseguire la scansione del
codice QR e ottenere la guida
dell'utente.
Nota: le speciche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto.
Altri accessori su https://www.ecovacs.com.
La potenza di uscita del modulo Wi-Fi è inferiore a 100 mW.
Modello DKX55/DKX56
Ingresso nominale 20 V 1 A Tempo di ricarica 6,5 ore
Stazione di svuotamento automatico CH2403
Ingresso nominale 220-240 V
～
50-60 Hz
Corrente in ingresso nominale (ricarica) 0,3 A Uscita nominale 20 V 1 A
Potenza (svuotamento) 1000 W
Dimensioni DEEBOT (L*L*A mm) 353*351*96
Dimensioni stazione di svuotamento automatico
DEEBOT (L*L*A mm)
356*451*380
75 SE
Viktiga säkerhetsinstruktioner
VIKTIGA SÄKERHETSINSTRUKTIONER
Vid användning av en elektrisk apparat ska grundläggande
försiktighetsåtgärder alltid följas, däribland följande:
LÄS ALLA INSTRUKTIONER INNAN
DU ANVÄNDER APPARATEN SPARA
DESSA INSTRUKTIONER
1. Den här apparaten kan användas av barn från 8 år och
personer med nedsatt fysisk, sensorisk eller mental
förmåga eller som saknar erfarenhet och kunskap om
de hålls under uppsikt eller har fått anvisningar om hur
apparaten används på ett säkert sätt och förstår de
risker som föreligger. Barn får inte leka med apparaten.
Rengöring och användarunderhåll får inte utföras av barn
utan tillsyn.
2. Rensa det område som ska rengöras. Ta bort
strömsladdar och små föremål från golvet som apparaten
kan trassla in sig i. Stoppa in mattlugg under mattan och
lyft upp föremål som gardiner och dukar från golvet.
3. Om det t.ex. nns ett steg eller en trappa i
rengöringsområdet ska du manövrera apparaten för att
se till att den kan känna av avsatsen utan att falla över
kanten. Du kan behöva placera en fysisk barriär vid
kanten för att förhindra att enheten faller. Se till att den
fysiska barriären inte utgör en snubbelrisk.
4. Använd endast på det sätt som beskrivs i den
här handboken. Använd endast tillbehör som
rekommenderas eller säljs av tillverkaren.
5. Kontrollera att strömkällans spänning överensstämmer
med den spänning som är markerad på stationen för
automatisk tömning.
6. ENDAST för hushållsbruk INOMHUS. Använd inte
apparaten utomhus eller i kommersiella eller industriella
miljöer.
7. Använd endast det laddningsbara originalbatteriet
och stationen för automatisk tömning som medföljer
apparaten från tillverkaren. Ej laddningsbara batterier är
förbjudna. För batteriinformation, vänligen se avsnittet
Specikationer.
8. Använd inte utan dammbehållare eller lter på plats.
9. Använd inte apparaten i områden där det nns tända ljus
eller ömtåliga föremål.
10. Använd inte i extremt varma eller kalla miljöer (under
-5°C/23°F eller över 40°C/104°F).
11. Håll hår, löst sittande kläder, ngrar och alla kroppsdelar
borta från öppningar och rörliga delar.
12. Använd inte apparaten i ett rum där en bebis eller ett
barn sover.
13. Använd inte apparaten på våta ytor eller ytor med
vattensamlingar.
14. Låt inte apparaten plocka upp stora föremål som stenar,
stora pappersbitar eller andra föremål som kan täppa
igen apparaten.
15. Använd inte apparaten för att plocka upp brandfarliga
eller brännbara material som bensin, toner till skrivare
76SE
eller kopiator, och använd den inte i områden där sådana
kan nnas.
16. Använd inte apparaten för att plocka upp något som
brinner eller ryker, t.ex. cigaretter, tändstickor, het aska
eller annat som kan orsaka brand.
17. Placera inte föremål i suginloppet. Använd inte om
suginloppet är blockerat. Håll luftinloppet fritt från damm,
ludd, hår eller annat som kan minska luftödet.
18. Var försiktig så att du inte skadar strömsladden. Dra inte
i och bär inte apparaten eller stationen för automatisk
tömning i strömsladden, använd inte strömsladden som
handtag, stäng inte en dörr på strömsladden och dra
inte strömsladden runt vassa kanter eller hörn. Kör inte
apparaten över strömsladden. Håll strömsladden borta
från varma ytor.
19. Om strömsladden skadas måste den bytas ut av
tillverkaren eller dennes serviceombud för att undvika
fara.
20. Använd inte med skadad strömsladd eller skadat uttag.
Använd inte apparaten eller stationen för automatisk
tömning om den inte fungerar som den ska, om den har
tappats, skadats, lämnats utomhus eller kommit i kontakt
med vatten. Den måste repareras av tillverkaren eller
dess serviceombud för att undvika fara.
21. Den typ av litiumbatterier som lämpar sig för CH2403 är
max. 8celler, max. nominell spänning 14,4Vlikström,
nominell kapacitet 4800mAh. Batteriet måste tas bort
och kasseras enligt lokala lagar och bestämmelser innan
apparaten kasseras.
22. Stäng AV strömbrytaren innan du rengör eller underhåller
apparaten.
23. Kontakten måste tas ut ur uttaget innan rengöring eller
underhåll av stationen för automatisk tömning.
24. Ta bort apparaten från stationen för automatisk tömning
och stäng AV strömbrytaren på apparaten innan du tar
bort batteriet för kassering av apparaten.
25. Batteriet måste tas bort och kasseras i enlighet med
lokala lagar och bestämmelser innan apparaten kasseras.
26. Kassera använda batterier i enlighet med lokala lagar och
bestämmelser.
27. Du får inte bränna apparaten även om den är allvarligt
skadad. Batterierna kan explodera i en brand.
28. Koppla ur stationen för automatisk tömning om den inte
ska användas under en längre tid.
29. Apparaten måste användas i enlighet med anvisningarna
i denna bruksanvisning. ECOVACS ROBOTICS kan inte
hållas ansvariga för eventuella skador eller personskador
som orsakas av felaktig användning.
30. Roboten innehåller batterier som endast kan bytas ut av
utbildade personer. Kontakta kundservice om du vill byta
ut robotens batteri.
31. Om roboten inte ska användas under en längre tid,
stäng AV den för förvaring och koppla ur stationen för
automatisk tömning.
32. VARNING: För att ladda batteriet ska du endast
använda den löstagbara strömförsörjningsenheten
CH2403 som medföljer apparaten.
77 SE
För att uppfylla kraven för RF-exponering bör ett avstånd på minst
20 cm hållas mellan den här enheten och personer när enheten
används.
För att säkerställa att kraven uppfylls rekommenderas inte
användning på närmare än detta avstånd. Den antenn som
används för denna sändare får inte placeras tillsammans med
någon annan antenn eller sändare.
Klass II
Kortslutningssäker isoleringstransformator
Strömbrytare för lägesval
Endast för inomhusbruk
Likström
Växelström
Läs alla anvisningar innan du använder
(denna apparat)
Miniatyrsmältsäkring med tidsfördröjning
Korrekt kassering av produkten
Den här märkningen anger att produkten inte ska kasseras
tillsammans med andra hushållssopor inom hela EU. För
att förhindra eventuella skador på miljön eller människors
hälsa till följd av okontrollerad avfallshantering ska den
återvinnas på ett ansvarsfullt sätt för att främja en hållbar
återanvändning av materialresurser. För att återvinna den
använda enheten ska du använda system för retur och
insamling eller kontakta återförsäljaren där produkten
köptes. De kan återvinna produkten på ett säkert sätt.
För EU-länder
Information om EU-försäkran om överensstämmelse nns
på https://www.ecovacs.com/global/compliance
Enhetsuppdatering
Enkelte enheter oppdateres vanligvis annenhver måned, men ikke
alltid på dagen.
Noen enheter, spesielt enheter solgt for mer enn tre år siden,
oppdateres bare hvis det en kritisk sårbarhet oppdages og løses.
Sørg for at roboten alltid er tilkoblet et nettverk, for at
smartfunksjonene skal fungere som de skal.
78SE
Europeiska unionens
överenstämmelseförklaring
Information om kassering av elektrisk och
elektronisk utrustning
Denna symbol på produkten eller dess förpackning
indikerar att använda elektriska och elektroniska
produkter inte får blandas med osorterat kommunalt
avfall. För korrekt hantering är det ditt ansvar att
kassera din uttjänta utrustning genom att returnera
den till därför avsedda insamlingsplatser.
Genom att kassera den här produkten på rätt sätt
kan du spara värdefulla resurser och förhindra
eventuella negativa effekter på människors hälsa och
på miljön som annars kan uppstå på grund av felaktig
avfallshantering.
Om du vill returnera den använda enheten använder
du system för retur och insamling eller kontaktar
återförsäljaren där produkten köptes (kostnadsfritt).
Kontakta kommunen för mer information om
närmaste insamlingsplats. Straffavgifter kan tillämpas
vid felaktig kassering av det här avfallet i enlighet med
nationell lagstiftning.
Direktivet om begränsning av användning
av vissa farliga ämnen i elektriska och
elektroniska produkter (RoHS)
Radioutrustningsdirektivet
Ecovacs Home Service Robotics Co., Ltd. förklarar
härmed att hela produkten, inklusive delar (kablar,
sladdar osv.), uppfyller kraven i RoHS-direktivet 2011/65/
EU och kommissionens delegerade ändringsdirektiv (EU)
2015/863 om begränsning av användning av vissa farliga
ämnen i elektrisk och elektronisk utrustning (”omarbetning
av RoHS” eller ”RoHS 2.0”).
Ecovacs Home Service Robotics Co., Ltd. försäkrar
härmed att den produkt som anges i detta avsnitt
uppfyller de grundläggande kraven och andra relevanta
bestämmelser i direktiv 2014/53/EU om radioutrustning.
Auktoriserad representant i Europa:
Ecovacs Home Service Robotics Co., Ltd. försäkrar härmed
att produkten uppfyller de grundläggande kraven och andra
relevanta bestämmelser i RoHS-direktivet 2011/65/EU och
kommissionens delegerade ändringsdirektiv (EU) 2015/863
samt direktiv 2014/53/EU om radioutrustning.
Försäkran om överensstämmelse nns på följande adress:
https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Tyskland
79 SE
INNEHÅLL I PAKETET
Robot
Auto-tömningsstation
Tvättbar
mopptrasa
Vibrationsmoppningssystemet
OZMO Pro 2.0
Dammsugarmodul
(förmonterad)
Bas
Fästplatta för mopptrasa
Behållare
(förmonterad)
Tvättbar mopptrasa
Användarhandbok
Sidborste
Vibrationsmoppningssystemet och dammsugarmodulen OZMO Pro
2.0 (
DKX55
)
Vattentank och moppningsdynemodul (
DKX56
)
Obs! Bilder och illustrationer är endast avsedda som referens och kan skilja sig från produktens
faktiska utseende.
Produktens utformning och specikationer kan ändras utan föregående meddelande.
Instruction Manual
80SE
Robot
Stötfångare
Toppskydd
Knappar
Kantsensor
Knappar
Hinderundv-
ikelsemodul
Kort tryckning: Gå tillbaka till laddning
Kort tryckning: starta/pausa/fortsätt Lång tryckning: slå på/av
Kort tryckning: starta/avsluta äckrengöring Lång tryckning: Barnlås
Återställningsknapp
Appen Connect: tryck kort på RESET och följ röstmeddelandena för att ansluta appen.
Återställ till standardinställningar: håll in RESET i fem sekunder. Röstmeddelandet spelas upp,
startmusiken spelas upp och roboten återställs till standardinställningarna.
Wi-Fi-
statusindikator
Dammbehållare
Filter
Svamplter
Dammkasseringsport
Filternät
Handtag dammbehållare
Öppningsknapp
Vy underifrån (
DKX55
)
Vibrationsmoppningssystemet OZMO Pro 2.0
Drivhjul
Universalhjul
Sidborste
Borste
Mattdetekteringssensor
Trappsensor
Öppningsknapp
till borsten
Dammsugarmodul
Laddkontakter
Navigeringsmodul
Tvättbar mopptrasa
Vatteninlopp
Frigöringsknapp för
behållaren
Behållare
PRODUKTDIAGRAM
Dataöverföringsport
Endast för professionell
underhållspersonal.
81 SE
Auto-tömningsstation
Nätsladd
Knapp för att
frigöra behållaren
Dammbehållare
Reglage för
att frigöra
dammbehållaren
Laddkontakter
Inlopp för automatisk tömning
LED-indikator
Fast vitt sken:
vänteläge/körs
Släckt:
Strömavbrott/
djupt viloläge
Vy underifrån (
DKX56
)
Moppningsmodul
Drivhjul
Universalhjul
Sidborste
Borste
Mattdetekteringssensor
Trappsensor
Öppningsknapp
till borsten
Monteringsplatser för
moppningsdyneplattan
Behållare
Obs! Bilder och illustrationer är endast avsedda som referens och kan skilja sig
från produktens faktiska utseende. Produktens utformning och specikationer kan
ändras utan föregående meddelande.
Fästplatta för mopptrasa
Tvättbar mopptrasa
82SE
Namn Funktionsbeskrivning
Navigeringsmodul
Genom att använda principen för triangulering,
som innefattar att sända och ta emot laserstrålar
som reekteras av omgivande objekt, kan exakt
avståndsmätningsinformation mellan DEEBOT och
närliggande objekt beräknas genom algoritmer. När
DEEBOT rör sig inom en viss miljö fastställs positionerna
för omgivande objekt för att skapa en spatial karta över
DEEBOT:s omgivning. Mätområdet är 0,8 m.
Hinderundvikelsemodul
Med tre uppsättningar av infraröda sändar- och
mottagarpar fungerar den enligt principen om infraröd
reektion för att mäta avstånd till hinder genom
signalstyrka. Den maximala detekteringsräckvidden är
cirka 10 cm.
Trappsensor
IR-sensorn använder IR-avståndsmätning till att
identiera avståndet mellan underkanten av DEEBOT-
roboten och golvet. DEEBOT-roboten rör sig inte
framåt när det nns trappor framför den eller om det
identierade avståndet överskrider det förinställda
tröskelvärdet för att förhindra fall. Utlösarintervallet är
cirka 60 mm.
Mattdetekteringssensor
Ultraljudssonden kan avge ultraljudsvågor med en
frekvens på 300kHz. Energin i ultraljudsvågorna
absorberas av mattan. Om den reekterade energin är
under gränsvärdet känner DEEBOT av mattan. Enligt
ECOVACS-labbtest kan för närvarande över 50olika typer
av mattor på marknaden identieras.
Kantsensor
DEEBOT-roboten använder IR-avståndsmätning till att
identiera avståndet mellan sig själv och föremål på sin
högra sida. När det nns en vägg eller ett hinder på höger
sida utför DEEBOT kantrengöring för att undvika missade
äckar och kollisioner.
Krocksensor
När den överförda signalen blockeras av ett hinder kan inte
signalmottagaren ta emot signalen. Roboten använder den
principen till att undvika föremål som den krockar med.
SENSORER ANMÄRKNINGAR FÖRE RENGÖRING
Plocka undan föremål som kablar, trasor och tofor osv. på golvet för
att förbättra rengöringseffektiviteten.
Innan du använder produkten på en matta med tofskanter ska du vika
in mattans kanter under mattan.
Stå inte i trånga utrymmen, som korridorer, och se till att inte
sensorerna är blockerade.
Städa upp området som ska rengöras
genom att placera möbler, t.ex. stolar, på
rätt plats.
Under första användningen ska du se till
att varje rumsdörr är öppen för att hjälpa
DEEBOT att utforska hela huset.
Du kan behöva placera en fysisk barriär
vid kanten till ett trappsteg för att förhindra
att enheten faller över kanten.
83 SE
Ta bort allt skyddsmaterial före användning.
2
Placera Auto-tömningsstationen
Håll området runt stationen för automatisk tömning fritt från föremål, särskilt
föremål med reekterande ytor.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
SNABBSTART
1
Installation
Ett klickljud indikerar korrekt installation.
Klicka
HÄMTA ECOVACS HOME-APPEN
För att få tillgång till alla tillgängliga funktioner rekommenderar vi att du styr
din DEEBOT via ECOVACS HOME-appen.
Under toppskyddet
Håll in i tre sekunder för att sätta på DEEBOT-roboten.
SLÅ PÅ DEEBOT
3s
1. Skanna QR-koden under toppskyddet för att hämta appen.
2. Sök på ECOVACS HOME för att hämta appen.
ECOVACS HOME
84SE
Tryck kort för att återkalla DEEBOT-roboten till stationen för automatisk
tömning för att ladda.
6.5
LADDA DEEBOTANSLUT DEEBOT MED APPEN
Wi-Fi-indikator
Blinkar långsamt Frånkopplad från Wi-Fi
Blinkar snabbt Ansluter appen
På Ansluten till Wi-Fi
Wi-Fi-nätverkskrav:
• Du har ett nätverk på 2,4 GHz eller ett blandat 2,4/5GHz.
• Routern har stöd för protokollen 802.11b/g/n och IPv4.
• Du använder inte VPN (Virtual Private Network) eller proxyserver.
• Du använder inte ett dolt nätverk.
• WPA och WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) stöds inte.
• Du använder Wi-Fi-kanalerna 1–11 i Nordamerika och kanalerna 1–13 utanför
Nordamerika (se lokal tillsynsmyndighet).
• Om du använder en nätverksextender/-repeater är nätverksnamnet (SSID) och
lösenordet samma som ditt primära nätverk.
• Aktivera WPA2 på routern.
För smarta funktioner som fjärrstart, röstinteraktion, 2D-kartvisning och
kontrollinställningar och anpassad rengöring (beroende på produkt) måste
du hämta och använda appen ECOVACS HOME, som ständigt uppdateras.
Du måste godkänna vår integritetspolicy och vårt användaravtal innan vi kan
behandla några av dina grundläggande och nödvändiga uppgifter och göra det
möjligt för dig att använda produkten. Om du inte godkänner vår integritetspolicy
och vårt användaravtal kan du inte använda appen ECOVACS HOME till att
använda de smarta funktioner som är nämnda ovan men du kan använda de
grundläggande funktionerna för produkten manuellt.
Kort
tryckning
85 SE
ANVÄNDA DEEBOT
Innan DEEBOT-roboten dammsuger för första gången måste du se till att den står
vid laddningsstationen och är fulladdad. Tryck kort på för att starta städning
och kartläggning.
Ta bort moppningsdyneplattan/-modulen före kartläggning. När DEEBOT skapar en
karta för första gången bör du följa efter den för att åtgärda mindre problem.
DEEBOT kan t.ex. fastna under möblerna. Se följande lösningar:
① Höj om möjligt låga sittmöbler.
② Täck undersidan av möblerna.
③ Kongurera virtuella gränser med hjälp av appen.
Obs!
• Ta inte bort tvättbara moppningsdynor ofta.
• Använd inte en trasa eller något annat föremål för att repa
moppningsdyneplattorna.
• När en uppmaning om att du måste byta moppningsdynorna visas i appen
ECOVACS HOME måste du byta dem i tid. Du kan utforska er tillbehör i appen
ECOVACS HOME och på https://www.ecovacs.com.
Kort
tryckning
RUTINUNDERHÅLL
Underhållsfrekvens
För att säkerställa optimal prestanda ska du utföra underhållsåtgärder och byta ut
delar vid följande intervall:
Obs! Du kan utforska er tillbehör i ECOVACS HOME-appen och på https://www.
ecovacs.com.
Del Underhållsfrekvens Ersättningsfrekvens
Tvättbara mopptrasor Efter varje rengöring Varje/varannan månad
Sidborste Varannan vecka Var tredje till sjätte månad
Borste Varje vecka Var sjätte till tolfte månad
Filter Varje vecka Var tredje till sjätte månad
Navigeringsmodul
Modul för hinderdetektering
Trappsensorer
Mattdetekteringssensor
Kantsensor
Stötfångare
Laddkontakter
Universalhjul
Varje vecka /
Dammbehållare Efter varje rengöring Varje/varannan månad
Filter till dammbehållare
Var tredje till sjätte
månad
Var tredje till sjätte må-
nad/efter era tvättar
86SE
Underhåll dammbehållaren Underhåll borsten och sidborsten
Borste
Sidborste
1
1
1
2
3
2
3
4
5
Obs! Låt ltret torka helt före användning.
Vi rekommenderar att du köper lter och rengöringsverktyg via ECOVACS HOME-
appen eller i ECOVACS ociella onlinebutik på https://www.ecovacs.com.
87 SE
Dammbehållaren och dess lter
* Se till att låta dammbehållaren lufttorka innan du använder den igen.
Skölj dammbehållaren med vatten eller torka av den med en fuktad trasa.
* Vi rekommenderar inte att du tvättar erkonsstrukturen. Vid behov kan du
använda en fuktad trasa för att torka av den och låta den lufttorka.
Ta bort erkonsstrukturen.
Vrid av överdelen och ta bort ltret.
* Vi rekommenderar att du rengör ltret var sjätte månad. Du kan tvätta det och
låta det lufttorka för återanvändning eller köpa ett nytt.
Tryck på behållarens knapp för att frigöra och ta bort dammbehållaren.
Tryck på reglaget för att frigöra dammet. Botten av dammbehållaren öppnas
och innehållet kan tömmas i soporna.
1
2
3
4
5
88SE
Underhålla andra komponenter Förvaring
Navigeringsmodul
Stötfångare LaddkontakterKantsensor
TrappsensorerModul för hinderdetektering
Universalhjul Drivhjul
Tryck på strömknappen i 5 sekunder för att stänga av roboten.
Se till att ladda och stänga av roboten helt innan den förvaras en längre tid. Ladda
batteriet var 1,5:e månad för att förhindra att det laddas ur för mycket.
Observera att roboten inte kan laddas när den är avstängd.
* När roboten inte används rekommenderar vi att du låter den vara på och laddar
den för att förbereda den för nästa rengöringscykel.
* Om batteriet laddar ur helt eller inte använts under en längre tid kan det hända att
roboten inte laddar ordentligt. I så fall kan du kontakta oss för att få hjälp. Försök
inte ta isär batteriet på egen hand.
89 SE
Nr Felfunktion Möjlig orsak Tester
1
Roboten kan
inte ansluta till
ECOVACS
HOME-appen.
Fel Wi-Fi-användarnamn och -lösenord har angetts. Se till att du anger rätt Wi-Fi-användarnamn och -lösenord.
Roboten är inte inom räckvidd för hemmets Wi-Fi-signal. Se till att roboten är inom räckvidden för hemmets Wi-Fi-signal.
Roboten är inte i kongurationsläge.
När roboten är påslagen trycker du på RESET-knappen och släpper den
efter att du har hört röuppmaningen om att arta nätverksinallationen.
Wi-Fi-indikatorlampan blinkar och indikerar att roboten är i
kongurationsläge.
Du använder inte ett nätverk på 2,4 GHz eller ett blandat
2,4/5 GHz.
Roboten har för närvarande inte öd för 5 GHz-nätverk. Använd ett nätverk
på 2,4 GHz eller ett blandat på 2,4/5 Ghz iället.
Fel app inallerad. Hämta och inallera ECOVACS HOME-appen.
2 Kartan har förlorats. Kartan kan gå förlorad om du yttar roboten vid rengöring.
Flytta roboten till ationens framsida för att hämta kartan.
Leta rätt på den återällda kartan i Karthantering och tryck på Använd
den här kartan för att hämta den. Om problemet kvarår artar du om
kartläggningen.
3
Det gick inte att
skapa möbelkartan
i appen.
Roboten påbörjar inte rengöring från ationen. Roboten måe arta rengöring från ationen.
Om du yttar roboten under rengöring kan kartan förloras. Flytta inte roboten under rengöringen.
Auto-rengöring är inte slutförd. Se till att roboten automatiskt återgår till ationen efter rengöringen.
4
Det gick inte att
hitta någon signal.
Kan inte återgå till
ationen.
Stationen är felaktigt placerad.
Placera ationen på rätt sätt enligt inruktionerna i avsnittet ”Ladda
DEEBOT”.
Stationen har ingen röm eller har yttats manuellt.
Kontrollera att ationen är ansluten till römförsörjningen. Flytta inte
ationen manuellt.
Roboten påbörjar inte rengöring från ationen. Vi rekommenderar att roboten börjar rengöra från ationen.
Laddningsrutten är blockerad. Till exempel är dörren till
rummet med ationen ängd.
Håll laddningsrutten fri från hinder.
5
Roboten återvänder
till ationen innan
den är färdig.
Rummet är så ort att roboten måe laddas igen.
Aktivera Automatisk återupptagning. Om du vill ha mer information följer du
inruktionerna i appen.
Roboten kan inte nå vissa områden som blockeras av
möbler eller hinder.
Städa upp området som ska rengöras genom att placera möbler och små
föremål på rätt plats.
FELSÖKNING
90SE
Nr Felfunktion Möjlig orsak Tester
6
Roboten kan inte
laddas.
Stationen är inte ansluten till römförsörjningen.
Kontrollera att ationen är ansluten till römförsörjningen och att dess
indikatorlampa lyser.
Robotens laddningskontakter är inte helt i kontakt med
iften på ationen.
Kontrollera att laddningskontakterna på roboten är i kontakt med iften på
ationen och att knappen blinkar. Kontrollera om laddningskontakterna
på roboten och iften på ationen är smutsiga. Rengör de delarna enligt
inruktionerna i avsnittet ”Regelbundet underhåll”.
Batteritemperaturen är för hög eller för låg.
Ladda och använd roboten inom temperaturintervallet 0–40 ℃.
Batteriet har laddats ur helt på grund av att det inte
använts under en längre tid.
Vi rekommenderar att du använder den här produkten regelbundet. Om
laddningsproblem uppår på grund av att roboten inte använts under en
längre tid ska du kontakta kundtjän för att få hjälp.
7
Roboten är mycket
högljudd vid
rengöring.
Boren/sidboren har trasslats in eller dammbehållaren/
ltret är blockerat.
Vi rekommenderar att du rengör boren, sidboren, dammbehållaren, ltret
osv. regelbundet.
Roboten är i arkt läge Växla till Standard-läge.
8
Roboten fanar
när den ädar och
annar.
Roboten trasslar in sig med föremål på golvet (sladdar,
gardiner, mattfransar osv.)
Roboten provar olika sätt att frigöra sig själv. Om det inte lyckas ska du bort
hindren manuellt och arta om.
Roboten kan ha fanat under möbler med en ingång med
liknande höjd.
Lyft på möbeln, äll in en fysisk barriär eller äll in en virtuell gräns via
ECOVACS HOME-appen.
9
Under rengöring
kan roboten öta
på problem som
örningar i sin rutt,
rörelseavvikelser,
upprepade
passeringar över
samma älle och
att små områden
missas. (Om du
tillfälligt missar ett
ort område kan
du vara säker på att
roboten automatiskt
återvänder för att
säkerälla grundlig
rengöring.)
Föremål som kablar och toor placerade på marken
blockerar roboten.
Innan du ädar ska du lägga undan sladdar, toor och andra föremål på
golvet så långt det är möjligt. Om något område missas under rengöringen
kommer roboten att korrigera det automatiskt. Undvik att öra roboten (t.ex.
ytta den eller blockera dess väg).
Drivhjulen kan halka på golvet när roboten klättrar uppför
trappor, rör sig över trösklar och dörrskenor, vilket kan
påverka dess förmåga att navigera i hela hemmet.
Vi rekommenderar att du änger dörren till det berörda området och rengör
det separat. Efter rengöringen återgår roboten till artpositionen. Du kan
känna dig trygg med att använda den här metoden.
Nyvaxade och polerade golv eller släta plattor kan
resultera i mindre friktion mellan drivhjul och golv.
Vänta tills vaxet har torkat innan rengöring.
På grund av olika hemmiljöer kan vissa områden inte
rengöras.
Städa upp i hemmet för att se till att roboten kan komma in för rengöring.
Navigeringsmodulen kan vara smutsig eller blockerad av
något föremål.
Torka av den med en ren, mjuk trasa eller ta bort föremålen.
91 SE
Nr Felfunktion Möjlig orsak Tester
10
Roboten tömmer inte
dammbehållaren när
den har återvänt till
ationen.
Manuell ytt av roboten tillbaka till ationen kanske inte
utlöser funktionen Auto-tömning.
Vi rekommenderar att roboten återvänder till ationen på egen hand. Flytta
den inte manuellt.
I Stör ej-läget tömmer roboten inte dammet när den har
återvänt till ationen.
Stäng av Stör ej i ECOVACS HOME-appen eller arta dammtömningen
manuellt.
Om ovanående möjliga orsaker har uteslutits kan
komponenterna i ationen vara onormala.
Kontakta kundtjän om du behöver hjälp.
11
Auto-tömning kunde
inte utföras.
Utloppet på dammbehållaren är blockerat av något
föremål.
Ta bort dammbehållaren och ta bort föremålen på utloppet.
12
Dammläckage
uppår under arbete.
Utloppet på dammbehållaren är blockerat av något
föremål.
Ta bort dammbehållaren och ta bort föremålen på utloppet.
13
Behållaren/
dammbehållaren
faller av.
Den är inte korrekt inallerad. Se till att det klickar på plats.
14 Drivhjulen har fanat.
Drivhjulen har trasslat in sig eller blockeras av något
föremål.
Vrid och tryck på drivhjulen för att kontrollera om det nns några föremål
som kan hindras av något föremål. Om något föremål hittas, ta bort dem
omedelbart. Om problemet kvarår kontaktar du kundtjän för att få hjälp.
15
Roboten kan inte
utföra automatisk
återupptagning.
Roboten är i Stör ej-läge. Roboten kan inte utföra automatisk återupptagning i Stör ej-läge.
Roboten återgår inte automatiskt till ationen.
Automatisk återupptagning börjar inte gälla om du manuellt yttar tillbaka
roboten till ationen.
16
Rengöringen
utförs inte vid den
schemalagda
tidpunkten.
Schemat har avslutats. Planera om rengöringen.
Robotens batteri är svagt. Ladda batteriet.
Roboten är i Stör ej-läge. Roboten kan inte utföra schemalagd rengöring i Stör ej-läge.
92SE
TEKNISKA SPECIFIKATIONER
Använd kameran på mobilen
till att skanna QR-koden och
hämta användarhandboken.
Obs! Tekniska specikationer och konstruktionsspecikationer kan ändras för kontinuerlig produktförbättring.
Utforska er tillbehör på https://www.ecovacs.com.
Wi-Fi-modulens uteffekt är lägre än 100mW.
Modell DKX55/DKX56
Ineffekt 20 V 1 A Laddningstid 6,5h
Auto-tömningsstation CH2403
Ineffekt 220–240Vväxelström/ 50–60Hz
Ingångsström (laddning) 0,3A Uteffekt 20 V 1 A
Ström (tömning) 1000 W
Mått på DEEBOT-roboten
(längd* bredd* höjd) (mm)
353*351*96
Mått på DEEBOT-stationen för
automatisk tömning
(längd* bredd* höjd) (mm)
356*451*380
93 NO
Viktige sikkerhetsinstruksjoner
VIKTIGE SIKKERHETSINSTRUKSJONER
Når du bruker et elektrisk produkt, må du alltid følge
grunnleggende forholdsregler, inkludert følgende:
LES ALLE INSTRUKSJONENE FØR DU
BRUKER DETTE PRODUKTET TA VARE
PÅ DISSE INSTRUKSJONENE
1. Dette produktet kan brukes av barn over 8 år og av
personer med nedsatt sanseevne eller fysisk eller psykisk
funksjonsevne, eller personer med manglende erfaring
eller kunnskap, dersom de får tilsyn eller instruksjoner
om bruk av produktet på en sikker måte, og de forstår
risikoen. Barn skal ikke leke med produktet. Rengjøring
og vedlikehold skal ikke utføres av barn uten tilsyn.
2. Rengjør området som skal rengjøres. Fjern
strømledninger og små gjenstander som kan vikle seg
inn i produktet fra gulvet. Brett teppets frynser under
teppet, og løft gjenstander som gardiner og duker opp
fra gulvet.
3. Dersom området som skal rengjøres har trinn eller
trapper, må du betjene produktet selv, slik at det
oppdager trinnene uten å falle ned. Det kan være
nødvendig å plassere en fysisk barriere ved kanten for
å hindre at enheten faller ned. Pass på at den fysiske
barrieren ikke utgjør en fare for å snuble.
4. Må bare brukes som beskrevet i denne
brukerveiledningen. Bruk bare tilbehør som anbefales
eller selges av produsenten.
5. Kontroller at strømforsyningskildens spenning matcher
spenningen som er angitt på autotømmingstasjonen.
6. BARE til INNENDØRS bruk i husholdning. Ikke bruk
produktet utendørs, i kommersielle miljøer eller
industrielle miljøer.
7. Bruk kun det originale oppladbare batteriet og
autotømmingstasjonen som følger med produktet fra
produsenten. Engangsbatterier må ikke brukes. For
batteriinformasjon, vennligst se spesikasjonsdelen.
8. Må ikke brukes uten støvbeholder eller lter.
9. Produktet må ikke brukes på steder med tente stearinlys
eller skjøre gjenstander.
10. Må ikke brukes i veldig varme eller kalde miljøer (under
–5˚C/23˚F eller over 40˚C/104˚F).
11. Hold hår, løstsittende klær, ngre og kroppsdeler unna
åpninger og bevegelige deler.
12. Ikke bruk produktet i rom der barn sover.
13. Ikke bruk produktet på våte overater eller overater med
stillestående vann.
14. Sørg for at produktet ikke plukker opp store gjenstander,
for eksempel steiner, store papirbiter eller andre
gjenstander som kan tilstoppe produktet.
15. Ikke bruk produktet til å plukke opp brennbare materialer
som bensin, blekk til skrivere eller kopimaskiner, og
ikke bruk produktet på steder der det kan nnes slike
gjenstander.
16. Ikke bruk produktet til å plukke opp noen ting som
94NO
brenner eller avgir røyk, for eksempel sigaretter, fyrstikker,
varm aske eller ting som kan forårsake brann.
17. Ikke stikk gjenstander inn i innsuget. Må ikke brukes hvis
inntaket er blokkert. Hold inntaket fritt for støv, lo, hår og
andre ting som kan redusere luftstrømmen.
18. Vær forsiktig så du ikke skader strømledningen. Ikke
dra i eller bær apparatet eller autotømmingstasjonen
ved strømledningen, bruk ikke strømledningen som et
håndtak, klem ikke strømledningen i døren, eller dra
strømledningen over skarpe kanter eller hjørner. Ikke legg
produktet oppå strømledningen. Hold strømledningen
unna varme overater.
19. Hvis strømledningen er skadet, må den skiftes av
produsenten eller produsentens serviceverksted, slik at
du unngår farlige situasjoner.
20. Må ikke brukes med skadet strømledning eller stikkontakt.
Ikke bruk produktet eller autotømmingstasjonen hvis
de ikke fungerer som de skal, har blitt mistet, skadet,
etterlatt utendørs eller kommet i kontakt med vann. Det
må repareres av produsenten eller deres serviceverksted
for å unngå fare.
21. Litium-batterier som passer til CH2403, er maks. 8
celler, har maks. 14,4V nominell likestrømsspenning og
en oppgitt kapasitet på 4800mAh. Batteriet må fjernes
og kasseres i henhold til lokale lover og forskrifter før
produktet kasseres.
22. Slå av produktet før du rengjør eller vedlikeholder det.
23. Pluggen må fjernes fra stikkontakten før rengjøring eller
vedlikehold av autotømmingstasjonen.
24. Ta produktet ut av autotømmingstasjonen, og slå av
strømbryteren til produktet før du fjerner batteriet for
kassering av produktet.
25. Batteriet må tas ut og kastes i henhold til lokale lover og
forskrifter før produktet kasseres.
26. Kast brukte batterier i henhold til lokale lover og
forskrifter.
27. Produktet må ikke brennes, selv om det har alvorlige
skader. Batteriene kan eksplodere ved brann.
28. Koble fra autotømmingstasjonen hvis den ikke skal
brukes over lengre tid.
29. Produktet må brukes i henhold til instruksjonene i denne
brukerveiledningen. ECOVACS ROBOTICS kan ikke
holdes ansvarlig for skader eller personskader som
skyldes feil bruk.
30. Roboten inneholder batterier som bare kan skiftes av
kvaliserte personer. Ta kontakt med kundeservice om
bytte av robotens batteri.
31. Hvis roboten ikke skal brukes over lengre tid, slå av
roboten for lagring og koble fra autotømmingstasjonen.
32. ADVARSEL: For å lade batteriet, bruk kun den
avtakbare strømforsyningen CH2403 som følger med
produktet.
95 NO
For å oppfylle kravene til eksponering for radiofrekvent stråling skal
det være en avstand på 20 cm eller mer mellom denne enheten og
personer når enheten er i bruk.
For å sikre overensstemmelse med disse kravene, anbefales
det ikke å betjene enheten ved kortere avstander enn dette.
Senderantennen må ikke samlokaliseres med andre antenner eller
sendere.
Klasse II
Kortslutningssikker omformer med
skillebryter
Strømforsyning med brytermodus
Kun til innendørs bruk
Likestrøm
Vekselstrøm
Les alle instruksjoner før bruk (av denne
enheten)
Miniatyrsikring med tidsforsinkelse
Riktig kassering av dette produktet
Dette merket betyr at produktet ikke skal kastes sammen
med annet husholdningsavfall i EU. For å unngå miljø-
og helseskader som følge av feil avhending, må det
gjenvinnes på en ansvarlig måte som fremmer bærekraftig
gjenbruk av ressurser. Hvis du vil gjenvinne en brukt
enhet, kan du bruke systemene for retur og henting eller
kontakte forhandleren der produktet ble kjøpt. De kan
trygt gjenvinne dette produktet.
For EU-land
Hvis du vil ha informasjon om EU-samsvarserklæringen,
kan du gå til https://www.ecovacs.com/global/compliance
Oppdatering av enheten
Vanligtvis uppdateras vissa enheter varannan månad, men inte
alltid så exakt.
Vissa enheter, särskilt de som såldes för mer än tre år sedan,
uppdateras endast om en kritisk sårbarhet upptäcks och åtgärdas.
Se till att roboten alltid är ansluten till ett nätverk för att de smarta
funktionerna ska fungera korrekt.
96NO
EU-samsvarserklæring
Informasjon om avhending for brukere av
elektrisk og elektronisk avfall
Dette symbolet på produktet eller emballasjen betyr
at brukte elektriske og elektroniske produkter ikke
skal blandes med usortert kommunalt avfall. For riktig
behandling er det ditt ansvar at avfallet returneres til
godkjente mottakssteder.
Riktig avhending av dette produktet bidrar til å spare
verdifulle ressurser og forhindrer helse- og miljøskader,
noe som kan oppstå ved feil avfallshåndtering.
Hvis du vil returnere en brukt enhet, må du bruke
riktig avfallsmottak eller kontakte forhandleren der du
kjøpte produktet, som er gratis. Kontakt dine lokale
myndigheter for mer informasjon om ditt nærmeste
avfallsmottak. Feil avhending av dette produktet kan
medføre bøter, avhengig av din nasjonale lovgivning.
RoHS-direktivet om begrensning av visse
farlige stoffer
Radioutstyrsdirektivet
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Home Service Robotics Co., Ltd. erklærer herved at
hele produktet, inkludert delene (kabler, ledninger
osv.) oppfyller kravene i RoHS-direktiv 2011/65/EU og
kommisjonens delegerte direktiv (EU) 2015/863 om
begrensning av bruk av visse farlige stoffer i elektrisk og
elektronisk utstyr («RoHS recast» eller «RoHS 2.0»).
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. erklærer herved at produktet
beskrevet i dette avsnittet samsvarer med hovedkravene
og andre relevante bestemmelser i direktiv 2014/53/EU om
radioutstyr.
Autorisert representant i Europa:
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. erklærer herved at produktet
samsvarer med de grunnleggende kravene og andre
relevante bestemmelser i RoHS-direktiv 2011/65/EU og
kommisjonens delegerte direktiv 2015/863 med endringer,
og direktiv 2014/53/EU om radioutstyr.
Samsvarserklæringen kan vises på følgende adresse: https://
www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Tyskland
97 NO
PAKKENS INNHOLD
Robot
Automatisk tømmestasjon
Vaskbar moppepute
OZMO Pro 2.0
vibrerende moppesystem
Vakuummodul
(forhåndsinstallert)
Base
Moppeplate
Vannbeholder
(forhåndsinstallert)
Vaskbar moppepute
Brukerveiledning
Sidebørste
OZMO Pro 2.0 vibrerende moppesystem og vakuummodul (
DKX55
)
Vanntank og moppeputemodul (
DKX56
)
Merk: Figurene og illustrasjonene er bare til referanse og kan avvike fra produktets faktiske utseende.
Produktdesign og -spesikasjoner kan endres uten varsel.
Instruction Manual
98NO
Robot
Beskyttelsespanel
Toppdeksel
Knapper
Kantsensor
Knapper
Hindringsunnvi-
kelsesmodul
Kort trykk: Gå tilbake til lading
Kort trykk: Start/Pause/Fortsett Hold inne: Slå av/på
Kort trykk: Start/avslutt punktvis rengjøring Hold inne: Barnesikring
RESET-knapp
Koble til APP: Trykk kort på RESET-knappen og følg talemeldingene for å koble til appen.
Gjenopprett standardinnstillinger: Trykk på og hold inne RESET-knappen i 5 s. Etter at du hører
talemeldingen, spilles oppstartsmusikken, og standardinnstillingene til roboten gjenopprettes.
Wi-Fi-
statusindikator
Støvbeholder
Filter
Svamplter
Støvtømmeport
Filternett
Håndtak på støvbeholder
Utløserknapp
Sett nedenfra (
DKX55
)
OZMO Pro 2.0 vibrerende moppesystem
Kjørehjul
Universalhjul
Sidebørste
Børste
Teppesensor
Fallsikringssensor
Utløserknapp for
børste
Vakuummodul
Ladekontakter
Navigasjonsmodul
Vaskbar moppepute
Vanninntak
Utløserknapp for
vannbeholder
Vannbeholder
PRODUKTDIAGRAM
Dataoverføringsport
For profesjonelt
vedlikehold, kun til
personlig bruk.
99 NO
Automatisk tømmestasjon
Strømledning
Utløserknapp for
beholder
Støvbeholder
Støvutløserknapp
Ladekontakter
Inntak for automatisk tømming
LED-indikator
Lyser hvitt:
Ventemodus/drift
Slukkes:
Strømbrudd/dvalemodus
Sett nedenfra (
DKX56
)
Moppemodul
Kjørehjul
Universalhjul
Sidebørste
Børste
Teppesensor
Fallsikringssensor
Utløserknapp for
børste
Monteringsspor for
moppeplate
Vannbeholder
Merk: Figurene og illustrasjonene er bare til referanse og kan avvike fra produktets
faktiske utseende. Produktdesign og -spesikasjoner kan endres uten varsel.
Moppeplate
Vaskbar moppepute
100NO
Navn Funksjonsbeskrivelse
Navigasjonsmodul
Ved å benytte trianguleringsprinsippet, som innebærer å avgi
og motta laserstråler som reekteres av omkringliggende
objekter, kan nøyaktig avstandsmålingsinformasjon mellom
DEEBOT og nærliggende objekter beregnes gjennom
algoritmer. Når DEEBOT beveger seg innenfor et bestemt
miljø, bestemmes posisjonene til omkringliggende objekter for
å lage et romkart over DEEBOTs omgivelser. Måleområdet er
0,8 m.
Hindringsunnvi-
kelsesmodul
Med tre sett med infrarøde sender- og mottakerpar,
fungerer den etter prinsippet om infrarød reeksjon for
å måle avstander til hindringer etter signalstyrke. Den
maksimale deteksjonsrekkevidden er ca. 10 cm.
Fallsikringssensor
Med infrarød avstandsmåling kan den infrarøde sensoren
registrere avstanden mellom bunnen av DEEBOT og
bakken. DEEBOT fortsetter ikke fremover hvis den har
en trapp foran seg eller den identiserte avstanden er
høyere enn forhåndsinnstillingen, og fallsikringen aktiveres.
Utløseravstanden er ca. 60 mm.
Teppesensor
Ultralydsonden kan sende ut ultralydbølger med en frekvens
på 300 kHz. De ultrasoniske lydbølgene absorberes av
teppet. Hvis energien som reekteres er lavere enn terskelen,
forstår DEEBOT at det er et teppe der. Ifølge ECOVACS
laboratorietester kan for tiden over 50 typer tepper som er
tilgjengelige på markedet, identiseres.
Kantsensor
Med infrarød avstandsmåling kan DEEBOT registrere
avstanden til gjenstander på sin høyre side. Hvis det er en vegg
eller hindring på høyre side, utfører DEEBOT kantrengjøring for
å unngå kollisjoner og ikke gå glipp av rengjøringspunkter.
Kollisjonssensor
Når signalet som sendes blokkeres av en hindring, vil ikke
mottakeren motta signalet. Dette prinsippet gjør at roboten ikke
kolliderer med hindringer.
SENSORER MERKNADER FØR RENGJØRING
Legg vekk gjenstander, inkludert ledninger, kluter, tøer osv. som
ligger på gulvet, slik at den kan rengjøre effektivt.
Før du bruker roboten på et teppe med frynsede kanter, må du brette
frynsene inn under kantene av tappet.
Ikke stå i veien på trange steder, f.eks. i ganger, og pass på så du ikke
sperrer for sensorer.
Rydd området som skal rengjøres ved å
ytte møbler, f.eks. stoler, til riktig sted.
Første gang DEEBOT brukes, må du
sørge for at dørene til alle rommene er
åpne, slik at den kan utforske hele huset.
Det kan være nødvendig å lage en fysisk
barriere ved trapper og lignende, slik at
ikke enheten faller ned.
101 NO
Fjern alle beskyttelsesmaterialer før bruk.
2
Plasser den automatiske tømmestasjonen
Sørg for at området rundt den automatiske tømmestasjonen er fritt for gjenstander,
spesielt gjenstander med reekterende overate.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
HURTIGSTART
1
Installering
En klikkelyd indikerer riktig installasjon.
Klikk
LAST NED ECOVACS HOME-APPEN
For å få tilgang til alle tilgjengelige funksjoner anbefaler vi at du bruker
ECOVACS HOME-appen til å kontrollere DEEBOT.
Under toppdekselet
Trykk på og hold inne i 3 sekunder for å slå på DEEBOT.
SLÅ PÅ DEEBOT
3s
1. Skann QR-koden under toppdekselet for å laste ned appen.
2. Søk på hjemmesiden til ECOVACS for å laste ned appen.
ECOVACS
hjemmeside
102NO
Kort trykk for å tilbakekalle DEEBOT til den automatiske tømmestasjonen for
lading.
6.5
LADE DEEBOTKOBLE DEEBOT TIL APPEN
Wi-Fi-indikator
Blinker sakte Koblet fra Wi-Fi
Blinker raskt Kobler til appen
På Koblet til Wi-Fi
Krav til Wi-Fi-nettverk:
• Du bruker et kombinert nettverk på 2,4 GHz eller 2,4/5GHz.
• Ruteren støtter 802.11b/g/n og IPv4-protokoll.
• Ikke bruk VPN (Virtual Private Network) eller proxy-server.
• Ikke bruk et skjult nettverk.
• WPA og WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) støttes ikke.
• Bruk wikanalene 1-11 i Nord-Amerika og kanalene 1-13 utenfor Nord-Amerika
(se lokale standarder).
• Hvis du bruker en rekkeviddeforlenger for nettverket, er nettverksnavnet (SSID)
og passordet det samme som for primærnettverket.
• Slå på WPA2 på ruteren.
Vær oppmerksom på at intelligente funksjoner som ekstern oppstart,
stemmestyring, 2D-kartvisning, kontrollinnstillinger og tilpasset rengjøring
(avhengig av ulike produkter) krever at brukerne laster ned og bruker ECOVACS
HOME-appen, som oppdateres kontinuerlig. Du må godta personvernerklæringen
og brukeravtalen før vi kan behandle noen av de grunnleggende og nødvendige
opplysningene dine, slik at du kan bruke produktet. Hvis du ikke godtar
personvernerklæringen og brukeravtalen, vil enkelte av de ovennevnte intelligente
funksjonene ikke fungere i ECOVACS HOME-appen, men du kan fortsatt bruke de
grunnleggende funksjonene i dette produktet for manuell betjening.
Kort trykk
103 NO
BETJENING AV DEEBOT
Før den skal støvsuge for første gang, må du sørge for at DEEBOT står
i ladestasjonen og er fulladet. Trykk kort på for å starte rengjøring og
kartlegging.
Fjern moppeplaten/-modulen før du foretar kartlegging. Når du oppretter et kart
for første gang, kan det være lurt å følge etter DEEBOT for å hjelpe til med å løse
mindre problemer.
For eksempel kan DEEBOT bli sittende fast under møbler. Se på følgende
løsninger:
① Løft de lave møblene hvis mulig;
② Dekk til bunnen av møblene;
③ Kongurer virtuell grense via appen.
Merk:
• Ikke fjern de vaskbare moppeputene ofte.
• Ikke bruk en lle eller andre ting til å tørke av moppeplatene.
• Skift moppene når ECOVACS HOME-appen ber deg om det. Utforsk mer
tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.com.
Kort trykk
JEVNLIG VEDLIKEHOLD
Vedlikeholdsfrekvens
For å sikre optimal ytelse må vedlikeholdsoppgaver utføres og deler skiftes med
følgende intervaller:
Merk: Utforsk mer tilbehør i ECOVACS HOME-appen eller på https://www.ecovacs.
com.
Del
Vedlikeholdsfrekvens
Byttefrekvens
Vaskbare moppeputer Etter hver rengjøring Hver/annenhver måned
Sidebørste Hver 2. uke Hver 3.–6. måned
Børste Hver uke Hver 6.–12. måned
Filter Hver uke Hver 3.–6. måned
Navigasjonsmodul
Modul for unngåelse av hind-
ringer
Fallsikringssensorer
Teppesensor
Kantsensor
Beskyttelsespanel
Ladekontakter
Universalhjul
Hver uke /
Støvbeholder Etter hver rengjøring Hver/annenhver måned
Støvbeholderlter Hver 3.–6. måned
Hver 3.–6. måned / etter
ere rengjøringer
104NO
Vedlikeholde støvbeholder Vedlikeholde børsten og sidebørsten
Børste
Sidebørste
1
1
1
2
3
2
3
4
5
Merk: Tørk lteret helt før bruk.
Det anbefales å kjøpe ltre og rengjøringsverktøy fra butikken i ECOVACS HOME-
appen eller fra den osielle ECOVACS-nettbutikken: https://www.ecovacs.com.
105 NO
Støvbeholderen og lteret
* Sørg for å la støvbeholderen lufttørke før du bruker den igjen.
Skyll støvbeholderen i vann, eller tørk av den med en fuktig klut.
* Det er ikke anbefalt å vaske den kjegleformede innmaten. Ved behov kan du
tørke den av med en fuktig klut og la den lufttørke.
Ta ut den kjegleformede innmaten.
Skru av toppen, og ta ut lteret.
* Det er anbefalt å rengjøre lteret hver 6. måned. Du kan vaske og lufttørke det og
bruke det igjen, eller kjøpe et nytt.
Trykk på utløserknappen for beholderen, og ta ut støvbeholderen.
Trykk på støvutløserknappen for å åpne undersiden av støvbeholderen, og tøm
ut innholdet.
1
2
3
4
5
106NO
Vedlikeholde andre komponenter Oppbevaring
Navigasjonsmodul
Beskyttelsespanel LadekontakterKantsensor
FallsikringssensorerModul for unngåelse
av hindringer
Universalhjul Drivhjul
Trykk på av/på-knappen i 5 sek for å slå av roboten.
Pass på å lade roboten helt opp og slå den AV før du setter den til lagring. Lad
batteriet hver 1,5 måned for å unngå at det lades helt ut.
Merk at roboten ikke kan lades mens den er slått AV.
* Når roboten ikke er i bruk, anbefales det å ha den slått PÅ og på lading, slik at
den er klar til neste rengjøringsjobb.
* Hvis batteriet lades helt ut eller ikke blir brukt over en lengre periode, kan det
hende at roboten får problemer med ladingen. Hvis det skjer, må du kontakte oss
for å få hjelp. Ikke prøv å demontere batteriet på egen hånd.
107 NO
Nr. Feil Mulig årsak Løsning
1
Roboten får ikke
koblet seg til
ECOVACS
HOME-appen.
Oppgitt brukernavn og passord for Wi-Fi-nettverket er feil.
Kontroller at du har oppgitt riktig brukernavn og passord for
Wi-Fi-nettverket.
Roboten er utenfor Wi-Fi-nettverkets rekkevidde. Kontroller at roboten er innenfor Wi-Fi-nettverkets rekkevidde.
Roboten er ikke i kongurasjonsmodus.
Når roboten er slått på, trykker du på og holder inne RESET-knappen til du hører
talemeldingen for oppart av nettverkskongurering. Wi-Fi-indikatoren vil da
blinke, noe som betyr at roboten er i kongurasjonsmodus.
Du bruker ikke et nettverk på 2,4 GHz eller et kombinert
nettverk på 2,4/5 GHz.
Roboten øtter for øyeblikket ikke nettverk på 5 GHz. Bruk alternativene
2,4 GHz eller 2,4/5 GHz i edet.
Feil app inallert. La ned og inaller ECOVACS HOME-appen.
2 Kartet blir borte. Kartet kan bli borte hvis du ytter roboten under rengjøring.
Sett roboten foran asjonen for å hente kartet.
Finn det gjenopprettede kartet i Kartbehandling, og trykk på «Bruk dette kartet»
for å hente det. Start kartlegging på nytt dersom dette problemet vedvarer.
3
Kan ikke
opprette
møbelkartet i
appen.
Roboten arter ikke rengjøringen fra asjonen. Roboten må arte rengjøringen fra asjonen.
Hvis du ytter roboten under rengjøring, kan det hende at
kartet blir borte.
Ikke ytt på roboten under rengjøring.
Automatisk rengjøring ikke fullført. Kontroller at roboten automatisk går tilbake til asjonen etter rengjøring.
4
Finner ikke signal.
Kan ikke gå tilbake
til asjonen.
Stasjonen er plassert feil.
Plasser asjonen riktig i henhold til inruksjonene i avsnittet [LADE
DEEBOT].
Stasjonen er tom for røm eller har blitt yttet manuelt.
Kontroller at asjonen er koblet til rømforsyningen. Ikke ytt asjonen
manuelt.
Roboten arter ikke rengjøringen fra asjonen. Det anbefales at roboten arter rengjøringen fra asjonen.
Veien til ladeasjonen er blokkert. Døren til rommet med
asjonen kan for eksempel være lukket.
Sørg for at veien til ladeasjonen er åpen.
5
Roboten returnerer
til asjonen før
den er ferdig med
rengjøringen.
Rommet er så ort at roboten må gå tilbake for å lade.
Aktiver Gjenoppta automatisk. Følg inruksjonene i appen for mer
informasjon.
Roboten kan ikke komme frem til enkelte områder som er
sperret av
møbler eller hindringer.
Rydd området som skal rengjøres, ved å ytte møbler og små gjenander
til riktig ed.
FEILSØKING
108NO
Nr. Feil Mulig årsak Løsning
6 Roboten lader ikke.
Stasjonen er ikke koblet til rømforsyningen.
Kontroller at asjonen er koblet til rømforsyningen, og at indikatorlampen
lyser.
Robotens ladekontakter er ikke helt koblet til
ladekontaktene på asjonen.
Kontroller at robotens ladekontakter er koblet riktig til ladekontaktene på
asjonen, og at knappen blinker. Kontroller om ladekontaktene på roboten
og asjonen er tilsmusset. Rengjør disse delene i henhold til inruksjonene
i avsnittet [JEVNLIG VEDLIKEHOLD].
Batteritemperaturen er for høy eller for lav.
Lad og bruk roboten innenfor temperaturområdet 0–40 ℃.
Batteriet lades helt ut på grunn av lange perioder uten
bruk.
Det anbefales å bruke dette produktet regelmessig. Hvis det oppår
problemer med lading på grunn av lange perioder uten bruk, må du
kontakte kundeservice for å få hjelp.
7
Roboten lager mye
lyd under rengjøring.
Børen/sidebøren er viklet inn i noe, eller
øvbeholderen/lteret er tiloppet.
Det anbefales å rengjøre børen, sidebøren, øvbeholderen, lteret osv.
regelmessig.
Roboten er i erk-modus. Bytt til andardmodus.
8
Roboten setter seg
fa under arbeid og
opper.
Roboten har viklet seg inn i noen gjenander på gulvet
(rømledninger, gardiner, teppefrynser osv.).
Roboten vil prøve å komme seg løs på forskjellige måter. Hvis det ikke
lykkes, må du fjerne tingene manuelt og arte på nytt.
Roboten kan ha satt seg fa under møbler som har en
åpning som er omtrent like høy som roboten.
Hev møblene, opprett en fysisk sperring, eller angi en virtuell grense i
ECOVACS HOME-appen.
9
Under rengjøring
kan roboten møte
på problemer som
en uryddig rute,
bevegelsesforyrrelser,
gjentatte passeringer
over de samme
edene og manglende
rengjøring av små
områder. (Hvis et ort
område blir midlertidig
oversett, kan du være
trygg på at roboten
kommer tilbake av seg
selv for å rengjøre det
grundig.)
Gjenander som ledninger og tøer på gulvet kan sperre
veien for roboten.
Før rengjøring bør du rydde vekk så mange ledninger, tøer og andre
gjenander fra gulvet som mulig. Roboten retter opp i det automatisk
dersom det er et område som blir glemt under rengjøringen. Unngå å
foryrre den (f.eks. ved å ytte roboten eller sperre ruten).
Drivhjulene kan glippe når roboten klatrer i trapper eller
over dørokker, noe som kan påvirke evnen til å navigere
i hele hjemmet.
Det anbefales å lukke døren til det aktuelle området og rengjøre det
separat. Etter rengjøring vil roboten gå tilbake til artposisjonen. Du kan
føle deg trygg på å bruke denne metoden.
På nyvoksede eller polerte gulv, og på glatte iser, kan det
være mindre friksjon mellom drivhjulene og gulvet.
Vent til voksen har tørket før rengjøring.
Møbler og gjenander gjør at den ikke klarer å rengjøre
over alt.
Rydd opp i hjemmet, slik at roboten kommer til for å rengjøre.
Det kan hende at navigasjonsmodulen er tilsmusset eller
tiloppet av fremmedlegemer.
Tørk av den med en ren, myk klut, eller fjern eventuelle fremmedlegemer.
109 NO
Nr. Feil Mulig årsak Løsning
10
Roboten tømmer ikke
øvbeholderen når
den kommer tilbake til
asjonen.
Funksjonen for automatisk tømming kan få problemer med
å fungere hvis roboten settes manuelt tilbake i asjonen.
Det anbefales å la roboten gå tilbake til asjonen på egen hånd. Ikke ytt
den manuelt.
Roboten tømmer ikke øvbeholderen i asjonen når den
er i Ikke foryrr-modus.
Slå av Ikke foryrr-modusen i ECOVACS HOME-appen, eller art
øvtømming manuelt.
Hvis du kan utelukke årsakene ovenfor, kan det være feil
på komponentene i asjonen.
Ta kontakt med kundeservice for å få hjelp.
11
Automatisk tømming
mislyktes.
Støvbeholderens utgang er blokkert av fremmedlegemer. Ta ut øvbeholderen og fjern fremmedlegemer fra utgangen.
12
Støv lekker ut når
roboten jobber.
Støvbeholderens utgang er blokkert av fremmedlegemer. Ta ut øvbeholderen og fjern fremmedlegemer fra utgangen.
13
Vannbeholderen/
øvbeholderen faller
av.
Den er ikke montert riktig. Sørg for at den klikker på plass.
14 Drivhjulene sitter fa.
Drivhjulene er viklet inn i noe eller hindret av
fremmedlegemer.
Roter og trykk på drivhjulene for å se om noen fremmedlegemer har
kommet inn i eller viklet seg rundt dem. Rengjør drivhjulene dersom du
nner noen fremmedlegemer. Ta kontakt med kundeservice for å få hjelp
dersom dette problemet vedvarer.
15
Roboten utfører
ikke Gjenoppta
automatisk.
Roboten er i Ikke foryrr-modus.
Roboten kan ikke utføre Gjenoppta automatisk når den er i Ikke
foryrr-modus.
Roboten returnerer ikke automatisk til asjonen.
Gjenoppta automatisk vil ikke tre i kraft hvis du manuelt ytter roboten
tilbake til asjonen.
16
Rengjøringsoppgaven blir
ikke utført til planlagt tid.
Den planlagte økten er avbrutt. Planlegg rengjøringsoppgaven på nytt.
Robotens batterinivå er lavt. Lad batteriet.
Roboten er i Ikke foryrr-modus. Roboten kan ikke utføre planlagt rengjøring når den er i Ikke foryrr-modus.
110NO
TEKNISKE SPESIFIKASJONER
Bruk mobilkameraet til å
skanne QR-koden og få
brukerhåndboken.
Merk: Tekniske spesikasjoner og design kan endres fortløpende for å forbedre produktet.
Du nner mer tilbehør på https://www.ecovacs.com.
Utgangseffekten til Wi-Fi-modulen er mindre enn 100mW.
Modell DKX55/DKX56
Nominell inngang 20V 1A Ladetid 6,5t
Automatisk tømmestasjon CH2403
Nominell inngang 220–240V
～
50–60Hz
Nominell inngangsstrøm (lading) 0,3A Nominell utgang 20 V 1 A
Effekt (tømming) 1000 W
DEEBOT-mål (L*B*H mm) 353*351*96
DEEBOT-mål, automatisk tømmestasjon
(L*B*H mm)
356*451*380
111 DK
Vigtige sikkerhedsanvisninger
VIGTIGE SIKKERHEDSANVISNINGER
Når du bruger et elektrisk apparat, skal du altid følge de
grundlæggende sikkerhedsforanstaltninger, herunder:
LÆS ALLE ANVISNINGERNE, FØR DU
BRUGER DETTE APPARAT GEM DISSE
ANVISNINGER
1. Dette apparat kan bruges af børn fra 8 år og opefter
samt af personer med nedsatte fysiske, sensoriske eller
mentale evner eller manglende erfaring og viden, hvis de
er blevet vejledt eller instrueret i sikker brug af apparatet
og forstår de medfølgende risici. Børn må ikke lege med
apparatet. Rengøring og vedligeholdelse af apparatet må
ikke foretages af børn uden opsyn.
2. Ryd det område, der skal rengøres. Fjern elledninger
og mindre genstande, der risikerer at blive viklet ind i
apparatet, fra gulvet. Put eventuelle frynser ind under
tæppets underside, og løft ting som gardiner og duge op
fra gulvet.
3. Hvis der er en afsats i rengøringsområdet på grund af
et trin eller trapper, skal du driftsindstille apparatet for at
sikre, at det er i stand til at registrere trinnet uden at falde
ud over kanten. Det kan være nødvendigt at anbringe
en fysisk barriere ved kanten for at forhindre apparatet
i at falde. Sørg for, at den fysiske barriere ikke udgør en
snublefare.
4. Må kun anvendes som beskrevet i denne vejledning.
Brug udelukkende tilbehør, der anbefales eller sælges af
fabrikanten.
5. Sørg for, at din strømforsyningskildes spænding matcher
den spænding, der er angivet på den Automatiske
tømmestation.
6. KUN til INDENDØRSBRUG i husholdninger. Brug ikke
apparatet udendørs eller i kommercielle eller industrielle
miljøer.
7. Brug kun det originale genopladelige batteri og den
Automatiske tømmestation, der medfølger apparatet fra
producenten. Det er forbudt at bruge ikke-genopladelige
batterier. For oplysninger om batteriet, henvises til
specikationsafsnittet.
8. Må ikke bruges uden at støvbeholder og/eller ltre er på
plads.
9. Brug ikke apparatet i et område, hvor der er tændte
stearinlys eller skrøbelige genstande.
10. Må ikke anvendes i meget varme eller kolde omgivelser
(under -5˚C/23˚F eller over 40˚C/104˚F).
11. Hold hår, løstsiddende tøj, ngre og alle kropsdele væk
fra apparatets åbninger og bevægelige dele.
12. Brug ikke apparatet i et rum, hvor et spædbarn eller et
barn sover.
13. Brug ikke apparatet på våde overader eller overader
med stillestående vand.
14. Lad ikke apparatet opsamle store genstande som f.eks.
sten, store stykker papir eller andre genstande, der kan
tilstoppe apparatet.
112DK
15. Brug ikke apparatet til at opsamle brændbare eller
antændelige materialer som f.eks. benzin, toner fra
printer eller kopimaskine og brug det ikke i områder, hvor
sådanne kan være til stede.
16. Brug ikke apparatet til at opsamle ting, der brænder eller
ryger, f.eks. cigaretter, tændstikker, varm aske eller andet,
der kan forårsage brand.
17. Anbring ikke genstande i sugeindtaget. Må ikke
anvendes, hvis sugeindtaget er blokeret. Hold
indsugningen fri for støv, fnug, hår eller andet, der kan
begrænse luftstrømmen.
18. Pas på ikke at beskadige strømkablet. Træk ikke i eller
bær apparatet eller den Automatiske tømmestation ved
strømkablet, brug ikke strømkablet som håndtag, luk ikke
en dør på strømkablet eller træk strømkablet over skarpe
kanter eller hjørner. Lad ikke apparatet køre hen over
strømkablet. Hold strømkablet væk fra varme overader.
19. Hvis strømkablet bliver beskadiget, må den kun udskiftes
af fabrikanten eller dennes serviceværksted for at undgå
enhver risiko.
20. Må ikke anvendes med et beskadiget strømkabel eller
en beskadiget stikkontakt. Brug ikke apparatet eller den
Automatiske tømmestation, hvis de ikke fungerer korrekt,
er blevet tabt, beskadiget, efterladt udendørs eller er
kommet i kontakt med vand. Den må kun repareres af
fabrikanten eller dennes serviceværksted for at undgå
enhver risiko.
21. Den type litiumbatteri, der egner sig til CH2403, er
maks. 8 celler, maks. nominel spænding 14,4 V, nominel
kapacitet 4.800 mAh. Batteriet skal tages ud af apparatet
og bortskaffes i henhold til lokal lovgivning og lokale
bestemmelser, før apparatet bortskaffes.
22. Sluk for strømmen, før du rengør eller vedligeholder
apparatet.
23. Stikket skal fjernes fra stikkontakten, før den Automatiske
tømmestation rengøres eller vedligeholdes.
24. Fjern apparatet fra den Automatiske tømmestation og
sluk for apparatets strømafbryder, før du fjerner batteriet
for at bortskaffe apparatet.
25. Batteriet skal fjernes og bortskaffes i henhold til lokale
love og bestemmelser, før apparatet bortskaffes.
26. Bortskaf brugte batterier i overensstemmelse med lokale
love og bestemmelser.
27. Apparatet må ikke sendes til forbrænding, heller ikke
selv om det er alvorligt beskadiget. Batterierne kan
eksplodere i ilden.
28. Hvis den Automatiske tømmestation ikke skal bruges
over længere tid, skal du frakoble den fra strømmen.
29. Apparatet skal bruges i overensstemmelse med
instruktionerne i denne brugsanvisning. ECOVACS
ROBOTICS kan ikke holdes erstatningspligtig eller
ansvarlig for eventuelle skader eller personskader
forårsaget af forkert brug.
30. Robotten indeholder batterier, der kun kan udskiftes
af faglærte personer. Kontakt kundeservice for at få
udskiftet robottens batteri.
31. Hvis robotten ikke skal anvendes i længere tid, skal
du slukke for robotten til opbevaring og frakoble den
113 DK
For at tilfredsstille udsættelse af RF-kavene, bør en afstand på 20
cm eller mere holdes mellem maskinen og folk, når maskinen er
igang.
For sikkert brug, bør afstande tættere på denne distance undgåes.
Maskinensantenne må ikke være nær en anden antenne.
Klasse II
Kortslutningssikker isolerende transformer
Strømforsyning til switch-mode
Kun til indendørs brug
Jævnstrøm
Korrekt bortskaffelse af dette produkt
Denne mærkning angiver, at dette produkt ikke må
bortskaffes sammen med andet husholdningsaffald i
hele EU. For at forhindre eventuel skade på miljøet eller
folkesundheden som følge af ureguleret bortskaffelse af
affald skal apparatet genbruges på ansvarlig vis for at
fremme bæredygtig genbrug af materialeressourcer. For at
få sendt din brugte enhed til genbrug skal du benytte dig af
retur- og genbrugssystemerne eller kontakte den forhandler,
hvor dit produkt er købt. De kan sørge for, at produktet
bliver genbrugt på sikker vis.
Til EU-landene
Du kan nde oplysninger om
EU-overensstemmelseserklæringen på https://www.
ecovacs.com/global/compliance
Opdatering af enhed
Visse enheder opdateres typisk hver anden måned, men ikke altid
så regelmæssigt.
Nogle enheder, især dem, der blev solgt for mere end tre år siden,
vil kun blive opdateret, hvis der opdages en kritisk sårbarhed og
den rettes.
Sørg for, at robotten altid er forbundet til netværket, for at de
smarte funktioner fungerer korrekt.
Vekselstrøm
Læs alle instruktionerne før brug.
Miniature-sikringsforbindelse med
tidsforsinkelse
Automatiske tømmestation fra strømmen.
32. ADVARSEL: Brug kun den aftagelige
strømforsyningsenhed CH2403, der medfølger
apparatet.
114DK
EU-overensstemmelseserklæring
Oplysninger til brugere om bortskaffelse af
affald af elektrisk og elektronisk udstyr
Dette symbol på produktet eller dets emballage
angiver, at brugte elektriske og elektroniske produkter
ikke må blandes sammen med usorteret kommunalt
affald. For at sikre korrekt behandling er det dit ansvar
at bortskaffe dit affaldsudstyr ved at sørge for at
returnere det til de angivne indsamlingssteder.
Korrekt bortskaffelse af dette produkt bidrager til at
spare værdifulde ressourcer og forhindre eventuel
negativ påvirkning af folkesundheden og miljøet, som
ellers ville kunne opstå som følge af uhensigtsmæssig
affaldshåndtering.
For at aevere din brugte enhed retur skal du
bruge retur- og genbrugsfaciliteter eller kontakte
den forhandler, hvor produktet blev købt, hvilket
er gratis. Kontakt den lokale myndighed for at få
yderligere oplysninger om den nærmeste afmærkede
genbrugsplads eller indsamlingsordning. Der kan
uddeles sanktioner ved forkert bortskaffelse af sådant
affald i henhold til den statslige lovgivning.
Direktivet om begrænsning af anvendelsen
af visse farlige stoffer (RoHS)
Radioudstyrsdirektivet
Ecovacs Home Service Robotics Co., Ltd. erklærer
hermed, at hele produktet, herunder tilbehør (kabler,
ledninger osv.), opfylder kravene i RoHS-direktivet
2011/65/EU og ændringskommissionens delegerede
direktiv (EU) 2015/863 om begrænsning af anvendelsen
af visse farlige stoffer i elektrisk og elektronisk udstyr
("RoHS-omarbejdning" eller "RoHS 2.0").
Ecovacs Home Service Robotics Co., Ltd. erklærer
hermed, at det produkt, der er anført i dette afsnit,
overholder de væsentlige krav og andre relevante
bestemmelser i radioudstyrsdirektivet 2014/53/EU.
Godkendt repræsentant i Europa:
Ecovacs Home Service Robotics Co., Ltd. erklærer
hermed, at produktet overholder de væsentlige krav og
andre relevante bestemmelser i RoHS-direktivet 2011/65/
EU og ændring af Kommissionens delegerede direktiv (EU)
2015/863, radioudstyrsdirektivet 2014/53/EU.
Overensstemmelseserklæringen kan ses på følgende
webadresse: https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Tyskland
115 DK
PAKKENS INDHOLD
Robot
Automatisk tømningsstation
Vaskbar moppeklud
OZMO Pro 2.0
Vibrerende moppesystem
Støvsugermodul
(forudinstalleret)
Base
Moppepude
Tank(forudinstalleret)
Vaskbar moppeklud
Brugsanvisning
Sidebørste
OZMO Pro 2.0 Vibrerende moppesystem og støvsugermodul (
DKX55
)
Modul til vandtank og moppeklud (
DKX56
)
Bemærk: Figurer og illustrationer er kun til reference og det faktiske produkts udseende kan
afvige herfra.
Produktdesign og -specikationer kan ændres uden varsel.
Instruction Manual
116DK
Robot
Kofanger
Topdæksel
Knapper
Kantsensor
Knapper
Forhindringsund-
gåelsesmodul
Kort tryk: Vend tilbage til opladning
Kort tryk: Start/pause/fortsæt Langt tryk: Tænd/sluk
Kort tryk: Start/afslut spotrengøring Langt tryk: Børnesikring
Nulstillingsknap
Connect-APP: Tryk kort på nulstillingsknappen, og følg stemmemeddelelser for at oprette
forbindelse til appen.
Gendan standardindstillinger: Tryk på nulstillingsknappen, og hold den nede i 5 sekunder.
Når du hører stemmemeddelelsen, afspilles opstartsmusikken, og robotten vender tilbage til
standardindstillingerne.
Wi--
statusindikator
Støvbeholder
Filter
Svampelter
Port til støvudtømning
Filternet
Håndtag til støvbeholder
Frigørelsesknap
Set nedefra (
DKX55
)
OZMO Pro 2.0 Vibrerende moppesystem
Drivhjul
Universelt hjul
Sidebørste
Børste
Sensor til
registrering af
gulvtæpper
Anti-tabssensor
Frigørelsesknap til
børste
Støvsugermodul
Kontakter til
opladning
Navigationsmodul
Vaskbar moppeklud
Vandindløb
Udløserknap
Tank
PRODUKTDIAGRAM
Dataoverførselsport
Må kan anvendes
af professionelt
vedligeholdelsespersonale.
117 DK
Automatisk tømningsstation
Elledning
Frigørelsesknap
til beholder
Støvbeholder
Knap til
støvudløsning
Kontakter til
opladning
Automatisk tømningsindløb
LED-indikator
Konstant hvid:
Standby/kører
Går ud: Strømafbrydelse/
dvaletilstand
Set nedefra (
DKX56
)
Modul til moppepude
Drivhjul
Universelt hjul
Sidebørste
Børste
Sensor til registrering
af gulvtæpper
Anti-tabssensor
Frigørelsesknap til
børste
Monteringsåbninger
til moppepudeplade
Tank
Bemærk: Figurer og illustrationer er kun til reference og det faktiske produkts
udseende kan afvige herfra. Produktdesign og -specikationer kan ændres uden
varsel.
Moppepude
Vaskbar moppeklud
118DK
Navn Funktionsbeskrivelse
LDS
Ved at anvende trianguleringsprincippet, som involverer
udsendelse og modtagelse af laserstråler reekteret af
omgivende objekter, kan afstanden mellem DEEBOT og
nærliggende objekter beregnes præcist ved hjælp af algoritmer.
Når DEEBOT bevæger sig inden for et bestemt miljø, bestemmes
placeringen af de omgivende genstande for at oprette et rumligt
kort over DEEBOTs omgivelser. Måleområdet er 0,8 m.
Forhindringsund-
gåelsesmodul
Med tre sæt af infrarøde sender- og modtagerpar, opererer
det efter princippet om infrarød reeksion for at måle
forhindringsafstande efter signalstyrke. Den maksimale
detektionsrækkevidde er ca. 10 cm.
Anti-tabssensor
Med infrarød afstandsmåling kan den infrarøde sensor registrere
afstanden mellem bunden af DEEBOT og gulvet. DEEBOT
bevæger sig ikke fremad, når der er trapper foran den, eller hvis
den identicerede afstand er større end den nuværende, hvilket
aktiverer Anti-fald. Udløsningsafstanden er ca. 60 mm.
Sensor til
registrering af
gulvtæpper
Ultralydssonden kan udsende ultralydbølger med en
frekvens på 300 KHZ. Energien fra de ultrasoniske bølger
absorberes af gulvtæppet. Hvis den reekterede energi
ligger under tærsklen, genkender DEEBOT at der er et
tæppe. Ifølge ECOVACS-laboratorietests kan der i øjeblikket
identiceres over 50 tæppetyper, der er tilgængelige på
markedet.
Kantsensor
Med infrarød afstandsmåling kan DEEBOT registrere afstanden
mellem sig selv og genstande på højre side af den. Når der
er en væg eller en forhindring i højre side, udfører DEEBOT
kantrengøring for at undgå at lave helligdage eller kollisioner.
Anti-
kollisionssensor
Når det transmitterede signal blokeres af en forhindring, kan
signalmodtageren ikke modtage signalet. Ved hjælp af dette
princip undgår robotten forhindringer, når den støder ind i dem.
SENSORER BEMÆRKNINGER FØR RENGØRING
Læg løse genstande som kabler, kludetæpper og tøer væk for at
gøre rengøringen mere effektiv.
Før du bruger produktet på et tæppe, der har frynser ved kanten, skal
du folde tæppets kanter ind under sig selv.
Stå ikke på smalle steder, f.eks. gange, og sørg for ikke at blokere
sensorerne.
Ryd op i det område, der skal rengøres,
ved at stille møbler, f.eks. stole, på deres
rette plads.
Ved førstegangsbrug skal du sørge for, at
alle værelsesdøre er åbne, så DEEBOT
kan udforske dit hus.
Det kan være nødvendigt at anbringe
en fysisk barriere ved kanten af en
niveauforskel for at forhindre apparatet i at
falde ud over kanten.
Navigationsmodul
119 DK
Fjern alle beskyttende materialer før brug.
2
Placer den automatiske tømningsstation
Sørg for, at området omkring den automatiske tømningsstation er fri for genstande,
især genstande med reekterende overader.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
LYNOPSTART
1
Installation
Kliklyden angiver korrekt montering.
Klik
DOWNLOAD ECOVACS HOME-APPEN
For at du kan få glæde af alle de mulige funktioner anbefales det at bruge
ECOVACS HOME-appen til at styre din DEEBOT.
Under topdækslet
Tryk på og hold nede i 3 sekunder for at tænde for DEEBOT.
TÆND FOR DEEBOT
3s
1. Scan QR-koden under topdækslet for at downloade appen.
2. Søg i ECOVACS HOME for at downloade appen.
ECOVACS HOME
120DK
Tryk kort for at kalde DEEBOT tilbage til den automatiske tømningsstation, så
den kan blive opladt.
6.5
OPLAD DEEBOTFORBIND DEEBOT MED APPEN
Wi--indikator
Blinker langsomt Afbrudt fra wi-
Blinker hurtigt Tilslutning til appen
Til Tilsluttet wi-
Krav til wi--netværk:
• Du bruger et 2,4 GHz eller 2,4/5 GHz blandet netværk.
• Routeren understøtter 802.11b/g/n- og IPv4-protokollen.
• Der må ikke bruges VPN (Virtual Private Network) eller proxyserver.
• Der må ikke bruges et skjult netværk.
• WPA og WPA2 med TKIP-, PSK-, AES/CCMP-kryptering.
• WEP EAP (Enterprise Authentication Protocol) understøttes ikke.
• Brug wi--kanal 1-11 i Nordamerika og kanal 1-13 uden for Nordamerika (der
henvises til det lokale myndighedsorgan).
• Hvis du bruger en netværksforlænger/-repeater, er netværksnavnet (SSID) og
adgangskoden det samme som dit primære netværk.
• Aktiver WPA2 på din router.
Vær opmærksom på, at ibrugtagelse af smartfunktioner som f.eks. fjernbetjent
opstart, stemmeinteraktion, visning af 2D-kort og betjeningsindstillinger samt
personliggjort rengøring (afhængigt af forskellige produkter) kræver, at brugerne
downloader og bruger ECOVACS HOME-appen, som hele tiden opdateres. Før
vi kan behandle visse af dine grundlæggende og nødvendige oplysninger og
gøre det muligt for dig at betjene produktet, skal du acceptere vores politik om
beskyttelse af personlige oplysninger og brugeraftale. Hvis du ikke accepterer
vores politik om beskyttelse af personlige oplysninger og brugeraftale,
kan nogle af de førnævnte intelligente funktioner ikke gennemføres via ECOVACS
HOME-appen, men du kan stadig bruge produktets grundlæggende funktioner
med manuel betjening.
Kort tryk
121 DK
BETJENING AF DEEBOT
Før du støvsuger første gang, skal du sørge for, at DEEBOT er i ladestationen
og fuldt opladet. Tryk kort på for at starte rengøring og kortlægning.
Fjern moppepudepladen/-modulet før kortlægning. Når du laver et kort for
første gang, skal du følge DEEBOT med rundt for at hjælpe med at løse nogle
småproblemer.
DEEBOT kan f.eks. sidde fast under møblerne. Se følgende løsninger:
① Hæv lavtstående møbler, hvis det er muligt.
② Dæk bunden af møblerne.
③ Kongurer den virtuelle grænse via appen.
Bemærk:
• Du må ikke fjerne de vaskbare moppepuder særligt ofte.
• Brug ikke en klud eller andre genstande til at ridse i moppepudepladerne.
• Når ECOVACS HOME-appen beder om, at mopperne skal udskiftes, skal de
udskiftes i tide. Se mere tilbehør i ECOVACS HOME-appen eller på https://www.
ecovacs.com.
Kort tryk
LØBENDE VEDLIGEHOLDELSE
Vedligeholdelsesfrekvens
Udfør vedligeholdelsesopgaver, og udskift dele med følgende frekvens for at sikre
optimal ydeevne:
Bemærk: Se mere tilbehør i ECOVACS HJEM-appen eller på https://www.ecovacs.
com.
Del
Vedligeholdelsesfrekvens
Udskiftningsfrekvens
Vaskbare moppepuder
Efter hver enkelt
rengøring
Hver 1-2. måned
Sidebørste Hver 2. uge Hver 3-6. måned
Børste Hver uge Hver 6-12. måned
Filter Hver uge Hver 3-6. måned
Navigationsmodul
Modul til undgåelse af
forhindringer
Anti-faldsensorer
Sensor til registrering af
gulvtæpper
Kantsensor
Beskyttelsespanel
Opladerkontakter
Universelt hjul
Hver uge /
Støvbeholder
Efter hver enkelt
rengøring
Hver 1-2. måned
Filter til støvbeholder Hver 3-6. måned
Hver 3-6. måned/efter
ere vaske
122DK
Vedligehold af støvbeholder Vedligehold af børste og sidebørste
Børste
Sidebørste
1
1
1
2
3
2
3
4
5
Bemærk: Lad lteret tørre helt inden brug.
Det anbefales, at du køber ltre og rengøringsværktøjer i ECOVACS HJEM-
appbutikken eller den ocielle ECOVACS-onlinebutik på https://www.ecovacs.
com.
123 DK
Støvbeholder og dens lter
* Sørg for at lufttørre støvbeholderen, inden du bruger den igen.
Skyl støvbeholderen med vand, eller tør den af med en våd klud.
* Det anbefales ikke at vaske multikeglestrukturen. Om nødvendigt kan du tørre
den med en våd klud og lade den lufttørre.
Fjern multikeglestrukturen.
Drej toppen af, og fjern lteret.
* Det anbefales, at du rengør lteret hver 6. måned. Du kan vaske og lufttørre den,
så den er klar til genbrug, eller købe en ny.
Tryk på beholderens frigørelsesknap, og fjern støvbeholderen.
Tryk på knappen til støvudløsning for at åbne bunden af støvbeholderen, og
tøm den.
1
2
3
4
5
124DK
Vedligehold af andre komponenter Opbevaring
Navigationsmodul
Beskyttelsespanel
OpladerkontakterKantsensor
Anti-faldsensorerModul til undgåelse
af forhindringer
Universelt hjul Drivhjul
Tryk på tænd/sluk-knappen i 5 sekunder for at slukke for robotten.
Før opbevaring skal batteriet oplades helt, og der skal slukkes for robotten.
Genoplad batteriet hver 1½ måned for at forhindre overaadning.
Bemærk, at robotten ikke kan oplades, når den er slukket.
* Når robotten ikke er i brug, anbefales det at holde den tændt og opladet for at
forberede den næste rengøringscyklus.
* Hvis batteriet bliver overaadet eller forbliver ubrugt i længere tid, oplades
robotten muligvis ikke korrekt. I så fald bedes du kontakte os for at få hjælp.
Forsøg ikke at skille batteriet ad på egen hånd.
125 DK
Nr. Fejlfunktion Mulig årsag Løsning
1
Robotten kan ikke
oprette forbindelse til
ECOVACS HJEM-
appen.
Der er indtaet forkert Wi-Fi-brugernavn og -adgangskode. Sørg for at indtae det korrekte Wi-Fi-brugernavn og den korrekte adgangskode.
Robotten er ikke inden for rækkevidde af dit Wi-Fi-signal
derhjemme.
Sørg for, at robotten er inden for rækkevidde af dit Wi-Fi-signal derhjemme.
Robotten er ikke i kongurationiland.
Når robotten er tændt, skal du trykke på RESET-knappen og slippe den, når du
har hørt emmemeddelelsen, for at arte netværksopsætningen.
Wi-Fi-indikatoren blinker, hvilket angiver, at robotten er i kongurationiland.
Du bruger ikke et 2,4 GHz eller 2,4/5 GHz blandet netværk.
Robotten underøtter i øjeblikket ikke 5 GHz-netværk. Brug 2,4 GHz- eller 2,4/5
GHz-indillingerne i edet.
Forkert app er inalleret. Download og inaller ECOVACS HJEM-appen.
2
Kortet er gået tabt. Kortet kan gå tabt, hvis du ytter robotten under rengøringen.
Flyt robotten til forsiden af ationen for at hente kortet.
Find det gendannede kort i Kortstyring, og tryk på "Brug dette kort" for at hente
det. Hvis problemet fortsætter, skal du genarte kortlægningen.
3
Kan ikke oprette
møbelkortet i appen.
Robotten arter ikke rengøring fra ationen. Robotten skal arte rengøring fra ationen.
Hvis robotten yttes under rengøringen, kan det måske få kortet
til at gå tabt.
Under rengøring må robotten ikke yttes.
Automatisk rengøring er ikke afsluttet. Kontroller, at robotten automatisk vender tilbage til ationen efter rengøring.
4
Intet signal fundet.
Kan ikke vende
tilbage til ationen.
Stationen er placeret forkert.
Anbring ationen korrekt i henhold til anvisningerne i afsnittet
[OPLAD DEEBOT].
Stationen er løbet tør for røm eller er blevet yttet manuelt. Kontroller, om ationen er tilsluttet rømforsyningen. Flyt ikke ationen manuelt.
Robotten arter ikke rengøring fra ationen. Det anbefales, at robotten begynder at gøre rent fra ationen.
Opladningsruten er blokeret. For eksempel er døren til rummet
med ationen lukket.
Hold opladningsruten fri.
5
Robotten vender
tilbage til ationen,
før den er færdig
med rengøringen.
Værelset er så ort, at robotten skal vende tilbage for at
genoplade.
Aktiver automatisk genoptag. Du kan få ere oplysninger ved at følge
vejledningen i appen.
Robotten kan ikke nå visse områder, der er blokeret af
møbler eller barrierer.
Ryd op i det område, der skal rengøres, ved at anbringe møbler og små
genande på deres rette plads.
FEJLFINDING
126DK
Nr. Fejlfunktion Mulig årsag Løsning
6
Robotten kan ikke
oplades.
Stationen er ikke sluttet til rømforsyningen.
Sørg for, at ationen er sluttet til rømforsyningen, og at dens indikatorlys
er tændt.
Robottens opladerkontakter er ikke helt i forbindelse med
ationens.
Sørg for, at robottens opladerkontakter har fuld forbindelse til ationens
opladerkontakter, og knappen blinker. Kontrollér, om robottens og
ationens opladerkontakter er snavsede. Rengør disse dele i henhold til
anvisningerne i afsnittet [LØBENDE VEDLIGEHOLDELSE].
Batteritemperaturen er for høj eller for lav.
Oplad og brug robotten inden for et temperaturområde på 0-40℃.
Batteriet overaades på grund af længere perioder uden
brug.
Det anbefales, at du bruger dette produkt regelmæssigt. Hvis der opår
problemer med opladningen på grund af længere perioder uden brug,
bedes du kontakte kundeservice for at få hjælp.
7
Robotten lyder meget
højt under rengøring.
Børen/sidebøren er ltret sammen, eller
øvbeholderen/lteret er blokeret.
Det anbefales at rengøre børen, sidebøren, øvbeholderen, lteret osv.
med jævne mellemrum.
Robotten er i ærk indilling. Skift til andardindilling.
8
Robotten sætter sig
fa under arbejde og
opper.
Robotten er viklet ind i genande på gulvet (elledninger,
gardiner, tæppefrynser osv.)
Robotten vil prøve forskellige måder at frigøre sig selv på. Hvis det ikke
lykkes, skal du fjerne forhindringerne manuelt og genarte.
Robotten kan sidde fa under møbler, der har en afand
til gulvet i samme højde.
Hæv møblerne, indil en fysisk barriere, eller indil en virtuel grænse via
ECOVACS HJEM-appen.
9
Under rengøring
kan robotten øde
på problemer som
f.eks. en uordentlig
rute, tendentiøs
bevægelse, gentagne
gennemløb over de
samme områder og
små helligdage. (Hvis
der er et ort område,
der midlertidigt er
blevet overset, kan
du være sikker på, at
robotten automatisk
vender tilbage for
at sikre grundig
rengøring.)
Genande som f.eks. ledninger og hjemmesko, der ligger
på gulvet, blokerer muligvis for robotten.
Før rengøring skal du rydde så meget som muligt op i de ledninger,
hjemmesko og andre genande, der ligger spredt rundt på gulvet. Hvis et
område bliver overset under rengøringen, tager robotten sig automatisk af
det. Undgå at foryrre (f.eks. ved at ytte robotten eller blokere dens rute).
Drivhjulene kan spinne på gulvet, når robotten klatrer op
ad trin, tærskler og dørkarme, hvilket kan påvirke dens
evne til at navigere rundt i hele boligens omgivelser.
Det anbefales at lukke døren til det påvirkede område og rengøre det
separat. Efter rengøring vender robotten tilbage til sit arted. Du kan roligt
benytte denne metode.
På nyvoksede eller polerede gulve samt glatte iser kan
der være mindre friktion mellem drivhjulene og gulvet.
Vent på, at gulvvokset tørrer, før der rengøres.
På grund af forskellige omgivelser i boligen kan visse
områder ikke rengøres.
Ryd op i boligens omgivelser for at sikre, at robotten kan komme ind og
gøre rent.
Navigationsmodulet kan være snavset eller blokeret af
fremmedlegemer.
Tør det af med en ren, blød klud, eller fjern eventuelle fremmedlegemer.
127 DK
Nr. Fejlfunktion Mulig årsag Løsning
10
Efter at have vendt
tilbage til ationen
tømmer robotten ikke
øvbeholderen.
Flyttes robotten tilbage til ationen manuelt, udløses
funktionen automatisk tømning muligvis ikke.
Det anbefales at lade robotten selv vende tilbage til ationen. Flyt den ikke
manuelt.
I Foryr ikke-tiland tømmes robotten ikke for øv, når
den vender tilbage til ationen.
Deaktiver Foryr ikke i ECOVACS HJEM-appen, eller art
øvudtømningen manuelt.
Hvis ovenående mulige årsager er udelukket, kan
komponenterne i ationen være unormale.
Kontakt kundeservice, hvis du har brug for hjælp.
11
Automatisk tømning
mislykkedes.
Støvbeholderens udgang er blokeret af fremmedlegemer. Fjern øvbeholderen, og ryd fremmedlegemer på udgangen.
12
Der opår
øvlækage under
arbejdet.
Støvbeholderens udgang er blokeret af fremmedlegemer. Fjern øvbeholderen, og ryd fremmedlegemer på udgangen.
13
Beholderen/
øvbeholderen falder
af.
Den er ikke korrekt inalleret. Sørg for, at den er klikket på plads.
14
Drivhjulene sidder
fa.
Drivhjulene er ltret sammen eller blokeret af
fremmedlegemer.
Drej og tryk på drivhjulene for at kontrollere, om de pakkes ind eller
blokeres af fremmedlegemer. Hvis der ndes fremmedlegemer, skal
du rengøre dem raks. Hvis problemet fortsætter, skal du kontakte
kundeservice for at få hjælp.
15
Robotten kan ikke
udføre automatisk
genoptag.
Robotten er i Foryr ikke-tiland. Robotten kan ikke udføre automatisk genoptag i Foryr ikke-tiland.
Robotten vender ikke automatisk tilbage til ationen.
Automatisk genoptag træder ikke i kraft, hvis du manuelt ytter robotten
tilbage til ationen.
16
Rengøringsopgaven
udføres ikke på det
planlagte tidspunkt.
Planen er blevet annulleret. Flyt rengøringsopgaven til et andet tidspunkt.
Robottens batteri er lavt. Oplad det.
Robotten er i Foryr ikke-tiland. Robotten kan ikke udføre den planlagte rengøring i Foryr ikke-tiland.
128DK
TEKNISKE SPECIFIKATIONER
Brug mobilkameraet til at
scanne QR-koden, og hent
brugervejledningen.
Bemærk: Tekniske specikationer og designspecikationer kan ændres i forbindelse med løbende produktforbedringer.
Se mere tilbehør på https://www.ecovacs.com.
Wi--modulets udgangseffekt er mindre end 100 mW.
Model DKX55/DKX56
Nominel indgang 20 V 1 A Opladningstid 6,5 t.
Automatisk tømningsstation CH2403
Nominel indgang 220-240 V
～
50-60 Hz
Nominel indgangseffekt (opladning) 0,3 A. Nominel udgang 20 V 1 A
Effekt (tømning) 1000 W
DEEBOT-mål
(L*B*H mm)
353*351*96
Mål for automatisk DEEBOT-tømningsstation
(L*B*H mm)
356*451*380
129 FI
Tärkeitä turvallisuusohjeita
TÄRKEITÄ TURVALLISUUSOHJEITA
Sähkölaitteita käytettäessä on aina noudatettava seuraavia
varotoimia:
LUE KAIKKI OHJEET ENNEN LAITTEEN
KÄYTTÖÄ SÄILYTÄ NÄMÄ OHJEET
1. Laitetta voivat käyttää myös yli 8-vuotiaat lapset ja
henkilöt, joiden fyysinen tai henkinen toimintakyky
on rajoittunut tai joilla on aistirajoitteita tai joilla ei ole
kokemusta tai tietoa laitteen käytöstä, jos heitä valvotaan
tai heitä on opastettu laitteen turvalliseen käyttöön ja
he ymmärtävät laitteen käyttöön liittyvät vaarat. Lapset
eivät saa leikkiä laitteella. Lapset eivät saa puhdistaa tai
huoltaa laitetta ilman valvontaa.
2. Tyhjennä puhdistettava alue. Poista virtajohdot ja pienet
esineet lattialta, jotta ne eivät sotkeudu laitteeseen.
Työnnä maton hapsut maton alle ja nosta esimerkiksi
verhojen tai pöytäliinojen liepeet pois lattialta.
3. Jos puhdistettavalla alueella on pudotus portaiden
tai askelmien vuoksi, varmista ohjaamalla laitetta,
että se tunnistaa askelman eikä putoa reunan yli.
Reunalle on ehkä asetettava fyysinen este, jotta
laite ei putoa. Varmista, että fyysinen este ei aiheuta
kompastumisvaaraa.
4. Käytä laitetta vain tässä oppaassa kuvatulla tavalla. Käytä
vain valmistajan suosittelemia tai myymiä lisälaitteita.
5. Varmista, että virtalähteesi jännite vastaa automaattisen
tyhjennysaseman kyljessä merkittyä jännitettä.
6. VAIN kotitalouksien SISÄKÄYTTÖÖN. Älä käytä laitetta
ulkona, kaupallisessa ympäristössä tai teollisessa
ympäristössä.
7. Käytä vain valmistajan toimittamaa alkuperäistä
ladattavaa akkua ja automaattista tyhjennysasemaa,
jotka on toimitettu laitteen mukana. Paristot eivät ole
sallittuja. Akkutietoja varten viittaa teknisiin tietoihin.
8. Älä käytä laitetta ilman pölysäiliötä ja/tai suodattimia.
9. Älä käytä laitetta paikassa, jossa on kynttilöitä tai hauraita
esineitä.
10. Älä käytä laitetta erittäin kuumissa tai kylmissä
olosuhteissa (alle -5˚C / 23˚F tai yli 40˚C / 104˚F).
11. Pidä hiukset, väljät vaatteet, sormet ja muut vartalon osat
etäällä laitteen aukoista ja liikkuvista osista.
12. Älä käytä laitetta huoneessa, jossa on nukkuva vauva tai
lapsi.
13. Älä käytä laitetta märillä pinnoilla tai pinnoilla, joilla on
seisovaa vettä.
14. Älä anna laitteen poimia suuria esineitä, kuten kiviä,
suuria paperinpalasia tai muuta, mikä voi tukkia laitteen.
15. Älä poimi laitteella helposti syttyviä tai tulenarkoja
materiaaleja, kuten bensiiniä tai tulostimen tai
kopiokoneen väriainetta, tai käytä sitä alueilla, joilla niitä
saattaa olla.
16. Älä poimi laitteella palavia tai savuavia materiaaleja,
kuten savukkeita, tulitikkuja tai tuhkaa tai muuta, mikä voi
aiheuttaa tulipalon.
17. Älä työnnä imuaukkoon esineitä. Älä käytä laitetta, jos
130FI
Laitteen päivitys
Jotkin laitteet päivitetään kahdesti kuukaudessa, mutta tätä ei
noudateta aina tarkasti.
Jotkin laitteet, erityisesti yli kolme vuotta sitten myydyt, päivitetään
vain, jos niistä on löytynyt kriittinen haavoittuvuus, joka on korjattu.
imuaukko on tukossa. Varmista, että ilmanottoaukossa ei
ole pölyä, nukkaa, hiuksia tai muuta, mikä voi heikentää
ilmavirtaa.
18. Varo, ettet vahingoita virtajohtoa. Älä vedä tai kanna
laitetta tai automaattista tyhjennysasemaa virtajohdosta,
älä käytä virtajohtoa kahvana, älä sulje ovea virtajohdon
päälle, tai älä vedä virtajohtoa terävien reunojen tai
kulmien ympäri. Älä anna laitteen kulkea virtajohdon
päältä. Pidä virtajohto etäällä kuumista pinnoista.
19. Jos virtajohto on vahingoittunut, vaaran välttämiseksi sen
saa vaihtaa vain valmistaja tai huoltoliike.
20. Älä käytä laitetta, jos virtajohto tai liitäntä on vaurioitunut.
Älä käytä laitetta tai automaattista tyhjennysasemaa, jos
se ei toimi kunnolla, on pudonnut, vahingoittunut, jätetty
ulos tai joutunut kosketuksiin veden kanssa. Vaaran
välttämiseksi se on toimitettava korjattavaksi valmistajalle
tai huoltoliikkeeseen.
21. CH2403-virtalähteessä on käytettävä litiumakkua, jossa
on enintään 8 kennoa ja jonka nimellisjännite on enintään
DC 14,4 V ja nimelliskapasiteetti 4800 mAh. Akku on
poistettava ja hävitettävä paikallisten lakien ja säädösten
mukaisesti ennen laitteen hävittämistä.
22. Katkaise virta virtakytkimestä ennen laitteen
puhdistamista tai huoltoa.
23. Pistoke on irrotettava pistorasiasta ennen automaattisen
tyhjennysaseman puhdistusta tai huoltoa.
24. Poista laite automaattisesta tyhjennysasemasta ja
sammuta laitteen virtakytkin ennen kuin poistat akun
laitteen hävittämistä varten.
25. Akku on poistettava ja hävitettävä paikallisten lakien ja
säädösten mukaisesti ennen laitteen hävittämistä.
26. Hävitä käytetyt akut paikallisten lakien ja säädösten
mukaisesti.
27. Älä polta laitetta, vaikka se olisi vaurioitunut vakavasti.
Akut voivat räjähtää poltettaessa.
28. Jos automaattista tyhjennysasemaa ei käytetä pitkään
aikaan, irrota se pistorasiasta.
29. Laitetta on käytettävä tämän käyttöoppaan ohjeiden
mukaisesti. ECOVACS ROBOTICS ei vastaa virheellisestä
käytöstä johtuvista vahingoista tai vammoista.
30. Robotti sisältää akkuja, joita vain ammattitaitoiset
henkilöt saavat vaihtaa. Jos haluat vaihtaa robotin akun,
ota yhteyttä asiakaspalveluun.
31. Jos robottia ei käytetä pitkään aikaan, katkaise
robotti virta säilytystä varten ja irrota automaattinen
tyhjennysasema pistorasiasta.
32. VAROITUS: Lataa akku vain laitteen mukana
toimitetulla irrotettavalla virtalähteellä CH2403.
131 FI
Luokka II
Oikosulkusuojattu eristysmuuntaja
Hakkuriteholähde
Vain sisäkäyttöön
Tasavirta
Vaihtovirta
Lue kaikki ohjeet ennen kuin käytät (tätä
laitetta).
Aikaviive, pienoissulake
Tuotteen asianmukainen hävittäminen
Tämä merkintä osoittaa, että tätä tuotetta ei saa hävittää
muun kotitalousjätteen mukana EU:n alueella. Jätteiden
hallitsemattomasta hävittämisestä johtuvat mahdolliset
ympäristö- ja terveyshaitat voidaan estää kierrättämällä
jätteet vastuullisesti, mikä edistää aineellisten resurssien
kestävää uusiokäyttöä. Kierrätä käytetty laite toimittamalla
se keräyspisteeseen tai ota yhteyttä jälleenmyyjään,
jolta tuote on ostettu. Jälleenmyyjä kierrättää tuotteen
turvallisesti.
EU-maat
EU:n vaatimustenmukaisuusvakuutus on osoitteessa
https://www.ecovacs.com/global/compliance
Varmista, että robotti on aina yhteydessä verkkoon, jotta älykkäät
ominaisuudet toimivat kunnolla.
Jotta laite täyttäisi radiotaajuusenergialle altistumista koskevat
vaatimukset, laitteen on oltava käytön aikana vähintään 20 cm:n
päässä ihmisistä.
Vaatimustenmukaisuuden varmistamiseksi toimintaa ei suositella
tätä etäisyyttä lähempänä. Tämän lähettimen antennia ei saa
sijoittaa samaan paikkaan minkään muun antennin tai lähettimen
kanssa.
132FI
Euroopan unionin
vaatimustenmukaisuuslausunto
Tietoja sähkö- ja elektroniikkaromun
hävittämisestä
Tämä tuotteessa tai sen pakkauksessa oleva symboli
osoittaa, että käytettyjä sähkö- ja elektroniikkalaitteita
ei saa hävittää lajittelemattoman yhdyskuntajätteen
mukana. Oikea käsittely edellyttää, että hävität
jätelaitteiston toimittamalla sen asianmukaiseen
keräyspisteiseen.
Hävittämällä tuotteen oikein säästät arvokkaita
luonnonvaroja ja estät ihmisten terveyteen ja
ympäristöön kohdistuvia haittoja, joita tuotteen väärä
hävittäminen voi aiheuttaa.
Voit palauttaa käytetyn laitteen maksutta
keräyspisteeseen tai jälleenmyyjälle, jolta tuote on
ostettu. Pyydä paikalliselta viranomaiselta lisätietoja
lähimmästä asianmukaisesta keräyspisteestä.
Tämän jätteen virheelliseen hävittämiseen voi liittyä
seuraamuksia kansallisen lainsäädännön mukaisesti.
Tiettyjen vaarallisten aineiden käytön
rajoittamista koskeva direktiivi (RoHS)
Radiolaitedirektiivi
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. vakuuttaa täten, että koko
tuote, mukaan lukien osat (kaapelit, johdot, jne.), täyttää
RoHS-direktiivin 2011/65/EU ja komission delegoidun
muutosdirektiivin (EU) 2015/863 vaatimukset tiettyjen
vaarallisten aineiden käytön rajoittamisesta sähkö- ja
elektroniikkalaitteissa ("uusittu RoHS" tai "RoHS 2.0").
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. vakuuttaa täten, että tässä
osiossa luetellut tuotteet ovat radiolaitedirektiivin 2014/53/
EU olennaisten vaatimusten ja muiden määräysten
mukaisia.
Valtuutettu edustaja Euroopassa:
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. vakuuttaa täten, että tuote on
RoHS-direktiivin 2011/65/EU ja komission delegoidun
muutosdirektiivin (EU) 2015/863 sekä radiolaitedirektiivin
2014/53/EU olennaisten vaatimusten ja muiden määräysten
mukainen.
Vaatimustenmukaisuusvakuutus on luettavissa osoitteessa
https://www.ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Germany
133 FI
PAKKAUKSEN SISÄLTÖ
Robotti
Automaattinen tyhjennysasema
Pestävä moppaustyyny
Tärisevä OZMO Pro 2.0
-moppausjärjestelmä
Imurimoduuli
(esiasennettu)
Alusta
MoppaustyynylevyAllas(esiasennettu) Pestävä moppaustyyny
Käyttöopas
Sivuharja
Tärisevä OZMO Pro 2.0 -moppausjärjestelmä ja -imurimoduuli
(
DKX55
)
Vesisäiliö- ja moppausmoduuli (
DKX56
)
Huomautus: Kuvat ovat vain viitteellisiä ja voivat poiketa tuotteen todellisesta ulkoasusta.
Tuotteen rakennetta ja teknisiä tietoja voidaan muuttaa ilman erillistä ilmoitusta.
Instruction Manual
134FI
Robotti
Puskuri
Kansi
Painikkeet
Kulma-anturi
Painikkeet
Esteiden
välttämismoduuli
Lyhyt painallus: Palaa lataukseen
Lyhyt painallus: Käynnistys/tauko/jatka Pitkä painallus: Käynnistä/sammuta laite
Lyhyt painallus: Aloita/lopeta pienen alueen tehopuhdistus Pitkä painallus: Lapsilukko
NOLLAUSpainike
Sovelluksen yhdistäminen: Yhdistä sovellukseen painamalla lyhyesti NOLLAUSpainiketta ja
seuraamalla äänikehotteita.
Oletusasetusten palauttaminen: Paina NOLLAUSpainiketta 5 sekuntia. Äänikehotteen jälkeen
käynnistysääni toistetaan ja robotin oletusasetukset palautetaan.
Wi-Fi-tilan
merkkivalo
Pölysäiliö
Suodatin
Suodatintyyny
Pölynpoistoaukko
Suodatinverkko
Pölysäiliön kahva
Vapautuspainike
Näkymä alta (
DKX55
)
Tärisevä OZMO Pro 2.0 -moppausjärjestelmä
Vetävät pyörät
Yleispyörä
Sivuharja
Harja
Matontunnistusanturi
Putoamisen estoanturi
Harjan
vapautuspainike
Imurimoduuli
Latausliitännät
Navigointimoduuli
Pestävä moppaustyyny
Veden tuloaukko
Säiliön
vapautuspainike
Allas
TUOTEKAAVIO
Tiedonsiirtoportti
Vain valtuutetulle
huoltohenkilökunnalle.
135 FI
Automaattinen tyhjennysasema
Virtajohto
Säiliön
vapautuspainike
Pölyastia
Pölynvapautuskytkin
Latausliitännät
Automaattinen tyhjennysaukko
Merkkivalo
Palaa valkoisena:
Valmiustila/käynnissä
Sammuu: Virtakatkos /
syvä lepotila
Näkymä alta (
DKX56
)
Moppausmoduuli
Vetävät pyörät
Yleispyörä
Sivuharja
Harja
Matontunnistusanturi
Putoamisen estoanturi
Harjan
vapautuspainike
Moppaustyynylevyn
kiinnityskohdat
Allas
Huomautus: Kuvat ovat vain viitteellisiä ja voivat poiketa tuotteen todellisesta
ulkoasusta. Tuotteen rakennetta ja teknisiä tietoja voidaan muuttaa ilman erillistä
ilmoitusta.
Moppaustyynylevy
Pestävä moppaustyyny
136FI
Nimi Toiminnon kuvaus
LDS
DEEBOT-laitteen tarkka etäisyys lähellä oleviin kohteisiin
voidaan laskea algoritmien avulla käyttäen kolmiomittauksen
periaatetta ja lasersäteitä, jotka heijastuvat laitteen
ympärillä olevista kohteista. Kun DEEBOT liikkuu tietyssä
ympäristössä, sen ympäristöstä luodaan kartta määrittämällä
sen ympärillä olevien kohteiden sijainnit. Mittausalue on 0,8
m.
Esteiden
välttämismoduuli
Kolmella infrapunalähettimen ja -vastaanottimen parilla se
toimii infrapunaheijastuksen periaatteella mitaten esteiden
etäisyyksiä signaalin voimakkuuden perusteella. Maksimi
havaitsemisetäisyys on noin 10 cm.
Putoamisen
estoanturi
Infrapuna-anturi havaitsee DEEBOT-laitteen pohjan
etäisyyden lattiaan. DEEBOT ei liiku eteenpäin, jos
sen edessä on portaita tai havaittu etäisyys ylittää
esimääritetyn kynnyksen, ja putoamisen esto aktivoituu.
Laukeamisetäisyys on n. 60 mm.
Matontunnistusanturi
Ultraäänianturi lähettää ultraääniaaltoja 300 kHz:n
taajuudella. Ultraääniaaltojen energia imeytyy mattoon.
Jos heijastuva energia on raja-arvon alapuolella, DEEBOT
tunnistaa maton. ECOVACSin laboratoriotestien mukaan
DEEBOT tunnistaa tällä hetkellä yli 50 markkinoilla olevaa
mattotyyppiä.
Kulma-anturi
Infrapunaetäisyysmittauksella DEEBOT havaitsee
etäisyytensä oikealla puolellaan oleviin esineisiin. Kun
oikealla puolella on seinä tai este, DEEBOT varmistaa
joka kohdan siivouksen ja estää törmäyksen reunan
puhdistustoiminnolla.
Törmäyksenestoanturi
Kun este estää lähetetyn signaalin, signaalivastaanotin ei
vastaanota signaalia. Robotti välttää esteitä tämän periaatteen
mukaisesti.
ANTURIT HUOMAUTUKSIA ENNEN
PUHDISTUSTA
Voit tehostaa puhdistusta poistamalla lattialta esineitä, kuten
kaapeleita, liinoja ja tossuja.
Ennen kuin käytät tuotetta tupsureunaisella matolla, taita reunat
maton alle.
Älä jää seisomaan kapeaan tilaan, kuten käytävään, äläkä peitä
antureita.
Tyhjennä puhdistettava alue siirtämällä
kalusteet, kuten tuolit, oikeille paikoilleen.
Varmista ensimmäisellä käyttökerralla,
että jokaisen huoneen ovi on auki, jotta
DEEBOT voi tutkia kotisi täysin.
Jotta laite ei putoa minkään reunan yli,
reunalle on ehkä asetettava fyysinen este.
Navigointimoduuli
137 FI
Irrota kaikki suojamateriaalit ennen käyttöä.
2
Automaattisen tyhjennysaseman sijoittaminen
Pidä automaattisen tyhjennysaseman ympäristö tyhjänä esineistä ja erityisesti
esineistä, joissa on heijastavia pintoja.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
PIKAKÄYNNISTYS
1
Asennus
Naksahdus ilmaisee, että asennus on onnistunut.
Naksahdus
LATAA ECOVACS HOME APP -SOVELLUS
Jotta voit käyttää kaikkia käytettävissä olevia ominaisuuksia, suosittelemme,
että ohjaat DEEBOT-laitetta ECOVACS HOME App -sovelluksella
Yläsuojuksen alla
Käynnistä DEEBOT painamalla -painiketta 3 sekuntia.
KÄYNNISTÄ DEEBOT
3 s
1. Lataa sovellus skannaamalla yläsuojuksen alla oleva QR-koodi.
2. Hae ja lataa ECOVACS HOME -sovellus.
ECOVACS HOME
138FI
Painamalla -painiketta lyhyesti voit palauttaa DEEBOT-laitteen automaattiseen
tyhjennysasemaan latautumaan.
6.5
LATAA DEEBOT
YHDISTÄ DEEBOT SOVELLUKSEEN
Wi-Fi-merkkivalo
Vilkkuu hitaasti Wi-Fi-yhteys katkaistu
Vilkkuu nopeasti Yhdistetään sovellukseen
Palaa Yhdistetty Wi-Fi-verkkoon
Wi-Fi-verkon vaatimukset:
• Käytössä on 2,4 GHz:n tai 2,4/5 GHz:n sekaverkko.
• Reititin tukee 802.11b/g/n- ja IPv4-protokollia.
• Älä käytä VPN (Virtual Private Network) -yhteyttä tai välityspalvelinta.
• Älä käytä piilotettua verkkoa.
• WPA ja WPA2 sekä TKIP-, PSK-, AES/CCMP-salaus.
• WEP EAP (Enterprise Authentication Protocol) -protokollaa ei tueta.
• Käytä Pohjois-Amerikassa Wi-Fi-kanavia 1–11 ja Pohjois-Amerikan ulkopuolella
kanavia 1–13 (kysy lisätietoja paikallisesta sääntelyvirastosta).
• Jos käytät verkon laajenninta/toistinta, verkon nimi (SSID) ja salasana ovat
samat kuin ensisijaisessa verkossa.
• Ota WPA2 käyttöön reitittimessä.
Huomaa, että älytoimintojen käyttäminen (kuten etäkäynnistys, puheohjaus,
2D-karttanäyttö ja ohjausasetukset) sekä mukautettu puhdistus (tuotekohtaisesti)
edellyttävät, että käyttäjät lataavat ja käyttävät jatkuvasti päivitettävää ECOVACS
HOME App -sovellusta. Sinun on hyväksyttävä tietosuojakäytäntömme ja
käyttäjäsopimuksemme, jotta voimme käsitellä sinua koskevia perustietoja
ja muita tarvittavia tietoja ja antaa sinulle mahdollisuuden tuotteen käyttöön.
Jos et hyväksy tietosuojakäytäntöämme ja käyttäjäsopimustamme, jotkin
edellä mainituista älytoiminnoista eivät ole käytettävissä ECOVACS HOME
-sovelluksessa, mutta voit silti käyttää tuotteen perustoimintoja manuaalisesti.
Lyhyt
painallus
139 FI
DEEBOT-LAITTEEN KÄYTTÖ
Varmista ennen ensimmäistä imurointia, että DEEBOT on latausasemassa ja
ladattu täyteen. Aloita puhdistus ja kartoitus painamalla -painiketta lyhyesti.
Irrota moppaustyynylevy/-moduuli ennen kartan luontia. Kun luot karttaa
ensimmäistä kertaa, seuraa DEEBOT-laitetta mahdollisten pienten ongelmien
varalta.
DEEBOT saattaa esimerkiksi jäädä jumiin kalusteiden alle. Kokeile seuraavia:
① Nosta matalalla olevia kalusteita, jos mahdollista
② Peitä kalusteiden alareuna
③ Määritä virtuaalinen raja sovelluksella.
Huomautus:
• Älä irrota pestäviä moppaustyynyjä usein.
• Älä naarmuta moppaustyynylevyjä esimerkiksi rätillä.
• Kun ECOVACS HOME App -sovellus kehottaa vaihtamaan mopit, vaihda ne
ajallaan. Tutustu muihin lisävarusteisiin ECOVACS HOME -sovelluksessa tai
osoitteessa https://www.ecovacs.com.
Lyhyt
painallus
SÄÄNNÖLLINEN HUOLTO
Huoltoväli
Jotta robotti toimii mahdollisimman tehokkaasti, suorita huoltotoimet ja vaihda osat
seuraavin aikavälein:
Huomautus: Tutustu muihin lisävarusteisiin ECOVACS HOME -sovelluksessa tai
osoitteessa https://www.ecovacs.com.
Osa Huoltoväli Vaihtotiheys
Pestävät moppaustyynyt
Jokaisen
siivouskerran jälkeen
1–2 kuukauden välein
Sivuharja 2 viikon välein 3–6 kuukauden välein
Pääharja Kerran viikossa 6–12 kuukauden välein
Suodatin Kerran viikossa 3–6 kuukauden välein
Navigointimoduuli
Esteenväistömoduuli
Putoamisen estoanturit
Matontunnistusanturi
Reuna-anturi
Puskuri
Latausliitännät
Yleispyörä
Kerran viikossa /
Pölysäiliö
Jokaisen
siivouskerran jälkeen
1–2 kuukauden välein
Pölysäiliön suodatin 3–6 kuukauden välein
3–6 kuukauden välein /
Useiden pesujen jälkeen
140FI
Pölysäiliön huolto Harjan ja sivuharjan huolto
Harja
Sivuharja
1
1
1
2
3
2
3
4
5
Huomautus: Varmia, että suodatin on täysin kuiva ennen käyttöä.
On suositeltavaa, että oat suodattimet ja puhdiuarvikkeet ECOVACS HOME
-sovelluskaupaa tai virallisea ECOVACS-verkkokaupaa osoitteessa https://
www.ecovacs.com.
141 FI
Pölysäiliö ja sen suodatin
* Anna pölysäiliön kuivua ennen kuin käytät sitä uudelleen.
Huuhtele pölysäiliö vedellä tai pyyhi se kostealla liinalla.
* Monikartio-osan pesemistä ei suositella. Tarvittaessa voit pyyhkiä sen kostealla
liinalla ja antaa sen kuivua.
Poista monikartio-osa.
Irrota yläosa kiertämällä ja poista suodatin.
* On suositeltavaa puhdistaa suodatin kuuden kuukauden välein. Voit pestä osan
ja antaa sen kuivua tai ostaa uuden.
Paina säiliön vapautuspainiketta ja poista pölysäiliö.
Avaa säiliön pohja painamalla pölysäiliön vapautuspainiketta ja tyhjennä säiliö.
1
2
3
4
5
142FI
Muiden osien huolto Säilytys
Navigointimoduuli
Puskuri LatausliitännätReuna-anturi
Putoamisen estoanturitEsteenväistömoduuli
Yleispyörä Ajopyörät
Sammuta robotti painamalla virtapainiketta viiden sekunnin ajan.
Lataa robotin akku täyteen ja sammuta robotti ennen säilytystä. Lataa akku 1,5
kuukauden välein, jotta se ei pääse tyhjenemään liikaa.
Huomaa, että robottia ei voi ladata, kun se on kytketty pois päältä.
* kun robottia ei käytetä, se kannattaa pitää kytkettynä päälle ja latautumassa
seuraavaa siivouskertaa varten.
* Saattaa olla, että robotti ei lataudu kunnolla, jos akku pääsee tyhjenemään
liikaa tai sitä ei käytetä pitkään aikaan. Jos näin käy, ota meihin yhteyttä, niin me
autamme sinua. Älä yritä purkaa akkua itse.
143 FI
Nro
Toimintahäiriö
Mahdolliset syyt Ratkaisu
1
Robotti ei pyy
muodoamaan
yhteyttä
ECOVACS HOME
-sovellukseen.
Väärä Wi-Fi-kotiverkon käyttäjätunnus ja salasana syötetty. Syötä oikea Wi-Fi-kotiverkon käyttäjätunnus ja salasana.
Robotti ei ole Wi-Fi-kotiverkkosi signaalin kantoalueella. Varmia, että robotti on Wi-Fi-kotiverkkosi signaalin kantoalueella.
Robotti ei ole kongurointitilassa.
Varmia, että robotti on kytketty päälle. Pidä RESET-nollauspainike
painettuna, kunnes kuulet verkkomäärityksen äänimerkin. Wi-Fi-verkon
merkkivalo vilkkuu, kun robotti on kongurointitilassa.
Et käytä 2,4 GHz:n tai 2,4/5 GHz:n verkkoa.
Robotti ei tällä hetkellä tue 5 GHz:n verkkoja. Käytä 2,4 GHz:n tai 2,4/5
GHz:n verkkoja.
Väärä sovellus asennettu. Lataa ja asenna ECOVACS HOME -sovellus.
2 Kartta on kadonnut. Kartta saattaa kadota, jos siirrät robottia siivouksen aikana.
Saat palautettua kartan siirtämällä robotin aseman eteen.
Etsi kartta kohdaa Map Management (Kartanhallinta) ja palauta kartta
napauttamalla ”Use This Map” (Käytä tätä karttaa). Jos ongelma jatkuu,
käynniä kartoitus uudelleen.
3
Huonekalukarttaa
ei voitu luoda
sovelluksessa.
Robotti ei aloita siivoua asemaa. Robotin on aloitettava siivous asemaa.
Robotin siirtäminen siivouksen aikana voi aiheuttaa kartan
katoamisen.
Älä siirrä robottia siivouksen aikana.
Automaattia siivoua ei suoritettu loppuun. Varmia, että robotti palaa automaattisei asemaan siivouksen jälkeen.
4
Signaalia ei löydy.
Palaaminen
asemaan ei
onniu.
Asema on sijoitettu väärin. Sijoita asema [DEEBOT-laitteen lataus] -osion ohjeiden mukaisei.
Asemassa ei ole virtaa tai sitä on siirretty manuaalisei.
Tarkia, onko asema yhdietty virtalähteeseen. Älä siirrä asemaa
manuaalisei.
Robotti ei aloita siivoua asemaa. On suositeltavaa, että robotti aloittaa siivouksen asemaa.
Latausreitti on tukittu. Esimerkiksi sen huoneen ovi, jossa
asema on, on suljettu.
Pidä latausreitti eeettömänä.
5
DEEBOT palaa
asemaan ennen
kuin siivous on
valmis.
Huone on niin suuri, että robotin on palattava latautumaan.
Ota käyttöön automaattinen jatkaminen (Auto Resume). Lisätietoja saat
noudattamalla sovelluksen ohjeita.
Robotti ei ulotu tietyille huonekalujen tai eeiden
tukkimille alueille.
Järjeele siivottava alue ja sijoita huonekalut ja pienet esineet pois robotin
tieltä.
VIANMÄÄRITYS
144FI
Nro
Toimintahäiriö
Mahdolliset syyt Ratkaisu
6 Robotti ei lataudu.
Asemaa ei ole yhdietty virtalähteeseen.
Varmia, että asema on yhdietty virtalähteeseen ja että sen merkkivalo
palaa.
Robotin latausliitännät eivät ole täysin kosketuksissa
aseman latausliitäntöjen kanssa.
Varmia, että robotin latausliitännät koskettavat aseman liitäntöjä ja
että painike vilkkuu. Tarkia, ovatko robotin ja aseman latausliitännät
likaiset. Puhdia nämä osat [SÄÄNNÖLLINEN HUOLTO] -osion ohjeiden
mukaisei.
Akun lämpötila on liian korkea tai matala.
Lataa ja käytä robottia 0–40℃:n lämpötilassa.
Akku tyhjenee liikaa, jos robottia ei käytetä pitkään aikaan.
On suositeltavaa käyttää laitetta säännöllisei. Jos akkua ei voida ladata,
koska sitä ei ole käytetty pitkään aikaan, ota yhteyttä asiakaspalveluun
saadaksesi apua.
7
Robotti on
hyvin äänekäs
puhdiuksen aikana.
Pääharja ja sivuharjat ovat sotkeutuneet. Pölysäiliö ja
suodattimet ovat tukkeutuneet.
On suositeltavaa puhdiaa pääharja, sivuharjat, pölysäiliö, suodatin jne.
säännöllisei.
Robotti käy suurimmalla teholla. Vaihda vakiotilaan.
8
Robotti juuttuu
siivouksen aikana ja
pysähtyy.
Robotti on sotkeutunut johonkin lattialla olevaan eeeseen
(sähköjohdot, verhot, maton hapsut jne.).
Robotti kokeilee eri tapoja vapauttaakseen itsensä. Jos se ei onniu, poia
eeet ja käynniä laite uudelleen.
Robotti saattaa olla jumissa matalan huonekalun alla.
Noa huonekalua. Eä robotin kulku huonekalulle asettamalla fyysinen
ee tai virtuaalinen raja ECOVACS HOME -sovelluksessa.
9
Siivouksen aikana
robotissa saattaa
ilmetä erilaisia
häiriöitä, mukaan
lukien reittihäiriö,
käyntivirhe, toiuva
samojen alueiden
siivous tai pienten
alueiden ohittaminen.
(Jos robotti ei heti
siivoa suurta aluetta,
se palaa kyllä
siivoamaan alueen
automaattisei.)
Lattialla olevat esineet, kuten johdot ja jalkineet, saattavat
vaikuttaa robotin normaaliin toimintaan.
Kerää johdot, jalkineet ja muut esineet pois lattialta ennen siivoua.
Jos jokin alue jää hetkellisei siivoamatta, robotti korjaa tilanteen
automaattisei. Sinun ei tarvitse tehdä mitään (kuten siirtää robottia tai
tukkia reittiä).
Saattaa olla, että ajopyörät luiavat lattialla, kun robotti
ylittää askelmia, kynnyksiä tai ovikiskoja, mikä saattaa
vaikuttaa sen navigoimiseen.
On suositeltavaa sulkea tällaisen huoneen ovi ja siivota se erikseen.
Siivouksen jälkeen robotti palaa aloituspaikkaan. Voit käyttää tätä
menetelmää huoletta.
Ajopyörien ja lattian välinen kitka saattaa olla pienempi
juuri vahatuilla ja kiillotetuilla lattioilla tai sileillä laatoilla.
Odota, että vaha on kuivunut, ennen siivouksen aloittamia.
Erilaisia olosuhteia johtuen joitakin alueita ei voida
siivota.
Järjeä kodin eri alueet siten, että robotti voi siivota ne.
Navigointimoduuli saattaa olla likainen tai roskien tukkima. Pyyhi se puhtaalla, pehmeällä liinalla tai poia roskat.
145 FI
Nro
Toimintahäiriö
Mahdolliset syyt Ratkaisu
10
Robotti ei tyhjennä
pölysäiliötä
palattuaan asemaan.
Saattaa olla, että automaattinen tyhjennyoiminto ei
käynniy, jos robotti siirretään manuaalisei takaisin
asemaan.
On suositeltavaa antaa robotin palata asemaan itse. Älä siirrä sitä
manuaalisei.
Älä häiritse -tilassa robotti ei tyhjennä pölysäiliötä
palattuaan asemaan.
Poia Älä häiritse -tila käytöä ECOVACS HOME -sovelluksessa tai aloita
pölysäiliön tyhjennys manuaalisei.
Jos edellä mainitut syyt on suljettu pois, aseman osissa
saattaa olla vikaa.
Ota yhteyttä asiakaspalveluun saadaksesi apua.
11
Automaattityhjennys
epäonniui.
Pölysäiliön tyhjennysaukko on tukossa. Irrota pölysäiliö ja poia tukos.
12
Pölyä vuotaa
puhdiuksen aikana.
Pölysäiliön tyhjennysaukko on tukossa. Irrota pölysäiliö ja poia tukos.
13
Allas/pölysäiliö
ei pysy kunnolla
paikallaan.
Sitä ei ole kiinnitetty oikein. Varmia, että se napsahtaa paikalleen.
14
Ajopyörät ovat
jumiutuneet.
Jokin eää ajopyörien kulun.
Pyöritä ja paina ajopyöriä tarkiaaksesi, onko niihin kiertynyt tai juuttunut
jotakin. Poia pyöriin mahdollisei juuttunut vierasesine. Jos ongelma
jatkuu, ota yhteyttä asiakaspalveluun saadaksesi apua.
15
Siivouksen
automaattinen
jatkaminen
epäonniui.
Robotti on Älä häiritse -tilassa. Automaattinen jatkaminen ei onniu Älä häiritse -tilassa.
Robotti ei palaa automaattisei asemaan.
Automaattinen jatkaminen ei onniu, jos siirrät robotin manuaalisei
takaisin asemaan.
16
Siivoua ei
suoritettu ajaettuna
ajankohtana.
Ajaus on peruttu. Ajaa siivous uudelleen.
Robotin akun varaus on vähissä. Lataa akku.
Robotti on Älä häiritse -tilassa. Robotti ei voi suorittaa ajaettua siivoua Älä häiritse -tilassa.
146FI
TEKNISET TIEDOT
Hae käyttöopas skannaamalla
QR-koodi mobiililaitteen
kameralla.
Huomautus: Tekniset tiedot ja rakenteen tekniset tiedot voivat muuttua tuotteen jatkuvan parantamisen vuoksi.
Tutustu muihin lisävarusteisiin osoitteessa https://www.ecovacs.com.
Wi-Fi-moduulin nimellisteho on alle 100 mW.
Malli DKX55/DKX56
Nimellistulojännite 20 V 1 A Latausaika 6,5 h
Automaattinen tyhjennysasema CH2403
Nimellistulojännite 220–240 V ~ 50–60 Hz
Nimellistulovirta (lataus) 0,3 A Nimellisteho 20 V 1 A
Teho (tyhjennys) 1000 W
DEEBOTin mitat
(P * L * K, mm)
353*351*96
DEEBOTin automaattisen
tyhjennysaseman mitat (P * L * K, mm)
356*451*380
147 TR
Önemli Güvenlik Talimatları
ÖNEMLİ GÜVENLİK TALİMATLARI
Bir elektrikli Cihaz kullanırken, aşağıdakiler de dahil olmak
üzere temel önlemlere mutlaka uyulmalıdır:
BU CİHAZI KULLANMADAN ÖNCE
TÜM TALİMATLARI OKUYUN BU
TALİMATLARI SAKLAYIN
1. Bu Cihaz, Cihazın güvenli bir şekilde kullanımına ilişkin
denetim sağlanıp söz konusu tehlikeleri anlamaları
koşuluyla 8 yaş ve üzeri çocuklar ve ziksel, duyusal
veya zihinsel becerileri gelişmemiş ya da yeterli deneyim
ve bilgiye sahip olmayan kişiler tarafından kullanılabilir.
Çocuklar, Cihazla oynamamalıdır. Temizlik ve kullanıcı
bakımı, gözetim olmaksızın çocuklar tarafından
gerçekleştirilmemelidir.
2. Temizlenecek alanı boşaltın. Cihaza dolanabilecek güç
kablolarını ve küçük nesneleri zeminden kaldırın. Halının
saçaklarını halının altına sıkıştırın ve perde ve masa
örtüleri gibi nesneleri yerden kaldırın.
3. Bir basamak veya merdiven nedeniyle temizlik alanında
düşme olursa Cihazın basamağı düşmeden tespit
edebilmesini sağlamak için cihazı çalıştırmanız gerekir.
Ünitenin düşmesini önlemek için kenara ziksel bir bariyer
yerleştirmek gerekebilir. Fiziksel bariyerin takılma tehlikesi
oluşturmadığından emin olun.
4. Yalnızca bu kılavuzda açıklanan şekilde kullanın. Yalnızca
üretici tarafından önerilen veya satılan ek parçaları
kullanın.
5. Lütfen güç kaynağı voltajınızın Otomatik Boşaltma
İstasyonunda işaretli güç voltajıyla eşleştiğinden emin
olun.
6. YALNIZCA İÇ MEKAN ev kullanımı içindir. Cihazı dış
mekanda, ticari veya endüstriyel ortamlarda kullanmayın.
7. Yalnızca üretici tarafından Cihazla birlikte verilen orijinal
şarj edilebilir pili ve Otomatik Boşaltma İstasyonunu
kullanın. Şarj edilemeyen pillerin kullanımı yasaktır. Pil
bilgisi için lütfen Özellikler bölümüne bakın.
8. Toz haznesi ve/veya ltreler olmadan kullanmayın.
9. Cihazı, yanan mumlar veya hassas nesnelerin bulunduğu
bir alanda çalıştırmayın.
10. 1Aşırı sıcak veya soğuk ortamlarda kullanmayın
(-5˚C/23˚F’nin altında veya 40˚C/104˚F’nin üzerinde).
11. Saçlarınızı, bol giysilerinizi, parmaklarınızı ve
vücudunuzun tüm kısımlarını açıklıklardan ve hareketli
parçalardan uzak tutun.
12. Cihazı bir bebek veya çocuğun uyuduğu bir odada
çalıştırmayın.
13. Cihazı ıslak yüzeylerde veya durgun su bulunan
yüzeylerde kullanmayın.
14. Cihazın taşlar, büyük kağıt parçaları veya Cihazı
tıkayabilecek herhangi bir nesne gibi büyük objeleri
çekmesine izin vermeyin.
15. Cihazı benzin, yazıcı veya fotokopi toneri gibi yanıcı veya
tutuşabilir maddeleri çekmek için veya bu maddelerin
bulunabileceği alanlarda kullanmayın.
148TR
16. Cihazı sigara, kibrit, sıcak kül gibi yanan veya üzerinden
duman tüten ya da yangına neden olabilecek herhangi bir
şeyi çekmek için kullanmayın.
17. Emme girişine herhangi bir nesne koymayın. Emme
girişi tıkalıysa ürünü kullanmayın. Emme girişini tozdan,
tüylerden, saçlardan veya hava akışını azaltabilecek
herhangi bir şeyden uzak tutun.
18. Güç kablosuna zarar vermemeye dikkat edin. Cihazı
veya Otomatik Boşaltma İstasyonunu güç kablosundan
çekmeyin veya taşımayın, güç kablosunu tutacak olarak
kullanmayın, güç kablosu üzerine kapı kapatmayın veya
güç kablosunu keskin kenarların veya köşelerin etrafından
çekmeyin. Cihazı güç kablosunun üzerinde çalıştırmayın.
Güç kablosunu sıcak yüzeylerden uzak tutun.
19. Güç kablosu, hasar görmesi halinde tehlikeyi önlemek için
üretici veya servis sorumlusu tarafından değiştirilmelidir.
20. Hasarlı bir güç kablosu veya priz ile kullanmayın.
Düzgün çalışmaması, düşmesi, hasar görmesi, dışarıda
bırakılması veya suyla temas etmesi halinde Cihazı veya
Otomatik Boşaltma İstasyonunu kullanmayın. Tehlikeyi
önlemek için üretici veya servis sorumlusu tarafından
onarılmalıdır.
21. CH2403 için uygun lityum pil tipi; maksimum 8 hücreli,
DC 14,4 V maksimum nominal gerilimli ve 4800 mAh
anma kapasitelidir. Cihaz bertaraf edilmeden önce pil
çıkarılmalı ve yerel yasalara ve yönetmeliklere uygun
olarak atılmalıdır.
22. Cihazı temizlemeden veya bakımını yapmadan önce güç
düğmesini KAPALI konuma getirin.
23. Otomatik Boşaltma İstasyonunun temizlenmesi veya
bakımının yapılması öncesinde şin prizden çıkarılması
gerekir.
24. Cihazı Otomatik Boşaltma İstasyonundan çıkarın ve
Cihazın bertarafı için pili çıkarmadan önce Cihazın güç
düğmesini KAPALI konuma getirin.
25. Cihaz bertaraf edilmeden önce pil, yerel yasalara ve
yönetmeliklere göre çıkarılmalı ve atılmalıdır.
26. Lütfen kullanılmış pilleri yerel yasalara ve yönetmeliklere
uygun olarak bertaraf edin.
27. Ciddi şekilde hasar görmüş olsa bile Cihazı yakmayın.
Piller yangında patlayabilir.
28. Otomatik Boşaltma İstasyonu uzun süre
kullanılmayacaksa lütfen şini çekin.
29. Cihaz, bu Kullanım Kılavuzundaki talimatlara uygun
olarak kullanılmalıdır. ECOVACS ROBOTICS, yanlış
kullanımdan kaynaklanan herhangi bir hasar veya
yaralanmadan sorumlu tutulamaz.
30. Robotta yalnızca kaliye kişiler tarafından
değiştirilebilecek piller bulunur. Robotun pilini değiştirmek
için lütfen Müşteri Hizmetleri ile iletişim kurun.
31. Robot uzun bir süre kullanılmayacaksa depolama için
robotu KAPALI konuma getirin ve Otomatik Boşaltma
İstasyonunu prizden çekin.
32. UYARI:
Pili şarj etmek amacıyla sadece Cihazla
birlikte verilen CH2403.
149 TR
Radyo frekansına maruz kalma gereksinimlerini karşılamak için
aygıt çalışırken bu aygıtla kişiler arasında 20 cm veya daha fazla
bir mesafe olmalıdır.
Uyumluluk açısından cihazın bu mesafeden daha yakın bir
mesafede çalıştırılması önerilmez. Bu verici için kullanılan anten
diğer antenlerle veya vericilerle aynı yerde bulundurulmamalıdır.
Class II
Kısa devre korumalı güvenlik yalıtım
transformatörü
Anahtar modu güç kaynağı
Yalnızca iç mekanda kullanım içindir
Doğrudan akım
Alternatif akım
Bu cihazı kullanmadan önce tüm talimatları
okuyun.
Zaman gecikmeli minyatür sigorta bağlantısı
Bu Ürünün Doğru Şekilde Bertaraf Edilmesi
Bu işaret, mevcut ürünün AB genelinde diğer evsel atıklarla
birlikte bertaraf edilmemesi gerektiğini belirtir. Kontrolsüz
atık bertaraf işlemlerinden kaynaklanan, çevreye veya insan
sağlığına yönelik olası zararları önlemek için malzeme
kaynaklarının sürdürülebilir bir şekilde yeniden kullanılmasını
teşvik etmek amacıyla ürünün geri dönüşümünü sorumlu bir
şekilde gerçekleştirin. Kullanılmış aygıtınızı geri dönüştürmek
için lütfen iade ve toplama sistemlerini kullanın veya ürünün
satın alındığı bayi ile iletişime geçin. Bahsedilen kuruluşlar
bu ürünü güvenli bir şekilde geri dönüştürebilirler.
AB Ülkeleri için
AB Uygunluk Beyanı bilgileri için https://www.ecovacs.com/
global/compliance
Cihaz Güncelleme
Genellikle bazı cihazlar iki ayda bir güncellenir, ancak her zaman
bu kadar kesin değildir.
Bazı cihazlar, özellikle de üç yıldan daha önce satışa çıkmış olanlar,
sadece kritik öneme sahip bir güvenlik açığı bulunması ve sorunun
giderilmesi halinde güncellenecek.
Robotun sürekli olarak ağa bağlı olmasını sağlayın, akıllı özelliklerin
düzgün çalışması için.
150TR
Avrupa Birliği Uyum Beyanı
Atık Elektrikli ve Elektronik Ekipman
Kullanıcıları için Bertarafa Dair Bilgiler
Ürün veya ambalajı üzerindeki bu sembol, kullanılmış
elektrikli ve elektronik ürünlerin tasnif edilmemiş
kentsel atıklarla karıştırılmaması gerektiğini gösterir.
Doğru işlem için atık ekipmanınızı belirlenen toplama
noktalarına iade etmek üzere düzenleme yaparak
bertaraf etmek sizin sorumluluğunuzdadır.
Bu ürünün doğru bir şekilde bertaraf edilmesi, değerli
kaynakların korunmasına yardımcı olur ve uygunsuz
atık işleme nedeniyle insan sağlığı ve çevre üzerinde
oluşabilecek olumsuz etkileri önler.
Kullanılmış aygıtınızı iade etmek için lütfen iade ve
toplama sistemlerini kullanın veya ücretsiz olarak
ürünü satın aldığınız bayiyle iletişime geçin. Size
en yakın toplama noktası hakkında daha fazla bilgi
için yerel yetkilinizle iletişime geçebilirsiniz. Ulusal
mevzuatınız uyarınca bu atığın yanlış şekilde bertaraf
edilmesi nedeniyle cezalar söz konusu olabilir.
Belirli tehlikeli maddelerin kullanımının
kısıtlanmasına ilişkin (RoHS) Direkti
Telsiz Ekipmanları Direkti
Ecovacs Home Service Robotics Co., Ltd. Ecovacs
Home Service Robotics Co., Ltd. işbu belgeyle parçaları
(kablolar, teller vb.) dahil olmak üzere tüm ürünün,
2011/65/EU sayılı RoHS Direkti ve (EU) 2015/863
sayılı, elektrikli ve elektronik ekipmanlarda belirli tehlikeli
maddelerin kullanımının kısıtlanmasına ilişkin tadil edilmiş
Komisyon Yetkili Direktine ("Tadil Edilmiş RoHS" veya
"RoHS 2.0") uygun olduğunu beyan eder.
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. işbu belgeyle bu bölümde
listelenen ürünün 2014/53/EU sayılı Telsiz Ekipmanları
Direktinin temel gerekliliklerine ve ilgili diğer hükümlerine
uygun olduğunu beyan eder.
Avrupa Yetkili Temsilcisi:
Ecovacs Home Service Robotics Co., Ltd. Ecovacs Home
Service Robotics Co., Ltd. işbu belgeyle ürünün 2011/65/
EU sayılı RoHS Direkti, (EU) 2015/863 sayılı tadil edilmiş
Komisyon Yetkili Direkti ve 2014/53/EU sayılı Telsiz
Ekipmanları Direktinin temel gerekliliklerine ve ilgili diğer
hükümlerine uygun olduğunu beyan eder.
Uygunluk beyanına şu adresten ulaşabilirsiniz:
https://www.
ecovacs.com/global/compliance.
ECOVACS Europe GmbH
Holzstrasse 2 | D-40221 Düsseldorf | Almanya
151 TR
PAKET İÇERİĞİ
Robot
Otomatik Boşaltma İstasyonu
Yıkanabilir Paspas Pedi
OZMO Pro 2.0
Titreşimli Paspas Sistemi
Elektrikli Süpürge
Modülü (önceden
takılmış)
Taban
Paspas Pedi Plakası
Hazne
(önceden takılmış)
Yıkanabilir Paspas Pedi
Kullanım Kılavuzu
Yan Fırça
OZMO Pro 2.0 Titreşimli Paspas Sistemi ve Elektrikli Süpürge
Modülü (
DKX55
)
Su Deposu ve Paspas Pedi Modülü (
DKX56)
Not:
Şekiller ve çizimler yalnızca bilgi amaçlı olup gerçek ürün görünümünden farklı olabilir.
Ürün tasarımı ve teknik özellikleri önceden haber verilmeksizin değiştirilebilir.
Instruction Manual
152TR
Robot
Tampon
Üst Kapak
Düğmeler
Kenar Sensörü
Düğmeler
Engel Önleme
Modülü
Kısa Basma: Şarj olmaya dönüş
Kısa Basma: Başlat/Duraklat/Devam Uzun Basma: Gücü aç/kapat
Kısa Basma: Leke Temizlemeyi Başlat/Bitir Uzun Basma: Çocuk Kilidi
SIFIRLA (RESET) düğmesi
Connect UYGULAMASI: Uygulamaya bağlanmak için SIFIRLA (RESET) Düğmesine kısa basın
ve sesli talimatları izleyin.
Varsayılan ayarları geri yükleme: SIFIRLA (RESET) düğmesini 5 sn basılı tutun. Sesli uyarıyı
duyulduktan sonra başlangıç müziği çalar ve robot, varsayılan ayarlara geri döner.
Wi-Fi Durum
Göstergesi
Toz Haznesi
Filtrele
Sünger Filtre
Toz Tahliye Portu
Filtre Ağı
Toz Haznesi Tutacağı
Serbest Bırakma Düğmesi
Alttan Görünüm (
DKX55
)
OZMO Pro 2.0 Titreşimli Paspas Sistemi
Sürüş Tekerlekleri
Evrensel Tekerlek
Yan Fırça
Fırça
Halı Algılama
Sensörü
Düşme Önleyici Sensör
Fırça Serbest
Bırakma Düğmesi
Elektrikli Süpürge
Modülü
Şarj Temas
Noktaları
Navigasyon Modülü
Yıkanabilir Paspas Pedi
Su Girişi
Hazneyi Serbest
Bırakma Düğmesi
Hazne
ÜRÜN ŞEMASI
Veri Aktarım Portu
Yalnızca
profesyonel bakım
personelinin
kullanımına
yöneliktir.
153 TR
Otomatik Boşaltma İstasyonu
Güç Kablosu
Kabı Serbest
Bırakma Düğmesi
Toz Kabı
Toz Bırakma
Düğmesi
Şarj Temas
Noktaları
Otomatik Boşaltma Girişi
LED Gösterge
Sabit Beyaz:
Bekleme/Çalışma
Sönme: Güç Kesintisi/
Derin Uyku Modu
Alttan Görünüm (
DKX56
)
Paspas Pedi Modülü
Sürüş Tekerlekleri
Evrensel Tekerlek
Yan Fırça
Fırça
Halı Algılama
Sensörü
Düşme Önleyici Sensör
Fırça Serbest
Bırakma Düğmesi
Paspas Pedi
Plakasının Montaj
Yuvaları
Hazne
Not:
Şekiller ve çizimler yalnızca bilgi amaçlı olup gerçek ürün görünümünden
farklı olabilir. Ürün tasarımı ve teknik özellikleri önceden haber verilmeksizin
değiştirilebilir.
Paspas Pedi Plakası
Yıkanabilir Paspas Pedi
154TR
Ad İşlevsel Açıklama
Navigasyon
Modülü
Çevredeki nesnelerden yansıyan lazer ışınlarının yayılmasını
ve alınmasını içeren üçgenlere ayırma prensibi kullanılarak,
DEEBOT ile yakındaki nesneler arasındaki hassas mesafe ölçüm
bilgileri algoritmalar aracılığıyla hesaplanabilir. DEEBOT belirli
bir ortamda hareket ettiğinde, çevredeki nesnelerin konumları
DEEBOT'un çevresinin uzamsal haritasını oluşturacak şekilde
belirlenir. Ölçüm menzili 0,8 m'dir.
Engel Önleme
Modülü
Üç set kızılötesi verici ve alıcı çiftiyle, sinyal gücüyle engel
mesafelerini ölçmek için kızılötesi yansıma prensibiyle çalışır.
Maksimum algılama mesafesi yaklaşık 10 cm'dir.
Düşme Önleyici
Sensör
Kızılötesi mesafe ölçümüyle kızılötesi sensör, DEEBOT'un
tabanıyla zemin arasındaki mesafeyi algılayabilir. DEEBOT,
önünde merdiven olduğunda veya belirlenen mesafe
önceden ayarlanmış eşiği aştığında Düşme Önleme işlevini
devreye alarak ilerlemez. Tetikleme mesafesi yaklaşık 60
mm'dir.
Halı Algılama
Sensörü
Ultrason sondası, 300 KHZ frekansına sahip ultrason
dalgaları yayabilir. Ultrason dalgalarının enerjisi halı
tarafından emilir. Yansıtılan enerji eşiğin altında olduğunda
DEEBOT, halının varlığını algılar. ECOVACS laboratuvar
testlerine göre şu anda piyasada bulunan 50'den fazla halı
türü tespit edilebilir.
Kenar Sensörü
Kızılötesi mesafe ölçümüyle DEEBOT, kendisi ile sağ
tarafındaki nesneler arasındaki mesafeyi algılayabilir. Sağ
tarafta bir duvar veya engel olduğunda DEEBOT, atlanan
noktaları veya çarpışmaları önlemek için kenar temizliği
yapar.
Çarpma Önleyici
Sensör
İletilen sinyal bir engel tarafından engellendiğinde, sinyal
alıcısı sinyali alamaz. Bu prensiple robot, çarpışacağı
engellerden kaçınır.
SENSÖRLER TEMİZLİK ÖNCESİ NOTLAR
Temizlik verimliliğini artırmak için kablo, kıyafet ve terlik gibi nesneleri
zeminden kaldırın.
Ürünü kenarları püsküllü bir halı üzerinde kullanmadan önce lütfen
halı kenarlarını halının altına doğru katlayın.
Lütfen koridor gibi dar alanlarda durmayın ve sensörleri
engellemediğinizden emin olun.
Sandalye gibi mobilyaları doğru yerlere
yerleştirerek temizlenecek alanı düzenli
bir şekilde ayarlayın.
İlk kullanım sırasında DEEBOT'un evinizi
tamamen keşfetmesine yardımcı olmak
için her odanın kapısının açık olduğundan
emin olun.
Ünitenin kenardan düşmesini önlemek
için kenara ziksel bir bariyer yerleştirmek
gerekebilir.
155 TR
Lütfen kullanmadan önce tüm koruyucu malzemeleri çıkarın.
2
Otomatik Boşaltma İstasyonunu yerleştirin
Otomatik Boşaltma İstasyonunun etrafındaki alanı, özellikle yansıtıcı yüzeylere
sahip nesnelerden uzak tutun.
0.05m (0.16’)
0.05m (0.16’)
0.8m (2.62’)
HIZLI BAŞLANGIÇ
1
Kurulum
Tık sesi doğru takıldığını göerir.
Tık
ECOVACS HOME UYGULAMASINI İNDİRİN
Mevcut tüm özelliklerden faydalanmak için DEEBOT'unuzu ECOVACS HOME
Uygulaması ile kontrol etmeniz önerilir.
Üst Kapağın altında
DEEBOT'u açmak için düğmesini 3 saniye basılı tutun.
DEEBOT'U AÇMA
3 sn
1. Uygulamayı indirmek için Üst Kapağın altındaki QR Kodunu tarayın.
2. Uygulamayı indirmek için ECOVACS HOME olarak aratın.
ECOVACS HOME
156TR
DEEBOT'u şarj işlemi için Otomatik Boşaltma İstasyona geri çağırmak üzere
düğmesine kısa basın.
6.5
DEEBOT'U ŞARJ ETMEDEEBOT'U UYGULAMA İLE BAĞLAMA
Wi-Fi Göstergesi
Yavaş yanıp sönüyor Wi-Fi bağlantısı kesildi
Hızlı yanıp sönüyor Uygulamaya Bağlanıyor
Açık Wi-Fi'a bağlandı
Wi-Fi Ağ Gereksinimleri:
• 2,4 GHz veya 2,4/5 GHz karma ağ kullanmaktasınız.
• Yönlendiriciniz 802.11 b/g/n ve IPv4 protokolünü desteklemektedir.
• VPN (Sanal Özel Ağ) veya Proxy Sunucusu kullanmayın.
• Gizli bir ağ kullanmayın.
• WPA ve WPA2; TKIP, PSK, AES/CCMP şifreleme kullanmaktadır.
• WEP EAP (Kurumsal Kimlik Doğrulama Protokolü) desteklenmez.
• Kuzey Amerika'da 1-11 numaralı Wi-Fi kanallarını, Kuzey Amerika dışında ise 1-13
numaralı kanalları kullanın (yerel düzenleyici kuruluşa başvurun).
• Ağ genişletici/tekrarlayıcı kullanıyorsanız ağ adı (SSID) ve parola birincil ağınızla
aynıdır.
• Lütfen yönlendiricinizde WPA2'yi etkinleştirin.
Uzaktan başlatma, sesli etkileşim, 2D harita görüntüleme ve kontrol ayarları
ile kişiselleştirilmiş temizlik (farklı ürünlere bağlı olarak) gibi akıllı işlevlerin
kullanılabilmesi için kullanıcıların sürekli olarak güncellenen ECOVACS HOME
uygulamasını indirmesi ve kullanması gerektiğini lütfen unutmayın. Bazı temel
ve gerekli bilgilerinizi işleyebilmemiz ve ürünü kullanmanızı sağlayabilmemiz için
Gizlilik Politikamızı ve Kullanıcı Sözleşmemizi kabul etmeniz gerekmektedir. Gizlilik
Politikamızı ve Kullanıcı Sözleşmemizi kabul etmezseniz yukarıda belirtilen akıllı
işlevlerden bazılarını ECOVACS HOME Uygulaması aracılığıyla kullanamazsınız.
Ancak manuel kullanım için bu ürünün temel işlevlerini kullanmaya devam
edebilirsiniz.
Kısa basma
157 TR
DEEBOT'U ÇALIŞTIRMA
İlk süpürmeden önce lütfen DEEBOT'un Şarj İstasyonda olduğundan ve tamamen
şarj edildiğinden emin olun. Temizliği ve haritalamayı başlatmak için düğmesine
kısa basın.
Haritalamadan önce Paspas Pedi Plakasını/Modülünü çıkarın. İlk kez harita
oluştururken bazı küçük sorunları ortadan kaldırmak için lütfen DEEBOT'u takip edin.
Örneğin, DEEBOT mobilyaların altına sıkışabilir. Lütfen aşağıdaki çözümlere
bakın:
① Mümkünse alçak koltukları kaldırın;
② Mobilyaların alt kısmını kapatın;
③ Uygulama aracılığıyla Sanal Sınır ayarlayın.
Not:
• Yıkanabilir paspas pedlerini sık sık çıkarmayın.
• Paspas Pedi Plakalarını kazımak için bez veya başka bir nesne kullanmayın.
• ECOVACS HOME Uygulaması, paspasların değiştirilmesi gerektiğine dair bir
bildirim gönderdiğinde lütfen bunları zamanında değiştirin. ECOVACS HOME
Uygulamasında veya https://www.ecovacs.com adresinde daha fazla aksesuar
keşfedebilirsiniz.
Kısa basma
DÜZENLİ BAKIM
Bakım Sıklığı
Optimum performansı sağlamak için bakım görevlerini gerçekleştirin ve parçaları
aşağıdaki sıklıklarda değiştirin:
Not: ECOVACS HOME Uygulamasında veya https://www.ecovacs.com adresinde
daha fazla aksesuar keşfedebilirsiniz.
Parça Bakım Sıklığı Değiştirme Sıklığı
Yıkanabilir Paspas Pedleri Her temizlikten sonra Her 1-2 ayda bir
Yan Fırça Her 2 haftada bir Her 3-6 ayda bir
Fırça Her hafta Her 6-12 ayda bir
Filtrele Her hafta Her 3-6 ayda bir
Navigasyon Modülü
Engelden Kaçınma Modülü
Düşme Önleyici Sensörler
Halı Algılama Sensörü
Kenar Sensörü
Tampon
Şarj Temas Noktaları
Evrensel Tekerlek
Her hafta /
Toz Kabı Her temizlikten sonra Her 1-2 ayda bir
Toz Kabı Filtresi Her 3-6 ayda bir
Her 3-6 ayda bir/Birkaç
yıkamadan sonra
158TR
Toz Haznesi Bakımı Firçanın ve Yan Firçanın Bakımı
Fırça
Yan Fırça
1
1
1
2
3
2
3
4
5
Not: Kullanmadan önce Filtreyi tamamen kurulayın.
Filtreleri ve temizlik araçlarını ECOVACS HOME Uygulama mağazasından veya
https://www.ecovacs.com adresindeki resmi ECOVACS çevrimiçi mağazasından
satın almanız önerilir.
159 TR
Toz Kabı ve Filtresi
* Tekrar kullanmadan önce Toz Kabını kuruttuğunuzdan emin olun.
Toz Kabını suyla durulayın veya ıslak bir bezle silin.
* Çok konili yapının yıkanması önerilmez. Gerekirse ıslak bir bez kullanarak silin
ve kurumaya bırakın.
Çok konili yapıyı çıkarın.
Üst kısmı çevirin ve Filtreyi çıkarın.
* Filtreyi 6 ayda bir temizlemeniz önerilir. Yıkayıp kurutarak yeniden kullanabilir
veya yeni bir tane satın alabilirsiniz.
Kap Serbest Bırakma Düğmesine basın ve Toz Kabını çıkarın.
Toz Haznesinin alt kısmını açmak için Toz Bırakma Düğmesine basın ve içinde-
kileri boşaltın.
1
2
3
4
5
160TR
Diğer Bileşenlerin Bakımı Depolama
Navigasyon Modülü
Tampon Şarj Temas NoktalarıKenar Sensörü
Düşme Önleyici SensörlerEngelden Kaçınma Modülü
Evrensel Tekerlek Sürüş Tekerlekleri
Robotu kapatmak için Güç Düğmesine 5 saniye basın.
Robotu kullanmayacağınız zaman şarjını tamamen doldurduğunuzdan ve güç
düğmesini KAPALI (OFF) konuma getirdiğinizden emin olun. Pilin gereğinden fazla
boşalmasını önlemek için her 1,5 ayda bir pili şarj edin.
Robotun KAPALI (OFF) durumdayken şarj edilemeyeceğini unutmayın.
* Robot kullanımda olmadığında bir sonraki temizleme döngüsüne hazırlanması
için AÇIK (ON) ve şarj halinde tutmanız önerilir.
* Pil gereğinden fazla boşalmışsa veya uzun süre kullanılmamışsa robot düzgün
şarj edilmeyebilir. Bu durumda yardım için lütfen bizimle iletişime geçin. Pili kendi
başınıza sökmeye çalışmayın.
161 TR
No. Arıza Olası Neden Çözüm
1
Robot, ECOVACS
HOME
Uygulamasına
bağlanamıyor.
Wi-Fi kullanıcı adı veya parolası hatalı girilmiştir. Wi-Fi kullanıcı adı ve parolasını doğru girdiğinizden emin olun.
Robot, evinizin Wi-Fi sinyalinin kapsama alanında olmayabilir.
Robotun evinizin Wi-Fi sinyalinin kapsama alanında olduğundan emin olun.
Robot yapılandırma durumunda olmayabilir.
Ağ kurulumunu başlatmak için robot açıkken SIFIRLA (RESET) Düğmesine
basın ve sesli uyarıyı duyduktan sonra basmayı bırakın. Wi-Fi göergesi
yanıp sönüyorsa robotun yapılandırma durumunda olduğunu göerir.
2,4 GHz veya 2,4/5 GHz karma ağ kullanmıyor olabilirsiniz.
Robot şimdilik 5 GHz ağları deeklemiyor. Lütfen bunun yerine 2,4 GHz
veya 2,4/5 GHz seçeneklerini kullanın.
Yanlış uygulama yüklenmiş olabilir. Lütfen ECOVACS HOME Uygulamasını indirip yükleyin.
2 Harita kayboldu.
Temizlik sırasında robotu hareket ettirirseniz harita
kaybolmuş olabilir.
Haritayı geri almak için robotu İasyonun önüne taşıyın.
Harita Yönetimi (Map Management) menüsünde geri yüklenen haritayı bulun
ve almak için "Bu Haritayı Kullan" (Use This Map) öğesine dokunun. Bu sorun
devam ederse lütfen haritalamayı yeniden başlatın.
3
Uygulamada
mobilya haritası
oluşturulamıyor.
Robot temizliğe İasyondan başlamıyordur. Robot temizliğe İasyondan başlamalıdır.
Temizlik sırasında robotun hareket ettirilmesi haritanın
kaybolmasına neden olabilir.
Temizlik sırasında robotu hareket ettirmeyin.
Otomatik temizleme tamamlanmamıştır.
Robotun temizlik sonrasında otomatik olarak İasyona geri döndüğünden emin
olun.
4
Sinyal bulunamadı.
İasyona geri
dönülemiyor.
İasyon yanlış yerleştirilmiştir.
Lütfen İasyonu [DEEBOT'U ŞARJ ETME] bölümündeki talimatlara uygun
şekilde yerleştirin.
İasyonun gücü kesilmiştir veya İasyon manuel olarak
hareket ettirilmiştir.
İasyonun güç kaynağına bağlı olup olmadığını kontrol edin. İasyonu
manuel olarak hareket ettirmeyin.
Robot temizliğe İasyondan başlamıyordur. Robotun temizliğe İasyondan başlaması önerilir.
Şarj etme rotası engellenmiştir. Örneğin İasyonun
bulunduğu odanın kapısı kapalıdır.
Şarj rotasını açık tutun.
5
Robot, temizlemeyi
bitirmeden
İasyona geri
dönüyor.
Oda çok büyük olduğundan, robotun yeniden şarj olmak için
geri dönmesi gerekiyordur.
Lütfen Otomatik Devam Etme'yi (Auto Resume) etkinleştirin. Daha fazla
bilgi için lütfen Uygulama talimatlarını izleyin.
The robot is unable to reach certain areas blocked by
furniture or barriers.
Mobilyaları ve küçük nesneleri doğru yerlere yerleştirerek temizlenecek
alanı düzenli bir şekilde ayarlayın.
SORUN GİDERME
162TR
No. Arıza Olası Neden Çözüm
6 Robot şarj edilemiyor.
İasyon, güç kaynağına bağlı değildir.
İasyonun güç kaynağına bağlı olduğundan ve göerge ışığının açık
olduğundan emin olun.
Robotun Şarj Temas Noktaları İasyonunkilerle tam temas
halinde olmayabilir.
Robotun Şarj Temas Noktalarının İasyonunkilerle tam temas ettiğinden
ve düğmenin yanıp söndüğünden emin olun. Robotun ve İasyonun Şarj
Temas Noktalarının kirli olup olmadığını kontrol edin. Lütfen bu parçaları
[DÜZENLİ BAKIM] bölümündeki talimatlara göre temizleyin.
Pil sıcaklığı çok yüksek veya çok düşüktür.
Lütfen robotu 0-40°C sıcaklık aralığında şarj edin ve kullanın.
Uzun süre kullanılmaması nedeniyle pil gereğinden fazla
boşalmıştır.
Bu ürünü düzenli olarak kullanmanız önerilir. Uzun süre
kullanılmamasından kaynaklanan şarj sorunları ortaya çıkarsa lütfen yardım
için müşteri hizmetleri ile iletişime geçin.
7
Temizlik sırasında
robot çok gürültülü.
Fırça/Yan Fırça dolanmış veya Toz Haznesi/Filtre
tıkanmıştır.
Fırça, Yan Fırça, Toz Haznesi, Filtre vb. aksesuarların düzenli olarak
temizlenmesi önerilir.
Robot Güçlü Moddadır. Standart Moda geçin.
8
Robot çalışırken
takılıyor ve duruyor.
Robot yerdeki bir nesneye dolanmıştır (elektrik kabloları,
perdeler, halı saçağı vb.).
Robot kendini serbe bırakmak için çeşitli yöntemler deneyecektir.
Başarısız olursa engelleri manuel olarak kaldırın ve yeniden başlatın.
Robot, girişi benzer yükseklikte olan bir mobilyanın altına
sıkışmış olabilir.
Lütfen mobilyayı kaldırın, fiziksel bir engel koyun veya ECOVACS HOME
Uygulaması aracılığıyla bir Sanal Sınır belirleyin.
9
Temizlik sırasında robot
düzensiz bir rota, tek
taraı hareket, aynı
noktalar üzerinden
tekrarlanan geçişler
ve küçük alanların
gözden kaçırılması gibi
sorunlarla karşılaşabilir.
(Büyük bir alan geçici
olarak gözden
kaçırılırsa robotun
kapsamlı temizlik
sağlamak için otomatik
olarak geri
döneceğinden emin
olabilirsiniz.)
Zeminde bulunan kablo ve terlik gibi nesneler robotu
engelleyebilir.
Temizlikten önce lütfen yerdeki kabloları, terlikleri ve diğer nesneleri
mümkün olduğunca toparlayın. Temizlik sırasında gözden kaçan herhangi
bir alan olursa robot bu alana otomatik olarak dönecektir. Lütfen müdahale
etmekten kaçının (robotu hareket ettirmek veya rotasını engellemek gibi).
Robot basamaklara ve kapı eşiklerine tırmanırken Sürüş
Tekerlekleri zeminde kayabilir, bu da robotun tüm ev
ortamında gezinme kabiliyetini etkileyebilir.
Etkilenen bölgenin kapısının kapatılması ve ayrıca temizlenmesi önerilir.
Temizlik sonrasında robot başlangıç konumuna geri döner. Bu özelliği gönül
rahatlığıyla kullanabilirsiniz.
Yeni cilalanmış veya parlatılmış zeminlerde ve pürüzsüz
fayanslarda Sürüş Tekerlekleri ile zemin arasında daha az
sürtünme olabilir.
Lütfen temizlemeden önce cilanın kurumasını bekleyin.
Ev ortamlarının farklılığı nedeniyle bazı alanlar
temizlenemez.
Robotun temizlik için girebilmesini sağlamak üzere ev ortamını toplayın.
Navigasyon Modülü kirli veya yabancı maddeler tarafından
engelleniyor olabilir.
Temiz ve yumuşak bir bezle silin veya yabancı maddeleri kaldırın.
163 TR
No. Arıza Olası Neden Çözüm
10
Robot, İasyona
döndükten sonra
Toz Haznesini
boşaltmıyor.
Robotun İasyona manuel olarak geri taşınması, Otomatik
Boşaltma (Auto-Empty) işlevini tetiklemeyebilir.
Robotun İasyona kendi başına dönmesine izin verilmesi önerilir. Lütfen
manuel olarak hareket ettirmeyin.
Rahatsız Etmeyin (Do Not Diurb) modundayken robot,
İasyona geri döndükten sonra tozu boşaltmaz.
ECOVACS HOME Uygulamasında Rahatsız Etmeyin (Do Not Diurb)
modunu kapatın veya toz boşaltmayı manuel olarak başlatın.
Sorun yukarıdaki olası nedenlerden kaynaklanmıyorsa
İasyonun bileşenlerinde sorun olabilir.
Yardım için lütfen müşteri hizmetleri ile iletişime geçin.
11
Otomatik Boşaltma
(Auto-Empty) işlevi
çalışmıyor.
Toz Haznesinin çıkışı yabancı maddeler tarafından
engelleniyordur.
Toz Haznesini çıkarın ve çıkış üzerindeki yabancı maddeleri temizleyin.
12
Çalışma sırasında
toz sızıntısı meydana
geliyor.
Toz Haznesinin çıkışı yabancı maddeler tarafından
engelleniyordur.
Toz Haznesini çıkarın ve çıkış üzerindeki yabancı maddeleri temizleyin.
13
Hazne/Toz Haznesi
düşüyor.
Düzgün takılmamış olabilir. Yerine oturduğundan emin olun.
14
Sürüş Tekerlekleri
sıkışmış.
Sürüş Tekerlekleri dolanmış veya yabancı maddeler
tarafından engellenmiş olabilir.
Yabancı maddelere dolanmış veya yabancı maddelerce engellenmiş olup
olmadığını kontrol etmek için Sürüş Tekerleklerini döndürün ve baırın.
Yabancı maddeler varsa lütfen bunları en kısa sürede temizleyin. Bu sorun
devam ederse yardım için lütfen müşteri hizmetleri ile iletişime geçin.
15
Robot, Otomatik
Devam Etme (Auto
Resume) işlevini
gerçekleştirmiyor.
Robot Rahatsız Etmeyin (Do Not Diurb) modundadır.
Robot, Rahatsız Etmeyin (Do Not Diurb) modunda Otomatik Devam Etme
(Auto Resume) işlevini gerçekleştirmez.
Robot otomatik olarak İasyona geri dönmüyor olabilir.
Robotu manuel olarak İasyona geri taşırsanız Otomatik Devam Etme
(Auto Resume) devreye girmez.
16
Temizlik görevi
planlanan zamanda
gerçekleştirilmedi.
Program iptal edilmiş olabilir. Temizlik görevini yeniden planlayın.
Robotun pili düşük olabilir. Şarj edin.
Robot Rahatsız Etmeyin (Do Not Diurb) modundadır. Robot, Rahatsız Etmeyin (Do Not Diurb) modunda planlı temizlik yapmaz.
164TR
TEKNİK ÖZELLİKLER
Lütfen mobil kamerayı
kullanarak QR kodunu tarayın
ve kullanıcı kılavuzuna ulaşın.
Not:
Teknik özellikler ve tasarım özellikleri, sürekli ürün geliştirme kapsamında değiştirilebilir.
Daha fazla aksesuarı https://www.ecovacs.com adresinden keşfedebilirsiniz.
Wi-Fi modülünün çıkış gücü 100 mW'tan azdır.
Model DKX55/DKX56
Anma Girişi 20 V 1 A Şarj Süresi 6,5 sa
Otomatik Boşaltma İstasyonu CH2403
Anma Girişi 220-240 V ~ 50-60 Hz
Anma Girişi Akımı (Şarj) 0,3 A Anma Çıkışı 20 V 1 A
Güç (Boşaltma) 1000 W
DEEBOT Boyutları (U*G*Y mm) 353*351*96
Otomatik Boşaltma İstasyonu DEEBOT
Boyutları (U*G*Y mm)
356*451*380
