RP7426 VEVOR 1/2-Inch Air Impact Wrench, Up to 738 ft-lbs User Manual

Air Impact Wrench

Model:RP7426

This is the original instruction, please read all manual instructions carefully

before operating. VEVOR reserves a clear interpretation of our user

manual. The appearance of the product shall be subject to the product you

received. Please forgive us that we won't inform you again if there are any

technology or software updates on our product.

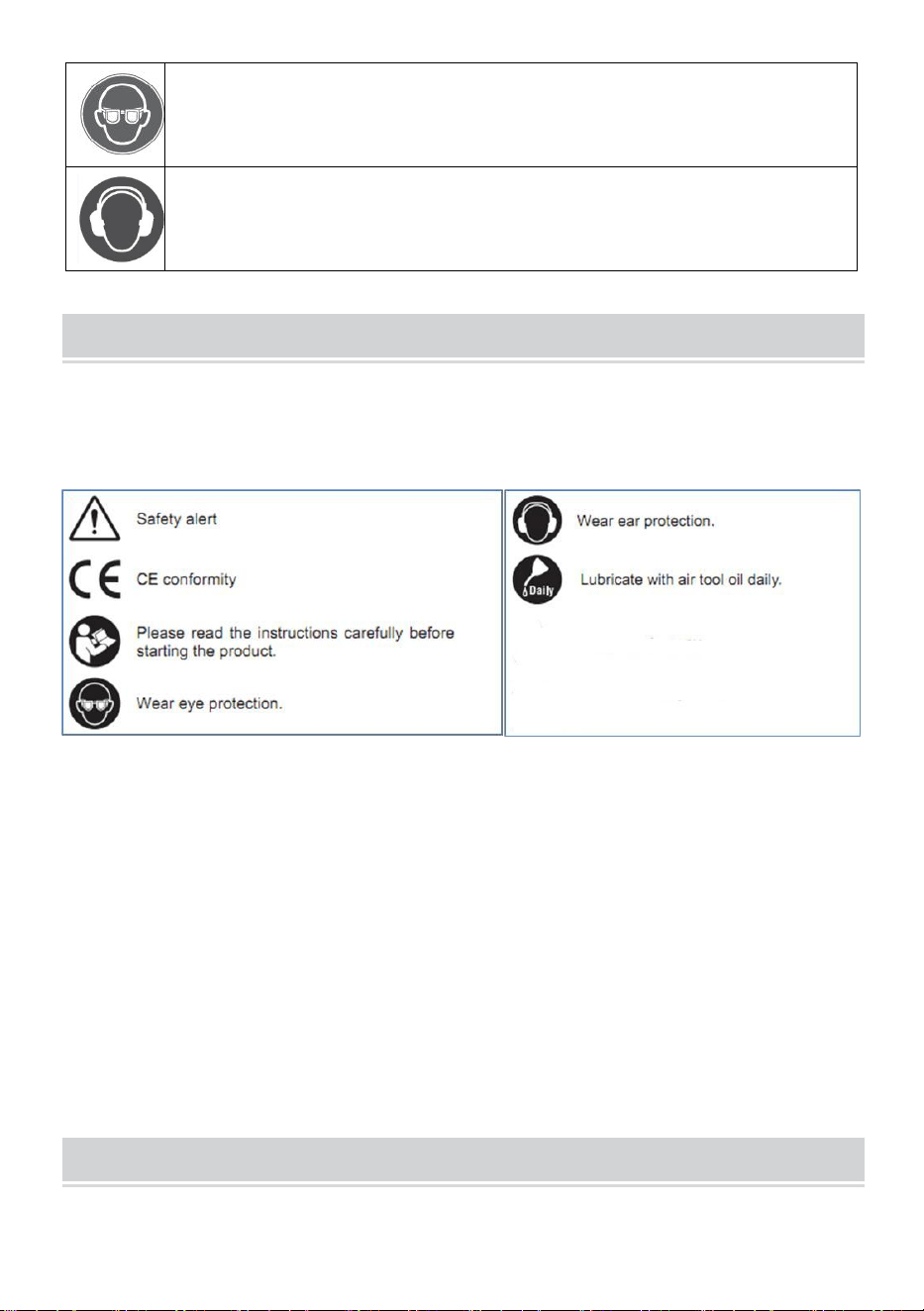

Warning-To reduce the risk of injury, user must read

instructions manual carefully.

Air Impact Wrench

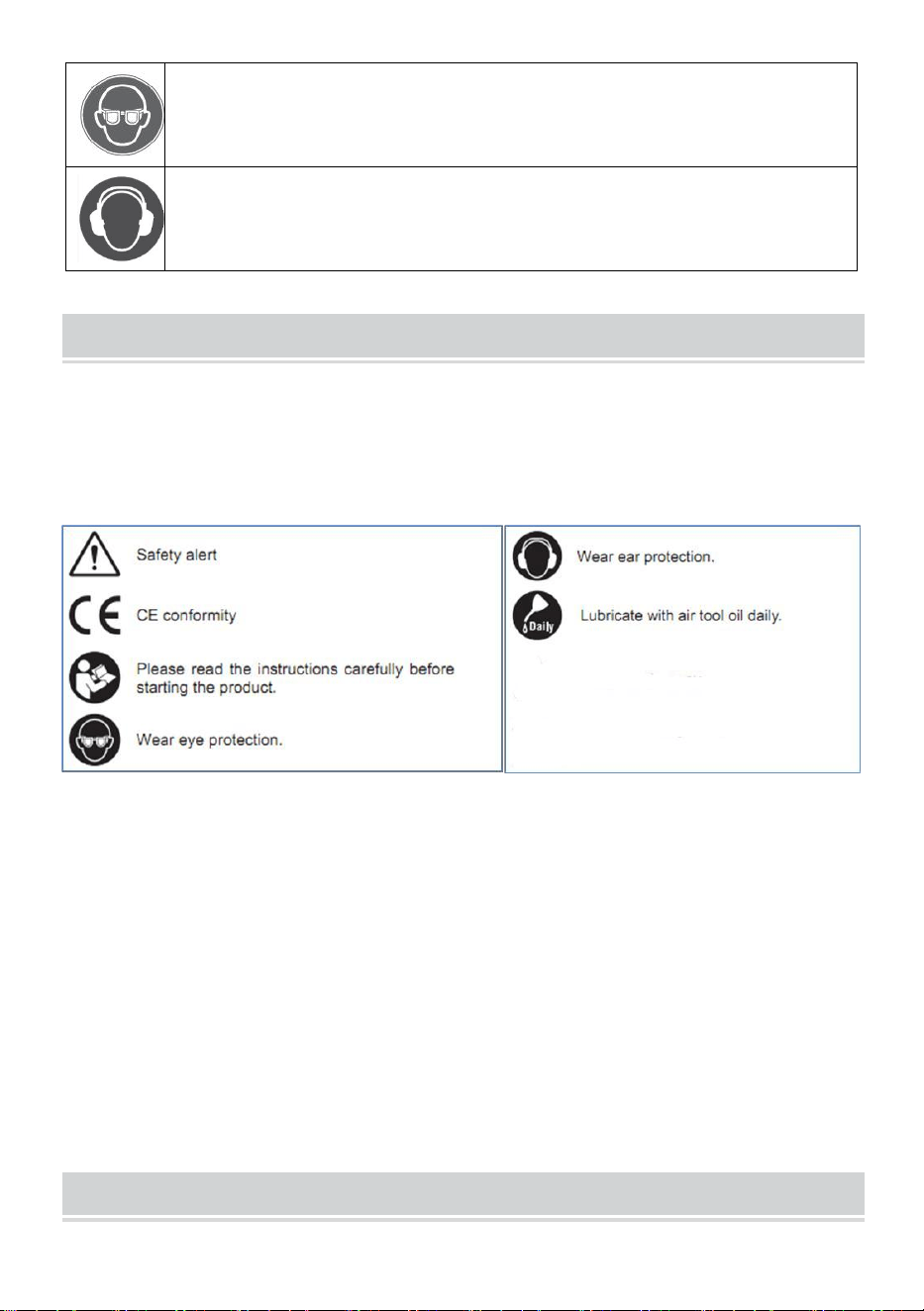

Warning-marking concerning risk of Eye Injury

Warning-marking concerning Risk of Hearing Loss

First Time Usage

IMPORTANT:

Upon receipt of the product, read and follow all safety rules,operating instructions

before first use it. And retain this manual for future reference

Contain:

◎ TECHNICAL SPECIFICATIONS

◎ SAFETY GUIDELINES

◎ KEY PARTS DIAGRAM

◎ IMPORTANT INFORMATION

◎ OPERATING INSTRUCTIONS

◎ MAINTENANCE

◎ TROUBLESHOOTING

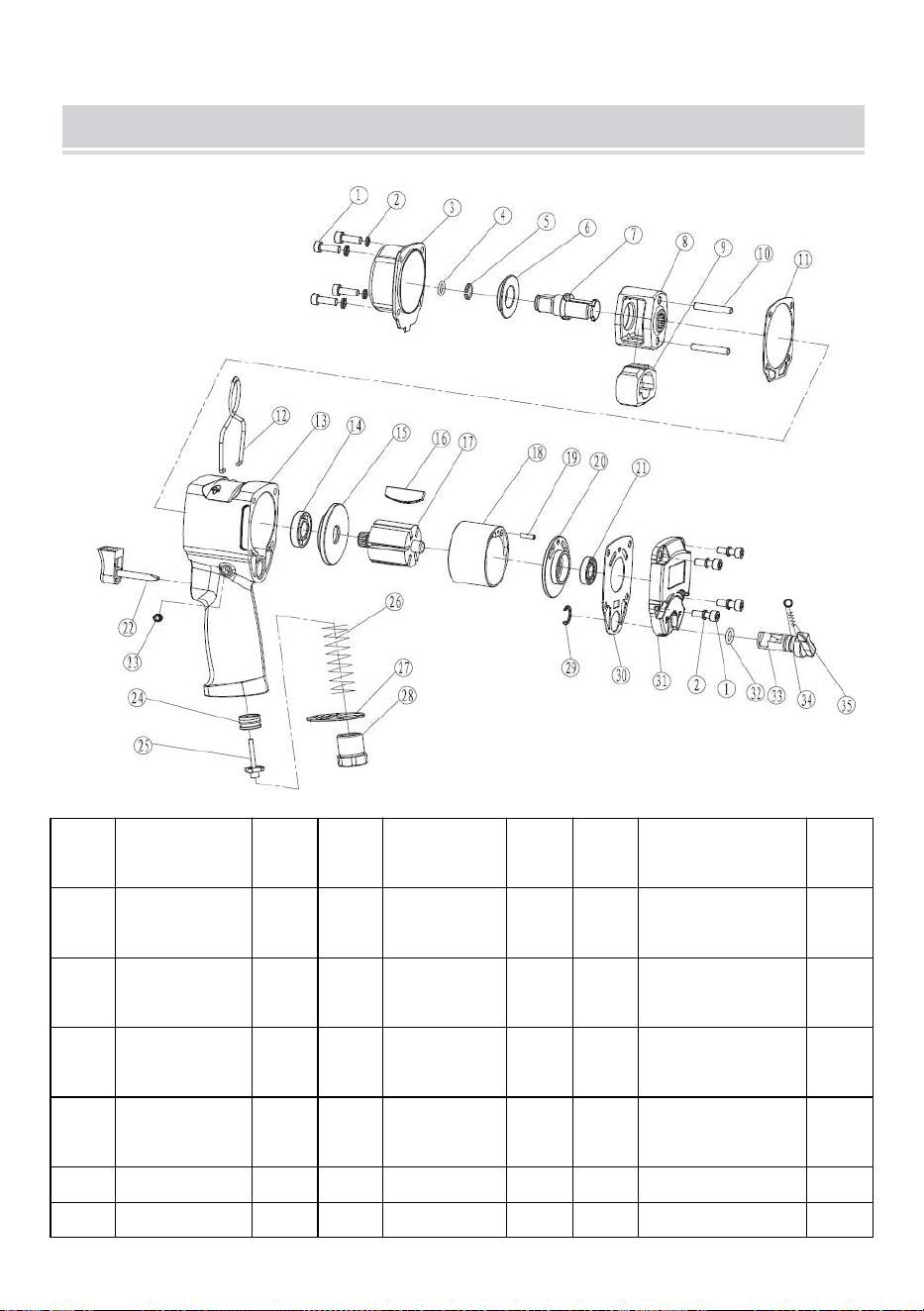

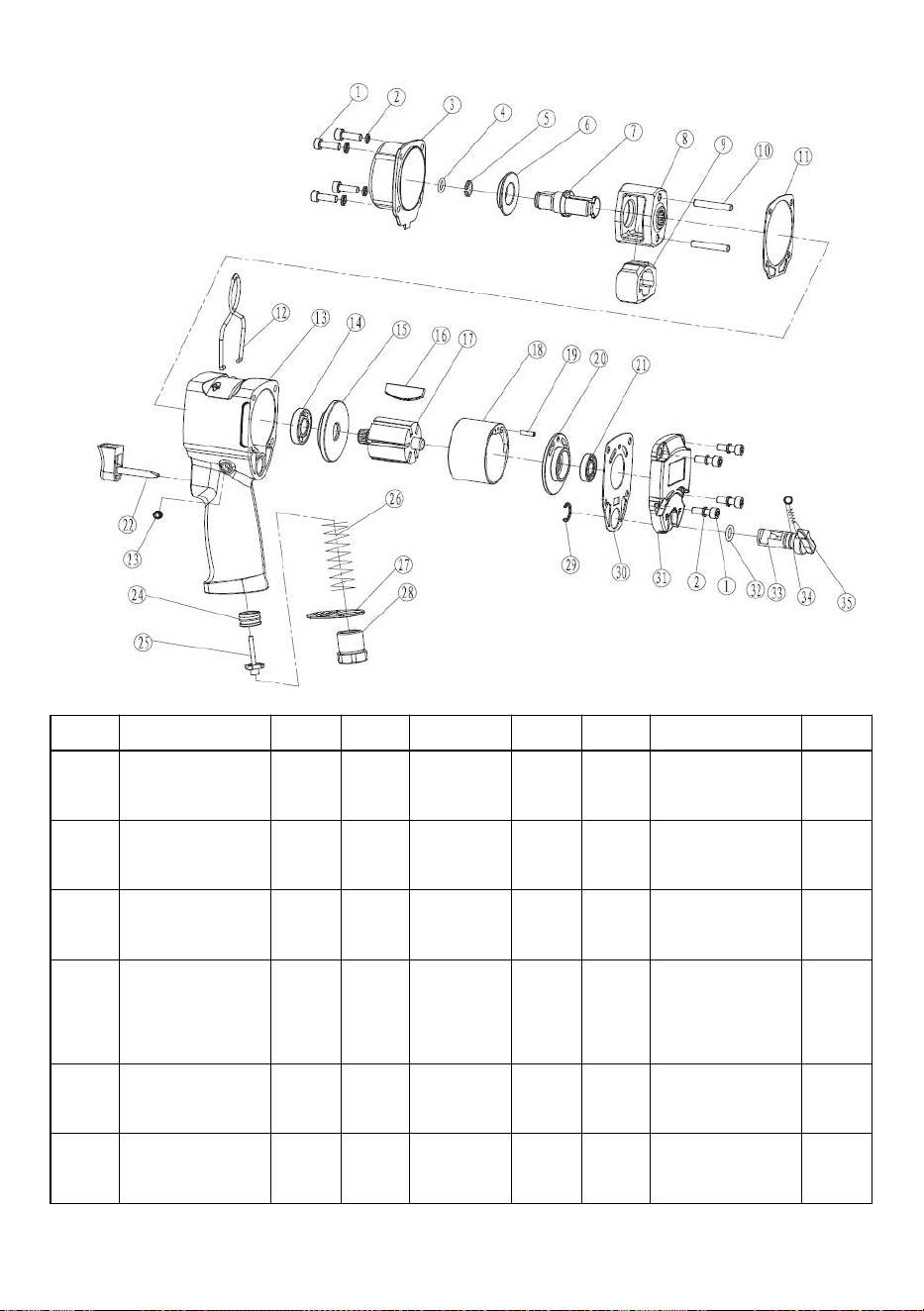

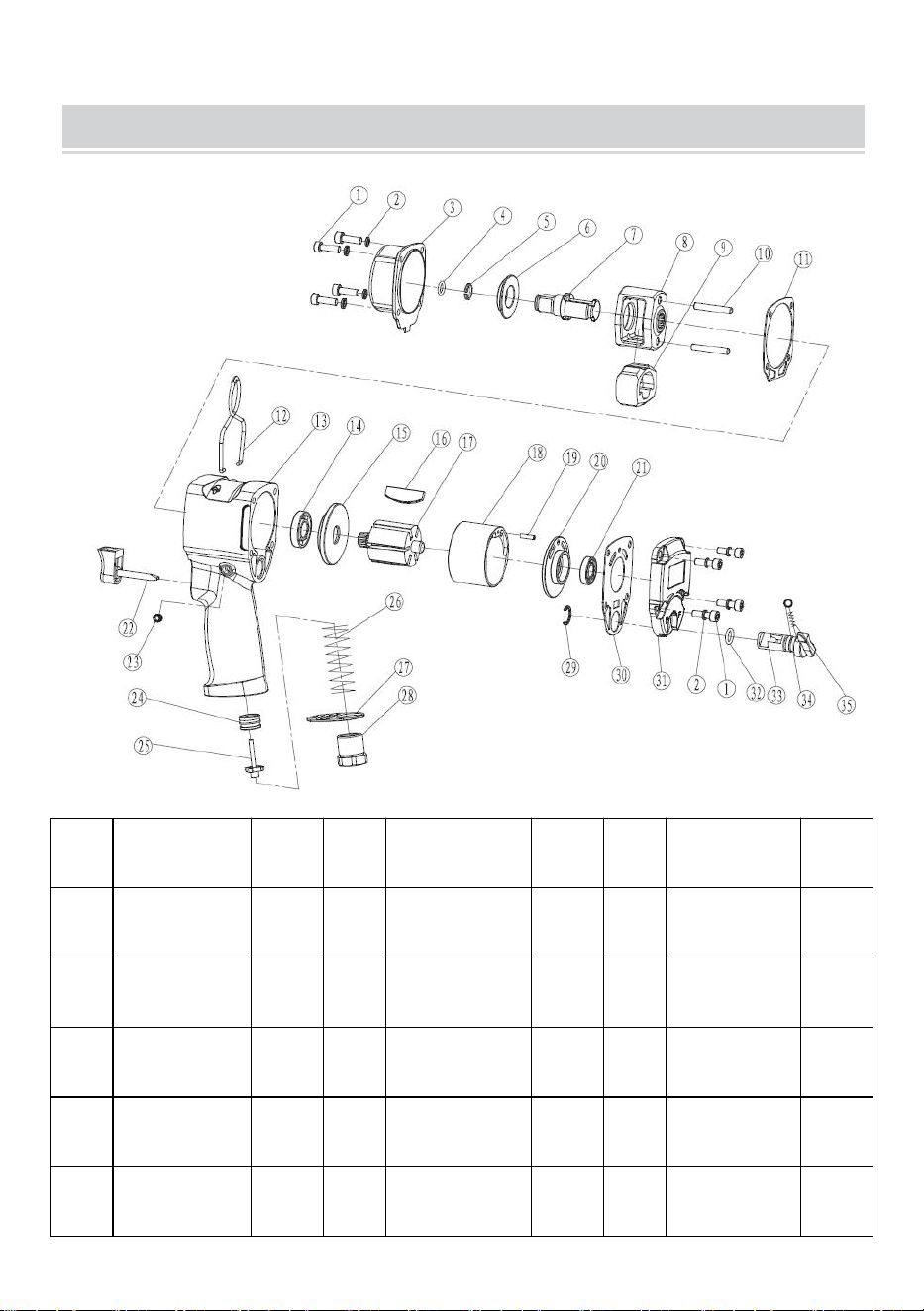

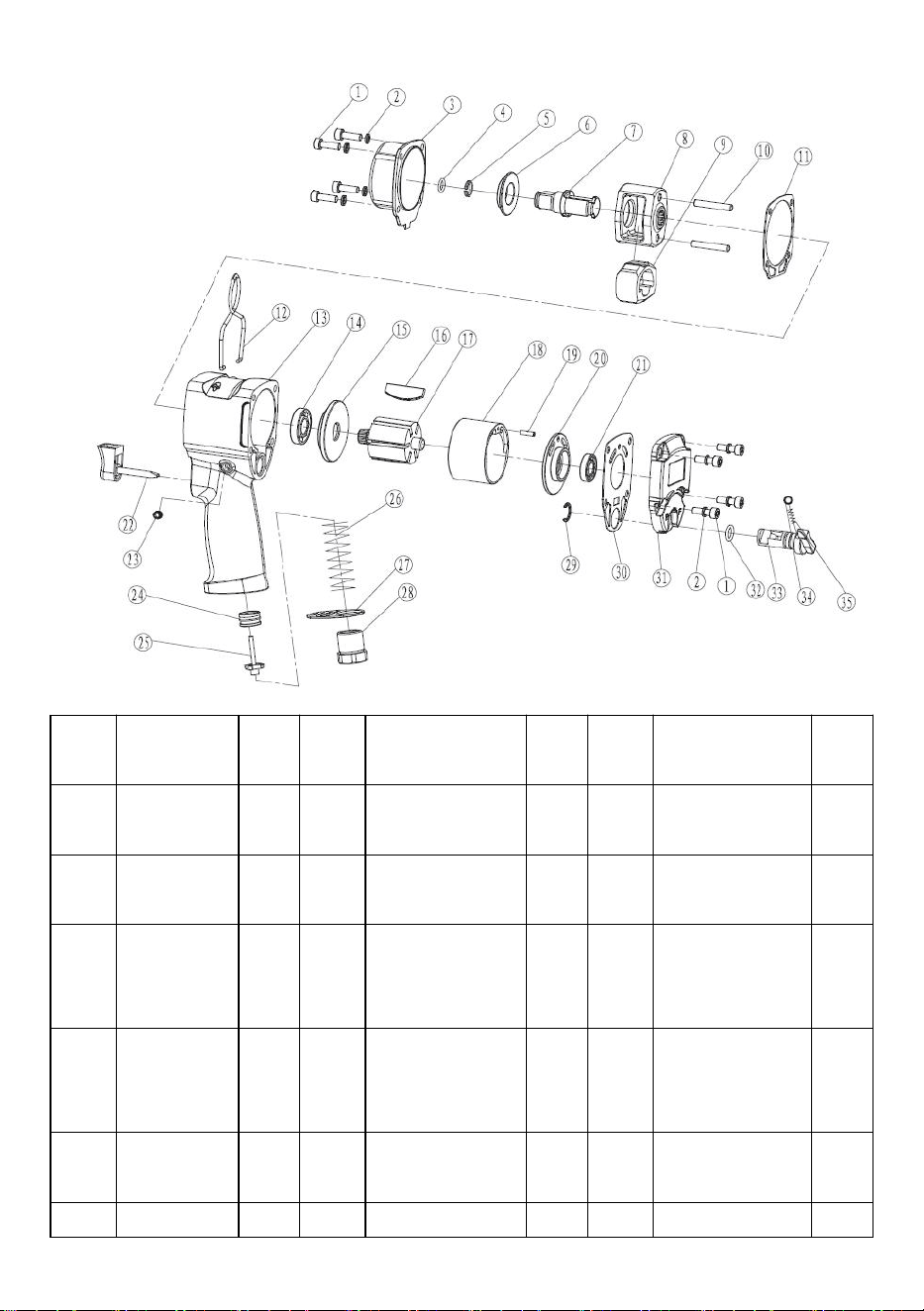

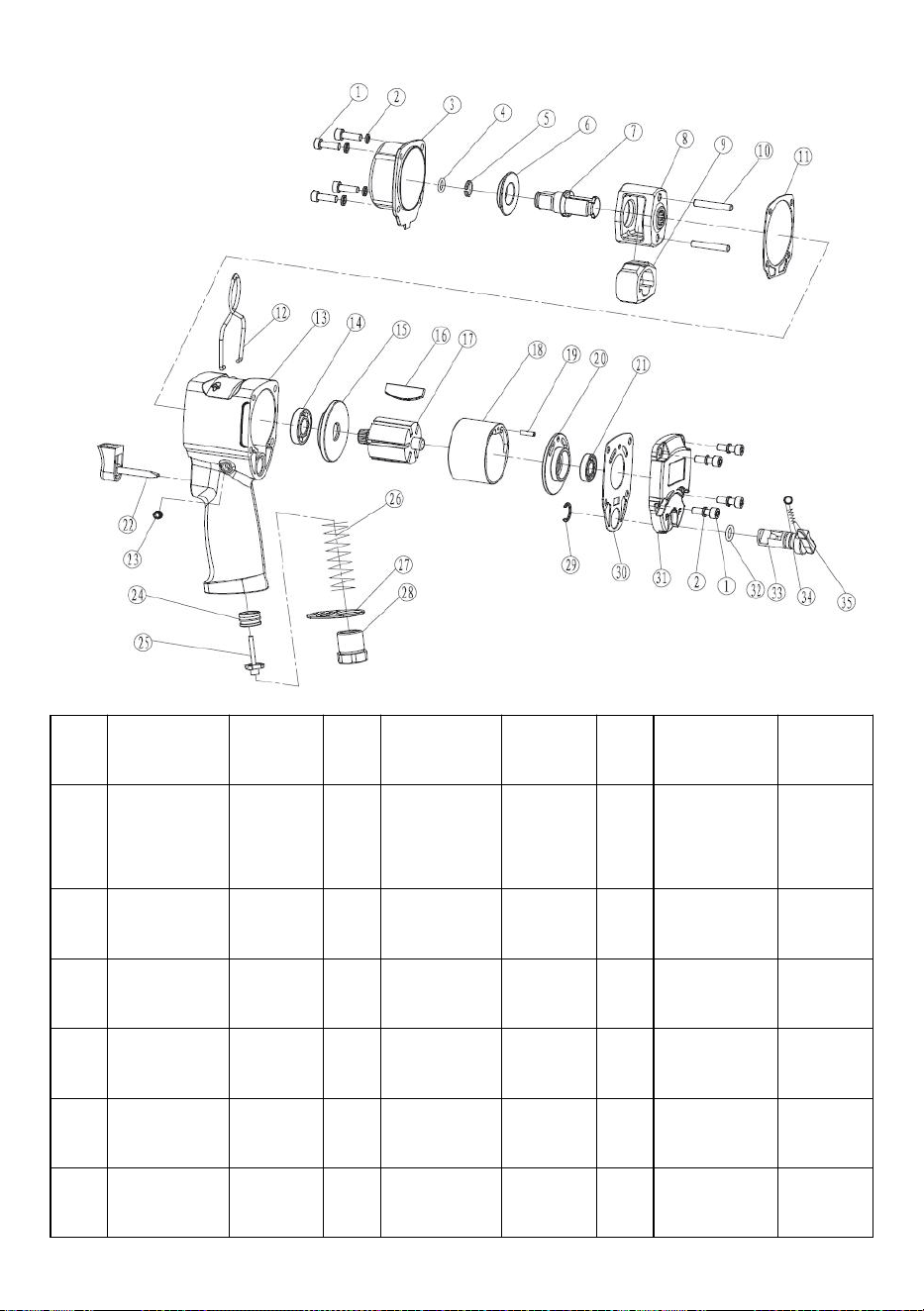

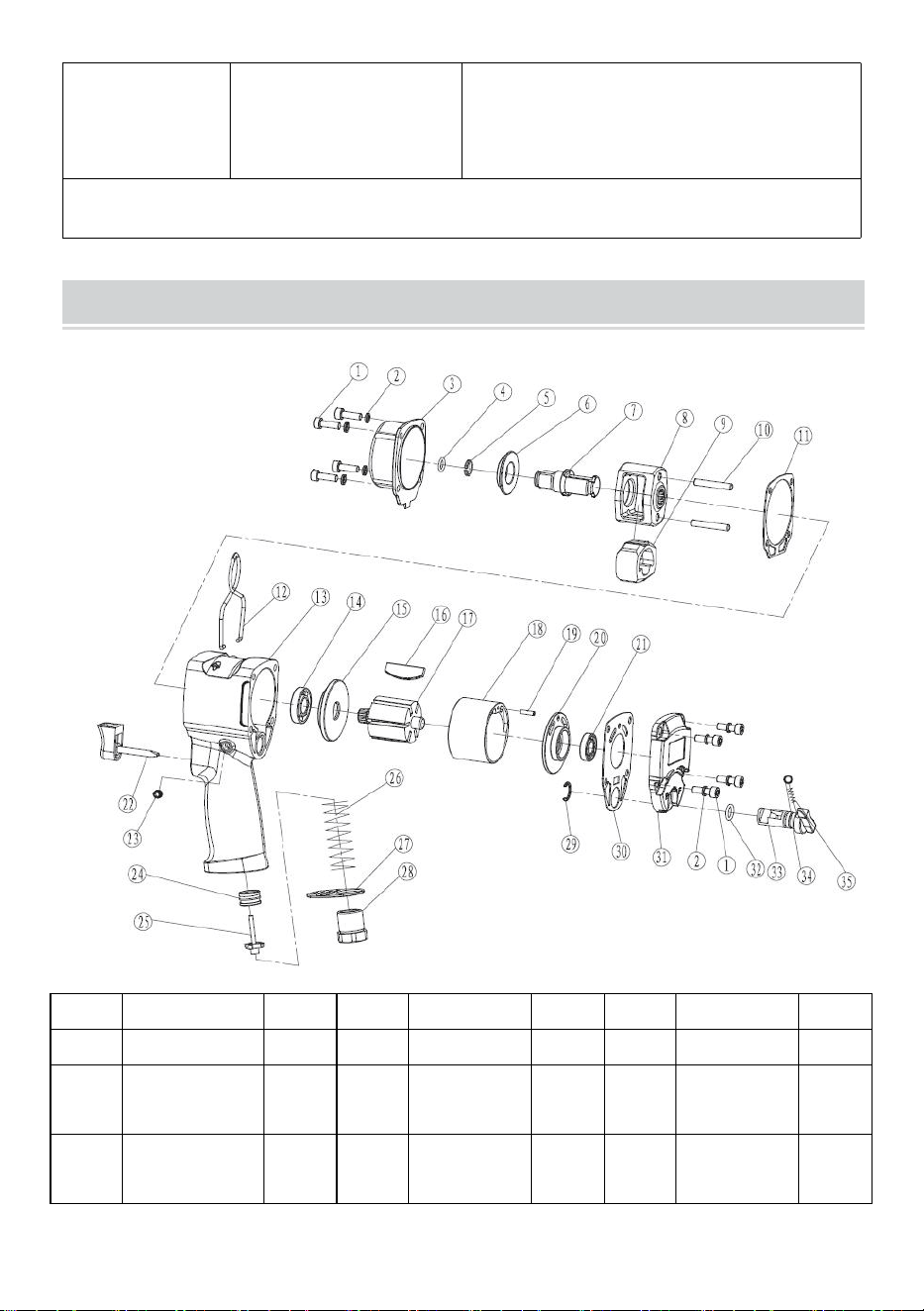

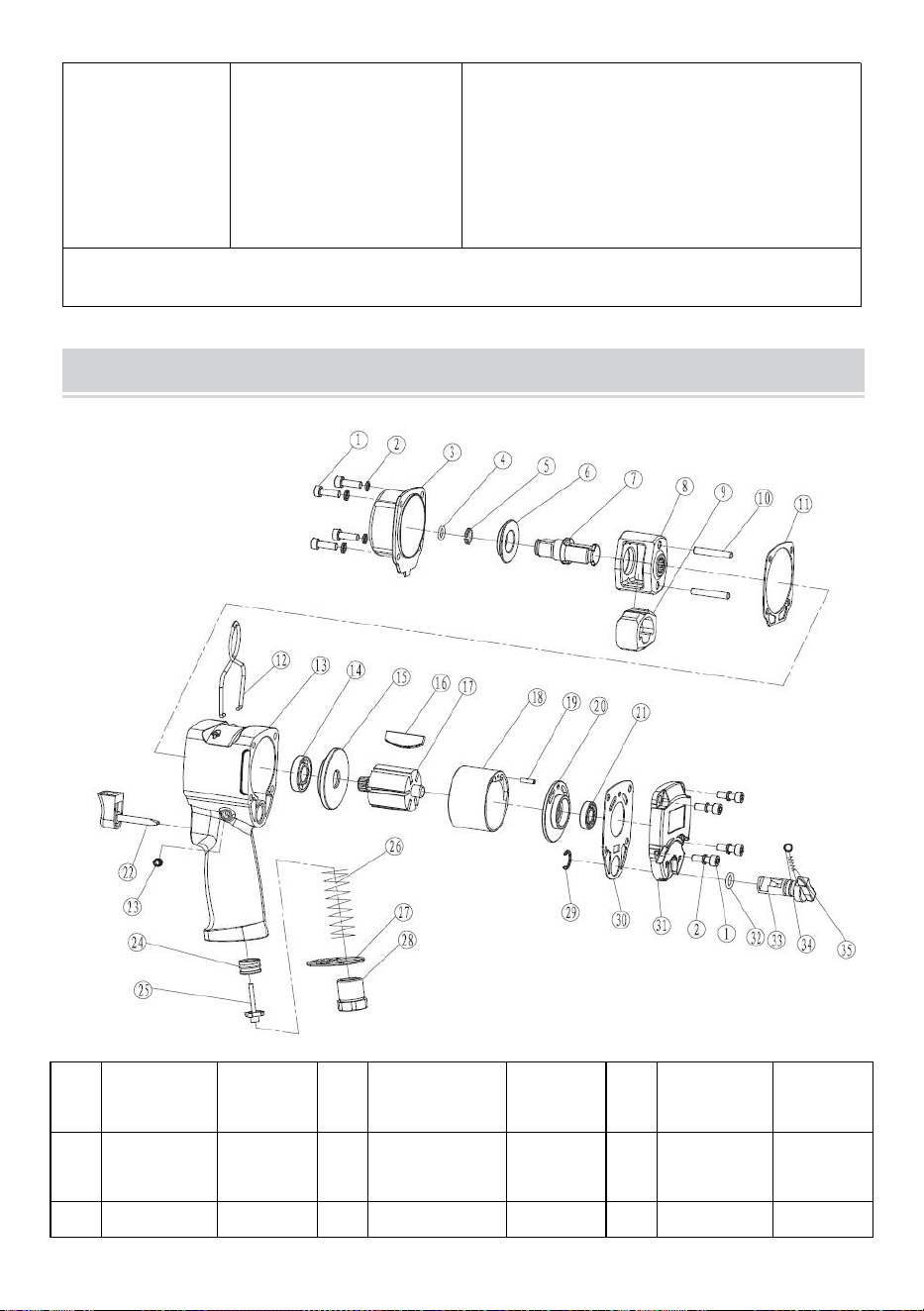

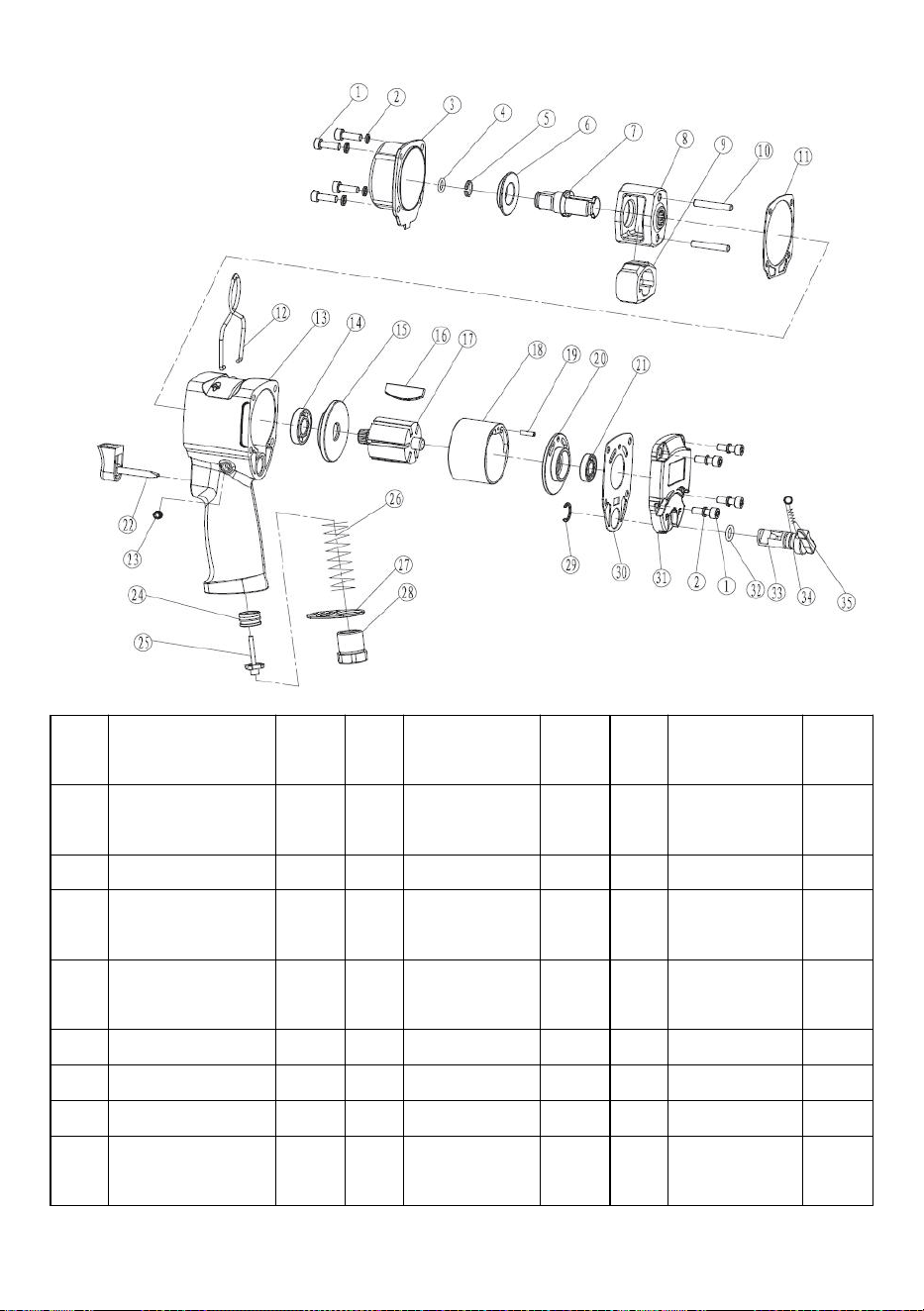

◎ EXPLODED VIEW

◎ PARTS LIST

Technical Data

Model

RP7426

Color

Orange&Black

Square drive head:

1/2”(13mm)

Air hose required:

3/8”ID

Capacity Bolt size:

5/8”(16mm)

Air inlet:

1/4”ID(6.35mm)

SPEED (NO LOAD):

8500RPM±10%

A weighted sound

pressure level:

106.6dB(A)

Max loosening torque:

1000N.m

Sound power level:

94.6dB(A)

Working pressure:

90PSI(6.3Bar)

Vibration in handle:

5.99m/s²,K=1.1m/s²

SCFM: Standard Cubic Feet per Minute (the volumetric flow rate of a far

corrected to standardized conditions of temperature and pressure).

NPT: National Pipe Thread

Environmental Responsibilities

Please recycle unwanted materials instead of disposing of them as waste. All tools,

hoses and packaging should be sorted, taken to the local recycling centre and

disposed of in an environmentally safeway.

SAFETY GUIDELINES

DANGER!

Potential hazard that will result in serious injury or loss of life.

WARNING!

Potential hazard that could result in serious injury or loss of life.

CAUTION!

Potential hazard that may result in moderate injury or damage to equipment.

NOTE: The world "Note" is used to inform the reader of something he/she needs

to know about the tool.

PERSONAL SAFETY

These precautions are intended for the personal safety of the user and others

working with the user. Please take time to read and understand them.

DANGER!

Potential hazard that will result in serious injury or loss of life.

• Keep children away from the work area. Do not allow children to handle power

tools.

• Do not use a tool that is leaking air, that has missing or damaged parts, or that

requires repairs. Verify that all screws are securely tightened.

• Never attempt to override tool safety features.

• Do not allow unskilled or untrained individuals to operate Air-powered impact

wrench or any other air-powered tools.

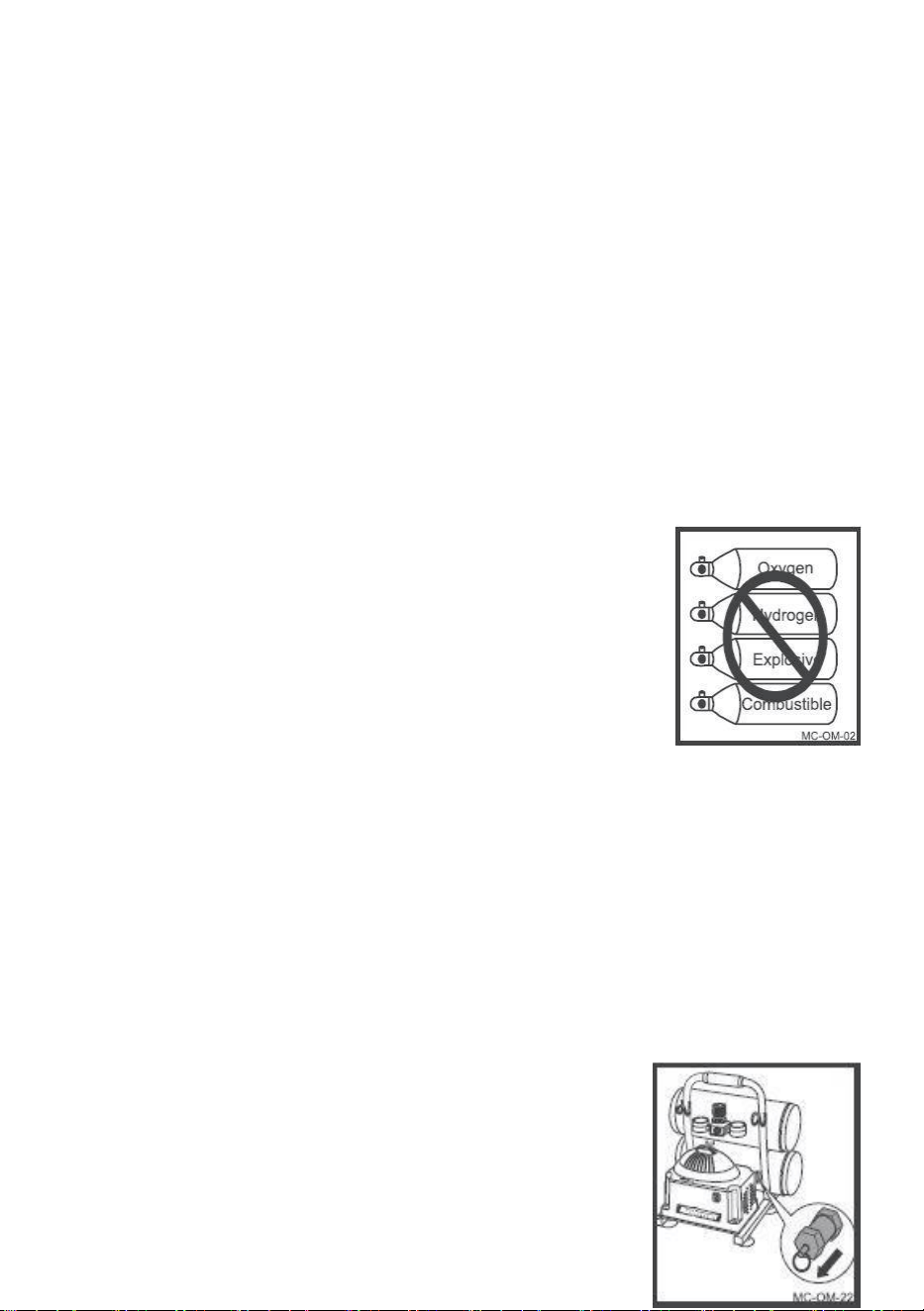

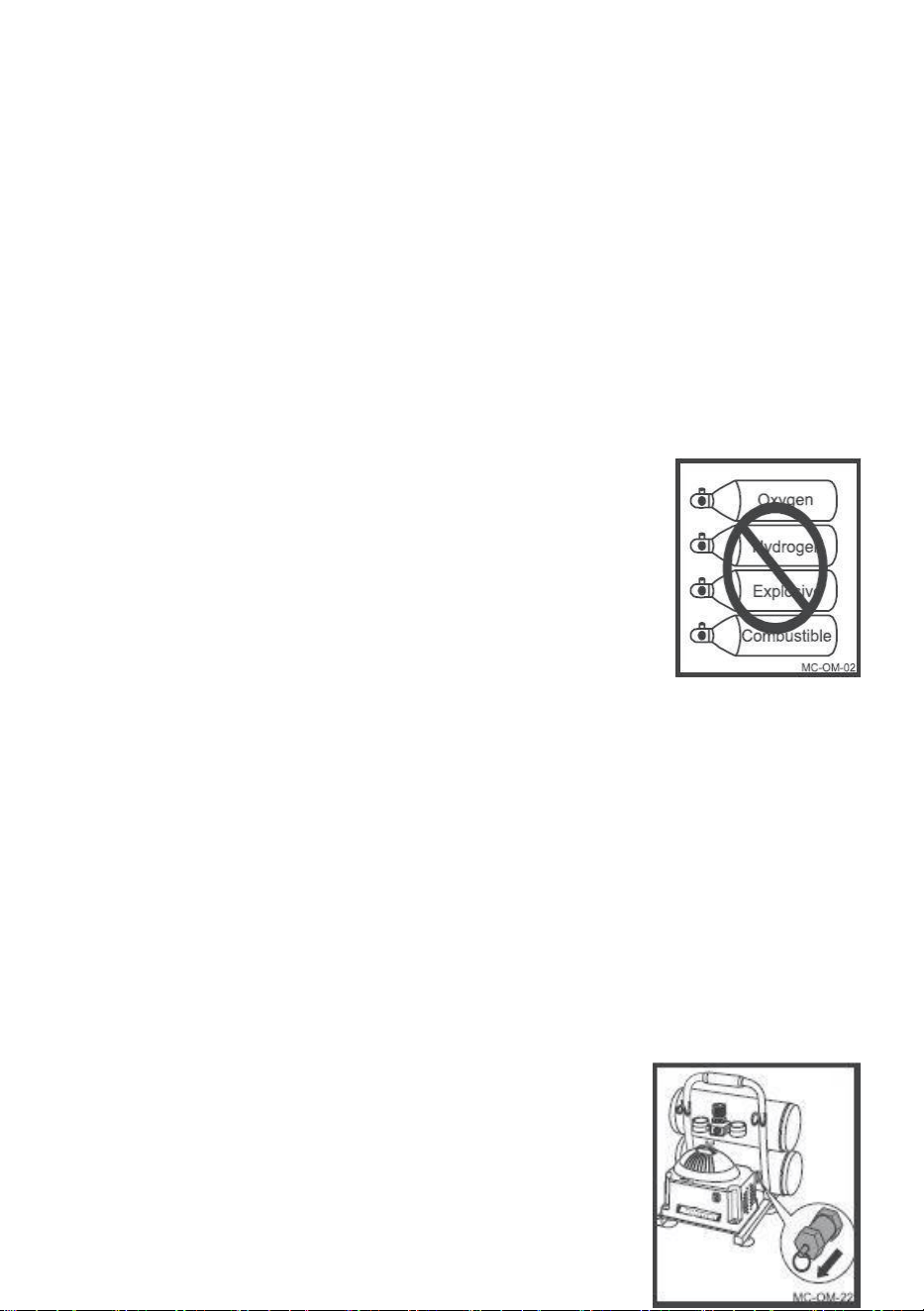

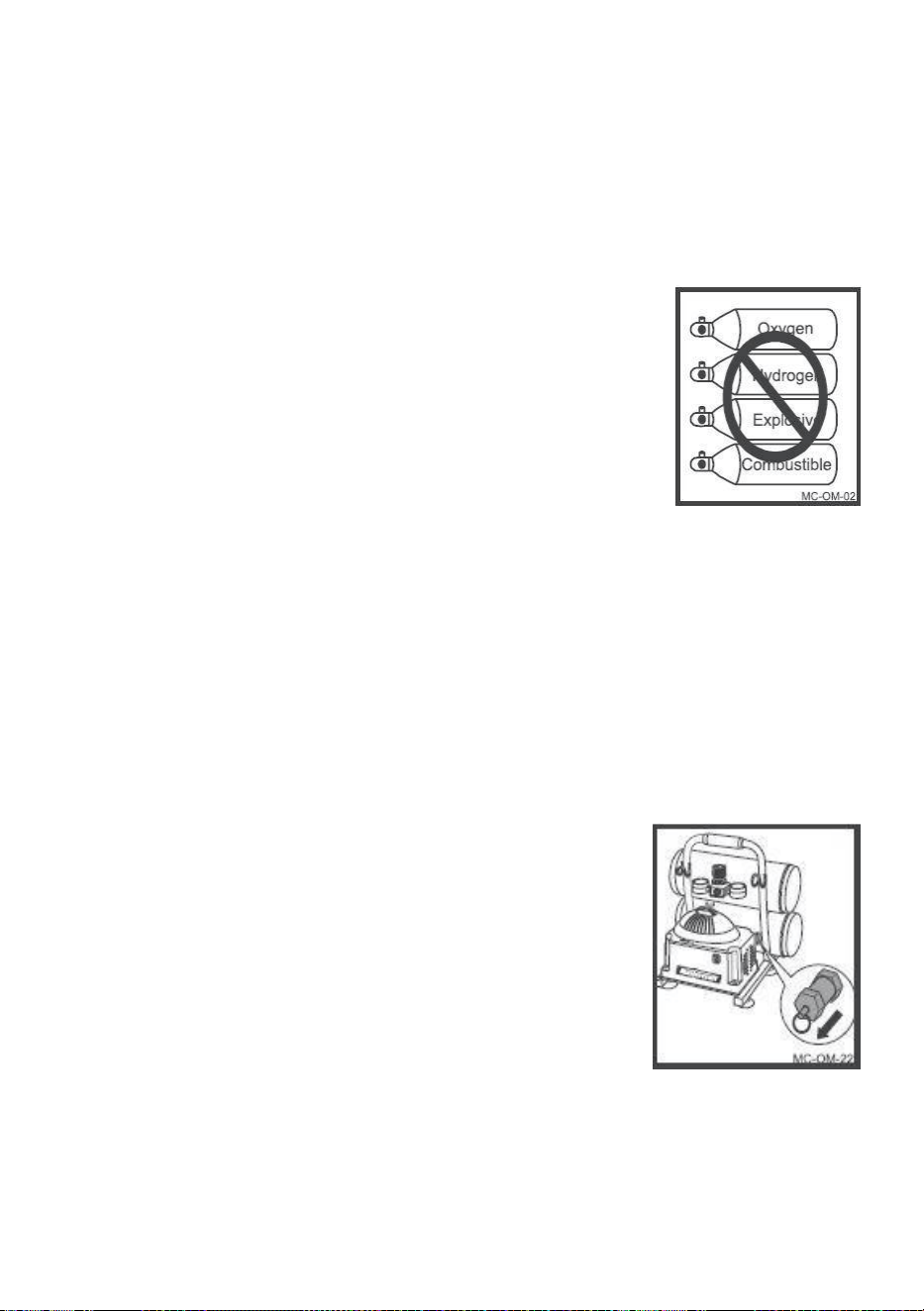

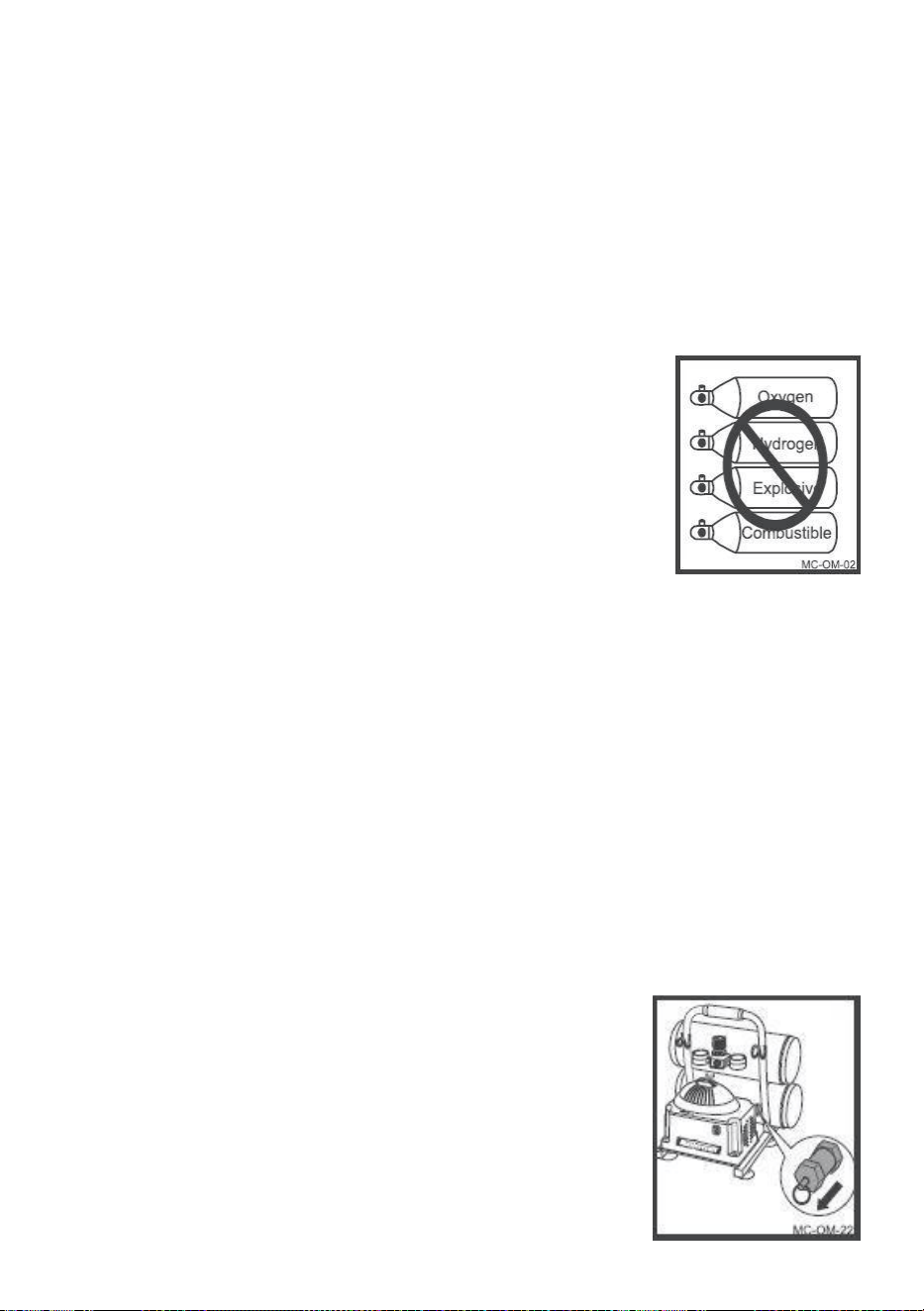

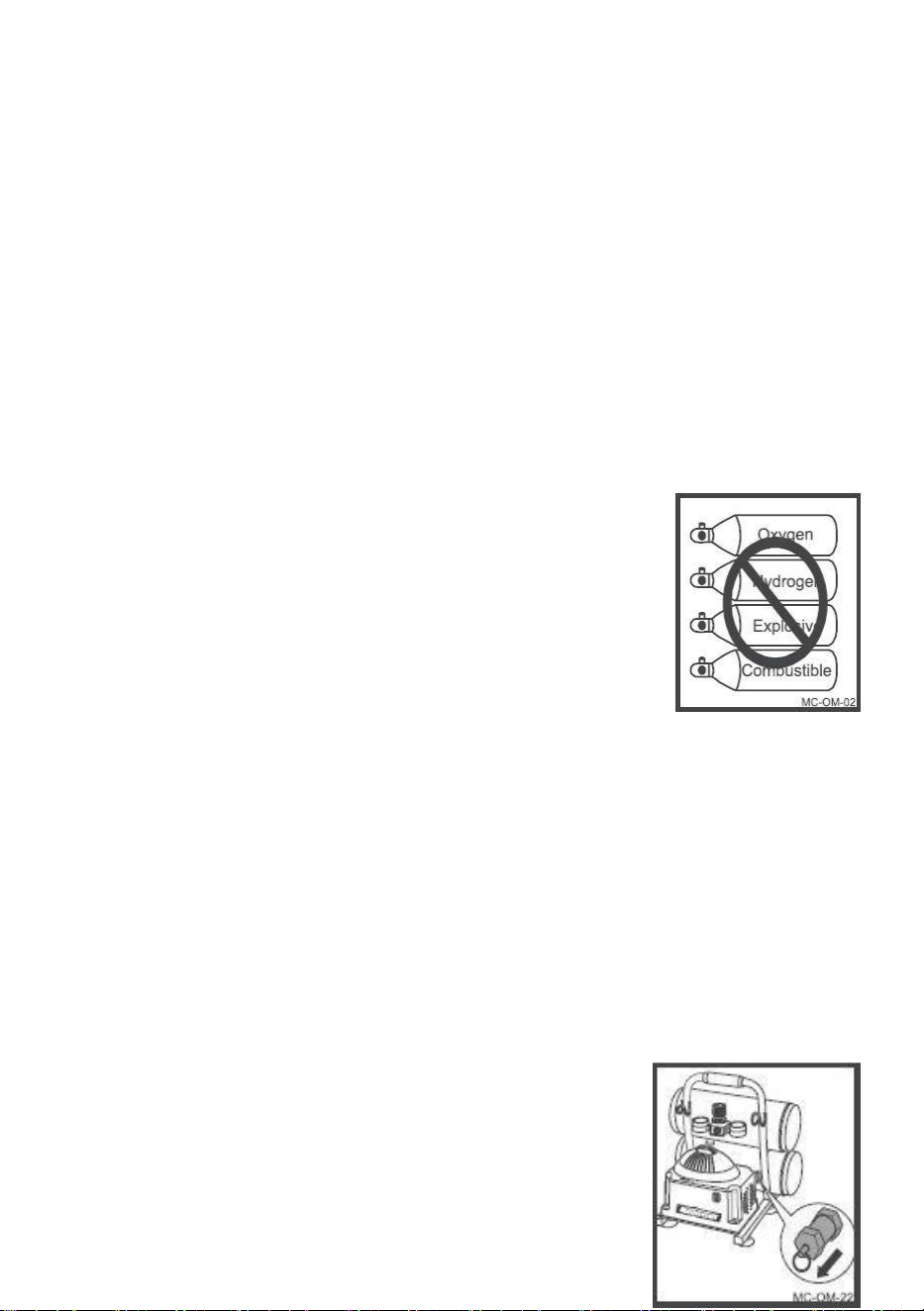

• Do not use oxygen or any other combustible or bottled gas

to power air powered tools. Failure to observe this warning

can cause explosion and serious personal injury or death.

Use only the compressed air to power air-powered tools, Use

a minimum of 25' (7.6m) of hose to connect the tool to the

compressor. Failure to comply will result in serious injury or

loss of life.

• Risk of electric shock: Do not expose a compressor to rain. Store it indoors.

Compressor must be grounded. Do not use grounding adaptors.

• Risk of personal injury: Do not direct compressed air from the air hose toward the

user or other personnel.

• Risk of inhalation: Never directly inhale the air produced by the compressor.

•Risk of bursting: Do not adjust the pressure switch or safety valve for any reason.

They have been preset at the factory for this compressor's maximum pressure.

Tampering with the pressure switch or the safety valve may cause personal injury

or property damage.

•Risk of burns: The pump and the manifold generate high

temperatures. In order to avoid burns or other injuries, do

not touch the pump, the manifold, or the transfer tube while

the compressor is running. Allow the parts to cool down

before handling or servicing. Keep children away from the

compressor at all times.

• Risk of bursting: Make sure the regulator is adjusted so

that the compressor outlet pressure is set lower than the maximum operating

pressure of the tool. Before starting the compressor, pull the ring on the safety

valve to make sure the valve moves freely. Drain water from tank after each use.

Do not weld or repair tank. Relieve all pressure in the hose before removing or

attaching accessories.

WARNING!

Potential hazard that will result in serious injury or loss of life.

• Always ensure that the work piece is firmly secured leaving both hands free to

control the tool.

• Always keep your air tool clean and lubricated. Daily lubrication is essential to

avoid internal corrosion and possible failure.

• Do not overload the tool. Allow the tool to operate at its optimum speed for

maximum efficiency. Excessive overload can cause the tool casing to split, and

may also lead to excessive wear on moving parts and possible failure.

• Use only the light weight coil hoses. For connecting the tool to the compressor

coupling. Do not fit quick change couplings onto the tool, as the vibration can lead

to damage or failure of the coupling.

• Always ensure that the tool has stopped before connecting it to the air supply.

• Verify that grinding accessories that are used with this tools are rated at or above

the tool's speed rating (6000RPM).

• Failure to properly match the accessory to the tool could result in serious

personal injury.

• Always ensure that the accessories are rated/ designed for use with the tool.

• Ensure that the accessories are correctly and securely fastened before

connecting the tool to the air supply.

• Locate the compressor in a well-ventilated area. For cooling, at a minimum of

12"(31cm) away from the nearest wall.

• Protect the air hose and the power cord from damage and puncture. Inspect

them for weak or worn spots every week,and replace them if necessary.

• Always wear hearing protection when using the air compressor. Failure to do so

may result in hearing loss.

• Do not carry the compressor while it is running.

• Do not operate the compressor if it is not in a stable position.

• Do not operate the compressor on a rooftop or in an elevated position that

could allow the unit to fall or be tipped over.

• Always replace a damaged gauge before operating the unit again.

CAUTION!

Potential hazard that may result in moderate injury or damage to equipment.

• Keep proper footing at all times in order to ensure correct balance.

• Do not wear watches, rings, bracelets, or loose clothing when using any air

tool.

• For optimal safety and tool performance, inspect the tool daily in order to

ensure free movement of the trigger, safety mechanisms, and springs.

• Keep the work area clean. A cluttered or dirty workbench may lead to an

accident. Floors should be kept clear.

• This tool is not a toy. Use it with caution.

• Use the tool in a well-ventilated area.

• Verity that the tool has stopped before putting it down after use.

• Handling and storage of oil: Use with adequate ventilation. Avoid contact of oil

with eyes, skin and clothing. Avoid breathing spray or mist. Store in a tightly closed

container in a cool, dry, well-ventilated area free from incompatible substances.

• Do not use the tool near or below freezing temperatures, as doing so may

cause tool failure.

• Do not store the tool in a freezing environment to prevent ice formation on the

operating valves of the tool, as doing may cause tool failure.

• Disconnect the tool from the air supply and turn off the

compressor before changing any accessories, performing

any maintenance, servicing, when the tool is not in use,

when it is being handed to another person, and when it is

left unattended. Failure to comply may result in moderate

injury or damage to equipment.

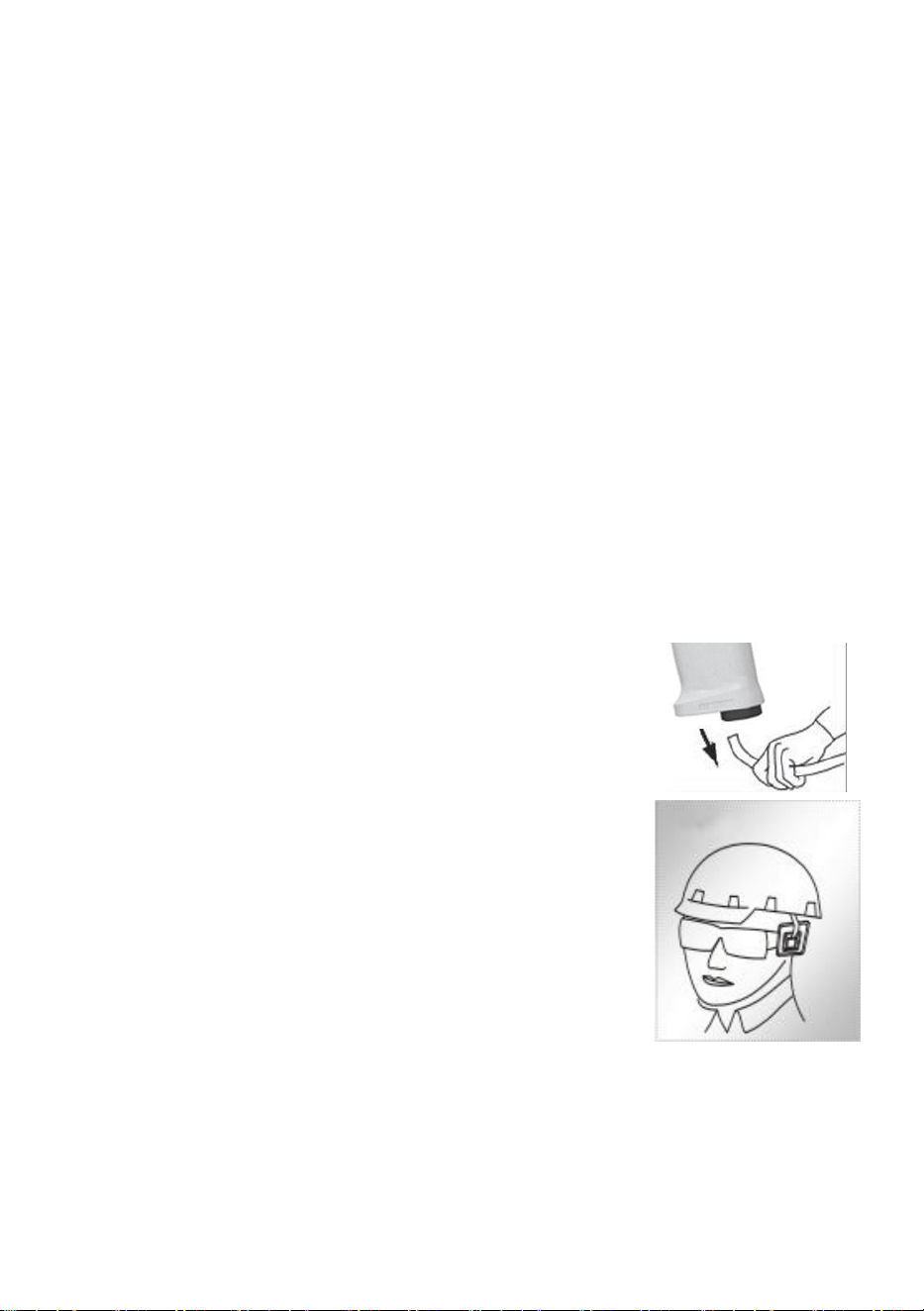

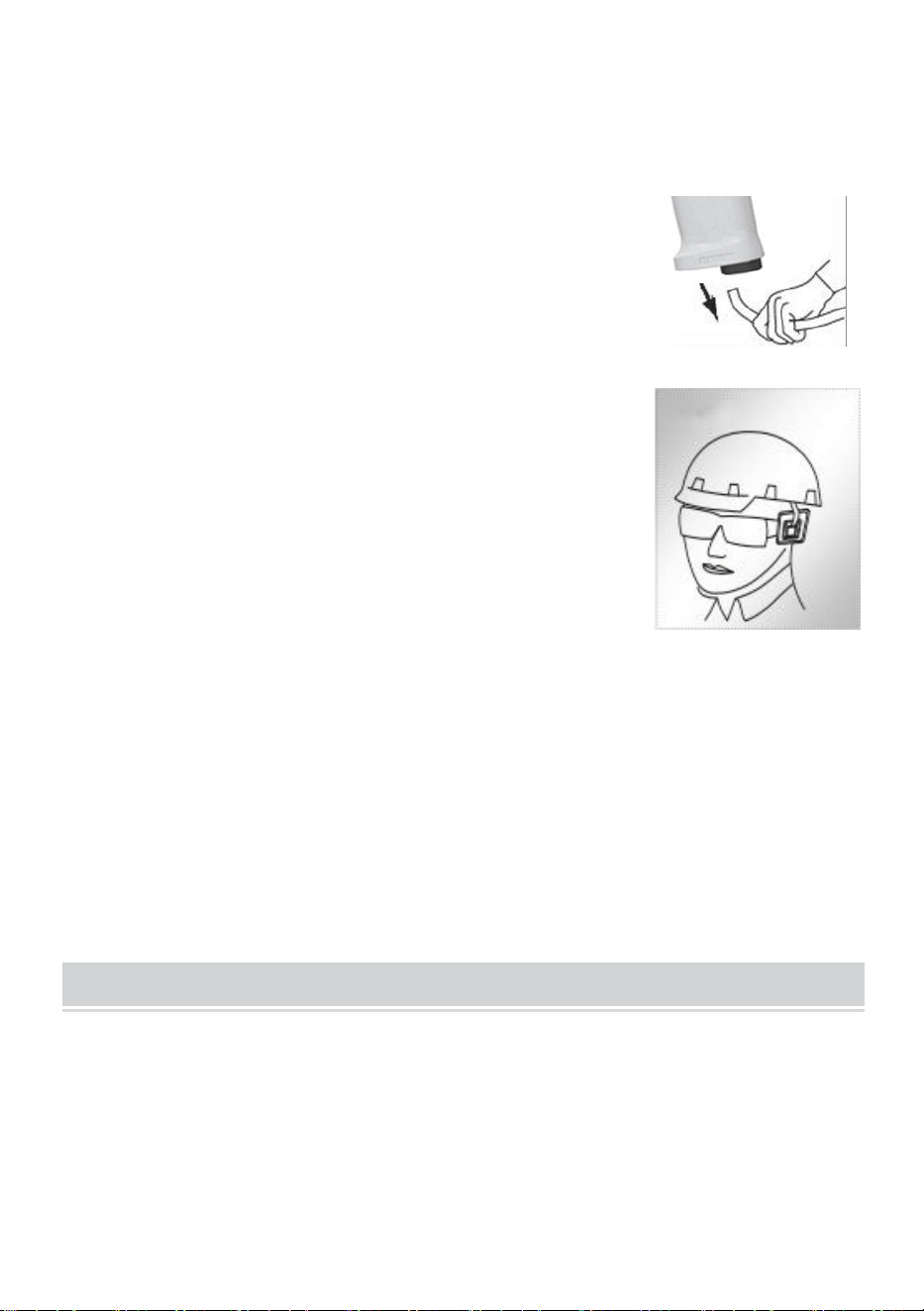

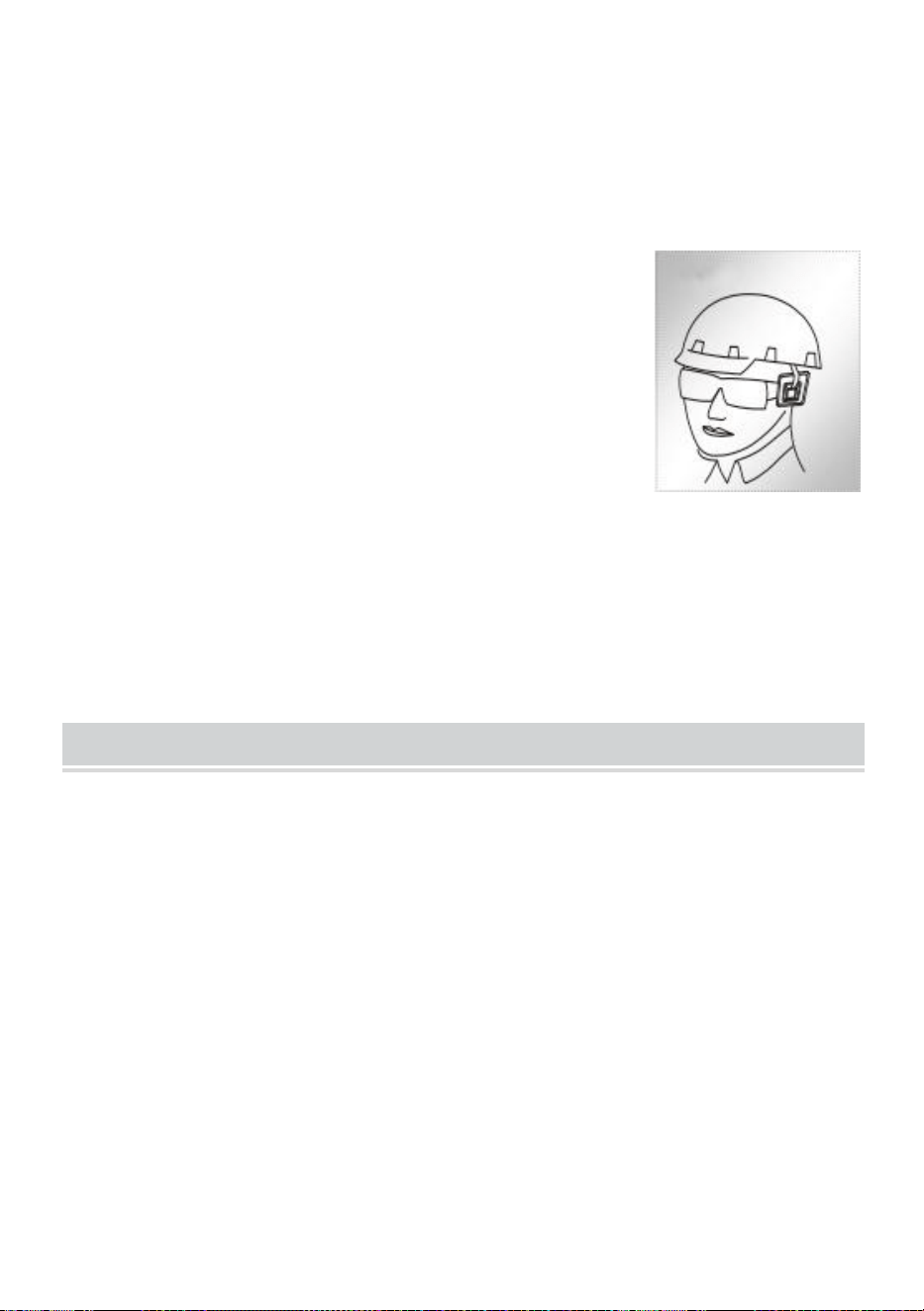

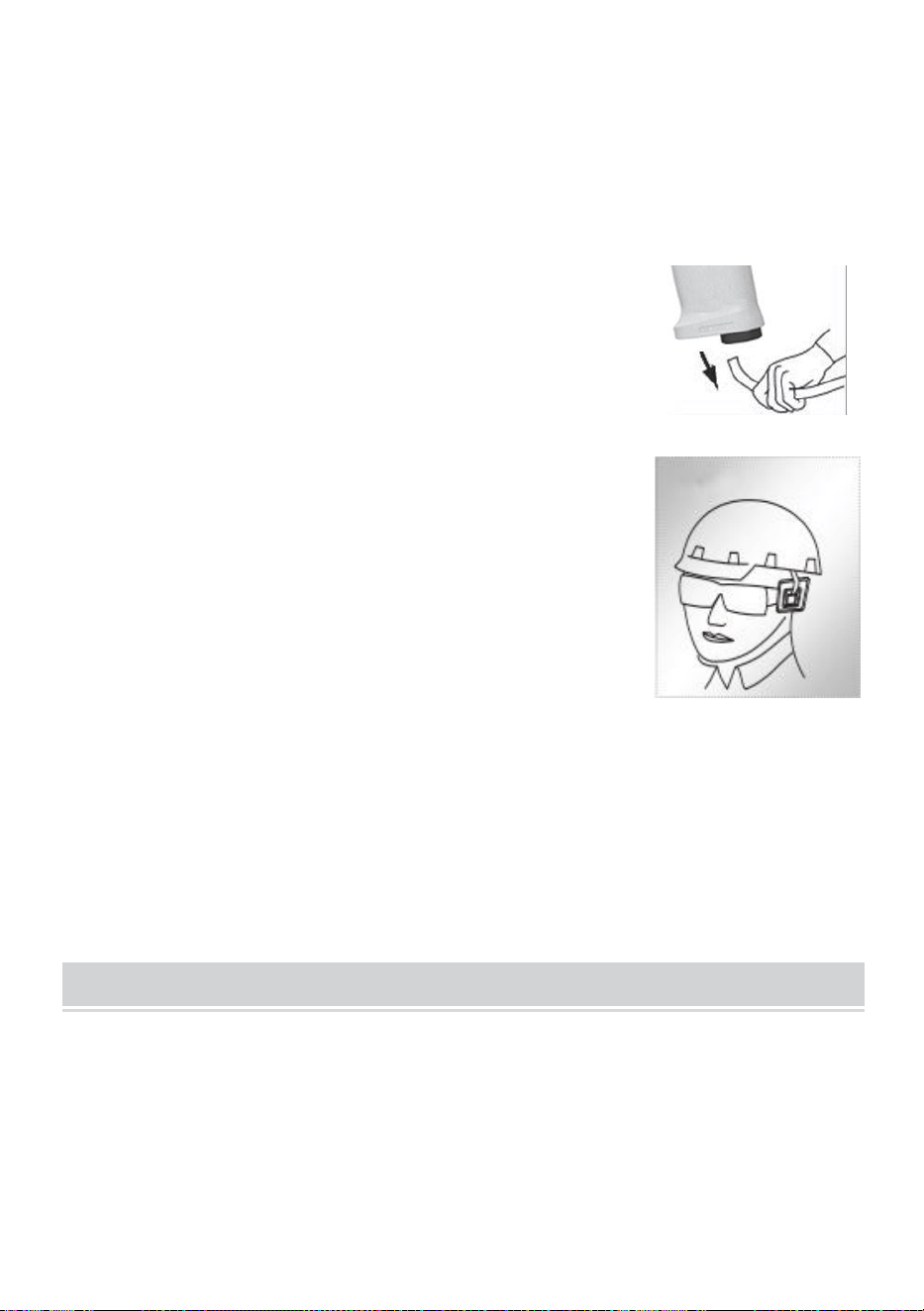

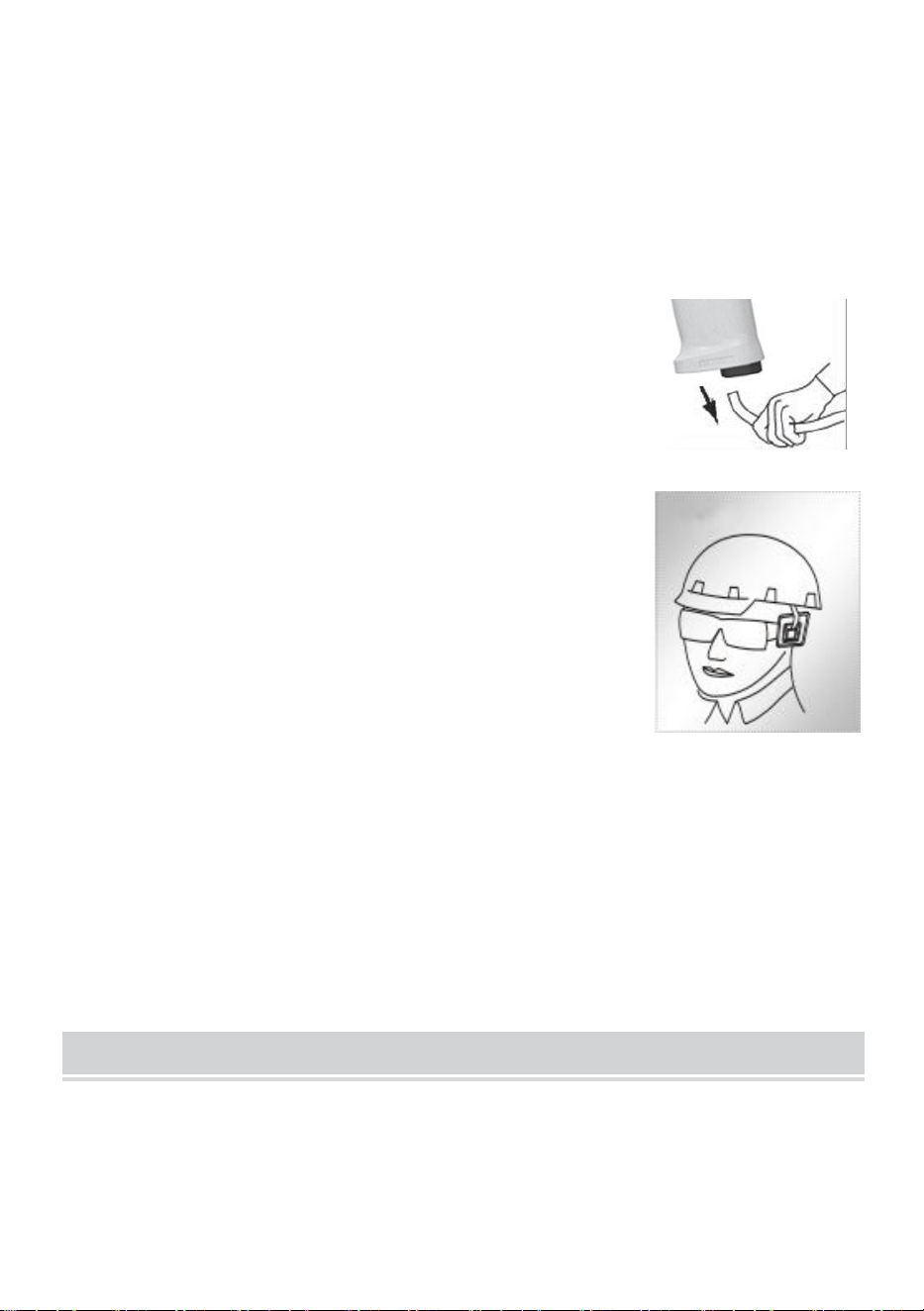

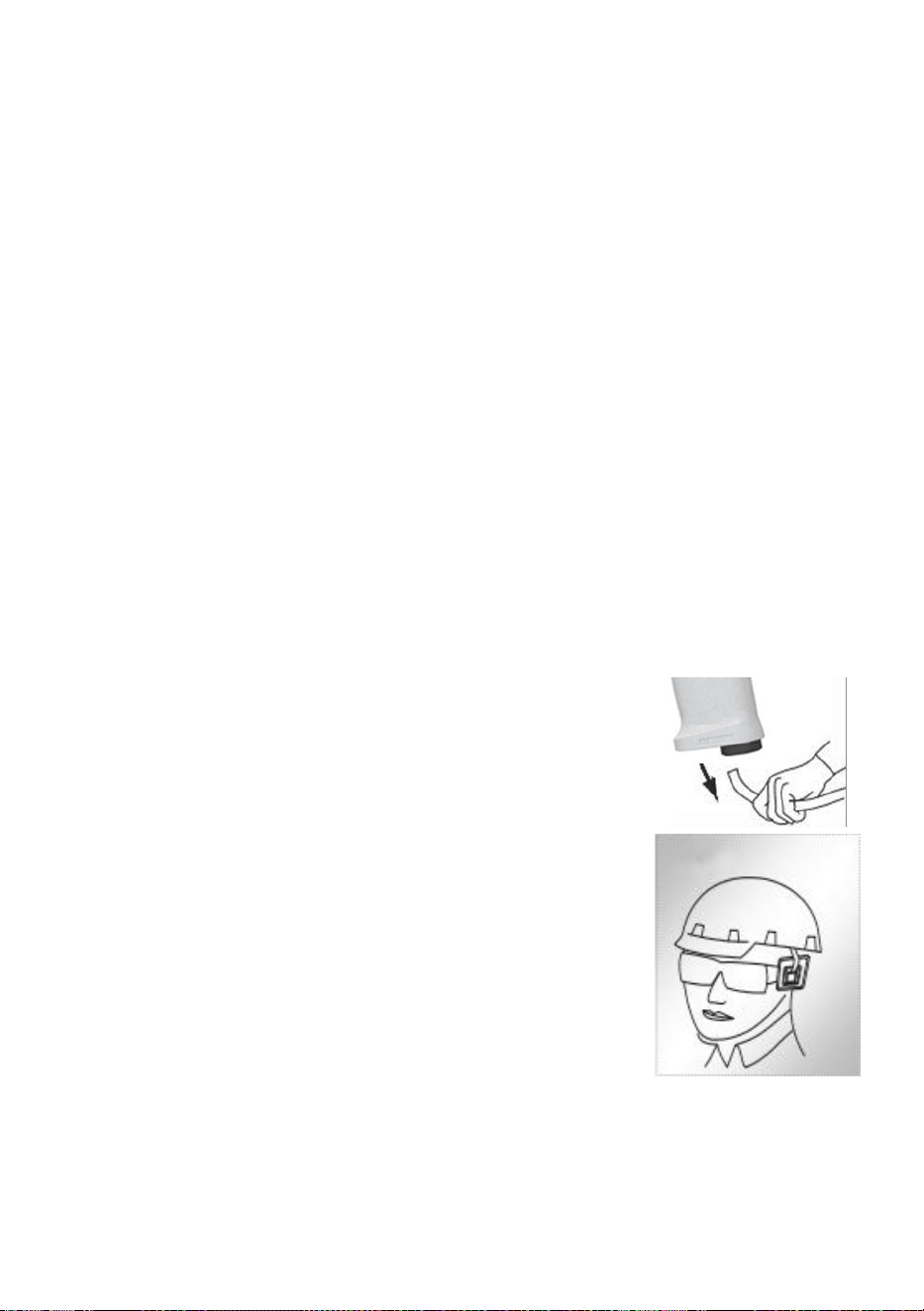

• Use safety goggles and ear protection: Wear safety

glasses with side shields when operating the

tool/compressor and verify that others in the work area are

also wearing safety glass.requirements and must provide

protection from flying particles from the front and the sides.

Air-powered tools are loud and the sound can cause

hearing damage. Always wear ear protection to help prevent hearing damage and

loss. Failure to comply may result in moderate injury.

Note: Recycle unwanted materials rather than disposing of it as waste. Sort the

tools, hoses, and package in specific categories and take them to the local

recycling center or dispose of them in an environmentally safe way.

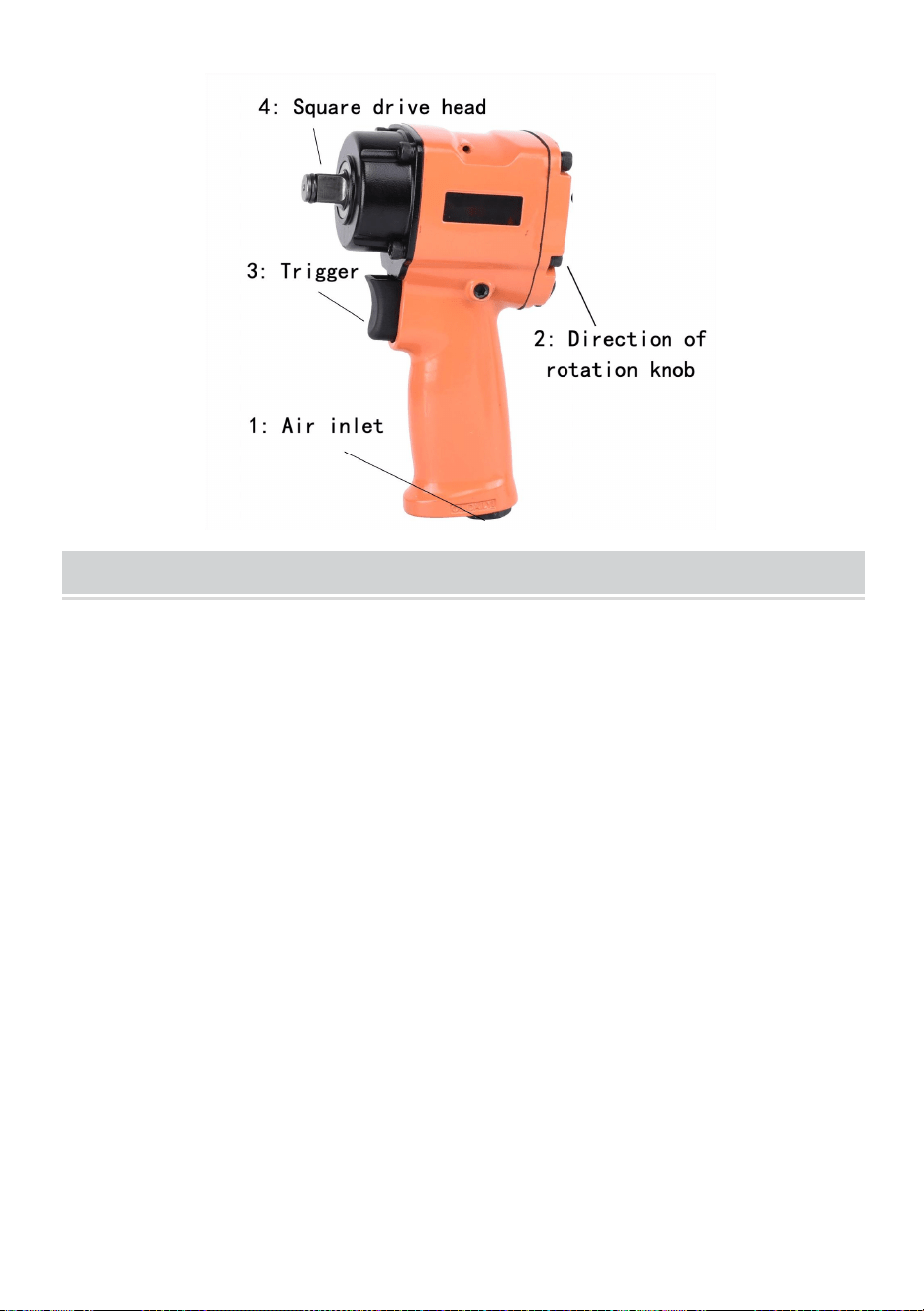

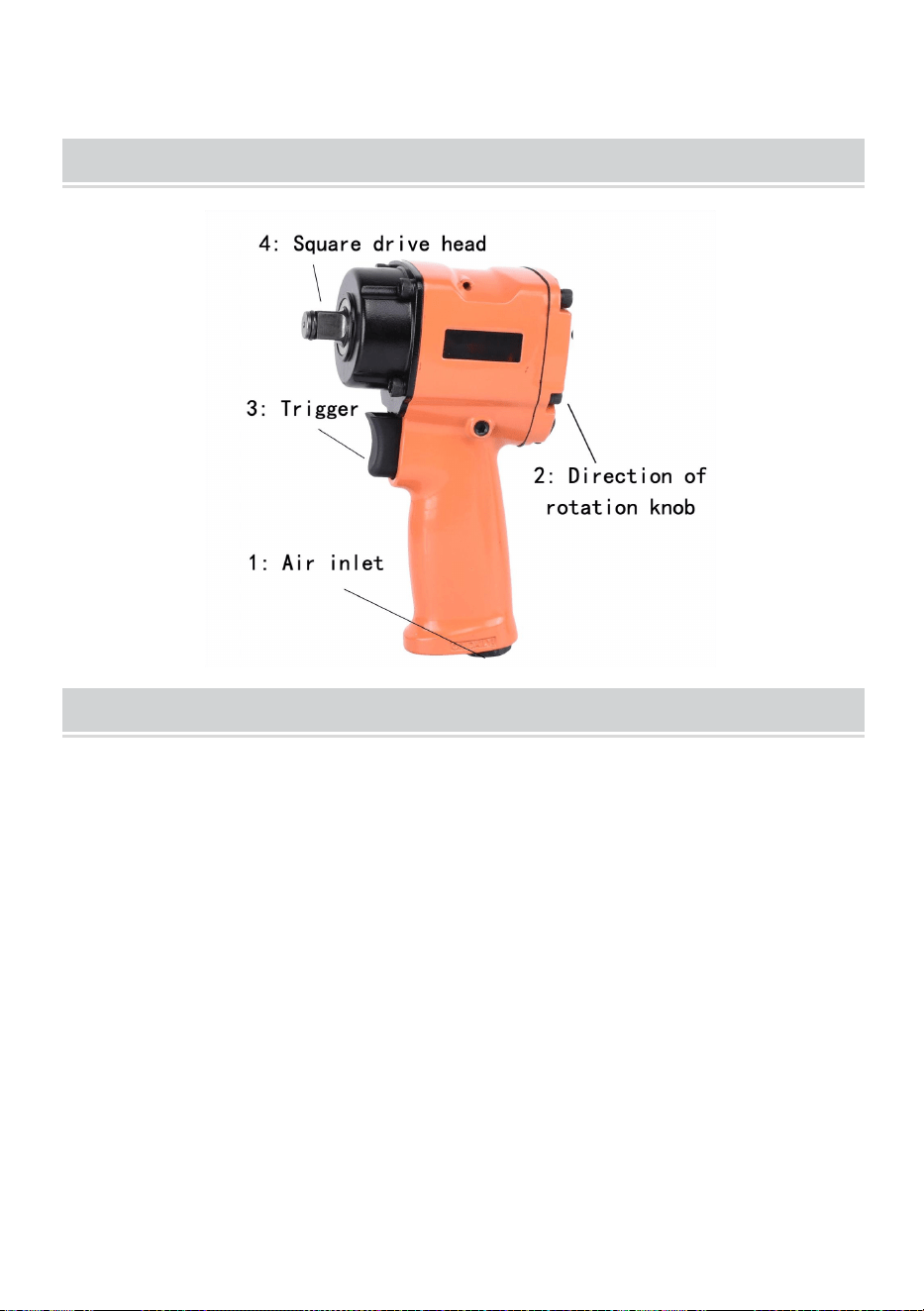

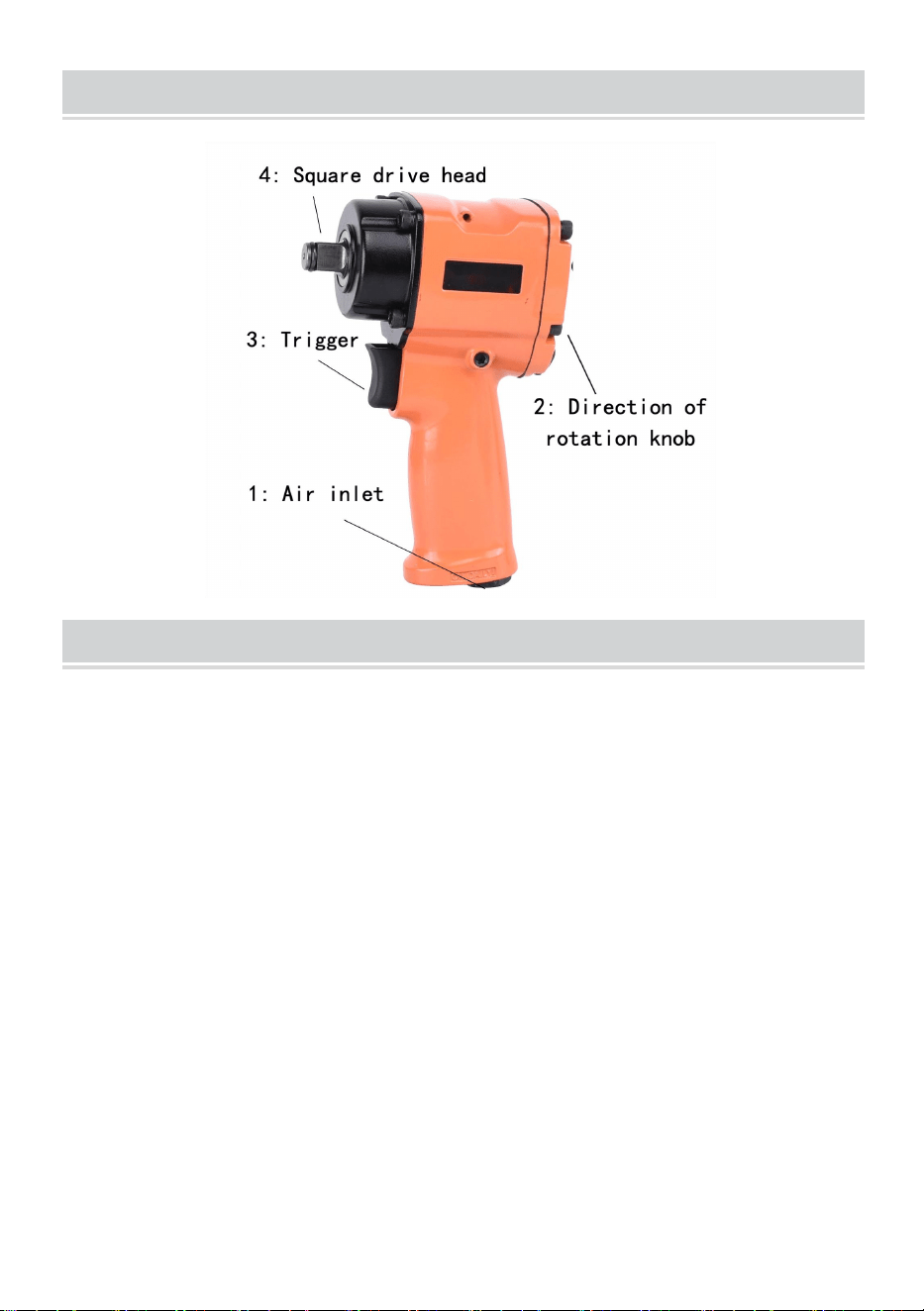

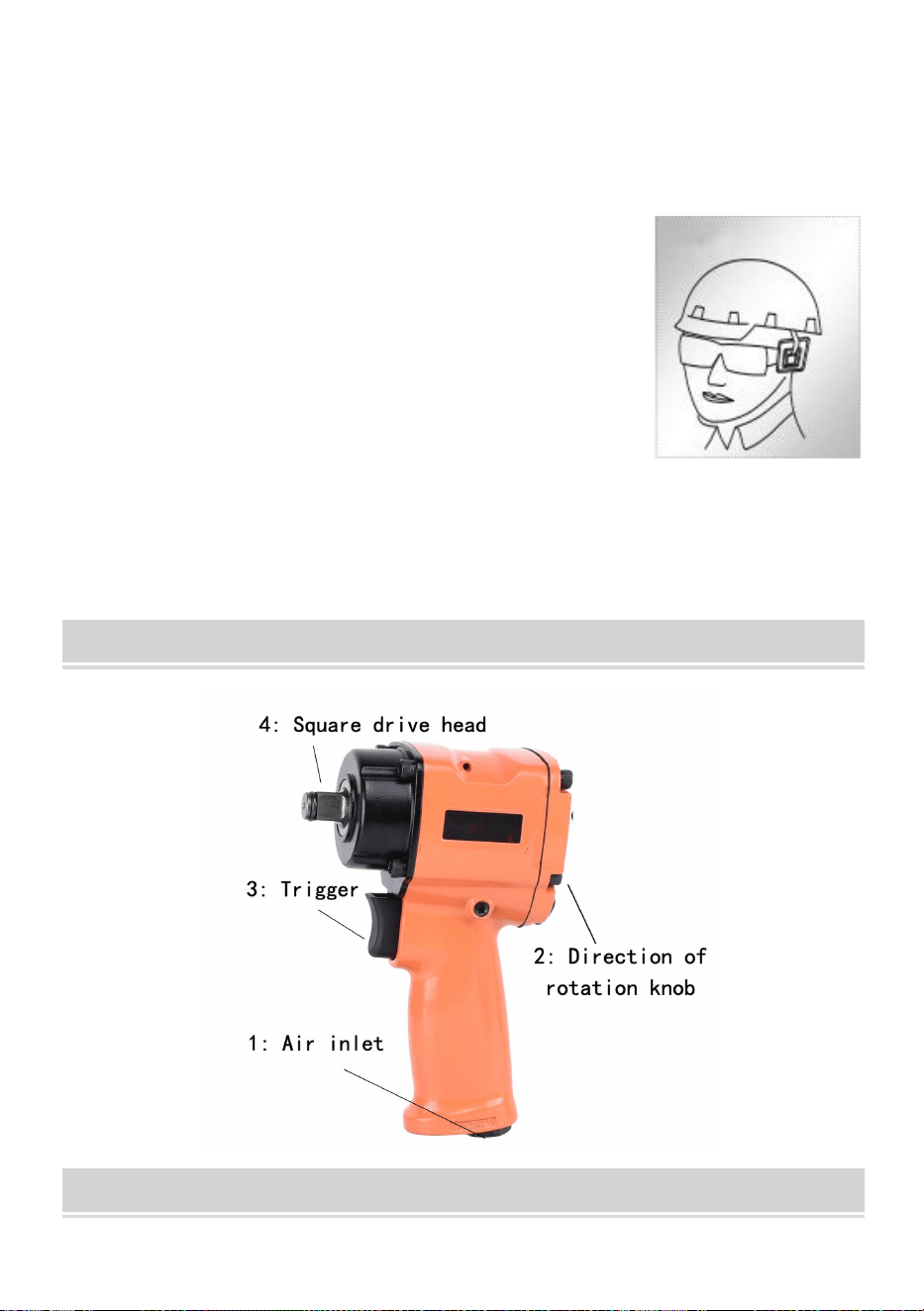

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

General usage description

The VEVOR air-powered impact wrench features Impact of job security, free from

vibration, heat, electromagnetic, etc, segmented in take structure design, handing

more accurate. tool has the appearance of new, large torque, low noise

characteristics. knob to change the structure, the pros and cons easily

manipulated, high alloy steel, ensuring a more durable wear, greatly extend the

service life. Best used for high volume work on maintenance, trucks, buses, and

heavy equipment etc.

Compatible compressor and air tool:

GUIDELINES FOR PROPER USAGE AND POERATION

Always ensure the use of appropriately matched air tools and compressors. The

compressor should be able to supply a minimal air delivery of 6.3 SCFM@90PSI

to ensure the compressor can run continuously with the VEVOR Air-Powered

Impact wrench. Using tools or a combination of tools that together or separately

require air pressure more than that of which the air compressor can deliver will

reduce performance and could void the compressor or tool guarantee/warranty

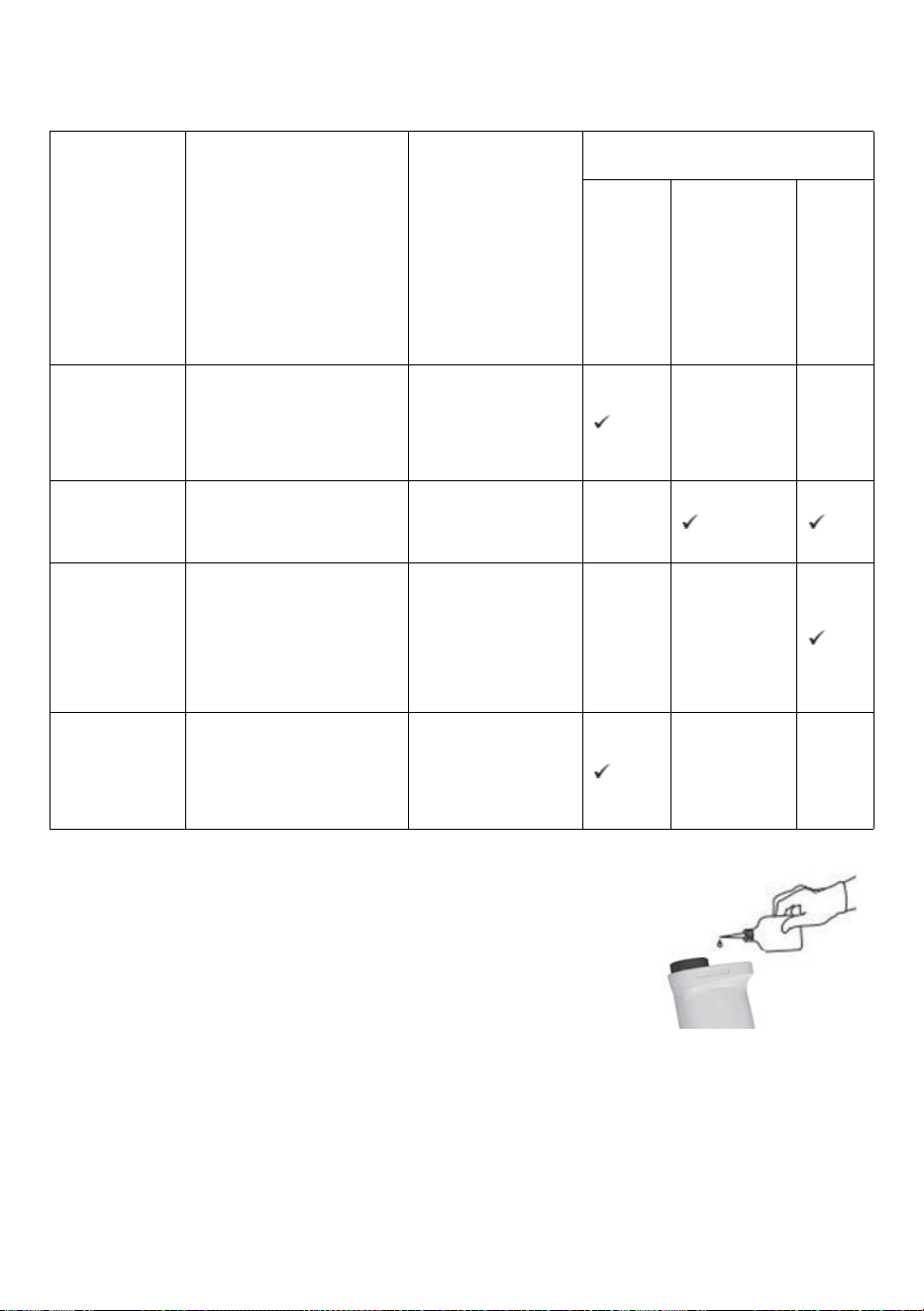

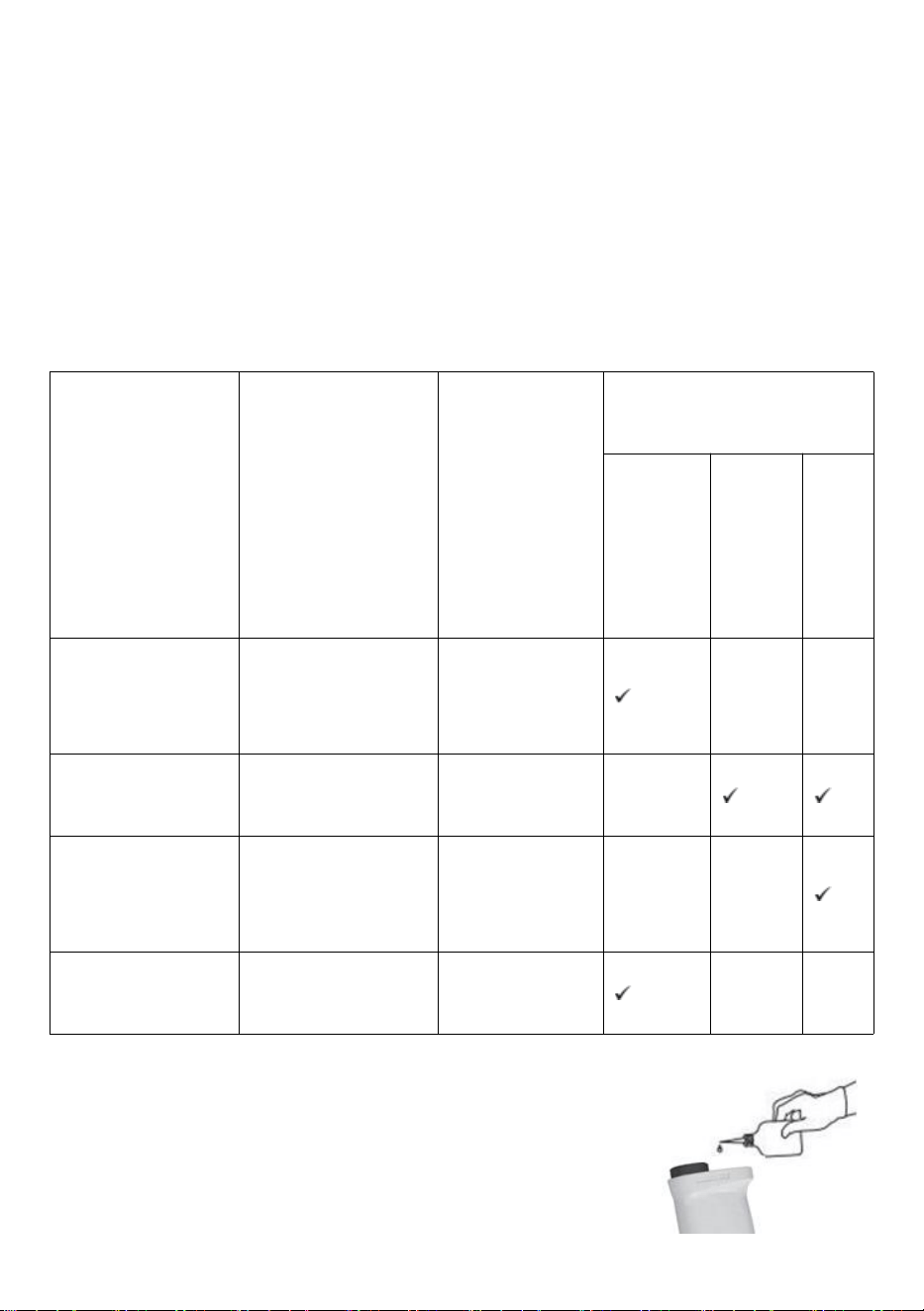

Air compressor

size & power

2HP

2-1/2 HP

3+ HP

5-6 Gallons

Light duty and

intermittent use

Light duty and

intermittent use

Medium duty

and intermittent use

8-11 Gallons

Light duty and

intermittent use

Medium duty and

intermittent use

Heavy duty and

continuous use

15+ Gallons

Medium duty and

intermittent use

Heavy duty and

continuous use

Heavy duty and

continuous use

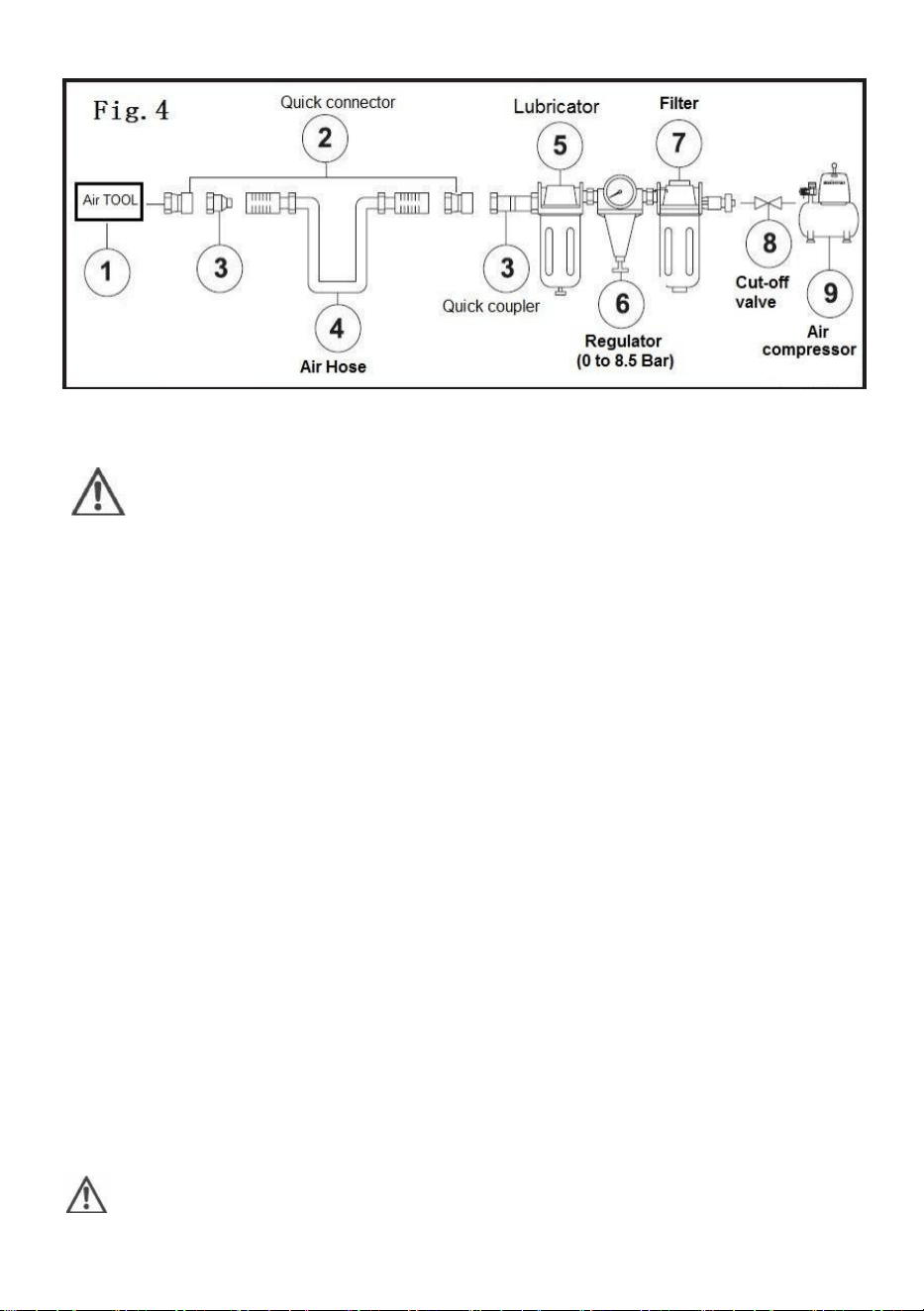

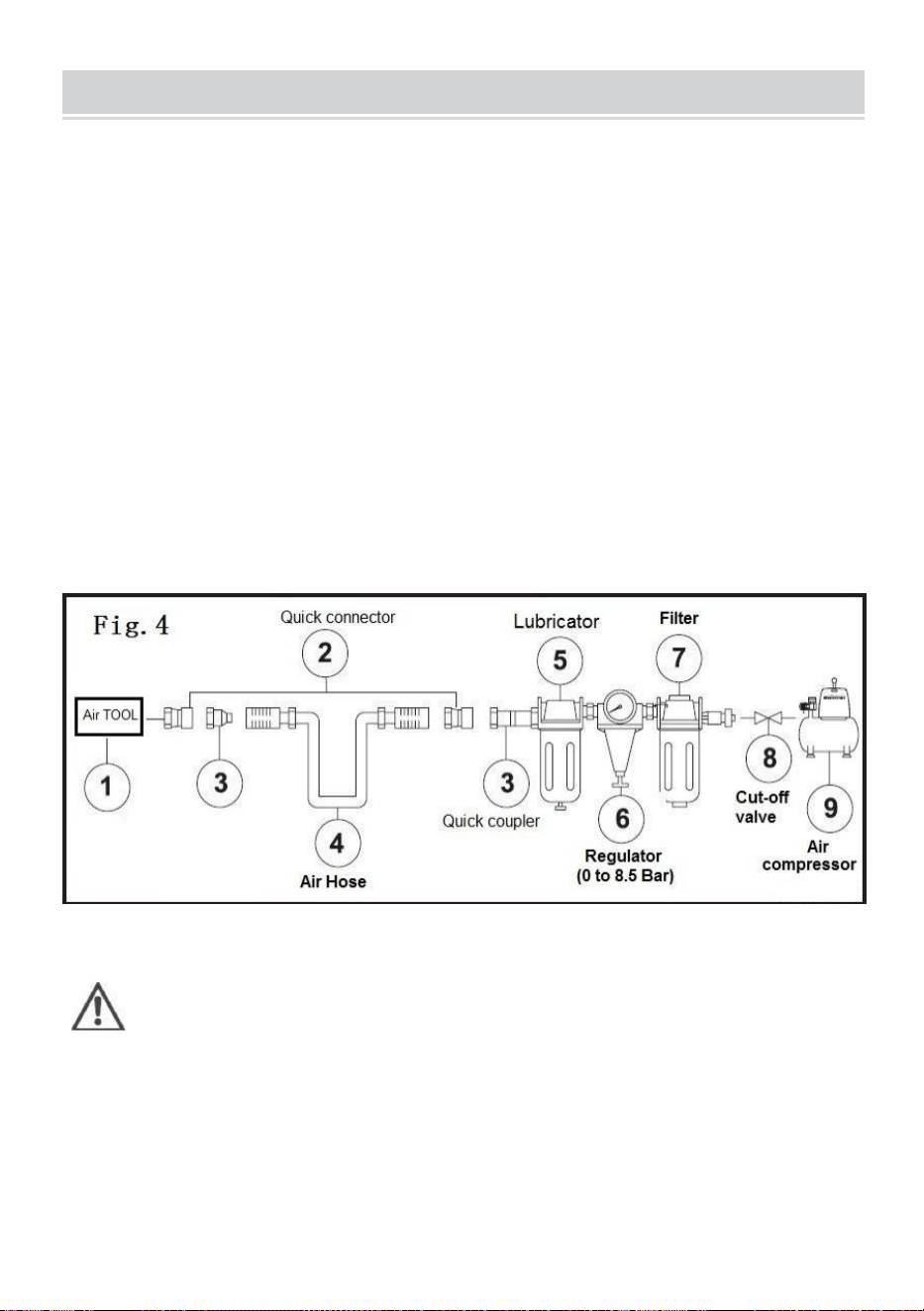

AIR SYSTEM

 Always use clean, dry, regulated, compressed air at 4 to 7bar (60 to 100PSI).

 Do not exceed the maximum and minimum pressure. Operating the tool at the

wrong pressure (too low or too high) will cause excessive noise or rapid wear.

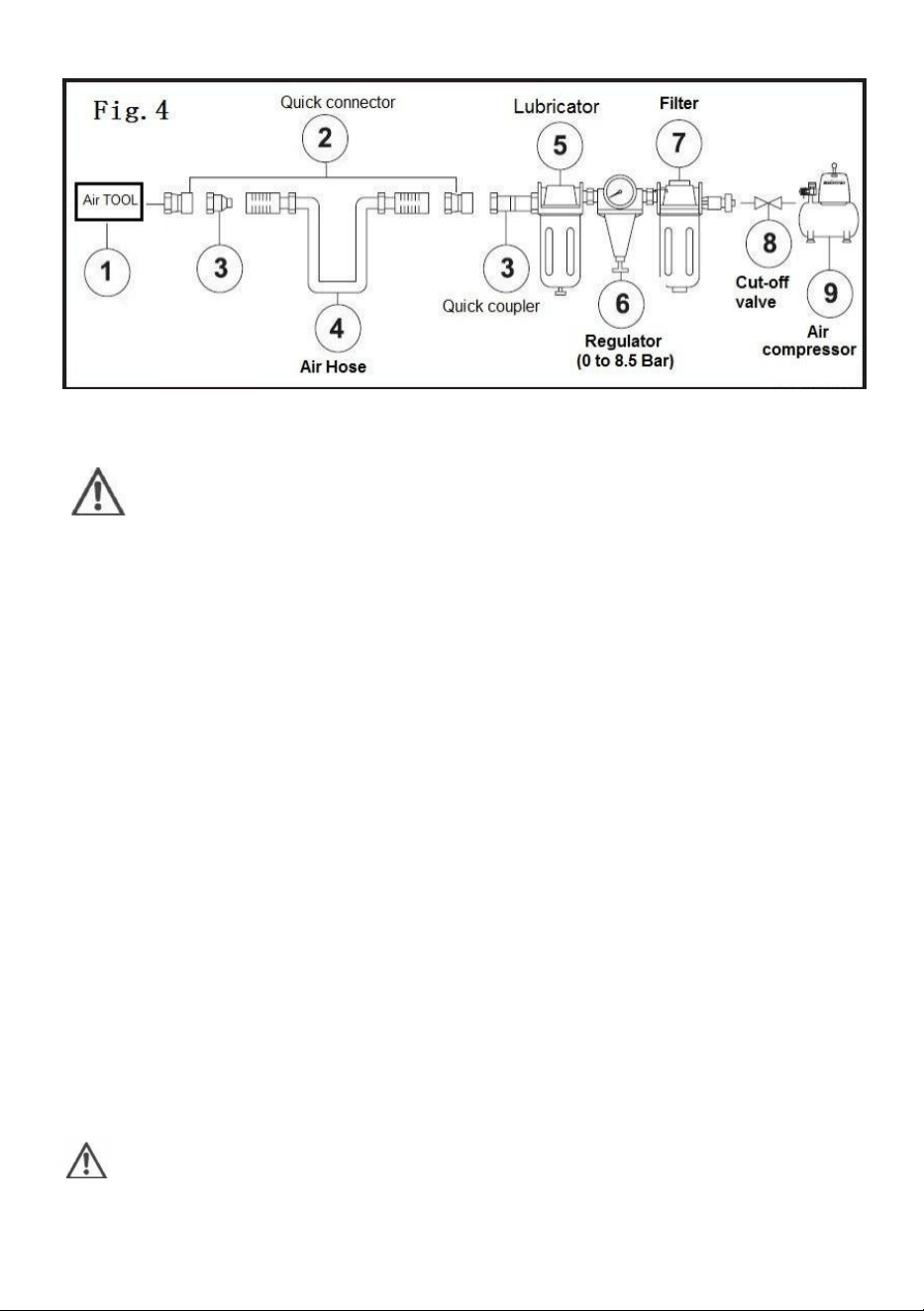

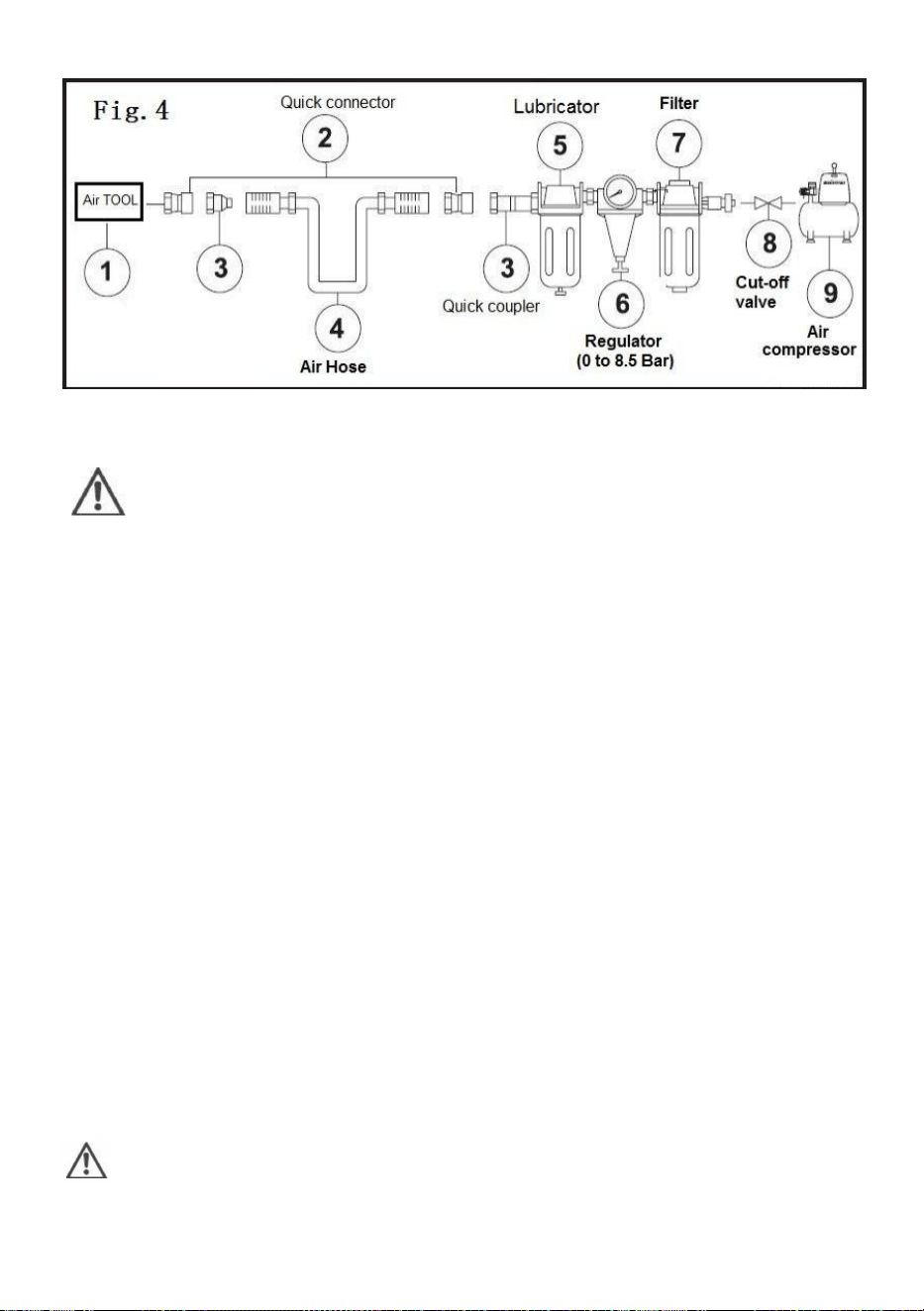

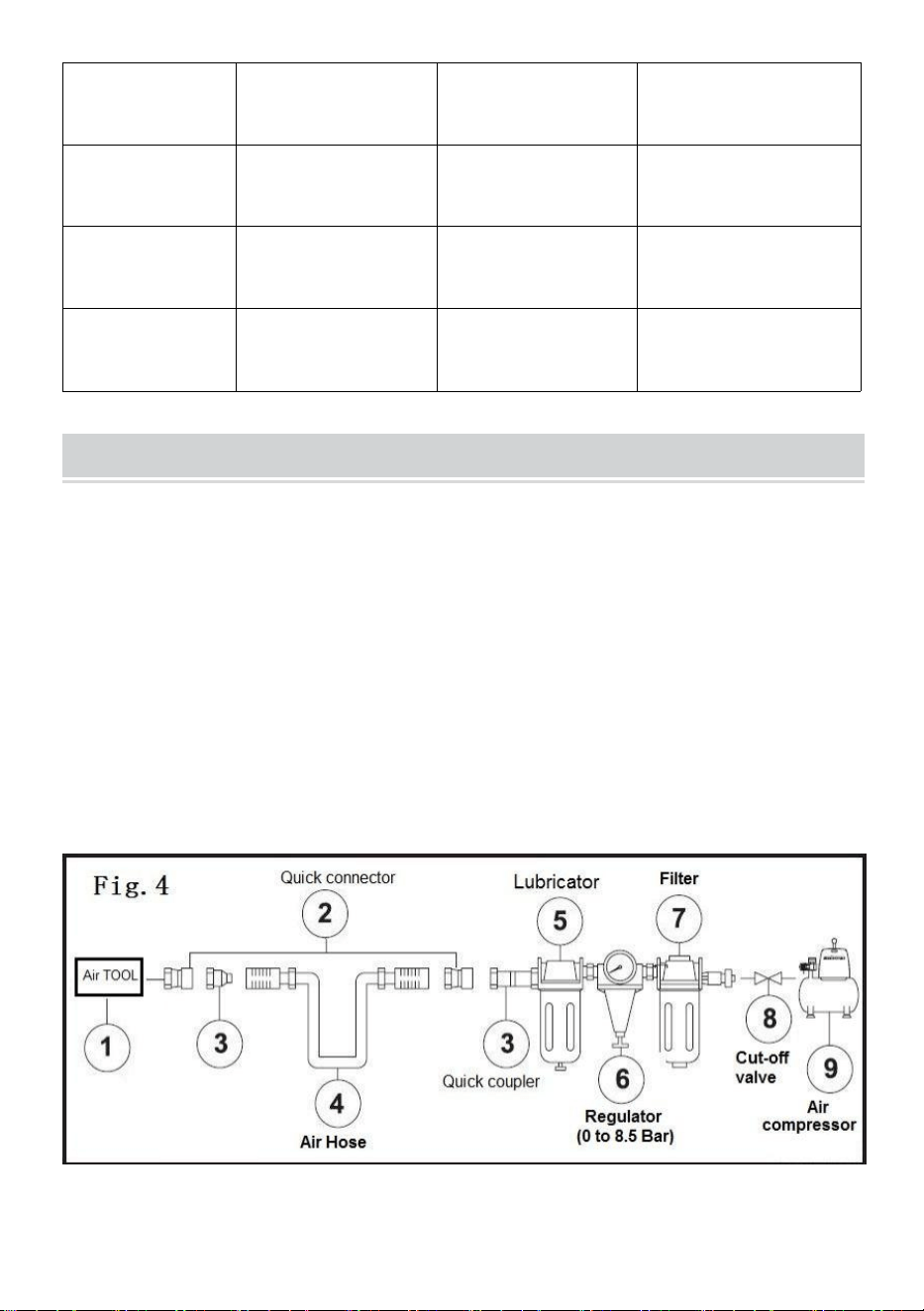

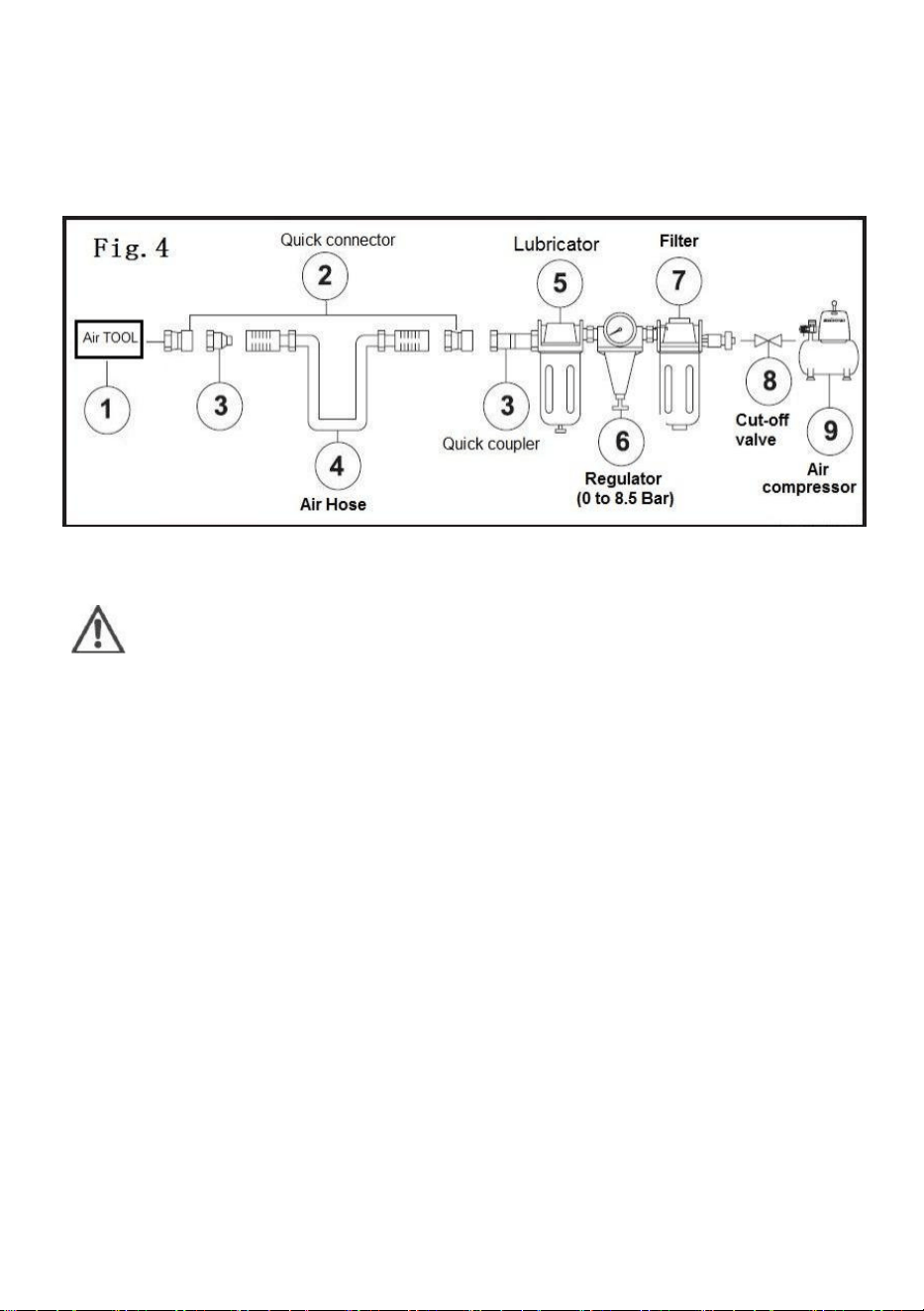

 It is recommended that a filter-regulator-lubricator be used and be located as

close to the tool as possible.

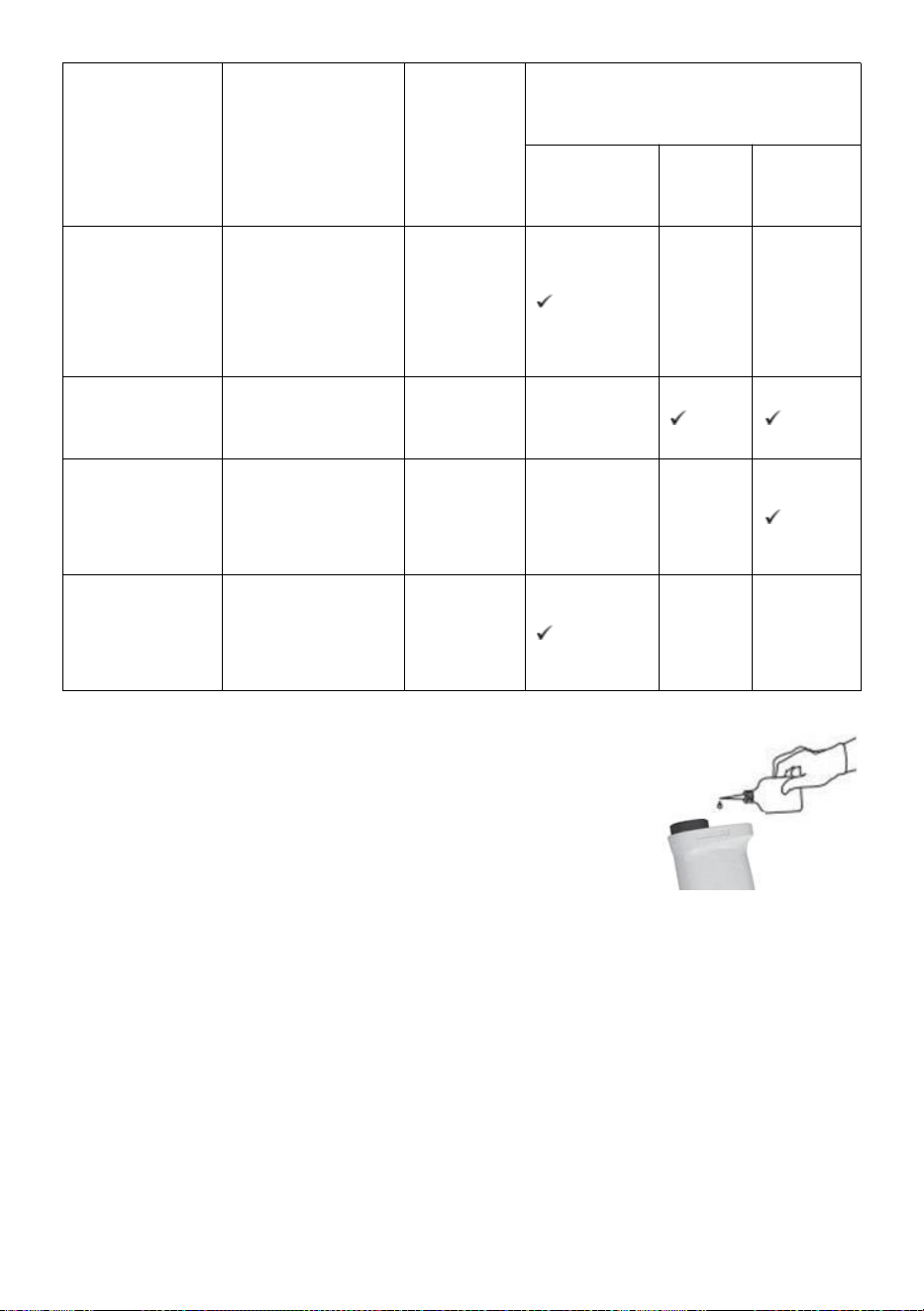

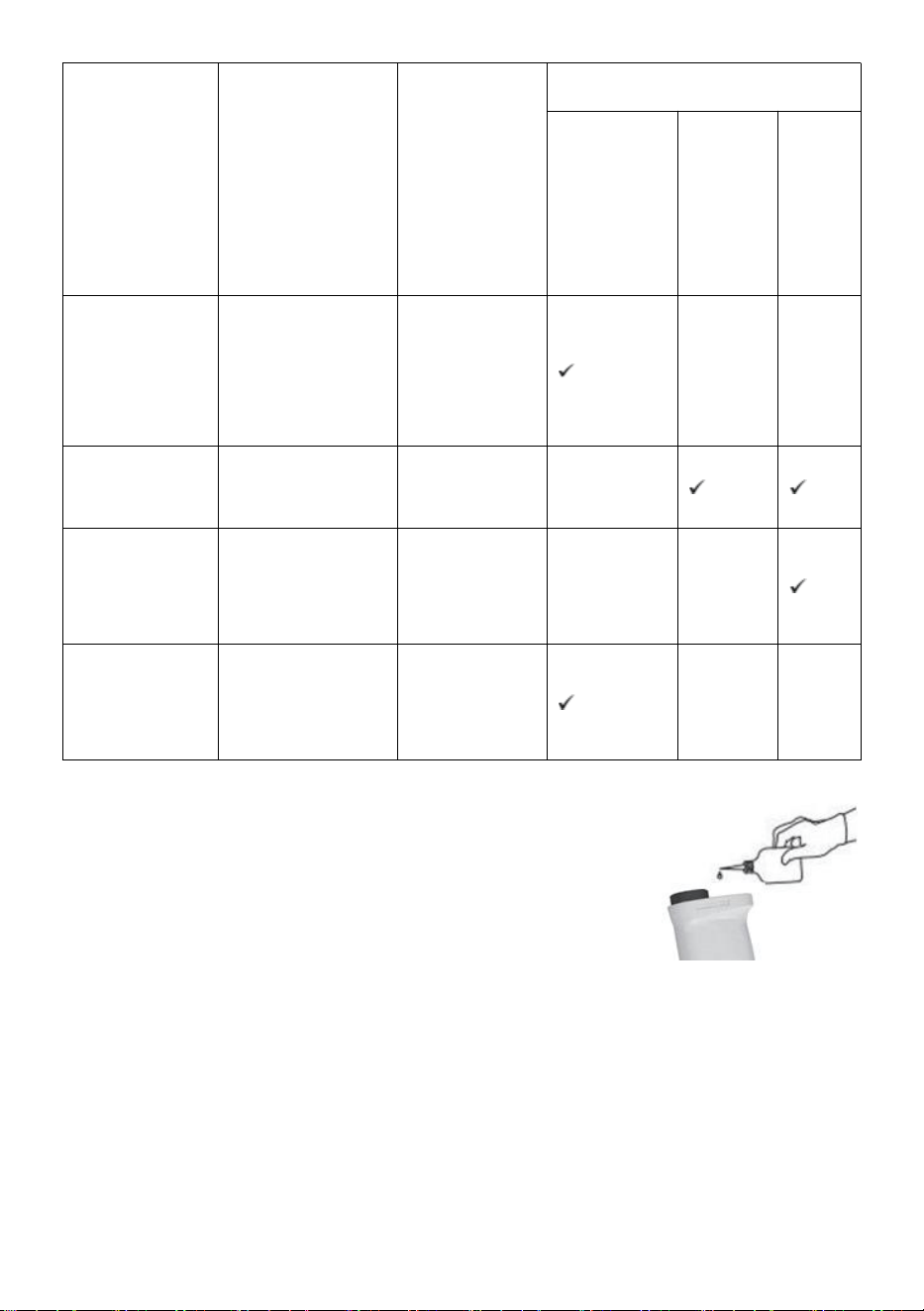

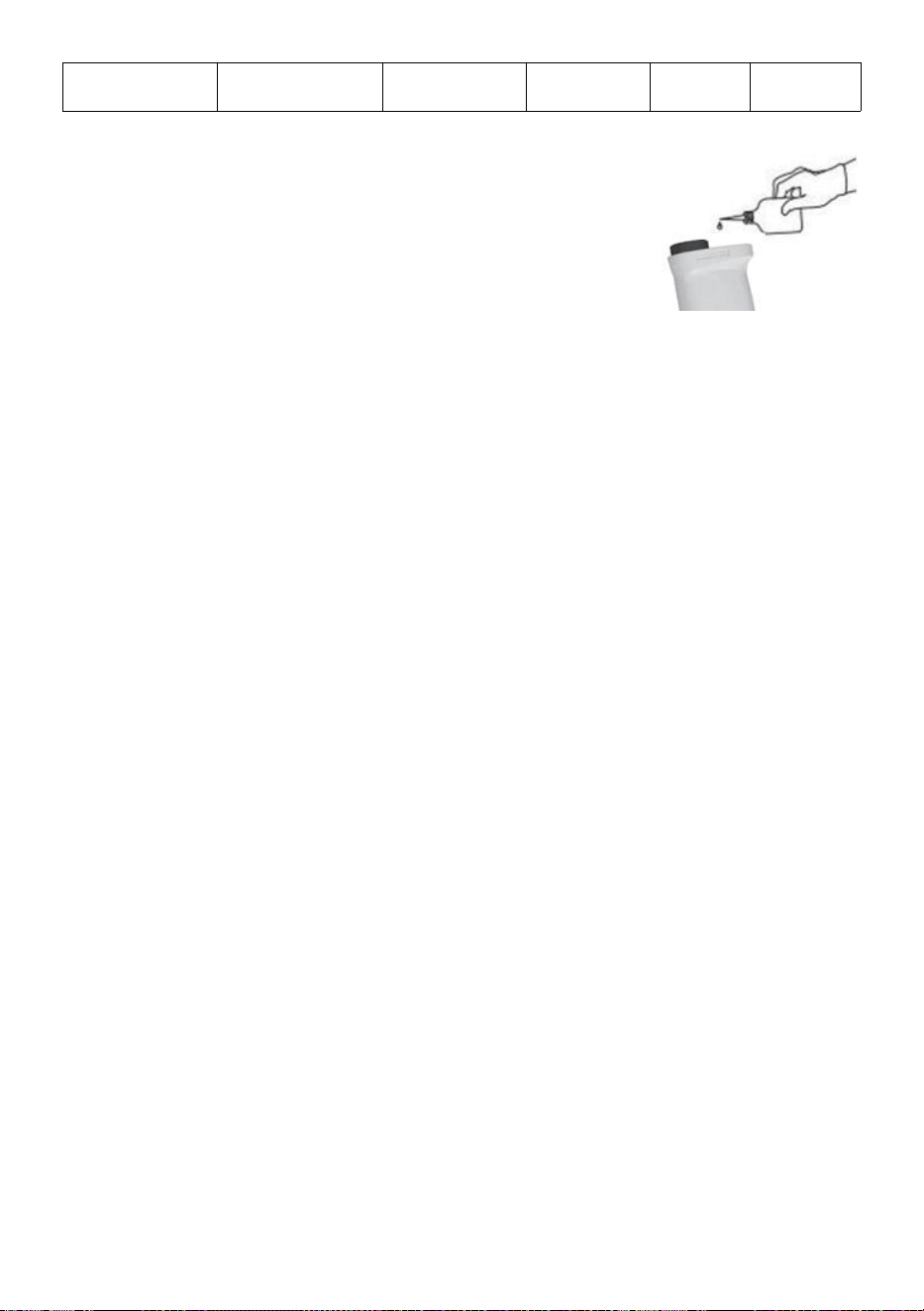

 If a filter-regulator-lubricator is not installed, place up to 6 drops of pneumatic

tool oil into the air inlet plug before each use.

 If a filter-regulator-lubricator is installed, keep the air filter clean. A dirty filter

will reduce the air pressure to the tool, which will cause a reduction in power,

efficiency, and general performance.

CAUTION!

Potential hazard that may result in moderate injury or damage to

equipment.

 Verify that all connections in the air supply system are sealed in order to

prevent air from leaking. Failure to comply will result in moderate injury or

damage to equipment.

 Read this instruction manual thoroughly or have tool operators read

thoroughly before using the tool.

 Read all safety guidelines (see section “Safety guidelines”) at the beginning of

this manual.

 Always inspect the air tool prior to each use to Ensure proper use of power

source.

 Determine whether the tool is in proper working order.

 Only use accessories which are specifically designed for use with this tool

(see section ”technical specifications”).

 Drain the compressor tank daily. Water in the air supply line will damage the

tool.

 Clean the air inlet and the filter weekly.

 Line pressure should be increased to compensate for unusually long air

hoses. The hose diameter should be 1/2”ID.

WARNING!

Potential hazard that will result in serious injury or loss of life.

 Do not use the tool if it is not in proper working order.

 Do not use oxygen or any other combustible or bottled gas to power this tool.

 Do not use this tool in the presence of any flammable liquids or gases.

 Keep hose away from heat, oil, and sharp edges. Check hose for wear and

tear, and ensure that all connections are secure. Failure to comply could lead

to serious injury or loss of life.

 Keep hands and other parts of the body away from the work areas when

connecting the air supply. Failure to comply could lead to serious injury or

loss of life.

OPERATING INSTRUCTIONS

Loading and operation

DANGER!

 Potential hazard that will result in serious injury or loss of life

 Carefully read all instructions provided in this manual and understand them

thoroughly before using the tool.

 Do not use Impact wrench accessories other than those that are specifically

designed for use with the Air-powered impact wrench. Failure to comply will

result in serious injury or loss of life.

 Verify that the air supply is clean before operating the Air powered impact

wrench.

1. Plug in compressor, turn it on set the pressure regulator to 90psi, attach one

end of the air hose to the compressor and the other end of the air hose to the tool .

Use plumber’s tape to avoid air leak ( see section” Technical specifications”).

2. Place and lock the socket over the square drive of the Air-powered impact

wrench.

3. Place the socket over a nut to be removed or installed and press the trigger at

the top of the handle to operate the tool.

4. For reverse (R ) rotation, press the speed control knob on the left side of the tool;

For forward (F) rotation, press the speed control knob on the right side of the tool;

Rotate the speed control knob on the left side of the tool during reverse rotation to

control the speed of the air flow as required. Rotate the speed control knob on the

right side of the tool during forward rotation to control the speed of the air flow as

required.

5. After using the tool, disconnect the air hose from the tool.

WARNING!

 Potential hazard that will result in serious injury or loss of life.

 Hold the tool firmly with hands.

 Do not apply additional or excessive force to the tool when working.

 Do not allow the tool to run free for an extended period of time. Doing so will

shorten the life of the tool.

 Verify that the air supply is clean and air pressure does not exceed 90psi

(6.3bar) while operating the tool. If the air pressure is too high or unclean, it

will shorten the life of the tool. Failure to comply could result in serious injury

or loss of life.

MAINTENANCE

WARNING!

Potential hazard that will result in serious injury or loss of life.

 Disconnect the tool from the air supply before changing accessories,

servicing, or performing maintenance.

 Only use the tool after replacing or repairing the damaged parts or

accessories.

 Use only recommended and properly rated replacement parts and

accessories. Failure to comply will lead to serious injury or loss of life.

 Repairs must be performed by a qualified service technician.

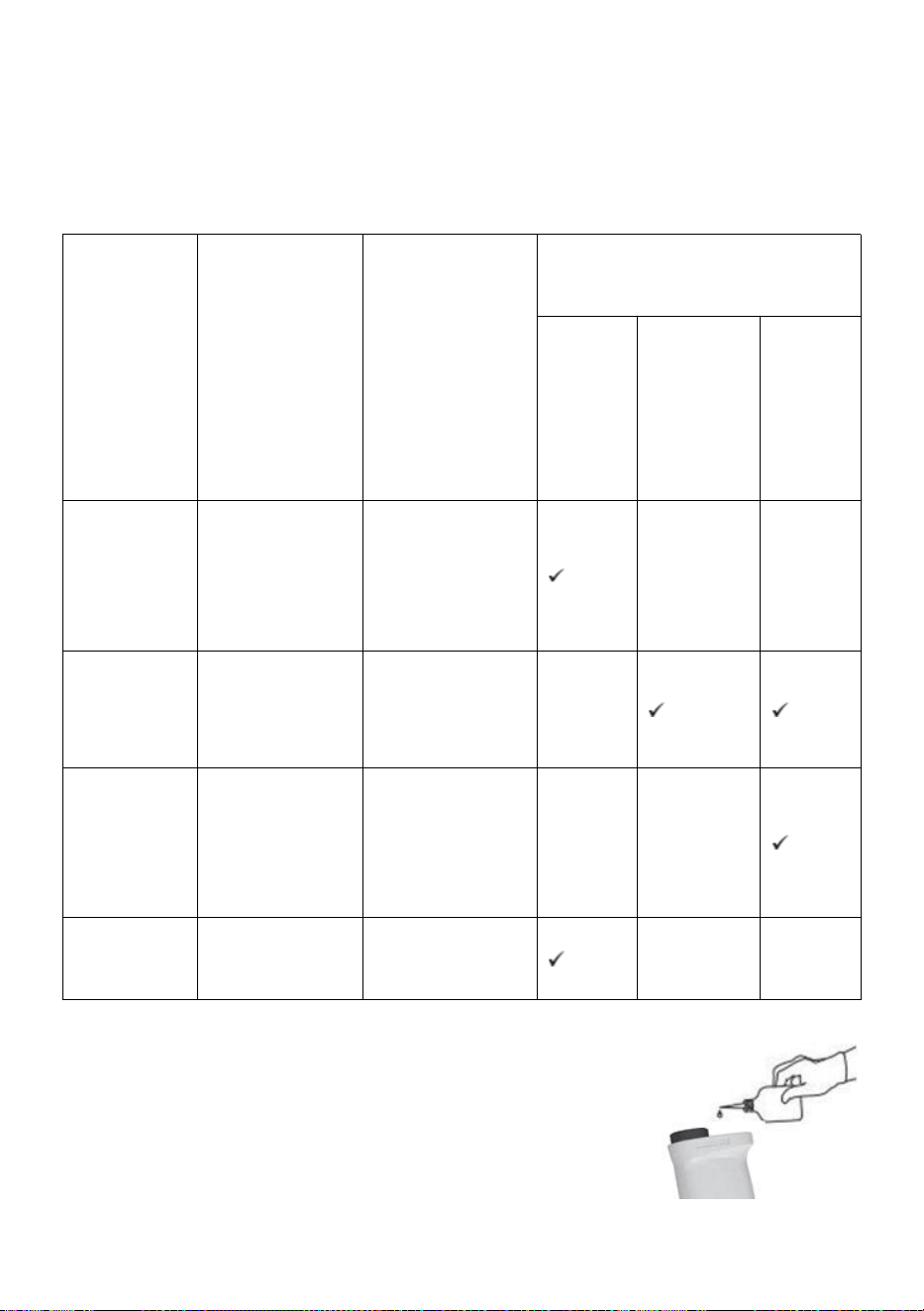

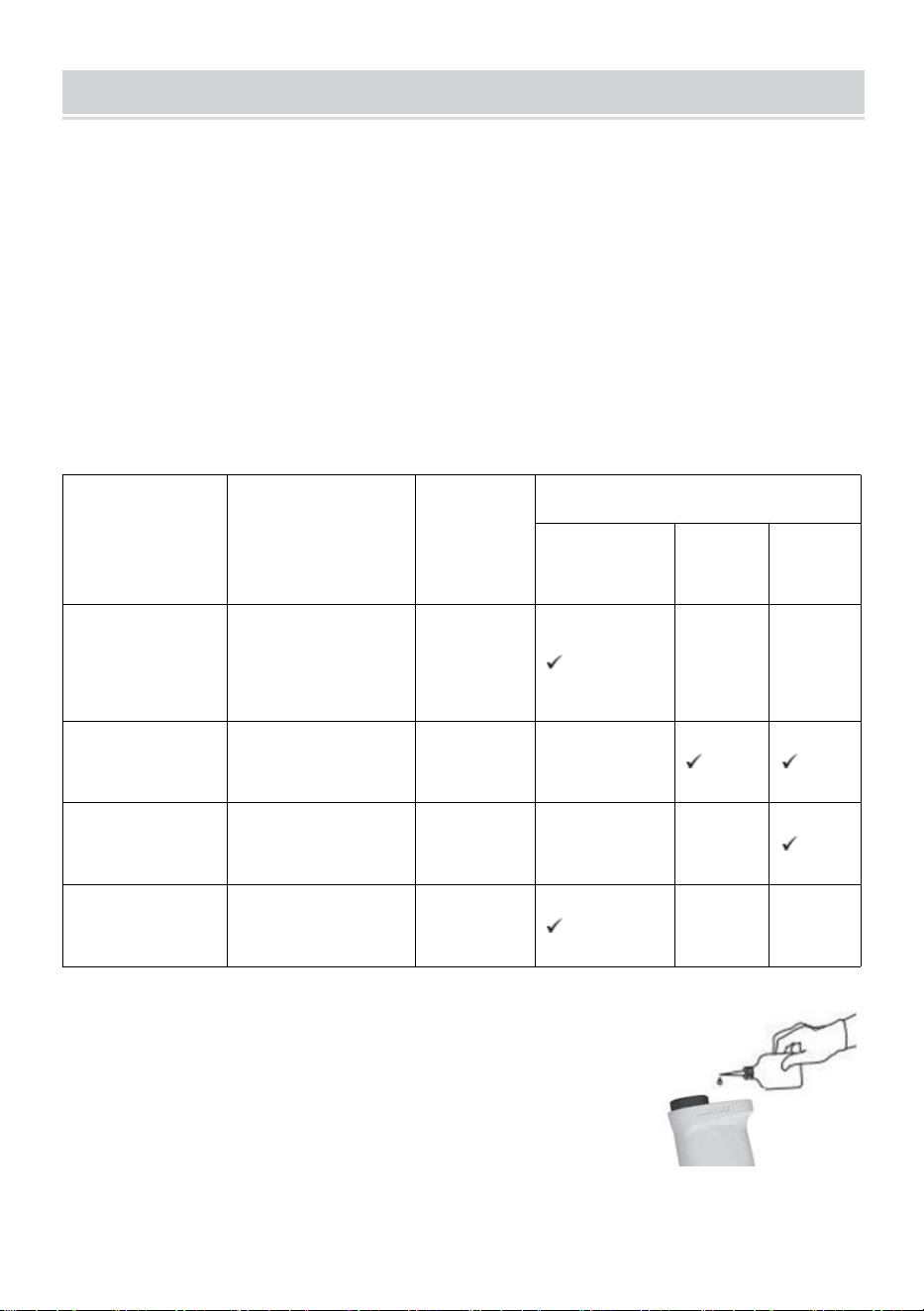

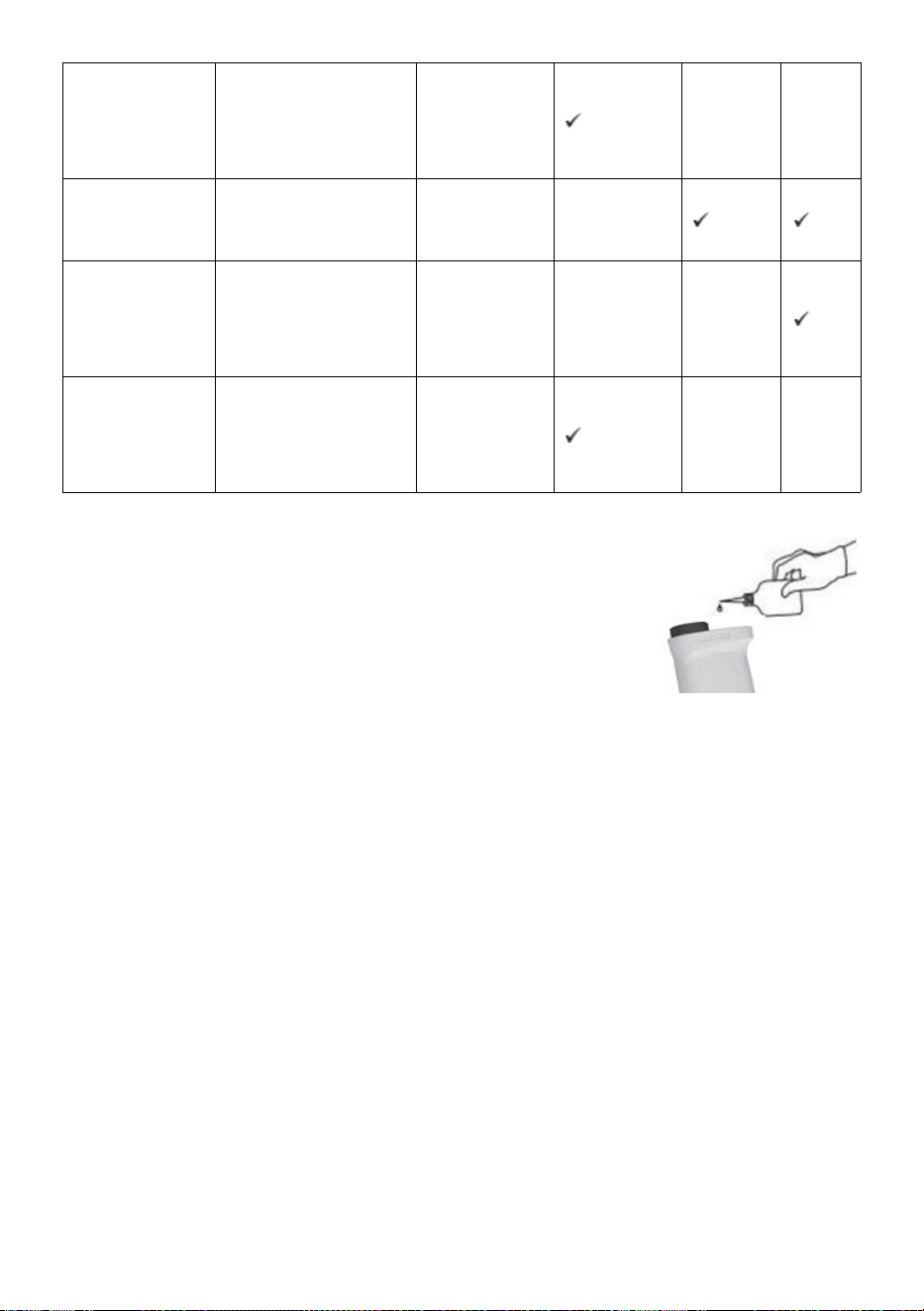

Maintenance

required

Description

Tools or

materials

required

Maximum service interval

Each use or

every 2 hrs

Monthly

needed

General

inspection-free

movement

Trigger, spring,

safety mechanism

None

In-depth

inspection

Worn or broken

parts

Replace worn

or broken parts

Lubrication

See below

Pneumatic

tool oil

 Lubrication: If the Air-powered impact wrench and the

compressor are not equipped with an inline lubrication

system, place up to 6 drops of pneumatic tool oil into

the air inlet before each work day or after every 2 hours

of continuous use, depending on the characteristics of

work piece.

 Air-operated tools must be inspected periodically, and worn or broken parts

must be replaced in order to keep tools operating safety and efficiently.

 Inspect and replace worn or damaged O-rings, seals, etc. Tighten all screws

and caps frequently in order to help prevent personal injury.

 Loss of power or erratic action may be due to the following

- Excessive drain in the air line.

- Moisture or restriction in the air pipe.

- Incorrect size or type of hose connector. Check the air supply and follow

instructions.

- Grit or gum deposits in the tool may also reduce performance.

 Inspect the trigger, the spring, and the safety mechanism for free movement

on a regular basis in order to ensure that the safety system is fully functional.

 Verify that no part is loose or missing and that no part is stuck or jammed.

 Disconnect the tool from the air supply, clean, and store it in a sale, dry, and

childproof location, when tool is not in use.

 When temperatures are below freezing, keep tools as warm as possible using

any safe, convenient method.

 Check the air supply for correct size and type of hose connectors. To avoid

loss of power or erratic action, ensure that there is no additional drain on the

air line and no moisture or restriction in the air pipe.

Storage:

 Apply an ample amount of lubrication before storing the tool.

 Run the tool for approximately 30 seconds after lubricating, in order to ensure

that the lubrication is uniformly distributed throughout the tool.

 Store the tool in a clean and dry environment.

TROUBLESHOOTING

 The following chart lists common issues and solutions. Please read it carefully

and follow all instructions closely.

WARNING!

Potential hazard that will result in serious injury or loss of life.

 If any of the following symptoms appear while the tool is in use, turn it off and

disconnect it from the air supply immediately. Failure to heed this warning will

result in serious personal injury.

 Disconnect the tool from the air supply before making any adjustments.

 Repairs must be performed by a qualified service technician only

PROBLEMS

POSSIBLE CAUSES

REMEDIES

Tool runs at

normal

speed but loses

under load

. Motor parts worn.

. Cam clutch worn or

sticking due to lack of

lubricant.

- Lubricating clutch housing.

- Check for excess clutch oil. Clutch cases

need only be half full. Overfilling can cause

drag on high speed clutch parts, ie. a typical

oiled/lubricated wrench requires 1/2 ounce

of oil.

GREASE LUBRICATED:NOTE: Heat

usually indicates insufficient grease in

chamber. Severe operating conditions may

require more frequent lubrication.

Tool runs slowly.

Air flows slightly

from exhaust

. Motor parts jammed

with dirt particles

. Power regulator in

closed position

. Air flow blocked by dirt.

. Check air inlet filter for blockage.

. Pour air tool lubricating oil into air inlet as

per instructions.

. Operate tool in short bursts quickly

reversing rotation back and forth where

applicable.

■ Repeat above as needed.

Tools will not run.

Air flows freely

from

exhaust

. One or more motor

vanes stuck due to

material buildup.

. Pour air tool lubricating tool into air inlet.

. Operate tool in short bursts of forward

and/or reverse rotation where applicable.

. Tap motor housing gently with plastic

mallet.

. Disconnect supply. Free motor by rotating

driveshank manually where applicable

Tool will not shut

off

. ‘O’ rings throttle valve

dislodged from seat inlet

valve.

. Replace O-rings or return to service

center.

Note: Repairs should be carried out by a qualified person.

EXPLODED VIEW & PARTS LIST

No.

Description

Qty.

No.

Description

Qty.

No.

Description

Qty.

Bolts

Gun body

Valve pin

Spring

washer

BushingR8

Valve

spring

Body cover

Cylinder

head

Exhaust

cap

O-ring7.5*1.8

Rotor

blade

Inlet

connector

Roll

Rotor

Retainer

ring

Anvil Collar

Cylinder

Seal

Anvil

Pin 3*10

Rear cover

Hammer

Cage

Cylinder

rear cover

Switch

Hammer

Dog

Bushing

O-ring 9*2

Hammer

Trigger

Steel ball

Seal

Bolt

Spring

Hook

Plug

Note:

If you need spare parts of this model, pls feel free to contact us or the distributor

where you bought this tool. Tks!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Clé à chocs pneumatique

Modèle : RP7426

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité

du manuel avant utilisation. VEVOR se réserve le droit d'interpréter

clairement ce manuel d'utilisation. L'apparence du produit dépend du

produit que vous avez reçu. Veuillez nous excuser pour les éventuelles

mises à jour technologiques ou logicielles.

Avertissement - Pour réduire le risque de blessure, l'utilisateur

doit lire attentivement le manuel d'instructions.

Air Impact Wrench

Avertissement - marquage concernant le risque de blessure

oculaire

Avertissement - marquage concernant le risque de perte

auditive

First Time Usage

IMPORTANT:

Dès réception du produit, veuillez lire et respecter toutes les consignes de sécurité

et le mode d'emploi avant la première utilisation. Conservez ce manuel pour

référence ultérieure.

Contenir:

◎ SPÉCIFICATIONS TECHNIQUES

◎ CONSIGNES DE SÉCURITÉ

◎ SCHÉMA DES PIÈCES CLÉS

◎ INFORMATIONS IMPORTANTES

◎ MODE D'EMPLOI

◎ ENTRETIEN

◎ DÉPANNAGE

◎ VUE ÉCLATÉE

◎ LISTE DES PIÈCES

Technical Data

Modèle

RP7426

Couleur

Orange et noir

Tête d'entraînement

carrée :

1/2” (13 mm)

Tuyau d'air requis :

3/8 po de diamètre

intérieur

Capacité Taille du

boulon :

5/8” (16 mm)

Entrée d'air :

1/4”ID (6,35 mm)

VITESSE (SANS

CHARGE) :

8500 tr/min ± 10 %

Un niveau de pression

acoustique pondéré :

106,6 dB(A)

Couple de desserrage

maximal :

1000 N.m

Niveau de puissance

acoustique :

94,6 dB(A)

Pression de travail :

90 PSI (6,3 bar)

Vibration dans la

poignée :

5,99 m/s², K = 1,1 m/s²

SCFM : Pieds cubes standard par minute (le débit volumétrique d'un réservoir

corrigé selon des conditions normalisées de température et de pression).

NPT : filetage national pour tuyaux

Responsabilités environnementales

Veuillez recycler les matériaux non utilisés au lieu de les jeter. Tous les outils,

tuyaux et emballages doivent être triés, apportés au centre de recyclage local et

éliminés de manière écologique.

SAFETY GUIDELINES

DANGER!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou des dommages à

l’équipement.

REMARQUE : Le terme « Note » est utilisé pour informer le lecteur de quelque

chose qu’il doit savoir sur l’outil.

SÉCURITÉ PERSONNELLE

Ces précautions visent à assurer la sécurité personnelle de l'utilisateur et des

autres personnes travaillant avec lui. Veuillez prendre le temps de les lire et de les

comprendre.

DANGER!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

• Tenir les enfants éloignés de la zone de travail. Ne pas laisser les enfants

manipuler les outils électriques.

• N'utilisez pas d'outil présentant une fuite d'air, dont certaines pièces sont

manquantes ou endommagées, ou nécessitant des réparations. Vérifiez que

toutes les vis sont bien serrées.

• Ne tentez jamais de contourner les fonctions de sécurité de l’outil.

• Ne laissez pas des personnes non qualifiées ou non formées utiliser une clé à

chocs pneumatique ou tout autre outil pneumatique.

• N'utilisez pas d'oxygène ni aucun autre combustible ni gaz

en bouteille pour alimenter les outils pneumatiques. Le

non-respect de cet avertissement peut provoquer une

explosion et des blessures graves, voire mortelles. Utilisez

uniquement de l'air comprimé pour alimenter les outils

pneumatiques. Utilisez un tuyau d'au moins 7,6 m (25 pi)

pour raccorder l'outil au compresseur. Le non-respect de cette consigne peut

entraîner des blessures graves, voire mortelles.

• Risque de choc électrique : Ne pas exposer le compresseur à la pluie. Le ranger

à l'intérieur. Le compresseur doit être mis à la terre. Ne pas utiliser d'adaptateur de

mise à la terre.

• Risque de blessure corporelle : Ne dirigez pas l’air comprimé du tuyau d’air vers

l’utilisateur ou d’autres personnes.

• Risque d’inhalation : Ne jamais inhaler directement l’air produit par le

compresseur.

Risque d'éclatement : Ne réglez en aucun cas le

pressostat ni la soupape de sécurité. Ils ont été préréglés

en usine pour la pression maximale de ce compresseur.

Toute modification du pressostat ou de la soupape de

sécurité peut entraîner des blessures ou des dommages

matériels.

Risque de brûlure : La pompe et le collecteur génèrent des températures élevées.

Pour éviter toute brûlure ou blessure, ne touchez ni la pompe, ni le collecteur, ni le

tube de transfert lorsque le compresseur est en marche. Laissez refroidir les

pièces. avant toute manipulation ou entretien. Tenir les enfants éloignés du

compresseur en tout temps.

Risque d'éclatement : Assurez-vous que le régulateur est réglé de manière à ce

que la pression de sortie du compresseur soit inférieure à la pression de

fonctionnement maximale de l'outil. Avant de démarrer le compresseur, tirez sur la

bague de la soupape de sécurité pour vous assurer qu'elle se déplace librement.

Vidangez l'eau du réservoir après chaque utilisation. Ne soudez pas et ne réparez

pas le réservoir. Relâchez toute la pression du tuyau avant de retirer ou de fixer

des accessoires.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

• Assurez-vous toujours que la pièce à travailler est fermement fixée, laissant les

deux mains libres pour contrôler l'outil.

• Gardez toujours votre outil pneumatique propre et lubrifié. Une lubrification

quotidienne est essentielle pour éviter la corrosion interne et d'éventuelles

pannes.

• Ne surchargez pas l'outil. Laissez-le fonctionner à sa vitesse optimale pour une

efficacité maximale. Surcharge excessive peut provoquer la fissuration du boîtier

de l'outil et peut également entraîner une usure excessive des pièces mobiles et

une éventuelle défaillance.

• Utiliser uniquement des flexibles spiralés légers. Pour raccorder l'outil au raccord

du compresseur. Ne pas installer de raccords rapides sur l'outil, car les vibrations

pourraient endommager ou casser le raccord.

• Assurez-vous toujours que l’outil est arrêté avant de le connecter à l’alimentation

en air.

• Vérifiez que les accessoires de meulage utilisés avec ces outils sont évalués à

une vitesse égale ou supérieure à la vitesse nominale de l'outil (6 000 tr/min).

• Le fait de ne pas adapter correctement l’accessoire à l’outil peut entraîner des

blessures graves.

• Assurez-vous toujours que les accessoires sont conçus pour être utilisés avec

l’outil.

• Assurez-vous que les accessoires sont correctement et solidement fixés avant

de connecter l’outil à l’alimentation en air.

• Placez le compresseur dans un endroit bien aéré. Pour le refroidissement, à au

moins 31 cm (12 po) du mur le plus proche.

• Protégez le tuyau d'air et le cordon d'alimentation contre les dommages et les

perforations. Inspectez-les chaque semaine pour détecter toute usure ou faiblesse

et remplacez-les si nécessaire.

• Portez toujours une protection auditive lorsque vous utilisez le compresseur d'air.

Le non-respect de cette consigne peut entraîner une perte auditive.

• Ne transportez pas le compresseur lorsqu’il est en marche.

• Ne pas faire fonctionner le compresseur s’il n’est pas dans une position stable.

• Ne faites pas fonctionner le compresseur sur un toit ou dans une position élevée

qui pourrait permettre à l’appareil de tomber ou de basculer.

• Remplacez toujours une jauge endommagée avant de réutiliser l’appareil.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou des dommages à

l’équipement.

• Gardez toujours une bonne position pour assurer un bon équilibre.

• Ne portez pas de montres, de bagues, de bracelets ou de vêtements amples

lorsque vous utilisez un outil pneumatique.

• Pour une sécurité et des performances optimales de l’outil, inspectez-le

quotidiennement afin de garantir le libre mouvement de la gâchette, des

mécanismes de sécurité et des ressorts.

• Maintenir la zone de travail propre. Un établi encombré ou sale peut entraîner un

accident. Les sols doivent être dégagés.

• Cet outil n'est pas un jouet. Utilisez-le avec précaution.

• Utilisez l’outil dans un endroit bien aéré.

• Vérifier que l’outil est arrêté avant de le poser après utilisation.

• Manipulation et stockage de l'huile : Utiliser avec une ventilation adéquate. Éviter

le contact de l'huile avec les yeux, la peau et les vêtements. Éviter de respirer les

aérosols ou le brouillard. Conserver dans un récipient hermétiquement fermé,

dans un endroit frais, sec et bien ventilé, exempt de substances incompatibles.

• N’utilisez pas l’outil à des températures proches ou inférieures au point de

congélation, car cela pourrait entraîner une défaillance de l’outil.

• Ne stockez pas l’outil dans un environnement glacial afin d’éviter la formation de

glace sur les vannes de fonctionnement de l’outil, car cela pourrait entraîner une

défaillance de l’outil.

• Débranchez l'outil de l'alimentation en air et éteignez le

compresseur avant de changer un accessoire, d'effectuer

un entretien ou une réparation, lorsque l'outil n'est pas

utilisé, lorsqu'il est remis à une autre personne ou lorsqu'il

est laissé sans surveillance. Le non-respect de cette

consigne peut entraîner des blessures légères ou des

dommages matériels.

• Portez des lunettes de sécurité et une protection auditive

portez des lunettes de sécurité avec protections latérales

lorsque vous utilisez l'outil/compresseur et vérifiez que les

autres personnes présentes dans la zone de travail portent

également des lunettes de sécurité. Les lunettes de

sécurité doivent être conformes aux exigences et doivent fournir une protection

contre les particules projetées de l'avant et des côtés. Les outils pneumatiques

sont bruyants et le bruit peut causer des dommages auditifs. Portez-en toujours.

Protection auditive pour prévenir les dommages et la perte auditive. Le

non-respect de ces consignes peut entraîner des blessures modérées.

Remarque : Recyclez les matériaux indésirables plutôt que de les jeter. Triez les

outils, les tuyaux et l'emballage par catégories spécifiques et apportez-les au

centre de recyclage local ou jetez-les dans un endroit respectueux de

l'environnement. chemin.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Description générale de l'utilisation

La clé à chocs pneumatique VEVOR offre une sécurité d'utilisation optimale, sans

vibrations, chaleur, champs électromagnétiques, etc., et sa structure segmentée

assure une manipulation plus précise. Son design innovant offre un couple élevé

et un faible niveau sonore. Son bouton de réglage de la structure, facile à

manipuler, et son acier fortement allié garantissent une résistance accrue à l'usure

et une durée de vie considérablement prolongée. Idéale pour les travaux de

maintenance intensifs, notamment sur les camions, les bus et les équipements

lourds.

Compresseur et outil pneumatique compatibles :

DIRECTIVES POUR UNE UTILISATION ET UNE FONCTIONNEMENT

APPROPRIÉS

Veillez à toujours utiliser des outils pneumatiques et des compresseurs adaptés.

Le compresseur doit pouvoir fournir un débit d'air minimal de 6,3 SCFM à 90 PSI

pour garantir un fonctionnement continu avec la clé à chocs pneumatique VEVOR.

L'utilisation d'outils ou d'une combinaison d'outils nécessitant, ensemble ou

séparément, une pression d'air supérieure à celle délivrée par le compresseur

réduira les performances et pourrait annuler la garantie du compresseur ou de

l'outil.

Taille et

puissance du

compresseur

d'air

2 CV

2-1 /2 CV

3 + HP

5 à 6 gallons

Usage léger et

intermittent

Usage léger et

intermittent

Usage moyen et

utilisation

intermittente

8 - 1 1 gallons

Usage léger et

intermittent

Usage moyen et

utilisation

intermittente

Usage intensif et

continu

1 5+ gallons

Usage moyen et

utilisation

intermittente

Usage intensif et

continu

Usage intensif et

continu

AIR SYSTEM

 Utilisez toujours de l'air comprimé propre, sec et régulé à une pression de 4 à

7 bars (60 à 100 PSI).

 Ne dépassez pas les pressions maximale et minimale. Une pression

inadaptée (trop basse ou trop élevée) entraînera un bruit excessif et une

usure rapide de l'outil.

 Il est recommandé d'utiliser un filtre-régulateur-lubrificateur et de le placer le

plus près possible de l'outil.

 Si un filtre-régulateur-lubrificateur n'est pas installé, placez jusqu'à 6 gouttes

d'huile pour outil pneumatique dans le bouchon d'admission d'air avant

chaque utilisation.

 Si un filtre-régulateur-lubrificateur est installé, veillez à ce que le filtre à air soit

propre. Un filtre sale réduira la pression d'air dans l'outil, ce qui entraînera

une baisse de puissance, d'efficacité et de performances générales.

PRUDENCE!

Danger potentiel pouvant entraîner des blessures modérées ou

des dommages à l’équipement.

 Vérifiez que tous les raccords du système d'alimentation en air sont étanches

afin d'éviter toute fuite d'air. Le non-respect de cette consigne entraînera des

blessures légères ou des dommages matériels.

 Lisez attentivement ce manuel d’instructions ou demandez aux opérateurs de

l’outil de le lire attentivement avant d’utiliser l’outil.

 Lisez toutes les consignes de sécurité (voir la section « Consignes de

sécurité ») au début de ce manuel.

 Inspectez toujours l’outil pneumatique avant chaque utilisation pour garantir

une utilisation correcte de la source d’alimentation.

 Déterminer si l’outil est en bon état de fonctionnement.

 Utilisez uniquement des accessoires spécifiquement conçus pour être utilisés

avec cet outil (voir la section « Spécifications techniques »).

 Vidangez quotidiennement le réservoir du compresseur. La présence d'eau

dans la conduite d'alimentation en air endommagera l'outil.

 Nettoyez l’entrée d’air et le filtre chaque semaine.

 La pression de la conduite doit être augmentée pour compenser la longueur

inhabituelle des tuyaux d'air. Le diamètre intérieur du tuyau doit être de 1/2

po.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de

vies humaines.

 N'utilisez pas l'outil s'il n'est pas en bon état de fonctionnement.

 N’utilisez pas d’oxygène ni aucun autre gaz combustible ou en bouteille pour

alimenter cet outil.

 N’utilisez pas cet outil en présence de liquides ou de gaz inflammables.

 Tenir le tuyau éloigné de la chaleur, de l'huile et des bords tranchants. Vérifier

l'état du tuyau et la solidité de toutes les connexions. Le non-respect de ces

consignes peut entraîner des blessures graves, voire mortelles.

 Gardez les mains et autres parties du corps éloignées des zones de travail

lors du raccordement de l'alimentation en air. Le non-respect de cette

consigne peut entraîner des blessures graves, voire mortelles.

OPERATING INSTRUCTIONS

Chargement et fonctionnement

DANGER!

 Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines

 Lisez attentivement toutes les instructions fournies dans ce manuel et

comprenez-les parfaitement avant d’utiliser l’outil.

 N'utilisez pas d'accessoires pour clé à chocs autres que ceux spécifiquement

conçus pour la clé à chocs pneumatique. Le non-respect de cette consigne

entraînera des blessures graves, voire mortelles.

 Vérifiez que l’alimentation en air est propre avant d’utiliser la clé à chocs

pneumatique.

1. Branchez le compresseur, mettez-le en marche, réglez le régulateur de

pression sur 90 psi, fixez une extrémité du tuyau d'air au compresseur et l'autre à

l'outil. Utilisez du ruban de plomberie pour éviter les fuites d'air (voir la section

« Spécifications techniques »).

2. Placez et verrouillez la douille sur le carré d'entraînement de la clé à chocs

pneumatique.

3. Placez la douille sur un écrou à retirer ou à installer et appuyez sur la gâchette

en haut de la poignée pour faire fonctionner l'outil.

4. Pour la rotation arrière (R), appuyez sur le bouton de réglage de la vitesse situé

à gauche de l'outil ; pour la rotation avant (F), appuyez sur le bouton de réglage de

la vitesse situé à droite de l'outil ; en rotation arrière, tournez le bouton de réglage

de la vitesse situé à gauche de l'outil pour régler la vitesse du flux d'air selon vos

besoins. En rotation avant, tournez le bouton de réglage de la vitesse situé à

droite de l'outil pour régler la vitesse du flux d'air selon vos besoins.

5. Après avoir utilisé l’outil, débranchez le tuyau d’air de l’outil.

AVERTISSEMENT!

 Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

 Tenez fermement l’outil avec les mains.

 N'appliquez pas de force supplémentaire ou excessive sur l'outil pendant le

travail.

 Ne laissez pas l'outil fonctionner librement pendant une période prolongée.

Cela réduirait sa durée de vie.

 Vérifiez que l'alimentation en air est propre et que la pression d'air ne

dépasse pas 90 psi (6,3 bar) pendant l'utilisation de l'outil. Une pression d'air

trop élevée ou impure réduira la durée de vie de l'outil. Le non-respect de

cette consigne peut entraîner des blessures graves, voire mortelles.

MAINTENANCE

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

 Débranchez l’outil de l’alimentation en air avant de changer d’accessoires, de

procéder à l’entretien ou à la maintenance.

 N'utilisez l'outil qu'après avoir remplacé ou réparé les pièces ou accessoires

endommagés.

 Utilisez uniquement les pièces de rechange et accessoires recommandés et

correctement évalués. Le non-respect de cette consigne peut entraîner des

blessures graves, voire mortelles.

 Les réparations doivent être effectuées par un technicien de service qualifié.

Entretien

requis

Description

Outils ou les

matériaux

nécessaires

Intervalle d'entretien maximal

À chaque

utilisation

ou toutes

les 2

heures

Mensuel

besoin

Circulation

sans

inspection

générale

Déclencheur,

ressort,

mécanisme de

sécurité

Aucun

Inspection

approfondie

Pièces usées ou

cassées

Remplacer

usé ou cassé

parties

Lubrification

Voir ci-dessous

Huile pour

outils

pneumatiques

 Lubrification : Si la clé à chocs pneumatique et le

compresseur ne sont pas équipés d'un système de

lubrification en ligne, placez jusqu'à 6 gouttes d'huile

pour outil pneumatique dans l'entrée d'air avant

chaque journée de travail ou après toutes les 2 heures

d'utilisation continue, selon les caractéristiques de la pièce à usiner.

 Les outils pneumatiques doivent être inspectés périodiquement et les pièces

usées ou cassées doivent être remplacées afin de maintenir les outils en état

de fonctionnement sûr et efficace.

 Inspectez et remplacez les joints toriques, joints, etc. usés ou endommagés.

Serrez fréquemment toutes les vis et tous les capuchons afin d'éviter les

blessures corporelles.

 Une perte de puissance ou une action erratique peut être due aux raisons

suivantes

- Drainage excessif dans la conduite d'air.

- Humidité ou restriction dans le conduit d'air.

- Taille ou type de raccord de tuyau incorrect. Vérifiez l'alimentation en air et

suivez les instructions.

- Les dépôts de sable ou de gomme dans l'outil peuvent également réduire les

performances.

 Inspectez régulièrement la gâchette, le ressort et le mécanisme de sécurité

pour vous assurer qu'ils fonctionnent librement afin de garantir que le

système de sécurité est entièrement fonctionnel.

 Vérifiez qu’aucune pièce n’est desserrée ou manquante et qu’aucune pièce

n’est coincée ou bloquée.

 Débranchez l'outil de l'alimentation en air, nettoyez-le et rangez-le dans un

endroit propre, sec et à l'abri des enfants lorsque l'outil n'est pas utilisé.

 Lorsque les températures sont inférieures à zéro, gardez les outils aussi

chauds que possible en utilisant une méthode sûre et pratique.

 Vérifiez la taille et le type de raccords de flexibles d'alimentation en air. Pour

éviter toute perte de puissance ou tout fonctionnement irrégulier,

assurez-vous qu'il n'y a pas de fuite supplémentaire sur la conduite d'air, ni

d'humidité ni de restriction dans le tuyau d'air.

Stockage:

 Appliquez une quantité suffisante de lubrifiant avant de ranger l’outil.

 Faites fonctionner l’outil pendant environ 30 secondes après la lubrification,

afin de garantir que la lubrification est uniformément répartie dans tout l’outil.

 Rangez l’outil dans un environnement propre et sec.

TROUBLESHOOTING

 Le tableau suivant répertorie les problèmes courants et leurs solutions.

Veuillez le lire attentivement et suivre scrupuleusement toutes les

instructions.

AVERTISSEMENT!

Danger potentiel pouvant entraîner des blessures graves ou la perte de vies

humaines.

 Si l'un des symptômes suivants apparaît pendant l'utilisation de l'outil,

éteignez-le et débranchez-le immédiatement de l'alimentation en air. Le

non-respect de cet avertissement peut entraîner des blessures graves.

 Débranchez l’outil de l’alimentation en air avant d’effectuer tout réglage.

 Les réparations doivent être effectuées uniquement par un technicien de

service qualifié

PROBLÈMES

CAUSES POSSIBLES

REMÈDES

L'outil fonctionne

normalement

vitesse mais perd

sous charge

Pièces de moteur porté.

. Embrayage à came usé

ou collant en raison d'un

manque de lubrifiant.

- Lubrification du carter d'embrayage.

- Vérifiez l'excès d'huile d'embrayage. Les

carters d'embrayage ne doivent être remplis

qu'à moitié. plein. Surremplissage peut

provoquer une traînée sur les pièces

d'embrayage à grande vitesse, c'est-à-dire

un phénomène typique

une clé huilée/lubrifiée nécessite 1/2 once

d'huile.

LUBRIFIÉ À LA GRAISSE :REMARQUE :

La chaleur indique généralement Manque

de graisse dans la chambre. Conditions de

fonctionnement difficiles. peut nécessiter

une lubrification plus fréquente.

L'outil tourne

lentement. L'air

s'échappe

légèrement de

l'échappement.

Pièces du moteur

bloquées par des

particules de saleté

. Régulateur de

puissance en position

fermée

. Flux d'air bloqué par la

saleté.

Vérifiez que le filtre d’entrée d’air n’est pas

obstrué.

Versez l’huile de lubrification pour outil

pneumatique dans l’entrée d’air

conformément aux instructions.

. Faites fonctionner l'outil par courtes rafales

en inversant rapidement la rotation d'avant

en arrière, le cas échéant.

■ Répétez l’opération ci-dessus si

nécessaire.

Les outils ne

fonctionnent pas.

L'air circule

librement

échappement

. Une ou plusieurs aubes

de moteur bloquées en

raison d'une

accumulation de

matière.

Versez le lubrifiant pour outil pneumatique

dans l'entrée d'air.

. Utilisez l'outil par courtes rotations avant

et/ou arrière, le cas échéant.

Tapez doucement sur le boîtier du moteur

avec un maillet en plastique.

Couper l'alimentation. Libérer le moteur en

tournant manuellement la tige de

transmission, le cas échéant.

L'outil ne s'éteint

pas

. Les joints toriques du

papillon des gaz se sont

délogés du siège de la

soupape d'admission.

Remplacez les joints toriques ou

retournez-les au centre de service.

Remarque : les réparations doivent être effectuées par une personne qualifiée.

EXPLODED VIEW & PARTS LIST

Non

Descriptio

Qté

Non

Description

Qté

Non

Description

Qté.

boulons

Corps du

pistolet

Goupille de

soupape

Rondelle

élastique

Bague R8

ressort de

soupape

Couverture

du corps

Culasse

Bouchon

d'échappemen

Joint

torique

7,5*1,8

Pale de rotor

Connecteur

d'entrée

Rouler

Rotor

Bague de

retenue

Collier

Cylindre

Joint

d'enclume

Enclume

Broche 3*10

Couverture

arrière

Cage à

marteaux

Couvercle

arrière du

cylindre

Changer

Chien

marteau

Bague

Joint torique

9*2

Goupille

marteau

Déclenchemen

Bille d'acier

Joint

Boulon

Printemps

Crochet

Prise

Note:

Si vous avez besoin de pièces détachées pour ce modèle, n'hésitez pas à nous

contacter ou à contacter le distributeur auprès duquel vous avez acheté cet outil.

Merci !

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Druckluft-Schlagschrauber

Modell: RP7426

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig

durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das

Recht vor , die Bedienungsanleitung klar und deutlich zu interpretieren.

Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben

Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder

Software-Updates informieren.

Warnung: Um das Verletzungsrisiko zu verringern, muss der

Benutzer die Bedienungsanleitung sorgfältig lesen.

Air Impact Wrench

Warnung - Kennzeichnung bezüglich der Gefahr einer

Augenverletzung

Warnhinweis - Kennzeichnung bezüglich Hörverlustrisiko

First Time Usage

WICHTIG:

Lesen und befolgen Sie nach Erhalt des Produkts alle Sicherheitshinweise und

Bedienungsanleitungen vor dem ersten Gebrauch. Bewahren Sie dieses

Handbuch zum späteren Nachschlagen auf.

Enthalten:

◎ TECHNISCHE DATEN

◎ SICHERHEITSRICHTLINIEN

◎ DIAGRAMM DER WICHTIGSTEN TEILE

◎ WICHTIGE INFORMATIONEN

◎ BEDIENUNGSANLEITUNG

◎ WARTUNG

◎ FEHLERBEHEBUNG

◎ EXPLOSIONSZEICHNUNG

◎ TEILELISTE

Technical Data

Modell

RP7426

Farbe

Orange&Schwarz

Vierkant-Antriebskopf:

1/2 Zoll (13 mm)

Benötigter

Luftschlauch:

3/8" Innendurchmesser

Kapazität Bolzengröße:

5/8 Zoll (16 mm)

Lufteinlass:

1/4 Zoll

Innendurchmesser

(6,35 mm)

GESCHWINDIGKEIT

(OHNE LAST):

8500 U/min ± 10 %

Ein bewerteter

Schalldruckpegel:

106,6 dB(A)

Max.

Lösedrehmoment:

1000N.m

Schallleistungspegel:

94,6 dB(A)

Betriebsdruck:

90 PSI (6,3 Bar)

Vibration im Griff:

5,99 m/s², K = 1,1 m/s²

SCFM: Standardkubikfuß pro Minute (die Volumenstromrate eines Fars, korrigiert

auf standardisierte Temperatur- und Druckbedingungen).

NPT: Nationales Rohrgewinde

Umweltverantwortung

Bitte recyceln Sie nicht benötigte Materialien, anstatt sie als Abfall zu entsorgen.

Alle Werkzeuge, Schläuche und Verpackungen sollten sortiert, zum örtlichen

Recyclinghof gebracht und umweltgerecht entsorgt werden.

SAFETY GUIDELINES

GEFAHR!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder Sachschäden führen

kann.

HINWEIS: Das Wort „Hinweis“ wird verwendet, um den Leser über etwas zu

informieren, das er/sie über das Tool wissen muss.

PERSÖNLICHE SICHERHEIT

Diese Vorsichtsmaßnahmen dienen der persönlichen Sicherheit des Benutzers

und anderer Personen, die mit ihm zusammenarbeiten. Bitte nehmen Sie sich die

Zeit, sie zu lesen und zu verstehen.

GEFAHR!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

• Halten Sie Kinder vom Arbeitsbereich fern. Erlauben Sie Kindern nicht, mit

Elektrowerkzeugen zu hantieren.

• Verwenden Sie kein Werkzeug, bei dem Luft austritt, bei dem Teile fehlen oder

beschädigt sind oder das repariert werden muss. Stellen Sie sicher, dass alle

Schrauben fest angezogen sind.

• Versuchen Sie niemals, die Sicherheitsfunktionen des Werkzeugs außer Kraft zu

setzen.

• Erlauben Sie nicht, dass ungelernte oder ungeschulte Personen einen

Druckluft-Schlagschrauber oder andere Druckluftwerkzeuge

bedienen.

Verwenden Sie keinen Sauerstoff oder andere brennbare

oder abgefüllte Gase zum Betrieb von Druckluftwerkzeugen.

Die Nichtbeachtung dieser Warnung kann zu Explosionen

und schweren Verletzungen oder zum Tod führen.

Verwenden Sie ausschließlich Druckluft zum Betrieb von

Druckluftwerkzeugen. Verwenden Sie einen mindestens 7,6 m langen Schlauch,

um das Werkzeug an den Kompressor anzuschließen. Die Nichtbeachtung kann

zu schweren Verletzungen oder zum Tod führen.

• Stromschlaggefahr: Kompressor nicht dem Regen aussetzen. Im Haus lagern.

Kompressor muss geerdet sein. Keine Erdungsadapter verwenden.

• Verletzungsgefahr: Richten Sie die Druckluft aus dem Luftschlauch nicht auf den

Benutzer oder andere Personen.

• Inhalationsgefahr: Atmen Sie die vom Kompressor erzeugte Luft niemals direkt

ein.

• Berstgefahr: Verstellen Sie den Druckschalter oder das Sicherheitsventil unter

keinen Umständen. Sie sind werkseitig auf den

Maximaldruck dieses Kompressors voreingestellt.

Manipulationen am Druckschalter oder Sicherheitsventil

können zu Personen- oder Sachschäden führen.

• Verbrennungsgefahr: Pumpe und Verteiler erzeugen

hohe Temperaturen. Um Verbrennungen oder andere Verletzungen zu vermeiden,

berühren Sie die Pumpe, den Verteiler oder das Transferrohr nicht, während der

Kompressor läuft. Lassen Sie die Teile abkühlen. Vor der Handhabung oder

Wartung den Kompressor herunterfahren. Kinder stets vom Kompressor

fernhalten.

• Berstgefahr: Stellen Sie sicher, dass der Regler so eingestellt ist, dass der

Kompressorausgangsdruck niedriger ist als der maximale Betriebsdruck des

Werkzeugs. Ziehen Sie vor dem Starten des Kompressors am Ring des

Sicherheitsventils, um sicherzustellen, dass sich das Ventil frei bewegt. Lassen

Sie nach jedem Gebrauch das Wasser aus dem Tank ab. Schweißen oder

reparieren Sie den Tank nicht. Lassen Sie den Schlauch vollständig drucklos,

bevor Sie Zubehör entfernen oder anbringen.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

• Achten Sie immer darauf, dass das Werkstück fest sitzt und Sie beide Hände zur

Führung des Werkzeugs frei haben.

• Halten Sie Ihr Druckluftwerkzeug stets sauber und geschmiert. Tägliches

Schmieren ist wichtig, um innere Korrosion und mögliche Ausfälle zu vermeiden.

• Überlasten Sie das Werkzeug nicht. Lassen Sie das Werkzeug mit optimaler

Drehzahl laufen, um maximale Effizienz zu erzielen. Übermäßige Überlastung

kann zum Reißen des Werkzeuggehäuses führen und außerdem zu übermäßigem

Verschleiß beweglicher Teile und möglicherweise zu einem Ausfall führen.

• Verwenden Sie ausschließlich leichte Spiralschläuche. Zum Anschluss des

Werkzeugs an die Kompressorkupplung. Montieren Sie keine

Schnellwechselkupplungen am Werkzeug, da die Vibrationen zu Beschädigungen

oder zum Ausfall der Kupplung führen können.

• Stellen Sie immer sicher, dass das Werkzeug zum Stillstand gekommen ist,

bevor Sie es an die Luftversorgung anschließen.

• Stellen Sie sicher, dass die mit diesem Werkzeug verwendeten Schleifzubehöre

mindestens die Nenndrehzahl des Werkzeugs (6000 U/min) aufweisen.

• Wenn das Zubehör nicht richtig zum Werkzeug passt, kann dies zu schweren

Verletzungen führen.

• Stellen Sie immer sicher, dass das Zubehör für die Verwendung mit dem

Werkzeug geeignet/konzipiert ist.

• Stellen Sie sicher, dass das Zubehör richtig und sicher befestigt ist, bevor Sie

das Werkzeug an die Luftversorgung anschließen.

• Stellen Sie den Kompressor an einem gut belüfteten Ort auf. Zur Kühlung sollte

er mindestens 31 cm von der nächsten Wand entfernt sein.

• Schützen Sie den Luftschlauch und das Netzkabel vor Beschädigungen und

Löchern. Überprüfen Sie sie wöchentlich auf Schwachstellen und Verschleiß und

ersetzen Sie sie gegebenenfalls.

• Tragen Sie beim Arbeiten mit dem Luftkompressor immer einen Gehörschutz.

Andernfalls kann es zu Hörverlust kommen.

• Tragen Sie den Kompressor nicht, während er läuft.

• Betreiben Sie den Kompressor nicht, wenn er nicht in einer stabilen Position

steht.

• Betreiben Sie den Kompressor nicht auf einem Dach oder in erhöhter Position,

da das Gerät herunterfallen oder umkippen könnte.

• Ersetzen Sie ein beschädigtes Messgerät immer, bevor Sie das Gerät wieder in

Betrieb nehmen.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder Sachschäden führen

kann.

• Sorgen Sie jederzeit für einen sicheren Stand, um das richtige Gleichgewicht zu

gewährleisten.

• Tragen Sie beim Arbeiten mit Druckluftwerkzeugen keine Uhren, Ringe,

Armbänder oder weite Kleidung.

• Um optimale Sicherheit und Werkzeugleistung zu gewährleisten, überprüfen Sie

das Werkzeug täglich, um die freie Bewegung des Auslösers, der

Sicherheitsmechanismen und der Federn sicherzustellen.

• Halten Sie den Arbeitsbereich sauber. Eine unordentliche oder schmutzige

Werkbank kann zu Unfällen führen. Der Boden sollte freigehalten werden.

• Dieses Werkzeug ist kein Spielzeug. Gehen Sie vorsichtig damit um.

• Verwenden Sie das Werkzeug in einem gut belüfteten Bereich.

• Stellen Sie sicher, dass das Werkzeug zum Stillstand gekommen ist, bevor Sie

es nach dem Gebrauch ablegen.

• Handhabung und Lagerung von Öl: Bei ausreichender Belüftung verwenden.

Kontakt des Öls mit Augen, Haut und Kleidung vermeiden. Einatmen von

Sprühnebel oder Nebel vermeiden. In einem dicht verschlossenen Behälter an

einem kühlen, trockenen, gut belüfteten Ort ohne unverträgliche Substanzen

lagern.

• Verwenden Sie das Werkzeug nicht bei Temperaturen nahe oder unter dem

Gefrierpunkt, da dies zu einem Werkzeugausfall führen kann.

• Lagern Sie das Werkzeug nicht in einer Umgebung mit Frost, um Eisbildung an

den Betriebsventilen des Werkzeugs zu vermeiden, da dies zu einem Ausfall des

Werkzeugs führen kann.

• Trennen Sie das Werkzeug von der Druckluftversorgung

und schalten Sie den Kompressor aus, bevor Sie

Zubehörteile austauschen, Wartungsarbeiten durchführen,

das Werkzeug nicht benutzen, es einer anderen Person

übergeben oder es unbeaufsichtigt lassen. Bei

Nichtbeachtung kann es zu mittelschweren Verletzungen

oder Sachschäden kommen.

• Schutzbrille und Gehörschutz verwenden: Tragen Sie

beim Arbeiten mit dem Werkzeug/Kompressor eine

Schutzbrille mit Seitenschutz und stellen Sie sicher, dass

auch andere Personen im Arbeitsbereich eine Schutzbrille

tragen. Die Anforderungen müssen erfüllt sein und Schutz

vor umherfliegenden Partikeln von vorne und von den Seiten bieten.

Druckluftwerkzeuge sind laut und können Gehörschäden verursachen. Tragen Sie

immer Gehörschutz schützt vor Gehörschäden und Hörverlust. Bei

Nichtbeachtung kann es zu mittelschweren Verletzungen kommen.

Hinweis: Nicht benötigte Materialien können Sie recyceln, anstatt sie als Abfall zu

entsorgen. Sortieren Sie Werkzeuge, Schläuche und Verpackungen nach

Kategorien und bringen Sie sie zum örtlichen Recyclinghof oder entsorgen Sie sie

umweltgerecht. Weg.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Allgemeine Anwendungsbeschreibung

Der druckluftbetriebene Schlagschrauber von VEVOR bietet hohe

Arbeitssicherheit, ist frei von Vibrationen, Hitze und elektromagnetischen Feldern.

Die segmentierte Struktur ermöglicht eine präzisere Handhabung. Das Werkzeug

besticht durch sein neues Erscheinungsbild, sein hohes Drehmoment und seine

geringe Geräuschentwicklung. Die Struktur lässt sich über einen Drehknopf

verändern, die Vor- und Nachteile sind leicht zu handhaben. Hochlegierter Stahl

sorgt für eine längere Lebensdauer und verlängert die Lebensdauer erheblich.

Ideal für umfangreiche Wartungsarbeiten an LKWs, Bussen und

Schwermaschinen.

Kompatibler Kompressor und Druckluftwerkzeug:

RICHTLINIEN FÜR DIE RICHTIGE VERWENDUNG UND BETRIEB

Stellen Sie immer sicher, dass Sie passende Druckluftwerkzeuge und

Kompressoren verwenden. Der Kompressor sollte eine Mindestluftleistung von 6,3

SCFM bei 90 PSI liefern können, um einen Dauerbetrieb mit dem VEVOR

Druckluft-Schlagschrauber zu gewährleisten. Die Verwendung von Werkzeugen

oder einer Kombination von Werkzeugen, die zusammen oder einzeln einen

höheren Luftdruck benötigen als der Kompressor liefern kann, verringert die

Leistung und kann zum Erlöschen der Garantie/Gewährleistung des Kompressors

oder Werkzeugs führen.

Größe und

Leistung des

Luftkompressors

2 PS

2½ PS

3 + PS

5 - 6 Gallonen

Leichte

Beanspruchung

und

intermittierender

Einsatz

Leichte

Beanspruchung

und

intermittierender

Einsatz

Mittlere

Beanspruchung und

intermittierende

Verwendung

8 - 1 1 Gallonen

Leichte

Beanspruchung

und

intermittierender

Einsatz

Mittlere

Beanspruchung

und

intermittierende

Verwendung

Hohe

Beanspruchung und

Dauereinsatz

1 5+ Gallonen

Mittlere

Beanspruchung

und

intermittierende

Verwendung

Hohe

Beanspruchung

und Dauereinsatz

Hohe

Beanspruchung und

Dauereinsatz

AIR SYSTEM

 Verwenden Sie immer saubere, trockene, geregelte Druckluft mit 4 bis 7 Bar

(60 bis 100 PSI).

 Überschreiten Sie nicht den maximalen und minimalen Druck. Der Betrieb

des Werkzeugs mit falschem Druck (zu niedrig oder zu hoch) führt zu

übermäßigem Lärm oder schnellem Verschleiß.

 Es wird empfohlen, einen Filter-Regler-Öler zu verwenden und ihn so nah wie

möglich am Werkzeug zu platzieren.

 Wenn kein Filter-Regler-Öler installiert ist, geben Sie vor jedem Gebrauch bis

zu 6 Tropfen Druckluftwerkzeugöl in den Lufteinlassstopfen.

 Wenn ein Filter-Regler-Öler installiert ist, halten Sie den Luftfilter sauber. Ein

verschmutzter Filter verringert den Luftdruck zum Werkzeug, was zu

Leistungseinbußen, Effizienzverlusten und einer allgemeinen

Leistungsminderung führt.

VORSICHT!

Potentielle Gefahr, die zu mittelschweren Verletzungen oder

Sachschäden führen kann.

 Stellen Sie sicher, dass alle Anschlüsse im Luftversorgungssystem dicht sind,

um Luftlecks zu vermeiden. Andernfalls kann es zu mittelschweren

Verletzungen oder Geräteschäden kommen.

 Lesen Sie diese Bedienungsanleitung vor der Verwendung des Werkzeugs

gründlich durch oder lassen Sie sie von Werkzeugbedienern gründlich lesen.

 Lesen Sie alle Sicherheitshinweise (siehe Abschnitt „Sicherheitshinweise“)

am Anfang dieser Anleitung.

 Überprüfen Sie das Druckluftwerkzeug vor jedem Gebrauch, um

sicherzustellen, dass die Stromquelle ordnungsgemäß verwendet wird.

 Stellen Sie fest, ob das Werkzeug ordnungsgemäß funktioniert.

 Verwenden Sie nur Zubehör, das speziell für die Verwendung mit diesem

Werkzeug vorgesehen ist (siehe Abschnitt „Technische Daten“).

 Entleeren Sie den Kompressortank täglich. Wasser in der Luftzufuhrleitung

beschädigt das Werkzeug.

 Reinigen Sie den Lufteinlass und den Filter wöchentlich.

 Um ungewöhnlich lange Luftschläuche auszugleichen, sollte der

Leitungsdruck erhöht werden. Der Schlauchdurchmesser sollte 1/2 Zoll

Innendurchmesser betragen.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen

kann.

 Verwenden Sie das Werkzeug nicht, wenn es nicht ordnungsgemäß

funktioniert.

 Verwenden Sie zum Betrieb dieses Werkzeugs keinen Sauerstoff oder

andere brennbare oder abgefüllte Gase.

 Verwenden Sie dieses Werkzeug nicht in der Nähe von brennbaren

Flüssigkeiten oder Gasen.

 Halten Sie den Schlauch von Hitze, Öl und scharfen Kanten fern. Überprüfen

Sie den Schlauch auf Verschleiß und stellen Sie sicher, dass alle Anschlüsse

fest sitzen. Bei Nichtbeachtung besteht die Gefahr schwerer Verletzungen

oder Lebensgefahr.

 Halten Sie beim Anschließen der Druckluftzufuhr Hände und andere

Körperteile vom Arbeitsbereich fern. Bei Nichtbeachtung kann es zu

schweren Verletzungen oder zum Tod kommen.

OPERATING INSTRUCTIONS

Laden und Betrieb

GEFAHR!

 Mögliche Gefahr, die zu schweren Verletzungen oder zum Tod führen kann

 Lesen Sie alle Anweisungen in diesem Handbuch sorgfältig durch und

machen Sie sich mit ihnen vertraut, bevor Sie das Werkzeug verwenden.

 Verwenden Sie ausschließlich Schlagschrauberzubehör, das speziell für den

Einsatz mit dem Druckluft-Schlagschrauber vorgesehen ist. Bei

Nichtbeachtung können schwere Verletzungen oder Todesfälle auftreten.

 Stellen Sie sicher, dass die Luftzufuhr sauber ist, bevor Sie den

Druckluft-Schlagschrauber in Betrieb nehmen.

1. Schließen Sie den Kompressor an, schalten Sie ihn ein und stellen Sie den

Druckregler auf 90 psi ein. Befestigen Sie ein Ende des Luftschlauchs am

Kompressor und das andere Ende am Werkzeug. Verwenden Sie Klebeband, um

Luftlecks zu vermeiden (siehe Abschnitt „Technische Daten“).

2. Platzieren und verriegeln Sie die Stecknuss über dem Vierkantantrieb des

Druckluft-Schlagschraubers.

3. Platzieren Sie die Stecknuss über einer zu entfernenden oder zu installierenden

Mutter und drücken Sie den Auslöser oben am Griff, um das Werkzeug zu

betätigen.

4. Für die Rückwärtsdrehung (R) drücken Sie den Geschwindigkeitsregler auf der

linken Seite des Werkzeugs. Für die Vorwärtsdrehung (F) drücken Sie den

Geschwindigkeitsregler auf der rechten Seite des Werkzeugs. Drehen Sie

während der Rückwärtsdrehung den Geschwindigkeitsregler auf der linken Seite

des Werkzeugs, um die Geschwindigkeit des Luftstroms nach Bedarf zu regeln.

Drehen Sie während der Vorwärtsdrehung den Geschwindigkeitsregler auf der

rechten Seite des Werkzeugs, um die Geschwindigkeit des Luftstroms nach

Bedarf zu regeln.

5. Trennen Sie nach der Verwendung des Werkzeugs den Luftschlauch vom

Werkzeug.

WARNUNG!

 Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod

führen kann.

 Halten Sie das Werkzeug mit den Händen fest.

 Wenden Sie beim Arbeiten keine zusätzliche oder übermäßige Kraft auf das

Werkzeug an.

 Lassen Sie das Werkzeug nicht über einen längeren Zeitraum frei laufen.

Dies verkürzt die Lebensdauer des Werkzeugs.

 Stellen Sie sicher, dass die Druckluftzufuhr sauber ist und der Luftdruck

während des Betriebs des Werkzeugs 6,3 bar (90 psi) nicht überschreitet. Zu

hoher oder unsauberer Luftdruck verkürzt die Lebensdauer des Werkzeugs.

Andernfalls kann es zu schweren Verletzungen oder zum Tod kommen.

MAINTENANCE

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

 Trennen Sie das Werkzeug von der Luftzufuhr, bevor Sie Zubehörteile

wechseln, Wartungs- oder Instandhaltungsarbeiten durchführen.

 Verwenden Sie das Werkzeug erst, nachdem Sie die beschädigten Teile oder

Zubehörteile ausgetauscht oder repariert haben.

 Verwenden Sie nur empfohlene und entsprechend zugelassene Ersatzteile

und Zubehör. Bei Nichtbeachtung kann es zu schweren Verletzungen oder

zum Tod kommen.

 Reparaturen müssen von einem qualifizierten Servicetechniker durchgeführt

werden.

Wartung

erforderlich

Beschreibung

Werkzeuge

oder benötigte

Materialien

Maximales

Wartungsintervall

Bei jeder

Anwend

ung oder

alle 2

Stunden

Monatli

Nac

Bed

arf

Generalinspektion

sfreie Bewegung

Abzug, Feder,

Sicherheitsmechani

smus

Keiner

Gründliche

Inspektion

Abgenutzte oder

defekte Teile

Ersetzen Sie

abgenutzte oder

defekte Teile

Schmierung

Siehe unten

Druckluftwerkz

eugöl

 Schmierung: Wenn der Druckluft-Schlagschrauber und

der Kompressor nicht mit einem Inline-Schmiersystem

ausgestattet sind, geben Sie je nach Beschaffenheit

des Werkstücks vor jedem Arbeitstag oder nach

jeweils 2 Stunden Dauerbetrieb bis zu 6 Tropfen

Druckluftwerkzeugöl in den Lufteinlass.

 Druckluftbetriebene Werkzeuge müssen regelmäßig überprüft und

abgenutzte oder defekte Teile ausgetauscht werden, damit die Werkzeuge

sicher und effizient arbeiten.

 Überprüfen und ersetzen Sie abgenutzte oder beschädigte O-Ringe,

Dichtungen usw. Ziehen Sie alle Schrauben und Kappen regelmäßig fest, um

Verletzungen zu vermeiden.

 Ein Leistungsverlust oder eine unregelmäßige Funktion können folgende

Ursachen haben

- Übermäßiger Abfluss in der Luftleitung.

- Feuchtigkeit oder Verstopfung in der Luftleitung.

- Falsche Größe oder Art des Schlauchanschlusses. Überprüfen Sie die Luftzufuhr

und befolgen Sie die Anweisungen.

- Auch Sand- oder Gummiablagerungen im Werkzeug können die Leistung

beeinträchtigen.

 Um die volle Funktionsfähigkeit des Sicherungssystems sicherzustellen,

überprüfen Sie regelmäßig den Abzug, die Feder und den

Sicherungsmechanismus auf Leichtgängigkeit.

 Stellen Sie sicher, dass keine Teile lose sind oder fehlen und dass keine Teile

feststecken oder verklemmt sind.

 Trennen Sie das Werkzeug von der Luftzufuhr, reinigen Sie es und bewahren

Sie es an einem sicheren, trockenen und kindersicheren Ort auf, wenn es

nicht verwendet wird.

 Halten Sie Ihre Werkzeuge bei Temperaturen unter dem Gefrierpunkt mit

einer sicheren und praktischen Methode so warm wie möglich.

 Überprüfen Sie die Luftzufuhr auf die richtige Größe und Art der

Schlauchanschlüsse. Um Leistungsverluste oder Fehlfunktionen zu

vermeiden, stellen Sie sicher, dass sich in der Luftleitung kein zusätzlicher

Abfluss befindet und dass keine Feuchtigkeit oder Verengung im Luftrohr

vorhanden ist.

Lagerung:

 Tragen Sie vor der Lagerung des Werkzeugs reichlich Schmiermittel auf.

 Lassen Sie das Werkzeug nach dem Schmieren etwa 30 Sekunden lang

laufen, um sicherzustellen, dass die Schmierung gleichmäßig im gesamten

Werkzeug verteilt ist.

 Bewahren Sie das Werkzeug in einer sauberen und trockenen Umgebung

auf.

TROUBLESHOOTING

 Die folgende Tabelle listet häufige Probleme und Lösungen auf. Bitte lesen

Sie sie sorgfältig durch und befolgen Sie alle Anweisungen genau.

WARNUNG!

Potentielle Gefahr, die zu schweren Verletzungen oder zum Tod führen kann.

 Wenn während des Betriebs eines der folgenden Symptome auftritt, schalten

Sie das Gerät sofort aus und trennen Sie es von der Druckluftzufuhr. Die

Nichtbeachtung dieser Warnung kann zu schweren Verletzungen führen.

 Trennen Sie das Werkzeug von der Luftzufuhr, bevor Sie Einstellungen

vornehmen.

 Reparaturen dürfen nur von einem qualifizierten Servicetechniker

durchgeführt werden

PROBLEME

MÖGLICHE

URSACHEN

RECHTSMITTEL

Das Werkzeug

läuft mit normaler

Geschwindigkeit,

verliert aber unter

Last

Motorteile getragen.

. Nockenkupplung

verschlissen oder

festgeklemmt aufgrund

von

Schmiermittelmangel.

- Kupplungsgehäuse schmieren.

- Auf überschüssiges Kupplungsöl prüfen.

Kupplungsgehäuse müssen nur halb voll.

Überfüllung kann bei

Hochgeschwindigkeitskupplungsteilen zu

Widerstand führen, d. h. ein typischer

Ein geölter/geschmierter

Schraubenschlüssel benötigt 1/2 Unze Öl.

FETTGESCHMIERTE:HINWEIS: Hitze

zeigt normalerweise unzureichendes Fett in

der Kammer. Schwere

Betriebsbedingungen Möglicherweise ist

eine häufigere Schmierung erforderlich.

Das Werkzeug

läuft langsam.

Aus dem Auspuff

strömt leicht Luft

. Motorteile mit

Schmutzpartikeln

verstopft

. Leistungsregler in

geschlossener Stellung

. Luftstrom durch

Schmutz blockiert.

. Überprüfen Sie den Lufteinlassfilter auf

Verstopfungen.

. Gießen Sie gemäß den Anweisungen

Schmieröl für Druckluftwerkzeuge in den

Lufteinlass.

. Betreiben Sie das Werkzeug in kurzen

Stößen und ändern Sie gegebenenfalls die

Drehung schnell vor und zurück.

■ Wiederholen Sie den obigen Vorgang

nach Bedarf.

Werkzeuge

laufen nicht. Luft

strömt frei aus

Auspuff

. Ein oder mehrere

Motorflügel stecken

aufgrund von

Materialansammlungen

fest.

. Gießen Sie das Schmiermittel für

Druckluftwerkzeuge in den Lufteinlass.

. Betreiben Sie das Werkzeug

gegebenenfalls in kurzen Vorwärts-

und/oder Rückwärtsrotationsstößen.

. Mit einem Kunststoffhammer leicht auf das

Motorgehäuse klopfen.

. Stromversorgung trennen. Motor ggf.

durch manuelles Drehen der Antriebswelle

freigeben

Werkzeug

schaltet nicht ab

. O-Ringe der

Drosselklappe haben

sich vom Sitz des

Einlassventils gelöst.

. O-Ringe ersetzen oder an das

Servicecenter zurückschicken.

Hinweis: Reparaturen sollten von einer qualifizierten Person durchgeführt werden.

EXPLODED VIEW & PARTS LIST

NEI

Beschreibun

Men

ge.

NEI

Beschreibung

Men

ge.

NEI

Beschreibun

Men

ge.

Bolzen

Pistolenkörpe

Ventilstift

Federscheib

BuchseR8

Ventilfeder

Körperabdec

kung

Zylinderkopf

Auspuffkapp

O-Ring 7,5 x

1,8

Rotorblatt

Einlassansc

hluss

Rollen

Rotor

Sicherungsri

Ambosskrag

Zylinder

Siegel

Amboss

Stift 3*10

Hintere

Abdeckung

Hammerkäfi

Hintere

Zylinderabde

ckung

Schalten

Hammer

Dog

Buchse

O-Ring 9*2

Hammerstift

Auslösen

Stahlkugel

Siegel

Bolzen

Frühling

Haken

Stecker

Notiz:

Wenn Sie Ersatzteile für dieses Modell benötigen, wenden Sie sich bitte an uns

oder den Händler, bei dem Sie dieses Werkzeug gekauft haben. Danke!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Chiave a percussione pneumatica

Modello: RP7426

Queste sono le istruzioni originali, si prega di leggere attentamente tutte le

istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la

piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà

dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso

di aggiornamenti tecnologici o software relativi al nostro prodotto.

Avvertenza: per ridurre il rischio di lesioni, l'utente deve

leggere attentamente il manuale di istruzioni.

Air Impact Wrench

Attenzione - segnaletica relativa al rischio di lesioni agli occhi

Attenzione - segnaletica relativa al rischio di perdita dell'udito

First Time Usage

IMPORTANTE:

Al ricevimento del prodotto, leggere e seguire tutte le norme di sicurezza e le

istruzioni operative prima del primo utilizzo. Conservare il presente manuale per

riferimento futuro.

Contenere:

◎ SPECIFICHE TECNICHE

◎ LINEE GUIDA DI SICUREZZA

◎ DIAGRAMMA DELLE PARTI CHIAVE

◎ INFORMAZIONI IMPORTANTI

◎ ISTRUZIONI PER L'USO

◎ MANUTENZIONE

◎ RISOLUZIONE DEI PROBLEMI

◎ VISTA ESPLOSA

◎ ELENCO DEI COMPONENTI

Technical Data

Modello

Modello RP7426

Colore

Arancione e nero

Testa quadra:

1/2" (13 mm)

Tubo dell'aria

necessario:

3/8"ID

Capacità Dimensione

bullone:

5/8" (16 mm)

Presa d'aria:

1/4"ID (6,35 mm)

VELOCITÀ (SENZA

CARICO):

8500 giri/min±10%

Un livello di pressione

sonora ponderato:

106,6 dB(A)

Coppia di allentamento

massima:

1000N.m

Livello di potenza

sonora:

94,6 dB(A)

Pressione di esercizio:

90 PSI (6,3 bar)

Vibrazione

nell'impugnatura:

5,99 m/s², K = 1,1 m/s²

SCFM: piedi cubi standard al minuto (la portata volumetrica di un volume

ampiamente corretta in base a condizioni standardizzate di temperatura e

pressione).

NPT: filettatura nazionale per tubi

Responsabilità ambientali

Si prega di riciclare i materiali indesiderati invece di smaltirli come rifiuti. Tutti gli

utensili, i tubi e gli imballaggi devono essere separati, portati al centro di riciclaggio

locale e smaltiti nel rispetto dell'ambiente.

SAFETY GUIDELINES

PERICOLO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

AVVERTIMENTO!

Pericolo potenziale che potrebbe provocare lesioni gravi o la perdita della vita.

ATTENZIONE!

Pericolo potenziale che potrebbe provocare lesioni moderate o danni

all'attrezzatura.

NOTA: La parola "Nota" viene utilizzata per informare il lettore di qualcosa che

deve sapere sullo strumento.

SICUREZZA PERSONALE

Queste precauzioni sono pensate per la sicurezza personale dell'utente e di chi

lavora con lui. Si prega di leggere attentamente e comprendere le presenti

istruzioni.

PERICOLO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

• Tenere i bambini lontani dall'area di lavoro. Non permettere ai bambini di

maneggiare utensili elettrici.

• Non utilizzare utensili che presentano perdite d'aria, parti mancanti o

danneggiate o che richiedono riparazioni. Verificare che tutte le viti siano ben

serrate.

• Non tentare mai di bypassare le funzioni di sicurezza dell'utensile.

• Non consentire a persone non qualificate o non addestrate di utilizzare la chiave

a percussione ad aria compressa o altri utensili ad aria

compressa.

• Non utilizzare ossigeno o altri gas combustibili o in bombola

per alimentare utensili pneumatici. La mancata osservanza di

questa avvertenza può causare esplosioni e gravi lesioni

personali o morte. Utilizzare solo aria compressa per

alimentare utensili pneumatici. Utilizzare un tubo flessibile di

almeno 7,6 m (25') per collegare l'utensile al compressore. La mancata

osservanza di questa avvertenza comporterà gravi lesioni o morte.

• Rischio di scossa elettrica: non esporre il compressore alla pioggia. Conservarlo

al chiuso. Il compressore deve essere collegato a terra. Non utilizzare adattatori di

messa a terra.

• Rischio di lesioni personali: non dirigere l'aria compressa dal tubo flessibile

dell'aria verso l'utente o altro personale.

• Rischio di inalazione: non inalare mai direttamente l'aria prodotta dal

compressore.

•Rischio di scoppio: non regolare il pressostato o la valvola di sicurezza per

nessun motivo. Sono stati preimpostati in fabbrica per la pressione massima di

questo compressore. La manomissione del pressostato o

della valvola di sicurezza può causare lesioni personali o

danni materiali.

•Rischio di ustioni: la pompa e il collettore generano

temperature elevate. Per evitare ustioni o altre lesioni, non

toccare la pompa, il collettore o il tubo di trasferimento mentre il compressore è in

funzione. Lasciare raffreddare le parti. prima di maneggiare o effettuare interventi

di manutenzione. Tenere sempre i bambini lontani dal compressore.

• Rischio di scoppio: assicurarsi che il regolatore sia regolato in modo che la

pressione di uscita del compressore sia inferiore alla pressione massima di

esercizio dell'utensile. Prima di avviare il compressore, tirare l'anello sulla valvola

di sicurezza per assicurarsi che la valvola si muova liberamente. Scaricare l'acqua

dal serbatoio dopo ogni utilizzo. Non saldare o riparare il serbatoio. Scaricare tutta

la pressione nel tubo flessibile prima di rimuovere o collegare gli accessori.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

• Assicurarsi sempre che il pezzo in lavorazione sia fissato saldamente, lasciando

entrambe le mani libere per controllare l'utensile.

• Mantenete sempre pulito e lubrificato il vostro utensile pneumatico. La

lubrificazione giornaliera è essenziale per evitare corrosione interna e possibili

guasti.

• Non sovraccaricare l'utensile. Lasciarlo funzionare alla velocità ottimale per la

massima efficienza. Sovraccarico eccessivo può causare la rottura dell'involucro

dell'utensile e può anche dare luogo a un'usura eccessiva delle parti mobili e a

possibili guasti.

• Utilizzare solo tubi flessibili a spirale leggeri. Per collegare l'utensile al raccordo

del compressore. Non montare raccordi a sgancio rapido sull'utensile, poiché le

vibrazioni possono danneggiarlo o romperlo.

• Assicurarsi sempre che l'utensile sia fermo prima di collegarlo all'alimentazione

dell'aria.

• Verificare che gli accessori di rettifica utilizzati con questi utensili abbiano una

velocità pari o superiore a quella nominale dell'utensile (6000 giri/min).

• Il mancato abbinamento corretto dell'accessorio all'utensile può provocare gravi

lesioni personali.

• Assicurarsi sempre che gli accessori siano adatti/progettati per l'uso con

l'utensile.

• Prima di collegare l'utensile all'alimentazione dell'aria, assicurarsi che gli

accessori siano fissati correttamente e saldamente.

• Posizionare il compressore in un'area ben ventilata. Per il raffreddamento, ad

almeno 31 cm di distanza dalla parete più vicina.

• Proteggere il tubo dell'aria e il cavo di alimentazione da danni e forature.

Ispezionarli ogni settimana per individuare eventuali punti deboli o usurati e

sostituirli se necessario.

• Indossare sempre protezioni acustiche quando si utilizza il compressore d'aria. In

caso contrario, si potrebbe verificare la perdita dell'udito.

• Non trasportare il compressore mentre è in funzione.

• Non azionare il compressore se non si trova in una posizione stabile.

• Non utilizzare il compressore sul tetto o in una posizione elevata in cui potrebbe

cadere o ribaltarsi.

• Sostituire sempre un indicatore danneggiato prima di utilizzare nuovamente

l'unità.

ATTENZIONE!

Pericolo potenziale che potrebbe provocare lesioni moderate o danni

all'attrezzatura.

• Mantenere sempre un appoggio corretto per garantire il corretto equilibrio.

• Non indossare orologi, anelli, braccialetti o abiti larghi quando si utilizza un

utensile pneumatico.

• Per una sicurezza e prestazioni ottimali dell'utensile, ispezionarlo

quotidianamente per garantire il libero movimento del grilletto, dei meccanismi di

sicurezza e delle molle.

• Mantenere pulita l'area di lavoro. Un banco di lavoro in disordine o sporco può

causare incidenti. I pavimenti devono essere tenuti puliti.

• Questo strumento non è un giocattolo. Usalo con cautela.

• Utilizzare l'utensile in un'area ben ventilata.

• Verificare che l'utensile sia fermo prima di riporlo dopo l'uso.

• Manipolazione e conservazione dell'olio: utilizzare con ventilazione adeguata.

Evitare il contatto dell'olio con occhi, pelle e indumenti. Evitare di respirare spruzzi

o nebbie. Conservare in un contenitore ben chiuso in un luogo fresco, asciutto e

ben ventilato, privo di sostanze incompatibili.

• Non utilizzare l'utensile a temperature prossime o inferiori allo zero, poiché ciò

potrebbe causarne il guasto.

• Non conservare l'utensile in un ambiente ghiacciato per

evitare la formazione di ghiaccio sulle valvole operative

dell'utensile, poiché ciò potrebbe causarne il guasto.

• Scollegare l'utensile dall'alimentazione dell'aria e spegnere il compressore prima

di sostituire qualsiasi accessorio, eseguire qualsiasi intervento di manutenzione,

assistenza, quando l'utensile non è in uso, quando viene consegnato a terzi o

quando viene lasciato incustodito. La mancata osservanza di queste precauzioni

può causare lesioni di lieve entità o danni all'attrezzatura.

• Utilizzare occhiali di sicurezza e protezioni acustiche:

indossare occhiali di sicurezza con protezioni laterali

quando si utilizza l'utensile/compressore e verificare che

anche le altre persone nell'area di lavoro indossino occhiali

di sicurezza. I requisiti di sicurezza e protezione devono

fornire protezione da particelle proiettate frontalmente e

lateralmente. Gli utensili pneumatici sono rumorosi e il

suono può causare danni all'udito. Indossare sempre Protezioni auricolari per

aiutare a prevenire danni e perdita dell'udito. La mancata osservanza di queste

precauzioni può causare lesioni di moderata entità.

Nota: riciclare i materiali indesiderati anziché smaltirli come rifiuti. Separare gli

utensili, i tubi e l'imballaggio in categorie specifiche e portarli al centro di riciclaggio

locale o smaltirli in un luogo sicuro per l'ambiente. modo.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Descrizione generale dell'uso

L'avvitatore a impulsi pneumatico VEVOR offre sicurezza sul lavoro, assenza di

vibrazioni, calore, campi elettromagnetici, ecc., e una struttura segmentata per

una maggiore precisione. L'utensile presenta un aspetto innovativo, elevata

coppia e bassa rumorosità. La manopola per modificare la struttura, i pro e i contro

sono facilmente manipolabili. L'acciaio altolegato garantisce una maggiore

resistenza all'usura e ne prolunga notevolmente la durata. Ideale per lavori di

manutenzione intensiva su camion, autobus e attrezzature pesanti, ecc.

Compressore e utensile pneumatico compatibili:

LINEE GUIDA PER UN USO E UNA CORRETTA FUNZIONE

Assicurarsi sempre di utilizzare utensili pneumatici e compressori adeguatamente

abbinati. Il compressore deve essere in grado di fornire una portata d'aria minima

di 6,3 SCFM a 90 PSI per garantire il funzionamento continuo dell'avvitatore a

impulsi pneumatico VEVOR. L'utilizzo di utensili o di una combinazione di utensili

che, insieme o separatamente, richiedono una pressione dell'aria superiore a

quella erogabile dal compressore ridurrà le prestazioni e potrebbe invalidare la

garanzia del compressore o dell'utensile.

Dimensioni e

potenza del

compressore

d'aria

2 CV

2 -1/2 CV

3 + CV

5 - 6 galloni

Utilizzo leggero e

intermittente

Utilizzo leggero e

intermittente

Per impieghi medi e

uso intermittente

8 - 1 1 galloni

Utilizzo leggero e

intermittente

Per impieghi medi

uso intermittente

Utilizzo intensivo e

continuo

1 5+ galloni

Per impieghi medi

uso intermittente

Utilizzo intensivo e

continuo

Utilizzo intensivo e

continuo

AIR SYSTEM

 Utilizzare sempre aria compressa pulita, asciutta e regolata a 4-7 bar (60-100

PSI).

 Non superare la pressione massima e minima. L'utilizzo dell'utensile a una

pressione errata (troppo bassa o troppo alta) causerà rumorosità eccessiva o

una rapida usura.

 Si consiglia di utilizzare un filtro-regolatore-lubrificatore e di posizionarlo il più

vicino possibile all'utensile.

 Se non è installato un filtro-regolatore-lubrificatore, versare fino a 6 gocce di

olio per utensili pneumatici nel tappo di ingresso dell'aria prima di ogni

utilizzo.

 Se è installato un filtro-regolatore-lubrificatore, mantenere pulito il filtro

dell'aria. Un filtro sporco ridurrà la pressione dell'aria all'utensile, con

conseguente riduzione di potenza, efficienza e prestazioni generali.

ATTENZIONE!

Pericolo potenziale che potrebbe provocare lesioni moderate o

danni all'attrezzatura.

 Verificare che tutti i collegamenti del sistema di alimentazione dell'aria siano

sigillati per evitare perdite d'aria. La mancata osservanza di queste

precauzioni può causare lesioni di lieve entità o danni alle apparecchiature.

 Leggere attentamente il presente manuale di istruzioni o farlo leggere

attentamente agli operatori prima di utilizzare l'utensile.

 Leggere attentamente tutte le norme di sicurezza (vedere la sezione “Norme

di sicurezza”) all’inizio del presente manuale.

 Ispezionare sempre l'utensile pneumatico prima di ogni utilizzo per garantire il

corretto utilizzo della fonte di alimentazione.

 Verificare se l'utensile funziona correttamente.

 Utilizzare solo accessori specificamente progettati per l'uso con questo

utensile (vedere la sezione "Dati tecnici").

 Svuotare il serbatoio del compressore ogni giorno. La presenza di acqua

nella linea di alimentazione dell'aria danneggerà l'utensile.

 Pulire settimanalmente la presa d'aria e il filtro.

 La pressione di linea deve essere aumentata per compensare la lunghezza

insolita dei tubi dell'aria. Il diametro del tubo deve essere di 1/2" (12,7 mm).

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della

vita.

 Non utilizzare l'utensile se non è in perfette condizioni di funzionamento.

 Non utilizzare ossigeno o altri gas combustibili o in bombola per alimentare

questo utensile.

 Non utilizzare questo utensile in presenza di liquidi o gas infiammabili.

 Tenere il tubo flessibile lontano da fonti di calore, olio e spigoli vivi.

Controllare l'usura del tubo flessibile e assicurarsi che tutti i collegamenti

siano ben saldi. La mancata osservanza di queste precauzioni può causare

lesioni gravi o morte.

 Tenere mani e altre parti del corpo lontane dalle aree di lavoro durante il

collegamento dell'aria compressa. La mancata osservanza di queste

precauzioni potrebbe causare lesioni gravi o addirittura la morte.

OPERATING INSTRUCTIONS

Caricamento e funzionamento

PERICOLO!

 Pericolo potenziale che può causare lesioni gravi o perdita della vita

 Leggere attentamente tutte le istruzioni fornite nel presente manuale e

comprenderle appieno prima di utilizzare l'utensile.

 Non utilizzare accessori per avvitatori a impulsi diversi da quelli

specificamente progettati per l'uso con l'avvitatore a impulsi pneumatico. La

mancata osservanza di queste istruzioni può causare lesioni gravi o

addirittura la morte.

 Prima di utilizzare la chiave a percussione ad aria compressa, verificare che

l'alimentazione dell'aria sia pulita.

1. Collegare il compressore, accenderlo, impostare il regolatore di pressione a 90

psi, collegare un'estremità del tubo dell'aria al compressore e l'altra estremità

all'utensile. Utilizzare del nastro da idraulico per evitare perdite d'aria (vedere la

sezione "Specifiche tecniche").

2. Posizionare e bloccare la bussola sull'attacco quadro della chiave a

percussione ad aria compressa.

3. Posizionare la bussola sul dado da rimuovere o installare e premere il grilletto

nella parte superiore dell'impugnatura per azionare l'utensile.

4. Per la rotazione inversa (R), premere la manopola di controllo della velocità sul

lato sinistro dell'utensile; per la rotazione in avanti (F), premere la manopola di

controllo della velocità sul lato destro dell'utensile; ruotare la manopola di controllo

della velocità sul lato sinistro dell'utensile durante la rotazione inversa per

controllare la velocità del flusso d'aria secondo necessità. Ruotare la manopola di

controllo della velocità sul lato destro dell'utensile durante la rotazione in avanti

per controllare la velocità del flusso d'aria secondo necessità.

5. Dopo aver utilizzato l'utensile, scollegare il tubo dell'aria dall'utensile.

AVVERTIMENTO!

 Pericolo potenziale che può provocare lesioni gravi o la perdita della

vita.

 Tenere saldamente l'utensile con le mani.

 Non applicare forza eccessiva o supplementare all'utensile durante il lavoro.

 Non lasciare l'utensile in funzione a vuoto per un periodo di tempo prolungato.

Ciò ne ridurrà la durata.

 Verificare che l'alimentazione dell'aria sia pulita e che la pressione dell'aria

non superi i 90 psi (6,3 bar) durante l'utilizzo dell'utensile. Una pressione

dell'aria troppo alta o sporca ridurrà la durata dell'utensile. La mancata

osservanza di queste istruzioni potrebbe causare lesioni gravi o addirittura la

morte.

MAINTENANCE

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Scollegare l'utensile dall'alimentazione dell'aria prima di sostituire gli

accessori, di effettuare la manutenzione o di effettuare interventi di

manutenzione.

 Utilizzare l'utensile solo dopo aver sostituito o riparato le parti o gli accessori

danneggiati.

 Utilizzare solo ricambi e accessori consigliati e correttamente dimensionati.

La mancata osservanza delle istruzioni può causare lesioni gravi o morte.

 Le riparazioni devono essere eseguite da un tecnico qualificato.

Manutenzione

richiesta

Descrizione

Utensili o

materiali

richiesti

Intervallo di manutenzione

massimo

Ogni utilizzo

o ogni 2 ore

Mensile

Secondo

necessità

Movimento

generale

senza

ispezione

Grilletto, molla,

meccanismo di

sicurezza

Nessuno

Ispezione

approfondita

Parti usurate o

rotte

Sostituisci

quelli usurati o

rotti parti

Lubrificazione

Vedi sotto

Olio per

utensili

pneumatici

 Lubrificazione: se la chiave a percussione ad aria

compressa e il compressore non sono dotati di un

sistema di lubrificazione in linea, versare fino a 6 gocce

di olio per utensili pneumatici nell'ingresso dell'aria

prima di ogni giornata di lavoro o dopo ogni 2 ore di

utilizzo continuo, a seconda delle caratteristiche del pezzo da lavorare.

 Gli utensili ad aria compressa devono essere ispezionati periodicamente e le

parti usurate o rotte devono essere sostituite per garantire il funzionamento

sicuro ed efficiente degli utensili.

 Ispezionare e sostituire gli O-ring, le guarnizioni, ecc. usurati o danneggiati.

Serrare frequentemente tutte le viti e i tappi per evitare lesioni personali.

 La perdita di potenza o un'azione irregolare possono essere dovute a quanto

segue

- Scarico eccessivo nella linea dell'aria.

- Umidità o restringimento nel condotto dell'aria.

- Dimensioni o tipo di raccordo del tubo non corretti. Controllare l'alimentazione

dell'aria e seguire le istruzioni.

- Anche i depositi di sabbia o gomma nell'utensile possono ridurre le prestazioni.

 Controllare regolarmente il grilletto, la molla e il meccanismo di sicurezza per

verificarne il libero movimento, in modo da garantire che il sistema di

sicurezza sia perfettamente funzionante.

 Verificare che nessuna parte sia allentata o mancante e che nessuna parte

sia bloccata o inceppata.

 Quando non è in uso, scollegare l'utensile dall'alimentazione dell'aria, pulirlo

e riporlo in un luogo asciutto, pulito e a prova di bambino.

 Quando le temperature sono sotto lo zero, mantieni gli utensili il più caldi

possibile utilizzando qualsiasi metodo sicuro e pratico.

 Controllare l'alimentazione dell'aria per verificare la corretta dimensione e

tipologia dei connettori del tubo flessibile. Per evitare perdite di potenza o

funzionamento irregolare, assicurarsi che non vi siano scarichi aggiuntivi sulla

linea dell'aria e che non vi siano umidità o ostruzioni nel tubo dell'aria.

Magazzinaggio:

 Applicare abbondante lubrificante prima di riporre l'utensile.

 Dopo la lubrificazione, far funzionare l'utensile per circa 30 secondi per

garantire che la lubrificazione venga distribuita uniformemente su tutto

l'utensile.

 Conservare l'utensile in un ambiente pulito e asciutto.

TROUBLESHOOTING

 La seguente tabella elenca i problemi più comuni e le relative soluzioni. Si

prega di leggerla attentamente e di seguire scrupolosamente tutte le

istruzioni.

AVVERTIMENTO!

Pericolo potenziale che può provocare lesioni gravi o la perdita della vita.

 Se si verifica uno dei seguenti sintomi durante l'utilizzo dell'utensile,

spegnerlo e scollegarlo immediatamente dall'alimentazione dell'aria. La

mancata osservanza di questa avvertenza può causare gravi lesioni

personali.

 Prima di effettuare qualsiasi regolazione, scollegare l'utensile

dall'alimentazione dell'aria.

 Le riparazioni devono essere eseguite solo da un tecnico qualificato

PROBLEMI

POSSIBILI CAUSE

RIMEDI

Lo strumento

funziona

normalmente

velocità ma perde

sotto carico

Parti del motore logoro.

Frizione a camme

usurata o bloccata a

causa della mancanza di

lubrificante.

- Lubrificazione della campana della

frizione.

- Controllare l'olio della frizione in eccesso. I

carter della frizione devono essere solo a

metà pieno. Riempimento eccessivo può

causare resistenza sulle parti della frizione

ad alta velocità, vale a dire un tipico

una chiave lubrificata/oliata richiede 1/2

oncia di olio.

LUBRIFICAZIONE A GRASSO:NOTA: il

calore di solito indica Grasso insufficiente

nella camera. Condizioni operative gravose

potrebbe richiedere una lubrificazione più

frequente.

L'utensile

funziona

lentamente.

L'aria fuoriesce

leggermente

dallo scarico.

Parti del motore

incastrate con particelle

di sporco

Regolatore di potenza in

posizione chiusa

Flusso d'aria bloccato

dallo sporco.

Controllare che il filtro di ingresso dell'aria

non sia ostruito.

Versare l'olio lubrificante per utensili

pneumatici nell'ingresso dell'aria secondo le

istruzioni.

Azionare l'utensile a brevi intervalli,

invertendo rapidamente la rotazione avanti

e indietro, se possibile.

■ Ripetere quanto sopra se necessario.

Gli utensili non

funzionano. L'aria

fluisce

liberamente da

scarico

Una o più pale del

motore bloccate a causa

dell'accumulo di

materiale.

Versare il lubrificante per utensili pneumatici

nell'ingresso dell'aria.

Se applicabile, azionare l'utensile con brevi

raffiche di rotazione in avanti e/o indietro.

Picchiettare delicatamente l'alloggiamento

del motore con un martello di plastica.

Scollegare l'alimentazione. Liberare il

motore ruotando manualmente il gambo di

trasmissione, se applicabile.

Lo strumento non

si spegne

Gli O-ring della valvola a

farfalla si sono staccati

dalla sede della valvola

di ingresso.

Sostituire gli O-ring o restituirli al centro di

assistenza.

Nota: le riparazioni devono essere eseguite da personale qualificato.

EXPLODED VIEW & PARTS LIST

Descrizion

Quantit

Descrizion

Quantit

Descrizion

Quantit

bulloni

Corpo

della

pistola

Perno della

valvola

Rondella

elastica

Boccola

Molla della

valvola

Copertura

del corpo

Testata del

cilindro

Tappo di

scarico

O-ring

7,5*1,8

Pala del

rotore

Connettore

di ingresso

Rotolo

Rotore

Anello di

ritegno

Collare a

incudine

Cilindro

Foca

Incudine

Perno

3*10

Copertura

posteriore

Gabbia del

martello

Coperchio

posteriore

del cilindro

Interruttore

Cane

martello

Boccola

Guarnizion

e di tenuta

9*2

Perno del

martello

Grilletto

Sfera

d'acciaio

Foca

Bullone

Primavera

Gancio

Tappo

Nota:

Se hai bisogno di pezzi di ricambio per questo modello, non esitare a contattare

noi o il distributore presso il quale hai acquistato questo strumento. Grazie!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Llave de impacto neumática

Modelo: RP7426

Estas son las instrucciones originales; lea atentamente todas las

instrucciones del manual antes de utilizarlo. VEVOR se reserva el derecho

de interpretar su manual de usuario. La apariencia del producto dependerá

del producto que haya recibido. Le rogamos que nos disculpe si no le

informamos de nuevo si hay actualizaciones tecnológicas o de software en

nuestro producto.

Advertencia: Para reducir el riesgo de lesiones, el usuario

debe leer atentamente el manual de instrucciones.

Air Impact Wrench

Advertencia : marcado sobre el riesgo de lesiones oculares.

Advertencia : marcado sobre el riesgo de pérdida auditiva

First Time Usage

IMPORTANTE:

Al recibir el producto, lea y siga todas las normas de seguridad e instrucciones de

uso antes de usarlo por primera vez. Conserve este manual para futuras

consultas.

Contener:

◎ ESPECIFICACIONES TÉCNICAS

◎ PAUTAS DE SEGURIDAD

◎ DIAGRAMA DE PIEZAS CLAVE

◎ INFORMACIÓN IMPORTANTE

◎ INSTRUCCIONES DE FUNCIONAMIENTO

◎ MANTENIMIENTO

◎ SOLUCIÓN DE PROBLEMAS

◎ VISTA DESPIECE

◎ LISTA DE PIEZAS

Technical Data

Modelo

RP7426

Color

Naranja y negro

Cabezal de

accionamiento

cuadrado:

1/2”(13 mm)

Manguera de aire

necesaria:

3/8” de diámetro interior

Capacidad Tamaño del

perno:

5/8”(16 mm)

Entrada de aire:

1/4” de diámetro interior

(6,35 mm)

VELOCIDAD (SIN

CARGA):

8500 RPM ± 10 %

Un nivel de presión

sonora ponderado:

106,6 dB(A)

Par máximo de

aflojamiento:

1000 N.m

Nivel de potencia

sonora:

94,6 dB(A)

Presión de trabajo:

90 PSI (6,3 bar)

Vibración en el mango:

5,99 m/s², K=1,1 m/s²

SCFM: Pies cúbicos estándar por minuto (el caudal volumétrico corregido a

condiciones estandarizadas de temperatura y presión).

NPT: Rosca nacional para tuberías

Responsabilidades ambientales

Recicle los materiales no deseados en lugar de desecharlos. Todas las

herramientas, mangueras y embalajes deben clasificarse, llevarse al punto limpio

local y desecharse de forma segura para el medio ambiente.

SAFETY GUIDELINES

¡PELIGRO!

Peligro potencial que provocará lesiones graves o pérdida de vida.

¡ADVERTENCIA!

Peligro potencial que podría provocar lesiones graves o pérdida de vida.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o daños al equipo.

NOTA: La palabra “Nota” se utiliza para informar al lector de algo que necesita

saber sobre la herramienta.

SEGURIDAD PERSONAL

Estas precauciones son para la seguridad personal del usuario y de quienes

trabajan con él. Por favor, tómese el tiempo de leerlas y comprenderlas.

¡PELIGRO!

Peligro potencial que provocará lesiones graves o pérdida de vida.

• Mantenga a los niños alejados del área de trabajo. No permita que manipulen

herramientas eléctricas.

No utilice una herramienta que tenga fugas de aire, piezas faltantes o dañadas, o

que requiera reparación. Compruebe que todos los tornillos estén bien apretados.

• Nunca intente anular las características de seguridad de la herramienta.

• No permita que personas no calificadas o sin capacitación operen la llave de

impacto neumática ni ninguna otra herramienta neumática.

No utilice oxígeno ni ningún otro gas combustible ni

envasado para alimentar herramientas neumáticas. El

incumplimiento de esta advertencia puede causar una

explosión y lesiones personales graves o la muerte. Utilice

únicamente aire comprimido para alimentar herramientas

neumáticas. Utilice una manguera de al menos 7,6 m (25

pies) para conectar la herramienta al compresor. El incumplimiento puede

provocar lesiones graves o la muerte.

Riesgo de descarga eléctrica: No exponga el compresor a la lluvia. Guárdelo en

un lugar cerrado. El compresor debe estar conectado a tierra. No utilice

adaptadores de tierra.

• Riesgo de lesiones personales: No dirija el aire comprimido desde la manguera

de aire hacia el usuario u otro personal.

• Riesgo de inhalación: Nunca inhale directamente el aire producido por el

compresor.

Riesgo de rotura: No ajuste el presostato ni la válvula de seguridad por ningún

motivo. Vienen preajustados de fábrica para la presión máxima de este compresor.

Manipular el presostato o la válvula de seguridad puede causar lesiones

personales o daños materiales.

Riesgo de quemaduras: La bomba y el colector generan

altas temperaturas. Para evitar quemaduras u otras

lesiones, no toque la bomba, el colector ni el tubo de

transferencia mientras el compresor esté en

funcionamiento. Deje que las piezas se enfríen. Antes de

manipularlo o repararlo, manténgalo alejado de los niños

en todo momento.

Riesgo de reventón: Asegúrese de que el regulador esté ajustado de forma que la

presión de salida del compresor sea inferior a la presión máxima de

funcionamiento de la herramienta. Antes de arrancar el compresor, tire del anillo

de la válvula de seguridad para comprobar que se mueve libremente. Drene el

agua del tanque después de cada uso. No suelde ni repare el tanque. Libere la

presión de la manguera antes de retirar o instalar accesorios.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

• Asegúrese siempre de que la pieza de trabajo esté firmemente sujeta dejando

ambas manos libres para controlar la herramienta.

Mantenga siempre su herramienta neumática limpia y lubricada. La lubricación

diaria es esencial para evitar la corrosión interna y posibles fallos.

No sobrecargue la herramienta. Permita que funcione a su velocidad óptima para

obtener la máxima eficiencia. Sobrecarga excesiva puede provocar que la

carcasa de la herramienta se rompa y también puede generar un desgaste

excesivo en las piezas móviles y una posible falla.

Utilice únicamente mangueras flexibles de bobina ligeras para conectar la

herramienta al acoplamiento del compresor. No instale acoplamientos de cambio

rápido en la herramienta, ya que la vibración puede dañarlos o provocar su fallo.

• Asegúrese siempre de que la herramienta se haya detenido antes de conectarla

al suministro de aire.

• Verifique que los accesorios de esmerilado que se utilizan con estas

herramientas tengan una clasificación igual o superior a la velocidad nominal de la

herramienta (6000 RPM).

• Si no se combina correctamente el accesorio con la herramienta, podrían

producirse lesiones personales graves.

• Asegúrese siempre de que los accesorios estén clasificados/diseñados para su

uso con la herramienta.

• Asegúrese de que los accesorios estén fijados de forma correcta y segura antes

de conectar la herramienta al suministro de aire.

• Coloque el compresor en un área bien ventilada. Para enfriar, colóquelo a una

distancia mínima de 31 cm (12") de la pared más cercana.

Proteja la manguera de aire y el cable de alimentación de daños y perforaciones.

Inspeccione semanalmente si presentan puntos débiles o desgastados y

reemplácelos si es necesario .

• Use siempre protección auditiva al utilizar el compresor de aire. De lo contrario,

podría sufrir pérdida de audición.

• No transporte el compresor mientras esté en funcionamiento.

• No opere el compresor si no está en una posición estable.

• No opere el compresor en un techo o en una posición elevada que pueda

permitir que la unidad se caiga o se vuelque.

• Siempre reemplace un medidor dañado antes de volver a operar la unidad.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o daños al equipo.

• Mantenga una postura adecuada en todo momento para garantizar un equilibrio

correcto.

• No use relojes, anillos, pulseras ni ropa suelta cuando utilice cualquier

herramienta neumática.

• Para una seguridad y un rendimiento óptimos de la herramienta, inspecciónela

diariamente para garantizar el libre movimiento del gatillo, los mecanismos de

seguridad y los resortes.

Mantenga el área de trabajo limpia. Un banco de trabajo desordenado o sucio

puede provocar un accidente. Los pisos deben mantenerse despejados.

Esta herramienta no es un juguete. Úsela con precaución.

• Utilice la herramienta en un área bien ventilada.

• Verifique que la herramienta se haya detenido antes de dejarla después de su

uso.

Manipulación y almacenamiento del aceite: Usar con ventilación adecuada. Evitar

el contacto del aceite con los ojos, la piel y la ropa. Evitar respirar el aerosol o la

niebla. Almacenar en un recipiente hermético en un lugar fresco, seco y bien

ventilado, libre de sustancias incompatibles .

• No utilice la herramienta cerca o por debajo de temperaturas de congelación, ya

que hacerlo puede provocar fallas en la herramienta.

• No guarde la herramienta en un ambiente helado para evitar la formación de

hielo en las válvulas de funcionamiento de la herramienta, ya que hacerlo podría

provocar fallas en la herramienta.

entregue a otra persona o cuando se deje sin supervisión. El incumplimiento

puede provocar lesiones leves o daños al equipo.

• Use gafas de seguridad y protección auditiva: Use gafas de seguridad con

protectores laterales al operar la herramienta/compresor y verifique que las

demás personas en el área de trabajo también las usen.

Deben cumplir con los requisitos de seguridad y brindar

protección contra partículas proyectadas desde el frente y

los lados. Las herramientas neumáticas son ruidosas y el

sonido puede causar daño auditivo. Use siempre gafas de

seguridad. Protección auditiva para prevenir daños y

pérdida auditiva. El incumplimiento puede provocar

lesiones moderadas.

Nota: Recicle los materiales no deseados en lugar de desecharlos. Clasifique las

herramientas, las mangueras y el paquete en categorías específicas y llévelos al

centro de reciclaje local o deséchelos en un lugar seguro para el medio ambiente.

forma.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Descripción de uso general

La llave de impacto neumática VEVOR ofrece seguridad en el trabajo, libre de

vibraciones, calor y electromagnetismo, y con un diseño de estructura

segmentada que proporciona mayor precisión. La herramienta presenta un diseño

innovador, gran torque y bajo nivel de ruido. Su perilla permite cambiar la

estructura fácilmente, con sus ventajas y desventajas. Fabricada en acero de alta

aleación, garantiza una mayor durabilidad y una vida útil mucho mayor. Ideal para

trabajos de alto volumen en mantenimiento, camiones, autobuses y equipo

pesado, entre otros.

Compresor y herramienta neumática compatibles:

DIRECTRICES PARA EL USO Y FUNCIONAMIENTO ADECUADOS

Asegúrese siempre de utilizar herramientas neumáticas y compresores

adecuados. El compresor debe suministrar un caudal mínimo de 6,3 SCFM a 90

PSI para garantizar su funcionamiento continuo con la llave de impacto neumática

VEVOR. El uso de herramientas o una combinación de herramientas que, juntas o

por separado, requieran una presión de aire superior a la que puede suministrar el

compresor reducirá el rendimiento y podría anular la garantía del compresor o de

la herramienta.

Tamaño y

potencia del

compresor de

aire

2 caballos de

fuerza

2 caballos de

fuerza

3 + HP

5 - 6 galones

Trabajo ligero y

uso intermitente

Trabajo ligero y

uso intermitente

Trabajos medianos y

uso intermitente

8 - 1 1 galones

Trabajo ligero y

uso intermitente

Trabajos medianos

uso intermitente

Trabajo pesado y uso

continuo

1 5+ galones

Trabajos medianos

uso intermitente

Trabajo pesado y

uso continuo

Trabajo pesado y uso

continuo

AIR SYSTEM

 Utilice siempre aire comprimido limpio, seco y regulado de 4 a 7 bar (60 a 100

PSI).

 No exceda la presión máxima ni la mínima. Operar la herramienta a una

presión incorrecta (demasiado baja o demasiado alta) provocará ruido

excesivo o un desgaste prematuro.

 Se recomienda utilizar un filtro-regulador-lubricador y ubicarlo lo más cerca

posible de la herramienta.

 Si no está instalado un filtro-regulador-lubricador, coloque hasta 6 gotas de

aceite para herramientas neumáticas en el tapón de entrada de aire antes de

cada uso.

 Si se instala un filtro-regulador-lubricador, mantenga limpio el filtro de aire.

Un filtro sucio reducirá la presión de aire que llega a la herramienta, lo que

reducirá la potencia, la eficiencia y el rendimiento general.

¡PRECAUCIÓN!

Peligro potencial que puede provocar lesiones moderadas o

daños al equipo.

 Verifique que todas las conexiones del sistema de suministro de aire estén

selladas para evitar fugas. De lo contrario, se producirán lesiones leves o

daños al equipo.

 Lea este manual de instrucciones detenidamente o haga que los operadores

de la herramienta lo lean detenidamente antes de utilizar la herramienta.

 Lea todas las pautas de seguridad (consulte la sección “Pautas de seguridad”)

al comienzo de este manual.

 Inspeccione siempre la herramienta neumática antes de cada uso para

garantizar el uso adecuado de la fuente de energía.

 Determinar si la herramienta está en condiciones adecuadas de

funcionamiento.

 Utilice únicamente accesorios diseñados específicamente para su uso con

esta herramienta (consulte la sección “especificaciones técnicas”).

 Vacíe el tanque del compresor diariamente. El agua en la línea de suministro

de aire dañará la herramienta.

 Limpie la entrada de aire y el filtro semanalmente.

 Se debe aumentar la presión de la línea para compensar las mangueras de

aire inusualmente largas. El diámetro de la manguera debe ser de 1/2" de

diámetro interior.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 No utilice la herramienta si no está en buenas condiciones de

funcionamiento.

 No utilice oxígeno ni ningún otro gas combustible o envasado para alimentar

esta herramienta.

 No utilice esta herramienta en presencia de líquidos o gases inflamables.

 Mantenga la manguera alejada del calor, el aceite y los bordes afilados.

Revise la manguera para detectar desgaste y asegúrese de que todas las

conexiones estén bien sujetas. El incumplimiento podría causar lesiones

graves o incluso la muerte.

 Mantenga las manos y otras partes del cuerpo alejadas de las áreas de

trabajo al conectar el suministro de aire. El incumplimiento podría causar

lesiones graves o la muerte.

OPERATING INSTRUCTIONS

Carga y operación

¡PELIGRO!

 Peligro potencial que provocará lesiones graves o la pérdida de la vida.

 Lea atentamente todas las instrucciones proporcionadas en este manual y

compréndalas completamente antes de utilizar la herramienta.

 No utilice accesorios para llaves de impacto que no estén diseñados

específicamente para la llave de impacto neumática. El incumplimiento

puede provocar lesiones graves o la muerte.

 Verifique que el suministro de aire esté limpio antes de operar la llave de

impacto neumática.

1. Conecte el compresor, enciéndalo, ajuste el regulador de presión a 90 psi,

conecte un extremo de la manguera de aire al compresor y el otro extremo a la

herramienta. Use cinta de plomero para evitar fugas de aire (consulte la sección

"Especificaciones técnicas").

2. Coloque y bloquee el dado sobre el accionamiento cuadrado de la llave de

impacto neumática.

3. Coloque el casquillo sobre la tuerca que va a quitar o instalar y presione el

gatillo en la parte superior del mango para operar la herramienta.

4. Para la rotación en reversa (R), presione la perilla de control de velocidad

ubicada a la izquierda de la herramienta. Para la rotación hacia adelante (F),

presione la perilla de control de velocidad ubicada a la derecha de la herramienta.

Gire la perilla de control de velocidad ubicada a la izquierda de la herramienta

durante la rotación en reversa para controlar la velocidad del flujo de aire según

sea necesario. Gire la perilla de control de velocidad ubicada a la derecha de la

herramienta durante la rotación hacia adelante para controlar la velocidad del flujo

de aire según sea necesario.

5. Después de utilizar la herramienta, desconecte la manguera de aire de la

herramienta.

¡ADVERTENCIA!

 Peligro potencial que provocará lesiones graves o pérdida de vida.

 Sujete la herramienta firmemente con las manos.

 No aplique fuerza adicional o excesiva a la herramienta mientras trabaja.

 No deje la herramienta funcionando sin control durante un período

prolongado. Esto acortará su vida útil.

 Verifique que el suministro de aire esté limpio y que la presión no supere los

90 psi (6,3 bar) al utilizar la herramienta. Si la presión de aire es demasiado

alta o no está limpia, acortará la vida útil de la herramienta. De lo contrario,

podrían producirse lesiones graves o la muerte.

MAINTENANCE

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 Desconecte la herramienta del suministro de aire antes de cambiar

accesorios, realizar tareas de mantenimiento o reparación.

 Utilice la herramienta únicamente después de reemplazar o reparar las

piezas o accesorios dañados.

 Utilice únicamente piezas de repuesto y accesorios recomendados y con la

clasificación adecuada. El incumplimiento puede provocar lesiones graves o

la muerte.

 Las reparaciones deben ser realizadas por un técnico de servicio calificado.

Mantenimiento

requerido

Descripción

Herramientas

o materiales

requeridos

Intervalo máximo de servicio

Cada uso

o cada 2

horas

Mensual

Según

sea

necesario

Movimiento

general sin

inspección

Gatillo, resorte,

mecanismo de

seguridad

Ninguno

Inspección en

profundidad

Piezas

desgastadas o

rotas

Reemplazar

piezas

desgastadas o

rotas regiones

Lubricación

Vea abajo

Aceite para

herramientas

neumáticas

 Lubricación: Si la llave de impacto neumática y el

compresor no están equipados con un sistema de

lubricación en línea, coloque hasta 6 gotas de aceite

para herramientas neumáticas en la entrada de aire

antes de cada día de trabajo o después de cada 2

horas de uso continuo, dependiendo de las características de la pieza de

trabajo.

 Las herramientas neumáticas deben inspeccionarse periódicamente y las

piezas desgastadas o rotas deben reemplazarse para mantener las

herramientas funcionando de manera segura y eficiente.

 Inspeccione y reemplace juntas tóricas, sellos, etc. desgastados o dañados.

Apriete todos los tornillos y tapas con frecuencia para ayudar a prevenir

lesiones personales.

 La pérdida de potencia o el funcionamiento errático pueden deberse a lo

- Drenaje excesivo en la línea de aire.

- Humedad o restricción en la tubería de aire.

- Tamaño o tipo de conector de manguera incorrectos. Revise el suministro de

aire y siga las instrucciones.

- Los depósitos de arenilla o goma en la herramienta también pueden reducir el

rendimiento.

 Inspeccione periódicamente el gatillo, el resorte y el mecanismo de seguridad

para verificar que se muevan libremente a fin de garantizar que el sistema de

seguridad funcione completamente.

 Verifique que no haya ninguna pieza suelta o faltante y que no haya ninguna

pieza atascada o trabada.

 Desconecte la herramienta del suministro de aire, límpiela y guárdela en un

lugar seguro, seco y a prueba de niños, cuando no esté en uso.

 Cuando las temperaturas estén bajo cero, mantenga las herramientas lo más

calientes posible utilizando cualquier método seguro y conveniente.

 Compruebe que el suministro de aire tenga el tamaño y tipo correctos de

conectores de manguera. Para evitar pérdidas de potencia o un

funcionamiento errático, asegúrese de que no haya drenaje adicional en la

línea de aire ni humedad ni obstrucciones en la tubería.

Almacenamiento:

 Aplique una cantidad abundante de lubricación antes de guardar la

herramienta.

 Haga funcionar la herramienta durante aproximadamente 30 segundos

después de lubricarla, para garantizar que la lubricación se distribuya

uniformemente en toda la herramienta.

 Guarde la herramienta en un entorno limpio y seco.

TROUBLESHOOTING

 La siguiente tabla enumera problemas comunes y sus soluciones. Léala

atentamente y siga todas las instrucciones al pie de la letra.

¡ADVERTENCIA!

Peligro potencial que provocará lesiones graves o pérdida de vida.

 Si se presenta alguno de los siguientes síntomas mientras la herramienta

está en uso, apáguela y desconéctela del suministro de aire inmediatamente.

No seguir esta advertencia puede provocar lesiones personales graves.

 Desconecte la herramienta del suministro de aire antes de realizar cualquier

ajuste.

 Las reparaciones deben ser realizadas únicamente por un técnico de servicio

calificado.

PROBLEMAS

POSIBLES CAUSAS

REMEDIOS

La herramienta

funciona con

normalidad

velocidad pero

pierde bajo carga

Piezas de motor

gastado.

Embrague de levas

desgastado o atascado

por falta de lubricante.

- Lubricación de la carcasa del embrague.

- Compruebe si hay exceso de aceite de

embrague. Las cajas de embrague solo

necesitan estar a la mitad. lleno. Llenado

excesivo Puede causar arrastre en piezas

de embrague de alta velocidad, es decir, un

típico

Una llave lubricada/aceitada requiere 1/2

onza de aceite.

LUBRICADO CON GRASA: NOTA: El calor

generalmente indica Grasa insuficiente en

la cámara. Condiciones de funcionamiento

severas. Puede requerir lubricación más

frecuente.

La herramienta

funciona

lentamente. El

aire fluye

ligeramente por

el escape.

Piezas del motor

atascadas con partículas

de suciedad.

Regulador de potencia

en posición cerrada

. Flujo de aire bloqueado

por suciedad.

. Compruebe si el filtro de entrada de aire

está bloqueado.

Vierta el aceite lubricante para herramientas

neumáticas en la entrada de aire según las

instrucciones.

. Opere la herramienta en ráfagas cortas

invirtiendo rápidamente la rotación hacia

adelante y hacia atrás cuando sea posible.

■ Repita lo anterior según sea necesario.

Las herramientas

no funcionan. El

aire fluye

libremente desde

escape

. Uno o más álabes del

motor se atascaron

debido a la acumulación

de material.

. Vierta el lubricante para herramientas

neumáticas en la entrada de aire.

Opere la herramienta en ráfagas cortas de

rotación hacia adelante y/o hacia atrás

cuando sea posible.

Golpee suavemente la carcasa del motor

con un mazo de plástico.

Desconecte la alimentación. Libere el motor

girando manualmente el vástago de

transmisión, si corresponde.

La herramienta

no se apaga

. Los anillos 'O' de la

válvula de mariposa se

desprendieron de la

válvula de entrada del

asiento.

. Reemplace las juntas tóricas o devuélvalo

al centro de servicio.

Nota: Las reparaciones deben ser realizadas por una persona calificada.

EXPLODED VIEW & PARTS LIST

Descripci

ón

Cantida

Descripción

Cantida

Descripci

ón

Cantida

Pernos

Cuerpo de la

pistola

Pasador

de válvula

Arandela

Buje R8

Resorte

de resorte

de válvula

cubierta

del cuerpo

Culata

Tapa de

escape

Junta

tórica

7,5*1,8

Pala del

rotor

Conector

entrada

Rollo

Rotor

Anillo de

retención

Collar de

yunque

Cilindro

Sello

Yunque

Pin 3*10

Cubierta

trasera

Jaula de

martillo

Tapa trasera

del cilindro

Cambiar

Perro

martillo

Cojinete

Junta

tórica 9*2

Pasador

de martillo

Desencaden

Bola de

acero

Sello

Tornillo

Primavera

Gancho

Enchufar

Nota:

Si necesita repuestos para este modelo, no dude en contactarnos o al distribuidor

donde compró la herramienta. ¡Gracias!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Klucz pneumatyczny udarowy

Model: RP7426

To jest oryginalna instrukcja obsługi. Przed użyciem prosimy o dokładne

zapoznanie się z treścią instrukcji. Firma VEVOR zastrzega sobie prawo

do jednoznacznej interpretacji niniejszej instrukcji obsługi. Wygląd

produktu zależy od stanu, w jakim go otrzymali Państwo. Prosimy o

wyrozumiałość, ale nie będziemy Państwa ponownie informować o

aktualizacjach technologicznych lub oprogramowania naszego produktu.

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik

powinien uważnie przeczytać instrukcję obsługi.

Air Impact Wrench

Ostrzeżenie - oznaczenie dotyczące ryzyka uszkodzenia oka

Ostrzeżenie – oznaczenie dotyczące ryzyka utraty słuchu

First Time Usage

WAŻNY:

Po otrzymaniu produktu, przed pierwszym użyciem, należy przeczytać i

przestrzegać wszystkich zasad bezpieczeństwa oraz instrukcji obsługi. Zachowaj

tę instrukcję do wykorzystania w przyszłości.

Zawierać:

◎ DANE TECHNICZNE

◎ WYTYCZNE BEZPIECZEŃSTWA

◎ SCHEMAT KLUCZOWYCH CZĘŚCI

◎ WAŻNE INFORMACJE

◎ INSTRUKCJA OBSŁUGI

◎ KONSERWACJA

◎ ROZWIĄZYWANIE PROBLEMÓW

◎ WIDOK ROZBITY

◎ LISTA CZĘŚCI

Technical Data

Model

RP7426

Kolor

Pomarańczowo-czarny

Głowica napędowa

kwadratowa:

1/2” (13 mm)

Wymagany wąż

sprężonego powietrza:

3/8”wew.

Rozmiar śruby

nośności:

5/8” (16 mm)

Wlot powietrza:

1/4” (6,35 mm)

PRĘDKOŚĆ (BEZ

OBCIĄŻENIA):

8500 obr./min ±

10%

Ważony poziom

ciśnienia akustycznego:

106,6 dB(A)

Maksymalny moment

odkręcania:

1000 Nm

Poziom mocy

akustycznej:

94,6 dB(A)

Ciśnienie robocze:

90 PSI (6,3 bara)

Wibracje w uchwycie:

5,99 m/s², K=1,1 m/s²

SCFM: Standardowe stopy sześcienne na minutę (objętościowy przepływ wody

skorygowany do standardowych warunków temperatury i ciśnienia).

NPT: Narodowy gwint rurowy

Odpowiedzialność środowiskowa

Prosimy o recykling niepotrzebnych materiałów zamiast wyrzucania ich do śmieci.

Wszystkie narzędzia, węże i opakowania należy posegregować, dostarczyć do

lokalnego punktu recyklingu i zutylizować w sposób bezpieczny dla środowiska.

SAFETY GUIDELINES

NIEBEZPIECZEŃSTWO!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub utratę

życia.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub utratę

życia.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować obrażenia średniego stopnia lub

uszkodzenie sprzętu.

UWAGA: Słowo „Uwaga” służy do poinformowania czytelnika o czymś, co

powinien wiedzieć na temat narzędzia.

BEZPIECZEŃSTWO OSOBISTE

Niniejsze środki ostrożności mają na celu zapewnienie bezpieczeństwa

osobistego użytkownika i osób z nim współpracujących. Prosimy o poświęcenie

czasu na ich przeczytanie i zrozumienie.

NIEBEZPIECZEŃSTWO!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub utratę

życia.

• Trzymaj dzieci z dala od miejsca pracy. Nie pozwalaj dzieciom obsługiwać

elektronarzędzi.

• Nie używaj narzędzia, z którego uchodzi powietrze, którego brakuje lub które ma

uszkodzone części, lub które wymaga naprawy. Sprawdź, czy wszystkie śruby są

mocno dokręcone.

• Nigdy nie próbuj omijać zabezpieczeń narzędzia.

• Nie należy pozwalać osobom niewykwalifikowanym lub nieprzeszkolonym na

obsługę klucza udarowego pneumatycznego lub innych

narzędzi pneumatycznych.

• Nie używaj tlenu ani innego gazu palnego ani gazu z butli

do zasilania narzędzi pneumatycznych. Nieprzestrzeganie

tego ostrzeżenia może spowodować wybuch i poważne

obrażenia ciała lub śmierć. Do zasilania narzędzi

pneumatycznych używaj wyłącznie sprężonego powietrza.

Do podłączenia narzędzia do sprężarki użyj węża o długości co najmniej 7,6 m (25

stóp). Nieprzestrzeganie tego zalecenia może skutkować poważnymi obrażeniami

ciała lub utratą życia.

• Ryzyko porażenia prądem: Nie wystawiać sprężarki na działanie deszczu.

Przechowywać ją w pomieszczeniu. Sprężarka musi być uziemiona. Nie używać

adapterów uziemiających.

• Ryzyko obrażeń ciała: Nie należy kierować strumienia sprężonego powietrza z

węża w stronę użytkownika lub innych osób.

• Ryzyko wdychania: Nigdy nie wdychaj bezpośrednio powietrza wytwarzanego

przez sprężarkę.

• Ryzyko pęknięcia: Pod żadnym pozorem nie należy

regulować wyłącznika ciśnieniowego ani zaworu

bezpieczeństwa. Zostały one fabrycznie ustawione na

maksymalne ciśnienie tego kompresora. Manipulowanie

wyłącznikiem ciśnieniowym lub zaworem bezpieczeństwa może spowodować

obrażenia ciała lub uszkodzenie mienia.

• Ryzyko oparzenia: Pompa i kolektor generują wysokie temperatury. Aby uniknąć

oparzeń lub innych obrażeń, nie dotykaj pompy, kolektora ani przewodu

przesyłowego podczas pracy sprężarki. Pozostaw części do ostygnięcia. Przed

przystąpieniem do obsługi lub serwisowania należy wyłączyć sprężarkę. Dzieci

powinny być zawsze trzymane z dala od sprężarki.

• Ryzyko pęknięcia: Upewnij się, że regulator jest ustawiony tak, aby ciśnienie

wylotowe sprężarki było niższe niż maksymalne ciśnienie robocze narzędzia.

Przed uruchomieniem sprężarki pociągnij za pierścień zaworu bezpieczeństwa,

aby upewnić się, że zawór porusza się swobodnie. Po każdym użyciu opróżnij

zbiornik z wody. Nie spawaj ani nie naprawiaj zbiornika. Przed demontażem lub

podłączeniem akcesoriów całkowicie usuń ciśnienie z węża.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub utratę

życia.

• Zawsze upewnij się, że obrabiany element jest solidnie zamocowany i że obie

ręce pozostają wolne, umożliwiając kontrolę narzędzia.

• Zawsze utrzymuj narzędzie pneumatyczne w czystości i smarowaniu. Codzienne

smarowanie jest niezbędne, aby uniknąć wewnętrznej korozji i ewentualnych

awarii.

• Nie przeciążaj narzędzia. Pozwól narzędziu pracować z optymalną prędkością,

aby zapewnić maksymalną wydajność. Nadmierne przeciążenie może

spowodować pęknięcie obudowy narzędzia, a także doprowadzić do nadmiernego

zużycia ruchomych części i ewentualnej awarii.

• Używaj wyłącznie lekkich węży spiralnych. Do podłączenia narzędzia do złącza

sprężarki. Nie montuj szybkozłączek na narzędziu, ponieważ wibracje mogą

doprowadzić do uszkodzenia lub awarii złącza.

• Zawsze upewnij się, że narzędzie jest zatrzymane przed podłączeniem go do

źródła powietrza.

• Sprawdź, czy akcesoria szlifierskie używane z tymi narzędziami mają prędkość

równą lub wyższą od prędkości znamionowej narzędzia (6000 obr./min).

• Nieprawidłowe dopasowanie akcesoriów do narzędzia może spowodować

poważne obrażenia ciała.

• Zawsze należy upewnić się, że akcesoria są przeznaczone do użytku z danym

narzędziem.

• Przed podłączeniem narzędzia do źródła sprężonego powietrza należy upewnić

się, że akcesoria są prawidłowo i bezpiecznie zamocowane.

• Umieść sprężarkę w dobrze wentylowanym pomieszczeniu. W celu zapewnienia

chłodzenia, umieść ją w odległości co najmniej 31 cm od najbliższej ściany.

• Chroń wąż powietrza i przewód zasilający przed uszkodzeniami i przebiciami.

Sprawdzaj je co tydzień pod kątem osłabień lub przetarć i w razie potrzeby

wymień.

• Podczas korzystania ze sprężarki powietrza należy zawsze nosić ochronę słuchu.

Nieprzestrzeganie jej może spowodować utratę słuchu.

• Nie przenoś sprężarki, gdy jest włączona.

• Nie uruchamiaj sprężarki, jeżeli nie znajduje się ona w stabilnej pozycji.

• Nie należy używać sprężarki na dachu lub w pozycji podwyższonej, gdyż może

to spowodować upadek lub przewrócenie się urządzenia.

• Przed ponownym użyciem urządzenia należy zawsze wymienić uszkodzony

wskaźnik.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować obrażenia średniego stopnia lub

uszkodzenie sprzętu.

• Zawsze zachowuj równowagę, aby zachować równowagę.

• Podczas korzystania z narzędzi pneumatycznych nie należy nosić zegarków,

pierścionków, bransoletek ani luźnych ubrań.

• Aby zapewnić optymalne bezpieczeństwo i wydajność narzędzia, należy

codziennie dokonywać jego przeglądu w celu zapewnienia swobodnego ruchu

języka spustowego, mechanizmów zabezpieczających i sprężyn.

• Utrzymuj miejsce pracy w czystości. Zagracony lub brudny stół roboczy może

być przyczyną wypadku. Podłogi powinny być czyste.

• To narzędzie nie jest zabawką. Należy go używać ostrożnie.

• Używaj narzędzia w dobrze wentylowanym pomieszczeniu.

• Przed odłożeniem narzędzia po użyciu sprawdź, czy się zatrzymało.

• Postępowanie z olejem i jego przechowywanie: Stosować z odpowiednią

wentylacją. Unikać kontaktu oleju z oczami, skórą i odzieżą. Unikać wdychania

rozpylonej cieczy lub mgły. Przechowywać w szczelnie zamkniętym pojemniku w

chłodnym, suchym i dobrze wentylowanym miejscu, wolnym od substancji

niezgodnych.

• Nie należy używać narzędzia w temperaturach bliskich zera lub niższych, gdyż

może to spowodować jego uszkodzenie.

• Nie należy przechowywać narzędzia w środowisku zamarzającym, aby zapobiec

tworzeniu się lodu na zaworach roboczych narzędzia, gdyż może to spowodować

jego uszkodzenie.

• Odłącz narzędzie od dopływu powietrza i wyłącz sprężarkę

przed wymianą akcesoriów, wykonywaniem prac

konserwacyjnych, serwisowych, gdy narzędzie nie jest

używane, gdy jest przekazywane innej osobie oraz gdy jest

pozostawione bez nadzoru. Nieprzestrzeganie tych

zaleceń może spowodować obrażenia ciała o

umiarkowanym nasileniu lub uszkodzenie sprzętu.

• Stosuj okulary ochronne i ochronniki słuchu: Podczas

obsługi narzędzia/sprężarki noś okulary ochronne z

osłonami bocznymi i upewnij się, że inne osoby w miejscu

pracy również noszą okulary ochronne. Wymagania

dotyczące ochrony przed odpryskami z przodu i z boku

muszą być spełnione. Narzędzia pneumatyczne są głośne, a dźwięk może

spowodować uszkodzenie słuchu. Zawsze noś okulary ochronne. Ochrona słuchu

pomaga zapobiegać uszkodzeniom i utracie słuchu. Nieprzestrzeganie może

spowodować obrażenia o umiarkowanym nasileniu.

Uwaga: Zamiast wyrzucać niepotrzebne materiały, poddawaj je recyklingowi.

Posortuj narzędzia, węże i opakowania według kategorii i zanieś je do lokalnego

punktu recyklingu lub zutylizuj w sposób bezpieczny dla środowiska. sposób.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Ogólny opis zastosowania

Klucz udarowy pneumatyczny VEVOR zapewnia bezpieczeństwo pracy, brak

wibracji, ciepła, zakłóceń elektromagnetycznych itp., a jego segmentowana

konstrukcja zapewnia większą precyzję. Narzędzie charakteryzuje się nowym

wyglądem, dużym momentem obrotowym i niskim poziomem hałasu. Pokrętło do

zmiany konstrukcji, łatwe w obsłudze, wykonane ze stali wysokostopowej,

zapewnia większą odporność na zużycie i znacznie wydłuża żywotność. Najlepiej

sprawdza się przy pracach konserwacyjnych o dużej objętości, w samochodach

ciężarowych, autobusach i ciężkim sprzęcie itp.

Kompatybilny kompresor i narzędzie pneumatyczne:

WYTYCZNE DOTYCZĄCE PRAWIDŁOWEGO UŻYTKOWANIA I

EKSPLOATACJI

Zawsze należy używać odpowiednio dobranych narzędzi pneumatycznych i

sprężarek. Sprężarka powinna być w stanie dostarczyć minimalne ciśnienie

sprężonego powietrza 6,3 SCFM przy ciśnieniu 90 PSI, aby zapewnić ciągłą pracę

sprężarki z kluczem udarowym pneumatycznym VEVOR. Używanie narzędzi lub

kombinacji narzędzi, które razem lub osobno wymagają ciśnienia sprężonego

powietrza wyższego niż to, które może dostarczyć sprężarka, spowoduje

obniżenie wydajności i może unieważnić gwarancję/rękojmię na sprężarkę lub

narzędzie.

Rozmiar i moc

sprężarki

powietrza

2 KM

2 -1/2 KM

3 + HP

5 - 6 galonów

Do lekkich prac i

okresowego

użytkowania

Do lekkich prac i

okresowego

użytkowania

Średnio ciężki i

przerywane użycie

8 - 1 1 galonów

Do lekkich prac i

okresowego

użytkowania

Średnio ciężki i

przerywane użycie

Ciężkie warunki i

ciągłe użytkowanie

1 5+ galonów

Średnio ciężki i

przerywane użycie

Ciężkie warunki i

ciągłe użytkowanie

Ciężkie warunki i

ciągłe użytkowanie

AIR SYSTEM

 Zawsze należy używać czystego, suchego, regulowanego sprężonego

powietrza o ciśnieniu od 4 do 7 barów (od 60 do 100 PSI).

 Nie przekraczaj maksymalnego i minimalnego ciśnienia. Używanie narzędzia

przy niewłaściwym ciśnieniu (zbyt niskim lub zbyt wysokim) spowoduje

nadmierny hałas lub szybkie zużycie.

 Zaleca się stosowanie filtra-regulatora-smarownika, umieszczonego jak

najbliżej narzędzia.

 Jeżeli nie zamontowano filtra-regulatora-smarownicy, przed każdym użyciem

należy wpuścić do wlotu powietrza do 6 kropli oleju do narzędzi

pneumatycznych.

 Jeśli zainstalowany jest filtr-regulator-smarownica, należy utrzymywać filtr

powietrza w czystości. Brudny filtr obniży ciśnienie powietrza dopływającego

do narzędzia, co spowoduje spadek mocy, wydajności i ogólnej wydajności.

OSTROŻNOŚĆ!

Potencjalne zagrożenie, które może spowodować obrażenia

średniego stopnia lub uszkodzenie sprzętu.

 Sprawdź, czy wszystkie połączenia w układzie zasilania powietrzem są

szczelne, aby zapobiec wyciekom powietrza. Nieprzestrzeganie tego

zalecenia może skutkować obrażeniami ciała o umiarkowanym nasileniu lub

uszkodzeniem sprzętu.

 Przed użyciem narzędzia należy uważnie przeczytać niniejszą instrukcję

obsługi lub poprosić o jej dokładne przeczytanie operatora narzędzia.

 Przeczytaj wszystkie wskazówki dotyczące bezpieczeństwa (patrz rozdział

„Wskazówki dotyczące bezpieczeństwa”) na początku niniejszej instrukcji.

 Przed każdym użyciem należy zawsze sprawdzić narzędzie pneumatyczne,

aby mieć pewność, że źródło zasilania jest używane prawidłowo.

 Sprawdź, czy narzędzie jest w dobrym stanie technicznym.

 Należy używać wyłącznie akcesoriów specjalnie zaprojektowanych do

stosowania z tym narzędziem (patrz rozdział „Dane techniczne”).

 Codziennie opróżniaj zbiornik sprężarki. Woda w przewodzie

doprowadzającym powietrze może uszkodzić narzędzie.

 Raz w tygodniu należy czyścić wlot powietrza i filtr.

 Należy zwiększyć ciśnienie w przewodzie, aby skompensować nietypowo

długie przewody powietrzne. Średnica przewodu powinna wynosić 1/2 cala

(1/2 cala).

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Nie używaj narzędzia, jeśli nie jest ono w dobrym stanie technicznym.

 Do zasilania tego narzędzia nie należy używać tlenu ani innego gazu palnego

lub gazu w butlach.

 Nie należy używać tego narzędzia w obecności łatwopalnych cieczy lub

gazów.

 Trzymaj wąż z dala od źródeł ciepła, oleju i ostrych krawędzi. Sprawdź wąż

pod kątem zużycia i upewnij się, że wszystkie połączenia są solidne.

Nieprzestrzeganie tych zasad może prowadzić do poważnych obrażeń ciała

lub utraty życia.

 Podczas podłączania dopływu powietrza należy trzymać ręce i inne części

ciała z dala od miejsca pracy. Nieprzestrzeganie tego zalecenia może

prowadzić do poważnych obrażeń ciała lub utraty życia.

OPERATING INSTRUCTIONS

Ładowanie i obsługa

NIEBEZPIECZEŃSTWO!

 Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia

 Przed użyciem narzędzia należy uważnie przeczytać wszystkie instrukcje

zawarte w niniejszej instrukcji i dokładnie je zrozumieć.

 Nie używaj akcesoriów do kluczy udarowych innych niż te przeznaczone

specjalnie do użytku z kluczami pneumatycznymi. Nieprzestrzeganie tego

zalecenia może skutkować poważnymi obrażeniami ciała lub utratą życia.

 Przed użyciem klucza udarowego pneumatycznego należy sprawdzić, czy

dopływ powietrza jest czysty.

1. Podłącz sprężarkę, włącz ją, ustaw regulator ciśnienia na 90 psi, podłącz jeden

koniec węża pneumatycznego do sprężarki, a drugi koniec węża pneumatycznego

do narzędzia. Użyj taśmy hydraulicznej, aby zapobiec wyciekowi powietrza (patrz

sekcja „Dane techniczne”).

2. Umieść i zablokuj nasadkę na napędzie kwadratowym klucza udarowego

pneumatycznego.

3. Umieść nasadkę na nakrętce, którą chcesz zdjąć lub założyć i naciśnij spust

znajdujący się u góry rękojeści, aby uruchomić narzędzie.

4. Aby włączyć bieg wsteczny (R), naciśnij pokrętło regulacji prędkości po lewej

stronie narzędzia. Aby włączyć bieg do przodu (F), naciśnij pokrętło regulacji

prędkości po prawej stronie narzędzia. Obróć pokrętło regulacji prędkości po lewej

stronie narzędzia podczas obrotów wstecznych, aby dostosować prędkość

przepływu powietrza. Obróć pokrętło regulacji prędkości po prawej stronie

narzędzia podczas obrotów do przodu, aby dostosować prędkość przepływu

powietrza.

5. Po użyciu narzędzia odłącz wąż pneumatyczny od narzędzia.

OSTRZEŻENIE!

 Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Trzymaj narzędzie mocno rękoma.

 Podczas pracy nie należy stosować dodatkowej lub nadmiernej siły do

obsługi narzędzia.

 Nie pozostawiaj narzędzia pracującego swobodnie przez dłuższy czas.

Skróci to jego żywotność.

 Upewnij się, że dopływ powietrza jest czysty, a jego ciśnienie nie przekracza

90 psi (6,3 bara) podczas pracy narzędzia. Zbyt wysokie lub zanieczyszczone

ciśnienie powietrza skróci żywotność narzędzia. Nieprzestrzeganie tego

zalecenia może spowodować poważne obrażenia ciała lub utratę życia.

MAINTENANCE

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Przed wymianą akcesoriów, serwisowaniem lub konserwacją należy odłączyć

narzędzie od dopływu powietrza.

 Narzędzie należy używać wyłącznie po wymianie lub naprawie uszkodzonych

części lub akcesoriów.

 Używaj wyłącznie zalecanych i odpowiednio dobranych części zamiennych i

akcesoriów. Nieprzestrzeganie tych zaleceń może doprowadzić do

poważnych obrażeń ciała lub utraty życia.

 Naprawy muszą być wykonywane przez wykwalifikowanego technika

serwisowego.

Wymagana

konserwacja

Opis

Narzędzia lub

materiałów

wymaganych

Maksymalny odstęp między

przeglądami

Przy

każdym

użyciu

lub co 2

godziny

Miesięczny

W razie

potrzeby

Ogólny ruch

bez kontroli

Spust,

sprężyna,

mechanizm

bezpieczeństwa

Nic

Dogłębna

inspekcja

Zużyte lub

uszkodzone

części

Wymień

zużyte lub

uszkodzone

strony

Smarowanie

Zobacz poniżej

Olej do narzędzi

pneumatycznych

 Smarowanie: Jeśli klucz udarowy pneumatyczny i

sprężarka nie są wyposażone w układ smarowania

liniowego, przed każdym dniem roboczym lub po

każdych 2 godzinach ciągłej pracy, w zależności od

właściwości obrabianego przedmiotu, należy wpuścić

do wlotu powietrza do 6 kropli oleju do narzędzi pneumatycznych.

 Narzędzia pneumatyczne należy poddawać okresowym przeglądom, a

zużyte lub uszkodzone części należy wymieniać w celu zapewnienia

bezpiecznej i wydajnej pracy narzędzi.

 Sprawdź i wymień zużyte lub uszkodzone pierścienie uszczelniające,

uszczelki itp. Często dokręcaj wszystkie śruby i nakrętki, aby zapobiec

obrażeniom ciała.

 Utrata mocy lub nieregularne działanie mogą być spowodowane

następującymi czynnikami:

- Nadmierny drenaż w linii powietrza.

- Wilgoć lub ograniczenie przepływu powietrza w rurze powietrznej.

- Nieprawidłowy rozmiar lub typ przyłącza węża. Sprawdź dopływ powietrza i

postępuj zgodnie z instrukcjami.

- Osad z piasku lub gumy w narzędziu może również zmniejszyć wydajność.

 Aby mieć pewność, że system bezpieczeństwa działa prawidłowo, należy

regularnie sprawdzać, czy spust, sprężyna i mechanizm bezpieczeństwa

poruszają się swobodnie.

 Sprawdź, czy żadna część nie jest luźna lub nie brakuje, a także czy żadna

część nie jest zablokowana lub zacięta.

 Odłącz narzędzie od dopływu powietrza, wyczyść je i przechowuj w miejscu

suchym, zabezpieczonym przed dziećmi, gdy nie jest używane.

 Gdy temperatura spada poniżej zera, należy utrzymywać narzędzia w cieple,

korzystając z dowolnej bezpiecznej i wygodnej metody.

 Sprawdź dopływ powietrza pod kątem prawidłowego rozmiaru i rodzaju

przyłączy węży. Aby uniknąć utraty mocy lub nieregularnego działania,

upewnij się, że w przewodzie powietrza nie ma dodatkowego odpływu ani

wilgoci ani ograniczeń.

Składowanie:

 Przed odłożeniem narzędzia do przechowywania należy je obficie

nasmarować.

 Po nasmarowaniu należy uruchomić narzędzie na około 30 sekund, aby mieć

pewność, że smar równomiernie rozprowadzi się po całym narzędziu.

 Przechowuj narzędzie w czystym i suchym miejscu.

TROUBLESHOOTING

 Poniższa tabela zawiera listę typowych problemów i ich rozwiązań. Prosimy o

uważne przeczytanie i ścisłe przestrzeganie wszystkich instrukcji.

OSTRZEŻENIE!

Potencjalne zagrożenie, które może spowodować poważne obrażenia lub

utratę życia.

 Jeśli podczas użytkowania narzędzia wystąpi którykolwiek z poniższych

objawów, należy je natychmiast wyłączyć i odłączyć od dopływu powietrza.

Nieprzestrzeganie tego ostrzeżenia może skutkować poważnymi

obrażeniami ciała.

 Przed przystąpieniem do jakichkolwiek regulacji należy odłączyć narzędzie

od dopływu powietrza.

 Naprawy może wykonywać wyłącznie wykwalifikowany technik serwisowy

PROBLEMY

MOŻLIWE PRZYCZYNY

ŚRODKI ZARADCZE

Narzędzie działa

normalnie

prędkość, ale

traci pod

obciążeniem

Części silnika noszony.

. Sprzęgło krzywkowe

zużyte lub zacinające się

z powodu braku środka

smarującego.

- Smarowanie obudowy sprzęgła.

- Sprawdź, czy nie ma nadmiaru oleju w

sprzęgle. Skrzynie sprzęgła wystarczy

wymienić na połowę. pełny. Przepełnienie

może powodować opór na częściach

sprzęgła szybkoobrotowego, tj. typowy

Naoliwiony/smarowany klucz wymaga 1/2

uncji oleju.

SMAROWANE: UWAGA: Ciepło zwykle

wskazuje Niedobór smaru w komorze.

Trudne warunki pracy. może wymagać

częstszego smarowania.

Narzędzie

pracuje powoli.

Powietrze lekko

wypływa z

wydechu.

Części silnika zatkane

cząsteczkami brudu

Regulator mocy w

pozycji zamkniętej

. Przepływ powietrza

. Sprawdź, czy filtr wlotu powietrza nie jest

zablokowany.

. Wlać olej smarujący do narzędzi

pneumatycznych do wlotu powietrza

zgodnie z instrukcją.

zablokowany przez brud.

. W razie potrzeby należy obsługiwać

narzędzie krótkimi seriami, szybko

zmieniając kierunek obrotów w przód i w tył.

■ W razie potrzeby powtórz powyższe

czynności.

Narzędzia nie

będą działać.

Powietrze

swobodnie

przepływa z

wydechowy

. Jedna lub więcej

łopatek silnika

zablokowanych z

powodu nagromadzenia

się materiału.

. Wlać środek smarujący do narzędzia

pneumatycznego do wlotu powietrza.

. W razie potrzeby należy obsługiwać

narzędzie krótkimi seriami obrotów do

przodu i/lub do tyłu.

. Delikatnie postukaj w obudowę silnika

plastikowym młotkiem.

Odłączyć zasilanie. Uwolnić silnik,

obracając ręcznie trzpień napędowy, jeśli

jest to możliwe.

Narzędzie nie

wyłącza się

. Pierścienie

uszczelniające

przepustnicy wypadły z

gniazda zaworu

wlotowego.

Wymień pierścienie uszczelniające lub

zwróć produkt do punktu serwisowego.

Uwaga: Naprawy powinna wykonywać osoba wykwalifikowana.

EXPLODED VIEW & PARTS LIST

NIE.

Opis

Ilość

NIE.

Opis

Ilość

NIE.

Opis

Ilość

Śruby

Korpus

pistoletu

Iglica zaworu

Podkładka

sprężysta

Tuleja

Sprężyna

zaworu

Osłona ciała

Głowica

cylindra

Kołpak

wydechowy

Pierścień

uszczelniający

7,5*1,8

Łopata

wirnika

Złącze

wlotowe

Rolka

Wirnik

Pierścień

ustalający

Kołnierz

kowadłowy

Cylinder

Foka

Kowadło

Szpilka

3*10

Tylna okładka

Klatka

młotkowa

Tylna

pokrywa

cylindra

Przełącznik

Pies młot

Tuleja

Pierścień

uszczelniający

9*2

Kołek

młotkowy

Spust

Stalowa kula

Foka

Śruba

Wiosna

Hak

Wtyczka

Notatka:

Jeśli potrzebujesz części zamiennych do tego modelu, skontaktuj się z nami lub z

dystrybutorem, u którego kupiłeś to narzędzie. Dzięki!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Luchtslagsleutel

Model: RP7426

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat

u het product gebruikt. VEVOR behoudt zich het recht voor om de

gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is

afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet

kwalijk dat we u niet meer op de hoogte stellen van eventuele

technologische of software-updates voor ons product.

Waarschuwing: om het risico op letsel te verminderen, dient de

gebruiker de gebruiksaanwijzing zorgvuldig te lezen.

Air Impact Wrench

Waarschuwing - markering met betrekking tot het risico op

oogletsel

Waarschuwing - markering met betrekking tot risico op

gehoorverlies

First Time Usage

BELANGRIJK:

Lees na ontvangst van het product alle veiligheidsvoorschriften en

gebruiksaanwijzingen door en volg deze op voordat u het voor het eerst gebruikt.

Bewaar deze handleiding voor toekomstig gebruik.

Bevatten:

◎ TECHNISCHE SPECIFICATIES

◎ VEILIGHEIDSVOORSCHRIFTEN

◎ BELANGRIJKSTE ONDERDELENSCHEMA

◎ BELANGRIJKE INFORMATIE

◎ GEBRUIKSAANWIJZING

◎ ONDERHOUD

◎ PROBLEEMOPLOSSING

◎ EXPLODED VIEW

◎ ONDERDELENLIJST

Technical Data

Model

RP7426

Kleur

Oranje&Zwart

Vierkante aandrijfkop:

1/2” (13 mm)

Benodigde luchtslang:

3/8” binnendiameter

Capaciteit Boutmaat:

5/8” (16 mm)

Luchtinlaat:

1/4” binnendiameter

(6,35 mm)

SNELHEID (GEEN

BELASTING):

8500 tpm ± 10%

Een gewogen

geluidsdrukniveau:

106,6 dB(A)

Maximaal

losdraaimoment:

1000N.m

Geluidsvermogensnive

au:

94,6 dB(A)

Werkdruk:

90 PSI (6,3 bar)

Trillingen in het

handvat:

5,99 m/s², K=1,1 m/s²

SCFM: Standard Cubic Feet per Minute (het volumetrische debiet van een

vloeistof, gecorrigeerd voor gestandaardiseerde omstandigheden qua

temperatuur en druk).

NPT: Nationale Pijpdraad

Milieuverantwoordelijkheden

Recycle ongewenste materialen in plaats van ze als afval weg te gooien. Alle

gereedschappen, slangen en verpakkingen dienen te worden gesorteerd, naar het

lokale recyclingcentrum te worden gebracht en op een milieuvriendelijke manier te

worden afgevoerd.

SAFETY GUIDELINES

GEVAAR!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een mensenleven.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of overlijden.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matige verwondingen of schade aan de

apparatuur.

OPMERKING: Het woord "Opmerking" wordt gebruikt om de lezer te informeren

over iets dat hij/zij moet weten over het gereedschap.

PERSOONLIJKE VEILIGHEID

Deze voorzorgsmaatregelen zijn bedoeld voor de persoonlijke veiligheid van de

gebruiker en anderen die met hem samenwerken. Neem de tijd om ze te lezen en

te begrijpen.

GEVAAR!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een mensenleven.

• Houd kinderen uit de buurt van de werkplek. Laat kinderen geen elektrisch

gereedschap gebruiken.

• Gebruik geen gereedschap waar lucht uit lekt, waarvan onderdelen ontbreken of

beschadigd zijn, of dat gerepareerd moet worden. Controleer of alle schroeven

goed vastzitten.

• Probeer nooit de veiligheidsvoorzieningen van het gereedschap te omzeilen.

• Laat ongeschoolde of ongetrainde personen geen luchtaangedreven slagsleutels

of andere luchtaangedreven gereedschappen bedienen.

• Gebruik geen zuurstof of ander brandbaar gas of

flessengas om persluchtgereedschap van stroom te voorzien.

Het niet in acht nemen van deze waarschuwing kan een

explosie en ernstig persoonlijk letsel of de dood tot gevolg

hebben. Gebruik alleen perslucht om persluchtgereedschap

van stroom te voorzien. Gebruik een slang van minimaal 7,6

meter om het gereedschap op de compressor aan te sluiten. Het niet in acht

nemen hiervan kan leiden tot ernstig letsel of de dood.

• Risico op elektrische schokken: Stel een compressor niet bloot aan regen.

Bewaar hem binnenshuis. De compressor moet geaard zijn. Gebruik geen

aardingsadapters.

• Risico op persoonlijk letsel: Richt de perslucht uit de luchtslang niet op de

gebruiker of ander personeel.

• Inademingsgevaar: Adem de lucht die door de compressor wordt geproduceerd

nooit rechtstreeks in.

• Risico op barsten: Stel de drukschakelaar of het veiligheidsventiel om welke

reden dan ook niet af. Deze zijn in de fabriek afgesteld op

de maximale druk van deze compressor. Het manipuleren

van de drukschakelaar of het veiligheidsventiel kan leiden

tot persoonlijk letsel of materiële schade.

• Risico op brandwonden: De pomp en het verdeelstuk

genereren hoge temperaturen. Om brandwonden of ander letsel te voorkomen,

mag u de pomp, het verdeelstuk of de overbrengingsbuis niet aanraken terwijl de

compressor draait. Laat de onderdelen afkoelen. Voordat u de compressor

bedient of onderhoudt, dient u deze eerst uit de buurt van kinderen te houden.

• Risico op barsten: Zorg ervoor dat de regelaar zo is afgesteld dat de uitlaatdruk

van de compressor lager is ingesteld dan de maximale werkdruk van het

gereedschap. Trek vóór het starten van de compressor aan de ring van het

veiligheidsventiel om te controleren of het ventiel vrij kan bewegen. Tap na elk

gebruik het water uit de tank af. Las of repareer de tank niet. Ontlast alle druk in de

slang voordat u accessoires verwijdert of bevestigt.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een mensenleven.

• Zorg er altijd voor dat het werkstuk stevig vastzit, zodat u beide handen vrij hebt

om het gereedschap te bedienen.

• Houd uw luchtgereedschap altijd schoon en gesmeerd. Dagelijkse smering is

essentieel om interne corrosie en mogelijke storingen te voorkomen.

• Overbelast het gereedschap niet. Laat het gereedschap op optimale snelheid

werken voor maximale efficiëntie. Overmatige overbelasting kan ervoor zorgen dat

de behuizing van het gereedschap scheurt en kan leiden tot overmatige slijtage

van bewegende delen en mogelijke defecten.

• Gebruik alleen lichtgewicht spiraalslangen. Sluit het gereedschap aan op de

compressorkoppeling. Monteer geen snelkoppelingen op het gereedschap,

aangezien trillingen kunnen leiden tot schade aan of defecten aan de koppeling.

• Zorg er altijd voor dat het gereedschap stilstaat voordat u het op de luchttoevoer

aansluit.

• Controleer of de slijpaccessoires die met dit gereedschap worden gebruikt, een

snelheid hebben die gelijk is aan of hoger is dan de toegestane snelheid van het

gereedschap (6000 RPM).

• Als het accessoire niet goed op het gereedschap is afgestemd, kan dit leiden tot

ernstig persoonlijk letsel.

• Zorg er altijd voor dat de accessoires geschikt zijn voor gebruik met het

gereedschap.

• Zorg ervoor dat de accessoires goed vastzitten voordat u het gereedschap op de

luchttoevoer aansluit.

• Plaats de compressor in een goed geventileerde ruimte. Voor koeling minimaal

31 cm van de dichtstbijzijnde muur.

• Bescherm de luchtslang en het netsnoer tegen beschadiging en perforatie.

Controleer ze wekelijks op zwakke plekken of slijtage en vervang ze indien nodig.

• Draag altijd gehoorbescherming bij gebruik van de luchtcompressor. Het niet

dragen hiervan kan leiden tot gehoorverlies.

• Draag de compressor niet terwijl deze draait.

• Laat de compressor niet draaien als deze niet stabiel staat.

• Laat de compressor niet op een dak of op een verhoogde plaats werken,

aangezien het apparaat dan kan vallen of omvallen.

• Vervang altijd een beschadigde meter voordat u het apparaat opnieuw gebruikt.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matige verwondingen of schade aan de

apparatuur.

• Zorg te allen tijde voor een goede houding om een goed evenwicht te

garanderen.

• Draag geen horloges, ringen, armbanden of losse kleding wanneer u

luchtgereedschap gebruikt.

• Voor optimale veiligheid en optimale prestaties van het gereedschap dient u het

gereedschap dagelijks te inspecteren om er zeker van te zijn dat de trekker, de

veiligheidsmechanismen en de veren vrij kunnen bewegen.

• Houd de werkplek schoon. Een rommelige of vuile werkbank kan leiden tot een

ongeval. Vloeren moeten vrij blijven.

• Dit gereedschap is geen speelgoed. Gebruik het met de nodige voorzichtigheid.

• Gebruik het gereedschap in een goed geventileerde ruimte.

• Controleer of het gereedschap stilstaat voordat u het na gebruik weglegt.

• Behandeling en opslag van olie: Gebruik met voldoende ventilatie. Vermijd

contact van de olie met ogen, huid en kleding. Vermijd inademing van spray of

nevel. Bewaren in een goed gesloten verpakking op een koele, droge, goed

geventileerde plaats, vrij van onverenigbare stoffen.

• Gebruik het gereedschap niet bij temperaturen onder het vriespunt, omdat dit tot

defecten van het gereedschap kan leiden.

• Bewaar het gereedschap niet in een vriesomgeving om

ijsvorming op de bedieningskleppen van het gereedschap te

voorkomen. Dit kan namelijk tot defecten aan het gereedschap leiden.

• Koppel het gereedschap los van de luchttoevoer en schakel de compressor uit

voordat u accessoires verwisselt, onderhoud uitvoert, service uitvoert, het

gereedschap niet gebruikt, het aan iemand anders doorgeeft of het onbeheerd

achterlaat. Het niet naleven hiervan kan leiden tot matig letsel of schade aan de

apparatuur.

• Gebruik een veiligheidsbril en gehoorbescherming:

Draag een veiligheidsbril met zijbescherming bij het

bedienen van het gereedschap/de compressor en

controleer of anderen in de werkruimte ook een

veiligheidsbril dragen. Luchtdrukgereedschappen zijn

lawaaierig en het geluid kan gehoorschade veroorzaken.

Draag altijd een veiligheidsbril met zijbescherming.

Gehoorbescherming helpt gehoorschade en -verlies te voorkomen. Het niet

naleven hiervan kan leiden tot matig letsel.

Let op: Recycle ongewenste materialen in plaats van ze als afval weg te gooien.

Sorteer het gereedschap, de slangen en de verpakking in specifieke categorieën

en breng ze naar het plaatselijke recyclingcentrum of voer ze af op een

milieuvriendelijke manier. manier.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Algemene gebruiksbeschrijving

De VEVOR luchtaangedreven slagmoersleutel biedt een betrouwbare werking, is

trillings-, hitte-, elektromagnetische, enz.-vrij en heeft een gesegmenteerd ontwerp

voor een nauwkeurigere hantering. Het gereedschap heeft een nieuw uiterlijk, een

hoog koppel en een laag geluidsniveau. De knop om de structuur te veranderen,

de voor- en nadelen zijn eenvoudig te bedienen. Hooggelegeerd staal garandeert

een langere levensduur en een langere levensduur. Het meest geschikt voor

intensief gebruik bij onderhoud, vrachtwagens, bussen en zwaar materieel.

Compatibele compressor en luchtgereedschap:

RICHTLIJNEN VOOR CORRECT GEBRUIK EN BEVOEGING

Zorg er altijd voor dat u geschikt luchtgereedschap en compressoren gebruikt. De

compressor moet een minimale luchtopbrengst van 6,3 SCFM bij 90 PSI kunnen

leveren om ervoor te zorgen dat de compressor continu kan draaien met de

VEVOR luchtaangedreven slagmoersleutel. Het gebruik van gereedschap of een

combinatie van gereedschappen die samen of afzonderlijk meer luchtdruk nodig

hebben dan de luchtcompressor kan leveren, vermindert de prestaties en kan de

garantie op de compressor of het gereedschap ongeldig maken.

Grootte en

vermogen van

luchtcompressor

2 pk

2 -1/2 pk

3 + pk

5 - 6 gallons

Licht en incidenteel

gebruik

Licht en

incidenteel gebruik

Middelzware en

intermitterend

gebruik

8 - 1 1 gallons

Licht en incidenteel

gebruik

Middelzware en

intermitterend

gebruik

Zwaar en continu

gebruik

1 5+ gallons

Middelzware en

intermitterend

gebruik

Zwaar en continu

gebruik

Zwaar en continu

gebruik

AIR SYSTEM

 Gebruik altijd schone, droge, gereguleerde perslucht van 4 tot 7 bar (60 tot

100 PSI).

 Overschrijd de maximale en minimale druk niet. Het gebruik van het

gereedschap met een verkeerde druk (te laag of te hoog) veroorzaakt

overmatig lawaai of snelle slijtage.

 Het wordt aanbevolen om een filter-regelaar-smeerapparaat te gebruiken en

dit zo dicht mogelijk bij het gereedschap te plaatsen.

 Als er geen filter-regelaar-smeerapparaat is geïnstalleerd, doe dan vóór elk

gebruik maximaal 6 druppels olie voor pneumatisch gereedschap in de

luchtinlaatplug.

 Als er een filter-regelaar-smeerapparaat is geïnstalleerd, houd het luchtfilter

dan schoon. Een vuil filter verlaagt de luchtdruk naar het gereedschap, wat

leidt tot een afname van het vermogen, de efficiëntie en de algehele

prestaties.

VOORZICHTIGHEID!

Mogelijk gevaar dat kan leiden tot matige verwondingen of

schade aan de apparatuur.

 Controleer of alle aansluitingen in het luchttoevoersysteem goed zijn

afgedicht om lekkage van lucht te voorkomen. Indien u dit niet doet, kan dit

leiden tot matig letsel of schade aan de apparatuur.

 Lees deze gebruiksaanwijzing zorgvuldig door, of laat degene die het

gereedschap bedient, deze zorgvuldig doorlezen voordat u het gereedschap

gaat gebruiken.

 Lees alle veiligheidsrichtlijnen (zie het hoofdstuk “Veiligheidsrichtlijnen”) aan

het begin van deze handleiding.

 Controleer het luchtgereedschap altijd vóór elk gebruik om zeker te zijn dat

de stroombron correct wordt gebruikt.

 Bepaal of het gereedschap naar behoren functioneert.

 Gebruik uitsluitend accessoires die speciaal voor dit gereedschap zijn

ontworpen (zie het gedeelte ‘technische specificaties’).

 Leeg de compressortank dagelijks. Water in de luchttoevoerleiding kan het

gereedschap beschadigen.

 Maak de luchtinlaat en het filter wekelijks schoon.

 De leidingdruk moet worden verhoogd om ongewoon lange luchtslangen te

compenseren. De slangdiameter moet 1/2" binnendiameter zijn.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Gebruik het gereedschap niet als het niet naar behoren functioneert.

 Gebruik geen zuurstof of andere brandbare gassen of flessengas om dit

gereedschap van stroom te voorzien.

 Gebruik dit gereedschap niet in de buurt van ontvlambare vloeistoffen of

gassen.

 Houd de slang uit de buurt van hitte, olie en scherpe randen. Controleer de

slang op slijtage en zorg ervoor dat alle aansluitingen goed vastzitten.

Niet-naleving hiervan kan leiden tot ernstig letsel of zelfs de dood.

 Houd uw handen en andere lichaamsdelen uit de buurt van de werkgebieden

wanneer u de luchttoevoer aansluit. Het niet naleven hiervan kan leiden tot

ernstig letsel of zelfs de dood.

OPERATING INSTRUCTIONS

Laden en bedienen

GEVAAR!

 Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van levens

 Lees alle instructies in deze handleiding zorgvuldig door en zorg dat u ze

volledig begrijpt voordat u het gereedschap gaat gebruiken.

 Gebruik geen andere accessoires voor slagmoersleutels dan die welke

specifiek zijn ontworpen voor gebruik met de luchtaangedreven

slagmoersleutel. Het niet naleven hiervan kan leiden tot ernstig letsel of zelfs

de dood.

 Controleer of de luchttoevoer schoon is voordat u de luchtaangedreven

slagschroevendraaier gebruikt.

1. Sluit de compressor aan, zet hem aan en stel de drukregelaar in op 90 psi.

Bevestig het ene uiteinde van de luchtslang aan de compressor en het andere

uiteinde aan het gereedschap. Gebruik loodgieterstape om luchtlekken te

voorkomen (zie paragraaf "Technische specificaties").

2. Plaats de dop op de vierkante aandrijving van de luchtslagsleutel en vergrendel

deze.

3. Plaats de dop op een moer die u wilt verwijderen of installeren en druk op de

trekker bovenaan het handvat om het gereedschap te bedienen.

4. Voor achteruit (R) draaien drukt u op de snelheidsregelknop aan de linkerkant

van het gereedschap; voor vooruit (F) draaien drukt u op de snelheidsregelknop

aan de rechterkant van het gereedschap; Draai de snelheidsregelknop aan de

linkerkant van het gereedschap tijdens achteruit draaien om de snelheid van de

luchtstroom naar wens te regelen. Draai de snelheidsregelknop aan de

rechterkant van het gereedschap tijdens vooruit draaien om de snelheid van de

luchtstroom naar wens te regelen.

5. Koppel na gebruik van het gereedschap de luchtslang los van het

gereedschap.

WAARSCHUWING!

 Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Houd het gereedschap stevig met uw handen vast.

 Oefen tijdens het gebruik geen extra of buitensporige kracht uit op het

gereedschap.

 Laat het gereedschap niet te lang ongebruikt draaien. Dit verkort de

levensduur van het gereedschap.

 Controleer of de luchttoevoer schoon is en de luchtdruk niet hoger is dan 90

psi (6,3 bar) tijdens het gebruik van het gereedschap. Een te hoge of

onzuivere luchtdruk verkort de levensduur van het gereedschap.

Niet-naleving hiervan kan leiden tot ernstig letsel of zelfs de dood.

MAINTENANCE

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Koppel het gereedschap los van de luchttoevoer voordat u accessoires

verwisselt, onderhoud pleegt of reparaties uitvoert.

 Gebruik het gereedschap pas nadat u de beschadigde onderdelen of

accessoires hebt vervangen of gerepareerd.

 Gebruik uitsluitend aanbevolen en correct beoordeelde vervangende

onderdelen en accessoires. Het niet naleven hiervan kan leiden tot ernstig

letsel of zelfs de dood.

 Reparaties moeten worden uitgevoerd door een gekwalificeerde

servicetechnicus.

Onderhoud

vereist

Beschrijving

Hulpmiddelen of

benodigde

materialen

Maximale service-interval

Bij elk

gebrui

k of

elke 2

uur

Maandelijk

Indie

nodig

Algemene

inspectievrij

e beweging

Trekker, veer,

veiligheidsmechanism

Geen

Diepgaande

inspectie

Versleten of kapotte

onderdelen

Vervang

versleten of

kapotte

onderdelen

Smering

Zie hieronder

Pneumatische

gereedschapsoli

 Smering: Als de luchtaangedreven

slagschroevendraaier en de compressor niet zijn

uitgerust met een inline-smeersysteem, doe dan vóór

elke werkdag of na elke 2 uur continu gebruik

maximaal 6 druppels pneumatische gereedschapsolie

in de luchtinlaat, afhankelijk van de eigenschappen van het werkstuk.

 Luchtbediende gereedschappen moeten regelmatig worden gecontroleerd en

versleten of kapotte onderdelen moeten worden vervangen om ervoor te

zorgen dat het gereedschap veilig en efficiënt blijft werken.

 Controleer en vervang versleten of beschadigde O-ringen, afdichtingen, enz.

Draai alle schroeven en doppen regelmatig vast om persoonlijk letsel te

voorkomen.

 Verlies van vermogen of onregelmatige werking kan te wijten zijn aan de

volgende oorzaken:

- Overmatige lekkage in de luchtleiding.

- Vocht of verstopping in de luchtleiding.

- Onjuiste maat of type slangaansluiting. Controleer de luchttoevoer en volg de

instructies.

- Ook gruis- of gomafzettingen in het gereedschap kunnen de prestaties

verminderen.

 Controleer regelmatig of de trekker, de veer en het veiligheidsmechanisme

vrij kunnen bewegen, om er zeker van te zijn dat het veiligheidssysteem goed

functioneert.

 Controleer of er geen onderdelen loszitten, ontbreken en of er geen

onderdelen vastzitten of vastzitten.

 Koppel het gereedschap los van de luchttoevoer, maak het schoon en

bewaar het op een veilige, droge en kindveilige plaats wanneer u het

gereedschap niet gebruikt.

 Wanneer de temperatuur onder het vriespunt ligt, houd het gereedschap dan

zo warm mogelijk. Gebruik hiervoor een veilige en gemakkelijke methode.

 Controleer de luchttoevoer op de juiste maat en het juiste type

slangaansluitingen. Om vermogensverlies of onregelmatige werking te

voorkomen, dient u ervoor te zorgen dat er geen extra afvoer in de

luchtleiding zit en dat er geen vocht of verstoppingen in de luchtleiding zitten.

Opslag:

 Breng voldoende smeermiddel aan voordat u het gereedschap opbergt.

 Laat het gereedschap ongeveer 30 seconden draaien na het smeren, om

ervoor te zorgen dat het smeermiddel gelijkmatig door het gereedschap wordt

verdeeld.

 Bewaar het gereedschap op een schone en droge plaats.

TROUBLESHOOTING

 De volgende tabel bevat veelvoorkomende problemen en oplossingen. Lees

deze aandachtig door en volg alle instructies nauwgezet.

WAARSCHUWING!

Mogelijk gevaar dat kan leiden tot ernstig letsel of verlies van een

mensenleven.

 Als een van de volgende symptomen optreedt tijdens gebruik van het

gereedschap, schakel het dan onmiddellijk uit en koppel het los van de

luchttoevoer. Het negeren van deze waarschuwing kan leiden tot ernstig

persoonlijk letsel.

 Koppel het gereedschap los van de luchttoevoer voordat u aanpassingen

doorvoert.

 Reparaties mogen uitsluitend worden uitgevoerd door een gekwalificeerde

servicetechnicus

PROBLEMEN

MOGELIJKE

OORZAKEN

REMEDIES

Gereedschap

loopt normaal

snelheid maar

verliest onder

belasting

Motoronderdelen

versleten.

. Nokkenaskoppeling

versleten of vastgelopen

door gebrek aan

smeermiddel.

- Smering van de koppelingsbehuizing.

- Controleer op overtollige koppelingsolie.

Koppelingshuizen hoeven slechts half te

zijn. vol. Te vol kan leiden tot wrijving op

onderdelen van de hogesnelheidskoppeling,

d.w.z. een typische

Voor een geoliede/gesmeerde sleutel is 15

ml olie nodig.

VET GESMEERD:LET OP: Hitte geeft

meestal aan Onvoldoende vet in de kamer.

Zware bedrijfsomstandigheden. kan vaker

smeren nodig hebben.

Gereedschap

loopt langzaam.

Lucht stroomt

lichtjes uit de

uitlaat.

Motoronderdelen vol met

vuildeeltjes

. Vermogensregelaar in

gesloten positie

. Luchtstroom

geblokkeerd door vuil.

Controleer het luchtinlaatfilter op

verstoppingen.

Giet de smeerolie voor

luchtdrukgereedschap in de luchtinlaat

volgens de instructies.

Bedien het gereedschap in korte

uitbarstingen en draai daarbij indien

mogelijk snel heen en weer.

■ Herhaal het bovenstaande indien nodig.

Gereedschappen

werken niet.

Lucht stroomt vrij

uit

uitlaat

. Een of meer

motorvinnen zitten vast

door ophoping van

materiaal.

Giet het smeermiddel voor

luchtgereedschap in de luchtinlaat.

Bedien het gereedschap indien van

toepassing in korte voorwaartse en/of

achterwaartse rotatiestoten.

Tik zachtjes op de motorbehuizing met een

plastic hamer.

Koppel de voeding los. Maak de motor vrij

door de aandrijfas handmatig te draaien

(indien van toepassing).

Gereedschap

schakelt niet uit

. O-ringen van gasklep

losgeraakt van

inlaatklepzitting.

Vervang de O-ringen of stuur ze terug naar

het servicecentrum.

Let op: Reparaties dienen door een gekwalificeerd persoon te worden uitgevoerd.

EXPLODED VIEW & PARTS LIST

Beschrijving

Aant

Beschrijving

Aant

Beschrijving

Aant

Bouten

Geweerlicha

Kleppen

Veerring

BusR8

Klepveer

Lichaamsbedek

king

Cilinderkop

Uitlaatdop

O-ring 7,5 * 1,8

Rotorblad

Inlaatconne

ctor

Rollen

Rotor

Borgring

Aambeeldkraag

Cilinder

Zegel

Aambeeld

Pen 3*10

Achterklep

Hamerkooi

Cilinder

achterdeksel

Schakelaar

Hamerhond

Bus

O-ring 9*2

Hamerpen

Trekker

Stalen kogel

Zegel

Bout

Lente

Haak

Plug

Opmerking:

Mocht u reserveonderdelen voor dit model nodig hebben, neem dan gerust

contact met ons op of met de distributeur waar u dit gereedschap hebt gekocht.

Bedankt!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

Luftslagsnyckel

Modell: RP7426

- 1 -

Modell: RP7426

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant

innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av

vår användarmanual. Produktens utseende ska vara beroende av den

produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera

dig igen om det finns några teknik- eller programuppdateringar för vår

produkt.

Varning – För att minska risken för skador måste användaren

läsa instruktionsmanualen noggrant.

Air Impact Wrench

- 2 -

Varning - märkning gällande risk för ögonskada

Varning - märkning gällande risk för hörselnedsättning

First Time Usage

VIKTIG:

Vid mottagandet av produkten, läs och följ alla säkerhetsföreskrifter och

bruksanvisningar innan du använder den första gången. Spara även denna

manual för framtida bruk.

Innehålla:

◎ TEKNISKA SPECIFIKATIONER

◎ SÄKERHETSRIKTLINJER

◎ DIAGRAM ÖVER VIKTIGA DELAR

VIKTIG INFORMATION

◎ BRUKSANVISNING

◎ UNDERHÅLL

◎ FELSÖKNING

◎ SPRÄNGSKISS

◎ DELLISTA

Technical Data

- 3 -

Modell

RP7426

Färg

Orange och svart

Fyrkantsdrivhuvud:

1/2” (13 mm)

Luftslang krävs:

3/8” ID

Kapacitet Bultstorlek:

16 mm (5/8 tum)

Luftinlopp:

1/4” invändig diameter

(6,35 mm)

HASTIGHET (INGEN

LAST):

8500 varv/min ±

10 %

En viktad ljudtrycksnivå:

106,6 dB(A)

Max lossningsmoment:

1000 Nm

Ljudeffektnivå:

94,6 dB(A)

Arbetstryck:

90 PSI (6,3 bar)

Vibrationer i handtaget:

5,99 m/s², K=1,1 m/s²

SCFM: Standardkubikfot per minut (volymflödet för en behållare korrigerat till

standardiserade temperatur- och tryckförhållanden).

NPT: Nationell rörgänga

Miljöansvar

Återvinn oönskat material istället för att slänga det som avfall. Alla verktyg, slangar

och förpackningar ska sorteras, lämnas till den lokala återvinningscentralen och

kasseras på ett miljövänligt sätt.

SAFETY GUIDELINES

FARA!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

FÖRSIKTIGHET!

Potentiell fara som kan leda till måttliga skador eller skador på utrustning.

OBS: Ordet "Obs" används för att informera läsaren om något han/hon behöver

veta om verktyget.

PERSONLIG SÄKERHET

Dessa försiktighetsåtgärder är avsedda för användarens och andras personliga

säkerhet. Vänligen ta dig tid att läsa och förstå dem.

FARA!

- 4 -

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

• Håll barn borta från arbetsområdet. Låt inte barn hantera elverktyg.

• Använd inte ett verktyg som läcker luft, som har saknade eller skadade delar,

eller som behöver repareras. Kontrollera att alla skruvar är ordentligt åtdragna.

• Försök aldrig att åsidosätta verktygets säkerhetsfunktioner.

• Låt inte okvalificerade eller outbildade personer använda en tryckluftsdriven

slagnyckel eller andra tryckluftsdrivna verktyg.

• Använd inte syrgas eller annan brännbar gas eller gas på

flaska för att driva tryckluftsdrivna verktyg. Underlåtenhet att

följa denna varning kan orsaka explosion och allvarliga

personskador eller dödsfall. Använd endast tryckluft för att

driva tryckluftsdrivna verktyg. Använd minst 7,6 m slang för

att ansluta verktyget till kompressorn. Underlåtenhet att följa

anvisningarna kan leda till allvarliga skador eller dödsfall.

• Risk för elektrisk stöt: Utsätt inte kompressorn för regn. Förvara den inomhus.

Kompressorn måste vara jordad. Använd inte jordningsadaptrar.

• Risk för personskada: Rikta inte tryckluft från luftslangen mot användaren eller

annan personal.

• Risk för inandning: Andas aldrig in luften som produceras av kompressorn direkt.

• Risk för sprängning: Justera inte tryckbrytaren eller säkerhetsventilen av någon

anledning. De har förinställts på fabriken för denna kompressors maximala tryck.

Manipulering av tryckbrytaren eller säkerhetsventilen kan orsaka personskador

eller egendomsskador.

• Risk för brännskador: Pumpen och grenröret genererar

höga temperaturer. För att undvika brännskador eller

andra skador, rör inte pumpen, grenröret eller

överföringsröret medan kompressorn är igång. Låt delarna

svalna. innan hantering eller service. Håll barn borta från

kompressorn hela tiden.

• Risk för sprängning: Se till att regulatorn är justerad så att

kompressorns utloppstryck är inställt lägre än verktygets maximala driftstryck. Dra

i ringen på säkerhetsventilen innan du startar kompressorn för att säkerställa att

ventilen rör sig fritt. Töm vatten från tanken efter varje användning. Svetsa eller

reparera inte tanken. Sänk allt tryck i slangen innan du tar bort eller monterar

- 5 -

tillbehör.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

• Se alltid till att arbetsstycket är ordentligt fastsatt så att båda händerna är fria att

styra verktyget.

• Håll alltid ditt luftverktyg rent och smort. Daglig smörjning är avgörande för att

undvika inre korrosion och eventuella fel.

• Överbelasta inte verktyget. Låt verktyget arbeta med optimal hastighet för

maximal effektivitet. Överbelastning kan orsaka att verktygshöljet spricker och kan

även leda till överdrivet slitage på rörliga delar och eventuellt haveri.

• Använd endast lätta spiralslangar. För att ansluta verktyget till

kompressorkopplingen. Montera inte snabbkopplingar på verktyget, eftersom

vibrationer kan leda till skador eller fel på kopplingen.

• Se alltid till att verktyget har stannat innan du ansluter det till lufttillförseln.

• Kontrollera att sliptillbehören som används med dessa verktyg är klassade för

eller över verktygets hastighetsklassificering (6000 varv/min).

• Om tillbehöret inte matchas korrekt med verktyget kan det leda till allvarliga

personskador.

• Se alltid till att tillbehören är klassade/konstruerade för användning med

verktyget.

• Se till att tillbehören är korrekt och säkert fastsatta innan verktyget ansluts till

lufttillförseln.

• Placera kompressorn i ett välventilerat utrymme. För kylning, minst 31 cm från

närmaste vägg.

• Skydda luftslangen och nätsladden från skador och punkteringar. Kontrollera

dem varje vecka för svaga eller slitna punkter och byt ut dem vid behov.

• Använd alltid hörselskydd när du använder luftkompressorn. Underlåtenhet att

göra det kan leda till hörselnedsättning.

• Bär inte kompressorn medan den är igång.

• Använd inte kompressorn om den inte är i ett stabilt läge.

• Använd inte kompressorn på ett tak eller i en upphöjd position där enheten kan

falla eller välta.

• Byt alltid ut en skadad mätare innan enheten används igen.

FÖRSIKTIGHET!

- 6 -

Potentiell fara som kan leda till måttliga skador eller skador på utrustning.

• Se till att du har ordentligt fotfäste hela tiden för att säkerställa korrekt balans.

• Bär inte klockor, ringar, armband eller löst sittande kläder när du använder

luftverktyg.

• För optimal säkerhet och verktygsprestanda, inspektera verktyget dagligen för att

säkerställa att avtryckaren, säkerhetsmekanismerna och fjädrarna rör sig fritt.

• Håll arbetsytan ren. En rörig eller smutsig arbetsbänk kan leda till en olycka.

Golven bör hållas rena.

• Detta verktyg är inte en leksak. Använd det med försiktighet.

• Använd verktyget i ett välventilerat utrymme.

• Kontrollera att verktyget har stannat innan du lägger ner det efter användning.

• Hantering och förvaring av olja: Använd med tillräcklig ventilation. Undvik kontakt

med ögon, hud och kläder. Undvik att inandas spray eller dimma. Förvara i en tätt

sluten behållare på en sval, torr och välventilerad plats, fri från oförenliga ämnen.

• Använd inte verktyget nära eller under fryspunkten, eftersom det kan orsaka

verktygsfel.

• Förvara inte verktyget i en frysande miljö för att förhindra isbildning på verktygets

manöverventiler, eftersom det kan orsaka verktygsfel.

• Koppla bort verktyget från lufttillförseln och stäng av

kompressorn innan du byter tillbehör, utför underhåll eller

service, när verktyget inte används, när det överlämnas till

en annan person och när det lämnas utan uppsikt.

Underlåtenhet att följa anvisningarna kan leda till måttliga

skador eller skador på utrustningen.

• Använd skyddsglasögon och hörselskydd: Använd

skyddsglasögon med sidoskydd när du använder

verktyget/kompressorn och kontrollera att andra i

arbetsområdet också bär skyddsglasögon. Krav och måste

skydda mot flygande partiklar framifrån och från sidorna.

Luftdrivna verktyg är högljudda och ljudet kan orsaka

hörselskador. Bär alltid Hörselskydd för att förhindra hörselskador och

hörselnedsättning. Underlåtenhet att följa anvisningarna kan leda till måttliga

skador.

Obs: Återvinn oönskat material istället för att slänga det som avfall. Sortera

- 7 -

verktyg, slangar och förpackningar i specifika kategorier och lämna dem till den

lokala återvinningscentralen eller kassera dem på ett miljövänligt sätt. sätt.

KEY PARTS DIAGRAM

IMPORTANT INFORMATION

Allmän användningsbeskrivning

VEVOR luftdrivna slagnyckel har en effekt som ökar arbetssäkerheten, är fri från

vibrationer, värme, elektromagnetism etc., segmenterad i sin strukturdesign för

mer exakt hantering. Verktyget har ett nytt utseende, stort vridmoment, låga

ljudegenskaper. Vred för att ändra strukturen, för- och nackdelar lättmanövrerade,

höglegerat stål, vilket säkerställer ett mer hållbart slitage, vilket avsevärt förlänger

livslängden. Används bäst för arbete med stora volymer av underhåll, lastbilar,

bussar och tung utrustning etc.

Kompatibel kompressor och luftverktyg:

RIKTLINJER FÖR KORREKT ANVÄNDNING OCH PERSONALISERING

Se alltid till att använda lämpligt anpassade luftverktyg och kompressorer.

Kompressorn bör kunna leverera ett minsta lufttryck på 6,3 SCFM@90PSI för att

säkerställa att kompressorn kan köras kontinuerligt med VEVOR luftdrivna

slagnyckel. Att använda verktyg eller en kombination av verktyg som tillsammans

- 8 -

eller separat kräver ett högre lufttryck än vad luftkompressorn kan leverera

kommer att minska prestandan och kan ogiltigförklara kompressorns eller

verktygets garanti.

Luftkompressorns

storlek och effekt

2 hk

2-1 /2 hk

3+ hk

5–6 gallon 

Lätt och

intermittent

användning

Lätt och

intermittent

användning

Medeltung och

intermittent

användning

8 - 1 1 gallon

Lätt och

intermittent

användning

Medeltung och

intermittent

användning

Tung och

kontinuerlig

användning

15+ gallon

Medeltung och

intermittent

användning

Tung och

kontinuerlig

användning

Tung och

kontinuerlig

användning

AIR SYSTEM

 Använd alltid ren, torr, reglerad tryckluft vid 4 till 7 bar (60 till 100 PSI).

 Överskrid inte max- och lägsta tryck. Att använda verktyget med fel tryck (för

lågt eller för högt) orsakar för mycket buller eller snabbt slitage.

 Det rekommenderas att en filterregulator-smörjapparat används och placeras

så nära verktyget som möjligt.

 Om ingen filterregulator och smörjanordning är installerad, droppa upp till 6

droppar pneumatisk verktygsolja i luftinloppspluggen före varje användning.

 Om en filterregulator-smörjare är installerad, håll luftfiltret rent. Ett smutsigt

filter minskar lufttrycket till verktyget, vilket leder till minskad effekt, effektivitet

och allmän prestanda.

- 9 -

FÖRSIKTIGHET!

Potentiell fara som kan leda till måttliga skador eller skador på

utrustning.

 Kontrollera att alla anslutningar i lufttillförselsystemet är tätade för att

förhindra luftläckage. Underlåtenhet att följa anvisningarna kan leda till

måttliga skador eller skador på utrustningen.

 Läs denna instruktionsmanual noggrant eller låt verktygsoperatörer läsa den

noggrant innan de använder verktyget.

 Läs alla säkerhetsföreskrifter (se avsnittet ”Säkerhetsföreskrifter”) i början av

denna manual.

 Kontrollera alltid luftverktyget före varje användning för att säkerställa att

strömkällan används korrekt.

 Avgör om verktyget är i korrekt fungerande skick.

 Använd endast tillbehör som är specifikt utformade för användning med detta

verktyg (se avsnittet ”Tekniska specifikationer”).

 Töm kompressorns tank dagligen. Vatten i lufttillförseln kommer att skada

verktyget.

 Rengör luftintaget och filtret varje vecka.

 Ledningstrycket bör ökas för att kompensera för ovanligt långa luftslangar.

Slangdiametern bör vara 1/2” invändig diameter.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Använd inte verktyget om det inte är i korrekt fungerande skick.

- 10 -

 Använd inte syrgas eller någon annan brännbar eller flaskgas för att driva

detta verktyg.

 Använd inte detta verktyg i närheten av brandfarliga vätskor eller gaser.

 Håll slangen borta från värme, olja och vassa kanter. Kontrollera slangen för

slitage och se till att alla anslutningar är säkra. Underlåtenhet att följa

anvisningarna kan leda till allvarliga skador eller dödsfall.

 Håll händer och andra kroppsdelar borta från arbetsområdena när

lufttillförseln ansluts. Underlåtenhet att följa anvisningarna kan leda till

allvarliga skador eller dödsfall.

OPERATING INSTRUCTIONS

Lastning och drift

FARA!

 Potentiell fara som kan leda till allvarliga skador eller dödsfall

 Läs noggrant alla instruktioner i denna manual och förstå dem noggrant innan

du använder verktyget.

 Använd inte andra slagnyckeltillbehör än de som är specifikt utformade för

användning med den tryckluftdrivna slagnyckeln. Underlåtenhet att följa

anvisningarna kan leda till allvarliga skador eller dödsfall.

 Kontrollera att lufttillförseln är ren innan du använder den tryckluftdrivna

slagnyckeln.

1. Anslut kompressorn, slå på den, ställ in tryckregulatorn på 90 psi, fäst ena

änden av luftslangen till kompressorn och den andra änden av luftslangen till

verktyget. Använd rörmokartejp för att undvika luftläckage (se avsnittet "Tekniska

specifikationer").

2. Placera och lås hylsan över fyrkantsfattningen på den tryckluftdrivna

slagnyckeln.

3. Placera hylsan över en mutter som ska tas bort eller monteras och tryck på

avtryckaren högst upp på handtaget för att använda verktyget.

4. För bakåtrotation (R), tryck på hastighetsreglaget på vänster sida av verktyget.

För framåtrotation (F), tryck på hastighetsreglaget på höger sida av verktyget. Vrid

hastighetsreglaget på vänster sida av verktyget under bakåtrotation för att styra

- 11 -

luftflödets hastighet efter behov. Vrid hastighetsreglaget på höger sida av

verktyget under framåtrotation för att styra luftflödets hastighet efter behov.

5. Koppla bort luftslangen från verktyget efter att du har använt det.

VARNING!

 Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Håll verktyget stadigt med händerna.

 Använd inte extra eller överdriven kraft på verktyget under arbetet.

 Låt inte verktyget gå fritt under en längre tid. Det förkortar verktygets

livslängd.

 Kontrollera att lufttillförseln är ren och att lufttrycket inte överstiger 90 psi (6,3

bar) när verktyget används. Om lufttrycket är för högt eller smutsigt förkortar

det verktygets livslängd. Underlåtenhet att följa anvisningarna kan leda till

allvarliga skador eller dödsfall.

MAINTENANCE

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Koppla bort verktyget från lufttillförseln innan du byter tillbehör, utför service

eller underhåll.

 Använd endast verktyget efter att de skadade delarna eller tillbehören har

bytts ut eller reparerats.

 Använd endast rekommenderade och korrekt klassade reservdelar och

tillbehör. Underlåtenhet att följa anvisningarna kan leda till allvarliga skador

eller dödsfall.

 Reparationer måste utföras av en kvalificerad servicetekniker.

Underhåll

krävs

Beskrivning

Verktyg eller

material

som krävs

Maximalt serviceintervall

Varje

användning

eller

varannan

timme

Månatlig

Vid

behov

- 12 -

Allmän

inspektionsfri

förflyttning

Avtryckare, fjäder,

säkerhetsmekanism

Ingen

Djupgående

inspektion

Slitna eller trasiga

delar

Byt ut slitna

eller trasiga

delar

Smörjning

Se nedan

Olja för

pneumatiska

verktyg

 Smörjning: Om den tryckluftdrivna slagnyckeln och

kompressorn inte är utrustade med ett inbyggt

smörjsystem, droppa upp till 6 droppar tryckluftsolja i

luftintaget före varje arbetsdag eller efter varannan

timmes kontinuerlig användning, beroende på

arbetsstyckets egenskaper.

 Luftdrivna verktyg måste inspekteras regelbundet, och slitna eller trasiga

delar måste bytas ut för att verktygen ska fungera säkert och effektivt.

 Inspektera och byt ut slitna eller skadade O-ringar, tätningar etc. Dra åt alla

skruvar och lock ofta för att förhindra personskador.

 Strömförlust eller oregelbunden handling kan bero på följande

- För mycket dränering i luftledningen.

- Fukt eller stopp i luftröret.

- Felaktig storlek eller typ av slangkoppling. Kontrollera lufttillförseln och följ

instruktionerna.

- Smuts- eller gummiavlagringar i verktyget kan också minska prestandan.

 Kontrollera regelbundet att avtryckaren, fjädern och säkerhetsmekanismen

kan röra sig fritt för att säkerställa att säkerhetssystemet fungerar fullt ut.

 Kontrollera att ingen del är lös eller saknas och att ingen del har fastnat eller

fastnat.

- 13 -

 Koppla bort verktyget från lufttillförseln, rengör det och förvara det på en

säker, torr och barnsäker plats när det inte används.

 När temperaturen är under fryspunkten, håll verktygen så varma som möjligt

med hjälp av en säker och bekväm metod.

 Kontrollera lufttillförseln för korrekt storlek och typ av slangkopplingar. För att

undvika strömavbrott eller oregelbunden funktion, se till att det inte finns

något ytterligare dränering på luftledningen och ingen fukt eller stopp i

luftröret.

Lagring:

 Applicera rikligt med smörjmedel innan verktyget förvaras.

 Kör verktyget i cirka 30 sekunder efter smörjning för att säkerställa att

smörjmedlet är jämnt fördelat i hela verktyget.

 Förvara verktyget i en ren och torr miljö.

TROUBLESHOOTING

 Följande tabell listar vanliga problem och lösningar. Läs den noggrant och följ

alla instruktioner noggrant.

VARNING!

Potentiell fara som kan leda till allvarliga skador eller dödsfall.

 Om något av följande symtom uppstår medan verktyget används, stäng av

det och koppla bort det från lufttillförseln omedelbart. Underlåtenhet att följa

denna varning kan leda till allvarliga personskador.

 Koppla bort verktyget från lufttillförseln innan du gör några justeringar.

 Reparationer får endast utföras av en kvalificerad servicetekniker

PROBLEM

MÖJLIGA ORSAKAR

ÅTGÄRDER

- 14 -

Verktyget går

normalt

hastighet men

förlorar under

belastning

Motordelar sliten.

Kamkopplingen är sliten

eller kärvar på grund av

brist på smörjmedel.

- Smörjning av kopplingshuset.

- Kontrollera om det finns överskott av

kopplingsolja. Kopplingshusen behöver

bara vara halvvägs full. Överfyllning kan

orsaka motstånd på högvarviga

kopplingsdelar, dvs. en typisk

En oljad/smord skiftnyckel kräver 120 ml

olja.

SMÖRT MED FETT: OBS: Värme indikerar

vanligtvis otillräckligt med fett i kammaren.

Svåra driftsförhållanden. kan kräva mer

frekvent smörjning.

Verktyget går

långsamt. Luft

strömmar lätt från

avgasröret.

Motordelar fastnade

med smutspartiklar

Effektregulator i stängt

läge

Luftflödet blockerat av

smuts.

Kontrollera luftinloppsfiltret för blockering.

Häll smörjolja för luftverktyget i luftinloppet

enligt anvisningarna.

Kör verktyget i korta intervaller och vänd

snabbt rotationen fram och tillbaka där så är

tillämpligt.

■ Upprepa ovanstående vid behov.

Verktygen går

inte. Luften flödar

fritt från

uttömma

En eller flera

motorvingar har fastnat

på grund av

materialavlagringar.

Häll smörjmedlet för luftverktyget i

luftinloppet.

Kör verktyget i korta intervaller med rotation

framåt och/eller bakåt där så är tillämpligt.

Knacka försiktigt på motorhuset med en

plastklubba.

Koppla bort matningen. Frigör motorn

genom att rotera drivaxeln manuellt där så

är tillämpligt.

Verktyget stängs

inte av

O-ringar på gasspjället

har lossnat från sätets

inloppsventil.

Byt ut O-ringar eller returnera till

servicecenter.

Obs: Reparationer bör utföras av en kvalificerad person.

- 15 -

EXPLODED VIEW & PARTS LIST

Inga

Beskrivning

Anta

Inga

Beskrivnin

Anta

Inga

Beskrivning

Anta

Bultar

Vapenkrop

Ventilstift

Fjäderbricka

BussningR

Ventilfjäder

Kroppsskyd

Topplock

Avgasmunstyck

O-ring

7,5*1,8

Rotorblad

Inloppsanslutnin

Rulla

Rotor

Hållarring

Städkrage

Cylinder

Täta

- 16 -

Städ

Stift 3*10

Bakre lock

Hammarbur

Cylinderns

bakre kåpa

Växla

Hammarhun

Bussning

O-ring 9*2

Hammarstift

Utlösare

Stålkula

Täta

Bult

Fjädra

Krok

Plugg

Notera:

Om du behöver reservdelar till den här modellen är du välkommen att kontakta oss

eller distributören där du köpte verktyget. Tack!

Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho

Cucamonga, CA 91730

RP7426 VEVOR 1/2-Inch Air Impact Wrench, Up to 738 ft-lbs Nut-busting Torque, Stubby Size & Lightweight Pneumatic Impact Gun for Auto Repairs and Maintenance

Product's Documents

User Manual

Specifications

Vevor RP7426 Questions and Answers

Related Products

Vevor 5T Pneumatic Jack 5 Ton Triple Bag Air Jack Lifting Height 6.3-15.75 Inch

Vevor ZG-E Air Jack 3 Ton Triple Bag Pneumatic Jack Fast Lifting 17.7 inch

Vevor 1RAF2020F-1 Air Filter Grille Fits 20x20 Inch Duct Opening Provides Quality Airflow and Efficient Filtration

Vevor QBY4-25PP Air-Operated Diaphragm Pump 1 inch Inlet/Outlet 30GPM Max 120PSI

Vevor QBY4-50L Air Double Diaphragm Pump 2 Inch Inlet Aluminum Alloy 75 GPM Max 120PSI Nitrile

Vevor CAP 300FT Air Compressor Line Kit 3/4-inch Heavy Duty Piping System for Reliable Performance
