Owner’s Manual
Español 9
Français 17
Deutsch 25
Italiano 33
Model:
NG8POE-1
8-Port Gigabit Unmanaged
Network Switch with POE+
2
Introduction
Package Contents
The NG8POE-1 is designed to pass both data and electrical power to
multiple PoE-compatible devices via standard Cat5e or Cat6 network cables.
Equipped with eight Gigabit Ethernet ports, this switch can power wireless
LAN access points and bridges, VoIP phones, IP video cameras and more
while delivering network speeds of up to 1000 Mbps.
• NG8POE-1 Network Switch
• External Power Supply (Input: 100~240V 50/60 Hz, 2A Max; Output: 54V,
1.5A)
- Includes EU and US Plug
• User Documentation
3
Installation
Prior to use, place/position the switch:
• On a level surface that can support the weight of the switch (and any
other items that need to be considered)
• With a minimum of 25 mm (approx. 1 inch) of clearance on the top and
sides for adequate ventilation
• Away from electric-noise sources: radios, transmitters, broadband
amplifiers, etc.
• Where it cannot be affected by excessive moisture

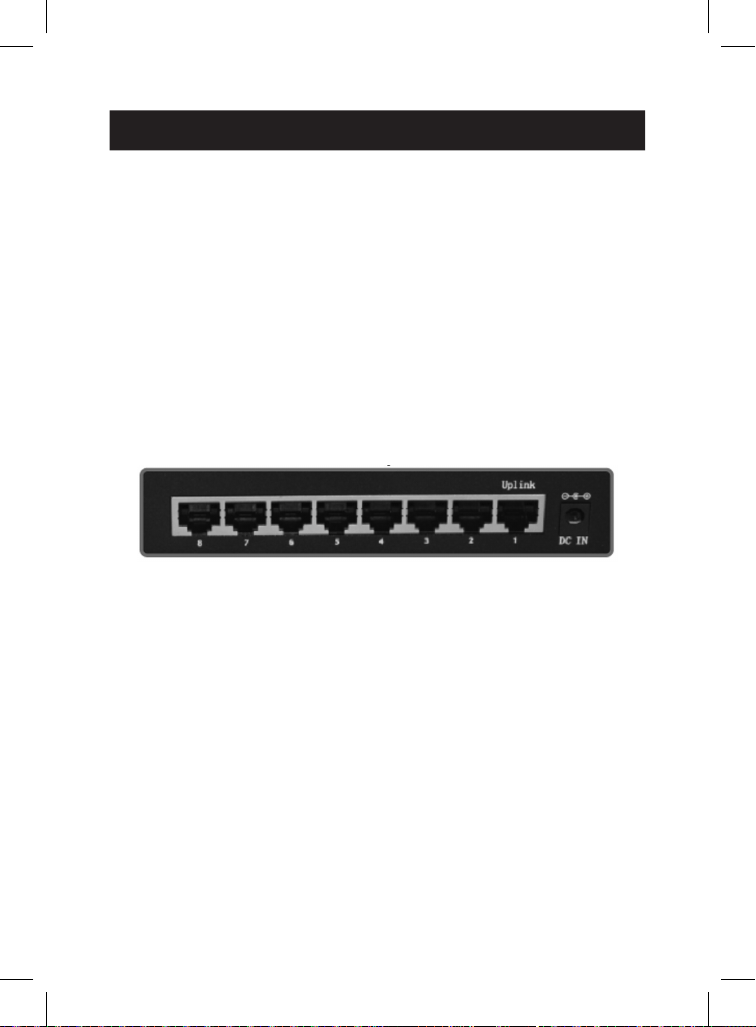

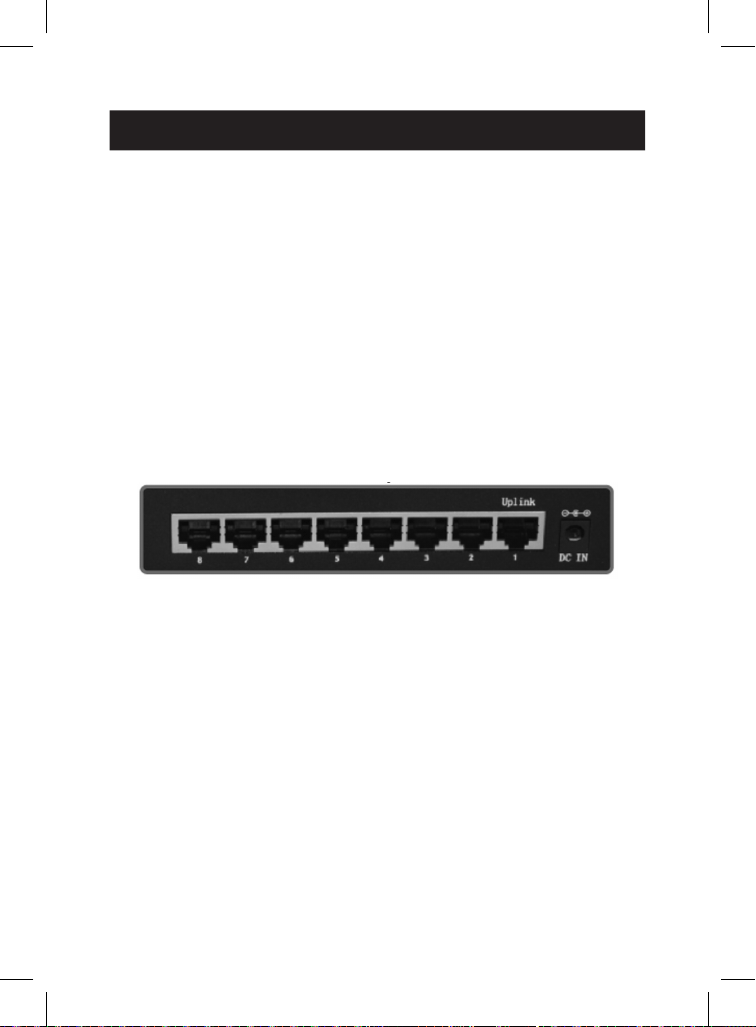

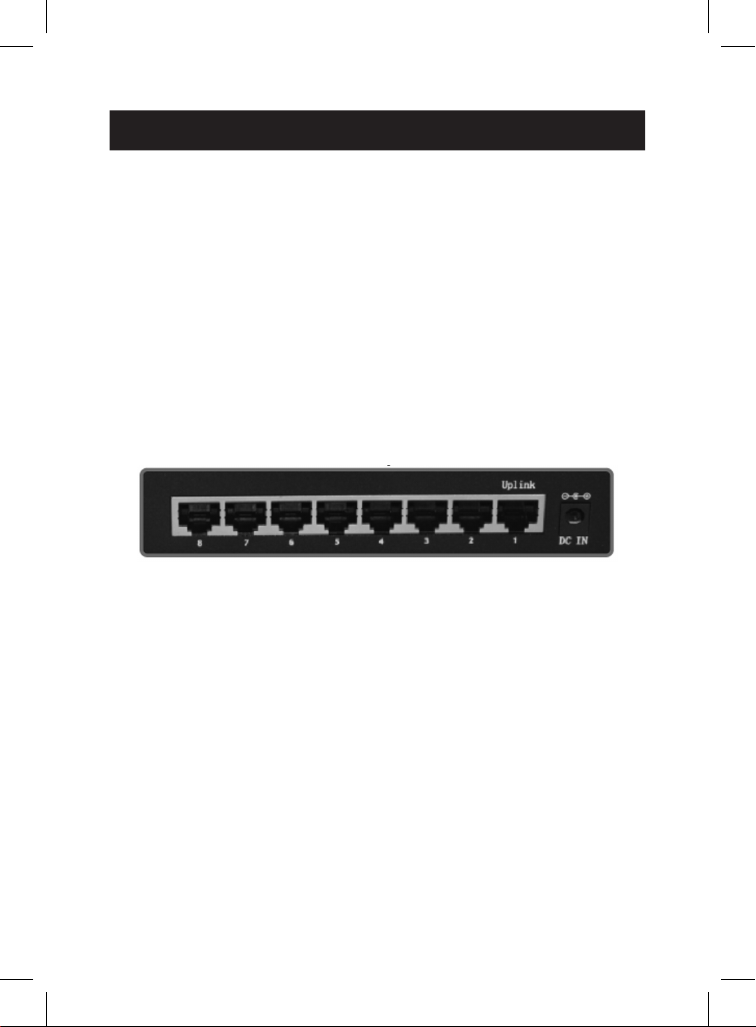

Ports
All ports on the switch support Auto-MDI/MDI-X functionality. You can use
straight or crossover UTP/STP cables to connect the RJ45 ports to PCs,
routers, hubs and other switches.
Ports 1 – 8: 10/100/1000 Mbps ports, IEEE 802.3af/at compliant, providing
a maximum of 30 watts to connected PoE devices. The total PoE budget for
this switch is 60 watt. The per-port average power distribution is 7.5 watts.
• Port 1: The designated uplink port can be used the same way as any of
the other ports. However, this port remains accessible from all other
ports when port isolation (VLAN mode 1 or 2) is active.
4
Installation
LEDs
The LED indicators allow for easier monitoring and troubleshooting. If a
status LED does not indicate a link or activity, check the corresponding
device for proper setup and operation.
LED Status Operation
Power On Power on
O Check connection; turn power on
PoE On Port is linked to PSE/PoE device
Blinking PoE overload
O No PSE/PoE device is linked
Link/Act On Valid port connection
Blinking Valid port connection; data transmitted/received
O No link established
Power
Use the included power adapter to connect the receptacle on the back of
the switch to a power outlet and confirm that the Power LED is on.
5
Installation

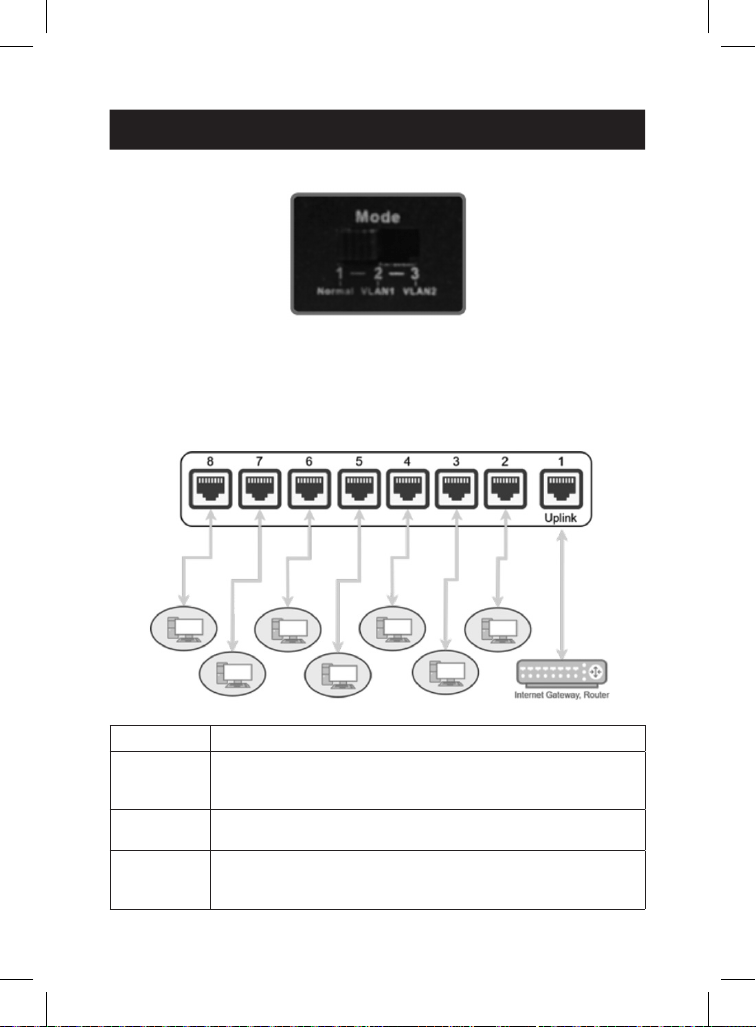

VLAN Mode
The NG8POE-1 features port isolation, also referred to as “Private VLAN”. It
isolates all ports from each other and only allows access to the uplink port.
This is useful in VLAN applications such as hotels where each room has
access to the internet, but rooms are prevented from accessing one
another.
Mode Operation
Normal The switch operates as a standard Ethernet switch. All ports
can communicate with one another.
VLAN1 Ports 2 – 8 are isolated from one another but have access
to port 1.
VLAN2 Ports 2 – 8 are isolated from one another but have access
to port 1. In addition, the connection speed of ports 2 – 8 is
limited to 10 Mbps.
6
Specifications
Standards IEEE 802.3 (10Base-T Ethernet)
IEEE 802.3ab (Twisted Pair Gigabit
Ethernet)
IEEE 802.3af (Power over Ethernet
802.3at Type 1)
IEEE 802.3at (Power over Ethernet
802.3at Type 2)
IEEE 802.3az (Energy Ecient Ethernet
EEE)
IEEE 802.3u (100Base-TX Fast Ethernet)
IEEE 802.3x (ow control, for full-duplex
mode)
Media support 10Base-T Cat5 UTP/STP RJ45
100Base-TX Cat5 UTP/STP RJ45
1000Base-T Cat6/5e UTP/STP RJ45
Packet lter/forwarding rate 1,488,000 pps (1000 Mbps)
148,800 pps (100 Mbps)
14,880 pps (10 Mbps)
MAC address table 4096 entries
Buer memory 1.5 Mb
Backplane speed / switch fabric 16 Gbps
Switch architecture Store and forward
Port isolation / private VLAN Switchable via button on front panel
Pinout RJ45 output ports (data
+ power)
IEEE Alternative A
Pin 1: Rx (data receive) + Vport [+]
Pin 2: Rx (data receive) + Vport [+]
Pin 3: Tx (data transmit) + Vport [-]
Pin 4: Unused
Pin 5: Unused
Pin 6: Tx (data transmit) + Vport [-]
Pin 7: Unused
Pin 8: Unused
Certications FCC Class B, CE, RoHS, UKCA, NDAA
Power
Included power adapter Input: 100 - 240 VAC, 50 - 60 Hz
Output: DC, 54V, 1.5A
Power consumption: 81W (max.)
7
Specifications
Environmental
Housing Metal
Dimensions 4.65 x 6.1 x 1.81 in. / 118 x 155 x 46 mm
Weight 3.37 Ib. / 1.53 kg
Operating temperature 32 to 104°F / 0 to 40°C
Operating humidity 10 ~ 90% RH, non-condensing
Warranty and Product Registration
3-Year Limited Warranty
We warrant our products to be free from defects in materials and workmanship for a
period of three (3) years from the date of initial purchase. Our obligation under this war-
ranty is limited to repairing or replacing (at its sole option) any such defective products.
Visit Tripplite.Eaton.com/support/product-returns before sending any equipment back for
repair. This warranty does not apply to equipment which has been damaged by accident,
negligence or misapplication or has been altered or modied in any way.
EXCEPT AS PROVIDED HEREIN, WE MAKE NO WARRANTIES, EXPRESS OR IMPLIED,
INCLUDING WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PUR-
POSE. Some states do not permit limitation or exclusion of implied warranties; therefore,
the aforesaid limitation(s) or exclusion(s) may not apply to the purchaser.
EXCEPT AS PROVIDED ABOVE, IN NO EVENT WILL WE BE LIABLE FOR DIRECT, INDIRECT,
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES ARISING OUT OF THE USE OF THIS
PRODUCT, EVEN IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE. Specically, we are
not liable for any costs, such as lost prots or revenue, loss of equipment, loss of use of
equipment, loss of software, loss of data, costs of substitutes, claims by third parties, or
otherwise.
Product Registration
Visit Tripplite.Eaton.com/warranty today to register your new product. You’ll be automati-
cally entered into a drawing for a chance to win a FREE Eaton Tripp Lite series product!*
* No purchase necessary. Void where prohibited. Some restrictions apply. See website
for details.
8
Warranty and Product Registration
Regulatory Compliance Identication Numbers
For the purpose of regulatory compliance certications and identication, your product
has been assigned a unique series number. The series number can be found on the
product nameplate label, along with all required approval markings and information.
When requesting compliance information for this product, always refer to the series
number. The series number should not be confused with the marking name or model
number of the product.
WEEE Compliance Information for Customers and Recyclers (European Union)
Under the Waste Electrical and Electronic Equipment (WEEE) Directive and
implementing regulations, when customers buy new electrical and electronic
equipment from Eaton they are entitled to:
• Send old equipment for recycling on a one-for-one, like-for-like basis (this
varies depending on the country)
• Send the new equipment back for recycling when this ultimately becomes
waste
Eaton has a policy of continuous improvement. Specications are subject to change
without notice.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
United States
Eaton.com
© 2024 Eaton
All Rights Reserved
Publication No. 24-05-262 /
93-4A41_RevA
July 2024
Eaton is a registered
trademark.
All trademarks are property
of their respective owners.
9
Manual del Propietario
English 1
Français 17
Deutsch 25
Italiano 33
Modelo:
NG8POE-1
Switch de Red Gigabit No
Administrado de 8 Puertos
con POE+
10
Introducción
Contenido del Empaque
El NG8POE-1 está diseñado para trasmitir datos y energía eléctrica a
múltiples dispositivos compatibles con PoE a través de cables de Red Cat5e
o Cat6 estándar. Equipado con ocho puertos Gigabit Ethernet, este switch
puede alimentar puentes y puntos de acceso LAN inalámbricos, teléfonos
VoIP, cámaras de video IP y mucho más, a la vez que ofrece velocidades de
red de hasta 1,000 Mbps.
• Switch de Red NG8POE-1
• Fuente de Alimentación Externa (Entrada: 100V ~ 240V, 50/60 Hz, 2 A
máx; salida: 54 V, 1.5 A)
- Incluye Clavija UE y EE.UU.
• Documentación para el Usuario
11
Instalación
Antes de utilizarlo, coloque/posicione el switch:
• Sobre una superficie nivelada que pueda soportar el peso de switch (y
de cualquier otro artículo que deba tenerse en cuenta).
• Con un mínimo de 25 mm (aproximadamente 1 pulgada) de espacio
libre en la parte superior y los laterales para una ventilación adecuada.
• Lejos de fuentes de ruido eléctrico: radios, transmisores, amplificadores
de banda ancha, etc.
• Donde no pueda verse afectado por una humedad excesiva

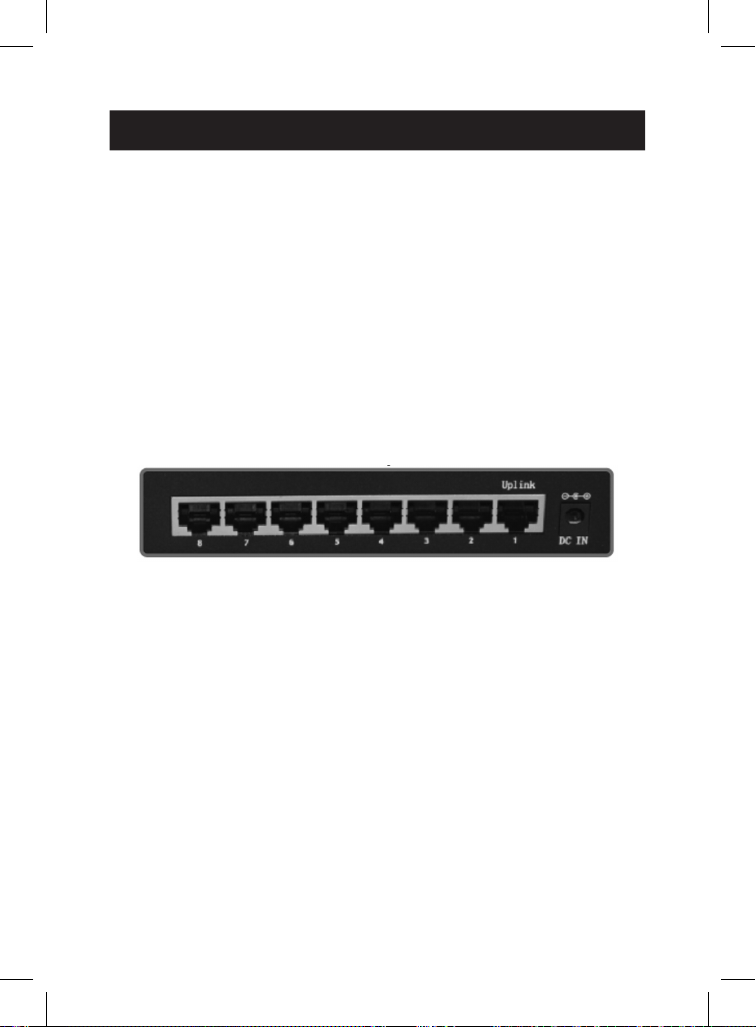

Puertos
Todos los puertos del switch admiten la función Auto-MDI/MDI-X. Puede
utilizar cables UTP/STP rectos o cruzados para conectar los puertos RJ45 a
PC, routers, concentradores y otros switches.
Puertos 1 a 8: puertos 10/100/1000 Mbps, compatibles con IEEE 802.3af/
at, que proporcionan un máximo de 30 Watts a los dispositivos PoE
conectados. El presupuesto total de PoE para este switch es de 60 watts. La
distribución de la potencia media por puerto es 7.5 watts.
• Puerto 1: El puerto de enlace ascendente designado puede utilizarse
del mismo modo que cualquiera de los demás puertos. Sin embargo,
este puerto sigue siendo accesible desde todos los demás puertos
cuando el aislamiento de puertos (modo VLAN 1 o 2) está activo.
12
Instalación
LEDs
Los indicadores LED facilitan el monitoreo y la resolución de problemas.
Si un LED de estatus no indica un enlace o actividad, compruebe que el
dispositivo correspondiente esté configurado y funcione correctamente.
LED Estatus Operación
Encendido Encendido Encendido
Apagado Compruebe la conexión; encienda el equipo
PoE Encendido El puerto está vinculado a un dispositivo PSE/PoE
Destellando Sobrecarga de PoE
Apagado No hay ningún dispositivo PSE/PoE vinculado
Enlace/
Actividad
Encendido Conexión de puerto válida
Destellando Conexión de puerto válida; datos transmitidos/
recibidos
Apagado No se ha establecido ningún enlace
Encendido
Utilice el adaptador de corriente incluido para conectar el tomacorriente de
la parte posterior del switch a un tomacorriente y confirme que el LED de
alimentación está encendido.
13
Instalación

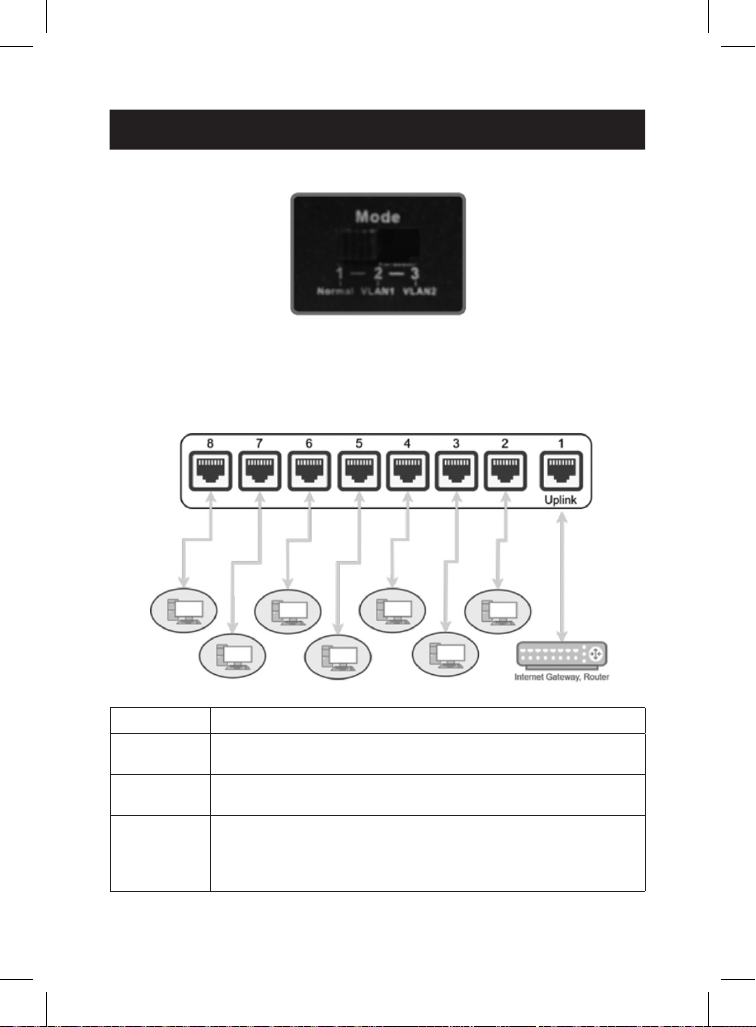

Modo VLAN
La NG8POE-1 ofrece aislamiento de puertos, también conocido como "VLAN
privada". Aísla todos los puertos entre sí y solo permite el acceso al puerto
de enlace ascendente. Esto es útil en aplicaciones VLAN como hoteles en
los que cada habitación tiene acceso a Internet, pero se impide que las
habitaciones accedan entre sí.
Modo Operación
Normal El switch funciona como un switch Ethernet estándar. Todos
los puertos pueden comunicarse entre sí.
VLAN1 Los puertos 2 a 8 están aislados entre sí pero tienen acceso
al puerto 1.
VLAN2 Los puertos 2 a 8 están aislados entre sí pero tienen acceso
al puerto 1. Además, la velocidad de conexión de los puertos
2 a 8 está limitada a 10 Mbps.
14
Especificaciones
Normas IEEE 802.3 (Ethernet 10Base-T)
IEEE 802.3ab (Gigabit Ethernet sobre
Par Trenzado)
IEEE 802.3af (Energía sobre la Ethernet
802.3at Tipo 1)
IEEE 802.3at (Energía sobre la Ethernet
802.3at Tipo 2)
IEEE 802.3az (Ethernet Eciente con la
energía EEE)
IEEE 802.3u (Fast Ethernet 100Base-TX)
IEEE 802.3x (Control de ujo, para modo
dúplex)
Soporte para medios 10Base-T Cat5 UTP/STP RJ45
100Base-TX Cat5 UTP/STP RJ45
1000Base-T Cat6/5e UTP/STP RJ45
Tasa de ltrado/reenvío de
paquetes
1,488,000 pps (1000 Mbps)
148,800 pps (100 Mbps)
14,880 pps (10 Mbps)
Tabla de direcciones MAC 4096 entradas
Memoria buer 1.5 Mb
Velocidad de la placa base /
matriz de conmutación
16 Gbps
Arquitectura del switch Almacenar y reenviar
Aislamiento de puertos / VLAN
privada
Controlable a través del botón del panel
frontal
Pinout del puerto de salida RJ45
(datos + alimentación)
IEEE Alternativa A
Pin 1: Rx (recepción de datos) + Vport [+]
Pin 2: Rx (recepción de datos) + Vport [+]
Pin 3: Tx (transmisión de datos) + Vport [-]
Pin 4: Sin utilizar
Pin 5: Sin utilizar
Pin 6: Tx (transmisión de datos) + Vport [-]
Pin 7: Sin utilizar
Pin 8: Sin utilizar
Certicaciones FCC Clase B, CE, RoHS, UKCA, NDAA
15
Especificaciones
Encendido
Adaptador de alimentación
incluido
Entrada: 100 - 240 VCA, 50 - 60 Hz
Salida: CD, 54 V, 1.5 A
Consumo de energía: 81 W (máx.)
Ambiental
Gabinete Metal
Dimensiones 4.65 x 6.1 x 46 mm [1.81" x 118" x 155"]
Peso 1.53 kg / 3.37 lb
Temperatura de Operación 0 a 40°C / 32 a 104°F
Humedad de operación De 10% a 90 % de HR, sin condensación
Garantía
Garantía Limitada de 3 años.
Garantizamos por tres (3) años contados desde la fecha de compra inicial que nuestros
productos no presentan defectos de materiales ni de mano de obra. Nuestra obligación
bajo esta garantía está limitada a la reparación o reemplazo (a nuestra entera discreción)
de cualquier producto defectuoso. Visite Tripplite.Eaton.com/support/product-returns
antes de devolver cualquier equipo para nes de reparación. Esta garantía no se aplica
a equipos que hayan sido dañados por accidente, negligencia o mal uso, o hayan sido
alterados o modicados de alguna manera.
SALVO POR LO QUE SE INDICÓ AQUÍ, NO OTORGAMOS GARANTÍAS EXPRESAS O IMPLÍCI-
TAS, INCLUIDAS GARANTÍAS DE COMERCIABILIDAD Y ADECUACIÓN PARA UN PROPÓSITO
PARTICULAR. Algunos estados no permiten la limitación o exclusión de garantías implíci-
tas; por lo tanto, las limitaciones o exclusiones antes mencionadas pueden no aplicarse
al comprador.
SALVO POR LO QUE SE INDICÓ ANTERIORMENTE, EN NINGÚN CASO SEREMOS
RESPONSABLES POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, INCIDENTALES O
CONSECUENTES QUE SURJAN DEL USO DE ESTE PRODUCTO, INCLUSO SI SE ADVIERTE
SOBRE LA POSIBILIDAD DE TAL DAÑO. Especícamente, no somos responsables por
ningún costo, como pérdida de ganancias o ingresos, pérdida de equipos, pérdida del
uso de equipos, pérdida de software, pérdida de datos, costos de sustituciones, reclamos
de terceros o de cualquier otra forma.
16
Garantía
Números de Identicación de Cumplimiento Normativo
A los efectos de las certicaciones e identicación de cumplimiento normativo, a su
producto se le ha asignado un número de serie único. El número de serie se ubica en la
etiqueta de placa de identicación, junto con todas las marcas e información requeridas
de aprobación. Al solicitar información de conformidad para este producto, reérase
siempre al número de serie. El número de serie no debe confundirse con el nombre de la
marca o el número de modelo del producto.
Información de Cumplimiento de la Directiva WEEE para Clientes y Recicladores
(Unión Europea)
Conforme a la Directiva de Residuos de Aparatos Eléctricos y Electrónicos
(WEEE) y reglamentos de aplicación, al adquirir un equipo eléctrico y electrónico
nuevo de Eaton, los clientes están obligados a:
• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número
(esto varía de un país a otro)
• Devolver el equipo nuevo para nes de reciclaje una vez que nalmente se
convierta en residuo
Eaton tiene una política de mejora continua. Las especicaciones están sujetas a cambio
sin previo aviso.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Estados Unidos
Eaton.com
© 2024 Eaton
Todos los derechos reservados
Publicación n.º 24-05-262 /
93-4A41_RevA
Julio de 2024
Eaton es una marca
registrada.
Todas las marcas registradas
pertenecen a sus respectivos
propietarios.
17
Manuel d'utilisation
English 1
Español 9
Deutsch 25
Italiano 33
Modèle:
NG8POE-1
Commutateur réseau
Gigabit non géré à 8 ports
avec PoE+
18
Introduction
Contenu du carton d'emballage
Le NG8POE-1 est conçu pour transmettre des données et de l'énergie
électrique à de multiples appareils compatibles PoE via des câbles réseau
standard Cat5e ou Cat6. Doté de huit ports Gigabit Ethernet, ce
commutateur peut alimenter des points d'accès et des ponts LAN sans fil,
des téléphones VoIP, des caméras vidéo IP et bien plus encore, tout en
offrant des vitesses de réseau allant jusqu'à 1000Mbit/s.
• Commutateur réseau NG8POE-1
• Alimentation externe (entrée: 100~240V 50/60Hz, 2A max; sortie:
54V, 1,5A)
- Comprend une fiche UE et une fiche US
• Documentation utilisateur
19
Installation
Avant l'utilisation, placez/positionnez le commutateur:
• Sur une surface plane pouvant supporter le poids du commutateur (et
de tout autre élément à prendre en compte).
• Avec un minimum de 25mm (environ 1pouce) d'espace libre sur le
dessus et les côtés pour une ventilation adéquate.
• Loin des sources de bruit électrique: radios, émetteurs, amplificateurs à
large bande, etc.
• Là où il ne risque pas d'être affecté par une humidité excessive.
Ports
Tous les ports du commutateur prennent en charge la fonctionnalité Auto-
MDI/MDI-X. Vous pouvez utiliser des câbles UTP/STP droits ou croisés pour
connecter les ports RJ45 aux PC, routeurs, concentrateurs et autres
commutateurs.
Ports 1 – 8: ports 10/100/1000Mbit/s, conformes à la norme IEEE
802.3af/at, fournissant un maximum de 30watts aux appareils PoE
connectés. Le budget PoE total de ce commutateur est de 60watts. La
distribution de puissance moyenne par port est de 7,5watts.
• Port 1: le port de liaison montante désigné peut être utilisé de la
même manière que n'importe quel autre port. Toutefois, ce port reste
accessible depuis tous les autres ports lorsque l'isolation des ports
(mode VLAN 1 ou 2) est active.
20
Installation
LED
Les voyants LED facilitent la surveillance et le dépannage. Si une LED d'état
n'indique pas de liaison ou d'activité, vérifiez que l'appareil correspondant
est correctement configuré et fonctionne.
LED État Fonctionnement
Alimentation Allumé Mise sous tension
Éteint Vériez la connexion; mettez l'appareil sous
tension
PoE Allumé Le port est lié à un appareil PSE/PoE
Clignotant Surcharge PoE
Éteint Aucun appareil PSE/PoE n'est lié
Liaison/Act Allumé Connexion au port valide
Clignotant Connexion au port valide; données transmises/
reçues
Éteint Pas de liaison établie
Alimentation
Utilisez l'adaptateur fourni pour connecter le réceptacle à l'arrière du
commutateur à une prise de courant et vérifiez que la LED d'alimentation
est allumée.
21
Installation
Mode VLAN
Le NG8POE-1 est doté d'une fonction d'isolation des ports, également
appelée «VLAN privé». Cela isole tous les ports les uns des autres et
permet uniquement l'accès au port de liaison montante. Cette fonction est
utile dans les applications VLAN telles que les hôtels où chaque chambre a
accès à Internet, mais où les chambres ne peuvent pas accéder les unes
aux autres.
Mode Fonctionnement
Normal Le commutateur fonctionne comme un commutateur
Ethernet standard. Tous les ports peuvent communiquer
entre eux.
VLAN1 Les ports 2 – 8 sont isolés les uns des autres mais ont accès
au port 1.
VLAN2 Les ports 2 – 8 sont isolés les uns des autres mais ont accès
au port 1. En outre, la vitesse de connexion des ports 2 – 8
est limitée à 10Mbit/s.
22
Caractéristiques
Normes IEEE 802.3 (Ethernet 10Base-T)
IEEE 802.3ab (Gigabit Ethernet à paires
torsadées)
IEEE 802.3af (Power over Ethernet 802.3at
type 1)
IEEE 802.3at (Power over Ethernet 802.3at
type 2)
IEEE 802.3az (Ethernet économe en
énergie EEE)
IEEE 802.3u (Ethernet rapide 100Base-TX)
IEEE 802.3x (contrôle de ux, pour le
mode full-duplex)
Support média RJ45 UTP/STP Cat5 10Base-T
RJ45 UTP/STP Cat5 100Base-TX
RJ45 UTP/STP Cat6/5e 1000Base-T
Taux de ltrage/transfert des
paquets
1488000pps (1000Mbit/s)
148800pps (100Mbit/s)
14880pps (10Mbit/s)
Table des adresses MAC 4096 entrées
Mémoire tampon 1,5Mo
Vitesse du fond de panier /
matrice de commutation
16Gbit/s
Architecture du commutateur Stockage et retransmission
Isolation des ports / VLAN privé Commutable via un bouton sur le
panneau avant
Brochage des ports de sortie
RJ45 (données + alimentation)
IEEE Alternative A
Broche 1: Rx (réception de données) +
Vport [+]
Broche 2: Rx (réception de données) +
Vport [+]
Broche 3: Tx (transmission de données)
+ Vport [-]
Broche 4: inutilisée
Broche 5: inutilisée
Broche 6: Tx (transmission de données)
+ Vport [-]
Broche 7: inutilisée
Broche 8: inutilisée
Certications FCC Classe B, CE, RoHS, UKCA, NDAA
23
Caractéristiques
Alimentation
Adaptateur inclus Entrée: 100 – 240VCA, 50 – 60Hz
Sortie: CC, 54V, 1,5A
Consommation d'énergie: 81W (max.)
Environnement
Boîtier Métal
Dimensions 118 x 155 x 46mm (4,65 x 6,1 x 1,81po)
Poids 1,53kg / 3,37Ib
Température de fonctionnement 0 à 40°C / 32 à 104°F
Humidité de fonctionnement 10 ~ 90% HR, sans condensation
Garantie
Garantie limitée de 3ans
Nous garantissons que nos produits sont exempts de défauts de matériaux et de fabrication
pendant une période de trois (3) ans à compter de la date d'achat initiale. Notre obligation
au titre de cette garantie est limitée à la réparation ou au remplacement (à notre seule
discrétion) de tout produit défectueux. Visitez Tripplite.Eaton.com/support/product-returns
avant de renvoyer tout équipement pour réparation. Cette garantie ne s'applique pas aux
équipements qui ont été endommagés par accident, négligence ou par une mauvaise
utilisation, ni à ceux qui ont été altérés ou modiés d'une façon quelconque.
SAUF MENTION CONTRAIRE DANS LE PRÉSENT DOCUMENT, NOUS NE FOURNISSONS
AUCUNE GARANTIE, EXPLICITE OU IMPLICITE, Y COMPRIS LES GARANTIES DE QUALITÉ
MARCHANDE ET DE VOCATION À UN BUT PARTICULIER. Certains États ne permettent ni
la limitation ni l'exclusion de garanties implicites; ainsi, la/les limitation(s) ou exclusion(s)
mentionnée(s) ci-dessus peut/peuvent ne pas s'appliquer à l'acquéreur.
SAUF DANS LES CAS PRÉVUS CI-DESSUS, NOUS NE SERONS EN AUCUN CAS RESPONSABLES
DES DOMMAGES DIRECTS, INDIRECTS, SPÉCIAUX, ACCESSOIRES OU CONSÉCUTIFS
RÉSULTANT DE L'UTILISATION DE CE PRODUIT, MÊME SI NOUS AVONS ÉTÉ INFORMÉS DE
LA POSSIBILITÉ DE TELS DOMMAGES. En particulier, nous ne sommes pas responsables
des coûts tels que les pertes de prots ou de revenus, les pertes d'équipement, les pertes
d'utilisation de l'équipement, les pertes de logiciels, les pertes de données, les coûts des
produits de remplacement, les réclamations de tiers ou autres.
24
Garantie
Numéros d'identication de conformité aux règlements
Pour les besoins des certications et de l'identication de conformité aux normes, un numéro
de série unique a été attribué à votre produit. Le numéro de série est indiqué sur l'étiquette
de la plaque signalétique du produit, où vous pouvez aussi trouver toutes les marques de
certication et les informations nécessaires. Pour toute demande d'informations relatives à
la conformité de ce produit, veuillez toujours mentionner le numéro de série. Le numéro de
série ne doit pas être confondu avec le nom commercial ou le numéro de modèle du produit.
Informations de conformité DEEE pour les clients et les recycleurs (Union européenne)
Dans le cadre de la directive sur les déchets d'équipements électriques
et électroniques (DEEE) et des réglementations d'application, lorsqu'un
consommateur achète un équipement électrique ou électronique neuf auprès
Eaton, il a le droit de:
• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement
équivalent en nombre et en type (cela varie d'un pays à l'autre)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet
Eaton mène une politique d'amélioration continue. Les caractéristiques peuvent être
modiées sans préavis.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
États-Unis
Eaton.com
© 2024 Eaton
Tous droits réservés
Publication n° 24-05-262 /
93-4A41_RevA
Juillet 2024
Eaton est une marque
déposée.
Toutes les marques
commerciales appartiennent
à leurs propriétaires
respectifs.
25
Betriebsanleitung
English 1
Español9
Français17
Italiano 33
Modell:
NG8POE-1
8-Port Gigabit Nicht
verwalteter Netzwerk-
Switch mit POE+
26
Einführung
Lieferumfang
Der NG8POE-1 ist so konzipiert, dass er sowohl Daten als auch Strom an
Multiple PoE-kompatible Geräte über Standard Cat5e oder Cat6
Netzwerkkabel weiterleitet. Ausgestattet mit acht Gigabit Ethernet Ports,
kann dieser Switch Wireless LAN Access Points und Bridges, VoIP-Telefone,
IP-Videokameras und mehr mit Strom versorgen und dabei
Netzwerkgeschwindigkeiten von bis zu 1.000 Mbps liefern.
• NG8POE-1 Netzwerkschalter
• Externe Stromversorgung (Eingang: 100~240V 50/60 Hz, 2 A Max;
Ausgang: 54 V, 1,5 A)
- Inklusive EU- und US-Stecker
• Benutzerdokumentation
27
Installation
Platzieren Sie den Schalter vor der Verwendung:
• Auf einer ebenen Fläche, die das Gewicht des Schalters (und aller
anderen zu berücksichtigenden Elemente) tragen kann.
• Mit einem Mindestabstand von 25 mm (ca. 1 inch) an der Oberseite und
den Seiten für eine ausreichende Belüftung.
• Außerhalb von elektrischen Geräuschquellen aufstellen: Radios,
Sendern, Breitbandverstärkern usw.
• Wo er nicht durch übermäßige Feuchtigkeit beeinträchtigt werden kann.
Anschlüsse
Alle Ports des Schalters unterstützen die Auto-MDI/MDI-X-Funktionalität. Sie
können gerade oder gekreuzte UTP/STP-Kabel verwenden, um die RJ45-
Ports mit PCs, Routern, Hubs und anderen Schalter zu verbinden.
Ports 1 – 8: 10/100/1000 Mbps Ports, IEEE 802.3af/at konform, liefern
maximal 30 Watt an angeschlossenen PoE-Geräten. Das gesamte PoE-
Budget für diesen Schalter beträgt 60 Watt. Die durchschnittliche
Leistungsverteilung pro Anschluss beträgt 7,5 Watt.
• Port 1: Der vorgesehene Uplink-Port kann genauso wie alle anderen
Ports verwendet werden. Dieser Port bleibt jedoch von allen anderen
Ports aus erreichbar, wenn die Portisolierung (VLAN-Modus 1 oder 2)
aktiv ist.
28
Installation
LEDs
Die LED-Anzeigen ermöglichen ein einfacheres Monitoring und
Fehlerbehebung. Wenn eine Status-LED keine Verknüpfung oder Aktivität
anzeigt, überprüfen Sie das entsprechende Gerät auf eine korrekte
Einrichtung und Funktion.
LED Status Ausführung
Leistung Ein Stromversorgung EIN
Aus Prüfen Sie die Verbindung; schalten Sie den
Strom ein
PoE Ein Port ist mit PSE/PoE-Gerät verbunden
Blinkend PoE-Überlast
Aus Es ist kein PSE/PoE-Gerät verbunden
Verknüpfung/
Act
Ein Gültige Portverbindung
Blinkend Gültige Portverbindung; Daten übertragen/
empfangen
Aus Keine Verknüpfung eingerichtet
Leistung
Schließen Sie die Buchse auf der Rückseite des Schalters mit dem
mitgelieferten Netzadapter an einen Stromversorgungsausgang an und
vergewissern Sie sich, dass die Power-LED leuchtet.
29
Installation
VLAN-Modus
Die NG8POE-1 verfügt über eine Portisolierung, auch als „Private VLAN“
bezeichnet. Sie isoliert alle Ports voneinander und erlaubt nur den Zugriff
auf den Uplink-Port. Dies ist nützlich bei VLAN-Anwendungen wie z.B. in
Hotels, in denen jedes Zimmer Zugang zum Internet hat, aber die Zimmer
untereinander nicht erreichbar sind.
Modus Ausführung
Normal Der Schalter funktioniert wie ein Standard-Ethernet-Switch.
Alle Ports können miteinander kommunizieren.
VLAN1 Die Ports 2 - 8 sind voneinander isoliert, haben aber Zugri
auf den Port 1.
VLAN2 Die Ports 2 – 8 sind voneinander isoliert, haben
aber Zugri auf den Port 1. Darüber hinaus ist die
Verbindungsgeschwindigkeit der Ports 2 – 8 auf 10 Mbps
begrenzt.
30
Technische Daten
Normen: IEEE 802.3 (10Base-T Ethernet)
IEEE 802.3ab (Twisted Pair Gigabit
Ethernet)
IEEE 802.3af (Power over Ethernet
802.3at Typ 1)
IEEE 802.3at (Power over Ethernet
802.3at Typ 2)
IEEE 802.3az (Energieezientes
Ethernet EEE)
IEEE 802.3HE (100Base-TX Schnelles
Ethernet)
IEEE 802.3x (Flusskontrolle, für
Vollduplex-Modus)
Medienunterstützung 10Base-T Cat5 UTP/STP RJ45
100Base-TX Cat5 UTP/STP RJ45
1000Base-T Cat6/5e UTP/STP RJ45
Paketlter/Weiterleitungsrate 1.488.000 pps (1.000 Mbps)
148.800 pps (100 Mbps)
14.880 pps (10 Mbps)
MAC-Adresstabelle 4096 Einträge
Puerspeicher 1,5 Mb
Backplane Geschwindigkeit /
Switch Fabric
16 Gbps
Switch-Architektur Speichern und weiterleiten
Port-Isolierung / privates VLAN Umschaltbar über die Schaltäche auf
der Frontblende
Pinbelegung RJ45-Ausgangsports
(Daten + Strom)
IEEE Alternative A
Pin 1: Rx (Datenempfang) + Vport [+]
Pin 2: Rx (Datenempfang) + Vport [+]
Pin 3: Tx (Datenübertragung) + Vport [-]
Pin 4: Unbenutzt
Pin 5: Unbenutzt
Pin 6: Tx (Datenübertragung) + Vport [-]
Pin 7: Unbenutzt
Pin 8: Unbenutzt
Zertizierungen FCC Klasse B, CE, RoHS, UKCA, NDAA
31
Technische Daten
Leistung
Inklusive Netzadapter Eingang: 100 - 240 VAC, 50 - 60 Hz
Ausgang: DC, 54 V, 1,5 A
Stromverbrauch: 81 W (max.)
Umgebungsinformationen
Gehäuse Metall
Abmessungen 4,65 x 6,1 x 1,81 in. / 118 x 155 x 46 mm
Gewicht 3,37 Ib. / 1,53 kg
Betriebstemperatur 32 bis 104 °F / 0 bis 40 °C
Luftfeuchtigkeit bei Betrieb 10 ~ 90 % RH, nicht kondensierend
Garantie
3Jahre eingeschränkte Garantie
Wir garantieren, dass unsere Produkte frei von Material- und Verarbeitungsfehlern sind,
und zwar für einen Zeitraum von drei (3) Jahren ab dem Datum des Erstkaufs. Unsere
Verpichtung im Rahmen dieser Garantie beschränkt sich auf die Reparatur oder den
Ersatz (nach eigenem Ermessen) der fehlerhaften Produkte. Besuchen Sie Tripplite.Eaton.
com/support/product-returns bevor Sie ein Gerät zur Reparatur zurückschicken. Diese
Garantie gilt nicht für Geräte, die durch Unfall, Fahrlässigkeit oder falsche Anwendung
beschädigt wurden oder in irgendeiner Weise geändert oder modiziert wurden.
MIT AUSNAHME DER HIERIN ENTHALTENEN BESTIMMUNGEN GEBEN WIR KEINE GARAN-
TIEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND, EINSCHLIESSLICH GARANTIEN
DER MARKTGÄNGIGKEIT UND EIGNUNG FÜR EINEN BESTIMMTEN ZWECK. Einige Staaten
gestatten keine Beschränkung oder keinen Ausschluss stillschweigender Gewährleistun-
gen; daher kann es sein, dass die oben genannten Beschränkungen oder Ausschlüsse auf
den Käufer nicht zutreen.
MIT AUSNAHME DER OBIGEN BESTIMMUNGEN SIND WIRUNTER KEINEN UMSTÄNDEN
HAFTBAR FÜR DIREKTE, INDIREKTE, SPEZIELLE, ZUFÄLLIGE ODER FOLGESCHÄDEN, DIE
SICH AUS DER VERWENDUNG DIESES PRODUKTES ERGEBEN, SELBST WENN AUF DIE
MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. Insbesondere haften wir nicht
für Kosten, wie entgangene Gewinne oder Einnahmen, Verlust von Geräten, Verlust der
Nutzung von Geräten, Verlust von Software, Datenverlust, Kosten für Ersatzprodukte,
Ansprüche Dritter oder anderes.
32
Garantie
Identizierungsnummern für ordnungsrechtliche Compliance
Zum Zweck von Zertizierungen und Identizierung von gesetzlichen Bestimmungen
wurde Ihrem Produkt eine eindeutige Seriennummer zugewiesen. Die Seriennummer ist
auf dem Typenschild des Produkts zu sehen, zusammen mit allen erforderlichen Geneh-
migungskennzeichen und Informationen. Wenn Sie Compliance-Informationen für dieses
Produkt anfordern, geben Sie immer diese Seriennummer an. Die Seriennummer ist nicht
zu verwechseln mit dem Markennamen oder der Modellnummer des Produkts.
WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)
Die WEEE-Richtlinie und deren Ausführungsbestimmungen besagen, dass
Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht
auf Folgendes haben:
• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleich-
wertigen Geräts (dies variiert je nach Land)
• Schicken Sie die neuen Geräte zum Recycling zurück, wenn sie schließlich zu
Abfall werden
Eaton hat den Grundsatz, sich kontinuierlich zu verbessern. Spezikationen können ohne
Ankündigung geändert werden.
Eaton
1000Eaton Boulevard
Cleveland, OH44122
Vereinigte Staaten
Eaton.com
© 2024 Eaton
Alle Rechte vorbehalten.
Veröffentlichung Nr.
24-05-262 / 93-4A41_RevA
Juli 2024
Eaton ist eine eingetragene
Handelsmarke.
Alle Marken sind Eigentum
der jeweiligen Inhaber.
33
Manuale d'uso
English 1
Español 9
Français 17
Deutsch 25
Modello:
NG8POE-1
Switch di rete non gestito a
8 porte Gigabit con POE+
34
Introduzione
Contenuto della confezione
NG8POE-1 è progettato per trasmettere sia dati che energia elettrica a più
dispositivi compatibili con PoE tramite cavi di rete standard Cat5e o Cat6.
Dotato di otto porte Gigabit Ethernet, questo switch può alimentare punti di
accesso e bridge LAN wireless, telefoni VoIP, videocamere IP e altro ancora,
offrendo velocità di rete fino a 1000 Mbps.
• Switch di rete NG8POE-1
• Alimentatore esterno (Ingresso: 100~240 V 50/60 Hz, 2 A max; Uscita: 54
V, 1,5 A)
- Include spina UE e USA
• Documentazione utente
35
Installazione
Prima dell'uso, posizionare lo switch:
• Su una superficie piana che possa sostenere il peso dello switch (e
qualsiasi altro elemento da considerare)
• Con almeno 25 mm (circa 1 pollice) di spazio libero sulla parte superiore
e sui lati per una ventilazione adeguata
• Lontano da fonti di rumore elettrico: radio, trasmettitori, amplificatori a
banda larga, ecc.
• Dove non può essere soggetto a umidità eccessiva
Porte
Tutte le porte dello switch supportano la funzionalità Auto-MDI/ MDI-X. È
possibile utilizzare cavi UTP/STP diritti o incrociati per collegare le porte RJ45
a PC, router, hub e altri switch.
Porte 1 - 8: porte 10/100/1000 Mbps, conformi a IEEE 802.3af/at, che
forniscono un massimo di 30 Watt ai dispositivi PoE collegati. Il budget PoE
totale per questo switch è di 60 Watt. La distribuzione della potenza media
per porta è di 7,5 Watt.
• Porta 1: la porta uplink designata può essere utilizzata come qualsiasi
altra porta. Tuttavia, questa porta rimane accessibile da tutte le altre
porte quando l'isolamento della porta (modalità VLAN 1 o 2) è attivo.
36
Installazione
LED
Gli indicatori LED facilitano il monitoraggio e la risoluzione dei problemi. Se
un LED di stato non indica un collegamento o un'attività, controllare il
dispositivo corrispondente per verificarne la corretta configurazione e il
funzionamento.
LED Stato Funzionamento
Alimentazione Acceso Avvio
Spento Controllare il collegamento; accendere
l'alimentazione
PoE Acceso La porta è collegata al dispositivo PSE/PoE
Lampeggiante Sovraccarico PoE
Spento Non è collegato alcun dispositivo PSE/PoE
Collegamento/
atto
Acceso Connessione alla porta valida
Lampeggiante Connessione alla porta valida; dati
trasmessi/ricevuti
Spento Collegamento assente
Alimentazione
Utilizzare l'adattatore di alimentazione in dotazione per collegare il
contenitore sul retro dello switch a una presa di corrente in uscita e
verificare che il LED di alimentazione sia acceso.
37
Installazione
Modalità VLAN
Il NG8POE-1 è dotato di isolamento delle porte, definito anche "VLAN
privata". Isola tutte le porte tra loro e consente l'accesso solo alla porta
uplink. Questa configurazione è utile nelle applicazioni VLAN, come gli hotel,
dove ogni camera ha accesso a Internet, ma le camere non possono
accedere l'una all'altra.
Modalità Funzionamento
Normale Lo switch funziona come uno switch Ethernet standard.
Tutte le porte possono comunicare tra loro.
VLAN1 Le porte 2 - 8 sono isolate tra loro, ma hanno accesso alla
porta 1.
VLAN2 Le porte 2 - 8 sono isolate tra loro, ma hanno accesso alla
porta 1. Inoltre, la velocità di connessione delle porte 2 - 8 è
limitata a 10 Mbps.
38
Specifiche
Standard IEEE 802.3 (10Base-T Ethernet)
IEEE 802.3ab (Twisted Pair Gigabit
Ethernet)
IEEE 802.3af (Power over Ethernet
802.3at Tipo 1)
IEEE 802.3at (Power over Ethernet
802.3at Tipo 2)
IEEE 802.3az (Energy Ecient Ethernet
EEE)
IEEE 802.3u (100Base-TX Fast Ethernet)
IEEE 802.3x (controllo del usso, per la
modalità full-duplex)
Supporto multimediale RJ45 UTP/STP Cat5 10Base-T
RJ45 UTP/STP Cat5 100Base-TX
RJ45 UTP/STP Cat6/5e 1000Base-T
Filtro pacchetti/tasso di inoltro 1.488.000 pps (1.000 Mbps)
148.800 pps (100 Mbps)
14.880 pps (10 Mbps)
Tabella indirizzi MAC 4096 voci
Memoria buer 1,5 Mb
Velocità backplane/switch fabric 16 Gbps
Architettura switch Archiviazione e inoltro
Isolamento porte/VLAN privata Commutabile tramite il pulsante sul
pannello frontale
Porte di uscita pinout RJ45 (dati +
alimentazione)
Alternativa A IEEE
Pin 1: Rx (ricezione dati) + Vport [+]
Pin 2: Rx (ricezione dati) + Vport [+]
Pin 3: Tx (trasmissione dati) + Vport [-]
Pin 4: non utilizzato
Pin 5: non utilizzato
Pin 6: Tx (trasmissione dati) + Vport [-]
Pin 7: non utilizzato
Pin 8: non utilizzato
Certicazioni FCC Classe B, CE, RoHS, UKCA, NDAA
Potenza
Adattatore di alimentazione
incluso
Ingresso: 100 - 240 VCA, 50 - 60 Hz
Uscita: CC, 54 V, 1,5 A
Consumo di energia: 81 W (massimo)
39
Specifiche
Condizioni ambientali
Alloggio Metallo
Dimensioni 4,65 x 6,1 x 1,81 pollici / 118 x 155 x 46 mm
Peso 3,37 Ib. / 1,53 kg
Temperatura di funzionamento Da 32 a 104°F / Da 0 a 40°C
Umidità di funzionamento 10 ~ 90% RH, senza condensa
Garanzia
Garanzia limitata di 3 anni
Garantiamo che i nostri prodotti sono privi di difetti nei materiali e nella lavorazione
per un periodo di tre (3) anni dalla data di acquisto iniziale. I nostri obblighi ai sensi
della presente garanzia sono limitati alla riparazione o sostituzione (a nostra esclusiva
discrezione) di eventuali prodotti che presentino tali difetti. Visiti Tripplite.Eaton.com/
support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione.
La presente garanzia non si applica alle apparecchiature che sono state danneggiate
da incidenti, negligenza o applicazione errata o che sono state alterate o modicate in
qualsiasi modo.
AD ECCEZIONE DI QUANTO PREVISTO NEL PRESENTE DOCUMENTO, NON FORNIAMO
ALCUNA GARANZIA, ESPRESSA O IMPLICITA, INCLUSE LE GARANZIE DI COMMERCIABILITÀ
E DI IDONEITÀ PER UNO SCOPO PARTICOLARE. Alcuni stati non consentono la limitazione
o l'esclusione delle garanzie implicite; pertanto, le suddette limitazioni o esclusioni
potrebbero non essere applicabili all'acquirente.
AD ECCEZIONE DI QUANTO PREVISTO SOPRA, IN NESSUN CASO SAREMO RESPONSABILI
PER DANNI DIRETTI, INDIRETTI, SPECIALI, INCIDENTALI O CONSEQUENZIALI DERIVANTI
DALL'USO DI QUESTO PRODOTTO, ANCHE SE AVVISATI DELLA POSSIBILITÀ DI TALI
DANNI. Nello specico, non siamo responsabili di alcun costo, quali mancati redditi o
guadagni, perdita di attrezzature, perdita dell'uso di attrezzature, perdita di software,
perdita di dati, costi relativi a soluzioni alternative, reclami da parte di terzi, o di altra
natura.
40
Garanzia
Numeri di identicazione per la conformità normativa
Per la certicazione della conformità normativa e l'identicazione, al prodotto è stato
assegnato un numero di serie univoco. Il numero di serie è riportato sull'etichetta del
prodotto insieme ai marchi di controllo qualità e alle informazioni sul prodotto. Quando si
richiedono informazioni sulla conformità del prodotto, fare sempre riferimento a questo
numero di serie. Il numero di serie non deve essere confuso con il nome commerciale o il
numero di modello del prodotto.
Informazioni sulla conformità RAEE per clienti e riciclatori (Unione Europea)
Ai sensi della direttiva sui riuti di apparecchiature elettriche ed elettroniche
(WEE) e dei regolamenti attuativi, quando i clienti acquistano nuove
apparecchiature elettriche ed elettroniche da Eaton hanno diritto a:
• inviare le vecchie apparecchiature per consentirne il riciclo su base
individuale, a parità di condizioni (questo varia a seconda del paese)
• Inviare la nuova apparecchiatura per il riciclo quando questa alla ne diventa
un riuto
Eaton segue una politica di miglioramento continuo. Le speciche tecniche sono soggette
a modiche senza preavviso.
Eaton
1000 Eaton Boulevard
Cleveland, OH 44122
Stati Uniti
Eaton.com
© 2024 Eaton
Tutti i diritti riservati
Pubblicazione n. 24-05-262 /
93-4A41_RevA
Luglio 2024
Eaton è un marchio
commerciale registrato.
Tutti i marchi sono di
proprietà dei rispettivi titolari.
