Transom Launching Wheel
MODEL: CYXSL15600
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: CYXSL15600
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Transom Launching
Wheel
background
- 2 -
PRODUCT PAREMETERS
Model
Tire Diameter
Max Load Capacity
Wheel Arms Material
Tire Material
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before operating or
servicing this product. Failure to follow these warnings and instructions
can cause personal injury or damage to valuable property.
WARNING:
1. Avoid children using sand anchor guides. and this product is not a toy. Do not
allow children to play with.
2. Keep away from sharp points,blades and other items.
INSTALL PRECAUTIONS
1. Install only according to these instructions. Improper Install can create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during install.
3.Keep install area clean and well lit.
4.Keep bystanders out of the area during install.
5.Do not install when tired or when under the influence of alcohol, drugs or
medication.
6.Product capabilities apply to properly and completely installed product only.
SAVE THESE INSTRUCTIONS
background
- 3 -

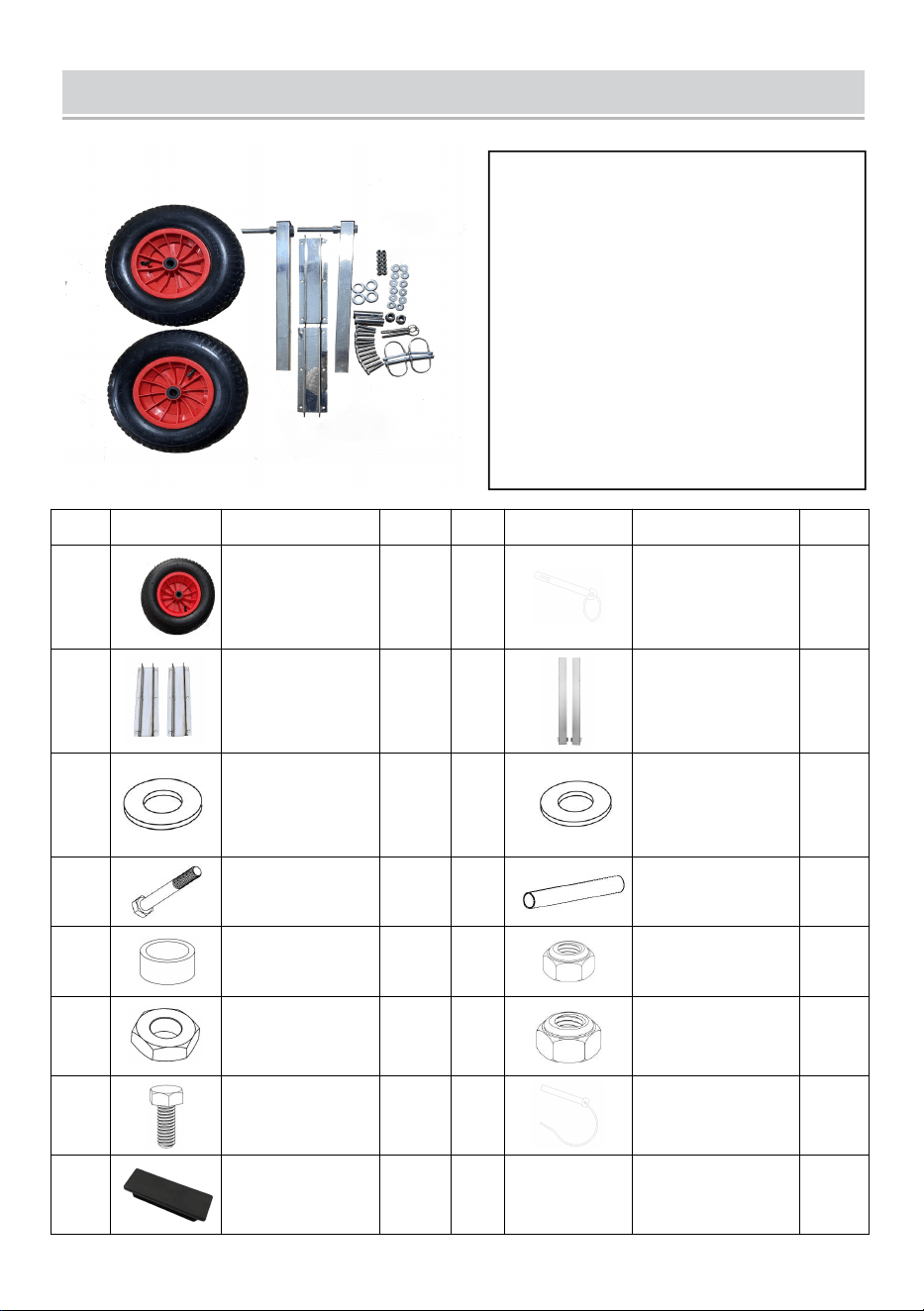

PACKING LIST
No
Part Number
Qty
No
Part Number
Qty
A
Wheel
2
B
Pin Key
2
C
Pedestal
2
D
Bracket
2
E
stainless
steel washer
M20
4
F
Big Washer
M8
12
G
Screw
M16*160
2
H
Large Shaft
Sleeve
2
I
Small Shaft
Sleeve
2
J
Lock Nut M8
12
K
Nut M16
2
L
Lock Nut M16
2
M
Screw M8*50
12
N
Pin Key
4
O
Pipe Plug
2
Tools preparedness:
Ruler, Pencil,Electric portable drill,
Drill bit (Φ 8.5mm), sealing gum,
stay wrech (13#) and Adjustable
wrench (2 pcs,or Parallel-jaw vice),
Cross screwdriver, rags,
Lubricating oil or Lithium-base
grease, etc.
background
- 4 -
INSTRUCTIONS FOR USE
Transom launching wheel installation and operation:
1. Model E Transom launching wheel are made of 304 L stainless square tubes
(Specification: 38*25mm ), the pedestals are made of 304 L stainless plate
(thickness:3mm), the screws and so on,are all using 304 L stainless steel material,
the stainless steel material need to regular maintenance, Rinsing them with fresh
water after using and apply anti-rust Lubricating oil , etc.
2. This product is suitable for inflatable boat that the length is less than 4.5m, the
screws provided along with are suitable for the thickness of the transom is 36mm
and less than 36mm.
3. The wheel is pneumatic wheel , it's not for highway use, without bearing, it's
suitable for short distance use by manual dragging. Please don't use car,
motorcycle or bateery car to drag fast, prevent the wheels to be damaged.
4. Please add lubricating oil or Lithium-base grease into bearing hole and bearing
sleeve regularly.
5. The recommended inflation pressure of inflation wheel is 25P.S.I,Don’t inflate it
too fast.
Transom launching wheel installation and operation instruction:
Tools preparedness:Ruler,Pencil,Electric portable drill, Drill bit (Φ8.5mm）, sealing
background
- 5 -
gum, stay wrech (13#) and Adjustable wrench (2 pcs, or Parallel-jaw vice), rags,
Lubricating oil or Lithium-base grease, etc.

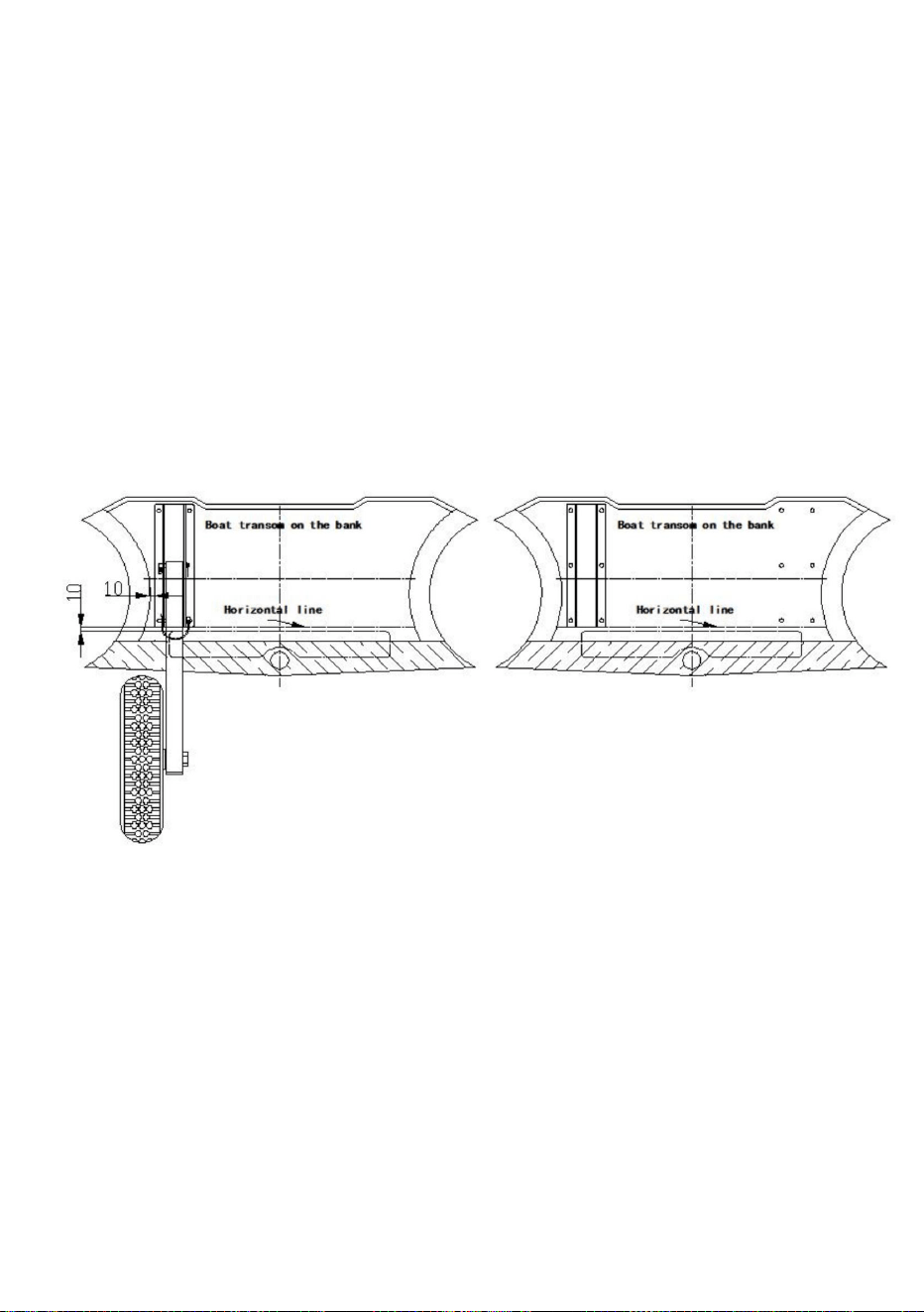

Step 1: Elevating the boat transom,Put the transom launching wheel close to the
transom , adjust the distance ( up, down, left and right) and make sure to place it in
a suitable location for installation, Drawing a horizontal line to ensure the balance
of the two transom launching wheels after installation, the dimensions in the figure
are only for reference.

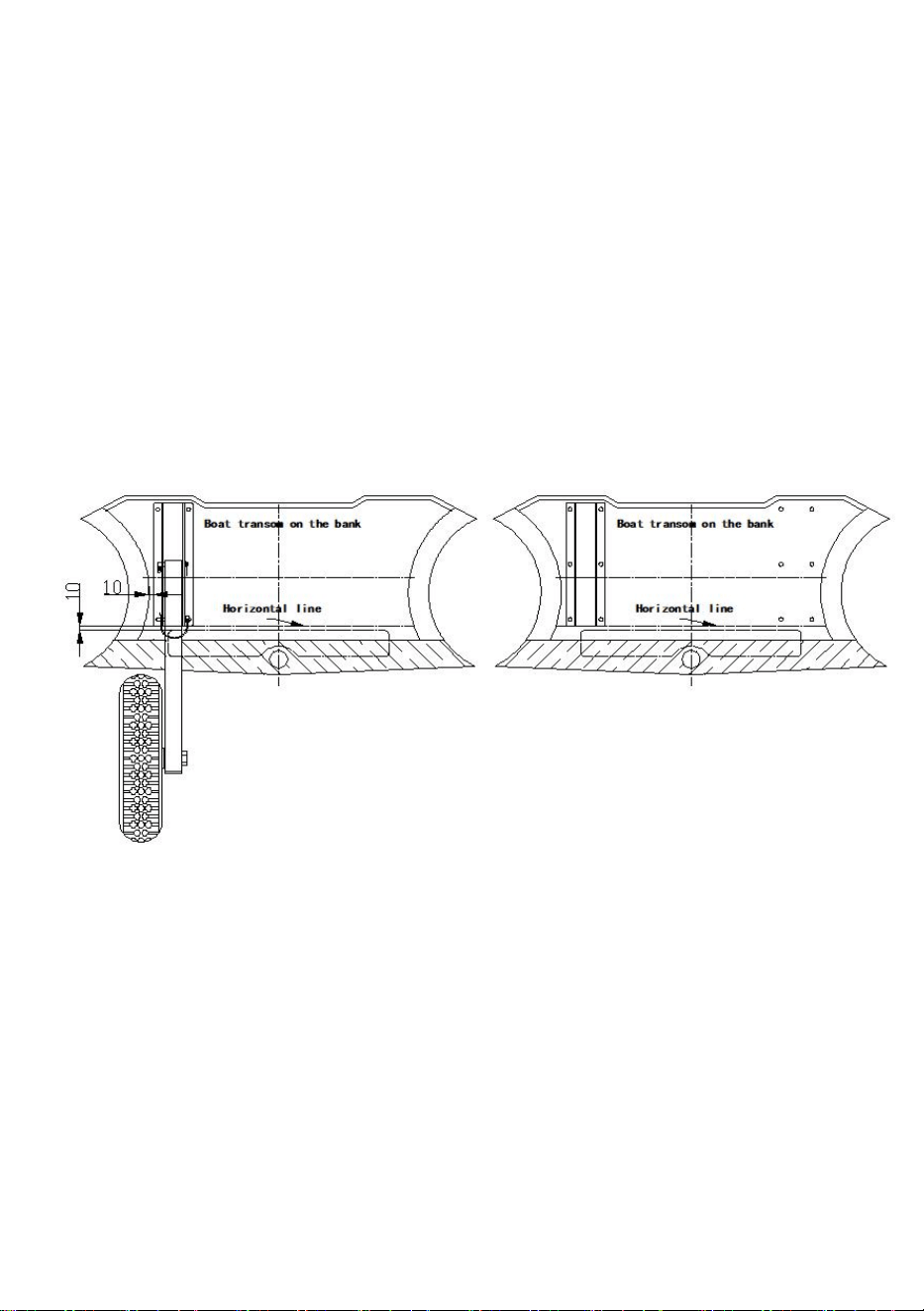

Step 2: Put the pedestal close to the horizontal line (had been drawn at step 1)
Adjust the distance for pedestal (left and right), Mark location of each hole with a
marker or mark location of each hole by drawing way with compasses and ruler,
then vertical drilling holes with electric portable drill, drill bit diameter is about
8.5mm, drilling speed should be slow to prevent damage the transom.

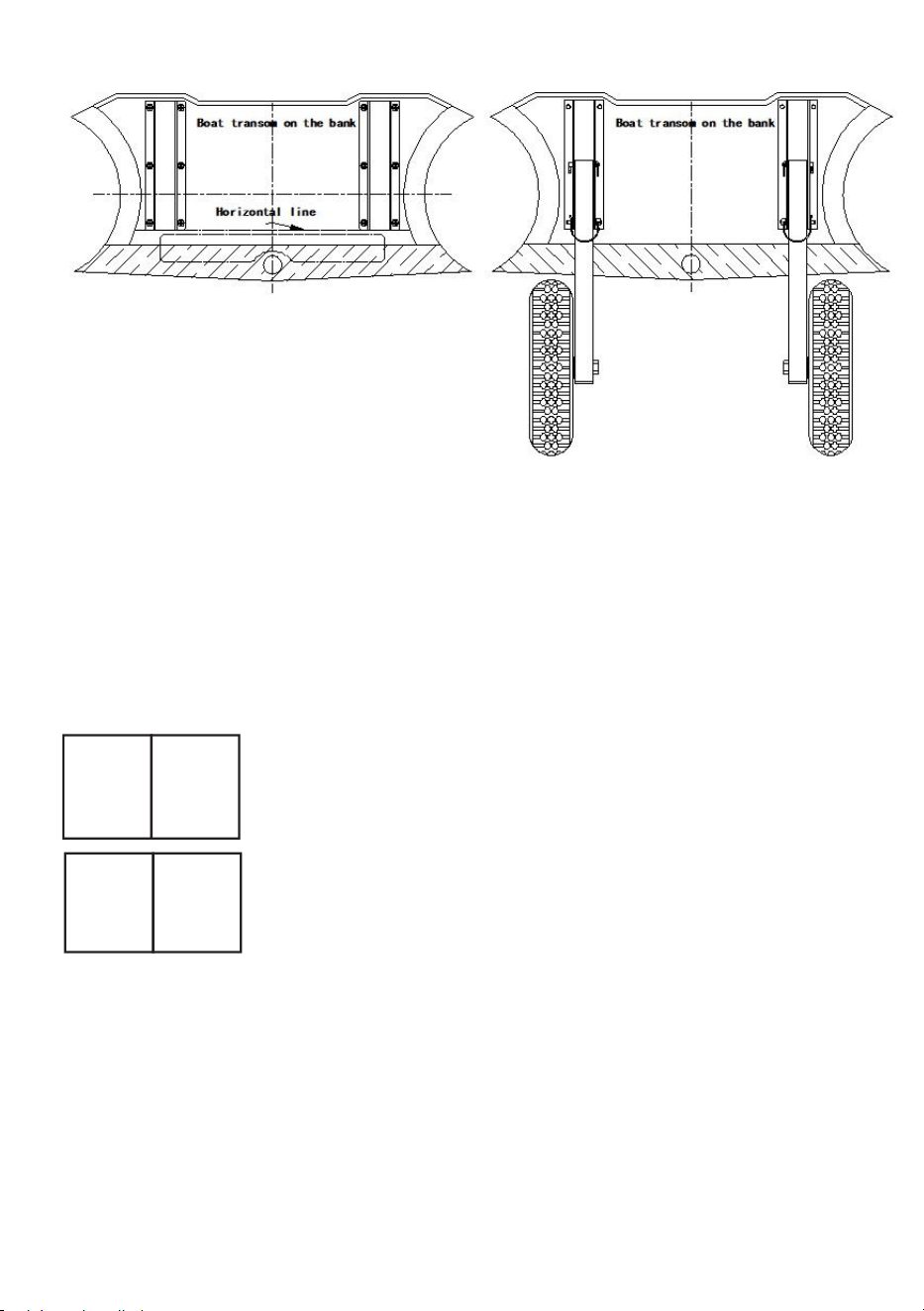

Step 3: Installing the pedestal on the transom tighten with screws.
Note:1. Preventing water enter the transom, should use the sealing gum on both
screws and holes; 2. when fixing the pedestal, the stainless steel gaskets are
placed inner side of the transom.

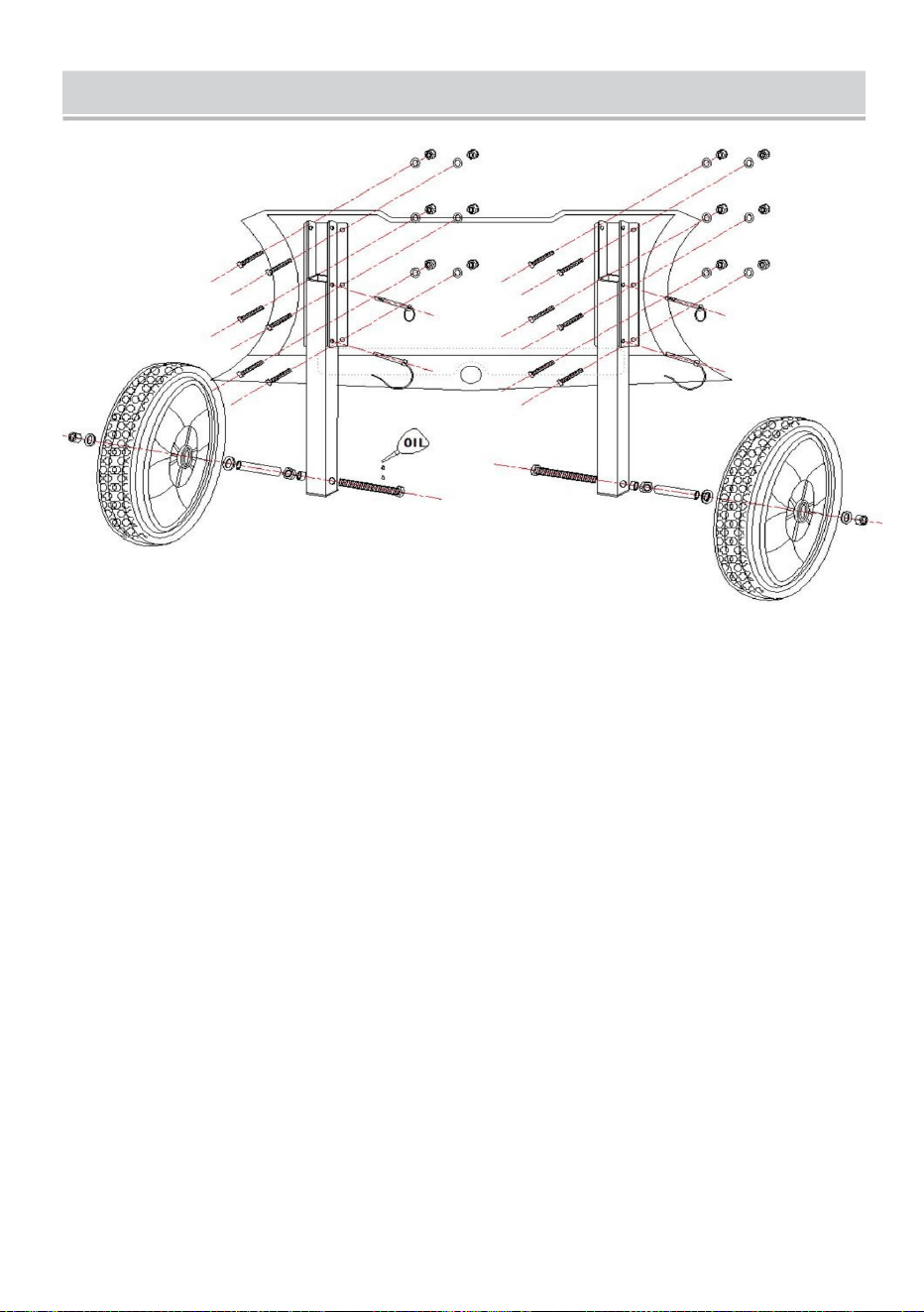

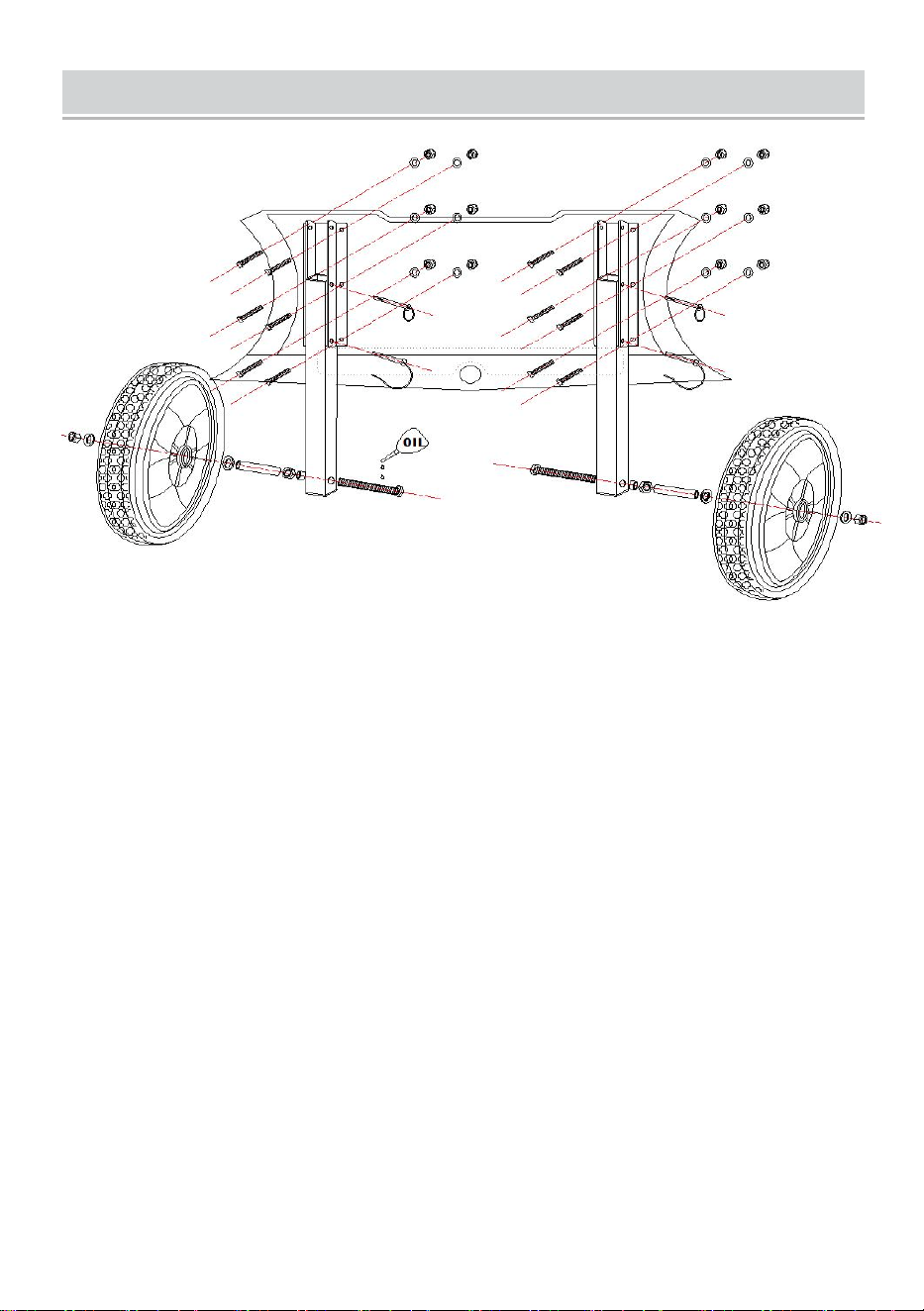

Step 4: Installing brackets and wheels on the completed placing pedestals with pin
key, Turn the bracket and the wheel up and down to check the wheel is fitting well
or not. In order to insure the wheels turn flexibly, please put Lithium-base grease or
Lubricating oil inside of the bearing hole before use them.
background
- 6 -
