Technical Support and E-Warranty Certificate
www.vevor.com/support
Transom Launching Wheel
MODEL: CYXSL12500
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and does not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL: CYXSL12500
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
Transom Launching
Wheel
background
- 2 -
PRODUCT PAREMETERS
Model
Tire Diameter
Max Load Capacity
Wheel Arms Material
Tire Material
IMPORTANT SAFEGUARDS
WARNING: Read and understand this entire manual before operating or
servicing this product. Failure to follow these warnings and instructions
can cause personal injury or damage to valuable property.
WARNING:
1. Avoid children using sand anchor guides. and this product is not a toy. Do not
allow children to play with.
2. Keep away from sharp points,blades and other items.
INSTALL PRECAUTIONS
1. Install only according to these instructions. Improper Install can create hazards.
2. Wear ANSI-approved safety goggles and heavy-duty work gloves during install.
3.Keep install area clean and well lit.
4.Keep bystanders out of the area during install.
5.Do not install when tired or when under the influence of alcohol, drugs or
medication.
6.Product capabilities apply to properly and completely installed product only.
SAVE THESE INSTRUCTIONS
background
- 3 -

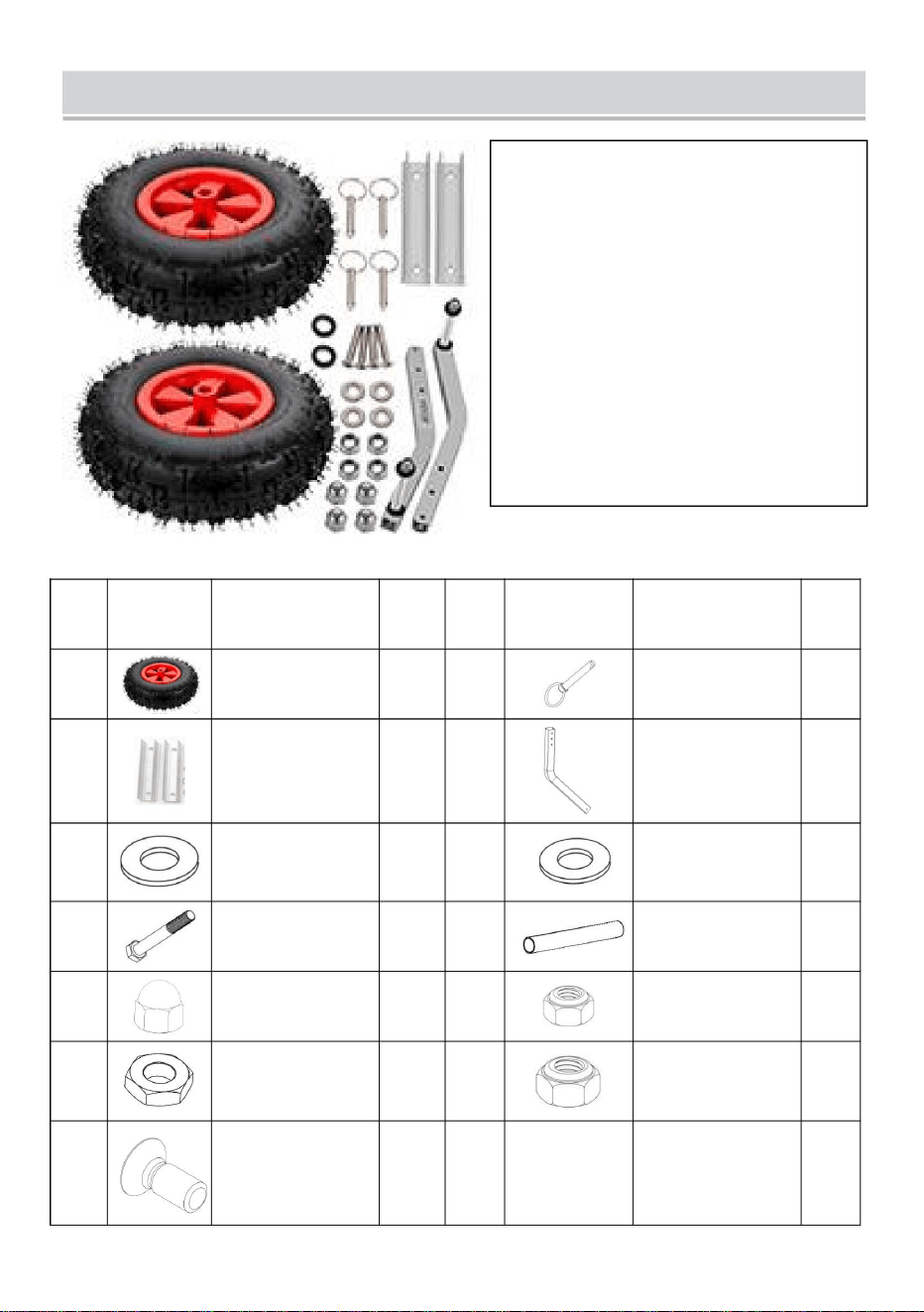

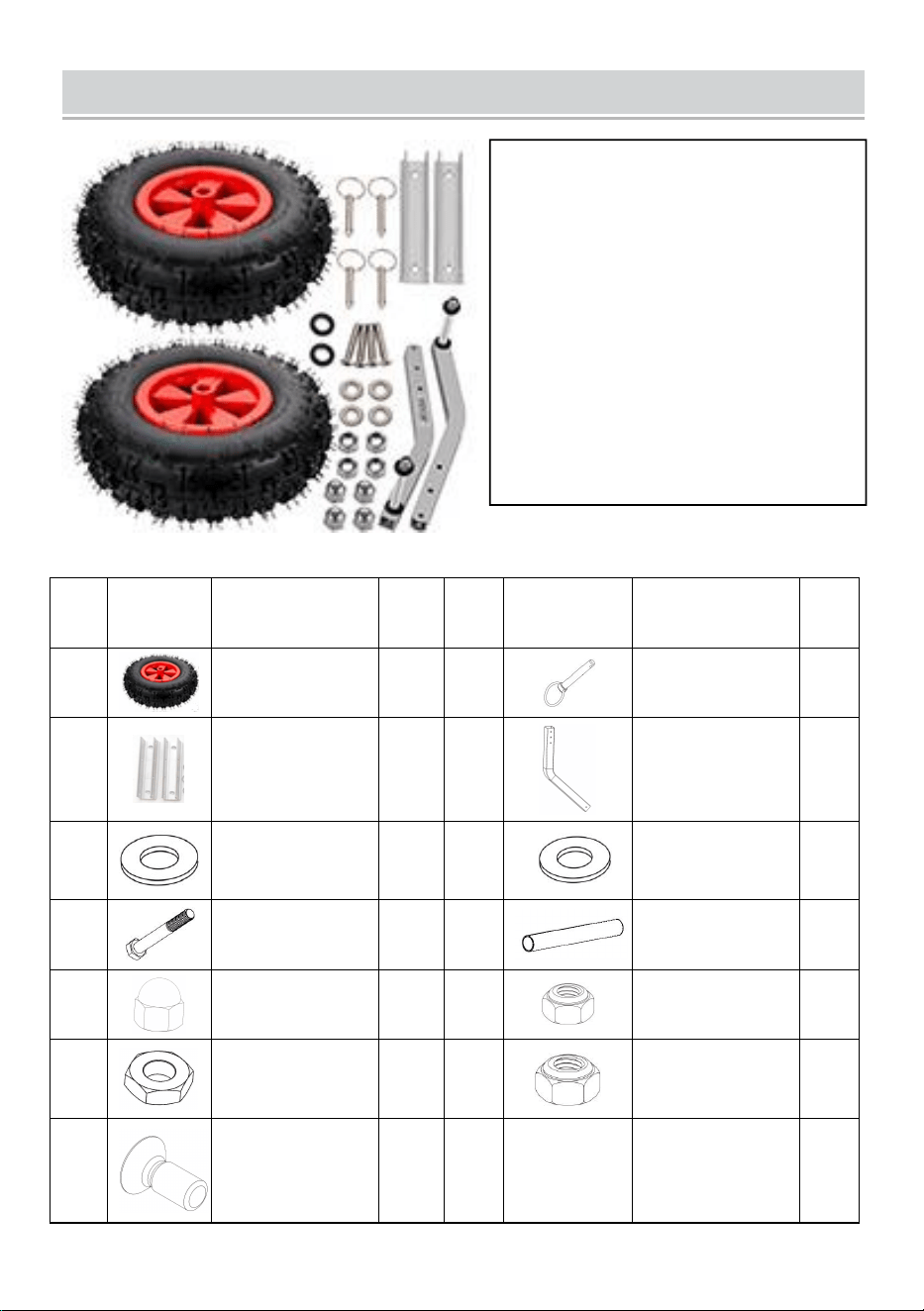

PACKING LIST
No
Part Number
Qty
No
Part Number
Qt
y
A
Wheel
2
B
Pin Key
4
C
Pedestal
2
D
Bracket
2
E
Nylon Washer
M16
4
F
Big Washer
M8
4
G
Screw
M12*150
2
H
Axle Sleeve
2
I
Nut M8
4
J
Lock Nut M8
4
K
Nut M12
2
L
Lock Nut M12
2
M
Screw M8*50
4
Tools preparedness:
Ruler, Pencil,Electric portable drill,
Drill bit (Φ 8.5mm), sealing gum,
stay wrech (13#) and Adjustable
wrench (2 pcs,or Parallel-jaw vice),
Cross screwdriver, rags,
Lubricating oil or Lithium-base
grease, etc.
background
- 4 -

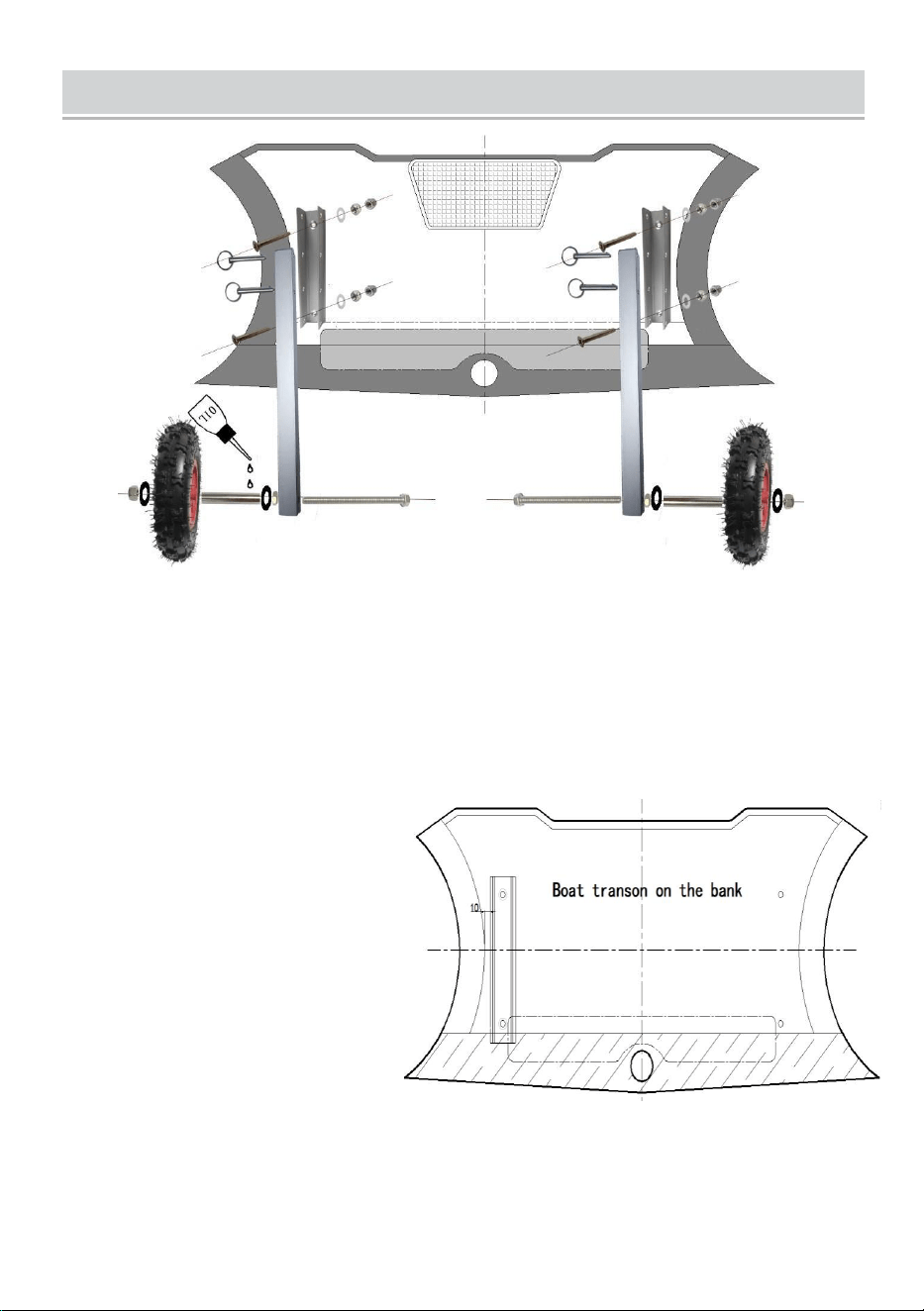

INSTRUCTIONS FOR USE
Step 1: Elevating the boat transom,Put the transom launching wheel A close to the
transom , adjust the distance ( up, down, left and right) and make sure to place it in
a suitable location for installation, Drawing a horizontal line to ensure the balance
of the two transom launching wheels after installation, the dimensions in the figure
are only for reference.
Step 2: Put the pedestal C
close to the horizontal line (had
been drawn at step 1) Adjust the
distance for pedestal(left and
right), Mark location of each
hole with a marker or mark
location of each hole by drawing
way with compasses and
ruler,then vertical drilling holes
with electric portable drill, drill
bit diameter is about 8.5mm, drilling speed should be slow to prevent damage the
transom.
background
- 5 -

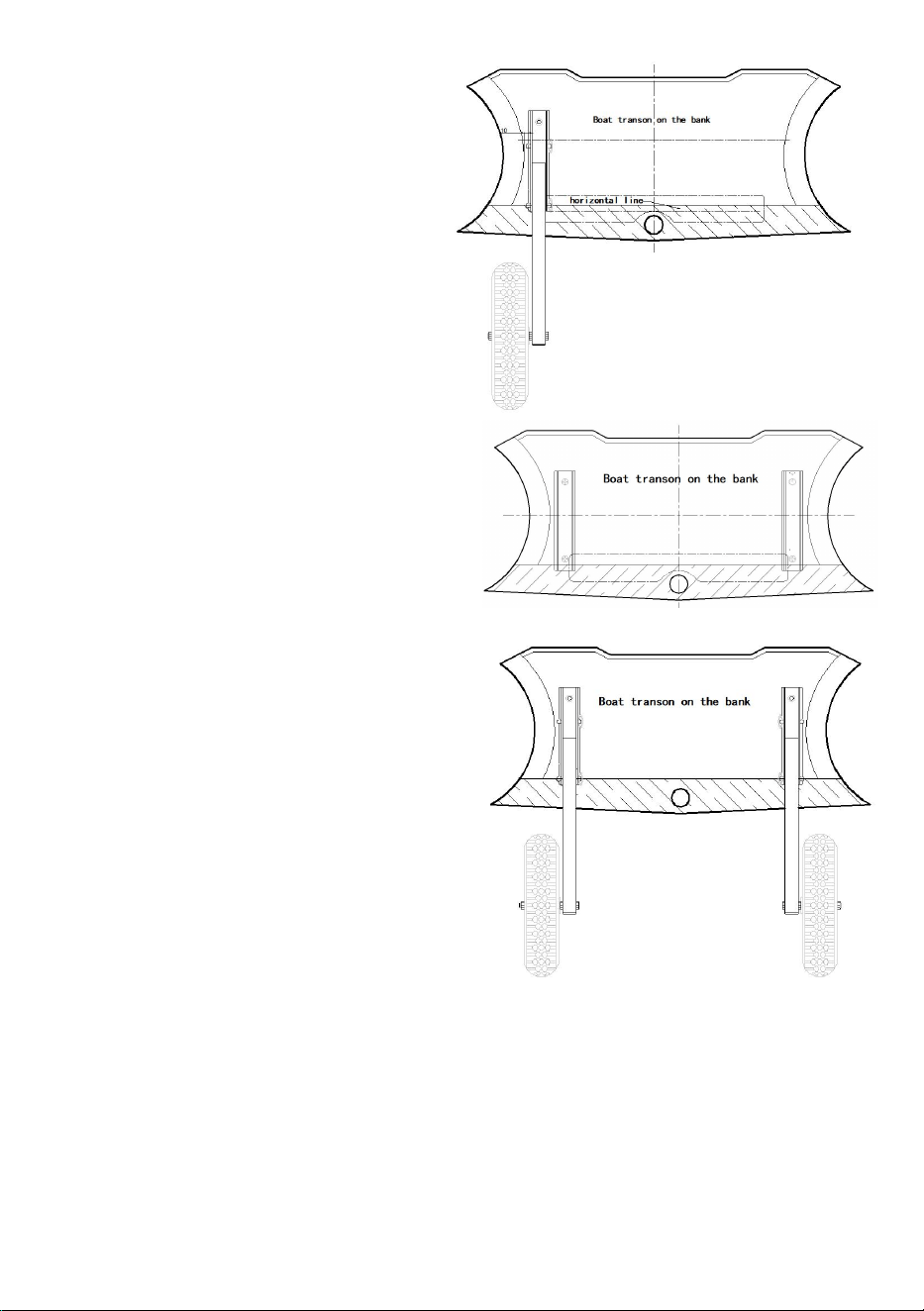

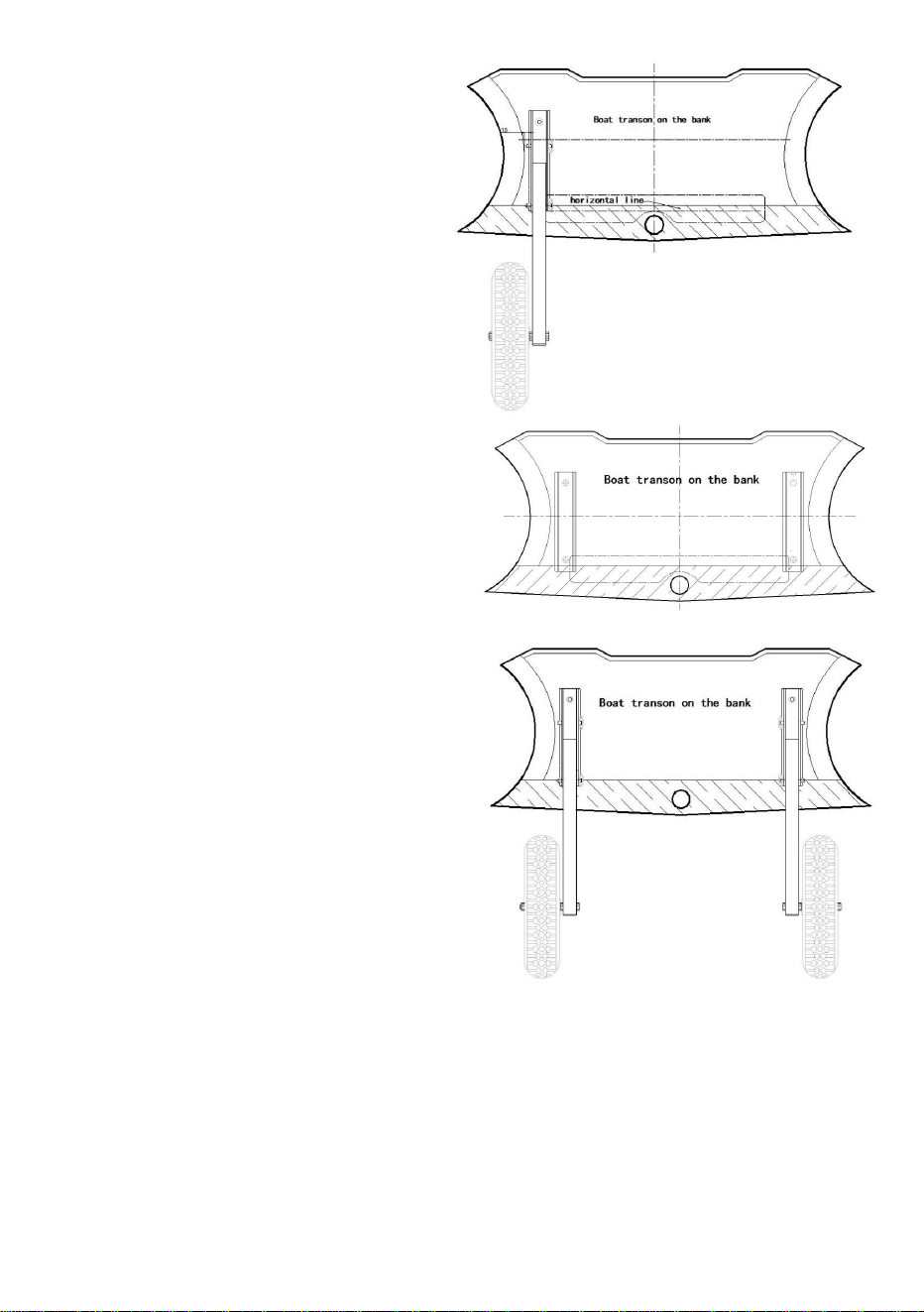

Step 3: Installing the pedestal C on
the transom tighten with screw M
and washer F and nut I and nut J .
Note:1. Preventing water enter the
transom, should use the sealing
gum on both screws and holes;
2. when fixing the pedestal, the
stainless steel gaskets are placed
inner side of the transom.
Step 4: Installing brackets D and
wheels A on the completed placing
pedestals C with pin key B ,Turn the
bracket D and the wheel up and down to
check the wheel is fitting well or not. In
order to insure the wheels turn flexibly,
please put Lithium-base grease or
Lubricating oil inside of the bearing hole
before use them.
Notes for Model C Transom launching
wheel installation and operation:
1. The brackets of the transom
launching wheel are made of aluminium
alloy square tubes (Specification:
30**30*3mm ), the pedestals are made
of aluminium alloy plate
(thickness:3-4mm), the screws and so on, are all using 304 L stainless steel
material, the 304 L stainless steel material need to regular maintenance, Rinsing
them with fresh water after using and apply anti-rust Lubricating oil ,etc.
2. This product is suitable for inflatable boat that the length is less than 4m, the
screws provided along with are suitable for the thickness of the transom is 36mm
and less than 36mm.
background
- 6 -
3. The wheel is Inflatable wheel,it's not for highway use,without bearing,it's
suitable for short distance use by manual dragging. Please don't use car,
motorcycle or bateery car to drag fast, prevent the wheels to be damaged.
4. Please add lubricating oil or Lithium-base grease into bearing hole and bearing
sleeve regularly.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED. C/O YH Consulting
Limited Office 147, Centurion House, London
Road, Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
