INSTRUCTION MANUAL
MANUEL D'INSTRUCTION
MANUAL DE INSTRUCCIONES
Demolition Hammer
Marteau Piqueur
Martillo Demoledor
HM1213C
HM1203C
IMPORTANT: Read Before Using.
IMPORTANT : Lire avant usage.
IMPORTANTE: Lea antes de usar.
DOUBLE INSULATION
DOUBLE ISOLATION
DOBLE AISLAMIENTO
2 ENGLISH
ENGLISH (Original instructions)
SPECIFICATIONS
Model HM1213C HM1203C
Blows per minute 950 - 1,900
Overall length 576 mm (22-3/4")
Net weight 10.8 kg (23.6 lbs) 9.7 kg (21.4 lbs)
• Due to our continuing program of research and development, the specications herein are subject to change with-
out notice.
• Note: Specications may differ from country to country.
• Weight according to EPTA-Procedure 01/2003
General Power Tool Safety Warnings
WARNING Read all safety warnings and all
instructions. Failure to follow the warnings and instruc-
tions may result in electric shock, re and/or serious
injury.
Save all warnings and instruc-
tions for future reference.
The term "power tool" in the warnings refers to your
mains-operated (corded) power tool or battery-operated
(cordless) power tool.
Work area safety
1. Keep work area clean and well lit. Cluttered or
dark areas invite accidents.
2. Do not operate power tools in explosive atmo-
spheres, such as in the presence of ammable
liquids, gases or dust. Power tools create sparks
which may ignite the dust or fumes.
3. Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
Electrical safety
4. Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any
adapter plugs with earthed (grounded) power
tools. Unmodied plugs and matching outlets will
reduce risk of electric shock.
5. Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of elec-
tric shock if your body is earthed or grounded.
6. Do not expose power tools to rain or wet con-
ditions. Water entering a power tool will increase
the risk of electric shock.
7. Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool.
Keep cord away from heat, oil, sharp edges
or moving parts. Damaged or entangled cords
increase the risk of electric shock.
8. When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of
a cord suitable for outdoor use reduces the risk of
electric shock.
9. If operating a power tool in a damp location is
unavoidable, use a ground fault circuit inter-
rupter (GFCI) protected supply. Use of an GFCI
reduces the risk of electric shock.
Personal safety
10. Stay alert, watch what you are doing and use
common sense when operating a power tool.
Do not use a power tool while you are tired or
under the inuence of drugs, alcohol or med-
ication. A moment of inattention while operating
power tools may result in serious personal injury.
11. Use personal protective equipment. Always
wear eye protection. Protective equipment such
as dust mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate conditions
will reduce personal injuries.
12. Prevent unintentional starting. Ensure the
switch is in the off-position before connecting
to power source and/or battery pack, picking
up or carrying the tool. Carrying power tools with
your nger on the switch or energising power tools
that have the switch on invites accidents.
13. Remove any adjusting key or wrench before
turning the power tool on. A wrench or a key left
attached to a rotating part of the power tool may
result in personal injury.
14. Do not overreach. Keep proper footing and
balance at all times. This enables better control
of the power tool in unexpected situations.
15. Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing, and gloves
away from moving parts. Loose clothes, jewel-
lery or long hair can be caught in moving parts.
16. If devices are provided for the connection of
dust extraction and collection facilities, ensure
these are connected and properly used. Use of
dust collection can reduce dust-related hazards.
Power tool use and care
17. Do not force the power tool. Use the correct
power tool for your application. The correct
power tool will do the job better and safer at the
rate for which it was designed.
18. Do not use the power tool if the switch does
not turn it on and off. Any power tool that cannot
be controlled with the switch is dangerous and
must be repaired.
19. Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such pre-
ventive safety measures reduce the risk of starting
the power tool accidentally.
3 ENGLISH
20.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
21. Maintain power tools. Check for misalignment
or binding of moving parts, breakage of parts
and any other condition that may affect the
power tool’s operation. If damaged, have the
power tool repaired before use. Many accidents
are caused by poorly maintained power tools.
22. Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges
are less likely to bind and are easier to control.
23. Use the power tool, accessories and tool bits
etc. in accordance with these instructions, tak-
ing into account the working conditions and
the work to be performed. Use of the power tool
for operations different from those intended could
result in a hazardous situation.
Service
24. Have your power tool serviced by a qualied
repair person using only identical replacement
parts. This will ensure that the safety of the power
tool is maintained.
25. Follow instruction for lubricating and chang-
ing accessories.
26. Keep handles dry, clean and free from oil and
grease.
USE PROPER EXTENSION CORD. Make sure your
extension cord is in good condition. When using an
extension cord, be sure to use one heavy enough to
carry the current your product will draw. An undersized
cord will cause a drop in line voltage resulting in loss of
power and overheating. Table 1 shows the correct size
to use depending on cord length and nameplate ampere
rating. If in doubt, use the next heavier gage. The
smaller the gage number, the heavier the cord.
Table 1: Minimum gage for cord
Ampere Rating
Volts
Total length of cord in feet
More Than Not More Than
120V 25 ft. 50 ft. 100 ft. 150 ft.
AWG
06
6
10
12
10
12
16
18
18
16
14
16 16 14
1416
16
12
14
12
12
Not Recommended
HAMMER SAFETY WARNINGS
DO NOT let comfort or familiarity with product
(gained from repeated use) replace strict adherence
to safety rules for the subject product. If you use
this tool unsafely or incorrectly, you can suffer
serious personal injury.
1. Wear ear protectors. Exposure to noise can
cause hearing loss.
2. Use auxiliary handle(s), if supplied with the
tool. Loss of control can cause personal injury.
3. Hold power tool by insulated gripping sur-
faces, when performing an operation where
the cutting accessory may contact hidden wir-
ing or its own cord. Cutting accessory contacting
a "live" wire may make exposed metal parts of the
power tool "live" and could give the operator an
electric shock.
4. Wear a hard hat (safety helmet), safety glasses
and/or face shield. Ordinary eye or sun glasses
are NOT safety glasses. It is also highly recom-
mended that you wear a dust mask and thickly
padded gloves.
5. Be sure the bit is secured in place before
operation.
6. Under normal operation, the tool is designed
to produce vibration. The screws can come
loose easily, causing a breakdown or accident.
Check tightness of screws carefully before
operation.
7. In cold weather or when the tool has not been
used for a long time, let the tool warm up for
a while by operating it under no load. This
will loosen up the lubrication. Without proper
warm-up, hammering operation is difcult.
8. Always be sure you have a rm footing.
Be sure no one is below when using the tool in
high locations.
9. Hold the tool rmly with both hands.
10. Keep hands away from moving parts.
11. Do not leave the tool running. Operate the tool
only when hand-held.
12. Do not point the tool at any one in the area
when operating. The bit could y out and
injure someone seriously.
13. Do not touch the bit or parts close to the bit
immediately after operation; they may be
extremely hot and could burn your skin.
14. Do not operate the tool at no-load
unnecessarily.
15. Some material contains chemicals which may
be toxic. Take caution to prevent dust inhala-
tion and skin contact. Follow material supplier
safety data.
SAVE THESE INSTRUCTIONS.
WARNING: MISUSE or failure to follow
the safety rules stated in this instruction
manual may cause serious personal injury.
4 ENGLISH

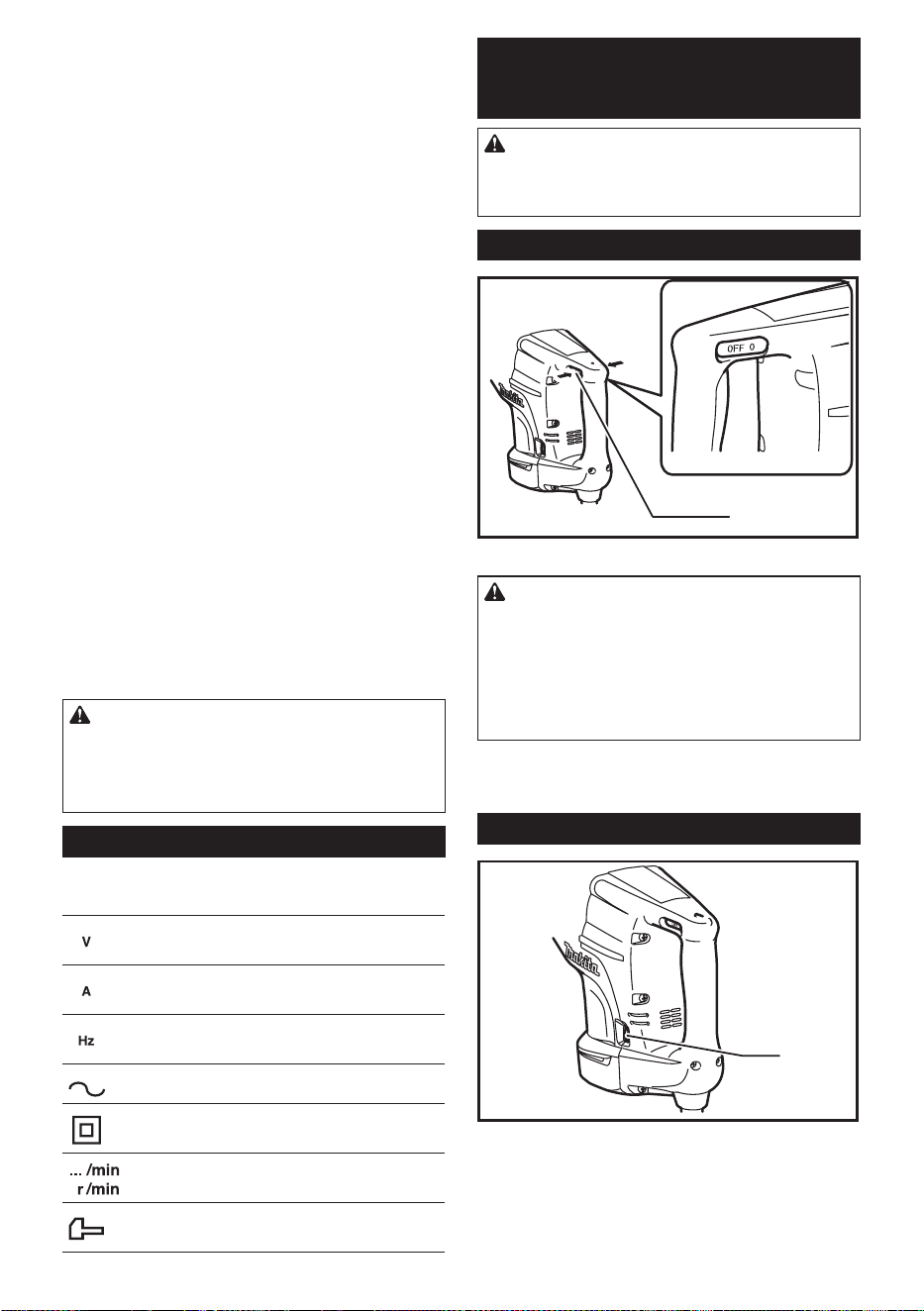

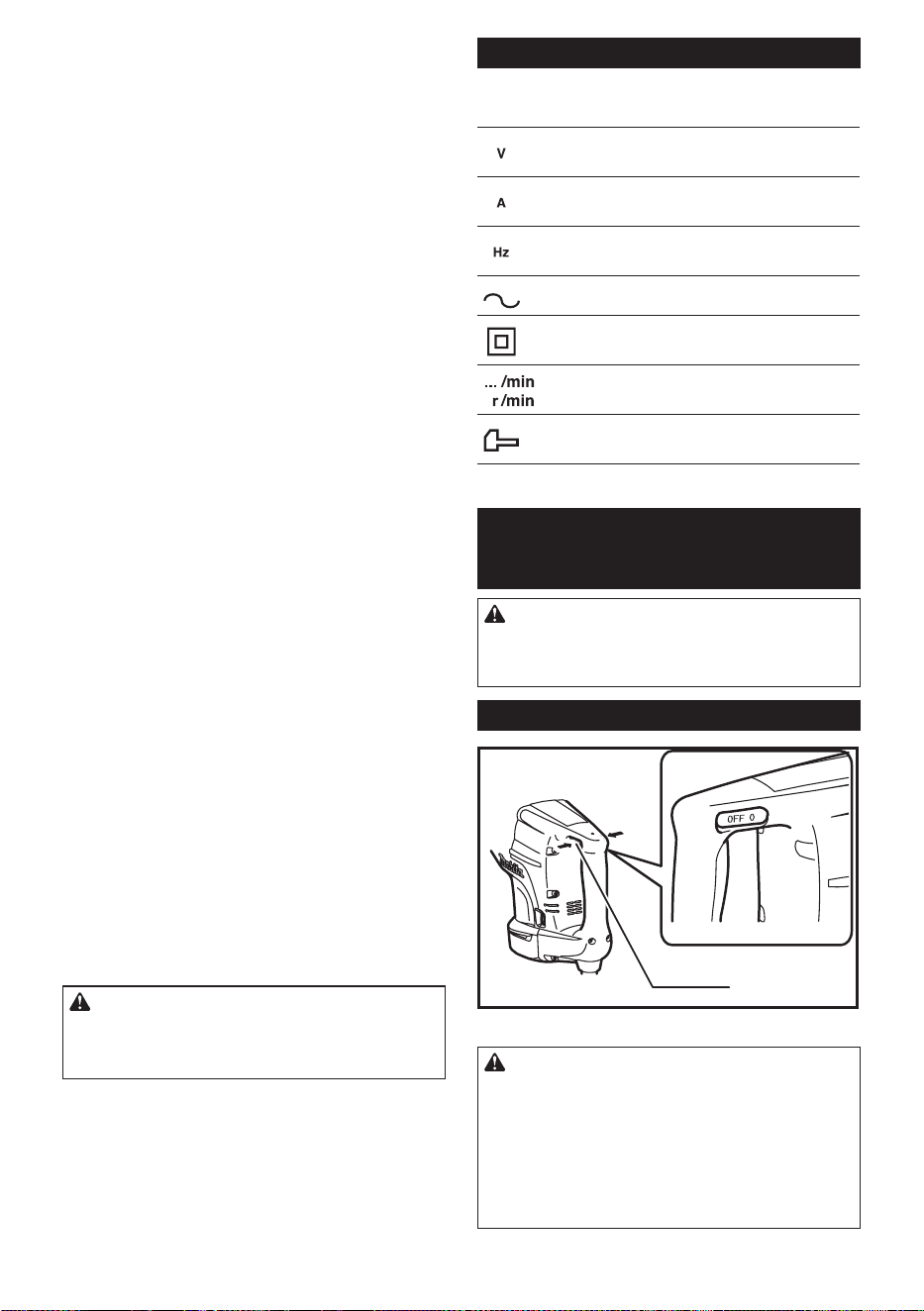

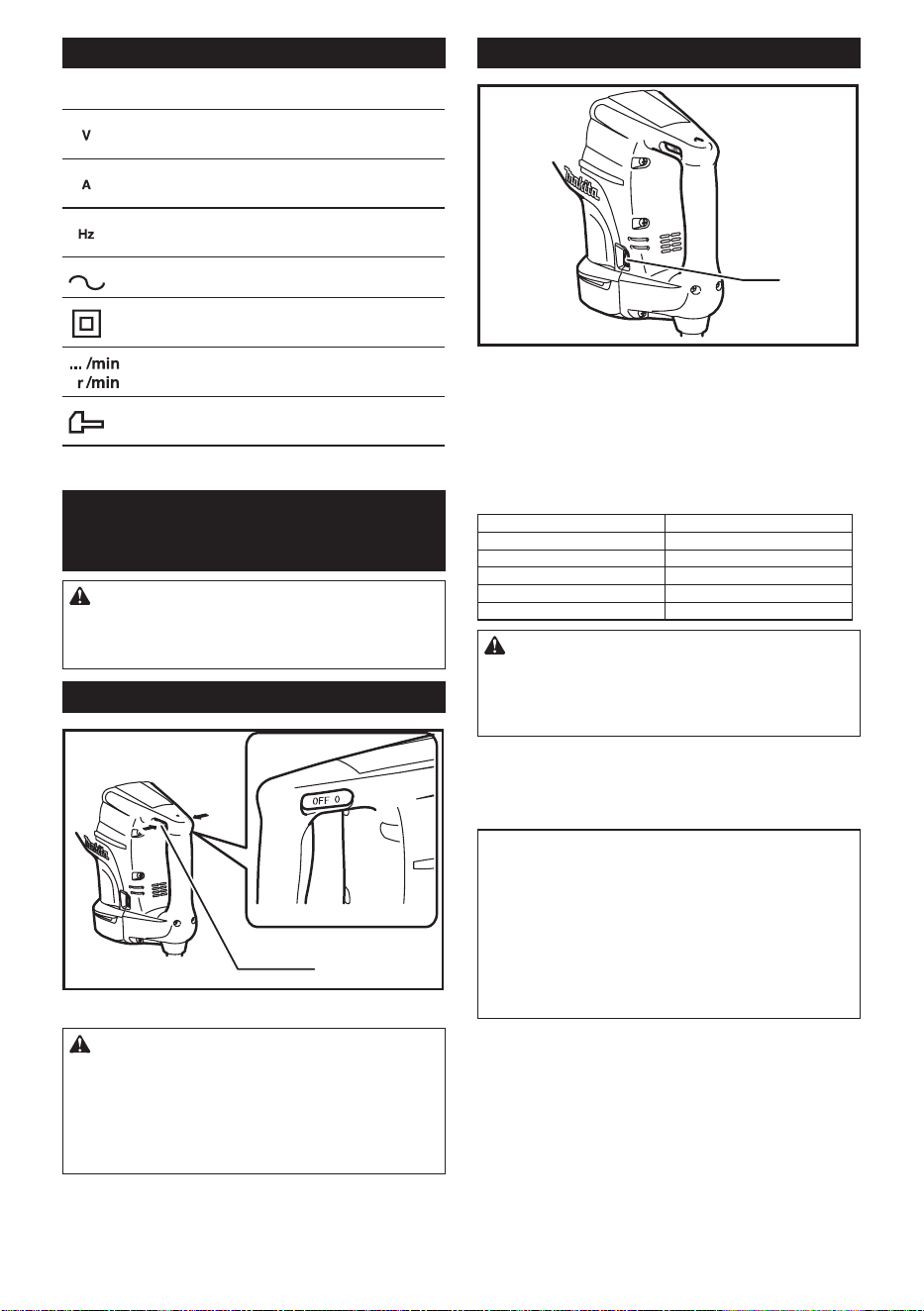

Symbols
The followings show the symbols used for tool.
volts
amperes
hertz
alternating current
Class II Construction
revolutions or reciprocation per minute
number of blow
FUNCTIONAL
DESCRIPTION
CAUTION:
• Always be sure that the tool is switched off and
unplugged before adjusting or checking function
on the tool.
Switch action
ON
OFF
1
► 1. Switch lever
CAUTION:
• Before plugging in the tool, always check to see
that the tool is switched off.
• Switch can be locked in "ON" position for ease
of operator comfort during extended use. Apply
caution when locking tool in "ON" position and
maintain rm grasp on tool.
To start the tool, push the switch lever "ON (I)" on the
left side of the tool. To stop the tool, push the switch
lever "OFF (O)" on the right side of the tool.
Speed change
1
► 1. Adjusting dial
The blows per minute can be adjusted just by turning
the adjusting dial. This can be done even while the tool
is running. The dial is marked 1 (lowest speed) to 5 (full
speed).
Refer to the table below for the relationship between
the number settings on the adjusting dial and the blows
per minute.
Number on adjusting dial Blows per minute
5
4
3
2
1
1,900
1,700
1,450
1,200
950
CAUTION:
• The speed adjusting dial can be turned only as
far as 5 and back to 1. Do not force it past 5 or
1, or the speed adjusting function may no longer
work.
For Model HM1213C only
NOTE:
• Blows at no load per minute becomes smaller
than those on load in order to reduce vibration
under no load, but this does not show trouble.
Once operation starts with a bit against con-
crete, blows per minute increase and get to the
numbers as shown in the table. When tempera-
ture is low and there is less uidity in grease,
the tool may not have this function even with the
motor rotating.
5 ENGLISH

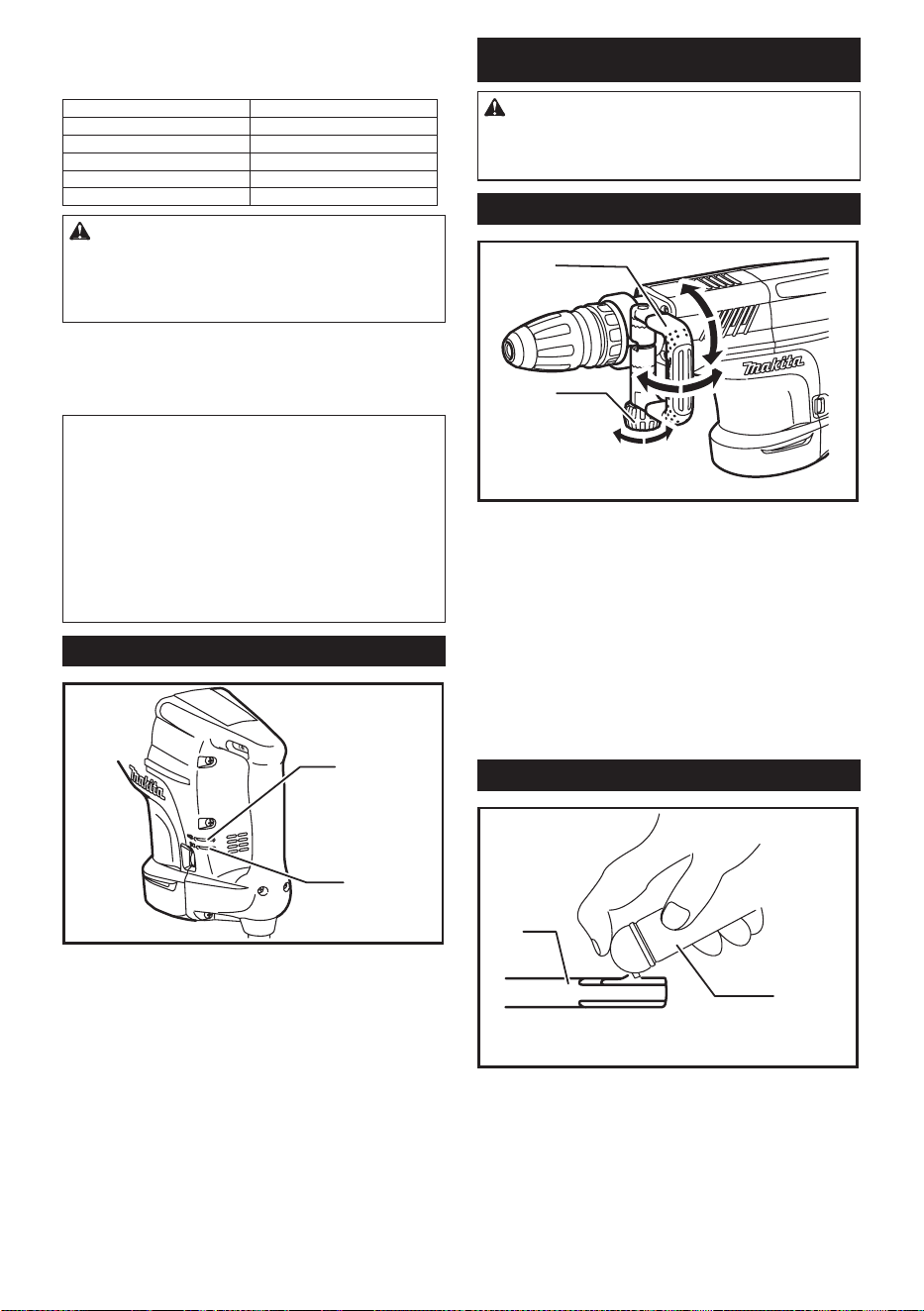

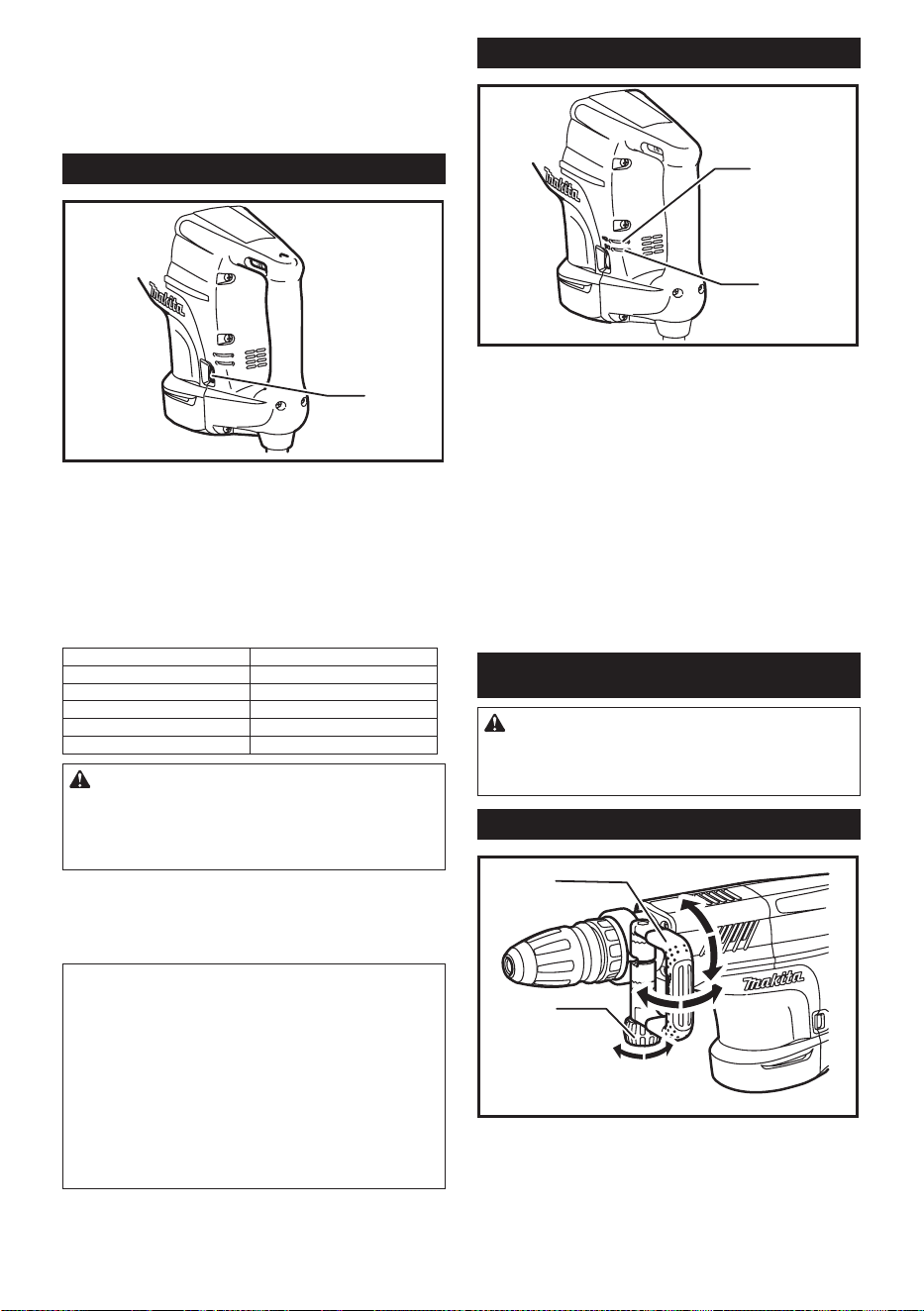

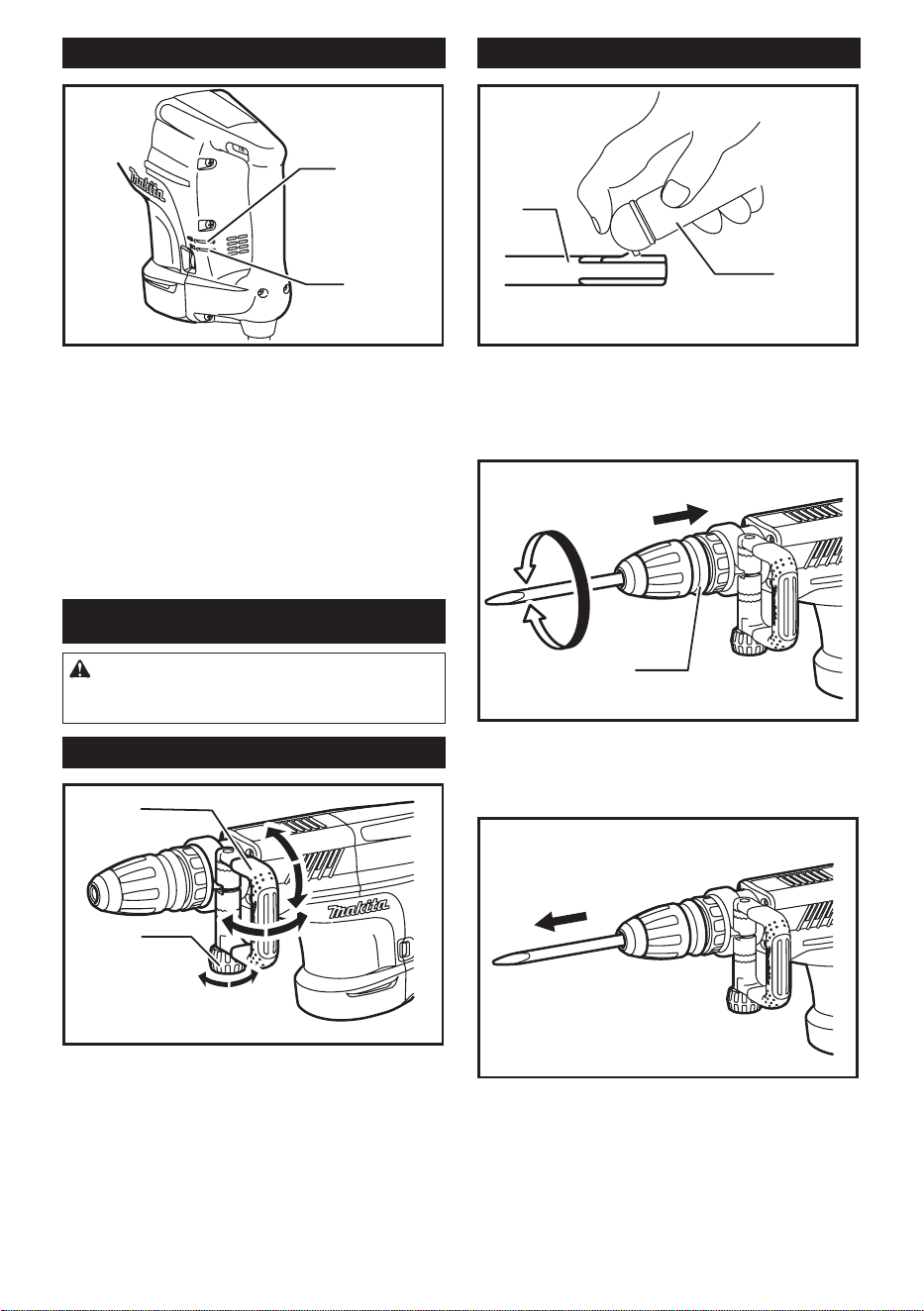

Indicator lamp
1
2
► 1. Power-ON indicator lamp (green) 2. Service
indicator lamp (red)
The green power-ON indicator lamp lights up when the tool
is plugged. If the indicator lamp does not light up, the mains
cord or the controller may be malfunction. The indicator lamp
is lit but the tool does not start even if the tool is switched on,
the carbon brushes may be worn out, or the controller, the
motor or the ON/OFF switch may be malfunction.
The red service indicator lamp ickers up when the carbon brushes
are nearly worn out to indicate that the tool needs servicing. After
approx. 8 hours of use, the motor will automatically be shut off.
ASSEMBLY
CAUTION:
•
Always be sure that the tool is switched off and
unplugged before carrying out any work on the tool.
Side handle (auxiliary handle)
1
2
► 1. Side handle 2. Clamp nut
The side handle can be swung 360° on the vertical and
secured at any desired position. It also secures at eight
different positions back and forth on the horizontal.
Just loosen the clamp nut to swing the side handle to a
desired position. Then tighten the clamp nut securely.
The side handle also can be mounted in the rear
groove. Loosen the clamp nut and widen the side han-
dle base. Slide the side handle back to the rear groove
and secure it with the clamp nut.

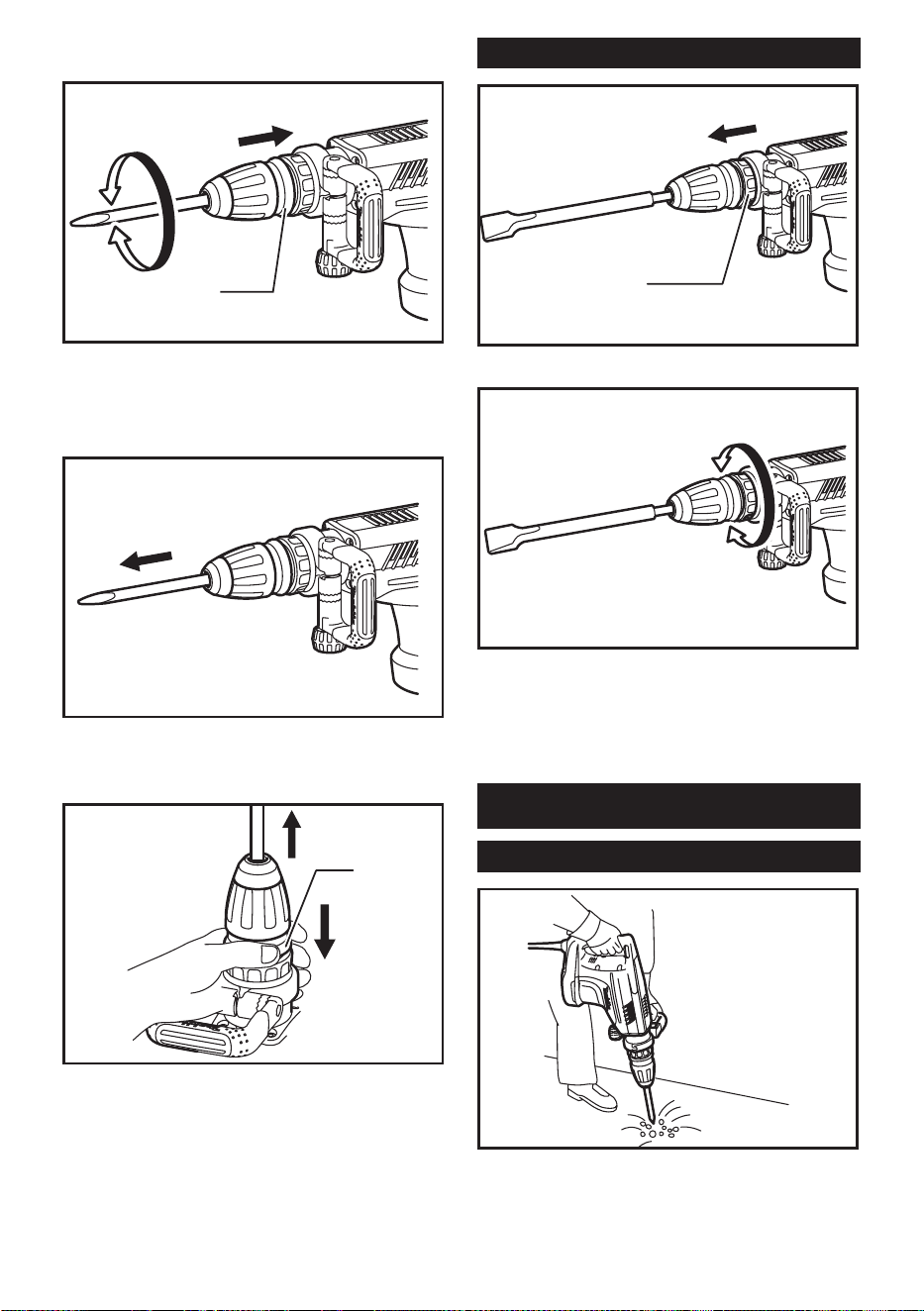

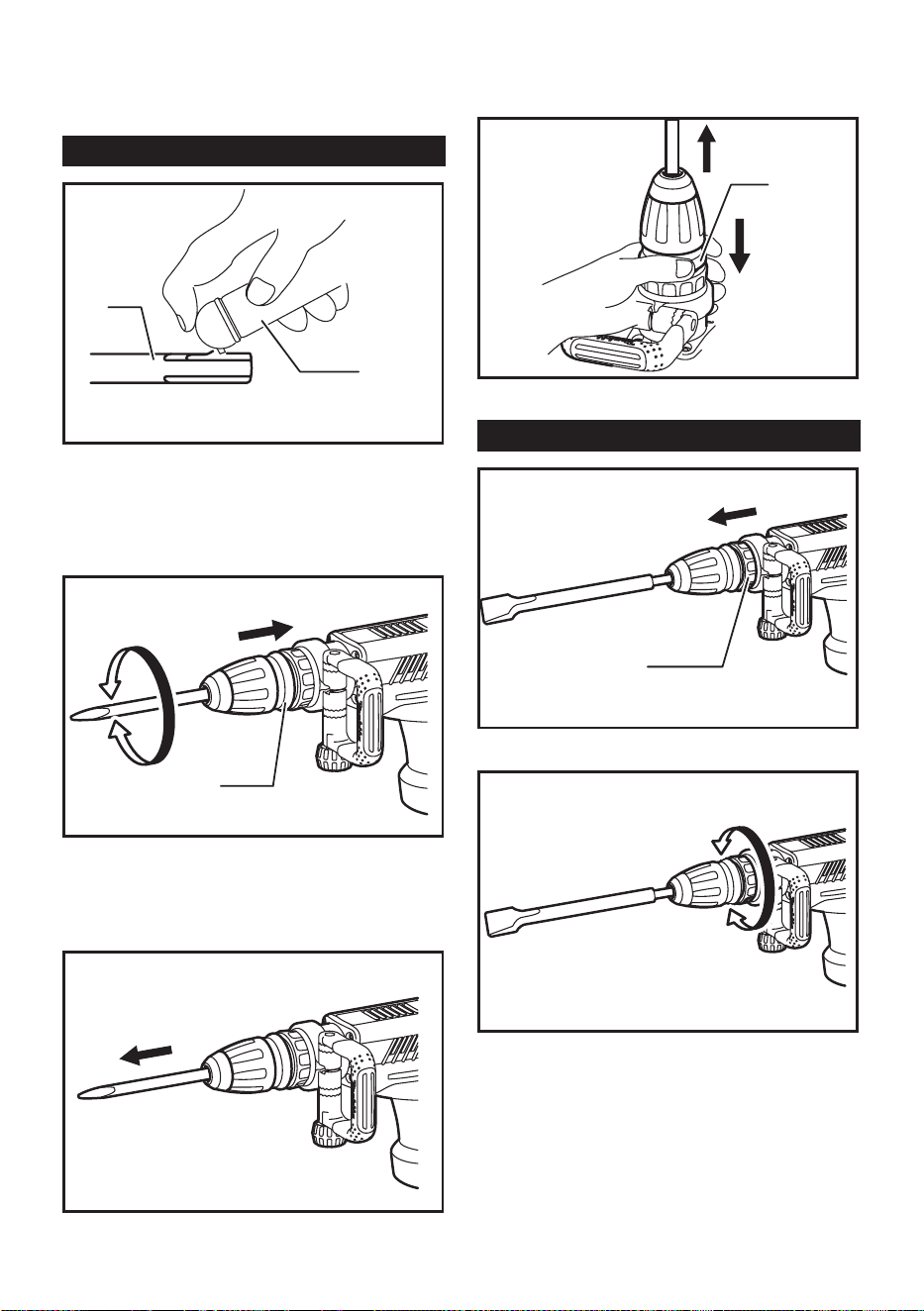

Installing or removing the bit
1
2
► 1. Bit shank 2. Bit grease
Clean the bit shank and apply bit grease before install-
ing the bit.
Insert the bit into the tool. Turn the bit and push it in until
it engages.
1
► 1. Releasing cover
If the bit cannot be pushed in, remove the bit. Pull the
releasing cover down a couple of times. Then insert the
bit again. Turn the bit and push it in until it engages.
6 ENGLISH
After installing, always make sure that the bit is securely
held in place by trying to pull it out.

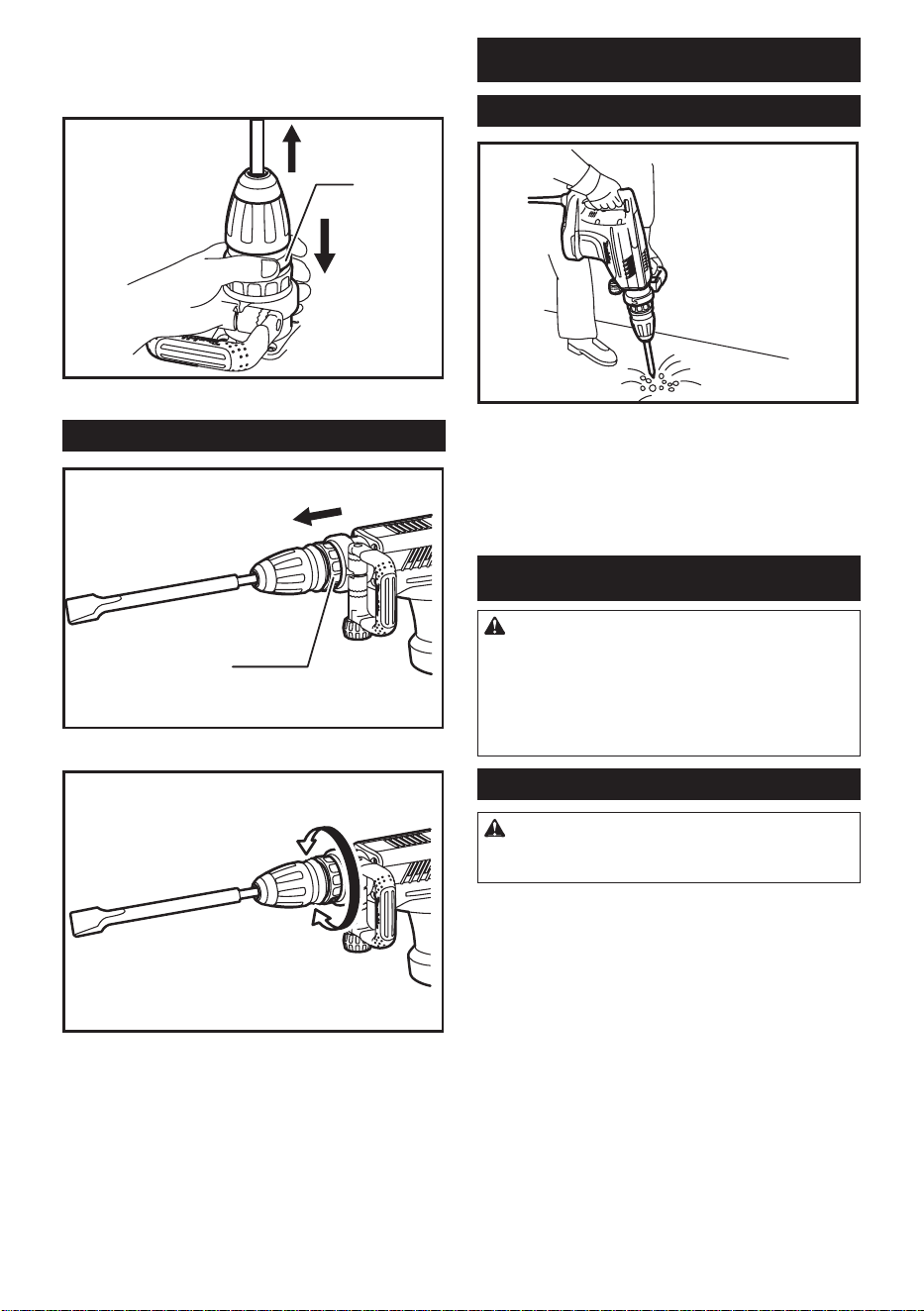

To remove the bit, pull the releasing cover down all the
way and pull the bit out.
1
► 1. Releasing cover
Bit angle
1
► 1. Change ring
The bit can be secured at 12 different angles. To
change the bit angle, slide the change ring forward,
then turn the change ring to change the bit angle. At the
desired angle, slide the change ring back to the original
position. The bit will be secured in place.

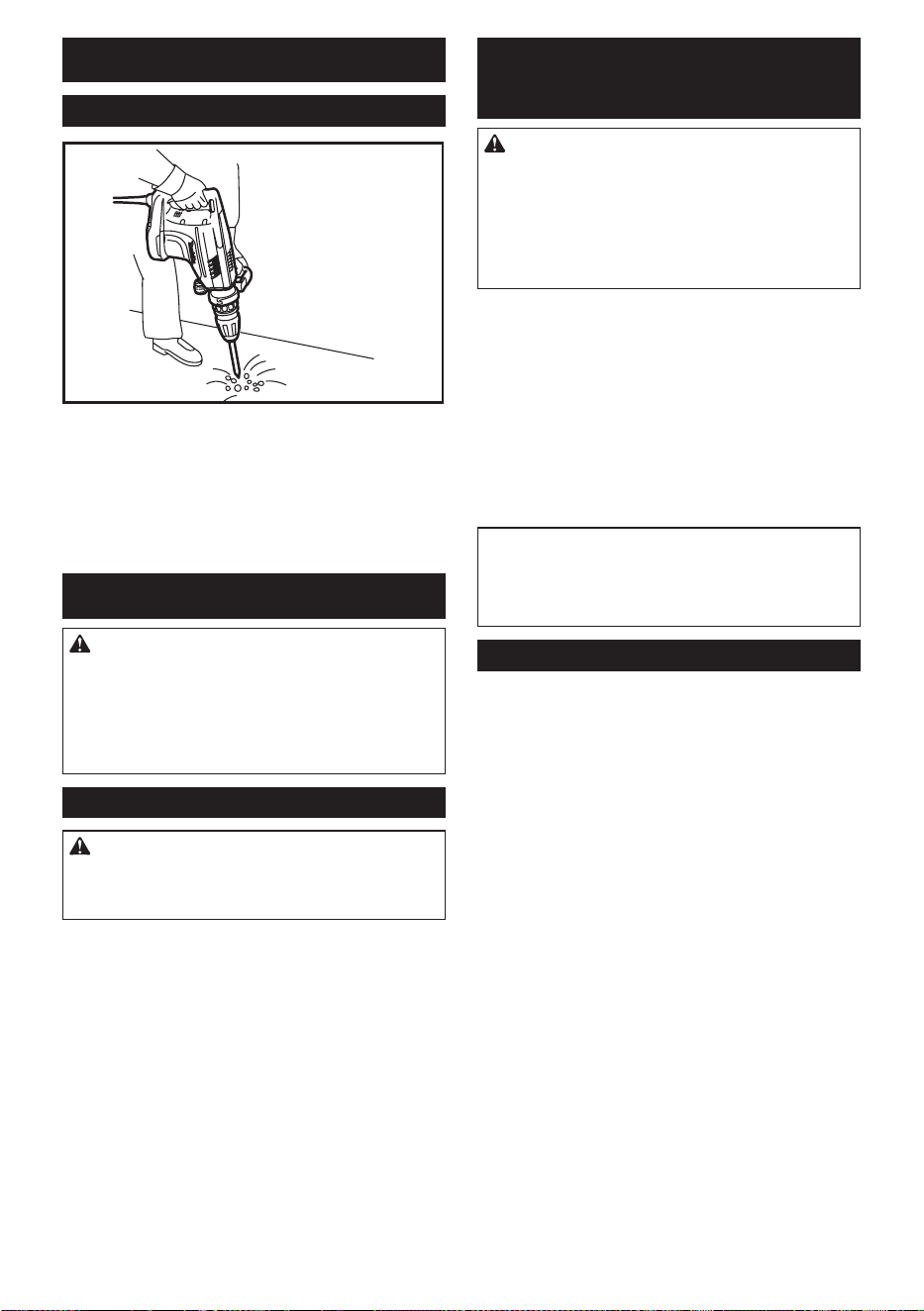

OPERATION
Chipping/Scaling/Demolition
Always use the side grip (auxiliary handle) and rmly
hold the tool by both side grip and switch handle during
operations. Turn the tool on and apply slight pressure
on the tool so that the tool will not bounce around,
uncontrolled. Pressing very hard on the tool will not
increase the efciency.
MAINTENANCE
CAUTION:
• Always be sure that the tool is switched off and
unplugged before attempting to perform inspec-
tion or maintenance.
• Never use gasoline, benzine, thinner, alcohol
or the like. Discoloration, deformation or cracks
may result.
Lubrication
CAUTION:
• This servicing should be performed by Makita
Authorized or Factory Service Centers only.
This tool requires no hourly or daily lubrication because
it has a grease-packed lubrication system. It should be
relubricated regularly. Send the complete tool to Makita
Authorized or Factory Service Center for this lubrication
service.
To maintain product SAFETY and RELIABILITY,
repairs, any other maintenance or adjustment should
be performed by Makita Authorized or Factory Service
Centers, always using Makita replacement parts.
7 ENGLISH
OPTIONAL
ACCESSORIES
CAUTION:
• These accessories or attachments are recom-
mended for use with your Makita tool specied
in this manual. The use of any other accessories
or attachments might present a risk of injury to
persons. Only use accessory or attachment for
its stated purpose.
If you need any assistance for more details regard-
ing these accessories, ask your local Makita Service
Center.
• Bull point (SDS-MAX)
• Cold chisel (SDS-MAX)
• Scaling chisel (SDS-MAX)
• Clay spade (SDS-MAX)
• Bit grease
• Safety goggles
• Hammer grease
• Plastic carrying case
NOTE:
• Some items in the list may be included in the
tool package as standard accessories. They
may differ from country to country.
MAKITA LIMITED WARRANTY
Please refer to the annexed warranty sheet for the
most current warranty terms applicable to this product.
If annexed warranty sheet is not available, refer to the
warranty details set forth at below website for your
respective country.
United States of America: www.makitatools.com
Canada: www.makita.ca
Other countries: www.makita.com
8 FRANÇAIS
FRANÇAIS (Mode d’emploi original)
SPÉCIFICATIONS
Modèle HM1213C HM1203C
Nombre de frappes par minute 950 - 1 900
Longueur totale 576 mm (22-3/4")
Poids net 10,8 kg (23,6 lbs) 9,7 kg (21,4 lbs)
• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécications conte-
nues dans ce manuel sont sujettes à modication sans préavis.
• Note : Les spécications peuvent varier suivant les pays.
• Poids conforme à la procédure EPTA du 01/2003
Consignes de sécurité générales
pour outils électriques
MISE EN GARDE Veuillez lire toutes les mises en
garde de sécurité et toutes les instructions. L'ignorance
des mises en garde et des instructions comporte un risque
de choc électrique, d'incendie et/ou de blessure grave.
Conservez toutes les mises en
garde et instructions pour réfé-
rence future.
Le terme « outil électrique » qui gure dans les avertis-
sements fait référence à un outil électrique branché sur
une prise de courant (par un cordon d'alimentation) ou
alimenté par batterie (sans l).
Sécurité de la zone de travail
1. Maintenez la zone de travail propre et bien
éclairée. Les zones de travail encombrées ou
sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les
atmosphères explosives, par exemple en pré-
sence de liquides, gaz ou poussières inam-
mables. Les outils électriques produisent des
étincelles au contact desquelles la poussière ou
les vapeurs peuvent s'enammer.
3. Assurez-vous qu'aucun enfant ou curieux ne
s'approche pendant que vous utilisez un outil
électrique. Vous risquez de perdre la maîtrise de
l'outil si votre attention est détournée.
Sécurité en matière d'électricité
4. Les ches d'outil électrique sont conçues pour
s'adapter parfaitement aux prises de courant.
Ne modiez jamais la che de quelque façon
que ce soit. N'utilisez aucun adaptateur de
che sur les outils électriques avec mise à
la terre. En ne modiant pas les ches et en les
insérant dans des prises de courant pour les-
quelles elles ont été conçues vous réduirez les
risques de choc électrique.
5. Évitez tout contact corporel avec les surfaces
mises à la terre, telles que les tuyaux, radia-
teurs, cuisinières et réfrigérateurs. Le risque
de choc électrique est plus élevé si votre corps se
trouve mis à la terre.
6. N'exposez pas les outils électriques à la pluie
ou à l'eau. La présence d'eau dans un outil élec-
trique augmente le risque de choc électrique.
7. Ne maltraitez pas le cordon. N'utilisez jamais
le cordon pour transporter, tirer ou débrancher
l'outil électrique. Maintenez le cordon à l'écart
des sources de chaleur, de l'huile, des objets à
bords tranchants et des pièces en mouvement.
Le risque de choc électrique est plus élevé lorsque
les cordons sont endommagés ou enchevêtrés.
8. Lorsque vous utilisez un outil électrique à l'ex-
térieur, utilisez un cordon prolongateur prévu
à cette n. Les risques de choc électrique sont
moindres lorsqu'un cordon conçu pour l'extérieur
est utilisé.
9. Si vous devez utiliser un outil électrique dans
un endroit humide, utilisez une source d'ali-
mentation protégée par un disjoncteur de fuite
à la terre. L'utilisation d'un disjoncteur de fuite à la
terre réduit le risque de choc électrique.
Sécurité personnelle
10. Restez alerte, attentif à vos mouvements et
faites preuve de bon sens lorsque vous utili-
sez un outil électrique. Évitez d'utiliser un outil
électrique si vous êtes fatigué ou si vous avez
pris une drogue, de l'alcool ou un médicament.
Un moment d'inattention pendant l'utilisation d'un
outil électrique peut entraîner une grave blessure.
11. Portez des dispositifs de protection person-
nelle. Portez toujours un protecteur pour la
vue. Les risques de blessure seront moins élevés
si vous utilisez des dispositifs de protection tels
qu'un masque antipoussières, des chaussures à
semelle antidérapante, une coiffure résistante ou
une protection d'oreilles.
12. Évitez les démarrages accidentels. Assurez-
vous que l'interrupteur est en position d'arrêt
avant de brancher l'outil et/ou d'insérer la bat-
terie, ainsi qu'avant de saisir ou de transporter
l'outil. Vous ouvrez la porte aux accidents si vous
transportez les outils électriques avec le doigt sur
l'interrupteur ou laissez l'interrupteur en position
de marche avant de mettre l'outil sous tension.
13. Retirez toute clé de réglage ou de serrage
avant de mettre l'outil sous tension. Toute clé
laissée en place sur une pièce rotative de l'outil
électrique peut entraîner une blessure.
14. Maintenez une bonne position. Assurez-vous
d'une bonne prise au sol et d'une bonne
position d'équilibre en tout temps. Cela vous
permettra d'avoir une meilleure maîtrise de l'outil
dans les situations imprévues.
9 FRANÇAIS
15. Portez des vêtements adéquats. Ne portez ni
vêtements amples ni bijoux. Vous devez main-
tenir cheveux, vêtements et gants à l'écart des
pièces en mouvement. Les pièces en mouve-
ment peuvent happer les vêtements amples, les
bijoux et les cheveux longs.
16. Si des accessoires sont fournis pour raccor-
der un appareil d'aspiration et de collecte
de la poussière, assurez-vous qu'ils sont
correctement raccordés et qu'ils sont utilisés
de manière adéquate. L'utilisation d'un appareil
d'aspiration permet de réduire les risques liés à la
présence de poussière dans l'air.
Utilisation et entretien des outils électriques
17. Ne forcez pas l'outil électrique. Utilisez l'outil
électrique adéquat suivant le type de travail à
effectuer. Si vous utilisez l'outil électrique adéquat
et respectez le régime pour lequel il a été conçu,
il effectuera un travail de meilleure qualité et de
façon plus sécuritaire.
18.
N'utilisez pas l'outil électrique s'il n'est pas pos-
sible de mettre sa gâchette en position de marche
et d'arrêt. Un outil électrique dont l'interrupteur est
défectueux représente un danger et doit être réparé.
19.
Débranchez la che de la source d'alimentation
et/ou retirez le bloc-piles de l'outil électrique
avant d'effectuer tout réglage, de changer un
accessoire ou de ranger l'outil électrique. De
telles mesures préventives réduisent les risques
de démarrage accidentel de l'outil électrique.
20. Après l'utilisation d'un outil électrique,
rangez-le hors de portée des enfants et ne
laissez aucune personne l'utiliser si elle n'est
pas familiarisée avec l'outil électrique ou les
présentes instructions d'utilisation. Les outils
électriques représentent un danger entre les
mains de personnes qui n'en connaissent pas le
mode d'utilisation.
21.
Veillez à l’entretien des outils électriques.
Assurez-vous que les pièces mobiles ne sont pas
désalignées ou coincées, qu’aucune pièce n’est
cassée et que l’outil électrique n’a subi aucun
dommage affectant son bon fonctionnement. Le
cas échéant, faites réparer l'outil électrique avant
de l'utiliser. De nombreux accidents sont causés par
des outils électriques mal entretenus.
22.
Maintenez les outils tranchants bien aiguisés et
propres. Un outil tranchant dont l'entretien est effectué
correctement et dont les bords sont bien aiguisés ris-
quera moins de se coincer et sera plus facile à maîtriser.
23.
Utilisez l'outil électrique, ses accessoires, ses
embouts, etc., en respectant les présentes ins-
tructions, en tenant compte des conditions de
travail et du type de travail à effectuer. L'utilisation
d'un outil électrique à des ns autres que celles
prévues peut entraîner une situation dangereuse.
Réparation
24.
Faites réparer votre outil électrique par un répa-
rateur qualié qui utilise des pièces de rechange
identiques aux pièces d'origine. Le maintien de la
sûreté de l'outil électrique sera ainsi assuré.
25. Suivez les instructions de lubrication et de
changement des accessoires.
26. Maintenez les poignées de l'outil sèches,
propres et exemptes d'huile ou de graisse.
UTILISEZ UN CORDON PROLONGATEUR APPROPRIÉ.
Assurez-vous que votre cordon prolongateur est en bonne
condition. Lorsque vous utilisez un cordon prolongateur, assu-
rez-vous qu'il est assez robuste pour transporter le courant
exigé par le produit. Un cordon qui est trop petit entraînera
une baisse dans la tension composée, ce qui causera une
perte d'énergie et un surchauffage. Le tableau 1 indique la
dimension de cordon à utiliser, en fonction de la longueur du
cordon et de l'intensité nominale gurant sur la plaque signa-
létique. En cas de doute, utilisez un cordon plus robuste. Plus
le numéro de calibre est bas, plus le cordon est robuste.
Tableau 1. Gabarit minimum du cordon
Intensité nominale
Volts Longueur totale du cordon en pieds
120 V 25 pi 50 pi 100 pi 150 pi
Plus de Pas plus de Calibre américain des fils
06 18 16 16 14
18 16 14 12610
10 12 16 16 14 12
12 16 14 12
Non recommandé
CONSIGNES DE SÉCURITÉ POUR
LE MARTEAU
NE vous laissez PAS tromper (au l d'une utilisation
répétée) par un sentiment d'aisance et de familiarité
avec le produit, en négligeant le respect rigoureux
des consignes de sécurité qui accompagnent le
produit. L'utilisation non sécuritaire ou incorrecte
de cet outil comporte un risque de blessure grave.
1. Portez des protections d'oreilles. L'exposition
au bruit peut entraîner des lésions de l'ouïe.
2. Utilisez la ou les poignées auxiliaires si elles
sont fournies avec l'outil. Toute perte de maî-
trise comporte un risque de blessure.
3.
Tenez l’outil électrique par ses surfaces de prise iso-
lées pendant toute opération où l’accessoire de coupe
pourrait venir en contact avec un câblage dissimulé
ou avec son propre cordon. En cas de contact de l’ac-
cessoire de coupe avec un conducteur sous tension, les
pièces métalliques à découvert de l’outil électrique risque-
raient de transmettre une décharge à l’utilisateur.
4.
Portez un casque rigide (casque de sécurité)
ainsi que des lunettes de sécurité et/ou un écran
facial. Les lunettes ordinaires et les lunettes de
soleil ne constituent PAS des lunettes de sécu-
rité. Le port d'un masque à poussière et de gants
épais est également fortement recommandé.
5. Assurez-vous que le foret est bien serré avant
d'utiliser l'outil.
10 FRANÇAIS
6. Même dans des conditions d'utilisation
ordinaires, l'outil produit des vibrations. Les
vis peuvent ainsi se relâcher facilement et
risquent d'entraîner une rupture de pièce ou de
causer un accident. Avant l'utilisation, vériez
avec précaution que les vis sont bien serrées.
7.
Par temps froid ou lorsque l'outil est resté inutilisé
pendant une longue période, faites-le réchauffer
pendant quelques minutes en le faisant fonctionner à
vide. Cela réchauffera le lubriant. Sans un réchauffe-
ment adéquat, le martelage s'effectue difcilement.
8. Adoptez toujours une position de travail vous
assurant d'un bon équilibre.
Assurez-vous qu'il n'y a personne plus bas
lorsque vous utilisez l'outil en position élevée.
9. Tenez l'outil fermement à deux mains.
10.
Gardez vos mains éloignées des pièces mobiles.
11. N'abandonnez pas l'outil alors qu'il tourne. Ne
faites fonctionner l'outil qu'une fois que vous
l'avez bien en main.
12.
Pendant l'utilisation de l'outil, ne le pointez vers per-
sonne dans la zone de travail. Vous risqueriez de bles-
ser gravement quelqu'un en cas d'éjection du foret.
13.
Ne touchez pas le foret ou les parties situées près du
foret immédiatement après l'utilisation ; ils peuvent
être extrêmement chauds et brûler votre peau.
14. Ne faites pas tourner inutilement l'outil à vide.
15. Certains matériaux contiennent des produits
chimiques qui peuvent être toxiques. Prenez
les précautions nécessaires pour éviter l'inha-
lation de ces poussières ou leur contact avec
la peau. Conformez-vous aux consignes de
sécurité du fournisseur du matériau.
CONSERVEZ CE MODE D'EMPLOI.
MISE EN GARDE : Une MAUVAISE
UTILISATION de l'outil ou l'ignorance des
consignes de sécurité du présent manuel
d'instructions peuvent entraîner une grave
blessure.
Symboles
Les symboles utilisés pour l'outil sont indiqués
ci-dessous.
volts
ampères
hertz
courant alternatif
construction, catégorie II
tours ou alternances par minute
nombre de frappes
DESCRIPTION DU
FONCTIONNEMENT
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et débranché avant de l'ajuster ou de véri-
er son fonctionnement.
Interrupteur
ON
OFF
1
► 1. Levier de l'interrupteur
ATTENTION :
• Avant de brancher l'outil, vériez toujours que
l'outil est hors tension.
•
Pour rendre le travail de l'utilisateur plus confortable
lors d'une utilisation prolongée, l'interrupteur peut
être verrouillé en position de marche. Soyez pru-
dent lorsque vous verrouillez l'outil en position de
marche, et maintenez une poigne solide sur l'outil.
Pour faire démarrer l'outil, poussez le levier de l'interrupteur sur
« ON (I) » du côté gauche de l'outil. Pour arrêter l'outil, poussez
le levier de l'interrupteur sur « OFF (O) » du côté droit de l'outil.
Changement de vitesse
1
► 1. Cadran de réglage
Il est possible de régler le nombre de frappes par
minute simplement en tournant le cadran de réglage.
Cette opération est possible même si l'outil est en
marche. Le cadran est gradué de 1 (vitesse la plus
lente) à 5 (vitesse la plus rapide).
11 FRANÇAIS
Pour connaître le rapport entre les graduations du
cadran et le nombre de frappes par minute, consultez le
tableau ci-dessous.
Numéro sur le cadran de réglage
Nombre de frappes par minute
5
4
3
2
1
1 900
1 700
1 450
1 200
950
ATTENTION :
• Le cadran de réglage de la vitesse ne peut pas
dépasser le 5 et le 1. Ne le forcez pas à dépas-
ser le 5 ou le 1, sinon la fonction de réglage de
la vitesse risque de ne plus fonctionner.
Pour le modèle HM1213C seulement
NOTE :
• Lorsque l'outil tourne à vide, le nombre de
frappes par minute diminue pour réduire les
vibrations ; il ne s'agit pas d'un dysfonctionne-
ment. Le nombre de frappes par minute aug-
mente au contact du foret contre le béton, pour
atteindre les fréquences de frappe indiquées
dans le tableau. Lorsque la uidité de la graisse
diminue en raison de la basse température, il se
peut que cette fonction soit inopérante même si
le moteur tourne.
Voyant
1
2
► 1. Voyant de mise sous tension (vert) 2. Voyant de
service (rouge)
Le voyant vert de mise sous tension s'allume quand
l'outil est branché. Si le voyant ne s'allume pas, il y a
peut-être un dysfonctionnement sur le cordon d'alimen-
tation secteur ou sur le contrôleur. Le voyant est allumé
mais l'outil ne démarre pas même s'il est sous tension :
les charbons sont peut-être usés, ou bien le contrôleur,
le moteur ou l'interrupteur d'alimentation fonctionne
mal.
Le voyant rouge de service clignote lorsque les char-
bons sont très usés, pour indiquer que l'outil a besoin
d'entretien. Après environ 8 heures d'utilisation, le
moteur s'arrête automatiquement.
ASSEMBLAGE
ATTENTION :
• Avant d'effectuer toute intervention sur l'outil,
assurez-vous toujours qu'il est hors tension et
débranché.
Poignée latérale (poignée auxiliaire)
1
2
► 1. Poignée étrier latérale 2. Écrou de serrage
La poignée étrier latérale peut tourner de 360° à la
verticale et se xer sur n'importe quelle position. Elle se
xe également sur huit positions différentes en avant
et en arrière à l'horizontale. Il vous suft de desserrer
l'écrou de serrage pour déplacer la poignée étrier laté-
rale sur la position voulue. Puis, resserrez l'écrou de
serrage à fond.
Vous pouvez également monter la poignée latérale
dans l'encoche arrière. Desserrez l'écrou de serrage et
élargissez l'embase de la poignée latérale. Ramenez
la poignée latérale sur l'encoche arrière et xez-la avec
l'écrou de serrage.
Installation et retrait du foret
1
2
► 1. Queue du foret 2. Graisse à foret
Nettoyez la queue du foret et enduisez-la de graisse à
foret avant d'installer le foret.
12 FRANÇAIS
Insérez le foret dans l'outil. Tournez le foret puis enfon-
cez-le jusqu'à ce qu'il soit engagé.
1
► 1. Couvercle de libération
Si vous n'arrivez pas à enfoncer le foret, retirez-le. Tirez
le couvercle de libération quelques fois vers le bas.
Puis, réinsérez le foret. Tournez le foret et enfoncez-le
jusqu'à ce qu'il soit engagé.
Après l'installation, vériez toujours que le foret est
solidement xé en essayant de le sortir.
Pour retirer le foret, tirez le couvercle de libération com-
plètement vers le bas et tirez sur le foret pour le retirer.
1
► 1. Couvercle de libération
Angle du foret
1
► 1. Bague d'orientation
Il est possible de xer le foret à 12 angles différents. Pour chan-
ger l'angle du foret, déplacez la bague d'orientation vers l'avant,
puis tournez la bague d'orientation pour modier l'angle du foret.
Lorsque vous avez obtenu l'angle voulu, ramenez la bague
d'orientation sur sa position d'origine. Le foret se xe en place.
UTILISATION
Burinage/Ecaillage/Démolition
Utilisez toujours la poignée latérale (poignée auxiliaire), et tenez fer-
mement l'outil par la poignée latérale et la poignée revolver pendant
l'utilisation. Mettez l'outil en marche et appliquez une légère pression
dessus pour éviter qu'il ne bondisse, hors de contrôle. L'efcacité du
travail n'augmentera pas même si vous appuyez très fort sur l'outil.
13 FRANÇAIS
ENTRETIEN
ATTENTION :
• Assurez-vous toujours que l'outil est hors ten-
sion et débranché avant d'y effectuer tout travail
d'inspection ou d'entretien.
• N'utilisez jamais d'essence, de benzine, de
solvant, d'alcool ou d'autres produits similaires.
Une décoloration, une déformation, ou la forma-
tion de ssures peuvent en découler.
Lubrication
ATTENTION :
• Ce service doit être effectué dans un centre de
service Makita agréé ou un centre de service de
l'usine Makita uniquement.
Grâce au système de lubrication à la graisse de
cet outil, il n'est pas nécessaire de le graisser après
quelques heures d'utilisation ou chaque jour. Un grais-
sage régulier est de mise. Envoyez l'outil complet à
une usine ou à un centre de service après-vente Makita
agréé pour le faire graisser.
Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-
duit, les réparations, tout autre travail d'entretien ou
de réglage doivent être effectués dans un centre de
service Makita agréé ou un centre de service de l'usine
Makita, exclusivement avec des pièces de rechange
Makita.
ACCESSOIRES EN
OPTION
ATTENTION :
• Ces accessoires ou pièces complémentaires
sont recommandés pour l'utilisation avec
l'outil Makita spécié dans ce mode d'emploi.
L'utilisation de tout autre accessoire ou pièce
complémentaire peut comporter un risque de
blessure. N'utilisez les accessoires ou pièces
qu'aux ns auxquelles ils ont été conçus.
Si vous désirez obtenir plus de détails concernant ces
accessoires, veuillez contacter le centre de service
après-vente Makita le plus près.
• Pointe à béton (SDS-max)
• Ciseau à froid (SDS-max)
• Ciseau à écailler (SDS-max)
• Pelle à argile (SDS-max)
• Graisse rose
• Lunettes de sécurité
• Graisse pour marteau
• Mallette de transport en plastique
NOTE :
• Certains éléments de la liste peuvent être inclus
avec l'outil comme accessoires standard. Ils
peuvent varier suivant les pays.
GARANTIE LIMITÉE MAKITA
Pour les conditions de garantie en vigueur qui s’ap-
pliquent à ce produit, veuillez vous reporter à la feuille
de garantie en annexe. Si la feuille de garantie en
annexe n’est pas disponible, reportez-vous aux détails
de la garantie présentés sur le site Web de votre pays,
ci-dessous.
États-Unis d’Amérique: www.makitatools.com
Canada: www.makita.ca
Autres pays: www.makita.com
14 ESPAÑOL
ESPAÑOL (Instrucciones originales)
ESPECIFICACIONES
Modelo HM1213C HM1203C
Especicaciones eléctricas en México
120 V
14 A 50/60 Hz
Golpes por minuto 950 - 1 900
Longitud total 576 mm (22-3/4")
Peso neto 10,8 kg (23,6 lbs) 9,7 kg (21,4 lbs)
• Debido a nuestro programa continuo de investigación y desarrollo, las especicaciones aquí dadas están sujetas a
cambios sin previo aviso.
• Nota: Las especicaciones pueden ser diferentes de país a país.
• Peso de acuerdo al procedimiento de EPTA-01/2003
Advertencias de seguridad generales
para herramientas eléctricas
ADVERTENCIA: lea todas las advertencias de
seguridad e instrucciones. Si no sigue todas las
advertencias e instrucciones indicadas a continuación,
podrá ocasionar una descarga eléctrica, un incendio y/o
lesiones graves.
Guarde todas las advertencias
e instrucciones para su futura
referencia.
El término "herramienta eléctrica" se reere, en todas
las advertencias que aparecen a continuación, a su
herramienta eléctrica de funcionamiento con conexión
a la red eléctrica (con cableado eléctrico) o herramienta
eléctrica de funcionamiento a batería (inalámbrica).
Seguridad en el área de trabajo
1. Mantenga el área de trabajo limpia y bien ilu-
minada. Las áreas oscuras o desordenadas son
propensas a accidentes.
2. No utilice las herramientas eléctricas en
atmósferas explosivas, tal como en la presen-
cia de líquidos, gases o polvo inamables. Las
herramientas eléctricas crean chispas que pueden
prender fuego al polvo o los humos.
3. Mantenga a los niños y curiosos alejados
mientras utiliza una herramienta eléctrica. Las
distracciones le pueden hacer perder el control.
Seguridad eléctrica
4. Las clavijas de conexión de las herramientas
eléctricas deberán encajar perfectamente en la
toma de corriente. No modique nunca la cla-
vija de conexión de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas
eléctricas que tengan conexión a tierra (puesta
a tierra). La utilización de clavijas no modica-
das y que encajen perfectamente en la toma de
corriente reducirá el riesgo de que se produzca
una descarga eléctrica.
5. Evite tocar con el cuerpo supercies conec-
tadas a tierra o puestas a tierra tales como
tubos, radiadores, cocinas y refrigeradores. Si
su cuerpo es puesto a tierra o conectado a tierra
existirá un mayor riesgo de que sufra una des-
carga eléctrica.
6. No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. La entrada de
agua en una herramienta eléctrica aumentará el
riesgo de que se produzca una descarga eléctrica.
7. No jale el cable. Nunca utilice el cable para
transportar, jalar o desconectar la herramienta
eléctrica. Mantenga el cable alejado del calor,
aceite, objetos cortantes o piezas móviles. Los
cables dañados o atrapados aumentan el riesgo
de sufrir una descarga eléctrica.
8.
Cuando utilice una herramienta eléctrica en
exteriores, utilice un cable de extensión apro-
piado para uso en exteriores. La utilización de un
cable apropiado para uso en exteriores reducirá el
riesgo de que se produzca una descarga eléctrica.
9. Si no es posible evitar usar una herramienta
eléctrica en condiciones húmedas, utilice un
alimentador protegido con interruptor de cir-
cuito de falla en tierra (ICFT). El uso de un ICFT
reduce el riesgo de descarga eléctrica.
Seguridad personal
10.
Manténgase alerta, preste atención a lo que está
haciendo y utilice su sentido común cuando opere
una herramienta eléctrica. No utilice la herramienta
eléctrica cuando esté cansado o bajo la inuencia
de drogas, alcohol o medicamentos. Un momento
de distracción mientras opera la máquina puede dar
como resultado heridas personales graves.
11. Use equipo de protección personal. Póngase
siempre protección para los ojos. El equipo
protector tal como máscara contra el polvo, zapa-
tos de seguridad antiderrapantes, casco rígido y
protección para oídos utilizado en las condiciones
apropiadas reducirá las heridas personales.
12.
Impida el encendido accidental. Asegúrese de
que el interruptor esté en la posición de apa-
gado antes de conectar a la alimentación eléc-
trica y/o de colocar el cartucho de la batería, así
como al levantar o cargar la herramienta. Cargar
las herramientas eléctricas con su dedo en el inte
-
rruptor o conectarlas con el interruptor encendido
hace que los accidentes sean propensos.
13. Retire cualquier llave de ajuste o llave de
apriete antes de encender la herramienta.
Una llave de ajuste o llave de apriete que haya
sido dejada puesta en una parte giratoria de la
herramienta eléctrica podrá resultar en heridas
personales.
15 ESPAÑOL
14. No utilice la herramienta donde no alcance.
Mantenga los pies sobre suelo rme y el equi-
librio en todo momento. Esto permite un mejor
control de la herramienta eléctrica en situaciones
inesperadas.
15. Use vestimenta apropiada. No use ropas suel-
tas ni joyas. Mantenga el cabello, la ropa y los
guantes alejados de las piezas móviles. Las
prendas de vestir holgadas, las joyas y el cabello
suelto podrían engancharse en estas piezas
móviles.
16. Si dispone de dispositivos para la conexión de
equipos de extracción y recolección de polvo,
asegúrese de conectarlos y utilizarlos debida-
mente. La utilización de estos dispositivos reduce
los riesgos relacionados con el polvo.
Mantenimiento y uso de la herramienta eléctrica
17. No fuerce la herramienta eléctrica. Utilice la
herramienta eléctrica correcta para su aplica-
ción. La herramienta eléctrica adecuada hará un
trabajo mejor a la velocidad para la que ha sido
fabricada.
18. No utilice la herramienta eléctrica si el inte-
rruptor no la enciende y apaga. Cualquier
herramienta eléctrica que no pueda ser contro-
lada con el interruptor es peligrosa y debe ser
reemplazada.
19. Desconecte la clavija de la fuente de energía
y/o la batería de la herramienta eléctrica antes
de realizar ajustes, cambiar accesorios o guar-
dar las herramientas eléctricas. Dichas medidas
de seguridad preventivas reducen el riesgo de
que la herramienta se inicie accidentalmente.
20. Guarde la herramienta eléctrica que no use
fuera del alcance de los niños y no permita
que las personas que no están familiarizadas
con ella o con las instrucciones la operen. Las
herramientas eléctricas son peligrosas en manos
de personas que no saben operarlas.
21.
Realice el mantenimiento a las herramientas
eléctricas. Compruebe que no haya partes
móviles desalineadas o estancadas, piezas
rotas y cualquier otra condición que pueda
afectar al funcionamiento de la herramienta
eléctrica. Si la herramienta eléctrica está
dañada, haga que se la reparen antes de uti-
lizarla. Muchos accidentes son ocasionados por
herramientas eléctricas con un mal mantenimiento.
22. Mantenga las herramientas de corte limpias
y losas. Si recibe un mantenimiento adecuado
y tiene los bordes alados, es probable que la
herramienta se atasque menos y sea más fácil
controlarla.
23. Utilice la herramienta eléctrica, así como acce-
sorios, piezas, brocas, etc. de acuerdo con
estas instrucciones y de la manera establecida
para cada tipo de unidad en particular; tenga
en cuenta las condiciones laborales y el tra-
bajo a realizar. Si utiliza la herramienta eléctrica
para realizar operaciones distintas de las indica-
das, podrá presentarse una situación peligrosa.
Servicio de mantenimiento
24. Haga que una persona calicada repare la
herramienta utilizando sólo piezas de repuesto
idénticas. Esto asegura que se mantenga la
seguridad de la herramienta eléctrica.
25. Siga las instrucciones para la lubricación y
cambio de accesorios.
26. Mantenga las agarraderas secas, limpias y sin
aceite o grasa.
UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese
de que su cable de extensión esté en buenas condiciones.
Cuando utilice un cable de extensión, asegúrese de utilizar uno
del calibre suciente para conducir la corriente que demande
el producto. Un cable de calibre inferior ocasionará una caída
en la tensión de línea y a su vez en una pérdida de potencia
y sobrecalentamiento. La Tabla 1 muestra la medida correcta
a utilizar dependiendo de la longitud del cable y el amperaje
nominal indicado en la placa de características. Si no está
seguro, utilice el siguiente calibre más alto. Cuanto menor sea
el número de calibre, más corriente podrá conducir el cable.
Tabla 1. Calibre mínimo para el cable
Amperaje nominal
Volts Longitud total del cable en metros
120 V
7,6 m (25 ft)
15,2 m (50 ft)
30,4 m (100 ft)
45,7 m (150 ft)
Más de No más de Calibre del cable (AWG)
0 A6 A18161
61
4
18 16 14 126 A 10 A
10 A 12 A16161
41
2
12 A 16 A1412
No se recomienda
ADVERTENCIAS DE SEGURIDAD
PARA EL MARTILLO
NO DEJE que la comodidad o familiaridad con esta
herramienta (a base de utilizarlo repetidamente)
sustituya la estricta observancia de las normas de
seguridad para la herramienta en cuestión. Si utiliza
esta herramienta de forma no segura o incorrecta,
podrá sufrir graves lesiones personales.
1. Utilice protectores para oídos. La exposición al
ruido puede causar la pérdida auditiva.
2. Utilice el/los mango(s) auxiliar(es) si es que se
incluye(n) en la herramienta. Una pérdida del
control puede ocasionar lesiones personales.
3. Cuando realice una operación donde el acce-
sorio de corte pueda entrar en contacto con
cableado oculto o con su propio cable, sujete
la herramienta eléctrica por las supercies de
asimiento aisladas. Si el accesorio giratorio hace
contacto con un cable con corriente, las piezas
metálicas expuestas de la herramienta eléctrica
se electricarán también y el operador puede
recibir una descarga.
16 ESPAÑOL
4. Utilice un casco protector (de seguridad),
gafas de seguridad y/o máscara protectora.
Los anteojos comunes o para el sol NO son
gafas de seguridad. También se recomienda
usar una mascarilla para protegerse del polvo
y guantes bien acolchados.
5. Asegúrese de que la broca se encuentre ja en
su lugar antes de su funcionamiento.
6. En condiciones normales de funcionamiento,
la herramienta está diseñada para producir
vibración. Los tornillos pueden aojarse
fácilmente y causar una falla o accidente.
Verique cuidadosamente si los tornillos están
ajustados antes de poner en funcionamiento la
herramienta.
7. En clima frío o cuando la herramienta no haya
sido utilizada durante largo tiempo, deje calen-
tar la herramienta durante un rato haciéndola
funcionar sin carga. Esto agilizará la lubrica-
ción. Sin un calentamiento apropiado, la ope-
ración de percusión resultará difícil de realizar.
8. Asegúrese siempre de que pisa sobre suelo
rme.
Asegúrese de que no haya nadie debajo
cuando utilice la herramienta en lugares altos.
9. Sujete la herramienta rmemente con ambas
manos.
10. Mantenga las manos alejadas de las partes
móviles.
11. No deje la herramienta en marcha. Tenga en
marcha la herramienta solamente cuando la
tenga en la mano.
12. No apunte a ninguna persona cercana con la
herramienta cuando la opere. La broca puede
salir volando y herir a alguien de gravedad.
13. No toque la broca o las partes cercanas a ella
inmediatamente después de operar la herra-
mienta puesto que pueden estar calientes y
quemarle la piel.
14. No opere la herramienta al vacío
innecesariamente.
15. Algunos materiales contienen sustancias
químicas que pueden ser tóxicas. Tome pre-
cauciones para evitar la inhalación de polvo o
que éste tenga contacto con la piel. Consulte
la información de seguridad del proveedor de
los materiales.
GUARDE ESTAS
INSTRUCCIONES.
ADVERTENCIA: El USO INCORRECTO
o el no seguir las normas de seguridad
que se declaran en este instructivo podría
resultar en lesiones personales graves.
Símbolos
A continuación se muestran los símbolos que pueden
ser utilizados para la herramienta.
volts o voltios
ampere o ampério
hertz o hercios
corriente alterna
Construcción clase II
revoluciones o alternaciones por minuto,
frecuencia de rotación.
número de percusiones
DESCRIPCIÓN DEL
FUNCIONAMIENTO
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de ajustar o
comprobar cualquier función en la misma.
Accionamiento del interruptor
ON
OFF
1
► 1. Palanca interruptora
PRECAUCIÓN:
• Antes de conectar la herramienta, compruebe
siempre y asegúrese de que esté apagada.
• El interruptor puede ser bloqueado en la posi-
ción "ON" (encendido) para mayor comodidad
del operario durante una utilización prolongada.
Tenga precaución cuando bloquee la herra-
mienta en la posición "ON" (encendido) y sujete
la herramienta rmemente.
17 ESPAÑOL
Para encender la herramienta, empuje la palanca
interruptora a la posición de encendido "ON (I)" sobre
el costado izquierdo de la herramienta. Para apagar la
herramienta, empuje la palanca interruptora a la posi-
ción de apagado "OFF (O)" sobre el costado derecho
de la herramienta.
Cambio de velocidad
1
► 1. Control de ajuste de velocidad
Los golpes por minuto pueden ajustarse con sólo girar
el dial de ajuste. Esto se puede hacer incluso cuando
la herramienta se encuentra en funcionamiento. El dial
tiene marcas 1 (velocidad mínima) hasta 5 (velocidad
máxima).
Consulte la siguiente tabla para conocer las relaciones
entre los ajustes numéricos del dial de ajuste y los
golpes por minuto.
Número en el control de ajuste
Golpes por minuto
5
4
3
2
1
1 900
1 700
1 450
1 200
950
PRECAUCIÓN:
• El control de ajuste de velocidad sólo se puede
girar hasta 5 o hasta 1. No lo force más allá de
estas marcas o la función de ajuste de veloci-
dad podría arruinarse.
Sólo para modelo HM1213C
NOTA:
• Las percusiones por minuto cuando no hay
carga de trabajo se hacen menores que cuando
hay carga, y esto es para reducir la vibración
generada al no haber carga, y no es señal de
problema. Una vez que la operación comience
con la broca contra el concreto, las percusiones
por minuto incrementan a como están indicados
en la tabla. Cuando la temperatura es baja y la
grasa tenga menor uidez, puede que la herra-
mienta no realice esta función ni con el motor
girando.
Luz indicadora
1
2
► 1. Lámpara indicadora de herramienta encendida
(verde) 2. Indicadora de servicio (roja)
La luz indicadora verde de suministro eléctrico
("power-ON") se ilumina cuando la herramienta está conec-
tada a la electricidad. Si la luz indicadora no se ilumina,
puede que haya un defecto con el cable eléctrico o el con-
trolador. La luz indicadora se ilumina pero la herramienta no
se activa incluso al encenderla, puede que las escobillas de
carbón estén desgastadas, o que el controlador, el motor o
el interruptor de encendido (ON/OFF) estén defectuosos.
La luz indicadora roja de servicio parpadea cuando las esco-
billas de carbón están casi desgastadas para indicar que la
herramienta requiere servicio de mantenimiento. Tras alrede-
dor de 8 horas de uso, el motor se apagará automáticamente.
ENSAMBLE
PRECAUCIÓN:
• Asegúrese siempre de que la herramienta esté
apagada y desconectada antes de realizar
cualquier trabajo en la misma.
Empuñadura lateral (auxiliar)
1
2
► 1. Empuñadura lateral de asa 2. Tuerca jadora
La empuñadura lateral se puede girar 360° en vertical y sujetarse en
cualquier posición deseada. También se sujeta en ocho posiciones
diferentes hacia atrás y adelante en horizontal. Simplemente aoje la
tuerca de la abrazadera para girar la empuñadura lateral a la posición
deseada. Después apriete la tuerca de la abrazadera rmemente.
18 ESPAÑOL
La empuñadura lateral también puede montarse en
la ranura posterior. Aoje la tuerca de la abrazadera
y extienda la base de la empuñadura lateral. Deslice
hacia atrás la empuñadura lateral hacia la ranura poste-
rior y fíjela con la tuerca de la abrazadera.
Instalación o extracción del cincel
1
2
► 1. Zanco de la broca/cincel 2. Grasa para broca/
cincel
Limpie el zanco del cincel/broca y aplíquele grasa antes
de instalarlo.
Inserte la broca o el cincel en la herramienta. Girelo y
presiónelo hacia dentro hasta que quede encajado.
1
► 1. Cubierta de liberación
Si el cincel no puede insertarse, retírelo. Jale la cubierta
de liberación un par de veces hacia abajo y luego
vuelva a insertar el cincel. Gire elcincel y empújelo
hacia el interior hasta que enganche.
Después de la instalación, asegúrese siempre de que
esté bien sujeto en el mandril intentando sacarlo.
Para retirar el cincel, jale hacia abajo la cubierta de
liberación y empuje el cincel hacia el exterior.
1
► 1. Cubierta de liberación
Ángulo del cincel
1
► 1. Anillo de cambio
El cincel puede colocarse en 12 ángulos diferentes.
Para cambiar el ángulo del cincel, deslice hacia ade-
lante el anillo de cambio y luego gírelo para cambiar el
ángulo del cincel. En el ángulo deseado, deslice hacia
atrás el anillo de cambio hasta la posición original. De
esta manera, el cincel quedará jo en su lugar.
19 ESPAÑOL
OPERACIÓN
Cincelado/Tallado/Demolición
Utilice siempre la empuñadura lateral (auxiliar) y
sujete la herramienta rmemente de la empuñadura
lateral y de la empuñadura del interruptor durante las
operaciones. Encienda la herramienta y aplique una
leve presión sobre ésta para evitar que la herramienta
rebote sin control. Hacer una presión excesiva con la
herramienta no mejorará la eciencia.
MANTENIMIENTO
PRECAUCIÓN:
• Asegúrese siempre que la herramienta esté
apagada y desconectada antes de intentar
realizar una inspección o mantenimiento.
• Nunca use gasolina, bencina, diluyente (tíner),
alcohol o sustancias similares. Puede que esto
ocasione grietas o descoloramiento.
Lubricación
PRECAUCIÓN:
• Este servicio deberá ser realizado en Centros
o Servicios de fábrica Autorizados por Makita
solamente.
Esta herramienta no requiere de lubricación cada hora
ni cada día porque cuenta con un sistema de paquete
de lubricación. Éste lubricará de forma habitual. Envíe
la herramienta completa a un centro de servicio del
fabricante o centro autorizado Makita para manteni-
miento a este sistema de lubricación.
Para mantener la SEGURIDAD y FIABILIDAD del pro-
ducto, las reparaciones, y cualquier otra tarea de man-
tenimiento o ajuste deberán ser realizadas en Centros
de Servicio Autorizados por Makita, empleando siempre
repuestos Makita.
ACCESORIOS
OPCIONALES
PRECAUCIÓN:
• Estos accesorios o aditamentos (incluidos o no)
están recomendados para utilizar con su herra-
mienta Makita especicada en este manual.
El empleo de cualesquiera otros accesorios o
acoplamientos conllevará un riesgo de sufrir
heridas personales. Utilice los accesorios o aco-
plamientos solamente para su n establecido.
Si necesita cualquier ayuda para más detalles en
relación con estos accesorios, pregunte a su centro de
servicio Makita local.
• Punta rompedora (Max-SDS)
• Cortaerro (Max-SDS)
• Cincel desincrustador (Max-SDS)
• Pala de arcilla (Max-SDS)
• Grasa para brocas
• Gafas de seguridad
• Lubricante para martillo
• Maletín de transporte de plástico
NOTA:
• Algunos de los artículos en la lista puede que
vengan junto con el paquete de la herramienta
como accesorios incluidos. Puede que estos
accesorios varíen de país a país.
GARANTÍA LIMITADA DE MAKITA
Ésta Garantía no aplica para México
Consulte la hoja de la garantía anexa para ver los
términos más vigentes de la garantía aplicable a este
producto. En caso de no disponer de esta hoja de
garantía anexa, consulte los detalles sobre la garantía
descritos en el sitio web de su país respectivo indicado
a continuación.
Estados Unidos de América: www.makitatools.com
Canadá: www.makita.ca
Otros países: www.makita.com
Some dust created by power sanding, sawing, grinding, drilling, and other
construction activities contains chemicals known to the State of California
to cause cancer, birth defects or other reproductive harm. Some examples
of these chemicals are:
• lead from lead-based paints,
• crystalline silica from bricks and cement and other masonry products, and
• arsenic and chromium from chemically-treated lumber.
Your risk from these exposures varies, depending on how often you do this
type of work. To reduce your exposure to these ch emicals: work in a well
ventilated area, and work with approved safety equipment, such as those
dust masks that are specially designed to filter out microscopic particles.
WARNING
< USA only >
ADVERTENCIA
Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y
otras actividades de la construcción contienen sustancias químicas
reconocidas por el Estado de California como causantes de cáncer, defectos
de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos
productos químicos son:
• plomo de pinturas a base de plomo,
• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y
• arsénico y cromo de maderas tratadas químicamente.
El riesgo al que se expone varía, dependiendo de la frecuencia con la que
realice este tipo de trabajo. Para reducir la exposición a estos productos
químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad
indicado, tal como las máscaras contra polvo que están especialmente
diseñadas para filtrar partículas microscó
picas.
< Sólo en los Estados Unidos >
Makita Corporation
3-11-8, Sumiyoshi-cho,
Anjo, Aichi 446-8502 Japan
www.makita.com
884887F943
HM1203C-1
EN, FRCA, ESMX
20190423
