Makita HM1512 45 lb. AVT Demolition Hammer, accepts 1‑1/8" User Manual

INSTRUCTION MANUAL

MANUEL D'INSTRUCTION

MANUAL DE INSTRUCCIONES

Electric Breaker

Marteau-Piqueur

Demoledor Eléctrico

HM1512

HM1502

IMPORTANT: Read Before Using.

IMPORTANT : Lire avant usage.

IMPORTANTE: Lea antes de usar.

DOUBLE INSULATION

DOUBLE ISOLATION

DOBLE AISLAMIENTO

2 ENGLISH

ENGLISH (Original instructions)

SPECIFICATIONS

Model: HM1512 HM1502

Blows per minute 1,300 /min

Overall length 809 mm (31-3/4")

Net weight 20.4 kg (45.0 lbs) 19.7 kg (43.4 lbs)

Safety class

/II

Soft no-load rotation function

• Duetoourcontinuingprogramofresearchanddevelopment,thespecicationshereinaresubjecttochange

without notice.

• Specicationsmaydi󰀨erfromcountrytocountry.

• Theweightmaydi󰀨erdependingontheattachment(s).Thelightestandheaviestcombination,accordingto

EPTA-Procedure 01/2014, are shown in the table.

SAFETY WARNINGS

General power tool safety warnings

WARNING: Read all safety warnings and

all instructions. Failure to follow the warnings and

instructionsmayresultinelectricshock,reand/or

seriousinjury.

Save all warnings and instruc-

tions for future reference.

The term "power tool" in the warnings refers to your

mains-operated (corded) power tool or battery-operated

(cordless) power tool.

Work area safety

1. Keep work area clean and well lit. Cluttered or

dark areas invite accidents.

2. Do not operate power tools in explosive atmo-

spheres, such as in the presence of ammable

liquids, gases or dust. Power tools create sparks

which may ignite the dust or fumes.

3. Keep children and bystanders away while

operating a power tool. Distractions can cause

you to lose control.

Electrical Safety

1. Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodiedplugsandmatchingoutletswill

reduce risk of electric shock.

2. Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of elec-

tric shock if your body is earthed or grounded.

3. Do not expose power tools to rain or wet con-

ditions. Water entering a power tool will increase

the risk of electric shock.

4. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges

or moving parts. Damaged or entangled cords

increase the risk of electric shock.

5. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electric shock.

6. If operating a power tool in a damp location is

unavoidable, use a ground fault circuit inter-

rupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electric shock.

Personal Safety

1. Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired or

under the inuence of drugs, alcohol or med-

ication. A moment of inattention while operating

powertoolsmayresultinseriouspersonalinjury.

2. Use personal protective equipment. Always

wear eye protection. Protective equipment such

as a dust mask, non-skid safety shoes, hard hat or

hearing protection used for appropriate conditions

willreducepersonalinjuries.

3. Prevent unintentional starting. Ensure the

switch is in the o󰀨-position before connecting

to power source and/or battery pack, picking

up or carrying the tool. Carrying power tools with

yourngerontheswitchorenergisingpowertools

that have the switch on invites accidents.

4. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

resultinpersonalinjury.

5. Do not overreach. Keep proper footing and

balance at all times. This enables better control

of the power tool in unexpected situations.

6. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing, and gloves

away from moving parts.Looseclothes,jewel-

lery or long hair can be caught in moving parts.

3 ENGLISH

7. If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used. Use of

dust collection can reduce dust-related hazards.

Power tool use and care

1. Do not force the power tool. Use the correct

power tool for your application. The correct

powertoolwilldothejobbetterandsaferatthe

rate for which it was designed.

2. Do not use the power tool if the switch does

not turn it on and o󰀨. Any power tool that cannot

be controlled with the switch is dangerous and

must be repaired.

3. Disconnect the plug from the power source

and/or the battery pack from the power tool

before making any adjustments, changing

accessories, or storing power tools. Such pre-

ventive safety measures reduce the risk of starting

the power tool accidentally.

4. Store idle power tools out of the reach of chil-

dren and do not allow persons unfamiliar with

the power tool or these instructions to operate

the power tool. Power tools are dangerous in the

hands of untrained users.

5. Maintain power tools. Check for misalignment

or binding of moving parts, breakage of parts

and any other condition that may a󰀨ect the

power tool’s operation. If damaged, have the

power tool repaired before use. Many accidents

are caused by poorly maintained power tools.

6. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges

are less likely to bind and are easier to control.

7. Use the power tool, accessories and tool bits

etc. in accordance with these instructions, tak-

ing into account the working conditions and

the work to be performed. Use of the power tool

foroperationsdi󰀨erentfromthoseintendedcould

result in a hazardous situation.

Service

1. Have your power tool serviced by a qualied

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool is maintained.

2. Follow instruction for lubricating and chang-

ing accessories.

3. Keep handles dry, clean and free from oil and

grease.

USE PROPER EXTENSION CORD. Make sure your

extension cord is in good condition. When using an

extension cord, be sure to use one heavy enough to

carry the current your product will draw. An undersized

cord will cause a drop in line voltage resulting in loss of

power and overheating. Table 1 shows the correct size

to use depending on cord length and nameplate ampere

rating. If in doubt, use the next heavier gage. The

smaller the gage number, the heavier the cord.

Table 1: Minimum gage for cord

Ampere Rating Volts Total length of cord in feet

120V 25 ft. 50 ft. 100 ft. 150 ft.

220V - 240V 50 ft. 100 ft. 200 ft. 300 ft.

More Than Not More Than AWG

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Not Recommended

Electric Breaker safety warnings

1. Wear ear protectors. Exposure to noise can

cause hearing loss.

2. Use auxiliary handle(s), if supplied with the

tool.Lossofcontrolcancausepersonalinjury.

3. Hold power tool by insulated gripping sur-

faces, when performing an operation where

the cutting accessory may contact hidden wir-

ing or its own cord. Cutting accessory contacting

a "live" wire may make exposed metal parts of the

power tool "live" and could give the operator an

electric shock.

4. Wear a hard hat (safety helmet), safety glasses

and/or face shield. Ordinary eye or sun glasses

are NOT safety glasses. It is also highly recom-

mended that you wear a dust mask and thickly

padded gloves.

5. Be sure the bit is secured in place before

operation.

6. Under normal operation, the tool is designed

to produce vibration. The screws can come

loose easily, causing a breakdown or accident.

Check tightness of screws carefully before

operation.

7. In cold weather or when the tool has not been

used for a long time, let the tool warm up for

a while by operating it under no load. This

will loosen up the lubrication. Without proper

warm-up, hammering operation is di󰀩cult.

8. Always be sure you have a rm footing. Be

sure no one is below when using the tool in

high locations.

9. Hold the tool rmly with both hands.

10. Keep hands away from moving parts.

11. Do not leave the tool running. Operate the tool

only when hand-held.

12. Do not point the tool at any one in the area

when operating. The bit could y out and

injure someone seriously.

4 ENGLISH

13. Do not touch the bit, parts close to the bit, or

workpiece immediately after operation; they

may be extremely hot and could burn your

skin.

14. Some material contains chemicals which may

be toxic. Take caution to prevent dust inhala-

tion and skin contact. Follow material supplier

safety data.

15. Do not touch the power plug with wet hands.

16. Before operation, make sure that there is no

buried object such as electric pipe, water pipe

or gas pipe in the working area. Otherwise, the

bit may touch them, resulting an electric shock,

electrical leakage or gas leak.

17. Do not operate the tool at no-load

unnecessarily.

SAVE THESE INSTRUCTIONS.

WARNING: DO NOT let comfort or familiarity

with product (gained from repeated use) replace

strict adherence to safety rules for the subject

product. MISUSE or failure to follow the safety

rules stated in this instruction manual may cause

serious personal injury.

Symbols

The followings show the symbols used for tool.

volts

amperes

hertz

alternating current

Class II Construction

number of blow per minute

Power supply

The tool should be connected only to a power supply of

the same voltage as indicated on the nameplate, and

can only be operated on single-phase AC supply.

FUNCTIONAL

DESCRIPTION

CAUTION: Always be sure that the tool is

switched o󰀨 and unplugged before adjusting or

checking function on the tool.

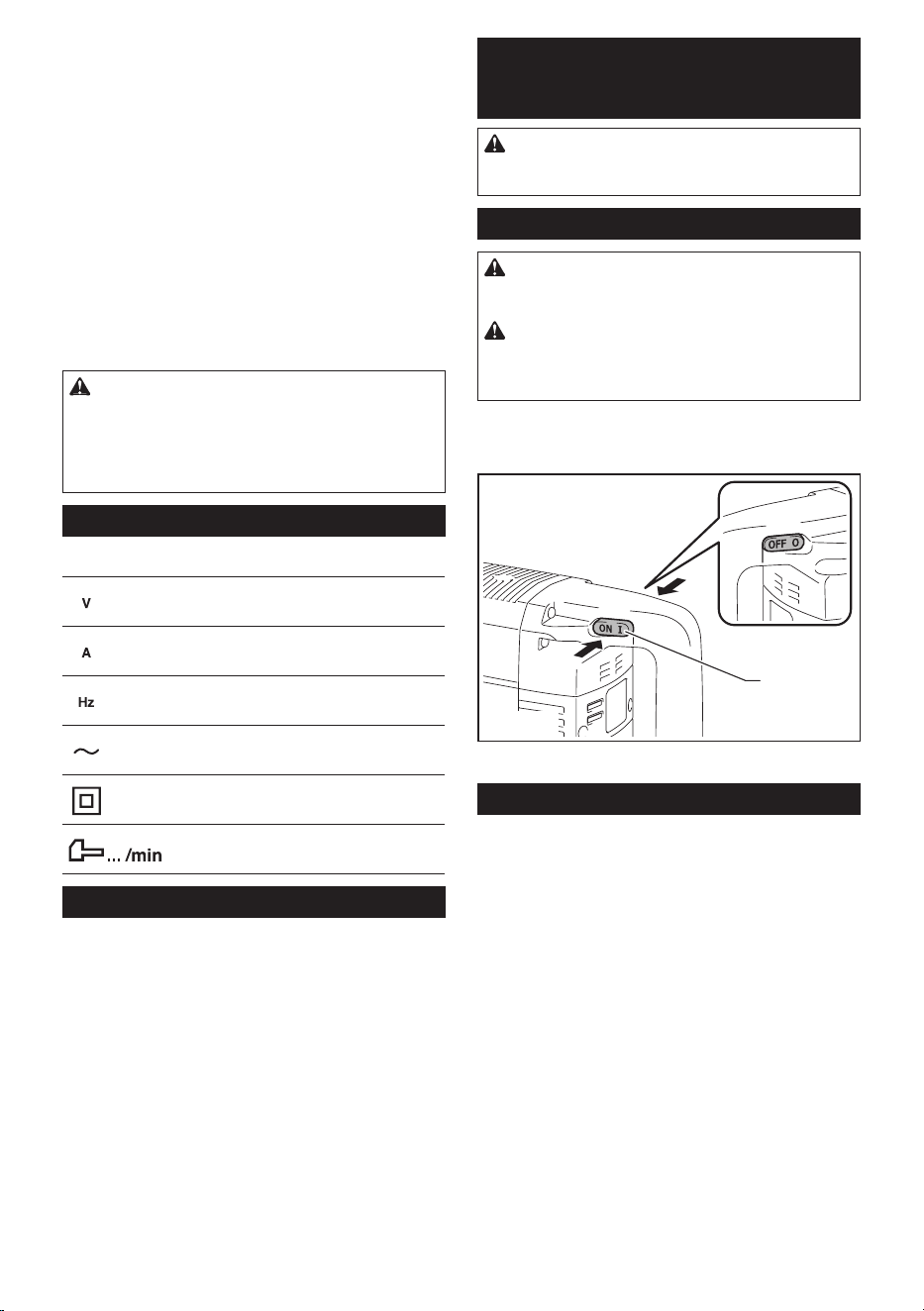

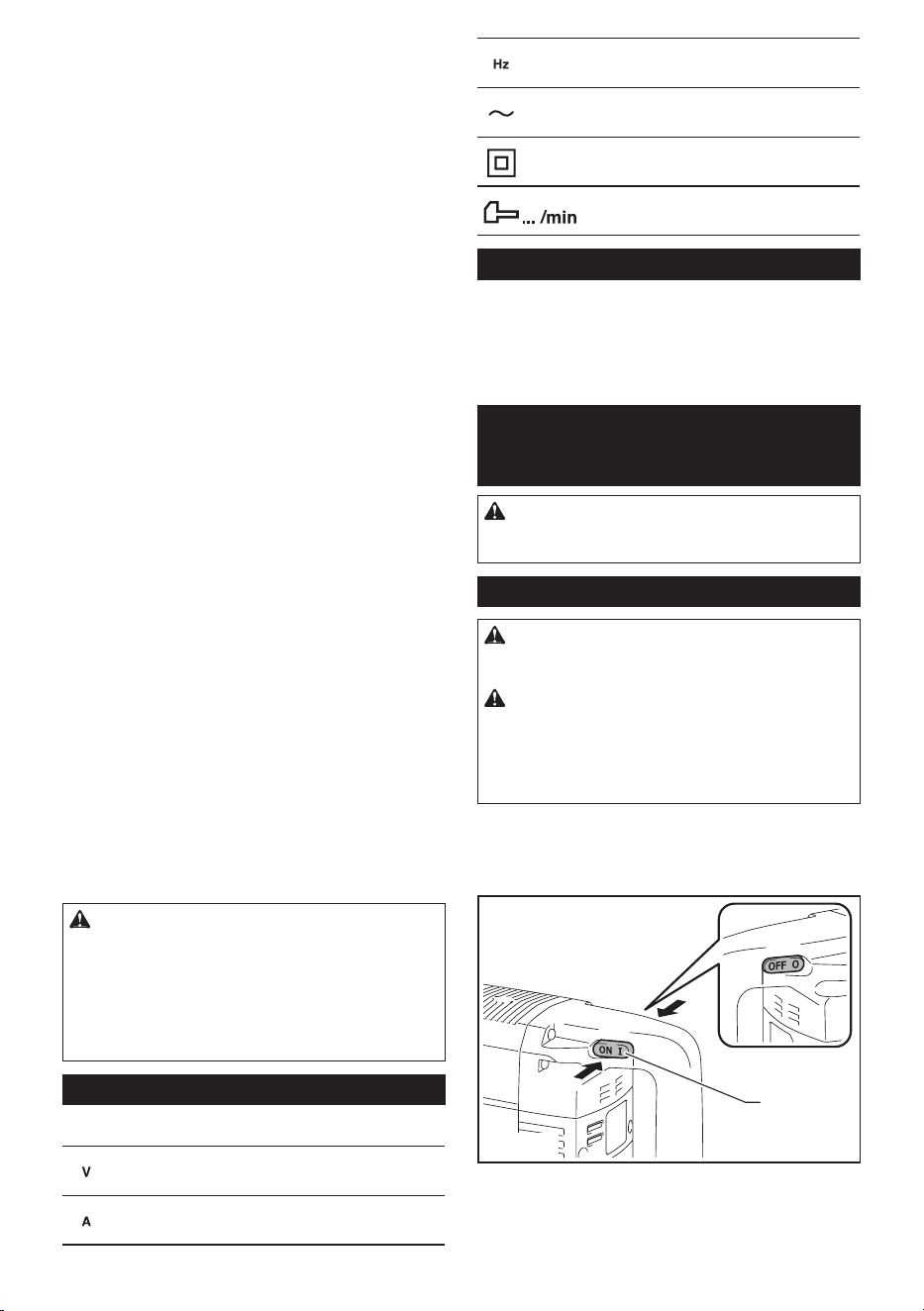

Switch action

CAUTION: Before plugging in the tool, always

check to see that the switch lever actuates prop-

erly and returns to the "OFF" position.

CAUTION: Switch can be locked in "ON" posi-

tion for ease of operator comfort during extended

use. Apply caution when locking tool in "ON"

position and maintain rm grasp on tool.

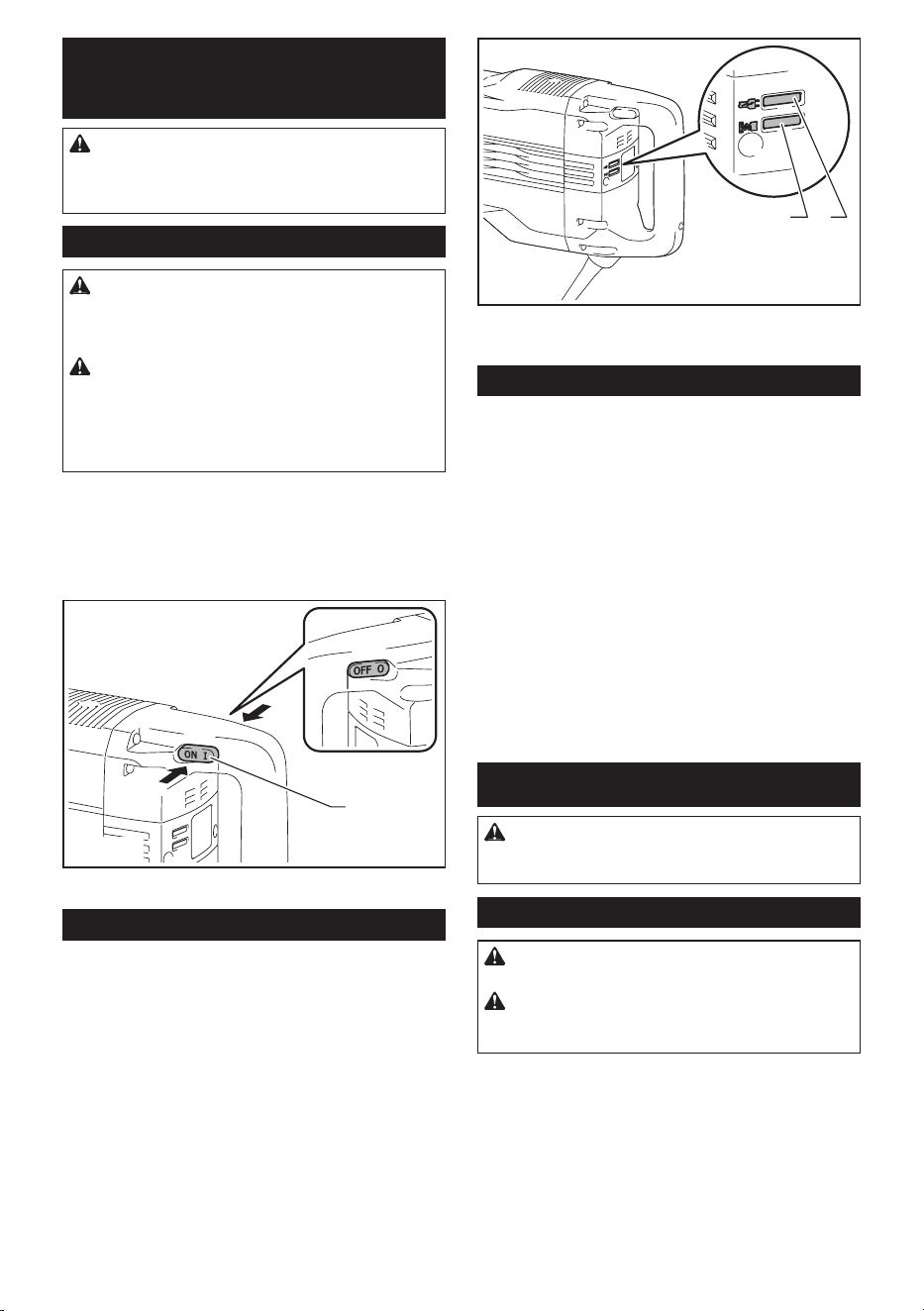

To start the tool, push the switch lever "ON (I)" on the

left side of the tool. To stop the tool, push the switch

lever "OFF (O)" on the right side of the tool.

OFF

►1. Switch lever

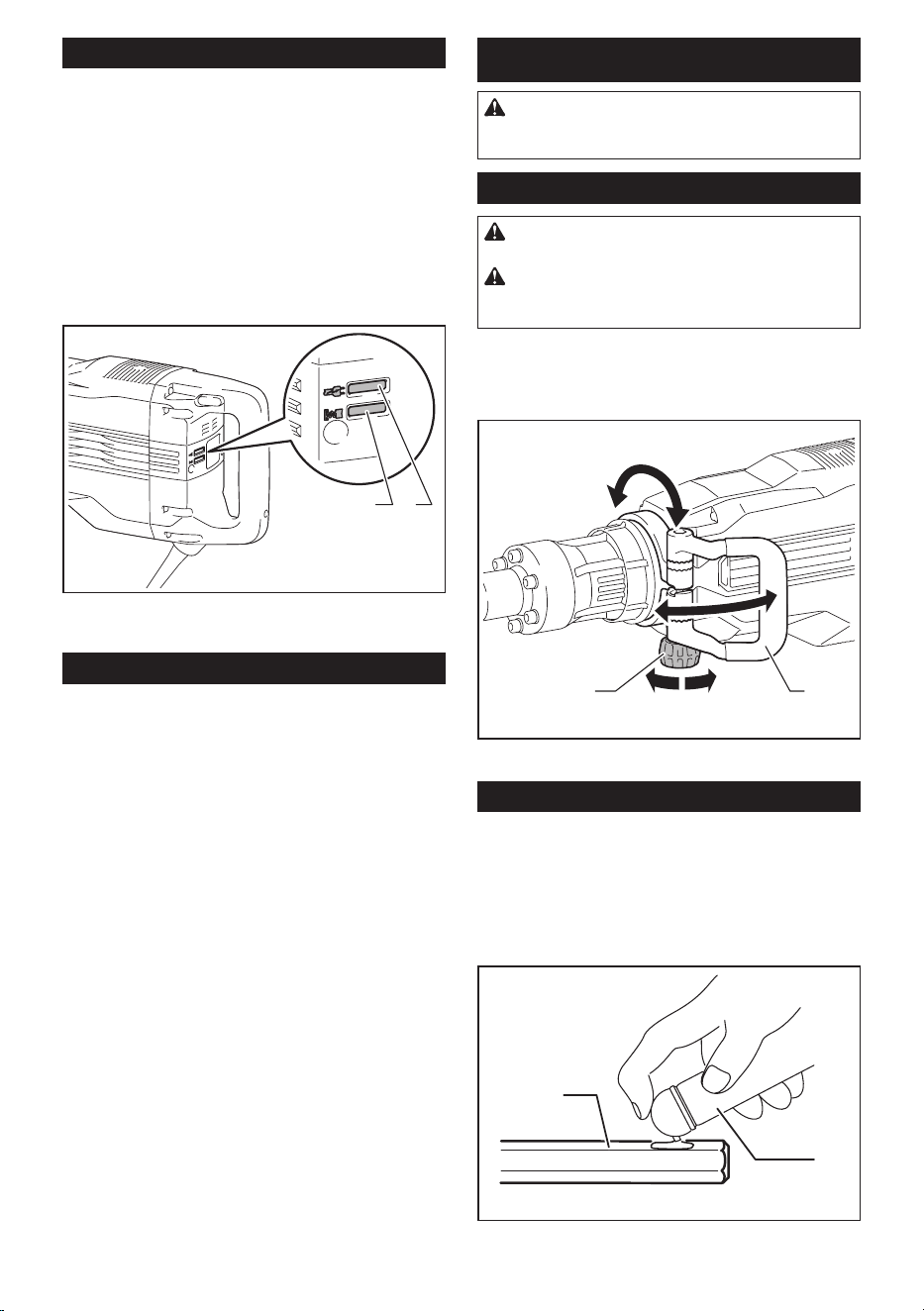

Indicator lamp

The power-ON indicator lamp lights up in green when

the tool is plugged.

If the indicator lamp does not light up, the mains cord or

the controller may be malfunction.

The indicator lamp lights up but the tool does not start

even if the tool is switched on, the carbon brushes may

be worn out, or the controller, the motor or the switch

may be malfunction.

Theserviceindicatorlampickersupinredwhenthe

carbon brushes are nearly worn out to indicate that the

tool needs servicing.

After approx. 8 hours of use, the motor will automati-

callybeshuto󰀨.

5 ENGLISH

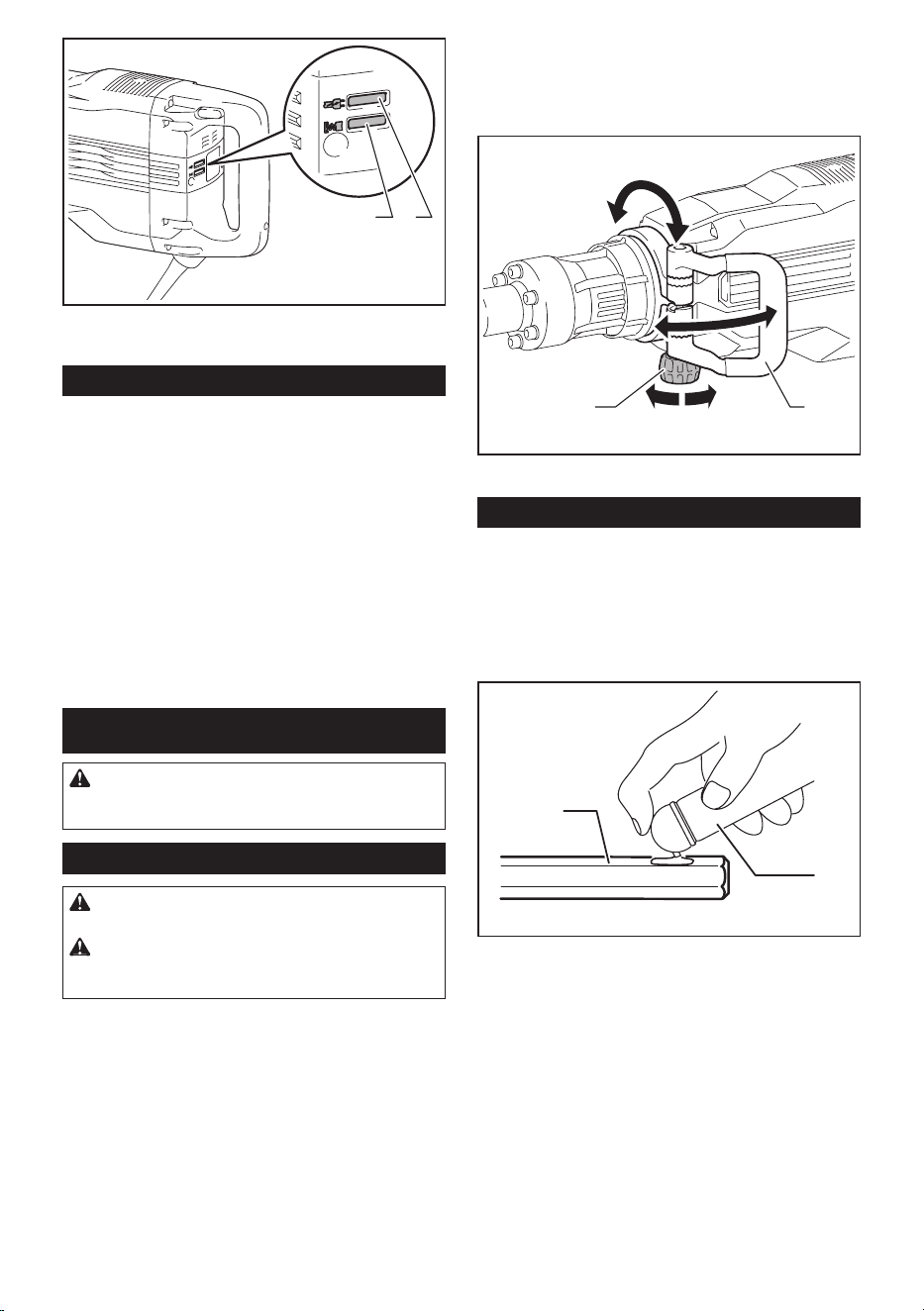

►1. Power-ON indicator lamp (green) 2. Service

indicator lamp (red)

Electronic function

The tool is equipped with the electronic functions for

easy operation.

• Soft no-load rotation function

(For Model HM1512 only)

Blows at no load per minute becomes smaller than

those on load in order to reduce vibration under no

load, but this does not show trouble.

Once operation starts with a bit against concrete,

blows per minute increase.

When temperature is low, the tool may not have

this function even with the motor rotating.

• Soft start

The soft-start function minimizes start-up shock,

and makes the machine start smoothly.

ASSEMBLY

CAUTION: Always be sure that the tool is

switched o󰀨 and unplugged before carrying out

any work on the tool.

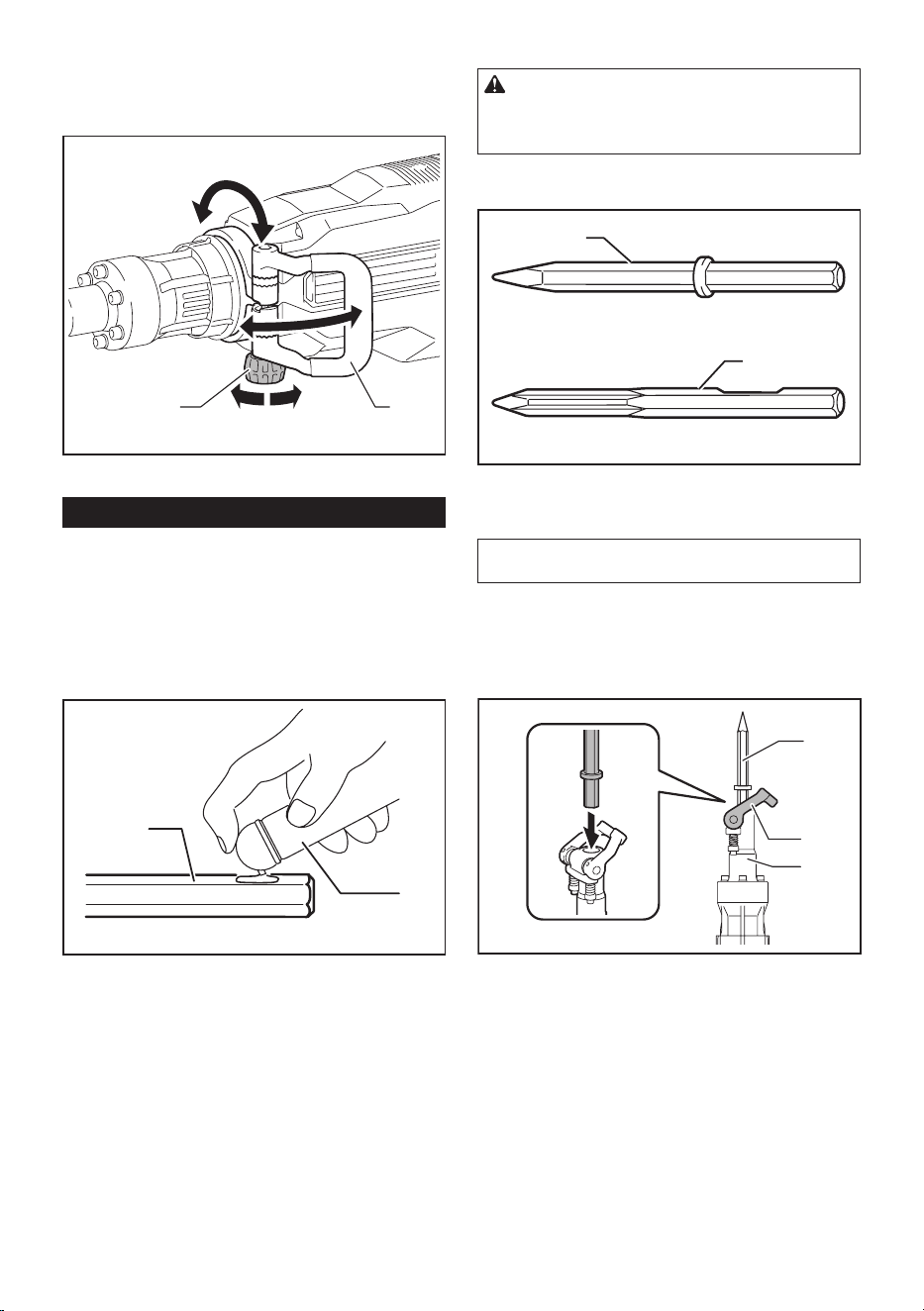

Side handle (auxiliary handle)

CAUTION: Always use the side handle to

ensure safe operation.

CAUTION: After installing or adjusting the

side handle, make sure that the side handle is

rmly secured.

The side handle can be swung 360° on the vertical and

secured at any desired position.

Loosen the clamp nut to swing the side handle to

a desired position, and then tighten the clamp nut

securely.

►1. Side handle 2. Clamp nut

Installing or removing the bit

Grease

Clean the shank end of the bit and apply grease before

installing the bit.

Coat the shank end of the bit beforehand with a small

amount of grease (about 0.5 - 1 g). This chuck lubrica-

tion assures smooth action and longer service life.

►1. Shank end 2. Grease

6 ENGLISH

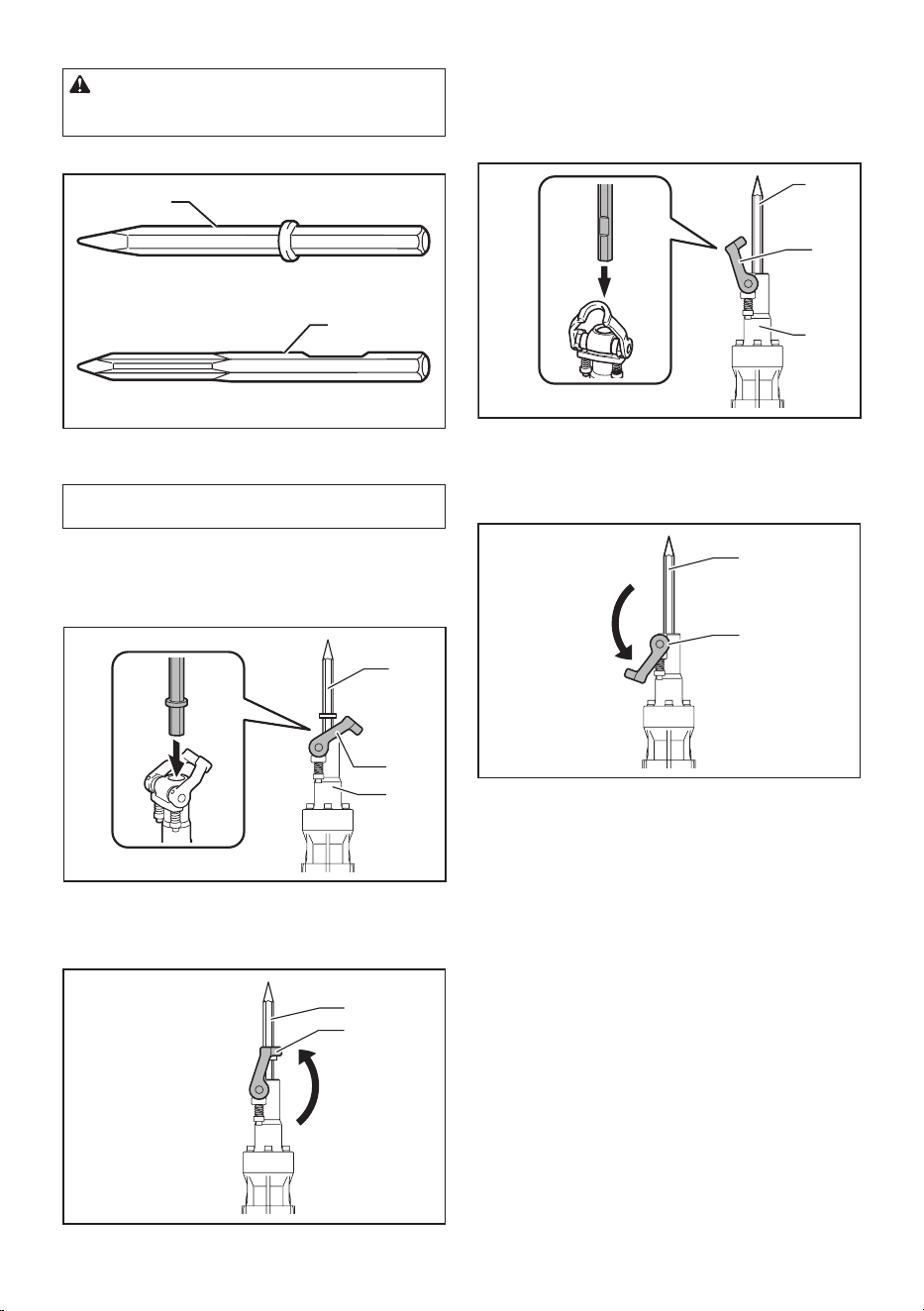

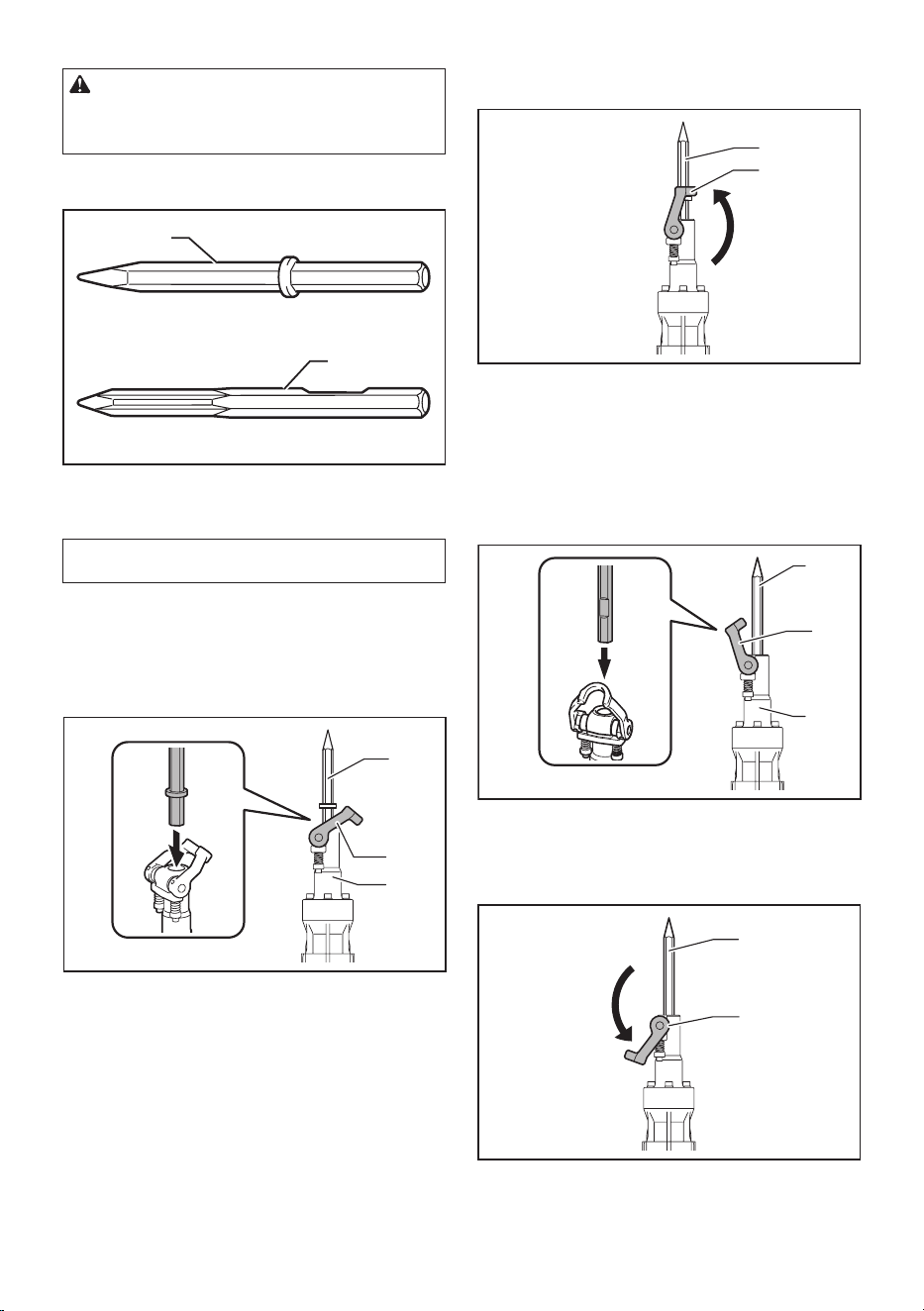

Installing the bit

CAUTION: Always assure that the bit is securely

retained by attempting to pull the bit out of the tool

holder after completing the above procedure.

This tool accepts bits either with or without a collar on its shank.

►1. Bit with collar 2. Bit without collar

To install the bit, follow either procedure (1) or (2) described below.

NOTICE: The bit without a collar cannot be retained

by procedure (1).

(1) For bits with a collar

Pivotthetoolretainerasshowninthegure.

Insert the bit into the tool holder as far as it will go.

When inserting the bit

►1. Bit 2. Tool retainer 3. Tool holder

Tosecurethebit,returnthetoolretainerasshowninthegure.

When the bit is retained

►1. Bit 2. Tool retainer

(2) For bits without a collar

Pivotthetoolretainerasshowninthegure.

With the notched portion of the bit facing the tool

retainer shaft, insert the bit into the tool holder as

far as it will go.

When inserting the bit

►1. Bit 2. Tool retainer 3. Tool holder

To secure the bit, pivot the tool retainer as shown

inthegure.

When the bit is retained

►1. Bit 2. Tool retainer

Removing the bit

To remove the bit, follow the installation procedure in

reverse.

7 ENGLISH

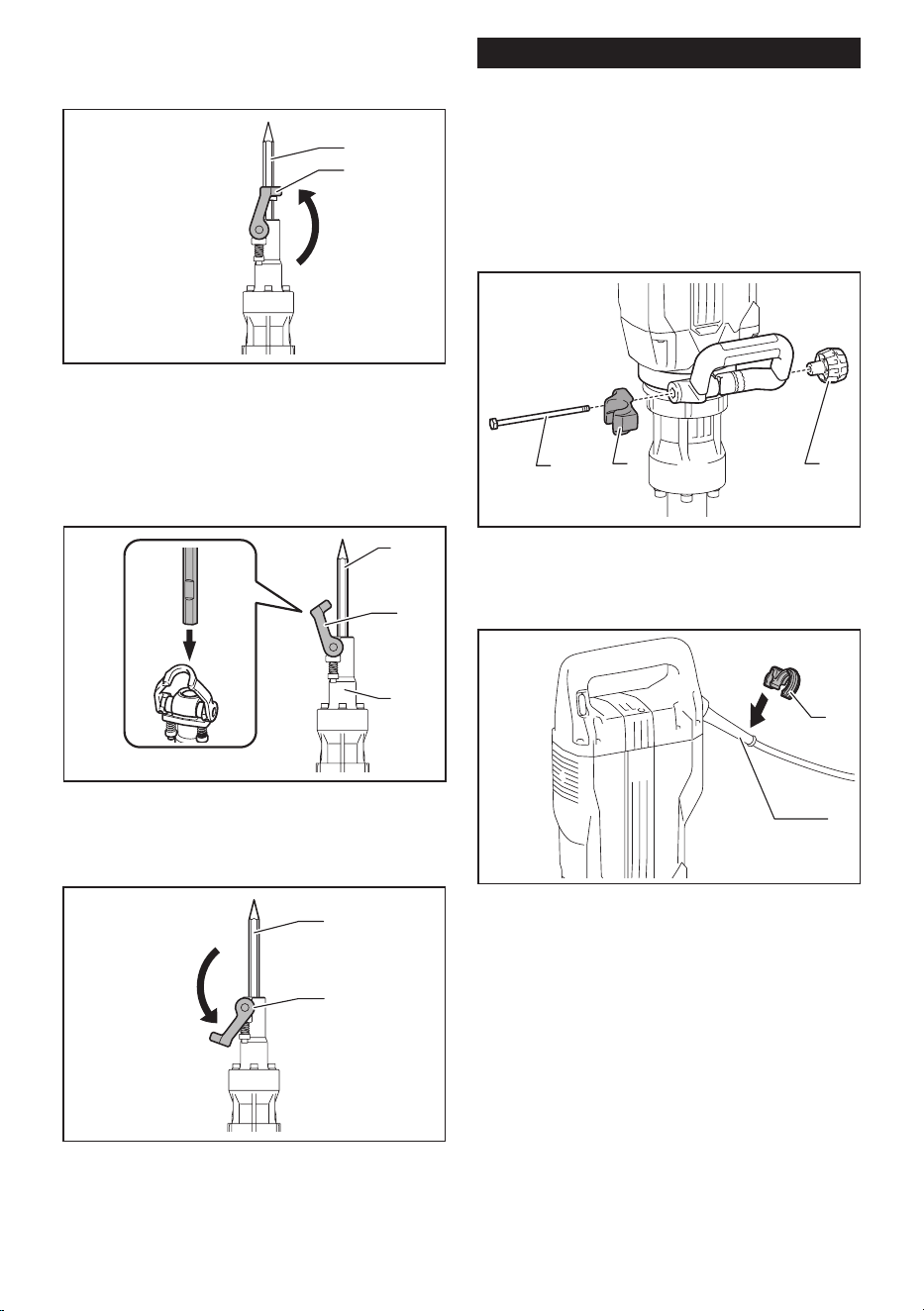

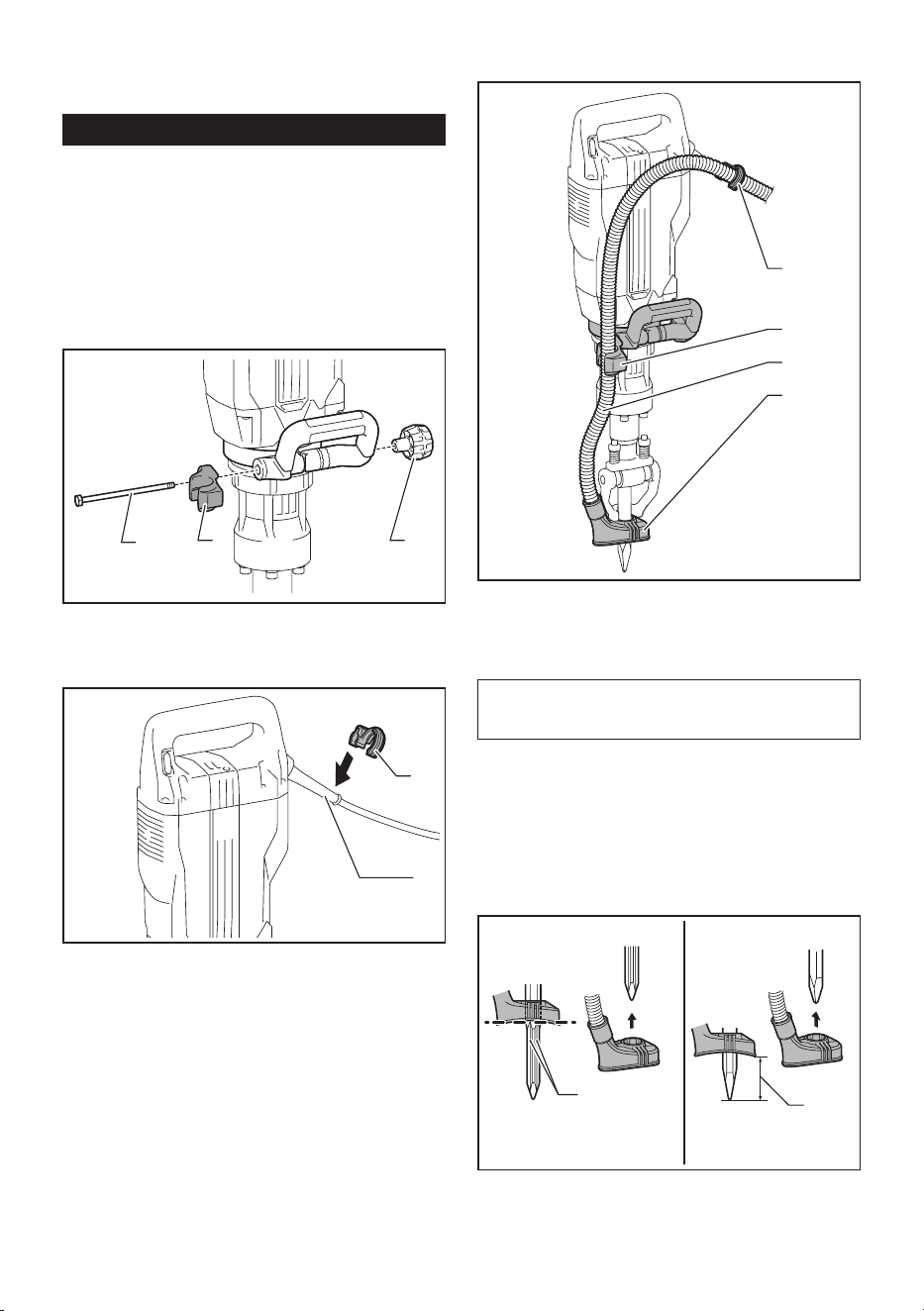

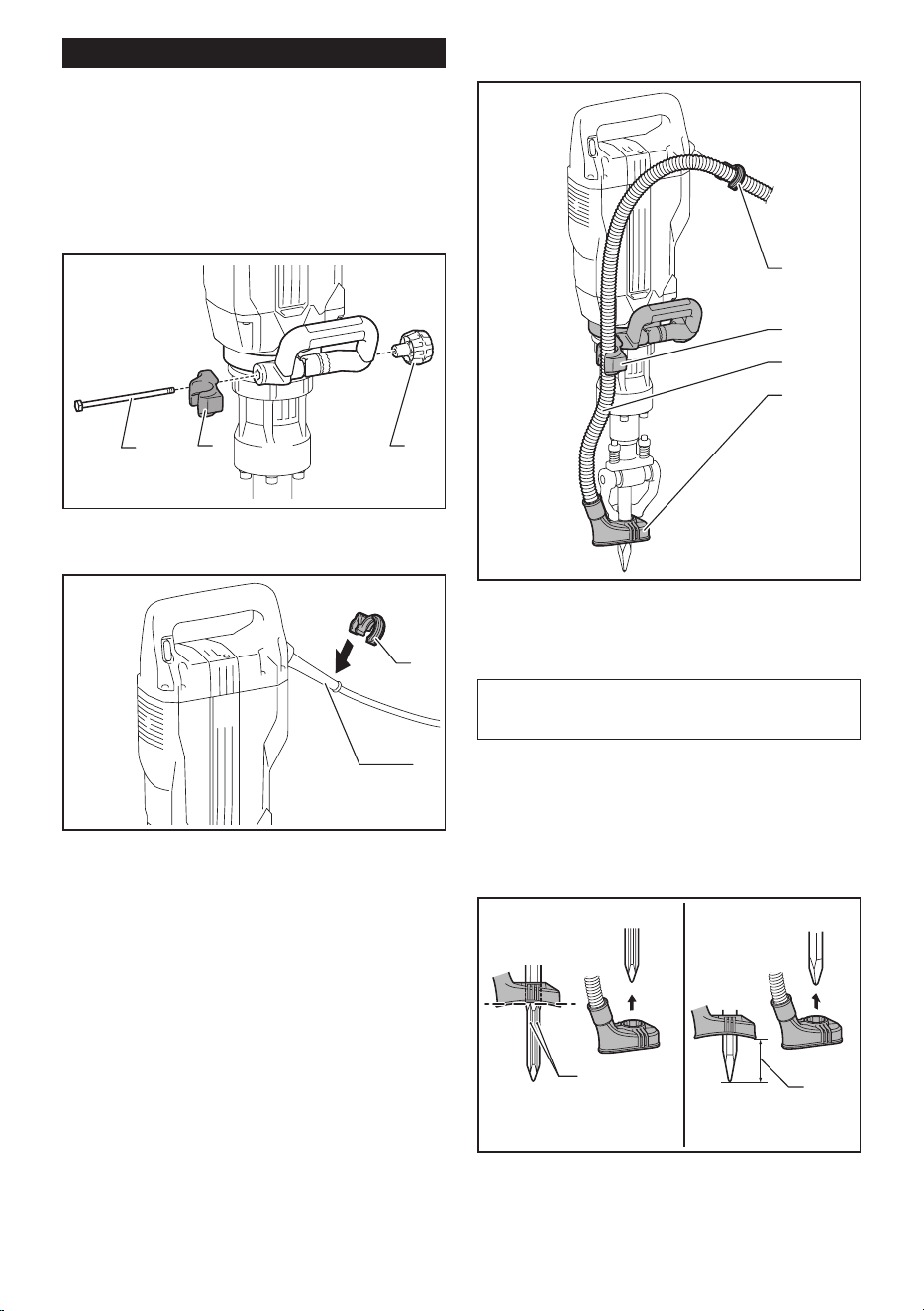

Dust extractor attachment

Optional accessory

The dust extractor attachment is intended for reducing

blown-away dust and particles when chiseling in a

ceramic material such as concrete.

1. Install the hose holder (A).

Loosen the clamp nut, and then remove the hex bolt.

Install the hose holder (A) between the hex bolt and the

clampnutbytighteningtheclampnutrmly.

2 3

►1. Hex bolt 2. Hose holder (A) 3. Clamp nut

2. Attach the hose holder (C) to the cord guard.

►1. Cord guard 2. Hose holder (C)

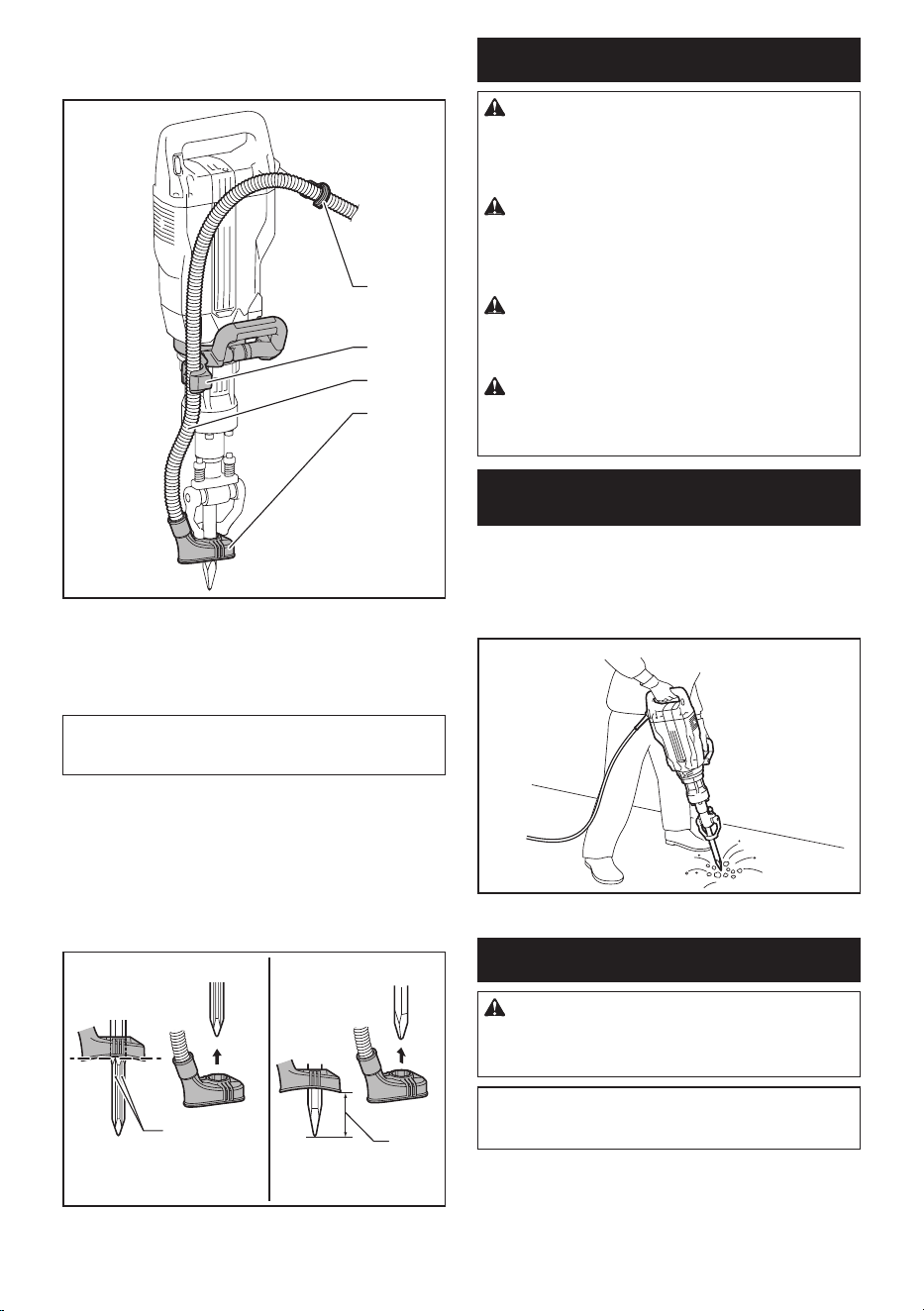

3. Attach the dust cover and the hose to the tool, and

thenxthehosetothehoseholders.

►1. Dust cover 2. Hose 3. Hose holder (A) 4. Hose

holder (C)

4. Connect the hose to the hose of the vacuum

cleanerwiththehosejoint.

NOTE: If the hose is not included, attach the dust

covertothecleaner'sjointorattachittoMakita's

hose ø28.

5. Adjustthedistancebetweenthedustcoverand

the tip of the chisel or bull point.

Fortheselfsharpeningbullpoint,adjustthedustcover

not to veil the grooves of the self sharpening bull point.

For the bits other than the self sharpening bull point, the

recommended distance is 30 mm (1-3/16") to 100 mm

(3-15/16").

►1. Groove 2. 30 mm (1-3/16") to 100 mm (3-15/16")

8 ENGLISH

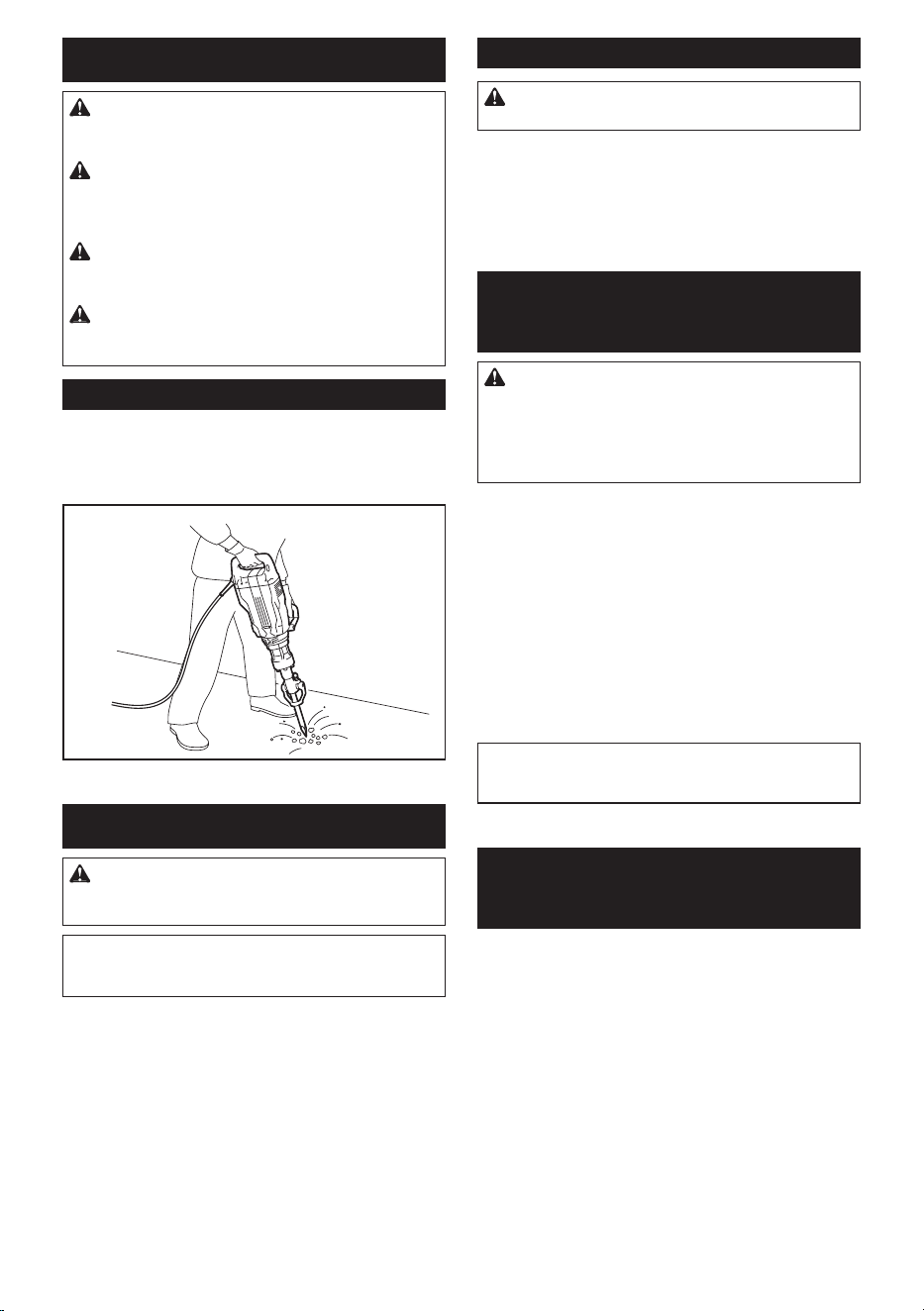

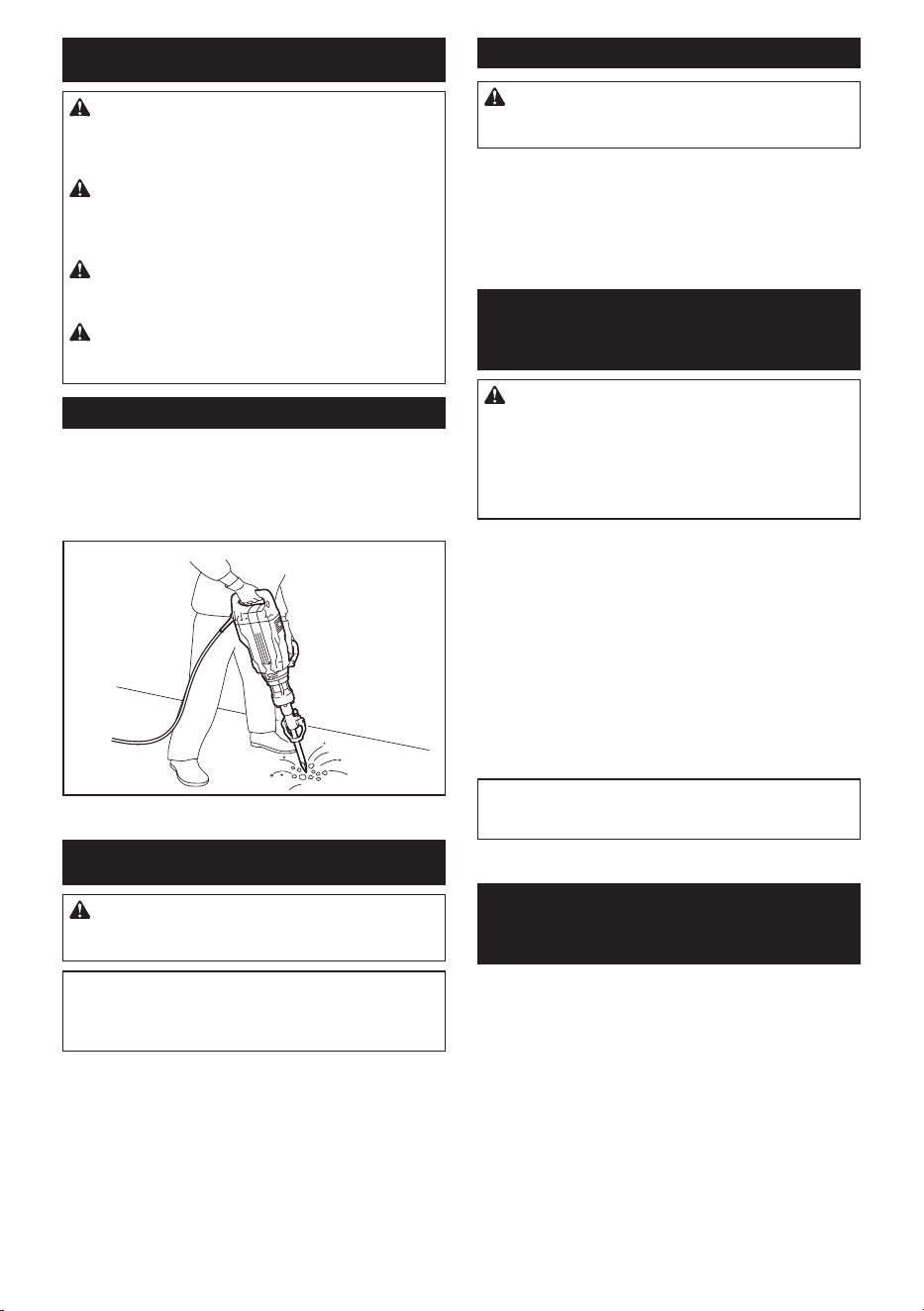

OPERATION

CAUTION: Always use the side grip (auxiliary

handle) and rmly hold the tool by both side grip

and switch handle during operations.

CAUTION: Always make sure that the work-

piece is secured before operation. Failure to prop-

erly secure the workpiece may cause the workpiece

tomoveresultingininjury.

CAUTION: Do not pull the tool out forcibly

even the bit gets stuck. Loss of control may

cause injury.

CAUTION: Do not leave the tool stabbed in

the workpiece. Otherwise the tool may starts unin-

tentionallyandcauseaninjury.

Chipping/Scaling/Demolition

Holdthetoolrmlywithbothhands.Turnthetoolon

and apply slight pressure on the tool so that the tool will

not bounce around, uncontrolled. Pressing very hard on

thetoolwillnotincreasethee󰀩ciency.

MAINTENANCE

CAUTION: Always be sure that the tool is

switched o󰀨 and unplugged before attempting to

perform inspection or maintenance.

NOTICE: Never use gasoline, benzine, thinner,

alcohol or the like. Discoloration, deformation or

cracks may result.

To maintain product SAFETY and RELIABILITY,

repairs,anyothermaintenanceoradjustmentshould

be performed by Makita Authorized or Factory Service

Centers, always using Makita replacement parts.

Lubrication

CAUTION: This servicing should be performed

by Makita Authorized Service Centers only.

This tool requires no hourly or daily lubrication because

it has a grease-packed lubrication system. It should be

relubricated regularly. Send the complete tool to Makita

Authorized or Factory Service Center for this lubrication

service.

OPTIONAL

ACCESSORIES

CAUTION: These accessories or attachments

are recommended for use with your Makita tool

specied in this manual. The use of any other

accessories or attachments might present a risk of

injurytopersons.Onlyuseaccessoryorattachment

for its stated purpose.

If you need any assistance for more details regard-

ing these accessories, ask your local Makita Service

Center.

• Bull point

• Cold chisel

• Scaling chisel

• Clay spade

• Rammer

• Bit grease

• Dust extractor attachment

• Safety goggles

• Hammer carrier

NOTE: Some items in the list may be included in the

tool package as standard accessories. They may

di󰀨erfromcountrytocountry.

MAKITA LIMITED

WARRANTY

Please refer to the annexed warranty sheet for the

most current warranty terms applicable to this product.

If annexed warranty sheet is not available, refer to the

warranty details set forth at below website for your

respective country.

United States of America: www.makitatools.com

Canada: www.makita.ca

Other countries: www.makita.com

9 FRANÇAIS

FRANÇAIS (Mode d’emploi original)

SPÉCIFICATIONS

Modèle : HM1512 HM1502

Nombre de frappes par minute 1 300 /min

Longueur totale 809mm(31-3/4″)

Poids net 20,4 kg (45,0 lbs) 19,7 kg (43,4 lbs)

Classe de sécurité

/II

Fonction de rotation sans charge en douceur

• Étantdonnél’évolutionconstantedenotreprogrammederechercheetdedéveloppement,lesspécications

contenuesdanscemanuelsontsujettesàmodicationsanspréavis.

• Lesspécicationspeuventvariersuivantlespays.

• Le poids peut varier suivant les accessoires. La plus légère et la plus lourde des combinaisons, selon la procé-

dure EPTA 01/2014, sont indiquées dans le tableau.

CONSIGNES DE SÉCURITÉ

Consignes de sécurité générales

pour outils électriques

MISE EN GARDE : Lisez toutes les

consignes de sécurité et toutes les instructions.

L’ignorance des mises en garde et des instructions

comporte un risque de choc électrique, d’incendie et/

ou de blessure grave.

Conservez toutes les mises en garde

et instructions pour référence future.

Leterme«outilélectrique»quiguredanslesavertis-

sementsfaitréférenceàunoutilélectriquebranchésur

une prise de courant (par un cordon d’alimentation) ou

alimentéparbatterie(sansl).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien

éclairée. Les zones de travail encombrées ou

sombres ouvrent grande la porte aux accidents.

N’utilisez pas les outils électriques dans les atmos-

phères explosives, par exemple en présence de

liquides, gaz ou poussières inammables. Les outils

électriques produisent des étincelles au contact des-

quelleslapoussièreoulesvapeurspeuvents’enammer.

3. Assurez-vous qu’aucun enfant ou curieux ne

s’approche pendant que vous utilisez un outil

électrique. Vous risquez de perdre la maîtrise de

l’outil si votre attention est détournée.

Sécurité en matière d’électricité

Les ches d’outil électrique sont conçues pour

s’adapter parfaitement aux prises de courant. Ne

modiez jamais la che de quelque façon que ce

soit. N’utilisez aucun adaptateur de che sur les

outils électriques avec mise à la terre. En ne modi-

antpasleschesetenlesinsérantdansdesprises

de courant pour lesquelles elles ont été conçues,

vous réduirez les risques de choc électrique.

Évitez tout contact corporel avec les surfaces

mises à la terre, telles que tuyaux, radiateurs, cuisi-

nières et réfrigérateurs. Le risque de choc électrique

estplusélevésivotrecorpssetrouvemisàlaterre.

3. N’exposez pas les outils électriques à la pluie

ou à l’eau. La présence d’eau dans un outil élec-

trique augmente le risque de choc électrique.

Ne maltraitez pas le cordon. N’utilisez jamais le cordon

pour transporter, tirer ou débrancher l’outil électrique.

Maintenez le cordon à l’écart des sources de chaleur,

de l’huile, des objets à bords tranchants et des pièces

en mouvement. Le risque de choc électrique est plus élevé

lorsque les cordons sont endommagés ou enchevêtrés.

Lorsque vous utilisez un outil électrique à l’extérieur,

utilisez un cordon prolongateur conçu pour l’usage

extérieur. Les risque de choc électrique est moindre

lorsqu’un cordon conçu pour l’usage extérieur est utilisé.

6. Si vous devez utiliser un outil électrique dans

un endroit humide, utilisez une source d’ali-

mentation protégée par un disjoncteur de fuite

à la terre.L’utilisationd’undisjoncteurdefuiteàla

terre réduit le risque de choc électrique.

Sécurité personnelle

Restez alerte, attentif à vos mouvements et faites

preuve de bon sens lorsque vous utilisez un outil

électrique. N’utilisez pas les outils électriques si vous

êtes fatigué ou avez pris une drogue, de l’alcool ou un

médicament. Un moment d’inattention pendant l’utilisation

d’un outil électrique peut entraîner une grave blessure.

Portez des dispositifs de protection personnelle.

Portez toujours une protection oculaire. Les risques

de blessure seront moins élevés si vous utilisez des

dispositifs de protection tels qu’un masque anti-pous-

sière,deschaussuresàsemelleantidérapante,une

coi󰀨urerésistanteouuneprotectiond’oreilles.

Évitez les démarrages accidentels. Assurez-vous que

l’interrupteur est en position d’arrêt avant de brancher

l’outil à la prise de courant et/ou au bloc-piles, et avant

de prendre ou de transporter l’outil. Vous ouvrez la

porte aux accidents si vous transportez les outils élec-

triques avec le doigt sur l’interrupteur ou si vous les bran-

chez alors que l’interrupteur est en position de marche.

10 FRANÇAIS

4. Retirez toute clé de réglage ou de serrage

avant de mettre l’outil électrique sous tension.

Toute clé laissée en place sur une pièce rotative

de l’outil électrique peut entraîner une blessure.

Ne vous étirez pas exagérément. Assurez-vous d’une

bonne prise au sol et d’un bon équilibre en tout

temps. Cela vous permettra d’avoir une meilleure maî-

trise de l’outil électrique dans les situations imprévues.

Portez des vêtements adéquats. Ne portez ni vête-

ments amples ni bijoux. Vous devez maintenir

cheveux, vêtements et gants à l’écart des pièces en

mouvement. Les pièces en mouvement peuvent happer

lesvêtementsamples,lesbijouxetlescheveuxlongs.

7. Si des accessoires sont fournis pour raccorder

un appareil d’aspiration et de collecte de la

poussière, assurez-vous qu’ils sont correc-

tement raccordés et qu’ils sont utilisés de

manière adéquate. L’utilisation d’un appareil de

collectepermetderéduirelesrisquesliésàla

présence de poussière dans l’air.

Utilisation et entretien des outils électriques

Ne forcez pas l’outil électrique. Utilisez l’outil

électrique adéquat suivant le type de travail à

e󰀨ectuer. Si vous utilisez l’outil électrique adéquat et

respectezlerégimepourlequelilaétéconçu,ile󰀨ec-

tuera un travail de meilleure qualité et plus sécuritaire.

N’utilisez pas l’outil électrique s’il n’est pas pos-

sible de l’allumer et de l’éteindre avec son inter-

rupteur. Un outil électrique dont l’interrupteur est

défectueux représente un danger et doit être réparé.

Débranchez la che de la source d’alimentation

et/ou retirez le bloc-piles de l’outil électrique

avant d’e󰀨ectuer tout réglage, de remplacer un

accessoire ou de ranger l’outil électrique. De

telles mesures préventives réduisent les risques de

démarrage accidentel de l’outil électrique.

Après l’utilisation d’un outil électrique, rangez-le

hors de portée des enfants et ne laissez aucune

personne l’utiliser si elle n’est pas familiarisée

avec l’outil électrique ou les présentes instruc-

tions d’utilisation. Les outils électriques repré-

sentent un danger entre les mains de personnes qui

n’en connaissent pas le mode d’utilisation.

5. Veillez à l’entretien des outils électriques.

Assurez-vous que les pièces mobiles ne sont

pas désalignées ou coincées, qu’aucune pièce

n’est cassée et que l’outil électrique n’a subi

aucun dommage a󰀨ectant son bon fonction-

nement. Le cas échéant, faites réparer l’outil

électrique avant de l’utiliser. De nombreux

accidents sont causés par des outils électriques

mal entretenus.

6. Maintenez les outils tranchants bien aiguisés

et propres. Un outil tranchant dont l’entretien est

e󰀨ectuécorrectementetdontlesbordssontbien

aiguisés risquera moins de se coincer et sera plus

facileàmaîtriser.

7. Utilisez l’outil électrique, ses accessoires, ses

embouts, etc., en respectant les présentes

instructions, en tenant compte des conditions

de travail et du type de travail à e󰀨ectuer.

L’utilisation d’un outil électrique pour d’autres

usages que ceux prévus peut entraîner une situa-

tion dangereuse.

Réparation

1. Faites réparer votre outil électrique par un

réparateur qualié qui utilise des pièces de

rechange identiques aux pièces d’origine. Le

maintien de la sûreté de l’outil électrique sera ainsi

assuré.

2. Suivez les instructions de lubrication et de

remplacement des accessoires.

3. Maintenez les poignées de l’outil sèches,

propres et exemptes d’huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR

APPROPRIÉ. Assurez-vous que votre cordon prolonga-

teur est en bonne condition. Lorsque vous utilisez un cor-

don prolongateur, assurez-vous qu’il est assez robuste

pour transporter le courant exigé par le produit. Un

cordon trop petit entraînera une baisse dans la tension

composée, ce qui causera une perte d’énergie et une

surchau󰀨e.Letableau1indiqueladimensiondecordon

àutiliser,enfonctiondelalongueurducordonetde

l’intensiténominalegurantsurlaplaquesignalétique.

En cas de doute, utilisez un calibre plus robuste. Plus le

numéro de calibre est bas, plus le cordon est robuste.

Tableau 1 : Calibre minimum du cordon

Intensité nominale Volts Longueur totale du cordon en pieds

120 V 25 ft. 50 ft. 100 ft. 150 ft.

220 V - 240 V 50 ft. 100 ft. 200 ft. 300 ft.

Plus de Pas plus de Calibreaméricaindesls

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 Non recommandé

Consignes de sécurité pour

marteau-piqueur

1. Portez des protections d’oreilles. L’exposition

au bruit peut entraîner des lésions de l’ouïe.

2. Utilisez la ou les poignées auxiliaires si elles

sont fournies avec l’outil. Toute perte de maî-

trise comporte un risque de blessure.

3. Tenez l’outil électrique par ses surfaces de

prise isolées pendant toute opération où l’ac-

cessoire de coupe pourrait venir en contact

avec un câblage dissimulé ou avec son propre

cordon. En cas de contact de l’accessoire de

coupe avec un conducteur sous tension, les

piècesmétalliquesàdécouvertdel’outilpeuvent

devenir sous tension et transmettre un choc élec-

triqueàl’utilisateur.

11 FRANÇAIS

Portez une coi󰀨ure rigide (un casque de sécurité),

des lunettes de sécurité et/ou un écran facial.

Les lunettes ordinaires et les lunettes de soleil

NE sont PAS des lunettes de sécurité. Il est aussi

vivement recommandé de porter un masque

antipoussières et des gants à rembourrage épais.

5. Avant l’utilisation, assurez-vous que l’embout

est bien xé en place.

Dans des conditions normales d’utilisation, l’ou-

til est conçu pour produire des vibrations. Les

vis peuvent se desserrer facilement et causer

une panne ou un accident. Avant l’utilisation,

vériez soigneusement le serrage des vis.

Par temps froid ou lorsque l’outil est resté inutilisé

pendant une longue période, faites-le réchau󰀨er

pendant un moment en le faisant tourner à vide.

Cela réchau󰀨era le lubriant. Sans un réchau󰀨e

ment adéquat, le martelage s’e󰀨ectue di󰀩cilement.

8. Pensez toujours à prendre pied solidement.

Assurez-vous qu’il n’y a personne plus bas

lorsque vous utilisez l’outil en position élevée.

9. Tenez l’outil fermement à deux mains.

10.

Gardez les mains éloignées des pièces en mouvement.

11.

Ne quittez pas l’outil pendant qu’il tourne. N’utilisez

l’outil qu’une fois que vous l’avez bien en main.

12. Ne pointez l’outil vers personne autour de

vous pendant l’utilisation. L’embout pourrait

être éjecté et blesser quelqu’un grièvement.

13.

Ne touchez pas l’embout, ni les pièces situées près de

l’embout, ni la pièce immédiatement après l’utilisation ;

ils peuvent être extrêmement chauds et brûler votre peau.

14.

Certains matériaux contiennent des produits chimiques

qui peuvent être toxiques. Prenez les précautions

nécessaires pour éviter l’inhalation de ces poussières

ou leur contact avec la peau. Conformez-vous aux

consignes de sécurité du fournisseur du matériau.

15. Ne touchez pas la che d’alimentation avec les

mains mouillées.

16.

Avant l’utilisation, assurez-vous qu’il n’y a pas d’ob-

jets enterrés tels que des tuyaux d’électricité, d’eau

ou de gaz dans la zone de travail. Autrement, l’embout

risque de les toucher et d’entraîner une décharge élec-

trique, une dispersion électrique ou une fuite de gaz.

17. Ne faites pas tourner inutilement l’outil à vide.

CONSERVEZ CES INSTRUCTIONS.

MISE EN GARDE : NE vous laissez PAS

tromper (au l d’une utilisation répétée) par un

sentiment d’aisance ou de familiarité avec le

produit en négligeant les consignes de sécurité

qui accompagnent le produit. UNE UTILISATION

INCORRECTE ou le non-respect des règles de

sécurité énoncées dans le présent manuel d’ins-

tructions peut provoquer des blessures graves.

Symboles

Les symboles utilisés pour l’outil sont indiqués ci-dessous.

volts

ampères

hertz

courant alternatif

construction, catégorie II

nombre de frappes par minute

Alimentation

L’outil ne doit être branché que sur une source d’ali-

mentation de la même tension que celle indiquée sur la

plaque signalétique, et il ne peut être utilisé qu’avec un

courant alternatif monophasé.

DESCRIPTION DU

FONCTIONNEMENT

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant de

l’ajuster ou de vérier son fonctionnement.

Interrupteur

ATTENTION : Avant de brancher l’outil, véri-

ez toujours que le levier de l’interrupteur fonc-

tionne bien et revient en position d’arrêt.

ATTENTION : Pour rendre le travail de l’uti-

lisateur plus confortable lors d’une utilisation

prolongée, l’interrupteur peut être verrouillé en

position de marche. Soyez prudent lorsque vous

verrouillez l’outil en position de marche, et main-

tenez une poigne solide sur l’outil.

Pour faire démarrer l'outil, poussez le levier de l'inter-

rupteur sur « ON (I) » du côté gauche de l'outil. Pour

arrêter l'outil, poussez le levier de l'interrupteur sur «

OFF (O) » du côté droit de l'outil.

OFF

►1. Levier de l’interrupteur

12 FRANÇAIS

Voyant

Le voyant d’alimentation s’allume en vert lorsque l’outil

est branché.

Si le voyant ne s’allume pas, il se peut que le cordon

d’alimentation ou le contrôleur soit défectueux.

Si le voyant s’allume mais que l’outil ne démarre pas

même s’il est mis en marche, il se peut que les char-

bons soient usés, ou que le contrôleur, le moteur ou

l’interrupteur soit défectueux.

Le voyant d’entretien clignote en rouge pour indiquer

qu’unentretiendoitêtree󰀨ectuésurl’outillorsqueles

charbons sont presque complètement usés.

Après environ huit heures d’utilisation, le moteur s’arrê-

tera automatiquement.

►1. Voyant de mise sous tension (vert) 2. Voyant de

service (rouge)

Fonctions électroniques

L’outil est doté de fonctions électroniques qui facilitent

son utilisation.

• Fonction de rotation sans charge en douceur

(Pour le modèle HM1512 uniquement)

À vide, le nombre de frappes par minute est plus

petitqueceluiaveccharge,and’atténuerles

vibrationspendantlefonctionnementàvide,mais

il ne s’agit pas d’un dysfonctionnement.

Une fois le travail commencé avec un embout

placé contre le béton, les frappes par minute

augmentent.

Lorsque la température est basse, il est possible

que l’outil ne puisse pas utiliser cette fonction

même si le moteur tourne.

• Démarrage en douceur

La fonction de démarrage en douceur atténue le

choc de démarrage et fait démarrer la machine

doucement.

ASSEMBLAGE

ATTENTION : Avant d’e󰀨ectuer toute inter-

vention sur l’outil, assurez-vous toujours qu’il est

hors tension et débranché.

Poignée latérale (poignée auxiliaire)

ATTENTION : Utilisez toujours la poignée

latérale pour assurer une utilisation sécuritaire.

ATTENTION : Après avoir posé ou ajusté la

poignée latérale, assurez-vous que la poignée

latérale est fermement xée.

Le manche latéral peut être pivoté de 360° verticale-

mentetxésurtoutepositiondésirée.

Desserrez l’écrou de serrage pour faire pivoter le manche latéral

sur la position désirée, puis serrez fermement l’écrou de serrage.

►1. Manche latéral 2. Écrou de serrage

Installation et retrait du foret

Graisse

Nettoyez la queue de l’embout et appliquez de la

graisse avant de l’installer.

Graissezàl’avancelaqueuedel’emboutavecunepetitequantitéde

graisse(environ0,5à1g).Lalubricationdumandrinassureraun

mouvement en douceur et une plus longue durée de service.

►1. Queue 2. Graisse

13 FRANÇAIS

Pose de l’embout

ATTENTION :Assurez-voustoujoursquele

foret est maintenu de façon sûre, en essayant de le

retirer du porte-outil après avoir terminé la procédure

ci-dessus.

Cet outil peut être utilisé avec les forets avec ou sans

embase sur la queue.

►1. Foret avec embase 2. Foret sans embase

Pour installer le foret, suivez la procédure (1) ou (2)

décrite ci-dessous.

AVIS : L’embout sans collet ne peut être retenu

conformémentàlaprocédure(1).

(1) Pour les embouts munis d’un collet

Faites pivoter le dispositif de retenue de l’outil

commeillustrédanslagure.Insérezl’embout

aussi loin que possible dans le dispositif de rete-

nue de l’outil.

Lors de l’insertion de l’embout

►1. Embout 2. Dispositif de retenue 3. Porte-outil

Pourxerl’embout,retournezledispositifderete-

nuedel’outilcommeillustrédanslagure.

Lorsque le foret est retenu

►1. Embout 2. Dispositif de retenue

(2) Pour les embouts sans collet

Faites pivoter le dispositif de retenue de l’outil

commeillustrédanslagure.Aveclapartieentail-

lée de l’embout faisant face vers l’arbre de pièce

de retenue de l’outil, insérez aussi loin que pos-

sible l’embout dans le porte-outil.

Lors de l’insertion de l’embout

►1. Embout 2. Dispositif de retenue 3. Porte-outil

Pourxerl’embout,faitespivoterledispositifde

retenuedel’outilcommeillustrédanslagure.

Lorsque le foret est retenu

►1. Embout 2. Dispositif de retenue

14 FRANÇAIS

Retrait de l’embout

Pour retirer la fraise, suivez la procédure d'installation

en sens inverse.

Fixation d’extracteur de poussières

Accessoire en option

L’extracteur de poussières a pour fonction de réduire la

poussièreetlesparticulessou󰀪éeslorsducisaillement

dans un matériau céramique, comme du béton.

1. Installez le support de tuyau (A).

Desserrez l’écrou de serrage et retirez le boulon hexa-

gonal. Installez le support de tuyau (A) entre le boulon

hexagonal et l’écrou de serrage, en serrant ce dernier

fermement.

2 3

►1. Boulon hexagonal 2. Support de tuyau (A)

3. Écrou de serrage

2. Fixez le support de boyau (C) au protège-cordon.

►1. Protège-cordon 2. Support de tuyau (C)

3. Fixezlecacheantipoussièresetletuyauàl’outil,

puisxezletuyauauxsupportsdetuyau.

►1. Cache antipoussières 2. Tuyau 3. Support de

tuyau (A) 4. Support de tuyau (C)

4. Connectez le tuyau au tuyau de l’aspirateur avec

le raccord de tuyau.

NOTE :Siletuyaun’estpasfourni,xezlecache

antipoussièresauraccorddel’aspirateurouxez-le

au tuyau Makita de ø28.

5. Ajustezladistanceentrelecacheantipoussières

et la pointe du ciseau ou du pic.

Pourlepicautoaiguisant,ajustezlecacheanti-

poussières pour ne pas cacher les rainures du pic

autoaiguisant.

Ajustezladistanceentrelecacheantipoussièresetla

pointe du ciseau ou du pic. La distance recommandée

estde30mm(1-3/16″)à100mm(3-15/16″).

►1. Rainure 2.30mm(1-3/16″)à100mm(3-15/16″)

15 FRANÇAIS

UTILISATION

ATTENTION : En tout temps, utilisez la poi-

gnée latérale (poignée auxiliaire) et tenez ferme-

ment l’outil par la poignée latérale et la poignée à

interrupteur pendant l’exécution des travaux.

ATTENTION : Avant l’exécution du travail,

assurez-vous toujours que la pièce et xée. Si la

piècen’estpasbienxée,ellerisquedesedéplacer

et d’entraîner une blessure.

ATTENTION : Ne retirez pas l’outil par la

force même si l’embout se coince. Une perte de

contrôle peut causer une blessure.

ATTENTION : Ne laissez pas l’outil engagé

dans la pièce. Autrement, l’outil risque de démarrer

accidentellement et de causer une blessure.

Burinage/Écaillage/Démolition

Tenezl’outilfermementàdeuxmains.Mettezlecontact

etappliquezunelégèrepressionsurl’outildefaçonà

engarderlamaîtriseetàéviterqu’ilnesauted’uncôté

ou de l’autre. L’application d’une très grande pression

surl’outiln’augmenterapasl’e󰀩cacitédel’opération.

ENTRETIEN

ATTENTION : Assurez-vous toujours que

l’outil est hors tension et débranché avant d’y

e󰀨ectuer tout travail d’inspection ou d’entretien.

AVIS : N’utilisez jamais d’essence, de benzine,

de solvant, d’alcool ou autres produits similaires.

Une décoloration, une déformation ou la forma-

tion de ssures peuvent en découler.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du pro-

duit, les réparations et tout autre travail d’entretien

ouderéglagedoiventêtree󰀨ectuésdansuncentre

de service après-vente autorisé ou une usine Makita,

exclusivement avec des pièces de rechange Makita.

Lubrication

ATTENTION :Cetentretiendoitêtree󰀨ectué

par un centre de service après-vente autorisé Makita

uniquement.

Cetoutilnenécessitepasdelubricationhoraireou

quotidienne,carildisposed’unsystèmedelubrication

contenantdelagraisse.Ildoitêtrerelubriérégulière-

ment.Envoyezl’outilaucompletàuncentredeservice

d’usineouàuncentredeserviceautoriséMakita.

ACCESSOIRES EN

OPTION

ATTENTION : Ces accessoires ou pièces

complémentaires sont recommandés pour l’utili-

sation avec l’outil Makita spécié dans ce manuel.

L’utilisation de tout autre accessoire ou pièce com-

plémentaire peut comporter un risque de blessure.

N’utilisez les accessoires ou pièces complémentaires

qu’auxnsauxquellesilsontétéconçus.

Si vous désirez obtenir plus de détails sur ces acces-

soires, veuillez contacter le centre de service après-

vente Makita le plus près.

• Pic

• Ciseauàfroid

• Ciseauàécailler

• Marteau bêche

• Dame

• Graisse pour embout

• Fixation d’extracteur de poussières

• Lunettes de sécurité

• Porte-marteau

NOTE : Certains éléments de la liste peuvent être

inclus avec l’outil comme accessoires standards. Ils

peuvent varier suivant les pays.

GARANTIE LIMITÉE

MAKITA

Pour les conditions de garantie en vigueur qui s’ap-

pliquentàceproduit,veuillezvousreporteràlafeuille

de garantie en annexe. Si la feuille de garantie en

annexe n’est pas disponible, reportez-vous aux détails

de la garantie présentés sur le site Web de votre pays,

ci-dessous.

États-Unis d’Amérique: www.makitatools.com

Canada: www.makita.ca

Autres pays: www.makita.com

16 ESPAÑOL

ESPAÑOL (Instrucciones originales)

ESPECIFICACIONES

Modelo: HM1512 HM1502

EspecicacioneseléctricasenMéxico

120 V

15 A 50/60 Hz

Golpes por minuto 1 300 gpm

Longitud total 809 mm (31-3/4")

Peso neto 20,4 kg (45,0 lbs) 19,7 kg (43,4 lbs)

Clase de seguridad

/II

Función de rotación suave sin carga

• Debidoanuestroprogramacontinuodeinvestigaciónydesarrollo,lasespecicacionesaquídadasestán

sujetasacambiossinprevioaviso.

• Lasespecicacionespuedenvariardepaísapaís.

• Elpesopuedevariarenfuncióndelosaccesorios.Enlatablasemuestralacombinacióndepesomásligeroy

máspesadoconformealprocedimiento01/2014deEPTA.

ADVERTENCIAS DE

SEGURIDAD

Advertencias generales de

seguridad para herramientas

eléctricas

ADVERTENCIA: Lea todas las advertencias

de seguridad e instrucciones. El no seguir las

advertencias e instrucciones indicadas puede ocasio-

nar una descarga eléctrica, un incendio y/o lesiones

graves.

Conserve todas las advertencias

e instrucciones como referencia

en el futuro.

En las advertencias, el término “herramienta eléctrica”

sereereasuherramientaeléctricadefuncionamiento

con conexión a la red eléctrica (con cableado eléctrico)

oherramientaeléctricadefuncionamientoabatería

(inalámbrica).

Seguridad en el área de trabajo

1. Mantenga el área de trabajo limpia y bien ilu-

minada.Lasáreasoscurasodesordenadasson

propensas a accidentes.

2. No utilice las herramientas eléctricas en

atmósferas explosivas, tal como en la presen-

cia de líquidos, gases o polvo inamables. Las

herramientas eléctricas crean chispas que pueden

prender fuego al polvo o los humos.

3. Mantenga a los niños y curiosos alejados

mientras utiliza una herramienta eléctrica. Las

distracciones le pueden hacer perder el control.

Seguridad eléctrica

1. Las clavijas de conexión de las herramientas

eléctricas deberán encajar perfectamente en la

toma de corriente. No modique nunca la cla-

vija de conexión de ninguna forma. No utilice

ninguna clavija adaptadora con herramientas

eléctricas que tengan conexión a tierra (puesta

a tierra). Lautilizacióndeclavijasnomodica-

dasyqueencajenperfectamenteenlatomade

corrientereduciráelriesgodequeseproduzca

una descarga eléctrica.

2. Evite tocar con el cuerpo supercies conec-

tadas a tierra o puestas a tierra tales como

tubos, radiadores, cocinas y refrigeradores. Si

su cuerpo es puesto a tierra o conectado a tierra

existiráunmayorriesgodequesufraunades-

carga eléctrica.

3. No exponga las herramientas eléctricas a la

lluvia ni a condiciones húmedas. La entrada de

aguaenunaherramientaeléctricaaumentaráel

riesgo de que se produzca una descarga eléctrica.

4. No maltrate el cable. Nunca utilice el cable

para transportar, jalar o desconectar la herra-

mienta eléctrica. Mantenga el cable alejado del

calor, aceite, objetos cortantes o piezas móvi-

les. Los cables dañados o enredados aumentan

el riesgo de sufrir una descarga eléctrica.

5. Cuando utilice una herramienta eléctrica en

exteriores, utilice un cable de extensión apro-

piado para uso en exteriores. La utilización de

un cable apropiado para uso en exteriores redu-

ciráelriesgodequeseproduzcaunadescarga

eléctrica.

6. Si no es posible evitar usar una herramienta

eléctrica en condiciones húmedas, utilice un

alimentador protegido con interruptor de cir-

cuito de falla a tierra (ICFT). El uso de un ICFT

reduce el riesgo de descarga eléctrica.

17 ESPAÑOL

Seguridad personal

Manténgase alerta, preste atención a lo que está

haciendo y utilice su sentido común cuando opere

una herramienta eléctrica. No utilice una herra-

mienta eléctrica cuando esté cansado o bajo la

inuencia de drogas, alcohol o medicamentos. Un

momento de distracción mientras opera las herramien-

tas eléctricas puede terminar en una lesión grave.

2. Use equipo de protección personal. Póngase

siempre protección para los ojos. El equipo

protectortalcomomáscaracontraelpolvo,zapa-

tosdeseguridadantiderrapantes,cascorígidoy

protecciónparaoídosutilizadoenlascondiciones

apropiadasreduciráelriesgodelesiones.

Impida el encendido accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar a la alimentación eléctrica y/o de colocar

el cartucho de batería, así como al levantar o cargar

la herramienta. Cargar las herramientas eléctricas con

su dedo en el interruptor o enchufarlas con el interruptor

encendido hace que los accidentes sean comunes.

4. Retire cualquier llave de ajuste o llave de

apriete antes de encender la herramienta. Una

llavedeajusteollavedeaprietequehayasido

dejadapuestaenunapartegiratoriadelaherra-

mienta eléctrica puede ocasionar alguna lesión.

No utilice la herramienta donde no alcance.

Mantenga los pies sobre suelo rme y el equilibrio

en todo momento.Estopermiteunmejorcontrolde

la herramienta eléctrica en situaciones inesperadas.

Use vestimenta apropiada. No use ropas suel-

tas ni joyas. Mantenga el cabello, la ropa y los

guantes alejados de las piezas móviles. Las

prendasdevestirholgadas,lasjoyasyelcabello

sueltopodríanengancharseenlaspiezasmóviles.

Si dispone de dispositivos para la conexión de

equipos de extracción y recolección de polvo,

asegúrese de conectarlos y utilizarlos debida-

mente. Hacer uso de la recolección de polvo puede

reducir los riesgos relacionados con el polvo.

Mantenimiento y uso de la herramienta eléctrica

1. No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para su aplica-

ción.Laherramientaeléctricaadecuadaharáun

mejortrabajoydeformamásseguraalaveloci-

dad para la que ha sido fabricada.

No utilice la herramienta eléctrica si el interrup-

tor no la enciende y apaga. Cualquier herramienta

eléctrica que no pueda ser controlada con el inte-

rruptor es peligrosa y debe ser reemplazada.

3. Desconecte la clavija de la fuente de energía

y/o la batería de la herramienta eléctrica antes

de realizar ajustes, cambiar accesorios o guar-

dar las herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo de

que la herramienta se inicie accidentalmente.

4. Guarde la herramienta eléctrica que no use

fuera del alcance de los niños y no permita

que las personas que no están familiarizadas

con ella o con las instrucciones la operen. Las

herramientas eléctricas son peligrosas en manos

de personas que no saben operarlas.

Realice el mantenimiento a las herramientas eléc-

tricas. Compruebe que no haya partes móviles

desalineadas o estancadas, piezas rotas y cualquier

otra condición que pueda afectar al funcionamiento

de la herramienta eléctrica. Si la herramienta eléc-

trica está dañada, haga que se la reparen antes de

utilizarla. Muchos accidentes son ocasionados por

herramientas eléctricas con mantenimiento inadecuado.

Mantenga las herramientas de corte limpias y

losas. Si recibe un mantenimiento adecuado y

tienelosbordesalados,esprobablequelaherra

mientaseatasquemenosyseamásfácilcontrolarla.

Utilice la herramienta eléctrica, los accesorios y

las brocas de acuerdo con estas instrucciones,

considerando las condiciones laborales y el

trabajo a realizar. Si utiliza la herramienta eléctrica

para realizar operaciones distintas de las indicadas,

podrápresentarseunasituaciónpeligrosa.

Servicio

1. Haga que una persona calicada repare la

herramienta eléctrica utilizando sólo piezas de

repuesto idénticas. Esto asegura que se man-

tenga la seguridad de la herramienta eléctrica.

2. Siga las instrucciones para la lubricación y

cambio de accesorios.

3. Mantenga las agarraderas secas, limpias y sin

aceite o grasa.

UTILICE CABLES DE EXTENSIÓN APROPIADOS. Asegúrese

de que su cable de extensión esté en buenas condiciones.

Cuando utilice un cable de extensión, asegúrese de utilizar uno

delcalibresucienteparaconducirlacorrientequedemandeel

producto.Uncabledecalibreinferiorocasionaráunacaídaen

latensióndelíneayasuvezunapérdidadepotenciaysobre-

calentamiento. La tabla 1 muestra la medida correcta a utilizar

dependiendodelalongituddelcableyelamperajenominal

indicadoenlaplacadecaracterísticas.Sinoestáseguro,uti-

liceelsiguientecalibremásalto.Cuantomenorseaelnúmero

decalibre,máscorrientepodráconducirelcable.

Tabla 1: Calibre mínimo para el cable

Amperajenominal Voltios Longitud total del cable en metros

120 V

7 m (25 ft.) 15 m (50 ft.) 30 m (100 ft.) 45,7 m (150 ft.)

220 V

240 V

15 m (50 ft.) 30 m (100 ft.) 60,9 m (200 ft.) 91,4 m (300 ft.)

Másde Nomásde Calibre del cable (AWG)

0 A 6 A – 18 16 16 14

6 A 10 A 18 16 14 12

10 A 12 A 16 16 14 12

12 A 16 A 14 12 No se recomienda

18 ESPAÑOL

Advertencias de seguridad del

demoledor eléctrico

1. Utilice protectores de oídos. La exposición al

ruido puede provocar pérdida auditiva.

2. Utilice los mango(s) auxiliare(s) que se sumi-

nistren con la herramienta. La pérdida de con-

trol puede ocasionar lesiones.

3. Sujete la herramienta eléctrica por las super-

cies de agarre aisladas al realizar una ope-

ración en la que el accesorio de corte pueda

estar en contacto con cables ocultos o su

propio cable. Si el accesorio de corte entra en

contacto con un cable con corriente, las piezas

metálicasexpuestasdelaherramientaeléctrica

secargarántambiéndecorrienteyeloperador

puede recibir una descarga eléctrica.

4. Utilice un casco protector (casco de seguri-

dad), gafas de seguridad y/o careta de protec-

ción. Los anteojos comunes o de sol NO son

gafas de seguridad. También es muy recomen-

dable que utilice una máscara contra polvo y

guantes bien acolchados.

5. Asegúrese de que la punta se encuentre ase-

gurada en su lugar antes de la operación.

6. En condiciones normales de operación, la

herramienta está diseñada para producir vibra-

ción. Los tornillos pueden aojarse fácilmente

y causar una falla o accidente. Verique cuida-

dosamente que los tornillos estén apretados

antes de la operación.

7. En clima frío o cuando la herramienta no se

haya utilizado durante un tiempo prolongado,

permita que la herramienta se caliente un

rato haciéndola funcionar sin carga. Esto

facilitará la lubricación. Sin un calentamiento

apropiado, la operación de percusión resultará

difícil.

8. Asegúrese siempre de que pisa sobre suelo

rme. Asegúrese de que no haya nadie debajo

cuando utilice la herramienta en lugares altos.

9. Sujete la herramienta rmemente con ambas

manos.

10. Mantenga las manos alejadas de las piezas

móviles.

11. No deje la herramienta funcionando. Tenga en

marcha la herramienta solamente cuando la

esté sosteniendo con la mano.

12. Durante la operación, no apunte con la herra-

mienta a ninguna persona en el área. La punta

podría salir volando y causarle una lesión

grave a alguien.

13. No toque la punta, las piezas cercanas a la

punta o la pieza de trabajo inmediatamente

después de la operación; éstas podrían estar

extremadamente calientes y producirle quema-

duras en la piel.

14. Algunos materiales contienen sustancias

químicas que pueden ser tóxicas. Evite inhalar

polvo y que éste entre en contacto con la piel.

Consulte la hoja de seguridad de materiales

del proveedor.

15. No toque la clavija de conexión con las manos

húmedas.

16. Antes de iniciar la operación, asegúrese de

que no hay objetos enterrados tales como

tuberías eléctricas, de gas o de agua en el área

de trabajo.Delocontrario,elcincelpodríaentrar

en contacto con estas y resultar en una descarga

eléctrica, fuga eléctrica o fuga de gas.

17. No opere la herramienta al vacío

innecesariamente.

GUARDE ESTAS

INSTRUCCIONES.

ADVERTENCIA: NO DEJE que la comodidad

o familiaridad con el producto (a base de utilizarlo

repetidamente) evite que siga estrictamente las

normas de seguridad para dicho producto. El

USO INCORRECTO o el no seguir las normas de

seguridad indicadas en este manual de instruc-

ciones puede ocasionar lesiones graves.

Símbolos

Acontinuaciónsemuestranlossímbolosutilizados

para la herramienta.

volts o voltios

amperes

hertz

corriente alterna

Construcción clase II

número de golpes por minuto

Fuente de alimentación

Laherramientasolamentedeberáserconectadaa

unafuentedealimentacióndelmismovoltajequeel

indicadoenlaplacadecaracterísticas,yúnicamente

podráfuncionarconunsuministrodecorrientealterna

monofásica.

19 ESPAÑOL

DESCRIPCIÓN DEL

FUNCIONAMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de ajustar o comprobar cualquier función en la

herramienta.

Accionamiento del interruptor

PRECAUCIÓN: Antes de conectar la herra-

mienta, compruebe siempre para vericar que la

palanca interruptora se accione debidamente y

que regrese a la posición apagada.

PRECAUCIÓN: El interruptor puede ser blo-

queado en la posición de encendido para mayor

comodidad del operador durante un uso prolon-

gado. Tenga cuidado al bloquear la herramienta

en la posición de encendido y sujete la herra-

mienta rmemente.

Paraencenderlaherramienta,empujelapalanca

interruptora a la posición de encendido "ON (I)" sobre

el costado izquierdo de la herramienta. Para apagar la

herramienta,empujelapalancainterruptoraalaposi-

ción de apagado "OFF (O)" sobre el costado derecho

de la herramienta.

OFF

►1. Palanca interruptora

Luz indicadora

Laluzindicadoraparaencendido(ON)seiluminaráen

color verde cuando se conecte la herramienta.

Si la luz indicadora no se ilumina, puede que el cable

de alimentación o el controlador esté fallando.

Si la luz indicadora se ilumina pero la herramienta

no se pone en marcha aunque la herramienta esté

encendida, puede que las escobillas de carbón estén

gastadas, o que el controlador, el motor o el interruptor

estén fallando.

Laluzindicadoradeservicioparpadeaencolorrojo

cuandolasescobillasdecarbónestáncasitotalmente

desgastadas, para indicar que la herramienta necesita

servicio de mantenimiento.

Después de aproximadamente 8 horas de uso, el motor

seapagaráautomáticamente.

►1.Lámparaindicadoradeherramientaencendida

(verde) 2.Indicadoradeservicio(roja)

Funcionamiento electrónico

Laherramientaestáequipadaconfuncioneselectróni-

cas para facilitar la operación.

• Función de rotación suave sin carga

(Para el modelo HM1512 solamente)

Losgolpessincargaporminutosevuelvenmás

pequeños que los de carga para reducir la vibra-

ción sin carga, pero esto no presenta problemas.

Cuando la operación comienza con un cin-

cel contra concreto, los golpes por minuto se

incrementan.

Cuandolatemperaturaesbaja,laherramienta

podríanotenerestafunciónaunconelmotor

girando.

• Arranque suave

La función de arranque suave reduce el impacto

deencendidoyhacequelamáquinasepongaen

marcha suavemente.

MONTAJE

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo en la misma.

Empuñadura lateral (auxiliar)

PRECAUCIÓN: Utilice siempre el mango

lateral para garantizar una operación segura.

PRECAUCIÓN: Después de instalar o ajus-

tar el mango lateral, asegúrese de que el mango

lateral quede rmemente asegurado.

20 ESPAÑOL

El mango lateral puede girarse 360° de manera vertical

y asegurarse en cualquier posición que se desee.

Aojelatuercadejaciónparagirarelmangolaterala

laposicióndeseadayluegoaprietelatuercadejación

rmemente.

►1. Mango lateral 2.Tuercadejación

Instalación o extracción del cincel

Grasa

Limpie el extremo de la espiga de la punta y aplique

grasa antes de instalar la punta.

Aplique previamente una pequeña cantidad de grasa

(alrededor de 0,5 g - 1 g) en el extremo de la espiga

de la punta. La lubricación del portabrocas asegura un

accionamientosuaveyunavidaútilmáslarga.

►1. Extremo de la espiga 2. Grasa

Instalación del cincel

PRECAUCIÓN: Siempre asegúrese de que

labrocaestábienseguratirandodeellacomosi

deseara quitarla del mandril luego de completar el

procedimiento de inserción.

Estaherramientaadmitecincelesconosincollarínen

suvástago.

►1.Cincelconcollarín2.Cincelsincollarín

Para instalar los cinceles siga uno de los procedimien-

tos(1)o(2)abajodescriptos.

AVISO:Nopodráretenerseelcincelsinelcollarín

mediante el procedimiento (1).

(1) Para cinceles con un collarín

Gire el retén de la herramienta como se muestra

enlagura.Inserteelcinceldentrodelsujetador

delaherramienta,lomásprofundoquellegue.

Cuando inserte el cincel

►1. Cincel 2. Retén de herramienta

3. Portaherramienta

21 ESPAÑOL

Para asegurar el cincel, regrese el retén de la

herramientacomosemuestraenlagura.

Cuando se retiene el cincel

►1. Cincel 2. Retén de herramienta

(2) Para cinceles sin collarín

Gire el retén de la herramienta como se muestra en la

gura.Conlapartemelladadelcincelorientadahaciael

ejedelreténdelaherramienta,inserteelcinceldentrodel

sujetadordelaherramienta,lomásprofundoquellegue.

Cuando inserte el cincel

►

1. Cincel 2. Retén de herramienta 3. Portaherramienta

Para asegurar el cincel, gire el retén de la herra-

mientacomosemuestraenlagura.

Cuando se retiene el cincel

►1. Cincel 2. Retén de herramienta

Extracción del cincel

Para retirar la broca, siga el proceso inverso al de instalación.

Accesorio del extractor de polvo

Accesorio opcional

El accesorio del extractor de polvo tiene el propósito de

reducirelpolvoypartículaslanzadosalairecuandose

cincelaunmaterialdecerámica,talcomoconcreto.

1. Instaleelsujetadordelamanguera(A).

Aojelatuercadejación,yluegoextraigaelpernode

cabezahexagonal.Instaleelsujetadordelamanguera

(A) entre el perno de cabeza hexagonal y la tuerca de

jaciónapretandolatuercadejaciónrmemente.

2 3

►1. Perno de cabeza hexagonal 2.Sujetadordela

manguera (A) 3.Tuercadejación

2. Coloqueelsujetadordelamanguera(C)enel

protector del cable.

►1. Protector del cable 2.Sujetadordelamanguera

(C)

22 ESPAÑOL

3. Instale la cubierta contra polvo y la manguera en

laherramientayluegojelamangueraalossujetado-

res de la manguera.

►1. Cubierta contra el polvo 2. Manguera

3.Sujetadordelamanguera(A)4.Sujetadordela

manguera (C)

4. Conecte la manguera a la manguera de la aspira-

doraconlajuntadelamanguera.

NOTA: Si la manguera no viene incluida, conecte la

cubiertacontrapolvoalajuntadelaaspiradoraoala

manguera ø28 Makita.

5. Ajusteladistanciaentrelacubiertacontrapolvoy

la punta del cincel o cincel de punta.

Paraelcinceldepuntaautoalable,ajustelacubierta

contrapolvoparaquenodejealdescubiertoloscana-

lesdelcinceldepuntaautoalable.

Ajusteladistanciaentrelacubiertacontrapolvoyla

punta del cincel o cincel de punta. La distancia reco-

mendadaesde30mm(1-3/16″)a100mm(3-15/16″).

►1. Canal 2.30mm(1-3/16″)a100mm(3-15/16″)

OPERACIÓN

PRECAUCIÓN: Utilice siempre la empuña-

dura lateral (mango auxiliar) y sujete rmemente

la herramienta tanto de la empuñadura lateral

como del mango del interruptor durante las

operaciones.

PRECAUCIÓN: Asegúrese siempre de que

la pieza de trabajo quede asegurada antes de la

operación. No asegurar adecuadamente la pieza de

trabajopodríaocasionarqueestasemueva,yresul-

tar en una lesión.

PRECAUCIÓN: No jale hacia afuera la herra-

mienta con demasiada fuerza aun si la punta

se atora. La pérdida de control podría causar

lesiones.

PRECAUCIÓN: No deje la herramienta cla-

vada en la pieza de trabajo. De lo contrario, la

herramientapodríaponerseenmarchaaccidental-

mente y ocasionar una lesión.

Cincelado/desincrustación/

demolición

Sujetelaherramientarmementeconambasmanos.

Encienda la herramienta y aplique una ligera presión

sobre ella de manera que no rebote de forma descon-

trolada. Aplicar mucha presión sobre la herramienta no

incrementarálaeciencia.

MANTENIMIENTO

PRECAUCIÓN: Asegúrese siempre de que la

herramienta esté apagada y desconectada antes

de realizar cualquier trabajo de inspección o

mantenimiento.

AVISO: Nunca use gasolina, bencina, diluyente

(tíner), alcohol o sustancias similares. Puede que

esto ocasione grietas o descoloramiento.

Para mantener la SEGURIDAD y FIABILIDAD del pro-

ducto, las reparaciones, y cualquier otra tarea de man-

tenimientooajustedeberánserrealizadasencentros

deservicioautorizadosodefábricaMakita,empleando

siempre repuestos Makita.

23 ESPAÑOL

Lubricación

PRECAUCIÓN: Este servicio de mantenimiento

solo debe ser realizado por los centros de servicio

autorizados de Makita.

Esta herramienta no requiere lubricación cada hora o

unavezaldía,yaquecuentaconunsistemadelubri-

caciónrellenodegrasa.Estesistemadeberárelubri-

carseconregularidad.Envíelaherramientacompleta

alcentrodeservicioautorizadoodefábricadeMakita

para este servicio de lubricación.

ACCESORIOS

OPCIONALES

PRECAUCIÓN: Estos accesorios o aditamen-

tos están recomendados para utilizarse con su

herramienta Makita especicada en este manual.

El empleo de cualquier otro accesorio o aditamento

puede conllevar el riesgo de lesiones personales.

Utilice los accesorios o aditamentos solamente para

sunestablecido.

Sinecesitacualquierayudaparamásdetallesen

relación con estos accesorios, pregunte a su centro de

servicio local Makita.

• Cincel de punta

• Cincel plano

• Cincel de desincrustación

• Pala de arcilla

• Pisón

• Grasa para puntas

• Accesorio del extractor de polvo

• Gafas de seguridad

• Portamartillo

NOTA:Algunosdelosartículosenlalistapueden

incluirse en el paquete de la herramienta como acce-

soriosestándar.Éstospuedenvariardepaísapaís.

GARANTÍA LIMITADA DE

MAKITA

Ésta Garantía no aplica para México

Consultelahojadelagarantíaanexaparaverlos

términosmásvigentesdelagarantíaaplicableaeste

producto.Encasodenodisponerdeestahojade

garantíaanexa,consultelosdetallessobrelagarantía

descritosenelsitiowebdesupaísrespectivoindicado

a continuación.

Estados Unidos de América: www.makitatools.com

Canadá:www.makita.ca

Otrospaíses:www.makita.com

Some dust created by power sanding, sawing, grinding, drilling, and other

construction activities contains chemicals known to the State of California

to cause cancer, birth defects or other reproductive harm. Some examples

of these chemicals are:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other masonry products, and

• arsenic and chromium from chemically-treated lumber.

Your risk from these exposures varies, depending on how often you do this

type of work. To reduce your exposure to these chemicals: work in a well

ventilated area, and work with approved safety equipment, such as those

dust masks that are specially designed to filter out microscopic particles.

WARNING

< USA only >

ADVERTENCIA

Algunos polvos creados por el lijado, aserrado, esmerilado, taladrado y

otras actividades de la construcción contienen sustancias químicas

reconocidas por el Estado de California como causantes de cáncer, defectos

de nacimiento y otros peligros de reproducción. Algunos ejemplos de estos

productos químicos son:

• plomo de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros productos de albañilería, y

• arsénico y cromo de maderas tratadas químicamente.

El riesgo al que se expone varía, dependiendo de la frecuencia con la que

realice este tipo de trabajo. Para reducir la exposición a estos productos

químicos: trabaje en un área bien ventilada y póngase el equipo de seguridad

indicado, tal como las máscaras contra polvo que están especialmente

diseñadas para filtrar partículas microscópicas.

< Sólo en los Estados Unidos >

Makita Corporation

3-11-8, Sumiyoshi-cho,

Anjo, Aichi 446-8502 Japan

www.makita.com

885835-945

HM1512-1

EN, FRCA, ESMX

20201208

Makita HM1512 45 lb. AVT Demolition Hammer, accepts 1‑1/8" Hex bits

Product's Documents

Makita HM1512 Instruction Manual

Specifications

Makita HM1512 Questions and Answers
