Quick-Fit Valve Controller
Technical Manual
English | Français
2 3
Table of Contents
Quick-Fit Valve Controller Technical Manual ............. 1
Overview......................................................................... 3
Packaging Contents ....................................................... 4
Parts and Status Indicators ............................................ 5
Operation and Status...................................................... 6
Installation ...................................................................... 7
App Connection .............................................................. 8
Sensor Connection ......................................................... 9
Troubleshooting ............................................................ 10
Parameters ....................................................................11
FCC Warning ................................................................ 12
IC warning .................................................................... 12
APP Download ............................................................. 12
Manuel technique du contrôleur de vanne Quick-Fit
(Pages 13-24)
Overview
The Quick-Fit Valve Controller is a smart device designed
to automatically control a water/gas shuto valve and help
prevent leakage damage in homes and buildings. It can be
installed directly onto an existing ball valve using a quick-t
mounting system, allowing fast installation without replacing
the valve.
When connected to compatible leak sensors, the controller
can automatically close the water/gas supply if a leak is
detected without internet access. The valve can also be
operated remotely through a mobile app.
This appliance provides the following new features:
● Fast installation onto existing ball valves without valve
changes
● Automatic shuto when a leak is detected
● Remote valve control through mobile apps
● Reliable motorized operation designed for repeated
valve actuation
● Integration with smart home systems
4 5

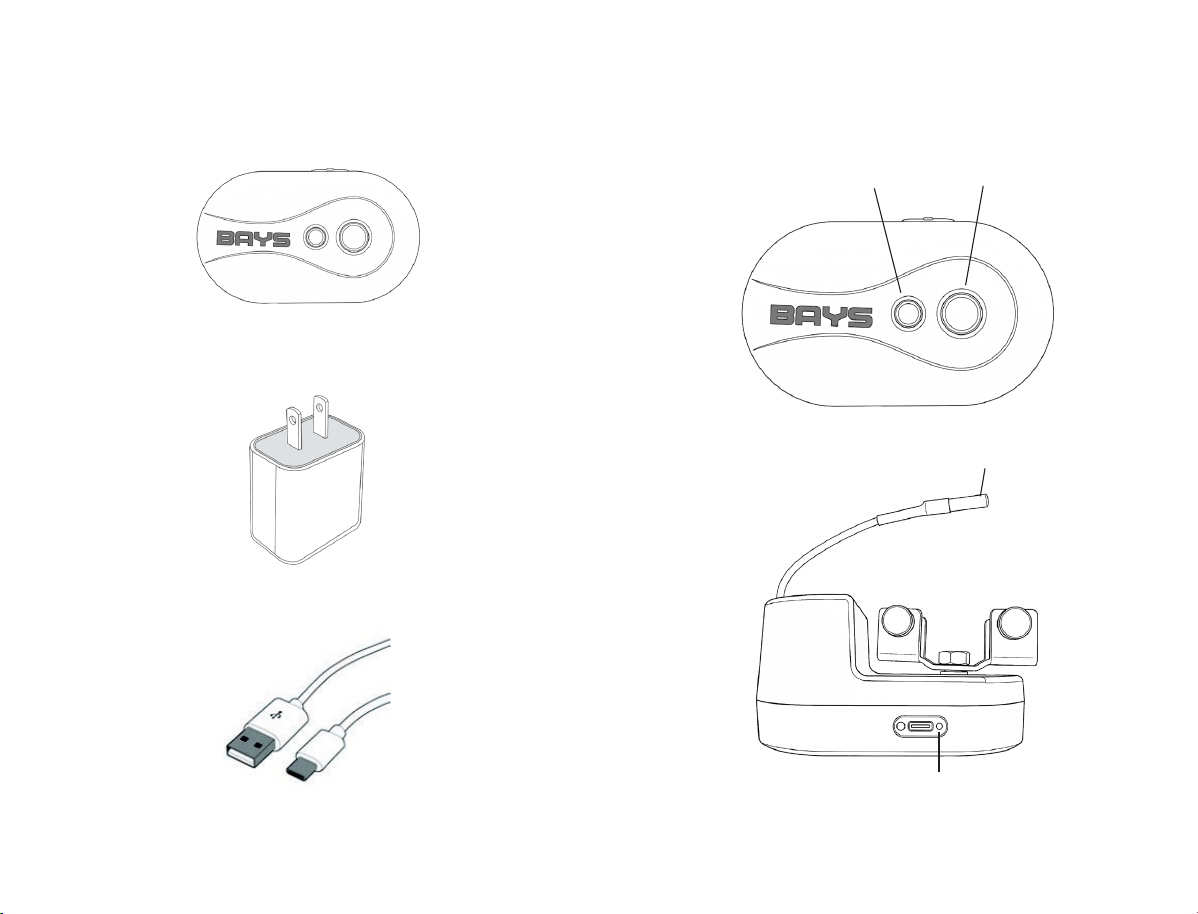

Packaging Contents
Valve Controller * 1
USB-A to USB-C cable *1
5V/2A Adaptor *1
Parts and Status Indicators
Connection Button/
Connection Indicator
Charging Port
Temperature Probe
Valve Control Button/
Operation Status Indicator
6 7
Operation and Status
Connection Button
Short press:
1. When the device has not joined the network, short press
to request join.
2. When the device has already joined the network, short
press to send one heartbeat packet.
Long press:
1. Long press until the blue indicator light turns o, about 3
seconds, to enter or exit water leak sensor pairing mode.
The blue indicator light will ash.
2. Long press until the red and green indicator lights ash
alternately, about 6 seconds, to reset the basic parameters
of the water valve.
3. Long press until all indicator lights turn o, about 10
seconds, to restore factory default parameters, including the
water leak sensor sub-devices.
Valve Control Button
Long press:
1. Power on: Long press until all indicator lights turn on,
about 3 seconds. The device will power on.
2. Power o: Long press until all indicator lights turn o,
about 3 seconds. The device will power o.
Short press:
1. Operate: Open or close the water valve.
Notes:
1. When there is a water leak sensor alarm, abnormal
water temperature, or the battery level is low, opening the
water valve is prohibited. The red indicator light will ash
quickly 3 times.
2. One water valve can be paired with up to 20 water leak
sensors. One water leak sensor can be paired with up to 10
water valves.
8 9
Installation
1.Install the Quick-t Mounting base
a.Align the center mark on the top mounting base with
the valve axis, and mark the two contact points between the
base and the pipe.
b.Remove the top mounting base. Select the correct-
sized rubber seal rings and install them onto the two contact
points.
c.Put the top mounting base back. Select the correct-
sized bottom mounting base, and attach it onto the top
mounting base. Make sure the top mounting base is
levelled with the valve. Close the two bases and secure
them tightly.
2.Install the Valve Controller
IMPORTANT: Make sure the valve controller is POWERED
OFF during installing/removing.
a.Turn the water/gas valve on.
b.Slide the valve controller onto the quick-t mounting
base
c.Adjust the clamp screw to t the valve handle.
d.Screw the connection plate tightly.
e.Strap the temperature probe on the pipe.
App Connection
1. Log in to the complimentary app.
2. Press the “+” button on the top bar.
3. Follow the App instructions to connect the device.
Sensor Connection
1. Power on the valve controller.
2. To enter the pairing mode, press and hold the
connection button for 5s or via the app’s device retail page.
The connection indicator will ash.
3. Connect the sensors according to their user manual.
4. Exit the pairing mode by pressing and hold the
connection button for 5s. The connection indicator will
become solid.
Troubleshooting
● If the device can not be powered on, check if it needs
charge.
● The sensor triggered auto-shuto does not need internet
or app connection.
● A gateway is needed for the device to be connected to
the App.
● Please use the latest version of the mobile App to
access the valve controller.
● It may take up to 2 minutes for the device and the App to
be connected successfully. If longer than 2 minutes, power
o the device and then power it back on.
10 11
FCC Warning
This equipment has been tested and found to comply with
the limits for a Class B digital device, pursuant to part 15
of the FCC Rules. These limits are designed to provide
reasonable protection against harmful interference in a
residential installation. This equipment generates, uses
and can radiate radio frequency energy and, if not installed
and used in accordance with the instructions, may cause
harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful
interference to radio or television reception, which can be
determined by turning the equipment o and on, the user is
encouraged to try to correct the interference by one or more
of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit dierent
from that to which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician
for help.
Caution: Any changes or modications to this device
not explicitly approved by manufacturer could void your
authority to operate this equipment.
This device complies with part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and (2)
this device must accept any interference received, including
interference that may cause undesired operation.
Parameters
Wireless Standards Type-C USB, DC 5V/2A
Wireless Frequency LoRaWAN EU868/US915/AU915/AS923
OTA 850.5-929.5 MHz
RF Power Density YES
Operating Distance 2 km
Supporting Pipe diameter range DN20, DN25
Supporting valve handle type Buttery valve, Straight handle valve
Power supply Built-in battery: 3.7V 2400mAh, 14500mAh x 1
piece; Sup-ports external Type-C 5V 2A adapter
power supply.
Working Current 1.5A Max (Dierent torque outputs have dierent
current values.)
Standby Power Consumption 90uA
Motor Torque 100kgf.cm Max
Valve On/O Time 5s
Detection range of water tem-
perature
0-60°C (32-140°C)
Detection accuracy of water
temperature
±0.5°C
Built-in Battery 3.7V 2400mAH 14500*1pcs
Battery life 6 months (open and close once daily)
Waterproof Level IPX5
Operating Temperature 0-60°C (32-140°C)
Operating Humidity 1%-95%RH (Non-condensing)
Product Dimension 116mm*70mm*66mm
Product Weight 500g
12
Contrôleur de vanne
Quick-Fit
Manuel Technique
English | Français
IC Warning
This device complies with Industry Canada licence-exempt
RSS standard(s).
Operation is subject to the following two conditions: (1) this
device may not cause interference, and (2) this device must
accept any interference, including interference that may
cause undesired operation of the device.
The digital apparatus complies with Canadian CAN ICES-3
(B)/NMB-3(B).
APP Download
To download the complimentary App, by scanning the QR
codes printed on the product package.
*For additional information, visit our website or App.
14 15
Présentation générale
Le contrôleur de vanne Quick-Fit est un appareil intelligent
conçu pour contrôler automatiquement une vanne d’arrêt
d’eau ou de gaz et aider à prévenir les dommages causés
par les fuites dans les habitations et les bâtiments. Il
peut être installé directement sur une vanne à boisseau
sphérique existante à l’aide d’un système de montage
rapide, permettant une installation rapide sans remplacer
la vanne. Lorsqu’il est connecté à des capteurs de fuite
compatibles, le contrôleur peut fermer automatiquement
l’alimentation en eau ou en gaz si une fuite est détectée,
et ce, sans accès à Internet. La vanne peut également être
actionnée à distance via une application mobile.
Cet appareil ore les nouvelles fonctionnalités suivantes:
• Installation rapide sur les vannes à boisseau sphérique
existantes sans modication de la vanne
• Arrêt automatique en cas de détection de fuite
• Contrôle à distance de la vanne via des applications
mobiles
• Fonctionnement motorisé able conçu pour un
actionnement répété de la vanne
• Intégration avec les systèmes de maison intelligente
Table des matières
Quick-Fit Valve Controller Technical Manual
(Page 1-12)
Manuel technique du contrôleur de vanne Quick-Fit ... 13
Présentation générale .................................................. 15
Contenu de l’emballage ................................................ 16
Pièces et indicateurs d’état........................................... 17
Fonctionnement et état ................................................. 18
Installation .................................................................... 20
Connexion à l’application ............................................. 21
Connexion des capteurs .............................................. 21
Dépannage ................................................................... 21
Paramètres ................................................................... 22
Avertissement FCC ...................................................... 23
Déclarations d’avertissement d’IC ................................ 24
Téléchargement de l’application ................................... 24
16 17
Pièces et indicateurs d’état
Bouton de connexion/
Indicateur de connexion
Port de charge
Sonde de température
Bouton de contrôle de la vanne/
Indicateur d’état de fonctionnement
Contenu de l’emballage
Contrôleur de vanne * 1
Câble USB-A vers USB-C * 1
Adaptateur 5V/2A * 1
18 19
Remarques
En cas d’alarme du capteur de fuite d’eau, de température
d’eau anormale ou de niveau de batterie faible, l’ouverture
de la vanne d’eau est interdite. Le voyant rouge clignotera
rapidement 3 fois.
• Une vanne d’eau peut être appairée avec jusqu’à 20
capteurs de fuite d’eau.
• Un capteur de fuite d’eau peut être appairé avec jusqu’à
10 vannes d’eau.
Fonctionnement et état
Bouton de connexion
Appui court:
1. Lorsque l’appareil n’a pas rejoint le réseau, eectuez un
appui court pour demander à le rejoindre.
2. Lorsque l’appareil a déjà rejoint le réseau, eectuez un
appui court pour envoyer un paquet heartbeat.
Appui long:
1. Appuyez longuement jusqu’à ce que le voyant bleu
s’éteigne, environ 3 secondes, pour entrer ou sortir du
mode d’appairage du capteur de fuite d’eau. Le voyant bleu
se mettra à clignoter.
2. Appuyez longuement jusqu’à ce que les voyants rouge
et vert clignotent alternativement, environ 6 secondes, pour
réinitialiser les paramètres de base de la vanne d’eau.
3. Appuyez longuement jusqu’à ce que tous les voyants
s’éteignent, environ 10 secondes, pour restaurer les
paramètres d’usine par défaut, y compris les sous-appareils
du capteur de fuite d’eau.
Bouton de contrôle de la vanne
Appui long:
1. Allumage : Appuyez longuement jusqu’à ce que tous
les voyants s’allument, environ 3 secondes. L’appareil
s’allumera.
2. Extinction : Appuyez longuement jusqu’à ce que tous
les voyants s’éteignent, environ 3 secondes. L’appareil
s’éteindra.
Appui court:
1. Actionner : Ouvrir ou fermer la vanne d’eau.
20 21
Connexion à l’application
1. Connectez-vous à l’application gratuite.
2. Appuyez sur le bouton « + » situé dans la barre
supérieure.
3. Suivez les instructions de l’application pour connecter
l’appareil.
Connexion des capteurs
1. Allumez le contrôleur de vanne.
2. Pour entrer en mode d’appairage, maintenez le bouton
de connexion enfoncé pendant 5s ou passez par la page de
détail de l’appareil dans l’application.
3. L’indicateur de connexion se mettra à clignoter.
4. Connectez les capteurs conformément à leur propre
manuel d’utilisation. Quittez le mode d’appairage en
maintenant le bouton de connexion enfoncé pendant 5s.
L’indicateur de connexion deviendra alors xe.
Dépannage
• Si l’appareil ne s’allume pas, vériez s’il a besoin d’être
rechargé.
• L’arrêt automatique déclenché par un capteur ne
nécessite aucune connexion Internet ni liaison avec
l’application.
• Une passerelle est nécessaire pour connecter l’appareil
à l’application.
• Veuillez utiliser la dernière version de l’application
mobile pour accéder au contrôleur de vanne.
• La connexion réussie entre l’appareil et l’application peut
prendre jusqu’à 2 minutes. Si cela prend plus de 2 minutes,
éteignez l’appareil puis rallumez-le.
Installation
1. Installer la base de montage Quick-t
a. Alignez le repère central de la base de montage
supérieure avec l’axe de la vanne, et marquez les deux
points de contact entre la base et le tuyau.
b. Retirez la base de montage supérieure. Sélectionnez les
bagues d’étanchéité en caoutchouc de la bonne taille et
installez-les sur les deux points de contact.
c. Remettez la base de montage supérieure en place.
Sélectionnez la base de montage inférieure de la bonne
taille et xez-la sur la base de montage supérieure. As-
surez-vous que la base de montage supérieure est bien de
niveau avec la vanne. Fermez les deux bases et xez-les
solidement.
2.I nstaller le contrôleur de vanne
IMPORTANT: Assurez-vous que le contrôleur de vanne est
ÉTEINT pendant l’installation ou le retrait.
a. Ouvrez la vanne d’eau ou de gaz.
b. Glissez le contrôleur de vanne sur la base de montage
rapide.
c. Ajustez la vis de serrage pour l’adapter à la poignée de
la vanne.
d. Vissez fermement la plaque de connexion.
e. Attachez la sonde de température sur le tuyau.
22 23
Paramètres
Normes sans l Type-C USB, DC 5V/2A
Fréquence sans l LoRaWAN EU868/US915/AU915/AS923
OTA 850,5 - 929,5 MHz
Densité de puissance RF OUI
Distance de fonctionnement 2 km
Plage de diamètres de tuyaux
pris en charge
DN20, DN25
Types de poignées de vanne
pris en charge
Vanne papillon, vanne à poignée droite
Alimentation électrique Batterie intégrée : 3,7V 2400mAh, 14500mAh x 1
pièce ; prend en charge une alimentation externe via
adaptateur Type-C 5V 2A.
Courant de fonctionnement 1,5A Max (les diérentes sorties de couple ont des
valeurs de courant diérentes).
Consommation d'énergie en
veille
90uA
Couple du moteur 100kgf.cm Max
Temps d'ouver-ture/fermeture
de la vanne
5s
Plage de détection de la
température de l'eau
0-60°C (32-140°F)
Précision de détection de la
température de l'eau
±0,5°C
Batterie intégrée 3,7V 2400mAH 14500 * 1 pièce
Durée de vie de la batterie 6 mois (pour une ouverture et une fermeture par
jour)
Indice d'étanchéité IPX5
Température de fonction-nement 0-60°C (32-140°F)
Humidité de fonctionne-ment 1%-95% HR (sans condensation)
Dimensions du produit 116mm * 70mm * 66mm
Poids du produit 500g
Avertissement FCC
Cet équipement a été testé et déclaré conforme aux limites d’un
appareil numérique de classe B, conformément à la partie 15
des règles de la FCC. Ces limites sont conçues pour fournir une
protection raisonnable contre les interférences nuisibles dans
une installation résidentielle. Cet équipement génère, utilise et
peut émettre de l’énergie de radiofréquence et, s’il n’est pas
installé et utilisé conformément aux instructions, peut causer des
interférences nuisibles aux communications radio. Cependant, il
n’y a aucune garantie que des interférences ne se produiront pas
dans une installation particulière. Si cet équipement cause des
interférences nuisibles à la réception de la radio ou de la télévision,
ce qui peut être déterminé en éteignant puis en rallumant
l’équipement, l’utilisateur est encouragé à essayer de corriger ces
interférences par une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l’antenne de réception.
• Augmenter la distance entre l’équipement et le récepteur.
• Connecter l’équipement à une prise sur un circuit diérent de
celui auquel le récepteur est connecté.
• Consulter le revendeur ou un technicien radio/TV expérimenté
pour obtenir de l’aide.
Attention: Tout changement ou modication apporté à cet appareil
qui n’est pas explicitement approuvé par le fabricant pourrait
annuler votre droit à utiliser cet équipement.
Ce dispositif est conforme à la partie 15 des règles de la FCC.
Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas causer d’interférences nuisibles, et (2)
cet appareil doit accepter toute interférence reçue, y compris les
interférences pouvant entraîner un fonctionnement indésirable.
24
Déclarations d’avertissement d’IC
Le présent appareil est conforme aux CNR d’Industrie
Canada applicables aux appareils radio exempts de
licence. L’exploitation est autorisée aux deux conditions
suivantes:
(1) l’appareil ne doit pas produire de brouillage, et (2)
l’utilisateur de l’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est susceptible
d’en compromettre le fonctionnement.
Cet appareil numérique de la classe B est conforme à la
norme NMB-003 du Canada.
Téléchargement de l’application
Pour télécharger l’application gratuite, scannez les codes
QR imprimés sur l’emballage du produit.
* Pour plus d’informations, visitez notre site Web ou notre
application.
FCC Statement
This device complies with part 15 of the FCC rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept
any interference received, including interference that may cause undesired operation.
Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment.
NOTE: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates
uses and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does
cause harmful interference to radio or television reception, which can be determined by
turning the equipment off and on, the user is encouraged to try to correct the interference by
one or more of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to which the receiver is
connected.
• Consult the dealer or an experienced radio/TV technician for help.
This equipment complies with FCC radiation exposure limits set forth for an uncontrolled
environment. This equipment should be installed and operated with minimum distance 20cm
between the radiator & your body.
