www.klarstein.com
WONDERWALL
AIR 36
Infrarot-Heizung
Infrared Heater
Radiador infrarrojo
Radiateur Infrarouge
Riscaldatore a infrarossi
Infravärmare
10034231
Hinweis: Das Gerät eignet sich nicht zur Nutzung als
primäre Heizquelle.
Note: The device is not suitable for use as a primary
heat source.
Remarque : l‘appareil ne convient pas en tant que
source principale de chauage.
Nota: il dispositivo non è idoneo ad essere utilizzato
come fonte di riscaldamento primaria.
Advertencia: el aparato no es apto para utilizar como
fuente de calefacción primaria.
Anmärkning: Enheten är inte lämplig för att användas
som primär värmekälla.
Let op! Het apparaat is niet geschikt voor gebruik als
primaire bron van warmte.
3
DE
English 19
Français 33
Italiano 47
Español 61
Sehr geehrte Kundin, sehr geehrter Kunde,
wir gratulieren Ihnen zum Erwerb Ihres Geräts. Lesen Sie
die folgende Anleitung sorgfältig durch und befolgen Sie
sie, um mögliche Schäden zu vermeiden. Für Schäden, die
durch Nichtbeachtung der Anleitung und unsachgemäßen
Gebrauch entstehen, übernehmen wir keine Haftung.
Scannen Sie den QR-Code, um Zugriff auf die aktuellste
Bedienungsanleitung und weitere Informationen rund um
das Produkt zu erhalten.
INHALT
TECHNISCHE DATEN
Artikelnummer 10034231
Stromversorgung 220–240 V ~ 50 Hz
Stromverbrauch (Watt) 360 W (±10 %)
Abmessungen 29,5 cm x 119,5 cm
Technische Daten 3
Produktdatenblatt 4
Sicherheitshinweise 5
Wandinstallation 6
Displayanzeigen der Fernbedienung 7
Bedienung und Funktionen 7
Schnellstart 9
Spezielle Entsorgungshinweise für Verbraucher in Deutschland 15
Hinweise zur Entsorgung 17
Hersteller 17
4
DE
PRODUKTDATENBLATT
Modellkennung(en):
10034231
Artikel Symbol Wert Einheit Artikel
Wärmeleistung Art der Wärmezufuhr, nur bei elektrischen
Speicherheizgeräte
Nennwärmeleistung P
nom
0,36 kW Manuelle Regelung der Wärmeabgabe
mit integriertem Thermostat
nein
Minimale Heizleistung
(indikativ)
P
min
0,0 kW Manuelle Regelung der
Wärmeabgabe mit Raum- und/oder
Außentemperaturrückführung
nein
Maximale
kontinuierliche
Wärmeleistung
P
max,c
0,36 kW Elektronische Regelung der
Wärmeabgabe mit Raum- und/oder
Außentemperaturrückführung
nein
Zusätzlicher Stromverbrauch
Gebläseunterstützte Heizleistung nein
Bei Nennwärmeleistung
(Gebläsemotor)
el
max
0,360 kW
Art der Wärmeleistung/Raumtemperaturkontrolle
Bei
Mindestwärmeleistung
(Ventilator-Motor)
el
min
0,000 kW Einstuge Wärmeleistung und keine
Raumtemperaturkontrolle
nein
Im Standby-Modus el
SB
0,000 W Zwei oder mehr manuelle Stufen, keine
Raumtemperaturkontrolle
nein
Raumtemperaturkontrolle mit
mechanischem Thermostat
nein
Mit elektronischer
Raumtemperaturkontrolle
nein
Mit elektronischer
Raumtemperaturkontrolle und Tages-
Zeitschaltuhr
nein
Mit elektronischer
Raumtemperaturkontrolle und
Wochen-Zeitschaltuhr
ja
Weitere Kontrollmöglichkeiten (Mehrfachauswahl
möglich)
Raumtemperaturkontrolle mit
Präsenzerkennung
nein
Raumtemperaturkontrolle mit
Erkennung offener Fenster
ja
Mit Fernbedienungsoption nein
Mit adaptiver Startsteuerung nein
Mit Arbeitszeitbegrenzung nein
Mit Schwarzkugelsensor nein
Kontaktangaben
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland.
5
DE
SICHERHEITSHINWEISE
• Benutzen Sie das Gerät nicht, bevor es nicht wie in dieser Anleitung beschrieben sicher befestigt ist.
• Vergewissern Sie sich, dass die auf dem Typenschild angegebene Spannung mit der Spannung des örtlichen Netzes
übereinstimmt, bevor Sie das Gerät an das Stromnetz anschließen.
• Wenn das Netzkabel beschädigt ist, muss es von einem qualizierten Techniker ausgetauscht werden, um eine Gefährdung
zu vermeiden.
• Das Kaminheizgerät darf nicht unmittelbar unter einer Steckdose aufgestellt werden.
• Möbel, Vorhänge und anderes brennbares Material müssen mindestens 1Meter vom Gerät entfernt sein.
• Lassen Sie das Gerät während des Gebrauchs nicht unbeaufsichtigt.
• Lassen Sie das Gerät nicht unbeaufsichtigt, wenn es an das Stromnetz angeschlossen ist.
• Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf und erlauben Sie ihnen nicht, das Gerät zu bedienen.
• Dieses Gerät ist nur für den Hausgebrauch bestimmt und sollte nicht für industrielle Zwecke verwendet werden.
• Nehmen Sie das Gerät nicht in Betrieb, wenn eine Fehlfunktion vorliegt oder es in irgendeiner Weise beschädigt wurde.
• Reparaturen an elektrischen Geräten sollten nur von qualiziertem Fachpersonal durchgeführt werden.
• Unsachgemäße Reparaturen können den Benutzer in ernste Gefahr bringen.
• Verlegen Sie das Netzkabel nicht unter Teppichen, Läufern usw.
• Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten hängt oder mit heißen Oberächen in Berührung kommt.
• Um eine Überhitzung zu vermeiden, darf das Heizgerät nicht abgedeckt werden.
• Verwenden Sie dieses Heizgerät nicht mit einem Programmierer, einer Zeitschaltuhr, einem separaten
Fernbedienungssystem oder einem anderen Gerät, das das Gerät automatisch einschaltet, da Brandgefahr besteht, wenn
das Gerät abgedeckt oder falsch positioniert ist.
• Tauchen Sie das Gerät niemals in Wasser oder eine andere Flüssigkeit, egal aus welchem Grund.
• Verwenden Sie dieses Heizgerät nicht in unmittelbarer Nähe einer Badewanne, einer Dusche oder eines
Schwimmbeckens.
• Verwenden Sie das Gerät nicht im Freien.
• Nicht mit nassen Händen verwenden.
• Benutzen Sie das Gerät niemals auf oder in der Nähe heißer Oberächen.
• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel.
• Vergewissern Sie sich vor der Reinigung des Geräts, dass es vom Stromnetz getrennt und vollständig abgekühlt ist.
• Reinigen Sie das Gerät nicht mit Scheuermitteln.
• Verwenden Sie niemals Zubehör, das nicht vom Hersteller empfohlen oder geliefert wird. Es könnte eine Gefahr für den
Benutzer darstellen oder zur Beschädigung des Geräts führen.
• Dieses Gerät ist nicht für die Verwendung von Personen (einschließlich Kindern) mit eingeschränkten körperlichen,
sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bestimmt, es sei denn, diese
Personen werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder in die Verwendung des Geräts
eingewiesen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
VORSICHT
Verbrennungsgefahr! Einige Teile dieses Produktes können sehr heiß werden und Verbrennungen verursachen.
Besondere Vorsicht ist geboten, wenn Kinder und schutzbedürftige Personen anwesend sind.
6
DE

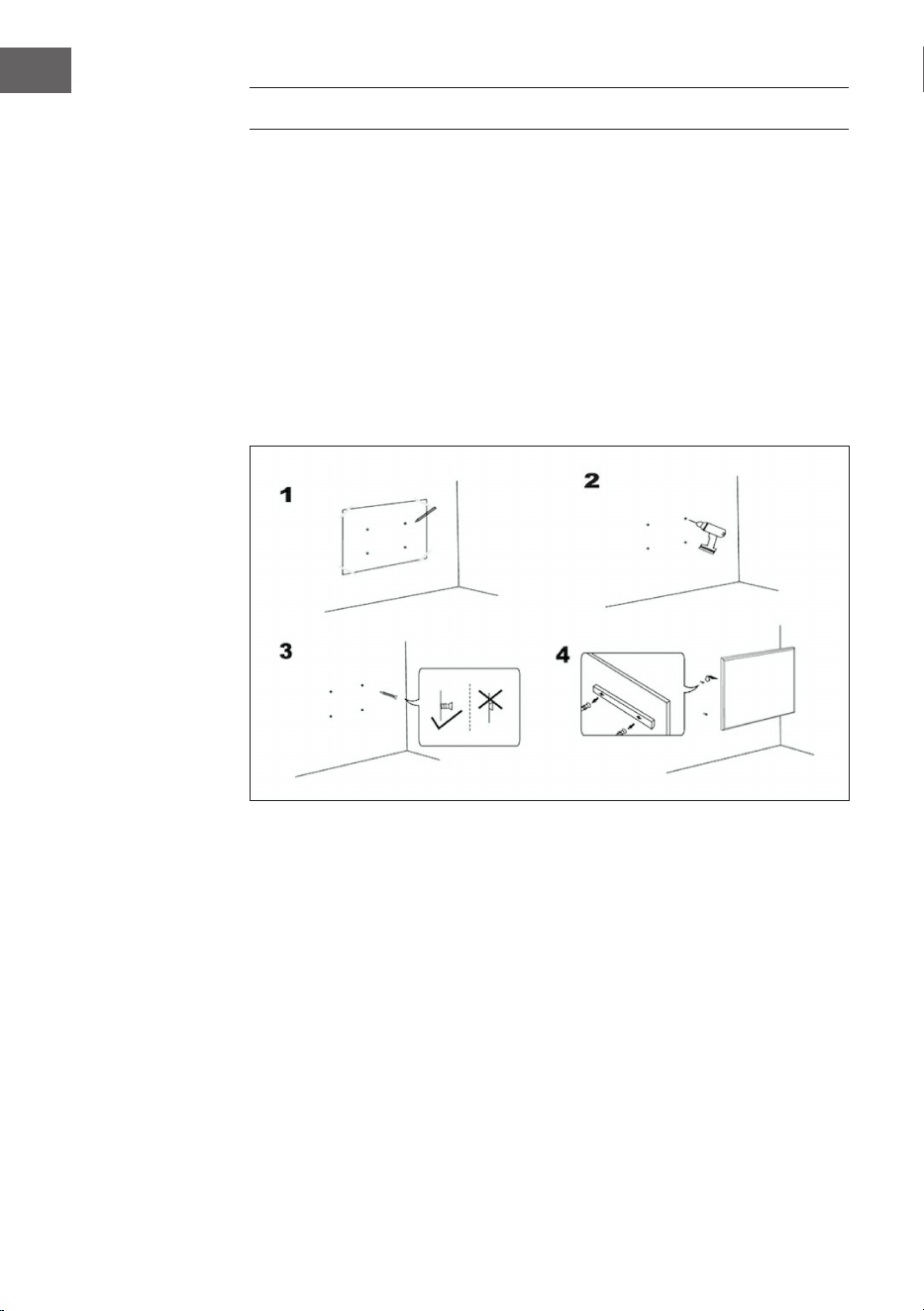

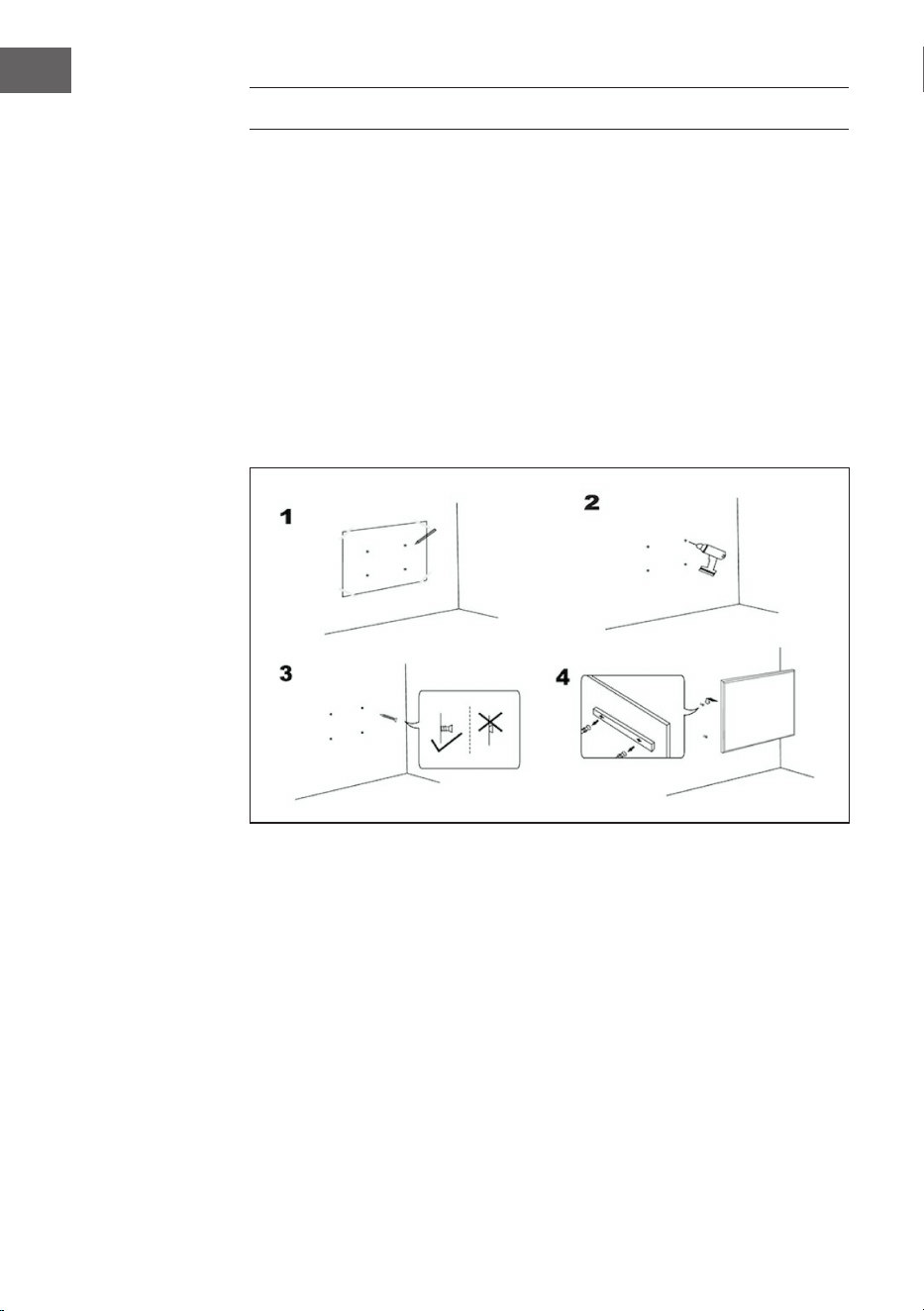

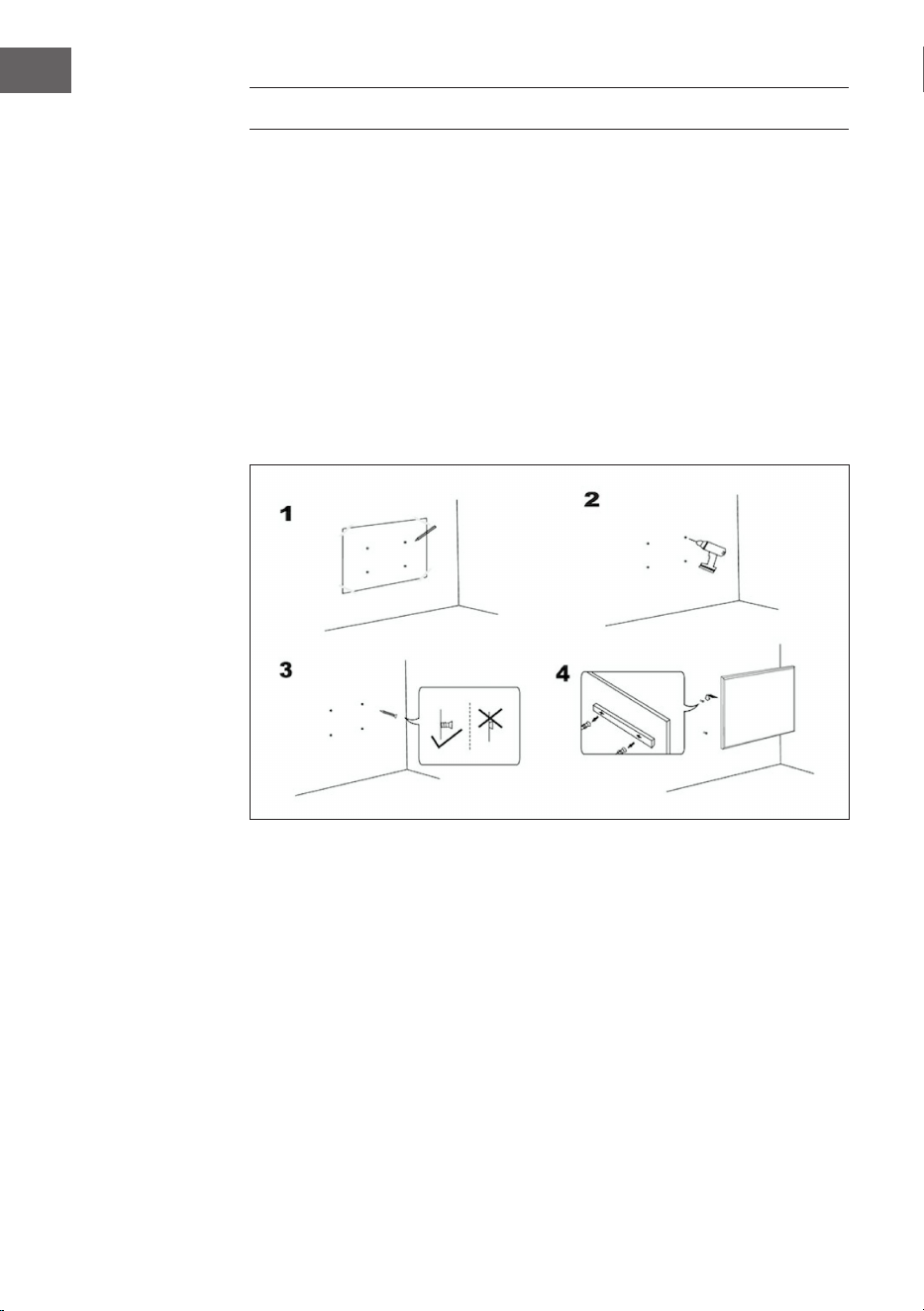

WANDINSTALLATION
Wichtige Installationshinweise
• Der ununterbrochene Betrieb verkürzt die Nutzungsdauer der Heizgeräte.
Wenn möglich, sollte das Gerät alle 12 Stunden ausgeschaltet werden.
• Verwenden Sie das Gerät nicht, wenn die Umgebungstemperatur über 20 °C
liegt, da hohe Temperaturen die Leistung beeinträchtigen.
• Die Steckdose sollte sich mindestens 20 cm über dem Boden benden.
• Halten Sie das Gerät von brennbaren oder explosiven Materialien fern.
• Lassen Sie vor, über und hinter dem Gerät einen Sicherheitsabstand von
30 cm. Lassen Sie einen Sicherheitsabstand von 10 cm auf der linken und
rechten Seite des Geräts.
• In den ersten ein bis zwei Tagen können neue Heizgeräte Gerüche abgeben,
die für Menschen unbedenklich sind.
7
DE

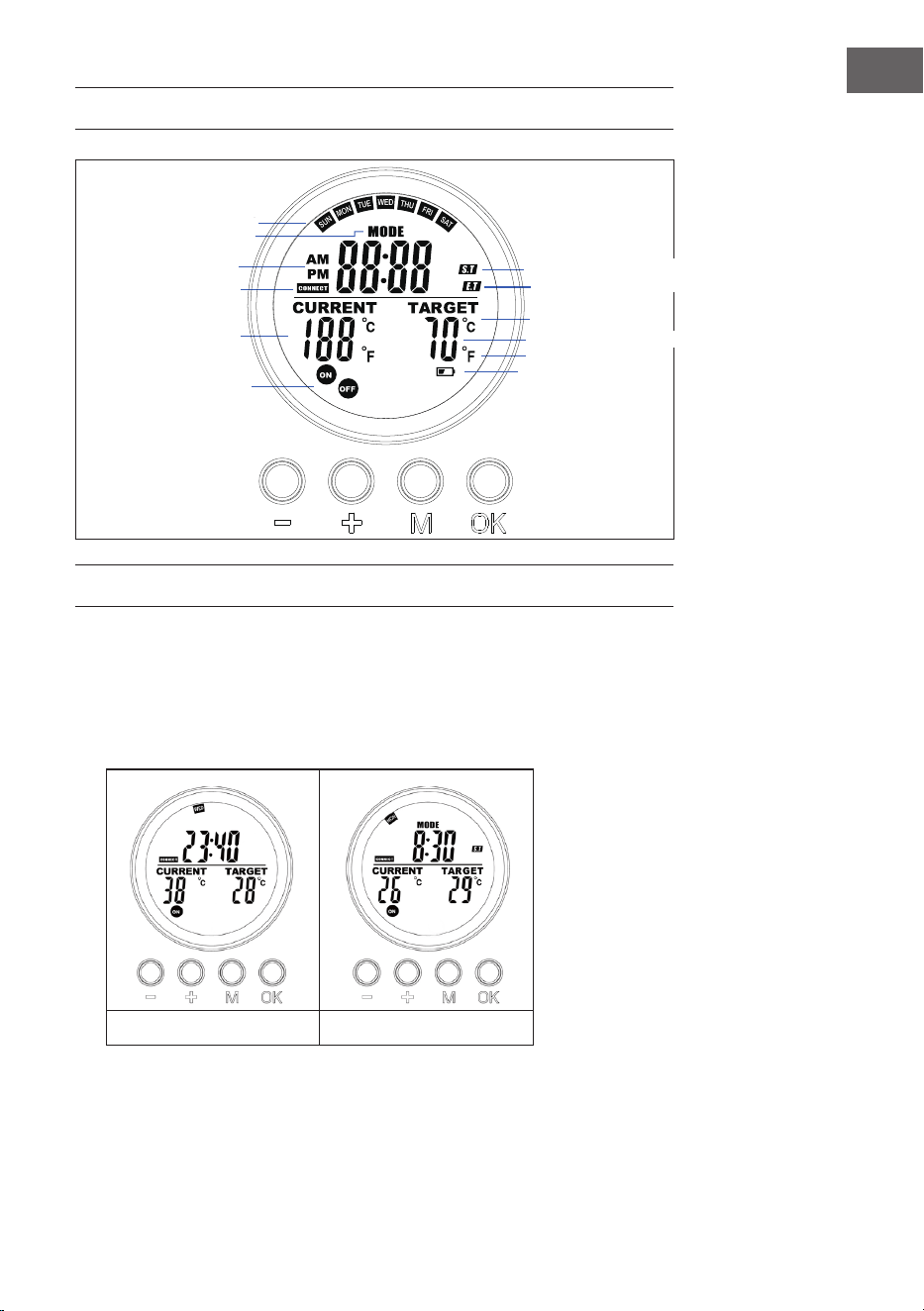

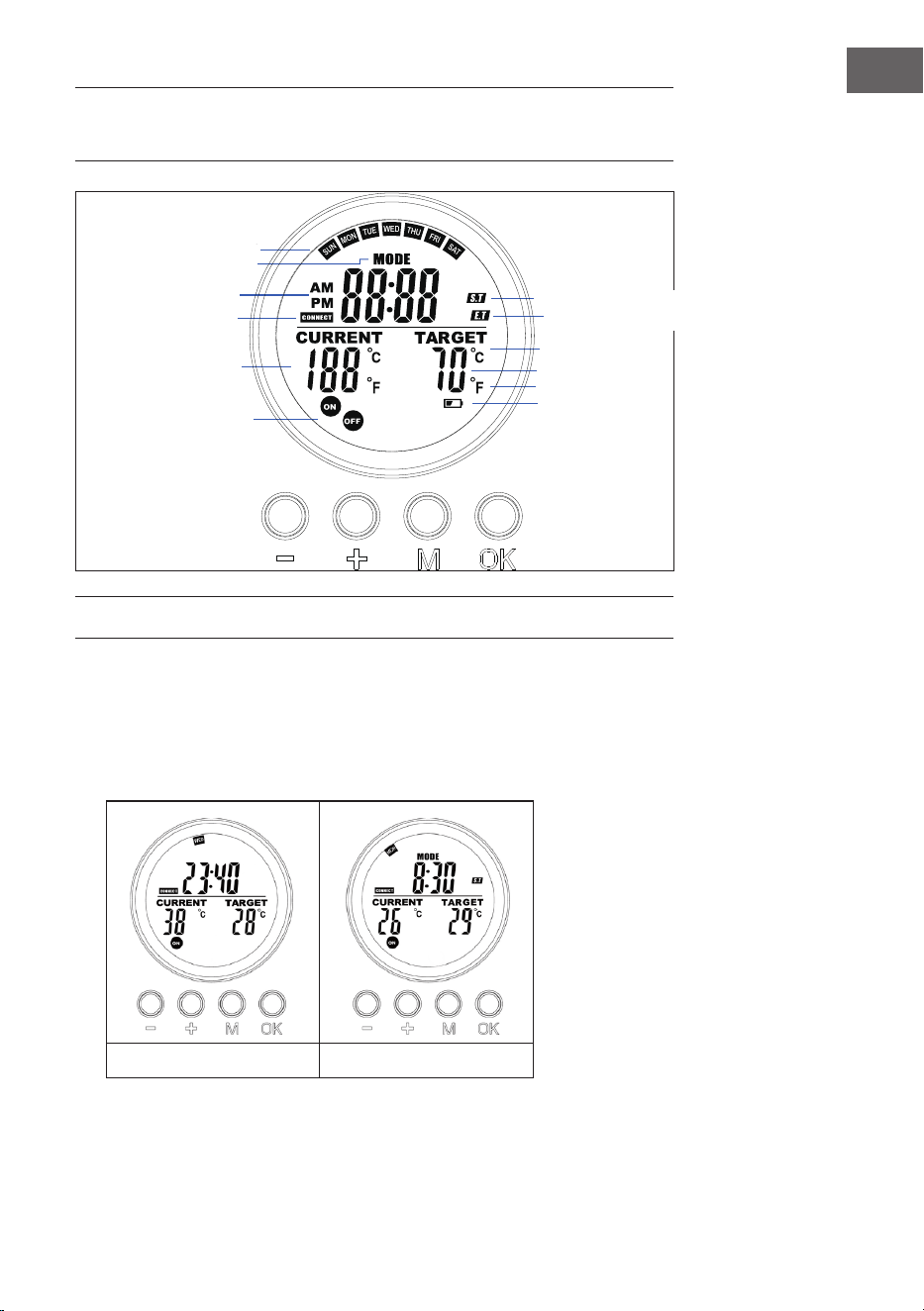

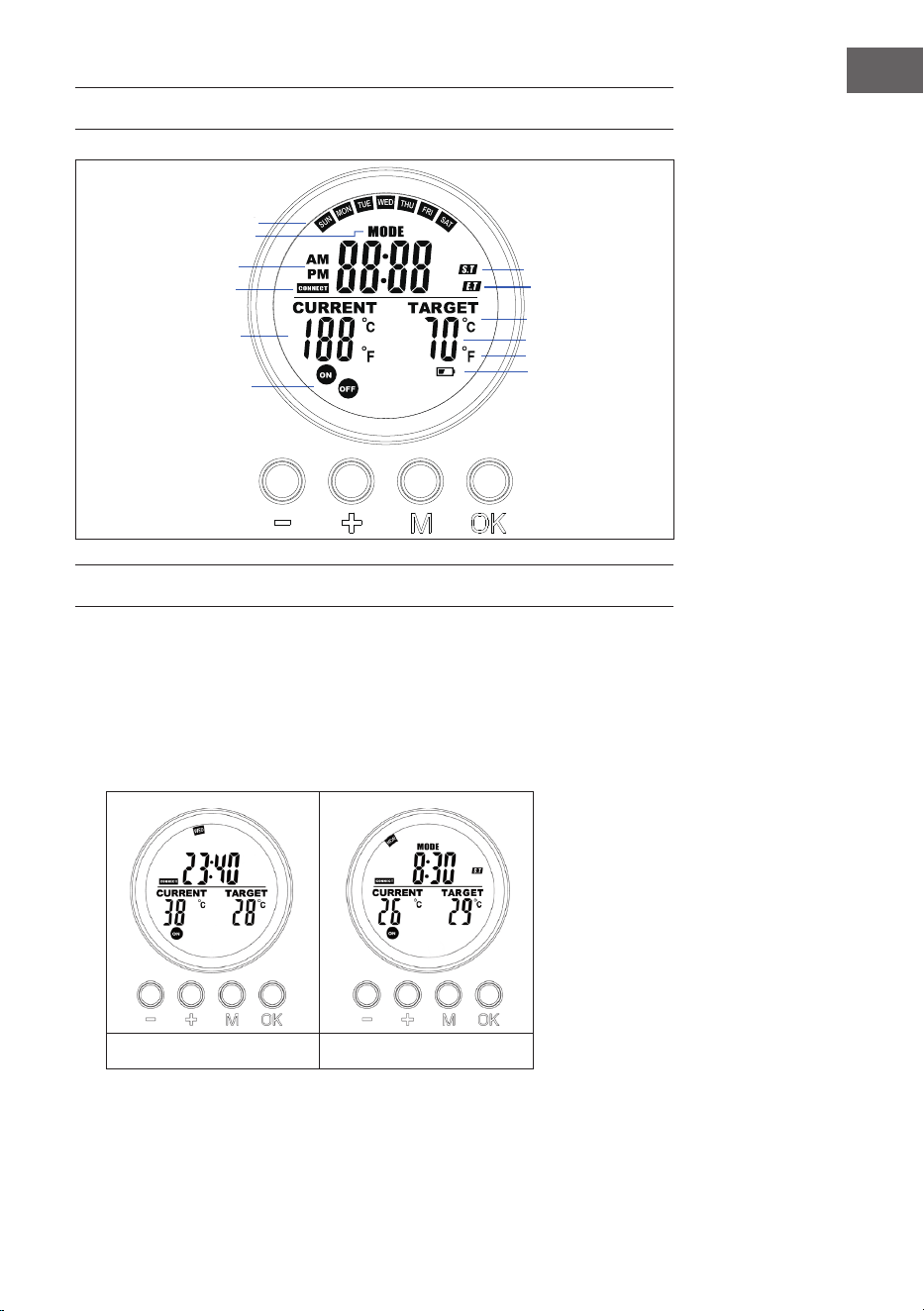

DISPLAYANZEIGEN DER FERNBEDIENUNG
BEDIENUNG UND FUNKTIONEN
Taste [M]
• Drücken Sie die Taste [M], um zwischen Systemzeit und Thermostat zu
wechseln
• Wenn Sie sich in einem Programmplatz benden, halten Sie die Taste [M]
gedrückt, um ihn zu programmieren.
System Thermostat
Tag
Programmtyp
AM/PM (früh/spät)
Verbindungsstatus
Aktuelle Temperatur
Gerätestatus
Zieltemperatur
Grad Celsius
Grad Fahrenheit
Batterie-Warnung
Programm-Startzeit
Programm-Endzeit
8
DE
Taste [OK]
• Drücken Sie [OK],
• um den Programmplatz 1, 2, 3, 4 zu wählen. Drücken Sie [OK], um den Platz
ein-/auszuschalten.
• Wenn Sie sich im Programmier- oder Einstellungsmodus benden, drücken
Sie die Taste OK, um die Eingabe zu bestätigen und zum nächsten Schritt zu
wechseln.
Taste [+] und [-]
• Wählen Sie den Programmplatz.
• Drücken Sie die Taste [+] oder [-], um den Wert in der Programmierung und
in der Einstellung zu erhöhen/verringern. Halten Sie die Tasten gedrückt, um
den Wert schneller zu erhöhen/verringern.

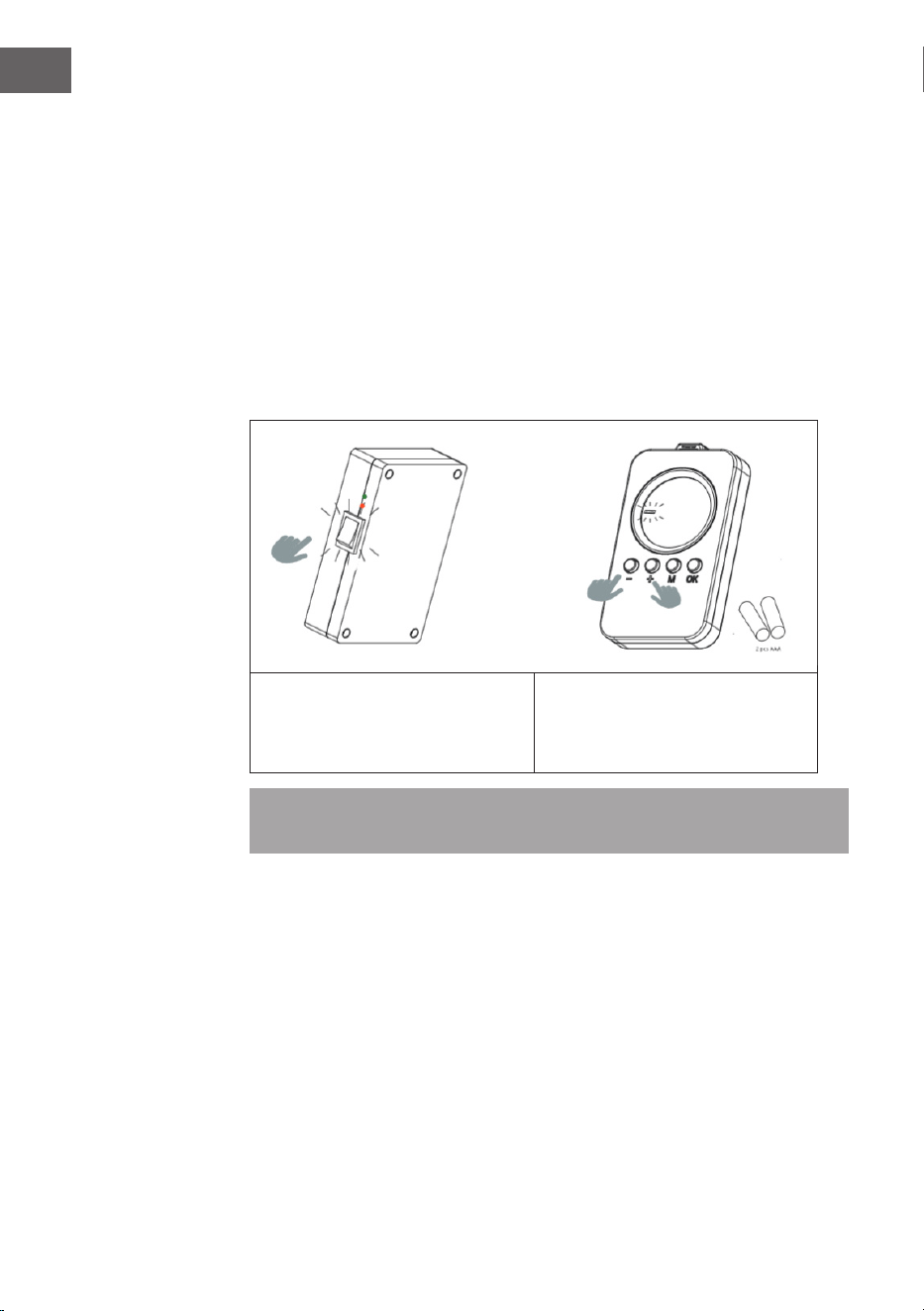

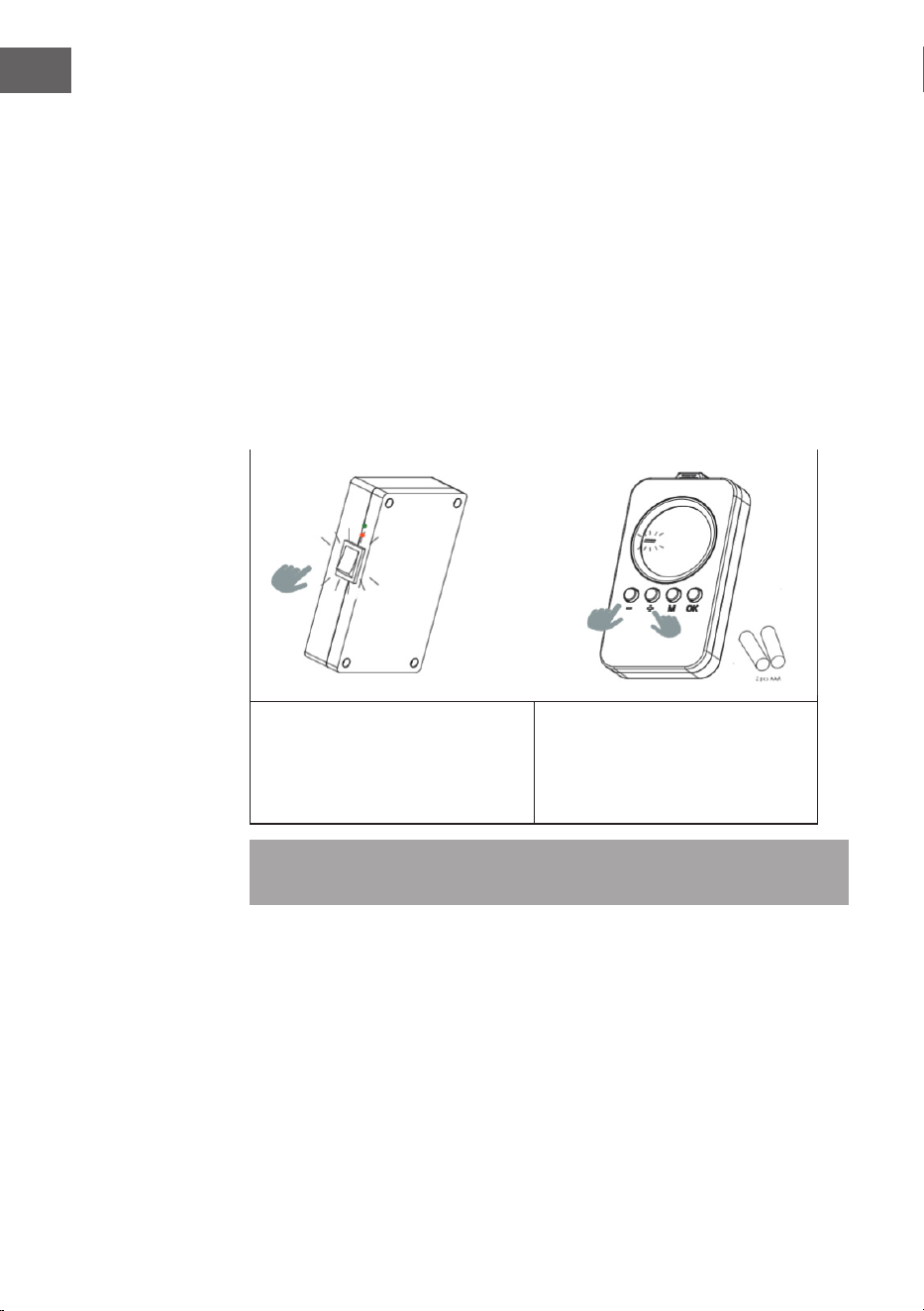

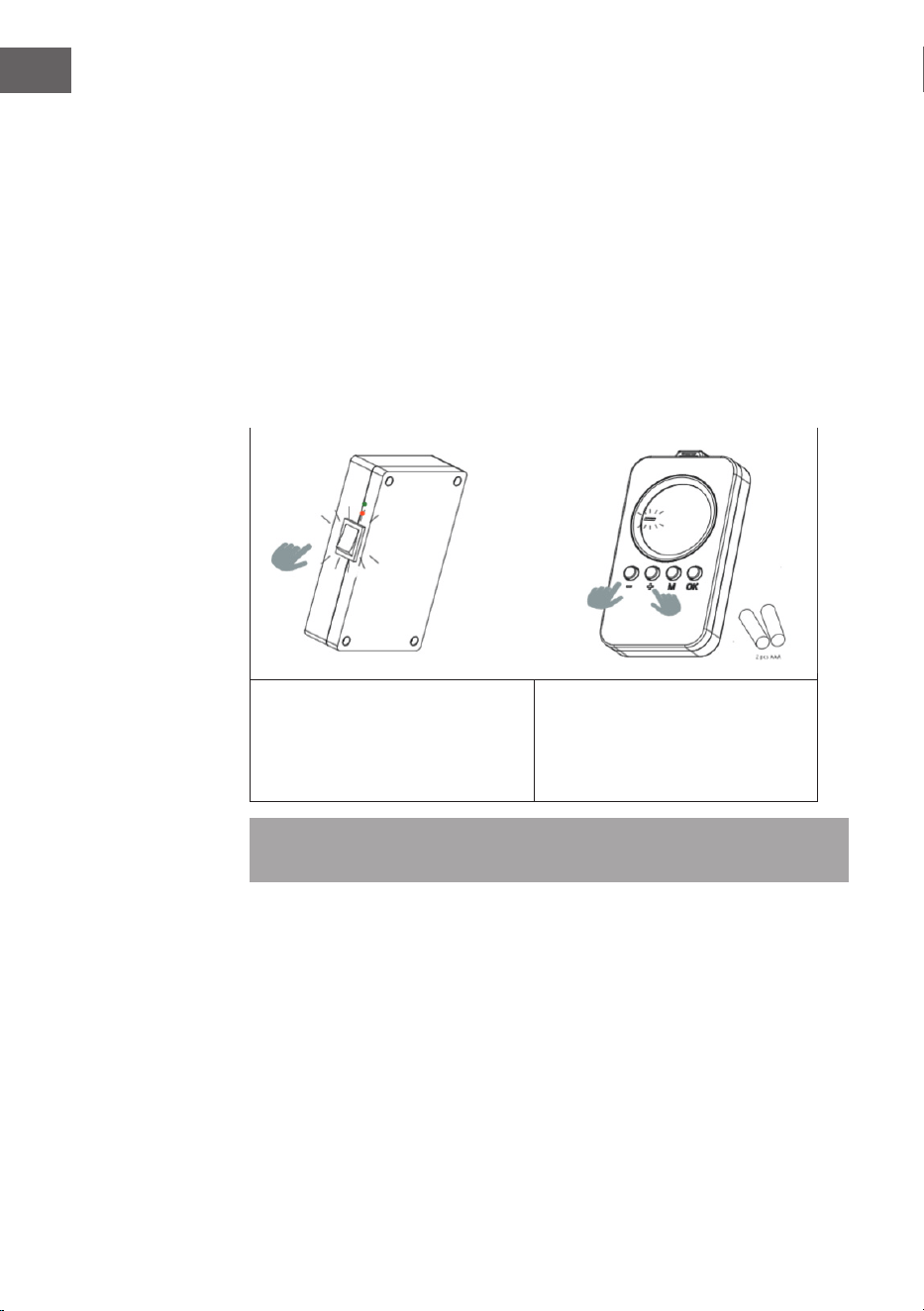

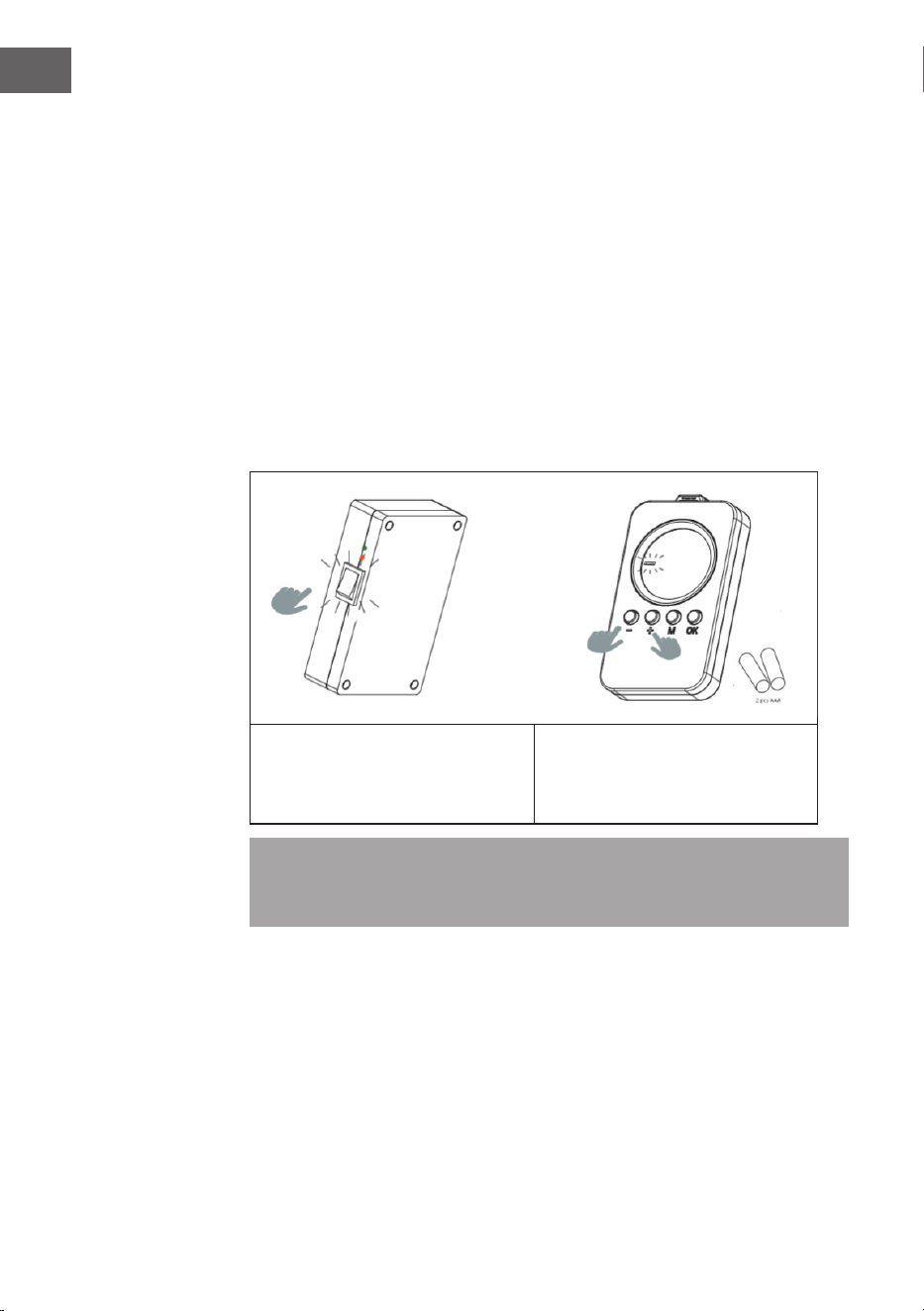

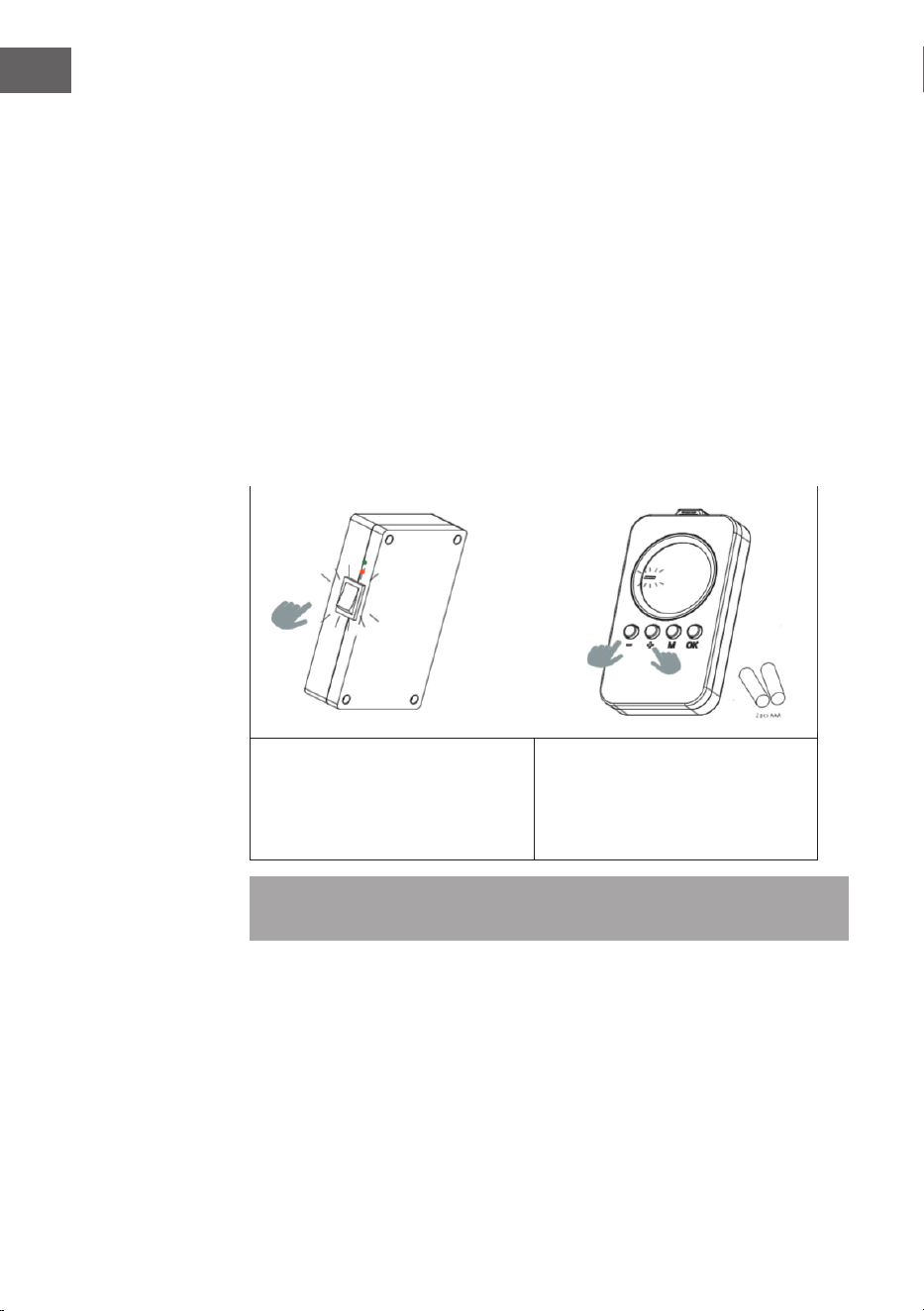

Fernbedienung mit dem Gerät koppeln
1. Schalten Sie das Heizgerät mit dem
Schalter auf der Rückseite ein.
2. Richten Sie die Bedienung auf das
Heizgerät und halten Sie gleichzeitig
"+" und "-" gedrückt. Zwei Pieptöne
zeigen an, dass die Kopplung
erfolgreich war.
Hinweis: Die Fernbedienung funktioniert nur innerhalb eines Radius von 10 Metern um das
Gerät. Der Aufbau der Verbindung dauert in der Regel 5 Sekunden.
9
DE
SCHNELLSTART

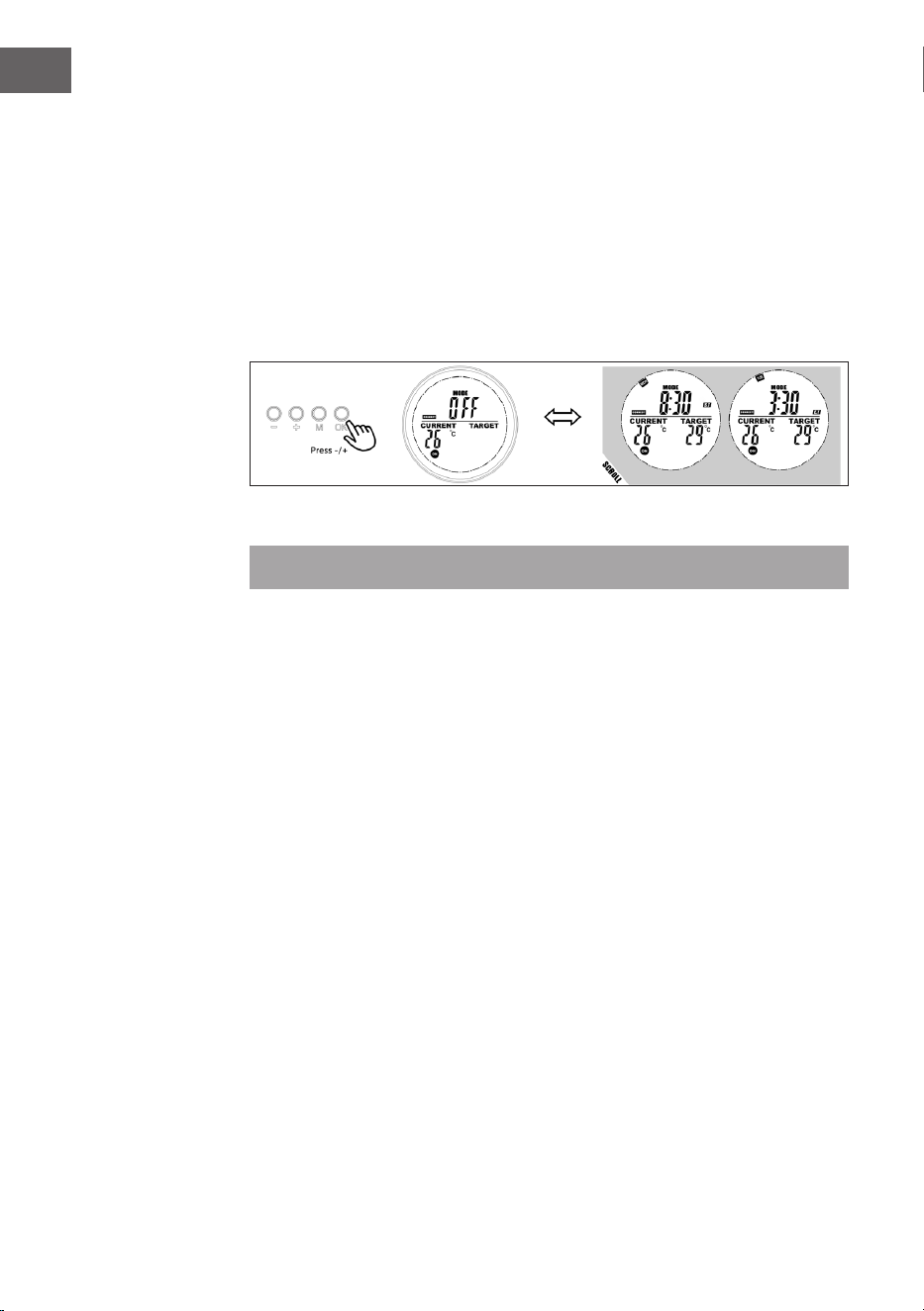

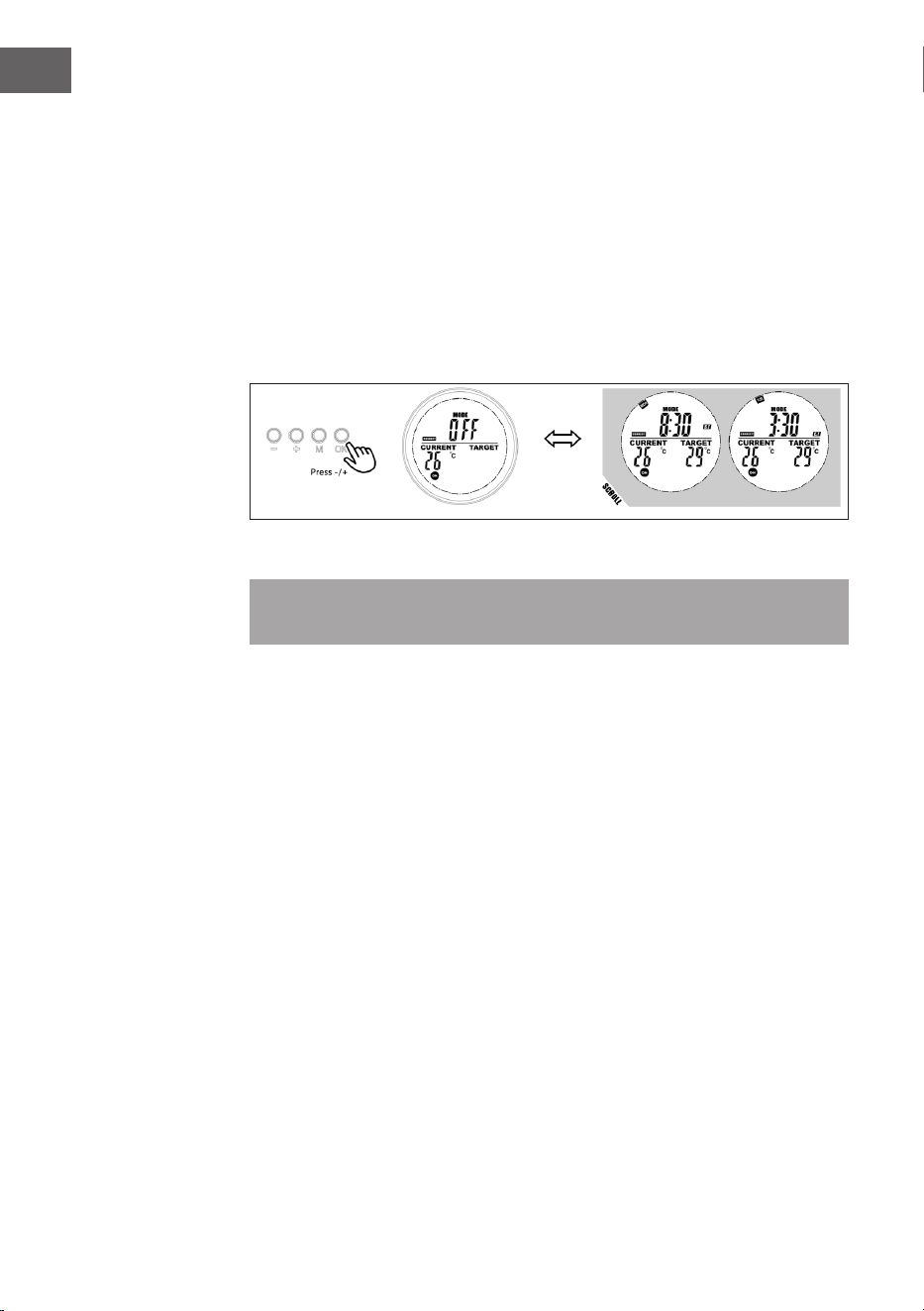

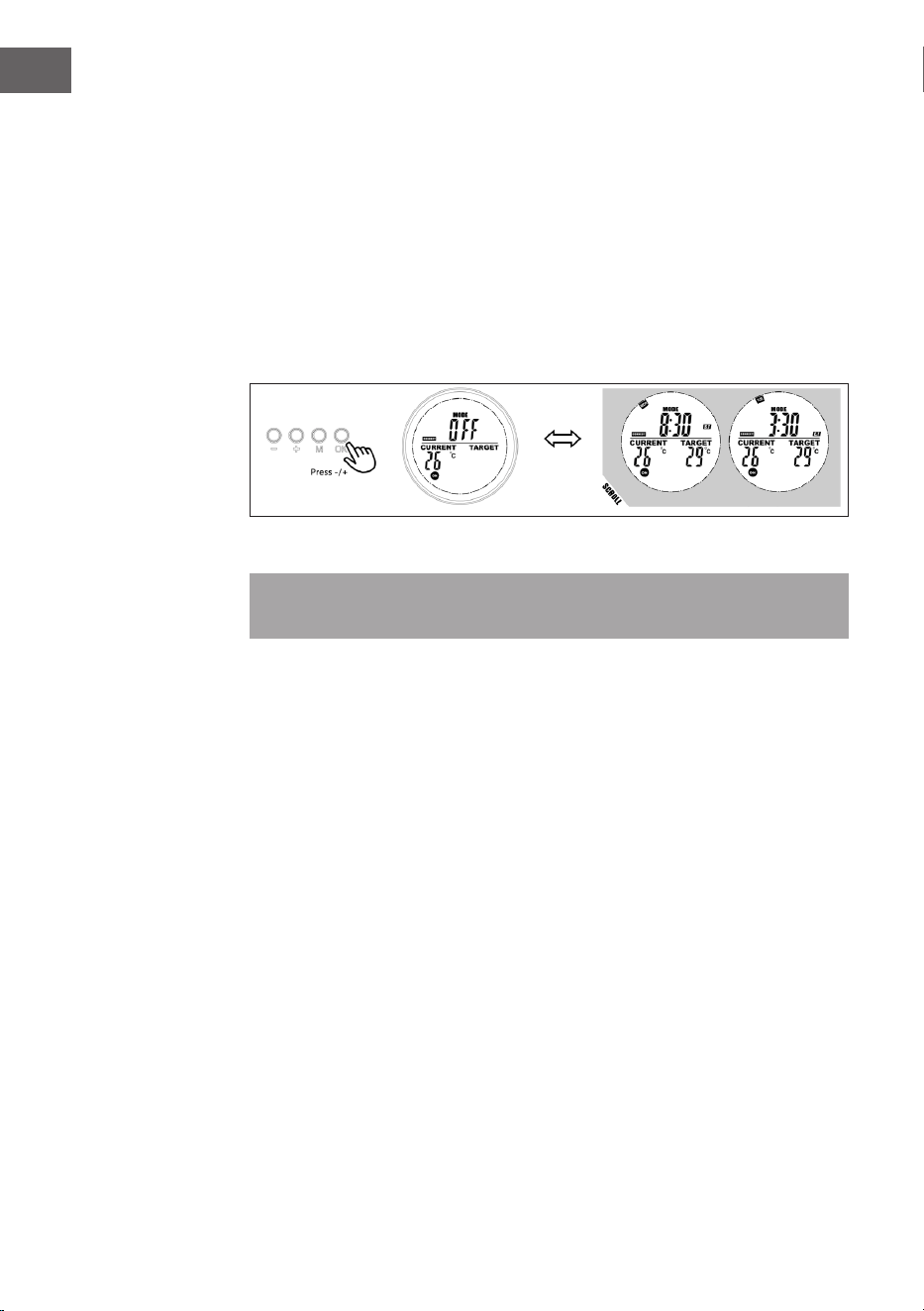

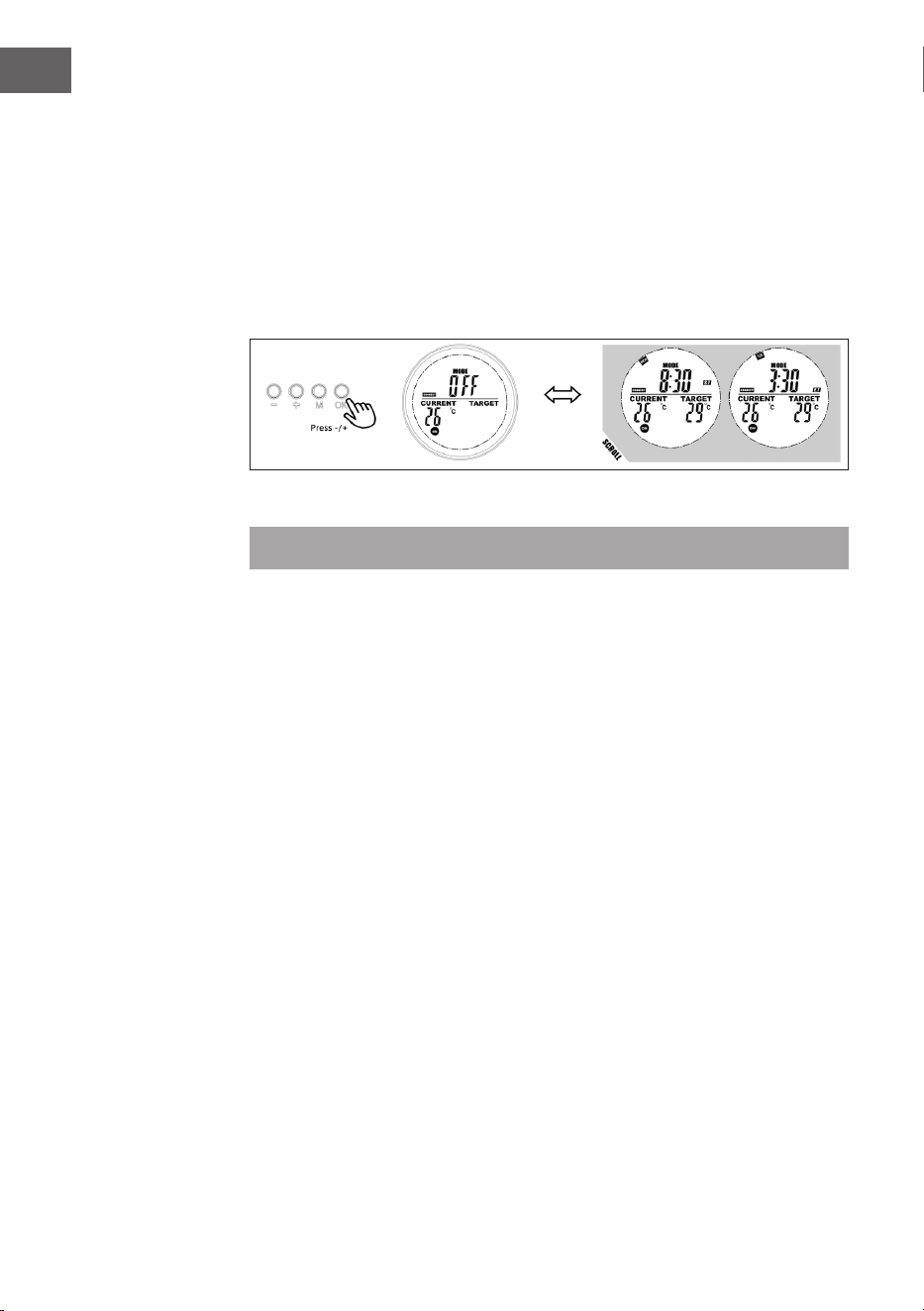

Manuelles Überschreiben
Drücken Sie mehrmals auf die Taste [OK], um zwischen folgenden Funktionen
auszuwählen:
• Manuelle Temperatureinstellung
• OFF – AUS
• ON – AN
Hinweis: Die manuelle Einstellung überschreibt alle Programme, die in den
Programmplätzen gespeichert sind und setzt alle Programmplätze auf OFF.
Umgekehrt löscht das Einschalten der Programme auf den Programmplätzen
die manuellen Einstellungen.
Sind manuellen Einstellung aktiv, leuchten die Symbole On/OFF durchgängig. Sind
Programme auf den Programmplätzen aktiv, blinken die Symbole ON/OFF.
Manuelles Ausschalten des
Systems (das Symbol leuchtet
durchgängig)
Manuelles Einschalten des
Systems (das Symbol leuchtet
durchgängig)
Manuelles Einstellen der
Temperatur (das Symbol
leuchtet durchgängig)

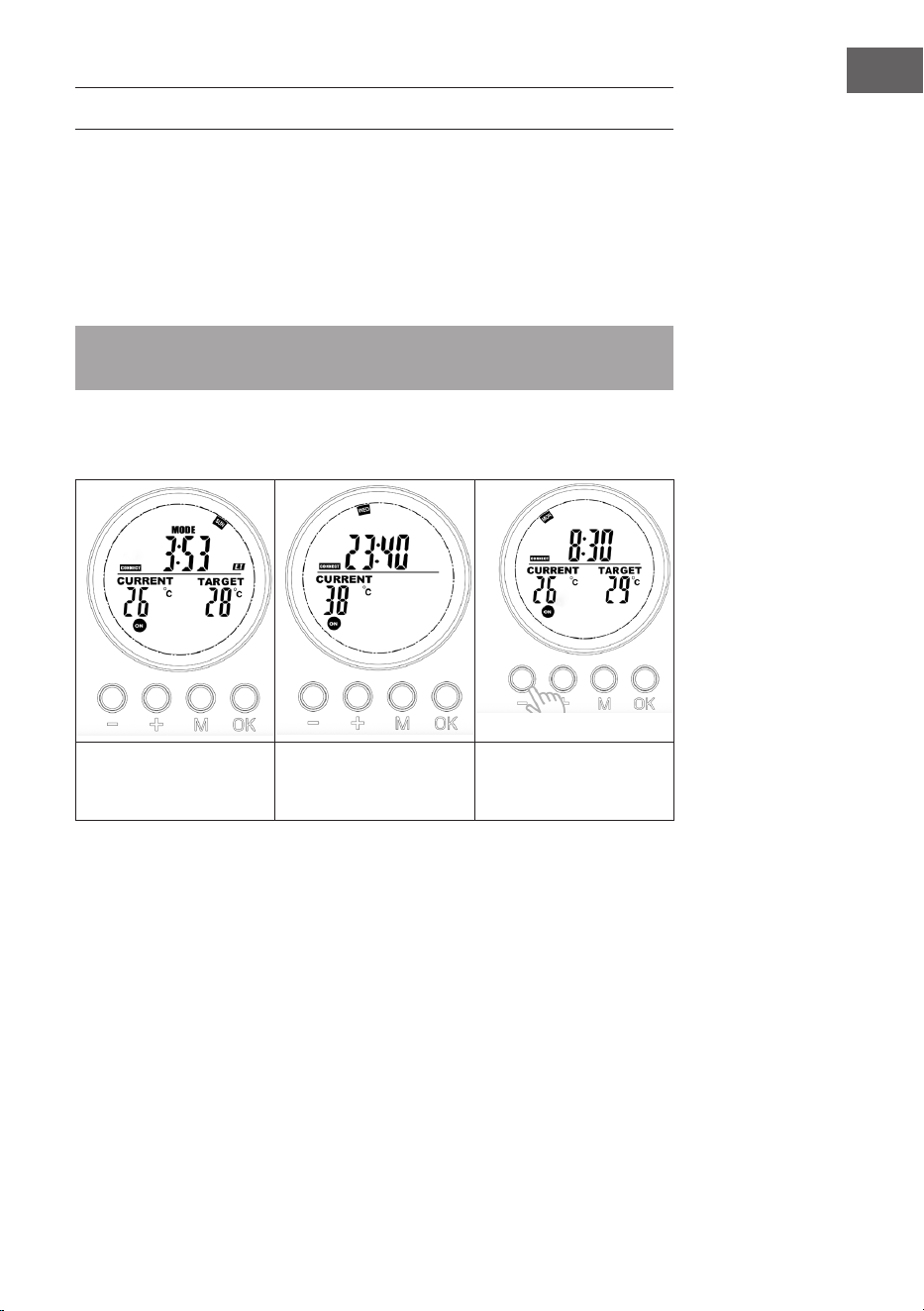

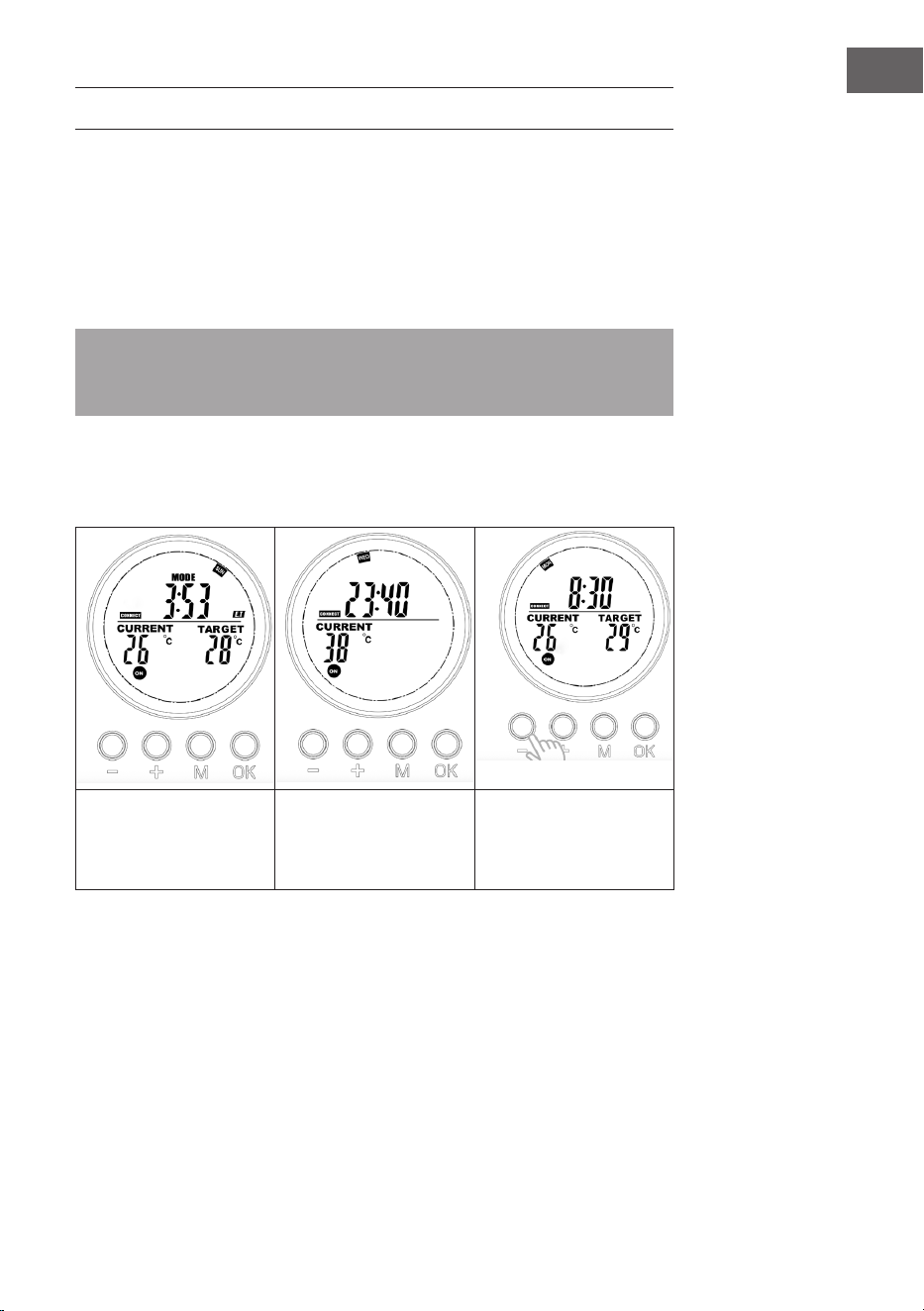

Voreingestellte Programme
Aktivieren Sie einen der Programmplätze, um die manuellen Einstellungen zu überschreiben und das
voreingestellte Programm für diesen Programmplatz zu starten.
10
DE

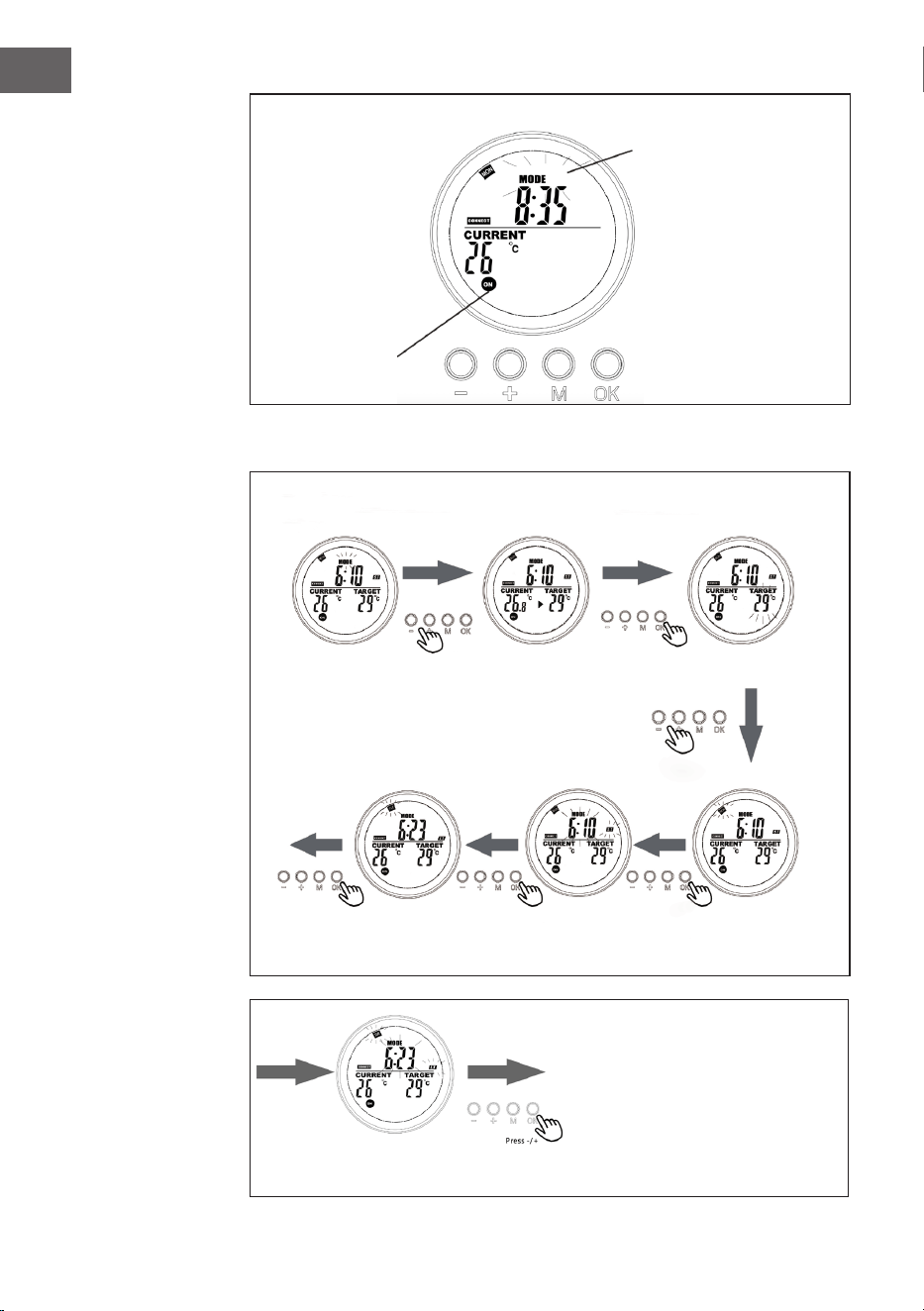

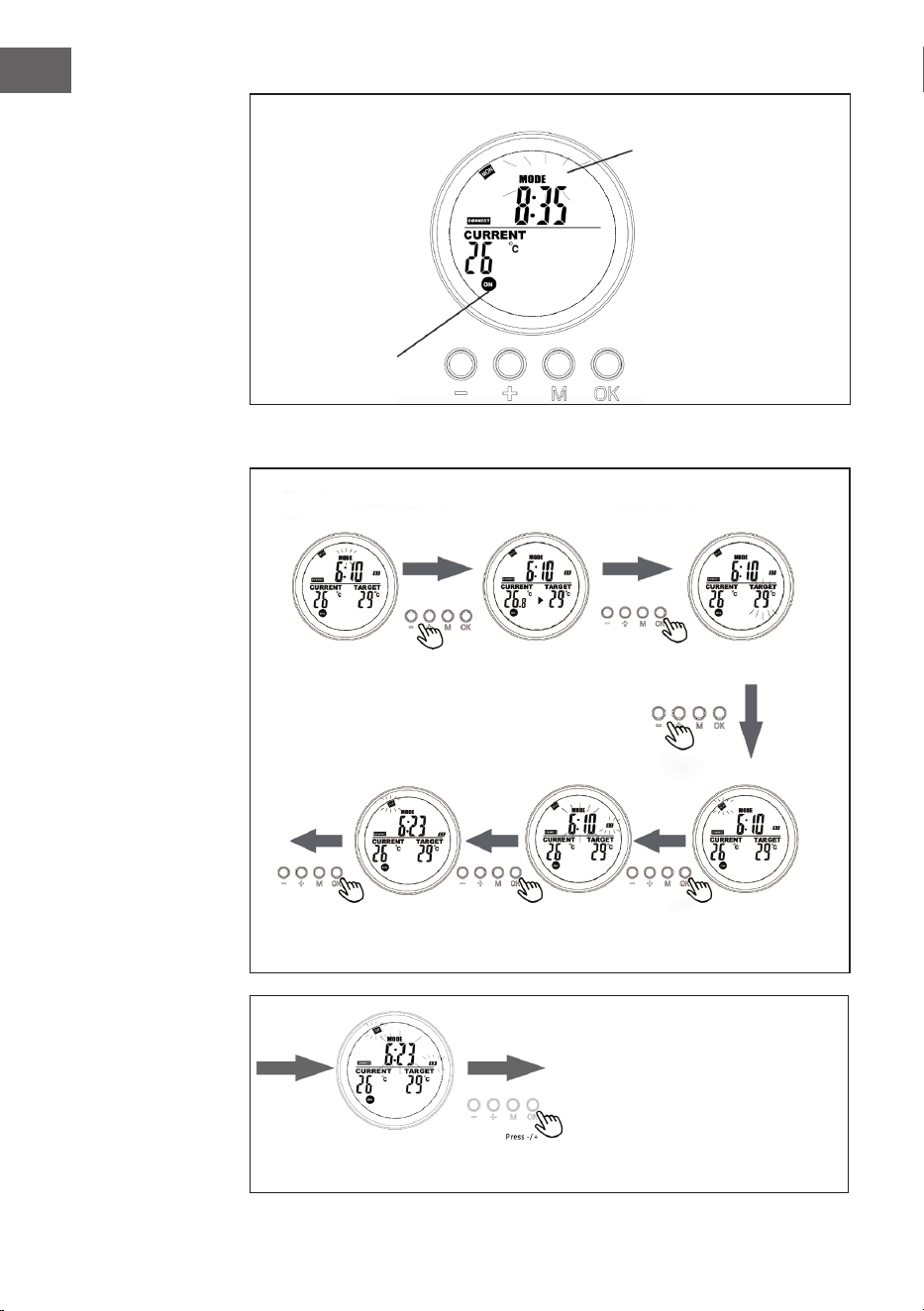

Anzeige auf der Systemseite, wenn das ein voreingestelltes Programm
ausgeführt wird
Das blinkende Symbol
MODE zeigt, dass das
voreingestellte Programm
für Programmplatz 3
momentan aktiv ist.
Das blinkenden
Symbol ON/
OFF zeigt,
dass das Gerät
momentan von
einem Programm
gesteuert wird
Wochen-
Programm
Programmplatz
programmieren
Drücken Sie im
Thermostatmodus [+]
oder [-].
Stellen Sie den
Wochentag für die
Startzeit (ST) mit
+/- ein.
Stellen Sie die genaue
Startzeit (Stunde/
Minute) mit +/- ein.
Stellen Sie den
Wochentag für die
Endzeit (ET) mit +/- ein.
Wählen Sie den zu
programmierenden
Programmplatz und
bestätigen Sie mit [OK].
Drücken Sie [+] oder [-] und bestätigen
Sie die Zieltemperatur mit [OK].
Stellen Sie die genaue Endzeit (Stunde/Minute) mit +/- ein und bestätigen Sie
mit [OK]. Die Programmierung ist nun abgeschlossen.
11
DE

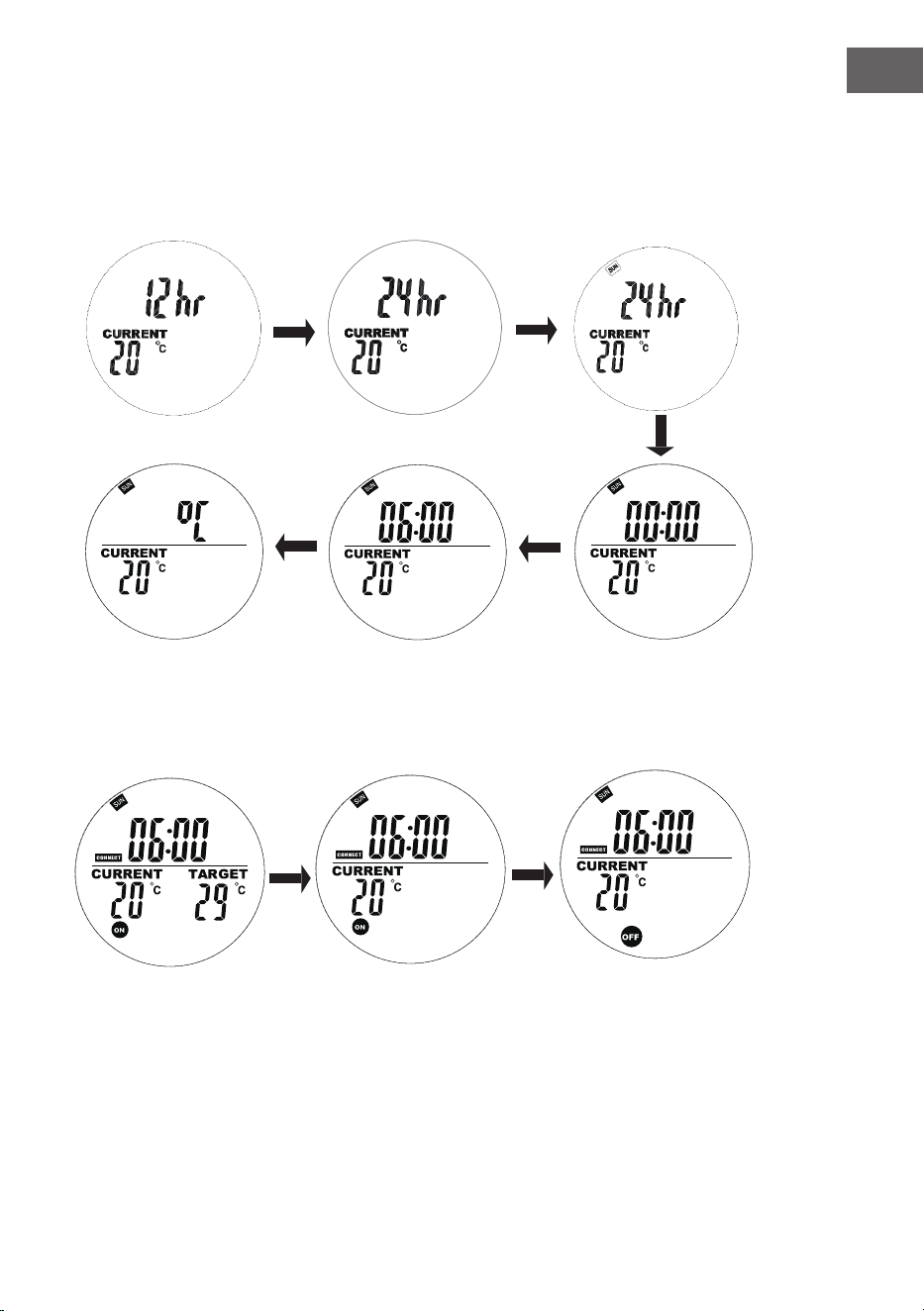

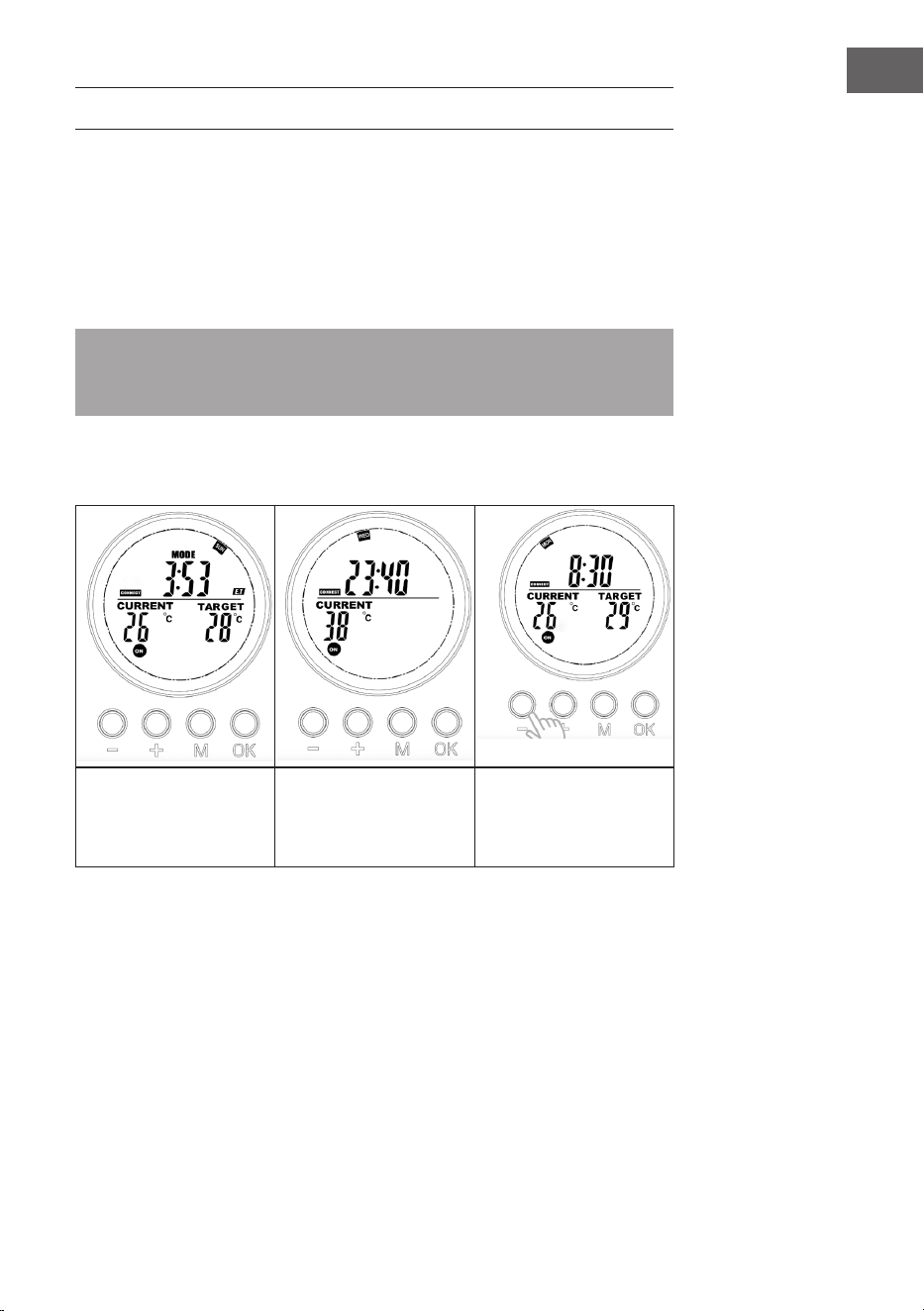

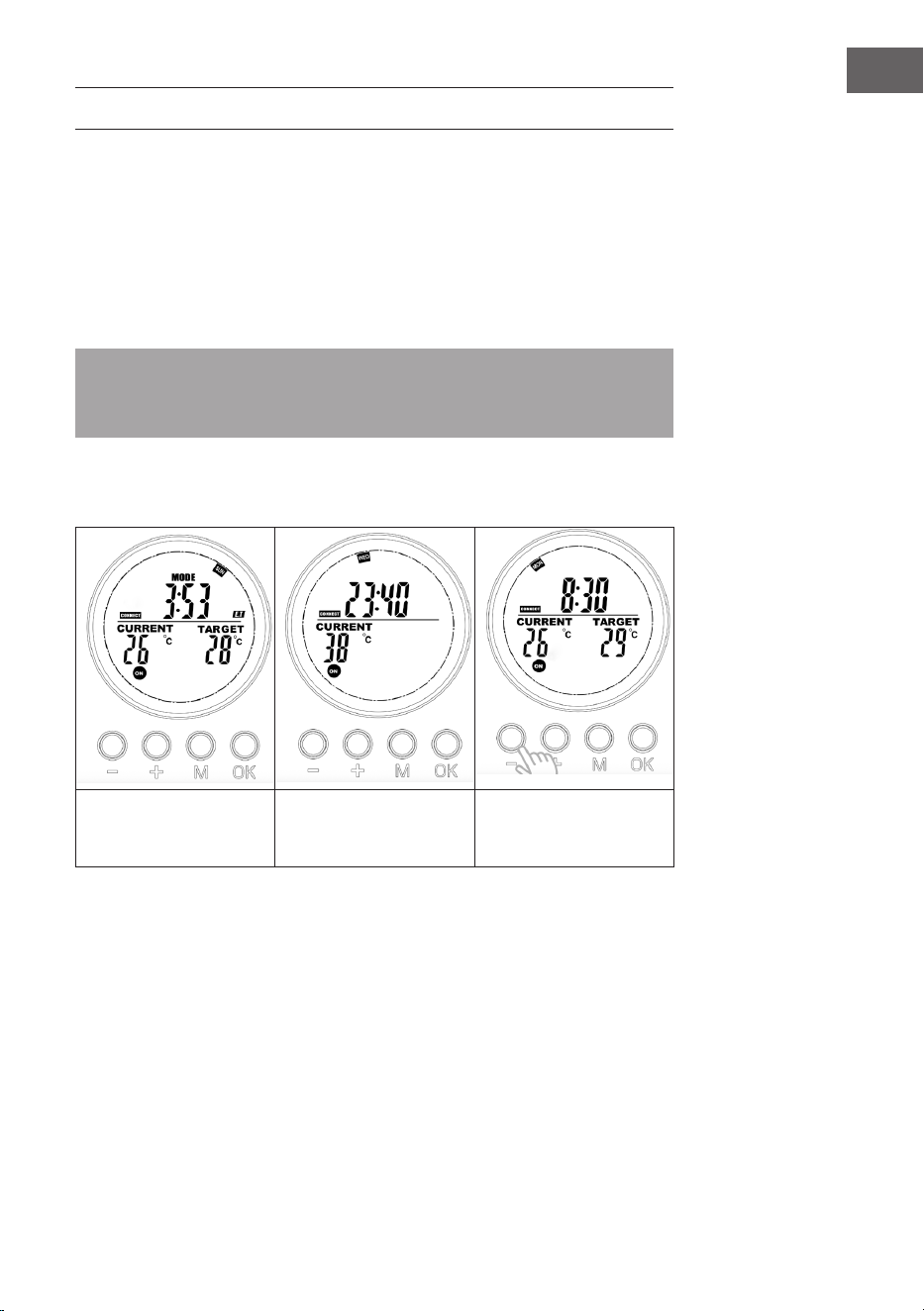

Aktuelle Einstellungen von Wochentag und Uhrzeit
Halten Sie "M" gedrückt, um die Schnittstelle zur Einstellung der aktuellen Uhrzeit
und des Wochentags aufzurufen. Drücken Sie "+" und "-" zur Auswahl. Drücken
Sie "OK" zum Bestätigen.
1. Drücken Sie "+" oder "-", um 24h oder
12h auszuwählen, und drücken Sie zur
Bestätigung die Taste "OK".
2. Drücken Sie "+" oder
"-", um den Wochentag
auszuwählen
3. Drücken Sie "+" oder
"-" zum Einstellen der
Stunden und bestätigen
Sie mit "OK".
4. Drücken Sie "+" oder "-", um
die Minuten einzustellen und
bestätigen Sie mit "OK".
5. Drücken Sie "+" oder "-",
um Celsius oder Fahrenheit
auszuwählen, und drücken
Sie zur Bestätigung die Taste
"OK".
12
DE

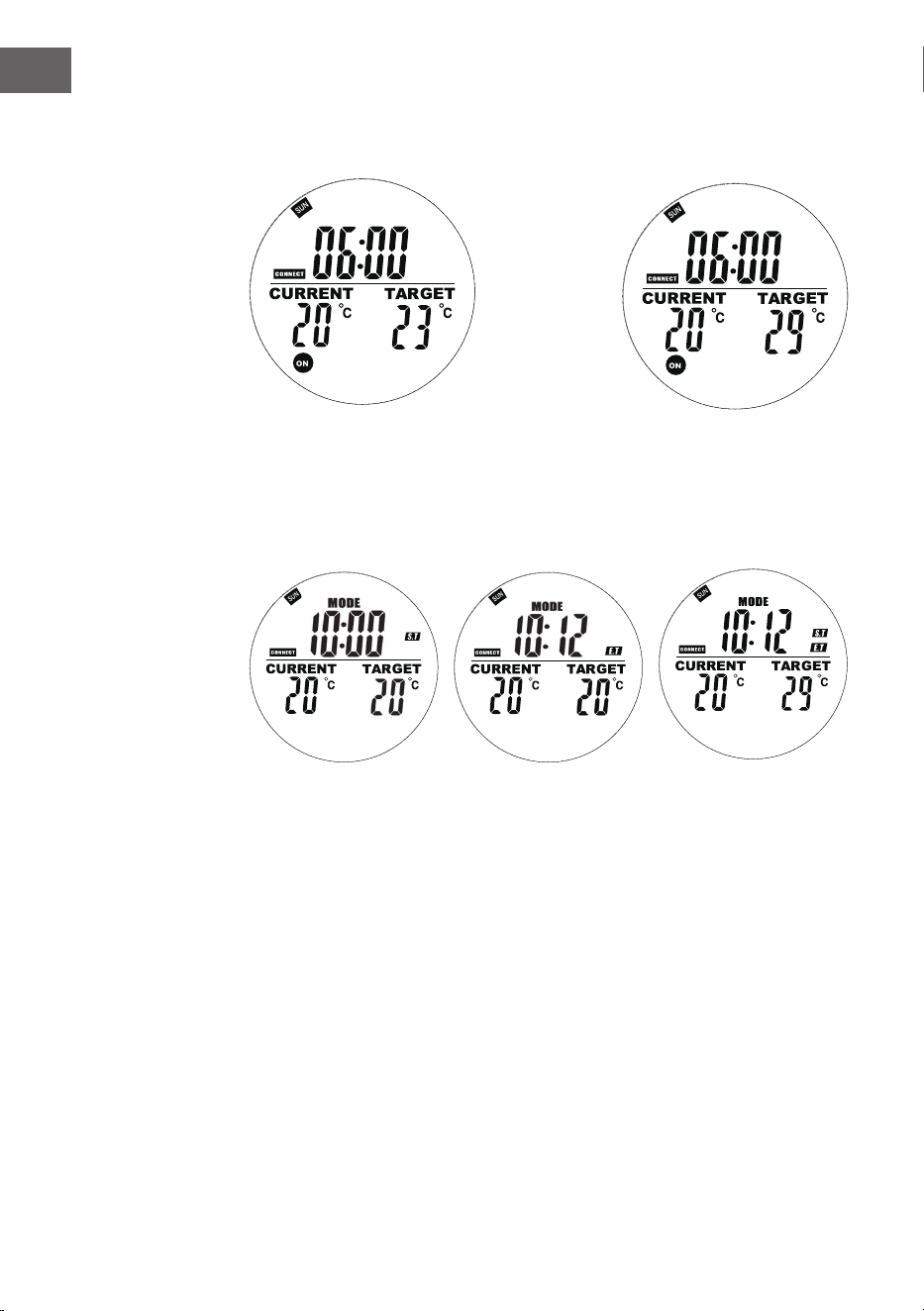

Drücken Sie im Automatikmodus die Tasten "+" oder "-", um die Zieltemperatur auf die gewünschte
Einstellung zu bringen.
Wochenprogrammierung
Drücken Sie kurz die Taste "M", um die Schnittstelle für die Einstellung der Wochenprogrammierung
zu öffnen.
Auf der linken Seit blinkt "00"
und "ST" wird angezeigt.
Drücken Sie + oder -, um die
Startzeit einzustellen. Drücken
Sie zur Bestätigung die Taste OK.
Rechts blinkt "00" und es wird
"ET" angezeigt.
Drücken Sie + oder -, um die
Endzeit einzustellen. Drücken
Sie zur Bestätigung die Taste
OK.
Drücken Sie die Taste +
oder - um die Zieltem-
peratur einzustellen.
Drücken Sie die Taste M,
um die Einstellung für
den nächsten Tag vorzu-
nehmen.
13
DE
Hinweise zu Programmen
• Die Fernbedienung sollte sich im selben Raum wie das Heizgerät benden.
• Wenn ein Batteriesymbol auf dem Bildschirm der Fernbedienung angezeigt
wird, bedeutet dies, dass die Batterie fast leer ist. Eine schwache Batterie kann
dazu führen, dass die Fernbedienung nicht mehr funktioniert. Bitte tauschen
Sie die Batterie rechtzeitig aus, um Unterbrechungen zu vermeiden.
• Achten Sie darauf, dass der Abstand in gerader Linie zwischen Fernbedienung
und Gerät nicht mehr als 5 Meter beträgt, um eine ordnungsgemäße
Kommunikation zu gewährleisten.
• Rotes Licht leuchtet: Das System ist eingeschaltet und die Hauptplatine
funktioniert normal.
Grünes Licht leuchtet: Das Heizgerät heizt gerade.
Wochenprogrammierung
• Bevor Sie einen Wochenplan erstellen, überprüfen Sie bitte, dass Sie den
richtigen Tag und die richtige Uhrzeit eingestellt haben, sonst funktioniert die
Wochenprogrammierung nicht richtig.
• Wählen Sie für jeden Tag die Stunde, zu der das Gerät eingeschaltet werden
soll, und die Stunde, zu der es ausgeschaltet werden soll. Beispiel: Einschalten
um 10:00 Uhr, Ausschalten um 17:00 Uhr.
• Die Wochenprogrammierung wird nicht aktiviert, wenn die Einschaltzeit gleich
oder später als die Ausschaltzeit ist. Wenn Sie zum Beispiel die Heizung so
einstellen, dass sie um 10:00 Uhr ein- und um 8:00 Uhr ausgeschaltet wird,
ignoriert das System den Zeitplan für diesen Tag. Damit die Heizung an einem
bestimmten Tag nicht heizt, stellen Sie einfach die Einschaltzeit so ein, dass sie
gleich oder später als die Ausschaltzeit ist.
• Das System verwendet standardmäßig ein 24-Stunden-Format. Wenn Sie ein
12-Stunden-Format eingeben, wandelt das System dieses automatisch um,
eine manuelle Anpassung ist nicht erforderlich.
• Das Heizgerät läuft nur, wenn sowohl die Zeit- als auch die
Temperatureinstellungen vorgenommen wurden.
Beispiel
• EIN-Zeit: 10:00 Uhr
• AUS-Zeit: 12:00 Uhr
• Eingestellte Temperatur: 25 °C
• Das Heizen beginnt, wenn die Temperatur auf 22 °C oder darunter sinkt
(aktuelle Umgebungstemperatur 3 Grad weniger als die eingestellte
Temperatur).
• Das Heizen stoppt, wenn die Temperatur auf über 25 °C steigt (aktuelle
Umgebungstemperatur 1 Grad höher als die eingestellte Temperatur).
• Außerhalb der geplanten Zeit schaltet sich die Heizung nicht ein, auch wenn
die Temperatur niedrig ist.
14
DE
Informationen zum Programmplatz anzeigen
Der Benutzer kann die programmierte Zeit oder Temperatur einsehen, indem er
den Programmplatz im Programm-Modus auswählt. Programmplätze lassen sich
auf diese Weise auch einfach auf ON oder OFF stellen.
1. Wechseln Sie in den Programmmodus.
2. Wählen Sie den Programmplatz aus, dessen Einstellungen Sie einsehen
möchten. Die Anzeige der Startzeit und die Endzeit wechselt im
Sekundentakt und auch alle anderen Einstellungen werden angezeigt.
3. Drücken Sie die OK-Taste, um diesen Programmplatz auszuschalten, und
drücken Sie sie erneut, um den Programmplatz wiederherzustellen.
Modus zur Erkennung offener Fenster
Hinweis: Wenn der Modus zur Erkennung offener Fenster aktiv ist, werden alle anderen Modi
deaktiviert.
• Falls Die Temperatur im Raum innerhalb von 20 Minuten um mehr als 6 °C
sinkt, wird das vom Gerät als offenes Fenster interpretiert und die Heizung
geht automatisch aus.
• Solange der Modus aktiv ist, blinkt OPEN auf dem Display.
• Drücken Sie eine beliebige Taste auf der Fernbedienung, um in den manuellen
Einstellungsmodus zurückzukehren.
Batteriewechsel
• Entfernen Sie den Deckel des Batteriefachs.
• Ersetzen Sie die alten Batterien durch 2 neue AA-Batterien und schließen Sie
das Batteriefach wieder.
15
DE
SPEZIELLE ENTSORGUNGSHINWEISE FÜR
VERBRAUCHER IN DEUTSCHLAND
Entsorgen Sie Ihre Altgeräte fachgerecht. Dadurch wird gewährleistet, dass die
Altgeräte umweltgerecht verwertet und negative Auswirkungen auf die Umwelt
und menschliche Gesundheit vermieden werden. Bei der Entsorgung sind
folgende Regeln zu beachten:
• Jeder Verbraucher ist gesetzlich verpichtet, Elektro- und
Elektronikaltgeräte (Altgeräte) sowie Batterien und Akkus
getrennt vom Hausmüll zu entsorgen. Sie erkennen die
entsprechenden Altgeräte durch folgendes Symbol der
durchgestrichenen Mülltonne (WEEE-Symbol).
• Sie haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät
umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät
entnommen werden können, vor der Abgabe an einer Entsorgungsstelle vom
Altgerät zerstörungsfrei zu trennen.
• Bestimmte Lampen und Leuchtmittel fallen ebenso unter das Elektro- und
Elektronikgesetz und sind dementsprechend wie Altgeräte zu behandeln.
Ausgenommen sind Glühbirnen und Halogenlampen. Entsorgen Sie
Glühbirnen und Halogenlampen bitte über den Hausmüll, sofern sie nicht das
WEEE-Symbol tragen.
• Jeder Verbraucher ist für das Löschen von personenbezogenen Daten auf dem
Elektro- bzw. Elektronikgerät selbst verantwortlich.
Rücknahmepicht der Vertreiber
Vertreiber mit einer Verkaufsäche für Elektro- und Elektronikgeräte von
mindestens 400 Quadratmetern sowie Vertreiber von Lebensmitteln mit einer
Gesamtverkaufsäche von mindestens 800 Quadratmetern, die mehrmals im
Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem
Markt bereitstellen, sind verpichtet,
1 bei der Abgabe eines neuen Elektro- oder Elektronikgerätes an einen Endnutzer
ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die
gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in
unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen und
2 auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung
größer als 25 Zentimeter sind, im Einzelhandelsgeschäft oder in unmittelbarer
Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den
Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei
Altgeräte pro Geräteart beschränkt.
16
DE
• Bei einem Vertrieb unter Verwendung von Fernkommunikationsmitteln
ist die unentgeltliche Abholung am Ort der Abgabe auf Elektro- und
Elektronikgeräte der Kategorien 1, 2 und 4 gemäß § 2 Abs. 1 ElektroG, nämlich
„Wärmeüberträger“, „Bildschirmgeräte“ (Oberäche von mehr als 100 cm²)
oder „Großgeräte“ (letztere mit mindestens einer äußeren Abmessung
über 50 Zentimeter) beschränkt. Für andere Elektro- und Elektronikgeräte
(Kategorien 3, 5, 6) ist eine Rückgabemöglichkeit in zumutbarer Entfernung
zum jeweiligen Endnutzer zu gewährleisten.
• Altgeräte dürfen kostenlos auf dem lokalen Wertstoffhof oder in folgenden
Sammelstellen in Ihrer Nähe abgegeben werden: www.take-e-back.de
• Für Elektro- und Elektronikgeräte der Kategorien 1, 2 und 4 bieten wir auch die
Möglichkeit einer unentgeltlichen Abholung am Ort der Abgabe. Beim Kauf
eines Neugeräts haben Sie die Möglichkeit, eine Altgerätabholung über die
Webseite auszuwählen.
• Batterien können überall dort kostenfrei zurückgegeben werden, wo sie
verkauft werden (z. B. Super-, Bau-, Drogeriemarkt). Auch Wertstoff- und
Recyclinghöfe nehmen Batterien zurück. Sie können Batterien auch per Post
an uns zurücksenden. Altbatterien in haushaltsüblichen Mengen können Sie
direkt bei uns von Montag bis Freitag zwischen 08:00 und 16:00 Uhr unter der
folgenden Adresse unentgeltlich zurückgeben:
Chal-Tec Fulllment GmbH
Norddeutschlandstr. 3
47475 Kamp-Lintfort
• Wichtig zu beachten ist, dass Lithiumbatterien aus Sicherheitsgründen vor der
Rückgabe gegen Kurzschluss gesichert werden müssen (z. B. durch Abkleben
der Pole).
• Finden sich unter der durchgestrichenen Mülltonne auf der Batterie zusätzlich
die Zeichen Cd, Hg oder Pb ist das ein Hinweis darauf, dass die Batterie
gefährliche Schadstoffe enthält (»Cd« steht für Cadmium, »Pb« für Blei und
»Hg« für Quecksilber).
Hinweis zur Abfallvermeidung
Indem Sie die Lebensdauer Ihrer Altgeräte verlängern, tragen Sie dazu bei,
Ressourcen ezient zu nutzen und zusätzlichen Müll zu vermeiden. Die
Lebensdauer Ihrer Altgeräte können Sie verlängern, indem Sie defekte Altgeräte
reparieren lassen. Wenn sich Ihr Altgerät in gutem Zustand bendet, könnten Sie
es spenden, verschenken oder verkaufen.
17
DE
HINWEISE ZUR ENTSORGUNG
Wenn es in Ihrem Land eine gesetzliche Regelung
zur Entsorgung von elektrischen und elektronischen
Geräten gibt, weist dieses Symbol auf dem Produkt oder
auf der Verpackung darauf hin, dass dieses Produkt
nicht im Hausmüll entsorgt werden darf. Stattdessen
muss es zu einer Sammelstelle für das Recycling von
elektrischen und elektronischen Geräten gebracht
werden. Durch regelkonforme Entsorgung schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen
vor negativen Konsequenzen. Informationen zum
Recycling und zur Entsorgung dieses Produkts,
erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem
Hausmüllentsorgungsdienst.
Dieses Produkt enthält Batterien. Wenn es in Ihrem
Land eine gesetzliche Regelung zur Entsorgung von
Batterien gibt, dürfen die Batterien nicht im Hausmüll
entsorgt werden. Informieren Sie sich über die örtlichen
Bestimmungen zur Entsorgung von Batterien. Durch
regelkonforme Entsorgung schützen Sie die Umwelt
und die Gesundheit Ihrer Mitmenschen vor negativen
Konsequenzen.
HERSTELLER
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Deutschland.
Kontakt: [email protected]
19
EN
Dear Customer,
Congratulations on purchasing this device. Please read the
following instructions carefully and follow them to prevent
possible damages. We assume no liability for damage
caused by disregard of the instructions and improper use.
Scan the QR code to get access to the latest user manual
and more product information.
CONTENTS
TECHNICAL DATA
Item number 10034231
Power supply 220-240 V ~ 50 Hz
Power consumption (Watt) 360 W (±10%)
Dimensions 29.5 cm x 119.5 cm
Technical Data 1
Product Data Sheet 2
Safety Instructions 3
Wall Installation 4
Remote Control Display Indicators 5
Operation and Functions 5
Quick Start 7
Disposal Considerations 13
Manufacturer & Importer (UK) 13
20
EN
PRODUCT DATA SHEET
Model identier(s): 10034231
Item Sym-
bol
Value Unit Item Unit
Heat output Type of heat input, for electric storage local
space heaters only
Nominal heat output P
nom
0.36 kW manual heat charge control, with inte-
grated thermostat
no
Minimum heat output
(indicative)
P
min
0.0 kW manual heat charge control with room
and/or outdoor temperature feedback
no
Maximum continuous
heat output
P
max,c
0.36 kW electronic heat charge control with
room and/or outdoor temperature
feedback
no
Auxiliary electricity consumption fan assisted heat output no
At nominal heat output
(fan motor)
el
max
0.360 kW Type of heat output/room temperature control
At minimum heat
output
(fan motor)
el
min
0.000 kW single stage heat output and no room
temperature control
no
In standby mode el
SB
0.000 W Two or more manual stages, no room
temperature control
no
with mechanic thermostat room tem-
perature control
no
with electronic room temperature
control
no
electronic room temperature control
plus day timer
no
electronic room temperature control
plus week timer
yes
Other control options (multiple selections
possible)
room temperature control, with pres-
ence detection
no
room temperature control, with open
window detection
yes
with distance control option no
with adaptive start control no
with working time limitation no
with black bulb sensor no
Contact details Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlin, Germany.
21
EN
SAFETY INSTRUCTIONS
• Do not use the appliance until it is securely xed as described in this manual.
• Check that the voltage indicates on the data plate corresponds with that of the
local network before connecting the appliance to the mains power supply.
• If the supply cord is damaged, it must be replaced by a qualied engineer in
order to avoid a hazard.
• The replace heater must not be positioned directly under the power socket.
• Keep furniture, curtains and other ammable material at least 1 meter away
from the appliance.
• Do not leave the appliance unattended during use.
• Do not leave the appliance unattended whilst connected to the mains supply.
• Keep out of reach of children and do not allow them to operate this appliance.
• This appliance is intended for household use only and should not be used for
industrial purposes.
• Do not operate this appliance after a malfunction or after being damaged in any
way.
• Repairs to electrical appliances should only be performed by a qualied
electrician.
• Improper repairs may place user at serious risk.
• Do not run the mains cable under carpets, rugs, etc.
• Do not allow the mains cable to hang over sharp edges or come in contact with hot
surfaces.
• In order to avoid overheating, do not cover the heater.
• Do not use this heater with a programmer, timer, separate remote control
system or any other device that switches the heater on automatically, since a
re risk exists if the heater is covered or positioned incorrectly.
• Never immerse the product in water or any other liquid for any reasons.
• Do not use this heater in the immediate surroundings of a bath, a shower or a
swimming pool.
• Do not use the appliance outdoors.
• Do not use if you have wet hands.
• Never use the appliance on or near hot surfaces.
• Do not operate with a damaged cord.
• Before cleaning the appliance, make sure it is unplugged from the power and that
it is completely cooled.
• Do not clean the appliance with abrasive chemicals.
• Never use accessories that are not recommended or supplied by the
manufacturer. It could cause danger to the user or damage to the appliance.
• This appliance is not intended for use by persons (including children) with
reduced Physical, sensory or mental capabilities, or lack of experience and
knowledge unless they have been given supervision or instruction concerning
use of the appliance by a person responsible for their safety.
• Children should be supervised to ensure that they do not play with the
appliance.
CAUTION
Risk of burns! Some parts of this product can become very hot and
cause burns. Particular attention has to be given where children
and vulnerable people are present.
22
EN
WALL INSTALLATION
Important installation instructions
• Continuous operation shortens the service life of the heaters. If possible, the
appliance should be paused every 12 hours.
• Do not use the unit when the ambient temperature is above 20 °C, as high
temperatures will affect performance.
• The outlet should be at least 20 cm above the ground.
• Keep the unit away from ammable and explosive materials.
• Leave a safety distance of 30 cm around the unit to the front, top and rear.
Leave a safety distance of 10 cm to the right and left around the unit.
• During the rst one or two days, new heaters may emit odours that are
harmless to humans.
23
EN
REMOTE CONTROL DISPLAY INDICATORS
OPERATION AND FUNCTIONS
Button [M]
• Press the [M] button switch between System time/Thermostat
• Press and hold the [M] button under certain program slot to initiate a
programming into the slot.
System Thermostat
Day
Program type
AM/PM
RF Connection status
Current temperature
Socket status
Target temperature
Degree Celius
Degree Fahrenheit
Battery low warning
Program start time
Program end time
24
EN
Button [OK]
• Press [OK].
• Choose the 1,2,3,4 slot. Press [OK] to turn on/off the slot.
• Under programming or setting status, press the OK button to conrm and
proceed to next step.
Button [+] and [-]
• Choose the program slots.
• Press button increase or decrease, the digit in programming and setting
mode, press and hold [-] or [+] to fast increase/decrease.
Pair to control box
1. Turn on the heating panel using
the switch on the back.
2. Point to the heating panel
and press and hold "+" and "-"
simultaneously. Two beeps indicate
successful pairing.
Note: The remote control only works within a radius of 10 meters from the unit.
Establishing the connection usually takes 5 seconds.
25
EN
QUICK START
Manual Override
Press the [OK] button repeatedly to select one of the following functions:
• Manual temperature setting
• OFF
• ON
Note: Manual operation override all slot programs, and set all running slots into
OFF status. Vice verse, turning on slots program will erase all manual setting.
Manual operation will features in the switch ON/OFF icons stay on while slot
program will feature in the ON/OFF icons ashing.
Manual switch-off of
the system (the symbol
lights up continuously)
Switching on the system
manually (the symbol
lights up continuously)
Manual setting of the
temperature (the symbol
lights up continuously)
Program on-the-run
Activate either of the slots program will erase the manual setting, and execute the
slot program instead.
26
EN
Display on System page when program is on-the-run
The ashing MODE symbol
indicates that the preset
program for slot 3 is
currently active.
The ashing
ON/OFF symbol
indicates that the
heater is currently
controlled by a
program.
Weekly
program
Slot
program
In thermostat
mode, press [+]
or [-].
Set the day of the week
for the start time (ST)
with +/-.
Set the exact start
time (hour and min-
utes) with +/-.
Set the day of the
week for the end
time (ET) to +/-.
Select the programme po-
sition to be programmed
and conrm with [OK].
Press [+] or [-] and conrm
the target temperature
with [OK].
Set the exact end time (hour and minutes) with +/- and conrm
with [OK]. Programming is now complete.
27
EN
Current day of week and time settings
Press and hold „M“to enter the interface of setting the current time and day of the
week. Press „+“ and „-“ to select. Press „OK“ to conrm.
1. Press “+” or “-” to select
24h or 12h, press “OK”
button to conrm.
2. Pass „+“ or „-“ to select
the day of the week
3. Press “+” or “-” to set the
hourly time, press “OK”
button to conrm.
4. Press “+” or “-” to set
the minutely time, press
“OK” button to conrm.
5. Press “+” or “-” to select
Celsius or Fahrenheit, press
“OK” button to conrm.
28
EN
In Automatic Mode, press the „+“ or „−“ buttons to adjust the target temperature
to your desired setting.
Weekly programming setting
Short press the „M“ button to enter the interface of setting weekly programming.
"00" on the left ashes
and "ST" is displayed.
Press + or - to set the
start heating time. Press
the OK button to conrm.
„00“ on the right ashes
and „ET“ is displayed.
Press + or - to set the end
heating time. Press the OK
button to conrm.
Press the + or - buttons
to set your target
temperature. Press the
M button to the next
day setting.
29
EN
Notes about programs
• Place the remote control and the heating panel in the same room.
• If a battery icon stays on the remote's screen, it means the battery is running
low. A low battery may cause the remote to malfunction or stop working.
Please replace the battery promptly to avoid interruptions.
• Make sure the straight-line distance between them is no more than 5 meters
for proper communication.
• Red light ON: The system is powered and the main board is working normally.
Green light ON: The heating panel is currently heating.
Weekly programming settings
• Before setting a schedule, please ensure to set the correct day and time rst.
Without this, weekly programming will not function correctly.
• Choose the hour to turn ON and the hour to turn OFF each day. Example: Turn
ON at 10:00 AM, turn OFF at 5:00 PM.
• Weekly programming will not activate if the turn ON time is the same as or
later than the turn OFF time. For example, if you set the heater to turn ON at
10:00 and OFF at 8:00, the system will ignore the schedule for that day. To skip
heating on a specic day, simply set the turn ON time to be the same as or
later than the turn OFF time.
• The system uses a 24-hour format by default. If you enter a 12-hour time
format, the system will automatically convert it—no need to adjust manually.
• The heater runs only when both time and temperature settings are met.
Example
• ON time: 10:00 AM
• OFF time: 12:00 PM
• Set temperature: 25°C
• Heating will start if the temperature drops to 22 °C or lower (current ambient
temperature 3 degree lower than the set temperature).
• Heating will stop if the temperature rises to above 25 °C (current ambient
temperature 1 degree higher than the set temperature).
• Outside the scheduled time, the heater will not turn on, even if the
temperature is low.
30
EN
Display slot info
Users can view their programmed time or temperature by selecting the slot in
program mode, user are allow to close or open the slot easily.
1. Go the program mode.
2. Select the target slot you want to view, the programmed start time and end
time will scroll in 1 second and repeat, all other information is displayed as
well.
3. Press the OK button to turn off this slot, press again to recover the slot.
Open-window mode
Note: Open-window mode when running overrides all modes.
• If the temperature in the room drops by more than 6 °C within 20 minutes,
the device interprets this as an open window and the heating switches off
automatically.
• As long as the mode is active, OPEN ashes in the display.
• Press any button on the remote control to return to the manual setting mode.
Battery change
• Remove the cover of the battery compartment.
• Replace the old batteries with 2 new AA batteries and close the battery
compartment again.
31
EN
DISPOSAL CONSIDERATIONS
If there is a legal regulation for the disposal of electrical
and electronic devices in your country, this symbol on the
product or on the packaging indicates that this product
must not be disposed of with household waste. Instead,
it must be taken to a collection point for the recycling
of electrical and electronic equipment. By disposing of
it in accordance with the rules, you are protecting the
environment and the health of your fellow human beings
from negative consequences. For information about the
recycling and disposal of this product, please contact your
local authority or your household waste disposal service.
This product contains batteries. If there is a legal
regulation for the disposal of batteries in your country,
the batteries must not be disposed of with household
waste. Find out about local regulations for disposing
of batteries. By disposing of them in accordance with
the rules, you are protecting the environment and the
health of your fellow human beings from negative
consequences.
MANUFACTURER & IMPORTER (UK)
Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlin, Germany.
Contact: [email protected]
33
FR
Chère cliente, cher client,
Nous vous félicitons d'avoir acheté cet appareil. Veuillez
lire attentivement les instructions suivantes et les respecter
an d'éviter tout dommage potentiel. Nous déclinons toute
responsabilité pour les dommages causés par le non-respect
des instructions et une utilisation inappropriée. Scannez le code
QR pour accéder au dernier manuel d'utilisation et à d'autres
informations sur le produit.
SOMMAIRE
FICHE TECHNIQUE
Numéro d'article 10034231
Alimentation électrique 220-240 V ~ 50 Hz
Consommation électrique (Watts) 360 W (±10%)
Dimensions 29,5 cm x 119,5 cm
Fiche technique du produit34
Consignes de sécurité35
Installation murale36
Voyants de la télécommande37
Utilisation et fonctions37
Démarrage rapide39
Informations sur le recyclage45
Fabricant45
34
FR
FICHE TECHNIQUE DU PRODUIT
Identiant(s) du
modèle :
10034231
Article Symbole Valeur Unité Article
Puissance calorique Type d'apport de chaleur, pour les chauffages
locaux électriques à accumulation
Puissance calorique
nominale
P
nom
0,36 kW Contrôle manuel de la charge de chaleur, avec
thermostat intégré
non
Puissance calorique
minimale (indicative)
P
min
0,0 kW Contrôle manuel de la charge thermique
avec retour d'informations sur la température
ambiante et/ou extérieure
non
Puissance calorique
maximale continue
P
max,c
0,36 kW Contrôle électronique de la charge thermique
avec retour d'informations sur la température
ambiante et/ou extérieure
non
Consommation d'électricité auxiliaire
Production de chaleur assistée par ventilateur non
À puissance calorique
nominale
(moteur du ventilateur)
el
max
0,360 kW
Type de chauffage/régulation de la
température ambiante
Au débit calorique minimum
(moteur du ventilateur)
el
min
0,000 kW production de chaleur en une seule étape et pas
de contrôle de la température ambiante
non
En mode veille el
SB
0,000 W Deux étapes manuelles ou plus, pas de contrôle
de la température ambiante
non
avec thermostat mécanique régulation de la
température ambiante
non
avec contrôle électronique de la température
ambiante
non
Avec contrôle électronique de la température
ambiante et minuterie quotidienne
non
Avec contrôle électronique de la température
ambiante et minuterie hebdomadaire
oui
Autres options de contrôle (plusieurs
sélections possibles)
contrôle de la température ambiante, avec
détection de présence
non
Contrôle de la température ambiante, avec
détection de fenêtre ouverte
oui
avec option de contrôle de la distance non
avec contrôle adaptatif du démarrage non
avec limitation du temps de fonctionnement non
avec capteur à ampoule noire non
Coordonnées de
contact
Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlin, Allemagne.
35
FR
CONSIGNES DE SÉCURITÉ
• N'utilisez pas l'appareil tant qu'il n'est pas solidement xé comme indiqué dans le présent manuel.
• Vérier que la tension indiquée sur la plaque signalétique correspond à celle du réseau local avant de
brancher l'appareil sur le réseau électrique.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un ingénieur qualié an d'éviter
tout danger.
• Le poêle-cheminée ne doit pas être placé directement sous la prise de courant.
• Les meubles, rideaux et autres matériaux inammables doivent être éloignés d'au moins 1 mètre de
l'appareil.
• Ne laissez pas l'appareil en fonctionnement sans surveillance.
• Ne laissez pas l'appareil sans surveillance lorsqu'il est branché sur le secteur.
• Tenez l'appareil hors de portée des enfants et ne les laissez pas l'utiliser.
• Cet appareil est destiné à un usage domestique uniquement et ne doit pas être utilisé à des ns
industrielles.
• N'utilisez pas cet appareil après un dysfonctionnement ou après qu'il ait été endommagé de quelque manière
que ce soit.
• Les réparations des appareils électriques ne doivent être effectuées que par un électricien qualié.
• Des réparations inadéquates peuvent mettre l'utilisateur en danger.
• Ne pas faire passer le câble d'alimentation sous les tapis, les moquettes, etc.
• Ne laissez pas le câble d'alimentation pendre sur des arêtes vives ou entrer en contact avec des surfaces chaudes.
• An d'éviter toute surchauffe, ne couvrez pas l'appareil.
• N'utilisez pas ce poêle avec un programmateur, une minuterie, un système de commande à distance
séparé ou tout autre dispositif qui allume le poêle automatiquement, car il existe un risque d'incendie si le
poêle est couvert ou positionné de manière incorrecte.
• Ne jamais immerger le produit dans l'eau ou tout autre liquide pour quelque raison que ce soit.
• N'utilisez pas ce chauffage à proximité immédiate d'un bain, d'une douche ou d'une piscine.
• Ne pas utiliser l'appareil à l'extérieur.
• Ne pas utiliser si vous avez les mains mouillées.
• Ne jamais utiliser l'appareil sur ou à proximité de surfaces chaudes.
• Ne pas faire fonctionner l'appareil avec un cordon endommagé.
• Avant de nettoyer l'appareil, assurez-vous qu'il est débranché et qu'il est complètement refroidi.
• Ne pas nettoyer l'appareil avec des produits chimiques abrasifs.
• N'utilisez jamais d'accessoires qui ne sont pas recommandés ou fournis par le fabricant. Cela pourrait
mettre en danger l'utilisateur ou endommager l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) dont les capacités
physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances,
à moins qu'elles n'aient pu bénécier d'une surveillance ou d'instructions concernant l'utilisation de
l'appareil de la part d'une personne responsable de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
ATTENTION
Risque de brûlures ! Certaines parties de ce produit peuvent devenir très chaudes et
provoquer des brûlures. Une attention particulière doit être accordée en présence d'enfants
et de personnes vulnérables.
36
FR
INSTALLATION MURALE
Instructions importantes pour l'installation
• Un fonctionnement continu réduit la durée de vie des appareils de chauffage. Dans
la mesure du possible, l'appareil doit être mis en pause toutes les 12 heures.
• N'utilisez pas l'appareil lorsque la température ambiante est supérieure à 20 °C,
car les températures élevées affectent les performances.
• La sortie doit être située à au moins 20 cm au-dessus du sol.
• Tenez l'appareil à l'écart du feu et des objets inammables ou explosifs.
• Laissez une distance de sécurité de 30 cm autour de l'appareil à l'avant, en haut et
à l'arrière. Laissez une distance de sécurité de 10 cm à droite et à gauche autour
de l'appareil.
• Les premiers jours, les nouveaux appareils de chauffage peuvent dégager des
odeurs inoffensives pour l'homme.
37
FR
VOYANTS DE LA TÉLÉCOMMANDE
UTILISATION ET FONCTIONS
Bouton [M]
• Appuyez sur le bouton [M] pour passer de l'heure du système à l'heure du
thermostat
• Appuyez et maintenez le bouton [M] sous un emplacement donné de programme
pour lancer une programmation dans l'emplacement.
Système Thermostat
Jour
Type de programme
AM/PM
État de la connexion RF
Température actuelle
État de la prise
Température de consigne
Degré Celius
Degré Fahrenheit
Avertissement de batterie
faible
Heure de début du
programme
Heure de n du pro-
gramme
38
FR
Bouton [OK]
• Appuyez sur [OK].
• Choisissez le créneau 1,2,3,4. Appuyez sur [OK] pour activer/désactiver le
créneau.
• En mode programmation ou réglage, appuyez sur la touche OK pour conrmer et
passer à l'étape suivante.
Boutons [+] et [-]
• Choisissez les créneaux horaires du programme.
• Appuyez sur le bouton pour augmenter ou diminuer le chiffre en mode de
programmation et de réglage, appuyez sur [-] ou [+] et maintenez-le enfoncé pour
augmenter/diminuer rapidement le chiffre.
Appairer le boîtier de contrôle
1. Allumez le panneau chauffant à
l'aide du commutateur situé à l'arrière.
2. Pointez le panneau de chauffage et
appuyez simultanément sur les touches
+ et - et maintenez-les. Deux bips
indiquent que l'appairage a réussi.
Remarque : La télécommande ne fonctionne que dans un rayon de 10 mètres
autour de l'appareil. L'établissement de la connexion prend généralement 5
secondes.
39
FR
DÉMARRAGE RAPIDE
Commande manuelle
Appuyez plusieurs fois sur le bouton [OK] pour sélectionner l'une des fonctions suivantes
:
• Réglage manuel de la température
• OFF
• ON
Remarque : L'opération manuelle annule tous les programmes de créneaux et met
tous les créneaux en cours d'exécution en position OFF. A l'inverse, l'activation de la
programmation des créneaux effacera tous les réglages manuels.
En mode manuel, les icônes ON/OFF de l'interrupteur restent allumées, tandis qu'en
mode programmation, les icônes ON/OFF clignotent.
Arrêt manuel du système
(le symbole s'allume en
continu)
Activation manuelle du
système (le symbole
s'allume en continu)
Réglage manuel de la
température (le symbole
s'allume en continu)
Programme en cours
L'activation de l'un ou l'autre des programmes de créneaux effacera le réglage manuel
et exécutera le programme de créneaux à la place.
40
FR
Afchage sur la page Système lorsque le programme est en cours d'exécution
Le symbole MODE clignotant
indique que le programme de
préréglage de l'emplacement
3 est actuellement actif.
Le symbole
clignotant ON/
OFF indique que
le chauffage est
actuellement
contrôlé par un
programme.
Hebdomadaire
Programme
Créneau
Programme
En mode thermostat,
appuyez sur [+]
ou [-].
Réglez le jour de la
semaine pour l'heure de
début (ST) avec +/-.
Réglez l'heure de début
exacte (heure et minutes)
avec +/-.
Régler le jour de la
semaine pour l'heure de
n (ET) à +/-.
Sélectionnez la position de
programme à programmer
et conrmez avec [OK].
Appuyez sur [+] ou [-] et
conrmez la température de
consigne avec [OK].
Réglez l'heure de n exacte (heure et minutes) avec +/- et conrmez avec [OK]. La
programmation est maintenant terminée.
41
FR
Réglage du jour de la semaine et de l'heure
Appuyez sur M et maintenez-le enfoncé pour accéder à l'interface de réglage de
l'heure et du jour de la semaine. Appuyez sur + et - pour sélectionner. Appuyez sur OK
pour conrmer.
1. Appuyez sur + ou - pour sélection-
ner 24h ou 12h puis appuyez sur le
bouton OK pour conrmer.
2. Appuyez sur + ou - pour
sélectionner le jour de la
semaine
3. Appuyez sur + ou - pour
régler l'heure, appuyez sur le
bouton OK pour conrmer.
4. Appuyez sur + ou - pour régler
l'heure minute par minute, appuyez
sur le bouton OK pour conrmer.
5. Appuyez sur + ou - pour sé-
lectionner Celsius ou Fahrenheit,
puis appuyez sur le bouton OK
pour conrmer.
42
FR
En mode automatique, appuyez sur les boutons + ou - pour ajuster la température cible
au réglage souhaité.
Programmation hebdomadaire
Appuyez brièvement sur le bouton M pour accéder à l'interface de réglage de la
programmation hebdomadaire.
le chiffre 00 à gauche
clignote et ST s'afche.
Appuyez sur + ou - pour
régler l'heure de début du
chauffage. Appuyez sur le
bouton OK pour conrmer.
le chiffre 00 à droite
clignote et ET s'afche.
Appuyez sur + ou - pour
régler l'heure de début
du chauffage. Appuyez
sur le bouton OK pour
conrmer.
Appuyez sur les boutons
+ ou - pour régler la
température souhaitée.
Appuyez sur le bouton M
pour passer au réglage du
jour suivant.
43
FR
Remarques sur les programmes
• Placez la télécommande et le panneau chauffant dans la même pièce.
• Si une icône de pile reste afchée sur l'écran de la télécommande, cela signie
que la pile est faible. Une pile faible peut entraîner un dysfonctionnement ou un
arrêt de la télécommande. Veuillez remplacer la pile rapidement pour éviter les
interruptions.
• Veillez à ce que la distance en ligne droite entre les deux ne dépasse pas 5 mètres
pour assurer une bonne communication.
• Voyant rouge allumé : Le système est sous tension et la carte principale fonctionne
normalement.
Voyant vert ON : Le panneau chauffant est en train de chauffer.
Programmation hebdomadaire
• Avant de programmer un horaire, veillez à régler d'abord le jour et l'heure corrects.
Sans cela, la programmation hebdomadaire ne fonctionnera pas correctement.
• Choisissez l'heure de mise en marche et l'heure de mise à l'arrêt chaque jour.
Exemple : Allumer à 10h00, éteindre à 17h00.
• La programmation hebdomadaire n'est pas activée si l'heure de mise en marche
est identique ou postérieure à l'heure de mise à l'arrêt. Par exemple, si vous réglez
le chauffage pour qu'il s'allume à 10 heures et s'éteigne à 8 heures, le système
ignorera l'horaire de ce jour. Pour ne pas chauffer un jour donné, il suft de régler
l'heure de mise en marche sur une heure identique ou postérieure à l'heure de mise
à l'arrêt.
• Le système utilise par défaut un format de 24 heures. Si vous entrez un format
horaire de 12 heures, le système le convertira automatiquement, sans qu'il soit
nécessaire de procéder à un ajustement manuel.
• Le chauffage ne fonctionne que lorsque les paramètres de temps et de température
sont respectés.
Exemple
• Heure de mise en service : 10:00 AM
• Heure d'arrêt : 12:00 PM
• Réglage de la température : 25 °C
• Le chauffage démarre si la température descend à 22 °C ou moins (température
ambiante actuelle inférieure de 3 degrés à la température programmée).
• Le chauffage s'arrête si la température dépasse 25 °C ou moins (température
ambiante actuelle supérieure de 1 degré à la température programmée).
• En dehors de l'heure programmée, le chauffage ne s'allume pas, même si la
température est basse.
44
FR
Afcher les informations sur les créneaux horaires
Les utilisateurs peuvent visualiser la durée ou la température programmée en
sélectionnant l'emplacement en mode programme, l'utilisateur est autorisé à fermer ou
ouvrir l'emplacement facilement.
1. Passer en mode programme.
2. Sélectionnez le créneau cible que vous souhaitez visualiser, l'heure de début et
l'heure de n programmées délent en 1 seconde et se répètent, toutes les autres
informations sont également afchées.
3. Appuyez sur le bouton OK pour désactiver ce créneau, appuyez à nouveau sur ce
bouton pour récupérer le créneau.
Mode fenêtre ouverte
Remarque : le mode fenêtre ouverte en cours d'exécution est prioritaire sur tous
les autres modes.
• Si la température de la pièce baisse de plus de 6 °C en l'espace de 20 minutes,
l'appareil interprète cela comme une fenêtre ouverte et le chauffage s'éteint
automatiquement.
• Tant que le mode est actif, OPEN clignote à l'écran.
• Appuyez sur n'importe quelle touche de la télécommande pour revenir au mode de
réglage manuel.
Remplacement des piles
• Retirez le couvercle du compartiment des piles.
• Remplacez les piles usagées par 2 nouvelles piles AA et refermez le compartiment
à piles.
45
FR
INFORMATIONS SUR LE RECYCLAGE
S‘il existe une réglementation pour l‘élimination ou le
recyclage des appareils électriques et électroniques dans
votre pays, ce symbole sur le produit ou sur l‘emballage
indique que cet appareil ne doit pas être jeté avec les
ordures ménagères. Vous devez le déposer dans un point
de collecte pour le recyclage des équipements électriques
et électroniques. La mise au rebut conforme aux règles
protège l‘environnement et la santé de vos semblables des
conséquences négatives. Pour plus d‘informations sur le
recyclage et l‘élimination de ce produit, veuillez contacter
votre autorité locale ou votre service de recyclage des
déchets ménagers.
Ce produit contient des piles. S‘il existe une réglementation
pour l‘élimination ou le recyclage des piles dans votre pays,
vous ne devez pas les jeter avec les ordures ménagères.
Renseignez-vous sur les dispositions locales relatives à la
collecte des piles usagées. La mise au rebut conforme aux
règles protège l‘environnement et la santé de vos semblables
des conséquences négatives.
FABRICANT
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlin, Allemagne.
Contact : info@electronic-star.de
47
IT
Gentile cliente,
La ringraziamo per aver acquistato questo dispositivo. La
invitiamo a leggere attentamente le seguenti istruzioni e a
seguirle per evitare possibili danni. Non ci assumiamo alcuna
responsabilità per danni causati dalla mancata osservanza
delle istruzioni e da un uso improprio. Scansionare il codice
QR per accedere al manuale d'uso più recente e a maggiori
informazioni sul prodotto.
INDICE
DATI TECNICI
Numero dell'articolo 10034231
Alimentazione 220-240V ~ 50 Hz
Consumo di energia (watt) 360 W (±10%)
Dimensioni 29,5 x 119,5 cm
Scheda dei dati del prodotto48
Avvertenze di sicurezza49
Installazione a parete50
Indicazioni del display del telecomando51
Utilizzo e funzioni51
Avvio rapido53
Avviso di smaltimento59
Produttore & importatore (Regno Unito)59
48
IT
SCHEDA DEI DATI DEL PRODOTTO
Identicatore/-i del modello: 10034231
Articolo Simbolo Valore Unità Articolo Unità
Potenza termica Tipo di apporto di calore, solo per stufe locali ad
accumulo elettrico
Potenza termica nominale P
nom
0,36 kW Controllo manuale della carica termica, con
termostato integrato
no
Potenza termica minima
(indicativa)
P
min
0,0 kW Controllo manuale della carica termica con
feedback della temperatura ambiente e/o
esterna
no
Potenza termica massima
continua
P
max,c
0,36 kW Controllo elettronico della carica termica con
feedback della temperatura ambiente e/o
esterna
no
Consumo di elettricità ausiliaria
Potenza termica assistita da una ventola no
Alla potenza termica
nominale
(motore della ventola)
el
max
0,360 kW
Tipo di potenza termica/controllo della temperatura
ambiente
Alla potenza termica minima
(motore della ventola)
el
min
0,000 kW Potenza termica a singolo stadio e nessun
controllo della temperatura ambiente
no
In modalità standby el
SB
0,000 W Due o più fasi manuali, senza controllo della
temperatura ambiente
no
Con termostato meccanico per il controllo della
temperatura ambiente
no
Con controllo elettronico della temperatura
ambiente
no
Controllo elettronico della temperatura
ambiente con timer giornaliero
no
Controllo elettronico della temperatura
ambiente con timer settimanale
sì
Altre opzioni di controllo (è possibile effettuare più
selezioni)
Controllo della temperatura ambiente, con
rilevamento di presenza
no
Controllo della temperatura ambiente, con
rilevamento di nestre aperte
sì
Con opzione di controllo della distanza no
Con controllo adattativo dell'avviamento no
Con limitazione della durata operativa no
Con sensore a bulbo nero no
Dettagli di contatto
Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlino, Germania.
49
IT
AVVERTENZE DI SICUREZZA
• Non utilizzare il dispositivo nché non è stato ssato saldamente come descritto in questo manuale.
• Prima di collegare il dispositivo alla rete elettrica, vericare che la tensione indicata sulla targhetta
corrisponda a quella della rete locale.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito da un tecnico qualicato per evitare
rischi.
• Il dispositivo non deve essere posizionato direttamente sotto la presa di corrente.
• Tenere mobili, tende e altri materiali inammabili ad almeno 1 metro di distanza dal dispositivo.
• Non lasciare il dispositivo incustodito durante l'uso.
• Non lasciare il dispositivo incustodito mentre è collegato alla rete elettrica.
• Tenere fuori dalla portata dei bambini e non permettere loro di utilizzare questo dispositivo.
• Questo dispositivo è destinato esclusivamente all'uso domestico e non deve essere utilizzato per scopi
industriali.
• Non mettere in funzione il dispositivo dopo un malfunzionamento o dopo che è stato danneggiato in qualsiasi
modo.
• Le riparazioni dei dispositivi elettrici devono essere eseguite esclusivamente da un elettricista qualicato.
• Riparazioni improprie possono mettere in serio pericolo l'utente.
• Non far passare il cavo di alimentazione sotto tappeti, moquette, ecc.
• Non lasciare che il cavo di alimentazione penzoli da spigoli taglienti o venga a contatto con superci calde.
• Per evitare il surriscaldamento, non coprire la stufa.
• Non utilizzare questa stufa con un programmatore, un timer, un sistema di controllo a distanza separato o
qualsiasi altro dispositivo che la accenda automaticamente, poiché si corre il rischio di incendio se la stufa
viene coperta o posizionata in modo errato.
• Non immergere mai il prodotto in acqua o in altri liquidi per nessun motivo.
• Non utilizzare questa stufa nelle immediate vicinanze di un bagno, di una doccia o di una piscina.
• Non utilizzare il dispositivo all'aperto.
• Non utilizzarlo se si hanno le mani bagnate.
• Non utilizzare mai il dispositivo sopra o vicino a superci calde.
• Non utilizzare il dispositivo se il cavo è danneggiato.
• Prima di pulire il dispositivo, assicurarsi che sia scollegato dalla corrente e che si sia completamente raffreddato.
• Non pulire il dispositivo con prodotti chimici abrasivi.
• Non utilizzare mai accessori non raccomandati o forniti dal produttore. Potrebbe essere pericoloso per
l'utente o danneggiare il dispositivo.
• Questo dispositivo non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità
siche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, salvo che non siano
supervisionate o abbiano ricevuto istruzioni sull'uso del dispositivo da parte di una persona responsabile
della loro sicurezza.
• I bambini devono essere sorvegliati per evitare che giochino con il dispositivo.
ATTENZIONE
Rischio di ustioni! Alcune parti di questo prodotto possono diventare molto calde e causare
ustioni. Prestare particolare attenzione in presenza di bambini e persone vulnerabili.
50
IT
INSTALLAZIONE A PARETE
Istruzioni importanti per l'installazione
• Il funzionamento continuo riduce la vita utile delle stufe. Se possibile, il dispositivo
dovrebbe essere messo in pausa ogni 12 ore.
• Non utilizzare il dispositivo quando la temperatura ambiente è superiore a 20 °C,
poiché le temperature elevate ne compromettono le prestazioni.
• L'uscita deve trovarsi ad almeno 20 cm dal suolo.
• Tenere il dispositivo lontano da oggetti inammabili o esplosivi.
• Lasciare una distanza di sicurezza di 30 cm intorno al dispositivo, davanti, sopra
e dietro. Lasciare una distanza di sicurezza di 10 cm sui lati destro e sinistro del
dispositivo.
• Durante i primi uno o due giorni, le nuove stufe possono emettere odori innocui.
51
IT
INDICAZIONI DEL DISPLAY DEL TELECOMANDO
UTILIZZO E FUNZIONI
Tasto [M]
• Premere il tasto [M] per cambiare tra Orario del sistema/Termostato
• Tenere premuto il tasto [M] in un determinato intervallo di programmazione per
avviare la programmazione di tale intervallo.
Sistema Termostato
Giorno
Tipo di programma
AM/PM
Stato del collegamento RF
Temperatura attuale
Stato della presa
Temperatura da raggiungere
Gradi Celsius
Gradi Fahrenheit
Avviso di batteria scarica
Orario di inizio del programma
Orario di conclusione del programma
52
IT
Tasto [OK]
• Premere [OK].
• Scegliere l'intervallo 1, 2, 3, 4. Premere [OK] per attivare/disattivare l'intervallo.
• In stato di programmazione o di impostazione, premere il tasto OK per confermare
e proseguire al passaggio successivo.
Tasti [+] e [-]
• Scegliere gli intervalli di programmazione.
• Premere il tasto per aumentare o diminuire la cifra in modalità di programmazione
e impostazione, tenere premuto [-] o [+] per aumentare/diminuire rapidamente il
valore.
Accoppiamento con la centralina di controllo
1. Accendere il pannello riscaldante
utilizzando l'interruttore sul retro.
2. Puntare il telecomando verso il
pannello riscaldante e tenere premuti
contemporaneamente "+" e "-". Due
segnali acustici indicano l'avvenuto
accoppiamento.
Nota: il telecomando funziona solo entro un raggio di 10 metri dal dispositivo.
Solitamente sono necessari 5 secondi per stabilire la connessione.
53
IT
AVVIO RAPIDO
Controllo manuale
Premere ripetutamente il tasto [OK] per selezionare una delle seguenti funzioni:
• Impostazione manuale della temperatura
• OFF
• ON
Nota: il funzionamento manuale annulla tutti i programmi degli intervalli e pone
tutti gli intervalli in funzione in stato OFF. Viceversa, l'attivazione degli intervalli
programmati cancellerà tutte le impostazioni manuali.
Il funzionamento manuale prevede che le icone ON/OFF dell'interruttore rimangano
accese, mentre un intervallo programmato prevede che le icone ON/OFF lampeggino.
Spegnimento manuale del
sistema (il simbolo resta
costantemente acceso)
Accensione manuale del
sistema (il simbolo resta
costantemente acceso)
Impostazione manuale
della temperatura
(il simbolo resta
costantemente acceso)
Programma in corso
L'attivazione di uno degli intervalli programmati cancella l'impostazione manuale ed
esegue il programma dell'intervallo in questione.
54
IT
Visualizzazione nella pagina di sistema quando il programma è in esecuzione
Il simbolo MODE
lampeggiante indica che il
programma preimpostato per
l'intervallo 3 è attualmente
attivo.
Il simbolo ON/OFF
lampeggiante indica
che il dispositivo
è attualmente
controllato da un
programma.
Programma settimanale
Programma dell'intervallo
In modalità
termostato, premere
[+] o [-].
Impostare il giorno della
settimana per l'ora di
avvio del programma (ST)
con +/-.
Impostare l'ora esatta di avvio
(ora e minuti) con +/-.
Impostare il giorno
della settimana per
l'ora di conclusione del
programma (ET) con +/-.
Selezionare la posizione
da programmare e
confermare con [OK].
Premere [+] o [-] e confermare
la temperatura da raggiungere
con [OK].
Impostare l'ora esatta di conclusione del programma (ora e minuti) con +/- e confermare con
[OK]. La programmazione è ora completa.
55
IT
Impostazioni del giorno della settimana e dell'ora corrente
Tenere premuto "M" per accedere all'interfaccia di impostazione dell'ora corrente
e del giorno della settimana. Premere "+" e "-" per selezionare. Premere "OK" per
confermare.
1. Premere "+" o "-" per selezionare
24h o 12h e premere il tasto "OK" per
confermare.
2. Premere "+" o "-" per
selezionare il giorno della
settimana.
3. Premere "+" o "-" per
impostare le ore e premere il
tasto "OK" per confermare.
4. Premere "+" o "-" per
impostare i minuti e premere il
tasto "OK" per confermare.
5. Premere "+" o "-" per
selezionare Celsius o Fahrenheit
e premere il tasto "OK" per
confermare.
56
IT
In modalità automatica, premere i tasti "+" o "-" per regolare la temperatura da
raggiungere desiderata.
Impostazione della programmazione settimanale
Premere brevemente il tasto "M" per accedere all'interfaccia di impostazione della
programmazione settimanale.
"00" lampeggia a
sinistra e viene mostrato
"ST". Premere + o - per
impostare l'ora di avvio del
riscaldamento. Premere il
tasto OK per confermare.
"00" lampeggia a destra e
viene mostrato "ET".
Premere + o - per imposta-
re l'ora di conclusione del
riscaldamento. Premere il
tasto OK per confermare.
Premere i tasti + o - per
impostare la temperatura
desiderata. Premere il
tasto M per passare
all'impostazione del
giorno successivo.
57
IT
Note sui programmi
• Collocare il telecomando e il pannello riscaldante nella stessa stanza.
• Se l'icona della batteria rimane accesa sullo schermo del telecomando,
signica che la batteria si sta scaricando. Una batteria scarica può causare il
malfunzionamento o l'interruzione del funzionamento del telecomando. Per evitare
interruzioni, sostituire tempestivamente la batteria.
• Per una comunicazione corretta, assicurarsi che la distanza in linea retta tra i due
non superi i 5 metri.
• Luce rossa accesa: il sistema è alimentato e la scheda principale funziona
normalmente.
Luce verde accesa: il pannello riscaldante è attivo e sta riscaldando.
Impostazioni della programmazione settimanale
• Prima di impostare un programma, assicurarsi di impostare il giorno e l'ora
corretti. Senza tale impostazione, la programmazione settimanale non funzionerà
correttamente.
• Scegliere l'ora di accensione e l'ora di spegnimento di ogni giorno. Esempio:
accensione alle 10:00, spegnimento alle 17:00.
• La programmazione settimanale non si attiva se l'ora di accensione è uguale
o successiva all'ora di spegnimento. Ad esempio, se si imposta l'accensione
del riscaldamento alle 10:00 e lo spegnimento alle 8:00, il sistema ignorerà
la programmazione per quel giorno. Per saltare il riscaldamento in un giorno
specico, è sufciente impostare l'ora di accensione come uguale o successiva
all'ora di spegnimento.
• Per impostazione predenita, il sistema utilizza il formato a 24 ore. Se si inserisce
un formato orario di 12 ore, il sistema lo converte automaticamente, senza bisogno
di regolarlo manualmente.
• La stufa funziona solo quando vengono rispettate le impostazioni di tempo e
temperatura.
Esempio
• Orario di accensione: 10:00
• Orario di spegnimento: 12:00
• Temperatura impostata: 25 °C
• Il riscaldamento si avvia se la temperatura scende a 22 °C o meno (temperatura
ambiente attuale inferiore di 3 gradi rispetto alla temperatura impostata).
• Il riscaldamento si arresta se la temperatura sale a oltre 25 °C (temperatura
ambiente attuale superiore di 1 grado rispetto alla temperatura impostata).
• Al di fuori dell'orario programmato, la stufa non si accende, anche se la
temperatura è bassa.
58
IT
Visualizzazione delle informazioni sull'intervallo di programmazione
Gli utenti possono visualizzare l'ora o la temperatura programmata selezionando
l'intervallo in modalità di programmazione e possono chiudere o aprire l'intervallo con
facilità.
1. Passare alla modalità di programmazione.
2. Selezionando la fascia oraria che si desidera visualizzare, l'ora di avvio e l'ora di
conclusione programmate scorreranno in 1 secondo e si ripeteranno; vengono
mostrate anche tutte le altre informazioni.
3. Premere il tasto OK per disattivare questo intervallo e premere nuovamente per
ripristinarlo.
Modalità nestra aperta
Nota: la modalità nestra aperta, quando è in funzione, sovrascrive tutte le
modalità.
• Se la temperatura della stanza si abbassa di oltre 6 °C nell'arco di 20 minuti,
il dispositivo lo interpreta come una nestra aperta e il riscaldamento si spegne
automaticamente.
• Finché la modalità è attiva, sul display lampeggia OPEN.
• Premere un tasto qualsiasi del telecomando per tornare alla modalità di
impostazione manuale.
Sostituzione della batteria
• Rimuovere la copertura del vano batterie.
• Sostituire le vecchie batterie con 2 nuove batterie AA e richiudere il vano.
59
IT
AVVISO DI SMALTIMENTO
Se nel proprio Paese vige una normativa sullo smaltimento
dei dispositivi elettrici ed elettronici, questo simbolo sul
prodotto o sulla confezione indica che il prodotto non deve
essere smaltito nei riuti domestici. Deve invece essere
portato in un punto di raccolta per il riciclaggio di dispositivi
elettrici ed elettronici. Smaltendoli secondo le regole, si
tutela l'ambiente e la salute del prossimo da conseguenze
negative. Per informazioni sul riciclaggio e lo smaltimento di
questo prodotto, contattare le autorità locali o il servizio di
smaltimento dei riuti domestici.
Questo prodotto contiene batterie. Se nel vostro Paese vige
una normativa sullo smaltimento delle batterie, queste non
devono essere smaltite con i riuti domestici. Informarsi sulle
norme locali per lo smaltimento delle batterie. Smaltendole
secondo le regole, si tutela l'ambiente e la salute del prossimo
da conseguenze negative.
PRODUTTORE & IMPORTATORE (REGNO UNITO)
Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlino, Germania.
Contatto: info@electronic-star.de
61
ES
Estimado cliente:
Le felicitamos por la adquisición de este producto. Lea
atentamente el siguiente manual y siga cuidadosamente las
instrucciones de uso con el n de evitar posibles daños. La
empresa no se responsabiliza por los daños ocasionados
por un uso indebido del producto o por haber desatendido
las indicaciones de seguridad. Escanee el código QR para
acceder al manual de usuario más reciente y a más información
sobre el producto.
ÍNDICE
DATOS TÉCNICOS
Número de artículo 10034231
Alimentación 220–240V ~ 50Hz
Consumo de energía (vatios) 360 W (±10%)
Dimensiones 29,5 cm x 119,5 cm
Ficha técnica del producto62
Indicaciones de seguridad63
Instalación en pared64
Indicadores de la pantalla del mando a distancia65
Manejo y funciones65
Inicio rápido67
Indicaciones sobre la retirada del aparato73
Fabricante73
62
ES
FICHA TÉCNICA DEL PRODUCTO
Identicador(es) del modelo 10034231
Artículo Símbolo Valor Unidad Artículo
Potencia caloríca Tipo de aporte térmico, sólo para acumuladores
eléctricos de calor locales
Potencia caloríca nominal Pnom 0,36 kW Control manual de la carga térmica, con
termostato integrado
no
Potencia caloríca mínima
(indicativa)
P
mín.
0,0 kW Control manual de la carga térmica con
realimentación de la temperatura ambiente y/o
exterior
no
Máxima potencia caloríca
continua
Pmax, c 0,36 kW Control electrónico de la carga térmica con
realimentación de la temperatura ambiente y/o
exterior
no
Consumo eléctrico auxiliar
Potencia caloríca asistida por ventilador no
A potencia caloríca nominal
(motor del ventilador)
el
máx
0,360 kW
Tipo de control de la potencia caloríca/temperatura
ambiente
A potencia caloríca mínima
(motor del ventilador)
el
mín
0,000 kW potencia caloríca de una etapa y sin control
de la temperatura ambiente
no
En modo de espera el
SB
0,000 W Dos o más etapas manuales, sin control de
temperatura ambiente
no
con termostato mecánico de control de la
temperatura ambiente
no
con control electrónico de la temperatura
ambiente
no
control electrónico de la temperatura ambiente
y programador diario
no
control electrónico de la temperatura ambiente
y programador semanal
sí
Otras opciones de control (posibilidad de selección
múltiple)
control de la temperatura ambiente, con
detección de presencia
no
control de temperatura ambiente, con detección
de ventana abierta
sí
con opción de control de distancia no
con control de arranque adaptativo no
con limitación del tiempo de trabajo no
con sensor de bombilla negra no
Datos de contacto
Chal-Tec GmbH, Mühlenstrasse 25, 10243 Berlín, Alemania.
63
ES
INDICACIONES DE SEGURIDAD
• No utilice el aparato hasta que esté bien jado como se describe en este manual.
• Compruebe que el voltaje indicado en la placa técnica coincida con el de la red local antes de conectar el
aparato a la red eléctrica.
• Si el cable de alimentación está dañado, deberá ser sustituido por un técnico cualicado para evitar
riesgos.
• El calentador de hogar no debe colocarse directamente debajo de la toma de corriente.
• Mantenga el aparato a una distancia mínima de 1 metro de los muebles, cortinas y otros materiales
inamables.
• No deje el aparato desatendido durante su uso.
• No deje el aparato desatendido mientras esté conectado a la alimentación eléctrica .
• Mantenga el aparato fuera del alcance de los niños y no permita que lo utilicen.
• Este aparato está destinado exclusivamente al uso doméstico y no debe utilizarse con nes industriales.
• No utilice este aparato si ha sufrido una avería o algún daño.
• Solamente un electricista cualicado debe realizar reparaciones de aparatos eléctricos.
• Las reparaciones indebidas pueden poner en grave peligro al usuario.
• No pase el cable de alimentación por debajo de alfombras, moquetas, etc.
• No deje que el cable de alimentación quede colgado de bordes alados ni entre en contacto con supercies calientes.
• No cubra el aparato para evitar el sobrecalentamiento.
• No utilice este calefactor con un programador, temporizador, sistema de control remoto independiente o
cualquier otro dispositivo que encienda el aparato automáticamente, ya que existe riesgo de incendio si el
calefactor se tapa o se coloca de forma incorrecta.
• No sumerja nunca el aparato en agua ni en ningún otro líquido.
• No utilice este calefactor en las inmediaciones de un baño, una ducha o una piscina.
• No utilice el aparato al aire libre.
• No utilice el aparato con las manos mojadas.
• No utilice nunca el aparato encima o cerca de supercies calientes.
• No utilice el aparato si el cable está dañado.
• Antes de limpiar el aparato, asegúrese de que está desenchufado de la corriente y de que se ha enfriado
completamente.
• No limpie el aparato con productos químicos abrasivos.
• No utilice nunca accesorios no recomendados o suministrados por el fabricante. Podría causar peligro para
el usuario o daños en el aparato.
• Este aparato no está destinado para que lo usen personas (incluidos niños) con capacidades físicas,
sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, a menos que hayan recibido
supervisión o instrucciones relativas al uso del aparato por parte de una persona responsable de su
seguridad.
• Los niños deben estar bajo supervisión para evitar que jueguen con el aparato.
ATENCIÓN
¡Riesgo de quemaduras! Algunas partes de este producto pueden calentarse mucho y provocar
quemaduras. Preste especial atención cuando están presentes niños y personas vulnerables.
64
ES
INSTALACIÓN EN PARED
Indicaciones importantes para la instalación
• El uso continuado acorta la vida útil de los calentadores. Si es posible, el aparato
debe ponerse en pausa cada 12 horas.
• No utilice el aparato cuando la temperatura ambiente sea superior a 20°C, ya
que las altas temperaturas afectarán al rendimiento.
• La salida de aire debe estar al menos a 20cm del suelo.
• Mantenga la unidad alejada de materiales inamables y explosivos.
• Mantenga una distancia de seguridad de 30 cm alrededor de la unidad por
delante, por arriba y por detrás. Mantenga una distancia de seguridad de 10 cm a
derecha e izquierda alrededor de la unidad.
• Durante los primeros uno o dos días, los calentadores nuevos pueden emitir olores
inofensivos para el ser humano.
65
ES
INDICADORES DE LA PANTALLA DEL MANDO A
DISTANCIA
MANEJO Y FUNCIONES
Botón [M]
• Pulse el botón [M] para cambiar entre Hora del sistema/Termostato
• Mantenga pulsado el botón [M] bajo una ranura de programa determinada para
iniciar una programación en la ranura.
Sistema Termostato
Día
Tipo de programa
AM/PM
Estado de la conexión RF
Temperatura actual
Estado de la toma
Temperatura deseada
Grado Celius
Grado Fahrenheit
Aviso de batería baja
Hora de inicio del programa
Hora de nalización del programa
66
ES
Botón [M]
• Pulse [OK].
• Elige la ranura 1,2,3,4. Pulse [OK] para activar o desactivar una ranura.
• En el estado de programación o ajuste, pulse el botón OK para conrmar y pasar
al paso siguiente.
Botón [+] y [-]
• Elija el programa.
• Pulse el botón para aumentar o disminuir, el dígito en modo programación y ajuste,
mantenga pulsado [-] o [+] para aumentar/disminuir rápidamente.
Acoplarlo a la caja de control
1. Encienda el panel calefactor
mediante el interruptor situado en la
parte posterior.
2. Apunte al panel de calefacción
y mantenga pulsadas las teclas «+»
y «–» simultáneamente. Dos pitidos
indican que el acoplamiento se ha
realizado correctamente.
Nota: El mando a distancia sólo está operativo en un radio de 10 metros de la
unidad. El establecimiento de la conexión suele tardar 5 segundos.
67
ES
INICIO RÁPIDO
Control manual
Pulse repetidamente el botón [OK] para seleccionar una de las siguientes funciones:
• Ajuste manual de la temperatura
• OFF (apagado)
• ON (encendido)
Nota: La operación manual anula todas las programaciones de las ranuras, y
pone todas las ranuras en funcionamiento en estado OFF. Viceversa, al encender el
programa de las ranuras se borrará todo el ajuste manual.
El funcionamiento manual hará que los iconos ON /OFF del interruptor permanezcan
encendidos mientras que el programa de ranura hará que los iconos ON/OFF
parpadeen.
Desconexión manual
del sistema (el símbolo
se enciende de forma
continua)
Encendido manual del
sistema (el símbolo se
enciende de forma
continua)
Ajuste manual de la
temperatura (el símbolo
se enciende de forma
continua)
Programa en marcha
Al activar cualquiera de los programas de las ranuras se borrará el ajuste manual y se
ejecutará en su lugar el programa de la ranura elegida.
68
ES
Visualización en la página del sistema cuando el programa está en marcha
El símbolo MODE
parpadeante indica que el
programa preestablecido
para la ranura 3 está activo
en ese momento.
El símbolo ON/
OFF parpadeante
indica que el
calentador está
controlado
actualmente por un
programa.
Programa
semanal
ranura
programa
En el modo
termostato , pulse [+]
o [–].
Ajuste el día de la
semana para la hora de
inicio (ST) con +/–.
Fije la hora exacta de inicio
(hora y minutos) con +/–.
Fije el día de la semana
para la hora nal (ET)
en +/–.
Seleccione la memoria de
programa a programar y
conrme con [OK].
Pulse [+] o [–] y conrme la
temperatura objetivo con [OK].
Ajuste la hora exacta de nalización (hora y minutos) con +/– y conrme con [OK]. La
programación ya está completa.
69
ES
Conguración actual del día de la semana y de la hora
Mantenga pulsada la tecla «M »para acceder a la interfaz de ajuste de la hora actual
y el día de la semana. Pulse «+» y «-» para seleccionar. Pulse «OK» para conrmar.
1. Pulse «+» o «-» para
seleccionar 24h o 12h, pulse
«OK » para conrmar.
2. Pulse «+» o «-» para
seleccionar el día de la semana
3. Pulse «+» o «-» para ajustar la
hora, pulse «OK»
para conrmar.
4. Pulse «+» o «-» para ajustar la
hora minuciosa , pulse el botón
«OK» para conrmar.
5. Pulse «+» o «-» para
seleccionar Celsius o Fahrenheit,
pulse «OK» para conrmar.
70
ES
En el modo automático , pulse los botones «+» o «-» para ajustar la temperatura
objetivo a la deseada.
Programación semanal
Pulse brevemente el botón «M» para entrar en la interfaz de ajuste de la programación
semanal.
«00» a la izquierda parpa-
dea y aparece «ST» . Pulse
+ o – para ajustar la hora
de inicio del calentamiento
. Pulse el botón OK para
conrmar.
«00» a la derecha parpa-
dea y se visualiza «ET».
Pulse + o - para ajustar el
tiempo de calentamiento
nal . Pulse el botón OK
para conrmar.
Pulse los botones + o -
para jar la temperatura
deseada. Pulse el botón
M para pasar al ajuste
del día siguiente.
71
ES
Notas sobre los programas
• Coloque el mando a distancia y el panel de calefacción en la misma habitación.
• Si el icono de la pila permanece en la pantalla del mando a distancia, signica
que la pila se está agotando. Una pila con poca carga puede causar que el
mando a distancia funcione mal o deje de funcionar. Por favor, sustituya la pila lo
antes posible para evitar interrupciones.
• Asegúrese de que la distancia en línea recta entre ellos no es superior a 5 metros
para una comunicación adecuada.
• Luz roja ENCENDIDA: El sistema está alimentado y la placa base funciona con
normalidad.
Luz verde ENCENDIDA: El panel de calefacción está calentando.
Programaciones semanales
• Antes de jar un horario, asegúrese de jar primero el día y la hora correctos. Sin
esto, la programación semanal no funcionará correctamente.
• Elija la hora de encendido y la hora de apagado cada día. Ejemplo: Encender a
las 10:00, apagar a las 17:00.
• La programación semanal no se activará si la hora de encendido es igual o
posterior a la hora de apagado. Por ejemplo, si congura la calefacción para
que se encienda a las 10:00 y se apague a las 8:00, el sistema ignorará la
programación de ese día. Para omitir la calefacción en un día concreto, sólo tiene
que ajustar la hora de encendido para que sea igual o posterior a la hora de
apagado.
• El sistema utiliza por defecto el formato de 24 horas. Si introduce un formato de
hora de 12 horas, el sistema lo convertirá automáticamente, sin necesidad de
ajustarlo manualmente.
• El calentador sólo funciona cuando se cumplen los ajustes de tiempo y
temperatura.
Ejemplo
• Hora de ENCENDIDO: 10:00
• Hora de APAGADO: 00:00
• Temperatura establecida: 25°C
• La calefacción se pondrá en marcha si la temperatura desciende a 22°C o menos
(temperatura ambiente actual 3 grados inferior a la temperatura jada).
• La calefacción se detendrá si la temperatura supera los 25°C( temperatura
ambienteactual 1 grado superior a la temperatura programada ).
• Fuera de la hora programada, el calentador no se encenderá, aunque la
temperatura sea baja.
72
ES
Mostrar información de la ranura deseada
Los usuarios pueden ver su tiempo o temperatura programados seleccionando la
ranura en el modo de programación, al usuario se le permite cerrar o abrir la ranura
fácilmente.
1. Entrar en el modo de programación.
2. Seleccione la ranura de destino que desea ver, la hora de inicio y la hora de
nalización programadas se desplazarán en 1 segundo y se repetirán, el resto
de la información también se muestra.
3. Pulse el botón OK para apagar esta ranura, pulse de nuevo para recuperarla.
Modo de ventana abierta
Nota: El modo de ventana abierta en funcionamiento anula todos los modos.
• Si la temperatura de la habitación desciende más de 6 °C en 20 minutos, el
aparato lo interpreta como una ventana abierta y la calefacción se apaga
automáticamente.
• Mientras el modo esté activo, OPEN parpadeará en la pantalla.
• Pulse cualquier botón del mando a distancia para volver al modo de ajuste
manual.
Cambio de pilas
• Retire la tapa del compartimento de las pilas.
• Sustituya las pilas viejas por 2 pilas AA nuevas y vuelva a cerrar el compartimento
de las pilas.
73
ES
INDICACIONES SOBRE LA RETIRADA DEL
APARATO
Si en su país existe una disposición legal relativa a la
eliminación de aparatos eléctricos y electrónicos, este
símbolo estampado en el producto o en el embalaje
advierte que no debe eliminarse como residuo doméstico.
En lugar de ello, debe depositarse en un punto de recogida
de reciclaje de aparatos eléctricos y electrónicos. Una
gestión adecuada de estos residuos previene consecuencias
potencialmente negativas para el medio ambiente y la salud
de las personas. Puede consultar más información sobre el
reciclaje y la eliminación de este producto contactando con
su administración local o con su servicio de recogida de
residuos.
Este producto contiene baterías. Si en su país existe una
disposición legal relativa a la eliminación de baterías, estas
no deben eliminarse como residuo doméstico. Infórmese
sobre la normativa vigente relacionada con la eliminación de
baterías. Una gestión adecuada de estos residuos previene
consecuencias potencialmente negativas para el medio
ambiente y la salud de las personas.
FABRICANTE
Chal-Tec GmbH, Mühlenstraße 25, 10243 Berlín, Alemania.
Contacto: info@electronic-star.de
