SAFETY RULES
1. To reduce the risk of electric shock, ensure electricity has been turned off at
the circuit breaker or fuse box before beginning.
2. All wiring must be in accordance with the National Electrical Code (NEC)
and local electrical codes. Electrical installation should be performed by
a qualified licensed electrician.
3. WARNING: To reduce the risk of personal injury, use only the two steel
screws (and lock washers) provided with the outlet box for mounting to
the outlet box. Most outlet boxes commonly used for the support of
lighting fixtures are not acceptable for fan support and may need to be
replaced, consult a qualified electrician if in doubt.
The outlet box and support structure must be securely mounted and capable
of reliably supporting a minimum of 50 pounds. Use only CUL Listed outlet
boxes marked “FOR FAN SUPPORT”.
The fan must be mounted with a minimum of 7 feet clearance from the
trailing edge of the blades to the floor.
Do not operate reversing switch while fan blades are in motion. Fan must be
turned off and blades stopped before reversing blade direction.
Avoid placing objects in the path of the blades.
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR
PERSONAL INJURY, MOUNT FAN TO OUTLET BOX MARKED
“ACCEPTABLE FOR FAN SUPPORT”.
To avoid personal injury or damage to the fan and other items, be cautious when
working around or cleaning the fan.
Do not use water or detergents when cleaning the fan or fan blades. A dry dust cloth
or lightly dampened cloth will be suitable for most cleaning.
After making electrical connections, spliced conductors should be turned upward and
pushed carefully up into outlet box. The wires should be spread apart with the
grounded conductor and the equipment-grounding conductor on one side of the outlet
box.
Electrical diagrams are reference only. Light kits that are not packed with the fan must
be Listed and marked suitable for use with the model fan you are installing. Switches
must be General Use Switches. Refer to the Instructions packaged with the light kits
and switches for proper assembly.
WARNING
TO REDUCE THE RISK OF PERSONAL INJURY, DO NOT BEND THE
BLADE BRACKETS (ALSO REFERRED TO AS FLANGES) DURING
ASSEMBLY OR AFTER INSTALLATION. DO NOT INSERT OBJECTS IN THE
PATH OF THE BLADES.
4.
5.
6.
7.
8.
9.
10.
11.
B. Ceiling mounting bracket
C. Canopy
D. Ball/downrod assembly
E. Switch housing
F. Fan motor assembly
G. Set of 5 blade brackets and
Pre-installed mounting screws
52" BASICS PRO | 5

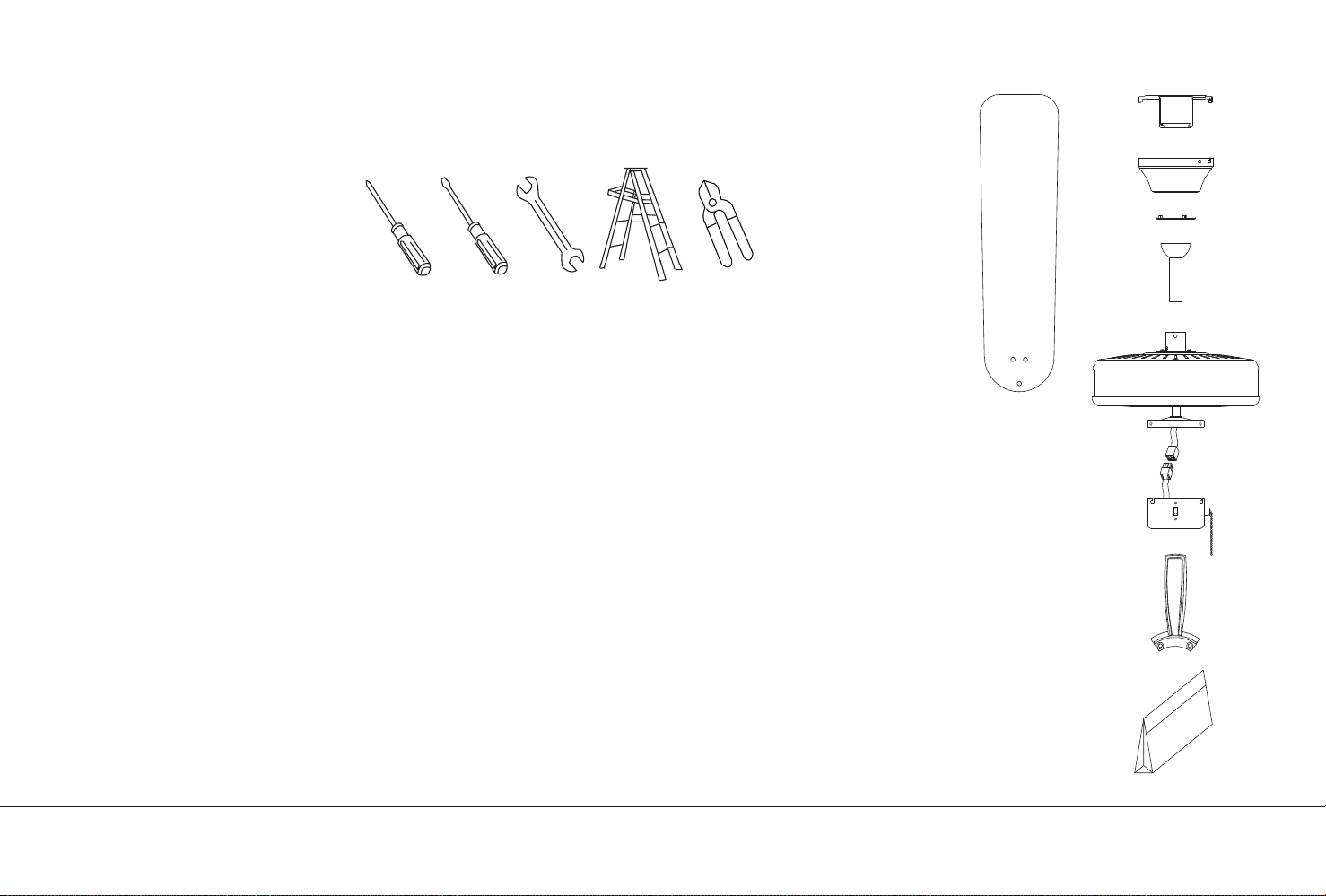

TOOLS AND MATERIALS REQUIRED
Phillips screwdriver
Blade screwdriver
11mm wrench
Step ladder
Wire cutters
PACKAGE CONTENTS
Unpack your fan and check the contents . You should have the following items:
A. Fan blades (5)
a
b
c
d
f
e
g
h
i
1)
2)
3)
Safety cable hardware:
wood screw (1), flat washer (1)
Blade attachment hardware: screws (17),
washers (17)
Blade bracket attachment hardware: screws (2)
4) Gasket
5) Pull chains and fobs (1)
6) Balance kit
7) Mounting hardware: wood screws(2), flat washers(2),
star washers(2), wire nuts(3) screws(2)
Canopy cover
H. Package hardware
I.
6 | KICHLER.COM
MOUNTING OPTIONS
If there isn't an existing UL (cUL for Canadian Installation) listed
mounting box, then read the following instructions. Disconnect the
power by removing fuses or turning off circuit breakers.
Secure the outlet box directly to the building structure. Use
appropriate fasteners and building materials. The outlet box and
its support must be able to fully support the moving weight of the
fan (at least 50 lbs). Do not use plastic outlet boxes.

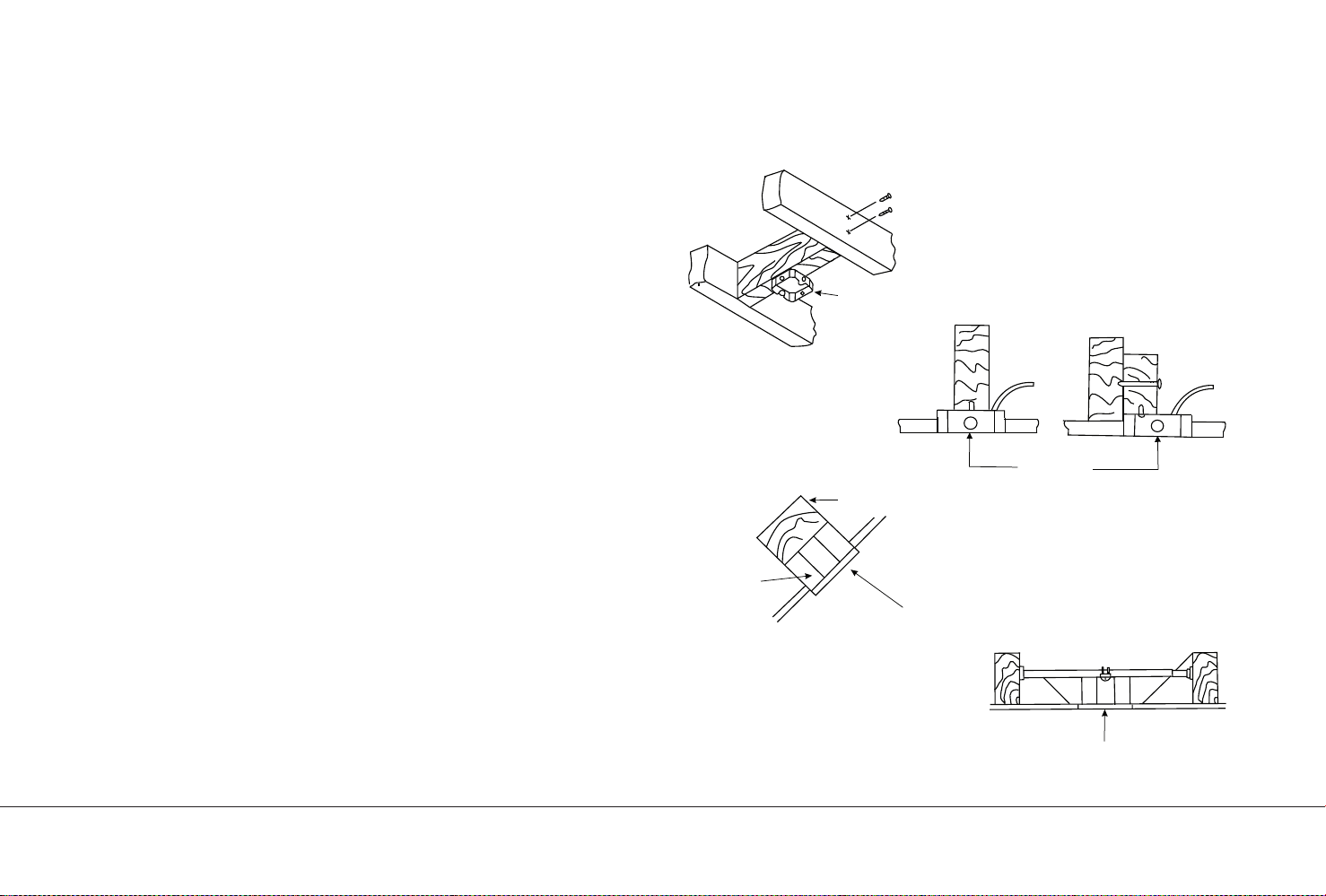

Figures 1, 2 and 3 are examples of different ways to mount the
outlet box.
NOTE: If you are installing the ceiling fan on a sloped (vaulted)
ceiling, you may need a longer downrod to maintain proper
clearance between the tip of the blade and the ceiling. A minimum
clearance of 12" is suggested for optimal operation.
NOTE: Depending on the location you have selected for
installation, you may need to purchase and install a "Joist Hanger"
for the support of the outlet box. Make sure the joist hanger you
purchase has been designed for use with ceiling fans. (Fig. 4)
Fig. 1
Outlet box
Outlet box
Fig. 2
Provide strong
support
Recessed
outlet box
Ceiling
mounting
plate
Fig. 3
ANGLED CEILING
MAXIMUM 22° ANGLE
Outlet box
Fig. 4
HANGING THE FAN
REMEMBER to turn off the power. Follow the steps below to hang your fan
properly.
NOTE: This ceiling fan is supplied with two types of hanging assemblies; the
standard ceiling installation using the downrod with ball and socket mounting and
the “close-to-ceiling” installation. The “close-to-ceiling” installation is recommended
in rooms with less than 8-feet ceilings or in areas where additional space is
desired from the floor to the fan blades.
Fig. 5
CUL Listed
electrical
box
Ceiling
mounting
bracket
Hook
120V Wires
Washers
52" BASICS PRO | 7
Mounting screws
(supplied with
electrical box)
HANGING THE FAN
Standard Ceiling Installation
Step 1. Pass the 120-volt supply wires through the center hole in the ceiling hanger
bracket as shown in Fig. 5.
Step 2. Secure the hanger bracket to the ceiling outlet box with the screws and
washers provided with your outlet box.

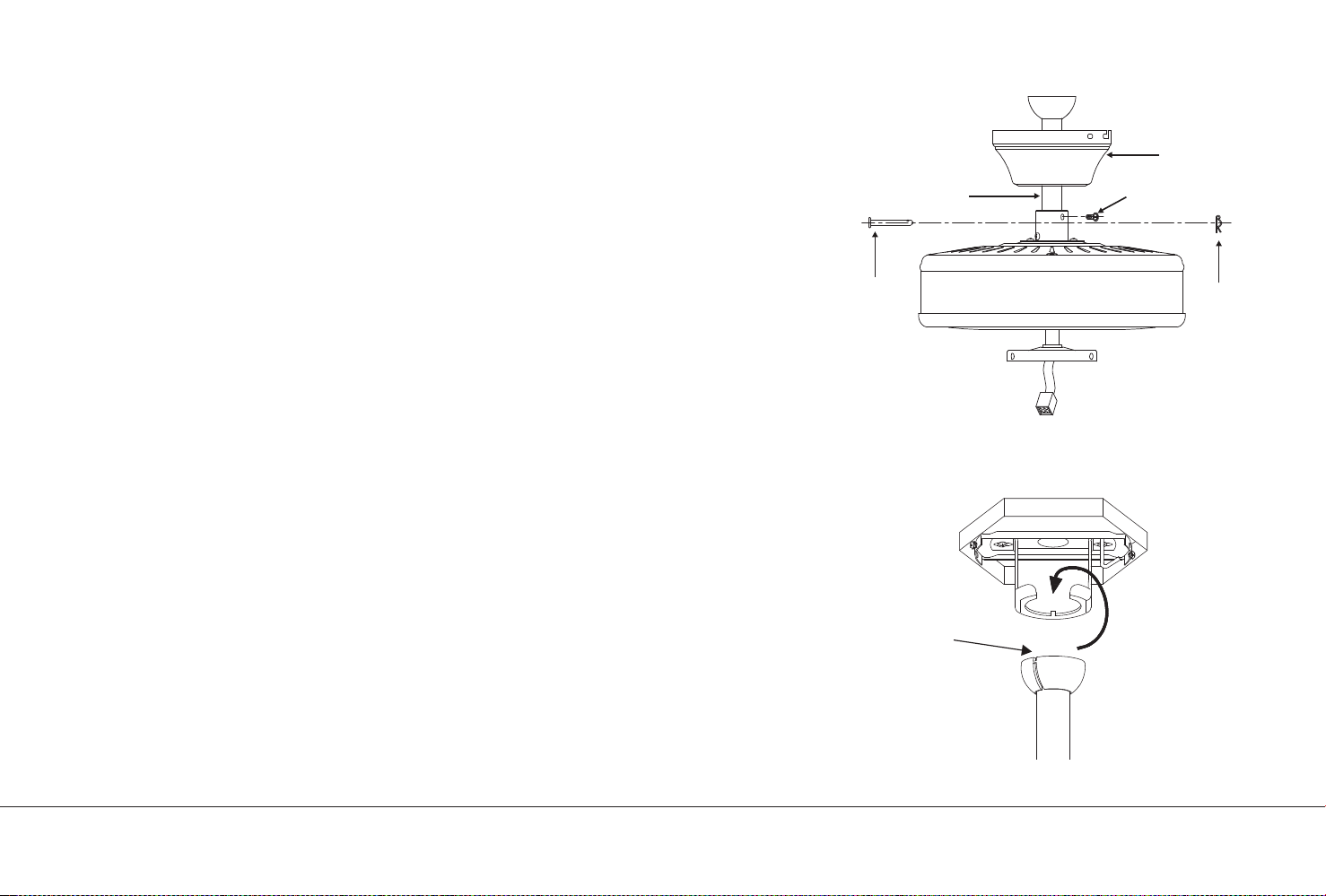

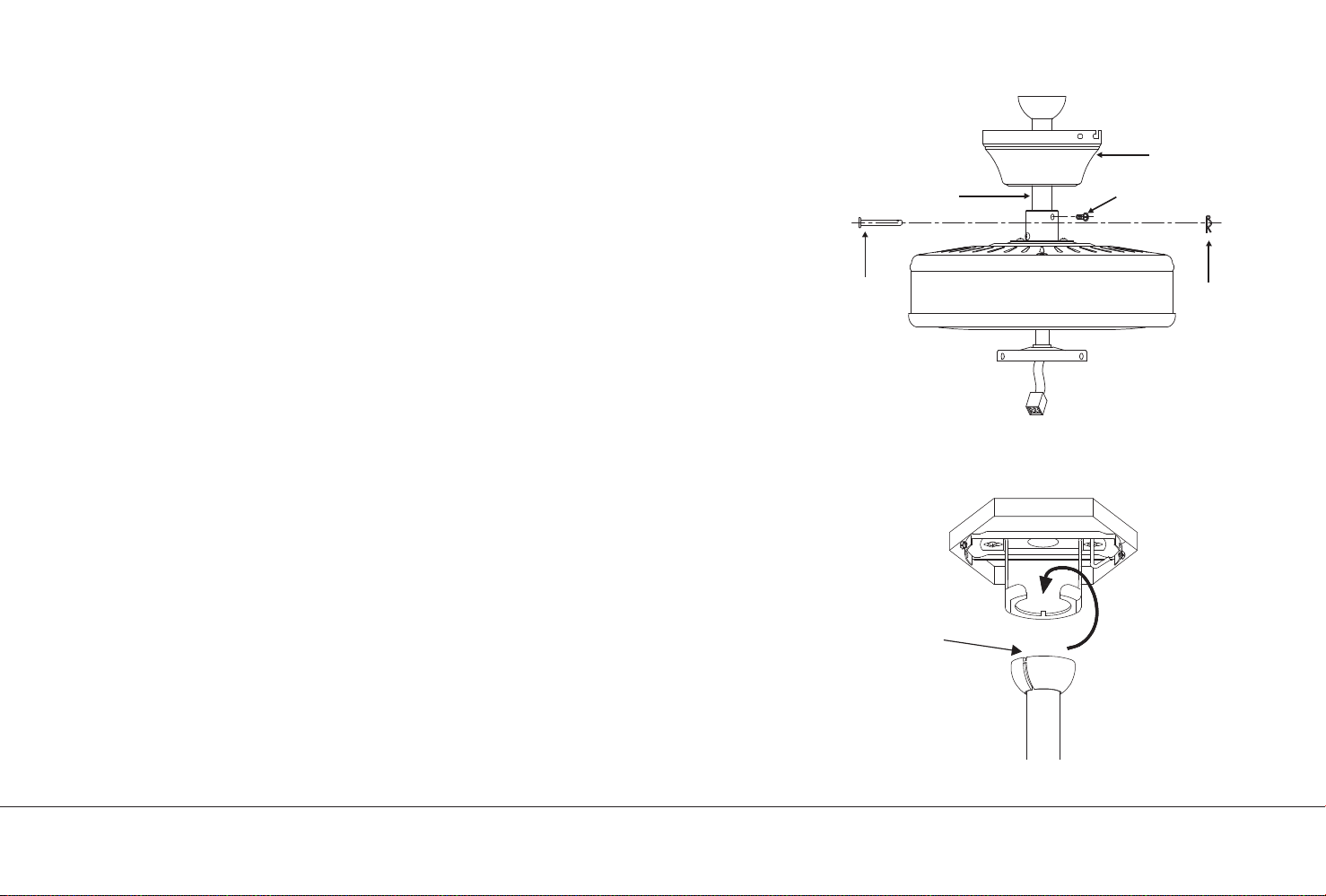

Step 3. Remove the hitch pin, lock pin and set screws from the top of the motor assembly.
Step 4. Route wires exiting from the top of the fan motor through the coupling
cover, canopy and then through the ball/downrod (Fig. 6)
Step 5. Align the holes at the bottom of the downrod with the holes in the collar on top
of the motor housing (Fig. 6). Carefully insert the hitch pin through the holes in the collar
and downrod. Be careful not to jam the pin against the wiring inside the downrod.
Insert the locking pin through the hole near the end of the hitch pin until it snaps into
its locked position, as noted in the circle inset of Fig. 6.
Step 6. Tighten two set screws on top of the fan motor firmly (Fig. 6).

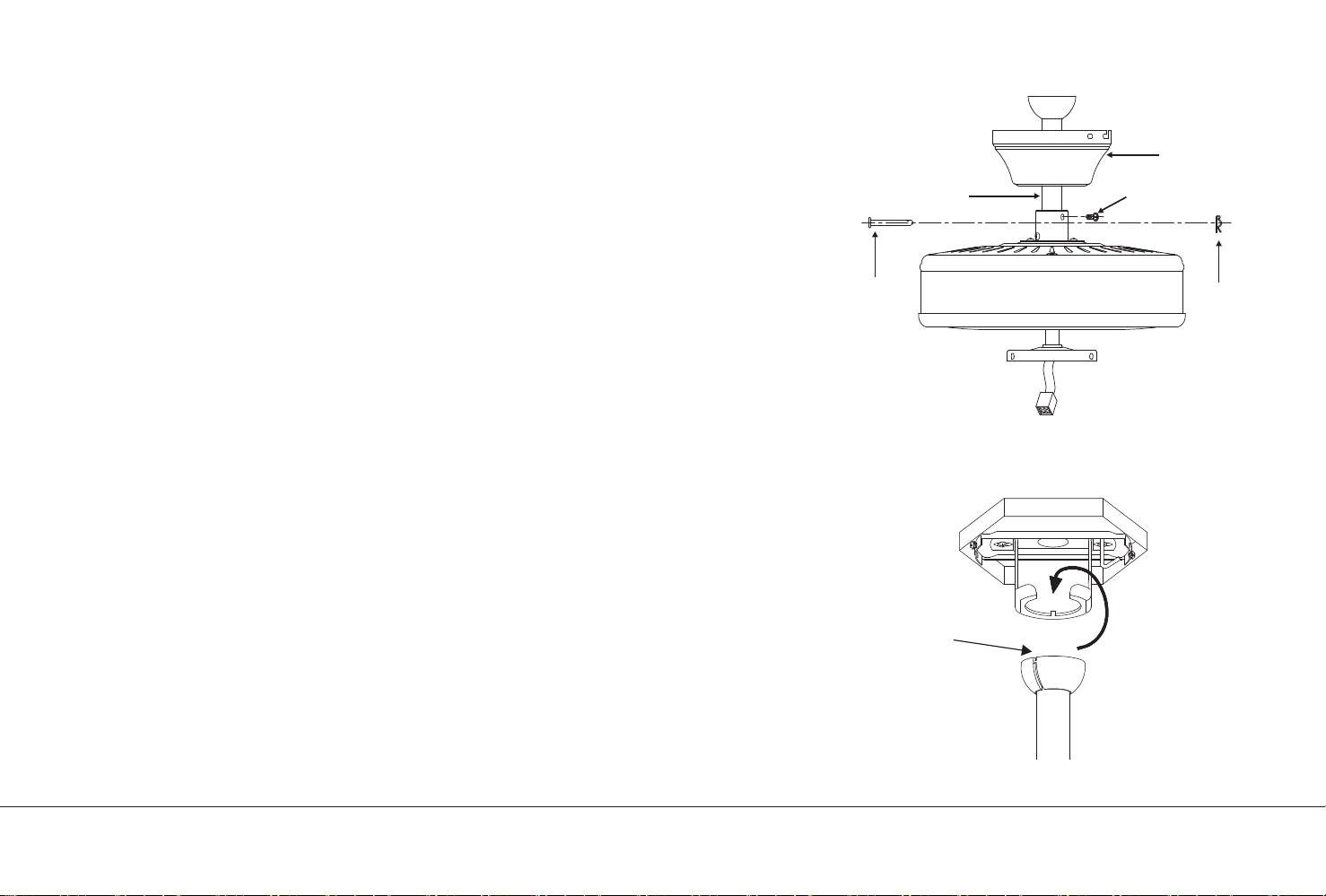

Step 7. Place downrod ball into the hanger bracket socket (Fig 7).
Rotate the entire assembly until the "Check Tab" has dropped into the "Registration Slot"
and seats firmly. (Fig. 7)
The entire motor assembly should not rotate (left or right) when seated properly.
WARNING: Failure to reattach the cross pin and seat the "Check Tab" can cause the fan to
fall from the ceiling during operation. Take special care to make sure this pin is reattached.
Fig. 7
Fig.
6
Downrod
Retaining clip
Set screws
Ceiling canopy
Hitch pin
Registration slot
8 | KICHLER.COM
Fig. 8
Hook
Fig. 9
52" BASICS PRO | 9
Screws and Lock
washers (3 of 6
places)
Canopy
Collar
Gasket
Canopy
Canopy cover
Fig. 8A
HANGING THE FAN
Close-To-Ceiling Installation
Step 1. Pass the 120-volt supply wires through the center hole
in the ceiling hanger bracket as shown in Fig. 5.

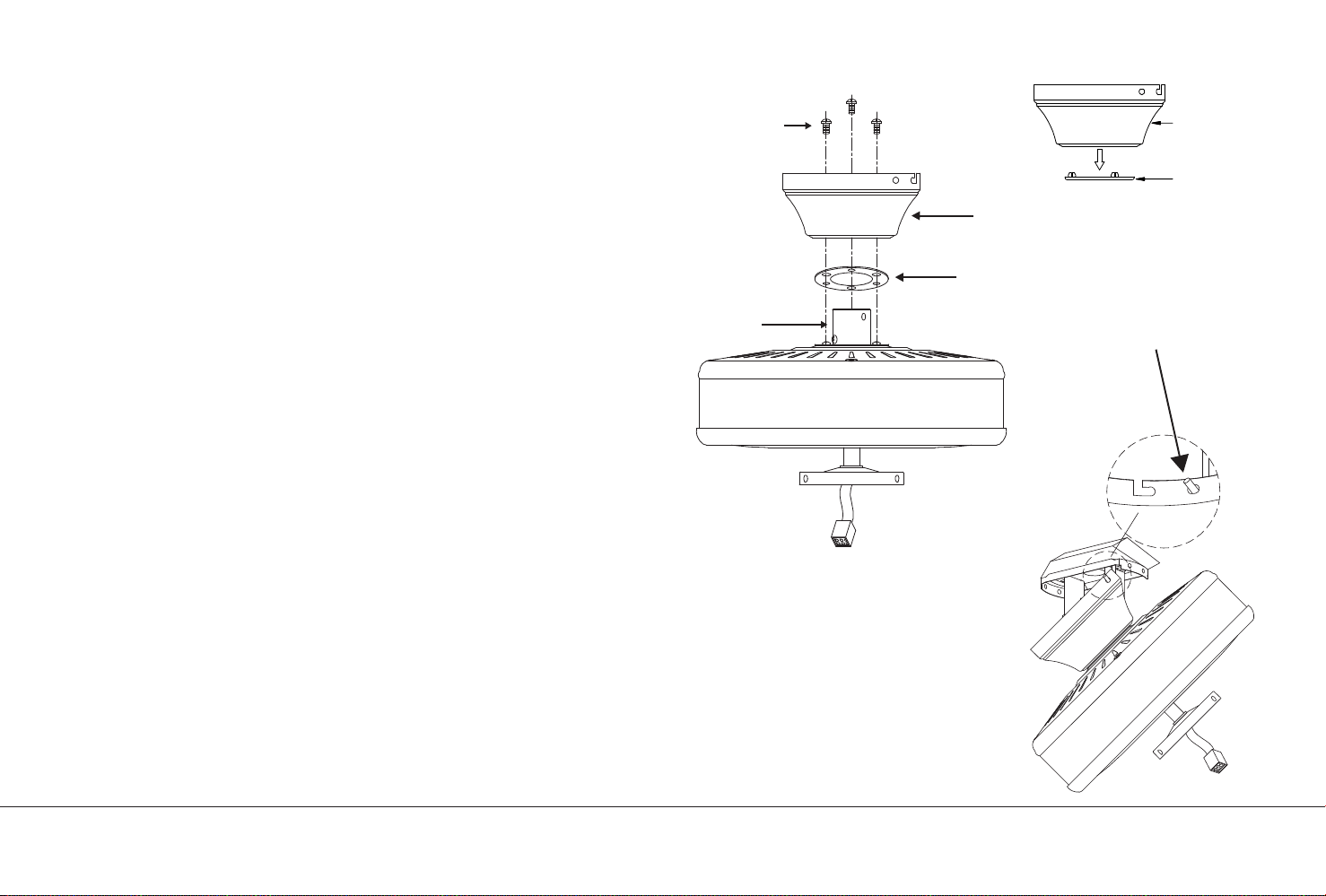

Step 2. Remove the decorative canopy cover from the canopy
by turning canopy cover counterclockwise (Fig. 8A).
Step 3. Secure the hanger bracket to the ceiling outlet box
with the screws and washers provided with your outlet box.
Step 4. Remove three of the six screws and lock washers
(every other one) from the collar of top motor (Fig. 8B)
Step 5. Place the ceiling canopy and the gasket over the collar
at the top of the motor. Align the mounting holes with the holes
in the motor and fasten using the screws and lock washers
provided (Fig. 8B).
Step 6. Tighten the mounting screws securely (Fig. 8B).
WARNING: Failure to completely tighten the three screws in
step 4 could result in fan loosening and possibly falling.
Step 7. Hang the fan on the hook of the hanger bracket.
Be certain that the canopy is fully locked into hook as
shown in Fig. 9. This will allow you to make the electrical
connections.
INSTALLATION OF SAFETY SUPPORT
(Required for Canadian installation ONLY)
A safety support cable is provided to help prevent the ceiling fan from faIling.
Please install it as follows:
Step 1. Attach the provided wood screw and washers to the ceiling joist next to
the mounting bracket but do not tighten. (Fig. 10)
Step 2. Adjust the length of the safety cable to reach the screw and washers by
pulling the extra cable through the cable clamp until the overall length is correct.
Put the end of the cable back through the cable clamp, forming a loop at the end
of the cable. Tighten the cable clamp securely. Put the loop in the end of the
safety cable over the wood screw and under the washer. Tighten the wood screw
securely.
NOTE: Although the safety support cable is required for Canadian installations
only, it’s a good idea to make the attachment with any installation.
Ceiling mounting bracket
Attach safety cable
to ceiling joist with
screw and washer
Fig. 10
10 | KICHLER.COM
Safety support cable
ELECTRIC CONNECTIONS
WARNING: To avoid possible electrical shock, be sure you have turned off the power
at the main circuit panel.
Follow the steps below to connect the fan to your household wiring. Use the wire
connecting nuts supplied with your fan. Secure the connector with electrical tape. Make
sure there are no loose wire stands or connections.
Step 1. Connect the fan supply (black) wire and light supply (blue) wire to the black
household supply wire as shown in Figure 11.
Step 2. Connect the neutral fan (white) wire to the neutral household (white) wire.
Step 3. Connect the fan ground wire (green) to the household ground wire.
Step 4. After connecting the wires, spread them apart so that the green and white wires
are on one side of the outlet box and black wires are on the other side.
Step 5. Turn the connecting nuts upward and push the wiring into the outlet box.
Wiring box
Green ground
Ground to
mounting
bracket or
downrod
Power lines 120v
Fig. 11
52" BASICS PRO | 11
BLK
WH
BLK
BLUE
WH
GRN
FINISHING THE INSTALLATION
Standard Ceiling Installation
Step 1. Tuck all the connections neatly into the ceiling outlet box.
Step 2. Slide the canopy up to ceiling and attach the canopy to the ceiling mounting
bracket using 4 screws at the top edge of the mounting bracket. Insert each screw
through the canopy mounting hole and into the mounting bracket. Tighten all screws
securely. (Fig. 12)
Close-To-Ceiling Installation
Step 1. Tuck all the wire connections neatly above the receiver and into the ceiling
outlet box.
Step 2. Remove the fan from the hook on the ceiling mounting bracket. Attach the
fan assembly to the ceiling mounting bracket using 4 screws at the top edge of the
mounting bracket.
Align the keyhole slots on the canopy with the mounting screw heads on the sides of
the mounting bracket. Lift up and turn the fan assembly until the heads of the
mounting screws are in the narrow end of the keyhole slots.
Step 3. Make sure all four mounting screws are tight. (Fig. 13)
Outlet box
Ceiling
mounting
bracket
Screws
Canopy
Screws
Fig. 12
Outlet box
Ceiling
mounting
bracket
Screws
Canopy
Screws
Hook
Fig. 13
12 | KICHLER.COM
ATTACHING THE FAN BLADES
CAUTION: Remove the rubber shipping blocks attached to the face of the motor. These
blocks keep the motor from shifting during shipping and MUST be removed during
installation.
Step 1. Attach the blade to the blade bracket using the screws and washers as shown in
Figure 14. Start screw into bracket. Repeat for the two remaining screws.
Step 2. Make sure the blade is straight and tighten each screw.
Step 3. Fasten blade assembly to motor using “Pre-Installed” mounting screws in the
blade bracket.
INSTALLING THE SWITCH HOUSING
NOTE: Before continuing installation, confirm that the power is still turned off at the main
circuit breaker or by removing the correct fuse. Turning the power off using a wall switch is
not sufficient to prevent electrical shock.
Step 1. While holding the switch housing under your ceiling fan, push the square wire
connectors together. One from the fan and one from the switch housing (Fig. 15).
NOTE: These connectors are color coded and will ONLY engage when the colored strips
are matched (aligned).
Step 2. Carefully push all the wires into the switch housing. Attach the switch housing to
the mounting ring with the screws provided. Make sure each screw is tight (Fig. 15).

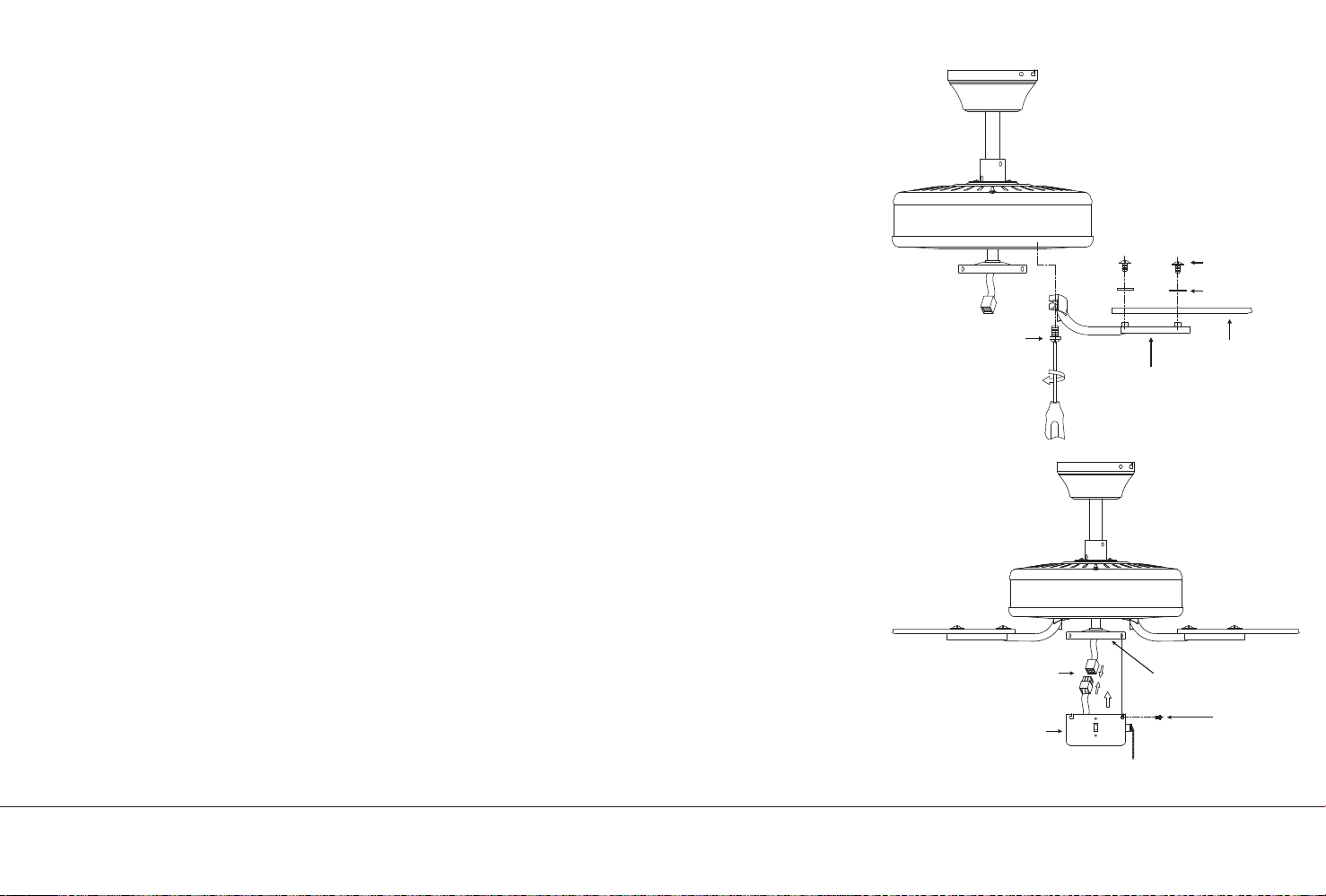

Fig. 14
Screws
Washers
Screws
Blade brackets
Fig. 15
Mounting ring
Wire connector
Screws
52" BASICS PRO | 13
Switch housing
Blades
OPERATING INSTRUCTIONS
Turn the power on and check the operation of your ceiling fan. The pull
chain controls the fan speed as follows:
Step 1. 3-speed pull chain controls the fan speed as follows: 1 pull = High,
2 pulls = Medium, 3 pulls = Low, and 4 pulls = off.
NOTE: To set the fan blades in reverse, the reverse slide switch is located
on the side of the switch housing.
Do not operate reversing switch while fan blades are in motion. Fan must be
turned off and blades stopped before reversing blade direction.

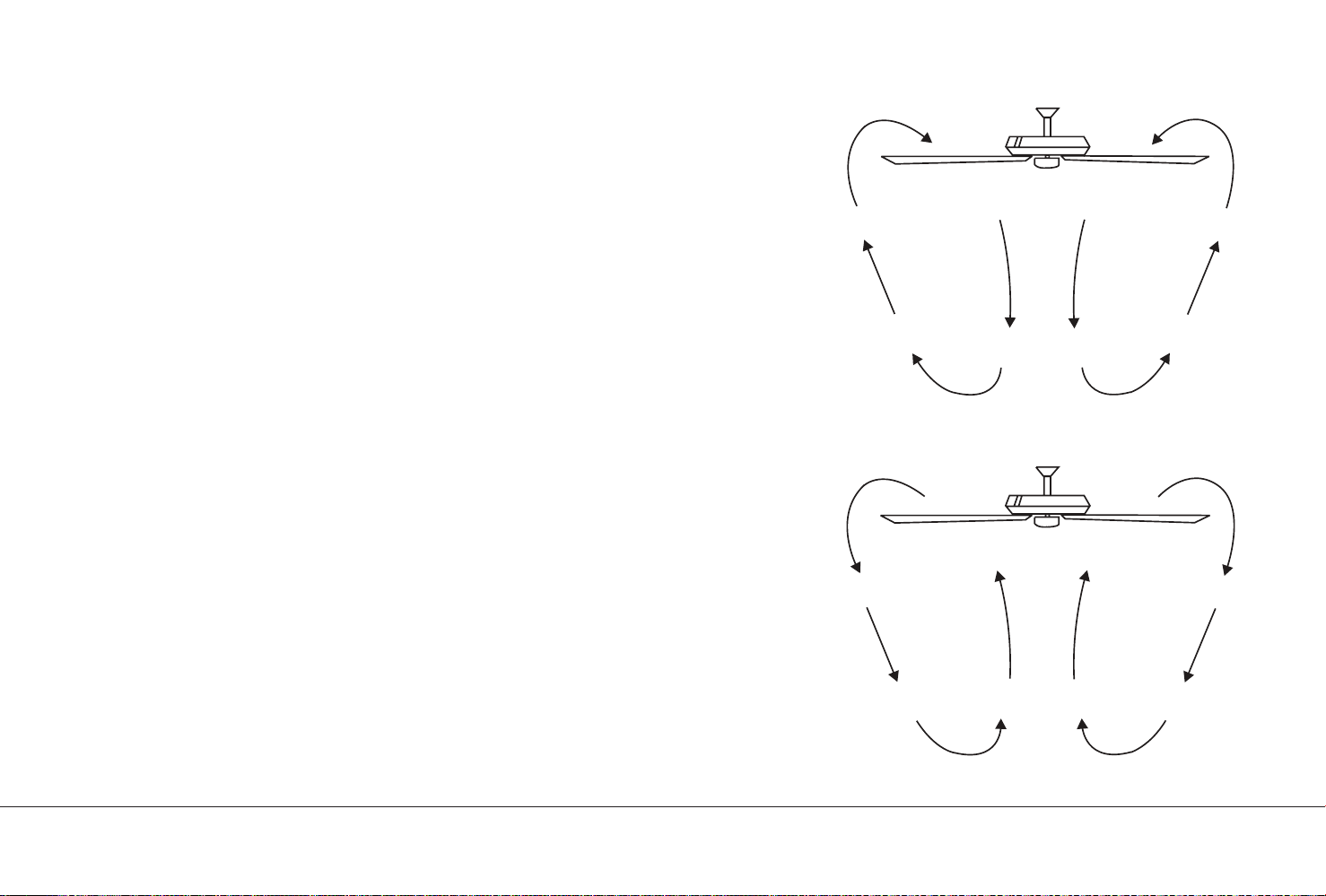

Warm weather - Forward (counter clockwise) A downward airflow creates a
cooling effect as shown in Fig. 16. This allows you to set your air
conditioner on a warmer setting without affecting your comfort.
Cool weather - Reverse (clockwise) An upward airflow moves warm air off
the ceiling area as shown in Fig. 17. This allows you to set your heating unit
on a cooler setting without affecting your comfort.
Fig. 16
Fig. 17
14 | KICHLER.COM
TROUBLESHOOTING
Solution
Fan will not
start.
1. Check circuit fuses or breakers.
2. Check all electrical connections to ensure proper contact. CAUTION: Make sure the main power is OFF
when checking any electrical connection.
Fan sounds noisy.
1. Make sure all motor housing screws are snug.
2. Make sure the screws that attach the fan blade brackets to the motor are tight.
3. Make sure wire nut connections are not rubbing against each other or the interior wall of theswitch housing.
CAUTION: Make sure main power is off.
4. Allow a 24-hour “breaking-in” period. Most noise associated with a new fan disappear during this time.
5. If using an optional light kit, make sure the screws securing the glassware are tight.Make sure the light bulbs
are not touching any other component.
6. Some fan motors are sensitive to signals from solid-state variable speed controls. If you have installed this
type of control, choose and install another type of control.
7. Make sure the upper canopy is a short distance from the ceiling. It should not touch the ceiling.
Fan wobble.
1. Check that all blade and blade arm screws are secure.
2. Most fan wobbling problems are caused when blade levels are unequal. Check this level by selecting a point
on the ceiling above the tip of one of the blades. Measure this distance. Rotate the fan until the next blade is
positioned for measurement. Repeat for each blade. The distance deviation should be equal within 1/8”.
3. Use the enclosed Blade Balancing Kit if the blade wobble is still noticeable.
4. If the blade wobble is still noticeable, interchanging two adjacent (side by side) blades can redistribute the
weight and possibly result in smoother operation.
WARNING: TO REDUCE THE RISK OF PERSONAL INJURY AND TO ENUSRE THE PROPER
OPERATION OF YOUR CEILING FAN, NEVER ATTACH THE BLADE ASSEMBLIES UNTIL THE
CEILING FAN HAS BEEN MOUNTED ON THE CEILING. DO NOT BEND THE BLADE ARMS WHILE
INSTALLING, BALANCING OR CLEANING THE FAN. DO NOT INSERT FOREIGN OBJECTS
BETWEEN ROTATING FAN BLADES.
52" BASICS PRO | 15
Problem
SPECIFICATIONS
Fan Size Speed Volts Amps Watts RPM CFM CFM/W N.W. G.W. C.F.
52"
High 120 0.43 52.10 167.00 4367.00 83.82
5.8
kgs
6.2
kgs
1.49'Medium 120 0.30 23.8 104.97 2744.97 115.33
Low 120 0.18 8.85 57.00 1522.00 171.98
These are approximate measurements. They do not include data for any lamps or fixtures attached to the ceiling fan.
16 | KICHLER.COM
With downrod
Fan Size Speed Volts Amps Watts RPM CFM CFM/W N.W. G.W. C.F.
52"
High 120 0.44 52.30 158.00 3852.70 73.90
5.6
kgs
6.0
kgs
1.49'Medium 120 0.30 23.8 99.31 2421.70 101.75
Low 120 0.18 8.86 57.00 1276.00 144.02
Without downrod
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLEVELAND, OHIO 44131-8010
CUSTOMER SERVICE 866.558.5706
8:30 AM TO 5:00 PM EST, MONDAY - FRIDAY
www.kichler.com
MANUAL DE INSTRUCCIONES
Las imágenes del producto pueden variar levemente respecto del producto real.
VENTILADOR DE 52" BASICS PRO
KICHLER.COM
ÍNDICE
NORMAS DE SEGURIDAD..........................................4
HERRAMIENTAS Y MATERIALES NECESARIOS .....5
CONTENIDO DE LA CAJA ..........................................5
OPCIONES DE MONTAJE ..........................................6
INSTALACIÓN DEL VENTILADOR ...............................7
INSTALACIÓN DEL SOPORTE DE SEGURIDAD .....10
CONEXIONES ELÉCTRICAS ....................................11
FINALIZACIÓN DE LA INSTALACIÓN..........................12
COLOCACIÓN DE LAS ASPAS DEL VENTILADOR.....13
INSTALACIÓN DE LA CAJA DE INTERRUPTORES ....13
INSTRUCCIONES DE USO ...........................................14
RESOLUCIÓN DE PROBLEMAS ...................................15
ESPECIFICACIONES.....................................................16
VENTILADOR DE 52" BASICS PRO | 3
4 | KICHLER.COM
NORMAS DE SEGURIDAD
1. Para reducir el riesgo de sufrir una descarga eléctrica, asegúrese de
deshabilitar el circuito o cortar la electricidad de la caja de fusibles antes de
comenzar.
2. Todos los cableados deben cumplir con el Código Nacional de
Electricidad (NEC) y con los códigos de electricidad locales. Las
instalaciones eléctricas deben ser realizadas por electricistas calificados
con licencia.
3. ADVERTENCIA: Para reducir el riesgo de sufrir lesiones, use solamente
los dos tornillos de acero (y arandelas de seguridad) incluidos con la
caja tomacorriente para montar al tomacorriente. La mayoría de los
tomacorrientes que se utilizan para colocar artefactos de iluminación no
son aptos para montar ventiladores y deben ser reemplazados. Ante
cualquier duda consulte a un electricista calificado.
La estructura del tomacorriente y el soporte deben estar montados de
manera segura y ser capaces de soportar un mínimo de 50 libras de
manera confiable. Use solo tomacorrientes certificados CUL “PARA
SOPORTE DE VENTILADORES”.
El ventilador debe montarse a una distancia mínima de 7 pies entre la cola
de las aspas y el piso.
No accione el comando para revertir el sentido de las aspas mientras el
ventilador está en movimiento. El ventilador debe estar apagado y las aspas
quietas antes de revertir la dirección de las aspas.
Evite colocar objetos en el camino de las aspas.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA
ELÉCTRICA O LESIONES, MONTAR EL VENTILADOR EN
UN TOMACORRIENTE CERTIFICADO “PARA SOPORTE DE
VENTILADORES”
Para evitar lesiones o daños al ventilador u otros objetos, sea cuidadoso al trabajar
cerca del ventilador o limpiarlo.
No usar agua o detergentes para limpiar el ventilador o las aspas. Usar un paño
seco o levemente húmedo para limpiarlo.
Después de realizar las conexiones eléctricas, los conductores de empalme deben
girarse hacia arriba e insertarse con cuidado dentro del tomacorriente. Los cables
deben estar separados con el conductor de cable a tierra y cable a tierra del equipo
de un lado del tomacorriente.
Los diagramas eléctricos son solo para referencia. Los kits de luz que no vengan
incluidos con el ventilador deben estar certificados como aptos para usarse con el
modelo de ventilador que usted está instalando. Los interruptores deben ser de
Uso General. Lea las instrucciones incluidas con el kit de luces e interruptores para
su correcto ensamblaje.
ADVERTENCIA
PARA REDUCIR EL RIESGO DE LESIONES, NO DOBLAR
LOS SOPORTES DE LAS ASPAS (PESTAÑAS) DURANTE EL ENSAMBLAJE
O DESPUÉS DE LA INSTALACIÓN. NO COLOCAR OBJETOS EN EL CAMINO
DE LAS ASPAS.
4.
5.
6.
7.
8.
9.
10.
11.
VENTILADOR DE 52" BASICS PRO | 5
HERRAMIENTAS REQUERIDAS
Destornillador Philips
Destornillador plano
Llave de 11 mm
Escalera
Cortacables
CONTENIDO DE LA CAJA
Abra la caja y verifique su contenido. Debe tener los siguientes ítems:
a
b
c
d
f
e
g
h
i
1)
Piezas metálicas del cable de seguridad: tirafondo (1),
arendala plana (1)
Piezas metálicas para acoplamiento de las aspas:
tornillos (17), arandelas (17)
Fijación del soporte del aspa: tornillos (2)
4) Arandela
5) Cadena de tracción y colgante (1)
6) Kit balanceador
7) Piezas metálicas de montaje: tirafondos (2),
arandelas planas (2), arandelas de estrella (2),
tuercas para cable (3), tornillos (2)
I . Cubierta del escudete
H. Contenido de la bolsa de piezas
A. Aspas del ventilador (5)
B. Soporte para montaje de techo
C. Cobertor / Escudete
D. Esfera/Vara descendente de ensamblaje
E. Caja de interruptores
F. Ensamblaje del motor del ventilador
G. Juego de 5 soportes para aspas y tornillos
de montaje preinstalados
2)
3)
6 | KICHLER.COM
OPCIONES DE MONTAJE
Si no tiene una caja para montaje certificada por UL (cUL para
Canadá) ya instalada, entonces lea las siguientes instrucciones.
Desconectar la electricidad sacando los fusibles o bajando las
llaves de circuitos.
Asegure la caja tomacorriente directamente sobre la estructura del
edificio. Use tornillos y materiales adecuados. La caja tomacorriente
y su soporte deben poder soportar el peso del ventilador en
movimiento (por lo menos 50 libras). No use cajas tomacorriente de
plástico.
Las figuras 1, 2 y 3 son diferentes ejemplos de cómo montar la
caja tomacorriente.
NOTA: Si usted está instalando el ventilador sobre un techo
inclinado (en declive), puede necesitar una vara descendente más
larga para mantener la distancia adecuada entre la punta de las
aspas y el techo. La distancia mínima sugerida para el
funcionamiento óptimo es de 12”.
NOTA: Según la ubicación escogida para la instalación, quizás
deba comprar e instalar un “colgante para viga” para colocar la caja
tomacorriente. Asegúrese de que el colgante para viga que compre
esté diseñado para usarse con ventiladores de techo (Fig. 4).
Fig. 1
Caja tomacorriente
Caja
tomacorriente
Fig. 2
Caja toma-
corriente
embutida
Plano de
montaje para techo
Fig. 3
TECHO CON
ÁNGULO, MAXIMO
DE 22°
Caja tomacorriente
Fig. 4
Brindar soporte
seguro
INSTALACIÓN DEL VENTILADOR
RECUERDE desconectar el suministro de energía eléctrica. Para instalar su
ventilador de techo de manera adecuada, siga los pasos detallados a
continuación.
NOTA: Este ventilador incluye dos tipos de ensamblajes colgantes; la instalación
estándar de cielorraso utilizando un vástago de extensión con un montaje de
bola y casquillo y la instalación "cerca del cielorraso". Se recomienda la
instalación
"cerca del cielorraso" en habitaciones con techos de menos de 8 pies de altura o
en zonas donde se desea obtener espacio adicional entre el piso y las aspas del
ventilador.
Fig. 5
Caja eléctrica
con certificación CUL
Abrazadera de montaje
para cielorraso
Gancho
Cables de 120V
Arandelas
VENTILADOR DE 52" BASICS PRO | 7
Tornillos de montaje
(proporcionados
con la caja eléctrica)
Fig. 7
Fig.
6
Vástago de
extensión
Clip de sujeción
Tornillos embutidos
Escudete para
cielorraso
Pasador de
enganche
Ranura de registro
8 | KICHLER.COM
INSTALACIÓN DEL VENTILADOR
Instalación de Techo Estándar
Paso 1. Pase los cables de alimentación de 120 voltios a través del orificio central del soporte
de montaje tal como se muestra en la Fig. 5.
Paso 2. Acople el soporte de montaje la caja de distribución eléctrica para cielorraso utilizando
los tornillos y las arandelas incluidas con la caja de distribución.
Paso 3. Retire el pasador de enganche, el pasador de seguridad y los tornillos embutidos de la
parte superior del cuerpo del motor.
Paso 4. Enrute los cables que salen de la parte superior del motor del ventilador a través de
la tapa de acoplamiento, el escudete y luego a través de la bola/vástago de extensión (Fig. 6)
Paso 5. Alinee los orificios en la parte inferior del vástago de extensión con los orificios de la
virola en la parte superior de la caja del motor (Fig. 6). Inserte con cuidado el pasador
de enganche a través de los orificios de la virola y el vástago de extensión. Es importante
no forzar el pasador contra el cableado ubicado dentro del vástago de extensión.
Inserte el pasador de seguridad a través del orificio cerca del extremo del pasador de
enganche hasta que quede trabado en posición cerrada, tal como se indica en el círculo
insertado de la
Fig. 6.
Paso 6. Ajuste firmemente los dos tornillos embutidos del motor del ventilador (Fig. 6).
Paso 7. Coloque la bola del vástago de extensión en el casquillo del montaje colgante (Fig 7).
Gire el ensamblaje completo hasta que la “pestaña de verificación” haya caído en la “ranura de
registro” y se haya asentado con firmeza. (Fig. 7)
El cuerpo completo del motor no girará (hacia la derecha o hacia la izquierda) si esto se hace
correctamente.
ADVERTENCIA: no se vuelve a acoplar el pasador transversal y asentar la “pestaña de
verificación”el ventilador podría caer durante su funcionamiento. Tome todos los recaudos
necesarios para asegurarse de que el pasador vuelva a posicionarse en su lugar.
Fig. 8
Gancho
Fig. 9
VENTILADOR DE 52" BASICS PRO | 9
Tornillo y Arandela
de seguridad
(3 de 6 lugares)
Escudete
Virola
Junta
Escudete
Fig. 8A
INSTALACIÓN DEL VENTILADOR
Instalación Cerca del Techo
Paso 1. Pase los cables de alimentación de 120 voltios a través del
orificio central del soporte de montaje tal como se muestra en la
Fig. 5.
Paso 2. Retire la cubierta decorativa del escudete girándola en
sentido contrario a las agujas del reloj (Fig. 8A).
Paso 3. Acople el soporte de montaje a la caja de
distribución eléctrica para cielorraso utilizando los tornillos y
las arandelas incluidas con la caja de distribución.
Paso 4. Retire tres de los seis tornillos y arandelas de seguridad (de
cada uno) de la virola del motor superior (Fig. 8B).
Paso 5. Coloque el escudete para cielorraso y la junta sobre la
virola en la parte superior del motor. Alinee los orificios de montaje
con los orificios del motor y ajuste utilizando los tornillos y las
arandelas de seguridad proporcionados (Fig. 8B).
Paso 6. Ajuste bien los tornillos de montaje (Fig. 8B).
ADVERTENCIA: Si los tres tornillos del paso 4 no se ajustan por
completo, el ventilador podría soltarse y posiblemente caer.
Paso 7. Cuelgue el ventilador del gancho del soporte
colgante. Asegúrese de que el escudete esté trabado en el
gancho tal como se muestra en la Fig. 9. Esto le permitirá
hacer las conexiones eléctricas.
Cubierta del
escudete
INSTALACIÓN DEL SOPORTE DE SEGURIDAD
(Requisito sólo para instalación en Canadá)
Se incluye un cable de soporte de seguridad para evitar la caída del ventilador de
techo. Por favor instale de la siguiente manera:
Paso 1. Coloque el tornillo para madera y las arandelas en la viga del techo junto
con el soporte de montaje, pero no lo ajuste. (Fig. 10)
Paso 2. Ajuste el largo del cable de seguridad para alcanzar el tornillo y las
arandelas tirando el excedente de cable a través de la abrazadera hasta que el
largo sea el correcto, pase la punta del cable de nuevo por la abrazadera,
formando un nudo al final del cable. Ajuste la abrazadera firmemente. Luego, pase
el nudo al final del cable de seguridad sobre el tornillo para madera y debajo de la
arandela. Ajuste el tornillo para madera firmemente.
NOTA: A pesar de que el cable de soporte de seguridad es de uso obligatorio solo
en Canadá, siempre es buena idea incluirlo en cualquier instalación.
Soporte de montaje de techo
Sujetar el cable de
seguridad a la viga del
techo con un tornillo y
arandela
Fig. 10
10 | KICHLER.COM
Cable de soporte
de seguridad
CONEXIONES ELÉCTRICAS
ADVERTENCIA: Para evitar posibles descargas eléctricas,asegúrese de haber
desconectado el suministro de energía eléctrica desde el panel de circuito principal.
Siga los pasos a continuación para conectar el ventilador al cableado de su hogar.
Utilice las tuercas para cable proporcionadas con el ventilador. Asegure los
conectores con cinta aislante. Asegúrese de que no haya conexiones o
terminaciones de cables sueltas.
Paso 1. Conecte los cables positivos (negro y azul) del ventilador al cable negro
de la instalación eléctrica de su casa como lo indica la Figura 11.
Paso 2. Conecte el cable negativo (blanco) del ventilador al cable negativo de la
instalación eléctrica de su casa (blanco).
Paso 3. Conecte el cable a tierra del ventilador (verde) al cable a tierra de su casa.
Paso 4. Una vez conectados los cables, sepárelos de manera que los cables verde
y blanco estén de un lado de la caja tomacorriente y los cables negros del otro.
Paso 5. Enrosque las tuercas de conexión y empuje el cableado dentro de la caja
tomacorriente.
Caja de
cableado
Conductor a
tierra verde
Tierra al soporte de
montaje o al
vástago de
extensión
Cables de
alimentación 120v
Fig. 11
VENTILADOR DE 52" BASICS PRO | 11
NEGRO
BLANCO
NEGRO
AZUL
BLANCO
VERDE
FINALIZACIÓN DE LA INSTALACIÓN
Instalación de Techo Estándar
Paso 1. Meta todas las conexiones de manera prolija dentro de la caja
tomacorriente del techo.
Paso 2. Deslice el cobertor hacia arriba hasta el techo y ajústelo al soporte de
montaje de techo utilizando 4 tornillos en el borde superior del soporte de montaje.
Inserte cada tornillo en el orificio de montaje del cobertor y en el soporte de montaje.
Ajuste bien todos los tornillos. (Fig. 12)
Instalación Cerca del Techo
Paso 1. Inserte todas las conexiones de manera prolija en la caja tomacorriente de
techo.
Paso 2. Retire el ventilador del gancho del soporte de montaje de techo. Sujete
el ensamblaje del ventilador al soporte de montaje de techo utilizando 4 tornillos en
el borde superior del soporte de montaje.
Alinee las ranuras de bocallave del cobertor con las cabezas de los tornillos de
montaje sobre los costados del soporte de montaje. Levante y gire el ensamblaje
del ventilador hasta que las cabezas de los tornillos de montaje se ubiquen en el
extremo angosto de las ranuras de bocallave.
Paso 3. Asegúrese de que los cuatro tornillos de montaje estén bien ajustados.
(Fig. 13)
Caja
tomacorriente
Soporte de
montaje de
techo
Tornillos
Cobertor
Tornillos
Fig. 12
Caja
tomacorriente
Soporte de
montaje de
techo
Tornillos
Cobertor
Tornillos
Gancho
Fig. 13
12 | KICHLER.COM
COLOCACIÓN DE LAS ASPAS
PRECAUCIÓN: Retire los bloques de goma del envío acoplados a la cara del motor.
Estos bloques evitan el desplazamiento del motor durante el envío y DEBEN retirarse
durante la instalación.
Paso 1. Acople el aspa al soporte para aspa utilizando los tornillos y arandelas tal como
se muestra en la Figura 14. Inserte el tornillo en el soporte. Repita con los dos tornillos
restantes.
Paso 2. Asegúrese de que el aspa esté derecha y ajuste cada tornillo.
Paso 3. Ajuste el montaje de las aspas al motor utilizando tornillos de montaje
"preinstalados" en el soporte del aspa.
INSTALACIÓN DE LA CAJA DE INTERRUPTORES
NOTA: Antes de continuar con la instalación, verifique que el suministro de energía
eléctrica continúe desconectado en el interruptor principal o retire el fusible correcto.
Apagar la energía eléctrica desde el interruptor de pared no es suficiente para prevenir
descargas eléctricas.
Paso 1. Mientras sostiene la caja de interruptores por debajo del ventilador de techo,
acople los conectores cuadrados entre sí. Uno del ventilador y otro de la caja de
interruptores (Fig. 15).
NOTA: Estos conectores están codificados por color y ÚNICAMENTE podrán conectarse
cuando haya una correspondencia con las bandas de color (alineadas).
Paso 2. Empuje con cuidado todos los cables al interior de la caja de interruptores.
Acople la caja de interruptores al anillo de montaje con los tornillos proporcionados.
Asegúrese de ajustar bien cada tornillo (Fig. 15).
Fig. 14
Tornillos
Arandelas
Tornillos
Fig. 15
Anillo de montaje
Conector de cable
Tornillos
VENTILADOR DE 52" BASICS PRO | 13
Conector de cable
Aspas
Soporte del aspa
INSTRUCCIONES DE FUNCIONAMIENTO
Conecte la electricidad y verifique el funcionamiento de su ventilador de techo.
La cadenilla control la velocidad del ventilador de la siguiente manera:
Paso 1. Cadenilla de control de 3 velocidades: controla la velocidad del
ventilador de la siguiente manera: Jalar 1 vez = Máximo, jalar 2 veces = Medio,
jalar 3 veces = Bajo y jalar cuatro veces apaga el motor.
NOTA: Para poner las aspas de los ventiladores en reversa, el interruptor
corredizo de reversa se encuentra en el lado de la cubierta del interruptor.
No accione el comando para revertir el sentido de las aspas mientras el
ventilador está en movimiento. El ventilador debe estar apagado y las aspas
quietas antes de revertir la dirección de las aspas.
Clima cálido - Avance (sentido anti horario) Un flujo de aire descendente crea
un efecto de enfriamiento tal como se muestra
en la Fig. 16. Esto permite configurar su acondicionador de aire en casos de
clima más cálido sin afectar su comodidad.
Clima frío - Sentido inverso (sentido horario) Un flujo de aire ascendente
desplaza el aire caliente del área del cielorraso tal como se muestra en la Fig.
17. Esto permite configurar la calefacción en casos de clima más fresco sin
afectar su comodidad.
Fig. 16
Fig. 17
14 | KICHLER.COM
VENTILADOR DE 52" BASICS PRO | 15
RESOLUCIÓN DE PROBLEMAS
Problema Solución
El ventilador
no enciende.
1. Verifique la caja de fusibles e interruptores.
2. Verifique todas las conexiones eléctricas para asegurarse de que estén haciendo contacto correctamente.
PRECAUCIÓN: Asegúrese de que la electricidad esté CORTADA antes de revisar cualquier conexión eléctrica.
El ventilador
es ruidoso.
El ventilador
se balancea.
1. Verifique que todos los tornillos de las aspas y del soporte estén ajustados.
2. La mayoría de los problemas de balanceo de los ventiladores se deben a que las aspas no están bien
niveladas. Verifique este nivel seleccionando un punto en el techo arriba de la punta de una de las aspas.
Mida esa distancia. Gire el ventilador hasta que la siguiente aspa esté posicionada para medir la distancia.
Repetir con cada aspa. La desviación de la distancia no debe ser mayor a 1/8”.
3. Use el Kit Balanceador de Aspas incluido si continúa notando balanceo de las aspas.
4. Si continúa notando balanceo de las aspas, puede intercambiar dos aspas adyacentes (una al lado de la
otra) para redistribuir el peso y así lograr un funcionamiento más regular.
ADVERTENCIA: PARA REDUCIR EL RIESGO DE LESIONES Y PARA ASEGURAR EL
FUNCIONAMIENTO CORRECTO DE SU VENTILADOR DE TECHO, NUNCA COLOQUE LAS ASPAS
DEL VENTILADOR HASTA QUE EL VENTILADOR HAYA SIDO MONTADO EN EL TECHO. NO DOBLE
LAS ASPAS AL INSTALARLAS, BALANCEARLAS O LIMPIAR EL VENTILADOR. NO INSERTE OBJETOS
EXTRAÑOS ENTRE LAS ASPAS DEL VENTILADOR MIENTRAS ESTÉN GIRANDO.
Asegúrese de que todos los tornillos del armazón del motor estén bien ajustados.
Asegúrese de que todos los tornillos que sujetan los soportes de las aspas al motor estén bien ajustados.
Asegúrese de que las conexiones de las tuercas para cables no estén rozando las unas con las otras o con
la pared interna de la toma de interruptores. PRECAUCIÓN
: Asegúrese de que la electricidad esté cortada.
Espere 24 horas hasta que las partes “se acomoden”. La mayoría de los ruidos de un ventilador nuevo
desapa-recen después de este periodo
Si está usando un kit de iluminación alternativo, asegúrese de que los tornillos que sujetan el vidrio estén
bien ajustados. Asegúrese de que las lámparas no estén rozando con otras partes.
Algunos motores de ventiladores pueden ser sensibles a las señales de los controles de velocidad variable
de estado sólido. Si usted instaló este tipo de control, intente instalar otro tipo diferente.
Asegúrese de que el cobertor superior esté apenas distanciado del techo. No debe tocar el techo.
ESPECIFICACIONES
52"
120 0.43 52.10 167.00 4367.00 83.82
kgs kgs
1.49'120 0.30 23.8 104.97 2744.97 115.33
120 0.18 8.85 57.00 1522.00 171.98
Estas son medidas aproximadas. No incluyen datos de lámparas o artefactos adjuntados al ventilador de techo.
16 | KICHLER.COM
Con vástago de extensión
52"
120 0.44 52.30 158.00 3852.70 73.90
kgs kgs
1.49'120 0.30 23.8 99.31 2421.70 101.75
120 0.18 8.86 57.00 1276.00 144.02
Sin vástago de extensión
Tamaño Velocidad Voltios Amperes Vatios RPM FCM FCM/P P.N. P.T. V.T.
Alto
Medio
Bajo
Tamaño Velocidad Voltios Amperes Vatios RPM FCM FCM/P P.N. P.T. V.T.
Alto
Medio
Bajo
5.8 6.2
5.6 6.0
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLEVELAND, OHIO 44131-8010
ATENCIÓN AL CLIENTE 866.558.5706
8:30 AM A 5:00 PM EST, LUNES A VIERNES
www.kichler.com
MANUEL D’INSTRUCTIONS
Le produit peut différer légèrement des illustrations.
VENTILATEUR BASICS PRO 52 po
KICHLER.COM
TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ......................................4
OUTILLAGE ET MATERIAUX REQUIS ......................5
CONTENU DE L’EMBALLAGE ...................................5
OPTIONS DE MONTAGE ............................................6
SUSPENDRE LE VENTILATEUR .................................7
INSTALLATION DU SUPPORT DE SÉCURITÉ ........10
CONNEXIONS ÉLECTRIQUES .................................11
FINITION DE L’INSTALLATION.......................................12
FIXER LES PALES DU VENTILATEUR ..........................13
INSTALLATION DE LE BOÎTIER DE COMMUTATEUR ...13
INSTRUCTIONS D’UTILISATION .....................................14
DÉPANNAGE ....................................................................15
SPÉCIFICATIONS.............................................................16
VENTILATEUR BASICS PRO 52 po | 3
4 | KICHLER.COM
CONSIGNES DE SÉCURITÉ
1. Pour réduire le risque d’électrocution, assurez-vous que l’électricité a été
coupée au niveau du disjoncteur ou de la boîte à fusibles avant de
commencer.
2. Le câblage doit être installé conformément au code national d’électricité
américain (NEC) et aux codes locaux. Les travaux d’électricité doivent
être exécutés par un électricien agréé qualifié.
3. AVERTISSEMENT : Pour réduire le risque de blessures, utiliser
uniquement les deux vis en acier et rondelles de blocage fournies avec la
boîte à prises. pour le montage sur la boîte à prises. La plupart des
boîtes à prises utilisés actuellement pour supporter les luminaires ne sont
pas capable de supporter un ventilateur et leur remplacement peut
s’avérer nécessaire; consulter un électricien qualifié en cas de doute.
La boîte à prises et la structure de support doivent être solidement fixées et
capables de supporter de manière fiable un minimum de 23 kg. Utiliser
uniquement des boîtes à prises homologuées ETL et marquées « POUR
SUPPORT DE VENTILATEUR ».
Le ventilateur doit être installé à une distance de 2,15 m minimum du bord de
fuite des pales par rapport au sol.
Ne pas actionner l'inverseur lorsque les pales du ventilateur sont en
mouvement. Le ventilateur doit être éteint et les pales arrêtées avant
d'inverser le sens de rotation des pales.
AVERTISSEMENT
POUR REDUIRE LE RISQUE DE BLESSURES, NE PAS PLIER LES
SUPPORTS DE PALES (APPELÉS ÉGALEMENT BRIDES) LORS DU
MONTAGE OU APRÈS L’INSTALLATION NE PAS PLACER D’OBJETS DANS
LA TRAJECTOIRE DES PALES.
Éviter de placer des objets dans la trajectoire des pales.
Pour éviter des blessures ou des dommages au ventilateur et autres objets, prendre
toutes les précautions nécessaires lors de travaux effectués près du ventilateur ou lors
du nettoyage du ventilateur.
Ne pas utiliser d’eau ni de détergents pour nettoyer le ventilateur ou les pales du
ventilateur. Utiliser un chiffon à poussière sec ou légèrement imbibé pour effectuer la
majeure partie du nettoyage.
Après avoir effectué les connexions électriques, les conducteurs épissés doivent être
tournés vers le haut et soigneusement rentrés dans la boîte à prises. Les fils doivent
être écartés avec le conducteur de la mis à la terre et le conducteur de mise à la terre
de l’équipement se trouvant sur un côté de la boîte à prises.
Les schémas électriques sont indiqués à titre de référence uniquement. Les kits
d’éclairage qui ne sont pas emballés avec le ventilateur doivent être homologués et
marqués compatible pour une utilisation avec le modèle de ventilateur à installer. Les
commutateurs doivent être pour une utilisation d’ordre général. Reportez-vous aux
instructions fournies avec les kits d’éclairage et les interrupteurs pour garantir un
assemblage correct.
AVERTISSEMENT
POUR RÉDUIRE LES RISQUES D’INCENDIE, CHOCS ÉLECTRIQUES OU
BLESSURES, INSTALLER LE VENTILATEUR SUR LA BOITE À PRISES MARQUÉE
« CAPABLE DE SUPPORTER UN VENTILATEUR »
4.
5.
6.
7.
8.
9.
10.
11.
VENTILATEUR BASICS PRO 52 po | 5
OUTILLAGE ET MATERIAUX REQUIS
Tournevis Philips
Tournevis standard
Clé de 11 mm
Marche-pieds
Pinces coupantes
CONTENU DE L’EMBALLAGE
Déballez votre ventilateur et vérifiez le contenu. Vous devriez disposer des éléments suivants :
a
b
c
d
f
e
g
h
i
1)
2)
3)
Matériel pour câble de sécurité :
vis à bois (1), rondelle plate (1)
Matériel de montage des pales :
vis (17), rondelles (17)
Matériel de montage pour support des pales : vis (2)
4) Joint
5) Chaînes de tirage et breloque (1)
6) Kit d’équilibrage
7) Matériel de montage : vis à bois (2), rondelles plates (2),
rondelles éventail (2), serre-fils (3), vis (2)
Couvercle de cache
I.
A. Pales de ventilateur (5)
B. Support de montage au plafond
C. Monture / Cache
D. Ensemble boule/tige de
suspension
E. Boîtier de commutateur
F. Groupe moteur ventilateur
G. Ensemble de 5 supports de
pale et vis de montage pré-
installées
H. Contenu du sac de pièces
6 | KICHLER.COM
OPTIONS DE MONTAGE
En l’absence d’une boîte de montage homologuée cUL (UL pour
les États-Unis), prendre connaissance des instructions suivantes.
Couper le courant en retirant les fusibles ou en déclenchant le
disjoncteur.
Fixer la boîte à prises directement sur la structure du bâtiment.
Utiliser des attaches et des matériaux de construction appropriés.
La boîte à prises et son support doivent être en mesure de
soutenir le poids du ventilateur en mouvement (au moins 22 kg).
Ne pas utiliser de boîtes à prises en plastique.
Les figures 1, 2 et 3 sont des exemples de différentes façons de
monter boîte à prises.
REMARQUE : Si vous installez le ventilateur de plafond sur un
plafond voûté, vous pouvez avoir besoin d’une tige de suspension
plus longue pour maintenir un dégagement approprié entre la
pointe de la pale et le plafond. Il est recommandé de laisser un
espace de 30 cm minimum pour un fonctionnement optimal.
REMARQUE : Selon l’emplacement sélectionné pour l’installation,
il peut s’avérer nécessaire d’acheter et d’installer un étrier à solive
pour soutenir la boîte à prises. S’assurer que l’étrier à solive a été
conçu pour une utilisation avec des ventilateurs de plafond. (Fig. 4)
Fig. 1
Boîte à prises
Boîte à
prises
Fig. 2
Fournir un
support solide
Boîte à prises
encastrée
Plan de de
montage du
plafond
Fig. 3
PLAFOND EN ANGLE
DE 22° MAXIMUM
Boîte à prises
Fig. 4
SUSPENDRE LE VENTILATEUR
TOUJOURS couper le courant. Suivez les étapes ci-dessous pour suspendre
votre ventilateur correctement.
REMARQUE : Ce ventilateur de plafond est fourni avec deux types
d'assemblages suspendus ; l'installation standard au plafond à l'aide de la tige de
suspension avec montage à rotule et douille et l'installation "près du plafond".
L'installation
"près du plafond" est recommandée dans les pièces avec des plafonds de moins
de 2,5 m ou dans les zones où l'on souhaite plus d'espace entre le sol et les pales
du ventilateur.
Fig. 5
Boîte électrique
homologuée cUL
Support de
montage
au plafond
Crochet
Fils 120 V
Rondelles
VENTILATEUR BASICS PRO 52 po | 7
Vis de montage
(fournies avec la
boîte électrique)
Fig. 7
Fig.
6
Clip de
fixation
Vis de réglage
Cache au plafond
Fentes d'installation
8 | KICHLER.COM
SUSPENDRE LE VENTILATEUR
Installation Standard au Plafond
Étape 1. Faites passer les câbles d’alimentation de 120 V par le trou central du support de
fixation au plafond (voir la Fig. 5).
Étape 2. Fixez le support de montage sur la boîte de sortie au plafond avec les vis et les
rondelles fournies avec votre boîte de sortie.
Étape 3.
Retirez la goupille de sûreté, la goupille de verrouillage et les vis de réglage situées en
haut du moteur.
Étape 4. Acheminez les fils sortant du haut du moteur du ventilateur à travers le couvercle
d’accouplement, le cache, puis à travers la rotule/tige de suspension (Fig. 6)
Étape 5. Alignez les trous au bas de la tige de suspension avec les trous du collier en haut du
carter du moteur (Fig. 6). Insérez soigneusement la goupille de sûreté dans les trous du collier et
de la tige de suspension. Veillez à ne pas coincer la goupille contre le câblage à l'intérieur de la
tige de suspension. Insérez la goupille de verrouillage dans le trou situé près de l'extrémité de la
goupille de sûreté jusqu'à ce qu'elle s'enclenche dans sa position verrouillée (voir l'encadré
circulaire de la Fig. 6).
Étape 6. Serrez fermement les deux vis de réglage situées sur le dessus du moteur du ventilateur
(Fig. 6).
Étape 7. Placez la rotule de la tige de suspension dans la prise du support de suspension (Fig 7).
Tournez l'ensemble jusqu'à ce que Check Tab (languette de contrôle) se trouve dans Registration
Slot (Fente d'installation) et qu'il soit fermement logé (Fig. 7).
Le moteur entier ne doit pas tourner (à gauche ou à droite) lorsque l'installation est bien logée.
AVERTISSEMENT : Toujours fixer à nouveau la goupille et placer le Check Tab correctement
sous risque de faire tomber le ventilateur du plafond pendant le fonctionnement. Prendre toutes
les précautions nécessaires pour s'assurer que cette broche est remise en place.
Tige de
suspension
Goupille
de sûreté
Fig. 8
Crochet
Fig. 9
VENTILATEUR BASICS PRO 52 po | 9
Vis et rondelles
de blocage (3
sur 6 endroits)
Cache
Collier
Joint
Cache
Couvercle du
cache
Fig. 8A
SUSPENDRE LE VENTILATEUR
Installation Près du Plafond
Étape 1. Faites passer les câbles d’alimentation de 120 V par le trou
central du support de fixation au plafond (voir la Fig. 5).
Étape 2. Retirer le couvercle décoratif du cache en le tournant dans
le sens inverse des aiguilles d’une montre (Fig. 8A).
Étape 3. Fixez le support de suspension sur la boîte de sortie au
plafond avec les vis et les rondelles fournies avec votre boîte de
sortie.
Étape 4. Retirez trois des six vis et rondelles de blocage (une
vis/rondelle sur deux) du collier situé sur le dessus du
moteur (Fig. 8B)
Étape 5. Placez le cache du plafond et le joint sur le collier en haut
du moteur. Alignez les trous de montage avec les trous du moteur et
fixez-les à l'aide des vis et des rondelles de blocage fournies (Fig.
8B).
Étape 6. Serrez fermement les vis de fixation (Fig. 8B).
AVERTISSEMENT : Si les trois vis de fixation de l'étape 4 ne sont
pas bien serrées, le ventilateur se dévissera avec le risque qu'il se
décroche du plafond.
Étape 7. Suspendez le ventilateur sur le crochet du support de
suspension. Assurez-vous que le cache est bien
verrouillé dans le crochet (voir la Fig. 9). Vous pourrez ensuite
effectuer les connexions électriques.
INSTALLATION DU SUPPORT DE SÉCURITÉ
(Requis UNIQUEMENT dans le cas d’une installation
canadienne)
Le câble de support de sécurité est fourni pour empêcher que le ventilateur de
plafond ne tombe; pour ce faire, il doit être installé comme suit :
Étape 1. Fixez la vis à bois et les rondelles fournies à la solive du plafond à
côté du support de montage sans serrer. (Fig. 10)
Étape 2. Ajustez la longueur du câble de sécurité pour atteindre la vis et les
rondelles en tirant l’excès de câble à travers le serre-câble jusqu’à ce que la
longueur totale soit correcte. Placez l’embout du câble à travers le serre-câble
en formant une boucle à l’extrémité du câble. Bien serrer le serre-câble.
Mettre maintenant la boucle à l’extrémité du câble de sécurité au-dessus de la
vis à bois et sous la rondelle. Bien serrer la vis à bois.
REMARQUE : Bien que le câble de support de sécurité ne soit requis que pour
les installations canadiennes, il est recommandé d’effectuer la fixation à toute
installation.
Support de montage au plafond
Fixez le câble
de sécurité au solive
du plafond avec vis et
rondelle
Fig. 10
10 | KICHLER.COM
Câble de support de sécurité
CONNEXIONS ÉLECTRIQUES
AVERTISSEMENT : Pour éviter tout risque d'électrocution, s'assurer que l'alimentation
est coupée au niveau du panneau de circuit principal.
Procédez comme suit pour raccorder le ventilateur au câblage du domicile. Utilisez les
raccords de connexion des fils fournis avec le ventilateur. Fixez les connecteurs avec
du ruban électrique. Assurez-vous qu'il n'y a pas de brins de fil ni de connexions
desserrés.
Étape 1. Connecter le fil alimentation du ventilateur (noir) et le fil pour l’éclairage (bleu)
au fil d’alimentation noir du domicile (voir la figure 11).
Étape 2. Connecter le fil neutre ventilateur (blanc) au fil neutre (blanc) du domicile.
Étape 3. Connecter le fil de terre du ventilateur (vert) au fil de terre du domicile.
Étape 4. Après avoir connecté les fils, les séparer de sorte que les fils verts et blancs
se trouvent sur un côté de la boîte à prises et les fils noirs de l’autre côté.
Étape 5. Tourner les écrous de raccordement vers le haut et mettez le câblage dans la
boîte à prises.
Boîte à prises
Vert Terre
Mise à la terre au
support de
montage ou à la
tige de fixation
Lignes
d'alimentation
120 V
Fig. 11
VENTILATEUR BASICS PRO 52 po | 11
NOIR
BLANC
NOIR
BLEU
BLANC
VERT
DERNIÈRES ÉTAPES DE L’INSTALLATION
Installation Standard au Plafond
Étape 1. Placez toutes les connexions soigneusement dans la boîte à prises du
plafond.
Étape 2. Glisser le cache jusqu’au plafond et le fixer au support de montage au
plafond avec quatre (4) vis sur le bord supérieur du support de montage. Insérer
chaque vis dans le trou de montage du cache et dans le support de montage.
Serrer solidement toutes les vis. (Fig. 12)
Installation Près du Plafond
Étape 1. Placer toutes les connexions soigneusement au-dessus du récepteur et
dans la boîte à prises du plafond.
Étape 2. Retirer le ventilateur du crochet sur le support de montage au
plafond. Fixer le ventilateur au support de montage au plafond avec quatre (4) vis
sur le bord supérieur du support de montage.
Aligner les fentes en forme de trou de serrure sur le cache avec les têtes de vis de
montage sur les côtés du support de montage. Soulever et tourner le ventilateur
jusqu’à ce que les têtes des vis de montage se trouvent dans l’extrémité étroite des
fentes en forme de trou de serrure.
Étape 3. S’assurer que les quatre vis de fixation sont bien serrées. (Fig. 13)
Boîte à prises
Support de
montage au
plafond
Vis
Cache
Vis
Fig. 12
Boîte à prises
Support de
montage au
plafond
Vis
Cache
Vis
Crochet
Fig. 13
12 | KICHLER.COM
FIXER LES PALES DU VENTILATEUR
MISE EN GARDE : Retirer les blocs d'expédition en caoutchouc attachés au côté frontal
du moteur. Ces blocs empêchent le moteur de se déplacer pendant l'expédition et
DOIVENT être enlevés pour l'installation.
Étape 1. Fixez une pale au support de pale avec les vis et les rondelles fournies (voir la
Fig. 14). Commencez à serrer la vis dans le support. Répétez l'opération pour les deux
vis restantes.
Étape 2. Assurez-vous que la pale est droite et serrez toutes les vis.
Étape 3. Fixez chaque ensemble de pale au moteur à l'aide des vis de montage « pré-
installées » dans le support de pale.
INSTALLATION DU BOÎTIER DE COMMUTATEUR
REMARQUE : Avant de poursuivre l'installation, vérifier que l'alimentation est coupée au
disjoncteur principal ou que le fusible approprié a été retiré. La mise hors tension à l'aide
d'un interrupteur mural n'est pas suffisante pour empêcher les chocs électriques.
Étape 1. Tout en maintenant le boîtier de commutateur sous votre ventilateur de
plafond, rapprochez les connecteurs de fil carrés. Un du ventilateur et un du boîtier de
commutateur (Fig. 15).
REMARQUE : Ces connecteurs sont codés par couleur et se verrouillent UNIQUEMENT
lorsque les bandes colorées sont alignées.
Étape 2. Poussez soigneusement tous les fils dans le boîtier de commutateur. Fixez le
boîtier de commutateur sur la bague de montage avec les vis (fournies). Assurez-vous
que les vis sont serrées fermement (Fig. 15).
Fig. 14
Vis
Rondelles
Vis
Fig. 15
Bague de montage
Connecteur de fil
Vis
VENTILATEUR BASICS PRO 52 po | 13
Boîtier de commutateur
Pale
Support de pale
INSTRUCTIONS D’UTILISATION
Remettre sous tension et vérifier le fonctionnement du ventilateur de
plafond. La chaîne de traction contrôle les trois (3) vitesses du ventilateur de
plafond.
Étape 1. La chaîne de tirage pur 3 vitesses contrôle la vitesse du ventilateur
comme suit : Tirer 1 fois = Vitesse élevée, Tirer 2 fois = Vitesse moyenne,
Tirer 3 fois = Vitesse faible et Tirer 4 fois = Arrêt.
REMARQUE : Pour régler les pales du ventilateur en marche arrière, utilisez
l'interrupteur d'inversion à glissière qui est situé sur le côté du boîtier de
commutateur.
Pour régler les pales du ventilateur en marche arrière, utilisez l'interrupteur
d'inversion à glissière qui est situé sur le côté du boîtier de commutateur.
Par temps chaud : Avant (sens antihoraire) Un flux d’air vers le bas crée un
effet de refroidissement (voir la figure 16). Cela vous permet de régler votre
climatiseur sur un réglage plus chaud sans affecter votre confort général.
Par temps froid : Arrière (sens horaire). Un flux d’air vers le haut déplace l’air
chaud du plafond (voir la figure 17). Cela vous permet de régler votre unité
de chauffage sur un réglage plus froid sans affecter votre confort général.
Fig. 16
Fig. 17
14 | KICHLER.COM
VENTILATEUR BASICS PRO 52 po | 15
DÉPANNAGE
Solution
1. Vérifiez les fusibles ou disjoncteurs de circuit.
2. Vérifiez tous les raccordements électriques pour garantit un bon contact. MISES EN GARDE : Assurez-vous
que l’alimentation principale est COUPÉE lors de la vérification des raccordements électriques.
1. Assurez-vous que toutes les vis du boîtier du moteur sont bien ajustées.
2. Assurez-vous que les vis qui fixent les supports des pales du ventilateur au moteur sont bien serrées.
3. Assurez-vous que les connexions des raccords filaires ne frottent pas les uns contre les autres ou contre la paroi
intérieure du boîtier du commutateur. MISES EN GARDE : Assurez-vous que l’alimentation est coupée.
4. Accordez une période de 24 heures pour le rodage. La majorité des bruits associés à un nouveau ventilateur
disparaissent pendant la période de rodage.
5. Si vous utilisez un kit d’éclairage en option, assurez-vous que les vis de fixation de pièces en verre sont bien
serrées. Assurez-vous que les ampoules ne touchent aucun autre élément.
6. Certains moteurs de ventilateurs sont sensibles aux signaux des commandes à vitesse variable à semi-conduc-
teurs. Si vous avez installé ce type de contrôle, choisir et installer un autre type de contrôle.
7. Assurez-vous que la monture supérieure est à une courte distance du plafond. Il ne doit pas toucher le plafond.
Le ventilateur vacille. 1. Vérifiez que toutes les vis des pales et des bras de pales sont sécurisées.
2. La plupart des problèmes d’oscillation du ventilateur surviennent lorsque les niveaux des pales sont inégaux.
Vérifiez ce niveau en sélectionnant un point sur le plafond au-dessus de l’extrémité de l’une des pales.
Mesurez cette distance. Faites tourner le ventilateur jusqu’à ce que la prochaine pale soit positionnée pour la
mesure. Répétez pour chaque pale. L’écart de distance doit se trouver dans les 1/8 po.
3. Utilisez le kit d’équilibrage des pales si le vacillement des pales est toujours perceptible.
4. Si le vacillement des pales est toujours perceptible, échangez deux pales adjacentes (côte à côte) pour
redis-tribuer le poids et éventuellement permettre un fonctionnement plus équilibré.
AVERTISSEMENT : POUR RÉDUIRE LE RISQUE DE BLESSURE CORPORELLE ET GARANTIR LE BON
FONCTIONNEMENT DU VENTILATEUR DE PLAFOND. NE JAMAIS FIXER LES PALES AVANT QUE LE
VENTILATEUR DE PLAFOND N’AIT ÉTÉ FIXÉ AU PLAFOND. NE PAS PLIER LES BRAS DES PALES
PENDANT L’INSTALLATION, L’ÉQUILIBRAGE OU LE NETTOYAGE DU VENTILATEUR. NE PAS INSÉRER
D’OBJETS ÉTRANGERS ENTRE LES PLAES ROTATIVES DU VENTILATEUR.
Problème
Impossible de mettre
le ventilateur en
marche.
Le ventilateur
est bruyant.
SPÉCIFICATIONS
52"
120 0.43 52.10 167.00 4367.00 83.82
5.8
kgs
6.2
kgs
1.49'120 0.30 23.8 104.97 2744.97 115.33
120 0.18 8.85 57.00 1522.00 171.98
Ces mesures sont approximatives. Elles ne comprennent pas les données pour toutes les lampes ou les luminaires fixés
au ventilateur de plafond.
16 | KICHLER.COM
Avec tige de suspension
52"
120 0.44 52.30 158.00 3852.70 73.90
5.6
kgs
6.0
kgs
1.49'120 0.30 23.8 99.31 2421.70 101.75
120 0.18 8.86 57.00 1276.00 144.02
Sans tige de suspension
T/M
PCM PCM/W
Poids net Poids brut Pied cubes
Taille
Volt
Vitesse
Ampérage
Watt
Basse
Moyenne
Haute
T/M
PCM PCM/W
Poids net Poids brut Pied cubes
Taille
Volt
Vitesse
Ampérage
Watt
Basse
Moyenne
Haute
KICHLER® LIGHTING
7711 EAST PLEASANT VALLEY ROAD P.O. BOX 318010
CLELEVELAND, OHIO 44131-8010
SERVICE À LA CLIENTÈLE 866.558.5706
De 08h30 à 17h (heure normale du l'Est), du lundi au vendredi
www.kichler.com
