User Manual/Manuel d'utilisation

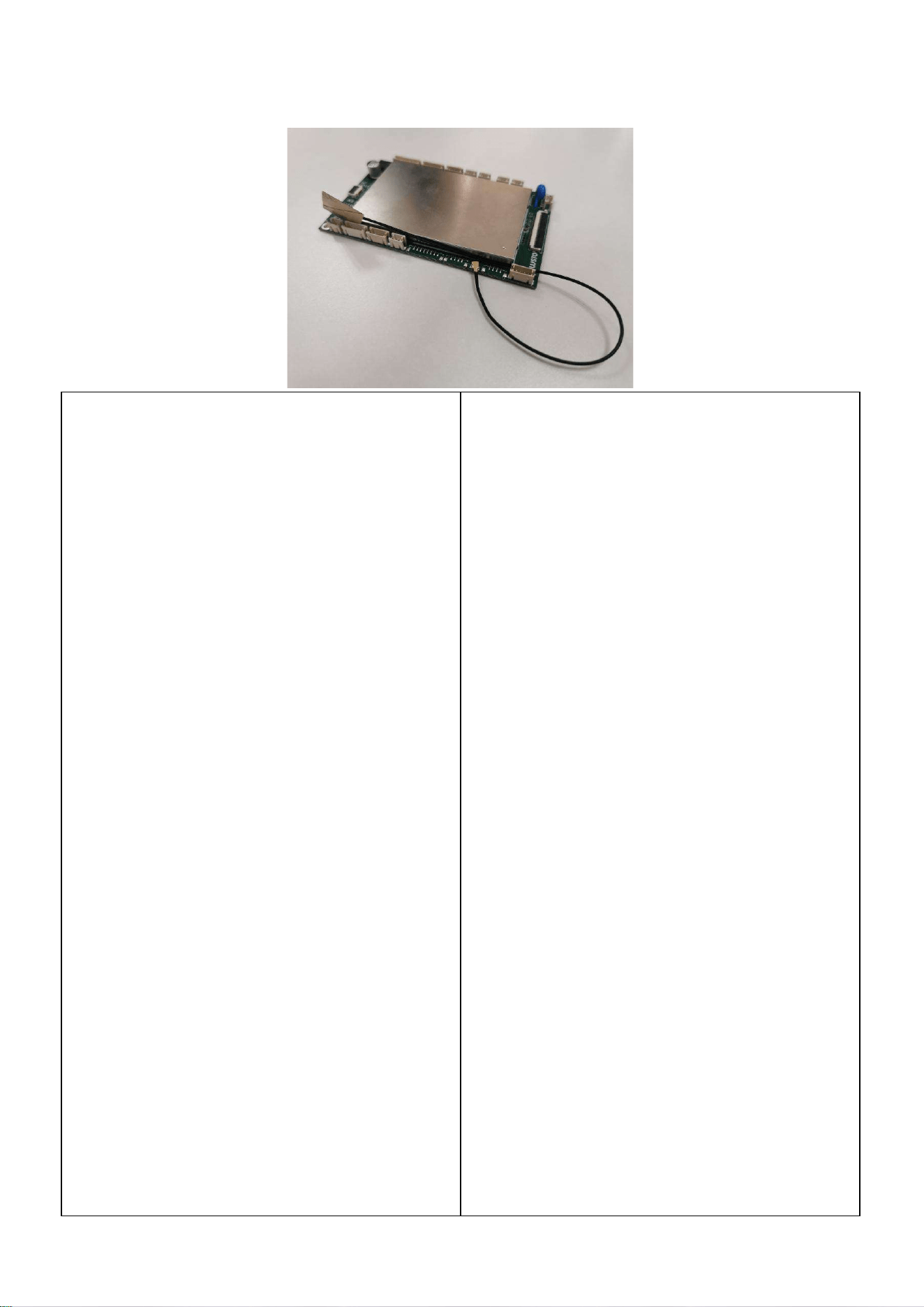

1、Product Overview
The MT6582/80 chip integrates Bluetooth 4.0 and WiFi
802.11 b/g/n wireless modules, supports 2.4GHz
frequency band, and can achieve stable low-power
Bluetooth connection and multi rate WiFi transmission.
It is suitable for mobile devices and IoT scenarios,
meeting the needs of short - and medium distance
interconnection.
2、Product feature
◇ Supports Bluetooth 4.0 technology and can achieve
2.4GHz Bluetooth transmission. It has the
characteristics of low power consumption, high stability,
and strong anti-interference ability, which can meet the
wireless communication needs of medium and short
distances
◇ Support WiFi 802.11 b/g/n protocol, can carry out
WiFi transmission in 2.4GHz band, provide stable
wireless network connection, and facilitate equipment
access to the Internet
◇ Adopting advanced wireless coexistence algorithms
and hardware mechanisms, it can effectively solve the
interference problems that may occur in multiple
wireless communication modules on the same device,
ensuring that Bluetooth and WiFi modules can work
together stably and efficiently
◇ Supporting antenna sharing Bluetooth for 2.4GHz
antennas, optimizing the antenna design of the device,
reducing hardware costs and complexity,
1. Aperçu du produit
La puce MT6582/80 intègre des modules sans fil
Bluetooth 4.0 et WiFi 802.11 b/g/n, prend en charge la
bande de fréquence 2,4GHz et peut réaliser une
connexion Bluetooth stable à faible puissance et une
transmission WiFi multi-débit. Il convient aux appareils
mobiles et aux scénarios IoT, répondant aux besoins
d'interconnexion à courte et moyenne distance.
2、Caractéristiques du produit
◇ Prend en charge la technologie Bluetooth 4.0 et
peut réaliser la transmission Bluetooth à 2,4 GHz. Il a
les caractéristiques de faible consommation d'énergie,
de stabilité élevée et de forte capacité anti-interférence,
qui peut répondre aux besoins de communication sans
fil de moyennes et courtes distances
◇ Prise en charge du protocole WiFi 802.11 b/g/n,
peut effectuer la transmission WiFi en bande de 2,4
GHz, fournir une connexion réseau sans fil stable et
faciliter l'accès de l'équipement à Internet
◇ Adoptant des algorithmes avancés de coexistence
sans fil et des mécanismes matériels, il peut résoudre
efficacement les problèmes d'interférence qui peuvent
survenir dans plusieurs modules de communication
sans fil sur le même appareil, garantissant que les
modules Bluetooth et WiFi peuvent fonctionner
ensemble de manière stable et efficace
◇ Prise en charge du partage d'antennes Bluetooth
pour les antennes 2,4 GHz, optimisation de la
conception de l'antenne de l'appareil, réduction des
coûts matériels et de la complexité,
◇
Adopting a quad core ARM Cortex-A7 architecture,
it has certain computing and multitasking capabilities,
which can meet basic system operation and application
requirements
◇ Built in Mali-400 MP2 GPU, which can achieve
certain graphics processing and multimedia functions,
providing good graphics display effects and smooth
graphics processing performance
◇ Multiple low-power design techniques have been
adopted, such as optimized circuit design and dynamic
voltage frequency adjustment, effectively reducing the
power consumption of the chip while ensuring its normal
operation
3、Application field
household appliances
4、Technical parameters
technical indicators parameter
operating frequency 2.4GHz
Frequency error +/-10KHz
Working Voltage 3.6V-4.3V
transmit power Max. 20.89dBm
reception sensitivity –97dBm
modulation scheme DSSS/OFDM/GFSK

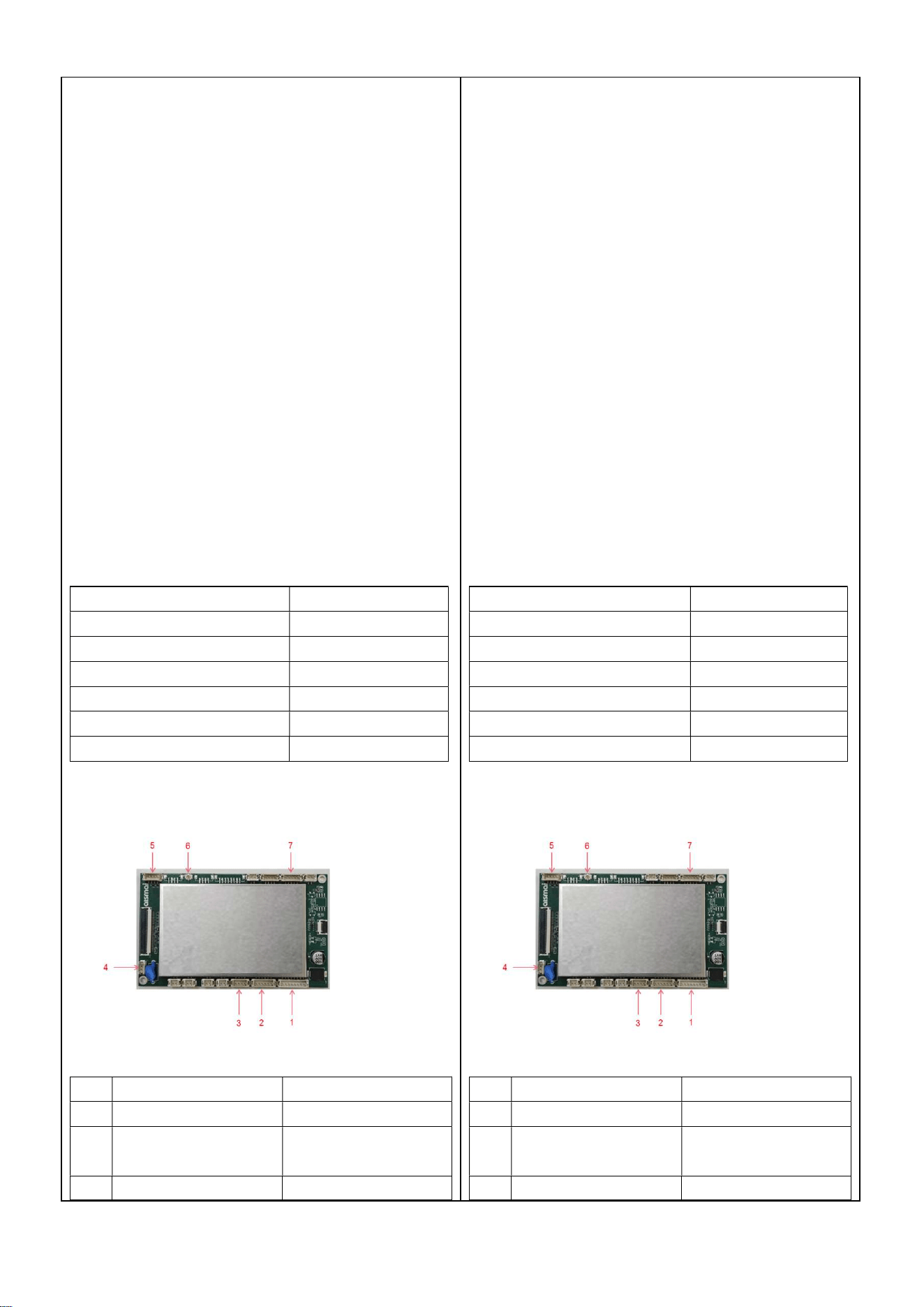

5、 Pin description
6、 Dimensions and Pin Description
name
interface name description
1 power supply interface DC 5V
2 Serial communication
interface
Communicate with the
control board
3 Serial communication Communicate with the
◇
Adoptant une architecture quad-core ARM
Cortex-A7, il dispose de certaines capacités de calcul et
de multitâche, qui peuvent répondre aux exigences de
base du fonctionnement du système et des applications
◇ GPU MP2 Mali-400 intégré, qui peut réaliser
certaines fonctions de traitement graphique et
multimédia, offrant de bons effets d'affichage graphique
et des performances de traitement graphique fluides
◇ Plusieurs techniques de conception à faible
puissance ont été adoptées, telles que la conception de
circuit optimisée et le réglage dynamique de la
fréquence de tension, réduisant efficacement la
consommation d'énergie de la puce tout en assurant
son fonctionnement normal.
3, champ d'application
appareils ménagers
4, Paramètres techniques
Indicateurs techniques paramètre
fréquence de fonctionnement
2.4GHz
Erreur de fréquence +/-10KHz
Tension de travail 3.6V-4.3V
transmettre la puissance Max. 20.89dBm
Sensibilité de réception –97dBm
schéma de modulation DSSS/OFDM/GFSK
5、Description de la broche
6、Dimensions et broche Description
nom
nom de l'interface description
1 interface d'alimentation
DC 5V
2 Interface de
communication série
Communiquer avec le
tableau de contrôle
3 Interface de Communiquer avec le
interface control board
4 Grounding interface
Can effectively eliminate
external interference
5 Key interface Connect touch buttons
6 External antenna
interface
Connect external
antenna
7 USB port Can connect to a
computer to read
logs/debug
7、Note & Warning
This module is not waterproof or lightning resistant.
Please ensure proper waterproofing and lightning
protection measures are taken.
Do not reverse the polarity of the power supply,
otherwise it may burn out the module.
The installation environment of the module should be as
anti-static as possible, and the antenna part you are
matching should not come into contact with metal
objects
Changes or modifications to this unit not expressly
approved by the party responsible for compliance could
void the user’s authority to operate the equipment.
However, there is no guarantee that interference will not
occur in a particular installation. If this equipment does
cause harmful interference to radio or television
reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to
correct the interference by one or more of the following
measures:
Reorient or relocate the receiving antenna.
Increase the separation between the equipment and
receiver.
Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
Consult the dealer or an experienced radio/TV
technician for help.
communication série tableau de contrôle
4 Interface de mise à la
terre
Peut éliminer
efficacement les
interférences externes
5 Interface clé Connectez des boutons
tactiles
6 Interface d'antenne
externe
Connectez l'antenne
externe
7 Port USB Se connecter à un
ordinateur pour lire les
journaux/d
ébogage
7、Note et avertissement
Ce module n'est pasétanche ni résistant auxéclairs.
Assurez-vous que des mesures appropriées
d'étanchéitéet de protection contre leséclairs sont
prises.
Ne pas inverser la polarité de l'alimentation, sinon il
peut brûler le module.
L'environnement d'installation du module doit être le
plus antistatique possible, et la partie d'antenne que
vous associer ne doit pas entrer en contact avec des
objets métalliques
Les modifications ou modifications apportées à cette
unité qui ne sont pas expressément approuvées par la
partie responsable de la conformité peuvent annuler
l’autorisation de l’utilisateur à utiliser l’équipement.
Cependant, il n'y a aucune garantie que les
interférences ne se produiront pas dans une installation
particulière. Si cet équipement provoque des
interférences nuisibles à la réception de la radio ou de
la télévision, qui peuvent être déterminées en éteignant
et en allumant l'équipement, l'utilisateur est encouragé
à essayer de corriger les interférences par une ou
plusieurs des mesures suivantes:
Réorienter ou déplacer l'antenne de réception.
Augmenter la séparation entre l'équipement et le
récepteur.
Connectez l'équipement à une prise sur un circuit
différent de celui auquel le récepteur est connecté.
Consultez le concessionnaire ou un technicien
expérimenté en radio/télévision pour obtenir de l'aide.
This device complies with Part 15 of the FCC Rules /
Industry Canada licence-exempt RSS standard(s).
Operation is subject to the following two conditions: (1)
this device may not cause harmful interference, and (2)
this device must accept any interference received,
including interference that may cause undesired
operation.
Changes or modifications not expressly approved by
the party responsible for compliance could void the
user's authority to operate the equipment.
MPE Requirements
To satisfy FCC / IC RF exposure requirements, a
separation distance of 20 cm or more should be
maintained between the antenna of this device and
persons during device operation.
To ensure compliance, operations at closer than this
distance is not recommended.
Region Selection
Limited by local law regulations, version for North
America does not have region selection option.
Le présent appareil est conforme aux CNR d'Industrie
Canada applicables aux appareils radio exempts de
licence. L'exploitation est autorisée aux deux conditions
suivantes: (1) l'appareil ne doit pas produire de
brouillage, et (2) l'utilisateur de l'appareil doit accepter
tout brouillage radioélectrique subi, même si le
brouillage est susceptible d'en compromettre le
fonctionnement.
Les modifications ou modifications qui ne sont pas
expressément approuvées par la partie responsable de
la conformité peuvent annuler l'autorisation de
l'utilisateur à utiliser l'équipement.
Exigences MPE
Pour satisfaire aux exigences d'exposition RF FCC / IC,
une distance de séparation de 20 cm ou plus doit être
maintenue entre l'antenne de ce dispositif et les
personnes pendant le fonctionnement du dispositif.
Pour assurer la conformité, les opérations à plus près
de cette distance ne sont pas recommandées.
Sélection de la région
Limité par la loi locale, la version pour l'Amérique du
Nord n'a pas d'option de sélection de région.
