EX650 Bushnell Digital Equinox X650 Night Vision 5x 32mm User Manual

Model #: EX650 721

OWNER’S GUIDE

DIGITAL NIGHT VISION

EQUINOX

™

X650

Three AA Batteries

Included

USB Power Connection

Video Out Port

Micro SD Card Slot

MLK

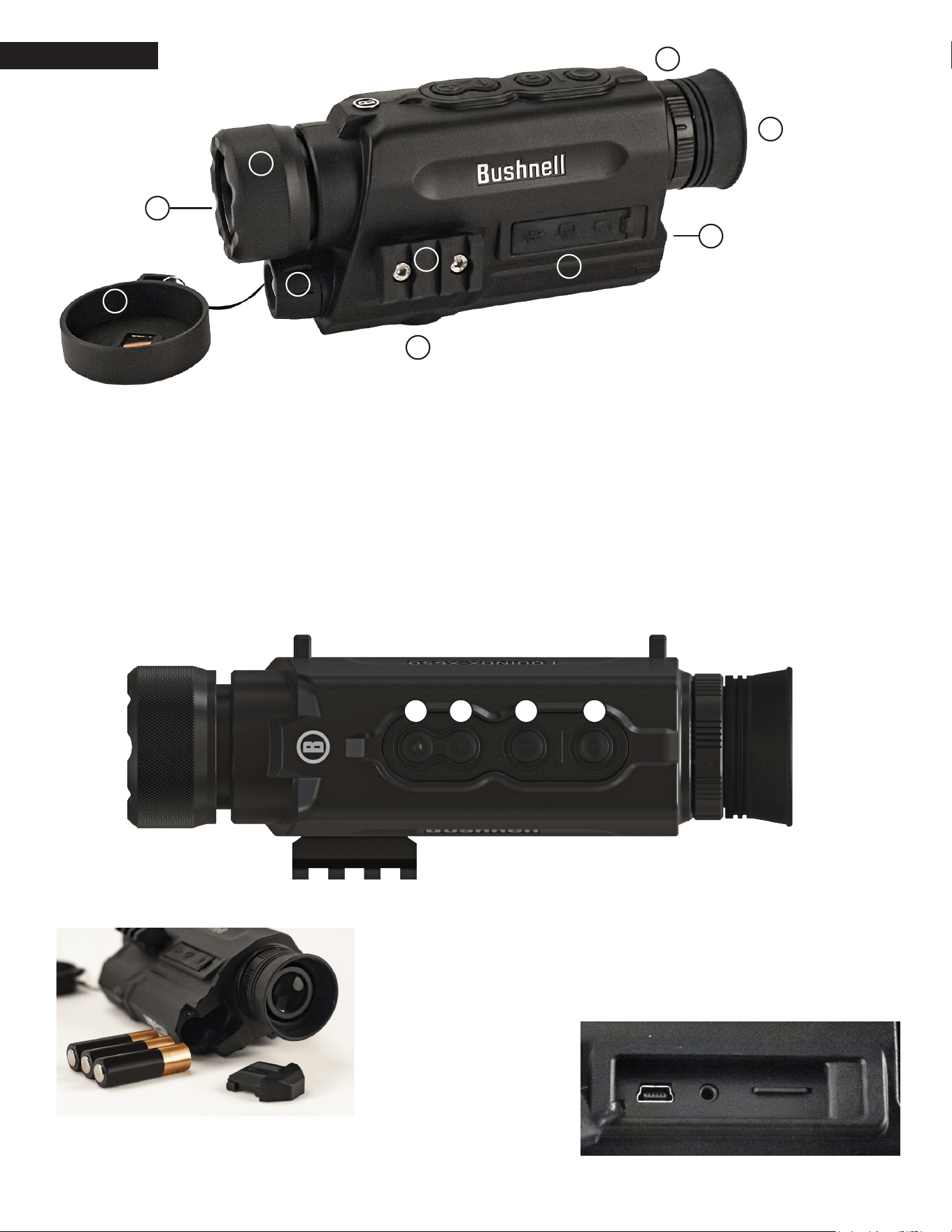

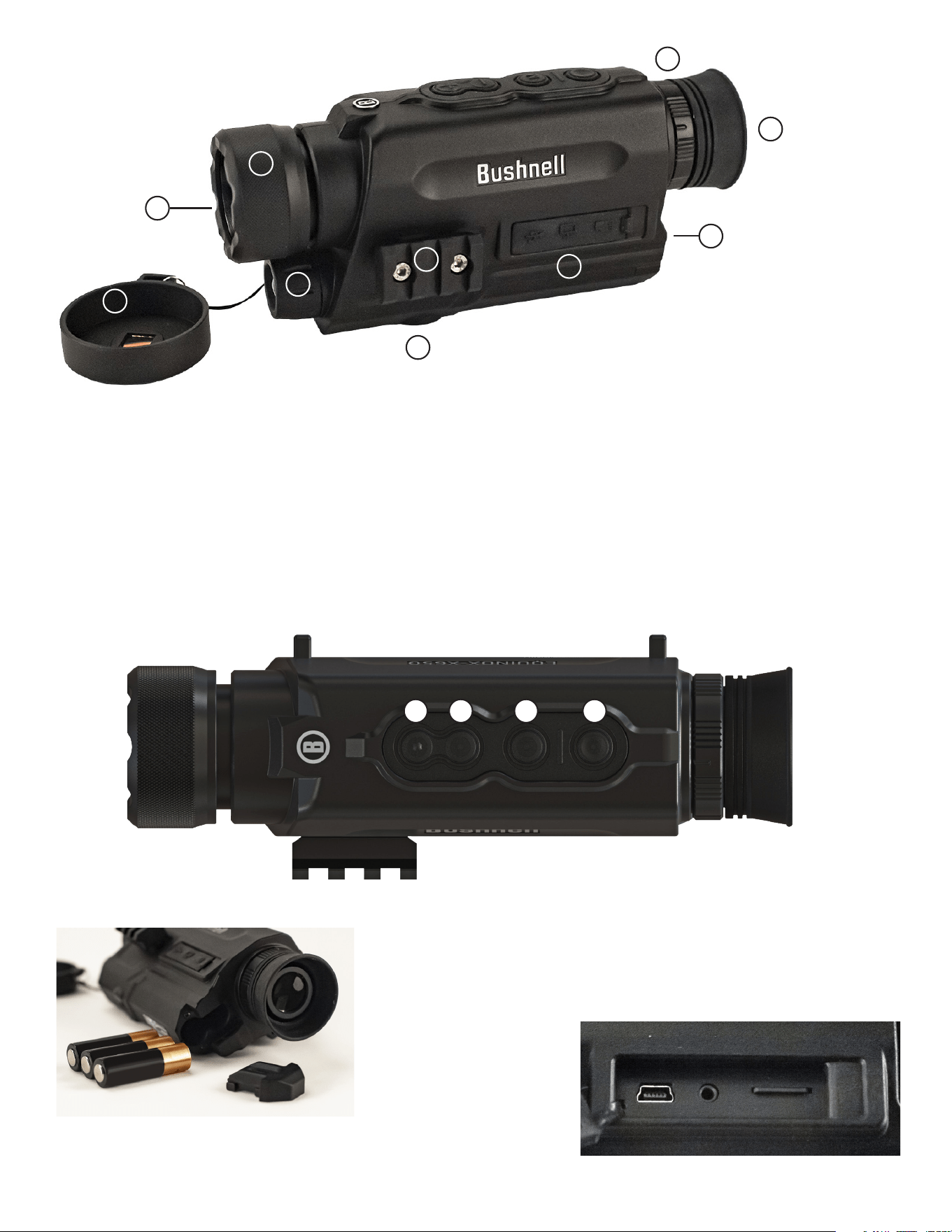

PARTS AND CONTROLS GUIDE

A. Battery Compartment Cover

B. USB Port/Video Out/Micro-SD Card

C. Eyepiece w/Diopter

D. Objective Lens

E. Lens Cap/Filter

F. Main Focus Ring

G. Infrared (IR) Illuminator

H. Tripod Adapter

I. Picatinny Accessory Rail

J. Display Focus Ring

K. Zoom In

L. Zoom Out

M. Mode Button

N. On/Off, Play, Record & Capture Button

ABOUT BUSHNELL® EQUINOX X650™ DIGITAL NIGHT VISION

Congratulations on the purchase of your Bushnell® Equinox X650™ Digital Night Vision. Comprised of high quality

electronics and optics, the Bushnell Equinox X650 is a hand-held digital night vision viewing system that utilizes an infrared

sensitive CMOS sensor, providing edge-to-edge resolution and outstanding image quality. The Equinox X650 Digital Night

Vision monocular is versatile enough for many applications including hunting, camping, boating/shing, caving, paint ball,

stargazing, rescue/recovery, security surveillance, law enforcement, and video recording in continuously changing light

conditions – from dawn to absolute darkness. Not only can you view your subject at night, you can also record its image as

a still photo or video clip, and store it on micro SD card.

HOW DIGITAL NIGHT VISION WORKS

Bushnell Digital Night Vision products collect existing light through the objective lens. The image is then processed

through a digital CMOS sensor module and transferred to the micro liquid crystal display (LCD). Images viewed on the

LCD are magnied 3.0, 4.5 or 6 times (depending on model). Equinox X650 Digital Night Vision models are equipped with

a built-in powerful IR (infrared) illuminator that enables clear viewing in low ambient light conditions or even total darkness.

BATTERY AND SD CARD INSTALLATION

1. Install Fresh Batteries

• Remove the Battery Compartment Cover (A) by pushing the tab and slide down the cover. Insert 3 AA size

batteries (alkaline or lithium), noting the polarity as marked inside the Battery Compartment.

2. Install Micro SD Card

• Open the rubber flap (B) covering the USB Port and Card Slot, and insert a Micro SD card (up to 64 GB, class

10 or greater for best results with video files) into the Card Slot (metal contacts facing down). The Equinox

X650 has no internal memory and will not capture photos and/or videos unless a card is inserted.

• If you will only be using Equinox X650 for “live” viewing and do not wish to use it for photos/videos, the unit

will function normally without a card.

BASIC OPERATION

WARNING: NEVER LOOK AT THE SUN THROUGH THIS NIGHT VISION UNIT (OR ANY OTHER OPTICAL INSTRUMENT). IT

MAY PERMANENTLY DAMAGE YOUR EYES AS WELL AS THE UNIT.

1. Turn Power On

• Press and hold the Power Button (N) for 2 seconds to turn the unit on (the LCD display can be seen in the

eyepiece).

• To turn the Equinox X650 off, press and hold the Power Button.

2. Check Lens Cap (remove for night and indoor operation)

• When using the Equinox X650 for daylight operation outdoors, it may be necessary to keep the Lens Cap (E)

in place so it covers the Objective Lens (D). A filter is provided in the center of the Lens Cap which will permit

only a minimal amount of light to enter the lens, strike the digital sensor and become amplified. As the Equinox

X650 uses a digital sensor rather than a gas filled tube (traditional “analog” night vision), it is unlikely that you will

damage any internal components in sunlight, but the image may be too bright to view or record unless the cap

remains in place. The cap may be removed when using the Equinox X650 in normally lit interior areas.

• When operating the Equinox X650 at night or in low light conditions, remove the Lens Cap (E) from the Objective

Lens (D). An attached strap prevents accidental loss of the Lens Cap when the lens is uncovered.

3. Adjust Eyepiece (diopter) and Main Focus Ring

• While viewing through the Eyepiece (C), rotate the Display Focus Ring (J) in either direction until the text and icons

on the LCD display screen appears sharp to your eye. This is an adjustable diopter feature, used only to assure that

the display will appear in focus to any user (eyeglass users may need to wear their glasses for best results).

• Next, while viewing an object at a distance of 5 feet or greater, rotate the large rubber Main Focus Ring (F) around

the Objective Lens until the subject appears in focus.

• Always use the Main Focus Ring if your subject appears blurry, only turning the Eyepiece if the characters and icons

of the display itself appear blurry.

4. (Optional) Adjust Digital Zoom

A digital zoom feature is provided. While viewing normally, press the Zoom In button (K) to zoom in 0.5x increments,

up to 5x (5 times normal) as indicated at the lower right corner of the display. Hold the button down to zoom in

continuously. To zoom back out, press the Zoom Out button (L).

5. The Equinox X650 is equipped with a sensor to detect lighting conditions. The unit will automatically adjust sensor and

IR illuminator settings.

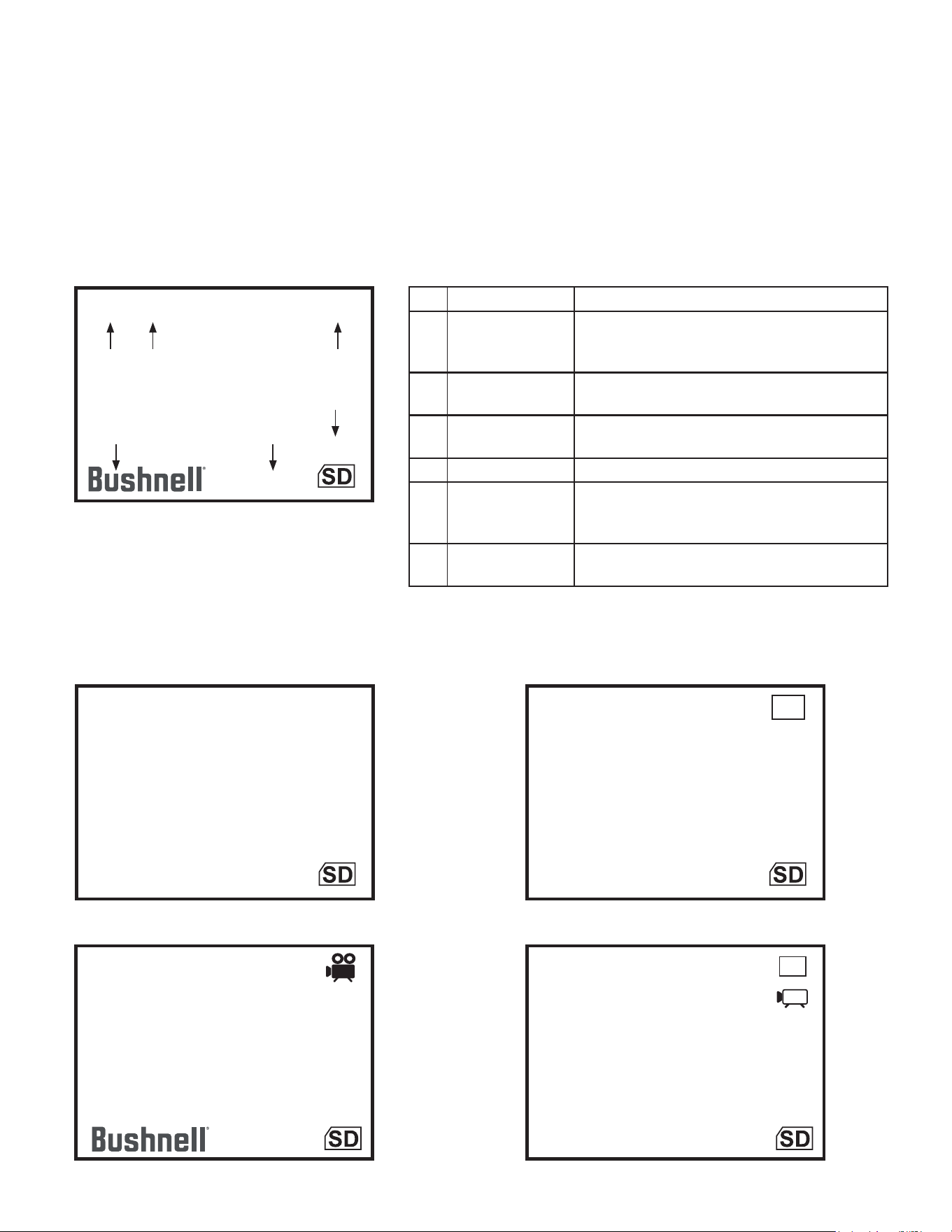

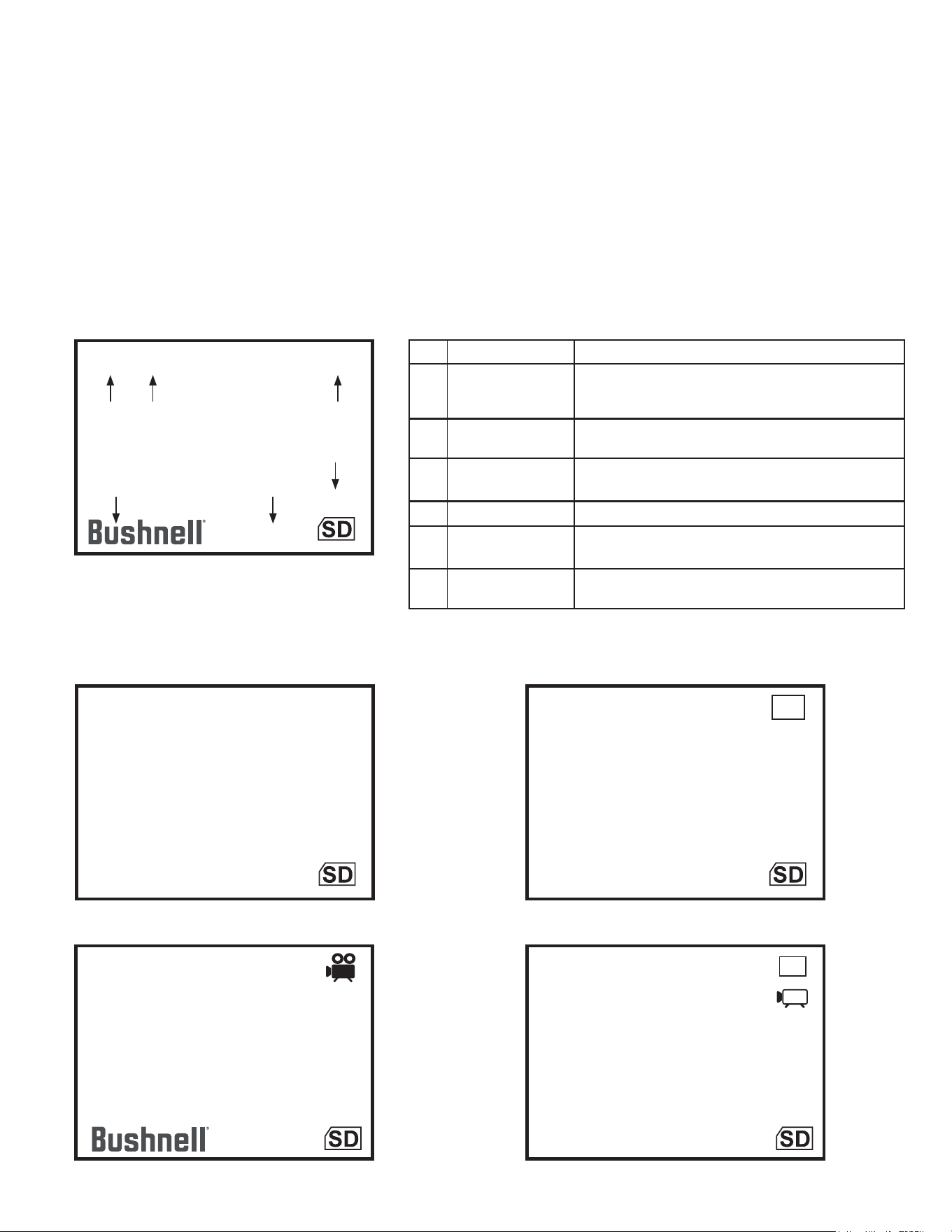

DISPLAY ICONS AND INDICATORS (“HUD”)

After powering on the Equinox X650, multiple icons and text will be visible at the top and bottom of the display as viewed

through the eyepiece. These overlaid icons and text are referred to as the “HUD” (heads up display). Pressing Select will

enter the Settings Menu, which is described in the next section. First, here’s a look at the HUD overlay on the display, with a

description of the function of each icon and phrase:

VIDEO RECORDING MODE DISPLAY

In Photo Mode, press the Power Button (N) to take a photo. In Video Mode, press the Power Button to start shooting a

video. Press Record again to stop recording video. Shortcut: press the Mode Button (M) to switch between Photo and Video

Recording Modes.

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

mode

01:21:51

2021/01/01 05:15:55

VGA

DISPLAY ICONS

Icon Function

a Battery Level Full solid=full power, 2/3 solid=two thirds power left, 1/3

solid=one third power left, Flashing=empty (replace)

b Date/Time Current time as set (12 or 24 hr format, can be hidden via

Camera Setup menu)

c Photo/Video/Play Back Indicates photograph, video or play back with dierent icons

d Mirco-SD Card Solid=card installed, Flashing=no card

e Photo Count/Video Time Amount of pictures on SD Card. Elapsed time when recording,

remaining time available for videos when stopped

f Watermark Visible=watermark on, Hidden=watermark o (per Camera

Setup menu)

NORMAL VIEWING/PHOTO MODE DISPLAY

VGA

2021/01/01 05:15:55

a b

f e

18488

PHOTO PLAYBACK DISPLAY

2021/01/01 05:15:55

18488


playback

VIDEO PLAYBACK MODE DISPLAY

VGA

18488

Bright: 7

Lamp: 0

LogoMark off

Time Set

MENU DISPLAY

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

playback

2021/01/01 05:15:55

VGA

00:03:00 0008

NAVIGATING THE MENUS WITH THE KEYPAD AND SELECT BUTTONS

While viewing normally with the Equinox X650, pressing the Power Button (N) will activate the display icons (“HUD”), allowing

you to check battery level, recording mode, day/night and IR illuminator settings, etc. After about 5 seconds, the display will

return to the normal view, with no visible icons. The Settings Menu will allow you to optimize the Equinox X650 for the way

you plan to use it, and to your personal preferences by selecting an option and then changing its setting.

To select the menu option you want and change its setting:

1. Press and hold the Mode button (M) to bring up the Menu Display. Press the Mode Button to navigate through the

options: Bright, Lamp, LogoMark, Time Set. When the cursor is on the menu item you wish to adjust, press the Zoom

Out Button (L). Both the main and sub menus, as well as, the settings “wrap around”. This means that continuing to press

Zoom Out after the last item will then move to the rst item on the list. You can also press Zoom In (K) when the rst item is

highlighted to return to the last item.

2. To adjust the Bright, Lamp and LogoMark settings, while the asterisk is on the setting you wish to change, press the Zoom

In/Zoom Out Buttons (K) and (L) to adjust the settings to your preference. Brightness: 1-9, Lamp: 0-9, LogoMark: on/off.

Shortcut: from any menu screen, pressing the Record Button (N) will exit all menus and return you to the normal view with

display icons.

Setting Date and Time:

In the Camera Setup Sub Menu, you should set the current date and time, so these will be correct as seen in the HUD display,

as well as on the Timestamp for recorded videos (if you choose to enable it). The steps to set the date and time are as follows:

1. Press and hold the Power Button (N) to enter the Menu Display.

2. Press the Zoom Out (L) button to highlight “Time Set”.

3. The format is: Year/Month/Day Hour:Minute.

4. To set the year, press Zoom In/Zoom Out Buttons (K) and (L) to choose the correct year. Press the Power Button (N) to

conrm the change and move to the next eld. Continue to set the month, day. Repeat steps to set the minutes and

seconds.

5. When nished setting the Date and Time, press the Power Button (N) button to go back to the main display.

RECORDING PHOTOS OR VIDEOS

Before using the image capture (recording) feature, a micro SD card must be installed (up to 64GB capacity, class 10

or higher speed recommended for video). If you are using a card which was previously used in another device, it is

recommended that you format the card before recording with the Equinox X650. As this will erase all les currently on your

card, be sure you have backed up anything you wish to keep before formatting the card.

You can capture a high resolution photo of what you are viewing through the Equinox X650 by simply pressing the Power

Button (N). To record video clips (.mov format) instead of photos, press Mode Button (M) change the Recording Mode setting

to “Video”.

REVIEWING AND DELETING PHOTOS OR VIDEOS

After photos and/or videos have been recorded by the Equinox X650, they can be viewed or played back from the micro SD

card by pressing the Mode Button (M), highlighting “Gallery” and pressing the Select button. Use the Left/Right buttons to

move through the stored photos/videos. Press Select to play a video, press again to pause, press Down to stop. Press Left/

Right buttons to fast forward or rewind video during play.

To delete a photo, or a video (while viewing thumbnail image, not during play), press the Down button. A pop-up screen will

ask you to conrm you want to delete the photo or video. Highlight “Yes” and press Select to delete the le from the card.

Photos and videos may also be reviewed by removing the micro SD card from the Equinox X650 (power it off rst) and

inserting it in a compatible card reader connected to your computer. You can also connect the Equinox to your computer

(PC or Mac) with a USB cable and view the les stored on the card without removing it from the unit. Be sure to power on

the Equinox X650 before plugging the other end of the USB cable into the computer. The connected Equinox X650 will be

recognized and accessed by your computer the same way an external storage device (portable hard drive or ash drive)

would be, as it conforms to the “USB Mass Storage” protocol.

Photo les use the standard JPEG format, video les use the .AVI format. “Eject” the Equinox properly when you are nished

reviewing the les on the card before disconnecting it.

CARE AND MAINTENANCE

Your Bushnell Equinox X650 was designed to provide many years of reliable service. To ensure that you get the most

enjoyment out of your digital night vision device, follow these recommendations, guidelines and precautions:

 Keep the device away from any heating and air conditioning vents or other heating devices, direct sunlight, and

moisture.

 Always store the unit in its carrying case in a dry well ventilated space in temperature above +15°C (60° F) and

below +48°C (118° F). Do not store near heating devices. Do not store in direct sunlight or high humidity conditions

(higher than 70 %).

 Clean the optical lens with camera lens cleaning supplies.

 Clean the exterior of the device with a soft clean cloth.

 Remove the batteries if the device will not be used for longer than a few weeks.

 Avoid dropping or otherwise shocking the unit. Although designed for rugged outdoor use, this device

incorporates sophisticated digital circuitry which could be damaged in extreme cases of misuse.

 Do not open the body of the device or otherwise attempt to service this device.

 Never pour alcohol or any other liquids directly onto the lens surfaces.

 Do not clean lenses and unit surfaces with paper based products, such as newspaper, textbook paper, etc. as it can

damage the coating.

 Do not attempt to remove the eyepiece as the LCD display could become damaged.

 Do not leave the device in direct sunlight or rain. The unit is water resistant, but is not designed for prolonged

exposure to moisture and cannot be submerged in water.

 After the unit is operated in temperatures below zero, wait at least 3 hours at room temperature, to avoid

condensation accumulating on the internal lens surfaces and the consequent fogging caused by extreme

temperature differences.

SUB MENU (CATEGORY) OPTIONS/ITEMS DESCRIPTION SETTINGS

Night Vision IR Illumination Set infrared illuminator level or IR light

Camera Setup Recording Mode Select photo or video image capture Photo, Video

Setup Date Set current date for video timestamp use Keypad+Select buttons

Setup Time Set local time for video timestamp use Keypad+Select buttons

Bushnell Watermark Enable/disable watermark stamp on

photos/videos

On, O

Gallery n/a Review photos, playback videos, delete

unwanted les.

Display Settings Day Brightness Select viewing brightness for daytime 1 ~ 15 (8)

Night Brightness Select viewing brightness for night 1 ~ 15 (8)

Display Time Enable/disable displayed time On, O

Exit Settings n/a Exit all menus, return to normal viewing Press Select button to exit

SETTINGS MENU REFERENCE (default factory settings indicated in bold)

WARNING: DO NOT WALK, RUN, OR USE ANY FORM OF TRANSPORTATION (BICYCLE, MOTORCYCLE, AUTOMOBILE, ETC.)

WHILE VIEWING THROUGH THE EQUINOX X650, AS THIS MAY PREVENT YOU FROM BEING FULLY AWARE OF YOUR

SURROUNDINGS, INCLUDING ANY POTENTIAL OBSTACLES OR OTHER DANGERS IN YOUR PATH. USE ONLY WHILE

STATIONARY, NEVER WHEN IN MOTION.

TROUBLESHOOTING

Unit does not turn on

1. Reinstall the batteries, making sure of the correct polarity (+/- terminals) orientation (refer to “Batteries Installed”

photo on the Parts and Controls Guide page).

2. Replace all batteries.

3. Clean the battery compartment, especially the contact points.

Image is blurry

1. Re-focus by adjusting the Main Focus Ring (F).

2. Adjust the diopter setting if necessary by rotating the Eyepiece (J) until the display icons appear sharp.

3. Check the condition of the objective lens surface and eyepiece and clean if necessary.

4. In low light conditions, make sure you are in Night mode and activate the IR Illumination.

Image disappears or its quality is reduced

Bright light sources (e. g. street lights at night time) may cause decreased visibility or reduced contrast.

• Turn the unit away from the light source; visibility will return momentarily.

Image at night is black and white

Viewed or recorded images at night appear black & white with no colors.

• This is normal, colors cannot be reproduced under dim conditions using IR illumination as the main source of light.

Specication EX650

Magnication (optical) 5x

Max. Magnication (via digital zoom) 9x

Objective Size 32mm

Battery Type 4x AA, lithium, alkaline or NiMh

IR Illuminator Power/Wavelength 1W / 850nm

IR Iluminator Beam Width Angle 5 degrees

Max. Viewing Distance * 216 yds / 197 m

Field of View (degrees) 7.29

Field of View (ft@100yds) 23.2’ x 17.4’

Dimensions (H x W x L) 69 x 85 x 190 mm

Weight 11.6 oz / 330 g

Tripod Mountable Yes

Water Resistance Standard IPX4

TECHNICAL SPECIFICATIONS

* In night mode, distance range is subjective and varies with subject viewed, ambient light intensity and other factors.

LIFETIME

IRONCLAD

WARRANTY

Les produits fabriqués à partir d’juin 2020sont couverts par la garantie Bushnell Lifetime Ironclad. La garantie

Ironclad est une garantie à vie totale, qui couvre l’ensemble de la durée de vie du produit. Chacun de nos

produits dispose d’une durée de vie dénie, comprise entre 1et 30ans. La durée de vie de ce produit est

consultable à l’adresse ci-dessous ou sur la page spécique à ce produit sur le site Bushnell.

Nous garantissons que ce produit est exempt de défauts de fabrication et de matériaux défectueux, et qu’il

répond à toutes les normes de performances dénies pour la durée de vie de ce produit. Sice produit ne

fonctionne pas comme il le devrait en raison d’un défaut couvert par cette garantie, le produit sera remplacé

ou réparé gratuitement (à notre discrétion), et vous sera réexpédié sans frais. Cette garantie est entièrement

transférable et ne nécessite aucun reçu, carte de garantie ou enregistrement du produit. Cette garantie ne

couvre aucun des éléments suivants : composants électroniques; piles et batteries; dégâts esthétiques ;

dommages causés par un défaut d’entretien du produit; perte; vol; dommages résultant d’une réparation,

d’une modication ou d’un démontage non autorisé ; dommages, utilisation mauvaise et/ou abusive

intentionnelle; usure normale du produit ou de ses composants. Si la date de fabrication ou tout autre numéro

de série sont retirés du produit, la garantie sera annulée.

Pour consulter la garantie complète ou trouver des informations sur les services de garantie à votre disposition,

visitez notre site Web à l’adresse www.bushnell.com/warranty. Vous pouvez également nous demander une

copie de la garantie en nous appelant au 1-800-423-3537,ou en nous écrivant à l’une des adresses suivantes:

Aux U.S.A. Envoyé à: AU CANADA Envoyé à:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Pour les produits achetés à l’extérieur des Etats-Unis ou du Canada, veuillez contacter votre revendeur local

pour obtenir les conditions de garantit applicables.

Cette garantie vous confère des droits légaux spéciques.

Vous pouvez avoir d’autres droits qui variant d’un pays à l’autre.

AVERTISSEMENT: ce produit utilise une pile à base de lithium. Les piles au lithium peuvent surchauffer et

causer des dommages en cas de mauvaise utilisation. N'utilisez pas de pile endommagée ou présentant

des signes d'usure.

NOTE FCC

Cet équipement a été testé et s’est avéré conforme aux limites du dispositif numérique de classe B, en vertu de la partie 15 des règles de la FCC. Ces limites sont

conçues afin de fournir une protection raisonnable contre les interférences dans une installation résidentielle. Cet équipement génère, utilise et peut émettre des

radiofréquences et, s’il n’est pas installé et utilisé selon les instructions, peut causer des interférences nocives aux communications radio.

Toutefois, il n’y a pas de garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives

à la réception radio ou télévisuelle, qui peuvent être déterminées en éteignant puis rallumant l’équipement, nous encourageons l’utilisateur à essayer de corriger

l’interférence par l’une ou plusieurs des mesures suivantes:

• Réorienter ou repositionner l’antenne de réception.

• Augmenter la distance séparant l’appareil du récepteur.

• Connecter l’équipement à une prise appartenant à un circuit diérent de celui sur lequel le récepteur est connecté.

• Contacter le revendeur ou faire appel à un technicien spécialisé en radio/télévision pour obtenir de l’aide.

Afin de se conformer aux limites du dispositif numérique selon la partie 15, section B, des règles de la FCC, des câbles blindés doivent être utilisés avec cet équipement.

Les caractéristiques et conceptions sont sujettes à des changements sans préavis ni obligation de la part du fabricant

Traitement des déchets d’équipements électriques et électroniques

(En vigueur dans l’Union européenne et autres pays européens ayant des systèmes de collecte des déchets séparés)

Cet équipement contient des composants électriques et/ou électroniques et par conséquent ne doit pas être éliminé en fin de vie avec les autres

déchets ménagers. Vous devez au contraire vous débarasser de ce produit afin qu’il soit recyclé aux points de collecte respectifs fournis par les

communautés locales. Pour vous, ceci est sans frais.

Si l’équipement contient des piles amovibles (rechargeables), celles-ci doivent également être retirées de l’équipement et, si nécessaire, être

éliminées à leur tour conformément aux règlements en vigueur (voir également les commentaires respectifs dans la notice d’utilisation de ce produit).

De plus amples renseignements à ce sujet sont disponibles auprès de votre mairie, votre compagnie de ramassage d’ordures locale, ou dans le magasin

où vous avez acheté cet équipement.

SÉCURITÉ FDA

Produit laser de classe 1conforme à la norme CEI 60825-1:2007.

Conforme aux normes 21CFR 1040.10 et 1040.11 pour les produits laser, sauf les exceptions citées dans le document «Laser Notice No.

50», daté du 24juin 2007.

Attention: il n’existe pas de contrôles, ajustements ou procédures destinés à l’utilisateur. L’exécution de procédures autres que celles

spéciées ici peut entraîner l’exposition à une lumière laser invisible.

Industry Canada Statement :

This device complies with ISED’s licence-exempt RSSs. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must

accept any interference received, including interference that may cause undesired operation.

Le présent appareil est conforme aux CNR d’ ISED applicables aux appareils radio exempts de licence. L’exploitation est autorisée aux deux conditions suivantes: (1) le dispositif ne

doit pas produire de brouillage préjudiciable, et (2) ce dispositif doit accepter tout brouillage reçu, y compris un brouillage susceptible de provoquer un fonctionnement indésirable.

Radiation Exposure Statement / Déclaration d’exposition aux radiations :

This device complies with the Industry Canada portable RF exposure limit set forth for an uncontrolled environment and is safe for the intended operation as described in this manual.

Further RF exposure reduction can be achieved if the product can be kept as far as possible from the user’s body or if the device is set to a lower output power if such function is available.

Le produit est conforme aux limites d’exposition pour les appareils portables RF pour les Etats-Unis et le Canada établies pour un environnement non contrôlé.

Le produit est sûr pour un fonctionnement tel que décrit dans ce manuel. La réduction aux expositions RF peut être augmentée si l’appareil peut être conservé aussi loin que possible

du corps de l’utilisateur ou que le dispositif est réglé sur la puissance de sortie la plus faible si une telle fonction est disponible.

Trois piles AA

incluses

Connexion alimentation USB

Port sortie vidéo

Fente pour carte micro SD

FRANÇAIS

MLK

COMPOSANTS ET COMMANDES

A. Couvercle du compartiment des piles

B. Port USB/Sortie vidéo/Carte micro SD

C. Œilleton avec dioptrie

D. Lentille de focalisation

E. Capuchon/Filtre de la lentille

F. Mollette principale de mise au point

G. Éclairage infrarouge (IR)

H. Adaptateur trépied

I. Accessoiredexationparrail

picatinny

J. Mollette de mise au point de l’écran

K. Zoom avant

L. Zoom arrière

M. Bouton Mode

N. Bouton Marche/Arrêt, Lecture,

Enregistrement et Capture

À PROPOS DE BUSHNELL® EQUINOX X650™ DIGITAL NIGHT VISION

Félicitations pour l’achat de votre appareil Bushnell® Equinox X650™ Digital Night Vision (vision nocturne numérique).

Composé de pièces électroniques et optiques de haute qualité, l’appareil Bushnell Equinox X650 est un système de

vision nocturne numérique et portatif qui utilise un capteur infrarouge CMOS et offre une résolution et une qualité

d’image exceptionnelles. Très polyvalent, le monoculaire de vision nocturne numérique Equinox X650 convient à

de nombreuses utilisations, notamment la chasse, le camping, la pêche et la navigation, la spéléologie, le paint-

ball, l’observation des étoiles, la recherche et le sauvetage, la surveillance, le maintien de l’ordre et l’enregistrement

de vidéos dans des conditions de luminosité changeantes - du crépuscule à l’obscurité totale. Il est non seulement

possible d’observer un sujet en pleine nuit, mais également d’enregistrer son image sous la forme d’une photo fixe ou

d’un clip vidéo, puis de la stocker sur une carte micro SD.

COMMENT FONCTIONNE LA VISION NOCTURNE NUMÉRIQUE ?

Les appareils de vision nocturne numérique de Bushnell collectent la lumière environnante à travers l’objectif. L’image

est ensuite acheminée à travers un module de capteur numérique CMOS et transférée vers un micro écran à cristaux

liquides (LCD). Les images affichées sur l’écran LCD sont agrandies 3,0, 4,5 ou 6 fois (selon le modèle) Les appareils

de vision nocturne numérique Equinox X650 sont équipés d’un éclairage IR (infrarouge) puissant intégré qui offre une

vision nette dans des conditions de faible luminosité, voire d’obscurité totale.

INSTALLATION DES PILES ET DE LA CARTE SD

1. Installation de piles neuves

• Retirer le couvercle du compartiment à piles (A) en appuyant sur la languette et en la faisant glisser le long du

couvercle. Insérer 3 piles AA (alcalines ou lithium), conformément à la polarité indiquée à l’intérieur du

compartiment à piles.

2. Installation de la carte micro SD

• Ouvrir le rabat en caoutchouc (B) recouvrant le port USB et la fente pour la carte et insérer une carte micro SD

(jusqu’à 64 Go, classe 10 ou supérieure pour de meilleurs résultats avec des fichiers vidéo) dans l’emplacement

prévu à cet effet (contacts métalliques vers le bas). Le monoculaire Equinox X650 n’a pas de mémoire interne et

ne capturera aucune photo et/ou vidéo si aucune carte n’est insérée.

• Si l’appareil Equinox X650 est uniquement utilisé pour une observation « en direct » et non pour prendre des

photos/vidéos, l’appareil fonctionnera normalement sans carte.

FONCTIONNEMENT DE BASE

AVERTISSEMENT : NE JAMAIS REGARDER LE SOLEIL À TRAVERS CET APPAREIL DE VISION NOCTURNE (OU TOUT AUTRE INSTRUMENT

OPTIQUE). CELA POURRAIT PROVOQUER DES DOMMAGES OCULAIRES DÉFINITIFS ET ENDOMMAGER L’APPAREIL.

1. Mettre l’appareil sous tension

• Appuyer et maintenir le bouton Marche (N) pendant 2 secondes pour mettre l’appareil sous tension (l’écran LCD est visible

dans l’œilleton).

• Pour éteindre le monoculaire Equinox X650, appuyer et maintenir le bouton Marche.

2. Vérification du capuchon de l’objectif (à retirer pour une utilisation nocturne et en intérieur)

• Pour utiliser l’appareil Equinox X650 en extérieur avec la lumière du jour, il peut être nécessaire de maintenir le capuchon

de l’objectif (E) en place, afin qu’il recouvre la lentille de l’objectif (E). Un filtre, placé au centre du capuchon de la lentille,

ne laisse pénétrer qu’une quantité minimale de lumière dans l’objectif, qui atteint alors le capteur numérique et s’amplifie. Le

monoculaire Equinox X650 utilisant un capteur numérique plutôt qu’un tube à décharge (vison nocturne « analogique »

classique), il est peu probable que des composants internes soient endommagés à la lumière du soleil, mais l’image pourrait

être trop lumineuse pour être observée ou enregistrée, à moins que le capuchon ne reste en place. Retirer le capuchon

lorsque l’appareil Equinox X650 est utilisé normalement dans un environnement intérieur normalement éclairé.

• Dans le cas d’une utilisation de l’appareil Equinox X650 la nuit ou dans des conditions de faible luminosité, retirer le

capuchon (E) de la lentille de focalisation (D). La lanière fournie prévient la perte accidentelle du capuchon de la lentille

lorsque l’objectif est découvert.

3. Ajustement de l’œilleton (dioptrie) et mollette principale de mise au point

• Pendant l’observation à travers l’œilleton (C), faire tourner la mollette de mise au point (J) dans l’une ou l’autre direction

jusqu’à ce que le texte et les icônes sur l’écran LCD apparaissent nets à vos yeux. Cette fonctionnalité d’ajustement de

dioptrie est uniquement utilisée pour garantir une bonne mise au point de l’appareil pour tout utilisateur (les porteurs de

lunettes de vue doivent pouvoir les porter pour des résultats optimaux).

• Ensuite, lors de l’observation d’un objet à une distance de cinq pieds ou plus, faire tourner la grosse mollette principale de

mise au point en caoutchouc (F) autour de la lentille de focalisation jusqu’à ce que le sujet apparaisse net.

• Veiller à toujours utiliser la mollette principale de mise au point si le sujet apparaît flou et ne toucher l’œilleton que si les

caractères et icônes d’affichage de l’écran lui-même sont indistincts.

4. (Facultatif) Ajustement du zoom numérique

Une fonctionnalité zoom numérique est prévue. Pendant une observation normale, appuyer sur le bouton Zoom avant (K) pour

zoomer par paliers de 0,5 x, jusqu’à 5 x (5 fois la taille réelle) comme indiqué dans le coin inférieur droit de l’écran. Maintenir le

bouton appuyé pour effectuer un zoom avant continu. Pour effectuer un zoom arrière, appuyer sur le bouton Zoom arrière (L).

5. Le monoculaire Equinox X650 est équipé d’un capteur de luminosité ambiante. L’appareil ajuste automatiquement le capteur et

les paramètres de l’éclairage IR.

ICÔNES ET INDICATEURS DE L’ÉCRAN (« HUD »)

AFFICHAGE MODE ENREGISTREMENT VIDÉO

En mode photo, appuyer sur le bouton Marche (N) pour prendre une photo. En mode vidéo, appuyer sur le bouton Marche

pour commencer à tourner une vidéo. Appuyer à nouveau sur Enregistrer pour arrêter l’enregistrement vidéo. Raccourci :

appuyer sur le bouton Mode (M) pour basculer entre les modes d’enregistrement Photo et Enregistrement vidéo.

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

mode

01:21:51

2021/01/01 05:15:55

VGA

AFFICHAGE LECTURE PHOTO

2021/01/01 05:15:55

18488


playback

AFFOCHAGE MODE LECTURE VIDÉO

VGA

18488

Bright: 7

Lamp: 0

LogoMark off

Time Set

AFFICHAGE DU MENU

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

playback

2021/01/01 05:15:55

VGA

00:03:00 0008

ICÔNES DE L’ÉCRAN

Icône Fonction

a Niveau des piles Pleine et xe=charge complète, Pleine à 2/3 et xe= deux-

tiers de charge restants, Pleine à 1/3 et xe=un tiers de charge

restant, Clignotante=vide (remplacer)

b Date / heure Heure du jour telle que réglée (format 12 ou 24 h, peut être

masquée via le menu de conguration de l’appareil photo)

c Lecture photo/vidéo Indique la photographie, la vidéo ou la lecture avec diérentes

icônes

d Carte micro SD Rempli=carte installée, Clignotant=pas de carte

e Nombre de photos/

Durée vidéo

Nombre d’images sur la carte SD. Temps écoulé lors de

l’enregistrement, temps restant disponible pour les vidéos une

fois arrêté

f Filigrane Visible=ligrane activé, Masqué=ligrane désactivé (selon le

menu conguration de l’appareil photo)

OBSERVATION NORMALE/ÉCRAN MODE PHOTO

VGA

2021/01/01 05:15:55

a b

f e

18488

Une fois le monoculaire Equinox X650 mis sous tension, plusieurs icônes et textes s’afchent dans les parties supérieure

et inférieure de l’écran et sont visibles via l’œilleton. Cette superposition d’icônes et de texte est désignée sous le nom de

« HUD » (heads-up display). Appuyer sur Select (sélection) pour afcher le Menu Réglages, décrit dans la section suivante.

Voici un aperçu de la superposition HUD sur l’écran, avec une description de la fonction de chaque icône et phrase :

NAVIGATION DANS LES MENUS AVEC LES TOUCHES ET BOUTONS DE SÉLECTION

Pendant une observation normale avec le monoculaire Equinox X650, un appui sur le bouton Marche (N) active les icônes de

l’écran (« HUD »), ce qui permet de consulter le niveau des piles, le mode enregistrement, le mode jour/nuit, les réglages de

l’éclairage IR, etc. Après environ 5 secondes, l’affichage revient à la normale, sans aucune icône visible. Le menu Réglages

permet d’optimiser l’appareil Equinox X650 en fonction de l’utilisation que l’on envisage d’en faire et des préférences

personnelles en sélectionnant une option, puis en modifiant ses réglages.

Pour sélectionner l’option du menu souhaitée et modier ses réglages :

1. Appuyer et maintenir le bouton Mode (M) pour faire apparaître l’afchage du menu. Appuyer sur le bouton Mode pour

explorer les options : Luminosité, Éclairage, Logo, Réglage de l’heure. Lorsque le curseur est sur l’élément du menu que

l’on souhaite ajuster, appuyer sur le bouton Zoom arrière (L). Le menu principal et le sous-menu, ainsi que les Réglages

« s’enroulent ». Ainsi, en continuant à maintenir enfoncé le bouton Zoom arrière, le dernier élément passera à la première

place de la liste. Il est également possible d’appuyer sur Zoom avant (K) lorsque le premier élément est en surbrillance

pour revenir au dernier élément.

2. Pour ajuster les réglages de luminosité, éclairage et Logo, lorsque l’astérisque se trouve sur le paramètre que l’on

souhaite changer, appuyer sur les boutons Zoom avant/Zoom arrière (K) et (L) pour ajuster les réglages selon les

préférences souhaitées. Luminosité : 1-9, Éclairage : 0-9, Logo : « Marche/Arrêt ».

Raccourci : depuis n’importe quel écran menu, un appui sur le bouton Enregistrement (N) entraîne la sortie de tous les

menus pour revenir à la vue normale avec les icônes de l’écran.

RÉGLAGE DE LA DATE ET DE L’HEURE :

Depuis le sous-menu de configuration de l’appareil photo, régler la date et l’heure du jour pour que ces paramètres soient

corrects lorsqu’ils s’afficheront sur l’écran HUD, ainsi que sur l’horodateur des vidéos enregistrées (si vous choisissez de

l’activer). Les étapes du réglage de la date et de l’heure sont les suivantes :

1. Appuyer et maintenir le bouton Marche (N) pour accéder à l’affichage du Menu.

2. Appuyer sur le bouton Zoom arrière (L) pour mettre en surbrillance « Réglage de l’heure ».

3. Le format est : Année/mois/jour Heure:Minute.

4. Pour régler l’année, appuyer sur les boutons Zoom avant/Zoom arrière (K) et (L) pour choisir la bonne année. Appuyer

sur le bouton Marche (N) pour confirmer le changement et passer au champ suivant. Continuer pour régler le mois et le

jour. Répéter les étapes pour régler les minutes et les secondes.

5. Une fois la date et l’heure réglées, appuyer sur le bouton Marche (N) pour revenir à l’affichage principal.

ENREGISTREMENT DE PHOTOS OU VIDÉOS

Avant d’utiliser la fonctionnalité de capture (enregistrement) d’image, une carte micro SD doit être installée (d’une capacité

jusqu’à 64 Go, de classe 10 ou vitesse supérieure recommandée pour la vidéo). Si l’on utilise une carte précédemment

utilisée dans un autre appareil, il est recommandé de formater la carte avant d’enregistrer avec le monoculaire Equinox

X650. Cette opération entraînant la suppression de tous les fichiers présents sur la carte, il convient de s’assurer d’avoir

conservé une sauvegarde de tout ce que l’on souhaite garder avant de formater la carte.

Il est possible de prendre une photo haute résolution de ce qui est observé via l’appareil Equinox X650 en appuyant

simplement sur le bouton Marche (N). Pour enregistrer un clip vidéo (format .mov) plutôt que des photos, appuyer sur le

bouton Mode (M) pour régler le mode d’enregistrement sur « vidéo ».

CONSULTATION ET SUPPRESSION DES PHOTOS OU VIDÉOS

Après l’enregistrement des photos et/ou des vidéos avec l’appareil Equinox X650, il est possible de les consulter ou de les

lire depuis la carte micro SD en appuyant sur le bouton Mode (M), en mettant en surbrillance « Galerie » et en appuyant sur le

bouton Select (sélection). Utiliser les boutons Gauche/Droite pour parcourir les photos/vidéos stockées. Appuyer sur Select

(sélection) pour lire une vidéo. Appuyer à nouveau pour la mettre en pause. Appuyer sur Down (bas) pour l’interrompre.

Appuyer sur les boutons Gauche/Droite pour effectuer une avance ou un retour rapide de la vidéo pendant la lecture.

Pour supprimer une photo ou une vidéo (pendant le visionnage d’une image vignette, pas pendant la lecture), appuyer sur

le bouton Down (bas). Une fenêtre contextuelle s’affiche alors, invitant à confirmer la suppression de la photo ou de la vidéo.

Mettre « Oui » en surbrillance et appuyer sur Select (sélection) pour supprimer le fichier de la carte.

Les photos et vidéos peuvent également être consultées en retirant la carte micro SD de l’appareil Equinox X650 (ne pas

oublier de le mettre hors tension d’abord) et en l’insérant dans un lecteur de cartes compatible connecté à un ordinateur. Il

est également possible de connecter le monoculaire Equinox à un ordinateur (PC ou Mac) avec un câble USB et de consulter

les fichiers stockés sur la carte sans la retirer de l’appareil. Veiller à mettre l’appareil Equinox X650 sous tension avant de

connecter l’autre extrémité du câble USB à un ordinateur. L’ordinateur reconnaît et accède au monoculaire Equinox X650

tout comme il le fait pour un appareil de stockage externe (disque dur externe ou clé USB), car ce dernier est conforme au

protocole « USB Mass Storage ».

Les fichiers photo utilisent le format standard JPEG ; les fichiers vidéo le format .AVI. « Éjecter » correctement le monoculaire

Equinox une fois la consultation des fichiers sur la carte terminée avant de le déconnecter.

ENTRETIEN ET MAINTENANCE

• Votre monoculaire Equinox X650 de Bushnell a été conçu pour fournir un service fiable pendant de nombreuses

années. Pour profiter pleinement de cet appareil numérique de vision nocturne, il est conseillé de toujours suivre

les recommandations, directives et précautions suivantes :

• Tenir l’appareil éloigné de toute source de chaleur, conduit de climatisation ou autre appareil de chauffage, de la

lumière directe du soleil et de l’humidité

• Toujours stocker l’appareil dans sa housse dans un endroit sec et bien ventilé à une température supérieure à

+15°C (60°F) et inférieure à +48°C (118°F). Ne pas stocker à proximité d’appareils de chauffage. Ne pas stocker à

la lumière directe du soleil ou dans des conditions d’humidité élevée (supérieures à 70 %).

• Nettoyer la lentille de l’objectif avec des produits d’entretien pour lentilles optiques.

• Nettoyer l’extérieur de l’appareil avec un chiffon doux et propre.

• Retirer les piles si l’appareil n’est pas utilisé pendant des périodes supérieures à quelques semaines.

• Éviter de laisser tomber l’appareil ou de le soumettre à des chocs. Bien que conçu pour une utilisation dans

des conditions rudes en extérieur, cet appareil comprend des circuits numériques sophistiqués susceptibles d’être

endommagés dans des cas extrêmes de mauvaise utilisation.

• Ne pas ouvrir le corps de l’appareil ou essayer de le réparer.

• Ne jamais verser d’alcool ou tout autre liquide directement sur les surfaces de la lentille

SOUS-MENU (CATÉGORIE)

OPTIONS/ÉLÉMENTS DESCRIPTION RÉGLAGES

Vision nocturne Éclairage IR Régler le niveau de l’éclairage infrarouge

ou de la lumière IR

Réglage appareil photo Mode

d’enregistrement

Sélectionner la prise d’images photo ou

vidéo

Photo, Vidéo

Réglage de la date Régler la date du jour pour l’horodateur

vidéo

utiliser les touches+boutons

Select (sélection)

Réglage de l’heure Régler l’heure locale pour l’horodateur

vidéo

utiliser les touches+boutons

Select (sélection)

Filigrane Bushnell Activer/Désactiver le ligrane sur les

photos/vidéos

Activé, Désactivé

Galerie s/o Explorer les photos, lire les vidéos,

supprimer les chiers non souhaités.

Réglages de l’écran Luminosité

ambiante

Sélectionner la luminosité d’observation

pour la journée

1 ~ 15 (8)

Luminosité

nocturne

Sélectionner la luminosité d’observation

pour la nuit

1 ~ 15 (8)

Achage de l’heure Activer/Désactiver l’heure achée Activé, Désactivé

Quitter les réglages s/o Quitter tous les menus, revenir à

l’observation normale

Appuyer sur le bouton Select

(sélection) pour quitter

RÉFÉRENCE MENU RÉGLAGES (réglages d’usine par défaut indiqués en gras)

AVERTISSEMENT: NE PAS MARCHER, COURIR OU UTILISER UN MOYEN DE TRANSPORT (VÉLO, MOTO, AUTOMOBILE, ETC.) PENDANT

UNE OBSERVATION À TRAVERS LE MONOCULAIRE EQUINOX X650, CAR CELA POURRAIT ENTRAÎNER UNE PERTE DE CONSCIENCE DE

L’ENVIRONNEMENT DIRECT, ET NOTAMMENT D’OBSTACLES POTENTIELS OU AUTRES DANGERS SUSCEPTIBLES D’ENTRAVER LES

MOUVEMENTS. UTILISER CET APPAREIL UNIQUEMENT EN POSITION IMMOBILE, JAMAIS EN MOUVEMENT.

• Ne pas nettoyer les lentilles et les surfaces de l’appareil avec des produits contenant du papier, tels que du papier

journal, de livres, etc., car ils sont susceptibles d’endommager le revêtement.

• Ne pas tenter de retirer l’œilleton, car cela pourrait endommager l’écran LCD

• Ne pas laisser le monoculaire exposé directement au soleil ou à la pluie. Bien que résistant aux intempéries, cet

appareil n’est pas conçu pour être exposé de manière prolongée à l’humidité et ne peut pas être immergé.

• Après avoir utilisé l’appareil dans des conditions de températures négatives, le laisser reposer au moins 3 heures

à température ambiante pour éviter l’accumulation de condensation sur les surfaces internes des lentilles et, par

conséquent, de buée causée par des différences de température extrêmes.

DÉPANNAGE

L’appareil ne s’allume pas

1. Replacer les piles et s’assurer du bon sens de la polarité (bornes +/-) (se reporter à la photo « Installation des

piles » à la page Composants et Commandes).

2. Remplacer toutes les piles.

3. Nettoyer le compartiment à piles, en particulier les points de contact.

L’image est floue

1. Refaire la mise au point en réglant la mollette principale de mise au point (F).

2. Ajuster le réglage de dioptrie si nécessaire en tournant l’œilleton (J) jusqu’à ce que les icônes de l’écran LCD

soient nettes.

3. Vérifier l’état de la surface de la lentille de l’objectif et de l’œilleton et les nettoyer si nécessaire.

4. Dans des conditions de faible éclairage, activer l’éclairage infrarouge.

L’image disparaît ou sa qualité est réduite

Des sources de lumière vive (p.ex. des lampadaires la nuit) peuvent être la cause d’une visibilité diminuée ou d’un

contraste réduit.

• Éloigner l’appareil de vision nocturne de la source de lumière ; la visibilité se rétablira rapidement.

L’image la nuit apparaît en noir et blanc

Les images observées ou enregistrées la nuit apparaissent en noir et blanc sans couleurs.

• Cela est normal, les couleurs ne peuvent être reproduites dans des conditions de faible luminosité en utilisant

l’éclairage IR comme principale source lumineuse.

Spécications EX650

Grossissement (optique) 5 x

Grossissement max. (par zoom numérique) 9 x

Taille de l’objectif 32 mm

Type de piles 4 piles AA au lithium, alcalines ou NiMh

Puissance/Longueur d’onde de l’éclairage IR 1 W / 850 nm

Angle du faisceau de l’éclairage IR 5 degrés

Max Portée d’observation * 216 yd/197 m

Champ de vision (degrés) 7,29

Champ de vision (ft@100yds) 23,2’ x 17,4’

Dimensions (H x L x L) 69 x 85 x 190 mm

Poids 11,6 oz / 330 g

Adaptable sur trépied Oui

Standard d’étanchéité IPX4

SPÉCIFICATIONS TECHNIQUES

* En mode nuit, la portée est subjective et varie en fonction du sujet observé, de l’intensité de la lumière ambiante et d’autres facteurs.

LIFETIME

IRONCLAD

WARRANTY

Los productos fabricados a partir de Junio de 2021 están cubiertos por la Garantía Ironclad de Bushnell. La Garantía

Ironclad es una garantía de por vida que cubre la vida útil de este Producto. Cada producto tiene una vida denida;

las vidas pueden variar de 1a 30 años. La vida útil de este producto se puede encontrar en el sitio web que se detalla

a continuación y/o en la página web de Bushnell especíca para este Producto.

Garantizamos que este producto está libre de defectos en materiales y mano de obra y cumplirá con todos los

estándares de rendimiento representados durante la vida útil de este producto. Si este Producto no funciona

correctamente debido a un defecto cubierto, nosotros, a nuestra discreción, lo repararemos o lo reemplazaremos y se

lo enviaremos sin cargo. Esta garantía es totalmente transferible y no requiere recibo, tarjeta de garantía ni registro de

productos. Esta garantía no cubre lo siguiente: componentes electrónicos; baterías; daño estético; daño causado por

no mantener adecuadamente el producto; pérdida; robo; daños como resultado de una reparación, modicación o

desensamblaje no autorizado; daño intencional, mal uso o abuso; y el desgaste normal. Esta Garantía será nula si el

sello de fecha u otros códigos de serialización han sido eliminados del Producto.

Para ver la garantía completa y encontrar detalles sobre cómo solicitar el servicio bajo la garantía, visite nuestro sitio

web en www.bushnell.com/warranty. Alternativamente, puede solicitar una copia de la garantía llamándonos al

1-800-423-3537 o escribiéndonos a una de las siguientes direcciones:

EN ESTADOS UNIDOS enviar a: EN CANADÁ enviar a:

Bushnell Outdoor Products Bushnell Outdoor Products

Attn.: Repairs Attn.: Repairs

9200 Cody 140 Great Gulf Drive, Unit B

Overland Park, Kansas 66214 Vaughan, Ontario L4K 5W1

Para los productos comprados fuera de Estados Unidos o Canadá, póngase en contacto con su distribuidor local

para obtener información sobre la garantía aplicable.

Esta garantía le otorga derechos legales especícos.

Es posible que tenga otros derechos que varíen de un país a otro.

ADVERTENCIA: este producto utiliza una batería de litio. Las baterías de litio pueden sobrecalentarse y provocar

daños si no se tratan correctamente. No utilice baterías dañadas o con signos de desgaste físico.

NOTA DE LA FCC

Este equipo ha sido probado y se ha demostrado su cumplimiento con los límites para un dispositivo digital de clase B, de acuerdo con la parte 15 del reglamento de

la FCC. Estos límites está diseñados para proporcionar una protección razonable frente a interferencias nocivas en una instalación residencial. Este equipo genera, usa

y puede radiar energía de radiofrecuencia. Si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias indeseables en las comunicaciones

por radio.

Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación en particular. Si este equipo llega a causar interferencias indeseables en

la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el equipo, se recomienda al usuario que trate de corregir la interferencia

tomando una o más de las siguientes medidas:

• Reorientar la antena receptora o cambiar su ubicación.

• Aumentar la separación entre el equipo y el receptor.

• Conectar el equipo a una toma de corriente o a un circuito distinto al que está conectado el receptor.

• Consultar al distribuidor o a un técnico de radio/televisión experimentado en busca de ayuda.

El cable de interfaz blindado debe usarse con el equipo para cumplir con las limitaciones de un dispositivo digital de acuerdo con la sección B de la parte 15 del

reglamento de la FCC.

Las especificaciones y los diseños están sujetos a cambios sin previo aviso ni obligación alguna del fabricante

Eliminación de equipos eléctricos y electrónicos

(Aplicable en la UE y otros países europeos con sistemas de recogida separada)

Este equipo contiene elementos eléctricos o electrónicos y por tanto no debe eliminarse con los residuos domésticos normales. En cambio, debe

eliminarse en los correspondientes puntos de recogida para reciclaje previstos por las comunidades. Para usted resultará gratuito.

Si el equipo incorpora baterías intercambiables (recargables), estas también deben retirarse antes y, si es necesario, eliminarlas de acuerdo con las

regulaciones correspondientes (consulte también los comentarios al efecto de las instrucciones de estas unidades).

La administración de su comunidad, su empresa local de recogida o la tienda en la que adquirió este equipo pueden proporcionarle información

adicional sobre este tema.

SEGURIDAD CONFORME A FDA

Producto láser de clase 1 de acuerdo con IEC 60825-1:2007.

Cumple con la norma 21 CFR 1040.10 y 1040.11 para productos láser, excepto lo indicado en conformidad con la Advertencia sobre láser

n.º50, de 24 de junio de 2007.

Precaución: no hay ajustes, procedimientos ni controles de usuario. La realización de procedimientos que no sean los especicados en

este documento puede dar como resultado el acceso a luz láser invisible.

Tres baterías AA

incluidas

Conexión de alimentación USB

Puerto de salida de video

Ranura para la tarjeta Micro SD

MLK

GUÍA DE PARTES Y CONTROLES

A. Cubierta del compartimiento de pilas

B. Puerto USB/Salida de video/Tarjeta Micro-SD

C. Ocular c/dioptrías

D. Lente objetivo

E. Tapa del lente/Filtro

F. Anillo principal de enfoque

G. Iluminador infrarrojo (IR)

H. Adaptador del trípode

I. Riel del accesorio Picatinny

J. Anillo de enfoque de la pantalla

K. Zoom In (acercar)

L. Zoom Out (alejar)

M. Botón de modo

N. Botón de encendido/apagado, reproducir,

grabar y capturar

ESPAÑOL

ACERCA DEL EQUINOX X650™ VISIÓN NOCTURNA DIGITAL DE BUSHNELL®

Felicidades por comprar su Equinox X650™ VISIÓN NOCTURNA DIGITAL DE BUSHNELL®. Compuesto de electrónica y ópticas

de alta calidad, el Equinox X650 de Bushnell es un sistema de visión nocturna digital portátil que usa un sensor infrarrojo CMOS

sensible que proporciona una resolución de toda el área y una imagen sobresaliente de calidad. El monocular Equinox X650 Visión

Nocturna Digital es suficientemente versátil para muchas aplicaciones, incluyendo cacería, campismo, remo/pesca, espeleología,

paintball, observación de estrellas, rescate y recuperación, vigilancia de seguridad, policía y grabación de video en condiciones

donde la luz cambia continuamente, desde el atardecer hasta la oscuridad total. No solo puede ver su objetivo de noche, también

puede grabar su imagen como una foto o un video y guardarlo en la tarjeta micro SD.

CÓMO FUNCIONA LA VISIÓN NOCTURNA DIGITAL

La Visión Nocturna Digital de Bushnell recopila la luz existente a través del lente objetivo. Después, la imagen es procesada a través

del módulo del sensor digital CMOS y transferida a la micropantalla de cristal líquido (LCD). Las imágenes vistas en la LCD están

ampliadas 3.0, 4.5 o 6 veces (en función del modelo). Los modelos del Equinox X650 Visión Nocturna Digital están equipados con

un poderoso iluminador IR (infrarrojo) que permite una visión clara en condiciones de baja luz ambiental, o incluso en obscuridad

total.

INSTALACIÓN DE LA BATERÍA Y TARJETA SD

1. Instalación de baterías nuevas

• Retire la cubierta del compartimiento de la batería (A) empujando la lengüeta y deslizando la cubierta hacia abajo.

Inserte 3 baterías AA (alcalinas o litio) y tome en cuenta la polaridad como está marcada dentro del compartimiento de

la batería.

2. Instalación de la tarjeta Micro SD

• Abra la tapa de hule (B) que cubre el Puerto USB y la ranura para la tarjeta e inserte una tarjeta Micro SD (hasta 64 GB,

clase 10 o mayor para tener mejores resultados con archivos de video) dentro de la ranura para la tarjeta (los contactos

de metal hacia abajo). El Equinox X650 no tiene memoria interna y no capturará fotos ni videos a menos que tenga una

tarjeta insertada.

• Si solo va a usar el Equinox X650 para ver “en vivo” y no desea usarlo para fotos ni videos, la unidad funcionará

normalmente sin una tarjeta.

OPERACIÓN BÁSICA

ADVERTENCIA: NUNCA MIRE AL SOL A TRAVÉS DE ESTA UNIDAD DE VISIÓN NOCTURNA (O NINGÚN OTRO INSTRUMENTO ÓPTICO). PUEDE

DAÑAR SUS OJOS PERMANENTEMENTE ASÍ COMO A LA UNIDAD.MAY PERMANENTLY DAMAGE YOUR EYES AS WELL AS THE UNIT.

1. Encendido

• Presione y sostenga el botón de Encendido (N) durante 2 segundos para encender la unidad (podrá ver la pantalla LCD en

el ocular).

• Para apagar el Equinox X650, presione y sostenga el botón de Encendido.

2. Revisar la tapa del lente (retirar para operación nocturna y en interiores)

• Cuando use el Equinox X650 para operación de día en exteriores, es posible que sea necesario mantener la tapa del lente

(E) en su lugar, para que cubra el Lente objetivo (D). Se proporciona un filtro en el centro de la tapa del lente que permitirá

que solo una mínima cantidad de luz entre al lente, caiga sobre el sensor digital y sea ampliada. Debido a que el Equinox

X650 usa un sensor digital en lugar de un tubo lleno de gas (visión nocturna “analógica” tradicional), es poco probable

que pueda dañar algún componente interno con la luz de día, pero la imagen podría ser demasiado brillante para vela o

para grabarla, a menos que la tapa siga en su lugar. La tapa puede ser retirada cuando use el Equinox X650 en áreas

interiores con luz normal.

• Al usar el Equinox X650 de noche o en condiciones de poca luz, retire la tapa del lente (E) del lente objetivo (D). Una cinta

anexa evita la pérdida accidental de la tapa del lente cuando el lente no está cubierto.

3. Ajuste del ocular (dioptrías) y anillo principal de enfoque

• Mientras observa a través del ocular (C), rote el Anillo de enfoque de la pantalla (J) en cualquier dirección hasta que el

texto y los iconos en la pantalla LCD se vean nítidos. Esta es una función para ajustar dioptrías, se usa solo para garantizar

que la pantalla aparecerá enfocada para cualquier usuario (quienes usan lentes pueden necesitar usar sus lentes para

tener mejores resultados).

• Después, mientras ve un objeto a una distancia de cinco pies o más, rote el anillo grande de enfoque principal (F)

alrededor del lente objetivo hasta que el objeto aparezca enfocado.

• Siempre use el anillo de enfoque principal si el objeto aparece borroso, y solo gire el ocular si los caracteres o los iconos

de la pantalla aparecen borrosos.

4. (Opcional) Ajuste del zoom digital

También se proporciona una función de zoom. Mientras mira normalmente, presione el botón de Zoom In (acercar) (K)

para acercar en incrementos de 0.5x, hasta 5x (5 veces lo normal) como se indica en la esquina inferior derecha de la

pantalla. Sostenga el botón para hacer un zoom continuo. Para regresar el zoom (alejarse), presione el botón Zoom Out

(alejar) (L).

5. El Equinox X650 está equipado con un sensor para detectar las condiciones de luz. La unidad ajustará automáticamente la

configuración del sensor y del iluminador IR.

ICONOS E INDICADORES DE LA PANTALLA (“HUD”)

Al encender el Equinox X650, múltiples iconos y textos serán visibles en la parte superior e inferior de la pantalla cuando mira a

través del ocular. Estos iconos y textos superpuestos son conocidos como el “HUD” (pantalla de avisos). Al presionar Seleccionar

ingresará al Menú de configuración, que se describe en la siguiente sección. Primero, aquí se describe el HUD superpuesto en la

pantalla, con una descripción de la función de cada icono y frase:

PANTALLA DEL MODO DE GRABACIÓN DE VIDEOS

En el modo Foto, presione el botón de Encendido (N) para tomar una foto. En el modo Video, presione el botón de Encendido

para empezar a grabar un video. Presione Grabar otra vez para detener la grabación del video. Atajo: presione el botón de Modo

(M) para cambiar entre los modos de Foto y Grabación de video.

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

mode

01:21:51

2021/01/01 05:15:55

VGA

ICONOS DE LA PANTALLA

Icono Función

a Nivel de la batería

Sólido completo=Energía completa, 2/3 sólido=dos tercios de energía

restante, 1/3 sólido=un tercio de energía restante, Parpadeando=vacío

(remplazar)

b Fecha/hora

Hora actual según se ajustó (formato de 12 o 24 horas, puede ocultarse vía el

menú de Conguración de la cámara)

c Foto/Video/

Reproducción

Indica fotografía, video o reproducción con iconos diferentes

d Tarjeta Micro SD

Sólido=tarjeta instalada, Parpadeando=sin tarjeta

e Cuenta de fotos/Tiempo

de video

Cantidad de fotos en la tarjeta SD. Tiempo transcurrido al grabar, tiempo

restante disponible para videos cuando se ha detenido

f Marca de agua

Visible=marca de agua activada, Oculto=marca de agua desactivada (vía el

menú de Conguración de la cámara)

PANTALLA NORMAL PARA VER/FOTO

VGA

2021/01/01 05:15:55

a b

f e

18488

PANTALLA DE REPRODUCCIÓN DE FOTOS

2021/01/01 05:15:55

18488


playback

PANTALLA DEL MODO DE REPRODUCCIÓN DE VIDEOS

VGA

18488

Bright: 7

Lamp: 0

LogoMark off

Time Set

PANTALLA DEL MENÚ

ashing red when

recording video

elapsed time when recording, remaining

time available for videos when stopped

video

playback

2021/01/01 05:15:55

VGA

00:03:00 0008

NAVEGAR POR LOS MENÚS CON EL TECLADO Y LOS BOTONES DE SELECCIÓN

Mientras mira normalmente con el Equinox X650, al presionar el botón de Encendido (N) se activarán los iconos de la pantalla

(“HUD”), permitiéndole revisar el nivel de la batería, el modo de grabación, la configuración de día/noche y del iluminador IR,

etc. Después de 5 segundos, la pantalla regresará a la vista normal, sin iconos visibles. El Menú de configuración le permitirá

optimizar el Equinox X650 para la manera en que planea usarlo, y para sus preferencias personales al seleccionar una opción

y cambiando sus ajustes.

Para seleccionar la opción del menú que desea y cambiar su ajuste:

1. Presione y sostenga el botón de Modo (M) para mostrar el Menú. Presione el botón de Modo para navegar por las

opciones: Brillo, Lámpara, Marca del logotipo, Ajustar la hora. Cuando el cursor esté en el elemento del menú que desea

ajustar, presione el botón Zoom Out (L). El menú principal y los submenús, al igual que los ajustes “rotan”. Esto significa

que si sigue presionando Zoom Out después del último elemento, pasará al primer elemento de la lista. También puede

presionar Zoom In (K) cuando el primer elemento esté resaltado para regresar al último elemento.

2. Para ajustar la configuración del Brillo, Lámpara y Marca del logotipo, mientras el asterisco está en el ajuste que desea

cambiar, presiones los botones Zoom In/Zoom Out (K) y (L) para ajustar el valor a su preferencia. Brillo: 1-9, Lámpara: 0-9,

Marca del logotipo: encendido/apagado.

Atajo: desde cualquier pantalla del menú, si presiona el botón Grabar (N) saldrá de los menús y regresará a la vista

normal con los iconos en la pantalla.

Ajuste de la fecha y hora:

En el submenú de ajuste de la cámara debe ajustar la fecha y la hora, para que estén correctas cuando las vea en la pantalla HUD, así

como la marca de fecha y hora en los videos grabados (si decide habilitarla). Los pasos para ajustar la fecha y hora son los siguientes:

1. Presione y sostenga el botón de Encendido (N) para ingresar al Menú.

2. Presione el botón Zoom Out (L) para resaltar “Ajustar hora”.

3. El formato es: Año/Mes/Día Hora:Minuto.

4. Para ajustar el año, presione los botones Zoom In/Zoom Out (K) y (L) para elegir el año correcto. Presione el botón de Encendido

(N) para confirmar el cambio y pasar al siguiente campo. Continúe para ajustar el mes y el día. Repita los pasos para ajustar los

minutos y segundos.

5. Cuando termine de ajustar la fecha y hora, presione el botón de Encendido (N) para regresar a la pantalla principal.

GRABACIÓN DE FOTOS Y VIDEOS

Antes de usar la función de captura (grabación) de imágenes, debe instalar una tarjeta micro-SD (hasta 64 GB de capacidad, clase 10

o de mayor velocidad recomendada para videos). Si está usando una tarjeta que ha sido usada en otro dispositivo, se recomienda

que formatee la tarjeta antes de grabar con el Equinox X650. Porque esto borrará todos los archivos que hay actualmente en su

tarjeta, asegúrese de haber respaldado cualquier cosa que desee conservar antes de formatear la tarjeta.

Puede capturar una foto de alta resolución de lo que está viendo a través del Equinox X650 simplemente presionando el botón de

Encendido (N). Para grabar clips de video (formato .mov) en vez de fotos, presione el botón de Modo (M) y cambie el ajuste del

Modo de grabación a “Video”.

REVISAR Y BORRAR FOTOS O VIDEOS

Después de haber grabado fotos y/o videos en el Equinox X650, pueden ser vistos o reproducidos desde la tarjeta micro-SD

presionando el botón de Modo (M), resaltando “Galería” y presionando el botón de Seleccionar. Use los botones Izquierda/Derecha

para pasar por las fotos/videos almacenados. Presione Seleccionar para reproducir un video, presione otra vez para pausar, presione

Abajo para detener. Presione los botones Izquierda/Derecha para adelantar o regresar el video durante la reproducción.

Para borrar una foto o video (mientras está viendo la imagen miniatura, no durante la reproducción), presione el botón Abajo.

Una pantalla emergente le pedirá que confirme que desea borrar la foto o video. Resalte “Sí” y presione Seleccionar para borrar el

archivo de la tarjeta.

También puede revisar fotos y videos retirando la tarjeta micro-SD del Equinox X650 (apáguelo primero) e insertándola en un lector

de tarjetas compatible conectado a su computadora. También puede conectar el Equinox a su computadora (PC o Mac) con un cable

USB y ver los archivos almacenados en la tarjeta sin retirarla de la unidad. Asegúrese de apagar el Equinox X650 antes de conectar

el otro extremo del cable USB a la computadora. El Equinox X650 conectado será reconocido por su computadora y podrá acceder

al mismo de la misma manera que con un dispositivo de almacenamiento externo (disco duro portátil o memoria flash), ya que se

apega al protocolo “Almacenamiento masivo USB”.

Los archivos de fotos usan el formato JPEG estándar, los archivos de video usan el formato .AVI. “Expulse” el Equinox de manera

adecuada cuando haya terminado de revisar los archivos de la tarjeta antes de desconectarlo.

CUIDADO Y MANTENIMIENTO

Su Equinox X650 de Bushnell fue diseñado para proporcionar muchos años de servicio confiable. Para garantizar

que disfrute de la mejor manera su dispositivo de visión nocturna digital, siga estas recomendaciones, directrices y

precauciones:

• Mantenga el dispositivo lejos de ventilas de calentadores y aires acondicionados u otros dispositivos de

calentamiento, lejos de la luz del sol y de la humedad.

• Almacene siempre la unidad en una funda en un espacio seco y bien ventilado a una temperatura superior a

+15°C (60°C) y menor a +48°C (118°F). No lo almacene cerca de dispositivos de calentamiento. No lo almacene a

la luz directa del sol o en condiciones de humedad alta (más del 70%).

• Limpie los lentes ópticos con suministros para limpieza de lentes de cámara.

• Limpie el exterior del dispositivo con una tela suave y limpia.

• Retire las baterías si no usará el dispositivo durante más de algunas semanas.

• Evite tirar o golpear la unidad. Aunque está diseñado para un uso rudo en exteriores, este dispositivo incorpora

circuitos digitales sofisticados que pueden ser dañados en casos de mal uso extremo.

• No abra el cuerpo del dispositivo ni intente darle servicio.

• Nunca derrame alcohol u otros líquidos directamente sobre las superficies de los lentes.

• No limpie los lentes ni las superficies con productos basados en papel, como periódico, papel impreso, etc. ya que

puede dañar el recubrimiento.

• No intente retirar el ocular, ya que la pantalla LCD puede resultar dañada.

• No deje el dispositivo bajo la luz directa del sol o lluvia. La unidad es resistente al agua, pero no está diseñada

para exposición prolongada a la humedad y no puede ser sumergida en agua.

• Después de operar la unidad a temperaturas bajo cero, espere al menos 3 horas a temperatura de la habitación

para evitar que se acumule condensación en las superficies de los lentes internos y provocar el empañamiento

causado por diferencias extremas de temperatura.

SUBMENÚ (CATEGORÍA) OPCIONES/

ELEMENTOS

DESCRIPCIÓN AJUSTES

Visión nocturna Iluminación IR Ajusta el nivel del iluminador infrarrojo

o luz IR

Conguración de la

cámara

Modo de grabación Selecciona captura de foto o video Foto, Video

Ajustar fecha Ajusta la fecha actual para la marca de

tiempo del video

usar Teclado+botones de

selección

Ajustar hora Ajusta la hora local para la marca de

tiempo del video

usar Teclado+botones de

selección

Marca de agua de

Bushnell

Habilita/deshabilita la marca de agua en

fotos/videos

Activado, Desactivado

Galería n/a Revisar fotos, reproducir videos, borrar

archivos no deseados.

Conguración de la

pantalla

Brillo de día Selecciona el brillo al ver durante el día 1 ~ 15 (8)

Brillo de noche Selecciona el brillo al ver durante la

noche

1 ~ 15 (8)

Mostrar la hora Habilita/deshabilita el tiempo para

mostrar

Activado, Desactivado

Conguración de salida n/a Salir de todos los menús, regresar a la

vista normal

Presione el botón Seleccionar

para salir

REFERENCIA DEL MENÚ DE CONFIGURACIÓN (la configuración predeterminada de fábrica se indica en negritas)

ADVERTENCIA: NO CAMINE, CORRA O USE CUALQUIER FORMA DE TRANSPORTE (BICICLETA, MOTOCICLETA, AUTOMÓVIL,

ETC.) MIENTRAS ESTÁ MIRANDO A TRAVÉS DEL EQUINOX X650, YA QUE PUEDE EVITAR QUE ESTÉ COMPLETAMENTE

ATENTO A SUS ALREDEDORES, INCLUYENDO CUALQUIER POSIBLE OBSTÁCULO U OTROS PELIGROS EN SU CAMINO. ÚSELO

ÚNICAMENTE CUANDO ESTÉ ESTACIONARIO, NUNCA EN MOVIMIENTO.

SOLUCIÓN DE PROBLEMAS

Si la unidad no enciende

1. Reinstale las baterías, asegúrese de que la polaridad (terminales +/-) está correcta (consulte la foto de “Baterías

instaladas” en la página de la Guía de Partes y Controles).

2. Remplace todas las baterías.

3. Limpie el compartimiento de las baterías, especialmente los puntos de contacto.

La imagen es borrosa

1. Vuelva a enfocar ajustando el Anillo de enfoque principal (F).

2. Ajuste las dioptrías, si es necesario, rotando el ocular (J) hasta que los iconos de la pantalla aparezcan nítidos.

3. Revise la condición de la superficie del lente objetivo y del ocular, y límpielos si es necesario.

4. En condiciones de poca luz, asegúrese de que está en modo Nocturno y active la Iluminación IR.

La imagen desaparece o se reduce la calidad

Las fuentes de luz brillante (p. ej., luminarias de la calle en la noche) pueden causar una reducción de la visibilidad o

del contraste.

• Aleje la unidad de la fuente de luz; la visibilidad regresará momentáneamente.

La imagen en la noche está en blanco y negro

Las imágenes vistas o grabadas de noche aparecen en blanco y negro sin ningún color.

• Esto es normal, no se pueden reproducir colores en condiciones de poca luz usando la iluminación IR como la

fuente de luz principal.

Especicación EX650

Amplicación (óptica) 5x

Máx. amplicación (vía zoom digital) 9x

Tamaño del objetivo 32 mm

Tipo de batería 4 AA, litio, alcalina o or NiMh

Potencia del iluminador IR/Longitud de onda 1 W / 850 nm

Ángulo de amplitud del rayo del iluminador IR 5 grados

Máx. distancia de visión * 216 yds / 197 m

Campo de visión (grados) 7.29

Campo de visión (pies a 100 yardas) 23.2 pies x 17.4 pies

Dimensiones (Al x An x L) 69 x 85 x 190 mm

Peso 11.6 oz / 330 g

Montable en trípode Sí

Estándar de resistencia al agua IPX4

ESPECIFICACIONES TÉCNICAS

* En modo nocturno, el rango de distancia es subjetivo y varía en función del sujeto visto, la intensidad de la luz ambiente y

otros factores.
