7601/7601Z-32

User Manual

This is the main product document for model 7601/7601Z-32".

The file format is pdf, 96 pages, you can download this manual here .

background
Technical Support and E-Warranty Certificate www.vevor.com/support
HEAVY DUTY DRAWER SLIDES
7601 / 7601Z
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only
represents an estimate of savings you might benefit from buying certain tools
with us compared to the major top brands and does not necessarily mean to cover
all categories of tools offered by us. You are kindly reminded to verify carefully
when you are placing an order with us if you are actually Saving
Half in comparison with the top major brands.
background
background
- 1 -
MODEL2:7601/7601Z
NEED HELP? CONTACT US!
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
HEAVY DUTY DRAWER
SLIDES
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.
WARNING:
1. Please assemble the product in strict accordance with the instructions.
Incorrect assembly could be hazardous.
2. Please wear safety goggles and work gloves properly during assembly.
3. Do not try to assemble the product when feeling tired or when under the
influence of alcohol, drugs, or medication.
4. Load-bearing capacity and other product parameters are applied to the
properly and completely assembled product only.
5. Separate and count all parts and hardware.
6. Prepare the following tool: Philips Head Screwdriver.
7. If using power tools, please be careful to slow down and stop when
needed.
8. Two people are required for assembly.
9. Follow the intended uses only.
Save the instructions.
Attention:
1. Pay attention to waterproof and moisture-proof, should not be placed in
the open air, wet or chemical environment.
2. Pay attention to strong chemicals, do not use strong chemicals, cleaning
agents or strong detergents to clean products. Clean the appearance of
the product stains can be wiped with a clean cloth.
3. Pay attention to anti-high temperature, do not put the product in an
environment where the temperature is too high (recommended product
environmental requirements: working temperature :-10
℃
-50
℃
).
background
- 3 -

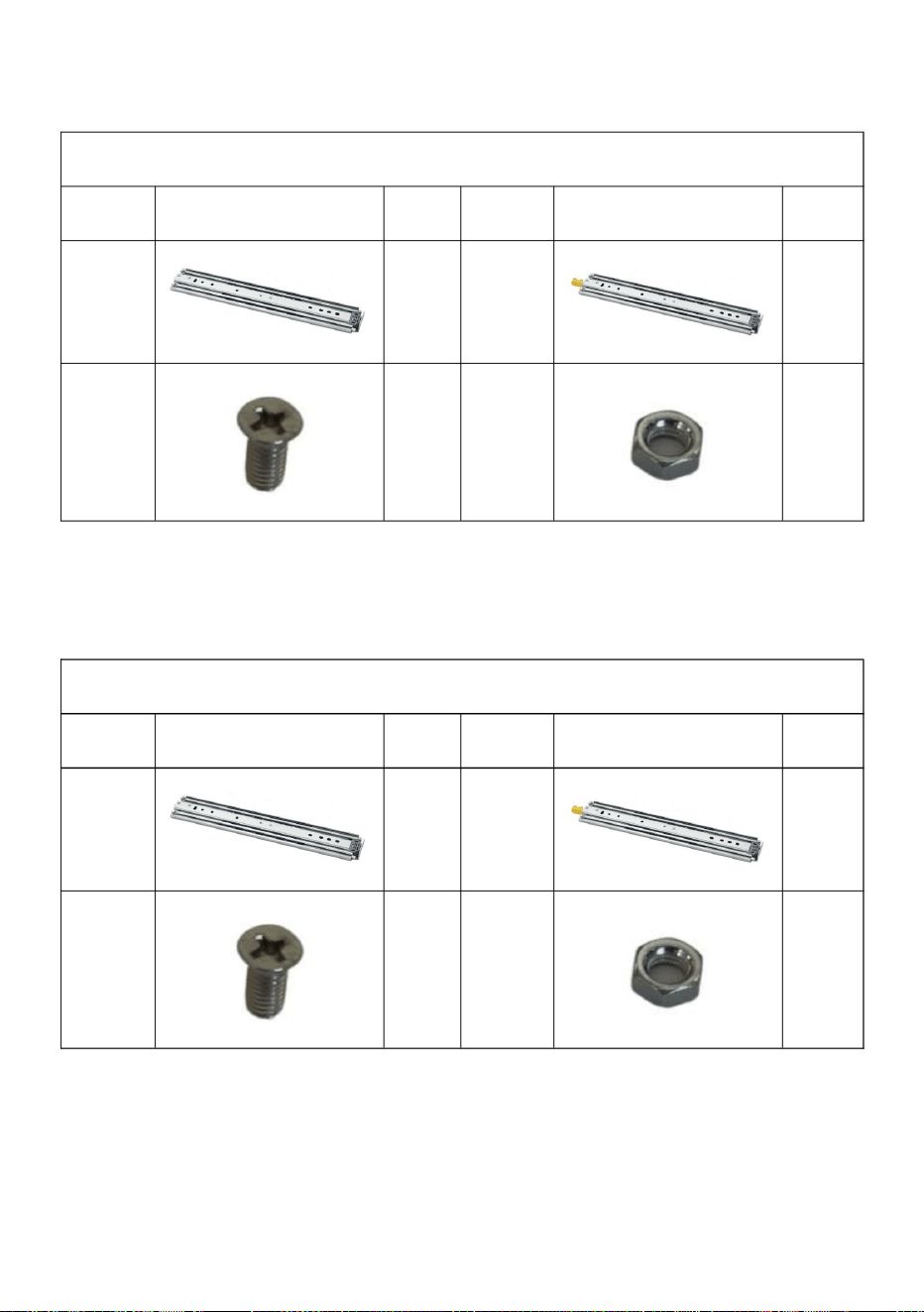

7601/7601Z-16"~7601/7601Z-30"

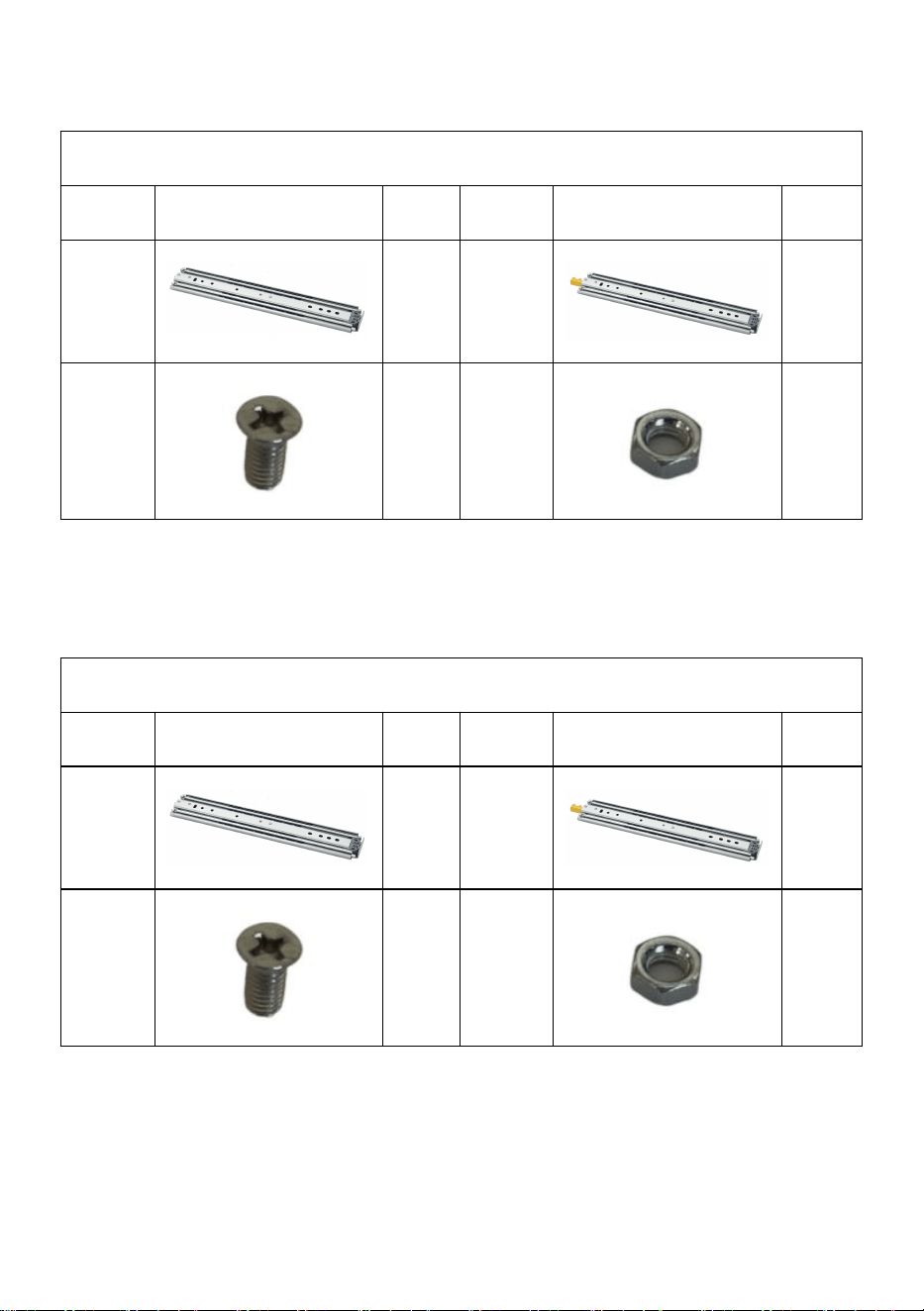

Part List
Code
Qty.
Code
1
1
2
3
16
4

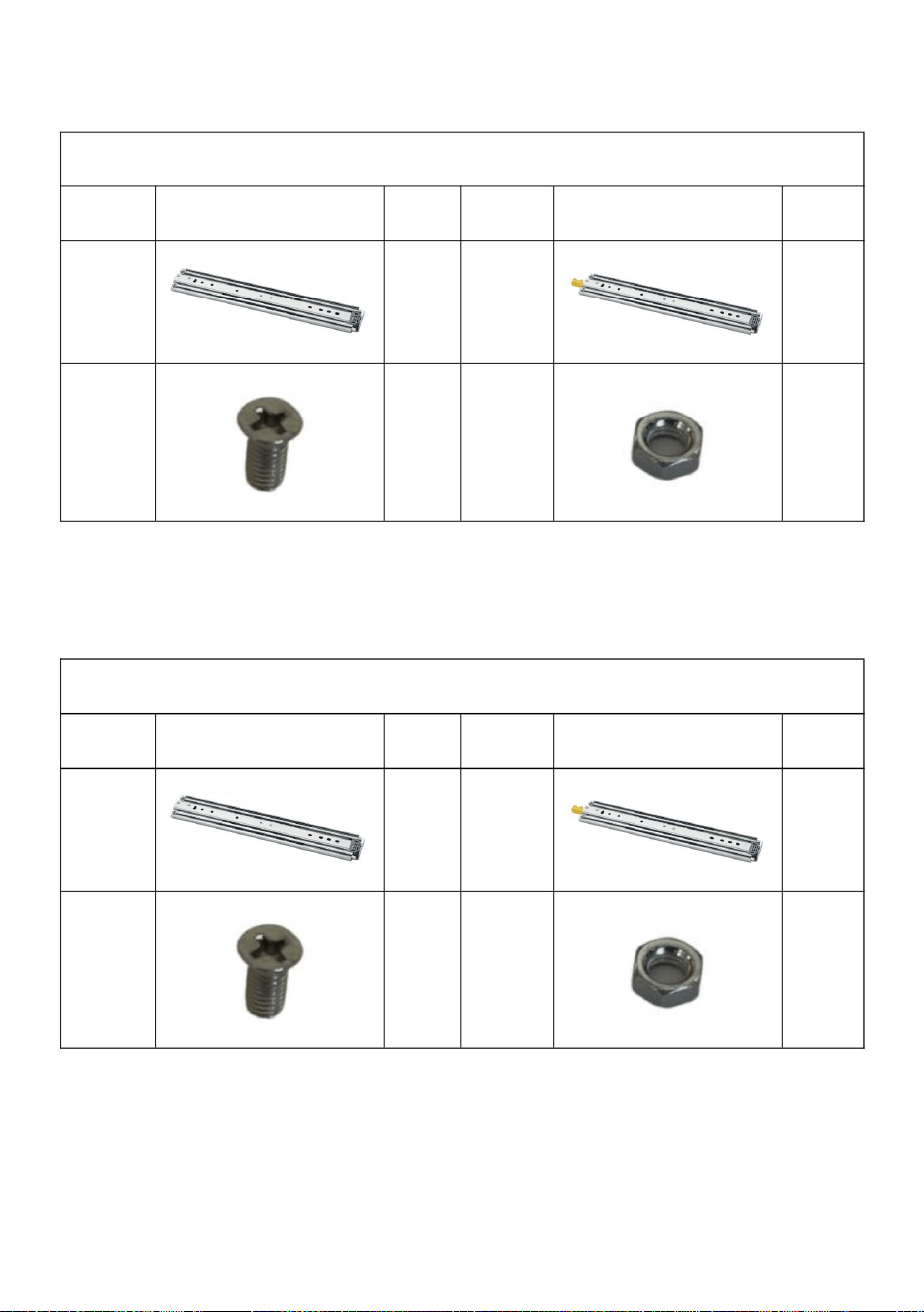

7601/7601Z-32"~7601/7601Z-60"
Part List
Code
Qty.
Code
1
1
2
3
24
4
background
- 4 -
Product Introduction
Model
Applicable Drawer
Length (inch)
Sliding Length
(mm)
Max. Load
(kg / lbs)
7601/7601Z-24"
24.5
610
169.2/376
7601/7601Z-30"
30.5
762
155.4/343
7601/7601Z-32"
32.5
813
155.4/332
7601/7601Z-36"
36.5
914
139.5/310
7601/7601Z-40"
40.5
1016
129.6/288
7601/7601Z-48"
48.5
1219
105.3/243
7601/7601Z-60"
60.5
1524
80/178

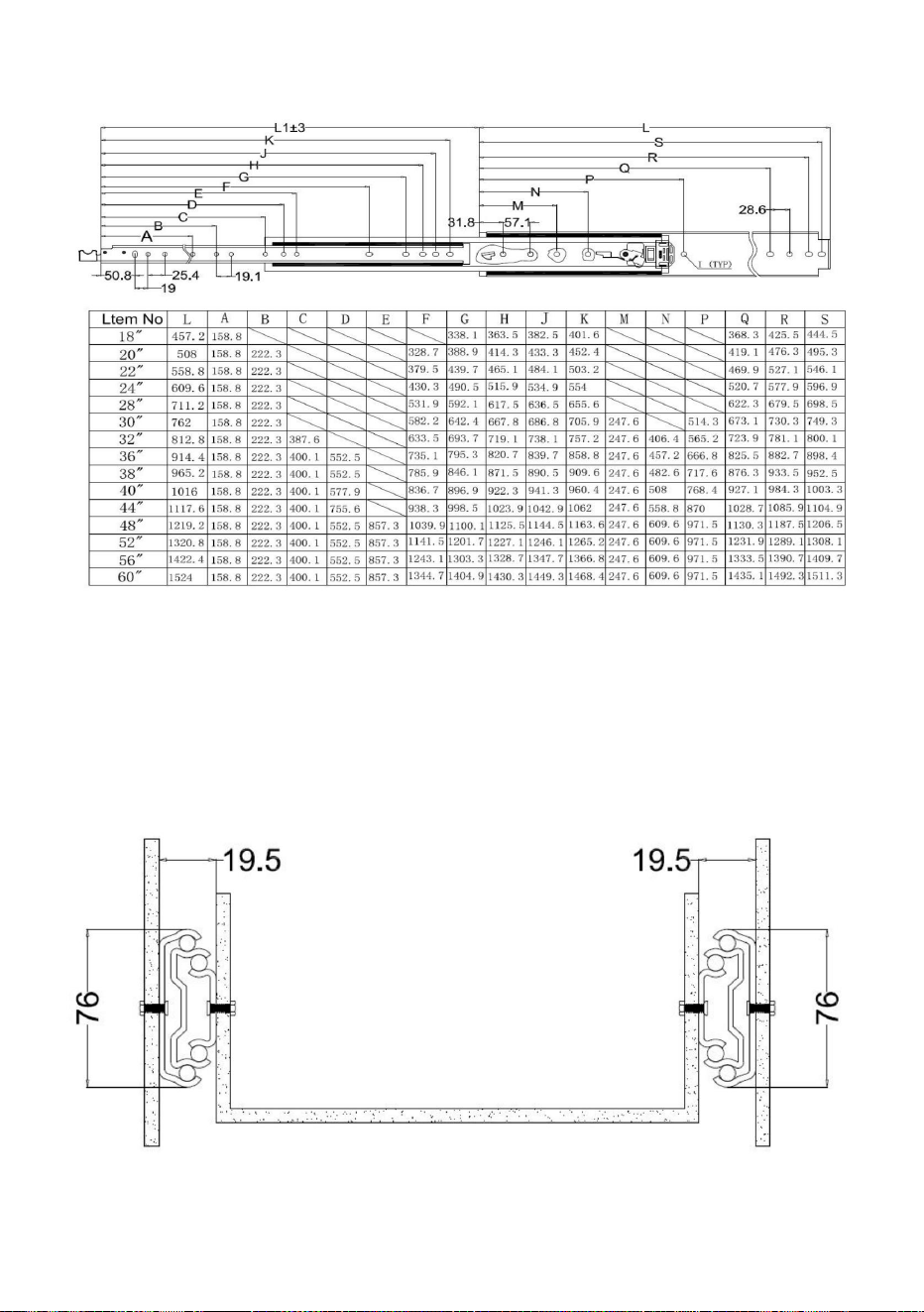

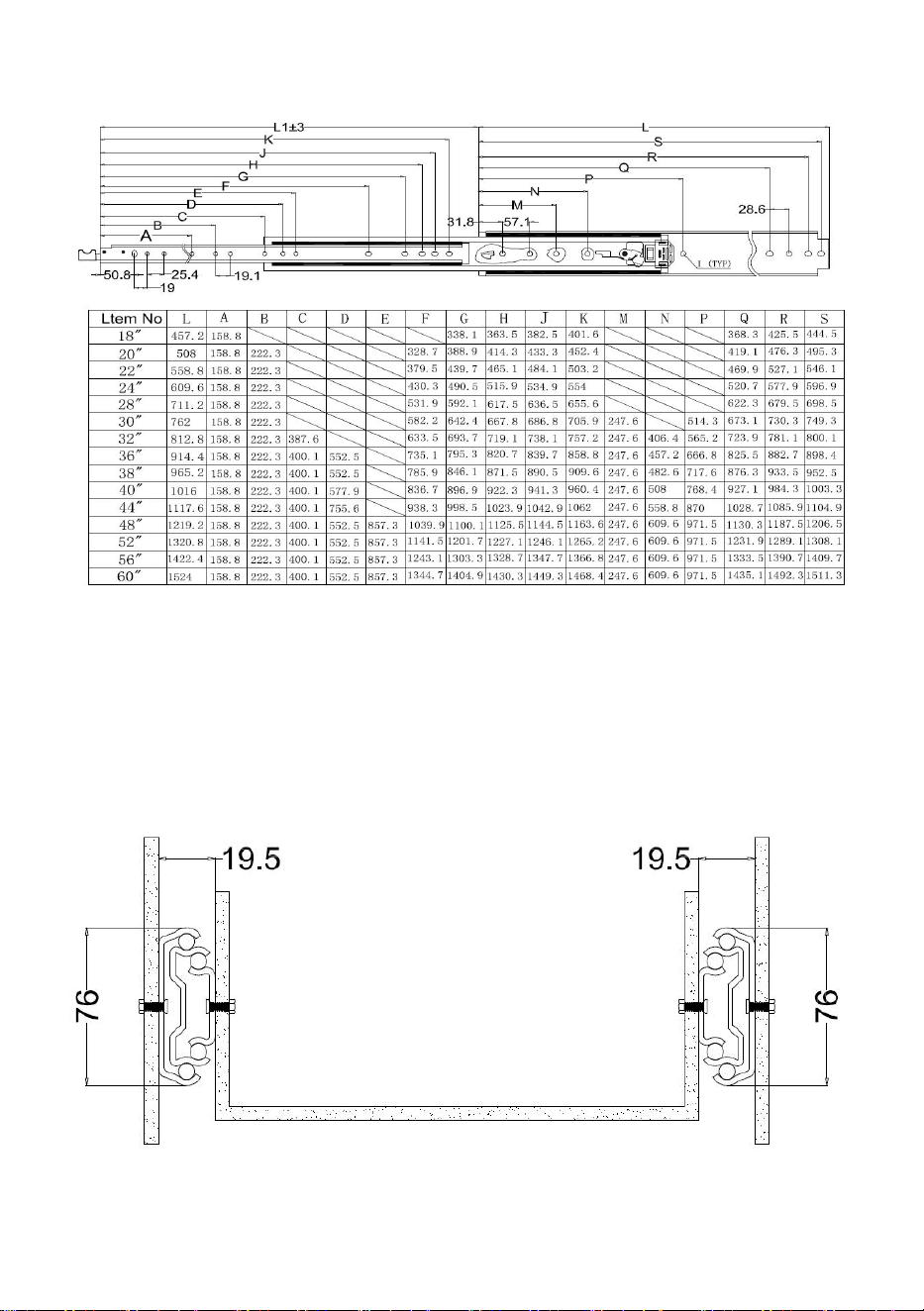

7601 Installation Hole Pattern(Units:mm:
background
- 5 -

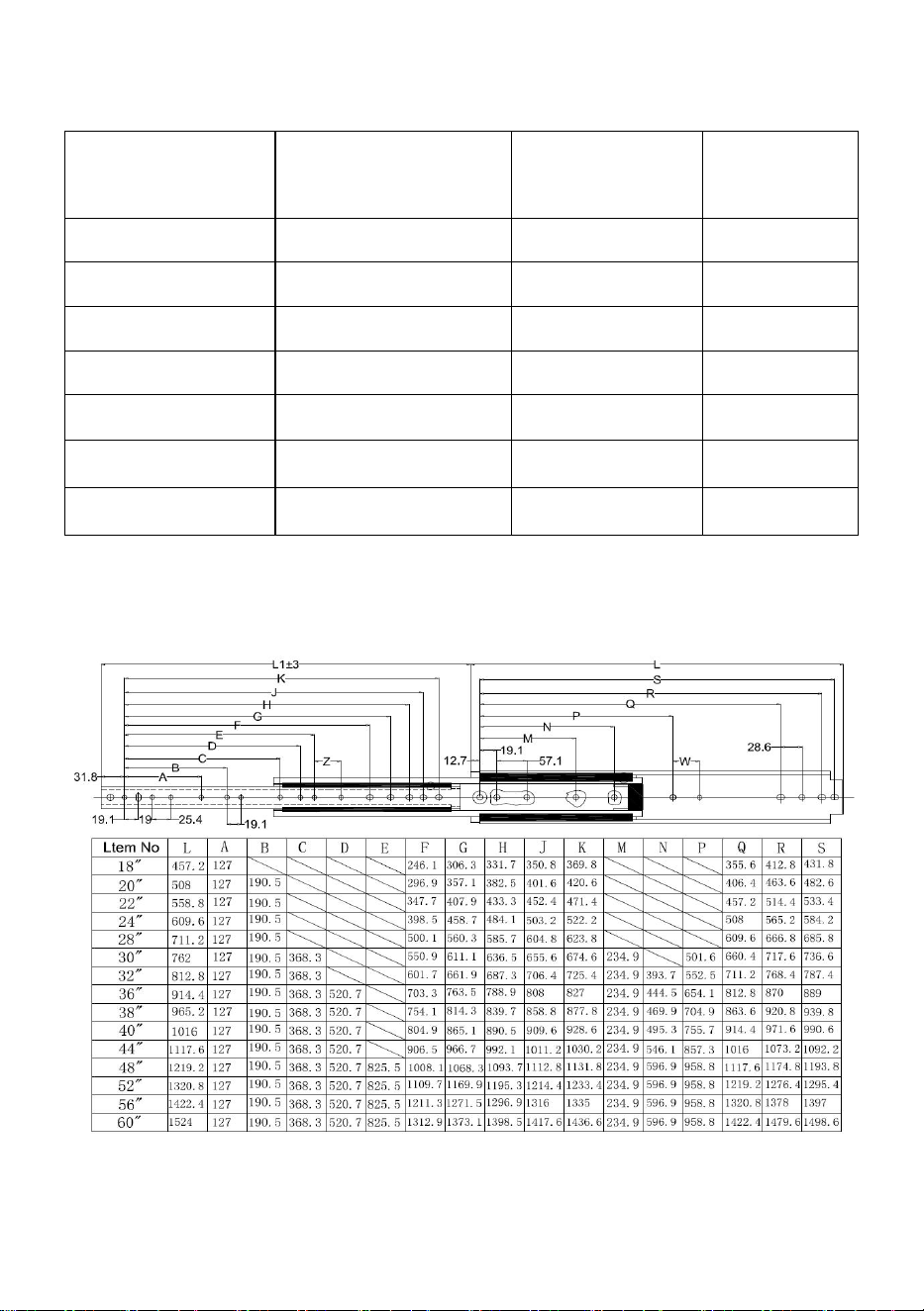

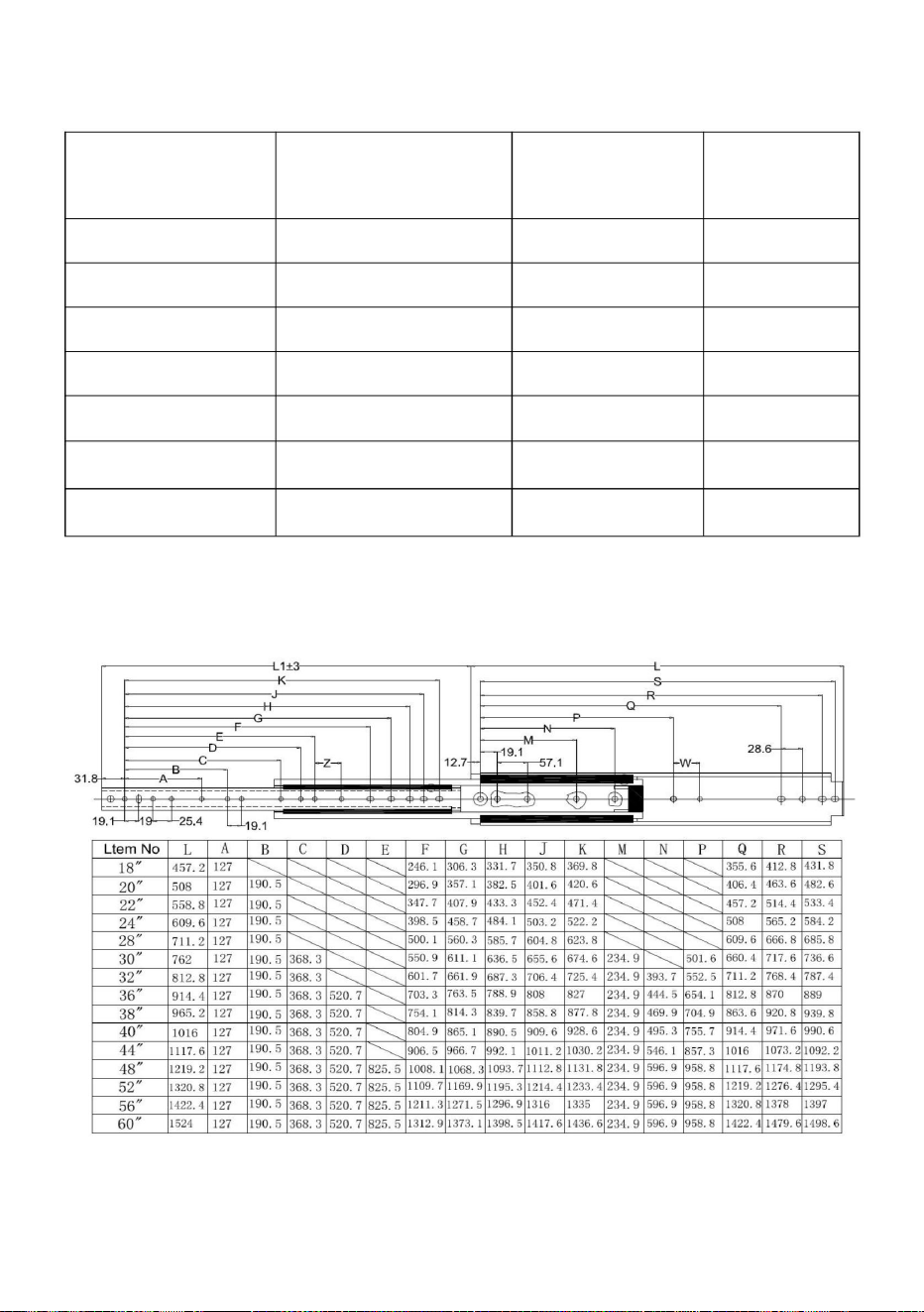

7601Z Installation Hole Pattern(Units:mm)

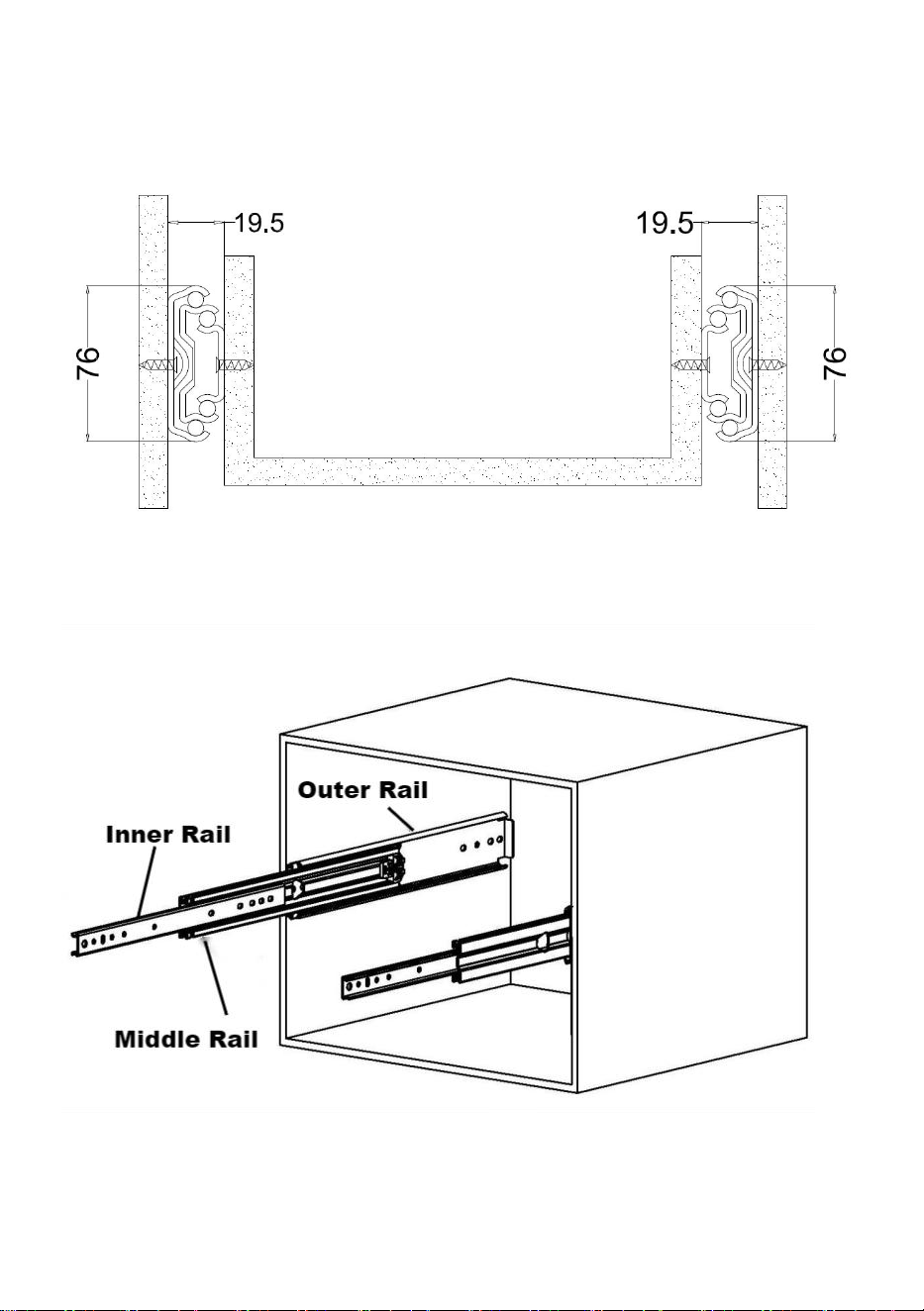

Installation Procedure(Method 1)

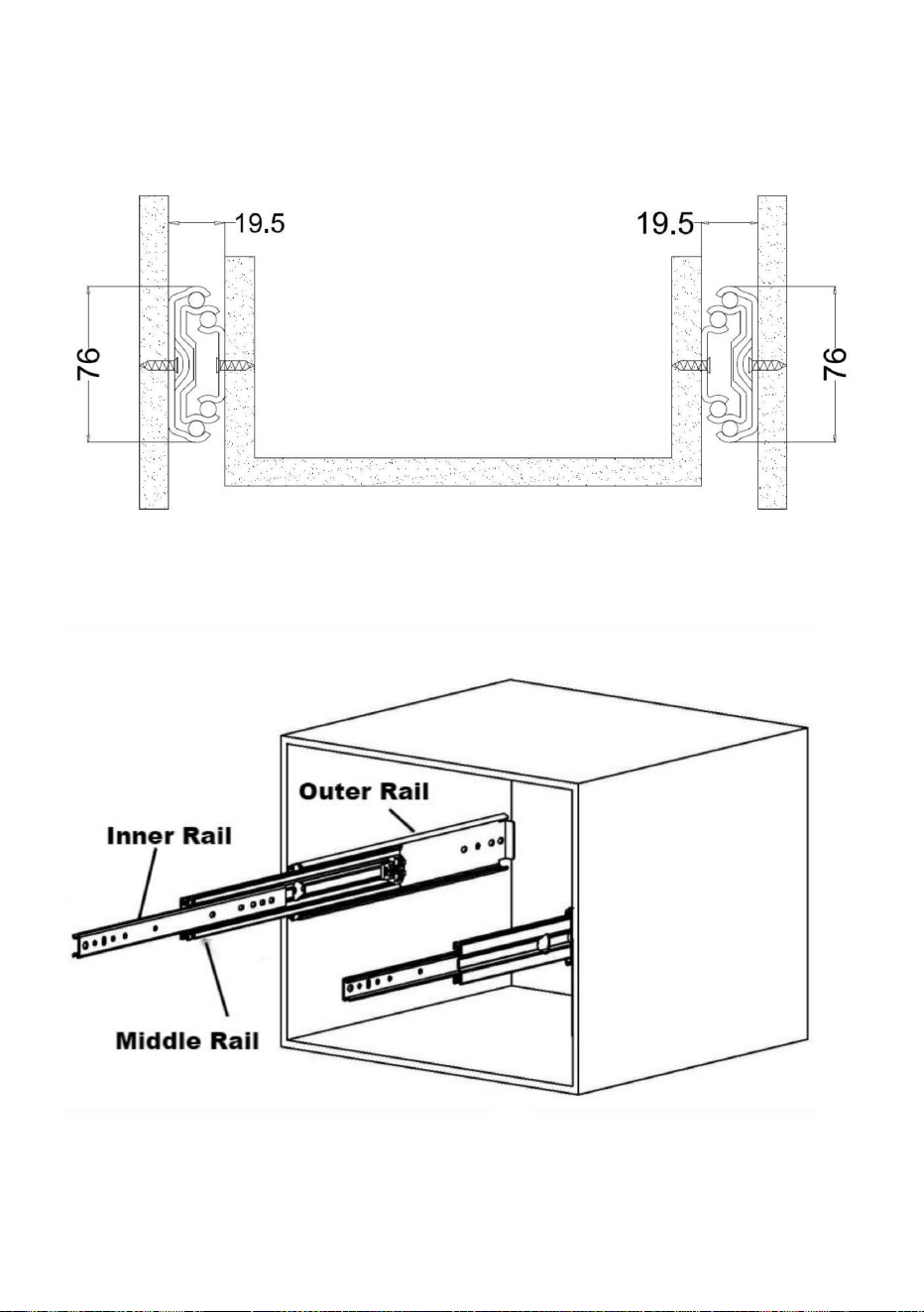

1.Pay attention to the installation space on both sides.(Units:mm)
background
- 6 -
2.Install the outer rail.

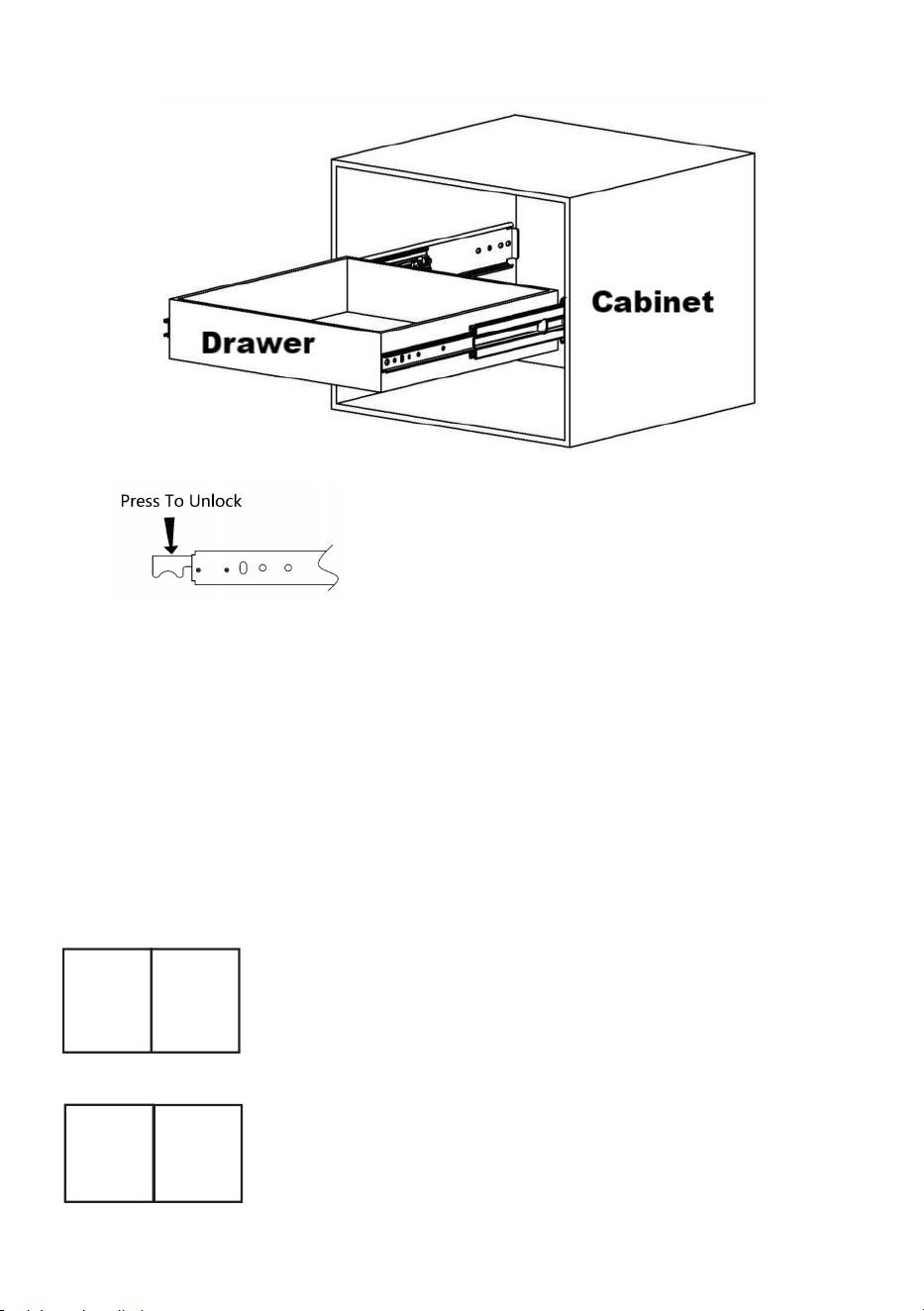

3.Install the drawer.
background
- 7 -
Installation Procedure(Method 2)
1. Pay attention to the installation space on both sides.(Units:mm)

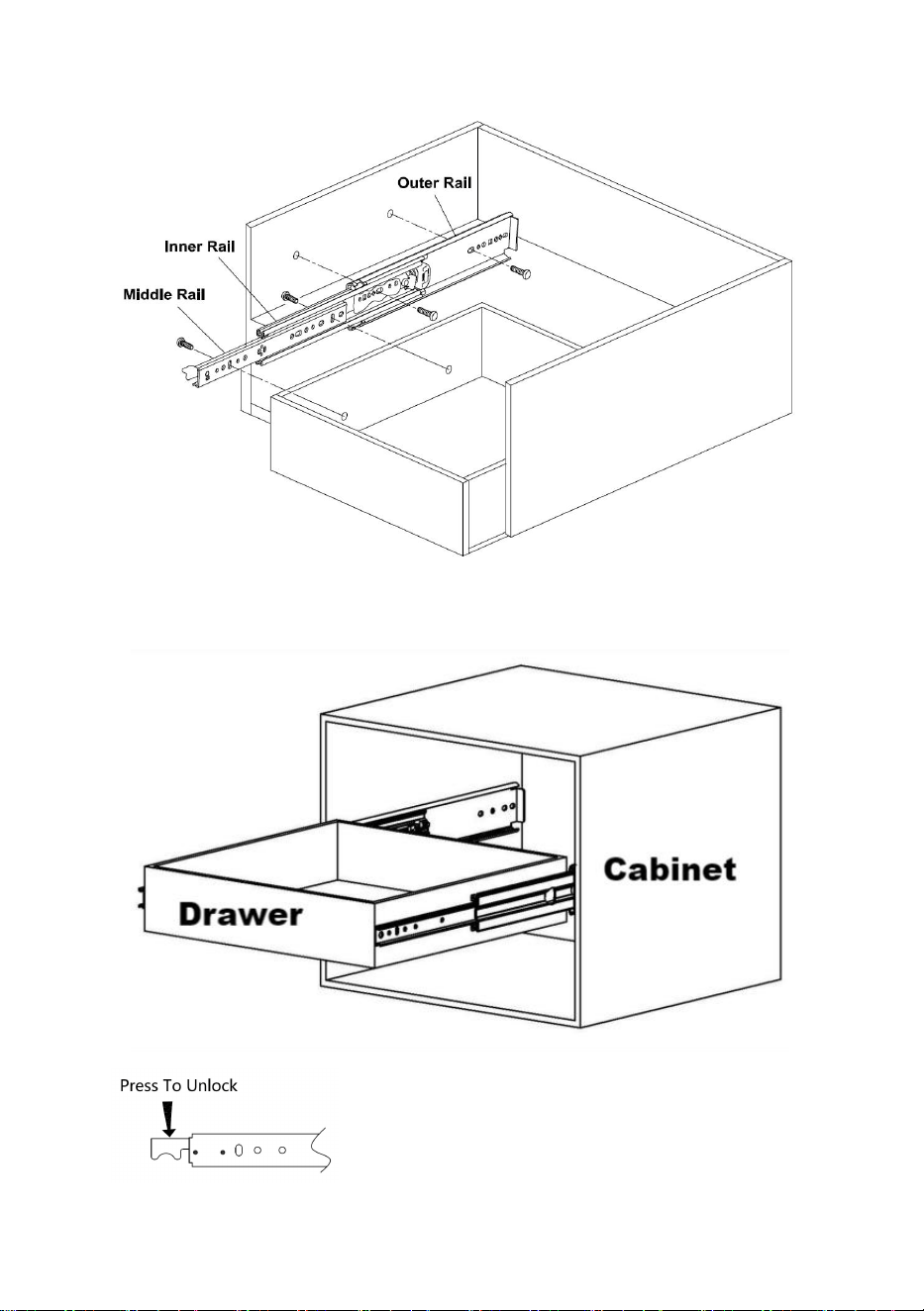

2.Install the outer rail.
background
- 8 -

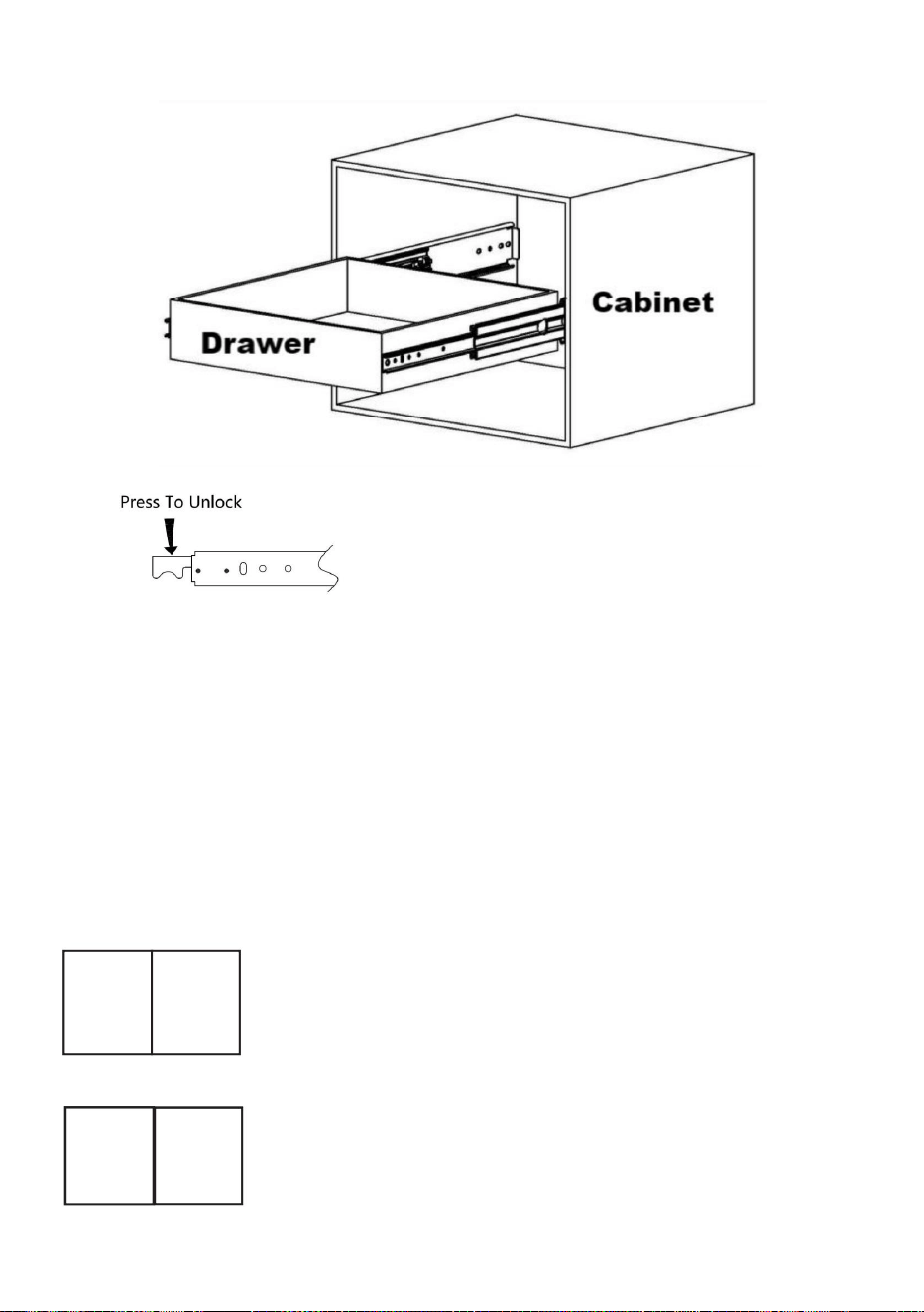

3.Install the drawer.
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
shanghai 200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD
NSW 2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim
Place, Rancho Cucamonga, CA 91730
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
