Technical Support and E-Warranty Certificate www.vevor.com/support
GO-KART CLUTCH
MODEL:
YMGE30A-2
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us only represents an
estimate of savings you might benefit from buying certain tools with us compared to the major
top brands and dose not necessarily mean to cover all categories of tools offered by us. You
are kindly reminded to verify carefully when you are placing an order with us if you are
actually saving half in comparison with the top major brands.
background
- 1 -
MODEL:YMGE30A-2
Have product questions? Need technical support? Please feel free to
contact us:
Technical Support and E-Warranty Certificate
www.vevor.com/support
NEED HELP? CONTACT US!
This is the original instruction, please read all manual instructions
carefully before operating. VEVOR reserves a clear interpretation of our
user manual. The appearance of the product shall be subject to the
product you received. Please forgive us that we won't inform you again if
there are any technology or software updates on our product.
GO-KART CLUTCH
background
- 2 -
Warning-To reduce the risk of injury, user must read
instructions manual carefully.

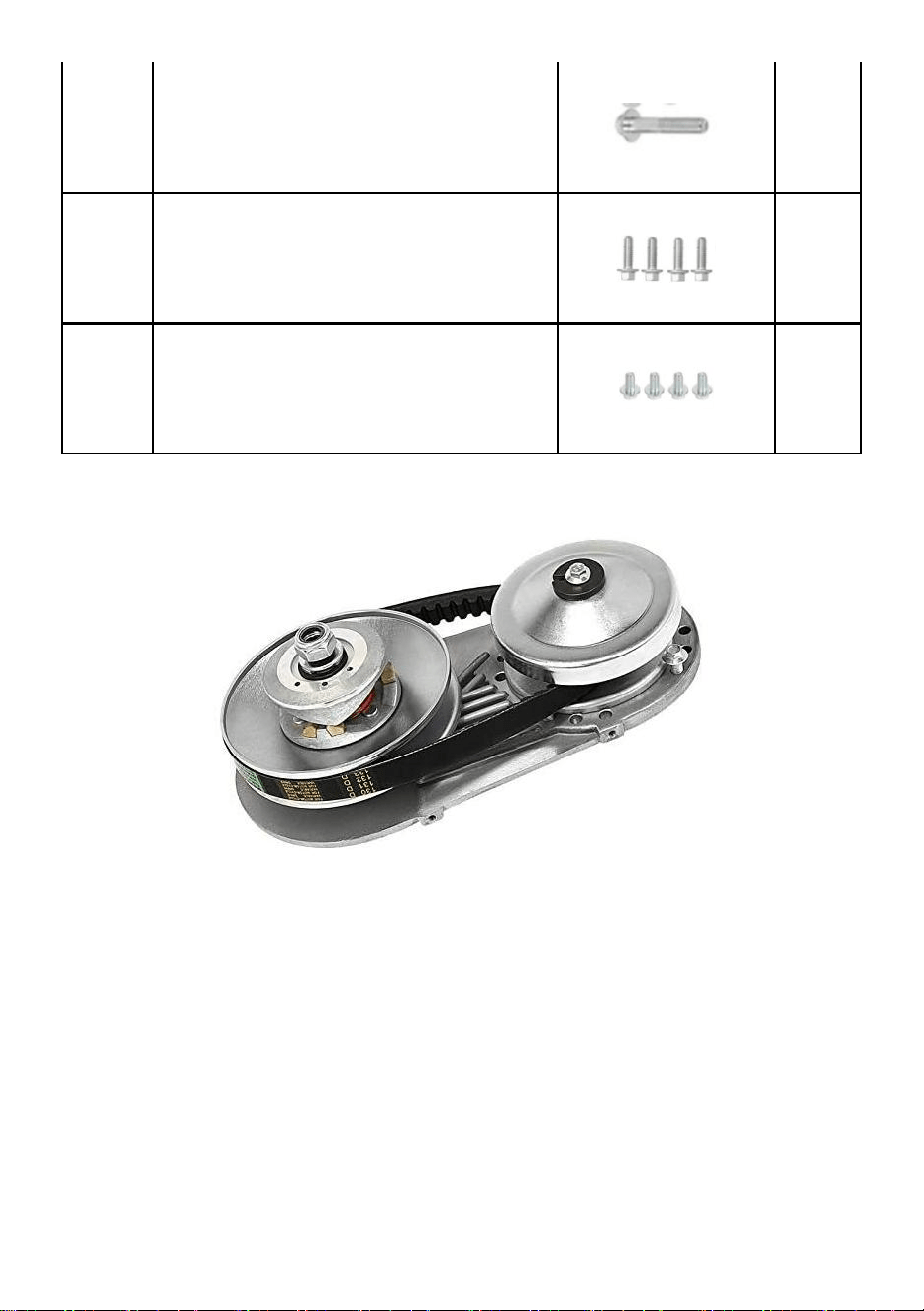

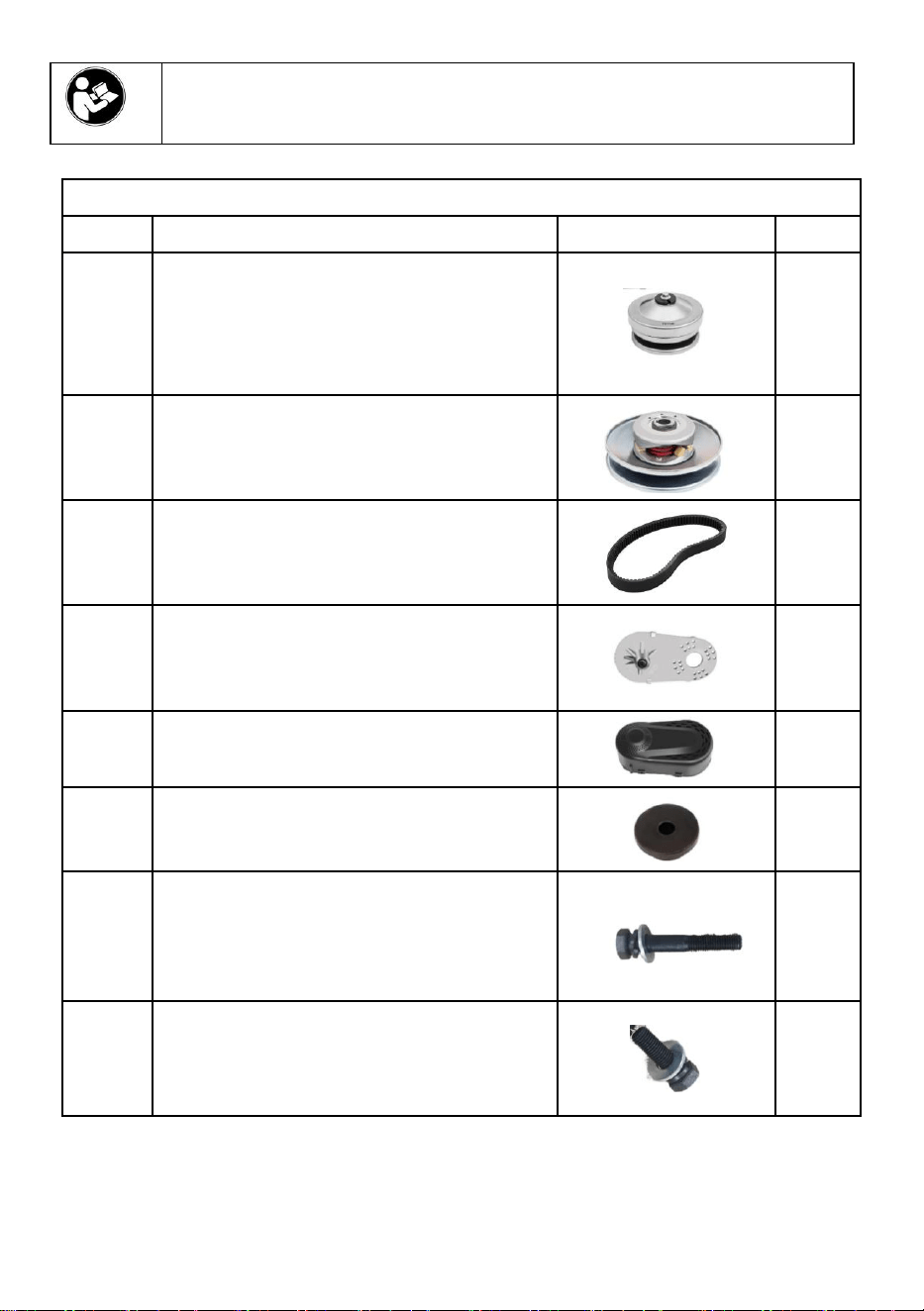

Part List
Name
QTY.
3/4” Driver Pulley
1
5/8” Driver Pulley
1
Belt
1
Mounting Plate
1
Plastic Cover
1
Bolt Holder
1
SCREWS GRADE 5 UNF
MK"SFC" 3/8-24*2 1/2
1
HEX CAP SCREWS GR.5 UNF MK
" 3L SFC" 5/16-24*1
4
background
- 3 -
Screws M8*1.25-45
1
Screws M8*1.25-25
4
Screws M6*1.0-12
4
Product Introduction
This is an asymmetrical type torque converter system which means the sheave
faces are non-symmetrical. They have different angles. In this case, the movable
sheave face is18" while the stationary sheave face is 21/2" for a collective angle
of201/2". Here are some reasons for selecting the asymmetrical concept The
COMET Asymmetric concept operates on an in-line principal with the torque
sensing cam in an outboard attitude. Only this system is designed to operate this
way, thus providing the proper alignment for the final drive chain to be on the same
side of the vehicle as the P.T.O.This offers some very significant advantages to
mounting requirements in many cases. The asymmetric concept, having the 18"
angle on oneside requires less sheave face travel to lift the belt to larger,
comparable pitch diameters of the symmetrical system. This makes it possible to
background
- 4 -
force the belt to a diameter within the drive clutch (at high RPM) that exceeds the
usual 1:1 ratio of standard systems.The TAV2 can actually attain an.90:1 or
10%overdrive.
Model
YMGE30A-2
Suitable Engine Horsepower (HP)
4-8
Substitute Part NO.
218353A
，
219552A
，
219456A

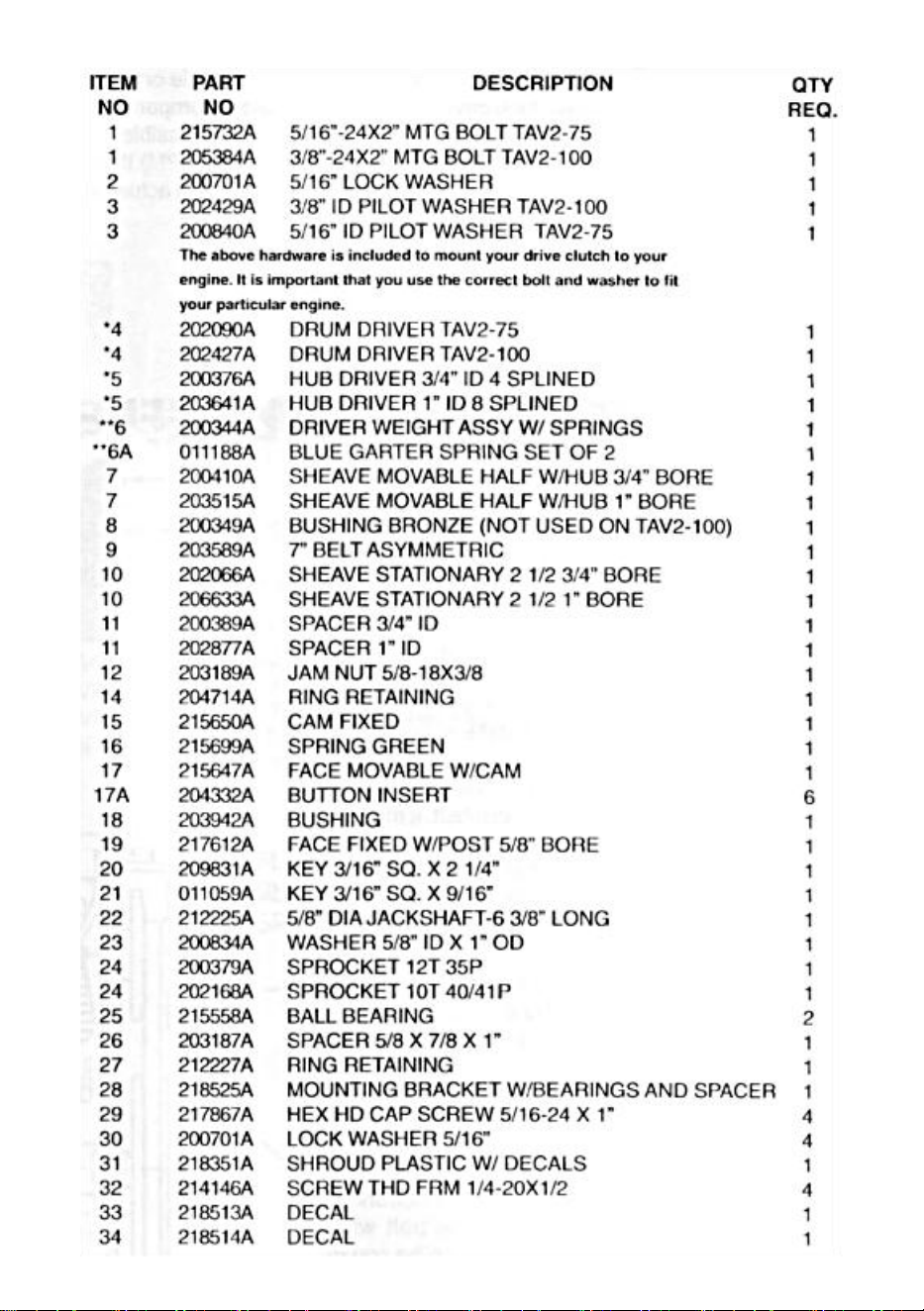

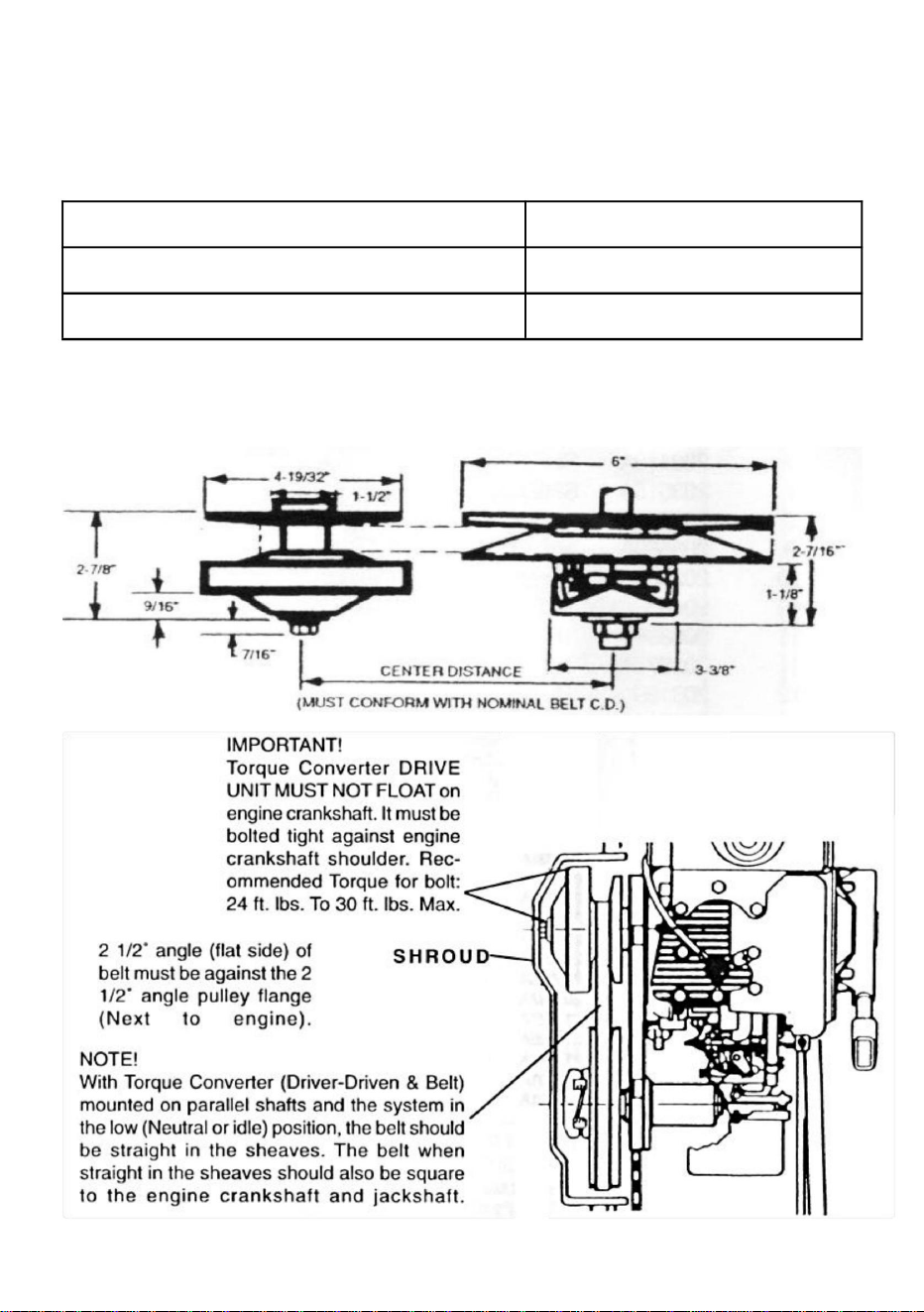

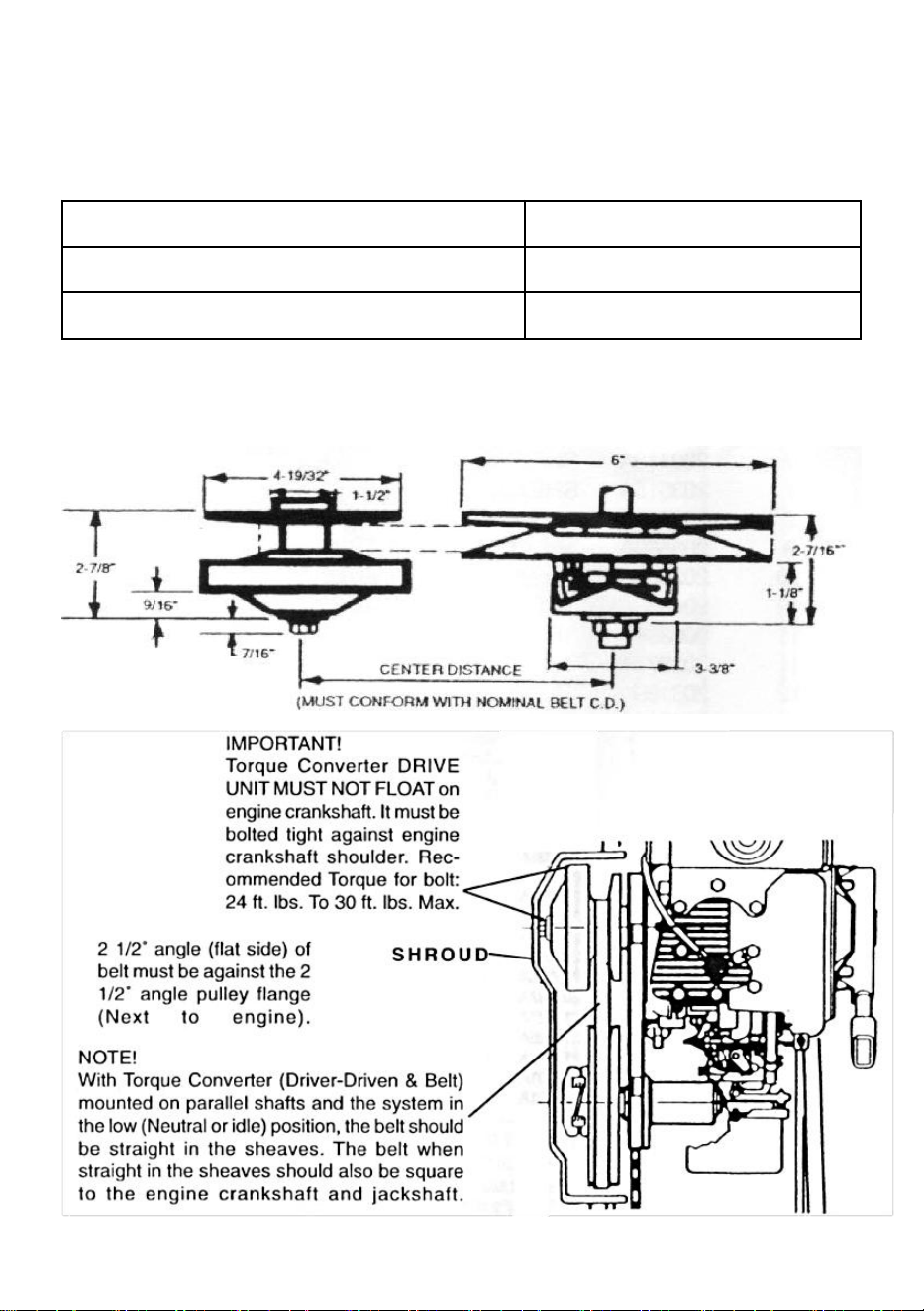

SPECIFICATIONS &GENERAL INFORMATION
background
- 5 -

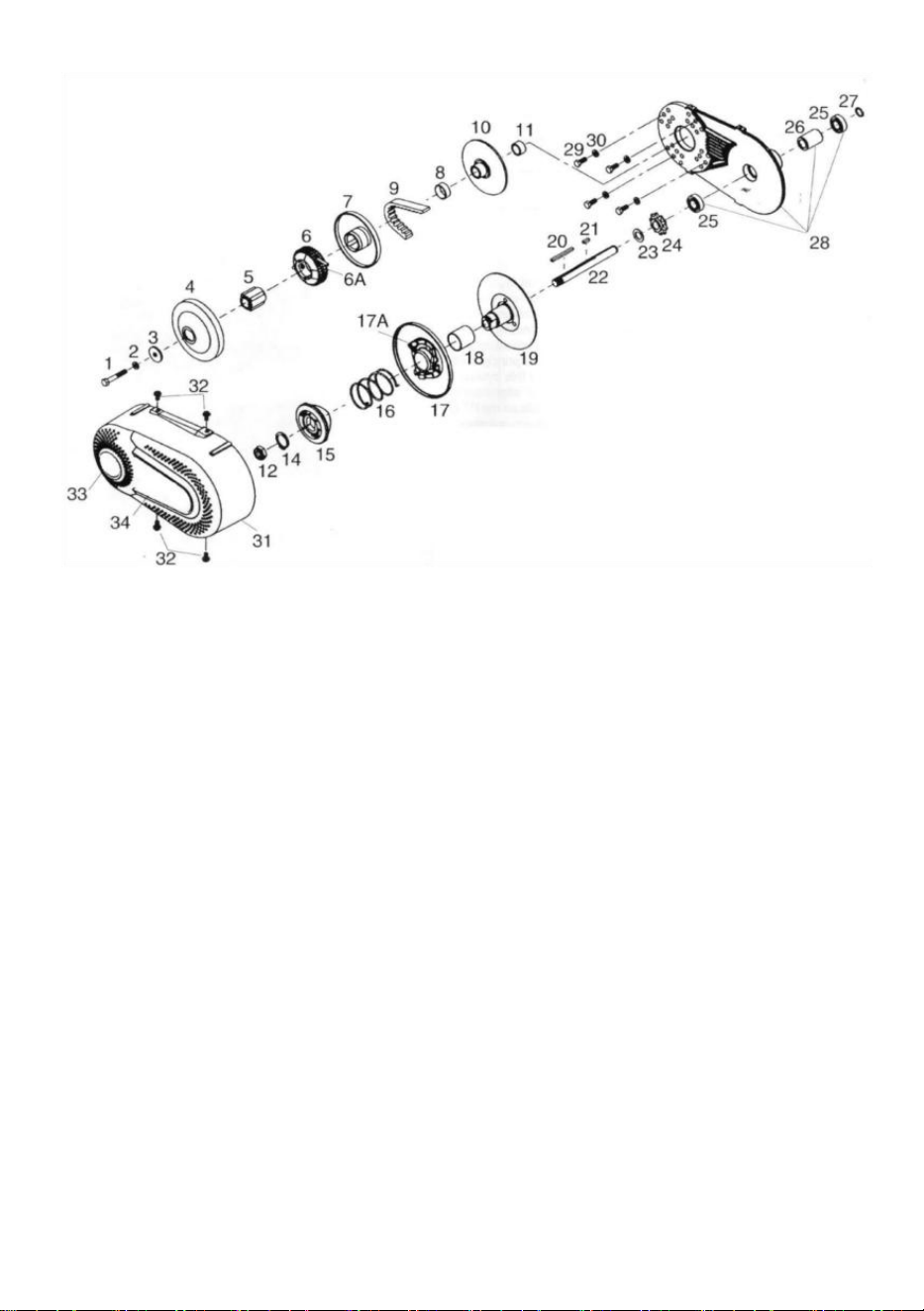

background
- 6 -
background
- 7 -

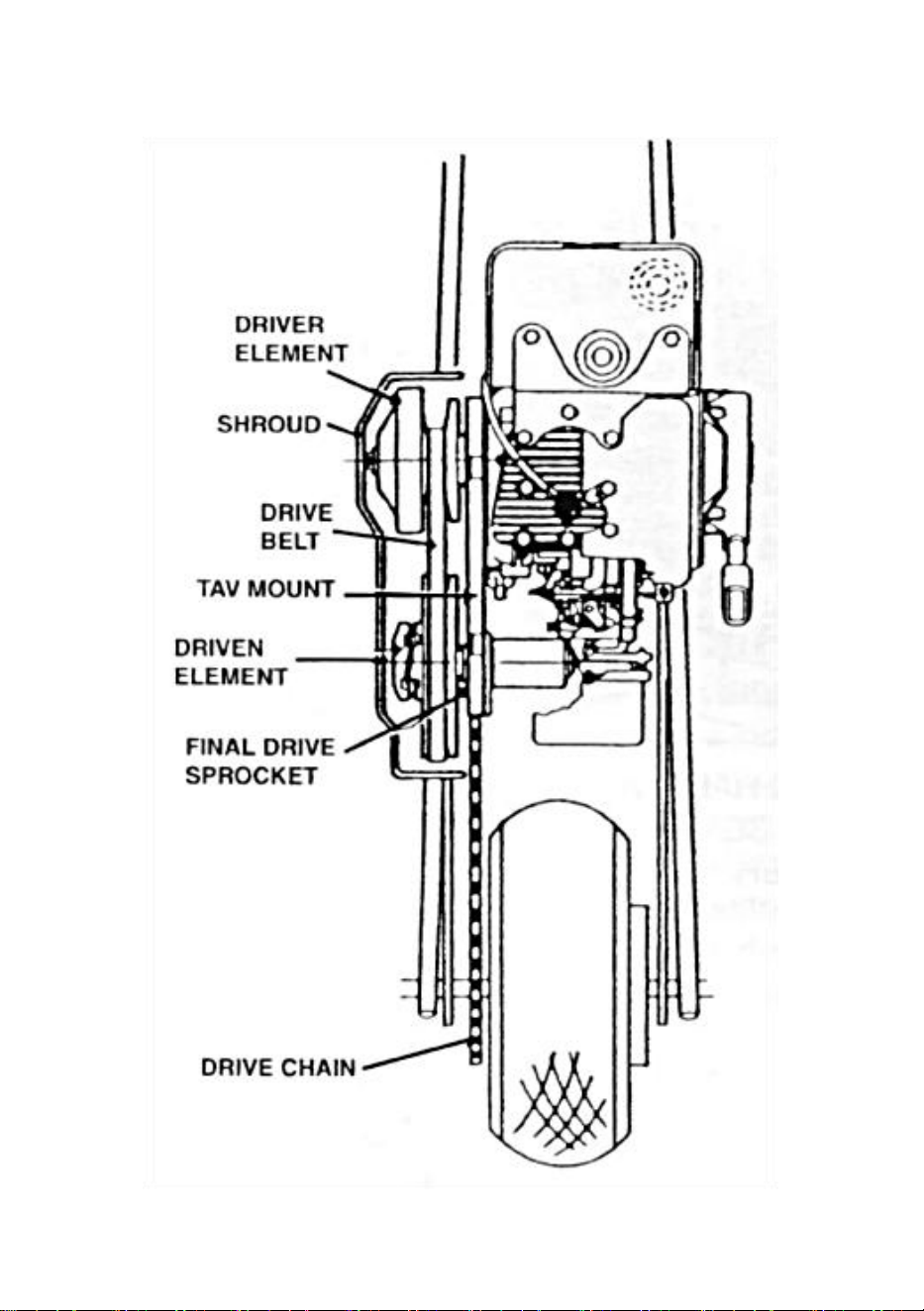

A typical installation the Torque Converter on a DIRECT DRIVE
MINI-BIKE
background
- 8 -

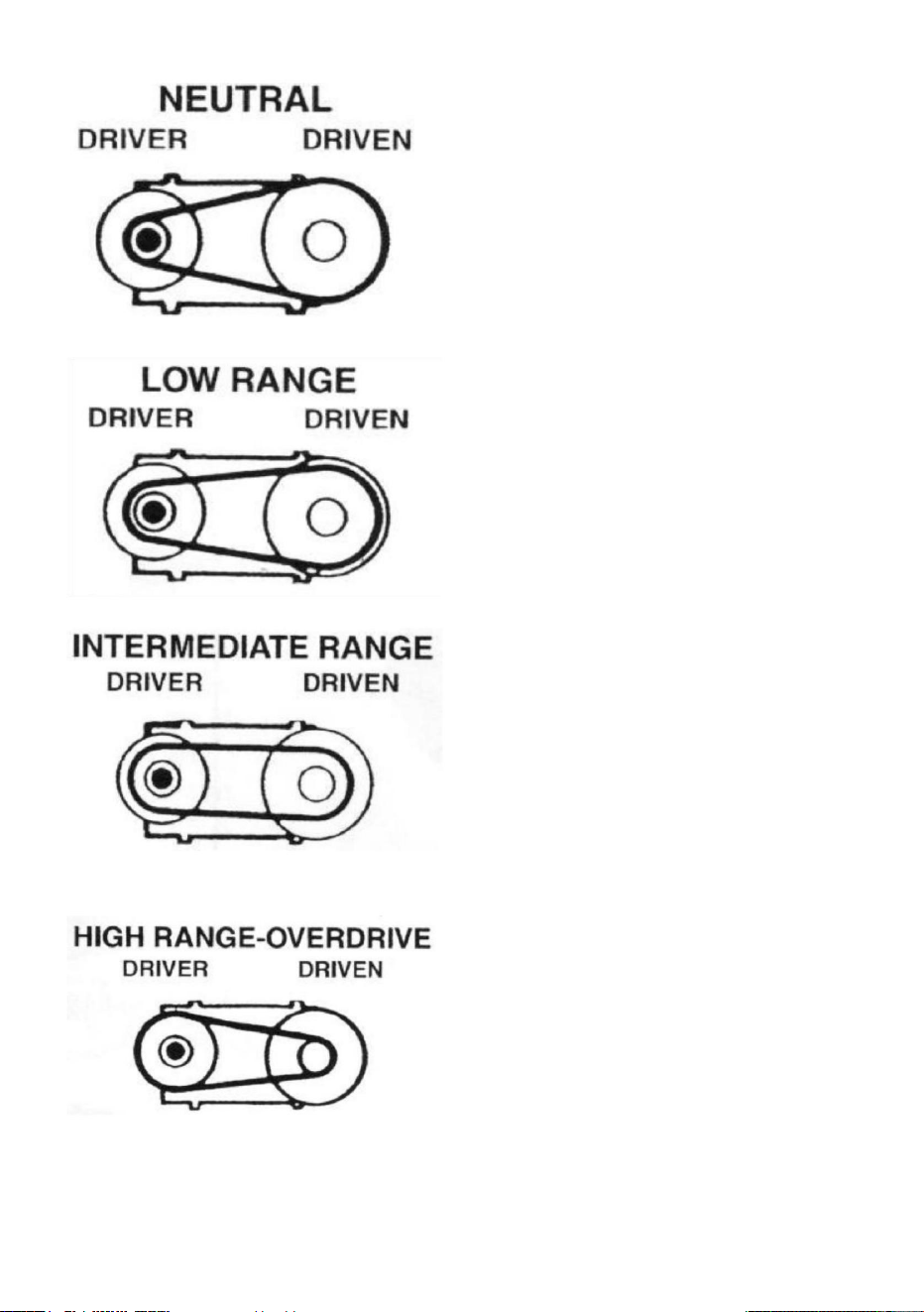

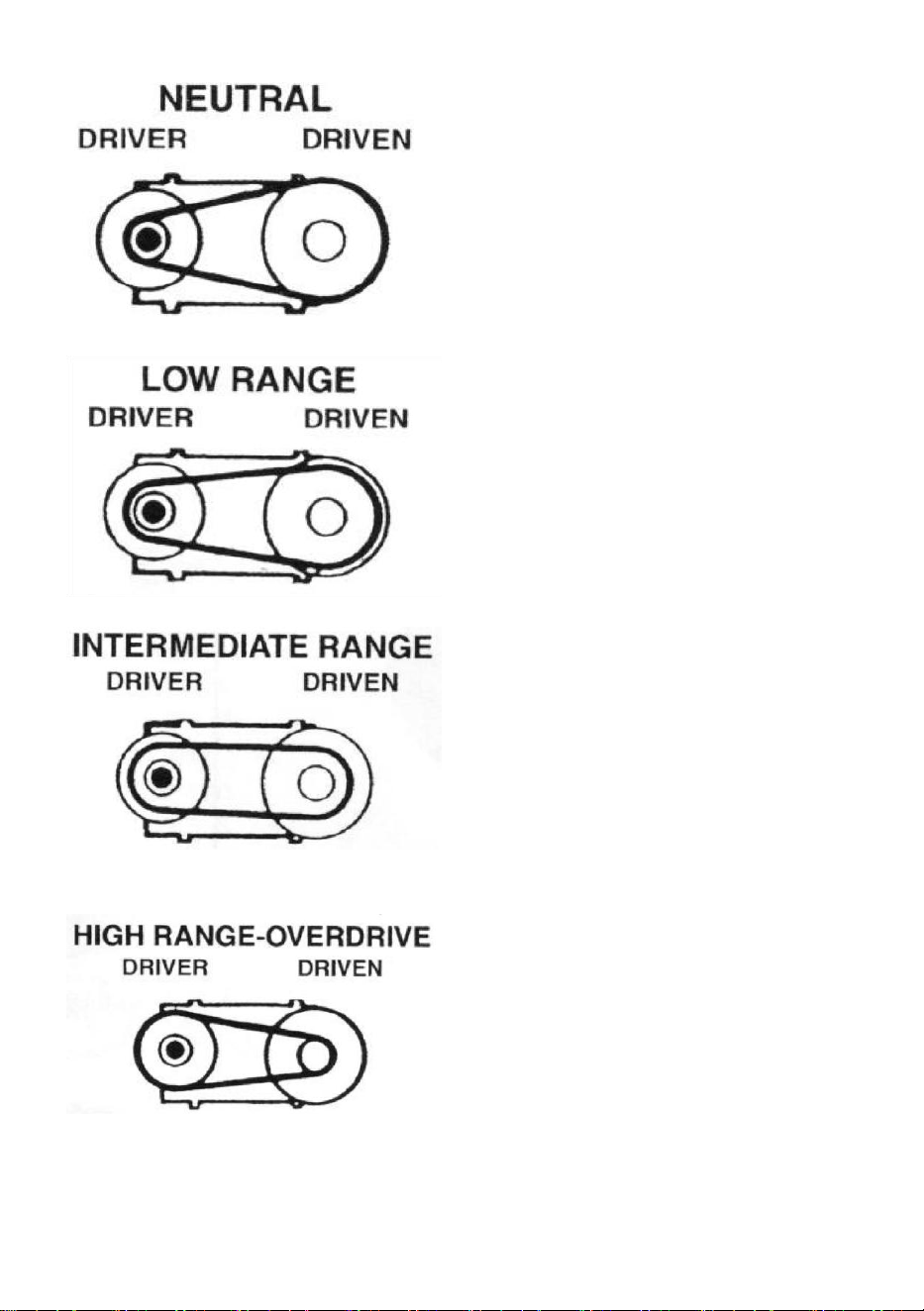

The asymmetric belt has no engagement
during the idling of the engine. The TC30
system is Neutral -with no belt friction
and no drag.
As the engine throttle is "opened" the
Driver pulley flanges begin closing
together via centrifugal force. The Drive
Belt engages, driving the Driven unit
pulley at it's largest diameter. This is the
most powerful ratio of the system. (2.7:1)
As the engine R.P.M.increases,the
Driver pulley flanges continue to close
together. This action, in turn, is
squeezing the belt out to a larger Driver
unit diameter. This action dependent on
acceleration and lack of torque load on
the Driven element, allowing its pulley
flanges to open thus creating a smaller
driven unit diameter. If the torque load is
increased, this ratio is reverse distantly
and smoothly to its requirement. The
ratios between low and high of the
TORQ-A-VERTER are infinite to meet all
demand within its realm of capabilities.
At it's highest speed (overdrive)and
lowest load demand, the Driven unit
pulley flanges are wide open providing
the smallest possible belt contact
diameter. The Drive unit pulley flanges,at
this point, are closed to provide the
largest possible belt contact diameter. In
the case of the TC30, the unique asymmetric arrangement of the belt and pulley
angles allow the belt to exceed diameters possible with the standard "V" pulley,
thus overdrive and in this case that's 10%(.90:1).
background
- 9 -

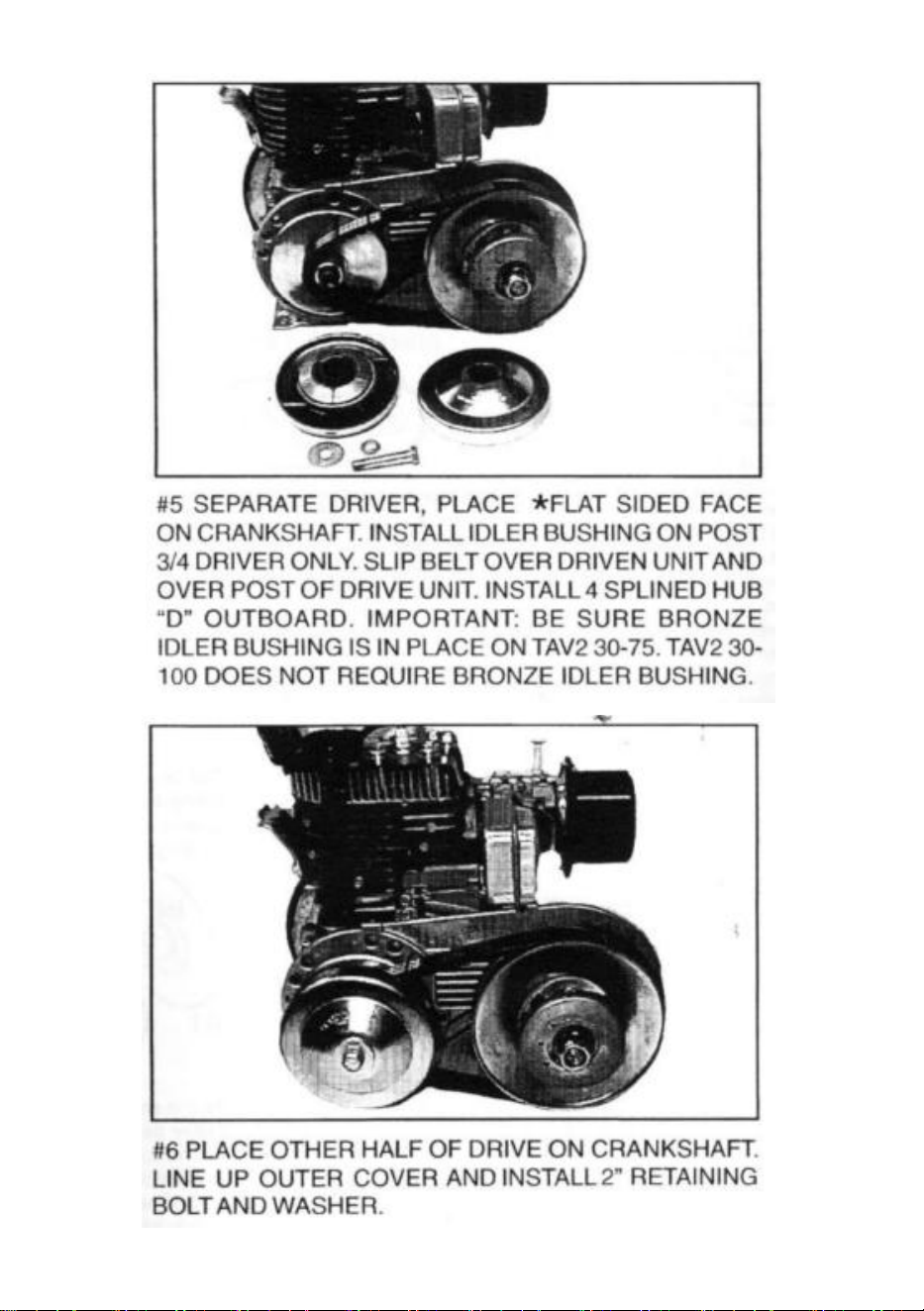

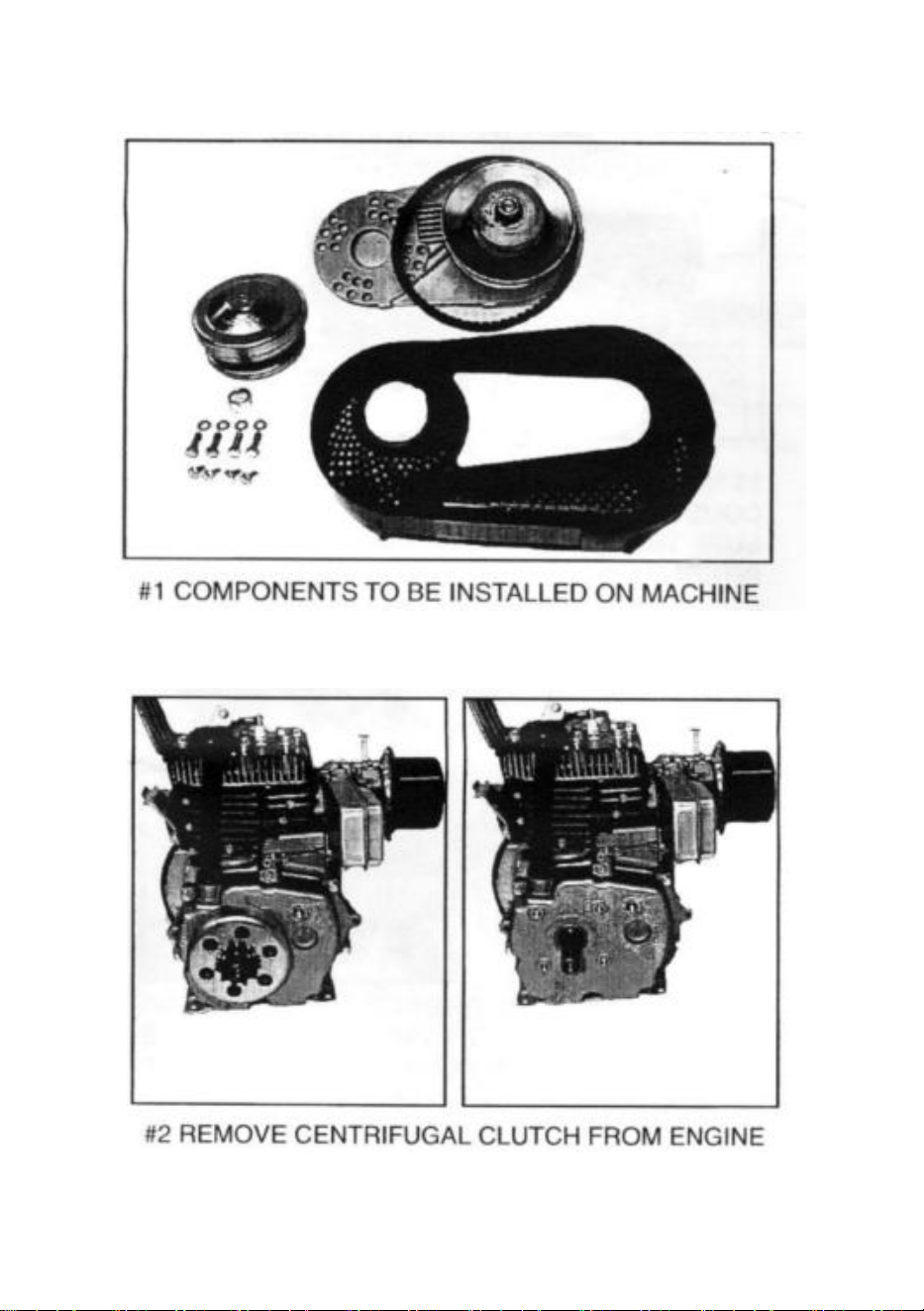

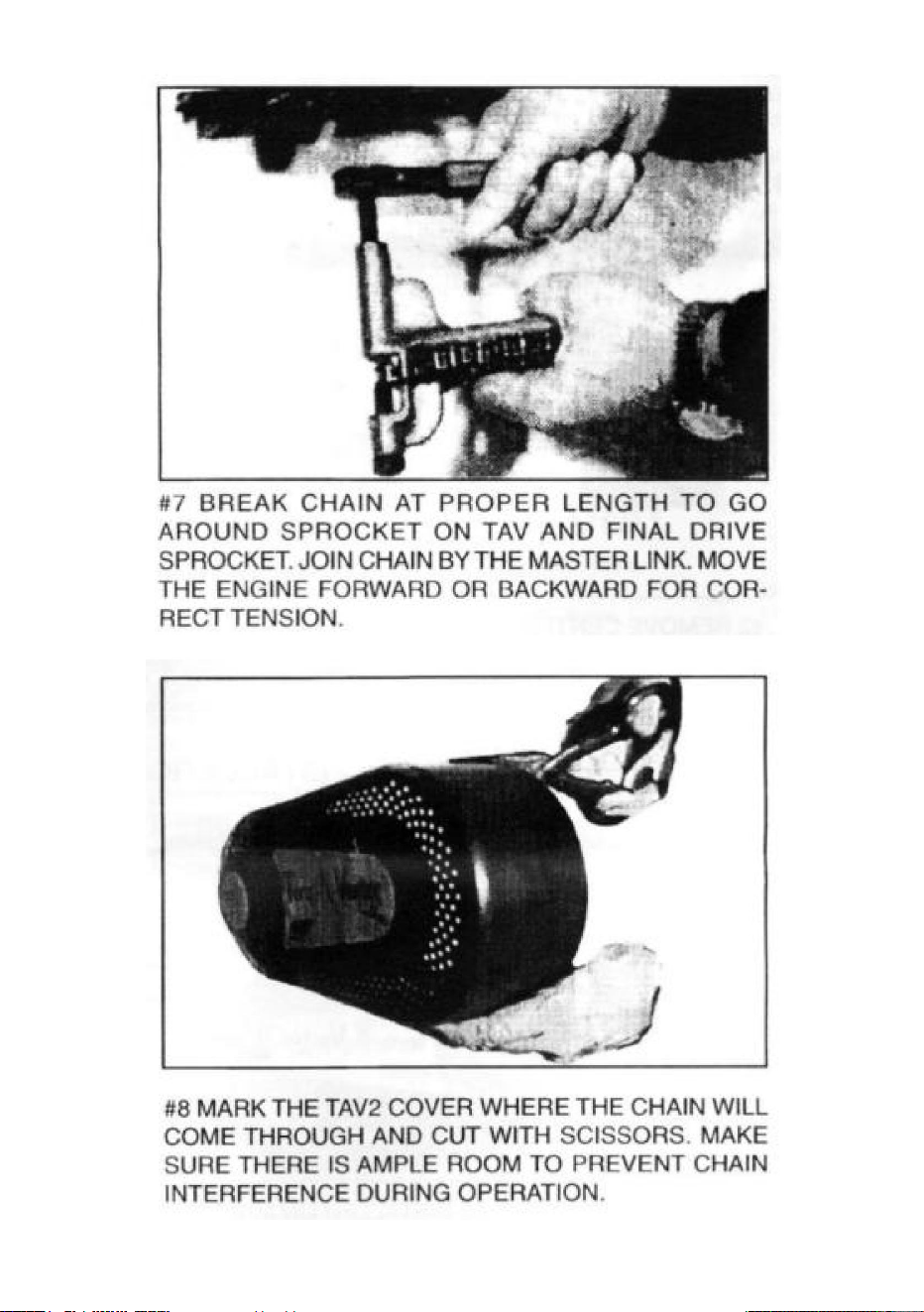

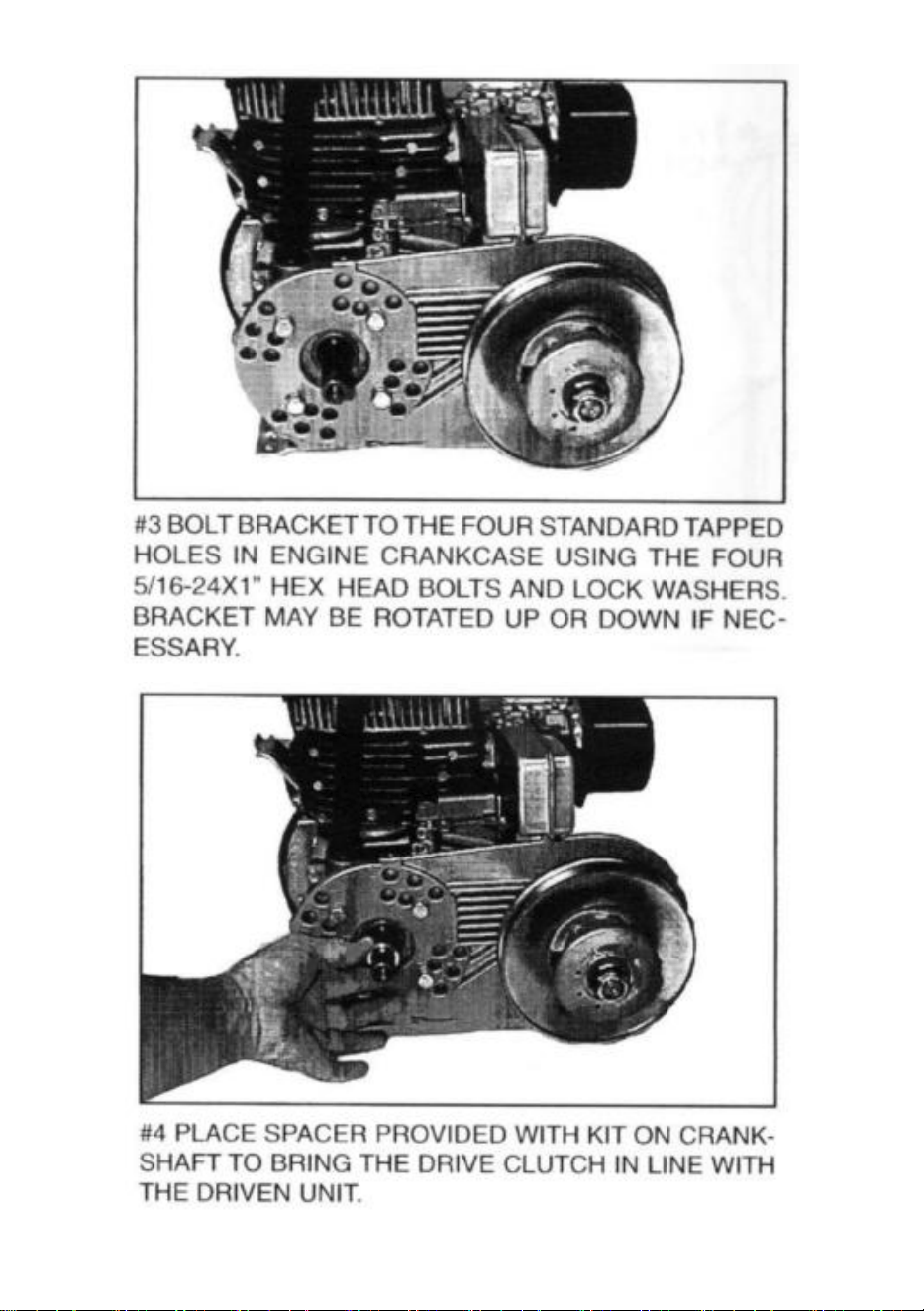

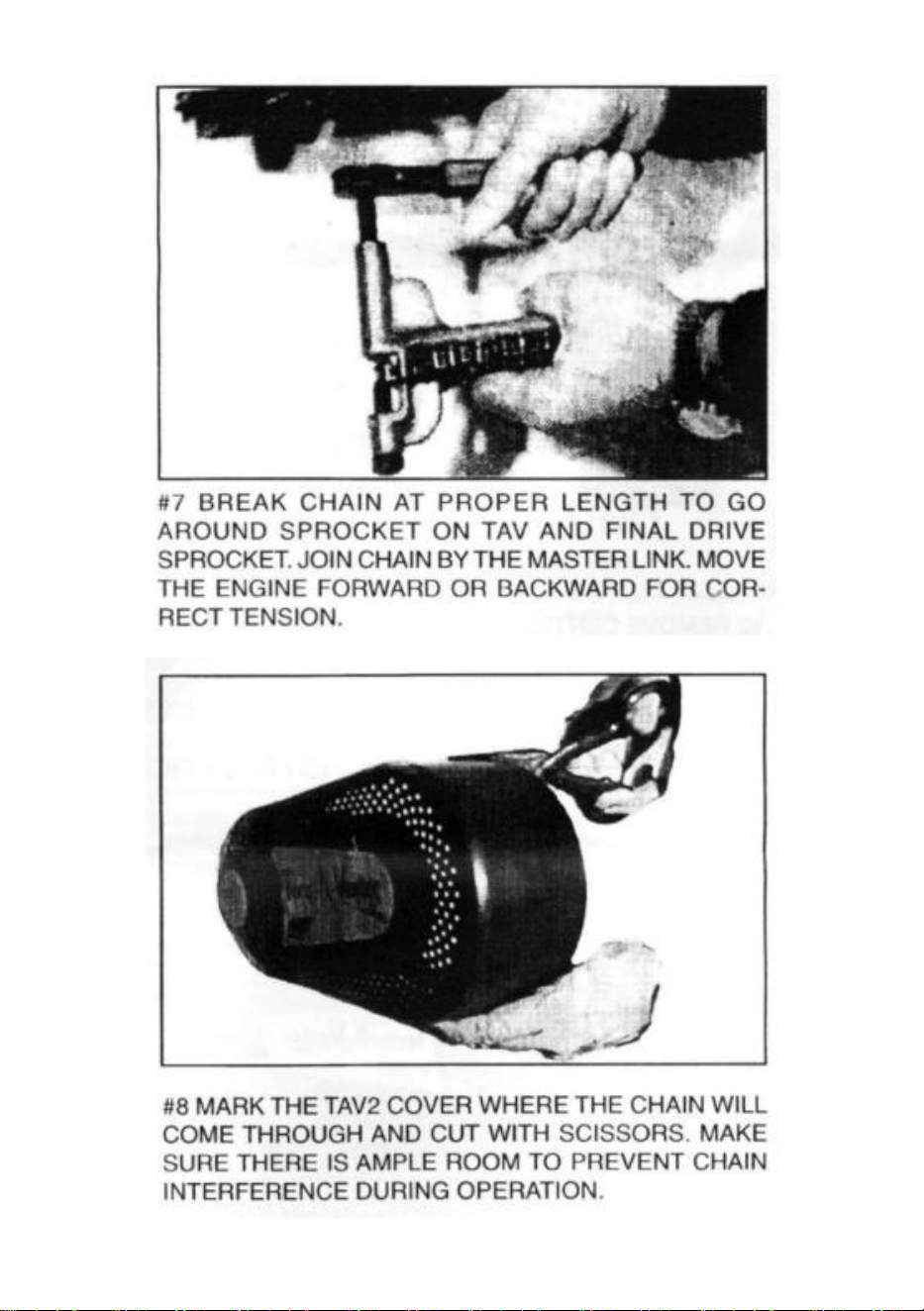

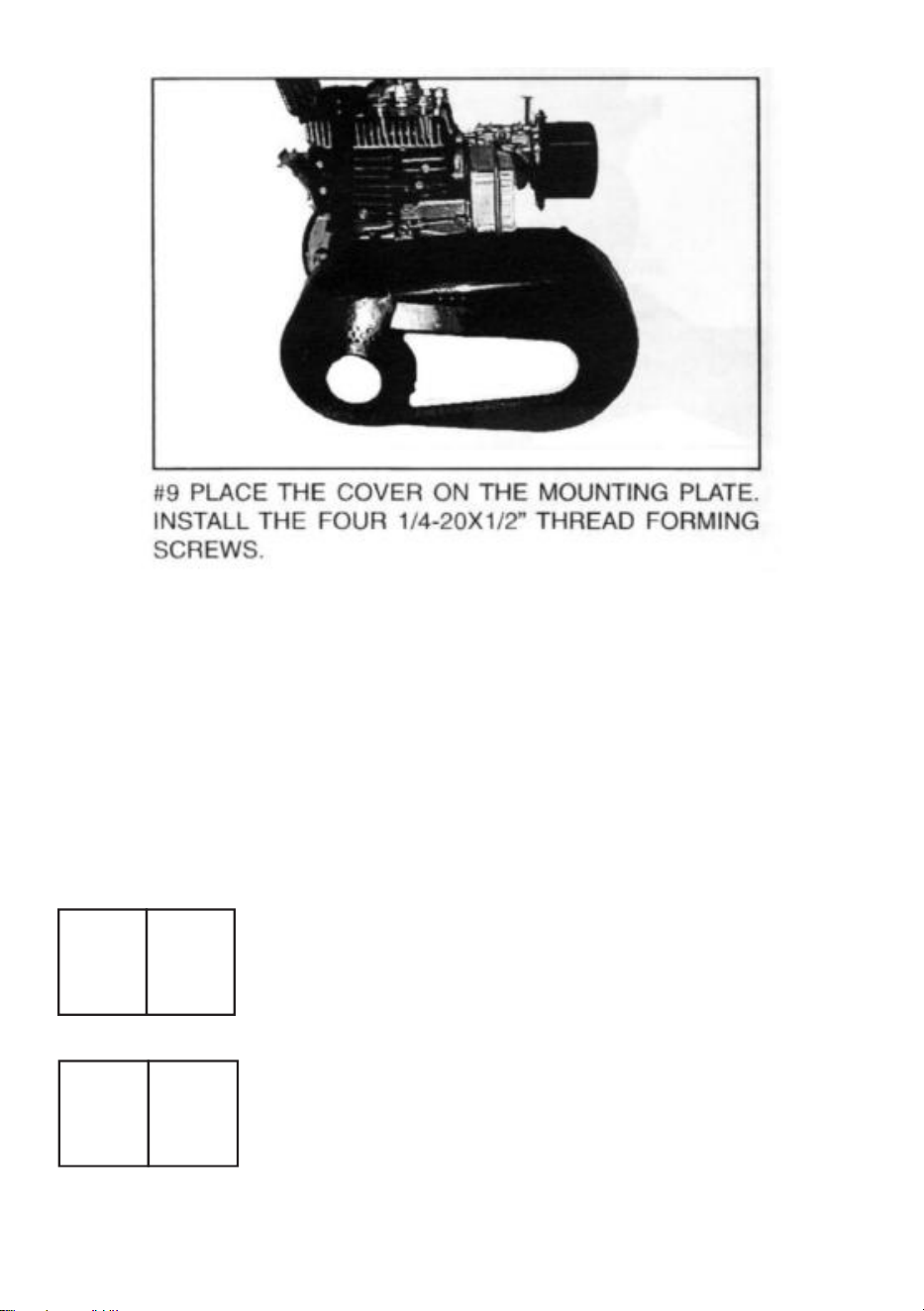

INSTALLATION INSTRUCTIONS
background
- 10 -
background
- 11 -
background
- 12 -
background
- 13 -
Manufacturer: Shanghaimuxinmuyeyouxiangongsi
Address: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai
200000 CN.
Imported to AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW
2122 Australia
Imported to USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place,
Rancho Cucamonga, CA 91730
REP
EC
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Frankfurt am Main.
REP
UK
YH CONSULTING LIMITED.
C/O YH Consulting Limited Office 147,
Centurion House, London Road,
Staines-upon-Thames, Surrey, TW18 4AX
