Range Hood
Installation Instructions Guide
NK36M3050PS/U1
NK24M3050PS/U1
IT Istruzioni di montaggio e d'uso
DE Montage- und Gebrauchsanweisung
ES Montaje y modo de empleo
FR Instructions pour l'installation et mode d'emploi
EN Instruction on mounting and use
NL Installatiehandleiding en gebruiksaanwijzing
PT Instruções para instalação e utilização
RU Инструкция по монтажу и эксплуатации
UK Інструкція з монтажу та експлуатації
RO Instrucțiuni de montaj și utilizare
PL Instrukcja montażu i obsługi
CS Návod na montáž a používání
SK Návod k montáži a užití
BG Инструкция за монтаж и употреба
MK Упатство за монтажа и ракување
SR Uputstva za montažu i upotrebu
SQ Udhëzime montimi dhe përdorimi
HR Upute za montažu i za uporabu
SL Navodila za montažo in uporabo
KK Монтаждау мен пайдалану нұсқауы
UZ O‘rnatish va foydalanish bo‘yicha qo‘llanma
TR Montaj ve kullanım talimatları
DA Bruger- og monteringsvejledning
NO Instrukser for montering og bruk
FI Asennus- ja käyttöohjeet
SV Monterings- och bruksanvisningar
HU Felszerelési és használati utasítás

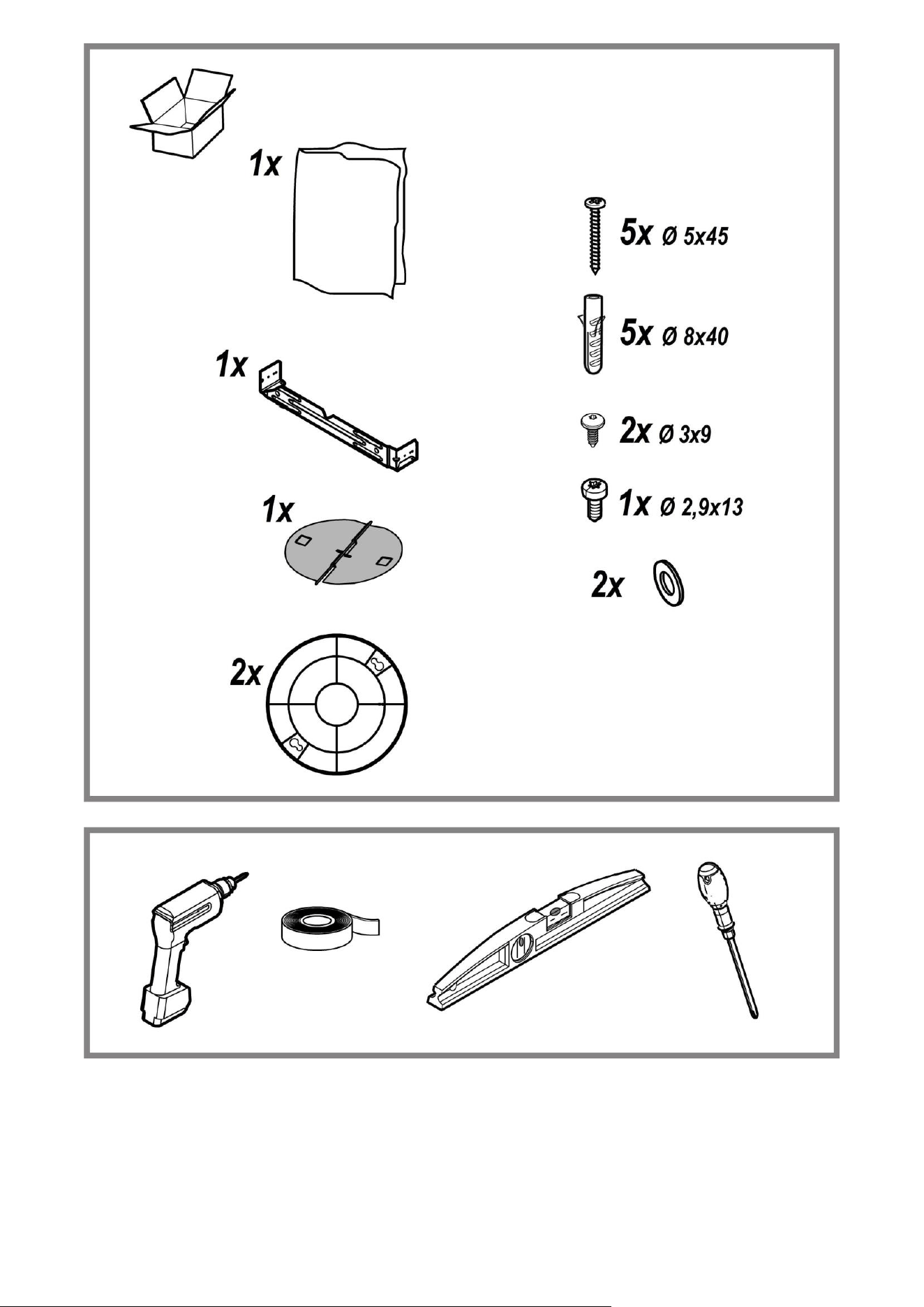

A
B
C
D
E
F
G
NK36M3050PS/U1 NK24M3050PS/U1
A
B
C
D
E
F
G

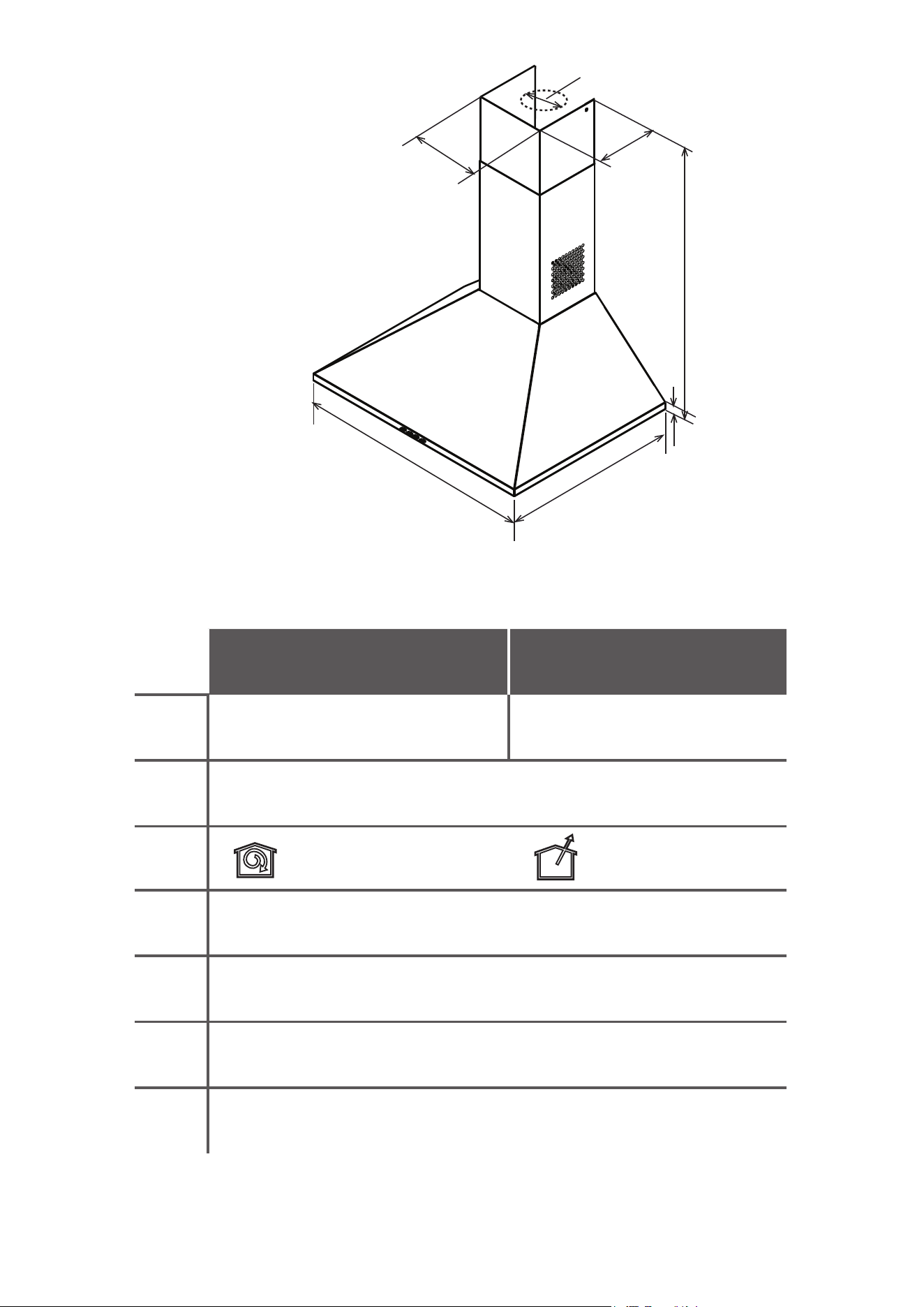

89.8 cm
59.8 cm
45 cm
min. 89.54 - max.106.1
min. 73.9 - max.106.1
14.5 cm
16.2 cm
17.6 cm
1.2 cm
NK36M3050PS/U1 (net weight - gross weight) : 8,7 Kg - 10,9 Kg
NK24M3050PS/U1 (net weight - gross weight) : 7,6 Kg - 9,4 Kg
IT - Istruzioni di montaggio e d'uso
Simboli utilizzati in questo manuale
AVVERTENZA
Pericoli o pratiche non sicure che potrebbero dar adito a infortuni o decesso.
ATTENZIONE
Pericoli o pratiche non sicure che potrebbero dar adito a scosse elettriche, infortuni o
danni ai beni.
NOTA
Consigli e istruzioni utili
Queste icone e simboli di avvertimento servono ad evitare infortuni sia a voi che agli
altri. Si prega di seguirli alla lettera. Dopo aver letto questo capitolo, si prega di
conservarlo in un luogo sicuro per possibili riferimenti in futuro.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni
responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio
derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è
concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso
domestico.
La cappa può avere estetiche differenti rispetto a quanto illustrato nei disegni di
questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione
rimangono le stesse.
• E' importante conservare tutti i manuali che accompagnano il prodotto per poterli
consultare in ogni momento. In caso di vendita, di cessione o di trasloco,
assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni
sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di
scarico.
• Verificare l'integrità della cappa prima di procedere con l’installazione. In caso
contrario contattare il rivenditore e non proseguire con l'installazione.
Avvertenze
• Prima di qualsiasi operazione di pulizia o manutenzione,
disinserire la cappa dalla rete elettrica togliendo la spina o
staccando l’interruttore generale dell’abitazione.
• Per tutte le operazioni di installazione e manutenzione
utilizzare guanti da lavoro.
• L’apparecchio può essere utilizzato da bambini di età
non inferiore a 8 anni e da persone con ridotte capacità
fisiche, sensoriali o mentali, o prive di esperienza o della
necessaria conoscenza, purché sotto sorveglianza oppure
dopo che le stesse abbiano ricevuto istruzioni relative
all’uso sicuro dell’apparecchio e alla comprensione dei
pericoli ad esso inerenti.
• I bambini devono essere controllati affinché non giochino
con l’apparecchio.
• La pulizia e la manutenzione non deve essere effettuata
da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando
la cappa da cucina viene utilizzata contemporaneamente
ad altri apparecchi a combustione di gas o altri
combustibili.
• La cappa va frequentemente pulita sia internamente che
esternamente (ALMENO UNA VOLTA AL MESE),
rispettare comunque quanto espressamente indicato nelle
istruzioni di manutenzione. L’inosservanza delle norme di
pulizia della cappa e della sostituzione e pulizia dei filtri
comporta rischi di incendi.
• E’ severamente vietato fare cibi alla fiamma sotto la
cappa.
• Per la sostituzione della lampada utilizzare solo il tipo
lampada indicato nella sezione manutenzione
/sostituzione lampada di questo manuale.
L’impiego di fiamma libera è dannoso ai filtri e può dar
luogo ad incendi, pertanto deve essere evitato in ogni
caso.
La frittura deve essere fatta sotto controllo onde evitare
che l’olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in funzione le
parti accessibili della cappa possono diventare calde.
• Non collegare l’apparecchio alla rete elettrica finché
l’installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da
adottare per lo scarico dei fumi attenersi strettamente a
quanto previsto dai regolamenti delle autorità locali
competenti.
• L’aria aspirata non deve essere convogliata in un
condotto usato per lo scarico dei fumi prodotti da
apparecchi a combustione di gas o di altri combustibili.
ATTENZIONE! La mancata installazione di viti e
dispositivi di fissaggio in conformità di queste istruzioni
può comportare rischi di natura elettrica.
• Non utilizzare o lasciare la cappa priva di lampade
correttamente montate per possibile rischio di scossa
elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a
meno che non sia espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto
per l'installazione o, se non in dotazione, acquistare il tipo di viti
corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati
nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza
autorizzato o personale qualificato similare.
ATTENZIONE! Non utilizzare con un programmatore,
timer, telecomando separato o qualsiasi altro dispositivo che si
attiva automaticamente.
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC
- UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).
Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a
prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che
questo prodotto non deve essere trattato come rifiuto domestico ma deve essere
consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature
elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento
dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo
prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il
negozio presso il quale il prodotto è stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto
ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima,
lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la
velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster
solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori,
sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro
del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i
rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo
manuale.
8
Per maggiori informazioni sull'impegno ecologico di Samsung e gli obblighi normativi
specifici del prodotto es. REACH, WEE, Batterie visitare la pagina:
samsung.com/uk/aboutsamsung/
samsungelectronics/corporatecitizenship/data_corner.html
Utilizzazione
La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al
solo uso domestico.
La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione
esterna o filtrante a ricircolo interno.
Versione aspirante
La cappa è fornita di una uscita d‘aria superiore B per lo scarico dei fumi verso l'esterno
( tubo di scarico e fascette di fissaggio non fornite).
Attenzione! Se la cappa e’ provvista di filtro al carbone, questo deve essere tolto.
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una
diminuzione delle prestazioni di aspirazione ed un drastico aumento della rumorosità.
Si declina perciò ogni responsabilità in merito.
Versione filtrante
Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può
utilizzare la cappa in versione filtrante montando il deflettore F sul camino e uno o più
filtri al carbone (in base al modello in possesso), i fumi e vapori vengono riciclati nella
cucina attraverso la sgrigliatura superiore H.
Attenzione! Se la cappa non è provvista di filtro al carbone, questo deve essere
ordinato e montato prima dell’uso.
Installazione

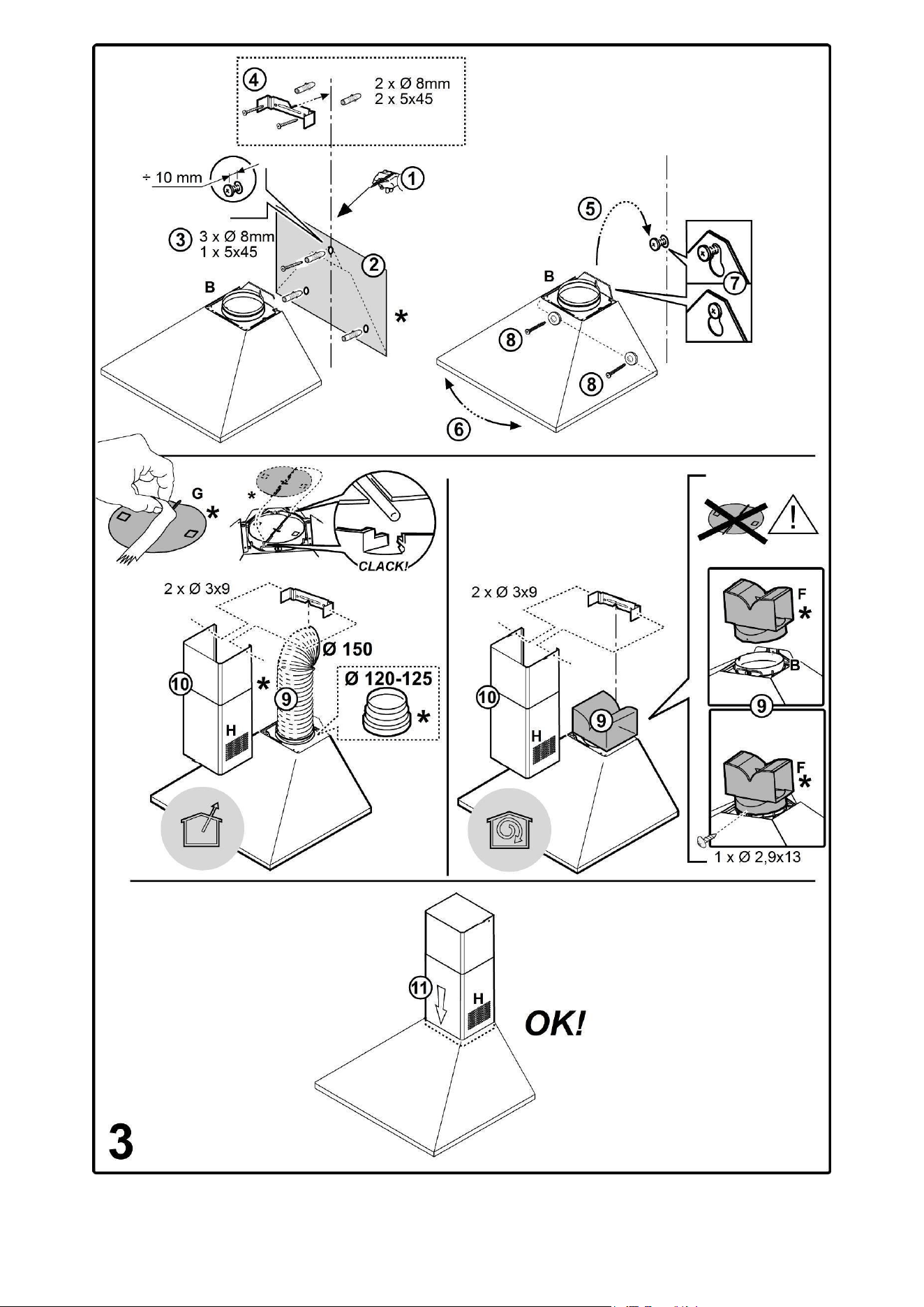

Fig. 3
• La distanza minima fra la superficie di supporto dei
recipienti sul dispositivo di cottura e la parte più bassa
della cappa da cucina deve essere non inferiore a 50 cm
in caso di cucine elettriche e di 65 cm in caso di cucine a
gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a
gas specificano una distanza maggiore, bisogna tenerne
conto.
Collegamento Elettrico
La tensione di rete deve corrispondere alla tensione
riportata sull’etichetta caratteristiche situata all’interno
della cappa. Se provvista di spina allacciare la cappa ad
una presa conforme alle norme vigenti posta in zona
accessibile anche dopo l’installazione. Se sprovvista di
spina (collegamento diretto alla rete) o la spina non è
posta in zona accessibile, anche dopo installazione,
applicare un interruttore bipolare a norma che assicuri la
disconnessione completa della rete nelle condizioni della
categoria di sovratensione III, conformemente alle regole
di installazione.
ATTENZIONE! Prima di ricollegare il circuito della
cappa all’alimentazione di rete e di verificarne il corretto
funzionamento, controllare sempre che il cavo di rete sia
stato montato correttamente.
Montaggio
Prima di iniziare con l'installazione:
• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di
installazione prescelta.
• Togliere il/i filtro/i al carbone attivo se forniti (vedi anche paragrafo relativo).
Questo/i va/nno rimontato/i solo se si vuole utilizzare la cappa in versione filtrante.
• Verificare che all'interno della cappa non vi sia (per motivi di trasporto) materiale di
corredo (ad esempio buste con viti, garanzie etc) , eventualmente va tolto e
conservato.
La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È
tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei
materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere
sufficientemente robusto da sostenere il peso della cappa.
Nota: I particolari contrassegnati con il simbolo "(*)" sono accessori opzionali forniti
solo in alcuni modelli o particolari non forniti, da acquistare.
Manutenzione
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri.
NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di
prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Per tutte le operazioni di manutenzione utilizzare guanti da lavoro.
Filtro antigrasso

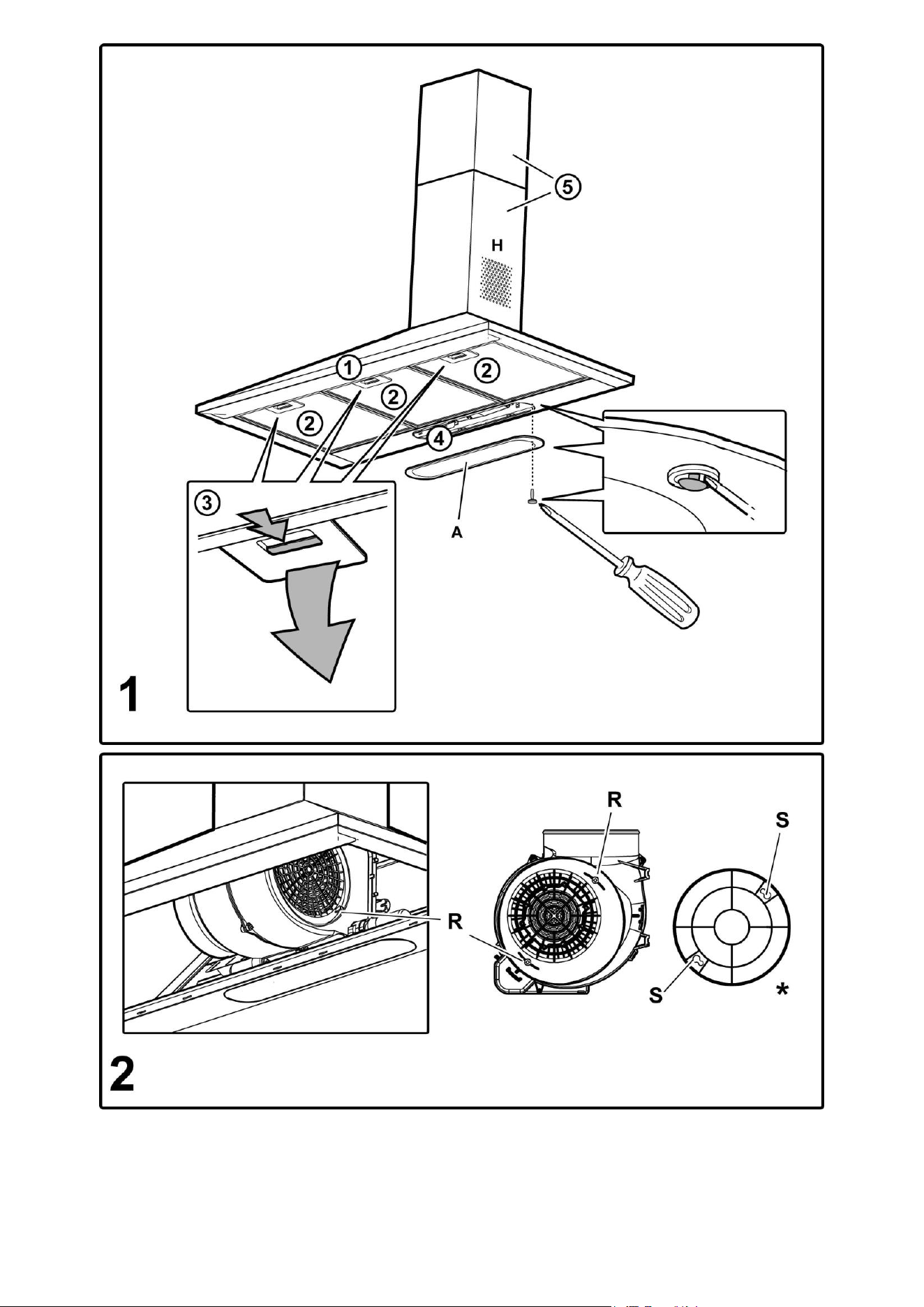

Fig. 1
Trattiene le particelle di grasso derivanti dalla cottura.
Il filtro antigrasso metallico deve essere pulito una volta al mese con detergenti non
aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue
caratteristiche di filtraggio non cambiano assolutamente.
Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Filtro ai carboni attivi (Solo per Versione Filtrante)
Fig. 2
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a
seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni caso è
necessario sostituire la cartuccia al massimo ogni quattro mesi. NON può essere lavato
o rigenerato.
Togliere i filtri antigrasso.
Montare i filtri a copertura del motore
Controllare che i perni R sul convogliatore corrispondano con le asole S , girare infine
in senso orario sino al bloccaggio.
Per lo smontaggio procedere in senso inverso.
Rimettere i filtri antigrasso.
Acquisto del filtro al carbone
Il filtro al carbone può essere acquistato sul sito web del Servizio di Assistenza o
presso i Centri di Assistenza Samsung. Fare riferimento alle informazioni riportate
nell'ultima pagina di questo manuale.
Sostituzione Lampade
Fig. 1
Disinserire l’apparecchio dalla rete elettrica.
Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.
Sostituire la lampada danneggiata con una dello stesso tipo così come specificato
nell'etichetta caratteristica o vicino alla lampada stessa sulla cappa.
Per accedere al vano lampade rimuovere la copertura A.
Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella sotto):
Lampada
Potenza (W)
Attacco
3
E14
Tensione (V)
Dimensione (mm)
220-240
35x102 (Diametro
x Lunghezza)
Codice ILCOS D
(in accordo a IEC 61231)
DRBB/C-3-220-240-E14-35/102
Se l'illuminazione non dovesse funzionare, controllate il corretto inserimento delle
lampade nella sede prima di chiamare l'assistenza tecnica.
Smaltire la lampadina al termine della sua vita utile; fare riferimento alla modalità di
rimozione sopra descritta.
9
Funzionamento

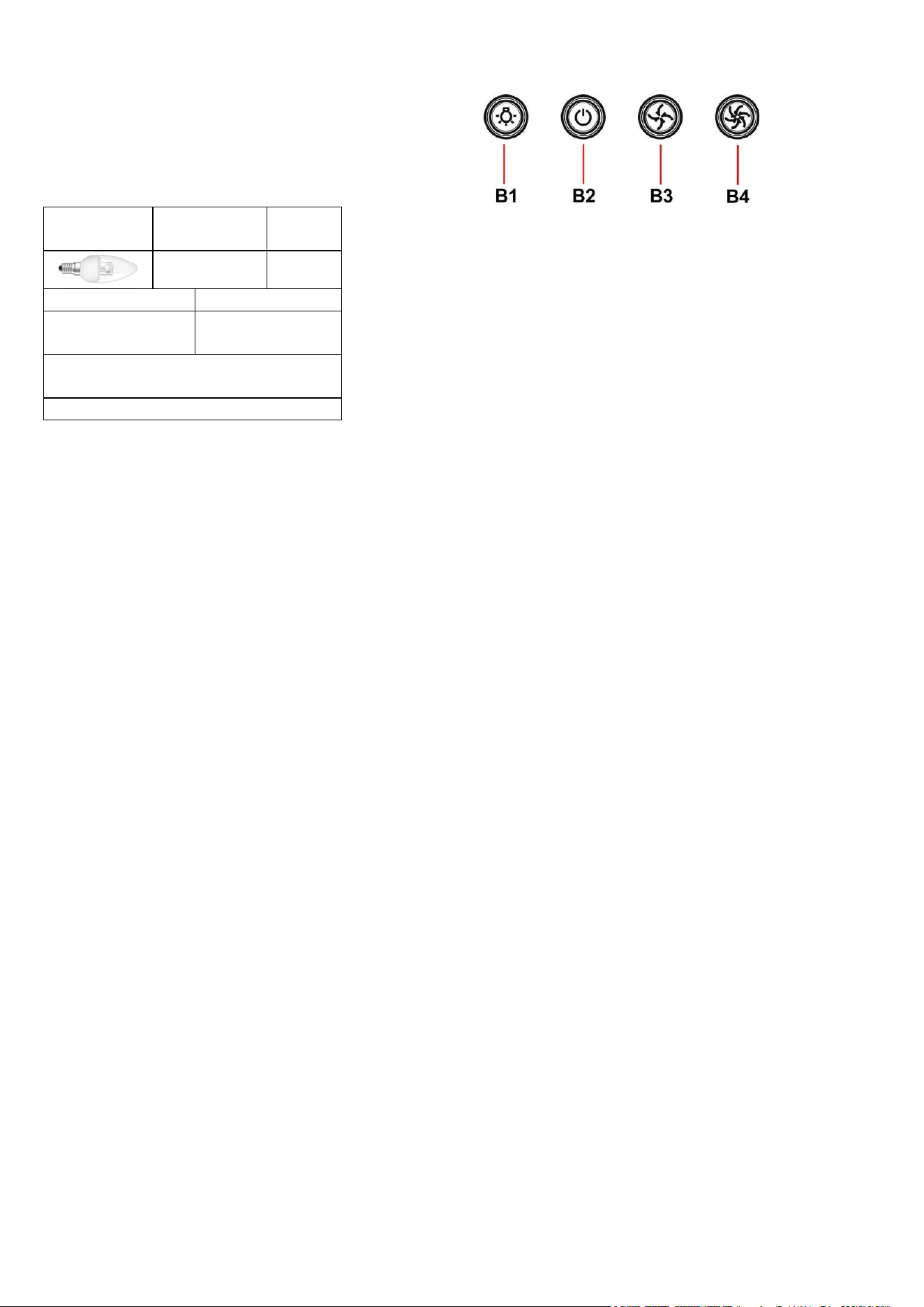

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione
ed un controllo di accensione della luce per l'illuminazione del piano di cottura.
B1. Luci ON/OFF
Premere il pulsante Luci e le lampade si accenderanno.
Premere il pulsante Luci di nuovo e le lampade si spegneranno.
B2. Motore di aspirazione ON/OFF
Premere il pulsante POWER e si attiverà l’aspirazione alla velocità
preimpostata.
Premere di nuovo per spegnere l’aspirazione.
B3. Velocità media
Premere il pulsante “C” e l’aspirazione sarà attivata a velocità media
B4. Velocità massima
Premere il pulsante “D” e l’aspirazione sarà attivata a velocità massima.
10
DE - Montage- und Gebrauchsanweisung
In diesem Handbuch verwendete Symbole
WARNHINWEIS
Gefahren oder gefährliche Verhaltensweisen, die zu Unfällen oder zum Tod führen
könnten.
ACHTUNG
Gefahren oder gefährliche Verhaltensweisen, die zu Stromschlag, Unfällen oder zu
Schäden an Gütern führen könnten.
ANMERKUNG
Nützliche Ratschläge und Anweisungen
Diese Warnsymbole dienen zur Vermeidung von Verletzungen, sowohl für Sie als auch
für andere. Befolgen Sie sie bitte genau. Nachdem Sie dieses Handbuch gelesen
haben, bewahren Sie es bitte an einem sicheren Ort für ein mögliches, zukünftiges
Nachschlagen auf.
Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt
eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel,
Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der
Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde
für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie
ist nur für den Hausgebrauch geeignet.
Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der
vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung
und die Installation sind aber gleich.
• Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein
Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die
Bedienungsanleitung immer beim Produkt bleiben.
• Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige
Informationen über Installation, Gebrauch und Sicherheit enthält.
• Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an
den Abluftleitungen vorgenommen werden.
• Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden
aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in
Verbindung.
Warnung
• Vor jeglicher Reinigung bzw. Wartung muss das Gerät
vom Stromnetz getrennt werden, indem man den Stecker
herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungarbeiten sind mit
Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren, sowie von
Menschen mit verringerten physischen, sinnlichen oder
psychischen Fähigkeiten (oder ohne Erfahrung und
Kenntnisse) benutzt werden, sofern sie entsprechend
überwacht werden bzw. in die Benutzung des Geräts
sicher eingewiesen wurden und sich der damit
verbundenen Gefahren bewusst sind.
• Darauf achten, dass Kinder mit dem Gerät nicht spielen.
Kinder dürfen bei Reinigung und Wartung nur dann helfen,
wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die
Dunstabzugshaube zusammen mit anderen Gas- bzw.
Brennstoffgeräten verwendet wird.
• Die Dunstabzugshaube muss regelmäßig von innen und
außen gereinigt werden (MINDESTENS EINMAL IM
MONAT), außerdem sollten die Anweisungen zur Wartung
befolgt werden. Das nicht befolgen der Normen zur
Reinigung der Dunstabzugshaube, das nicht befolgen der
Hinweise zur Reinigung und zum Austausch von Filtern
führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit
offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den
Lampentyp, der in dem Absatz Lampenwartung / Ersatz
des vorliegenden Handbuchs angegeben wird.
Die Verwendung von offener Flamme schadet den Filtern
und kann zu Brandgefahr führen, daher ist sie in jedem
Fall zu vermeiden.
Das Frittieren muss mit Vorsicht durchgeführt werden, um
zu vermeiden, dass das überhitzte Öl Feuer fängt.
ACHTUNG: Ist das Kochfeld in Betrieb, können
zugängliche Teile der Dunstabzugshaube heiß werden.
• Das Gerät nicht an das Stromnetz anschließen, bis die
Installation vollständig abgeschlossen ist.
• Bei gleichzeitigem Betrieb der Dunstabzugshaube im
Abluftbetrieb und gas- oder brennstoffbetriebenen
Geräten darf im Aufstellraum der Geräte der Unterdruck
nicht größer als 4 Pa (4 x 10-5 bar) sein.
• Die Abluft darf nicht in einen Kamin geleitet werden, der
zugleich Abgase von der Verbrennung von Gas oder
anderen Brennstoffen führt.
ACHTUNG! Schrauben und Befestigungselemente,
die nicht in Übereinstimmung mit diesen Hinweisen sind,
können zur elektrischen Gefährdung führen.
• Für das Ableiten der Küchengerüche halten Sie sich an
die Voschriften der örtlichen Behörde.
• Benutzen Sie die Haube nicht ohne korrekt montierte
Lampen, um Stromschlaggefahr zu vermeiden.
• Die Dunstabzugshaube niemals ohne richtig installiertes
Gitter verwenden!
• Die Dunstabzugshaube darf NIEMALS als Auflagefläche
verwendet werden, sofern es nicht ausdrücklich
angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die
Installation mitgelieferten Schrauben, oder, falls nicht im
Lieferumfang enthalten, kaufen Sie den richtigen
Schraubentyp.
• Die Länge für die Schrauben verwenden, die im
Installationshandbuch angegeben wird.
• Im Zweifelsfall, fragen Sie Ihren autorisierten
Kundendienst oder ein ähnliches Fachpersonal.
ACHTUNG! Nicht mit einem externen Timer, einer
Schaltuhr oder einer Fernbedienung oder jeglicher anderer
Vorrichtung, die sich automatisch aktiviert, verwenden.
In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI
2013 No.3113 über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer
Kennzeichnung versehen.
Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen,
wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten
Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative
Konsequenzen nach sich ziehen.
Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol
einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine
Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie dieses
Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und
Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur
Abfallbeseitigung erfolgen.
11
Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den
lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät
erworben haben, um weitere Informationen über Behandlung, Verwertung und
Wiederverwendung dieses Produkts zu erhalten.
Gerät entwickelt, getestet und hergestellt nach:
•Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
•Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3;
ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN
50564; IEC 62301.
•EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC
61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu
verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit
EIN und lassen Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen
fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst
und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen.
Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu
gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute
Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der
Gebrauchsanweisung angegebenen grössten Durchmesser des Luftaustrittssystems,
um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.
Weitere Informationen zum Engagement von Samsung für die Umwelt und zu
produktspezifischen Auflagen wie z. B. REACH, WEEE, Batterien finden Sie unter:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Betriebsart
Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden
Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.
Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.
Abluftbetrieb
Die Haube verfügt über einen oberen Luftaustritt B zum Ableiten der Küchengerüche
nach außen (Abluftrohr und Rohrschellen werden nicht geliefert).
Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein,
so muß dieser entfernt werden.
Die Benutzung von Rohren und Abluftöffnungen mit geringerem Durchmesser
verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der
Geräuschentwicklung.
Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.
Umluftbetrieb
Wenn Dampf und Kochgerüche nicht nach außen geleitet werden können, kann man
die Haube in Umluftversion umstellen. Setzen Sie den Deflektor F auf den Luftauslass
oben auf der Haube und (je nach Modell) einen oder mehrere Kohlefilter. Diese fangen
Dämpfe und Gerüche auf, die gereinigte Luft wird in die Küche zurückgeleitet durch das
Gitter H.
Achtung! Sollte die Dunstabzugshaube nicht mit einem Aktivkohlefilter versehen
sein, ist dieser zu bestellen und vor Inbetriebnahme des Gerätes einzusetzen.
Befestigung
Bild 3
• Der Abstand zwischen der Abstellfläche auf dem
Kochfeld und der Unterseite der Dunstabzugshaube darf
50 cm im Fall von elektrischen Kochfeldern und 65 cm im
Fall von Gas- oder kombinierten Herden nicht
unterschreiten.
Wenn die Installationsanweisungen des Gaskochgeräts
einen größeren Abstand vorgeben, ist dieser zu
berücksichtigen.
Elektrischer Anschluss
Die Netzspannung muss der Spannung entsprechen, die
auf dem Typenschild im Innern der Haube angegeben ist.
Sofern die Haube einen Netzstecker hat, ist dieser an
zugänglicher Stelle an eine den geltenden Vorschriften
entsprechende Steckdose nach der Montage
anzuschließen. Bei einer Haube ohne Stecker (direkter
Netzanschluss) oder falls der Stecker nicht zugänglich ist,
ist ein normgerechter zweipoliger Schalter nach der
Montage anzubringen, der unter Umständen der
Überspannung Kategorie III entsprechend den
Installationsregeln ein vollständiges Trennen vom Netz
garantiert.
HINWEIS! Vor der Inbetriebnahme muss sichergestellt
werden, dass die Netzversorgungleitung (Steckdose)
ordnungsgemäß montiert wurde.
Montage
Bevor Sie mit der Montage beginnen:
• Überprüfen Sie, dass das erstandene Produkt von der Größe her dem Bereich
entspricht, in dem es angebracht werden soll.
• Entfernen Sie den/die Aktivkohlefilter (*), falls vorhanden (siehe hierzu auch den
entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder
in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet
werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus
Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel
Tütchen mit Schrauben (*), die Garantie (*), usw.) befindet; falls vorhanden,
entfernen Sie dieses und heben Sie sie auf.
Die Abzugshaube ist mit Dübeln ausgestattet, die für die meisten Wände/Decken
geeignet sind. Trotzdem sollte ein qualifizierter Techniker hinzugezogen werden, der
entscheidet, ob die Materialien für die jeweilige Wand/Decke geeignet sind. Außerdem
muß die Wand/Decke das Gewicht der Abzugshaube tragen können.
Anmerkung: Die mit "(*)" gekennzeichnete Details sind Optionszubehöre, die nur mit
einigen Modellen mitgeliefert werden, oder die nicht mitgeliefert und gekauft werden
müssen.
Wartung
Reinigung
Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch
verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG
VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN
ALKOHOL VERWENDEN!
Für alle Wartungsvorgänge die Arbeitshandschuhe verwenden.
Fettfilter
Bild 1
Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.
Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem
milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und
Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine
abfärben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.
Zwecks Demontage der Fettfilter den Aushakgriff ziehen.
Aktivkohlefilter (nur bei der Umluftversion)
Bild 2
Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.
Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des
Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des
Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate
ausgewechselt werden.
Er kann NICHT gereinigt oder erneut aktiviert werden.
Entfernen Sie den/die Fettfilter.
Bauen Sie die den Motor abdeckenden Aktivkohlefilter ein je nach Modell:
Stellen Sie sicher, dass die Stifte R am Abluftkanal in die Schlitze S eingreifen, drehen
Sie dann den Aktivkohlefilter im Uhrzeigersinn, bis er einrastet.
Gehen Sie zum Herausnehmen des Aktivkohlefilters in umgekehrter Reihenfolge vor.
Setzen Sie den/die Fettfilter wieder ein.
Erwerb des Kohlefilters
Die Aktivkohlefilter können über die Samsung Service Webseite und beim Samsung-
Kundendienst nachgekauft werden. Die Kontaktdaten finden Sie auf der letzten Seite
dieser Anleitung.
12
Ersetzen der Lampen
Bild 1
Das Gerät vom Stromnetz nehmen.
Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.
Ersetzen Sie die defekte lampe durch eine neue des gleichen Typs und gleicher
Leistung, wie im Typenschild angegeben
Zum Austausch der Lampen muss der Deckel A entfernt werden.
Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen
(konsultieren Sie die nachfolgende Tabelle):
Lampen
Leistung
(W)
Anschluss
3
E14
Spannung (V)
Abmessung (mm)
220-240
35x102
(Durchmesser x
Länge)
Bezeichnung ILCOS D
(in Übereinstimmung mit der IEC
61231)
DRBB/C-3-220-240-E14-35/102
Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei
eingesetzt sind, bevor man sich an den Kundendienst wendet.
Entfernen der Glühlampe am Ende ihrer Lebensdauer: Bitte beachten Sie die oben
beschriebene Entfernungsmethode.
Betrieb
Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer
Steuerung für die Ansaugstärke bzw. -geschwindigkeit, sowie einer Steuerung zur
Einstellung der Arbeitsplatzbeleuchtung versehen ist.

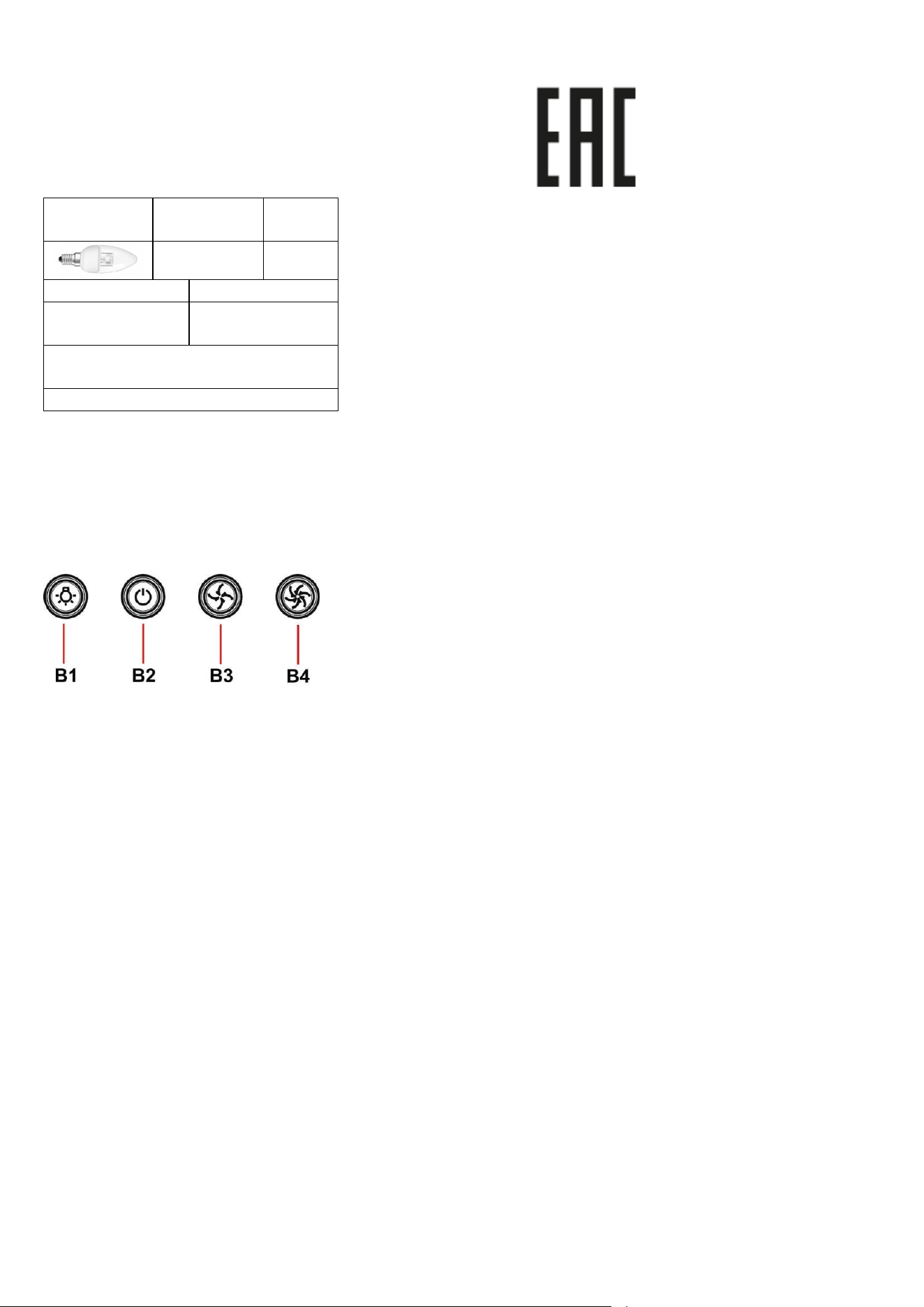

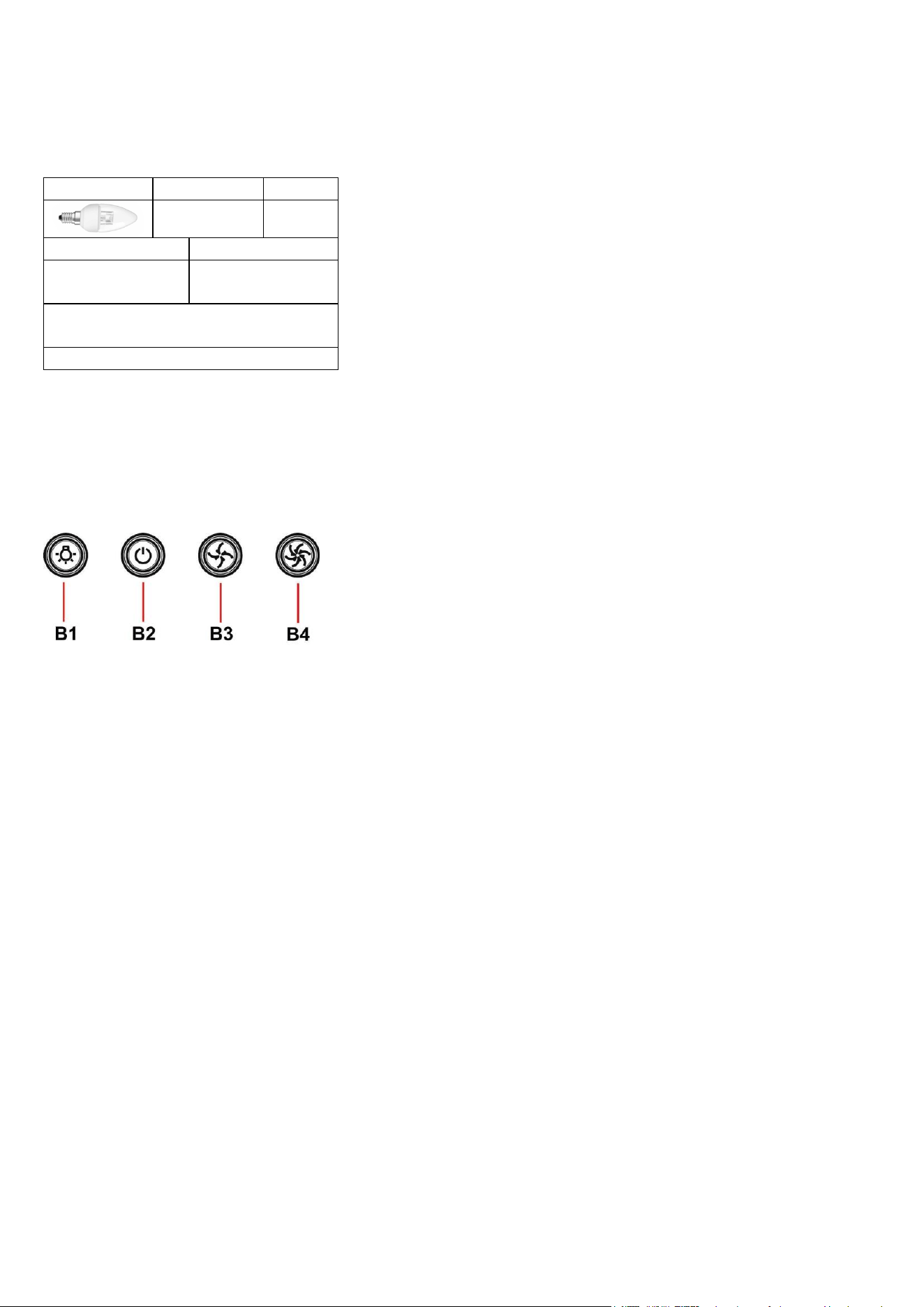

B1. Licht EIN/AUS
Die Taste Licht drücken und die Lampen gehen an.
Die Taste Licht erneut drücken und die Lampen gehen aus.
B2. Gebläsemotor EIN/AUS
Die Taste POWER drücken und es aktiviert sich die Ansaugung mit der
voreingestellten Geschwindigkeit.
Zum Abschalten der Ansaugung erneut drücken
B3. Mittlere Geschwindigkeit
Die Taste “C” drücken und die Ansaugung wird mit mittlerer
Geschwindigkeit aktiviert
B4. Höchstgeschwindigkeit
Die Taste “D” drücken und die Ansaugung wird mit Höchstgeschwindigkeit
aktiviert.
13
ES - Montaje y modo de empleo
Símbolos utilizados en este manual
ADVERTENCIA
Peligros o prácticas inseguras que podrían dar lugar a lesiones personales o la muerte.
ATENCIÓN
Peligros o prácticas inseguras que podrían dar lugar a descargas eléctricas, lesiones o
daños a la propiedad.
NOTA
Consejos e instrucciones útiles
Estos iconos y símbolos de advertencia sirven para prevenir lesiones tanto suyas como
de otras personas. Por favor, sígalos al pie de la letra. Después de leer este capítulo,
por favor, guárdelo en un lugar seguro para posibles referencias en el futuro.
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada
responsabilidad por eventuales inconvenientes, daños o incendios provocados al
aparato originados por la inobservancia de las instrucciones colocadas en este manual.
La campana extractora ha sido ideada para la aspiración de humos y vapores
producidos durante la cocción y para el uso doméstico.
La campana puede ser diferente con respecto a los dibujos de este manual,
aunque las instrucciones para su uso, la manutención y la instalación son las
mismas.
• Es importante guardar este manual para poder consultar si fuera necesario.En el
caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al
producto.
• Leer atentamente las instrucciones:contiene importantes informaciones sobre la
instalación,el uso y la seguridad.
• No realizar variaciones electricas o mecanicas en el producto o en el tubo de
escape.
• Antes de instalar el aparato,controlar que todas sus partes no estèn dañadas. En
caso contrario llamar al revendedor y no realizar la instalaciòn.
Advertencias
• Antes de llevar a cabo cualquier operación de limpieza o
mantenimiento, desconectar la campana de la
alimentación eléctrica desenchufando la clavija o
desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y
mantenimiento utilizar los guantes de trabajo.
• El aparato puede ser usado por niños mayores a 8 años
y por personas con discapacidades físicas, sensoriales o
mentales, o con falta de experiencia o de conocimiento
necesario, previsto que estén bajo vigilancia o después de
que las mismas hayan recibido instrucción relacionada
con el uso seguro del aparato y de la comprensión de los
peligros inherentes a éste.
• Los niños deben ser supervisados para asegurarse de
que no jueguen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados
por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada
cuando la campana se utiliza contemporáneamente con
otros dispositivos a combustión de gas u otros
combustibles.
• La campana debe ser limpiada con frecuencia, tanto
internamente como externamente (POR LO MENOS UNA
VEZ AL MES), en todo caso seguir lo que se indica
expresamente en las instrucciones de mantenimiento.
• La inobservancia de las normas de limpieza de la
campana y del cambio y la limpieza puede comportar
riesgo de incendios.
• Es estrictamente prohibido flamear los alimentos bajo la
campana.
• Para la sustitución de la lámpara sólo utilizar el tipo de
lámpara indicado en la sección de
mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y
puede provocar incendios, por lo tanto, debe evitarse en
cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el
aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando
las partes accesibles de la campana pueden calentarse.
• No conectar la unidad a la red eléctrica hasta que la
instalación sea totalmente completada.
• En cuanto a las medidas técnicas y de seguridad a
adoptar para la descarga de los humos, seguir
estrictamente lo previsto por los reglamentos de las
autoridades locales competentes.
• El aire aspirado no debe ser transportado en un
conducto usado para la descarga de humos producidos
por dispositivos de combustión a gas u otros
combustibles.
¡ATENCIÓN! Si no se instalan los tornillos y
elementos de fijación de acuerdo con estas instrucciones
se puede incurrir en riesgos de naturaleza eléctricos.
• No utilizar ni dejar la campana sin las luces
correctamente instaladas debido al posible riesgo de
descarga eléctrica.
• No utilizar nunca la campana sin la rejilla montada
correctamente!
• La campana NUNCA debe utilizarse como una superficie
de apoyo a menos que así se indique específicamente.
• Utilizar sólo los tornillos para fijación suministrados con
el producto para su instalación, o, si no se suministran,
comprar el tipo correcto de tornillos. Utilizar la longitud
correcta para los tornillos que se identifican en la Guía de
instalación.
• En caso de duda, consultar el centro de asistencia
autorizado o un similar personal calificado.
¡ATENCIÓN! No utilizar con un programador,
temporizador, mando a distancia separado o cualquier
otro dispositivo que se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC - UK SI
2013 No.3113 del Parlamento Europeo y del Consejo sobre residuos de aparatos
eléctricos y electrónicos (RAEE).
La correcta eliminación de este producto evita consecuencias negativas para el
medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto,
indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un
punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje
de este producto, póngase en contacto con su Municipalidad, con el servicio de
eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
• Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
14
EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto
ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y
mantenga en marcha durante unos minutos después de haber acabado de cocinar.
Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la
velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de
carbón cuando sea necesario para mantener un buen rendimiento en la reducción de
los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un
buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de
conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Para obtener información sobre los compromisos ambientales de Samsung y las
obligaciones reglamentarias específicas del producto, como REACH, WEEE, baterías
visite:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Utilización
La campana extractora ha sido ideada para la aspiración de humos y vapores
producidos durante la cocción y para el uso doméstico.
La campana està diseñada para ser utilizada tanto en la forma de extracciòn al exterior
como por la forma de recirculante o filtrado de interior.
Versión aspirante
La campana se suministra dotada de una salida de aire superior B para la descarga de
los humos hacia el exterior (tubo de descarga y abrazaderas de fijación no
suministrados).
¡Cuidado! Si la campana está provista de filtro de carbón, hay que sacarlo.
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una
reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
Versión filtrante
En el caso que no sea posible descargar el humo y vapor producidos durante la
cocción, hacia el externo, se puede utilizar la campana en versión filtrante montando el
deflector F en la chimenea y uno o más filtros de carbón (de acuerdo al modelo que se
posee ), el humo y el vapor vienen reciclados en la cocina a traves del orificio superior
H.
¡Cuidado! Si la campana no está dotada de filtro de carbón, hay que pedirlo y
montarlo antes del uso.
Instalación
Fig. 3
• La distancia mínima entre la superficie de cocción y la
parte más baja de la campana no debe ser inferior a 50cm
en el caso de cocinas electricas y de 65cm en el caso de
cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para
cocinar con gas especifican una distancia mayor, hay que
tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión
indicada en la etiqueta colocada en el interior de la
campana.Si es suministrada con un enchufe, conectar la
campana a un enchufe conforme a las normas en vigor y
colocarlo en una zona accesible, aun después de la
instalación. Si no es suministrada con enchufe (conexión
directa a la red) o clavija y no es posible situarla en un
lugar accesible, aun después de la instalación, colocar un
interruptor bipolar de acuerdo con las normativas, para
asegurarse la desconexión completa a la red en el caso
de la categoria de alta tensión III, conforme con las reglas
de instalación.
ATENCIÓN! Antes de reconectar el circuito de la
campana a la red y de verificar el correcto
funcionamiento, controlar siempre que el cable de red fue
montado correctamente.
Montaje
Antes de comenzar con la instalación:
• Asegurarse que el producto adquirido, sea de las dimensiones apropiadas para la
zona de instalación escogida.
• Quitar el/los filtro/s al carbón activo (*) si es provisto (ver el párrafo relativo).
Este/tos va/van montado/s nuevamente si se desea utilizar la campana en versión
filtrante.
• Verificar que en el interior de la campana no hayan (por motivos de transportes)
materiales suministrados ( como por ejemplo bolsas con tornillos (*), garantias (*)
etc,), eventualmente quitarlos y conservarlos.
La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De
cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que
los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo
suficientemente fuerte para sostener el peso de la campana.
Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios
opcionales suministrados únicamente con algunos modelos o elementos no
suministrados, que deben comprarse a parte.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido
neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No
utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE
DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Para todas las operaciones de mantenimiento usar guantes de trabajo.
Filtro antigrasa
Fig. 1
Retiene las partículas de grasa producidas cuando se cocina.
El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no
agresivos, manualmente o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus
características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro de carbón activo (solamente para la versión recirculante)
Fig. 2
Retiene los olores desagradables producidos por la cocción de alimentos.
La saturaciòn del carbòn activado ocurre despuès da mas o menos tiempo de uso
prolongado, dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de
grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses.
NO puede lavarse o reciclarse.
1. Quite los filtros antigrasa.
2. Instale los filtros de carbón activado a cada lado del motor:
Compruebe que los pernos R del conducto coincidan con las ranuras S y gire
hacia la derecha hasta que se bloquee.
Para retirar los filtros de carbón, realice las mismas operaciones en sentido
inverso.
3. Instale los filtros antigrasa.
Compra del filtro de carbón
El filtro de carbón se puede comprar en el sitio web del Servicio de Asistencia o en los
Centros de Asistencia de Samsung. Consulte la información que aparece en la última
página de este manual.
15

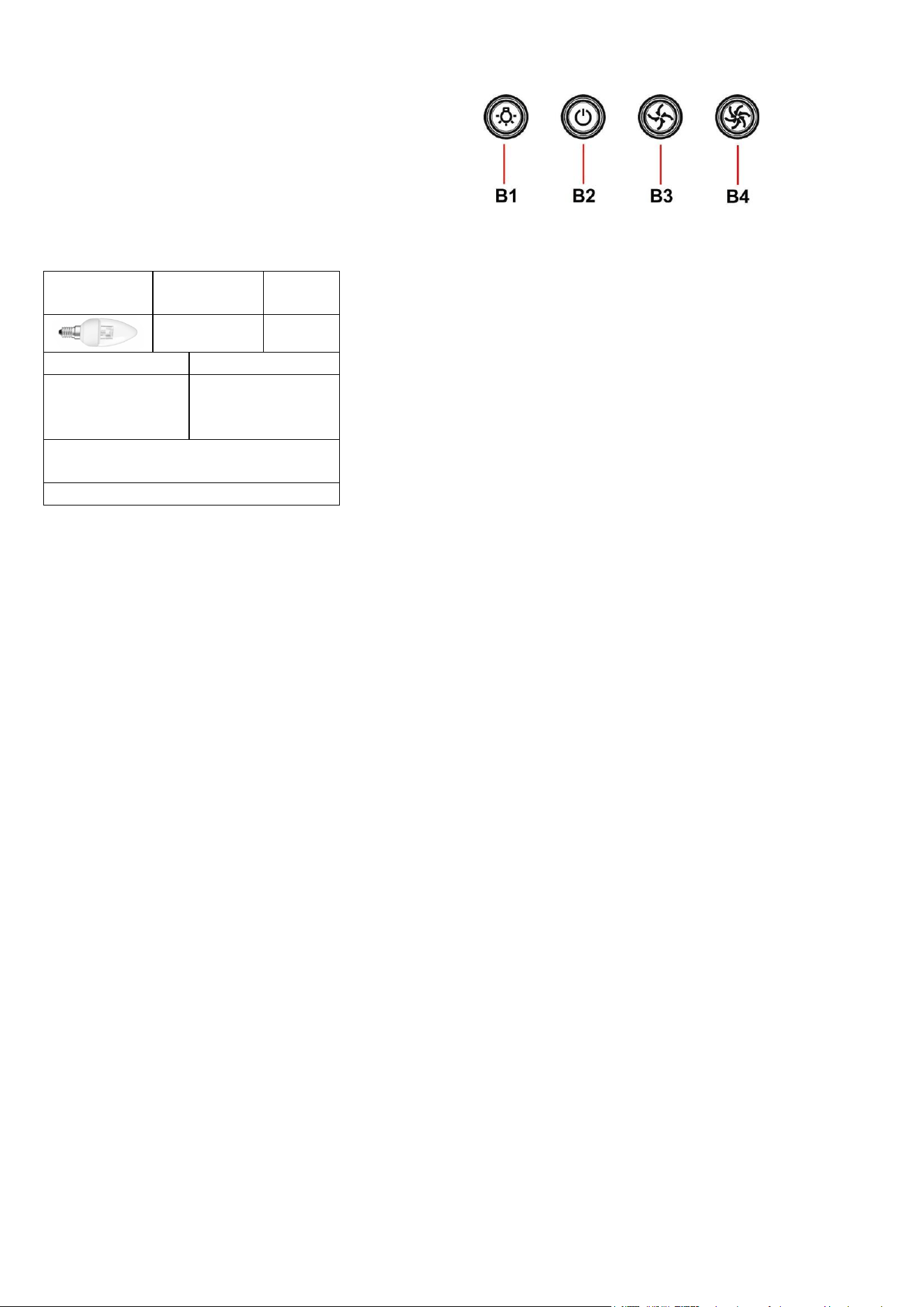

Sustitución de la lámpara
Fig. 1
Desconecte el aparato de la red elèctrica.
Atención! Antes de tocar las lámparas asegúrese de que esten frías.
Sustituir la lámpara dañada con una del mismo tipo como se especifica en la etiqueta
correspondiente o en la campana cerca de la lámpara misma .
Para encender la bombilla quitar la cobertura A.
Retire la lámpara dañada y sustitúyala con una nueva (consulte la tabla que se
encuentra abajo):
Lámpara
Potencia (W)
Enchufe
3
E14
Tensión (V)
Dimensión (mm)
220-240
35x102 (Diámetro x
Longitud)
Código ILCOS D
(de acuerdo con IEC 61231)
DRBB/C-3-220-240-E14-35/102
Si la iluminación no funciona, antes de llamar al servicio de asistencia técnica, revisar
que las lámparas estén correctamente instaladas.
Desmontaje de la bombilla al final de su vida útil: Por favor consulte el método de
desmontaje anterior.
Funcionamiento
La campana está dotada de un panel de mandos con control de las velocidades de
aspiración y control de encendido de la luz para la iluminación del plano de cocción.
B1. Luces ON/OFF
Presione el pulsador Luces y las lámparas se encenderán
Presione el pulsador Luces de nuevo y las lámparas de apagarán
B2. Motor de aspiración ON/OFF
Presione el pulsador POWER y se activará la aspiración a la velocidad pre-
configurada.
Presione de nuevo para apagar la aspiración
B3. Velocidad media
Presione el pulsador “C” y la aspiración será activada a velocidad media
B4. Velocidad máxima
Presione el pulsador “D” y la aspiración será activada a velocidad máxima
16
FR - Instructions pour l'installation et mode d'emploi
Symboles utilisés dans ce manuel
MISE EN GARDE
Risques ou usages dangereux pouvant provoquer des accidents voire un danger de
mort.
ATTENTION
Risques ou usages dangereux pouvant provoquer une décharge électrique, des
accidents ou des dommages matériels.
REMARQUE
Conseils et instructions utiles
Ne pas brancher l’appareil au réseau électrique avant que l’installation ne soit
complètement terminée.
Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications
importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver
pour d'ultérieures consultations.
Suivre impérativement les instructions de cette notice. Le constructeur décline
toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à
l’appareil et dûs à la non observation des instructions de la présente notice. Cet
appareil est destiné à être utilisé dans des applications domestiques et analogues telles
que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres
environnements professionnels ; - des fermes ; - l’utilisation par les clients des hôtels,
motels et autres environnements à caractère résidentiel ; - des environnements du type
chambre d’hôtes.
La hotte peut avoir des configurations esthétiques différentes par rapport à ce
qui est illustré dans les dessins de ce manuel, cependant les instructions pour
l’utilisation, l’entretien et l’installation restent identiques.
• Il est important de conserver ce livret pour pouvoir le consulter à tout moment. En
cas de vente, de cession ou de déménagement, assurez-vous que la notice
d'utilisation l'accompagne.
• Veuillez lire attentivement les instructions, vous trouverez des informations
importantes sur l'installation, le mode d'emploi et la sécurité.
• Ne pas effectuer des modifications électriques ou mécaniques sur le produit ou sur
les conduits d’évacuation.
• Avant d'installer l'appareil, vérifiez qu’il n’y a aucun composant endommagé.
Sinon, contactez votre revendeur et ne continuez pas l'installation.
Attention
• Avant tout entretien ou nettoyage du produit débranchez
l'alimentation électrique en retirant la fiche électrique ou
en coupant l'interrupteur général.
• Utilisez des gants de travail pour toute opération de
nettoyage ou d'entretien.
• Cet appareil peut être utilisé par des enfants âgés d’au
moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou dénuées
d’expériences ou de connaissances, sauf si ces
personnes sont correctement surveillées ou si des
instructions relatives à l'utilisation correcte de l'appareil
permettant d'éviter tout danger leur ont été
communiquées.
• Les enfants ne doivent pas jouer avec l’appareil.
• Le nettoyage et l’entretien par l’usager ne doivent pas
être effectués par des enfants sans surveillance.
• La pièce doit avoir une aération suffisante lorsque la
hotte est utilisée conjointement avec d'autres appareils
fonctionnant au gaz ou autres combustibles.
• La hotte doit être régulièrement nettoyée à la fois à
l'intérieur et à l'extérieur (AU MOINS UNE FOIS PAR
MOIS); cela devrait se faire en conformité avec les
instructions d'entretien. Le non respect des instructions
expressément fournies concernant le nettoyage de la
hotte et des filtres peut provoquer des risques d'incendie.
• Ne pas flamber d’aliments sous la hotte.
• Pour le remplacement de la lampe, utilisez uniquement
le type de lampe spécifié dans la section
remplacement/maintenance lampe dans ce manuel.
L'utilisation d'une flamme nue est dommageable pour les
filtres et peut causer un incendie, par conséquent, il est
déconseillé de l'utiliser.
La friture doit être faite avec soin afin de s’assurer que
l’huile surchauffée ne prenne pas feu.
AVERTISSEMENT: Lorsque la table de cuisson est en
fonctionnement, les parties accessibles de la hotte
peuvent devenir très chaudes.
• Ne pas brancher l'appareil au réseau électrique avant
que l'installation ne soit complètement terminée.
• En ce qui concerne les mesures techniques et de
sécurité à prendre pour l'évacuation des fumées,
respectez strictement les dispositions des règlements
locales.
• L’air ne doit pas être envoyé dans un conduit utilisé pour
évacuer les fumées d’appareils utilisant du gaz ou un
autre combustible.
ATTENTION ! Le défaut d'installer les vis et les
dispositifs de fixation conformément à ces instructions
peut entraîner des risques électriques.
• Ne pas utiliser ou laisser la hotte sans les lampes
correctement montées, car un éventuel risque de choc
électrique est possible.
• N’utilisez jamais la hotte sans la grille montée
correctement!
• La hotte ne doit JAMAIS être utilisée comme une surface
d'appui, sauf indication expresse.
• Utilisez uniquement les vis de fixation fournies avec le
produit pour l'installation, ou, si non fournies, acheter le
type correct de vis.
• Utilisez la longueur correcte pour les vis qui sont
identifiées dans le Guide d'installation.
• En cas de doute, consultez votre centre de service agréé
ou du personnel qualifié.
ATTENTION ! Ne pas mettre en marche au moyen
d’un programmateur, d’une minuterie, ou d’un système de
commande à distance séparé ou tout autre dispositif qui
met l’appareil sous tension automatiquement.
Cet appareil porte le symbole du recyclage conformément à la Directive Européenne
2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d’Équipements Électriques
et Électroniques (DEEE ou WEEE).
En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à
empêcher toute conséquence nuisible pour l’environnement et la santé de l’homme.
Le symbole présent sur l’appareil ou sur la documentation qui l’accompagne
indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit
par conséquent être remis à un centre de collecte des déchets chargé du recyclage des
équipements électriques et électroniques.
Pour la mise au rebut, respectez les normes relatives à l’élimination des déchets en
vigueur dans le pays d’installation.
Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du
recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre
commune, à la société de collecte des déchets ou directement à votre revendeur.
17
Appareil conçu, testé et fabriqué conformément aux normes suivantes :
• Sécurité : EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performances : EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l’impact
environnemental : Allumer la hotte à la vitesse minimum pendant la cuisson et la
laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la
vitesse uniquement en présence d’une grande quantité de fumée ou de vapeur et
n’utiliser la/les vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s)
filtre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace
des odeurs. Nettoyer le(s) filtres à graisse lorsque cela est nécessaire afin de maintenir
un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre
maximum indiqué dans ce manuel afin d’optimiser le rendement et de minimiser le
bruit.
Pour obtenir des informations sur les engagements environnementaux de Samsung et
sur les obligations réglementaires spécifiques à l'appareil (par ex. la réglementation
REACH, la directive DEEE, la norme relative aux batteries), rendez-vous sur :
samsung.com/uk/
aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Utilisation
Cette hotte prévue pour l’aspiration des fumées et vapeurs de cuisson est destinée à
un usage exclusivement domestique.
La hotte est réalisée de façon qu’elle puisse être utilisée en version aspirante à
évacuation extérieure, ou filtrante à recyclage intérieur.
Version évacuation extérieure
La hotte est équipée d’une sortie de l’air supérieure B pour l’évacuation des fumées
vers l’extérieur ( tuyau d’évacuation et colliers de fixation non fournis).
Attention! Si la hotte est équipée d'un filtre à charbon, ce dernier doit être enlevé.
L’utilisation de tubes et des trous d'évacuation à paroi avec un diamètre inférieur
entraînera une diminution des performances d’aspiration et une nette augmentation du
bruit.
Nous déclinons toute responsabilité à cet égard.
Version recyclage
Dans le cas où l’évacuation des fumées et vapeurs vers l’extérieur n’est pas possible,
on peut utiliser la hotte en version recyclage en installant le déflecteur F et un ou
plusieurs filtres à charbon (sur base du modèle en sa possession), les fumées et les
vapeurs sont recyclées dans la cuisine à travers la sortiè d'air de la cheminée H.
Attention! Si la hotte est livrée sans filtre à charbon, celui-ci doit être commandé
et monté avant la mise en service.
Installation
Fig. 3
• La distance minimum entre la superficie de support des
récipients sur le dispositif de cuisson et la partie la plus
basse de la hotte de cuisine ne doit pas être inférieure à
50cm dans le cas de cuisinières électriques et de 65 cm
dans le cas de cuisinières à gaz ou mixtes.
Si les instructions d’installation du dispositif de cuisson au
gaz spécifient une plus grande distance, il faut en tenir
compte.
Branchement électrique
La tension électrique doit correspondre à la tension
reportée sur la plaque signalétique située à l’intérieur de la
hotte. Si une prise est présente, branchez la hotte dans
une prise murale conforme aux normes en vigueur et
placée dans une zone accessible également après
l’installation. Si aucune prise n’est présente (raccordement
direct au circuit électrique), ou si la prise ne se trouve pas
dans une zone accessible également après l’installation,
appliquez un disjoncteur normalisé pour assurer de
débrancher complètement la hotte du circuit électrique en
conditions de catégorie surtension III, conformément aux
règlementations de montage.
ATTENTION! Avant de rebrancher le circuit de la hotte
à l’alimentation électrique et d’en vérifier le
fonctionnement correct, contrôlez toujours que le câble
d’alimentation soit monté correctement.
Montage
Avant de commencer l’installation:
• Vérifier que le produit acheté soit de dimensions adéquates pour la zone
d’installation choisie.
• Enlevez le(s) filtre(s) au charbon actif (*) si ceux-ci sont fournis (voir également le
paragraphe concerné). Celui-ci(ceux-ci) est(sont) remonté(s) uniquement si l’on
veut utiliser la hotte en version recyclage.
• Vérifier qu’à l’intérieur de la hotte il n’y ait pas d’autre matériel fourni (pour des
raisons de transport) d’autre matériel fourni avec l’équipement (par exemple: vis
(*), garanties (*) etc., dans ce cas, enlevez-les et conservez-les.
La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds.
Il est cependant nécessaire de s’adresser à un technicien qualifié afin de s’assurer que
le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être
suffisamment solide pour supporter le poids de la hotte.
Remarque : Les pièces marquées du symbole « (*) » sont des accessoires en option
fournis uniquement avec certains modèles, ou des pièces non fournies, à acheter.
Entretien
Nettoyage
Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des
détergent liquides neutres. NE PAS UTILISER D'OUTILS OU
D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits
abrasifs, NE PAS UTILISER D'ALCOOL!
Pour toutes les opérations d’entretien, utiliser des gants de travail.
Filtre anti-gras
Fig. 1
Il retient les particules de graisse issues de la cuisson.
Le filtre anti-graisse métallique doit être nettoyé une fois par mois avec des
détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et
cycle rapide.
Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la
décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas
modifiées.
Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.
Filtre à charbon actif (uniquement pour version recyclage)
Fig. 2
Retient les odeurs désagréables de cuisson.
La saturation du charbon actif se constate aprés un emploi plus ou moins long, selon
la fréquence d'utilisation et la régularité du nettoyage du filtre à graisses. Il est
nécessaire de changer le filtre après quatre mois, au maximum.
IL NE PEUT PAS être nettoyé ou régénéré.
Retirez les filtres graisses.
Montez les filtres de façon qu’ils recouvrent le moteur
Contrôlez que les chevilles R présentes sur le support de ventilation se trouvent en
face des fentes S, puis tournez dans le sens des aiguilles d’une montre jusqu’au
blocage.
Pour le démontage, procédez dans l’ordre inverse.
Remontez les filtres graisses.
Achat du filtre à charbon
Le filtre à charbon peut être acheté sur le site du SAV ou auprès des Centres
d’assistance Samsung. Consulter les informations à la dernière page de cette notice.
18

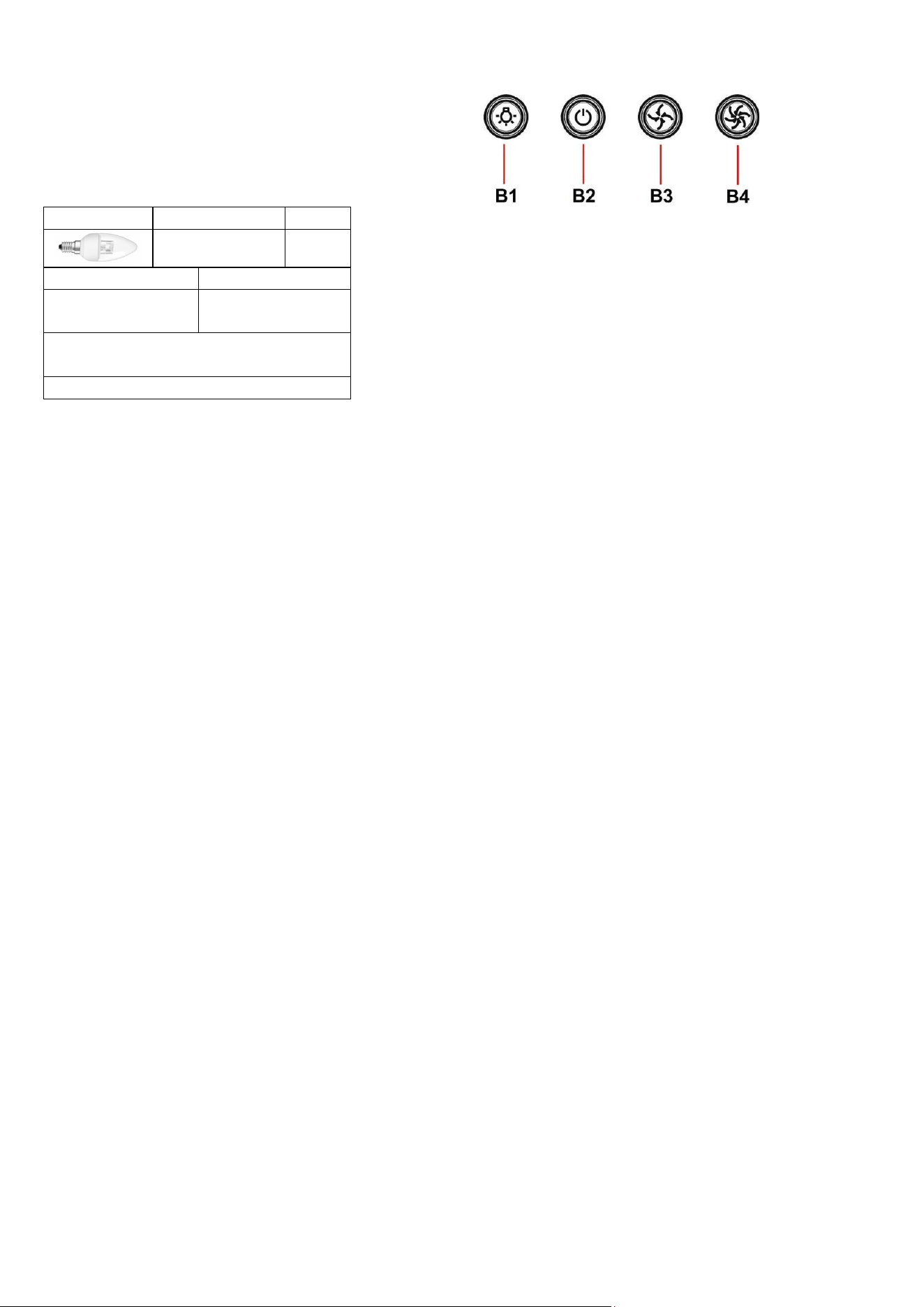

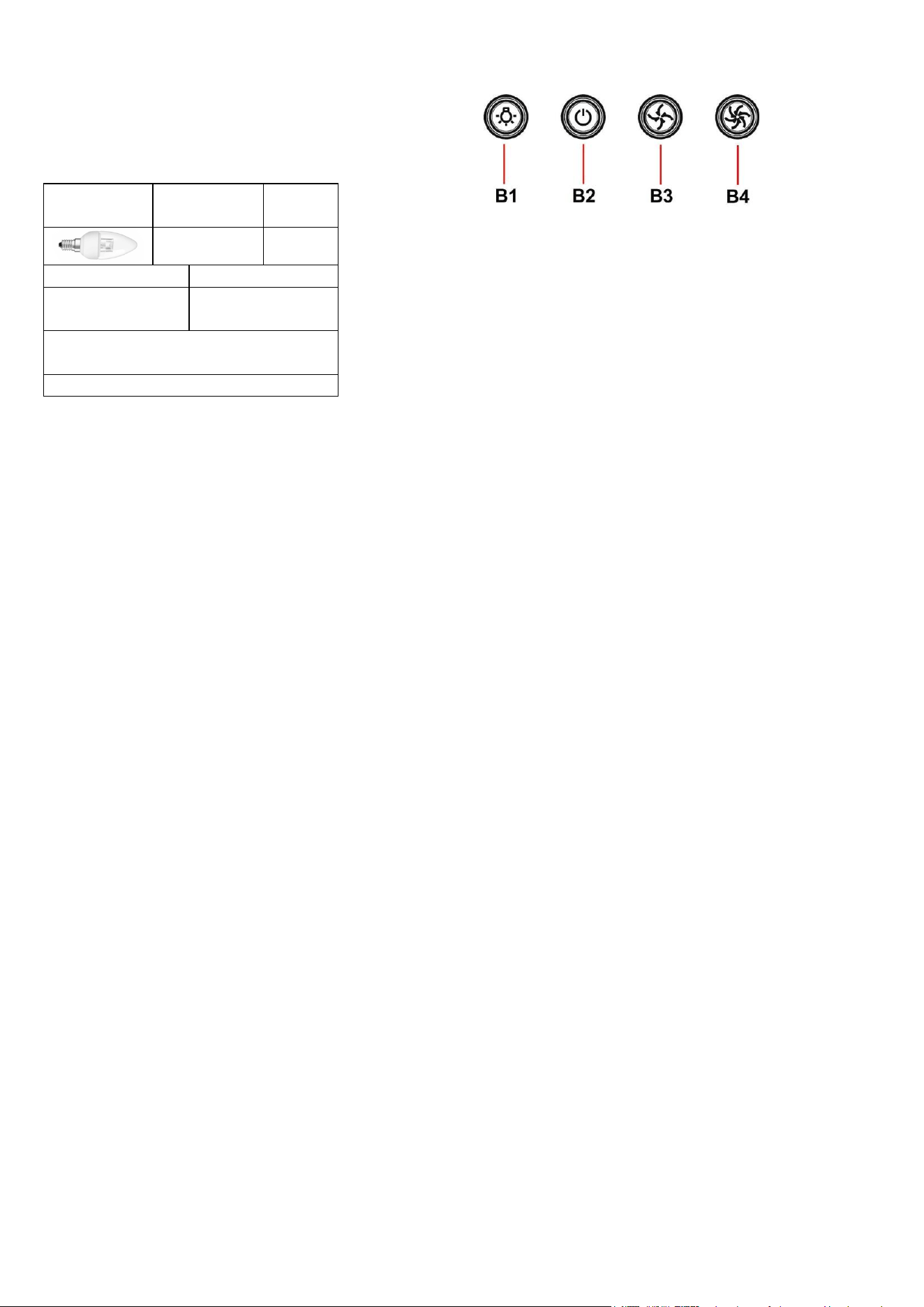

Remplacement des lampes
Fig. 1
Débrancher l’appareil du réseau électrique
Attention! Avant de toucher les lampes, assurez-vous qu’elles soient froides.
Remplacez la vieille ampoule avec le même type tel que spécifié par l'étiquette des
caractéristiques ou à proximité de l’ampoule même sur le capot.
Pour accéder aux ampoules, enlever le couvercle A.
Enlever l’ampoule endommagée et la remplacer par une neuve (consulter le tableau ci-
dessous):
Ampoule
Puissance
(W)
Culot
3
E14
Tension (V)
Dimension (mm)
220-240
35x102 (Diamètre
x Longueur)
Code ILCOS D
(en accord avec CEI 61231)
DRBB/C-3-220-240-E14-35/102
Dans l’éventualité où l’éclairage ne devait pas fonctionner, vérifier si les lampes ont été
introduites correctement dans leur logement, avant de contacter le service après-vente.
Demontage du bulbe à la fin de la durée de vie : voir la méthode d’élimination ci-
dessus.
Fonctionnement
La hotte est équipée d’un panneau de contrôle doté d’une commande de vitesse
d’aspiration et d’une commande d’éclairage du plan de cuisson.
B1. Éclairage ON/OFF
Presser le bouton Éclairage pour éclairer les lampes.
Presser de nouveau le bouton Éclairage pour éteindre les lampes.
B2. Moteur d'aspiration ON/OFF
Presser le bouton POWER pour activer l’aspiration à la vitesse prédéfinie.
Presser de nouveau le bouton pour éteindre l'aspiration.
B3. Vitesse moyenne
Presser la touche "C" pour activer l'aspiration à la vitesse moyenne.
B4. Vitesse maximale
Presser le bouton "D" pour activer l'aspiration à la vitesse maximale.
19
EN - Instruction on mounting and use
Symbols used in this manual
WARNING
Hazards or unsafe practices that may result in severe personal injury or death.
CAUTION
Hazards or unsafe practices that may result in electric shock, personal injury, or
property damage.
NOTE
Useful tips and instructions
These warning icons and symbols are here to prevent injury to you and others.
Please follow them explicitly. After reading this section, keep it in a safe place for future
reference.
Closely follow the instructions set out in this manual. All responsibility, for any
eventual inconveniences, damages or fires caused by not complying with the
instructions in this manual, is declined. This appliance is intended to be used in
household and similar application such as: - staff kitchen areas in shop, offices and
other working environments; - farm houses; - by clients in hotels, motels and other
residential type environments; - bed and breakfast type environments.
The hood can look different to that illustrated in the drawings in this booklet. The
instructions for use, maintenance and installation, however, remain the same.
• It is important to conserve this booklet for consultation at any moment. In the case
of sale, cession or move, make sure it is together with the product.
• Read the instructions carefully: there is important information about installation,
use and safety.
• Do not carry out electrical or mechanical variations on the product or on the
discharge conduits.
• Before proceeding with the installation of the appliance verify that there are no
damaged all components. Otherwise contact your dealer and do not proceed with
the installation.
Caution
• Before any cleaning or maintenance operation,
disconnect hood from the mains by removing the plug or
disconnecting the mains electrical supply.
• Always wear work gloves for all installation and
maintenance operations.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience and
knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe way
and understand the hazards involved.
• Children shall not be allowed to tamper with the controls
or play with the appliance.
• Cleaning and user maintenance shall not be made by
children without supervision.
• The premises where the appliance is installed must be
sufficiently ventilated, when the kitchen hood is used
together with other gas combustion devices or other fuels.
• The hood must be regularly cleaned on both the inside
and outside (AT LEAST ONCE A MONTH).
• This must be completed in accordance with the
maintenance instructions provided. Failure to follow the
instructions provided regarding the cleaning of the hood
and filters will lead to the risk of fires.
• Do not flambé under the range hood.
• Do not remove filters during cooking.
• For lamp replacement use only lamp type indicated in
the Maintenance/Replacing lamps section of this manual.
The use of exposed flames is detrimental to the filters and
may cause a fire risk, and must therefore be avoided in all
circumstances.
Any frying must be done with care in order to make sure
that the oil does not overheat and ignite.
CAUTION: Accessible parts of the hood may become hot
when used with cooking appliances.
• Do not connect the appliance to the mains until the
installation is fully complete.
• With regards to the technical and safety measures to be
adopted for fume discharging it is important to closely
follow the regulations provided by the local authorities.
• The air must not be discharged into a flue that is used for
exhausting fumes from appliance burning gas or other
fuels.
WARNING! Failure to install the screws or fixing
device in accordance with these instructions may result in
electrical hazards.
• Do not use or leave the hood without the lamp correctly
mounted due to the possible risk of electric shocks.
• Never use the hood without effectively mounted grids.
• The hood must NEVER be used as a support surface
unless specifically indicated.
• Use only the fixing screws supplied with the product for
installation or, if not supplied, purchase the correct screws
type.
• Use the correct length for the screws which are identified
in the Installation Guide.
• In case of doubt, consult an authorized service
assistance center or similar qualified person.
WARNING! Do not use with a programmer, timer,
separate remote control system or any other device that
switches on automatically.
• This appliance is marked according to the European directive 2012/19/EC - UK SI
2013 No.3113 on Waste Electrical and Electronic Equipment (WEEE).
• By ensuring this product is disposed of correctly, you will help prevent potential
negative consequences for the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product.
• The symbol on the product, or on the documents accompanying the product,
indicates that this appliance may not be treated as household waste. Instead it should
be taken to the appropriate collection point for the recycling of electrical and electronic
equipment. Disposal must be carried out in accordance with local environmental
regulations for waste disposal.
• For further detailed information regarding the process, collection and recycling of this
product, please contact the appropriate department of your local authorities or the local
department for household waste or the shop where you purchased this product.
Appliance designed, tested and manufactured according to:
• Safety: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performance: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suggestions for a correct use in order to reduce the environmental
impact: Switch ON the hood at minimum speed when you start cooking and kept it
running for few minutes after cooking is finished. Increase the speed only in case of
large amount of smoke and vapor and use boost speed(s) only in extreme situations.
Replace the charcoal filter(s) when necessary to maintain a good odor reduction
efficiency. Clean the grease filter(s) when necessary to maintain a good grease filter
efficiency. Use the maximum diameter of the ducting system indicated in this manual to
optimize efficiency and minimize noise.
20
For information on Samsung's environmental commitments and product specific
regulatory obligations e.g. REACH, WEEE, Batteries, visit :
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Use
The hood is conceived for the suction of cooking fumes and steam and is destined only
for domestic use.
The hood is designed to be used either for exhausting or filter version.
Ducting version
The hood is equipped with a top air outlet B for discharge of fumes to the outside
(exhaust pipe and pipe fixing clamps not provided).
Attention! If the hood is supplied with carbon filter, then it must be removed.
Using the tubes and discharge holes on walls with smaller dimensions will cause a
diminution of the suction performance and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
Filter version
In the case of not being able to discharge the fumes and the steam of cooking outside,
the hood in the filter version can be used mounting the F deflector on the flue and one
or more carbon filters (on the basis of the model possessed). The fumes and steam are
recycled into the kitchen through upper grill H.
Attention! If the hood is not supplied with carbon filter, then it must be ordered
and mounted.
Installation
Fig. 3
• The minimum distance between the supporting surface
for the cooking equipment on the hob and the lowest part
of the range hood must be not less than 50cm from
electric cookers and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a
greater distance, this must be adhered to.
Electrical connection
The mains power supply must correspond to the rating
indicated on the plate situated inside the hood. If provided
with a plug connect the hood to a socket in compliance
with current regulations and positioned in an accessible
area, after installation. If it not fitted with a plug (direct
mains connection) or if the plug is not located in an
accessible area, after installation, apply a double pole
switch in accordance with standards which assures the
complete disconnection of the mains under conditions
relating to over-current category III, in accordance with
installation instructions.
WARNING! Before re-connecting the hood circuit to
the mains supply and checking the efficient function,
always check that the mains cable is correctly assembled.
Mounting
Before beginning installation:
• Check that the product purchased is of a suitable size for the chosen installation
area.
• Remove the charcoal (*) filter/s if supplied (see also relative paragraph). This/these
is/are to be mounted only if you want lo use the hood in the filtering version.
• Check (for transport reasons) that there is no other supplied material inside the
hood (e.g. packets with screws (*), guarantees (*), etc.), eventually removing them
and keeping them.
Expansion wall plugs are provided to secure the hood to most types of walls/ceilings.
However, a qualified technician must verify suitability of the materials in accordance
with the type of wall/ceiling. The wall/ceiling must be strong enough to take the weight
of the hood.
Do not tile, grout or silicone this appliance to the wall. Surface mounting only.
Note: The parts marked with the symbol "(*)" are optional accessories supplied only
with some models or otherwise not supplied, but available for purchase.
Maintenance
Cleaning
Clean using ONLY a cloth dampened with neutral liquid detergent. DO NOT CLEAN
WITH TOOLS OR INSTRUMENTS. Do not use abrasive products. DO NOT USE
ALCOHOL!
Always wear work gloves for all maintenance operations.
Grease filter
Fig. 1
Traps cooking grease particles.
The grease filter must be cleaned once a month using non aggressive detergents,
either by hand or in the dishwasher, which must be set to a low temperature and a short
cycle. When washed in a dishwasher, the grease filter may discolor slightly, but this
does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Charcoal filter (Optional)
Fig. 2
It absorbs unpleasant odors caused by cooking.
The saturation of the charcoal filter occurs after more or less prolonged use,
depending on the type of cooking and the regularity of cleaning of the grease filter.
In any case it is necessary to replace the cartridge at least every four months.
The charcoal filter may NOT be washed or regenerated.
Remove the grease filters.
Fit the charcoalfilters over the motor.
Align the pins R on the cowl with the slots S, then turn the filter clockwise until it locks
in place.
Reverse the above procedure to remove the charcoal filters.
Refit the grease filters.
Buying charcoal filters
The Charcoal filter can be bought at Samsung Service Website and Service Center.
Please refer to the last page of manual.
Replacing lamps
Fig. 1
Disconnect the appliance from the electricity.
Warning! Prior to touching the light bulbs ensure they are cooled down.
Replace the old light bulb with the one of the same type as specified in the feature label
or near the light lamp on the hood.
Remove cover A to access the lamp housing A.
Remove the damaged light and replace it with a new one (see the table below):
Lamp
Power (W)
Socket
3
E14
Voltage (V)
Dimension (mm)
220-240
35x102 (Diameter
x Length)
ILCOS D Code
(according IEC 61231)
DRBB/C-3-220-240-E14-35/102
If the lights do not work, make sure that the lamps are fitted properly into their housings
before you call for technical assistance.
Dismantling bulb at end of life: Please refer to the removal method above.
21

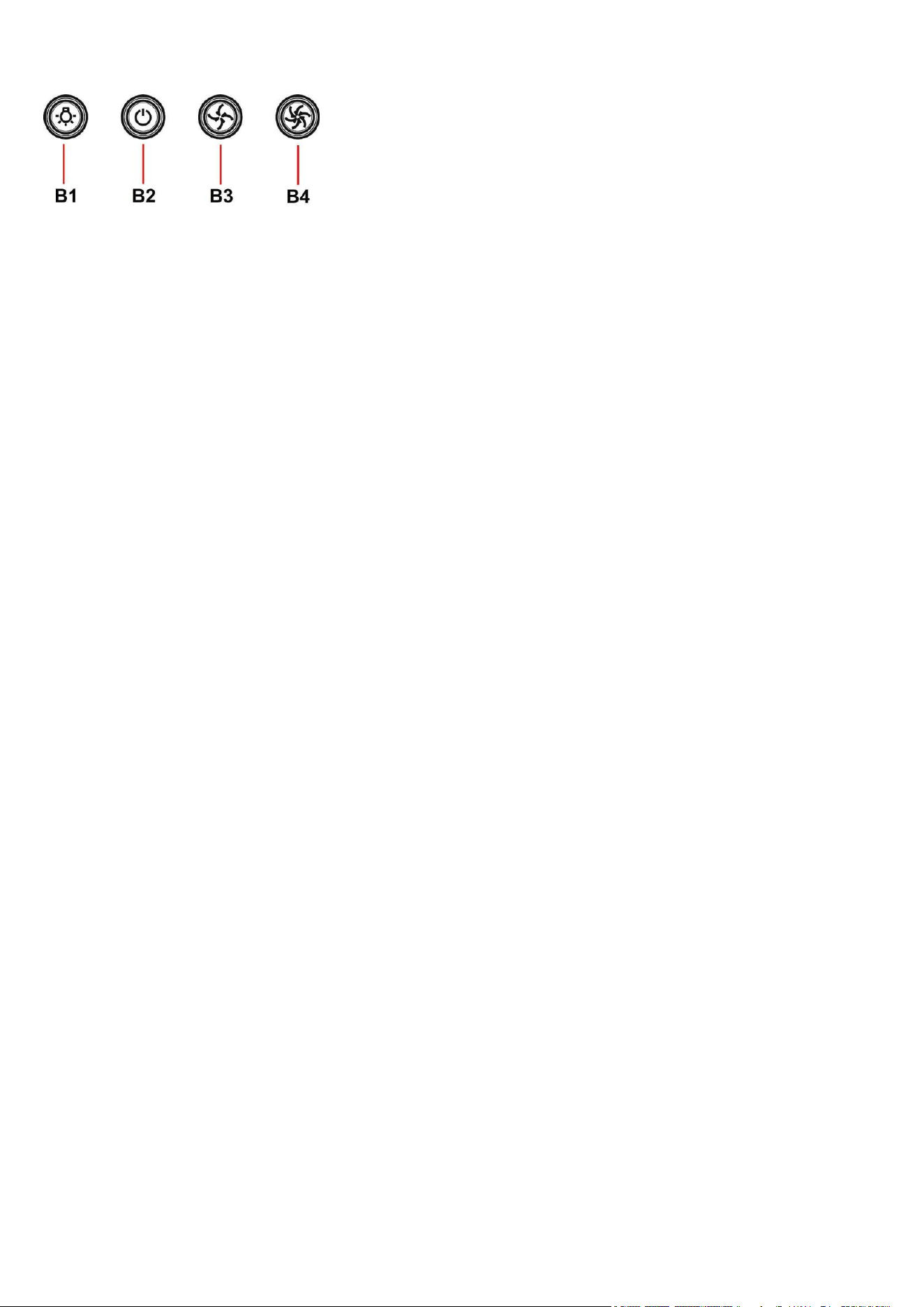

Operation
The hood is fitted with a control panel with aspiration speed selection control and a light
switch to control cooking area lights.
B1. Light ON/OFF
Press the Light button and the lamps will turn on.
Press the Light button again and the lamps will turn off.
B2. Motor ON/OFF
Press the POWER button and the hood will be activated at default speed.
Press again and the hood will be turned off.
B3. Medium Speed
Press the button “C” and the hood will be activated at medium speed
B4. High Speed
Press the button “D” and hood will be activated at high speed.
22
NL - Installatiehandleiding en gebruiksaanwijzing
Pictogrammen in deze gids
WAARSCHUWING
Gevaarlijke of onveilige handelingen die ernstig of dodelijk letsel kunnen veroorzaken.
LET OP
Gevaarlijke of onveilige handelingen waardoor de kans bestaat op elektrische
schokken, letsel en schade aan apparaat en omgeving.
NB
Handige tips en aanwijzingen.
De pictogrammen geven aan wat u moet doen om te voorkomen dat u of anderen letsel
oplopen. Volg deze instructies altijd exact. Nadat u deze gids heeft gelezen, moet u
hem op een goede plaats bewaren zodat u hem kunt vinden wanneer u hem ooit weer
nodig heeft.
Houd u altijd aan de instructies in deze gids. Wij aanvaarden geen enkele
aansprakelijkheid voor problemen, schade of brand die voortvloeien uit nalatigheid,
zoals het niet opvolgen van de instructies in deze gids. Dit apparaat is bedoeld voor
huishoudelijk gebruik en vergelijkbare toepassingen zoals: - personeelskeukens in
winkels, kantoren en andere werkomgevingen; - boerderijen; - gebruik door klanten in
hotels, motels en andere verblijfsomgevingen zoals bed and breakfast.
De afzuigkap kan er anders uitzien dan de afbeeldingen in dit boekje. De
instructies voor bediening, onderhoud en installatie blijven echter hetzelfde.
• Het is belangrijk om dit boekje goed te bewaren zodat u er altijd dingen in kan
opzoeken. Zorg dat het boekje bij verhuizing, verkoop of overdracht met het apparaat
meegaat.
• Lees de instructies zorgvuldig: het gaat hier om belangrijke informatie over installatie,
bediening, onderhoud en veiligheid.
• Voer nooit zelf elektrische of mechanische veranderingen uit op het product of de
afvoerbuizen.
• Controleer alle onderdelen op beschadigingen voordat u verder gaat met de
installatie van het apparaat. Neem bij beschadiging contact op met uw leverancier,
en begin niet aan de installatie.
Let op
• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt
eerst dat hij geen stroom heeft door de stekker uit het
stopcontact te halen, de tweepolige schakelaar uit te
zetten of de betreffende elektriciteitsgroep geheel uit te
schakelen.
• Draag tijdens installatie en onderhoud altijd
werkhandschoenen.
• Dit apparaat is geschikt voor bediening door kinderen
vanaf 8 jaar, personen met lichamelijke, zintuiglijke of
verstandelijke beperkingen, onervaren personen en
degenen die over onvoldoende kennis beschikken, onder
voorwaarde dat ze hierbij eerst worden begeleid en
geïnstrueerd over veilig gebruik en bediening van het
apparaat, en voldoende inzicht hebben in de bijbehorende
gevaren.
• Laat kinderen niet aan de knoppen zitten of met het
apparaat spelen.
• Schoonmaken en onderhoud door kinderen van voor de
gebruiker toegankelijke onderdelen mag alleen onder
toezicht van een volwassen.
• Wanneer de afzuigkap wordt gebruikt voor apparaten die
op gas of een andere brandstof werken, moet de ruimte
waar de apparaten zijn geïnstalleerd voldoende worden
geventileerd.
• De afzuigkap moet regelmatig van binnen en van buiten
worden schoongemaakt (MINSTENS 1 KEER PER
MAAND).
• Hierbij moeten de verstrekte onderhoudsinstructies
worden opgevolgd. Als de verstrekte instructies voor het
reinigen van de afzuigkap en de filters niet worden
opgevolgd, ontstaat de kans op brand.
• U mag niets flamberen onder de afzuigkap.
• Vervang de lampen uitsluitend door het type dat staat
aangegeven onder "Onderhoud > Lampjes vervangen"
van deze gids.
Blootstellen aan vlammen is slecht voor de filters en kan
tot brand leiden. Dit moet dus onder alle omstandigheden
worden vermeden. Werk bij bakken en braden dus extra
zorgvuldig en zorg dat vet of olie niet oververhit raakt en in
brand vliegt.
LET OP: het is mogelijk dat toegankelijke onderdelen van
de afzuigkap heet worden tijdens het afvoeren van
kookdampen.
• Sluit het apparaat niet op het lichtnet aan voordat de
installatie is voltooid.
• Bij technische maatregelen en veiligheidsmaatregelen
voor installaties die kookdampen afvoeren, is het
belangrijk dat de lokale wet- en regelgeving nauwkeurig
wordt gevolgd.
• De afgezogen lucht mag niet worden afgevoerd naar een
uitvoer voor dampen van apparaten die op gas of andere
brandstoffen werken.
WAARSCHUWING! Wanneer niet de in deze
instructies vermelde schroeven worden gebruikt of als het
apparaat niet volgens deze instructies wordt bevestigd,
kunnen elektrische risico's ontstaan.
• Zorg dat de lamp op de juiste manier is geplaatst omdat
anders de kans ontstaat op elektrische schokken, zelfs als
de kap niet wordt gebruikt.
• Gebruik de afzuigkap nooit zonder op de juiste manier
geplaatste roosters.
• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij
specifiek aangegeven.
• Gebruik voor de installatie alleen de meegeleverde
schroeven, of koop schroeven van het juiste type.
• Raadpleeg de installatiegids voor de correcte afmetingen
van de schroeven.
• Raadpleeg bij twijfel een geautoriseerd service center of
iemand met vergelijkbare kwalificaties.
WAARSCHUWING! Sluit het product niet aan op een
(programmeerbare) timer, externe afstandsbediening of
ander apparaat waardoor het product automatisch wordt
ingeschakeld.
Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK
SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur
(AEEA).
Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier
wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid
en milieu.
Het pictogram op het product en/of in de bijbehorende documenten geeft aan
dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het
product dient te worden afgegeven bij een officieel innamepunt voor elektrische en
elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden
uitgevoerd volgens plaatselijke milieu-regelgeving.
Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product
23
contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw
leverancier die verantwoordelijkheid draagt voor afvalverwerking.
Toestel ontworpen, getest en gefabriceerd volgens:
• Veiligheid: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestaties: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te
verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat
hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij
grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost)
alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van
kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen
van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale
doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale
geluidsproductie.
Toepassingen
De afzuigkap is gemaakt voor het afzuigen van kookluchtjes en stoom, en uitsluitend
bedoeld voor huishoudelijk gebruik.
Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie.
Versie met afvoerbuis (extractie)
De afzuigkap heeft aan de bovenkant een afvoer B om de kooklucht naar buiten af te
voeren (afvoerbuis en bevestigingsmateriaal niet meegeleverd).
Let op! Als de afzuigkap is geleverd met een koolstoffilter, moet dit worden
verwijderd.
Een doorvoeropening en/of buis met een kleinere doorsnede verlaagt de zuigkracht en
leidt tot een enorme toename van de geluidsproductie.
Wij aanvaarden in dit verband dan ook geen enkele verantwoordelijkheid.
Filtratie-vorm
Als de kookdampen en stoom niet naar buiten kunnen worden afgevoerd, kan de
afzuigkap in de filtratie-vorm worden gebruikt, waarbij deflector F op de uitvoer wordt
bevestigd, alsmede een of meer koolstoffilters (afhankelijk van het betreffende model).
De gefilterde lucht komt daarna terug in de keuken via rooster H aan de bovenkant.
Let op! Als de afzuigkap niet is geleverd met een koolstoffilter, moet dit worden
besteld en gemonteerd.
Installatie
afb. 3
• De minimale afstand tussen het kookoppervlak en de
onderkant van de afzuigkap is 50cm bij een elektrische
kookplaat en 65 cm, in geval van een gas- of gemengd
fornuis.
Als in de installatie-instructies van een gaskookplaat een
grotere afstand wordt genoemd, moet de grotere afstand
worden gebruikt.
Elektrische aansluiting
De aansluiting op het lichtnet moet overeenkomen met de
waarde op het plaatje aan de binnenkant van de
afzuigkap. Als de afzuigkap een stekker heeft, moet deze
in een stopcontact dat aan de nieuwste regelgeving
voldoet en ook na de installatie bereikbaar blijft. Als het
product geen stekker heeft (rechtstreekse aansluiting op
lichtnet), of als de stekker na de installatie niet meer
bereikbaar is, moet gebruik worden gemaakt van een
tweepolige aan/uitschakelaar, zodat het product
(bijvoorbeeld bij een te hoge stroomsterkte, categorie III)
geheel kan worden losgekoppeld van het lichtnet.
WAARSCHUWING! Controleer eerst of het netsnoer
correct is gemonteerd voordat de afzuigkap op het lichtnet
wordt aangesloten om de juiste werking te controleren.
Montage
Voordat u met de installatie begint:
• Controleer of de afmetingen van het aangeschafte product geschikt zijn voor het
gekozen installatiegebied.
• Verwijder de mogelijk meegeleverde koolfilter(s) (*) (zie ook het betreffende onderdeel
van deze gids). Koolfilter(s) moet(en) alleen aanwezig zijn als de afzuigkap in de
filtratie-vorm moet worden gebruikt.
• Controleer (na transport) of er geen meegeleverde materialen in de afzuigkap zitten
(bijv. verpakte schroeven (*), garantiebewijs (*) etc.) en verwijder deze zo nodig.
Bewaren a.u.b.
Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste
muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde
installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het
betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het
gewicht van de afzuigkap te kunnen houden.
Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen
opbouwmontage.
Opmerking: De elementen gemarkeerd met het symbool "(*)" zijn optionele
accessoires die alleen voor bepaalde modellen geleverd worden, of het zijn niet-
geleverde onderdelen die aangekocht moeten worden.
Onderhoud
Reinigen
ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar
schoonmaakmiddel. GEBRUIK BIJ HET REINIGEN GEEN GEREEDSCHAPPEN OF
ANDERE VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN
ALCOHOL!
Gebruik voor alle onderhoudswerkzaamheden werkhandschoenen.
Vetfilter
afb. 1
Vangt vetdeeltjes op uit de kookdampen.
Het vetfilter moet iedere maand worden gereinigd met een niet-agressief
reinigingsmiddel, met de hand of in de vaatwasser. Zet de vaatwasser hierbij op de
laagste temperatuur en het kortste programma. In de vaatwasser kan het vetfilter wat
verkleuren. Dit heeft echter geen invloed op de filterwerking.
Trek aan de verende hendel om het vetfilter te verwijderen.
Koolstoffilter (alleen filtratie-vorm)
afb. 2
Absorbeert ongewenste kookgeurtjes. Wanneer het koolfilter enige tijd is gebruikt,
raakt het verzadigd, afhankelijk van welk type voedsel wordt bereid en hoe vaak het
vetfilter wordt schoongemaakt.
De cartridge moet in ieder geval na vier maanden gebruik worden vervangen.
Het koolfilter mag NIET worden gewassen of geregenereerd.
Verwijder de vetfilters.
Plaats de koolfilters over de motor.
Lijn pinnen R op de kap uit met de openingen S. Draai ze vervolgens met de klok mee
vast.
Om de koolfilters te verwijderen, doet u het omgekeerde.
Zet de vetfilters weer terug.
Koolstoffilter kopen
Het koolstoffilter kan besteld worden op de website van de Servicedienst of bij de
Servicecentra Samsung. Raadpleeg de informatie op de laatste pagina van deze
handleiding.
24
Vervanging lampjes
afb. 1
Koppel het apparaat los van het lichtnet.
Waarschuwing! Wacht tot het lampje is afgekoeld voordat u het aanraakt.
Vervang lampjes alleen door hetzelfde type volgens de specificaties op het
productetiket of bij de lampvoet.
Verwijder klep A om de lampruimte A te openen.
Verwijder de beschadigde lamp en vervang met een nieuw exemplaar (raadpleeg de
onderstaande tabel):

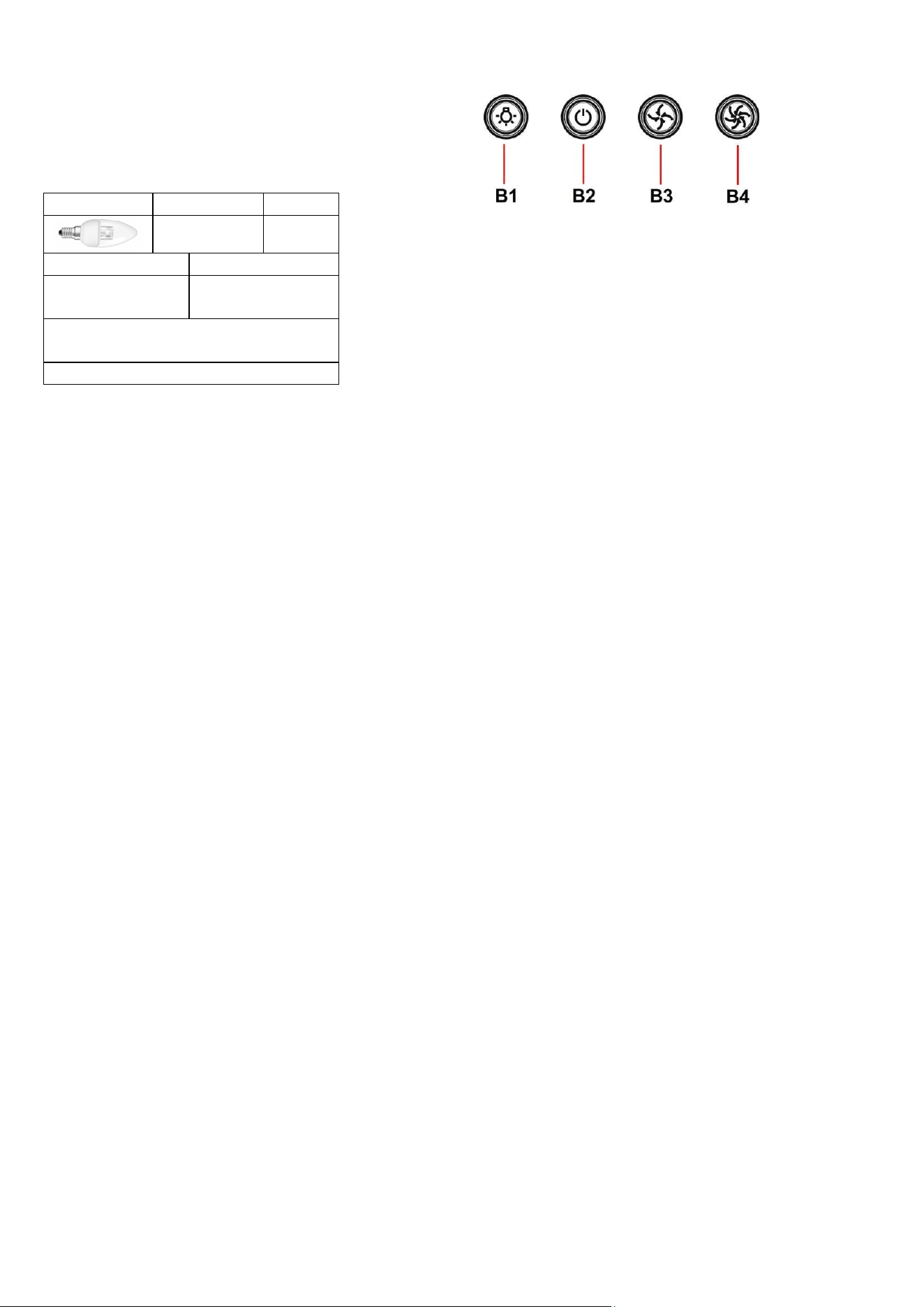

Lamp
Vermogen (W)
Fitting
3
E14
Spanning (V)
Afmeting (mm)
220-240
35x102 (Diameter x
Lengte)
Code ILCOS D
(volgens IEC 61231)
DRBB/C-3-220-240-E14-35/102
Als een lampje het niet doet, kijkt u of ze goed zijn geplaatst voordat u om technische
ondersteuning vraagt.
Verwijder de lamp aan einde levensduur: Verwijs voor de verwijdering naar de
bovenstaande methode.
Werking
De kap is voorzien van een bedieningspaneel met een schakelaar voor de snelheid van
afzuiging en een schakelaar voor de verlichting van het fornuis.
B1. Verlichting ON/OFF
Druk op de knop Licht voor het inschakelen van de lampen.
Druk nogmaals op de knop Licht om de lampen uit te schakelen.
B2. Aanzuigmotor ON/OFF
Druk op de knop POWER voor de activering van de aanzuiging met de
vooraf ingestelde snelheid.
Druk nogmaals om de aanzuiging uit te schakelen.
B3. Gemiddelde snelheid
Druk op de knop “C” om de aanzuiging met de gemiddelde snelheid te
activeren
B4. Maximale snelheid
Druk op de knop “D” om de aanzuiging met de maximale snelheid te
activeren
25
PT - Instruções para instalação e utilização
Símbolos utilizados neste manual
ADVERTÊNCIA
Perigos ou práticas não seguras que podem provocar lesões ou morte.
ATENÇÃO
Perigos ou práticas não seguras que podem provocar choques elétricos, lesões ou
danos a objetos.
NOTA
Conselhos e instruções úteis
Estes ícones e símbolos de aviso servem para evitar lesões a si ou aos outros. Por
favor, siga-os escrupulosamente. Depois de ler este manual, guarde-o num local
seguro para possíveis referências futuras.
Siga especificamente as instruções indicadas neste manual. Declina-se qualquer
responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao
aparelho, derivantes da inobservância das instruções indicadas neste manual. O
exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado
exclusivamente para uso doméstico.
O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual,
no entanto as instruções de uso, manutenção e instalação são as mesmas.
• É importante conservar este manual para eventuais consultas futuras.
Em caso de venda ou mudança, certifique-se que o manual acompanha o produto.
• Leia cuidadosamente as instruções: apresentam importantes informações sobre a
instalação, uso e segurança.
• Não efectue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os
componentes não estão danificados. Caso contrário, contacte o seu fornecedor e
não prossiga com a instalação.
Advertências
• Antes de fazer qualquer operação de limpeza ou de
manutenção, deve-se desligar o exaustor da rede elétrica
retirando a tomada ou desligando a alimentação da rede
elétrica.
• Usar sempre luvas de trabalho para todas as operações
de instalação e manutenção.
• Este aparelho pode ser usado por crianças a partir de 8
anos de idade e por pessoas com reduzidas capacidades
físicas, sensoriais e mentais, ou falta de experiência e
conhecimento, desde que sejam supervisionadas ou se
tiverem recebido as necessárias instruções relativas ao
uso em segurança do aparelho e que tenham
conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os
comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por
crianças sem supervisão.
• O local onde o aparelho será instalado, deve ser
suficientemente ventilado, quando o exaustor for utilizado
em conjunto com outros dispositivos de combustão de
gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e
externamente (PELO MENOS UMA VEZ POR MÊS),
respeitando expressamente as indicações no manual, nas
instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e
da substituição e limpeza dos filtros comporta riscos de
incêndio.
• É severamente proibido colocar alimentos diretamente
na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizar apenas o tipo de
lâmpada indicado na secção de Manutenção/Substituição
de lâmpadas deste manual.
O uso de chama livre causa danos aos filtros e pode
originar incêndios, portanto, deve ser evitado em
quaisquer circunstâncias.
Os alimentos fritos devem ser feitos sob controle, para
evitar que o óleo sobreaqueça e se incendeie.
CUIDADO: Peças acessíveis do exaustor podem queimar
quando utilizado com a placa de fogão.
• Não ligar o aparelho à rede elétrica até que a instalação
esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a
serem adotadas para a descarga de fumos, é importante
respeitar rigorosamente os regulamentos fornecidos pelas
autoridades locais.
• O sistema de condutas deste aparelho não pode ser
conectado a outro sistema de ventilação já existente que
esteja a ser usado para qualquer outra finalidade, como
descarga de fumos de aparelhos a gás ou outros
combustíveis.
ATENÇÃO! A falta de instalação de parafusos ou
dispositivos de fixação em conformidade com estas
instruções, pode resultar em riscos elétricos
• Não utilizar ou deixar o exaustor sem lâmpadas
corretamente montadas, devido ao possível risco de
choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas
corretamente.
• O exaustor NUNCA deve ser utilizado como uma
superfície de apoio, a menos que seja especificamente
indicado.
• Usar somente os parafusos de fixação fornecidos com o
aparelho, para a instalação, ou, se não for fornecido,
comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são
identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência
autorizado ou técnico qualificado.
ATENÇÃO! Não utilizar com um programador,
temporizador, telecomando separado ou qualquer outro
dispositivo que se ativa automaticamente.
Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI
2013 No.3113 sobre Resíduos de equipamento elétrico e eletrónico (REEE).
Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais
consequências negativas para o ambiente e para a saúde pública, que poderiam
derivar de um manuseamento de dispersão inadequada deste produto.
O símbolo no produto ou nos documentos que acompanham o produto, indica
que este aparelho não pode receber um tratamento semelhante ao de uma dispersão
doméstica.
Pelo contrário, deverá ser depositado no respectivo centro de recolha para a
reciclagem de equipamento elétrico e eletrónico.
A eliminação deverá ser efetuada em conformidade com as normas ambientais locais
para a eliminação de desperdícios.
Para obter informações mais detalhadas sobre o tratamento, a recuperação e a
reciclagem deste produto, contate o Departamento na sua localidade, o seu serviço de
eliminação de desperdícios domésticos ou a loja onde adquiriu o produto.
26
Aparelho projetado, testado e fabricado de acordo com:
• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Sugestões para uma utilização correta, de modo a reduzir o
impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a
cozinhar e mantenha-o em função por mais alguns minutos após ter terminado.
Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades
altas somente em situações extremas. Substitua o(s) filtro(s) a carvão quando
necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s)
de gordura quando necessário para manter uma boa eficiência. Use o diâmetro
máximo do sistema de condutas indicado neste manual para otimizar a eficiência e
minimizar o ruído.
Para obter informações sobre os compromissos ambientais da Samsung e sobre as
obrigações regulamentares específicas de produtos, por exemplo, o regulamento
REACH, WEEE, baterias, visite:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Uso
O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e destina-
se exclusivamente para uso doméstico.
O exaustor é fabricado para ser utilizado na versão aspirante, com exaustão externa do
ar, ou filtrante, com recirculação interna.
Versão aspirante
O exaustor é fornecido com uma saída de ar superior B para a descarga do fumo para
o exterior (tubo de descarga e braçadeiras de fixação não fornecidos).
Aviso! Se o exaustor já estiver equipado com um filtro de carvão ativo, terá de
ser retirado.
O uso de tubos ou orifícios de descarga de parede com diâmetro inferior, pode
provocar a diminuição do desempenho de aspiração e um drástico aumento do ruído.
Não nos responsabilizamos a este respeito.
Versão filtrante
Caso não seja possível descarregar os fumos e vapores da cozedura para o exterior,
pode-se utilizar o exaustor na versão filtrante montando o deflector F na chaminé e
um ou vários filtros de carvão activado (com base no modelo que se possui). Assim, os
fumos e vapores são reciclados na cozinha por meio das grelhas superiores H.
Aviso! Se o exaustor não estiver equipado com um filtro de carvão, terá de ser
encomendado e colocado.
Instalação
Fig. 3
• A distância mínima entre a superfície de suporte dos
recipientes sobre o fogão e a parte mais baixa do
exaustor não deve ser inferior a 50cm no caso de fogões
elétricos e 65 cm no caso de fogões a gás ou
combinados.
Se as instruções de instalação do fogão a gás
especificarem uma distância maior, deve-se levar em
conta esta indicação.
Conexão elétrica
A voltagem da rede elétrica deve corresponder com a
voltagem indicada na etiqueta das características, situada
no interior do exaustor. Se dotado de ficha, conectar o
exaustor a uma tomada, em conformidade com as normas
vigentes, posta em zona acessível, mesmo depois da
instalação. Se não tiver ficha (conexão direta à rede) ou a
tomada não se encontrar numa zona acessível, mesmo
depois da instalação, aplicar um interruptor bipolar, em
conformidade com a norma que assegure a desconexão
completa da rede nas condições da categoria de
sobretensão III, de acordo com as regras de instalação.
ATENÇÃO! Antes de conectar novamente o circuito
do exaustor com a alimentação elétrica, verificar o seu
funcionamento, e verificar se o cabo de rede está
montado corretamente.
Montagem
Antes de iniciar a instalação:
• Verificar que o produto adquirido tem as dimensões adequadas para a área
escolhida de instalação.
• Tirar o/s filtro/s de carvão ativado (*) se fornecidos (ver também o parágrafo
relativo). Este/s deve/m ser remontado/s somente caso se deseje utilizar o
exaustor na versão filtrante.
• Verificar se, dentro do exaustor, não há (por motivos de transporte) materiais
extras (por exemplo envelopes com parafusos (*), garantias (*) etc.). Caso haja,
tirar e conservar.
O exaustor é fornecido com buchas de fixação adequadas para a maior parte das
paredes/tetos. No entanto é necessário que um técnico qualificado faça sua instalação.
A parede/teto deve ser suficientemente robusta para suportar o peso do exaustor.
Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais fornecidos
apenas em alguns modelos ou peças não fornecidas, que devem ser compradas.
Manutenção
Limpeza
Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar
o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!
Para todas as operações de manutenção, utilizar luvas de trabalho.
Filtro antigordura
Fig. 1
Capta as partículas de gordura provenientes da cozedura.
O Filtro de gordura deve ser limpo uma vez por mês com detergentes não agressivos.
O filtro pode ser lavado manualmente ou na máquina de lavar louça a baixas
temperaturas e com um ciclo breve.
O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça,
mas as suas características de filtração não se alteram.
Para desmontar o filtro antigordura puxe o puxador de libertação com mola.
Filtro de carvão activo (só para a versão filtrante)
Fig. 2
Retém os odores desagradáveis produzidos durante a preparação de alimentos.
A saturação do filtro de carvão ativado verifica-se após um uso mais ou menos
prolongado, em função do tipo de cozedura e da regularidade da limpeza do filtro de
gorduras. Em todo caso, é necessário substituir o cartucho no máximo a cada 4 meses.
NÃO pode ser lavado ou regenerado.
Retire os filtros de gordura.
Monte os filtros de cobertura do motor.
Certifique-se de que os pernos R do transportador correspondem às aberturas S;
depois, rode no sentido dos ponteiros do relógio até bloquear.
Para desmontar, siga a ordem inversa.
Monte novamente os filtros de gordura.
Compra do filtro de carbono
O filtro de carbono só pode ser adquirido no website do Serviço de Assistência ou nos
Centros de Assistência Samsung. Consultar as informações referidas na última página
deste manual.
27
Substituição das lâmpadas
Fig. 1
Desligar o aparelho da rede elétrica;
Atenção! Antes de tocar nas lâmpadas, certifique-se de que estão frias.
Substituir a lâmpada queimada com outra do mesmo tipo, conforme especificado na
etiqueta de caracteristicas ou perto da própria lâmpada no exaustor.
Para aceder às lâmpadas remover a cobertura A.
Retirar a lâmpada danificada e substituí-la por uma nova (consultar a tabela abaixo):
Lâmpada
Potência (W)
Tomada
3
E14
Tensão (V)
Dimensão (mm)
220-240
35x102 (Diâmetro
x Comprimento)
Código ILCOS D
(de acordo com IEC 61231)
DRBB/C-3-220-240-E14-35/102
Se a iluminação não funcionar, verifique se as lâmpadas foram instaladas corretamente
no seu devido lugar antes de chamar a assistência técnica.
Retirar a lâmpada no final de vida útil: Siga o método de remoção acima.
Funcionamento
O exaustor vem equipado com um painel de comandos com um controlo de velocidade
de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.
B1. Luzes ON/OFF
Pressionar o botão Luzes e as lâmpadas acendem-se.
Pressionar o botão Luzes novamente e as lâmpadas desligam-se.
B2. Motor de aspiração ON/OFF.
Pressionar o botão para ativar a aspiração à velocidade configurada.
Pressionar novamente para desligar a aspiração.
B3. Velocidade média
Pressionar o botão e a aspiração será ativada à velocidade média
B4. Velocidade máxima
Pressionar o botão e a aspiração será ativada à velocidade máxima
28
RU - Инструкция по монтажу и эксплуатации
Символы, используемые в руководстве
ПРЕДУПРЕЖДЕНИЕ
Опасность или опасные работы, которые могут привести к получению травм или
летальному исходу.
ВНИМАНИЕ
Опасность или опасные работы, которые могут привести к получению удара
электротоком, травм или привести к порче имущества.
ПРИМЕЧАНИЕ
Советы и полезные рекомендации
Данные пиктограммы и предупреждающие символы служат для предотвращения
несчастных случаев как с вами, так и с другими лицами. Рекомендуется строго
соблюдать их. После прочтения данной главы положите инструкцию в надежное
место для консультаций в будущем.
Изделие хозяйственно-бытового назначения. Производитель снимает с себя
всякую ответственность за неполадки, ущерб или пожар, которые возникли при
использовании прибора вследствие несоблюдения инструкций, приведенных в
данном руководстве. Вытяжка служит для всасывания дыма и пара при
приготовлении пищи и предназначена только для бытового использования.
Вытяжка может иметь дизайн, отличающийся от вытяжки показанной на
рисунках данного руководства, тем не менее, руководство по эксплуатации,
техническое обслуживание и установка остаются те же.
• Очень важно сохранить эту инструкцию, чтобы можно было обратиться к ней
в любой момент. Если изделие продается, передается или переносится
обеспечить, чтобы инструкция всегда была с ним.
• Внимательно прочитайте инструкцию. В ней находится важная информация
по установке, эксплуатации и безопасности.
• Запрещается выполнять изменения в электрической или механической части
изделия или в трубах рассеивания.
• Перед началом установки оборудования убедитесь в целостности и
сохранности всех компонентов. При наличии любых повреждений обратитесь
к поставщику и ни в коем случае не начинайте монтаж оборудования.
Внимание!
• Перед началом какой либо операции по чистке или
обслуживанию, отключить вытяжку от электрической
сети, вынимая вилку из розетки или отключая общий
выключатель помещения. Для всех операций по
установке и обслуживанию использовать рабочие
рукавицы.
• Прибор может быть использован детьми не младше
8 лет и лицами со сниженными физическими,
сенсорными или умственными способностями, или же
с недостаточным опытом, если находятся под
контролем, или если были обучены использовать
прибор безопасным образом и если понимают
связанные с этим опасности.
• Дети должны быть под контролем и не должны
играть с прибором.
• Операции по чистке и обслуживанию не должны
проводиться детьми без надзора
• Помещение должно иметь достаточную вентиляцию,
когда кухонная вытяжка используется одновременно с
другими приборами, работающими на газе или других
топливах.
• Вытяжка должна часто очищаться как внутри, так и
снаружи (ХОТЯ БЫ ОДИН РАЗ В МЕСЯЦ),
придерживаясь того, что указано в инструкциях по
обслуживанию.
• Несоблюдение норм чистки вытяжки и замены и
чистки фильтров увеличивает риск возгорания.
Строго запрещено приготовление еды на открытом
огне под вытяжкой.
• Для замены лампочки освещения использовать
только тип лампочки указанный в разделе
обслуживания/замены лампочки этого руководства.
Использование открытого пламени наносит ущерб
фильтрам и может привести к загораниям, поэтому
должно избегаться в любом случаи.
Жаренье должно проводиться под надзором, чтобы
избежать возможности возгорания раскаленного
подсолнечного масла.
ВНИМАНИЕ: Когда варочная поверхность работает,
доступные части вытяжки могут нагреваться.
• Не подключать прибор к электрической сети до тех
пор, пока установка полностью не закончена.
• То что касается технических мер и мер безопасности
в применении до сброса паров строго придерживаться
того что предусматривается по нормам локальных
компетентных органов.
• Всасываемый воздух не должен выпускаться в трубу,
используемую для выбросов дымов приборами,
работающими на газе или других топливах.
ВНИМАНИЕ! Неустановка соответствующих винтов
и приспособлений для фиксирования в соответствии с
этими инструкциями может привести к рискам
электрического происхождения.
• Не использовать или оставлять вытяжку без
лампочек правильно установленных с риском
получить удар электрическим током.
• Никогда не использовать вытяжку без правильно
установленной решётки!
• Вытяжка НИКОГДА не должна использоваться, как
опорная поверхность, если только не указано иначе.
• Использовать только винты для фиксирования в
комплекте с продуктом для установки или, если нет в
комплекте, приобрести винты правильного типа.
• Использовать правильную длину винтов, указанную в
руководстве по установке.
• В случае сомнений, консультироваться в
авторизированном центре по обслуживанию или с
квалифицированным персоналом.
ВНИМАНИЕ! Не используйте устройство с
программатором, таймером, отдельным пультом
дистанционного управления или любым другим
устройством, которое включается автоматически.
Данное изделие промаркировано в соответствии с Европейской директивой
2012/19/EC - UK SI 2013 No.3113 по утилизации электрического и электронного
оборудования (WEEE).
Обеспечив правильную утилизацию данного изделия, Вы поможете
предотвратить потенциальные негативные последствия для окружающей среды и
здоровья человека.
Символ на самом изделии или сопроводительной документации указывает,
что при утилизации данного изделия с ним нельзя обращаться как с обычными
бытовыми отходами. Вместо этого, его следует сдавать в соответствующий пункт
приемки электрического и электронного оборудования для последующей
утилизации.
29
Сдача на слом должна производиться в соответствии с местными правилами по
утилизации отходов.
За более подробной информацией о правилах обращения с такими изделиями, их
утилизации и переработки обращайтесь в местные органы власти, в службу по
утилизации отходов или в магазин, в котором Вы приобрели данное изделие.
Устройство разработано, испытано и изготовлено в соответствии с:
• Безопасность: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Эксплуатационные характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO
5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564;
IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Предложения для правильного использования в целях
снижения воздействия на окружающую среду: Включите вытяжной колпак на
минимальной скорости, когда начинаете готовить, и оставьте его работать в
течение нескольких минут после того, как закончите готовить. Увеличивайте
скорость только в случае большого количества дыма и пара, и прибегайте к
использованию повышенных скоростей только в экстремальных ситуациях.
Заменяйте угольный фильтр(ы), когда это необходимо, для поддержания хорошей
эффективности уменьшения запахов. Очищайте жировой/ые фильтр(ы), когда это
необходимо, для поддержания хорошей эффективности жирового фильтра.
Используйте максимальный диаметр системы воздуховодов, указанный в данном
руководстве, для оптимизации эффективности и минимизации уровня шума.
Использование
Вытяжка служит для всасывания дыма и пара при приготовлении пищи и
предназначена только для бытового использования.
Вытяжка сконструирована для работы в режиме отвода воздуха наружу или
рециркуляции воздуха.
Исполнение с отводом воздуха
Вытяжка снабжена верхним выводным отверстием B для выброса дымов наружу
(Исполнение с отводом воздуха наружу – выводная труба и хомуты крепления не
входят в комплект).
Внимание! Если вытяжка снабжена угольным фильтром, то уберите его.
Установка труб с меньшим диаметром даст уменьшение мощности всасывания
воздуха и резкое увеличение уровня шума.
Производитель снимает с себя всякую ответственность по отношению выше
сказанного.
Исполнение с рециркуляцией воздуха
Если вывод дымов и паров из кухни оказывается невозможным, Вы можете
пользоваться вытяжкой в режиме рециркуляции при установке в камин
дефлектора F и одного или нескольких угольных фильтров (в соответствии с
Вашей моделью); при этом отфильтрованный воздух рециркулирует в кухню
через вернюю решетку Н.
Внимание! Если вытяжка не снабжена угольным фильтром, то закажите и
установите его перед использованием.
Установка
Рис. 3
• Расстояние нижней грани вытяжки над опорной
плоскостью под сосуды на кухонной плите должно
быть не менее 50cm – для электрических плит, и не
менее 65 cm для газовых или комбинированных плит.
Если в инструкциях по установке газовой плиты
оговорено большее расстояние, то учтите это.
Электрическое соединение
Напряжение сети должно соответствовать
напряжению, указанному на табличке технических
данных, которая размещена внутри прибора. Если
вытяжка снабжена вилкой, подключите вытяжку к
штепсельному разъему. Он должен отвечать
действующим правилам и быть расположен в
легкодоступном месте. Включить в розетку можно
после установки. Если же вытяжка не снабжена вилкой
(прямое подключения к сети), или штепсельный
разъем не расположен в доступном месте, также и
после установки, то используйте надлежащий
двухполюсный выключатель, обеспечивающий полное
размыкание сети при возникновении условий
перенапряжения 3-ей категории, в соответствии с
инструкциями по установке.
ВНИМАНИЕ! прежде чем подключить к сети
питания электрическую систему вытяжки и проверить
исправное функционирование ее убедитесь в том, что
кабель питания правильно смонтирован.
Установка
Перед началом монтажа:
• Проверьте, чтобы размеры приобретенного Вами изделия подходили к
выбранному месту его монтажа.
• Снимите угольный фильтр/ы, если они имеются (смотрите также
соответствующий раздел). Фильтр/ы устанавливаются обратно, только если
Вы хотите использовать вытяжку в режиме рециркуляции.
• Проверьте, чтобы внутри вытяжки не оставалось предметов, помещенных
туда на время ее транспортировки) (например, пакетиков с шурупами,
листков гарантии и т.д.), если они имеются, выньте их и сохраните.
Вытяжка снабжена дюбелями для крепления ее в большинстве стен/потолков.
Однако, необходимо обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/ потолка. Стена/потолок
должны обладать достаточной прочностью с учетом массы прибора.
Примечание: Принадлежности, обозначенные знаком "(*)", являются
опциональными, поставляемыми только на некоторые модели, или представляют
собой детали, не входящие в комплект поставки, и которые закупаются отдельно.
Уход
Очистка
Для очистки используйте ТОЛЬКО специальную тряпку, смоченную нейтральным
жидким моющим средством. НЕ ИСПОЛЬЗУЙТЕ НИКАКИЕ ИНСТРУМЕНТЫ ДЛЯ
ОЧИСТКИ. Не применяйте средства, содержащие абразивные материалы. НЕ
ПРИМЕНЯЙТЕ СПИРТ!
При выполнении всех операций по техобслуживанию используйте рабочие
перчатки.
Жировой фильтр
Рис. 1
Удерживает частицы жира, исходящие от плиты.
Фильтр следует чистить ежемесячно неагрессивными моющими средствами,
вручную или в посудомоечной машине при низкой температуре и экономичном
цикле мытья.
При мытье в посудомоечной машине может иметь место некоторое
обесцвечивание жирового фильтра, но его фильтрующая характеристика
остается абсолютно неизменной.
Для снятия жирового фильтра потяните к себе подпружиненную ручку отцепления
фильтра.
Угольный фильтр (только в режиме рециркуляции)
Рис. 2
Удаляет неприятные запахи кухни.
Насыщение угольного фильтра происходит по истечении более или менее
длительного периода эксплуатации, предопределяемого типом кухни и
периодичностью очистки жировых фильтров. В любом случае, заменяйте
картридж по крайней мере через каждые 4 месяца.
Угольный фильтр НЕ подлежит мойке или регенерации.
Снимите фильтры задержки жира.
Установите угольные фильтры над мотором.
Проверьте, чтобы, контакты R и S соединились, затем поверните фильтр по
часовой стрелке, пока он не зафиксируется на месте.
Для демонтажа угольных фильтров действуйте в обратном направлении.
Вновь установите фильтры задержки жира.
Покупка угольного фильтра
Угольный фильтр можно приобрести на сайте сервисного обслуживания или в
сервисных центрах компании Samsung. Используйте информацию, указанную на
последней странице данного руководства.
30

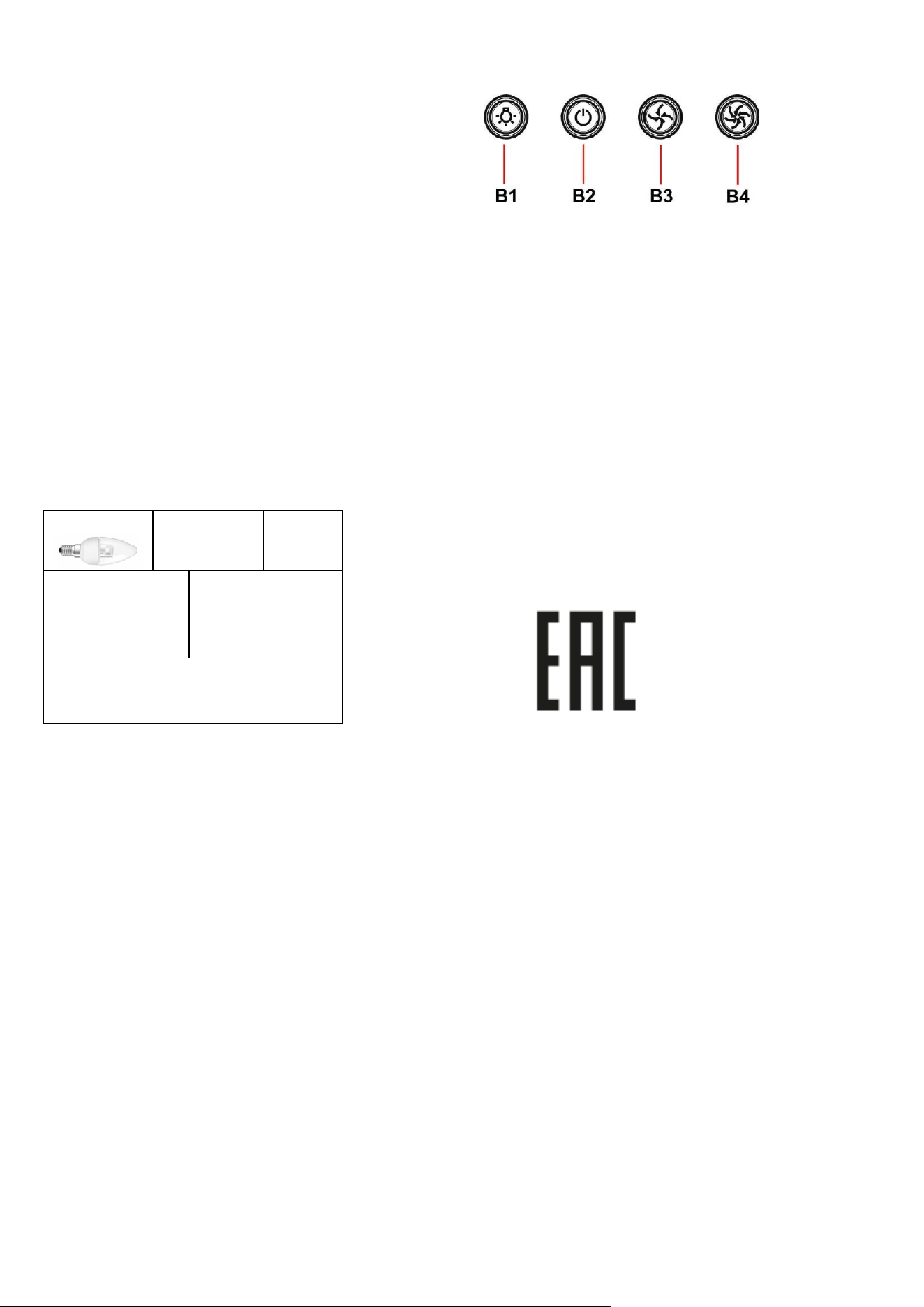

Замена ламп
Рис. 1
Отключите прибор от электросети.
Внимание! Прежде чем прикасаться к лампам убедитесь в том, что они остыли.
Заменить поврежденную лампочку на новую такого же типа, как указано на
этикетке, или рядом с лампочкой на вытяжке.
Для доступа к полости ламп снимите крышку A.
Выкрутите поврежденную лампу и замените ее новой (см. приведенную ниже
таблицу).
Лампа
Мощность
(Вт)
Цоколь
3
E14
Напряжение (В)
Размер (мм)
220-240
35x102 (Диаметр
x Длина)
Код ILCOS D
(по системе IEC 61231)
DRBB/C-3-220-240-E14-35/102
Если система подсветки не работает, проверьте корректность установки ламп в
гнездах, прежде чем обратиться в центр технической помощи.
Демонтаж лампы по истечении срока службы: см. метод снятия, описанный выше.
Функционирование
Вытяжка оснащена панелью управления для контроля скорости вытяжного
вентилятора и включения света для освещения рабочей поверхности плиты.
B1. Освещение ВКЛ/ВЫКЛ
Нажмите кнопку освещения, и лампы загорятся.
Еще раз нажмите кнопку освещения, и лампы погаснут.
B2. Двигатель вытяжки ВКЛ/ВЫКЛ
Нажмите кнопку ПИТАНИЕ, и вытяжка начнет работу на заданной
скорости.
Нажмите кнопку еще раз, чтобы выключить вытяжку.
B3. Средняя скорость
Нажмите кнопку “C”, и вытяжка заработает на средней скорости.
B4. Максимальная скорость
Нажмите кнопку “D”, и вытяжка заработает на максимальной скорости.
Информация о производителе
Производитель:
Samsung Electronics Co., Ltd. / Самсунг Електронікс Ко., Лтд.
Адрес производителя :
(Мэтан-донг) 129, Самсунг-ро, Йонгтонг-гу,Сувон-си,Гйонгги-до, Корея, 16677
Адрес мощностей производства
1) Италия, Loc. Montirone 60030 MERGO (AN)
2) Польша, UI. Inzynierska, 3, 55221 JELCZ LASKOWICE
Країна виробництва: ИТАЛИЯ, ПОЛЬША
Адрес для жалоб и предложений в России:
Российская Федерация 123242 г.Москва, Новинский бульвар, д. 31, помещение 1,
2
31
UK - Інструкція з монтажу та експлуатації
Символи, що використовуються в цій
інструкції
ЗАСТЕРЕЖЕННЯ
Небезпека або небезпечні дії, які можуть призвести до травм або смерті.
УВАГА
Небезпека або небезпечні дії, які можуть призвести до ураження електричним
струмом, травм або пошкодження майна.
ПРИМІТКА
Корисні поради та інструкції
Ці значки та попереджуючі символи використовуються для запобігання травм як
для вас, так і для інших. Будь ласка, чітко дотримуйтесь їх. Після прочитання цієї
глави, будь ласка, збережіть цю інструкцію в надійному місці для можливих
подальших консультацій.
Чітко дотримуйтеся приведених в даному керівництві інструкцій. Виробник
знімає з себе будь-яку відповідальність за несправності, збитки або пожежу, що
може мати місце при використанні пристрою внаслідок невиконання інструкцій,
приведених в даному керівництві. Витяжний ковпак спроектований для
всмоктування диму та пару, що утворюється під час приготування їжі та
призначений лише для побутового використання..
Кухонна витяжка може мати дизайн, що відрізняється від витяжки
зображенної на малюнках цієї інструкції але в будь-якому випадку інструкції
з монтажу, технічного обслуговування та експлуатації залишаются без змін.
• Важливо зберегти ці інструкції для того, щоб можна було звернутися до них в
будь-який час. У випадку продажу, передачі чи переїзду, переконатися в тому
щоб інструкції були разом з виробом.
• Уважно прочитати інструкції: В них міститься важлива інформація з
встановлення, використання та безпеки.
• Заборонено виконувати електричні чи механічні зміни у виробі чи у вивідних
каналах.
• Перш ніж приступити до монтажу виробу перевірте чи всі компоненти без
дефектів та не є пошкодженими. У протилежному випадку зверніться в місце
продажу та зупиніть монтування виробу.
Попередження по безпеці
Перед початком будь якої операції по очищенню або
обслуговуванню, відключіть витяжку від електричної
сітки витягуючи вилку з розетки або відключаючи
загальний вимикач приміщення.
• Для усіх операцій по установці та обслуговуванню
використовуйте робочі рукавиці.
• Пристрій може використовуватися дітьми не
молодшими 8 років та особами із зниженими
фізичними, сенсорними або розумовими здібностями,
або з недостатнім досвідом якщо знаходяться під
контролем, або були навчені використовувати пристрій
в безпечній спосіб та якщо розуміють пов'язані з тим
небезпеки.
• Діти повинні бути під контролем і не повинні гратися з
пристроєм.
• Операції по чищенню та обслуговуванню не повинні
проводитися дітьми без нагляду.
• Приміщення повинно мати достатню вентиляцію коли
витяжка використовується одночасно з іншими
пристроями що працюють на газі або інших паливах.
• Витяжку необхідно часто чистити як в середині, так і
ззовні (ХОЧА Б ОДИН РАЗ НА МІСЯЦЬ),
дотримуватися в будь якому випадку того, що
вказується в інструкціях по обслуговуванню.
• Не дотримання норм очищення та заміни і очищення
фільтрів збільшує ймовірність ризику загоряння.
• Суворо заборонено приготування їжі на відкритому
вогні під витяжкою.
• Для заміни лампочки освітлення використовувати
тільки тип лампочки вказаний в розділі
обслуговування/заміна лампочки цього посібника.
Використання відкритого полум’я наносить збиток
фільтрам і може призвести до загорання, тому
потрібно уникати в будь якому випадку.
Смаження повинно проводитися під наглядом щоб
уникнути загоряння розлитої олії.
УВАГА: Коли варильна поверхня працює, доступні
частини можуть нагріватися.
• Не підключати пристрій до електричної сітки до тих
пір, поки не буде повністю закінчена установка.
• Що стосується технічних мір та мір безпеки у
використанні що відноситься до викидів парів, суворо
дотримуйтеся норм місцевих компетентних органів.
• Повітря що втягується, не повинно випускатися в
трубу яка використовується для викиду димів
пристроями що працюють на газі та інших паливах.
УВАГА! Не встановлювання відповідних гвинтів і
пристроїв для фіксування у відповідності з цими
інструкціями може привести до ризиків електричного
походження.
• Не використовувати або залишати витяжку без
правильно встановлених лампочок з ризиком отримати
удар електричним струмом.
• Ніколи не використовувати витяжку без правильно
встановленої решітки!
• Витяжка НІКОЛИ не повинна використовуватися як
опорна поверхня, якщо тільки не вказується.
• Використовувати гвинти для фіксування в наборі з
продуктом для установки, якщо немає в наборі,
придбати гвинти правильного типу.
• Використовувати правильну довжину гвинтів яка
вказується в посібнику по встановленню.
• У випадку сумнівів, консультуватися в
авторизованому центрі або з кваліфікованим
персоналом.
УВАГА! Не слід використовувати з програматором,
таймером, окремим пультом керування або з будь-
яким іншим пристроєм, який приводиться в дію
автоматично.
Даний виріб промаркований відповідно до Європейської директиви 2012/19/EC -
UK SI 2013 No.3113, утилізація електричного і електронного обладнання (WEEE).
Забезпечуючи вірну утілізацію цього виробу, Ви допоможете попередити
потенційні негативні наслідки для оточуючого середовища і здоров’я людини, котрі
могли б мати місце в протилежному випадку.
Символ на самому виробі або на супроводжуючому його документі вказує,
що при утилізації цього виробу з ним не можна поводитися як зі звичайними
побутовими відходами. Він має здаватися у відповідний пункт прийому
електричного і електронного обладнання для подальшої утилізації. Здавання на
злам повинно виконуватися згідно з місцевими правилами по утилізації відходів.
Для більше детальної інформації про правила поводження з такими виробами, їх
утилізації і переробки звертайтесь в місцеві органи влади, в службу по утилізації
відходів, або в магазин, в якому Ви придбали даний виріб.
32
Прилад спроектовано, випробувано і виготовлено згідно з:
• Безпека: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Експлуатаційні якості: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC
60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Поради для правильної експлуатації та для зниження впливу
на середовище: Вмикайте витяжку на мінімальну швидкість перед початком
приготування їжі, і залишайте її працювати на декілька хвилин після закінчення
приготування. Збільшуйте швидкість тільки у разі великої кількості диму і пару та
використовуйте наддув тільки у крайніх випадках. Для підтримання високої
ефективності видалення запахів, за необхідності, виконуйте заміну вугільного(-их)
фільтру(-ів). Для підтримання високої ефективності фільтру жирів, за необхідності,
виконуйте чистку фільтру(-ів) жирів. Використовуйте максимальний діаметр
системи повітроводів, що вказаний у інструкції для оптимізації ефективності та
мінімізації шуму.
• з електробезпеки:
ДСТУ EN 60335-2-31 (EN 60335-2-31, IDТ);
ДСТУ EN 60335-1 (EN 60335-1, IDT);
ДСТУ EN 62233 (EN 62233, IEC 62233 (Modified).
• Експлуатаційні якості:
ДСТУ EN 61591 (EN 61591, IDT; IEC 61591, IDT)
ДСТУ EN ISO 5167-1 (EN ISO 5167-1, IDT; ISO 5167-1, IDT)
ДСТУ ГОСТ 8.586.3 (ИСО 5167-3) ( ISO 5167-3, NEQ)
ДСТУ ISO 5168 (ISO 5168, IDT)
ДСТУ EN 60704-1 (EN 60704-1, IDT)
ДСТУ EN 60704-2-13 (EN 60704-2-13, IDT; IEC 60704-2-13, IDT)
ДСТУ EN 60704-3 (EN 60704-3, IDT)
ДСТУ EN ISO 3741 (EN ISO 3741, IDT; ISO 3741, IDT)
ДСТУ EN 50564 (EN 50564, IDT)
ДСТУ IEC 62301 (IEC 62301, IDT)
• з електромагнітної сумісності:
ДСТУ EN 55014-1 (EN 55014-1; IDT);
ДСТУ EN 55014-2 (EN 55014-2, IDT; CISPR 14-2, IDT);
ДСТУ EN 61000-3-2 (EN 61000-3-2, IDT);
ДСТУ EN 61000-3-3 (EN 61000-3-3, IDT; IEC 61000-3-3, IDT)
Використання
Витяжний ковпак спроектований для всмоктування диму та пару, що утворюється
під час приготування їжі та призначений лише для побутового використання..
Витяжка розроблена для роботи в режимі всмоктування, виводячи повітря назовні
або в фільтруючому режимі з рециркуляцією повітря.
Режим рециркуляції
Витяжка має один верхній вихід повітря В для виводу диму назовні (вивідна труба
і хомути кріплення не входять в комплект поставки).
Увага! Якщо витяжка обладнана вугiльним фiльтром, обов’язково знiмiть
його.
Використання настінних вивідних труб та отворів з меншим діаметром приведе до
зменшення ефективності всмоктування та значне збільшення рівня шуму.
Тому ми знімаємо з себе будь-яку відповідальність по вищесказаному.
Версія з фільтрацією
У випадку неможливості виведення диму і випарів кухонної плити назовні, можна
використовувати витяжку у режимі фільтрації, встановивши дефлектор F на камін,
та один або більше вугільних фільтрів (на основі наявної моделі). Дими і випари
будуть рециркулюватися на кухні через верхню решітку H.
Увага! Якщо витяжка не обладнана вугiльним фiльтром, замовте та
встановiть його перед використанням.
Інсталяція
Мал. 3
• Відстань нижньої відчастини витяжки до посуду на кухонній плиті має бути не менше
50cm, у випадку електричних плит, та 65 cm, у випадку газових та
комбінованих плит.
Необхідно приймати до уваги відстані, які вказуються в
інструкції з інсталяції газової плити.
Під’єднання до електромережі
Напруга в електромережі має відповідати вказаним
характеристикам на етикетці, яка знаходиться
всередині витяжки. Якщо в комплект входить вилка
під’єднання в електромережу, то слід під’єднати
витяжку до розетки, що відповідає існуючим нормам та
знаходиться в доступному місці, що можна виконати й
після інсталяції. Якщо ж вилка не входить в комплект
(пряме під’єднання в електромережу), або розетка не
знаходиться в доступному місці, також і після
інсталяції, то слід вмонтувати належний двох-
полюсний вимикач, який забезпечить повне
відключення від мережі в умовах перенапруги III
категорії, в повній відповідності з правилами інсталяції.
УВАГА! перед тим як знову підключити витяжку до
електромережі і перевірити правильність роботи,
завжди контролюйте щоб шнур мережі був
змонтований вірно.
Інсталяція
Перед початком монтажу:
• Перевірте щоб розміри придбаного Вами виробу підходили до вибраного
місця його монтажу.
• Зніміть вугільний фільтр/и якщо він/вони присутні (дивитись також відповідний
розділ). Фільтр/и знову встановлюються якщо Ви хочете використовувати
ковпак в режимі рециркуляції.
• Перевірити щоб всередині ковпака не залишалося предметів, поміщених туди
на час його транспортування (наприклад, пакетиків з шурупами, листів
гарантії і т.п.), якщо вони є, вийміть їх і збережіть.
В комплект витяжки входять шурупи для кріплення, розраховані на більшість типів
стін/стель. Проте необхідно звернутися до кваліфікованого техніка для перевірки
придатності матеріалів в залежності від типу стіни чи стелі. Стіна/стеля повинні
бути достатньо міцними, щоб витримати вагу витяжки.
Примітка: Деталі, позначені знаком "(*)" є додатковими аксесуарами та
постачаються лише з деякими моделями, або є деталями, які не постачаються в
комплекті і їх потрібно купувати.
Догляд
Чистка
Для чистки використовуйте ЛИШЕ спеціальну серветку, намочену нейтральним
рідким миючим засобом. НЕ ВИКОРИСТОВУЙТЕ ЗАСОБІВ АБО ІНСТРУМЕНТІВ
ДЛЯ ОЧИЩЕННЯ!
Не використовуйте засоби що мають абразивні матеріали. НЕ
ВИКОРИСТОВУЙТЕ СПИРТ!
Під час всіх операцій з обслуговуванню використовуйте рукавички.
Фільтр затримки жирів
Мал. 1
Затримує жировi сполучення, що виникають під час приготування їжі.
Повинен чиститись один раз на місяць не сильнодіючими миючими засобами,
вручну або в посудомийній машині при низькій температурі і з коротким циклом.
При митті в посудомийній машині металевий фільтр затримки жиру може втратити
колір, але його характеристики з фільтрування жодним чином не зміняться.
Для зняття фільтру затримки жиру потягніть на себе пружинну ручку відчеплення
фільтру.
Вугільний фільтр (тільки в режимі рециркуляції)
Мал. 2
Вбирає неприємні запахи кухні.
Перевірка вугільного фільтру на насичення проводиться після більш менш довгого
періоду використання в залежності від типу кухні і регулярності очистки фільтру
жирів. У будь-якому випадку необхідно заміняти патрон максимум кожні чотири
місяці.
НЕ підлягає миттю чи поновленню.
Зняти фільтри затримки жирів.
Встановити фільтри, покриваючи двигун
Перевірити, щоб стержні R на транспортері відповідали отворам S; потім
повертати за годинниковою стрілкою, доки не буде блокування або
Для демонтажу діяти в оберненому напрямку.
Встановити знову фільтри затримки жирів.
Придбання вугільного фільтру
Вугільний фільтр можна придбати на веб-сайті Сервісної служби або в Центрі
обслуговування Samsung. Дивіться дані, наведені на останній сторінці.
33
Заміна Ламп
Мал. 1
Відключити прилад від електромережі.
Увага! Перш ніж торкати лампи необхідно впевнитися що вони охололи.
Замінити пошкоджену лампочку на нову такого ж типу, як зазначено на етикетці,
або поруч з лампочкою на витяжці.
Для доступу до ламп освітлення зняти кришку А.
Витягти пошкоджену лампу та замінити її новою (див. нижченаведену таблицю):
Лампочка
Потужність
(W)
Цоколь
3
E14
Напруга (V)
Розмір (мм)
220-240
35x102 (діаметр x
довжина)
Код ILCOS D
(згідно норми IEC 61231)
DRBB/C-3-220-240-E14-35/102
Якщо система підсвітки не працює, перевірте вірну установку ламп в гнізда, перед
тим як звертатися до центру технічної допомоги.
Демонтаж лампи після закінчення терміну служби: дів. метод зняття, описаний
вище.
Функціонування
Витяжка обладнана панеллю команд з контролем швидкості витягування та
контролем світла для освітлення варильної поверхні.
B1. ON/OFF Luci (ВКЛ./ВИМК. Світло)
Натисніть кнопку Luci (освітлення) – лампи увімкнуться.
Знову натисніть кнопку Luci (освітлення) – лампи вимкнуться.
B2. Motore di aspirazione ON/OFF (Двигун всмоктування ВКЛ./ВИМК)
Натисніть кнопку POWER, щоб активувати всмоктування на
попередньо встановленій швидкості.
Натисніть цю кнопку ще раз, щоб вимкнути всмоктування.
B3. Середня швидкість
Натисніть кнопку “C” і всмоктування увімкнеться на середній швидкості
B4. Максимальна швидкість
Натисніть кнопку “D” і всмоктування увімкнеться на максимальній
швидкості.
Информация о производителе
Виробник: «Самсунг Електронікс Ко., Лтд.» 129, Самсунг-Ро, Енгтонг-Гу, Сувон,
Кьонгі-до, 16677 Республіка Корея
Імпортер в Україні: ТОВ «Самсунг Електронікс Україна Компані», 01032, м. Київ,
вул. Льва Толстого, 57
приймає претензії від споживача, а також забезпечує виконання гарантійних
зобов’язань виробника і організацію технічного обслуговування
34
RO - Instrucțiuni de montaj și utilizare
Simboluri utilizate în acest manual
AVERTISMENT
Pericole sau operațiuni nesigure care ar putea duce la accidente sau deces.
ATENŢIE
Pericole sau operațiuni nesigure care ar putea duce la şoc electric, vătămare corporală
sau pagube materiale.
NOTĂ
Recomandări și instrucțiuni utile
Aceste pictograme şi simboluri de avertizare servesc pentru a evita accidentele, atât
pentru operator cât și pentru cei din jur. Vă rugăm să le respectați cu strictețe. După ce
ați citit acest capitol, vă rugăm să îl păstraţi într-un loc sigur pentru a-l consulta pe viitor.
Urmăriţi îndeaproape instrucţiunile conţinute în acest manual. Producătorul îşi
declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului şi
derivate dintr-o utilizare incorectă şi din nerespectarea instrucţiunilor conţinute în acest
manual. Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în
urma gătirii alimentelor şi este destinată doar utilizării casnice.
Hota poate fi din punct de vedere estetic diferită faţă de cea ilustrată în desenele
acestui manual, totuşi instrucţiunile de utilizare, întreţinere şi instalare rămân
aceleaşi.
• Este important să păstraţi acest manual pentru a-l putea consulta în orice moment.
În caz de vânzare, cesiune sau mutare, asiguraţi-vă că acesta rămâne împreună
cu produsul.
• Citiţi cu atenţie instrucţiunile: există informaţii importante privind instalarea,
utilizarea şi siguranţa.
• Nu efectuaţi modificări de tip electric sau mecanic asupra produsului sau asupra
ţevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt
deteriorate.În caz contrar, contactați furnizorul și nu continuați cu instalarea.
Avertismente
• Înainte de orice operaţiune de curăţare sau de
întreţinere, deconectaţi hota de la reţea prin scoaterea
ştecherului sau deconectaţi sursa de alimentare cu
energie.
• Purtaţi întotdeauna mănuşi de lucru pentru toate
operaţiunile de instalare şi întreţinere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani
şi persoane cu capacităţi fizice, senzoriale sau mentale
reduse sau lipsite de experienţă şi cunoştinţe, dacă sunt
sub supravegheate şi au fost instruite cu privire la
utilizarea aparatului în condiţii de siguranţă şi înţeleg
riscurile implicate.
• Copiiilor nu trebuie să li se permită să manipuleze
comenzile sau să se joace cu aparatul.
• Curăţarea şi întreţinerea nu se face de către copii fără
supraveghere.
• Locul în care este instalat aparatul trebuie să fie ventilat
suficient, în cazul în care hota de bucătărie se utilizează
împreună cu alte dispozitive de ardere a gazelor sau a
altor combustibili.
• Hota trebuie să fie curăţată în mod regular atât în interior
cât şi în exterior(cel puţin o dată pe lună).
• Trebuie să se respecte in mod expres ceea ce este
indicat în Instrucţiunile de întreţinere.
• Defectarea capotei de curăţare a aparatului, schimbarea
şi curăţarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este
strict interzisă.
• Pentru înlocuirea becurilor, utilizati numai tipul de becuri
indicat în secţiunea Întreţinere/Înlocuirea becurilor din
acest manual.
Utilizarea flăcării este dăunătoare filtrelor şi poate provoca
risc de incendiu; prin urmare, trebuie evitată în orice
situaţie. Orice prăjire trebuie să se facă cu grijă, pentru a
se asigura că uleiul nu se supraîncălzeste şi aprinde.
AVERTISMENT: Părţile accesibile ale hotei pot deveni
fierbinti pe durata utilizării.
• Nu conectaţi aparatul la reţeaua electrică până când
instalarea este până când instalarea nu este complet
complet terminată.
• În ceea ce priveşte măsurile tehnice şi de siguranţă care
trebuie adoptate pentru evacuarea fumului, este important
să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu
trebuie să fie conectat la nici un sistem de ventilaţie
existent care este folosit în alte scopuri, cum ar fi
evacuarea gazelor de ardere rezultate de la aparatele
consumatoare de gaz sau alţi combustibili.
ATENŢIE! Neinstalarea şuruburilor sau a dispozitivul
de fixare în conformitate cu aceste instrucţiuni poate duce
la pericolelor de natură electrică.
• Nu folosiţi şi nu lăsaţi hota fără bec montat corect din
cauza riscului de electrocutare.
• Nu folosiţi niciodată hota fără ca aceasta să aibă grilele
montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafaţă de
sprijin dacă acest lucru nu este precizat in mod expres.
• Folosiţi numai şuruburile de fixare furnizate împreună cu
produsul pentru instalare sau, în cazul în care nu sunt
incluse, achiziţionaţi tipul corespunzător de şuruburi.
• Utilizați lungimea corectă pentru șuruburile identificate în
Ghidul de instalare.
• În caz de incertitudine, consultaţi un centru de asistenţă
service autorizat sau o persoană cu calificare
corespunzătoare.
ATENŢIE! Nu utilizaţi cu un temporizator, timer, o
telecomandă separată sau orice alt dispozitiv care este
activat automat.
Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC - UK SI
2013 No.3113 referitoare la Deşeurile de Echipament Electric şi Electronic (WEEE).
Asigurându-vă că acest produs este eliminat în mod corect, contribuiţi la prevenirea
potenţialelor consecinţe negative asupra mediului înconjurător şi sănătăţii persoanelor,
consecinţe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a
acestui produs.
Simbolul de pe produs, sau de pe documentele care însoţesc produsul, indică
faptul că acesta nu poate fi aruncat împreună cu deşeurile menajere. Trebuie predat la
punctul de colectare corespunzător, pentru reciclarea echipamentului electric şi
electronic.
Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru
eliminarea deşeurilor.
Pentru informaţii mai detaliate privind eliminarea, valorificarea şi reciclarea acestui
produs, vă rugăm să contactaţi administraţia locală, serviciul de eliminare a deşeurilor
menajere sau magazinul de unde aţi cumpărat produsul.
35
Aparat proiectat, testat şi fabricat în conformitate cu:
• Siguranţă: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra
mediului: Când începeţi să gătiţi, porniţi hota la viteză minimă şi lăsaţi-o să funcţioneze
timp câteva minute după ce aţi terminat de gătit. Măriţi viteza în cazul cantităţilor mari
de fum sau vapori şi utilizaţi viteza/ele sporită/e doar în cazuri extreme. Înlocuiţi
filtrul/ele de carbon, atunci când este necesar, pentru a menţine o eficienţă optimă de
reducere a mirosului. Curăţaţi filtrul/ele de grăsime, atunci când este necesar, pentru a
menţine o eficienţă optimă a filtrului. Utilizaţi diametrul maxim al sistemului de conducte
indicat în acest manual pentru a optimiza eficienţa şi pentru a reduce la minimum
nivelul de zgomot.
Utilizarea
Hota a fost proiectată pentru aspirarea gazelor arse şi vaporilor rezultaţi în urma gătirii
alimentelor şi este destinată doar utilizării casnice.
Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau
în versiunea filtrantă cu recirculare internă.
Varianta aspirantă
Hota este dotată cu o aerisire în partea superioară B, pentru evacuarea gazelor de
ardere în exterior (tubul de evacuare şi colierele de fixare nu sunt furnizate).
Atenţie! Dacă hota este prevăzută cu filtru de cărbune, acesta trebuie scos.
Utilizarea tuburilor şi orificiilor de evacuare la perete cu diametrul mai mic va determina
o diminuare a prestaţiilor de aspirare şi o creştere drastică a zgomotului.
Se declină însă orice responsabilitate în acest sens.
Versiunea filtrantă
În cazul în care nu este posibilă evacuarea fumurilor şi a vaporilor proveniţi în urma
coacerii către exterior, se poate utiliza hota în versiunea filtrantă, montându-se pe coş
deflectorul F împreună cu unul sau mai multe filtre de cărbune (în baza modelului dvs.),
fumul şi vaporii sunt reciclaţi prin grilajul superior H.
Atenţie! Dacă hota nu este prevăzută cu filtru de cărbune, trebuie să-i faceţi
comanda şi să-l instalaţi înainte de a utiliza hota.
Instalarea
Fig. 3
• Distanţa minimă între suprafaţa suportului recipientelor
pe dispozitivul de gătit şi partea de jos a hotei nu trebuie
să fie mai mică de 50cm în cazul maşinilor de gătit
electrice şi de 65cm în cazul maşinilor de gătit cu gaz sau
mixte.
Dacă instrucţiiunile dispozitivului de gătit cu gaz specifică
o distanţă mai mare, este necesar să ţineţi cont de
aceasta.
Conexiunea Electrică
Tensiunea din reţea trebuie să corespundă cu tensiunea
la care se referă eticheta situată în interiorul hotei. Dacă
este prevăzută cu ştecher conectaţi hota la o priză
conform cu normele în vigoare, poziţionată într-o zona
accesibilă şi după instalare. Dacă nu este prevăzută cu
ştecher (conexiunea este direct la reţea) sau ştecherul nu
este poziţionat într-o zonă accesibilă şi după instalare,
aplicaţi un întrerupător bipolar la normă care să asigure
deconectarea completă de la reţea în condiţiile categoriei
de supratensiune III, conform regulilor de instalare.
ATENŢIE! Înainte de a efectua conectarea circuitului
hotei la alimentaţia din reţea şi de a verifica funcţionarea
corectă, controlaţi întotdeauna dacă cablul a fost montat
în mod corect.
Montarea
Informaţii preliminare pentru instalare:
• Verificaţi ca produsul cumpărat să fie de dimensiune şi volum adecvat zonei de
instalare alese.
• Scoateţi filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful
relativ). Acesta/acestea vor fi instalate numai dacă se utilizează hota în versiunea
filtrantă.
• Verificaţi ca in interiorul hotei să nu fie (pentru motive de transport) materiale de
echipament (de exemplu: pungi cu şuruburi, garanţia etc.), eventual să le scoateţi
şi să le păstraţi.
Hota este dotată cu dibluri de fixare adecvate pentru toţi pereţi/ tavane. Este necesar,
totuşi, să cereţi parerea unui tehnician specialist pentru a se asigura de calitatea
materialelor şi felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros
pentru a putea susţine gretutatea hotei.
Notă: Elementele marcate cu simbolul „(*)” sunt accesorii opţionale livrate doar pentru
anumite modele, sau care nu sunt livrate şi trebuie cumpărate.
Întreţinerea
Curăţarea
Pentru curăţare folosiţi EXCLUSIV un material îmbibat cu detergenţi lichizi neutri. NU
UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitaţi folosirea
produselor pe bază de abrazivi NU FOLOSIŢI ALCOOL!
Folosiți mănuși pentru toate operațiunile de întreținere.
Filtru anti-grăsimi
Fig. 1
Captează particulele de grăsime care apar în timpul pregătirii alimentelor.
Trebuie curăţat o dată pe lună cu detergenţi neabrazivi, manual sau utilizând maşina de
spălat vase, la temperaturi scăzute şi folosind un program scurt.
Filtrul metalic anti-grăsimi, spălat cu maşina de spălat vase se poate decolora, dar nu-şi
va pierde caracteristicile de filtrare.
Pentru demontarea filtrului trageţi mânerul de prindere cu resort.
Filtru de cărbune (numai pentru versiunea filtrantă)
Fig. 2
Reţine mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.
Saturaţia filtrului de cărbune depinde de folosirea mai mult sau mai puţin prelungită a
tipului de maşina de gătit precum şi de curăţarea regulară a filtrului pentru grăsime. În
orice caz, cartuşul filtrului trebuie înlocuit cel mult la fiecare patru luni.
NU-l spălaţi sau refolosiţi.
Scoateţi filtrele anti-grăsimi.
Montaţi filtrele pe acoperişul motorului.
Controlaţi dacă bolţi R de pe motorul aspirant corespund cu orificiile S, învârtiţi în
sens orar până se blochează sau
Pentru demontare procedaţi în mod invers.
Puneţi la loc filtrele anti-grăsime.
Cumpărarea filtrului de cărbune
Filtrul de cărbune poate fi achiziţionat de pe website-ul Serviciului de de Asistență sau
de la Centrele Autorizate Samsung. Consultați informațiile de pe ultima pagină a
acestui manual.
36

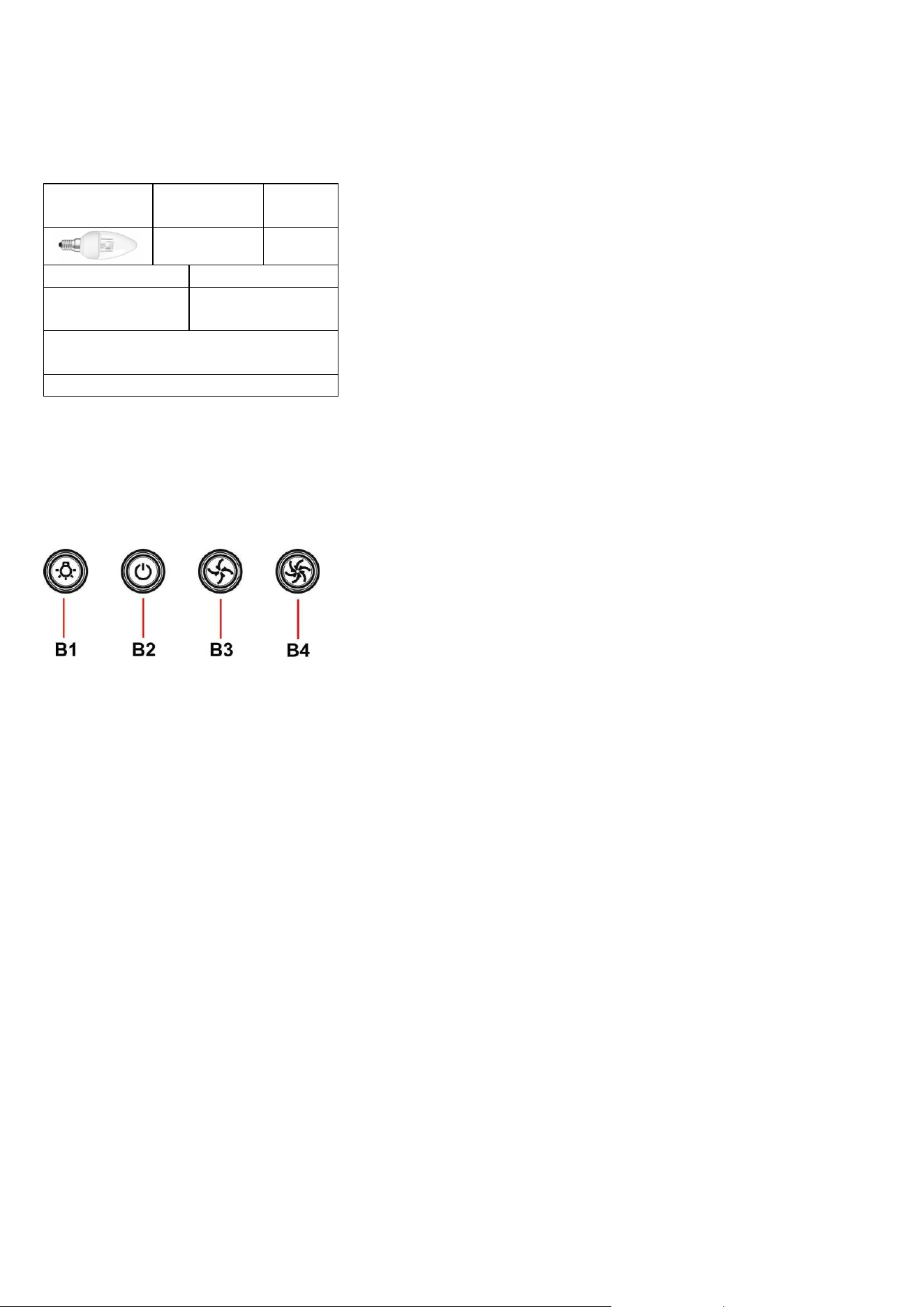

Înlocuirea becurilor
Fig. 1
Deconectaţi hota de la reţeaua electrică.
Atenţie! Înainte de a atinge becurile, asiguraţi-vă că nu au o temperatură ridicată.
Înlocuiţi becul vechi cu unul de acelaşi tip, după cum se specifică în eticheta de
caracteristici sau în apropierea lămpii pe hotă.
Pentru a ajunge la locaşul becurilor, scoateţi capacul A.
Scoateţi becul deteriorat şi înlocuiţi-l cu unul nou (consultaţi tabelul de mai jos):
Bec
Putere (W)
Soclu
tip
3
E14
Voltaj (V)
Dimensiune (mm)
220-240
35x102 (Diametru
x Lungime)
Cod ILCOS D
(conform IEC 61231)
DRBB/C-3-220-240-E14-35/102
Dacă plafoniera nu se aprinde, verificaţi dacă aţi introdus bine becurile înainte de a
solicita Asistenţa tehnică.
Demontare bec la sfârșitul duratei de viață. Vă rugăm să consultați metoda de
îndepărtare de mai sus.
Funcţionarea
Hota este echipată cu un panou de comenzi pentru controlul vitezei de aspirație și
controlul aprinderii luminii, pentru iluminarea plitei.
B1. Lumini ON/OFF
Apăsați butonul Lumini și lămpile se vor aprinde.
Apăsați din nou butonul Lumini și lămpile se vor stinge.
B2. Motor de aspirație ON/OFF
Apăsați butonul POWER (putere) și se va activa aspirația la viteză
prestabilită.
Apăsaţi din nou pentru a stinge aspirația.
B3. Viteză medie
Apăsați butonul “C” și aspirația va fi activată la viteză medie
B4. Viteză maximă
Apăsați butonul “D” și aspirația va fi activată la viteză maximă.
37
PL - Instrukcja montażu i obsługi
Symbole zastosowane w niniejszej instrukcji
OSTRZEŻENIE
Zagrożenia i niebezpieczne czynności, które mogłyby doprowadzić do wypadków lub
nawet śmierci.
UWAGA
Zagrożenia i niebezpieczne czynności, które mogłyby doprowadzić do porażenia
elektrycznego, wypadków lub uszkodzenia rzeczy.
UWAGA
Użyteczne porady i instrukcje
Wskazane ikony i symbole ostrzegawcze służą uniknięciu wypadkom operatorów oraz
innych osób. Należy się dokładnie stosować do nich. Po przeczytaniu niniejszego
rozdziału, należy go przechowywać w bezpiecznym miejscu w celu umożliwienia
konsultacji w przyszłości.
Przy przeprowadzaniu instalacji urządzenia należy postępować według
wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej
odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z
informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów
kuchennych i jest przeznaczony wyłącznie do użytku domowego.
Okap może różnić się pod względem wyglądu od okapu przedstawionego na
rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i
montażu pozostają niezmienione.
• Należy zachować instrukcję obsługi aby móc z niej skorzystać w każdej chwili. W
przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że
dołączono do niego instrukcję obsługi.
• Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne
informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia..
• Nie dokonywać zmian elektrycznych czy mechanicznych w urządzeniu lub na
przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić czy któraś z jego
części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze
sprzedawcą i zaprzestać kontynuowania instalacji.
Ostrzeżenia
• Przed każdym rozpoczęciem czyszczenia lub
konserwacji należy odłączyć okap od zasilania
elektrycznego poprzez wyciągnięcie wtyczki lub
odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i
konserwacyjnych należy używać rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie
niższym niż 8 lat oraz osoby o ograniczonej zdolności
fizycznej, czuciowej lub psychicznej lub pozbawione
doświadczenia czy niezbędnej wiedzy, pod warunkiem, że
pozostaną pod nadzorem lub zostaną poinstruowane o
bezpiecznym używaniu urządzenia i zrozumieją
niebezpieczeństwa z nim związane. Dzieci powinny być
pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie może być wykonywana
przez dzieci pozostawione bez opieki.
• Pomieszczenie, w którym zainstalowany jest okap
powinno posiadać odpowiednią wentylację, kiedy jest on
używany jednocześnie z innymi urządzeniami zasilanymi
gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno
wewnętrznie jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA
MIESIĄC), należy bezwzględnie przestrzegać wskazówek
zawartych w instrukcji konserwacji. Nieprzestrzeganie
zasad czyszczenia okapu oraz wymiany i czyszczenia
filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z
płomieniem pod okapem.
• Aby wymienić lampkę należy użyć wyłącznie ten rodzaj
lampki, który został wskazany w rozdziale
konserwacja/wymiana lampki w niniejszej instrukcji.
Używanie wolnego płomienia jest szkodliwe dla filtrów i
może spowodować pożary, dlatego należy tego unikać w
każdym przypadku.
Smażenie musi być wykonywane pod kontrolą, aby
uniknąć zapalenia się rozgrzanego oleju.
UWAGA: Kiedy powierzchnia do gotowania jest włączona
dostępne części okapu mogą sią rozgrzać.
• Nie podłączać urządzenia do sieci elektrycznej dopóki
instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa,
których należy przestrzegać podczas wydalania oparów
należy rygorystycznie przestrzegać zasad przewidzianych
w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być przekazane do kanału
używanego do wydalania oparów wytworzonych przez
urządzenia spalania gazów lub innych paliw.
UWAGA! Niezainstalowanie śrub i urządzeń
mocujących zgodnie z instrukcją może spowodować
zagrożenia natury elektrycznej.
• Nie należy używać ani pozostawiać okapu
pozbawionego poprawnie zamontowanych lampek w
związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej
kratki!
• Okap nie może być NIGDY używany, jako płaszczyzna
oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących
będących na wyposażeniu z produktem lub jeśli ich nie
ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane
w Przewodniku do instalacji.
• W razie wątpliwości, skontaktować się z odnośnym
autoryzowanym centrum obsługi lub z wykwalifikowanym
personelem.
UWAGA! Nie stosować w połączeniu z oddzielnym
programatorem, timerem, zdalnym sterowaniem lub
każdym innym urządzeniem, które uaktywnia się
automatycznie.
Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK
SI 2013 No.3113 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczynią się Państwo
do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i
zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można
traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu
zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.
Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu
złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane
dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z
lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym
produkt został zakupiony.
38
Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z
następującymi warunkami:
• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Sugestie dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na
środowisko:
Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i zostawić go
włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w
przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w
ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać
dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry smaru,
aby utrzymać dobrą wydajność filtra smaru. Używać maksymalnej średnicy systemu
wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i
minimalizacji hałasu.
Aby dowiedzieć się więcej o deklaracjach środowiskowych firmy Samsung oraz o
konkretnych zobowiązaniach wynikających z przepisów dotyczących produktu, np.
rozporządzenie REACH, WEEE, dotyczące baterii, odwiedź:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Obsługa
Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku
domowego.
Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź
jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).
Okap pracujący jako wyciąg
Okap jest zaopatrzony w wyjście powietrza górne B do odprowadzania oparów na
zewnątrz (rura odprowadzająca i obejmy mocujące nie stanowią wyposażenia okapu).
Uwaga! Jeżeli okap jest wyposażony we wkład węglowy, należy go usunąć.
Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania
oraz drastyczne zwiększenie hałaśliwości okapu.
Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.
Wersja filtrująca
W przypadku, gdy nie jest możliwe odprowadzanie oparów kuchennych na zewnątrz,
okap może być używany w wersji filtrującej po zamontowaniu deflektora F na kanale
odprowadzającym i jednego lub więcej filtrów węglowych (w zależności od posiadanego
modelu), opary są ponownie wprowadzane do kuchni po przejściu przez górną kratkę
H.
Uwaga! Jeżeli okap nie jest wyposażony we wkład węglowy, należy go zamówić i
zamontować przed przystąpieniem do używania okapu.
Instalacja okapu
Rys. 3
• Minimalna odległość między powierzchnią, na której
znajdują się naczynia na urządzeniu grzejnym a najniższą
częścią okapu kuchennego powinna wynosić nie mniej niż
50cm w przypadku kuchenek elektrycznych i nie mniej niż
65cm w przypadku kuchenek gazowych lub typu
mieszanego.
Jeżeli w instrukcji zainstalowania kuchni gazowej podana
jest większa odległość, należy dostosować się do takich
wskazań.
Połączenie elektryczne
Napięcie sieciowe musi odpowiadać napięciu
wskazanemu na tabliczce umieszczonej w wewnętrznej
części okapu. Jeśli okap jest wyposażony we wtyczkę,
należy ją podłączyć do gniazdka zgodnego z
obowiązującymi normami i umieszczonego w łatwo
dostępnym miejscu, również po zakończonej instalacji.
Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie
podłączenie do sieci) lub wtyczka nie znajduje się w łatwo
dostępnym miejscu, również po zakończonej instalacji,
należy zastosować znormalizowany wyłącznik
dwubiegunowy, który umożliwi całkowite odcięcie od sieci
elektrycznej w warunkach nadprądowych kategorii III,
zgodnie z zasadami instalacji.
UWAGA! Przed ponownym podłączeniem obwodu
okapu do zasilania i sprawdzeniem poprawności jego
działania należy się zawsze upewnić, czy przewód
zasilający jest prawidłowo zamontowany.
Instalacja okapu
Przed przystąpieniem do instalacji:
• Sprawdzić, czy wymiary zakupionego produktu są stosowne do wybranego
miejsca montażu.
• Zdemontować filtr węglowy (*), jeżeli znajduje się na wyposażeniu (patrz
odpowiedni rozdział). Filtr należy ponownie zamontować tylko wtedy, gdy okap
będzie używany w wersji filtrującej.
• Sprawdzić, czy wewnątrz okapu nie pozostawiono (z powodów związanych z
transportem) dodatkowego materiału dostarczanego wraz z urządzeniem (na
przykład woreczków z wkrętami (*), karty gwarancyjnej (*) itp), ewentualnie wyjąć
je i zachować.
Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i sufitów.
Konieczne jest jednak zasięgnięcie porady wykwalifikowanego technika, aby upewnić
się co do odpowiedniości materiałów w zależności od typu ściany lub sufitu. Ściana lub
sufit muszą być odpowiednio mocne, aby utrzymać ciężar okapu.
NB.: Elementy oznaczone symbolem „(*)” są dodatkowymi akcesoriami dostarczonymi
tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.
Konserwacja
Czyszczenie okapu
Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi
środkami czyszczącymi. DO CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI
PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE
STOSOWAĆ ALKOHOLU!
Podczas wszystkich czynności konserwacyjnych używać rękawic roboczych.
Filtr przeciwtłuszczowy
Rys. 1
Zatrzymuje cząstki tłuszczu pochodzące z gotowania.
Musi być czyszczony co najmniej raz w miesiącu, za pomocą środka czyszczącego nie
żrącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.
Mycie w zmywarce metalowego filtra tłuszczowego może spowodować jego nieznaczne
odbarwienie, to jednak nie pogarsza parametrów jego pracy.
Aby wyjąć filtr tłuszczowy należy pociągnąć za klamkę sprężynową.
Filtr na węgiel ( tylko dla wersji filtrującej)
Rys. 2
Zatrzymuje przykre zapachy pochodzące z gotowania.
Nasycenie filtra następuje po krótszym lub dłuższym okresie użytkowania w zależności
od rodzaju kuchni i od regularności z jaką jest wykonywane czyszczenie filtra
tłuszczowego. Wkład filtra powinien być w każdym razie wymieniony po upływie nie
więcej niż czterech miesięcy.
NIE wolno myć lub regenerować filtra.
Zdjąć filtry tłuszczowe.
Zamontować filtry węglowe na obudowie silnika.
Sprawdzić czy kołki R znajdujące się na obudowie silnika odpowiadają otworom S,
następnie obrócić filtr kierunku ruchu wskazówek zegara aż do zablokowania.
W celu zdemontowania wykonać czynności w odwrotnym kierunku.
Ponownie zamontować filtry tłuszczowe.
Zakup filtra węglowego
Filtr węglowy można zakupić na stronie web Serwisu Obsługi lub w Centrach
Serwisowych Samsung. Skonsultować informacje wskazane na ostatniej stronie
niniejszej instrukcji.
39
Wymiana lampek
Rys. 1
Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia,
należy odłączyć okap od zasilania energią elektryczną.
Uwaga! Nie dotykać żarówek dopóki są gorące.
Wymienić uszkodzoną żarówkę na inną tego samego typu zgodnie ze specyfikacją
znajdującą się na etykiecie charakterystyki lub w pobliżu samej żarówki na okapie.
Aby dostać się do gniazda żarówek należy usunąć pokrywę A.
Wyjąć uszkodzoną lampkę i wymienić na nową (patrz poniższa tabela):
Żarówka
Moc (W)
Przyłącze
3
E14
Napięcie (V)
Wymiary (mm)
220-240
35x102 (średnica x
długość)
Kod ILCOS D
(zgodnie z IEC 61231)
DRBB/C-3-220-240-E14-35/102
W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały
prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal
nie działa, należy zwrócić się do serwisu.
Demontaż żarówki po zakończeniu eksploatacji: Zapoznać się ze wskazaną metodą
usuwania.
Działanie okapu
Okap jest wyposażony w panel sterowania z regulacją prędkości zasysania i z
włącznikiem oświetlenia płyty kuchennej.
B1. Oświetlenie ON/OFF
Wciskając przycisk Oświetlenia, lampki włączą się.
Ponownie wciskając przycisk Oświetlenia, lampki wyłączą się.
B2. Silnik zasysania ON/OFF
Wciskając przycisk POWER, uaktywni się zasysanie z ustawioną
prędkością.
Ponownie wcisnąć, aby wyłączyć zasysanie.
B3. Prędkość średnia
Wciskając przycisk „C” zasysanie uaktywni się ze średnią prędkością
B4. Prędkość maksymalna
Wciskając przycisk „D” zasysanie uaktywni się z maksymalną prędkością.
40
CS - Návod na montáž a používání
Symboly použité v tomto návodu
UPOZORNĚNÍ
Rizika nebo nebezpečné postupy, které mohou vést ke zranění nebo usmrcení osob.
POZOR
Rizika nebo nebezpečné postupy, které mohou vést k úrazu elektrickým proudem,
zranění nebo poškození majetku.
POZNÁMKA
Užitečné rady a pokyny
Tyto ikony a výstražné symboly jsou používány k prevenci zranění vás i ostatních.
Postupujte podle nich do písmene. Po přečtení této kapitoly ji mějte uschovanou na
bezpečném místě pro případné čtení v budoucnu.
Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo
vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je
projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.
Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky,
nicméně návod k použití, údržba a montáž zůstávají nezměněny.
• Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv
okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala
společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a
bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V
opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Výměna žárovek
• Před jakýmkoli čištěním či údržbou odpojte digestoř z
elektrické sítě odpojením ze zásuvky nebo vypnutím
hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou
používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se
sníženými tělesnými, smyslovými či duševními
schopnostmi nebo osoby bez patřičných zkušeností a
znalostí, pouze pokud jsou pod neustálým dozorem nebo
byly poučeny o bezpečném použití výrobku a jsou si
vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř
používána společně s jinými spalovacími zařízeními na
plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny
(NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných
pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a
čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na
ohni.
• Při výměně žárovky používejte pouze typ žárovky
uvedený v tomto návodu, v části věnované
údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit filtry a způsobit
požáry, proto oheň nesmí být nikdy používán.
Zvýšenou pozornost je nutné věnovat smažení, protože
přehřátý olej by se mohl vznítit.
POZOR: Pokud je varná deska v provozu, přístupné části
digestoře se mohou stát velmi teplými.
• Nepřipojujte přístroj k elektrické síti, dokud instalace
nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace
nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro
odvod kouře, postupujte přesně podle předpisů
příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí
používaného pro odtah kouřů vznikajících při použití
spalovacích zařízení na plyn či jiná paliva.
POZOR! V případě chybějící instalace šroubů a
úchytných prvků dle pokynů uvedených v tomto návodu
může dojít k vzniku nebezpečí elektrické povahy.
• Nepoužívejte a nenechávejte digestoř bez správně
instalovaných žárovek, jelikož hrozí nebezpečí úrazu
elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované
mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná
plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z
výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte
správný typ šroubů. Používejte šrouby se správnou
délkou, podle pokynů v Návodu pro instalaci.
• V případě pochyb se obraťte na pověřený servis nebo se
poraďte s odborným personálem.
POZOR! Nepoužívejte s programátorem, časovým
spínačem, samostatným dálkovým ovládáním nebo jiným
zařízením, které se aktivuje automaticky.
Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC - UK SI 2013
No.3113 o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné
likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na
životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku
mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento
spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa
pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního
prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u
příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě,
kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)
Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet
několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného
množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních
situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování
zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte
maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci
účinnosti a minimalizaci hluku.
41
Více informací o ochraně životního prostředí a regulační povinnosti týkající se
konkrétních výrobků společnosti Samsung, například REACH, WEEE a pro baterie
naleznete na webové stránce:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Použití
Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím
účelům.
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro
čištěním vzduchu v místnosti.
Odsávací verze
Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven
z odvětrávaného prostoru – odtahová verze.(Potrubí pro odtah par není součástí vlastní
digestoře).
Pozor! Jestliže je digestoř vybaven uhlíkovým filtrem, je třeba ho odstranit.
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení
hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
Filtrující verze
V případě, že není možné odvádět varné dýmy a páry navenek, je možné použít
digestoř ve filtrující verzi, montáží deflektoru F na komín a jednoho či více uhlíkových
filtrů (závisí na vlastněném modelu), dýmy a páry jsou uváděny zpět do kuchyně horní
mřížkou H.
Pozor! Jestliže digestoř není vybaven uhlíkovým filtrem, musí být objednán a
namontován před užitím přístroje.
Instalace
Obr. 3
• Minimální vzdálenost mezi podporou nádoby na varné
ploše a nejnižší částí digestoře nesmí být menší než 50cm
v případě elektrických sporáků 65cm v případě plynových
či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn
doporučují větší vzdálenost, je třeba se tímto pokynem
řídit.
Elektrické připojení
Síťové napětí musí odpovídat napětí uvedenému na štítku
s charakteristikami umístěného uvnitř krytu. Pokud je kryt
vybaven přípojkou, stačí jej zapojit do zásuvky
odpovídající stávajícím normám, která se nachází ve
snadno dosažitelném prostoru i po provedené montáži.
Pokud kryt není vybaven přípojkami (přímé připojení k
síti) nebo se zásuvka nenachází ve snadno dosažitelném
prostoru i po provedené montáži , je třeba použít
dvojpólový vypínač odpovídající normám, který zaručí
úplné odpojení od sítě v podmínkách kategorie přepětí III,
v souladu s pravidly instalace.
POZOR! Dříve než opět napojíte obvod digestoře na
síťové napájení a ověříte správné fungování, zkontrolujte
si vždy, že síťový kabel byl správně namontován.
Instalace
Před zahájením instalace:
• Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor
instalace.
• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba
jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.
• Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál
příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a
uschovejte.
Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do
většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný
pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál
stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.
Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou
dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba
dokoupit.
Údržba
Čištění
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími
prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.
NEPOUŽÍVEJTE ALKOHOL!
U všech činností údržby používejte rukavice.
Tukový filtr
Obr. 1
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1 x do měsíce vyčistit .
Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při
nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Filtr s aktivním uhlíkem (jen u filtrační verze)
Obr. 2
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.
Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu
kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné
nahradit patronu maximálně jednou za 4 měsíce.
NEMŮŽE být umýván či regenerován.
Vyjměte filtry proti mastnotám.
Namon tujte filtry kryjící motor.
Ověřte si zda čepy R na dopravníku se kryjí s očnicemi S , pak otáčejte ve směru
hodinových ručiček až do zarážky anebo
K demontáži postupujte opačným způsobem.
Nasaďte opět filtry proti mastnotám.
Zakoupení uhlíkového filtru
Uhlíkový filtr je možné zakoupit na internetových stránkách asistenční služby nebo v
servisním středisku společnosti Samsung. Odkazujeme na informace uvedené na
poslední stránce tohoto návodu.
Výměna žárovek
Obr. 1
Odpojte přístroj z elektrické sítě.
Pozor! Dříve než se doktnete svítidel si ověřte že vychladla.
Poškozenou žárovku vyměňte za novou stejného typu, dle údajů uvedených na
technickém štítku nebo vedle žárovky přímo na digestoři.
K přístupu do úložného prostoru svítidel vyjměte kryt A.
Vyjměte poškozenou žárovku a vyměňte ji za novou (viz tabulka níže):
Žárovka
Výkon (W)
Patice
3
E14
Napětí (V)
Rozměry (mm)
220-240
35x102 (Průměr x
Délka)
Označení ILCOS D
(podle normy IEC 61231)
DRBB/C-3-220-240-E14-35/102
Jestliže osvětlení nefunguje, dříve než zavoláte servis si ověřte, zda jste správně
nasadili žárovky do uložení.
Demontáž žárovky na konci životnosti: viz výše uvedený způsob odstranění.
42

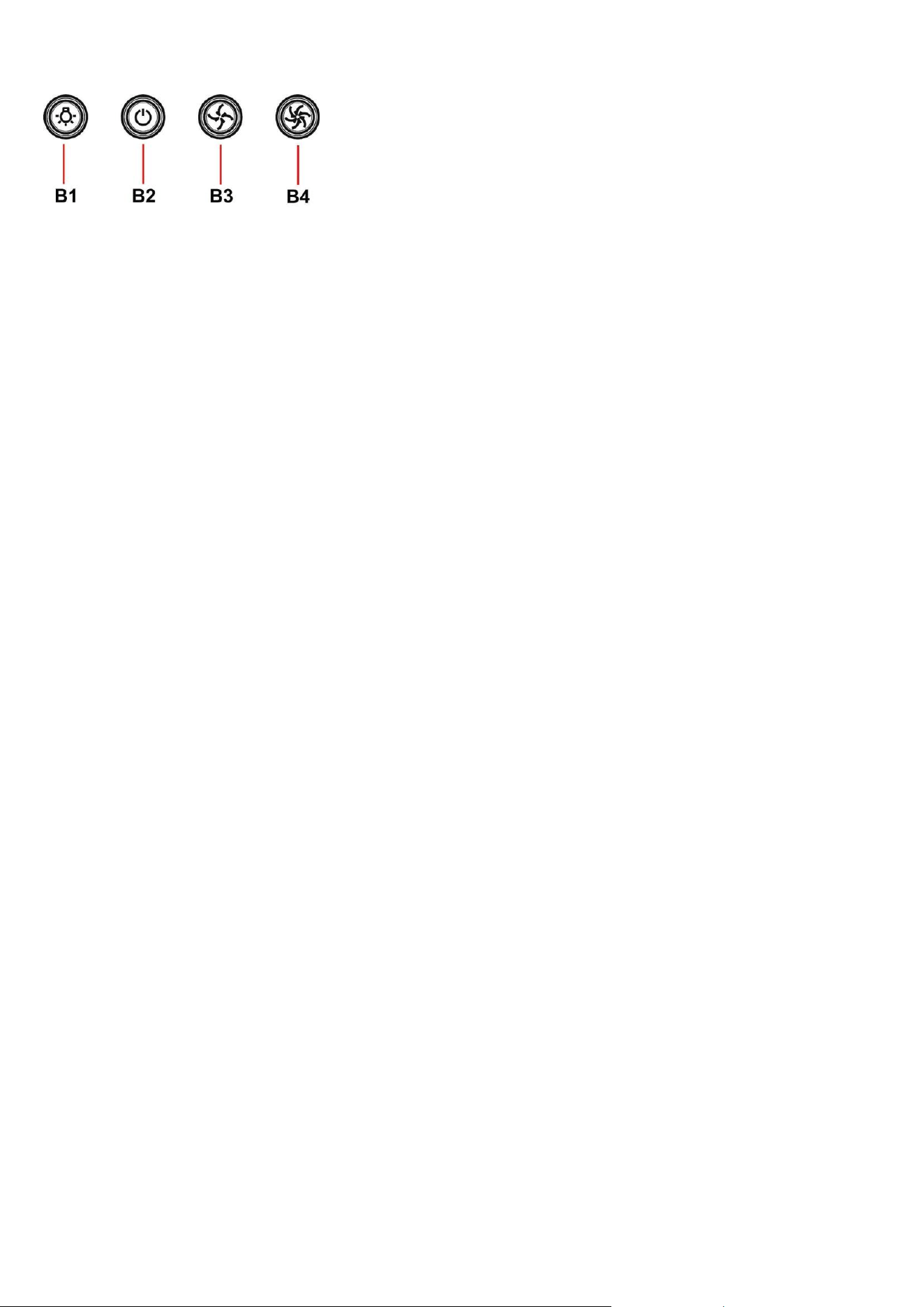

Provoz
Digestoř je vybavena ovládacím panelem s řízením rychlosti sání a světelným
spínačem pro osvětlení varné desky.
B1. Světla ON/OFF
Stiskněte tlačítko Světla a žárovky se rozsvítí.
Stiskněte tlačítko Světla a žárovky zhasnou.
B2. Motor odsávání ON/OFF
Stisknutím tlačítka POWER se aktivuje odsávání nastavenou rychlostí.
Stiskněte znovu pro vypnutí odsávání.
B3. Střední rychlost
Stisknutím tlačítka “C” se aktivuje odsávání ve střední rychlosti.
B4. Maximální rychlost
Stisknutím tlačítka “D” se aktivuje odsávání v maximální rychlosti.
43
SK - Návod na použitie a montáž
Symboly použité v tomto návode
UPOZORNENIE
Nebezpečenstvá alebo nie bezpečné postupy, ktoré by mohli vyvolať úrazy alebo smrť.
POZOR
Nebezpečenstvá alebo nie bezpečné postupy, ktoré by mohli vyvolať zásahy
elektrickým prúdom, úrazy alebo poškodenia majetku.
POZNÁMKA
Odporúčania a užitočné pokyny
Tieto upozorňovacie ikony a symboly slúžia na zabránenie úrazom pre vás a pre
ostatné osoby. Prosíme o ich dodržiavanie do bodky. Keď si prečítate túto kapitolu,
uschovajte ju na bezpečnom mieste pre možné budúce nahliadnutia.
Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziať
akúkoľvek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie
odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži
výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne
pre domáce použitie.
Odsávač pary môže mať odlišný výzor ako je zobrazené na nákrese v tejto knižke,
ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.
• Je dôležité uchovať si túto príručku, aby ste ju mohli Použiť v akomkoľvek
okamihu. V prípade predaje, postúpení či sťahovaní zaistite, aby zostala spoločne
s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a
bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či
nie sú poškodené. V opačnom prípade obráťte sa na predajcu a nepokračujte
v inštalácii.
Upozornenia
• Pred každým čistením alebo údržbou, odpojte odsávač
pár od elektrickej siete vytiahnutím zástrčky alebo
vypnutím hlavného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte
pracovné rukavice.
• Zariadenie môže byť používané deťmi vo veku nie menej
ako 8 rokov a osobami so zníženými fyzickými,
zmyslovými alebo duševnými schopnosťami, alebo
nedostatkom skúseností a potrebných znalostí, pokiaľ sú
pod primeraným dozorom, alebo dostali pokyny o
bezpečnom užívaní zariadenia a keď si uvedomujú s ňou
spojené nebezpečenstvo.
• Deti musia byť kontrolované, aby sa nehrali so
zariadením.
• Čistenie a údržbu nesmú vykonávať deti bez dozoru.
• Miestnosť musí mať dostatočné vetranie, keď kuchynský
odsávač pár sa používa súčasne s inými zariadeniami
spaľujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak
zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade
rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny
a čistenia filtrov môže spôsobiť požiare. Je prísne
zakázané pod odsávačom pár robiť jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený
v sekcii údržba/výmena lampy v tejto príručke.
Používanie otvoreného ohňa poškodzuje filtre a môže
spôsobiť požiar a preto sa mu treba v každom prípade
vyhnúť.
Vyprážanie musí byť vykonané pod kontrolou, aby
prehriaty olej sa nezapálil.
POZOR: Keď je varná doska v prevádzke, prístupné časti
odsávača pary sa môžu zahriať.
• Nepripájajte zariadenie do elektrickej siete, kým
inštalácia nie úplne dokončená.
• Pokiaľ ide o technické a bezpečnostné opatrenia, ktoré
sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte
nariadeniam ustanovenými príslušnými miestnymi úradmi
.
• Odsávaný vzduch nesmie byť dopravený do potrubia
používaného pre vypúšťanie výparov produkovaných
zariadeniami spaľujúcimi plyn alebo iné palivá.
POZOR! Chýbajúca inštalácia upevňovacích skrutiek
alebo prostriedkov v súlade s týmito pokynmi môže
spôsobiť úraz elektrickým prúdom.
• Nepoužívajte alebo nechajte odsávač pár bez správne
namontovaných lámp kvôli možnému riziku úrazu
elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne
namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný
povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané
s výrobkom pre inštaláciu alebo, ak nie sú súčasťou
dodávky, kúpte správny typ skrutiek.
• Používajte správnu dĺžku skrutiek, ktorá je označená
v Návode na inštaláciu.
• Ak si nie ste istí, poraďte sa s autorizovaným servisným
strediskom alebo podobným kvalifikovaným personálom.
POZOR! Nepoužívajte s programovacím zariadením,
časovačom, samostatným diaľkovým ovládaním alebo s
akýmkoľvek iným zariadením, ktoré sa aktivuje
samostatne.
Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC - UK SI 2013
No.3113 o likvidácii elektrického a elektronického zariadenia (WEEE).
Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom,
užívateľ prispieva k predchádzaniu možným negatívnym následkom pre životné
prostredie a zdravie.
Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto
výrobkom sa nesmie zaobchádzať ako s domácim odpadom, ale musí byť odovzdaný
do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov.
Zbaviť sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli
dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku,
kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu
, v ktorej výrobok bol zakúpený.
Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:
• Bezpečnosť: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnosť: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)
Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite
digestor na minimálnu rýchlosť, keď začnete s varením a nechajte ho bežať niekoľko
minút po ukončení varenia. Zvýšte rýchlosť len v prípade veľkého množstva dymu a
pary a použite podpornú rýchlosť (rýchlosti) len v extrémnych situáciách. Vymeňte
uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia
zápachu. Vyčistite tukový filter (filtre), ak je to potrebné na udržiavanie jeho účinnosti.
Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na
optimalizáciu účinnosti a minimalizáciu hluku.
44
Viac informácií o ochrane životného prostredia a regulačných povinnostiach týkajúcich
sa konkrétnych výrobkov spoločnosti Samsung, napríklad REACH, OEEZ alebo batérií,
nájdete na webovej stránke:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Používanie
Odsávač pary je zhotovený pre odsávanie dymov a pár pochádyajúcich z varenia a je
určený iba pre domácu potrebu.
Digestor je možné použiť s odsávaním mimo miestnosť, alebo s recirkulačným filtrom
pre čistenie vzduchu v miestnosti.
Odsávacia verzia
Odsávač pary je vybavený horným východom vzduchu B pre odvod dymov vonkajším
smerom ( odvodová rúra a upevňovacie pásky nie sú dodané).
Pozor! Pokiaľ je digestor vybavený uhlíkovým filtrom, je Potrebné ho odstrániť.
Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok
zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
Filtračná verzia
V prípade, že nie je možné odvádzať kuchynskè dymy a pary vonkajším smerom, môže
sa používať odsávač pary vo filtračnej verzii nasadením ohybu F na dymovod a jeden
alebo viac uhoľných filtrov ( na základe osvojeného modelu), dymy a pary sa recyklujú v
kuchyni prostredníctvom hornej mriežky H.
Pozor! Ak odsávač pary nie je vybavený uhoľným filtrom, ten musí byť objednaný
a namontovaný ešte pred použitím.
Montáž
Obr. 3
• Minimálna vzdialenosť medzi podporou nádoby na
varnej ploche a najnižšou časťou digestora nesmie byť
menšia než 50cm v prípade elektrických sporákov, 65cm v
prípade plynových či kombinovaných/zmiešaných
sporákov.
Pokiaľ návod na inštaláciu varného zariadenia na plyn
odporúča väčšiu vzdialenosť, je treba sa týmto pokynom
riadiť.
Elektrické napojenie
Sieťové napätie musí zodpovedať napätiu uvedenému na
štítku s charakteristikami umiestnenom vo vnútri
odsávača. Pokiaľ je odsávač vybavený prípojkou/vidlicou,
stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym
normám, ktorá sa nachádza v ľahko dosiahnuteľnom
priestore aj po prevedenej montáži. Pokiaľ odsávač nie je
vybavený prípojkami/vidlicou (priame pripojenie k sieti)
alebo sa zásuvka nenachádza v ľahko dosiahnuteľnom
priestore aj po prevedení montáže, je nutné použiť
dvojpólový vypínač zodpovedajúci normám, ktorý zaručí
úplné odpojenie od siete v podmienkach kategórie prepätí
III, v súlade s pravidlami inštalácie.
UPOZORNENIE! Skôr než opäť napojíte obvod
digestora na sieťové napájanie a overíte správne
fungovanie, skontrolujte si vždy, že sieťový kábel bol
správne namontovaný.
Montáž
Pred začatím inštalácie:
• Skontrolujte, či má zakúpený výrobok vhodné rozmery pre zvolený priestor
inštalácie.
• Odložte filter/y s aktívnym uhlím – ak sa dodávajú (viď príslušný odstavec). Je
potrebné ich namontovať späť v prípade, že hodláte používať odsávač vo filtračnej
verzii.
• Skontrolujte, či sa vo vnútri odsávača nenachádza (z prepravných dôvodov)
materiál príslušenstva (napríklad vrecká so šraubami, záruky atd.), prípadne ich
vyberte a uschovajte.
Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov
stien/stropov. Jednako je nevyhnutné poradiť sa s kvalifikovaným technikom, aby vám
schválil spôsobilosť materiálov na základe akého typu je stena/strop. Stena/strop musí
byť dostatočne mohutná, aby udržala hmotnosť odsávača pary.
Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri
niektorých modeloch alebo prvky, ktoré nie sú štandardne dodávané a je potrebné ich
zakúpiť samostatne.
Údržba
Čistenie
Pri čistení je treba použiť VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi
prostriedkami.
NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE.
NEPOUŽÍVAJTE ALKOHOL!
Pre všetky operácie údržby používajte pracovné rukavice.
Protitukový filter
Obr. 1
Udržuje častice tukov pochádzajúcich z varenia.
Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacimi prostriedkami, ručne
alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.
Umývaním v umývačke riadu, protitukový kovový filter môže vyblednúť, ale jeho
filtračné vlastnosti sa tým vôbec nezmenia.
Na odpojenie protitukových filtrov potiahnite za pružinový háčik.
Uhoľný filter (iba pre filtračnú verziu)
Obr. 2
Udržuje nepríjemné zápachy pochádzajúce z varenia.
Nasýtenie filtra s uhlíkom nastane po viac či menej dlhom užívaní, tj. závisí na type
kuchyne a pravidelnom čistení filtra proti mastnotám. V každom prípade je nutné
nahradiť filter približne raz za 4 mesiace. NEMÔŽE byť umývaný alebo regenerovaný.
Odmontovať protitukové filtre.
Namontovať filtre tak, aby sa pokryl motor.
Skontrolovať, aby kolíky R na doprovode zodpovedali otvorom S, nakoniec
pootočiť smerom hodinových ručičiek až po zablokovanie
alebo
na zmontovanie postupovať opačným smerom.
Znovu namontovať protitukové filtre.
Kúpa uhlíkového filtra
Uhlíkový filter si môžete kúpiť na webovej stránke Asistenčnej služby alebo v
Asistenčných centrách spoločnosti Samsung. Odvolajte sa na informácie uvedené na
poslednej strane tohto návodu.
45

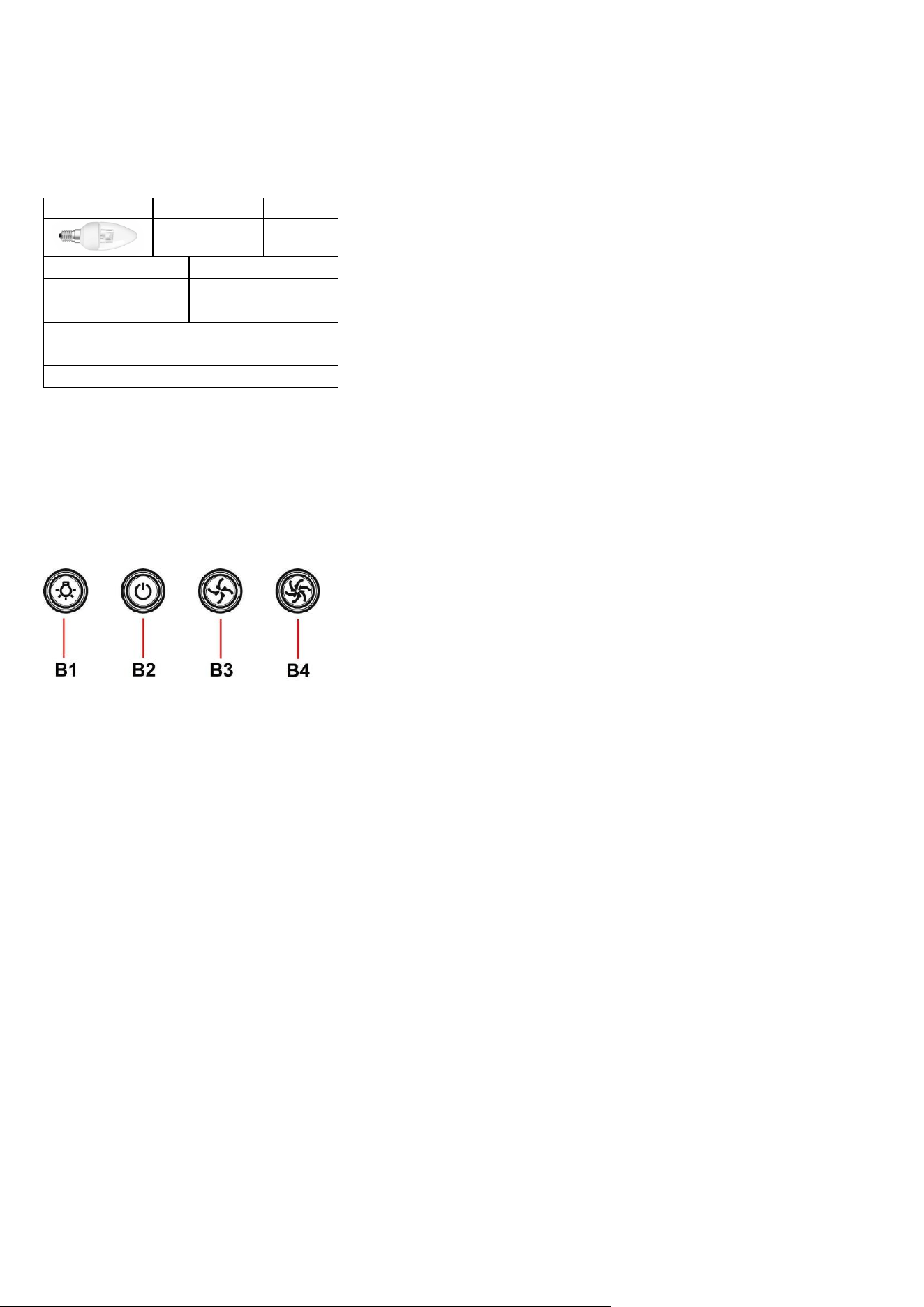

Výmena žiaroviek
Obr. 1
Vypnite odsávač z elektrickej siete.
Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.
Kôli prístupu k uložnému priestoru žiarovky, odmontovať kryt A.
Vyberte poškodenú žiarovku a vymeňte ju za novú (nahliadnite do tabuľky uvedenej
nižšie):
Žiarovka
Výkon (W)
Spoj
3
E14
Napätie (V)
Veľkosť (mm)
220-240
35x102 (Priemer x
dĺžka)
Kód ILCOS D
(v súlade s IEC 61231)
DRBB/C-3-220-240-E14-35/102
Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie
žiaroviek do sedla.
Demontáž žiarovky po ukončení životnosti: pozrite postup odstránenia uvedený vyššie.
Činnosť
Digestor je vybavený ovládacím panelom s ovládaním rýchlostí odsávania a
rozsvietením svetla pre osvetlenie varnej dosky.
B1. Svetlá ON/OFF
Stlačte tlačidlo Svetlá a žiarovky sa rozsvietia.
Znova stlačte tlačidlo Svetlá a žiarovky sa vypnú.
B2. Odsávací motor ON/OFF
Stlačte tlačidlo POWER a aktivuje sa odsávanie pri prednastavenej
rýchlosti.
Stlačte znova pre vypnutie odsávania.
B3. Stredná rýchlosť
Stlačte tlačidlo „C“ a odsávanie sa aktivuje pri strednej rýchlosti.
B4. Maximálna rýchlosť
Stlačte tlačidlo „D“ a odsávanie sa aktivuje pri maximálnej rýchlosti.
46
BG - Инструкции за монтаж и употреба
Символи, използванни в това
ръководство
ПРЕДУПРЕЖДЕНИЕ
Опасности или несигурни практики, които могат да доведат до нараняване или
смърт.
ВНИМАНИЕ
Опасности или несигурни практики, които могат да доведат до токов удар,
наранявания или щети на имущество.
ЗАБЕЛЕЖКА
Съвети и полезни инструкции
Тези икони и предупредителни символи служат за да се избегнат наранявания,
както на вас самите, така и на другите. Моля, следвайте ги стриктно. След като
сте прочели този раздел, моля, запазете го на сигурно място за възможни бъдещи
справки.
Придържайте се стриктно към тук посочените инструкции. Фирмата не носи
отговорност за евентуални неизправности, повреди или възпламеняване на
уреда, възникнали в резултат на неспазване на инструкциите в настоящото
упътване. Аспираторът е проектиран за аспириране на дима и парата, които се
отделят при готвене, и е предназначен само за битова употреба.
Аспираторът може да се различава външно от чертежите поместени в
настоящото упътване, но независимо от това инструкциите за употреба,
поддръжката и инсталирането са абсолютно същите.
• Съветваме Ви да съхранявате настоящото упътване за да може да го
използвате във всеки един момент. При продажба, отдаване под наем или
преместване, упътването за употреба трябва да остане заедно с продукта.
• Прочетете внимателно инструкциите! Те съдържат важна информация
относно инсталирането, употребата и мерките за безопасност.
• Забранено е нанасянето на електрически или механически изменения върху
продукта и върху въздуховодните тръби!
• Преди да пристъпите към инсталирането на уреда, уверете се, че няма
увредени части. Ако има такива, свържете се с търговския представител и не
пристъпвайте към инсталиране.
Предупреждения
• Преди каквато и да било операция, свързана с
почистването или поддръжката, изключете аспиратора
от ел. мрежата, като извадите щепсела от контакта
или изключите главния прекъсвач в жилището.
• При извършване на всички операции свързани с
инсталирането и поддръжката, използвайте работни
ръкавици.
• Уредът може да бъде използван от деца на възраст
не по-ниска от 8 години и от лица с ограничени
физически, сетивни или умствени възможности или
хора без опит или необходимите познания, но при
условие че са под наблюдение или след като са
получили необходимите инструкции за безопасно
използване на уреда и свързаните с него опасности.
• Не позволявайте на децата да си играят с уреда!
• Почистването и поддръжката не трябва да се
извършва от деца без набюдението на възрастен.
• Помещението трябва да разполага с достатъчна
вентилация когато аспираторът се изпозва
едновременно с други уреди на газ или друг вид
гориво.
• Аспираторът трябва да се почиства често както
отвътре така и отвън (ПОНЕ ВЕДНЪЖ В МЕСЕЦА).
• Придържайте се към инструкциите посочени в
наръчника за поддръжка!
• Неспазването на инструкциите за почистване на
аспиратора и за подмяна и почистване на филтрите
води до риск от пожар.
• Строго забранено е приготвянето на ястия фламбе
под аспиратора.
• За да подмените лампите, използвайте само тези,
които са посочени в раздел „Поддръжка/подмяна на
лампите“, както е посочено в настоящия наръчник за
експлоатация.
Използването на открит пламък е вредно за филтрите
и може да предизвика пожар, затова трябва на всяка
цена да се избягва.
Приготвянето на пържени храни трябва да се
извършва под наблюдение, тъй като сгорещеното
олио може да се възпламени.
ВНИМАНИЕ: Когато готварският плот работи,
достъпните части на аспиратора могат да се
нагорещят.
• Не свързвайте уреда към ел. мрежата докато не сте
приключили окончателно с монтажа.
• Що се отнася до техническите размери и мерките за
безопасност, които трябва да предприемете за
отвеждането на димните газове навън, Ви
препоръчваме да се придържате стриктно към
правилата, предвидени в регламентите на
компетентните местни власти.
• Аспирираният въздух не трябва да се насочва към
тръбопроводите, които се използват за отвеждане на
димните газове, отделящи се при използването на
уреди работещи с газ или друг вид гориво.
ВНИМАНИЕ! Неисталирането на болтовете и
механизмите за фиксиране в съотвествие с
настоящите инструкции може да доведе до рискове от
електрическо естество.
• Не използвайте и не оставяйте аспиратора без
правилно монтирани лампички поради евентуален
риск от токов удар.
• Никога не използвайте аспиратора без правилно
монтирана решетка!
• Аспираторът не трябва НИКОГА да се използва като
опорен плот освен ако това не е специално указано.
• При монтажа изполвайте само фиксиращите
болтове, които са доставени заедно с уреда или ако
няма такива, закупете подходящи болтове.
• Използвайте болтове с подходяща дължина, както е
посочено в наръчника за инсталиране.
• При наличие на съмнения, моля свържете се с
оторизирания сервиз за техническо обслужване или
квалифициран персонал.
ВНИМАНИЕ! Не използвайте с програматор,
таймер, отделно дистанционно управление или
каквото и да е друго устройство, което се активира
автоматично.
47
Този уред отговаря на изискванията на :
- Европейската директива 2012/19/EC - UK SI 2013 No.3113
- Waste Electricаl and Electronic Equipment (WEEE).
Уверявайки се, че този уред ще бъде рециклиран по подобаващият за това начин,
Вие допринасяте за опазването на околната среда и вашето здраве.
Символът върху уреда или в придружаващата го документация посочва, че
този продукт не трябва да бъде считан за домашен отпадък, а трябва да бъде
предаден в специално предназначените за това пунктове за рециклиране на
електрическа и електронна техника. Придържайте се към местните нормативи за
преработка на отпадъци. За по-подробна информация във връзка с предаването,
събирането и рециклирането на този продукт ви съветваме да се обърнете към
компетентните местни служби, службите за събиране на домашни отпадъци или
магазинът, в който сте закупили този ел. уред.
Уредът е проектиран, тестван и произведен в съответствие с:
• Безопасност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Работни характеристики: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC - Електромагнитна съвместимост: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Предложения за правилна употреба, за да се намали въздействието върху
околната среда: Включете (ON) аспиратора на минимална скорост, когато
започнете да готвите и го оставете да работи няколко минути след приключване
на готвенето. Увеличавайте скоростта само в случай на голямо количество дим и
пари и използвайте увеличените скорости само в екстремни ситуации. Сменяйте
филтъра/филтрите с активен въглен, когато е необходимо, за да поддържате
добра ефективност на намаляване на миризмата. Почиствайте
филтъра/филтрите за мазнини, когато е необходимо, за да поддържате добра
ефективност на филтъра за мазнините. Използвайте максималния диаметър на
системата за отвеждане на въздуха, посочен в това ръководство за оптимизиране
на ефективността и за намаляване на шума.
Употреба
Аспираторът е проектиран за аспириране на дима и парата, които се отделят при
готвене, и е предназначен само за битова употреба.
Аспираторът има следното предназначение: всмуква и отвежда навън или
филтрира въздуха, като едновременно с това го рециклира.
Аспирираща версия
Аспираторът е снабден с отвор “В” в горната част през който излиза димът (
изходната тръба и аксесоарите за фиксиране не са включени).
Внимание! Ако аспираторът е снабден с филтър с активен въглен, той
трябва да бъде свален
Свързването към въздуховодни тръби и отвори с по-малък диаметър намалява
капацитета на аспириране и увеличава значително шума по време на работа.
В тези случаи фирмата не поема никаква отговорност.
Филтрираща версия
В случай, че не е възможно отвеждането навън на дима и парата, които се
отделят при готвене можете да използвате аспиратора във вариант на
филтрираща версия като монтирате дифузора F във вентилационната тръба и
един или няколко филтъра с активен въглен (в зависимост от закупеният от Вас
модел). По този начин дима и парата се засмукват през горната вентилационна
решетка H.
Внимание! Ако аспираторът не е снабден с филтър с активен въглен, той
трябва да бъде поръчан и монтиран преди употребата на уреда.
Монтиране
Фиг.3
• Минималното разстояние между повърхността, на
която се поставят съдовете за готвене и най-ниската
част на кухненския аспиратор, трябва да бъде не по-
малко от 50cm в случай на електрически печки и не по-
малко от 65cm, в случай на газови или комбинирани
печки.
Ако в инструкциите на газовия уред за готвене е
посочено по-голямо разстояние, то трябва да се има
предвид.
Ел. връзка
Напрежението в ел.мрежата трябва да отговаря на
напрежението, което е посочено върху етикета с
данните за аспиратора, поставен от вътрешната му
страна. Ако е снабден с щепсел свържете аспиратора
към контакт, съответстващ на действащите норми и
намиращ се на лесно достъпно място дори и след
приключване на монтажа. Ако не е снабден с щепсел
(директно свързване към мрежата), или щепселът не е
на достъпно място след приключване на монтажа,
използвайте двуполюсен прекъсвач според нормите,
така че да се осигури пълно изключване на мрежата
при свръхнапрежение ІІІ, в съответствие с правилата
за монтиране.
ВНИМАНИЕ! Преди да свържете отново
аспиратора към мрежата и да проверите дали
функционира правилно, проверете дали кабелът е
монтиран както трябва.
Монтаж
Преди да пристъпите към монтажа::
• Уверете се, че закупеният от Вас продукт отговаря по размери на избраното
място за инсталиране.
• Отстранете филтъра/филтрите с активен въглен (разбира се, ако избраният
от Вас модел разполага с такъв). За да извършите това проследете
операциите в съответния параграф. Монтирайте филтрите отново само в
случай, че желаете да използвате аспиратора във вариант на филтрираща
версия.
• Уверете се, че по време на транспорта във вътрешната част на аспиратора
не са попаднали дребни предмети, като например пликчета с винтове,
гаранционни карти и др.; ако намерите такива отстранете ги и ги запазете.
При все това, Ви препоръчваме да се посъветвате с квалифициран техник, за да
сте сигурни, че доставените аксесоари са подходящи за целта. Стената,
съответно таванът, трябва да бъдат достатъчно стабилни за да издържат на
натоварването.
Забележка: Частите, отбелязани със символа “(*)”, са опционални аксесоари и се
доставят само с някои модели или са детайли, които трябва да бъдат закупени
отделно.
Поддръжка
Почистване
За почистването използвайте ЕДИНСТВЕНО кърпа, навлажнена с неутрални
течни почистващи препарати. НЕ ИЗПОЛЗВАЙТЕ ИНСТРУМЕНТИ ИЛИ
ПРИБОРИ ЗА ПОЧИСТВАНЕ!
Избягвайте препарати, които съдържат абразивни частици. НЕ ИЗПОЛЗВАЙТЕ
СПИРТ!
За всички операции по поддръжка, използвайте работни ръкавици.
Филтър за мазнини
Фиг. 1
Филтърът задържа мазните частици, отделяни при готвене.
Почиства се веднъж месечно с неутрални препарати. Мие се ръчно или в
съдомиялна машина на ниска температура и кратък режим на измиване.
При миене на филтъра за мазнини в съдомиялна машина е възможно той да се
обезцвети, но това в никакъв случай не намалява способността му на
филтриране.
За да разглобите филтъра за мазнините, дръпнете дръжката с пружинен
механизъм.
Филтър с активен въглен (само за филтрираща версия)
Фиг.2
Задържа неприятните миризми, които се отделят при пържене.
Филтърът с активен въглен се запушва приблизително след дълъг период на
използване в зависимост от начина на готвене и от това колко често почиствате
филтъра .
Във всеки случай е необходимо да подменяте филтъра с активен въглен на всеки
четири месеца или когато индикаторът за засищане на филтрите показва, че е
необходимо.
Не се мие нито може да се използва повторно.
Отстранете филтъра за мазнини.
Монтирайте филтрите, които покриват корпуса на мотора.
Уверете се, че болтовете R върху улея съвпадат с отворите S, след това
завъртете по посока на часовниковата стрелка докато се завият.
За да разглобите филтрите изпълнете операциите в обратен ред.
Монтирайте отново филтрите за мазнините.
48
Закупуване на въглероден филтър
Въглеродният филтър може да бъде закупен от интернет страницата на Отдел
Техническо Обслужване или в Центровете за Обслужване Samsung. Направете
справка с информацията,приложена на последната страница на това
ръководство.
Подмяна на ел. крушки
Фиг. 1
Изключете уреда от ел. мрежата.
Внимание! Преди да вземете в ръка ел. крушките проверете дали са изстинали.
Подменете повредената лампа с нова от същия тип, така както е посочено върху
етикета с характеристиките или близо до самата лампа върху аспиратора.
За тази цел отворете плафониерата A.
Отстранете повредената лампа и я заменете с нова (консултирайте таблицата по-
долу):
Лампа
Мощност
(W)
Контакт
3
E14
Напрежение (V)
Размер (mm)
220-240
35x102
(диаметърo x
дължина)
Код ILCOS D
(в съответствие с IEC 61231)
DRBB/C-3-220-240-E14-35/102
Ако ел. крушките не светят, проверете дали са монтирани правилно преди да
потърсите помощта на специалист.
Демонтаж крушка в края на полезния цикъл на живот: Моля, консултирайте
метода за отстраняване по-горе.
Начин на употреба
Абсорбаторът разполага с команден панел с контрол на скоростите на засмукване
и контрол на включването на светлината за осветяване на готварския плот.
B1. Светлини ON/OFF
Натиснете бутон Светлини и лампите ще се включат.
Натиснете бутон Светлини отново и лампите се изключват.
B2. Мотор за аспирация ON/OFF
Натиснете бутон POWER и ще се активира аспирацията на
зададената скорост.
Натиснете отново за да изключите аспирация:
B3. Средна скорост
Натиснете бутон “C” и аспирацията ще бъде активирана на средна
скорост
B4. Максимална скорост
Натиснете бутон “D” и аспирацията ще бъде активирана на
максимална скорост.
49
MK - Упатство за монтажа и ракување
Симболи користени во овој прирачник
ПРЕДУПРЕДУВАЊЕ
Опасности или небезбедни дејства кои би можеле да доведат до повреда или
смрт.
ВНИМАНИЕ
Опасности или небезбедни дејства кои би можеле да доведат до електричен удар,
повреда или оштетување на имот.
ЗАБЕЛЕШКА
Корисни совети и упатства
Овие икони и предупредувачки симболи служат за да се избегнат повреди, како
ваши, така и на другите. Ве молиме следете ги во потполност. По читањето на ова
заглавие, ве молиме да го чувате на безбедно место за можни идни навраќања.
Придржувајте се строго до упатствата дадени во овој прирачник. Ние
одбиваме билокаква одговорност за билокаков проблем, штета или пожар
предизвикан на апаратот како резултат на неследење на упатствата вклучени во
овој прирачник. Аспираторот е наменет исклучиво за домашна употреба.
Аспираторот може да се разликува по изгледот од сликите во ова упатство,
но сепак упатствата за употреба, одржувањето и упатствата за инсталирање
остануваат исти.
• Важно е да го зачувате ова упатство за да би можеле да го консултирате во
било кој момент. Во случај на продажба, расходување или на преместување,
нека остане заедно со производот.
• Прочитајте ги внимателно упатствата: Овде има важни информации за
инсталирањето, за употребата и за безбедноста.
• Не вршете електрични или механички измени на производот или на
издувните канали.
• Пред да почнете со монтирање на апаратот проверете да не се оштетени
компонентите. Во спротивно, обратете се кај вашиот дистрибутер и не
продолжувајте со монтирањето.
Важни совети
• Пред билокаква операција за чистење или
одржување, исклучете го аспираторот од електричната
мрежа со вадење на струјниот приклучник или со
исклучување на домашниот мрежен прекинувач.
• За сите операции за монтажа и одржување да се
користат работни ракавици.
• Овој апарат може да се користи од страна на деца од
8 години па нагоре и лица со намалени физички,
сензорни или ментални способности, или ако немаат
искуство или знаење, доколку се под надзор или имаат
добиено инструкции за употреба на апаратот на
безбеден начин и ги разбираат опасностите поврзани
со него.
• Треба да се внимава децата да не си играат со
апаратот.
• Чистењето и одржувањето не треба да го прават
деца без надзор.
• Просторијата мора да биде доволно проветрена кога
кујнскиот аспиратор се користи заедно со апарати кои
согоруваат гас или други горива.
• Аспираторот мора редовно да се чисти како од
внатрешноста така и од надворешноста (НАЈМАЛКУ
ЕДНАШ МЕСЕЧНО), во секој случај потребно е да се
постапува во согласност со упатствата за одржување.
• Ако не се следат упатствата во однос на чистењето
на аспираторот и замената и чистењето на филтрите
ќе доведе до ризик од пожари.
• Строго се забранува фламбирање на храната под
самиот аспиратор.
• За замена на сијалицата користете само од типот на
сијалица наведен во делот одржување/замена на
сијалицата во овој прирачник.
Употребата на отворени пламени е штетна за
филтрите и може да предизвика ризик од пожар и
поради тоа мора да се избегнува во сите околности.
Секое пржење мора грижливо да се направи со цел да
се спречи да не дојде до презагревање на маслото и
пламнување.
ВНИМАНИЕ: Кога плочата за готвење е во функција
пристапните делови од аспираторот можат да се
загреат.
• Да не го поврзувате апаратот со електричното
напојување сè додека монтажата не биде целосно
комплетна.
• Што се однесува до техничките и безбедносните
мерки за примена за исфрлање на пареа важно е
внимателно да се следат правилата дадени од
локалните надлежни власти.
• Издувниот воздух не смее да се предава во активен
оџак за чад створен од апарати кои согоруваат гас или
други горива.
ВНИМАНИЕ! Немонтирањето на завртки и уреди за
прицврстување во согласност со овие упатства може
да доведе до опасности од електрична природа.
• Да не го користите или оставате аспираторот без правилно монтирани сијалици
поради можниот ризик од електричен удар.
• Никогаш не користете го аспираторот ако ја немате правилно монтирано
решетката!
• Аспираторот НИКОГАШ не смее да се користи како површина за поддршка
доколку не е прецизно наведено.
• Користете ги само завртките за прицврстување обезбедени со производот за
монтирање или ако не се обезбедени набавете го точниот тип на завртки.
• Користете ја точната должина за завртките што се наведени во Упатството за
монтирање.
• Во случај на сомневање, консултирајте се со овластениот центар за техничка
поддршка или персонал со слични квалификации.
ВНИМАНИЕ! Да не се користи со програмер, тајмер, посебен
далечински управувач или било која друга направа која се активира автоматски.
Овој апарат е обележан согласно Европската директива 2012/19/EC - UK SI 2013
No.3113 за Искористена Електрична и Електронска Опрема (Waste Electrical and
Electronic Equipment - WEEE). Со правилно отстранување на овој производ
помагате да се спречат потенцијалните негативни последици за околината и
здравјето на човекот, што инаку би се предизвикале од несоодветното третирање
како отпадок на овој производ.
Симболот прецртана канта за ѓубре на производот или на документите кои
одат со производот, покажува дека тој апарат не смее да се третира како
комунален отпад. Напротив би требало да се однесе до соодветното место за
собирање за рециклирање на електрична и електронска опрема. Отстранувањето
мора да се изврши во согласност со локалните прописи за животната средина за
отстранување на отпаден материјал. За повеќе детаљни информации за
третманот, поправањето и рециклирањето на овој производ Ве молиме
контактирајте со Вашите локални власти, Вашата комунална служба или со
продавницата од каде го имате купено производот.
50
Апаратот е дизајниран, тестиран и произведен според:
• Безбедност: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Можности: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Предлози за исправна употреба за да се намали влијанието врз животната
средина
Уклучете го поклопниот аспиратор на минимална брзина на почеток на готвењето
и оставете го да работи уште неколку минути по завршувањето на готвењето.
Зголемете ја брзината само во случај на голема количина на чад и пареа и
користете ја форсираната брзина во ретки ситуации. Заменете го филтерот (-
рите)на активен јаглен кога е потребно да се задржи ефикасноста на намалување
на мирис. Исчистете го филтерот за масти(-рите) кога е потребно да се задржи
неговата ефикасност. Користете максимален дијаметар на изводниот систем
прикажан во овој прирачник да се оптимизира ефикасноста и да се намали
бучавата.
Употреба
Аспираторот е осмислен за вшмукување на гасови и пареи од готвење и е
наменет ислкучиво за домашна употреба.
Аспираторот може да се користи во вид со надворешно исфрлање на издувниот
воздух или со филтер во вид со кружно струење на воздухот.
Варијанта со всмукување
Аспираторот има горен излез за воздух „B“ за исфрлување на пареите во
надворешноста (не се доставени одводна цевка и каиши за фиксирање).
Внимание! Ако аспираторот е снабден со филтер на активен јаглен, истиот
треба да се отстрани.
Употребата на издувни цевки и отвори за издувување низ ѕид со помал дијаметар
ќе предизвика намалување на брзината на всмукување и драстично зголемување
на бучавата.
Поради тоа се одбива билкокава одговорност које е последица на тоа.
Варијанта со филтрирање
Во случај ако не е можно исфрлање на мирисите и пареите од готвењето кон
надворешноста, аспираторот може да се користи во варијанта со филтрирање
со монтирање на дефлекторот F на оџакот и еден или повеќе филтри на јаглен (во
зависност од моделот), мирисите и пареите во кујната се рециклираат низ
предната решетка H.
Внимание! Ако аспираторот не е снабден со филтер на јаглен, истиот треба
да се нарача и да се монтира пред користење.
Монтажа
Сл. 3
• Најмалото растојание помеѓу плочата од шпоретот за
садовите за готвење и долниот раб на аспираторот да
не биде помало од 50cm за електричните апарати за
готвење и 65cm за гасните или комбинираните
апарати за готвење.
Ако упатството за монтажа за плинските плочи од
шпоретот прецизираат поголемо растојание, морате
да се придржувате до тоа.
Приклучување на електрична енергија
Главното струјно напојување мора да одговара со
оптегот покажан на етикетата за карактеристиките
ставена внатре во аспираторот. Ако аспираторот оди
со приклучник поврзете го во штекерот во согласност
со струјните прописи и позициониран на пристапно
место дури и по монтажата. Ако не е снабден со
приклучник (директна врска со електричното
напојување) или ако приклучникот не е лоциран на
пристапно место, дури и по монтажата, применете би-
поларен прекинувач во согласност со стандардите кој
обезбедува комплетно исклучување на електричното
напојување под услови поврзани со преоптоварување
на мрежата категорија III, во согласност со упатството
за монтажа.
ПРЕДУПРЕДУВАЊЕ! Пред (повторно) поврзување
на колото од аспираторот со електричното напојување
и проверувањето на функционалноста, секогаш
проверете дали струјниот кабел е правилно монтиран.
Вградување
Пред да се почне со монтирањето:
• Проверете дали купениот производ е со соодветни димензии за одбраниот
простор за монтирање.
• Извадете го/ги филтерот/-те на активен јаглен ако се доставени (види го и
соодветниот параграф). Тој/тие се монтира/-ат само ако сака да се користи
аспираторот во варијанта со филтрирање.
• Проверете дали во внатрешноста на аспираторот (поради транспортот) нема
материјал од опремата (на пример ќесиња со завртки и навртки, гаранции и
др.), ако има извадете го и зачувајте го.
Аспираторот оди заедно со парчиња за прицврстување пригодни за поголемиот
дел од ѕидови/тавани. И покрај тоа потребно е да побарате објаснување од
квалификуван техничар за да ви потврди за прикладноста на материјалите според
видот на ѕидот/таванот. Ѕидот/таванот треба да биде доволно цврст за да ја
издржи тежината на аспираторот.
Забелешка: Додатоците означени со симболот "(*)" се факултативен додатен
прибор кои се вклучени само во неколку модели, а ако не се вклучени во моделот
треба да се набават.
Одржување
Чистење
За чистењето ИСКЛУЧИВО користете крпа навлажнета со течни неутрални
детергенти.НЕ ЧИСТЕТЕ СО ПОМОШ НА АЛАТ ИЛИ ДРУГИ ИНСТРУМЕНТИ.
Не користите производи кои содржат абразиви. НЕ КОРИСТЕТЕ АЛКОХОЛ!
За сите дејства на одржување користете ракавици.
Филтер за масти
Сл. 1
За собирање на масните состојки од пареата од готвењето.
Металниот филтер за масти треба да се чисти еднаш месечно со неагресивни
детергенти, рачно или во машина за миење на садови на ниски температури и во
краток интервал.
Со перењето во машина за миење на садови металниот филтер за масти може да
ја изгуби малку бојата но неговите карактеристики за филтрирање воопшто не се
менуваат.
За да го извадите филтерот за масти повлечете го забецот за откопчување.
Филтер со активен јаглен (Само за Варијанта со филтрирање)
Бр. 2
За собирање на непријатните мириси од пареата од готвењето .
Заситувањето на филтерот од јаглен настапува по повеќе или помалку
продолжена употреба во зависност од типот на готвење и редовноста на
чистењето на филтерот за масти. Во секој случај потребно е да се замени чаурата
најмалку на секои 4 месеци.
НЕ може да се пере или обновува.
Извадете ги филтрите за масти.
Монтирајте ги филтрите така што да го покријат моторот.
Проверете да осовините R на проводникот одговараат со дупчињата S , вртете
за крај во правец на стрелките на часовникот се до блокирање.
За демонтирање постапувајте во обратен редослед.
Повторно монтирајте ги филтрите за масти.
Купување на јаглен филтер
Јаглениот филтер може да се купи на веб-страната на Сервис Службата или во
Сервис Центарот на Samsung. Посочете ги информациите кои се прикажани на
последната страница од овој прирачник.
51
Замена на сијалиците
Сл. 1
Исклучете го уредот од струјното напојување.
Предупредување! Пред да ги допрете сијаличките проверете дали се изладени.
Заменете ја оштетената сијалица со ист таков тип како што е наведено на
етикетата за карактеристиките или близу самата сијалица на аспираторот.
Отстранете го капакот А со цел да пристапите до сијаличката во кутијата А.
Извадете ја оштетената ламба и заменете ја со нова (според следната табела)
Ламба
Моќ (W)
Штек-
контакт
3
E14
Напон (V)
Димензии (mm)
220-240
35x102 (дијаметар
x должина)
Код ILCOS D
(во согласност со IEC 61231)
DRBB/C-3-220-240-E14-35/102
Ако осветлението не работи, пред да повикате техничка помош, проверете дали
сијалиците се добро ставени.
Демонтирање на сијаличката на крајот од животот: Погледнете ја методата за
отстранување од погоре.
Функционирање
Аспираторот се испорачува со командна табла со регулатор на брзините на
издувување и регулатор за осветлението над плочата од шпоретот.
B1. Вклучување ON / исклучување OFF на светлата
Притиснете го копчето за светла и светилките ќе се вклучат.
Притиснете го повторно копчето за светла и светилките ќе
се.исклучат.
B2. Вклучување ON / исклучување OFF на моторот за вшмукување
Притиснете го копчето POWER и аспирацијата ќе се активира на
поставената брзина.
Притиснете повторно за да го исклучите вшмукувањето.
B3. Просечна брзина
Притиснете го копчето "C" и вшмукувањето ќе се активира со средна
брзина
B4. Максимална брзина
Притиснете го копчето "D" и вшмукувањето ќе се активира со
максимална брзина.
52
SR - Uputstva za montažu i upotrebu
Simboli korišćeni u ovom priručniku
UPOZORENJE
Opasnosti ili opasne radnje koje mogu dovesti do povrede ili smrti.
PAŽNJA
Opasnosti ili opasne radnje koje mogu dovesti do strujnog udara, povreda ili oštećenja
imovine.
NAPOMENA
Korisni saveti i uputstva
Ove ikone i simboli upozorenja se koriste za sprečavanje povreda i vas i drugih osoba.
Molimo pratite ih doslovno. Nakon čitanja ovog poglavlja, stavite ga na sigurno mesto
za eventualne buduće reference.
Strogo se pridržavajte objašnjenja koje donosi ovaj priručnik. Ograđujemo se od
bilo kakve odgovornosti za eventualne neprilike, štetu ili požar izazvan na aparatu koji
proizlazi zbog nepoštovanja uputstava napisanih u ovom priručniku. Aspirator je
projektovan da bi usisao paru i dim koji se stvaraju prilikom kuvanja i namenjen je za
isključivo kućnu upotrebu.
Aspirator može imati drugačiji estetski izgled u odnosu na ono što se prikazuje
na slikama u ovom priručniku, u svakom slučaju uputstva o upotrebi, održavanju
i instalaciji ostaju nepromenjena.
• Važno je da sačuvate ovaj priručnik, da bi mogli u slučaju potrebe da se
konsultujete. U slučaju da prodate, poklonite ili premestite ovaj proizvod uverite se
da je priručnik uvek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: ona pružaju važne informacije o instalaciji, upotrebi i o
sigurnosti.
• Ne vršite nikakve promene bilo mehaničke bilo električne prirode na proizvodu ili
na cevima za izbacivanje.
• Pre nego što počnete sa instalacijom aparata uverite se da nijedna komponenta
nije oštećena. U suprotnom kontaktirajte proizvođača i nemojte nastaviti sa
instalacijom.
Upozorenja
• Pre nego što započnete proces održavanja i čišćenja,
odvojite aspirator od električnog napajanja, isključite ga iz
struje i izvucite kabl iz utičnice ili ugasite glavni prekidač u
kuć.
• Uvek nosite radne rukavice za sve operacije instalacije i
održavanja.
• Ovaj aparat mogu da koriste deca, ali ne mlađa od 8
godina i osobe sa smanjenim fizičkim ili mentalnim
sposobnostima ili sa nedostatkom iskustva i potrebnog
znanja, ako se nalaze pod kontorolom ili nakon dobijanja
uputstava za sigurno korišćenje aparata i razumevanja
opasnosti do kojih može doći prilikom korišćenja.
• Deca moraju da budu pod kontrolom kako se ne bi igrala
sa aparatom. Čišćenje i održavanje ne smeju da obavljaju
deca bez kontrole.
• Prostorija mora da bude dovoljno prozračena kada se
kuhinjski aspirator koristi zajedno sa ostalim aparatima na
gas ili drugo sagorevanje.
• Aspirator mora redovno da se čisti iznutra i spolja
(BAREM JEDANPUT MESEČNO). Takođe, neophodno je
pridržavati se izričitih uputstava za održavanje.
• Nepridržavanje uputstava za čišćenje aspiratora i za
promenu i čišćenje filtera može da izazove požar.
• Strogo je zabranjeno pripremati hranu na plamenu ispod
aspiratora.
• Za zamenu sijalice, koristite samo tip sijalice naveden u
poglavlju održavanje/zamena sijalice u ovom uputstvu.
Upotreba otvorenog plamena štetna je za filtere i może da
izazove požar, zato ga treba u svakom slučaju izbegavati.
Prženje treba da se obavlja pod kontrolom kako bi se
izbeglo da se pregrejano ulje zapali.
PAŽNJA: Kada je ploča za kuvanje u funkciji, dostupni
delovi aspiratora mogu da postanu vrući.
• Ne spajajte aparat na električnu mrežu dok instalacija
nije potpuno završena.
• Što se tiče tehničkih mera i mera sigurnosti koje moraju
da se preduzmu prilikom ispuštanja pare, treba se strogo
pridržavati odredbi i propisa lokalnih vlasti.
• Vazduh ne sme da bude prenošen kanalom za
ispuštanje pare nastale od strane aparata na gas ili drugo
sagorevanje.
PAŽNJA! Neuspešna instalacija šrafa i zatvarača u
skladu s ovim uputstvama, može da rezultira opasnostima
električne prirode.
• Nemojte da koristite ili ostavljate aspirator bez pravilno
montiranih sijalica zbog moguće opasnosti od strujnog
udara.
• Nikada ne koristite aspirator bez pravilno montirane
mreže!
• Aspirator se ne sme NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo šrafove za montažu isporučene sa
proizvodom, ili, ako nisu isporučeni, kupite pravilnu vrstu
šrafova. Koristite pravilnu dužinu za šrafe, navedenu u •
Vodiču za instalaciju. Ako ste u nedoumici, obratite se
ovlašćenom servisu ili sličnom kvalifikovanom osoblju.
PAŽNJA! Ne koristiti sa programatorom, tajmerom,
odvojenim daljinskim upravljačem ili bilo kojim drugim
uređajem koji se aktivira automatski.
Ovaj aparat je označen u skladu sa Evropskom Direktivom 2012/19/EC - UK SI 2013
No.3113, Waste Electrical and Electronic Equipment (WEEE). Proverite da li je ovaj
proizvod odložen na pravilan način jer na taj način korisnik pomaže u sprečavanju
eventualnih negativnih posledica za zdravlje i za okolinu.
Simbol na proizvodu ili na propratnoj dokumentaciji ilustruje da se ovaj proizvod
ne sme tretirati kako kućni otpad nego treba da se odloži na prikladnom sabirnom
mestu za odbacivanje električnih i elektronskih aparata . Odložite ovaj otpad na način
da se strogo pridržavate lokalnih pravilnika o odlaganju smeća. Za dobijanje detaljnijih
informacija o tretmanu, odlaganju i ponovnom korišćenju ovog proizvoda, stupite u
kontakt sa prikladnim lokalnim ustanovama, službom za sakupljanje kućnog otpada i/ili
sa prodavnicom u kojoj ste kupili ovaj proizvod.
Апарати дизајнирани, тестирани и произведени у складу са:
• Безбедносним прописима: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Прописима о перформансама: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Предлози за правилно коришћење у циљу смањења утицаја на животну средину:
Укључите аспиратор на минималну брзину када почнете са кувањем и држите га
укљученим још неколико минута након завршеног кувања. Повећајте брзину само
у случају велике количине дима и паре и користите појачану брзину (е) само у
екстремним ситуацијама. Замените угаљ филтера(е) само када је то потребно да
бисте одржали ефикасност смањења непријатних мириса. Очистите филтер (е) за
уклањање масноће када је то потребно због одржавања добре ефикасности тог
истог филтера. Користите максимални пречник цеви за одвод дима наведеног у
овом приручнику да бисте оптимизовали ефикасност и смањили буку.
53
Korišćenje
Aspirator je projektovan da bi usisao paru i dim koji se stvaraju prilikom kuvanja i
namenjen je za isključivo kućnu upotrebu.
Aspirator je napravljena da bi se koristila u usisnoj verziji sa spoljašnjim izbacivanjem ili
u filtracijskoj verziji sa unutrašnjim kruženjem.
Usisna verzija
Kuhinjska napa ima gornji izlaz za vazduh B za izbacivanje dimova prema spolja ( cevi
za izbacivanje i omotači nisu priloženi).
Upozorenje! Ukoliko kuhinjska napa poseduje karbonski filter, istog treba da
izvadite.
Upotreba cevi i otvora za izbacivanje kroz zid sa manjim prečnikom dovodi do
smanjivanja sposobnosti usisavanja i do drastičnog povećanja nivoa buke.
Odričemo se bilo kakve odgovornosti za posledice prouzrokovane gore opisanim
situacijama.
Filtracijska verzija
U slučaju da nije moguće izbaciti dim i paru prema spoljnim prostorima, možete da
koristite kuhinjsku napu u filtracijskoj verziji montirajući skretač F na kamin i jedan ili
više karbonskih filtera (s obzirom na model koji posedujete), dim i para se pročišćavaju
u kuhinji kroz gornje rešetke H.
Upozorenje! Ukoliko kuhinjska napa nema karbonski filter, morate da ga naručite
i montirate pre upotrebe.
Instalacija
Sl. 3
• Minimalna udaljenost između površine koja služi da se
postave posude na uređaj za kuvanje i najnižeg dela
aspiratora ne sme da bude manja od 50cm u slučaju da
se radi o električnim kuhinjama i 65cm u slučaju da se radi
o kuhinjama na gas ili mešovitim kuhinjama.
Ukoliko uputstva za instalaciju uređaja za kuvanje na gas
nalažu veću udaljenost, morate da se pridržavate tih
uputstava.
Električno povezivanje
Napon mreže treba da odgovara naponu koji je naveden
na etiketi karakteristika koja se nalazi u unutrašnjosti
aspiratora. Ukoliko postoji utikač povežite aspirator sa
utičnicom koja je u skladu sa propisima na snazi i koja je
postavljena na pristupačnom mestu čak i posle instalacije.
Ukoliko je aspirator bez utikača, (direktno povezivanje na
mrežu) ili utičnica nije postavljena na pristupačnom mestu
, čak i posle instalacije postavite dvopolni utikač koji
obezbeđuje kompletno isključenje sa mreže u uslovima
kategorije previsokog napona i u skladu sa pravilima o
instalaciji.
UPOZORENJE! Pre nego što ponovo povežete
aspirator sa električnom mrežom i proverite da li pravirno
radi, proverite da li je kabl mreže montiran na pravilan
način.
Montaža
Pre nego što počnete sa instalacijom :
• Proverite da proizvod koji ste nabavili ima odgovarajuće dimenzije u odnosu na
zonu u kojoj ste odlučili da ga postavite.
• Izvadite aktivni/e ugljeni/e filter/e ukoliko je/su priložen/i (pročitajte pasus koji se
odnosi na to). Isti je potrebno da postavite ponovo samo ako želite da koristite
aspirator u filtracijskoj verziji.
• Kontrolišite da se u unutrašnjosti aspiratora ne nalazi propratni materijal (na primer
kese sa šrafovima, garancije itd. koje su stavljene unutra zbog jednostavnijeg
transporta, u tom slučaju eventualno ih uklonite i sačuvajte .
Aspirator je opremljen komadićima za pričvršćivanje koji su prikladni za skoro sve
zidove/plafone. U svakom slučaju je potrebno da se obratite kvalifikovanom tehničkom
osoblju kako bi proverili prikladnost materijala imajući u vidu tip zida/plafona. Zid /
plafon treba da bude dovoljno čvrst kako bi podnosio težinu aspiratora.
Napomena: Elementi označeni simbolom "(*)" su dodatni delovi isporučeni samo sa
nekim modelima ili elementi koji nisu isporučeni već se moraju kupiti.
Održavanje
Čišćenje
Za čišćenje koristite isključivo meku vlažnu krpu i tečne neutralne deterdžente. Nemojte
da koristite alate ili pomagala za čišćenje.
Izbegavajte upotrebu proizvoda koji grebu. NE UPOTREBLJAVAJTE ALKOHOL !
U toku procesa održavanja koristiti radne rukavice.
Filter za uklanjanje masnoće
Sl. 1
Zadržava masne čestice koje su posledica kuvanja.
Neophodno je očistiti jedan put mesečno sa neagresivnim deterdžentima, ručno ili u
mašini za pranje sudova na niskim temperaturama i uključujući kratak ciklus pranja.
Posle pranja u mašini za pranje sudova metalni filter za uklanjanje masnoće može da
izgubi boju (može da deluje isprano) ali njegove filtracijske karakteristike se neće
nimalo promeniti.
Ako želite da izvadite filter za uklanjanje masnoće povucite ručicu koja ima oprugu kako
biste ga otkačili.
Aktivni ugljeni filter (Samo za Filtracijsku Verziju)
Sl. 2
Zadržava neprijatne mirise koji su posledica kuvanja.
Do zasićenja ugljenog filtera dolazi posle produžene upotrebe i zavisi od vrste kuhinje i
od toga koliko često se prao filter za uklanjanje masnoće. U svakom slučaju je potrebno
zameniti uložak svaka 4 meseca.
NE može se prati ili obnavljati.
Izvadite filter za uklanjanje masnoće.
Montirajte filtere na način da pokriju motor.
Kontrolišite da osovine R na provodniku odgovaraju rupicama S , okrenite ih u smeru
kazaljki na satu sve do blokade.
Ako hoćete da razmontirate postupite na obrnut način.
Postavite na isto mesto filtere za uklanjanje masnoće.
Kupovina ugljenog filtera
Ugljeni filter se može kupiti na veb stranici Službe za korisnike ili u Samsung servisnom
centru. Navedite podatke koji se nalaze u poslednjoj stranici priručnika.
Zamena Lampe
Sl. 1
Iskopčajte aparat sa električne mreže.
Upozorenje! Pre nego što dotaknete lampe budite sigurni da su se ohladile.
Zamenite oštećenu lampu novom ali istog tipa na način naveden na etiketi sa
karakteristikama ili blizu same lampe na aspiratoru.
Pre nego što pristupite u udubinu gde se nalazi lampa uklonite gornji deo A.
Izvadite staru sijalicu i zamenite je novom (pogledajte tabelu u nastavku):
Sijalica
Snaga (W)
Priključak
3
E14
Napon (V)
Dimenzije (mm)
220-240
35x102 (Prečnik x
Dužina)
Kod ILCOS D
(u skladu sa IEC 61231)
DRBB/C-3-220-240-E14-35/102
Ukoliko rasveta ne funkcioniše, kontrolišite da li ste pravilno postavili lampe na njihovo
mesto pre nego što pozovete servisnu službu radi asistencije.
Demontaža sijalice na kraju radnog veka: Pogledajte gornji metod uklanjanja.
54
Način rada
Aspirator je opremljena komandnom tablom koja podešava brzinu usisavanja i
kontroliše uključivanje svetala da bi se osvetlila površina za kuvanje.
B1. Svetla ON/OFF
Pritisnite tipku Svetlo za uključivanje svetala.
Pritisnite ponovo tipku Svetlo za isključivanje svetala.
B2. Motor usisavanja ON/OFF
Pritisnite tipku POWER za uključivanje usisavanja na podešenoj brzini.
Ponovno pritisnite za isključivanje usisavanja.
B3. Srednja brzina
Pritisnite dugme "C" i usisavanje će biti uključeno na srednjoj brzini.
B4. Maksimalna brzina
Pritisnite dugme "D" i usisavanje će biti uključeno na maksimalnoj brzini.
55
AL & XK - Udhëzime montimi dhe përdorimi
Simbolet e përdorura në këtë udhëzues
KUJDES
Rreziqe ose veprime jo të sigurta që mund të shkaktojnë aksidente ose vdekje.
KUJDES
Rreziqe ose veprime jo të sigurta që mund të shkaktojnë rryma elektrike, aksidente ose
dëme ndaj sendeve.
SHËNIME
Këshilla dhe udhëzime të dobishme
Këto ikona dhe simbole njoftimi shërbejnë për të shmangur aksidentet qoftë ndaj jush,
qoftë ndaj të tjerëve. Ju lutemi ti ndiqni me kujdes. Pasi të keni lexuar këtë kapitull, jeni
të lutur ta ruani në një vend të sigurt për ta përdorur në të ardhmen.
Zbatoni me përpikmëri udhëzimet e përshkruara në këtë manual. Shoqëria nuk
mban përgjegjësi për pakujdesi, dëme apo zjarre të shkaktuara nga moszbatimi i
rregullave të përshkruara në këtë manual. Oxhaku është projektuar vetëm për përdorim
shtëpiak.
Oxhaku mund të ketë pamje të ndryshme nga ajo e paraqitur në skemat e këtij
libërthi , gjithësesi udhëzimet për përdorimin, mirëmbajtjen dhe instalimin janë të
njëjtat.
• Është e rëndesishme të ruani këtë manual në mënyrë që të keni mundësi të
konsultoheni me të në çdo moment në rast paqartësie. Në rast shitjeje, dhurimi,
ose shpërnguljeje sigurohuni që të shoqërojë produktin.
• Lexoni me kujdes udhëzimet. Ka informacione të rëndësishme.
• Mos bëni ndryshime elektrike ose mekanike mbi produktin ose kabullin e
shkarkimit.
• Para se te fillohet montimi i aparatit duhet te verifikohet se te gjithe pjeset nuk jane
te demtuara. Ne rast te kundert kontaktoni shitesin dhe mos filloni ta montoni.
Vërejtje
• Perpara çdo lloj operacioni per pastrim o mirembajtje,
hiqni aspiratorin nga rrjeti elektrik duke hequr spinen ose
duke stakuar kuadrin e pergjithshem elektrik te baneses.
• Per te gjitha operacionet e instalimit dhe mirembajtjes
perdor doreza pune.
• Aspiratori mund te perdoret nga femije me moshe jo me
te vogel se 8 vjeç dhe nga persona me kapacitet
fisik,sensor dhe mental te reduktuar, nese jane nen
mbikqyrje ose mbasi ata te kene marre udhezime te
duhura per nje perdorim te sigurt dhe per rreziqet qe
mund te ndodhin.
• Femijet duhen kontrolluar qe te mos luajne me
aspiratorin.
• Pastrimi dhe mirembajtja nuk duhen bere nga femijet pa
mbikqyrje.
• Vendi ku eshte vene aspiratori duhet te kete nje
ventilacion te mjaftueshem,kur ai perdoret ne te njejten
kohe me pajisjet e tjera qe funksionojne me gas o me nje
djegie tjeter.
• Aspiratori duhet te pastrohet shpesh brenda dhe
jashte(TE PAKTEN NJE HERE NE MUAJ), megjithate
duke respektuar ate qe shprehesisht e treguar ne
udhezimet e mirembajtjes.
• Mos respektimi i normave te pastrimit te aspiratorit dhe
te nderrimit e te pastrimit te filtrave shkakton rrezik zjarri.
• Eshte e ndaluar rreptesisht te gatuhet ne flake te lire
poshte aspiratorit.
• Per te zevendesuar llamben duhet perdorur vetem tipi qe
eshte dhene ne seksionin mirembajtje/zevendesim llambe
te ketij libri.
Perdorimi i flakes eshte e demshme per filtrat dhe mund te
shkaktoje zjarr, per kete arsye duhet shmangur gjithsesi.
Ushqimet e skuqura duhen bere nen kontroll per te
shmangur qe vaji i nxehte te marri flake.
KUJDES: Kur vatrat e sobes jane ne funksionim disa
pjese te aspiratorit mund te nxehen.
• Mos lidh aspiratorin ne rrjetin elektrik derisa instalimi nuk
eshte i Kompletuar.
• Ne lidhje me masat teknike e te sigurise qe duhen
aplikuar per shkarkimin e tymrave duhen marre parasysh
rregullat e autoriteteve lokale kompetente.
• Ajri i thithur nga aspiratori nuk duhet percjelle ne te
njejtin tub qe perdoret per shkarkimin e tymrave te
pajisjeve te tjera qe funksionojne me gas o me nje tjeter
djegie.
KUJDES! Mungesa e instalimit te vidave dhe te
pajisjeve te fiksimit ne perputhje me udhezimet e dhena
mund te shkaktojne rreziqe elektrike.
• Mos perdor o mos le aspiratorin pa llambe te vene ne menyre korrekte se mund te
shkaktoj shok elektrik.
• Asnjehere mos perdor aspiratorin pa grilje te vendosura korrektesisht!
• Aspiratori nuk perdoret ASNJEHERE si base mbeshtetje vetem ne qofte se eshte e
shkruajtur ne udhezimet.
• Perdor vetem vida te fiksimit qe jane brenda kutise se aspiratorit o ne qofte se nuk
jane te blihet vetem tipi korrekt i tyre.
• Perdor vida me gjatesine e duhur qe jane te dhena ne udhezimet per instalim. Ne rast
dyshimi konsultoni qendren e autorizuar te asistences ose personelin e kualifikuar.
KUJDES! Mos e përdorni me programues, timer, telekomandë të veçantë
ose çfarëdo lloj tjetër instrumenti që aktivizohet vetë.
Kjo pajisje është e pajisur me shenjën dalluese sipas direktivës evropiane 2012/19/EC -
UK SI 2013 No.3113 për pajisjet elektrike dhe elektronike (waste electrical and
electronic equipment- WEEE).
Duke u kujdesur për një eliminim të rregullt të pajisjes, ndihmoni në shmangjen e
pasojave negative që mund të dëmtojnë ambjentin dhe shëndetin në rast përpunimi jo
të duhur të pajisjes.
Shenja e vendosur mbi pajisje apo në dokumentacionin përkatës, tregon se
pajisja nuk mund të trajtohet si mbeturinë shtëpiake. Kështu ajo duhet të grumbullohet
në qendrën e përcaktuar për riciklimin e pajisjeve elektrike dhe elektronike. Per
eliminimin e pajisjeve te tilla duhet të zbatohen rregullat vendore në fuqi për eliminimin
e mbeturinave.
Për informacione më të hollësishme rreth trajtimit, grumbullimit dhe riciklimit të këtij
produkti, ju lutem të lidheni me këshillin tuaj vendor, me shërbimin tuaj të eliminimit të
mbeturinave shtëpiake ose me pikëshitjen ku keni blerë pajisjen.
Aparat i projektuar, testuar dhe prodhuar sipas:
. Siguria: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
. Performanca: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3.
Keshilla per nje perdorim korrekt per reduktimin ne impaktin ambjental:
Shtypni ON per te ndezur aspiratorin me nje shpejtesi minimale kur filloni te guzhinoni
dhe e mbani te ndezur per disa minuta pasi te keni perfunduar guzhinimin. Shtoni
shpejtesine vetem ne raste te nje sasie te madhe tymi dhe avulli dhe perdorni
shpejtesine boost vetem ne raste ekstreme. Zevendesoni filtrin me karbon nese eshte e
nevojshme te arrini reduktimin e ererave me efikasitet. Pastroni filtrin e yndyrnave nese
doni te arrini thithjen e yndyrnave me efikasitet. Perdorni diametrin maksimal te
kanalizimit te paraqitur ne manualin e udhezimeve per te maksimizuar efikasitetin dhe
minimizuar zhurmen.
56
Përdorimi
Oxhaku eshte konceptuar per thithjen e tymrave dhe avujve te gatimit dhe eshte vetem
per perdorim shtepiak.
Oxhaku thithës është realizuar për t’u përdorur në lloji thithës me nxjerrje të jashtme ajri
ose filtuese me qarkullim të brendshëm.
Lloji thithës
Oxhaku është i pajisur me një paisje B për shkarkimin e ajrit jashtë (tubi i shkarkimit
dhe fashetat e fiksimit nuk janë të furnizueshme).
Kujdes! Nëse oxhaku është parashikuar me filtra karboni ky duhet hequr.
Përdorimi i tubave dhe vrimave të shkarkimit në mur me diametër më të vogël seç
duhet do të çojë në një ulje të fuqisë thithëse dhe në një rritje të madhe të zhurmës.
Përjashtohemi nga çdo përgjegjësi për një rast të tillë.
Versioni filtrues
Në rast se nuk është e mundur të shkarkohen jashtë tymrat dhe avujt e gatimit, mund të
përdoret oxhaku në versionin filtrues duke montuar devijuesin F mbi oxhak dhe një
ose më shumë filtra me karbon (në bazë të modelit që keni), tymrat dhe avujt do të
riciklohen në kuzhinë përmes sitës filtër së sipërme H.
Kujdes! Nëse oxhaku nuk është parashikuar të jetë më filtra karboni, këto të
fundit duhet të porositen dhe të montohen përpara përdorimit.
Montimi
Fig. 3
• Largësia minimale midis sipërfaqes mbështetëse të
eneve mbi pllakën e gatimit dhe pjesës më të poshtme të
oxhakut thithës duhet të jetë jo më pak se 50cm në rastin
e kuzhinave elekrike dhe jo më pak se 65cm në rastin e
kuzhinave me gaz apo të përziera.
Nëse udhëzimet e instalimit të pllakave të gatimit me gaz
përcaktojnë një largësi më të madhe, duhet të mbahet
gjithnjë parasysh.
Lidhja Elektrike
Tensioni i rrymës duhet të përkojë me tensionin e treguar
në etiketën e vendosur nga ana e brendshme e oxhakut.
Nëse ka një spinë atëherë lidheni oxhakun me prizën në
mur sipas rregullave në fuqi, të vendosur në një zonë të
arritshme edhe pas instalimit. Nëse nuk ka asnjë spinë
(me lidhje direkte ose me qark elektrik), ose nëse spina
nuk gjendet në një zonë të arritshme, edhe pas instalimit,
përdorni një çelës sigurese që garanton shkëputjen e
plotë të oxhakut nga rryma elektrike në rast mbingarkese
të kategorisë III, në zbatim të rregullave të montimit.
KUJDES! Përpara se të rilidhni qarkun e oxhakut me
rrymën elektrike dhe të verifikoni funksionimin e drejtë,
kontrolloni gjithnjë që kablloja ushqyese të jetë montuar si
duhet.
Montimi
Përpara se të filloni instalimin:
• Verifikoni nëse produkti i blerë ka përmasat e duhura me zonën ku to të bëhet
instalimi.
• Hiqni filtrin/at prej karboni aktiv nëse ekzistojnë (shihni dhe paragrafin
përkatës).Ky/keto filtër/a do te rimontohet/en vetëm nëse do të përdoret oxhaku i
llojit filtrues.
• Verifikoni që në brendësi të oxhakut të mos ketë(për arsye transporti), materiale
amballazhi (psh, zarfa me vida, garancia etj), sipas rastit hiqini dhe ruajini.
Oxhaku është i pajisur me priza fiksuese, të përshtatshme për pjesën më të madhe te
mureve dhe tavaneve. Është gjithsesi e rëndësishme të kontaktoni me një teknik të
kualifikuar, për t’iu siguruar në lidhje me përshtatshmërine e materialit me muret dhe
tavanin. Muri ose tavani duhet të jenë të qëndrueshëm në mënyrë që të përballojnë
peshën e oxhakut.
Shënim: Detajet e shënuara me simbolin “{*}” janë aksesorë të mundshëm me të cilët
pajisen vetëm disa modele ose detaje që nuk janë dhënë, por duhen blerë.
Mirëmbajtja
Pastrimi
Për pastrimin përdorni VETEM një leckë të njomë me ilaç larës të lëngët jogërryes.
MOS PERDORNI MJETE OSE VEGLA PER PASTRIMIN. Shmangni perdorimin e
produkteve qe permbajne gerryes. MOS PËRDORNI ALKOL!
Për të gjitha veprimet e mirëmbajtjes përdorni dorashkat e punës.
Filtri antiyndyrë
Fig. 1
Thith avujt e yndyrës së gatimit.
Filtri antiyndyrë metalik duhet të pastrohet një herë në muaj me detergjentë jo
gërryes, me dorë ose me makinë larëse me temperaturë të ulët dhe me cikël të
shkurtër.
Kur lahet në makinë larëse, filtri antiyndyrë metalik mund të çngjyroset, por
karakteristikat e tij të filtrimit nuk ndryshojnë aspak.
Për çmontimin e filtrave të yndyrës tërhiqni dorezën me sustë të filtrit.
Filtri prej karboni aktiv (Vetëm për Llojin Fitrues)
Fig. 2
Thith aromat e pakëndshme të gatimit.
Bllokimi i filtrit të karbonit vërehet pas një përdorimi pak a shumë të gjatë sipas llojit të
kuzhinës dhe rregullsisë së pastrimit të filtrit të yndyrës. Sidoqoftë është e nevojshme të
zëvendësohet të paktën çdo katër muaj.
NUK mund të lahet dhe të rivendoset.
Hiqni filtrat kundër yndyrës.
Montojini filtrat mbulues të motorit.
Kontrolloni kunjat R mbi konvejerin me vrimat S , në fund kthejeni në drejtim orar deri
sa ta bllokoni.
Për çmontimin vazhdoni në drejtimin e kundërt.
Vendosni përsëri filtrat kundër yndyrës.
Blerja e filtrit me karbon
Filtri me karbon mund të blihet në website-in e Shërbimeve të Asistencës ose pranë
Qendrave të Asistencës Samsung. Lexoni informacionet që ndodhen në faqen e fundit
të këtij udhëzuesi.
Zëvendësimi i Llambave
Fig. 1
Shkëputeni pajisjen nga rryma elektrike.
Kujdes! Përpara se t’i prekni llambat sigurohuni që të jenë ftohur.
Zevendesohet llampa e djegur me nje llampe tjeter te te njejtit tip , siç eshte speçifikuar
ne etikete o afer llampes se aspiratorit.
Për të arritur në zonën e dritave, hiqni pjesën mbuluese A.
Hiqni driten demtuar dhe zevendësojeni ate me nje te re (shihni tabelen më poshte):
Llampa
Fuqia (W)
Priza
3
E14
Rryma (V)
Përmasa (mm)
220-240
35x102 (Diametër
x Gjatësi)
Kodi ILCOS D
(në përputhje me IEC 61231)
DRBB/C-3-220-240-E14-35/102
Nëse ndriçimi nuk punon, kontrolloni nëse llambat janë futur siç duhet para se të
thërrisni ndihmën teknike.
Çmontimi i llambës pas djegies: Për heqjen, ju lutemi të veproni si më sipër.
57
Funksionimi
Oxhaku është i pajisur me një panel komandimi me kontroll të shpejtësisë së thithjes
dhe kontroll të ndjezjes së dritës për ndriçimin e pllakës së gatimit.
B1. Drita ON/OFF
Shtypni butonin Drita dhe llambat do të ndizen.
Shtypni butonin Drita përsëri dhe llambat do të fiken.
B2. Motori i thithjes ON/OFF
Shtypni butonin POWER dhe do të aktivizohet thithja me shpejtësi të
paravendosur.
Shtypni përsëri për të fikur thithjen.
B3. Shpejtësia e mesme
Shtypni butonin “C” dhe thithja do të aktivizohet me shpejtësi të mesme
B4. Shpejtësia maksimale
Shtypni butonin “D” dhe thithja do të aktivizohet me shpejtësi maksimale.
58
HR & BA - Upute za montažu i za uporabu
Simboli koji se koriste u ovom priručniku.
UPOZORENJE
Opasnosti ili opasne radnje koje mogu dovesti do ozljede ili smrti.
PAŽNJA
Opasnosti ili opasne radnje koje mogu dovesti do strujnog udara, ozljede ili oštećenja
imovine.
NAPOMENA
Korisni savjeti i upute
Ove ikone i simboli upozorenja se koriste za sprečavanje ozljeda i vas i drugih osoba.
Molimo slijedite ih doslovce. Nakon čitanja ovog poglavlja, pohranite ga na sigurno
mjesto za eventualne buduće reference.
Strogo se pridržavajte uputstava koje donosi ovaj priručnik. Otklanjamo bilo kakvu
odgovornost za eventualne nezgode,smetnje ili požar na aparatu koji proizlaze iz
nepoštivanja uputstava koje donosi ovaj priručnik. Kuhinjska napa ima funkciju
usisavanja dima i pare za vrijeme kuhanja te je namijenjena samo kućnoj uporabi.
Vanjski izgled kuhinjske nape se može ponešto razlikovati od onog što smo
opisali i ilustrirali u crtežima ovog priručnika, ali u svakom slučaju uputstva za
uporabu, održavanje iste i instalacija ostaju nepromijenjena.
• Važno je sačuvati ovaj priručnik da biste ga mogli konzultirati u svakom trenutku. U
slučaja da prodate ovaj proizvod , poklonite ili da se preselite uvjerite se da on
bude uvijek zajedno sa proizvodom.
• Pažljivo pročitajte uputstva: u njima se nalaze važne informacije o instalaciji,
uporabi i sigurnosti.
• Ne izvršavajte nikakve mehaničke ili električne varijacije (izmjene ) na proizvodu ili
na cijevima za izbacivanje.
• Prije nego što počnete s instalacijom aparata, uvjerite se da nijedna komponenta
nije oštećena. U suprotnom slučaju, kontaktirajte trgovca i ne nastavljajte s
instalacijom.
Upozorenja
• Prije bilo koje operacije čišćenja ili održavanja, odvojite
napu od električnog napajanja uklanjanjem utičnice ili
odspajanjem glavnog prekidača u kući.
• Uvijek nosite radne rukavice za sve operacije instalacije i
održavanja.
• Ovaj uređaj se može koristiti od strane djece ne mlađe
od 8 godina i osoba sa smanjenim fizičkim, osjetilnim ili
mentalnim sposobnostima ili nedostatkom iskustva i
potrebnog znanja, ako se nalaze pod nadzorom ili nakon
što su primile uputstva za sigurnu uporabu uređaja i
razumjele opasnosti do kojih može doći prilikom uporabe.
• Djeca moraju biti pod nadzorom kako se ne bi igrala s
uređajem. Čišćenje i održavanje ne smiju se vršiti od
strane djece bez nadzora.
• Prostorija mora biti dovoljno prozračena kada se
kuhinjska napa koristi zajedno s ostalim uređajima na
plinsko li ostalo sagorijevanje.
• Napa se mora redovito čistiti iznutra i izvana (BAREM
JEDNOM MJESEČNO). Potrebno je, međutim, poštivati ono
što je izričito navedeno u uputama za održavanje.
• Nepoštivanje uputa za čišćenje nape i promjenu i čišćenje
filtera može uzrokovati požar.
• Strogo je zabranjeno pripremati hranu na plamenu ispod
nape.
• Za zamjenu žarulje, koristiti samo tip žarulje naveden u
poglavlju održavanje/zamjena žarulje u ovom priručniku.
Uporaba otvorenog plamena štetna je za filtre i može izazvati
požar, stoga se treba u svakom slučaju izbjegavati.
Prženje se treba vršiti pod nadzorom kako bi se izbjeglo
da se pregrijano ulje zapali.
PAŽNJA: Kada je ploča za kuhanje u funkciji, dostupni
dijelovi nape mogu postati vrući.
• Ne spajajte uređaj na električnu mrežu dok instalacija
nije potpuno završena.
• Što se tiče tehničkih mjera i mjera sigurnosti koje se
moraju poduzeti prilikom ispuštanja para, treba se strogo
pridržavati odredbi i propisa lokalnih vlasti.
• Ispušni zrak ne smije biti prenošen kanalom za
ispuštanje para proizvedenih od strane uređaja na plinsko
ili drugo sagorijevanje.
PAŽNJA! Neuspješna instalacija vijaka i zatvarača u
skladu s ovim uputama, može rezultirati opasnostima
električne naravi.
• Nemojte koristiti ili ostaviti napu bez pravilno montiranih
žarulja zbog moguće opasnosti od strujnog udara.
• Nikada ne koristite napu bez pravilno montirane mreže!
• Napa se ne smije NIKADA koristiti kao površina za
odlaganje, osim ako to nije izričito navedeno.
• Koristite samo vijke za ugradnju isporučene s
proizvodom, ili, ako nisu isporučeni, kupite ispravnu vrstu
vijaka. Koristite ispravnu duljinu za vijke, navedenu u •
Vodiču za instalaciju. Ako ste u nedoumici, obratite se
ovlaštenom servisu ili sličnom kvalificiranom osoblju.
PAŽNJA! Ne koristiti s programatorom, timerom,
odvojenim daljinskim upravljačem ili bilo kojim drugim
uređajem koji se aktivira automatski.
Ovaj aparat je označen u skladu s Europskim pravilima 2012/19/EC - UK SI 2013
No.3113, Waste Electrical and Electronic Equipment (WEEE). Provjerite jeste li odveli
na otpad ovaj proizvod u skladu s lokalnim pravilima, korisnik doprinosi sprečavanju i
uklanjanju eventualnih negativnih posljedica za okolinu i za zdravlje.
Ovaj simbol na proizvodu ili na dokumentaciji koja ga prati ukazuje da se ovaj
proizvod ne smije tretirati kao ostali kuhinjski otpad nego treba biti odveden u
odgovarajući sabirni centar gdje se zbrinjavaju električni i elektronski uređaji. Zbrinite
takve uređaje tako da se pridržavate lokalnih pravila za uklanjanje otpadaka. Za
dobivanje daljnjih informacija o zbrinjavanju ovakvih aparata, obratite se lokalnim
uredima, sabirnim mjestima za sakupljanje otpada ili trgovini u kojoj ste kupili ovaj
proizvod.
Aparati dizajnirani, testirani i proizvedeni u skladu sa:
• Sigurnosnim propisima: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Propisima o performansama: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168;
EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Savjeti za ispravnu uporabu u cilju smanjenja utjecaja na okoliš:
Uključite kuhinjsku napu na minimalnu brzinu kada počnete s kuhanjem i držite je
uključenom još nekoliko minuta nakon završenog kuhanja. Povećajte brzinu samo u
slučaju velike količine dima i pare i koristite pojačanu brzinu (e) samo u ekstremnim
situacijama. Zamijenite filtere od ugljena samo kada je to potrebno kako biste održali
učinkovitu redukciju neugodnih mirisa. Očistite filtere za odstranjivanje masnoće kada je
to potrebno za održavanje dobre učinkovitosti tih istih filtera. Koristite maksimalni
promjer sustava dimovoda navedenog u ovom priručniku da biste optimizirati
učinkovitost i smanjili buku.
59
Korištenje
Kuhinjska napa ima funkciju usisavanja dima i pare za vrijeme kuhanja te je
namijenjena samo kućnoj uporabi.
Kuhinjska napa je napravljena kako bi se koristila u usisnojj verziji s vanjskim
pražnjenjem (evakuacijom) ili pomoću filtra koji kruži u unutrašnjosti prostorije.
Verzija za isisivanje
Napa posjeduje gornji izlaz zraka B za odvođenje plinskih para prema vani (odvodna
cijev i pričvrsne obujmice se ne dostavljaju).
Pozor! Ako napa ima ugljeni filtar, treba ga skinuti.
Korištenje cijevi i otvora za izbacivanje na zidu koje imaju manji promjer smanjiti će
sposobnost usisavanje te će dovesti do znatnog povećanja buke.
SSvaka odgovornost povezana sa navedenim bit će odbijena.
Filtracijska verzija
U slučaju da nije moguće izbaciti dim i paru koja proizlazi iz kuhanja prema vani,
možete koristiti kuhinjsku napu u filtracijskoj verziji postavljajući skretač F na kamin i
jedan ilii više karbonskih filtera (s obzirom na model koji imate), dimovi i para će se
reciklirati u kuhinji preko odgovarajuće gornje rešetke H.
Pozor! Ako napa nema ugljeni filtar, treba ga naručiti i montirati prije uporabe
nape.
Postavljanje
Slika 3
• Minimalna udaljenost između podloge za posude na
štednjaku i najnižeg dijela kuhinjske nape ne smije biti
niža od 50cm kada se radi o električnim štednjacima ,a
65cm u slučaju plinskih ili mješovitih štednjaka.
Ukoliko uputstva za instalaciju aparata na plin govore da
je potrebno održavati veću udaljenost, trebate ih se
pridržavati.
Povezivanje s električnom strujom
Napon mreže treba odgovarati naponu koji je naveden na
etiketi karakteristika koji se nalazi u unutrašnjosti
kuhinjske nape.Ukoliko ima utikač, povežite kuhinjsku
napu s jednim utikačem koja je u skladu s propisima na
snazi i koji je postavljen na pristupačnom mjestu čak i
nakon instalacije. Ako nije opremljen utikačem (direktno
povezivanje s mrežom) ili utikač nije postavljen na
pristupačnom mjestu, čak i nakon instalacije postavite
dvopolan prekidač koji je u skladu s propisima i koji
osigurava kompletno iskopčavanje s mreže u uvjetima
kategorije br.3 o previsokom naponu , u skladu s pravilima
o instalaciji.
UPOZORENJE! Prije nego što ponovno povežete
napajanje kuhinjske nape s napajanjem mreže te
provjerite pravilno funkcioniranje , uvijek dobro
prekontrolirajte dali je kabal mreže bio pravilno montiran.
Montaža
Prije nego što počnete s postavljanjem:
• Provjerite da li proizvod koji ste kupili ima dimenzije koje su prikladne mjestu za
ugradnju koje ste odabrali.
• Uklonite aktivne filtere od ugljena ukoliko su priloženi (vidi i paragraf koji se
odnosi na to). Oni se trebaju ponovo montirati samo ukoliko koristite kuhinjsku
napu u verziji koja filtrira.
• Provjerite (radi praktičnijeg prijevoza) da se u unutrašnjosti nape ne nalaze različiti
materijali (npr. vrečice s vijcima, garancije itd.) te ih eventualno uklonite i
sačuvajte.
Kuhinjska napa ima komadiće za pričvršćivanje koji su prikladni za skoro sve zidove ili
stropove. Pored svega toga je potrebno se obratiti kvalificiranom stručnjaku koji će
utvrditi prikladnost materijala vrsti zida ili stropa. Zid ili strop treba biti dovoljno čvrst
kako bi podnio težinu kuhinjske nape.
Napomena: Elementi označeni simbolom "(*)" su dodatni dijelovi isporučeni samo sa
nekim modelima ili elementi koji nisu isporučeni već se moraju kupiti.
Održavanje
Čišćenje
Za čišćenje koristiti isključivo ovlaženu krpu s neutralnim deterdžentima u tekućem
stanju. Ne koristiti alate ili pomagala za čišćenje.
Izbjegavajte uporabu proizvoda koji bi mogli grebati. NE KORISTITE ALKOHOL!
Za sve operacije održavanja koristiti radne rukavice.
Filtar za masnoću
Slika 1
Zadržava čestice masnoće koje se stvaraju prilikom kuhanja.
Taj filtar morate čistiti jednom mjesečno, upotrijebivši neagresivne deterdžente, bilo
ručno ili u stroju za pranje posuđa, u kojem slučaju morate izabrati program pranja s
kratkim ciklusom i na niskoj temperaturi.
Ako ga perete u stroju za posuđe, možda ćete opaziti manju promjenu ili gubitak boje,
što ni u kom slučaju ne utječe na učinkovitost filtra.
Da biste skinuli filtar za uklanjanje masnoće povucite ručicu na opruge koja se otkvači.
Filtar sa ugljenom (samo za filtracijsku verziju)
Slika 2
Zadržava neugodne mirise koji se stvaraju prilikom kuhanja.
Zasićenje filtera za ugljen pojavljuje se poslije manje-više produljene uporabe s obzirom
na tip kuhinje i na urednost u čišćenju filtera za uklanjanje masnoće. U svakom slučaju
je potrebno zamijeniti kasetu barem svaka četiri mjeseca.
Filter za ugljen se NE može ni oprati ni regenerirati.
Izvadite filtre za uklanjanje masnoće.
Postavite filtre na način da pokriju motor.
Kontrolirajte da se zatikači R na cijevi podudaraju s rupicama S , okrenite na kraju u
pravcu kazaljki na satu sve dok to ne blokirarate.
U slučaju razmontiranja postupite na obrnuti način u odnosu na onaj koji smo gore
naveli.
Postavite filtere za uklanjanje masnoće.
Kupnja ugljenoga filtera
Ugljeni filter može se kupiti na web stranici Službe za korisnike ili u Samsung servisnom
centru. Navedene podatke možete pronaći na posljednjoj stranici priručnika.
Zamjena Lampe
Slika 1
Iskopčajte aparat s električne mreže.
Pozor! Prije nego što dodirnete lampe provjerite jesu li se ohladile.
Zamijenite oštećenu lampu novom ali istog tipa na način naveden na etiketi sa
značajkama ili pored same lampe na kuhinjskoj napi.
Uklonite poklopac A kako biste se približili udubini lampe.
Izvadite staru žarulju i zamijenite je novom (vidi tablicu u nastavku):
Žarulja
Snaga (W)
Priključak
3
E14
Napon (V)
Dimenzije (mm)
220-240
35x102 (Dijametar x
Dužina)
Kod ILCOS D
(sukladno s IEC 61231)
DRBB/C-3-220-240-E14-35/102
Ako vam ne bude funkcionirala rasvjeta, prekontrolirajte jeste li pravilno stavili
usisavanja prije nego što pozovete tehnički servis
Demontaža žarulje na kraju radnog vijeka: Pogledajte gore navedeni način uklanjanja.
60
Funkcioniranje
Napa ima upravljačku ploču s kontrolom brzine usisavanja i kontrolom paljenja svjetla
za osvjetljenje površine za kuhanje.
B1. Svjetla ON/OFF
Pritisnite tipku Svjetlo za uključivanje svjetla.
Pritisnite ponovo tipku Svjetlo za isključivanje svjetla.
B2. Motor usisavanja ON/OFF
Pritisnite tipku POWER za uključivanje usisavanja na podešenoj brzini.
Ponovno pritisnite za isključivanje usisavanja.
B3. Srednja brzina
Pritisnite tipku "C" i usisavanje će biti uključeno na srednjoj brzini.
B4. Maksimalna brzina
Pritisnite tipku "D" i usisavanje će biti uključeno na maksimalnoj brzini.
61
SL - Navodila za montažo in uporabo
V teh navodilih uporabljeni simboli
OPOZORILO
Nevarnosti ali nevarna ravnanja, ki lahko privedejo do telesnih poškodb ali smrti.
POZOR
Nevarnosti ali nevarna ravnanja, ki lahko privedejo do električnega udara, poškodb ali
metreialne škode.
OPOMBA
Koristni nasveti in napotki
Te ikone in opozorilni simboli so namenjeni preprečevanju poškodovanja vas in drugih
ljudi. Prosimo, upoštevajte jih v celoti. Prosimo, da po branju tega poglavja navodila
shranite na varnem mestu za morebitna branja v prihodnosti.
Strogo se držite navodil iz tega priročnika. Zavračamo vsakršno odgovornost za
morebitne neprilike, škodo ali požare na napravi, ki bi izvirali iz neupoštevanja navodil iz
tega priročnika. Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo
pri kuhanju in je namenjena izključno za domačo uporabo.
Napa se lahko po izgledu razlikuje od slik iz te knjižice, navodila za uporabo,
vzdrževanje in namestitev pa so enaka.
• Priročnik hranite v kraju, kjer si ga je mogoče kadarkoli pogledati. Če napravo
prodate, odstopite ali premestite naj priročnik ostane vedno ob izdelku.
• Pozorno preberite navodila: saj navajajo pomembne informacije o namestitvi,
uporabi in varnosti.
• Napravi ne spreminjajte električnih ali mehanskih lastnosti, ne posegajte v izpušne
odvode.
• Pred namestitvijo naprave se prepričajte, da so vsi njeni sestavni deli
nepoškodovani. Če ne bi bilo tako, pokličite pooblaščenega prodajalca in naprave
ne nameščajte.
Opozorila
• Pred vsakršnim čiščenjem ali vzdrževanjem izključite
električno napajanje nape, tako da vtič izvlečete iz vtičnice
ali izklopite glavno stikalo.
• Pri vseh postopkih namestitve in vzdrževanja
uporabljajte delovne rokavice.
• Aparata naj ne uporabljajo otroci, mlajši od 8 let, in
osebe z zmanjšanimi fizičnimi, senzoričnimi ali umskimi
zmožnostmi oziroma s premalo izkušnjami in znanja,
razen če jih pri tem nadzoruje pristojna oseba ali so bili
poučeni o varni uporabi aparata in se zavedajo s tem
povezanih nevarnosti.
• Otroke je treba imeti pod nadzorom, da se ne bi igrali z
napravo.
• Otroci naj aparata ne čistijo in naj na njem ne izvajajo
vzdrževalnih del brez nadzora.
• Ko se kuhinjsko napo uporablja istočasno z drugimi
napravami, ki delujejo na plin ali na druga goriva, mora biti
prostor dovolj prezračen.
• Napo pogosto čistite tako zunaj kot znotraj (VSAJ
ENKRAT MESEČNO), v vsakem primeru upoštevajte, kar
izrecno narekujejo navodila za vzdrževanje v tem
priročniku.
• Neupoštevanje pravil za čiščenje nape in zamenjavo ter
čiščenje filtrov predstavlja tveganje za požar.
• Pod napo je strogo prepovedana priprava flambiranih
jedi.
• Pri menjavi uporabite le tip žarnice, ki je naveden v
poglavju o vzdrževanju/zamenjavi žarnice v teh navodilih.
Odprti ogenj je škodljiv za filtre in lahko povzroči požar,
zato je uporaba slednjega v vsakem primeru
prepovedana.
Cvrtje zahteva stalen nadzor, da se pregreto olje ne bi
vnelo.
POZOR: Med delovanjem kuhalne plošče se dostopni deli
nape lahko močno segrejejo.
• Naprave ne priključujte na električno omrežje, dokler
inštalacija ni v celoti zaključena.
• Kar zadeva tehnične in varnostne ukrepe za odvod
dimov, morate strogo upoštevati določbe pristojnih
krajevnih organov.
• Vsesani zrak se ne sme usmerjati v cevovod, ki služi kot
odvod za pline, katere proizvajajo naprave, ki delujejo na
plin ali druga goriva.
POZOR! Če pri montaži vijakov in pritrdilnih elementov
ne upoštevate teh navodil, obstaja nevarnost električnega
udara.
• Nape ne uporabljajte oziroma je ne puščajte z nepravilno
nameščenimi žarnicami, saj obstaja tveganje električnega
udara.
• Nape nikoli ne uporabljajte, če rešetka ni pravilno
nameščena!
• Nape NIKOLI ne uporabljajte kot odlagalne površine,
razen če je to izrecno dovoljeno.
• Za nameščanje izdelka uporabite le priložene pritrdilne
vijake. Če jih ni na voljo, pa kupite pravo vrsto vijakov.
Uporabite vijake prave dolžine, ki so navedeni v navodilih
za namestitev.
• V primeru dvomov se posvetujte s pooblaščenim
servisnim centrom ali s podobno usposobljeno osebo.
POZOR! Ne uporabljajte s programatorjem,
časovnikom , daljinskim upravljalnikom ali drugimi
napravami, ki se samodejno aktivirajo.
Ta naprava je označena skladno z Evropsko direktivo 2012/19/EC - UK SI 2013
No.3113, Waste Electrical and Electronic Equipment (WEEE oziroma direktivo o
odpadni električni in elektronski opremi). S pravilnim odlaganjem tega izdelka uporabnik
prispeva k preprečevanju morebitnih negativnih posledic na okolje in zdravje.
Znak na izdelku ali na priloženi dokumentaciji označuje, da se ga ne sme
zavreči med komunalne odpadke, temveč odnesti na ustrezno zbirno mesto za
recikliranje odpadne električne in elektronske opreme. Napravo zavrzite skladno z
lokalnimi predpisi, ki veljajo na področju odlaganja odpadkov. Za dodatne informacije o
ravnanju, ponovni uporabi in recikliranju tega izdelka se obrnite na ustrezno lokalno
službo, zbirni center komunalnih odpadkov ali trgovino, kjer ste izdelek kupili.
Aparat je bil zasnovan, testiran in izdelan v skladu z:
• Varnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Rezultati: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Predlogi za pravilno uporabo, s katero lahko zmanjšate vpliv na
okolje: Napo prižgite na minimalni moči ON ob začetku kuhanja, in jo pustite, naj deluje
tudi nekaj minut po koncu kuhanja. Hitrost povečajte le takrat, ko je prisotno veliko
dimov in pare, način(e) boost uporabite le v izjemnih situacijah. Ogleni(e) filter(re) po
potrebi zamenjajte, ter tako ohranite učinkovitost pri odpravljanju neprijetnih vonjav.
Maščobni(e) filter(re) očistite po potrebi, ter tako ohranite njegovo (njihovo) učinkovitost.
Uporabite sistem cevi maksimalnih diametrov, naveden v tem priročniku, ter tako
optimizirajte učinkovitost in zmanjšajte hrup.
62
Uporaba
Napa je zasnovana za odsesovanje dimnih plinov in pare, ki nastajajo pri kuhanju in je
namenjena izključno za domačo uporabo.
Napa je izdelana za uporabo v odzračevalni različici z zunanjim odvodom ali obtočni oz.
filtracijski z notranjim obtokom.
Odzračevalna različica
Napa ima en zgornji izhod zraka B za zunanji odvod dimov (odvodna cev in pritrdilni
jermeni niso priloženi).
Opozorilo! Če je napa opremljena s filtrom na oglje, ga morate sneti.
Uporaba cevi in odprtin z vodoravnim odtokom, ki imajo manjši premer, bo vplivala na
zmanjšanje uèinkov sesanja in moèno poveèala hrupnost.
Zato za tako delovanje odklanjamo vsakršno odgovornost.
Filtracijska različica
V primeru, da ni možno odvajanje dimov in hlapov na prosto, lahko uporabite napo v
filtracijski različici. Na kamin nape namestite deflektor F ter enega ali več filtrov (glede
na model nape). Zrak se reciklira in preko zgornje rešetkaste odprtine H vrača v
kuhinjo.
Opozorilo! Če napa ni opremljena s filtrom z ogljem, morate le-tega naročiti in ga
pred uporabo namestiti.
Inštalacija
Slika 3
• Minimalna razdalja med podporno površino posod na
kuhalni površini in spodnjim delom nape za kuhinjske
prostore ne sme biti manjša od 50cm pri električnih
štedilnikih in 65cm pri plinskih ali mešanih štedilnikih.
Če je v navodilih za instalacijo plinskega kuhalnika
napisana večja razdalja, jo je treba tudi upoštevati.
Električna povezava
Omrežna napetost mora ustrezati napetosti, navedeni na
nalepki z lastnostmi, nameščeni v notranjosti nape. Če
ima napa vtič, slednjega vstavite v vtičnico, ki je skladna z
veljavnimi predpisi in se nahaja na takem mestu, ki bo
dostopno tudi po vgradnji naprave. Če napa nima vtiča
(neposredna povezava na omrežje) ali se vtič nahaja na
takem mestu, ki po vgradnji naprave ne bi bilo dostopno,
namestite dvopolno stikalo, skladno s predpisi, ki
zagotavlja popoln izklop iz omrežja v pogojih
prenapetostnega razreda III, skladno s predpisi o
inštalaciji.
POZOR! Pred ponovnim priklopom tokokroga nape na
omrežno napajanje in kontrolo pravilnega delovanja,
vselej preverite, ali je omrežni kabel pravilno nameščen.
Montaža
Pred pričetkom namestitve:
• Preverite, ali dimenzije kupljenega izdelka ustrezajo izbranemu prostoru
namestitve.
• Odstranite filter/e z aktivnim ogljem, če je/so priložen/i (glejte tudi ustrezni
odstavek). Namestite ga/jih le, če želite uporabiti napo v odzračevalni različici.
• Prepričajte se, da v notranjosti nape (zaradi prevoznih razlogov) ni morebitnega
priloženega materiala (na primer, ovojnice z vijaki, garancije itd.); če je, ga
odstranite in shranite.
Napi so priloženi pritrdilni vložki, primerni za večji del sten/stropov. Vseeno pa se je
treba obrniti na usposobljenega tehnika, ki vam bo potrdil ustreznost materialov glede
na vrsto stene/stropa. Stena/Strop morata biti dovolj trdna, da lahko prenašata težo
nape.
Opomba: S simbolom "(*)" označeni deli spadajo med dodatno opremo, ki je priložena
le nekaterim modelom, ali pa to deli, ki jih lahko dokupite.
Vzdrževanje
Čiščenje
Za čiščenje uporabljajte IZKLJUČNO vlažno krpo, navlaženo z nevtralnim detergentom.
ZA ČIŠČENJE NE UPORABLJAJTE NOBENIH ORODIJ ALI INSTRUMENTOV. Ne
uporabljajte izdelkov, ki vsebujejo abrazivne elemente. NE UPORABLJAJTE
ALKOHOLA!
Pri vseh vzdrževalnih posegih nosite delovne rokavice.
Maščobni filter
Sl. 1
Zaustavlja maščobne delce, ki nastajajo pri kuhanju.
Očistiti ga je treba enkrat mesečno z ne agresivnimi čistilnimi sredstvi, ročno ali v
pomivalnem stroju pri nizki temperaturi in kratkim ciklom pranja.
S pranjem v pomivalnem stroju se maščobni filter lahko razbarva, toda njegove filtrirne
značilnosti ostanejo nespremenjene.
Za demontažo maščobnega filtra povlecite odklopno ročico na vzmet.
Ogleni filter (samo za obtočno različico)
Slika 2
Zadržuje neprijetne vonjave, ki nastajajo pri kuhanju.
Ogleni filter je potrebno zamenjati po daljši uporabi, glede na tip kuhe ter redno čiščenje
maščobnega filtra. Vsekakor je potrebno zamenjati vložek najmanj vsake štiri mesece.
Filter ni niti pralen niti obnovljiv.
Odstranite maščobne filtre.
Namestite oglene filtre pod motor.
Preverite, ali zatiča R na ohišju motorja sovpadata z režama S. Zavrtite ročico v smeri
urinega kazalca, dokler se ne zaskoči.
Pri demontaži pa postopek izvedite v obratnem vrstnem redu.
Ponovno namestite maščobne filtre.
Nakup oglenega filtra
Ogleni filter lahko kupite prek spletne strani servisne službe ali v servisnih centrih
Samsung. Glejte informacije, ki so navedene na zadnji strani teh navodil.
Zamenjava žarnic
Sl. 1
Izključite električno napajanje naprave.
Pozor! Preden se žarnic dotaknete, se prepričajte, ali so hladne.
Zamenjajte pregorelo žarnico s tako enake vrste, katere tip je naveden na nalepki ali v
bližini same žarnice na napi.
Za dostop do odprtine za žarnice, odstranite pokrov A.
Odstranite poškodovano sijalko ter jo nadomestite z novo (glejte spodnjo preglednico):
Sijalka
Moč (W)
Vznožek
3
E14
Napetost (V)
Dimenzije (mm)
220-240
35x102 (Premer x
Dolžina)
Koda ILCOS D
(skladno z IEC 61231)
DRBB/C-3-220-240-E14-35/102
Če luč ne bi delovala, preverite pravilno vstavitev žarnic v njihovo ležišče, preden se po
pomoč obrnete na servisno službo.
Razgradnja žarnice ob koncu življenjske dobe: glejte način odstranjevanja zgoraj.
63
Delovanje
Napa je opremljena s komandno ploščo z nastavitvijo hitrosti izsesavanja in nastavitvijo
jakosti svetlobe za osvetljevanje kuhalne plošče.
B1. VKLOP/IZKLOP luči
Pritisnite gumb Luči in svetilke se vklopijo
Znova pritisnite gumb Luči in svetilke se izklopijo
B2. VKLOP/IZKLOP motorja sesanja
Pritisnite gumb POWER in sesanje se aktivira z nastavljeno hitrostjo
Znova pritisnite za izklop sesanja.
B3. Srednja hitrost
Pritisnite gumb "C" in sesanje se aktivira s srednjo hitrostjo
B4. Največja hitrost
Pritisnite gumb "D" in sesanje se aktivira z največjo hitrostjo.
64
KK - Монтаждау мен пайдалану нұсқауы
Осы нұсқаулықта пайдаланылған
белгілер
ЕСКЕРТУ
Ауыр адам жарақатына немесе өлімге әкеп соқтыратын қауіптер
немесе қауіпсіз тәжірибелер.
АБАЙЛАҢЫЗ
Электр тогына түсуге, адам жарақатына немесе мүлік зақымына
әкеп соқтыратын қауіптер немесе қауіпсіз тәжірибелер.
ЕСКЕРТПЕ
Пайдалы кеңестер мен нұсқаулар
Осы ескерту белгішелері мен таңбалары өзіңіздің және
басқалардың жарақаттануының алдын алу үшін берілген.
Оларды бұлжытпай орындаңыз. Осы бөлімді оқыған соң, оны
болашақта анықтама ретінде пайдалану үшін қауіпсіз жерге сақтап
қойыңыз.
Дайындаушы аспапты пайдалану барысында бұл нұсқауда белгіленген қолдану
шарттарын сақтамағанның кесірінен болған олқылық өрт пен зақым үшін жауап
бермейді. Сорғыш тек қана үйде пайдалануға болатындай етіп жобаланған.
Қақпақ осы кітапшада көрсетілген суреттерден өзгеше болып көрінуі
мүмкін. Дегенмен, қолдану, техникалық қызмет көрсету және орнату
нұсқаулары бірдей болады.
• Кезкелген уақытта бұл нұсқаумен пайдалану үшін ақтаған
маңызды. Бұйым сатылған,тапсырған немесе жойылған кезде
ол онымен бірге қалғанына көз жеткізіңіз.
• Нұсқауды мұқият оқыңыз: онда бұйамды қондыру, пайдалану
және қауыпсіздік жөнінде маңызды мәлімет бар.
• Бұйымның электрондық немесе механикалық
конструкциясында немесе сорғыш вентиляциялық
каналдарында ешқандай да өзгерістер жасамаңыз.
• Орнатуды орындамас бұрын берілген барлық құрамдастардың
зақымдалмағанын тексеріңіз немесе орнатуды жалғастырмас
бұрын делдалға хабарласыңыз.
Нұсқаулар
• Кез келген тазалау немесе техникалық
қызмет көрсету жұмыстарын орындамас
бұрын ашаны шығару немесе желілік қуат
көзін ажырату арқылы сорғышты электр
желісінен ажыратыңыз.
• Орнату және техникалық қызмет көрсету
жұмыстарын жүргізген кезде әрдайым жұмыс
қолғабын киіңіз.
• Бұл құрылғыны 8 жастағы және одан үлкен
балалар, дене, сезу немесе ақыл-ой
қабілеттері шектеулі тұлғалар немесе
тәжірибесі мен білімі жоқ тұлғалар оны
қауіпсіз жолмен пайдалануға қатысты нұсқау
алып, ықтимал қауіптерді ұғынған жағдайда
және бақылауда болғанда пайдалана алады.
Балалардың басқару элементтерін
өзгертуіне және құрылғымен ойнауына жол
бермеу керек.
• Тазалау және өз бетінше техникалық
қызмет көрсету жұмыстарын балалардың
бақылаусыз жүргізуіне болмайды.
• Асүй сорғышы басқа газ жағу
құрылғыларымен немесе басқа отындармен
пайдаланылған кезде, құрылғы орнатылған
бөлме жеткілікті түрде желдетілуі қажет.
• Сорғышты ішінен де, сыртынан да жүйелі
түрде (КЕМ ДЕГЕНДЕ АЙЫНА БІР РЕТ)
тазалау керек, әрдайым техникалық қызмет
көрсету нұсқаулығында берілген
нұсқауларды орындаңыз.
• Сорғыштың тазалау стандарттарын және
сүзгілерді алмастыру және тазалау бойынша
ережелерді
• ұстанбау нәтижесінде өрт туындауы
мүмкін.Тамақты тікелей сорғыш астында
жандыруға қатаң тыйым салынады.
• Шамды ауыстыру үшін тек осы
нұсқаулықтың «Техникалық қызмет
көрсету/Шамдарды ауыстыру» бөлімінде
көрсетілген шам түрін пайдаланыңыз.
Ашық жалынды пайдалану сүзгілер үшін
зиян және өрт қаупін туындатуы мүмкін,
сондықтан оған ешқашан жол бермеу керек.
Майдың шамадан тыс қызып немесе жанып
кетпеуін қамтамасыз ету үшін, тамақты
абайлап қуыру қажет.
САҚ БОЛЫҢЫЗ: Сорғыштың қолжетімді
бөліктері тамақ дайындау құрылғылары
пайдаланылған кезде қызып кетуі мүмкін.
• Орнату толық аяқталмайынша құрылғыны
электр желісіне қоспаңыз.
• Будың шығуына қарсы қолданылатын
техникалық және қауіпсіздік шараларын
ескере отырып, жергілікті билік органдары
бекіткен ережелерді мұқият орындау
маңызды.
• Осы құрылғының түтік арқылы бағыттау
жүйесін газ немесе басқа отынды жағатын
құрылғылардан шыққан буларды шығару
сияқты басқа да мақсаттарда
пайдаланылатын кез келген қолданыстағы
желдету жүйесіне жалғау қажет. Электр
тогының соғу қаупіне байланысты шамы
дұрыс бекітілмеген сорғышты
пайдаланбаңыз және қалдырмаңыз.
ЕСКЕРТУ! Бұрандаларды немесе бекіту
құрылғысын осы нұсқауларға сәйкес
орнатпау электрлік қауіптерге әкелуі мүмкін.
• Торлары тиісті түрде бекітілмеген
сорғышты ешқашан пайдаланбаңыз.
• Арнайы көрсетілмейінше, сорғышты
ЕШҚАШАН тірек беті ретінде
пайдаланбаңыз.
• Тек орнату үшін өніммен бірге берілген
бекіту бұрандаларын пайдаланыңыз, егер
берілмесе, бұранданың тиісті түрін сатып
алыңыз.
• Бұрандалардың орнату нұсқаулығында
көрсетілген дұрыс ұзындығын пайдаланыңыз.
• Күмәндансаңыз, өкілетті қызмет көрсету
бойынша жәрдем көрсету орталығына немесе
тиісті маманданған тұлғаға хабарласыңыз.
65
ЕСКЕРТУ! Бағдарламалаушымен,
таймермен, бөлек қашықтан басқару
жүйесімен немесе автоматты түрде
қосылатын кез келген басқа құрылғымен
қолданбаңыз.
Электрлік және электрондық аспаптарды қайта пайдаға асыру
жөніндегі 2012/19/EC - UK SI 2013 No.3113 Европалық директивке
(WEEE) сәйкес берілген өнім таңбаланды.
Берілген өнімді дұрыс қайта пайдаға асыруды қамтамассыз етумен,
Сіз қоршаған ортаға және адам денсаулығына кері әсерін тигізу ді
болдырмауға көмектесесіз.
Аспаптағы немесе жолдама құжаттағы таңбасы берілген
аспапты қайта пайдаға асыруда әдеттегі тұрмыстық қалдық ретінде
игеруге болмайтынын көрсетеді. Оның орнына электрлік және
электрондық аспаптарды қайта пайдаға асыруға арналған
қабылдау пунктіне тапсыру керек.
Бұзуға тапсыру аспапты қайта пайдаға асыру жөніндегі жергілікті
ережелерге сәйкес шығарылуы тиіс.
Бұндай өнімдерді пайдалану, қайта пайдаға асыру ережелері
жөнінде толық ақпаратты жергілікті әкімшілік орындарынан,
қалдықтарды қайта пайдаға асыру қызметінен немесе берілген
өнімді Сіз сатып алған дүкенен ала аласыз.
Құрылғы келесілерге сай жобаланған, сыналған және жасап
шығарылған:
• Қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Өнімділік: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC
60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564;
IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC
61000-3-2; EN/IEC 61000-3-3.
Қоршаған ортаға әсерді азайту үшін дұрыс пайдалану туралы
нұсқаулар:
Әзірлеуді бастағанда қақпақты ең аз жылдамдықпен қосыңыз және
әзірлеу аяқталғаннан кейін біраз минут бойы жұмыс істетіңіз.
Жылдамдықта тек түтіннің және будың үлкен мөлшері жағдайында
арттырыңыз және күшейту жылдамдығын(қтарын) тек шекті
жағдайларда пайдаланыңыз. Жақсы жағымсыз иісті азайту
тиімділігін сақтау үшін қажет болғанда көмір сүзгісін(лерін)
ауыстырыңыз. Жақсы май сүзгісі тиімділігін сақтау үшін қажет
болғанда май сүзгісін(лерін) ауыстырыңыз. Тиімділікті
оңтайландыру және шуды барынша азайту үшін осы нұсқаулықта
көрсетілген өткізу жүйесінің ең үлкен диаметрін пайдаланыңыз.
Пайдалану
Сорғыш тамақ әзірлегенде пайда болатын түтін мен буды сорып алуға және тек
тұрмыстық мақсатта қолдануға арналған.
Сорғыш сыртқа ауа бұрғышы бар тарту желдеткіш ретінде, немесе
iшкi қайта айналу сүзгiші ретінде пайдалануға арналған.
Тарту варианты
Бу мен түтiнді сыртқа шығарып тастау үшiн, Сорғыш В жоғарғы
ауабұрғышпен жабдықталған (тарту трубасы және қысқыштар-
фиксаторлар берілмейді).
Ескерту! Егер сорғыш көмір сүзгімен жабдықталса, оны алып
тастаңыз.
Қабырғадағы сорғыш құбырлары мен кемдеу диаметрдегі тесікті пайдалану,
сору қуатын нашарлатып, гүрілдеуін күшейтеді.
Сүзетін үлгі
Дайындау кезінде түтіндер мен буды сыртқа шығаруға болмайтын жағдайда F
дефлекторын өңешке және бір немесе бірнеше көмір үзгіштерін (қолда бар үлгіге
байланысты) орнатып, сүзетін үлгінің сүзіндісін пайдалануға болады, түтіндер
мен бу асүйге Н жоғарғы тордың көмегімен қайтадан беріле бастайды.
Ескерту! Егер сорғыш көмір сүзгімен жабдықталмаса,
тапсырыс беріп қолданудың алдында қондырыңыз.
Қондыру
3-сурет
• Сорғыштың төменгі қыры мен ыдыс астындағы
тіреуіш жазықтығының ара қашықтығы электр
плитасы үшін 50cm, ал газ немесе біріктірілген
плиталар үшін 65cm ден кем болмауы тиіс.
Егер нұсқауда газ плитасын орнатуға
артығырақ ара қашықтық белгіленген болса,
оны ескеріңіз.
Электр қосулары
Желінің кернеуі аспаптың ішінде орналасқан
тақтайшада белгіленген техникалық
деректердей кернеуге сәйкес келуі керек.
Егер сорғыш вилкамен жабдықталған болса,
орнатылғаннан кейін де істеуге болатын, қол
жетерлік жерде болуы тиіс, істеп тұрған
ережелерге сәйкес алмалы-салмалы
штепсельге сорғышты қосыңыз. Егер сорғыш
вилкамен жабдықталмаған болса (желіге
тура қосылу), немесе алмалы-салмалы
штепсель орнатылғаннан кейін де қол
жетерлік жерде болмаса, онда орнату
нұсқауына сәйкес 3-дәрежедегі асқын
кернеуді болдырмайтын және желінің толық
ашылуын қамтамассыз ететін тиісті
екіполюстік ажыратқышты пайдаланыңыз.
ЕСКЕРТУ!
қорек желісіне сорғыштың электрлік жүйесін
қосу алдында қорек кабелі дұрыс
монтаждалғанына көз жеткізіңіз.
Бекіту
Орнатуды бастау алдында:
• Өнімнің өлшемі орнату орны үшін дұрыс екенін тексеріңіз.
• Белсенді көмір сүзгісін(лерін) (қамтылған болса) (басқа жерді
қараңыз) алыңыз. Қақпақтың сүзгі нұсқасын пайдаланғыңыз
келсе, оны/оларды алу керек.
• Ішінде бұрандалар, кепілдік картасы, т.б. сияқты бар сөмкелер
сияқты қақпақ ішіндегі қосалқы құралдарды (сонда оңай
тасымалдау үшін орналастырылған) тексеріңіз. Оларды алып,
қауіпсіз орында сақтаңыз.
Сүзгі көптеген қабырға/төбе түрлеріне сәйкес келетін
бекіткіштермен (фиксаторлармен) қамтамасыздандырылған.
Алайда, материалдар берілген қабырға/төбе түріне сәйкестігіне көз
жеткізу үшін білікті маманға жолығыңыз. Сүзгі салмағын көтере
алатындай қабырға/төбе жеткілікті мықты болуы керек.
Ескертпе: "(*)" таңбасы бар бөліктер тек кейбір үлгілермен
берілетін (басқа жағдайларда берілмейтін), бірақ сатып алуға
болатын қосымша аксессуарлар болып табылады.
Техникалық қызмет көрсету
Тазалау
Тазалау үшін ТЕК бейтарап жуғыш затпен суланған арнайы
шүберекті пайдаланыңыз. ҚҰРЫЛҒЫНЫ НЕМЕСЕ ТАЗАЛАУ
ҚҰРАЛЫН ПАЙДАЛАНБАҢЫЗ! Абразиялық қоспасы бар затты
пайдаланбаңыз. СПИРТТІ ПАЙДАЛАНБАҢЫЗ!
Барлық күтім көрсету жұмыстары кезінде әрқашан жұмыс
қолғаптарын киіңіз.
Майды ұстап қалу сүзгіші
1- сурет
Ас дайындаудағы май бөлшектерін ұстап қалады.
Фильтрді ай сайын агрессивті емес жуғыш заттармен, қолмен немесе ыдысжуғыш
машинада, төмен температурада, үнемді тазалау тәртібінде жуу керек.
Ыдысжуғыш машинада жуылған май ұстайтын фильтр түссізденуі мүмкін, бірақ
одан оның сүзгіш қасиеті мүлде өзгеріссіз қалады.
Май сүзгісін алып тастау үшін серіппелі босату тұтқасын тартыңыз
66
Көмір сүзгіш (тек сүзгіш-сорғыш түрінде)
2-сурет
Ас пісірген кезде жарамсыз иісті ұстап қалады.
Көмірлі фильтрдің қанығуы ұзақ пайдалану мерзімінің қысқа немесе ұзақ өтуіне
байланысты болады, ол ас үйдің түрі мен майды ұстайтын фильтрді ұстанылған
мерзімділік тазалаумен алдын ала анықталады. Қандай жағдай болса да,
картриджді кем дегенде 4 айда бір рет ауыстырыңыз.
Көмірлі фильтрді жууға болмайды және де регенерецияға жарамсыз.
Май сүзгілерін алып тастаңыз.
Көмір сүзгілерін мотордың үстіне орнатыңыз.
Дефлектордағы R істіктерін S науаларымен туралаңыз, одан кейін сүзгі
орнында құлыпталғанша оны сағат тілімен бұраңыз.
Көмір сүзгілерін алып тастау үшін жоғарыдағы рәсімді кері ретпен орындаңыз.
Май сүзгілерін қайта бекітіңіз.
Көмір сүзгілерін сатып алу
Көмір сүзгілерін Samsung қызметтік вебсайтынан және қызмет
көрсету орталығынан сатып алуға болады. Осы нұсқаулықтың
соңғы бетін қараңыз.
Шам ауыстыру
1- сурет
Аспапты электр жүйесінен өшіріңіз
Ескерту! Лампаны ұстаудан бұрын, олар суығандығына көз
жеткізіңіз.
Қасиеттер жапсырмасында немесе корпустағы шам лампасында
көрсетілгендей, ескі шам лампасын бірдей түрдегі лампамен
алмастырыңыз.
Жарық беретін бөлікке қол жеткізу үшін А қақпағын шешу керек.
Зақымданған шамды алыңыз да, орнына жаңасын салыңыз
(төмендегі кестені көріңіз):
Шам
Қуат (Вт)
Ұяшық
3
E14
Кернеу (В)
Өлшем (мм)
220-240
35x102
(диаметр x
ұзындық)
ILCOS D коды
(IEC 61231 стандартына сай)
DRBB/C-3-220-240-E14-35/102
Көмескі жарық істемеген жағдайда техникалық қызмет көрсету
орталығына жолықпастан бұрын, шамдардың дұрыс орнатылғанын
тексеріп көріңіз.
Шамды мерзім соңында шешіп алу: жоғарыдағы шешіп алу әдісін қараңыз.
Пайдалану
Суыру желдеткішінің жылдамдығын бақылау үшін және плитаның үстіне жарық
түсіру үшін, суыру қалпағы басқару қалқанымен жабдықталған.
B1. Шамды ҚОСУ/ӨШІРУ
Шам түймесін бассаңыз, шамдар жанады.
Шам түймесін тағы да бассаңыз, шамдар өшеді.
B2. Моторды ҚОСУ/ӨШІРУ
POWER түймесін басыңыз, сонда түтін тартқыш әдепкі
жылдамдықпен іске қосылады.
Тағы да бассаңыз, түтін тартқыш өшеді.
B3. Орташа жылдамдық
"C" түймесін басыңыз, сонда түтін тартқыш орташа жылдамдықпен
іске қосылады
B4. Жоғарғы жылдамдық
"D" түймесін басыңыз, сонда түтін тартқыш жоғарғы жылдамдықпен
іске қосылады
Өндіруші туралы ақпарат
Өндіруші / Производитель: Samsung Electronics Co., Ltd. /
Самсунг Электроникс Ко., Лтд.
Өндіруші мекенжайы:
(Маетан-донг) 129, Самсунг-ро, Йонгтонг-гу, Сувон-си, Гйонгги-до,
Корея, 16677
Зауыттың мекен-жайы / Адрес завода:
1) Орналасқан орны Монтироне 60030 МЕРГО (АНКОНА) -
ИТАЛИЯ
2) Инжинерска көш., 3, 55221 ЕЛЬЧ-
Өндірілген мемлекет / Страна производства : Италия, Польша
ЛЯСКОВИЦЕ – ПОЛЬША
Қазақстан Республикасында шағымдар мен ұсыныстар
қабылдайтын мекеме / Адрес для жалоб и предложений в
Казахстане: Қазақстан Республикасы, 050059, Алматы
қ., Медеу ауданы, Әл-Фараби д-лы, 36-үй, 3, 4-қабат / Республика
Казахстан, 050059, г. Алматы, Медеуский район, пр. Аль-Фараби,
д. 36, 3, 4 этажи
67
UZ - O‘rnatish va foydalanish bo‘yicha qo‘llanma
Ushbu qo‘llanmada foydalanilgan belgilar
OGOHLANTIRISH
Qattiq tan jarohati yoki oʻlimga olib kelishi mumkin boʻlgan xavfli omillar yoki xavfli
harakatlar.
DIQQAT
Tok urishi, tan jarohati yoki mol-mulkka zarar yetkazishi mumkin boʻlgan xavfli omillar
yoki xavfli harakatlar.
QAYDNOMA
Foydali maslahatlar va yoʻriqnomalar
Ushbu yoʻriqnomadagi ogohlantirish belgilari siz va yaqinlaringizga jarohat yetishini
oldini olish uchun keltirilgan.
Ularga qat’iy amal qiling. Ushbu yoʻriqnomani oʻqigandan soʻng kelajakda qayta
murojaat etish uchun olib qoʻying.
Ushbu qoʻllanmada keltirilgan yoʻl-yoʻriqlarga qat’iy amal qiling. Ishlab chiqaruvchi
oʻzidan ushbu qoʻllanmada keltirilgan yoʻriqlarga amal qilmaslik oqibatida biror narsani
buzilishi, mol-mulkka zarar yetishi yoki yongʻin kelib chiqqan taqdirda har qanday
javobgarlikni oʻz boʻynidan soqit qiladi. Ushbu jihoz uyda va shu kabi joylarda, masalan:
ishxona, doʻkon va shu kabi binolar oshxonalarida, fermalarda, mehmonxona va
motellarda mijozlar tomonidan, yotoqxona va nonushta qilinadigan joylarda foydalanish
uchun moʻljallangan.
Ushbu havo soʻrgich dizayni ushbu qoʻllanmadagi rasmlarda keltirilgan havo
soʻrgichlardan farqli boʻlishi mumkin. Ammo foydalanish boʻyicha qoʻllanma,
texnik xizmat koʻrsatish va oʻrnatish tartibi bir xildir
• Ushbu yoʻriqnomani unga keyinchalik zarur boʻlganda murojaat qilish uchun saqlab
qoʻyish juda muhimdir. Agar ushbu mahsulot sotilsa, boshqalarga berilsa yoki
boshqa joyga koʻchirilsa yoʻriqnoma doimo mahsulot bilan birga saqlanishi lozim.
• Yoʻriqnomani diqqat bilan oʻqib chiqing. Unda jihozni oʻrnatish, foydalanish va
xavfsizlik boʻyicha muhim ma'lumotlar mavjud.
• Jihozning elektrik yoki mexanik qismida, yoki havo tarqatuvchi quvurlariga
oʻzgartirish kiritish ta'qiqlanadi.
• Jihozni oʻrnatishdan oldin barcha qismlarning butligi va yaxlit ekaniga ishonch hosil
qiling. Jihozda biror futur yetgan joy aniqlangan taqdirda mahsulot yetkazib
beruvchiga murojaat qiling va aslo uni oʻrnatishga urinmang.
Diqqat
• Biror tozalash yoki texnik xizmat koʻrsatishdan oldin havo
soʻrgich vilkasini rozetkadan sugʻurib yoki xonaning
umumiy viklyuchatelini oʻchirgan holda elektr tokidan
uzing.
• Oʻrnatish va texnik xizmat koʻrsatish boʻyicha har qanday
amaliyot paytida ishchi qoʻlqoplardan foydalaning.
• Jihozdan yoshi 8 dan oshgan bolalar, jihozdan xavfsiz
foydalanish boʻyicha oʻrgatilganda va u bilan bogʻliq
boʻlgan xatarlarni anglashga qodir boʻlgan taqdirlarida
jismoniy va ruhiy hasta yoki yetarli tajribaga ega
boʻlmagan insonlar foydalanishlari mumkin.
• Bolalarga jihozni boshqarish imkoni berilmasligi va ular
jihoz bilan oʻynamasliklari lozim.
• Tozalash va texnik xizmat koʻrsatish amaliyotlari nazorat
ostida boʻlmagan bolalar tomonidan amalga oshirilishi
mumkin emas.
• Jihoz gaz yoki boshqa yoqilgʻilarda ishlaydigan boshqa
jihozlar bilan bir vaqtda foydalanilgan taqdirda jihoz
oʻrnatilgan xonada yetarlicha havo aylanishi ta'minlanishi
kerak.
• Havo soʻrgichning ichi va tashqi tomoni tez-tez tozalanib
turilishi lozim (BIR OYDA KAMIDA BIR MAROTABA).
• Bu ish texnik xizmat koʻrsatish qoidalariga qat’iy amal
qilingan holda amalga oshirilishi lozim. Havo soʻrgichni
tozalash va filtrlarni almashtirish yoki tozalash boʻyicha
talablarni bajarmaslik yongʻin xavfini orttiradi.
• Havo soʻrgich ostida ochiq olovda taom tayyorlash
qat’iyan ma’n etiladi.
• Yorituvchi lampani almashtirish uchun ushbu
qoʻllanmaning lampalarga texnik xizmat
koʻrsatish/almashtirish boʻlimida koʻrsatilgan lampalardan
foydalanish lozim.
• Jihoz tomonidan parlar chiqarilishi boʻyicha texnik va
xavfsizlik choralari masalasida mahalliy organlar
tomonidan belgilangan qonun-qoidalarga toʻliq amal qilish
talab etiladi.
• Soʻrib olinayotgan havo gaz va boshqa yoqilgʻilarda
ishlayotgan jihozdan tortib chiqarishga moʻljallangan
quvurga tushishini oldini olish zarur.
OGOHLANTIRISH! Ushbu yoʻriqnomaga muvofiq
tarzda vintlar yoki boshqa qotiruvchi jihozlarni oʻrnatmaslik
elektr bilan bogʻliq xatarlarga olib kelishi mumkin.
Ochiq olovdan foydalanish filtrlarga zarar yetkazadi va yongʻin xavfini keltirib chiqarishi
mumkin, shu sababli har qanday holatda undan foydalanishdan qochish lozim.
Qovurish jarayoni qizigan yogʻ yonib ketishini oldini olish uchun nazorat ostida boʻlishi
lozim.
DIQQAT: Taom pishirish vaqtida jihozning yuza qismlari qizishi mumkin.
• Jihoz toʻliq oʻrnatilmaguncha uni elektr tarmogʻiga ulamang.
• Tok urishi ehtimoli mavjudligini hisobga olib lampani toʻgʻri oʻrnatmasdan turib havo
soʻrgichdan foydalanmang yoki uni qarovsiz qoldirmang.
• Hech qachon panjarasi notoʻgʻri oʻrnatilgan havo soʻrgichdan foydalanmang.
• Bunga maxsus koʻrsatma mavjud boʻlmagan taqdirda havo soʻrgich ASLO ustun
sifatida qoʻllanilmasligi lozim.
• Oʻrnatish uchun faqat mahsulot bilan birga ishlab chiqarilgan qotiruvchi vintlardan
foydalaning va agar ular komplektda mavjud boʻlmasa jihozni qotirish uchun mos
keluvchi vintlarni xarid qiling.
• Oʻrnatish boʻyicha qoʻllanmada koʻrsatilgan uzunlikdagi vintlardan foydalaning.
• Biror shubha tugʻilsa rasmiy xizmat koʻrsatish markazi yoki shunday malakaga ega
biror shaxs bilan maslahatlashing.
OGOHLANTIRISH! Avtomatik tarzda yoqiladigan dasturlovchi, taymer,
alohida masofadan turib boshqarish tizimi yoki shu kabi boshqa qurilmalardan
foydalanmang.
• Ushbu mahsulot Elektrik va elektron qurilmalarni utilizatsiya qilish boʻyicha
2012/19/EC - UK SI 2013 No.3113 raqamli Yevropa koʻrsatmasiga (WEEE) asosan
markirovka qilingan.
• Ushbu mahsulotni toʻgʻri foydalanishini ta'minlagan holda siz atrof muhit va inson
salomatligiga yetishi mumkin boʻlgan salbiy oqibatlarni oldini olgan boʻlasiz, aks holda
notoʻgʻri foydalanganish shu kabi oqibatlarga olib kelishi mumkin.
• Ushbu belgi mahsulot ustida yoki unga ilova qilingan hujjatlarda kelganda,
ushbu mahsulotga nisbatan odatiy uy chiqindilariga boʻlgani kabi munosabatda boʻlish
mumkin emasligini anglatadi. Aksincha, uni keyingi utilizasiya qilinishi uchun maxsus
elektr va elektron jihozlarni qabul qilish nuqtalariga topshirish maqsadga muvofiq.
Mahsulotni parchalash uchun topshirish chiqindilarni utilizasiya qilish boʻyicha mahalliy
qoidalarga amal qilgan holda bajarilishi kerak.
• Bu kabi mahsulotlar bilan muomala qilish, ularni utilizasiya va qayta ishlash boʻyicha
batafsil ma'lumot olish uchun mahalliy hokimiyat organlari, chiqindilarni utilizasiya qilish
xizmati yoki ushbu mahsulotni harid qilgan doʻkoningizga murojaat qiling.
Jihoz quyidagilarga asosan loyihalashtirilgan, sinalgan va ishlab chiqarilgan:
• Xavfsizlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Ishlash xususiyatlari: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC
60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMM: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Atrof-muhitga salbiy ta’sir koʻrsatishni kamaytirish maqsadida
jihozdan toʻgʻri foydalanish boʻyicha berilgan tavsiyalar: Taom pishirishni boshlaganda
havo soʻrgichni past tezlikda ishga tushiring va taom pishirib boʻlgandan soʻng ham bir
necha daqiqa ish holatida qoldiring. Tezlikni faqat tutun va par miqdori katta boʻlib
ketgan taqdirda oshiring va maksimal tezlikdan faqat oʻta zarur holatlarda foydalaning.
68
Yoqimsiz hidlar yaxshi soʻrilishi uchun koʻmir filtrlarini vaqtida almashtirib turing.
Yogʻlarni ushlab qoluvchi filtrlar samarali xizmat qilishi uchun ularni vaqtida almashtirib
turish lozim. Samaradorlikni oshirish va shovqinni kamaytirish uchun ushbu
qoʻllanmada keltirilgan havo tortuvchi quvurlarning maksimal diametridan foydalaning.
Foydalanish
Havo soʻrgich taom pishirish vaqtida tutun va parlarni soʻrib olish uchun xizmat qiladi va
faqat maishiy foydalanish uchun moʻljallangan.
Havo soʻrgich havoni tashqariga soʻrgich yoki uni filtrlash rejimida ishlash uchun
loyihalashtirilgan.
Quvurli versiyasi
Bug‘larni tashqariga chiqarib yuborish uchun havo so‘rgichning tepasida B havo
chiqarish tuynugi bor (chiqarib yuborish quvuri va ularni mahkamlaydigan qisqichlar
bilan ta’minlanmagan).
Diqqat! Agar havo soʻrgichda koʻmir filtri mavjud boʻlsa, uni olib tashlang.
Kichikroq diametrdagi quvurlarni oʻrnatish soʻrish kuchi kamayishi va shovqin
darajasining keskin ortishiga olib keladi.
Bu masaladagi har qanday shikoyatlar ra’d etiladi
Pishirishdan chiqqan bug‘larni tashqariga chiqarib tashlashning iloji bo‘lmaganda,
mo‘riga F deflektori va bir yoki bir nechta ko‘mirli filtrni o‘rnatish orqali havo so‘rgichni
filtrli versiyada ishlatish mumkin (mavjud modelga bog‘liq ravishda). Bug‘lar
oshxonaga tepadagi H panjarasi orqali chiqariladi.
Diqqat! Agar havo soʻrgichda koʻmir filtri mavjud boʻlmasa, uni buyurtma qilib,
o‘rnatish kerak.
Oʻrnatish
Rasm 3
• Plita ustidagi pishirish uskunasining tayanch yuzasi bilan
dudburonning eng pastki qismi orasidagi masofa elektr
plitalar uchun 50 smdan kam bo‘lmasligi va gaz yoki
aralash plitalar uchun65cmdan kam bo‘lmasligi zarur.
Gaz plitasini oʻrnatish yoʻriqnomasida kattaroq oraliq
masofa talab etilsa buni inobatga olish zarur.
Elektr ulanish
Tarmoqdagi kuchlanish havo soʻrgich ichki tomonida
joylashgan texnik ma’lumotlar taxtasida koʻrsatilgan
kuchlanishga mos kelishi lozim. Agar havo soʻrgich
vilkaga ega boʻlsa, uni shtepsel teshigiga ulang. Shtepsel
amaldagi qoidalar talablariga javob berishi va qulay joyda
joylashgan boʻlishi kerak. Jihozni rozetkaga uni oʻrnatib
boʻlgandan soʻng ulash mumkin. Agar havo soʻrgichda
vilka mavjud boʻlmasa (tarmoqqa bevosita ulanish) yoki
shtepsel teshigi qulay joyda joylashmagan boʻlsa, jihozni
oʻrnatib boʻlgandan soʻng, oʻrnatish yoʻriqnomasiga
asosan, 3-toifadagi yuqori kuchlanish holati yuz berganda
tarmoqni toʻliq uzib tashlash imkonini beruvchi ikki qutbli
viklyuchateldan foydalaning.
OGOHLANTIRISH! Havo soʻrish tizimini elektr quvvati
tizimiga ulashdan va jihozning toʻgʻri ishlayotganini
tekshirishdan oldin elektr toki bilan quvvatlantiruvchi kabel
toʻgʻri oʻrnatilganiga ishonch hosil qiling.
Oʻrnatish
Oʻrnatishdan oldin:
• Siz harid qilgan jihoz oʻlchamlari oʻrnatmoqchi boʻlgan yeringizga mos kelishini
tekshiring.
• Mavjud boʻlgan taqdirda koʻmir filtrlarini yechib oling (taalluqli boʻlimga qarang).
Filtrlarni faqat havo soʻrgichni filtratsiya rejimida ishlatishni hohlasangiz qaytadan
oʻrnatish mumkin.
• Havo soʻrgichni ichini transport yordamida olib kelish paytida begona narsalar
(vintlar solingan paketlar, kafolat qogʻozlari va h.) qolib ketmaganiga amin boʻlish
uchun tekshiring va mavjud boʻlsa ularni chiqarib saqlab qoʻying.
Havo soʻrgich barcha turdagi devorlar/shiftlarga qotirish uchun dyubellar bilan
ta’minglangan. Ammo, materiallar sizning devor/shiftingizga mos kelishini aniqlashtirish
uchun malakali texnikka murojaat qilishingiz lozim. Devor/shift jihoz ogʻirligini hisobga
olgan holda yetarlicha mustahkam boʻlishi kerak.
Eslatma: Qismlarga “(*)” belgisi qo‘yilgan bo‘lsa, bular ayrim modellarda mavjud
bo‘lgan, ayrimlarida esa mavjud bo‘lmasa-da, alohida sotib olish mumkin bo‘lgan
anjomlardir.
Texnik xizmat koʻrsatish
Tozalash
Tozalash uchun FAQAT neytral tozalovchi suyuqlikda hoʻllangan lattadan foydalaning.
HECH QANDAY TOZALASH QUROLLARIDAN FOYDALANMANG. Abraziv
materiallardan iborat vositalarni qoʻllamang. SPIRTDAN FOYDALANMANG!
Texnik xizmat koʻrsatish jarayonida doimo ishchi qoʻlqoplarni taqing.
Yogʻlarni ushlab qoluvchi filtrlar.
Fig. 1
Plitalardan chiquvchi yogʻ parchalarni ushlab qoladi.
Filtrni har oyda yumshoq ta’sir etuvchi yuvuvchi vositalar yordamida qoʻlda yoki idish
yuvuvchi uskuna yordamida past haroratda, yuvishning qisqa siklida tozalash lozim.
Idish yuvuvchi uskuna yordamida yuvganda yogʻlarni tutib qoluvchi filtr rangi xiralashishi
mumkin, lekin uning filtrlash xususiyati mutlaqo oʻzgarmaydi.
Yogʻlarni tutib qoluvchi filtrni yechish uchun filtrni ajratish uchun moʻljallangan prujinali
tutqichni oʻzingizga torting.
Koʻmir filtri (filtrlovchi rejim uchun)
Fig. 2
Oshxonadagi yoqimsiz hidlarni yoʻqotadi.
Koʻmir filtrini toʻlib qolishi undan ancha vaqt foydalangandan soʻng, oshxona turi va
yogʻlarni tutib qoluvchi filtrning tozalanib turilish vaqtiga qarab yuz berishi mumkin.
Har qanday taqdirda, kartridjni har 4 oyda almashtirib turing.
Koʻmir filtri yuvilmaydi va qayta tiklanmaydi.
Moy filtrlarini chiqarib oling.
Ko‘mir filtrlarini motor ustiga joylashtiring.
Soyabondagi R tishlarni S uyalariga to‘g‘rilang, keyin filtrni soat yo‘nalishida burab,
joyiga mahkamlang.
Ko‘mir filtrlarini chiqarib olish uchun yuqoridagi amalni teskarisiga bajaring.
Moy filtrlarini qayta joylashtiring.
Koʻmir filtrlarini harid qilish
Koʻmir filtrlari Samsung servis veb-sahifasi va xizmat koʻrsatish markazidan harid
qilinishi mumkin. Qoʻllanmaning soʻnggi sahifasiga qarang.
69
Lampalarni almashtirish
Fig. 1
Jihozni elektr tarmog‘idan uzing.
Ogohlantirish! Chiroq lampalariga teginishdan oldin ular soviganiga amin bo‘ling.
Eski lampaning o‘rniga xuddi shu turdagi yangisini qo‘ying, uning turi yorlig‘ida yoki
havo so‘rgichdagi lampa yaqinida ko‘rsatib qo‘yilgan.
A qopqoqni olib tashlab, lampa korpusini A oching.
Kuygan lampochkani olib, o‘rniga yangisini qo‘ying (quyidagi jadvalga qarang):
Lampochka
Quvvati (Vatt)
Rozetka
3
E14
Kuchlanish (V)
O‘lchami (mm)
220-240
35x102 (Diametr x
Uzunlik)
ILCOS D Kodi
(IEC 61231’ga ko‘ra)
DRBB/C-3-220-240-E14-35/102
Agar chiroq yonmasa, texnik yordam chaqirishdan avval lampochkaning to‘g‘ri
qo‘yilganligini tekshirib ko‘ring.
Xizmat muddati tugaganidan keyin lampani chiqarib olish: Yuqoridagi chiqarish usuliga
qarang.
Ishlatish
Havo so‘rgichda so‘rish tezligini tanlash tugmasi o‘rnatilgan boshqaruv paneli mavjud.
Oshxona chiroqlarini boshqarish uchun chiroq o‘chirgichi ham mavjud.
B1. Lampani yoqish/oʻchirish
Light tugmasini bosing, lampalar yoqiladi.
Light tugmasini yana bosganda lampalar oʻchadi.
B2. Motorni yoqish/oʻchirish
QUVVAT tugmasini bosing, havo soʻrgich odatiy tezlikda ishga tushadi
Yana bir marta bossangiz, havo so‘rgich o‘chadi.
B3. O‘rtacha tezlik
“C” tugmasini bosing, havo soʻrgich oʻrtacha tezlikda ishga tushadi
B4. Yuqori tezlik
“D” tugmasini bosing, havo soʻrgich yuqori tezlikda ishga tushadi.
Ishlab chiqaruvchi haqida ma'lumot
Ishlab chiqaruvchi: Samsung Electronics Co., Ltd.
Ishlab chiqaruvchining manzili:
Koreya Respublikasi, (metan-dong) 129, Samsung-ro, Yengtong-gu, Suvon, Kyongi-do,
16677
Ishlab chiqarish manzi:
1) Joylashgan o’rni Montirone 60030 MERGO (ANKONA) - ITALIYA
2) Injinerska ko’chasi, 3, 55221 YELCH LYASKOVITSE – POLSHA
Ishlab chiqarilgan mamlakat: Italiya, Polsha
E'tirozlarni qabul qiluvchi tashkilotning yuridik manzili: O'zbekiston Respublikasi,
Toshkent shahri, Amir Temur ko'chasi, 107-B, 100084
70
TR - Montaj ve kullanım talimatları
Bu kılavuzda kullanılan simgeler
UYARI
Kazalara veya ölüme yol açabilecek tehlikeler veya güvenli olmayan uygulamalar.
DİKKAT
Elektrik çarpmalarına, kazalara veya eşya hasarlarına yol açabilecek tehlikeler veya
güvenli olmayan uygulamalar.
NOT
Faydalı tavsiyeler ve talimatlar
Bu uyarı işaret ve simgeleri hem sizin, hem de başkalarının başına gelebilecek kazaları
önlemek içindir. Bunlara harfiyen uygun hareket etmeniz rica edilir. Bu bölümü
okuduktan lütfen ileride gerektiğinde başvurabilmeniz için güvenli bir yerde saklayın.
Bu el kitabında belirtilen talimatlara adım adım riayet ediniz. Üretici, bu el kitabında
yar alan talimatlara riayet etmemekten kaynaklanan olası arızalara, sebep olunan hasar
veya yangınlara ilişkin hiçbir sorumluluk kabul etmez. Davlumbaz yemek pişirilirken
ortaya çıkan duman ve buharın çekilmesi amacıyla ve sadece evlerde kullanılmak
üzere tasarlanmıştır.
Kullanma kılavuzunda gösterilen şekillere nazaran davlumbazın farklı
fonksiyonları olabilir, fakat kullanma tâlimatı, bakımı ve montajı aynı şekilde
kalıyor.
• Bu kullanım kulavuzunu ileride ihtiyaç duyulabilecek her anda başvurulabilmesi için
muhafaza etmek önemlidir. Ürünün satılması, başkasına verilmesi yada taşınması
esnasında bu kullanım klavuzunun da ürün ile birlikte kalmasına özen gösteriniz.
• Talimatları dikkatle okuyunuz: Kurulum, kullanım ve güvenlik ile ilgili çok önemli
bilgiler içerir.
• Gerek ürün üzerinde gerek ise tahliye kanallarında ne elektriksel ne de yapısal
tadilatlar yapmayızınız.
• Cihazin kurulumuna başlamadan önce tüm parçaların kullanılabilir halde olduğunu
kontrol ediniz. Aksi takdirde üreticiyle irtibata geçip kuruluma devam etmeyiniz.
Dikkat
• Herhangi bir temizleme veya bakım işlemi yapmadan
önce elektrik prizini çıkartarak veya ana şebeke ile
bağlantıyı keserek davlumbazı kapatınız.
• Tüm kurulum ve bakım işlemleri için iş eldiveni
kullanınız.
• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan
ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı
olan tehlike hakkında bilgileri olduğu takdirde yetersiz
fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da
tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından
kullanılacak şekilde tasarlanmıştır.
• Çocukların ocak ile oynamaları yasaktır. Temizlik ve
bakım işlemleri gözetimsiz çocuklar tarafından
yapılmamalıdır.
• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer
yakıtlarla kullanıldığında cihazın kurulduğu alandaki
bölümlerinin havalandırılma şartlarını yerine getirmek
gerekir.
• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış
kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE)
temizlemek gerekir. Davlumbazın temizlik ve filtre
değiştirme ve temizleme talimatlarına uyulmaması yangın
riskine neden olabilir.
• Davlumbazın altında yemekleri alevlendirmek kesinlikle
yasaktır.
• Ampul değiştirirken kılavuzda bulunan ampul
Bakım/Değiştirme bölümünde yer alan lamba tipini
kullanınız.
Açık alev filtreler için son derece zararlıdır ve yangın
tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi
gerekir.
Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma
işlemleri dikkatle yapılmalıdır.
UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın
bölümleri ısınabilir.
• Kurulum işlemini tamamlamadan cihazın ana
bağlantısını yapmayınız.
• Buhar tahliyesi için uygulanacak teknik ve güvenlik
önlemleriyle ilgili olarak yerel yönetim tarafından verilen
düzenlemelere uymak önemlidir.
• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan
buhar tahliye etmek gibi farklı nedenlerden dolayı
kullanılan vantilasyon sistemine kanal sistemi
kurulmamalıdır.
DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde
vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel
tehlikelere neden olabilir.
• Elektrik çarpma risklerini önlemek için davlumbaz
ampulunu doğru şekilde yerleştirmeden cihazı
kullanmayınız.
• Izgaraları kurmadan davlumbazı kullanmayınız.
• Özellikle belirtilmediği takdirde davlumbazı ASLA destek
yüzeyi olarak kullanmayınız.
• Montaj için ürünle tedarik edilen vidaları kullanınız veya,
tedarik edilmediği takdirde, uygun vida tipini satın alınız.
• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları
kullanınız.
• Tüm sorularınız için yetkili destek hizmetini veya uzman
teknisyen ile irtibata geçiniz.
DİKKAT! Bir programlama cihazı, zamanlama cihazı,
ayrı uzaktan kumanda veya otomatik olarak devreye giren
herhangi başka bir donanımla birlikte kullanmayın.
Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayılı Avrupa Atık Elektrik ve Elektronik
Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde
atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün
uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz
etkileri önlemiş olacaksınız.
Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu
cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli
ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları
yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler
doğrultusunda gerçekleştirilmelidir.
Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde
bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün
satıcısına danışın.
Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:
• Güvenlik: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Performans: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için
öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme
işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla
miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda
kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon
filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ
filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye
indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını
kullanınız.
71
Kullanım
Davlumbaz yemek pişirilirken ortaya çıkan duman ve buharın çekilmesi amacıyla ve
sadece evlerde kullanılmak üzere tasarlanmıştır.
Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır.
Aspiratörlü model
Davlumbazõn üst tarafõnda, dumanõn dõşarõ çõkmasõ için bir hava çõkõşõ (B)
bulunmaktadõr (çõkõş borusu ve boru tespit kelepçeleri verilmemiştir).
Dikkat! Cihazla birlikte karbon filtre (monte edilmiş veya kit olarak) verilmediği
takdirde, sipariş edilmelidir.
Boruların ve duvardaki az çaplı çıkış borularının emme gücünün iyi çalışmasını azaltır
ve gürültüyü büyük ölçüde arttırır.
Dolayısıyla bu konuyla ilgili hiçbir mesuliyet kabul edilmez.
Filtreli Model
Eğer duman ile buharı dışarı doğru atmak mümkün değilse, elinizdeki modele uyarak
bir veya daha fazla karbonlu filtrenin ve F deflektörünün montajını bacanın üzerine
yaparak davlumbazı filtreli model ile kullanabilirsiniz. H üst ızgara sayesinde mutfakta
duman ile buharın geri dönüşümü gerçekleşir.
Dikkat! Cihazla birlikte karbon filtre verilmediği takdirde, sipariş edilmelidir ve
yerine takılmalıdır.
Kurulum
Şekil 3
• Ocağın üzerindeki pişirme kapları için destek yüzeyleri
ile ocak davlumbazının en alçak kısmı arasındaki
minimum mesafe, elektrikli ısıtıcılardan 50 cm, gaz veya
gazla-elektrikle çalışan ocaklardan 65 cm’den az
olmamalıdır.
Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha
fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır.
Elektrik bağlantısı
Ana güç kaynağı davlumbazın içinde yer alan plakada
belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş
ile mevcut düzenlemelere uygun bir prize takıp erişilebilir
bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın
fişi yok ise (doğrudan şebeke bağlantısı) veya priz
erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili
koşullar altında ana kablonun bağlantısının tamamen
kesilmesini sağlayan, standartlara uygun çift kutuplu bir
anahtar kullanın.
UYARİ: Davlumbazı ana güç kaynağına yeniden
bağlamadan ve etkin şekilde çalıştığını kontrol etmeden
önce, ana güç kaynağı kablosunun düzgün takılıp
takılmadığını denetleyin.
Montaj
Montaja başlamadan önce:
• Satın alınan ürünün seçilen montaj alanı için uygun boyutta olup olmadığını kontrol
edin.
• Varsa aktif karbon (*) filtresini çıkarınız (ilgili paragrafa bakınız). Bu/bunlar sadece
davlumbazı filtreli model olarak kullanmak isterseniz monte edilecektir.
• (Nakliye açısından) davlumbazın içinde başka malzemelerin (örn. vida paketi (*),
garanti kartı (*) vs) bulunup bulunmadığını kontrol ederek bunları çıkarın ve ayrı bir
yerde muhafaza edin.
Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller
verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin
uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte
olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca
duvara monte ediniz.
Not: "(*)" ile işaretli elemanlar opsiyonel aksesuarlar olup sadece satın alınacak bazı
model veya elemanlarla birlikte temin edilir.
Bakım
Temizleme
SADECE ılık suya batırılmış bir bez ve nötr sıvı deterjanla temizleyiniz. TEMİZLİK
TAKIMLARI VE ALETLERİ KULLANMAYINIZ! Aşındırıcı ürünler kullanmayınız.
ALKOL KULLANMAYINIZ!
Tüm bakım işlemlerinde iş eldiveni kullanın.
Yağ filtresi
Şekil 1
Pişirme sonucu oluşan yağ taneciklerini tutar.
Yağ filtresi, ayda bir asitsiz deterjanla, elde veya düşük ısı ve kısa devreye
programlanmış bir bulaşık makinesinde temizlenmelidir. Bulaşık makinesinde
yıkandığında, yağ filtresinin rengi hafifçe solabilir, ancak bu filtreleme kapasitesini
etkilemez.
Yağ filtresini çıkarmak için yay bırakma kolunu çekin.
Kömür filtresi (yalnızca filtreli modellerde)
Şekil 2
Filtre, pişen yemeğin neden olduğu rahatsız edici kokuları emer.
Etkin kömür filtre, pişirme türüne ve yağ filtresinin temizlenme sıklığına bağlı olarak
daha uzun sürede dolar.
Her koşulda en az dört ayda bir kartuşun değiştirilmesi gerekir.
Karbon filtre yıkanmaz ve yeniden kullanılabilir hale getirilemez.
Anti-yağ filtresini çıkartınız.
Motörü kaplayan filtrelerin montajını yapınız.
Konveyörün üzerinde bulunan R çivilerinin S halkalarıyla denk gelip gelmediğini
kontrol ediniz, ve sabitleşene kadar saat yönünde çeviriniz.
Demontaj için işlemi aksi yönde gerçekleştiriniz.
Anti-yağ filtrelerini yeniden yerleştiriniz.
Karbon filtrenin satın alınması
Karbon filtreyi Teknik Servis Web sitesinden veya Samsung Teknik Servis
Merkezlerinden satın alabilirsiniz. Bu kılavuzun son sayfasında verilen bilgilere
başvurun.
Lambaları değiştirme
Şekil 1
Davlumbazın elektrik bağlantısını kesin.
Uyarı! Ampullere dokunmadan önce, soğuduklarından emin olun.
Çalışmayan ampulu, etiketin üzerinde veya davlumbaz ampulunun yanında belirtildiği
gibi, aynı tipten bir ampul ile değiştiriniz.
Lamba muhafazasına (A) erişmek için kapağı (A) kaldırınız.
Hasarlı lambayı çıkarıp, yenisiyle değiştirin (aşağıdaki tabloya başvurun):
Lamba
Güç (W)
Soket
3
E14
Gerilim (V)
Boyut (mm)
220-240
35x102 (çap x
uzunluk)
ILCOS D Kodu
(IEC 61231'e göre)
DRBB/C-3-220-240-E14-35/102
Lambalar yanmıyorsa, teknik desteği çağırmadan önce duylarına düzgün şekilde
oturduklarından emin olunuz.
Ömrünü tamamlayan ampulün sökülmesi: Lütfen yukarıdaki sökme yöntemine başvurun
72
Çalıştırma
Davlumbazın üzerinde aspiratör hızının ayarlandığı bir kontrol paneli ve pişirme alanı
ışıklarını kumanda eden bir lamba anahtarı bulunmaktadır.
B1. Işıkları AÇMA/KAPATMA
Işık düğmesine bastığınızda lambalar yanar.
Işık düğmesine yeniden bastığınızda lambalar söner.
B2. Aspiratör motorunu AÇMA/KAPATMA
GÜÇ düğmesine bastığınızda aspiratör önceden ayarlanan hızda
çalışmaya başlar.
Aspiratörü kapatmak için yeniden basın.
B3. Orta hız
"C" düğmesine bastığınızda orta hız etkinleştirilir
B4. En yüksek hız
"D" düğmesine bastığınızda en yüksek hız etkinleştirilir.
TÜKETİCİNİN SEÇİMLİK HAKLARI
Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin
Korunması Hakkında Kanunun 11 inci maddesinde yer alan;
a- Sözleşmeden dönme,
b- Satış bedelinden indirim isteme,
c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini
kullanabilir.
Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik
masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep
etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür.
Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı,
üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;
-- Garanti süresi içinde tekrar arızalanması,
-- Tamiri için gereken azami sürenin aşılması,
-- Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı
tarafından bir raporla belirlenmesi durumlarında;
tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa
malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir.
Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda
satıcı, üretici ve ithalatçı müteselsilen sorumludur.
Satıcı tarafından Garanti Belgesinin verilmemesi durumunda, tüketici Gümrük ve
Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne
başvurabilir.
Tüketici, çıkabilecek uyuşmazlıklarda şikayet ve itirazlari konusundaki başvuruları
yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem
Heyetine veya Tüketici Mahkemesine başvurabilir.
6502 sayılı Tüketicinin Korunması Hakkında Kanun'un 18.
maddesine göre tüketici taksitle satın aldığı malı, cayma süresi içerisinde ancak olağan
bir gözden geçirme şeklinde kullanabilecektir.
Satın alınan mal olağan bir gözden geçirme dışında kullanılmış ise tüketici cayma
hakkını kullanamayacaktır.
No Şehir Firma AdI Telefon Numarası Adres
1 ADANA
EMİN ELEKTRONİK SANAYİ VE TİCARET LİMİ
TED ŞİRKETİ
903224589292
MİTATPAŞA MAH. MÜCAHİTLER CAD. ÖZLEM
APT. A BLOK NO:51/D / SEYHAN
2 ADANA GÖK TEKNİK-FADİME GÖK 3223232323
YAVUZLAR MAHALLESİ KIŞLA CAD. No:285/A Y
ÜREĞİR / ADANA YÜREĞİR
3 ADIYAMAN KAR SOĞUTMA-ENDER KARCIOĞLU Esnaf 5464961817
TURGUT REİS MAHALLESİ 118 SOK. No:8 A/A
MERKEZ / ADIYAMAN / MERKEZ
4 AFYONKARAHİSAR MURAT DAMAR - DAMAR ELEKTRONİK 902722124827
SELÇUKLU MAHALLESİ GÜNEŞ HATUN
CADDESİ No : 10 A/- MERKEZ/ AFYONKARAHİ
SAR MERKEZ
5 ANKARA
AY BEYAZ EŞYA VE ELEKTRONİK İNŞAAT TURİ
ZM TİCARET LİMİTED ŞİRKETİ
3122810840
ŞEKER MAHALLESİ 1408 CAD. NO:3/A / ETİ
MESGUT
6 ANKARA DOĞA TEKNİK -İSMAİL SAVAŞ EVİRGEN 903124343642
BAHÇELİEVLER MAHALLESİ 281. CADDE No:94
B/- GÖLBAŞI/ANKARA GÖLBAŞI
7 ANKARA SİMGE ELEKTRONİK-YAŞAR ALAR 0312 3251876
ETLİK MAHALLESİ ETLİK CADDESİ No:205 A/-
KEÇİÖREN/ANKARA KEÇİÖREN
8 ANKARA
SİSTEM GURUP ELEKTRONİK TİCARET VE
TAAHHÜT LTD. ŞTİ.
903122120143
ETİ MAH. GAZİ MUSTAFA KEMAL BULVARI
No.104/A ÇANKAYA-ANKARA
9 ANTALYA BAŞARAN TEKNİK SERVİS-MEHMET BAŞARAN 2427220548
KÖKEZ MAHALLESİ BURMAHANCI CADDESİ
No:104/C
10 ANTALYA İSMAİL ŞENGÖZ-ŞENGÖZ ELEKTRONİK 902425123785
SARAY MAH. MEHMET ÇAVUŞ SOK. CEBİ APT.
No.5/A ALANYA
11 ANTALYA TURKUT TEKNİK-ENVER TURKUT Esnaf 2423442333
FABRİKALAR MAHALLESİ 3049 SOK. No:3 B/-
KEPEZ / ANTALYA / KEPEZ
12 ANTALYA
YILDIRIM ELEKTRONİK TİCARET VE SANAYİ Lİ
MİTED ŞİRKETİ- MURATPAŞA ŞUBESİ
902422410062
TAHIL PAZARI MAHALLESİ ADNAN MENDERES
BULVARI ŞÜKRÜ BOYACI APT NO:23/A /
MURATPAŞA
13 AYDIN MURAT SOĞUTMA 2565127774
YENİCAMİ MAHALLESİ SEKİLER CADDESİ
NO:33/A SÖKE/AYDIN / SÖKE
14 BALIKESİR GÖKSEL SARFAKLAR 2662447072
HACI İLBEY MAH. ANAFARTALAR CAD. NO:80/A
POSTAKODU:10100 ALTIEYLÜL/BALIKESİR
15 BATMAN PLATİN ELEKTRONİK-KARAMAN PLATİN 488-2141365 MEYDAN MAH. GÜLİSTAN CAD NO:53
16 BURSA ABC SERVİS HİZMETLERİ LİMİTED ŞİRKETİ 2244535580
ODUNLUK MAHALLESİ KÜKRER SK. NO: 4 C/1 /
NİLÜFER
17 BURSA ÖYKÜ TEKNİK-SAVAŞ BAYKİZ Esnaf 5373910162
EŞREF DİNÇER MAHALLESİ ESKİ PAZAR CAD.
NO: 62/C GEMLİK/BURSA / GEMLİK
18 BURSA ZAFER TEKNİK-MUSA AK Esnaf 902246131399
HAMZABEY MH. KORUCUBAŞI SK. N:7 A /
MUSTAFAKEMALPAŞA
19 ÇANAKKALE UĞUR ELEKTRONİK - UĞUR TÜLÜMEN 902865668030
CAMİİ KEBİR MAH. GAZİ SÜLEYMANPAŞA CAD.
NO.46/2 GELİBOLU
20 ÇANAKKALE
UĞUR ELEKTRONİK UĞUR TÜLÜMEN Ç
ANAKKALE ŞUBESİ
902865668030
İSMETPAŞA MAHALLESİ MÜLAZIM RIZA SOKAK
NO:8-14/1 / ÇANAKKALE
21 ÇORUM TANER ELEKTRONİK - AHMET TANER CERİT 903642246721
ULUKAVAK MAHAHALLESİ TARAKCI 8.SOKAK
NO:18/A
22 DENİZLİ
MAVİAY MÜHENDİSLİK MAKİNE İNŞAAT
ELEKTRONİK SANAYİ VE TİCARET LİMİTED Şİ
RKETİ
2582620009
Merkezefendi Mahallesi 29 Ekim Bulvarı No:37/A
Maviay İş Merkezi Merkezefendi/Denizli / DENİZLİ
23 DENİZLİ
ÖZEL SOĞUTMA ISITMA SANAYİ VE TİCARET L
İMİTED ŞİRKETİ
2582624233
Topraklık Mh. 571 Sk. No:29/A Pamukkale/Denizli /
DENİZLİ
24 DİYARBAKIR HAKAN GÜZEL - ÖZKA ELEKTRONİK 4124152111
ALTIOK MAHALLESİ, İSMAİL BEŞİKÇİ CADDESİ,
JİYAN 3 APARTMANI ALTI 87/B / BİSMİL
25 DİYARBAKIR
MEHMET ALKAYA HİZMET ELEKTRONİK TEKNİ
K SEVİSİ KAYAPINAR ŞUBESİ
4122575172
MEDYA MAHALLESİ 153.SOKAK SEÇKİN SİTESİ
ALTI 5/A /41 / KAYAPINAR
26 DÜZCE UZMAN TV-MURAT GÜLAÇTI Esnaf 903805144648
KÜLTÜR MAHALLESİ ÖMER SEYFETTİN SOK.
No:18 A/- MERKEZ / DÜZCE / MERKEZ
27
EDİRNE ATEŞ ELEKTRONİK - ÖZCAN ATEŞ 2842352837
FATİH MAH. İBRAHİM AY CAD. PEMBE KÖŞK
APT. NO:1 / EDİRNE
28 ELAZIĞ FATİH TÜRK - HAZAR SOĞUTMA 904242186621
SÜRSÜRÜ MAHALLESİ KARAHANLI SOKAĞI No
: 16/Z02 MERKEZ/ ELAZIĞ MERKEZ
29 ERZİNCAN ÖZTÜRK ELEKTRONİK-İBRAHİM ÖZTÜRK 904462121177
İNÖNÜ MAHALLESİ 23. SOKAK No:25/Z1 / ERZİ
NCAN MERKEZ
30 ERZURUM EMİR ELEKTRONİK-SECATTİN AYLANÇ 0442 237 37 01 GEZ MAH. ÇAYKARA CAD. NO:44/14
31 GAZİANTEP
ÜNAL ŞENSÖYLER ELEKTRONİK SANAYİ VE Tİ
CARET LİMİTED ŞİRKETİ KARATAŞ ŞUBESİ
903422151222
ŞAHİNTEPE MAHALLESİ 133394 NOLU CAD.
NO: 12 BA/0 ŞAHİNBEY/GAZİANTEP ŞAHİNBEY
32 GİRESUN BİRLEŞİM TEKNİK-YENER ŞAHİN 904545052829
HACISİYAM MAHALLESİ İNÖNÜ CAD. No:77//A
MERKEZ / GİRESUN MERKEZ
33 HATAY SERHAN YÜKSEKBAŞ UZAY ELEKTRONİK 903266130306
CUMHURİYET MAHALLESİ FATİH SULTAN
MEHMET CAD. NO: 54 A İSKENDERUN/
34 HATAY ÜN SOĞUTMA-AKİF ÜN 0326 712 38 09 YEŞİL MAH. ATATÜRK CD.KERVAN SOK.NO:4
35 IĞDIR
CAN ELEKTRONİK İLETİŞİM GIDA İNŞAAT NAKL
İYAT HİZMET İŞLETMELERİ TİCARET LİMİTED
ŞİRKETİ
0476 227 96 39
14 KASIM MH. NİHAT POLAT CADDESİ 743.
SOKAK NO:D/2
<(7.7/76(5976/767(67
73
No Şehir Firma AdI Telefon Numarası Adres
36 İSTANBUL ALPER DESTANOĞLU SAHIS 2163902000 DOĞU MAH. GÖLDE SOK. 3/C / PENDİK
37 İSTANBUL
ATASER ELEKTRİKLİ VE ELEKTRONİK EV
ALETLERİ ISITMA SOĞUTMA SİSTEMLERİ Tİ
CARET LTD. ŞTİ.
2164697604
İÇERENKÖY MAH. AHMET TARIK SK. NO:18/A
ATAŞEHİR/İST. / ATAŞEHİR
38 İSTANBUL
GARANTİ SERVİS DAYANIKLI TÜKETİM
MALLARI PAZARLAMA SERVİS HİZMETLERİ
SANAYİ VE TİCARET LTD. ŞTİ.
902126250625
ALİBEYKÖY GÜZELTEPE MAHALLESİ AVCI
SOKAK NO.8/B EYÜP
39 İSTANBUL
MAKSA ELEKTRONİK OTOMOTİV İNŞAAT VE
MEDİKAL CİHAZLAR TİCARET VE SANAYİ LİMİ TED
ŞİRKETİ KÜÇÜKÇEKMECE İSTANBUL Ş
UBESİ
902126988802
HALKALI MERKEZ MAH. FİLİZ SK. NO:21 A/2 KÜ
ÇÜKÇEKMECE İSTANBUL / KÜÇÜKÇEKMECE
40 İSTANBUL
MURAT KARADAĞ ELEKTRONİK TİCARET LİMİ
TED ŞİRKETİ
902167559585
EKŞİOĞLU MAH. KURAN KURSU CAD. B BLOK
NO: 4BD / ÇEKMEKÖY
41 İZMİR DEREN TEKNİK ESNAF 902326161600
ESATPAŞA MAHALLESİ 2.İSTASYONALTI GEÇİ
Dİ SK. NO:14/5 MENEMEN-İZMİR / MENEMEN
42 İZMİR DİZAYN ELEKTRONİK-KEMAL ŞEN Esnaf 2328566770
ERTUĞRUL MH. MİTHATPAŞA CD. 3028 SK.
NO:6/7 - / TORBALI
43 İZMİR REİS TEKNİK-AŞKIN GÜRCAN 2328783939
8 EYLÜL MAH. İZMİR CAD. NO:80/A - / KEMALPA
ŞA
44 KAHRAMANMARAŞ --NEDİM ÇİÇEK Esnaf 903442122871
İSA DİVANLI MAHALLESİ SARAYALTI CADDESİ
No:42 C/- DULKADİROĞLU/KAHRAMANMARAŞ
DULKADİROĞLU
45 KASTAMONU
KMS SATIŞ SONRASI HİZMETLER-KAMİL
TANJU ALTAN
3662142696
İSMAİLBEY MAH. ŞEHİT ERTAN SİVRİOĞLU
SOK. NO: 51
46 KAYSERİ EMRAH ÖZDEMIR EYLÜL ELEKTRONİK 3522353538
KILICARSLAN MAH. KIZILIRMAK CAD. NO:27/A /
MELİKGAZİ
47 KİLİS
BAK BAK ELEKTRONİK-YUSUF DAĞAÇIKAN
Esnaf
3488134266
NECMETTİN ERBAKAN MAHALLESİ TURGUT Ö
ZAL CAD. NO: 33/Z1 KİLİS MERKEZ/KİLİS / KİLİS
MERKEZ
48 KONYA MEHMET AKDEMİR SAHIS 3322360607
ŞEHİT AHMET DEĞERLİ SK. LEVENT Kapı
No:58 Daire No:B MUSALLA BAĞLARI
MAH/SEMT İlçe: SELÇUKLU / KONYA
49 MALATYA EKREM MANDAL-GÜVEN TEKNİK 904223242145
Kernek Mah. Remzi Yüksek Sok. Furkan 2 A
BATTALGAZİ
50 MARDİN AHMET BOĞA
0482-3120047
05426821412
Tepebaşı mah. Adnan Menderes cad. no:3/A Kızı
ltepe
51 MERSİN AK GÜVEN SOĞUTMA-ALİ YILDIZ 3243286260
BAHÇELİEVLER MH. HÜSEYİN OKAN MERZECİ
BLV. NO:476/A .
52 MERSİN MURAT SAMİ GÜNEY (GÜNEY TEKNİK) 3246134113
ŞEHİTİSHAK MAH. MEVLANA CAD. NO:11
TARSUS
53 MERSİN PINAR ELEKTRONİK 3243368298 MAHMUDİYE MAH.108 SOK.NO:32/B
54 MUĞLA BİRCAN ELEKTRONİK - ABDULLAH BİRCAN 2522822517 CUMHURİYET CAD. NO:137 ORTACA/
55 MUĞLA
MUZAFFER YEREKER - SAMSUNG YETKİLİ
SERVİSİ
902526143931
TUZLA MAHALLESİ CELAL BAYAR CADDESİ
NO:7/1 FETHİYE
56 MUĞLA YAŞAR AVCI -KANAL ELEKTRONİK 0 252 512 2564
HOCABEDRETTİN MAH. TABAKHANE CAD.
NO:4/A MİLAS/
57 ORDU YUSUF TEMEL SAHIS 4522222100
Subaşı Mah. 477 Sok. No:17/A Altınordu/ORDU /
ORDU
58 OSMANİYE EM-TA TEKNİK-EMRAH KORUYUCU 903288125766
7 OCAK MAH. D. AHMET ALKAN CAD. NO:132/C
. / MERKEZ
59 RİZE
KUTUP DAYANIKLI TÜKETİM MAMULLERİ SERV
İS VE TEKNİK HİZMETLERİ TİCARET LTD. ŞTİ.
904642236969
CAMİÖNÜ MAHALLESİ CUMHURİYET
CAD.NO:33 A MERKEZ/RİZE RİZE
60 SAKARYA
ADA EKSEN ELKTRİK ELKTRONİK EV ALETLER
İ TEKNİK SERVİS HİZMETLERİ İNŞAAT GIDA Tİ
CARET SANAYİ LİMİTED ŞİRKETİ
2642742975
SAKARYA MAHALLESİ ÜNAL OZAN CAD. NO: 40
A ADAPAZARI/SAKARYA ADAPAZARI
61 SAMSUN
BAYRAK ELEKTRONİK TAMİR BAKIM Hİ
ZMETLERİ SAN.TİC.LTD.ŞTİ.
903624316480
19 MAYIS MAH. AĞABALİ CAD. NO:38 İLKADIM/
SAMSUN
62 ŞANLIURFA AHMET DOĞRUDAĞ-DOĞUŞ ELEKTRONİK - 904142153076
HAMİDİYE MAH.263. SOK. RÜMEYSA APT ALTI
NO:27/A
63 ŞANLIURFA
GERİLİM ISITMA VE SOĞUTMA SERVİS Hİ
ZMETLERİ İNŞAAT GIDA NAKLİYAT TURİZM
SANAYİ VE TİCARET LİMİTED ŞİRKETİ
904145521363
YENİŞEHİR MAHALLESİ, BEDİÜZZAMAN SAİDİ
NURSİ BLV. NO:204 A SİVEREK/ŞANLIURFA / Sİ
VEREK
64 SİVAS
SVS ÜSTÜN TEKNİK SANAYİ VE TİCARET LİMİ
TED ŞİRKETİ
903462255811
Kaleardı Mahallesi Fevzi Çakmak Caddesi No: 45B
SİVAS
65
TEKİRDAĞ WEGA ELEKTRONIK SACIT SEN 902826538281
CAMIATIK MAH. ÇALISKAN SOKAK NO. 8/A Ç ORLU
66 TRABZON
STAR ELEKTRONİK SERVİS HİZMETLERİ-
MEHMET YILMAZ
904623216224
İNÖNÜ MAH. YAVUZ SELİM BULVARI YAVUZ
SELİM APARTMANI NO.164/A / ORTAHİSAR
67 UŞAK YAMALI ELEKTRONİK-ALİ YAMALI Esnaf 905335144845
FEVZİ ÇAKMAK MAHALLESİ 1.RAY SOK. No:7
A/- UŞAK MERKEZ / UŞAK / UŞAK MERKEZ
68 VAN ADNAN MELTEM İZMİR RADYO TV ATOLYESİ 4322165746
BAHÇIVAN MAH. HAMZA DAYI SK. A BLOK NO:
36/1B İPEKYOLU /VAN VAN
■
Belirtilen Servis Merkezleri iletişim bilgileri 01.07.2021 tarihinde güncellenmiştir ve bu tarihten sonra değişiklik gösterebilir. Bilgilere
istinaden, bölgenizdeki servis merkezlerimize ulaşamadığınız durumlarda 444 77 11 numaralı Çağrı Merkezimizden size en yakın Servis
Merkezimizi öğrenebilirsiniz.
“Samsung yetkili servislerimize web sitemiz “samsung.com/tr/support “destek” bölümünde yer alan www.samsung.com/tr/support/service-center
adresinden ulaşa bilirsiniz.”
“www.servis.gov.tr veya e devlet uygulaması https://serbis.ticaret.gov.tr üzerinden “Servis Bilgi Sistemi Projesi (SERBİS )” kapsamında, satış
sonrası hizmet verdiği miz yetkili servis istasyonlarına ilişk in bilgilere doğr u ve kolay bir şe kilde ulaşa bilirsiniz.”
■
■
74
75
DA - Bruger- og monteringsvejledning
Symboler anvendt i denne vejledning
ADVARSEL
Farer eller usikre handlinger, som kan føre til personskade eller død.
PAS PÅ
Farer eller usikre handlinger, som kan føre til elektrisk stød, personskade eller skade på
ejendom.
BEMÆRK:
Anbefalinger og andre nyttige oplysninger
Disse ikoner og advarselssymboler bruges til at forebygge skader både for dig selv og
andre. Følg dem venligst nøje. Efter at have læst dette kapitel skal det opbevares på et
sikkert sted for mulig henvisning i fremtiden.
Overhold venligst alle instruktioner i denne vejledning. Fabrikanten frasiger sig
ethvert ansvar for eventuelle fejl, skader eller brande forårsaget af apparatet, men
afledt af manglende overholdelse af instruktionerne i denne vejledning. Emhætten er
beregnet til udsugning af røg og damp fra madlavning, og må kun benyttes til almindelig
husholdning.
Emhætten kan have et andet udseende i forhold til modellen på tegninerne i
denne vejledning. Vejledningen til brug, vedligeholdelse og installering er dog
uændret.
• Det er vigtigt at opbevare denne vejledning, så man får mulighed for at læse den
senere. Ved viseresalg, overdragelse eller flytning skal man sørge for, at
vejledningen følger emhætten.
• Læs instruktionerne omhyggeligt: der findes vigtige oplysninger om installering,
brug og sikkerhed.
• Der må ikke udføres elektriske eller mekaniske ændringer på emhætten eller på
udslipsrørene.
• Undersøg at ingen komponenter er beskadiget, før apparatet installeres. Kontakt
forhandleren og undlad at fortsætte med installeringen, hvis der påvises
beskadigelser.
Advarsler
• Før deres foretages nogen form for indgreb i forbindelse
med rengøring og vedligeholdelse skal forbindelsen til
strømforsyningen afbrydes ved at trække stikket ud eller
ved at slukke for boligens hovedafbryder.
• For indgreb i forbindelse med installation og
vedligeholdelse skal der bruges arbejdshandsker.
•Børn over 8 år og personer med nedsatte fysiske,
sensoriske eller mentale evner eller uden den nødvendige
erfaring og viden må ikke bruge apparatet, hvis de er
under tilsyn eller forinden har modtaget instruktioner i
sikker brug af apparatet og har forstået farerne, som
brugen af apparatet indebærer.
• Det er nødvendigt at holde øje med, at børnene ikke
leger med opladeren.
• Rengøring og vedligeholdelse må ikke udføres af børn
uden opsyn.
• Lokalet skal være udstyret med tilstrækkelig ventilation,
hvis emhætten bruges samtidig med andre
forbrændingsapparatet , der drives af gas eller andre
brændstoffer.
• Emhætten skal rengøres med hyppige mellemrum, både
indvendigt og udvendigt (MINDST EN GANG OM
MÅNEDEN).
• Overhold under alle omstændigheder anvisningerne i
vedligeholdelsesvejledningen.
Manglende overholdelse af emhættens
rengøringsforskrifter og af filtrenes udskiftning og
rengøring medfører fare for brand. Det er strengt forbudt
at tilberede mad under åben ild under emhætten.
• Ved udskiftning af pæren må du kun anvendes den type
lyspære, der er angivet i afsnittet om
vedligeholdelse/udskiftning af pære i denne manual.
Brug af åben ild er skadeligt for filtrene og kan medføre en
brand, og det skal derfor for enhver pris undgås.
Friturestegning skal udføres under overvågning for at
undgå, at olien overophedes og antændes.
PAS PÅ! Når kogepladen er i brug, kan emhættens
tilgængelige dele blive meget varme.
• Apparatet må ikke tilsluttes strømforsyningen, før
installationen er helt fuldført.
• Hvad angår de anviste tekniske og sikkerhedsmæssige
forholdsregler til udledning af røg, skal du omhyggeligt
overholde de lokale myndigheders forskrifter.
• Den udsugede luft må ikke tilføres en skakt, der bruges
til udledning af røg fra forbrændingsapparater, der
fungerer med gas eller andre brændstoffer.
ADVARSEL! Hvis der ikke monteres de skruer og
fastspændingsanordninger som angivet i disse
anvisninger, kan der opstå risiko for elektriske problemer.
• Du må ikke bruge eller efterlade emhætten uden korrekt
monterede pærer for at undgå en risiko for elektrisk stød.
•Brug aldrig emhætten uden en korrekt monteret rist!
• Emhættens overflade må ALDRIG anvendes som
afsætningsplade, med mindre dette er udtrykkeligt
angivet.
• Brug kun de medfølgende fastspændingsskruer til
produktet i forbindelse med installationen eller – såfremt
de ikke medfølger – skal du indkøbe den korrekte type
skruer.
• Brug skruer af korrekt længde, som anført i
installationsvejledningen.
• I tvivlstilfælde bør du kontakte dit autoriserede
servicecenter eller en kvalificeret tekniker.
ADVARSEL! Brug ikke sammen med en
programmeringsenhed, timer, separat fjernbetjening eller
andre enheder, der aktiveres automatisk.
Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC
- UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE).
Elektrisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan
være skadelige for menneskers sundhed og for miljøet, hvis kasseret elektrisk og
elektronisk udstyr ikke håndteres korrekt.
Elektrisk og elektronisk udstyr er mærket med nedenstående overkrydsede
skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr ikke må
bortskaffes sammen med usorteret husholdningsaffald, men indsamles særskilt.
Alle kommuner har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr
gratis kan afleveres af borgerne på genbrugsstationer og andre indsamlingssteder eller
bliver afhentet direkte fra husholdningerne. Nærmere information kan fås hos
kommunens tekniske forvaltning.
Produktet er designet, testet og produceret i henhold til:
• Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljøbelastning:
Indstil ON på emhættens laveste hastighed, når du begynder at lave mad og sluk den
først et par minutter efter endt madlavning. Forhøj kun hastigheden ved meget røg og
damp. Anvend kun boost hastigheden i tilfælde, hvor det er nødvendigt. Udskift
kulfilteret/kulfiltrene, når det er nødvendigt for at bibeholde udsugningseffektiviteten.
76
Rens fedtfilteret/fedtfiltrene, når det er nødvendigt for at bibeholde filtereffektiviteten.
Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering
af støjen.
Du kan finde informationer om Samsungs miljøforpligtelser og produktspecifikke
lovgivningsmæssige forpligtelser, som f.eks. REACH, WEEE, batterier, på:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
Brug
Emhætten er beregnet til udsugning af røg og damp fra madlavning, og må kun
benyttes til almindelig husholdning.
Emhætten er udviklet til brug i den sugende udgave med ekstern udledning eller i den
filtrerende udgave med intern recirkulation.
Sugende udgave
Emhætten er udstyret med en luftudgang foroven B til udledning af røg udenfor
(udledningsrør og fastgøringsbånd er ikke leveret).
Pas på! Hvis emhætten er udstyret med kulfilter, skal dette filter fjernes.
Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen
øges betydeligt.
Producenten fralægger sig ethvert ansvar i forbindelse hermed.
Filtrerende udgave
Hvis det ikke er muligt at lede røg og damp fra madlavningen udenfor, kan man
anvende emhætten i den filtrerende udgave ved at montere deflektoren F på
skorstenen, og et eller flere kulfiltre (på grundlag af den købte model); røg og damp
recirkuleres derefter i køkkenet gennem den øverste rist H.
Pas på! Hvis emhætten ikke er udstyret med kulfilter, skal dette filter bestilles og
installeres før brug.
Installering
Fig. 3
• Minimumsafstanden mellem kogegrejets støtteoverflade
på komfuret og den nederste del af emhætten må ikke
være under 50cm ved elektriske kogeplader, og ikke
under 65cm ved gasblus eller komfurer med både gasblus
og elektriske kogeplader.
Hvis gaskomfurets vejledning angiver en større afstand,
skal dette overholdes.
Elektrisk tilslutning
Netspændingen skal svare til spændingen vist på
typeskiltet internt i emhætten. Hvis emhætten er udstyret
med et stik, skal emhætten tilsluttes en let tilgængelig
stikkontakt, der er i overensstemmelse med de gældende
standarder. Stikkontakten skal også være let tilgængelig
efter installeringen. Hvis emhætten ikke er udstyret med et
stik (direkte tilslutning til elnettet), eller hvis stikket ikke
findes i et område, der også er let tilgængeligt efter
installeringen, skal der monteres en topolet
afbryderkontakt i overensstemmelse med standarderne,
der sørger for fuld afbrydelse fra elnettet i tilfælde af
forhold i overspændingskategori III, og i
overensstemmelse med reglerne for elektriske
installationer.
OBS! Undersøg altid, at netkablet er blevet monteret
rigtigt, før emhættens kredsløb tilsluttes forsyningsnettet
og der udføres kontrol af korrekt funktion.
Montering
Før installering:
• Undersøg at det købte produkt har passende dimensioner til det valgte
installeringssted.
• Fjern det/de aktive kulfilter/kulfiltre, hvis de leveres med emhætten (læs også det
relevante afsnit). Dette/disse filter/filtre skal kun genmonteres, hvis man ønsker at
anvende emhætten i den filtrerende udgave.
• Sørg for, at der ikke (af transporthensyn) er tilbehør internt i emhætten (for
eksempel poser med skruer, garantier etc.); hvis dette er tilfældet, skal det fjernes
og opbevares.
Emhætten er udstyret med fastgørings-murplugs, der passer til de fleste vægge/lofter.
Det er dog nødvendigt at rådspørge sig med en kvalificeret tekniker for at sikre, at
materialerne er egnet og passer til vægtypen/lofttypen. Væggen/loftet skal være
tilstrækkelig robust til at bære emhættens vægt.
Bemærk: Delene mærket med symbolet "(*)" er valgfrit ekstraudstyr til nogle modeller,
som skal købes særskilt.
Vedligeholdelse
Rengøring
Ved rengøring må der UDELUKKENDE anvendes en klud fugtet med neutrale, milde
rengøringsmidler i flydende form. ANVEND IKKE VÆRKTØJ ELLER ANDET UDSTYR
TIL RENGØRING.
Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!
Anvend arbejdshandsker til alle vedligeholdelsesindgreb.
Fedtfilter
Fig. 1
Tilbageholder de fedtpartikler, der dannes under tilberedning af mad.
Fedtfilteret skal rengøres én gang om måneden med milde rengøringsmidler; filteret
kan også vaskes i opvaskemaskine ved lav temperatur og på et kort opvaskeprogram.
Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil ikke
have negativ indflydelse på dets filtrerende egenskaber.
Træk i fjederhåndtaget for at afmontere fedtfilteret.
Kulfilter (kun den filtrerende udgave)
Fig. 2
Filteret opfanger lugt fra madlavning.
Kulfilteret skal udskiftes hver 4. Måned, hvis emhætten ikke benyttes intensivt, eller
oftere.
Kulfilteret kan IKKE vaskes eller genanvendes.
Fjern fedtfiltrene.
Montér filtrene til dækning af motoren.
Undersøg at dornene R på luftlederen svarer til slidserne S, og drej derefter med uret,
indtil der blokeres.
Ved afmontering bedes man følge modsatte fremgangsmåde.
Sæt fedtfiltrene på plads igen.
Køb af kulfilter
Kulfilteret kan købes på supportservice hjemmesiden eller ved Samsung
servicecentrene. Der henvises til oplysningerne på den sidste side i denne vejledning.
Udskiftning af lyspærerne
Fig. 1
Afbryd apparatet fra el-nettet.
Pas på! Sørg for at pærerne er kolde før de berøres.
Udskift den beskadigede pære med en pære af samme type i overensstemmelse med
specifikationerne på etiketten eller oplysningerne ved siden af pæren på emhætten.
Fjern skærmen A for at få adgang til rummet med pærerne.
Fjern den beskadigede pære og udskift med en ny pære (jvf. den nedenstående tabel):
Lampe
Effekt (W)
Fatning
3
E14
Spænding (V)
Dimension (mm)
220-240
35x102 (Diameter
x Længde)
Kode ILCOS D
(i henhold til IEC 61231)
DRBB/C-3-220-240-E14-35/102
Hvis belysningen ikke fungerer, skal man kontrollere, at lampen er korrekt indsat i
fatningen, før der rettes henvendelse til et servicecenter.
Demontering af pære efter endt levetid: se afmonteringsmetoden ovenfor.
77
Funktion
Emhætten er udstyret med et betjeningspanel, hvorfra man kan styre
udsugningshastigheden og tænde for lyset til kogepladen.
B1. Lys ON/OFF
Tryk på knappen Lys og lamperne tænder.
Tryk igen på knappen Lys og lamperne slukker.
B2. Udsugningsmotor ON/OFF
Tryk på knappen POWER og udsugningen aktiveres på den indstillede
hastighed.
Tryk igen for at slukke udsugningen.
B3. Medium hastighed
Tryk på tasten ”C” og og udsugningen aktiveres på medium hastighed
B4. Maksimal hastighed
Tryk på tasten ”D” og og udsugningen aktiveres på maksimum hastighed.
78
NO - Instrukser for montering og bruk
Symboler som brukes i denne håndboken
ADVARSEL
Farlige eller usikre praksiser kan føre til ulykker eller dødsfall.
OBS!
Farlige eller usikre praksiser kan føre til elektriske støt, ulykker og skader..
MERKNAD
Anbefalinger og råd
Disse ikonene og symbolene brukes for å unngå skader på seg selv og tredjeparter.
Disse må følges til prikke. Etter at dette kapitlet er lest må dokumentasjonen
oppbevares på et sikkert sted for fremtidig referanse.
Instruksjonene i denne håndboken må følges nøye. Produsenten fraskriver seg
ethvert ansvar for eventuelle uhell, skader eller brann på apparatet som skyldes at
bruksanvisningen i denne håndboken ikke har blitt overholdt. Ventilatoren er ment for
avtrekk av røyk og damp fra matlaging og er kun til husholdningsbruk.
Ventilatorhetten kan se annerledes ut enn det som vises på tegningene i denne
håndboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de
samme.
• Det er viktig å oppbevare denne håndboken for å kunne konsultere den i ethvert
øyeblikk. Ved salg, overdragelse eller flytting av produktet, må man forsikre seg
om at den følger med.
• Les bruksanvisningen nøye: den inneholder viktige informasjoner om installasjon,
bruk og sikkerhet.
• Ikke utfør elektriske eller mekaniske endringer på produktet eller på
avtrekksrørene.
• Før man fortsetter med installasjon av apparatet, skal man undersøke at ingen
komponenter er skadet. Hvis det skulle være skade på komponentene, skal man ta
kontakt med forhandleren og ikke fortsette med installasjonen.
Advarsel
• Før det utføres et hvilket som helst vedlikehold eller
rengjøring må hetten kobles fra strømmen, enten ved å
dra ut støpselet eller ved å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og
når det utføres vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 år og oppover
og av personer med svekkede fysiske, følelsesmessige
eller mentale egenskaper, eller manglende erfaring og
kjennskap, hvis de overvåkes eller hvis de er opplært til å
ta apparatet i bruk på en sikker måte og er informert om
tilhørende farer.
• Pass på at barn ikke leker med apparatet.
• Rengjøring og vedlikehold må ikke utføres av barn, med
mindre de overvåkes.
• Rommet må være tilstrekkelig ventilert hvis hetten
anvendes sammen med andre apparater som forbrenner
gass eller annet brensel.
• Hetten må rengjøres ofte både innvendig og utvendig
(MINST EN GANG I MÅNED), ta hensyn til
informasjonene skrevet i bruksanvisning og vedlikehold
håndbok.
• Manglende overholdelse av rengjørings indikasjon samt
som erstatning og rengjør av filter kan føre til brann fare.
• Det er strengt forbudt å lage flambert mat under hetten.
• Bruk kun samme type lyspære som indikeres i avsnittet
vedlikehold/utbytting av lyspære i denne veiledningen når
lyspæren skal byttes ut.
Frie flammer kan skade filtrene og medføre brann og må
derfor alltid unngås.
Frityrsteking må overvåkes for å unngå at oljen blir for
varm og antennes.
VÆR OPPMERKSOM: Hettens tilgjengelige deler kan bli
varme når koketoppen er i drift.
• Ikke kobl apparatet til strømnettet før installasjonen er
helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuttak,
følg nøye alle lokale forskrifter og regler.
• Oppsugd luft må ikke føres inn i et rør som benyttes som
uttak for apparater med gassforbrenning eller annen
brensel.
VÆR OPPMERKSOM! Manglende installasjon av
skruer og festeanordninger i samsvar med disse
instruksjonene kan føre til elektriske farer.
• Ikke bruk hetten uten lyspære eller med feilmontert
lyspære, da det finnes fare for elektriske støt.
Ikke bruk hetten med feilmontert rist!
Hetten må ALDRI brukes som støtteflate, med mindre
dette er uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med
apparatet for å utføre installasjonen eller, hvis de ikke
utleveres, kjøp riktige skruer.
• Bruk riktig lengde på skruene som er oppført i
Installasjonsveiledningen.
• Vennligst ta kontakt med et autorisert servicesenter eller
lignende kvalifisert personell hvis man er i tvil.
VÆR OPPMERKSOM! Ikke bruk tidsmåler, timer,
separat fjernkontroll eller andre typer anordninger som
aktiveres automatisk.
Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC - UK SI 2013
No.3113, Waste Electrical and Electronic Equipment (WEEE). Ved å forsikre seg om at
dette produktet kasseres forskriftsmessig, bidrar brukeren med å forebygge mulige
negative miljø- og helsekonsekvenser.
Symbolet på produktet eller på papirer som følger med viser at dette produktet
ikke må behandles som vanlig husholdningsavfall, men må leveres til et egnet
gjenvinningssenter for elektrisk og elektronisk avfall. Produktet må kasseres i henhold
til lokale normer for kassering av avfall. For videre informasjon om behandling,
gjenvinning og resirkulering av dette produktet kan du kontakte egnet lokalt kontor,
renovasjonskontoret for husholdningsavfall eller butikken hvor du kjøpte produktet.
Apparatet er utformet, testet og produsert i henhold til:
• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetisk kompatibilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR
14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Forslag til riktig bruk for å redusere miljøpåvirkning: Skru PÅ ventilatorhetten på
minimum hastighet når du starter matlagingen og lå den holdes i gang i noen minutter
etter at matlagingen er ferdig. Øk hastigheten kun ved store mengder røyk og damp og
bruk boost-hastighet(er) kun i ekstreme situasjoner. Skift ut kullfilter når det er
nødvendig for å opprettholde optimal effektivitet for odørreduksjon. Rengjør fettfilter når
det er nødvendig for å opprettholde optimal effektivitet for fettfilter. Bruk maksimum
diameter på kanalsystemet som er angitt i denne bruksanvisningen for å optimalisere
effektivitet og minimere støy.
Ønsker du informasjon om Samsungs miljøengasjement og produktspesifikke
lovpålagte forpliktelser, f.eks. REACH, WEEE, batterier se:
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
79
Bruksmåte
Ventilatoren er ment for avtrekk av røyk og damp fra matlaging og er kun til
husholdningsbruk.
Ventilatorhetten er laget for å brukes med direkte avtrekk der avtrekksluften føres ut i
friluft, eller med resirkulering av avtrekksluften.
Direkte avtrekk
Ventilatorhetten er utstyrt med en øvre luftutgang B for å føre avtrekksluften ut i friluft
(avtrekksrør og festebånd er ikke medlevert).
Merk! Dersom ventilatorhetten er utstyrt med kullfilter må dette fjernes.
Bruk av rør og avtrekksåpning på veggen med en mindre diameter, vil medføre en
minsking i avtrekksytelsene og en drastisk økning av støyen.
Ethvert ansvar gjeldende dette fraskrives derfor.
Filtrerende funksjon
Når man ikke har mulighet til å føre røyk og damper fra matlaging ut i friluft, kan man
bruke ventilatorhetten i filtrerende funksjon ved å montere deflektoren F på
skorsteinen og sette på ett eller flere karbonfiltre (etter hva slags modell man har). Slik
vil røyk og damper resirkuleres gjennom den øvre risten H før luften slippes ut i
kjøkkenet igjen.
Merk! Dersom ventilatorhetten ikke er utstyrt med kullfilter, må dette bestilles og
monteres før bruk.
Installasjon
Fig. 3
• Minimumsavstanden mellom koketoppen og undersiden
av kjøkkenventilatoren må ikke være på mindre enn 50cm
når det gjelder elektriske kokeplater og 65cm når det
gjelder gassbluss og kombinerte koketopper.
Dersom bruksanvisningen for et gasskokeapparat
opererer med en større avstand, må denne overholdes.
Elektrisk tilslutning
Nettspenningen må være i samsvar med den elektriske
spenningen som angis på typeskiltet inne i ventilatoren.
Hvis det følger med støpsel, kobles ventilatoren til en lett
tilgjengelig stikkontakt som er godkjent i henhold til
gjeldende normer. Stikkontakten må være lett tilgjengelig
også etter installasjonen. Hvis det ikke følger med støpsel
(direkte kobling til strømnettet), eller stikkontakten selv
etter installasjonen ikke er lett tilgjengelig, må man sette
på en godkjent topolet bryter som garanterer fullstendig
frakobling fra strømnettet i situasjonene som oppstår i
kategorien overspenning III, i henhold til
installasjonsreglene.
MERK! Før man kobler ventilatorens strømkrets til
strømnettet og fastslår at alt fungerer korrekt, må man
alltid kontrollere at strømledningen er korrekt montert.
Montering
Før installasjonen:
• Kontroller at produktet har passe størrelse i forhold til plassen du har valgt å
installere det på.
• Ta vekk det aktive kullfilteret/de aktive kullfiltrene dersom ventilatoren er utstyrt
med dette/disse. (se også tilhørende paragraf). Dette/disse gjenmonteres bare om
man vil bruke ventilatoren med resirkulering av luften.
• Kontroller at det ikke ligger igjen tilbehørsutstyr (f.eks. poser med skruer,
garantipapir, o.s.v.) inne i ventilatorhetten etter transporten. Ta det i så fall ut og ta
vare på det.
Ventilatorhetten er utstyrt med festeplugger som passer til de fleste vegger/tak. Allikevel
er det nødvendig å la en kvalifisert tekniker kontrollere for å forsikre deg om at disse
materialene egner seg til din vegg/ditt tak. Veggen/taket må være sterkt nok til å tåle
ventilatorhettens vekt.
Merknad: Bestanddeler som er merket med "(*)" er enten ekstrautstyr som kun leveres
sammen med enkelte modeller eller deler som må kjøpes i tillegg.
Vedlikehold
Rengjøring
Til rengjøring skal det KUN benyttes en klut fuktet med et nøytralt rengjøringsmiddel.
VERKTØY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJØRING!
Unngå bruk av slipende eller etsende produkter. ALKOHOL SKAL IKKE BRUKES!
For alle vedlikeholdsinngrep må det anvendes arbeidshansker.
Fettfilteret
Fig. 1
Fanger kokefettpartikler.
Fettfilteret må rengjøres en gang i måneden uten bruk av aggressive rengjøringsmidler,
for hånd eller i oppvaskmaskin ved lav temperatur og med kort syklus.
Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets
filterkarakteristikker endres absolutt ikke.
For å demontere fettfilteret må man dra i fjærhåndtaket.
Kullfilter (kun med resirkulering av luften)
Fig. 2
Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret må skiftes ut hver 4. måned ved middels bruk av ventilatoren, og oftere hvis
ventilatoren brukes mye.
Det kan IKKE vaskes eller benyttes om igjen
Ta vekk fettfiltrene.
Monter filtrene så de dekker motoren.
Kontroller at boltene R på filtergitteret korrisponderer med hullene S, vri så etter
klokken helt til gitteret er blokkert.
Gå frem i motsatt rekkefølge for å demontere filtrene.
Sett på plass fettfiltrene.
Anskaffelse av karbonfilter
Karbonfilter kan kjøpes på nettsiden til Kundestøtte eller hos autoriserte Samsung
Servicesenter. Det henvises til informasjonen på siste side i denne håndboken.
Utskifting av lyspærer
Fig. 1
Koble ventilatoren fra strømnettet.
Merk! Forsikre deg om at lyspæren er kald før du tar i den.
Skift ut den utbrente lyspæren med en av samme type, som spesifisert på typeskiltet
eller i nærheten av selve lyspæren på kjøkkenhetten.
For å få tilgang til lamperommet må man ta vekk dekselet A.
Fjern den defekte lyspæren og bytt den ut med en ny pære (se tabellen under):
Lampe
Effekt (W)
Kontakt
3
E14
Spenning (V)
Dimensjon (mm)
220-240
35x102 (Diameter
x Lengde)
Kode ILCOS D
(i henhold til IEC 61231)
DRBB/C-3-220-240-E14-35/102
Dersom belysningen ikke skulle virke, kontroller at lyspærene er satt korrekt på plass
før du henvender deg til teknisk assistanse.
Demontering av pæren ved endt livssyklus: Det henvises til ovenfor nevnte metode for
fjerning
80
Funksjon
Hetten er utstyrt med et kontrollpanel hvor man kan kontrollere avtrekkshastigheten og
slå av og på lyset som belyser platetoppen.
B1. AV/PÅ lys
Trykk på Lys-knappen for å slå på lampene.
Trykk på Lys-knappen én gang til for å slå av lampene.
B2. Avtrekksmotor AV/PÅ
Trykk på POWER-knappen for å aktivere avtrekket ved
forhåndsprogrammert hastighet.
Trykk igjen for å slå av avtrekket.
B3. Medium hastighet
Trykk på knappen "C" for å aktivere avtrekket ved medium hastighet.
B4. Maksimal hastighet
Trykk på knappen "D" for å aktivere avtrekket ved maksimal hastighet.
81
FI - Asennus- ja käyttöohjeet
Tässä käyttöohjeessa käytetyt symbolit
VAARA
Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa onnettomuuksia tai johtaa
kuolemaan.
VAROITUS
Vaarat tai vaaralliset toimenpiteet, jotka voivat aiheuttaa sähköiskuja, onnettomuuksia
tai aineellisia vahinkoja.
HUOMAUTUS
Hyödyllisiä neuvoja ja ohjeita
Näitä kuvakkeita ja varoitusmerkkejä tarvitaan välttämään sekä sinulle että muille
aiheutuvia onnettomuuksia. Noudata niitä tarkalleen. Kun tämä luku on luettu, säilytä
sitä turvallisessa paikassa tulevia viitteitä varten.
Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen
noudattamattajättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin
imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli.
Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.
• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten.
Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä
muuttaa, on varmistettava että käyttöohje jää uuden käyttäjän saataville.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta,
käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin.
• Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos
laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.
Turvallisuustietoa
• Ennen minkään asennustoimenpiteen aloittamista laite
tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai
katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana
työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen,
aistien tai mielen terveys on heikentynyt tai joilla ei ole
tarpeellista kokemusta ja tietoa, saavat käyttää tätä
laitetta, jos käyttöä valvotaan tai jos heille on annettu
laitteen turvallista käyttöä koskevat ohjeet ja he
ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä
kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta
käytetään yhtäaikaisesti kaasulla tai muilla polttoaineilla
toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja
ulkopuolelta (VÄHINTÄÄN KERRAN KUUKAUDESSA),
noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja
puhdistusta koskevien määräysten noudattamatta
jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty.
• Käytä ainoastaan lamppujen huolto/vaihto-ohjeessa
ilmoitettuja vaihtolamppuja.
Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa
tulipalon, siksi sitä on vältettävä joka tapauksessa.
Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta
kuumentunut öljy ei syty palamaan.
HUOMIO: Liesituulettimen esillä olevat osat voivat
kuumentua keittotason käytön aikana.
• Älä yhdistä laitetta sähköverkkoon ennenkuin asennus
on täysin valmis.
• Noudata huolellisesti paikallisten viranomaisten antamia
savunpoiston teknisiä ja turvatoimenpiteitä koskevia
määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla
toimivien laitteiden savunpoistohormiin.
VAROITUS! Kiinnitysruuvien ja –laitteiden ohjeiden
vastainen asennus voi vaikuttaa sähköturvallisuuteen.
• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai
jos lamppuja ei ole asennettu oikein, sillä seurauksena voi
olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole
asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää tukipintana, jollei
niin ole erikseen mainittu.
• Käytä vain laitteen mukana tulevia asennukseen
tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja
jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai
vastaavaan asiantuntijaan.
VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen,
erillisen kaukosäätimen tai minkä tahansa laitteen kanssa,
joka aktivoituu automaattisesti.
Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste
Electrical and Electronic Equipment (WEEE) mukaisesti.Hävittämällä laitteen
asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympräristölle ja ihmisten terveydelle
haitalliset seuraukset
Tuotteesta tai tuoteasiakirjoista löytyvä merkki ilmoittaa, että tuotetta ei saa
käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden
kierrätyspisteeseen. Laite on hävitettävä paikallisten jätteenkäsittelysäännösten
mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä,
ota yhteys paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen josta tuote on
ostettu.
Laitteisto suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:
• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suositukset oikeaa käyttöä varten ympäristövaikutusten
vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja
pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos
tilassa on runsaasti savua tai höyryä, ja käytä tehostettua/-ja nopeutta/nopeuksia vain
erityistarpeessa. Vaihda aktiivihiilisuodatin/-suodattimet, kun haluat säilyttää hyvän
hajujenpoistotehokkuuden. Puhdista rasvasuodatin/-suodattimet, kun haluat säilyttää
hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun
kanavointijärjestelmän maksimiläpimittaa tehokkuuden parantamiseksi ja melun
vähentämiseksi.
Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä
velvollisuuksista (esim. REACH, WEEE, akut) on osoitteessa
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
82
Käyttö
Tuuletin imee savun ja höyryn ja se on tarkoitettu ainoastaan kotitalouskäyttöön.
Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai
suodatinversiona Sisäilmaa kierrättäen.
Imukupuversio
Tuuletin on varustettu ylemmällä poistoaukolla B, jonka kautta savu poistuu ulos
(poistoputki ja kiinnitysnauhat eivät kuulu varustukseen).
Huomio! Jos tuulettimessa on hiilisuodatin, se on poistettava.
Halkaisijaltaan pienempien poistoputkien ja seinän poistoaukkojen käyttö aiheuttaa
imutehon pienentymistä ja meluisuuden huomattavan lisäyksen.
Kieltäydytään siten kaikesta vastuusta kyseisessä tapauksessa.
Suodatinversio
Jos savua ja höyryä ei ole mahdollista poistaa ulos, voidaan tuuletinta käyttää
suodatinversiona asentamalla hormiin ilmanohjain F sekä yksi tai useampia
hiilisuodattimia (mallista riippuen), savu ja höyry kierrättyvät keittiöön ylemmän verkon
H lävitse.
Huomio! Jos tuulettimessa ei ole hiilisuodatinta, se on tilattava ja asennettava
ennen tuulettimen käyttöä.
Asennus
Kuva 3
• Lieden keittotason tukipinnan ja keittiötuulettimen
alimman osan välinen minimietäisyys on oltava vähintään
50cm sähköliesien osalta ja 65cm kaasu- ja sekaliesien
osalta.
Jos kaasulieden käyttöohjeissa vaaditaan suurempi
etäisyys, on se otettava huomioon.
Sähköliitäntä
Verkon jännitteen on oltava sama kuin tuulettimen
sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos
laitteessa on pistoke, liitä tuuletin voimassaolevien
normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa
paikassa, että siihen pääsee käsiksi myös asennuksen
jälkeen. Jos laitteessa ei ole pistoketta (suora liitos
verkkoon) tai pistoke ei ole sellaisessa paikassa että
siihen pääsee käsiksi myös asennuksen jälkeen, käytä
normien mukaista kaksinapaista katkaisijaa, jolla
varmistetaan että laite saadaan kokonaan irti
sähköverkosta, jos ylijännite kategoria on III,
asennussääntöjen mukaisesti.
HUOMIO! Tarkista aina, että verkkokaapeli on
asennettu oikealla tavalla ennen kuin yhdistät tuulettimen
sähköverkkoon ja tarkistat että se toimii oikein.
Asennus
Ennen asennuksen aloittamista:
• Tarkista että hankittu laite mahtuu sille varattuun paikkaan.
• Irrota aktiivihiilisuodatin/aktiivihiilisuodattimet jos ne kuuluvat varustukseen (katso
myös niitä koskeva kappale). Se/ne asennetaan vain jos tuuletinta halutaan
käyttää suodatinversiona.
• Tarkista, että tuulettimen sisällä ei ole (kuljetuksesta johtuen) pakkausmateriaalia
(esimerkiksi ruuveja, takuupapereita tms sisältäviä kirjekuoria). Jos sellaisia on,
ota ne pois ja säilytä ne.
Tuulettimessa on useimpiin seinä- ja kattomalleihin sopivat kiinnitystulpat. On kuitenkin
välttämätöntä kutsua asiantuntija tarkistamaan materiaalien sopivuus seinä- ja
kattomalliin. Seinän/katon on oltava riittävän tukeva kestääkseen tuulettimen painon.
Huomio: Osat, joissa on symboli "(*)", ovat valinnaisia lisävarusteita, jotka toimitetaan
vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on
ostettava erikseen.
Huolto
Puhdistus
Puhdistusta varten käytä YKSINOMAAN neutraaleihin pesuaineisiin kostutettua liinaa.
ÄLÄ KÄYTÄ PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!
Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ ALKOHOLIA!
Kaikkien huoltoon liittyvien toimenpiteiden aikana suojaa kädet työkäsineillä.
Rasvasuodatin
Kuva 1
Se pidättää ruuanlaitosta syntyvät rasvahiukkaset.
Rasvasuodatin on puhdistettava kerran kuukaudessa miedolla pesuaineella, käsin tai
astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.
Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen
suodatustehoon millään tavallla.
Rasvasuodatin irrotetaan vetämällä jousikahvasta.
Hiilisuodatin (ainoastaan suodatinversiossa)
Kuva 2
Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.
Hiilisuodattimen kyllästys tapahtuu pidemmän käytön jälkeen riippuen keittiötyypistä ja
rasvasuodattimen puhdistustiheydestä. Joka tapauksessa suodatin on vaihdettava
vähintään neljän kuukauden välein.
Sitä EI voi pestä eikä käyttää uudestaan
Irrota rasvasuodatin.
Laita suodattimet moottorin päälle.
Tarkista että kuljettimessa olevat pultit R ovat aukkojen S kohdalla, kierrä lopuksi ne
kiinni myötäpäivään tai
Purkaminen tapahtuu päinvastaisessa järjestyksessä.
Laita rasvasuodattimet takaisin paikoilleen.
Hiilisuodattimen hankkiminen
Hiilisuodatin voidaan hankkia huoltopalvelun verkkosivuilta tai Samsung-
huoltokeskuksista. Viittaa tämän ohjekirjan viimeisellä sivulla annettuihin ohjeisiin.
Lamppujen vaihto
Kuva 1
Irrota laite sähköverkosta.
Huomio! Tarkista että lamput eivät ole kuumia ennen kuin kosket niihin.
Vaihda vioittunut lamppu uuteen lamppuun tyyppikilvessä tai liesituulettimessa lampun
lähellä näkyvien ohjeiden mukaisesti.
Poista kansi A jotta pääset käsittelemään lamppuja.
Ota palanut lamppu pois ja vaihda se uuteen (ks. alla oleva taulukko):
Lamppu
Teho (W)
Kanta
3
E14
Jännite (V)
Koko (mm)
220-240
35x102 (Halkaisija
x Pituus)
Koodi ILCOS D
(IEC 61231 mukaisesti)
DRBB/C-3-220-240-E14-35/102
Jos valaistus ei toimi, tarkista että lamput on asennettu oikein paikoilleen ennen kuin
otat yhteyttä tekniseen tukeen.
Polttimon hävittäminen käyttöiän päätyttyä: Katso edellä kerrottu irrotusmenetelmä.
Toiminta
Liesituuletin toimitetaan ohjauspaneelilla jossa imunopeuden ja valon sytytyksen ohjaus
keittotason valaistusta varten.B1. Valot ON/OFF
Paina painiketta Valot, lamput syttyvät palamaan.
Paina painiketta Valot uudelleen, lamput sammuvat.
B2. Imumoottori ON/OFF
Paina painiketta POWER, imu käynnistyy ennalta asetettuun nopeuteen.
Paina uudelleen imun sammuttamiseksi
B3. Keskinopeus
Paina painiketta "C", imu käynnistyy keskinopeuteen
B4. Maksiminopeus
Paina painiketta "D", imu käynnistyy maksiminopeuteen.
83
SV - Monterings- och bruksanvisningar
Symboler som används i denna manual
VARNING
Risker eller osäkra metoder som kan leda till personskador eller dödsfall.
OBSERVERA
Risker eller osäkra metoder som kan leda till elektriska stötar, personskador eller
skador på egendom.
ANMÄRKNING
Användbara råd och instruktioner
Dessa ikoner eller varningssymboler tjänar till att undvika olyckor så väl för er som för
andra. Var god följ dem noggrant. Efter att du har läst detta kapitel, var god förvara
denna manual på en säker plats för möjliga framtida referenser.
Följ noga instruktionerna i denna manual. Tillverkaren frånsäger sig allt ansvar för
eventuella funktionsfel, skador eller bränder som uppstår på apparaten på grund av att
instruktionerna i denna manual inte har respekterats. Fläkten har tillverkats för
utsugning av matos och ånga som bildas vid matlagning och är endast ämnad för privat
bruk.
Fläktens utseende kan skilja sig från illustrationen i ritningarna i denna handbok
men alla anvisningar för användning, underhåll och installation förblir desamma.
• Det är viktigt att spara denna manual så att den när som helst är tillgänglig för
framtida konsultationer. I händelse av försäljning, överlåtelse eller flytt skall
manualen alltid följa med produkten.
• Läs instruktionerna noga: dessa tillhandahåller viktig information beträffande
installation, användning och säkerhet.
• Utför inga elektriska eller mekaniska ändringar på produkten eller
avledningskanalerna.
• Kontrollera innan apparen installeras att inga komponenter är skadade. Kontakta i
sådant fall återförsäljaren innan installationen utförs.
Varningsföreskrifter
• Gör alltid fläkten strömlös innan någon typ av
underhållsarbete eller rengöring inleds genom att dra ur
kontakten eller slå av bostadens huvudströmbrytare.
• Använd alltid skyddshandskar vid installation och
underhållsingrepp.
• Apparaten får inte användas av barn från 8 års ålder
eller personer med reducerad rörelseförmåga eller mental
kapacitet, eller personer som saknar erfarenhet och
kännedom om apparaten, såtillvida inte användandet
övervakas eller instruktioner ges av erfaren person som
ansvarar för säkerheten.
• Barn får inte lämnas utan uppsikt för att förhindra att de
leker med apparaten.
• Rengörings- och underhållsingrepp får inte utföras av
barn utan uppsikt.
• Lokalen skall vara ordentligt ventilerad när köksfläkten
används tillsammans med andra apparater vilka drivs med
gas och andra typer av bränsle.
• Fläktkåpan ska rengöras regelbundet både invändigt och
utvändigt (MINST EN GÅNG I MÅNADEN), anvisningarna i
instruktionerna för skötsel måste emellertid följas.
• Om reglerna för rengöring av fläktkåpan samt utbyte och
rengöring av filtren inte observeras kan detta medföra
brandrisk.
• Det är strängt förbjudet att flambera mat under fläkten.
• Använd endast den typ av lampor som anges i denna
handbok i kapitles Underhåll/Byte av lampa när lampan skall
bytas ut. Öppna lågor skadar filtren och kan orsaka brand
och skall därför undvikas i alla lägen.
Frityrkokning skall ske under uppsikt för att undvika att
överhettad olja fattar eld.
VARNING: När spishällen är i funktion kan tillgängliga
delar av fläkten hettas upp.
• Anslut inte apparaten till elnätet innan installationen är
helt slutförd.
• Vad beträffar de tekniska föreskrifter och
säkerhetsåtgärder som skall vidtas för avledning av
utblåsningsluften, skall de föreskrifter som utfärdats av
lokala myndigheter noga efterlevas.
• Utblåsningsluften får inte ledas in i rökkanal som
används för avledning av rökångor som kommer från
apparater vilka matas med gas eller andra typer av
bränsle.
VARNING! I det fall skruvar och fixeringsanordningar
inte installeras enligt dessa instruktioner kan elektriska
risker uppstå.
• Använd eller lämna aldrig fläkten utan korrekt
imonterade lampor för att undvika risken för elektriska
stötar.
• Fläkten får aldrig användas utan att gallret är korrekt
monterat!
• Fläkten får ALDRIG användas som avställningsyta om
inte detta är uttryckligen angivet.
• Använd endast de medlevererade fixeringsskruvarna
eller införskaffa skruvar av korrekt typ.
• Använd skruvar med rätt längd enligt föreskrifterna i
Installationsguiden. I händelse av tvivel, kontakta
Servicekontoret eller behörig personal.
VARNING! Använd inte med en separat
programmeringsenhet, timer, fjärrkontroll eller någon
annan anordning, som aktiveras automatiskt.
Denna produkt är märkt enligt EG-direktiv 2012/19/EC - UK SI 2013 No.3113
beträffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment,
WEEE).
Genom att säkerställa en korrekt kassering av denna produkt bidrar du till att förhindra
potentiella, negativa konsekvenser för vår miljö och vår hälsa, som annars kan bli
följden om produkten inte hanteras på rätt sätt.
Symbolen på produkten, eller i medföljande dokumentation, indikerar att denna
produkt inte får behandlas som vanligt hushållsavfall. Den skall i stället lämnas in på en
lämplig uppsamlingsplats för återvinning av elektrisk och elektronisk utrustning.
Produkten måste kasseras enligt lokala miljöbestämmelser för avfallshantering.
För mer information om hantering, återvinning och återanvändning av denna produkt,
var god kontakta de lokala myndigheterna, ortens sophanteringstjänst eller butiken där
produkten inhandlades.
Apparat utformad, testad och tillverkad i enlighet med:
• Säkerhet: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestanda: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Råd för en korrekt användning för att minska miljöpåverkan: Sätt
PÅ fläkten på minsta farten när du börjar att laga mat och låt den vara på i några
minuter efter att du är färdig. Öka farten bara om det skulle uppstå mycket rök och ånga
och använd ökad fart bara i extrema fall. Byt ut kolfiltret(en) vid behov för att bevara en
god lukt och effektivitet. Rengör fettfiltret vid behov för att bevara fettfiltrets effektivitet.
Använd den maximala diametern på ventilationssytemet som indikeras i denna
manualen för att förbättra effektiviteten och minimera oljudet.
Besök följande sida om du vill veta mer om Samsungs miljöengagemang och om
produktspecifika lagenliga skyldigheter (t.ex. REACH, WEEE, batterier):
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html
84
Användning
Fläkten har tillverkats för utsugning av matos och ånga som bildas vid matlagning och
är endast ämnad för privat bruk.
Fläkten har tillverkats för att användas som utsugningsversion med utvändig evakuering
eller som filterversion med intern återcirkulation.
Utsugningsversion
Fläkten är utrustad med ett övre luftutsläpp B för evakuering av matos utomhus
(avledningsrör och fixeringsklämmor bifogas inte).
Varning! Om fläkten är utrustad med ett kolfilter, skall detta avlägsnas.
I det fall man använder rör och utloppsöppningar i väggen med mindre diameter medför
detta en lägre utblåsprestanda och en drastisk förhöjning av bullernivån.
Vi avsäger oss därför allt ansvar gällande denna typ av problem.
Filterversion
Om en utvändig evakuering av luften inte är möjlig kan fläkten användas som
filterversion och en luftavledare F monteras på skorstenen, samtidigt som ett eller flera
kolfilter installeras, matoset och ångorna leds ut i lokalen igen genom det övre gallret
H.
Varning! Om fläkten inte är utrustad med ett kolfilter, skall ett sådant beställas
och monteras innan fläkten kan sättas i bruk.
Installation
Fig. 3
• Minsta tillåtna avstånd mellan kokkärlens stödyta på
spishällen och köksfläktes underkant är 50cm om det är
frågan om en elektrisk spis och 65cm om det är frågan om
gasspis eller kombinerad gashäll.
Om spishällens instruktioner anger ett större avstånd skall
detta respekteras.
Elektrisk anslutning
Nätspänningen skall motsvara spänningen som anges på
märkplåten som sitter inne i fläkten. Om fläkten är utrustad
med stickkontakt skall denna anslutas till ett uttag som är
lättillgängligt även efter installationen och som uppfyller
gällande föreskrifter. I det fall fläkten saknar stickkontakt
(direktanslutning till nätet), eller om uttaget är placerat på
en svåråtkomlig plats skall en godkänd tvåpolig
strömbrytare installeras som garanterar en fullkomlig
frånkoppling från nätet i samband med
överspänningsklass III, i enlighet med
installationsbestämmelserna.
VARNING! Kontrollera innan fläktens krets ansluts
med nätspänningen att den fungerar korrekt och är korrekt
monterad.
Montering
Innan installationen påbörjas:
• Kontrollera att den införskaffade produktens dimensioner är lämpliga för
installationsplatsen.
• Ta ur det/de aktiva kolfiltret/n om sådana är medlevererade (se även den härför
gällande paragrafen). Denna /dessa monteras tillbaka endast om fläkten skall
användas som filterversion.
• Kontrollera att inget bifogat material (till exempel påsar med skruvar,
garantihandlingar etc.) har placerats inne i fläkten (av transportskäl), avlägsna
eventuellt och spar.
Fläkten är utrustad med fixeringspluggar som passar de flesta typer av väggar/tak. Det
är under alla händelser nödvändigt att rådfråga en kvalificerad fackman för att förvissa
sig om att materialen är lämpade för den aktuella typen av vägg/tak. Väggen/taket skall
vara tillräckligt hållfast för att bära upp fläktens vikt.
Obs: Komponenter som är märkta med symbolen "(*)" är särskilda tillbehör som endast
levereras med vissa modeller eller extra tillbehör som ska införskaffas separat.
Underhåll
Rengöring
Använd endast en trasa fuktad med neutrala rengöringsmedel vid rengöring. Använd
inte några verktyg eller instrument för rengöringen!
Undvik produkter som innehåller slipmedel. ANVÄND INTE ALKOHOL!
Använd arbetshandskar för alla typer av underhållsmoment.
Fettfilter
Fig. 1
Detta suger upp fettpartiklar som bildas i samband med matlagningen.
Filtret skall rengöras en gång i månaden, med ett milt rengöringsmedel, för hand eller i
diskmaskin, med låg temperatur och kort program.
Vid tvätt i diskmaskin kan fettfiltret av metall missfärgas utan att detta på något sätt
påverkar filtrets uppsugningsförmåga.
När filtret skall monteras ur drar man i handtaget som lossas med hjälp av en fjäder.
Kolfilter (gäller endast filterversionen)
Fig. 2
Kolfiltret fångar upp obehagliga odörer som uppstår i samband med
matlagningen.
Kolfiltret mättas efter en mer eller mindre lång tidsperiod beroende på i vilken
utsträckning fläkten används, på typen av matlagning och hur regelbundet fettfiltren
rengörs. Det är under alla händelser nödvändigt att ersätta kolfilterpatronen minst var 4
månad.
Filtret kan INTE rengöras eller återanvändas.
Ta ur fettfiltren.
Montera filtren som täcker motorn.
Kontrollera att tapparna R påluftavledaren sammanfaller med springorna S, vrid
avslutningsvis medurs till filtret blockeras.
Följ instruktionerna i omvänd ordning vid nedmontering.
Sett tillbaka fettfiltren.
Köp av kolfilter
Kolfiltret kan köpas på Kundtjänsts webbplats eller på Samsungs serrvicecenter. Se
informationen på den sista sidan i denna manual.
Byte av Lampor
Fig. 1
Koppla ur apparaten från elnätet.
Varning! Kontrollera att lamporna har svalnat innan ni vidrör dem.
Byt ut den trasiga lampan med en lampa av samma typ enligt anvisningarna på
märkplåten eller intill fläktens lampa.
Avlägsna locket A för att göra utrymmet där lamporna sitter åtkomligt.
Avlägsna den skadade lampan och byt ut den mot en ny (se nedanstående tabell):
Lampa
Effekt (W)
Fäste
3
E14
Spänning (V)
Storlek (mm)
220-240
35x102 (Diameter
x Längd)
Kod ILCOS D
(överensstämmer med IEC 61231)
DRBB/C-3-220-240-E14-35/102
I det fall belysningen inte fungerar, kontrollera att lamporna är korrekt iskruvade i sitt
säte innan ni kontaktar det tekniska servicekontoret.
Demontering av uttjänt glödlampa: Se ovan metoden för borttagning.
85
Funktion
Fläkten är utrustad med en manöverpanel med en hastighetskontroll och en
strömbrytare för spishällens belysning.
B1. Lampor PÅ/AV
Tryck på knappen Lampor så tänds lamporna.
Tryck på knappen Lampor på nytt så släcks lamporna.
B2. Frånluftsmotor PÅ/AV
Tryck på knappen POWER för att aktivera frånluft i den förinställda
hastigheten.
Tryck igen för att stänga av frånluften.
B3. Medelhastighet
Tryck på knappen ”C” för att aktivera frånluft i medelhastighet
B4. Maximal hastighet
Tryck på knappen ”D” för att aktivera frånluft i maximal hastighet
86
HU - Felszerelési és használati utasítás
A kézikönyvben használt szimbólumok
FIGYELMEZTETÉS
Potenciális veszélyek vagy eljárások, melyek baleseteket vagy károkat okozhatnak.
FIGYELEM!
Potenciális veszélyek vagy eljárások, melyek áramütéshez, balesetekhez vagy vagyoni
károkhoz vezethetnek.
MEGJEGYZÉS
Hasznos tanácsok és útmutatások
Ezek a szimbólumok hozzájárulnak ahhoz, hogy elkerülhetőek legyenek az Önt és
másokat sújtó balesetek. Kérjük, pontosan kövesse ezeket. A fejezet elolvasása után
tartsa azt biztonságos helyen, hogy elérhető legyen egy esetleges későbbi felhasználás
céljából.
Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem
tartásából származó bármilyen hiba, kár vagy tűzesettel kapcsolatban a gyártó
felelősséget nem vállal. A páraelszívó a főzési pára és füst elszívására szolgál,
kizárólag háztartási használatra.
Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin
szereplőtől, de a használati, karbantartási és felszerelési utasítások nem
változnak.
• Fontos, hogy ezt a kézikönyvet megőrizze, hogy bármikor tájékozódhasson belőle.
Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a
terméket kísérje.
• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a
telepítésre, a használatra és a biztonságra vonatkozóan.
• Ne módosítsa a termék elektromos vagy mechanikai rendszerét, vagy a kivezető
csöveket.
• A berendezés beszerelésének megkezdése előtt győződjön meg róla, hogy
minden alkatrész sérülésmentes-e. Ellenkező esetben forduljon a viszonteladóhoz
és ne szerelje fel a berendezést.
Figyelmeztetés
• Bármilyen tisztítási és karbantartási művelet
megkezdése előtt, a készüléket le kell választani az
elektromos hálózatról! Húzza ki a készülék villásdugóját,
vagy áramtalanítsa a háztartási elosztódoboz
főkapcsolóját lekapcsolva!
• Minden beszerelési és karbantartási munkálathoz
használjon munkavédelmi kesztyűt!
• A készüléket 8 éven felüli gyerekek, valamint a csökkent
fizikális, érzékszervi és szellemi képességekkel bíró
személyek, illetve azok, akik nem rendelkeznek megfelelő
tudással és tapasztalattal, kizárólag megfelelő felügyelet
mellett használhatják, illetve abban az esetben, ha
megfelelő útmutatást kaptak a készülék biztonságos
használatát illetően és megértették a készülék
használatával járó veszélyeket!
• Ne engedje, hogy a gyermekek játsszanak a
készülékkel!
• A készülék tisztítását és karbantartását gyermekek csak
felügyelet mellett végezhetik!
• Az elszívó más, gáz- vagy egyéb tüzelőanyagú
készülékkel való egyidejű használata esetén biztosítani
kell a helyiség megfelelő szellőzését!
• Az elszívót mind belül, mind kívül (LEGALÁBB
HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani
kell!
• A kézikönyvben feltüntetett karbantartási utasításokat
minden esetben tartsa be!
• Az elszívó tisztítási előírásainak, valamint a szűrők
cseréjének és tisztításának figyelmen kívül hagyása
tűzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt
lángon készíteni ételt!
• Az izzó cseréjéhez kizárólag az e kézikönyv
„karbantartás - izzó cseréje” c. részben megadott típusú
izzót használjon!
A nyílt láng használata károsítja a szűrőket és tűzveszélyt
okozhat, emiatt minden esetben kerülni kell a nyílt láng
használatát!
Ne hagyja őrizetlenül a sütést, mert a túlhevült olaj
meggyulladhat!
FIGYELEM! A főzőlap működése közben az elszívó
hozzáférhető részei felforrósodhatnak!
• Ne csatlakoztassa a készüléket az elektromos hálózatra,
amíg a beszerelést teljesen el nem végezte!
• A füstelvezetéshez szükséges műszaki és biztonsági
intézkedéseket illetően, az illetékes helyi hatóságok
vonatkozó rendeleteit szigorúan tartsa be!
• A keringetett levegőt nem szabad a gáz- vagy egyéb
égéstermék üzemű készülékek füstjének elvezetéshez
használt csőben szállítani!
FIGYELEM! A csavarok és rögzítő elemeknek nem az
útmutató szerinti felhelyezése áramütés-veszélyt okozhat!
• Ne használja az elszívót helytelenül felszerelt lámpával,
illetve ne hagyja azt lámpa nélkül, mert áramütést
okozhat!
• Soha ne használja az elszívót felszerelt rostély nélkül!
• Az elszívót SOHA ne használja tárolófelületként, hacsak
az ilyen célra való használata nincs egyértelműen jelezve!
• Beszereléshez kizárólag a készülékhez mellékelt
csavarokat használja! Amennyiben a csavar nem része a
csomagnak, ügyeljen a megfelelő típusú csavarok
beszerezésére!
• A beszerelési útmutatóban feltüntetett, megfelelő
hosszúságú csavarokat használjon!
• Kétség esetén kérjen tájékoztatást a szakszerviztől, vagy
hasonló képesítésű személyzettől!
FIGYELEM! Ne használja programozóval, időzítővel,
különálló távirányítóval vagy bármilyen más olyan
eszközzel, amelyik automatikusan kapcsol be.
A készüléken található jelzés megfelel az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EC - UK SI 2013 No.3113 európai irányelvben (WEEE)
foglalt előírásoknak.
A hulladékká vált termék szabályszerű elhelyezésével Ön segít elkerülni a környezettel
és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket,
amelyeket a termék nem megfelelő hulladékkezelése egyébként okozhatna.
A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra
utal, hogy ez a termék nem kezelhető háztartási hulladékként. Ehelyett a terméket a
villamos és elektronikus berendezések újrahasznosítását végző telephelyek
valamelyikén kell leadni.
Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi előírások
szerint kell eljárni.
A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bővebb
tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási
hulladékok kezelését végző társasághoz vagy ahhoz a bolthoz, ahol a terméket
vásárolta.
87
A berendezést a következő szabványoknak megfelelően tervezték, gyártották, és
ellenőrizték:
• Biztonság: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Teljesítmény: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1;
EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• Elektromágneses összeférhetőség EMC: EN 55014-1; CISPR 14-1; EN 55014-2;
CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
A megfelelő használatot és a környezetre gyakorolt káros hatás mérséklését elősegítő
javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a főzést
megkezdi, és hagyja néhány percig üzemelni még azt követően is, hogy a főzést
befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a főzés
közben nagy mennyiségű füst vagy gőz keletkezik, és csak akkor használja az intenzív
sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszűrőket akkor, amikor
a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék
hatékonyan nyeli el a szagokat. A megfelelő szűrőképesség biztosítása érdekében
cserélje ki a zsírszűrőt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság
növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott
maximális csőátmérőket alkalmazni.
További információkért a Samsung környezetvédelmi kötelezettségvállalásairól és a
termékspecifikus szabályozási kötelezettségeiről (pl. REACH, WEEE, Akkumulátorok)
látogasson el a
samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.
html oldalra.
Használat
A páraelszívó a főzési pára és füst elszívására szolgál, kizárólag háztartási
használatra.
Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történő
kibocsátással, vagy filteres, keringtetett üzemmódban működhessen.
Kivezetett üzemmód
Az elszívó a füst szabadba kivezetéséhez rendelkezik egy felső B kivezetőnyílással
(Kivezetett változat – kivezető cső és rögzítő kengyel nem jár a készülékhez).
Figyelem! Ha a páraelszívó szénfilterrel rendelkezik, ezt ki kell venni!
A kisebb átmérőjű cső használata az elszívás hatásfokának csökkenését és a készülék
zajszintjének drasztikus növekedéséhez vezet.
Ezért ezzel kapcsolatban felelősséget nem vállalunk.
Filteres változat
Amennyiben a főzés füstjét és gőzeit nem lehet a kültérbe kivezetni, a páraelszívót
keringtetett üzemmódban is lehet használni, úgy, hogy a kürtőre felszereli az F
deflektort, valamint egy vagy több szénfiltert (a megvásárolt modellnek megfelelően),
így a füst és pára a felső H rácsozaton át visszaforgatásra kerül.
Figyelem! Ha a páraelszívó szénfilterrel nem rendelkezik, ezt meg kell rendelni, és
használatba vétel előtt fel kell szerelni.
Felszerelés
ábra 3
• A főzőkészülék felülete és a konyhai szagelszívó legalsó
része közötti minimális távolság nem lehet kisebb, mint
50cm elektromos főzőlap, és 65cm gáz vagy vegyes
tüzelésű főzőlap esetén.
Ha a gázfőzőlap beszerelési utasításában ennél nagyobb
távolság szerepel, azt kellfigyelembe venni.
Villamos bekötés
A hálózati feszültségnek azonosnak kell lennie a konyhai
páraelszívó belsejében elhelyezett műszaki adattáblán
feltüntetett feszültséggel. Ha az elszívó rendelkezik
villásdugóval, csatlakoztassa egy hozzáférhető helyen
elhelyezett, az érvényben lévő szabványoknak megfelelő
dugaszoló aljzathoz, akár a beszerelést követően is. Ha
nem rendelkezik csatlakozódugóval (közvetlen
csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem
hozzáférhető, szereljen fel egy szabványos, kétpólusú
megszakítót akár a beszerelést követően is, amely III.
túláram-kategória esetén biztosítja a hálózatról való teljes
leválasztását, a telepítési szabályoknak megfelelően.
FIGYELEM! Mielőtt az elszívó áramkörét visszaköti a
hálózatba és ellenőrzi, hogy az elszívó helyesen működik-
e, mindig ellenőrizze azt is, hogy a hálózati vezeték
beszerelése szabályos-e.
Felszerelés
PMielőtt a telepítést elkezdené:
• Ellenőrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelő
méretű-e.
• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó
bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett
üzemmódban kívánja használni.
• Ellenőrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt)
tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha
igen, vegye ki és őrizze meg.
Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítő tiplikkel láttuk el.
Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott
falhoz/mennyezethez. A falnak/mennyezetnek elegendően erősnek kell lennie, hogy az
elszívó súlyát megtartsa.
Megjegyzés: A „(*)” jelzésű részek opcionális kiegészítők, amelyek csak az egyes
modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell
ezeket beszereznie.
Karbantartás
Tisztítás
A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát
használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje
a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT!
Minden karbantartási folyamathoz viseljen munkavédelmi kesztyűt.
Zsírszűrő filter
ábra 1
Visszatartja a főzésből eredő zsírrészecskéket.
Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben,
alacsony hőfokon és rövid ciklussal el kell mosogatni.
Mosogatógépben történő mosogatás a zsírszűrő elszíneződését okozhatja, de ez nem
változtat hatékonyságán.
A zsírszűrő filter leszereléséhez húzza meg a rugós horgot.
Szénfilter (csak keringtetett változat esetén)
ábra 2
Magában tartja a főzésből származó kellemetlen szagokat.
A szénfilter telítődése többé vagy kevésbé hosszú idő alatt történik meg, a tűzhely
típusától és a zsírszűrő tisztogatásának rendszerességétől függően. Mindenképpen
cserélni kell a betétet legalább négyhavonként.
NEM lehet kimosni vagy regenerálni
Szerelje le a zsírfogó szűrőket.
Szerelje fel a filtereket.
Ellenőrizze, hogy az R csapok a deflektoron egybeessenek az S ovális nyílásokkal,
majd forgassa el óra járásának megfelelő irányban a megakadásig.
A leszereléshez ugyanezt ellenkező sorrendben végezze el.
Szerelje vissza a zsírfogó szűrőket.
A szénszűrő megvásárlása
A szénszűrőt az ügyfélszolgálat weboldalán, vagy a Samsung ügyfélszolgálatain lehet
megvásárolni. Nézze át a kézikönyv utolsó oldalán olvasható információkat.
88
Égőcsere
ábra 1
Bármilyen karbantartási munka megkezdése előtt szüntesse meg az elszívó
áramellátását, kösse ki a hálózatból.
Figyelem! Mielőtt a lámpákhoz érne, győződjön meg róla, hidegek-e.
A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelően azonos
típusú izzóra cserélje.
A lámpatartó részhez az A fedél elmozdításával jut A.
Távolítsa el a sérült lámpát és helyettesítse egy újjal (tanulmányozza az alábbi
táblázatot):
Izzó
Teljesítmény
(W)
Foglalat
3
E14
Tápfeszültség (V)
Méret (mm)
220-240
35x102 (átmérő x
hossz)
Kód ILCOS D
(az IEC 61231 szabványnak
megfelelően)
DRBB/C-3-220-240-E14-35/102
Amennyiben a világítás nem működik, mielőtt a műszaki szervizszolgálatot hívná
,ellenőrizze, hogy az égők helyesen illeszkednek-e a foglalatba.
Az égő leszerelése az élettartam végén: Kérjük, olvassa el a fenti eltávolítási módszert.
Működése
A páraelszívó vezérlőpanellel felszerelt, amelyen egy szívósebesség-szabályozó és
egy világítás-kapcsoló vezérlő található a főzőlap megvilágításához.
B1. ON/OFF lámpák
Nyomja be a Lámpák gombot, ekkor kigyulladnak a lámpák.
Nyomja meg ismét a Lámpák gombot, ekkor kikapcsolnak a lámpák.
B2. ON/OFF elszívó motor
Nyomja meg a POWER gombot, ekkor bekapcsol az elszívás a beállított sebességen.
Ismét nyomja meg az elszívás kikapcsolásához.
B3. Közepes sebesség
Nyomja meg a „C” gombot, ekkor közepes sebességen fog működni az elszívás
B4. Maximum sebesség
Nyomja meg a „D” gombot, ekkor maximális sebességen fog működni az elszívás.
LIB0130316H Ed. 11/21
COUNTRY
CALL
OR VISIT US ONLINE AT
FRANCE
01 48 63 00 00
www.samsung.com/fr/support
GERMANY
06196 77 555 77
www.samsung.com/de/support
ITALIA
800-SAMSUNG (800.7267864)
www.samsung.com/it/support
BULGARIA
*3000 Цена в мрежата
0800 111 31 , Безплатна телефонна
линия
www.samsung.com/bg/support
POLAND
801-172-678* lub +48 22 607-93-33*
Dedykowana infolinia do obsługi
zapytań dotyczących telefonów
komórkowych: 801-672-678* lub +48 22
607-93-33*
*(koszt połączenia według taryfy
operatora)
http://www.samsung.com/pl/support/
DENMARK
70 70 19 70
www.samsung.com/dk/support
FINLAND
030-6227 515
www.samsung.com/fi/support
SWEDEN
0771 726 786
www.samsung.com/se/support
NORWAY
815 56480
www.samsung.com/no/support
HUNGARY
0680SAMSUNG (0680-726-7864)
www.samsung.com/hu/support
LUXEMBURG
261 03 710
www.samsung.com/be_fr/support
NETHERLANDS
088 90 90 100
www.samsung.com/nl/support
SPAIN
0034902172678
www.samsung.com/es/support
SWITZERLAND
0800 726 78 64 (0800-SAMSUNG)
www.samsung.com/ch/support
(German)
www.samsung.com/ch_fr/support
(French)
RUSSIA
8-800-555-55-55
(VIP care 8-800-555-55-88)
www.samsung.com/ru/support
UKRAINE
0-800-502-000
www.samsung.com/ua/support
(Ukrainian)
www.samsung.com/ua_ru/support
(Russian)
KAZAKHSTAN
8-10-800-500-55-500
(GSM: 7799, VIP care 7700)
www.samsung.com/kz_ru/support
TURKEY
444 77 11
www.samsung.com/tr/support
BOSNIA
055 233 999
www.samsung.com/support
CROATIA
072 726 786
www.samsung.com/hr/support
MONTENEGRO
020 405 888
www.samsung.com/support
SERBIA
011 321 6899
www.samsung.com/rs/support
SLOVENIA
080 697 267
www.samsung.com/si/support
